Регулировка карбюратора ВАЗ 2105 и 2107 своими руками

Главная » Ремонт автомобиля

На чтение 5 мин Просмотров 2.8к. Опубликовано 05.01.2017 Обновлено 06.01.2017

Карбюратор является важнейшей системой, которая традиционно применялась во многих транспортных средствах отечественного производства, выпущенных в прошлом веке. Существовало три основных варианта марок этого устройства, которые можно было встретить на автомобилях ВАЗ: Озон, Солекс и Вебер. Сегодня транспортные средства с подобными системами продолжают активно эксплуатироваться, поэтому любому владельцу такой машины важно знать, как выполнить регулировку карбюратора ВАЗ 2105 и ВАЗ 2107. Желательно – своими руками, чтобы не тратить лишние деньги на привлечение сторонних специалистов.

Прежде чем перейти к описанию всей технологии регулировки, следует понять важность этого механизма и те функции, за которые он отвечает.

Содержание

1. Какую функцию выполняет карбюратор
2. Устройство карбюратора ДААЗ 2107-1107010 на ВАЗ 2105 и 2107 1107010 20
3. Профилактические работы
4. Регулировка холостого хода на карбюраторе ВАЗ 2105 и 2107
5. Регулировка пусковой системы
6. Регулировка поплавковой системы
7. Заключение

Какую функцию выполняет карбюратор

Функция автомобильного карбюратора заключается в создании специальной смеси, состоящей из воздушной массы и используемого топлива. После этого процесса топливная смесь попадает непосредственно в камеру сгорания силового агрегата транспортного средства.

Подобный принцип использования горючего, реализованного с помощью карбюраторной системы, позволяет, прежде всего, реально сэкономить на расходе топлива, что даже во времена дешевизны этой жидкости считалось актуальной проблемой.

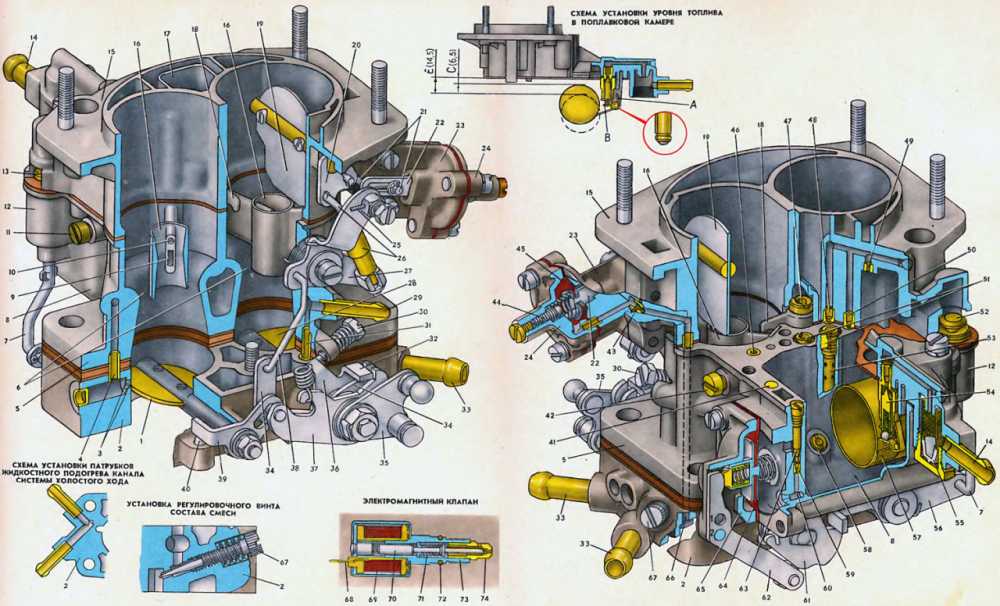

Устройство карбюратора ДААЗ 2107-1107010 на ВАЗ 2105 и 2107 1107010 20

На ВАЗ 2105, ВАЗ 2106 и ВАЗ 2107 чаще всего устанавливались карбюраторные системы марки Озон. Их общая маркировка была ДААЗ 2107, но с некоторыми вариациями, в зависимости от конкретной модели транспортного средства:

1. ДААЗ 2107-1107010. Это вариант использовался на Пятерках и Семерках.
2. ДААЗ 2107-1107010-20. Эксплуатировался на Шестерках и Тройках Вазовского производства.
3. ДААЗ 2107-1107010-10. Еще один вариант, который применялся на Шестерках и Тройках, где отсутствовал специальный вакуумный корректор.

Сама же конструкция карбюратора ДААЗ 2107-1107010 выглядит следующим образом:

• Автономная система и запорный клапан холостого хода;
• Специальная поплавковая камера;
• Система дозаторов;
• Заслонка дроссельного типа;
• Эконостат;
• Спецотсек, предназначенный для отвода картерных газов;
• Система, соединяющая между собой обе камеры карбюратора.

Естественно, что для повышения эффективности этого устройства необходимо уметь выполнять его регулировку.

Профилактические работы

Этот этап необходимо выполнять с регулярной периодичностью, так как он способен продлить срок эксплуатации всего устройства. Во время него необходимо выполнять следующие процессы:

1. Проводить визуальный осмотр на предмет деформаций и повреждений.
2. Очищать поверхность системы от различных типов загрязнений.
3. Периодически чистить сетчатый фильтр и выполнять промывку камеры, где находится поплавок.
4. Прочищать воздушные жиклеры.

Сетчатый фильтр – важнейший элемент карбюратора, его следует проверять минимум один раз на каждые шестьдесят тысяч км., намотанных на спидометре авто. Как это делать:

1. С помощью подкачки в ручном режиме, заполнить поплавковую камеру горючей жидкостью.
2. Следствием этого действия станет закрытие запорной клапанной системы.
3. Сдвинуть в сторону верхнюю крышку фильтра и демонтировать клапан. Изделие промывается растворителем и высушивается струей горячего воздуха.
4. Поплавковая камера чистится только с помощью резиновой груши – нельзя использовать в этой процедуре тряпки, губки и так далее. Сушка производится все той же подачей сжатого горячего воздуха в систему.
5. Перед возвратом на место карбюраторной крышки важно убедиться, что поплавки находятся в верхнем положении и ничего не препятствует их функциональности.

Герметичность запорной иглы проверяется с помощью той же резиновой груши, которая создает аналогичное давление, что и топливный насос транспортного средства.

После проведения всех этих работ можно приступать к непосредственной регулировке карбюраторной системы.

Регулировка холостого хода на карбюраторе ВАЗ 2105 и 2107

Для выполнения этой процедуры необходимо осуществить следующие действия:

1. Предварительно прогреть силовой агрегат до рабочей температуры.
2. Выставить максимально возможное число оборотов – для этого используется так называемый винт качества. Показатели должны превышать норму на сто оборотов в минуту.
3. С помощью того же винта активируется работа двигателя и происходит окончательная регулировка оборотов.

Естественно, что карбюратор должен находиться на своем рабочем месте и быть полностью подключен.

Регулировка пусковой системы

Этот этап также проводится относительно легко и у опытного водителя не должен вызвать особых проблем:

1. Предварительно снимается воздушная фильтрационная система.
2. Запускается мотор, подсос подтягивается на себя.
3. Воздушная заслонка в принудительном порядке открывается на одну треть.
4. Обороты силового агрегата устанавливаются на значение 3200-3600.

Затем остается только вернуть преграждающую заслонку в первоначальную позицию и понизить число оборотов на 300 единиц от изначального уровня.

Регулировка поплавковой системы

Изначально важно проверить правильность расположения поплавка. Если наблюдается его некоторое смещение, то исправить ситуацию может специальный кронштейн-держатель. Дальше – следующая процедура:

1. Снять крышку, закрывающую камеру.
2. Немного сдвинуть в сторонку поплавок и потянуть за специально-предназначенный для этого язычок фиксирующего кронштейна.
3. Таким действием добиться состояния системы, когда визуально наблюдаемый промежуток между поплавком и прокладкой крышки будет равно 6-7 миллиметрам.

Если при наблюдении состояния погружения этот просвет будет более одного-двух миллиметров, то придется менять игольчатый клапан, так как его игла полностью вышла из строя.

Заключение

Фактически это все процедуры, которые следует проводить для того, чтобы карбюратор транспортного средства всегда работал исправно и максимально эффективно. Как видно из описания, для регулировки подобной системы совсем не обязательно проводить демонтажные работы. Только в случае с поплавковой камерой, если есть подобная необходимость, можно предварительно выполнить демонтаж. Тем не менее, это совершенно не обязательно.

Карбюратор на ваз 2105 регулировка и настройка, устройство

Услышав название ВАЗ, у каждого сразу возникает ассоциация с небольшим, легким и маневренным автомобилем для всей семьи. Первая модель ВАЗ 2101 была выпущена в 1970 году в Советском Союзе Волжским автомобильным заводом, и в простонародье называлась «Жигули». Дальнейшее производство этого авто продлилось вплоть до 2012 года, создав целое поколение автомобилей ВАЗ и его модификаций.

ВАЗ 2105 (другие названия – Жигули, Lada Nova) – улучшенная модификация ВАЗ 2101, над которой отлично потрудились инженеры, конструктора и механики. В первую очередь необходимо было усовершенствовать внешний вид агрегата, улучшить комфортабельность и обеспечить более надежную безопасность пассажиров. Результаты работы можем наблюдать и сегодня – эта модель выглядит изящнее своей предшественницы. Салон и его составляющие элементы были лучше адаптированы под пассажиров и водителя – новая приборная панель, сиденья. Особое внимание стоит обратить на двигатель. Во время работы двигателя карбюраторного типа 2105, уровень токсичности озона был намного ниже, также уменьшалось общее использование.

Основными преимуществами автомобиля ВАЗ 2105 можно назвать:

• долговечный и надежный двигатель, с восприимчивостью к качеству топливной жидкости, а также талантом начать движение при любых погодных условиях;
• экономичность в уходе, техническом обслуживании и ремонте;
• высокая проходимость автомобиля.

Содержание статьи

Карбюратор на ВАЗ 2105 – устройство

В роботе топливной системы любой машины или механической системы важнейшую роль играет карбюратор. Эта деталь используется для соединения топлива с воздухом в правильной пропорции для естественного сгорания и работы всего механизма. Карбюратор ВАЗ 2105 пригоден к бесперебойному использованию в разных режимах. Для каждого отдельного режима необходимо обеспечивать отдельную топливовоздушную смесь.

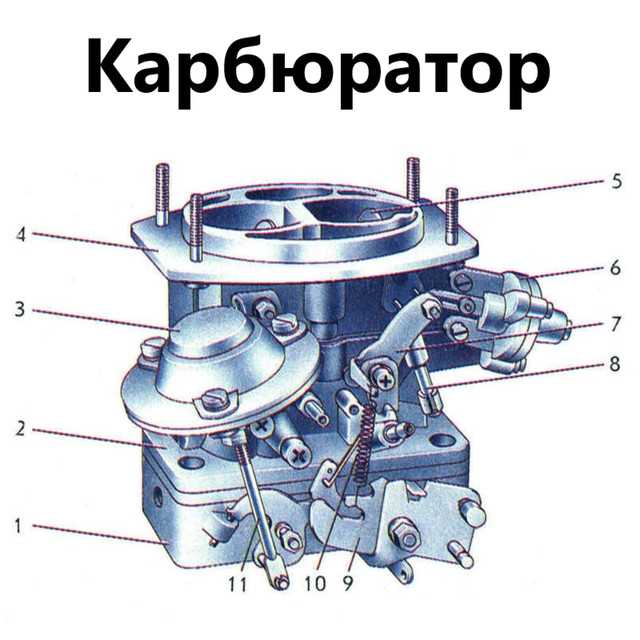

Карбюратор моделей 2105-1107010 и 2107-1107010 со стороны привода дроссельных заслонок: 1 — воздушная заслонка; 2 — пусковое устройство; 3 — трехплечий рычаг управления воздушной заслонкой; 4 — телескопическая тяга; 5 — микропереключатель; 6 — рычаг привода дроссельных заслонок; 7 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 8 — возвратная пружина; 9 — шток пневмопривода; 10 — пневмопривод дроссельной заслонки второй камеры.

С развитием высоких технологий и машиностроения, карбюраторы уступают перед инжекторными агрегатами. Для них характерны большие функциональные возможности и улучшенные детали. Карбюраторы все же имеют ряд неоспоримых преимуществ. Например, запуск мотора с первого раза в самых суровых погодных условиях. К тому же, благодаря подсосу процесс прогревания силового аппарата происходит намного быстрее.

Функции карбюратора на ваз 2105

• отвечает за пуск двигателя после простоя;
• регулирует подачу бензина во время работы двигателя без подключения к трансмиссии;
• смешивание воздуха и горючего в правильных количествах с дальнейшей передачей в силовой агрегат;
• гарантирует дополнительное снабжение топливом при наборе скорости автомобиля.

Структурные части карбюратора на ваз 2105

• крышка;
• основной блок;
• корпус дроссельных заслонок.

В свою очередь крышка карбюратора состоит из – полуавтоматической пусковой системы, фильтра, поплавка с клапаном и трубки эконостата.

Схема основного блока содержит большее число деталей:

• воздушные и топливные жиклеры, диффузоры, что являют собой главную дозирующую систему;
• поплавковая камера;
• насос;
• каналы переходной системы и холостого хода с жиклерами;
• канал подачи топлива;
• блок вакуумного привода.

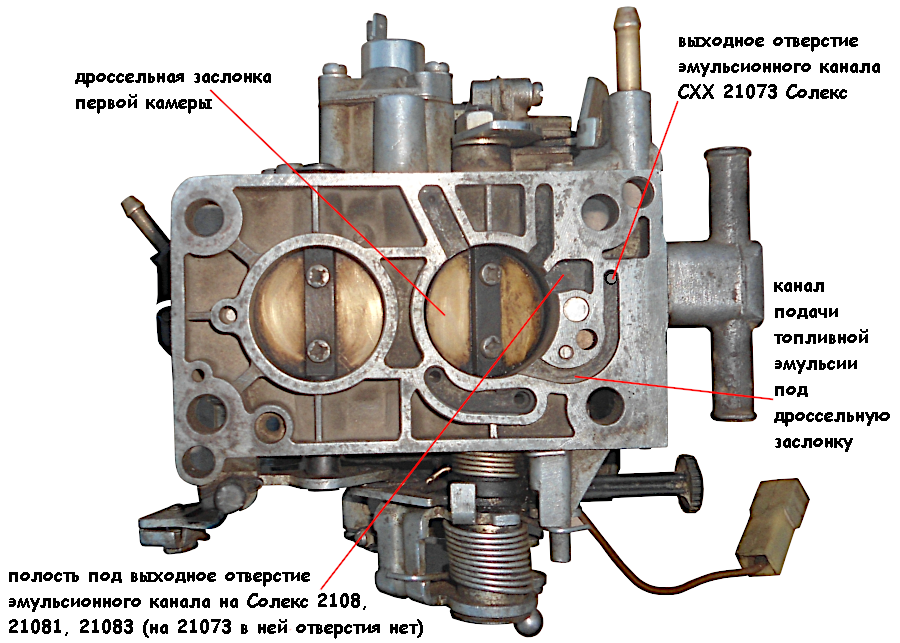

В нижней части карбюратора находятся оси с заслонками и винты регулировки. Здесь также заканчиваются каналы пусковой системы, холостого хода, вентиляции картера.

Алгоритм работы карбюратора на ваз 2105

Принцип действия карбюратора достаточно прост – во впускном коллекторе, что связывает топливную систему с силовым агрегатом, с включенным мотором происходит понижение давления. Как следствие происходит возникновение вакуума в карбюраторе. Вакуум тем самым провоцирует одновременное всасывание воздуха и бензина. Затем происходит соединение этих двух элементов до рабочей смеси, которая своим загоранием приводит в движение поршни.

Виды и модификации карбюраторов на ваз 2105

Карбюратор на ВАЗ 2105 и его модификации – Озон, Солекс производятся на Димитровоградском автоагрегатном заводе.

• Озон – среди других его деталей есть регулятор холостого хода. Подходит классическим моделей ВАЗ – 2107, 21043, 21074;
• Солекс – в сравнении с предыдущими вариантами является самым универсальным. Используется в новых передне- и полноприводных модификациях.

Также карбюраторы различают в зависимости от подачи в цилиндры топливной смеси:

• поплавковый – состоит из смесительной и поплавковой камер;
• игольчатый;
• барботажный – представлен топливным баком, в котором есть доска и два патрубка.

За направлением потока горючего карбюраторы могут быть:

• горизонтальные;
• вертикальные – с восходящим и нисходящим потоком.

За количеством камер:

• однокамерные;
• многокамерные.

На Жигулях 2105 используется четырехтактный, четырехцилиндровый Озон. Наиболее часто используемые 2105-1107010-20 и 2105-1107010-10 модели Озона.

Разница между ними состоит в размере сечения таких элементов:

• добавочного патрубка;
• главного жиклера, который находится в первичной камере.

Регулировка карбюратора ваз 2105

Регулировка карбюратора ВАЗ 2105 задача довольно таки простая, если владеть минимальными техническими знаниями. В противном случае, лучшим решением было бы обращение к профессионалу, поскольку необдуманное вмешательство может только усугубить ситуацию, и Вы будете вынуждены прибегнуть к ремонту карбюратора 2105.

Если Вы все-таки уверенны в своих возможностях, то подобная настройка устройства карбюратора ВАЗ 2105 значительно улучшит функциональные возможности механизма, сократит трату горючего и улучшит работу силового аппарата. Если провести эту процедуру грамотно и с умом, то она никак не сможет навредить карбюратору 2105.

Для этого необходимо выполнить следующие действия:

1. изменить оборотное число коленчатого вала. Закрутите его до упора, а потом прокрутите на 3 оборота в противоположном направлении;
2. необходимо отрегулировать количество озона. Для этой процедуры нам пригодиться винт качества. Его нужно в крутить до отказа, а потом вернуть назад на четыре – пять оборота. Тем самым повысится уровень топливной жидкости;
3. прогрев — необходимая и неотъемлемая часть настройки карбюратора;
4. следующим этапом будет – регулировка холостого хода карбюратора ДААЗ 2105. Для начала, прибегнув к помощи винта количества, важно стабилизировать роботу силового агрегата, параллельно прокручивая винт качества. Такой дисбаланс вращения спровоцирует нестабильную роботу двигателя. Теперь можете приступить к постепенному выкручиванию винта обратно, пока робота силового аппарата не восстановиться;
5. в конце важно не забыть о настройке оборотов холостого хода. Этого результата можно добиться, использовав винт.

После регулировки и настройки карбюратора на ВАЗ 2105, будет уместным проверить его исправность. Заведите автомобиль, и затем резко нажмите на педаль газа, так же резко ее отпустив. Если все действия были выполнены верно, коленвал начнет вращаться быстрее. Значит регулировка карбюратора ВАЗ прошла успешно. Если завести машину не удалось, добейтесь увеличения количества оборотов при помощи винта.
