Регулировка клапанов ВАЗ 2106, 2107 на инжекторе и карбюраторе

Газораспределительный механизм обеспечивает синхронное, в заданные промежутки времени открытие и закрытие клапанов. При этом, должна обеспечиваться полная герметичность камеры сгорания. Именно для этого производится регулировка клапанов ВАЗ 2106 и 2107 своими руками. В данной статье будет приведена подробная инструкция по настройке.

Когда нужна регулировка

Для диагностики неисправности достаточно оценить поведение автомобиля при разгоне. Как вы уже поняли, неправильно выставленный зазор клапанов не обеспечивает требуемую герметизацию камеры сгорания. Таким образом, цилиндр теряет компрессию, а значит, эффективность сгорания смеси будет низкая, что приводит к потерям мощности.

Кроме того, предпосылками к регулировке клапанов двигателя на ВАЗ являются также большой расход топлива и неустойчивость оборотов. У многих мотор слишком долго прогревается, а при перекрытии воздушной заслонки начинает глохнуть. Все это свидетельствует о нарушенной регулировке клапанного механизма.

Порядок регулировки клапанов на ВАЗ 2106 и 2107

Так как «шестерка» и «семерка» — это в целом одинаковые автомобили, то и алгоритм действий будет выполняться для них одинаково. В первую очередь необходимо запастись нужными инструментами.

Список необходимого:

1. Вам понадобятся два ключа на 13 и на 17. Желательным условием является то, чтобы они были рожковыми.
2. Щуп, который имеет точную толщину в 0,15 мм. Такие щупы продаются во всех магазинах автозапчастей. Ширина его должна быть такая, чтобы он полностью помещался под кулачком.

Теперь снимите карбюратор, так как он будет мешать демонтировать клапанную крышку. Кстати, некоторые модели карбюраторов разрабатываются таким образом, что никак не помешают регулировке клапанов, однако трос привода подсоса все же придется снять.

• После снятия клапанной крышки можно приступать к регулировке. Вначале необходимо установить первый поршень так, чтобы он оказался в верхней мертвой точке. Говоря простым языком, поршень должен подняться вверх, а клапана должны быть закрыты полностью. Для этого поставьте автомобиль на нейтральную передачу и с помощью ручного стартера или любого похожего ключа проверните коленчатый вал до тех пор, пока метка его шкива не совпадет с меткой на корпусе крышки блока цилиндров. Кроме того, необходимо убедиться, что поршень находится именно в такте сжатия, для этого есть еще две метки газораспределительного механизма, которые тоже должны совпасть. Одна из таких меток располагается на звездочке распределительного вала, а вторая в виде штыря, расположена возле звездочки. Если последние метки не совпали, необходимо сделать еще оборот.
• После выставления меток, необходимо отрегулировать 6 и 8 клапана. Чтобы не запутаться, отсчет необходимо вести от цепи газораспределительного механизма. Теперь вставьте щуп между рычагом клапана (или, как его еще называют — рокером) и кулачком распредвала. Щуп должен помещаться с небольшим защемлением, если этого нет (входит слишком легко или не входит туда), то необходимо отрегулировать клапана. Ослабьте контрующую гайку на 17, а болт на 13 проверните в ту сторону, которая вам нужна (ослабьте или затяните, в зависимости от того, какой зазор необходимо сделать). Как только зазор будет выставлен, затяните контргайку.
• Проверните коленчатый вал на 180 градусов и отрегулируйте 4 и 7 клапана. Следующая пара (1 и 3, 2 и 5) регулируются также с поворотом коленчатого вала на 180 градусов. При этом, не нужна контролировать метки распределительного вала. Наверняка вы поняли, почему.

Вот и все. Вот так регулируется тепловой зазор клапанов на автомобилях ВАЗ 2106 и 2107. Как видите, с этим может справиться абсолютно любой владелец «Жигулей».

Регулировка клапанов двигателя ВАЗ 2106, их притирка и замена: инструкция по выполнению работ

В любом четырехтактном двигателе внутреннего сгорания присутствуют такие детали, как клапаны. Этот важный элемент системы газораспределения автомобиля обеспечивает своевременный впуск топливно-воздушной смеси в камеру загорания и выпуск отработанных газов в атмосферу. От их правильной регулировки зависит результативность работы мотора, его мощность, экономичность и экологические показатели.

Содержание

• Для чего нужна регулировка клапанов
• Признаки необходимости регулировки
• Подготовка автомобиля к регулировочным работам
• Процесс регулировки клапанов на ВАЗ 2106

Вернуться к оглавлению

Для чего нужна регулировка клапанов

Клапанный механизм на ВАЗ 106 приводится в движение кулачками распределительного вала, нажимая в заданный момент на коромысло или рокер. Они в свою очередь надавливают на стержень клапана, обеспечивается доступ топливной смеси в камеру сгорания. Между рокером и кулачком распредвала предусмотрен тепловой зазор, поскольку тарелка клапана нагревается выше 300 Со, вызывая удлинение стержня и, соответственно, изменение расстояния между кулачком и коромыслом.

В процессе работы клапанного механизма происходит непрерывный контакт между движущимися деталями. Это приводит к естественному износу всех трущихся поверхностей, несмотря на наличие смазки. При изнашивании рокера и кулачка распредвала изменяются их геометрические размеры, что в свою очередь приводит к увеличению зазора между ними. Как следствие, имеем повышенный шум работы двигателя, особенно в момент пуска.

Поэтому к материалам трущихся деталей газораспределительного механизма предъявляются высокие требования по износостойкости. Но, учитывая опыт эксплуатации автомобилей ВАЗ, целесообразно производить настройку зазоров регулярно, в соответствии с регламентом завода. В ходе работ надо строго выполнять инструкции изготовителя, поскольку перетяжка или установка недостаточных щелей приводит к неприятным последствиям.

При выходе двигателя на рабочий температурный режим маленький зазор может стать причиной неполного закрытия клапана, что приведет к снижению компрессии и потери мощности двигателя.

В такой ситуации в режиме воспламенения горящая топливная смесь устремится в коллектор. Температура тарелок становится критической, что вызовет прогорание их и коллектора. Но если этот прогоревший агрегат сменить или заварить достаточно легко, то замена клапанов ВАЗ 2106 выльется в значительные временные и материальные затраты. А установка нового комплекта потребует притирки клапанов на ВАЗ 2106 их к седлам, чтобы обеспечить герметичность камеры сгорания.

Вернуться к оглавлению

Признаки необходимости регулировки

Настройка клапанов на ВАЗ 2106 должна производиться регулярно в силу износа всех трущихся деталей ГРМ, кулачков, рокеров и верхней части стержня клапана. Обычно это делается каждые 40–50 тысяч км пробега. Тем не менее бывает, что возникнет необходимость регулировки и на ранних стадиях. Причиной тому будет использование низкокачественных материалов или нарушением режима термообработки при их изготовлении. Увеличение теплового зазора приводит к появлению характерного металлического стука в верхней части двигателя, связанного с ударом кулачка по рокеру при надавливании. Особенно это ощутимо при работе холодного двигателя.

Неправильно настроенные клапаны могут вызвать серьезные последствия

Чрезмерно большой зазор дает:	Маленький тепловой зазор проявляет себя:
смещение фаз газораспределения,	снижением компрессии в рабочих цилиндрах,
подтраивания двигателя,	потерей мощности,
трудности при запуске,	увеличением расхода бензина,
увеличение расхода топлива,	плохой приемистостью,
снижение динамики при разгоне.	при этом двигатель не гремит, но работает нестабильно.

При появлении одной из этих неисправностей желательно не откладывать проверку зазоров до следующего технического обслуживания.

Вернуться к оглавлению

Подготовка автомобиля к регулировочным работам

Регулировка клапанов на ВАЗ 2106 хотя и требует определенных навыков, но вполне может быть сделана автолюбителем своими руками. Для выполнения работ необходимо запастись:

• штатным руководством по эксплуатации и обслуживанию автомобиля;
• фирменным щупом толщиной 0,15 мм;
• двумя рожковыми ключами на 17 и на 13;
• штатной вазовской отверткой;
• торцевым ключом 8х10.

Перед началом работы желательно помыть двигатель, в т. ч. и подкапотное пространство. Это нужно сделать во избежание попадания грязи и пыли на механизм ГРМ. Если регулировочные работы проводятся в зимнее время, то их следует выполнять в закрытом теплом помещении и при температуре двигателя порядка 20 Со. Это связано не только с комфортными условиями работы, но и с зависимостью величины теплового зазора от температуры двигателя или ГРМ.

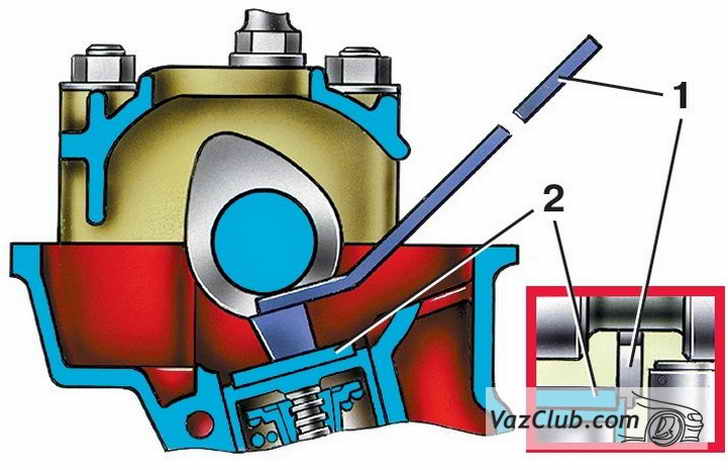

Если представить изменение зазора от температуры в виде графика, то становится понятно, что рекомендуемая заводом изготовителем величина теплового зазора 0,15 мм устанавливается при 20 градусах, т. е. на холодном двигателе, и 0,20 мм при рабочей температуре мотора 80 градусов по Цельсию. Величина зазора выпускного клапана будет примерно на 30 % больше, чем впускного.

Зависимость величины теплового зазора впускного клапана от температуры двигателя

Вернуться к оглавлению

Процесс регулировки клапанов на ВАЗ 2106

Выполнив необходимый комплекс подготовительных операций, можно приступать к регулировочным работам. Порядок следующий.

1. Установить автомобиль на ровной площадке, поставить нейтральную передачу, отсоединить все патрубки, подходящие к корпусу воздушного фильтра, демонтировать корпус воздушного фильтра, отвинтив четыре гайки крепления к карбюратору.
2. Теперь необходимо снять тросик акселератора и воздушной заслонки (подсоса), шланг бензопровода и крышку распределителя зажигания (трамблера). Для облегчения прокручивания маховика желательно выкрутить свечи, но не обязательно. Затем можно снять клапанную крышку отвинтив гайки ее крепления к головке блока.

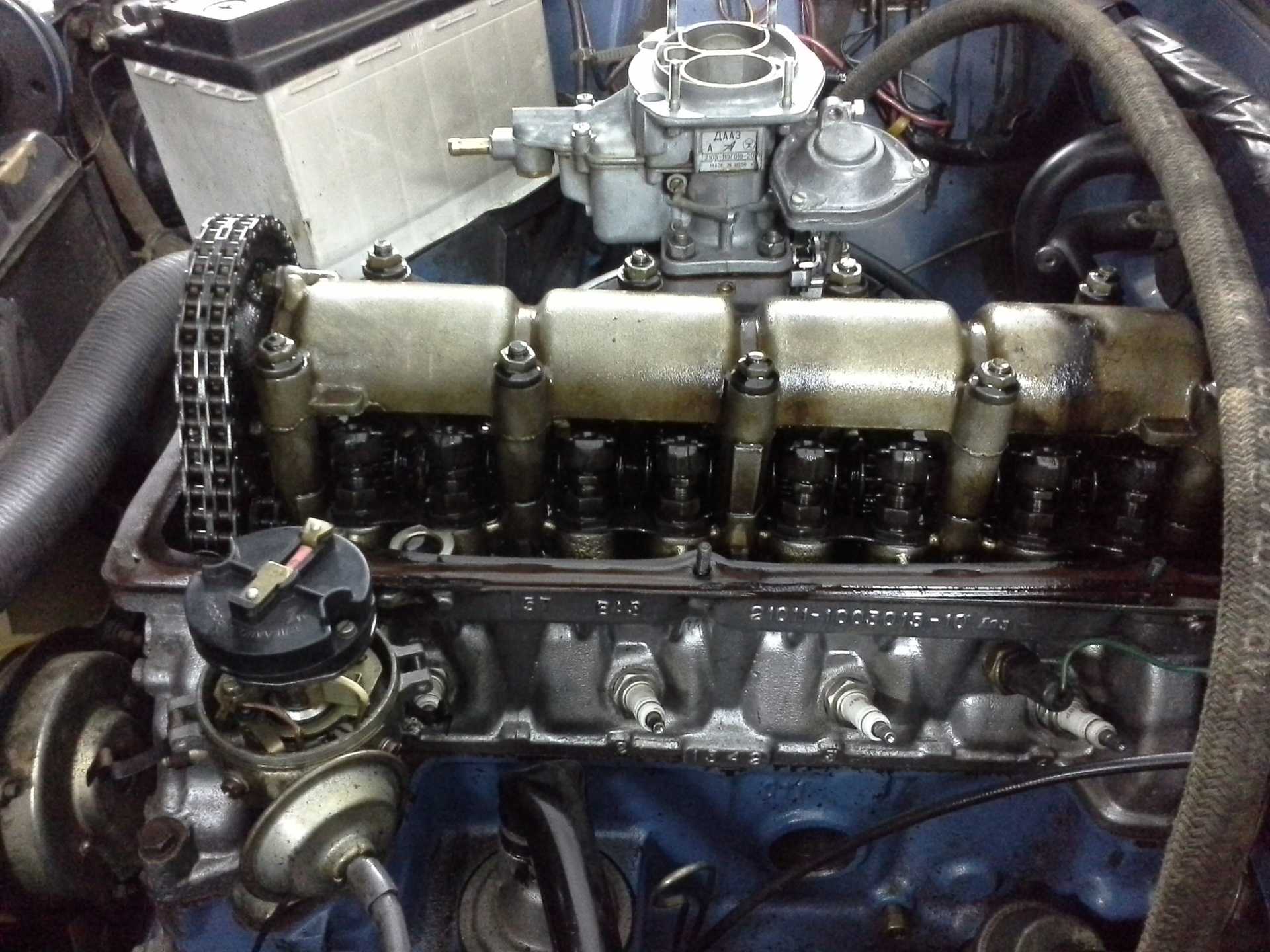

3. Следующий этап работы – это выставление верхней мертвой точки ВМТ. Убедившись, что цепь натянута в соответствии с регламентом, поворачиваем ключом шкив коленвала до совпадения метки на звездочке распредвала с меткой на его корпусе. При этом метка шкива коленвала должна так же совпадать с меткой на блоке двигателя. Такое положение коленвала будет соответствовать такту сжатия в 4-м цилиндре.
4. При этом нужно регулировать 8-й и 6-й клапаны четвертого и третьего цилиндра соответственно. Регулировка осуществляется следующим методом: щуп толщиной 0,15 мм вставляется в зазор между кулачком и рокером. В случае свободного движения щупа в зазоре или невозможности его вставить необходимо ослабить контргайку регулировочного болта. Затем, отвинчивая или завинчивая регулировочный болт, добиться нужного значения зазора. При правильно установленном зазоре щуп вставляется с небольшим усилием и двигается с характерным скрипом.
   В таком положении необходимо завернуть контргайку, удерживая регулировочный болт от проворачивания.
5. Очередной шаг – это поворот коленвала на 180 градусов. При этом регулировке подвергаются клапаны 7 и 4, в соответствии с предыдущим алгоритмом.

Последовательность регулировки остальных клапанов при различных углах поворота коленвала осуществляется по схеме, приведённой на рисунке.

Последовательность регулировки тепловых зазоров при различных углах поворота коленвала

Закончив регулировку всех клапанов, следует собрать демонтированные детали в обратном порядке. Как видите, устранить неисправности автолюбитель может самостоятельно, но надо иметь определенные навыки. Попробуйте сделать это, используя предложенную нами методику и заводской регламент.

Тепловые зазоры клапанов существенным образом влияют на эффективность работы двигателя, его мощность, динамику, экономические показатели. Поэтому необходимо внимательно следить за функционированием мотора. Возникновение характерных металлических стуков, потеря приемистости, увеличение расхода топлива и другие признаки должны быть приняты во внимание и устранены в кратчайшие сроки.

Регулировка клапанов ВАЗ 2106 своими руками

Всем автолюбителям известно, что в каждом автомобиле между клапанами есть небольшой зазор. Часто это значение составляет 0,15 миллиметра. Этот зазор сделан для того, чтобы при работе двигателя механизмы не заклинило между собой из-за нагрева. Как известно, рабочая температура мотора составляет 85 градусов Цельсия. Нетрудно представить, какая разница между зазорами будет образовываться, если машину охладить в минус 20 градусов, и что будет, когда двигатель выйдет на рабочую температуру. Если эта щель будет слишком мала, машина сразу потеряет мощность, а в салоне появятся посторонние звуки из-под капота в виде стука и «выстрелов». Чтобы избежать подобных неприятностей, необходимо соблюдать периодичность и порядок регулировки клапанов. ВАЗ 2106 сегодня будет нашей «морской свинкой». На его примере рассмотрим, как произвести регулировку клапанов на всех двигателях «классики» (ВАЗ 2104-2107).

Определить расстояние между деталями

Сначала необходимо определить точный зазор между клапанами. Чтобы регулировка клапанов ВАЗ 2106 прошла успешно, снимаем крышку блока и устанавливаем поршень 4 цилиндра в ВМТ – верхнюю мертвую точку. Таким образом, клапаны 6 и 8 будут закрыты, соответственно зазор между толкателями и кулачком будет максимальным. Затем вставьте щуп в зазор и убедитесь, что он плавно проходит между клапанами с умеренным усилием. Если вы чувствуете, что эта деталь застряла в зазоре, регулировка клапанов ВАЗ 2106 обязательна. А делается это следующим образом:

1. С помощью рожкового ключа ослабьте контргайку и вторым поверните регулировочный болт.
2. Сначала необходимо установить оптимальный зазор между третьим и четвертым клапаном. Затем проверните коленчатый вал на 180°. После этого регулировка клапанов ВАЗ 2106 сопровождается оптимальным зазором между второй и четвертой передачей. Затем снова провернуть коленчатый вал. Регулируем третий и первый клапан. После этого приступаем к установке зазоров между шестым и восьмым, четвертым и седьмым, первым и третьим, пятым и вторым механизмом. Следует отметить, что каждая регулировка клапанов ВАЗ 2106 сопровождается поворотом коленчатого вала на 180 градусов. То есть после каждой пары механизмов этот вал вращается. Чтобы было удобнее считать величину вращения, отследите ее по величине распределителя зажигания. Предварительно с него нужно снять крышку. Перед каждым поворотом отмечайте положение ползунка и повторяйте этот процесс. Важно следить, чтобы значение нашего «показателя» не превышало ¼ оборота. Тогда вы точно будете уверены, что коленвал провернулся на 180 градусов.

Заключение

Как видите ремонт ВАЗ 2106 своими руками не так уж и сложен. Просто нужно внимательно следить за периодичностью ступеней, не забывать прокручивать коленвал до определенного значения и вовремя отмечать значения бегунка.

Как отрегулировать зазор клапанов

Правильная работа газораспределительного механизма влияет на расход топлива, работоспособность смежных узлов и общий срок службы деталей автомобиля. Для этого на автомобиле производится настройка системы, в том числе регулировка зазоров клапанов. Такая операция на станции стоит недешево, потому что требует не только времени и умения, но и знаний с опытом.

Эта операция нужна не всем современным иномаркам. Автопроизводители пошли по пути установки в автомобили гидропомп, помогающих автоматизировать тепловой зазор. Но в этом случае снижается надежность системы в целом, а также сводится практически к нулю ремонтопригодность узла. Но, например, Хонда не убрала из конструкции стопорный винт с гайкой, более того, установка с завода не меняется почти 100 тысяч километров.

Содержание

• 1 Основные принципы регулировки
• 2 Как производится регулировка клапанов
• 3 Последовательность настройки ВАЗ 2106
• 4 Регулировка ВАЗ 2109

Основные принципы регулировки

Для получения правильного результата необходимо необходимо не только знать, как отрегулировать клапана в зазорах, но и соблюдать условия, при которых этот процесс происходит практически на любом автомобиле.

Работы производятся на остывшем двигателе. Рекомендуемый температурный диапазон от 15 до 25 градусов.

В этом режиме измерения будут максимально объективными. Некоторые специалисты делают эту работу на более горячем автомобиле, но допускают небольшую поправку на температуру. Этот вариант нежелателен для новичков.

Регулировка зазора

Чаще всего зазор регулируется под винт, и для такой операции можно обойтись набором щупов шириной 10 мм. А вот, например, классические вазы желательно проверить с более широкими наборами. Так как узкий щуп может дать небольшую погрешность.

Необходимо знать, что на автомобилях Лада с «первой» по «седьмую» модели конструкторы устанавливали термозазоры клапанов 0,15 мм, одинаковые на впуске и выпуске.

За такую ​​стоимость можно обойтись одним инструментом, но если он в руках опытного мастера. Ведь невозможность прохождения прорези свидетельствует о зажатии гайки, а слишком свободный проход может свидетельствовать о большом зазоре. Однако уловить тонкую грань между «слишком большим» и «достаточным» сможет только тот, кто неоднократно проделывал такую ​​операцию.

Набор щупов

Для начинающих подойдет пара щупов. Первый должен быть максимально допустимой толщины – «непроход», а второй щуп для регулировки клапанов должен иметь минимально допустимую толщину «проход».

См. также: Как отрегулировать дроссельную заслонку

Как регулируются клапана

Перед началом регулировки необходимо установить поршень, над которым будет производиться манипуляция, в верхнюю мертвую точку такта сжатия . В этом положении клапаны должны быть закрыты. Рокеры могут свободно перемещаться в промежутке.

Для удобства регулировки можно воспользоваться установкой исходного положения по меткам на шкиве коленчатого и распределительного валов.

Теперь нужно ослабить контргайку на болте или винте. Затягивая или отпуская вторую гайку регулировки, нужно просунуть щуп в регулируемый зазор под коромыслом (коромыслом) и затянуть регулировочную гайку на нужную высоту. После установки необходимого зазора затяните контргайку.

Шаг 1. Установите шкив коленчатого вала по меткам.

Шаг 2. Выберите желаемый клапан для настройки

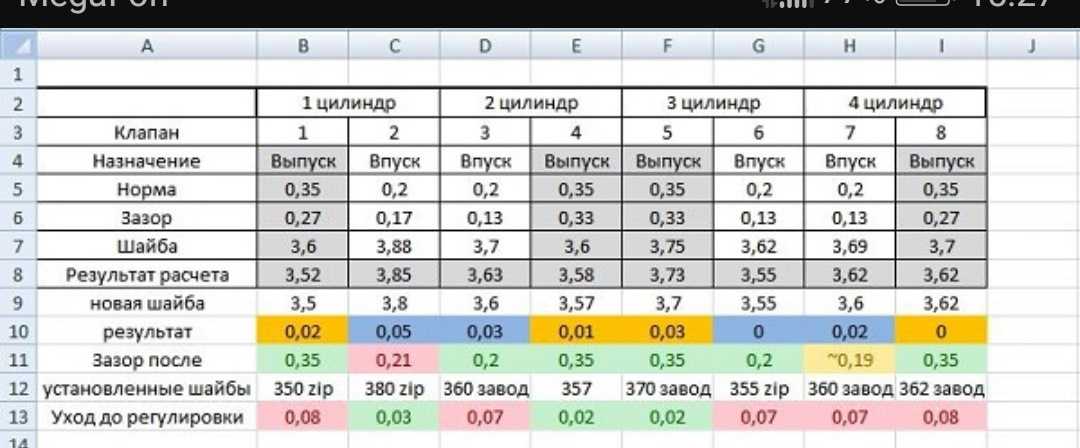

Шаг 3. Измерьте текущий зазор

Шаг 4. Скорректировка

Стадия 4. Скорректировка

90909081. затяжка контргайки может немного увеличить зазоры. Поэтому опытные специалисты перед затягиванием контргайки слегка ослабляют регулировочную гайку.

Теперь снова надо проверить зазор на том же месте. Если он неудовлетворительный, то процедуру повторяют до получения желаемого результата. Зазор можно назвать отличным, когда прохождение щупа сопровождается небольшим усилием, но без гибочного инструмента.

Необходимо знать, что для установки коленчатого вала в следующее положение его необходимо вращать строго по часовой стрелке только рукояткой стартера.

Расположение цилиндров и клапанов

Необходимо соблюдать установленную производителем процедуру регулировки клапана. Это может быть 1-3-4-2 или другое, но для перехода к следующему цилиндру нужно провернуть коленвал. На «классике» один из его 180 оборотов ^{соответствует повороту распредвала на 90 .}

Последовательность настроек ВАЗ 2106

В качестве примера возьмем классическую модель ВАЗ. После установки меток со шкивов напротив контрольных точек производится регулировка клапанов в строгой последовательности. В исходном положении нужно отрегулировать зазоры в 6 и 8 клапанах.

См. также: Как проверить датчик распредвала

Повернув коленвал 180 ^{, в верхнем положении будут доступны 4 и 7-я. Добавив еще 180 , получится полный оборот коленчатого вала и 1-я и 3-я позиции будут в положении регулировки. Прокрутив коленвал еще на пол-оборота, можно поставить 5-й и 2-й клапана.}
