Распиновка, схема подключения и проверка катушки зажигания ВАЗ

Содержание

• 1 Распиновка и схема катушки зажигания ВАЗ
  • 1. 1 Зажигание ВАЗ 2101
  • 1.2 Зажигание ВАЗ 2106
  • 1.3 Зажигание ВАЗ 2108, 2109
  • 1.4 Зажигание ВАЗ 2110
  • 1.5 Зажигание ВАЗ 2111
  • 1.6 Зажигание ВАЗ 2112
  • 1.7 Зажигание ВАЗ 2114
• 2 Как проверить катушку зажигания ВАЗ
• 3 Подключение и замена КЗ ВАЗ
• 4 Модели ВАЗ 8 и 16 клапанов
• 5 Видео по ремонту КЗ ВАЗ

Сегодня мы рассмотрим устройство и схемы систем зажигания на автомобили ВАЗ всех основных моделей. Поскольку карбюраторные версии ВАЗ это уже практически история, остановимся подробно на системах зажигания инжекторных автомобилей. У них основой системы зажигания является модуль электронного зажигания. Также рекомендуем тщательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь именно от них будет зависить качество искры и соответственно работа системы зажигания в целом. Информация предназначена как справочное пособие для самостоятельного ремонта авто.

Распиновка и схема катушки зажигания ВАЗ

Распиновка модулей катушки зажигания различных моделей автомобиля семейства ВАЗ:

Зажигание ВАЗ 2101

1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

Зажигание ВАЗ 2106

1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея.

Зажигание ВАЗ 2108, 2109

Зажигание ВАЗ 2110

Зажигание ВАЗ 2111

Зажигание ВАЗ 2112

Зажигание ВАЗ 2114

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания.

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

• неуверенный запуск двигателя или отказ при запуске;
• провалы при резкой смене оборотов;
• высокий расход топлива;
• не работают два цилиндра, двигатель лихорадит;
• отсутствие динамики;
• резкое падение мощности;
• падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Подключение и замена КЗ ВАЗ

Порядок снятия и установки катушки зажигания на старые модели ВАЗ:

1. Сначала отсоедините центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).
2. Отключите все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.
3. Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.
4. Открутите корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками.
5. После проделанной работы можно вынимать катушку зажигания и производить ее замену при необходимости.

Для автомобилей ВАЗ нового типа:

1. Демонтируем «клемму-минус» с аккумуляторной батареи.
2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.
3. Вынимаем высоковольтные провода с катушки.
4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
5. Ключом на 17, ослабляем один болт крепления катушки.
6. Вынимаем модуль.
7. Шестигранником откручиваем катушку от держателя.
8. Сборка проводится в обратном порядке.

Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься.

Заменить катушку зажигания на ВАЗ достаточно просто. Даже начинающий автомобилист способен сделать это у себя в гараже, а если показалось все слишком сложно – обратитесь в автосервис. Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания.

Модели ВАЗ 8 и 16 клапанов

Несмотря на схожесть в конструкции двигателя, система зажигания 1,5-литрового инжекторного 16-клапанного мотора отличается от мотора 1,6 на 16 клапанов. В моторе 1,6 л применили электронную бесконтактную систему зажигания с индивидуальными катушками на каждой свече. Поэтому необходимость в модуле зажигания отпала. Такая система надёжнее и дешевле в эксплуатации, поскольку при выходе из строя одной катушки, не нужно менять весь модуль целиком.

На 16-клапанном инжекторном двигателе ВАЗ 2112 объёмом 1,5 л применялась та же бесконтактная система зажигания, как и на 8-клапанном моторе, но модуль зажигания был установлен другой. Его каталожный номер 2112-3705010. Конструкция модуля осталась прежней — две катушки зажигания (для 1-4 и 2-3 цилиндров) плюс ключи-коммутаторы в едином блоке. Искра подаётся в цилиндры попарно методом холостой искры. Это значит, что искрообразование происходит в двух цилиндрах одновременно — в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).

Видео по ремонту КЗ ВАЗ

Слабая искра с катушки зажигания ваз 2106

Машина долго стояла, теперь плохо заводится, а при нагревании двигателя до рабочей температуры практически отказывается заводиться.

Слабую искру, можно «определить » на глаз». Вывернуть свечу, соединить с проводом и прикоснуться к корпусу двигателя. Если искра устойчивая и голубого цвета, значит другая неисправность. Сел аккумулятор или генератор, а возможно в систему топливоподачи попала вода (конденсат) от долгой стоянки.

Рассмотрим случай контактного зажигания:

При слабой или слишком кратковременной искре на электродах свечей зажигания рабочая смесь в цилиндрах двигателя сгорает неполностью или вообще не воспламеняется. Чаще всего его причиной служат неисправности самих свечей, а также обгорание, износ или загрязнение контактов прерывателя,мы рассмотрим наиболее вероятные причины неисправностей. Типичными неисправностями КАТУШКИ зажигания являются: трещины бакелитовой крышки, междувитковое замыкание в первичной обмотке и пробой изоляции во вторичной обмотке. Повреждение обмоток катушки зажигания обычно возникает из-за ее перегрева, а чаще всего из-за работы системы зажигания в течение длительного времени после выключения двигателя. Для проверки катушки зажигания следует подвести к головке цилиндра на расстояние около 4 мм конец провода, вынутого из центрального гнезда крышки, включить зажигание и пальцем развести контакты прерывателя. Отсутствие искры свидетельствует о повреждении свечи, которую необходимо заменить. Чтобы проверить конденсатор, нужно отсоединить его провод от корпуса распределителя зажигания и соединить его с проводом высокого напряжения катушки зажигания. Затем следует включить зажигание и вручную несколько раз разомкнуть контакты прерывателя, после чего приблизить конец провода конденсатора к его корпусу. Если при этом не возникает искры, значит, конденсатор неисправен и его следует заменить. Трещины в крышке распределителя легко обнаруживаются при осмотре, а пробивание тока обычно можно заметить только в темноте. Поврежденные крышку или ротор распределителя необходимо заменить. Однако если нарушение искрового разряда вызвано запылением или загрязнением изоляции, достаточно промыть ее неэтилированным бензином и насухо вытереть. Металлические контакты крышки и металлическую пластинку ротора распределителя следует периодически зачищать надфилем или абразивной пластинкой. В результате повреждения изоляции в проводах могут возникать разрывы или происходить их замыкание на массу. В таком случае провода низкого напряжения можно отремонтировать, а про-вода высокого напряжения необходимо заменить.

Качество искры на свечах зажигания проверяют так же, как и при ее отсутствии. Однако, зазор высоковольтным проводом свечи и массой желательно изменить. Искра считается хорошей, если она пробивает зазор величиной не менее 7 мм.

Слабая искра на свечах — неисправность, возникающая как и тогда, когда ее совсем нет, но обнаружить причину ее возникновения значительно труднее. Амперметр даже не сможет помочь в этом случае. Лучший способ определения неисправности — это выключить из системы зажигания тот или иной прибор, или участок цепи и попытаться по возможности получить искру без них. Появление хорошей искры свидетельствует о неисправности выключенного прибора.

Когда после проверки оказалось, что искра между свечой зажигания и высоковольтным проводом слабая, выключают из схемы зажигания распределитель и проверяют качество искры между массой и проводом высокого напряжения катушки зажигания. Наличие сильной искры свидетельствует о том, что вся система зажигания к распределителю исправна, кроме крышки распределителя, ротора или высоковольтных проводов свечей. Если в указанных деталях имеются трещины и поломки, их необходимо заменить.

Если при отключении распределителя искра, как и раньше, будет слабой, следует внимательно проверить все зажимы цепи тока низкого напряжения, чистоту и надежность крепления. Если же и после проверки зажимов искра будет слабой, необходимо выключить из цепи низкого напряжения прерыватель. Его действие можно заменить дополнительным проводом, один конец которого включим в точку соединения провода конденсатора с проводом низкого напряжения, идущий от зажима Р катушки зажигания, а вторым резко чиркаем по массе. При этом провода катушки зажигания и конденсатор нужно отсоединить от зажима К прерывателя.

Возникновение сильной искры между массой и высоковольтным проводом катушки без действия прерывателя свидетельствует о неисправности прерывателя.

Чтобы проконтролировать сохранность и надежность контакта и изоляции токоведущих частей круга от массы, нужно проверить внутренний круг прерывателя, состояние и зазор в его контактах на всех выступлениях кулачка. При проверке внутреннего круга прерывателя выявить, не сработались кулачок, втулки валика прерывателя, ось и отверстие под ось рычажка прерывателя, надежна посадка панели прерывателя на подшипнике.

Если при выключенном прерывателе искра будет слабой и нерегулярной, то, скорее всего, неисправен конденсатор или катушка зажигания. Убедившись в исправности конденсатора, следует проверить исправность катушки зажигания. Сильный нагрев катушки зажигания свидетельствует о замыкании первичной обмотки. Неисправную катушку заменяют.

Что делать, если на автомобиле ВАЗ-2106 пропала искра? Как известно, данное явление приводит к тому, что топливовоздушная смесь не воспламеняется и двигатель перестает заводиться. Поэтому искать причины возникновения проблемы вам придется в обязательном порядке.

На автомобилях ВАЗ, и на «шестерке» в частности, искра может пропадать из-за самых различных неисправностей. Но в данной статье мы опишем только самые распространенные из них, а также дадим полезные советы по выявлению и устранению неполадок.

Убеждаемся в работоспособности свечей

Чаще всего искра пропадает из-за возникновения проблем с одной из свечей зажигания, поэтому в первую очередь мы будем тестировать именно эти детали. Произвести проверку можно даже в полевых условиях. Для этого достаточно иметь с собой заведомо исправную свечу. Тестирование выполняется следующим образом:

• вставляем новую свечу;
• проворачиваем стартер и проверяем наличие искры;
• если новая деталь работает нормально, то просто оставляем ее на месте и запускаем двигатель.

В ситуации когда исправная свеча не срабатывает, потребуется проведение более сложных проверок.

Проверяем высоковольтные провода

После проверки свечей контактного зажигания продвигаемся дальше по цепи и тестируем работоспособность высоковольтных проводов. Приведенная ниже инструкция поможет вам выполнить диагностику, если искра исчезает лишь на одном из цилиндров:

• меняем местами провода, подключенные к свечам зажигания;
• проверяем наличие искры;
• если она появляется на том цилиндре, на который вы перебросили новый провод, и исчезает на другом, то проблема именно в кабеле. Следовательно, последний потребуется заменить.

Точно таким же образом проверяется целостность центрального провода, по которому подается напряжение на катушку зажигания. Можно также попытаться прижать его сильнее к трансформатору и крышке трамблера, чтобы восстановить контакт.

Проверяем контакты трамблера

Если после описанных выше действий искра так и не появилась, переходим к следующему этапу. Открываем крышку трамблера и чрезвычайно внимательно осматриваем контактные группы. Вполне возможно, проблема возникает из-за нагара, который нужно аккуратно убрать с помощью обычного ножа.

Также на этом этапе можно проверить работоспособность контактов, для чего при открытой крышке нужно несколько раз провернуть стартер. Если все контактные группы размыкаются нормально, то они исправны. В противном случае имеет смысл выставить правильный зазор между ними.

Разбираемся с катушкой зажигания

Если напряжение на контакты трамблера не подается, то последним этапом будет тестирование работоспособности катушки зажигания. Вам потребуется с помощью омметра или мультиметра проверить первичную и вторичную обмотки, убедиться в том, что их сопротивление соответствует нормальным показателям, указанным в руководстве по эксплуатации авто. Если имеются какие-либо отклонения, просто устанавливаем новую исправную катушку.

Проблемы с искрой на авто с электронной системой зажигания

Если на вашем автомобиле установлено электронное зажигание, то, помимо всех вышеперечисленных действий, потребуется также проверить следующие компоненты:

• коммутатор напряжения, расположенный под капотом автомобиля с левой стороны;
• датчик Холла, который предназначен для контроля напряжения магнитного поля. В машинах с электронным зажиганием это устройство подвергается повышенным нагрузкам и часто выходит из строя, поэтому лучше всегда иметь с собой запасную деталь.

Чтобы избежать проблем с электронным зажиганием в дороге, при исчезновении искры можно установить обычную контактную систему, которая позволит без происшествий добраться до ближайшего автосервиса, чтобы сделать профессиональную диагностику автомобиля и его ремонт.

Сколько выдает катушка зажигания вольт ваз – Прокачай АВТО

Содержание

1. Компоненты системы зажигания автомобиля
2. Устройство катушки зажигания, принцип ее работы и проверка
3. Диагностика трамблера
4. ПРИНЦИП РАБОТЫ СИСТЕМЫ ЗАЖИГАНИЯ
5. Бесконтактные системы зажигания
6. СИСТЕМА ЗАЖИГАНИЯ ТИПА «КАТУШКА НА СВЕЧЕ»

Чтобы свечи зажигания создавали искровой разряд, на их электроды необходимо подать высокое напряжение. В зависимости от системы зажигания такое напряжение разряда составляет свыше 30 000 Вольт.

Фабрика по производству искр – катушка зажигания

Катушки зажигания состоят из двух обмоток: первичной обмотки с небольшим количеством витков (около 100) из толстой медной проволоки (около 0,6 мм 2 ) и вторичной обмотки с несколькими тысячами витков из тонкой медной проволоки (около 0,1 мм 2 ). Обе обмотки окружены ламеллированными железными сердечниками. От устройства управления через встроенный модуль высокого напряжения первичная обмотка получает ток от аккумуляторной батареи (низкое напряжение). Вследствие этого возникает электромагнитное поле, которое возбуждает вторичную обмотку. Когда блок управления прерывает эту электрическую цепь, то одновременно в течение долей секунды мгновенно пропадает и электромагнитное поле. Во вторичной обмотке после этого возникает напряжение до 400 Вольт, которое генерирует скачок тока высокого напряжения (индукция) свыше 30 000 Вольт. Двигатели Mondeo имеют электронные системы зажигания с двухискровыми катушками зажигания, которые в четырехцилиндровых двигателях воспроизводят свои воспламеняющие искры в рабочей последовательности 1 – 3 – 4 – 2 или 1 – 4 – 2 – 5 – 3 – 6 в V6-двигателях.

В комплект системы зажигания «шестерки» включаются:

Дополнительно в систему электроснабжения автомобиля входит еще реле зажигания ВАЗ.

Компоненты системы зажигания автомобиля

Ранее на авто устанавливался трамблер марки Р-125Б. Этот узел монтировался на машине совместно с карбюратором маркировки 2103. Трамблер имел в своей конструкции специальный механический корректор, а вакуумный регулятор отсутствовал. На ВАЗ 2106 устанавливаются свечи, относящиеся к типу А17ДВ или же свечи, которые имеют аналогичные технические характеристики. В конструкции автомобильной системы применен замок типа ВК347, оснащенный противоугонным устройством.

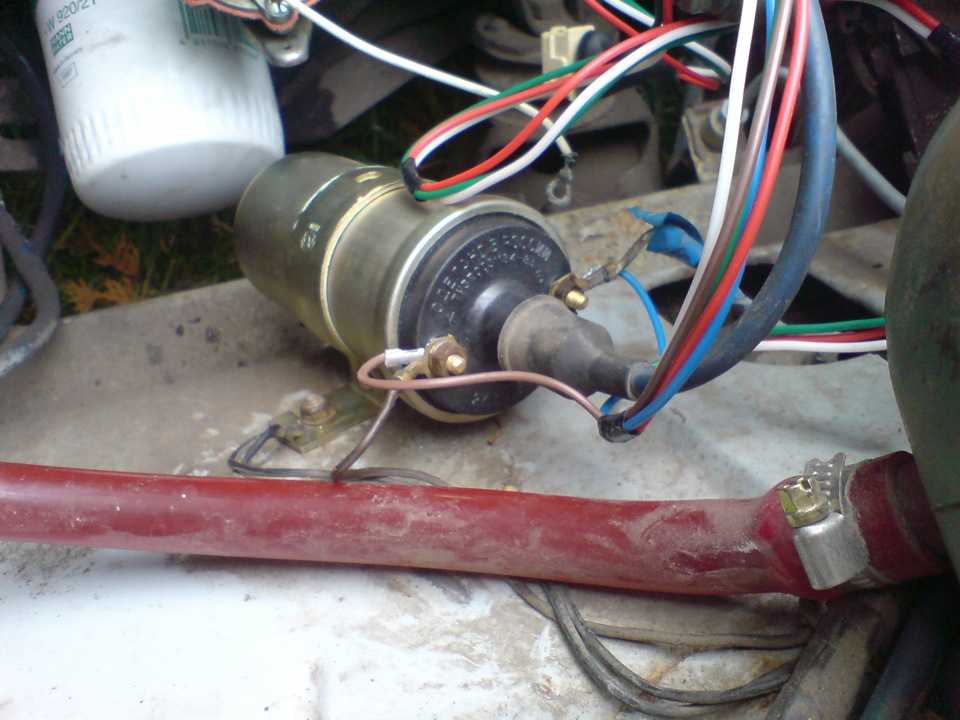

На автомобиле используется катушка зажигания типа Б117-А, которая имеет разомкнутый магнитопровод и является маслонаполненной и герметизированной системой. Зажигание ВАЗ 2106 контактное, однако стоит отметить, что иногда встречается и бесконтактный вариант исполнения. Контактная система считается более простой в своем устройстве.

Контактное зажигание ВАЗ требует регулярного ухода и контроля состояния контактов. Такое зажигание принято считать классическим вариантом системы. Конструкция свечей зажигания ВАЗ 2106 является неразборной и имеет керамический изолятор. Трамблер предназначен для осуществления прерывания токов с низким напряжением в первичной обмотке и распределения высоковольтных импульсов по свечам.

Прерыватель трамблера состоит из кулачка, имеющего четыре выступа, и стойки, на которой расположены контакты, размыкаемые при вращении. На верхнем конце втулки кулачка припаивается опорная планка регулятора опережения с грузами. Сбоку к трамблеру крепится вакуумный регулятор. В конструкции распределителя предусмотрена установка помехоподавительного резистора.

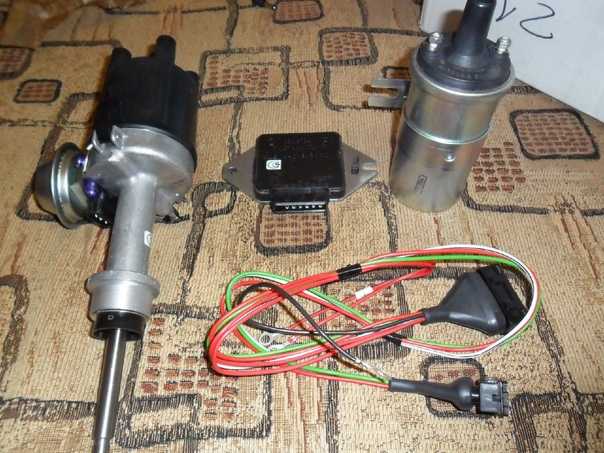

Работа бесконтактной системы основана на использовании датчика распределения электрического импульса. Он функционирует на основе использования эффекта Холла. В состав датчика входят полупроводниковая пластина, специальная микросхема и магнит.

Устройство катушки зажигания, принцип ее работы и проверка

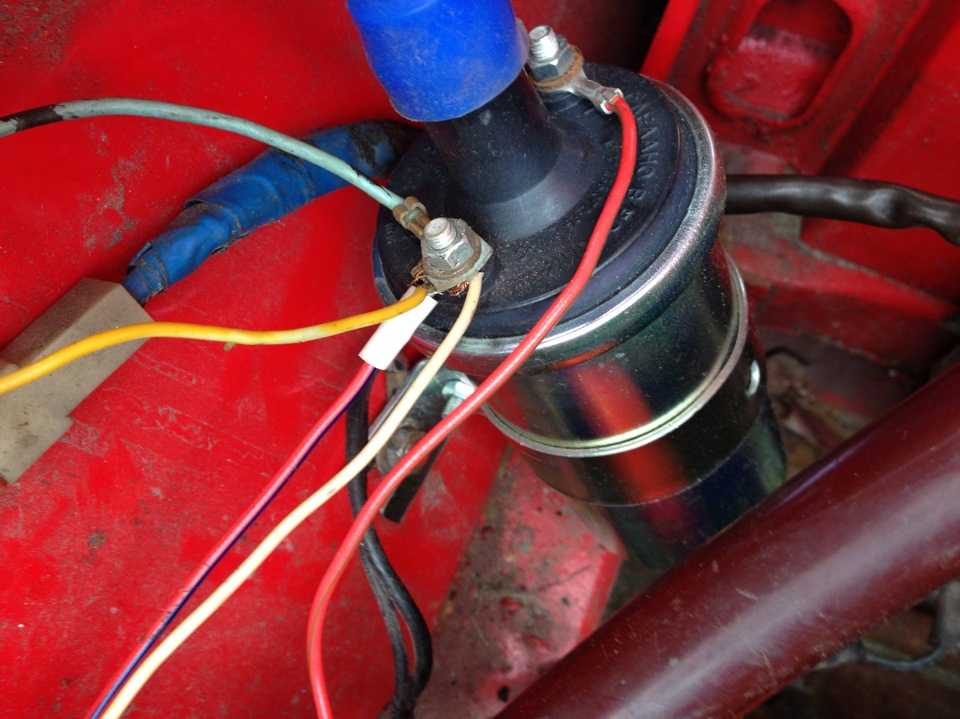

Катушка автомобиля является высоковольтным импульсным трансформатором. На сердечник устройства намотан тонкий провод вторичной обмотки. Она содержит 30 тысяч витков. В соответствии со схемой устройства поверх вторичной обмотки расположена первичная, состоящая из толстой проволоки. Обе обмотки одним из своих концов соединяются с аккумулятором авто.

Второй конец первичной обмотки подключен к распределителю. Общая точка соединения обмоток катушки подключается к коммутатору напряжения. Сердечник играет роль усилителя магнитного поля. В момент разрыва цепи во вторичной обмотке образуется высокое напряжение, которое по проводу поступает на свечу для пробоя и образования искры.

В процессе диагностики работоспособности катушки первое, что нужно сделать — проверить подачу напряжения на нее. Для этой цели включается его подача и после этого осуществляется замер между клеммой Б+ и массой. Это значение должно составлять 12 В. Если напряжение не поступает на катушку, то причину его отсутствия следует искать в замке.

В случае присутствия нормального напряжения и отсутствия искры на свечах требуется измерить сопротивление обмоток. Для этого контакты измерительного прибора прикладываются к двум боковым выводам. Для первичной обмотки показатель сопротивления должен составлять 3-4 Ом. Сопротивление вторичной обмотки — в пределах 7-9 Ом.

Катушку нельзя проверять на наличие искры, прислоняя высоковольтный провод к корпусу двигателя, так как в этом случае зазор становится настолько большим, что возросшее сопротивление вызывает пробой обмотки узла, а это ведет к выходу его из строя.

Диагностика трамблера

Неисправности системы зажигания могут быть вызваны поломкой такого узла, как распределитель. В нем может возникнуть несколько типов неполадок, которые способны вывести из строя контактное зажигание ВАЗ 2106. Итак, если катушка является исправной, то проблема в работе системы связана с тем, что поломался распределитель, который имеет контактное зажигание ВАЗ.

Для проверки требуется снять крышку и осмотреть ее. Все контакты и контактный уголек должны быть без повреждений и трещин. После осмотра крышки требуется проверить бегунок распределителя. Иногда на этом элементе в результате износа появляются трещины, что приводит к возникновению пробоев на массу.

После осмотра бегунка обследуются контакты прерывателя, при необходимости они чистятся, а между ними проверяется зазор. Обязательно требуется осмотреть конденсатор, так как чаще всего именно он бывает неисправен, что является причиной отказа от работы систем автомобиля. При отсутствии накопления заряда после подачи напряжения конденсатор подлежит замене.

Проверяя зажигание ВАЗ 2106, нельзя забывать о свечах. Дело в том, что от того, какой зазор между электродами свечи, зависит нормальная работа системы. Зазор свечей должен быть 0,4-0,8 мм. Увеличенный люфт ведет к нагреву катушки и, как следствие, возможному пробою ее обмоток.

Реле зажигания ВАЗ предназначено для предохранения системы от скачкообразного изменения напряжения в моменты включения и выключения. Оно оберегает контакты замка и прерывателя от подгорания, обеспечивая тем самым длительность эксплуатации этих узлов. Размыкание контактов в реле зажигания ВАЗ происходит практически моментально, что предотвращает образование искр в процессе работы.

Преимуществом по сравнению с остальными элементами системы, которым обладает реле зажигания ВАЗ, является легкость его замены в случае выхода из строя. При ремонте машины лучше иметь под рукой специальное пособие. Как правило, подобное издание, помимо текстового пояснения, содержит фотографии узлов автомобиля, что облегчает проведение ремонта.

Данная статья описательная и универсальна для всех марок автомобилей

В состав системы зажигания входят узлы и соединительные провода, необходимые для формирования и подачи высокого напряжения на свечи зажигания в заданной последовательности.

ПРИНЦИП РАБОТЫ СИСТЕМЫ ЗАЖИГАНИЯ

В состав системы зажигания входят узлы и провода, необходимые для формирования высокого напряжения (до 40 000 В и выше). Во всех системах зажигания на плюсовой вывод катушки зажигания подается напряжение бортовой сети, а ее минусовой вывод через коммутатор подключается на «массу» автомобиля. Когда минусовой вывод катушки зажигания подключен на «массу», через первичную, низковольтную обмотку катушки зажигания течет ток, возбуждающий магнитное поле. При разрыве цепи магнитное поле исчезает, индуцируя во вторичной (высоковольтной) обмотке катушки зажигания высоковольтный импульс. В системах зажигания классической схемы замыкание и размыкание контакта катушки зажигания на «массу» осуществляется механическим прерывателем. В электронных системах зажигания это делает электронный модуль по сигналу магнитоэлектрического датчика, или триггера.

Катушки зажигания

Катушка зажигания — это «сердце» любой системы зажигания. В этой катушке создается высоковольтный импульс за счет электромагнитной индукции. Многие конструкции катушек зажигания состоят из двух отдельных, но электрически соединенных друг с другом, медных обмоток. Другие представляют собой классические трансформаторы — в них первичная и вторичная обмотки полностью изолированы друг от друга (рис. 5.1).

Сердечник (магнитопровод) катушки зажигания набирается из пластин трансформаторного железа (тонких листов магнитомягкого железа). Сердечник увеличивает индуктивную связь между катушками. На наборном сердечнике намотана обмотка, состоящая приблизительно из 20 ООО витков тонкого провода (калибра, примерно, 42-AWG). Эта обмотка

Рис. 5.1. Конструкция катушки зажигания с масляным охлаждением. Обратите внимание на то, что первичная и вторичная обмотки электрически соединены друг с другом. Полярность выводов катушки определяется направлением ее намотки

называется вторичной (повышающей) обмоткой катушки зажигания. Поверх нее намотана обмотка, состоящая приблизительно из 150 витков толстого провода (калибра, примерно, 21-AWG). Эта обмотка называется первичной обмоткой катушки зажигания. Во многих конструкциях катушек зажигания эти обмотки окружены тонким металлическим экраном, изолированы электроизоляционной бумагой и помещены в металлический корпус. Корпус катушки зажигания обычно заполняется трансформаторным маслом с целью лучшего охлаждения. В HEI-системах зажигания компании GM (high-energy ignition — система зажигания с искрой повышенной мощности) используются так называемые Е-катушки, которые по конструкции представляют собой катушку зажигания, намотанную на наборном железном сердечнике Е-образной формы и залитую эпоксидной смолой. Охлаждение Е-катушки — воздушное (рис. 5.2 и 5.3).

Рис. 5.2. Пример Е-катушки зажигания с эпоксидной заливкой и воздушным охлаждением

Как в катушке зажигания создается напряжение 40 киловольт

Напряжение на плюсовой контакт первичной обмотки катушки зажигания поступает с плюсовой клеммы аккумуляторной батареи через замкнутые контакты замка зажигания. Минусовой контакт первичной обмотки замывается на «массу» через электронный модуль управления зажиганием.

Когда эта цепь замкнута, через первичную обмотку катушки зажигания течет ток величиной, примерно, от 3 А до 8 А. Этот ток создает в катушке зажигания мощное магнитное поле. Когда контакт первичной обмотки катушки зажигания на «массу» разрывается, магнитное поле резко убывает, наводя во вторичной обмотке катушки высоковольтный импульс — напряжением от 20 000 В до 40 000 В и током небольшой (от 20 мА до 80 мА) силы. Этот высоковольтный импульс через контакты распределителя зажигания поступает по высоковольтным проводам на свечи зажигания. Чтобы проскочила искра, катушка зажигания должна «зарядиться» от низковольтной первичной сети и снова разрядиться.

Рис. 5.4. Схема типичной системы зажигания с электронным прерывателем, в которой используется добавочное сопротивление и механический распределитель зажигания. С целью защиты катушки зажигания от перегрева на пониженных оборотах двигателя во многих электронных системах зажигания вместо добавочного сопротивления используются специальные электронные схемы, которые работают в составе электронного модуля управления зажиганием

Схема, управляющая током первичной обмотки катушки зажигания — подключающая ее к источнику питания и отключающая ее от него, называется первичной цепью системы зажигания. Схема, обеспечивающая формирование и распределение высокого напряжения, создаваемого в высоковольтной обмотке катушки зажигания, называется вторичной цепью системы зажигания (рис. 5.4 и 5.5).

Рис. 5.5. Пример типичной катушки зажигания НЕ1-системы зажигания компании General Motors, установленной в крышке распределителя. При замене катушки зажигания и/или распределителя зажигания обязательно проверьте, чтобы клемма массы была переставлена со старой крышки распределителя на новую. Отсутствие надлежащего контакта с массой может привести к повреждению катушки зажигания. В HEI-системах зажигания используются два варианта катушек зажигания. Первый вариант отличается тем, что выводы первичной обмотки имеют изоляцию красного и белого цвета — он показан на фотографии. Во втором варианте катушка включена в обратной полярности, изоляция выводов — красного и желтого цвета

Работа первичной цепи

Для формирования импульса высокого напряжения во вторичной обмотке катушки зажигания необходимо замкнуть и разомкнуть цепь первичной обмотки. Замыкание и размыкание первичной цепи зажигания осуществляется силовым транзистором (электронным прерывателем), установленным в электронном модуле управления зажиганием, управление которым, в свою очередь, осуществляется по сигналам различных датчиков:

• Магнитоэлектрический датчик положения ротора распределителя зажигания (импульсный генератор). Этот датчик, установленный в корпусе распределителя зажигания, создает сигнал переменного напряжения, по которому производится переключение транзисторного прерывателя в модуле управления зажиганием (рис. 5.6 и 5.7).

Рис. 5.6. Принцип работы магнитоэлектрического датчика (генератора импульсов). На приведенном внизу рисунке показана типичная осциллограмма выходного напряжения этого магнитоэлектрического датчика. Импульсный сигнал с выхода датчика поступает в электронный модуль управления зажиганием, который разрывает контакт первичной обмотки на «массу» в тот момент, когда напряжение импульса достигает максимума и начинает снижаться (это происходит в тот момент, когда зубец стального зубчатого диска начинает удаляться от катушки датчика)

Рис. 5.7. Импульсный сигнал, поступающий с выхода магнитоэлектрического датчика, управляет работой электронного модуля, который замыкает вывод первичной обмотки катушки зажигания на «массу» и размыкает его, генерируя высоковольтный импульс во вторичной цепи

• Датчик Холла. Установленные в корпусе распределителя зажигания или рядом с коленчатым валом интегральные датчики Холла формируют прямоугольный импульсный сигнал. Импульсный сигнал с выхода датчика, содержащий информацию о положении поршней и скорости вращения двигателя, поступает в модуль управления зажиганием и бортовой компьютер (рис. 5.8 и 5.9).

Рис. 5.8. В интегральном датчике Холла используются металлические дисковые обтюраторы, шунтирующие силовые линии магнитного поля, экранируя от него датчик Холла, изготовленный по микроэлектронной технологии вместе со схемой усиления. Все интегральные датчики Холла формируют прямоугольные импульсы, обеспечивающие очень точную синхронизацию работы модуля управления зажиганием

Рис. 5.9. Зубец обтюратора на вращающемся роторе проходит в зазоре между интегральным датчиком Холла и постоянным магнитом

• Магнитоэлектрические датчики углового положения коленчатого вала. В этих датчиках сигнал формируется за счет изменения напряженности магнитного поля, окружающего катушку датчика. Этот сигнал, содержащий информацию о положении поршней и скорости вращения двигателя, поступает в модуль управления зажиганием и бортовой компьютер (рис. 5.10).

Рис. 5.10. Датчик переменного магнитного сопротивления (VRS) представляет собой катушку индуктивности, намотанную на постоянном магните. Зубцы магнитного обтюратора, закрепленного на коленчатом валу (или распределительном валу), проходя мимо катушки датчика, вызывают изменение напряженности магнитного поля, окружающего ее. Когда выступ обтюратора приближается к катушке, напряженность магнитного поля возрастает, потому что в металле концентрация силовых линий магнитного поля выше, чем в воздухе

• Оптические датчики. Эти датчики бортовой компьютерной системы управления двигателем изготавливаются на основе светодиода и фототранзистора. Вращающийся диск с прорезями (обтюратор) модулирует поток излучения светодиода, в результате чего на выходе фотоприемника появляется импульсный сигнал. В оптических датчиках (обычно устанавливаемых в корпусе распределителя зажигания), как правило, предусматривается два ряда прорезей, что обеспечивает формирование отдельных сигналов для опознавания цилиндров (сигнал низкого разрешения) и прецизионного измерения угла поворота ротора распределителя зажигания (сигнал высокого разрешения) (рис. 5.11).

Рис. 5.11. Оптический датчик-распределитель на шестицилиндровом V-образном двигателе Nissan объемом 3 литра со снятым оптическим экраном (а). Перед установкой ротора датчик закрывают оптическим экраном (6)

Бесконтактные системы зажигания

В системе зажигания с непосредственным подключением катушки зажигания к свечам зажигания — называемой также бесконтактной системой зажигания (DIS) или просто электронной системой зажигания (IE) — распределитель зажигания отсутствует. В этой системе зажигания оба вывода катушки подключены каждый к своему цилиндру, причем цилиндры выбраны так, что их рабочие циклы находятся в про-тивофазе друг с другом (рис. 5.12). Это означает, что искра возникает одновременно в обеих свечах зажигания! Когда в одном из цилиндров (например, №6) идет такт сжатия, в другом цилиндре (№3) — в то же самое время — идет такт выпуска отработанных газов.

Рис. 5.12. В бесконтактной системе зажигания искра возникает одновременно в двух цилиндрах — рабочем, в котором идет такт сжатия, и парном, или оппозитном, в котором в это же самое время идет такт выпуска отработанных газов. В типичном двигателе для возникновения холостой искры в цилиндре, в котором идет такт выпуска, обычно достаточно напряжения от 2 до 3 кВ. Остальная энергия, накопленная катушкой зажигания, расходуется в том цилиндре, в котором идет такт сжатия (типичное напряжение составляет от 8 до 12 кВ)

Оптический датчик-распределитель не любит внешней засветки

Принцип работы оптического датчика-распределителя системы зажигания заключается в импульсном освещении фототранзистора датчика излучением, создаваемом свето-диодом. В конструкции оптического датчика-распределителя зажигания, как правило, между ротором распределителя зажигания и кольцевым оптическим обтюратором, модулирующим поток излучения светодиода, устанавливается оптический экран. Искра, проскакивающая между контактом ротора и контактами высоковольтных проводов в крышке распределителя зажигания в процессе работы распределителя, создает паразитную засветку. Оптический экран защищает оптический датчик от внешней засветки, создаваемой искрением контактов распределителя зажигания.

Если выполняя техническое обслуживание, вы забудете установить оптический экран на место, оптический сигнал датчика из-за внешней засветки будет ослаблен, что может привести к нарушению нормальной работы двигателя. Такую неисправность трудно выявить из-за отсутствия внешних признаков. Не забывайте, что в оптическом датчике-распре-делителе между кольцевым оптическим обтюратором и ротором обязательно должен стоять оптический экран.

Искра, возникающая в такте выпуска, называется холостой искрой, потому что она не выполняет полезной работы, а обеспечивает только замыкание на «массу» вывода вторичной обмотки катушки зажигания. Напряжение, необходимое для пробоя разрядного промежутка свечи зажигания цилиндра №3 (в такте выпуска), находится в пределах всего лишь от 2 кВ до 3 кВ и обеспечивает соединение на землю вторичной цепи зажигания. Остальная энергия, накопленная катушкой зажигания, расходуется в том цилиндре, в котором идет такт сжатия. В каждой паре свечей зажигания одна свеча включена в прямой полярности, а другая — в обратной полярности. Обратная полярность включения не сильно отражается на ресурсе свечи. Но выход из строя одного из высоковольтных проводов или одной из свеч зажигания может привести к неработоспособности сразу двух цилиндров.

ПРИМЕЧАНИЕ

В системе зажигания с механическим распределителем зажигания существуют два разрыва во вторичной цепи зажигания: первый — между контактами ротора и клеммами, установленными в крышке распределителя (находится под атмосферным давлением), и второй — разрядный промежуток между электродами свечи зажигания (находится под повышенным давлением в такте сжатия). В бесконтактной системе зажигания во вторичной цепи также имеются два промежутка: один — разрядный промежуток между электродами свечи зажигания цилиндра, в котором идет такт сжатия, и второй — разрядный промежуток между электродами свечи зажигания цилиндра, в котором идет такт выпуска.

Для управления работой бесконтактной системы зажигания необходим датчик (обычно датчик углового положения коленчатого вала), по сигналу которого осуществляется синхронизация электронного коммутатора высоковольтного напряжения (рис. 5.13).

Рис. 5.13. Функциональная схема типичной бесконтактной (EDIS) системы зажигания четырехцилиндрового двигателя, которой оснащаются автомобили компании Ford. Датчик угла поворота коленчатого вала, называемый датчиком переменного магнитного сопротивления (VRS), передает информацию об угловом положении коленчатого вала и скорости его вращения в модуль управления зажиганием (EDIS). В бортовой компьютер передается преобразованный сигнал — сигнал PIP, по которому осуществляется слежение за синхронизацией системы зажигания. По сигналу PIP компьютер рассчитывает временные параметры синхронизации системы зажигания и передает в модуль управления зажиганием EDIS команду о том, когда подавать высокое напряжение на свечу зажигания. Этот сигнал управления называется командой установки угла опережения зажигания — сигнал SAW

Скорректировать угол опережения зажигания путем перемещения датчика углового положения коленчатого вала невозможно, поскольку он делается нерегулируемым.

СИСТЕМА ЗАЖИГАНИЯ ТИПА «КАТУШКА НА СВЕЧЕ»

В системе зажигания типа «катушка на свече» для каждой свечи зажигания предусмотрена отдельная катушка зажигания (рис. 5.14). В системе зажигания с отдельными для каждой свечи катушками зажигания отсутствуют высоковольтные провода, которые часто являются источниками электромагнитных помех, нарушающих работу бортовой компьютерной системы управления. Бортовой компьютер замыкает минусовой вывод каждой катушки в надлежащий момент.

Рис. 5. 14. Система зажигания типа «катушка на свече»

Пропала искра ваз-2106: причины, что делать?

Отсутствие искры на свечах зажигания – одна из двух базовых неисправностей, чаще всего встречающихся на автомобилях (вторая – нет подачи топлива в двигатель). Исчезновение искры или слабая искра на свечах зажигания свидетельствуют о проблемах в системе зажигания. Либо в цепи высокого напряжения, либо низкого. При этом двигатель автомобиля не запустится вовсе (как холодный, так и горячий), или будет запускаться и глохнуть (если искра есть, но слабая). Рассмотрим основные причины пропажи искры на карбюраторных двигателях автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099 с контактной и бесконтакной системами зажигания.

После чего снимаем центральный высоковольтный провод, вставляем в его наконечник исправную свечу и кладем ее на двигатель (чтобы был контакт с «массой»). Пока помощник крутит двигатель стартером нужно визуально убедиться в отсутствии, либо наличии искры на свече зажигания. Искра появилась – неисправны сами свечи, высоковольтные провода или распределитель зажигания в трамблере. Искры как не было, так и нет – проблемы с коммутатором, датчиком Холла, катушкой зажигания.

Пропала искра, причины для бесконтактной системы зажигания

1. Отказала катушка зажигания.

Проверяем катушку зажигания. У катушки зажигания обычно проверяют сопротивление обмоток и сопротивление изоляции при помощи тестера. Для маслонаполненных катушек (27.3705) и сухих (3122.3707) сопротивление несколько различается. Подробнее: «Проверка катушки зажигания». При отсутствии специального прибора для проверки применяем метод замены — своей катушки, на другую, заведомо исправную.

проверка первичной обмотки катушки зажигания

1. Неисправен коммутатор.

Проверяется осциллографом. Так как не у каждого он есть, применяем метод замены – вместо своего коммутатора устанавливаем заведомо исправный. Весьма приблизительно можно оценить работоспособность коммутатора по показаниям вольтметра после включения зажигания (см. «Проверка коммутатора»).

1. Неисправен датчик Холла.

Проверяется вольтметром по специальной схеме подключения (см. «Проверка датчика Холла»). Если вольтметра нет, применяем метод замены.

датчик Холла, проверка

1. Обрыв в цепи низкого напряжения.

По схеме просматриваем провода входящие в систему зажигания, при необходимости «прозваниваем» на предмет обнаружения «обрыва». См. «Схема бесконтактной системы зажигания».

В контактной системе зажигания список неисправностей приводящих к исчезновению искры следующий

1. Неисправен механический прерыватель в трамблере.

Окислились, разрушились или пригорели его контакты. Нет зазора между контактами прерывателя.

контакты прерывателя

1. Неисправна катушка зажигания.
2. «Обрыв» в цепи низкого напряжения.

Примечания и дополнения

— Чтобы быстро найти причину исчезновения искры на свечах зажигания нужно знать принцип действия как контактной, так и бесконтактной систем зажигания (подробнее см. «Принцип действия системы зажигания»). Смыл работы системы зажигания заключается в формировании в нужный момент тока высокого напряжения и подачи его на свечи зажигания. Исполняется это за счет прерывания тока низкого напряжения в цепи первичной обмотки катушки зажигания. В бесконтактной системе прерывает ток коммутатор по сигналу с датчика Холла, в контактной механический прерыватель с контактами, с приводом от четырехгранника на валу трамблера.

Еще статьи по системе зажигания автомобилей ВАЗ

Неисправности системы зажигания автомобиля неприятны тем, что любая из них, всегда сопровождается серьезными перебоями в работе двигателя или полной его остановкой. Главный признак неисправности системы зажигания – полное отсутствие или “слабая” искра между электродами свечей зажигания. Что делать если нет искры, и где её искать? Об этом и не только читайте в нашем материале.

Чаще всего искра пропадает именно в тот момент, когда нужно куда-либо ехать. Чтобы не толкать машину в ближайший автосервис, важно понимать, от чего зависит работа системы зажигания, тогда и поиск пропавшей искры не вызовет особых затруднений.

В конце этой статьи смотрите видео-инструкцию по поиску искры в системе зажигания автомобилей ВАЗ.

А ниже мы предлагаем познакомиться с алгоритмом поиска пропавшей искры в системе зажигания автомобиля.

Свечи зажигания

Если нет искры, или наблюдается слабая искра, первый элемент, на который обращает внимание владелец авто – это свечи. Нужно проверить, а не перестала ли одна из свечей работать. Сначала просмотрите, не стали ли свечи черные. В этом случае они нуждаются в обязательной замене.

Проверку можно осуществить в любых условиях. Даже прямо на дороге в случае неожиданной поломки. Важно иметь с собой в запасе комплект рабочих свечей на такой случай.

• устанавливаем новую свечу
• крутим стартер и смотрим, не появилась ли искра
• если все работает исправно, запускаем мотор и двигаемся дальше.

Иногда установка новой исправной свечи не помогает – искры по-прежнему нет. В таком случае нужно приступать к проверке следующих элементов системы, чтобы выяснить, почему все же нет искры.

Технологические изыски современных «свечных» приборов

В стремлении соответствовать постоянно растущим требованиям автомобильных компаний, ведущие производители свечей вводят в технологический процесс новые материалы и совершенствуют производство. Так, корпус свечи сегодня производят с помощью технологии холодного пластического формования. Это требует применения автоматизированных станков и пресса, развивающего давление более 100 т. Отвечающие сегодняшним высоковольтным требованиям керамические изоляторы получают с соблюдением технологической последовательности, включающей измельчение смеси, формовку изделия и обжиг. Не меньшее значение имеют точность сборки, установка высокотемпературного уплотнителя и герметичная завальцовка корпуса. Ещё один важный фактор – состав резистивного порошка, которым заполняют полость свечи. Наполнитель обеспечивает стабильный электрический контакт при неизбежных в условиях предельной мощности больших перепадах температуры. Технологические процессы и свойства материалов – объект непрерывных разработок, требующих от производителей значительных инвестиций.

Провода высокого напряжения

После того как свечи были проверены и оказалось, что проблема не в них, нужно протестировать, не случилось ли чего с высоковольтными проводами. Диагностика проводится в четыре простых шага.

• Если искра отсутствует только на одном цилиндре, меняем провода местами
• Проверяем, не устранилась ли проблема после этого действия
• Если на цилиндре искра появилась, но при этом она пропала на другом цилиндре, значит дело однозначно в проводе.
• Неисправный провод нужно заменить на новый.

Подобным образом не мешало бы проверить, исправен ли центральный провод, который подает ток на катушку зажигания. Иногда искра появляется после того, как этот провод сильнее прижимают к трансформатору, который находится на крышке трамблера.

Контакты распределителя зажигания

К этому шагу приступаем только после того, как безрезультатно выполнили два предыдущих.

Нужно открыть крышку распределителя зажигания. Очень внимательно визуально оцениваем, не возник ли нагар на контактах. Если такая беда присутствует, с помощью ножика очень осторожно убираем этот нагар.

Еще можно проверить, исправно ли работают контакты. Для этого, не закрывая крышку, крутим стартер и смотрим, размыкаются ли все контакты. Если некоторые контакты работают неправильно, придется отрегулировать нужный зазор в свечах зажигания на Ваз 2106.

Дополнительные моменты для электронного зажигания

Если вы являетесь счастливым обладателем БСЗ на Ваз 2106, то после всех предыдущих шагов можно обратить внимание на следующие моменты:

• Проверьте работоспособность коммутатора напряжения. Он размещен с левой стороны на капоте авто. Возможно, придется осуществить его замену.
• Замните датчик Холла. Это прибор, который контролирует напряжение магнитных полей. В БСЗ именно эта деталь чаще всего приходит в неисправность из-за повышенных нагрузок. Поэтому каждый владелец электронных систем должен возить с собой в бардачке датчик Холла на всякий случай.

Некоторые владельцы бесконтактных систем также на всякий случай возят с собой свою предыдущую контактную систему зажигания, которая стояла перед заменой. Это позволит в дороге в случае возникновения неисправности на время поставить ее обратно и доехать до автосервиса, что очень удобно.

Как видите, если нет искры на Ваз 2106, исправить это достаточно несложно. Главное знать, где искать.

Поиск неисправности

Поиск неполадок в системе зажигания ВАЗовской «шестёрки» нужно проводить методом исключения, проверяя последовательно элементом за элементом. На этом стоит остановиться подробнее.

Проверка АКБ

Поскольку при запуске автомобиля источником питания является аккумулятор, то именно с проверки этого устройства и стоит начинать диагностику. Неисправности с АКБ проявляются при попытке пуска двигателя. В этот момент контрольные лампочки на щитке приборов притухают. Причина может быть как в плохом контакте на самих клеммах, так и попросту в слабом заряде батареи. Поэтому состояние клемм следует проверить и если нужно зачистить их, подтянуть крепление. Чтобы предотвратить окисление в будущем, контакты рекомендуется покрыть графитной мазкой. Если АКБ разрядился, то его заряжают с помощью соответствующего устройства.

Свечные провода

Следующими элементами, которые нуждаются в обязательной проверке при проблемах с искрообразованием, являются ВВ провода. При внешнем осмотре кабели не должны иметь никаких повреждений (трещин, разрывов и т. п.). Чтобы оценить, проходит искра через провод или нет, потребуется снять наконечник со свечи и расположить его вблизи массы (5–8 мм), например, возле блока двигателя, и в течение нескольких секунд прокручивать стартер.

Почему искра может отсутствовать?

Перечень ситуаций, по которым может отсутствовать искра в автомобильных свечах, очень велик, на это повлиять может всё что угодно. Попытаемся выделить наиболее часто появляющиеся причины на моделях 2109, 2114, 2110, 2106 автоконцерна ВАЗ:

• слабый заряд АКБ;
• проблема во ВВ-проводах;
• присутствуют неполадки в катушке зажигания;
• проблемы с цепью низких напряжений;
• проблемы с распределителем зажигания.

Также внимание надо обратить на то, какого качества контакты и электрические узлы. Контакты, конечно, можно проверить довольно легко, подёргав их немного пальцами рук. Кроме этого, желательно осмотреть все элементы системы зажигания. Если на них присутствует грязь, масло, вода — их надо тут же вытереть сухой тряпкой. После этого можно попробовать заводить автомобиль.

Проверяем высоковольтные провода

Ещё одна причина исчезновения искры может быть в высоковольтных проводах. Прежде всего, все провода должны иметь нормальный внешний вид, не должно быть каких-то потрёпанных мест и участков с нарушенной изоляцией. Если устранить это невозможно — нужно произвести замену ВВ-проводов.

Поиск искры нужно начинать с проводов, которые отходят от свечей. Нужно внимательно осмотреть все контакты и колпачки, которые надеваются на сами свечи. Свечи же все вместе просто так из строя выходят редко, поэтому сетовать на них не стоит.

Проверяем» катушку зажигания

Чтобы провести диагностику катушки, нужно достать основной провод из крышки распределителя. Далее, пробуем провернуть стартёр, дабы увидеть искру от провода.

• Искра образовалась — это говорит об исправности катушки. Значит, проблема заключается в прерывателе.
• При отсутствии искры неисправность искать надо в катушке зажигания.

Если было определено, что проблема заключается именно в катушке зажигания, то её придётся менять. В «немолодых» автомобилях ВАЗ, особенно 2109, 2106, 2114, 2110, это явление отнюдь не редкое.

Проверяем распределитель зажигания

Если есть вероятность того, что проблема заключается именно в прерывателе, то, чтобы произвести диагностику, нужно проводить осмотр его крышки с внутренней стороны:

• Визуально крышка цела и не имеет признаков поломки — промыть, лучше бензином, и поставить на место.
• Есть какие-то видимые признаки поломки или есть какие-либо трещины — требуется замена крышки.

Также нужно проверить на прерывателе центральный его контакт на наличие «зависаний». Это сделать легко: достаточно переместить его угольный наконечник.

Ещё одна проверка, которую можно и даже нужно произвести, — это проверка изоляции ротора прерывателя. Делается это так:

• Сперва центральный ВВ-кабель располагается на расстоянии пяти — восьми миллиметров от электрода.
• Далее, нужно замкнуть и разомкнуть несколько раз контакты. Это всё сделать надо при включённом зажигании.

Если в этом небольшом зазоре проскакивает хоть малейшая искра — это говорит о неисправности ротора. В подобных ситуациях он идёт под замену.

Проверяем цепь низкого напряжения

Для проведения диагностики подобной цепи можно воспользоваться контрольной лампой на 12 вольт мощностью до трёх ватт. Эту лампочку необходимо включить одним контактом на массу авто, другим — на клемму низкого напряжения. После манипуляций с подключением вручную замыкаются контакты прерывателя и включается зажигание. Если цепь исправна, то при замкнутых контактах лампочка тухнет, при разомкнутых — горит. Когда этого не происходит — нужно начинать поиск проблемы в обмотке катушки или в кабелях.

Если же лампа горит постоянно, то это указывает на один из видов неисправностей:

• Контакты прерывателя сильно окислены.
• Провод, ведущий от рычага к клемме прерывателя, оборван.
• Провод, который соединяет корпус с подвижным диском, оборван.

Окисленные провода нужно очистить, после чего система заработает. В любом другом случае необходимо более углублённое вмешательство.

Нет искры с катушки зажигания: что делать и где искать причину неполадки

Ситуация, когда машина не хочет заводиться, хотя и достаточно распространенная, но, все же, очень неприятная. Особенно, если учитывать тот факт, что случается она всегда именно в то время, когда мы куда-то спешим. Причин того, что мотор не хочет работать, достаточно много, но самая распространенная из них связана с тем, что нет искры с катушки зажигания.

Почему катушка не дает искру

Среди причин того, что транспортное средство не желает заводиться, можно выделить:

• горючее не поступает к карбюратору;
• нет искры с катушки;
• к катушке не доходит сигнал тока;
• поломался распределитель зажигания;
• между электродами свечи зажигания отсутствует искра;
• ток не поступает к тамблеру.

Кроме того, иногда случается так, что функционирование силового агрегата блокируется стартером. Но, прежде всего, следует осмотреть обмотку электромотора. Возможно, там есть обрывы. Если же нет, то, преимущественно, стартер будет исправным. В этом случае следует осмотреть катушку.

Как понять, что нет искры с катушки зажигания

Прежде всего, необходимо понимать, что собой представляет данный узел вообще. Фактически, это устройство предназначено для того, чтобы преобразовывать ток из низкого в высокое напряжение.

Без нормальной работы системы, функционирование транспортного средства невозможно вообще.

Понять, что с подобным элементом есть некоторые проблемы, можно по таким характерным симптомам:

• снизилась мощность работы силового агрегата;
• есть определенные проблемы с запуском мотора;
• увеличился расход горючего;
• наблюдаются перебои в работе транспортного средства на холостом ходу.

Как проверить искру на катушке зажигания

Когда вы поняли, что проблема кроется именно в катушке, следует осуществить ее ремонт. Но не стоит сразу же бежать в сервисный центр, если нет искры от катушки зажигания. Ведь за такие услуги придется немало заплатить.

Для начала необходимо провести визуальный осмотр элемента. Различные деформации, механические повреждения, сильные загрязнения и пятна могут привести к тому, что на катушку зажигания не поступает ток. Грязь необходимо стереть при помощи сухой тряпки. Обратить внимание нужно и на проводку.

Подведём итоги

Свечи зажигания играют важнейшую роль в работе автомобиля. Если хоть одна свеча выйдет из строя и не будет давать искру, соответственно, один из цилиндров работать не будет, автомобиль будет иметь повышенный расход топлива и будет менее динамичен. Искать причину исчезновения искры весьма непростая задача, так как в этом могут быть «виновны» несколько агрегатов. Однако для нормального функционирования это просто необходимо.

Всем доброго времени суток) Такая ситуация: после короткого замыкания (снял регулятор напряжения, ибо сгорел, а провод касался об корпус) пропала искра на ВАЗ 2106. Зажигание электронное. Катушка зажигания рабочая, проверял на другой машине. Ток к катушке не идёт. Предохранители проверял. Какие могут быть причины? Может, коммутатор, так как расплавился красно-голубой провод, который идёт от коммутатора к катушке? На фото виден расплавившийся провод, заменил.

Еще по теме:

Ваз 2106 проблемы со втягивающим реле стартера

Ваз 2106 глохнет на меньше 3000 об/минуту

Последствия на практике: катализатор

Пропуски зажигания провоцируют преждевременный выход из строя катализатора. Низкое качество материалов, использованных при производстве изолятора и резистивного наполнителя, приводит к ускоренной деградации свечи. Даже если её характеристики соответствовали требованиям производителя в начале эксплуатации, со временем энергии искры может не хватить для надёжного воспламенения топливовоздушной смеси, в результате чего появляются пропуски зажигания и в отработавших газах повышается содержание недогоревшего топлива. Часть топливовоздушной смеси догорает в выпускном коллекторе и катализаторе, что приводит к росту температуры внутри этих элементов. Перегрев приводит к выходу из строя каталитического нейтрализатора и датчиков кислорода, установленных в системе выпуска.

Лада 1600

Лада 1600 / ВАЗ-2106 1978 — 2001 Страна: Двигатель: 4 л Емкость: 1570cc / 95.8cu в Мощность: 78 л.с. (DIN) при 5400 об/мин Трансмиссия: 4 сд. мужчина Максимальная скорость: 97 миль/ч (спуск) Номер постройки: н/д Возможность коллекционирования: Лада 1600 / ВАЗ-2106 Отзыв от Unique Cars and Parts Наша оценка: 1 Знакомство Измученная родословной эксцентричных соотечественников, российская Лада должна была преодолеть множество предрассудков, чтобы добиться хоть какой-то степени успеха продаж на Западе. По иронии судьбы, именно приверженность 1600 условностям сделала его несколько индивидуальным в эпоху, когда правил хэтчбек, наряду с передним приводом и стилем. Не то чтобы Lada могла претендовать на единоличное владение своим собственным дизайном, который сначала увидел свет как Fiat 124, а затем был принят для Lada в версиях 1200 и 1500. Под кожей Лада осталась верна формуле своих предшественников: передний двигатель, задний привод, живая задняя ось. Лада приступила к внесению изменений в конструкцию 124, чтобы обеспечить хоть какую-то долговечность в суровом климате Восточной Европы. К ним относятся использование алюминиевых тормозных барабанов, которые были добавлены к задней части, и отказ от оригинального двигателя Fiat в пользу более новой конструкции, также купленной у Fiat. Этот новый двигатель имел современную конструкцию верхнего распределительного вала, но никогда не использовался в автомобилях Fiat. Подвеска была поднята, чтобы преодолевать неровные российские дороги, а каркас кузова был сделан из более толстой и тяжелой стали. Первые модели Lada были оснащены пусковой ручкой на случай, если аккумулятор разрядится в условиях Сибири, но позже от нее отказались. Еще одной особенностью, специально предназначенной для помощи в холодных условиях, был ручной вспомогательный топливный насос. В сентябре 1978 года модельный ряд Lada был дополнен 1600 версиями, в том числе 1600ES для «высокого рынка», в которых использовался не двухраспредвалный агрегат Fiat, а одинарный двигатель Lada объемом 1570 куб.см с верхним расположением распредвала. Этот двигатель развивал мощность 78 л.с. при 5400 об/мин и был в значительной степени связан с ходовой частью Fiat, включая переднюю подвеску с поперечными рычагами и цилиндрическими пружинами и дисковые передние тормоза. Хотя, как уже упоминалось, в Lada использовался более толстый металл, чем в Fiat, производительность у Lada была приемлемой. Максимальная скорость составляла почти 100 миль в час, а четырнадцатипроцентное увеличение крутящего момента на низких скоростях по сравнению с моделями 1500 помогло разогнаться до 60 миль в час примерно за тринадцать секунд. Высокий дорожный просвет не слишком сильно ухудшал управляемость автомобиля, в основном благодаря очень удачному расположению задней оси, но общий пакет был сильно запятнан рулевым управлением, которое в лучшем случае было тяжелым, а в худшем — например, при парковке — было близко. неподвижный. При всех своих недостатках Lada 1600 предлагает отличное соотношение цены и качества. За гораздо меньшую цену, чем аналогичный японский малолитражный автомобиль, русский был оснащен тканевой обивкой, откидывающимися сиденьями, ворсовыми коврами, ламинированным ветровым стеклом, обогревом заднего стекла, двухконтурными тормозами с сервоприводом, легкосплавными дисками с радиальными колесами Goodyear и стерео радио. Однако, к сожалению, серый костюм с соответствующими кремовыми туфлями (как видно на изображении ниже) не был включен. Если бы это было так, мы осмелимся сказать, что 1600 сегодня приобрели бы культовый статус. Lada 1600 Краткие характеристики Двигатель: Передний, с водяным охлаждением, прямой тур. Диаметр цилиндра 79 мм (3,11 дюйма) и ход поршня 80 мм (3,15 дюйма), 1570 куб. см (95,8 куб. дюйма). Максимальная мощность 78 л.с. (DIN) при 5400 об/мин, максимальный крутящий момент 88 фунт-фут (DIN) при 3000 об/мин. Чугунный блок цилиндров и легкосплавная головка. Степень сжатия 8,5:1. 5 коренных подшипников. 2 клапана на цилиндр, управляемые напрямую одним верхним распределительным валом. Двухдроссельный карбюратор Weber 32DCR с нисходящей тягой. Трансмиссия: Однодисковое сухое сцепление и четырехступенчатая механическая коробка передач. Передаточные числа 1-й 3,242, 2-й 1,989, 3-я 1,289, 4-я 1,0, реверс 3,340:1. Гипоидная коническая главная передача, передаточное число 4,1:1. Подвеска: Передняя независимая на поперечных рычагах, винтовых пружинах, телескопических амортизаторах и стабилизаторе поперечной устойчивости; задняя — независимая с ведущим мостом, верхними и нижними продольными рычагами, тягой Панара, винтовыми пружинами и телескопическими амортизаторами. Рулевое управление: Червяк и ролик. Поворачивается от упора до упора 3.0. Тормоза: С сервоприводом, двухконтурный гидравлический, дисковые спереди, барабанные сзади. Колеса: Легкосплавный, 5J x 13 дюймов. Шины 165SR x 13. Размеры и вес: Колесная база 95,5 дюйма, колея спереди и сзади, 53 дюйма, длина 160, ширина 63 дюйма, высота 54 дюйма, дорожный просвет 6,88 дюйма, снаряженная масса 2271 фунт, радиус разворота между стенками 36,1: топливный бак емкость 8,6 галлона. Кузов/шасси: Четырехдверный четырехместный седан. Интеграл. Производительность: Максимальная скорость 97 миль в час. Разгон 0-60 миль в час 13 секунд. Расход топлива ок. 26 миль на галлон.

Рейтинг посетителей: 63 Голоса Нажмите на звездочки, чтобы проголосовать

Электронный кувеса памусоро Ваз-2106 кугадзва, зано, мутенго.

Kugadziridza zvemagetsi kuvesa Ваз-2106

Чете anozvikudza yemagetsi kuvesa nokuda Ваз-2106, iro ine zvazvakaipira? Кути типиндуре мибвунзо ийи, звакакодзера куфунга инокоша мавири хуронгва уйе звиноумба нокушанда — куонана уйе бесконтактный (е). Микропроцессор Funga haatombotauri pfungwa, sezvo akatasva chete pamusoro motokari pamwe jekiseni mafuta jekiseni hurongwa. Zvinosuruvarisa zvitanhatu zvose устанавливает чете карбюратор. Kune Chokwadi, mukana kupedza vanoungana инжектор hurongwa, asi zvichaita arasikirwe rakanaka sendi. Чоквади, ичи чинху чинокоша нани инджини, аси иногона звишома ндиведзере, кана иве кучинджа кути кувеса хуронгва.

Базовая звеняя кувеса гуронгва

Звино тинофанира куфунга звакафанана звиньху звосе кувеса энйика. Ндиво чете восе, пасинеи электронная хуронгва Ваз-2106 вилки иисве кузотаура. Чекутанга, пане макендуру квасе квасе. Электрод Zvinosanganisira muzinda, panova pakakoromoka pakati payo uye pasi. Zvinonzi kure muviri zvedongo maatomu akafanana. Редкий макендуру курарама звиуру 30 км. mhanya, uye vamwe kunyange kuparadzwa. Pisa saka kuti chikamu nechepakati электрод ingawira humburumbira. Nokuda kwechikonzero ichi zvakakosha kuti kuitisa nenguva kutsiviwa.

Чечипири, бронепровода унобва кумусоро-напряжения звонаму. Zvinosanganisira chaiyo faibha, izvo pachishandiswa imwe kupomba rurefu voltage. шану чете вайя — мана нокути унобва Дистрибьютор чивхаро памве макендуру. Uye mumwe — kubatanidza Coil kusvika Дистрибьютор. Chechitatu, iyo Distributor kuti kuvesa aripo mune zvose mazano, zvisinei, vane misiyano diki. Катушки чечина, кути кувеса — трансформатор инокваниса кагуми куведзера напряжение вайпа кунэ чепураймари ичитендерера. Аси йемагеци кувеса Ваз-2106 редунху чингува куома кукунда кути кушандишва дзекаре ино.

Контакты kuvesa hurongwa

Dangwe, yekare, zvisingachashandi, ane zvainovhiringidzawo zhinji. Чете нзира иногона курондедзерва, мунэ мамве машоко асина акакодзера найе. Pasinei nezvose zvikanganiso zvayo, zviri zvikuru kushandiswa kwemakore akawanda, kunyange apo motokari European vakanga vakapakata aine microprocessor kudzora maitiro ane huni jekiseni Somuenzaniso, M-Jetronic uye L-Jetronic. kuonana hurongwa anobatsirwei wayo nyore. Asi mutemo zvigadzirwa kuvesa Ваз-2106, somuenzaniso, haakonzeri chero matambudziko.

Дистрибьютор кувеса ане нечепакати акабатана аноита нокуда мукомбони памве немотокари изво вращается ари мафута помби. Asi akabatana ane diki cam, что pamusoro. Звакакодзера кудзинга нокудьидзана бока. Ndiyo nechepakati vanzwe wegadziriro, kureva naro ndepana mukuru voltage kupomba wedzerai vangapiwa nokudaro goho ukoshi vanenge 30 KV. Недостаток панели Аси — mukuru nokuchinja ano zvinoitwa nokudyidzana boka. Нокуда кваивозви, уе пане матамбудзико кугара.

Контакт-транзистор

Anenge akakwana, asi kwete L-Jetronic Chokwadi, kuonana-transistor hurongwa. Ие ане ндиноитаво гуру Звисинеи звиноканганишва жинджи васара дзекаре кувеса хуронгва. Хапана кусия данда мударики, звинокоша звакарурама нзвимбо Дистрибьютор. Саивозвово немхепо, нешамвари дзири вакадзима ванова матуро. Asi pano chimwe kunokuvadza chinhu ndikabvisa — yakaderera voltage nokuchinja kunoitika. Tinogona kutaura kuti anenge ari electronic kuvesa Vaz-2106, asi hapana chinja. Uyewo hapana Kupiswa vokukurukura nyore zvishoma kushanda pamwe maitiro uye zvaro zvawanzwa. Контактный кузвидзора транзистор, риношанда звикуру чинокоша нзира инокоша (сэзвиноита чинджа). Uye zvose mukuru uno iri kushandisa nokubatsirwa kwayo.

Бесконтактный майтиро (e)

Kusiyiwa hafu danho ino L-Jetronic, sezvo kunyange Switch chete akashandiswa mairi. Изви Стрелочный зал. Mudziyo duku Vanzveri ари kuonana мударики. Ане Якаванда Зваканакира. Unofanira kutanga kuti hapana zvakananga kuonana. Saka, mamiriro ezvinhu zvekuvaka kunobva zvakananga pamusoro unhu uye трамблера waya. Uyewo, hapana chakaipa kuti taura chinhu chinoitika zvose simba ano utariri. Изви звакасияна звемагеци кувеса муси Ваз-2106 кубва дзэкаре уронгва.

Switch Hall anopa simba chiratidzo, zvisina kukwana nokudzinga chikuru ichitenderera pamusoro катушки. Asi zviri zvakakwana kuti kuti kuverengwa chaiyo zano — чиндзя. С катушками пайо, чиратидзо купфума уйе ненгува кудья кунэ кувеса. Он зваканакира гадзириро ачапива акацанангура акадерера звишома, уе звино ндийо нгува йокутаура памусоро матамбудзико кути чиногона васангана пангува кугадзва звигадзирва кувеса.

Звакаома кушандиса йокутсива?

Мхиндуро пфупи ири, тиногона кутаура шоко римве чете — квете. Kutaura zvazviri, kana unogona kumira pamberi kuvesa nguva iri kubatana hurongwa, e-hapana dambudziko. Vakatengesa zvemagetsi kuvesa Ваз-2106, mitengo yakanga kunosiyana-siyana zviri kuwanda 700-900 рублей, черо мучиторо. Uye okutengesa pasuru zvinosanganisira zvose unofanira — uye waya uye chinja, uye Distributor, uye kunyange kuzvidzora выстукивая simbi. Купить винты chete zano bhora, kurishandisa sikuruwa yacho.

Кана Дистрибьютор, inoratidza chakafanana nechakashandiswa ari kuonana mugadziriro. С imwe musiyano — pachinzvimbo boka vokukurukura inokosha Switch Hall, uye kurutivi ari Connector inofanira kusanganisirwa ari pamusoro-bhodhi Network. Немотокари ндиро, звакаре, мури кусведера под углом куйса нзира квакафанана мафута помби, кавха трамблера кубва ваури кушандиса ньяя дзекаре хуронгва.

Zvii unogona kuwana?

Аси кубацира учавана звакаванда, кана войтакура кунзе кугадзва звигадзирва кувеса Ваз-2106 панзвимбо кубатана. Zviri nani kutanga chokuti mutyairi ose anoda kuchovha uye kwete kuti vagadzire motokari. Аси kakawanda yaitsiva бока kuonana кана айо kuchenesa uye kugadziridza, zvichikonzera wakagumbuka yakaipisa pakati vatyairi. Kunyanya kukundikana kuonana zvingaitwa chero nguva, saka unofanira kuva padivi. Аси электронный mamiriro rwuno zvakawanda hwakavimbika uye haatarisiri kakawanda pfeka.

Аси чиноняня кукоша чинху куитика муинджини — мойо черо мотокари. basa rake riri нормализовались. Rinotanga ishande zvakanaka pasinei вращательный коленчатый вал nokukurumidza pamusoro. Kunyange panguva simbe, kunyange pana 4000 Zvak / Maminitsi injini inoshanda zvakakwana zvakanaka, zvishoma nezvishoma, asi kuvesa ari mafuta musanganiswa kunoitika nenzira nenguva nenzira. Уйе кунонациридза куньярадзва квеню, ановандудза ракавимбика инджини, уе Чикурукуру — мугове кваро куведзера.

чокугадза ваноронга митэмо

Звинокоша кучеречедза кути электронная кувеса Ваз-2106 дунху ири нёре чаизво, звичайта кунцвисиса мунху куре Электрики. Zvaisanganisira hapana mirayiridzo umo tambo vanokweverwa, avo akasarudzwa ruvara-coded. Mukuwedzera, mativi tambo vari lugs uye коннекторы, izvo zvisina zvakanaka kuisa hazvibviri. mumwe chete оговорка — simba rose ino inofanira kutorwa pamusoro kana kuonana wenhare, apo voltage aripo kana kuvesa iri kushandisa. Звикасадаро, кути чинджа уе йосе гадзириро ачава нгува учинецека, уе ичи ндичо чакаипа, нокути нджодзи мото.

mhedziso

Mukugumisa, zvinofanira kucherechedzwa kuti, pasinei akakwana pasina yemagetsi kuvesa nokuda Vaz-2106 микропроцессор hurongwa zvakawanda hubudirire uye zvinovimbisa. Saka, ndiri kufunga sei kuchinja motokari, kuteerera инжектор mafuta jekiseni. Kushandiswa kwaro rinobvumira kuti vabudirire zvikuru injini simba, uyewo kuwedzera nyaradzo achityaira.

отличия БСЗ от механического отбойного молотка

Сегодня мы рассмотрим устройство и схемы систем зажигания автомобилей ВАЗ всех основных моделей. Поскольку карбюраторные версии ВАЗ уже почти история, остановимся подробно на системах зажигания инжекторных автомобилей. Их система зажигания основана на электронном модуле зажигания. Также рекомендуем внимательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь именно от них будет зависеть качество искры и, соответственно, работа системы зажигания в целом. Информация предназначена в качестве справочника для самостоятельного ремонта автомобилей.

Распиновка и схема катушки зажигания ВАЗ

Распиновка модулей катушек зажигания различных моделей автомобилей семейства ВАЗ:

Зажигание ВАЗ 2101

1 — генератор; 2 — замок зажигания; 3 — распределитель зажигания; 4 — кулачок прерывателя; 5 — свечи зажигания; 6 — катушка зажигания; 7 — аккумуляторная батарея.

Зажигание ВАЗ 2106

1 — замок зажигания; 2 — блок предохранителей и реле; 3 — блок управления ЭПХХ; 4 — генератор; 5 — электромагнитный клапан; 6 — микропереключатель; 7 — свечи зажигания; 8 — распределитель зажигания; 9- катушка зажигания; 10 — аккумуляторная батарея.

Ignition VAZ 2108, 2109

Ignition VAZ 2110

Ignition VAZ 2111

Ignition VAZ 2112

Ignition VAZ 2114

Схема бесконтактной системы зажигания: 1 — бесконтактный датчик; 2 — датчик распределителя зажигания; 3 — свечи зажигания; 4 — переключатель; 5 — катушка зажигания; 6 — монтажный блок; 7 — реле зажигания; 8 — замок зажигания.

Как проверить катушку зажигания ВАЗ

Если катушка зажигания неисправна, двигатель не заводится. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Легко определить вручную на ощупь.

Признаки неисправного модуля зажигания могут включать следующее:

• неуверенный запуск двигателя или отказ при запуске;
• отказов при резком изменении скорости;
• большой расход топлива;
• два цилиндра не работают, двигатель лихорадит;
• отсутствие динамики;
• резкое падение мощности;
• падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Для определения неисправности достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Это позволит исключить остальные элементы системы зажигания и убедиться, что неисправен именно модуль зажигания.

Проверка катушки зажигания производится одним из 2-х способов. Самый простой: снять центральный провод с прерывателя-распределителя, подвести его к корпусу двигателя и провернуть стартером, при этом должна появиться бегущая искра. После этого проверяем подачу питания на отдельную свечу зажигания, для чего выкручиваем исправную свечу, и подводим ее контактом к «массе» и делаем попытку запуска двигателя. При этом искра должна идти от провода на массу. При его отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам понадобится только мультиметр, далее следуем пошаговой инструкции:

1. Проверяем питание и наличие импульсов подаваемых с ЭБУ. Проверяем наличие питания между центральной клеммой (15) колодки проводки, подключенной к модулю, и массой двигателя. При включенном зажигании напряжение не должно быть меньше 12 В. В противном случае либо села батарея, либо не работает ЭБУ.
2. Проверяем импульсы от ЭБУ на колодке проводки. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник крутит двигатель стартером, а мы в это время тестером фиксируем кратковременные скачки напряжения. Если импульсов от ЭБУ нет, виноват именно он.
3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 контактами и 2-3 сопротивление должно быть 5,4кОм. В противном случае модуль необходимо заменить.
4. Проверяем сопротивление первичных обмоток между контактами 15 и крайним правым, затем крайним левым выводами. Номинальное значение 0,5 Ом. Отклонение не допускается.
5. Проверяем модуль на короткое замыкание. В режиме омметра установить один щуп мультиметра на центральный вывод, второй на металлический корпус. Не должно быть сопротивления. Если прибор определяет хоть какое-то сопротивление (отличное от единицы или бесконечности), модуль подлежит замене.

Подключение и замена КЗ ВАЗ

Порядок снятия и установки катушки зажигания на старых моделях ВАЗ:

1. Сначала отсоедините центральный высоковольтный провод, идущий к распределителю (распределителю зажигания).
2. Отсоедините все силовые провода от контактов катушки. Так как они крепятся гайками, то для этого вам понадобится ключ на 8.
3. Если вы не знаете, какие провода к какому разъему подключать, то лучше их сразу запомнить или как-то пометить, чтобы потом, при установке, правильно подключить.
4. Отвинтить корпус катушки. Он крепится к хомуту (хомуту), который прижимается к кузову автомобиля двумя гайками.
5. После проделанной работы можно снять катушку зажигания и при необходимости заменить ее.

Для автомобилей ВАЗ нового типа:

1. Демонтируем «минусовую клемму» с аккумуляторной батареи.
2. Снимите верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой части нет, и этот шаг пропускается.
3. Вынимаем высоковольтные провода из катушки.
4. Теперь с помощью ключа на 13 откручиваем два крепления.
5. Ключом на 17 ослабьте один болт крепления катушки.
6. Вынимаем модуль.
7. С помощью шестигранника открутите катушку от держателя.
8. Сборка осуществляется в перевернутом виде.

Особое внимание следует уделить подключению, так как высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкцией. Если этого не сделать, то машина будет троить или двигатель может вообще не запуститься.

Замена катушки зажигания на ВАЗ достаточно проста. Сделать это в своем гараже под силу даже начинающему автолюбителю, а если все показалось слишком сложно, обратитесь в автосервис. Особое внимание следует уделить выбору продукта, так как от этого будет зависеть, насколько хорошо будет работать двигатель и система зажигания.

ВАЗ 8- и 16-клапанные модели

Несмотря на схожесть конструкции двигателей, система зажигания инжекторного 16-клапанного двигателя объемом 1,5 л отличается от 16-клапанного двигателя 1,6. В двигателе объемом 1,6 л использовалась электронная бесконтактная система зажигания с отдельными катушками на каждой свече зажигания. Поэтому необходимость в модуле зажигания отпала. Такая система надежнее и дешевле в эксплуатации, так как при выходе из строя одной катушки нет необходимости заменять весь модуль.

На 16-клапанном инжекторном двигателе ВАЗ 2112 объемом 1,5 литра использовалась такая же бесконтактная система зажигания, как и на 8-клапанном двигателе, но модуль зажигания был установлен иначе. Его каталожный номер 2112-3705010. Конструкция модуля осталась прежней — две катушки зажигания (на 1-4 и 2-3 цилиндры) плюс ключи-переключатели в едином блоке. Искра подается в цилиндры попарно методом холостого хода. Это означает, что искрение возникает в двух цилиндрах одновременно — в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).

Видео по ремонту КЗ ВАЗ

Для бензинового двигателя внутреннего сгорания система зажигания является одной из определяющих, хотя какой-либо основной узел в автомобиле выделить сложно. Без мотора нельзя, но без колеса тоже нельзя.

Катушка зажигания создает высокое напряжение, без которого невозможно образование искры и воспламенение топливно-воздушной смеси в цилиндрах бензинового двигателя.

Коротко о зажигании

Чтобы понять, зачем в автомобиле шпулька (это народное название), и какое участие она принимает в обеспечении движения, надо хотя бы в общих чертах понимать устройство систем зажигания.

Ниже показана упрощенная схема работы шпульки.

Положительная клемма катушки подключается к положительной клемме аккумулятора, а другая клемма подключается к распределителю напряжения. Эта схема подключения является классической и широко применяется на автомобилях семейства ВАЗ. Для полноты картины необходимо сделать ряд уточнений:

1. Распределитель напряжения — это своего рода диспетчер, подающий напряжение на цилиндр, в котором произошла фаза сжатия и должны воспламениться пары бензина.
2. Работа катушки зажигания контролируется переключателем напряжения; его конструкция может быть механической или электронной (бесконтактной).

Механические устройства применялись в старых автомобилях: на ВАЗ 2106 и им подобных, но сейчас их почти полностью заменили электронными.

Устройство и работа шпульки

Современная катушка представляет собой упрощенную версию индукционной катушки Румкорфа. Он был назван в честь изобретателя немецкого происхождения Генриха Румкорфа, впервые запатентовавшего в 1851 году устройство, преобразующее постоянное низкое напряжение в переменное высокое.

Для понимания принципа работы необходимо знать устройство катушки зажигания и основы электроники.

Это традиционная, распространенная ВАЗовская катушка зажигания, которая уже давно используется во многих других автомобилях. По сути, это импульсный высоковольтный трансформатор. Вторичная обмотка намотана на сердечник, предназначенный для усиления магнитного поля тонким проводом; он может содержать до тридцати тысяч витков провода.

Поверх вторичной обмотки находится первичная из более толстого провода и с меньшим количеством витков (100-300).

Обмотки соединены друг с другом одним концом, второй конец первичной подсоединен к аккумуляторам, вторичная обмотка своим свободным концом подсоединена к распределителю напряжения. Общая точка катушки обмотки подключена к переключателю напряжения. Вся эта конструкция закрыта защитным кожухом.

В исходном состоянии через «первичку» протекает постоянный ток. Когда необходимо образовать искру, цепь разрывается выключателем или распределителем. Это приводит к образованию высокого напряжения во вторичной обмотке. Напряжение поступает на свечу зажигания нужного цилиндра, где образуется искра, вызывающая сгорание топливной смеси. Для соединения свечей зажигания с распределителем использовались высоковольтные провода.

Конструкция с одним штифтом не является единственно возможной, существуют и другие варианты.

• Двойная искра. Тандемная система используется для цилиндров, работающих в одной фазе. Предположим, что в первом цилиндре происходит сжатие и для зажигания нужна искра, а на четвертой фазе продувки там образуется холостая искра.
• Трехискровой. Принцип работы такой же, как и у двухвыходного, только аналогичные применяются на 6-цилиндровых двигателях.
• Индивидуальный. Каждая свеча зажигания имеет свою катушку зажигания. В этом случае обмотки меняются местами — первичка находится под вторичной.

Как проверить катушку зажигания

Основным параметром, по которому определяется работоспособность катушки, является сопротивление обмоток. Есть усредненные показатели, свидетельствующие о его исправности. Хотя отклонения от нормы не всегда являются показателем неисправности.

С мультиметром

С помощью мультиметра можно проверить катушку зажигания по 3 параметрам:

1. сопротивление первичной обмотки;
2. сопротивление вторичной обмотки;
3. наличие короткого замыкания (пробой изоляции).

Следует отметить, что таким образом можно проверить только отдельную катушку зажигания. Двойники устроены по-разному, и нужно знать расположение «основных» и «второстепенных».

Проверяем первичную обмотку, подключив щупы к контактам В и К.

При измерении «вторички» подключаем один щуп к контакту В, а второй к высоковольтному выводу.

Изоляция измеряется через клемму B и корпус катушки. Показания прибора должны быть не менее 50 МОм.

Далеко не всегда простой автомобилист имеет под рукой мультиметр и опыт его использования; в дальней дороге проверка катушки зажигания таким способом тоже недоступна.

другие методы

Еще один способ, особенно актуальный для старых автомобилей, в том числе и ВАЗов, это проверка искры. Для этого центральный высоковольтный провод размещают на расстоянии 5-7 мм от корпуса двигателя. Если при попытке завести машину проскакивает синяя или ярко-фиолетовая искра, катушка работает нормально. Если цвет искры более светлый, желтый или она вообще отсутствует, это может служить подтверждением ее пробоя, либо неисправности провода.

Существует простой способ проверить систему с отдельными катушками. Если двигатель троит, нужно просто отключить питание катушек по одной при работающем двигателе. Отсоединили разъем и звук изменился (машина двоилась) — катушка в порядке. Звук остался прежним — искра на свечу в этом цилиндре не подается.

Правда, проблема может быть в самой свече, поэтому для чистоты эксперимента свечу из этого баллона надо поменять местами на любую другую.

Подключение катушки зажигания

Если при разборке вы не запомнили и не отметили какой провод к какой клемме шел, то схема подключения катушки зажигания следующая. Клемма со знаком + или буквой В (аккумулятор) питается от аккумулятора, выключатель подключен к букве К. Цвета проводов в автомобилях могут различаться, поэтому проще всего отследить какой куда идет .

Важно правильное подключение, а при нарушении полярности можно повредить саму катушку, трамблер, переключатель.

Выход

Одним из важных компонентов автомобиля является шпулька, которая создает высокое напряжение для создания искры. Если появляются провалы в работе двигателя, он начинает троить и просто неустойчиво работать — причина может быть в нем. Поэтому важно знать, как правильно проверить катушку зажигания, а при необходимости и по старинке, в полевых условиях.

Провода являются неотъемлемой частью системы зажигания любого современного автомобиля. Существуют особенности их подключения в зависимости от модели автомобиля и его конструктивной схемы. Мы научимся подключать провода зажигания на вашем автомобиле.

Отличие проводов зажигания от обычных

ВНИМАНИЕ! Найден совершенно простой способ снизить расход топлива! Не верите мне? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. И теперь он экономит на бензине 35 000 рублей в год!

Итак, провода системы зажигания иначе называют высоковольтными или бронепроводами. Это неотъемлемая часть системы, по которой передается электрический импульс. В момент подачи напряжения на свечи воспламеняется горючая смесь (ГС). Благодаря этому начинается новый цикл работы ДВС.

Конструкция бронированных трубопроводов, в отличие от обычных, заметно отличается. Так, помимо медной жилы, отвечающей за проведение тока и защиту (изоляцию), в них также имеются наконечники и пластмассовые колпачки.

Для чего нужны металлические наконечники и защитные колпачки? Первые успешно выполняют функции контактов, вторые защищают провода от грязи и пыли. Кроме того, наконечники бронепровода выполнены так, чтобы точно входить в посадочные места свечей зажигания и в отверстия на распределителе.

Важный момент. От того, насколько качественно изготовлены наконечники, зависит ресурс и срок службы бронепровода в целом.

При выборе между теми или иными моделями бронепроводов следует учитывать два важных момента. Первое — это сопротивление, а второе — их напряжение пробоя. Сравнительно лучшая передача электрического импульса связана, конечно, с низким значением сопротивления. Что касается второго значения, то оно напрямую влияет на устойчивость к электрическим пробоям и коротким замыканиям.

В таблице ниже приведены различные значения сопротивления бронепровода от производителей Tesla, Caesar, Elephant и других. Безусловно, именно Tesla получила наибольшее количество похвал от автовладельцев по всему миру. И наряду с хорошим сопротивлением они отличаются еще и отличным показателем напряжения пробоя.

Цена комплекта брони Тесла не превышает, как правило, 500-600 рублей.

Изготовитель	Сопротивление на цилиндре №1 (кОм)	Сопротивление на цилиндре № 2	Сопротивление на цилиндре № 3	Сопротивление на цилиндре № 4	Напряжение пробоя (кВ)
Тесла	3. .27	4..16	5..02	6..26	50
Сезар	3..1	3..53	4..23	5..34	50
Финвал	1..95	2..18	2..6	3..42	50
Уин	6..17	6..57	7..52	9..89	35
Слон	4..24	4..74	5..19	7..6	50

Как выполняется соединение

Итак, порядок соединения бронепроводов должен быть последовательным. Это крайне важно, ведь каждый цилиндр ДВС должен иметь свой провод. Катушка распределителя зажигания имеет соответствующие гнезда, которые пронумерованы. Все четко предусмотрено: перепутать тот или иной провод, соединяющий свечи с трамблер-катушкой, будет очень сложно.

Как было сказано выше, схема подключения бронированной проводки зависит от конкретной модели автомобиля. Например, автомобиль четырнадцатой модели ВАЗ комплектовался бронепроводкой двух типов: вариант до 2004 года и после. Отличие связано с тем, что до этого года устанавливались 4-х контактные катушки-распределители, после этого — 3-х контактные.

На фото ниже разводка бронепроводки на ВАЗ до 2004 года и после

Чтобы ничего не перепутать в процессе соединения бронепроводов, рекомендуется придерживаться следующего:

• Снимите клеммы аккумулятора;
• Снимите старые бронепровода с модуля зажигания;
• Подключить новые, согласно схемам подключения;
• Вставьте клеммы аккумулятора на место;
• Запустите двигатель.

Если двигатель завелся легко, значит все сделано правильно. Рекомендуется при монтаже проводки не соединять их между собой пластиковыми хомутами, а использовать для этого гребенчатый держатель, входящий в комплект.

И, наконец, скажем, что бронепровода следует менять регулярно, через определенный промежуток времени. Например, на той же ВАЗ 2114 — каждые 30 000 км.

Основной элемент системы зажигания — катушка зажигания (КЗ) — достаточно надежный элемент автомобиля. Его поломки довольно редки и в основном связаны с покупкой некачественного товара или его неправильной эксплуатацией. Если все же возникла необходимость самостоятельно подключить катушку зажигания, выполнить работу несложно, если соблюдать простой порядок действий.

Общая информация

По своей конструкции КЗ аналогичен любому другому трансформатору. Электромагнитная индукция преобразует низковольтный первичный ток в высоковольтный вторичный, который затем «отправляется» на свечи зажигания для создания искры, воспламеняющей топливо.

Для подключения новой катушки зажигания не обязательно знать «тайны» физических процессов, а понимание устройства катушки желательно, чтобы соблюдать последовательность работ.

Любое короткое замыкание состоит из:

• первичной и вторичной обмоток;
корпуса
• ;
изолятор
• ;
• внешний магнитопровод и сердечник;
монтажный кронштейн
• ;
• крышки;
• терминалы.

Именно к последним элементам катушки через провода, следуя инструкции, будут подключаться остальные узлы системы зажигания.

Процедура подключения

Система выглядит следующим образом:

• замок питается от аккумулятора или генератора;
• при замыкании цепи ток идет на плюсовой контакт КЗ;
• «масса» КЗ идет на корпус трамблера, а высоковольтный провод — на его крышку.
• трамблер по четырем проводам передает импульс на свечи.

В инструкции к автомобилю и на многочисленных автомобильных сайтах приведены схемы подключения катушек зажигания.

Вне зависимости от особенностей автомобиля подключение одинаковое:

• провод, идущий от замка, коричневый и подключается к клемме со знаком «+»;
• черный провод подключается к «К»;
• третья клемма (в крышке) для высоковольтного провода.

На старых автомобилях (после замены проводки) цвета проводов могут отличаться. В этом случае их лучше пометить при снятии старого КЗ. Если этого не сделать, то можно посмотреть какого цвета выводы на замок или трамблер или кольцо «плюс».

Таким образом, с подключением всего трех «проводов» разного цвета и размера справится даже школьник. Основная задача по окончании монтажа – проверить надежность контактов и креплений корпуса, а также обеспечить защиту КЗ от влаги.

Выбрать новую катушку по марке автомобиля можно в !

Иногда автолюбителям приходится сталкиваться со следующей ситуацией: «шестерка» не заводится со стартера. Как правило, проблема кроется в системе зажигания, точнее в выходе из строя какого-то элемента этой системы. Первым делом проверяют канал прохождения тока к центральному проводу выключателя-распределителя, или, как его называют в быту, распределителя.

Проверка катушки зажигания

Для этого необходимо снять центральный провод с прерывателя-распределителя, подвести его к корпусу двигателя и провернуть стартером, при этом должна появиться бегущая искра. После этого проверяем подачу энергии на отдельную свечу зажигания, для чего выкручиваем исправную свечу зажигания, и подводим ее контактом к «массе» и делаем попытку запуска двигателя. При этом искра должна идти от провода на массу. При его отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания ВАЗ 2106, которая играет важную роль в работе автомобиля.

При осмотре необходимо соблюдать технику безопасности и работать в защитных диэлектрических резиновых перчатках. В «шестерке» с одинаковым успехом применяется как система зажигания с использованием контактов, так и система без использования контактов трамблера, соответственно используется разная катушка ВАЗ 2106 в зависимости от типа системы зажигания.

Проверка этих видов зажигания осуществляется практически по одним и тем же параметрам. В этом случае система проверяется мультиметром. Необходимо помнить, что в схеме подключения катушки зажигания ВАЗ 2106 напряжение на участках цепи достигает от 24 тысяч до 40 тысяч вольт. При малом токе в системе это не угрожает жизни, но удар током может быть очень чувствителен.

Важно: В целях безопасности желательно иметь в автомобиле дополнительную катушку зажигания и конденсатор-распределитель. Эти элементы системы довольно часто являются причиной выхода системы из строя, и ремонту такие изделия не подлежат. Если эти компоненты неисправны, запустить двигатель невозможно, а заменить их несложно. В крайнем случае при отсутствии штатной продукции можно временно установить аналоги от других моделей ВАЗ.

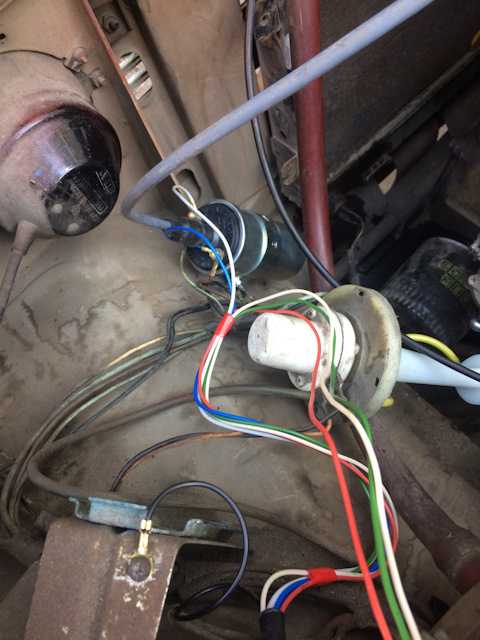

Схема катушки зажигания ВАЗ 2106

Штатная катушка зажигания ВАЗ 2106 представляет собой герметичный технический сосуд, заполненный специальным маслом, с магнитопроводом открытого типа. Принципиальная схема системы зажигания расположена ниже:

где: 1 — генератор; 2 — замок зажигания; 3 — распределитель; 4 — кулачок распределителя; 5 — свечи; 6 — катушка зажигания; 7 — батарея.

Правильное подключение катушки зажигания ВАЗ 2106 можно посмотреть здесь:

Проверка катушки зажигания:

1. На начальном этапе необходимо выяснить, как «приходит» ток на катушку зажигания, для чего: включить зажигание и измерить напряжение мультиметром с зажигание на контакте В+ изделия и массе, которая должна быть 12 В. Если напряжения нет, то причина в замке зажигания.
2. Для запуска «двигателя» в аварийном режиме необходимо подключить плюсовой провод с аккумуляторной батареи к креплению В+ «шпульки». Если ток «приходит» на катушку зажигания при отсутствии искры, то необходимо проверить сопротивление обеих цепей (обмоток) изделия.
3. Для измерения значений сопротивления обмотки первичного типа «крокодилы» мультиметра подключаются к 2 контактам катушки по бокам изделия, при этом измеритель должен выдавать значения измерения 3-4 Ом.
4. Для измерения значений сопротивления обмотки вторичного типа «крокодилы» мультиметра подключить следующим образом: первый — к основному выходному контакту катушки, а второй — к контакту сбоку, при этом измеритель должен давать значения измерения 7-9кОм.

При исправной катушке зажигания ВАЗ 2106, цена которой приемлема для многих автомобилистов, причина в основном кроется в прерывателе трамблера. Запрещено допускать длительную проверку искрового «пробега» между проводкой и массой, это может спровоцировать дефект «шпульки».
