Блок цилиндров ВАЗ.

Особенности конструкции блоков цилиндров.

Блок цилиндров ВАЗ:   2103,  2106,  21213,  21214,  2123,  2130.

Блок цилиндров ВАЗ 2103	Блок цилиндров ВАЗ 2106

По внешним элементам и конструкции блок цилиндров 2103 мало чем отличается от блока ВАЗ 2106. Основным отличительным параметром, является диаметр цилиндров. Для ВАЗ 2103 он составляет – 76мм. а для ВАЗ 2106 -79мм.

С правой стороны, на поверхности «03» блока, имеется отлитая надпись — «2103» и соответственно «2106» — для «06». С левой стороны, возле верхней плоскости БЦ, напротив 3-го цилиндра, отлиты надписи «03» или «06».

С 2005 года, на блоках, в районе 3-го цилиндра, появился прилив. Однако на серийных двигателях, с блоками цилиндров 2103 и 2106, этот прилив так и не был задействован для размещения ни датчика детонации, ни для размещения другого навесного оборудования.

Для лучшей распознаваемости, блоки окрашиваются в различные цвета. Бл. цилинд. 2103 окрашен в серый цвет, а блок цилиндров 2106 — в голубой цвет.

При сборке двигателя, блоки цилиндров ВАЗ 2103 и ВАЗ 2106 комплектуются крышкой привода 2101-1002060-01. На «классических» двигателях в инжекторном исполнении устанавливается крышка привода — 21214-1002060.

Блок цилиндров 21213 уже в большей мере отличается от «03-го» и «06-го» блоков. Особенностью БЦ ВАЗ 21213 стал увеличенный диаметр цилиндров – 82 мм. Такой диаметр еще позволяет сохранить полости рубашки охлаждения между соседними цилиндрами. В дальнейшем, на базе этого блока были разработаны несколько других моделей.

После проведения унификации формы отливки , можно говорить скорее о модификациях блока цилиндров 21213, чем об оригинальных изделиях — блоках 21214, 2123 или 2130.

На бл. цилинд. 21213 отсутствуют отверстия для крепления дополнительного навесного оборудования и датчиков, применяемых на инжекторных двигателях.

С правой стороны на корпусе имеется отлитая надпись — «21213», С этой же стороны, между вторым и третьим цилиндром появился прилив. На блоке 21213, на приливе отсутствует резьбовое отверстие. Может быть вариант, когда отверстие есть, но резьба не нарезана. На других моделях, с инжекторным вариантом двигателя, на этом приливе, имеется отверстие с резьбой М8 — под датчик детонации.

С левой стороны, на корпусе, в центре, надпись – «213». Рядом с местом установки масляного фильтра, ниже места установки бензонасоса, есть два необработанных прилива. Прилив в верхней части отливки, напротив третьего цилиндра, стал выше, чем на «03» или «06» блоках.

На карбюраторном двигателе, совместно с блоком 21213 применяется передняя крышка 2101. Изделие окрашивается в серый цвет.

Для БЦ 2130 используется та же отливка, что и для модели 21213. Особенностью блока цилиндров 2130, является увеличенная высота корпуса. ( см. Размеры блока цилиндров). Для внешнего отличия блок цилиндров 2130, в районе сапуна метится краской.

Других отличий между блоками 21213 и 2130 – нет.

На данный момент серийно выпускаются несколько модификаций двигателя ВАЗ 21214. Все они, являются инжекторными и на всех этих двигателях применяется блок цилиндров ВАЗ 21214. Блок цилинд. 21214 — это все тот же узнаваемый «21213-й» блок. На поверхности корпуса, с правой стороны, отлита надпись – «21213». На отливке присутствуют все приливы, которые имеются и на модели ВАЗ 21213. Особенностью блока ВАЗ 21214, является наличие отверстий на этих приливах. В первую очередь, это резьбовые отверстия под датчик детонации, кронштейн насоса ГУР и кронштейн модуля зажигания.

Существует еще одно отличие блоков цилиндров 21214, 2123, 21213. Это отличие связанно с маркировкой изделий. (см. Конструкция блока цилиндров). Блок окрашивается в серый цвет.

На место распределителя зажигания устанавливается фиксатор шестерни привода масляного насоса. Совместно с блоком цилиндров 21214, на двигатель устанавливается крышка привода — 21214-1002060. На крышке имеется кронштейн для установки датчика положения коленчатого вала.

Отверстие под бензонасос закрывается специальной заглушкой 21214-1002043.

Особенностью блока цилиндров ВАЗ 2123 можно считать наличие дополнительных резьбовых отверстий для крепления кронштейна масляного фильтра( 2123-1012028 ). В остальном блок цилиндров 2123 ничем не отличается от «21214-го». Изделие окрашивается в серый цвет.

На все модификации двигателя ВАЗ 2123 устанавливается крышка привода — 2123-1002060-10. Крышка похожа на мод. 21214, но имеет три шпильки для крепления элементов привода вспомогательных агрегатов. Кроме этого, кронштейн крепления датчика выполнен более высоким, это смещение положения датчика вдоль оси коленчатого вала необходимо из-за использования на двигателе более широкого поликлинового ремня.

На блок цилиндров 2123 устанавливаются оригинальные кронштейны подвески двигателя.

Двигатель ВАЗ 2107: технические характеристики, устройство

Двигатель является сердцем любого автомобиля.  Не зря в переводе с латыни слово «автомобиль» означает «самодвижущийся». Именно силовой агрегат отличает любой велосипед от автомобиля. Двигатели семейства ВАЗ классики, к которым принадлежит и ВАЗ 2107, для своего времени являлись передовыми в своём классе – довольно малошумными, экономичными, неприхотливыми. Вес силового агрегата и вес автомобиля  10% и 90%, что неплохо для развития тяги. Поговорим подробнее о двигателе.

Все двигатели семейства классики, в том числе ВАЗ 2107 являются бензиновыми, четырёхтактными. У всех агрегатов четыре цилиндра, четыре поршня, которые расположены в ряд, установлен карбюратор.  Агрегат восьмиклапанный, по два клапана на каждый цилиндр. Распределительный вал (или механизм ГРМ, газораспределения) расположен сверху. Вверху же и находится подача смеси топлива и воздуха, которую подаёт карбюратор.

Изначально на ВАЗ 2107 ставился карбюратор, «шестёрочный» движок, ВАЗ 2106, его объём 1,6 л.  В дальнейшем мы будем иметь в виду именно этот карбюраторный движок.

Можно установить также двигатель 21067, его объём 1,6 л. Масса этих двух разновидностей движков практически одинакова

Кроме этого стандарта, на старые модели ВАЗ 2107 устанавливались силовые агрегаты  2103 и 2104, на другой размер цилиндров, который составлял не 79 мм, а 76. Соответственно, мощность двигателей была несколько меньше.

Во всех силовых агрегатах порядок работы цилиндров 1-3-4-2.

Силовой агрегат, разрез во фронтальной плоскости

Мощность агрегатов, устанавливаемых на ВАЗ 2107, и больше всего у ВАЗ 2106 и составляет 54,8 кВт, или  74,5 л. с. Существует прямая зависимость: чем больше объём цилиндра, тем выше мощность двигателя. Карбюратор прибавляет больше надёжности двигателю, по сравнению с инжекторным, при отказе двигателя, возможности дать «прикурить» и др.

Вес двигателя в сборе составляет  около 120 кг, поэтому не рекомендуется пытаться снять силовой агрегат, не имея электротали или крана-балки под рукой.

Устройство двигателя следующее:

• Блок цилиндров — высокопрочное чугунное литьё. В нём расположены 4 высокоточных полости – цилиндры в один ряд. На рисунке показана схема блока цилиндров и ходы охлаждающей жидкости в нём. Его масса велика, это самая тяжёлая часть силового агрегата.

• Коленвал также выполнен из литого чугуна высокой прочности, он покоится на пяти опорах, называемых шейками. Масса коленчатого вала велика, так же велика и точность его обработки, его шейки закалены токами высокой частоты. На рисунке показаны схема, устройство и основные допуски при производстве коленчатого вала.

• Шатуны – выполнены из высокопрочной кованой стали, так как он испытывает большие нагрузки. Их 4 штуки, по одному на каждый цилиндр. В шатун запрессовывается поршневой палец. Так как шатуны нельзя заменить один на другой, они маркированы в соответствии с цилиндрами. На рисунке показаны устройство и основные размеры поршня (справа) и шатунов (слева) и их схема предельных допусков в мм.

• Поршни — отливаются из лёгких алюминиевых сплавов, с покрытием оловом наружных поверхностей. Эта технология позволяет улучшить приработку поршня к стенке цилиндра. На поршни устанавливаются по три кольца, два из которых — называются компрессионными, и одно маслосъемное.
• Головка блока цилиндров – выполнена из легкого алюминиевого сплава, её масса сравнительно небольшая, и между ней и блоком цилиндров находится специальная прокладка, не подверженная усадке. На рисунке изображено устройство головки БЦ и клапаны.

• Распределительный вал со звёздочкой и клапанный механизм вместе с цепью представляют собой механизм газораспределения. Цепной привод работает вместе с натяжителем и успокоителем цепи.
• Маховик находится у заднего полюса коленвала. Маховик имеет зубчатый венец из чугуна, который входит в зацепление со стартером, чтобы выполнить пуск двигателя. Чтобы увеличить мощность двигателя, можно снизить вес маховика, поставив облегчённый вариант.
• Принципиальная схема агрегата включает в себя многие другие, например схема смазки двигателя тоже будет представлена, например, таким образом:


На этой схеме, чтобы не вдаваться в подробности, можно увидеть специальные каналы и полости в литых деталях, так называемые смазочные ходы и полости для циркуляции охлаждающей жидкости в блоке цилиндров.

Нужно отметить, что мощность агрегата не может быть максимальной и близкой к ней на протяжении долгого времени, без адекватной системы охлаждения и смазки.

В заключение стоит отметить, что если вы выбираете, карбюратор выбрать или инжектор, то можно сказать, что первый вариант более прост и надёжен в ремонте, зато второй более современный и экономичный.

Размеры цилиндров VAZ 2107 — Таблицы размеров

2107 1.5 MT (1982 — 2006)
Количество цилиндров	4
Количество клапанов на цилиндр	2
Диаметр цилиндра	76 (мм)
Ход поршня	80 (мм)
Степень сжатия	8.5
2107-20 1.5 MT (2002 — 2006)
Количество цилиндров	4
Количество клапанов на цилиндр	2
Диаметр цилиндра	76 (мм)
Ход поршня	80 (мм)
Степень сжатия	8. 5
21072 1.3 MT (1982 — 1990)
Количество цилиндров	4
Количество клапанов на цилиндр	2
Степень сжатия	8.5
21073 1.7 MT (1991 — 2003)
Количество цилиндров	4
Количество клапанов на цилиндр	2
Диаметр цилиндра	82 (мм)
Ход поршня	80 (мм)
Степень сжатия	9.3
21074 1.6 MT (1982 — 2006)
Количество цилиндров	4
Количество клапанов на цилиндр	2
Диаметр цилиндра	79 (мм)
Ход поршня	80 (мм)
Степень сжатия	8. 5
21074-20 1.6 MT (2002 — 2012)
Количество цилиндров	4
Количество клапанов на цилиндр	2
Диаметр цилиндра	79 (мм)
Ход поршня	80 (мм)
Степень сжатия	8.5
21074-30 1.6 MT (2005 — 2012)
Количество цилиндров	4
Количество клапанов на цилиндр	2
Диаметр цилиндра	79 (мм)
Ход поршня	80 (мм)
Степень сжатия	8.5
21079 1.3 MT (1982 — 2000)
Количество цилиндров	2
Количество клапанов на цилиндр	2
Степень сжатия	9. 4

6 главных проблем двигателя ВАЗ 1.6 — журнал За рулем

Почему заводская инструкция умалчивает, что этот мотор — единственный на рынке — требует обкатки? ЗР знает ответ.

1. История

Материалы по теме

Нынешняя модификация мотора 1.6 корнями восходит к двигателям, специально созданным для поперечного расположения на автомобилях семейства ВАЗ-2108. Изначально это был карбюраторный мотор рабочим объемом 1,3 л. В его доводке принимали участие специалисты фирмы Porsche. Двигатель имел конструкцию и характеристики, отвечавшие требованиям того времени. Впервые ВАЗ-2108 с новым мотором показали широкой публике на выставке «Автопром-84». Для отечественного автостроения это был огромный шаг вперед, хотя в общемировом масштабе тольяттинский мотор являлся технически устаревшим сразу после его появления. Зарубежные двигатели уже примеряли системы впрыска топлива, а карбюраторы некоторых модификаций напоминали пауков с кучей трубочек и приводов для коррекции топливоподачи на разных режимах.

Какие же конструктивные особенности повлияли на всю дальнейшую судьбу семейства двигателей ВАЗ для переднеприводных автомобилей? Поперечное расположение потребовало «короткого» блока цилиндров. Вначале работы велись над двигателем 1,3 л с диаметром цилиндров 76 мм. Было принято межцилиндровое расстояние, равное 89 мм. Когда при создании модификаций большего рабочего объема увеличили диаметр цилиндров до 82 мм, стало невозможным обеспечить протоки рубашки охлаждения между цилиндрами, что вызвало увеличение теплонапряженности двигателя и заставило искать новые способы охлаждения цилиндров. Дальнейшее повышение рабочего объема было получено путем увеличения рабочего хода до 75,6 мм. Так получили двигатель рабочим объемом 1596 см3.

Сегодня различные модификации вазовского двигателя 1.6 устанавливают на целый ряд автомобилей: Лада Гранта, Ларгус, Веста и Иксрей, а еще Datsun on-DO и mi-DO.

Сегодня различные модификации вазовского двигателя 1.6 устанавливают на целый ряд автомобилей: Лада Гранта, Ларгус, Веста и Иксрей, а еще Datsun on-DO и mi-DO.

2. Приобретенные недостатки

Коленвал у двигателя 1,6 вполне современен, он полнопротивовесный, то есть на продолжении каждой щеки вала имеется противовес (всего восемь штук). Импортные моторы часто располагают лишь четырьмя противовесами. Экономят.

Всюду видно «похудение». Тонкий стержень шатуна переходит в уменьшенную нижнюю головку. Поршень облегчен до предела. Оставлена зона расположения поршневых колец и два небольших «язычка», заменяющих прежнюю полноценную юбку.

Всюду видно «похудение». Тонкий стержень шатуна переходит в уменьшенную нижнюю головку. Поршень облегчен до предела. Оставлена зона расположения поршневых колец и два небольших «язычка», заменяющих прежнюю полноценную юбку.

Короткая юбка поршня — в духе современного автостроения, но такое решение не лучшим образом влияет на моторесурс. Мало того, что опорная поверхность поршня мала, так еще и перекладка (боковые колебания) возможны больше, чем со старыми, высокими поршнями.

Шатуны нынешней модификации двигателя стали заметно тоньше по сравнению со старыми, с индексом 2108. А еще появилась высокотехнологичная отламываемая крышка шатуна, но значительно уменьшилась ширина шатунного вкладыша. Да, массу шатуна таким образом удалось немного снизить. Но это однозначно повысило нагрузки на подшипник. При этом ширина шейки на валу осталась прежней . Вполне можно было бы ставить шатун с «широкой» нижней головкой.

Хорошо видно, насколько нижняя головка шатуна ýже шейки коленвала.

Хорошо видно, насколько нижняя головка шатуна ýже шейки коленвала.

3. Привод ГРМ

Вазовский двигатель последней генерации стал «невтыковым» (то есть при обрыве ремня ГРМ поршни не гнут клапаны), что, с одной стороны радует, а с другой навевает печаль. Почему-то больше ни один автопроизводитель в мире не печется о «невтыковой» конструкции. Выходит, что привод ГРМ у вазовцев настолько ненадежен, что производителю пришлось подстраховаться таким вот образом, предусмотрев выемки под клапаны на поршнях.

Материалы по теме

При этом за последние годы производитель почему-то уменьшил ширину ремня ГРМ. У «восьмерки» был ремень шириной ¾ дюйма — 19 мм, а сейчас стало 17 мм. То же самое касается и шестнадцатиклапанной версии двигателя. Был 1 дюйм (25,4 мм) в ширину, а теперь всего 22 мм. Зачем снизили несущую способность ремня? Ведь чем он шире, тем надежнее. Много ли резины сэкономили?

Мало того, что сам по себе ремень стал меньше в ширину, так он еще и работает в паре с не очень-то надежными узлами — роликами и насосом охлаждающей жидкости. Качество отечественных насосов — это головная боль всех владельцев вазовских переднеприводников, начиная с «восьмерки».

Впрочем, и наша культура обслуживания оставляет желать лучшего. Некоторые владельцы вазовской техники сами провоцируют неисправности: кто воду зальет в систему охлаждения, и замерзшая помпа порвет ремень ГРМ, а кто — антифриз поддельный, который погубит сальник и подшипник помпы. Известны случаи, когда такой антифриз в условиях высокотемпературной кавитации разрушал лопасти насоса. Еще одним слабым местом являются натяжной и обводной (паразитный) ролики привода ГРМ.

При низком качестве подшипников или недостатке смазки возможен обрыв ремня ГРМ.

На рынке запчастей слишком много некачественных комплектующих для вазовских моторов. Один из самых проблемных узлов — насос охлаждающей жидкости. Его следует выбирать особенно тщательно.

На рынке запчастей слишком много некачественных комплектующих для вазовских моторов. Один из самых проблемных узлов — насос охлаждающей жидкости. Его следует выбирать особенно тщательно.

На надежность мотора еще влияет конструкция и материалы, из которых изготовлены элементы системы охлаждения. Ненадежный термостат может способствовать перегреву или переохлаждению мотора. Шланги низкого качества способны оставить двигатель без охлаждающей жидкости. А еще часто трескается расширительный бачок.

4. Особенности эксплуатации и обслуживания

Материалы по теме

Вазовский мотор имеет чугунный блок цилиндров. Чугун как конструкционный материал хорош тем, что допускает неоднократную расточку цилиндров под ремонтные размеры.

Однако на большинстве моторов импортного производства в паре с чугунным блоком (да и с алюминиевым тоже), используют поддон картера в виде прочной отливки из алюминиевого сплава. Такая конструкция, изначально рассчитанная как одно целое при проектировании, значительно повышает жесткость всей нижней части двигателя. Это уменьшает деформации постелей коленвала и искажения формы цилиндров под действием нагрузок.

А вот на тольяттинский мотор, который работает в паре с вазовской механикой или АМТ (в основе которой все та же вазовская МКП), устанавливают «жестяной» поддон с мягкой прокладкой. Жесткость всей конструкции при этом значительно меньше. Это одна из причин, по которой вазовский двигатель до сих пор требует обкатки.

Конечно, в инструкции давно нет информации об этом. Сказано лишь, что на первых тысячах километров пробега желательно не перегружать двигатель. Однако статистика редакционных машин из Тольятти говорит о том, что расход масла уменьшается и стабилизируется на минимальном уровне после пробега порядка 10 000 км. Что-то в вазовском моторе прирабатывается. При этом у большинства иномарок расход масла в двигателе с самого начала эксплуатации мизерный.

Тольяттинские моторы, работающие в паре с вазовской коробкой передач, довольствуются поддонами, штампованными из тонкой листовой стали.

Тольяттинские моторы, работающие в паре с вазовской коробкой передач, довольствуются поддонами, штампованными из тонкой листовой стали.

А еще конструкция привода клапанов на восьмиклапанной версии двигателя (ВАЗ-11186) довольно часто требует регулировки. К примеру, у популярных Hyundai Solaris и Kia Rio в гамме тоже имеется двигатель без гидрокомпенсаторов, однако регламент обслуживания значительно реже требует регулировки зазоров. Более того, реальная потребность в этой работе, как правило, наступает при больших пробегах.

Шестнадцатиклапанные вазовские моторы снабжены гидрокомпенсаторами, к работе которых претензий нет.

5. Конкурентоспособен или нет?

Технические характеристики двигателя ВАЗ 1.

6

Модель двигателя	11186	21126	21127
Клапанный механизм	8 клапанов	16 клапанов
Диаметр цилиндра × ход поршня, мм	82,0 × 75,6
Рабочий объем, см3	1596
Номинальная мощность, л.с. при частоте вращения коленчатого вала двигателя, мин-1	87 5100	98 5600	106 5800
Максимальный крутящий момент, Н∙м при частоте вращения коленчатого вала двигателя, мин-1	140 3800	145 4000	148 4200

Показатели отечественного мотора рабочим объемом 1,6 л весьма далеки от современных. Судите сами: большинство зарубежных двигателей рабочим объемом 1,6 л имеют мощность более 120 л. с. И это свидетельствует о том, что конструкция вазовского мотора устарела. Даже примененная на 106-сильной версии двигателя управляемая длина впускного трубопровода не заменит систем изменения фаз газораспределения.

А ведь на иномарках ее внедряют и на выпускной распределительный вал (в дополнение к впускному). Вообще, если вспомнить знаменитые хондовские моторы девяностых годов, то они за счет управления газораспределением и высоких оборотов выдавали порядка 160 л.с. и более при рабочем объеме 1.6 л. И это были безнаддувные двигатели для массовых машин.

Аналогичная линейка силовых агрегатов у партнера по альянсу — компании Renault. Имея схожие технические характеристики, французские моторы, тем не менее, более совершенны с конструктивной точки зрения. Да и по части надежности обыгрывают вазовские двигатели.

Аналогичная линейка силовых агрегатов у партнера по альянсу — компании Renault. Имея схожие технические характеристики, французские моторы, тем не менее, более совершенны с конструктивной точки зрения. Да и по части надежности обыгрывают вазовские двигатели.

6. Маркетинговый просчет

Материалы по теме

Автовладельцы негативно относятся к моторам, у которых мощность чуть за 100 л.с. Ведь такая мощность подразумевает более высокий налоговый коэффициент, а отдача от мотора при этом по-прежнему минимальная по современным меркам. Именно поэтому модификация 21127, на мой взгляд, особого смысла не имеет.

Семейство вазовских двигателей было вполне конкурентоспособным сорок лет назад, когда его создавали. Теперь двигатель морально устарел, так и не излечившись от некоторых болячек. Считаю, что ВАЗу нужно перейти на другую моторную базу. Выпускать лицензионные моторы или разрабатывать свой, но нужен новый двигатель внутреннего сгорания еще до того, как его заменит электромотор.

Высказывайте свои мнения в комментариях, ведь я только поделился своим личным опытом эксплуатации и ремонта.

Фото: «За рулем» и из архива автора

Блок цилиндров 1600 двигателя ВАЗ 2121 2106.

1002011 Жигули 1.6л Картер 21060-1002011-00 Нива пр-во АвтоВАЗ

Блок двигателя 21060100201100

Блок цилиндров в сборе, блок двигателя ВАЗ-2106 1.6

2106-1002011 объемом 1.6л;

Блок на «шестёрку» — 1 600 куб.см под поршень 79.00 мм / под буквы «А2», «А2», «Б2», «Б2»

Блоки двигателей на чистую «шестерку» — эксклюзивное предложение для «Нивы»

Постоянное наличие ― под вопросом, но пока ― в наличии. Иногда бывают и б/у

Блок цилиндров ВАЗ 2106 (1.6 V, 8-ми клапанный)

Обращаю Ваше внимание на то, что блоки V=1.6 / 8кл уже давно не поставляются в Украину, и этот из тех, что остались на ЗАЗ-е со времен производства ВАЗ-ов в Украине. Это связано только с одним НО!!! Экономическим. Экономическим кризисом, затронувшим просторы мировой экономики в 2008-2009 годах + спад спроса на новые автомобили из России / Украины.

Ещё в продаже:

А-245.1002010  Блок цилиндров безномерной 1.1 литьё Украина обораб МеМЗ TCPД_zaz
245-1002010 Блок цил+к/в+поршн+подд+м/нас+помпа+мах+об/тр+ролик 1. 1л  TCPД ― карбюрат.вариант
2471-1002010  Блок цил+к/в+поршн+поддон+м/н+помп+мах+об/тр+ролик  1.1л   TCPД ― инжекторн.вариант
А-2457-1002010 Блок двигателя в сб.  1.2л  литьё Украина обоработан МеМЗ  TCP ― Китайское литьё
А-301.1002010  Блок цилиндров в сборе 1.3л литьё  Украина обоработка МеМЗ  TSCP или Китайское литьё
А-307-1002010 Блок двигателя в сборе 1.3л литьё Китай обоработка МеМЗ  TSCP
А307-1002010-10  Блок двигателя 1300куб.см литьё  Китай обработка  МеМЗ TSCP  под гидроусилитель+кондиционер
А-317.1002010 Блок цилиндров 1.4л с поршнями+пальцы и японские кольца Рикен литьё Украина L1.4  (поставки маловероятны)
А-317 1002010 Блок цилиндров 1.4л в сб. L ― поставки маловероятны, но все бывает ― звоните, постараемся помочь…
317-1002010 Блок цил+к/в+поршн+поддон+м/н+помп+мах+об/тр+ролик  SL 1,4 в обиходе «поросенок» ― поставки маловероятны, но ― возможны
А-317-1002020 Плита переходная в сб для установки кпп Ланоса на СЕНС  L 1,4
А-317-1000400  Двигатель 1. 4і, MPI / Двигун з обладнанням в зб.(1.4L. MPI) SL1.4_zaz с навесным или без

Блок цилиндров ВАЗ-2106 (1.6 V, 8-кл) / Lada

• Возможен безналичный расчет
• Остаток на складе: 2 штуки

Мы ― не используем чужие фото для рекламы своих товаров и, практически ВСЕ фотографии сделаны в нашем магазине

Приведенные цены указаны исключительно для ознакомления и действительны только на момент последнего полного редактирования описания товара ― на 01.08.2021г.

Любые вопросы можно уточнить по тел. в магазине: мобильний +380 (50) 97-51-513; узнать цены можно и из реестра цен

Важно: В случае, если цена из реестра и цена магазина различны ― действует цена магазина

Дилер мелитопольского моторного завода, более 10-и лет

Наведені ціни дійсні на 01.08.2021р.

Будь-які питання можливо вирішити за телефоном в крамниці: мобільний +380 (50) 97-51-513.

Важливо: У випадку, якщо ціна з реєстру і ціна крамниці різні ― діє ціна крамниці

Фотографії та прайси містять не повний перелік запчастин

Двигатель инжекторный с оборудованием в сборе объем 1.6л год выпуска 2009 силовой агрегат на Жигули диаметр цилиндров 79.00мм диаметр цилиндров 79.00мм Двигатель инжекторный диаметр цилиндров 79,0мм объем 1.6л ВАЗ шестёрка 1.6л силовой агрегат 1.6і Двигатель с КПП и стартером мотор ВАЗ2106 выпускной коллектор силовой агрегат 21060.1000300 Двигатель ВАЗ-овский 1.6і, 21060.1000400 Мотор В А З в отличном состоянии купить мотор 1.6і Жингули 1.6 АВтоВАЗ 1.6л система развернутого впрыска топлива «ВАЗ» Объем двигателя 1.6л мощность 80 л.с. диаметр цилиндров 79.0мм диаметр цилиндров 79.25мм найти двигатель найти блок двигателя купить блок купить новый мотор купить мотор б/у Запрос на блок двигателя 1600 2008 г. Одесса Запрос на блок двигателя 1600 ВАЗ 2007г. Донецк Блок двигателя 1600 Купите блок двигателя 1600 ВАЗ в Украине за 5 минут двигатели с впрыском имеют Блок цилиндров двигателя детали Блок цилиндров 21061 ― продажа новых и бу запчастей Блок Купить Двигатель Двигатели на Ланос Регулировка Порядок затяжки болтов крепления головки блока цилиндров расположение цилиндров двигателя ВАЗ-21063 Продам двигатель в хорошем состоянии ВАЗ-1. 6i Есть новый мотор 1.6i Увеличение мощности двигателя ВАЗ до рабочего объема 1700 см3, в котором по сравнению с базовой моделью изменены и конструкция блока, и коленчатый вал и диаметр поршней ― 79,5мм в стандарте 1-3-4-2 1-3-4-2 очередность работы цилиндров ВАЗ-овского Блок цилиндров 1.6л в сб.

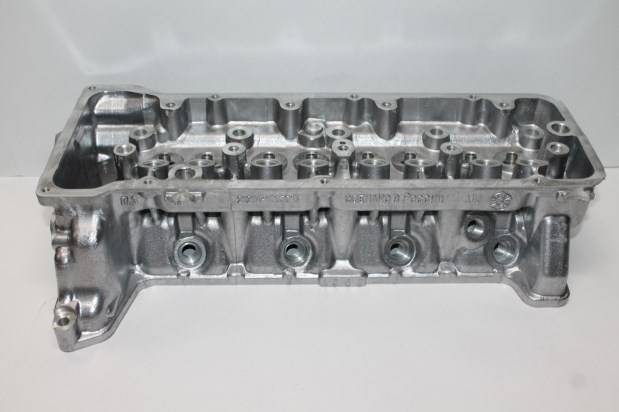

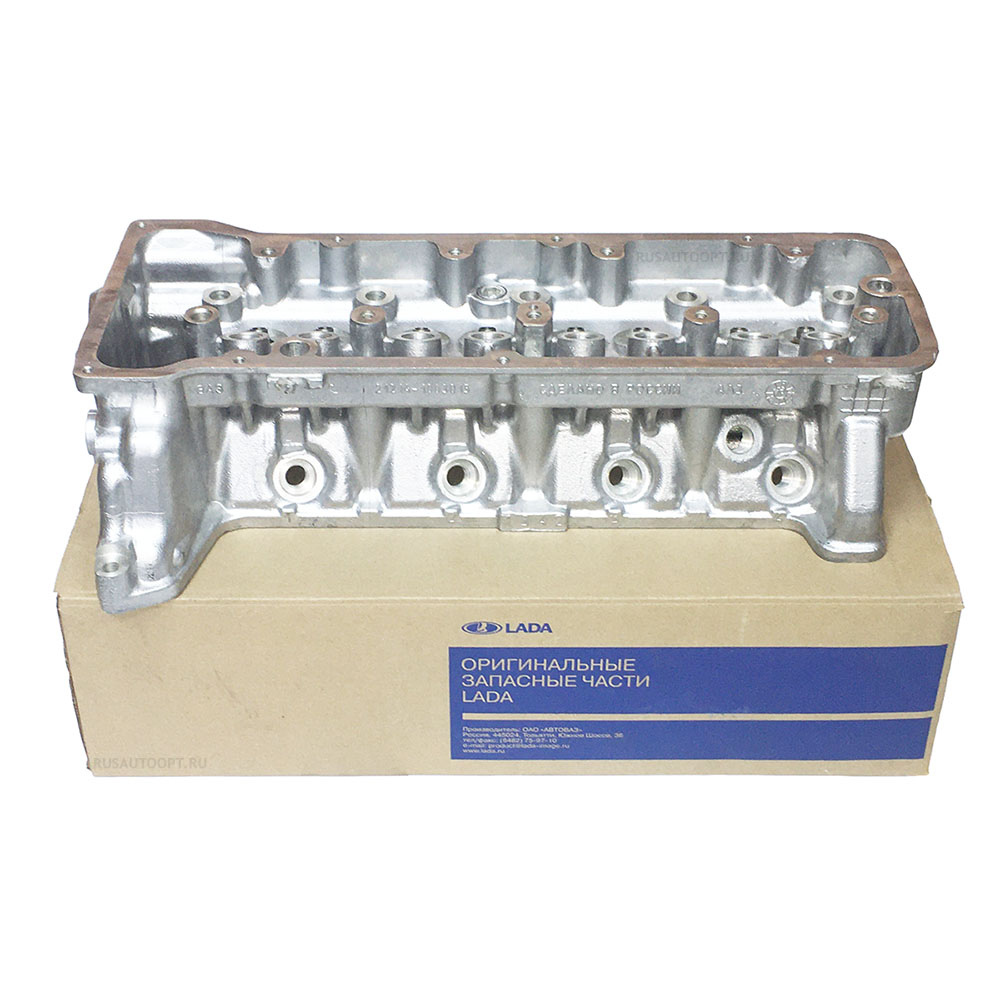

ВАЗ 2107 | Головка блока цилиндров

Снятие головки блока цилиндров проводите на холодном двигателе.

Прогоревшая или дефектная прокладка головки блока цилиндров определяется по следующим признакам:

— по снижению мощности двигателя;

— по снижению уровня охлаждающей жидкости — из выхлопной трубы выходит белый пар;

— по снижению уровня моторного масла;

— по наличию в моторном масле охлаждающей жидкости: масло приобретает серый цвет и пенится. При этом уровень масла повышается;

— по наличию моторного масла в охлаждающей жидкости;

— по интенсивному выделению пузырьков из охлаждающей жидкости;

— по уменьшению компрессии в двух соседних цилиндрах двигателя.

Снятие

Двигатель TU3JP

Рис. 3.1. Расположение агрегатов и узлов в моторном отсеке с двигателем TU3JP: 1 — пластиковая поперечина усилителя; 2 — пластиковый дефлектор ветрового стекла; 3 — питающий бачок с тормозной жидкостью; 4 — аккумуляторная батарея; 4 — воздушный фильтр с воздушным патрубком и резонатором; 6 — декоративная крышка блока предохранителей

Рис. 3.2. Расположение агрегатов и узлов в моторном отсеке с двигателем TU5JP4: 1 — пластиковая поперечина усилителя; 2 — пластиковый дефлектор ветрового стекла; 3 — питающий бачок с тормозной жидкостью, 4 — аккумуляторная батарея; 5 — воздушный фильтр с воздушным патрубком и резонатором; 6 — декоративная крышка блока предохранителей

Снимите и отведите в сторону питающий бачок 3 (см. рис. 3.1, 3.2) с тормозной жидкостью.

Снимите рычаги стеклоочистителей.

ПРЕДУПРЕЖДЕНИЕ При установке головки блока необходимо использовать новые болты крепления. Все зажимы и хомуты, которые при снятии будут повреждены или разрезаны, при установке головки блока необходимо заменить на новые. При замене головки блока в систему охлаждения залейте свежую охлаждающую жидкость. Перед снятием головки блока цилиндров убедитесь, что все шланги, трубопроводы и электрические разъемы отсоединены от нее. Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.

Снимите пластиковый дефлектор ветрового стекла 2.

Снимите пластиковую поперечину усилителя 1.

Снимите в сборе воздушный фильтр, воздушный патрубок и резонатор 5.

Снимите привода навесных агрегатов.

Защитите нижний упор передней части ветрового стекла с помощью отрезка уплотнителя двери.

Снимите хомуты крепления, отсоедините и отведите в сторону разъемы и жгуты проводов, проходящие около головки блока цилиндров.

Рис. 3.9. Расположение болта (1) крепления жгута проводов к блоку (2) выхода охлаждающей жидкости

Выверните болт 1 (рис. 3.9) крепления опоры жгута проводов и отведите жгут проводов от блока 2 выхода охлаждающей жидкости.

Отсоедините трубки от радиатора отопителя.

Используя специальное приспособление, удалите топливо из топливной рампы.

Освободите защелкивающиеся соединительные элементы и отсоедините прилегающие к головке блока цилиндров трубки подачи топлива.

Используя специальные приспособления, зафиксируйте распределительный вал и маховик.

Снимите приемную трубу системы выпуска отработавших газов.

Снимите зубчатый ремень.

Рис. 3.10. Расположение болта (1) крепления трубки указателя уровня масла

Выверните болт 1 (рис. 3.10) крепления трубки указателя уровня масла и снимите верхнюю часть трубки.

Выверните гайки и снимите крышку головки блока цилиндров.

Рис. 3.11. Расположение проставки (1) и дефлектора (2) под крышкой головки блока цилиндров

Снимите проставки 1 (рис. 3.11) и дефлектор 2.

Рис. 3.12. Использование ключей (1) для снятия головки блока цилиндров

В последовательности, обратной затягиванию, по спирали, начиная с внешнего болта, постепенно ослабьте, а затем выверните полностью болты крепления головки блока цилиндров (рис. 3.12).

Извлеките болты крепления головки блока цилиндров.

Снимите рампу крепления коромысел.

Установите в отверстия головки блока цилиндров рычаги (рис. 3.12) и, нажав на них, отделите головку от блока цилиндров.

Снимите головку блока цилиндров и установите ее на мягкое основание.

Рис. 3.13. Установка прижимных скоб (2) и болтов (1) их крепления на блок цилиндров двигателя TU3JP из алюминиевого сплава

На блоке цилиндров двигателя TU3JP из алюминиевого сплава, установите на прижимные скобы 2 (рис. 3.13) для фиксации гильз цилиндров и закрепите их болтами 1.

Двигатель TU5JP4

Рис. 3.14. Расположение декоративных крышек (1) и крышки (2) воздушного фильтра с воздушным патрубком и резонатором в моторном отсеке с двигателем TU5JP4

Снимите декоративные крышки 1 (рис. 3.14).

Снимите в сборе воздушный фильтр, воздушный патрубок и резонатор 2.

Отсоедините клеммы от аккумуляторной батареи.

Слейте охлаждающую жидкость из системы охлаждения двигателя.

Снимите ремень привода навесных агрегатов.

Снимите шкив с коленчатого вала.

Поддержите силовой агрегат, установив опорную стойку под двигатель.

Рис. 3.15. Расположение правой опоры (1) двигателя

Снимите правую опору 1 (рис. 3.15) двигателя в сборе.

Снимите верхний и нижний кожухи зубчатого ремня.

Снимите верхнюю часть трубки указателя уровня масла.

Снимите каталитический нейтрализатор.

Рис. 3.16. Места установки специальных приспособлений для фиксации распределительных валов впускных (1) и выпускных (2) клапанов и маховика (3)

Специальными приспособлениями зафиксируйте распределительные валы впускных и выпускных клапанов и маховик (рис. 3.16).

Рис. 3.17. Расположение блока компактных катушек зажигания: 1 — блок компактных катушек зажигания; 2 — крышка; головки блока цилиндров; 3 — декоративная крышка; 4 — трубки теплообменника системы кондиционирования воздуха; 5 — контактные разъемы

Снимите декоративную крышку 3 (рис. 3.17) и блок компактных катушек зажигания 1.

В последовательности, обратной затягиванию, по спирали, начиная с внешнего болта, постепенно ослабьте, а затем выверните полностью болты крепления каждой головки блока цилиндров, как и при затягивании болтов.

Снимите крышку 2 головки блока цилиндров.

Отсоедините трубку теплообменника системы кондиционера воздуха.

Освободите фиксаторы и отсоедините контактные разъемы 5.

Используя специальный насос, снимите давление и удалите топливо из топливной рампы.

Отсоедините от воздушного патрубка датчик давления во впускном коллекторе, трубки подачи и возврата топлива и трос привода сцепления.

Рис. 3.18. Расположение болтов (1) с внутренних сторон головок блока цилиндров

Последовательно, начиная снаружи, по спирали выверните болты, расположенные с внутренних сторон головок блока цилиндров 1 (рис. 3.18).

Извлеките болты крепления каждой головки блока цилиндров.

Рис. 3.19. Использование рычагов (1) для отделения головки от блока цилиндров двигателя TU5JP4

Установите в отверстия головки блока цилиндров рычаги 1 (рис. 3.19) и, нажав на них, отделите головки от блока цилиндров.

Снимите головку блока цилиндров и установите ее на мягкое основание.

Подготовка головки к установке

Привалочные поверхности головки и блока цилиндров должны быть совершенно чистыми. Для их очистки используйте твердый пластиковый или деревянный скребок. При очистке соблюдайте осторожность, так как алюминиевый сплав очень легко повредить. Убедитесь, что нагар не попал в каналы системы смазки и охлаждения. Это особенно важно для системы смазки, поскольку нагар может блокировать подачу масла к деталям двигателя. При необходимости прочистите каналы.

Проверьте привалочные поверхности головки и блока цилиндров: на них не должно быть зарубок, глубоких царапин и других повреждений. Небольшие дефекты можно устранить механической обработкой. При значительных дефектах детали подлежат замене.

Рис. 3.20. Измерение неплоскостности привалочной поверхности головки блока цилиндров

Используя металлическую линейку и щуп, проверьте неплоскостность привалочных поверхностей (рис. 3.20).

Если отклонение от плоскостности превышает 0,05 мм, необходимо перешлифовать головку. Высота головки блока цилиндров двигателя TU3JP после механической обработки должна составлять не менее 111,00 мм.

Очистите резьбу отверстий для болтов крепления головки цилиндров в блоке с использованием метчика M10хM150.

Очистите отверстия под болты в блоке. Вворачивание болта в заполненное маслом отверстие может разорвать блок из-за гидравлического давления.

Перед повторным использованием болтов измерьте длину болтов до основания головки, которая должна составлять 176,5 мм для двигателя TU3JP и 122,6 мм для двигателя TU5JP4.

Убедитесь в свободном вращении распределительного вала в подшипниках.

Установка

Двигатель TU3JP

На блоке цилиндров двигателя TU3JP из алюминиевого сплава выверните болты и снимите прижимные скобы 2 (см. рис. 3.13).

Рис. 3.21. Расположение направляющих втулок (1) в блоке цилиндров двигателя TU3JP

Проверьте, что направляющие втулки 1 (рис. 3.21) установлены в блоке цилиндров.

Новую прокладку головки блока цилиндров извлекайте из упаковки непосредственно перед установкой.

Установите прокладку на направляющие втулки, при этом надпись «Oben» должна быть направлена к головке.

Установите головку блока цилиндров с зафиксированным шкивом зубчатого ремня распределительного вала.

Установите на место рампу крепления коромысел.

Нанесите на резьбу болтов крепления головки блока цилиндров тонкий слой смазки на основе молибдена, вставьте болты и затяните их от руки.

Рис. 3.22. Последовательность затягивания болтов крепления головки блока цилиндров на двигателе TU3JP

В последовательности, показанной на рис. 3.22, в два этапа затяните болты крепления головки блока цилиндров:

1-й — затяните моментом 20 Н·м;

2-й — доверните на угол 240.

В дальнейшем не требуется дополнительного подтягивания болтов крепления головки блока цилиндров.

Установите зубчатый ремень привода газораспределительного механизма.

Установите ремень привода навесных агрегатов.

Отрегулируйте коромысла.

Залейте охлаждающую жидкость и удалите из нее воздух.

Дальнейшая установка двигателя проводится в последовательности, обратной снятию.

Двигатель TU5JP4

Проверьте, что направляющие втулки 1 (см. рис. 3.21) установлены в блоке цилиндров.

Новую прокладку головки блока цилиндров извлекайте из упаковки непосредственно перед установкой.

Установите прокладку на направляющие втулки, при этом надпись «Oben» должна быть направлена к головке.

Установите головки блока цилиндров с зафиксированными в определенном положении шкивами зубчатых ремней распределительных валов.

Рис. 3.23. При установке головки блока цилиндров шкивы зубчатых ремней распределительных валов должны быть зафиксированы в определенном положении специальными приспособлениями (3 и 4), а ребро жесткости (2) в нижней части кожуха зубчатого ремня должно плотно войти в держатель (1) уплотнения

Установите ребро жесткости 2 (рис. 3.23) в нижней части кожуха зубчатого ремня таким образом, чтобы оно плотно вошло в держатель 1 уплотнения.

Нанесите на резьбу болтов крепления головки блока цилиндров тонкий слой смазки на основе молибдена, вставьте болты и затяните их от руки.

Рис. 3.24. Последовательность затягивания болтов крепления головки блока цилиндров на двигателе TU5JP4

В последовательности, показанной на рис. 3.24, в два этапа затяните болты крепления головки блока цилиндров:

1-й — затяните моментом 20 Н·м;

2-й — доверните на угол 260.

Заполните свежим моторным маслом полости, расположенные под гидравлическими толкателями клапанов.

Установите крышки головок блока цилиндров, очистив прокладки и плоскости, на которые они устанавливаются. Крышки головок снабжены композитными прокладками, которые можно использовать многократно. Небольшие повреждения прокладок могут быть частично устранены при помощи специального герметика AUTOJOINTOR.

Дальнейшая установка головки блока цилиндров проводится в последовательности, обратной снятию.

Подсоедините аккумуляторную батарею.

Залейте охлаждающую жидкость и удалите из нее воздух.

Проведите операцию инициализации компьютера системы управления двигателем.

ВАЗ

2003 Лада 2107 2105 технические характеристики | технические данные | производительность | экономия топлива | выбросы | размеры | лошадиные силы | крутящий момент

ВАЗ Лада 2107

ВАЗ Лада 2107 — заднеприводный дорожный автомобиль с двигателем спереди и четырехдверным кузовом седан. ВАЗ Лада 2107 относится к семейству моделей 2105 от ВАЗа. Привод осуществляется от одного верхнего распредвала, 1,6-литрового атмосферного 4-цилиндрового двигателя с 2 клапанами на цилиндр, что обеспечивает мощность и крутящий момент 73.4 л.с. (74 л.с. / 55 кВт) при 5600 об / мин и 120 Н · м (89 фунт · фут / 12,2 кгм) при 3000 об / мин соответственно. Двигатель приводит в движение колеса через 5-ступенчатую механическую коробку передач. Заявленная масса в снаряженном состоянии — 1060 кг. Утверждается, что он развивает максимальную скорость 155 км / ч или 96 миль в час, заявленный расход топлива составляет 6,9 / 9,2 / 9,7 л / 100 км, 90 км / ч / 120 км / ч в городе.

2003 ВАЗ Лада 2107 технические характеристики

Советы по автострахованию ВАЗ

Не забывайте всегда вовремя платить за страхование автомобиля.Задержки или другие проблемы с выплатами по автострахованию обычно влияют на вашу способность подавать иски.

Основные факты

ВАЗ Лада 2107, 2003

г. в. 2105 21070 краткие сведения

Какой кузов?	4-дверный седан / седан с 4/5 местами
Как долго?	4145 мм
Насколько тяжелый?	1060 кг
Двигатель какого размера?	1.6 литров, 1569 см 3
Сколько цилиндров?	4, прямой
Сколько мощности?	74 PS / 73,4 л.с. /55 кВт при 5600 об / мин
Какой крутящий момент?	120 Нм /89 фут-фунт / 12,2 кгм при 3000 об / мин
Как быстро?	0-100 км / ч : 16 с
Как быстро?	155 км / ч , 96 миль / ч
Насколько экономично?	6. 9 / 9,2 / 9,7 л / 100 км 90 км / ч / 120 км / ч / в городе

2003 ВАЗ Лада 2107 данные

кузов
Тип кузова	4/5 местный седан / седан
Кол-во дверей	4
Дизайнер
размеры и вес
	мм	дюймы
Колесная база	2424 мм	95.4 дюймы
Колея / протектор (перед)	1365 мм	53. 7 дюймы
Колея / протектор (задний)	1321 мм	52 дюймы
Длина	4145 мм	163,2 дюймы
Ширина	1620 мм	63.8 дюймов
Высота	1446 мм	56.9 дюймы
Дорожный просвет
длина: передаточная база	1,71
Снаряженная масса	1060 кг	2337 фунтов
Распределение веса
Емкость топливного бака
аэродинамика
Коэффициент лобового сопротивления
Фронтальная зона
CdA
двигатель
тип двигателя	безнаддувный бензин
Производитель двигателя
Код двигателя	2106
Цилиндры	Прямой 4
Вместимость	1. 6 литровый 1569 куб.см (95,746 куб.дюймов )
Диаметр цилиндра × ход поршня	79 × 80 мм 3,11 × 3,15 дюйм
Отношение диаметр цилиндра / ход поршня	0,99
Шестерня клапана	одинарный верхний распредвал (SOHC) 2 клапана на цилиндр Всего 8 клапанов
максимальная выходная мощность	74 PS (73.4 л.с. ) (55 кВт ) при 5600 об / мин
Удельная мощность	46,8 л. с. / литр 0,77 л.с. / куб. Дюйм
максимальный крутящий момент	120 Нм (89 фут · фунт ) (12,2 кгм ) при 3000 об / мин
Удельный крутящий момент	76,48 Нм / литр 0,92 фут-фунт / куб. М 3
Конструкция двигателя
поддон
Степень сжатия
Топливная система
bmep (среднее эффективное давление тормоза)	961.1 кПа (139,4 фунтов на кв. Дюйм )
Максимальная частота вращения
подшипники коленчатого вала
Охлаждающая жидкость двигателя	Вода
Единичная мощность	392,25 куб.см
Аспирация	Нормальный
Компрессор	НЕТ
Интеркулер	Нет
Каталитический нейтрализатор	Y
производительность
Время разгона 0-80 км / ч (50 миль / ч)
Время разгона 0-60 миль / ч
Время разгона 0-100км / ч	16 с
Время разгона 0-160 км / ч (100 миль / ч)
Стоячая четверть мили
Постоянный километр
Максимальная скорость	155 км / ч (96 миль / ч )
Удельная мощность	Чем выше, тем лучше 70. 21 л.с. / тонна (1000 кг ) 0,07 л.с. / кг 51,64 кВт / тонна (1000 кг ) 0,05 кВт / кг 69,25 л.с. / тонна (1000 кг ) 0,07 л.с. / кг 0,03 л.с. / фунт
Отношение массы к мощности	Нижнее лучше 19,37 кг / кВт 32,35 фунт / л.с.
расход топлива
Расход топлива	6.9 / 9,2 / 9,7 л / 100 км 90 км / ч / 120 км / ч / в городе
универсальный расход топлива (рассчитанный из вышеупомянутого)
л / 100 км	6,9 / 9,2 / 9,7 л / 100 км 90 км / ч / 120 км / ч / город
км / л	14,5 / 10,9 / 10,3 км / л 90 км / ч / 120 км / ч / город
UK MPG	40,9 / 30,7 / 29,1 миль на галлон в Великобритании 90 км / ч / 120 км / ч / город
миль на галлон США	34,1 / 25,6 / 24,2 миль на галлон США 90 км / ч / 120 км / ч / город
Выбросы углекислого газа
Расчетный портфель CO 2 ?
Группа ВЭД (Великобритания)
CO 2 Effizienz (DE)
шасси
Положение двигателя	перед
Схема двигателя	продольный
Ведущие колеса	задний привод
Разделение крутящего момента	НЕТ
Рулевое управление
оборотов от упора до упора
Диаметр поворота
Передняя подвеска
Задняя подвеска
Размер переднего колеса
Размер заднего колеса
Шина передняя	175/70 R 13
Шина задняя	175/70 R 13
Тормоза F / R
Диаметр переднего тормоза
Диаметр заднего тормоза
Зона торможения
Коробка передач	5 ступенчатая механика
Передаточное число высшей передачи
Передаточное число главной передачи	3. 90
общий
Carfolio.com ID	112596
Общий объем производства
Код модели	21070
Семейство моделей	2105
RAC рейтинг	15,5
Класс страхования	Информация отсутствует
Налоговый диапазон	Информация отсутствует
2003 ВАЗ Лада 2107 добавлен 2004-08-04. Последнее изменение 28 февраля 2013 г.

Выполните поиск на Carfolio.com с помощью Google:

© Carfolio.com — все спецификации, представленные на этом сайте, их отображение и форматирование принадлежат Carfolio. com. Несанкционированная перепечатка запрещена.

A Lada Riva Sedan — Рабочая лошадка Советского Союза

На Западе нам часто не хватает знаний об автомобилях из-за «железного занавеса», в основном из-за недостатка информации или личного опыта.Автомобиль, который вы видите здесь, — это Lada 2107, также известная как Lada Riva или Lada Nova, и она входит в серию Lada Classic.

Серия Lada Classic была, по большому счету, семейством автомобилей, на которых двигалась большая часть легковых автомобилей Советского Союза. Семейство моделей можно разделить на три основные группы: ВАЗ-2105, ВАЗ-2104 и ВАЗ-2107.

2105 была базовой моделью, 2104 была моделью универсал или универсалом, а 2107 была желанной версией люкс.Все эти автомобили были основаны на платформе Fiat 124 1960-х годов — Fiat 124 — незамеченный герой в автомобильном мире, это третья самая продаваемая автомобильная платформа после Volkswagen Beetle и Model T Ford из-за лицензионных соглашений, заключенных вокруг. мир.

Пожалуй, самая интересная версия Lada Classic — это 140-сильные версии Lada 21059 и Lada 21079 с роторным двигателем Ванкеля, разработанные для использования КГБ и МВД. Эти автомобили весили примерно 955 кг (2105 фунтов), и поэтому с 140 л.с. под капотом они были одними из самых быстрых автомобилей на дорогах в России и странах Восточного блока.

Лада 2107, как та, которую вы видите здесь, была оснащена двигателем 2103, 1,5-литровым, четырехцилиндровым карбюратором. У автомобилей четыре двери, три кузова в стиле седан, просторный багажник и передние дисковые тормоза с барабанами сзади.

Автомобили серии Lada Classic на протяжении десятилетий были самыми продаваемыми в России и многих странах Восточной Европы, и по сей день они остаются одними из самых популярных подержанных автомобилей на рынке. Они оставались в производстве в России до 2012 года, однако на этом производство не остановилось, в Египте их все еще строили до 2015 года.

Советский Союз отчаянно нуждался в иностранных доходах, поэтому был заключен ряд экспортных соглашений с такими странами, как Великобритания, Канада, Новая Зеландия, Франция, Бразилия, Аргентина, Эквадор, Дания, Колумбия и другие.

Интересно, что новозеландцы заключили с Советским Союзом сделку по обмену автомобилей на баранину и масло, при этом деньги не переходили из рук в руки. Это было необычное бартерное соглашение, которое мы уже редко видим, особенно в автомобильном мире. В результате этого много Lada Classics все еще можно найти в Новой Зеландии, стране, находящейся более чем в 10 000 миль от Москвы.

Lada 2017, которую вы видите здесь, находится в удивительно оригинальном состоянии, что является редкой находкой, учитывая тяжелую жизнь, в которой проживали многие из этих автомобилей, особенно на засоленных дорогах российских городов зимой. Он оснащен 1,5-литровым двигателем и 4-ступенчатой ​​механической коробкой передач, у него синий внешний вид, черный интерьер и оригинальные стальные колеса.

К автомобилю прилагается оригинальное руководство по эксплуатации и заводские аксессуары, включая аптечку, набор инструментов, запасное колесо и домкрат.Одометр теперь показывает 36 907 километров, и автомобиль должен пересечь участок аукциона с Mecum в апреле. Если вы хотите узнать больше об этом или зарегистрироваться для участия в торгах, нажмите здесь, чтобы просмотреть список.

Примечание редактора: Автомобиль уже пересек блок аукциона, получив высокую ставку в размере 8000 долларов США. У нас был этот пост в очереди на публикацию, и мы не опубликовали его до даты аукциона, за что приносим свои извинения.

Изображения: Mecum

Бен был показан на CNN, Popular Mechanics, Smithsonian Magazine, Road & Track Magazine, официальном блоге Pinterest, официальном блоге eBay Motors, BuzzFeed и многих других.

Silodrome был основан Беном в 2010 году, за годы, прошедшие с тех пор, как сайт стал мировым лидером в секторе альтернативных и винтажных автомобилей, с миллионами читателей по всему миру и многими сотнями тысяч подписчиков в социальных сетях.

Lada 2107 1.5 Технические характеристики, размеры

Lada 2107 1.5 Performance
Максимальная скорость:	152 км / ч или 94 миль / ч
Время разгона от 0 до 100 км / ч (от 0 до 62 миль / ч):	17. 0 s
Lada 2107 1.5 Размер, габариты, аэродинамика и вес
Колесная база:	242 см или 95,28 дюйма
Длина:	414 см или 162,99 дюйма
Ширина:	162 см или 63,78 дюйма
Высота:	145 см или 57.09 дюймов
Коэффициент аэродинамического сопротивления — Cx:	—
Передние тормоза — Размеры дисков:	Диски (- мм)
Задние тормоза — Размеры Dics:	Барабаны (- мм)
Передние шины — Размеры дисков:	165 / — R13
Задние шины — Размеры дисков:	165 / — R13
Снаряженная масса:	1000 кг ИЛИ 2205 фунтов
Соотношение массы и выходной мощности:	13. 3 кг / л.
Задняя подвеска:	Ось De Dion, винтовые пружины

Страница не найдена — Latvijas Automobiļu Federācija

Картинг — 144

Minikāri — 171

Паматдокументы — 24003

Комисия контактов — 24519

Автокросс — 24400

Раллийкросс — 24402

Фолькрейс — 24404

Паматдокументы — 24486

Комисия контактов — 24509

Autošoseja — 24421

Дзинтара Аплис — 24425

ABC race — 29970

Паматдокументы — 24488

Komisijas kontakti — 24511

Дрифт — 24429

Гимхана — 24431

Дрифт-трейки — 24433

Драгрейс — 24435

Паматдокументы — 24490

Комисия контактов — 24513

Раллийс — 24437

Vēsturiskais rallijs — 24439

Rallijsprints — 24441

Паматдокументы — 24492

Комисия контактов — 24515

Minirallijs — 24443

Автопечать — 24445

Юнгтаймер раллийс — 24447

Паматдокументы — 24494

Комисия контактов — 24539

Трофи рейдс — 24449

Паматдокументы — 24496

Комисия контактов — 24536

Дисциплинас — 24451

Паматдокументы — 24499

Комисия контактов — 24542

Publikācijas — 28177

Контакты — 28180

Контакты — 28233

Документы — 28235

Контакты — 28240

Документы — 28242

Замена сайлентблоков ВАЗ-2107.

Замена верхнего и нижнего сайлентблоков ВАЗ-2107

Замена сайлентблоков ВАЗ-2107 достаточно проста. Для этого не нужно иметь никаких специальных навыков, получить среднее техническое образование по специальности автомеханик. Достаточно обзавестись обычным инструментом и необходимыми для работы съёмниками. Однако иногда и без них можно обойтись, только ремонт продержится чуть дольше. В этой статье мы постараемся рассмотреть, как проводится замена резино-металлических сочленений на семерке.Это же руководство применимо ко всем остальным моделям классической серии.

Для чего нужны сайлентблоки?

Все автомобили, которые называют классикой, имеют задний привод. Следовательно, передняя подвеска сложнее по сравнению со стойкой Макферсон, которая используется на переднеприводных автомобилях. Из этого можно сделать вывод, что замену передних сайлентблоков ВАЗ-2107 нужно производить как можно чаще во избежание проблем с управлением.По внешнему виду резиновые петли напоминают стакан. Внутри он сделан из металла, сверху покрыт резиной.

Рычаги подвески — это именно те элементы, в которые монтируются сайлентблоки. Всего на передней части автомобиля ВАЗ-2107 четыре рычага — два слева, столько же справа. Крепятся к корпусу с помощью резиновых опор. Конечно, для этой цели можно было бы использовать шариковые подшипники, но их ресурс был бы намного меньше. Да и сглаживать удары при движении по неровной дороге они не могли.

Диагностика резиновых шарниров

Для проверки состояния сайлентблоков необходимо использовать приямок или эстакаду. Без таких удобств диагностировать подвеску и проехать семёрку будет проблематично, поэтому яма должна быть в каждом гараже. Автомобиль бюджетный, поэтому ремонтировать его можно без проблем. Но нужно определить, нужна ли замена сайлентблоков ВАЗ-2107, цена одного около 50 рублей. За комплект из 8 сайлентблоков отдашь 400 руб.

Внимательно осмотрите подвеску на рычаге, оцените внешний вид резино-металлического шарнира. Если резина имеет явные повреждения — она ​​начала трескаться или вообще есть порезы, то все элементы необходимо заменить. При проведении ремонта старайтесь выполнять максимум работы. Поэтому вы меняете не только все восемь сайлентблоков, но и, оценивая состояние шара, при необходимости заменяете их. Также стоит посмотреть на состояние подшипника ступицы, при необходимости подтянуть гайку.

Инструмент для работы

Вам понадобится хороший домкрат. Желательно, конечно, гидравлическое, так как с ним работать намного удобнее. Но если его нет, то воспользуйтесь тем, что есть в вашем арсенале. Также понадобятся опоры для машины и противооткатные упоры. С их помощью вы не дадите машине покатиться и упасть. Замена верхних сайлентблоков ВАЗ-2107 производится после снятия рычага. Но чтобы выдавить петлю вам понадобится специальный съемник. Стоимость его немного меньше, чем у комплекта петель, но он пригодится в будущем, при очередном ремонте подвески.И, конечно же, вам понадобится стандартный набор инструментов — рожковые, комбинированные и шестигранные ключи.

Замена сайлентблоков на верхнем рычаге

Для замены шарниров на верхнем рычаге подвески семерки нужно его снять. Сделать это несложно, нужно только поднять колесо и открутить болты его крепления. После этого вашему взору откроется прекрасный вид на все элементы подвески, включая верхний рычаг. Заменяет сайлентблоки ВАЗ-2107 только после полной разборки.Обратите внимание, что рычаг крепится к корпусу с помощью осевого болта, а также к ступице с помощью шарового шарнира.

Шар не нужно выдавливать из отверстия в ступице, нужно просто открутить три болта, которыми он крепится к рычагу подвески. Полностью снимайте его только в случае замены. После того, как вы открутите три шариковых винта, нужно снять рычаг с корпуса. Для этого откручиваем гайку от оси и выбиваем последнюю. На этом все, рычаг снимается, теперь плотно зажмите его в тисках и с помощью съемника снимите старые петли.Используя тот же съемник, установите новые на место. И теперь вы можете установить рычаг на место.

Замена сайлентблоков на нижнем рычаге

Замена нижних сайлентблоков ВАЗ-2107 немного проще, так как снимать рычаг не нужно. Вместо этого поочередно открутите крепежные гайки (сначала спереди, потом сзади). Установите съемник и выдавите им петлю. Новую установку производите в обратной последовательности. Аналогичным образом замените резиновые соединения на левой и правой стороне автомобиля.Но нужно сделать несколько комментариев по всему вышесказанному.

При проведении работ обязательно следите за состоянием всех элементов подвески. В частности, на наличие повреждений или деформации рычагов. Если они есть, то изгиба никогда не получится. Причем любой мастер, который участвует в этой процедуре, вас просто завернет, скажет сначала сменить подвеску. И он прав, потому что на мертвой подвеске невозможно регулировать углы поворота колес. Как бы хорошо ни проводилась регулировка, через несколько километров сойдут повороты, начнёт разрушаться резина.

Заключение

В заключение хотелось бы упомянуть несколько деталей, которые необходимо знать при замене сайлентблоков ВАЗ-2107. Самое главное — это необходимость замены не только сайлентблоков, но и всех гаек, которые вы откручиваете при ремонте. Они везде самоблокирующиеся — на резьбе есть небольшие пластиковые вставки, фиксирующие положение на болте. Повторное использование таких орехов не рекомендуется. Кроме того, постарайтесь за день до начала ремонта обработать все резьбовые соединения проникающей смазкой.Если не помогло, то придется воспользоваться газовым баллончиком, которым нужно прогреть нить.

Как отрегулировать клапана на ВАЗ 2107 своими руками

В этой статье вы узнаете, как отрегулировать клапана на ВАЗ 2107 самостоятельно, без обращения к специалистам СТО. Несмотря на то, что эта процедура относительно небольшая, выполнять ее желательно каждые 10-15 тысяч километров. Да, это не требует больших затрат, но вы теряете много времени. Стоит отметить, что сама процедура настройки займет не более 20 минут.А когда вы научитесь, вы сможете сделать это вдвое быстрее, даже в полевых условиях. Конечно, с необходимыми инструментами.

Зачем нужны клапаны

Итак, для начала нужно разобраться во внутреннем устройстве двигателя, а точнее в головках блока. ВАЗ 2107, как и вся остальная классика, комплектуется 8-клапанным мотором. Другими словами, в каждом цилиндре их два — один впускной, сколько выпускать. С помощью клапанов камера сгорания на время полностью закрывается, при этом совершается рабочий ход поршня.В результате мощность двигателя увеличивается, он получается с двухтактного на четырехтактный.

Это основное назначение клапанов. Теперь немного о том, как они приводятся в движение. И происходит это с помощью распределительного вала, который цепочкой связан с коленчатым валом двигателя. Стоит отметить, что коленчатый вал совершает поворот на 360 градусов, а распредвал проходит через этот зазор только на 180 градусов. Другими словами, он вращается вдвое медленнее.

Признаки изменения зазора

При появлении люфта двигатель начинает давать сбой. Причина в том, что клапан не открывается в тот момент, когда необходимо выполнить такт впуска или выпуска. В результате автомобиль ВАЗ 2107 либо работает с перебоями, либо просто глохнет и не хочет заводиться. Причем бывает исключительно на горячем двигателе, на холодном по работе замечаний нет.

Если вдруг заметили такие симптомы, сразу переходите к процедуре настройки, ведь дальнейшая эксплуатация автомобиля становится просто невозможной. Регулировать можно даже в полевых условиях, ничего сложного в этом нет, нужно лишь знать порядок, в котором проводится регулировка.И, конечно же, без инструмента никогда не обойтись, он всегда должен быть в перчаточном ящике. Да вот там все нужно и подходит, инструмент занимает мало места.

Инструменты для работы

Перед регулировкой клапанов на ВАЗ 2107 нужно обзавестись необходимыми инструментами. Итак, вам понадобится металлический щуп. Его толщина должна быть 0,15 мм. В магазинах он продается за смешные суммы, чтобы у них не было проблем. Кроме того, на пластиковой рукоятке зонда есть небольшая «направляющая» — схема настройки.Также понадобится стандартный набор инструментов — отвертки, ключи.

Для ключей нужны размеры 10, 13, 17. Причем первый желательно трубчатого типа, гайки крепления крышки ГБЦ гораздо удобнее откручивать. И постарайтесь не потерять шайбу. Перед регулировкой клапанов на ВАЗ 2107 нужно снять все, что мешает демонтажу крышки ГБЦ. А в некоторых случаях, кстати, может потребоваться замена прокладки. К остальным клавишам требований особых нет, желательно только чтобы они были длинными.Чем крупнее рычаг, тем лучше открутить гайки. Еще понадобится специальный ключ на 38, который проворачивает коленвал. Однако, если в вашей машине есть «кривой стартер», необходимость в ключе отпадает.

Порядок регулировки

А теперь о порядке регулировки клапанов ВАЗ классической серии. Сначала, конечно же, снимаем крышку головки, если нужно, корпус воздушного фильтра. Это тот случай, если установлена ​​карбюраторная система впрыска. Проверните коленчатый вал до совмещения меток.Их всего три, ставить нужно на средние. При этом выемка на шкиве привода распределительного вала должна быть установлена ​​напротив выступа кожуха. Теперь ослабьте гайки на шестом и восьмом клапанах.

Не забудьте, счет идет спереди автомобиля. Вот так регулируют клапана ВАЗ 2106 и другие автомобили этого производителя. Необходимо, чтобы зонд шел с легким трением. Он не должен свободно проникать в щель, но для него недопустимо входить с чрезмерной силой.Проверил, затянул гайки, затем снова попытался установить зонд, чтобы убедиться в правильности регулировки. Все хорошо? Двигайтесь дальше, постоянно поворачивайте коленчатый вал на 180 градусов (между регулировкой каждой пары клапанов). Следующие — четвертый и седьмой. Потом — первый с третьим, а последний — пятый со вторым.

Вывод

Теперь вы знаете, как правильно отрегулировать клапана на ВАЗ 2107, вся процедура займет не более 20 минут времени.Единственное уточнение — старайтесь проводить процедуру один раз в 10 тысяч км. Пробег. В этом случае вы убережете мотор от чрезмерного износа, и будете застрахованы от того, что будут нарушены фазы газораспределения.

цена, мощность, неисправности и ремонт своими руками

Советских автолюбителей автомобиль ВАЗ-2107 известен более сорока лет. Эта модификация похожа на итальянский «Фиат». Во многом от него отличается внешний вид и некоторые детали двигателя.

Это одна из самых старых моделей на отечественном рынке, поэтому как денежные затраты, так и время ремонта потребуют соответствующих вложений.

Во многом это зависит от частоты работы станка и приложенных нагрузок.

Большинство начинающих автолюбителей понятия не имеют, с чего начать ремонт двигателя ВАЗ-2107. Для простоты следует пояснить, что так как машина совсем не новая, потребляет достаточно бензина, потеряла тягу, никак не может уехать на последнюю пересадку в гору.Естественно, придется «тянуть» третью.

Результат:

• подогрев двигателя ВАЗ-2107;
• появление лишнего шума;
• появление стука;
• избыточное давление масляного нагнетательного насоса.

Все проблемы с данными заставили вас добраться до пункта назначения методом всасывания.

В результате возникает высокая температура двигателя ВАЗ-2107, и он начинает глохнуть.

В дальнейшем ваши действия также можно предвидеть. Это:

1. Пытаемся найти первопричину поломки самостоятельно.
2. Поход за помощью в СТО.

Основные причины выхода из строя:

• Полный износ распредвалов и появление на них шероховатых заусенцев.
• Нарушение целостности паза на валу масляного насоса с параллельной фильтрацией его фильтра стружкой и другим сливным патрубком.

В чем причина?

При такой интенсивной работе силового агрегата терялись смазочные свойства мотора, в результате изнашивались трущиеся детали и мотор закручивался.

СТО провела ремонт и надо заплатить немалую сумму. Что было сделано?

• тянущая цепь;
• замена масляного насоса на новый;
• замена масла в двигателе с его предварительной промывкой;
• изменение головки блока цилиндров;
• замена большинства прокладок и масляного фильтра;
• установка нового реле генератора и замена свечей.

Как на ВАЗ-2107 приводится двигатель, если ремонтировали в СТО? А что ему делать после капитального ремонта?

Такой ремонт капитальным не назовешь.Потому что, поскольку машина не тянет на гору, она не тянет.

Назовется капитальный ремонт, результатом которого будет восстановление прежней тяги и мощности агрегата на станке.

Есть простые способы определить, что у автомобиля ВАЗ-2107 пропала мощность двигателя. Они следующие:

1. Слишком большой расход моторного масла.
2. Пониженный разгон машины при нормальной работе карбюратора.
3. Наличие выхлопных газов грязного цвета и копоти.
4. Большое количество следов сажи.

Какие причины снижения мощности силового агрегата?

• нарушение прилегания поршней к стенкам цилиндра;
• потеря компрессии.

Причиной для проведения капитального ремонта могут стать такие неисправности, как уменьшение компрессии, износ поршневых колец, изменение диаметра рабочих колец цилиндров на максимальный.

Тем, кто решил сэкономить, а двигатель автомобиля ВАЗ-2107 отремонтировать самостоятельно, рекомендации приведены ниже.

Рекомендации по ремонту двигателя «Семерка»:

• Необходимо подготовить место для проведения ремонтных работ двигателя. Для этого понадобится яма и подкран-балка, так как двигатель придется как-то снимать. В противном случае ремонт будет обречен на неудачу.
• Чтобы открыть доступ к моторному отсеку, снимите капот.
• Отсоедините аккумулятор и снимите аккумулятор.
• Работы по открытию радиатора и расширительного бачка откручиваем все необходимые болты.
• Удаление пайки антифриза.
• Слив моторного масла из картера.
• Снятие воздушного фильтра и карбюратора. Эти детали нужно отложить в сторону, так как они долго не понадобятся.
• Отсоединить от бензонасоса болтающийся шланг. Чтобы минимизировать потерю бензина, нужно вставить в просвет болт М8.
• Снятие силового агрегата.
• Отсоедините ниппели, ведущие к печке, провода катушки и свечу.

Внутренняя работа в двигателе

• Съемка распредвала и ГРМ.
• Откручиваем головки блока цилиндров, для чего нужно запастись динамометрическим ключом.

Это одна из важных процедур, и начинать ее необходимо, если есть практика в этом вопросе. При отсутствии опыта ознакомьтесь с подробной инструкцией по работе с этими винтами и ключами.

• Отсоедините выпускной коллектор и завершите снятие головки блока цилиндров.
• Тщательный осмотр поршней и цилиндров на предмет наличия тисненых обозначений.
• Пора залезть в смотровую яму для снятия защиты картера двигателя.
• Отсоедините генератор и снимите его вместе с ремнем.
• Полное снятие со стартера автомобиля.
• Снятие всех патрубков системы охлаждения, радиатора и водяного насоса.

Приготовьтесь к тому, что ваш гараж будет напоминать барахолку. Затем вам нужно снять все крепления картера сцепления, гайки с подушек двигателя и с помощью партнера подвесить двигатель на балке.

Затем вам необходимо выполнить следующие действия:

1. Снятие масляного фильтра, сцепления, маховика, цепи ГРМ, звезды коленвала.
2. Осмотр коленвала.
3. Переход на работу с блоком цилиндров.

Если вас не пугают эти работы, можно приступать к капитальному ремонту автомобиля ВАЗ-2107.

Двигатель и СТО

Следует отметить, что без помощи СТО не обойтись, так как к ним необходимо обращаться для услуг расточки блока цилиндров и шлифовки коленчатого вала.Также может потребоваться выполнение других работ.

Ремонт двигателя автомобиля ВАЗ-2107 осуществляют проверенные автомастерские с определенными станками и квалифицированными специалистами.

При самостоятельном проведении ремонта необходимо знать перечень основных неисправностей, которые могут возникнуть с двигателем ВАЗ-2107.

Двигатель ВАЗ-2107 — неисправности

1. Проблемы с работой системы питания, вплоть до полного выхода из строя ТНВД и обоих трубопроводов.

2.Наличие мусора в топливных и воздушных жиклерах.

3. Нарушение действия мембран спускового устройства, связанное с их повреждением.

4. Проблемы с исправностью высоковольтных проводов, свечей и распределителя вплоть до их полного выхода из строя.

5. Выход из строя помпы, наличие мусора в фильтре.

6. Максимальный износ цилиндра с поршнем, распредвала, ГРМ.

Инжекторный двигатель ВАЗ-2107 также имеет ряд неисправностей, которые можно устранить вручную.

Неисправности двигателя

Чистый агрегат — это не только показатель любви автомобилистов к своему автомобилю, но и важный фактор повышения его мощности и эффективности. Способствует лучшей отдаче автомобиля, экономному расходу топлива. Проблемы двигателя ВАЗ-2107 (инжектор), связанные с загрязнением, способствуют снижению объема впрыскиваемого топлива и состава топливовоздушной смеси.

Для «лечения» засоренности форсунок в электронных системах. Но это лечение не является основным, так как проблема остается на ВАЗ-2107. Двигатель (фото внизу) перестает нормально тянуть, увеличивается расход и т.д.

Основными признаками загрязнения являются:

• неравномерная работа мотора;
• прерывистое зажигание;
• потеря мощности;
• отказ или отказ двигателя.

При подтверждении одного из этих признаков немедленно отремонтировать двигатель ВАЗ-2107.

Игнорирование этого требования приведет к непоправимому ущербу.

Проведение ремонта может быть как самостоятельным, так и с привлечением специалистов.

Некоторые специалисты считают, что для исправления ситуации необходимо предпринять следующие действия:

— после полной очистки форсунки отвинтите, правильно прочистите или замените свечи зажигания.

Объяснение этому действию довольно простое: наличие большого количества сажи, которая оседает на свечах зажигания и замедляет их работу.

Также возможна замена масла и фильтров, так как попадание в масло растворителя приводит к снижению его качества.

Так или иначе, важно следить за техническим состоянием своего автомобиля и своевременно устранять неисправности на автомобиле ВАЗ-2107.

Двигатель, цена которого на сегодняшний день составляет от 50 до 55 тысяч рублей. приобрести не сложно.

Этот силовой агрегат продается практически в каждом крупном городском автосалоне. Это может быть как обычный карбюратор, так и инжектор.

Карбюраторы встречаются гораздо реже инжекторного. Это связано с тем, что инжекторный двигатель ВАЗ-2107 оснащен электронной системой управления.И многие автомобилисты, имея такую ​​возможность, заменили старый мотор на новый.

Вторичный рынок

Многие водители предпочитают сэкономить и купить подержанный двигатель по цене от 20 до 2 тысяч рублей. с пробегом не более 50 тыс. км.

Стоит учесть, что при покупке подержанного двигателя для уверенности в его качественных характеристиках придется провести диагностику. Если результаты вас устраивают, можете смело покупать.

Итак, мы выяснили, как ремонтируется силовой агрегат автомобиля ВАЗ-7.
