Особенности работы, проверки и замены датчика включения вентилятора на ВАЗ 2107

Датчик включения (ДВ) вентилятора на любом автомобиле, в том числе ВАЗ 2107, играет важную роль. Именно благодаря ему происходит охлаждения двигателя с помощью воздушного потока, что не дает силовому агрегату перегреться. Подробнее о принципе работы, диагностике и способе замены читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Характеристика датчика включения вентилятора

На двигателях ВАЗ 2107 инжектор или карбюратор пропустить включение датчика вентилятора достаточно сложно — сам вентилятор охлаждения достаточно громкий. Кроме того, при его активации из моторного отсека не только доносится гул, особенное, если его активации совпала с большой нагрузкой на проводку, но и усиливается уровень вибрации кузова. А в том случае, если карбюратор настроен не должным образом, на приборной панели может загораться индикатор давления моторной жидкости.

Схема активации вентилятора охладительной системы ВАЗ 2107

Охладительная система «семерки» настроена таким образом, что вентилирующее устройство в нормальных условиях эксплуатации активируется не сразу. Это происходит в тот момент, когда достигается определенный температурный режим. Чтобы точно выявить этот момент, используется датчик вентилятора, отвечающий за активацию данного устройства.

Где находится датчик включения вентилятора? Такой вопрос приходил в голову каждому автовладельцу, который когда-либо занимался ремонтом системы охлаждения. Расположен он в радиаторе, поскольку в первую очередь происходит нагревание малого круга охлаждающей жидкости, после чего система предусматривает проход антифриза через радиатор. Работа последнего заключается в интенсивном теплообмене. Только в том случае, когда уровень температуры увеличивается более, чем на 92 градуса, ДВ начинает работу.

На карбюраторной стоят два датчика ОЖ, один — на приборную панель, другой — на включение вентилятора. А на инжекторной один датчик, он показывает температуру на приборной панели и идет ЭБУ, и оно управляет включением вентилятора.

Принудительное включение вентилятора

Датчик включения вентилятора отечественной «семерки»

Охладительная система на ВАЗ 2107 не предусматривает регулярную работу вентилирующего устройства. Но несмотря на это, иногда реализуется принцип его принудительной активации. Это происходит тогда, когда регулятор выходит из строя, а произвести замену во время движения, как вы понимаете, невозможно. Проверить это можно так — ДТОЖ, который стоит под капотом, продемонстрировал на приборной панели критическую температуру мотора, когда стрелка перемещается в красную зону. При этом вентилятор не активируется и если это так, то этому может быть несколько объяснений.

Первое — произошла поломка самого ДВ, включающего вентилятор на «семерке». Такой исход событий, как показывает практика, является более благоприятный для водителя. Все потому, что сама по себе система остается полноценной, при этом радиатор функционирует должным образом, соответственно, часть тепла все же отводится от двигателя.

В данном случае у водителя есть несколько вариантов решения проблемы:

1. Если вы едите по ровной дороге, при этом транспортное средство будет ехать без остановок, то просто следите за температурой на приборной панели. Если по пути имеются светофоры или пробки, просто включайте печку на полную силу.
2. Если ездить еще долго, можно осуществить принудительную активацию вентилятора. Чтобы сделать это, из контроллера следует извлечь два контакта и замкнуть из между собой. Но перед тем, как выполнить эти действия, необходимо демонтировать отрицательный провод с аккумуляторной батареи. Когда проводки будут замкнуты между собой, отрицательный провод можно установить на место, на батарею, после чего вентилятор будет работать постоянно и без перерывов. Температура двигателя в данном случае не играет роль, ровно, как и режим езды машины. Когда транспортное средство остановится, вентилятор будет функционировать до того момента, пока батарея не разрядится полностью, чтобы не допустить его, необходимо отрыть моторный отсек и отключить «минус» от АКБ.

Место расположения регулятора

Такой вариант менее приемлемый для автовладельцев с установленной противоугонной системой, так что если вам пришлось разъединить проводку устройства, потом ее необходимо будет соединить и заизолировать. Кроме того, в подкапотном пространстве необходимо будет проследить за тем, чтобы под лопасти ничего не попало, поскольку схема нахождения проводов предполагает в жгутах. Разумеется, это принесет определенные неудобства, поскольку постоянно открывать капот и замыкать контакты — не совсем удобно. Так что вариант принудительной активации должен реализовываться в экстренном случае. Сам ДВ — это элемент, стоимость которого достаточно низкая, но вот его замена в пути практически невозможна, поскольку водителю в любом случае придется сливать антифриз.

Второй вариант менее приятен для водителя и более опасный для авто в принципе — сломался термостат, при этом охладительная система работает неполноценно из-за неработоспособности вентилятора. Разумеется, если радиатор пустой, ДВ не будет никак реагировать, соответственно, вентилирующее устройство не включится. Основная проблема в этом случае заключается в том, что тепловой обмен во много раз хуже из-за не функционирующего радиатора. Единственным вариантом решения проблемы является активация печки на полную силу и периодические остановки машины. Это позволит не допустить перевода стрелки в критическую зону на датчике.

На видео ниже вы можете посмотреть, как владелец ВАЗ организовал кнопку принудительной активации вентилятора при неработающем датчике (автор видео — Vlad Pakhandrin).

Диагностика контроллера

Чтобы произвести диагностику контроллера, вам потребуется градуированный термометр, который может функционировать при температуре кипения воды. Процедура диагностики осуществляется следующим образом:

1. Часто датчика, обращенную внутрь радиатора, следует поместить в воду.
2. Далее, к контактам контроллера подключаются щупы тестера, производится их регулировка на отсутствие сопротивления.
3. Когда жидкость начинает нагреваться, сопротивление пропадает примерно при 87-92 градусах. Если это так, то контроллер является исправным и он будет работать должным образом.

 Загрузка …

Инструкция по снятию и замене датчика

Регулятор, который должен стоять в моторном отсеке, имеет свойство периодически выходить из строя. Соответственно, владельцу «семерки» будет полезно знать, как производится процедура демонтажа и установки нового контроллера.

Для снятия и монтажа ДВ выполните следующие действия:

1. В первую очередь, необходимо обесточить бортовую сеть машины. Для этого снимите минусовую клемму с АКБ.
2. Далее, демонтируйте крышку распределительного бачка, а также пробку с радиатора, чтобы не создавать большое давление в системе.
3. Под радиатор необходим подставить емкость, в которую будет сливаться охлаждающая жидкость. Выкрутите кран радиатора и слейте антифриз в тазик или другую емкость.
4. После этих действий нужно отсоединить провода с контроллера. Затем возьмите гаечный ключ на 30 и открутите сам регулятор за большую гайку. Теперь можно произвести демонтаж устройства. При снятии будьте особо внимательны, железное уплотнительное кольцо на регуляторе ни в коем случае нельзя потерять. Сделав это, можно приступать к монтажу нового устройства. В ходе установки не забывайте о том, что непосредственно перед монтажом места соприкосновения контроллера и радиатора необходимо смазать герметиком. При этом герметик должен быть высокотемпературным, данный процесс осуществляется насухую. Благодаря использованию герметика можно предотвратить утечку охлаждающей жидкости.
5. После установки контроллера можно закрутить пробку на радиаторе. Затем сборка осуществляется в обратной последовательности — заливается слитый ранее антифриз, на место устанавливается минусовая клемма батареи. Чтобы быть уверенным в работоспособности системы, прогрейте двигатель и дождитесь включения вентилятора. Также не лишним будет избавить магистрали охладительной системы от воздушных пробок. На нашем ресурсе представлена инструкция по замене антифриза в «семерке». Если у вас возникли вопросы, она поможет вам разобраться, статья по этой ссылке.

Видео «Наглядная диагностика и замена ДВ своими силами»

Более подробно процедура диагностики и замены датчика включения вентилятора на отечественных «семерках» и других классических ВАЗах приведена на видео ниже (автор видео — Ремонт Двигателя! И интересное!).

avtozam.com

Дтож ваз 2107 срок службы. Описание конструкции системы управления двигателем

Датчик включения (ДВ) вентилятора на любом автомобиле, в том числе ВАЗ 2107, играет важную роль. Именно благодаря ему происходит охлаждения двигателя с помощью воздушного потока, что не дает силовому агрегату перегреться. Подробнее о принципе работы, диагностике и способе замены читайте ниже.

Характеристика датчика включения вентилятора

На двигателях ВАЗ 2107 инжектор или карбюратор пропустить включение датчика вентилятора достаточно сложно — сам вентилятор охлаждения достаточно громкий. Кроме того, при его активации из моторного отсека не только доносится гул, особенное, если его активации совпала с большой нагрузкой на проводку, но и усиливается уровень вибрации кузова. А в том случае, если карбюратор настроен не должным образом, на приборной панели может загораться индикатор давления моторной жидкости.

Охладительная система «семерки» настроена таким образом, что вентилирующее устройство в нормальных условиях эксплуатации активируется не сразу. Это происходит в тот момент, когда достигается определенный температурный режим. Чтобы точно выявить этот момент, используется датчик вентилятора, отвечающий за активацию данного устройства.

Где находится датчик включения вентилятора? Такой вопрос приходил в голову каждому автовладельцу, который когда-либо занимался ремонтом системы охлаждения. Расположен он в радиаторе, поскольку в первую очередь происходит нагревание малого круга охлаждающей жидкости, после чего система предусматривает проход антифриза через радиатор. Работа последнего заключается в интенсивном теплообмене. Только в том случае, когда уровень температуры увеличивается более, чем на 92 градуса, ДВ начинает работу.

На карбюраторной стоят два датчика ОЖ, один — на приборную панель, другой — на включение вентилятора. А на инжекторной один датчик, он показывает температуру на приборной панели и идет ЭБУ, и оно управляет включением вентилятора.

Принудительное включение вентилятора

Охладительная система на ВАЗ 2107 не предусматривает регулярную работу вентилирующего устройства. Но несмотря на это, иногда реализуется принцип его принудительной активации. Это происходит тогда, когда регулятор выходит из строя, а произвести замену во время движения, как вы понимаете, невозможно. Проверить это можно так — ДТОЖ, который стоит под капотом, продемонстрировал на приборной панели критическую температуру мотора, когда стрелка перемещается в красную зону. При этом вентилятор не активируется и если это так, то этому может быть несколько объяснений.

Первое — произошла поломка самого ДВ, включающего вентилятор на «семерке». Такой исход событий, как показывает практика, является более благоприятный для водителя. Все потому, что сама по себе система остается полноценной, при этом радиатор функционирует должным образом, соответственно, часть тепла все же отводится от двигателя.

В данном случае у водителя есть несколько вариантов решения проблемы:

1. Если вы едите по ровной дороге, при этом транспортное средство будет ехать без остановок, то просто следите за температурой на приборной панели. Если по пути имеются светофоры или пробки, просто включайте печку на полную силу.
2. Если ездить еще долго, можно осуществить принудительную активацию вентилятора. Чтобы сделать это, из контроллера следует извлечь два контакта и замкнуть из между собой. Но перед тем, как выполнить эти действия, необходимо демонтировать отрицательный провод с аккумуляторной батареи. Когда проводки будут замкнуты между собой, отрицательный провод можно установить на место, на батарею, после чего вентилятор будет работать постоянно и без перерывов. Температура двигателя в данном случае не играет роль, ровно, как и режим езды машины. Когда транспортное средство остановится, вентилятор будет функционировать до того момента, пока батарея не разрядится полностью, чтобы не допустить его, необходимо отрыть моторный отсек и отключить «минус» от АКБ.

Такой вариант менее приемлемый для автовладельцев с установленной противоугонной системой, так что если вам пришлось разъединить проводку устройства, потом ее необходимо будет соединить и заизолировать. Кроме того, в подкапотном пространстве необходимо будет проследить за тем, чтобы под лопасти ничего не попало, поскольку схема нахождения проводов предполагает в жгутах. Разумеется, это принесет определенные неудобства, поскольку постоянно открывать капот и замыкать контакты — не совсем удобно. Так что вариант принудительной активации должен реализовываться в экстренном случае. Сам ДВ — это элемент, стоимость которого достаточно низкая, но вот его замена в пути практически невозможна, поскольку водителю в любом случае придется сливать антифриз.

Второй вариант менее приятен для водителя и более опасный для авто в принципе — сломался термостат, при этом охладительная система работает неполноценно из-за неработоспособности вентилятора. Разумеется, если радиатор пустой, ДВ не будет никак реагировать, соответственно, вентилирующее устройство не включится. Основная проблема в этом случае заключается в том, что тепловой обмен во много раз хуже из-за не функционирующего радиатора. Единственным вариантом решения проблемы является активация печки на полную силу и периодические остановки машины. Это позволит не допустить перевода стрелки в критическую зону на датчике.

На видео ниже вы можете посмотреть, как владелец ВАЗ организовал кнопку принудительной активации вентилятора при неработающем датчике (автор видео — Vlad Pakhandrin).

Диагностика контроллера

Чтобы произвести диагностику контроллера, вам потребуется градуированный термометр, который может функционировать при температуре кипения воды. Процедура диагностики осуществляется следующим образом:

1. Часто датчика, обращенную внутрь радиатора, следует поместить в воду.
2. Далее, к контактам контроллера подключаются щупы тестера, производится их регулировка на отсутствие сопротивления.
3. Когда жидкость начинает нагреваться, сопротивление пропадает примерно при 87-92 градусах. Если это так, то контроллер является исправным и он будет работать должным образом.

Инструкция по снятию и замене датчика

Регулятор, который должен стоять в моторном отсеке, имеет свойство периодически выходить из строя. Соответственно, владельцу «семерки» будет полезно знать, как производится процедура демонтажа и установки нового контроллера.

Для снятия и монтажа ДВ выполните следующие действия:

1. В первую очередь, необходимо обесточить бортовую сеть машины. Для этого снимите минусовую клемму с АКБ.
2. Далее, демонтируйте крышку распределительного бачка, а также пробку с радиатора, чтобы не создавать большое давление в системе.
3. Под радиатор необходим подставить емкость, в которую будет сливаться охлаждающая жидкость. Выкрутите кран радиатора и слейте антифриз в тазик или другую емкость.
4. После этих действий нужно отсоединить провода с контроллера. Затем возьмите гаечный ключ на 30 и открутите сам регулятор за большую гайку. Теперь можно произвести демонтаж устройства. При снятии будьте особо внимательны, железное уплотнительное кольцо на регуляторе ни в коем случае нельзя потерять. Сделав это, можно приступать к монтажу нового устройства. В ходе установки не забывайте о том, что непосредственно перед монтажом места соприкосновения контроллера и радиатора необходимо смазать герметиком. При этом герметик должен быть высокотемпературным, данный процесс осуществляется насухую. Благодаря использованию герметика можно предотвратить утечку охлаждающей жидкости.
5. После установки контроллера можно закрутить пробку на радиаторе. Затем сборка осуществляется в обратной последовательности — заливается слитый ранее антифриз, на место устанавливается минусовая клемма батареи. Чтобы быть уверенным в работоспособности системы, прогрейте двигатель и дождитесь включения вентилятора. Также не лишним будет избавить магистрали охладительной системы от воздушных пробок. На нашем ресурсе представлена инструкция по замене антифриза в «семерке». Если у вас возникли вопросы, она поможет вам разобраться, статья по этой .

Видео «Нагля

housepic.ru

С легкостью меняем датчик включения вентилятора и ДТОЖ на «Жигулях» — ВАЗ 2107

Для поддержания оптимальной работы силового агрегата в любом автомобиле используется множество датчиков и регуляторов. Не исключением стали и отечественные «Семерки». Какие функции выполняют датчик включения вентилятора ВАЗ 2107 и датчик температуры антифриза, как проверить и заменить эти устройства? Ответы вы найдете ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Описание датчика включения вентилятора

Где находится датчик температуры в ВАЗ 2107 инжектор или карбюратор, в чем заключается его предназначение? Для начала рекомендуем ознакомиться с назначением и возможными неисправностями.

Место расположения и назначение

Этот контроллер является неотъемлемым элементом охладительной системы силового агрегата и фактически выполняет аналогичную термостату функцию. Когда температура мотора увеличивается до определенного значения, контроллер активирует вентилирующее устройство, что способствует охлаждению радиатора ДВС. Вентилирующее устройство используется для отгона тепла от радиатора благодаря нагнетанию воздушного потока на него. Основное предназначение датчика вентилятора является предотвращение перегрева силового агрегата.

Что касается места установки, то искать это устройство следует в моторном отсеке ВАЗ 2107. Открыв капот, вы сразу же можете увидеть радиаторный узел, в нем и установлен датчик. В зависимости от формы радиаторного устройства контроллер может располагаться снизу слева или справа.

Принцип действия

Принцип работы состоит в следующем:

1. На нижней части контроллера располагается специальная пластина, которая видоизменяется, то есть изгибается в случае увеличения температуры силового агрегата.
2. Во время изгибания пластина оказывает определенное давление на поршень. Последний начинает двигаться вперед, во время перемещения он замыкает контакты на устройстве. Речь идет как о подвижных, так и о неподвижных контактах.
3. В случае, если охлаждающая жидкость остается холодной и не нагревается, то пластина, соответственно, не будет изгибаться.

Принудительное включение вентилятора

В соответствии с техническими характеристиками системы охлаждения «Семерки», вентилятор не должен работать постоянно. Но в некоторых случаях все равно реализуется принцип его принудительного включения. Это происходит в результате поломки контроллера — датчик температуры, расположенный в подкапотном отсеке, вывел на приборку данные о перегретом силовом агрегате, при этом вентилятор не включается. Это может свидетельствовать о поломке датчика вентилятора либо о его плохом контакте с бортовой сетью автомобиля.

Решить проблему можно двумя способами:

1. При движении по ровной дороге можно попробовать ехать без остановок, это позволит обдуть потоком встречного воздуха радиатор двигателя. При этом обязательно нужно следить за температурой мотора, то есть стрелкой указателя на панели приборов. При необходимости остановиться на светофоре включайте отопитель на полную мощность.
2. Но лучше будет принудительно активировать вентилятор. Для этого из датчика необходимо вытащить два контакта, после чего замкнуть их друг с другом, но перед выполнением этих действий следует отключить аккумуляторную батарею. После замыкания подключите аккумулятор — это приведет к тому, что устройство будет работать без перерыва. После остановки автомобиля вентилятор продолжит работать и будет делать это, пока АКБ не разрядится.

Диагностика регулятора

Чтобы выполнить проверку, вам понадобится обычная вода, емкость, термометр, которые сможет работать при высоких температурах, а также обычная бытовая печь.

Диагностика выполняется с помощью мультиметра и осуществляется она следующим образом:

1. Для начала воду нужно налить в тару.
2. Опустите в жидкость часть датчика, противоположную той, на которой находятся контакты.
3. Затем щупы тестера нужно подсоединить к контактам контроллера. Сам мультиметр нужно настроить в режим замера сопротивления или прозвона.
4. Поставьте емкость на плиту и включите газ, постепенно нагревая жидкость в нем. Также в емкости должен находиться и термометр.
5. Когда температура жидкости увеличится примерно до 92 градусов, контакты на контроллере, если она рабочий, должны замкнуться. В этот момент тестер может издать характерный звук. Если этого не произошло, то устройство подлежит замене. Показания тестера необходимо сравнить с нормированными, которые указаны в сервисной книжке (видео о диагностике снял Яковлев Дмитрий)

Инструкция по замене своими руками

Для замены датчика нужно сделать следующее:

1. Сначала откройте капот и отключите аккумуляторную батарею.
2. Снимите крышку расширительного бачка охлаждающей жидкости и выкрутите пробку с радиаторного устройства. Это позволит предотвратить образование высокого давления в системе.
3. Далее, под радиаторный узел установите тару — в нее сольется антифриз после снятия. Открутите кран и подождите, пока жидкость сольется.
4. Когда эти действия будут выполнены, потребуется отключить разъем с проводкой от устройства. Далее, используя гаечный ключ на 30, вам надо будет открутить датчик и извлечь его из посадочного места. При демонтаже не потеряйте стальной уплотнитель, а перед дальнейшей установкой необходимо будет обработать место монтажа герметиком. Важно, чтобы сам герметик был высокотемпературным — обработка им посадочного места позволит предотвратить утечку расходного материала.
5. Когда устройство будет установлен, необходимо вмонтировать обратно пробку на радиаторном узле. Дальнейшая сборка осуществляется в обратной последовательности — сначала необходимо залить охлаждающую жидкость, после чего подключить аккумуляторную клемму.
6. Для диагностики работоспособности устройства нужно завести силовой агрегат и прогреть его до рабочей температуры, чтобы включился вентилятор.

Фотогалерея «Самостоятельно меняем датчик»

Описание контроллера температуры охлаждающей жидкости

Датчик температуры являет собой резисторный элемент, выполняющий функцию передачи и приема данных о том, какая температура расходного материала в системе охлаждения. С увеличением температуры сопротивления датчика изменяется, в результате чего он подает напряжение на приборную панель. На последней установлен указатель, который демонстрирует, до какой температуры прогрелся силовой агрегат автомобиля. Где стоит ДТОЖ? Располагается устройство на ГБЦ, за четвертым цилиндром.

В инжекторных машинах ДТОЖ дает ЭБУ показания температуры, а ЭБУ включает вентилятор сам, датчик включения вентилятора, как правило, идет силовой, замыкает контакты на определенной температуре — включает реле вентилятора и находится в основном на радиаторе (в карбюраторной машине), так как ДТОЖ находится на двигателе.

Принцип работы

Принцип действия ДТОЖ заключается в постоянном взаимодействии магнитного поля (постоянного) с полем измерительных устройств. По всем обмоткам проходит напряжение. Постоянный магнит подключается к указателю, расположенному в приборной панели. При изменении температуры изменяется также параметр сопротивления устройства, что приводит к колебанию стрелки.

Возможные неполадки и методы их устранения

Какие неисправности могут произойти в работе устройства:

1. Датчик вышел из строя. Проблема такого плана решается путем замены контроллера на работоспособный.
2. Поврежден контакт на разъеме подключения устройства к бортовой сети. Также контакты могут быть окислены. При такой неисправности можно попытаться очистить контакты, если же их повреждение очень сильное, то разъем лучше заменить.
3. Устройство может перестать работать из-за поврежденной электроцепи. Необходимо произвести диагностику состояния проводки тестером, если цепь действительно повреждена, то неисправный участок подлежит ремонту или замене.

Диагностика регулятора

Для проверки работоспособности нужно выполнить следующие действия:

1. Для начала нужно прогреть силовой агрегат, чтобы температура ДВС увеличилась до 90 градусов. После этого мотор можно заглушить.
2. Далее, активируется зажигание и открывается капо автомобиля.
3. Вам необходимо отключить наконечник провода с измерительным устройством, а затем замкнуть его на корпус мотора.
4. Если в результате выполненных действия стрелка датчика на контрольном щитке стала отклоняться в правую сторону, выходя в красную зону, это говорит о поломке контроллера. Если же стрелка не перемещается, то скорей всего, в цепи подключения имеется обрыв.

Самый простой способ проверить обрыв цепи: на рабочем двигателе снять фишку с ДТОЖ, если все нормально и нет обрыва в какой-то цепи, то вентилятор включится на максимальные обороты (видео снял Дмитрий Макаров).

Инструкция по снятию и замене БП своими руками

Чтобы произвести замену ДТОЖ, нужно сделать следующее:

1. Откройте капот и найдите контроллер. Отключите клеммы с проводами от аккумуляторной батареи.
2. Из блока цилиндров силового агрегата следует слить антифриз. Жидкость сливается до того момента, пока ее уровень не будет ниже места установки датчика.
3. Далее, вам необходимо будет сдвинуть защитный колпачок на разъеме, а также отключить подключенный к датчику провод.
4. При помощи гаечного ключа на 21 нужно открутить устройство и вытащить его из посадочного места. Более удобно использовать для этой цели свечной ключ или головку.
5. Демонтируйте устройство и замените его на новое, дальнейшая сборка производится в обратном порядке.

 Загрузка …

Видео «Наглядное пособие по замене ДТОЖ на классических ВАЗах»

Что нужно знать об этом процессе, и как самостоятельно выполнить задачу по замене в домашних условиях — подробная и наглядная инструкция приведена ниже (ролик опубликован каналом AVTO ВАЗик).

avtoklema.com

Замена датчика включения вентилятора на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Датчик включения вентилятора – далеко не последний датчик в автомобиле, потому что благодаря нему осуществляется включение вентилятора радиатора когда температура двигателя достигает определённой отметки, но не на всех автомобилях так, вот к примеру если брать самые первые ВАЗ 2101 то на них вообще данного датчика не было, позже он конечно же появился но уже ближе к снятию данного автомобиля с конвейера, но зато эти автомобили практически никогда и не грелись, так как вентилятор у них крутился постоянно, но если система охлаждения у автомобиля полностью исправна то и машины с датчиком благодаря которому включается вентилятор тоже не будет греться, да и прогреваться она будет намного быстрее потому что вентилятор не крутиться и даёт двигателю очень быстро нагреться.

Примечание!
Чтобы произвести замену этого датчика, возьмите с собой набор с инструментами: В этом наборе у вас обязательно должен лежать гаечный ключ на «30», с его то помощью вы и будете выворачивать датчик, кроме него ещё ёмкостью запаситесь не малой (Тазик литров на 10 отлично подойдёт), но хотя если сделать всё быстро то и никакая ёмкость вам не понадобиться, в общём чуть позже (По мере прочтения статьи) мы вам объясним зачем нужен тазик и как поступить если вы не хотите пачкать его!

Краткое содержание:

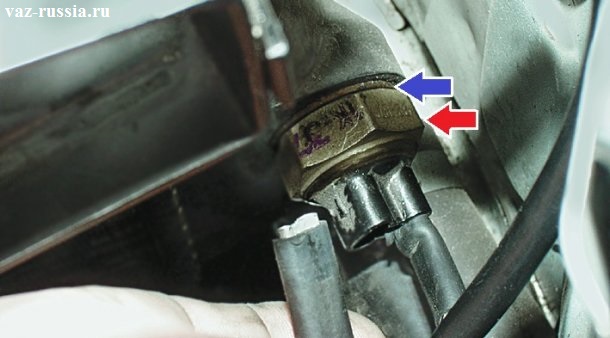

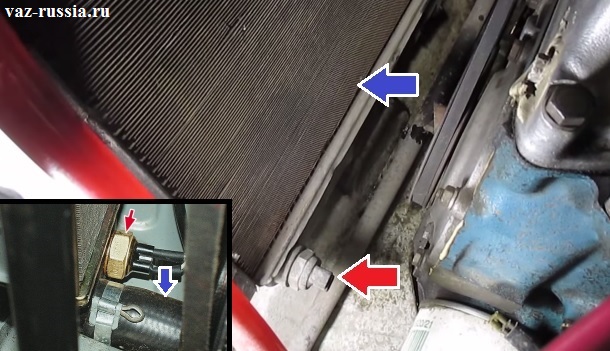

Где находится датчик включения вентилятора?
Начнём с того что его нужно искать в подкапотном пространстве автомобиля, открыв капот сразу же ищите радиатор (Он синей стрелкой указан на большом фото), в данный радиатор датчик то и будет вкручен (Датчик красными стрелками указан), но только как вы видите на фото ниже, провода от датчика отсоединены, соответственно у вас они будут подсоединены и вы увидите немного другую картину, кроме этого как вы видите все радиаторы имеют абсолютно разную форму и у кого то отверстия под датчик находиться в левой нижней части (см. большое фото), а у кого то в правой нижней части (см. маленькое фото), если у вас в правой то датчик чуть выше нижнего патрубка будет находиться который синей стрелкой указан, но на алюминиевом радиаторе данный датчик располагается вообще в самом низу под патрубком а не над ним, поэтому ищите он по сути всегда одну форму имеет, а его форму вы прекрасно видите на фотографиях ниже.

Когда нужно менять датчик включения вентилятора?
Его меняют при выходе из строя, а именно если он вентилятор радиатора перестал включать, вы это сразу поймёте если ваш автомобиль будет греться до высокой температуры а вентилятор всё не будет и не будет включаться, хотя в данном случае так же электродвигатель вентилятора может быть виноват, но всё это (Исправность датчика имеет ввиду и электродвигателя вентилятора) легко проверить, просто возьмитесь руками в таком случае за оба проводка которые к датчику подсоединяются (Это клеммы по сути, фото ниже смотрите) и отсоедините их, а когда они вынуться перемкните их между собой и держите, это лучше в перчатках делать и браться за клеммы не советуем мы вам, просто за сами провода возьмитесь а кончики клемм перемкните, после этого сразу же вентилятор охлаждения должен будет заработать (В этом случае датчик нужно менять), а если же вентилятор не включиться, то либо с электродвигателем у вас проблема либо же с проводкой которая к датчику подсоединяется что то, но в основном вентилятор всегда включается и это говорит о том что датчик перестал работать, кстати если у вас в пробке сломается этот датчик, то можете смело отсоединять эти два проводка от него и перемотать их изо-лентой, чтобы они вместе совместились, после этого вентилятор у вас будет работать постоянно, вернее до того пока вы клеммы не разомкнёте. (На стрелки на фото ниже не обращайте внимание)

Примечание!
Когда провода смыкать будете между собой, зажигание на автомобиле включить не забудьте и да кой что ещё, если вдруг при смыкании проводов у вас вентилятор не заработает, предохранитель который за электродвигатель отвечает проверьте, возможно он у вас сгорел и требует замены!

Как заменить датчик включения вентилятора на ВАЗ 2101-ВАЗ 2107?

Снятие:
Для его замены есть два пути, как было уже сказано либо ёмкость понадобиться литров на 10 пустая, либо без неё, выбирать вам, но если вы без неё решите то учтите что должны делать всё быстро и не мешкать, а то вся охлаждающая жидкость мотор испачкает, в начале отсоедините оба проводка от датчика (Как это сделать мы уже писали чуть выше), когда они будут отсоединены за грани которые присутствуют на датчике ослабьте его (Грани так же вы на фото выше можете увидеть, они там стрелкой указаны красной) и уже потом рукой аккуратно выверните, когда прямо чуть-чуть останется, крутите медленно и в другой руке у вас при этом новый датчик должен быть с надетой на него новой уплотнительной прокладкой (Прокладка синей стрелкой на фото выше указана), после того как вы открутите датчик резко отнесите его в сторону и новый вставьте в отверстие и закручивайте, в данном случае у вас из радиатора выльется немного охлаждающей жидкости (Очень незначительно если вы всё быстро сделаете), а так же датчик будет успешно заменён.

Примечание!
Если вы не хотите таким образом менять датчик или если у вас нет уплотнительной прокладки на него и её придётся снимать со старого и на новый переносить, тогда из радиатора всю охлаждающую жидкость в пустую ёмкость слейте и спокойно не спеша замените датчик! (О том как жидкость слить, читайте в статье: «Замена охлаждающей жидкости на автомобилях ВАЗ»)

Установка:
При установке тоже нет ничего сложного, да хотя мы уже объяснили чуть выше то что его нужно выкрутить и на его место закрутить другой, по сути таки это и всё что вам нужно знать, хотя на счёт двух проводов которые к датчику подсоединяются (Те самые клеммы имеем ввиду), их можно вставлять в любое отверстие в датчике, особой роли это не играет, ах да ещё кой что, при покупке нового датчика обязательно смотрите на маркировку которая на старом у вас будет, новый покупайте точно с такой же маркировкой, просто все датчики имеют разный диапазон срабатывания вентилятора, какой то при достижении 95 °C срабатывает, а какой то и при 100 °C может, поэтому на маркировку обязательно смотрите.

Дополнительный видео-ролик:
Чуть ниже мы разместили ролик в котором подробно разъясняется как поменять этот датчик и как его проверить, но только там передне приводной ВАЗ 2109 используется, но вы на это внимание особого не обращайте, потому что данный датчик в принципе на всех автомобилях похож, просто он находиться в разных местах, а работает практически по одному и тому же принципу.

vaz-russia.com

ВАЗ-2107. Датчик включения вентилятора: установка, ремонт, замена

Автомобили 29 июля 2016

Большинство владельцев автомобилей ВАЗ-2107 сталкивались с проблемой перегрева двигателя вследствие несвоевременного включения вентилятора радиатора. Подобная неисправность несет серьезную угрозу не только системе охлаждения, но и всему силовому агрегату. Повышение температуры ОЖ до критических показателей способно вывести из строя прокладки головки блока цилиндров, клапанной крышки, а также стать причиной заклинивания подвижных элементов мотора.

Чаще всего вентилятор радиатора не срабатывает из-за проблем с датчиком его включения. Это может быть как банальное отсутствие контакта на разъемах, так и выход устройства из строя в целом. В этой статье мы поговорим о том, какие меры можно предпринять, если на ВАЗ-2107 датчик включения вентилятора утратил свою работоспособность, а также рассмотрим процесс его проверки и замены.

Признаки перегрева двигателя и меры предосторожности

Если вы, находясь за рулем автомобиля, обнаружите, что стрелка на приборе, указывающем температуру охлаждающей жидкости, перешла в красный сектор и продолжает отклоняться в сторону ее увеличения, будет лучше остановиться на обочине дороги и немедленно выключить двигатель. Если этого не предпринять, тосол или антифриз попросту закипит и попытается вырваться наружу, нарушив герметичность системы. Продолжать движение в такой ситуации достаточно опасно. Остановившись, необходимо проверить работоспособность всех элементов системы охлаждения и установить причину перегрева. Дальше, по возможности, ее нужно устранить. А если такой возможности нет, отбуксировать автомобиль до ближайшей станции технического обслуживания.

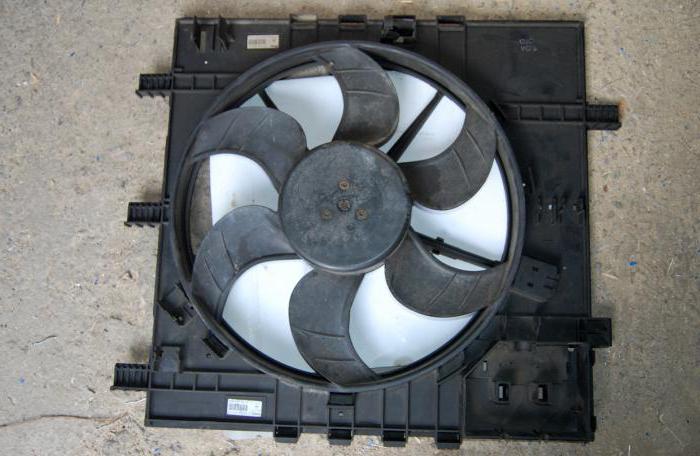

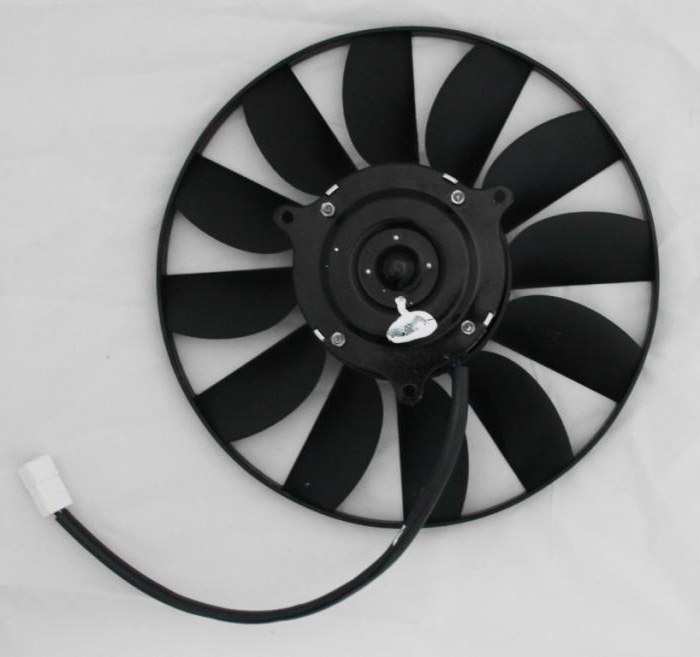

Что не так с вентилятором?

Заподозрив в перегреве неисправный вентилятор радиатора охлаждения, первым делом проверьте его на работоспособность. Сделать это совсем несложно. Отсоедините электрический разъем от электродвигателя, а к его контактам подведите электричество от аккумулятора. Не перепутайте при этом полярность! Если не работает вентилятор при прямом подключении – причину нужно искать в электроприводе. Если же электродвигатель заработал, проблема, скорее всего, кроется в элементах, обеспечивающих его включение. Это может быть предохранитель, реле, проводка и датчик.

Дальнейшая проверка

Дальнейшую проверку следует проводить по схеме «от простого к сложному». Диагностировать проводку без соответствующих инструментов и навыков практически невозможно. Аналогичная ситуация и с реле. Проверить его самостоятельно вряд ли получится, особенно в полевых условиях. Единственное, что можно сделать, это вытащить аналогичное устройство из соседнего гнезда или другого автомобиля и вставить его в соответствующий разъем. Заработал – причина установлена, не работает вентилятор – идем дальше.

С проверкой предохранителя никаких проблем не возникнет. Находим нужную вставку в монтажном блоке, проверяем ее обычным тестером или самодельным пробником, выполненным из двух проводов и лампы, и результат налицо. При необходимости меняем предохранитель и продолжаем движение. Но если и на этот раз мы с вами ошиблись, проблему нужно искать в датчике включения вентилятора.

Особенности системы охлаждения в разных модификациях

Прежде чем приступить к диагностике датчика, его нужно найти. Дело в том, что у карбюраторных «семерок» и у авто с регулируемым впрыском топлива он находится в разных местах. Более того, у инжектроных машин ВАЗ-2107 датчик включения вентилятора как таковой вообще отсутствует. Его функции выполняет ДТОЖ (датчик температуры охлаждающей жидкости). Рассмотрим более детально расположение этих устройств у карбюраторных и инжекторных «семерок».

Где находится датчик включения вентилятора?

У всех устаревших модификациях «классики» датчик расположен на корпусе радиатора охлаждения. Если быть точным, то справа внизу. Снаружи он выглядит как латунная гайка на «30» с двумя выведенными контактами. Поднимите капот, посмотрите на тыльную сторону радиатора — вы обязательно его увидите. Принцип действия датчика очень прост. Термоэлемент реагирует на повышение температуры, замыкает контакт, и на вентилятор подается напряжение. У автомобилей с управляемым впрыском топлива вентилятор включается по команде электронного блока на основе данных, полученных от датчика. Иными словами, ЭБУ сам контролирует все процессы. Но где находится датчик включения вентилятора у инжекторных «семерок»? Как уже говорилось, такого устройства у них вообще нет. Не ищите его на радиаторе или где-нибудь еще! Но обратите внимание на термостат. На его корпусе установлен датчик температуры охлаждающей жидкости. Он то и передает электронному блоку управления все необходимые сведения о температуре ОЖ.

Проверка датчика

Теперь поговорим о том, как проверить датчик включения вентилятора (ВАЗ-2107). И начнем с карбюраторного двигателя. Здесь все очень просто. Все, что вам необходимо сделать, это отсоединить провода от датчика. Для этого снимите с его клемм электрический разъем. Чтобы определить, исправно ли устройство, включите зажигание и замкните контакты на разъеме. Если все дело в датчике, вентилятор обязательно включится.

Может случиться и так, что устройство включения вентилятора неправильно реагирует на температуру. Иными словами механизм замыкания контактов срабатывает, но при большем ее значении. Так, у карбюраторных машин ВАЗ-2107 датчик включения вентилятора должен замыкать цепь при достижении охлаждающей жидкостью температуры в 92 градуса, а размыкать – при 87 ºС.

Для двигателей с регулируемым впрыском топлива процесс проверки немного другой. Поскольку у инжекторных авто ВАЗ-2107 датчик включения вентилятора отсутствует, проверять нужно контроллер температуры. Но для начала следует проинспектировать наличие напряжения на контактах разъема. Возьмите тестер и включите его в режиме вольтметра. Минусовой провод прибора замкните на «массу», а плюсовой подсоедините к контакту «А» на разъеме. Включите зажигание. Тестер должен показывать напряжение не меньше 12В. Если же его величина снижена, проблему нужно искать в блоке управления. Но если с напряжением все в порядке, выкрутите контроллер температуры с патрубка для дальнейшей проверки.

Проверка датчика заключается в измерении его электрического сопротивления при разных температурах. Переведите тестер в режим омметра и замеряйте сопротивление на его контактах. Примечательно, что оно растет и падает обратно пропорционально температуре охлаждающей жидкости (20 ºС – 3,5 кОм; 40 ºС – 1,5 кОм; 80 ºС – 340 Ом; 90 ºС – 250 Ом). В процессе измерения сопротивления контроллер можно нагревать, положив его в емкость с горячей водой. Температура датчика включения вентилятора (ВАЗ-2107, инжектор) для разных версий прошивок ЭБУ может составлять 92-95 ºС. Его сопротивление при этом близко к нулю.

Следует обозначить, что датчики включения вентилятора и температуры охлаждающей жидкости ремонту не подлежат. Поэтому при выявлении малейшей их неисправности, они должны быть заменены. Рассмотрим процесс замены для каждого из двигателей отдельно.

Процесс замены датчика на карбюраторном двигателе

Здесь процесс может показаться более сложным. Ведь учитывая, что датчик расположен внизу, придется сливать охлаждающую жидкость. А для этого нужно искать смотровую яму, снимать защиту двигателя и т. п. Но можно этого и не делать. Достаточно просто быстро завернуть новый датчик на место старого. Естественно, немного охлаждающей жидкости при этом выльется, но ее количество ограничится 20-30 мл. Кроме того, под место соединения всегда можно подставить правильно обрезанную пластиковую бутылку.

Итак, подготовьте новый датчик и гаечный ключ на «30». Отсоедините провода от устройства. Аккуратно ключом отверните датчик. Продолжите его откручивание рукой, прижимая к корпусу радиатора. Когда датчик сойдет с резьбы, отверстие можно зажать пальцем, а другой рукой начать вкручивать новый элемент. Не умудритесь при этом потерять уплотнительное кольцо, которое надето на резьбовую часть устройства. Вот, собственно, и весь процесс. Остается подключить к нему провода, запустить силовой агрегат и проверить, все ли работает.

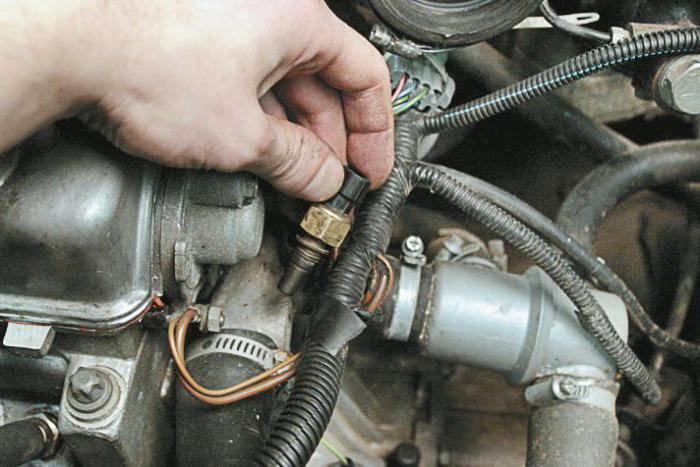

Замена датчика включения вентилятора: ВАЗ-2107 (инжектор)

В инжекторном двигателе для замены датчика слив охлаждающей жидкости не нужен. Он расположен достаточно высоко, поэтому ее вытекание будет минимальным. Для замены потребуется новый датчик температуры и ключ на «19». Сначала отключаем разъем, далее откручиваем старый контроллер и вкручиваем на его место заведомо исправный. Подключаем питание и запускаем двигатель. Если все сделано правильно, работа вентилятора гарантирована.

Несколько полезных советов

Перед отключением питания датчиков, особенно на «семерках» с инжекторными моторами, рекомендуется снимать минусовую клемму с аккумулятора. При выборе датчиков включения вентилятора или температуры охлаждающей жидкости лучше отдать предпочтение фирменным заводским изделиям. После замены не забудьте проверить герметичность резьбового соединения. При необходимости воспользуйтесь термостойким автомобильным герметиком.

Источник: fb.ru

monateka.com

Замена датчика температуры ваз 2107 инжектор — Защита имущества

Большинство владельцев автомобилей ВАЗ-2107 сталкивались с проблемой перегрева двигателя вследствие несвоевременного включения вентилятора радиатора. Подобная неисправность несет серьезную угрозу не только системе охлаждения, но и всему силовому агрегату. Повышение температуры ОЖ до критических показателей способно вывести из строя прокладки головки блока цилиндров, клапанной крышки, а также стать причиной заклинивания подвижных элементов мотора.

Чаще всего вентилятор радиатора не срабатывает из-за проблем с датчиком его включения. Это может быть как банальное отсутствие контакта на разъемах, так и выход устройства из строя в целом. В этой статье мы поговорим о том, какие меры можно предпринять, если на ВАЗ-2107 датчик включения вентилятора утратил свою работоспособность, а также рассмотрим процесс его проверки и замены.

Признаки перегрева двигателя и меры предосторожности

Если вы, находясь за рулем автомобиля, обнаружите, что стрелка на приборе, указывающем температуру охлаждающей жидкости, перешла в красный сектор и продолжает отклоняться в сторону ее увеличения, будет лучше остановиться на обочине дороги и немедленно выключить двигатель. Если этого не предпринять, тосол или антифриз попросту закипит и попытается вырваться наружу, нарушив герметичность системы. Продолжать движение в такой ситуации достаточно опасно. Остановившись, необходимо проверить работоспособность всех элементов системы охлаждения и установить причину перегрева. Дальше, по возможности, ее нужно устранить. А если такой возможности нет, отбуксировать автомобиль до ближайшей станции технического обслуживания.

Что не так с вентилятором?

Заподозрив в перегреве неисправный вентилятор радиатора охлаждения, первым делом проверьте его на работоспособность. Сделать это совсем несложно. Отсоедините электрический разъем от электродвигателя, а к его контактам подведите электричество от аккумулятора. Не перепутайте при этом полярность!

Дальнейшая проверка

Дальнейшую проверку следует проводить по схеме «от простого к сложному». Диагностировать проводку без соответствующих инструментов и навыков практически невозможно. Аналогичная ситуация и с реле. Проверить его самостоятельно вряд ли получится, особенно в полевых условиях. Единственное, что можно сделать, это вытащить аналогичное устройство из соседнего гнезда или другого автомобиля и вставить его в соответствующий разъем. Заработал – причина установлена, не работает вентилятор – идем дальше.

С проверкой предохранителя никаких проблем не возникнет. Находим нужную вставку в монтажном блоке, проверяем ее обычным тестером или самодельным пробником, выполненным из двух проводов и лампы, и результат налицо. При необходимости меняем предохранитель и продолжаем движение. Но если и на этот раз мы с вами ошиблись, проблему нужно искать в датчике включения вентилятора.

Особенности системы охлаждения в разных модификациях

Прежде чем приступить к диагностике датчика, его нужно найти. Дело в том, что у карбюраторных «семерок» и у авто с регулируемым впрыском топлива он находится в разных местах. Более того, у инжектроных машин ВАЗ-2107 датчик включения вентилятора как таковой вообще отсутствует. Его функции выполняет ДТОЖ (датчик температуры охлаждающей жидкости). Рассмотрим более детально расположение этих устройств у карбюраторных и инжекторных «семерок».

Где находится датчик включения вентилятора?

У всех устаревших модификациях «классики» датчик расположен на корпусе радиатора охлаждения. Если быть точным, то справа внизу. Снаружи он выглядит как латунная гайка на «30» с двумя выведенными контактами. Поднимите капот, посмотрите на тыльную сторону радиатора — вы обязательно его увидите. Принцип действия датчика очень прост. Термоэлемент реагирует на повышение температуры, замыкает контакт, и на вентилятор подается напряжение. У автомобилей с управляемым впрыском топлива вентилятор включается по команде электронного блока на основе данных, полученных от датчика. Иными словами, ЭБУ сам контролирует все процессы. Но где находится датчик включения вентилятора у инжекторных «семерок»?

Проверка датчика

Теперь поговорим о том, как проверить датчик включения вентилятора (ВАЗ-2107). И начнем с карбюраторного двигателя. Здесь все очень просто. Все, что вам необходимо сделать, это отсоединить провода от датчика. Для этого снимите с его клемм электрический разъем. Чтобы определить, исправно ли устройство, включите зажигание и замкните контакты на разъеме. Если все дело в датчике, вентилятор обязательно включится.

Может случиться и так, что устройство включения вентилятора неправильно реагирует на температуру. Иными словами механизм замыкания контактов срабатывает, но при большем ее значении. Так, у карбюраторных машин ВАЗ-2107 датчик включения вентилятора должен замыкать цепь при достижении охлаждающей жидкостью температуры в 92 градуса, а размыкать – при 87 ºС.

Для двигателей с регулируемым впрыском топлива процесс проверки немного другой. Поскольку у инжекторных авто ВАЗ-2107 датчик включения вентилятора отсутствует, проверять нужно контроллер температуры. Но для начала следует проинспектировать наличие напряжения на контактах разъема. Возьмите тестер и включите его в режиме вольтметра. Минусовой провод прибора замкните на «массу», а плюсовой подсоедините к контакту «А» на разъеме. Включите зажигание. Тестер должен показывать напряжение не меньше 12В. Если же его величина снижена, проблему нужно искать в блоке управления. Но если с напряжением все в порядке, выкрутите контроллер температуры с патрубка для дальнейшей проверки.

Проверка датчика заключается в измерении его электрического сопротивления при разных температурах. Переведите тестер в режим омметра и замеряйте сопротивление на его контактах. Примечательно, что оно растет и падает обратно пропорционально температуре охлаждающей жидкости (20 ºС – 3,5 кОм; 40 ºС – 1,5 кОм; 80 ºС – 340 Ом; 90 ºС – 250 Ом). В процессе измерения сопротивления контроллер можно нагревать, положив его в емкость с горячей водой. Температура датчика включения вентилятора (ВАЗ-2107, инжектор) для разных версий прошивок ЭБУ может составлять 92-95 ºС. Его сопротивление при этом близко к нулю.

Следует обозначить, что датчики включения вентилятора и температуры охлаждающей жидкости ремонту не подлежат. Поэтому при выявлении малейшей их неисправности, они должны быть заменены. Рассмотрим процесс замены для каждого из двигателей отдельно.

Процесс замены датчика на карбюраторном двигателе

Здесь процесс может показаться более сложным. Ведь учитывая, что датчик расположен внизу, придется сливать охлаждающую жидкость. А для этого нужно искать смотровую яму, снимать защиту двигателя и т. п. Но можно этого и не делать. Достаточно просто быстро завернуть новый датчик на место старого. Естественно, немного охлаждающей жидкости при этом выльется, но ее количество ограничится 20-30 мл. Кроме того, под место соединения всегда можно подставить правильно обрезанную пластиковую бутылку.

Итак, подготовьте новый датчик и гаечный ключ на «30». Отсоедините провода от устройства. Аккуратно ключом отверните датчик. Продолжите его откручивание рукой, прижимая к корпусу радиатора. Когда датчик сойдет с резьбы, отверстие можно зажать пальцем, а другой рукой начать вкручивать новый элемент. Не умудритесь при этом потерять уплотнительное кольцо, которое надето на резьбовую часть устройства. Вот, собственно, и весь процесс. Остается подключить к нему провода, запустить силовой агрегат и проверить, все ли работает.

Замена датчика включения вентилятора: ВАЗ-2107 (инжектор)

В инжекторном двигателе для замены датчика слив охлаждающей жидкости не нужен. Он расположен достаточно высоко, поэтому ее вытекание будет минимальным. Для замены потребуется новый датчик температуры и ключ на «19». Сначала отключаем разъем, далее откручиваем старый контроллер и вкручиваем на его место заведомо исправный. Подключаем питание и запускаем двигатель. Если все сделано правильно, работа вентилятора гарантирована.

Несколько полезных советов

Перед отключением питания датчиков, особенно на «семерках» с инжекторными моторами, рекомендуется снимать минусовую клемму с аккумулятора. При выборе датчиков включения вентилятора или температуры охлаждающей жидкости лучше отдать предпочтение фирменным заводским изделиям. После замены не забудьте проверить герметичность резьбового соединения. При необходимости воспользуйтесь термостойким автомобильным герметиком.

• 1 Диагностика неисправности

• 1.1 Инструменты

2 Как производится на ваз 2107 замена датчика температуры охлаждающей жидкости

2.1 Установка измерителя температуры жидкости в системе охлаждения на ваз 2107

3 Датчик вентилятора охлаждения

3.1 Снятие контролера вентилятора

4 Датчик температуры топлива

4.1 Замена

Датчик (измеритель, контролер здесь и далее), показывающий нагрев жидкости, охлаждающей двигатель (ДТОЖ)

Для предотвращения закипания двигателя автомобиля ваз 2107 в его систему охлаждения встроены датчики. Первый показывает нагрев жидкости, второй включает вентилятор дополнительного обдува двигателя.
Если контролер температуры дает неправильные показания, то производится замена датчика температуры охлаждающей жидкости ваз 2107. Замена его настолько простая процедура, что вам не стоит даже думать о поездке на СТО.
Проверка и замена своими руками займут 5-7 минут, и сэкономит вам массу времени и деньги.

Диагностика неисправности

Индикатор на панели сигнализирует вам о перегреве (закипании) двигателя, а по внешним признакам нагрев двигателя вполне нормальный, и закипания ничто не предвещает, возможно, просто врет датчик (ДТОЖ).
Гораздо хуже ситуация когда двигатель “закипел” индикатор на панели управления показывает нормальную температуру, причина та же самая, только необходимо ждать остывания двигателя и доливать жидкость (хорошо если есть в запасе).
Итак:

• Если вы предполагаете, что контролер (ДТОЖ) на вашем авто ваз 2107 дает недостоверные показания о нагреве жидкости в системе охлаждения, то вам необходимо проверить его работу на нагретом двигателе.
• Включаем зажигание, снимаем наконечник провода с измерителя температуры жидкости и замыкаем его на корпус двигателя.
• Если при этом стрелка индикатора нагрева, расположенного на приборной панели отклоняется вправо, вплоть до красной зоны, это означает, что измеритель температуры жидкости системы охлаждения (сокращенно ДТОЖ) неисправен.
• Если не происходит перемещения стрелки, это означает обрыв цепи .

Индикатор температуры (нагрева) жидкости системы охлаждения на панели приборов (Фото внизу) расположен в левой нижней части.

Слева внизу вы видите индикатор нагрева жидкости в системе охлаждения

• Белый сектор – холодный двигатель;
• Зеленый сектор – нормальная температура работающего двигателя;
• Красный сектор – двигатель закипел (перегрев).

Инструменты

• Торцовый ключ на 21, либо глубокая головка на 21, подойдет и свечной ключ
• Емкость для слива жидкости из системы охлаждения
• Новый измеритель

Как производится на ваз 2107 замена датчика температуры охлаждающей жидкости

• Измеритель нагрева находится на головке блока двигателя за четвертым цилиндром с левой стороны.
• Отсоединяем минусовой провод от вывода аккумулятора.
• Сливаем охлаждающую жидкость из блока цилиндров двигателя (чтобы уровень ее был ниже уровня измерителя нагрева).
• Сдвинув защитный колпачок, отсоединяем провод от измерителя температуры жидкости в системе охлаждения.
• Используя торцовый ключ на 21,(глубокую головку либо свечной ключ) выкручиваем измеритель температуры жидкости в системе охлаждения (ДТОЖ) из головки цилиндров.

Сдвинув защитный колпачок, отсоединяем провод и выкручиваем измеритель нагрева жидкости

• На измеритель температуры жидкости в системе охлаждения нанесена коническая резьба, поэтому прокладок для него либо дополнительных уплотнителей не требуется

Установка измерителя температуры жидкости в системе охлаждения на ваз 2107

• Устанавливаем измеритель нагрева жидкости в системе охлаждения в последовательности обратной снятию
• Наливаем через радиатор слитую нами охлаждающую жидкость

Замена завершена, как видите процедура проще простого. Если перегрев двигателя вызван тем, что не включается вентилятор охлаждения – об этом наша инструкция ниже.

Датчик вентилятора охлаждения

Датчик (контролер) включения вентилятора

Если стрелка индикатора, показывающего нагрев охлаждающей жидкости, расположенного на приборной панели находится в красном секторе шкалы, а электровентилятор, для дополнительного обдува двигателя не включается, то вам нужно проверить исправность датчика вентилятора.
Итак:

• Чтобы его проверить, включаем зажигание автомобиля и замыкаем концы проводов, подходящих к контролеру включения вентилятора.
• Если при этом электровентилятор принудительного охлаждения не включился, это значит, что неисправен сам двигатель вентилятора.
• Если вентилятор включается – это доказывает неисправность контролера включения вентилятора.

Ждем, пока двигатель охладится, и только потом можно ехать за новым индикатором, либо вентилятором.

Снятие контролера вентилятора

Все, что нужно из инструмента – ключ на 30 и емкость для сбора охлаждающей жидкости из системы:

• Загоняем автомобиль на эстакаду или смотровую яму
• Снимаем клеммы с аккумулятора
• Сливаем охлаждающую жидкость из радиатора
• Отсоединяем наконечники проводов от контролера вентилятора.

Снимаем наконечники проводов с контролера вентилятора

Используя ключ на 30, выкручиваем контролер включения вентилятора. Достаем контролер вентилятора.

Внимание: на контролере включения вентилятора находится медное уплотняющее кольцо, будьте внимательны, чтобы не потерять его.

Достаем контролер включения вентилятора вместе с уплотняющим медным колечком

• Чтобы проверить исправность нового контролера включения вентилятора, подключаем щупы тестера к его контактам, опускаем резьбовую часть контролера в емкость наполненную водой
• Нагреваем воду и, при помощи термометра, проверяем температуру размыкания и замыкания контактов контролера включения вентилятора
• Температура рабочего контролера соответствует температуре 87 и 92° Цельсия

Устанавливаем датчик включения вентилятора:

• Устанавливаем контролер включения вентилятора в последовательности обратной снятию
• Наливаем через радиатор слитую нами охлаждающую жидкость

Вот и все, как видите, процедура очень проста, вам даже не понадобится обучающее видео.

Датчик температуры топлива

О неисправности его обычно сообщает контрольная лампа приборной панели с надписью ”Проверьте двигатель”.
Датчик температуры:

• С 1995 года в комплектацию некоторых инжекторных моделей ваз 2107 входит контролер температуры нагрева топлива.
• Он предназначен, чтобы контролировать нагрев горючего внутри бензобака, и является термистором.
• Сопротивление термистора меняется обратно пропорционально нагреву топлива в баке.
• Термистор закреплен на сборке датчика, контролирующего расход топлива, которая, помещена внутрь бака.

К сведению: Информация, поступающая от термистора, используется компьютером РСМ в целях диагностики. Отказ датчика приводит к записи в память системы OBD неисправности соответствующего кода.
Выполнение процедуры, описанной ниже, приведет к занесению в постоянную память OBD кода неисправности, которая будет высвечена контрольной лампой на панели приборов “Проверьте двигатель”. Завершив проверку и соответствующий восстановительный ремонт, очистите память системы.

• Снимаем заднее сиденье, затем крышку, открывающую доступ к сборке насоса топлива и датчика расхода/температуры топлива.
  Проверяем исправность подачи питания к контролеру нагрева топлива. Отсоединяем электропроводку от сборки насоса и датчика расхода/температуры топлива.
• Подключаем плюсовой щуп вольтметра розово-синему проводу разъема, а отрицательный – черному проводу.
• Включаем зажигание, показания прибора должны составлять 5.0 Вольт.
• Иначе проверяем состояние электропроводки между датчиком и его РСМ/массой. Если с проводкой все в порядке, отгоняем автомобиль на СТО для диагностики модуля управления и проведения восстановительного ремонта.
• Омметром замеряем сопротивление между клеммами датчика расхода/температуры топлива.
• Сопротивление датчика при температуре (20 С) должно быть около 2300 — 2700 Ом. Наиболее точная проверка функционирования датчика производится при снятии его с авто и опускании в сосуд с водой,подогреваемый на огне.
• Сравниваем результаты измерений в соответствии с картой смены сопротивления.
• Неисправный контролер заменяем.

Замена

Извлекаем из бака полностью сборку топливного насоса с датчиком расхода/температуры топлива.
Снимаем со сборки измеритель нагрева топлива. Устанавливаем в обратном порядке новый измеритель.
Вот и все, если вы не разбираетесь в инжекторных системах, рекомендуется воспользоваться услугами СТО, иначе цена вопроса может значительно вырасти из за отказов и ошибок системы ОВD.

Для поддержания оптимальной работы силового агрегата в любом автомобиле используется множество датчиков и регуляторов. Не исключением стали и отечественные «Семерки». Какие функции выполняют датчик включения вентилятора ВАЗ 2107 и датчик температуры антифриза, как проверить и заменить эти устройства? Ответы вы найдете ниже.

Описание датчика включения вентилятора

Место расположения и назначение

Принудительное включение вентилятора

Инструкция по замене своими руками

Фотогалерея «Самостоятельно меняем датчик»

Описание контроллера температуры охлаждающей жидкости

Возможные неполадки и методы их устранения

Инструкция по снятию и замене БП своими руками

Видео «Наглядное пособие по замене ДТОЖ на классических ВАЗах»

Комментарии и Отзывы

Описание датчика включения вентилятора

Где находится датчик температуры в ВАЗ 2107 инжектор или карбюратор, в чем заключается его предназначение? Для начала рекомендуем ознакомиться с назначением и возможными неисправностями.

Место расположения и назначение

Этот контроллер является неотъемлемым элементом охладительной системы силового агрегата и фактически выполняет аналогичную термостату функцию. Когда температура мотора увеличивается до определенного значения, контроллер активирует вентилирующее устройство, что способствует охлаждению радиатора ДВС. Вентилирующее устройство используется для отгона тепла от радиатора благодаря нагнетанию воздушного потока на него. Основное предназначение датчика вентилятора является предотвращение перегрева силового агрегата.

Что касается места установки, то искать это устройство следует в моторном отсеке ВАЗ 2107. Открыв капот, вы сразу же можете увидеть радиаторный узел, в нем и установлен датчик. В зависимости от формы радиаторного устройства контроллер может располагаться снизу слева или справа.

Принцип действия

Принцип работы состоит в следующем:

1. На нижней части контроллера располагается специальная пластина, которая видоизменяется, то есть изгибается в случае увеличения температуры силового агрегата.
2. Во время изгибания пластина оказывает определенное давление на поршень. Последний начинает двигаться вперед, во время перемещения он замыкает контакты на устройстве. Речь идет как о подвижных, так и о неподвижных контактах.
3. В случае, если охлаждающая жидкость остается холодной и не нагревается, то пластина, соответственно, не будет изгибаться.

Принудительное включение вентилятора

В соответствии с техническими характеристиками системы охлаждения «Семерки», вентилятор не должен работать постоянно. Но в некоторых случаях все равно реализуется принцип его принудительного включения. Это происходит в результате поломки контроллера — датчик температуры, расположенный в подкапотном отсеке, вывел на приборку данные о перегретом силовом агрегате, при этом вентилятор не включается. Это может свидетельствовать о поломке датчика вентилятора либо о его плохом контакте с бортовой сетью автомобиля.

Решить проблему можно двумя способами:

1. При движении по ровной дороге можно попробовать ехать без остановок, это позволит обдуть потоком встречного воздуха радиатор двигателя. При этом обязательно нужно следить за температурой мотора, то есть стрелкой указателя на панели приборов. При необходимости остановиться на светофоре включайте отопитель на полную мощность.
2. Но лучше будет принудительно активировать вентилятор. Для этого из датчика необходимо вытащить два контакта, после чего замкнуть их друг с другом, но перед выполнением этих действий следует отключить аккумуляторную батарею. После замыкания подключите аккумулятор — это приведет к тому, что устройство будет работать без перерыва. После остановки автомобиля вентилятор продолжит работать и будет делать это, пока АКБ не разрядится.

Диагностика регулятора

Чтобы выполнить проверку, вам понадобится обычная вода, емкость, термометр, которые сможет работать при высоких температурах, а также обычная бытовая печь.

Диагностика выполняется с помощью мультиметра и осуществляется она следующим образом:

1. Для начала воду нужно налить в тару.
2. Опустите в жидкость часть датчика, противоположную той, на которой находятся контакты.
3. Затем щупы тестера нужно подсоединить к контактам контроллера. Сам мультиметр нужно настроить в режим замера сопротивления или прозвона.
4. Поставьте емкость на плиту и включите газ, постепенно нагревая жидкость в нем. Также в емкости должен находиться и термометр.
5. Когда температура жидкости увеличится примерно до 92 градусов, контакты на контроллере, если она рабочий, должны замкнуться. В этот момент тестер может издать характерный звук. Если этого не произошло, то устройство подлежит замене. Показания тестера необходимо сравнить с нормированными, которые указаны в сервисной книжке (видео о диагностике снял Яковлев Дмитрий)

Инструкция по замене своими руками

Для замены датчика нужно сделать следующее:

1. Сначала откройте капот и отключите аккумуляторную батарею.
2. Снимите крышку расширительного бачка охлаждающей жидкости и выкрутите пробку с радиаторного устройства. Это позволит предотвратить образование высокого давления в системе.
3. Далее, под радиаторный узел установите тару — в нее сольется антифриз после снятия. Открутите кран и подождите, пока жидкость сольется.
4. Когда эти действия будут выполнены, потребуется отключить разъем с проводкой от устройства. Далее, используя гаечный ключ на 30, вам надо будет открутить датчик и извлечь его из посадочного места. При демонтаже не потеряйте стальной уплотнитель, а перед дальнейшей установкой необходимо будет обработать место монтажа герметиком. Важно, чтобы сам герметик был высокотемпературным — обработка им посадочного места позволит предотвратить утечку расходного материала.
5. Когда устройство будет установлен, необходимо вмонтировать обратно пробку на радиаторном узле. Дальнейшая сборка осуществляется в обратной последовательности — сначала необходимо залить охлаждающую жидкость, после чего подключить аккумуляторную клемму.
6. Для диагностики работоспособности устройства нужно завести силовой агрегат и прогреть его до рабочей температуры, чтобы включился вентилятор.

Фотогалерея «Самостоятельно меняем датчик»

Описание контроллера температуры охлаждающей жидкости

Датчик температуры являет собой резисторный элемент, выполняющий функцию передачи и приема данных о том, какая температура расходного материала в системе охлаждения. С увеличением температуры сопротивления датчика изменяется, в результате чего он подает напряжение на приборную панель. На последней установлен указатель, который демонстрирует, до какой температуры прогрелся силовой агрегат автомобиля. Где стоит ДТОЖ? Располагается устройство на ГБЦ, за четвертым цилиндром.

В инжекторных машинах ДТОЖ дает ЭБУ показания температуры, а ЭБУ включает вентилятор сам, датчик включения вентилятора, как правило, идет силовой, замыкает контакты на определенной температуре — включает реле вентилятора и находится в основном на радиаторе (в карбюраторной машине), так как ДТОЖ находится на двигателе.

Принцип работы

Принцип действия ДТОЖ заключается в постоянном взаимодействии магнитного поля (постоянного) с полем измерительных устройств. По всем обмоткам проходит напряжение. Постоянный магнит подключается к указателю, расположенному в приборной панели. При изменении температуры изменяется также параметр сопротивления устройства, что приводит к колебанию стрелки.

Возможные неполадки и методы их устранения

Какие неисправности могут произойти в работе устройства:

1. Датчик вышел из строя. Проблема такого плана решается путем замены контроллера на работоспособный.
2. Поврежден контакт на разъеме подключения устройства к бортовой сети. Также контакты могут быть окислены. При такой неисправности можно попытаться очистить контакты, если же их повреждение очень сильное, то разъем лучше заменить.
3. Устройство может перестать работать из-за поврежденной электроцепи. Необходимо произвести диагностику состояния проводки тестером, если цепь действительно повреждена, то неисправный участок подлежит ремонту или замене.

Диагностика регулятора

Для проверки работоспособности нужно выполнить следующие действия:

1. Для начала нужно прогреть силовой агрегат, чтобы температура ДВС увеличилась до 90 градусов. После этого мотор можно заглушить.
2. Далее, активируется зажигание и открывается капо автомобиля.
3. Вам необходимо отключить наконечник провода с измерительным устройством, а затем замкнуть его на корпус мотора.
4. Если в результате выполненных действия стрелка датчика на контрольном щитке стала отклоняться в правую сторону, выходя в красную зону, это говорит о поломке контроллера. Если же стрелка не перемещается, то скорей всего, в цепи подключения имеется обрыв.

Самый простой способ проверить обрыв цепи: на рабочем двигателе снять фишку с ДТОЖ, если все нормально и нет обрыва в какой-то цепи, то вентилятор включится на максимальные обороты (видео снял Дмитрий Макаров).

Инструкция по снятию и замене БП своими руками

Чтобы произвести замену ДТОЖ, нужно сделать следующее:

1. Откройте капот и найдите контроллер. Отключите клеммы с проводами от аккумуляторной батареи.
2. Из блока цилиндров силового агрегата следует слить антифриз. Жидкость сливается до того момента, пока ее уровень не будет ниже места установки датчика.
3. Далее, вам необходимо будет сдвинуть защитный колпачок на разъеме, а также отключить подключенный к датчику провод.
4. При помощи гаечного ключа на 21 нужно открутить устройство и вытащить его из посадочного места. Более удобно использовать для этой цели свечной ключ или головку.
5. Демонтируйте устройство и замените его на новое, дальнейшая сборка производится в обратном порядке.

Видео «Наглядное пособие по замене ДТОЖ на классических ВАЗах»

Что нужно знать об этом процессе, и как самостоятельно выполнить задачу по замене в домашних условиях — подробная и наглядная инструкция приведена ниже (ролик опубликован каналом AVTO ВАЗик).

nadouchest.ru

особенности и установка. Характеристика датчика включения вентилятора

Большинство владельцев автомобилей ВАЗ-2107 сталкивались с проблемой перегрева двигателя вследствие несвоевременного включения вентилятора радиатора. Подобная неисправность несет серьезную угрозу не только системе охлаждения, но и всему силовому агрегату. Повышение температуры ОЖ до критических показателей способно вывести из строя клапанной крышки, а также стать причиной заклинивания подвижных элементов мотора.

Чаще всего вентилятор радиатора не срабатывает из-за проблем с датчиком его включения. Это может быть как банальное отсутствие контакта на разъемах, так и выход устройства из строя в целом. В этой статье мы поговорим о том, какие меры можно предпринять, если на ВАЗ-2107 датчик включения вентилятора утратил свою работоспособность, а также рассмотрим процесс его проверки и замены.

Признаки перегрева двигателя и меры предосторожности

Если вы, находясь за рулем автомобиля, обнаружите, что стрелка на приборе, указывающем температуру охлаждающей жидкости, перешла в красный сектор и продолжает отклоняться в сторону ее увеличения, будет лучше остановиться на обочине дороги и немедленно выключить двигатель. Если этого не предпринять, тосол или антифриз попросту закипит и попытается вырваться наружу, нарушив герметичность системы. Продолжать движение в такой ситуации достаточно опасно. Остановившись, необходимо проверить работоспособность всех элементов и установить причину перегрева. Дальше, по возможности, ее нужно устранить. А если такой возможности нет, отбуксировать автомобиль до ближайшей станции технического обслуживания.

Что не так с вентилятором?

Заподозрив в перегреве неисправный вентилятор радиатора охлаждения, первым делом проверьте его на работоспособность. Сделать это совсем несложно. Отсоедините электрический разъем от электродвигателя, а к его контактам подведите электричество от аккумулятора. Не перепутайте при этом полярность!

Если не работает вентилятор при прямом подключении — причину нужно искать в электроприводе. Если же электродвигатель заработал, проблема, скорее всего, кроется в элементах, обеспечивающих его включение. Это может быть предохранитель, реле, проводка и датчик.

Дальнейшая проверка

Дальнейшую проверку следует проводить по схеме «от простого к сложному». Диагностировать проводку без соответствующих инструментов и навыков практически невозможно. Аналогичная ситуация и с реле. Проверить его самостоятельно вряд ли получится, особенно в полевых условиях. Единственное, что можно сделать, это вытащить аналогичное устройство из соседнего гнезда или другого автомобиля и вставить его в соответствующий разъем. Заработал — причина установлена, не работает вентилятор — идем дальше.

С проверкой предохранителя никаких проблем не возникнет. Находим нужную вставку в монтажном блоке, проверяем ее обычным тестером или самодельным пробником, выполненным из двух проводов и лампы, и результат налицо. При необходимости меняем предохранитель и продолжаем движение. Но если и на этот раз мы с вами ошиблись, проблему нужно искать в датчике включения вентилятора.

Особенности системы охлаждения в разных модификациях

Прежде чем приступить к диагностике датчика, его нужно найти. Дело в том, что у карбюраторных «семерок» и у авто с регулируемым впрыском топлива он находится в разных местах. Более того, у инжектроных машин ВАЗ-2107 датчик включения вентилятора как таковой вообще отсутствует. Его функции выполняет Рассмотрим более детально расположение этих устройств у карбюраторных и инжекторных «семерок».

У всех устаревших модификациях «классики» датчик расположен на корпусе радиатора охлаждения. Если быть точным, то справа внизу. Снаружи он выглядит как латунная гайка на «30» с двумя выведенными контактами. Поднимите капот, посмотрите на тыльную сторону радиатора — вы обязательно его увидите. Принцип действия датчика очень прост. Термоэлемент реагирует на повышение температуры, замыкает контакт, и на вентилятор подается напряжение. У автомобилей с управляемым впрыском топлива вентилятор включается по команде электронного блока на основе данных, полученных от датчика. Иными словами, ЭБУ сам контролирует все процессы. Но где находится датчик включения вентилятора у инжекторных «семерок»?

Как уже говорилось, такого устройства у них вообще нет. Не ищите его на радиаторе или где-нибудь еще! Но обратите внимание на термостат. На его корпусе установлен датчик температуры охлаждающей жидкости. Он то и передает электронному блоку управления все необходимые сведения о температуре ОЖ.

Пр

toyota-cluber.ru
