Ваз 2107 генератор не работает: Что делать, если не дает зарядку генератор на ВАЗ-2107 и как исправить
Генератор ВАЗ 2107 не дает зарядку
Автор: Сочи Авто Ремонт
Рубрика: Электрика
Что делать, если генератор ВАЗ 2107 не дает зарядку? Генератор является основным источником электрической энергии для автомобиля. В случае его неисправности, на одной аккумуляторной батарее, далеко не уедешь, так как не будет происходить его подзарядки.
Что можно предпринять, если генератором ВАЗ 2107 не осуществляется зарядка? Попробуем разобраться в этом и некоторых других вопросах, касающихся работы генератора.
Типы генераторов ВАЗ 2107
На этой модели используется генератор переменного тока 372.3701, имеющий встроенный выпрямитель. В качестве возбудителя здесь применяется электромагнит («редуктор тока»).
При отсутствии подачи напряжения на этот генератор, он не будет ничего генерировать. Этот генератор по типу бывает трехфазный и синхронный. Генератор на ВАЗ 2107 включает в себя ротор, статор и корпус из сплава алюминия.
Почему генератор ВАЗ 2107 не заряжает?
Если не заряжается аккумуляторная батарея или на ее выводах отсутствует выходное напряжение при работающем генераторе, это означает что в нем имеется неисправность.
Это может быть связано со многими причинами, начиная перегоревшими выпрямительными мостами, заканчивая обмоткой.
Перед снятием генератора, следует удостовериться, что проблема заключается в нем. Часто причина выхода из строя генератора ВАЗ 2107 заключается в реле-регуляторе, контролирующем напряжение бортовой сети. Оно чаще всего находится под приборной панелью, в салоне.
По этому реле с аккумуляторной батареи проходит напряжение к электромагнитам генератора. Если реле при этом не работает, значит генератором не будет генерироваться энергия.
При прохождении напряжения на генератор, но при этом ничего не генерируется, проблема может быть связана с диодами, так как именно ими осуществляется питание обмотки возбуждения. Если это на самом деле так, в салоне будет все время гореть лампочка, показывающая зарядку аккумуляторной батареи.
Перед снятием генератора следует выполнить проверку напряжения общей бортовой сети. При его значении ниже нормы, в системе могло произойти короткое замыкание. Это можно определить по нагреву электропроводки.
Также следует помнить, что ремень, осуществляющий передачу движения от шкива мотора к генератору, может растянуться со временем. Довольно часто происходит скольжение ремня по шкиву, поэтому не вращается генератор.
Демонтаж генератора с ВАЗ 2107 является довольно проблематичным. Лучше начинать делать это снизу. Вначале производится откручивание защитного пыльника, для этого лучше установить машину на яме или приподнять с помощью домкрата.
Перед снятием генератора сначала производится отключение массы, чтобы пока идет ремонт генератора, автомобиль не сгорел от короткого замыкания.
После отключения массы все провода можно скинуть с генератора. При этом нужно запомнить их расположение или сфотографировать их.

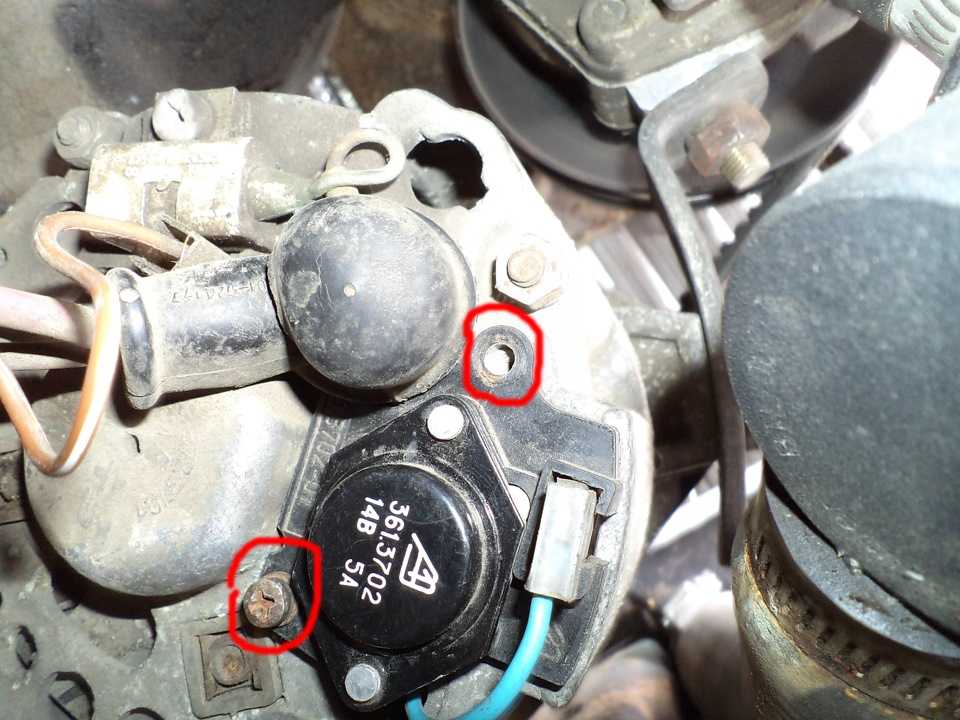

Затем с помощью ключа 17 производиться откручивание гайки и снятие регулировочной планки. После откручивания нижней крепежной гайки и извлечения болта, можно произвести демонтаж генератора.
Самостоятельно разбирать генератор можно лишь, при наличии хотя бы минимальных навыков и знаний электрики. После разборки агрегата вначале проверяются диоды, для чего они выпаиваются и прозваниваются.
При отсутствии мультиметра, через диод на разрыв подключается лампочка. По диоду пропускается «плюс», при этом лампочка должна гореть в одном направлении, а в другом нет.
Если диоды исправны, нужно выполнить проверку обмотки на роторе и статоре. Проводку на роторе проводка проверяют аналогично проверке диода, при помощи прозвонки.
Во время прозвонки ротора, свет лампочки должен быть более тусклым, чем при прямом подключении к источнику энергии.
Прозванивать статор сложнее, для этого нужно уметь читать электрические схемы.
Если генератор ВАЗ 2107 не дает зарядку, то лучше обратиться к специалисту, чтобы быстрее решить проблему.
Понравилась статья? Поделись с друзьями в соц.сетях!Перезаряд аккумулятора – причины и его последствия!
Главная > Причины и последствия избыточного заряда аккумулятора генератором
Ситуация, при которой после запуска мотора индикация приборной панели указывает на перезаряд аккумулятора, для владельцев ВАЗ-2106 или других автомобилей как российского, так и зарубежного производства – не редкость. Если скачет напряжение генератора, возможны разные негативные последствия для исправности бортового оборудования, в зависимости от степени превышения рабочих характеристик.
При незначительном увеличении напряжения дело может ограничиться выходом из строя батареи (закипанием и последующим испарением электролитической жидкости). Но если генератор дает сильный перезаряд, не исключено повреждение потребляющих приборов.
Вне зависимости от тяжести последствий, необходимо разобраться, почему генератор выдает большое напряжение, чтобы устранить неисправность, пока это не стало поводом для проведения дорогого ремонта. Чем раньше владелец определит источники проблемы, тем проще ликвидировать опасную ситуацию.
В предлагаемом обзоре представлен анализ ситуации, когда генератор выдает 16 вольт или больше – в чем причина превышения рабочих характеристик, как найти и устранить поломку.
По какой схеме заряжается аккумулятор?
Если генератор дает перезарядку, причину установить невозможно, не разобравшись в схеме подключения электрооборудования. Цепь для подзарядки батареи состоит из следующих элементов:
- Генератора.
- Выпрямителя (диодного мостика).
- Реле-регулятора.
- Предохранительного блока.
- Замка зажигания.
- Контрольной лампы зарядки.
- Аккумуляторной батареи.
Чтобы понять причины перезаряда от генератора ВАЗ-2107 или другой машины из этого семейства, нужно рассмотреть, как протекает процесс зарядки. Предусмотрен такой принцип действия системы:
- Электричество вырабатывается вследствие вращения ротора генерирующего устройства с приводом через ременную передачу от коленчатого вала автомобиля.
- Чтобы преобразовать электрический ток из переменного в постоянный, цепь включает диодный мост.
- Характеристики напряжения устанавливает реле-регулятор, ограничивая вольтаж в бортовой сети до необходимого значения.
- Затем электроэнергия по последовательной схеме с участием предохранительного блока, замка зажигания, контрольной лампы зарядки приходит на выводную клемму генерирующего устройства, с последующей подачей на источник питания.

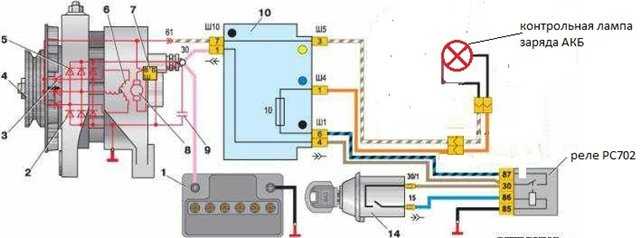

Схематически это выглядит следующим образом:
Как работает цепь, почему скачет напряжение?
Приведенная схема несколько упрощена, но дает общее представление, на каких принципах основана работа системы. Далее – об условиях подзарядки аккумулятора.
Даже если генератор выдает 16 вольт или больше, конструкция этого устройства не позволяет влиять на скачки напряжения в бортовой сети автомобиля. Стабильность тока зависит от частоты вращения коленчатого вала, сопротивления в схеме подключения элементов.
Фактически перезаряд от генератора происходит по причине особенностей построения системы. При работающем двигателе перезарядка аккумулятора отмечается всегда. Батарея не будет заряжаться, если не подать заряд больший, чем предусмотрено по номиналу. Точное значение зависит от марки авто, но средняя величина составляет от 13.8 до 14.6 В.
Если подать меньшее напряжение, батарея заряд не примет. К примеру, когда генератор выдает 12 вольт по разным причинам, аккумулятор ВАЗ или другой машины не зарядится.
При значительном превышении фиксируют перезаряд от генератора. На исправность электрооборудования в равной степени негативно влияют как одна, так и другая ситуация.
Чтобы удерживать напряжение в необходимых пределах, схема включает реле регулятор, чтобы, учитывая, какая должна быть величина, исправить скачущее напряжение на ВАЗ-2107 или автомобиле другой модели. В зависимости от конструктивных особенностей соответствующей машины, регулирующий узел совмещают с генерирующим устройством или компонуют отдельно.
Если внимательно рассмотреть схему, реле при перезарядке от генератора – единственная причина некорректной подачи нагрузки на батарею. Этот узел регулирует характеристики в бортовой сети, с учетом потребления подключенных устройств. И если генератор дает перезарядку, регулирующий блок проверяют в первую очередь.
Признаки чрезмерного заряда
То, что генератор перезаряжает аккумулятор при разных причинах этой неисправности, можно понять по следующим характерным признакам в работе и состоянии электрооборудования:
- Повышенной интенсивности свечения фар или ламп подсветки в салоне, на приборной панели.
- Частому выходу из строя предохранительных элементов (иногда эти устройства перегорают при небольшом напряжении, если подается избыточный ток).
- Соответственной сигнализации бортового компьютера о том, что скачет напряжение в машине.
- Вздутию корпуса батареи, если снаружи на стенках видны следы утечки электролитической жидкости.
- Окислены контакты на АКБ, присутствует характерный зеленоватый налет.
Перечисленные симптомы того, что скачет напряжение на ВАЗ-2114 или автомобиле другой модели, можно не заметить, если показатели превышены незначительно. Поэтому не помешает регулярная диагностика автомобиля, с инструментальным проведением контрольных измерений. Это необходимо, чтобы понять, почему прыгает напряжение в машине, чтобы решить вопрос.
Причины избыточного напряжения
Возможно несколько ответов на вопрос, почему скачет напряжение в автомобиле. Неисправность реле – наиболее вероятная причина повышенного напряжения в бортовой сети автомобиля. Поломка этого узла приводит к нестабильным характеристикам тока. При таких условиях генератор может выдавать 15 вольт или больше, а иногда до 25. Потребляющие приборы авто не рассчитаны на такую нагрузку, что грозит выходом из строя электрооборудования.
Регулятор ломается полностью или частично. Если на ВАЗ-2114 или другом авто скачет напряжение, но схема устройства в некоторой степени сохранила работоспособность, прибор может пропускать зарядку, например, до 15 вольт (немного больше допустимой). Такое превышение не создает опасность для исправности потребляющих устройств, а перенапряжение на генераторе с перезарядом аккумулятора можно определить только по показаниям контрольного оборудования.
Но даже незначительного отклонения от нормы в большую сторону достаточно, чтобы испарился электролит, а батарея вышла из строя.
Если регулирующий узел отказал полностью, генератор может выдавать более 18 вольт без ограничения, в чем причина значительных рисков для целостности общей схемы. В первую очередь перегорают предохранители с лампами, затем наступит очередь других устройств. При значительно вольтаже нередко возгорается проводка в машине.
Хотя при частичной поломке регулятора непосредственной опасности выхода из строя электрооборудования нет, не стоит игнорировать неисправность. Ведь если реле откажет полностью, это приведет к существенным последствиям.
Учитывая приоритетное влияние регулирующего узла, большинство автовладельцев не ищет иные причины перезаряда от генератора, незамедлительно меняя подозрительную деталь. Но замена реле не всегда решает проблему.
Если после установки нового регулятора продолжает прыгать напряжение в машине, следующий узел, который нуждается в проверке – генератор. Это устройство может вызывать перезаряд АКБ по причине замыкания в диодном мостике, повреждения проводов в обмотках, если замкнул якорь на массу.
Но если замена регулирующего устройства не оказала должного эффекта, нужно внимательнее разобраться, почему генератор дает перезаряд, не спеша менять и этот узел. Иногда плавает напряжение генератора, в том числе и на холостом ходу, в связи с плохими контактами на клеммах источника питания.
Если металл на соединениях окисляется, возрастает сопротивление в цепи, которое регулирующий узел воспринимает как повышение нагрузки. Окисление возможно и на контактах в предохранительном блоке.
Для компенсации потерь на сопротивление, реле увеличивает напряжение в цепи.
Рассматривая, почему идет перезаряд аккумулятора, потребуется первоочередная проверка следующих условий:
- Исправности реле-регулятора.
- Надежности всех контактов в цепи, тщательно зачистив соединения.
- Состояния предохранителей.
Если перечисленные меры не помогут, дело может быть в том, что аварийный генератор выдает повышенное напряжение, потому нужен демонтаж этого устройства для диагностики.
Иногда высокое напряжение бортовой сети объясняется неправильным тюнингом электрооборудования. Чтобы снизить напряжение в устаревших моделях авто перед регулирующим блоком мастера устанавливают дополнительный диод. Если этот элемент подобран неверно, это приводит к некорректной нагрузке, с риском не прогнозированных поломок.
Характерные проблемы некоторых моделей автомобилей
В приведенном далее списке указаны врожденные недоработки в конструкции некоторых популярных моделей, что часто приводит к перезарядке аккумуляторов автомобилей:
- Перезаряд АКБ УАЗ «Головастик» нередко вызван плохими контактами на подключениях регулятора. При этом не стоит доверять показаниям родного вольтметра, который часто искажает реальную картину. Для проверки используют диагностические приборы высокой точности.
- Проблемы с перезарядом на ВАЗ 2107 обычно вызваны окислением соединений в замке зажигания, нередко отходят контакты от реле на массу. С аналогичными неприятностями часто сталкиваются владельцы «троек» и «шестерок».
- Южнокорейские бренды – у этих автомобилей нередко отказывает регулирующий блок, поэтому прыгает напряжение генератора.
- На Газелях, Соболе, Волгах обычно окисляются контакты замков зажигания либо на разъемах предохранительного блока.
- Га Ладе Приора стоит проверить надежность подключения генератора.
- В Форд Фокус возникают проблемы на соединении красного провода к разъему реле.
Чтобы установить, почему прыгает зарядка генератора для любой модели авто, необходимо тщательно проверить состояние проводки, прозвонить отдельные приборы электрической сети.
Чем грозит превышение нагрузки?
При перезаряде генератора ВАЗ-2114 или автомобиля другой модели по разным причинам, эта проблема может стоить не только новой АКБ. Обобщая информацию, почему идет перезарядка аккумулятора, владельцу авто важно учесть, что превышение нагрузки на электрическую схему грозит такими опасными последствиями:
- При сильной перегрузке в батарее начнет закипать дистиллят, с выделением серной кислоты. Едкая жидкость, стекая по наружным стенкам источника питания, может попасть на трубки радиатора, кабели проводки, другое оборудование, вызвав существенные повреждения.
- Если в авто Ока или на другой машине от генератора пойдет небольшое увеличение напряжения, окислятся стальные пластины АКБ от воздействия жидкости. Этот процесс заметен по зеленоватому цвету налета на поверхности металла.
- Вследствие кипения объем дистиллята критично сокращается, что приводит к перегреву пластин, вплоть до замыкания в банках и окончательного выхода из строя источника питания. Владельцу важно не упустить момент, когда дистиллированную жидкость необходимо долить.
- При продолжительном перезаряде аккумулятора по причине неисправного реле или других устройств, электролит разлагается, с выделением кислорода и водорода. Большое скопление этих газов нередко приводит к взрыву.
- Если скачет напряжение генератора ВАЗ-2114, это грозит перегоранием не только предохранителей, но и потребляющих приборов, подключенных к электрической схеме машины.
- В критической ситуации сильные скачки напряжения в автомобиле могут стать причиной возгорания проводки и пожара.
Чем быстрее владелец разберется, почему плавает напряжение генератора, устранив проблему, тем меньшей тяжести последствия придется ликвидировать.
Последствия могут отличаться, с учетом конструктивных особенностей источника питания. Для разных устройств характерны такие проблемы, если плавает зарядка от генератора по различным причинам:
- Сурьмянистых – в этих АКБ для покрытия пластин использована сурьма. Конструкция обеспечивает хорошую устойчивость при непродолжительном перезаряде. Если следить за состоянием оборудования, обслуживание ограничится доливкой дистиллята. Но если сильно скачет напряжение в сети автомобиля, батарея может легко перегореть.
- Гибридных – эти устройства, где кроме сурьмы, часть пластин покрыта кальцием, относят к необслуживаемым. Они более устойчивы к повышенной нагрузке, но при значительных превышениях нередко вздуваются, с коротким замыканием либо механическим разрушением корпуса.
- Кальциевых – незначительно теряют жидкость, выдерживают высокое напряжение, но при чрезмерной зарядке пластины деградируют, осыпаются.
- На абсорбированном электролите – в этих элементах электролит содержится не в свободном состоянии, а впитан в пористый материал, заполняющий пространство. При такой конструкции АКБ увеличивается количество циклов при зарядке, но снижается устойчивость к повышенной нагрузке.
- Гелевых – в этих моделях жидкая кислотная среда электролита загущена веществами на основе кремния. такие приборы редко применяют для запуска мотора, а чаще используют во вспомогательных целях, в дополнение к основным источникам питания. Герметичность корпуса приводит к повреждению, даже если незначительно скачет зарядка на генераторе.
В любом случае, даже при небольших скачках напряжения в автомобиле ВАЗ-2110 или другой модели, стоит принять незамедлительные меры по поиску и устранению проблем.
Проверка реле-регулятора
Если скачет напряжение в сети автомобиля, и под подозрением реле-регулятор, этот узел легко проверить самостоятельно, без обращения в автосервис. Диагностику проводят мультиметром.
Для оценки работоспособности устройства измеряют напряжение на АКБ при работе мотора с разной интенсивностью. Щупы контрольного прибора накладывают на положительную и отрицательную клемму, затем определяют показатели, настроив двигатель сначала на малые, затем средние, а на завершающем этапе – на высокие обороты.
В режиме холостого хода норма составляет от 13,2 до 14 В, при средней нагрузке – от 13.6 до 14.2 В, при сильной – в пределах 14.5 В. В случае превышения перечисленных характеристик, зачищают контакты и повторно проводят контрольную процедуру.
Если после чистки результаты неудовлетворительные, состояние реле оценивают, демонтировав узел. При прозвонке регулятора используют регулируемый источник питания (можно использовать зарядку для аккумулятора), лампочка на 12 В.
Отрицательную клемму от зарядного устройства бросают на массу, а положительную – к контакту реле. Лампочку подключают к графитным щеткам с любой полярностью.
Диагностику начинают, настроив зарядку на подачу 12.7 В. Этого достаточно, чтобы лампа загорелась. Затем нагрузку плавно увеличивают до предельного значения (14.5 В). На срабатывание регулятора укажет погасшая лампа. Но если лампочка продолжить светиться и при большей величине напряжения, это указывает на поломку реле, с необходимостью замены.
Проблемы с зарядным устройством
Причины перезаряда аккумулятора нередко объясняются неправильной зарядкой батареи, если владелец использует устаревшее или неисправное зарядное устройство. В старых аппаратах предусмотрена возможность самостоятельной установки характеристик. Если параметры выставлены неправильно, это грозит выводом из строя АКБ.
Чтобы избежать неприятностей, используют новые зарядные устройства проверенных марок. При покупке не помешает изучить отзывы потребителей.
Если поломка произошла в пути
Нередко водитель выясняет, что генератор выдает высокое напряжение, когда нет возможности немедленно приступить к устранению неисправности. Если идет незначительный перезаряд от генератора (не выше 15 В), при таком превышении можно продолжить маршрут, добравшись до ближайшего сервисного центра, чтобы затем разбираться, почему прыгает зарядка на генераторе.
В пути ограничивают обороты мотора, оставляют включенным только то электрооборудование, без которого нельзя обойтись. Это позволит доехать до СТО без рисков для исправности электрической схемы авто.
При высоком напряжении от генератора по неизвестной причине (более 16 В), возможная временная мера, чтобы избежать немедленных проблем – ослабить натяжение гибкой связи на приводе устройства от коленчатого вала. Проскальзывание хотя и вызовет интенсивный износ ремня, но снизит частоту вращения ротора, с соответствующим влиянием на характеристики вырабатываемого тока.
Если повышенное напряжение в бортовой сети автомобиля по разным причинам сохраняется, а ослабленный ремень не помог избежать перезаряда батареи на ВАЗ-2106 или авто другой модели, можно временно убрать из схемы генератор, отсоединив клеммы этого устройства. При таком изменении коммутации бортсеть питает исключительно аккумулятор, без подзарядки.
Еще один способ – снять на время приводной ремень генератора.
Полностью заряженной АКБ хватит, чтобы преодолеть от 60 до 100 км. Но затем уровень заряда необходимо восполнить, подключив источник питания к зарядному устройству до полного возмещения утраченной энергии.
Методы защиты
Если владелец устранил неисправности, вызывавшие большое напряжение от генератора, установив причины, не менее важно исключить эти проблемы при последующей эксплуатации. В новых моделях автомобилей бортовая система может информировать водителя о текущих нарушениях параметров, выдавая данные на монитор.
Доступность сведений об условиях работы оборудования обеспечивает своевременное устранение проблем.
Еще одно условие – поддержание заряда АКБ на нормальном уровне, если автомобиль продолжительное время простаивает. Если машина не нужда, источник питания лучше снять, чтобы периодически подзаряжать, поддерживая в исправном состоянии.
Исключить проблемы можно, самостоятельно изготовив зарядное устройство. Защиту от перезаряда аккумулятора обеспечит использование ЗУ, собранного по одной из следующих схем от перезаряда АКБ:
Previous
Next
Ответы на частые вопросы
В завершение обзора несколько распространенных вопросов по этой теме.
Пойдет ли перезаряд аккумулятора автомобиля, если заменить генератор на устройство с более высокой мощностью?
Это условие не повлияет на работу оборудования, поскольку в цепи присутствует регулятор, убирающий избыточную нагрузку.
Можно ли перезарядить аккумулятор, если заменить провода на кабели с большим диаметром сечения?
Увеличение диаметра силовой проводки непосредственно не приводит к избыточному заряду. Но если заменить поврежденный или плохо соединенный участок провода, напряжение возрастет, если генератор работает некорректно.
Как подключать дополнительную (гелевую) батарею, чтобы избежать перезаряда аккумулятора с негативными последствиями для исправности электрооборудования?
При подключении используют переходное устройство, ограничивающее или контролирующее вольтаж.
Если генератор перезаряжает аккумулятор, проблему выявить несложно, если поэтапно проверить состояние всех элементов цепи. Главное – не оставлять превышение нагрузки без внимания, даже если напряжение увеличено незначительно. Ведь перезарядка аккумулятора автомобиля возможна по различным причинам, и грозит опасными последствиями, если не принять своевременных мер.
Acura
BMW
Сhevrolet
Citroen
Ford
Hyundai
Jeep
Land Rover
Mazda
Mitsubishi
Opel
Porsche
SAAB
Skoda
Suzuki
Volkswagen
Audi
Cadillac
Chrysler
Dodge
Honda
Infiniti
Kia
Lexus
Mercedes
Nissan
Peugeot
Renault
Seat
Subaru
Toyota
Volvo
Схема подключенияи устройство. Схема подключения генераторной системы
Особенности генератора ВАЗ-2107, схема подключения к электросети и система зарядки — это то, что должен знать автомобилист. Если генерация напряжения прекратится, машина не сможет долго работать на одном аккумуляторе. Карбюраторные двигатели с бесконтактным зажиганием при среднем уровне заряда смогут продержаться не более суток поездки с выключенным светом. Форсунки будут работать без генератора несколько часов, так как мотор помпы и ЭБУ потребляют большой ток.
Конструкция генераторов
Схема зарядки генератора ВАЗ-2107 практически такая же, как и на всех остальных автомобилях.
Проверенная годами и надежная конструкция, содержащая минимум элементов. А это значит, что ломаться нечему. Генератор приводится в движение коленчатым валом двигателя с гибким ремнем. Основные части электрической машины:
- Статор — это неподвижная часть, на ней находится обмотка. Изготовлен из толстой медной проволоки.
- Ротор — подвижная часть генератора, на нем находится обмотка возбуждения.
- Крышки из алюминия. Предназначены для центровки ротора и установки дополнительного оборудования.
- Реле-регулятор. Позволяет корректировать напряжение на выходе генератора.
- Ремень. Необходимо передать вращение от коленчатого вала на ротор генератора.
- Блок полупроводниковых диодов и конденсатора. Выпрямляет постоянное напряжение, в результате происходит избавление от переменной составляющей тока.
- Шкив и рабочее колесо. Дайте корпусу остыть.
Эта конструкция не только генератора ВАЗ-2107. Схема его подключения мало чем отличается от применяемой на более современных автомобилях иностранного производства. Конструктивно различные модели отличаются большим размером обмоток, габаритами генератора, наличием водяного охлаждения.
Ротор генератора
Схема генератора ВАЗ-2107 (инжектор) мало отличается от применяемой на устаревших карбюраторных двигателях. Одно отличие состоит в том, что конструкция более современная и способна производить больший ток. Ротор включает в себя обмотку возбуждения, создающую вокруг себя постоянное магнитное поле. А это одно из условий работы генераторной установки. Второе условие – движение. Другими словами, если на обмотку возбуждения подано напряжение, но ротор не вращается, то генерации тока не произойдет. Как только ротор начнет двигаться, на обмотке статора сразу появится переменное напряжение.
Статор генератора
Статор является неподвижной частью генераторной установки, которая с помощью кронштейнов закрепляется на блоке двигателя. Обмотка на сердечнике из трансформаторной стали. При работе устройства в обмотке возникает электродвижущая сила. Один небольшой нюанс — на статоре три статорных обмотки, следовательно, вырабатывается трехфазное напряжение. С помощью такой схемы можно уменьшить пульсирующие токи при работе. Но он также требует нескольких ступеней трансформации, более сложной схемы выпрямителя.
Регулятор напряжения
Карбюраторная схема генератора ВАЗ-2107 с моторами старого образца состояла из регулятора напряжения выносного типа.
Отдельно в подкапотном пространстве стояла коробка с устройством. Регуляторы могут быть следующих типов:
- Регулируемый — возможность переключения на «зима» и «лето». В первом напряжение стабилизации чуть выше, чем во втором. Относится к классу электрических бесконтактных устройств.
- Нерегулируемые — состоят из схемы на полупроводниковом кристалле или нескольких элементах. Это также бесконтактный электрический прибор.
- Механический вид состоит из электромагнитного реле и сопротивления. Давно не используется, так как степень надежности крайне низкая.
Использование регулятора напряжения, постоянное питание обмотки возбуждения. Ведь есть одна особенность генераторных установок: если изменить магнитное поле ротора, пропорционально изменится и напряжение на выходе устройства. Частота и ток останутся прежними. На современных модификациях автомобилей применяются реле-регуляторы, совмещенные с щеткодержателем. Стоимость такого устройства значительно ниже.
Блок диодов и конденсатор
Блок диодов в цепи зарядки аккумулятора от генератора ВАЗ-2107 состоит из шести полупроводников, установленных на подковообразной пластине. Он крепится на задней крышке и позволяет с его помощью охлаждать диоды. Полупроводники преобразуют трехфазное переменное напряжение в постоянное однополярное.
С помощью конденсатора в задней части устройства получается избавиться от переменной составляющей на выходе генератора. Проблема в том, что после выпрямления все равно будет небольшая пульсация переменного тока. Конденсатор в цепи замены работает как проводник при протекании переменного тока и как разрыв при постоянном. Иными словами, по теореме Кирхгофа вся переменная составляющая просто замкнется и дальше не пройдет.
Совместное использование генератора и батареи
Аккумулятор и генератор ВАЗ-2107 подключаются по схеме очень просто. От силового выхода генератора идет один толстый провод к плюсовой клемме аккумулятора. Минус — кожух двигателя и кузов автомобиля. Напряжение на регулятор поступает через блок с лампой и диодом, вмонтированный в панель приборов. При прекращении питания обмотки возбуждения в приборе загорается лампа с красным значком батареи.
Когда двигатель остановлен, все питание осуществляется от аккумулятора. При запуске двигателя включается генератор. А уровня тока достаточно для удовлетворения потребности как в зарядке аккумулятора, так и в питании всех потребителей. С помощью регулятора можно поддерживать напряжение на одном уровне независимо от скорости вращения ротора. Если бы не реле-регулятор, напряжение колебалось бы в пределах 12-30 вольт.
Похожие статьи
Термоэлектрический генератор: история и
Материнская плата (схема). Устройство и
Генератор асинхронный
Генератор синхронный
Как подключить генератор к сети дома —
Как устроены ремни генератора и для чего?
Как устроен генератор ВАЗ-2106?
Схема подключения генератора ВАЗ-2107.
Генератор ВАЗ-2107: снятие, установка и
ВАЗ 2107 Генератор мемов — Imgflip
Самый быстрый генератор мемов на планете. Легко добавляйте текст к изображениям или мемам.
Без пробеловВерх и низВерхНиз
Автоматический цветБелыйЧерный
10%15%20%25%35%50%75%100%
Популярные
Мой
901 36loading. ..
Пусто
Просмотреть все Мем Шаблоны (ещё 1000…)← Цвет фона. Нажмите, чтобы изменить.
Примечание. Шрифт можно настроить для каждого текстового поля, щелкнув значок шестеренки.
Совет: Если вы , ваши мемы будут сохранены в вашей учетной записи
Что такое генератор мемов?
Это бесплатный онлайн-редактор изображений, который позволяет добавлять в шаблоны текст, изображения и многое другое с изменяемым размером. Люди часто используют генератор для настройки существующих мемов, такие как те, которые можно найти в коллекции шаблонов мемов Imgflip. Однако вы также можете загрузить свои собственные шаблоны или начать с нуля с пустыми шаблонами.
Как сделать мем
- Выберите шаблон. Вы можете использовать один из популярных шаблонов, поиск по более чем 1 миллиону загруженные пользователем шаблоны с помощью ввода поиска или нажмите «Загрузить новый шаблон», чтобы загрузить свой собственный шаблон с вашего устройства или с URL-адреса. Для проектирования с нуля попробуйте найти «пустые» или «пустые» шаблоны.
- Добавить настройки. Добавляйте текст, изображения, наклейки, рисунки и интервалы с помощью кнопок рядом с ваш мем холст.
- Создавайте и делитесь. Нажмите «Создать мем», а затем выберите, как поделиться и сохранить свой мем. Ты можешь поделиться в социальных приложениях или через телефон, или поделиться ссылкой, или загрузить на свое устройство. Вы также можете поделиться с одним из многочисленных мем-сообществ Imgflip.
Как настроить свой мем?
- Вы можете перемещать текстовые поля и изменять их размер, перетаскивая их. Если вы используете мобильное устройство, возможно, вам придется сначала установить флажок «Включить перетаскивание» в разделе «Дополнительные параметры». Вы можете добавить столько дополнительные текстовые поля, как вы хотите, с помощью кнопки «Добавить текст».
- Вы можете настроить цвет шрифта и цвет контура рядом с местом ввода текста.
- Вы можете дополнительно настроить шрифт для каждого текстового поля, используя значок шестеренки рядом с полем ввода текста. Imgflip поддерживает все шрифты, установленные на вашем устройстве, включая стандартные Windows, Mac и веб-шрифты. включая полужирный и курсив. Более 1300 бесплатных шрифтов также поддерживаются для всех устройств. Любой другой шрифт который вы хотите, можно использовать, если вы сначала установите его на свое устройство, а затем введите имя шрифта на Imgflip.
- Вы можете вставлять популярные или пользовательские наклейки и другие изображения, включая шляпы отморозков, смиритесь с этим солнцезащитные очки, речевые пузыри и многое другое. Поддерживаются непрозрачность и изменение размера, и вы можете копировать/вставлять изображения. используя CMD/CTRL + C/V для быстрого создания.
- Вы можете вращать, переворачивать и обрезать любые загруженные вами шаблоны.
- Вы можете рисовать, обводить или делать наброски на своем меме, используя панель над изображением предварительного просмотра мема.
