Как выставить зажигание на ВАЗ 2107 карбюратор

Содержание

1. Как правильно выставить зажигание на ВАЗ-2107
2. Регулировка электронного зажигания (на ВАЗ 2107)
3. Настройка электронного зажигания
4. Как корректируется выставление зажигания на ВАЗ-2107
5. Процедура замены реле стартера
6. Как гарантированно выполнить процедуру установки и настройки зажигания верно

На сегодняшний день, автомобили производства Волжского автомобильного завода нашли достаточно большое распространение на отечественных дорогах. Необходимо отметить, что они отличаются надежностью, неприхотливостью, износостойкостью многих элементов конструкции и простотой обслуживания. Достаточно распространена и модель ВАЗ-2107. Транспортное средство может эксплуатироваться на протяжении десятилетий и не менять свой первоначальный внешний вид. Безусловно, пользуясь авто, у водителя возникает необходимость выполнять мелкий ремонт. Не имея определенного опыта, при необходимости выполнить ремонтные работы могут возникать определенные сложности и вопросы. Один из таких вопросов – как выставить зажигание на ВАЗ 2107 карбюратор?

Прежде всего, стоит сказать, что установка зажигания на ВАЗ 2107 (карбюратор) не является сложной. При правильном изучении этого вопроса, работы могут быть выполнены самостоятельно. Попробуем разобраться, как осуществить данную процедуру.

Необходимо отметить, что следить за состоянием автомобиля имеющего карбюратор нужно, так как в противном случае, могут происходить изменения в работе транспортного средства. К признакам того, что нужно выставить зажигание ВАЗ 2107 относят достаточно большой расход топливной жидкости или же неравномерную работу мотора.

Как выставить зажигание

Как правильно выставить зажигание на ВАЗ-2107

Данный процесс выполняется совсем не сложно. Справится с выполнением работ, может практически любой человек. С этой целью необходимо заранее запастись 13-миллиметровым ключом, а также специальным инструментом для коленчатого вала. Перед тем как настроить зажигание на ВАЗ-2107 (карбюратор) необходимо выполнить выключение двигателя. Таким образом, процедура выполняется только в том случае, если мотор был полностью заглушен. Изначально должна выполняться установка поршня первого цилиндра в самую верхнюю точку, расположенную на такте сжатия.

Предварительно, нужно осуществить снятие свечей зажигания. Отверстие, в которое они были вставлены необходимо чем-то заткнуть. Вполне может подойти вата.

Следующим этапом является совмещение метки зажигания ВАЗ 2107 (карбюратор) на коленвале и защитной крышки на моторе. С этой целью при помощи ключа начните выполнение процедуры прокручивания коленчатого вала. В процессе выполнения этого этапа, воздух который там находиться должен поспособствовать выталкиванию ваты, которая была вставлена. Попробуйте медленно произвести процедуру прокрутки вала, до тех пор пока метка, имеющаяся на шкиве, а также крышка ГРМ не встанут в одно положение.

В процессе выполнения процедуры установки зажигания на ВАЗ-2107 (карбюратор) нужно обратить внимание на то, что на защитной крышке расположено несколько точек. В данном случае идет речь про:

1.  Опережение зажигания на 10 градусов.
2.   Опережение зажигания на 5 градусов.
3.   Отсутствие опережения, отметка «0».

В связи с тем, что транспортное средство данной модели чаще всего эксплуатируется на 92 и 95 бензине, необходимо осуществить выставление зажигания именно для этих видов топливной жидкости. Поэтому следует осуществить выбор в пользу второй точки, опережающей процесс зажигания на 5 градусов. Как только вышеописанные параметры совпадут, необходимо произвести установку свечей зажигания. Теперь процедура завершена.

Регулировка электронного зажигания (на ВАЗ 2107)

Для того чтобы разобраться в том, как отрегулировать зажигание на ВАЗ 2107 (карбюратор) нужно при помощи 13-го ключа выполнить ослабление гайки, фиксирующей трамблер. В данном случае, первый провод, идущий от лампочки будет применяться в качестве вольтметра. Его нужно подсоединить к выводу. Второй же провод подключается к «массе».

Следующий этап регулировки бесконтактного зажигания (на ВАЗ 2107) – выполнение процедуры, подразумевающей включение зажигания. Очень медленно и аккуратно следует провернуть корпус распределителя при помощи часовой стрелки. Остановить выполнение этой работы необходимо сразу же после того как световой индикатор перестанет «гореть». В момент, когда появятся искры, можно будет сделать вывод про появление зажигания. Далее нужно переместить трамблер пока контакты не будут разъединены и индикатор, вновь не начнет гореть. Теперь установка бесконтактного зажигания на карбюраторном ВАЗ-2107 завершена.

Установка электронного зажигания на ВАЗ 2107 позволяет сделать функционирование автомобильного мотора более мягким и плавным. Это способствует тому, что процесс его запуска в холодное время года в значительной степени способствует уменьшению расхода топливной жидкости. Если имея карбюраторный двигатель, вы задумывайтесь над тем как поставить электронное зажигание на ВАЗ-2107, то необходимо максимально подробно ознакомится в нюансах выполнения установки.

Порядок зажигания ВАЗ 2107 не должен быть достаточно дорогим. При этом отдавать предпочтение в пользу дешевых моделей также не рекомендуется. Правильнее всего выбирать товар относящийся к средней ценовой категории для того чтобы в дальнейшем, не произошла ситуация требующая выполнения замены. Перед началом выполнения работ по выставлению бесконтактного зажигания на ВАЗ-2107 требуется подготовить дрель, а также набор различных ключей.

Как выставлять зажигание

Настройка электронного зажигания

Чтобы получить базовые знания и в целом представление о том как поставить бесконтактное зажигание на ВАЗ 2107, нужно ознакомится с инструкцией которая прилагается и изучить все то, что входит в набор к автомобильному мотору карбюраторного типа. Здесь идет речь, про такие детали как трамблер, коммутатор, свечи зажигания, катушка, провода соединительного и высоковольтного типов. Данная система может устанавливаться без каких-либо проблем. Изначально следует снять с аккумулятора клемму означающую «минус», а после произвести проворачивание коленвала до того момента, когда третья и четвертая отметки будут совмещены.

Теперь мастеру, который выполняет работу, можно приступать к процессу выполнения основных действий. Катушку нужно отсоединить от всех коммуникаций, которые к ней идут. Ее необходимо аккуратно демонтировать и установить новую комплектующую. Уже новый элемент может быть подключен к проводу, являющемуся высоковольтным.

Следующий этап, подразумевающий установку бесконтактного зажигания на карбюраторном ВАЗ-2107 подразумевает снятие крышки являющейся трамблером. На блоке, используя маркер нужно указать место, куда он будет монтирован. Далее, деталь следует аккуратно открутить и переставить немного в сторону. Теперь процедура выставления зажигания ВАЗ-2107 (карбюратор) подразумевает установку «бегунка» в перпендикулярном положении к мотору и вставление в отверстие, блока для цилиндров. Его нужно совместить вместе с точкой расположенной на блоке. После этого крышку нужно установить в исходное положение и произвести подключение проводов.

Прежде чем вами будет произведена установка зажигания на карбюраторный ВАЗ-2107, нужно определить, где именно будет находиться коммутатор. Дело в том, что место для его установки в автомобиле этой модели, просто-напросто не предусмотрено. Специалисты рекомендуют выполнить установку непосредственно вблизи емкости, в которую заливается омывательная жидкость. Комплектующая может быть закреплена при помощи саморезов. Также предусмотрена возможность установки разъема. Следует также помнить и про свечи. Для того чтобы в данной модели авто произвести их замену, следует использовать специальный инструмент, при помощи которого осуществляется выкручивание устаревших комплектующих и установка новых. К слову, свет зажигательных свечей позволяет говорить про процесс функционирования мотора. В том случае если они имеют черный цвет, то скорее всего, следует проверить работу фильтра воздуха. Нормальным цветом является светло-коричневый.

Как корректируется выставление зажигания на ВАЗ-2107

После того как была выполнена установка, следует произвести работы по проверке ее работоспособности. Как только автомобиль набрал скорость, составляющую 40 километров в час, следует произвести включение четвертой передачи. В данном случае, признаком того, что работы были выполнены верно, является постукивание. Если же их нет, то неправильно было выставлено электронное зажигание на ВАЗ-2107. Для того чтобы произвести регулировку электронного зажигания ВАЗ 2107 следует произвести поворот трамблера, в сторону движения стрелки часов.

Процедура замены реле стартера

Достаточно распространенной проблемой на автомобилях ВАЗ-2107, в которых установлен карбюратор, также является возникновение неисправности в реле стартера. Проблема возникает при повороте ключа. В замке издается щелчком и реле втягивающего типа не начинает работать. Выполнить замену данной комплектующей очень легко. При этом если вы не владеете технической стороной этого вопроса, то рекомендуется обращаться за помощью к тем специалистам, которые неоднократно выполняли такие работы и соответственно, имеют опыт.

Как гарантированно выполнить процедуру установки и настройки зажигания верно

Несмотря на то, что процедура является не сильно сложной, далеко не все люди могут самостоятельно ее выполнять. Именно поэтому, если вы не уверены в своих силах, рекомендуется доверять процесс установки и настройки зажигания ВАЗ-2107 (карбюратор) квалифицированным специалистам, имеющим опыт работы. Они точно знают, как за короткий промежуток времени произвести данную процедуру и при этом, достичь нужного результата.

В целом, подобные услуги предоставляются на большинстве станций технического обслуживания. Поэтому каких-либо проблем с вопросом поиска услуг специалистов возникнуть не должно. Рекомендуется отдавать предпочтение в пользу мастеров с опытом работы. Они смогут не только провести работы качественно, но и с большим удовольствием ответят на все возникающие вопросы. Ответственно подойдя к решению этого вопроса, каких-либо проблем в эксплуатационных показателях вашего транспортного средства не возникнет.

Установка электронного зажигания на ВАЗ 2107 позволяет сделать функционирование автомобильного мотора более мягким и плавным.

Установка момента зажигания ВАЗ классика

Проверка установки момента зажигания ВАЗ-2107

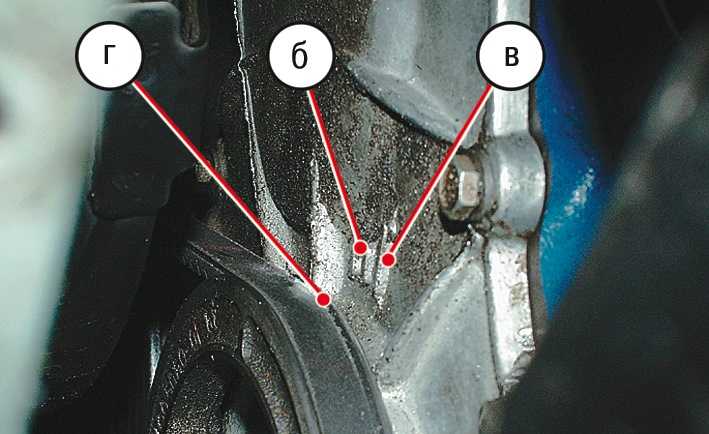

На передней крышке блока цилиндров имеются три метки в виде приливов.

Первая метка по ходу вращения шкива коленчатого вала соответствует 10° опережения зажигания, вторая – 5° и третья метка, самая длинная – 0°.

На шкиве коленчатого вала выбита метка верхней мертвой точки (ВМТ) первого цилиндра. На торце шкива в этом месте имеется прилив

Если ранее проводилась регулировка угла опережения зажигания по шкале октан-корректора, устанавливаем корпус распределителя в нулевое положение октан-корректора.

Подсоединяем один щуп контрольной лампы или вольтметра к контакту низкого напряжения распределителя, а второй замыкаем на «массу» и включаем зажигание.

При разомкнутых контактах прерывателя лампа должна гореть, а вольтметр – показывать наличие напряжения.

Специальным ключом проворачиваем коленчатый вал за гайку шкива до загорания лампы.

Если такого ключа нет, вывешиваем одно из задних колес и, включив четвертую передачу, вращаем его, поворачивая коленчатый вал.

Загоревшаяся лампа указывает на момент зажигания.

Проверяем совмещение метки на шкиве с длинной меткой на передней крышке блока цилиндров.

При несовпадении меток регулируем момент установки зажигания.

Начальный угол опережения зажигания при использовании бензина с октановым числом 95 – 5° (средняя метка на передней крышке блока цилиндров).

Регулировка момента зажигания

Устанавливаем коленчатый вал в положение верхней мертвой точки такта сжатия поршня первого цилиндра (длинная метка).

Если распределитель зажигания не снимали с двигателя, то такт сжатия первого цилиндра определяем, сняв его крышку – контакт ротора должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра.

Если распределитель зажигания (после замены или ремонта) только установлен на двигатель – выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал.

Выходящий воздух, вытолкнув пробку, укажет на начало такта сжатия в первом цилиндре.

Ключом «на 13» ослабляем затяжку гайки крепления стопорной пластины.

Поворачиваем корпус распределителя по часовой стрелке до замыкания контактов прерывателя – лампа погаснет.

Медленно поворачиваем корпус распределителя против часовой стрелки до загорания лампы, при этом слегка прижимаем ротор против часовой стрелки, чтобы выбрать зазор в приводе.

Удерживая его в таком положении, затягиваем гайку стопорной пластины.

После регулировки уточняем момент зажигания.

Корректировка угла опережения зажигания

Если установка момента зажигания была нарушена, проверяем и при необходимости регулируем момент зажигания.

Для подстройки угла опережения зажигания под конкретный состав топлива на корпусе распределителя зажигания нанесена шкала октан-корректора.
