Предохранители и реле ВАЗ 2107. Расположение. Описание.

Содержание страницы

Расположение

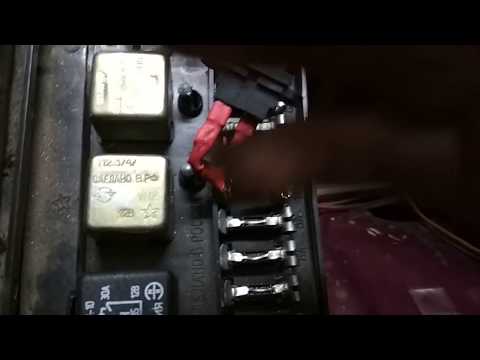

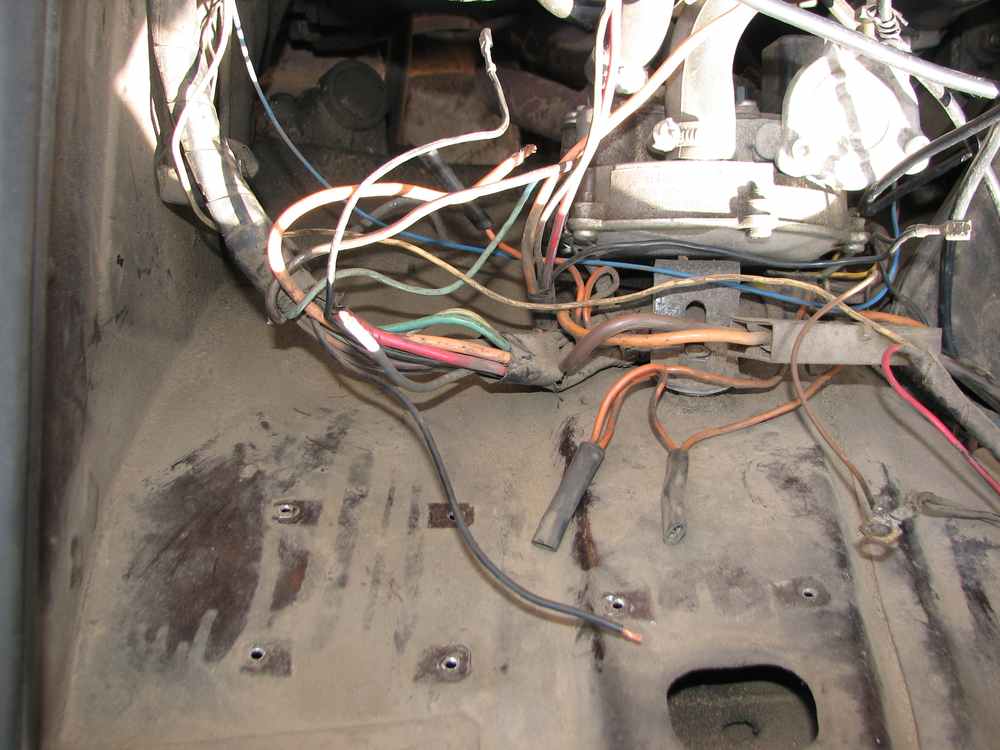

Монтажный блок предохранителей и реле находится в моторном отсеке на задней стенке, справа, напротив сиденья для пассажира.

Предохранители штыревого типа

F1 (10А)

• Электродвигатель отопителя
• Лампы света заднего хода
• Сигнализатор включения обогрева  заднего стекла
• Реле включения обогрева заднего стекла (обмотка)

F2 (10А)

• Электродвигатель очистителя и омывателя ветрового стекла
• Электродвигатель очистителя и омывателя фар
• Реле очистителя ветрового стекла
• Реле очистителя и омывателя фар

F3 (10А)

• Резервный

F4 (10А)

• Резервный

F5 (20А)

• Элемент обогрева заднего стекла и реле включения обогрева

F6 (10А)

• Прикуриватель
• Штепсельная розетка для переносной лампы
• Часы

F7 (20А)

• Звуковые сигналы
• Реле сигналов
• Реле электровентилятора охлаждения радиатора (контакты)
• Электродвигатель вентилятора охлаждения радиатора

F8 (10А)

• Выключатель аварийной сигнализации с контрольной лампой
• Реле-прерыватель указателей поворотов и аварийной сигнализации
• Сигнализатор указателей поворотов (в режиме аварийной сигнализации)
• Указатели поворотов (в режиме аварийной сигнализации)

F9 (10А)

• Регулятор напряжения генератора
• Лампы задних противотуманных фонарей и их сигнализатор

F10 (10А)

• Указатели поворота (в режиме указания поворота)
• Реле-прерыватель указателей поворота
• Сигнализатор указателей поворота
• Система управления пневмоклапаном
• Тахометр
• Указатель топлива
• Сигнализатор резерва топлива
• Сигнализатор включения стояночного тормоза
• Сигнализатор недостаточного давления масла в системе смазки двигателя
• Указатель температуры охлаждающей жидкости
• Вольтметр
• Сигнализатор аварийного состояния рабочей тормозной системы
• Сигнализатор заряда аккумуляторной батареи
• Сигнализатор прикрытия воздушной заслонки карбюратора
• Реле электровентилятора (обмотка)
• Термовыключатель электровентилятора
• Обмотка возбуждения генератора (генератор 37. 3701)

F11 (10А)

• Плафон освещения салона
• Лампы стоп-сигнала
• Лампа освещения багажного отделения

F12 (10А)

• Дальний свет фар (правая фара)
• Реле стеклоочистителей и омывателей фар (обмотка реле)

F13 (10А)

• Дальний свет фар (левая фара)
• Сигнализатор включения дальнего света

F14 (10А)

• Передний габаритный огонь (левая блок-фара)
• Задний габаритный огонь (правый фонарь)
• Фонари освещения номерного знака
• Подкапотная лампа
• Сигнализатор включения габаритного огня

F15 (10А)

• Передний габаритный огонь (правая блок-фара)
• Задний габаритный огонь (левый фонарь)
• Лампа освещения прикуривателя
• Лампа освещения приборов
• Лампа освещения вещевого ящика
• Часы (лампа освещения)

F16 (10А)

• Ближний свет фар (правая блок-фара)
• Реле стеклоочистителей и омывателей фар (обмотка реле)

F17 (10А)

• Ближний свет фар (левая блок-фара)

F18

• Запасной

F19

• Запасной

F20

• Запасной

F21

• Запасной

Предохранители цилиндрического типа

F1 (8А)

• Электродвигатель отопителя
• Лампы света заднего хода
• Сигнализатор включения обогрева  заднего стекла
• Реле включения обогрева заднего стекла (обмотка)

F2 (8А)

• Электродвигатель очистителя и омывателя ветрового стекла
• Электродвигатель очистителя и омывателя фар
• Реле очистителя ветрового стекла
• Реле очистителя и омывателя фар

F3 (8А)

• Резервный

F4 (8А)

• Резервный

F5 (16А)

• Элемент обогрева заднего стекла и реле включения обогрева

F6 (8А)

• Прикуриватель
• Штепсельная розетка для переносной лампы
• Часы

F7 (16А)

• Звуковые сигналы
• Реле сигналов
• Реле электровентилятора охлаждения радиатора (контакты)
• Электродвигатель вентилятора охлаждения радиатора

F8 (8А)

• Выключатель аварийной сигнализации с контрольной лампой
• Реле-прерыватель указателей поворотов и аварийной сигнализации
• Сигнализатор указателей поворотов (в режиме аварийной сигнализации)
• Указатели поворотов (в режиме аварийной сигнализации)

F9 (8А)

• Регулятор напряжения генератора
• Лампы задних противотуманных фонарей и их сигнализатор

F10 (8А)

• Указатели поворота (в режиме указания поворота)
• Реле-прерыватель указателей поворота
• Сигнализатор указателей поворота
• Система управления пневмоклапаном
• Тахометр
• Указатель топлива
• Сигнализатор резерва топлива
• Сигнализатор включения стояночного тормоза
• Сигнализатор недостаточного давления масла в системе смазки двигателя
• Указатель температуры охлаждающей жидкости
• Вольтметр
• Сигнализатор аварийного состояния рабочей тормозной системы
• Сигнализатор заряда аккумуляторной батареи
• Сигнализатор прикрытия воздушной заслонки карбюратора
• Реле электровентилятора (обмотка)
• Термовыключатель электровентилятора
• Обмотка возбуждения генератора (генератор 37. 3701)

F11 (8А)

• Плафон освещения салона
• Лампы стоп-сигнала
• Лампа освещения багажного отделения

F12 (8А)

• Дальний свет фар (правая фара)
• Реле стеклоочистителей и омывателей фар (обмотка реле)

F13 (8А)

• Дальний свет фар (левая фара)
• Сигнализатор включения дальнего света

F14 (8А)

• Передний габаритный огонь (левая блок-фара)
• Задний габаритный огонь (правый фонарь)
• Фонари освещения номерного знака
• Подкапотная лампа
• Сигнализатор включения габаритного огня

F15 (8А)

• Передний габаритный огонь (правая блок-фара)
• Задний габаритный огонь (левый фонарь)
• Лампа освещения прикуривателя
• Лампа освещения приборов
• Лампа освещения вещевого ящика
• Часы (лампа освещения)

F16 (8А)

• Ближний свет фар (правая блок-фара)
• Реле стеклоочистителей и омывателей фар (обмотка реле)

F17 (8А)

• Ближний свет фар (левая блок-фара)

F18

• Запасной

F19

• Запасной

F20

• Запасной

F21

• Запасной

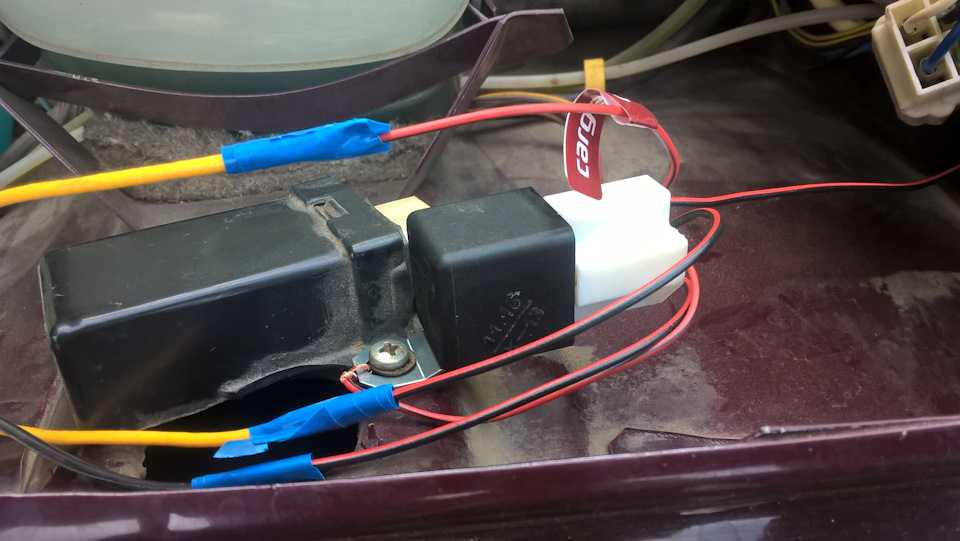

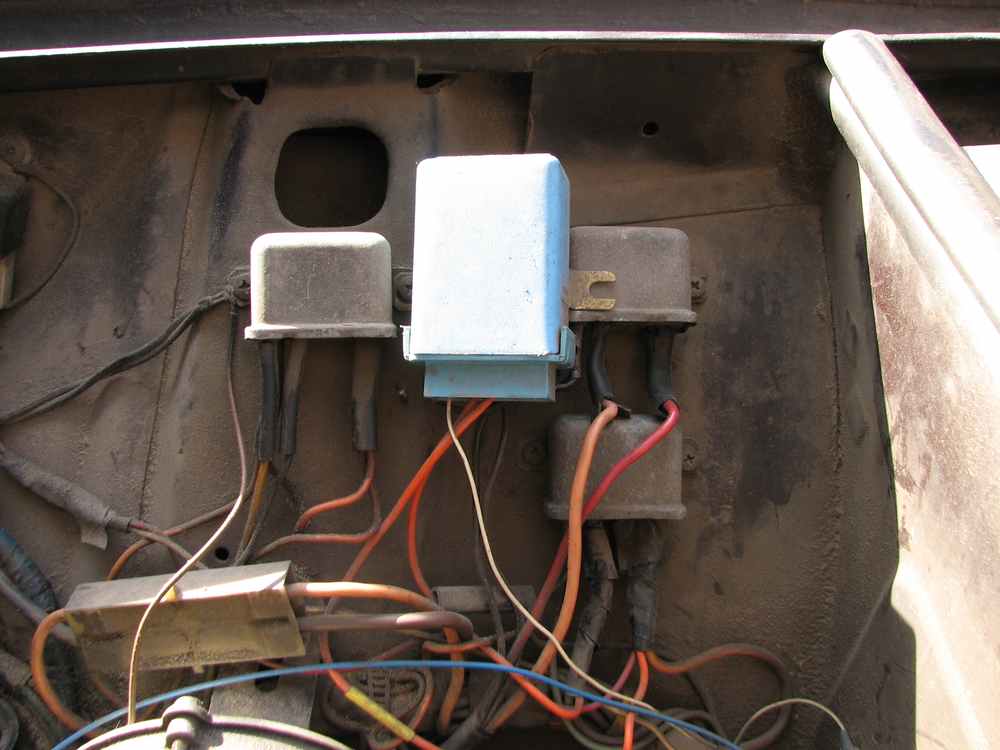

Реле

K1

• Реле включения обогрева заднего стекла

K2

• Реле очистителя и омывателя фар

K3

• Реле включения звуковых сигналов

K4

• Реле включения электровентилятора охлаждения (с 2000 года не используется)

K5

• Реле включения дальнего света фар

K6

• Реле включения ближнего света фар
