Как работает цепь генератора ваз 2107. Генератор (проблемы и их решения)

Одним из важнейших элементов в схеме электропитания автомобиля является генератор. На первый взгляд это довольно сложное устройство, но прочитав эту статью, разобраться в принципе его работы, будет не так уж и сложно.

Генератор, это сложное устройство, требующее к себе бережного отношения. Необходимо следить за исправностью всех элементов, связанных с его работой. Следить за натяжением приводного ремня. В случае его чрезмерной натяжки, увеличивается нагрузка на подшипники, что приведет к их быстрому износу.

Ни в коем случае не оставлять работающий генератор со снятыми клеммами аккумулятора. Это повредит электрооборудование автомобиля и выведет из строя регулятор напряжения.

Это устройство, преобразующее механическую энергию вращения вала в электрический ток, посредством электромагнитной индукции.

На автомобилях ВАЗ «седьмой» серии устанавливается генератор модели 372.3701. Он крепится к кронштейну двигателя автомобиля при помощи болта с втулками с одной стороны и на шпильку натяжной планки с другой.

Вращение осуществляется приводным ремнем от коленчатого вала.

Клемма «В+» по схеме генератора на ВАЗ 2107 присоединяется к аккумулятору. Клемма «D» соединена, через монтажный блок, с контрольной лампой заряда аккумуляторной батареи.

Выпрямительный блок

Преобразует переменный ток в постоянный. Установлен на задней крышке на трех винтах. Блок состоит из кремниевых диодов, изолированных от друг друга (положительный и отрицательный), и закрытых в общем корпусе.

Статор

Статор состоит из стальных пластин. Внутри уложены обмотки. Каждая из них состоит из катушек, соединенных последовательно. Один выход обмоток соединен между собой, другой – с диодами выпрямительного блока.

Регулятор напряжения

Установлен на тыльной стороне генератора и закреплен двумя винтами. Регулятор является неразборным элементом. Независимо от числа оборотов двигателя, поддерживает напряжение в электрической цепи. На работающем двигателе обмотка генератора запитывается от диодов, установленных на выпрямительном блоке. В этот момент ток через контрольную лампу не проходит и она не светится. При горящей контрольной лампе подается сигнал о неисправности генератора.

Так же, на задней крышке, установлен конденсатор, подавляющий радиопомехи. Регулятор, также осуществляет контроль, за зарядкой аккумулятора, выдавая меньшее напряжение при повышенной температуре.

Ротор в схеме генератора ваз 2107 является последним из наиболее важных элементов

Это вал с напрессованной втулкой и стальными полюсами. Вместе образующими сердечник. В каркасе на втулке размещается обмотка возбуждения. На валу расположена пластмассовая втулка с контактными кольцами. К ним припаяны выходы обмотки. На другом конце вала установлен шкив с крыльчаткой вентилятора. Сам вал вращается на подшипниках, находящихся в крышках генератора, причем задний подшипник напрессован на вал, а передний находится в крышке.

На некоторых автомобилях устанавливался другой тип генераторов 9412.3701, отличительные черты конструкции это крыльчатка, находящаяся внутри его корпуса и выпрямительный блок был вынесен за крышку. Контактные кольца меньшего размера для снижения износа щеток.

Способ установки и схема генератора ВАЗ 2107 при этом не меняется.

Сравнительные технические характеристики моделей 372.3701 и 9412.3701:

Номинальное напряжение: 14 В

Максимальная сила тока: 55/80 А

Мощность: 770/1120 Вт

Масса: 4,4/4,9 кг

Бережное отношение и соблюдение правил эксплуатации этого агрегата гарантирует долгую и бесперебойную его работу в течении всего срока службы.

Вот настали выходные, и снова конечно же время гаража.
Эта статья будет о возбуждении. Нет, ни каких шуток о виагре, о возбуждении генератора.

Вчера был в магазине, купил реле на генератор, т.к. были проблемы с ним (ну и так, по мелочи еще для тормозной системы). И вот, разговор о нем, о генераторе.

И так начнем, симптомы:
— Не идет заряд аккумулятора при запуске двигателя.
— Заряд появляется только после прогазовки до двух — трех тыс. обор.

(важно)
— После перезапуска двигателя вновь нет заряки.
— Не горит индикатор на приборной панели.

Но я уже научен горьким опытом по тормозной системе, что все не так просто в этой чудо машине.

И вот, прочитал всякие статьи в интернетах и пришел к выводу: Нет возбуждения генератора!

(кстати, для инфы: в карбюраторе и инженктор. семерке стоят разные генераторы, тут была написана ересь. вот.)

И так, Напишу вам основные элементы этой чуду цепи:

1. лампочка «аккумулятора» на приборной панели. Дело в том, что ток проходит через нее и попадает на «провод возбуждения».

2. Что бы вы поняли, возбуждение, это тонкий провод с клемой, который цепляется вот здесь

3. Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.
Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

Ну это так, основа, вот сама система, как все работает:

Здесь цифрами от 1 до 6 обозначены основные элементы системы электроснабжения:
1.Аккумуляторная батарея.
2.Генератор.
3.Монтажный блок с реле и предохранителями.
4.Замок зажигания.
5.Измерительный прибор для контроля нап

Схема Подключения Генератора 2105 — tokzamer.ru

Включите электродвигатель стенда и доведите частоту вращения ротора до мин


Поэтому выпрямительный блок, при выходе из строя его элементов, рекомендуется менять в сборе. Наружный осмотр Наружным осмотром выявляют явные повреждения.

Реле-регулятор следит за уровнем напряжения и управляет током возбуждения генератора. Происходит это за счет того, что ток, подающийся на обмотку возбуждения, увеличивается, как и количество на приложения на клемме

Как подключен генератор Г-222 от ВАЗ-2105 на ВАЗ-2106.

Если напряжение будет нормальным, то, следовательно, старый регулятор напряжения поврежден и его необходимо заменить.

Снятие генератора Работу удобнее проводить на смотровой канаве или подъемнике. При соответствии напряжения норме это будет означать, что старый регулятор пришёл в негодность.

При иных показаниях регулятор лучше заменить. Проверка выпрямительного блока на короткое замыкание Снимаем провод с вывода регулятора напряжения.

Однако если уровень шума довольно сильный, то с устройством возможны следующие проблемы: выход из строя подшипников; замыкание между витками катушек статора; шум от щёток.

Отсоединяем наконечник провода от вывода регулятора напряжения.

Как подключить генератор 80 А,90 А на копейке(классике)часть 1.

Схема генератора 372.3701 на ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Вентили генератора не допускается проверять напряжением более 12 В или мегомметром, так как он имеет слишком высокое для вентилей напряжение и они при проверке будут пробиты произойдет короткое замыкание. Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «30» генератора с массой автомобиля.

Cхема: генератор ВАЗ 29 сентября Генератор

Использование нового типа генератора потребовало небольших изменений в проводке, это привело к тому, что на старый автомобиль нельзя было установить новый генератор

Сместив генератор к двигателю, снимаем изношенный ремень и надеваем новый. У генератора

Выключателем 6 отключите аккумуляторную батарею и реостатом 4 установите ток отдачи 10 А.

Снимаем наружную и внутреннюю крышку вместе с винтами. При затяжке болта поджимная втулка на рисунке слева смещается, выбирая зазор между кронштейном генератора и ушком.

Модификация с карбюраторным двигателем ВАЗ объемом 1,2 литра и мощностью 58,7 лошадиных сил, коробка передач как и в базовом варианте 4-ступенчатая.
Проверка работы генератора с трёхуровневым реле.

Технические характеристики генератора ВАЗ 2105

Лампа освещения приборов.

Электродвигатель вентилятора системы охлаждения радиатора.

Принцип работы агрегата и контрольной лампы заряда Основные детали агрегата Генератор модели Г работает так. И у машины сразу начинаются проблемы: то нет заряда, то лампа не горит.

Правильное натяжение ремня устанавливаем по величине прогиба его ветви на участке между шкивами генератора и насоса охлаждающей жидкости или насоса и коленчатого вала, под усилием 10 кгс. И у машины сразу начинаются проблемы: то нет заряда, то лампа не горит. Концы ее присоединены к контактным кольцам 18, установленным на пластмассовой колодке, напрессованной на вал ротора. При этом силой магнитного потока управляет реле-регулятор, которое увеличивает или уменьшает напряжение на щетках в зависимости от нагрузки на плюсовой клемме аккумуляторной батареи.

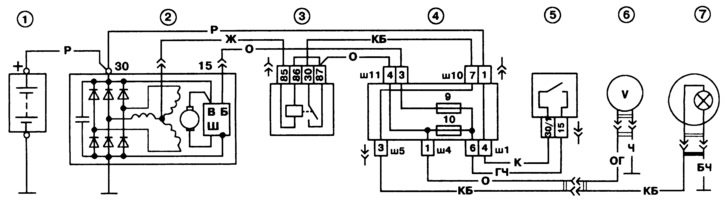

Схема соединений генератора Г на автомобиле ВАЗ 1 — аккумуляторная батарея; 2 — генератор; 3 — реле контрольной лампы заряда аккумуляторной батареи; 4 — монтажный блок; 5 — выключатель зажигания; 6 — вольтметр; 7 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов. Для проверки конденсатора снимаем его с генератора и подсоединяем к нему провода мультиметра.

F3 10A Резервный. То, что шины бескамерные, тоже недостаток: без компрессора не накачать, насосом удается лишь подкачивать.

Сегодня многие устанавливают трёхуровневые регуляторы напряжения, но я пока не пробовал, поскольку уже несколько лет с зарядом проблем не возникает. Зачем дополнительные диоды? Сам корпус отделен конденсатором от й клеммы. При включении зажигания лампочка горит, потому, что через нее идет ток возбуждения. Это значит, что цепь целая и генератор готов к работе.

Принцип действия Ротор генератора — это сильный электромагнит , который при вращении быстро меняет направление магнитного поля в обмотке генератора. F17 10A Ближний свет фар левая блок-фара. Модификация с карбюраторным двигателем ВАЗ объемом 1,2 литра и мощностью 58,7 лошадиных сил, коробка передач как и в базовом варианте 4-ступенчатая.
ВАЗ 2104,2105 ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА ОТ ВАЗ 2101,2106

Каково строение генератора изнутри

В качестве нее можно использовать отрезок трубы подходящего размера. Чтобы открыть блок, необходимо снять крышку, выдавливая ее наверх.

Для проведения проверки регулятора подсоединяем к щеткам вольтметр или контрольную лампу. Для зарядки аккумулятора и нормальной работы электрооборудования, напряжение должно быть 13,8 — 14,2 Вольта.

Установка генератора на место фиксируется гайкой на 17 и нижним болтом на

Пришлось покупать ещё один реле-регулятор, после чего заряд вернулся к нормальным значениям. На стенде Диагностика на стенде проводится на сервисе, а при наличии всего необходимого возможна и в домашних условиях. F2 10A Электродвигатели стеклоочистителя. Сигнализатор включения габаритных огней.

Читайте также: Измерение изоляции относительно земли

Принцип работы агрегата и контрольной лампы заряда

Между передним ротором и передним подшипником устанавливается регулировочная шайба, которую часто забывают поставить, делая ремонт генератора. Генераторы на автомобиле ВАЗ инжектор или карбюраторный тип имеют одинаковый привод. Осуществляя ремонт генератора, часто забывают поставить регулировочную шайбу, что делать крайне не рекомендуется. Это значит, что цепь целая и генератор готов к работе.

К внутренней части задней крышки устанавливается выпрямитель БПВ Оснащался прямозубыми 4 и 5-ступенчатыми коробками передач, с кулачковыми муфтами включения.

12.15. Схема соединений системы генератора 37.3701

F12 10A Дальний свет фар правая блок-фара. Базовая модель года выпуска с карбюраторным двигателем объемом 1,29 литров и мощностью 63,6 лошадиные силы.

Неисправный вентиль, как правило, пропускает ток в обоих направлениях. Неисправный конденсатор необходимо заменить. При этом силой магнитного потока управляет реле-регулятор, которое увеличивает или уменьшает напряжение на щетках в зависимости от нагрузки на плюсовой клемме аккумуляторной батареи. В результате имеем меньший износ контактных колец и щеток, значительно увеличенный срок службы. F11 10A Плафоны освещения салона.
принцип работы генератора

Схема подключения генератора ВАЗ-2107. Устройство генератора

В зависимости от года выпуска автомобиля схема подключения генератора ВАЗ-2107 может разниться. С годами добавлялись различные приборы в машине, потребление электроэнергии увеличивалось. Если в начале 80-х на машинах можно было встретить максимум радиоприемник или (в очень редких случаях) кассетный магнитофон, то в наше время список дополняется центральными замками, системами сигнализации и охраны, акустикой (сабвуферы, мощные усилители).

Различного рода устройства помогают водителю – видеорегистраторы, навигаторы, инверторы, зарядные устройства, насосы и др. И все они потребляют электроэнергию, а восполнить заряд помогает генератор, который заряжает аккумуляторную батарею до оптимального уровня.

Карбюраторные двигатели

Схема подключения генератора ВАЗ-2107 (карбюратор и инжектор) зависит от года выпуска автомобиля. На первых карбюраторных моделях устанавливался генератор Г-222. Такое же устройство можно встретить на серийно выпускаемых моделях ВАЗ-2105 и ВАЗ-2104 с карбюраторной системой впрыска.

Максимальный ток отдачи у такой установки составляет 55 ампер. Но в последние годы широкое распространение получили автомобили с инжекторной системой впрыска. Ее использование подразумевает большой потребляемый ток, поэтому необходимо применять генератор с большим током, чтобы обеспечить нормальный уровень заряда и питание всех потребителей.

Инжекторные моторы

На инжекторных моторах используются генераторные установки 5142.3771 или подобные. У них повышенная энергия, ток максимальный порядка 80-90 А, все зависит от варианта конструкции. Автомобили седьмой серии и аналогичные модели хороши тем, что они словно конструктор. На них можно установить практически любой генератор, схожий по конструкции с «родным».

Для тюнинга используют установки с током отдачи 100 ампер и выше. Но использование таких устройств оправдано лишь при условии, что к электрооборудованию подключено много мощных потребителей. Независимо от конструкции, генераторы вырабатывают переменный ток, в корпусе установлен регулятор напряжения, конденсатор и блок диодов.

Автомобили до 1986 года выпуска

Использовался в автомобилях генератор Г-222. Схема подключения ВАЗ-2107 почти такая же, как и на более поздних моделях. Но есть особенности, среди основных – имеется контрольная лампа, показывающая зарядку аккумулятора. Причем работала она при помощи электромагнитного реле.

Когда включается зажигание, от замка поступает питание через предохранитель приборной панели на электромагнитное реле лампы заряда аккумулятора и контакту катушки. Второй контакт катушки соединяется с центральным проводом на генераторе (с точкой соединения трех обмоток).

У электромагнитного реле нормально замкнутые контакты, поэтому при включении зажигания лампа горит. Но как только двигатель начинает работать, на генераторе вырабатывается ток. И через катушку контрольной лампы протекает ток, который заставляет якорь притягиваться и размыкать контакты.

При этом прекращается питание лампы накаливания, она тухнет. Это говорит о том, что зарядка аккумуляторной батареи происходит в нормальном режиме. Только при условии, когда прекратится питание лампы, на обмотку возбуждения будет подано напряжение и генератор сможет выйти на рабочий режим.

Автомобили выпуска 1996 года и более поздние (карбюраторные моторы)

Схема подключения генератора Г222 на ВАЗ-2107 после 1996 года выпуска отличается от предыдущей одной маленькой особенностью – изменено питание обмотки возбуждения. Автомобили совершенствовались, а некоторые доработки позволяют сразу убить двух зайцев – упростить конструкцию и облегчить участь водителю.

После 1996-го вместо контрольной лампы начали устанавливать вольтметр, который более-менее точно показывает уровень заряда батареи. И если лампа позволяет контролировать только наличие или отсутствие напряжения на генераторе, то с помощью вольтметра водитель визуально оценивает уровень. И при необходимости может понять, что необходимо проводить ремонт или обслуживание.

Схема генератора на инжекторных моторах

По сути, конструкция генераторной установки мало чем отличается от тех, которые устанавливались на карбюраторные моторы. Отличается только вид возбуждения и контроль исправности. В приборной панели установлена не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить и наличие, и уровень зарядки. Ток протекает по нити накала лампы и подается на обмотку возбуждения при старте двигателя. Схема подключения генератора ВАЗ-2107, независимо от года выпуска, подразумевает работу в следующем режиме:

1. При включении зажигания питание поступает на обмотку возбуждения. Вокруг якоря возникает магнитное поле.
2. При вращении коленчатого вала стартером начинает двигаться и якорь генератора. С помощью движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
3. С обмоток напряжение (переменное, трехфазное) поступает на блок выпрямителя, а с него на вывод «30» генератора.
4. Вывод «30» соединяется с аккумулятором (положительной клеммой). Следовательно, происходит питание всей системы электрооборудования и зарядка АКБ.

Работают при этом параллельно аккумулятор и генератор Г221А. Схема подключения ВАЗ-2107 с карбюраторным и инжекторным моторами почти идентична, только мелкие особенности имеются.

Заключение

Если предусмотрено наличие лампы для контроля, то через нее будет протекать ток, независимо от того, генератор или аккумулятор питают систему электроснабжения, они работают в паре. Но если происходит обрыв в обмотке возбуждения, стираются щетки, то лампа не будет тухнуть, так как генератор не сможет выйти на нормальный рабочий режим и обеспечить питание всех потребителей. Больше никаких особенностей схема подключения генератора ВАЗ-2107 не имеет.

Почти аналогичная применяется на всех автомобилях (причем не только производства «АвтоВАЗ», но и других заводов). Схема питания обмотки возбуждения используется стандартная, законы электродинамики везде одинаковые. Без питания роторной обмотки не получится снять с выводов статорной напряжение, так как не будет вращающегося магнитного поля.

Схема генератора на ВАЗ 2107, ВАЗ 2105, ВАЗ 2104 — 372.3701 — Генераторы — — Каталог статей

Схема генератора на ВАЗ 2107, ВАЗ 2105, ВАЗ 2104 372.3701 без реле зажигания

Схема с реле зажигания см. здесь

Генератор 372.3701, устанавливается как штатное изделие на автомобили поколения 2105 с 1985 года. В это время было запущено в производство поколение ВАЗ 2108 и генератор от восьмерки стали устанавливать на ВАЗ 2105 – 07. На предыдущих выпусках ВАЗ 2105 – 07 устанавливался генератор Г 222, на 50 Ампер. Генератор 372.3701, был несколько мощнее, максимальный ток отдачи, был 55 Ампер (Последние годы выпускается генератор 372.3701.- 03 с максимальным током отдачи 73 Ампера). Использование нового типа генератора потребовало небольших изменений в проводке, это привело к тому, что на старый автомобиль нельзя было установить новый генератор 372.3701, а на новый автомобиль, нельзя, без переделки проводки, установить старый генератор Г 222.



Продавцы в магазинах не знают, что семерочный генератор – это восьмерочный, и только для очень редких старых автомобилей ВАЗ 2105, 07, подходит генератор Г 222.





Генератор 372.3701, состоит из трехфазной обмотки, ротора и диодного моста. Регулятор напряжения встроенный, вставляется в корпус генератора снаружи. Щеточный узел встроен в регулятор напряжения.



Принцип действия



Ротор генератора – это сильный электромагнит, который при вращении быстро меняет направление магнитного поля в обмотке генератора. Для намагничивания ротора, в нем протекает ток, этот ток подводится в вращающемуся ротору через щетки, прижатые к контактным кольцам.

Меняющееся магнитное поле генерирует в обмотке ЭДС. Эта ЭДС переменная, и для получения постоянного напряжения на выходе генератора, требуется выпрямление.

Для выпрямления установлен диодный мост из шести основных диодов. Диодный мост пропускает ток только в одну строну, поэтому на выходе генератора действует выпрямленное напряжение.



Схема генератора  372.3701  на ваз 2107





Возбуждение генератора

Ток ротора называется ток возбуждения. При запуске генератора, этот ток идет от аккумулятора на контакт 30\1 замка зажигания, далее через 10 й предохранитель, далее через лампочку и снова через блок предохранителей с контакта 7 10Х на разъем диодного моста, с него на точку L регулятора напряжения, далее на щетку, в обмотку возбуждения, со щетки через открытый транзистор регулятора на массу, так замыкается цепь первоначально возбуждения. Транзистор открыт, потому, что плюс, приходящий на точку L действует на схему управления регулятора и открывает его.

Намагниченный ротор, при вращении возбуждает генератор. Теперь генератор становится основным источником энергии, и он сам должен создавать себе ток возбуждения. В данной схеме ток возбуждения отбирается от обмотки генератора и выпрямляется с помощью дополнительных диодов. Цепь возбуждения от аккумулятора остается замкнутой, но используется следующий раз, только при запуске генератора.



Зачем дополнительные диоды?



Схема с возбуждением генератора от дополнительных диодов  позволила питать обмотку возбуждения прямо внутри генератора. Ток возбуждения не проходит через замок зажигания и через внешние цепи (кроме первоначального возбуждения от аккумулятора) Такая схема получилась надежнее, кроме того она исключает случайную разрядку аккумулятора, если зажигание осталось включено



Для ограничения тока первоначального возбуждения применяется лампочка, она становится очень информативным индикатором работы генератора. При запуске двигателя, когда через лампочку идет маленький ток возбуждения от аккумулятора, генератор оказывает очень слабое сопротивление вращению, это облегчает работу стартера и аккумулятора.







При включении зажигания лампочка горит, потому, что через нее идет ток возбуждения. Это значит, что цепь целая и генератор готов к работе. Когда генератор начинает работать, на выходе генератора появляется напряжение, и, практически, такое же напряжение появляется на выходе дополнительных диодов. То есть лампочка с обеих сторон получает одинаковые потенциалы, напряжение на лампочке становится равно нулю, и она гаснет. Это значит, что генератор  нормально заработал



Работа регулятора напряжения (здесь более подробно)

Генератор рассчитывается так, что напряжение, которое он может выдавать значительно выше, того, которое должно действовать в сети автомобиля. Для зарядки аккумулятора и нормальной работы электрооборудования, напряжение должно быть 13,8 – 14,2 Вольта.  Напряжение на таком уровне поддерживает регулятор напряжения. Регулятор напряжения, включен в цепь возбуждения. Щетки, встроены в корпус регулятора.



Регулятор напряжения работает в прерывистом режиме, он – включает и выключает ток возбуждения, не давая подняться напряжению выше и опуститься ниже заданного уровня, при высокой частоте включения -отключения тока возбуждения напряжение генератора поддерживается практически постоянным.







Можно, единственная проблема  — не будет гореть лампочка разрядки аккумулятора. Но в машине есть вольтметр и по нему можно контролировать зарядку. Можно переделать схему, переключив лампочку, как в проводке под 222ой  генератор. (Стоит -ли?)



Что может быть с генератором?



Свист от генератора

• Ослаблен ремень



Генератор перестал работать или плохо заряжает аккумулятор

• Плохо затянуты и подгорели контакты между выводами обмотки и диодным мостом
• Плохо затянут, и подгорел контакт силового вывода с диодного моста
• Неисправен регулятор напряжения
• Износ щеток и колец
• Сгорание или пробой обмотки на массу
• Пробой или обрыв диодов





Напряжение слишком высокое — лампочки перегорают, аккумулятор пахнет кислотой



• Пробой регулятора напряжения.





Генератор сильно гудит



• Износ подшипников и деталей корпуса.







1. Лампочка разрядки аккумулятора при включении замка зажигания не загорается.

Это может означать, что неисправен генератор, или что неисправна цепь возбуждения от аккумулятора. Может быть просто соскочил провод с точки D(L) генератора. Если двигатель завелся, то надо проветрить напряжение на аккумуляторе, если оно в норме — 14 Вольт, то зарядка идет, и, возможно, перегорела лампочка. При обрыве лампочки, генератор может возбудиться, если в схеме есть специальное сопротивление, параллельно лапочке.



2. Лампочка загорелась при включении зажигания, и не погасла после запуска двигателя.

Генератор не заработал. Надо проверить ремень, и как он натянут, если с ремнем все в порядке, проверить затяжку проводов на генераторе. Попробовать поменять регулятор напряжения не снимая генератор, если не получатся, то надо снимать генератор. Лучше это сделать в специальной мастерской, где отремонтируют генератор и проверят на стенде до установки генератора на место.

Проблема может быть с диодным мостом и с обмоткой генератора.



3. Лампочка загорелась на ходу

Возможно порвался ремень генератора, нужно срочно остановиться, потому, что не работает помпа, и двигатель перегреется. Возможно вышел из строя генератор. Если ремень на месте, надо ехать туда, где отремонтируют генератор.



4. Лампочка гаснет только после перегазовки.

Эта неисправность может иметь несколько причин: может быть повышенное сопротивление в цепи возбуждения через замок зажигания, а может быть неисправен сам генератор, придется снимать генератор, и менять диодный мост или регулятор.



5. Лампочка слабо подсвечивается

Обычно это неисправность диодного моста, придется снимать генератор и менять диодный мост. Может быть неисправна цепь возбуждения.



6. Аккумулятор разрядился.

Возможно, Вы забыли выключить фары на стоянке. Если утром аккумулятор разряжен, надо завести машину другим аккумулятором. Проверить напряжение на аккумуляторе, если оно в норме 13, 8 – 14 Вольт, то надо менять аккумулятор. На всякий случай, его надо зарядить зарядным устройством, если аккумулятор не старый, возможно, он еще поработает.



7. Шумная работа генератора.

Почти всегда это износ подшипников. Надо снимать генератор и менять подшипники. Если генератор очень старый то, правильно, поменять генератор.





Устройство и схема подключения генератора ВАЗ 2107 инжектор и карбюратор: технические характеристики

В любом современном автомобиле есть генератор — узел, предназначенный для выработки энергии, которая используется для питания всего электрического оборудования. И автомобили отечественного производства ВАЗ 2107 не стали исключением. Как подключить генератор ВАЗ 2107, из каких элементов состоит этот узел и каков его принцип действия? Ответы на эти вопросы вы найдете ниже.

Описание генератора на седьмой модели ВАЗ

В автомобилях ВАЗ 2101, 2106, 21074 с карбюратором или инжектором генераторы обладают идентичными техническими характеристиками. Где находится этот узел, какие подходят генераторы для установки на «семерку», как подключить устройство и в чем заключается его принцип работы? Для начала предлагаем ознакомиться с предназначением, местом положения и конструктивными особенностями.

Место расположения, назначение и устройство

Мощный генератор г222 или любой другой модели представляет собой устройство, которое используется для выработки тока, сила которого должна составлять до 80 ампер. Благодаря этому агрегату питается все без исключения электрическое оборудование автомобиля во время езды, а также восполняется заряд аккумуляторной батареи. Что касается конструкции, то по сути, это — электромотор. В корпус агрегата установлены две обмотки, которые скрыты двумя крышками с подшипниками.

За годы выпуска модели ВАЗ 2107 разработчики смогли улучшить технические характеристики устройства и добиться того, чтобы узел выдавал ток силой 80 А. Иными словами, это позволило добиться того, что устройство стало более мощным. Генераторное устройство представляет собой трехфазный агрегат с электромагнитным возбуждением.

Основные составляющие элементы устройства:

• статорный механизм;
• роторное устройство;
• корпус с крышками, в котором установлена вся конструкция;
• выпрямительное устройство;
• подшипниковые детали;
• трехуровневый регулятор напряжения.

Что касается места расположения, то этот узел находится в моторном отсеке, справа от силового агрегата. Узел фиксируется при помощи двух болтов к кронштейну автомобильного двигателя, то есть блока цилиндров.

Принцип действия генератора и контрольной лампочки заряда

Схема соединений агрегата

Теперь поговорим о принципе действия агрегата. Основное назначение агрегата заключается в выработке электрической энергии, которая образуется в результате преобразования механической, появляющейся в результате вращения коленчатого вала. Полученное в конечном итоге электричество используется для питания электрической сети машины, а также питания аккумулятора. Изначально устройство вырабатывает переменный ток, но он преобразуется в постоянный в результате использования выпрямительного устройства. Последнее состоит из шести диодных элементов.

Как сказано выше, одним из основных компонентов любого генератора является регулятор напряжения. Как можно понять из названия, предназначение этого устройства заключается в поддержке оптимального уровня напряже

Генератор Г 222 для автомобилей «Жигули» ВАЗ 2105 — Схемы генераторов — — Каталог статей

Генератор Г222 для автомобилей «Жигули» ВАЗ 2105 и Ваз 2107 до 1985 г. Выпуска

14В, 50А

На последующих выпусках автомобилей ВАЗ 2105, Ваз 2107, ВАЗ 2104, устанавливался генератор 372. 3701 от автомобилей ВАЗ 2108

В генераторе Г222 используется регулятор напряжения (таблетка) Я112В, похожий регулятор Я112А ставить нельзя. В данной схеме получится, что даже при выключенном зажигании, регулятор подключен к плюсу и все время пропускает ток возбуждения, аккумулятор быстро разрядится через обмотку возбуждения.



Описание генератора

Генератор Г222 до сих пор выпускается в запчасти для остающихся в эксплуатации автомобилей. Продавцы в магазинах продают его для автомобилей серии 2105, не спрашивая год выпуска. Генератор Г 222, не работает без переделки проводки на автомобилях, с генератором 372.3701. Правильно покупать генератор 372. 3701 (восьмерочный), а не переделывать проводку под генератор Г 222.

В связи с большим износом парка, генераторы большинства автомобилей в сильно изношенном состоянии, требуют ремонта или замены на новые.



Генератор имеет обычную схему – обмотка статора, ротор и диодный мост. Регулятор напряжения встроенный, вместе со щеточным узлом, вставлен в генератор. Корпус генератора заземлен, то есть, соединен с массой крепежными болтами. В однопроводной схеме автомобиля все элементы одним проводом соединяются с массой. К массе подсоединен минус аккумулятора, поэтому на массе сидит общий минус, а все элементы питает плюс.

Генератор похож на своего предшественника Г221 от ВАЗ 2101 -06, кроме диодного моста и передней крышки корпуса, остальные части от Г 221 для Г 222 не подходят, хотя можно собрать варианты, которые будут вполне работоспособны.

Работа генератора Г222



При включении зажигания, от контакта 15\1 через 10 й предохранитель, на точку Б регулятора напряжения попадает плюс от аккумулятора, регулятор открывается и от плюса аккумулятора, через точку выхода генератора, на точку В регулятора, протекает ток возбуждения, он через щетки попадает в обмотку возбуждения и далее на массу. Ток возбуждения получается максимальным — около 3 Ампер. Ротор намагничивается и при вращении его полюсные наконечники, создают меняющееся магнитное поле, которое генерирует в обмотке статора ЭДС. Переменная ЭДС обмотки, создает ток через диодный мост и на выходе получается практически постоянное напряжение.

Генератор рассчитывается таким образом, чтобы уже на малых оборотах, он гарантировано развивал напряжение 13, 8 -14, 2 В. При дальнейшем увеличении оборотов, напряжение может очень сильно вырасти, что недопустимо. При увеличении нагрузки, когда включено много приборов, напряжение снижается, но оно должно оставаться не ниже 13, 5 В.

Напряжение в заданных пределах поддерживает регулятор напряжения

Регулятор напряжении типа Я 112В, управляет током возбуждения. Он включает и выключает ток возбуждения. Регулятор работает в режиме открыто – закрыто. При частом переключении рост и спад напряжения получается незначительным, так что напряжение остается практически постоянным. Скачки и спады напряжения дополнительно сглаживает аккумулятор. Частота, с которой работает регулятор 20 -25 гц, при этом колебания света становятся незаметными.



Контрольная лампа и вольтметр



Для контроля за работой генератора используется лампочка и вольтметр

«Жигули» был первым советским автомобилем, в котором не было амперметра. Во всех автомобилях, вплоть до 70х годов, для контроля за электрооборудованием использовался амперметр. Недостаток амперметра был в том, что он был включен так, что через него проходил ток всех потребителей, при нарушении контактов амперметра все начинало плохо работать или вовсе отключалось. Для тех, кто умел пользоваться амперметром, он был достаточно информативным прибором, но главное, он, по отклонению стрелки в плюс или минус, показывал идет зарядка или нет, то есть работает генератор или нет. Для повышения надежности электрооборудования от амперметра отказались и в моделях поколения Ваз 2105 вставили Вольтметр. Вольтметр подключатся параллельно и его неисправности никак не влияют на работу электрооборудования, кроме того, для понимающего водителя, он дает больше информации, чем амперметр.

Для управления лампочкой установлено специальное реле РС 702 с нормально замкнутыми контактами. Если генератор не работает, контакты реле замкнуты и, при включении зажигания, ток идет от аккумулятора через 9 предохранитель, точку 87 реле, через замкнутые контакты на точку 30\51 и через блок предохранителей на лампочку. Лампочка горит. Ток от аккумулятора через катушку реле РС 702 с точки 86, пройти не может, на пути к минусу аккумулятора стоят минусовые диоды, которые в этом направлении тока не пропускают. Когда генератор заработал, то появляется ток с выхода генератора, через 9 предохранитель, на точку 86, через катушку реле, на среднюю точку обмотки и далее замыкается через плюсовые диоды на выход генератора. Катушка реле РС 702 намагничивается и размыкает контакты, лампочка гаснет, значит состояние нормальное, генератор работает. То есть, когда генератор заработал, реле контрольной лампы питается фазным напряжением генератора и реле срабатывает, размыкая контакты. К сожалению, лампочка не загорается при перезарядке, когда напряжение, из – за пробоя регулятора, может возрасти до 16 Вольт, аккумулятор начнет выкипать, и лампочки начнут перегорать.

В отличие от прежней схемы ВАЗ 2101, эта проблема решена. Вольтметр, покажет, что напряжение стало выше нормы – стрелка уходит в красную зону шкалы справа



Что делать, если генератор не работает.

Если генератор не работает, то при работающем двигателе продолжает гореть красная лампочка разрядки аккумулятора.

Надо проверить на месте ремень генератора или нет и проверить его натяжение

Надо проверить 10 й предохранитель

Проверить напряжение на выходе провода к регулятору напряжения, в точке Б, должно быть 12 Вольт.

Проверить наличие плюса от аккумулятора на силовом выходе генератора.

Если плюсы есть на обеих точках, а генератор на работает, можно попробовать заменить регулятор напряжения не снимая генератор. Это сделать сложно, а на старых заржавевших генераторах невозможно. Придется снимать генератор.

Если генератор очень старый, его надо заменить. См ремонт генератора

Если аккумулятор разряжается, а лампочка не горит, то надо проверить вольтметром напряже6ние. Если напряжение на аккумуляторе выше 13,5 Вольт, то значит генератор работает, а аккумулятор уже не годен.

Если напряжение меньше 13, 5 Вольт, а лапочка не горит, то надо проверить 9й предохранитель, возможно обрыв в цепи контрольной лампочки, или неисправно реле РС 702. Если устранили проблему с лампочкой, то дальше надо найти причину пониженного напряжения и неисправности генератора.

Перезаряд

Надо обращать внимание на вольтметр. Если стрелка вольтметра ушла в красную зону шкалы, значит напряжение стало выше нормы. При этом, аккумулятор станет мокрым, появится запах кислоты, лампочки будут гореть ярко и помаргивать. Такое происходит, если пробило регулятор напряжения. Надо замерить напряжение на аккумуляторе, убедиться, что оно больше 14,5 Вольта, регулятор точно пробит и его надо заменить. Если регулятор в алюминиевом корпусе, то в нем ставится таблетка Я 112В её нельзя путать с таблеткой Я 112А и тем более, с похожей внешне, таблеткой Я120

Буквы на регулятор Я 112В многих его аналогах с другими обозначениями должны быть БВШ, если ВВШ, то это Я 112А и его ставить нельзя.

Более современные однокорпусные регуляторы для генераторов Г 222 со щеточным узлом значительно надежнее.

Автомобили с генераторами Г222 уже большая редкость, в основном, те, которые в строю уже с восьмерочными генераторами 372.3701.



Поставил восьмерочный генератор, теперь машина не глохнет

Если машина старая, и стоял генератор Г222, а нужно поставить генератор 372.3701, то  придется делать так.

Провод возбуждения, который приходил на регулятор напряжения генератора Г222 надо подключить к точке L генератора 372.3701,

Через этот провод будет включаться первоначальное возбуждение. Лампочка контроля зарядки, при таком включении, никуда не подключается и работать не будет, но в машине есть вольтметр, по которому можно отслеживать зарядку.

При выключении зажигания, генератор продолжает работать, ток возбуждения идет от доп. диодов и не прерывается замком зажигания, этот ток идет в цепь системы зажигания и двигатель не заглохнет. Для того, чтобы двигатель при выключении зажигания глох, в провод возбуждения нужно впаять диод  (например маленький доп. диод от старого диодного моста). Этот диод будет пропускать ток для первоначального возбуждения генератора, а обратно, при выключении двигателя, не пропустит ток в систему зажигания.

Проверка генератора ваз 2107

просмотров 14 818 Google+

Как проверить генератор.

Проверка генератора ваз 2107 производится, не снимая с автомобиля. Для этого потребуется вольтметр или мультиметр и контрольная лампа. Проверка генератора ваз 2107 заключается в замере напряжения выдаваемого им под нагрузкой и без включения потребителей. При подозрении на неисправность генератора необходимо в первую очередь проверить натяжение ремня привода генератора. Если натяжка ремня нормальная, то проверяем напряжение на клеммах аккумуляторной батарее. Значение напряжения при средних оборотах коленчатого вала и включенном дальнем свете фар, должно быть в пределах 14,5 – 13,5В.

Перезаряд аккумулятора.

Перезаряд характеризуется повышенным напряжением на клеммах аккумуляторной батареи, то есть напряжение выше 14,5 В. Причина связана с регулятором напряжения. Чаще всего его неисправность, но возможен плохой контакт в его соединениях. Стоимость регулятора как правило не большая и в этом случае его проще сменить. Перед заменой зачистите место прилегания минусового вывода регулятора к корпусу генератора.

Отсутствие заряда или плохой заряд.

Если значение меньше минимально допустимого, то проверьте напряжение без нагрузки. Так же необходимо замерить напряжение между выводом 30 генератора и его корпусом.
Если при проверке генератора ваз 2107 значение напряжения, при включении дальнего света фар, на клеммах аккумуляторной батареи ниже 13,5.В, а при выключенном свете напряжение медленно  растёт до значения до 13 – 13,4В. Причину в этом случае надо искать в плохом контакте от вывода 30 генератора до аккумуляторной батареи, плохом контакте минусовой клеммы и корпуса двигателя.

Для проверки надёжности соединения в клемме 30 генератора необходимо замерить напряжение  между клеммой и корпусом генератора. Если напряжение значительно выше значения на клеммах аккумуляторной батареи, то следует открутить гайку крепления провода и зачистить места соединения и протянуть гайку самого вывода находящуюся между проводом и генератором. Плохой контакт в этом месте будет так же сопровождаться сильным нагревом контактного болта.
Если напряжение на выводе больше 13,5.В, то произведите замер между плюсовой клеммой генератора и корпусом генератора. При значении равном значению напряжения между выводом 30 генератора и его корпусом, устраните нарушение контакта между минусовой клеммой генератора и корпусом двигателя. Если же значение меньше, то проверьте значение напряжения в контактных соединениях цепи от генератора до аккумуляторной батареи. Если значение напряжения на клеммах аккумуляторной батареи и выводе  30 генератора одинаковые, то неисправен сам генератор. Самой распространённой неисправностью в этом случае служит пробой одного диода выпрямительного моста.

Неисправность регулятора напряжения.

Если при проверке генератора ваз 2107 напряжение на клеммах аккумуляторной батареи при включенном и выключенном дальнем свете одинаково. При этом значение напряжения между клеммой 30 и корпусом генератора не отличается от значения напряжения на клеммах аккумулятора. Это возможно при неисправности регулятора напряжения генератора или отсутствии напряжения для первоначального возбуждения, неисправность самого генератора.

Для начала необходимо проверить наличие напряжения на возбуждение генератора. Это лучше сделать при помощи контрольной лампы, соединив один её конец с корпусом, а второй с проводом подходящим к щёткам генератора или выводу 61 генератора, если генератор имеет встроенный регулятор напряжения. Если питание на проводе отсутствует, то  необходимо проверить целостность проводов, предохранителя и исправность регулятора напряжения на автомобилях с выносным регулятором.

Встроенные регуляторы напряжения необходимо проверить при наличии питания, на проводе, подключённом к ним или клемме 61 генератора. Как это сделать описано в статье «Проверка регулятора напряжения» и останавливаться на этом вопросе тут не имеет смысла. Если питание на возбуждение подходит и регулятор, и щёточный узел исправны, то неисправность надо искать в генераторе.

Пробуксовка приводного ремня.

Рассмотрим ещё один вариант событий выявленных при  проверке генератора ваз 2107. После пуска двигателя, без включения нагрузки значение напряжения меньше нормы, но через некоторое время нормализуется. При включении нагрузки резко падает. Так же падение может быть в результате резкого увеличения оборотов двигателя с последующей нормализацией при работе на постоянных оборотах. Это свидетельствует о проскальзывании приводного ремня генератора, которое может быть вызвано его ослаблением или износом, как самого ремня, так и шкивов. Износ в этом случае легко определить по наличию блеска дна шкива. Ремень в этом случае необходимо обязательно заменить, натягивать в этом случае бесполезно. Причём излишне натянутый ремень может быть причиной разрушения подшипников генератора. При установке нового ремня необходимо обратить внимание на величину его погружения в ручей шкива. Если ремень провалился полностью, то шкив необходимо так же заменить.

Ну, наконец, и последнее когда напряжение на клеммах аккумуляторной батареи при проверке генератора ваз 2107 выше 14,5В. это свидетельствует о неисправности регулятора напряжения или плохом контакте в минусовом выводе его с корпусом генератора при встроенном расположении регулятора или кузовом автомобиля при выносном расположении.

admin 10/09/2014«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»
