Установка электрических стеклоподъемников ФОРВАРД в передние двери ВАЗ-2107. Иллюстрированный отчет | Стеклоподъем.РФ

Представляем Вашему вниманию иллюстрированный отчет об установке в передние двери ВАЗ-2107 электростеклоподъемников «ФОРВАРД», подготовленный нашим покупателем Ивановым Дмитрием Владимировичем из Воронежа, в рамках участия в нашей акции.

Давно присматривался к электростеклоподъемникам для своей семерочки. Итогом недельного изучения записей в интернете стал заказ стеклоподъемников «ФОРВАРД» на Стеклоподъем.РФ.

Сервисом и доставкой остался доволен – на следующий день подтвердил по телефону заказ, а через два дня держал заветную коробку в руках.

Кроме крепежного комплекта и заглушек в коробке лежал жгут проводов и две кнопки 92.3709.



Кнопки решил расположить в подлокотниках дверей. Пусть это более затратный вариант (как в материальном, так и временном отношении), но наиболее удобный. По трафарету (посадочные размеры кнопок можно найти в интернете на сайте производителя) вырезал пазы в подлокотниках и установил переключатели.



Схем подключения электростеклоподъемников к бортовой сети можно найти много, и какую из них использовать каждый решает сам.

Я стремился минимизировать количество заводимых в дверь проводов, поэтому запитал каждый мотор через обычное 4-х контактное реле. Управляющее напряжение взял с провода габаритов ближнего света (коричневый провод), к клемме АКБ подключены через предохранитель на 15 ампер. У такого решения есть одно преимущество – не нужно дополнительно тянуть провод для подсветки кнопок, т.к. напряжение для лампочки можно взять с силового провода кнопки.

Также мне не хотелось протягивать силовые провода от дублирующей кнопки к подъемнику правой двери. Выход найден в использовании двух дополнительных 5-контактных реле. При нажатии дублирующей кнопки одно из реле открыто, а другое находится в закрытом состоянии. Ток проходит через выключенную кнопку правой двери. При нажатии на последнюю, дублирующая цепь разрывается – ток проходит через кнопку. Схема достаточно проста и в тоже время позволяет заводить в двери всего по три провода: силовой и два управляющих, токи через которые не превышают 150 мА (кузов общий).

Итого, до начала работ докупил четыре реле, кнопку с колодкой, 10 метров провода ПГВА сечением 1,5 мм, клеммы и резиновые гофры. Возможно, кому-то выбранный провод покажется чересчур большим, однако стоит учитывать длину линии от АКБ до редуктора и протекающий ток. Производитель приводит данные при номинальном усилии на подъемнике, я решил перестраховаться и предположить, что при максимальных 20 кгс потребляемый ток приблизится к 12-13 А. По этой же причине каждый электростеклоподъемник питается через свое отдельное реле, включенное параллельно по управляющим выводам (пишу специально, т.к. попытка схитрить и уменьшить потребляемый ток последовательным включением успехом не увенчалась – реле срабатывали не всегда).

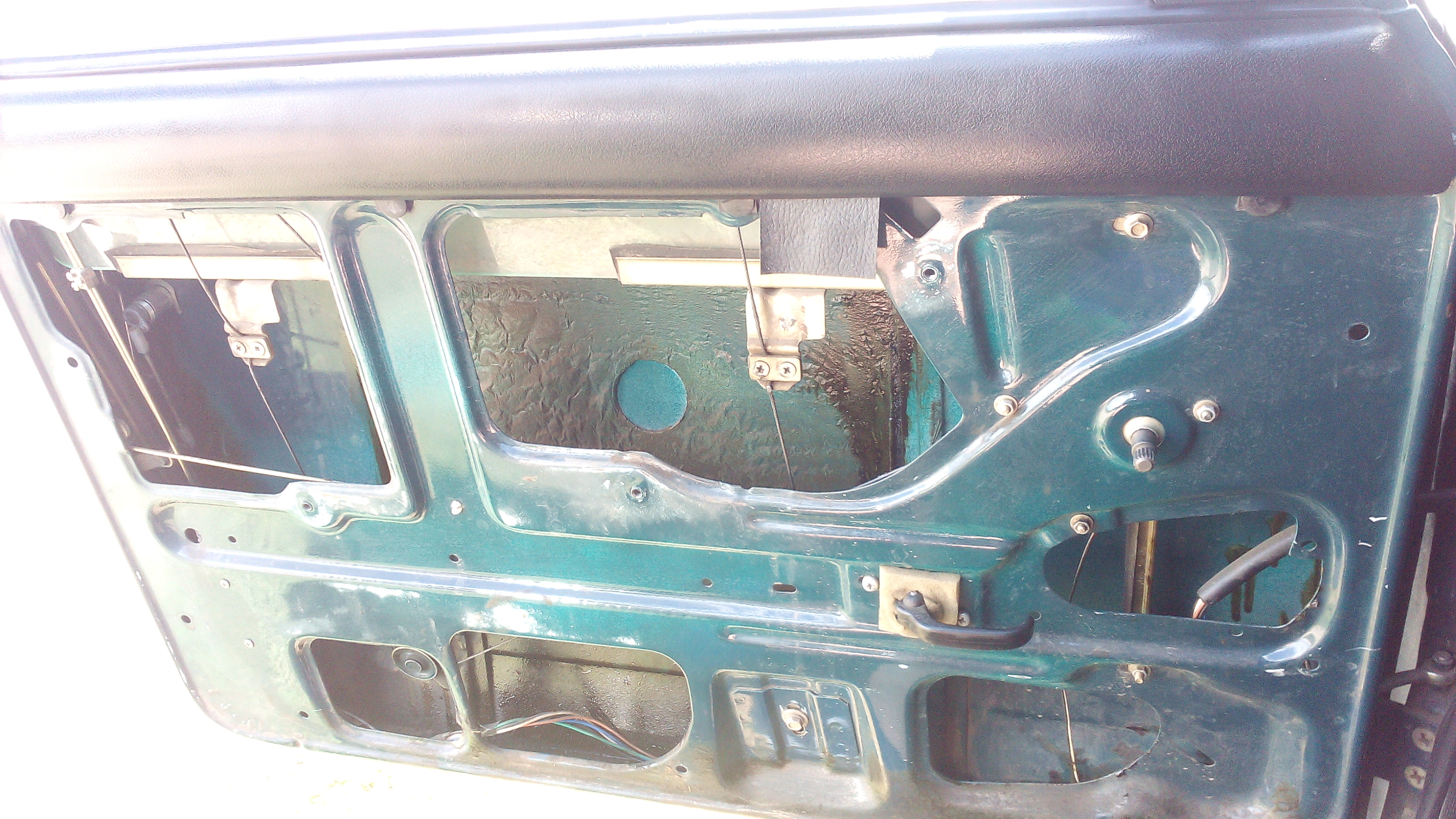

Установку начинаем с разбора двери и снятия штатных подъемников. Для этого необходимо открутить три гайки крепления редуктора и две гайки крепления направляющих стекла в двери. Также снимаем нижний ролик.

Мне пришлось расширять уже имеющиеся переходные отверстия в дверях и кузове. Удобнее всего это делать при демонтированных ограничителях дверей. Как и чем делать отверстия – решать вам, но по завершению работ, стоит подкрасить открытые участки метала, иначе ржавчина не заставит себя долго ждать.

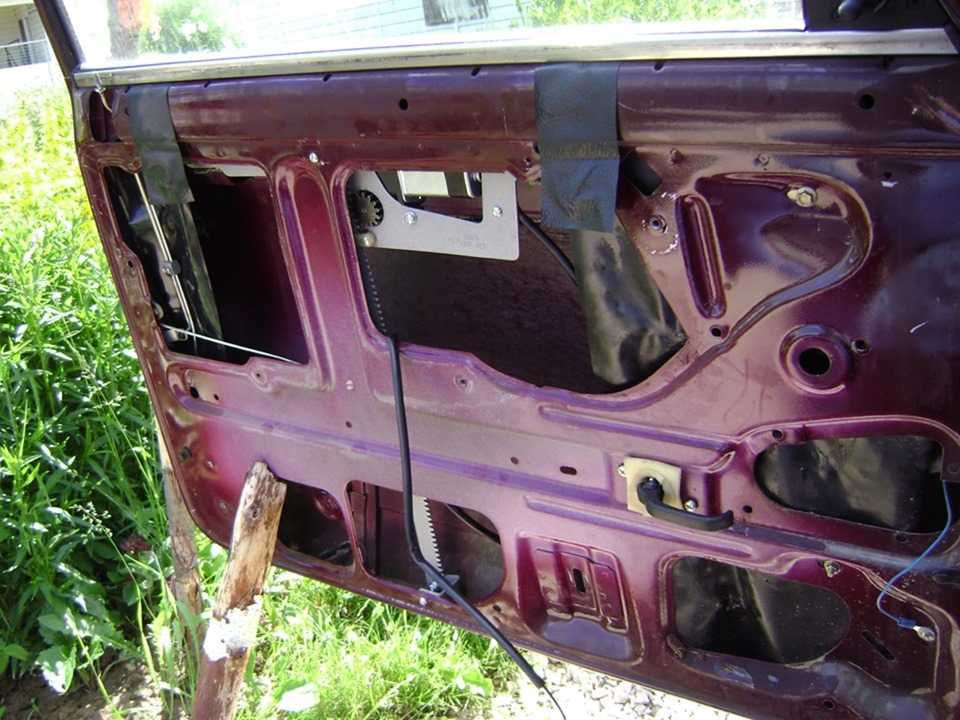

В самом монтаже нет ничего сложного. Стоит ориентироваться на приложенную инструкцию, но слепо доверять координатам отверстий не стоит. Например, отверстия на левой двери мне пришлось смещать на полтора сантиметра, а сверловка по указанным размерам на правой двери подошла идеально. Отверстия в дверных картах (для протягивания проводов к колодкам) предпочтительнее разместить над углублениями в штамповке. Сделать их легко даже руками, используя коронку по дереву подходящего размера.

Фиксировать стекло проще всего отверткой ;). Для этого поднимаем его вверх до упора и вставляем отвертку в одно из отверстий.

Пробные проходы дали перекос стекла ниже середины – передняя часть стекла уходила вниз. Проблема решена путем регулировки внутренней направляющей. Для борьбы с немного туговатым ходом расслабляем два болта крепления рейки к каретке стеклоподъемника и даем пройти 10-15 см вверх или вниз, не важно. После окончательно притягиваем. После недолгих подстроек мне удалось добиться полного опускания стекла примерно за 4 секунды, а полного подъема за 4,5 — 5 секунд.

Итогами работы остался доволен, теперь не нужно никуда тянуться, чтобы открыть пассажирское окно. Полная установка, с учетом всех работ, заняла чуть меньше полутора дней. Отмечу, что заниматься установкой стоит, если общаетесь на «ты» с электрикой и инструментами, если не уверены в своих силах, следует обратиться к более опытным товарищам.

Напоследок, расположение реле.



Успехов в монтаже!

Благодарим Дмитрия Владимировича за подготовленный фотоотчет и перечисляем обещанный приз на счет его мобильного телефона.

Остальных наших покупателей приглашаем присоединяться к нашим акциям и выигрывать призы.


Купить электростеклоподъемники «ФОРВАРД» для автомобилей ВАЗ-2107, -2104, -2105 в передние двери Вы можете в нашем интернет-магазине

Купить

Стеклоподъемники на ВАЗ-2107.

Установка стеклоподъемника на ВАЗ-2107 своими руками

Электрический стеклоподъемник — это одно из наиболее полезных изобретений конца ХХ века. И если раньше такие устройства устанавливались исключительно на то теперь подобная роскошь доступна даже владельцам старых ВАЗов. Однако если с выбором стеклоподъемника особых проблем не возникает, то при установке можно очень сильно запутаться. Итак, как правильно монтируются стеклоподъемники на ВАЗ 2107? Об этом читайте в нашем рассказе.

Пару слов об устройстве механизма

Вообще стеклоподъемник — не такая уж сложная деталь, как кажется на первый взгляд. Его конструкция включает всего лишь несколько составляющих.

На фото № 1 (схема стеклоподъемника мы видим, что стандартный стеклоподъемник состоит из таких конструктивных элементов, как:

Разновидности

На данный момент существует только два вида стеклоподъемников для автомобилей:

• реечные;
• тросовые.

Последний вариант является наиболее простым и востребованным среди владельцев отечественных автомобилей, а потому и самым популярным на российском рынке.

Тросовые электрические стеклоподъемники представляют собой двигатель с редуктором и катушкой. На последнюю наматывается специальный трос, приводящий в действие верхний барабан. В свою очередь, он соединяется через шлицы со стандартным стеклоподъемником. Замена стеклоподъемника ВАЗ 2107 подобного рода не требует особых навыков, умений и знаний. Благодаря этому поменять данный механизм может даже начинающий автолюбитель.

О конструкции устройства

Конструкция реечных аналогов существенно отличается от тросовых, а их принцип работы напоминает действие в автомобиле. Данная разновидность стеклоподъемников отличается легкостью хода подъемного механизма, благодаря чему они более пригодны для работы с тугими стеклами.

Как действуют реечные электрические стеклоподъемники на ВАЗ 2107?

Что касается принципа действия данного устройства, то «Семерка» в этом плане практически не отличается от других моделей семейства ВАЗ и прочих иномарок, где используются подъемные механизмы на электроприводе. А работают электрические стеклоподъемники только тогда, когда в системе автомобиля включено зажигание. Если вынуть ключ из то стекло можно только поднять.

Основную роль в работе механизма электрического стеклоподъемника играет контроллер. Именно этот прибор закрывает все замки на дверях при постановке авто на сигнализацию и автоматически закрывает все открытые окна, выполняя также функцию «доводчика».

Что самое интересное, при окончании работы подъёмника контроллер вовсе не поглощает энергию с аккумулятора, переходя в режим ожидания. При необходимости данный аппарат автоматически подает ток на механизм ЭСП.

Также упомянутый приборчик контролирует работу редуктора, а именно, следит за количеством его оборотов. Благодаря этому аккумулятор практически не теряет энергию зря, а соответственно, АКБ дольше держит зарядку.

Кстати, некоторые модели электрических стеклоподъемников имеют доводчик, контролирующий работу лишь двух стекол, а поскольку модель ВАЗ 2107 — четырехдверная, часто водители устанавливают контроллеры сразу на все 4 окна. Но опять же, все зависит от конкретной модели ЭСП.

Установка стеклоподъемника на ВАЗ 2107 — подготовка инструментов

В ходе выполнения работ нам потребуются такие материалы и приборы, как:

1. Крестовая и минусовая отвертка.
2. на 8 и 10 миллиметров.
3. Малярный скотч.
4. Кусок металлической проволоки длиной порядка 100 сантиметров.

Приступаем к работе

Подготовив все необходимые инструменты, в первую очередь отсоединяем массу на аккумуляторе. После того как в автомобиле будет полностью отключена сеть электропитания, разбираем дверь и демонтируем старый тросовый механизм. На его место устанавливаем новый. Сразу же необходимо убедится в его работоспособности. Проверив, что трос работает, затягиваем гайки механизма и фиксируем его проволокой. Это нужно для того, чтобы во время установки трос не запутался. Проволока не несет какой-либо практической пользы для стеклоподъемника, поэтому по завершении работ ее можно снять. Также следует отметить, что трос устанавливают по следующему алгоритму: верхняя часть устройства идет к нижнему ролику, а нижняя — к верхнему.

Как далее устанавливаются стеклоподъемники на ВАЗ 2107? Верхний ролик нам виден не будет, поэтому чтобы надеть на него трос, нужно произвести целый ряд кропотливых работ. Сначала на верхнем конце троса делается незамкнутая петля. Далее она поднимается сквозь проем двери к верхнему ролику, который нам еще недоступен. При этом, чтобы зацепить ролик, нужно подвигать несколько раз петлей в разные стороны, после чего подтянуть ее. Так вы сможете качественно зафиксировать ее на месте.

На следующем этапе трос, который был успешно зацеплен за ролик, надевается на нижний механизм, а затем — на боковой, регулирующий натяжение. Помните, что деталь недопустимо сильно перетягивать, но при этом она не должна находиться в свободном, болтающемся положении. Думаете, что стеклоподъемники на ВАЗ 2107 установлены? Рано радуетесь, господа!

Далее трос прикрепляется к стеклу. Если первый начнет издавать поскрипывающие звуки, возможно, вам придется отрегулировать его снова. В таком случае ветви троса меняются местами — верхняя переносится вниз, а нижняя — вверх. В результате назойливый скрип должен уйти.

На данном этапе установка стеклоподъемника на ВАЗ 2107 успешно завершена. Теперь осталось дело за малым: затягиваем гайки натяжного ролика и корпуса, смазываем трос и места соединений литолом и заново собираем дверь в обратной последовательности.

Итак, мы выяснили, как устроены стеклоподъемники на ВАЗ 2107, а также как происходит их полная замена. Дерзайте!
