Восклицательный знак на панели приборов ВАЗ, причины

Содержание

• 1 Почему загорается восклицательный знак на панели приборов
• 2 Как проверить датчик тормозной жидкости
• 3 Где может быть протечка тормозной жидкости
• 4 Тормозные шланги
• 5 Главный тормозной цилиндр
  • 5.1 Рекомендуем прочитать:
  • 5.2 Похожие статьи

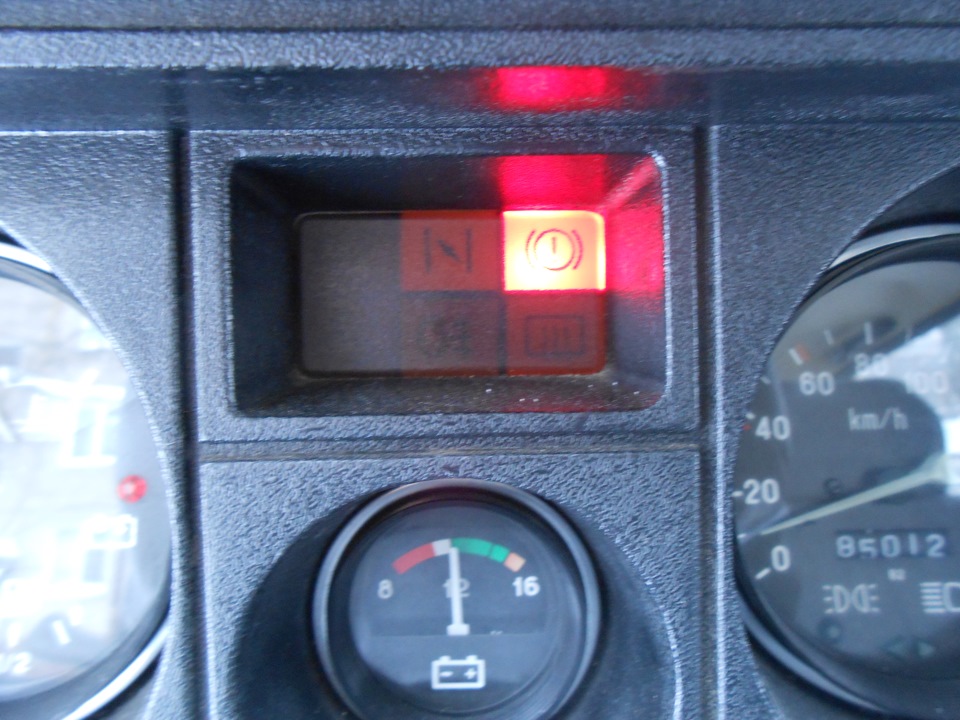

Почему загорается восклицательный знак на панели приборов

В тот момент, когда автомобиль совершает торможение, тормозные цилиндры выдвигаются максимально вперёд, тем самым воздействуя на колодки. В это время цилиндры заполняются необходимым количеством тормозной жидкости, находящейся в системе, и её уровень в бачке падает. Именно по этой причине и загорается подобный восклицательный знак на панели приборов, информирующий водителя о минимальном уровне тормозной жидкости в бачке, и соответственно в системе в целом.

При возникновении подобной индикации, в первую очередь проверяем сам датчик, который находится в бачке с тормозной жидкостью.  Он представляет собой поплавок, который активно взаимодействует с тормозной жидкостью.

Как проверить датчик тормозной жидкости

Для того, чтобы проверить его исправность, необходимо на заведённом двигателе, достать его из корпуса бачка и в ручную изменить положение поплавка. Если индикация на панели приборов не пропадает и никак не реагирует в зависимости от воздействия на него, значит неисправен датчик и его необходимо заменить. Однако, если датчик исправен, возможно есть факт утечки тормозной жидкости.

Где может быть протечка тормозной жидкости

Узнать о наличии необходимого уровня тормозной жидкости в системе очень легко, так как его видно визуально сквозь бачок тормозной жидкости. Его уровень должен постоянно находиться ближе к отметке «max», а если он существенно меньше, либо его уровень упал, значит возможна утечка.

Первым делом осмотрите на наличие протечек тормозные цилиндры на всех колёсах. Как правило, протечки чаще всего происходят на задних барабанах, ввиду их излишнего перегрева. Заметить протечку на цилиндрах не сложно, так как в случае с передним цилиндром, подтёки будут заметны на суппорте, а на заднем, она может капать прямо с барабана. Проблемы с этими элементами обычно возникают в холодное время года.

Тормозные шланги

Определить наличие разрыва или трещин в тормозных шлангах также очень легко, так как это всё видно невооружённым глазом. Чаще всего они трескаются в местах изгибов или из-за трения с соседними элементами кузова автомобиля. Как правило, если утечка тормозной жидкости связана со шлангами, то не рекомендуется ехать на автомобиле (при следующем торможении вся жидкость вытечет через шланг и тормоза пропадут).

Главный тормозной цилиндр

 Главный цилиндр с бачком: 1 – корпус главного цилиндра; 2 – уплотнительное кольцо низкого давления; 3 – поршень привода контура «левый передний-правый задний тормоза»; 4 – распорное кольцо; 5 – уплотнительное кольцо высокого давления; 6 – прижимная пружина уплотнительного кольца; 7 – тарелка пружины; 8 – возвратная пружина поршня; 9 – шайба; 10 – стопорный винт; 11 – поршень привода контура «правый передний-левый задний тормоза»; 12 – соединительная втулка; 13 – бачок; 14 – датчик аварийного уровня тормозной жидкости; А — зазор

• Осматривая главный тормозной цилиндр осмотрите его внешнее состояние на наличие видимых подтёков.
• Основным местом, где может произойти разрыв, является уплотнительная резинка, расположенная ближе всего к вакуумному усилителю.
• Если произойдёт протечка, то тормозная жидкость будет капать на корпус коробки переключения передач, а затем на ШРУС с левой стороны. Это легко заметить, и уже после приступить к её замене.
• Если вы обнаружите какой-либо из вышеназванных элементов неисправным, то его необходимо сразу же заменить. Так как эксплуатация автомобиля при таких неисправностях невозможна.
• После того, как элемент тормозной системы заменён, обязательно произведите работы по прокачке тормозов, так как в системе при проведении работ скопится воздух.

Обратите внимание, что замена тормозной жидкости также необходима, потому, что по прошествии времени она накапливает в себе частицы воды из воздуха и работа её становится не такой эффективной.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Похожие статьи

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Похожие публикации

На этом веб-сайте используются файлы cookie, чтобы он мог лучше работать для вас. Закрыв этот баннер, прокручивая эту страницу, вы соглашаетесь на использование файлов cookie. Принять Подробнее

Обозначение значков на приборной панели

Главная » Интересно!

Большинство современных автомобилей управляются электронными системами, поэтому оснащены большим количеством датчиков и сенсоров, которые отправляют информацию в бортовой компьютер транспортного средства. Значки на панели «торпеды» (так водители иногда называют приборную поверхность), играют одну из самых главных ролей при управлении авто: они отвечают за навигацию, сигнализируют об ошибке в работе или поломки машины.

Автомобилисту очень важно знать расшифровку значков на приборной панели, чтобы вовремя отреагировать на сбои во время езды. Тем более что не у всех марок картинка на щитке имеет одинаковое значение.

Содержание

1. Почему значки разных цветов
2. Виды значков на панели приборов
3. Значки информационные
4. Предупреждающие значки
5. Сообщающие о неисправности
6. Предупредительные индикаторы
7. Тематическое видео

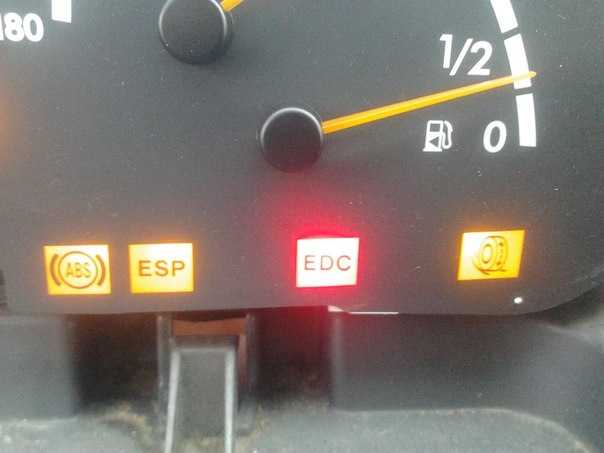

Почему значки разных цветов

Обозначения значков на панели приборов имеет разные цвета для того, чтобы водитель мог определить степень важности оповещения. Поэтому в приоритете именно цветовая классификация значимых «иероглифов»:

• Красный цвет индикаторов, как в поговорке о светофоре предупреждает: «Если видишь красный свет, стоп! Ни с места, ходу нет!». Он оповещает о серьезных нарушениях в системе управления или о несоблюдении норм безопасности (на пример, картинка, где у машинки открыта дверь или авто не снято с ручного тормоза).
• Желтый (оранжевый), «колер» может обозначать возникшую потребность в обслуживании или ремонте какого – либо узла или механизма.

Важно! Исключения составляют модели Renault. В них оранжевые значки означают нормальное функционирование противотуманных фар или системы обогрева заднего стекла.

• Если загорелся зеленый или синий цвет, можно быть спокойным. Запущенная система работает исправно и в штатном режиме. Можно начинать движение.

Практика показывает, что продолжать движение при некоторых значениях возможно (некоторые модели самостоятельно переходят в аварийный режим с ограничением скорости), но не в полную силу. Отечественная «классика», на пример, ВАЗ 2107, оснащена только «жизненно важными» предупредительными огнями на панели авто. Поэтому, ожидать от техники интеллектуальных решений не стоит, необходимо как можно быстрее обратиться в автосервис с целью диагностики и ремонта.

ВАЗ 2107

Цвет картинки имеет решающее значение, т. к. на панели управления, на пример, есть много эмблем с силуэтами машинок. Также, пиктограммы меняют цвет, в зависимости от состояния опции.

Важно! Опытные автомобилисты советуют приобрести личный ODB-2 сканер. С его помощью можно диагностировать причины «возгорания» иконок.

Фотография бюджетного сканера

Виды значков на панели приборов

Большое количество сигнальных лампочек на щитке «торпеды» делятся на группы, в которых отражен функционал систем и узлов транспортного средства. В связи с совершенствованием технологий производства машин, увеличивается и количество символов на индикаторах. Помимо индикаторов расхода топлива, скорости движения и т. п., на панели изображены маленькие иконки.

Рассмотрим основные группы автомобильных изображений.

Значки информационные

Во избежание серьезных повреждений не игнорируйте предупреждение красной или желтой лампочки иконки.

1. Восклицательный знак на панели приборов, заключенный в круг, сообщает о неисправностях в тормозной системе. Если, ручной тормоз снят, а лампочка продолжает гореть, необходимо срочно обратиться в автосервис.
2. Если засветилась эмблема «машина с ключом зажигания», это свидетельствует о проблемах в двигательном отсеке (сбой датчика или электронной части трансмиссии). Для решения проблемы показана диагностика.
3. Загореться желтым может контур авто с восклицательным знаком. Это «Знак» для водителя гибридного транспорта о неполадках с электроприводом. Иногда сброс ошибки производят скидыванием клеммы АКБ (аккумуляторной батареи), но чаще данная манипуляция проблему не решает.
4. Загореться красным светом фигура автомобиля с открытыми дверцами (если сами двери закрыты), обозначает проблемы в контактах проводов «концевиков» дверей.
5. Гореть или мигать пиктограмма «скользкая дорога», если система стабилизации обнаружила участок скользкого покрытия, и самостоятельно снижает мощность двигателя, чтобы не пробуксовывать. Это нормально. Но, если рядом с данным индикатором появился ключ, перечеркнутый знак заноса или треугольник – система стабилизации дала сбой.
6. Изображение гаечного ключа информирует автомобилиста о сроках проведения техосмотра. После профилактики картинка исчезнет.

Предупреждающие значки

Данная категория пиктограмм на приборной панели указывает на возможные серьезные неполадки с автомобилем.

1. Изображение руля в желтом цвете нуждается в адаптации, а если он начинает гореть красным, то это серьезный сигнал – возможен отказ гидравлического усилителя руля (ГУР), или электрическом усилителе (ЭУР). Одновременно возникнут сложности с прокручиванием самого руля.
2. Противоугонная система неисправна, если лампочка иммобилайзера (красный автомобиль с ключом), горит постоянно, а не только тогда, когда противоугонная система активирована.
3. Знак омывателя загорается в случае недостаточного количества омывающей жидкости в бачке, а также при попадании мусора в патрубки. Также, в некоторых моделях символ может сообщать о несоответствии качества жидкости в емкости.
4. В зависимости от состояния охлаждающей жидкости, красная лампочка с градусной шкалой горит при перегреве, а другое изображение (расширительный бачок с расходящимися волнами), предупреждает об уровне жидкости ниже допустимой. Во избежание перегрева, емкость нужно заполнить.

Сообщающие о неисправности

Свечение данной группы индикации на «торпеде» сигнализирует о том, что проблема в работе автомобиля точно есть!

1. Значок аккумулятора, сообщает о разрядке аккумуляторной батареи, а значит и о падении напряжения в бортовой части авто. У авто с гибридом двигателя внутреннего сгорания (ДВС) и электродвигателя изображение дополняется надписью «MAIN».
2. Масленка, загорающаяся красным светом в начале или во время движения, говорит о снижении уровня или давления масла.
3. О проблемах с безопасностью пассажиров и водителя сигнализирует индикатор подушки. Он может выглядеть как «человек, сидящий в кресле и пристегнутый ремнем безопасности», так и иметь аббревиатуру из букв SRS и AIRBAG.
4. «Cheсk» или «значок инжектора» загорается желтым светом при ошибках в работе двигателя или его электронных систем. Требуется компьютерная диагностика в автосервисе.
5. Восклицательный знак в треугольнике сообщает о нарушении в функционировании электронной системы стабилизации.

Предупредительные индикаторы

Ряд значков на панели машины не играют главной роли при вождении автомобиля, но их сигналы игнорировать все же не стоит:

• ступня на педали авто напоминает водителю, что для разблокировки переключателя передач АКПП, необходимо нажать на тормоз, а «желтый ботинок» без закруглений по бокам советует выжать сцепление;
• «лира с зубчиками внутри» сообщает о падении в одном или нескольких колесах давления больше чем на 25%;
• изображение желтого овала, предупреждает о предельно допустимом износе шин.

Ознакомиться с полным перечнем индикации конкретно к марке своего «железного коня» можно в инструкции, прилагаемой к модели или в интернете. Ведь помимо основных иконок, существуют дополнительные символы, обозначающие ряд опций. Чем современнее автомобиль, тем большим функционалом он обладает.

Важно! Помимо внутренних иконок на панели управления, некоторые автомобили имеют специфические эмблемы на заднем и лобовом стекле.

Например, желтый круг с тремя черными точками внутри оповещает других участников движения, что у водителя данного авто проблемы со слухом. Значит, он может реагировать на световые сигналы.

Веселая фигурка человечка рядом с восклицательным знаком предупреждает злоумышленников о серьезной противоугонной системе, установленной в авто.

Тематическое видео

В видеоролике можно наглядно ознакомиться с основными и дополнительными знаками на панели автомобиля и получить исчерпывающую информацию об их «сигналах».

2 534 views

Похожие материалы

Что означает восклицательный знак в автомобиле? — IJP Automotive

Все современные автомобили имеют индикаторы на приборной панели, чтобы дать водителю быструю информацию об автомобиле. В некоторых случаях индикаторы предупреждают водителей о состоянии различных компонентов и аксессуаров. Подумайте о синей фаре, которая загорается, когда вы включаете дальний свет, или о лампочке «ТОРМОЗ», которая загорается при включении стояночного тормоза. В некоторых случаях свет загорается, когда вы деактивируете какую-либо обычно включенную функцию, как в случае с системами контроля устойчивости или овердрайвами автоматической коробки передач.

Освещение также может предупреждать водителей о аномалиях. Современные автомобили загружены компьютерами, датчиками и диагностическими инструментами. У механиков есть считыватели, которые они могут подключить к машине, и они будут смотреть на каждую деталь. Но обычным водителям такой уровень детализации не нужен, поэтому просто загорается индикатор, говорящий: «Эту систему нужно проверить». Автомобили имеют множество систем, которые могут «пролить свет», включая двигатель, тормоза, подушки безопасности, шины, рулевое управление и систему контроля устойчивости.

Что означает восклицательный знак?

Итак, что означает восклицательный знак на тире? Не зная марки и модели автомобиля, сказать невозможно. Производители разрабатывают свои собственные фары, поэтому обозначение каждого символа соответствует стандартам их компании и эстетике дизайна автомобиля.

Единственный верный способ узнать наверняка — вытащить руководство пользователя из его тюрьмы в перчаточном ящике и найти его. На странице показана фотография или иллюстрация приборной панели и описание каждого индикатора, который может загореться. Основываясь на форме, цвете и расположении источника света, вы сможете найти часть руководства, в которой говорится о уязвимой системе и о том, что с ней делать.

Восклицательный знак предназначен для привлечения вашего внимания, поэтому, скорее всего, его не следует игнорировать. Огни обычно бывают желтыми и красными, причем желтый означает «осторожно» или «информация», а красный означает «опасность» или «требуется немедленное внимание». Точно так же постоянно мигающий свет хуже и требует более быстрого внимания, чем постоянный свет.

Восклицательный знак обычно находится внутри какого-то другого объекта. Но из-за капризов дизайна и художественных талантов людей, которые сделали свет, может быть непросто понять, что это за объект. Системы контроля давления в шинах (TPMS) часто используют восклицательный знак внутри спущенной шины, но если вы этого не знали, он может выглядеть как искаженный круг. Восклицательные знаки иногда ставятся внутри лампочек, обычно это означает, что перегорели лампы поворотников или фар. Восклицательный знак рядом с рулевым колесом может означать проблему с усилителем руля.

В некоторых случаях восклицательный знак ассоциируется с чем-то еще более загадочным, например, с кругом или треугольником. Это форма «главного предупреждения» или «общего предупреждения», говорящая вам, что есть что-то еще, что система должна вам сказать. БМВ работают так. Свет говорит вам использовать систему меню, чтобы увидеть важное сообщение.

Требуется считыватель кодов

В некоторых случаях для определения причины включения индикаторов бортовых диагностических компьютеров требуется специальный инструмент для считывания кодов. Эти инструменты предназначены для облегчения работы механика. Они подключают считыватель кодов и сразу понимают, почему загорелась лампочка. Они могут заменить неисправную деталь или начать устранение проблемы в нужном месте.

Многие магазины автозапчастей подключают считыватель кодов и сообщают вам соответствующий код бесплатно. Большинство дилерских центров и автомехаников взимают с вас плату только за чтение кода, даже если вы решите не исправлять его. Вы также можете подобрать недорогие считыватели диагностических кодов онлайн.

Если вы пойдете в магазин запчастей или купите свой собственный считыватель, вам нужно будет подтвердить свои выводы тщательным поиском в Интернете. К счастью, существуют тысячи экземпляров каждой модели автомобиля, и часто у них возникают схожие проблемы, вызванные сходными неисправностями. Интернет — отличный способ связаться с другими водителями, которые зажгли свет, нашли код, заменили деталь и сообщили, что она работает или не работает. Ответ не всегда ясен, но обычно вы можете приблизиться к нему.

Подводя итог

Почти все индикаторы на приборной панели с восклицательными знаками можно устранить без посторонней помощи. Помните, вам нужно проверить руководство по эксплуатации вашего автомобиля, чтобы найти правильный ответ в вашей ситуации. Чаще всего что-то простое, например, проверка давления в шинах или отключение системы контроля тяги, отключает свет. Но чтобы знать, какие шаги предпринять, вам просто нужно прочитать руководство.

7 Общие символы приборной панели автомобиля

В современных автомобилях имеется множество различных индикаторов приборной панели, которые предупреждают водителей о возможных проблемах и позволяют быстро решить эти проблемы.

Вот краткое руководство по распространенным значкам на приборной панели автомобиля и их значению.

1. Индикатор проверки двигателя

В новых автомобилях горящий значок будет выглядеть как двигатель. Это означает, что компьютер автомобиля выдал диагностический код неисправности, указывающий на наличие проблемы. Если он время от времени включается и выключается, это прерывистая проблема, и вам просто нужно проверить ее в следующий раз, когда вы отнесете ее на техническое обслуживание.

Однако, если он продолжает гореть, это означает, что есть постоянная проблема, хотя она может быть такой простой, как неплотно закрытая крышка бензобака. Если проблема не устранена, проверьте двигатель. Если индикатор быстро мигает, проблема может быть серьезной, и вам следует немедленно обратиться в ремонтную мастерскую.

2. Сигнализатор давления в шинах

Этот индикатор на приборной панели выглядит как шина с восклицательным знаком и означает, что давление по крайней мере в одной из ваших шин низкое и недостаточное. Вы захотите немедленно проверить давление воздуха в шинах. Вы все равно должны проверять давление в шинах раз в месяц.

3. Индикатор TPMS

Этот индикатор на приборной панели обозначает систему контроля давления в шинах, и когда он загорается, возникает проблема с системой контроля — возможно, неисправен датчик в одном из колес. Некоторые люди ошибочно полагают, что это означает низкое давление воздуха в шинах, но система TPMS отвечает за отслеживание давления воздуха в шинах; когда он замечает, что шина опущена, он включает индикатор низкого давления в шинах. Если индикатор TPMS продолжает гореть, проверяйте датчики во время регулярного технического обслуживания и никогда не полагайтесь исключительно на предупреждающие сигналы.

4. Сигнальная лампочка давления масла

Если вы видите на приборной панели лампочку, похожую на канистру с маслом, вам нужно остановиться на ближайшей заправочной станции. Этот свет сигнализирует о потере давления масла, и вам необходимо убедиться, что вы не теряете масло.

5.

Сигнальная лампа температуры двигателя

Сигнальная лампа на приборной панели, похожая на термометр, означает, что температура двигателя выходит за пределы нормы, и ее следует немедленно проверить, чтобы предотвратить перегрев автомобиля. Вы захотите проверить уровень охлаждающей жидкости и убедиться, что крышка радиатора правильно закрыта, а также искать утечки охлаждающей жидкости. Однако всегда давайте двигателю время остыть перед проверкой уровня охлаждающей жидкости, чтобы не обжечься.

6. Индикатор заряда аккумулятора

Когда на приборной панели загорается индикатор, похожий на аккумулятор, уровень напряжения ниже нормы. Это означает, что система зарядки автомобиля не работает должным образом, поэтому вам необходимо проверить клеммы аккумулятора и генератор. Если это старая батарея, возможно, вам придется заменить ее. Узнайте больше о том, когда менять автомобильный аккумулятор.

7. Сигнальная лампа тормозной системы

Индикатор на приборной панели в виде круга внутри скобок с восклицательным знаком посередине представляет вашу тормозную систему.
