Блок предохранителей ваз 21074 карбюратор схема

Автор admin На чтение 9 мин Просмотров 5 Опубликовано 26 марта 2023 Обновлено 26 марта 2023

Содержание

1. Электрическая схема автомобиля ВАЗ 21074
2. Электрооборудование ВАЗ-21074
3. Схема системы управления двигателем ВАЗ 21074
4. Блок предохранителей Ваз-21074 инжектор
5. Ваз 2107, 2105, 2104 — предохарнители и реле
6. Блок предохранителей и реле
7. Вариант 1
8. Вариант 2
9. Описание
10. Дополнительный блок
11. Дополнительные элементы
12. Под капотом
13. В салоне
14. Электросхема

Электрическая схема автомобиля ВАЗ 21074

Качественная цветная схема электрооборудования легкового отечественного авто ВАЗ-21074 приводится в помощь автоэлектрикам и СТО. Модель 21074 представляет собой усовершенствованную модификацию ВАЗ-2107. На «семьдесят четверку» устанавливается тот же двигатель объемом в 1,6 л, но карбюратор заменен на инжектор. Некоторые элементы схемы устанавливаются не на все, а лишь на части выпускаемых автомобилей этой модели. В конце статьи показаны предохранители и защищаемые ими цепи. Схемы увеличиваются по клику.

Электрооборудование ВАЗ-21074

• 1- блок-фары;
• 2- боковые указатели поворота;
• 3- аккумуляторная батарея;
• 4- реле включения стартера;
• 5- электропневмоклапан карбюратора;
• 6- микровыключатель карбюратора;
• 7- генератор 37.3701;
• 8- моторедукторы очистителей фар*;
• 9- датчик включения электродвигателя вентилятора;
• 10- электродвигатель вентилятора системы охлаждения двигателя;
• 11- звуковые сигналы;
• 12- распределитель зажигания;
• 13- свечи зажигания;
• 14- стартер ВАЗ-21074;
• 15- датчик указателя температуры охлаждающей жидкости;
• 16- лампа освещения моторного отсека;
• 17- датчик сигнализатора недостаточного давления масла;
• 18- датчик сигнализатора недостаточного уровня тормозной жидкости;
• 19- моторедуктор очистителя ветрового стекла;
• 20- блок управления электропневмоклапаном карбюратора;
• 21- катушка зажигания;
• 22- электродвигатель насоса омывателя фар*;
• 23- электродвигатель насоса омывателя ветрового стекла;
• 24- монтажный блок;
• 25- реле очистителя ветрового стекла;
• 26- реле аварийной сигналаизации и указателей поворота;
• 27- выключатель стоп-сигнала;
• 28- выключатель фонарей заднего хода;
• 29- реле зажигания;
• 30- выключатель зажигания;
• 31- трехрычажный переключатель;
• 32- выключатель аварийной сигнализации;
• 33- штепсельная розетка для переносной лампы**;
• 34- переключатель вентилятора отопителя;
• 35- дополнительный резистор электродвигателя отопителя;
• 36- лампа сигнализатора включения обогрева заднего стекла;
• 37- лампа сигнализатора недостаточного уровня тормозной жидкости;
• 38- блок сигнализаторов;
• 39- электродвигатель вентилятора отопителя;
• 40- лампа освещения вещевого ящика;
• 41- выключатель плафонов на стойках передних дверей;
• 42- выключатель фонарей сигнализации открытых передних дверей***;
• 43- фонари сигнализации открытых передних дверей***;
• 44- соединительная колодка;
• 45- прикуриватель;
• 46- часы ВАЗ-21074;
• 47- выключатель ламп освещения приборов;
• 48- диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;
• 49- указатель уровня топлива;
• 50- лампа сигнализатора резерва топлива;
• 51- спидиметр;
• 52- лампа сигнализатора включенияуказателей поворота;
• 53- лампа сигнализатора прикрытия воздушной заслонки карбюратора;
• 54- лампа сигнализатора зарядка аккумуляторной батареи;
• 55- выключатель сигнализатора прикрытия воздушной заслонки карбюратора;
• 56- комбинация приборов;
• 57- эконометр;
• 58- выключатели плафона на стойках задних дверей;
• 59- указатель температуры охлаждающей жидкости;
• 60- тахометр 21074;
• 61- лампа сигнализатора включения стояночного тормоза;
• 62- лампа сигнализатора недостаточного давления масла;
• 63- лампа сигнализатора включения дальнего света;
• 64- лампа сигнализатора включения наружнего освещения;
• 65- вольтметр;
• 66- выключатель сигнализатора включения стояночного тормоза;
• 67- выключатель ламп наружнего освещения;
• 68- выключатель элемента обогрева заднего стекла с лампой подсветки;
• 69- выключатель фонарей заднего противотуманного света с сигнализатором включения*;
• 70- предохранитель цепи фонарей противотуманного света;
• 71- плафон;
• 72- задние фонари ВАЗ 21074;
• 73- датчик указателя уровня и резерва топлива;
• 74- колодки для подключения к элементу обогрева заднего стекла*;
• 75- фонари освещения номерного знака.

Схема системы управления двигателем ВАЗ 21074

Электросхема электрических соединений ЭСУД ВАЗ 21074 — элементы схемы. 1 — разъем контроллера; 2 — датчик массового расхода воздуха; 3 — датчик температуры охлаждающей жидкости; 4 — датчик положения коленчатого вала; 5 — датчик положения дроссельной заслонки; 6 — датчик концентрации кислорода; 7 — датчик скорости; 8 — модуль зажигания; 9 — электромагнитный клапан продувки адсорбера; 10 — реле электровентилятора; 11 — реле электробензонасоса; 12 — главное реле; 13 — предохранитель на силовую цепь реле электробензонасоса: 14 — предохранитель на силовые цепи главного реле; 15 — плавкая вставка; 16-предохранитель, защищающий цепь постоянного питания контроллера; 17 — диод; 18 — регулятор холостого хода; 19 — форсунки; Х1 — колодка диагностики; Х2 — колодка соединения с системой электрооборудования автомобиля.

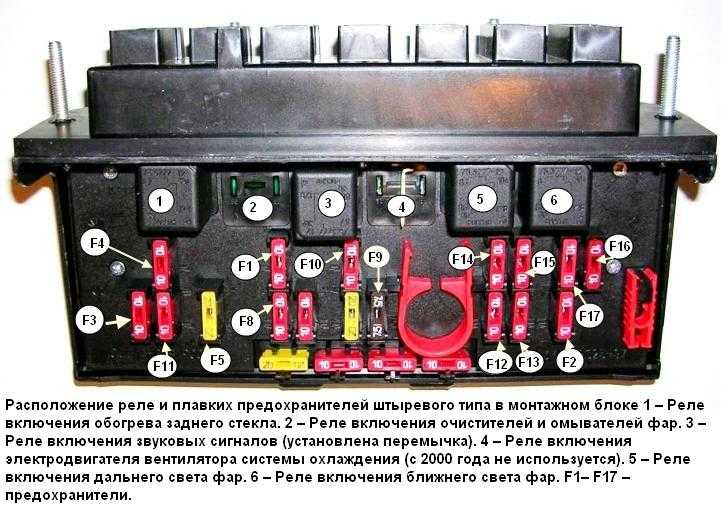

Блок предохранителей Ваз-21074 инжектор

• 1-Реле обогрева заднего стекла
• 2-Реле очистителей и омывателей Фар(если есть)
• 3-реле или перемычка сигналов (если нет внешнего реле)
• 4-реле или перемычка вентилятора охлаждения
• 5-реле дальнего света
• 6-реле ближнего света
• F1-F17-Предохранители
• 1 (8А) Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла.
• 2 (8А) Электродвигатели стеклоочистителя и омывателя ветрового стекла. Электродвигатели очистителей и омывателя фар. Реле очистки ветрового стекла. Реле очистителей и
• омывателя фар (контакты).
• 3 (8А) Резервный.
• 4 (8А) Резервный.
• 5 (16А) Элемент обогрева заднего стекла и реле включения обогрева (контакты)
• 6 (8А) Прикуриватель. Штепсельная розетка переносной лампы. Часы. Фонари сигнализации открытых передних дверей
• 7 (16А) Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентилятора системы охлаждения двигателя и реле включения электродвигателя.
• 8 (8А) Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
• 9 (8А) Регулятор напряжения генератора.
• 10 (8А) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольные приборы. Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Реле-прерыватель контрольной лампы стояночного тормоза. Система управления пневмоклапаном карбюратора
• 11 (8А) Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова.
• 12 (8А) Правая фара. Обмотка реле включения очистителей фар (при включенном дальнем свете)
• 13 (8А) Левая фара. Контрольная лампа включения дальнего света фар.
• 14 (8А) Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаритного света.
• 15 (8А) Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика
• 16 (8А) Правая фара (ближний свет). Обмотка реле включения очистителей фар.
• 17 (8А) Левая фара (ближний свет).

Источник

Ваз 2107, 2105, 2104 — предохарнители и реле

Ваз 2107 (Лада 2107) заднеприводной седан который выпускался в 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 году преимущественно с бензиновыми двигателями (инжектор, карбюратор). Модели Ваз 2105, 2104 собраны на общей платформе с 2107, поэтому и исполнение блоков у них во многом совпадает. В данной публикации вы найдете описание предохранителей и реле Ваз 2107, 2105, 2104 со схемой блока и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электрической схемой соединения блока предохранителей.

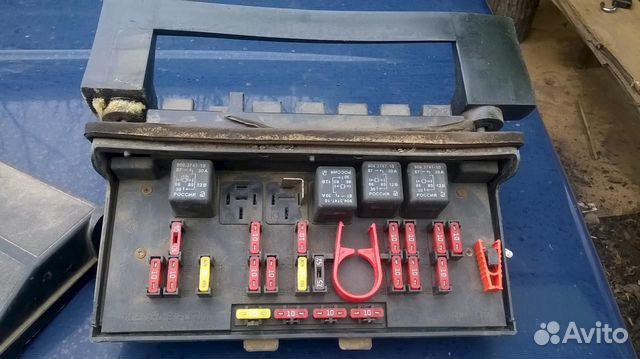

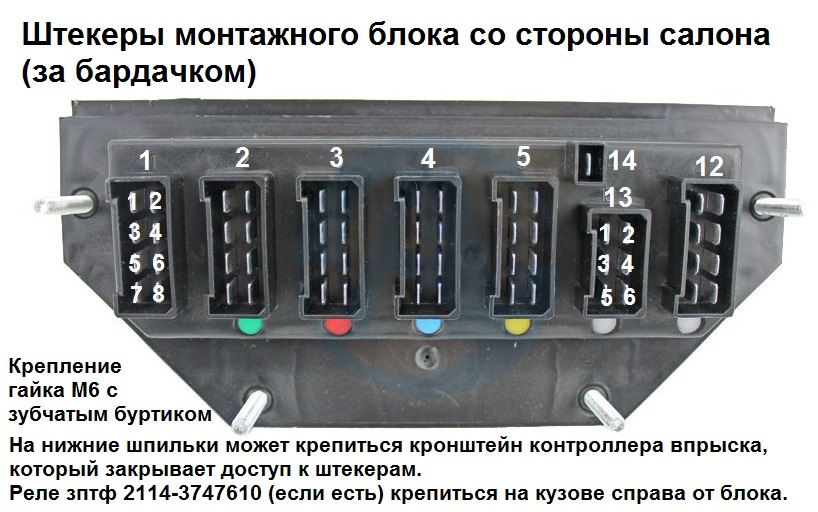

Блок предохранителей и реле

Главный блок с предохранителями и реле находится под капотом и может быть выполнен в 2-х вариантах (старого и нового образца). Актуальная схема будет нанесена на крышку блока.

Вариант 1

Вариант 2

Устанавливался на автомобили ранних годов выпусков, тут предохранители имеют цилиндрический вид.

Описание

Предохранители

p, blockquote 11,0,0,0,0 —>

1	8/10А Электродвигатель отопителя Лампы света заднего хода Сигнализатор включения обогрева заднего стекла Реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя заднего стекла (2104) Электродвигатель насоса омывателя заднего стекла (2104)
2	8/10А Электродвигатель очистителя и омывателя ветрового стекла Электродвигатель очистителя и омывателя фар Реле очистителя ветрового стекла Реле очистителя и омывателя фар
3	8/10А Резервный
4	8/10А Резервный
5	16/20А Элемент обогрева заднего стекла и реле включения обогрева
6	8/10А Прикуриватель Штепсельная розетка для переносной лампы Часы
7	16/20А Звуковые сигналы Реле сигналов Реле электро вентилятора охлаждения радиатора (контакты) Электродвигатель вентилятора охлаждения радиатора
8	8/10А Выключатель аварийной сигнализации с контрольной лампой Реле-прерыватель указателей поворотов и аварийной сигнализации Сигнализатор указателей поворотов (в режиме аварийной сигнализации) Указатели поворотов (в режиме аварийной сигнализации)
9	8/10А Регулятор напряжения генератора
9	8/7,5А Лампы задних противотуманных фонарей и их сигнализатор
10	8/10А Указатели поворота (в режиме указания поворота) Реле — прерыватель указателей поворота Сигнализатор указателей поворота Система управления пневмоклапаном Тахометр Указатель топлива Сигнализатор резерва топлива Сигнализатор включения стояночного тормоза Сигнализатор недостаточного давления масла в системе смазки двигателя Указатель температуры охлаждающей жидкости Вольтметр Сигнализатор аварийного состояния рабочей тормозной системы Сигнализатор заряда аккумуляторной батареи Сигнализатор прикрытия воздушной заслонки карбюратора Реле электро вентилятора (обмотка) Термо выключатель электр овентилятора Обмотка возбуждения генератора (генератор 37. 3701)
11	8/10А Плафон освещения салона Лампы стоп-сигнала Лампа освещения багажного отделения
12	8/10А Дальний свет фар (правая фара) Реле стеклоочистителей и омывателей фар (обмотка реле)
13	8/10А Дальний свет фар (левая фара) Сигнализатор включения дальнего света
14	8/10А Передний габаритный огонь (левая блок-фара) Задний габаритный огонь (правый фонарь) Фонари освещения номерного знака Подкапотная лампа Сигнализатор включения габаритного огня
15	8/10А Передний габаритный огонь (правая блок-фара) Задний габаритный огонь (левый фонарь) Лампа освещения прикуривателя Лампа освещения приборов Лампа освещения вещевого ящика Часы (лампа освещения)
16	8/10А Ближний свет фар (правая блок-фара) Реле стеклоочистителей и омывателей фар (обмотка реле)
17	8/10А Ближний свет фар (левая блок-фара)
18	Запасной
19	Запасной
20	Запасной
21	Запасной

За прикуриватель отвечает предохранитель номер 6 на 8 либо 10А.

p, blockquote 13,0,0,0,0 —>

Дополнительный блок

Он устанавливается в инжекторных моделях под бардачком в салоне автомобиля.

p, blockquote 17,0,0,0,0 —>

1. 15А Предохранитель главного реле
2. Главное реле
3. 15А Предохранитель цепи питания системы впрыска (вход не отключаемого напряжения)
4. 15А Предохранитель реле электро бензонасоса
5. Реле электро — бензонасоса
6. Реле электро — вентилятора системы охлаждения

Дополнительные элементы

Под капотом

Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей. Они находятся на питающих проводах рядом с моторедукторами.

Реле включения стартера 113.3747 или 90.3747-10 расположен в моторном отсеке на правом брызговике.

В салоне

Реле очистителя ветрового стекла (РС-514) крепится под панель слева под обшивкой.

Реле зажигания и реле аварийной сигнализации и указателей поворота установлены на передней панели за щитком приборов. Реле зажигания (113. 3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.

Предохранитель противотуманных фар расположены в отделение переключения передач, не далеко от радиоприемника.

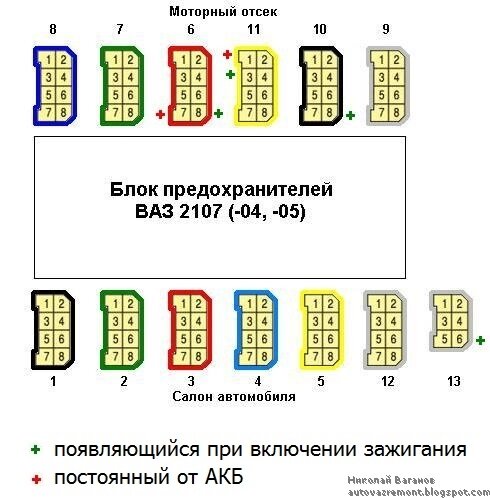

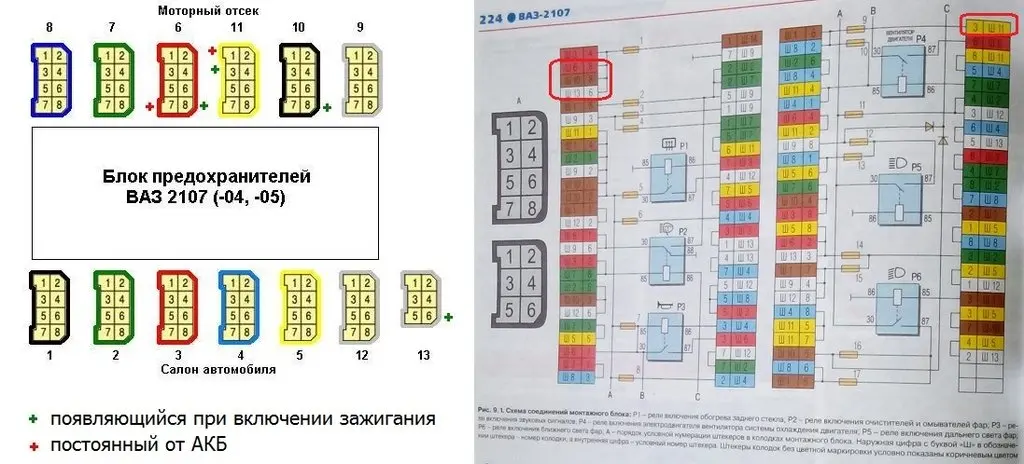

Электросхема

Нужно больше информации про электрическую схему соединений блока предохранителей? Изучите данный материал и описание к нему.

У нас на канале мы так же подготовили видео по данной статье, смотрите и подписывайтесь.

p, blockquote 30,0,0,0,0 —> p, blockquote 31,0,0,0,1 —>

А если остались вопросы, задавайте их в комментарии.
