карбюратор ДААЗ 2107 1107010 устройство и регулировка

На Димитровоградском автоагрегатном заводе карбюратор ДААЗ изготавливается в трёх модификациях: Озон, Ока, Солекс. В современных условиях мало кто выпускает автомобили с карбюраторным типом, но значительная часть подержанных авто всё ещё рассекает по дорожным просторам страны. Порой они дают форы инжекторным «младшим братьям». Главное предназначение карбюратора, независимо от марки и модификации, приготовление горючей смеси в системе питания транспортного средства.

Классификации карбюраторов

• Ока — для моделей ВАЗ заднеприводного типа: 2101, 21011, 21063 с объёмами от 1.2 до 1.3 литра;
• Озон — для классического варианта модификации ВАЗов 2107, 21043, 21053, 21074. Объёмы силовых агрегатов от 1.5 до 1.6 литра. В конструкции уже присутствует экономайзер холостого хода;
• Солекс — универсальный вариант карбюратора для ВАЗов без микропереключателя и экономайзера. Устанавливается на моторы с объёмами 1.5 и 1.6 литра. В большей части ими оснащены современные модели ВАЗ переднего и полного типа привода.

На вышеуказанные изделия предоставляется гарантия качества сроком на 18 месяцев, при условии пробега не выше 30 000 км.

Принято также различать механизмы по принципу подачи топливной смеси в камеры цилиндров:

• поплавковый;
• игольчатый;
• барботажный.

Последние два типа встречаются всё реже и реже, ввиду устарелости конструкции и неэффективности.

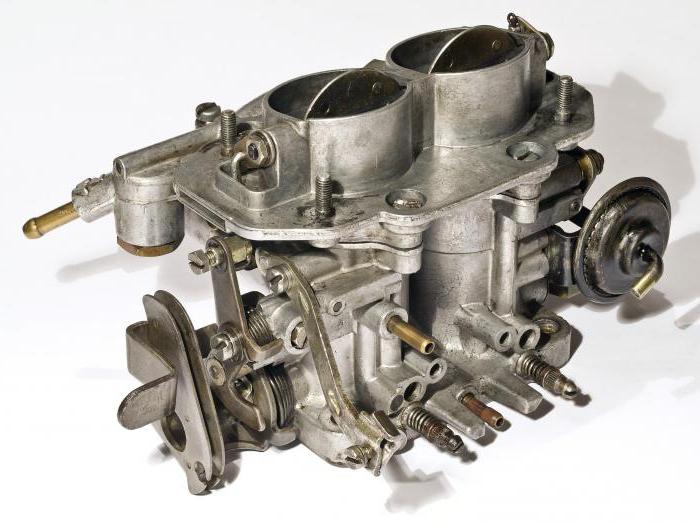

Устройство карбюратора

Независимо от модели и марки производителя, принцип работы каждого механизма следующий. Создание горючей смеси из дозированных порций кислорода и бензина, равномерное распределение по камерам сгорания в каждом цилиндре двигателя.

Основные составные части:

• верхняя крышка с переходными каналами для топлива и воздуха, сетчатым фильтром, соединительными штуцерами;
• нижняя основа, состоящая из дроссельных заслонок, поплавковой камеры, эконостата, переходных каналов, отвода картерных газов, блока управления холостым ходом.

Справочно:

• дроссельные заслонки управляются с помощью механического привода от педали акселератора;
• верхняя крышка оснащена специальным запорным устройством с целью предотвращения переполнения камер топливной смесью. В основном отсеке камеры расположена воздушная заслонка, служащая вспомогательным элементом при запуске «холодного» мотора и до момента его прогрева к минимальной температуре в 40℃;
• главная топливная дозирующая система: конструкционно сложный механизм, состоящий из четырёх жиклёров, каналов переходных систем. Причём каждая камера состоит из одного воздушного и топливного жиклёра. Маркировочный индекс первого равен 150, второго 112. Важно соблюдать указанные размеры, так как от этого напрямую зависит величина потребления топлива и динамические показатели разгона автомобиля;
• система холостого хода: обеспечивает работу силового агрегата на холостом ходу. Основные компоненты: жиклеры, регулировочные винты, экономайзер, клапан, механизм мембраны;
• переходная система: обеспечивает плавность работы и увеличения оборотов при открытии дроссельной заслонки во вторичной камере. Состоит из двух видов жиклёров: топливного и воздушного;
• насос — ускоритель: отвечает за плавность хода, предотвращение провалов при ускорении, в том числе и резком нажатии на педаль акселератора. Составные части: клапанный механизм, мембрана, распылитель горючего.

Основные признаки неисправности карбюратора

• пассивная динамика разгона технического средства, ощущение некого балласта, препятствующего свободному ходу;
• пуск силового агрегата утруднён, независимо от фактической окружающей температуры и степени прогревания самого мотора;
• при запуске происходит длительное чихание;
• педаль акселератора неинформативная, при нажатии часты провалы, рывки;
• потребление топлива необоснованно возросло;
• плавают обороты во время работы на холостом ходу;
• на корпусной части видны отчётливые потеки бензина;
• в фильтре тонкой очистки топлива имеются сторонние частицы, ржа, отходы, ворса. Конечно, при условии, что у владельца вмонтирован очиститель в систему подачи горючего.

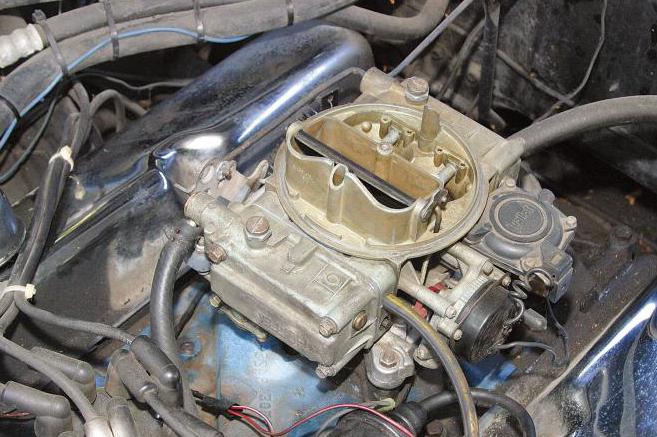

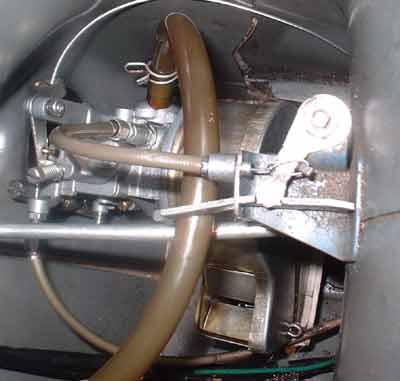

Расположение и демонтаж оборудования

Штатный смеситель топлива установлен на платформу выпускного коллектора посредством четырёх шпилек в моторном отсеке. Проведение профилактики рекомендовано осуществлять в снятом состоянии. Конструкция содержит много мелких частей и механизмов, требующих очистки и диагностики. Конечно, если поломка очевидна и незначительна, то демонтировать оборудование вовсе нет надобности. Окончательное решение принимает мастер, осуществляющий ремонт. Ведь это прямо пропорционально влияет на итоговую стоимость работ.

Чтобы снять карбюратор со штатного посадочного места необходимо:

• открутить крышку воздушного фильтра в правой части мотора, снять сам очиститель, его корпусную часть. Предварительно отвинтив четыре гайки на «8». Некоторые автомобилисты самостоятельно переделывают механизм под длинные болты на «10» для удобства фиксации;
• отсоединить патрубки отвода картерных газов, вакуумный шланг, трубопровод подачи топлива, обратный канал. Так как в патрубках имеются остатки бензина, необходимо обзавестись ветошью для удаления последствий протекания.

Водителю на заметку: категорически запрещено проводить ремонтные работы на «горячий» мотор, так как высока вероятность воспламенения. Игнорирование указанных рекомендаций приводит к нежелательным последствиям. Горе — мастера часто получают ожоги

.

• когда корпусная часть «смесителя» полностью освобождена от сторонних механизмов, необходимо с помощью отвёртки с крестообразным наконечником отдать крепёжные болты верхней крышки. Всего пять;

На этом демонтаж верхней половины крышки окончен. Для проведения полноценной диагностики/ремонта необходимо отвинтить вторую — нижнюю часть. Посадочная платформа крепится на четырёх шпильках с гайками.

Во время снятия карбюратора со штатного места нужно быть крайне внимательным. Выпускное отверстие коллектора открыто и внутрь может попасть сторонний предмет, нахождение которого там не должно быть. Это может привести к неработоспособности целого агрегата.

Диагностика и полный разбор

Главная цель визуальной диагностики — выявление видимых, явных дефектов с целью их фиксации и последующего устранения. Перед началом полного демонтажа необходимо подготовить: пустую ёмкость для складывания мелких деталей, болтов, гаек, иных элементов, ремкомплект прокладок из асбеста. Если степень износа детали превышает допустимый порог, то она подлежит немедленной замене новой.

Этапы полного разбора:

• в нижней части карбюратора с топливной камеры поочерёдно отвинчиваются топливные и воздушные жиклеры;
• эмульсионные трубки внутри каждой камеры изымаются с помощью самореза, так удобно и практично. Некоторые мастера практикуют бокорезы или пинцет. Каждый подбирает «под себя»;
• в боковой части корпуса отвинчиваем переходной жиклёр второй камеры;
• аналогичная процедура с винтом холостого хода;
• самая нижняя платформа — механизм дроссельной заслонки карбюратора, она также отвинчивается отвёрткой с плоским наконечником. Для удобства зажима, предотвращения просачивания кислорода штатные болты меняют шпильками с гайками на «8»;
• в боковой части снимается мембрана ускорительного насоса вместе с рычагом и корпусными элементами;
• отвинчивается винт переходной системы первой камеры;
• с верхней крышки снимается экономайзер дроссельного узла.

Полный разбор окончен.

Завершение диагностики. Чистка. Мойка. Продув

Окончательный просмотр всех деталей и компонентов. Выявление дефектов, повреждений, замена новыми из числа ремкомплекта.

Наступает этап мойки и чистки. Для удобства можно использовать специальные химические средства и аэрозольные баллончики. Если нет возможности приобрести, налейте в ёмкость немного бензина или керосина, этого будет вполне достаточно. Хорошенько промываются все компоненты, очищаются полости от стороннего мусора, нагара, оксидов металла. Чистка переходит в этап сушки и начала сборки.

 В обязательном порядке продуть следующие элементы:

• жиклёр холостого хода;
• каналы топливных жиклёров первой и второй камер;
• каналы переходной системы;
• отбор картерных газов;
• посадочное место под эмульсионную трубу;
• механизм открытия вторичной камеры;
• канал пускового устройства;
• механизм ускорительного насоса.

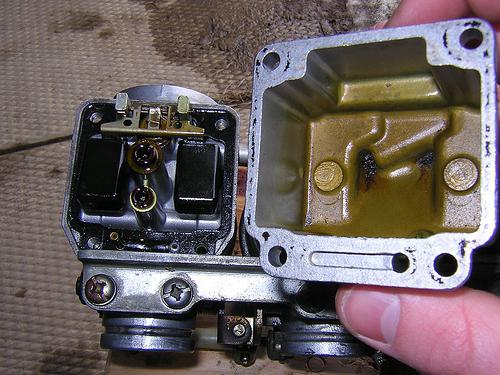

В ходе проведения сборки проверяем зазоры поплавковой камеры. Закрытие поплавка должно осуществляться на отметке 6,3 мм. Увеличение или уменьшение данного показателя свидетельствует о нарушениях уровня. Это когда речь идёт именно об этом типе карбюраторного устройства. Перед посадкой на штатное место, в обязательном порядке заменить асбестовую прокладку выпускного коллектора новой. Старую устанавливать обратно не рекомендовано, так как место выработки уже фактически присутствует, а значит, плотность и герметичность посадки не гарантированы.

Народный метод регулировки уровня топлива в камерах:

Конструкция карбюратора предусматривает наличие выступа внутрь под углом 45 градусов. Идеальный вариант — половина вышеуказанного выступа должна быть покрыта бензином. Желаемый уровень достигается путём поджатия язычка на конце поплавка.

Крепёжные гайки затягиваются с усилием не более 2.5 кг, превышение данного порога приводит к так званому «слизыванию» резьбы. Несмотря на то, что она имеет мелкий шаг, специально для сильного усилия, она всё же подвержена деформации.

Регулировка оборудования

Перед тем, как проводить настройку карбюратора необходимо выставить зажигание, убедиться в полной исправности системы. Нередко случается так, что именно некорректность работы узла становиться причиной многих поломок.

Итак, окончательная доработка карбюратора возможна, когда зажигание в норме, мотор прогрет до минимально — допустимой температуры в 40 градусов, высоковольтные провода и оплётки целы и исправны.

• винт качества смеси прокручиваем против часовой стрелки до того момента, пока силовой агрегат не наберёт максимальные обороты;
• винт количества смеси также добавляем до достижения максимальной отметки оборотов мотором;
• теперь проводим тонкую настройку качества смеси, но при этом удерживаем показатель оборотов на уровне не более 800 — 850 об/мин.

На этом регулировка холостого хода окончена. Опытные мастера могут «на слух» определять обороты.

Следующий этап: регулировка заслонок, их привода.

Воздушная заслонка

Неисправность данного участка системы приведёт к систематической потере оборотов, мотор будет беспричинно глохнуть. Для настройки понадобится отвёртка с плоским наконечником и рожковой ключ на «8». Шток подсоса топим до упора. Болт зажима тяги отвинчиваем на максимально, вставляем пружину, зажимаем винт. Тестируем оборудование на работоспособность.

Привод воздушной заслонки необходимо регулировать с напарником. Для удобства понадобится рожковой ключ на «8», осветительный прибор, штангенциркуль. До упора топим подсос, педаль акселератора также топится в пол. При этом, дроссельная заслонка полностью должна быть открыта. Когда педаль акселератора полностью отпущена, заслонка полностью перекрывает первичную камеру. Никаких зазоров не должно быть вообще. Длина тяги не превышает 80 мм.

Некоторые советы и рекомендации

При проведении различного рода профилактических работ с карбюратором, следует всегда соблюдать маркировку топливных и воздушных жиклёров. Для первых она равна 112, для вторых 150. Если позиции не будут совпадать, то владелец сразу ощутит снижение динамики разгона, повышение потребления топлива, которые ничем не обоснованны. Сужение пропускного канала приводит к обеднению смеси, она равно как и обогащение, также негативно сказываются на работоспособности машины в целом.

На этом рассмотрение темы окончено. Несмотря на сложность конструкции механизма, его можно починить своими силами. Если у вас остались сомнения, прочтите рекомендации снова и успешно закончите ремонт. Теперь вы точно знаете, что делать, если автомобиль глохнет на холостых.

Статьи по теме:

• Карбюратор ВАЗ 2109: устройство, настройка, регулировка Автомобили моделей 2108-09 – воистину легендарные разработки Волжского автомобильного завода, именно с них началось производство переднеприводных легковых машин в СССР. Также для этих авто […]
• Уменьшение расхода топлива ВАЗ 2107 Расход топлива ВАЗ 2107 достаточно умеренный, и по этому параметру автомашину можно рассматривать для покупки, но как быстро будет уходить бензин из бака, зависит от многих факторов, в том […]
• Карбюратор солекс 21083: устройство, регулировка, настройка Переднеприводные автомобили ВАЗ 2108-09-099 долгое время комплектовались карбюраторными двигателями, и лишь ближе к началу 2000-х годов на вазовских машинах стала устанавливаться […]

avtobrands.ru

Ваз 2107, регулировка карбюратора — Лада мастер

Старенькие классические ВАЗ 2107 с карбюраторными моторами, безусловно, заслуживают всяческого уважения и хорошего ухода. Только как правило, эти автомобили попадают в руки совсем зеленых водителей, поэтому регулировка карбюратора для многих может стать тем еще испытанием. Именно таким владельцам мы и решили показать, что в регулировке карбюратора нет ничего сложного. Если понимать принцип его работы.

Содержание:

1. Особенности карбюратора ВАЗ 2107
2. Когда можно и когда нужно регулировать карбюратор 21053-1107010
3. Тарировочные данные карбюратора Солекс
4. Регулировка уровня топлива
5. Как отрегулировать холостые

Особенности карбюратора ВАЗ 2107

Все классические Жигули имеют карбюраторные двигатели, за исключением самых последних модификаций 2106, 2107, 2121, в которых уже с завода пытались устанавливать систему впрыска. В чем-то впрысковые двигатели лучше, но карбюратор — это классика, которой и есть ВАЗ 2107 Регулировка карбюратора — обязательный ритуал, который должен уметь выполнять любой владелец, поскольку профессиональные карбюраторщики вымирают, как класс.

Устройство карбюратора ВАЗ 2107 досконально мы рассматривать не станем. Не об этом сегодня будем говорить, а о том когда может быть необходима его регулировка, как и чем она производится, и, главное, зачем. Поэтому примем за отправную точку, что владелец семерки уже как следует разобрался с системах и элементах карбюратора и более-менее знаком с его устройством.

Когда можно и когда нужно регулировать карбюратор 21053-1107010

Регулировка семерочного карбюратора может быть просто необходима, а может быть желательна для корректировки работы двигателя в определенных режимах. Причем, перед тем, как браться за отвертку и регулировать, необходимо убедиться в том, что:

• зажигание выставлено безупречно;
• клапана в головке блока отрегулированы;
• в бак залит человеческий бензин, а не суррогат;
• поршневые кольца не имеют критичного износа;
• компрессия в цилиндрах в пределах нормы;
• вакуумный усилитель тормозов исправен;
• нет подсоса воздуха во впускном коллекторе и под корпусом карбюратора;
• воздушный фильтр в приличном состоянии.

Слишком много? Это еще далеко не все, что может привести к тому, что регулировка карбюратора 2107 ни к чему не приведет. Поэтому все же необходимо убедиться, что весь список, который мы привели, выполнен. Только тогда можно говорить об эффективной регулировке карбюратора Солекс, ДААЗ 21053-1107010, которые устанавливались на семерки с 1986 года. На старых Жигулях устанавливали карбюраторы Вебер, на моторах 2105 могли быть установлены карбюраторы Озон.

Тарировочные данные карбюратора Солекс

Для начала нужно знать тарировочные данные карбюратора, которые мы привели в таблице. Это необходимо, чтобы не путаться в размерах жиклеров, которые могут иногда меняться, в зависимости от настроек двигателя. Замена жиклеров ВАЗ 2107 — это отдельная история, но иметь под рукой заводские номиналы нужно.

Регулировка уровня топлива

В первую очередь возникает необходимость регулировки карбюратора, когда смесь может быть либо слишком богатой, либо слишком бедной. Черный дым из выхлопной трубы, провалы в переходных режимах, постоянно залитые свечи и высокий расход топлива — первые признаки залитого карбюратора. Это значит, что жиклеры не соответствуют номиналу, либо уровень топлива в поплавковой камере выше нормы.

Если двигатель нестабильно работает на холостых, плохо запускается, автомобиль дергается и стреляет в фильтр, возможно, смесь слишком бедная. В этом могут быть виноваты жиклеры с меньшей, чем положено, пропускной способностью и низкий уровень топлива в поплавковой камере. Он регулируется довольно просто. Снимается воздушный фильтр с корпусом, снимается крышка карбюратора и мы получаем доступ к поплавковой камере.

Поплавок крепится к крышке латунным кронштейном, а кронштейн имеет язычок, который может отгибаться, тем самым производится регулировка уровня топлива. Номинальный уровень, который соответствует метке в поплавковой камере, достигается тогда, когда расстояние между нижней кромкой поплавка и прокладкой крышки составляет 6 мм.

Как отрегулировать холостые

При нестабильных или слишком высоких, низких холостых оборотах будем регулировать их при помощи двух винтов, показанных на рисунке. Это винт качества топлива и винт регулировки положения дроссельной заслонки. Перед регулировкой нужно убедиться в том, что воздушная заслонка карбюратора полностью открыта, тяга не влияет на положение дроссельной заслонки.

Регулировка холостых оборотов проводится на прогретом до рабочей температуры двигателе. Номинальные холостые обороты мотора 2107 — около 900 об/мин. Эта цифра довольно условна, поэтому нужно ориентироваться на работу двигателя. Алгоритм регулировки прост:

1.  Запустить двигатель, установить количество оборотов с помощью винта количества в пределах 1100 об/мин.
2.  Винтом качества добиться максимально стабильных оборотов, мягкой и бесперебойной работы.
3.  Винтом количества снизить обороты до номинального значения или минимального, при которых двигатель не глохнет и обороты стабильные.

Самые простые регулировки карбюратора мы провели. Осталось следить за чистотой топлива и при необходимости корректировать регулировки по ходу эксплуатации. Удачной всем работы!

ladamaster.com

Регулировка и настройка карбюратора ВАЗ-2107 :: SYL.ru

В данной статье пойдет речь о том, как осуществляется настройка карбюратора ВАЗ-2107. От его правильной работы зависит то, как будет вести себя двигатель внутреннего сгорания. Вы узнаете о том, как разобрать и настроить карбюратор, а также как произвести его замену, если ремонт невозможен. Перед началом работ необходимо обзавестись всем необходимым инструментом. Вам нужны стандартные наборы ключей и головок, а также отвертки – крестовые и плоские.

Подготовка к снятию карбюратора

Перед тем как производить ремонт устройства впрыска топлива, необходимо снять с ВАЗ-2107 карбюратор. Настройка газовой аппаратуры если необходима, лучше обратиться к специалистам, так как работы с пропаном и метаном должен осуществлять квалифицированный специалист. Первым делом необходимо избавиться от крышки воздушного фильтра. Для этого ключом на 13 выкручиваете все три гайки и снимаете верхнюю половину.

Убираете воздушный фильтр, после чего при помощи ключа на 8 выкручиваете все четыре гайки со шпилек. Затем снимаете все тросики. Сначала выкручиваете гайку, которая осуществляет сжатие троса привода заслонки воздуха. Внутренняя часть тросика отсоединяется от самой заслонки. С дроссельного узла также необходимо отключить рычаг привода. Отсоедините хомуты, которыми произведено крепление топливного шланга. Этого не потребуется делать, если выполняется настройка и регулировка карбюратора ВАЗ-2107, только при снятии.

Отключение элементов системы

Не забудьте снять шланг, предназначенный для того, чтобы отводить газы из картера. После этого подключается шланг, который соединяет электрический пневмоклапан автомобиля ВАЗ-2107 с экономайзером. Обратите внимание, что потребуется также отключать тонкий шланг, который идет на вакуумный регулятор опережения зажигания. Только лишь после этого можно полностью снять карбюратор. Крепится он к коллектору в четырех местах.

Одна гайка выкручивается при помощи рожкового ключа. Торцевой головкой к ней невозможно подобраться. Остальные три гайки, которыми осуществлён крепеж карбюратора, выкручиваются при помощи торцевой головки. После этого допустимо полностью снять карбюратор. Далее может осуществляться настройка поплавка карбюратора ВАЗ-2107, а также других систем.

Что следует учесть?

Обратите внимание, что необходимо закрывать выпускной коллектор чистой ветошью, дабы пыль и грязь не могли попасть внутрь. Также смотрите на то, что под карбюратором находится прокладка. Она изготовлена из огнеупорного материала. Если на ней имеются какие-либо повреждения, то обязательно установите при сборке новую. Вот и все, карбюратор снят, теперь можно производить и его обслуживание, и ремонт.

Начало разборки карбюратора

Осуществляется эта работа для того, чтобы сделать полную очистку, либо же во время замены элементов устройства. В карбюраторе присутствует очень много маленьких деталей, например, жиклёров, уплотнительных колец, по этой причине всю разборку необходимо делать в чистом и удобном месте. Желательно на хорошо освещаемом столе или верстаке. Вполне реальна настройка карбюратора ВАЗ-2107 в домашних условиях, если выполнять все требования.

При этом на поверхности стола должно быть достаточно места, чтобы разместить все снимаемые элементы. Старайтесь не перепутать во время сборки узлы карбюратора. Перед тем как начать разборку, обзаведитесь флаконом ацетона или баллончиком со специальной смесью для чистки карбюраторов. После полного снятия устройства с автомобиля необходимо положить его на чистую поверхность. Выкручиваете все болты, которыми произведено крепление крышки. При помощи плоской отвертки необходимо выкрутить все жиклёры.

Дальнейшая разборка системы впрыска

Этой же плоской отверткой аккуратно поддеваете и вытаскиваете все трубки, которые находятся под жиклерами для воздуха. С их помощью производится настройка холостого хода карбюратора ВАЗ-2107. Винт, расположенный на ускорительном насосе, также необходимо отвернуть при помощи плоской отвертки и вытянуть наружу. Обратите внимание, что под этим клапаном находится кольцо для уплотнения. Аккуратно его необходимо снять. Если повредите, то нужно установить новый. При помощи плоскогубцев извлеките все диффузоры в обеих камерах.

Иногда случается, что вытянуть их не получается. Если столкнулись с такой трудностью, то потребуется аккуратно, используя проставку из мягкого материала, подбить их с другой стороны. После извлечения винта ускорительного насоса необходимо избавиться от жиклёров во вторичной камере. Аккуратно раскладываете по поверхности стола все элементы. С другой стороны необходимо вывернуть и извлечь жиклёр, который нужен для работы двигателя на холостом ходу.

Снятие насоса и рассоединение корпуса карбюратора

При помощи крестообразной отвертки выкручиваете все четыре болта, которыми произведено крепление диафрагмы насоса. Снимаете его крышку, затем извлекаете мягкую пружину, после чего можно вынуть диафрагму. Далее демонтируется пружина рычага пневмопривода дроссельного узла. Для этого необходимо вынуть специальный фиксатор, после чего вывести его из зацепления. Крепежные болты выкручиваете и снимаете пневматический привод с карбюратора ВАЗ-2107.

Теперь необходимо рассоединить корпус. Для этого выкручиваете два болта, которыми произведено крепление этого элемента. Снятие производится вместе с прокладкой для уплотнения. После этого демонтируются микровыключатель и экономайзер. Выворачиваете все винты для регулировки смесеобразования и оборотов холостого хода. Вот и все, теперь у вас в руках разобранный карбюратор.

Чистка устройства

Налейте в емкость ацетон и погрузите в него весь корпус. Это позволит избавиться от нагара внутри карбюратора. Конечно, потребуется выдержать корпус в ацетоне некоторое время. Обратите внимание, что очистку жиклёров нельзя проводить металлическими предметами, так как это может повредить внутренней поверхности каналов. Все это необходимо выполнять до того, как делается настройка клапанов ВАЗ-2107. Карбюратор полностью чистится. Таким образом, вы добиваетесь от него наилучшей работы.

Все жиклёры промываете ацетоном и дополнительно продуваете воздухом. Стоит заметить, что все каналы внутри карбюратора необходимо также продувать сжатым воздухом. А теперь более подробно о том, как производятся снятие и ремонт элементов карбюратора.

Назначение пускового устройства

Это элемент, который необходим, чтобы правильно приготовить топливную смесь во время запуска мотора. Обратите внимание на то, что смесь должна быть обогащенной, ее необходимо приготовить в такой пропорции, чтобы двигатель холодный запускался максимально быстро. В том случае, если завести двигатель оказывается очень сложно, в первую очередь проверяется правильное функционирование пускового механизма (при условии, что все остальные элементы системы, которые необходимы для запуска, функционируют в нормальном режиме). Чтобы проверить и отрегулировать этот механизм, вам необходим маленький кусочек картонки. Его ширина должна быть около пяти миллиметров. Также потребуется маленький отрезок проволоки сечением 0,75 миллиметра.

Снятие пускового механизма

Конечно же, без стандартных ключей и отверток не обойтись. Когда будет готово всё, необходимо приступить к работе. Осуществляется регулировка в строгой последовательности. Сначала необходимо демонтировать с корпуса карбюратора воздушный фильтр. Для этого сначала выкручиваются три гайки крепления крышки, после этого вынимается непосредственно фильтр. Далее выкручиваются четыре гайки крепления корпуса.

После демонтажа необходимо полностью очистить всю поверхность, настройка карбюратора ВАЗ-2107 в грязном состоянии нежелательна. Лучше использовать при очистке керосин или растворитель. После этого закрываете полностью воздушную заслонку. Для этого в салоне тянете рукоять «подсоса» на себя. Смотрите, какое расстояние между краем заслонки для воздуха и стенкой карбюратора. Нажмите на рычаг, расположенный на пусковом устройстве, чтобы утопить его до упора.

Дефектовка узлов

Произведите замер расстояния, используя заранее подготовленный кусок картона. Зазор должен находиться в диапазоне от пяти до пяти с половиной миллиметров. В том случае, если он больше или меньше, проведите регулировку. При помощи плоской отвертки необходимо вывернуть пробку на регулировочном болте, который находится на пусковом устройстве. При помощи отвертки необходимо вращать этот регулировочный винт, чтобы выставить требуемый зазор. Обратите внимание, что ширина плоской отвертки должна быть максимум 3,5 миллиметра. Но на этом настройка карбюратора ВАЗ-2107 не закончена.

Затем производится регулировка зазора заслонки в первой камере. Чтобы провести эту работу, вам потребуется полностью снимать карбюратор. Рычаг, на котором находится три плеча, необходимо провернуть против часовой стрелки, пока он не упрется. В этом положении необходимо при помощи ранее подготовленной проволоки измерить зазор. От стенки камеры и до края заслонки должно быть не более 0,8 миллиметра.

Чтобы произвести регулировку в том случае, если она необходима, потребуется переставить тягу привода дроссельной и воздушной заслонки. Также можно немного подогнуть тягу. Все работы, которые необходимо выполнять с пусковым устройством, завершены. Произведите монтаж системы питания в обратной последовательности. После проверьте работу системы питания. Но учтите, что должна быть выполнена настройка зажигания ВАЗ-2107. Карбюратор будет идеально функционировать, но если выставлен неверно момент зажигания, вы не получите эффективной работы мотора.

www.syl.ru

Регулировка карбюратора ваз 2107: обзор в картинках

Регулировка карбюратора ВАЗ 2107 является одной из наиболее популярных тем для общения среди обладателей данной марки авто, причем, как в сети, так и в простой жизни. Машин этого бренда в одно время выпускали достаточно много, и не зря им в народе за состояние надежности и оформление дизайна дали прозвище «мерседеса советского времени».

По причине их такого солидного числа автомобили, имеющие инжекторную систему впрыска топлива до теперешнего времени не могут вытеснить их с современных дорог. Вот почему вопрос регулировки карбюратора ВАЗ 2107 и иных модификаций еще в течение довольно длительного времени по-прежнему будет оставаться главной проблемой отдельных водителей.

Для чего выполняется?

Правильность регулировки карбюратора ВАЗ оказывает сильное влияние на расход топлива, на равномерность во время работы двигателя.

От нее имеет прямую зависимость и преждевременное изнашивание определенных деталей. Проверяют и при потребности проводят регулировку холостого хода карбюратора ВАЗ, уровня горючего внутри поплавковой камеры, калибровку жиклеров или их пропускной способности, а также состояние и работу отдельных главных механизмов.

Помимо того, в отдельных вариантах в карбюраторах устанавливают добавочно положение для регулировочной иглы в основном жиклере. Регулировку карбюратора ВАЗ 2107 надо выполнять хотя бы один раз в течение года. В данном видео, вам расскажут и покажут, как нужно правильно выполнять регулировку поплавка карбюратора ВАЗ 2107.

Рекомендовано не выполнять работу самостоятельно, а доверить её профессиональным специалистам в мастерской. Это объясняют тем, что процесс регулировки карбюратора ВАЗ 2107 или иных моделей этого производителя автомобилей подобна настройке пианино для хорошего звучания. При этом, когда такие нежные музыкальные инструменты станут плохо играть, то ужасного ничего не случится.

Но если карбюратор в автомобиле будет работать плохо, то это может привести к существенному расходу топлива, а соответственно, к ненужным финансовым потерям. Данный элемент в питании двигателя автомобиля, внутри которого в результате смешивания топлива с воздухом образуется смесь, неправильно функционирует в результате засорения его откалиброванных отверстий и иных составляющих.

Вот почему необходимо постоянно обслуживать и осуществлять регулировку карбюратора.

Что такое карбюратор?

Эти комплектующие автомобиля с системой впрыска предназначены для того, чтобы перемешивать воздух с горючим машины. В итоге образуется смесь топлива с воздухом в конкретных соотношениях. Как обычно, когда регулировку карбюратора ВАЗ 2107, 2108 осуществляют верно, то на всякий грамм бензина должно быть примерно пятнадцать грамм воздуха.

Такой состав профессионалы называли стехиометрическим. В России популярностью пользуются карбюраторы «Озон», «Солекс» или «ДААЗ». Непременно их используют на российской «семерке» и «восьмерке».

Благодаря такой широкой популярности карбюраторов ВАЗ 2108, ВАЗ 2107, их можно ремонтировать даже в гаражах, не тратя времени на посещение фирменных сервисных станций. Некоторые любители автомобилей проводят сами не только работы по регулировке карбюраторов ВАЗ 2108, но и ремонт прочих систем автомобиля.

Это оказалось реальным благодаря тому, что в свободном доступе имеется значительный объем нужной информации, а также в результате доступной конструкции прибора.

Этапы выполнения

Для начала, необходимо выполнить корректировку холостого хода. Это действие лучше передать профессионалу. Но если владелец автомобиля не сомневается в своих способностях и хочет выполнить ее без посторонней помощи, то ему непременно потребуется наличие анализатора газа с мультиметра.

В данном видео, вам расскажут. что такое карбюратор, а так же, как сделать правильно регулировку карбюратора ВАЗ 2107. Смотрим!

Регулировку холостого хода карбюратора ВАЗ разных моделей проводят в двигателе, когда он прогрет. При таком режиме мотор должен работать в пределах от 820 до 900 оборотов за минуту. При этом непременно ранее надо сделать регулировку угла опережения зажигания. Сначала подключают приборы. При этом мультиметр подсоединяют в режим демонстрации частот при работающем двигателе.

С помощью одного щупа его подключают к массе, а второго — к первичной обмотке, расположенной на катушке зажигания. Далее включают газовый анализатор, заранее вставив в трубу выхлопа автомобиля его датчик.Регулировка холостого хода карбюратора ВАЗ 2107

Потом запускают двигатель, в итоге вращением винта для смеси добивается требуемая частота вращения: установленными пределами это в минуту 820-900 оборотов.

Во время вращения винта и образования смеси происходит сам процесс регулировки, вернее корректировка концентрации оксида углерода в газе выхлопа, во время которой меняется и количество оборотов двигателя. Операцию повторяют до того момента, пока не выставятся требуемые изначально параметры.

Иногда, когда проводят регулировку карбюратора «Озон», ВАЗ 2107 к примеру, создают положение, когда даже после пары заходов итог однозначно не станет соответствовать тому, что надо. В этом варианте требуется обращать внимание на специальные втулки из пластмассы, которые спрессованы на винтах регулировки. Это относится лишь к новым карбюраторам.

Например, винт регулировки качественных показателей смеси горючего производители ограничивают для вращения по максимуму до 50 градусов, а числа – до 90. Такие параметры предусматривают для того, чтобы в продолжение всего периода гарантии автомобиля регулировки, сделанные на заводе, по случайности не сбились.

Две втулки убирают и начинают корректировать по новой. Когда все выполнено правильно, то после резко сделанного нажатия на педаль газа, а потом ее резкого отпускания двигатель достаточно четко набирает обороты. А после того, как их убавить, он не глохнет.

Советы

Калибровка жиклеров. Способность к пропуску этих деталей ходовой части машины оказывает неестественное влияние на состав горючего. При этом, отклонение от величины или параметров, которые установлены водителями, диаметров для жиклеров в большую или меньшую сторону не только придаст меньше качества функционированию двигателя машины, но и вызовет различие расходуемого топлива.

Стоянка запрещена, фото знака, находится на нашем сайте, в одной из множеств уникальных статей.

Как выглядит схема панели приборов ВАЗ 2114, можно узнать отсюда. Обязательно изучите данный материал!

В этой статье, находится информация о том, сколько стоит растаможка авто из Германии.

При уменьшении сечения прохода жиклера или обеднении смеси могут резко стать хуже ездовые качеств и приемистость автомобиля.

Пропускную способность этих деталей измеряют объемом протекающей в течение одной минуты по ним воды 20 градусов и под напором столба воды в один метр. Она со временем может меняться.

Чуть увеличится проходное сечение у жиклера, в особенности при регулярном применении бензина низкого качества. Помимо того, в процессе работы двигателя при существенном пропуске газов через кольца поршня этот параметр немного уменьшиться в результате образования в откалиброванных отверстиях налета смолы.

Привод заслонки воздуха. Под регулировкой карбюратора подразумевают несколько корректировок. Конкретно, это относится и к работе привода на заслонке воздуха. Порядок осуществления работ: сначала стоит снять фильтр для очистки воздуха машины.

Потом, взяв рукоятку той же заслонки, приступить к аккуратному перемещению ее в направлении, противоположном от себя.

Выполнять это требуется до момента, пока она не станет в вертикальном положении.

natapku.ru

Как настроить карбюратор на ваз 2107 — Лада мастер

Главным узлом транспортного средства по праву считается мотор, и оспаривать этот факт никто не станет. На втором месте уверенно находится карбюратор, предназначенный для обеспечения нормальной работы двигателя в разных режимах. Именно в этом месте топливо смешивается с воздухом и подается в камеру сгорания. Даже небольшие отклонения в регулировке способны стать причиной массы негативных явлений – запуск становится проблематичным, повышается расход горючего, понижается мощность, ухудшается динамика. Чтобы избежать подобных неприятностей, следует своевременно выполнять настройку карбюратора. После прочтения статьи посмотрите видеоурок с комментариями специалиста.

Содержание:

1. Типы устройства
2. Регулировка карбюратора
3. Отличия работы мотора
4. Регулировка холостого хода, видео

Типы устройства

Итак, как настроить карбюратор на ваз 2107? Для начала следует знать, что устанавливается он под капотной крышкой в центре мотора. Сверху размещается фильтр, очищающий воздух. На моделях жигулей чаще всего устанавливают:

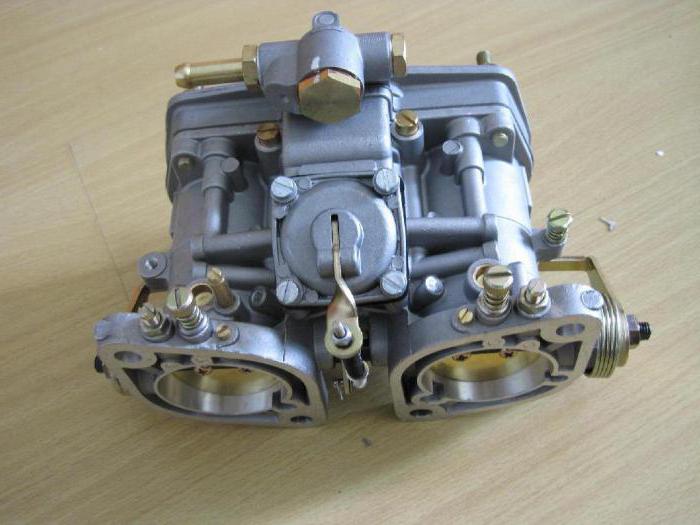

• вебер;
• озон;
• солекс.

Каждый тип считается популярным, эксплуатируется длительный период, выходит из строя достаточно редко. Рабочий принцип практически одинаков – создание и распределение по цилиндрам топливовоздушной смеси.

На сегодняшний день известно три разновидности карбюраторов:

1. поплавковый;
2. игольчатый;
3. барботажный (в наше время почти не используется).

Регулировка карбюратора

Устройство имеет две основные составляющие – крышку и корпусную часть. Чтобы его отрегулировать, в первую очередь снимаем воздушный фильтр. Из плотного картона, толщина которого составляет 1 мм, готовится шаблон 6.5 х 14 мм.
Теперь откручиваем крышку. требуемый уровень топлива обеспечивается поддержкой игольчатого клапана. Крышку удерживаем вертикально, чтобы поплавковый кронштейн прикасался к подпружиненному клапану.

Заготовку из картона подводим под поплавок. По норме расстояние от поплавка до прокладки должно быть около 6.5 мм. Если параметры не соответствуют, то нужное значение достигается за счет корректировки клапанного язычка.
Отводом поплавка в другую сторону от крышки, выставляется максимал открытия клапана. При этом установленный шаблон должен выдать четырнадцатимиллиметровый промежуток.

На поплавковом кронштейне находится упор, который следует выставить на необходимый размер.
Далее выполняется проверка и регулировка пускового элемента. Для этого понадобится кусочек проволоки сантиметров на двадцать, шаблон из картона шириной пять миллиметров. Крышка ставится на место, заслонка подачи воздушных масс плотно закрывается. Пусковой шток погружается до конца, шаблоном замеряется расстояние между стенкой камеры сгорания до заслонки. В идеале должно получиться пять миллиметров.
Настала очередь заслонки, для которой необходимо установить зазор. Для этого снимается пробка с винта, проворачиванием которого выставляется зазор. Теперь проверяем заслонку на открытие.

Осталось выставить привод заслонки.

Отличия работы мотора

Перед чисткой карбюратора и его регулировкой двигатель работал с перебоями, ощущались толчки. Из трубы выходил дым черного цвета. Увеличился расход горючего при возрастании нагрузок или движении на пониженной скорости.
Тюнинг сделал свое дело. Существенно понизилась шумность, практически исчезла вибрация. Мотор увеличил мощность. Стал лучше набирать обороты. Нормализовался расход горючего.

Регулировка холостого хода, видео

Винт качества следует закрутить до упора, затем на несколько оборотов слабить по часовой стрелке. При этом надо убедиться, что винт количества закручен не весь. Теперь запускаем двигатель и разогреваем его до рабочего температурного режима, подсос при этом остаётся в открытом состоянии.

Как только мотор разогреется, подсос следует убрать и послушать, как работает силовая установка. Если двигатель глохнет, то винт количества необходимо немного вывернуть. При повышенных оборотах его рекомендуется вкрутить глубже.
Оптимальный режим составляет девять сотен оборотов за одну минуту.

Если соблюдены все рекомендации, то мотор будет работать устойчиво, расходовать минимальное количество топлива, быстро реагировать на педаль газа. Работа не так трудна, как кажется, все вполне можно выполнить своими силами.

ladamaster.com
