Модуль системы зажигания ВАЗ 21083, 21093, 21099 инжектор

Модуль зажигания на инжекторном двигателе 2111 автомобилей ВАЗ 21083, 21093, 21099 являются частью системы зажигания.

Модуль системы зажигания инжекторного двигателя автомобилей ВАЗ 21083, 21093, 21099

1. Назначение модуля зажигания.

Модуль зажигания на автомобилях ВАЗ 21083, 21093, 21099 предназначен для создания в определенный момент высоковольтного напряжения на свечах зажигания.

2. Расположение на автомобиле.

На двигателе 2111 автомобилей ВАЗ 21083, 21093, 21099 модуль зажигания установлен на специальном кронштейне, закрепленном на передней части блока цилиндров со стороны коробки передач.

3. Устройство модуля зажигания.

Модуль зажигания состоит из корпуса, внутри которого находятся две двухвыводные катушки зажигания и двухканальный коммутатор (два электронных блока). На корпусе выполнены четыре вывода катушек зажигания, которые в определенном порядке соединяются со свечами зажигания. К двум выводам одной обмотки присоединяются провода на первый и четвертый цилиндр, к двум выводам другой обмотки провода на второй и третий цилиндр. Поэтому искра проскакивает сразу в двух цилиндрах (на такте сжатия — рабочая и на такте выпуска – холостая).

Токоподающий и управляющие провода от блока управления присоединены к модулю через соединительную колодку.

4. Принцип действия модуля зажигания.

Блок управления системы ЭСУД получает с датчика положения коленчатого вала сигнал о положении коленчатого вала двигателя и частоте его вращения, с датчиков температуры и ДМРВ информацию о состоянии двигателя и нагрузке на него. Обработав сигналы, он рассчитывает угол опережения зажигания и подает команду на модуль зажигания о срабатывании первой или второй пары катушек. Модуль зажигания формирует импульсы высокого напряжения и через высоковольтные провода подает их на свечи либо 1-4, либо 2-3 цилиндров двигателя.

5. Неисправности модуля зажигания.

Неисправный модуль зажигания приводит к затрудненному запуску холодного двигателя, рывкам и провалам при разгоне особенно на непрогретом двигателе (рывки могут исчезнуть после прогрева двигателя, а вместе с ним и модуля зажигания), неустойчивой работе двигателя на холостом ходу (особенно при прогреве), повышенному расходу топлива. Пропуски искрообразования ведут к выбросу богатой смеси в нейтрализатор, что приводит к выходу его из строя.

См. «Признаки (симптомы) неисправности модуля зажигания».

При появления подозрения на неисправность модуля зажигания его следует проверить, а так же проверить высоковольтные провода, свечи зажигания, электрическую цепь модуля.

6. Применяемость модуля зажигания.

На автомобилях ВАЗ 21083, 21093, 21099 применяются следующие модули зажигания: 2112-3705010-01 – ЭСУД с блоками управления GM ISFI-2S (2111-1411020-10 (20, 21)) и 2112-3705010-02 (04, 05) – ЭСУД с блоками управления Январь 4.1 (2111-1411020-22), Январь 5.1 (2111-1411020-71), VS 5.1 (2111-1411020-62), VS 5.1 (2111-1411020-72), BOSH M1.5.4 (2111-1411020), BOSH M1.5.4 (2111-1411020-70), BOSH MР7.0Н (2111-1411020-40), BOSH M1.5.4N (2111-1411020-60), BOSH MР7.0Н (2111-1411020-50).

Примечания и дополнения

— Модуль зажигания не разборный. При выходе из строя его заменяют исправным.

— Чаще всего выходят из строя две катушки модуля зажигания, и двигатель начинает «двоить» — работают только два цилиндра.

Еще статьи по инжектору ВАЗ 21083, 21093, 21099

— Нет искры. инжектор

— Схема системы зажигания инжекторных ВАЗ 21083, 21093, 21099

— Применяемость свечей зажигания на автомобилях ВАЗ

— Виды впрыска на инжекторных двигателях автомобилей ВАЗ 21083, 21093, 21099

— Проверка высоковольтных проводов автомобилей ВАЗ 21083, 21093, 21099

— Датчик кислорода (Лямбда-зонд) инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099

Подписывайтесь на нас!

Замена модуля зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Модуль зажигания – на автомобили Самарского семейства ставился модуль и катушка зажигания, отличие в этих двух вещах есть, хоть и многие люди говорят что это одно и то же, вот к примеру модуль зажигания ставился на более современные инжекторные автомобили и он состоит из двух катушек, а на карбюраторных автомобилях применялась одна большая катушка зажигания которая и подавала напряжение сперва на трамблёр и уже от трамблёра искра шла на высоковольтные провода и на свечи, в инжекторных автомобилях же уже никакого трамблёра не используется, в них только высоковольтные провода и свечи зажигания остались поэтому инжекторная система и является более современной техникой которая пришла на замену карбюраторным автомобилям.

Примечание!
Чтобы произвести замену данного агрегата вам нужно будет запастись: Гаечными ключами, воротком с накидными головками, ко всему этому накидные ключи понадобятся и удлинитель ещё но это только в том случае если у вас воротка нет!

Где находиться модуль зажигания?
Он размещён на кронштейне и крепиться при помощи трёх гаек к нему, поэтому сразу определитесь как вы будете снимать модуль с автомобиля, либо же совместно с кронштейном или же отдельно от кронштейна (Вместе с кронштейном снять модуль проще), так вот вернёмся ближе к теме, модуль находиться в глубине двигателя и местоположение у него не очень то и удобное, для наглядности на фото ниже он указан красной стрелкой и ещё на фото ниже одна из свеч зажигания указана синей стрелкой, поэтому найдите сперва свечи в автомобиле и потом чуть ниже уже ищите сам модуль.

Когда нужно менять модуль зажигания?
В модуле две катушки и если одна выходит из строя то автомобиль начинает очень выражено тупить, у машины появляются сильные провалы, очень тяжело автомобиль разгоняться будет при этом и ко всему этому машина будет двоить (Именно двоить, это не опечатка, два цилиндра работать не будут), ко всему этому шум двигателя при его работе увеличиться и тем самым звук работы измениться в не очень то лучшую сторону, вы это сразу поймёте.

Снятие:
1) Снимается модуль не тяжело, но вот с его проверкой будут проблемы, потому что для этого во-первых специальное оборудование нужно, хотя и при помощи обычного мульти-метра можно проверить модуль на работоспособность (О том как модуль можно проверить мы опишем в этой же статье), но для начала его нужно снять, для этого сперва отсоедините колодку проводов от модуля (см. фото 1) которая крепиться к нему за счёт фиксатора, поэтому фиксатор на колодке ещё отогнуть не забудьте, иначе можно отломать её, как только колодка будет отсоединена берите в руки гаечный ключ и с его помощью отверните полностью верхний болт (см. фото 2) крепления модуля, затем боковую гайку выворачивайте (см. фото 3, указана красной стрелкой она) болта и чтобы болт не потерять, можете вынуть его так же, ну и в завершение переберитесь по ниже (Под автомобиль если можете) и там разыщите последний болт крепления модуля в нижней части (см фото 4, болт указан стрелкой), данный болт немножко ослабьте и после чего полностью снимите модуль зажигания с автомобиля, при этом отсоедините от него все четыре провода которые к нему подсоединены, а иначе они не дадут вам снять модуль с автомобиля.

Примечание!
Вообще при работе с модулем рекомендуется обесточивать бортовую систему (Сеть обесточивается по средством скидывания клеммы минус с АКБ, о том как скинуть клемму если вы не знаете, читайте в статье: «Замена аккумулятора», в пункте первом той статьи всё написано), мало ли что может случиться, поэтому безопасность при выше всего, но прежде чем обесточивать систему проверьте колодку проводов которая подсоединяется к модулю и после этого можете её обесточить, для проверки отсоедините её и поверните ключ зажигания до такого момента когда все приборы в автомобиле загорятся, как только загорелись они берите в руки мульти-метр и включайте на нём режим вольтметра и замеряйте напряжение на колодке, для этого подсоедините два провода идущих от мульти-метра, один из проводов подсоединяйте к выводу который промаркирован (см. на колодку проводов, на ней есть эти маркировки) буквой С, а другой который промаркирован буквой D и прибор должен показать напряжение в 12 В, если показывает меньше или же вообще ничего не показывает, то либо разрядилась аккумуляторная батарея или же неисправна проводка, а вот чтобы проверить сам модуль зажигания это уже лучше делать либо с помощью специального прибора, либо поменять его на заведомо исправный модуль взяв у соседа на пример (Если у него такой же автомобиль), либо с помощью того же самого мульти-метра можно попробовать (Но даже мульти-метр может показать не верные результаты, поэтому на этот способ особо не полагайтесь), о том как это сделать читайте в статье: «Замена модуля и катушки на ВАЗ», а именно в той статье пункт «Примечание!» прочтите!

2) Теперь когда модуль снят разъедините его с кронштейном, чтобы разъединить воротком и накидной головкой подходящего размера воспользуйтесь, всего модуль к кронштейну крепиться на трёх гайках (см. фото 1), все гайки эти отверните и после чего можете разъединить модуль с кронштейном (см. фото 2).

Установка:

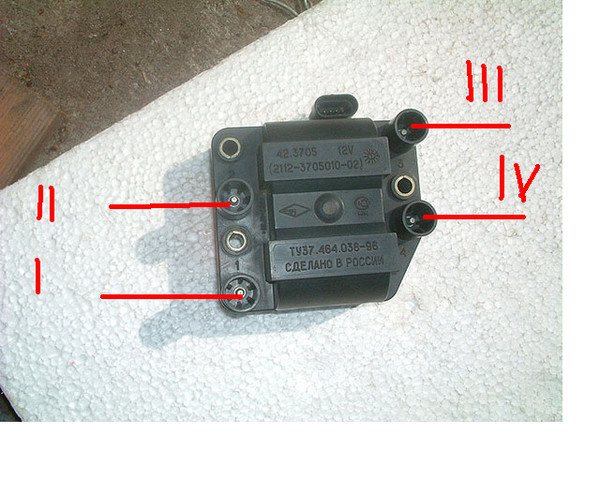

1. Устанавливается модуль новый на своё место в обратном порядке снятию, но только при установке сперва новый модуль совместите с кронштейном завернув для этого три гайки которые модуль к кронштейну крепят и ещё кой что, когда модуль поставите на своё место высоковольтные провода которые вы от старого отсоединяли к новому нужно подсоединять в определённом порядке, то есть на каждом проводе написана цифра от 1 до 4 (см. маленькое фото ниже), на самом модуле эти цифры тоже есть (Красными стрелками указаны, но к сожалению цифры 2 не видно, потому что её маленькая фотография закрывает), кроме этого с этими цифрами на модуле есть выводы (Указаны синими стрелками) на эти выводы и должны одеваться высоковольтные провода, так вот подсоедините все провода к этим выводам чтобы цифры совпали (То есть первый провод, к выводу один, второй провод к выводу два и т.

д.), при несовпадении автомобиль будет работать не правильно и возможно даже не заведётся.
