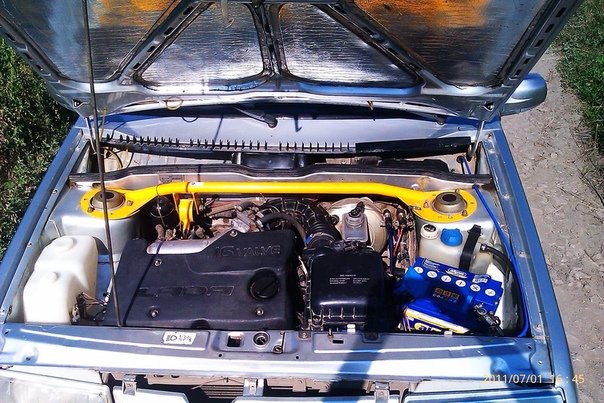

16 клапанная гбц на ваз 2109 карбюратор. Что понадобится для такого апгрейда

Мощность мотора такого автомобиля как ВАЗ 2114 может показаться недостаточной для очень многих автолюбителей. Однако это можно исправить.Разбираемся как переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку для блока цилиндров с 16 клапанами, то мощность авто может превзойти все ожидания. Причина этого заключается в том, что цилиндры мотора с подобной головкой блока могут наполняться специальной топливовоздушной смесью.

В результате мощность силового агрегата значительно возрастает. Важно отметить, что это абсолютно безопасный способ для того, чтобы увеличить «силу» своего автомобиля. Так как переделать 8 клапанный двигатель на 16 клапанный ВАЗ 2114?

Возникает вопрос и о разнице в мощности автомобилей. К примеру, мощность машины, чей двигатель достигает объёма 1.5 л, а количество лошадиных сил равняется 77, можно существенно улучшить. Если заменить 8-ми клапанную головку на 16-ти клапанную, то она возрастёт до 90 «лошадок»!

Это достаточно большая разница, поэтому следует разобраться в том, что необходимо сделать (и в каком порядке) для улучшения собственного авто.

Особенности разборки двигателя

Первое, что следует сделать, так это как можно аккуратнее разобрать двигатель. Этот элемент авто является самым ценным, поэтому разбирать мотор нужно крайне осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как мастера справляются с этой задачей, а уже после этого заниматься разборкой самостоятельно.

Под клапанной крышкой можно обнаружить множество неприятных дефектов, в том числе и плохое состояние валика. Головка блока цилиндров также может выглядеть не лучшим образом, а втулки бывают настолько изношены, что многие удивляются тому, что они ещё работают.

Всё это означает, что после того, как двигатель будет разобран, можно обнаружить массу неисправностей или изношенных деталей. Лучше всего заменить каждую из них. Это повысит надёжность машины и позволит не беспокоиться, что увеличенная мощность ВАЗа может стать роковым фактором и привести к поломке уже в ближайшем будущем.

Лучше всего устанавливать бронзовые втулки. Они обладают высокой надёжностью и достаточно долговечны.

Установка 16 клапанной головки на ВАЗ 2114

Для того, чтобы выполнить эту несложную операцию, следует разобрать двигатель. Стоит предупредить, что многие детали придётся заменить.

К таковым относятся:

• трубка тосола;
• масляный насос;
• масляный картер;
• различные датчики;
• коленчатый вал и многое другое.

Несмотря на внушительный список, описанный ниже по тексту метод действительно поможет сделать автомобиль ещё более мощным, чем раньше.

Переделка двигателя ваз 2114

Переделка 8 клапанного двигателя в 16 клапанный ВАЗ 2114

Во время процесса по улучшению двигателя необходимо заняться модификацией болтов. Они используются для того, чтобы закрепить 16-ти клапанную головку. Для модернизации мотора ВАЗа нет нужды менять блок цилиндра, однако головку поменять всё равно необходимо. Для того, чтобы каждый болт надёжно вошёл в отверстие крепления головки, следует подогнать его не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в прокладке, тоже нуждаются в доработке. Они должны идеально подходить под размер болтов. Если этого не сделать, то уровень надёжности двигателя существенно снизится.

После этого следует поменять:

• • cперва поршни;

• а затем и шатуны.

Шатуны ваз 2114

Делать это необходимо во время сборки цилиндров.

Теперь пришёл черёд доработки и подгонки проводки.

Важно увидеть разницу в строении 16-ти клапанных поршней от 8-ми клапанных. Кроме этого, расположение датчиков у них тоже различается. Это означает, что может возникнуть необходимость удлинить проводку.

После того, как двигатель будет собран, нужно доработать проводку. Если автовладелец не хотел бы получить лишние финансовые расходы, то ему нужно оставить модуль зажигания, после чего подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому не стоит его игнорировать.

Как переделать 8 клапанный двигатель на 16 клапанный Особенности установки

Болты визуально могут очень сильно отличаться друг от друга, однако пугаться не стоит. Нужно использовать модифицированные болты.

Подобные болты обладают следующими характеристиками:

1. Диаметр равен 8-ми клапанному болту;
2. Длина равняется 16-ти клапанному.

Для того, чтобы облегчить прохождение этих болтов в отверстие, следует их заранее рассверлить. Если установить модифицированные болты по всем правилам и как можно более аккуратно, то надёжности двигателя можно только позавидовать.

Болты ГБЦ ВАЗ 2114

Когда владельцу авто кажется, что он не способен выполнить эту операцию самостоятельно, то ему лучше обратиться за помощью к квалифицированным мастерам, обладающим достаточным опытом работы. Они точно сделают всё правильно и так, как надо.

Дополнительный вариант увеличить мощность авто заключается в тюнинговании выпускного коллектора. Это отличный способ для того, чтобы ещё чуть-чуть увеличить показатель мощности своего автотранспорта.

Полезное видео

Дополнительную информацию вы сможете получить из видео ниже:

После окончания установки следует обратиться к квалифицированному специалисту, который сможет произвести грамотную настройку блока управления мотора, после чего установит на ЭБУ специальную программу.

Объектом переделки явлвяется карбюраторный двигатель модификации 21083 от вазовских моделей 2108, 2109, 21099. Основной целью является превращение в 16-клапанный инжекторный путем установки главного блока цилиндров от ВАЗ 2112.

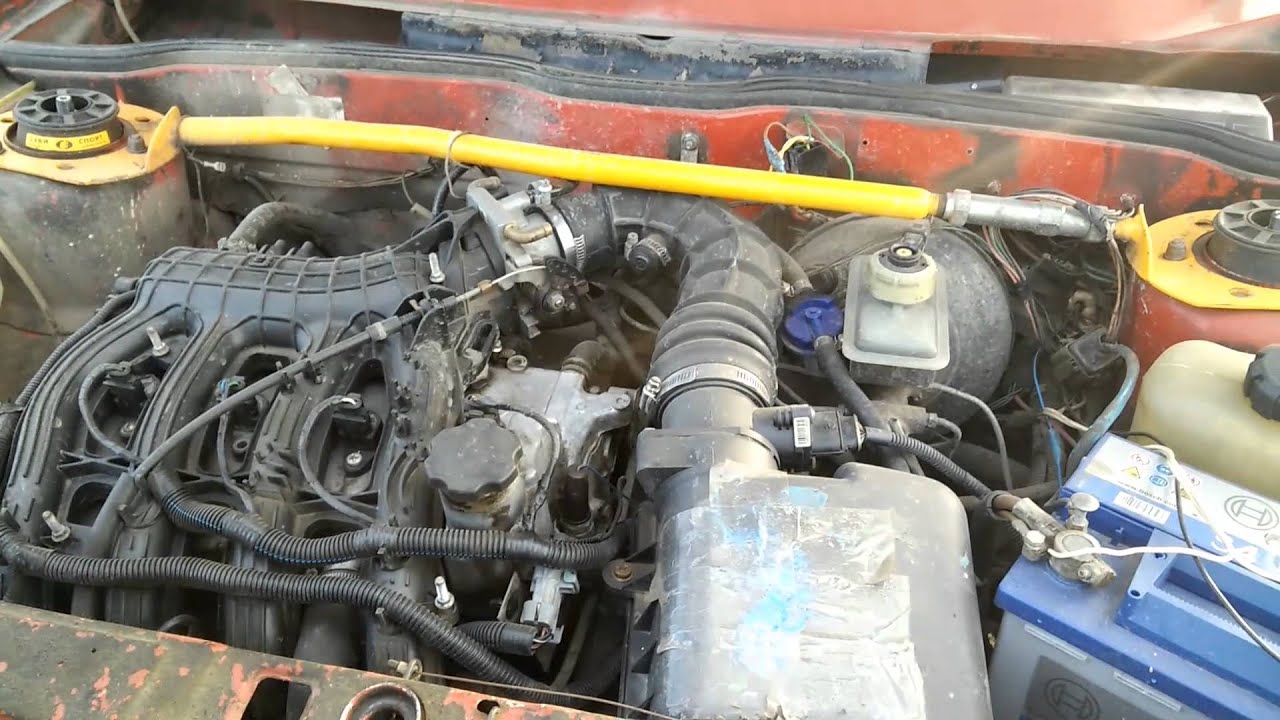

Испытания ВАЗ-2109, на который была установлена 16-клапанная головка, показали большую разницу в поведении машины сравнительно с обычной для нее системой питания. На небольших оборотах (до 2000 обмин) характеристики немного ухудшаются, но значительное улучшение после набора двигателем больших оборотов с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем разгон ощущается такой же, как с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает оборотов 5 тыс. об/мин, что производит незабываемое впечатление на многих водителей.

Что понадобится для такого апгрейда?

• ГБЦ 16V,
• укомплектованная коллекторами и ресивером,
• датчик детонации,
• дроссельный патрубок, имеющий датчик положения дроссельной заслонки, регулятор холостого хода,
• ДМРВ,
• приемная труба выхлопной системы с ДК,
• термостат с датчиком,
• оба ролика,
• шкивы распредвала,
• датчик фаз,
• крышка газораспределительного механизма,
• комплект проводки,
• контроллер,
• полностью укомплектованные топливопровод и бензобак,
• указатель и датчик уровня масла,
• датчик положения КВ,
• рампа с комплектом форсунок,
• поршни с кольцами и пальцами,
• генератор с кронштейнами и натяжителем,
• шкив коленвала,
• шатуны,
• привод генератора,
• корпус масляного насоса с отливом для датчика положения КВ,
• выхлопная система в комплекте.

Порядок выполнения работ

Все операции могут быть выполнены и без снятия блока, однако намного удобнее будет работать, если снять .

• Снимается головка блока, все топливные трубки, штатный бензобак, полностью демонтируется , убирается термостат, генератор, все ремни и шкивы.
• Отсоединяются патрубки системы охлаждения. Некоторые из них могут быть использованы, но жадничать не стоит, ведь комплект для двигателя ВАЗ 2112 стоит совсем недорого.
• Снимается поддон. Старые поршни и шатуны заменяются поршнями под плавающие пальцы от 12-й модели и «десяточными» шатунами. Такая замена обусловлена тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки для клапанов новой ГБЦ.
• Масляный насос заменяется на другой, на крышке которого имеется отлив для ДПКВ. Конечно, можно заменить только крышку, но ее невозможно снять без мощного шестигранника.
• Устанавливаются новые патрубки системы охлаждения.
  Рекомендуется замена всего комплекта, это рационально и недорого, хотя можно и оставить некоторые старые патрубки. В датчике, включающем вентилятор, необходимость отпадает.
• Производится подготовка к монтажу 16-клапанной головки. Не смотря на то, что расположение крепежей совпадает, все-таки придется укоротить болты от предыдущей головки, а в новой отверстия необходимо рассверлить сверлом х12.
• Топливная магистраль устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак устанавливается на место и подсоединяется к магистралям. Устанавливается проводка к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старые.
• Чтобы новую проводку не удлинять, можно в процессе ее монтажа в стенке моторного отсека вырезать отверстие как в ВАЗ-2110.
• В блоке высверливается отверстие для установки датчика детонации, в котором нарезается резьба х8.
• Устанавливается помпа от ВАЗ-2112.
• для вентиляции картера заменяется новым от ВАЗ-2112, он приобретается в комплекте с масляным щупом.
• Монтируется головка, при этом старая прокладка заменяется новой, под новую головку. Перед установкой желательно подготовить коллекторы и головку, для чего в местах сопряжений нужно убрать все выступы, а по каналах пройтись шарошкой для уменьшения внутри них сопротивления.
• Термостат устанавливается от инжекторного двигателя «Самары» — 21082.
• Подсоединяются патрубки системы охлаждения.
• Монтируются задняя крышка механизма газораспределения, шкивы и ролики от модели 2112. Ремень устанавливается по меткам, монтируется генератор и его привод. Верхний натяжитель, боль и нижний кронштейн — от инжекторной «восьмерки», весь набор продается в комплекте.
• Все датчики устанавливаются на место. Температурный датчик остается старый, а для термостата необходимо купить новый, предназначенный для инжекторного двигателя. Другие датчики также необходимо купить новые. Как их устанавливать, а также описание особенностей их установки можно найти в специальной литературе.
• Клапанная крышка монтируется на герметик. Ставится на место модуль зажигания, ресивер, провода, дроссель и гофра. Далее монтируется проводка ко всем датчикам. На место устанавливается воздушный фильтр, устанавливается трос привода дросселя от 21103.
• Монтируется выхлопная система. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется купить новые.
• Подсоединяется проводка к замку и приборной панели. Заливается масло, заполняется система охлаждения, бак заправляется бензином.

Но прежде чем начинать такую переделку, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборках можно найти готовые 12-клапанные моторы от ВАЗ-2112. И если в России в процессе узаконивания такой переделки можно столкнуться с некоторыми проблемами, то в Украине двигатель на автомобиль считается не более, как обычной запчастью.

Сердце автомобиля ВАЗ 2109 – его двигатель. Коробка передач и сцепление, вместе с двигателем создают силовой агрегат, который образует единый блок и закреплен в моторном отсеке.
16 клапанный двигатель ВАЗ 2109, по сравнению с 8 клапанным, отличается лучшей тягой при достижении им больших оборотов. В данной статье рассматривается вопрос, как переделать карбюраторный мотор в 16 ти клапанный двигатель на ВАЗ 2109 в инжекторный своими руками.

Особенности инжекторного двигателя на авто ВАЗ 2109

На автомобиле ВАЗ 2109 установлен четырехрядный, четырехтактный, бензиновый двигатель:

• Расположение цилиндров в один ряд, в моторном отсеке устройство стоит поперечно.
• Шестнадцатиклапанный имеет два распределительных вала. Цилиндры работают в таком порядке: 1 – 3 – 4 – 2, от шкива коленвала выполняется отсчет.
• Фазированный распределительный впрыск – система питания агрегата.
• Управляет двигателем контроллер.
• Большая часть устройств имеет нейтрализатор отработавших газов.
• На двигателе справа расположены: приводы распредвалов, и генератора.
• Слева – термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
• Сзади – масляный фильтр, коллектор выпускной, датчик расположения коленчатого вала.
• Спереди – впускной коллектор, с форсунками топливная рампа, датчик детонации, щуп для уровня масла, генератор, шланг вентиляции картера, датчик фаз.
• Сверху, под крышкой из пластика, находятся: ресивер, свечи и провода высоковольтные.
• Блок цилиндров изготовлен из чугуна методом литья.
• Цилиндры расточены в блоке, имеют номинальный диаметр равный 82 миллиметра. Ремонтные размеры могут быть увеличены на 0,4 мм или 0,8 мм.
  Маркировка класса цилиндра производится латинскими буквами, снизу корпуса блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметров на диаметр.
• К блоку цилиндров специальными болтами в нижней части крепятся, со съемными крышками, пять опор подшипников. Крышки не взаимозаменяемы, специально замаркированы на наружной поверхности.
  От осевого перемещения коленчатый вал предохраняет установка упорных полуколец в гнезда на средней опоре. Со стороны шкива коленвала установлено полукольцо из стали и алюминия, сзади такой элемент изготовлен из металлокерамики.
  Одно полукольцо или оба меняются при увеличении осевого зазора коленвала более чем 0,35 миллиметра.
• Вкладыши шатунных и коренных подшипников изготовлены сталеалюминиевыми, тонкостенными. На опорах пятой, четвертой, второй и первой верхние коренные вкладыши БЦ имеют на внутренней поверхности канавки.
  Канавки отсутствуют на нижних коренных вкладышах, верхнем вкладыше на третьей опоре и шатунных вкладышах.
• На авто ВАЗ 2109 с 16 клапанным двигателем коленвал изготавливается из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Имеет восемь противовесов, которые отлиты заодно с валами.
• Масло к шатунным шейкам подается от коренных через, просверленные в коленчатом валу каналы, которые закрыты заглушками.
• На коленвалу впереди смонтирован зубчатый шкив привода распредвала. К нему подсоединяется , он же служит демпфером для крутящих колебаний коленвала.
• Сзади на коленвалу закреплен маховик со стальным зубчатым венцом, который служит для запуска двигателя стартером.
• Из алюминия изготовлены поршни. В продольном разрезе сечение юбки поршня конической формы, в поперечном разрезе имеет овальную форму.
  На внешней поверхности вверху выполнены три канавки, для установки поршневых колец. Для нижнего маслосъемного кольца в канавке выполнены отверстия, через них масло со стенок цилиндра направляется к поршневому пальцу.
  На днище поршня выбита стрелка, которая при установке детали должна направляться в сторону шкива коленвала.

Совет: В изношенный цилиндр не рекомендуется, без его расточки, устанавливать новый поршень. Может оказаться, что в новом поршне под верхнее кольцо проточка будет немного выше, чем в прежнем, что приведет к поломке кольца о «ступеньку», которая образуется вверху при износе цилиндра.

Два верхних поршневых кольца являются компрессионными.
Они не допускают прорыв в картер двигателя газов, и способствуют отводу от поршня тепла к цилиндру:

• На устанавливается общая для четырех цилиндров головка. Изготавливается из алюминиевого сплава. Между головкой и блоком монтируется прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя прокладку нужно заменить.

Все три детали: блок, прокладка и головка скрепляются винтами.
Головка центрируется на блоке с помощью двух втулок:

• С обеих сторон головки в верхней части расположены по пять опор, для установки распредвалов.
• 16 клапанный двигатель на ВАЗ 2109 имеет два распределительных вала. На каждом из них находятся по восемь кулачков.
  В цилиндре пара соседних кулачков одновременно открывает два клапана. Во вращение распредвалы приводятся от коленвала зубчатым ремнем.
  Опорный ролик находится под шкивом впускного распредвала, а натяжной — под выпускным. На зубчатый шкив впускного распредвала приварен диск, обеспечивающий работу датчика фаз.
  Для сборки узла на приводных шестернях существуют установочные метки: на шкиве коленвала она должна совпадать с меткой, имеющейся на корпусе насоса масляного, а метки на шкивах распредвалов с метками привода распредвалов расположенных на его передней крышке.
• В головку цилиндра запрессованы металлокерамические седла и латунные направляющие втулки клапанов. Внутри последних имеются канавки для смазки: на всю длину они выполнены на втулках впускных клапанов и до 1/2 длины отверстия на впускных втулках.
  От загрязнений отверстия предохраняют маслоотражательные колпачки, выполняются детали из маслостойкой резины.
• V-образно в два ряда расположены стальные клапаны. Выпускной клапан имеет головку, изготовленную из жаропрочной стали.
  В действие их приводят гидротолкатели от кулачков распредвалов. Смещение на один миллиметр оси кулачка относительно оси гидротолкателя, позволяет корпусу гидротолкателя проворачиваться вокруг своей оси.
  За счет этого он равномерно изнашивается. Работа гидротолкателей производится при постоянной подаче под давлением масла.
  Обеспечивается это каналом, расположенным в ГЦ, который имеет обратный шариковый клапан, предотвращающим, после остановки двигателя, слив из каналов масла и каналами, подводящими масло к шейкам распредвалов, расположенных внизу корпуса подшипников.

Совет: Гидротолкатели очень чувствительны к чистоте и качеству масла. Механические примеси их могут быстро вывести со строя, что сопровождается излишним шумом и интенсивным износом кулачков распредвалов. Неисправный гидротолкатель нужно менять, он ремонту не подлежит.

• Клапан закрывается под действием одной пружины. На шайбу она опирается нижним концом, и на тарелку, которая удерживается двумя сухарями – верхним.
  Снаружи сложенные сухари выполнены в форме усеченного конуса, внутри – три упорных буртика, которые входят в, имеющиеся на стержне клапана, проточки.
• На авто ВАЗ 2109 16 клапанный двигатель снабжен комбинированной смазкой. Коренные и шатунные подшипники, гидротолкатели, шейки и опоры распредвалов смазываются под давлением.
  На стенки цилиндров, затем к пальцам и , кулачкам распредвалов, толкателям, на днище поршней и стержням клапанов масло подается разбрызгиванием. Самотеком смазываются остальные узлы двигателя.
• На передней стенке БЦ установлен масляный насос. Здесь же расположены шестерни внутреннего зацепления и редукционный клапан. На переднем конце коленвала установлена ведущая шестерня.
• В крышке ГЦ расположен маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель авто ВАЗ 2109 в 16 клапанный инжекторный

При переоборудовании карбюраторного двигателя в инжекторный можно наблюдать большую разницу в поведении авто. Даже ухудшение некоторых характеристик мотора до достижения им 2000 об/мин, компенсируется заметным улучшением тяги на больших оборотах. Н 5000 об/мин двигатель легко выходит на ровной прямой дороге.
Для выполнения работ понадобятся:

• Головка блока цилиндров V16, которая укомплектована ресивером и коллекторами.
• Дроссельный патрубок, в котором имеется датчик, контролирующий, в каком положении находится дроссельная заслонка.
• Датчик детонации.
• Регулятор холостого хода.
• Штаны с датчиком кислорода.
• Ролики.
• Датчик, указывающий массовый расход воздуха.
• Термостат с датчиком.
• Шкивы.
• Крышка механизма распределения газа.
• Датчик фаз.
• Проводка высоковольтная.
• Проводка на форсунки и под капот.
• Бензобак в сборе.
• Указатель уровня масла.
• Магистрали и трубки для подачи топлива.
• Генератор.
• Рампа с форсунками.
• Контроллер VS 5.1…-42
• Датчик расположения коленвала.
• Датчик скорости.
• Проводка к бензонасосу.
• Кронштейн для генератора.
• Устройство для натяжения ремня.
• Шатуны.
• Шкив коленвала и генератора.
• Кольца и пальцы.
• Поршни.
• Паук.
• Датчик уровня масла.
• Корпус маслонасоса, вместе с отливом под ДПКВ.

Совет: Хотя все работы можно выполнять, не снимая блок, но для удобства лучше двигатель снять.

Инструкция по проведению работ включает:

• Снимается ГБ, бензобак, топливные трубки.
• Производится демонтаж всей системы зажигания.
• Убираются генератор, термостат и все ремни и шкивы.
• Устанавливается новый бензобак с бензонасосом. Фото его представлено ниже.

• Отсоединяются патрубки, предназначенные для системы охлаждения. Несмотря на то, что часть из них и можно использовать, но цена изделий небольшая, поэтому лучше все заменить.
• Снимается поддон.
• Устанавливаются новые поршни и шатуны (под плавающие пальцы). Эта замена нужна потому, что старые имеют меньшую степень сжатия. К тому же, у них нет специальных выемок, которые нужны для клапанов новой ГБЦ.
• Меняется маслонасос на устройство, имеющее отлив для ДПКВ на крышке.

• Меняются патрубки для всей системы охлаждения.
• Выполняются подготовительные работы для установки 16 – ти клапанной головки. В этом случае расположение крепежных отверстий совпадает, но их диаметр нужно рассверлить до 12 миллиметров, а болты от старой головки сделать короче.
• Топливные магистрали нужно взять от модели автомобиля с инжекторным двигателем. Они устанавливаются на имеющиеся штатные места.
• К магистралям подсоединяется топливный бак, после установки его на место.
• Выполняется проводка к топливному насосу от блока управления.
• Старыми остаются провода для датчика, показывающего уровень топлива.

Совет: Новую проводку можно не удлинять, а в стенке моторного отсека вырезать дополнительное отверстие.

• Сверлится отверстие для установки датчика детонации, нарезается резьба М8.
• Меняется помпа.
• Устанавливается новый сапун для вентиляции картера, который приобретается одновременно с масляным щупом.

• Монтируется новая головка.

Совет: Перед этим нужно подготовить коллекторы и головку. Убрать все выступы, где сопрягались детали, и обработать их шарошкой. Это уменьшит сопротивление внутри конструкции.

• Устанавливается термостат от авто с инжекторным двигателем.
• Подсоединяются для охлаждающей жидкости патрубки.
• Монтируется задняя крышка устройства для газораспределения, ролики, шкивы.
• Устанавливается по меткам ремень.
• Монтируется с приводом генератор. Ставятся кронштейн, верхний натяжитель, болт генератора. Все элементы приобретаются в комплекте.

• При установке нового генератора затягиваются болтами два нижних отверстия от прежнего устройства, верхнее отверстие остается свободным.
• Под верхний натяжитель используется от старого один болт и один новый, для которого на блоке отверстие есть.
• Устанавливаются все датчики: на крышке маслонасоса – ДПКВ, возле шкива впускного распределителя вала – датчик фаз, в блоке – , а в блоке и термостате – датчик температур, остается старым датчик в головке и датчик давления масла, в термостате устанавливается новый от инжекторной модели.
• На герметик ставится крышка клапанов.
• Выставляется модуль зажигания, дроссель, ресивер, гофра, свечные провода. Прокладывается проводка к датчикам.
• Ставятся воздушный фильтр, новый тросик.
• Устанавливается новый паук, резонатор. Остаться старым может глушитель.
• Заливаются масло, охлаждающая жидкость, бензин.
• Подключается проводка в салоне к приборной панели и замку зажигания.

Как правильно переоборудовать на автомобиле с карбюраторным двигателем ВАЗ 2109, с 16 ти клапанным двигателем инжекторного типа хорошо видно на видео. После проведения всех работ под капотом будет стоять совершенно другой, приятного вида движок авто ВАЗ 2109.

Большинство владельцев «девятки» знает, что можно установить 16-клапанный двигатель на ВАЗ 2109, тем самым улучшив ходовые характеристики своей машины на высоких оборотах коленвала. Стоит ли это делать, и как воплотить задумку в жизнь?

Зачем ставить новый силовой агрегат?

Установка нового движка может пригодиться тем автомобилистам, которые хотят улучшить свою устаревшую машину. Многим отечественным автолюбителям известно, что «девятка» имеет довольно неплохие ходовые характеристики, требует немного бензина и вообще не так прихотлива в уходе, как иномарки, поэтому часто ее тюнингуют. Замена движка с 8 кл на более продвинутую модель имеет свои преимущества:

1. Повышение мощности.
2. Улучшение ходовых характеристик на высоких оборотах.
3. Эффективное использование топлива за счет инжекторной системы.
4. Более стабильная работа силового агрегата.
5. Не требуется постоянная подгонка клапанов.

Но есть и недостатки:

1. Для замены в своем гараже нужно много деталей и инструментов.
2. На низких оборотах двигатель на 16 кл немного хуже, чем его 8-клапанный аналог.

Здесь присутствует два варианта замены:

1. Установка целого движка от 2112 модели. В этом случае понадобится заменить не так много деталей, но стоимость целого движка может оттолкнуть от этой мысли.
2. Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый движок

На «девятку» ставим двигатель 2112, так как силовые агрегаты моделей схожи между собой. Также понадобятся топливная труба подходящего диаметра (можно взять стальную, но лучше медную) и бензобак от той же 12-ой модели. Далее проводятся такие работы:

1. Демонтируем старый силовой агрегат, отключаем все патрубки и электронику. Для того чтобы извлечь и поставить движок, необходим кран для удобства, поскольку весь узел увесистый. Это основная проблема в гараже.
2. Когда двигатель убран, можно установить новый в посадочное место. Стоит сразу проверить состояние сальников и прокладок, если агрегат б/у. Проверьте еще натяжение ремней.
3. Дальше нужно заменить всю топливную систему: бак, бензонасос, топливные магистрали.
4. Отличная замена для бака «девятки» — аналог от 2112. По размерам детали совпадают, а вот устройство у них разное, что не является препятствием для установки.
5. Для топливных магистралей нужно брать медные трубки, которые лучше гнутся.
6. Теперь можно заняться проводкой инжектора. Если «девятка» выпуска 2002 г и моложе, то особых проблем с подсоединением проводов не будет, а для старых моделей придется проделывать новые отверстия вручную.
7. Нужно установить абсорбер и фильтр бензина. Обычно их размещают под днищем и крепят шпильками.
8. Ставим датчики, меняем проводку на ту, которая подходит по длине.
9. С установкой генератора придется попотеть, поскольку родные крепления не подходят. Подыщите подходящие, замените — можете устанавливать. Если коробку передач не менять, то ее придется подтачивать болгаркой.
10. В стартере придется поменять бендикс с 12 на 9 зубьев.
11. Последняя переделка — выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Подгонка помогает все детали поставить на место.

Двигатель ВАЗ 2109, 21093. Характеристика. Особенности двигателя.

На ВАЗ 2109 до 2004 года устанавливались карбюраторные двигатели 1.1, 1.3, 1.5 литров, аналогичные двигателям ВАЗ 2108. В последующем серийном производстве использовалась установка инжекторов. Отличные эксплуатационные качества двигателя во многом обеспечили популярность ВАЗ 2109.

Двигатель ВАЗ 2109 представлена 4 поколениями:

• Базовый ВАЗ 2109 объемом 1. 3 литра. Модель была разработана на основе 2108. Рабочий ресурс мотора достигает 200 тысяч километров при аккуратной эксплуатации. К недостаткам модели относится быстрый износ системы охлаждения, проблемы с зажиганием.
• ВАЗ 2109 на 1.1 литра использовался для «девятки» в 1984-1996 годах. В этой четырехцилиндровой модификации сокращен рабочий объем из-за уменьшения хода поршня. Слабый двигатель не способствовал популярности модели.
• Карбюратор ВАЗ 21093 разработан для рабочего объема 1.5 л и способен выдавать мощность 73 л. с. и хорошо зарекомендовал себя у владельцев автомашин благодаря высокой надежности и износостойкости. ВАЗ 21093 стал прообразом современных двигателей Лада.
• Инжектор ВАЗ 21093i также рассчитан на объем 1.5 л, но при этом выдает мощность 79 л. с. Двигатель устанавливался на большом числе моделей автомобилей ВАЗ. Его достоинствами являются существенное увеличение мощности при снижении расхода топлива, улучшенные экологические показатели. К недостаткам относится обычный минус инжекторов — практически полная невозможность ремонта.

Технические характеристики

Двигатель	1.3л, 8-кл.	1.5л, 8-кл.	1.5л, 8-кл.
Длина, мм	4006	4006	4006
Ширина, мм	1650	1620	1620
Высота, мм	1402	1402	1402
База, мм	2460	2460	2460
Колея передних колес, мм	1400	1400	1400
Колея задних колес, мм	1370	1370	1370
Масса в снаряженном состоянии, кг	925	925	945
Полная масса автомобиля, кг	1350	1350	1370
Допустимая полная масса буксируемого прицепа с тормозами, кг	900	900	900
Клиренс, мм	160	160	160
Объем багажника min/max, л	330/640	330/640	330/640
Колесная формула/ведущие колеса	4х2/передние
Компоновочная схема автомобиля	Переднеприводная, расположение двигателя переднее, поперечное
Тип кузова/количество дверей	Хэтчбек/5
Тип двигателя	Бензиновый
Система питания	Карбюратор	Карбюратор	Распределенный впрыск
Диаметр цилиндров, мм	76	82	82
Ход поршня, мм	71	71	71
Степень сжатия	9,9	9,9	9,9
Рабочий объём двигателя, см3	1288	1499	1499
Максимальная мощность, кВт/об. мин	64/5600	68/5600	78/5400
Максимальный крутящий момент, Нм при об/мин	95 / 3400	100 / 3400	116 / 3000
Топливо	АИ-92	АИ-92	АИ-95
Расход топлива в городском цикле, л/100км	—	8,7	9,9
Максимальная скорость, км/ч	148	154	155
Разгон до 100 км/ч, с	16	14	13
Коробка передач	С ручным управлением
Число передач	5 вперед, 1 назад
Рулевое управление	Реечного типа, без усилителя
Шины	175/70R13 5Jх13;
Емкость топливного бака	43	43	43

Эксплуатационные характеристики Девятки

Максимальная скорость: 160 км/ч

Время разгона до 100 км/ч: 13 c

Расход топлива на 100км по городу: 10 л

Расход топлива на 100км по трассе: 5. 7 л

Расход топлива на 100км в смешанном цикле: 7.3 л

Объем бензобака: 43 л

Снаряженная масса автомобиля: 945 кг

Допустимая полная масса: 1370 кг

Размер шин: 165/70 SR13

VAZ разгон до 100

Технические характеристики.  ВАЗ Гранта Приора Lada sport
ВАЗ 2101	разгон разгон до 100	квотер 1/4мили	объем/мощн л.с	макс.скор
1970 ВАЗ 2101	20 с разгон до 100	20.5	1.2л/64	140
1974 ВАЗ 21011	18 с разгон до 100	19. 9	1.3л/70	145
1978 ВАЗ 21013	20 с разгон до 100	20.5	1.2л/64	142
ВАЗ 2102	разгон разгон до 100	квотер 1/4мили	объем/мощн л.с	макс.скор
1971 ВАЗ 2102	23 с разгон до 100	20.9	1.2л/64	137
1971 ВАЗ 21021	20 с разгон до 100	20.3	1. 3л/70	145
ВАЗ 2103	разгон разгон до 100	квотер 1/4мили	объем/мощн л.с	макс.скор
1972 ВАЗ 2103	19 с разгон до 100	19.8	1.5л/72	150
1977 ВАЗ 21033	21 с разгон до 100	20.0	1.3л/70	143
1972 ВАЗ 21035	23 с разгон до 100	20.6	1.2л/64	140
ВАЗ 2104	разгон разгон до 100	квотер 1/4мили	объем/мощн л.с	макс.скор
1984 ВАЗ 2104	23 с разгон до 100	21.6	1.2л/58	137
1984 ВАЗ 21041	23 с разгон до 100	21.5	1.2л/59	137
1984 ВАЗ 21043	17 с разгон до 100	20.4	1.5л/70	143
1997 ВАЗ 21044	17 с разгон до 100	19.6	1.7л/79	140
1984 ВАЗ 21045	23 с разгон до 100	22.6	1.3л/50	125
ВАЗ 2105	разгон разгон до 100	квотер 1/4мили	объем/мощн л.с	макс.скор
1980 ВАЗ 2105	18 с разгон до 100	20.8	1.3л/64	145
1980 ВАЗ 21051	20 с разгон до 100	21.3	1.2л/59	142
1980 ВАЗ 21053	17 с разгон до 100	20.1	1.5л/71	150
1980 ВАЗ 21055	23 с разгон до 100	22.4	1.5л/50	125
ВАЗ 2105 Lotus	7.1 с разгон до 100	15.5	168л.с.	228
ВАЗ 2106	разгон разгон до 100	квотер 1/4мили	объем/мощн л.с	макс.скор
1976 ВАЗ 2106	16 с разгон до 100	20.0	1.6л/75	152
1979 ВАЗ 21061	17 с разгон до 100	20.4	1.5л/71	150
1982 ВАЗ 21063	19 с разгон до 100	21.0	1.3л/64	145
1990 ВАЗ 21065	17 с разгон до 100	20.4	1.5л/71	150
ВАЗ 2107	разгон разгон до 100	квотер 1/4мили	объем/мощн л.с	макс.скор
1982 ВАЗ 2107	17 с разгон до 100	20.3	1.5л/71	150
1982 ВАЗ 21072	18 с разгон до 100	21	1.3л/64	145
1982 ВАЗ 21073	17 с разгон до 100	19.9	1.7л/76	155
1982 ВАЗ 21074	16 с разгон до 100	20	1.6л/75	150
1982 ВАЗ 21075	25 с разгон до 100	20.9	1.5л/65	127
1982 ВАЗ 21079	9 с разгон до 100	16.5	1.3л/140	180
ВАЗ 2108 Lada samara	разгон разгон до 100	квотер 1/4мили	объем/мощн л.с	макс.скор
1984 ВАЗ 2108 Lada samara	16 с разгон до 100	19.3	1.3л/63	148
1984 ВАЗ 21081 Lada samara	17 с разгон до 100	20.4	1.1л/54	139
1984 ВАЗ 21083 Lada samara	14 с разгон до 100	18.9	1.5л/68	154
1984 ВАЗ 21083-91 Lada samara	8 с разгон до 100	15.7	1.3л/140	200
ВАЗ 2109 Lada samara	разгон разгон до 100	квотер 1/4мили	объем/мощн л.с	макс.скор
1987 ВАЗ 2109 Lada samara	16 с разгон до 100	19.7	1.3л/64	148
1987 ВАЗ 21091 Lada samara	17 с разгон до 100	20.8	1.1л/54	139
1990 ВАЗ 21093 Lada samara	14 с разгон до 100	19.6	1.5л/68	154
1990 ВАЗ 21099 Lada samara	14 с разгон до 100	19.6	1.5л/68	154
ВАЗ 2110	разгон разгон до 100	квотер 1/4мили	объем/мощн л.с	макс.скор
1996 ВАЗ 2110	14 с разгон до 100	19.2	1.5л/71	165
1996 ВАЗ 21101	13.5 с разгон до 100	18.5	1.6л/80	170
1996 ВАЗ 21102	14 с разгон до 100	18.6	1.5л/79	167
1996 ВАЗ 21103	12.5 с разгон до 100	18.3	1.5л/92	185
2000 ВАЗ 21104	12 с разгон до 100	17.9	1.6л/89	180
1996 ВАЗ 21106	9.5 с разгон до 100	15.7	2.0л/148	205
1999 ВАЗ 21108	13 с разгон до 100	17.9	1.5л/91	170
ВАЗ 2111	разгон разгон до 100	квотер 1/4мили	объем/мощн л.с	макс.скор
2000 ВАЗ 2111	14 с разгон до 100	18.9	1.5л/78	162
1997 ВАЗ 21110	15 с разгон до 100	19	1.5л/76	160
1998 ВАЗ 21111	14 с разгон до 100	19.5	1.5л/71	162
1998 ВАЗ 21112	14 с разгон до 100	18.7	1.6л/80	165
1997 ВАЗ 21113	12.5 с разгон до 100	17.8	1.5л/94	175
2001 ВАЗ 21114	13 с разгон до 100	18	1.6л/89	175
ВАЗ 2112	разгон разгон до 100	квотер 1/4мили	объем/мощн л.с	макс.скор
2001 ВАЗ 2112	12 с разгон до 100	18	1.6л/89	180
2000 ВАЗ 21121	13.5 с разгон до 100	18.7	1.6л/80	170
2000 ВАЗ 21122	14 с разгон до 100	18.8	1.5л/78	167
2006 ВАЗ 21123-купе	13 с разгон до 100	17.9	1.6л/92	180
2001 ВАЗ 21124	12 с разгон до 100	17.7	1.6л/91	185
ВАЗ Lada samara2	разгон разгон до 100	квотер 1/4мили	объем/мощн л.с	макс.скор
2004 ВАЗ 21130 Lada samara2	13.2 с разгон до 100	18.3	1.5л/79	158
2004 ВАЗ 21134 Lada samara2	12.3 с разгон до 100	18.2	1.6л/81	162
2001 ВАЗ 21140 Lada samara2	14 с разгон до 100	18.3	1.5л/79	157
2007 ВАЗ 21144 Lada samara2	13 с разгон до 100	18.2	1.6л/81	160
1997 ВАЗ 21150 Lada samara2	13 с разгон до 100	18.3	1.5л/79	155
2003 ВАЗ 21154 Lada samara2	13.2 с разгон до 100	18.4	1.6л/81	158
2000 ВАЗ 2115-91 Lada samara2	9 с разгон до 100	15.8	1.3л/140	205
ВАЗ Lada Kalina	разгон разгон до 100	квотер 1/4мили	объем/мощн л.с	макс.скор
2007 ВАЗ 1117 Lada Kalina	12.9 с разгон до 100	18.5	1.6л/86	170
2007 ВАЗ 11173 Lada Kalina 8v	13.2 с разгон до 100	18.8	1.6л/81	163
2007 ВАЗ 11174 Lada Kalina 16v	12.5 с разгон до 100	17.9	1.6л/98	185
2004 ВАЗ 11183 Lada Kalina	13.2 с разгон до 100	18.8	1.6л/81	160
2004 ВАЗ 11184 Lada Kalina	12.9 с разгон до 100	18.5	1.4л/89	165
2006 ВАЗ 1119 Lada Kalina	12.9 с разгон до 100	18.9	1.4л/80	165
ВАЗ Lada Priopa	разгон разгон до 100	квотер 1/4мили	объем/мощн л.с	макс.скор
2007 ВАЗ 2170 Lada Priopa	11.3 с разгон до 100	17.5	1.6л/98	183
2009 ВАЗ 21713 Lada Priopa	11.3 с разгон до 100	17.5	1.6л/98	183
ВАЗ Granta	разгон разгон до 100	квотер 1/4мили	объем/мощн л.с	макс.скор
2011 ВАЗ 2190 Granta	12.5 с разгон до 100	18.5	1.6л/82	164
2011 ВАЗ 2191 Granta	11.8 с разгон до 100	18.1	1.6л/87	167
2011 ВАЗ Granta Sport	5.6 с разгон до 100	13.6	1.6л/235	более 230км/ч
ВАЗ ОКА	разгон разгон до 100	квотер 1/4мили	объем/мощн л.с	макс.скор
1989 ВАЗ 1111 ОКА	30 с разгон до 100	23.8	0.7л/30	120
1996 ВАЗ 11113 ОКА	24 с разгон до 100	22.5	0.8л/35	130
ВАЗ Lada NIVA	разгон разгон до 100	квотер 1/4мили	объем/мощн л.с	макс.скор
1978 ВАЗ 2121 Lada NIVA	23 с разгон до 100	20.7	1.6л/75	132
1994 ВАЗ 21213 Lada NIVA	19 с разгон до 100	20.6	1.7л/76	137
2001 ВАЗ 21214 Lada NIVA	19 с разгон до 100	20.3	1.7л/80	142
1993 ВАЗ 21215 Lada NIVA	25 с разгон до 100	21.7	1.9л/64	127
1994 ВАЗ 21219Lada NIVA	19 с разгон до 100	20.6	1.7л/76	137
1998 ВАЗ 2123 Lada NIVA	17 с разгон до 100	20.2	1.7л/80	150
ВАЗ Прототип	разгон разгон до 100	квотер 1/4мили	объем/мощн л.с	макс.скор
2004 Lada Revolution	6.5 с разгон до 100	13.8	1.6л/215	240
2008 Lada Revolution3	5.9 с разгон до 100	13.2	2.0л/245	260
Лада Ларгус	разгон разгон до 100	квотер 1/4мили	объем/мощн л.с	макс.скор
2012 Лада Ларгус R90 7 мест 16кл	13.5 с разгон до 100		1.6/105	165
2012 Лада Ларгус R90 7 мест 8кл	15.4 с разгон до 100		1.6/87	155
2012 Лада Ларгус R90 5 мест 16кл	13.1 с разгон до 100		1.6/105	165
2012 Лада Ларгус R90 5 мест 8кл	14.5 с разгон до 100		1.6/87	156
2012 Лада Ларгус F90 Фургон 16кл	14.0 с разгон до 100		1.6/105	165
2012 Лада Ларгус F90 Фургон 7 8кл	15.9 с разгон до 100		1.6/87	155
Очень интересное и познавательное, в авто мире: Спортивные зимние шины Таблица разгона до 200 и 300 Все о системах двигателя  Как выиграть в драг гонке Все о суперкаре Lexsus LFA

Датчик холостого хода ВАЗ 2110 16 клапанов

Ваза из бумаги своими руками фото.

Демонтированный РХХ.

Как починить датчик холостого хода на Калине?

Регулятор (клапан) холостого хода РХХ ВАЗ 2110, 2111, 2112, каталожный но…..

Шегодай: чистка рхх на ваз 2110.

4. Снимаем регулятор холостого хода.

Ваз 21102 датчик охлаждающей жидкости.

Схема двигателя уаз инжектор.

РХХ на ВАЗ 2114 — оригинал и подделка.

Купить: Клапан холостого хода ВАЗ 2108-21099.

Re: Неровная работа двигателя на холостых.

датчик холостого хода ваз 2110 инжектор.

На фото — устранение неисправности регулятора холостого хода, v-lada.ru.

Система управления двигателем

Регулятор холостого хода: диагностика и причины неисправностей РХХ.

Датчик холостого хода ваз 21099 фото.

Регулятор холостого хода — проверка и замена.

датчик холостого хода ваз 2110 инжектор кзта калуга.

Пятничный микроликбез #19.

Где находится РХХ на Приоре.

холостого хода (рхх) ваз 2114: замена, ремонт.

Фото — Регулятор холостого хода ВАЗ 2110 — задачи устройства.

Глохнет ВАЗ 2109 на холостых оборотах.

Почему машина глохнет на холостом ходу.

Авто тольятти ваз фото.

Ваз 2109 16 клапанная карбюратор. Ставим готовый движок

Объектом переделки явлвяется карбюраторный двигатель модификации 21083 от вазовских моделей 2108, 2109, 21099. Основной целью является превращение в 16-клапанный инжекторный путем установки главного блока цилиндров от ВАЗ 2112.

Испытания ВАЗ-2109, на который была установлена 16-клапанная головка, показали большую разницу в поведении машины сравнительно с обычной для нее системой питания. На небольших оборотах (до 2000 обмин) характеристики немного ухудшаются, но значительное улучшение после набора двигателем больших оборотов с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем разгон ощущается такой же, как с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает оборотов 5 тыс. об/мин, что производит незабываемое впечатление на многих водителей.

Что понадобится для такого апгрейда?

• ГБЦ 16V,
• укомплектованная коллекторами и ресивером,
• датчик детонации,
• дроссельный патрубок, имеющий датчик положения дроссельной заслонки, регулятор холостого хода,
• ДМРВ,
• приемная труба выхлопной системы с ДК,
• термостат с датчиком,
• оба ролика,
• шкивы распредвала,
• датчик фаз,
• крышка газораспределительного механизма,
• комплект проводки,
• контроллер,
• полностью укомплектованные топливопровод и бензобак,
• указатель и датчик уровня масла,
• датчик положения КВ,
• рампа с комплектом форсунок,
• поршни с кольцами и пальцами,
• генератор с кронштейнами и натяжителем,
• шкив коленвала,
• шатуны,
• привод генератора,
• корпус масляного насоса с отливом для датчика положения КВ,
• выхлопная система в комплекте.

Порядок выполнения работ

Все операции могут быть выполнены и без снятия блока, однако намного удобнее будет работать, если снять .

• Снимается головка блока, все топливные трубки, штатный бензобак, полностью демонтируется , убирается термостат, генератор, все ремни и шкивы.
• Отсоединяются патрубки системы охлаждения. Некоторые из них могут быть использованы, но жадничать не стоит, ведь комплект для двигателя ВАЗ 2112 стоит совсем недорого.
• Снимается поддон. Старые поршни и шатуны заменяются поршнями под плавающие пальцы от 12-й модели и «десяточными» шатунами. Такая замена обусловлена тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки для клапанов новой ГБЦ.
• Масляный насос заменяется на другой, на крышке которого имеется отлив для ДПКВ. Конечно, можно заменить только крышку, но ее невозможно снять без мощного шестигранника.
• Устанавливаются новые патрубки системы охлаждения. Рекомендуется замена всего комплекта, это рационально и недорого, хотя можно и оставить некоторые старые патрубки. В датчике, включающем вентилятор, необходимость отпадает.
• Производится подготовка к монтажу 16-клапанной головки. Не смотря на то, что расположение крепежей совпадает, все-таки придется укоротить болты от предыдущей головки, а в новой отверстия необходимо рассверлить сверлом х12.
• Топливная магистраль устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак устанавливается на место и подсоединяется к магистралям. Устанавливается проводка к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старые.
• Чтобы новую проводку не удлинять, можно в процессе ее монтажа в стенке моторного отсека вырезать отверстие как в ВАЗ-2110.
• В блоке высверливается отверстие для установки датчика детонации, в котором нарезается резьба х8.
• Устанавливается помпа от ВАЗ-2112.
• для вентиляции картера заменяется новым от ВАЗ-2112, он приобретается в комплекте с масляным щупом.
• Монтируется головка, при этом старая прокладка заменяется новой, под новую головку. Перед установкой желательно подготовить коллекторы и головку, для чего в местах сопряжений нужно убрать все выступы, а по каналах пройтись шарошкой для уменьшения внутри них сопротивления.
• Термостат устанавливается от инжекторного двигателя «Самары» — 21082.
• Подсоединяются патрубки системы охлаждения.
• Монтируются задняя крышка механизма газораспределения, шкивы и ролики от модели 2112. Ремень устанавливается по меткам, монтируется генератор и его привод. Верхний натяжитель, боль и нижний кронштейн — от инжекторной «восьмерки», весь набор продается в комплекте.
• Все датчики устанавливаются на место. Температурный датчик остается старый, а для термостата необходимо купить новый, предназначенный для инжекторного двигателя. Другие датчики также необходимо купить новые. Как их устанавливать, а также описание особенностей их установки можно найти в специальной литературе.
• Клапанная крышка монтируется на герметик. Ставится на место модуль зажигания, ресивер, провода, дроссель и гофра. Далее монтируется проводка ко всем датчикам. На место устанавливается воздушный фильтр, устанавливается трос привода дросселя от 21103.
• Монтируется выхлопная система. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется купить новые.
• Подсоединяется проводка к замку и приборной панели. Заливается масло, заполняется система охлаждения, бак заправляется бензином.

Но прежде чем начинать такую переделку, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборках можно найти готовые 12-клапанные моторы от ВАЗ-2112. И если в России в процессе узаконивания такой переделки можно столкнуться с некоторыми проблемами, то в Украине двигатель на автомобиль считается не более, как обычной запчастью.

Мощность мотора такого автомобиля как ВАЗ 2114 может показаться недостаточной для очень многих автолюбителей. Однако это можно исправить.Разбираемся как переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку для блока цилиндров с 16 клапанами, то мощность авто может превзойти все ожидания. Причина этого заключается в том, что цилиндры мотора с подобной головкой блока могут наполняться специальной топливовоздушной смесью.

В результате мощность силового агрегата значительно возрастает. Важно отметить, что это абсолютно безопасный способ для того, чтобы увеличить «силу» своего автомобиля. Так как переделать 8 клапанный двигатель на 16 клапанный ВАЗ 2114?

Возникает вопрос и о разнице в мощности автомобилей. К примеру, мощность машины, чей двигатель достигает объёма 1.5 л, а количество лошадиных сил равняется 77, можно существенно улучшить. Если заменить 8-ми клапанную головку на 16-ти клапанную, то она возрастёт до 90 «лошадок»!

Это достаточно большая разница, поэтому следует разобраться в том, что необходимо сделать (и в каком порядке) для улучшения собственного авто.

Особенности разборки двигателя

Первое, что следует сделать, так это как можно аккуратнее разобрать двигатель. Этот элемент авто является самым ценным, поэтому разбирать мотор нужно крайне осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как мастера справляются с этой задачей, а уже после этого заниматься разборкой самостоятельно.

Под клапанной крышкой можно обнаружить множество неприятных дефектов, в том числе и плохое состояние валика. Головка блока цилиндров также может выглядеть не лучшим образом, а втулки бывают настолько изношены, что многие удивляются тому, что они ещё работают.

Всё это означает, что после того, как двигатель будет разобран, можно обнаружить массу неисправностей или изношенных деталей. Лучше всего заменить каждую из них. Это повысит надёжность машины и позволит не беспокоиться, что увеличенная мощность ВАЗа может стать роковым фактором и привести к поломке уже в ближайшем будущем.

Лучше всего устанавливать бронзовые втулки. Они обладают высокой надёжностью и достаточно долговечны.

Установка 16 клапанной головки на ВАЗ 2114

Для того, чтобы выполнить эту несложную операцию, следует разобрать двигатель. Стоит предупредить, что многие детали придётся заменить.

К таковым относятся:

• трубка тосола;
• масляный насос;
• масляный картер;
• различные датчики;
• коленчатый вал и многое другое.

Несмотря на внушительный список, описанный ниже по тексту метод действительно поможет сделать автомобиль ещё более мощным, чем раньше.

Переделка двигателя ваз 2114

Переделка 8 клапанного двигателя в 16 клапанный ВАЗ 2114

Во время процесса по улучшению двигателя необходимо заняться модификацией болтов. Они используются для того, чтобы закрепить 16-ти клапанную головку. Для модернизации мотора ВАЗа нет нужды менять блок цилиндра, однако головку поменять всё равно необходимо. Для того, чтобы каждый болт надёжно вошёл в отверстие крепления головки, следует подогнать его не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в прокладке, тоже нуждаются в доработке. Они должны идеально подходить под размер болтов. Если этого не сделать, то уровень надёжности двигателя существенно снизится.

После этого следует поменять:

• • cперва поршни;

• а затем и шатуны.

Шатуны ваз 2114

Делать это необходимо во время сборки цилиндров.

Теперь пришёл черёд доработки и подгонки проводки.

Важно увидеть разницу в строении 16-ти клапанных поршней от 8-ми клапанных. Кроме этого, расположение датчиков у них тоже различается. Это означает, что может возникнуть необходимость удлинить проводку.

После того, как двигатель будет собран, нужно доработать проводку. Если автовладелец не хотел бы получить лишние финансовые расходы, то ему нужно оставить модуль зажигания, после чего подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому не стоит его игнорировать.

Как переделать 8 клапанный двигатель на 16 клапанный Особенности установки

Болты визуально могут очень сильно отличаться друг от друга, однако пугаться не стоит. Нужно использовать модифицированные болты.

Подобные болты обладают следующими характеристиками:

1. Диаметр равен 8-ми клапанному болту;
2. Длина равняется 16-ти клапанному.

Для того, чтобы облегчить прохождение этих болтов в отверстие, следует их заранее рассверлить. Если установить модифицированные болты по всем правилам и как можно более аккуратно, то надёжности двигателя можно только позавидовать.

Болты ГБЦ ВАЗ 2114

Когда владельцу авто кажется, что он не способен выполнить эту операцию самостоятельно, то ему лучше обратиться за помощью к квалифицированным мастерам, обладающим достаточным опытом работы. Они точно сделают всё правильно и так, как надо.

Дополнительный вариант увеличить мощность авто заключается в тюнинговании выпускного коллектора. Это отличный способ для того, чтобы ещё чуть-чуть увеличить показатель мощности своего автотранспорта.

Полезное видео

Дополнительную информацию вы сможете получить из видео ниже:

После окончания установки следует обратиться к квалифицированному специалисту, который сможет произвести грамотную настройку блока управления мотора, после чего установит на ЭБУ специальную программу.

Большинство владельцев «девятки» знает, что можно установить 16-клапанный двигатель на ВАЗ 2109, тем самым улучшив ходовые характеристики своей машины на высоких оборотах коленвала. Стоит ли это делать, и как воплотить задумку в жизнь?

Зачем ставить новый силовой агрегат?

Установка нового движка может пригодиться тем автомобилистам, которые хотят улучшить свою устаревшую машину. Многим отечественным автолюбителям известно, что «девятка» имеет довольно неплохие ходовые характеристики, требует немного бензина и вообще не так прихотлива в уходе, как иномарки, поэтому часто ее тюнингуют. Замена движка с 8 кл на более продвинутую модель имеет свои преимущества:

1. Повышение мощности.
2. Улучшение ходовых характеристик на высоких оборотах.
3. Эффективное использование топлива за счет инжекторной системы.
4. Более стабильная работа силового агрегата.
5. Не требуется постоянная подгонка клапанов.

Но есть и недостатки:

1. Для замены в своем гараже нужно много деталей и инструментов.
2. На низких оборотах двигатель на 16 кл немного хуже, чем его 8-клапанный аналог.

Здесь присутствует два варианта замены:

1. Установка целого движка от 2112 модели. В этом случае понадобится заменить не так много деталей, но стоимость целого движка может оттолкнуть от этой мысли.
2. Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый движок

На «девятку» ставим двигатель 2112, так как силовые агрегаты моделей схожи между собой. Также понадобятся топливная труба подходящего диаметра (можно взять стальную, но лучше медную) и бензобак от той же 12-ой модели. Далее проводятся такие работы:

1. Демонтируем старый силовой агрегат, отключаем все патрубки и электронику. Для того чтобы извлечь и поставить движок, необходим кран для удобства, поскольку весь узел увесистый. Это основная проблема в гараже.
2. Когда двигатель убран, можно установить новый в посадочное место. Стоит сразу проверить состояние сальников и прокладок, если агрегат б/у. Проверьте еще натяжение ремней.
3. Дальше нужно заменить всю топливную систему: бак, бензонасос, топливные магистрали.
4. Отличная замена для бака «девятки» — аналог от 2112. По размерам детали совпадают, а вот устройство у них разное, что не является препятствием для установки.
5. Для топливных магистралей нужно брать медные трубки, которые лучше гнутся.
6. Теперь можно заняться проводкой инжектора. Если «девятка» выпуска 2002 г и моложе, то особых проблем с подсоединением проводов не будет, а для старых моделей придется проделывать новые отверстия вручную.
7. Нужно установить абсорбер и фильтр бензина. Обычно их размещают под днищем и крепят шпильками.
8. Ставим датчики, меняем проводку на ту, которая подходит по длине.
9. С установкой генератора придется попотеть, поскольку родные крепления не подходят. Подыщите подходящие, замените — можете устанавливать. Если коробку передач не менять, то ее придется подтачивать болгаркой.
10. В стартере придется поменять бендикс с 12 на 9 зубьев.
11. Последняя переделка — выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Подгонка помогает все детали поставить на место.

Какие двигателя ВАЗ гнут клапана, а какие нет

Приветствую вас друзья на сайте ремонт авто своими руками. Опытные автолюбители знают, что обрыв ремешка ГРМ может привести к печальным последствиям. В частности, есть большой риск «встречи» уже вышедших из гнезд клапанов и поднимающихся по инерции поршней.

Какие двигателя ВАЗ гнут клапана

Итог — деформация жизненно важных элементов мотора, а также острая потребность в посещении СТО и проведении капитального ремонта. Но всегда ли при обрыве ремня ГРМ гнет клапана? Нужно ли этого бояться?

Немного истории

На новых «десятках» сразу устанавливались 8-клапанные моторы с объемами 1.5 и 1.6 литра. Первые силовые узлы (с позиции описываемой нами проблемы) были идеальны, и клапана не гнулись. Хотя на более ранних моделях типа восьмерки, девятки с объемом 1.3 эта проблема была. Причина была в том, что поршень конструктивно не мог «встретиться» с клапанами.

Со временем в семействе «десяток» появилась более современная модель ВАЗ 2112, оборудованная мотором на полтора литра, с 16-клапанным мотором. Именно с этого момента начались проблемы. Многие автолюбители и специалисты не могли взять в толк, почему гнет клапана.

На самом деле причина была в конструкции силового узла. С одной стороны, появление 16-клапанной головки позволило повысить мощность автомобиля до 92 «лошадей», а с другой — обрыв ремня ГРМ неизменно приводил к столкновению поршней и клапанов, а также деформации последних.

После этого приходилось ехать на СТО и сдавать машину в дорогостоящий ремонт. Конструктивная вина лежала на самих поршнях, на которых отсутствовала необходимая выемка. Как следствие, обрыв ремня ГРМ всегда заканчивался одинаково.

Обновленные двигателя автомобиля

Подобная оплошность была взята на вооружение и на новых авто ВАЗ 2112 устанавливались уже более продвинутые 16-клапанные моторы объемом 1.6 литра. Конструктивно силовые узлы отличались не сильно, но одна особенность все-таки присутствовала. В новом моторе поршни имели определенные выемки, поэтому описанная выше проблема была исключена.

В течение следующих нескольких лет автолюбители уже стали забывать о погнутых клапанах и привыкли к надежности новых 16-ти клапанных моторов. Но обновленная модель Приора с силовым узлом 1.6 литра неприятно удивила — клапана при обрыве ГРМ также гнулись.

При этом итоговый ремонт обходился много дороже. С другой стороны, разработчики сделали ремень максимально широким, чтобы свести к минимуму вероятность разрыва ремня. Не везло только тем автолюбителям, которым доставался бракованный ремень или же тем, которые вовсе не следили за своим «железным конем».

К сожалению, даже на новых моторах Калины 1.4 литра с 16-тью клапанами также не избежать ремонта при разрыве ремня в движении. Так что контроль состояния данного узла является обязательным.

На каких двигателях ВАЗ гнет клапана, а на каких нет

Сделаем промежуточные выводы, а также выделим наиболее «опасные» и «безопасные» модели с позиции вероятной деформации клапанов в случае повреждения ремня:

1. Какие двигателя ваз гнут клапана? К данной категории относятся моторы автомобилей следующего модельного ряда — 21127, 21116, 2112, 1194.

2. Какие двигателя ваз не гнут клапана? Более надежными являются моторы таких моделей ВАЗ, как 1183, 21114, 21083, 21124, 21126 (гнуло до 2013 года, а сейчас — нет), 21128.

Текущая проблема вызвала много споров в среде автолюбителей. Многие владельцы «проблемных» ВАЗ интересуются, что делать, чтобы не гнуло клапана. На самом же деле есть несколько рекомендаций.

Они следующие:

1. Во-первых, старайтесь периодически оценивать состояние ремня ГРМ и производить его замену при первых признаках повреждения. Появление трещин, попадание на поверхность моторного масла, чрезмерное растягивание, отслоение краев — все это повод установить новый ремень ГРМ и не дожидаться разрыва.

2. Во-вторых, если ожидается ремонт движка, то можно поменять поршни, а в некоторых случаях и коленчатый вал. Кроме этого, некоторые специалисты рекомендуют (как выход) установку нового распределительного вала.

Но здесь без консультации специалистов, конечно, не обойтись. После этого может понадобиться перепрошивка и удаление катализатора.

Если вам достался автомобиль, где гнет клапана, то не отчаивайтесь раньше времени. Идеальным решением будет максимальное внимание к двигателю и более частая замена ремня ГРМ. Даже этого будет достаточно, чтобы свести риски к минимуму.

Что касается замены узлов и дорогостоящего ремонта, то эти затраты, как правило, не оправдывают себя. Удачи на дорогах и конечно же без поломок.

Карбюратор на 16 клапанный двигатель ВАЗ. Ставим готовый двигатель

Большинство владельцев «девяток» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своего автомобиля на высоких оборотах коленвала. Стоит ли этим заниматься и как реализовать идею жизни?

Зачем ставить новый блок питания?

Установка нового двигателя может быть полезна тем автолюбителям, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет довольно хорошие ходовые качества, требует немного бензина и в целом не так хороша в уходе, как иномарки, поэтому часто подвергается тюнингу.Замена двигателя 8 CL на более совершенную модель имеет свои преимущества:

1. Увеличение мощности.
2. Улучшение ходовых характеристик на высоких оборотах.
3. Эффективное использование топлива благодаря системе впрыска.
4. Более стабильная работа силового агрегата.
5. Не требует постоянной установки клапанов.

Но есть и недостатки:

1. Для замены в вашем гараже нужно много деталей и инструментов.
2. На низких оборотах двигатель на 16 кл вниз чуть хуже своего 8-клапанного аналога.

Два варианта замены:

1. Установка целого двигателя от модели 2112. В этом случае придется заменить не столько детали, сколько стоимость всего двигателя может оттолкнуть от этой мысли.
2. Доработка GBC для новых компонентов. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» ставим двигатель 2112, так как силовые агрегаты моделей похожи друг на друга.Также понадобится топливная трубка подходящего диаметра (можно взять стальную, но лучше медную) и бензобак от той же 12-й модели. Далее проводятся такие работы:

1. Демонтируем старый блок питания, отключаем все форсунки и электронику. Для того, чтобы извлечь и поставить двигатель, для удобства необходим кран, так как весь узел сборки. Это основная проблема в гараже.
2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу же проверить состояние сальников и колодок, если агрегат б/у.Проверьте натяжение ремня.
3. Далее необходимо заменить всю топливную систему: бак, АЗС, топливопроводы.
4. Отличная замена баку «девятки» аналог от 2112. Детали по размерам совпадают, но имеют другое устройство, что не является препятствием для установки.
5. Для топливных магистралей нужно брать медные трубки, которые лучше гнуть.
6. Теперь можно наслаждаться проводкой форсунки. Если «девятка» выпуска 2002 года и моложе, то особых проблем с подключением проводов не будет, а для старых моделей новые отверстия придется делать вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их размещают под днищем и крепят шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родное навесное не подходит. Ищи подходящие, заменяй — можно устанавливать. Если редуктор не менять, то придется болгаркой гонять.
10. На стартере придется менять бендикс с 12 на 9 зубьев.
11. Последняя переделка — выхлопная система. Трубы не подойдут, поэтому их нужно будет переварить. Fit помогает расставить все детали по местам.

Мощность двигателя такого автомобиля, как ВАЗ 2114, очень многим автолюбителям может показаться недостаточной. Однако это можно исправить. Думаем как переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку на блок цилиндров с 16 клапанами, то мощность автомобиля может превзойти все ожидания.Причина этого в том, что цилиндры мотора с подобным блоком блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно возрастает. Важно отметить, что это абсолютно безопасный способ увеличить «мощность» вашего автомобиля. Итак, как переделать 8 клапанный двигатель на 16 клапанный ВАЗ 2114?

Есть вопрос о разнице в мощности автомобиля. Например, мощность машины, двигатель которой достигает объема 1.5 л, а количество лошадиных сил равняется 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это довольно большая разница, поэтому вам следует разобраться, что нужно сделать (и в каком порядке), чтобы улучшить собственный автомобиль.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно аккуратнее разобрать двигатель. Этот элемент автомобиля является самым ценным, поэтому разбирать мотор нужно крайне осторожно.Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как мастера справляются с этой задачей, а уже после этого разбирать самостоятельно.

Под крышкой клапана можно обнаружить массу неприятных дефектов, в том числе плохое состояние ролика. Головка блока цилиндров тоже может выглядеть в лучшем виде, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно обнаружить множество неисправностей или изношенных элементов.Лучше заменить каждый из них. Он повысит надежность автомобиля и не позволит не переживать, что повышенная мощность ваза может стать фатальным фактором и привести к поломке уже в ближайшее время.

Лучше всего установить бронзовые втулки. Они обладают высокой надежностью и достаточно долговечны.

Установка 16 клапанной головки на ВАЗ 2114

Для выполнения этой несложной операции двигатель необходимо разобрать. Стоит предупредить, что многие детали придется заменить.

К ним относятся:

• тюбик с тосолом;
• масляный насос;
• масло картера;
• различные датчики;
коленвал
• и многое другое.

Несмотря на внушительный список, метод, описанный ниже по тексту, действительно помогает сделать автомобиль еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8 клапанного двигателя в 16 клапанный ВАЗ 2114

В процессе улучшения двигателя необходимо доработать болты.Они используются для крепления 16-клапанной головки. Для апгрейда мотора ВАЗ не нужно менять блок цилиндров, но головку все равно поменяют. Чтобы каждый болт надежно входил в головку крепления головки, его следует подгонять не только по диаметру, но и по длине.

Важная информация. Дыры, которые можно найти в кладке, тоже нуждаются в доработке. Они должны идеально соответствовать размеру болтов. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:

Шатуны ВАЗ 2114.

Необходимо сделать это при сборке цилиндров.

Вот и подошли мозги по доработке и подгонке проводки.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, расположение датчиков также отличается. Это означает, что может потребоваться удлинение проводки.

После того, как двигатель собран, нужно доработать проводку.Если автовладелец не хотел бы получить лишние финансовые траты, то ему необходимо оставить модуль зажигания, затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому игнорировать его не стоит.

Как переделать 8 клапанный двигатель на 16 клапанный Особенности установки

Болты визуально могут сильно отличаться друг от друга, но пугать не стоит. Необходимо использовать модифицированные болты.

Такие болты имеют следующие характеристики:

1. Диаметр равен 8-клапанному болту;
2. Длина равна 16-клапанной.

Для облегчения прохода этих болтов в отверстие их следует предварительно просверлить. Если выставить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.

ГБЦ ВАЗ 2114 болты

Когда автовладельцу кажется, что он не в состоянии выполнить эту операцию самостоятельно, лучше помочь квалифицированным мастерам с достаточным опытом. Они обязательно сделают все правильно и так.

Дополнительная возможность увеличения мощности автомобиля заключается в тюнинге выпускного коллектора. Это отличный способ еще больше увеличить мощность своих автомобилей.

Полезное видео

Дополнительную информацию вы можете получить из видео ниже:

После завершения установки обратитесь к квалифицированному специалисту, который сможет произвести грамотную настройку блока управления двигателем, после чего установит специальная программа на компьютере.

Объект переделки карбюраторный двигатель модификации 21083 от ВАЗ моделей 2108, 2109, 21099. Основная цель — переделка В 16-клапанный инжекторный путем установки блока цилиндров от ВАЗ 2112.

Испытания ВАЗ -2109, на которую была установлена ​​16-клапанная головка, показала большую разницу в поведении автомобиля относительно с привычной для него системой питания. На малых оборотах (до 2000 обмин) характеристики немного ухудшаются, но значительное улучшение после набора больших оборотов с более чем двигателем компенсирует этот небольшой недостаток.На четвертой передаче с 16-клапанным двигателем разгон ощущается так же, как и с карбюраторным мотором на третьей. На ровной прямой дороге двигатель легко достигает 5 тысяч оборотов в минуту, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

• ГБЦ 16В,
• с манипуляторами и ресивером,
• датчик детонации,
• дроссельная насадка с датчиком положения дроссельной заслонки, регулятор холостого хода,
• ДМРВ,
• приемная трубка с датчиком выхлопной системы с постоянным током,
• 2
• 2 ,
• оба ролика,
• шкивы распредвалов,
• датчик фаз,
• крышка механизма газораспределения
• комплект проводки
• контроллер,
• полностью укомплектованный указатель уровня масла и бензобака,
• 2 ,
• датчик положения кВ,
• рампа с комплектом форсунок,
• поршни с кольцами и пальцами,
• генератор с кронштейнами и натяжителем,
• шкив коленвала
• шатуны
ас1
• масляный насос1 с приводом генератора2, 90 датчика положения,
• выхлопная система в комплекте.

Порядок выполнения работ

Все операции можно выполнять не снимая агрегат, но гораздо удобнее будет работать, если снять.

• Снята головка блока, все топливные трубки, штатный бензобак, полностью разобраны, термостат, генератор, сняты все ремни и ролики.
• Форсунки системы охлаждения отсоединены. Некоторые из них можно использовать, но не стоит, ведь комплект двигателя КМАЗ 2112 стоит совсем недорого.
• Снятый поддон. Старые поршни и шатуны заменены на поршни под плавающие пальцы от 12-й модели и «десятые» шатуны. Такая замена связана с тем, что у старых поршней меньшая степень сжатия, а также нет специальных насечек для клапанов нового ГБЦ.
• Масляный насос заменяется на другой, на крышке которого есть выборка для ДПКВ. Конечно, можно заменить только крышку, но без мощного шестигранника ее снять невозможно.
• Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить некоторые старые насадки. В датчике, включающем вентилятор, надобность отпадает.
• Подготовьте к установке 16-клапанную головку. Несмотря на то, что расположение креплений совпадает, все-таки болты с предыдущей головки придется укоротить, а в новой дырке необходимо сверлить сверлом х12.
• Топливопровод устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак устанавливается на место и подключается к магистралям. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старые.
• Чтобы не протягивать новую проводку, можно в процессе установки в стенке моторного отсека вырезать отверстие как на ВАЗ-2110.
• В блоке просверлено отверстие для установки датчика детонации, в котором нарезана резьба Х8.
• Навесной насос от ВАЗ-2112.
• Для вентиляции картер заменен на новый от ВАЗ-2112, куплен вместе с масломерным щупом.
• Головка монтируется, при этом старая прокладка заменяется на новую головку, под новую головку. Перед установкой желательно подготовить коллекторы и головки, для чего в местах сопряжения необходимо удалить все выступы, а по каналам пройти желобом для уменьшения сопротивления внутри них.
• Термостат устанавливается на инжекторный двигатель Самара — 21082.
• Форсунки системы охлаждения подключены.
• Задняя крышка газораспределительного механизма, шкивы и ролики от модели 2112 монтируются.Ремень устанавливается по меткам, монтируется генератор и его привод. Верхний натяжитель, боль и нижний кронштейн — от инжекторной «восьмерки», весь комплект продается в сборе.
• Все датчики установлены на место. Датчик температуры остается старый, а для термостата нужно купить новый, предназначенный для инжекторного двигателя. Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специальной литературе.
• Клапанная крышка крепится на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. Воздушный фильтр установлен на место, установлен трос привода дроссельной заслонки от 21103.
• Навесная выхлопная система. Можно оставить старый глушитель, а вот коллектор, «штаны» и резонатор придется купить новые.
• Подключена проводка к замку и приборной панели. Масло залито, система охлаждения заправлена, бак заправлен бензином.

Но прежде чем начинать такую ​​переделку, нужно ответить на главный вопрос: Стоит ли игра свеч? На разборке можно найти готовые 12-клапанные моторы от ВАЗ-2112. И если в России в процессе легализации таких переделок можно столкнуться с некоторыми проблемами, то в Украине двигатель на автомобиле считается не более чем обычной запчастью.

Сердце автомобиля ВАЗ 2109 – это его двигатель. Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единый агрегат и закрепляется в моторном отсеке.
16 клапанный двигатель ВАЗ 2109, по сравнению с 8 клапанным, отличается лучшей тугой при достижении ими больших оборотов. В данной статье рассмотрен вопрос как переделать карбюраторный мотор в 16 клапанном двигателе на ВАЗ 2109 на инжекторный двигатель.

Особенности инжекторного двигателя на автомобилях ВАЗ 2109

На автомобиль ВАЗ 2109 четырехрядный, четырехтактный, бензиновый двигатель:

• Расположение цилиндров в один ряд, в моторном отсеке, устройство поперечное.
• Sixteenthlylated имеет два распределительных вала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, счет шкива коленвала.
• Поэтапно-распределительный впрыск — система питания агрегата.
• Управляет контроллером двигателя.
• Большинство устройств имеют нейтрализатор выхлопных газов.
• На двигателе справа расположены: приводы распредвалов, генератор.
• Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
• Сзади — масляный фильтр, выпускной коллектор, датчик положения коленчатого вала.
• Передний — впускной коллектор, с форсунками топливной рампы, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
• Сверху под пластиковой крышкой находятся: ресивер, свечи и высоковольтные провода.
• Блок цилиндров изготовлен из чугуна методом литья.
• Цилиндры дробленые в блок, имеют номинальный диаметр 82 миллиметра.Ремонтные размеры могут быть увеличены на 0,4 мм или 0,8 мм.
  Маркировка класса цилиндра выполнена латинскими буквами, под корпусом блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
• Блок цилиндров со специальными болтами в нижней части монтируется, со съемными крышками, пятью подшипниковыми опорами. Чехлы не взаимозаменяемы, специально разбросаны по внешней поверхности.
  От осевого перемещения коленчатого вала предохраняет установка упорного полууловителя в гнезда на средней опоре.Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади элемент выполнен из металлокерамики.
  Полчаса или обе замены при увеличении осевого зазора коленчатого вала более 0,35 миллиметра.
• Вкладыши шатунных и коренных подшипников стальные алюминиевые, тонкостенные. На пятом, четвертом, втором и первом верхние коренные вкладыши БК имеют на внутренней поверхности канавки.
  Отсутствуют проточки на нижних коренных вкладышах, верхних вкладышах на третьей опоре и вкладышах шатунных.
• На автомобиле ВАЗ 2109 с 16-ти коленчатым валом клапанный двигатель изготовлен из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Он имеет восемь противовесов, отлитых одновременно с валами.
• Масло к шейке шатуна подается из родных сквозных, просверленных в коленчатом валу каналов, закрытых пробками.
• Коленчатый вал установлен перед приводом распределительного вала. Он соединен с ним, он служит гасителем колебаний коленчатого вала.
• За коленчатым валом закреплен маховик со стальным зубчатым венцом, который служит для запуска стартера двигателя.
• Поршни из алюминия. В продольном сечении сечение юбки конической формы, в поперечном сечении имеет овальную форму.
  На наружной поверхности вверху выполнены три канавки, для установки поршневых колец. Для нижнего масляного кольца в канавке выполнены отверстия, масло со стенок цилиндра направляется на поршневой палец.
  На днище поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленчатого вала.

Совет: В изношенный цилиндр не рекомендуется, без его расточки, устанавливать новый поршень. Может оказаться, что в новом поршне под верхним кольцом расход будет несколько выше, чем в таком же, что приведет к выходу из строя «ступенчатого» кольца, образующегося вверху при износе цилиндра. .

Два верхних поршневых кольца компрессионные.
Не допускают прорыва в картер двигателя газов и способствуют выносу теплового поршня в цилиндр:

• Устанавливается головка разделяемая на четыре цилиндра. Он изготовлен из алюминиевого сплава. Между головкой и блоком установлена ​​прокладка, усиленная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка крепятся винтами.
Головка центрируется на блоке с двумя втулками:

• По обеим сторонам головки вверху по пять опор, для установки распредвалов.
• 16 Клапанный двигатель на ВАЗ 2109 имеет два распредвала. В каждой из них восемь кулачков.
  В цилиндре пара соседних кулачков одновременно открывает два клапана. Распределительные валы приводятся во вращение от коленчатого вала с помощью зубчатого ремня.
  Опорный ролик находится под прижимным распределительным валом, а натяжной — под выпускным.На зубчатый шкив впускного распредвала приварен диск, обеспечивающий работу датчика фаз.
  Для сборки узла на шестернях привода имеются установочные метки: на шкиве коленчатого вала она должна совпадать с меткой, имеющейся на корпусе масляного насоса, а метки на пуласах распредвала с метками приводов распредвалов, расположенных на его передней крышке.
• В головку блока цилиндров запрессованы металлокерамические седла и латунные направляющие втулки клапанов. Внутри последних имеются канавки для смазки: на всю длину они выполнены на втулках впускных клапанов и до 1/2 длины отверстия на впускных втулках.
  От загрязнения отверстия предохраняют масляными крышками, детали из маслостойкой резины.
• V-образные в два ряда стальные вентили. Выпускной клапан имеет головку из жаропрочной стали.
  Приводятся в действие гидротракторами от кулачков распредвала. Смещение на один миллиметр оси кулачка относительно оси гидротерапевта позволяет корпусу гидротрода поворачиваться вокруг своей оси.
  За счет этого равномерно изнашивается. Работа гидротерапевтов осуществляется с постоянной подачей масла под давлением.
  Обеспечивается расположенным в ГЦ каналом, который имеет обратный шаровой кран, предотвращающий после остановки двигателя слив из масляных каналов и каналов подвода масла к шейным коржам, расположенным на дне корпуса подшипника.

Совет: Гидротели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом распределительных валов. Неисправный гидротермостат нужно менять, ремонту он не подлежит.

• Клапан закрывается под действием одной пружины. Она опирается на шайбу нижним концом, а верхним на тарелку, которую держат две сухари.
  Складные кранчи снаружи выполнены в виде усеченного конуса, внутри — трех упорных пыльников, которые входят в шток клапана, паз.
• На автомобиле ВАЗ 2109 16 клапанный двигатель оборудован комбинированной смазкой. Коренные и шатунные подшипники, гидрораспределители, шейки и слои распределительных валов смазываются под давлением.
  На стенки цилиндров, затем на пальцы и, распределительные валы, толкатели, на днище поршней и стержни клапанов брызгает масло. Самостоятельно смазывал остальные узлы двигателя.
• Масляный насос устанавливается на передней стенке БК. Вот шестерни внутреннего зацепления и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
• В крышке ГЦ находится маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ваз 2109 в 16 клапанный инжекторный

При переделке карбюраторного двигателя в инжекторный можно наблюдать большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения им 2000 об/мин компенсируется заметным улучшением тяги на больших оборотах. H 5000 об/мин. Двигатель легко выходит на ровную прямую дорогу.
Для выполнения работ вам потребуется:

• Головка блока цилиндров V16, которая снабжена ресивером и коллекторами.
• Дроссельная форсунка, в которой находится датчик, контролирующий, в каком положении находится дроссельная заслонка.
• Датчик детонации.
• Регулятор холостого хода.
• Штаны с кислородным датчиком.
• Видео.
• Датчик, показывающий массовый расход воздуха.
• Термостат с датчиком.
• Шкивы.
• Крышка газораспределительного механизма.
• Датчик фаз.
• Высоковольтная проводка.
• Проводка на форсунки и под капот.
• Бензин в сборе.
• Указатель уровня масла.
• Магистраль и трубки подачи топлива.
• Генератор.
• Рампа с насадками.
• Контроллер ВС 5.1…-42
• Датчик положения коленчатого вала.
• Датчик скорости.
• Проводка к АЗС.
• Кронштейн для генератора.
• Устройство для натяжения ремня.
• Стержни.
• Шкив коленчатого вала и генератор.
• Кольца и пальцы.
• Поршни.
• Паук.
• Датчик уровня масла.
• Корпус масляного насоса вместе с отбором под ДПКВ.

Совет: Хотя все работы можно выполнить, не снимая агрегат, но для удобства двигатель лучше снять.

Инструкция по проведению работ включает:

• GB, бензобак, топливные трубки сняты.
• Демонстрация всей системы зажигания.
• Генератор, термостат и все ремни и шкивы очищены.
• Установлен новый бензобак с топливным насосом. Фото представлено ниже.

• Отсоедините патрубки, предназначенные для системы охлаждения. Несмотря на то, что некоторые из них можно использовать, но цена изделий небольшая, поэтому лучше все заменить.
• Снятый поддон.
• Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена нужна потому, что старые имеют меньшую степень сжатия. К тому же в них нет специальных выемок, которые нужны для клапанов нового ГБЦ.
• Масляный насос меняется на устройство, имеющее заправку для ДПКВ на крышке.

• Замена форсунок всей системы охлаждения.
• Выполняются подготовительные работы по установке 16 клапанной головки. В этом случае расположение крепежных отверстий совпадает, но их диаметр нужно рассверлить до 12 миллиметров, а болты от старой головки короче.
• Топливные магистрали нужно брать от модели автомобиля с инжекторным двигателем. Они устанавливаются на имеющиеся штатные места.
• Топливный бак подключается к магистралям, предварительно установив его на место.
• Выполняется проводка к топливному насосу от блока управления.
• Остались старые провода для датчика, показывающего уровень топлива.

Совет: Новую проводку можно не удлинять, а в стенке моторного отсека прорезать дополнительное отверстие.

• Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
• Замена насоса.
• Установлен новый Сапун для вентиляции картера, который приобретается одновременно с масляным щупом.

Совет: Перед этим нужно подготовить коллекторы и голову. Удалите все выступы, где детали прилегали, и обработайте их рядом. Это уменьшит сопротивление внутри конструкции.

• Термостат устанавливается от автомобиля с инжекторным двигателем.
• Штуцер для форсунок охлаждающей жидкости.
• Задняя крышка устройства газораспределения, ролики, шкивы монтируются.
• Устанавливается по меткам ремня.
• Устанавливается с генераторным приводом.Кронштейн, верхний натяжитель, болт генератора. Все предметы куплены.

• При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
• Под верхний натяжитель используется из старого один болт и один новый, для чего на блоке есть отверстие.
• Установлены все датчики: на крышке масляного насоса — ДПКВ, возле шкива вала впускного РУ — датчик фаз, в блоке — , а в блоке и термостате — датчик температуры остается старый датчик в головке и датчик давления масла, термостат установлены новые от инжекторной модели.
• Клапанная крышка посажена на герметик.
• Модуль зажигания, дроссель, ресивер, гофра, свечные провода выставлены. Поддерживает проводку к датчикам.
• Воздушный фильтр поставлен, тросик новый.
• Установить новую крестовину, резонатор. Глушитель может оставаться старым.
• Масло, охлаждающая жидкость, бензин.
• Проводка подключается в салоне к приборной панели и замку зажигания.

Как относиться к автомобилю с карбюраторным двигателем ВАЗ 2109, с 16-клапанным двигателем инжекторного типа хорошо видно на видео.После проведения всех работ под капотом будет совсем другой, приятный вид двигателя автомобиля ВАЗ 2109.

ЩелкАснап

ВАЗ-2114 (LADA Samara) — пятидверный хэтчбек Волжского автомобильного завода, рестайлинговая версия ВАЗ-2109, продолжила семейство под кодовым названием «Самара-2». Модель отличалась от своих предшественников оригинальным оформлением передней части кузова с новыми фарами, капотом, облицовкой радиатора, бамперами и молдингами.

Представлен публике в 2001 г., серийное производство — с апреля 2003 г. по декабрь 2013 г.[1].

Салон ВАЗ-2114 был оснащен новой панелью приборов (так называемая «европанель»), регулируемой рулевой колонкой, рулевым колесом от «десятого» семейства, отопителем новой конструкции и передними стеклоподъемниками. Автомобиль оснащался восьмиклапанным двигателем объемом 1,5 л (ВАЗ-2111) с распределенным впрыском топлива.

Изначально конструкторы планировали изменить задние фонари и увеличить проем багажника, как у седана ВАЗ-2115, но такие переделки посчитали слишком затратными.

Мелкосерийное производство хэтчбека в опытном производстве АВТОВАЗа началось в 2001 году, а на основной конвейер модель перешла в 2003 году.

С 2003 по 2005 год выпускались с двигателями 1,5 л Евро-2. С 2005 по 2007 год выпускались с двигателями 1,6 л Евро-2. Также в этот период плавно перешли с двигателя 21114 на калиновский ВАЗ-11183.

С 2008 года на автомобили устанавливается новый блок управления (М73) и экологичность стала выше Евро-3.

С 2011 года заменен блок управления (М74). Экологичность по документам не изменилась, а по факту, благодаря переходу на новый блок управления, автомобиль стал соответствовать требованиям Евро-4[источник не указан 1134 дня]. Из-за нового блока управления заменили педаль газа сняв тросик, теперь двигатель полностью управляется электроникой, что сразу доставляло массу проблем на первых партиях автомобилей. К концу 2011 года проблемы были частично решены с выходом новой прошивки i414de06.В начале 2012 года проблемы были преодолены новой прошивкой i414de07, которая стала последней и обновлений больше не выпускалось.

С 2007 года автомобиль оснащается новым восьмиклапанным двигателем объемом 1,6 л (ВАЗ-11183) экологического класса до Евро-3 включительно, модель получает индекс ВАЗ-21144. Были установлены «электрический дроссель» и «электронная педаль газа» (E-gas). Выпускался в стандартной и люксовой версиях. Отличительные черты от старого двигателя — катализатор не под днищем, а возле двигателя, двигатель одет в пластиковую декоративную крышку, вместо алюминиевого ресивера установлен пластиковый.Помимо нового двигателя, автомобиль получил новую переднюю панель (в верхней части нет бардачка, использован более жесткий материал, что увеличивает прочность, но и увеличивает вероятность появления посторонних шумов), новую комбинацию приборов с функция маршрутного компьютера (показывает температуру наружного воздуха, напряжение, текущее время и другие параметры).

В 2008 году произошли небольшие изменения во внешности: вместо широких молдингов на двери стали ставить узкие. В 2009 году дочерняя компания ОАО «АВТОВАЗ» ЗАО «Супер-Авто» провела модернизацию ВАЗ-2114, а именно поставила 16-клапанный двигатель объемом 1.6 литров на машину; мощность автомобиля стала 89 лошадиных сил. С 16-клапанным двигателем модель автомобиля получила индекс 211440-24. Динамические характеристики автомобиля выросли. Помимо двигателя были изменены подвеска, коробка передач, сцепление и тормоза. Эта модель оснащалась 14-дюймовыми колесами на штампованных дисках.

В 2010 году ЗАО «Супер-Авто» подготовило к производству автомобиль с двигателем 21126 16V объемом 1,6 литра от Lada Priora мощностью 98 л.с. Эта модель получила индекс 211440-26.

АвтоВАЗ завершил производство автомобилей семейства Lada Samara 24 декабря 2013 года — с конвейера сошел последний пятидверный белый хэтчбек ВАЗ-2114[2].

Метки ГРМ на ВАЗ 2109

Совмещение меток ГРМ очень важный этап при выполнении многих ремонтных или регулировочных работ на ВАЗ 2109.Например, эта процедура требуется при регулировке зазоров привода клапанов. Сделать это достаточно просто, но стоит выделить этому материалу отдельную статью, чтобы показать все более наглядно и подробно.

Для выполнения этой работы нам понадобится несколько простых инструментов:

• 10 гаечный ключ или головка с трещоткой
• тонкая плоская отвертка
• домкрат

Итак, первый шаг — поднять правую переднюю часть автомобиля домкратом так, чтобы переднее колесо оказалось в подвешенном состоянии.На фото ниже показан пример на Калине, но разницы между двигателями нет, поэтому на это не стоит обращать внимание:

Далее нужно открыть капот автомобиля и снять обшивку, под которым находится звезда газораспределительного механизма ваз 2109. Обычно он крепится парой болтов с торца:

И одним сбоку:

Далее снимаем защитный кожух, отведя его немного в сторону, как это более наглядно показано на картинка ниже:

Теперь нужно поставить рычаг КПП в положение 4-й скорости и рукой провернуть переднее колесо, при этом глядя на шкив распредвала.Необходимо, чтобы метка на шестерне совпадала с выступом на крышке:

Это еще не все. Теперь тонкой отверткой поддеваем защитную заглушку, которая находится в картере коробки передач, рядом с стыком двигателя, и в этом окошке метка на маховике тоже должна совпадать с меткой на кузове:

Если ваши отметки не совпадают, то вам необходимо их скорректировать, чтобы поставить четко. Для этого сначала добиваемся совпадения метки на маховике.Если в этот момент риски на распредвале не совпадают, то необходимо скинуть ремень ГРМ со звезды и прокрутить его до совмещения меток. Накиньте ремень обратно и тогда уже можно делать всю работу, которая необходима.

АНАЛОГИЧНЫЕ СТАТЬИ

Руководство по регулировке клапанов на ВАЗ 2110-2115

Если вы являетесь владельцем ВАЗ 2110-2115 с обычным 8-клапанным двигателем, то наверняка знаете о такой процедуре, как регулировка тепловых зазоров клапанов.Конечно, если у вас 16-клапанный двигатель, то в этом нет необходимости, так как у вас установлены гидрокомпенсаторы и никаких регулировок не производится.

Итак, для обычных двигателей внутреннего сгорания, мало чем отличающихся от ВАЗ 2108, эта процедура проводится не так часто. После покупки нового автомобиля без него можно проехать около 100 км, но это не всегда возможно и не каждому владельцу так везет. Этот вид обслуживания ВАЗ 000 можно выполнить как на СТО, заплатив за работу определенную цену, так и самостоятельно, разобравшись в этой работе.Если вы делаете это впервые, руководство ниже поможет вам в этом.

Необходимые инструменты и приспособления для регулировки зазоров клапанов на ВАЗ 2110-2115

1. Ключ на 10 для снятия клапанной крышки и отсоединения троса педали газа
2. Отвертка крестовая и плоская
3. Набор щупов от 0,01 до 1 мм
4. Специальное приспособление (рейка) для утопления и фиксации толкателей клапанов
5. Пинцет или длинногубцы
6. Набор прокладок или необходимое количество (будет понятно после измерения зазоров)

Видеоинструкция и пошаговое руководство

Для тех, кто привык все смотреть в видеоотчетах, я сделал специальное видео.Он был вставлен с моего канала YouTube, поэтому, если у вас есть какие-либо вопросы, обращайтесь в комментарии под видео.



Ну и ниже, если обзор недоступен, будет представлен фотоотчет и текстовая подача всей необходимой информации.

Порядок работ и инструкция с фотографиями

Итак, перед тем, как приступить к работе, нам необходимо установить коленчатый и распределительный вал двигателя по меткам ГРМ. Подробнее об этой процедуре написано здесь.

Затем снимаем полностью клапанную крышку с двигателя, после чего можно установить рейку и закрепить ее на шпильках самой крышки, как наглядно показано на фото ниже: шайбы, так как предварительно необходимо проверить тепловые зазоры между кулачками распределительных валов и регулировочными шайбами. И делается это в такой последовательности:

• Когда находим коленвал и распредвал, проверяем зазоры в тех клапанах, кулачки которых направлены вверх, по меткам.Это будут клапаны 1, 2, 3 и 5.
• Остальные 4,6,7 и 8 клапаны регулируются после проворачивания коленчатого вала на один оборот

Номинальный зазор для впускного клапана будет 0,2 мм, а для выпускного клапана 0,35. Допустимая погрешность 0,05 мм. Вставляем между шайбой и кулачком щуп нужной толщины, как показано на рисунке:

Если он отличается от вышеприведенных данных, то необходимо его отрегулировать, купив шайбу подходящего размера.То есть, если вместо 0,20 будет 0,30, то нужно поставить шайбу толщиной на 0,10 толще той, что установлена ​​(на ней нанесен размер). Ну, думаю, смысл ясен.

Снять шайбу достаточно просто, если использовать приспособление изображенное на картинке, рычагом продавить нужный клапан до упора вниз:

А в это время вставляем фиксатор (упор) между толкателем стенка и распредвал:

После этого с помощью пинцета или длинногубцев можно без проблем снять шайбу:

Далее все делается как описано выше.Измеряются остальные зазоры и подбираются регулировочные шайбы необходимой толщины. Строго — регулировка тепловых зазоров только на холодном двигателе, не более 20 градусов, иначе вся работа может пойти насмарку!

АНАЛОГИЧНЫЕ ТОВАРЫ

ВАЗ 2109 1.3 (64 л.с.) — Технические характеристики

Автомобиль 2109 1.3 (64 л.с.) производства ВАЗ комплектуется бензиновым двигателем А-92 объемом 1300 см3 мощностью 64 л.с. Модель была запущена в производство в 1987 году и прекращена в 1997 году.Максимальная скорость ВАЗ 2109 1.3 (64 л.с.) составляет 148 км/ч, а разгон до 100 км/ч с места занимает 16 секунд.

Ниже приведены технические характеристики и характеристики ВАЗ 2109 1.3 (64 л.с.):

Производительность

Двигатель	1.3 (64 л.с.)
Мощность	64 HPW
Максимальная скорость	148 км/ч
Разгон 0-100 км/ч	16
Расход топлива Городской	8.6
Расход топлива за городом	н/д
Комбинированный расход топлива	н/д
Тип топлива	Бензин (бензин) А-92
Вес	915 кг
Стандарт выбросов	н/д
Механическая коробка передач (количество передач)	5
Автоматическая коробка передач (количество передач)	н/д

Автозапчасти

Найти и заказать различные автозапчасти на ВАЗ 2109 1.3 (64 л.с.):

Шины	Колесные диски	Подвески
Детали корпуса	Смазочное масло	Форсунки
Турбина	Ветровое стекло	Лампочки

Общие сведения

Марка автомобиля	ВАЗ
Модель	2109
Поколение	2109
Тип корпуса	Хэтчбек
Количество дверей	5
Сиденья	5

Размеры, вес, объем

Длина	4006 мм
Ширина	1650 мм
Высота	1402 мм
Вес	915 кг
Максимальный вес	1340 кг
Колесная база	2460 мм
Передняя гусеница	1400 мм
Задняя гусеница	1370 мм
Зазор	нет мм
Емкость топливного бака	43 литра
Максимальный объем багажа	1000 л
Минимальный объем багажа	270 л

Двигатель

Положение двигателя	Спереди, поперечно
Объем двигателя	1300 см3
Топливная система	Карбюратор
Турбина	н/д
Момент затяжки	94/3500 Н·м
Максимальная мощность In	5600 об/мин
Тип топлива	Бензин (бензин) А-92
Количество цилиндров	4
Расположение цилиндров	Встроенный
Диаметр цилиндров	76 мм
Ход в цилиндре	71 мм
Степень сжатия	9.9
Количество клапанов на цилиндр	2
Клапанный механизм	ОНС
Модель двигателя	н/д

Колеса и тормоза

Привод на колеса	Передний
АБС	н/д
Рулевое управление	Рулевая рейка
Усилитель руля	н/д
Передние тормоза	Диск
Задние тормоза	Барабан
Передняя подвеска	Амортизированная стойка
Задняя подвеска	Винтовая пружина
Размер шин	165/70 СР13
Размер колесных дисков	н/д
Диаметр поворота	н/д

ВАЗ 2109 1.3 (64 л.с.) Изображения

В Google есть хороший набор изображений ВАЗ — КЛИК СЮДА для изображений ВАЗ 2109.

Представленные выше данные для ВАЗ 2109 1.3 (64 л.с.) могут содержать ошибки. AutoData.wiki не несет никакой ответственности за любые неточности. Мы всегда стремимся улучшить нашу базу данных автомобилей, поэтому, если вы обнаружите какие-либо неверные данные, свяжитесь с нами.

Ваз

Из истории ВАЗ-2114 ВАЗ-2114 «Лада 2114» — пятидверный хэтчбек Волжского автомобильного завода, созданный на базе автомобиля ВАЗ 2109.Создан в середине 90-х в рамках развития семейства «Самара-2». Этот автомобиль…

Большое решение дается нелегко. Однако всегда принимается только одно правильное и практичное решение, имеющее вес – вес Лады Гранты выигрывает в любом из вариантов. Уже многим надоели цены на запчасти от иномарки или случайно…

Как корабль назовут, так он и поплывет. Плохо, но по-актерски убедительно спел Зиновий Гердт вместо капитана Врунгеля. Новая Калина 2 получила низкоуровневый, недорогой, дворовой, базарно-троллейбусный слоган рекламной кампании…

В свое время ВАЗ 217030 (Lada Priora) был настоящим флагманом АвтоВАЗа.Автомобиль является своеобразным продолжением десятого семейства. Естественно, «Приора» существенно отличается от «десятки». И пусть эта машина не дотягивает…

Седан Гранта

– одна из самых популярных моделей АвтоВАЗа. Транспорт характеризуется простотой эксплуатации, доступной стоимостью, развитыми системами безопасности. Именно поэтому потенциальные покупатели тщательно…

ВАЗ-2114 – автомобиль, пришедший на смену снятой с производства «девятке» и сразу же завоевавший популярность и ставший востребованным. По сравнению со своим предшественником, эта модель автомобиля имеет ряд отличий. Отличия…

ВАЗ-2104 — второй универсал, принадлежащий классическому семейству «Жигулей».Неприхотливый, а главное, достаточно вместительный автомобиль, пришелся по вкусу многим советским автомобилистам, особенно тем, кто…

На автомобили серии «Самара 2» Волжского автозавода устанавливались инжекторные двигатели с электронным, распределенным впрыском топлива. А для ВАЗ 2114, появившегося в 2001 году, а запущенного в серию в 2003 году, такие…

Выбирая себе автомобиль, каждый покупатель в первую очередь изучает технические характеристики потенциально привлекательных для него моделей. Нельзя сказать, что ВАЗ 2114 обладает образцовыми техническими характеристиками, но его…

Универсалы ВАЗ

всегда были как-то оторваны от цивилизации.как это ни парадоксально, но в стране, где за машину с багажником могли продать Родину, универсалы как-то оказались на обочине автомобильной жизни. Два, четыре это…

Крепление генератора ВАЗ 2110 16 клапанов. Замена генератора: снятие и установка

Через несколько лет после покупки автомобиля может произойти поломка. Чаще всего автовладельцы сталкиваются с проблемой в генераторе. Для того, чтобы избавиться от проблемы нужно:

• снять устройство;
• разобрать, обнаружить ошибку, исправить или купить новый генератор;
• установить работающее устройство.

Генератор

Для того чтобы самостоятельно разобрать детали автомобиля нужно знать для чего они предназначены. Таким образом, генератор представляет собой конструкцию, которая предназначена для того, чтобы электричество происходило за счет электричества, путем преобразования механической энергии в ток. То есть аккумулятор заряжается во время работы двигателя.

Краткая информация:

• генератор размещается в передней части двигателя;
• через коленвал Запускается.

На сегодняшний день существует два типа устройств: компактные и традиционные. Между ними есть существенные отличия, например, разная компоновка вентилятора, вид корпуса и т. д. Но основные детали остаются неизменными. Поэтому, если владелец автомобиля хоть раз разбирался в деталях самостоятельно, то при раскладывании приборов легко может сработать другой тип. Составными частями являются ротор, щеточный узел, статор, выпрямительный блок.

Крепление генератора на ВАЗ 2112

ВАЗ 2112 крепление генератора не должно вызвать затруднений, так как практически на все марки отечественных автомобилей Установка происходит аналогично.Но для того, чтобы работа, выполненная своими руками, не вызывала недовольства, нужно помнить обо всех нюансах.

1. Перед тем, как производить крепление генератора, на ВАЗ 21124 необходимо убедиться, что клемма аккумулятора с минусом отключена. Это один из важных пунктов в работе, так как в обратном случае может произойти замыкание.
2. Далее необходимо правильно расположить генератор, при этом постоянно удерживая его. С помощью ключа №13 закрутите болты, как показано на фото ниже.
3. Установите растяжку.
4. Воспользовавшись специальным ключом №10, закрутите регулировочный болт в верхнем кронштейне.
5. Правильная установка ремня генератора, чтобы в дальнейшем не было поломок.
6. Ключом №10 накрутить гайку, предназначенную для крепления проводов к приводу генератора, с плюсовой полярностью. Таким образом, оба провода установлены.
7. Подключить провод возбуждения устройства.
8. Установите брызговик двигателя.
9. Включить клемму с отрицательной полярностью для возобновления работы. После полной установки лучше проверить ремень привода генератора, нужно устранить натяжение.

Процессу крепления предшествует снятие устройства, определение поломки, последующий ремонт. Для того чтобы разгрузить конструкцию, нужно выполнить действия в обратном порядке.

Работа машины не может быть продолжена, если есть проблемы в генераторе.Проверять устройство необходимо после пробега в 15 000 км. Диагностика определяет состояние и при любых неисправностях необходимо срочно исправлять ситуацию не откладывая на потом. Ремонт всегда включает разбор детали. Для этого используются ключи №10, 13. Чаще всего причина определяется на этапе демонстрации основного болта выпрямительного блока. Если поломку определить не удалось продолжить анализ до конца.

Возможные негативные последствия

Существует ряд последствий, которые могут возникнуть при установке генератора в нижний кронштейн.Например, из-за втулки почти не включается вся конструкция, натяжение ремня осуществляется только после затяжки специального натяжного болта с помощью ключа № 10. Гайки (№13) необходимо затягивать после проверки ремня, а его растяжение должно происходить при закручивании гаек, находящихся сверху.

В том случае, если конструкция была затянута намного сильнее заложенной, произойдет быстрый износ деталей, (таких как ремень, шкив, подшипники), а, следовательно, и скорая поломка. А слабая натяжка приведет к ложным запчастям, эдакому свисту при работе, к невозможности зарядить аккумулятор и в последствии к его замене.

Правильное управление ремнями

Чтобы генератор служил долго необходимо определить положение ремня.

1. Деталь должна слегка выгорать — примерно 10 мм, в процессе усилия 10 кгс между устройством и шкивами коленчатого вала. Если цифра другая, то лучше сразу настроить. Сначала необходимо уменьшить верхние гайки, а также нижний генератор.
2. Затем определить всю конструкцию до блока цилиндров, поворачивая, справа налево (по ощутимому освобождению ремня).Поэтому, чтобы затянуть, нужно проделать действия в обратном направлении – снять приспособление с цилиндра, повернуть болт влево вправо, то есть по часовой стрелке.
3. С помощью ключа провернуть коленчатый вал В сумме два раза по часовой стрелке с помощью болта крепления шкива.
4. Далее нужно еще раз проверить чек крепления. Если результат плохой, лучше сразу повторить действие.
5. Затяните две оставшиеся гайки.

Есть и второй вариант проверки.Работать удобнее и качественнее внизу автомобиля, но для этого нужно снять правое переднее колесо. При замене, снятии ремня ослабляйте натяжение гаек снизу, сверху. Болт, предназначенный для регулировки, поворачивают до предельного значения, приподнимают генератор к блоку цилиндров и снимают ремень. После осмотра действующего ремня можно приступать к установке нового. Изначально лучше одеть его шкив коленвала, а потом и сам генератор.

Кронштейн

Чаще всего причина плохой работы автомобилей кроется не в самой конструкции, а в ее кронштейне.Кронштейн крепления генератора ВАЗ 2112 хрупкий, так как выполнен не из металла. При неправильной установке деталей сбивается крепление всех рядом стоящих устройств, что, в свою очередь, дает трещину на кронштейне.

Многие автовладельцы жалуются, что автозапчасти приходится менять каждые три месяца. Так, например, из всех машин наиболее часто встречается крепление генератора ВАЗ 21124. В этом случае лучше проконсультироваться со специалистами и по возможности изготовить металлический кронштейн самостоятельно или заказать у Мастера.

Необходимо помнить — обрыв кронштейна является своеобразным индикатором, указывающим на наличие перекоса, неправильной установки генератора, чрезмерного натяжения или ослабления ремня. Только после того, как причина будет выявлена ​​и устранена, детали будут служить долго.

Описанная инструкция позволяет разобраться в устройстве и этапах установки деталей. Но чтобы лучше понять последовательность действий, необходимо ознакомиться с информацией, представленной в прикладном видео.Что работает из того, что работа должна выполняться самостоятельно, то и цена ее будет невысокой.

При последовательных действиях снятие и установка позволит новичкам лучше понять внутреннюю организацию авто. Главный девиз в такой работе – внимательность, так как при неправильном креплении или небольшой закрутке, отклонении в дальнейшем может произойти поломка многих запчастей, что приведет к затратам.

Мысль о замене генератора на классику древняя, как и история самого автомобиля, ибо всем кто ставит на свою машину звонит, более слабого китайского магнетол, родного 42а-го М-221, на все не хватает.

Правда, даже тех, кто пренебрегает хлопотами с установкой более мощного генератора, раздражает слабый свет ближнего света на ХХ и плохой заряд аккумулятора.
Как-то более знакомо, спал мне на шаре генератор 55-го и возникла мысль рассказать как его установить в нашу классику. Покопавшись в интернете, найти хоть что-то про установку и подключение, для автомобиля я ничего не нашел, много «прилипших и забытых» комментариев или долгое обсуждение электриков профессионалов, но говорили таким языком, что простому русскому человеку, это как китайская песня, ничего не понятно…))

В связи с этим было решено написать для обычных людей, статьи, дабы помочь вам выбрать, без проблем и особых навыков работы с электрикой, но руками, сделать эту незатейливую процедуру по замене генератора .
Приступим:
Альтернатив у стандартного генератора много, так как генератор с соответствующими навыками, средствами и желаемым позволяется ставить хоть какой. Рассматриваю в предоставленной статье только «экономичные» генераторы ВАЗ от других моделей, т.к.:
а) они дешевле.
б) они более распространены, поэтому у вас не возникнет проблем с их заменой, накруткой комплектующих для их ремонта и поиском самих себя.
в) их проще поменять, не нужно искать или делать какие-то специальные крепления и глобально менять электрику.

С особенностями генераторов Вазов вы сможете ознакомиться на следующих схемах:
42а:

Теория показывает, что даже более мощный 47а генератор Г222 из рода ВАЗ-2105 уже значительно лучше штатного.Хотя на практике, если честно, особой разницы между ними нет. По креплению и включению вполне подходит для 42а М-221.
55-го генератора будет более чем достаточно человеку, который использует в основном основное электрооборудование автомобиля. Это не генератор на 80А, так как если вы предпочитаете применять много дополнительного оборудования, я бы не рекомендовал его вам для установки и направлял интерес к более новым моделям. Хотя, если он у вас б/у, чисто «магнитола плюс противотуманки», вполне достаточно.По креплению генератора 55а от ВАЗ-2108 он ничем не отличается от штатного М-221, так что тут проблемы никак не появляются не надо брать старый 42-й и ставить свежий, основной главное не забыть сбросить клемму с аккумулятором и натянуть ремень после установки.

Трудности начинаются с включением — как видно из рисунка, к штатному генератору идет 4 провода — 2 на пятке и 2 вставлены отдельно, причем один уже вставлен в провод 55а.Объясняется это уже встроенным в генератор меток стресса, так называемым шоколадом. Поэтому темные провода от реле (в) нужно изолировать, они больше не понадобятся. Два провода шпильками и нужно закрепить на шпильке 1, а сохранившийся желтоватый провод подключить к штекеру 2.

При снятии генератора 37.3701 с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 выполните следующие действия:
1. Отсоедините провод от «-» клеммы аккумуляторной батареи.
2. Снимите защиту двигателя (см. раздел 4 «Двигатель» — «Снятие и установка двигателя»).

ПРИМЕЧАНИЕ
Генератор с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 необходимо снимать вместе с кронштейном, так как снять болт крепления генератора к кронштейну мешает лонжерон кузова.

3. Отсоедините разъем с проводом от выхода генератора.

4. Сдвиньте резиновый чехол, закрутите гайку и отсоедините провода от выхода генератора «30».

5. Ослабьте регулировочную гайку и гайку крепления нижней гайки.

6.Переместите генератор к двигателю и снимите ремень генератора.

7. Отвернуть болт крепления регулировки генератора.

8. Нижняя часть моторного отсека Открутите два болта крепления кронштейна, удерживая генератор.

9. Снять генератор с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

10. Установить генератор на автомобиль ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в обратном порядке.
A ВНИМАНИЕ
При креплении кронштейна генератора более длинный болт устанавливается ближе к приводу генератора!
11.После установки отрегулируйте натяжение ремня (см. «Замена и регулировка натяжения привода привода генератора 37.3701»).

В автомобиле ВАЗ 2112 генератор предназначен для питания электрооборудования с двигателем ман. При выходе из строя этого узла полноценная работа автомобиля будет невозможна, поэтому водитель может столкнуться с определенными трудностями во время езды. Подробнее о принципе работы, а также о замене некоторых элементов этого узла вы можете прочитать ниже.

[Скрыть]

Технические характеристики и принцип работы генераторной установки на «двенадцатке»

Сначала рассмотрим принцип работы генератора 2112. Одним из основных элементов конструкции является ротор, выполняющий функцию формирования магнитного поля. Этот компонент представляет собой вал, на котором установлена ​​обмотка возбуждения. Половинки этой обмотки установлены в специальные полюса, а ток силовой обмотки осуществляется благодаря контактным кольцам.Вращение ротора производится за счет ременной передачи, от привода.

Другой, не менее важной деталью является статор, состоящий из сердечника и обмотки. Этот механизм вырабатывает переменный ток, проходящий по электрической цепи через контактные кольца. Для подачи тока на кольца конструкция узла дополнена специальными щетками. После них на схеме установлен блок выпрямителя, используемый для преобразования напряжения, вырабатываемого устройством. В зависимости от модели устройства и его технических особенностей могут применяться различные схемы подключения обмоток.

Реле узла генератора используется для поддержания напряжения в установленных пределах. Этот элемент изменяет частоту, а также длительность электрических импульсов. По своей конструкции реле являются одновременно и контроллерами, и исполнительными элементами. Назначение этих составных частей — определение времени, в течение которого обмотка возбуждения должна быть подключена к сети. В случае отказа реле на аккумуляторную батарею будет подаваться нестабильное напряжение.

Что касается технических характеристик, которыми обладает генератор на ВАЗ 3701010-07, то пределы формирования напряжения в обмотке равны 13.2-14,7 вольт. Сам узел позволяет выдавать ток силой до 80 ампер. Важно, чтобы ремень генератора ВАЗ был правильно натянут, иначе работа устройства в целом может быть некорректной. Если вы хотите проверить натяжение ремня своими руками, то учтите, что при натяжении его массой около 10 килограмм ремень должен быть более 8 мм (автор видео — канал в гараже у Сандро) .

Особенности обслуживания

Необходимость ремонта генераторного устройства на ВАЗ 2112 16 клапанов возникает нечасто, но для того, чтобы узел был отремонтирован, его нужно правильно обслуживать.В целом данный агрегат имеет достаточно высокий запас надежности.

Какие особенности обслуживания необходимо соблюдать для предотвращения ремонта:

1. Необходимо помнить, что внешние поверхности агрегата всегда должны быть чистыми.
2. При обслуживании также необходимо проверить качество крепления узла — он должен быть надежно закреплен в месте установки.
3. Не лишним будет проверить работоспособность регулятора напряжения, для этого используется мультиметр.
4. То же самое относится к диагностике ремня. Как было сказано выше, в первую очередь необходимо проверить его натяжение — сильно натягивать ремень не следует, но это тоже недопустимо. Кроме того, диагностику состояния ремня следует проводить каждые 10 тыс. км пробега – на нем не должно быть следов повреждений, трещин, также ремень не должен лениться.
5. Еще один момент в обслуживании – проверка состояния подшипников. Для диагностики нужно демонтировать ремешок, а ротор узла прокрутить вручную.Если при вращении вы почувствовали люфт или даже легкую ревность, то подшипниковые устройства нужно менять. Это же касается и появления нехарактерных для их нормальной работы звуков.

Фотогалерея «Основные неисправности устройства»

Возможные неисправности и способы их устранения

Необходимость ремонта узла генератора может возникнуть по разным причинам. Как показывает практика, самая распространенная из них – это вышедшие из строя щетки или подшипники. О ремонте этих компонентов читайте ниже.

Процедура замены щеток

ВАЗ производится следующим образом:

1. В первую очередь необходимо нажать на три защелки на корпусе устройства, по его бокам. Эти защелки фиксируют крышку к механизму.
2. Саму крышку можно отсоединить и убрать в сторону. Таким образом, вы можете получить доступ к регулятору.
3. На регуляторе есть два болта, фиксирующие устройство — их надо открутить. Затем потяните за ручку и демонтируйте ее.
4. Оцените состояние кистей — если они рабочие, длина этих элементов должна быть не менее 0.5 см. В том случае, если их размер меньше, то у вас есть два варианта — либо ремонтировать, заменяя щетку, либо менять устройство в сборе. Если будет производиться ремонт, то понадобится паяльник, так как щеточный узел припаян к реле. Для начала необходимо отпаять провода, подключенные к щеткам, а затем демонтировать узел, заменив его новым и надежно припаять к контактам реле. Либо вы просто меняете реле, и производите дальнейшую сборку устройства в обратном порядке (автор видео — канал ИЗО))) Лента).

Как самостоятельно поменять подшипники?

Для замены подшипников выполните следующие действия:

1. На демонтированном генераторе необходимо заблокировать ротор, для этого используйте отвертку, затем открутите шкив.
2. Далее, потянув за замки, нужно снять устройство устройства. На двух половинках корпуса нужно сделать отметки, а затем с помощью отвертки потребуется демонтировать переднюю крышку.
3. Тогда нужно выбить подшипник из посадки Для этого его нужно будет прописать на более подходящую тему.Как вариант, можно использовать головку на 27.
4. После этого можно взять новый подшипниковый узел и заполнить его смазкой. Этот элемент должен быть забит через старый. Для того, чтобы устройство было более надежно закреплено в месте установки, края можно подогнуть стамеской.
5. Теперь переходим к заднему подшипнику. Для этого необходимо подставить либо толстую отвертку, либо тонкую стамеску, а сверху несколько раз ударить молотком, параллельно переставить отвертку в обратном направлении.Демонтаж устройства можно осуществить с помощью рожкового ключа.

Видео «Как поменять ремень генератора?»

Наглядная инструкция по замене дана на видео ниже (автор — канал в гараже у Сандро).

Зачастую многие автовладельцы ВАЗ 2110-2112 при первой же неисправности генератора слишком спешат и предпочитают заменить его на новый, вместо того, чтобы просто выяснить причину поломки и устранить его. В данном случае мы не будем рассматривать ремонт данного устройства, а лишь рассмотрим порядок действий, которые необходимо выполнить для снятия и установки агрегата.

Итак, чтобы его без проблем демонтировать нам понадобится такой инструмент как:

1. Торцевые головки на 10 и 13
2. Рукоятки с трещоткой или канавки

Перед началом ремонта обязательно отключите автомобильный аккумулятор, сняв минусовую клемму. В противном случае вы рискуете получить короткое замыкание при отключении плюсовых проводов генератора.

Видео по замене

Специально для этого поста решил сделать видеоинструкцию, чтобы все понятно и понятно объяснить.

Если у вас есть вопросы по видеообзору, вы можете задать их на моем канале YouTube. Ниже будет представлено в обычном формате.

Фотоотчет о ремонте

Сразу хочу предупредить, что данный экземпляр Мой ВАЗ 2110, генератор немного зажат кронштейном крепления, так как при аварии он на него залез, поэтому во всех тонкостях покажу порядок снятия. Но все же основные моменты будут довольно наглядно показаны на фото.

Откручиваем гайку натяжителя, которая ниже показана стрелкой:

После этого сдвиньте генератор назад (в сторону салона автомобиля), и снимите ремень со шкивов.Теперь можно отсоединить все провода питания. Один «пучок» крепится с помощью шпильки и гайки, а другой заглушка просто фиксируется с помощью коннектора:

Затем можно открутить нижнюю гайку крепления генератора, предварительно разрезать машину и снять защиту двигателя (если она установлена):

Обычно болт сидит плотно, поэтому можно аккуратно и без чрезмерных усилий выбить рукоятку молотка:

После чего С. тыльной стороны Пробуем извлечь этот самый болт до конца:

При изменении комплектации устройства установка проводится в обратном порядке.Но обратите внимание на то, что модель генератора может быть такой, какая была установлена ​​на заводе. То есть в первую очередь смотрите применимость конкретно к вашему авто, а потом уже показатель силы тока в амперах.

Что касается цены генераторов на ВАЗ 2110-2112, то она может варьироваться в зависимости от типа и производителя. А вот если взять модель затвора, которая в большинстве случаев устанавливается заводом, то стоимость может быть около 3500 рублей. Хотя китайские варианты можно достать почти в два раза дешевле.Правда, за дешевизной гнаться не стоит, так как срок службы деталей может быть достаточно низким.

.
