Ваз 2109 карбюратор как выставить зажигание: Как выставить зажигание на ВАЗ 2109 с карбюраторным и инжекторным двигателем своими руками
Регулировка электронного зажигания на ВАЗ 08-09
| Многие автолюбители сталкиваются с проблемой регулировки электронного зажигания на таких машинах как ВАЗ 08-09. Главное вы должны хотя бы знать, где ослабить гайки трамблера электронного зажигания чтобы оно могло вращаться, а принцип регулировки я объясню. В принципе этот способ регулировки зажигания можно применять к любой марке автомобиля, ГАЗ, ВАЗ 01-07 и т.д. Главное поймите принцип. Сразу объясню, почти все путают стук клапанов с детонацией или очень раннем зажиганием, если двигатель работает без стуков, но при нажатии на педаль газа появляется стук при разгоне автомобиля, затем пропадает когда машина разогналась, почти все думают что это стучат клапана. Нет, это идет детонация в поршневой группе, которая старается сломать поршни вашего автомобиля, клапана здесь не причем, если будите ездить с такой детонацией, то она своего добьется и сломает поршни вашего автомобиля!!! Еще один признак очень раннего зажигания, с глушителя идет черный дым. Также детонация в поршневой группе может появиться из-за некачественного бензина, если так случилось и заправили плохой бензин, разгоняйте машину плавно, чтобы не было звона в двигателе. Звенят клапанаЭто бывает так, даете газ и звенят клапана, но это не правильно звенят не клапана а идет сильная детонация в поршневой группе из за очень раннего зажигания, и звон идет от поршневых пальцев и поршней. Если долго ездили с таким звоном и появился сизый дым в глушителе, то детонация сделала свое дело и сломала поршневые кольца, или перегородки поршней, меняйте поршни с кольцами. Установка зажигания под газМного слышал, что под газ надо устанавливать зажигание пораньше, НЕ ВЗДУМАЙТЕ устанавливать зажигание под газ пораньше. Особенно умничают газовики, что устанавливают газовое оборудование и лезут крутить трамблер чтобы установить зажигание пораньше. Даже не подпускайте их к трамблеру, пусть ставят оборудование и не лезут туда в чем не понимают. Установка трамблераНачнем с установки трамблера на головку, открутите болтики с крышки трамблера и снимите крышку трамблера, вставьте трамблер в головку и покрутите бегунок пока трамблер не войдет своими шлицами в распредвал, наживите гайки трамблера, оденьте крышку трамблера и закрутите ее, поставьте трамблер посередине между метками + и – слегка притяните одну гайку.

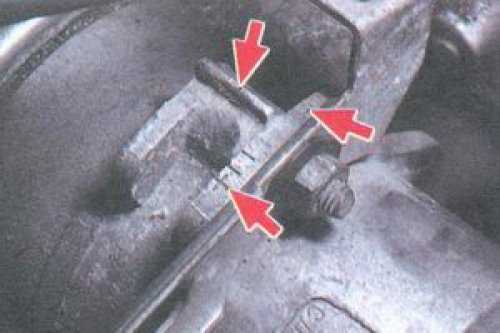

Рис. Метки на трамблере ВАЗ 08-09
Теперь начнем настраивать зажигание, заведите двигатель, пусть он работает на холостых оборотах, если глохнет слегка натяните подсос чтобы были устойчивые но небольшие обороты. На работающем двигателе на холостых оборотах покрутите трамблер сначала в сторону плюса и найдите самую большую скорость оборотов коленвала, затем проверните трамблер немного в сторону минуса и дайте резко газ, если услышите кратковременный звон в двигателе значит очень раннее зажигание проверните трамблер еще чуть в сторону минуса и опять дайте резкий газ, так делайте до тех пор пока при резком нажатии на газ двигатель перестанет издавать звон. Теперь надо проверить восьмерку или девятку в движении и окончательно отрегулировать зажигание, спокойно троньтесь и резко дайте газ в пол, если машина начнет разгоняться и не появиться звона в двигателе значит зажигание настроили правильно, если появился звон в двигателе, проверните трамблер еще чуть на минус, и так делайте пока машина начнет разгоняться без звона в двигателе. Все! Но обязательное условие бензин должен быть не менее А-92!!! Можно и сразу сильно прокрутить трамблер в сторону минуса, но тогда будет очень позднее зажигание, и машина будет тупить греться и жрать бензин, поэтому с плюса на минус трамблер поворачивайте по чучуть, как пропадет звон в двигателе при резком нажатии на газ это и будет отличное зажигание. Но если ездите на газу обязательно регулировку зажигания проводите на бензине, газ не дает резкой детонации, поэтому если настроите таким способом зажигание на газу оно окажется очень ранним, и это может привести к поломке поршневой группы. ПредостережениеОбязательно добейтесь настройкой зажигания, чтобы при резком нажатии газа в пол двигатель начинал разгоняться без звона. Если оставите настройку зажигания в том положении когда при резком нажатии газа будет появляться звон в двигателе, то приготовьтесь к скорому ремонту, в двигателе произойдет поломка перегородок поршней и поршневых колец. Также звон в двигателе при нажатии на газ может появляться из-за некачественного бензина, например отрегулировали зажигание на хорошем А-92 бензине и двигатель при разгоне не издает звона, но после очередной заправки появился звон при разгоне, это некачественный бензин. Не пытайтесь регулировать зажигание, оно не причем, можно слить этот бензин и залить новый, но цены кусаются, совет такой, если уже так случилось и залили некачественный бензин, машину разгоняйте очень плавно чтобы небыло звона в двигателе. А еще лучше, плохой бензин разбавить А-95 он не намного дороже, но зато поднимите качество плохого бензина. Не заливайте бензин А-76, ремонт выйдет дороже. Хлопки в двигателеЧаще всего хлопки в двигателе в карбюратор бывают из-за очень позднего зажигания, или очень бедной смеси топлива, которую дает карбюратор, проврете настройку зажигания. Если зажигание в порядке причина в карбюраторе, скорей всего забился один из основных жиклеров. Также хлопки в карбюратор бывают из-за плохой свечи зажигания, попробуйте заменить свечи. Горе-МастераДам совет по установки ГРМ ремня (зубчатого ремня который ставится на распредвал). Если вашу восьмерку или девятку собирал горе-мастер, который неправильно поставил маховик и метка верхней мертвой точки оказалась развернутой на 180° но он потом сообразил что накосячил и просто одел ремень по метке переднего шкива а не по маховику, но вы этого не знаете, то при установки ремня по меткам маховика и шкива распредвала, и попытке запуска двигателя погнутся все клапана. Я знаю много случаев когда у машин рвался ремень ГРМ и люди ставили ремень по меткам распредвала и маховика и гнули клапана, а все из-за того что при сборки двигателя горе-мастер неправильно прикрутил маховик.

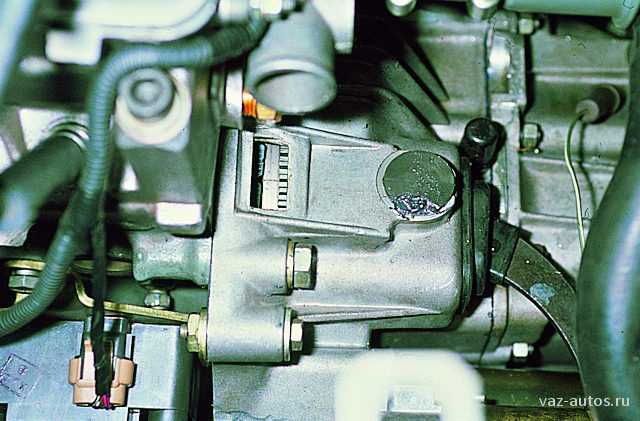

Рис. Метки на моховике слева. Метки 3 и 2 на шкиву и крышке ремня ГРМ справа
Совет такой, если у вас порвался ремень ГРМ и вы можете его сами поменять, сделайте это так. Проверните маховик (маховик можно прокручивать отверткой цепляясь за зубья маховика) и поставьте на метку верхней мертвой точки, открутите первую свечу и посмотрите где находится поршень, в хорошую ясную погоду поршень видно через отверстие в которое закручивается свеча, или просто засуньте отвертку в отверстие свечи и если она упрется в поршень значит маховик выставлен правильно и можно одевать ремень по этой метке. Если поршень оказался внизу, то нельзя по этой метке устанавливать ремень ГРМ.
Рис. Метки на шкиве распредвала
Но если засунули отвертку, а поршень в низу, никоем случае не одевайте ремень. Делайте так, немного проверните маховик чтобы поршни были не на мертвых точках а примерно в середине цилиндров (это делается для того чтобы при вращении распредвала до метки, клапана не уперлись в поршни), затем ключом на 17мм. После замены ремня, зажигание регулировать не надо оно не сбивается, главное чтобы ремень ГРМ был поставлен правильно.
Рис. Схема системы зажигания ВАЗ 08-09 1 – реле зажигания; 2 – выключатель зажигания; 3 – монтажный блок; 4 – катушка зажигания; 5 – коммутатор; 6 – датчик распределитель зажигания; 7 – свечи зажигания Установка зажигания двигателя. ВидеоГоробинский С. |
Видео
Видео
Любой автолюбитель может сам легко отрегулировать электронное зажигание на восьмерке или девятке, без специального прибора.
Добились при резком нажатии на газ двигатель начинает раскручиваться без звона, затягивайте гайки трамблера, зажигание выставили возможно правильно.
проверните шкив распредвала до метки, накиньте крышку защиты ремня ГРМ и совместите метку на шкиву с большой меткой на крышке зашиты ремня ГРМ. Снимайте крышку защиты ремня ГРМ и ставьте ремень ГРМ, после установки опять оденьте крышку зашиты ремня ГРМ и проверьте правильно совпадают метки, метка на шкиву и защитной крышке может слегка уйти в перед и не совпадать это нормально.
В. Установка зажигания ВАЗ 2109 советы профессионалов
Система зажигания двигателя отвечает за воспламенение в нужное время смеси в камере сгорания в конце такта сжатия. Возгорание смеси происходит в момент образования искры между электродами свечи. Следовательно, регулировка момента зажигания ВАЗ – это выбор времени возникновения искры относительно нахождения поршня по отношению к его верхней мертвой точке (ВМТ).
На процесс горения смеси в цилиндре необходимо некоторое время. Если смесь воспламенится во время нахождения поршня в ВМТ, то сгорать она будет уже после прохода поршнем ВМТ, догоняя его, то есть на такте расширения камеры сгорания и выпуска отработанных газов. Это создаст недостаточное давление на поршень, вследствие чего будет заметно снижен КПД и увеличится расход топлива (зажигание позднее).
При воспламенении смеси задолго до прохождения поршнем ВМТ значительная часть энергии будет тратиться на преодоление поршнем давления во время процесса взрывного горения смеси.
В таком случае возникает детонация (зажигание раннее). Кроме того, если зажигание ВАЗ выставлено неправильно, будет наблюдаться перегрев двигателя из-за увеличенного во времени поглощения стенками цилиндра тепла, выделяющегося при сгорании смеси.
Именно поэтому оптимальным моментом зажигания считается тот, при котором воспламенение смеси происходит незадолго до прохождения поршнем ВМТ, с тем, чтобы горение смеси максимально совпадало по времени с прохождением поршнем ВМТ. В таком случае угол опережения зажигания ВАЗ обеспечивает наилучший режим работы.
С целью контроля зажигания ВАЗ 2109 в шахте люка картера сцепления нанесены деления, а на маховике установлена метка. Во время совпадения точки на маховике с центральной отметкой в люке, в первом и четвертом цилиндрах поршни устанавливаются в верхнюю мертвую точку (ВМТ).
Способ контроля установки зажигания ВАЗ «на ходу» заключается в следующем: двигаясь со скоростью 40-50 км/ч по ровному участку дороги при включенной четвертой передаче нужно утопить педаль газа до пола.
Если во время набора скорости слышится небольшая детонация, которая практически тут же исчезает – зажигание установлено верно. Отсутствие детонационных проявлений указывает на позднее воспламенение. Чрезмерные проявления детонации являются признаком раннего воспламенения горючей смеси.
Во время регулировки зажигания ВАЗ 2108-09-099 с бесконтактной системой зажигания используется стробоскоп. Последовательность действий при этом такая:
- Отсоединяется трубка вакуум-корректора, провода стробоскопа, соблюдая полярность, присоединяются к аккумулятору, датчик – к высоковольтному проводу цилиндра №1.
- После этого датчик с проводом нужно поместить в отверстие крышки распределителя, запустить силовой агрегат и установить стробоскоп напротив люка со шкалой, предварительно достав крышку люка. Если настройка зажигания ВАЗ 2109 правильная, точка на маховике не будет достигать центральной отметки шкалы плюс-минус на одну отметку. Оптимально она расположится строго напротив центральной отметки.
Если это не так – зажигание на ВАЗ 2109 нуждается в настройке. - Чтобы правильно выставить зажигание на ВАЗ 2108 (2109, 21099), необходимо заглушить силовой агрегат, отпустить трамблер и сдвинуть его по часовой стрелке, смотря со стороны переднего левого колеса, для повышения опережение воспламенения смеси (более раннее), и против часовой стрелки – уменьшая угол (более позднее зажигание).
- Изменив угол, следует закрепить распределитель, надеть вакуумную трубку на вакуум-корректор проверить момент снова. Если имеет место повторное несовпадение с оптимальными параметрами – операцию регулировки повторить.
- Цилиндр №1 выставляется в ВМТ такта сжатия. В этом можно убедиться, если извлечь свечу из цилиндра №1 и плотно закрыть резьбовое отверстие скатанным бумажным шариком, или прижав его пальцем. Вылет бумаги или прорыв воздуха из-под пальца при прокручивании коленвала вручную укажет ВМТ поршня в конце такта сжатия. При этом отметка на шкиве коленвала должна быть совмещена с большей из трех меток, на крышке блока цилиндров или, из-за растяжения ремня, находиться за ней.
- Распределитель устанавливается в нулевое положение октан-корректора. Контакты прерывателя распределителя зажигания при ВМТ первого цилиндра должны разомкнуться. Подтвердить это поможет контрольная лампа 12В с отрезками проводов и зажимами. «Плюсовой» зажим подключается к «плюсовому» контакту катушки зажигания, «минусовой» – к «массе» автомобиля.
- После этого необходимо включить зажигание. Если контакты прерывателя разомкнуты – лампа загорится. В случае если она не загорелась, необходимо ослабить крепление стопорной пластины распределителя зажигания и медленно поворачивать корпус распределителя в одну и (или) другую сторону до момента загорания контрольной лампочки. Положение распределителя, при котором лампа загорелась (или погасла) и будет являться оптимальным моментом зажигания.
Если это не так – зажигание на ВАЗ 2109 нуждается в настройке.
После его нахождения нужно не изменяя положения распределителя зажигания, закрепить стопорную пластину. В случае если после регулировки зажигания обороты двигателя возросли, их следует уменьшить до 800-900 оборотов в минуту.
