Распиновка комбинации приборов ВАЗ 2109 (низкая панель)

К комбинации приборов автомобилей ВАЗ 2108, 2109, 21099 с низкой панелью приборов (панель 2108) присоединено две колодки проводов.

Вот распиновка контактов этих колодок, а так же цвет и назначение проводов в них.

Распиновка проводов комбинации приборов ВАЗ 2108, 2109, 21099 (низкая панель) схема

Распиновка контактов и цвет проводов комбинации приборов автомобилей ВАЗ 2108, 2109, 21099 с «низкой» панелью приборов

Описание схемы распиновки контактов и проводов комбинации приборов 2108

Провода и контакты красной колодки

— Контакт «1» — зелено-черный провод — плюс на лампу дальнего света фар с Ш2/8 монтажного блока

— Контакт «2» — два зелено-красных провода — один, плюс на лампу обогрева заднего стекла с выключателя обогрева, второй, плюс на элемент обогрева (на Ш4/1 монтажного блока)

— Контакт «4» — два сине-красных провода — один, плюс с вывода «49а» левого подрулевого переключателя, второй, плюс на выключатель аварийной сигнализации (вывод «11»)

— Контакт «5» — серо-синий провод — минус с датчика на контрольную лампу аварийного давления масла (с Ш3/16 монтажного блока)

— Контакт «6» — розово-синий провод — минус с датчика уровня тормозной жидкости на его контрольную лампу (с Ш4/16 монтажного блока)

— Контакт «8» — два оранжево-черных провода: один — плюс на контрольную лампу включения противотуманного света с вывода «9» его выключателя, второй, плюс на лампы ПТС в задних фонарях (на Ш2/10 монтажного блока)

— Контакт «9» — коричневый провод — плюс на лампу наружного освещения (габаритов) в регулятора яркости приборов

— Контакт «10» — два черных провода — «масса» контрольных ламп

— Контакт «11» — сине-белый провод — плюс с вывода «10» выключателя аварийной сигнализации

— Контакт «12» — серо-красный провод — минус с выключателя контрольной лампы положения воздушной заслонки карбюратора

— Контакт «13» — коричнево-белый провод — «масса» с вывода «61» обмотки возбуждения генератора (с Ш4/18 монтажного блока)

Провода и контакты белой колодки

— Контакт «2» — зелено-белый провод — минус на указатель температуры охлаждающей жидкости с датчика в головке блока

— Контакт «4» — два белых провода — один, плюс на лампы подсветки приборов с регулятора яркости, второй, плюс на лампу подсветки клавиши переключателя наружного освещения

— Контакт «5» — черный провод — «масса» приборов и ламп их подсветки

— Контакт «7» — сине-красный провод — минус на лампу резерва топлива с датчика в бензобаке (с Ш2/11 монтажного блока)

— Контакт «8» — черный провод — «масса» вольтметра

— Контакт «9» — оранжево-синий провод — плюс вольтметра с замка зажигания (с Ш4/3 монтажного блока)

— Контакт «12» — два оранжевых провода — один, плюс с замка зажигания (с Ш4/3 монтажного блока). второй плюс на вывод «2» выключателя аварийной сигнализации

— Контакт «13» — розово-красный провод — с датчика уровня топлива в бензобаке

Лампы

«1» — контрольная лампа наружного освещения

«2» — контрольная лампа заднего противотуманного света

«3» — контрольная лампа включения дальнего света фар

«4» — контрольная лампа указателей поворота

«6» — контрольная лампа обогрева заднего стекла

«7» — лампа табло STOP

«8» — контрольная лампа аварийного давления масла

«9» — контрольная лампа уровня тормозной жидкости

«10» — контрольная лампа заряда аккумуляторной батареи

«12» — контрольная лампа аварийной сигнализации

«11» — контрольная лампа стояночного тормоза

«13» — контрольная лампа-сигнализатор положения воздушной заслонки карбюратора

«14» — лампа освещения комбинации приборов

«15» — лампа освещения комбинации приборов

«16» — лампа освещения комбинации приборов

«17»- лампа освещения комбинации приборов

«18» — лампа освещения комбинации приборов

«19» — контрольная лампа резерва топлива

Примечания и дополнения

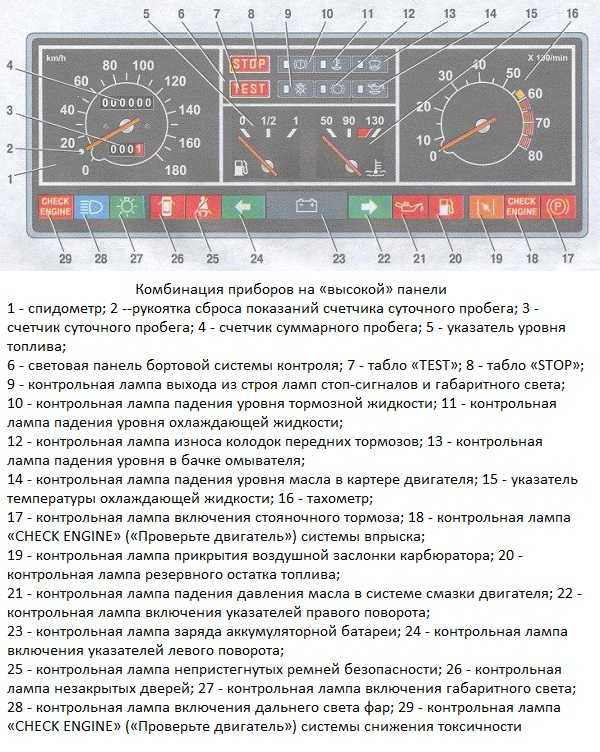

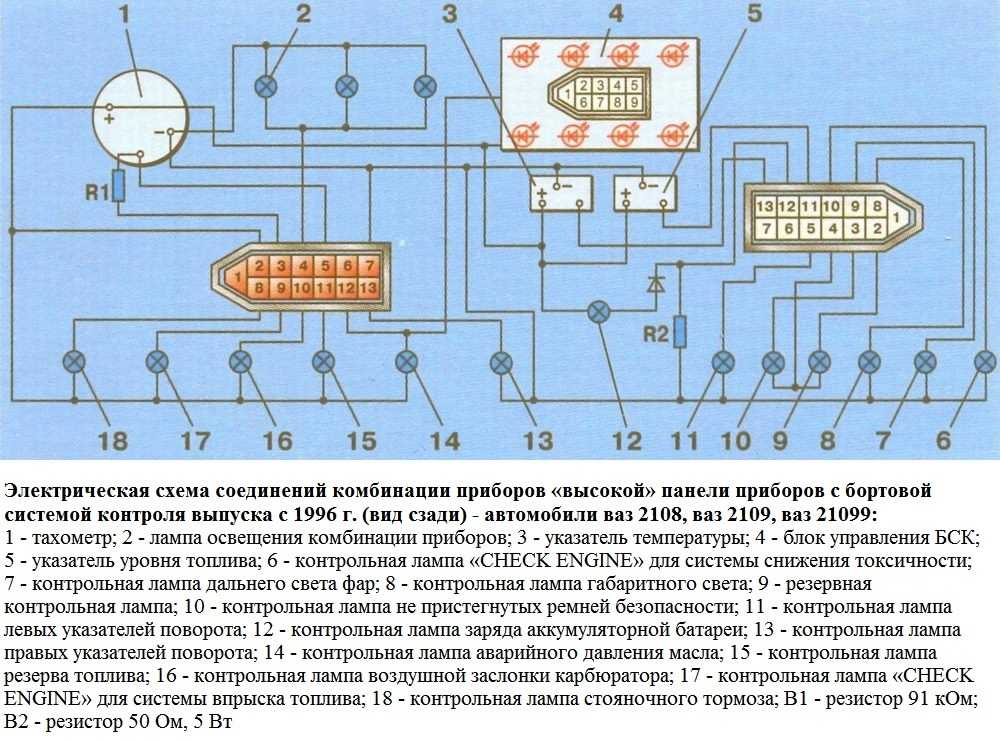

— У комбинации приборов автомобилей ВАЗ 21083, 21093, 21099 с «высокой» панелью приборов, распиновка проводов и контактов другая. См. «Провода комбинации приборов ВАЗ 21083, 21093, 21099».

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

— Почему потухла приборка на автомобиле ВАЗ 2109, причины

— Дергается стрелка вольтметра причины

— Пропуски зажигания при работе двигателя причины

— Реле контроля исправности ламп, схема подключения

— Блок индикации бортовой системы контроля схема подключения

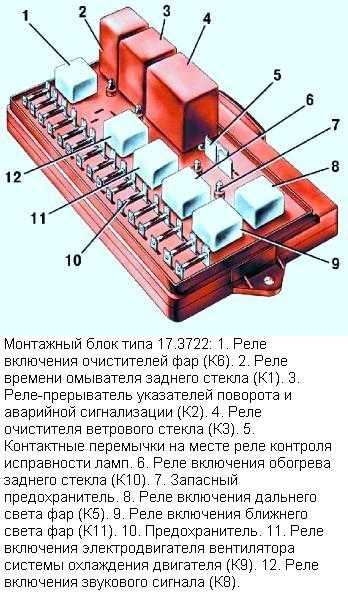

— Монтажный блок предохранителей и реле 2115-3722010

Подписывайтесь на нас!

Низкая панель на ВАЗ 2109: как её снять своими руками, схема и обозначения

Содержание:

1. Приборная панель
2. Комбинация приборов
3. Демонтаж

Если часть автомобилей ВАЗ 2109 имеют высокую панель, то другая часть — низкую. Схемы при этом несколько отличаются, потому предлагаем вашему вниманию подробное описание панели приборов и щитка приборов у девяток с низкой панелью.

Внешний вид узла

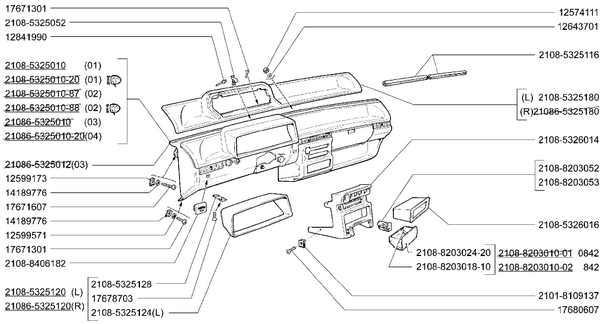

Приборная панель

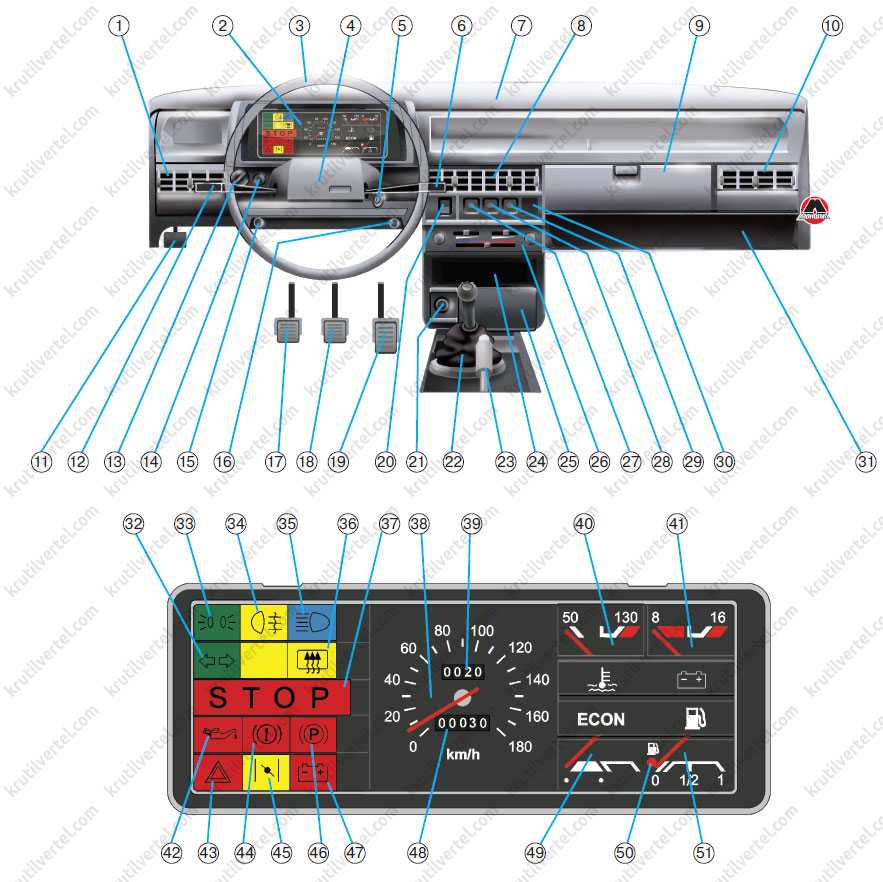

Мы ознакомимся со схемой приборной панели и ее компонентами, опираясь на приведенное ниже изображение.

Приборная панель

На указанной схеме имеются следующие элементы.

Номер	Что это
1.	Комбинация приборов
2.	Выключатель зажигания
3.	Приборная панель

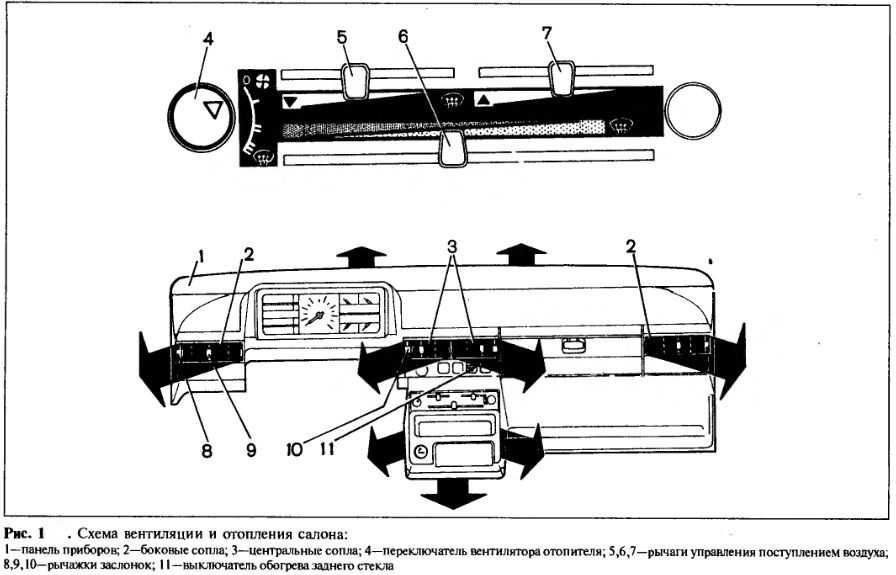

4.	Центральные сопла системы отопления и вентиляции салона
5.	Боковые сопла системы отопления и вентиляции салона
6.	Крышка бардачка
7.	Полка
8.	Заглушка
9.	Выключатель обогрева стекла на двери задка
10.	Выключатель задней противотуманной оптики
11.	Выключатель аварийного сигнала
12.	Центральный переключатель наружного света
13.	Панель управления системой отопления и вентиляции салона
14.	Гнездо радиоприемника
15.	Рычаг коробки переключения передач
16.	Рычаг ручного стояночного тормоза
17.	Пепельница
18.	Прикуриватель
19.	Рычаг управления омывателем лобового стекла и стеклоочистителем
20.	Педаль газа
21.	Педаль тормоза
22.	Сцепление
23.	Ручка закрытия воздушной заслонки
24.	Выключатель клаксона
25.	Ручка сброса данных счетчика суточного пробега
26.	Выключатель подсветки приборной панели
27.	Ручка управления гидрокорректором фар
28.	Рычаг привода замка капота
29.	Рычаг управления светом фар и поворотниками

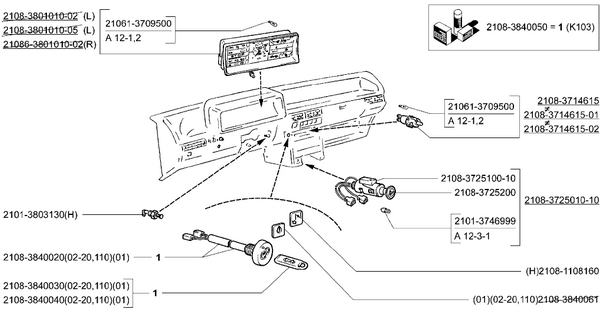

Комбинация приборов

Что же касается комбинации приборов у ВАЗ 2109 с низкой панелью, то она имеет следующую схему.

Щиток приборов

Согласно представленному изображению, компоненты у комбинации приборов следующие.

Номер	Что это
1.	Спидометр
2.	Указатель температуры жидкости охлаждения
3.	Вольтметр
4.	Указатель уровня горючего в баке
5.	Контрольная лампа резерва топлива
6.	Эконометр
7.	Счетчик суточного пробега автомобиля
8.	Счетчик общего пробега автомобиля
9.	Лампа STOP
10.	Контрольная лампа уровня заряда аккумуляторной батареи
11.	Контрольная лампа воздушной заслонки
12.	Контрольная лампа активации аварийки
13.	Контрольная лампа низкого уровня тормозной жидкости
14.	Контрольная лампа активации ручного тормоза
15.	Контрольная лампа аварийно низкого давления масла
16.	Контрольная лампа включения поворотных указателей
17.	Контрольная лампа включения габаритной оптики
18.	Контрольная лампа включения задней противотуманной оптики
19.	Контрольная лампа включения дальнего света
20.	Контрольная лампа включения заднего обогрева стекла

Шкала приборов

Демонтаж

Причин для демонтажа низкой панели ВАЗ 2109 может быть несколько:

• Кузовной ремонт;
• Ремонт компонентов панели;
• Шумоизоляция автомобиля;
• Желание поменять старую торпеду на новую и пр.

Вне зависимости от причин, которые вынудили вас снимать своими руками панель, проводить работу следует строго согласно инструкции.

Предлагаем вам пошаговое руководство, которое позволит вам без посторонней помощи снять низкий тип панели, устанавливаемой на ВАЗ 2109.

Процесс демонтажа

1. Снимите ручки управления печкой. В общей сложности из три.
2. Демонтируйте ручку переключения вентилятора печки. Для этого ее нужно потянуть на себя.
3. Открутите с двух сторон консоли по 2 крепежа накладок приборной панели. Накладку нужно сдвинуть на себя.
4. Отключите колодку с проводкой от выключателя задней противотуманной оптики.
5. Отключите пару колодок питания и один питающий провод от выключателя обогрева заднего стекла.
6. Отключите колодку с проводкой от выключателя аварийки.
7. Снимите колодку с проводкой от переключателя наружного света.
8. Отключите питающую колодку подсветки прикуривателя.
9. Отключите колодку с проводкой прикуривателя и снимите накладку панели.
10. Демонтируйте 4 крепежных элемента панели управления печкой.
11. Открутите 2 крепежа козырька щитка приборов.
12. Снимите непосредственно сам козырек комбинации приборов.
13. Пружинные зажимы необходимо сжать.
14. Извлеките из панели корпус комбинации приборов.
15. Открутите крепежную гайку спидометра, после чего отсоедините его трос.
16. Отключите колодку с проводами (она белая) от щитка приборов.
17. Снимите со штуцера эконометра шланг, после чего извлеките шплинт.
18. Отключите от спидометра трос, который сбрасывает показания счетчика пробега за сутки.
19. От комбинации приборов теперь необходимо отсоединить красную колодку.
20. Демонтируйте ручку выключателя освещения щитка приборов и ручку гидрокорректора фар. Их нужно вытянуть на себя.
21. Открутите крепежную гайку выключателя подсветки приборов.
22. Открутите крепежную гайку гнезда гидрокорректора фар.
23. Снимите руль и его подрулевые переключатели.
24. Вставьте ключ в замок зажигания, поверните его в положение 1. Так вы отключите противоугонное устройство. Только после этого можно отключить питающую колодку замка зажигания.
25. Открутите 2 крепежных болта и 2 гайки трубы рулевой колонки.
26. Демонтируйте эту трубу, прихватив вместе с ней замок зажигания.
27. Потяните на себя ручку воздушной заслонки (речь идет о подсосе карбюратора). Должна появиться тяга. После этого ручка снимается с тяги.
28. Открутите 2 крепежа направляющей тяги воздушной заслонки, удерживающие ее на панели приборов.
29. Открутите крепежный винт сбоку слева приборной панели.
30. Открутите крепеж нижней фиксации панели слева.
31. Аналогично снимите крепежи сбоку и снизу с правой стороны приборной панели.
32. Открутите крепежный винт панели, который располагается внутри бардачка.
33. С обеих сторон панели остается по одному крепежу, которые следует открутить, чтобы в результате снять приборку.

Многочисленные крепежи

Низкая панель собирается в обратной последовательности, если не планируется ее замена на более современную или с видоизмененной конструкцией.

Тогда сборка зависит конкретно от панели, которую вы выбрали для своего ВАЗ 2109.

Не забывайте, что сборка не сложнее и не проще демонтажных работ. Потому не стоит расслабляться, выполнив только половину дела.

 Загрузка …

---

на заметку начинающему автолюбителю

Снятие низкого щитка приборов на автомобиле ВАЗ 2109 производится с целью его замены или выполнения различных ремонтов, при которых его наличие будет мешать работе. Для демонтажа подготовьте стандартный набор инструментов, снимите руль и можно приступать.

Порядок работы следующий:

• В первую очередь снимаем декоративные ручки управления отопителем салона и переключатель режимов работы электродвигателя отопителя.

• Далее необходимо открутить винты, которые крепят декоративные накладки консоли. Винты расположены по бокам. После этого слегка потяните накладку на себя, насколько позволяет внутренняя проводка.

• Теперь отсоединяем все пакеты с проводами от подкладки. Их следует разметить в первую очередь, чтобы не перепутать при последующей сборке. Сюда входят — выключатель наружного света, противотуманные фары, сигнализация, обогрев заднего стекла.

• Сразу отключаем провода питания прикуривателя и его подсветки.

• Далее откручиваем винты крепления панели управления обогревом салона, их всего четыре винта.
• Ослабьте винты крепления козырька комбинации приборов.

• Сняв козырек, сжимаем пружинные фиксаторы и снимаем саму комбинацию приборов с панели.

• Теперь откручиваем гайку привода спидометра и отсоединяем трос.

• Сразу снимаем со штуцера шланг экономайзера, снимаем колодку с питающими проводами (белый и красный) и отсоединяем тросик сброса суточного пробега спидометра. Отложите комбинацию в сторону, чтобы она не мешала.

• Далее снимаем пластиковые ручки включения и регулировки яркости подсветки комбинации и гидрокорректора фар. После этого торцевым ключом откручиваем гайки крепления регуляторов к корпусу панели и, сняв гайки, вдавливаем их внутрь.

• Перейдем к замку зажигания. Отсоедините сумку с проводами питания, затем вставьте ключ в замок и поверните его в нулевое положение, чтобы освободилась защелка замка руля.
• Снимите трубу рулевой колонки вместе с замком.

• Слегка потяните на себя шток привода воздушной заслонки и снимите декоративную ручку. Затем откручиваем два винта и снимаем упорную направляющую.

• И на завершающем этапе осталось открутить все винты крепления панели к кузову. А именно — два боковых, нижний, винт, расположенный в бардачке, откручиваем винты крепления консоли внизу.
• Снимите панель.

На этом ремонтные работы завершены. Установите в обратном порядке.

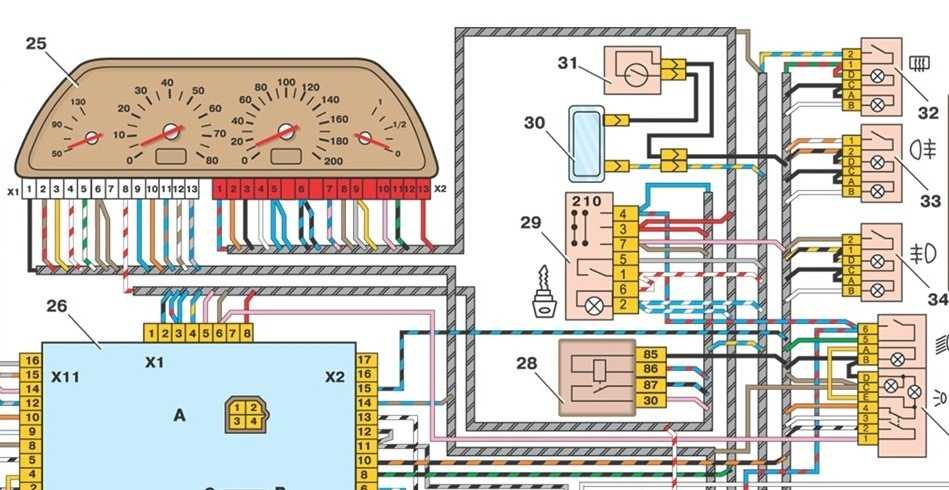

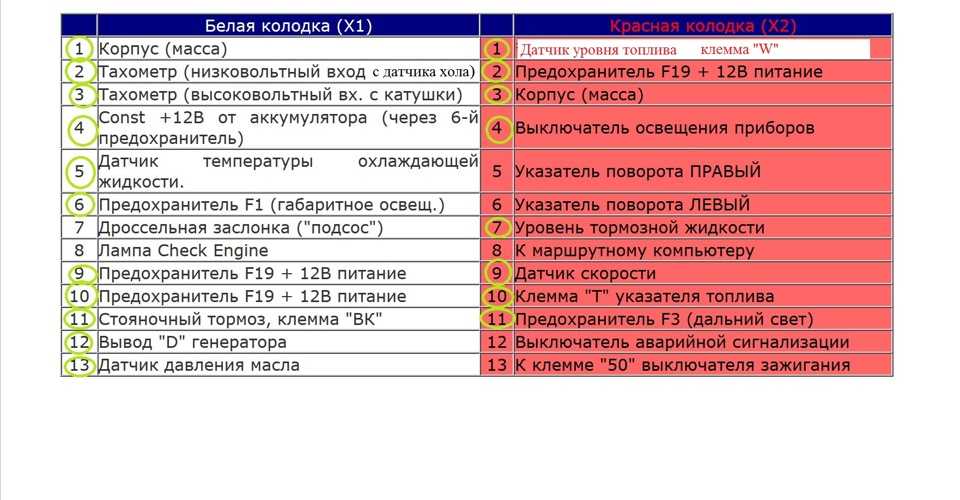

На ВАЗ 2109 схема подключения панели приборов состоит из трех групп штекеров в моделях с высокой торпедой выпущенных после 1996 и два в старых машинах. Все приборы собраны в комбинацию и размещены со стороны водителя, справа от руля. Во время вождения достаточно одного взгляда, чтобы оценить техническое состояние автомобиля.

Схема подключения приборов на панели

На ВАЗ 2109 электрические цепи размещены печатным монтажом на плате, которая закреплена пружинами с защелками на задней стенке корпуса панели. Три группы вилок можно разделить на:

• освещение, размеры;
• характеристики узлов.

Условная нумерация гнезд отличается от стандартной. Верхняя заглушка имеет номер 1, затем нумерация продолжается вниз с правой стороны, цифры продолжаются с верхней левой стороны. Терминалы БСК имеют горизонтальное расположение и нумерацию слева направо, 2-5 верхний ряд, 6-9 нижний.

В приборных схемах с европейским вариантом торпедо и высоким, разъемные колодки расположены горизонтально. Если смотреть из багажника, то вверху БСК, справа 13 розеток освещения, слева индикаторы работы узлов.

Бортовая система управления

БСК создавалась на автомобилях с высокой модификацией торпеды и евро версии. Помогает во время движения контролировать состояние тормозных колодок и уровень жидкости в узлах. На панель выведены датчики уровня:

• тормозная жидкость;
масла
• ;
охлаждающая жидкость
• ;
• стирка.

В дополнение к этому реле контроля рабочего состояния ламп и датчик, показывающий степень износа накладок на тормозных колодках. В обычном состоянии индикаторы не светятся и не привлекают внимания.

Все лампочки БСК загораются в момент включения зажигания на несколько секунд и гаснут. Во время движения они начинают светиться, когда управляемый элемент приближается к критическому уровню, а точнее минимуму для нормальной работы того или иного узла. Меры необходимо принимать немедленно, так как места над головой для лампы сигнальной панели приборов не предусмотрено.

Бортовая система мониторинга значительно упрощает обслуживание автомобиля, особенно на дальних маршрутах, и предупреждает о критической ситуации. Но это не отменяет необходимости проверки уровня масла и тормозной жидкости перед выездом из гаража, регулярного обслуживания тормозов и замены колодок до их износа.

Основные индикаторы

ВАЗ 2109 имеет приборную панель, электрическую схему на плате, имеет выходные штекерные разъемы разного цвета. К красному подключены датчики, которые являются наиболее важными для безопасного движения и нормальной работы автомобиля. Это такие индикаторы, как:

• уровень топлива в баке;
• состояние стояночного тормоза;
• положение воздушной заслонки карбюратора;
• Аварийное давление в системе;
• уровень заряда батареи;
• впрыск топлива;
• тахометр.

Эта группа разъемов подключается к правому указателю поворота и резисторам. У более старых моделей до 1995 года, ВАЗ 2109, электрическая схема не имеет разъемов БСК, поэтому распределение ламп несколько иное и включает в себя некоторые лампы аварийного и контрольного освещения, уровня тормозной жидкости и сигнализации.

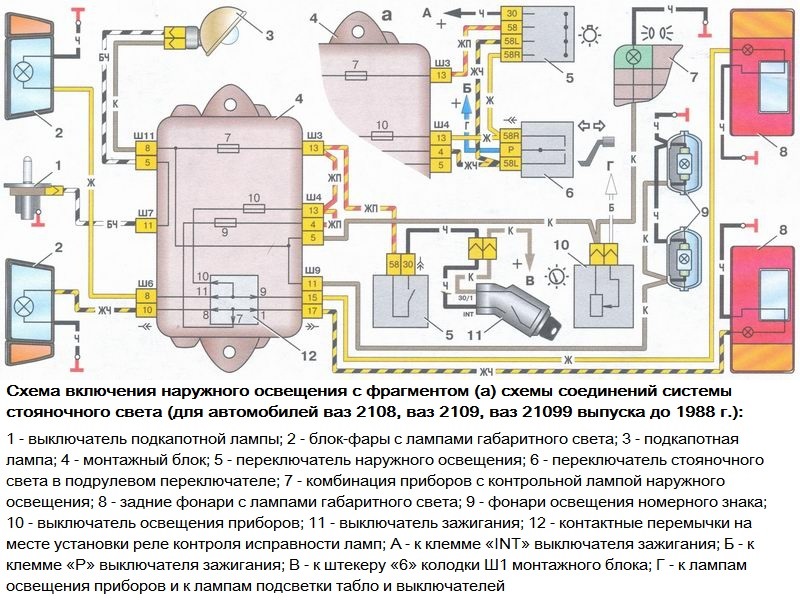

Осветительная арматура и габариты

Белый разъем выходных штекеров в основном подключается к датчикам, сигнализирующим о работе осветительных приборов, это лампы:

• наружное освещение;
• противотуманные фары;
• размеров;
• аварийное освещение;
• дальний свет;
• указатели поворота;
• остановок;
• дальнего света фар заднего хода;
• обогрев заднего стекла.

В эту группу гнезд входит также подключение индикаторов ремней безопасности и регулировки токсичности впрыска, индикаторов включения поворотов налево в момент начала движения.

Различия плат разных моделей

Фото Платы с низкой и высокой торпедами отличаются расположением гнезд, ориентированных вертикально и горизонтально. Автомобили выпуска до и после 1996 года ВАЗ 2109 электрическая схема приборов существенно не отличается, вне зависимости от модели. Они идентичны модификациям ВАЗ 2108 и ВАЗ 21099. На более ранних платах лампы стояночного тормоза и вольтметра ставились отдельно.

Скорость движения

Спидометр, спидометр, один из важнейших индикаторов. Помимо скорости движения, он также показывает пройденное расстояние. На моделях до 1995 года это в основном только общий пробег. Более поздние модели имеют счетчик суточного пробега и кнопку, которая позволяет его сбросить.

При неисправности спидометра проверьте крепления и состояние гибкого вала. Обратите внимание на изгибы, радиус которых должен быть более 10 мм. Замените трос привода, если это не поможет, то необходимо установить новый спидометр. Цена услуг в салоне по данному ремонту небольшая, поэтому лучше сразу обращаться к специалистам.

Ремонт электрической цепи

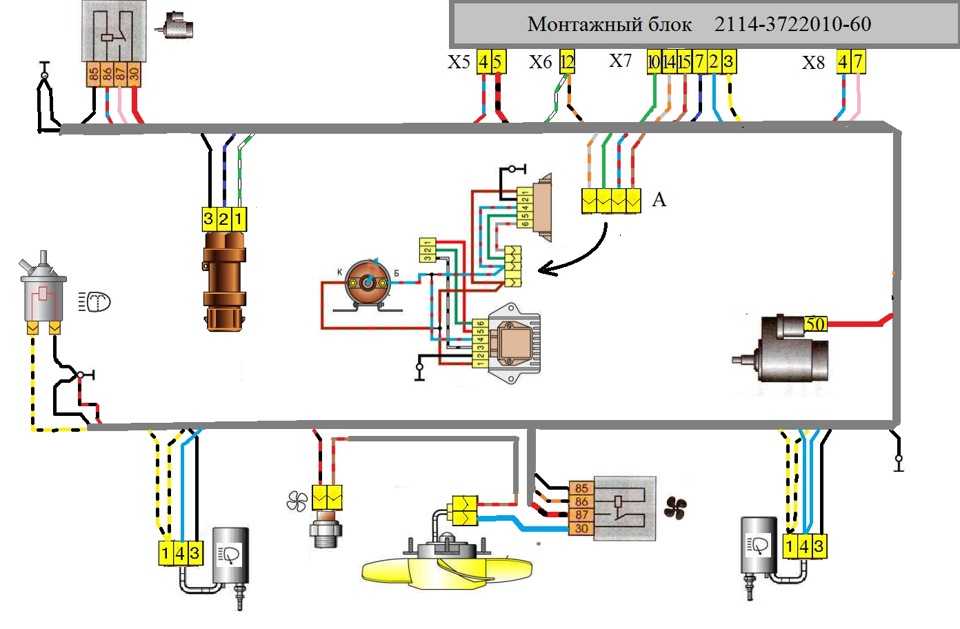

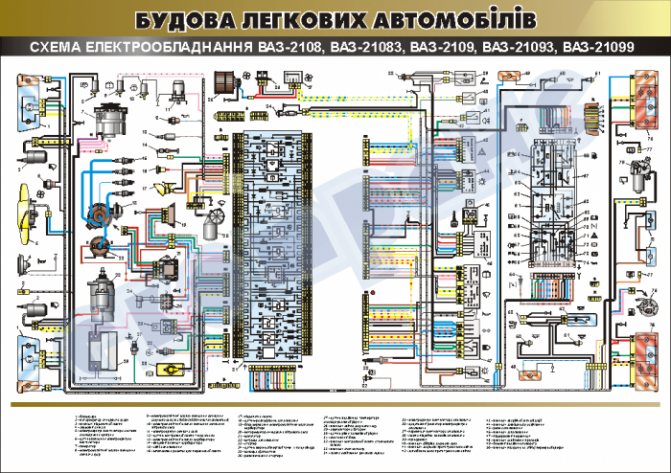

На ВАЗ 2109 схема питания построена на общих принципах соединения. Плюс идет от аккумулятора на все устройства. Минус по каждому суммируется отдельно, от узла, о работе которого сигнализирует конкретная лампочка. Большинство поломок можно устранить своими руками.

Любое видео подскажет, что при выходе из строя нескольких индикаторов следует начать с проверки исправности предохранителей. Открыв капот, вы увидите под ним справа черный ящик со схемой расположения каждого конкретного прерывателя. Выберите правильный предохранитель и замените его.

Перед началом ремонта помните, что инструкция по работе с электрическими схемами, независимо от напряжения и силы тока, требует отключения питания и разрядки имеющихся конденсаторов. Не стоит рисковать своим здоровьем. Более того, можно случайно замкнуть контакты и сжечь полностью всю плату.

При выходе из строя контрольных ламп проверить крепление в патронах, очистить и подтянуть контакты, которые со временем окисляются, заменить лампы. Используйте тестер, чтобы убедиться в отсутствии обрыва провода.

Чаще всего возникают сбои в работе показаний уровня топлива. Следует проверить настройку поплавка, который может сбить и обмотку резистора, отвечающую за отклонение стрелки. Для этого нужно демонтировать датчик, прозвонить цепь, убедившись в ее исправности и целостности. Затем отрегулируйте ограничитель. Все это делается после проверки исправности предохранителей.

Если стрелка указателя уровня топлива все время скачками меняет свое положение, то ослаб контакт токоприемника и резистора. В этом случае лучше всего заменить сам датчик, так как исправление этого отклонения не будет эффективным.

Панель приборов на моделях ВАЗ 2109 оснащена множеством значков и индикаторов, которые отображают состояние различных систем автомобиля. Но не всегда владельцы «девяток» знают, как расшифровываются все эти индикаторы и какие функции они выполняют. В этом материале мы расскажем вам все, что необходимо знать автовладельцу 2109 о приборной панели своего автомобиля.

Комбинация приборов

Сегодня автомобили ВАЗ 2109, которые можно встретить на отечественных дорогах, неважно, карбюраторные они или инжекторные, оснащаются тремя типами электронных «приборов». Это может быть низкая панель, высокая или европанель. Рассмотрим описание каждого вида отдельно.

Панель «Низкая»

Начнем с низкой опции. Подробная расшифровка схемы приведена в таблице.

Значок	Назначение
32	Указывает, какой . Индикатор перестает работать после поворота руля.
33	Лампа света, включающаяся при включении ближнего света.
34	Загорается при включении ПТФ — противотуманных фар.
35	Лампа включения дальнего света фар.
36	Предупреждает водителя о работе обогрева заднего стекла.
37
38	Спидометр.
39
40	Датчик, оповещающий водителя о температуре антифриза в системе охлаждения.
41	Датчик, определяющий уровень напряжения в бортовой сети автомобиля.
42
43	контрольная лампа.
44	Диод загорается, если состояние тормозной системы аварийное.
45	Значок включения подсоса или воздушной заслонки карбюратора.
46	Включить стояночный тормоз.
47	Этот пункт появляется при низком заряде батареи авто.
48	Счетчик общего пробега автомобиля.
49	Эконометр, стрелка на котором поднимается при нажатии на педаль газа.
50	Черта, за которую выходить не рекомендуется — лампочка начинает гореть при критически низком уровне бензина.
51	.

Панель приборов «Высокая»

Ниже представлена ​​панель приборов ВАЗ 2109 высокого типа с электронной подсветкой. Актуально как для инжекторов, так и для карбюраторов. Расшифровку схемы и комбинации вы найдете по инструкции ниже.

Значок	Обозначение
42	Спидометр, показывающий скорость автомобиля.
43	Одометр, регистрирующий пробег автомобиля.
44
45	Предупреждающий сигнал автомобилисту о необходимости остановиться и устранить неисправность.
46	Контрольная лампа.
47	Предупреждающий сигнал автомобилисту о необходимости остановиться и устранить неисправность.
48	Лампа сигнализатора для водителя о неисправности в работе сигнальных огней.
49	Датчик, оповещающий водителя об отсутствии антифриза в системе охлаждения.
50	Индикатор, указывающий на износ тормозных колодок передних колес.
51	Лампа загорается, чтобы предупредить автомобилиста о недостатке жидкости в бачке омывателя ветрового и заднего стекла.
52	Индикатор отсутствия давления моторной жидкости в картере.
53	Регулятор измеряет уровень температуры антифриза в системе охлаждения и выводит эти данные на светящуюся электронную панель.
54	Этот значок на высокой комбинации щита представляет собой тахометр, показывающий уровень оборотов двигателя автомобиля.
55	Дополнительная розетка.
56	Кнопка, предназначенная для сброса суточного пробега.
57	Лампа, загорающаяся при включении фар автомобиля.
58	Датчик суточного пробега.
59	диодная лампа, которая включается при включении габаритных огней.
60	Датчик, предупреждающий водителя об открытой двери.
61	Сигнальная лампа для водителя о том, что он едет не пристегнутым ремнем безопасности.
62	Диод индикации включения левого поворотника.
63	Этот элемент светящейся комбинации электронной панели показывает уровень заряда в системе.
64	Диод индикации включения правого поворотника.
65	Лампа включается при недостаточном давлении моторной жидкости в системе.
66	Диод включается, если уровень топлива в баке критический.
67	Лампа включения воздушной заслонки встречается только в карбюраторных автомобилях.
68	Этот элемент активируется при необходимости диагностики мотора авто.
69	Фонарь ручного тормоза.

Европанель

Теперь перейдем к рассмотрению комбинации с подсветкой. Сразу стоит отметить, что описание компонентов ниже почти такое же, как у электронной панели низкого типа.

Значок	Назначение
42	Указывает, какой сигнал поворота включен. Индикатор перестает работать после поворота руля в нужном направлении.
43	Лампа света европанели срабатывает при включении габаритных огней.
44	Загорается при включении задних ПТФ — противотуманных фар.
45	Лампа включения дальнего света фар.
46	Этот элемент цепи оповещает автомобилиста о.
47	Предупреждающий сигнал автомобилисту о необходимости остановиться и устранить неисправность.
48	Спидометр, отображающий скорость автомобиля во время движения.
49	Счетчик, регистрирующий суточный пробег автомобиля.
50	Этот компонент схемы предназначен для оповещения автомобилиста об уровне температуры антифриза в системе охлаждения.
51	Датчик цепи, определяющий уровень напряжения в бортовой сети автомобиля.
52	Значок, загорающийся при слишком низком давлении моторной жидкости в системе.
53	Лампа включения сигнализации.
54	Диод загорается, если состояние тормозной системы аварийное и необходимо уделить внимание ее диагностике.
55	Значок включения подсоса карбюраторного двигателя.
56	Включить стояночный тормоз.
57	Этот элемент на схеме загорается при слишком низком заряде автомобильного аккумулятора. Во избежание проблем с запуском двигателя аккумулятор лучше подзарядить.
58	Счетчик общего пробега автомобиля в километрах.
59	Эконометр, стрелка на котором поднимается при нажатии на педаль газа. Эконометр позволяет немного сэкономить топливо автомобиля.
60	Линия на диаграмме, за которую не рекомендуется выходить. Диодная лампа срабатывает при критически низком уровне бензина в баке. Чтобы не останавливаться в дороге, следует добавить топлива.
61	Датчик измерения уровня топлива в баке.

Возможные неисправности

Какие неисправности характерны для приборных панелей автомобилей ВАЗ? Ознакомьтесь с основным списком после просмотра видео о подключении щитка от ВАЗ 2110 к «девятке» (автор видео Garage B.F.S).

1. Не работает спидометр. Причин тому может быть несколько – обрыв кабеля, неправильная его установка или износ розетки. Попробуйте отсоединить кабель и снова подключить.
2. Не фиксируется пробег автомобиля. Обычно эта проблема решается заменой устройства.
3. Не горит тот или иной индикатор. Возможно, вышел из строя сам датчик или перегорела лампочка.
4. Не работает подсветка панели приборов. Обычно это происходит из-за перегоревших лампочек или плохих контактов. Также проблемы могут быть в электрической цепи, но такое случается редко.
5. Датчик уровня охлаждающей жидкости или масла дает неверную информацию. Например, водителя предупреждают об отсутствии уровня моторной жидкости или закипании хладагента в расширительном бачке, но на самом деле с этими параметрами все в норме. Проблема обычно решается заменой датчиков.

Инструкция по установке и ремонту

Если вы столкнулись с проблемой выхода из строя приборной панели автомобиля ВАЗ 2109, то лучшим вариантом будет замена щитка своими руками. Для правильной замены вам понадобится инструкция по демонтажу и установке щитка, которая приведена ниже. Для выполнения этих действий вам понадобятся только отвертки – плоская и крестовая. Инструкция дана на примере низкого щитка, но в целом она идентична для других вариантов панелей приборов. H Не забудьте отключить аккумулятор!

1. В первую очередь необходимо обесточить систему, для этого отсоединить клеммы от аккумулятора.
2. С помощью отвертки Phillips открутите пластиковую накладку вокруг руля. Можно не удалять, но желательно это сделать для большего удобства.
3. Можно также отсоединить подрулевые переключатели — это просто отсоединит жгут проводов.
4. Крестовой отверткой откручиваем два маленьких винта крепления козырька приборной панели, демонтируем этот элемент.
5. После этих действий можно сжать пружины и снять электронный щиток с центральной консоли.
6. Следующим шагом является отключение. При демонтаже необходимо быть максимально осторожным, чтобы не повредить кабель, особенно если он старый. В противном случае его необходимо будет заменить.
7. Далее отключите белый выход и снимите шланг эконометра.
8. Затем следует отсоединить от спидометра трос обнуления суточного пробега автомобиля.
9. Завершающим этапом будет отсоединение красного разъема и демонтаж самого щита. Заменяется и устанавливается новая панель, после чего дальнейшая сборка осуществляется в обратном порядке.

Как видите, процедура не особо сложная — достаточно все сделать по инструкции и проблем в дальнейшей эксплуатации устройства не возникнет.

Видео «Как демонтировать панель приборов на ВАЗ 2109своими руками »

Узнайте, как производится замена панелей приборов на «девятках» в видео ниже (автор ролика Сделай Сэм! Плюс интересное!).

ВАЗ девятого семейства, устанавливаемые на автомобили, изготовлена ​​из высокотехнологичного энергопоглощающего пластика толщиной 3 мм.Стоит отметить, что на данный момент существует несколько ВАЗовских «торпед». После середины 90-х на конвейере выпускалась «девятка», на которой Установлена ​​панель приборов ВАЗ-2109. До сих пор она была низкой. Как ни странно, последняя панель издавала гораздо меньше шума, чем та, что была установлена ​​после нее. Но сегодня не об этом. В этой статье мы расскажем, как тюнинговать ВАЗ-2109приборная панель и как она разбирается.

Доработка подсветки

Лучшим вариантом тюнинга данного элемента салона будет доработка информационных шкал приборов, а именно замена штатной подсветки на диодную. Владельцам более новых ВАЗов повезло — у них свет расположен с внутренней стороны панели. Старые «девятки» имели подсветку снаружи, что создавало некий эффект аскетизма. И выглядела она не очень спортивно. Вполне возможно изменить его расположение с внешнего на внутреннее. Для этого вам понадобится светопропускающая накладка, провода и изолента.

Как дорабатывается подсветка панели приборов ВАЗ-2109? Для начала нам потребуется снять розетку с автомобиля, предварительно обесточив бортовую сеть автомобиля и размотав крепления накладок. Об этом мы подробно поговорим в разделе «Как снять панель приборов ВАЗ-2109 низкая и высокая». Для того чтобы свет от диодов падал на облицовку изнутри, необходимо сделать на ее поверхности несколько надрезов. Это можно сделать паяльником или раскаленным ножом.

Работа со светодиодными деталями

После проделывания отверстий можно приступать к самой подсветке. У нас он будет располагаться как на иномарках, то есть изнутри. В специализированных сервисах такая услуга стоит несколько тысяч рублей, поэтому в целях экономии сделаем ее сами.

Как мы уже отмечали ранее, наша подсветка будет сделана на основе обычной светодиодной ленты. Разрезаем его на несколько одинаковых кусочков. В итоге у нас должно получиться несколько дорожек по 3 диода на каждой. Для равномерного освещения делаем рефлектор из фольги. Для тахометра и спидометра нам понадобится 3 отрезка изоленты. Для остальных элементов (шкала уровня топлива, температуры охлаждающей жидкости и т.д.) достаточно одной штуки.

примечание

Стандартный подвес выбрасывать не спешим, так как он будет подсвечивать стрелки на шкалах приборов. Но его также можно модернизировать. Для этого приклейте на место светильников светодиодную ленту. Многие автолюбители отмечают его очень яркое свечение, поэтому клеим на диоды дополнительно тонировочную пленку. Если такового нет, можно использовать черный маркер — результат будет тот же. При этом штатный светофильтр остается на месте, а оттенок подсветки будет мягким и однородным с бело-голубым цветом.

Что делать дальше?

Далее готовую подсветку необходимо подключить к контакту штатной пластины лампы подсветки. Не забываем про полярность — ее определяем заранее. По желанию можно купить специальный драйвер для питания светодиодов. С его помощью вы немного стабилизируете подачу напряжения.

О стрелках

На данном этапе наш ВАЗ-2109 практически доработан. Осталось только проверить работу светодиодов и подать постоянное напряжение 12 В. Что касается стрелок, то их нужно перекалибровать, но лучше заменить их специальными, которые подсвечиваются отдельной лампой расположен рядом с осью. В качестве альтернативы устанавливаются штатные детали от панели «десятки», которая также подсвечивается изнутри.

Разбираем панель приборов ВАЗ-2109 (низкая панель)

По инструкции, чтобы полностью разобрать розетку, нужно проделать массу манипуляций. При этом работа выполняется в определенном порядке. Сначала демонтируются 3 ручки управления отопителем, затем устройство включения вентилятора и винты крепления обшивки центральной консоли. Далее от выключателя задних ПТФ отсоединяется колодка с проводами, один шнур выключателя «аварийки» и два от обогрева заднего стекла. После этого снимается блок с выключателем наружного освещения и подсветкой прикуривателя.

Далее откручиваются 4 винта крепления панели управления отопителем и 2 болта от козырька приборной панели. Затем корпус комбинации приборов сжимается и снимается с панели. Белый блок с комбинации приборов и шланг штуцера экономометра снимаются, а затем снимаются. Трос сброса пробега отсоединен от спидометра. После этого красный блок с проводами снимается.

На следующем этапе разбирается гайка крепления гидрокорректора фар, и сам руль. После установки ключа зажигания в положение «1» противоугонное устройство снимается, а затем снимается колодка с проводами от замка зажигания.

Как снять панель приборов ВАЗ-2109? После этого труба снимается вместе с розжигом. Чтобы стянуть ручку со стержня, нужно потянуть «подсос» на себя. Далее снимаются болты крепления стержней демпфера и самих элементов, удерживающих щиток с циферблатами с правой и левой стороны. Все, на данном этапе панель приборов ВАЗ-2109 (нижняя) успешно снята! Установка всех элементов производится аналогично снятию, в обратной последовательности.

Как снять панель приборов ВАЗ-2109 высокая?

Казалось бы, два одинаковых автомобиля — ВАЗ 1994 и 1996 года выпуска. Однако дизайн передней панели у них совершенно другой, поэтому алгоритм демонтажа будет соответствующий.

Итак, с чего начинается работа?

Демонтаж высокой панели приборов начинается со снятия обшивки рулевого колеса. Далее нужно открутить гайку рулевого колеса так, чтобы ее передняя часть оказалась на одном уровне с концом вала колонки. Но не снимайте гайку сразу. Руль на «девятке» очень плотно сидит на шлицах, и при резких движениях он, соскочив с креплений, может нанести большую травму.

Резкими ударами руки деталь сбивается с креплений и окончательно снимается. Далее откручиваются 6 болтов нижнего кожуха колонки. Последняя часть вместе с облицовкой замка зажигания вынесена целиком наружу. То же самое проделайте с верхней крышкой. После этого основание снимается с вала и два блока проводов отключаются от звукового сигнала. Затем по цепи снимаются шнуры от стеклоочистителя и омывателя лобового стекла, а также рычаг поворота и освещения.

После вытаскивания «подсоса» снимается ручка со штока и снимаются консоли панели приборов. Далее снимается патрон прикуривателя, пепельница, а также переключатель вентилятора и ручки управления отопителем (здесь можно попробовать поддеть их минусовой отверткой). После этого таким же образом снимается гидрокорректор, выключатели освещения и другие элементы.

После того, как дело доходит до панели приборов, и трос спидометра снят, снимаем красную и белую накладки с комбинации приборов и бортовой системы управления. Затем отсоединяем замок зажигания вместе с «массой», контрольную лампу открытия заслонки и направляющие тяги. Винты для крепления щита расположены с обеих сторон обшивки. После их снятия панель приборов (ВАЗ-2109Самара) будет в свободном от машины положении.

АвтоВаз/Лада 2109 | МАР Онлайн

1:24, АвтоВАЗ, Hachette, Лада

9 сентября 2021 г. Маз Вулли

Автор Eugen Pedersen

Авторские права на текст и фотографии принадлежат Автору(ам), если не указано иное.

Пять лучше, чем три

Автомобиль

В 1985 новая модель ВАЗ вышла на дороги 9-го0807 СССР . Причем это была не просто очередная вариация на тему русифицированного Fiat 124 , а принципиально новый автомобиль, который отличался от Жигулей любой модели абсолютно всем – внешним видом, дизайном, компоновкой, типом привода. Пожалуй, единственным, что объединяло заднеприводные и переднеприводные автомобили, был завод, на котором они производились.

Фотография из Интернета – авторские права неизвестны

Изначально потребительское восприятие 2108 был неоднозначным — не в последнюю очередь потому, что у него было всего две двери. В СССР двухдверные автомобили считались бюджетными. Запорожец всегда был двухдверным, как и Таври а и Ока; все предлагают базовые автомобили предназначены для нижнего сегмента рынка. Практичность четырех дверей была в почете. В конце концов, семейные автомобили часто использовались, чтобы возить большую семью в поездки или возить овощи с загородного участка. Автомобиль по-прежнему считался роскошью, и если его можно было купить, то только для того, чтобы сохранить его «на всю жизнь».

Фото автора сделано в Кишиневе

Трехдверный ВАЗ-2108 уже был в статье, которую можно найти здесь. На его дизайн сильно повлияло то, что будет продаваться на ключевых западных экспортных рынках. Это было крайне важно для Советского Союза , который остро нуждался в иностранной валюте. Ваз 2108 Спутник был хорошо принят на зарубежных рынках, где он обычно продавался как Лада Самара .

Ваз 2109 Спутник был представлен в начале выпуска 2108 . По сути, это была та же машина, но с пятью дверями. Фактически единственными изменениями между автомобилями были боковые панели кузова, двери и несколько внутренних пластиковых компонентов. Теперь более практичному и пользующемуся преимуществами переднего привода для зимнего автопрома его популярность в СССР была обеспечена.

Первые автомобили Ваз -2109 появились в автосалонах и на улицах в 1987. Несмотря на то, что внешний вид был немного изменен, они имели те же варианты отделки салона и двигателя, что и ВАЗ 2108, но теперь на задние сиденья стало легче садиться. Владельцам пришлось заплатить около 600 рублей сверх цены 2108 , чтобы получить дополнительные двери 2109 . Начиная с 1988 года продажи 2109 превышали продажи 2108 .

Спутник/Самара 2108/2109 были модернизированы во время производства и оснащены как увеличенным двигателем (с 1300 до 1500 см3), так и пятиступенчатой ​​коробкой передач.

В Европе и на западе Самара должен был быть оснащен дополнительными функциями, такими как легкосплавные диски, аудиосистемы и отделка кузова, такие как спойлеры и украшения, чтобы придать им привлекательность выставочного зала. На таких рынках, как Великобритания, они конкурировали с новым переднеприводным автомобилем Skoda Favorit , который воспринимался как автомобиль высшего класса, а также с новыми супермини от Citroen и Peugeot . Продажи в Великобритании и Европе закончились примерно к 1997 г., , по-видимому, GM отказался поставлять комплекты для впрыска топлива, которые были необходимы для прохождения автомобилей через западные испытания на выбросы из-за потенциальных проблем с оплатой.

Автомобиль использовался в рекламной акции по пробегу автомобиля из Португалии в Москву. Они использовали 2109 с новым 1,5-литровым двигателем, который еще не был доступен для европейских клиентов, и новой пятиступенчатой ​​коробкой передач. Колеса и шины пришли от Melber и Michelin , а освещение от Hella 9.0810, но в основном это был серийный автомобиль.
