Регулировка сцепления ваз 2109

ВАЗ 2109 — это легендарная «девятка». Серийно переднеприводный пятидверный хэтчбек выпускался на Волжском автомобильном заводе в период с 1987 года по 2004. С 2004 до конца 2011 модификация ВАЗ 21093 собиралась на заводе «ЗАЗ» в Запорожье.

Многие автовладельцы стараются самостоятельно обслуживать личное авто и знают, как правильно это сделать, поскольку внимательно изучают работу основных узлов и ведущих модулей. В список регламентных работ входит периодическая регулировка сцепления ВАЗ 2109. Задача это достаточно простая, если заранее ознакомиться с алгоритмом работы.

Содержание

• Устройство сцепления «девятки»
• Типичные неисправности сцепления ВАЗ 2109
• Регулировка сцепления своими руками

Вернуться к оглавлению

Устройство сцепления «девятки»

Комплект сцепления — один из ключевых агрегатов трансмиссии «девятки». Это однодисковый механизм фрикционного типа, расположенный между двигателем и коробкой перемены передач (КПП).

Алгоритм его работы следующий:

1. Первоначально автомобиль стоит неподвижно, двигатель заведен, педаль отпущена. Рычаг КПП находится в нейтральном положении, то есть вращение первичного вала не передается на вторичный.
2. Водитель готовится начать движение вперед. Левой ногой он нажимает педаль, и механизм отсоединяет первичный вал КПП от двигателя. Водитель переводит рычаг в положение первой передачи, механизм обеспечивает зацепление первичного и вторичного валов КПП. Автомобиль стоит, так как двигатель отсоединен от первичного вала КПП.
3. Водитель плавно, но решительно отпускает педаль. Двигатель соединяется с первичным валом, задача которого через вторичный вал передать мощность на ведущие колеса, тогда автомобиль придет в движение.
4. Аналогично происходит переключение с первой передачи на вторую, со второй на третью и так далее.

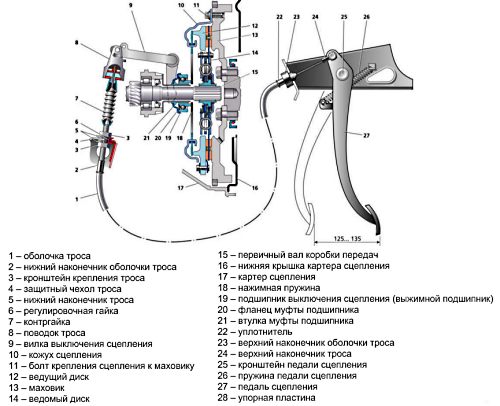

Устройство сцепления ВАЗ 2109 таково, что при отпускании педали, ведомый диск зажимается пружинами между маховиком и нажимным диском.

При этом происходит передача мощности на оба вала КПП и ведущие колеса. При нажатии педали через специальную тягу поворачивается вилка сцепления ВАЗ 2109 и давит на рычаги, оттягивающие нажимной диск. Ведомый диск сцепления ВАЗ 2109 отсоединяется, и передача мощности прекращается. Кожух механизма соединяется с нажимным диском тремя парами упругих пластин. Привод агрегата тросовый, нижний его наконечник зафиксирован гайками в кронштейне на картере двигателя.

Тросик сцепления приведен на рычаг вилки выключения сцепления.

Вернуться к оглавлению

Типичные неисправности сцепления ВАЗ 2109

Сцепление относится к числу относительно надежных агрегатов ВАЗ 2109. При штатной эксплуатации и периодической регулировке оно служит годами. Расчетный ресурс агрегата превышает 100 тысяч км. И если провалилась педаль сцепления — это редчайший случай.

В список типовых неисправностей входят:

Вид неполадки.	Чем выражено.	Какова причина.
Сцепление ведет.	Нажатая до упора педаль не обеспечивает полного отсоединения вала от коробки передач, и двигатель не отключается от КПП. Нажатие на педаль при неисправном агрегате, приводит к тому, что нажимной подшипник недостаточно сильно действует на демпферную пружину, а маховик двигателя продолжает частично передавать крутящее усилие на вал КПП.	Причиной этого часто является плохая регулировка троса сцепления ВАЗ 2109 или выход из строя ведущего диска.
Сцепление буксует.	При полностью отпущенной педали первичный вал КПП остается прижатым к маховику двигателя неплотно и проскальзывает, то есть имеет место пробуксовка. Крутящий момент передается к ведущим колесам только частично и имеет место скольжение контактных поверхностей. Этот эффект ярко проявляется при движении нагруженного автомобиля на подъем: водитель газует, обороты растут, а машина почти не ускоряется, буксует сцепление ВАЗ 2109.	В этом случая чаще всего плохо отрегулирован привод, трос сцепления заедает, ведомый диск изношен или замаслился, вот почему буксует сцепление.
Шум при выключении передачи.	При нажатии на педаль раздается отчетливый шорох или шелест.	Этот негромкий звук может свидетельствовать о возможном выходе из строя выжимного подшипника. Продолжение эксплуатации автомобиля в таком состоянии грозит неприятностями: при его заклинивании неизбежно быстро выйдет из строя корзина сцепления ВАЗ 2109. Меняйте подшипник при первых признаках неисправности, иначе неизбежен серьезный ремонт сцепления, включая замену корзины.

Регулировка сцепления не только входит в список регламентных работ ВАЗ 2109, но часто является способом устранения возникающих неисправностей этого механизма.

Вернуться к оглавлению

Регулировка сцепления своими руками

Опытные автовладельцы знают, как отрегулировать сцепление на ВАЗ 2109 самостоятельно. Действительно, в этом нет ничего сложного. Два ключа на 17 и обычная чертежная линейка длиной 30 см — это все, что понадобится для дела. Картер сцепления ВАЗ 2109 открывать не придется, работа посильна даже малоопытному владельцу транспортного средства.

Автомобилисты обычно проверяют регулировку примерно каждые 15 тысяч км пробега или раз в год. При возникновении ощущения увеличенного хода педали осуществляются оперативная проверка и регулировка. Работу следует проводить в следующем порядке:

1. Возьмите слесарную или чертежную линейку и произведите замер расстояния от педали в свободном состоянии до пола салона автомобиля. Обычно эта величина составляет около 20 см. Это будет первый размер.
2. Нажмите на педаль рукой, вдавите ее до отказа. Замерьте расстояние от нажатой педали до пола. Это второй размер.
3. Высчитайте разницу между вторым и первым размерами, и получится величина хода педали. Если результат составляет 125-135 мм, регулировка педали сцепления не требуется. Когда расчетное число не соответствует указанному диапазону, регулировка желательна. Но если ход педали составляет 160 и более миллиметров — надо незамедлительно отрегулировать механизм.
4. Чтобы отрегулировать ход педали, откройте капот, обесточьте электросистему, поставьте автомобиль на стояночный тормоз и на первую передачу.

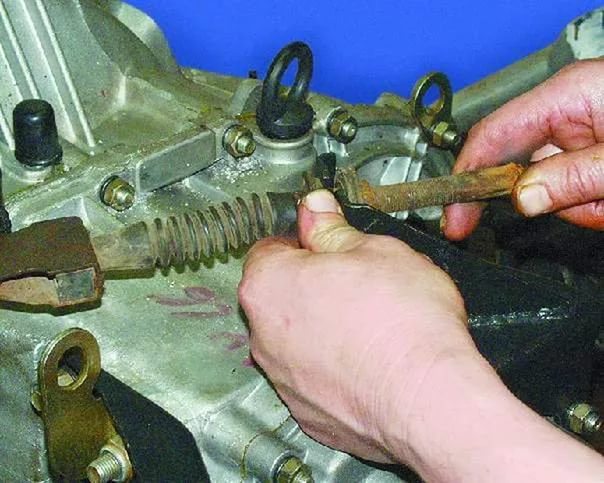

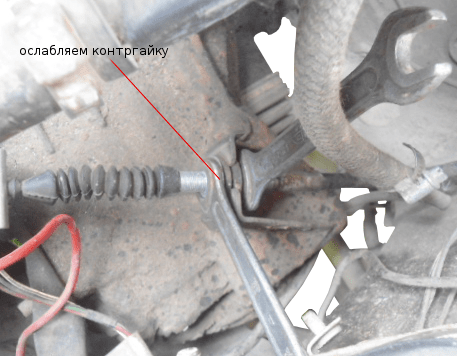

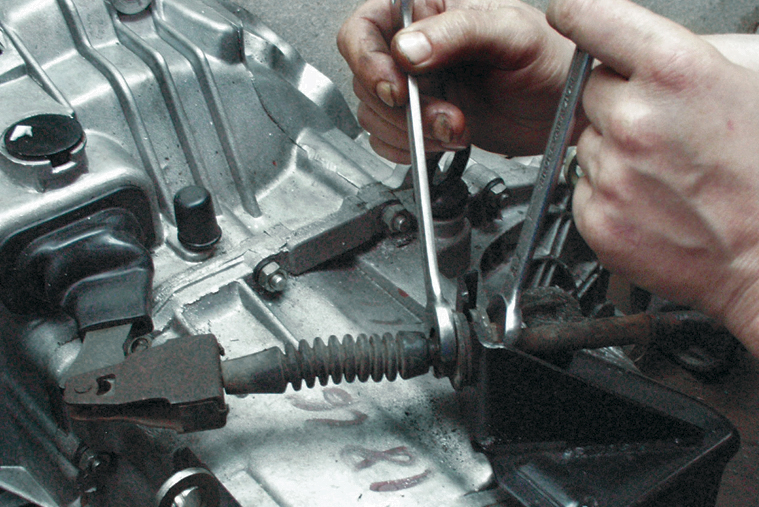

5. Удерживая одним ключом регулировочную гайку, ослабьте контргайку вторым. Регулировочная гайка расположена в моторном отсеке ВАЗ 2109 на кронштейне привода, установленном на картере КПП. Гайка фиксирует в этом кронштейне оболочку привода, а контргайка защищает ее от отворачивания.
6. Для уменьшения хода педали трос необходимо подтянуть, в этом случае вращайте регулировочную гайку против часовой стрелки, а для увеличения хода — по часовой стрелке.
7. Добейтесь нужного значения хода педали и зафиксируйте новое положение контргайкой.

На этом регулировка закончена. Несколько раз качните педаль и убедитесь в нормативном значении хода. Если он превышает допустимые пределы, повторите процесс регулировки.

Регулировку можно проводить в теплое время года и даже при отсутствии гаража.

Регулировка сцепления ВАЗ-2114 своими руками

Отечественные автомобили ВАЗ-2114 далеки от идеала, но по своему качеству они могут посоревноваться с множеством современных машин эконом класса. Из-за невысокой цены, доступности деталей и простоты конструкции, этот транспорт пользуется хорошей популярностью у автолюбителей. Ниже мы попытаемся детально рассмотреть вопрос настройки системы сцепления, изучим основные проблемы и нюансы, возникающие в ходе проведения этого мероприятия.

Регулировка сцепления ВАЗ-2114 представляет собой достаточно простую процедуру, выполнение которой является гарантом эффективной работы и безопасности. В последнем случае, выход из строя этого механизма может привести к фатальным последствиям.



Как правило, основным признаком, требующими выполнения регулировки сцепления, является изменение хода педали. Этот параметр указан в технической документации транспорта. Если вы заметили отклонения от установленной нормы, нужно быстро приступать к решению проблемы.



Система сцепления переднеприводных автомобилей семейства ВАЗ имеет некоторые отличия от классических машин данного бренда. Управление ходом вилки сцепления осуществляется с помощью троса. В заднеприводных вариантах этого производителя ход вилки управляется гидравликой, что, по мнению специалистов, обеспечивает более высокую надежность. Однако оба варианта имеют свои недостатки и требуют ручной настройки. Далее рассмотрим, как выполняется регулировка сцепления ВАЗ-2114, а также основные признаки, требующие выполнения этой процедуры.

Неисправности системы сцепления

Все механизмы и узлы автомобиля имеют ограниченный срок эксплуатации. К сожалению, производитель не дает точных сроков, по истечении которых необходимо выполнять замену и регулировку всех деталей системы сцепления. Длительная эксплуатация без проведения регулярной диагностики может привести к тому, что определенные механизмы выйдут из строя в самый неподходящий момент. Об их неисправности мы узнаем только тогда, когда ситуация требует немедленного вмешательства.

Наиболее явными симптомами, требующими выполнения регулировки системы сцепления, являются проблемы с включением передач, посторонние звуки во время выжимания соответствующей педали, плохая тяга, частичное включение сцепления и так далее. Чаще всего исправить ситуацию можно, отрегулировав педаль.

Диагностика сцепления



Диагностика должна проводиться на всех автомобилях без исключения. Регулярное выполнение этой процедуры позволяет максимально снизить вероятность появления поломок самого разного рода. Она дает возможность обнаружить сбои и неполадки на начальной стадии. Благодаря этому ремонтные работы проводятся с минимальными временными и финансовыми затратами. Определенные диагностические процедуры требуют наличия специального оборудование. Его можно найти на любом автосервисном центре. Покупать их самостоятельно не рекомендуется из-за достаточно высокой цены данных устройств. Ниже приведены операции, которые можно выполнить самостоятельно без специальных технических приспособлений.

Диагностика ВАЗ-2114 сцепления проводится в несколько этапов:

Выключите мотор, выжмите педаль сцепления несколько раз, в процессе этого действия внимательно слушайте, не появляются ли во время этих операций посторонние звуки: щелчки, трение, скрипы и т. д.

Нужно также обратить внимание на ход педали. Он не должен сопровождаться какими-то рывками или перебоями. Опускание и подъем рычага должны быть плавными. В том случае, если педаль дергается или заедает, нужно проверить регулировку сцепления.



С помощью линейки следует проверить расстояние от пола автомобиля до наружной части педали. Точное необходимое значение указано в технической документации ВАЗ-2114.

Выжмите педаль до упора, затем отпустите и измерьте расстояние, если оно не соответствует заявленному, необходимо провести регулировку педали.

Как отрегулировать сцепление на  ВАЗ-2114

Суть данной процедуры заключается в изменении длины оболочки троса относительно узла управления этой функцией. Благодаря этому действию показатели рабочего хода педали можно уменьшить или увеличить. На ВАЗ-2114 регулировка сцепления выполняется достаточно просто. Для решения этой задачи не нужно иметь высокую квалификацию, многолетний стаж или обладать идеальными знаниями в области конструкции автомобиля.

Главная сложность заключается в том, что нужно определить момент, при котором педаль будет перемещаться на необходимые 12,5-13,5 см. Изменения параметров выполняются с помощью гаек, которые размещаются на наконечнике узла регулировки сцепления. В процессе работы нужно обязательно обратить внимание на состояние троса. Он должен свободно передвигаться в своем кожухе и не иметь прорывов жил. В случае если таковые были обнаружены, замените его новым аналогом. Это даст возможность выполнить более точную регулировку и избежать обрыва троса в ближайшем будущем.

Ослабьте затяжную гайку, она фиксирует регулировочную, исключая возможность измерения параметров произвольно.
