Как подтянуть или заменить ручник на ВАЗ-2109

Опубликовано:

18.03.2017

Введение

Ручной стояночный тормоз предназначен для того, чтобы в тот момент, когда транспортное средство расположено под наклоном, можно было бы заблокировать задние колёса. Однако ни одна существующая на свете деталь не может работать вечно, это правило касается и троса ручного тормоза, которым комплектуются ВАЗ-2109. Спустя некоторое время приспособление начинает терять свои свойства и незначительно растягиваться. Вернуть бывшему в использовании элементу конструкции былую работоспособность может сам автовладелец, отрегулировав и подтянув изделие. Если подобных манипуляций будет недостаточно, вероятнее всего, придётся прибегнуть к замене троса ручника. В нижеприведённом материале подробно рассмотрена инструкция, позволяющая подтянуть тросик ручного тормоза в автомобиле ВАЗ-2109.

Со временем тросы ручника ВАЗ-2109 растягиваются и нуждаются в регулировке

Правила регулировки и замены

Регулировка или замена троса ручника ВАЗ-2109, как правило, необходима только после того, как отечественное авто наберёт очередные 30 тыс. км. Автовладельцу придётся задуматься над тем, как подтягивать этот элемент конструкции, уже тогда, когда ручной тормоз не сможет удержать транспортное средство на склоне, который имеет уклон порядка 25%. Если агрегат функционирует достаточно чётко, при его перемещении автовладелец должен слышать несколько щелчков. Практически все транспортные средства, которые сошли с ленты Волжского концерна после 1995 года, должны «щёлкать» по 2–4 раза. Машины с большим циклом жизни могут насчитывать около 4–5 щелчков.

Если автомобиль начинает «щёлкать» больше четырёх раз, то стояночный тормоз, приводимый в действие рукой человека, не сможет удержать машину при наличии значительного уклона. В свою очередь, всего два щелчка будут лишь частично блокировать колёса в момент движения.

Прежде чем приступить к действию, человек, который думает над тем, как натянуть ручник на ВАЗ-2109, должен проверить его функциональность на более или менее ровной поверхности.

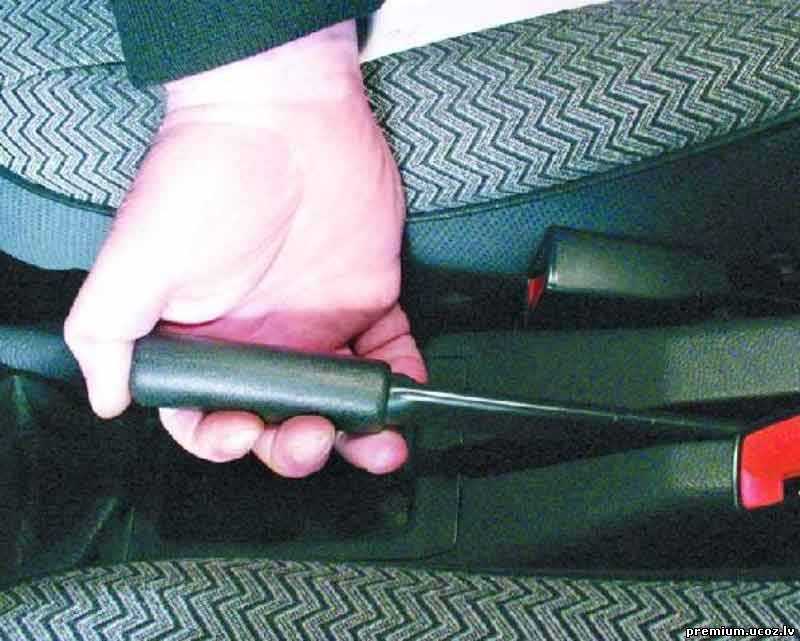

Перед тем, как натянуть ручник на ВАЗ-2109 необходимо проверить функциональность на относительно ровной поверхности

Правила грамотной регулировки

Регулировка ручника ВАЗ-2109 должна начинаться с его аккуратного поднятия на 2 щелчка, после чего автовладельцу придётся приподнять только одно заднее колесо автомобиля посредством домкрата. С этого момента начинается самый важный этап проверки — следует убедиться в нормальной работе приспособления. Для этого необходимо проверить лёгкость проворачивания поднятого колеса. В том случае, если она более или менее поддаётся усилиям автомобилиста — трос нуждается в подтягивании.

Последовательность ремонтных работ

Итак, автовладельцам, которые не знают, как натянуть ручник на ВАЗ-2109, следует расположить своё транспортное средство над смотровой ямой, загнать на эстакаду или, за неимением всего вышеуказанного, прибегнуть к помощи специального подъёмника.

Если машина была выпущена ранее 1995 года, ручной тормоз придётся приподнять усилием автомобилиста только на один или всего два щелчка. Следует учесть, что настройка механизма будет осуществляться непосредственно в тормозном устройстве.

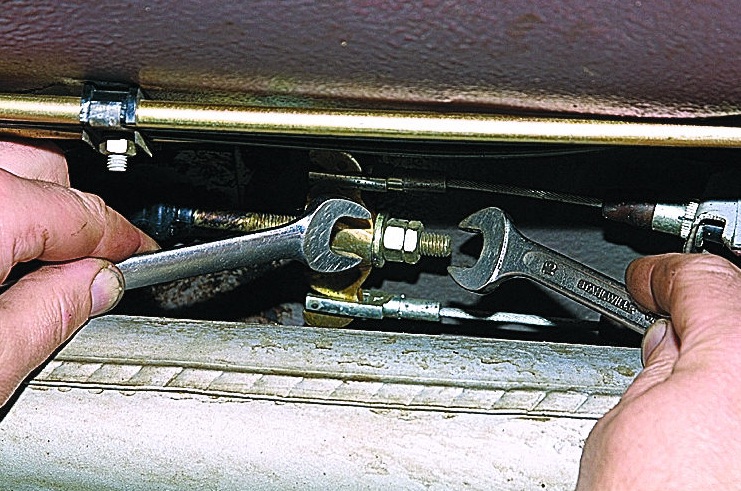

Заворачивать регулировочную гайку следует до тех пор, пока автовладелец не почувствует, что тросик натянут

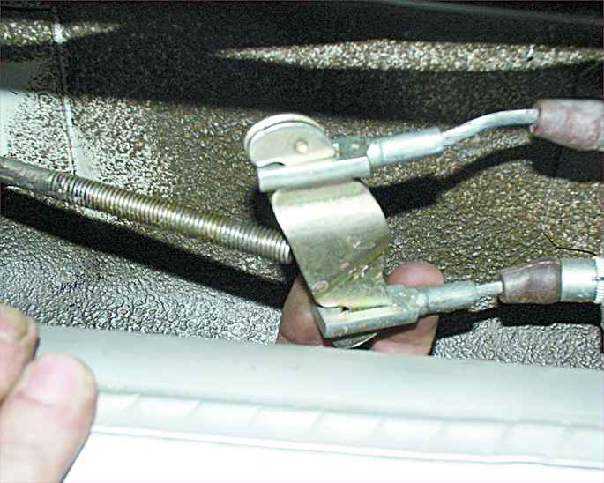

Начинать регулировку следует с уравнителя, оснащённого контргайкой. Именно этот элемент механизма придётся открутить первым.

Следующий шаг заключается в том, чтобы завернуть регулировочную гайку. Продолжать манипуляцию следует до тех пор, пока автовладелец сам не прочувствует уровень натяжения тросика привода. Следует учесть, что бесконечно натягивать трос не удастся, когда-нибудь наступит момент, когда понадобится его замена.

Ввиду того что полный рабочий ход стояночного тормоза не может превышать 4 щелчков, следует, поэтапно регулируя его, проверять рабочее состояние приспособления.

В конце концов, когда проверочные действия принесут положительный результат, нужно будет затянуть по полной контргайку уравнителя, удостовериться в нормальном функционировании колёс. После этого важно не забыть об освобождении рычага (его необходимо установить в нижнее положение). Затем следует покрутить колёса, чтобы они сделали несколько полных оборотов. В момент вращения следует убедиться в том, что всё происходит максимально равномерно, без лишних рывков.

Заключение

Правильная регулировка троса на отечественном автомобиле ВАЗ-2109 может быть произведена даже неопытным автовладельцем, желающим сэкономить на поездке в сервисный центр. Чтобы всё получилось, достаточно вооружиться необходимым инструментарием и желанием самостоятельно разобраться в тормозной системе своего транспортного средства.

Регулировка стояночного тормоза Ваз 2108, Ваз 2109, Ваз 21099

Доработка Ваз и Лада своими руками

Автолюбителю

Инструкция по замене шлангов, вакуумного усилителя в тормозной системе лада 2108, руководство по разборке и сборке стояночного тормоза своими руками ваз 21099, ваз 2108, ваз 2109. Эксплуатация и ремонт тормозной системы автомобиля лада 2108. Проверка привода тормозов лада 2109. Обслуживание передних и задних тормозных механизмов лада 21099. Примечание По Правилам дорожного движения стояночный тормоз должен удерживать автомобиль лада самара на уклоне 25% при перемещении рычага стояночного тормоза на 2–8 щелчков (на моделях выпуска до 1995 г. – 5–7 щелчков). Практически вы можете проверить регулировку стояночного тормоза, установив автомобиль на ровную площадку. Поднимите рычаг стояночного тормоза до упора и попробуйте изо всей силы сдвинуть автомобиль с места. Если вам это удалось, значит нужно отрегулировать стояночный тормоз ваз 2108, ваз 2109, ваз 21099. Проверьте ход рычага. Если ход рычага больше 8 щелчков, ручной тормоз не удержит автомобиль на спуске. Если ход рычага меньше 2 щелчков, то во время движения есть вероятность подтормаживания задних колес. В обоих случаях надо отрегулировать стояночный тормоз. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Только на моделях выпуска до 1995 г. поднимите рычаг стояночного тормоза на 1–2 щелчка. 2. Ослабьте контргайку уравнителя. 3. Заверните регулировочную гайку уравнителя до момента натяжения троса привода стояночного тормоза лада самара. Если трос не удается натянуть, значит его надо заменить. 4. Проверьте, полный ход рычага стояночного тормоза Ваз 2109, Ваз 21099, Ваз 2108, Лада Самара должен быть 2–4 щелчка (на моделях выпуска до 1995 г. – 4–5 щелчков). 5. После этого затяните контргайку уравнителя. 6. Опустите рычаг стояночного тормоза лада спутник до упора и проверните задние колеса. Они должны вращаться свободно, без заеданий. Замена тормозных шлангов Главный тормозной цилиндр Снятие и установка вакуумного усилителя Регулятор давления тормозов Замена регулятора давления тормозов Стояночный тормоз. Ручник Трос стояночного тормоза Рычаг стояночного тормоза Устройство привода тормозов Тормозные механизмы Привод тормозов ВАЗ / 2108, 2109, 21099 / ремонт / тормозная система / привод тормозов / Стояночный тормоз. Ручник

Ручной тормоз, ручная регулировка тормозов своими руками. Регулировка стояночного тормоза. Как настроить и отрегулировать стояночный тормоз.

Стояночный тормоз в народе называется ручником, и служит он для удержания автомобиля на одном месте длительное время.

Применяйте его во время стоянки, остановки на дороге с уклоном и для выполнения крутых поворотов на спортивных автомобилях с задним приводом. Стояночная тормозная система также является аварийной или запасной системой, поскольку полностью копирует гидравлическую операционную систему. Использование стояночного тормоза в экстренной ситуации (например, при отказе тормоза) во время движения позволяет довести автомобиль до полной остановки.

Стояночный тормоз как проверить его работоспособность

В тормозной стояночной системе в основном используется механический тормозной привод, обеспечивающий передачу тормозного усилия на тормозной механизм от человека. Человек взаимодействует с ножной педалью, тягой или ручным рычагом. Наиболее распространенным механизмом является ручной рычаг, который обычно находится рядом с сиденьем справа от водителя. Ручной рычаг снабжен храповым механизмом, фиксирующим стояночный тормоз в рабочем положении. На этом рычаге находится выключатель контрольной лампы ручного тормоза.

Сама лампа крепится на приборной панели и включается при срабатывании стояночного тормоза.

На транспорте с дисковыми тормозами применяются следующие конструкции механизма стояночного тормоза — барабанная, кулачковая и винтовая.

Проверять работоспособность стояночного тормоза необходимо регулярно (желательно после каждых тридцати тысяч километров пробега), так как ручник может быть в рабочем состоянии, но очень слабо удерживать автомобиль, что может привести к скатыванию автомобиля от склона и создание аварийной ситуации. Особенно это касается автомобилей, которые эксплуатируются длительное время.

Для проверки управляемости необходимо поставить автомобиль на небольшую горку с уклоном примерно 25 процентов. После этого необходимо будет остановиться, вытянуть ручной тормоз до упора, включить нейтральную передачу, отпустить, при этом педаль тормоза. Если автомобиль продолжает движение и не скатывается вниз, то нет необходимости регулировать стояночный тормоз.

Если поблизости нет подобного склона, проверить состояние стояночного тормоза можно другим способом. Для этого необходимо поставить транспорт на ровную поверхность, после чего необходимо вытянуть ручник и поставить в нейтральное положение ручку переключения передач. Теперь выйдите из машины и попробуйте толкнуть транспортное средство самостоятельно. Если с места съезжает, то стояночный тормоз работает слабо.

Кроме того, существует еще один метод проверки стояночного тормоза. Для этого необходимо до отказа подтянуть его, включить первую передачу и медленно отпустить сцепление. Если устройство работает нормально, двигатель автомобиля должен заклинить. В противном случае автомобиль начнет двигаться очень медленно, что говорит о необходимости регулировки ручника или замены троса.

Выбор рабочего места для наладки

Процесс регулировки необходимо проводить на каком-либо возвышении — эстакаде, подъемнике или смотровой яме. В крайнем случае можно применить домкрат, а под кузов автомобиля установить козлы. Обратите внимание на инструкцию по эксплуатации автомобиля, так как у некоторых стояночных тормозов регулировка должна производиться в салоне.

Помощники по инструментам

Для регулировки стояночного тормоза потребуются такие инструменты и материалы:

1. Роговые ключи на тринадцать.
2. Трещотка.
3. Среднее расширение.
4. Крайне желательно приобрести смазку WD-40.

Регулировка манипулятора, пошаговая инструкция

Регулировка ручного тормоза необходима в следующих случаях:

1. Если ход тормозного рычага значительно увеличился.
2. Если вы сделали реверсивную остановку регулировочного устройства.
3. Если вы заменили тормозной суппорт в стояночном тормозе.
4. При регулировке положения тормозных колодок.
5. Если вы заменили тормозные диски.
6. Если вы заменили тормозные колодки.
7. Если ручной тормоз неисправен.

Для решения проблем со стояночным тормозом можно прибегнуть к помощи специалистов или отрегулировать ручник самостоятельно, так как сделать это самостоятельно достаточно легко и справится с этим любой водитель, имеющий хотя бы базовый представление об устройстве автомобиля.

Если стояночный тормоз настроен правильно, количество щелчков при затягивании рычага должно быть пять или шесть. Если количество щелчков больше или меньше, значит, необходимо отрегулировать стояночный тормоз.

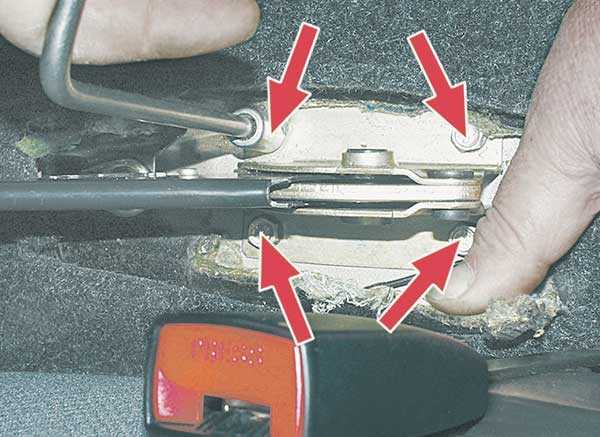

Регулировка ручного тормоза не зависит от его конструкции и производится по принципу регулировки зазоров между тормозными барабанами (дисками) и тормозными колодками (накладками). Этот зазор необходимо регулировать, изменяя натяжение троса стояночного тормоза, который находится в нижней части рукоятки тормоза под панелью салона.

Натяжение ручника необходимо по следующей технологии:

1. Поднимаем автомобиль и устанавливаем на опору для доступа к днищу автомобиля.
2. Поднимите рычаг стояночного тормоза с одного до трех щелчков.
3. Находим и ослабляем выравниватель балансира через отверстие тормозного барабана.
4. Следите за регулировочной гайкой и за натяжением тормозного троса.
5. Если натяжение троса не произошло, необходимо как можно быстрее заменить трос стояночного тормоза.
6. Если натяжение прошло нормально, необходимо проверить работоспособность ручного тормоза, для чего необходимо потянуть ручку на себя. После этого пробуем крутить заднее колесо. Он должен вращаться с трудом. Теперь затяните контргайку, отпустите рычаг стояночного тормоза и снова поверните заднее колесо. При этом он должен свободно вращаться.
7. На последнем этапе необходимо опустить автомобиль на землю и проверить работу ручного тормоза при оптимальных условиях движения.

Трос ручного тормоза, замена троса, пошаговая инструкция

Для замены троса стояночного тормоза потребуются следующие инструменты и материалы:

1. Джек.
2. Ключ Бало.
3. Отвертка.
4. Пассатия.
5. Ключ Caid.

Порядок работы:

1. Сначала нужно загнать транспорт на смотровую яму, эстакаду или подъемник.
2. Затем нужно очистить поверхность гайки и уравнителя.
3. Далее ослабляем контргайку и откручиваем ее.
4. Так же делаем с регулировочной гайкой.
5. Опустить заднюю часть автомобиля — ослабить колесные биты, поднять автомобиль домкратом и поставить опоры. Опустите автомобиль и снимите два колеса.
6. Снимаем тормозные барабаны — проворачиваем шпильку колеса и при помощи молотка сбиваем их с колодки.
7. Снимите заднюю колодку, к которой крепится наконечник стояночного тормоза. После этого снимаем сам наконечник.

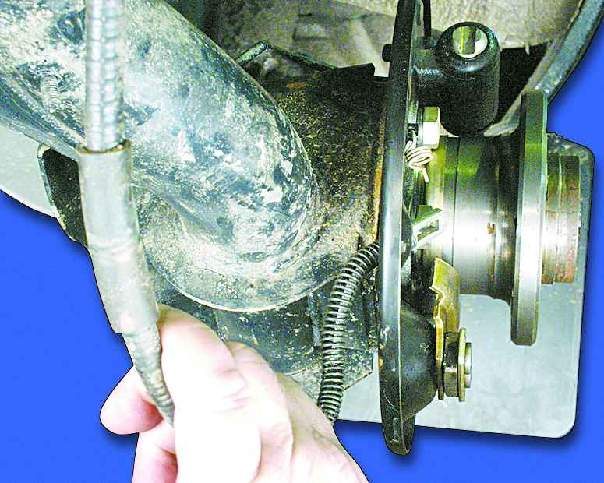

8. Откручиваем болт, которым оболочка троса крепится к задней подвеске.
9. Стягиваю уплотнительные втулки с оболочки троса, после чего вытаскиваю из отверстий и его сам.

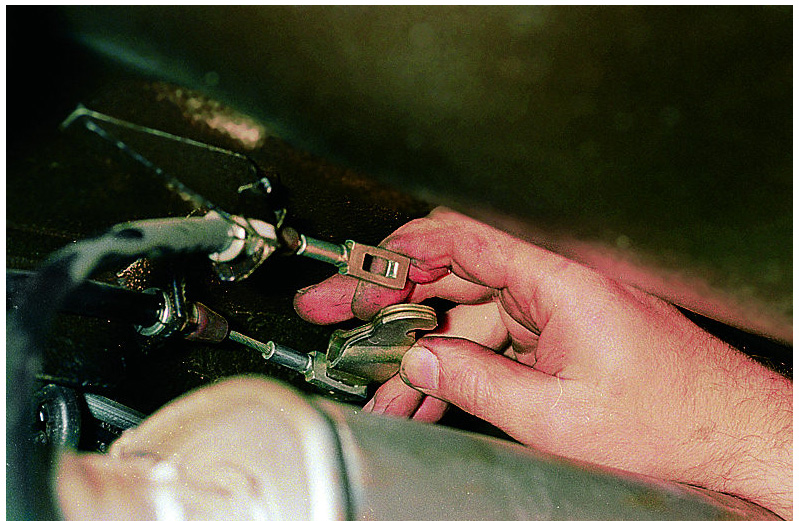

10. Снимаем кожух с держателей кузова и снимаем наконечники тросов с уравнительной панели.
11. Установите новый трос ручного тормоза.
12. Сборку деталей производим в обратном порядке.
