Почему не заводится машина? Ваз 2109 не запускается

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. это или иномарка — неважно. Симптомы у всех одинаковые. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (карбюратор и инжектор в том числе) и каким образом устранить эту проблему.

Аккумулятор

Первое, на что следует обратить внимание — это АКБ. Особенно если машина стояла в гараже или на стоянке больше недели. Аккумулятор имеет свойство терять свой заряд. Особенно часто с этим сталкиваются автомобилисты зимой. За одну ночь АКБ может потерять до 30 процентов от своего общего заряда. Решение вопроса — зарядка батареи. Однако бывают ситуации, когда ехать нужно прямо сейчас. Выход из ситуации есть. Для этого необходимо включить фары автомобиля на некоторое время (1-2 минуты). Таким способом мы активируем электролит в батарее, тем самым повысив уровень напряжения. Когда электролит приходит в действие, АКБ прогревается и соответственно прибавляется ток.

Что делать, если не заводится инжектор Такое возможно даже при заряженном аккумуляторе. А причиной тому являются клеммы на нем. Наличие окислений и налета способствует плохому контакту, в итоге не заводится ВАЗ 2109 (инжектор 8 клапанов). Причины — именно в белом налете, который необходимо очистить при помощи наждачной бумаги. Далее, клеммы одеваются на место и автомобиль должен успешно завестись.

Зажигание

Но что делать, если даже при заряженном аккумуляторе не заводится ВАЗ 2109? Проблему стоит искать в системе зажигания. Первое, на что следует обратить внимание — трамблер и его провода. Симптомы — стартер вращается, иногда «схватывает», однако, не заводится. И автомобилист в наджеже что машина «вот-вот заведется», крутит стартер по 20-30 секунд. И так до тех пор, пока снова не посадит аккумулятор. Этого делать категорически нельзя. Стартер необходимо крутить не более 5-7 секунд с минутным перерывом. Иначе вы просто посадите АКБ. Случается, что машина не заводится из-за плохой подачи искры. Это может возникнуть из-за пробоя в одном из высоковольтных проводов, которые идут от на свечи. Их всего четыре — по одному на каждый цилиндр. О пробое говорит наличие искр в месте соединения свечей с проводом. Особенно хорошо это видно ночью. По периметру провода время от времени проскакивают маленькие искорки, чаще синего и белого цвета. Если это так, элемент необходимо заменить. Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.

Залило трамблер

Такая ситуация случается после эксплуатации авто в дождливую погоду или после мойки двигателя.

Даже небольшая капля воды, проникшая в распределитель зажигания, сможет помешать нормальному искрообразованию — бегунок не в состоянии выработать ту искру, которая необходима для воспламенения смеси. Чтобы такого не допускать, не стоит на высокой скорости ездить по лужам, а при мойке двигателя — тщательно закрывать все элементы зажигания, в том числе и свечные колодцы.

Катушка

Если она одна, ее можно диагностировать при помощи мультиметра. Отсутствие напряжения говорит о том, что элемент не способен выдать тот ток, что необходимо для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров — троить.

Свечи

Сняв с них бронепровода (делайте это очень аккуратно, чтобы не повредить разъемы), при помощи свечного ключа вынимаем элементы наружу.

Если они имеют следы налета, залиты бензином или просто грязные — проблема именно в них. При подаче большого количества топлива с минимальным объемом воздуха, элемент не в состоянии воспламенить смесь. В итоге не заводится ВАЗ 2109 (карбюратор) — стартер крутит, искра есть.

Следует проверить зазоры электрода — они не должны превышать 0.8 миллиметра. Также просушите элементы и очистите сухой тряпкой от грязи.

Что делать, если нет ключа?

При отсутствии можно просушить детали другим способом. Для этого автомобиль ставится на «нейтралку», включается зажигание. Дальше утапливайте педаль газа в пол и крутите стартером на протяжении 5 секунд. Таким образом, в камеру сгорания попадет большое количество воздуха — свеча удачно просушится. Важно помнить, что при такой операции количество масла на стенках цилиндров уменьшается. Поэтому злоупотреблять таком способом не стоит, чтобы мотор не работал «на сухую».

Грязный фильтр

Его засор привозит к тому, что не заводится ВАЗ 2109. Причем неважно, карбюраторый ли это мотор или инжекторный. Проверить состояние воздушного фильтра легко. И на карбюраторном, и на инжекторном, следует снять крышку корпуса (разница лишь в том, что на первом он железный, а на втором — пластиковый). Дальше достаем элемент наружу и смотрим на его состояние. Бумажные фильтрующие элементы должны быть светлыми. Если на них присутствуют частицы пыли и грязи, воздух через них не в состоянии пройти в камеру сгорания. Отсюда и получается, что не заводится ВАЗ 2109 карбюратор: стартер крутит, искра есть. Зимой периодически осматривайте его внешнее состояние. Такой фильтр, как на фото с правой стороны, использовать уже нельзя.

Да, вреда мотору это не принесет, однако, частые перебои в работе будут. Как следствие, камера будет наполняться слишком бедной смесью — отсюда отсутствие «тяги», мощности, провалы в разгоне и большой расход топлива. Заменив эту деталь на новую, вы разом избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже, чем раз в 10 тысяч километров. Если автомобиль эксплуатируется по сельской местности, где преимущественно грунтовые дороги, этот срок следует делить на два. Пыль и грязь являются главными врагами для фильтра.

Предохранители

Автомобили ВАЗ 2109 имеют довольно непрактичное расположения блока предохранителей — между лобовым стеклом и подкапотным пространством. Вся грязь, пыль и прочие отложения скапливаются на этом блоке.

Если крышка не герметична, после дождя на элементы может попасть влага, из-за чего их «коротит». Самый основной в нашем случае — это предохранитель бензонасоса. Если он сгорел, топливо не в состоянии пройти из бензобака в камеру. И никакая «продувка» здесь не спасет. Чтобы не попадаться в такую нелепую ситуацию, опытные водители советуют всегда возить с собой комплект новых предохранителей.

Зазоры клапанов

На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 отсутствует гидрокомпенсатор. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Пережатые» клапана не могут обеспечить нормальный впуск и выпуск топлива, поэтому нарушается работа двигателя — его трудно запустить. Выставляются они при помощи регулировочных и контргаек.

Масло

Из-за густого масла мотор не в состоянии нормально запустится. Эта проблема характерна для зимнего периода. Вследствие густого масла снижается компрессия — мотор не в состоянии переработать смесь. Зимой густое масло стекает вниз и при попытке запуска в верхней части цилиндра на него льется бензин, растворяющий его и смывающий со стенок.

Фазы ГРМ

Что делать, если не заводится ВАЗ 2109 инжектор (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня газораспределительного механизма. Возможно, он слетел с меток и система не в состоянии выработать фазу.

Также возможен его обрыв. Допускать такое крайне не рекомендуется, особенно на двигателях с объемом 1.3 литра. На таких моторах при обрыве попросту Поэтому необходимо следить за его состоянием и при наличии малейших трещин производить замену. Слететь он может из-за плохого натяжения на ролике. Проверить натяжку очень просто — если элемент касается пластикового защитного кожуха, его следует натянуть.

Стартер

Если он не крутит даже при заряженной батарее, скорее всего, он пришел в негодность. Для его замены необходимо:

1. Извлечь клемму с колодкой на реле стартера.
2. Открутить и вынуть клемму электропривода тягового реле.
3. Открутить болты защиты двигателя.

• Все крепежные гайки закручивайте поочередно с равномерным усилием. Так вы снижаете риск перекоса стартера.
• Надеть клемму на контактный болт и установить все демонтированные ранее колодки.
• Установить на место штатную защиту двигателя.

Ну и, конечно же, основной момент при замене данного элемента — предварительно отключайте клемму АКБ.

Итак, мы выяснили по каким причинам не заводится ВАЗ 2109.

» мы подробно рассмотрели причины, по которым Ваз 2108, Ваз 2109, Ваз 21099 карбюратор не заводится . Однако инжекторные Ваз 2109 имеют свои особенности, поэтому данная статья призвана помочь именно владельцам Ваз 2108 2109 21099 инжектор, когда их железный конь перестал заводится. Отличия в поиске и устранении неисправности у карбюраторных и инжекторных двигателей очень существенные. Так, владелец карбюраторного Ваз 2108, Ваз 2109, Ваз 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако, если пересадить его на инжекторный Ваз 2108, Ваз 2109, Ваз 21099, который не заводится, то человек не будет знать, что делать.

Оно и понятно: электрический бензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная что и в каком порядке смотреть, ситуация, когда инжекторный двигатель не заводится может изрядно напугать владельца автомобиля.
Тут, как и при диагностике любой неисправности важна четкая продуманная последовательности действий по выявлению неисправности. Итак начнем, если двигатель Ваз 2108 2109 21099 инжектор не заводится, то здесь работает старое правило: «Или нечему гореть, или нечем поджечь».То есть либо нет искры, либо не поступает горючая смесь в цилиндры двигателя.
1) Проверяем, есть ли искра. Для этого выкручиваем свечку из цилиндра, прижимаем к массе и крутим стартер. Если искра проскакивает на свече, то проблема в системе подачи топлива.
Однако, надо помнить, что если выкрученная свечка мокрая, и при этом есть искра, обязательно надо проверить метки .

Из-за того, что ремень ГРМ проскочит один или несколько зубьев, будут нарушены фазы газораспределения и двигатель Ваз 2108 2109 21099 инжектор не будет заводиться.
Если искра не проскакивает на свече то причиной может быть: датчик положения коленчатого вала (далее по тексту ДПКВ), шкив коленчатого вала,модуль зажигания, ЭБУ.
1а)

Многие очень боятся того, что в инжекторе . Да это правда, неправильная работа датчиков может очень сильно портить жизнь владельцу Ваз 2108 2109 21099 инжектор. Скажу одну важную деталь, от которой Вам сразу станет легче: двигатель Ваз 2109 не будет заводиться из-за неисправности одного единственного датчика — ДПКВ. Если будет неисправен какой-либо другой датчик, то двигатель будет заводиться, только его работа будет неправильной — он может троить, не развивать мощность, повысить расход топлива, но завестись он обязан.
Итак, проверяем ДПКВ Ваз 2108, Ваз 2109, Ваз 21099, целостность его разъема и проводки к нему. Очень часто сгнивает разъем ДПКВ, так как на него снизу может попадать влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подать на него питание с аккумулятора и подносить к его рабочей зоне металл. При приближении металла выходное напряжение датчика должно увеличиваться, при убирании металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пробуем завести. Не завелась — идем дальше.
1б) Шкив коленчатого вала. В чем же тут может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может либо отвалиться или прокручиваться.

Соответственно ДПКВ не отрабатывает при вращении коленчатого вала и ЭБУ не дает команду на искру на свечи. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала крутиться и он исправен. Заодно проверите целостность ремня ГРМ и метки.
1в) Причиной того, что нет искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания не его целостность. Если есть возможность, можно взять модуль зажигания с другой машины и проверить, заведется двигатель или нет.
1г) При неисправном ЭБУ двигатель естественно не будет заводится.

1д) Отсутствие контакта в электропроводке. Все устройства могут быть целые: и ЭБУ,и модуль зажигания и все датчики. Но между ними в проводке будет отсутствовать контакт, например оторван провод или окислен разъем.
2) Если искра есть, но двигатель не заводится, необходима проверка системы питания двигателя.
Проверяем, подается ли топливо на форсунки:
2а) Качает ли топливный насос?

У Ваз 2109 с инжектором электрический топливный насос

Топливный насос Ваз 2108 2109 21099 инжектор — электрический, он погружен в бензобак автомобиля. При включении зажигания должна быть слышна его работа. Чтобы проверить качает он топливо или нет, можно ослабить один из подводящих топливных патрубков, подставить под них емкость и включить зажигание — из патрубка должен политься бензин.
Давление в топливной рампе Ваз 2109 с инжектором также можно померить с помощью обычного манометра. На регуляторе давления, установленном на топливной рампе есть специальный отвод для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Оно должно быть около 4 атмосфер.

Если манометр не показывает давление, значит топливный насос не работает.
2б) Если засорен топливный фильтр, то насос не сможет обеспечить нужную подачу топлива на форсунки автомобиля.

Топливный фильтр Ваз 2109

Опять таки, понять засорен фильтр или нет, можно с помощью манометра, подключенного к отводу регулятора давления на топливной рампе автомобиля.
2в) Засорение форсунок.

При засорении форсунок они либо совсем не пропускают топливо, либо топливо поступает в меньшем количестве и не распыляется, а капает. Из-за засорения форсунок может быть затруднен запуск двигателя Ваз 2108 2109 21099 инжектор именно в мороз. Такой автомобиль как правило не развивает полной мощности во время езды.

2г) Топливо может не распыляться форсунками, если на них не поступают сигналы на открытие с ЭБУ. Необходимо убедиться,что на форсунки насажены фишки и все провода целые.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях Ваз 2108, Ваз 2109, Ваз 21099 часто происходит такое явление, как проскальзывание, либо срезание зубьев ремня ГРМ. При этом нарушаются фазы газораспределения двигателя и он не может завестись.
Чтобы убедиться, что ремень ГРМ не проскочил необходимо снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика.Если все в порядке идем дальше.
4) Если свечи Ваз 2108 2109 21099 залило, то их нужно просушить. На залитой свече искра не образуется. Если Вы выкрутили свечу, а она вся мокрая, то надо выкрутить все остальные и прокалить их на газу. Если их повторно зальет, надо искать причину в другом месте.
5) Некоторые Ваз 2108 2109 21099 инжектор не могут запуститься в мороз с подключенным датчиком температуры двигателя. Наверное это особенность прошивки или еще чего. Откидываешь фишку датчика температуры, двигатель с трудом, но запускается. При подключенном — нет.
Такая особенность может кого угодно поставить в тупик: и искра есть, и свечи мокрые, и ремень не проскочил, а машина не заводится. Откинул датчик температуры, а она завелась. Эта ситуация конечно скорее исключение, нежели правило, однако владельцу Ваз 2109 о ней лучше знать.
6) Тоже редкая ситуация, но она бывает. Осыпание катализатора в глушителе автомобиля. В соответствии с требованиями по экологии в глушителе Ваз 2108, Ваз 2109, Ваз 21099 инжектор устанавливается катализатор, который уменьшает выбросы вредных газов в атмосферу. Если этот катализатор сыпется внутри глушителя,то будет затруднен выхлоп отработанных газов и двигатель либо совсем не заведется, либо будет глохнуть. Чтобы исключить данный пункт необходимо просто ослабить хомут крепления между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель Ваз 2108, Ваз 2109, Ваз 21099 инжектор не заводится, однако следует помнить что бывают частные случаи, в которых помочь смогут только на СТО.

Как часто бывает такая ситуация, что ваш горячо любимый автомобиль (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или заглох по дороге? Не стоит сразу звать одарённых мастеров или тащить беднягу в сервис на верёвке.

Радостная новость пока одна. Я скажу что надо сделать, но только в том случае если руки растут из правильного места:).

У заглохшего и не заводящегося двигателя может быть несколько причин. Изначально поворачиваем ключ в замке зажигания и слушаем крутит ли стартер, если нет причина в нем, но это говориться и «ежу понятно». Если стартер крутит, идем дальше. Как бы это не звучало глупо, но надо проверить есть ли бензин в баке.

Поворачиваем ключ и смотрим на контрольную лампу остатка топлива в баке. Если уверены что бензин есть идем дальше и проверяем наличие искры. Вывернем любую свечу, воткнем её в высоковольтный провод и касаемся двигателя (на массу)…

Здесь нам нужен помощник. Сажаем его за руль и пусть ключом крутит стартер. Есть искра на наконечнике свечи? Гуд. Нет? плохо. Неисправен блок коммутации или его проводка. С этим сложно что то поделать. Попробуйте поменять коммутатор. Так же следуют проверить искру на центральном проводе идущем от катушки. Проверяем тем же методом со свечей.

Отсутствие искры может указывать на неисправность катушки.

Проверим систему питания. Если на улице зима, в систему снабжением бензина могла попасть и замерзнуть вода. Проверяем: откручиваем «воздухан», и несколько раз нажимаем на кнопку бензонасоса. Булькает? Хорошо бензин поступает в карбюратор. нет?

Либо замерзла вышеуказанная вода каким то образом попавшая в систему, либо, что более вероятно, неисправен бензонасос. Обратите внимание на фильтр тонкой очистки. Его следует осмотреть на наличие трещин и повреждений. Так же можно посмотреть шланги по которым поступает бензин. Все проверили? Система питания в порядке?

Следующий шаг, свечи! Выкручиваем свечи. Все. Смотрим, есть ли на них нагар. У запасливого водителя всегда должен быть запасной комплект, рабочих, проверенных свечей. «Заплеванные» (черные свечи с нагаром и залитые бензином), бесполезно чистить шкуркой и протирать. Их необходимо прокалить над газовой плитой.

Значит рабочие свечи вставили, не помогло? Перейдем к системе зажигания. Снимаем высоковольтные провода с трамблера. Кстати из за проводов машина тоже может не завестись, проверить их. Смотрим на крышку трамблера.

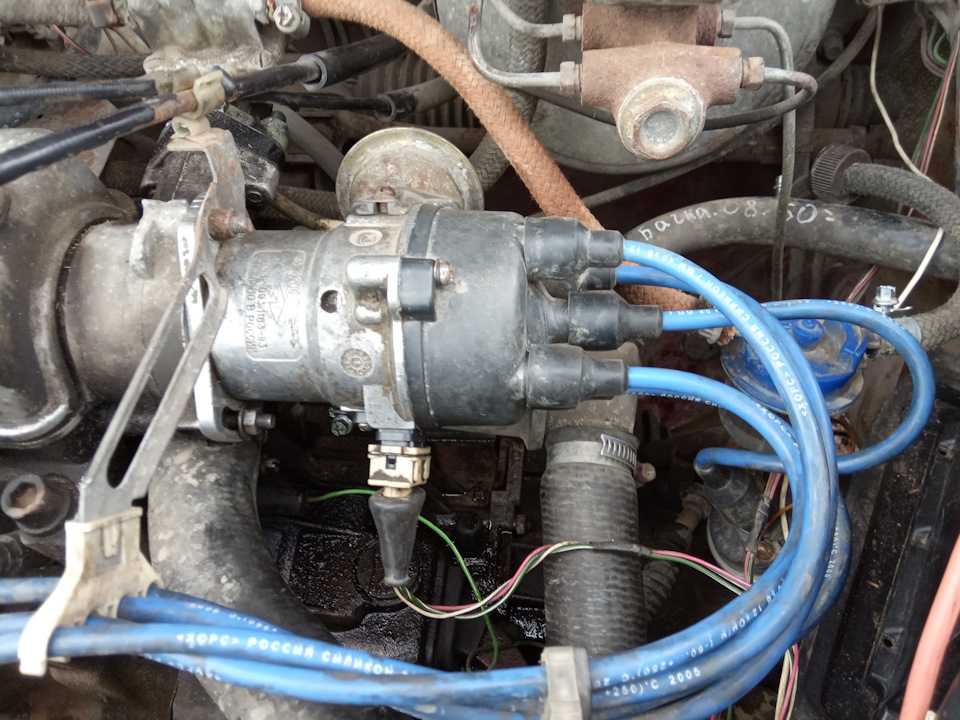

Если внутри имеются сколы, опалены контакты, поменяйте крышку. Дальше снимаем бегунок. Его тоже можно заменить. Выкручиваем 2 болта. Отсоединяем проводку с датчика холла и меняем собственно датчик. Собираем все в обратном порядке с новыми запчастями.

Расположение высоковольтных проводов на крышке трамблера идет не по порядку. Первый провод (на крышке он помечен цифрой 1) идет от 1 цилиндра (крайнего слева), далее по часовой стрелке пойдут 2 цилиндр, 4 цилиндр и 3 цилиндр. Если перепутать провода машина будет жутко троить или вообще не заведется.

Остается проверить ремень ГРМ. Он находится с левой стороны, под кожухом. Снимаем и смотрим на зубцы ремня. Если не хватает и ремень проскочил то его надо менять. Только вот вопрос в последствиях. Если у вас двигатель 1.3, то возможно погнуло клапана (даже не суйтесь сами). Если 1.5 то возможно ничего страшного.

Ну вот в принципе и вся система. Всё должно завестись. Если нет, можно с чистой душой (сделал, что мог) тащить её сторонним мастерам. Если машина не работает на холостых, проверьте электромагнитный клапан. Он вкручен в карбюратор с правой стороны. Снимите клемму.

Поверните ключ, включив зажигание и несколько раз коснитесь клеммой по клапану. Есть щелчки и искра? хорошо, он работает. Просто выкрутите его и продуйте жиклер находящийся на конце. Назад клапан нужно закрутить руками, желательно не перетягивая его.

Так же неустойчивая работа на холостых или движение рывками могут быть следствием не отрегулированного карбюратора, собственно как и заплеванные (от переобагащенной смеси) свечи.

Удачи на дорогах.

В заморозки многие водители сталкиваются с невозможностью эксплуатации автомобиля ВАЗ-2109. Запуск мотора в теплое и холодное время года имеет свои особенности. Если не касаться полной неисправности двигателя, то при низкой температуре происходят незначительные изменения. При этом существует два вида двигателя – инжекторный и карбюраторный, – свойства которых дифферентны. Причины трудностей запуска того или иного двигателя выяснить можно, но следует разобраться в их свойствах.

Различают инжекторный и карбюраторный двигатели. Какой из них лучше действует в холодное время года? Безусловно, инжекторный. В старых моделях автомобиля установлен карбюратор, а в новых моделях давно используют инжектор. Тем не менее работоспособность карбюратора позволяет не заменять его на инжектор.

В карбюраторе следует провести регулировку пускового устройства. Запуск такого двигателя в мороз имеет определенный план – о сложном простыми словами:

Открыть капот и подкачать на бензонасосе топливо в карбюратор;

Попробовать включить дальний свет фар на несколько секунд;

Пару раз выжать сцепление;

Затем – педаль газа и подождать около 15 секунд;

Вытянуть рукоятку подсоса.

Каковы же причины не запуска карбюратора в холод

Необходима чистка карбюратора. Машина может глохнуть без подсоса.

Кондиционирование мотора в минусовую температуру. Из-за перемены температуры появляется влажность на кулачках в трамблере, при запуске двигателя трамблер не выдает той мощности, которая должна идти на свечи для распределения горючей смеси.

Замерзание электролита в аккумуляторе.

Моторное масло.

Перед тем как выяснить причину, обычно проверяют систему зажигания.

Отдельное слово о моторном масле. Масло должно подходить не только двигателю, но и соответствовать определенным температурным климатическим условиям. Минеральное масло быстрее замерзает в морозы, поэтому его не рекомендуют при минусовых температурах. Существуют такие виды масла, как синтетическое и полусинтетическое.

Полусинтетическое масло дешевле, поэтому его часто боятся использовать, не надеясь на его положительные характеристики. Если речь идет о зиме, то полусинтетическое масло идеально подойдет для таких условий. Оно уменьшает вязкость металлических деталей, которые двигаются в холода.

Инжекторная система имеет свой электронный блок, который управляет мотором. Здесь нет ручной регулировки, а все управление заложено в контроллере. Этим и отличается инжекторный двигатель от карбюраторного. Однако существует и отрицательная черта модернизированного двигателя, так как именно в морозы бензин может заливать свечи.

Если же все в порядке, но машина снова глохнет, впору подогреть впускной коллектор горячей водой. Этот способ применяют практически все водители.

Недостаточная интенсивность при прокрутке двигателя стартером может также привести к невозможности его запустить.

Итак, выделим причины, по которым инжекторный двигатель не заводится:

Нехватка достаточной интенсивности прокрутки мотора.

Проблема с залитыми свечами.

Неисправность.

ВАЗ-2109 имеет 8-клапанную систему. Многие спорят о свойствах 8-клапанного и 16-клапанного мотора. Одни считают, что 8 клапанов – это устрой прошлого века, а другие находят все больше минусов в новом решении 16-клапанного двигателя. Дело в том, что двигателя, который имеет 16 клапанов в автомобиле ВАЗ-2109, в оригинале не существует. Его реально самостоятельно переделать, но машина создана именно с двигателем 8 клапанов. Это влияет на всю систему двигателя.

Если карбюраторный двигатель реально починить в домашних условиях, то инжекторный смогут отремонтировать только специалисты, имеющие определенное оборудование. В ситуациях, когда плохо заводится карбюратор или инжектор, владелец должен быть уверен в рабочих функциях мотора, а только после искать пути решения, опираясь на главную проблему низкой температуры.

Что делать если Ваш любимый Ваз 2108, Ваз 2109, Ваз 21099 отказался заводится? В данной статье будет рассмотрена схема поиска неисправности. Как Вы наверняка знаете,чтобы двигатель завелся и работал необходимо три условия: воздух, бензин, искра. При вращении коленчатого вала двигателя Ваз 2108, Ваз 2109, Ваз 21099 происходит засасывание горючей смеси внутрь цилиндров(смеси воздуха и бензина в определенной пропорции). После закрытия впускных и выпускных клапанов в конце такта сжатия на свече должна появится искра, воспламеняющая горючую смесь — двигатель заводится.
Рассмотрим диагностику определения неисправности по цепочке. Вся методика подробно отражена на рисунке, в тексте даются необходимые комментарии по пунктам.

1)Если стартер не проворачивает коленчатый вал Ваз 2108, Ваз 2109, Ваз 21099,то проверяем следующее: аккумулятор должен быть заряжен, при поворачивании ключа зажигания должен быть слышен щелчок отработки втягивающего реле,на стартере должны быть надеты все разъемы.

2)Если стартер вращает коленчатый вал. Необходимо определится что не поступает в цилиндр, горючая смесь или искра. Сначала ищем искру. Для этого снимаем высоковольтный провод с любой свечи,подносим на расстояние сантиметра к массе и проворачиваем стартер.

3)Если на свечу Ваз 2108, Ваз 2109, Ваз 21099 не идет искра, проверяем идет ли искра на распределитель зажигания (трамблер).Для этого снимаем центральный провод с распределителя, подносим на расстояние 1 см к массе и проворачиваем стартер. Если искра проскакивает от провода к массе — проблема в распределителе зажигания: проверяем бегунок, чистим контакты.

4)Если нет искры на распределитель зажигания,необходима диагностика системы зажигания.
Существует два варианта дальнейшего поиска неисправности:
А)Использование прибора диагностики бесконтактной системы зажигания.
Б)Ручное выявление неисправности.
А) У Вас есть прибор, разновидности их могут быть разные, но принцип работы один и тот же: питание и отработка датчика Холла и коммутатора отображаются лампочками.

Прибор подключается в разрыв цепи коммутатора. Снимите разъем с коммутатора и соедините с разъемом прибора. Второй разъем прибора оденьте на коммутатор. Включите зажигание: должны гореть лампочка питания системы зажигания и лампочка питания датчика Холла.

При вращении стартера Ваз 2108, Ваз 2109, Ваз 21099 должны моргать: лампочка управления коммутатора, лампочка импульсов с датчика Холла.
Если не моргает лампочка управления коммутатора — замените коммутатор.

Если не идут импульсы с датчика Холла, разберите распределитель зажигания,убедитесь,что при вращении стартера крутится бегунок распределителя. Если стартер крутится, а бегунок распределителя нет — порван ремень ГРМ. Если бегунок крутится, а сигнала с датчика Холла нет,- замените датчик Холла.
Б)Вариант поиска неисправности без прибора диагностики зажигания Ваз 2108, Ваз 2109, Ваз 21099.Разберите распределитель зажигания и убедитесь,что бегунок распределителя крутится при вращении стартера. Если не крутится — порван ремень ГРМ. Если бегунок крутится, проверьте, чтобы барабан распределителя не касался датчика Холла. Убедитесь в исправности проводов и разъема датчика Холла. Если все в норме — меняйте коммутатор,самая частая причина когда нет искры — сгорел коммутатор. Если же и после замены коммутатора искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания(по народному бабина) выходит из строя крайне редко, однако такие случаи тоже бывают.

Катушка зажигания

5)Если искра есть,но двигатель не заводится, снимаем крышку воздушного фильтра.

Фильтр чист,не залит маслом? Пробуем завести Ваз 2108, Ваз 2109, Ваз 21099 без крышки воздушного фильтра, завелась — значит нет доступа воздуха в карбюратор, забит фильтр,подвод воздуха, фильтр залит маслом.
6)Не завелась — снимаем полностью фильтр с крышкой и откручиваем топливный шланг от топливного насоса к карбюратору со стороны карбюратора. Проворачиваем стартер — должен брызнуть бензин. Не брызгает? Либо топливный насос вышел из строя, либо не подается топливо из бака,если оно там конечно есть.
7)Если бензин брызгает при провороте стартера — открутите шланг обратки топливной магистрали от карбюратора. Заткните обратку пальцем,и дуньте ртом в подачу. Воздух проходит в поплавковую камеру? Если да, значит и бензин тоже проходит, необходимо продуть весь карбюратор сжатым воздухом.
8)Не проходит воздух в поплавковую камеру? Проверяем сеточный фильтр карбюратора. Выкручиваем его,чистим. Не помогло? — Возможно,залип игольчатый клапан. Постучите сбоку карбюратора гаечным ключом или дуньте в отверстие подачи сжатым воздухом.
9)Если все равно не удается продуть воздух в поплавковую камеру — снимаем крышку карбюратора.Берем её в руки и опять пробуем дуть. Воздух не проходит — меняем игольчатый клапан.
10)Если при снятой крышке воздух проходит, а при зажатой на карбюраторе нет-забиты топливные жиклеры.Необходима полная продувка карбюратора.
11)Если после проделанной работы машина все равно не заводится,выкрутите свечи.
Посмотрите залиты они бензином или нет?Если залиты -необходимо высушить. Включаем газовую плиту и держа плоскогубцами просушиваем свечку над огнем. Если свечи все равно сухие — можно попробовать брызнуть несколько капель бензина в 1 камеру карбюратора(ближе к салону).Может пробить карбюратор возникшим разрежением и двигатель заведется.

Описанные выше приемы помогут завести Ваз 2108, Ваз 2109, Ваз 21099 более чем в 90% случаев. Однако в случае трудно диагностируемых проблем(проскочил ремень ГРМ не несколько зубьев, плохая или отсутствующая компрессия в двигателе,не отрегулирован карбюратор) Вам смогут помочь только на СТО.

Не срабатывает зажигание ваз 2114

Не работает замок зажигания
Каждый современный автовладелец знает, что содержать машину сегодня – удовольствие не из дешёвых. Цены на топливо регулярно ползут вверх, дорожают одновременно запчасти. Если раньше автомобиль гнался по каждому поводу в сервис, то сегодня владелец трижды подумает, чем это сделает. Некоторые сложности действительно, можно устранить своими руками. Узнайте, что можно сделать, если не работает замок зажигания автомобиля.

Проблемы с ключами зажигания

Любой автомобиль может огорчить своего владельца возникновением различного рода неполадок. С ключами зажигания также могут возникать проблемы. Основных проблем три:

• не вынимается ключ из замка зажигания;
• деталь заедает при определенных положениях в замке;
• не поворачивается ключ в замке зажигания .

При возникновении проблемы любой автовладелец задается вопросом, что делать в этой ситуации. Если не вытаскивается ключ из замка зажигания, то причинами могут как повреждение самой детали, так и проблемы с контактной группой. В любом случае потребуется демонтаж замка зажигания и ликвидация причины неисправности. Если застрял ключ в замке зажигания, по-другому проблему решить нельзя, поскольку это может привести к повреждениям контактной группы и самого ключа.

Если не поворачивается ключ в замке зажигания, это может быть вызвано теми же причинами. Пути устранения проблемы остаются теми же, что и в ситуации, когда деталь заклинило.

Различные типы ключей зажигания

Что собой представляет

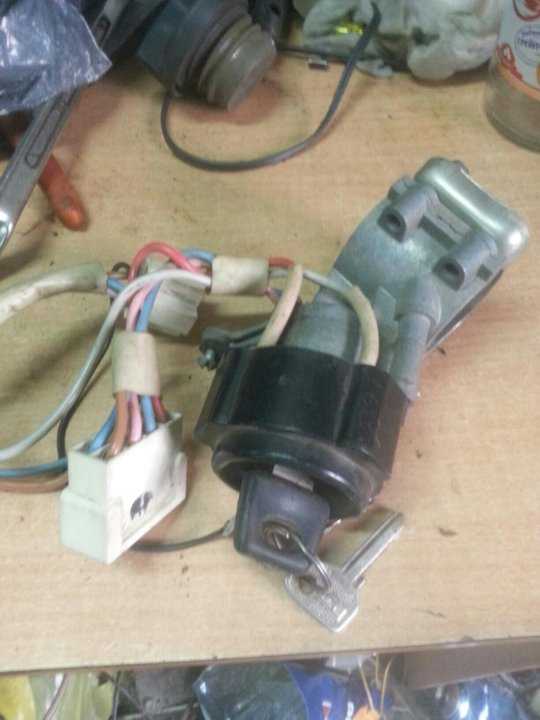

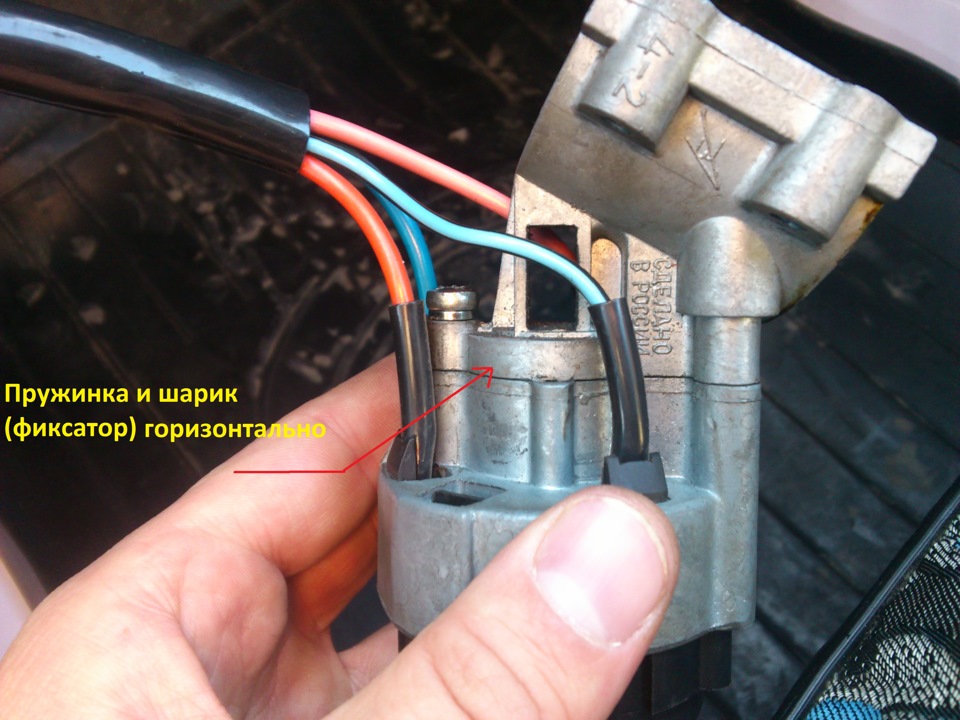

Для начала приведем строение замка. Узнаем как он выглядит, из чего состоит, каков его принцип работы и так далее:

• Как и говорилось, – это очень важный элемент автомобиля Ваз 2109, ведь практически все имеющееся оборудование связано с ним.

Примечание. Хотя есть компоненты, которые никак не зависят от замка. Вот они: подсветка номерного знака, стоп-сигналы, габаритки, аварийка, лампочка салона и подсветка на торпеде.

• Замки зажигания встречаются разные: нового или старого образца. Первая разновидность без реле имеет три положения и короткий ключ, вторая с реле – четыре положения и длинный ключ.

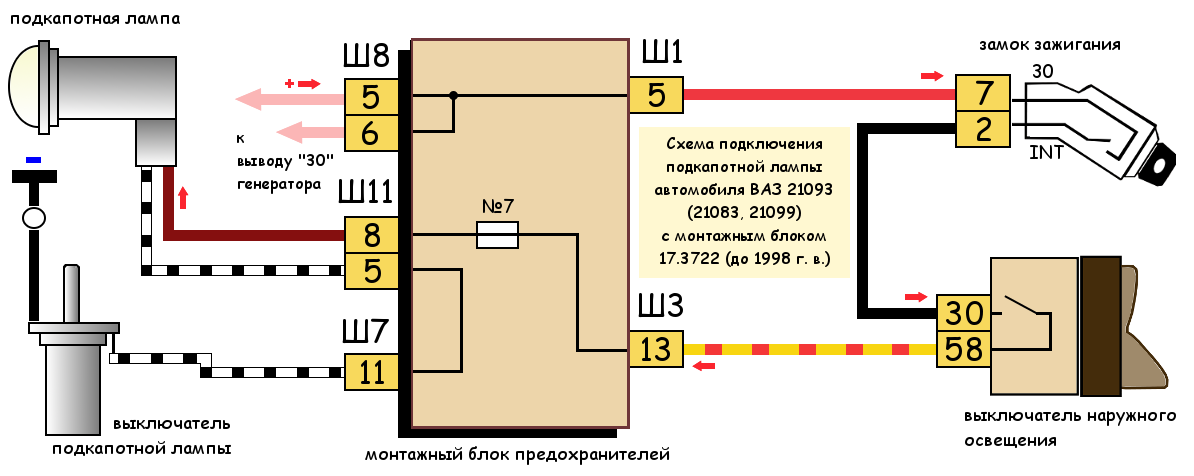

Схема

Ниже представлена типичная схема замка зажигания на «девятке».

Признаки неполадок контактной группы

Различные контактные группы имеют отличия в режимах. При фиксированном положении ключа в замке в отличающихся автотранспортных средствах подключаются различные комплексы устройств. Поэтому и наборы признаков неполадок в контактной группе для каждого автомобиля будут отличаться. Однако, у них есть определенные общие черты.

Одним из главных признаков проблем с контактной группой является единовременный отказ комплекса элекроустройств. Так может произойти из-за того, что через один контакт может запитываться не один потребитель энергии. К примеру, поворотники, ближний и дальний свет. фонари заднего хода работают лишь при включении зажигания. При неисправности контакта, посредством которого запитываются данные потребители, световые приборы не будут работать.

При остановке работы нескольких несвязанных между собой устройств чаще всего причиной является неисправность контактной группы зажигания. Реже проблема связана с неполадками в блоке предохранителей, в котором на к одному гнезду также подключено несколько потребителей. Но в этом случае мощные потребители разнесены по разным предохранителям, и их одновременный отказ говорит только о проблеме с контактной группой зажигания.

Следует вывести еще несколько признаков неисправности контактной группы:

• неработающий стартер, при этом не функционируют управляющее и втягивающее реле. поскольку на них не подается напряжение;
• отказ несвязанных между собой потребителей электроэнергии, работающих обычно при одном и том же положении, которое имеет ключ зажигания;
• частичное восстановление функционирования устройств при изменении положении ключа в границах одного положения.

Если был отмечен один из признаков или проявились несколько, то можно подтвердить неисправность контактной группы замка зажигания. Чаще всего при этом требуется ее замена. Она производится несложно, поскольку положение контактной группы удобно для доступа..

Что нужно знать о поломках бесконтактной СЗ?

Если говорить о неполадках системы зажигания бесконтактного вида, то первостепенным признаком сбоев в ее функционировании считается некорректная работа мотора. Если нет зажигания, ДВС может вовсе не завестись либо заводиться через раз, кроме того, мотор, вероятнее всего, будет менее стабильно функционировать на нейтральной передаче. Также одним из основных признаков является невозможность автомобиля развивать должным образом мощность. Бывает и такое, что при попытке включить зажигание, водитель видит, что контрольные лампы на панели не горят. Если контрольные лампы перестали гореть, то причина, вероятнее всего, кроется в самом замке, поскольку это может быть связано с отсутствием контакта в результате поворота ключа.

Что касается основных причин, то для бесконтактной СЗ характерны такие неисправности:

1. Пробой крышки распределительного устройства — одна из самых частых проблем, обычно происходит в результате неправильной эксплуатации распределителя или при его износе.
2. Обрыв в цепи высоковольтных проводов, как правило, такая неполадка связана с пробоем изоляции, что, в свою очередь, чревато утечкой тока. Также причина может крыться и в плохом контакте высоковольтников со свечами.
3. Выход из строя или износ свечей, катушки, контроллера либо транзисторного коммутатора. Эти элементы также могут выйти из строя в результате износа или по причине неправильной эксплуатации. Что касается непосредственно свечей, то они могут некорректно работать из-за постоянного использования некачественного топлива при заправке.
4. Еще одна распространенная неисправность — обрыв от контроллера обмотки статора.
5. На выходе распределительного устройства отсутствует контакт.
6. Менее распространенной неисправностью является отсутствие либо нарушение контакта подключения проводов с аппаратными элементами СЗ. Если проявляется такая проблема, то водитель, скорей всего, сможет услышать нехарактерные выстрелы из выхлопной трубы.
7. Увеличенный зазор в свечах (автор видео — Вячеслав Чистов).

Как показывает практика, зачастую неисправности в работе бесконтактной СЗ можно выявить по увеличенному расходу горючего. В данном случае причина обычно заключается в выходе из строя или некорректной работе центробежного либо вакуумного регуляторов либо обоих сразу, или же выходом из строя свечей.

Причины неполадок контактной группы

При появлении проблем главным вопросом является то, почему возникла неисправность. Все причинные факторы, приводящие к неполадкам в системе зажигания, подразделяются на механические и электрические.

Электрические причины

Основной электрической причиной неисправности контактной группы является ее перегрузка. Она возникает в результате установки оборудования с высокой мощностью. При этом через контакты системы зажигания проходит такой уровень тока, на который она не рассчитана. Через какое-то время металлическая поверхность контактов покрывается нагаром. Его нельзя счистить, поэтому приходится заменять неисправную группу деталей.

Для предотвращения перегрузки необходимо осуществлять подключение дополнительных устройств посредством реле. В этом случае силовой ток не нагружает группу и сохраняет целостность ее контактов.

Есть еще одна довольно распространенная электрическая причина неисправности — короткое замыкание в проводке автотранспортного средства, при котором подгорают контакты группы. Это также приводит к необходимости ее замены.

Механические причины

Основной механической причиной неисправности контактной группы является истирание непосредственно контактов или дорожек. Это возможно при длительной эксплуатации или же в случае изготовления деталей из металла низкого качества. Эта неисправность требует замены контактной группы. Для этого достается и заменяется замок зажигания.

К группе механических причин относится и обламывание контактов или прочих составных элементов группы. К примеру, в некоторых автомобилях контакт стартера имеет вид металлического язычка, который может изгибаться и отламываться.

Также конструкция группы может нарушаться в результате перегрева. Чаще это возможно из-за перегрузки электрическим током. При этом перегреваются контакты, смещаются дорожки вплоть до их отсоединения. Для устранения достается замок зажигания, после чего реализуется его замена.

Устранение неполадок

Ряд неисправностей контактной группы вполне реально устранить самостоятельно. Для этого необходимо разобраться со структурой этого комплекса деталей.

Структура контактной группы

Известно, что поворот ключа в замке зажигания предполагает начало запуска всего автомобиля. Если ключ проворачивается без усилий, неисправностей нет. Сам замок зажигания включает комплекс двух частей: контактной группы и личинки. Ключ реализует регулировку положения контактов. С его помощью можно выбирать положение соединения цепей: запуск или остановку двигателя, подачу электропитания на те или иные приборы, сцепление всех электроцепей автотранспортного средства. После того, как проворачивается ключ, происходит замыкание цепи, перемещение тока по проводам посредством индукционной катушки зажигания. В результате происходит замыкание контактов цепей зажигания и запуск мотора.

Строение заика зажигания

Когда замерзают контакты

Русские зимы настолько суровы, что в лютый мороз замок тоже намертво замерзает. Огромное количество ситуаций, когда ключ не поворачивается в замке зажигания, случаются именно зимой, когда температуры опускаются ниже -20 градусов. Все дело в том, что механизм замка зимой может накапливать в себе конденсат. И затем, когда автомобиль немного постоит на холоде, эти капли жидкости кристаллизуются, тем самым заблокировав движущиеся детали. В результате двигатель запустить не получится.

Ремонт и замена замка зажигания

При потребности в замене замка зажигания следует его сначала отсоединить, а потом достать. При этом нужно строго соблюдать правила техники безопасности. Прежде, чем что-то делать, нужно подготовить отвертку и шило. Можно рассмотреть то, как достается и заменяется замок и его детали, на примере автомобиля ВАЗ. В подобных автотранспортных средствах контактная группа локализована снизу рулевой колонки. В случае смены замка зажигания рекомендуется следовать определенным этапам:

1. Демонтаж замка. Сначала отключается аккумулятор путем снятия с него минусовой клеммы. Проворачивается ключ в нулевую позицию, при этом шапка ключа параллельна полу. Далее следует открутить крепежи кожуха рулевой колонки. Затем откручиваются винты крепежа замка, при этом ключ остается зафиксированным. Реализуется поджатие фиксатора при помощи вставки шила в отверстие кронштейна. При зажатии ключ тянется на себя. Производится отсоединение проводов, замок достается.
2. Замена неисправных элементов. В случае потребности в замене элемента замка зажигания необходимо отделить эту деталь при контакте со стопорным кольцом, далее установить новый элемент на эту же локацию.
3. Подключение контактов к системе зажигания. При окончании ремонта или приобретении нового замка требуется делать подключение контактов. Это несложно сделать, поскольку на клеммной колодке замка есть маркировка, позволяющая корректно осуществить подсоединение.
4. Обратная установка замка. При этом замок утапливается в посадочное место до звука щелчка. Затем закручиваются крепежи, устанавливается на свое место кожух.

После всех этих этапов следует проверить исправность работы системы зажигания.

Общая информация

Начнем с общей информации. Следует знать, что на автомобиле Ваз 2109 два источника питания – это АКБ и генератор. АКБ предназначена для подачи тока при пуске силового агрегата авто, а также для питания стартера и других потребителей на 12 В при неработающем двигателе. Когда мотор заработает, вся «инициатива» переходит к генератору. Теперь этот элемент обеспечивает током все потребители, даже систему зажигания и АКБ.

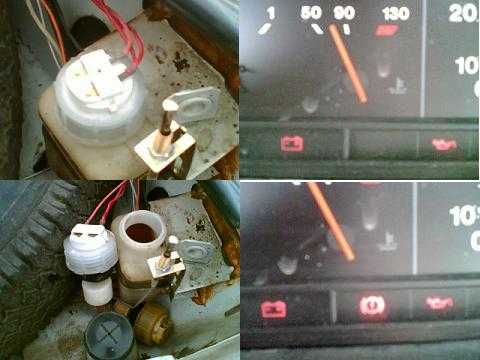

Когда генератор не дает ток

Примечание. Каждый водитель обязан знать, что если на панели приборов горит красная лампа зарядки, то от генератора не поступает заряда в бортовую сеть, то есть расходуется запасенная энергия АКБ. Понятно, что запас ограничен и зависит от величины батареи, ее емкости. Конечно же, в этом случае можно доехать до дома без генератора, но глушить автомобиль уже нельзя и придется ехать без остановок.

Порядок работ

Итак:

• В первую очередь, нужно проверить, а на месте ли . Случается, что он обрывается.
• Если ремень на месте, цел и невредим, то рекомендуется проверить его натяжение. Для этого нажимаем большим пальцем руки сверху и замечаем, насколько ремень погнулся. 10-15 мм – это норма.
• Вооружаемся соответствующим ключом и отворачиваем гайку, фиксирующую генератор к кузову. Затем вставляем монтировку между генератором и блоком цилиндров мотора. Методом рычага генератор отодвигаем и затягиваем гайку крепления.

• Нужно проверить, а не сгорел ли соответствующий предохранитель. Если да, то заменяем на новый (подробнее о предохранителях ниже).

• Пускаем силовой агрегат и проверяем, гаснет ли лампа зарядки АКБ. Если погасла, то значит все сделано правильно.
• Если она не погасла, то нужно проверить кабель, который тянется от генератора к АКБ (плюсовой). Проблемы могут быть именно в нем.

Примечание. От батареи идут два провода: толстый соединяет АКБ со стартером, а тонкий – тот, который нужен нам.

• Проверяем целостность этого провода. Может он оборван или еще чего.
• Проверить тщательно нужно и контакты, которые могли быть со временем окислены.
• Все эти неисправности, если они были обнаружены, исправляем. Запускаем двигатель и смотрим, появилась ли зарядка.
• Если да, то счастливого пути!

Если зарядки опять нет, то нужно проверить уже сам генератор(см.). Для этого лучше обратиться к специалистам или же сделать все по советам, которые можно найти на нашем портале.

Совет. Как и говорилось, доехать с испорченным генератором до сервиса или собственного гаража можно. Для того чтобы максимально снизить потребление тока АКБ, нужно обязательно отключить в этот момент все приборы, такие как автомагнитола, лишние осветительные приборы, вентилятор, кондиционер, обогреватель и т.д.

Проверка регулятора

Если автомобилист опытный, то ему можно посоветовать проверить регулятор напряжения генератора. Данный компонент требуется для того, чтобы поддерживать в заданных пределах напряжение генератора, даже если изменяется частота вращения и нагрузка. Не исключено, что он «отработался» и генератор функционирует неправильно. На автомобиле:

• Вооружаемся вольтметром, наделенным шкалой до 15-30 В.
• Замеряем напряжение обязательно после некоторой работы двигателя на средних оборотах.
• Напряжение замеряем при включенных фарах, в месте между соответствующей клеммой и массой генератора. Норма – тринадцать/четырнадцать В.
• В противном случае, если значение ниже или выше, регулятор нужно будет заменить.

Проверка демонтированного регулятора:

• Регулятор демонтируем.
• Проверяем его по схеме.

Примечание. Если регулятор на Ваз 2109, выпущен до 1996 года, то его лучше проверять в сборе с щеткодержателем. Это даст возможность обнаружить сразу обрывы выводов щеток и плохой контакт между концами регулятора.

• Включаем проверочную лампу между щетками.
• К выводам В и Б и корпусу регулятора подводим ток, напряжением 12 В.
• Затем подвоим ток, напряжением уже 15 В.
• В случае, если регулятор неисправен, лампа не должна гореть при напряжении 15 В и гореть при напряжении 12 В.
• Если она горит в обоих случаях, то регулятор неисправен и можно даже точно определить, что в нем пробой.
• Если же лампа не горит в обоих случаях, имеется в регуляторе обрыв.

Предохранители

Предохранители – это своего рода и защитники, и разведчики. Именно они сигнализируют об опасности короткого замыкания или же других проблем с электрикой, если перегорают во второй раз. А проблемы с электрикой нельзя класть в долгий ящик, ведь это грозит возгорание всей электропроводки и пожаром.

Примечание. Помните, что категорически запрещается заменять испорченный предохранитель новым, с большим номиналом. Совет. Чтобы сделать поиск неисправностей легче, рекомендуется пользоваться схемой, приведенной ниже.

Стоит отметить, что на Ваз 2109 могут быть установлены разные блоки: старый и новый. Отличительной особенностью нового является то, что в нем используются предохранители нового образца. Вместо цилиндрической формы предохранителей (как на старом блоке), здесь используются ножевые. Кроме того, используются в таком блоке и новые компактные реле.

Разберем теперь схему предохранителей на Ваз 2109, так как для работы с электрикой автомобиля это очень важно. Предохранители сокращенно будем называть буквой П, если монтажный блок старого образца и буквой P, если нового. Итак:

• 1 и 2 П с 8 А (в старом блоке) и 8/9 P с 7,5 А(в новом блоке) – отвечают за противотуманные фары.
• П номер 3 с 8А и P1 с 10А – отвечают за очистители, реле и клапан включения фар.
• П4 с 16А и P7 с 30А – отвечают за очистители фар, электродвигатель моторчика печки, моторедуктор очистеля заднего стекла, лампочки бардачка, обогрев стекол и т.д.
• П5 с 8А и P16 с 15А – отвечают за поворотники, реле аварийки, задние фары, за указатели температуры Ож и уровня топлива и т.д.
• П6 с 8А и P3 с 10А – задние фары, стоп-сигналы и освещение салона.
• П6 и P6 s 30A – отвечают за электрические стеклоподъемники передние.
• П7 и P10 с 7,5А – отвечают за лампочку номерного знака.
• П8 с 16А и P5 с 20А – отвечают за звуковой сигнал и различные реле.
• П9 на 8А и P10 на 7,5А – в ответе за левую габаритку и заднюю левую фару.

• П10 на 8А и P11 на 7,5А – в ответе за правую фару-габаритку и правую заднюю фару.
• П11 с 8А и P2 с 10А – отвечают за поворотники и аварийку.
• П12 с 16А и P4 на 20А – за обогреватель заднего стекла, прикуриватель и штепсельную розетку.
• П13 и П14 с 8А и P15/P14 с 7,5А – в ответе за осветители/дальний свет.
• П15/П16 с 8А и P13/P12 с 7,5А – в ответе за осветители/ближний свет.

Проверка работы

Для проверки правильности подключения отремонтированного или нового замка необходимо опят подключить минусовую клемму аккумулятора. Далее вставляется ключ зажигания в замок. Затем следует проверить соответствие включения механизмов согласно положению ключа в замке.

Таким образом, исправление неисправностей, возникших при работе контактной группы зажигания, относительно несложное. Следует разобраться с основными техническими понятиями, подготовить новые детали, инструмент, изучить правила техники безопасности. После этого можно приступать к работе. Замена замка зажигания не займет много времени и сил. Важно тщательно проверить правильность всех этапов работы для предупреждения возникновения неисправностей в дальнейшем.

Засор в замке

Водитель выходит на улицу, открывает свой автомобиль, вставляет ключ и чувствует, что ключ не поворачивается в замке зажигания, а ведь за окном уже давно не зима. Бывает, что скважины засоряются. В них в процессе эксплуатации запросто попадает большое количество различного мусора. Грязь активно собирается (особенно если механизм смазывали густыми смазками или маслами для улучшения работы).

В идеале требуется разобрать и тщательно прочистить замок. Но не всегда это возможно. Опытные водители для продолжения эксплуатации автомобиля без посещения СТО решают вопрос универсальным средством WD-40.

Не крутит стартер на автомобилях ваз 2108, 2109, 21099

03.07.2021 6 451 ВАЗ 2109

Автор:Иван Баранов

Многие владельцы машин российского производства сталкиваются с проблемой невозможности запуска машины, причем причины могут быть разными. И довольно часто бывает, что ВАЗ 2109 не заводится по причине того, что не крутит стартер автомобиля. Подробнее об этой неисправности, а также вариантах решения проблемы, вы сможете узнать из этого материала.

[ Скрыть]

Проверка со снятым стартером с помощью мультиметра

Данная проверка втягивающего реле позволяет очень точно выполнить внутреннюю диагностику и определить состояние обмоток и контактов. Демонтаж стартера в зависимости от марки автомобиля выполняют различными способами. Для ВАЗ 2110 эту процедуру осуществляют снизу из ямы. Перед отвинчиванием крепежа снимают провода (клеммы лучше пометить, чтобы не перепутать при сборке), возможно потребуется снять защиту картера.

Для начала подают напряжение с аккумулятора на корпус и клеммы реле, срабатывание сопровождается характерным щелчком и видимым перемещением штока. Дальнейшие проверки осуществляют с помощью мультиметра, который переводят в режим измерения сопротивления и выбирают диапазон 200 Ом.

Видео: Проверка стартера снятого с автомобиля

Сначала проверяют исправность втягивающей и удерживающей катушек. Для этого один из щупов подключают к массе, вторым последовательно касаются контактов. Показания прибора составляют 2 Ом. Отклонение показаний прибора от указанного значения – признак обрыва или короткого замыкания.Для проверки силовых контактов из корпуса реле вынимают сердечник и снимают возвратную пружину, после чего вставляют сердечник обратно. Шток сердечника с определенным усилием упирают в стол и заменяют сопротивление уже между контактами. Сопротивление составляет примерно 1,5 Ом.

Причины и способы устранения неисправностей

Разберем причины почему не крутит стартер на ВАЗ-2114.

Причины неисправности могут крыться не только в нем, но и в остальных элементах, задействованных в цепи.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Ремонт Lada Priora – электрооборудование

Причем поведение самой цепи при замыкании может подсказать, где искать поломку.

Ключ в положении «пуск» стартер не запускается.

Если после перевода ключа в положение «пуск» стартер не крутиться, но срабатывает втягивающие реле (слышен отчетливый щелчок, указывающий на то, что якорь переместился), при этом лампы на приборной панели заметно потускнели, то причина может быть:

Похожие статьи

•
  Самостоятельный ремонт стартера ваз-2109

• В разряженном АКБ
  . Забытые включенными на ночь электропотребители сажают аккумулятор и количества его энергии недостаточно, чтобы запитать электродвигатель. Сильные морозы тоже могут повлиять на батарею (воздействие минусовых температур приводит к возрастанию сопротивления в АКБ). Чтобы завести авто нужно либо зарядить аккумулятор, или «прикурить» от другого авто;
• В сильном окислении контактов
  . Или недостаточном контакте на клеммах АКБ и выводах втягивающего реле, в том числе и массы. Это является причиной возрастания сопротивления в местах соединения, поэтому энергии от батареи будет недостаточно для проворачивания электромотора. Чтобы стартер начал крутить, необходимо проверить все места соединений между АКБ и стартером, при надобности их зачистить и подтянуть. Чтобы не происходило окисления необходимо смазывать клеммы аккумулятора;
• В подгорании контактов внутри втягивающего реле (пятаков)

  . По этой причине при замыкании цепи якорем, происходят сильные потери напряжения в местах контакта. Для устранения проблемы придется снимать стартер, разбирать втягивающее реле для зачистки пятаков или же просто его заменить;

• В сильном износе контактных щеток электродвигателя
  . Благодаря такой неисправности нарушается контакт между щеточным блоком и ротором и электромотор вращаться не будет. «Лечится» это все заменой щеток;
• В коротком замыкании обмоток электродвигателя
  . Восстановить работоспособность поможет только перемотка обмоток или замена сгоревшего стартера на новый.

При повороте ключа все контрольные лампы горят.

Если при повороте ключа все контрольные лампы горят, но даже реле не срабатывает, то это может указывать на:

• Перегорание предохранителя цепи питания, ведущей на замок зажигания или недостаточного контакта в местах соединения. При этом напряжение от АКБ не будет поступать на замок, и соответственно, на обмотку втягивающего реле. Поэтому в первую очередь следует проверить состояние предохранителя и при надобности заменить его, а также проверить все места соединения;
• Подгорание контактной группы замка зажигания. По этой причине цепь не будет замыкаться и реле не сработает. Проверить это можно достаточно просто – нужно отверткой соединить между собой выводы на втягивающем реле (по сути, подать напряжение на электродвигатель в обход реле). Если при этом стартер начнет крутить, значит, причина в замке. Дополнительно можно проверить путем отсоединения проводов от замка и замыканием тех, которые ведут на реле (но для этого нужно знать, где какой провод). Если замыкание приведет к включению стартера, то неисправность точно кроется в замке и устранить ее можно путем замены сгоревшего элемента на новый;
• Замыкание обмотки втягивающего реле. В результате последнее перестает выполнять свои функции. Проверить это можно путем все того же замыкания контактов на нем отверткой. Если выявлено, что реле не работает, то последнее заменяется.
• Заклинивание якоря. Магнитное поле не может его втянуть и цепь не замыкается. Проверка делается как обычно – замыканием выводов. Устраняется же все разборкой реле и чисткой.

Это основные причины почему стартер не крутит. Если последовательно проверить все элементы цепи, то неисправность можно будет выявить очень быстро.

Важно почитать: Ремонт стартера своими руками

Разрядился аккумулятор

Система электропитания автомобиля во многом зависит от исправности аккумуляторной батареи. Чтобы поддерживать его в рабочем состоянии, необходимо соблюдать ряд требований и указаний. Если же, в силу каких-либо причин, уход за АКБ не производился, то рано или поздно, такое халатное отношение «аукнется» владельцу.

Наиболее выраженными симптомами неисправной АКБ являются:

• слабая яркость ходовых огней;
• затухание звукового сигнала;
• наличие красного/белого индикатора на крышке АКБ;
• отклонение стрелки бортового амперметра в сторону заряда при замыкании цепи стартера;
• наличие сульфатации клемм АКБ.

Все эти признаки, так или иначе, сигнализируют о том, что АКБ нуждается в диагностике. Для начала следует проверить уровень и плотность электролита. После этого АКБ нужно зарядить при помощи зарядного устройства. Если АКБ старенький, зарядку следует производить на предельно низких значениях зарядного тока.

Во время этой процедуры крышки банок АКБ должны быть сняты. На протяжении всего времени зарядки необходимо убедиться в отсутствии саморазряда АКБ. Случается так, что во время зарядки одна или несколько банок начинают «закипать» раньше остальных. Такое явление указывает на то, что батарея, ввиду ненадлежащего ухода, исчерпала свой ресурс.

Доработка реле блокировки стартера и защита контактов в ВАЗ 2110, 2111, 2112

По опыту эксплуатации ВАЗ (сначала классика 21011, потом 2111) давно замечено, что очень часто подгорают и приходят в негодность контакты замка зажигания (ЗЗ) которые управляют втягивающим реле стартера. Ток через эти контакты достигает 20А. Приходится заменять всю контактную группу. Вот и решил на новой машинке устранить эту проблему сразу, не дожидаясь ее появления. Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ. Все просто, но как оказалось, это совсем не обязательно, т.к. можно задействовать уже имеющееся реле блокировки стартера, сохранив полностью его прежние функции. Как показал анализ схемы, реле блокировки стартера запитано от +12В с главного реле ЭБУ, а минус подается с выв. 50 ЭБУ (Январь 7.2), и управляется ключом «с открытым коллектором» в ЭБУ. При включении зажигания ЭБУ выставляет «низкий уровень» (замыкает на массу) на контакте 86 реле блокировки. Реле срабатывает, замыкая цепь между замком зажигания и втягивающим реле стартера. При повороте ключа ЗЗ с конт «50» 12В поступает на втягивающее реле стартера. Как только двигатель запустился, ЭБУ снимает сигнал с конт 86 реле, оно обесточивается, разрывая цепь, и тем самым блокируя стартер. Блокировка работает! На Рис.1 изображен фрагмент схемы в базовом варианте, а на Рис.2 — после доработки. Как видно, изменения минимальные: 1. Розово-черный провод отключен от выв. «85» и изолирован; 2. Силовой провод от замка зажигания подключен к выв . «85» реле 3. Добавлен силовой провод (30 см) от разъема, с которого запитывается ЗЗ (2х контактный разъем к жгуту переднему) – сечением не менее 4 мм2, подключен к выв. 87 реле. Теперь силовая цепь управляется через реле, а ток через контакты ЗЗ не превышает 0,2А Доработка выполнена в 2009 году. Плюсы: минимальные переделки, не нужно еще одно реле, — экономия места в ЧЯ Минусы: за 6 лет не обнаружены.

Ниже приведен фрагмент схемы.

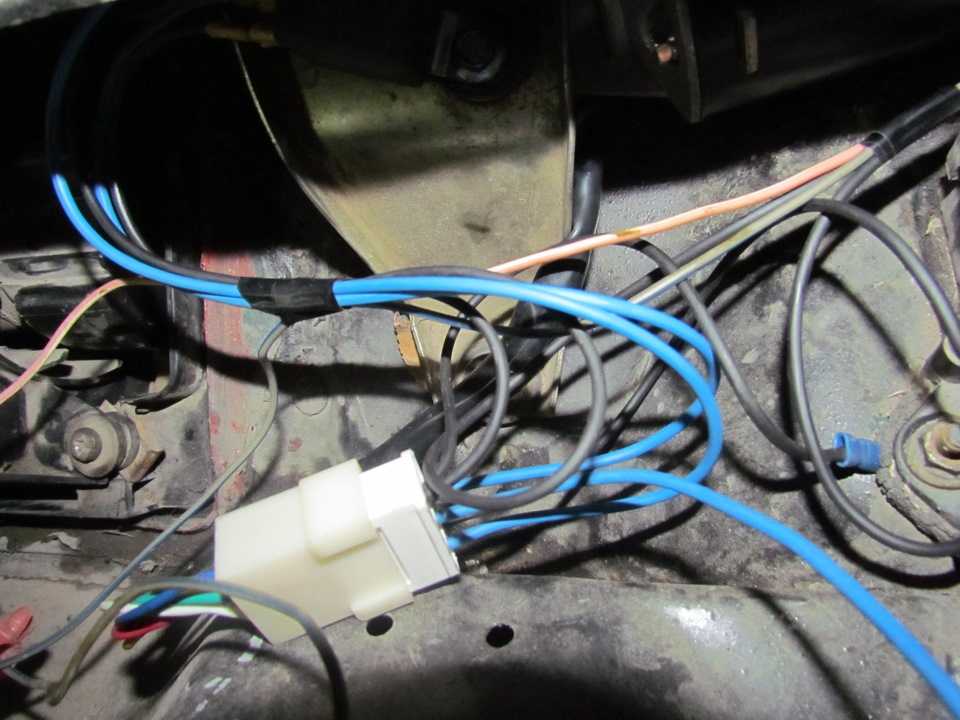

Ну и итоговый вариант. Реле стартера и дополнительное реле «разгрузки» контактов замка зажигания

Похожие статьи

•
  Лада калина реле бензонасоса где находится фото

Окончательная схема с разгрузкой контактов замка по цепи зажигания

Но и это еще не все! Следующее слабое место: силовые контакты втягивающего реле стартера. Из-за больших токов им достается еще большая электрическая нагрузка, и как следствие — эрозия. Защитить их от искрения, особенно при размыкании, можно подключив по одному мощному диоду параллельно стартеру и управляющей обмотке втягивающего реле. Суть доработки — подавить «ЭДС самоиндукции» — основную причину обгорания контактов. Диоды использовал достаточно распространенные, КД2998 – большой импульсный и прямой ток, да и были под рукой в достаточном количестве. Можно использовать выпрямительные диоды от компьютерных блоков питания, рассчитанные на прямой ток не менее 30А. Диоды помещены в 2 слоя термоусадки и на коротких проводах подключены прямо к стартеру. Схема подключения приведена.

Устранение падения напряжения в ВАЗ 2110, 2111, 2112

О достаточно неудачных и тусклых задних фонарях ВАЗ-2111 написано много. Особенно актуальной эта проблема становится

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

• Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
• Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
• Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
• Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
• Замените вышедший из строя компонент.

Похожие статьи

•
  Стартер крутит в холостую: возможные причины, методы решения проблемы и советы специалистов

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

Загрузка …

Как починить неисправности стартера своими руками

Электрическая составляющая стартера состоит из таких конструктивных элементов:

• обмотка;
• щеточный узел;
• втягивающее реле.

Проверяя втягивающее реле, пропустите работу стартера, обходя его коммутацию. На реле расположены сразу 3 клеммы, одна из которых является управляющей. Оставшиеся 2 крупные клеммы, находящиеся на входе в АКБ и на выходе стартера, замыкают с помощью отвертки или гаечного ключа. Достаточно замыкания не небольшой временной отрезок, главное, чтобы инструмент, который вы используете, не прикасался к металлическому корпусу прямо под капотом.

Понаблюдайте за изменениями стартера в процессе замыкания клемм – если прибор вращается, возможно, с явно слышимым треском, значит, виной неисправности является как раз втягивающее реле.

Помните, что заводить двигатель таким путем запрещается, ведь основная шестерня приспособления не входит в зацепление.

Скорее всего, контактные плоскости на внутренней плоскости попросту сгорели, и потому сверху сформировался слой диэлектрика из оксидов металлов. Для обгорания контактов нет надобности прилагать большие усилия, достаточно одного запуска движка ВАЗ-2109.

Починить втягивающее реле ВАЗ-2109 удается 2 способами:

1. Демонтируйте прибор и разберите его на составляющие, зачистите контакты.
2. Если есть материальная возможность, лучше реле заменить полностью. Практика показывает, что, если реле вышло из строя, для возобновления его работы контакты придется чистить все чаще. Если хотите, чтобы отремонтированное реле прослужило долго, отдавайте предпочтение этому варианту ремонта стартера, если прибор не крутится и не щелкает.

Дело в том, что в агрегатах, устанавливаемых на ВАЗ-2114, на контактные плоскости наносят слой сплава цветных металлов, которые минимизируют риск окисления и получения эрозий. При зачистке вы своими руками счищаете этот слой, поэтому нет ничего удивительного, когда деталь снова быстро выходит из строя.

Чтобы починить стартер на ВАЗ-2109, если он не крутится и не слышен характерный щелчок зажигания, возможно, потребуется проверить состояние щеточного узла. Принимайтесь за разборку стартера, если щетки изношены, признаки будут видны сразу. Что касается сгорания обмоток, определить эту неисправность легко по цвету и характерному паленому запаху.

Ваз 2109: неисправности стартера — ищем причины

Стартер для ваз 2109

Стартер, без него не запустишь автомобиль, а значит, далеко не уедешь. От его работоспособности зависит успех поездки.Поэтому нужно разобраться, как предотвратить его выход из строя, или же устранить уже имеющейся поломки.Рассмотрим более подробно:

• Тревожные сигналы
• Неисправности

Тревожные сигналы

Стартер является самым высоконагруженным электрическим потребителем в автомобиле. Если при запуске автомобиля появляются посторонний звук, шум, треск, или же становится ясно, что произошли изменения в работе стартера, не откладывая необходимо принять меры. На ВАЗ 2109 проблемы со стартером могут быть разные, некоторые из них можно устранить и своими руками, прочитав, как это делать или просмотрев видео.Вот небольшая инструкция по неисправностям.

Неисправности

Итак:

• Если на ВАЗ 2109 не запускается стартер, для начала нужно сделать элементарную проверку
  Проверить, не сел ли аккумулятор (АКБ).
• Проверить предохранитель в блоке предохранителей, отвечающий за стартер.

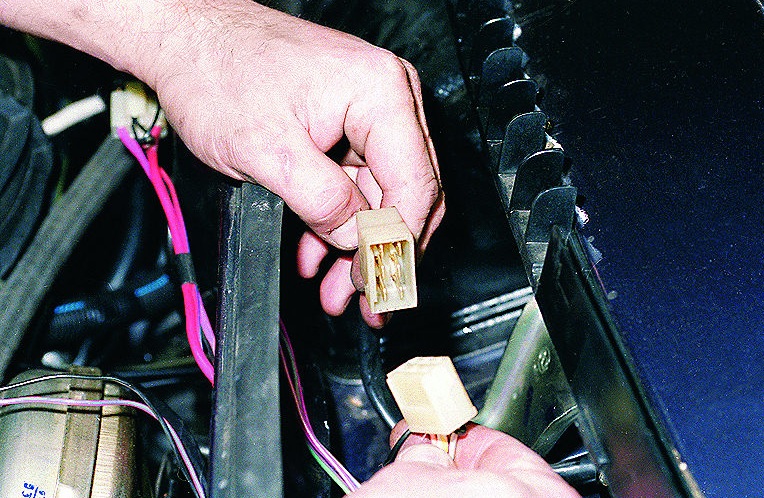

• Проверить реле, отвечающее за стартер, оно находится в подкапотном пространстве (фото 2).

Меняем реле (Фото 2)

Если все же на ВАЗ 2109 не работает стартер и проблема в другом, необходимо обратится к специалисту.

• На ВАЗ 2109 еле крутит стартер
  необходимо убедиться, в норме ли заряд АКБ
• не перетянут ли ремень генератора

Совет! Если проблема в другом, необходимо обратится к специалисту, возможно, изношены втулки стартера или иная причина. Чаще на ВАЗ 2109 плохо крутит стартер по причине износа передней втулки установленной в картере двигателя.

• На ВАЗ 2109 клинит стартер (поворачивая ключ в режим «пуск двигателя», стартер срабатывает на 1-2 секунды, что недостаточно для пуска двигателя и останавливается)
  необходимо убедиться, не греются ли клеммы на аккумуляторной батарее, не греется ли плюсовой провод, подходящий до стартера. Если греется, значит, плохой контакт.
• возможно, необходима замена втулок якоря.
• На ВАЗ 2109 залипает стартер, другими словами на ваз 2109 стартер не отключается (отпуская ключ после запуска двигателя, стартер продолжает работать)
  Возможно, вышло из строя дополнительное реле стартера (не втягивающее реле).
• Возможнозалипают контакты (пятаки) втягивающего реле стартера.
• Или не исправность в контактной группе замка зажигания — сплавились контакты.
• На ВАЗ 2109 не крутит стартер на морозе (стартер немного проворачивает, но с большим натягом, или же вообще не крутит)
  Скорее всего, на морозе химические процессы в аккумуляторе приостановились. Необходимо включить свет на несколько минут это поможет разогнать АКБ.
• Другой вариант предполагает отогрев АКБ в теплом помещении (не стоит делать слишком большой перепад температур, например, ставить в горячую воду)
• Также можно завести автомобиль, кинув питание от другого автомобиля
• Если предыдущие варианты не помогли, необходима замена АКБ
• На ВАЗ 2109 не крутит стартер, щелкает реле (при удерживании ключа в режиме «пуск двигателя», реле само включается и отключается)
  Сел аккумулятор

Происходит это, потому что заряда АКБ хватает, чтобы сработало втягивающее реле. При замыкании контактов идет большое потребление тока стартером, но этого тока не хватает для его работы.Напряжение на АКБ падает, и втягивающее реле возвращается в исходное положение. Нагрузки больше нет, снова тока хватает, чтобы сработало втягивающее. Действия повторяются. Итак:

• На ВАЗ 2109 не включается стартер (втягивающее реле включилось, а стартер не включился)
  Изношены щетки стартера (фото 3)
• Возможно, стартер сгорел
• заклинил стартер

Совет!Если стартер сгорел, иногда целесообразней купить новый стартер, цена на стартер варьируется от фирмы производителя.

Щетки изношены и не достают до якоря (фото3)

• На ВАЗ 2109 стартер трещит
  Сломаны или изношены зубцы венца маховика. (фото 4)
• Изношен бендикс (механизм, входящий в зацепление с маховиком).

В этом месте стартер трещит (Фото 4)

Совет! одной из наиболее частых неисправностей стартера является люфт якоря. Как же устранить люфт якоря стартера ВАЗ 2109. Необходима замена втулок скольжения. Наибольшую сложность для некоторых представляет замена передней втулки находящейся в картере (фото 5). А именно как достать эту втулку?

Решения

Итак:

• Подбираем подходящий метчик, ввертываем его во втулку и вытаскиваем.
• Или же разрубать втулку острым предметом ( отвертка, маленькое зубило, др.)

Втулка в корпусе (фото 5)

На первый взгляд неисправностей стартера очень много, но нет ничего невозможного. То, что сделано руками человека, можно обязательно починить, а имея необходимые знания и навыки, это можно сделать гораздо быстрее и качественнее. Хорошего ремонта.

masteravaza.ru

Возможные причины поломки

Как упоминалось выше, вращение шестерни возможно только в направлении вращения якоря стартера. Если возможно вращение в обратном направлении — это явная неисправность, то есть, бендикс подлежит ремонту или замене. Причин этому может быть несколько:

• Уменьшение диаметра рабочих роликов в обойме вследствие естественного износа. Выходом из положения служит подбор и покупка шариков аналогичного диаметра. Некоторые автолюбители вместо шариков используют другие металлические предметы, например, кусочки сверла. Однако все же не советуем заниматься самодеятельностью, а купить шарики необходимого диаметра.
• Наличие на одной из сторон ролика плоских поверхностей, образовавшихся вследствие естественного износа. Рекомендации по ремонту аналогичны предыдущему пункту.
• Стачивание рабочих поверхностей ведущей или ведомой обоймы в тех местах, где они соприкасаются с роликами. В этом случае ремонт вряд ли возможен, поскольку такую выработку удалить невозможно. То есть, необходимо производить замену бендикса.

Еще одна причина поломки — износ зубьев шестерни. Поскольку это происходит по естественным причинам, то ремонт в данном случае невозможен. Необходимо произвести либо замену упомянутой шестерни, либо бендикса целиком.

Поскольку стартер не только испытывает сильные нагрузки, но и контактирует с внешней средой он поддается таким раздражителям как: влага, пыль, грязь и масло, то пробуксовка на свободном ходу может случатся и по причине отложений в его пазах и роликах. Признаком такой неисправности является шум якоря во время запуска стартера и неподвижностью коленвала.

Отличия между поломкой стартера и реле

Чтобы не перепутать, что же именно вышло из строя — стартер или втягивающее реле, есть отличный метод распознавания «виновника».

• Снимите стартер, зацепите к массе минусовую клемму аккумулятора;
• Конструкция устройства имеет медные болты и языковидный элемент;
• К этому «языку» подключается плюсовой провод от аккумуляторной батареи;
• При наличии контакта, втягивающее реле щелкает и включается в работу;
• Если нет, тогда придется отправляться в магазин за новым реле.

Работоспособность стартера можно проверить иначе. Для этого минусовой провод от аккумулятора крепится на массу стартера, а плюсовой провод — на болт (от него идет контакт на втягивающее реле). Если стартер начал крутить, тогда все хорошо. Ваша гипотеза о проблемном реле в очередной раз подтвердилась. Только перед проверкой убедитесь, что сами контакты исправны, они не повреждены. Многие об этом забывают, что приводит к неверным выводам относительно работоспособности двух элементов.

Но есть еще один очень важный момент. При указании всех фактов на то, что не работает стартер или втягивающее реле, все равно причиной проблем с зажиганием может послужить другой агрегат — замок зажигания. Не поленитесь проверить его исправность, прежде чем покупать новые запчасти.

Несколько щелчков

Не работает стартер ВАЗ 2109, когда вы слышите несколько щелчков после того, как вставили ключ в зажигание и повернули. Тем не менее эти несколько щелчков сразу же оповещают водителя о причине поломки:

• Удерживающая обмотка начала слабо фиксировать сердечник;
• У вас сел аккумулятор;
• Ослабли клеммы.

{banner_content} Для начала зарядите аккумулятор, потому что он очень часто приводит к тому, что автомобиль не заводится. Если это не поможет, то проверьте обмотку и клеммы. Обе детали можно очень просто заменить, если вы хоть чуть-чуть разбираетесь в конструкции своего автомобиля и механике. Впрочем, каждый водитель обязан знать такие элементарные вещи, иначе вы будете частенько застревать посреди дороги.

Роль элемента

Все автомобили ВАЗ, включая модель 2109, имеют стандартную систему запуска мотора, которая основана на электрическом стартере. Вот что вам нужно о нем знать.

1. Стартер — это небольшой электромотор, который по средствам муфты (бендикса) подключается к маховику мотора на небольшой промежуток времени, чтобы запустить вращение маховика.
2. При своих небольших габаритах, стартер пропускает через себя огромные по силе токи.
3. Если бы цепь стартера замыкалась непосредственно в замке зажигания, то ни один компонент системы не сумел бы выдержать таких токовых нагрузок. Как результат, они б сгорели.
4. Потому для этих целей стартер подключается дистанционно к АКБ через реле. Его контакты рассчитаны на большие токи.
5. Стартер работает кратковременно и должен выключаться после запуска двигателя. В противном случае начнется его активное разрушение из-за воздействия мощности мотора.
6. Эти задачи великолепно выполняет релюшка. Собственно, именно для обеспечения функционирования системы и защиты от тока, своевременного выключения стартера в конструкцию включена втягивающая релюшка.

Схема элемента

Почему не крутит стартер 2109, возможные причины

Если стартер не крутит, следует обратить внимание на то, что произойдет во время поворота ключа зажигания в позицию включения стартера. Вариантов дальнейшего развития события три:

• Слышны многократные щелчки.
• Слышен однократный щелчок.
• Ничего не слышно.

Причина однократного щелчка во время поворота ключа зажигания — либо тяговое реле стартера, либо реле зажигания. Проверьте все разъемы на тяговом реле и непосредственно самом стартере. Если это щелкает тяговое реле, проверьте следующие вещи:

• Износились щетки стартера.
• Подгорание контактов на реле.
• Возможно сломалась вилка, толкающая бендикс стартера.
• Стартер не способен провернуть коленвал по какой-то причине.

Если вы слышите многократные щелчки, значит напряжения на тяговом реле недостаточно, чтобы включить его. Причины пониженного напряжения на реле:

• На клеммах АКБ плохой контакт.
• Севший аккумулятор.

Если во время поворота ключа ничего не слышно, проверьте, светится ли приборная панель. Может быть от АКБ просто отвалилась масса. Если приборная панель светится, то причины, по которым стартер не крутит, такие:

• Короткое замыкание. Если в стартере возникает короткое замыкание, он начинает греться и появляется характерный запах и даже дым.
• Неисправно реле зажигания.
• Развалилась контактная группа в замке зажигания.

Стартер 2109 устройство и принцип действия

На всех автомобилях без исключения стартер отвечает за пуск мотора, а точнее, за раскрутку коленвала. По сути — это маленький электродвигатель. Устройство стартера включает: бендикс со щетками, две обмотки, а также подвижный ротор. Как все это функционирует? Вокруг роторной и статорной обмоток создаются магнитные поля, которые имеют противоположные значения, что приводит подвижный элемент в действие. Подать на стартер напряжение достаточно просто, а вот ротору нужен посредник — щетки, которые состоят из меди и графита.

Что касается бендикса стартера, то данный компонент передает вращение на маховик. Деталь состоит из таких частей: вилка, которая соединяет механизм со втягивающим реле, шестерня и обгонная муфта. Многие автовладельцы сталкивались с ситуацией, когда данный элемент стирается. Если бендикс пробуксовывает, это хорошо слышно. В таком случае монтаж нового комплекта неизбежен. И хотя причиной не редко служит загрязнение механизма, не рекомендуется его чистить. Из-за сажи и пыли бендикс изнашивается, часто неравномерно, и даже после чистки не сможет выполнять свои функции на должном уровне.

Зачем стартеру бендикс

Понять, что именно обгонная муфта является причиной трудностей с запуском двигателя не всегда бывает легко. Снимать каждый раз стартер для его проверки неразумно и слишком трудоемко, а причиной трудного пуска мотора может стать не только неисправность бендикса, но и проблемы с втягивающим реле или стершаяся втулка, на которую насажен вал стартера – замена муфты в этом случает проблему не решит.

Иные способы проверки этого узла не могут дать точного ответа на вопрос почему периодически возникают трудности с пуском. Для этого процесса имеет значение буквально все – от степени заряда аккумуляторной батареи до состояния самого электромотора. Если опыта у автовладельца маловато, то пытаться самостоятельно продиагностировать стартер не стоит , поскольку несмотря на внешнюю простоту, его конструкция отличается достаточной сложностью, и любые непрофессиональные действия могут окончиться необходимостью полной его замены, который низкой стоимостью не отличается.

Ремонт

В некоторых случаях (а именно — когда на стартере установлено реле разборного типа) можно попытаться его отремонтировать. Для этого нужно снять стартер и демонтировать реле точно также, как было сказано выше. После этого следует аккуратно располовинить устройство, отвинтив торцевые крепежные гайки.

Старый сердечник (который чаще всего и выступает причиной заклинивания реле) нужно будет удалить, заменив его на новый, после чего останется только собрать реле, смонтировать его на стартер.

Стоить такой ремонт (с заменой одного только сердечника) будет гораздо меньше, чем замена всего реле. Правда, отделяя одну половину от другой, а также собирая реле обратно, следует быть очень внимательным, поскольку при неаккуратных действиях или сердечник или его возвратная пружинка могут вылететь и потеряться.

Где находится датчик скорости

Датчик скорости (ДС) на переднеприводных автомобилях ВАЗ считывает импульсы в зависимости от оборота колеса и передает данные на электронный блок управления (ЭБУ). При торможении двигателем с помощью ДС и ЭБУ отключается подача топлива, таким образом достигается более экономичная работа ДВС. Если датчик неисправен, записывается код ошибки, несколько возрастает потребление бензина, понижаются холостые обороты, особенно при резком торможении. Где находится датчик скорости, обнаружить сразу сложно, так как он спрятан под корпусом воздушного фильтра (КВФ).

Отыскиваем нужную нам деталь следующим образом:

• открываем капот машины;
• ключом на 10 отворачиваем два болта крепления КВФ;
• расслабляем хомут воздушной «гофры», отсоединяем «фишку» с проводами;
• вынимаем КВФ, теперь датчик уже появился в поле зрения, он расположен на корпусе коробки передач (КПП), к нему подходят провода, подсоединяемые с помощью разъема.

ДС легко выкручивается рукой, а штекер с проводами можно выдернуть и после того, как датчик будет откручен (но аккуратно, чтобы не повредить проводку во время вращения).

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок. Разборка и ремонт реле осуществляется в следующем порядке:

1. Откручивают гайки крепления крышки корпуса.
2. При необходимости дополнительно отпаивают концы обмоток.
3. После снятия крышки осматривают силовые контакты:

• При их подгорании производят зачистку поврежденной части наждачной бумагой;
• При износе производят замену.

1. Устройство собирается в обратном порядке и проверяется на работоспособность.
2. Отремонтированное реле устанавливается обратно на стартер.

Каждый водитель желает ездить на автомобиле, который предсказуемо себя ведет с начала проворота ключа в замке зажигания. Но иногда именно в этот момент случаются неприятности с авто. Одним из виновников данного события может оказаться реле в стартере.

Перед тем как проверить втягивающее реле стартера, желательно убедиться в однозначности выставленного диагноза. Для этого проводится поверхностная проверка участвующих элементов в системе запуска автомобиля.

Диагностика проблемы с запуском мотора

Водитель должен убедиться, что проблема заключена исключительно в неисправности реле. Для этого можно провести визуальный осмотр электропроводки, помереть заряд аккумуляторной батареи. Если эта схема и все параметры в норме, то с высокой долей вероятности поломка кроется в реле стартера.

Отсутствие щелкающих звуков от стартера говорит об отсутствии работы втягивающего реле. Если включение/выключение слышно, то поломка находится вне реле.

Для начала нужно повторить попытку с проворотом ключа в замке зажигания. Молчание мотора в ответ на эти действия приведет к разбору стартера. Но, до того как разобрать втягивающее реле стартера, его нужно демонтировать из подкапотного пространства.

Автомобиль молчит

Ну и напоследок самое сложное

, автомобиль, вообще не подает никаких признаков жизни после поворота ключа в замке. В таком случаи поломка может скрываться в коротком замыкании обмотки. Скорей всего вы очень быстро почувствуете запах горелого, а также увидите дым из-под капота.

Если же после поворота ключа в зажигании ничего такого не произошло, то проблема может быть в кольце. Оно находится в редукторе стартера и скорей всего поломалось или деформировалось.

На самом деле в такой ситуации вам сможет помочь только специалист, потому что самостоятельно вы вряд ли выявите такую поломку. Ну и самое банальное, ваш ключ испортился и больше подходит для замка. Замените ключ и можно будет ехать дальше.

Проверка и замена

Если автомобиль демонстрирует признаки неисправности, появились признаки поломки элементов системы зажигания, не спешите во всем сразу винить стартер, модуль. Зачастую виновником может оказаться незначительный по размерам и стоимости элемент — релюшка.

Демонтажные работы

Для проверки реле вам необходимо:

• Вооружиться омметром или более подходящим для автомобилиста мультиметром, где есть все необходимые режимы;
• Выполнить проверку показателей сопротивления;
• Проверяем удерживающую катушку, подключив один вывод тестера к выводу подключения реле, а второй — на массу, то есть корпус;
• Далее выполняется проверка втягивающей обмотки. Здесь клеммы подключаются к болту подключения обмотки возбуждения электромотора стартера и болту подключения провода управления;
• При отсутствии сопротивления вывод только один — поломка.

Проверка мультиметром
Ремонтировать релюшку зажигания не имеет никакого смысла. Элемент подлежит только замене. К тому же, стоит он копейки.

Для замены вам потребуется выполнить несколько простых операций. Мастером по ремонту авто здесь быть вовсе не обязательно.

1. Отключите аккумуляторную батарею, сняв с нее минусовую клемму.
2. С помощью шлицевой отвертки открутите четыре самореза на кожухе рулевой колонки. Это позволит вам без труда снять элемент.
3. С помощью крестовой отвертки открутите еще один саморез, который удерживает нижнюю часть кожуха.
4. Демонтируйте защитный кожух рулевой колонки.
5. В нижней части располагается колодка жгута с проводами, куда подключено релюшка зажигания.
6. Чтобы заменить реле, вам необходимо просто отключить устройство от колодки, а на его место установить новый элемент.
7. Проверьте результат работы авто с уже новой релюшкой.

Как видите, ничего сложного в проверке и замене устройства нет. Выходит из строя оно не так часто, но следить за состоянием реле зажигания стоит.

Загрузка …

Не включается главное реле ваз 2110

Три причины, при которых главное реле автомобиля не включаетсят.

В данном материале речь идёт об автомобиле с инжектороным двигателем. Допустим, происходит следующее, вы включаете зажигание, в результате на соединённый с ним вывод контроллёра начинает поступать электрический ток. Одновременно должно включиться и главное реле, после чего электропитание начнёт поступать согласно электрической схеме на другие потребляющие его объекты. Но, главное реле не включается… Последствия этой неисправности всегда заметны. Двигатель просто в такой ситуации не заводиться потому, что не подаётся электропитание ни к его форсункам, ни к системе зажигания, ни к тому реле, которое обеспечивает работу бензонасоса и так далее.

Обычно, у большинства модификаций автомобилей ВАЗ, главное реле находится примерно там же, где расположены предохранители и реле охлаждающего радиатор вентилятора и бензонасоса, то есть, в салоне, на полке, находящейся справа под панелью управления, ближе к месту пассажира. Чтобы найти главное реле у автомобиля ГАЗ придётся открыть капот и опустить взгляд на переднюю стеку салона напротив пассажирского кресла.

Итак, рассмотрим ситуацию, при которой вы включили зажигание, но звука, которым сопровождается включение реле, не услышали. Значит, первое, что вам необходимо сделать, это убедиться, что электрический ток присутствует на контактах, соответствующих этому реле – №№ 85 – 86. Для этого вам необходимо воспользоваться контрольной лампой, потребляющей не более 0,25А, соединённой с «минусом», которая при включённом зажигании должна загореться. Если в результате тестирования, вы обнаружите, что света в контрольной лампочке нет, то это значит, что к главному реле электрический ток не подаётся.

Причины неисправности могут быть следующие: Во-первых, — нарушен контакт, между главным реле и его колодницей. Во-вторых, — нарушена целостность проводки на участке между контролёром и реле или между «минусом» и корпусом мотора. Если проводка окажется в порядке, то ищите третью причину. В третьих,- вышел из строя контролёр. Для автомобилей ГАЗ — это очень типичная неисправность, когда в результате попадания влаги или в результате обрыва отрицательного провода, контролёр перестаёт работать. Теперь рассмотрим другую ситуацию, при которой вы включили зажигание и услышали характерный звук, которым сопровождается запуск реле в действие, но этого по факту не происходит. В этом случае проверьте наличие электропитания на контактах № 30 и №87.

Причины неисправности могут быть следующие: Во-первых, если после тестирования контрольной лампой, одна клемма которой соединена с «минусом», а вторая коснулась разъёма № 87, свет в лампочке не загорелся, значит, причиной сбоя может служить отживший своё предохранитель или прохудившаяся проводка. Во-вторых, если контакт клеммы лампы с разъёмом № 87 зажигает лампочку, а с разъёмом № 30 – нет, то причина неисправности в самом реле. Возможно, его контакты уже перегорели, и оно нуждается в замене. В разных модификациях ВАЗ старое реле можно заменить любым другим, имеющемся на монтажном блоке, будь-то реле поворотов или других световых сигналов.

Есть ещё одна причина, при которой главное реле может не сработать при включении зажигания, но к поломке это не имеет отношения. Дело, в данном случае заключаться, в схеме подключения противоугонной системы, которая предусматривает блокировку электрической цепи во многих подозрительных, по мнению установленной программой защиты, ситуациях. Возможно, в системе появился сбой, а возможно в период вашего отсутствия, кто-то потревожил систему, и она включила блокировку, поэтому главное реле не сработало.

2011-2016 — Информационное агентство pokatim.ru — автоновости, новости авторынка, аксессуары для авто, зарубежные и российские авто, фото и видео автомобилей, тюнинг авто. Перепечатка материалов сайта информационного агентства разрешена только с условием установки активной гиперссылки на pokatim.ru

ВАЗ 2109 не заводится есть искра. Почему машина не заводится? Не заводится из-за проблем с ГРМ или поршневой группой

Вы проснулись по будильнику, собрались на работу. Все забрали, у вас еще есть час до начала рабочего дня. Спустились на стоянку, сели за руль, повернули ключ зажигания и вы понимаете, что ваша машина ВАЗ 2109 (карбюратор) не заводится.

Отдать в ремонт? Нет времени — можно опоздать на работу. Попробовать начать? Вы можете попробовать это до следующего утра.

Что делать, если ничего не работает, или долго заводится карбюратор ВАЗ 2109? Для начала нужно открыть капот и беглым взглядом что тут не так, если визуально ничего не видно, можно проверить все ли провода подключены. Если после этого машину не завести, то лучше не терять времени и найти такси, чтобы добраться до работы. А поиск поломки и серьезный ремонт сделать позже.

Бывает и так, что водитель поменял масло и, и даже. И машина до сих пор работает не стабильно. Часто бывает, что глохнет карбюратор на ВАЗ 2109в движении. Для ее устранения нужно проверить выключатель и датчик Холла. При необходимости замените их.

На эту тему про карбюраторы Солекс есть хорошая серия видео.
Вот первая запись, затем вы найдете остальные:

• В некоторых случаях также может помочь продувание топливной трубки.
• В любом случае, если вы не можете понять причину, то требуется разборка карбюратора ВАЗ 2109. После этого можно проверить все детали, почистить и заменить те, которые уже изношены, и, даже если они не стали причиной, то в скором времени могут просто прийти в негодность.
• Даже новый карбюратор нуждается в регулировке. Такую задачу, как регулировка карбюратора ВАЗ 2109, должен выполнять профессиональный автослесарь – карбюраторщик.

Если у вас плохо заводится карбюратор ВАЗ 2109, это может быть по разным причинам. И не всегда они могут быть связаны с неисправностью деталей карбюратора.

Лучше один раз потратить определенную сумму на диагностику с использованием профессионального оборудования, чем потом испытать еще больше проблем.

Если ваша смесь не была отрегулирована, вам может потребоваться почистить или заменить свечи.

Что делать, если карбюратор ваз 2109 глохнет на холостых оборотах

С этой проблемой карбюраторы сталкиваются регулярно. Иногда его можно устранить заменой иглы, либо чисткой жиклера в электромагнитном клапане.
Может и может завалить. Вы также можете изменить его самостоятельно без каких-либо проблем.

Если неполадки вызваны более серьезными неполадками, то не следует пытаться устранить их самостоятельно. Лучше доверьте это специалистам.

Давайте поближе познакомимся с карбюратором Девятки. Если он есть, то его разборка и ремонт, о которых мы рассказывали ранее, не являются сложными процессами.

Важно уметь правильно диагностировать причины неисправности, приведшие к тому, что ваш автомобиль начал глохнуть в движении, либо на холостом ходу.

А вот и видео как должен заводиться ВАЗ 2109 (карбюратор):

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. это или иномарка — не важно. У всех одинаковые симптомы. В сегодняшней статье мы рассмотрим, почему ВАЗ 2109не заводится (карбюратор и инжектор в том числе) и как устранить эту проблему.

Аккумулятор

Первое, на что следует обратить внимание, это аккумулятор. Особенно, если машина больше недели стоит в гараже или на стоянке. Аккумулятор имеет свойство терять заряд. Особенно это актуально для автомобилистов зимой. За ночь батарея может потерять до 30 процентов от общего заряда. Решение — зарядить аккумулятор. Однако бывают ситуации, когда нужно идти прямо сейчас. Выход из ситуации есть. Для этого нужно на некоторое время (1-2 минуты) включить фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. Когда электролит вступает в действие, аккумулятор нагревается и соответственно прибавляется ток.

Что делать, если не запускается форсунка Это возможно даже при заряженном аккумуляторе. И причина тому клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109 (8 клапанный инжектор) не заводится. Причины именно в белом налете, который необходимо счищать наждачной бумагой. Далее клеммы ставятся на место и машина должна успешно завестись.

Зажигание

А что делать, если ВАЗ 2109 не заводится даже с заряженным аккумулятором? Проблему следует искать в системе зажигания. Первое, на что стоит обратить внимание, это трамблер и его провода. Симптомы — стартер крутит, иногда «схватывает», однако не заводится. И автомобилист, уверенный, что машина «вот-вот заведется», крутит стартер секунд 20-30. И так до тех пор, пока батарея снова не сядет. Это абсолютно невозможно сделать. Стартер необходимо крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто посадите батарею. Бывает, что машина не заводится из-за плохой подачи искры. Это может произойти из-за обрыва одного из высоковольтных проводов, которые идут от свечей зажигания. Их всего четыре – по одному на каждый цилиндр. На пробой указывает наличие искры в месте соединения свечи с проводом. Особенно хорошо это видно ночью. Время от времени по периметру провода проскакивают мелкие искры, чаще бело-голубого цвета. В этом случае элемент необходимо заменить. Ресурс высоковольтных проводов на ВАЗ 2109автомобилей составляет 40-50 тысяч километров.

Залил трамблер

Такая ситуация бывает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя.

Даже небольшая капля воды, попавшая в распределитель зажигания, может помешать нормальному искрообразованию — бегунок не способен произвести искру, необходимую для воспламенения смеси. Чтобы этого не произошло, не следует ездить по лужам на большой скорости, а при промывке двигателя тщательно закрывать все элементы зажигания, в том числе и свечные колодцы.

Катушка

Если она одна, ее можно продиагностировать мультиметром. Отсутствие напряжения говорит о том, что элемент не способен отдавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, то машина будет работать, но один из цилиндров тройной.

Свечи

Сняв с них бронепровода (делайте это очень осторожно, чтобы не повредить разъемы), с помощью свечного ключа снимите элементы наружу.

Если они имеют следы налета, залиты бензином или просто грязные — проблема в них. При подаче большого количества топлива при минимальном объеме воздуха элемент не способен воспламенить смесь. В результате ВАЗ 2109 (карбюратор) не заводится — стартер крутит, искра есть.

Проверить зазоры между электродами — они не должны превышать 0,8 миллиметра. Также высушите элементы и очистите сухой тряпкой от загрязнений.

Что делать, если нет ключа?

Если нет, то можно высушить детали другим способом. Для этого автомобиль ставится на «нейтралку», включается зажигание. Затем нажимаем педаль газа в пол и крутим стартер секунд 5. Таким образом, в камеру сгорания попадет большое количество воздуха – свеча успешно просохнет. Важно помнить, что эта операция уменьшает количество масла на стенках цилиндров. Поэтому не стоит злоупотреблять этим методом, чтобы двигатель не работал всухую.

Грязный фильтр

Его засорение приводит к тому, что ВАЗ 2109 не заводится. И неважно, карбюраторный это мотор или инжекторный. Проверить состояние воздушного фильтра несложно. И на карбюраторных, и на инжекторных следует снять крышку корпуса (разница только в том, что у первых она железная, а у вторых пластиковая). Затем мы вынимаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть светлого цвета. Если они содержат частицы пыли и грязи, воздух не может проходить через них в камеру сгорания. Отсюда получается, что ВАЗ 2109карбюратор не заводится: стартер крутит, искра есть. Зимой периодически осматривайте его внешнее состояние. Фильтр, подобный тому, что на фото справа, больше нельзя использовать.

Да, мотору это не навредит, однако будут частые перебои в работе. В результате камера будет заполнена слишком бедной смесью – отсюда и недостаток «тяги», мощности, провалы в разгоне и большой расход топлива. Заменив эту деталь на новую, вы разом избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если автомобиль эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот срок следует разделить на два. Пыль и грязь – главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком. На этом блоке скапливается вся грязь, пыль и другие отложения.

Если крышка не закрыта, после дождя на элементы может попасть влага, что сделает их «короткими». Самый основной в нашем случае это предохранитель бензонасоса. Если он сгорел, топливо не может пройти из бензобака в камеру. И никакая «чистка» здесь не спасет. Чтобы не попасть в такую ​​нелепую ситуацию, опытные водители советуют всегда возить с собой комплект новых предохранителей.

Клапанные зазоры

На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 отсутствует гидрокомпенсатор. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Зажатые» клапаны не могут обеспечить нормальный впуск и выпуск топлива, поэтому работа двигателя нарушается – его трудно запустить. Выставляются с помощью регулировочной и контргайки.

Масло

Из-за густоты масла двигатель не может нормально запуститься. Эта проблема характерна для зимнего периода. Из-за густого масла снижается компрессия — двигатель не в состоянии перерабатывать смесь. Зимой стекает густое масло и при попытке запуска на него в верхней части цилиндра льется бензин, растворяющий его и смывающий со стенок.

Фазы ГРМ

Что делать если не заводится инжектор ваз 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня ГРМ. Возможно, он слетел с меток и система не в состоянии отработать фазу.

Также может отломиться. Крайне не рекомендуется допускать это, особенно на двигателях объемом 1,3 литра. На таких моторах в случае обрыва просто необходимо следить за его состоянием и при наличии малейших трещин заменять. Может слететь из-за плохого натяжения ролика. Проверить натяжение очень легко – если элемент касается пластикового защитного кожуха, его необходимо подтянуть.

Стартер

Если не крутит даже с заряженным аккумулятором, скорее всего пришел в негодность. Для его замены необходимо:

1. Снять клеммную колодку на реле стартера.
2. Открутить и снять клемму электропривода тягового реле.
3. Снимите болты защиты двигателя.

• Затяните все крепежные гайки поочередно с одинаковым усилием. Это уменьшит риск перекоса стартера.
• Наденьте клемму на контактный болт и установите все снятые ранее колодки.
• Установите на место оригинальную защиту двигателя.

Ну и, конечно же, главный момент при замене этого элемента — сначала отсоединить клемму аккумулятора.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

«Мы подробно рассмотрели причины, почему не заводится ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 карбюратор … Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам ВАЗ 2108 2109Инжектор ваз 21099 когда их железный конь перестает заводиться. Различия в устранении неисправностей карбюраторных и инжекторных двигателей весьма существенны. Итак, владелец карбюраторной ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему его машина не заводится. Однако если его пересадить на инжекторные ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, которые не заводятся, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда не заводится инжекторный двигатель, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна продуманная последовательность действий по выявлению неисправности. Итак начнем, если ВАЗ 2108 2109 21099 инжектор не заводится, то здесь работает старое правило: «Или нечему гореть, или нечему воспламеняться». То есть либо нет искры, либо горючая смесь не поступает в цилиндры двигателя.
1) Проверьте, есть ли искра. Для этого выкручиваем свечу из цилиндра, прижимаем к массе и крутим стартером. Если искра проскальзывает на свече зажигания, проблема в системе подачи топлива.
Однако необходимо помнить, что если закрученная свеча мокрая и есть искра, обязательно проверьте метки.

Из-за того, что ремень ГРМ будет проскальзывать на один или несколько зубьев, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не заведется.
Если искра не проскальзывает на свече, то причина может быть: датчик положения коленвала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что находится в форсунке. Да, это правда, неправильная работа датчиков может очень сильно испортить жизнь владельцу ВАЗ 2108 2109инжектор 21099. Расскажу вам одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного-единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, вот только его работа будет неправильной — он может троить, не развивать мощность, повышать расход топлива, но запускаться должен.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно увеличиваться; при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пытаемся запустить. Не заводится — идем дальше.
1б) Шкив коленчатого вала. В чем здесь может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может как отвалиться, так и перекрутиться.

Соответственно ДПКВ не работает при вращении коленвала и ЭБУ не дает команду на зажигание свечей зажигания. Можно просто снять кожух ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает исправно. При этом проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. Если есть возможность, можно взять модуль зажигания с другого автомобиля и проверить, заводится двигатель или нет.
1г) При неисправности ЭБУ двигатель естественно не запустится.
1д) Отсутствие контакта в проводке. Целыми могут быть все устройства: ЭБУ, модуль зажигания и все датчики. Но контакта между ними в проводке не будет, например, оборвался провод или окислился разъем.
2) Если искра есть, но двигатель не заводится, необходима проверка системы питания двигателя.
Проверить, подается ли топливо на форсунки:
2а) Топливный насос качает?

У ВАЗ 2109 с форсункой ТНВД электрический

ТНВД ВАЗ 2108 2109 21099 Инжектор электрический, погружается в бензобак автомобиля. При включении зажигания должна быть слышна его работа. Чтобы проверить, качает он топливо или нет, можно ослабить один из патрубков подачи топлива, подставить под них емкость и включить зажигание — из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с инжектором можно измерить и обычным манометром. На регуляторе давления, установленном на топливной рампе, есть специальный кран для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, то топливный насос не работает.
2b) Если топливный фильтр забит, насос не сможет подавать требуемое количество топлива к форсункам автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, понять засорен фильтр или нет можно по манометру, подключенному к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты сопла.

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает. Из-за забитых форсунок может быть затруднен запуск двигателя ваз 2108 2109Ваз 21099 инжектор в мороз. Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналов открытия от ECU. Необходимо убедиться, что фишки прикреплены к патрубкам и все провода целы.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ. При этом фазы газораспределения двигателя нарушаются и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывает, нужно снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке, продолжайте.
4) Если залиты свечи ВАЗ 2108 2109 21099, то их необходимо просушить. На залитой свече искра не образуется. Если вы выкручиваете свечу, а она вся мокрая, то нужно выкрутить все остальные и поджечь их на газу. Если они снова залиты, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не могут запуститься в мороз при подключенном датчике температуры двигателя. Наверное это особенность прошивки или еще что. Выкинул фишку датчика температуры, двигатель заводится с трудом, но заводится. При подключении нет.
Такая особенность может смутить любого: и искра есть, и свечи мокрые, и ремень не проскальзывает, и машина не заводится. Откинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Брызги катализатора в глушителе автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 устанавливается катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, выхлопные газы будет трудно выпускать и двигатель либо вообще не заведется, либо заглохнет. Чтобы устранить этот момент, нужно просто ослабить хомут крепления между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

Описанные выше проблемы являются наиболее распространенными причинами того, что не заводится двигатель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 инжектор, однако следует помнить, что есть частные случаи, в которых могут помочь только СТО.

Часто водители сталкиваются с тем, что их ВАЗ 2109 перестает заводиться по какой-либо причине. Если машина не заводится, то сразу возникает вопрос «С чего начать?» На самом деле все может быть довольно просто, и в 90% случаев это типовая проблема, которую довольно легко диагностировать и решить.

Почему не заводится ВАЗ 2109 — поиск причины

Первым делом проверяем топливо, искру и воздух.

Я бы посоветовал сначала проверить воздухозаборник (компрессию и фазы газораспределения), тоже можно начать с.

Метки на шкивах могут совпадать, но компрессия может немного проваливаться, например: 10 атм на одном цилиндре, 9,5 атм на втором, 7 атм на третьем и 8 атм на четвертом, только это может исправить Это. Конечно, серьезно заняться ремонтом двигателя стоит, но пока его нужно отложить, так как нам нужно будет завести машину. При такой компрессии двигатель будет работать и даже неплохо, но на холостых будет подрезать.

Проверка системы питания

Далее начинаем углубляться в систему питания. Вам нужно будет убедиться, что уровень находится на нужном уровне, насос исправно подает топливо, клапан холостого хода работает без сбоев. Поэтому с подачей топлива все в порядке. Также не забудьте проверить свечи, после пары попыток запуска двигателя они наверняка будут залиты.

Проверка системы зажигания

Поскольку предыдущие варианты поломок не подтвердились, то проблему нужно искать в системе зажигания. Для рутинной проверки полезны простые устройства; их без проблем можно купить в любом автосалоне. Но для начала нужно разобраться в устройстве и работе зажигания.

И так, в нашем случае ВАЗ 2109 имеет бесконтактную систему зажигания. В эту систему входят: катушка

1. , распределитель
2. , переключатель
3. , датчик холла
4. .

Одна клемма соединяет катушку с батареей, а другая с выходным транзистором переключателя. Ключ открывает выходной транзистор, когда сигнал падает до нуля. В этот момент во вторичной обмотке катушки появляется ток высокого напряжения, около 25 кВ, а в первичной — ток более 300В. В результате на свечах образуется высокое напряжение, вследствие чего на свечах появляется искра.

Но чтобы произошел разряд, катушка должна быть заряжена. Перед управляющим импульсом от датчика Холла переключатель предсказывает, когда закоротить на землю, чтобы зарядить его.

Причем делает это так, что время зарядки катушки остается примерно неизменным. В противном случае катушка будет перезаряжена. Для этого коммутатор рассчитывает необходимый период импульсов, поступающих от датчика Холла. Другими словами, все зависит от оборотов двигателя, чем выше обороты, тем раньше коммутатор начнет замыкать катушку, но время замкнутого состояния не изменится.

Теперь можно приступать к тестированию. В первую очередь нужно проверить искру на свечах – для этого можно использовать специальный разрядник. Безрезультатно.

Так что может быть виноват датчик холла или выключатель, может масса или питание на выключатель. Чтобы долго не гадать, воспользуемся АЗ-1.

АЗ-1 — аварийное зажигание, можно использовать в дождь, при движении по лужам. Другими словами, мы можем назвать его заменой датчика Холла.

Датчик МД-1 — мгновенная диагностика, полезная для датчика Холла и замка зажигания.

В первую очередь мы использовали МД-1. Этот датчик подключается вместо выключателя, как только его подключили, нужно включить зажигание, не запускать:

• если горит светодиод «Р» значит реле зажигания и зажигание замок работает исправно.
• горит светодиод «К» — первичная обмотка катушки зажигания не повреждена.
• включить стартер: если замигал светодиод «D», значит датчик Холла исправен.

В том случае, если он не мигает, придется использовать прибор АЗ-1, подключить его вместо датчика Холла.

Такие приборы для моментальной диагностики бесконтактных систем зажигания продаются в интернете буквально за 100 руб. Но если у вас нет возможности приобрести такой, то придется потратить гораздо больше времени и проверить мультиметром каждый датчик отдельно.

Все работает, но двигатель заводится, не хочет. После тщательного осмотра катушки зажигания были обнаружены нагары в месте соединения высоковольтного провода. Поменяли катушку и провод. Двигатель сразу завелся как прежде.

Надеюсь, такое жизненное событие поможет вам найти причину, по которой не заводится и ваша машина.

Форсунка управляет запуском и работой двигателя ВАЗ-2109 с помощью электронной системы. Он обрабатывает показания множества датчиков, отслеживающих различные параметры. При выходе из строя любого датчика инжектор либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится — что делать?

В общем случае диагностика неисправностей контроллера (ЭБУ) и датчиков системы управления, а также ВАЗ-2109сам инжектор, мало чем отличается от аналогичной работы на других авто. Но в связи с особенностями системы управления «девятки» опытные владельцы этого автомобиля рекомендуют следующие решения.

Чаще всего зимой не заводится инжекторная «девятка». Аккумулятор в этом случае желательно прогреть и даже подзарядить — возможно, из-за потери емкости из-за низкой температуры он не способен хорошо раскручивать вал двигателя.

Еще один «народный» способ помогает, как подача воздуха к фильтру мотора через фен. При этом в цилиндры будет поступать нагретый воздух. Многие утверждают, что ВАЗ заводится сразу.

Еще одна возможная причина: в результате долгих безуспешных попыток запуска свечи были залиты бензином. В этом случае рекомендуется попробовать завести автомобиль с выжатой до упора в пол педалью газа – свечи должны будут просохнуть, и машина заведется. Если это не поможет, то выкрутите свечи и проверьте наличие искры. Если его нет, то неисправны либо свечи, либо система зажигания.

Проверка форсунок и ремня ГРМ

При наличии искры ярко-голубоватого цвета проверить подачу топлива: вывернуть форсунки и провернуть стартером вал двигателя. Топливо должно распыляться из форсунки равномерным конусообразным «факелом». Если вместо этого форсунка льет или брызгает бензином, значит, она забита.

Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторных «девяток» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубьев. Зимой это может происходить при запуске холодного двигателя, когда распредвал туго крутится. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверяйте датчик коленвала и его провод (иногда отрывается). Затем проверяются остальные датчики.

Диагностика отказа датчика

Рассмотрите отклонения в работе двигателя и соответствующие возможные причины. Неустойчивый холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностью датчика массового расхода воздуха (ДМРВ) — он будет выдавать показания контроллера, завышенные на 15-25% на малых оборотах. Если имел место перерасход топлива или снизилась приемистость двигателя, датчик массового расхода воздуха дает заниженные показания.

Толчки и провалы при переходе с холостого хода на рабочий, даже при незначительных нагрузках, означают нарушение работы датчика, считывающего положение дроссельной заслонки. Затрудненный пуск прогретого двигателя или небольшой перерасход топлива — отказал (ОЖ).

Двигатель плохо набирает обороты и не развивает требуемой мощности или большой перерасход топлива — вышел из строя датчик детонации или оборвался провод от него. В случае заметного перерасхода топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное снижение приемистости и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление его проводов или контактов разъема. Ограничение оборотов двигателя или его остановка свидетельствует о неисправности. Большой перерасход топлива — вышел из строя датчик фаз. Небольшое ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если проверены все вышеперечисленные приборы и датчики, но впрыск ВАЗ-2109не запускается, то возможно вышел из строя процессор и он не корректно управляет всей системой запуска. В этом случае требуется диагностика в автосервисе.

Машина не заводится, в чем причина и что делать. Почему машина не заводится. Почему машина заводится? Причины и пути исправления ситуации.

Даже самые новые и современные автомобили способны выйти из строя, не говоря уже о старых транспортных средствах, успевших проехать немало дорог. Когда машина не заводится, у большинства людей начинается паника, но в данном случае они не помогут. Поворачивая снова и снова ключ зажигания, искренне надеясь, что на этот раз машина заведется и о трудностях можно будет забыть, вы только усугубите и без того сложную ситуацию. Через несколько минут заряд батареи истощится и узнать позицию станет еще сложнее. И только некоторые автолюбители знают, что для того, чтобы как можно быстрее тронуться с места, необходимо успокоиться и правильно определить причины неприятностей.

Осмотр приборов панели обратить внимание на

Во-первых, надо смотреть, что показывают приборы, при этом важно обращать внимание на уровень уровня топлива. В случае неуверенности в том, что датчики показывают точные цифры, постарайтесь вспомнить, не давали ли они в ближайшее время сбои. Если вас что-то настораживает, возьмите канистру или другую емкость и наберите на ближайшей заправке не менее двух литров топлива.

Однако это не единственный способ помочь своей машине, есть и другой, который позволит водителю проехать еще несколько километров. В любом случае вы обязательно приедете на ближайшую заправку. Необходимо набрать немного воды в прочный пакет из целлофана. Чтобы избежать ее протекания, сделайте пару раз и воткните в узел тонкую, но прочную веревку. Далее надо очень аккуратно его продавать через заправочную горловину, конечно если позволяет конструкция бензобака.

При опускании пакета на дно уровень топлива немного поднимется. Таким образом, бензонасосу будет намного легче его прокачивать. Однако вытащите нужный пакет как можно скорее, также медленно и осторожно.

Обсуждаемый аккумулятор, способы зарядки

Если лампочки на приборной панели горят слишком тускло и сразу гаснут при повороте ключа, это говорит о том, что закончился заряд аккумулятора. Зарядить аккумулятор и восстановить подвижность автомобиля можно следующими способами:

1. Может использоваться пусковой механизм со встроенным аккумулятором.

2. Применить двенадцатый бытовой преобразователь, который можно подключить к бытовой сети.

3. Аккумулятор можно отнести в ближайший гаражный кооператив или сотку.

4. Попросите показать знакомого или соседа, правда, для этого вашей машине потребуются «крокодилы», то есть специальные провода для охлаждения с зажимами.

5. Также можно вызвать такси, предварительно предупредив, что транспортное средство нужно вылечить. Зачастую таксисты берут за такие услуги немного, например, стоимость проезда за три-пять километров.

Если неисправности возникают на ровном месте, следует внимательно осмотреть электросистему автомобиля. Вполне реальная причина того, что автомобиль не заводится, может быть проводка, которая пропала с клеммы и создала замыкание, также подняла нагрузку на аккумулятор.

Если машина не завелась из-за отказа аккумулятора, а начать движение нужно в срочном порядке, можно попробовать очень старый, но действенный способ завести машину, иными словами, ее нужно просто подтолкнуть. Однако в случае нахождения автомобиля перед подъемом или на неровной поверхности придется просить помощи у прохожих. Им придется толкать машину, следуя за ней сзади. Вам нужно будет сесть за руль, включить вторую передачу и удерживать педаль сцепления. Когда транспортное средство набирает необходимую скорость движения (двадцать километров в час), сцепление нужно отпустить. Разумеется, для автомобилей с автоматической коробкой передач этот вариант будет не актуален.

Если помощи ни у кого не просить и толкать машину своим ходом, то надо упираться в лобовое стекло руками и подкручивать при необходимости. Когда нужная скорость набрана, нужно запрыгнуть внутрь машины и включить вторую передачу. После, нужно сделать машину минут десять на оптимальных поворотах, чтобы накопить необходимый уровень заряда.

Стартер крутит, но не схватывает — проверка исправности электросистемы

Если звуки стартера не слышны или значительно изменились, и автомобиль не заводится, вам придется снова уделить внимание электрической системе. Сначала посмотрите на аккумулятор, если клеммы установленные на нем сильно окислятся, то стартер не сможет получить большой ток, в последствии машина не заведется. Можно легко выйти из положения, взять наждачную бумагу или острый нож и обработать клеммы до характерного металлического блеска. Также необходимо уточнить, плотно ли затянуты болты, которыми крепятся клеммы.

Если аккумулятор в норме, следует обратить внимание на стартер, так как часто именно он является причиной того, что машина не заводится. Причин этой проблемы может быть много, однако в 90% случаев это неисправности реле или проводки. Нужно проверить, слышны ли характерные щелчки при повороте ключа, при этом один из них должен быть едва слышен, а второй должен быть более отчетливым. Если вы не услышали звуков, вам придется заменить реле. При отсутствии только громкого щелчка неисправен втягивающий механизм, который находится внутри корпуса стартера.

Кроме того, нужно снять со стартера провод, который идет от замка зажигания, и проверить мультиметром, есть ли напряжение при повороте ключа водителем. Можно заменить мультиметр небольшим отрезком проводов, которые нужно напрямую соединить с аккумулятором и клеммой втягивающего реле, при этом цепь автомобиля должна быть замкнутой. Если вы видите, что стартер был в неправильном положении или при его включении сильно греются провода, значит, проблема гораздо серьезнее и без специалистов автосервиса ее решить не получится.

Неисправность системы зажигания, признаки неисправности

Если стартер крутит, а автомобиль все плавно невозможно завести с ключа, значит надо проверить систему зажигания. В первую очередь нужно открыть капот и посмотреть на катушку зажигания, резину, свечи и коммутатор. Если вы видите на них лишнюю влагу, нужно удалить ее тряпкой и подождать десять минут, чтобы остатки влаги полностью испарились.

Также стоит проверить состояние высоковольтных проводов и защитных кожухов в катушке зажигания, если они повреждены, то дальнейшая эксплуатация автомобиля становится невозможной. Нужно выкрутить свечу, подключить ее к высоковольтному проводу и проверить есть ли искра при повороте ключа в замок зажигания. В случае его отсутствия необходимо снять провод, отходящий от переключателя или катушки, и положить его на любую поверхность металла. Далее нужно снова повернуть ключ. Если искры снова нет, придется заменить эти элементы, что обойдется автолюбителю в приличную сумму. Когда на свече нет искры, нужно внимательно ее проверить. В случае обнаружения на механизме крепкого автомобиля, его изрядно почистите и соберите на газовой плите в течение десяти минут. Если вы залили автомобильные свечи топливом, достаточно будет их просушить и собрать обратно.

Автомобиль заводится и сразу глохнет — проверка топливной системы

Если машина заводится, но сразу глохнет, чаще всего проблема в управляющей электронике или топливной системе. В первом случае, не имея специального сканера, с проблемой не справиться. Для этого остановимся на второй версии. Нужно внимательно прислушаться и проверить, работает ли заправка при повороте ключа в замке автомобиля. Если шумоизоляция в машине слишком хорошая, можно снять входящий шланг с топливного фильтра и снова повернуть ключ на несколько секунд. В результате вы должны увидеть мощную струю топлива. При положительном результате нужно установить фильтр обратно, снять шланг с его выхода и повторить этот процесс. При отсутствии жиклера придется продуть или заменить эту часть автомобиля.

Автомобиль не заводится, в этом случае необходима помощь специалиста

Если автомобиль не оснащен карбюраторным двигателем, необходимо демонтировать воздушный фильтр и убедиться, что все подвижные части свободно перемещаются, в противном случае необходимо будет использовать специальные вещества для очистки и восстановления их работоспособности

В автомобилях с инжекторной топливной системой о неисправности сообщит горящая лампочка CHECK Engine на панели приборов. В случае нормального прохождения бензина через топливный фильтр и дальнейших наблюдений неисправности следует обратиться в мастерскую, т. к. самостоятельно решить этот вопрос будет очень сложно.

Если автомобиль с дизельным двигателем заводится и сразу глохнет, не пытайтесь вмешиваться в эту сложную конструкцию, лучше доверить эту работу профессионалам. В этом случае самостоятельно вы можете проверить только работу свечей накаливания. В холодное время года их неисправность вполне может послужить тому, что машина не заводится. Так же можно забить немного топлива в бак, если оно густое, значит оно не покрыто вашим климатом и нужно покупать специальную присадку.

Хочу сказать, что приведенными выше рекомендациями стоит пользоваться только в отдельных ситуациях, когда машина нужна срочно. При других обстоятельствах лучше, чтобы ваш автомобиль осмотрели специалисты и исправили необходимые неисправности.

Контроллер зажигания 3640.

3734



Общая информация:

Контроллер зажигания 3640.3734 предназначен для работы в бесконтактных системах зажигания автомобилей ВАЗ-2108, ВАЗ-2109, «Таврия» и другие, в том числе автомобили зарубежного производства, оснащенных аналогичными системами зажигания с датчиком Холла.

Контроллер зажигания работает совместно с катушкой зажигания 27.3705 и зажиганием распределитель 40.3706, 53.3706 или другие с аналогичными параметрами. За счет повышенного тока имеет повышенную энергию искрообразования, что улучшает запуск двигателя в холодное время и улучшает работу двигателя на плохом топливе.

На контакте №7 предусмотрено наличие выходного низковольтного управляющего сигнала для системы электрооборудования с электронным тахометром или с другими устройствами.

Эксплуатация с отключенной батареей или при ее выходе из строя не допускается. Искра формирования (даже кратковременного) без помехоподавляющего резистора (расположенного в распределитель) не допускается. В этом режиме возможно необратимое повреждение схема управления, которая при дальнейшей эксплуатации приведет к перегреву и выходу из строя контроллер зажигания. По этой же причине не допускается проверка работоспособности контроллера зажигания на испытательных стендах, выполненных без учета требования по соответствию системы зажигания автомобиля схеме.

В соответствии с требованиями к системам зажигания контроллер зажигания обеспечивает Защита датчика Холла* от перенапряжения путем стабилизации напряжения, подаваемого на датчик.

Контроллер зажигания изготавливается в едином климатическом исполнении У2.1 в соответствии с ГОСТ 15150 для внутреннего рынка и на экспорт. Контроллер зажигания выполнен на однопроводная схема питания, в которой отрицательный вывод питающего напряжения подключен к корпус транспортного средства. Режим работы контроллера зажигания S1 в соответствии с ГОСТ 3940.

Контроллер зажигания устанавливается на предусмотренное для него место в автомобиле с помощью стандартных креплений и стандартной заглушки, при этом необходимо обеспечить надежную контакта между радиатором контроллера зажигания и корпусом автомобиля.

Гарантийный срок эксплуатации 3 года со дня ввода в эксплуатацию или со дня Дата продажи в розничной торговой сети. Гарантийные обязательства производителя действует в течение 4 лет с даты изготовления изделия.



Технические характеристики:

Рабочий диапазон температура, °С -40 . . +85   Номинальное напряжение питания, В 12,0   Допустимые пределы напряжения питания, В 6,0 .. 18,0   Диапазон непрерывного искрообразования, об/мин коленчатого вала 4-тактного 4-цилиндрового двигателя 20 . . 7000   Коммутируемый ток, А 7,0 ± 0,2   Время безискровой отсечки коллектора ток, сек 1 .. 2   Максимально допустимое влияние повышенного напряжение питания до 5 мин. Рубрики Авто Ремонт Своими руками Авто советы Leave a Comment Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Save my name, email, and website in this browser for the next time I comment
