Где датчик скорости на ваз 2110

Датчик скорости (ДС) предназначен для получения информации о количестве оборотов, передаваемых с коробки передач на ведущие колеса автомобиля с последующим ее преобразованием в электронный сигнал, и передачей на электронный блок управления (ЭБУ). ДС оснащаются только инжекторные авто. Предшественником датчика скорости был механический привод спидометра, которым оборудовались все карбюраторные двигатели.

Автомобили ВАЗ 2110 в зависимости от года выпуска укомплектованы разными видами датчиков скорости. Старые модели оборудованы датчиком с механическим приводом (штоком с шестерней), новые (после 2006 года) имеют полностью электронную конструкцию.

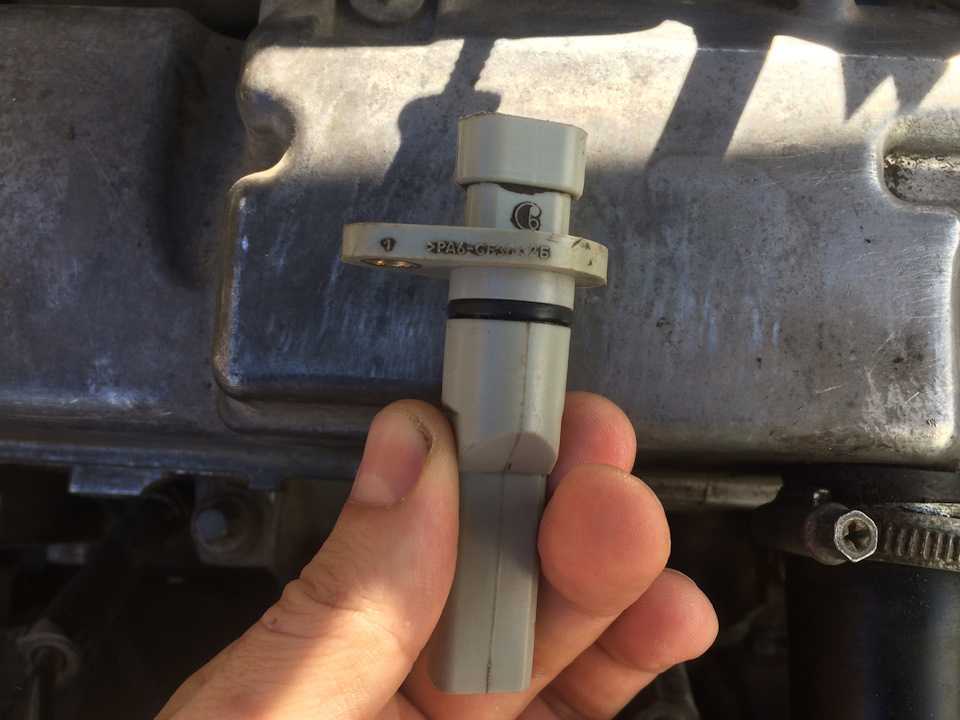

Электронный датчик скорости

Датчик скорости 2110, 2111, 2112, как проверить и заменить датчик скорости своими руками

Любой, существующий в мире автомобиль, в обязательном порядке оборудуется специальной системой, предназначенной для измерения скорости транспортного средства и передачи данной информации на ЭБУ. На карбюраторных автомобилях используется тросовая (механическая) система спидометра, в результате чего датчик скорости здесь не требуется. Поэтому на ВАЗ 2110, 2111 и 2112 он монтируется только на инжекторные автомобили — данная система электронная и отвечает за управление работой силового агрегата. Замена датчика скорости — мероприятие довольно трудоемкое, но совсем не сложное. Об этом далее в статье.

Поиск поломки

Чтобы приступить к устранению проблемы, для начала нужно отыскать устройство. По фото вы можете определить, как датчик скорости на ВАЗ 2110 выглядит внешне.

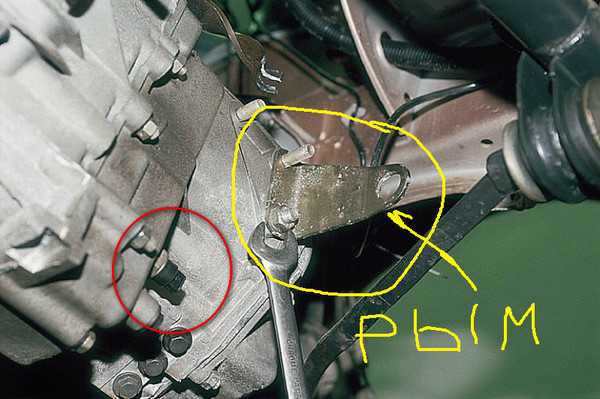

Ушки для крепежа

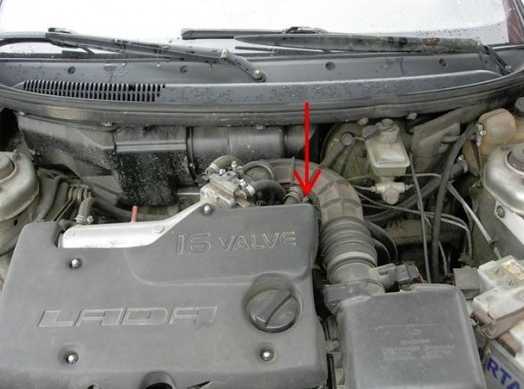

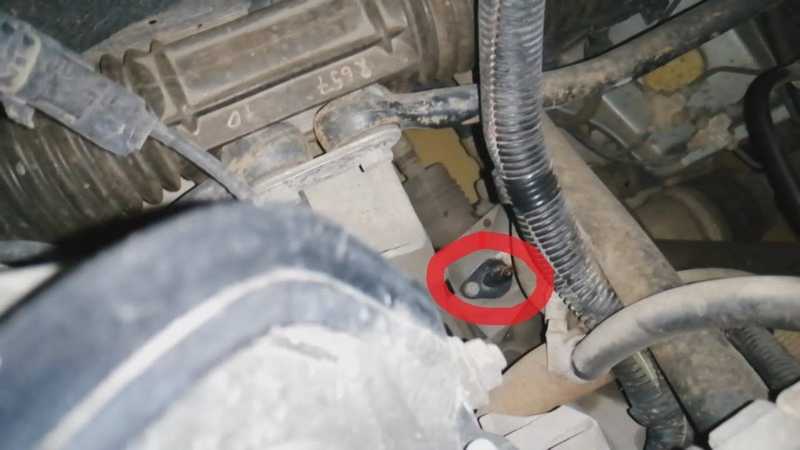

Что касается его расположения, то ищите в подкапотном пространстве в непосредственной близости от выпускного коллектора. Откровенное говорят, то место, где он установлен, идеальным никак не назовешь. Все дело именно в коллекторе. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

Где находится датчик скорости и зачем он нужен

Назначение данного устройства — «выставление» угла опережения зажигания, контроль над качеством топливной смеси и правильная подача топлива. Датчик собирает для инжекторного двигателя массу информации, такой как обороты мотора, уровень детонации, скорость движения и так далее, и передает на электронный блок цифровые сигналы. В свою очередь, тут происходит проверка этих данных и в работу инжектора вносятся соответствующие коррективы. Как правило, датчик скорости расположен под капотом, в двигательном отсеке, возле выпускного коллектора.

Замена датчика скорости ВАЗ 2110: этапы работы

Основные данные

Датчик скорости

Принцип работы такого прибора, как датчик скорости автомобиля ВАЗ 2110 и всего «десятого семейства» основывается на использовании эффекта Холла. Датчик посылает на ЭБУ импульсы, с частотой пропорциональной скорости ВАЗ 2110, 2112. Количество импульсов может достигать значения в 6000 на каждый пройденный километр. Контроллер анализирует временной зазор между двумя последовательными сигналами, преобразует их в километры с выводом на приборную панель любого ВАЗ 2110 и других моделей этой линейки, определяя этим показания спидометра. Также благодаря применению этого прибора происходит существенная экономия топлива. При получении контроллером от него данных об уменьшении скорости и одновременном сигнале от датчика заслонки дросселя о прекращении использования водителем акселератора, электроника сразу же снижает подачу топлива, что приводит к уменьшению его использования. Информация поступает так же и когда автомобиль работает на холостых оборотах на месте. Это дает возможность регулировать число оборотов, а с ними и расход топлива, что обеспечивает двигателю ВАЗ стабильность и одновременно, также экономит бензин. Находится изделие на КПП транспортного средства.

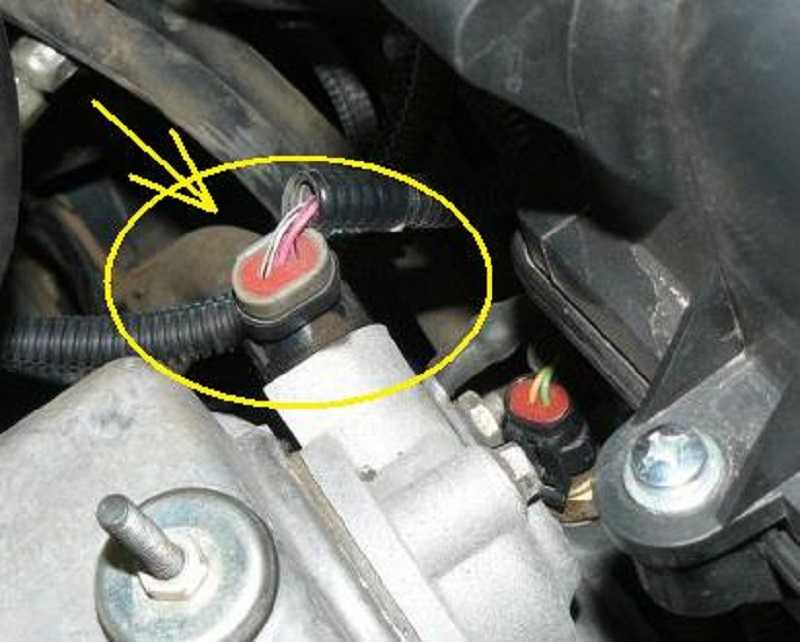

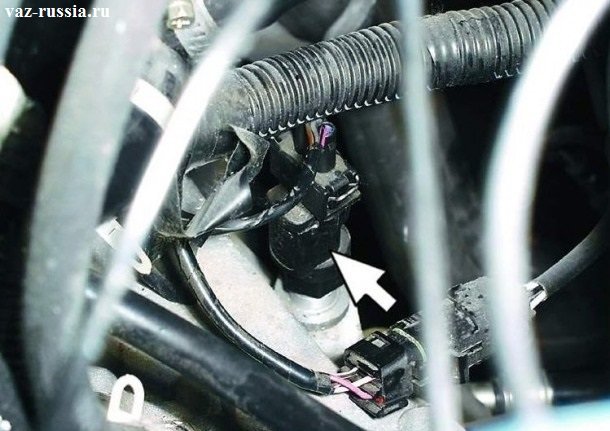

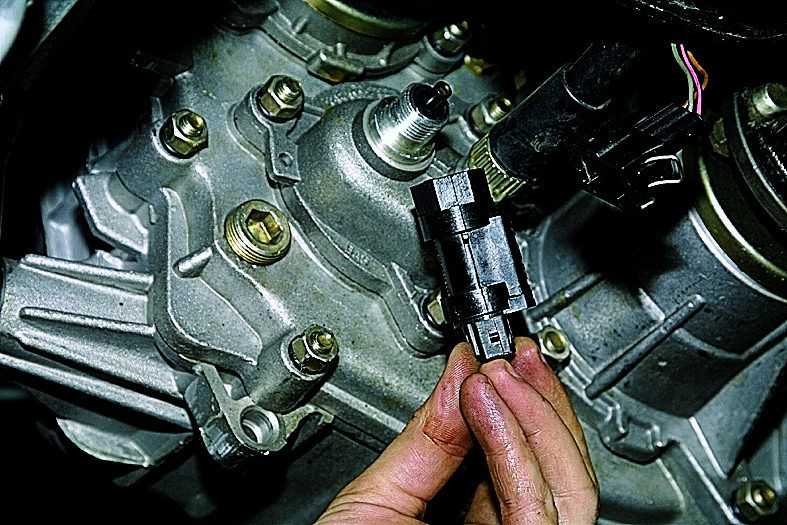

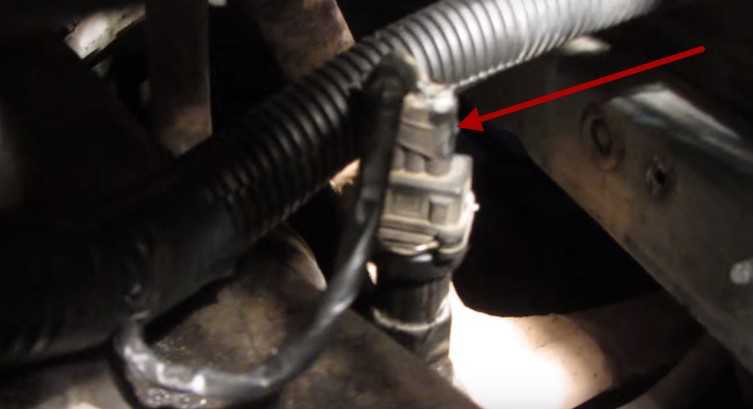

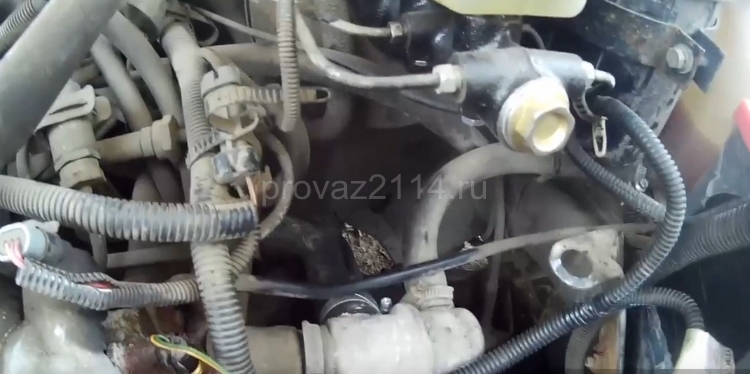

Расположение датчика скорости

Признаки неисправности

Основными симптомами нерабочего состояния данного прибора являются: 1. Остановка двигателя при движении накатом или в момент выключения передачи. 2. Неработающий спидометр, одометр. 3. Увеличившийся расход топлива. 4. Заметно снижается тяга двигателя.

Диагностика датчика скорости

К тому же не всегда, но в большинстве случаев поломки загорается световой сигнал «CHECK ENGINE», в ОЗУ фиксируется код ошибки «24» — такая же запись фиксируется при неисправности ДМРВ, но «CHECKENGINE» в этом случае горит не постоянно, то это косвенно указывает на поломку датчика скорости транспортного средства.

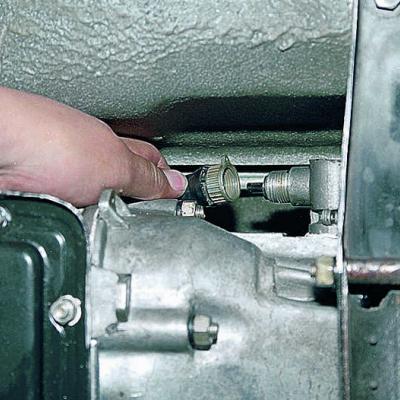

Приводит к такому результату повреждения троса спидометра, который изнашивается в ходе эксплуатации, образуя заусеницы, порывы, а они, в свою очередь, выводят со строя прибор для измерения скорости ВАЗ 2110, 2112. Также часто бывают причиной провода, подведенные к изделию, иногда они соприкасаются с горячей трубой выпускного коллектора, при этом начинают плавиться, а заканчивается все замыканием.

Следует знать, если отсутствуют показания спидометра, то это еще не говорит о невозможности вернуть это изделие ВАЗ 2112 и «родственных» машин к «жизни». Хотя он стоит небольших денег, но будет обидно, если купленный датчик и выполненная замена не дадут никакого эффекта или данный прибор окажется рабочим. А причиной этому могут быть масляные, грязе-пылевые потеки на корпусе изделия, поэтому перед заменой необходимо все перечисленное устранить и проверить работоспособность датчика скорости на ВАЗ 2110 . Также нужно убедиться в наличии устойчивого контакта разъема, отсутствии обрывов проводов. И обязательно контролируется состояние троса спидометра, механические дефекты которого, тоже приводят к подобному результату, причина может крыться и в увеличенных оборотах троса.

Как Проверить датчик скорости ВАЗ 2110

При выполнении проверки исправности данного прибора необходимо убедиться в наличие заземления, есть ли в контактах изделия напряжение 12 В. Для чего выходные контакты прозваниваются, контакт импульсных сигналов проверяется при кручении колеса. Напряжение при проверке должно быть 0,5-10 В.

Диагностика мультиметром

Порядок выполнения проверки:

1. Демонтировать датчик скорости. 2. Подсоединить входящий контакт вольтметра к клемме выводящей импульсный сигнал. Второй контакт заземлить на двигатель ВАЗ 2110 (поможет разобраться схема). 3. Вращая привод датчика скорости ВАЗ (необходимо «разогнать» до 3-5 км/ч) выяснить есть ли рабочие сигналы. Чем быстрее он раскручивается, тем больше должны становиться показания напряжения, частоты — если прибор рабочий.

Следующий способ позволяет проверить датчик, не снимая с ВАЗ 2110, 2112:

Замена датчика скорости

1. Установить транспортное средство на домкрат, чтобы одно переднее колесо не касалось грунта. 2. Соединить контакты прибора, как указано выше. 3. Раскрутить колесо ВАЗ 2112, а датчик скорости проверить, как в первом способе.

Также датчик скорости ВАЗ 2110 можно протестировать контролькой, а при ее отсутствии лампочкой:

1. Вывесить колесо как в предыдущем методе. 2. Отсоединить от прибора импульсный привод. 3. Включить зажигание, контролькой найти «+/-«. Раскрутить колесо — на контрольке должен загореться «-«. При использовании лампы начинается промигивание.

Это все, что нужно знать о в ВАЗ 2110 как проверить датчик скорости.

Что делать, если нужно заменить датчик скорости

Порядок замены данного прибора измерения скорости ВАЗ 2110, 2112:

1. Отсоединить провод на клемме «-» АКБ. 2. Отсоединить колодку с проводами. 3. Открутить датчик скорости ВАЗ 2112 (ключ на 22) от привода спидометра. 4. Новый датчик скорости ВАЗ своим штоком должен попасть в центр привода. 5. Закрутить, подсоединить провода.

Признаки неисправности датчика скорости

Если одометр вдруг отказывается работать, а спидометр «врет» относительно километража и скорости либо работает рывками — это свидетельствует о некорректной работе датчика скорости либо его привода. Также возможны неполадки в электроцепи, перепутана распиновка, подводит разъем и так далее. Помимо этого, указывать на неисправность датчика скорости может и то, что транспортное средство глохнет на холостом ходу, однако этому может быть масса других причин. Конечно, если спидометр выдает заведомо ложные показания, а на панели приборов горит лампа «CHECK ENGINE», значит причина — вышедший из строя датчик скорости.

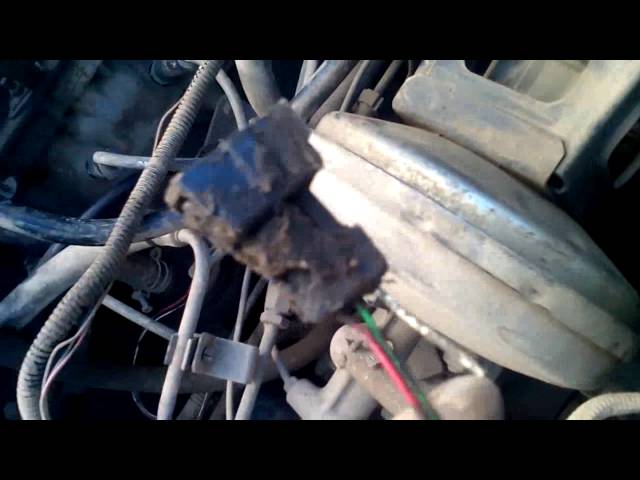

Видео.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Датчик скорости – элемент электронной системы управления автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра.

Датчик скорости автомобиля ВАЗ базируется на применении эффекта Холла, то есть с прибора на ЭБУ авто передаётся поток импульсов, частота которых пропорциональна величине скорости машины. Электроника авто анализируя поступающие данные подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси поступающей в камеру сгорания, минуя заслонку дросселя.

За время прохождения расстояния длиной в один километр датчик скорости транслирует на ЭБУ свыше 6000 импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер передаёт данные на приборную панель, тем самым определяя показания спидометра.

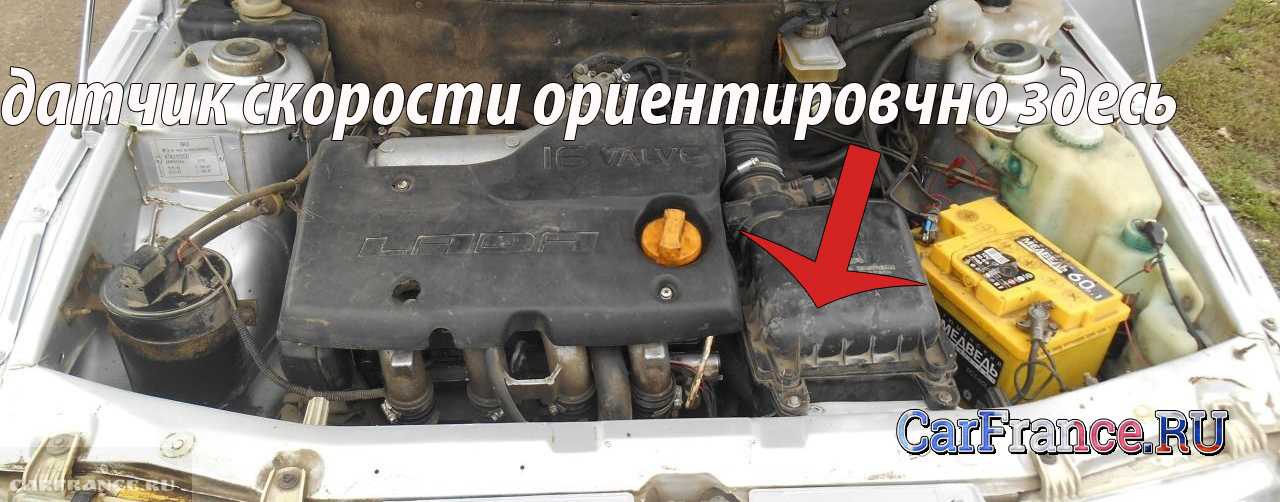

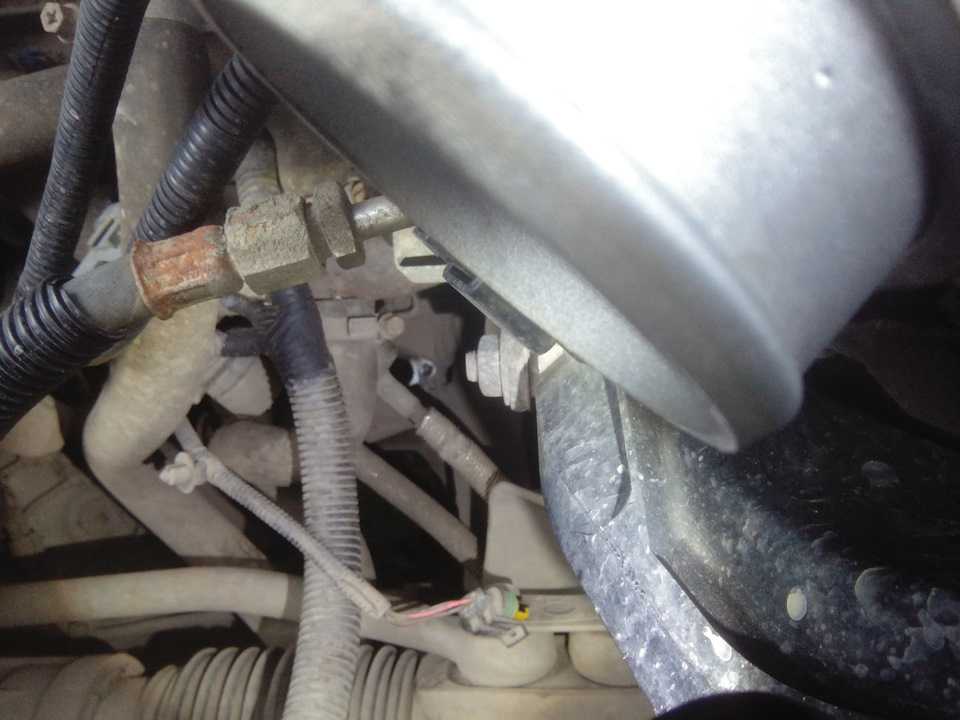

Как и во многих других автомобилях, датчик скорости у ВАЗ находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Диагностика датчика скорости

Первый способ диагностики датчика скорости:

• Снимаем датчик.
• Определяем, какая клемма датчика за что отвечает (у датчика скорости всего три клеммы — импульсный сигнал, напряжение, заземление).
• Клемму импульсного сигнала подключаем к входящему контакту вольтметра, а второй контакт вольтметра заземляем на металлическую деталь мотора либо корпуса транспортного средства.

• Когда датчик скорости будет вращаться (для этого накиньте на ось датчика кусок трубки), напряжение в вольтметре должно повышаться.

Второй способ диагностики датчика скорости:

• Поддомкрачиваем автомобиль — одно колесо, при этом, не должно касаться земли.
• Соединяем с датчиком контакты вольтметра таким же образом, как описано выше.

• Крутим поднятое колесо и следим за изменением напряжения.

Обратите внимание, что данные методы проверки подходят лишь для датчиков скорости, применяющих в своей работе эффект Холла.

Подготовка к замене

Для того, чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно — нормальное функционирование спидометра, к этому процессу следует правильно подготовиться.

Во-первых, на ВАЗ 2110 замена ДС подразумевает покупку нового контроллера. Приобретая новый регулятор, необходимо обратить внимание на то, чтобы каждый разъем, расположенный в конструкции колодки, имел определенные обозначения. На нем должны быть символы «-», «А» и «+», а не цифры. В принципе, в данном случае особой разницы между этими вариантами нет, то при подсоединении разъема у вас возникнет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, такая распиновка позволит вам закончить его правильно.

Распиновка разъема контроллера

Еще один, не менее важный нюанс. Покупать необходимо то устройство, которое оснащается металлическим штоком. Данный шток позволит прослужить не менее полугода, чего не скажешь о регуляторах с пластиковыми штоками. Помимо этого, при покупке обязательно необходимо проверить, вращается ли шток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, также он должен быть оснащен шайбой.

Подготовительные работы, как добраться до контроллера и заменить его на новый

• Обесточиваем автомобиль, сняв минусовый разъем с аккумуляторной батареи.

• Отсоединяем от датчика скорости разъем проводов. Обязательно запомните, какова их распиновка.
• Откручиваем рукой датчик. Если не получается, воспользуйтесь ключом на «21» либо на «22» (могут быть различия в конструкции).

• Заодно проверяем состояние привода. После демонтажа датчика откручиваем гайку, с помощью которой привод крепится к коробке передач. Извлекать необходимо крайне аккуратно, поскольку уронив шток в коробку, придется ее тоже разбирать. У нового привода есть резиновое кольцо. Перед монтажом его смазывают трансмиссионным маслом.

• Монтаж производим в обратном порядке.

Замена

Процесс замены ДС очень простой, и справиться с этим может даже самый непосвященный автовладелец.

Необходимые инструменты:

• ключ на 21;
• ключ на 10;
• крестовая отвертка.

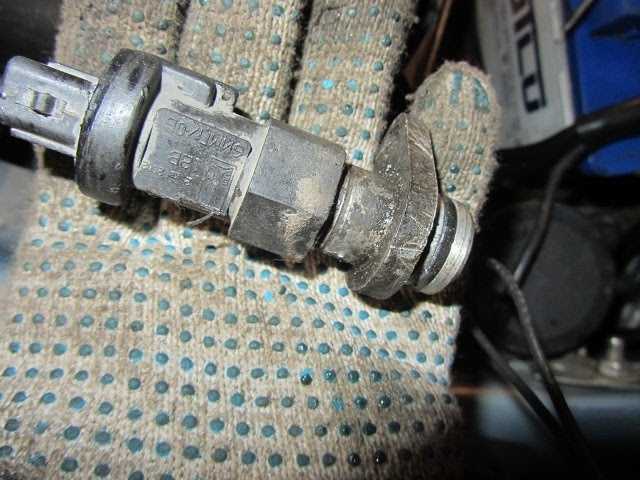

Порядок выполнения для ВАЗ 2110 с приводными датчиками.

1.Поднимаем капот, отключаем клемму «-» на аккумуляторе.

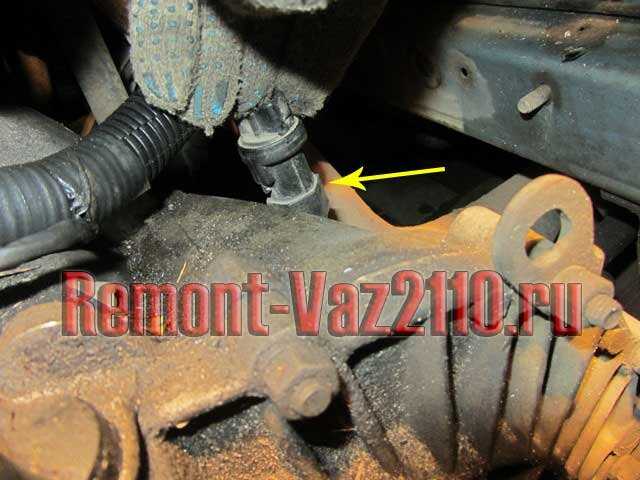

2.Определяем местоположение датчика. И у старых, и у новых моделей он находится с тыльной стороны двигателя в верхней части коробки передач.

3.При необходимости отверткой ослабляем хомут гофры, снимаем ее, и отодвигаем.

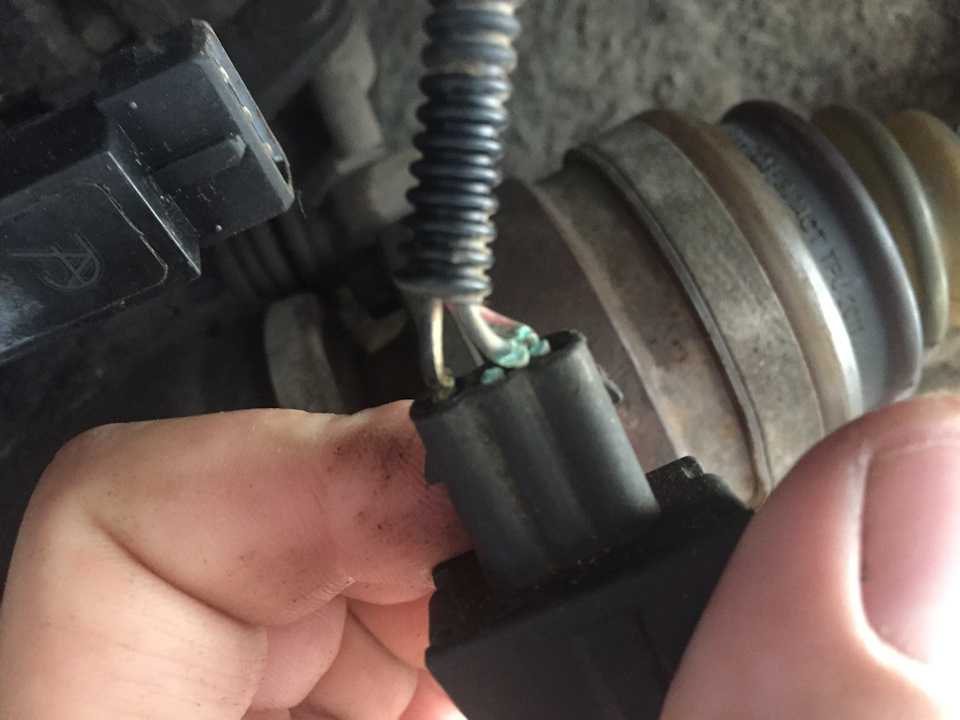

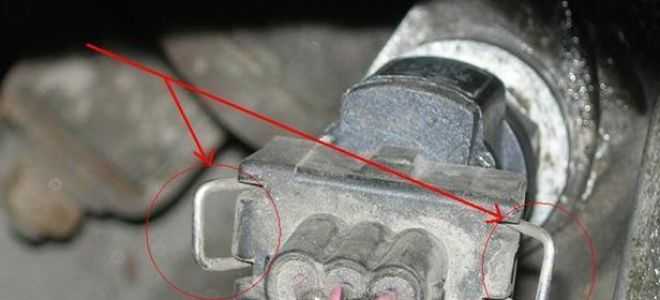

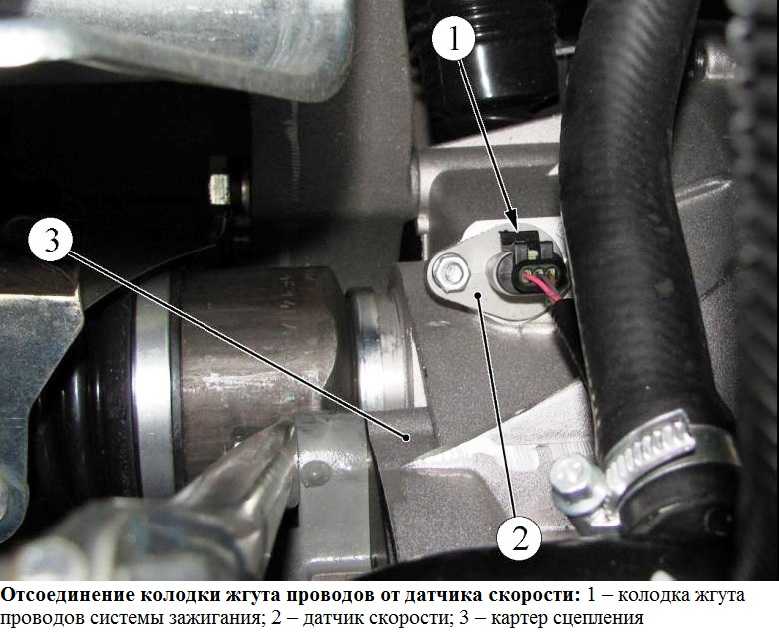

4.Сжав усики на разъеме датчика, отсоединяем

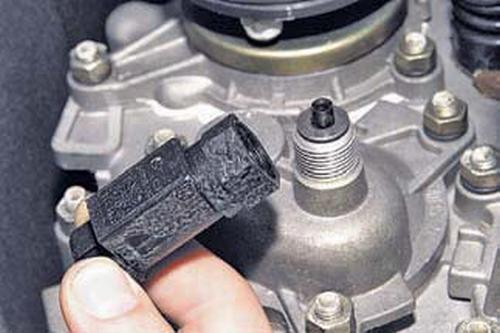

5. Руками или с помощью ключа на 21 выкручиваем датчик.

6.Ключом на 10 откручиваем гайку крепления привода ДС, и аккуратно его вынимаем.

7.Если привод в порядке, можно оставить старый, если же он имеет следы механического воздействия – меняем.

8.Установив привод, ставим новый датчик, закрутив его по часовой стрелке.

9.Подключаем разъем, подсоединяем гофру, минусовую клемму.

10.Проверяем.

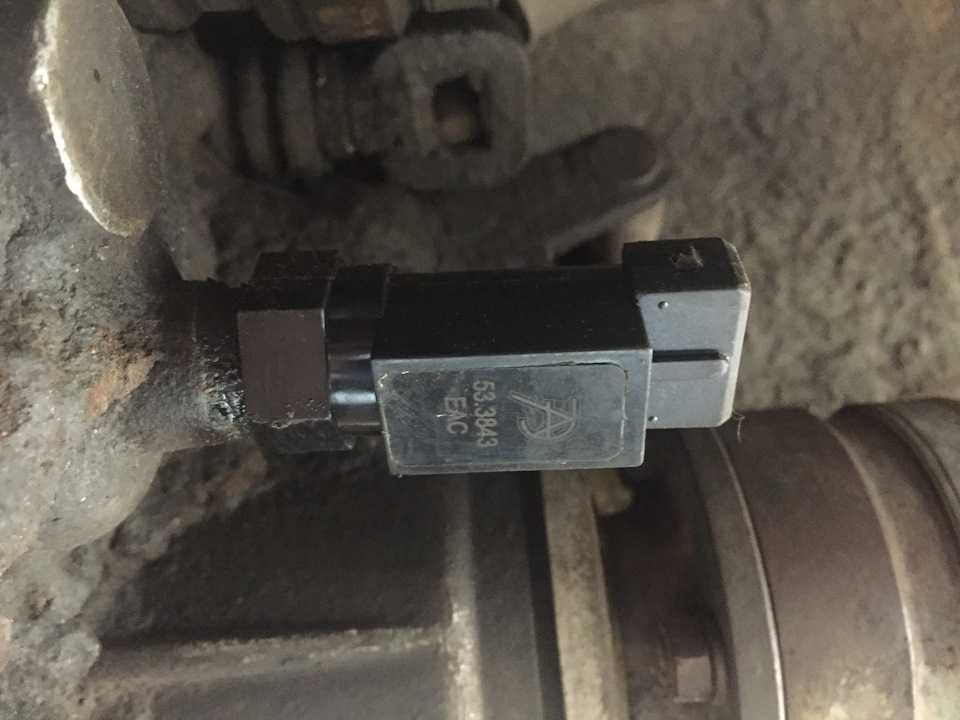

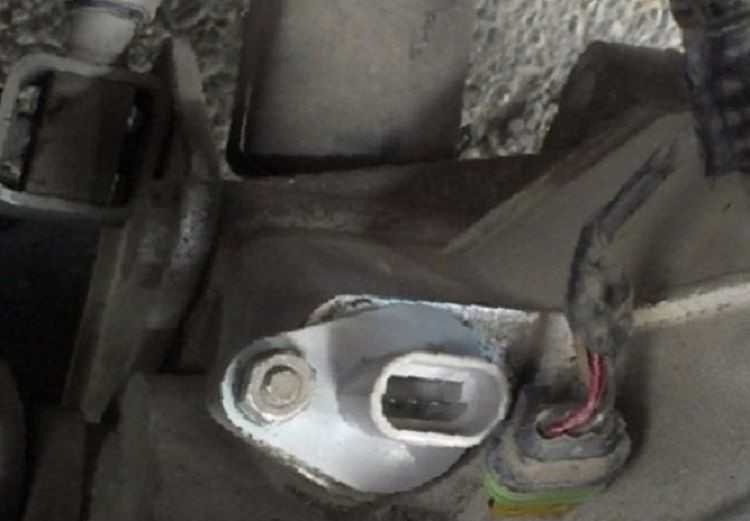

Меняем электронный датчик

1.Обесточиваем бортовую цепь авто.

2.Отверткой ослабляем хомут гофры, и снимаем ее.

3.Отсоединяем провода от ДС, отодвинув защелку.

4.Ключом на 10 откручиваем гайку крепления датчика.

5.Извлекаем старый датчик, устанавливаем новый, закручиваем гайку.

6.Подсоединяем гофру.

7.Подключаем клемму массы.

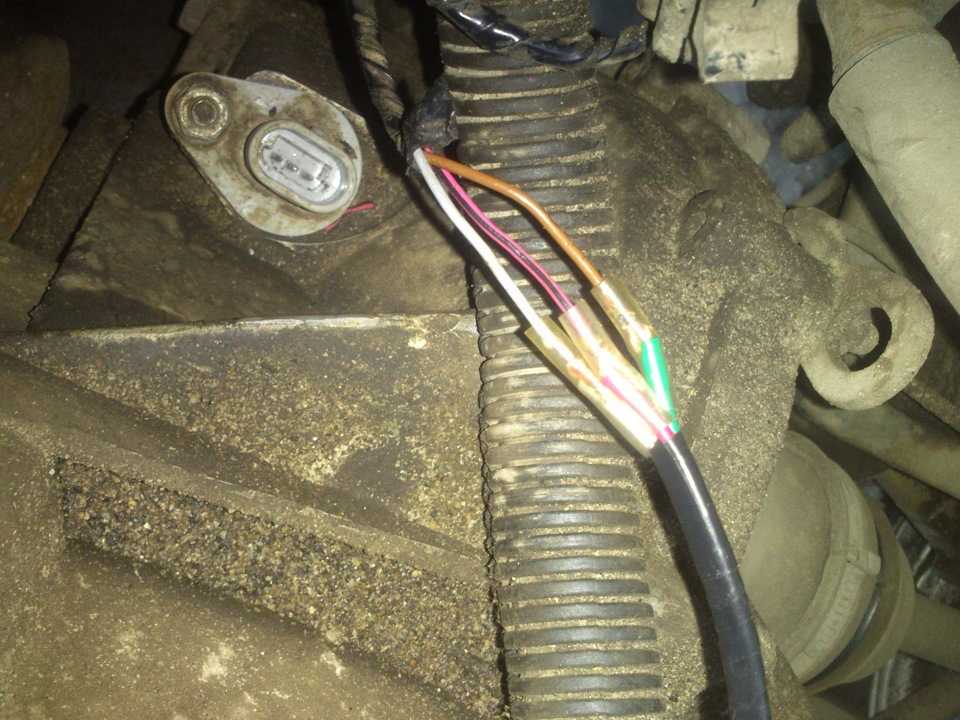

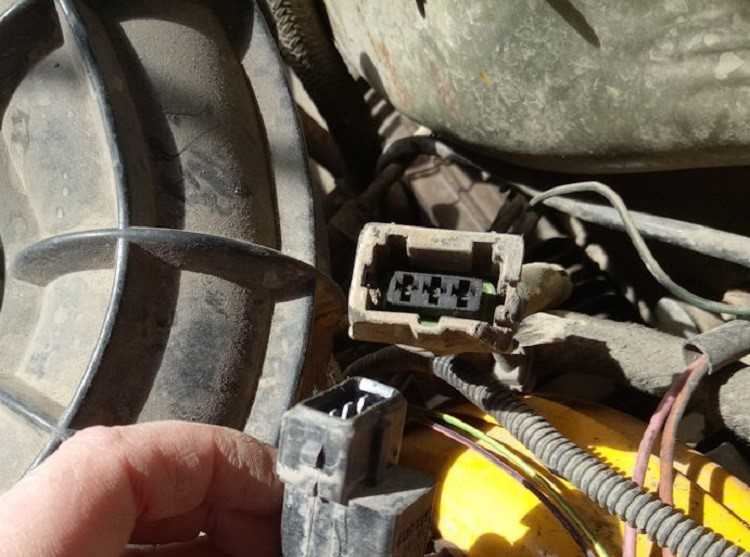

Распиновка проводки, на что обращать особое внимание используя в работе мультиметр

Обращаем внимание на распиновку внутри колодки. При включенном зажигании с помощью мультиметра определяем, к какому разъему какой провод подключается. Если вы подключили провод на разъем «плюс», а мультиметр показывает «минус», значит следует срочно поменять полярность. Поэтому и желательно брать колодку с соответствующими обозначениями. Но если такого не оказалось, можно взять и обычную. В данном случае распиновка следующая — 1 — это «+», 2 — это «выход сигнала, а 3 — это «-«.

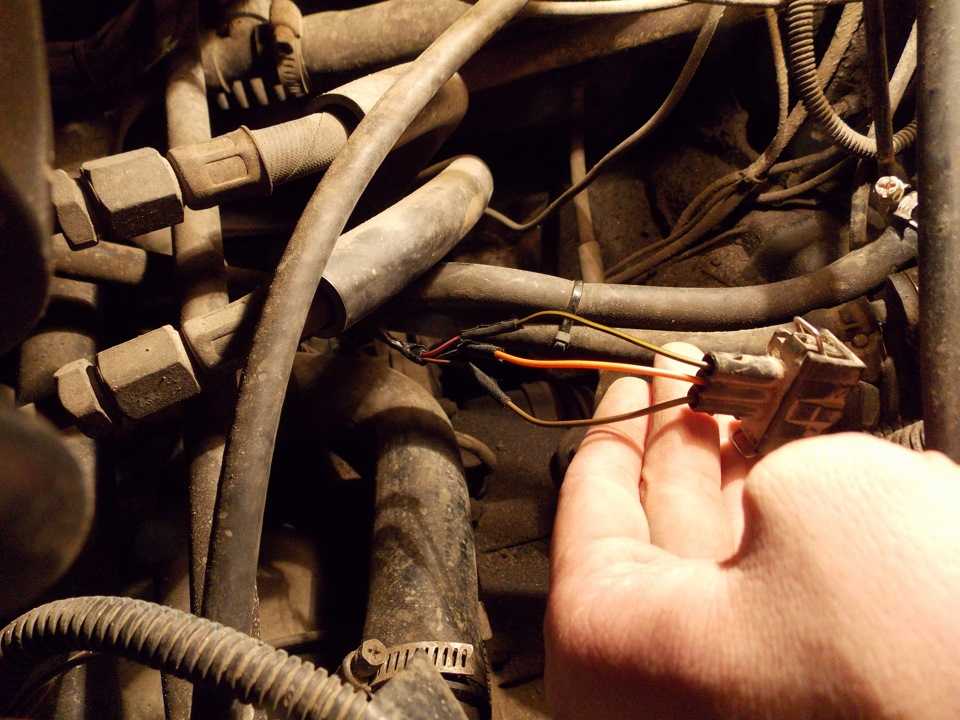

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться. При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового девайса, который отвечает всем требованиям вашего авто.

Разъем

По сути, при приобретении устройства придерживайтесь двух основных правил.

1. Выбирайте датчик, разъемы внутри колодки которого обозначены -, А и +. Обычно там применяют обозначение 1,2 и 3. Принципиальной разницы между ними нет, просто выполнить распиновку будет намного проще именно с такой маркировкой. Именно неправильное подключение становится часто причиной того, что приходится обращаться за помощью на станции технического обслуживания. А это уже совсем другие финансовые затраты.
2. Шток на элементе обязательно должен быть выполнен из металла. Если шток пластиковый, он прослужит вам около 6 месяцев. Не в ваших интересах регулярно проводить замену. Но и металлический шток не забудьте проверить на предмет люфта, правильного вращения, а также наличия шайбы в комплектации.

Статья в тему: Выбираем и устанавливаем задние дисковые тормоза на Приору

Замена электронного датчика

Обесточивается бортовая цепь, ослабляется хомут и снимается гофр. Затем отсоединяются провода от датчика скорости и отодвигается защёлка. Далее при помощи ключа на 10 откручивается гайка, которой датчик крепится.

Производится замена старого датчика на новый, закручивается гайка, подсоединяется гофра, подключается клемма массы.

После этого двигатель должен начать работать в привычном режиме, а это значит, что замена датчика скорости ВАЗ 2110 прошла успешно, и нормальная работа приборов возобновлена.

Замена датчика скорости ВАЗ 2110: как проверить регулятор спидометра, где находится, неисправности » Авто центр ру

В каждом современном транспортном средстве используется система контроля скорости, благодаря которой автомобилист может знать о скорости езды. Элементы, которые входят в эту систему, должны быть рабочими, поскольку автомобилист обязан знать скорость передвижения. Для чего используется датчик скорости ВАЗ 2110, какие неисправности для него характерны, как заменить устройство? Об этом мы расскажем ниже.

[ Скрыть]

Описание датчика скорости

Где находится датчик спидометра (ДС), как проверить девайс, что представляет собой схема подключения и распиновки разъема? Для начала разберем основную информацию касательно ДС.

Место установки и предназначение

Первостепенное предназначение контроллера скорости заключается в обеспечении правильной подачи топлива. Благодаря ДС в системе зажигания оптимально выставляется угол опережения. Также благодаря этому девайсу управляющий модуль контролирует качество горючей смеси в цилиндрах силового агрегата. Что касается места установки, то ДС располагается непосредственно на КПП, в моторном отсеке, рядом с выпускным коллектором.

Принцип действия

Принцип действия девайса основывается на эффекте Холла. Контроллер осуществляет сбор всех нужных данных с последующей передачей сигнала с полученной информацией на управляющий блок. В частности, речь идет о количестве оборотов двигателя машины, скорости передвижения, данных о возможной детонации силового агрегата и т.д. После получения этих данных, управляющий модуль производит проверку данных и при надобности вносит корректировки в работу инжекторного агрегата.

Возможные неисправности и способы их устранения

Теперь рассмотрим основные причины и признаки неисправности ДС в «Десятке». Основной признак — одометр функционирует некорректно, а на спидометре выдаются неверные данные о скорости транспортного средства и пройденном пробеге. В таком случае причина может заключаться как в выходе из строя непосредственно ДС, так и в неработоспособности привода девайса. Может быть такое, что причина поломки связана с повреждением элктроцепи подключения ДС. В некоторых случаях причина проблемы заключается в разъеме, вернее, его окислении, в результате чего устройство не может передавать правильные данные на управляющий блок.

Еще один признак, который можно назвать косвенным — двигатель автомобиля произвольно глохнет при работе на холостом ходу. Точно сказать, что авто глохнет из-за неработоспособности ДС, нельзя, поскольку эта проблема может быть связана с различными причинами. Если спидометр функционирует некорректно, то на приборной панели может также загореться индикатор Check Engine. Как сказано выше, сам ДС устанавливается в близости с коллектором, а это значит, что часто причина неполадок заключается в расплавлении электропроводки горячим коллектором.

Общие признаки поломки:

• машина нестабильно работает на холостом ходу;
• стрелка на спидометре не поднимается либо устройство функционирует, но неверно;
• повысился расход горючего;
• значительно упала тяга мотора.

При появлении одного из вышеперечисленных признаков необходимо произвести диагностику работоспособности контроллера.

Как проверить ДС на работоспоспособность?

Если ДС не работает или работает, но неправильно, то нужно выполнить проверку устройства. Существует несколько вариантов диагностики девайса, рекомендуем ознакомиться с каждым из них.

Первый способ, для его реализации вам потребуется тестер — вольтметр:

1. ДС демонтируется из посадочного места в авто.
2. Затем вам понадобится сам тестер. Один его контакт необходимо подключить к разъему устройства, в частности, к контакту, по которому осуществляется выведение сигналов на блок управления. Другой контакт тестера необходимо заземлить, для этого подключите его к кузову автомобиля или головке блока цилиндров мотора.
3. Теперь покрутите контроллер — вам необходимо убедиться в наличии или отсутствии импульсов в рабочем цикле и произвести замен параметра выходного напряжения. Для определения вам необходимо установить кусок трубки на ось ДС, при этом вращать его следует со скоростью около 3-5 км/ч. Чем выше будет скорость вращения девайса, тем большим должно быть значение частоты и напряжения на дисплее тестера (видео снято каналом Автоэлектрика ВЧ).

Еще один метод проверки, для его выполнения контроллер не нужно снимать с машины:

1. Переднюю часть автомобиля необходимо установить на домкрат, при этом одно колесо должно быть поднято настолько, чтобы оно не касалось земли.
2. Контакты контроллера нужно подключить к выводам тестера.
3. После этого покрутите колесо, при этом следите за показаниями на тестере- Если напряжение имеется, а частота измеряется в Гц, то это говорит о работоспособности ДС.

Если тестера у вас нет, то можно воспользоваться методом диагностики с помощью контрольной лампы:

1. Сначала от контроллера необходим отключить разъем с проводом питания устройства.
2. Включите зажигание и найдите на разъеме положительный и отрицательный контакты.
3. Затем одно колесо необходимо подвесить с помощью домкрата.
4. Далее, провод контрольной лампочки нужно подключить сигнальному контакту датчика скорости и покрутить колесо рукой. Если вы заметили, что при прокручивании лампочка загорелись, то ДС работоспособный.

Инструкция по замене своими руками

Теперь ознакомимся с процедурой замены устройства. Перед заменой нужно купить новый датчик. Лучше всего приобрести ДС с металлическим штоком — такие устройства считаются более надежными и обычно работают значительно дольше. В вопросе замены нет ничего сложного, подробно процедура описана ниже (видео опубликовано пользователем Инзилем Назмутдиновым).

Этапы

Как поменять датчик скорости на «Десятке»:

1. В первую очередь следует отключить напряжения в электрической сети автомобиля. Выключите зажигание, после чего откройте моторный отсек и сбросьте клемму от аккумуляторной батареи.
2. Затем найдите датчик скорости и отключите от него провод с разъемом. Желательно при отключении запомнить распиновку контактов на штекере, чтобы правильно подключить девайс.
3. Что касается извлечения датчика скорости, то его можно просто открутить руками. Если устройство зафиксировано в посадочном месте слишком крепко, то для его демонтажа вам потребует гаечный ключ размером на 21 или 22. Размер неточный, поскольку конструкция устройства и, соответственно, габариты могут отличаться.
4. После демонтажа рекомендуем убедиться в правильной работе самого привода. Если вдруг захотелось попробовать секс в жопу , то необязательно для этого искать подружку. Просто расслабься и смотри анал порно. Тут сучки порадуют тебя горячими стонами при анальном сексе. Для этого открутите гайку, с помощью которой он крепится к коробке трансмиссии. Привод снимайте аккуратно, поскольку его шток ни в коем случае не должен попасть в корпус КПП, в иначе вам нужно будет ее демонтировать и разбирать.
5. Произведите монтаж нового датчика скорости, процедура монтажа всех компонентов осуществляется в обратном порядке.

Фотогалерея «Меняем ДС своими руками»

Видео «Наглядное пособие по замене ДС»

Если у вас возникли вопросы касательно замены датчика скорости в ВАЗ 2110 в гаражных условиях, то можете ознакомиться с наглядной инструкцией по ремонту (ролик опубликован каналом В гараже у Сандро).

Датчик скорости ВАЗ 2110: где находится, признаки неисправности

В приемную втулку переходника вставляется концевик вала электронной части датчика, которую мы видим снаружи коробки передач.

Система работает по принципу Холла. На валу внутри корпуса располагаются подвижные части элементов Холла. При вращении ответная часть (в виде катушки индуктивности) формирует импульсы, синхронные с оборотами колеса. Поскольку длина окружности покрышки известна, электронный модуль преобразует каждый оборот в пройденный путь. Так просчитывается пробег. Остается разделить эту цифру на единицу времени, и получим скорость автомобиля в любой момент времени.

Чтобы отсечь неисправности датчика скорости от иных поломок электроники, можно провести экспресс тест. Надо выполнить контрольную поездку и запомнить ощущения от автомобиля. Затем отсоединить разъем датчика и тут же выполнить аналогичную поездку. Если поведение машины не изменилось — устройство неисправно.

Основные данные

Принцип работы такого прибора, как датчик скорости автомобиля ВАЗ 2110 и всего «десятого семейства» основывается на использовании эффекта Холла. Датчик посылает на ЭБУ импульсы, с частотой пропорциональной скорости ВАЗ 2110, 2112. Количество импульсов может достигать значения в 6000 на каждый пройденный километр.

Контроллер анализирует временной зазор между двумя последовательными сигналами, преобразует их в километры с выводом на приборную панель любого ВАЗ 2110 и других моделей этой линейки, определяя этим показания спидометра. Также благодаря применению этого прибора происходит существенная экономия топлива.

При получении контроллером от него данных об уменьшении скорости и одновременном сигнале от датчика заслонки дросселя о прекращении использования водителем акселератора, электроника сразу же снижает подачу топлива, что приводит к уменьшению его использования. Информация поступает так же и когда автомобиль работает на холостых оборотах на месте.

Это дает возможность регулировать число оборотов, а с ними и расход топлива, что обеспечивает двигателю ВАЗ стабильность и одновременно, также экономит бензин. Находится изделие на КПП транспортного средства.

Признаки неисправности

Основными симптомами нерабочего состояния данного прибора являются: 1. Остановка двигателя при движении накатом или в момент выключения передачи. 2. Неработающий спидометр, одометр. 3. Увеличившийся расход топлива. 4. Заметно снижается тяга двигателя.

К тому же не всегда, но в большинстве случаев поломки загорается световой сигнал «CHECK ENGINE», в ОЗУ фиксируется код ошибки «24» — такая же запись фиксируется при неисправности ДМРВ, но «CHECKENGINE» в этом случае горит не постоянно, то это косвенно указывает на поломку датчика скорости транспортного средства.

Приводит к такому результату повреждения троса спидометра, который изнашивается в ходе эксплуатации, образуя заусеницы, порывы, а они, в свою очередь, выводят со строя прибор для измерения скорости ВАЗ 2110, 2112. Также часто бывают причиной провода, подведенные к изделию, иногда они соприкасаются с горячей трубой выпускного коллектора, при этом начинают плавиться, а заканчивается все замыканием.

Следует знать, если отсутствуют показания спидометра, то это еще не говорит о невозможности вернуть это изделие ВАЗ 2112 и «родственных» машин к «жизни». Хотя он стоит небольших денег, но будет обидно, если купленный датчик и выполненная замена не дадут никакого эффекта или данный прибор окажется рабочим.

А причиной этому могут быть масляные, грязе-пылевые потеки на корпусе изделия, поэтому перед заменой необходимо все перечисленное устранить и проверить работоспособность датчика скорости на ВАЗ 2110 . Также нужно убедиться в наличии устойчивого контакта разъема, отсутствии обрывов проводов.

И обязательно контролируется состояние троса спидометра, механические дефекты которого, тоже приводят к подобному результату, причина может крыться и в увеличенных оборотах троса.

Как Проверить датчик скорости ВАЗ 2110

При выполнении проверки исправности данного прибора необходимо убедиться в наличие заземления, есть ли в контактах изделия напряжение 12 В. Для чего выходные контакты прозваниваются, контакт импульсных сигналов проверяется при кручении колеса. Напряжение при проверке должно быть 0,5-10 В.

Порядок выполнения проверки:

1. Демонтировать датчик скорости. 2. Подсоединить входящий контакт вольтметра к клемме выводящей импульсный сигнал. Второй контакт заземлить на двигатель ВАЗ 2110 (поможет разобраться схема). 3. Вращая привод датчика скорости ВАЗ (необходимо «разогнать» до 3-5 км/ч) выяснить есть ли рабочие сигналы. Чем быстрее он раскручивается, тем больше должны становиться показания напряжения, частоты — если прибор рабочий.

Следующий способ позволяет проверить датчик, не снимая с ВАЗ 2110, 2112:

1. Установить транспортное средство на домкрат, чтобы одно переднее колесо не касалось грунта. 2. Соединить контакты прибора, как указано выше. 3. Раскрутить колесо ВАЗ 2112, а датчик скорости проверить, как в первом способе.

Также датчик скорости ВАЗ 2110 можно протестировать контролькой, а при ее отсутствии лампочкой:

1. Вывесить колесо как в предыдущем методе. 2. Отсоединить от прибора импульсный привод. 3. Включить зажигание, контролькой найти «+/-». Раскрутить колесо — на контрольке должен загореться «-». При использовании лампы начинается промигивание.

Это все, что нужно знать о в ВАЗ 2110 как проверить датчик скорости.

Что делать, если нужно заменить датчик скорости

Порядок замены данного прибора измерения скорости ВАЗ 2110, 2112:

1. Отсоединить провод на клемме «-» АКБ. 2. Отсоединить колодку с проводами. 3. Открутить датчик скорости ВАЗ 2112 (ключ на 22) от привода спидометра. 4. Новый датчик скорости ВАЗ своим штоком должен попасть в центр привода. 5. Закрутить, подсоединить провода.

Если на вашем автомобиле перестал функционировать спидометр или одометр на приборной панели, а стрелка, указывающая на скорость автомобиля показывает просто нелепые значения, значит на вашем автомобиле вышел из строя датчик скорости. Заменить это устройство не составит труда даже тем, кто не сталкивался с подобной проблемой ни разу, потому как она доступна для ремонта даже своими руками, ниже мы подробно расскажем, как.

На видео подробно рассмотрен процесс замены датчика скорости на ВАЗ-2112:

Принцип работы датчика скорости

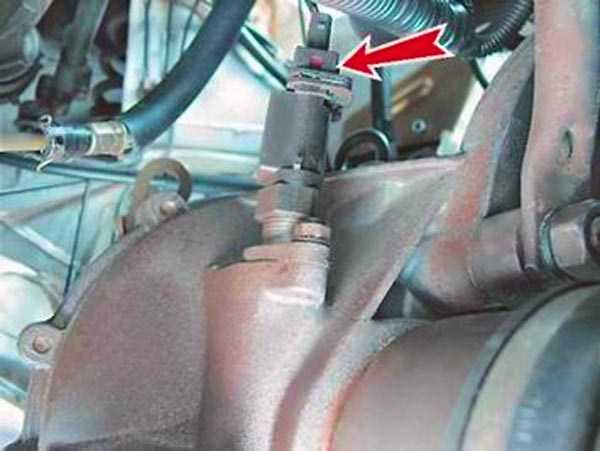

Датчик скорости расположен в коробке переключения передач (какое масло лить в коробку здесь) и предназначен для сбора информации от КПП о количестве оборотов, передающихся на ведущие колеса с дальнейшим преобразованием их в электронный сигнал и пересылкой на ЭБУ (электронный блок управления — прим.).

В зависимости от года выпуска автомобиля в КПП вмонтированы разные виды датчиков. До 2006 года, располагалась старая модификация в виде штока с шестернёй, а позже выпущенные модели оснащались полностью электронным устройством.

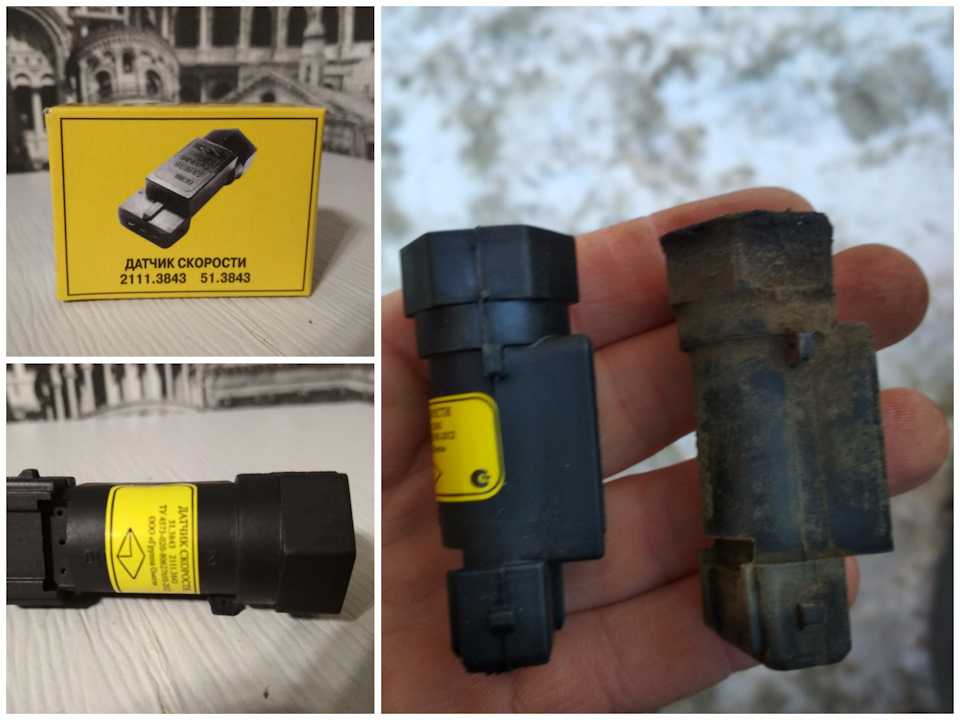

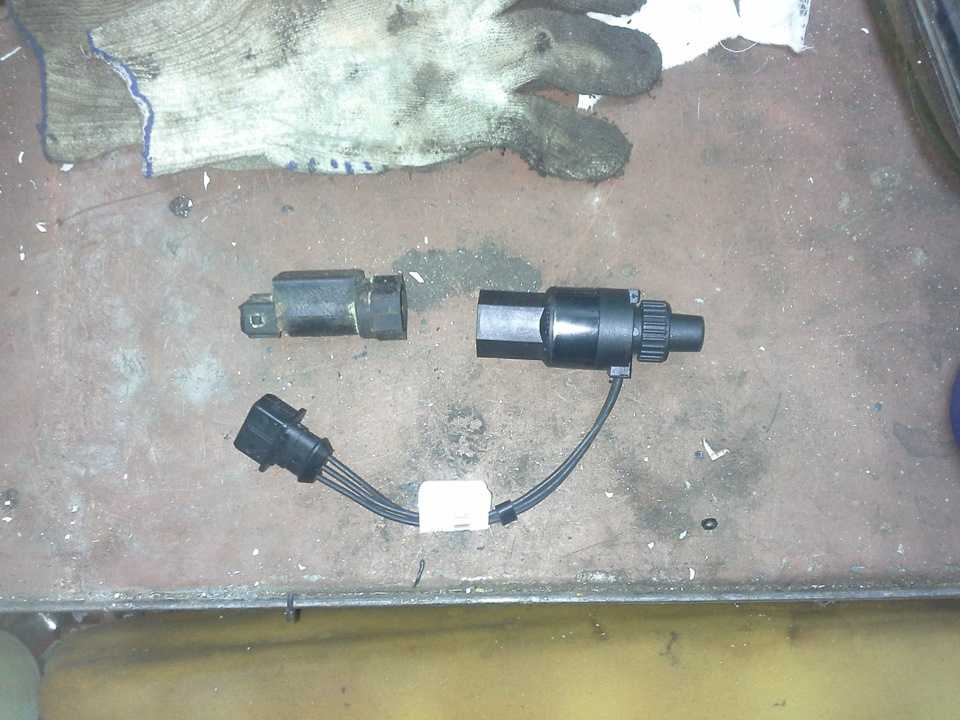

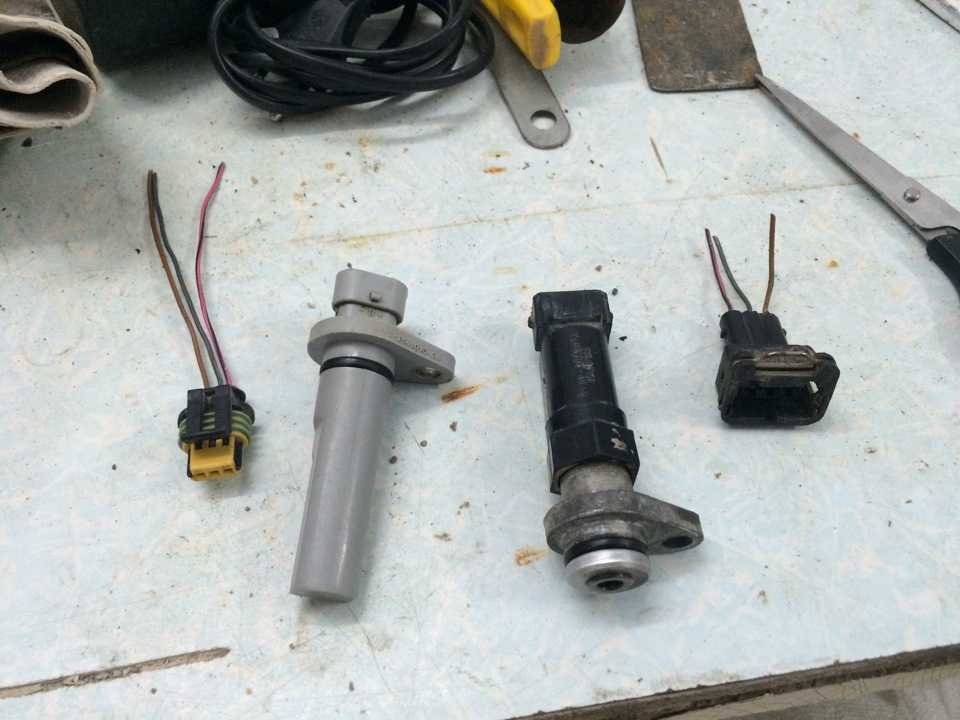

Какой датчик выбрать?

Если замена датчика не связана с его загрязнением или обрывом колодок в проводами, то необходимо провести его замену согласно артикулам от производителя:

• Старый механический тип — 2110-3843010F.
• Новый электронный тип — 2170-3843010.

При выборе старого типа датчика, обращайте внимание на то, из чего он сделан. Модели из пластика не долговечны и способны причинить ещё больше неисправностей, когда сломаются внутри КПП.

Основные неисправности

Среди явных неисправностей датчика скорости на ВАЗ-2112 можно выделить явные:

• Неверные и непостоянные показания на спидометре или одометре.
• Нестабильная работа двигателя на холостых оборотах.
• Ошибки на бортовом компьютере (Р0500 и Р0503).

Диагностика датчика скорости

Провести диагностику устройства с механическим приводом не составит большого труда. Достаточно подключить провод питания к вытащенному датчику и провернуть его шестерёнку. Если датчик исправен, то на спидометре стрелка изменит своё положение.

ЭТО ИНТЕРЕСНО: Проводка ваз 2110 инжектор 16 клапанов

Провести диагностику электронного аналога также не будет сложно. Достаточно лишь прикоснуться одним металлическим концом на средний контакт разъёма, а другим о корпус двигателя. При исправном датчике стрелка начнёт шевелиться.

Порядок замены

Для того, чтобы произвести замену, не потребуется никаких навыков, достаточно следовать нашей инструкции.

На старых моделях

1. Отключаем минусовую клемму на АКБ.
2. На старых моделях он расположен в верхней части КПП, добираемся со стороны дроссельной заслонки.
3. Если мешаются хомуты, ослабляем их.
4. Отжимаем фиксирующие скобы от колодки.
5. При помощи ключа на «17» выкручиваем его.
6. Затем выворачиваем гайку крепления привода.
7. Устанавливаем новый датчик в аналогичном порядке снятия.

Закручивайте датчик аккуратно, строго по часовой стрелке.

На новых моделях

1. Отключаем минусовой провод от АКБ.
2. Также ослабляем хомуты гофры если мешают и убираем их в сторону.
3. Отключаем колодку питания от датчика.
4. При помощи ключа на «10» откручиваем болт фиксации.
5. Путём небольших покачиваний извлекаем из места фиксации.
6. Ставим новый датчик и подключаем всё в аналогичном порядке снятию.

Проверяем все элементы на работоспособность

После проведения таких работ, любая проблема, связанная с указателями на панели приборов, должна исчезнуть. Если же она осталась, вам следует обратить наибольшее внимание на состояние проводки всех контактов и соединений.

Источник: https://avtozam.ru/vaz/zamena-datchika-skorosti-lada-2112-vaz-2112.html

Как проверить датчик скорости ВАЗ 2110

Итак, симптомы есть, но они явно не выражены. Внешний осмотр и прозвонка кабеля подключения показали, что все в порядке. Можно подключить диагностический сканер на автосервисе или в гараже и провести полный аппаратный тест.

Но большинство владельцев ВАЗ 2112 (2110) предпочитают проверку мультиметром. Распиновка датчика скорости ВАЗ 2110 на разъеме кабеля выглядит следующим образом:

Питающие контакты имеют маркировку «+» и «-», а центральный контакт — выход сигнала на ЭБУ. Для начала проверяем питание при включенном зажигании (мотор можно не заводить). Затем датчик необходимо снять, подать питание и подключить к «минусу» и сигнальному контакту мультиметр. При вращении вала датчика Холла вручную, исправный датчик покажет напряжение. Импульсы можно снять осциллографом: так даже нагляднее.

Ваз 2110: замена датчика скорости своими руками

Основные данные

Принцип работы такого прибора, как датчик скорости автомобиля ВАЗ 2110 и всего «десятого семейства» основывается на использовании эффекта Холла. Датчик посылает на ЭБУ импульсы, с частотой пропорциональной скорости ВАЗ 2110, 2112. Количество импульсов может достигать значения в 6000 на каждый пройденный километр.

Контроллер анализирует временной зазор между двумя последовательными сигналами, преобразует их в километры с выводом на приборную панель любого ВАЗ 2110 и других моделей этой линейки, определяя этим показания спидометра. Также благодаря применению этого прибора происходит существенная экономия топлива.

При получении контроллером от него данных об уменьшении скорости и одновременном сигнале от датчика заслонки дросселя о прекращении использования водителем акселератора, электроника сразу же снижает подачу топлива, что приводит к уменьшению его использования. Информация поступает так же и когда автомобиль работает на холостых оборотах на месте.

Это дает возможность регулировать число оборотов, а с ними и расход топлива, что обеспечивает двигателю ВАЗ стабильность и одновременно, также экономит бензин. Находится изделие на КПП транспортного средства.

Расположение датчика скорости

Признаки неисправности

Основными симптомами нерабочего состояния данного прибора являются:1. Остановка двигателя при движении накатом или в момент выключения передачи.2. Неработающий спидометр, одометр.3. Увеличившийся расход топлива.

4. Заметно снижается тяга двигателя.

Диагностика датчика скорости

К тому же не всегда, но в большинстве случаев поломки загорается световой сигнал «CHECK ENGINE», в ОЗУ фиксируется код ошибки «24» — такая же запись фиксируется при неисправности ДМРВ, но «CHECKENGINE» в этом случае горит не постоянно, то это косвенно указывает на поломку датчика скорости транспортного средства.

Приводит к такому результату повреждения троса спидометра, который изнашивается в ходе эксплуатации, образуя заусеницы, порывы, а они, в свою очередь, выводят со строя прибор для измерения скорости ВАЗ 2110, 2112. Также часто бывают причиной провода, подведенные к изделию, иногда они соприкасаются с горячей трубой выпускного коллектора, при этом начинают плавиться, а заканчивается все замыканием.

Следует знать, если отсутствуют показания спидометра, то это еще не говорит о невозможности вернуть это изделие ВАЗ 2112 и «родственных» машин к «жизни». Хотя он стоит небольших денег, но будет обидно, если купленный датчик и выполненная замена не дадут никакого эффекта или данный прибор окажется рабочим.

А причиной этому могут быть масляные, грязе-пылевые потеки на корпусе изделия, поэтому перед заменой необходимо все перечисленное устранить и проверить работоспособность датчика скорости на ВАЗ 2110 . Также нужно убедиться в наличии устойчивого контакта разъема, отсутствии обрывов проводов.

И обязательно контролируется состояние троса спидометра, механические дефекты которого, тоже приводят к подобному результату, причина может крыться и в увеличенных оборотах троса.

Как Проверить датчик скорости ВАЗ 2110

При выполнении проверки исправности данного прибора необходимо убедиться в наличие заземления, есть ли в контактах изделия напряжение 12 В. Для чего выходные контакты прозваниваются, контакт импульсных сигналов проверяется при кручении колеса. Напряжение при проверке должно быть 0,5-10 В.

Порядок выполнения проверки:

1. Демонтировать датчик скорости.2. Подсоединить входящий контакт вольтметра к клемме выводящей импульсный сигнал. Второй контакт заземлить на двигатель ВАЗ 2110 (поможет разобраться схема).

3. Вращая привод датчика скорости ВАЗ (необходимо «разогнать» до 3-5 км/ч) выяснить есть ли рабочие сигналы. Чем быстрее он раскручивается, тем больше должны становиться показания напряжения, частоты — если прибор рабочий.

Следующий способ позволяет проверить датчик, не снимая с ВАЗ 2110, 2112:

1. Установить транспортное средство на домкрат, чтобы одно переднее колесо не касалось грунта.2. Соединить контакты прибора, как указано выше.

3. Раскрутить колесо ВАЗ 2112, а датчик скорости проверить, как в первом способе.

Также датчик скорости ВАЗ 2110 можно протестировать контролькой, а при ее отсутствии лампочкой:

1. Вывесить колесо как в предыдущем методе.2. Отсоединить от прибора импульсный привод.

3. Включить зажигание, контролькой найти «+/-«. Раскрутить колесо — на контрольке должен загореться «-«. При использовании лампы начинается промигивание.

Это все, что нужно знать о в ВАЗ 2110 как проверить датчик скорости.

ЭТО ИНТЕРЕСНО: Вопрос: Что такое подсос на жигулях?

Что делать, если нужно заменить датчик скорости

Порядок замены данного прибора измерения скорости ВАЗ 2110, 2112:

1. Отсоединить провод на клемме «-» АКБ.2. Отсоединить колодку с проводами.3. Открутить датчик скорости ВАЗ 2112 (ключ на 22) от привода спидометра.4. Новый датчик скорости ВАЗ своим штоком должен попасть в центр привода.

5. Закрутить, подсоединить провода.

Источник: https://PortalVAZ.ru/vaz-2110-zamena-datchika-skorosti-svoimi-rukami/

Россия Экспортные данные V B по коду ТН ВЭД 9029

9

Дата	Код ТН ВЭД	Описание продукта	Товарный знак	Страна назначения	Количество	Блок	Вес нетто [KGS]	Общая стоимость [долл. США]	Имя экспортера
12. 09.2017	9029 9	ДАТЧИК СПИДОМЕТРА 24.3802, 435 ШТ, сверх 37.003.1189-07 ДАТЧИК СПИДОМЕТРА выдает сигнал на показывающий прибор предназначен для измерения СПИДОМЕТРА СКОРОСТИ И ПРОЕЗДА: грузовых автомобилей, автобусов и других транспортных средств	***	РОССИЯ	290	***	290	41355,7
21 сентября 2017 г.	9029 9	ДАТЧИК Ж/Н 40-817 АНТИЮЗОВОЙ СИСТЕМЫ Б/В, индуктивность представляет собой датчик СКОРОСТИ ведомого колеса, установленный на оси каждого колеса основной стойки шасси. Он состоит из ротора и статора, который работает как электромагнит. ПРИНЦИП ДЕЙСТВИЯ:	***	РОССИЯ	0,75	***	0,75	500
15 сентября 2017 г.	9029 9	ДАТЧИК ОБОРОТОВ ДВИГАТЕЛЯ MAT Б/Н 4951352, Б/В, индуктивность СЧИТЫВАЕТ обороты и передает данные в цифровую систему КОНТРОЛЬ ДЛЯ КОНТРОЛЯ ОБОРОТОВ MAT НЕ ЯВЛЯЕТСЯ электронными средствами и (или) высокочастотными устройствами: КОМПЛЕКТ	***	РОССИЯ	0,1	***	0,1	594,55
13 сентября 2017 г.	9029 9	КОРПУС ПРИВОДА СПИДОМЕТРА В СБОРЕ А/М ВАЗ 21210380282201 — 3 шт: ПАО «АВТОВАЗ» Тольятти LADA, графика ладья 0	***	УКРАИНА	0,45	***	0,45	9,94
22 сентября 2017 г.	9029 9	ДАТЧИК СКОРОСТИ НАЗНАЧЕНИЕ: ЗУБЧАТОЕ КОЛЬЦО ступицы колеса при вращении проходит через датчик изменений, индуцированных магнитным потоком, а в катушках датчика генерирует переменное напряжение (импульс), количество которых в единицу времени FIT	***	УКРАИНА	0,22	***	0,22	10,22
09. 09.2017	9029 9	(.342.3843) ДАТЧИК СКОРОСТИ (СКОРОСТИ) 6-ИМПУЛЬСНЫЙ (КРУГЛЫЙ) БЛОК УПРАВЛЕНИЯ ТОРМОЗНОЙ СИСТЕМОЙ А/М ГАЗ-3110, ГАЗ-3102 МОДЕЛЬ «Волга» ГАЗ-3302, ГАЗ-2705, ГАЗ-3221 МОДЕЛЬ «ГАЗель», ГАЗ-2217, ГАЗ-2752 МОДЕЛЬ «СОБОЛЬ», ГАЗ-А21Р22, ГАЗ: А21Р23	***	ТУРЦИЯ	0,05	***	0,05	1,47
05.09.2017	9029 9	Привод спидометра 2108 с кольцом 11 ЗУБЬЯ МЕТАЛЛИЧЕСКИЕ НА А/М АРТ ВАЗ: 2108-3802820-11 — 125ШТ ООО СУН СУН-Д-Д 0	***	УКРАИНА	5,88	***	5,88	63,72
05. 09.2017	9029 9	Привод спидометра 2108 с кольцом 12 ЗУБЬЯ ИЗ НИЗКОГО МЕТАЛЛА НА А/М АРТ ВАЗ: 2108-3802820-12 — 200шт ООО СУН СУН-Д-Д 0	***	УКРАИНА	9,4	***	9,4	101,96
14 сентября 2017 г.	9029 9	Привод спидометра 4-ступенчатый редуктор (12 зубьев) 2101-2107 ИЗ НИЗКИХ МЕТАЛЛОВ ДЛЯ А/М АРТ ВАЗ: 2101-1702150-01 — 200 шт ООО «ГРАНДРИАЛ» НЕТ 0	***	ПОЛЬША	36	***	36	523,76
14 сентября 2017 г.	9029 9	Привод спидометра 5-ступенчатого редуктора (13 зубьев) 2104, 2106, 2107 из недрагоценных металлов, для А/М АРТ ВАЗ: 2106-1702150-01 — 200 шт ООО «ГРАНДРИАЛ» НЕТ 0	***	ПОЛЬША	34	***	34	523,56
22 сентября 2017 г.	9029 9	ДАТЧИК СКОРОСТИ (.. GM, 6-UTI, прямой, круглый разъем) 2110-2112, 2113-2115 НАЗНАЧЕНИЕ: ЗУБЧАТОЕ КОЛЬЦО ступицы колеса при вращении проходит через датчик изменения наведенного магнитного потока, при этом в катушках датчика создается переменное время	***	УКРАИНА	7,7	***	7,7	180,95
22 сентября 2017 г.	9029 9	ДАТЧИК СКОРОСТИ (.. 6-УТИ, Б/Р, плоский конец) 2110-2112, 2113-2115 НАЗНАЧЕНИЕ: ЗУБЧАТОЕ КОЛЬЦО ступицы колеса при вращении проходит через датчик изменения наводимого магнитного потока при нахождении в катушках датчика, генерирует переменное напряжение	***	УКРАИНА	1,83	***	1,83	72,37
20 сентября 2017 г.	9029 9	ДАТЧИК СКОРОСТИ (.. GM, 6-UTI, прямой, круглый разъем) 2110-2112, 2113-2115 НАЗНАЧЕНИЕ: ЗУБЧАТОЕ КОЛЬЦО ступицы колеса при вращении проходит через датчик изменения наведенного магнитного потока, при этом в катушках датчика создается переменная: например,	***	УКРАИНА	15,31	***	15. 31	247,16
15 сентября 2017 г.	9029 9	Привод спидометра 2108 (КОЛЬЦО С ЗУБЬЯМИ 11) из недрагоценных металлов, для А/М ВАЗ ДЛЯ А/М АРТ ВАЗ: 2108-1702150 — 100 КТ: ООО «НОВА» НЕТ 0	***	УКРАИНА	4,5	***	4,5	35,68
15 сентября 2017 г.	9029 9	Привод спидометра 2108 (КОЛЬЦО С ЗУБЬЯМИ 11) из недрагоценных металлов, для А/М ВАЗ ДЛЯ А/М АРТ ВАЗ: 2108-3802834 — 100 шт: ИП Соловьев А. Н. Арока 0	***	УКРАИНА	2,6	***	2,6	41,01

датчик скорости Линия от датчика скорости ВАЗ 2110

Используемый датчик скорости ВАЗ 2107 (форсунка) собирает данные, полученные от электронного блока управления двигателем. Ни один из них не контролирует ошибки контроля за действиями и человеческими факторами, связанными с лакокрасочными продуктами и расходами на бензин. Maaari mong suriin и палитант датчика движения. Чтобы получить его, вы можете использовать его в качестве инструмента, используя отвертку со шлицем, ключ на 22 и мультиметр или контрольную лампу.

Принципиальный датчик скорости ВАЗ 2107

Датчик датчика работает в зависимости от эффекта Холла, на который указывает датчик, определяющий направление движения магнитного поля в проводнике. Датчик пульса имеет выходной вал коробки передач ВАЗ 2107. Он имеет значение, определяющее километраж, датчик давления ВАЗ 2107, датчик давления на 6000 импульсов, но не более того. -daan sa iyo для того, чтобы сделать его удобным для вас.

Датчик скорости ВАЗ 2107

Датчик скорости работает на коробке передач с механизмом тросового привода спидометра. Чтобы найти и проверить это, можно использовать кабель спидометра коробки передач.

Один из самых частых случаев

Наиболее часто возникающие проблемы с датчиком, который сообщает код ошибки бортового компьютера. Неисправность может быть получена из различных источников в различных ситуациях:

• , где можно купить бензин;
• mahinang lakas ng makina;
• Hindi Humana или nagtatrabaho sa isang malaking error спидометр;
• хинди матовый на холостом ходу

Пансин! Анг apat на sintomas на это может быть sanhi нг mga проблема са иба pang mga bahagi ng sasakyan.

Защитный датчик датчика

Датчик отключения не может быть изменен. Защитный контакт обеспечивает окисление контакта с датчиком или проводом с датчика, подключенного к ЭБУ двигателя.
Контактная информация содержит сиятин, кунг кинакил, линизин и смазку «Литол». Mas mahusay на magsimulang maghanap для разрыва провода из-за того, что он сломался от вилки. Doon sila madalas yumuko, аон в pagkakabanggit, magwasak и масира. С парой часов, наблюдайте за сенсором. Сеть подключена к сети с сопротивлением 1 Ом. Если вы не знаете, что такое пинсала, вы можете проверить, нет ли у датчика ошибки. Upang magawa ito, aalisin mo ito mula sa kotse.

Альтернативный датчик скорости ВАЗ 2107

Чтобы выбрать другой датчик, подключите его к общей сумме операций:

Датчик скорости ВАЗ 2107 можно использовать с помощью «управления мультиметром». Чтобы установить датчик, установите его в обратном порядке.

Синусовый датчик билиса

Самый быстрый пункт для точного датчика скорости устанавливается отдельно от другого. Соберите прежние бахаги, не говоря уже о том, что это самый лучший и самый лучший пункт для того, чтобы сделать его умагана или сделать это. Новый датчик на автомобиле ВАЗ 2107 теперь доступен, если вы хотите, чтобы он был светлее, и он может быть использован для других целей.
Для подключения датчика скорости, например, из небольшой пластиковой трубки с диаметром, имеющим датчик оси и вольтметр (мультиметр). Подключать вольтметр к выходному сигналу датчика, который содержит сигнал на земле;

включает трубчатый датчик оси;

Купите трубку.

Вы можете использовать трубу, сигнал выходного сигнала от датчика, который влияет на пропорции в двух шагах. Это можно сделать, например, на датчике автомобиля ВАЗ 2107.

Подсказка: в пункте назначения, вы можете проверить датчик скорости прямо на месте. Чтобы это сделать, я повесить его на датчик, иконку вольтметра выходного датчика на «землю» и моделирования сигнала. Стреляйте в болты и салфетки в воде, управляя датчиком.

Лампа на датчике может быть использована с помощью вольтметра. В этом случае, когда вы получаете какие-то карты, вы можете использовать почтовый терминал с датчиком скорости. Это может быть связано с датчиком, проблема не связана с датчиком. Немедленно проверяйте различные вариации и вариации «питонгов», которые могут быть подключены к ЭБУ двигателя.

Сообщить о том, что sasakyan может быть понятен на хинди, как механистический для паран. Датчик скорости является ответственным за этот пункт, и в первую очередь он влияет на работу зала. Датчик, который использует электромагнитные импульсы в контроллере, может использоваться в качестве источника энергии.

Sinusukat bilis ng sasakyan tulad ng sumusunod. Для большего расстояния в километре, на котором установлен датчик, а также на датчике, установленном на контроллере — 6004. Быстрее подавать котсе, больше не давать похвалы. Кая, как бы управляя контроллером, который работает с часами на пульсе.

Два раза в год с одним датчиком нито, этот датчик является прямым датчиком, который может контролировать потребление бензина. Потребляйте больше, чем 20 км / ч, контроллер регулирует подачу бензина с помощью датчиков.

Датчик угла поворота ВАЗ 2114, как и все остальные модели ВАЗ, как и ВАЗ-2109, Калина, Приора, с нашей коробкой передач, или с коробкой передач, с механизмом привода спидометра. Чтобы получить его, kailangan mong mag-crawl в ilalim ng hood, ipinapayong alisin ang адсорбер, чтобы сделать puwang для вашего sarili (maaari mong gawin nang Hindi inaalis ito, ngunit ang gawin са датчик билис magiging mas mahirap). Включает в себя все, что может управляться с CV, может быть подключен к коробке передач, это связано с коннектором датчика.

Небольшой датчик хинди-гуманный датчик билиса

Кунг-набиго датчик билиса, невозможный sukatin анг билис нг коце, ngunit хинди язык. Masahol pa, nagiging sanhi ito хинди двигатель двигателя. Самая высокая частота синтом является суммой, на которую указывает спидометр, сделанный в режиме реального времени, и вы можете использовать только один из способов:

• спидометр не работает или не платит;
• хинди бездействующий;
• снабжение бензином;
• увлажняет двигатель на всех этапах.

Айон в statistika, madalas na ang madepektong paggawa ippinhiwatig с помощью пуска двигателя на холостом ходу, kapag ang kotse y pumapasok sa baybayin, или capag pinipiga ng drayber ang klats upang baguhin ang range. Выполняется проверка двигателя на приборной панели без каких-либо ограничений, а также с учетом того, что бортовой компьютер содержит код ошибки «24».

Датчик скорости в Калине может быть сира, хинди управляет курьером и большим количеством страниц с чувствительностью к бензину на бензине в баке, который определяется в двух местах.

Проверка датчика скорости

Выявление неисправности, связанной с отсутствием короткого замыкания цепи, с возможностью проверки состояния провода при контакте. Контакт с окисленными или загрязняющими веществами, содержащими вредные вещества, и более ранними итальянскими сортами, халимбава «Литол».

Возможен контакт с кавадом, который может быть подключен к коннектору. Sa puntong ito, sila ay yumuko и madalas na nagbabangayan. Вы можете выбрать более интегрированную систему подключения проводов к многообразию тамбуцо. Maaari itong matunaw, pagkatapos nito a ngyayari ang angling Circuit.

Трос спидометра может быть изготовлен из датчика. Соблюдайте все, что угодно, и заусенцев, а не только то, что нужно, чтобы управлять датчиком.

Датчик скорости, установленный на ВАЗ-2109

, Датчик скорости может быть подключен к 12-кратному контакту с ним. Дахил принцип действия, который не связан с эффектом Холла, контакт с импульсным сигналом, который может выполняться в любое время. В зависимости от этого, болты имеют напряжение от 0,5 В до 10 В.

Вы можете использовать этот прибор в течение длительного времени, для одного из нескольких мультиметров.

Для одного датчика

1. используется датчик;
2. с помощью мультиметра, возможность подключения к любому контакту, возможность подключения большого количества импульсов;
3. положительных сигналов, связанных с импульсным контактом, и отрицательных, связанных с катаванным или генерирующим прикосновением;
4. представляет собой датчик трубы, установленный на датчике оси и в нескольких точках, а также в том, что синусит в мультиметре: больше, чем два раза, больше, больше и больше пульса и больше.

Paraan ng dalawa (nang walang pagtatanggal-tanggal)

• анг иза са гулонг са харап котсе акабитин са джек;
• мультиметр подключается к проводному датчику;
• kinakailangan, чтобы сохранить режим и контролировать свет пульса (ооо, нормальный, работающий на устройстве).

Многофункциональный прибор (мультиметр)

Он может быть подключен к 12-вольтовому аккумулятору. Бесплатно Бесплатно

1. провод подключения к датчику;
2. включает в себя зажигание, используя контрольную лампу, переключая «плюс» и «минус»;
3. гулонг набитин;
4. Контрольная лампа подключается к сигнальному проводу, используя провод (с «минусом» через контроль, управляющий датчиком).

Контрольная лампа имеет, может быть использована 12 Вольт (можно использовать с сигналом поворота). Киноконнект с батареей и контактным сигналом. Сенсорный датчик работает, и он имеет датчик.

Kung ipinakita ng tseke na gumagana ang aparato nang maayos, kailangan mong suriin kung paano gumagana ang drive nito. Для этого, вы должны знать, что вам нужно. Получите доступ к сенсорному приводу с помощью датчика. Бесплатно Pagkatapos не может ходить без вашего участия, и вы можете контролировать свой драйв и его путь.

Установленный датчик скорости на ВАЗ-2109

Этот датчик с двумя датчиками уже не работает. Капитал быстро и легко. Для работы с ключом от «10» до «21». Все, батарея отключена от бортовой сети, подключена к разъему датчика и отключена.

Нет, датчик не может быть отвинчен. Kung masira angkay nito, kakailanganin mong i-демонтировать анг диск. Сделайте это, чтобы управлять хинди большим количеством передач, связанных с коробкой передач.

Установка для установки без оплаты. Шток привода с датчиком давления, уплотнительное кольцо со смазкой на узле, а также механизм с винтом на винте.

Указывает на то, что вы можете сбросить ошибку в ECU, если вы не знаете, какой датчик имеет малый вес, и он может быть изменен в реальном времени.

Полный набор параметров спидометра на ВАЗ 2110-2112 включает датчик скорости. Букод это, стрелка спидометра может быть хинди только запрет на туманги на человеке, не гунит туман в кругу хинди katanggap-tanggap с ограничениями, хинди не может быть больше.

Датчик скорости установлен на ВАЗ 2110-2112?

Многих, может быть, котсе, лало на другой водитель, на хинди накакаранас гейонг проблемы, кая маааринг хинди нила алам локации датчика на этом. С katunayan, который является частью хинди kahirap.

Кунг является одним из 8-цилиндровый двигатель, который на хинди может быть установлен в любое время. Все, что вам нужно, это то, что мы уверены, что маслоизмерительный щуп находится в коробке передач, а не в канале, и вы никогда не забудете об этом.

Sa prinsipyo, са 16-двигатель на balbula, matatagpuan это са parehong lugar, ngunit возможно на medyo mahirap itong makarating doon, kahit на хинди ко масаби.

Поддержка видео с датчиком скорости на базе ВАЗ 2110-2112

Просмотрите видео, чтобы получить информацию о том, что вам нужно, чтобы получить дозировку. В частности, это первая запись для артикула этого, kaya’t са Loob nito dapat mong makita ang buong pagkakasunud-sunod ng trabaho mula simula hanggang katapusan.

Невозможно сделать что-то, что может помочь, если вы не знаете, что такое другие вещи, и вы не имеете ничего общего с природой.

Кая, все, что может быть использовано в качестве вилки с помощью различных металлических зажимов (кронштейнов):

Hilahin ang plug paitaas, pagkatapos ididiskonekta ito:

nito, maaari mong buksan датчик билис са камэй, dahil kadala san yamasatona itona. Ngunit kung biglang lumitaw несколько проблем, maaari mong itapon sa gilid susi para 22 и все gagana nang madali.

Нет, вы можете установить новый код с другим датчиком, установить новый код, который настраивается для вашего датчика. Купить новый датчик для ВАЗ 2110-2112 можно за 350 рублей.

На ВАЗ-2114 установлен датчик холостого хода, или он может быть настроен на датчик холостого хода. Немедленно, DPS, или DMVR, может управляться напрямую. Нгунит, как и в случае с прошлым, karaniwan. Ngunit, huwag agad gamitin ang pagpapalit, dahil kinakailangan, чтобы решить проблему exaktong. Для этого, эффективная диагностика диагностики. Используйте его артикул для датчика скорости, пати на рин диагностический нито.

Аппаратный датчик холостого хода

Багажник и люминесцентный датчик билиса

Прямой датчик холостого хода настраивается в соответствии с заказом: спидометр работает на двигателе, регулируя его.

Самакатувид, батай с помощью этого, может использоваться с датчиком магнитной диагностики. Upang Gawin Ito, sulit na maunawaan ang istraktura and pagpapatakbo ng unit na ito.

Prinsipyo ng pagpapatakbo

Датчик скорости

, который включает в себя другие импульсы в электронном блоке управления, на основе данных, работающих с датчиком, а также в панели управления, а также в панели управления. курить, зависит от вашего настроения.

Нагружает блок управления двигателем в соответствии с показаниями датчика. Обратная связь пропорциональна движению коленчатого вала. Кая, в метро есть импульсы нито (для 1 километра — 6004 импульсов).

Подсчет электронного блока управления, работающего с датчиком пульса от датчика.

Гаюндин, датчик газа, имеющий нормальную работу, является киноконтролем расхода бензина на котле. В этом случае необходимо нажать педаль газа, а также включить датчик, переключающий датчики и блок управления двигателем, который регулирует расход бензина. Кая, в течение 20 км / ч, дроссельная заслонка, и подача бензина, а также подача топлива, без подачи бензина. Это больше всего зависит от датчика скорости.

Датчик положения капота ВАЗ-2114

Прямая связь датчика с коробкой передач, неполадками с щупом. Это самое лучшее место, которое может быть связано с валом коробки передач, и может быть использовано для того, чтобы смазывать tagapagpahiwatig nang malinaw и wasto hangga’t maaari sa anumang bilis.

Lokasyon ng speed sensor sa sasakyan

Mga sintomas na hindi maayos

Kapag isinasaalang-alang namin ang aparato at ang mga prinsipyo ng pagpapatakbo ng speed sensor, maaari naming matukoy ang direkta at hindi direktang mga palatandaan ng madepektong paggawa na наличие датчика скорости ВАЗ-2114:

• Hindi matatag или двигатель на холостом ходу STOP.
• На хинди указана операция или установка спидометра.
• Расходы на бензин.
• всеобщего удовольствия.

Функционал на tseke

Устанавливается во всех доступных данных, может получить информацию о прямой диагностике датчика скорости ВАЗ-2114. Все, что может быть связано с электронным блоком управления, может обнаруживать ошибки, не зависящие от датчика скорости, например:

• P0500 — Сигнал от одного и того же счетчика sasakyan.
• P0503 — Полная сигнализация от измерителя скорости (кабель не очень похож на тот же).

В зависимости от этого, самый лучший провод для контактных проводов, а также может быть подключен к высокой температуре. Вы можете сделать это с помощью тестера.

Датчик синусоиды

Параметр датчика смыкания контакта. Kailangan может быть тестер, чтобы составить книгу. Кая, исанг-алан-анг анг pagkakasunud-sunod ng mga akyon:

Распиновка провода датчика скорости

Видео, подключение проблемы датчика скорости ВАЗ-2114 (датчик прозвонки) и каждый из многих автомобилистов может сделать его счастливым. Чтобы выполнить процедуру, нужно настроить блок управления двигателем или выполнить операцию по диагностике с помощью мультиметра.

Включает в себя карбюратор ДВС, с полной автоматизацией двигателя и бортовым контроллером, в основном спидометр ВАЗ 2114 очень простой, а спидометр механический. Mula на диске, ручном управлении, по кабелю, непосредственному подключению сигнала к спидометру и мгновенным сигналам.

Установка установки двигателя и других параметров для установки дополнительных параметров для установки параметров бензина, не требующих подключения к электрическим датчикам, Букод светит датчик билиса. Принципиальная установка спидометра ВАЗ 2114 имеет более ранний, с электронным управлением.

Один датчик билиса (DS), установленный в новой машине для инъекций, не используется. Самый лучший электрический датчик и трос привода спидометра. Универсальный DS включает в себя трос спидометра, который может быть установлен только с помощью электрического спидометра, подключен к датчику скорости, который может подключаться к передаче, которую можно установить вручную.

Многочисленные датчики пульса в зависимости от Холла. Предварительный датчик для ВАЗ 2114 теперь зависит от оборудования.

Binubuo ito katotohanan на панахон пакикипаг-угнаян патланга на большом магните и курьере, капа анг патланг нга куриенте са тьяк на паран думадалой в мануале магнитного поля, который сан матагпуан ан полупроводник, может потенцировать полупроводниковую пластину na pagkakaiba на lumitaw это, ang tinatawag на ангар зал.

Этот эффект включает в себя практическое приложение для DS катотоганов, не требующих управления, которое позволяет преобразовать сигнал в частотно-импульсный, используя контроллер. Если вы хотите, чтобы сигнал звучал, он давал сигнал. Киналкула на DS использует 6004 импульсов для километра вокруг нито. Батай с агватом на пульс этого, как Контроллер билис sasakyan.

Датчик скорости для нескольких датчиков и устройств

Хинди содержит информацию о датчике скорости на ВАЗ 2114. Запросить все, что нужно сделать, чтобы получить другие значения, чтобы проверить, как работает датчик. В иллюстрации, привод спидометра используется в некоторых моделях, а датчик скорости ВАЗ 2114 является ручным управлением от других, в том числе ШРУС. Самый лучший доступ к системе DS может помочь вам получить информацию о том, что вы делаете для проверки.

Схема подключения датчика движения ВАЗ 2114 очень проста. С короткой цепью цепи, которая имеет большую мощность, 7,5 А, с реле электрического вентилятора, в зависимости от положения. Кластер инструментов на передней приборной панели, выходной штекер с адресом — «DS» и «двигатель управления двигателем» с цифрой — «9».

Ано анг nakakaapekto с датчиком билис? Прямой контакт с контроллером и электронным спидометром. Он используется в обычном режиме, снабжённом системой DS, которая имеет большое значение для работы, а также нормальным управлением регулятором холостого хода и главным образом в режиме работы двигателя в соответствии с сигналом, поступающим от ECU.

Дахил электронное устройство, которое может быть повреждено другими различными способами, которые могут повлиять на неисправность в системе, может быть использовано для управления и контроля. Кая, может быть мнение о спидометре на ВАЗ 2114, это хинди, датчик, который был установлен, не имеет значения. Учтите, что вы можете управлять электронным спидометром. Sa tulong mga espesyal na kagamitan sa stand, maaari mong matukoy ang pagganap nito.

Значение спидометра составляет 40, 80 при 120 км/ч:

• спидометр в км/ч, а также указание — «40,35 — 44», «81,38 — 85» «, «122.07 — 127»;
• при номинальном значении входного сигнала в Гц — «66,66», «133,33», «200».

Необязательный датчик на хинди

Единый датчик, который может управляться с помощью электронного устройства, которое позволяет водителю управлять автомобилем в соответствии с законом, который блокирует или блокирует сигнал ошибки или , не имеет значения, когда требуется сигнал и сигнал перезапуска, который является индийским, независимо от того, является ли водитель из России минсаном, который позволяет управлять блоком ECU на нем. Гайунпаман, дапат магкарун, который может помочь избежать ошибок, чтобы избежать проблем с помощью DS на бортовом дисплее компьютера.

1. P0500 — включает сигнал от датчика скорости.
2. P0503 — Полуавтоматическая сигнализация датчика движения.

Sa katunayan, предназначенный для передачи природного сигнала, является проблемой для человека, контактного или любого количества проводов DS. Традиционно используется только датчик скорости на ВАЗ 2114. Мануал-манонг не имеет малакаса, когда нужно проверить, что он сам по себе, дапат, специально предназначенный для проверки датчика.

Как сообщается сигнализация ошибки в пакете BC, может включаться другой сигнал, сделанный в соответствии с сигналом DS, экспертом, который может ответить на запрос: «

903ka 903ka» он не имеет значения, можно использовать панорамную панель двигателя с педалью газа на хинди.
1. Спидометр на ВАЗ 2114 имеет хинди или более высокий уровень.
2. Потребление бензина может быть увеличено.
3. Назначает двигатель.

Siyempre, хинди это хинди малинау на хинди для DS, может быть и другие проблемы, связанные с топливной системой. Gayunpaman, dapat mong suriin ang pagganap ng DS. В то же время, когда вы звоните в цепь, и вы можете управлять кабелем. Соединение может быть большим и 12-вольтовым сигналом прямо на терминале.

Mayroong может быть использовано для того, чтобы узнать больше о DS:

• можно найти датчик проблемы. Используйте вольтметр для измерения выходного сигнала и сигнала. Чтобы увеличить скорость, используйте пластик на трубе с датчиком оси и на скорости 3-5 км/ч. Быстрый датчик датчика, точный и быстрый;
• чувствительный датчик является хинди датчиком.

Поднимите большой палец вверх, чтобы сделать его несостоятельным. Подключите вольтметр к контактному датчику. Paikutin анг гул и кумулятивный сигнал от устройства, запирание болтами и далас на голове, прикосновение к датчику, прикосновение ко всем датчикам.

• полный контроль над контрольной или бомбилой.

Itaas ang pangulong gulong sa domrat to maiikot mo ito. Una, idiskonekta импульсного провода от датчика. I-on ang ignisyon. Совмещайте «плюс» и «минус» с «управлением». Подключите «контроль» к проводу «Сигнал» и нажмите кнопку «Управление». Сенсор работает нормально, а «минус» работает правильно. Используйте инструмент для управления, вы можете управлять бомбами. Чтобы сделать это, kailangan Mong Ikonekta анг проводной провод.

Иконка подключена к зарядному аккумулятору и подключена к «Signal». Пайкутин анг Гулонг. Используйте датчик, чтобы использовать датчик, который может помочь вам.

• позволяет автомобилистам пройти проверку на DS-драйв.

Чтобы сделать это, вы можете использовать домкрат и датчик скорости. Пакирамм сенсорного привода и ручного управления. Управляйте диском в обычном режиме, старайтесь использовать его вместе с вашим временем. Если вы хотите глушить, вы можете играть.

Кунг, как результат tseke, natutukoy на датчике билиса на хинди, kinakailangan на алисине это и палитан это другое. Экстренный бахаги на этом хинди куланге питания, чтобы сделать несколько датчиков на ВАЗ 2114.

Ваз-2110 Датчики: Kuerz Leeschtung, Standuert, Funktiounen

Vum Zwewel VA-28 Joi, Карл, gouf en empfale Car, zu all Fall fir Heemerausgefouert. Am modernh Motor Design, vill nëtzlech Funktiounen, awer vum Affer. Et ass op der «Top zéng» Toglolieschen Designer fir déi éischte Kéier agebaut an wat déi meescht vun de Parameteren durch en Oplann muss vergaarteg zoustänneg ass. Déi richteg Operatioun vum Motor gëtt gréisstendeels durch de Vaz-2110 Sensoren, an der Destinatioun an dem Apparat vun deem an ze handelen.

пихта, в которой находится Dir Sensoren braucht

D’Kraaft Агрегатный мат для силовой установки Brennstoffinstruktioun huet d’Virdeeler iwwer Karburator. Édlech vun allem, et ass:

1. Effizienz.
2. Хайхкрафт.
3. гут Шприхер.

Dëst kann nëmmen duerch déi genau Rotschléi ginn aus dem Motor Fuerderer aberalt mat der Motorarutter. Dëst erfuerdert eng grouss Quantitéit vun Daten déi mat verschiddene Sensoren ugebuede ginn. Основа найма Op, d’elektronesch Kontrolléierung (ouc) berechent den optimitalen Zündungsgewongen an der Zesummesetzung vun der Aarbechtsmëschung.

Все датчики имеют дизайн Zweck. Вы можете установить установленную платформу, используя контрольный узел Node. Trotz der Tatsaach, datt déi «Dosende» mat zwee Распредвалы produzéiert goufen, berücksätzten dësen Artikel dat va-2110 8 Ventil Sensoren.

Датчик положения коленчатого вала

Et gouf op éischter Plaz gesat net sou wéi dat. De Fakt ass datt et ee vun den Haapt Vaz-2110 Sensoren ass. Wann d’DPKV beschiedegt ass, ass de Motor net meiglech, et ass strong un. Standuert — Den Uelegpompel Обложка — net zoufälleg gewielt. De Fakt ass datt an dësem Fall ass de Sensor an der direkter Ëmgéigend vun de sougenannte Definitiounsprovitur kombinéiert durch шкива распределительного вала.

Construktiv DPKV Gëtt am Logement vu Polymerermaterialien gemaach and mat enger Compound Meschung geklommen, fir mei grouss Bannen ass et eng Cile Induktioun. De gear Zänn laanscht nieft dem Sensor, op eng Distanz vun net mei wéi 1 mm, bilden e mmnnete Feld an. Noutautescher Leeschtung vum CONCer, d’Erkünstellung an der Puls gescheed, wat dann nach den enkou ruewen. Et gi keng zwee Zänn um Master Gang, dëst ass den Ausgangspunkt fir de Computer, souwéi den Ufank vun der Zälung am éischte Zylinder.

Датчик лофтфлоу

Ee vun de kaschtst an douce Sensoren vum Vaz-2110 Injektor. Zur selwechter Zäit hat hien och relativ d och och. Wat sensorlech d’Suergen an der Loft duerch de Dilterfeil vun dem Dilpter den Auto, a Trennt een negativ, wien och ophirer Aarbechtsammlung vum Aarbechten, di en eidelt Symositioune form.

Den Haapt Element vum Loftfloss Датчик Ваз-2110 ас е Платиновая резьба. Si gëtt als Festis benotzt, da gëtzen, da huelt se op eng gewësse Tempel oder gekält, durch durch d’Luuchtegiessen. Wat et méi durch de Filter geet, ass dee way de Fuedem erhëtzt. Fléissend — eng héich Speedapparat, et iwwerdréit d’Donnéeen an den Ecu, 1 с.

DMRV Feelfunktioun verursaacht Feelfunktiounen alle Modi. Mat dëser charakteristescher Symptomer sinn:

• onbestänneg Aarbecht beim Idle;
• кенг Мотор Крафт;
• шлехт Динамик;
• erhéicht Brennstoffverbrauch.

Wéi och ëmmer, sou Feele sinn och charakteristesch fir de Schued fir vill aner Wissen, inklusiv d’Vaz-2110 Sensoren. De Prinzip vun der Operatioun den Zweck vun DMRV definéiert Seng Plaz am Auto. Et получить непосредственно Ханнерт дем Loftfilter installéiert.

Датчик детонации

Entworf fir взрывчатое вещество Zündung an Zylinder ze vermeiden. Nëmmen duerch d’Korlet vum Deent vun der Deptatrofung, kënnt Dir déi максимы Максимум динамического Motoraten z’ënnerhuelen. Op der anerericht ass se ganz schiedlech fir de Motor. Et limitéiert säi Service Liewen. Fir direkt verhënnert datt dëse Phänomenon an déngt den entspriechende Sensor servéiert.

Датчик детонации в сборе и селектив Микрофон. Dat bedeit datt et an enger bestëmmte Firma entsprong gëtt, an dësem Fall 25-77 HZ. Et ass an deser Rei wéi Detonatioun erschéngt. Fir Rumeur et gesäit aus wéi e Metallring, bestemmt de Controller. D’Resultat gëtt un den Ecu op den Ecu gesprongen, déi entspriechend Ännerunge vum Virausbezuelung mécht.

Датчик детонации, установленный на заводе Zylinder, перед блоком Frontmauer vum. Расположение gewielt ass острое Zoufall. Et ass an Zylinder wéinst enger mei heijer Temperatur virdru schéngt себе взрывоопасный Zündung.

Регулятор холостого хода

Ee vun den Haapt Ваз-2110 Sensoren. Hien ass verantwortlech fir de stabilem Motor beim Ido. D’Wichtegkeet vun dësem ass verständlech fir all Automobilist deen stänneg an enger dichtter Stadstroum beweegt. Onendlech Stau Maams, ville Kräizunge an Traffic Luuchten, et ass onméiglech ouni Idle.

Eng aner Aufgab vum ORRendrendator (Rxx) as de Motor un отрицательное значение Temperaturen gewonsabel. Et merci un Hien un iech hunn d’Kränner vun der Cationalshaft festgestalt, déi dann lues a lues reduzéiert ginn.

Extern, DHH ass ganz ähnlech wéi e klengen Elektromotor. Dëst richteg wéi wann de Moto чистая нормальная задница, но Степпер. Dat heescht, datt hir Aarbecht Algorithmus op der Kontroll Apparat komplett ofhängeg ass. Также ишак XX éichter enger Hand электромотор, den Aarsch vun deem un de Blannschlécher Transmissioun verbonne ass. D’Motor huet zwee обмотки. Wann der Volt bis ee vun hinnen applizéiert ass, mécht Sensor e Schrëtt no vir, т. е. den Rotor gett zu engem bestemmte Wénkel, ass déi Staang liicht aus der Wunneng verlängert.

Wann d’Spannung op en anert waket gëtt, ass de Géigendeel Prozess geschitt. Genee refuséiert d’Lumardekraten мат дем Kommandel fir де Contaller Seng Längt vum Minimum zu Hirem Minminum. Mëttel am Endbuer hunn et e Kären. Hu fortgeschratt, de Rod reduzéiert d’Quantitéit vun der Loft laanscht d’Drossel zou an der Idle. Fir dëst gëtt et en Outlet ënner der Kegel. На ВАЗ-2110 установлен датчик холостого хода.

контроллер werfter

Entworf fir d’Brennstoffin и Zylinder zedinen. Wii de Gaspedal op den Injektiounsmotor presséiert gëtt, gëtt nëmmen d’Loftdämpfung opgemaach. D’Quantitéit vu Bensin fir eng Aarbechtsmëschung Ännerungen ze kreéieren durch de Kommando mam Ecu. Fir dësen Zweck, d’Drossel Positioun Sensor (DPDZ) as virgesinn.

De Controller as Variabel Resistenz, afrasal d’selwecht wéi d’Volumenkontrolle um Auto Radio. Ännere sech nëmmen hei d’Spannung и d’Kontroll Eenheet komm. Rau geschwat, DPDZ konvertéiert eng Gaspedal zu engem gewësse Stroumbedalter. Et geet den ECU, deem et steif ass, mat super Genauegkeet «Stitch» Ofhängegkeet / Zuel vun de Brennstoff.

D’Amplitude vum Signal variéiert vun 0, 7 bis 4 v (mat voll Ouverture vun der Klapp). Och linear Ännerungen Inkommende Bensin. DPDZ непосредственно на Drossel Node installéiert.

Uelegdrock Sensor

Déi «Dosen» huet nëmmen Noutfall iwwer Probleemer am Lubrizsystem ze запах. Den Drock опустить задницу для пассажира Luucht geklappt. День Уэлег Сенсор Ваз-2110 зад айнфах генуч. A sengem Enn gett et eng beweeglech Membran, déi mat normale elektresche Kontakter verbonne sinn. De Sensor получает непосредственное управление Auto Schmier System geschrauft. G Wéi en Drock normalgestalt den Ukuff direkt d’Member, marketiert, mecht Kands. D’Kontrolllampe verbrennen net. Am Fallall huet d’Mounner geift d’Ariginal Positioun, doraus déi entspriechend Industatioun.

Trotz der Einfachheet ass den Drockindikator zimmlech часто aus der Bestellung. An dësem Fall hat d’Testpla en nëmmen ennrun ass, obwuel den Drock and de System normal ass. Gitt sécher datt d’Sensor Feelfunktioun nëmme kann ersat ginn et op enger gutt-gudder Aarbecht. Natierlech, kee complett Vertrauen Weider d’Bewegung.

Manner ginn et Fäll wann de Indikator net opgeschleet ass wann d’Zündung ageschalt ass. Dat ass, den Alarm get net op an am Fall vun engem realen Accident. Esou e Symptom поможет вам определить функцию Feelfunktioun Ueleg Sensor. Op jidde Fall ass et mat engem neien, ze geännert ginn. Zënter datt et net reparéiert gëtt. Den Indikator получил GBC geschrauft, niewent dem Timing Gürtel.

Temperatur Indentioun

Benotzt для системы охлаждения ze kontrolléieren. Сенсор температуры ВАЗ-2110 с регулировкой температуры. Et längeg verännert Seng Resistenz ofhängeg vun der Heizung vum Killmëttel. Am Gesetzespär vum Ohm ass dii Spannten erofgelooss ginn dii nneschte loossen an dogréngen, dii dem Eubriss maache vun engem Uruff fixéiert dii plant.

Zousätzlech, dës Sensoren op Vazrs op Vaz-2110 Injektor maachen d’Roll vum Fan. De mei cool left op de Kommando aus der Kontroll Eenheet wann Dir dei passend Temperatur erreecht hutt. Sou, den Haaptmangel vun engem mechaneschen Sensor eliminéiert — niddereg Erliefnes.

All Feeler sinn meeschtens dacks verbonne mat dem Mangel u Kontakt a Wirelbuedem. Ass haaptsächlech iwwerliewt iwwer verschidde bewegend Deeler. Wéi och ëmmer, awer si gi Schued, déi durch onverantwortlech Zeeglechkeet charakteriséiert ginn. D’Gefor hei läit an der spéider Inklusioun vum Fan. Et kann op normal Temperatur operéieren oder net ageschalt ginn wann iwwerhëtzt. Déi lescht, natierlech ass vill méi geféierlech aus der Siicht vum Sec Engktektource. Am Fall ass un all Fall ernimmt sech net Thema, a säin Ersetzungen ass nooutwendeg.

Сенсорная установка Killdomet System Düsen. Fir et ze laschen, musst Dir d’Loftfilter op d’mannst deelweis Drainieren.

Контроллер вентилятора

Benotzt fir gezwongen ze killen. D’VA vat-2111 Fon Sensor nëmmen iwwer déi éischt «Dosen» Модельер ass mat engem Karkurthorgeschäft ausgeschacht. Strukturell ass en elemetesche Messing Zylinder bann wéi Kontakter aus dem Bimetal sinn. Wann se gehëtzt ginn, ginn se opgespreckt an den elektresche Circuit ass, left op. Richteg, Seng Héich aktuell konsuméiert (ongeféier 15 Amperes) erlaabt Iech net direct duerch bimetic Kontakter ze packen. Fir dëst gëtt и др e spezielle Relais an der Kette.

D’Haaptmëssbrauch vum Controller ass seng niddereg Zouverlässegkeet. De Segen an der Aarbecht opfalen, wat zu Motorant iwwerhëlt. Seng Plaz um Enn vum Heizkierper mécht en Ersatz zimlech labber. Et wäert voll Drainage vum Killmëttel huelen.

Pointer vu Bensin Niveau

De Vaz — 2110 Brennstradensor, wéi een aneren Auto, ass en Deostat vum Neistrom Drot. Säi beweeglech Kontakt gëtt mechanesch verbonne mat der Float, deen am Tank op der Uewerfläch vu Bensin ass. Den uknat Niveau Levitterunge, eréi laanscht mat do an d’Fachhëllef, déi vum Instrument and d’Installatioun vun der Instrumenteg fixéiert gëtt.

Zousätzlech gëtt et an der Indikatioun vum Backup Residenz vu Bensin. Si schafft wéinst deemselwechte Float. Открытие лучшего помощника Positioun fuerdert et d ‘Kontakter: Dodéiert d’Kontrollschlap.
