где находится реле стартера, неисправности, диагностика и ремонт

Стартер автомобиля является элементом, который позволяет запускать двигатель автомобиля от аккумуляторной батареи. Фактически, стартер – электродвигатель, который проворачивает коленчатый вал ДВС.

Само собой, если речь идет об электрооборудовании, в случае возникновения сбоев и поломок стартера автолюбители начинают задаваться вопросом, где находится реле стартера ВАЗ 2110 для его проверки или замены.

Другими словами, по аналогии с остальным электрооборудованием, многие считают основной причиной неполадок реле стартера. При этом схема предохранителей не позволяет обнаружить такое реле. Далее мы рассмотрим, что представляет собой и где стоит реле на стартер, а также как его проверить и заменить при такой необходимости.

Содержание статьи

Реле стартера: место расположения и особенности

Сразу отметим, на ВАЗ 2110 реле стартера не является привычным реле, которое обычно ставится в блок предохранителей для различного электрооборудования.

В случае со стартером следует понимать втягивающее реле, интегрированное в стартер (находится под его контактами).

Другими словами, реле стартера не вынесено в отдельный блок, куда установлены предохранители ВАЗ 2110. Чтобы получить к нему доступ, пусковое устройство нужно снимать. Чтобы было понятнее, втягивающее реле позволяет подать питание от АКБ на стартер, а также подвести и зацепить шестерню на стартере с маховиком двигателя.

Это позволяет прокрутить коленчатый вал. После, когда коленчатый вал набирает определенные обороты (мотор завелся), шестерня стартера отводится от маховика и дальше силовой агрегат работает самостоятельно.

Вполне очевидно, что если втягивающее не работает, завести двигатель от стартера не получится. Управление втягивающего реле осуществляется напрямую от замка зажигания. Также реле защищает другие электрические компоненты стартера.

С учетом того, что реле стартера пропускает через себя большой ток, со временем происходит износ контактной группы. Как правило, это проявляется таким образом, что стартер плохо крутит двигатель, не щелкает (не срабатывает втягивающий элемент) и не крутит мотор, срабатывает через раз и т.д. Так или иначе, в подобной ситуации тяговое реле нуждается в проверке.

Как проверить реле стартера и снять элемент для замены

Прежде всего, перед началом работ рекомендуется заранее подготовиться. В рамках подготовки должна быть отдельно изучена схема подключения реле стартера. Теперь давайте рассмотрим, как проверить втягивающее реле стартера ВАЗ 2110.

Сначала нужно слева под АКБ (рядом с КПП) обнаружить стартер. Реле стартера находится в корпусе стартера и имеет две клеммы. Важно, чтобы эти клеммы не были замкнуты между собой.

Далее следует замерить напряжение на втягивающем реле. Допустимый показатель не должен быть выше 8В. Также температура при срабатывании не должна превышать 25 градусов Цельсия. Если имеет место перегрев, стартер и реле не будут работать нормально.

Также проводится визуальный осмотр и других элементов на предмет целостности, попадания воды и т.д. Если внешний вид не вызывает подозрений, тогда проблема кроется внутри и нужно снимать и разбирать сам стартер. Снятие стартера не является сложной процедурой.

Для начала следует снять клемму «минус» с АКБ;
После понадобится демонтировать воздушный фильтр
Теперь снимаются провода, идущие на втягивающее;
После ключом «13» откручивается гайка, которая крепит наконечник силового провода;
После снимаются крепежи стартера при помощи ключа на «15». Верхнюю гайку снять не составляет труда, при этом к нижней гайке доступ затруднен.
После демонтажа стартера откручивается гайка нижнего вывода втягивающего реле, отсоединяется проводка.

Теперь остается открутить болты крепления реле ключом «8», после чего реле можно снять.

Если рассматривать неисправности и то, как проверить втягивающее реле стартера на ВАЗ 2110, само реле нужно внимательно осмотреть после демонтажа. Также отдельного внимания потребует проводка, контакты.

Как правило, часто бывает так, что крепления прослабляются (например, крепление наконечника проводов). В таком случае проблема решится обычной затяжкой крепежей.

Также часто на обмотке, а также на контактах могут появляться очаги окисления, которые не дают стартеру нормально работать. Если окисление контактов не сильное, тогда их можно просто зачистить. Если же окисление слишком сильное, может потребоваться замена поврежденных элементов.

То же самое можно сказать и о разрывах электрической цепи. В одних случаях ремонт поврежденных участков позволят восстановить работоспособность устройства, тогда как в других лучше выполнить частичную или полную замену всей цепи.

Еще отметим, что также во время диагностики можно заметить, что якорь стартера работает вхолостую или срабатывает с задержкой. В такой ситуации якорь подлежит замене. Параллельно в рамках проверки омметром проверяется замыкание витков обмоток стартера и т. п.

Если говорить о замене реле стартера, ремонт данного элемента в некоторых случаях возможен, однако на деле нецелесообразен, так как потребует достаточно серьезных расходов в плане финансов, так и затрат по времени.

Как показывает практика, лучше сразу менять поврежденные или вышедшие из строя элементы стартера. Если все работы выполнены правильно, тогда удается достичь прогнозируемого результата и полной работоспособности устройства.

В свою очередь, даже если ремонт втягивающего реле стартера будет выполнен, в таком случае гарантий на такую восстановленную деталь никто не даст. Это может стать причиной как последующих проблем с запуском мотора, так и повторного выхода реле из строя. Вполне очевидно, что проще и часто дешевле стразу купить новое реле стартера хорошего качества.

Еще замену можно вполне выполнить своими руками, так как установка втягивающего реле ничем не отличается от процесса снятия по сложности работ. Другими словами, все можно сделать своими руками в условиях обычного гаража.

Рекомендуем также прочитать статью о том, как проверить стартер мультиметром. Из этой статьи вы узнаете об особенностях проверки стартера тестером, а так же какие неисправности стартера определяются мультиметром и что нужно учитывать при такой проверке.

Главное, заранее убедиться, что дело именно в реле, так как проблемы с обмоткой обычно решаются только в профессиональном сервисе, который специализируется на ремонте стартеров, генераторов и т.п.

Также во время разборки и сборки стартера необходимо внимательно контролировать весть процесс, не перепутать крепежные элементы, гайки, болты и т.п. Контакты, которые даже визуально в хорошем состоянии, лучше зачищать, крепежи затягивать и т.д.

Дело в том, что во время езды на машине, а также в процессе работы самого ДВС агрегаты под капотом испытывают различные нагрузки (перепады температур, вибрации и другие). Вполне очевидно, что это часто приводит к ослаблению крепежей и соответствующим проблемам.

Что в итоге

С учетом приведенной выше информации становится понятно, где стоит реле стартера и какие функции выполняет данный элемент. Также ряд функциональных особенностей и назначение данного реле делает его достаточно уязвимым.

По этой причине, если появились проблемы со стартером автомобиля, необходимо проверять тяговое реле в первую очередь. Это позволит исключить многие поломки по механической части, а также быстро определить неисправность и вернуть стартеру полную работоспособность путем замены реле.

Напоследок добавим, что если стартер автомобиля начал работать со сбоями, не следует откладывать диагностику и ремонт, так как проблемы с данным агрегатом имеют свойство быстро прогрессировать. При этом целый ряд работ можно сделать своими руками, что позволяет выполнить ремонт стартера своими руками в условиях обычного гаража.

Реле стартера ваз 21 12 где находится

Важно знать!

У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью. Читать далее >>>

Назначение дополнительного реле стартера

Есть мнение, что на машинах со старым замком зажигания (выпуск примерно до 2003 года, (подсветка ключа в виде зелёного кольца, а не отдельного светодиода) дополнительного реле стартера нет. Однако, на некоторых новых автомобилях с ЭБУ Январь7.2 и выше такое дополнительное реле стартера установлено с завода.

Вот что по этому поводу написано в руководстве по сервисному обслуживанию ВАЗ 2110, 2111, 2112:

Контроллер управляет включением/выключением дополнительного реле стартера в зависимости от частоты вращения коленчатого вала и времени прокрутки двигателя стартером.
После установки ключа зажигания в положение «Стартер» и частоте вращения коленвала не более 500 мин1 контроллер подаёт сигнал на дополнительное реле и таким образом включает стартер.

После своего включения стартер будет работать до тех пор, пока ключ зажигания будет находиться не более 20 секунд в положении «Стартер» при условии, что получен «правильный» пароль от иммобилизатора и частота вращения коленвала не увеличилась до 500 мин1. Тем самым предотвращается включение стартера при запущенном двигателе и его перегрев при длительной прокрутке.

Другими словами, зачем нужно дополнительное реле стартера:

Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания;
Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;
Разгружает контакты замка зажигания.

Как проверить дополнительное реле стартера, установлено ли она в «десятке» ?

Во-первых, проверить наличие доп. реле стартера в монтажном блоке. Это реле навесное и на фотографии указано стрелкой.
Во-вторых, можно проверить его работу следующим образом: крутить стартер в режиме продувки цилиндров, через 12-13 сек стартер должен выключается автоматически.

Установка доп.реле стартера

Кстати, в магазинах есть комплект дополнительного реле стартера для самостоятельной установки. Например, комплект от «Автоэлектроника», в котором есть все необходимое для монтажа, однако, схема в комплекте оказалась недоработанной. Для правильной работы дополнительного реле потребовалось добавить в схему установку диода на прямой ток 1А (1N4000-1N4007 или Российский аналог КД243(А-Ж)).

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Что такое реле стартера

Механизм предназначен для того, чтобы поступало питание к электрическому двигателю стартера. В этот момент передается заряд от аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания бендикса, в то время как элемент зацепляется за маховик. От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Устройство

Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Она состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми деталями. Первое из устройств состыковано с корпусом и присоединяется к вводу управления. Втягивающая катушка идет на клемму управления и сообщается с электромотором стартера.

Принцип работы

Реле необходимо для запуска системы двигателя, поэтому оно было вмонтировано в бензонасос. Когда питание подается на контакт, сообщающийся с управлением, внутри катушки появляется электромагнитная индукция. Это происходит под действием тока, с помощью этого процесса появляется магнитное поле. Притяжение якоря способствует сжатию возвратной пружины.

В это же время выталкивается бендикс, который соединяет мотор и стартер с помощью маховика. Плюсовая клемма подает питание на втягивающую обмотку. При этом контакты замыкаются между собой. Якорь находится в это время внутри катушки, в которой перестает генерироваться магнитное поле. При запуске силовой установки питание отключается, а якорь с помощью возвратной силы отправляется на исходную позицию. Происходит размыкание контактов. Во время этого процесса бендикс перестает взаимодействовать с маховиком.

Особенности строения

Такое устройство, как стартер, водители между собой называют пускателем, так как он помогает выполнить запуск машины. Он практически ничем не отличается от подобных механизмов. Однако если требуется приобрести реле стартера на ВАЗ-2112, то нужно снять деталь с автомобиля и взять с собой магазин. Этот элемент отличается от подобных по размеру. Можно приобрести прибор от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается строение механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле. Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме. Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

Мероприятия по увеличению эксплуатационной надежности

Усложнение электрической схемы управления стартера неизбежно сопровождается введением в ее состав новых элементов и наращиванием количества соединений. Перефразируя известное правило, констатируем, что электротехника – это наука о контактах. При установке реле принимаем специальные меры к тому, чтобы реализуемая им схема работала безупречно на протяжении длительного времени. Для достижения этого в процессе модернизации схемы и выполнения подключения требуется:

плотно затягивать крепежные гайки;
не допускать загрязнений контактов реле, на которые одеваются наконечники соединительных проводов;
использовать провода минимальной длины без образования петель;
провода схемы целесообразно сформировать в виде жгута с креплением хомутиками на максимальной длине;
получившийся жгут помещаем в гофрированный шланг для защиты от механических повреждений;
контакты реле целесообразно защитить от попадания брызг воды термоусадочными трубками и/или изолентой.

Это интересно: Суть полировки

Где находится реле стартера ВАЗ-2112

Для того чтобы выполнить диагностику или ремонт этого механизма, нужно отыскать небольшую крышку в нижней части торпеды. Там расположена специальная кнопка для фиксации, которая откидывается вниз. Можно изучить схему, приложенную к руководству по эксплуатации. Там отмечено, где находится реле стартера ВАЗ-2112 на 16 клапанов. Если предстоит снятие или замена этого элемента, то нужно выполнить ремонт, а затем установить все запчасти в обратном порядке. Рекомендуется использовать инструкцию от этого блока.

Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что поверх блока устанавливались дополнительные предохранительные устройства. Они предназначались для того, чтобы была защищена определенная группа приборов. Однако реле стартера по умолчанию находится с правой стороны вторым по счету, если смотреть сверху.

Необходимые инструменты и порядок снятия реле

Как уже говорилось ранее, для диагностики и замены втягивающего, потребуется снять с автомобиля стартер, поскольку реле находится с ним в одном корпусе.

Для демонтажа изделия нам понадобятся ключи на 8,13 и 15.

Стартер расположен в левой (если сидеть в машине) нижней части под капотом, ближе к КПП. Для успешного демонтажа потребуется небольшая сноровка, так как один из болтов крепления находится в неудобном для откручивания месте. Но в целом, с задачей справляются все, необходимо проявить лишь терпение и настойчивость. Этапы демонтажа:

Отключите аккумуляторную батарею, отсоединив минусовый провод.
Снимите воздушный фильтр.

Откручиваем крепления воздушного фильтра
Отсоедините провода, подходящие к реле.
Ключом на 13, отверните гайку, которая крепит силовой провод.
Ключом на 15 открутите две гайки, которые крепят стартер к корпусу авто.
Аккуратно извлеките стартер из подкапотного пространства.
Ключом на 8 открутите болты крепления реле к стартеру.

Все работы по установке запчасти на место выполняются в обратном порядке.

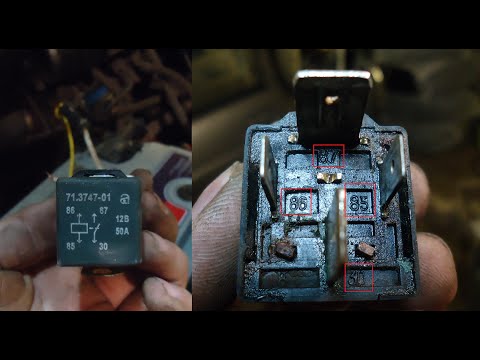

Как проверить работу устройства

Когда какие-либо приборы на автомобиле перестают работать, водитель должен в первую очередь проверять исправность предохранителей или цепь реле. После того как проведена полная диагностика, можно будет сделать вывод о том, что именно стало неисправным и как устранить проблему. Диагностику выполняют в следующем порядке:

Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
Если не произошло втягивание, значит, реле неисправно.

Когда диагностика полностью проведена и выявлена причина поломки, нужно заменить старое реле. При этом рекомендуется осмотреть стартер и выполнить его обслуживание в профилактических целях. Для этого откручивается задняя крышка, после того как с нее очищена вся грязь. Затем определяется состояние щеток и вилок бендикса. Мастера советуют выполнять осмотр пускателя регулярно, чтобы он не вышел из строя где-нибудь в дороге.

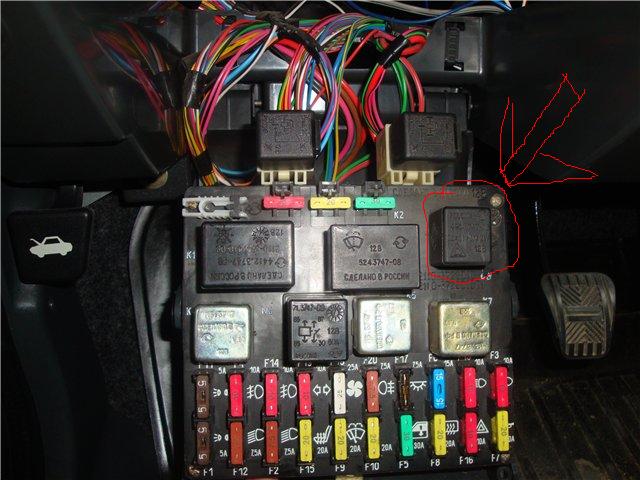

Блок предохранителей и реле

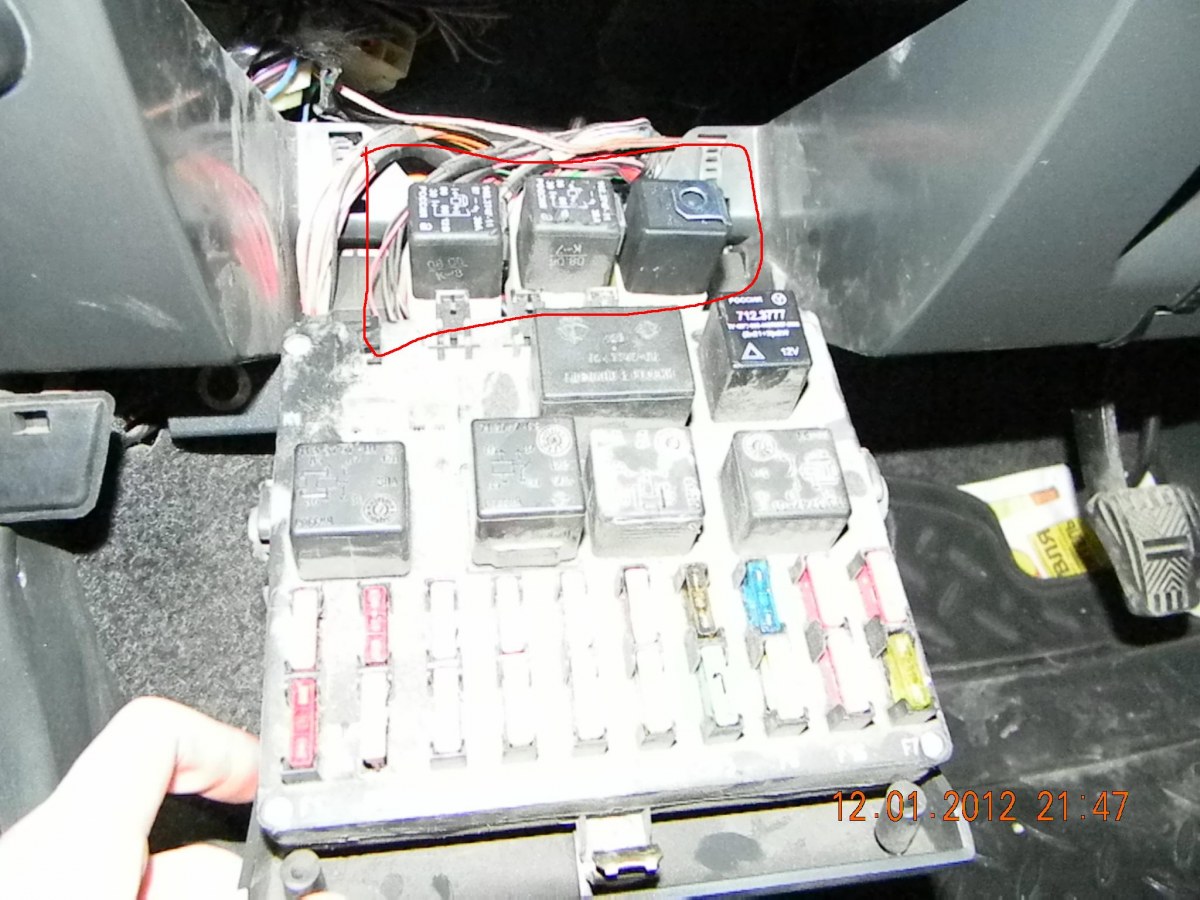

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

Причины поломок

Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

замыкание минусовой клеммы;
засорение контактов
неисправность якоря на втягивающем реле;
перегорание обмотки;
обрыв проводки.

Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка. Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

Доработка реле блокировки стартера и защита контактов в ВАЗ 2110, 2111, 2112

По опыту эксплуатации ВАЗ (сначала классика 21011, потом 2111) давно замечено, что очень часто подгорают и приходят в негодность контакты замка зажигания (ЗЗ) которые управляют втягивающим реле стартера. Ток через эти контакты достигает 20А. Приходится заменять всю контактную группу. Вот и решил на новой машинке устранить эту проблему сразу, не дожидаясь ее появления. Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ. Все просто, но как оказалось, это совсем не обязательно, т.к. можно задействовать уже имеющееся реле блокировки стартера, сохранив полностью его прежние функции. Как показал анализ схемы, реле блокировки стартера запитано от +12В с главного реле ЭБУ, а минус подается с выв.50 ЭБУ (Январь 7.2), и управляется ключом «с открытым коллектором» в ЭБУ. При включении зажигания ЭБУ выставляет «низкий уровень» (замыкает на массу) на контакте 86 реле блокировки. Реле срабатывает, замыкая цепь между замком зажигания и втягивающим реле стартера. При повороте ключа ЗЗ с конт «50» 12В поступает на втягивающее реле стартера. Как только двигатель запустился, ЭБУ снимает сигнал с конт 86 реле, оно обесточивается, разрывая цепь, и тем самым блокируя стартер. Блокировка работает! На Рис.1 изображен фрагмент схемы в базовом варианте, а на Рис.2 — после доработки. Как видно, изменения минимальные: 1. Розово-черный провод отключен от выв. «85» и изолирован; 2. Силовой провод от замка зажигания подключен к выв . «85» реле 3. Добавлен силовой провод (30 см) от разъема, с которого запитывается ЗЗ (2х контактный разъем к жгуту переднему) – сечением не менее 4 мм2, подключен к выв. 87 реле. Теперь силовая цепь управляется через реле, а ток через контакты ЗЗ не превышает 0,2А Доработка выполнена в 2009 году. Плюсы: минимальные переделки, не нужно еще одно реле, — экономия места в ЧЯ Минусы: за 6 лет не обнаружены.

Это интересно: Чистка свечей зажигания в домашних условиях

Ниже приведен фрагмент схемы.

Ну и итоговый вариант. Реле стартера и дополнительное реле «разгрузки» контактов замка зажигания

Окончательная схема с разгрузкой контактов замка по цепи зажигания

Но и это еще не все! Следующее слабое место: силовые контакты втягивающего реле стартера. Из-за больших токов им достается еще большая электрическая нагрузка, и как следствие — эрозия. Защитить их от искрения, особенно при размыкании, можно подключив по одному мощному диоду параллельно стартеру и управляющей обмотке втягивающего реле. Суть доработки — подавить «ЭДС самоиндукции» — основную причину обгорания контактов. Диоды использовал достаточно распространенные, КД2998 – большой импульсный и прямой ток, да и были под рукой в достаточном количестве. Можно использовать выпрямительные диоды от компьютерных блоков питания, рассчитанные на прямой ток не менее 30А. Диоды помещены в 2 слоя термоусадки и на коротких проводах подключены прямо к стартеру. Схема подключения приведена.

Устранение падения напряжения в ВАЗ 2110, 2111, 2112

О достаточно неудачных и тусклых задних фонарях ВАЗ-2111 написано много. Особенно актуальной эта проблема становится

Как снять

Для того чтобы снять реле стартера ВАЗ-2112, нужно разбирать всю систему. Поэтому этот механизм снимается вместе с пускателем. С другой стороны, это даже лучше, потому что одновременно с ремонтом можно выполнить профилактику поломок стартера. Чтобы снять стартер, нужно заехать на эстакаду или смотровую яму. Дальше снятие детали выполняется в таком порядке:

Отключить аккумулятор, тем самым обесточив транспортное средство.
Снять брызговик либо другую защиту
Отыскать в нижней части стартера гайку и открутить ее
Отцепить клемму, которая находится на втягивающем реле
Отвернуть верхнюю гайку, которая удерживает стартер
Открутить ленту плоской отверткой и вынуть реле, потянув слегка за корпус.

Если этот блок снимается с усилием, то нужно немного приподнять его, чтобы отцепить от креплений. Нужно следить внимательно, чтобы не потерялась пружина, находящаяся внутри механизма. Часто она выскакивает и теряется. Теперь, когда устройство отсоединено от стартера, можно выполнить диагностику неисправностей и узнать, из-за чего оно сломалось.

Ремонт

Когда уже известно, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Не обязательно сразу покупать новую деталь, опытные водители для начала пробуют его починить. На устройстве имеется только три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электроэнергии на замок зажигания. Когда поворачивается ключ, контакты замыкаются, а нужное напряжение передается к обмотке реле.

Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего происходит засорение или окисление контактов на пятаках. Чтобы устранить проблему, нужно открутить болты и снять гайку с шайбой, которая расположена на выходе реле.

После этого нужно выходы от обмотки отсоединить с помощью паяльника. Нагар и другие засорения на пятаках удаляются с помощью мелкой наждачной бумаги. Если износ этих элементов слишком сильный, то лучше сделать замену реле стартера ВАЗ-2112. Не потребуется замена устройства при обрыве электропроводки. В этом случае потребуется просто заменить провода, и реле снова будет работать исправно.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Установка дополнительного реле стартера

Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет. Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит. Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё. Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится. Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная. За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания. Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик. Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение «карлсона», при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила). Решил поставить реле стартера заодно сделал дополнительную массу. Купил 4-х контактное реле на 30А, пять разьёмов «мама» один «папа» и пару кольцевых разъёмов.

Из закрамов достал кабель БПВЛ 4,0 Сделал его в три слоя обжал и облудил контакты и сверху всё закрыл гофрой. Прокинул массу на генератор и на стартёр.Также заменил родную массу кузова, уж больно хлипкая была.

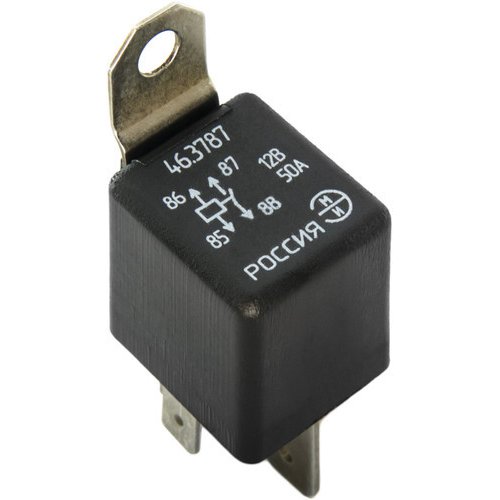

Дополнительное реле стартера

Чтобы пускатель прослужил дольше, выполняется установка реле стартера ВАЗ-2112 дополнительного. Это необходимо для контроллера, отвечающего за правильную работу автомобиля. Когда коленвал разгоняется до 500 оборотов в минуту, контроллер подает команду дополнительному реле для включения пускателя. Такой режим работы предотвращает произвольный запуск стартера и исключается перегрев двигателя даже при его длительной работе.

Также дополнительное реле на стартер ВАЗ-2112 нужно для того, чтобы исключить случайное спекание контактов от замка зажигания. Это часто происходит вследствие износа деталей. Кроме того, дополнительный элемент вовремя отключает питание пускателя, если силовая установка уже запущена, а ключ находится в режиме «стартер». Таким образом, контакты замка зажигания разгружаются, и двигатель не повреждается.

Такое устройство устанавливалось не на все модели. Сейчас мастера автосервиса при покупке автомобилей ВАЗ-2112 рекомендуют предварительно проверить, стоит ли оно на автомобиле. Для этого нужно:

Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.
Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

В том случае, если этот элемент отсутствует на автомобиле, можно установить его самостоятельно. Однако опытные ремонтники утверждают, что в нем нет острой необходимости. Более того, производители современных отечественных и иностранных автомобилей часто отказываются от этого механизма.

Реле стартера: место расположения и особенности

Сразу отметим, на ВАЗ 2110 реле стартера не является привычным реле, которое обычно ставится в блок предохранителей для различного электрооборудования. В случае со стартером следует понимать втягивающее реле, интегрированное в стартер (находится под его контактами).

Узнаем где находится реле стартера ВАЗ-2112? Расположение, назначение, замена и устройство

Реле стартера выполняет важную функцию на любом автомобиле, независимо от модели. Поломка этого устройства приводит к тому, что машина не заводится. Водителям, которые занимаются самостоятельным ремонтом транспортного средства, нужно знать, где находится реле стартера ВАЗ-2112 и как его починить, если возникнет какая-нибудь неисправность.

Что такое реле стартера

Устройство

Принцип работы

Особенности строения

Где находится реле стартера ВАЗ-2112

Как проверить работу устройства

Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
Если не произошло втягивание, значит, реле неисправно.

Причины поломок

замыкание минусовой клеммы;
засорение контактов
неисправность якоря на втягивающем реле;
перегорание обмотки;
обрыв проводки.

Как снять

Отключить аккумулятор, тем самым обесточив транспортное средство.
Снять брызговик либо другую защиту
Отыскать в нижней части стартера гайку и открутить ее
Отцепить клемму, которая находится на втягивающем реле
Отвернуть верхнюю гайку, которая удерживает стартер
Открутить ленту плоской отверткой и вынуть реле, потянув слегка за корпус.

Ремонт

Дополнительное реле стартера

Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.
Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

Обслуживание

Эти детали не нуждаются в постоянном обслуживании. Однако ресурс их работы невелик — около 2-4 лет. Обслуживание этого устройства выполняется по мере необходимости. Если водитель знает, где стоит реле стартера на ВАЗ-2112, то его легко заменить на новое. Стоимость этих блоков невелика, поэтому лучше поставить вместо поврежденного реле исправное.

Реле зажигания ваз 2110 где находится

реле и предохранители — Лада 2111, 1.5 л., 2000 года на DRIVE2

Основные предохранители и реле на автомобиле ВАЗ-2110, 21102, 21103, 2112 расположены с левой стороны от руля, чуть ниже. На рисунке представлены обозначения на монтажном блоке предохранителей/

Номер предох- ранителя Сила тока, А Цепи, которые защищает предохранитель
F1 5 Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
F2 7,5 Левая фара (ближний свет)
F3 10 Левая фара (дальний свет)
F4 10 Правая противотуманная фара
F5 30 Электродвигатели стеклоподъемников дверей
F6 15 Переносная лампа
F7 20 Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8 20 Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9 20 Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10 20 Резервный
F11 5 Лампы габаритного света правого борта
F12 7,5 Правая фара (ближний свет)
F13 10 Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 10 Левая противотуманная фара
F15 20 Электрообогрев сидений. Блокировка замка багажника
F16 10 Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17 7,5 Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F18 25 Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель
F19 10 Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20 7,5 Лампы задних противотуманных фонарей

F1–F20 – плавкие предохранители — практически все цепи автомобиля защищены плавкими предохранителями расчитанными на различный номинальный ток. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, цепь генератора(кроме обмотки возбуждения), зажигание и пуск двигателя.

Для поиска неисправного предохранителя следует пользоваться таблицей цепей, защищенных плавкими предохранителями. Перед этим необходимо найти причину сгоревшего предохранителя, устранить ее и только после этого поставить новый плавкий предохранитель. В таблице представлены цепи, которые защищает каждый их предохранителей, но на каждой модели некоторые из них могут отсутствовать ввиду отсутствия тех или иный устройств (электро-стеклоподъемники, приводы замков и т. д.)

Запрещается заменять плавкие предохранители на перемычки. Это может привести к выходу из строя различных устройств. Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке (рис.Расположение реле и предохранителей в монтажном блоке ), встроенном в панель приборов с левой стороны от рулевой колонки. Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рис. Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов. Схема внутренних соединений монтажного блока представлена на рис. Схема соединений монтажного блока.

Дополнительные предохранители и реле (система впрыска топлива)

Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов:

1 – модуль зажигания, контроллер; 2 – клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода (подогрева), датчик расхода воздуха; 3 – реле топливного насоса, топливный насос, форсунки. Дополнительные реле: 4 – реле электровентилятора; 5 – реле электробензонасоса; 6 – главное реле (реле зажигания).

Предохранители и реле ВАЗ 2110, 2111, 2112

Рассмотрены автомобили с инжектором и карбюратором: 8 клапанов, 16 клапанов

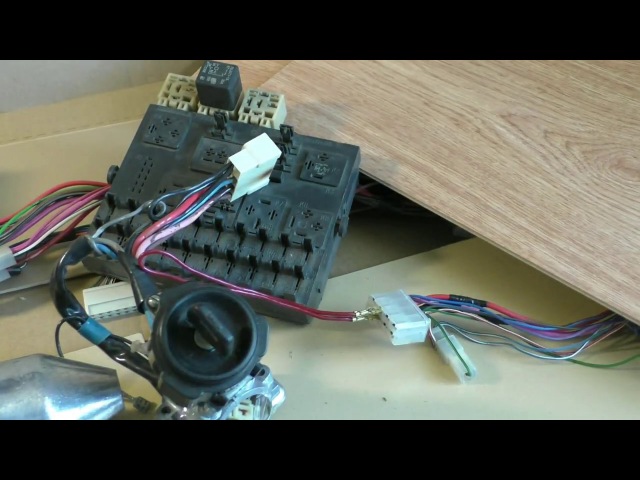

Монтажный блок реле и предохранителей для ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 расположен с левой стороны от рулевой колонки в панели приборов (чтобы добраться до него, нажмите на выключатель защелки и опустите блок вниз).

Схема расположения предохранителей и реле в блоке (типы блоков, устанавливаемых на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112)

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

Расположение реле и предохранителей в монтажном блоке ВАЗ 2110, ВАЗ 2111, ВАЗ 2112:

*№ реле/ предохранителя*	*Расшифровка*
K1	Реле контроля исправности ламп
К2	Реле очистителя ветрового стекла
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Реле включения ближнего света фар
К5	Реле включения дальнего света фар
К6	Дополнительное реле
К7	Реле включения обогрева заднего стекла
К8	Реле противотуманных фонарей
F1-F20	Плавкие предохранители

Расшифровка предохранителей:

*Номер*	*Сила тока, А*	*Описание предохранителей*
F1	5	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
F2	7,5	Левая фара (ближний свет)
F3	10	Левая фара (дальний сеет)
F4	10	Правая противотуманная фара
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа (розетка)
F7	20	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8	20	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9	20	Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла
F10	20	Резервный
F11	5	Лампы габаритного света правого борта
F12	7,5	Правая фара (ближний свет)
F13	10	Правая фара (дальний сеет). Контрольная лампа включения дальнего света
F14	10	Левая противотуманная фара
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F18	25	Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)
F20	7,5	Лампы задних противотуманных фонарей

*В салоне машины, в самой нише приборной панели за монтажным блоком установлен предохранитель противотуманных фонарей.

**Предохранитель центрального замка расположен за блоком предохранителей в пластмасовой коробочке.

***Дополнительные реле и предохранители расположены в салоне справа приборной панели за боковой облицовкой, прикрепленной двумя шурупами.

Все дополнительные предохранители 15 А

*№ реле/ предохранителя*	*Расшифровка*
1	Модуль зажигания, контроллер
2	Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
3	Реле топливного насоса, предохранитель бензонасоса, форсунки
4	Реле электровентилятора (доп. реле)
5	Реле бензонасоса (доп. реле)
6	Главное реле (реле зажигания)

Порядок номерации и цвета проводов штекеров

Схема монтажного блока реле и предохранителей ВАЗ 2110-11-12

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера):

*№ реле/ предохранителя*	*Расшифровка*
К1	Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К2	Реле очистителя ветрового стекла (реле дворников)
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Реле включения ближнего света фар
К5	Реле включения дальнего света фар
К6	Дополнительное реле
К7	Реле включения обогрева заднего стекла
К8	Резервное реле (отсутствует на ВАЗ 2110)

Таблица внешних соединений монтажного блока

*Колодка*	№	*Цвет*	*Электрические цепи*
Ш1	1	ЖЧ	Противотуманная фара (левая)
	2	ГП	Двигатель блокировки замка багажника, подогрев сидений
	3	Р	Реле блокировки дверей
	4	О	Реле электростеклоподъемников
	5	ЖП	Реле противотуманных фар
	6	Ж	Противотуманная фара (правая)
	7	ГЧ	Реле электростеклоподъемников
	8	—	Резерв
Ш2	1	_—	Резерв
	2	—	Резерв
	3	_—	Резерв
	4	Ч	Масса » — «
	5	ЖП	Габарит (левый задний)
	6	БЧ	Переключатель наружного освещения
	7	_—	Резерв
	8	ЖЧ	Лампы освещения номерного знака, выкл. освещения приборов
	9	КП	Габарит (правый задний)
	10	К	Габарит (правый)
	11	ЖГ	Эл. двигатель очистителя ветрового стекла, переключатель очистителя и омывателя ветрового стекла.
	12	З	Переключатель наружного освещения
	13	ОБ	Выключатель противотуманных фар
	14	ЧП	Выключатель аварийной сигнализации
	15	—	Резерв
	16	ГП	Замок зажигания (кл. 15), подрулевой переключатель
	17	Р	Переключатель очистителя и омывателя ветрового стекла
	18	СП	Подрулевой переключатель света фар
	19	—	Резерв
	20	_—	Резерв
	21	Ж	Габарит (левый)
Ш3	1	СЧ	Ближний свет (левый фонарь)
	2	—	Резерв
	3	С	Ближний свет (правый фонарь)
	4	Р	Генератор (кл. 30)
	5	К	Генератор (кл. 30)
	6	К	Генератор (кл. 30)
Ш4	1	ПЗ	Бортовая система индикации
	2	ГО	Выключатель аварийной сигнализации
	3	ПЧ	Выключатель аварийной сигнализации
	4	Ч	Масса » — «
	5	ПГ	Штекер переносной лампы
	6	ЗП	Выключатель обогрева заднего стекла, лампа обогрева заднего стекла
	7	—	Резерв
	8	_—	Резерв
	9	—	Резерв
	10	ЖЗ	Подрулевой переключатель омывателя и очистителя ветрового стекла
	11	Б	Эл. двигатель очистителя ветрового стекла
	12	ЧБ	Подрулевой переключатель омывателя и очистителя ветрового стекла
	13	ГБ	Подрулевой переключатель, лампа замка зажигания
	14	БП	Лампы стоп- сигналов, часы, лампа освещения салона
	15	П	Фонари стоп-сигналов
	16	РП	Выкл. стоп-сигналов
	17	О	Генератор (кл.30)
Ш5	1	ЗЧ	Дальний свет (левый фонарь)
	2	СП	Элемент обогрева заднего стекла
	3	Г	Контроллер отопителя, лампа освещения вещевого ящика
	4	З	Дальний свет (правый фонарь)
	5	ЖГ	Двигатель очистителя ветрового стекла, клапан рециркуляции САУО
	6	ПБ	Эл. вентилятор охлаждения, звуковой сигнал

Снятие и установка блока предохранителей.

Схема электрооборудования автомобиля ВАЗ-2110

*№ реле/ предохранителя*	*Расшифровка*
1	Блок-фара
2	Датчики износа колодок передних тормозов
3	Датчик включения электродвигателя вентилятора
4	Электродвигатель вентилятора системы охлаждения двигателя
5	Звуковой сигнал
6	Генератор
7	Датчик уровня масла
8	Блок управления электромагнитным клапаном карбюратора
9	Контроллер отопителя
10	Выключатель клапана рециркуляции
11	Лампа подсветки рычагов управления отопителем
12	Коммутатор
13	Концевой выключатель карбюратора
14	Датчик контрольной лампы давления масла
15	Свечи зажигания
16	Электромагнитный клапан карбюратора
17	Датчик указателя температуры охлаждающей жидкости
18	Датчик-распределитель зажигания
19	Катушка зажигания
20	Стартер
21	Электродвигатель вентилятора отопителя
22	Дополнительный резистор электродвигателя отопителя
23	Датчик скорости
24	Выключатель света заднего хода
25	Микромоторедуктор привода заслонки отопителя
26	Клапан рециркуляции
27	Датчик уровня тормозной жидкости
28	Колодки для подключения электродвигателя омывателя заднего стекла
29	Аккумуляторная батарея
30	Электродвигатель омывателя ветрового стекла
31	Датчик уровня омывающей жидкости
32	Датчик уровня охлаждающей жидкости
33	Моторедуктор очистителя ветрового стекла
34	Монтажный блок
35	Колодки для подключения жгута предупредительного света
36	Переключатель наружного освещения
37	Комбинация приборов
38	Выключатель заднего противотуманного света
39	Контрольная лампа противотуманного света
40	Контрольная лампа обогрева заднего стекла
41	Часы
42	Выключатель обогрева заднего стекла
43	Подрулевой переключатель
44	Колодка для переключения проводов при установке блок-фар другого типа
45	Регулятор освещения приборов
46	Выключатель зажигания
47	Колодки для подключения жгута проводов очистителей фар
48	Розетка для переносной лампы
49	Передний плафон освещения салона
50	Выключатель стоп-сигнала
51	Плафон освещения салона
52	Блок бортовой системы контроля
53	Датчик указателя уровня топлива
54	Выключатель аварийной сигнализации
55	Датчик ремня безопасности водителя
56	Прикуриватель
57	Лампа подсветки пепельницы
58	Выключатель лампы освещения вещевого ящика
59	Колодка для подключения бортового компьютера
60	Лампа освещения вещевого ящика
61	Боковые указатели поворота
62	Выключатели в стойках передних дверей
63	Выключатели в стойках задних дверей
64	Выключатель контрольной лампы стояночного тормоза
65	Фонарь освещения багажника
66	Датчик температуры для системы отопления
67	Наружные задние фонари
68	Внутренние задние фонари
69	Фонари освещения номерного знака
70	Элемент обогрева заднего стекла
71	Колодка для подключения дополнительного стоп-сигнала

* В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.

Схемы электрооборудования автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением очистителя и омывателя двери задка.

Схема электрооборудования автомобиля ВАЗ-21102 с системой распределенного впрыска топлива (контроллер «Январь-4»)

*№ реле/ предохранителя*	*Расшифровка*
1	Блок-фара
2	Датчики износа колодок передних тормозов
3	Звуковой сигнал
4	Вентилятора системы охлаждения
5	Выключатель света заднего хода
6	Аккумуляторная батарея
7	Генератор
8	Датчик контрольной лампы давления масла
9	Датчик уровня масла
10	Свечи зажигания
11	Форсунки
12	Регулятор холостого хода
13	Колодки электронного блока управления
14	Датчик положения дроссельной заслонки
15	Датчик положения коленчатого вала
16	Модуль зажигания
17	Датчик указателя температуры охлаждающей жидкости (для комбинации приборов)
18	Стартер
19	Колодка диагностики
20	Датчик температуры охлаждающей жидкости (для системы управления двигателем)
21	Датчик скорости
22	Реле включения бензонасоса
23, 35, 39	Плавкие предохранители
24	Электробензонасос
25	Микромоторедуктор привода заслонки отопителя
26	Клапан рециркуляции
27	Вентилятор отопителя
28	Насос омывателя ветрового стекла
29	Датчик уровня омывающей жидкости
30	Датчик уровня тормозной жидкости
31	Датчик уровня охлаждающей жидкости
32	Моторедуктор стеклоочистителя
33	Дополнительный резистор вентилятора отопителя
34	Реле включения питания системы впрыска
36	Клапан продувки адсорбера
37	Датчик массового расхода воздуха
38	Реле включения вентилятора системы охлаждения
40	Переключатель наружного освещения
41	Датчик детонации
42	Датчик концентрации кислорода (подогреваемый лямбда-зонд)
42*	СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается)
43	Контрольная лампа противотуманного света
44	Контрольная лампа обогрева заднего стекла
45	Выключатель противотуманного света
46	Выключатель обогрева заднего стекла
47	Комбинация приборов
48	Монтажный блок
49	Датчик уровня топлива
50	Выключатель зажигания
51	Регулятор яркости подсветки приборов
52	Подрулевой переключатель
53	Лампа подсветки рычагов управления отопителем
54	Выключатель аварийной сигнализации
55	Электронный блок управления отопителем
56	Выключатель клапана рециркуляции
57	Блок индикации бортовой системы контроля
58	Боковые указатели поворота
59	Датчик температуры для системы отопления
60	Плафон освещения салона
61	Передний плафон освещения салона
62	Розетка для переносной лампы
63	Электронные часы
64	Выключатели в стойках передних дверей
65	Выключатели в стойках задних дверей
66	Лампа освещения вещевого ящика
67	Выключатель освещения вещевого ящика
68	Прикуриватель
69	Лампа освещения пепельницы
70	Выключатель стоп-сигнала
71	Элемент обогрева заднего стекла
72	Наружные задние фонари
73	Внутренние задние фонари
74	Лампы освещения номерного знака
75	Лампа освещения багажника

Схема электрооборудования автомобиля с кузовом «седан» (кроме узлов и деталей системы впрыска):

Реле и предохранители — Лада 2110, 1.

6 л., 2005 года на DRIVE2

Всем привет!

Возможно эта тема и бесполезная, но кому-то может покажется интересной, познавательной и даже полезной))
В общем вкратце о реле и блоке предохранителей:

Основной блок был вынесен в наиболее удобное место к водителю — с левой стороны от руля. Он легко открывается через кнопку под регулятором фар.

Другие два блока — расположены в центральной консоли приборной панели. Один из предохранителей находится отдельно от всех остальных (в нише за основным, монтажным блоком).

1. Основной монтажный блок с предохранителями и реле:

Схема основного монтажного блока предохранителей и реле

Реле:
К1 — реле контроля исправности ламп

К2 — реле очистителя ветрового стекла

K3 — реле-прерыватель указателей поворота и аварийной сигнализации

К4 — реле включения ближнего света фар

К5 — реле включения дальнего света фар

К6 — дополнительное реле

К7 — реле включения обогрева заднего стекла

K8 — резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается)

Обозначения предохранителей и реле монтажного блока

Предохранители:
F1 — 5 А — Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника

F2 — 7,5 А — Ближний свет в левой фаре

F3 — 10 А — Дальний свет в левой фаре

F4 — 10 А — Правая передняя противотуманная фара

F5 — 30 А — Стеклоподъемники дверей

F6 — 15 А — Переносная лампа, прикуриватель

F7 — 20 А — Вентилятор радиатора, звуковой сигнал

F8 — 20 А — Обогрев заднего стекла

F9 — 20 А — Омыватель и очиститель лобового стекла

F10 — 20 А — Резервый

F11 — 5 А — Габарит с правой стороны

F12 — 7,5 А — Ближний свет в правой фаре

F13 — 10 А — Дальний свет в правой фаре

F14 — 10 А — Противотуманная фара, левая

F15 — 20 А — Обогрев сидений

F16 — 10 А — Аварийный сигнал, поворотники

F17 — 7,5 А — Стоп сигнал, подсветка замка зажигания, освещение салона

F18 — 25 А — Прикуриватель, подсветка бардачка, отопитель салона

F19 — 10 А — Лампа заднего хода, контроль исправности стоп сигнала

F20 — 7,5 А — Задние противотуманные фары

Предохранитель задних противотуманных фар:

Расположение дополнительного предохранителя в монтажном блоке

2. Блок реле и предохранителей в центральной консоли:

Обозначение и нумерация в блоке

Расположение блока реле и предохранителей в консоли

Предохранители:
1 — 15 А — модуля зажигания, контроллера

2 — 15 А — клапана продувки адсорбера, датчика скорости автомобиля, датчика кислорода (подогрева) и датчика расхода воздуха

3 — 15 А — топливный насос, форсунки

Реле:
4 — электровентилятора

5 — электробензонасоса

6 — зажигания

Расположение блока реле и предохранителей в консоли

3. Блок реле в центральной консоли:

Обозначение и нумерация реле и блоков управления в центральной консоли

Обозначения:
1 — Блок управления центральным замком

2 — Блок иммобилизатора

3 — Реле включения задних противотуманных фонарей

Расположение блока реле в машине

Надеюсь кому-нибудь поможет…

Всего наилучшего друзья!

ВАЗ-2110 блок предохранителей и реле схема: 8 и 16 клапанов

Любая электрическая цепь в любом современном и не очень современном автомобиле обязана быть предохранена от короткого замыкания. ВАЗ-2110 не самая технологичная машина, но прогресс в компоновке элементов электрооборудования всё-таки есть. По сравнению с классическими моделями ВАЗ. Одним из положительных сдвигов в компоновке элементов стало применение комбинированных блоков, в которых сгруппированы плавкие предохранители и реле. На классике все это было разбросано по всему салону и по всей передней панели. Обслуживать и выявлять неисправности реле и предохранителей стало удобнее, чем мы сейчас и займёмся.

Где и какие монтажные блоки находятся в ВАЗ-2110

Впервые такая схема компоновки была реализована в 70-х годах прошлого века на первом переднеприводном тольяттинском автомобиле ВАЗ 2108. Немного видоизменившись, она перекочевала в ВАЗ-2110. Теперь остаётся узнать, в каком именно из трёх блоков находится нужный нам предохранитель или реле. Все три блока установлены в салоне и это хорошо, поскольку на них не влияет влага и высокая температура (как это было в ВАЗ 2107).

Основной блок открывается нажатием на кнопку. Очень удобно, ничего снимать не надо, как на многих иномарках. Ваз-2110 8 клапанов.

Кроме этого, к каждому из монтажных блоков инженеры обеспечили простой доступ.

Чтобы заменить вышедший из строя элемент, достаточно знать его расположение.

Основной монтажный блок

Схема монтажного блока.

Он установлен слева от водителя в нише передней панели и прикрыт пластиковой крышкой с затвором.

Кнопка открытия блока с предохранителями обозначена стрелочкой. Ручки управления гидрокорректором нет на фото, видимо что-то чинили.

Открываем крышку и видим плату, на которой установлены предохранители F1-F20. Эти плавкие элементы защищают практически все цепи, кроме цепей генератора, зажигания, заряда АКБ и пуска двигателя. Таблица номиналов предохранителей и защищаемых цепей приведена ниже.

Расшифровка основного монтажного блока на ВАЗ-2110

Кроме предохранителей в основном монтажном блоке мы найдём семь или восемь реле. Их количество зависит от модификации автомобиля. Чаще всего на месте реле К8 бывает пусто, поскольку там устанавливают реле задних противотуманных фонарей.

В остальном каждый из предохранителей выполняет такие функции:

К1 — реле включения передней оптики;
К2 — реле стеклоочистителей;
К3 — прерыватель указателя поворотов, оно же отвечает за работу аварийки;
К4 — реле ламп ближнего света;
К5 — реле ламп дальнего света;
К6 — резервное реле;
К7 — реле включения нити подогрева заднего стекла.

При попытках обнаружения неисправности можно столкнуться с несоответствием цветов проводов на схеме и на автомобиле.

Это связано с тем, что завод вносил определённые коррективы в систему электрооборудования, не считая нужным предупреждать об этом владельцев. Кроме того, таблица предохранителей указывает все возможные цепи, применяемые в максимальной комплектации. Следовательно, предохранители электрического стеклоподъемника и центрального замка есть не во всех десятках.

Консольный дополнительный монтажный блок

Расположение дополнительного блока предохранителей

Второй блок предохранителей и реле находится внутри центральной консоли и прикрыт пластиковой крышкой. Крышка крепится саморезами и находится слева от переднего пассажира.

Схема дополнительного блока предохранителей.

Откручиваем крышку и видим весь дополнительный блок, в котором расположены три 15-Амперных предохранителя и три реле:

Предохранитель модуля зажигания и электронного блока управления двигателем.
Предохранитель, защищающий цепь расходомера воздуха, датчика кислорода, датчика скорости и клапана продувки адсорбера.
Последний предохранитель отвечает за работу электрической части системы питания двигателя — бензонасос, форсунки.
Реле электродвигателя вентилятора.
Реле включения электродвигателя топливного насоса.
Реле системы зажигания.

Изменения в коммутации и компоновке монтажных блоков

Как мы уже говорили, в разное время завод модернизировал систему электрооборудования автомобиля и, естественно, вносил изменения в компоновку монтажных блоков.

Так, в десятках первых лет выпуска предохранитель противотуманок располагался сразу за основным блоком, безо всякой платы, просто болтался на жгуте проводов. Позже его переместили сначала на отдельную плату с левой стороны центральной консоли, а потом в основной монтажный блок.

Как следствие, компоновка блока изменилась. Монтажный блок на 7 реле имеет каталожный номер 2110-3722010-08, блок на 6 реле маркируется 2110-3722010, а самый новый блок получил артикул 2110-3722010-01. Кроме этого, встречаются блоки без ножек реле включения передней оптики К1 (2110-3722010-12), есть блок с ножками, но без реле (ножки соединяются перемычками и чтобы самостоятельно установить реле головного света, перемычки нужно обрезать), в основном же попадаются блоки с ножками под реле без перемычек. Они предполагают либо установку реле К1, либо съёмных перемычек.

Выводы

В любом случае, приступая к поиску неисправности реле или сгоревшего предохранителя, стоит внимательно ознакомиться со схемой и таблицей соответствия номиналов вставок цепям. Пусть предохранители и реле никогда вас не тревожат, стабильных двенадцати вольт вашим системам и приятных путешествий!

Предохранители ВАЗ 2110, 2111, 2112

Не используйте предохранители увеличенного номинала или самодельные — это может привести к перегоранию токопроводящих дорожек печатной платы и даже стать причиной пожара.

Практически все цепи автомобиля защищены плавкими предохранителями рассчитанными на различный номинальный ток. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, цепь генератора (кроме обмотки возбуждения), зажигание и пуск двигателя.

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

№	А	Назначение
1	5	Фонари освещения номерного знака Контрольная лампа включения габаритного освещения Лампа освещения багажника Лампы освещения приборов Лампы габаритного света левого борта
2	7. 5	Левая фара (ближний свет)
3	10	Левая фара (дальний свет)
4	10	Правая противотуманная фара
5	30	Электродвигатели стеклоподъемников дверей
6	15	Штепсельная розетка для переносной лампы
7	20	Электродвигатель вентилятора системы охлаждения двигателя Звуковой сигнал
8	20	Элемент обогрева заднего стекла и реле включения обогрева (контакты)
9	20	Клапан рециркуляции Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Электродвигатель очистителя ветрового стекла Электродвигатель очистителя фар
10	20	Резервный
11	5	Лампы габаритного света правого борта
12	7. 5	Правая фара (ближний свет)
13	10	Правая фара (дальний свет) Контрольная лампа включения дальнего света фар
14	10	Левая противотуманная фара
15	20	Электрообогрев сидений Блокировка замка багажника
16	10	Реле –прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
17	7.5	Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Лампа индивидуальной подсветки Лампа подсветки выключателя зажигания Часы (маршрутный компьютер)
18	25	Лампа освещения вещевого ящика Контроллер отопителя Прикуриватель
19	10	Блокировка замков дверей Задние фонари (лампы света заднего хода) Реле контроля исправности ламп стоп-сигнала и габаритного света Указатели поворотов с контрольными лампами Обмотка возбуждения генератора Блок индикации бортовой системы контроля Комбинация приборов Часы (маршрутный компьютер)
20	7. 5	Лампы задних противотуманных фонарей
21	—	Запасной
22	—	Запасной
23	—	Запасной
Реле
К1	Реле контроля целостности ламп (4412.3747 / 2110-3747410)
К2	Реле-прерыватель стеклоочистителя (524.3747 / 2110-3747710)
К3	Реле-прерыватель указателей поворота и аварийной сигнализации (492.3747 / 2108-3747010-02)
К4	Реле включения ближнего света фар (113.3747 / 2105-3747210-10)
К5	Реле включения дальнего света фар (113.3747 / 2105-3747210-10)
К6	Реле дополнительное (71. 3747-01 / 2110-3747310-01)
К7	Реле включения обогрева заднего стекла (113.3747 / 2105-3747210-10)
К8	Реле задних противотуманных фонарей (113.3747 / 2105-3747210-10)

Дополнительные предохранители и реле (система впрыска топлива)

Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов.

№	А	Назначение
1	15	Модуль зажигания, контроллер
2	15	Клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода (подогрева), датчик расхода воздуха
3	15	Реле топливного насоса, топливный насос, форсунки.
Реле
К4	Реле электровентилятора
К5	Реле электробензонасоса
К6	Главное реле (реле зажигания)

Предохранитель противотуманных фонарей

В нише панели приборов за монтажным блоком установлен.

Расположение предохранителей на схеме для ВАЗ 2110, 2111, 2112

Содержание страницы

Сегодня рассмотрим расположение предохранителей в автомобилях ВАЗ десятого семейства, а именно моделей 2110, 21102, 21103, 2111, 2112. Также покажем где находятся предохранители и реле на схеме и посвятим о назначении каждого из них и способах замены предохранителей своими руками. Коснемся и самых частых проблем с предохранителями у владельцев этих автомобилей, методов диагностики и замены.

Хотелось бы сказать, что электрика автомобилей в частности предохранители и реле в ВАЗ 2110, 21102, 21103, 2111, 2112 вполне надежны. Срок службы зависит от условий эксплуатации и своевременной диагностики и замены на качественные комплектующие.

Давайте разберемся вообще для чего нужны предохранители в автомобиле. Прежде всего они отвечают за безопасность проводки и других систем машины. Важно понимать, что каждый конкретный предохранитель отвечает только за свою задачу и при замыкании или выходе из строя возгорание практически исключено. Перегорает конкретный предохранитель и это не вызывает цепного выхода из строя других систем.

В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет. В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Кстати, если кому-то вдруг нужен качественный сайт для бизнеса, то вот ребята делают хорошие сайты WebFormata.ru

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

На фото изображены предохранители ВАЗ 2110, 2111, 2112

Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.

*Таблица значений предохранителей ВАЗ 2110, 2111, 2112.*
Предохранитель, №	Сила тока, Ампер	Значения
F1	5	Лампы освещения регистрационных номеров, пространства багажного отделения, всей левой части габаритного освещения автомобиля, а также приборная подсветка габаритов и приборов.
F2	7,5	Ближний свет левой фары
F3	10	Дальний свет левой фары
F4	10	Передняя правая противотуманная фара
F5	30	Электро стеклоподъемники в дверях
F6	15	Прикуриватель/лампа переносная
F7	20	Клаксон, вентилятор радиатора двигателя
F8	20	Обогрев заднего стекла
F9	20	Омыватель и стеклоочиститель(дворники) ветрового стекла
F10	20	Резервный
F11	5	Габаритный свет правого борта машины
F12	7,5	Ближний свет правой фары
F13	10	Дальний свет правой фары
F14	10	Передняя левая противотуманная фара
F15	20	Подогрев сидений
F16	10	Левые и правые поворотники, аварийный сигнал поворотников
F17	7,5	Свет в салоне, подсветка замка зажигания, стоп сигналы, подсветка часов, компьютера
F18	25	Подсветка бардачка, отопительных регулировок, прикуривателя
F19	10	Лампы заднего хода, индикация приборов, компьютера, часов, исправность стоп сигналов, блокировка дверей
F20	7,5	Задние противотуманные фонари

Для наглядности понятен принцип параллельного расположения некоторых предохранителей: F1-F3 отвечают за электрику левого борта автомобиля, а расположенные напротив F11-F13 соответственно правой части машины. Остальные отвечают за другие функции автомобиля.

Расположение дополнительных предохранителей и реле

На рисунке ниже видим как добраться к дополнительным предохранителям автомобиля. Находятся справа от центральной панели, шурупы скручиваются и крышка легко снимается.

Снятие крышки для диагностики и замены дополнительных предохранителей и реле

Ниже видим сами предохранители, их 6 штук по 15 Ампер каждый.

Расположение дополнительных предохранителей

Контроллер зажигания,
Датчики кислорода, расхода воздуха, расчета скорости,
Топливный насос и реле, форсунки,
Вентилятор,
Бензонасос,
Зажигание.

Напоминаем, что F1-F20 являются так называемыми плавкими предохранителями. Это значит что перемычки и другие «хитрости» не приемлемы при работе. Если вы замените такой предохранитель своими руками на перемычку, то рискуете отказом системы.

Схема соединения предохранителей

На рисунке ниже изображен порядок подключения штекеров в монтажном блоке.

Рисунок подключения штекеров в соответствующие колодки монтажного блока.

На рисунке ниже показана полная схема с обозначениями монтажного блока.

Из этой схемы не сложно разобраться с порядком подключения штекеров.

Значение реле:

К1 — исправность ламп,
К2 — очиститель лобового стекла,
К3 — поворотники, аварийка,
К4 — ближний свет,
К5 — дальний свет,
К6 — дополнительное реле,
К7 — обогрев заднего стекла,
К8 — не используемое реле на моделях ВАЗ десятого семейства.

Видео по снятию блока и замене предохранителей

Вопрос/ответ по предохранителям на ВАЗ 2110, 2111, 2112

Отвечаем на некоторые присланные вопросы по теме.

Подскажите, ваз 2110 перестал работать левый указатель поворота и дальний свет фар в чем может быть причина?
Откройте блок предохранителей и реле, возможно отошел контакт, пошевелите провода, посмотрите и проверьте и если надо замените предохранители своими руками.

Подскажите пожалуйста уже замучился, замыкает моторчик омывателя, свет в салоне с часами и перегорает при этом предохранитель F17?
Ставьте лампочку вместо предохранителя, отключайте все приборы, которые на этом предохранителе висят. Включайте зажигание. Если лампа не горит — поочередно подключайте все обратно. На каком загорится, там и проблема. Если горит сразу — короткое в проводке.

Подскажите что может быть, тускло горят огни заднего хода, если одну лампочку убрать, то вторая начинает гореть нормально, ставишь на место обе горят в пол силы. Стоп сигналы на этой же плате горят нормально.
Эта проблема связана с плохим контактом массы.

Почему плавится предохранитель F8?
Посмотрите под ополиком с водительской стороны. Если забивался катализатор, то тогда провода которые идут на обогрев переломились.

Почему печка выключена, а горячий воздух поступает?
Если горячий воздух, а стоит переключатель на холодном, то закис электро привод крана.

Машина заводится только периодически включаю зажигание приборы горят. Завожу на прямую стартер и заводится. Подскажите в чем проблема?
Поставьте между замком и стартером реле, не поможет — то замок зажигания.

Где находится реле зажигания на ВАЗ- 2112 16 клапанов: фото

Автомобиль: ВАЗ-2112.
Спрашивает: Абрамов Степан.
Суть вопроса: Где находится реле зажигания на ВАЗ-2112 и зачем оно нужно?

Здравствуйте! Подскажите пожалуйста, где находится реле зажигания на ВАЗ-2112? И расскажите вообще о его предназначении! Потому, что у меня иногда плохо работает замок зажигания, а знакомые говорят заменить реле зажигания, и я не знаю прислушиваться к ним или нет!

Что такое «реле зажигания»

Реле – это своеобразный электрический прерыватель цепи, предназначенное для размыкания и замыкания контактов на различных участках.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Реле различаются по управляющему сигналу и по исполнению этих сигналов, однако на ВАЗ-2112 установлены только их электрические виды, работающие по электромагнитному типу.

Его предназначение на ВАЗ-2112

Понять из вышеназванного определения предназначение реле затруднительно, и ниже мы подробно разберём его предназначение.

Реле способно включать и выключать цепи с большим током, тем самым их наличие просто необходимо в цепях включения генератора, стартера, вентилятора охлаждения, обогрева задних зеркал, зажигания, которые способны потреблять большой ток с силой 30-40 Ампер.

Пример

Для того, чтобы при помощи ключа зажигания завести автомобиль, стартеру для запуска требуется порядка от 80 до 200 Ампер, и если в цепи зажигания будет отсутствовать реле, то провода замка зажигания просто-напросто расплавятся. Это произойдёт из-за того, что контакты этой цепи просто не предназначены для такой нагрузки. А реле в свою очередь при наличии в цепи, замыкает мощные контакты внутри корпуса, включает стартер, предотвращая излишнее нагревание и расплавление проводки и соединений.

Где находится реле?

Расположение дополнительного блока реле в салоне автомобиля

Реле зажигания на ВАЗ-2112 расположено под левой ногой переднего пассажира, вместе с тремя реле и тремя предохранителями.

Как правило, оно находится крайней справа, на картинке ниже под цифрой «6«.

Дополнительный блок реле и предохранителей

Где на ВАЗ-2112 находится реле сигнала — расположение реле

Предлагаем вашему вниманию ознакомиться со схемой и расположением блока предохранителей на ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Блок предохранителей и реле в ВАЗ-2110 находится в салоне автомобиля чуть левее и выше педалей.

Вот так он выглядит в салоне, на фото помечены основные реле и пронумерованы все имеющиеся на блоке предохранители.

Блок: 1/10 | Кол-во символов: 335
Источник: https://www.vlade.ru/shema-i-raspolozhenie-bloka-predohraniteley-vaz-2110-vaz-2111-i-vaz-2112.html

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

На фото изображены предохранители ВАЗ 2110, 2111, 2112

Таблица значений предохранителей ВАЗ 2110, 2111, 2112.

Предохранитель, №	Сила тока, Ампер	Значения
F1	5	Лампы освещения регистрационных номеров, пространства багажного отделения, всей левой части габаритного освещения автомобиля, а также приборная подсветка габаритов и приборов.
F2	7,5	Ближний свет левой фары
F3	10	Дальний свет левой фары
F4	10	Передняя правая противотуманная фара
F5	30	Электро стеклоподъемники в дверях
F6	15	Прикуриватель/лампа переносная
F7	20	Клаксон, вентилятор радиатора двигателя
F8	20	Обогрев заднего стекла
F9	20	Омыватель и стеклоочиститель(дворники) ветрового стекла
F10	20	Резервный
F11	5	Габаритный свет правого борта машины
F12	7,5	Ближний свет правой фары
F13	10	Дальний свет правой фары
F14	10	Передняя левая противотуманная фара
F15	20	Подогрев сидений
F16	10	Левые и правые поворотники, аварийный сигнал поворотников
F17	7,5	Свет в салоне, подсветка замка зажигания, стоп сигналы, подсветка часов, компьютера
F18	25	Подсветка бардачка, отопительных регулировок, прикуривателя
F19	10	Лампы заднего хода, индикация приборов, компьютера, часов, исправность стоп сигналов, блокировка дверей
F20	7,5	Задние противотуманные фонари

Блок: 2/5 | Кол-во символов: 1781
Источник: http://automas.ru/vaz/2110/raspolozhenie-predoxranitelej-na-sxeme-dlya-vaz-2110-2111-2112/

Блок предохранителей и реле

1 — К5 — реле дальнего света.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Блок: 3/4 | Кол-во символов: 2686
Источник: https://vmiredorog.ru/tehpomosch/161-blok-predohranitelej-i-rele-vaz-2110-2112/

Таблица внешних соединений и разъемов монтажного блока ВАЗ-2110

Колодка	№	Цвет	Электрические цепи
Ш1	ЖЧ	противотуманная фара (левая)
	ГП	двигатель блокировки замка багажника, подогрев сидений
	Р	реле блокировки дверей
	О	реле электростеклоподъемников
	ЖП	реле противотуманных фар
	Ж	противотуманная фара (правая)
	ГЧ	реле электростеклоподъемников
	—	резерв
Ш2	—	резерв
	—	резерв
	—	резерв
	Ч	масса ” — “
	ЖП	габарит (левый задний)
	БЧ	переключатель наружного освещения
	—	резерв
	ЖЧ	лампы освещения номерного знака, выкл. освещения приборов
	КП	габарит (правый задний)
	К	габарит (правый)
	ЖГ	эл. двигатель очистителя ветрового стекла, переключатель очистителя и омывателя ветрового стекла.
	З	переключатель наружного освещения
	ОБ	выключатель противотуманных фар
	ЧП	выключатель аварийной сигнализации
	—	резерв
	ГП	замок зажигания (кл. 15), подрулевой переключатель
	Р	переключатель очистителя и омывателя ветрового стекла
	СП	подрулевой переключатель света фар
	—	резерв
	—	резерв
	Ж	габарит (левый)
Ш3	СЧ	ближний свет (левый фонарь)
	—	резерв
	С	ближний свет (правый фонарь)
	Р	генератор (кл. 30)
	К	генератор (кл. 30)
	К	генератор (кл. 30)
Ш4	ПЗ	бортовая система индикации
	ГО	выключатель аварийной сигнализации
	ПЧ	выключатель аварийной сигнализации
	Ч	масса ” — “
	ПГ	штекер переносной лампы
	ЗП	выключатель обогрева заднего стекла, лампа обогрева заднего стекла
	—	резерв
	—	резерв
	—	резерв
	ЖЗ	подрулевой переключатель омывателя и очистителя ветрового стекла
	Б	эл. двигатель очистителя ветрового стекла
	ЧБ	подрулевой переключатель омывателя и очистителя ветрового стекла
	ГБ	подрулевой переключатель, лампа замка зажигания
	БП	лампы стоп- сигналов, часы, лампа освещения салона
	П	фонари стоп-сигналов
	РП	выкл. стоп-сигналов
	О	генератор (кл.30)
Ш5	ЗЧ	дальний свет (левый фонарь)
	СП	элемент обогрева заднего стекла
	Г	контроллер отопителя, лампа освещения вещевого ящика
	З	дальний свет (правый фонарь)
	ЖГ	Двигатель очистителя ветрового стекла, клапан рециркуляции САУО
	ПБ	эл. вентилятор охлаждения, звуковой сигнал

Блок: 8/10 | Кол-во символов: 2292
Источник: https://www.vlade.ru/shema-i-raspolozhenie-bloka-predohraniteley-vaz-2110-vaz-2111-i-vaz-2112.html

Дополнительные предохранители и реле (система впрыска топлива)

Блок: 6/10 | Кол-во символов: 204
Источник: https://www.vlade.ru/shema-i-raspolozhenie-bloka-predohraniteley-vaz-2110-vaz-2111-i-vaz-2112.html

Схема блока 2110 (с резисторами и без реле К8)

Блок: 9/10 | Кол-во символов: 48
Источник: https://www.vlade.ru/shema-i-raspolozhenie-bloka-predohraniteley-vaz-2110-vaz-2111-i-vaz-2112.html

Разъемы блока предохранителей ВАЗ 2110 с номерами контактов на фишках подключения

Блок: 10/10 | Кол-во символов: 82
Источник: https://www.vlade.ru/shema-i-raspolozhenie-bloka-predohraniteley-vaz-2110-vaz-2111-i-vaz-2112.html

Кол-во блоков: 9 | Общее кол-во символов: 7428
Количество использованных доноров: 3
Информация по каждому донору:

http://automas.ru/vaz/2110/raspolozhenie-predoxranitelej-na-sxeme-dlya-vaz-2110-2111-2112/: использовано 1 блоков из 5, кол-во символов 1781 (24%)
https://vmiredorog.ru/tehpomosch/161-blok-predohranitelej-i-rele-vaz-2110-2112/: использовано 1 блоков из 4, кол-во символов 2686 (36%)
https://www.vlade.ru/shema-i-raspolozhenie-bloka-predohraniteley-vaz-2110-vaz-2111-i-vaz-2112.html: использовано 5 блоков из 10, кол-во символов 2961 (40%)

Где находится предохранитель в ВАЗ-2110 на печку — какой отвечает?

Отопитель салона автомобиля — это один из главных элементов, который обеспечивает комфорт и уют в салоне машины для водителя и пассажиров в зимний период. Параллельно, функционирование печки влияет на уровень безопасности транспортного средства на дороге, так как система отопления салона отвечает за качественный обдув ветрового и боковых стёкол тёплым воздухом, удаляя при этом с них изморозь и влагу.

Блок: 1/4 | Кол-во символов: 406
Источник: https://remam.ru/vozdsys/zamena-predohranitelya-pechki-vaz-2110.html

Причины перегорания предохранителя

Все предохранители на ВАЗ-2110 плавкого типа. При превышении номинальной силы тока нить предохранителя разогревается и расплавляется. Контакт прерывается до того, как скачок в бортовой сети нанесет вред электрооборудованию авто.

В случае с предохранителем печки ВАЗ-2110 причин для перегорания может быть несколько.

Неправильный выбор предохранителя. Для печки салона автомобиля ВАЗ-2110 нужен предохранитель на 25 ампер.
Короткое замыкание. Явление, при котором цепь от положительной клеммы АКБ до отрицательной замыкается сама на себя без сопротивления (потребителя энергии). При этом происходит резкий скачок силы тока. Чаще всего наблюдается ситуация, при которой изоляция плюсового провода перетирается или надламывается, и провод замыкается на массу авто. В случае с отопителем салона ВАЗ-2110 это обычно происходит в районе монтажного блока, возле подключения колодок к регулятору или на пути к электродвигателю.
Скачок напряжения в цепи. Некорректная работа регулятора напряжения на генераторе или сбои в работе энергоемкого электрооборудования авто приводят к скачкам напряжения.
Сбои в работе регулятора отопителя. Технически скорость вращения электродвигателя печки регулируется посредством комбинирования резисторов с различным сопротивлением в цепь. Контактные пластинки внутри этого ступенчатого реостата в некоторых случаях разрушаются и замыкают контакты хаотично, что и приводит к неисправности и перегоранию предохранителя.
Проблемы с электродвигателем отопителя. Есть поломки, при которых электромотор при пуске начинает брать на себя больше тока, чем ему требуется для штатной работы. В этом случае предохранитель может перегореть.

Предохранитель печки перегорает, потому что в электрической цепи есть участок, периодически создающий короткое замыкание. Если это происходит систематически, нужно пересмотреть проводку и контакты на колодках.

Блок: 2/4 | Кол-во символов: 1897
Источник: http://avtocity365.ru/ustrojstvo-i-ekspluatatsiya-avtomobilya/kak-zamenit-predohranitel-pechki-vaz-2110-svoimi-rukami/

3. Блок реле в центральной консоли

Схема дополнительного блока реле с левой стороны центральной консоли
Обозначение и нумерация реле и блоков управления в центральной консоли
Расположение блока реле в машине

Обозначения

№ элем.	Артикул	Назначение
Блок управления центральным замком
Блок иммобилизатора
Реле включения задних противотуманных фонарей

Смотрите так же
Модельный ряд ВАЗ 2110

Оцените полезность материала:

Спасибо! Ваш голос учтен!

Удобно ли расположен монтажный блок с реле и предохранителями?В опросе еще никто не ответил, станьте первым.

Технический отдел AG
Об авторах

Дополнительно

Блок: 4/4 | Кол-во символов: 638
Источник: https://autogener.ru/services/instructions/shema-predohranitelej-vaz-2110.php

2. Блок реле и предохранителей в центральной консоли

Схема блока реле и предохранителей в центральной панели приборов
Обозначение и нумерация в блоке
Расположение блока реле и предохранителей в консоли

Предохранители

№ пред.	Ампер	Назначение
15 А	модуля зажигания, контроллера
15 А	клапана продувки адсорбера, датчика скорости автомобиля, датчика кислорода (подогрева) и датчика расхода воздуха
15 А	топливный насос, форсунки

Реле

№ реле.	Артикул	Назначение
электровентилятора
электробензонасоса
зажигания

Блок: 3/4 | Кол-во символов: 580
Источник: https://autogener.ru/services/instructions/shema-predohranitelej-vaz-2110.php

1. Основной монтажный блок с предохранителями и реле

Схема основного монтажного блока предохранителей и реле
Обозначения предохранителей и реле монтажного блока
Открытая крышка монтажного блока
Расположение монтажного блока в машине

Реле

№ реле.	Артикул	Назначение
К1	реле контроля исправности ламп
К2	реле очистителя ветрового стекла
K3	реле-прерыватель указателей поворота и аварийной сигнализации
К4	реле включения ближнего света фар
К5	реле включения дальнего света фар
К6	дополнительное реле
К7	реле включения обогрева заднего стекла
K8	резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается)

Предохранители

№ пред.	Ампер	Назначение
F1	5 А	Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника
F2	7,5 А	Ближний свет в левой фаре
F3	10 А	Дальний свет в левой фаре
F4	10 А	Правая передняя противотуманная фара
F5	30 А	Стеклоподъемники дверей
F6	15 А	Переносная лампа, прикуриватель
F7	20 А	Вентилятор радиатора, звуковой сигнал
F8	20 А	Обогрев заднего стекла
F9	20 А	Омыватель и очиститель лобового стекла
F10	20 А	Резервый
F11	5 А	Габарит с правой стороны
F12	7,5 А	Ближний свет в правой фаре
F13	10 А	Дальний свет в правой фаре
F14	10 А	Противотуманная фара, левая
F15	20 А	Обогрев сидений
F16	10 А	Аварийный сигнал, поворотники
F17	7,5 А	Стоп сигнал, подсветка замка зажигания, освещение салона
F18	25 А	Прикуриватель, подсветка бардачка, отопитель салона
F19	10 А	Лампа заднего хода, контроль исправности стоп сигнала
F20	7,5 А	Задние противотуманные фары

Предохранитель задних противотуманных фар

Схема дополнительного предохранителя
Расположение дополнительного предохранителя в монтажном блоке

Блок: 2/4 | Кол-во символов: 1956
Источник: https://autogener.ru/services/instructions/shema-predohranitelej-vaz-2110.php

Особенности замены предохранителя печки ВАЗ-2110

Замена предохранителя не отличается сложностью и занимает не более пятнадцати минут. Предварительно, перед проведением работ отключите питание аккумулятора. Защитное устройство находится в монтажно-релейном блоке, расположенном с левой стороны рулевой колонки. Блок вмонтирован в приборную панель. Чтобы до него добраться, надо нажать на выключатель защёлки крышки монтажного блока. Для снятия крышки, необходимо открутить саморез крепления защёлки. Обозрению откроется блок защитных элементов. Доступ к защитным деталям хороший, потому изымать блок со штатного места необязательно.

За систему отопления отвечает предохранитель F18 с номинальным током 25 ампер. Демонтировать перегоревшую деталь надо с помощью специального пинцета, который находится в комплекте монтажного блока. На её место устанавливается новый, предварительно купленный защитный элемент. Его необходимо слегка придавить, чтобы он зашёл в посадочное гнездо. На этом замену можно считать завершённой. Остаётся только установить на место крышку блока и закрыть её.

Блок: 3/4 | Кол-во символов: 1083
Источник: https://remam.ru/vozdsys/zamena-predohranitelya-pechki-vaz-2110.html

Схема монтажного блока предохранителей ВАЗ 2110 и ВАЗ 2112

Блок: 5/6 | Кол-во символов: 60
Источник: https://www.vlade.ru/blok-predohraniteley-vaz-2110-shema-i-podklyuchenie-raspolozhenie.html

Подведём итоги

Заменить предохранитель печки на ВАЗ-2110 не составит особого труда даже начинающему водителю, главное, знать, где находится требуемый элемент. Проводите замену защитного устройства только после выявления и устранения неполадок в отопительной системе автомобиля.

Выполняйте регулярные технические диагностики исправности основных элементов отопителя, чтобы избежать неполадок в работе печки и предотвратить перегорание предохранителя.

Блок: 4/4 | Кол-во символов: 450
Источник: https://remam.ru/vozdsys/zamena-predohranitelya-pechki-vaz-2110.html

Схема подключения и распиновка разъемов блока предохранителей ВАЗ 2110 и ВАЗ 2112

Блок: 6/6 | Кол-во символов: 82
Источник: https://www.vlade.ru/blok-predohraniteley-vaz-2110-shema-i-podklyuchenie-raspolozhenie.html

Кол-во блоков: 9 | Общее кол-во символов: 7152
Количество использованных доноров: 4
Информация по каждому донору:

http://avtocity365.ru/ustrojstvo-i-ekspluatatsiya-avtomobilya/kak-zamenit-predohranitel-pechki-vaz-2110-svoimi-rukami/: использовано 1 блоков из 4, кол-во символов 1897 (27%)
https://autogener.ru/services/instructions/shema-predohranitelej-vaz-2110.php: использовано 3 блоков из 4, кол-во символов 3174 (44%)
https://remam.ru/vozdsys/zamena-predohranitelya-pechki-vaz-2110.html: использовано 3 блоков из 4, кол-во символов 1939 (27%)
https://www.vlade.ru/blok-predohraniteley-vaz-2110-shema-i-podklyuchenie-raspolozhenie.html: использовано 2 блоков из 6, кол-во символов 142 (2%)

Дополнительное, защитное реле стартера ВАЗ 2110 — Лада 2110, 1.5 л., 2003 года на DRIVE2

Всем привет! Встречайте, логическое продолжение предыдущей записи www.drive2.ru/l/477355448173854734/, в которой я обещал рассказать, про дополнительное защитное реле стартера.

Для начала разберёмся для чего нужно защитное реле стартера.
Во первых, для защиты стартера от длительного включения. Если стартер крутить слишком долго, это отрицательно скажется ни только на самом стартере, но и на контактной группе замка зажигания (если конечно не стоит разгружающее реле).
Во вторых, для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;

Итак, существует два известных мне варианта подключения защитного реле.

Вариант №1

Управляющий сигнал с ЭБУ размыкает реле в зависимости от параметров указанных в следующих таблицах прошивки.

Полный размер

Максимальное время работы стартера в зависимости от температуры

Полный размер

Обороты отключения стартера от температуры

Полный размер

Время работы стартера после превышения порога по оборотам

Как мне кажется, это самый оптимальный вариант управлением реле. Но по какой то причине этот функционал используется далеко не у всех, хотя, он был доступен уже с 4 серийной версии прошивки. Моя машина с завода имела как раз четвёртую прошивку, так же известную как j5v05k17, но это реле у меня отсутствовало.
Возможно на более свежих авто этот функционал стали использовать, но насколько мне известно, массово он стал использоваться на авто с ЭБУ Январь 7.2.

Вариант №2
Второй вариант реализации защитного реле стартера, как мне кажется менее удачный, но тоже имеет право на жизнь.
Управление реле происходит от обмотки возбуждения генератора.

Полный размер

Такое реле было установлено на моем авто, то ли предыдущим хозяином, то ли с завода.
Эта схема успешно работала, пока я не поменял генератор на новый, от приоры-люкс 115А.
В нем установлен регулятор напряжение нового образца. И с этим регулятором схема перестала работать.
А после замены регулятора напряжения www.drive2.ru/l/473956582854492238/, стало ещё хуже. Если сразу повернуть ключ в положение стартер, не выждав секунду в положении зажигания, происходила осечка и стартер запускался со второго раза.
Так, что все владельцы десяток поставившие генератор нового образца, имейте ввиду, если есть проблемы с пуском, стоит проверить наличие этого самого реле.
Ещё одним минусом такого подключения является то, что с отключенным проводом от контакта возбуждения на генераторе, стартер вообще не запускается, т.е., если окислилась или отвалилась фишка на генераторе, Вы не заведетесь. Не зная этой особенности, мне довелось иметь неприятное разбирательство с проводкой.

Учитывая все эти недостатки, я решил отказаться от защитного реле и просто вырезал его из схемы.
Находилось это реле у меня возле замка зажигания. Для того, чтоб к нему добраться достаточно было снять кожух рулевой колонки.

Полный размер

Просто отрезал колодку с реле и соединил провод идущий к стартеру, на прямую. Вышеописанная проблема ушла. Пуск стал уверенней.

Функционал защитного реле для опытного водителя практически бесполезен, никаких неудобств после его удаления я не ощутил. Гораздо более полезно разгрузочное реле, про которое я рассказывал в прошлой записи.

Полный размер

Реле стартера — Лада 2110, 1.6 л., 2006 года на DRIVE2

Граждане драйвовцы! Не дайте, как говорится, «умереть дурой»!(потому что чувствую себя именно так). Нужен мне экстрасенс, который поставит диагноз по фотографии, потому что гугл мне помочь не смог, а к электрику сразу бежать неинтересно(хотя этот вариант все равно рассматривается).
По порядку:
Открыв капот через пару недель после покупки нового аккума, увидел я, что он диагностическое оконце в нем показывает «необходимо зарядить». Я удивился, думаю, неужели генератор «капут»? Нет, OpenDiag показывает 13.5В на заведенной машине. Нагуглил способ проверки токов утечки — скинуть минусовую клемму аккума, воткнуться в разрыв мультиметром в режиме амперметра. Ток учетки составил около 160 миллиампер. Начал по одному выдергивать предохранители, чтобы понять, какая цепь тянет энергию.
Вытащил предохранитель F20 (лампы задних противотуманных фонарей) — ток утечки упал до 80 миллиампер. Ура, думаю я, косяк цепи противотуманок, вытащу предохранитель и буду спокойно ездить, тем более, что задние противотуманки не работали никогда.
Если бы.
При попытке завести машину без этого предохранителя не работает стартер. Вся электрика на месте, моргает, гудит, сигналка работает, а при повороте ключа — тишина.
Ставим предохранитель на место — машина заводится.
Более внимательно рассмотрев предохранительный блок, я увидел это:

Полный размер

Блок предохранителей

Отмеченное зеленым — закороченное реле стеклоподъемников, позволяет опускать и поднимать стекла при выключенном зажигании.
Отмеченное красным — вроде бы реле стартера, одной ногой закороченное с выводом посадочного места под реле противотуманных фонарей!
Отчепляем розовый провод — машина не заводится. Выдергиваем предохранитель F20 — машина не заводится.
Долгое и вдумчивое курение электросхемы 2110 мне не помогло, я все равно ничего не понял.
Подскажите, в какую сторону копать и где искать причины, почему не работает стартер при разомкнутой цепи противотуманок?
У прошлого хозяина спрашивать бесполезно — ему машина такой досталась и он предохранительный блок ни разу не открывал.

Где находится реле зарядки на ВАЗ 2110

Электрооборудование Ваз-2110-6.

Снятие верхней накладки панели ваз 2110.

пойдет о дополнительном реле заряда, которое позволяет избавиться от мигани…

ваз 2106 инжектор генератор рабочий нет зарядки Сделай сам.

Где находится реле сигнала ваз 2110.

Где находится реле зажигания.

Реле стартера ваз 2115 где находиться фото.

Реле регулятор на генераторе.

Тюнинг зажигания инжектор ваз 21.

реле стартера ваз 2114 фото Фотографии автомобилей.

Запчасти ВАЗ передний привод.

Где находится реле зарядки на ваз 2115 инжектор фото.

Демонтаж стартера и связь с реле.

Кстати, где находится это реле?

Почему нет зарядки на ваз 2106.

Где стоит реле зарядки на ваз 2109.

2306), на голосовании.

реле стеклоочистителя.

Реле стартера ваз 2114 фото.

Реле поворотов ваз 2107 схема подключения.

Реле ближнего света.

Где находиться стартер ваз 2110 фото.

Тюнинг ваз 2112 фото.

Где находится стартёр на ваз 2115 фото.

Реле центрального замка ваз 2112.

Замена реле зажигания и реле аварийной сигнализации и указателей поворота.

Как закрыть стартер на ВАЗ 2110 отверткой. Три способа напрямую закрыть стартер. Почему стартер отказывается поворачивать

Когда машина не заводится утром, но необходимо ехать, то следует знать, как завести машину, если стартер неисправен. В статье рассмотрены типичные неисправности устройства, например, почему стартер берет на себя ток, а также приведены три способа включения стартера.

[Скрыть]

Общие неисправности стартера

Благодаря стартеру это осуществляется.Он получает питание от аккумулятора. Если стартер не работает или вращается на малых оборотах, проверьте аккумулятор и проводку.

Возможны следующие неисправности:

аккумулятор разряжен;
плохо закреплены клеммы или окислились контакты на АКБ;
плохой контакт на реле соленоида;
повреждение электрической сети в зоне между стартером и аккумулятором;
Не работает контактная группа системы зажигания.

Если не включается пусковое устройство, то причиной может быть неисправное реле или короткое замыкание в обмотках самого устройства. Если при вращении якоря коленчатый вал не вращается, возможно, пробуксовывает муфта или винтовой привод имеет тугой ход.

Возможна ситуация, когда двигатель запускается, но стартер не выключается, в этом случае может быть несколько причин:

износ подшипника;
заклинило провода на валу;
заклинивание в замке зажигания.

Поломки устраняются заменой бракованных деталей. Если приводная шестерня выходит из зацепления, то во время работы спускового механизма может появиться посторонний шум (автор видео — Ирина Кузилова).

Поскольку стартер при проворачивании вала и запуске поршневой группы силового агрегата испытывает большие нагрузки, его следует регулярно проводить диагностику для выявления неисправностей.

Самодиагностика

Для того, чтобы найти причину неисправности механизма, нужно понимать, как он работает, знать, как подключен стартер, как проверить все его элементы на исправность.

Устройство состоит из большого количества деталей, но в его основе: электродвигатель

;
бендикс;
втягивающее реле.

С помощью электродвигателя энергия, полученная от аккумулятора при запуске, передается через шестерню на коленчатый вал двигателя. Стартер представляет собой электромеханическое устройство, поэтому может иметь как механические, так и электрические неисправности.

3 способа включения стартера

Есть три известных способа запустить двигатель, если пусковой механизм неисправен.Вам следует разобраться с каждым из них, чтобы подать заявку в зависимости от ситуации.

Толкатель C

Это самый простой способ завести машину. Для его реализации вам потребуется помощь нескольких человек. Они должны упираться в багажник автомобиля и толкать его. Водитель должен включить передачу и быть готовым включить зажигание.

Когда автомобиль достаточно набрал скорость, нужно успеть запустить двигатель. Чем активнее помощники толкнут машину, тем быстрее она заведется.Если остальные узлы и детали машины находятся в исправном состоянии, запуск двигателя с достаточным ускорением гарантируется. Этот способ в народе называют «из толкателя».

Буксировка автомобиля

Второй способ — запуск двигателя буксировкой. Для этого требуется машина достаточной мощности и прочный буксирный трос. Транспортное средство нужно будет отбуксировать на небольшое расстояние. Драйвер должен выполнить те же действия, что и в первом способе.

При запуске двигателя следует учитывать следующие моменты:

автомобиль будет набирать скорость при запуске;
нужно следить за тягачом и вовремя тормозить, если он останавливается;
Двигатель нельзя выключать.

Отверткой

Вы можете обойтись без посторонней помощи, если сразу включите стартер. Этот метод используется при неисправности электромагнитного реле. Эту неисправность можно определить по щелчкам, которые слышны при повороте ключа в замке зажигания. Это включает тяговое реле, но шестерня бендикса не вращает коленчатый вал двигателя. В этой ситуации необходимо короткое замыкание пускателя, чтобы на обмотки было подано напряжение.

Для работы вам понадобится гаечный ключ.Его нужно брать такого размера, чтобы его длины хватило для перемычки клемм на соленоидном реле. Перед тем, как закрыть стартер отверткой, нужно включить нейтральную передачу и поставить машину на ручной тормоз. Ключ в замке необходимо повернуть на пол-оборота. Соответствующая лампочка на панели приборов должна загореться.

Ключ, соединяющий клеммы, действует как соленоидное реле. При использовании этого метода нужно следить за катушкой, чтобы она не вышла из строя, если установлена контактная система зажигания.У БСЗ выключатель отвечает за подачу напряжения на обмотку катушки, а защиты контактных нет. Лучше воспользоваться помощью помощника. Один замыкает контакты, а другой кладет ключ.

Заведя автомобиль одним из описанных способов, необходимо обязательно найти причину неисправности и как можно скорее устранить ее.

Видео «Как завести машину отверткой»

В этом видео показано, как включить стартер напрямую (видео Сергея Цапюка).

Суть в том, чтобы соединить силовые контакты пускателя с металлической частью инструмента по вашему выбору, чтобы передать напряжение напрямую на обмотку. Последовательность действий должна быть следующей:

Попросите помощника сесть за руль автомобиля так, чтобы он повернул ключ в крайнее правое положение (включая зажигание).
Снимите контактную пластину (фишку) со стартера.
Замкните контакты кончиком инструмента.

Перед использованием этого метода проверьте состояние коробки передач.

Ссылка должна быть нейтральной. Убедитесь, что автомобиль стоит на стояночном тормозе (стояночный тормоз должен быть поднят).

Что делать, если нет ключа

Подсоедините оставшийся жгут к плюсовому проводу, а затем замкните его клеммой стартера. Если вы все правильно определили, мотор должен запуститься. Учтите, что нельзя долго подключать провода, чтобы не разрядить аккумулятор.

Как и в первом способе, коробка передач должна быть в нейтральном положении.

Пусковой толкатель

Это классический способ запуска двигателя практически на любом автомобиле. Его следует использовать тогда, когда другие методы бессильны. Для этого вам необходимо сделать следующее:

Установите рычаг трансмиссии в нейтральное положение.
Водитель садится за руль.
Два помощника толкают машину.
Как только автомобиль немного ускорится, включите первую или вторую передачу.
Поверните ключ в режим запуска двигателя.

Этот метод можно использовать при буксировке автомобиля. Но помните, что при запуске двигателя автомобиль будет значительно ускоряться и может наехать на бампер тягача.

Почему отказывается крутить стартер

Самая частая причина выхода из строя стартера — неисправность электромагнитного реле. Это можно определить по характерному щелчку, который раздается из-под капота после поворота ключа зажигания.Этот звук говорит о том, что реле включено, и муфта свободного хода не может повернуть коленчатый вал из-за отсутствия мощности.

Рубрика

Многим автомобилистам хотя бы раз в жизни приходится сталкиваться с проблемами, связанными со стартером автомобиля. Стартер упорно отказывается работать по-прежнему, хотя сам он не поврежден (реле втягивания становится проблемой). Что делать в этом случае и как оживить стартер, мы рассмотрим в нашей статье. Есть закон Мерфи, известный всем людям на земле, так как его также в народе называют законом подлости.Автомобиль приходит в негодность в самый неподходящий момент, когда нужно срочно куда-то ехать, а время уходит и уходит. В этом случае ничего не остается, как замкнуть контакты стартера, чтобы оживить этот важный элемент автомобиля.

Диагностика

Это необходимо до того, как автомобилист захочет принять меры. Если вы сможете выявить причины такого поведения стартера, то их можно будет устранить прямо на месте, даже не обращаясь в автосервис и не теряя лишнего времени.Основы ремонта стартера учит нас, что наиболее тяжелыми поломками считаются:

Неисправно реле стартера;
Изношено реле втягивающего устройства;
Бендикс изношен;
Перегорела обмотка стартера.

Если подтвердится хоть одна из вышеперечисленных поломок, придется искать способы завести машину с неработающим стартером. Они есть, но их очень мало. Но они помогут справиться с проблемой на все 100 процентов.

Первый способ или тот, который напрашивается сам

Этот метод называется дедовским и предполагает помощь нескольких сильных ребят, оказавшихся поблизости. Достаточно положить руки на багажник или капот автомобиля, чтобы разогнать его, и водитель в это время успеет запустить двигатель на второй передаче или задним ходом. Если скорость машины достаточная, а остальные детали в порядке, то машина просто не может не завестись. Этот метод также в народе называют толкателем.

Способ второй — буксировка

Не менее эффективен и даже надежнее, но вам нужна другая машина, более мощная, чем ваша. Достаточно будет отбуксировать автомобиль на небольшое расстояние, а затем запустить двигатель так же, как описано выше. В этом случае я хотел бы дать пару практических советов:

Не выключайте машину после того, как она завелась, а потом сразу езжайте в сервис;
Не забывайте, что после завода машина будет набирать скорость, если она будет на второй передаче и вы нажмете педаль акселератора;
Не забывайте, что после завода буксировка автомобиля у вас прекратится.Следовательно, вам нужно будет успеть сбавить скорость.

Третий способ — закрытие

И, наконец, мы подошли к актуальной теме этой статьи: правильно закрыть стартер отверткой. В этом случае не требуется никакого перебора и буксировки. Достаточно будет вооружиться простой отверткой, желательно с длинной ручкой. Прежде чем перейти непосредственно к алгоритму проведения процесса, остановимся на вопросе: чем лучше всего закрыть стартер — отверткой, гаечным ключом или монтировкой? Сразу отметим, что крепление — вариант для дождливого дня, когда под рукой нет ни отвертки, ни ключа.Как правило, отвертка и гаечный ключ помогают в тех случаях, когда неисправно реле. Характерные щелчки из-под капота при повороте ключа в замке зажигания — полное тому подтверждение. Шестерня бендикса не может проворачивать коленчатый вал, так как реле не выдает достаточно энергии. Осталось замкнуть пускатель, подав напряжение прямо на обмотки. Как упоминалось выше, рекомендуется вооружиться большой отверткой или ключом, который вытащит обе клеммы питания реле, чтобы замкнуть их.Не забудьте установить рычаг КПП на холостой ход, а ручник затянуть до отказа. Ключ в замке зажигания необходимо повернуть на пол-оборота, чтобы на панели приборов загорелись соответствующие лампочки. Отвертка, прикрепленная к клеммам, в этом случае работает как само реле. Способ, как видим, не хитрый. Но вы всегда должны быть начеку. Дело в том, что вы можете повредить катушку. Он легко выходит из строя, если делать это несколько раз подряд. Просто на классических контактных системах катушка не имеет должной защиты, как на бесконтактных системах.Для защиты катушки от перегорания рекомендуется сделать следующее:

Попросите помощника сесть в машину;
Пусть поставит ключ зажигания в положение зажигания, при этом замыкаешь контакт.

Таким образом, научившись самостоятельно реанимировать стартер, можно смело уходить на самые дальние расстояния.

Проблема будет решена за одну минуту. Но тогда в обязательном порядке необходимо будет посетить автомастерскую, где стартер пройдет тщательную диагностику у специалистов.Они немедленно определят причину, устранят ее, и вы перестанете подпадать под действие закона Мерфи. Хотя никто не может гарантировать, что этого не произойдет через определенный промежуток времени.

Очень частая проблема на автомобилях ВАЗ, машина внезапно перестает заводиться, стартер никак не реагирует на ключ. Попробуем сразу замкнуть стартер. Закрепим машину на ручном тормозе, поставим коробку в «нейтральное» положение. Открываем капот, для удобства снимаем воздушный фильтр и видим контакты стартера.

Снимаем вот эту фишку:

Берем какой-то металлический предмет, можно даже обычной плоской отверткой замкнуть два контакта:

Замкнулся напрямую стартер, машина после этого как можно видите, мгновенно завелась. Этот метод поможет вам завести машину, когда нет возможности провести диагностику и ремонт. Причин такой поломки может быть много, мы не будем на них останавливаться, позже сделаем отдельный урок, в котором проблема будет рассмотрена более подробно.Кто не понял, как закрыть стартер прямо по нашим картинкам, смотрите видео ниже, все очень просто.

Видео, как напрямую включить стартер:

После прямого включения стартера машина завелась, потом снова выключили. Вы можете попробовать начать с ключа снова, в большинстве случаев у вас все получится, и у нас так и случилось.

Большинство автовладельцев знают о непредвиденной ситуации, когда двигатель транспортного средства не запускается.Обычно виновато стартерное устройство, поэтому водителю не лишним будет знать, как сразу замкнуть стартер, чтобы завести машину. Перед проведением процедуры необходимо научиться различать все поломки данного агрегата, из-за которых требуется замыкание стартера, и познакомиться с методами их диагностики.

Функциональные особенности стартера

К сожалению, срок службы устройства не отличается по продолжительности от срока эксплуатации силового агрегата.В среднем это длится около 5 лет. Крайне важно обратить внимание на диагностику прибора как на вновь приобретенном транспортном средстве, так и на автомобиле с солидным пробегом, так как эта мера поможет значительно продлить его ресурс в будущем.

В конструкции пусковой системы мотора стартер раскручивает коленчатый вал, что создает необходимую степень сжатия для правильного образования смеси и ее сгорания. Поскольку устройство работает в связке с различными механизмами и электронными системами, соответственно, в нем могут происходить как механические поломки, так и сбои в работе электрической части.Когда стартер медленно поворачивает коленвал или не крутит его совсем, скорее всего, требуется подзарядка источника питания, нет контакта ни в бортовой сети автомобиля, ни в замке зажигания. Иногда причина неисправности настолько банальна, что поломку устраняют регулярной очисткой контактов от грязи и оксидных отложений.

Если прибор не функционирует полноценно, вполне возможно, что вышло из строя тяговое реле, либо перегорела обмотка на катушке.При пробуксовке сцепления стартер не запускает силовой агрегат, при этом его якорь вращается. Механическое повреждение вала, износ подшипников и проблемы с замком зажигания приводят к тому, что даже после запуска двигателя стартер продолжает работать.

Стартер двигателя постоянно подвергается высоким нагрузкам из-за того, что он должен быть агрегатирован с большим и тяжелым маховиком и вращать его, чтобы запустить поршневую часть, по этой причине нельзя пренебрегать диагностикой устройство и выполнение правильных правил его эксплуатации.

Необходимо точно определить причину некорректной работы стартера, так как не всегда удается запустить силовой агрегат таким способом.

Как закрыть стартер от толкателя?

Таким образом, можно запустить двигатель автомобиля при неисправности тягового реле или обмотки пускового устройства. Этот способ считается самым распространенным среди автомобилистов. Для того, чтобы запустить стартер от толкателя, вам понадобится пара помощников, которые будут толкать машину, упираясь руками в багажник.В это время водитель включает первую передачу и поворачивает ключ в замке зажигания. Стартер должен запустить силовой агрегат.

Обратите внимание, что чем больше автомобиль разгоняется при толчке, тем быстрее стартер двигателя начинает вращать коленчатый вал и тем быстрее заводится автомобиль.

Запуск двигателя при буксировке автомобиля

Это еще один распространенный метод запуска двигателя автомобиля с неисправным стартером.

Важно! Этот способ не подходит для автомобилей, на которых установлена автоматическая трансмиссия, поскольку в силу определенных особенностей его конструкции буксировка машины категорически противопоказана.

Для реализации этого метода вам понадобится буксирный трос и другое транспортное средство. При буксировке обязательно строго соблюдать следующую последовательность действий:

ведущая машина должна плавно съехать и начать движение с небольшой скоростью для натяжения троса;
водитель буксируемого транспортного средства не должен резко тормозить;
после трогания с места машина начнет резко разгоняться;
стоит останавливаться только после остановки ведущего автомобиля;
не выключайте двигатель при отцеплении троса, иначе он может не запуститься, и снова потребуется буксировка.

Как закрыть стартер отверткой?

К этой мере стоит прибегнуть при неисправности тягового реле. Об этом свидетельствует характерное щелканье в моторном отсеке при повороте ключа в замке зажигания, при включении реле, при этом стартер не может выдать коленвалу необходимое количество оборотов для обеспечения запуска двигателя из-за Дело в том, что ведущая шестерня не зацепляется с маховиком.В этом случае необходимо подавать напряжение на обмотки напрямую, перемкнув силовые выводы пускателя отверткой. В этом случае отвертка берет на себя роль неисправного тягового реле.

Примечание! Перед выполнением этой процедуры обязательно включите стояночный тормоз и включите нейтраль. Используйте отвертку с прочным лезвием и хорошо изолированной ручкой.

Процедуру желательно проводить вдвоем: один находится за рулем автомобиля и включает зажигание, второй в это время перемыкает клеммы стартера отверткой.Этот способ довольно хитрый, так как есть риск сжечь катушку. Поэтому во избежание его поломки не стоит постоянно выполнять эту процедуру, если двигатель не запустился с первого раза.

Как видите, способы включения стартера достаточно просты и не требуют от драйвера определенного количества технических знаний и набора сложных инструментов. Но здесь без помощников не обойтись.

Когда машина не заводится утром, но необходимо ехать, то следует знать, как завести машину, если стартер неисправен.В статье рассмотрены типичные неисправности устройства, например, почему стартер берет на себя ток, а также приведены три способа включения стартера.

Общие неисправности стартера

Благодаря стартеру проводится. Он получает питание от аккумулятора. Если или вращается на низкой скорости, проверьте аккумулятор и проводку.

Возможны следующие неисправности:

аккумулятор разряжен;
плохо закреплены клеммы или окислились контакты на АКБ;
плохой контакт на реле соленоида;
повреждение электрической сети в зоне между стартером и аккумулятором;
не работает контактная группа системы зажигания.

износ подшипников;
заклинило провода на валу;
заклинивание в замке зажигания.

Самодиагностика

Устройство состоит из большого количества деталей, но в его основе:

электродвигатель;
бендикс;
втягивающее реле.

3 способа перемычки стартера

Существует три известных способа запуска двигателя при неисправности пускового механизма.Вам следует разобраться с каждым из них, чтобы подать заявку в зависимости от ситуации.

Толкатель C

Эвакуатор

Второй способ — запустить двигатель буксировкой. Для этого требуется машина достаточной мощности и прочный буксирный трос. Транспортное средство нужно будет отбуксировать на небольшое расстояние. Драйвер должен выполнить те же действия, что и в первом способе.

При запуске двигателя следует учитывать следующие моменты:

автомобиль будет набирать скорость при трогании с места;
нужно следить за тягачом и вовремя тормозить, если он останавливается;
двигатель нельзя выключать.

С отверткой

Вы можете обойтись без посторонней помощи, если включите пускатель напрямую. Этот метод используется при неисправности электромагнитного реле. Эту неисправность можно определить по щелчкам, которые слышны при повороте ключа в замке зажигания. Это включает тяговое реле, но шестерня бендикса не вращает коленчатый вал двигателя. В этой ситуации необходимо короткое замыкание пускателя, чтобы на обмотки было подано напряжение.

Для работы вам понадобится гаечный ключ. Его нужно брать такого размера, чтобы его длины хватило для перемычки клемм на соленоидном реле. Перед тем, как закрыть стартер отверткой, нужно включить нейтральную передачу и поставить машину на ручной тормоз. Ключ в замке необходимо повернуть на пол-оборота. Соответствующая лампочка на панели приборов должна загореться.

Заведя автомобиль одним из описанных способов, необходимо обязательно найти причину неисправности и как можно скорее устранить ее.

Видео «Как завести машину отверткой»

В этом видео показано, как напрямую закрыть стартер (видео Сергея Цапюка).

Двигатель называют «сердцем» автомобиля, а стартер смело можно назвать его правым или левым «атриумом». А если со стартером по какой-либо причине произошла поломка, то возникают сложности с запуском силового агрегата.

Так как же заводить машину без стартера, ну или сразу закрывать?

Пробуем сделать «дружбан» без своего «атриума»

СОВЕТ — перед закрытием стартера желательно его осмотреть и диагностировать.

Изначально неплохо было бы попытаться выяснить причины выхода из строя стартера — если повезет и проблемы, связанные с его поломкой, можно исправить самостоятельно.

Наиболее частые поломки следующие:

Поломка реле стартера.
Электромагнитное реле не полностью активировано.
Сильный износ зубьев шестерни бендикса, а именно шестерня вращается, но не входит в зацепление с зубьями обода маховика двигателя.
Перегорела обмотка статора в стартере.

Итак, приступаем к «сердцу» автомобиля.

Способ 1 , или как завести машину толчком, или «толкателем»?

Все достаточно просто, но в то же время очень надежно.Суть его в том, что водителю нужно найти хотя бы пару человек, пусть это будут, например, симпатизирующие ему соседи по гаражному кооперативу. И совсем не обязательно, чтобы они были крепкого телосложения, здесь основное количество участников: чем больше, тем лучше. Вся команда (компания) упирается руками в багажник, задние стойки и т. Д. И начинает толкать машину, разгоняя ее.
Водитель, в свою очередь, сидящий за рулем, уже при включенном зажигании, а лучше еще при включенной третьей передаче, а также при выжатом сцеплении, дождавшись разгона автомобиля, уже отпускает сцепление.После этого «понюхавший» двигатель запускается. Чем выше скорость разгона, тем быстрее запустится двигатель.

Метод 2 Также эффективен и популярен среди драйверов. Этот авто-народный способ завести машину без стартера называется «буксировка» — это когда другое транспортное средство тянет вашего железного друга на буксирном тросе до тех пор, пока не заведется двигатель.

При этом методе важно помнить, что после запуска двигателя машина начнет разгоняться и вы должны сразу выжимать сцепление и выключать передачу, но, конечно, не глушите двигатель!

Кроме того, не забудьте нажать на тормоз, чтобы не задеть машину, тянущую вас сзади, и поставить машину на ручной тормоз, после чего можно пойти и отцепить трос.

Метод третий , или запустите двигатель, просто включив стартер.

Помимо вышеперечисленных вариантов, двигатель можно запустить без «насильственных» методов. Просто нужно хоть немного понимать, как напрямую включить стартер?

Часто водители включают стартер всем, что есть под рукой в машине. Это может быть отвертка, лопата, гаечный ключ и т. Д.

СОВЕТ — отвертка подействует, если в стартере неисправно соленоидное реле.

Это легко узнать по характерным щелчкам из моторного отсека при запуске двигателя. Этот звук говорит водителю: «Привет, дружище, реле включено, но шестерня бендикса не может запустить двигатель». Выход один — замыкаешь стартер и этим действием подаешь напряжение на обмотку.

В этом случае потребуется большая отвертка, но можно использовать любой гаечный ключ с открытым зевом. Любой из этих предметов должен замыкать клеммы электромагнитного реле и все.Но не забывайте, что перед тем, как сразу включить стартер, необходимо:

Ключ в замке зажигания должен находиться в соответствующем положении.
Рычаг переключения передач должен находиться в нейтральном положении.
Автомобиль необходимо поставить на ручной тормоз.

При использовании этого метода отвертка (гаечный ключ) играет роль соленоидного реле, и двигатель вашего автомобиля должен запуститься.

Двигатель называют «сердцем» автомобиля, а стартер смело можно назвать его правым или левым «атриумом».А если со стартером по какой-либо причине произошла поломка, то возникают сложности с запуском силового агрегата.

Так как же заводить машину без стартера, ну или сразу закрывать?

Пробуем сделать «дружбан» без своего «атриума»

СОВЕТ — перед закрытием стартера желательно его осмотреть и диагностировать.

Наиболее частые поломки следующие:

Поломка реле стартера.
Электромагнитное реле не полностью активировано.
Сильный износ зубьев шестерни бендикса, а именно шестерня вращается, но не входит в зацепление с зубьями обода маховика двигателя.
Перегорела обмотка статора в стартере.

Итак, приступаем к «сердцу» автомобиля.

Способ 1 , или как завести машину толчком, или «толкателем»?
Все достаточно просто, но в то же время очень надежно.Суть его в том, что водителю нужно найти хотя бы пару человек, пусть это будут, например, симпатизирующие ему соседи по гаражному кооперативу. И совсем не обязательно, чтобы они были крепкого телосложения, здесь основное количество участников: чем больше, тем лучше. Вся команда (компания) упирается руками в багажник, задние стойки и т. Д. И начинает толкать машину, разгоняя ее.
Водитель, в свою очередь, сидящий за рулем, уже при включенном зажигании, а лучше еще при включенной третьей передаче, а также при выжатом сцеплении, дождавшись разгона автомобиля, уже отпускает сцепление.После этого «понюхавший» двигатель запускается. Чем выше скорость разгона, тем быстрее запустится двигатель.

При этом методе важно помнить, что после запуска двигателя машина начнет разгоняться и нужно сразу выжимать сцепление и выключать передачу, но, конечно, не глушите двигатель!

Метод третий , или запустите двигатель, просто включив стартер.

СОВЕТ — отвертка подействует, если в стартере неисправно соленоидное реле.

Ключ в замке зажигания должен находиться в соответствующем положении.
Рычаг переключения передач должен находиться в нейтральном положении.
Автомобиль необходимо поставить на ручной тормоз.

При эксплуатации машины бывают довольно неприятные случаи, когда двигатель не запускается стартером.Поэтому многие водители хотят знать, как напрямую включить стартер. Вам понадобится отвертка и немного терпения.

— Почему это происходит? Реле втягивающего устройства стартера снабжено соленоидом, электромагнитной катушкой и мощной контактной группой, в которую входят медная шайба и два медных болта. После включения зажигания на обмотку катушки подается ток. Соленоид начинает движение и одновременно выдвигает приводную муфту. Шестерня сцепления с ободом маховика входит в зацепление.При этом соленоид замыкает контакты, расположенные в крышке реле, через которые на обмотки стартера подается электричество. Но если поверхность контактов покрыта оксидной пленкой, ток не сможет пройти через них, потому что оксид меди — очень мощный диэлектрик.

— Единственный выход в данной ситуации — короткое замыкание стартера и подача напряжения на его обмотки. То есть сделать форсированный старт. Для запуска двигателя необходимо поднять капот автомобиля.Затем возьмите отвертку и соедините медные болты, которые находятся в задней крышке реле стартера, перемычкой.

— При принудительном запуске стартера установите рычаг переключения передач в нейтральное положение. Стояночный тормоз должен быть полностью затянут. Также поверните ключ в замке зажигания в соответствующее положение.

Не заводить автомобиль ВАЗ 2110 форсункой. Стартер крутится, но двигатель не заедает

В холодное время года автовладельцы часто сталкиваются с тем, что их автомобили не хотят заводиться с утра.Так уж вышло, что подобная проблема очень часто возникает на отечественных автомобилях, и те, у кого есть ВАЗ-2110, знакомы с ней не понаслышке.

Стоит отметить, что вина в этом лежит не столько на производителе, сколько на холоде. Остывает автомобиль, который долгое время пробыл просто на улице или в неотапливаемом гараже. В результате меняются физические свойства:

Все это в комплексе затрудняет запуск силовой установки. А если к тому же за автомобилями как-то ухаживать, то здесь будут часты поломки.

Последнее обстоятельство в большинстве случаев следует назвать первопричиной того, что ВАЗ-2110, имеющий инжектор в 8-клапанной силовой установке, холодным зимним утром не заводится.

Плохой уход вкупе с игнорированием профилактических мер приводит к множеству мелких поломок бортовых систем.

Как показывает практика, существует семь наиболее частых причин, по которым автомобиль не хочет двигаться. Их список следующий:

проблемы с аккумулятором;
поломка бензонасоса;
датчиков неисправностей как управляющих коленчатым валом, так и контроля состояния распредвала;
отказ свечи;
срабатывание сигнализации;
повреждение ТРК;
износ любого элемента блока розжига.

Аккумулятор

Вряд ли даже человеку, который недавно сел за руль, неизвестно, что при отсутствии питания машина не заводится. Таким образом, первое, что нужно проверить — это аккумулятор.

Напомним, что у ВАЗ-2110 на панели есть красная лампочка, которая загорается при падении заряда аккумулятора. Однако, даже если этого не произошло, следует проверить напряжение тестером. Обычно оно должно составлять 12,6 В.

Топливный насос

Если с аккумулятором все в порядке, то нужно проверить топливный насос следующим образом.Нерабочий механизм не создает необходимого давления, из-за чего форсунка не может впрыснуть бензин в форсунку.

Подтвердите, что это предположение допускает наличие искры в свете свечи.

Датчики

Эти контрольные устройства используются для информирования бортового компьютера — о ситуации на земле. При их поломке двигатель в принципе не запускается.

Проверить их самостоятельно относительно несложно; в этом случае отсутствие искры будет свидетельствовать о неисправности датчика.

Свечи

Этот элемент двигателя отвечает за истечение искры, которая, в свою очередь, воспламеняет смесь воздуха и топлива. После определенного периода использования они обычно загрязняются или сгорают.

Им нужно:

Чтобы не тратить лишнее время на подобные процедуры в экстренных случаях, всегда следует иметь на складе полный комплект заведомо исправных свечей. Замена старых на новые позволит легко выяснить, была ли причина нежелания мотора заводиться.

Сигнализация

Стоит отметить, что в реальности проблемы с сигнализацией возникают довольно редко. Однако, если система безопасности неисправна, она может заблокировать зажигание.

В любом случае, если ничего из вышеперечисленного не помогло решить проблему, необходимо будет проверить все варианты, то есть действовать методом исключения.

Сигналы необходимо сбросить.

Сроки

Здесь чаще всего рвется ремень. Подобная поломка устраняется на месте при наличии необходимой запчасти.Остальные элементы топливной системы непросто проверить в условиях частного гаража — для этого нужно будет посетить автосервис.

Зажигание

Проблемы с блоком зажигания тоже нередко являются причиной того, что автомобиль не заводится.

Причиной таких неисправностей является вибрация. Крышка, защищающая трамблер, со временем откручивается, и как следствие неправильная подача искры. Это, в свою очередь, приводит к тому, что топливо выгорает не полностью, и возникает эффект, который автомобилисты именуют «троением».

Зажигание легко отрегулировать, повернув указанную крышку распределителя в направлении, противоположном движению стрелок часов.

Наиболее типичные ситуации

Если стартер исправен, но при этом намокают свечи, и их замена не привела к устранению поломки, то необходимо:

проверить форсунки (иногда они забиты), достаточно их промыть;
убедиться, что бензонасос создает необходимое давление;
осмотреть датчик DFID; его неправильная работа приводит к тому, что в двигатель подается слишком много топлива.

Машина запускается только после нескольких попыток. Это происходит при засорении дроссельной заслонки или DXH — их нужно будет промыть жидкостью для очистки карбюратора.

Если автомобиль не заводится на морозе, хотя стартер исправен, горит индикатор аккумулятора и уровень масла, необходимо выполнить следующие действия:

снимите свечи зажигания и немного поверните стартер для удаления топлива из силового агрегата;
заменить старые свечи на новые, предварительно подогрев их;
запустить двигатель;
зарядить аккумулятор.

Отсутствие эффекта говорит о более серьезной поломке, для устранения которой придется обратиться к специалистам.

Если поменяли замок зажигания, и двигатель запустился нормально, но остановился, когда рулевое управление было полностью собрано, необходимо убедиться, что топливный насос исправен:

включить зажигание;
прослушать работу помпы, расположенной под задним сиденьем;
поднять капот при включенном зажигании;
закрутите колпачок на топливной рамке и нажмите на спрятанный под ним штуцер;
выход из него бензина говорит о исправности помпы.

То, что при повороте ключа двигатель под действием крутящего момента стартера начинает вращательное движение, — неплохой знак. Об этом свидетельствует прежде всего тот факт, что неисправность заключается в выходе из строя одной из систем, а именно системы подачи топлива, системы подачи воздуха или системы зажигания. (Случаи поломки узлов шатуна кривошипа и газораспределительных механизмов не учитываются, так как эти поломки крайне редки).

Возможные неисправности системы подачи топлива ВАЗ 2110

Одной из основных неисправностей системы подачи топлива являются:

— Отказ топливного насоса.

— забит топливопровод

— загрязнение форсунок распределенного впрыска

Для диагностики работоспособности ТНВД необходимо снять шланг с топливной рампы и проверить давление в системе.При необходимости давление измеряется специальным манометром. В случае, когда в топливной магистрали нет давления, необходимо проверить состояние топливного насоса, а также правильность работы электрической цепи.

Засорение форсунки форсунки можно проверить , сняв топливную рампу. Хорошая топливная форсунка должна распылять топливо до парообразного состояния. Неисправная или забитая форсунка, не распыляется, бензин может вообще не течь или течь струей.

Не проходимость всех форсунок, также может указывать на неисправность электронного блока управления автомобилем.

Типовая неисправность системы зажигания ВАЗ 2110

При полноценной работе системы подачи топлива и распределенного впрыска следует проверить исправность системы зажигания автомобиля.

В данной системе возможны неисправности следующих узлов:

1. Неисправность свечи зажигания.Как правило, при выходе из 1-2 свечей зажигания машина заведется, но двигатель будет сильно заклинивать или будет слышно.

2. Пробой высоковольтных проводов, при несвоевременной замене бронепровода они могут выйти из строя. Соответственно и напряжение на свечи не пойдет.

3. Неисправность модуля зажигания. Преобразователь электрического тока в момент подачи искры может выйти из строя, в такой ситуации необходимо проверить напряжение на выходе.

Возможные неисправности в ГРМ

Проскакивание ремня ГРМ через зубья шкива 1-2 положения.Из-за чего меняется положение фаз газораспределения и двигатель вообще не запускается.

Проскальзывание шкива на распредвале или повреждение вала.

Неисправность или неправильный датчик положения коленвала.

В ситуации, когда выявить неисправность невозможно, с технической стороны, с помощью общей диагностики, необходимо провести общую компьютерную диагностику Двигатель с подключением ЭБУ

А как именно не запускается? Посмотрите возможные варианты, возможно, встретите вашу проблему и узнайте, как ее решить.

Стартер крутится, а свечи залиты. Ставил новые свечи, но при попытках снова завести вы снова терпите неудачу, и снова свечи заливаются.

1. Забиты форсунки, поэтому они и переливают топливо. Необходимо промыть форсунки.

2. Бензонасос создает недостаточное давление. Вам нужно проверить его работоспособность — при необходимости отремонтировать или заменить.

3. Проверьте, как работает DFID. Он может давать неточные данные, например, он показывает удвоенный расход воздуха. В этом случае ЭБУ дает сигнал на подачу топлива, из-за этого свечи заполняются, а двигатель не запускается.Если DFID неисправен, его необходимо заменить.

Запускается только со второго или третьего раза.

Загрязнена дроссельная заслонка или датчик холостого хода. Их необходимо промыть средством для чистки карбюраторов.

На дворе минус шестнадцать градусов. ВАЗ 2110 с автозапуска не заводился. Покрутил стартер, толку нет, только аккумулятор деревня. Загорелась еще одна лампочка. А в прошлом году даже при минус тридцати двигатель заводился с автозапуска.

Отвинтите свечи зажигания и слегка поверните стартер, чтобы все топливо вышло из двигателя.
Купите новый комплект свечей, прогрейте их газом и вкрутите, пока они теплые, и запустите двигатель.

Непосредственно перед тем, как прогреть свечи, убедитесь, что аккумулятор полностью заряжен.

Если безрезультатно, то нужно ехать на СТО для диагностики.

Поменял зажигание — сразу ВАЗ 2110 завелся. Заглушил двигатель и установил кожух рулевой колонки на место. Снова завел мотор, пару минут поработал и плавно заглох — больше не заводится.

1. Проверьте работоспособность топливного насоса. Делается это так:

включить зажигание;
приложите ухо к заднему сиденью возле бензобака и прислушайтесь: работает ли бензонасос;
не выключайте зажигание и не открывайте капот;
с левой стороны топливной рампы открутить колпачок и надавить на ниппель.

Если бензин потек, значит с бензонасосом все в порядке. В противном случае он неисправен.

2.Если насос исправен, то нужно проверить контакты всех проводов, идущих к генератору, клеммы (при необходимости очистить), крепление заземляющего провода высоковольтных проводов (в темноте не должно появиться что-то вроде молнии. ). После этого очистите свечи (поставьте новые) и попробуйте еще раз запустить двигатель.

Двигатель еле завелся, и на панели загорелась лампочка с восклицательным знаком. Я не обратил на это внимания и пошел убирать снег с машины.Пока чистил, мотор заглох. С тех пор ВАЗ 2110 запускается только с толкача.

Загорелся восклицательный знак — это говорит о том, что стартер, несмотря на то, что двигатель заведен, все еще находится под напряжением. Скорее всего он просто не отцепился от двигателя. Пока убирал снег, сломался стартер.

Теперь, чтобы ВАЗ 2110 завелась, нужно поставить новую деталь.

Комментарии:

олег

2013-12-07 10:14:44

Форсунка ВАЗ 21103 не заводится без нажатия на газ

Дмитрий

13-12-13 00:43:25

У меня проблема.ВАЗ 21102 стоял 4 месяца, завелась — не заводится. Как я ни старался, но не слышал, что бензонасос работает. Поменял на новый, но все равно — реле щелкает, двигатель крутится, но не запускается, на рампе форсунок на ниппель нажимается и ничего. Была сигнализация «Пантера», но аппарат отключился из-за утери брелка. Вы можете сказать, в чем дело?

Ёр

20.12.2013 16:48:05

Я Ваз 21104. Ехал, ехал и заглох.Кручу зажигание — не заводится, думал обрыв ремня грм, снял крышку — целиком! Не могу понять, что делать дальше, от «толкателя» не заводится (мол есть какие-то предохранители за пластиком с правой стороны со стороны пассажира, справа снизу? Не могу найти для чего они, играют ли они роль).

sergei

04.02.2014 21:29:37

Поставьте параллельно 2 датчика температуры для мозга, возьмите в руку и держите.В нете полно описаний этой хитрости, посмотрите всю проблему в неполном мозгу, а на морозе часто глюки выдает, проверял (грел феном и бибик с первого раза завелся). Надо их менять на новые через 7-10 лет эксплуатации, элементная база их сдыхает.

При запуске DFID не играет ведущей роли — можно вообще отключить — машина должна запуститься. Режим простоя поменяется, как и при запуске прога проигнорирует.

Форс просто не сразу забивается и на холостом ходу не заметишь. Всегда предупреждают — вялый двигатель или отсутствие приседаний. Головами не шевелите, меняйте мозг, прошивка не подействует, ну по началу вроде как поможет, а потом вообще жесть начнется). Вы меня мучаете приехать (работаю в Auto Bosch Service 17 лет, совет бесплатный), параллельный датчик температуры по теплу или сопротивлению короче, если поможете, оставьте это с миром, с машиной ничего не случится либо зимой, либо летом.Потом в мороз климат, в жару тепло и все! Не трогайте мозги! DFID выходит из строя редко, почти вечно, если не открутить молотком и то то, что вы купите и установите, на 100% не состояние или брак, поверьте, сделайте так, как я сказал, вы забудете о неприятностях зимой. И самое главное — бензин! Стоит 5 евро, значит, при -25 не горит, так что берите такси). Шутка, но это правда.

сергей

05.02.2014 20:28:06

Олег, информации мало! Что тогда, когда вы начнете? Нормально ли работает, или надо ногой или рукой держать бензонасос?) А какой двигатель горячий холодный? Если исключено, подпишите, что было не так.

Александр

11-02-2014, 14:12:57

Начинаю заводить ключом — пружин не хватает, куда непонятно заходит, замкнул клеммы — на стартере заводится нормально !

Артем

12-02-2014, 18:03:29

Здравствуйте, у меня такая проблема: бензаносос не качает (в рампе давления нет вообще). Снял бензаносос, разобрал, зацепил на прямой — качает. Заменил фильтр, свечи — толку нет, поменял реле (при включении зажигания все щелкают), предохранители целы, спасают ребята

Алексей

15.02.2014 11:37:45

Говорят сеточка в бензанасосе, может она или просто забита бензопровод

сергей

18.02.2014 21:03:03

ну Артем, это самое простое, у вас есть свой руки все-таки — перейти от простого.Продуть воздуховоды, напрямую проверить проходимость, подключить насос от клеммы. Вы проверите состояние цепей и механику помпы, только не водите их аккуратно. Шаг за шагом от простого к сложному снимайте помпу в последнюю очередь.

Проверьте насос, не снимая его с бака, подайте на него напряжение, отсоединив разъем, и вы это услышите и поймете). Затем посмотрите на давление и другими плоскогубцами прижмите обратную трубу (резиновый шланг) и посмотрите. Если напор появляется, то смотри контрольное давление на рампе — короче от простого к сложному, а вы уже разобрали помпу, ну вот и подвеску не взяли.Сорри)))

Есть тестеры, щупы и просто лампа и провод для проверки пружин — зачем все менять, реле и тд, чем богат? — Машину поменять тогда …

игорь

20.02.2014 01:14:16

Повернуть ключ — ноль эмоций. Даже стартер молчит. Отверткой заводится, и то, только когда холодно. Даже греть не хочет. В чем может быть проблема?

Женя

27.02.2014 15:36:59

Помогите ребята.Машина заедает, но не заводится, свечи мокрые. Убрал, снова схватил и ничего. Свечи снова влажные. Что делать? Ремень ГРМ на месте.

дима

03.03.2014 22:31:43

Ребята, вы тоже можете мне помочь? У меня такая ситуация, в машине 8-ми клапанная форсунка, год и больше заводится не хочет. Бензин попадает в цилиндры, тоже есть искра. Раньше ставил, заводился, но проплывал очень много оборотов и иногда сам глухой. Куда хоть лазить или тащить на диагностике и не ломать голову? Может причина в какой то мелочи.

пол

16-03-2014 19:58:57

Моя машина — ВАЗ 2110 полтора литра 8 клапанов, плохо заводится и плохо берет обороты. Все перепробовали, мол из мозга.

дмитрий

16.03.2014 22:23:39

Помогите! Включаю зажигание, панель рабочая, подкачивает бензонасос, как начинаю заводить двигатель, все пропадает и заканчивается, даже панель выключена. Скинул клемму на 15 минут, все новое, зажигание, помпа качает, заводится и опять все гаснет.

Ильнур

18-03-2014 14:29:16

Дмитрий, попробуй с аккум, затяни моллюски, заряжай!

«Сергей (2014-02-05): Олег, информации мало!»
Сергей, у меня такая же проблема, холодно, тепло, через пять минут снова могу завести только если заправить газ, помпа качает, свечи новые, ГРМ на месте, по трассе тянет, работает на холостом ходу в районе 1100 об. / мин.

Влад

20-04-2014, 16:49:11

Поворачиваешь ключ зажигания, прокачка насоса проходит, а не заводится.

Евгений

2014-05-06 13:37:11

Десятка перестала заводиться. Свечи засохли, стартер работает, но не заводится. Заменил половину проводки и мозги (7.2 января) пока не понятно …

Серега

15.06.2014 22:35:09

Ваз 21102, машина тупо заглохла, искра есть, есть в рампе тоже давление, закручиваю а свечи хреновые.

UPD:
Спасибо за инфу, тупо пошел, посмотрел ремень ГРМ — он порван.

Armand

2014-07-09 23:30:29

Все здоровы, помогите пожалуйста, включите зажигание, звука форсунки нет, может весь бензонасос винный?

konstantin

2014-08-04 09:34:13

Подскажите что делать! Машина не заводится! Ни ключом, ни отверткой стартер не работает! И с толкателя для начала! Акум новый!

Олег

04.08.2014 18:27:50

Может кто сталкивался.ВАЗ 2110 1.5 литра 8 клапанов, заводится на горячем двигателе, скорость начинает плыть в районе 500-800 и постепенно глохнет. Жду секунд 5 а потом нормально запускаю, если сразу попробую, может опять погаснет. Это происходит не постоянно (как правило, если после выключения прошло 5-15 минут). С холодным двигателем проблем нет. Я не знаю что думать. Помощь!

Сергей

2014-08-12 14:46:55

Помогите! У меня ВАЗ 2111 Ing. и такая проблема как у «Дмитрий (2014-03-16 22:23:39)», во втором положении зажигания все пропадает.Может начаться со 2-го, а может с 20-го раза.

Пол

24.09.2014 15:56:04

Подскажите вечером заглушил машину, а утром не могу завести просто чихает: (

Валера

13.10.2014 10:51:14

Всем привет, помогите, у меня с десяток форсунок не заводится, хватает, но не запускается. Поменял модуль, мозги, все равно не запускается, помогите плиз

Владимир

2014 -10-20 16:45:41

Здравствуйте, вчера ехал ни о чем не подозревая, а тут бац заглох, тыркаю, пока не вставил аккумулятор, затащил в гараж и поменял новые свечи, проверил помпу и он был бесполезен, мослат и мослат, но не заводился.Помогите, что может быть?

Вера

2014-10-24 10:14:17

Здравствуйте! Подскажите, что могло быть? У меня инжектор ВАЗ 2105, в теплую погоду заводится хорошо, а при -10 не заводится, стартер крутит. Поменял масло на -40, новые свечи, фильтры все поменял, ВАЗ-2010

andrew

24-10-2014, 10:21:54

Это моя беда, подскажите причину. Сел в машину, начал заводиться — не заводится, открутил свечи — залились, проверил искру — есть, закрутил свечи на место, намотал — не завелся, открутил и опять же.Что делать?

Артур

25-10-2014, 16:18:33

Машинка не заводится, помпа не качает, диагностика причину не показывает. Помощь!

Эдвард

27.10.2014 16:29:50

Остановил машину у магазина. Забыл выключить радио. Выходи — не заводись. Указывает на отсутствие бензина. Залил девять литров, опять не заводится. Комп показывает масло, долил. Теперь показывает восклицательный знак. Что бы это могло быть? Свечи просохли, поменяли предохранители.Помощь.

Васек

15-11-2014 16:48:53

Ребят, подскажите в чем дело. Не качает топливный насос. Слышен только небольшой щелчок. В чем может быть проблема?

Владимир

27.11.2014 00:50:18

У меня ВАЗ 21102 1,5 л, 8 кл. После двух недель кузовных работ машина не заводится. Из мозга минуса на катушку реле бензонасоса нет. ЭБУ Bosch MP7.0N. При прямом подключении реле насос качает, но машина не заводится, а при заклинивании сразу глохнет.Что делать?

Вячеслав

27.11.2014 17:16:34

Ваз 2110 16кл 1.5. Машину припарковал, отошел минут двадцать, возвращаюсь, машина не заводится, стартер не крутится. Восклицательный знак на панели горит даже при отсутствии зажигания. Заблокирован стартер, машина скрутила, звук как пылесос. Скажи мне, пожалуйста. Заранее спасибо.

Влад

01.12.2014 15:10:35

Свечи мокрые, стартер крутится, заеданий нет.Заменил dpkv — та же картина. Обрыв проводов в клеммнике на ДПКВ. Удалось почистить вентиль, поменять pxx и DPS. Зачем? Я не понимаю. Естественно завелась, сдохла раньше на полном ходу, без объявления войны.

Джордж

2014-12-14 16:03:44

Помогите! У меня инжектор ВАЗ 21103 16 клапанный, завелся сегодня утром, машина проработала 5 минут и заглохла пока я убирал с машины снег, после чего вообще не заводится, стартер крутится, бензонасос качает, есть это искра.Что ему еще нужно, я не понимаю? (((

геннадий

2014-12-23 20:22:55

Здравствуйте, ребята. У меня ВАЗ 2110 2000 года выпуска. Провернул зажигание — ноль эмоций, только на приборке Загорается лампочка «Engy Check» и восклицательный знак. С толкателем тоже не заводится. Что это может быть?

Саша

26.12.2014 13:12:28

Здравствуйте! Помогите пожалуйста , погнал 10-сотку утром, заводится с пол-оборота, немного поработает и начинает троить, то нормально, но если останавливать то искра пропадает.Это займет около 3 часов, и вы можете начать, но если вы нажмете на газ, он заглохнет, и вам снова придется ждать 3 часа. Форсунка 10кта, но при включении зажигания не крутит стартер, проскакивает искра, но дальше все как раньше.

Олег

2015-01-03 12:40:38

Подскажите пожалуйста! В начале поворотов насос работает, синхронизация на месте. В чем еще может быть причина? Почему не могу завести?

Денис

2015-01-10 21:10:03

Помогите! почему не заводятся десятки форсунок, бензин есть, искра есть, ремень ГРМ на месте, но не заводится.

Василий

2015-01-12 05:50:14

Мне в минус попал ВАЗ 2110. Сейчас стоит, ночь начинается, потом глохнет, свечи льются. Свечи перекручиваешь, дожидаешься высыхания баллонов, вкручиваешь остальные сухие — заводятся без проблем. На следующее утро снова те же проблемы.

Альберт

2015-01-12 10:17:57

Моя машина ВАЗ 2110 8 клапанов. Не заводится, в свечах нет искр.

Алексей

2015-01-19 16:53:39

Проблема, мне нужна ваша помощь.Ваз 2110. После начала движения машина стала тянуть при нажатии на газ, как будто кто-то держал ее сзади. Проехал километров 20 и она, сбросив скорость, заглохла. Попытки начать ни к чему не приводят. Стартер крутится, но не заводится. Во время движения, перед срывом, бортовой компьютер принял мою скорость 100 км / ч за 145 и подал сигнал о превышении. Сейчас пишет, что связи нет. В баке бензин, свечи зажигают. Может кто знает в чем проблема? Заранее спасибо.

Андрей

30.01.2015 11:29:42

ВАЗ 21102 не заводится, стартер крутится, помпа качает и ничего! Свечи поменяли и все равно ничего, но свечи были что-то суховатое, есть искра. Крутил полчаса, а они высохли и сели! Какие?

Андрей

2015-01-31 15:30:29

Такой вот нюанс. Не заводить 2110 8-ми клапанный инжектор. Насос не качает при включении зажигания, он начинает качать, если начать крутить стартер и не заводится.

Леонид.

04.02.2015, 21:52:31

Включаю зажигание — заводится, при отпускании ключа глохнет. А если зажать ключ зажигания то работает, не подскажите что это может быть?

Игорь

22.02.2015 14:55:05

Бензонасос новый, включаю блокировку — не качает. Все поменялось, все датчики и ничего.

Игорь

22.02.2015 15:10:44

Бензонасос новый, включаю замок, не качает.Все поменялось, все датчики и ничего …

Александр

06.03.2015 11:06:03

Доброго времени суток! Такая проблема. Машина диаметром 16 клапанов. На холостом ходу вообще не заводится, а при полном нажатии на газ запускается и глохнет. Собственно все поменял: коленвал, распредвал, датчик холостого хода, положение дроссельной заслонки, мозги, DFID. Этикетки на земле. Есть искра, есть топливо. Он сломал себе голову. Может кто подскажет.

Никита

10-03-2015, 09:52:53

У меня ВАЗ 21101, ехал по дороге и двигатель внезапно заглох, после попытки завести двигатель, но стартер отказывается работать с ключ.Пытался завести двигатель на Принной, стартер крутится, но нет искры. Что может быть не так?

Damir

2015-05-30 07:56:34

Почему горит мои клапаны? Помоги мне, пожалуйста! Машина не тянет, глохнет, заводится плотно.

Sega

2015-06-24 15:44:15

Привет !!! Будьте добры, скажите, в чем дело. Холодный пуск норм, проехал не много километров, заглушил, поехал по делам, вернулся и не завелась. Вы поворачиваете ключ, это звучит как шум бензина, затем щелкаете, поворачиваете ключ и тишина.Стартер даже не слышно. Полазил, аккум отключил, немного постоял, потом завелась. Приехали домой, поставили, да, чуть не забыл, когда ехали так, как будто кто-то держал зад и ронял, двигатель дергался, но ненадолго. Поставил машину, поехал домой, погас, опять не заводится, в целом тихо. Снял аккумулятор, снял клемму со стартера и подключил все обратно. Завелась, на всех свечах искра, вроде все датчики проверили, выключили и опять вообще не запустились (((В чем причина, помогите советом?

Владимир

2016-05-27 15:58:09

Сдал машину на СТО, отремонтировал головку, приехал забирать, сдал заведенную машину, умер у подъезда дома.Показал, что аккумулятор разряжен, снял клемму заглох, еле доехал до дома. Взял у соседа новую батарею — троит, чихает не заводится, что могли эти кулибины с машиной делать? Подарил практически целую машину (из футорки вышибла свечу), сейчас приедет Кент, диагностику сделаем …

ВАЗ 2110 не заводится, поиск неисправности сводится к последовательной проверке системы зажигания, топливной системы, фаз газораспределения.

1) Самое первое, что вам нужно сделать, это сесть за водительское сиденье, включить зажигание и посмотреть на приборную панель.При включенном зажигании должны гореть три лампочки: лампа аварийного давления масла, лампа заряда аккумулятора, контрольная лампа блока управления двигателем.

Для нас сейчас важна лампа от электронной системы управления двигателем; на неуправляемом двигателе должна гореть лампа «Проверка». Эта лампа означает, что ECM работает и готов к работе. Поэтому, если лампа не горит, то проверьте предохранитель и реле ЕСМ. При включении зажигания должен щелкнуть ЕСМ — на ЕСМ подано напряжение.Если реле и предохранитель исправны, но «Проверка» выключена, проверьте, поступает ли питание на модуль ECM. Если модуль запитан, то, скорее всего, он неисправен. Модуль стоит около 100 долларов, так что можно попробовать отремонтировать старый, будет дешевле.
2) Опять же сидя в салоне проверяем топливный насос Ваз 2110. Система впрыска двигателя оснащена электрическим топливным насосом, погруженным в бензобак автомобиля. При включении зажигания топливный насос находится под напряжением и должен быть слышен звук его работы на заднем сиденье.Если не слышно работы бензонасоса, то проверьте предохранитель и реле бензонасоса.

Если они целы, возможно, потребуется разобрать топливный насос и проверить его. В любом случае перед разборкой нужно снять заднее сиденье и проверить наличие +12 В на выводах бензонасоса.
3) Теперь пробуем провернуть двигатель стартером. Если стартер исправен, то переходите к шагу 4. Если стартер не крутится при повороте ключа зажигания, проверяем следующее:
— Все провода прикреплены к стартеру и надежно закреплены.
— При повороте ключа должен быть слышен щелчок реле втягивающего устройства стартера.
— Причиной неработающего стартера может быть проблема в контактной группе замка зажигания.
4) Если дойти до пункта 4, значит, на ВАЗ 2110 включена «Проверка», качает топливный насос и крутит стартер. Пора проверить искру на свечах зажигания.

Откручиваем свечу зажигания от первого цилиндра, надеваем на нее бронепроволку и зажимаем плоскогубцами (чтобы не попал ток) прижимаем к массе.Просим помощника запустить двигатель. Если есть искра, проверяем ее наличие и на других цилиндрах. Если есть искра на каждом цилиндре, переходите к шагу 5.
Проблемы с зажиганием возникают в следующих ситуациях:
— Искра есть на 1 и 4 цилиндрах, но не на 2 и 3 цилиндрах. Неисправна катушка 2 и 3 цилиндра в модуле зажигания.
— Искра есть на 2-м и 3-м цилиндрах, но не на 1-м и 4-м цилиндрах. Неисправна катушка 1 и 4 цилиндра в модуле зажигания.Необходимо заменить модуль зажигания.
Если замена модуля зажигания не помогла, значит выходные транзисторные переключатели на модуль зажигания от ЭБУ неисправны. Нужен ремонт компа.
— Ни на одном цилиндре нет искры. Самая частая причина в таком случае — датчик положения коленчатого вала.
Сигнал от ЭБУ ДПКВ дает импульсы на модуль зажигания на образование искры. ДПКВ может быть в хорошем состоянии, но шестерня, на которой работает датчик, не связана с колесом генератора.В этом случае коленчатый вал будет вращаться, но это вращение не будет обработано датчиком.
Многие очень опасаются того, что у инжектора Ваз 2110 очень много датчиков. Датчиков много, но машина не заводится только из-за неисправности одного из них — ДПКВ. При выходе из строя датчика массового расхода воздуха ЭБУ будет работать с датчиком положения дроссельной заслонки. Если TPS неисправен, то ECU рассчитает горючую смесь в соответствии с DFID. Это аварийный режим работы, но двигатель запустится.Он может троить, заглохнуть, на автомате будет без запуска. При неисправной лямбде, датчике фаз, датчике детонации также заведется Ваз 2110.
5) Откручиваем свечу от баллона и проверяем, мокрая она или нет. Если свечи сухие, то форсунки не разбрызгивают топливо. Необходимо проверить давление в топливной рампе. Сбоку от топливной рампы есть специальный болт, который откручивается и вместо него вставляется манометр. Затем включается топливный насос и манометр должен показывать давление в рампе.Если манометра нет, можно просто открутить болт и включить помпу; хорошая жиклер топлива должен бить отверстие под манометр.
Если в топливной рампе нет давления, необходимо заменить топливный фильтр, проверить, не забит ли топливопровод от бака к топливной рампе.
6) Если свеча мокрая, то нужно открутить все свечи Ваз 2110 и просушить. Положить на место. Если машина снова не заводится и свечи заполняются газом, проверьте метки ГРМ.Крышка ремня ГРМ снимается и проверяется шестерня на шестерне. распределительного вала и отметьте шестерню коленчатого вала. Если метки не совпадают, значит, нарушены фазы газораспределения и машина не заводится.
Свечи можно заливать, если форсунки забиты и они не распыляют, а заливают топливо. В этом случае очистка форсунки необходима. Из-за грязных форсунок двигатель обычно плохой, но заводится. Загрязнение форсунок дает о себе знать с наступлением холодов, когда требуется повторный наддув для запуска двигателя горючей смесью, которая легко заполняет свечи.
Вот и все основные причины, по которым ВАЗ 2110 не заводится. Вышеуказанная неисправность составляет 99 процентов случаев, когда автомобиль отказывается заводиться. Есть более глубокие и трудные для диагностики случаи, но это скорее исключение, чем правило.

Автомобиль, вещь капризная. Просто все было хорошо, и теперь ВАЗ 2110 не заводится. Что поделать, ведь сегодня без машины жить очень сложно. И так, хотите вы того или нет, но стать специалистом по ремонту автомобильной техники должен каждый автомобилист.

Одно дело, когда неприятность застала тебя неожиданно. Вы обескуражены и не знаете, что взять. При таком подходе: по неопытности и неуверенности в своих действиях можно не делать то, что не ремонтируют, а только сделать хуже своей машины. Вот тогда и становится поздно читать тематические статьи.

Но ведь все основные проблемы автомобилей Лада-110 известны широкой массе автомобилистов давно, поэтому достаточно будет действовать по заранее заданному алгоритму действий.Если повезет, проблему можно решить всего за четверть часа. Если нет, то хотя бы сэкономьте на буксировке и ремонте до СТО.

Отечественные автомобили

действительно хороши простотой в обслуживании, где практически любую работу можно выполнить самостоятельно, неприхотливостью в эксплуатации и массовой популярностью у автолюбителей. Конечно, при огромной массе весомых «плюсов» были свои специфические проблемы. Каковы причины наиболее типичных неисправностей — об этом мы поговорим в этой статье.

Особенности эксплуатации ВАЗ-2110

Автомобиль, известный как «дюжина», прослужил почти двадцать лет.Первые модели серии имели карбюраторный двигатель и восьмицилиндровый цилиндр. Еще в 2002 году на АвтоВАЗе был запущен первый 16-клапанный двигатель с инжекторной системой подачи топливной смеси.

Такие двигатели до сих пор остаются наиболее популярными и распространенными не только в автомобильной гамме АвтоВАЗа, но и в общей массе автомобильной техники. Таким образом, «десятку» по сей день можно считать современной и технологичной машиной, способной дать фору любому другому автомобилю в плане езды по родным дорогам.

Большинство автомобилей ВАЗ, за исключением самых первых карбюраторных моделей, выпускаемых с 1996 года, оснащены электронной системой впрыска и бортовым микропроцессорным компьютером, контролирующим работу ДВС и считывающим информацию с датчиков, установленных под капотом.

Это не только обеспечивает эффективный контроль работы двигателя, но и позволяет значительно упростить процедуру поиска неисправностей в автомобиле. Электронный блок управления способен самостоятельно диагностировать более сотни возможных ошибок в работе двигателя, системы охлаждения и состояния автомобиля в целом.Если ВАЗ 2110 не заводится, вполне возможно запустить режим самодиагностики бортового компьютера, считывая ошибки датчика.

Кроме того, дизайн автомобилей ВАЗ открывает богатые возможности для поклонников автотюнинга и позволяет настроить многие элементы конструкции автомобиля под себя. На базе концерна «десятки» АвтоВАЗ также выпустил спорткар Lada 21106, который участвовал в международной гоночной серии FIA WTCC. Таким образом, история автомобиля действительно богатая, а популярность у автомобилистов самая широкая.

Проблемы с аккумулятором (АКБ) и электросхемой

В первую очередь, если ВАЗ 2110 не заводится, следует проверить работу аккумулятора. Напряжение на выводах полностью заряженного аккумулятора будет соответствовать значению 12,6 В. При полном разряде оно падает до уровня 10,5 В. Но даже высокое напряжение аккумулятора на холостом ходу не гарантирует его стабильной работы, о чем пойдет речь. подробнее ниже.

Подразумевается, что свинцовые батареи не переносят полного разряда.Кроме того, их мощность может быть значительно уменьшена за счет количества рабочих циклов и общего срока службы. Таким образом, аккумулятор с высоким уровнем напряжения холостого хода с отключенными электроприемниками может быть не в состоянии обеспечить необходимую мощность для работы стартера. Как это проверить?

Определить отсутствие в АКБ запаса необходимой емкости (ампер-часов) можно с помощью того же мультиметра, который считывает уровень напряжения на выводах АКБ в момент запуска двигателя.Если напряжение падает ниже 10,5 В, значит аккумулятор полностью разряжен или вышел из строя и не может запустить стартер ВАЗ-2110.

Среди основных причин саморазряда АКБ можно выделить следующие:

вышел из строя генератор или не работает регулятор напряжения;
ключ зажигания оставлен постоянно включенным;
неправильная работа аккумулятора, выход из строя из-за физического износа и истощения его срока службы;
неисправности проводки.

Во избежание проблем с аккумулятором и работой генератора на приборной панели ВАЗа есть специальная индикация. Она сообщает о возможных проблемах с генератором, обрыве ременной передачи от ведущего вала к генератору или выходе из строя аккумуляторной батареи. Если не хотите покупать новую преждевременно перезаряжаемую батарею — проблемы с генератором должны быть решены в ближайшие 50-100 км. пробег после появления соответствующей индикации на панели приборов.

Проверка главных исполнительных элементов пусковой цепи ВАЗ-2110

В случае, если ВАЗ 2110 не заводится, когда работоспособность АКБ не вызывает сомнений, следует провести предварительную диагностику основных элементов, задействованных в схеме запуска. Как правило, после проверки работоспособности всех следующих компонентов машина должна запуститься:

работоспособность ТНВД;
подача топлива в главные цилиндры электродвигателя;
неисправность ремня ГРМ;
свечи зажигания в свечах зажигания.

Работоспособность топливного насоса следует проверять на слух. Он расположен под задним сиденьем. Поднимите чехол заднего сиденья и поверните ключ зажигания. Характерное гудение с задней стороны салона говорит о исправном электроприводе бензонасоса.

Далее необходимо снять фишку с модуля зажигания под капотом, чтобы отключить подачу искры на свечи зажигания. Делается это для того, чтобы проверить наличие топлива в главных цилиндрах двигателя на ВАЗ-2110.Выключите свечи зажигания и ненадолго включите стартер. Наличие топлива в цилиндрах определяется по утечкам бензина вокруг резьбы крепежных отверстий для свечей зажигания.

Конечно же, неисправная, порванная или сошедшая с направляющей ремня ГРМ тоже приводит к тому, что ВАЗ 2110 не заводится. В этом случае движение даже после замены ремня без ремонта клапанов невозможно.

Проверить наличие искры в свечах визуально, включив зажигание и прижав наружную металлическую часть свечи к металлическому неокрашенному кузову автомобиля или к элементам конструкции.Не забывайте, что все электрические части изделия находятся под высоким напряжением, поэтому лучше работать в изоляционных перчатках. Если искра не только на одной свече — обязательно проверьте остальные, сделав соответствующие выводы.

Проверка топливно-воздушной системы ВАЗ-2110

Система подачи топлива в двигатель управляется электронным блоком управления, который, в свою очередь, регулирует соотношение топлива и воздуха согласно показаниям датчика массового расхода воздуха (DFID) и датчика положения дроссельной заслонки.Если оба неисправны — неудивительно, что ВАЗ 2110 не заводится.

Далее следует проверить состояние воздушного фильтра, так как это сделать проще всего. И, если ни одно из вышеперечисленных действий не помогло, необходимо проверить давление в системе, создаваемое работой топливного насоса. Подсоедините манометр к диагностическому ниппелю топливной рампы и измерьте давление. Его низкий уровень говорит о забитом фильтре помпы, а высокий уровень говорит о неисправности коробки передач.

Нормальный уровень давления напрямую зависит от типа двигателя, установленного в автомобиле ВАЗ 2110:

предел от 284 до 325 кПа является нормальным для двигателей типа 2111, 2112;
предел от 364 до 400 кПа является нормальным для двигателей типа 21114, 21124.

Кстати, состояние ТНВД тоже можно определить, отсоединив магистральный шланг подачи газа к аппарели и прокачав по нему бензин в чистую емкость. Исправный насос будет перекачивать не менее 1,5 литров в минуту. топливо.

Слушайте также работу стартера. Включается ли главное электромагнитное реле с характерным щелчком и работает ли вообще электромеханический привод агрегата? Несмотря на то, что конструкция стартера предельно проста, он легко может потерять электрический контакт или повредить коробку передач.В последнем случае будет слышен характерный скрип или свист.

Если стартер не вращается, его следует демонтировать из-под капота автомобиля. Этот процесс не занимает много времени, как, по сути, разборка самого агрегата. Необходимо проверить мультиметром исправность электрической части, «прозвонив» обмотки, и разобрать редуктор. Большое количество смазки в ней в холодное время года не дает вращаться стартеру.

Прочие неисправности ВАЗ-2110

Также, если ВАЗ 2110 не заводится, следует проверить автосигнализацию. Возможно, просто не сработала система автоматической блокировки, не позволившая запустить двигатель. Ознакомьтесь с его инструкцией по эксплуатации или выполните общий сброс. Вполне вероятно, что ВАЗ 2110 не заведется из-за выхода из строя сигнализации, ведь он тесно связан с основными электрическими цепями и здесь без помощи специалиста не обойтись.

Открыть боковую консоль отопителя со стороны пассажира.Таким образом, вы сможете проверить работоспособность главного реле, в которое входят основные механизмы двигателя, при повороте ключа зажигания. Проверка проводится путем определения уровня напряжения на выводах 85 и 86. Отсутствие характерного щелчка при включении реле свидетельствует о заедании его основных контактов или неисправности электромагнитной катушки.

Что такое реле бензонасоса ВАЗ-2110. Как использовать с сигнализацией / Paulturner-Mitchell.com

Из статьи вы узнаете о том, что такое реле бензонасоса ВАЗ-2110.Следует сразу отметить, что разница между карбюратором и системой впрыска колоссальная. Первый работает из-за разницы давления в атмосфере и внутри двигателя, а второй из-за большого количества электронных компонентов. А за двигатель отвечает немалое количество датчиков и исполнительных механизмов. Но обо всем — подробнее. Для начала стоит задуматься, какой бензонасос входит в десятку лучших, а также для чего он нужен.

Конструкция топливного насоса

Фактически, это электродвигатель, работающий от постоянного тока.Он имеет обмотку возбуждения на роторе и обмотку статора. Ротор снабжен специальными щетками из графита. Но самое главное — этот двигатель приводит в действие насос особой конструкции, который перекачивает бензин. Следовательно, вся система в целом способна создавать некоторое давление топлива в трубопроводе. Для запуска всей постройки есть реле запуска бензонасоса ВАЗ-2110. Он находится в ногах пассажира, на отдельном блоке. Здесь же можно найти предохранитель, защищающий силовую цепь.Кроме того, датчик уровня бензина в баке также выполнен в едином блоке с помпой. Самые распространенные поплавковые датчики давления или ультразвуковые датчики на автомобилях, а особенно десятки, не используются.

Работа топливной системы десятки

Итак, с чего начать, садясь в машину? Правильно поверните ключ в замке зажигания и подождите несколько секунд, пока «что-то сзади не перестанет гудеть». Некоторые даже не задумываются о том, что выпускается для звуков.И это работает мотор насоса. Ведь при выключении зажигания реле бензонасоса ВАЗ-2110 замыкает цепь, и подает питание на мотор. Следовательно, давление в топливной системе начинает накачиваться. Без впрыска не может работать система впрыска. Когда он достигает рабочего значения, двигатель перестает вращаться. И когда оно падает ниже минимального значения давления, на двигатель подается питание, и давление снова нагнетается. Следовательно, бензонасос работает не постоянно, а циклически, это зависит от давления в топливной рампе.

Несколько идей, которые используют автомобилисты

А теперь нам нужно поговорить о безопасности автомобиля. Конечно, даже если это старая десятка, жаль. А в случае банальной кражи хозяин опускает руки. Но иногда это спасает даже самую простую сигнализацию, которая блокирует жизненно важные электрические цепи автомобиля. В частности, с помощью силового выхода автосигнализации можно разомкнуть силовую цепь реле бензонасоса ВАЗ-2110. Инжектор в этом случае просто не пойдет, так как давление в рампе не повышается.Также есть возможность разомкнуть цепь питания всего электронного блока управления. Другими словами, при включении зажигания (при условии, что машина не снята с охраны) вы не услышите характерного «гудения» из задней части машины.

Вывод

По сути, реле бензонасоса ВАЗ-2110 представляет собой простое электромеханическое устройство. Он служит для питания главного жизненно важного органа системы впрыска форсунок — насоса, перекачивающего топливо в рампу. Заменить его несложно, только не подлежит восстановлению.Благо цена вполне приемлемая — в среднем 80 руб. Но самое главное из всего вышеперечисленного то, что реле можно использовать немного «для других целей», а именно для защиты от злоумышленников. Даже если у вас нет сигнализации, достаточно установить секретную кнопку, которая будет контролировать подачу питания на электромагнитное реле. Конечно, о его существовании следует знать только вам.

Двигатель ВАЗ 2110 плохо заводится. Форсунка заводится долго из-за дтож.Недостаточное давление масла в двигателе

Чтобы понять, почему машина плохо заводится в горячем состоянии инжектор ВАЗ 2110, следует знать, что на этом автомобиле необходимо создать оптимальные условия работы. В противном случае возможны перебои в работе системы, которые приводят к такому результату.

Хорошо заводится на холоде, а на горячем плохо — основные причины

Часто утром холодная машина заводится хорошо, а горячая вообще никаких признаков не подает. В этом случае причин неисправности много.Их нужно устранять быстро, потому что они могут стать источниками более серьезного ущерба.

Первая причина, по которой машина плохо заводится в горячем состоянии, форсунка ВАЗ 2110 зачастую некачественное топливо. Двигатель заводится долго, но результата это не приносит. Чтобы устранить эту проблему, поменяйте топливо.

Большое количество присадок плохо влияет на двигатель:

Подаваемое топливо не соответствует требованиям двигателя, поэтому плохо воспринимается.
Фильтры забиты посторонними присадками. Насос не может подавать достаточно топлива.
Настройки двигателя потеряны. Подача горючей смеси в горячем состоянии недостаточна.

Основные технические требования к характеристикам топлива

Характеристика топлива (бензин)	единица измерения	Автомобильные правила
Характеристика топлива (бензин)	единица измерения	экологический класс 2	экологический класс 3	экологический класс 4
Концентрация свинца, не более	мг / дм³	10	5	0
Концентрация серы, не более	мг / кт	500	150	50
Объемная доля углеводородов, не более:	процентов
ароматический		не установлен	42	35
олефиновый		не установлен	18	18
Объемная доля бензола, не более	процентов	5	1	1
Массовая доля кислорода, не более	процентов	не устанавливается	2,7	2.7
Давление насыщенного пара с учетом климатических условий:	кПа
летом		45-80	45-80	45-80
зимой		50–100	50–100	50–100
Отложения на впускном клапане		не установлено	соответствие европейскому бензину для автомобилей

Классы летучести автомобильных бензинов по ДСТУ 4839: 2007

Показатели	Значение по классам летучести
Показатели	A	V	C / C1 D / D,		E / E 1	F / F 1
1.Давление насыщенных паров, кПа, (ТНП) в пределах	45,0-60,0	45,0-70,0	50,0-80,0	60,0-90,0	65,0-95,0	70,0-100,0
2. Фракционный состав:
испаряется при температуре 70 ° C,% (об.), (B70), в пределах	20,0-48,0	20,0-48,0	22,0-50,0	22,0-50,0	22,0-50,0	22,0-50,0
испаряется при температуре 100 ° С,% (об.), (B100), в пределах	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0
испаряется при температуре 150 ° C,% (об.), (B150), в пределах	75,0	75,0	75,0	75,0	75,0	75,0
конец кипения, ° С, не выше	210	210	210	210	210	210
остаток в колбе,% (об.), не более	2	2	2	2	2	2
3. Индекс паровой пробки (IPP)	—	—	C 1	D 1	E 1	F 1
не более (IPP = 10-DNP + 7-B70)	—	—	1050	1150	1200	1250

Примечание. Для бензина классов A, B, C, D, E, F индекс паровой пробки не стандартизован.

Часто форсунка ВАЗ 2110 плохо заводится в горячем состоянии из-за перегрева топливного насоса. Причем двигатель не только не запускается, но и останавливается на ходу. Этот агрегат охлаждается только за счет проходящего через него холодного топлива. В жаркую погоду баланс нарушается. Газовый насос перестает работать.

В этом случае нужно выполнить следующие действия:

Возьмите тряпку и смочите ее в холодной воде.
Поместите его на корпус топливного насоса.
Подождите немного и попробуйте завести машину.

Если под рукой нет холодной воды, то машину нужно поставить в тень и открыть капот. Как только машина остынет, сразу заводится.

Однако вы должны знать, что перегретый топливный насос необходимо заменить, так как он больше не будет нормально работать в предыдущем режиме.

Причиной того, почему машина плохо заводится в горячем состоянии, инжектор ВАЗ 2110 может быть датчик положения коленвала… Его выход из строя связан с повышением температуры двигателя. Если это произошло, то срочно требуется его замена, ведь при неисправности датчика автомобиль работать не будет. Это связано с тем, что имеется неверная информация о положении коленвала. В результате поток топливной смеси будет смещен.

Заменить этот прибор можно на станции или самостоятельно с помощью набора отверток.

Если форсунка ВАЗ 2110 плохо заводится в горячем состоянии, то этот датчик массового расхода воздуха следует проверять одним из первых.Причина его выхода из строя — негативное окружение. Запуск горячего двигателя очень затруднен. Даже если машина заводится, мотор работает нестабильно. При нажатии на педаль газа она может задохнуться или резко увеличить скорость.

Это связано с тем, что нарушена пропорция в соотношении: бензин — воздух. Датчик отвечает за предоставление этой информации.

Если проверка высоковольтных проводов вызывает определенные трудности, то высоковольтные провода проверяют приборами:

Сопротивление этих элементов должно составлять 5 Ом.

Стартер

Если плохо заводится на горячей форсунке ваз 2110 8 клапанов, то причина может быть в стартере. Для его нормальной работы устанавливается дополнительное реле. После подключения к стартеру это помогает ему в работе и нет проблем с запуском двигателя.

На видео хорошо видно, где нужно установить такое реле.

Если дизель, работающий на солярке, на ВАЗ 2110 плохо заводится, то причиной может быть высокое давление бензонасоса.

Происходят поломки следующего характера:

Изношены втулки и сальники. Из-за этого происходит постоянная утечка воздуха. В результате в плунжерной камере не создается необходимое давление. Требуется замена втулок и сальников.
Неисправен датчик давления форсунки. В результате изменяется угол впрыска топлива.

Газовая система может выйти из строя после короткого периода бездействия.Это связано с тем, что в резервуаре создается избыточное давление из-за расширения газа. В результате нарушается соотношение воздушной смеси и газа. Это затрудняет запуск горячего двигателя.

Плохой запуск двигателя ВАЗ2110 на горячем относится к сложным поломкам. Если есть очевидная причина, устранение проводится вручную. Но это всегда возможно. Часто поломки не лежат на поверхности. Для их установки требуются специальные приспособления.

По какой причине форсунка запускается долго? Проблема может быть вызвана разными причинами, ведь двигатель запускается долго не только холодный, но и горячий.Может ли это означать, что время вращения стартера не имеет никакого отношения к температуре или нет?

Симптомы

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верите мне? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь на бензине экономит 35000 рублей в год!

Расчетное время, которое считается большим и в течение которого двигатель запускается, составляет 5 или 8 секунд. При этом обязательно наблюдаются подергивания в первые секунды.Работа ДВС … Порой кажется, что мотор работает только на двух цилиндрах, а не на четырех.

Если перед заводом нажать на акселератор, то запуск будет быстрее. Но при этом расход топлива и время прогрева двигателя будут увеличиваться до тех пор, пока скорость не упадет до нормы. Еще один неотъемлемый спутник этой ситуации — черный выхлоп.

Очевидно, черный дым из глушителя прямо говорит о том, что топливо израсходовано не полностью, осталось в цилиндрах.

Диагностика

Итак, чтобы определить конкретную причину длительного запуска инжекторного ДВС, следует начать с качественной диагностики. Обычно проверяется компрессия в цилиндрах. Его значения должны быть в пределах 12 атм, чтобы это считалось нормой. При этом не должно быть отклонений между этими показателями в каждом из цилиндров (максимум — 1 атм).

Потом свечи заменяют в обязательном порядке.Это повлияет на двигатель, и теперь он начнет запускаться намного быстрее. Однако, если с двигателем все не так, то нормальное время запуска продлится всего 1-2 дня.

Следовательно, следует также провести диагностику высоковольтных проводов … Диагностика позволит узнать, есть ли в кабелях пробой, что хорошо видно по появляющейся искре ночью. Делается это следующим образом: машина заводится в темноте, при этом нужно следить, по какому проводу пробивается искра.

Также необходимо проверить катушку зажигания. Многие опытные водители так поступают: вместо родного модуля устанавливают заведомо исправный и новый модуль, затем несколько дней проверяют запуск двигателя. Если все в норме, старт недолгий — значит, все дело было в катушке (катушке зажигания).

Если изменений нет, проверка продолжается. На этот раз следует протестировать все фильтры, в том числе и воздушный. Далее — проверка и замена всех датчиков и регуляторов.Обратите особое внимание на датчик массового расхода воздуха.

Следующий этап: проверка различных соединений, проверка проводки на предмет хорошего контакта, снятие масс и промывка дроссельной заслонки.

Если опять ничего не изменится, рекомендуется проверить реле вентилятора ДВС. Часто из-за него возможны аналогичные проблемы с запуском на инжекторном двигателе. Проверить реле можно будет, если отсоединить провод от регулятора температуры, установленного на термостате.

После этих шагов вентилятор должен включиться. Однако после измерения значения сопротивления на нагретом двигателе внутреннего сгорания система может выдать данные о низкой температуре, хотя внутри двигателя она явно превышает 90 градусов. Почему такая разница? Оказывается, это вполне может глючить с ДТОЖ, который раньше почему-то не тестировался. Он должен показывать реальную температуру охлаждающей жидкости, иначе в системе начнется хаос, и неудивительно, что двигатель так долго запускается.

О ДТОЖ

Вообще датчики температуры силового агрегата являются важнейшими регуляторами впрыска двигателя … Их на нем два. Один находится прямо в ГБЦ, он — выдает значение температуры на панель приборов.

Второй находится в термостате и предоставляет данные о температуре блока управления силового агрегата. По полученным результатам блок управления регулирует подачу топлива — на холодный ДВС он выдает больше топлива, а на горячий — меньше.Кроме того, именно БУ регулирует УОЗ, влияет на воспламенение ТВС и включает вентилятор охлаждающей жидкости, если температура жидкости поднимается выше 100 ° С.

Очевидно, что при неисправном ДТОЖ будут сложности в эксплуатации мотора. Однако это больше про ДТОЖ, который дает информацию прямо в блок. Например, если ДТОЖ глючит, то выдаст ложные значения о холодном двигателе, хотя он уже весь закипает. Подача топлива в цилиндры увеличится, потому что это обеспечивается системой.Допустим, вы долго ехали, потом остановились, зашли в магазин. Теперь запуск трансмиссии вызовет явное неудовольствие, так как запуск займет очень много времени из-за сбоев данных и перенасыщения.

В то же время УОЗ, отвечающий за воспламенение явно переобогащенной ТВС, сильно меняется. В результате топливо будет интенсивно испаряться, а концентрация бензина в ТВС будет настолько высокой, что смесь вряд ли воспламенится из-за небольшого количества кислорода.

Выше было сказано, что при нажатии на педаль акселератора время старта будет заметно сокращаться. Теперь становится понятно, почему это происходит. Нажимая на газ, мы добавляем в ТВС кислород, и топливо воспламеняется быстрее.

Таким образом, заменой неисправного ДТОЖА можно решить не только проблему с длительным запуском ДВС, но и другие трудности, связанные с технологическим процессом двигателя и его системой охлаждения. Мотор после замены неисправного ДТОЖ прибавит устойчивости, отклика дроссельной заслонки и мощности.

Порядок и сроки замены ДТОЖ

Порядок замены ДТОЖ может отличаться в зависимости от модели автомобиля. На ВАЗе для проведения процесса нужно подготовить несколько инструментов, в том числе обязательный набор гаечных ключей.

По классическому сценарию надо будет слить охлаждающую жидкость, иначе замену ДТОЖ нельзя назвать правильной. Хотя есть несколько вариантов замены, не предполагающих слива.

Как было сказано выше, один из ДТОЖ находится в термостате.Он там вкручивается сбоку. Второй расположен чуть ниже, завернут в ГБЦ.

Немного о сроках замены ДТОЖ. Если речь идет о регуляторе, который идет к стрелке, то его необходимо заменить в тот самый момент, когда значения температуры сбиваются. Проверить это несложно: например, на холодном двигателе стрелка охлаждающей жидкости стремится в красную зону или просто ходит. Это ошибка и требует исправления, т.е. замены датчика.

В некоторых случаях также бывает, что виноват не сам регулятор, а проводка или контакт. Вам нужно все проверить, а уже потом решать, менять или нет. Проверить проводку также несложно: от ДТОЖ отсоединяются провода, включается зажигание и производится замыкание на массу. Если стрелка подскакивает, значит с проводкой все в порядке.

Второй ДТОЖ меняет в том случае, если сам автомат работает некорректно.Например, на холодном двигателе обороты не увеличиваются, а на горячем достигают значения 1500 об / мин. О неисправности ДТОЖ №2 также можно судить по охлаждающему вентилятору, который слишком рано включается или не делает этого совсем.

Легче всего проверить снятые регуляторы температуры. Их необходимо погрузить в нагретую до определенных значений кипяченую воду, затем подключить омметр для измерения сопротивления, идущего от ДТОЖ.

Устройство любой машины сложно.Отечественные модели не исключение. Автомобили ВАЗ, как и другие, могут испытывать непредвиденные поломки. Чаще всего они приводят к неправильной работе всех механизмов, а иногда даже к их выходу из строя. Некоторые автовладельцы сталкиваются с проблемой — ВАЗ 2110 не запускает 8-ми клапанный инжектор, крутится стартер. О причинах поломки и ремонта речь пойдет ниже.

Часто эта проблема возникает из-за вышедшего из строя аккумулятора. Однако если аккумулятор полностью заряжен и исправен, то неисправность не связана с этим.

Причины

Почему не заводится Ваз 2110? Это может быть связано с неисправностью:

Топливный насос
Датчики коленвала и распределительного вала
Свеча зажигания
Катушки зажигания.

Причины рассмотрены, но как их устранить? Подробнее об этом ниже.

Топливный насос

Если аккумулятор заряжен и исправен, а двигатель плохо заводится, то стоит начать проверку топливным насосом.Если он перестал работать, значит, в двигатель не подается необходимое количество бензина, поэтому запуск невозможен.

Чтобы в этом убедиться, нужно проверить искру на свечах зажигания. Если есть искра, значит, проблема должна быть устранена после замены бензонасоса.

Замена бензонасоса производится следующим образом:

Отсоедините отрицательную клемму аккумуляторной батареи.

2. Затем открутите крышку топливного насоса.

3. На следующем шаге необходимо снять соединители с помпы.

4. Теперь есть свободный доступ к устройству. Необходимо ослабить хомут топливопровода.

5. На этом этапе вам понадобится ключ. Здесь нужно открутить стропы, но перед этим сбросить давление. После демонтажа рекомендуется также заменить уплотнительные кольца на топливопроводах.

6. Откручиваем болты уплотнительной крышки (8 шт.), После чего снимаем ее.

7. Теперь нужно снять неисправный топливный насос и установить новый в обратной последовательности.

Не запускается на прогретом двигателе

Если ВАЗ 2110 плохо заводится на горячем, то проблема, скорее всего, связана с форсунками. Для проверки необходимо попробовать запустить двигатель. Если при этом стартер крутится, топливный насос исправен, а свечи залиты, значит, форсунки забиты. Их нужно промыть. Однако сначала необходимо снять форсунки. Вот инструкция:

Для начала нужно разобрать форсунки.Для этого подождите, пока двигатель остынет, затем отсоедините разъемы бензонасоса;
Запустите двигатель и повторяйте до тех пор, пока не исчезнет реакция на повороты ключа. Таким образом можно снизить давление в системе электроснабжения;
Снимите минусовую клемму с АКБ, а также с аппарели, нужно отсоединить патрубки и разъемы;
Демонтировать впускной коллектор вместе с дроссельной заслонкой и трубопроводом;
Теперь можно приступить к снятию топливной рампы вместе с форсунками;
От него нужно отсоединить скобы крепления и демонтировать форсунки.

Промывочные форсунки:

Первым делом снимаем резиновые кольца. Тогда лучше всего на их место установить новые;
Теперь вам нужно очистить форсунки, а также воронкообразные поверхности;
Далее нужно смоделировать работу форсунок в двигателе подключив к ним 2 провода от АКБ, а также кнопку;
Для промывки форсунок нужно приготовить чистящую жидкость, которую можно заливать в баллон для чистки карбюраторов.Его нужно подключать к насадкам максимально плотно и плотно;
Теперь вам нужно добавить ополаскиватель и одновременно нажать кнопку. Это следует продолжать до тех пор, пока жидкость не будет выходить из небулайзера равномерно. После этого процесс можно считать завершенным.

Холодный двигатель не запускается

Что делать, если ВАЗ 2110 плохо заводится? Если при этом стартер крутится, аккумулятор исправен, но запуск все равно не происходит, то нужно обратить внимание на свечи зажигания.

Что делать? Свечи необходимо открутить, а затем нагреть и установить новые. Затем запустите двигатель. Если он запускается, значит проблема в неисправных свечах зажигания. Если проблема не исчезнет, то необходимо обратиться на СТО, так как самостоятельно устранить такую неисправность не получится. Нужна диагностика.

Двигатель запускается и глохнет

Некоторые владельцы 8-ми клапанной форсунки ВАЗ 2110 тоже сталкиваются с такой проблемой, что двигатель заводится и сразу глохнет.В этом случае, как правило, на панели приборов загорается лампочка с восклицательным знаком. Это указывает на то, что стартер необходимо заменить, так как он вышел из строя.

Процесс замены:

Для удобства демонтажа лучше всего снять корпус воздушного фильтра, а также необходимо отсоединить минусовую клемму от АКБ;
Теперь есть свободный доступ к стартеру. На нем нужно отсоединить разъем тягового реле
Ключом на 13 откручиваем провод от плюсовой клеммы стартера, после чего отсоединяем провод

4.Теперь нужно открутить 3 болта крепления, после чего снять старый стартер и установить новый.

Выход

Как оказалось проблема с тем, что у автомобиля ВАЗ 2110 форсунка 8 клапанов не так страшна, как может показаться на первый взгляд. Для его устранения нужно просто определить причину неисправности и устранить ее.

.
Спрашивает : Баранов Иван.
Суть вопроса : Автомобиль ВАЗ-2112 не заводится на холодном? Что делать?

Добрый день, у меня ВАЗ-2112 2005 года выпуска, с 16 клапанным мотором… А не так давно на холодном стал испытывать трудности с запуском. При этом может просто не запуститься, а завести иногда бывает сложно. Подскажите, что может быть не так?

Причин, по которым после ночной парковки автомобилисту может быть сложно запустить двигатель, может быть много. Это касается и тех ситуаций, когда вечером машина завелась без дефектов, а уже утром были проблемы, как говорится на лицо.

Следующие две вкладки изменяют содержимое ниже.

Всю жизнь меня окружали машины! Сначала в деревне, в первом классе бегала на тракторе по полям, потом была JAWA, после копейки. Сейчас я учусь на третьем курсе «Политехника» на автомобильном факультете. Я подрабатываю автомехаником, помогаю ремонтировать машины всем своим друзьям.

В этой статье мы разберем, какие самые основные причины влияют на сложный запуск ВАЗ-2112 с холодным двигателем и как их можно быстро устранить.

На видео выше показан стандартный пример того, как ВАЗ-2112 не заводится на холодном.

Принцип пуска

Чтобы узнать, почему двигатель не запускается, нужно точно знать, как он работает. Основа для запуска двигателя, которая зависит от системы зажигания и топливовоздушной смеси, которая подается в определенных пропорциях. Поэтому, если какой-либо из этих компонентов не работает должным образом, запуск становится затруднительным или просто невозможным.

Основные причины

Среди всех причин, по которым запуск двигателя может быть затруднен, можно выделить основные, которые выделяются при плохом запуске холодного двигателя:

Низкий заряд батареи — эта причина чаще всего возникает в холодное время года, когда температура окружающей среды значительно ниже 0 градусов по Цельсию. Так как в таких условиях посаженный автомобильный аккумулятор может очень быстро разрядиться. Эту проблему можно решить, просто заменив батарею на новую или периодически обслуживая старую для ее подзарядки.
На редакционной машине разряжалась батарея. Правда, это была 8-клапанная ВАЗ-2112. Но смысл тот же.
При дальнейшем осмотре системы зажигания обратите внимание на состояние отдельных катушек и свечей зажигания … Проверьте их на наличие трещин и видимых следов износа. Также обратите особое внимание на состояние рабочей поверхности свечей, так как их состояние может многое сказать.
Порядок демонтажа значения не имеет.
Проверить давление в топливной рампе, чтобы правильно сделать.
Фактически рампа находится под давлением
хоть и не основной, но также может быть причиной затрудненного запуска двигателя. …
Дроссельная заслонка до и после очистки
Воздушный фильтр и датчик массового расхода воздуха — воздушный фильтр должен быть чистым, чтобы вся необходимая воздушная масса проходила в цилиндры и смешивалась с необходимым количеством топлива. Что делать, если.
Подключаем щупы измерительного прибора: красный к желтому, а черный к зеленому (к массе датчика).

Недостаточное давление масла в двигателе

Эта причина характерна именно для холодного двигателя, так как загустевшему маслу при недостаточном давлении намного сложнее пробиться к основным узлам и агрегатам двигателя. В этом случае можно заметить. Однако, как показывает практика, такие проблемы встречаются нечасто.

Как видите, проблемы с запуском двигателя на холоде не редкость и тому могут быть разные причины.Их следует решать от наименее сложных к наиболее сложным. Поскольку даже незначительная проблема в небольшом агрегате может послужить отказом в запуске всего двигателя.

Как легко заводиться холодной зимой

Совет! Для того, чтобы значительно облегчить запуск двигателя в холодное время года, рекомендуем в автозапуске установить сигнализацию на автомобиль.

Разогревание каждый раз. Расход топлива пострадает, но вероятность запуска в сильный мороз увеличится

Если температура опускается ниже 20 градусов с минусом, то можно настроить автоматический запуск двигателя каждые три часа.Это позволит не только сесть в теплый автомобиль зимой, но и не даст маслу загустеть при сильных ночных морозах, что обязательно благотворно скажется на состоянии двигателя в целом.

Среди существующих причин, из-за которых двигатель плохо запускается, необходимо выделить несколько:

Разряженный аккумулятор. Это частая причина и обычно происходит зимой, когда температура воздуха намного ниже нуля. В таких условиях слабый автомобильный аккумулятор очень динамично теряет остаточный заряд.Эта проблема решается достаточно быстро. Батарею нужно поменять на новую или хорошо зарядить старую.
Топливный насос. Автомобиль по-прежнему не заводится при нормальном питании от аккумуляторной батареи. Вторая причина проблемы, скорее всего, кроется в топливном насосе. Двигатель вашего автомобиля может не запускаться из-за нехватки бензина в топливной системе … Это может быть связано с неработающим бензонасосом, подающим топливо из бензобака. Проверить эту неисправность довольно просто. Если в свечах есть искра, но двигатель не запускается, то причиной простоя является бензонасос.
Датчики. Следующей, не менее частой причиной могут быть датчики коленвала или распредвала … Эти устройства похожи, но расположены в разных местах: вверху и внизу автомобиля. Если аккумулятор полностью заряжен, а бензонасос в порядке, то нужно проверить состояние датчиков. Диагностировать состояние датчиков можно на СТО или самостоятельно. Проверьте, нет ли искры на свечах зажигания при включении зажигания. Если искры нет, причина может быть в неработающем датчике.
Свечи. Они отвечают за подачу искры, которая нужна для воспламенения топливовоздушной смеси. Свечи при постоянных нагрузках выходят из строя, загрязняются, покрываются нагаром. Поэтому нужно проверить их состояние, удалить нагар и промыть. Но лучше на время проверки заменить их на новые. Если двигатель запустится, оставьте их на месте. Если нет, продолжайте искать проблемный участок.
Сигнализация. В некоторых случаях бывает, что неисправная сигнализация влияет на работу системы зажигания.Если причина поломки не была обнаружена в предыдущих элементах автомобиля, нужно отметить эту опцию. Причина, по которой автомобиль не заводится, редко связана с сигнализацией, но ее все же стоит проверить.
Газораспределительный механизм. Самостоятельно диагностировать инжекторный ВАЗ-2110 сложно, поэтому лучше, если эта работа будет выполнена специалистами СТО на необходимом оборудовании. Во избежание неисправностей газораспределительного механизма не заправляйте бензобак топливом с низким октановым числом.Лучший вариант для ВАЗ-2110 с инжектором, это АИ-95, или на крайний случай АИ-92.
Зажигание. Возможно, у вашей машины просто нет зажигания, что затрудняет запуск. В этом случае неисправность будет заключаться в раннем или позднем зажигании, которое появляется из-за вибрации. Со временем крышка распределителя на автомобиле немного поворачивается, в результате чего искра подается неравномерно. Это приводит к неполному сгоранию топлива в цилиндрах, и двигатель начинает работать втрое.Избавиться от этой проблемы можно, повернув крышку распределителя против часовой стрелки.

Ваз 2112 форсунка заведется. Что нужно знать о диагностике

Владельцы автомобилей ВАЗ 2110 Очень часто сталкиваются с проблемой — крутится стартер, а машина не заводится. В сегодняшней статье я хотел бы рассказать вам обо всех причинах возникновения данной неисправности, обратить внимание в первую очередь на устранение этой поломки.

Вообще причин, по которым движок может не запускаться, много и рассмотреть их все в рамках одной статьи невозможно.Однако есть «базовые» условия, которые необходимы для успешного запуска. Обсудим их сейчас.

Почему стартер крутит, а машина не заводится

Для успешного пуска нужна подача топлива рабочим давлением, воздухом и своевременной искрой. Также чрезвычайно важно приготовить правильную топливно-воздушную смесь. Эти условия и должны быть проверены в первую очередь, когда двигатель отказывался запускаться.

Выросший контакт втягивающего реле стартера ВАЗ 2110

Трудности с запуском или его неработоспособность могут возникнуть по разным причинам.Виновников следует искать в таких устройствах:

Неисправности топливной системы для всех типов двигателей;
Проблемы в электрооборудовании станка.

Следует учесть, что пуск двигателя в холодное время существенно отличается от этой работы при плюсовых температурах. Не будем касаться проблем с аккумулятором и стартером, будем считать, что с ними все в порядке, поэтому остановимся только на проблемах силового агрегата.

Почему не заводится ВАЗ 2110 — 3 основные причины

Проблемы с аккумулятором

В первую очередь, если ВАЗ 2110 не заводится, а крутится стартер, проверить работу АКБ. Напряжение на выводах полностью заряженного аккумулятора будет соответствовать значению 12,6 В. при полном разряде оно падает до уровня 10,5 В. Но даже высокое значение напряжения аккумулятора на холостом ходу не гарантирует его стабильной работы. , о которой чуть подробнее будет сказано ниже.

Стоит понимать, что свинцовые батареи не выдерживают полного разряда. Кроме того, их мощность может значительно снизиться из-за количества рабочих циклов и общего срока службы. Таким образом, АКБ с высоковольтным холостым ходом с отключенными электрическими приемниками может быть не в состоянии выдавать необходимую мощность для работы стартера. Как это проверить?

Определить факт отсутствия у АКБ резерва необходимой емкости (ампер) можно с помощью того же мультиметра, считывающего уровень напряжения на выводах АКБ при запуске двигателя.Если напряжение падает ниже 10,5 В — значит аккумулятор полностью разряжен или вышел из строя и не может запустить стартер ВАЗ-2110.

Среди основных причин саморазряда можно выделить следующие:

выпал генератор или не работает регулятор напряжения;
ключ зажигания оставлен надолго;
неправильная работа аккумулятора, выход из строя из-за физического износа и исчерпания его рабочего ресурса;
Неисправности проводки.

Во избежание проблем с аккумулятором и работой генератора, на приборной панели ВАЗ есть специальная индикация. Она сообщает О. возможные проблемы с генератором, разрыв ремня от ведущего вала до генератора или неисправность АКБ. Если вы не хотите преждевременно покупать новую аккумуляторную батарею — проблемы с генератором должны быть решены в ближайшие 50-100 км. Запускаем после появления соответствующей индикации на приборной панели.

Проверка свечей и искр

Если двигатель не заводится пять секунд, крутить стартер бесполезно. Можно еще попробовать начать, но этого вряд ли хватит. Более того, слишком долгая работа стартера может привести к его перегреву и даже возгоранию.

Если долго пытаться запустить карбюраторный двигатель, то бензин залит свечи и дальнейшие попытки его запуска будут невозможны в принципе. У форсунок есть режим продувки, поэтому свечи можно сушить, не вынимая их из машины — нужно просто прижать педаль газа к полу и крутить стартер.

Но это полуразмеры. В первую очередь следует открутить хотя бы одну свечу, надеть на нее провод и расположить свечу на двигателе так, чтобы между металлической частью свечи и металлом двигателя оставалось расстояние около трех миллиметров. Включите стартер и убедитесь, что между свечами есть равномерная искра.

Сделайте такую проверку каждой свечи. Если искр нет ни на одной из свечей, значит, в системе зажигания глобальные проблемы.

Проверить топливный насос и подачу топлива

Принцип подачи топлива в карбюраторных и инжекторных моделях моторов различается, но периодически возникающие неисправности во многом схожи. Подача топлива в обе системы осуществляется от АЗС. В карбюраторной модели он имеет механический привод, в инжекторных — это электронасос, создающий высокое давление в топливной рампе. Оба типа насосов имеют встроенные топливные фильтры, засорение которых приводит к сбоям при попытке запустить двигатель.

Косвенно определяют подачу бензина в баллоны по внешнему виду Свечи. Если мокрая свеча выкручивается из баллона и пахнет бензином, значит с подачей топлива все в порядке. Однако лучше убедиться, что это более надежно.

Электропривод АЗС может не работать из-за отсутствия напряжения питания на ее выводах. Виновником такой ситуации может быть перегоревший предохранитель или обрыв проводов. Проблемы могут возникнуть по вине карбюратора, слабые жиклеры не дадут запустить двигатель.Но большинство проблем в топливной системе заложены в форсунках. В таких системах есть несколько датчиков, контролирующих и регулирующих работу силового агрегата. При выходе из строя ДПКВ запуск двигателя невозможен. Подобные неисправности могут возникнуть из-за неисправности регулятора давления в топливной системе. Невозможно исключить от организаторов плохой запуск форсунки двигателя.

На инжекторных двигателях Для этого нужно сбросить давление в топливной системе с помощью специального клапана в конце топливной рампы.Откручиваем колпачок и нажимаем на вентиль отверткой. Из-под клапана должен быть бензин. После этого отпустите вентиль и включите зажигание. В это время он обязан заработать заправку, восстанавливая сброшенное давление в системе. Если помпа бесшумна, включите стартер. При включении стартера насос не работает, скорее всего неисправна в системе его питания.

Если помпа заработала, то еще раз проверяем давление в топливной системе, закидывая через тот же клапан в рампе.Повторный разбрызгивание бензина говорит, что с топливной системой все в порядке. Когда бензин не брызгает и совсем не появляется из-под клапана, можно говорить о неисправном регуляторе давления топлива в рампе (постоянно жрет бензин через обратную магистраль в бак) или какой-то пробке в основной топливной магистрали (для Например, из-за замерзания воды в некачественном топливе).

На карбюраторных двигателях Проверить расход топлива намного проще. Достаточно снять крышку воздушного фильтра, сдвинуть рычаг дроссельной заслонки первой камеры карбюратора, имитируя нажатие педали газа, и посмотреть, не брызгает ли бензин из форсунки.Вы можете залить бензин в карбюратор, вы можете включить ручную подкачку, которая есть на всех механических топливных насосах.

Обрыв ремня ГРМ

ВАЗ 2110 не заводит крутить стартер — возможно причина кроется в обрыве ремня ГРМ?

Газораспределительный механизм двигателя приводится в движение шестерней коленчатого вала. Изначально для этой цели использовались цепи и зубчатые ремни, которые начали массово применяться около двадцати лет назад, вызвали недоверие у автовладельцев.

Несомненными преимуществами ременной передачи перед цепной является простая конструкция, малая масса и небольшой шум. Однако он не лишен недостатков, главный из которых — относительно небольшой ресурс ремня ГРМ.

Конечно же неисправный, порванный или укомплектованный направляющим ремнем, ремень ГРМ тоже становится причиной того, что ВАЗ 2110 не заводится. Кстати, на стоковых подделанных моделях двигателя 21120 порванный бревенчатый ремень тоже становится причиной деформации клапанов и требует дополнительного ремонта.В этом случае езда даже после замены ремня без восстановления клапанов невозможна.

Проверку наличия искры в свечах производят визуально путем включения зажигания и прижатия внешней металлической части свечи к металлическому неокрашенному кузову автомобиля или к элементам конструкции. Не забывайте, что все электрические части изделия находятся под высоким напряжением, ведь работы лучше производить в изоляционных перчатках. Если искры не только на одной свече — обязательно проверьте остальные, сделав соответствующие выводы.

Последствия обрыва ремня ГРМ полностью зависят от конструкции силового агрегата. Чтобы представить, что будет в этот момент, нужно обратиться к механике двигателя внутреннего сгорания.

В работающем двигателе поршни непрерывно перемещаются из одной мертвой точки в другую. Во время впуска поршень движется вниз, и впускной клапан открывается, выпускной клапан открывается во время такта выпуска, поршень движется вверх. В момент, когда поршень находится в верхней мертвой точке, все клапаны должны быть закрыты.При обрыве ремня ГРМ распредвал перестает вращаться, а клапаны останавливаются в одном положении. Коленчатый вал продолжает вращаться по инерции, а поршни устремляются в сторону открытых клапанов.

В некоторых двигателях, например, в 8-клапанном ВАЗ-2111, поршни имеют специальные участки, позволяющие избежать контакта с клапанами в случае их поломки. В этом случае никаких последствий не будет, разве что машина не сможет добраться своим ходом до гаража или мастерской.

Как проверить топливно-воздушную систему ВАЗ 2110

Еще одной причиной, по которой ВАЗ 2110 не запускается, может стать неисправная подача воздушной смеси в двигатель автомобиля.В системе аварийной подачи воздуха он встречается крайне редко и сокращается или забивается плотным воздушным фильтром или перекрывает воздушный канал. Такие неисправности вряд ли возникнут на хорошо обслуживаемом оборудовании. Личная машина. Но если машина, например, сервисная или недавно купленная, не лишним будет убедиться, что фильтр цел, а тряпка не застряла в канале после недавнего ремонта.

Система подачи топлива в двигатель управляется электронным блоком управления, который, в свою очередь, регулирует соотношение топлива и воздуха по показаниям датчика массового расхода (ДМРВ) и датчика положения дроссельной заслонки.Если оба неисправны — ничего удивительного, что ВАЗ 2110 не заводится.

Тогда стоит проверить состояние воздушного фильтра, так как это сделать проще всего. И, если ни одно из вышеперечисленных действий не помогло, необходимо проверить давление в системе, создаваемое при исправном топливном насосе. Подсоедините манометр к диагностическому укладчику топливной рампы и измерьте давление. Его низкие уровни о забитом фильтре помпы, а высокие — о неисправности коробки передач.

Нормальный уровень давления напрямую зависит от типа двигателя ВАЗ 2110, установленного в автомобиле:

предел от 284 до 325 кПа нормален для моторных двигателей 2111, 2112;
Предел от 364 до 400 кПа является нормальным для двигателей типа 21114, 21124.

Кстати, работу ТНВД тоже можно определить, отключив магистральный шланг подачи бензина на аппарель и прокачав через него бензин в чистую емкость. Хорошая помпа карается минутой минимум 1.5 литров. Топливо.

Слушайте также работу стартера. Срабатывает ли главное электромагнитное реле с характерным щелчком и работает ли вообще электромеханический привод агрегата. Несмотря на то, что конструкция стартера предельно проста, на нем может потеряться электрический контакт или выйти из строя коробка передач. В последнем случае будет слышен характерный скрип или свист.

Если стартер не вращается — его следует демонтировать из-под капота автомобиля. Этот процесс не займет много времени, как собственно разборка самого блока.Стоит проверить исправность электрической части с помощью мультиметра, «вызывая» обмотку, и разобрать коробку передач. Большое количество смазки в нем в холодное время года не дает вращаться стартеру.

Проверка электрооборудования ВАЗ 2110

Если в рабочих цилиндрах есть что гореть, то нужно искать, что заставит смесь гореть. Это значит, что нужно обратить внимание на систему зажигания автомобиля. Это может быть распределитель зажигания, высоковольтная катушка и провода, свечи.

Не бывает, чтобы одновременно вышли из строя все устройства, поэтому о них стоит рассказать отдельно. Мы предполагаем, что трамблер установлен правильно, в этом случае выход из строя может произойти из-за поломки крышки или бегунка, отказа датчика Холла.

Однако чаще всего причина оказывается в плохом контакте в разъеме питания распределителя зажигания. Создавать проблемы способен модуль или катушка зажигания, которые не вырабатывают высокое напряжение, чтобы образовывать искры на свечах.Форсунки работают вместе с модулями зажигания, которых обычно два к двигателю. Один обеспечивает работу 1 и 4 цилиндров, а второй 2 и 3 цилиндра.

В этих системах может возникнуть проблема с электронным блоком управления, который формирует управляющие импульсы для всех систем, включая зажигание. Проверить этот блок можно только заменой. То же самое можно сделать и с модулями зажигания.

Иногда неисправность может быть вызвана высоковольтной катушкой, она не создает напряжения, которое может образовывать искру для воспламенения топливно-воздушной смеси.Проверить ее работу можно, если вывернуть цилиндрическую свечу и вместе с высоковольтным проводом убедиться в ее контакте с массой мотора. В это время нужно пролистать стартер и посмотреть на свечу. Отсутствие искры подтверждает неисправность катушки зажигания. Невозможно не остановиться на таких элементах систем зажигания, как свечи.

Это они воспламеняют топливную смесь в рабочих цилиндрах двигателя. В процессе их работы возникают металлические части их электродов, после чего зазор увеличивается, запуск двигателя затрудняется, и он становится невозможным вообще.Регулярно проверяйте состояние свечей, особенно их зазор, тогда проблем удастся избежать. Еще можно продолжить обзор ситуаций, когда крутит стартер, но ВАЗ 2110, 2112, 2114 не заводится.

Абсолютно все случаи учесть просто невозможно, но чтобы избежать таких ситуаций, своевременно выполняйте регламенты по техническому обслуживанию машин, применяйте только качественные эксплуатационные жидкости.

В идеале проблему нужно искать с помощью диагностического сканера. Но можно и по старинке, как уже было сказано выше: проверить наличие искры и подачу топлива.При включении зажигания срабатывает бензонасос, слышно гудение под задним сиденьем? Если нет, проверьте предохранитель и разъем топливного насоса. Предохранитель топливного насоса находится в блоке за центральной консолью, для доступа к нему нужно снять крышку в ногах переднего пассажира. Нам понадобится предохранитель с цифрой 3 (АЗС, форсунки). Помимо него стоит проверить предохранитель 1 (контроллер), а также реле 5 (топливный насос) и реле 6 (основное). Также стоит проверить разъем бензонасоса, проблема в плохом контакте на разъеме.Скручивание свечи можно проверить на искре, надев на нее свечной колпачок, прислонив свечу к корпусу и покрутив стартер. При этом на твиттере свечки будет видно, осталось ли горючее или свеча сухим. Часто бывает, что он не запускается из-за неисправности в цепи датчика положения коленчатого вала, определяющего момент подачи топлива и бенгальских огней. Расположение датчика на четвертом фото. Не лишним будет снять кожух и заглянуть в привод ГРМ — ремень мог порваться.Что ж, убедитесь, что в баке достаточно бензина, ведь датчик топлива может содержать.

Что делать, если ВАЗ 2112 не заводится? Для начала успокойтесь и не паникуйте. Чтобы найти недостаток, нужны трезвые, спокойные мозги. Не нужно сразу тащить машину к мега специалистам со сканером. Теперь, когда у ноутбука много несправедливой диагностики в ноутбуке. Диагностика заключается в том, что они подключены к ЭБУ и считывают ошибки. Если ошибок нет, говорят, что у вас все в порядке.Это не диагноз, это устаревание денег. Обычная диагностика: считывание ошибок, проверка сигналов с датчиков форсунок, измерение давления в топливной рампе и по окончании четкий ответ, что делать с машиной для запуска. Вы всегда можете попытаться разобраться в самой неисправности, и данная статья вам в этом поможет.

ВАЗ 2112 не заводится, последовательность действий:
1) Включите зажигание и посмотрите на панель приборов. При этом должны гореть следующие лампочки: лампа аварийного давления масла, лампа зарядки аккумуляторной лампы «Check Engine» Если при включении зажигания панель не светится, нужно искать, почему она не идет со мной, надежность клемм АКБ предохранитель в монтажном блоке.
Если панель горит, то нас больше всего интересует лампа «Check Engine». Эта лампочка горит на не спроектированном двигателе и указывает на то, что ЭБУ выкопан и работает. Если «Check Engine» не горит, то нужно проверить предохранитель на ЭБУ, который находится сбоку от пассажира под бардачком слева. Здесь находится электронный блок управления, а также доска с тремя реле и предохранителями. Первый реле ЭБУ, второй — включения вентилятора, третий бензонасос.При повороте ключа зажигания первое и третье реле должны щелкнуть: Включите ЭБУ ВАЗ 2112 и топливный насос.
Не переходите к следующим пунктам, пока не добьетесь того, что лампочка Check Engine перегорит. В крайнем случае можно бросить на работу хорошо хороших сотрудников, а стоит ли проверить, есть ли. Если чек двигателя «Check Engine» не горит, значит компьютер не работает и машина не запускается. Кстати, ЭБУ вещь дорогая, цена на нее порядка 100 долларов. И перед покупкой нужно быть на 100% уверенным в ее неисправности.В некоторых случаях, например, при сжигании выходных ключей, ЭБУ можно отремонтировать.
2) при включении зажигания в районе заднего сиденья Должна быть слышна работа топливного насоса. Если звука нет, нужно проверить предохранитель и реле АЗС. Если они исправны, то снимите заднюю спальню и измерьте напряжение на выводах бензонасоса. Если напряжение не приходит, ищите причину в проводке.
3) Узнаем, крутится ли стартер при повороте ключа зажигания.Если не крутит, то аккумулятор заряжен, все ли клеммы подключены к стартеру, настроено ли втягивающее реле. Если стартер крутится, переходите к шагу 4.
4) Если включен «Check Engine», трясет топливный насос, крутится стартер, то нужно проверить искру. Для проверки искры открутите свечу, прижмите ее к массе и покрутите стартер. Поочередно проверьте искру на всех четырех цилиндрах двигателя.
Возможны следующие ситуации:
— Искра на всех четырех цилиндрах.Так что все нормально, переходим к пункту 5.
— у меня искра 1 и 4 цилиндра, нет 2 и 3 искры. Неисправна катушка на 2 и 3 цилиндре в модуле зажигания.
— Искры есть 2 и 3 цилиндра, 1 и 4 искры нет. Неисправна катушка на 1 и 4 цилиндре в модуле зажигания. Замена модуля зажигания. Если замена модуля зажигания не помогает, значит, выходные ключи на модуле зажигания от ЭБУ неисправны. Нужен ремонт ЭБУ.
— Ни на одном цилиндре нет искр.Самая частая причина в этом случае — ДПКВ. ДПКВ ВАЗ 2112 — датчик положения коленчатого вала двигателя. По сигналу этого датчика ЭБУ дает команду модулю зажигания на образование искры. Также очень часто выпадают, сливают жилы с разъема ДПКВ. Также можно исправить ДПКВ, но шестерня, на которой работает датчик, механически не связана с колесом генератора.
Многие очень опасаются того, что у инжектора ВАЗ 2112 много датчиков. Да, датчиков много, но машина не заводится из-за неисправности одного из них — ДПКВ.При неисправности ДМРВ (датчик расхода воздуха) ЭБУ будет работать на ДПДП (датчик положения дроссельной заслонки). Если ДПДЗ неисправен, то компьютер рассчитает горючую смесь ДМРВ. Это аварийный режим работы, но двигатель запустится. Может отряд, тупой, заведется на машине. ОТ неисправной ламбдой, датчика фаз, датчика детонации ВАЗ 2112 тоже заведется.
5) откручиваем свечу от баллона и смотреть мокрая она или нет. Если свечи засохли, значит в сети не разбрызгивается топливо.Необходимо проверить давление в топливной рампе. Сбоку от топливной рампы есть специальный болт, который закручивается и вместо него вставляется манометр. Затем включается топливный насос и манометр должен показывать давление в рампе. Если манометра нет, можно просто открутить болт и включить помпу — из отверстия под манометр должна выбиться хорошая жиклер топлива.
Если в топливной рампе нет давления, необходимо заменить топливный фильтр, Проверить, не забит ли топливо Mainer От бака до топливной рампы.
6) Если свеча мокрая, нужно открутить все свечи ВАЗ 2112 и просушить их. Ставить глупо. Если машина снова не заводится и свечи будут гореть бензином, нужно проверить метки ГРМ. Снимаем крышку ремня ГРМ и проверяем метку на распределительной шестерне Vala. И табличка на шестерне коленвала. Если метки не совпадают, значит, фазы газораспределения и автомат не запустится.

Колесо коленчатого вала, на котором ремень ГРМ связан шпонкой с шестерней, от которой работает ДПКВ.Проверьте на месте этого ключа.
Если шестерня болтается сама по себе, искра подается неправильно и двигатель не запускается.
Также свечи могут заливаться, если форсунки забиты и они не распыляют, а заливают топливо. В этом случае необходима очистка форсунок. Из-за грязных форсунок двигатель обычно плохой, но заводится.

Загрязнение форсунок дает о себе знать с наступлением холодов, когда двигатель требует дозаправки до запуска двигателя топливной смесью, которая легко заливает свечи и ВАЗ 2112 не запускается.
Вот и все основные причины того, что ВАЗ 2112 не заводится. Описанные выше неисправности — это 99 процентов случаев, когда машина отказывается заводиться. Есть более глубокие и сложные случаи, но это скорее исключение, чем правило. Ознакомиться с указанными вещами не составит труда даже водителям с небольшим опытом работы и сэкономить на ремонте. А в последствии может и не раз
Выручить в ситуации, когда машина не заводится.

С 1999 по 2008 год выпущено

легковых автомобилей ВАЗ-2112.Они комплектовались пятью марками двигателей, имевших систему питания с распределенным впрыском топлива, то есть все эти двигатели были инжекторными. Итак, когда возникает такая неприятная ситуация, когда двигатель в самый неподходящий момент отказывается заводиться, водителю придется искать неисправность в любой из трех систем: запуска, зажигания, питания. Виновником такого положения вещей также может стать электронная начинка автомобиля.

Если водитель «Двенадцатого» использует активированную электронную противоугонную систему (Иммобилайзер), то при ее неправильном открытии после открытия дверей вашего автомобиля противоугонная система заблокирует запуск двигателя, считая ее владельца злоумышленником. пытаюсь поймать эту машину.В этом случае для повторного запуска двигателя потребуется повторно провести обучение системы с помощью красной кнопки.

Если при попытке запустить двигатель, из-под капота ни единого звука вы не услышите, придется проверить состояние тягового реле и контактных соединений в электрической цепи стартера. А если вы слышите всего один щелчок, значит, сработало тяговое реле, и тогда вам нужно будет оценить состояние щеточного узла коллектора, контактов тягового реле или обмотки якоря.При многократном нажатии придется менять тяговое реле из-за выхода из строя его удерживающей обмотки. Когда при включении стартера вы услышите треск или скрежет, это будет говорить о возможных механических неисправностях Бендикса, ведущей шестерни стартера или шестерни маховика.

При включенном стартере после нескольких безуспешных попыток запустить двигатель придется сразу повернуть свечу зажигания. Если он мокрый, то в цилиндры поступает топливо, и двигатель не запускается из-за отсутствия искры.Не будет в случае черной нагара на изоляторе центрального электрода, проверки изоляции высоковольтных проводов или выхода из строя катушек зажигания. Далее последовательно заменяя вышеперечисленные устройства, пытаясь найти неисправность системы зажигания.

Двигатель не запускается, если в цилиндры не поступает бензин. По слухам, проверяется работа электрического топливного насоса на момент включения зажигания. Если не работает, то проверьте состояние его электрической цепи, начиная с предохранителей, переключающего реле и заканчивая самим бензонасосом.При хорошем топливном насосе, но при отсутствии топлива в цилиндрах придется проверять давление в топливной рампе, так как при выходе из строя регулятора давления оно может быть ниже необходимого. Но для этого потребуется манометр. Да и форсунки могут выбить выходное отверстие, что тоже перестанет подавать топливо в цилиндры.

> Что делать, если ВАЗ 2112 не заводится? Для начала успокойтесь и не паникуйте. Чтобы найти недостаток, нужны трезвые, спокойные мозги.Не нужно сразу тащить машину к мега специалистам со сканером. Теперь, когда у ноутбука много несправедливой диагностики в ноутбуке. Диагностика заключается в том, что они подключены к ЭБУ и считывают ошибки. Если ошибок нет, говорят, что у вас все в порядке. Это не диагноз, это устаревание денег. Обычная диагностика: считывание ошибок, проверка сигналов с датчиков форсунок, измерение давления в топливной рампе и по окончании четкий ответ, что делать с машиной для запуска.Вы всегда можете попытаться разобраться в самой неисправности, и данная статья вам в этом поможет.

ВАЗ 2112 не заводится

ВАЗ 2112 не заводится, последовательность действий:
1) Включите зажигание и посмотрите на панель приборов. Должны гореть следующие лампочки: лампа аварийного давления масла, лампа зарядки аккумулятора, лампа проверки двигателя. Если при включении зажигания панель не светится, нужно искать, почему не идет питание, надежность клемм АКБ, предохранитель в монтажном блоке.
Если панель горит, то нас больше всего интересует лампа «Check Engine». Эта лампочка горит на не спроектированном двигателе и указывает на то, что ЭБУ выкопан и работает. Если «Check Engine» не горит, то нужно проверить предохранитель на ЭБУ, который находится сбоку от пассажира под бардачком слева. Есть сам электронный блок управления, а также планка с тремя реле и предохранителями. Первое реле ЭБУ, второе — включение вентилятора, третье топливный насос.При повороте ключа зажигания первое и третье реле должны щелкнуть: Включите ЭБУ ВАЗ 2112 и топливный насос.
Не переходите к следующим пунктам, пока не добьетесь того, что лампочка Check Engine перегорит. В крайнем случае можно бросить на работу хорошо хороших сотрудников, а стоит ли проверить, есть ли. Если чек двигателя «Check Engine» не горит, значит компьютер не работает и машина не запускается. Кстати, ЭБУ вещь дорогая, цена на нее порядка 100 долларов. И перед покупкой нужно быть на 100% уверенным в ее неисправности.В некоторых случаях, например, при сжигании выходных ключей, ЭБУ можно отремонтировать.
2) При включении зажигания в зоне заднего сиденья должна быть слышна работа топливного насоса. Если звука нет, нужно проверить предохранитель и реле АЗС. Если они исправны, то снимите заднюю спальню и измерьте напряжение на выводах бензонасоса. Если напряжение не приходит, ищите причину в проводке.
3) Узнаем, крутится ли стартер при повороте ключа зажигания.Если не крутит, то аккумулятор заряжен, все ли клеммы подключены к стартеру, настроено ли втягивающее реле. Если стартер крутится, переходите к шагу 4.
4) Если включен «Check Engine», трясет топливный насос, крутится стартер, то нужно проверить искру. Для проверки искры открутите свечу, прижмите ее к массе и покрутите стартер. Поочередно проверьте искру на всех четырех цилиндрах двигателя.
Возможны следующие ситуации:
— Искра на всех четырех цилиндрах.Так что все нормально, переходим к пункту 5.
— у меня искра 1 и 4 цилиндра, нет 2 и 3 искры. Неисправна катушка на 2 и 3 цилиндре в модуле зажигания.
— Искры есть 2 и 3 цилиндра, 1 и 4 искры нет. Неисправна катушка на 1 и 4 цилиндре в модуле зажигания. Замена модуля зажигания. Если замена модуля зажигания не помогает, значит, выходные ключи на модуле зажигания от ЭБУ неисправны. Нужен ремонт ЭБУ.
— Ни на одном цилиндре нет искр.Самая частая причина в этом случае — ДПКВ. ДПКВ ВАЗ 2112 — датчик положения коленчатого вала двигателя. По сигналу этого датчика ЭБУ дает команду модулю зажигания на образование искры. Также очень часто выпадают, сливают жилы с разъема ДПКВ. Также можно исправить ДПКВ, но шестерня, на которой работает датчик, механически не связана с колесом генератора.
Многие очень опасаются того, что у инжектора ВАЗ 2112 много датчиков. Да, датчиков много, но машина не заводится из-за неисправности одного из них — ДПКВ.Если он неисправен (датчик расхода воздуха), то ЭБУ будет работать на ДПДЗ (датчик положения дроссельной заслонки). Если ДПДЗ неисправен, то компьютер программно рассчитает горючую смесь. Это аварийный режим работы, но двигатель запустится. Может отряд, тупой, заведется на машине. При неисправной лямбде, датчике фазы, также запустится датчик детонации ВАЗ 2112.
5) откручиваем свечу от баллона и смотреть мокрая она или нет. Если свечи засохли, значит в сети не разбрызгивается топливо.Необходимо проверить давление в топливной рампе. Сбоку от топливной рампы есть специальный болт, который закручивается и вместо него вставляется манометр. Затем включается топливный насос и манометр должен показывать давление в рампе. Если манометра нет, можно просто открутить болт и включить помпу — из отверстия под манометр должна выбиться хорошая жиклер топлива.
Если в топливной рампе нет давления, необходимо заменить топливный фильтр, проверить топливопровод от бака до топливной рампы.
6) Если свеча мокрая, нужно открутить все свечи ВАЗ 2112 и просушить их. Ставить глупо. Если машина снова не заводится и свечи будут гореть бензином, нужно проверить метки ГРМ. Крышка ремня ГРМ снимается и проверяется метка на шестерне распределительного вала и метка на шестерне коленчатого вала. Если метки не совпадают, значит, фазы газораспределения и автомат не запустится.

ТРАНСФЕР TRW ВАЗ 2112

Топливо Рампа ВАЗ 2112

Загрязнение форсунок дает о себе знать с наступлением холодов, когда двигатель нужен для запуска двигателя, который легко заливает свечи и ВАЗ 2112 не запускается.
Вот и все основные причины того, что ВАЗ 2112 не заводится. Описанные выше неисправности — это 99 процентов случаев, когда машина отказывается заводиться. Есть более глубокие и сложные случаи, но это скорее исключение, чем правило. Ознакомиться с указанными вещами не составит труда даже водителям с небольшим опытом работы и сэкономить на ремонте. А в последствии может и не раз
Выручить в ситуации, когда машина не заводится.

Iziphene Vaz-2110: акухо интланци.Клапан форсунки Le 8: ezibangela ingxaki enokwenzeka

Ukusilela Vaz-2110 kunokwenzeka ukuba zohlulwa ngokwendidi ezintathu. Le yingxaki kwinkqubo yonikezelo amafutha, iintlobo lokungaphumeleli kwi-elektroniki kunye nobunjineli umbane, kwakunye yinkathazo jikelele (ibhokisi ICE). Ukuba imoto kukho ingxaki kwinkqubo ucinezelo, koko ukuhlola ngoko nangoko — ulahlekile yintlantsi. Махе сижонге укуба кутени Ваз-2110 акухо интланци (инжектор лвезивало 8). Ngoko ke, zithini izizathu zale ukusilela?

Izizathu ezinokwenzeka ngenxa kukunqongophala

Uninzi iimoto mihla mayixhotyiswe ezininzi abenzi boluvo.Benza ukuphila lula ke kosomashishini imoto kunye nzima ukulungisa. Я электроники unoxanduva ukusebenza motor inaliti, kukho abenzi boluvo eziliqela, inkqubo onoxanduva isusa. Kodwa izizathu ukuba akukho iintlantsi (ВАЗ-2110, инжектор izivingco-8), кукэнокубахо езинье ииндаво. Кухо iindidi ezininzi umonakalo enokwenzeka. Ingxaki yokuqala kunganxulunyaniswa kwindlela amafutha isithuthi ezahluka-hlukileyo. Oku kuquka ukungaphumeleli apho amafutha akakwazi kungena iziqulathi okanye supply kakuhle.

Укуба акухо йинтланци (ВАЗ-2110, форсунка izivingco-8), укуза абе кунье нэнккубо амафута. Lidla ayiwenzi okanye реле насоса ngokwayo ukuntywiliselwa element. Уваваньо львензива «йи индлебе».

Ngoko kukho ezi ngxaki zinxulumene kunye nenxalenye zombane. Le yenye yezona ngxaki eqhelekileyo. Xa поломок ezinjalo amakhandlela uza yokumpompoza yombane. Ngokwendalo, umxube ephakamayo. Phakathi neengxaki zehlabathi — ukusilela ingini epheleleyo, ezaphukileyo ibhanti ixesha.Iinkcukacha ngezi iziphene musa ukuma.

iindlela isifo

Kutheni na ukuba kungachithwa yintlantsi (ВАЗ-2110, форсунка izivingco 8)? Ingxaki kufuneka ibe ukufumanisa manqanaba efundisayo kunye eziliqela. Kwaye ukufuna izizathu ukuba nempumelelo, kuza kufuneka multimeter kunye arrester.

step One

Ngokuqhelekileyo iimpawu le ngxaki zezi zilandelayo: стартер уджика рхоко квимо яво экхелекилейо, квайе инджини акафуни укукала. Esinye sezizathu mhlawumbi — impompo yamafutha, oko akuthethi ukuqala.Ке калоку, укушасва «эзилишуми ‘укуба зифаква футхи ибекве нгко нгапхакати этанкини.

Khangela nto ingaba bubukho umsebenzi yesandi. Vula kwi ucinezelo — kufuneka nemicimbi kule ndawo izihlalo angasemva. Maxa wambi akakho. Куло мзекело, куфунека углоле ифюзи. Ваз-2110 — eli инжектор авто, блок предохранителей kwaye ukwakweli ecaleni console iziko kwicala umkhweli le. izinto zokubopha Jija, ngoko ususe isiciko, khangela iifyuzi kwi yokusebenza endaweni xa kuyimfuneko. Ukuba izinto hayi basebenza kakuhle, kufuneka uhlole ukuba ngaba relay ivuliwe, kokubini engundoqo kunye nempompo amafutha.Ixesha ukufakwa enokuphathwa nge ngomnwe. Kwakhona, uya kuva ngokucofa.

Ukuba impompo fuel operable ngokusebenzisa igeyiji xi khangela ukufumaneka amafutha kulo. Ukuba uphawu ayifumaneki, ngoko nqakraza kwi spool kwi ekupheleni kaloliwe amafutha. Le nto inokuba eqokobheni zokuzikhusela. Uxinzelelo ия куба kakhulu kangako, nangona amandla igqitywe ukusebenza. Yokuyisebenzisa impompo kunye nokungabikho loxinzelelo abonisa ekuphazamiseni kumgca amafutha kulo. Оку kuxhokonxwa ivalekile amafutha lokucoca ulwelo.

step ezimbini

Ukuba Vaz-2110 akukho yintlantsi (инжектор kwemithambo-8), ntonje unobangela plug yintlantsi. Ngokuqhelekileyo, bahlola ukuba impompo yamafutha aphilileyo. Kungcono ukuvavanya arrester ukusetyenziswa. Ukuba wangoku wababela amakhandlela ezimbini, qiniseka kukho ucazululo «йи интлама».

Uhlobo, xa kukho ucingo ezophukileyo coil ucinezelo, okanye iinyembezi ngokubhijela zakhe. Укуба ВАЗ-2110 акухо йинтланци (инжектор лвезивало 8) фезу квала масинго мабини, оонобангела квапхулва учинезело катушка оканье исилаули.Kwiimeko zombini, kukho amathuba komsipha iingcingo ophezulu ombane. Олу хето Kubalulekile ukuhlola kuqala. Jonga kwinqanaba yokunganyangeki. amaxabiso lesiqhelo ukuya Ом 200.

ohlobo ucinezelo

Unga khangela i iikhowudi yesiphoso ibekwe imemori yemoto. Ukuba ECU ayikho imisebenzi диагностический, kufuneka ufake и eyaziwa imodyuli elungileyo.

Funda isizathu sokuba akukho yintlantsi kwi Vaz-2110 (инжектор kwemithambo-8), singaba esisebenza eziphosakeleyo.Unako ukwahlula kwiingcingo ukusuka umlawuli ukuya coil ucinezelo. Укуба yintlantsi angekhoyo nganye jiko, kuyimfuneko ukuqinisekisa ubukho bokutya. Укуба акукхо кухулулека йомбане, нгэнкса ясо насифхи на исизатху, нгоко ке элемент куфунека итсхинтшве. Le nkqubo isebenza lo mnqongo ucinezelo. Нгоко эндавени операция «табата» зия кушекишва.

iimpazamo engaba форсунки Vaz

коды ingabonisa naziphi na iimpazamo amacandelwana kunye udweliso kwisithuthi. Kaninzi oku kungenxa abenzi boluvo.Ingakumbi abachaphazelekayo ukuba abenzi ubushushu — ukuba shushu ngokugqithisileyo. Kwakhona, abaqhubi bakhalazela esatsiba. kuvela iingxaki ngenxa ekuqhubekekeni zo xhulumaniso. Ngenxa yoko, abanako nje umlilo. Оку квакхона кукука поломка идумиле ваз-2110 — акухо интланци. Инжектор Kwemithambo 8 ngesiqhelo bephumile kuyo.

Ngoku, lo imposiso enxulumene injini. Йейона ixhaphakileyo kubo — нобушушу. Kwakhona shushu ngokugqithisileyo kunye yintlantsi, yintlantsi ukuze yalahleka.Ngenxa yoko, i-injini ubonisa akukho zimpawu zokuphila. Ngaphezu koko, kubalulekile ukuqwalasela kwemithambo. Ezi nkcukacha zinokuthi kakhulu uyosuleleka, oko kuya kukhokelela ekuvalweni yabo epheleleyo. Abayi Musa ukuvumela ayimfuneko umoya kunye amafutha umxube. Ekugqibeleni, abalandeli — ukuba azisebenzi, ngoko ke iyunithi amandla iya kusoloko shushu ngokugqithisileyo.

nezinye nonile

Ukuba ingini starter na ejikelezayo ngoko shwaka ilangatye phakathi kwe iswitshi ucinezelo kunye nesiqalelo.Оку kwenzeka kakhulu xa ibhetri lingatshajiswanga okanye ezineziphene. ibhetri Eqhelekileyo xa ukuvavanya ibonisa ukuba ngaphantsi kwe 11.8 V. olunemposiso ucinezelo Umbungu izakuvela kwangoko xa umqhubi ifaka isitshixo kunye чудаки. Ukuba ukujikeleza iqhosha kukukhanya kakhulu okanye inzima, endaweni iqhaga. реле Стартер оканые инкубо учинезело ке сесиные съезизату укуба укунгабихо убэ йинтланци. Кодва хлола эзи сайити нгоквабо акусайи kusebenza. Le ukuziqalela unakho jam «втягивающее устройство» isixhobo.Куло мзекело, yintlantsi ilahlekileyo apha endleleni. Abaqhubi anamava betha isitshixo starter okanye isando ukubuyisela yintlantsi. Кодва оку kuyinyaniso kuphela endle.

Kuthekani ukuba yintlantsi elahlekileyo emotweni-2110 Vaz? Jonga zokuqalisa kwegaraji kunye ibhetri. Ukuba icinezelwe emzimbeni isixhobo ‘thabatha’ ibhetri, kunye nentambo «dibanisa» nikulungele «ретрактор», ngoko ke isixhobo ephila. Ngokufuthi yintlantsi kungonakali apho zokuqalisa umsebenzi khona amandla. Le beesekethe kuhle ukujonga multimeter.Enye ayikwazi ukumelana — oncedisayo iya kusebenza isitshixo xa usenza imilinganiselo.

isiphelo

Xa ВАЗ-2110 (инжектор) njengepropane avuse sizathu, kunzima ukumisela ngqo. Mhlawumbi ingxaki ilele kwi банально окисленный. Kwezinye iimeko, le meko mayilungiswe ngokucoca le oxides ezinjengeetheminali. Ingakumbi sinikele ingqalelo ucingo ukusuka ubunzima loya ibhetri. Ngowe-80 ekhulwini amatyala, ingxaki iyatyhilwa kunye nokubanjwa nzima ngaloo ndlela.

ВАЗ-2110: стартер не заводится, не крутится.Возможные неисправности, способы устранения

В статье мы расскажем о том, почему у автомобиля ВАЗ-2110 не заводится и не крутится стартер. Причины могут быть разные, именно о них мы и поговорим дальше. Стартер нужен для того, чтобы размотать коленчатый вал на минимальное количество оборотов, чтобы смесь в камерах сгорания начала воспламеняться. Если стартер перестал работать, запустить двигатель можно только буксиром, что не очень удобно.

Что такое стартер «Десятки»

В инжекторных и карбюраторных двигателях используются стартеры одинаковой конструкции.Причин, по которым они не работают, довольно много. Конструкция агрегата сложна, поэтому для выявления истинных причин необходимо знать особенности функционирования и конструкцию агрегата.

Пускатель — электрический коллекторного типа постоянного тока. Питание осуществляется от аккумулятора. Именно поэтому их обычно называют стартерными батареями — они позволяют подавать большой ток в цепь питания электродвигателя.

Конструкция стартера

Но если стартер крутится, а машина ВАЗ-2110 не заводится, возможно неисправность не только в двигателе, но и в АКБ.Возможно, он разрядился или пришел в негодность. Следовательно, нужно уметь правильно диагностировать неисправности.

Стартовый дизайн на «десятку»:

Неподвижная часть (статор) с обмоткой.
Стальная ступица на задней части устройства.
Ротор с обмоткой и ламелями.
Коробка передач планетарного типа — состоит из трех передач.
Втягивающее реле — служит как для механического переключения, так и для электрического.
Bendix — элемент, который необходим для соединения ротора с венцом маховика.Он имеет обгонную муфту, которая позволяет шестерне вращаться только в одном направлении.
Корпус с крышками — здесь установлены все конструктивные элементы.

А теперь давайте рассмотрим все эти элементы по отдельности и выясним, какие повреждения они могут иметь.

Планетарный редуктор и бендикс

Bendix — это устройство, состоящее из двух элементов. Это шестерня и обгонная муфта. Эти два элемента связаны. Муфта установлена на шкиве и закреплена с помощью шлицев, расположенных по спирали.Это сделано для того, чтобы облегчить перемещение шестерни с муфтой по оси двигателя.

Как только вы поворачиваете ключ в замке зажигания, срабатывает втягивающее реле и приводит в движение бендикс. В том случае, если стартер вращается слишком медленно или вообще не вращается на горячий или холодный, то неисправность может быть в бендиксе. Иногда выходит из строя обгонная муфта, и можно услышать, что электродвигатель дергается.

Втягивающее устройство

По сути, это обычный электромагнит, состоящий из следующих элементов:

Корпус
Обмотка.
Якорь.
Пластина для замыкающих контактов.
Контакты для связи с обмоткой двигателя и плюсом аккумулятора.

Как вы понимаете, этот элемент подключен к обрыву питания электродвигателя. А если ВАЗ-2110 не заводится и не крутится стартер, то велика вероятность, что вышло из строя реле. Необходимо обратить внимание на то, что аккумулятор плюс подключен к втягивающему устройству без предохранителя постоянно.Но с помощью ключа зажигания вы управляете катушкой электромагнита, которая расположена в конструкции реле.

Помимо того, что с помощью реле вы замыкаете силовые контакты, это же устройство управляет бендиксом, о котором мы говорили выше. Очень часто происходит перегорание силовых контактов, с большой потерей тока. В этом случае стартер вращается очень медленно даже при полной зарядке аккумуляторной батареи. При обрыве цепи питания обмотки стартер даже не щелкает при повороте ключа.

Частые неисправности

В том случае, если ВАЗ-2110 не заводится и не крутится стартер, то, скорее всего, причина кроется именно в электродвигателе. Но нужно точно узнать диагноз. Для начала нужно повернуть ключ в замке зажигания до упора и послушать, исправен ли узел. В том случае, если слышен звук, как будто двигатель скручивает, а реле конкретно щелкает, то, скорее всего, поломка обгонной муфты или коробки передач.Как правило, чтобы устранить поломку, нужно установить новый Бендикс и провести диагностику всего стартера.

Но в том случае, если машина очень старая, причина неисправности может заключаться в передачах. А точнее они очень сильно изнашиваются. Как вы понимаете, определить такую поломку можно только после полной разборки агрегата. В том случае, если стартер даже не щелкает при попытке пуска, то, скорее всего, реле втягивания не запитано.Необходимо взять тестер и проверить наличие напряжения на тонком проводе, который подходит к электромагнитному реле.

Учтите, что напряжение должно появиться только тогда, когда ключ зажигания находится в крайнем положении в замке. Очень часто выходит из строя электромагнитное реле, о котором мы говорили выше. Для того, чтобы без демонтажа убедиться в его исправном состоянии, необходимо отсоединить от него тонкий провод, а потом сразу на контакт плюс АКБ. При этом автомобиль должен стоять на стояночном тормозе, ручка КПП должна быть в нейтральном положении.

При этом ВАЗ-2110 не заводится, и стартер не крутится и не щелкает. Если срабатывает реле, то нужно проверить цепь питания и замок зажигания

Если стартер вращается медленно

Если стартер вращается медленно или вообще не видно его работы, то, возможно, контакт на «массе» очень слабый. В этом случае очень большие потери тока. Часто выходят из строя обмотки или узловые щетки. Если ВАЗ-2110 плохо заводится, долго крутит стартер, то неисправность явно не в нем, а в системе подачи топлива.Но учтите, что при длительной работе стартера он быстро выйдет из строя.

Практика показывает, что при выходе из строя одной или нескольких обмоток проще всего установить новый стартер или б / у. Стоимость запчастей, необходимых для ремонта, довольно высока, порядка 1/3 или даже половины стоимости нового стартера.

Как заменить стартер своими руками

Если ВАЗ-2110 (карбюратор) не заводится, а стартер крутится, нужно поискать повреждения в системе подачи топлива и ГРМ.Если вы все же решили отремонтировать агрегат или заменить его, необходимо знать, как проводится разборка и установка на ВАЗ-2110. Придется проделать такие манипуляции:

Выключите зажигание и откройте капот автомобиля. Отсоедините клеммы от АКБ, иначе при работе можно случайно замкнуть провода.
придется снимать корпус воздушного фильтра. Для этого нужно открутить три гайки, которые его крепят.
Первым делом отсоединяем шнур питания. Делается это клавишей на «13». Тонкую проволоку необходимо снять и аккуратно закрепить возле любого троса, чтобы он не порвался во время работы.
Открутите три гайки, которыми корпус стартера крепится к блоку двигателя.

Новый стартер устанавливается в обратной последовательности. Если в старом стартере большое количество поломок, то ремонтировать его нецелесообразно.
