Реле стартера ВАЗ 2110 — где оно и как установить?

В 1995 году с конвейера Волжского Автомобильного Завода сошла совершенно новая модель – ВАЗ 2110. В процессе производства, она, как и все модели завода, подвергалась различным модификациям. Изменениям подверглась и система запуска двигателя. В 2003 году на автомобили данной модели стали устанавливать, так называемое, реле стартера. Для чего нужно это реле? Где оно установлено, и можно ли поставить такое устройство, если оно не предусмотрено? Ответы на эти вопросы изложены в статье ниже.

Что такое реле стартера?

Когда в кругу автолюбителей речь заходит о реле стартера, почему-то все однозначно считают, что реле стартера – это именно втягивающее реле. Такое реле предназначено для изменения положения муфты свободного хода, которая выдвигает специальную шестерню для последующего запуска двигателя. Как только двигатель запускается, реле выходит из-под тока и муфта возвращается в исходное положение, задвигая шестерню обратно. Такой подход позволяет сохранить срок службы шестерни и не испортить автомобильный стартер.

Тем не менее, реле стартера – это не втягивающее реле. Реле стартера представляет собой устройство совсем другого назначения и конструкции. Это электронное реле, которое подключается к цепи питания стартера и, в зависимости от скорости и длительности вращения коленчатого вала, замыкает и размыкает данную цепь.

При включении стартера, первым действием активируется контроллер, который подключает реле стартера, тем самым, включая его. Условием, при котором выполнится данное действие, является число оборотов коленчатого вала соответствующее менее 500 оборотов в минуту. Если в течение 20 секунд работы стартера не произошел запуск двигателя, то есть число оборотов не превысило 500, то реле размыкается и отключает цепь питания стартера.

Однако, есть и другой момент. Если двигатель запустился, и число оборотов превысило 500 оборотов в минуту, а стартер остался запущенным, то реле также автоматически размыкается и не включится до тех пор, пока двигатель не заглохнет. Таким образом, предотвращается случайное включение стартера при работающем двигателе.

Для чего нужно реле стартера?

Данное реле предназначено для выполнения следующих задач:

1. Разгрузка, производимая на контактах замка зажигания.

2. Предотвращение случайного залипания контактов в замке зажигания. Актуально в случаях, когда тяговое реле продолжает работу при запущенном двигателе.

3. Отключение питания стартера, если ключ по неизвестным причинам продолжает включать стартер при работающем двигателе.

Где находится реле стартера и как проверить его работу?

Если вы пытаетесь найти это реле на самом стартере, то вы совершаете большую ошибку. Дело в том, что это реле установлено в блоке реле и предохранителей, который находится в углу панели салона автомобиля. Оно является навесным и устанавливается в специальном, белового цвета, разъеме.

Чтобы проверить работоспособность элемента, попробуйте прокрутить двигатель без искры в течении 20 секунд. Если данное реле находится в исправном состоянии, то стартер должен выключиться по истечению заданного промежутка времени.

Как поменять реле стартера?

В случае, если реле стартера не срабатывает, необходимо провести его замену. Для этого отсоедините минусовую клемму аккумулятора и откройте блок предохранителей и реле. Усилием пальцев вытащите реле и установите на его место новое.

Внимание! Устанавливать любые другие реле с такими же контактами запрещено! Реле стартера имеет соответствующую маркировку, согласно которой производится установка нового. Это значит, что при установке нового реле, оно должно иметь точно такую же маркировку.

Можно ли установить такое реле на ВАЗ 2110, где оно не предусмотрено?

Если у вас автомобиль раннего выпуска, то данного устройства у вас нет. Тем не менее, это не значит, что реле стартера нельзя установить самостоятельно. Если вы желаете защитить свой стартер от непреднамеренного износа и прочих неисправностей, то вы можете подключить такое устройство самостоятельно.

Что необходимо приобрести

1. Провода с сечением 1,5 квадратных миллиметров.

2. Наконечники в виде колец 6-ти и 8-ми миллиметровые по одной штуке каждая.

3. Специальный разъем типа «мама» в количестве 5-ти штук.

4. Штекер типа «папа» в количестве одной штуки.

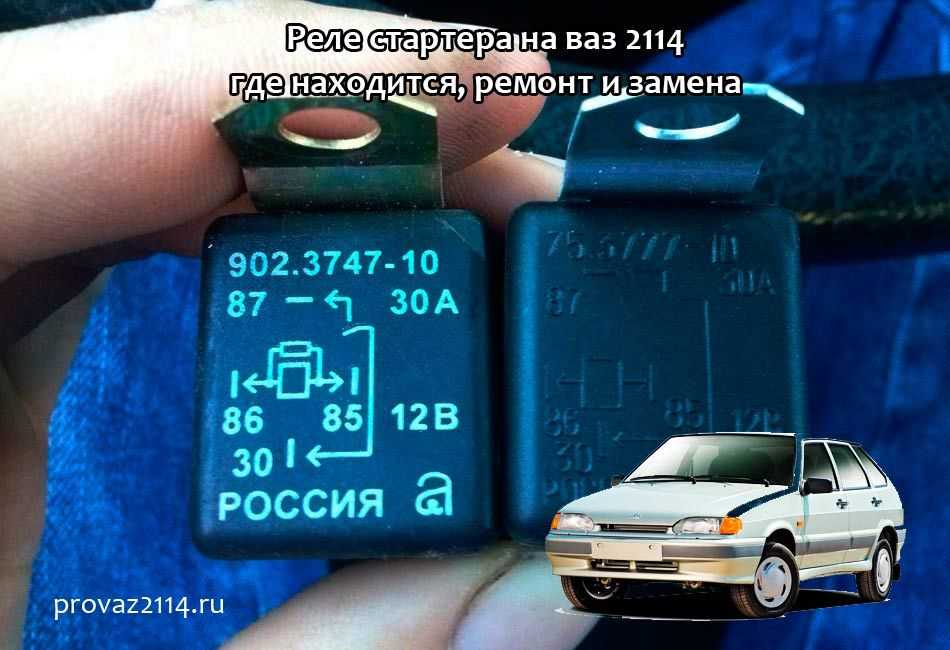

5. Дополнительное реле, купленное в магазине автозапчастей.

Видео — Установка реле стартера ВАЗ-2110

1. Выберите место для установки реле в подкапотном пространстве и закрепите его.

2. Отсоедините провод красного цвета от плоского вывода втягивающего реле и соедините его с «папой», протянутым от нового реле.

3. Провод с кольцом 8 мм оденьте на «плюс» стартера и зафиксируйте дополнительной гайкой. Второй конец провода присоедините к контакту 87, расположенному на новом реле.

4. На свободный контакт втягивающего реле наденьте провод с разъемом «мама» и протяните к контакту 30.

5. Последний контакт 85 соедините с массой автомобиля при помощи любого короткого провода.

6. После монтажа проводов проведите их изоляцию и, по возможности, закройте их от влаги. Также, защитите их от вращающихся частей двигателя, чтобы исключить возможность их обрыва.

Внимание! На некоторых автомобилях отсутствие реле подобного типа не говорит об ее острой необходимости! Вполне возможно, что оно не устанавливается из-за особенностей электрической схемы. Именно поэтому, данная инструкция актуальна только для автомобиля ВАЗ 2110.

Вот и все. Установка дополнительного реле прошла успешно. Удачи на дорогах!

где находится предохранитель замка зажигания

Серийное производство автомобилей ВАЗ 2110 стартовало еще в 1995 году. При разработке и конструировании автомобиля была взята основа модели ВАЗ 2109, но с глубокой модернизацией практически всех узлов. С годами «десятка» постоянно совершенствовалась. Уже в 2003 году она получила дополнительный элемент блока предохранителей – реле стартера. Элемент представляет собой важную конструктивную деталь электроцепи автомобиля, который отвечает за работу стартера. Но далеко не каждый владелец ВАЗ 2110 знает для чего нужно и где находится данное устройство?

Содержание:

1 Что такое реле стартера ВАЗ 2110?
- 1.1 Принцип действия
- 1.2 Назначение реле стартера
2 Где находится реле стартера ВАЗ 2110?
- 2.1 Наиболее распространенные поломки реле стартера ВАЗ 2110
3 Реле стартера ВАЗ 2110, 2111 и 2112
- 3.1 Расположение реле и предохранителей в блоке ВАЗ 2110, 2111, 2112
- 3.2 Как заменить реле стартера?
4 Где находится модуль зажигания ВАЗ 2110

Что такое реле стартера ВАЗ 2110?

Многие автолюбители в разговоре о реле стартера путают его с втягивающим реле, которое непосредственно установлено на стартере. В действительности, суть их работы абсолютно разная. Втягивающее – это электромагнит, который при включении зажигания выбрасывает шестерню бендикса к венцу маховика. После запуска двигателя это же реле обеспечивает возвращение шестерни в исходное положение. Работа втягивающего позволяет существенно снизить износ стартера, тем самым увеличивая срок его эксплуатации.

Что касается реле стартера – то это совершенно иной элемент, с другим назначением и конструкцией. Данное реле является частью цепи питания стартера. Его задача, в зависимости от количества оборотов коленвала размыкать и замыкать электрическую цепь.

Принцип действия

В момент поворота ключа в зажигании для включения стартера, изначально активизируется контроллер от которого питание поступает на реле. Получая импульс, оно включается и передает напряжение на сам стартер. Осуществляется выброс бендикса и вращение маховика. Все это возможно при условии, если количество оборотов коленвала не превышает 500 об/м. В ситуации, когда на протяжении 20 секунд число оборотов не превысило показатель в 500, реле стартера автоматически размыкает электрическую цепь, тем самым выключая стартер.

В случае, когда за отведенные 20 секунд обороты стали выше 500 в минуту – двигатель запустился, то реле размыкается и отключает стартер автоматически. Данный алгоритм не позволяет случайно включить стартер на уже работающем двигателе.

Назначение реле стартера

С установкой этого элемента в ВАЗ 2110, специалистам удалось повысить надежность автомобиля и срок его эксплуатации. Наличие реле позволило решить следующие задачи:

Снижение нагрузки на контактную группу замка зажигания. В случае поломки первым выйдет из строя именно реле, которое дешевле и проще менять, чем замок.
Предотвращение случайного включения стартера на уже работающем двигателе.
При случайном залипании контактов в замке зажигания, реле автоматически выключит систему через 20 секунд или после запуска двигателя.
Увеличение срока эксплуатации контактной группы замка и самого стартера.

Некоторые владельцы «Жигулей» устанавливают данный прибор на автомобили, где он не был предусмотрен изначально производителем.

Где находится реле стартера ВАЗ 2110?

Чаще всего владельцы автомобиля этой модели ищут реле непосредственно на стартере. Но это ошибка, поскольку оно установлено в общем блоке предохранителей и реле. Где именно находится блок известно опытным автоэкспертам – слева от руля в низу панели. Он довольно легко открывается и дает доступ до всех реле и предохранителей.

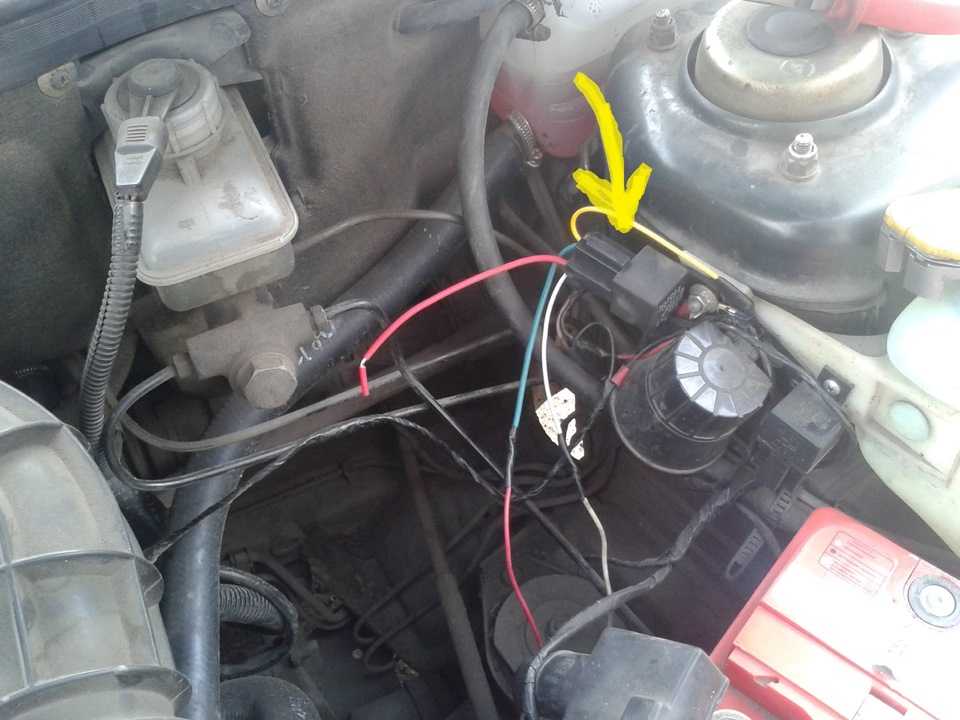

Для наглядности на фотографии выше, на реле стартера указывает стрелочка.

Проверить работоспособность реле стартера довольно просто. Достаточно покрутить двигатель без искры. Если после 20 секунд работы, стартер не отключиться – реле не работает. Если отсекает, то все в порядке. Данную диагностику можно провести собственными силами.

Наиболее распространенные поломки реле стартера ВАЗ 2110

В процессе эксплуатации данный прибор так же может выйти из строя. Наиболее распространенные причины:

Окисление элементов соединения и проводов. Довольно часто достаточно провести очистку контактов или замену проводов.
Разрыв сети питания. В этом случае – реле под замену.
Плохое срабатывание стартера. Чаще всего виной втягивающее.

Реле стартера ВАЗ 2110, 2111 и 2112

Вышеуказанные модели практически ничем не отличаются от «десятки» по расположению предохранителей и реле. Единственно отличие, в зависимости от поколения, может отличаться количество деталей. При этом монтажный блок все так же установлен слева от руля, внизу панели приборов. Для его открытия достаточно нажать на защелку.

Расположение реле и предохранителей в блоке ВАЗ 2110, 2111, 2112

За все время модификаций, количество реле увеличилось от 6 штук до 8. Распишем, какое реле за что отвечает.

Таблица 1 – Маркировка реле

Номер реле с маркировкой К	Действие
1	Осуществляет контроль работоспособности ламп
2	Отвечает за очиститель лобового стекла
3	Аварийный сигнал и повороты
4	Ближний свет
5	Дальний свет
6	Дополнительное реле
7	Отвечает за обогрев заднего стекла
8	Противотуманные фары
F1-F20	Комплекс плавких предохранителей

Первые модели «десяток» имели только 6 реле, но дополнительные модификации транспортного средства привели к их увеличению до 8 штук. Идентичный блок установлен на 11-й и 12-й модели. Возможно небольшое отличие в расположении предохранителей и реле.

Как заменить реле стартера?

При выходе из строя элемента электросети автомобиля – требуется его замена. С данной задачей можно справиться своими силами. Прежде чем, вытащить неисправное реле из блока, важно отключить на аккумуляторе минусовую клемму.

Где находится модуль зажигания ВАЗ 2110

Еще одним важным элементов системы запуска автомобиля является модуль зажигания, он же главное реле. В отличие от реле стартера он установлен не в основном, а в дополнительном блоке. Его нужно искать слева от ног переднего пассажира. Бок скрыт пластиковой накладкой, которая крепиться на двух саморезах. Чтобы добраться до модуля зажигания необходимо демонтировать пластиковую крышку, после чего можно увидеть, аналогичный элемент, который указан на изображении ниже.

Для пояснения уточним, какое реле за что отвечает:

Предохранитель модуля зажигания.
Предохранитель датчика подогрева, скорости, расхода воздуха и клапана продувки адсорбера.
Предохранитель бензонасоса
Реле электровентилятора системы охлаждения.
Реле бензонасоса.
Главное реле зажигания.

Главная задача модуля зажигания – передача электрического питания на мотор стартера. За счет работы данного элемента повышается надежность всей системы запуска силового агрегата. Скачки напряжения также берет на себя реле, что позволяет сохранить работоспособность других деталей.

Видео:

Важно! Категорически запрещено устанавливать другое реле, даже с идентичным расположением контактов. Важно, чтобы маркировка запчасти соответствовала обозначениям на старой детали.

Рубрики Предохранители и реле

Где находится реле стартера на ВАЗ 2110: замена втягивающего своими руками

Содержание:

Как оно работает
Проверка
Демонтаж
Характерные поломки
Замена

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Ответ очень простой — нигде. Дело в том, что большая часть отечественных «десяток» не содержит в своей конструкции данного элемента. В наличии есть втягивающее реле, расположенное в структуре самого стартера, под его контактами. И чтобы добраться до него, вам сначала придется демонтировать пусковое устройство.

Как оно работает

Конструкция стартера «десятки» такова, что внутри него находится втягивающее реле, которое отвечает за вращение шестеренок привода. Когда шестерни цепляются за зубья маховика коленчатого вала, происходит запуск. Потому если втягивающее не работает, то и запустить мотор вам не удастся.

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

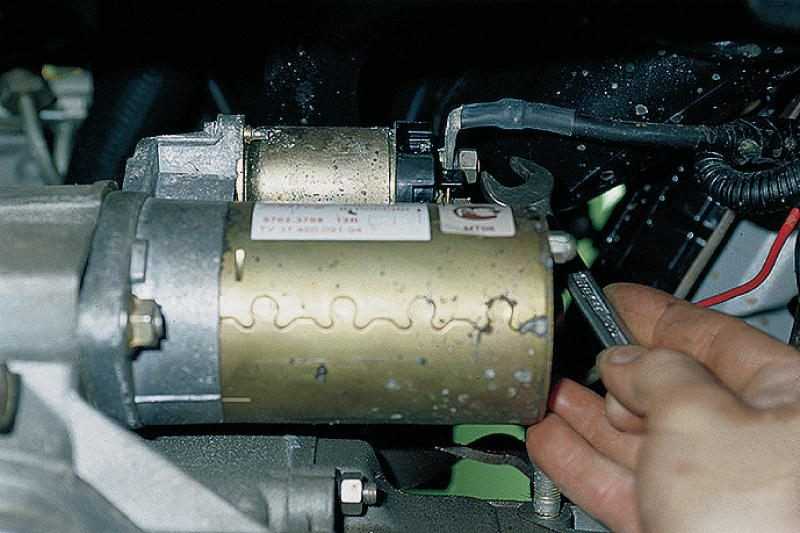

Добираемся до самого стартера.
Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

Отключите минусовой провод от аккумуляторной батареи.
Демонтируйте воздушный фильтр.
Отключите комплект проводков, которые идут на втягивающее.
Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
Снимите стартер.
Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.

Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Замена и установка нового втягивающего реле проблем не составит, поскольку процедура выполняется в обратной последовательности разборки.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Загрузка …

Share this article:

где находится реле стартера, неисправности, диагностика и ремонт

Стартер автомобиля является элементом, который позволяет запускать двигатель автомобиля от аккумуляторной батареи. Фактически, стартер – электродвигатель, который проворачивает коленчатый вал ДВС.

Само собой, если речь идет об электрооборудовании, в случае возникновения сбоев и поломок стартера автолюбители начинают задаваться вопросом, где находится реле стартера ВАЗ 2110 для его проверки или замены.

Другими словами, по аналогии с остальным электрооборудованием, многие считают основной причиной неполадок реле стартера. При этом схема предохранителей не позволяет обнаружить такое реле. Далее мы рассмотрим, что представляет собой и где стоит реле на стартер, а также как его проверить и заменить при такой необходимости.

Содержание статьи

Реле стартера: место расположения и особенности
Как проверить реле стартера и снять элемент для замены
Что в итоге

Реле стартера: место расположения и особенности

Сразу отметим, на ВАЗ 2110 реле стартера не является привычным реле, которое обычно ставится в блок предохранителей для различного электрооборудования. В случае со стартером следует понимать втягивающее реле, интегрированное в стартер (находится под его контактами).

Другими словами, реле стартера не вынесено в отдельный блок, куда установлены предохранители ВАЗ 2110. Чтобы получить к нему доступ, пусковое устройство нужно снимать. Чтобы было понятнее, втягивающее реле позволяет подать питание от АКБ на стартер, а также подвести и зацепить шестерню на стартере с маховиком двигателя.

Это позволяет прокрутить коленчатый вал. После, когда коленчатый вал набирает определенные обороты (мотор завелся), шестерня стартера отводится от маховика и дальше силовой агрегат работает самостоятельно.

Вполне очевидно, что если втягивающее не работает, завести двигатель от стартера не получится. Управление втягивающего реле осуществляется напрямую от замка зажигания. Также реле защищает другие электрические компоненты стартера.

С учетом того, что реле стартера пропускает через себя большой ток, со временем происходит износ контактной группы. Как правило, это проявляется таким образом, что стартер плохо крутит двигатель, не щелкает (не срабатывает втягивающий элемент) и не крутит мотор, срабатывает через раз и т.д. Так или иначе, в подобной ситуации тяговое реле нуждается в проверке.

Как проверить реле стартера и снять элемент для замены

Прежде всего, перед началом работ рекомендуется заранее подготовиться. В рамках подготовки должна быть отдельно изучена схема подключения реле стартера. Теперь давайте рассмотрим, как проверить втягивающее реле стартера ВАЗ 2110.

Сначала нужно слева под АКБ (рядом с КПП) обнаружить стартер. Реле стартера находится в корпусе стартера и имеет две клеммы. Важно, чтобы эти клеммы не были замкнуты между собой.

Далее следует замерить напряжение на втягивающем реле. Допустимый показатель не должен быть выше 8В. Также температура при срабатывании не должна превышать 25 градусов Цельсия. Если имеет место перегрев, стартер и реле не будут работать нормально.

Также проводится визуальный осмотр и других элементов на предмет целостности, попадания воды и т.д. Если внешний вид не вызывает подозрений, тогда проблема кроется внутри и нужно снимать и разбирать сам стартер. Снятие стартера не является сложной процедурой.

Для начала следует снять клемму «минус» с АКБ;
После понадобится демонтировать воздушный фильтр
Теперь снимаются провода, идущие на втягивающее;
После ключом «13» откручивается гайка, которая крепит наконечник силового провода;
После снимаются крепежи стартера при помощи ключа на «15». Верхнюю гайку снять не составляет труда, при этом к нижней гайке доступ затруднен.
После демонтажа стартера откручивается гайка нижнего вывода втягивающего реле, отсоединяется проводка.
Теперь остается открутить болты крепления реле ключом «8», после чего реле можно снять.

Если рассматривать неисправности и то, как проверить втягивающее реле стартера на ВАЗ 2110, само реле нужно внимательно осмотреть после демонтажа.

Также отдельного внимания потребует проводка, контакты.

Как правило, часто бывает так, что крепления прослабляются (например, крепление наконечника проводов). В таком случае проблема решится обычной затяжкой крепежей.

Также часто на обмотке, а также на контактах могут появляться очаги окисления, которые не дают стартеру нормально работать. Если окисление контактов не сильное, тогда их можно просто зачистить. Если же окисление слишком сильное, может потребоваться замена поврежденных элементов.

То же самое можно сказать и о разрывах электрической цепи. В одних случаях ремонт поврежденных участков позволят восстановить работоспособность устройства, тогда как в других лучше выполнить частичную или полную замену всей цепи.

Еще отметим, что также во время диагностики можно заметить, что якорь стартера работает вхолостую или срабатывает с задержкой. В такой ситуации якорь подлежит замене. Параллельно в рамках проверки омметром проверяется замыкание витков обмоток стартера и т.

п.

Если говорить о замене реле стартера, ремонт данного элемента в некоторых случаях возможен, однако на деле нецелесообразен, так как потребует достаточно серьезных расходов в плане финансов, так и затрат по времени.

Как показывает практика, лучше сразу менять поврежденные или вышедшие из строя элементы стартера. Если все работы выполнены правильно, тогда удается достичь прогнозируемого результата и полной работоспособности устройства.

В свою очередь, даже если ремонт втягивающего реле стартера будет выполнен, в таком случае гарантий на такую восстановленную деталь никто не даст. Это может стать причиной как последующих проблем с запуском мотора, так и повторного выхода реле из строя. Вполне очевидно, что проще и часто дешевле стразу купить новое реле стартера хорошего качества.

Еще замену можно вполне выполнить своими руками, так как установка втягивающего реле ничем не отличается от процесса снятия по сложности работ. Другими словами, все можно сделать своими руками в условиях обычного гаража.

Рекомендуем также прочитать статью о том, как проверить стартер мультиметром. Из этой статьи вы узнаете об особенностях проверки стартера тестером, а так же какие неисправности стартера определяются мультиметром и что нужно учитывать при такой проверке.

Главное, заранее убедиться, что дело именно в реле, так как проблемы с обмоткой обычно решаются только в профессиональном сервисе, который специализируется на ремонте стартеров, генераторов и т.п.

Также во время разборки и сборки стартера необходимо внимательно контролировать весть процесс, не перепутать крепежные элементы, гайки, болты и т.п. Контакты, которые даже визуально в хорошем состоянии, лучше зачищать, крепежи затягивать и т.д.

Дело в том, что во время езды на машине, а также в процессе работы самого ДВС агрегаты под капотом испытывают различные нагрузки (перепады температур, вибрации и другие). Вполне очевидно, что это часто приводит к ослаблению крепежей и соответствующим проблемам.

Что в итоге

С учетом приведенной выше информации становится понятно, где стоит реле стартера и какие функции выполняет данный элемент. Также ряд функциональных особенностей и назначение данного реле делает его достаточно уязвимым.

Рекомендуем также прочитать статью о том, почему стартер крутится после запуска двигателя. Из этой статьи вы узнаете о возможных причинах данной неисправности, а также что делать в подобной ситуации.

По этой причине, если появились проблемы со стартером автомобиля, необходимо проверять тяговое реле в первую очередь. Это позволит исключить многие поломки по механической части, а также быстро определить неисправность и вернуть стартеру полную работоспособность путем замены реле.

Напоследок добавим, что если стартер автомобиля начал работать со сбоями, не следует откладывать диагностику и ремонт, так как проблемы с данным агрегатом имеют свойство быстро прогрессировать. При этом целый ряд работ можно сделать своими руками, что позволяет выполнить ремонт стартера своими руками в условиях обычного гаража.

Реле стартера ваз 21 12 где находится

Важно знать!

У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью. Читать далее >>>

Назначение дополнительного реле стартера

Есть мнение, что на машинах со старым замком зажигания (выпуск примерно до 2003 года, (подсветка ключа в виде зелёного кольца, а не отдельного светодиода) дополнительного реле стартера нет. Однако, на некоторых новых автомобилях с ЭБУ Январь7.2 и выше такое дополнительное реле стартера установлено с завода.

Вот что по этому поводу написано в руководстве по сервисному обслуживанию ВАЗ 2110, 2111, 2112:

Контроллер управляет включением/выключением дополнительного реле стартера в зависимости от частоты вращения коленчатого вала и времени прокрутки двигателя стартером.
После установки ключа зажигания в положение «Стартер» и частоте вращения коленвала не более 500 мин1 контроллер подаёт сигнал на дополнительное реле и таким образом включает стартер.
После своего включения стартер будет работать до тех пор, пока ключ зажигания будет находиться не более 20 секунд в положении «Стартер» при условии, что получен «правильный» пароль от иммобилизатора и частота вращения коленвала не увеличилась до 500 мин1. Тем самым предотвращается включение стартера при запущенном двигателе и его перегрев при длительной прокрутке.

Другими словами, зачем нужно дополнительное реле стартера:

Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания;
Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;
Разгружает контакты замка зажигания.

Как проверить дополнительное реле стартера, установлено ли она в «десятке» ?

Во-первых, проверить наличие доп. реле стартера в монтажном блоке. Это реле навесное и на фотографии указано стрелкой.
Во-вторых, можно проверить его работу следующим образом: крутить стартер в режиме продувки цилиндров, через 12-13 сек стартер должен выключается автоматически.

Установка доп.реле стартера

Кстати, в магазинах есть комплект дополнительного реле стартера для самостоятельной установки. Например, комплект от «Автоэлектроника», в котором есть все необходимое для монтажа, однако, схема в комплекте оказалась недоработанной. Для правильной работы дополнительного реле потребовалось добавить в схему установку диода на прямой ток 1А (1N4000-1N4007 или Российский аналог КД243(А-Ж)).

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Что такое реле стартера

Механизм предназначен для того, чтобы поступало питание к электрическому двигателю стартера. В этот момент передается заряд от аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания бендикса, в то время как элемент зацепляется за маховик. От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Устройство

Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Она состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми деталями. Первое из устройств состыковано с корпусом и присоединяется к вводу управления. Втягивающая катушка идет на клемму управления и сообщается с электромотором стартера.

Принцип работы

Реле необходимо для запуска системы двигателя, поэтому оно было вмонтировано в бензонасос. Когда питание подается на контакт, сообщающийся с управлением, внутри катушки появляется электромагнитная индукция. Это происходит под действием тока, с помощью этого процесса появляется магнитное поле. Притяжение якоря способствует сжатию возвратной пружины.

В это же время выталкивается бендикс, который соединяет мотор и стартер с помощью маховика. Плюсовая клемма подает питание на втягивающую обмотку. При этом контакты замыкаются между собой. Якорь находится в это время внутри катушки, в которой перестает генерироваться магнитное поле. При запуске силовой установки питание отключается, а якорь с помощью возвратной силы отправляется на исходную позицию. Происходит размыкание контактов. Во время этого процесса бендикс перестает взаимодействовать с маховиком.

Особенности строения

Такое устройство, как стартер, водители между собой называют пускателем, так как он помогает выполнить запуск машины. Он практически ничем не отличается от подобных механизмов. Однако если требуется приобрести реле стартера на ВАЗ-2112, то нужно снять деталь с автомобиля и взять с собой магазин. Этот элемент отличается от подобных по размеру. Можно приобрести прибор от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается строение механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле. Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме. Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

Мероприятия по увеличению эксплуатационной надежности

Усложнение электрической схемы управления стартера неизбежно сопровождается введением в ее состав новых элементов и наращиванием количества соединений. Перефразируя известное правило, констатируем, что электротехника – это наука о контактах. При установке реле принимаем специальные меры к тому, чтобы реализуемая им схема работала безупречно на протяжении длительного времени. Для достижения этого в процессе модернизации схемы и выполнения подключения требуется:

плотно затягивать крепежные гайки;
не допускать загрязнений контактов реле, на которые одеваются наконечники соединительных проводов;
использовать провода минимальной длины без образования петель;
провода схемы целесообразно сформировать в виде жгута с креплением хомутиками на максимальной длине;
получившийся жгут помещаем в гофрированный шланг для защиты от механических повреждений;
контакты реле целесообразно защитить от попадания брызг воды термоусадочными трубками и/или изолентой.

Это интересно: Суть полировки

Где находится реле стартера ВАЗ-2112

Для того чтобы выполнить диагностику или ремонт этого механизма, нужно отыскать небольшую крышку в нижней части торпеды. Там расположена специальная кнопка для фиксации, которая откидывается вниз. Можно изучить схему, приложенную к руководству по эксплуатации. Там отмечено, где находится реле стартера ВАЗ-2112 на 16 клапанов. Если предстоит снятие или замена этого элемента, то нужно выполнить ремонт, а затем установить все запчасти в обратном порядке. Рекомендуется использовать инструкцию от этого блока.

Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что поверх блока устанавливались дополнительные предохранительные устройства. Они предназначались для того, чтобы была защищена определенная группа приборов. Однако реле стартера по умолчанию находится с правой стороны вторым по счету, если смотреть сверху.

Необходимые инструменты и порядок снятия реле

Как уже говорилось ранее, для диагностики и замены втягивающего, потребуется снять с автомобиля стартер, поскольку реле находится с ним в одном корпусе.

Для демонтажа изделия нам понадобятся ключи на 8,13 и 15.

Стартер расположен в левой (если сидеть в машине) нижней части под капотом, ближе к КПП. Для успешного демонтажа потребуется небольшая сноровка, так как один из болтов крепления находится в неудобном для откручивания месте. Но в целом, с задачей справляются все, необходимо проявить лишь терпение и настойчивость. Этапы демонтажа:

Отключите аккумуляторную батарею, отсоединив минусовый провод.
Снимите воздушный фильтр.

Откручиваем крепления воздушного фильтра
Отсоедините провода, подходящие к реле.
Ключом на 13, отверните гайку, которая крепит силовой провод.
Ключом на 15 открутите две гайки, которые крепят стартер к корпусу авто.
Аккуратно извлеките стартер из подкапотного пространства.
Ключом на 8 открутите болты крепления реле к стартеру.

Все работы по установке запчасти на место выполняются в обратном порядке.

Как проверить работу устройства

Когда какие-либо приборы на автомобиле перестают работать, водитель должен в первую очередь проверять исправность предохранителей или цепь реле. После того как проведена полная диагностика, можно будет сделать вывод о том, что именно стало неисправным и как устранить проблему. Диагностику выполняют в следующем порядке:

Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
Если не произошло втягивание, значит, реле неисправно.

Когда диагностика полностью проведена и выявлена причина поломки, нужно заменить старое реле. При этом рекомендуется осмотреть стартер и выполнить его обслуживание в профилактических целях. Для этого откручивается задняя крышка, после того как с нее очищена вся грязь. Затем определяется состояние щеток и вилок бендикса. Мастера советуют выполнять осмотр пускателя регулярно, чтобы он не вышел из строя где-нибудь в дороге.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

Причины поломок

Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

замыкание минусовой клеммы;
засорение контактов
неисправность якоря на втягивающем реле;
перегорание обмотки;
обрыв проводки.

Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка. Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

Доработка реле блокировки стартера и защита контактов в ВАЗ 2110, 2111, 2112

По опыту эксплуатации ВАЗ (сначала классика 21011, потом 2111) давно замечено, что очень часто подгорают и приходят в негодность контакты замка зажигания (ЗЗ) которые управляют втягивающим реле стартера. Ток через эти контакты достигает 20А. Приходится заменять всю контактную группу. Вот и решил на новой машинке устранить эту проблему сразу, не дожидаясь ее появления. Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ. Все просто, но как оказалось, это совсем не обязательно, т.к. можно задействовать уже имеющееся реле блокировки стартера, сохранив полностью его прежние функции. Как показал анализ схемы, реле блокировки стартера запитано от +12В с главного реле ЭБУ, а минус подается с выв.50 ЭБУ (Январь 7.2), и управляется ключом «с открытым коллектором» в ЭБУ. При включении зажигания ЭБУ выставляет «низкий уровень» (замыкает на массу) на контакте 86 реле блокировки. Реле срабатывает, замыкая цепь между замком зажигания и втягивающим реле стартера. При повороте ключа ЗЗ с конт «50» 12В поступает на втягивающее реле стартера. Как только двигатель запустился, ЭБУ снимает сигнал с конт 86 реле, оно обесточивается, разрывая цепь, и тем самым блокируя стартер. Блокировка работает! На Рис.1 изображен фрагмент схемы в базовом варианте, а на Рис.2 — после доработки. Как видно, изменения минимальные: 1. Розово-черный провод отключен от выв. «85» и изолирован; 2. Силовой провод от замка зажигания подключен к выв . «85» реле 3. Добавлен силовой провод (30 см) от разъема, с которого запитывается ЗЗ (2х контактный разъем к жгуту переднему) – сечением не менее 4 мм2, подключен к выв. 87 реле. Теперь силовая цепь управляется через реле, а ток через контакты ЗЗ не превышает 0,2А Доработка выполнена в 2009 году. Плюсы: минимальные переделки, не нужно еще одно реле, — экономия места в ЧЯ Минусы: за 6 лет не обнаружены.

Это интересно: Чистка свечей зажигания в домашних условиях

Ниже приведен фрагмент схемы.

Ну и итоговый вариант. Реле стартера и дополнительное реле «разгрузки» контактов замка зажигания

Окончательная схема с разгрузкой контактов замка по цепи зажигания

Но и это еще не все! Следующее слабое место: силовые контакты втягивающего реле стартера. Из-за больших токов им достается еще большая электрическая нагрузка, и как следствие — эрозия. Защитить их от искрения, особенно при размыкании, можно подключив по одному мощному диоду параллельно стартеру и управляющей обмотке втягивающего реле. Суть доработки — подавить «ЭДС самоиндукции» — основную причину обгорания контактов. Диоды использовал достаточно распространенные, КД2998 – большой импульсный и прямой ток, да и были под рукой в достаточном количестве. Можно использовать выпрямительные диоды от компьютерных блоков питания, рассчитанные на прямой ток не менее 30А. Диоды помещены в 2 слоя термоусадки и на коротких проводах подключены прямо к стартеру. Схема подключения приведена.

Устранение падения напряжения в ВАЗ 2110, 2111, 2112

О достаточно неудачных и тусклых задних фонарях ВАЗ-2111 написано много. Особенно актуальной эта проблема становится

Как снять

Для того чтобы снять реле стартера ВАЗ-2112, нужно разбирать всю систему. Поэтому этот механизм снимается вместе с пускателем. С другой стороны, это даже лучше, потому что одновременно с ремонтом можно выполнить профилактику поломок стартера. Чтобы снять стартер, нужно заехать на эстакаду или смотровую яму. Дальше снятие детали выполняется в таком порядке:

Отключить аккумулятор, тем самым обесточив транспортное средство.
Снять брызговик либо другую защиту
Отыскать в нижней части стартера гайку и открутить ее
Отцепить клемму, которая находится на втягивающем реле
Отвернуть верхнюю гайку, которая удерживает стартер
Открутить ленту плоской отверткой и вынуть реле, потянув слегка за корпус.

Если этот блок снимается с усилием, то нужно немного приподнять его, чтобы отцепить от креплений. Нужно следить внимательно, чтобы не потерялась пружина, находящаяся внутри механизма. Часто она выскакивает и теряется. Теперь, когда устройство отсоединено от стартера, можно выполнить диагностику неисправностей и узнать, из-за чего оно сломалось.

Ремонт

Когда уже известно, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Не обязательно сразу покупать новую деталь, опытные водители для начала пробуют его починить. На устройстве имеется только три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электроэнергии на замок зажигания. Когда поворачивается ключ, контакты замыкаются, а нужное напряжение передается к обмотке реле.

Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего происходит засорение или окисление контактов на пятаках. Чтобы устранить проблему, нужно открутить болты и снять гайку с шайбой, которая расположена на выходе реле.

После этого нужно выходы от обмотки отсоединить с помощью паяльника. Нагар и другие засорения на пятаках удаляются с помощью мелкой наждачной бумаги. Если износ этих элементов слишком сильный, то лучше сделать замену реле стартера ВАЗ-2112. Не потребуется замена устройства при обрыве электропроводки. В этом случае потребуется просто заменить провода, и реле снова будет работать исправно.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Установка дополнительного реле стартера

Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет. Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит. Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё. Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится. Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная. За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания. Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик. Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение «карлсона», при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила). Решил поставить реле стартера заодно сделал дополнительную массу. Купил 4-х контактное реле на 30А, пять разьёмов «мама» один «папа» и пару кольцевых разъёмов.

Из закрамов достал кабель БПВЛ 4,0 Сделал его в три слоя обжал и облудил контакты и сверху всё закрыл гофрой. Прокинул массу на генератор и на стартёр.Также заменил родную массу кузова, уж больно хлипкая была.

Дополнительное реле стартера

Чтобы пускатель прослужил дольше, выполняется установка реле стартера ВАЗ-2112 дополнительного. Это необходимо для контроллера, отвечающего за правильную работу автомобиля. Когда коленвал разгоняется до 500 оборотов в минуту, контроллер подает команду дополнительному реле для включения пускателя. Такой режим работы предотвращает произвольный запуск стартера и исключается перегрев двигателя даже при его длительной работе.

Также дополнительное реле на стартер ВАЗ-2112 нужно для того, чтобы исключить случайное спекание контактов от замка зажигания. Это часто происходит вследствие износа деталей. Кроме того, дополнительный элемент вовремя отключает питание пускателя, если силовая установка уже запущена, а ключ находится в режиме «стартер». Таким образом, контакты замка зажигания разгружаются, и двигатель не повреждается.

Такое устройство устанавливалось не на все модели. Сейчас мастера автосервиса при покупке автомобилей ВАЗ-2112 рекомендуют предварительно проверить, стоит ли оно на автомобиле. Для этого нужно:

Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.
Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

В том случае, если этот элемент отсутствует на автомобиле, можно установить его самостоятельно. Однако опытные ремонтники утверждают, что в нем нет острой необходимости. Более того, производители современных отечественных и иностранных автомобилей часто отказываются от этого механизма.

Реле стартера: место расположения и особенности

Где находится реле стартера на ваз 21124?

Для того, чтобы добраться к блоку предохранителей и реле в котором установлено реле стартера, необходимо найти в нижней стороне торпедо крышку. Затем, нажимаем на кнопку фиксации и откидываем её вниз.

Где находится реле включения стартера на ваз 2110?

Теперь давайте рассмотрим, как проверить втягивающее реле стартера ВАЗ 2110. Сначала нужно слева под АКБ (рядом с КПП) обнаружить стартер. Реле стартера находится в корпусе стартера и имеет две клеммы. Важно, чтобы эти клеммы не были замкнуты между собой.

Как проверить работает ли реле стартера?

Подключите тяговое реле по схеме, «+» (контакт 50) к «+» АКБ, корпус стартера поставьте на «-» АКБ или зажмите его в тисках и подключите к корпусу минусовой провод. Если вилка с бендексом выдвинулась до щелчка значит реле рабочее. Будет лучше если и сработал якорь, но для этого нужно, чтобы на контакт 30 поступал ток.

Где находится реле на ваз 2112?

Блок предохранителей и реле ВАЗ 2110 — 2112. Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз.

Как проверить реле стартера на ваз 2106?

Чтобы проверить работоспособность втягивающего реле стартера, введите вольтметр или амперметр в цепь питания обмотки. Установите прокладку между шестерней привода и кольцом-ограничителем. При включенном стартере показания амперметра не должны превышать 23А, вольтметра – 9В.

Где находится предохранитель стартера ваз 2110?

Какой предохранитель отвечает за стартер на ваз 2110
Найти его можно по номеру R7. И находится узел в панели с правой стороны руля. Примечательно что некоторые модели оборудованы сразу двумя устройствами. Первое отвечает за разгрузку контактов замка зажигания.

Где стоит реле зажигания ваз 2110?

Монтажный блок реле и предохранителей для ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 расположен с левой стороны от рулевой колонки в панели приборов (чтобы добраться до него, нажмите на выключатель защелки и опустите блок вниз).

Что может быть если стартер не крутит?

Причинами того, что не крутит стартер может быть неисправность втягивающего реле, слабый заряд аккумулятора, плохие электрические контакты в схеме, механическая поломка стартера и так далее. Каждому автовладельцу будет полезно знать, что делать в случае, когда стартер не крутит двигатель.

Как проверить работает ли стартер или нет?

Чтобы проверить якорь стартера, нужно подать напряжение 12V с аккумулятора напрямую на стартер, в обход реле. Если он крутит, то с ним все в порядке, если нет, значит, либо проблемы с ним, либо со щетками.

Где находится реле на противотуманные фары Ваз 2112?

Где находится блок предохранителей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.

Где находится реле на стартер ваз 2112?

Где находится реле стартера ВАЗ—2112
Для того чтобы выполнить диагностику или ремонт этого механизма, нужно отыскать небольшую крышку в нижней части торпеды. Там расположена специальная кнопка для фиксации, которая откидывается вниз. Можно изучить схему, приложенную к руководству по эксплуатации.

Где находится реле стеклоподъемников на ваз 2112?

Один из блоков реле и предохранителей автомобиля Ваз 2110, Ваз 2111, Ваз 2112, расположен с левой стороны от рулевой колонки в панели приборов. В салоне. В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей.

Почему даже не щелкает стартер?

Низкий заряд аккумулятора Самая частая ситуация, с которой сталкиваются автовладельцы, состоит в сниженном заряде АКБ. При разряде источника напряжения либо его поломке стартер не крутит, втягивающее не щелкает, что не позволяет заводиться мотору. … Поворот ключа не приводит к запуску мотора.

Где находится реле стартера?

Сначала нужно слева под АКБ (рядом с КПП) обнаружить стартер. Реле стартера находится в корпусе стартера и имеет две клеммы. Важно, чтобы эти клеммы не были замкнуты между собой.

Что делать если не крутит стартер ВАЗ 2106?

Если не запускается автомобиль, плохо крутит стартер ВАЗ 2106, сначала выполняется проверка качество зарядки аккумуляторной батареи. Кроме того, следует проверить, насколько хорошо закреплены клеммы. Если с зарядкой и клеммами все нормально, то причина появления проблем с запуском двигателя может быть в пускателе.

Стартер соленоидного реле Bosch 0331303026 для Lada Vaz-2110 111 1,5 16 В [VAZ-2112] 01.1995-

Шаг-стартеры и генераторы
Производители автомобилей
LADA
VAZ-20010
11111111111111111111111111111111111111111111111111111111111111 2112. 01.1995 —
Электромагнитное реле стартера 0331303026 BOSCH

BOSCH 0331303026
Обслуживание
Нет в наличии
Аналоги цена: 12 €
Показать аналоги в наличии
Отправьте заявку и наш менеджер подберет вам аналог или замену запчасти
Отправить запрос

Характеристики:

Количество контактов 3
Количество крепежных отверстий 3
Напряжение [В] 12

Analogs and replacements:

ZM575 ZM
0331303006 BOSCH (remanufactured)
333147 CARGO
131143 CARGO
IA9154 PROTECH
SS0011ZM AS
SS0062ZM КАК
СС0011 КАК
ЗМ575К ЗМ
ЗМ575р ЗМ
9СС02460004

Доставка по всему миру Авиа доставка из Украины

Оплата

Цены на Втягивающее реле стартера BOSCH 0331303026 на Лада ВАЗ-2110 111 1. 5 16V [ВАЗ-2112] 01.1995 — и его аналоги
В наличии
Срок ожидания 2 дня
Под заказ
Номер Марка Магазин Состояние В наличии Дата заказа Цена Расчетное время доставки Моя корзина
0331303026 БОШ Новый 0 14.09.22 28,12 € уточняйте у менеджера
ЗМ575 ЗМ Новый 0 14. 09.22 29,27 € уточняйте у менеджера
0331303006 БОШ восстановленный 0 14.09.22 15,00 € уточняйте у менеджера
333147 ГРУЗ Новый 0 14.09.22 41,04 € уточняйте у менеджера
131143 ГРУЗ Новый 0 14. 09.22 19,20 € уточняйте у менеджера
IA9154 ПРОТЕХ Новый 0 14.09.22 21,05 € уточняйте у менеджера
СС0011ЗМ КАК Новый 0 14.09.22 27,88 € уточняйте у менеджера
СС0062ЗМ КАК Новый 0 14. 09.22 28,78 € уточняйте у менеджера
SS0011 КАК Новый 0 14.09.22 21,62 € уточняйте у менеджера
ЗМ575К ЗМ Новый 0 14.09.22 21,98 € уточняйте у менеджера
зм575р ЗМ Новый 0 14. 09.22 12,00 € уточняйте у менеджера
SS0146 КАК Новый 0 14.09.22 21,76 € уточняйте у менеджера
Дерби 1.1, Eurovan 2.4, Eurovan 2.4 Camper, Eurovan 2.4 CL, Eurovan 2.4 CV, Eurovan 2.4 GL, Eurovan 2.4 GLS, Golf 1 1.1, Golf 1 1.3, Jetta 1.1, Passat 1.3, Polo 0.8, Polo 0.9, Polo 1.1, Rabbit 1,5, Santana 1.3, Scirocco 1.1, Scirocco 1.3, Transporter 1,9 TD, транспортер 2,4 дизеля, транспортер 2.4.493.493.493
Обслуживание на
Альфа Ромео Альфа 145 1.7 Т.е. 16В, Альфа 146 1,6 т.е., Альфа 146 1,7 т.е. 16В, Альфа 33 1,5, Альфа 33 1,7 16В, Альфа 33 1,7 16В 4×4, Альфа 33 1,7 т.е., Альфа 33 1,7 т.е. 4х4, Альфа 33 1.8 ТД, Арна 1.2, Арна 1.3 Ти, Арна 1.5
Audi 50 1,1, 50 1,3, 80 1,4, 80 1,6 E
Бедфорд ASTRA 1,6 Diesel
Fiat
Fiat
. 1.3 Дизель, 127 1.3 Дизель Панорама, 131 1.6 1600, 131 1.6 1600 Панорама, 131 1.6 1600 Супер, 131 1.6 Супер Мирафиори, 131 2.0 2000 Рейсинг, 131 2.0 2000 Супер, 132 1.2 1.2 I30 1602, 020 132 2000, Аргента 1,6 1600, Аргента 1,6 Т.е. 1600, Argenta 2.0 2000, Argenta 2.0 2000 Voluma, Argenta 2.0 Т.е. 2000, Крома 2.0 Т.е. Turbo, Duna 1.1, Fiorino 1.3 Diesel, Fiorino 1.7 Diesel, Premio 1.3, Regata 1.6, Regata 1.6 I.e., Regata 1.6 Super, Regata 1.7 Diesel, Ritmo 1.5 I.e., Ritmo 1.6, Ritmo 1.6 Bertone, Ritmo 1.7 Diesel, Ritmo 2.0 TC Abartln , Типо 1.7 Дизель, Уно 1.4 ТД, Уно 1.7 Дизель
LADA VAZ-2103, VAZ-2106 NOVA 1,7 1700, VAZ-2108 SAMARA 1.1 1100, VAZ-2108 SAMARA 1,3 1300, VAZ-2108 SAMARA 1.3 1300 Forma, VAZ-2108, VAZ-2110 110 1,5, Самара 1.3 1300 Форма, Ваз-2108, Ваз-2110 110 1,5, Самара 1,3 1300, Ваз-2108, Ваз-2110 110, 1108, Самара 1.3 1300, Ваз-2108, Ваз-2110 110, 1108, Самара 1.3 1300 Форма, Ваз-2108, Ваз-2110 110, Ваз-2108. ВАЗ-2111
LANCIA Дельта 1,4 И. Е., Дельта 1,6 ГТ, Дельта 1,6 И.Е., Дельта 1,6 И.Е. ГТ, Дельта 1,6 т.е. GT Super, Delta 1.6 Turbo HF, Delta 2.0 HF4WD, Gamma 2.5, Prisma 1.6, Prisma 1.6 т.е., Prisma 1.6 т.е. Супер, Призма 2.0 Т.е. Полный привод
Опель Ascona C 1.6 Дизель, Astra F 1.7 Дизель, Astra F 1.7 TD, Astra G 1.7 TD, Kadett D 1.6 Дизель, Kadett E 1.6 Дизель, Kadett E 1.6 Дизель Combo, Vectra A 1.7 Дизель
RENAULT 7 Fuego 1.4, Fuego 1.6, Fuego 1.6 Turbo, R18 1,4, R18 1,6, R18 1,6 4×4, R18 1,6 TS, R18 1,6 Turbo, Trafic 1,6, Trafic 1,6 4×4
Seat IBIZA 1,2 IBIZAA 1,5 IBIZA 1,5 IBIZA 1,5 IBIZA 1,5 IBIZA 1,5 IBIZA 1,5 IBIZA 1,5 IBIZA 1,5 IBIZA 1,5. , Ибица 1.7 Дизель, Малага 1.2, Малага 1.2 I, Малага 1.5, Малага 1.5 I, Малага 1.7 Дизель, Ритмо 1.7 Дизель, Ронда 1.2, Ронда 1.5, Ронда 1.6, Ронда 1.7 Дизель
Vauxhall Astra D 1.6 Дизель, Astra E 1.6 Дизель, Astra F 1.7 Дизель, Astra F 1.7 TD, Astra G 1. 7 TD, Astra MK II 1.7 Дизель, Astra MK III 1.7 Дизель, Astra MK III 1.7 TD, Фургон Астра III 1.7 Дизель, Фургон Астра III 1.7 TD, Фургон Астра МК IV 1.7 ТД, Белмонт 1.6 Дизель, Белмонт 1.7 Дизель, Кавалер 1.6 Дизель, Кавалер 1.6 Дизель 1600, Кавалер 1.7 Дизель
ФОЛЬКСВАГЕН VOLVO 340123 VOLVO 340,43,43.43.43.43.43.43.43.43.43.43.4393 .
Белорусский стартер ваз 2110 ремонт своими руками
Подробно: Белорусский стартер ваз 2110 ремонт своими руками от настоящего мастера для сайта en.icndoit.com/35.
Добро пожаловать!
Стартер очень нужная вещь в автомобиле, именно благодаря ему двигатель запускается и запускается, но в последнее время стартеры подделывают и делают некачественно, и поэтому многие автовладельцы при установке нового стартера после очень короткий промежуток времени, вернуться в сервис и поменять на новый, хотя можно и не менять вообще, а просто самому отремонтировать и заодно залить в шестерни смазку, которой так мало кладется на заводе, где делают новые стартеры для автомобилей.
Внимание!
Для ремонта стартера вам потребуется взять из инструментов: Ключи, а именно гаечные ключи, торцевые головки, колпачки, помимо разжимных пассатижей потребуется еще и отвертка (Все зависит от того, что именно вы будете менять в машине, если есть только одно электромагнитное реле, например, то в этом случае кроме гаечных ключей больше ничего не понадобится)!
Резюме:
Когда следует ремонтировать стартер?
Если у вас машина перестала заводиться или заводится плохо, то это говорит о том, что возможно пришел в негодность стартер, но кроме него проблемы может вызывать и замок зажигания и машина не заведется, или еще те же провода, так что однозначно сказать какой стартер не так просто сломался, но все же самые распространенные причины это когда что-то щелкает при повороте ключа и машина не заводится, или когда стартер крутит но очень слабо и двигатель не заводится из-за этого (В этом случае аккумулятор может разрядиться), и последнее, когда при повороте ключа слышны посторонние звуки (скрежет металла и тому подобное) если вы слышите такие звуки, то мы не рекомендую вообще пользоваться автомобилем в ближайшее время, иначе в будущем придется менять венец маховика. Для этого придется снимать с автомобиля сам маховик.
Видео (нажмите, чтобы воспроизвести).
Внимание!
В начале стартер снимается с автомобиля и затем проверяется на работоспособность, всю эту информацию вы можете найти в статье под названием: «Замена стартера на ВАЗ», а еще, кроме того, посмотрите видео ниже , где более подробно рассказывается о том, как можно будет проверить снятый стартер на работоспособность!

Разборка:
1) Сначала открутите гайку, которая указана синей стрелкой, и снимите за ней провод, который указан зеленой стрелкой, чтобы после операции втягивающее реле уже можно было снят с машины и никакие провода этому не помешают( А вот на счет снятия реле, чуть позже все объясним так как там еще пару болтов надо открутить, а если просто поменять, то сразу пропускаем все пункты и читаем внимательно пункт №3 в котором все описано), теперь откручиваем две гайки (Обозначены красными стрелками) стяжных шпилек, которые держат статор и затем отсоединяем его от передней крышки.
2) Теперь снимите со стартера три планетарные шестерни коробки передач (Все они указаны стрелками), но у вас их может быть только три или четыре, если вы все же найдете четыре шестерни, то сначала подденьте самую центральную отвертку и затем снимите ее, затем оставшиеся три и когда они будут сняты, проверьте их состояние, на шестернях не должно быть сколов, потертостей, коррозии и других повреждений, в противном случае их заменяют новыми.
Внимание!
После снятия всех шестерен останется еще одна одинарная и большая, называемая зубчатым венцом, она так же не должна иметь сколов и других дефектов, ее можно снять как отдельно, для этого ее нужно просто поддеть отверткой (см. большое фото), а вместе с приводным валом, приводным рычагом и опорой рычага, для этого уже нужно поддеть его той же отверткой, но не за саму шестерню, а за опору (см. маленькое фото), если вы вдруг сняли весь привод, то в первую очередь осмотрите его и убедитесь, что зубья на приводе не окрашены в какой-либо другой цвет и на них нет забоин и деформаций, мелкие дефекты устраняются с алмазный напильник или абразивный камень, при необходимости заменить весь привод или весь стартер на новый!
3) Касаемо снятия втягивающего реле, то оно имеет два болта, которые его крепят, они так же указаны красными стрелками, так что если хотите его снять, то открутите эти болты и потом аккуратно потянув за реле (указано по синей стрелке), снимите его со стартера и кстати о проверке, подключите омметр к клеммам тягового реле и затем утопите якорь внутрь до упора, при этом показания омметра должны быть близки к нулю, если у вас все так, то реле исправно и замены не требует.
4) Затем возьмите гаечный ключ и молоток и сбейте ими кольцо ограничителя хода (см. фото 1, не забудьте подложить под привод еще одну деревяшку или кусок плотной резины, чтобы он не не деформироваться), как только кольцо будет сбито, с помощью отвертки извлеките из канавки другое стопорное кольцо, а затем снимите его, а затем снимите с вала кольцо ограничителя хода (см. фото 2), затем снимите привод с вала и когда он будет снят, подденьте стопорное кольцо и его разжимными ключами снимите (см. фото 3) и таким образом вы сможете разобрать привод и заменить в нем изношенные детали, и, наконец, оставшуюся часть с валом можно также при необходимости разобрать, для этого снять точно такое же стопорное кольцо (см. фото 4) и снять с вала упорную шайбу, а также опору вала и т.д.
5) Далее плоской отверткой поддеваем и тем самым снимаем переднюю крышку (Обозначена зеленой стрелкой), со статора, и кстати если такая же центральная шестерня останется на валу при снятии статор, который еще обозначен красной стрелкой, то его снимаешь, иначе крышку снять не получится, она упрется в эту шестерню (Не забываем проверить шестерню, если обнаружены признаки деформации на него, затем замените его новым).
6) И, наконец, открутите два винта крепления крышки статора (см. фото 1) и затем снимите ее, как только крышка будет снята, отверткой подденьте щеточный узел стартера (см. фото 2), затем снимите стоящую за ней переднюю опору вала (см. фото 3) и упорную шайбу, как показано на четвертом фото и в конце, удерживая вал (она для наглядности также указана стрелкой), преодолевая усилие магнитов , снять якорь со статора и после его снятия осмотреть его коллектор и обмотку, на обмотках якоря не должно быть следов обугливания и различного рода деформаций, иначе якорь меняется на новый, но если все в порядок с обмоткой, затем приступаем к очистке коллектора якоря, а именно, если он сильно загрязнен, то при помощи наждачной бумаги (нулёвки) очистите его, затем промойте якорь стартера водой, в которой будет разбавлено моющее средство и в самом конце , когда работа уже После этого очистите якорь чистой сухой ветошью от воды и грязи и продуйте его сжатым воздухом (сжатый воздух может подаваться такими деталями, как компрессор, шинный насос и т. д.).
Внимание!
Еще о чем хотели вас предупредить, при снятом щеточном узле проверьте его щетки, высота которых должна быть не менее 3,5 мм, а также щетки не должны иметь повреждений и иных деформаций, кроме щетки деталей коробки передач (К ним относятся все шестерни) и привод уайт-спиритом, промыть всем этим и можно приступать к обратной сборке стартера и установке его на машину!
Дополнительный видео ролик:
Наглядно процесс ремонта стартера вы можете увидеть в видео ниже:

Симптомы неисправности пускового реле и как проверить?
1. Введение
Перед запуском двигателя, когда вы садитесь в машину и заводите машину, необходимо выполнить ряд шагов. Реле стартера является одним из наиболее важных и часто упускаемых из виду компонентов в любой системе зажигания автомобиля. Пусковое реле представляет собой небольшое электрическое устройство, расположенное в пусковой цепи двигателя с большой силой тока. Реле — это всего лишь переключатель дистанционного управления, который регулирует ток в сильноточной цепи. Реле стартера в автомобиле использует умеренный ток выключателя зажигания, чтобы замкнуть гораздо более мощную цепь стартера.
Реле стартера и соленоид стартера работают вместе, чтобы запустить механизм стартера в нескольких автомобильных приложениях. Цепь соленоида стартера в некоторых случаях может управляться непосредственно выключателем зажигания. Обычно это небольшие транспортные средства, и стартеру не требуется большой ток для работы.
В этой статье мы расскажем вам все, что вам нужно знать о пусковых реле: их функции, их расположение в автомобиле и принцип их работы. Мы также включаем информацию о признаках неисправного пускового реле, о том, как его проверить и как заменить или отремонтировать неисправное пусковое реле. продолжить чтение.
видео. Как проверить симптомы неисправного пускового реле
2. Функция пускового реле
Между аккумуляторной батареей автомобиля и стартером реле стартера действует как замыкатель или прерыватель цепи. Это помогает увеличить ток батареи, так что требуется меньший ток для зажигания. По описанию это переключатель между пусковым соленоидом и пусковым двигателем.
При повороте ключа зажигания или нажатии кнопки запуска автомобиля генерируется большой ток. Стартеру требуется значительный ток, а замок зажигания не может управляться. Если реле нет, то оно сгорит.
При выходе из строя пускового реле автомобиль может не завестись. Как мы увидим позже, существует множество причин, по которым этот компонент может выйти из строя. Они также требуют различных обработок в зависимости от характера и серьезности опасности. Некоторые поддаются ремонту, а некоторые требуют установки новых реле.
3. Как реле стартера работает с другими?
Когда вы включаете зажигание, ваш ключ активирует реле стартера, которое подает питание на соленоид стартера, а соленоид подает питание на стартер.
При повороте ключа зажигания реле стартера передает небольшую мощность на соленоид стартера, а соленоид потребляет большой ток непосредственно от автомобильного аккумулятора. Это активирует соленоид, который подает питание на стартер, а стартер вращает маховик.
Все современные лаунчеры следуют этой процедуре. Чтобы стартер зацепил и повернул маховик, питание подается на реле стартера через соленоид. При запуске автомобиля пусковое реле необходимо.
4. Положение пускового реле
Расположение пускового реле зависит от типа и модели автомобиля. Блок предохранителей (также называемый блоком питания), приборная панель под панелью предохранителей или правое крыло — все это возможные места. В большинстве автомобилей он будет находиться под капотом, в большой коробке с черной крышкой. Здесь устанавливаются автомобильные предохранители и реле. Его еще называют блоком предохранителей. Эта коробка обычно устанавливается со стороны водителя транспортного средства.
Провода входят и выходят из реле. Однако многие другие реле имеют похожий внешний вид в автомобилях. Блок предохранителей с реле стартера, установленный под приборной панелью, бывает сложно найти или даже снять. Может быть нетрудно найти пусковое реле, прикрепленное к стене крыла. Эти реле обычно имеют цилиндрическую форму и могут быть идентифицированы по монтажным стойкам и выводам. Если вы не уверены, какое из них является пусковым реле, обратитесь к руководству по обслуживанию.
5. Признаки отказа реле стартера
Реле стартера, как и другие механические и электронные компоненты автомобиля, проявляет признаки неисправности, прежде чем окончательно остановится. Ниже перечислены некоторые признаки повреждения или износа реле стартера. Если вы видите эти предупреждающие знаки, запишитесь на прием к местному сертифицированному механику, чтобы провести тщательный осмотр вашего автомобиля, поскольку эти симптомы могут указывать на проблему с другими компонентами.
Когда мы выключаем зажигание, пусковой соленоид и двигатель должны перестать работать. Если реле стартера не работает в этом порядке, двигатель не запустится. Вероятно, главные контакты уже спаяны между собой, в замкнутом положении. Если это произойдет, реле стартера будет заблокировано в положении запуска, что приведет к повреждению стартера, цепи, реле и приводного маховика, если не принять меры немедленно.
1) Автомобиль не заводится
Невозможность запуска автомобиля является одним из наиболее очевидных признаков поломки автомобиля. Хотя многие потенциальные сбои могут помешать запуску автомобиля, неисправность пускового реле часто является источником проблемы. Чтобы понять почему, мы должны сначала лучше понять функцию реле стартера.
Когда вы поворачиваете ключ зажигания, ваша батарея встряхивается, высвобождая электрический разряд. Стартер приводится в действие этой энергией и запускает двигатель. Пусковое реле замыкает цепь до того, как достигнет стартера, но также увеличивает ток аккумулятора, когда он проходит через него.
Неисправное реле стартера не позволит аккумуляторной батарее подавать электрический сигнал на стартер. Поэтому, сколько бы раз вы ни поворачивали ключ, ваш двигатель не заведется. При повороте ключа, если цепь не разорвана, можно услышать щелчок. В любом случае вам следует обратиться за профессиональной помощью, чтобы оценить симптомы и точно диагностировать причину.
2) Пусковое реле остается разомкнутым после запуска двигателя
Пусковое реле и пусковой соленоид подают ток на выключатель зажигания, когда вы включаете зажигание. Стартер вращает гибкую плату, чтобы запустить двигатель, и соленоид подает питание на гибкую плату.
Когда мы выключаем зажигание, пусковой соленоид и двигатель должны перестать работать. Главные контакты реле стартера скорее всего уже спаяны между собой, в замкнутом положении, если оно не срабатывает в таком порядке реле удерживает двигатель запущенным. Если это произойдет, реле стартера будет заблокировано в положении запуска, что приведет к повреждению стартера, цепи, реле и приводного маховика, если не принять меры немедленно.
Обычно это происходит, когда реле касается чего-либо или подвергается воздействию большого количества электричества. Поскольку эта проблема может повредить всю загрузочную систему, ее необходимо диагностировать и устранять немедленно.
3) Стартер издает щелчок
Реле обычно работают по принципу «все или ничего». Он либо отправляет весь ток, либо ничего не отправляет. Однако при выходе из строя реле стартера может быть отправлена только часть сигнала.
Реле стартера издает щелчок, но двигатель не вращается, что указывает на то, что на стартер не поступает достаточный ток от реле. Это также может быть признаком низкого или разряженного аккумулятора. Только когда он передает на стартер достаточный ток, реле начинает работать. Меньшая мощность может повредить все пусковое устройство или привести к тому, что автомобиль не заведется, что будет сопровождаться раздражающим щелчком.
Оба этих состояния могут быть вызваны коррозией или старением реле с поврежденными контактами. Очистка контактных точек для обеспечения правильного потока или замена старого реле — это единственные два варианта ремонта. Зачистите корродированную поверхность реле наждачной бумагой или скребком для гравия. Вы можете заменить реле, чтобы получить большую мощность, или обратиться к профессиональному механику.
4) Автомобиль заводится с перерывами
Когда реле стартера работает, оно передает питание на стартер каждый раз, когда он включается. Однако мусор, грязь и высокие температуры могут загрязнить этот ингредиент. Коррозия и остатки в цепи ограничивают прохождение тока. Из-за этих условий пусковое реле может работать с перерывами.
Реле стартера является основным компонентом системы зажигания и имеет очень мало подвижных компонентов, поэтому оно редко выходит из строя. Однако, когда это происходит, это связано с проблемами проводимости. Если реле исправно, возможно, повреждено или проржавело соединение проводов под капотом.
6. Как проверить пусковое реле?
Материал:
Полностью заряженный аккумулятор
Технология производства переносных соединительных кабелей
Пищевая сода, вода и проволочная щетка
Инструмент:
Защитные очки и перчатки
Шаг 1
Убедитесь, что автомобиль надежно припаркован, а коробка передач находится в нейтральном или припаркованном состоянии. Работая под капотом, вы не хотите, чтобы автомобиль случайно двинулся вперед.
Шаг 2
Перед тестированием подготовьте полностью заряженный аккумулятор и переносную перемычку. Или вы можете проверить автомобильный аккумулятор, чтобы убедиться, что он полностью заряжен, а не является источником вашей проблемы. В течение всего теста обратите внимание на то, как подключить соединительный кабель к клемме аккумулятора.
Шаг 3
Проверьте соединительные клеммы на аккумуляторе и стартере. Убедитесь, что на них нет ржавчины, масла, пыли и мусора. Перед очисткой заржавевших клемм отсоедините отрицательный кабель аккумуляторной батареи и отложите его в сторону. Снимите положительный кабель аккумулятора с аккумулятора и отложите его в сторону. Следите за тем, чтобы кабели случайно не коснулись клемм аккумуляторной батареи. Используйте пищевую соду, воду и проволочную щетку, чтобы очистить ржавые клеммы. При необходимости очистите клемму стартера. Если возможно, отсоедините кабель аккумулятора.
Шаг 4
Необходимо следить за кабелем от пускового соленоида к пусковому реле. На реле четыре вывода. Два меньших провода используются для «включения» реле и идут от критической цепи включения. Два больших провода соединяются от аккумулятора к стартеру, по которому передается напряжение аккумулятора. Отсоедините провода от реле стартера и пометьте два меньших провода, чтобы их можно было правильно подключить. Подключите один конец перемычки к заземлению корпуса. Клемма 86 должна быть подключена к другому концу.
Шаг 5
Подсоедините перемычку к положительной клемме аккумулятора. Так как связь между аккумулятором и стартером оборвалась, перемычку можно включить на короткое время. Для измерения сопротивления между клеммами 30 и 87 следует использовать цифровой вольтметр. Его сопротивление должно быть менее 1 Ом. Если сопротивление больше 1 Ом, реле не работает. Реле нужно заменить.
7. Как заменить звезду
звон реле?
Установите перемычку между положительной и отрицательной клеммами аккумулятора. Теперь вы можете ненадолго оставить соединение перемычкой после того, как соединение аккумулятора со стартером было отключено. Между клеммами 30 и 87 измерьте сопротивление цифровым вольтметром. Требуется сопротивление менее 1 Ом. Если сопротивление больше 1 Ом, пусковое реле не сработает. Реле необходимо заменить.
Подготовка материала: защитные очки, защитная нить
Инструменты: плоскогубцы, гаечные ключи, провода
1) Как правильно разобрать пусковое реле?
Вы можете открыть капот и отключить отрицательную клемму аккумулятора, если это блок предохранителей, чтобы запустить реле. Далее найдите блок предохранителей. Обычно коробка с черной крышкой. Если вы не можете найти пусковое реле, воспользуйтесь инструкцией. Определите положение пускового реле по информации на крышке блока предохранителей. Затем снимите пусковое реле.
Если это реле из глиняной стены, следуйте приведенному ниже методу, чтобы избавиться от него. Во-первых, используйте гаечный ключ, чтобы снять клеммы аккумулятора. Во-вторых, отсоедините провода, подключенные к клеммам реле. Используйте гаечный ключ, чтобы удалить болты, соединяющие провода с колонкой реле. Две большие и две маленькие стойки служат точками соединения. В-третьих, снимите реле с брызговика, открутив крепежные винты.
2) Как установить пусковое реле
Процесс установки пускового реле блока предохранителей прост. Нет никаких гаек или винтов, которые нужно затягивать, и не нужно беспокоиться о крутящем моменте.
Принесите свое новое реле. Медленно и медленно вставляйте реле, пока оно не достигнет конца седла клапана, совместив штифты с прорезями в блоке предохранителей. Закройте крышку и снова подключите клеммы аккумулятора, которые были отключены при снятии старого реле.
Выполните следующие действия, чтобы установить пусковое реле на брызговик.
Поместите реле на монтажную поверхность и закрепите его там. Вставив и затянув винты, прикрепите реле к стенке крыла. Установите цепь стартера и провода аккумуляторной батареи, следя за тем, чтобы не подсоединить неправильные провода к неправильным полюсам. Подсоедините аккумуляторный кабель, который был отсоединен ранее.
После завершения установки проверьте и запустите систему. Завести эту машину не должно быть никаких трудностей. В этом случае проверьте провода и соединения. Убедитесь, что соединение надежное, а пусковое реле на стене крыла правильно подключено. Если не получается разобраться в проблеме, нужно смотреть на другие компоненты системы загрузки. Или попросите механика проверить машину.
3) Проводка пускового реле
Провод устанавливается на соединительную стойку реле стартера, установленную на крыле. Обычно эти выводы подключаются в процессе установки. Для безопасной работы реле должно быть правильно подключено. На этом рисунке показано, как подключить четырехконтактное реле стартера 9.0038
Шаг 1
Отсоедините положительную клемму аккумулятора. Во избежание несчастных случаев закрепите оголенный конец. Можно сделать это скотчем.
Шаг 2
Толстые пусковые кабели соленоида можно найти здесь. Подсоедините его к большой шпильке или стойке реле. Затяните крепежные болты, чтобы зафиксировать соединение. Поскольку реле стартера не имеет полярности, к какому большому проводу вы подключаете провод
Шаг 3
Подготовьте проводку замка зажигания. Обычно они тоньше пусковых кабелей, поскольку пропускают лишь ограниченный ток. Один из двух проводов должен быть подключен к небольшой шпильке на реле. Подсоедините оставшуюся маленькую стойку к другому проводу.
В некоторых эстафетах есть только один маленький пост. В этом случае подсоедините провод зажигания к крепежному винту или болту. Любая другая часть корпуса реле также может быть подключена к нему. Это связано с тем, что небольшой вывод реле обычно заземлен.
Четвертый
Подсоедините оставшиеся толстые провода к одному огромному стержню или столбу. Это кабель, соединяющий плюсовую клемму аккумулятора.
Наконец, включите зажигание, чтобы проверить провод реле. Запуск двигателя и проворачивание коленчатого вала не должны вызывать затруднений. Если это все еще не работает, проверьте провода еще раз, чтобы убедиться, что каждый кабель подключен к правильной клемме и надежно.
8. Заключение
В автомобиле, которому требуется пусковое реле, очень важно проверить исправность пускового реле. Это стандартный аспект ежедневного технического обслуживания автомобиля. Это может уберечь вас от неприятностей и оказаться в ловушке в отдаленных местах. Первый шаг — понять, как работают реле и как определить неисправные реле на ранней стадии.
Мы надеемся, что это руководство по реле стартера предоставило вам достаточно знаний, чтобы помочь вам решить проблему с реле стартера, которая вызвала проблемы с запуском автомобиля. Теперь вы можете распознать признаки отказа пускового реле и как его проверить.
9. Часто задаваемые вопросы о пусковом реле
1) Можете ли вы починить пусковое реле?
Если реле стартера выйдет из строя, вы не сможете запустить двигатель. Повреждение реле стартера обычно вызвано коротким замыканием из-за плохого подключения питания на стартере. Неработающие реле нельзя снимать для ремонта; для того, чтобы запустить двигатель, необходимо установить новый.
2) Легко ли заменить пусковое реле?
При наличии подходящего инструмента и знания того, какой провод к какой клемме подключать, процесс замены реле стартера должен быть простым. Реле блока предохранителей проще. Обычно это включает в себя отсоединение старого реле, а затем подключение нового реле.
3) Сколько стоит замена пускового реле?
За вычетом стоимости запуска реле предполагается заплатить около 30 долларов. С учетом стоимости приобретения компонентов общая стоимость установки нового реле составляет приблизительно 50 долларов США.
4) Как долго работает пусковое реле?
Обычно пусковое реле работает более 100 миль. Эти детали долговечны, имеют всего несколько движущихся частей, поэтому износ минимален. Наибольшую угрозу жизни пускового реле обычно представляет перегорание контактов.
5) Пусковое реле такое же, как пусковой соленоид?
В большинстве случаев реальное реле стартера представляет собой небольшой черный куб, подключенный к блоку электрических предохранителей/реле в машинном отделении, а соленоид стартера (в большинстве случаев) напрямую соединен со стартером на двигателе (хотя и Иногда находится в другом месте машинного отделения).
ВАЗ-2110: тидак стартера бермула, тидак беруба. Kemungkinan kegagalan, remedi
Dalam artikel ini kita akan bercakap tenang mengapa kereta ВАЗ-2110 tidak bermula dan pemula tidak berpaling. Sebabnya mungkin berbeza, tenang mereka kita akan membincangkan lebih lanjut. Pemula diperlukan untuk melepaskan kepak ke bilangan минимальный revolusi, supaya campuran dalam ruang pembakaran akan mula menyala. Стартер Jika berhenti bekerja, anda hanya boleh memulakan enjin dengan kapal tunda, yang tidak begitu mudah.
Apakah permulaan «puluhan»
Enjin suntikan dan karburetor menggunakan permulaan reka bentuk yang sama. Себаб-себаб ян мерека тидак бекерджа, чакуп баняк. Reka bentuk единица Адалах комплекс, jadi untuk mengenal пасти sebab sebenar анда perlu mengetahui ciri-ciri fungsi дан река bentuk единица.
Пемула Адалах Дженис Пенгумпул Электрик DC. Kuasa dibekalkan дари bateri. Itulah sebabnya merekabianya dipanggil bateri pemula — mereka membenarkan anda memberikan arus yang besar kepada litar bekalan kuasa motor elektrik.
Reka bentuk pemula
Tetapi jika стартер bertukar, dan kereta ВАЗ-2110 tidak bermula, mungkin kerosakan tidak hanya dalam enjin, tetapi dalam bateri. Adalah mungkin bahawa ia dilepaskan atau telah menjadi tidak dapat digunakan. Oleh itu, anda perlu dapat mengenal pasti kesalahan dengan betul.
Reka bentuk pemula pada «sepuluh teratas»:
Bahagian tetap (pemegun) dengan penggulungan.
Hub keluli di bahagian belkang unit.
Ротор dengan penggulungan dan lamellae.
Коробка передач Jenis Planet Jenis — шестерня terdiri daripada tiga.
Втягивающее реле — berfungsi untuk pemancaran mekanikal, dan untuk elektrik.
Bendix — elemen yang diperlukan untuk menyambung pemutar dengan mahkota roda tenaga roda. Ia mempunyai klac ян обгоняя ян membolehkan передач berputar hanya dalam сату арах.
Perumahan dengan penutup — semua elemen struktur dipasang di sini.
Дан кини мари кита pertimbangkan semua unsur-unsur ини secara berasingan дан кари апа kerosakan янь мерека ада.
Kotak планета передач и бендикс
Bendix adalah peranti yang merangkumi dua elemen. Ia adalah передач дан klac mengatasi. Кедуа-дуа унсур ини беркаитан. Klac dipasang пада takal dan tetap dengan bantuan splines, yang diatur dalam lingkaran. Ini dilakukan untuk memudahkan pergerakan gear dengan gendingan sepanjang paksi enjin.
Sebaik sahaja anda menghidupkan kunci dalam kunci pencucuhan, geganti penarik balik diaktifkan dan memandu bendix. Sekiranya pemula bertukar terlalu lambat atau tidak berputar sama sekali untuk panas atau sejuk, maka kesalahan itu mungkin dalam bendix. Kadang-kadang klac yang berlebihan gagal, dan anda dapat mendengar bahawa motor elektrik sedang meretas.
Ретрактор
Малах, ини адалах электромагнет ян сама ян тердири дарипада унсур берикут:
Перумахан
Пенггулунган.
Анкер
Тарелка untuk menutup kenalan.
Kenalan untuk sambungan dengan penggulungan motor dan bateri ditambah.
Seperti ян анда faham, elemen ини disambungkan kepada pecahan kuasa мотор elektrik. Дан джика ВАЗ-2110 tidak bermula дан pemula tidak bertukar, maka ada kebarangkalian yang tinggi bahawa geganti gagal. Anda perlu memberi perhatian kepada fakta bahawa bateri ditambah disambungkan ke retractor tanpa sekering secara kekal. Tetapi dengan bantuan kunci pencucuhan anda mengawal gegelung elektromagnet, ян terletak dalam reka bentuk geganti.
Selain hakikat bahawa dengan bantuan relay anda membuat penutupan kenalan kuasa, peranti yang sama ini memacu blendix, yang kita bercakap tenang di atas. Sangat kerap terdapat pembakaran kenalan kuasa, dengan kehilangan semasa yang besar. Dalam kes ини, стартер berputar dengan sangat perlahan walaupun bateri dicas sepenuhnya. Sekiranya terdapat litar terbuka dalam litar bekalan penggulungan, стартер tidak akan mengklik apabila kunci telah dihidupkan.
Керосакан керап
Sekiranya VAZ-2110 tidak bermula dan pemula tidak berpaling, kemungkinan besar alasannya terletak tepat di dalam motor elektrik. Tetapi anda perlu mengetahui диагноз ян пасти. Mula-mula anda perlu menghidupkan kunci dalam kunci pencucuhan sehingga ia berhenti dan mendengar sama ada nod berfungsi. Sekiranya bunyi didengar, seolah-olah enjin sedang menatal, dan klik relay secara khusus, maka kemungkinan besar terdapat pecahan klac atau kotak gear yang berlebihan. Sebagai peraturan, untuk menghapuskan kerosakan, anda perlu memasang Bendix baru dan mendiagnosis keseluruhan starter.
Tetapi sekiranya kereta itu sangat tua, punca kerosakan mungkin terletak pada gear. Дан лебих хусус лаги, мерека баняк хаус. Seperti ян анда фахами, pecahan seperti itu hanya boleh ditentukan selepas pembongkaran lengkap unit tersebut. Dalam hal ini, jika starter tidak mengklik ketika mencoba untuk memulai, maka, kemungkinan besar, эстафета втягивания tidak bertenaga. Ia perlu untuk mengambil penguji dan memeriksa kehadiran voltan pada wayar nipis yang sesuai dengan реле elektromagnetik.
Perhatikan bahawa voltan hanya akan muncul apabila kunci pencucuhan berada dalam kedudukan ян melampau di kunci. Sering kali, geganti elektromagnet yang kita bercakap di atas gagal. Untuk memastikan ia berada dalam keadaan baik tanpa pembongkaran, ia perlu untuk melepaskan dawai nipis daripadanya, dan kemudian terus ke kenalan serta bateri. Пада маса янь сама, керета мести берада ди темпат летак керета брек, tombol передач mestilah berada ди kedudukan ян нейтральный.
Далам кэс ини, ВАЗ-2110 тидак бермула, дан пемула тидак мемутар атау клик. Sekiranya geganti dipicu, anda perlu menyemak litar bekalan kuasa dan kunci pencucuhan.
Стартер Jika berputar perlahan-lahan
Sekiranya starter berputar perlahan atau tidak ada penglihatan sama sekali, maka mungkin hubungan pada «jisim» sangat lemah. Dalam kes ini, terdapat kerugian semasa yang sangat besar. Selalunya lilitan atau berus simpulan gagal. Jika ВАЗ-2110 tidak bermula dengan baik, стартер giliran untuk маса янь лама, maka kegagalan itu jelas bukan di dalamnya, tetapi dalam sistem pembekalan bahan api. Tetapi perlu diingat bahawa dengan starter kerja yang panjang, ia akan segera gagal.
Amalan menunjukkan bahawa apabila satu atau lebih belitan gagal, ia adalah mudah untuk memasang starter baru atau satu tangan yang kedua. Кос алат ганти янь diperlukan untuk pembaikan adalah agak tinggi, кира-кира 1/3 atau separuh harga дари стартер бару.
Bagaimana untuk menggantikan starter dengan tangan anda sendiri
Jika ВАЗ-2110 (карбюратор) tidak bermula, dan starter bertukar, anda perlu mencari kerosakan pada sistem pembekalan bahan api dan pemasaan. Sekiranya anda memutuskan untuk membaiki unit atau menggantikannya, anda perlu tahu bagaimana pembongkaran dan pemasangan dijalankan pada VAZ-2110. Anda perlu melakukan manipulasi seperti berikut:
Matikan penyalaan dan buka hud kereta. Терминал Tanggalkan дари bateri, jika tidak, anda secara tidak sengaja boleh menutup wayar semasa bekerja.
Enjin suntikan perlu mengeluarkan perumahan penapis udara. Untuk melakukan ини, анда perlu membongkar tiga buah kacang янь menjaganya.
Langkah pertama ialah memutuskan kabel kuasa. Ini dilakukan dengan kunci пада «13». Kawat nipis mesti dikeluarkan dan berhati-hati diikat berhampiran tali supaya ia tidak pecah semasa operasi.
Cabut tiga kacang янь mengamankan perumahan стартер ке блок enjin.
Pemula baru dipasang dalam urutan terbalik. Jika dalam starter лама sejumlah besar kerosakan, maka tidak sesuai untuk memperbaikinya. Anda akan membelanjakan kira-kira satu pertiga atau separuh daripada kos unit baru, tetapi perlu untuk melakukan manipulasi tersebut dengan sangat kerap (setiap 3-6 bulan, bergantung pada intensiti penggunaan mesin).
Рубрики
Post navigation
← Ниссан альмера н16 стартер: Автомобильные объявления — Доска объявленийФольксваген тигуан дизель тест драйв видео 2019: Обзор Фольксваген Тигуан 2021 →
Leave a Comment Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Save my name, email, and website in this browser for the next time I comment

2025 © Все права защищены.

Номер	Марка	Состояние	Дата заказа	Цена	Расчетное время доставки
0331303026	БОШ	Новый	14.09.22	28,12 €	уточняйте у менеджера
ЗМ575	ЗМ	Новый	14. 09.22	29,27 €	уточняйте у менеджера
0331303006	БОШ	восстановленный	14.09.22	15,00 €	уточняйте у менеджера
333147	ГРУЗ	Новый	14.09.22	41,04 €	уточняйте у менеджера
131143	ГРУЗ	Новый	14. 09.22	19,20 €	уточняйте у менеджера
IA9154	ПРОТЕХ	Новый	14.09.22	21,05 €	уточняйте у менеджера
СС0011ЗМ	КАК	Новый	14.09.22	27,88 €	уточняйте у менеджера
СС0062ЗМ	КАК	Новый	14. 09.22	28,78 €	уточняйте у менеджера
SS0011	КАК	Новый	14.09.22	21,62 €	уточняйте у менеджера
ЗМ575К	ЗМ	Новый	14.09.22	21,98 €	уточняйте у менеджера
зм575р	ЗМ	Новый	14. 09.22	12,00 €	уточняйте у менеджера
SS0146	КАК	Новый	14.09.22	21,76 €	уточняйте у менеджера
