Замена тормозного барабана на калине

Добро пожаловать!
Во время нажатия на педаль тормоза происходит трение тормозных колодок и автомобиль останавливается. Тормозной барабан на ВАЗах и бюджетных иномарках ставится только на задние колёса. Несмотря на прочный внешний вид и металлических корпус, он иногда ломается или слишком сильно стачивается – появляется необходимость в его замене.

Примечание!
Вам понадобятся следующие инструменты: гаечный ключ «на 7», напильник, две монтажные лопатки или монтировки вместо них,  резиновый молоток, жидкость WD-40.

• Замена тормозного барабана
• Дополнительный видео-ролик

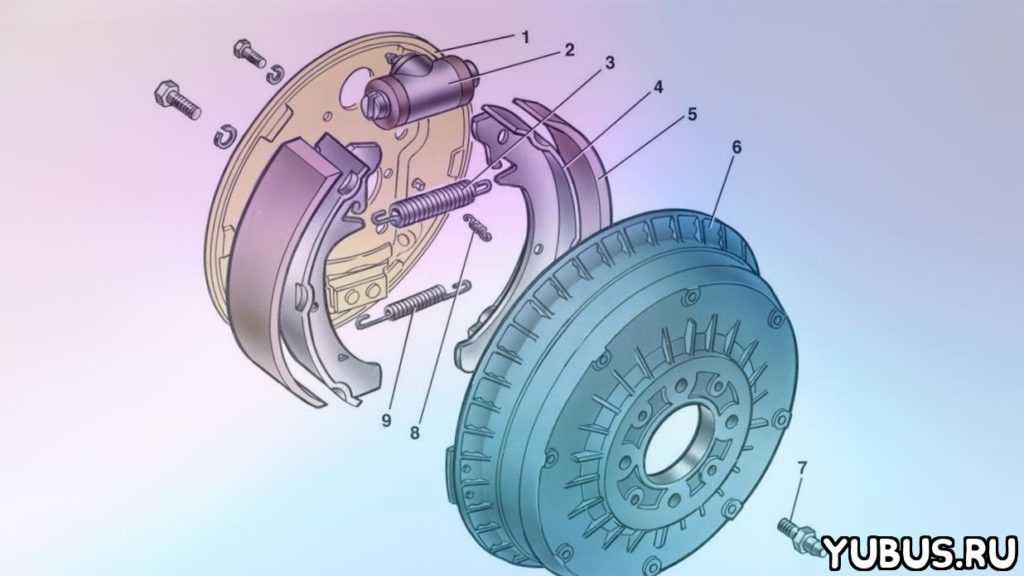

Местонахождение барабана

На очень старых автомобилях, к примеру ИЖ 2715 «1972–82» года выпуска, барабаны были спереди и сзади. На наших авто только сзади. На фото видно как выглядит барабан и его примерная локализация.

Время замены барабана?

Причины замены:

• любые деформации;
• трещины;
• изменения формы;
• задиры и глубокие риски на рабочей поверхности (указана стрелками на фото).

В случае обнаружения подобных повреждений рекомендуется проточить всю рабочую поверхность барабана, а после проточки обязательно пройтись мелкозернистым абразивным бруском или мелкозернистой наждачной бумагой, прошлифовать  поверхность барабана, добившись гладкости.

Примечание!
После снятия барабана и проточки определить износ вам поможет линейка: замерьте внутренний диаметр барабана (показано на фото ниже). При показателе 201,5 мм и более срочно меняем барабан!

Снятие

Поставьте автомобиль на скорость и снимите ручку стояночного тормоза до упора вниз.При поднятом ручнике снять барабан с автомобиля намного проблематичнее. Снимите колесо с автомобиля (подробнее в статье: «Замена колёс на современных автомобилях»).

Возьмите в руки смоченную в воде тряпку и очистите весь тормозной механизм от излишков грязи.

Примечание!
Вместо тряпки советуем воспользоваться ветошью или щёткой. Помните, ни в коем случае нельзя отмывать грязь при помощи бензина, дизельного топлива или любого растворителя!

Теперь с помощью маленького гаечного или накидного ключа, отверните два направляющих штифта (указаны стрелками на рисунке ниже) и отложите их в безопасное место (например, в небольшое ведёрко или в машину). Главное не потерять их.

Стрелками на фото указано место нанесения жидкости WD-40. Делать это необходимо по всей окружности, ведь со временем тормозной механизм ржавеет или закисает, а значит снять барабан со ступицы (указана синей стрелкой) будет практически нереально. Рекомендуем вам проводить подобные профилактические мероприятия – облегчите себе ремонт в будущем.

Голыми руками пробуйте снять, подёргивая, барабан с автомобиля. В случае возникновения трудностей возьмите  резиновый молоток (в крайнем случае обычный, только действуйте предельно аккуратно) и строньте барабан с места: наносите множество ударов по разным местам барабана. В основном бейте ближе к краю и бейте до тех пор, пока не почувствуете, как барабан начал понемногу сниматься со ступицы.

Примечание!
Если описанный выше метод не помог, аккуратно постучите резиновым молоточком с обратной стороны барабана по краям.

Установка

Установка нового барабана происходит в обратном порядке снятию. Если вы решите повторно установить старый барабан, то при помощи напильника снимите с краёв его рабочей поверхности буртики, образующееся по мере износа рабочей поверхности барабана, добейтесь ровности.

Примечание!
Перед установкой барабана графитной смазкой или смазкой ЛСЦ-15 смажьте кольцо ступицы, на которое будет одеваться барабан (указано на фото ниже стрелками).

Во время установки при помощи двух монтажных лопаток сведите друг к другу, как показано на фото, обе тормозные колодки. Иначе они будут вылезать за границы, а новый барабан установить не получится.

И в завершение операции, пока автомобиль стоит на домкрате, попробуйте покрутить за то колесо, на котором вы произвели замену барабана. Убедитесь в легкости вращения. Возможно, оно будет не слишком легко крутиться, например, колодки немного задевают за новый барабан, однако со временем это прекратиться. Теперь опустите автомобиль на землю, сядьте в салон и нажмите раза четыре на педаль тормоза – приведите тормозные колодки в рабочее положение.

Дополнительный видеоролик

В видео ниже продемонстрирован процесс снятия барабана, приятного просмотра.

Снимаем тормозной барабан на ВАЗ 2108, 2109, 21099

Тормозные барабаны задних колес на автомобилях ВАЗ 2108, 2109, 21099 придется снимать при замене тормозных колодок, замене или ремонте тормозных цилиндров, ремонте или обслуживании тормозного механизма, возникновении вибрации и биения при нажатии на педаль тормоза.

Необходимые инструменты и приспособления

— Ключ на 7 мм (глубокая головка, накидной)

— Металлическая щетка

— Проникающая смазка (керосин, ВД-40)

— Молоток с резиновым бойком

— Болты М8 длинной 60-70 см

Подготовительные работы

Работу по снятию тормозных барабанов автомобилей ВАЗ 2108, 2109, 21099 лучше всего проводить на яме или эстакаде так как понадобится доступ к механизму натяжения тросов стояночной тормозной системы, расположенному под днищем.

— Опускаем вниз ручник и ослабляем натяжение тросов стояночного тормоза

— Снимаем одно из задних колес

Порядок снятия тормозного барабана на автомобилях ВАЗ 2108, 2109, 21099

1. Отворачиваем два направляющих штифта барабана.

Используем глубокую головку или накидной ключ на 7 мм. Штифты могут «закиснуть» и не отворачиваться. Поэтому очищаем их металлической щеткой и обрабатываем проникающей жидкостью. В особо тяжелых случаях можно слегка обстучать направляющие молотком с разных сторон.

2. Очищаем от грязи и коррозии посадочную поверхность тормозного барабана.

Используем металлическую щетку и проникающую смазку. Так же для облегчения снятия обстукиваем тормозной барабан молотком с резиновым бойком по боковой поверхности.

Выворачиваем штифты

3. Снимаем тормозной барабан.

Сдвигаем его на себя держась руками за края и покачивая вправо-влево. Если руками барабан не снимается, вворачиваем в его технологические резьбовые отверстия два болта М8 (или ранее снятые направляющие штифты) и последовательно, равномерно заворачивая их спрессовываем тормозной барабан.

Все, тормозной барабан заднего колеса автомобилей ВАЗ 2108, 2109, 21099 снят.

Аналогичным образом, в случае необходимости снимаем тормозной барабан второго заднего колеса.

Особенности обратной установки тормозных барабанов тормозной системы автомобилей ВАЗ 2108, 2109, 21099

1. Сдвигаем тормозные колодки.

Двумя монтажными лопатками упираемся в буртик опорного щита тормозного механизма и приложив усилие сдвигаем тормозные колодки друг к другу.

2. Одеваем и крепим тормозной барабан.

При сдвинутых колодках барабан должен одеваться без особых усилий.

3. Устанавливаем зазор между тормозными колодками и барабаном.

Для этого несколько раз нажимаем на педаль тормоза. Зазор самоустановится. Для этого в задних тормозных цилиндрах имеется устройство для автоматической регулировки зазора между колодками и барабаном.

4. Регулируем стояночный тормоз.

См. «Регулировка стояночного тормоза (ручника) на автомобилях ВАЗ 2108, 2109, 21099».

Примечания и дополнения

— Не рекомендуется нажимать на педаль тормоза при снятом тормозном барабане во избежание выдавливания поршней тормозного цилиндра.

— Проверяем тормозной барабан на отсутствие трещин, сильного износа или наличия глубоких рисок на рабочей поверхности. Максимально допустимый внутренний диаметр тормозных барабанов тормозных механизмов задних колес автомобилей ВАЗ 2108, 2109, 21099 201,5 мм. При сильном износе заменяем тормозной барабан новым.
