Схема на десятке

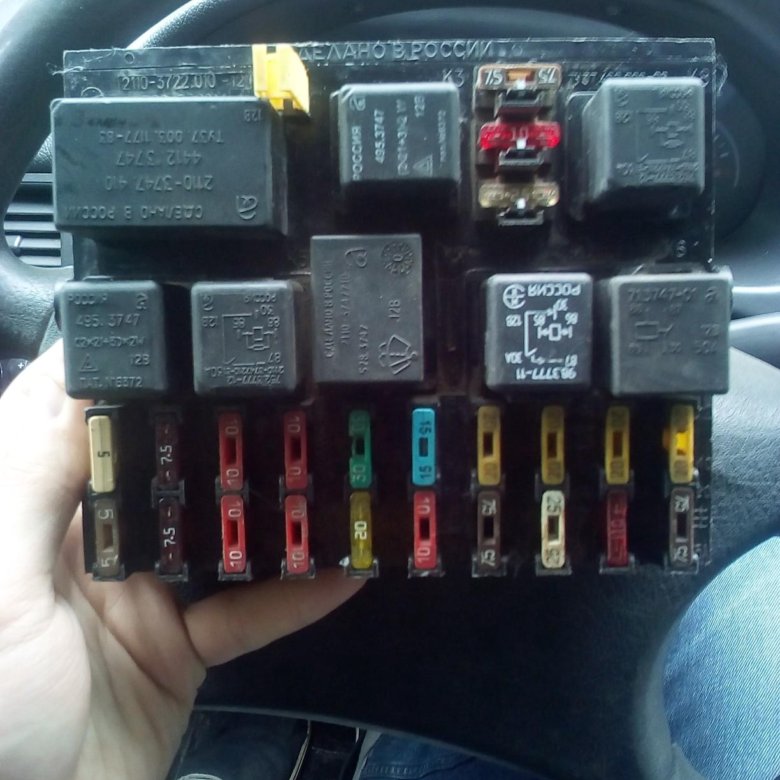

Схема блока предохранителей на ВАЗ 2110 с инжектором на 8 и 16 клапанов идентичны. Нижеприведенные описания будут актуальны для владельцев обоих типов двигателя.

Главный МБ

Сначала стоит рассмотреть участок с реле ВАЗ 2110. На схеме они обозначены буквой «К»:

1. Регулирует работу всех ламп.
2. Управляет электрическим очистителем лобового стекла.
3. Устройство специального назначения. Контролирует работу ламп при включении аварийной сигнализационной системы.
4. Переключатель ближнего света.
5. Управление дальним светом.
6. Резервное устройство, необходимое для подключения дополнительных устройств.
7. Электрический обогрев заднего стекла.

Под релейной частью расположена батарея из защиты, где каждый отвечает за конкретный участок цепи. В целом, понять их обозначения можно с помощью пиктограмм.

Предохранительная батарея обозначается буквой «F»:

1. Отвечает за осветительный комплект: номер, габариты на торпеде, левый габарит, багажник.
2. Ближнее освещение.
3. Дальнее освещение.
4. Правые противотуманки.
5. Электрические стеклоподъемники.
6. Предохранитель на прикуриватель и переносную лампу.
7. Радиаторное охлаждение и клаксон.
8. Подогрев стекла.
9. Система очистки и обмыва.
10. Резервный.
11. Правые габаритные огни.
12. Ближние огни правой фары.
13. Дальние правой фары.
14. Левая противотуманка.
15. Подогрев сидений.
16. Аварийка и поворотники.
17. Защита стоп сигнала, подсветка заднего замка и салона.
18. Еще 1 предохранитель прикуривателя на ваз 2110, подсветки бардачка и печки.
19. Тыльные  фонари, а также контроль работоспособности стоп-сигнала.
20. Тыльные противотуманки.

В МБ присутствуют также нумерации F21, 22 и 23. Причем находятся они в релейной батарее. Они резервные и в основной работе не участвуют.

Как вы можете заметить, почти все электрические цепи защищаются конкретным предохранительным устройством. Они не установлены только в системе заряда аккумулятора (в АКБ и зарядке есть своя защита). Каждый из них имеет свой номинальный ток, что видно на фото вверху.

В случае необходимого ремонта, сначала проверьте защитную батарею. Например, сгорели правые противотуманки, а замена лампочки не помогает. В этом случае достаточно найти номер в списке (в данном случае – 4) и прозвонить его. Если он «мертв», остается только заменить и проверить работоспособность заново.

Обратите внимание, что все они плавкие, то есть при перегрузе по току оплавляются и обрывают цепь. Заменять их на какие-либо другие категорически запрещено. Равно как и ставить защиту с другим амперным ограничением или изменять расположение предохранителей.

Первый дополнительный МБ

Прямо за главным МБ располагается дополнительный. Там установлено всего 3 предохранительных и релейных устройства, расположенных друг с другом.

Расположение реле и предохранителей следующее (слева направо):

1. 1-й контролирует зажигание и контроль-модуль автомобиля.
2. 2-й обслуживает воздушный расход, сенсор обогрева и скорости.
3. 3-й предохранитель защищает бензонасос на ВАЗ 2110. Кстати, именно он является частым виновником отказа подачи топлива. При поломке сначала проверяют его.

У релейной части назначение следующее:

1. Реле под номером 4 управляет переключением вентилятора.
2. Под номером 5 – бензонасос.
3. Реле 6 контролирует систему зажигания.

Типы МБ

Стоит отметить, что распиновка предохранителей ВАЗ «десятке» несколько отличается, в зависимости от ревизии. Во многом разнится месторасположение реле с резервной защиты.

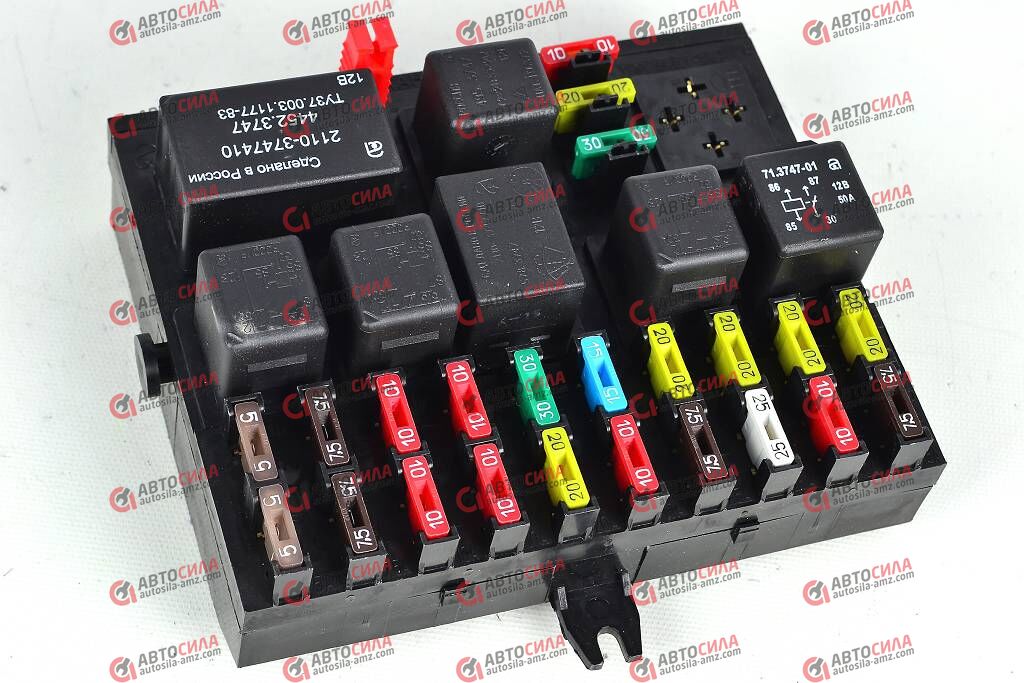

Версия 3722010

Версия 3722010 01

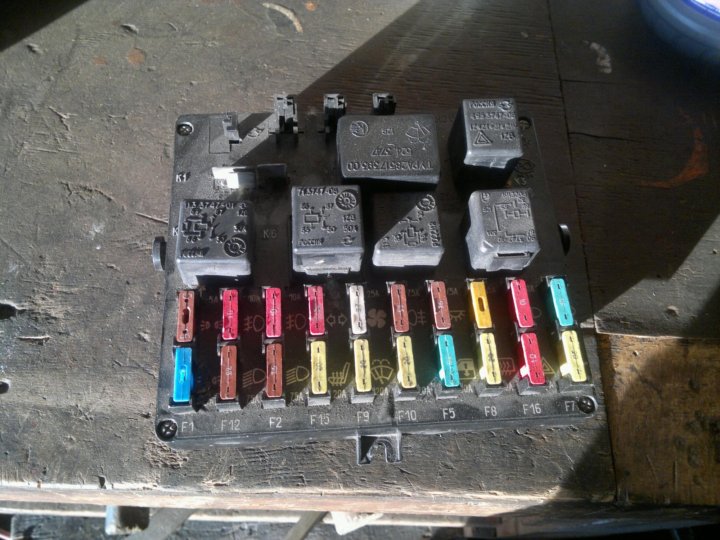

Версия 3722010 08

Статья написана при поддержке наших партнеров в Минске — unishop.by.  Здесь можно приобрести бытовые осушители воздуха, разных типов, отличного качества и по приятной цене. unishop.by — это большой торговый портал, где можно найти нужный товар по хорошей цене, проще и быстрее.

расположение и назначение. Запчасти на ВАЗ-2110

Автомобиль оснащается световыми приборами, которые необходимы для безопасного передвижения на дороге и езды в темное время суток. Поворотники — это один из самых важных световых сигналов. Служит для обозначения при перестроении, а также включения аварийной сигнализации. Довольно часто из строя выходит реле поворотов ВАЗ-2110. Случается это по различным причинам, о чем и поговорим в данной статье.

О предохранителях и реле

Машина оснащается блоком предохранителей, в котором они установлены в большом количестве. Каждый из них отвечает за тут или иную функцию. Если перегорает плавкий предохранитель, то поворотник или свет может не работать. Это, конечно, касается абсолютно всех электронных систем, но нас интересуют именно эти.

Плавкий предохранитель используется для защиты от перегрузок. Если в цепи возникают проблемы, скажем слишком высокое напряжение, то перегорает предохранитель. Следовательно, на нем цепь замывается, а напряжение не поступает дальше. Получается, тот же поворотник не будет функционировать без предохранителя, что вполне логично.

Где находится реле поворотов на ВАЗ-2110

Если не работает поврототник, то первое что нужно сделать — проверить блок предохранителей, так как именно там зачастую кроется причина. Мог банально перегореть предохранитель или вышло из строя реле, что случается реже, но все же бывает.Найти на «десятке» этот блок довольно просто, он распологается рядом с рычагом открывания капота. Реле-прерыватель располагается в гнезде К-3. Он отвечает за функционирование поворотников и аварийной сигнализации. Сгоревший предохранитель найти предельно просто, обычно определяется визуально и меняется на новый. Тут нет ничего сложного. Если же проблемы с реле, то и его в большинстве случаев нет смысла ремонтировать. Куда проще купить новое и быть уверенным, что оно не откажет в близжайшее время.

Неисправности и их устранение

Есть несколько способов понять, что с реле творится неладное. Во-первых, обратите внимание на частоту щелчков реле. В случае перегорания одной из лампочек реле будет моргать в два раза быстрее. Когда нет вообще никакого сигнала, то стоит проверить проводку, возможно, дело в ней. Виновником также может быть и предохранитель.Поиск неисправности необходимо начинать с состояния электрической цепи. Обусловлено это тем, что окисленный контакт или короткое замыкание ведут к отсутсвию сигнала или повышенному напряжению. Просто так предохранители и реле не перегорают, поэтому проблема чаще всего именно в проводке. Если там все в порядке, то меняем предохранитель и при необходимости реле. Сделать это можно, сняв его с кронштейнов в монтажном блоке. Дальше ставим новую деталь, и все должно заработать.

Вкратце о состоянии проводки

Обычно автомобиль эксплуатируется длительное время без какого-либо обслуживания в плане электрики. Перегоревшие лампочки и предохранители меняются, а провода остаются без обслуживания. Тем не менее, это неправильно. Необходимо периодически осуществлять чистку окислившихся контактов и менять переломленные провода или, в крайнем случае, паять их. Это позволит обеспечить надежный сигнал и длительную работу электронных приборов автомобиля.

Если же деталь уже вышла из строя, то сначала нужно определиться, какое реле поворотов на ВАЗ-2110 установлено. Проще всего взять старое и пойти с ним в магазин. Хотя обычно достаточно попросить релешку на «десятку», и продавец даст вам нужную деталь. Но лучше все же перестраховаться.

Покупай качественные запчасти на ВАЗ-2110

Нередко приобретение откровенной «китайщины» приводит к поломкам. Это не так относится к предохранителям и реле, как к запчастям ходовой части и систем двигателя. Именно поэтому настоятельно рекомендуется приобретать з/ч в специализированных магазинах для классики. Можно делать заказ через Интернет, что позволяет самому выбрать производителя и сроки доставки.

Конечно, это больше касается иномарок, на которые не в каждом магазине найдешь запасные части. Но бывает, и на «десятку» сложно найти какую-либо деталь. Такие запчасти на ВАЗ-2110 как реле и предохранители стоят копейки, и не нужно на этом экономить. Всегда имейте с собой запасные плавкие предохранители.

Если дело не в реле

Случается и так, что обычная замена предохранителей не помогает. Проводку проверили, реле заменили, а все равно ничего не работает. В этом случае имеет смысл обратить внимание на состояние подрулевого переключателя. Есть несколько «больных» мест, где припой контактов слабо держится. Из-за этого могут перестать работать поворотники. В этом случае необходимо снять подрулевой переключатель, найти неисправные контакты и перепаять их. Сложного тут ничего нет, важно лишь умение обращаться с паяльником. Если щелкает реле поворотов ВАЗ-2110 при его включении, значит система исправна. Сам же подрулевой переключатель обойдется вам гораздо дороже, поэтому осторожней при его демонтаже и установке, старайтесь не повредить соединения и контакты.

Несколько важных деталей

Самая досадная ситуация — это когда выходит из строя весь блок предохранителей. В этом случае его можно попытаться реанимировать. Для этого его нужно снять и разобрать. Проверить целостность всех контактов и плат. При необходимости перепаять поврежденные участки. Но когда такой возможности нет, проще его купить. Главное — не ошибиться с выбором модели, так как монтажные блоки бывают нескольких видов в зависимости от года выпуска автомобиля. Блок старого образца на новый поменять не выйдет, и наоборот тоже не получится. В этом случае также желательно взять с собой всю запчась в магазин, чтобы не оказаться в дураках.

Как вы видите, определить где находится реле поворотов на ВАЗ-2110, достаточно просто. Для этого нужно просто внимательно посмотреть представленную в данной статье схему. Она наглядно показывает место его расположения.

Логичное завершение

Если вы не ищете простых путей, можно попробовать разобрать само реле и проверить что в нем не так. Может быть, подвижная пластина закисла или же контакт отошел. Так как деталька маленькая, нужно быть очень осторожным и ничего не погнуть. Используя небольшой паяльник, а также мелкозернистую наждачную бумагу, можно привести реле в чувство и при этом получить драгоценный опыт по ремонту.

Замена реле поворотов ВАЗ-2110 выполняется достаточно просто и быстро. Сложного нет совершенно ничего, поэтому имеет смысл такие работы выполнять самостоятельно. Это не требует от вас знаний по электротехнике. Само по себе реле может «глючить», если подходит его время. Когда появились первые признаки неисправности, такие как периодический отказ реле, измененная частота щелчков и т.п., лучше запастись запасной частью заранее. Так вы сможете при необходимости сразу выполнить замену реле поворотов ВАЗ-2110.

предохранители VAZ 2110 2111 2112

VAZ 2110 2111 2112 (LADA 110 111 112) — семейство автомобилей, произведенных в 1995 г., 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 г. , 2008 г.в. и универсалы в основном с бензиновыми двигателями 2008 г.в. и 8 клапанами (инжектор, карбюратор). В этой статье вы найдете описание блоков предохранителей и реле ВАЗ 16 2110 2111 со схемами, фото и местами их расположения. Схема подключения. Выберите предохранитель прикуривателя.

Назначение предохранителей и реле в вашем реле ВАЗ 2110 (2111/2112) может отличаться от показанного и зависит от года выпуска. Фактическое назначение может быть отмечено на самом блоке.

Основной блок

Главный блок предохранителей и реле расположен в салоне с левой стороны под панелью управления. Чтобы получить доступ, нажмите переключатель защелки.

Фото — схема Вариант 1

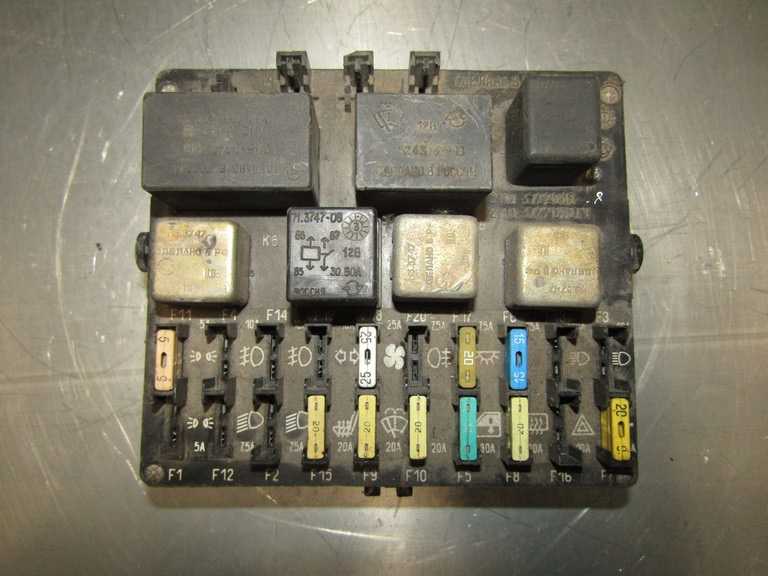

Блок 2110 — 3722010 -01

Схема Вариант 2

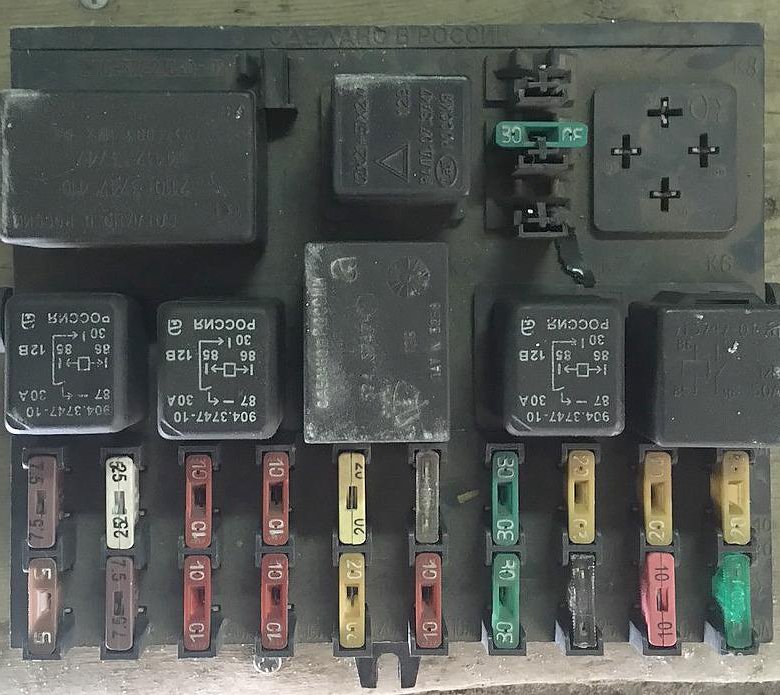

Блок 2110-3722010

Опция схемы 3

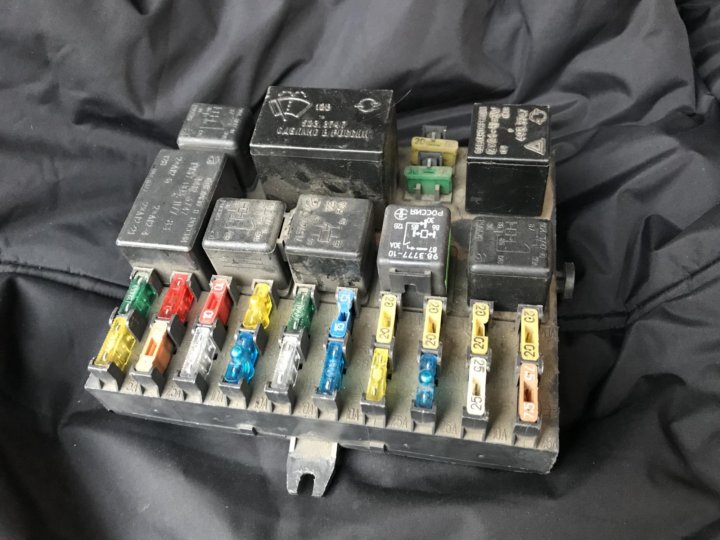

Блок 2110-3722010-08

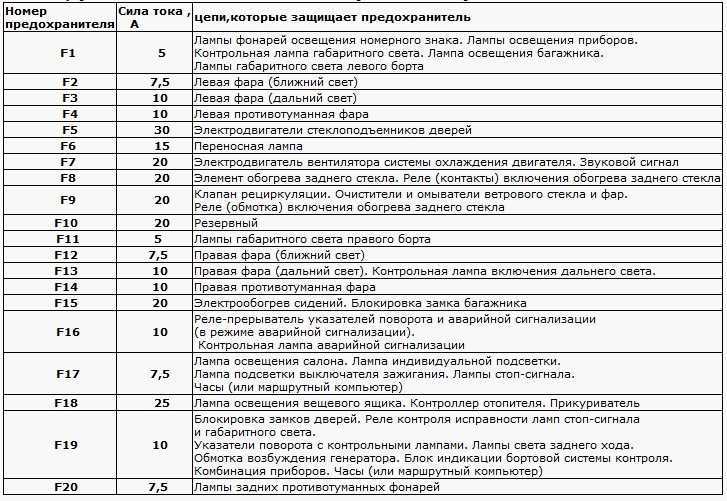

Описание предохранителей

F 160037 10А Реле — выключатель указателей поворота и аварийной сигнализации (в режиме тревоги) сигнальная лампа

F1	5A Liginal. Лампы освещения приборов. Габаритная лампа управления светом. Свет багажника. Габаритные огни, левая сторона
F2	7,5A Левая фара (ближний свет)
F3	10A Левая фара (дальний свет)
F4 38	10A Right fog lamp
F5	Electric motors 30A for glass door lifts
F6	Portable lamp 15A
F7	20A Engine cooling fan motor horn
F8	Резистор заднего стекла 20А. Реле (контакты) включения обогрева заднего стекла
F9	20А Клапан рециркуляции. Стеклоочистители и омыватели лобового, заднего стекла и фар. Реле (катушка) включения обогрева заднего стекла
F10	Резерв 20A
F11	5A Боковые огни, правая сторона
F12	7 5 5A. луч). Контрольная лампа включения дальнего света
F14	10А Левая противотуманная фара
F15	Электрообогрев сиденья 20А Замок багажника
F17	Лампа салона 7,5А. Лампа индивидуального освещения. Лампа выключателя питания. Стоп знаки. Часы (или бортовой компьютер)
F18	Лампа вещевого ящика 25А контроллер отопителя. Полегче.
F19	10A Блокировка дверных замков. Реле контроля исправности светофоров и подфарников. Указатели поворотов с контрольными огнями фонарей заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы управления. Комбинация инструментов. Часы (или маршрутный компьютер)
F20	7.5A Задние противотуманные фонари

 Предохранитель №18 на 25А отвечает за работу прикуривателя.

Предохранитель противотуманных фар установлен отдельно в нише панели приборов за основным блоком.

Назначение реле

• К1 — реле контроля состояния ламп
• К2 — реле стеклоочистителей
• КЗ — реле-выключатель аварийной сигнализации и указателей поворотов
• К4 — реле ближнего света
• K5 — Реле High Beam
• K6 — Дополнительный реле
• K7 — Реле Defogger заднего стекла
• K8 — реле заднего тумана

Диаграмма блока

9000

Диаграмма блока

9000

Диаграмма 9018 9000 9000

Диаграмма 9018 9000 9000

Диаграмма 9018 9000 9000

Диаграмма блока

9000

.

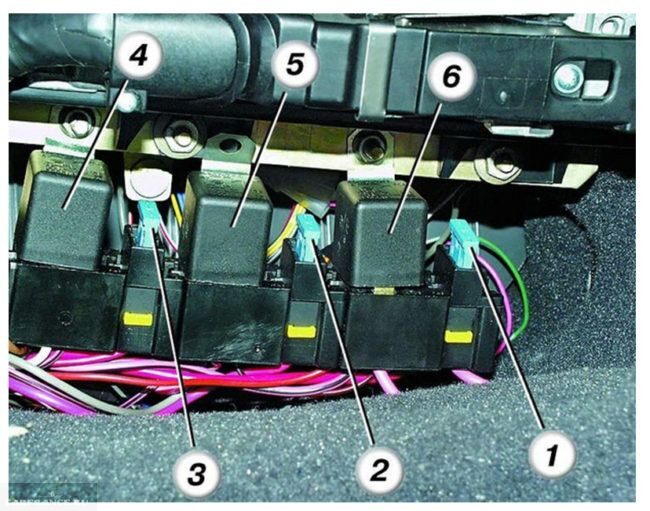

Находится под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

схема

обозначение

1. 15А — Модуль зажигания, контроллер
2. 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрев), датчик расхода воздуха
3. 15А — ТНВД, предохранитель ТНВД, форсунки
4. Реле электровентилятора
5. Реле топливного насоса
6. Главное реле (реле зажигания)

Другая часть находится с левой стороны консоли:

схема

расшифрована

1. Блок управления центральным замком
2. Блок иммобилайзера
3. Реле включения задних противотуманных фонарей.

На нашем канале мы также подготовили видео к этой публикации. Смотрите и подписывайтесь.

Главная » Блог » Ремонт автомобилей » Предохранители ваз 2110 2111 2112

ваз 2110 не работает задний свет. Что делать, если не горят фонари заднего хода.

Окислились контакты, вышли из строя предохранители, на плате нет «массы»

Соседи стали жаловаться, что когда на любимом ВАЗе задним ходом делаешь задний ход, то это не заметно окружающим? Ну что пора менять датчик заднего хода и забыть обо всех проблемах, в том числе и о ближних.
В чем могут быть причины несветящихся задних фонарей? Как сделать самому?
Сложно и что для этого нужно? Что мне делать в каком порядке?
В данной статье даны ответы на все эти вопросы, также в ней приведены вспомогательные фото, показывающие, как правильно производится замена этого датчика на ВАЗ 2106, 2108 и других моделях:

• Причины негорящих фонарей заднего хода автомобиля ВАЗ
• Инструменты
• Замена датчика

1. ВАЗ 2107
2. ВАЗ 2109
3. ВАЗ 2110
4. ВАЗ 2114

• Проверка здоровья
• Что делать, если замена датчика не помогла?

Причины негорящих фонарей заднего хода автомобиля ВАЗ

Для начала нужно выяснить по какой причине не горят фонари заднего хода — возможно просто перегорели лампочки (см.

) и вы даже не нужно менять датчик?
Вот несколько причин:

• Перегорели фонари заднего хода. Проверить их работоспособность можно, вынув их из ламп и проверив мультиметром.

• Другой причиной является повреждение проводки. Здесь все сложнее — искать придется дольше. И проверяется точно так же — с помощью мультиметра на обрыв или сопротивление.
• Плохие контакты на датчике заднего хода. Как известно, ничего плохого в контакте обычно не получается.
• Нарушение изоляции на проводах возле датчика приводит к их короткому замыканию.
• Перегорел предохранитель (см.). Какой из них нужно уточнять для каждого автомобиля в руководстве по ремонту.
• Ну и поломка самого датчика — об этом свидетельствует как не включение фар при включении задней передачи, так и постоянное свечение фар.

Возможно, вам придется выполнить все ремонтные работы для устранения неполадок в освещении, но вы можете начать с датчика. Цена на него небольшая — обычно около 100 рублей, поэтому можно купить и поменять, а потом решать проблемы по мере их возникновения.

Инструменты

Итак, что нужно для замены датчика заднего хода своими руками:

• Набор ключей. Хотя это даже громко сказано. Вам понадобится ключ на 22 и в некоторых случаях ключ на 24

• Мультиметр

• Небольшой контейнер для масла
• Отвертка
• плоскогубцы
• Изолента
• Молоток
• Долото

Замена датчика

А теперь пора рассмотреть процесс замены датчика заднего хода на различных автомобилях ВАЗ — от 2106 до 2115. Вот вам инструкция.

ВАЗ 2107

Начнем с автомобиля ВАЗ 2107. На моделях ВАЗ Классик все делается точно так же.

Совет! Перед тем, как приступить к замене датчика на любом автомобиле, очистите картер коробки передач от грязи, чтобы облегчить поиск датчика и предотвратить попадание грязи в масло.

Итак:

• Для начала ищем датчик — он находится с правой стороны КПП, если смотреть на машину по ходу ее движения. Ошибиться очень сложно — это единственная часть в КПП, куда подходят два провода.

• Если провода оборваны, то ищите торчащие контакты.
• Если провода остались на датчике, то отсоедините их.
• Далее пригодится ключ на 22. Им нужно открутить датчик. Для удобства лучше взять более длинный хомут, так как со временем датчик прикипает к картеру.
• Если нет возможности открутить ключом (головкой) датчик реверса, то это необходимо сделать молотком и зубилом.

Внимание! Корпус редуктора очень хрупкий. Поэтому будьте предельно осторожны, чтобы не повредить его ударами молотка.

• Затем ножом очистите седло от грязи.
• Снимите металлическую шайбу вместе с грязью и замените ее новой.
• Вставьте датчик и затяните его тем же ключом до упора.
• Далее нужно поставить провода обратно. При необходимости обжать контакты плоскогубцами.
• И вот, на ВАЗ 2107 замена датчика заднего хода завершена!

У некоторых возникает вопрос по маслу — потечет или нет. В этом случае он не запустится.

ВАЗ 2109

Напомним, что данный пункт относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

• Снимите защиту с двигателя автомобиля, если она есть.
• Расположение датчика на автомобиле ВАЗ 2108 и ему подобных несколько иное, чем на Классике, так как автомобиль имеет передний привод.
• По направлению движения автомобиля датчик расположен с левой стороны.
• Если Classic нужно было загнать на смотровую яму, то переднеприводные машины можно просто приподнять под левое переднее колесо с помощью домкрата.
• Опять же к датчику подходят электрические провода.
• Удалите провода.
• Для снятия датчика понадобится удлиненная головка на 22 и вороток.
• Используя головку, снимите датчик.

Помните! Замена датчика заднего хода на автомобиле с передним приводом характеризуется небольшими потеками масла из картера коробки передач.

• Подготовьте емкость и, как только открутите датчик, подставьте ее, чтобы масло не пролилось на пол.
• Вставьте новый датчик как можно скорее.
• Сначала закрутите его вручную, а затем затяните той же головкой и трещоткой.
• Подсоедините электрические провода.
• Добавьте необходимое количество масла.

Все готово!

ВАЗ 2110

Двигатели от ВАЗ 2108 устанавливаются на автомобили семейства ВАЗ 2110. Поэтому нет смысла писать одну и ту же информацию второй раз. Ответ такой: ВАЗ 2110 замена датчика заднего хода — смотрите информацию выше.

ВАЗ 2114

Замена датчика заднего хода на ВАЗ 2114 или автомобилях семейства Самара-2.
Инструкция:

• Суть процесса та же.
• Поднимите автомобиль домкратом.
• При необходимости снять защиту с двигателя, но это может и не понадобиться.
• Найдите датчик, на новых образцах моделей Самара-2 он имеет немного другое расположение, но найти его тоже не составит труда.
• Отсоедините электрический разъем от датчика.
• Ключом на 22 (удобнее с головкой, но можно и накидным) открутить датчик.
• Перед снятием датчика с разъема подставьте емкость для масла.

Примечание. Лучше всего менять датчик на холодном автомобиле, так меньше масла вытечет. Хотя это не принципиально.

• Выньте старый датчик и вставьте новый вместе с новым кольцом.
• Затяните датчик гаечным ключом или головкой.
• Протрите картер коробки передач от следов масла.
• Подсоедините провода.
• Пополнить уровень до необходимого уровня.
• Установите на место кожух двигателя (при необходимости).

Итак датчики поменяны. Теперь можно приступить к проверке их работоспособности.

Проверка работоспособности

И вот настал момент, когда все должно работать:

• Включите заднюю передачу автомобиля.
• Поверните ключ зажигания.
• При этом нет необходимости заводить машину, как об этом пишут некоторые «знатоки».
• Положительный результат — горят оба фонаря заднего хода.

Если будет достигнут положительный результат — примите мои поздравления. Если нет, то давайте копать дальше.

Что делать, если замена датчика не помогла?

Ранее в этой статье был список возможных причин Почему не включаются фонари заднего хода? Причиной может быть что-то из вышеперечисленного, а может быть и все сразу.
Поэтому шаг за шагом вам нужно будет предпринимать шаги по устранению каждого из них, и тогда у вас все получится. Также вам в помощь предоставлено видео, на котором наглядно показана замена датчика заднего хода.

Причин, почему на вашем фонарь заднего хода не на может быть несколько. Однако, помимо перегоревшей лампочки, которую можно легко заменить, основная причина – неработающий датчик заднего хода. О том, как устранить неисправность , где находится датчик заднего хода и как его проверить, а при необходимости заменить, и пойдет речь в этой публикации.

Где находится датчик заднего хода ВАЗ 2110

Для проверки выключатель света заднего хода совсем не обязательно иметь подъемник или смотровую яму. Как правило, доступ к датчику заднего хода осуществляется через отсек.

Расположение переключателя на картере коробки передач в нижней левой части, если смотреть по направлению движения автомобиля.

Как проверить датчик заднего хода 2110

Чтобы проверить датчик заднего хода и тем самым убедиться в его неисправности, необходимо отсоединить от него разъем и замкнуть два контакта. Если при этой операции загораются фонари заднего хода, значит, причина именно в неработающем датчике. В том случае, если лампочки в фонарях не горят, необходимо проверить проводку, лампочку или предохранитель на щитке.

Иногда контакты на контактной микросхеме переключателя могут окисляться, в результате чего может не работать датчик заднего хода. Поэтому при диагностике стоит это учесть, и при необходимости почистить контакты датчика

Схема подключения задних фонарей ВАЗ 2110

Если после диагностики выяснится, что датчик заднего хода ВАЗ 2110 в рабочем состоянии, то для поиска проблемы может понадобиться схема подключения приборов заднего освещения.

Как заменить переключатель задней передачи ВАЗ 2110

Если переключатель можно продиагностировать из моторного отсека, замену датчика заднего хода проводят на эстакаде или смотровой яме, предварительно сняв нижнюю защиту. В процессе эксплуатации вам понадобится ключ на 21 и небольшая пустая и чистая емкость, так как при демонтаже из отверстия датчика на редукторе начнет вытекать масло. Процедура замены не сложная – находим место, где находится датчик заднего хода, откручиваем его ключом, и устанавливаем на его место новый.

Схема включения наружного освещения

1 — лампы габаритного света в блок-фарах
2 — монтажный блок
3 — выключатель наружного освещения
4 — выключатель зажигания
5 — контрольная лампа наружного освещения в комбинации приборов
6 — лампы габаритного света в наружных задних фонарях
7 — стоп-сигналы во внутренних задних фонарях
8 — подсветка номерного знака
9 — выключатель подсветки приборов
10 — выключатель фонарей заднего хода
11 — выключатель стоп-сигналов
12 — блок бортовой системы управления
13 — лампы фонарей заднего хода в салоне задних фонарей
К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые необходимо установить при отсутствии реле)
А — к источникам питания
Б — к лампам освещения приборов

Лампы передних габаритных огней расположены в фарах, задние — в наружных задних фонарях (на крыльях автомобиля ВАЗ 2111). Стоп-сигналы и фонари заднего хода находятся в задних фонарях салона на крышке багажника. (Снятие выключателя стоп-сигнала см. в разделе Снятие вакуумного усилителя и педали тормоза в сборе). Подсветка номерного знака расположена на бампере.

Габаритный свет включается при нажатии переключателя наружного освещения. Питание ламп габаритного света ВАЗ 2112 и стоп-сигнала осуществляется через реле К1 контроля исправности ламп в монтажном блоке. При перегорании любой из ламп или нарушении контакта в патроне или цепи питания в блоке управления загорается соответствующий индикатор. Если реле управления лампами нет, то вместо них должны быть перемычки, иначе лампы не будут гореть.

Лампы освещения номерного знака включаются одновременно с наружным освещением, но подключены в обход реле управления, поэтому их исправность не диагностируется.

Подсветка ваз 2110 бардачка включается при включении зажигания выключателем под крышкой ящика.

Напряжение также подается на выключатели ламп плафона освещения салона и индивидуального плафона водителя при включенном зажигании ВАЗ 2110. Кроме того, лампа освещения салона загорается, если одна из дверей открыта и переключатель купола находится в соответствующем положении. Через несколько секунд после закрытия двери яркость лампы уменьшается и она гаснет. Это контролируется блоком индикации бортовой системы мониторинга.

Подсветка приборов включается одновременно с включением внешнего освещения. Яркость ламп подсветки регулируется реостатом на панели приборов ВАЗ 2111.

Фонари заднего хода загораются, если включено зажигание ВАЗ 2112 и замкнут переключатель заднего хода, расположенный на коробке передач.

Освещение багажника включается одновременно с лампами габаритного света.

Светотехника автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Схема освещения

Фары и светотехника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Снятие и установка фар

Разборка и сборка блока фар, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Гидрокорректор фар

Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Замена главного цилиндра гидрокорректора

Снятие и установка главного цилиндра гидрокорректора фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Регулировка фар

Регулировка фар автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Наружное и внутреннее освещение

Стоп-сигналы и фонари заднего хода, освещение салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Указатели поворота

Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Противотуманные фары

Замена габаритных и противотуманных фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Замена бокового указателя поворота

Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Замена выключателя фонарей заднего хода

Снятие и установка выключателя света заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Замена фонарей заднего хода и стоп-сигналов

Снятие и установка стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Замена освещения заднего номерного знака

Снятие и установка крышки фонаря заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Любой автомобиль, предназначенный для дорог общего пользования, имеет заднюю передачу. Он позволяет двигаться машине задним ходом. Для того, чтобы о ваших намерениях узнали другие участники дорожного движения, на задней оптике должны сработать соответствующие сигналы –

фонарей заднего хода.

Именно в этом случае включается датчик заднего хода на ВАЗ 2110. Он передает информацию, включает напряжение на фарах, тем самым окружающие вас водители видят, что вы собираетесь выехать задним ходом. По соображениям безопасности наличие работающего датчика заднего хода невероятно важно.

Принцип действия

Этот регулятор работает не просто:

• Вы переключаете передачу на задний ход;
• Одновременно с включением задней скорости вилка включения прижимается к датчику;
• Провод замкнут на массу;
• Включается свет, сигнализирующий о начале движения машины задним ходом.

Симптомы неисправностей

Конечно, заподозрить неработающий датчик заднего хода очень легко — при включении задней передачи фары не загораются.

В такой ситуации есть только три варианта развития события:

1. Перегорела сама лампочка, ведь сам элемент может быть целым.
2. Перестал работать предохранитель питания. Нередко он просто сгорает.
3. Сам датчик не работает. Это случается не так часто, но проверить его состояние придется.

Причина в датчике?

Действительно, как определить, что вышел из строя именно он, а не перегорел предохранитель или лампочку? Все довольно просто.

1. Придется снять предохранитель, проверить на целостность. На автомобиль ВАЗ 2110 планируется установка предохранителя под номером 19, номинальный ток которого составляет 7,5А. Он находится в монтажном блоке, а монтажный блок находится под приборной панелью.
2. Проверьте состояние лампы. Если с ней все в порядке, то вариант один — сломался датчик заднего хода.

Где он находится и как его проверить

Чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, необходимо сначала определить его расположение.

А правда, где он? В поиске этого элемента нет ничего сложного.

1. Вам понадобится эстакада или яма. Так или иначе, вы должны оказаться под машиной.
2. Теперь посмотрите на задние колеса автомобиля и посмотрите на коробку передач. Слева от него находится нужный датчик.
3. Можно ли спутать с другими устройствами? Едва. Только для этого элемента предусмотрена проводка от коробки передач. Поэтому других подобных устройств поблизости вы точно не найдете.

Начинаем проверку. Ведь нам нужно убедиться, что датчик вышел из строя, и что его замена действительно даст результат.

Для проверки проделайте следующие манипуляции:

• Отсоедините клемму от счетчика;
• Подключить к разъемам мультиметр и включить его в режиме измерения сопротивления;
• Включить коробку передач в режиме задней скорости;
• Запустить двигатель;
• Посмотреть, что выдает устройство;
• Если прибор показывает сопротивление 0 Ом, плюс звучит зуммер, значит все нормально, датчик исправен;
• Плохо, если счетчик показывает бесконечность. Это свидетельствует о том, что датчик отслужил свое и нуждается в срочной замене.

Замена

Стоит ли спешить с заменой датчика заднего хода? И как. Ведь это устройство обеспечивает безопасность движения на дороге. Если другие автомобилисты не узнают о ваших намерениях дать задний ход, то аварий и столкновений не избежать. Думать нужно не только о себе, но и о других.

Процедура замены датчика заднего хода на автомобиле ВАЗ 2110 не сложная. С ней справится даже автовладелец без большого опыта и навыков.

Следуя пошаговой инструкции, вы сможете быстро и качественно поменять счетчик и продолжить движение на уже полностью исправном автомобиле.

1. Очистите устройство от скопившейся грязи, так как при разборке весь этот мусор может попасть в масло вашей коробки передач. Ничего хорошего из этого не выйдет, так что подумайте о безопасности КПП.
2. Автомобиль поставлен на яму или эстакаду. Опять же, вам нужен доступ к нижней части.
3. Снимите защиту картера. Делается это путем откручивания нескольких креплений.
4. Возьмите небольшую емкость, в которую будет заливаться смазка. Дело в том, что при демонтаже датчика вместе с ним выливается небольшое количество масла. Вряд ли вы захотите, чтобы он был на полу, под ногами.
5. Отсоедините проводку от датчика заднего хода.
6. Отвинтите счетчик от гнезда.
7. Немного очистите гнездо, чтобы новый блок хорошо встал на новое место.
8. Поставил купленный качественный датчик заднего хода взамен отслужившего свое старого.
9. Добавьте необходимое количество масла. Просто посмотрите, сколько смазки вытекло, и столько же залейте обратно. Хотя в результате эксплуатации уровень масла может оказаться ниже ожидаемого. Проведите соответствующие измерения, чтобы определить недостающее количество трансмиссионной смазки.
10. Верните все провода на свои места. Если у вас возникли проблемы с поиском места соединений, отметьте их при отсоединении проводов. Хотя запутаться действительно сложно.
11. Проверить работу нового датчика заднего хода.

Если все манипуляции были выполнены правильно, вы убедились в исправности предохранителя и лампочки, то несложная процедура замены датчика заднего хода может вернуть функциональность коробки передач на прежний уровень.

При внимательном подходе даже у новичка такой ремонт займет максимум 30 минут. Вам не придется тратить много времени и тем более можно обойтись минимальными финансовыми затратами по сравнению с обращением в автосервис.

Будем надеяться, что теперь датчик будет работать долго и качественно, а ваши маневры на дороге всегда будут безопасными и понятными для окружающих участников дорожного движения. Плюс желаем того же в исполнении автомобилистам и уже окружающим вас пешеходам.

Выезжая вечером из гаража, вы заметили, что позади вас ничего не освещает дорогу? Это не хорошо. Ведь должны гореть фонари заднего хода. А раз не горят, то либо сгорели, либо предохранитель вышел из строя, либо сломался датчик заднего хода ВАЗ 2110. О последнем мы сегодня и поговорим.

Чтобы точно узнать, действительно ли он вышел из строя, выполните следующие действия:

1. Посмотрите состояние предохранителя №19 на 7,5 А. Он находится под панелью приборов в монтажном блоке.
2. Теперь проверьте лампочки. Если они в порядке, то нужно проверить работу датчика заднего хода. Единственный вопрос…

Где он находится?

Если смотреть на машину спереди, то справа, а если — по ходу движения, то слева внизу коробки передач.

Ты быстро найдешь. Это единственная часть коробки, в которую входят провода. Чтобы его найти, нужно залезть под машину или поднять левое переднее колесо.

И теперь, когда вы его обнаружили, пришло время узнать…

Как проверить его работоспособность?

1. Отсоедините от него провода. Просто выньте их.
2. Подключите к ним тестер и установите его в режим: измерение сопротивления или прозвонки.
3. Включите передачу заднего хода.
