Замена рулевого колеса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Рулевое колесо – оно одевается на рулевой вал и благодаря нему осуществляется поворот колёс в ту сторону, в которую Вам нужно, но многие авто любители не знаю всю важную составляющую рулевого колеса, во-первых от его выбора, зависит очень сильно Ваша безопасность, одно время было модно ставить спортивные рули на автомобиль, но безопасности в них нет никакой, при лобовом столкновении, даже не сильном, люди ударялись головой об руль, в связи с чем получали сотрясения мозга и подобные этому травмы, а всё из-за того, что спортивное рулевое колесо состоит в основном из металлических частиц которые никаким материалом не закрыты, во-вторых от руля зависит очень сильно ваше вождение, взять к примеру тоненькие рули (Такие на ВАЗ 2101 ставились), он довольно красив но не очень практичен и взять руль от ВАЗ 2114 например, им намного удобней будет рулить и он не будет вылетать из рук при резком повороте, поэтому к выбору рулевого колеса подходите очень серьёзно и все эти нюансы которые мы указали чуть выше, при покупке учитывайте.

Примечание!
Чтобы осуществить замену рулевого колеса, Вам понадобится: Мел или маркер который стереть потом легко можно будет с панели, а так же удлинитель понадобится, на него накидные головки, отвёртка с плоским и крестообразным лезвием и помощник, кроме этих инструментов может ещё понадобится выколотка из мягкого металла, ну и молоток!

Краткое содержание:

• Замена рулевого колеса
• Дополнительный видео-ролик

Когда нужно менять рулевое колесо?
Рулевое колесо очень редко меняют, только в следующих случаях его затрагивают: Первое – руль не удобен. Второе -замена осуществляется в целях безопасности, к примеру до этого стоял спортивный руль и его замена производится на родной или на какой ни будь другой, травма-безопасный.

Но есть ещё один случай, при котором рулевое колесо нужно как можно быстрее сменить на новое, а именно, руль ломается или лопается в каком то месте, это случается крайне редко но не удивляйтесь, такое действительно бывает, при сломанном руле вообще не рекомендуем эксплуатировать автомобиль, или же эксплуатируйте, но только очень аккуратно, но при повороте в какую либо сторону, руль в том месте где он лопнул, будет давать о себе знать, так как при повороте на него идёт большая нагрузка.

Примечание!
Перед началом работы, поставьте колёса чтобы они чётко стояли прямо, это делается для того, чтобы руль правильно установился, если Вы желаете его установить точно так же как и ранее (К примеру он ровно стоял), то в этом случае, когда защитную накладку снимите (см. пункт 1 ниже) при помощи маркера, сделайте две метки, одну на панель приборов нанесите, а другую на руль (Если руль будет новый устанавливаться, то со старого, метку на новый, на тоже место перенесите)!

Снятие:
1) Сперва сделайте так, чтобы в бортовую сеть ток не шёл, делается это очень легко, берётся гаечный ключ и ослабляется клемма минус и скидывается затем с аккумулятора, как только операция будет завершена, снимите кожух рулевой колонки (см. статью: «Замена кожуха на ВАЗ 2109», они все одинаково снимаются) и затем приступайте к снятию защитной накладки, для этого подцепите плоскую центральную часть рулевого колеса при помощи отвёртки (см. фото ниже) и выкрутите пару винтов крестообразной отвёрткой которые защитную накладку крепят и снимите её с руля, как это на маленьком фото показано.

2) Теперь спец. головка нужна будет и вороток чтобы головку эту одёть или удлинитель, с помощью головки отверните центральную гайку крепления рулевого колеса, но только не полностью выворачивайте её, сделайте так, чтобы гайка прямо на последней резьбе сидеть осталась, потом взяв рулевое колесо с его задней части руками, потяните на себя и рывками сорвите его со своего посадочного места, будьте осторожны с гайкой, потому что если Вы выкрутите очень сильно её, она может слететь и травмировать Вас.

Примечание!
Если гайка будет вывернута верно, то руль со своего посадочного места должен будет только сорваться, потом эта гайка отворачивается полностью и руль аккуратно вместе с гайкой, снимается с рулевого вала автомобиля!

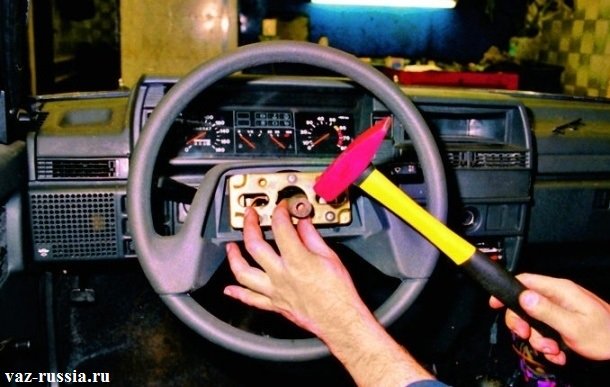

3) Но не во всех случаях удаётся сдёрнуть рулевое колесо, иногда оно так сильно сидит, что даже вдвоём его не стронуть с рулевого вала, если и у Вас так случилось, то возьмите молоток и выколотку из мягкого металла, а так же прибегните к помощи помощника, вдвоём выполнять эту работу гораздо удобней, ваши действия и действия помощника: Прикладываете выколотку к рулевому валу и начинаете по ней бить молотком, а второй человек в это время должен будет тянуть на себя руль, можно резко по дёргать его на себя, он должен будет сорваться такими действиями с рулевого вала.

Примечание!

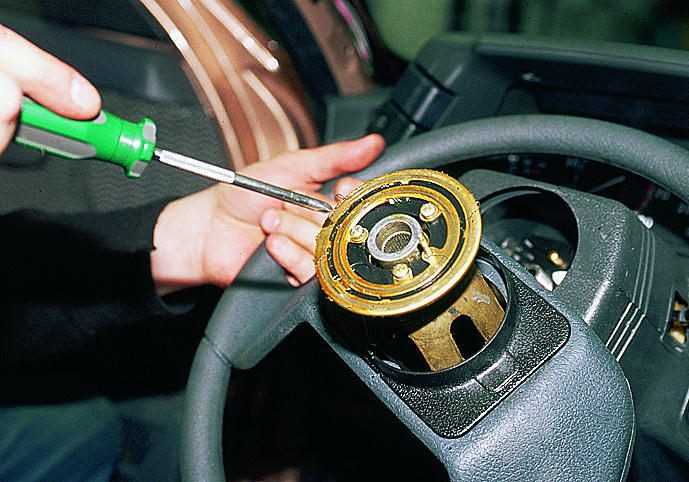

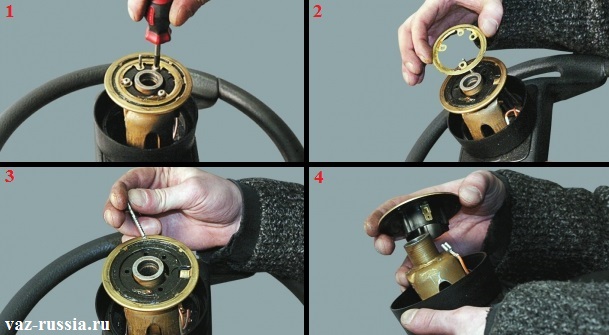

У рулевого колеса в задней части есть контактное кольцо звукового сигнала, а так же штифт выключения поворота, если на приобретённом Вами рулевом колесе этого кольца нет или вообще основания отсутствует, то в таком случае всё это перенесите, контактное кольцо крепится при помощи трёх винтов (см. фото 1), отвернув которые его снять будет возможно (см. фото 2), потом из основания вынуть штифт поворота будет нужно или просто следите за тем чтобы он не потерялся, если Вам только кольцо нужно, штифт идёт с пружиной (см. фото 3) и в завершение возьмитесь за основание и отсоедините его от рулевого колеса, предварительно отсоединив при этом колодку проводов от вывода (см. фото 4)!

Установка:
Устанавливается рулевое колесо в обратном порядке снятию, во время установки чаще всего случается проблема с гайкой крепления рулевого колеса, она просто падать может, чтобы такого не происходило и гайка в головке сидела хорошенько, возьмите провод и оголите его, а металлической частью, зафиксируйте гайку от падения, как это на фото ниже показано, после установки руля, убедитесь что нет никаких люфтов в зад и в перед и убедитесь что он сидит хорошо.

Примечание!
Чтобы жилки провода которые Вы вставите в головку не упали, используйте их только для того, чтобы головку одеть на гайку, после чего потянув за провод, извлеките жилки из головки и закрутите гайку до упора!

Дополнительный видео-ролик:
Изучите ролик инструкцию по замене рулевого колеса на десятом семействе, который размещён ниже, он Вам будет очень полезен и в нём указано пару важных советов, которые в статье мы не затронули.

Как снять руль на ВАЗ 2110 своими руками — пошаговая инструкция

Здравствуйте. Сегодня в рубрике Ремонт ВАЗ 2110 я расскажу как снять руль на «десятке». Пошаговый фотоотчет позволит вам выполнить замену руля в домашних условиях, не прибегая к услугам СТО.
Для начала несколько слов о том, для того зачем снимать руль на ВАЗ 2110? Причины могут быть разные, например: перетяжка руля, ремонт или полная его замена в связи с неисправностью или непрезентабельным внешним видом. Снять руль на «десятке» не сложно, для этого достаточно иметь отвертку, головку на «24», а также несколько минут свободного времени.

Как заменить рулевое колесо на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед началом работы, поставьте колёса чтобы они чётко стояли прямо, это делается для того, чтобы руль правильно установился, если Вы желаете его установить точно так же как и ранее (К примеру он ровно стоял), то в этом случае, когда защитную накладку снимите (см. пункт 1 ниже) при помощи маркера, сделайте две метки, одну на панель приборов нанесите, а другую на руль (Если руль будет новый устанавливаться, то со старого, метку на новый, на тоже место перенесите)!

• Как поставить гидроусилитель на ваз 2107

Снятие: 1) Сперва сделайте так, чтобы в бортовую сеть ток не шёл, делается это очень легко, берётся гаечный ключ и ослабляется клемма минус и скидывается затем с аккумулятора, как только операция будет завершена, снимите кожух рулевой колонки (см. статью: «Замена кожуха на ВАЗ 2109», они все одинаково снимаются) и затем приступайте к снятию защитной накладки, для этого подцепите плоскую центральную часть рулевого колеса при помощи отвёртки (см. фото ниже) и выкрутите пару винтов крестообразной отвёрткой которые защитную накладку крепят и снимите её с руля, как это на маленьком фото показано.

2) Теперь спец. головка нужна будет и вороток чтобы головку эту одёть или удлинитель, с помощью головки отверните центральную гайку крепления рулевого колеса, но только не полностью выворачивайте её, сделайте так, чтобы гайка прямо на последней резьбе сидеть осталась, потом взяв рулевое колесо с его задней части руками, потяните на себя и рывками сорвите его со своего посадочного места, будьте осторожны с гайкой, потому что если Вы выкрутите очень сильно её, она может слететь и травмировать Вас.

Примечание! Если гайка будет вывернута верно, то руль со своего посадочного места должен будет только сорваться, потом эта гайка отворачивается полностью и руль аккуратно вместе с гайкой, снимается с рулевого вала автомобиля!

3) Но не во всех случаях удаётся сдёрнуть рулевое колесо, иногда оно так сильно сидит, что даже вдвоём его не стронуть с рулевого вала, если и у Вас так случилось, то возьмите молоток и выколотку из мягкого металла, а так же прибегните к помощи помощника, вдвоём выполнять эту работу гораздо удобней, ваши действия и действия помощника: Прикладываете выколотку к рулевому валу и начинаете по ней бить молотком, а второй человек в это время должен будет тянуть на себя руль, можно резко по дёргать его на себя, он должен будет сорваться такими действиями с рулевого вала.

Примечание! У рулевого колеса в задней части есть контактное кольцо звукового сигнала, а так же штифт выключения поворота, если на приобретённом Вами рулевом колесе этого кольца нет или вообще основания отсутствует, то в таком случае всё это перенесите, контактное кольцо крепится при помощи трёх винтов (см. фото 1), отвернув которые его снять будет возможно (см. фото 2), потом из основания вынуть штифт поворота будет нужно или просто следите за тем чтобы он не потерялся, если Вам только кольцо нужно, штифт идёт с пружиной (см. фото 3) и в завершение возьмитесь за основание и отсоедините его от рулевого колеса, предварительно отсоединив при этом колодку проводов от вывода (см. фото 4)!

Установка: Устанавливается рулевое колесо в обратном порядке снятию, во время установки чаще всего случается проблема с гайкой крепления рулевого колеса, она просто падать может, чтобы такого не происходило и гайка в головке сидела хорошенько, возьмите провод и оголите его, а металлической частью, зафиксируйте гайку от падения, как это на фото ниже показано, после установки руля, убедитесь что нет никаких люфтов в зад и в перед и убедитесь что он сидит хорошо.

Примечание! Чтобы жилки провода которые Вы вставите в головку не упали, используйте их только для того, чтобы головку одеть на гайку, после чего потянув за провод, извлеките жилки из головки и закрутите гайку до упора!

Дополнительный видео-ролик: Изучите ролик инструкцию по замене рулевого колеса на десятом семействе, который размещён ниже, он Вам будет очень полезен и в нём указано пару важных советов, которые в статье мы не затронули.

Причины, по которым с автомобиля ВАЗ-2110 необходимо снять руль, бывают разнообразные, например, нужно осуществить его перетяжку, отремонтировать, заменить новым и много чего еще. Сразу необходимо сказать, что такая работа не совсем легкая, но, тем не менее, осуществить ее самостоятельно, не обращаясь в автосервис, возможно и даже полезно. Ведь знания и навыки никогда не бывают лишними. Перед началом работы необходимо приобрести все требующиеся инструменты, а также четко следовать инструкции, иначе можно повредить рулевую колонку, и тогда уж без ремонта на СТО не обойтись.

• Рулевая колонка ваз 2114 устройство

Так как же снять руль на автомобиле ВАЗ-2110? В целом тут нет каких-либо особых сложностей, даже если демонтаж производит новичок. Дело скорее в том, что некоторые водители любят упрощать или обходить некоторые действия во время ремонта/замены, а это чревато последствиями.

Итак, начнем.

Пошаговая инструкция

1. С помощью плоской отвертки поддеваем и снимаем на руле табличку Лада.

Поддеваем равномерно с трех сторон.

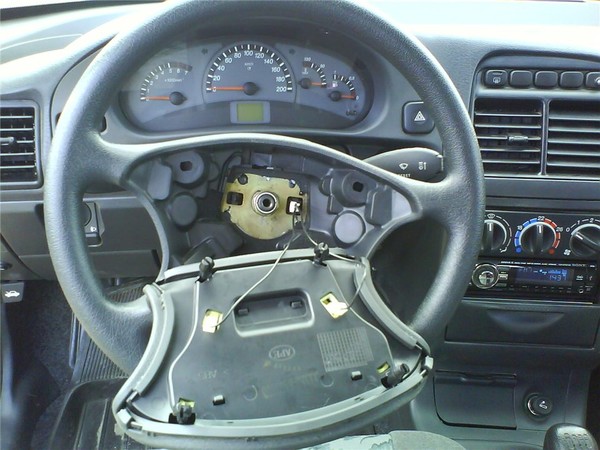

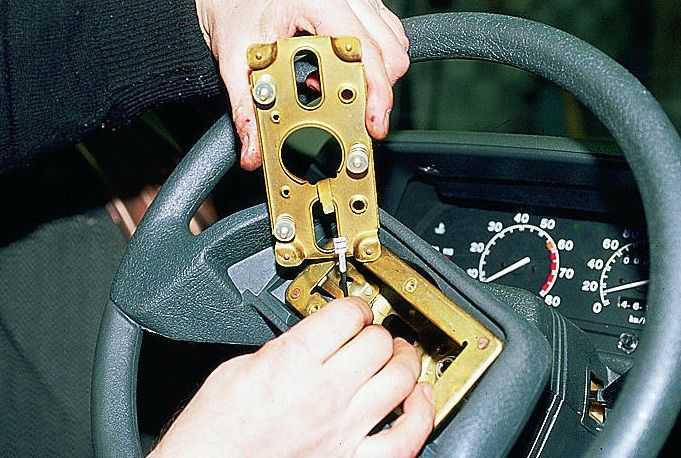

2. Под табличкой Лада есть два шурупа которые удерживают кнопку сигнала. Откручиваем шурупы и снимаем кнопку сигнала.

3. Далее нам нужно заблокировать руль. Вынимаем ключ из замка зажигания и поворачиваем руль до блокировки.

Если у вас блокировка не работает, просто выверните руль влево до упора. В следующем пункте работы вы поймете для чего это.

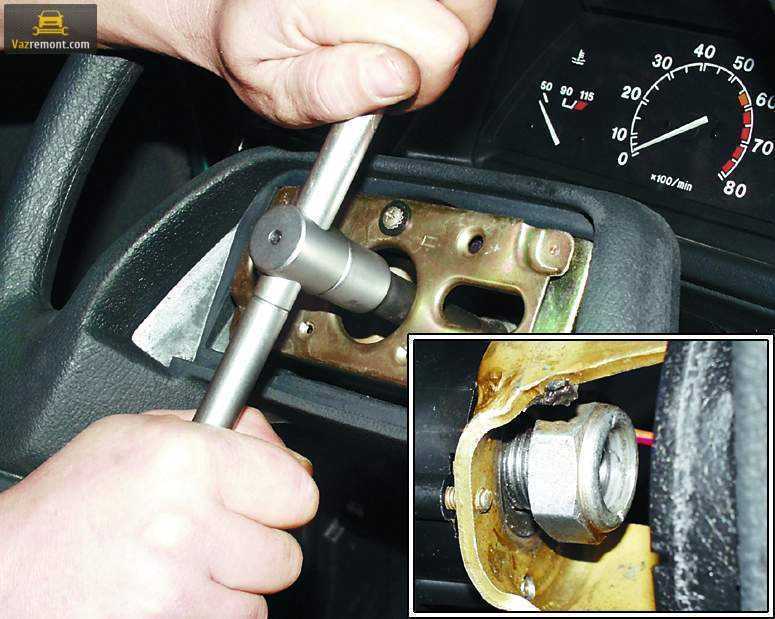

4. Головкой на двадцать четыре откручиваем гайку крепления руля. Откручиваем не полностью чтобы при сбивании руля он не слетел.

5. Устанавливаем руль в положение когда колеса стоят ровно.

6. Перед снятием руля сделайте метки. Это нужно для того чтобы при обратной установке руля не ошибиться и поставить его ровно.

На самом корпусе руля есть метка, она отмечена на фото ниже.

Сделайте по метке которая на корпусе руля ответную метку напротив. Ниже на фото я отметил где это сделать.

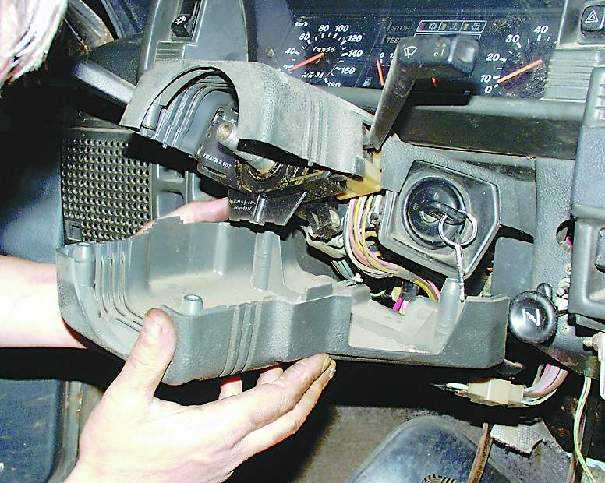

7. Снимаем под рулевой кожух и отключаем провод который идет на кнопку сигнала.

8. Сбиваем руль со шлицов легкими ударами слева и справа с обратной стороны.

9. Выкручиваем гайку до конца и снимаем руль.

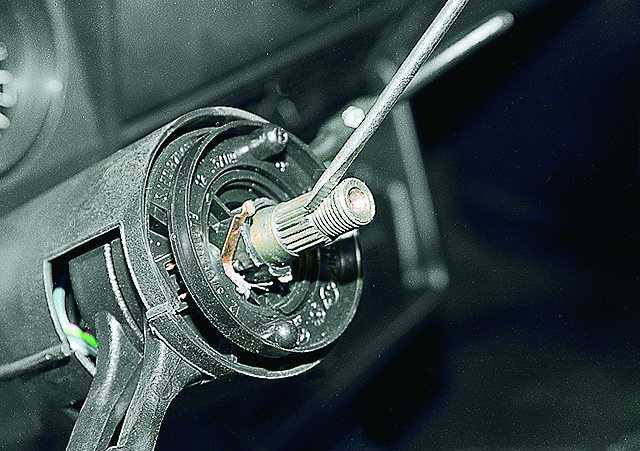

10. Теперь об установке. Есть три важных момента. Первое, это совмещение меток которые мы сделали при разборке. Второе, это совмещение штока на руле который отмечен ниже, с пазом где под рулевые переключатели.

Шток

Паз

Третье, сила затяжки гайки крепежа руля от 30 до 50 Нм.

11. Устанавливаем под рулевой кожух и одеваем руль с соблюдением первого и второго пункта которые описаны выше.

12. Накручиваем и затягиваем гайку крепления руля. Для удобства затяжки можно заблокировать руль.

13. Снимаем под рулевой кожух и подключаем провод который идет на кнопку сигнала.

14. Устанавливаем и закрепляем кнопку сигнала.

15. Устанавливаем заглушку.

16. Устанавливаем под рулевой кожух.

В каких случаях необходимо снимать рулевое колесо, и какие инструменты для этого потребуются

Несмотря на то что руль, пожалуй, самый надежный элемент в автомобилях марки ВАЗ, порой и он нуждается в ремонте или замене, например:

• когда в рулевом колесе замечены неисправности;
• если водитель хочет заменить руль новой моделью;
• когда внешний вид старого руля больше не устраивает владельца, и необходим новый.

Неисправности могут наблюдаться вследствие того, что износились шлицы и возник люфт, и, как результат, авто плохо реагирует на действия водителя. В таком случае лучше всего заменить руль новым или же совсем другой моделью.

Если причина замены во внешнем виде, то можно или заменить рулевое колесо, или же купить чехол на уже имеющийся.

Также иногда руль необходимо снимать, если нужна починка отдельных элементов. Например, для работы с приборной панелью, или же если требуется ремонт рулевой колонки.

Инструменты для снятия руля:

• плоская и крестовая отвертки;
• торцевая головка на 24;
• удлинитель;
• трещотная рукоятка/вороток.

Когда все необходимое под рукой, можно начинать.

Инструкция

1. Для начала демонтируется накладка, под которой располагаются винты, удерживающие крышку сигнала.
2. Затем, используя крестообразную отвертку, нужно открутить крышку сигнала руля.
3. Следующим шагом, после того как крышка снята и получен доступ к креплению рулевого колеса, отвинчивается гайка, которая непосредственно все это удерживает. Для этого используется отвертка на 24 и вороток. Но прежде, чем начинать откручивать гайку, следует провернуть руль вправо до того момента, как он заблокируется. Так сделать это будет легче.
4. После того как гайку выкрутили, демонтируется рулевое колесо автомобиля ВАЗ-2110. Прежде чем снимать руль, его положение нужно установить ровно по центру. Для этого следует выставить рулевое колесо ровно, а затем, ориентируясь по заводской метке, поставить свою на кожухе рулевой колонки. Можно, конечно, обойтись и без меток, но процесс установки руля благодаря им станет происходить легче и быстрее.
5. Далее необходимо отключить провод питания сигнала, после чего можно снимать рулевое колесо.
6. Взяв руль двумя руками, нужно снять его с пазов (если он не снялся с первого раза, просто приложите немного сил). Для облегчения задачи стоит легко ударить по краям рулевого колеса, и при этом тянуть его на себя.

Снимаем руль на ВАЗ 2110 своми руками — пошаговая инструкция

1. Первым делом необходимо снять декоративную накладку с надписью «ЛАДА», под которой спрятаны шурупы крепления крышки сигнала. Делать это лучше при помощи чего-то плоского, например маленькой плоской отвертки.

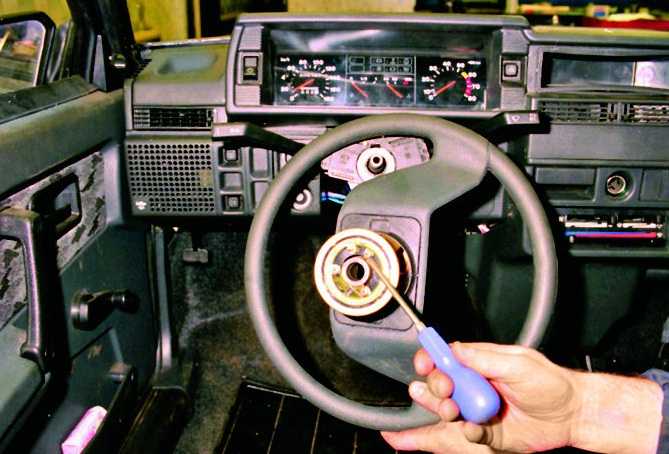

2. Далее берем крестообразную отвертку и откручиваем крышку сигнала руля.

3. Едем дальше. Крышку сняли, теперь у нас есть доступ к гайке крепления рулевого колеса, которую необходимо открутить, используя вороток и головку на «24». Перед тем как приступить к откручиванию, поверните руль вправо до момента блокировки руля, это упростит откручивание гайки.

4. После того как гайка откручена, можно приступать к демонтажу рулевого колеса ВАЗ 2110. Перед тем как снять руль, необходимо выровнять его положение точно по центру. Для этого выставляем руль ровно и, ориентируясь на заводскую метку, делаем свою метку на кожухе рулевой колонки, это упростит последующую установку руля.

5. Отключите проводок питания сигнала и можете смело снимать руль.

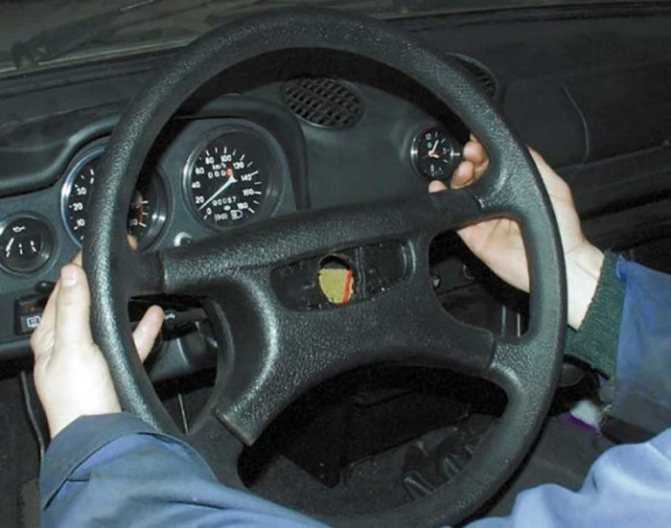

6. Беремся за руль двумя руками и снимаем его со шлицов. Иногда руль сидит очень плотно, поэтому для его снятия приходится прикладывать немало усилий. Чтобы ускорить процесс снятия, наносим легкие удары по краям рулевого колеса, одновременно пытаясь тянуть руль на себя. Проще говоря, сбиваем руль в направлении «на себя».

7. Руль ВАЗ 2110 снят. Производим необходимые работы и выполняем сборку в обратном порядке.

На этом у меня все, спасибо за внимание и за то, что посетили ВАЗ Ремонт. До новых встреч, берегите себя и свой ВАЗ. Пока.

Все про рулевое колесо Ваз

Замена рулевого колеса ваз 2110

В первую очередь, необходимо понять такую важную истину: самое безопасное рулевое колесо – это то, которое изначально устанавливается заводом-изготовителем на транспортное средство. Именно оно разрабатывалось специально для определенной модели автомобиля, проходило необходимые испытания и находится в соответствии с действующими нормативами. Однако дизайн штатного рулевого колеса ВАЗ 2110 многим приходится не по вкусу и оставляет хотеть лучшего: очень тонкий обод, при контакте рук с его поверхностью отсутствует комфорт и удобство, гладкий, холодный на ощупь зимой и скользящий в руках летом. Потому владельцы автомобилей довольно часто задумываются над заменой стандартного руля на рулевое колесо иного производителя, купленное в специализированном магазине. Также необходимость замены руля может возникнуть из-за появления потертостей сверху, при потребности выполнения ремонта звукового сигнала.

Примечание. Следует помнить, что, несмотря на большой ассортимент предлагаемых моделей рулей, довольно часто в плане безопасности и качества они являются сомнительными.

Ваз 2110 снятие рулевого колеса

Также следует помнить, что согласно действующим правилам выполнение замены руля транспортного средства фактически считается внесением в его конструкцию изменений.

Конечно же, можно надеть на колесо разные чехлы и кожаные, резиновые или меховые оплетки, однако все равно таким образом заполучить комфортный руль удается не всегда.

Выбор руля – дело ответственное

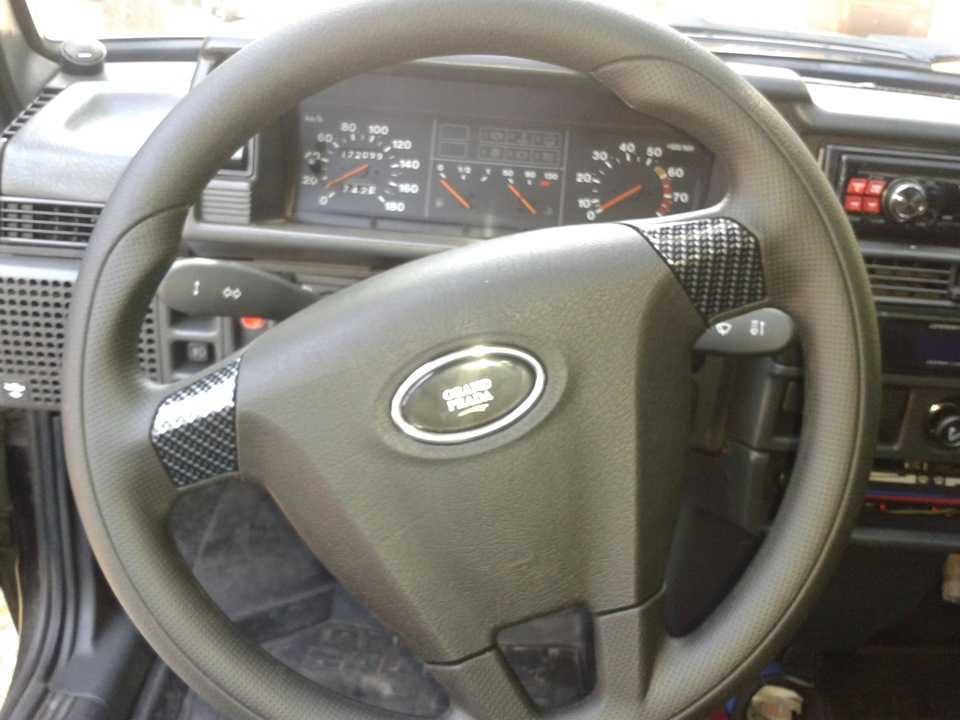

Спортивное колесо рулевое ваз 2110

Итак:

• В процессе выбора подходящего руля, следует учитывать то, что небольшой руль на автомобиле без гидроусилителя ВАЗ или рейки будет намного тяжелее, а руль, имеющий больший диаметр, крутить намного удобнее.

Примечание. Следует также учитывать и рост автоводителя, например, водители с длинными ногами могут коленом упираться в большой руль в процессе перегазовки или переключения сцепления.

Примечание. Это очень важно, так как именно от этого будет зависеть дальнейшее удобство использования выбранного руля.

Осуществление замены руля авто на рулевое колесо с измененной конструкцией может приводить к некоторым изменениям, касающимся эргономики рабочего места водителя. Помимо этого, также изменяется усилие на руль, что в некоторое степени обусловливает нарушения пассивной безопасности в машине.

Комфорт-колесо рулевое для ваз 2110

Как снять руль

Несмотря на логичность и бесспорность утверждения о том, что рулевое колесо, установленное производителем, обеспечивает наивысшую степень безопасности, демонтировать и менять его все-таки приходится. Причины, побудившие автолюбителя к выполнению данного процесса, могут быть, как объективными (люфт рулевого колеса, превышающий допустимые значения, неисправность системы подачи звукового сигнала), так и субъективными (установка руля улучшенного дизайна, спортивного и т. д.).

Знакома такая ситуация и поклонникам многочисленного семейства ВАЗовских «десяток». Данная статья призвана дать исчерпывающий ответ на вопрос: «Как снять руль «ВАЗ 2110»?».

Однако перед тем как произвести замену рулевого колеса, необходимо уяснить несколько, довольно важных моментов:

При выборе диаметра рулевого колеса необходимо учитывать такие факторы, как рост и комплекция водителя, наличие гидроусилителя, режим эксплуатации автомобиля и т.п.

Изменение геометрии и конструктивного исполнения рулевого колеса оказывает непосредственное влияние на изменение эргономики всего водительского места, нарушая прежние, отработанные связи. Кроме того, существенно меняется величина усилия, прилагаемого к рулю, что вносит определенный дисбаланс в уровень пассивной безопасности.

Процедура замены рулевого колеса определяется действующими правилами, как внесение изменений в конструкцию транспортного средства.

Замена руля ваз

Люфт рулевого колеса ваз 2110

Для каждого рулевого колеса действуют заводские нормативы, согласно которым определяется допускаемое усилие на них и сопротивление, которое может выдерживать сама конструкция. Именно поэтому, если запланирована замена рулевого колеса, то рекомендуется отдавать предпочтение традиционному рулевому колесу с дополнительной оплеткой из материалов, обеспечивающих более высокую надежность контактов с поверхностью обода руля.Для процедуры потребуются следующие материалы и инструменты:

• Крестообразная отвертка;
• Головка «на 24»;
• Новый руль;
• Кусок проволоки или провода;
• Мел, маркер или что-нибудь другое для нанесения меток.

Демонтаж руля

Заменять руль не так уж трудно, как кажется с первого взгляда. В процессе замены руля сначала выполняется его снятие.Данная процедура проводится в следующем порядке:

Примечание. Перед выполнением работ не следует забывать вынимать из замка зажигания ключ.

• Сначала автомобиль необходимо установить на смотровую канаву или подъемник;
• Затем поднимается капот авто и от вывода аккумуляторной батареи отсоединяется клемма «минусового» провода;

Примечание. Отсоединение клеммы связывается с тем, что в руле есть электрические соединения. За счет отключения питания можно предотвратить замыкание и нежелательные соединения электрических проводов.

• После этого колеса автомобиля выворачиваются в левую или правую сторону;

Примечание. Рулевое колесо выворачивается до срабатывания устройства, которое запирает рулевой вал.

• На руле и приборной панели наносятся метки;

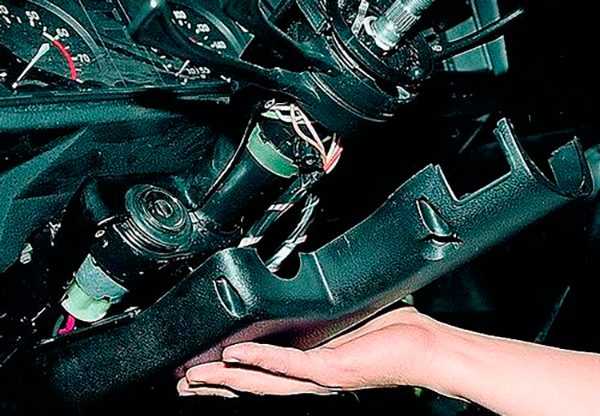

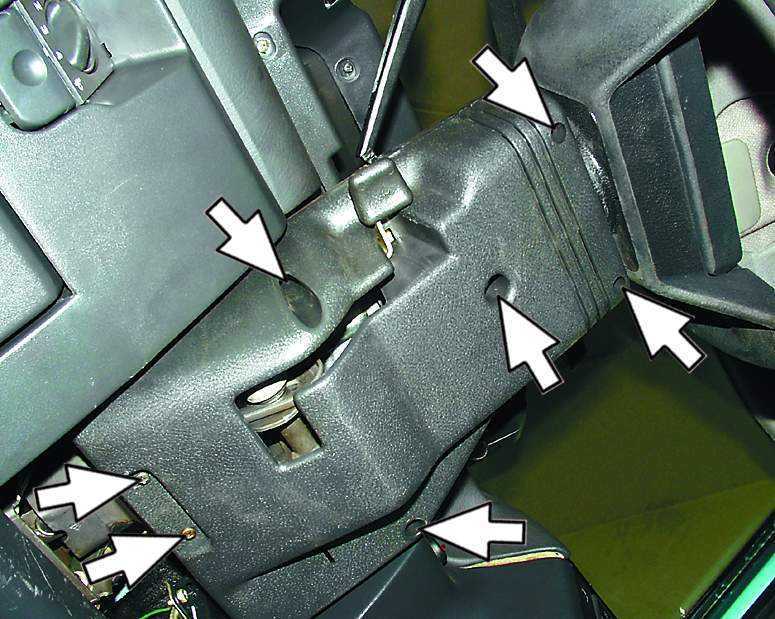

• Затем откручиваются семь винтов, фиксирующих корпусные кожухи рулевой колонки, и снимаются нижний подрулевой кожух;
• Разблокировав регулировочный рычаг рулевой колонки, колонка опускается вниз. После этого передвижением вверх демонстрируется верхний подрулевой кожух;

Разбор руля

• С помощью отвертки поддевается накладка крышки выключателя сигнала и снимается;
• Используя крестообразную отвертку, отворачиваются два самореза, которые удерживают кнопку звукового сигнала и крышка вынимается;

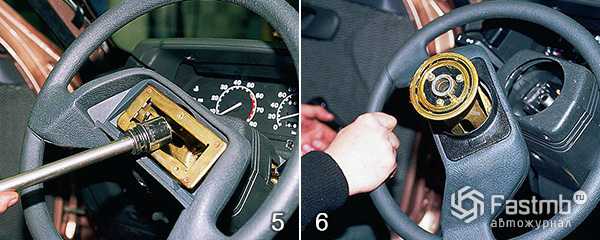

• При помощи головки «на 24» отворачивается гайка, фиксирующая рулевое колесо на несколько винтов резьбы, чтобы он мог перемещаться;
• С покачиванием рулевое колесо стягивается по шлицам вала.

Примечание. В том случае, когда рулевое колесо невозможно сдвинуть руками, то может потребоваться помощник. Одному нужно тянуть руль на себя, а второму наносить молотком удары по торцу рулевого вала через выколотку, выполненную из мягкого материала.

• Перед тем, как окончательно снять руль, следует запомнить, а лучше пометить его положение относительно вала, а также положения выключателя указателей поворота в отношении пластикового кольца;
• После отворачивания гайки рулевое колесо снимается;
• После совмещения двух колес, метка переносится со снятого руля на новый, который планируется устанавливать.

Монтаж нового руля

Установка

Установка нового руля выполняется в обратной снятию последовательности:

• В процессе установки подрулевой переключатель устанавливается в нейтральном положении, после чего можно выполнять установку.

Примечание. Чтобы гайка, которая фиксирует руль, не выпадала из головки в процессе установки на вал, между головкой и гайкой вставляется провод или несколько жилок провода необходимого диаметра.

• После наживления гайки снимается головка и вынимается провод, после этого гайка затягивается.
• Также в процессе установки руля следует повернуть кольцо переключателя указателей поворотов таким образом, чтобы на ступице штифт входил в паз кольца (кольцом переключатель поворотов возвращается в начальное положение при выходе машины из поворота).
• Затем «минусовый» провод подсоединяется к аккумулятору, проверяется работоспособность звукового сигнала и подрулевого переключателя.

Проверка

Проверка вновь установленного руля ваз 2110

• После проведения всех необходимых работ, требуется проверка правильности их выполнения. Для этого колеса устанавливаются в ровном положении. В том случае, если при таком положении колес руль не перекошен и находится в центральном строгом положении, без сдвигов в сторону, то установка произведена правильно.
• В том случае, когда спицы руля во время движения транспортного средства прямо на ровной горизонтальной площадке располагаются несимметрично, необходимо остановить машину в таком положении, снять рулевое колесо и провести его правильную установку, затем снова проверить на ходу точность установки.

Проведение проверки установки является обязательной процедурой, потому что бывают случаи, когда руль отваливался прямо при движении автомобиля.

• Первую неделю после замены рулевого колеса не рекомендуется передвигаться с большой скоростью, привыкая к новому рулю, в особенности это важно учитывать на парковках. Также это необходимо для того, чтобы научиться хорошо определять угол поворота и маневренный отклик машины.
• Перед тем, как все-таки решиться на замену руля следует хорошо подумать, нужно ли это. В настоящее время применяется множество технологий и материалов, есть различные компании, предлагающие разнообразные услуги для того, чтобы облагородить автомобиль и сделать его более удобным и комфортным.

Тюнинг руля ваз

Такая услуга обойдется не дороже, чем проведение полной замены рулевого колеса. Ведь процедура замены потребует не только приобретения нового изделия, также придется потратить достаточно количество времени и сил, чтобы выполнить все действия. Огромный плюс таких изделий заключается в том, что после их надевания не придется привыкать к новому рулю и менять свою манеру вождения, а также отказываться от скорости и драйва. Вот видео про тюнинг салона и руля Ваз. А вот фото тюнинга наверху.Все-же, проведение замены своими руками приветствуется. Если делать все, как того требует инструкция, никаких проблем не будет, а цена на автомобиль заметно повысится, ведь его внешний вид намного улучшится.

Добавить комментарийДобавить комментарийСоветуем прочитатьБиение руля на ВАЗ 2109: как убратьЛюфт рулевого колеса ваз 2109 и его устранениеВАЗ 2109 руль туго крутится: как устранитьВАЗ 2109: гидроусилитель руля — как установитьumelyeruki.info2110Снятие и установка руля Ваз 2110

Здравствуйте. Сегодня разберемся как снять руль на Ваз 2110.

Инструменты:

• плоская отвертка
• крестовая отвертка
• головка на двадцать четыре
• вороток
• удлинитель
• динамометрический ключ (желательно)

Пошаговая инструкция

Чтобы не повредить целостность рулевого колеса ВАЗ-2110, включая модификацию «Богдан», следует осуществлять демонтаж поэтапно:

1. В первую очередь необходимо обесточить автомобиль, чтобы не допустить короткого замыкания. Для этого нужно отсоединить «минусовую» клемму от аккумулятора, проводя данное мероприятие не спеша и аккуратно.
2. Поворачиваем руль до тех пор, пока он не займет среднее положение относительно колес машины.
3. При помощи ключей соответствующего размера отвинчиваются фиксирующие элементы в количестве 7 штук, которые удерживают защитную крышку руля.
4. Отключается от питания рычаг, отвечающий за блокировку управления, опускается колонка и снимается верхняя часть защитного кожуха.
5. При помощи отвертки, которую нужно аккурат но ввести под верхнюю часть декоративной накладки руля, ее удаляют, отвинчивают два фиксатора. Последние крепят кнопку подающую звуковой сигнал. Отвинченную кнопку аккуратно вынимают из гнезда.
6. При помощи торцевой головки соответствующего размера необходимо аккуратно отвинтить фиксатор руля, перед началом процесса зафиксировав при помощи метки правильное расположение рулевого колеса. Не лишним будет отметить и правильное положение поворотных указателей. Производить демонтаж руля важно с предельной осторожностью, учитывая при работе, что деталь может нанести травму, так как посадка элемента довольно жесткая.

Чтобы избежать травматизма, специалисты рекомендуют не отвинчивать до конца фиксирующую гайку, а дождаться, пока колесо сойдет с основного вала, и после этого полностью снять фиксирующий крепеж.

Как снять руль на ваз 2110

17.02.2020

Как снять руль на ВАЗ 2110 и 2112? Проще простого

Водителю желательно знать, как снять руль на ВАЗ 2110 и 2112. Это будет полезно во многих случаях. Причем несмотря на кажущуюся простоту, эта работа довольно затруднительна, особенно для новичков. Но, даже опытные водители могут столкнуться со сложностями, ведь способ демонтажа не очевиден. Также некоторые необдуманные действия могут привести к повреждению рулевой колонки, что в дальнейшем потребует более серьезного и дорогого ремонта. Поэтому, рекомендуется тщательно изучить инструкцию перед тем, как начинать работу с этим узлом. Так вы гарантированно сделаете все необходимое и не получите никаких отрицательных последствий.

Как снять руль на ВАЗ 2110 и 2112? Ответ на этот вопрос не так сложен, как кажется. Крепление его довольно простое, что дает возможность оптимально решать эту задачу даже, если вы новичок. В целом, там нет ничего сложного. Но все же придется несколько повозиться, ведь крепеж руля достаточно надежен, и обеспечивает его полную работоспособность в любых условиях.

Содержание

Когда потребуется демонтаж?

Для начала стоит разобраться, в каких случаях требуется снимать рулевое колесо. Это позволит заранее сориентироваться, и приготовить все необходимое. Стоит отметить, что на самом деле причин для этой работы немного. Наверное, это самый надежный элемент конструкции ВАЗовских автомобилей. Но, все же может потребоваться и такая работа.

В первую очередь снимать руль требуется в случае его замены. Меняют его в следующих случаях:

Неисправность;

Также зачастую водители решают заменить руль в связи с потерей внешнего вида. Причина в постоянном контакте с руками человека, который управляет транспортным средством. Поэтому, со временем обшивка стирается, а оплетку используют далеко не все водители. В такой ситуации оптимальным решением будет просто поменять рулевое колесо или купить чехол на руль.

Еще один вариант – замена на другую модель. По сути это тюнинг, и данный вопрос будет рассмотрен нами отдельно.

Также зачастую приходится снимать руль в связи с ремонтом некоторых деталей. Демонтируют рулевое колесо в том случае, когда оно мешает работе. К примеру, часто водители предпочитают снимать его в случае работ, связанных с приборной панелью. Также потребуется снимать эту деталь при ремонте рулевой колонки.

Какое рулевое колесо выбрать?

Если вы решили заменить руль, то нужно определиться какую деталь вам нужно приобрести. Тут стоит отметить, что для этой машины помимо штатных предлагаются еще и спортивные детали. Руль спортивный отличается меньшим диаметром. Также он имеет специальные металлические накладки, которые выполняют декоративную функцию. Учтите, что вам придется некоторое время привыкать к небольшому разберу «баранки».

Также есть возможность подобрать руль от другой модели. Например, речь может идти о детали предназначенной для Лада Калина, в этом случае проблем с установкой не возникнет. Также существуют и другие подходящие аналоги. При выборе обращайте внимание на размер шлицов, еще важна глубина посадки руля на колонку.

Выбирать рулевое колесо для замены следует с учетом своих предпочтений. Вам должно быть комфортно, в таком случае, вы не испытаете никаких проблем в процессе управления. Также стоит учитывать некоторые требования законодательства. Некоторые виды рулей установить не получится, так как вы не сможете пройти технический осмотр. Обязательно учитывайте эти нюансы.

Необходимые инструменты

Для работы вам потребуется целый ряд инструментов, которые помогут в процессе работы. На самом деле список необходимого невелик, но лучше заранее положить под руки все необходимое. Так вы упростите себе задачу.

Больше ничего не нужно. В целом, справиться с задачей можно только используя перечисленные приспособления. Иногда водители задаются вопросом, нужен ли помощник, для этой работы. В принципе можно справиться и самостоятельно. Но, иногда могут возникать сложности при демонтаже. В таком случае вам потребуется помощь, но такое случается очень редко. Как правило, при правильном подходе данный ремонт происходит без всяких проблем и осложнений.

Как снять?

Давайте пошагово рассмотрим, как производится снятие руля. Это позволит понять принцип работы и не допустить никаких ошибок в процессе. Итак, снятие производится в следующем порядке:

• Для начала поставьте колеса прямо. Этого можно и не делать, но в целом при поставленном прямо руле работать будет проще;
• Шлицевой отверткой подденьте накладку звукового сигнала и снимите ее. Чтобы не сломать деталь следует поддевать ее максимально равномерно;
• Крестовой отверткой открутите 2 винта, которые крепят крышку клаксона;
• Крышка снимается, в некоторых случаях ее нужно поддеть отверткой;
• Контакты звукового сигнала крепятся на саморезах. Открутите их;
• От контакта отсоединяется провод, и его извлекают;
• Головкой открутите гайку. Полностью ее откручивать ее не нужно, достаточно просто ослабить;
• Возьмитесь за руль двумя руками и сильно дерните его на себя. Это позволит снять деталь со шлицов. Нескрученная до конца гайка позволит избежать резкого срыва рулевого колеса с колонки;
• Открутите гайку до конца и снимите руль.

В некоторых случаях рулевое колесо не будет страгиваться с места. В этом случае, вам потребуется помощь. Ваш помощник будет держать руль, а вам нужно наносить сильные удары молотком через мягкую выколотку. Это позволит снять деталь.

Варианты тюнинга

Доработки руля на этой модели обычно касаются установки спортивной версии, или установки детали с другой модели. Оптимальным вариантом считается рулевое колесо от Калины. Но, при желании можно подобрать и другие запчасти. Тут нужно смотреть на количество и размер шлицов. Если они совпадают, то руль можно ставить на машину. Так можно значительно улучшить внешний вид салона.

Выводы. Как вы могли убедиться, демонтаж этого узла несложен. Но, чтобы сделать его без проблем стоит четко знать, как снять руль на ВАЗ 2110 и 2112. В первую очередь стоит изучить возможные осложнения, которые часто встречаются. Так вы сможете сделать эту работу самостоятельно и в самые короткие сроки.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Замена руля 2110 на Калиноруль 1118. Подробная инструкция.

Сбылась мечта! Это убожество, которое стояло у меня, руль 2109, отправлено в мусорку. А я могу теперь представить подробную инструкцию по установке руля от Калины на «Надежду» (впрочем то же самое и на 2110 и 2114 и прочих родственных моделях)

Итак, существует 2 способа замены штатного руля 2110 на руль 1118 от Калины.

1. Купить калиноруль, с контактной группой от 2110. Цена вопроса около 3000 р, продается сразу с кожухом. Проблем с установкой ноль, старый выкрутил, новый вкрутил.

2. Купить родной руль 1118, рулевой вал 1118 и контактную группу от калины-шнивы. Цена вопроса в моем случае с 7% скидкой в Лада-Деталь

Руль 1118 — 1335 р.
Вал 1118 — 363 р.
Контактная группа — 350 р.

У первого пути есть недостатки, кроме цены — этот руль не так просто найти. Но главное, он получается чуть ближе к водителю. По этой причине подрулевые переключатели становятся дальше относительно обода, и до них приходится тянуться, особенно если вы решите поставить подрулевые переключатели нового образца. Второй путь куда сложнее в реализации, но настоящие герои всегда идут в обход!

Впрочем, не все так уж и сложно.

1. Итак, выкручиваем старый руль. Для этого потребуется головка на 24, удлинитель и трещетка. Снимаем кожух сигнала и выкручиваем гайку. Снимаем руль.

2. Снимаем кожух. Снимаем подрулевые переключатели. Снимаем замок зажигания (впрочем можно и не снимать, но без него удобнее)

3. Теперь нужно снять рулевую колонку. Для этого откручиваем соответствующие болты. Два впереди на 13, и два сзади. Проблема может возникнуть с болтами сзади, они со срывной головкой. Но в моем случае у болтов не была отломана срывная головка, поэтому открутил я их просто.

4. Снимаем колонку. Откручиваем зажимной болт на рейке, вынимаем шлицевое соединение. Рулевая колонка у вас в руках.

5. Теперь нужно вынуть вал. Делается это аккуратным выбиваем переднего подшипника мягкими ударами молотка и зубила по противоположной стороне вала. Я заодно тщательно помыл и смазал подшипники.

6. Ставим калиновский вал, собираем всё в обратном порядке. Устанавливаем рулевую колонку на место.

7. Теперь нужно бы поставить новую контактную группу с подрулевыми выключателями, но тут есть одна проблема. Её необходимо удлинить. Для этого, проще всего отпилить от старой контактной группы зажимное крепление, и припаять его к клиновской детали. На фото думаю понятно как я это сделал.

8. Тут еще одна проблема, нужно подключить сигнал, но на моем руле 2 колодки контактов, тогда как в калиновской детали используется одна двойная колодка. Такой же колодки я не нашел, поэтому просто вынул клеймы, заизолировал из термоусадкой в подключил.

9. Снимаем рычаги подрулевых выключателей со старой детали в вставляем в калиновскую. По желанию можно поменять и сами переключатели, подходят от Шнивы, Калины и Приоры. Я пока оставил родные.

10. Теперь ставим всё это на вал, затягиваем.

11. Устанавливаем кожух. Тут тоже свои заморочки. Мой кожух — стандартный 2110 (т.н нового образца) не подошел, он длиннее чем нужно. Вроде как подходит кожух с индексом 2112 — для десятки с так называемой евро-панелью. Пока я такой не приобрел, я просто обрезал старый. Там есть три прорези (типа вентиляция), отрезать нужно по самой дальней. К тому же, нужно чуть расширить дырки под рычаги подрулевых переключателей, буквально на пол сантиметра в сторону руля. Но лучше сразу купить нужный кожух.

12. И последний этап — ставим руль. Не спишите устанавливать кнопку сигнала, лучше сначала проехать немного и выровнять руль. После того как убедились, что руль стоит ровно, можно установить кнопку сигнала, не забыв подключить её в соответствующий разъем.

Вот и все! Смотрите какая ляпота!

Но Калиноруль это не только красиво, но еще и удобно. Крутить его после старого просто одно удовольствие, даже кажется что эффективность гидроусилителя выросла 🙂

Снятие и установка руля Ваз 2110

Здравствуйте. Сегодня разберемся как снять руль на Ваз 2110.

Инструменты:

• плоская отвертка
• крестовая отвертка
• головка на двадцать четыре
• вороток
• удлинитель
• динамометрический ключ (желательно)

Пошаговая инструкция

1. С помощью плоской отвертки поддеваем и снимаем на руле табличку Лада.

Поддеваем равномерно с трех сторон.

2. Под табличкой Лада есть два шурупа которые удерживают кнопку сигнала. Откручиваем шурупы и снимаем кнопку сигнала.

3. Далее нам нужно заблокировать руль. Вынимаем ключ из замка зажигания и поворачиваем руль до блокировки.

Если у вас блокировка не работает, просто выверните руль влево до упора. В следующем пункте работы вы поймете для чего это.

4. Головкой на двадцать четыре откручиваем гайку крепления руля. Откручиваем не полностью чтобы при сбивании руля он не слетел.

5. Устанавливаем руль в положение когда колеса стоят ровно.

6. Перед снятием руля сделайте метки. Это нужно для того чтобы при обратной установке руля не ошибиться и поставить его ровно.

На самом корпусе руля есть метка, она отмечена на фото ниже.

Сделайте по метке которая на корпусе руля ответную метку напротив. Ниже на фото я отметил где это сделать.

[note]Не царапайте пластик, метку можно сделать маркером который без проблем можно смыть.[/note]

7. Снимаем под рулевой кожух и отключаем провод который идет на кнопку сигнала.

8. Сбиваем руль со шлицов легкими ударами слева и справа с обратной стороны.

9. Выкручиваем гайку до конца и снимаем руль.

10. Теперь об установке. Есть три важных момента. Первое, это совмещение меток которые мы сделали при разборке. Второе, это совмещение штока на руле который отмечен ниже, с пазом где под рулевые переключатели.

Шток Паз

Третье, сила затяжки гайки крепежа руля от 30 до 50 Нм.

11. Устанавливаем под рулевой кожух и одеваем руль с соблюдением первого и второго пункта которые описаны выше.

12. Накручиваем и затягиваем гайку крепления руля. Для удобства затяжки можно заблокировать руль.

13. Снимаем под рулевой кожух и подключаем провод который идет на кнопку сигнала.

14. Устанавливаем и закрепляем кнопку сигнала.

15. Устанавливаем заглушку.

16. Устанавливаем под рулевой кожух.

Видео урок

Замена рулевого колеса на ваз 2110 своими силами

Замена руля ваз 2110

Практически каждому автомобилисту известно такое явление, как люфт рулевого колеса. Обычно, если причина в баранке, то проводится замена рулевого колеса на ваз 2110.
В данной статье представлена пошаговая инструкция, которая показывает, как проводится на ваз 2110 замена рулевого колеса, которая несет собой цель поменять руль на более комфортный.

Все про рулевое колесо Ваз

Замена рулевого колеса ваз 2110

В первую очередь, необходимо понять такую важную истину: самое безопасное рулевое колесо – это то, которое изначально устанавливается заводом-изготовителем на транспортное средство. Именно оно разрабатывалось специально для определенной модели автомобиля, проходило необходимые испытания и находится в соответствии с действующими нормативами.
Однако дизайн штатного рулевого колеса ВАЗ 2110 многим приходится не по вкусу и оставляет хотеть лучшего: очень тонкий обод, при контакте рук с его поверхностью отсутствует комфорт и удобство, гладкий, холодный на ощупь зимой и скользящий в руках летом. Потому владельцы автомобилей довольно часто задумываются над заменой стандартного руля на рулевое колесо иного производителя, купленное в специализированном магазине.
Также необходимость замены руля может возникнуть из-за появления потертостей сверху, при потребности выполнения ремонта звукового сигнала.

Примечание. Следует помнить, что, несмотря на большой ассортимент предлагаемых моделей рулей, довольно часто в плане безопасности и качества они являются сомнительными.

Ваз 2110 снятие рулевого колеса

Также следует помнить, что согласно действующим правилам выполнение замены руля транспортного средства фактически считается внесением в его конструкцию изменений.

Конечно же, можно надеть на колесо разные чехлы и кожаные, резиновые или меховые оплетки, однако все равно таким образом заполучить комфортный руль удается не всегда.

Выбор руля – дело ответственное

Спортивное колесо рулевое ваз 2110

• В процессе выбора подходящего руля, следует учитывать то, что небольшой руль на автомобиле без гидроусилителя ВАЗ или рейки будет намного тяжелее, а руль, имеющий больший диаметр, крутить намного удобнее.

Примечание. Следует также учитывать и рост автоводителя, например, водители с длинными ногами могут коленом упираться в большой руль в процессе перегазовки или переключения сцепления.

• Небольшой спортивный руль не подойдет для езды в городе, а будет более уместным в ралли или на скоростном треке. Большой руль с отделкой из кожи и широким ободом станет идеальным вариантом для комфортной и удобной езды.
  Рекомендуется также подержать и покрутить новый руль в руках, имитируя маневрирование.

Примечание. Это очень важно, так как именно от этого будет зависеть дальнейшее удобство использования выбранного руля.

Осуществление замены руля авто на рулевое колесо с измененной конструкцией может приводить к некоторым изменениям, касающимся эргономики рабочего места водителя. Помимо этого, также изменяется усилие на руль, что в некоторое степени обусловливает нарушения пассивной безопасности в машине.

Комфорт-колесо рулевое для ваз 2110

Замена руля ваз

Люфт рулевого колеса ваз 2110

Для каждого рулевого колеса действуют заводские нормативы, согласно которым определяется допускаемое усилие на них и сопротивление, которое может выдерживать сама конструкция. Именно поэтому, если запланирована замена рулевого колеса, то рекомендуется отдавать предпочтение традиционному рулевому колесу с дополнительной оплеткой из материалов, обеспечивающих более высокую надежность контактов с поверхностью обода руля.
Для процедуры потребуются следующие материалы и инструменты:

• Крестообразная отвертка;
• Головка «на 24»;
• Новый руль;
• Кусок проволоки или провода;
• Мел, маркер или что-нибудь другое для нанесения меток.

Демонтаж руля

Заменять руль не так уж трудно, как кажется с первого взгляда. В процессе замены руля сначала выполняется его снятие.
Данная процедура проводится в следующем порядке:

Примечание. Перед выполнением работ не следует забывать вынимать из замка зажигания ключ.

• Сначала автомобиль необходимо установить на смотровую канаву или подъемник;
• Затем поднимается капот авто и от вывода аккумуляторной батареи отсоединяется клемма «минусового» провода;

Примечание. Отсоединение клеммы связывается с тем, что в руле есть электрические соединения. За счет отключения питания можно предотвратить замыкание и нежелательные соединения электрических проводов.

• После этого колеса автомобиля выворачиваются в левую или правую сторону;

Примечание. Рулевое колесо выворачивается до срабатывания устройства, которое запирает рулевой вал.

• На руле и приборной панели наносятся метки;
• Затем откручиваются семь винтов, фиксирующих корпусные кожухи рулевой колонки, и снимаются нижний подрулевой кожух;
• Разблокировав регулировочный рычаг рулевой колонки, колонка опускается вниз. После этого передвижением вверх демонстрируется верхний подрулевой кожух;

• С помощью отвертки поддевается накладка крышки выключателя сигнала и снимается;
• Используя крестообразную отвертку, отворачиваются два самореза, которые удерживают кнопку звукового сигнала и крышка вынимается;

Примечание. Следует знать, что рулевое колесо сидит на шлицах достаточно плотно и при резком снятии возможно получение травмы.
Именно поэтому рекомендуется отворачивать до конца гайку лишь после схождения ступицы со шлицев вала. Гайка позволит обезопасить вас от травмы.

• При помощи головки «на 24» отворачивается гайка, фиксирующая рулевое колесо на несколько винтов резьбы, чтобы он мог перемещаться;
• С покачиванием рулевое колесо стягивается по шлицам вала.

Примечание. В том случае, когда рулевое колесо невозможно сдвинуть руками, то может потребоваться помощник. Одному нужно тянуть руль на себя, а второму наносить молотком удары по торцу рулевого вала через выколотку, выполненную из мягкого материала.

• Перед тем, как окончательно снять руль, следует запомнить, а лучше пометить его положение относительно вала, а также положения выключателя указателей поворота в отношении пластикового кольца;
• После отворачивания гайки рулевое колесо снимается;
• После совмещения двух колес, метка переносится со снятого руля на новый, который планируется устанавливать.

Монтаж нового руля

Установка нового руля выполняется в обратной снятию последовательности:

• В процессе установки подрулевой переключатель устанавливается в нейтральном положении, после чего можно выполнять установку.

Примечание. Чтобы гайка, которая фиксирует руль, не выпадала из головки в процессе установки на вал, между головкой и гайкой вставляется провод или несколько жилок провода необходимого диаметра.

• После наживления гайки снимается головка и вынимается провод, после этого гайка затягивается.
• Также в процессе установки руля следует повернуть кольцо переключателя указателей поворотов таким образом, чтобы на ступице штифт входил в паз кольца (кольцом переключатель поворотов возвращается в начальное положение при выходе машины из поворота).
• При замене руля на новый с переходником возникает необходимость установки на вал переходника. Новый руль устанавливается таким образом, чтобы он не мог соскочить во время езды.
  Центральная гайка закрепляется, после чего надевается декоративная заглушка.
• Затем «минусовый» провод подсоединяется к аккумулятору, проверяется работоспособность звукового сигнала и подрулевого переключателя.

Проверка

Проверка вновь установленного руля ваз 2110

• После проведения всех необходимых работ, требуется проверка правильности их выполнения. Для этого колеса устанавливаются в ровном положении.
  В том случае, если при таком положении колес руль не перекошен и находится в центральном строгом положении, без сдвигов в сторону, то установка произведена правильно.
• В том случае, когда спицы руля во время движения транспортного средства прямо на ровной горизонтальной площадке располагаются несимметрично, необходимо остановить машину в таком положении, снять рулевое колесо и провести его правильную установку, затем снова проверить на ходу точность установки.

Проведение проверки установки является обязательной процедурой, потому что бывают случаи, когда руль отваливался прямо при движении автомобиля.

Примечание.
После выполнения замены руля, в особенности если при этом изменился его диаметр, следует учитывать то, что изменится и число оборотов руля для выворота колес. Поэтому при первом же использовании руля, стоит считать количество оборотов.

• Первую неделю после замены рулевого колеса не рекомендуется передвигаться с большой скоростью, привыкая к новому рулю, в особенности это важно учитывать на парковках. Также это необходимо для того, чтобы научиться хорошо определять угол поворота и маневренный отклик машины.
• Перед тем, как все-таки решиться на замену руля следует хорошо подумать, нужно ли это. В настоящее время применяется множество технологий и материалов, есть различные компании, предлагающие разнообразные услуги для того, чтобы облагородить автомобиль и сделать его более удобным и комфортным.

В подобных фирмах специалисты могут подбирать идеально подходящий материал для создания чехла или оплетки, и изготавливать оптимальное изделие, учитывая особенности рук водителя, манеры вождения, особенности. Чехлы делают как простые, так и массажные, утепленные и т.д.
Помимо этого, чехлы могут изготавливаться с учетом пожеланий по поводу дизайнерского оформления. Это позволяет также сделать свой автомобиль уникальным, создав на руле настоящее произведение искусства в виде рисунка, узора, орнамента и т.д.

Тюнинг руля ваз

Такая услуга обойдется не дороже, чем проведение полной замены рулевого колеса. Ведь процедура замены потребует не только приобретения нового изделия, также придется потратить достаточно количество времени и сил, чтобы выполнить все действия.
Огромный плюс таких изделий заключается в том, что после их надевания не придется привыкать к новому рулю и менять свою манеру вождения, а также отказываться от скорости и драйва. Вот видео про тюнинг салона и руля Ваз.

Оценка статьи:

Загрузка…

Сохранить себе в:

Adblock
detector

Замена руля lada 2110 (ваз 2110)

Добро пожаловать! Рулевое колесо — оно одевается на рулевой вал и благодаря нему осуществляется поворот колёс в ту сторону, в которую Вам нужно, но многие авто любители не знаю всю важную составляющую рулевого колеса, во-первых от его выбора, зависит очень сильно Ваша безопасность, одно время было модно ставить спортивные рули на автомобиль, но безопасности в них нет никакой, при лобовом столкновении, даже не сильном, люди ударялись головой об руль, в связи с чем получали сотрясения мозга и подобные этому травмы, а всё из-за того, что спортивное рулевое колесо состоит в основном из металлических частиц которые никаким материалом не закрыты, во-вторых от руля зависит очень сильно ваше вождение, взять к примеру тоненькие рули (Такие на ВАЗ 2101 ставились), он довольно красив но не очень практичен и взять руль от ВАЗ 2114 например, им намного удобней будет рулить и он не будет вылетать из рук при резком повороте, поэтому к выбору рулевого колеса подходите очень серьёзно и все эти нюансы которые мы указали чуть выше, при покупке учитывайте.

Примечание! Чтобы осуществить замену рулевого колеса, Вам понадобится: Мел или маркер который стереть потом легко можно будет с панели, а так же удлинитель понадобится, на него накидные головки, отвёртка с плоским и крестообразным лезвием и помощник, кроме этих инструментов может ещё понадобится выколотка из мягкого металла, ну и молоток!

Краткое содержание:

• Замена рулевого колеса
• Дополнительный видео-ролик

Когда нужно менять рулевое колесо? Рулевое колесо очень редко меняют, только в следующих случаях его затрагивают: Первое — руль не удобен. Второе -замена осуществляется в целях безопасности, к примеру до этого стоял спортивный руль и его замена производится на родной или на какой ни будь другой, травма-безопасный.

Но есть ещё один случай, при котором рулевое колесо нужно как можно быстрее сменить на новое, а именно, руль ломается или лопается в каком то месте, это случается крайне редко но не удивляйтесь, такое действительно бывает, при сломанном руле вообще не рекомендуем эксплуатировать автомобиль, или же эксплуатируйте, но только очень аккуратно, но при повороте в какую либо сторону, руль в том месте где он лопнул, будет давать о себе знать, так как при повороте на него идёт большая нагрузка.

Содержание

• 1 Как заменить рулевое колесо на ВАЗ 2110-ВАЗ 2112?
• 2 Все про рулевое колесо Ваз
• 3 Выбор руля – дело ответственное
• 4 Замена руля ваз
  • 4.1 Демонтаж руля
  • 4.2 Монтаж нового руля
  • 4.3 Проверка
    • 4.3.1 Источники

Как заменить рулевое колесо на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед началом работы, поставьте колёса чтобы они чётко стояли прямо, это делается для того, чтобы руль правильно установился, если Вы желаете его установить точно так же как и ранее (К примеру он ровно стоял), то в этом случае, когда защитную накладку снимите (см. пункт 1 ниже) при помощи маркера, сделайте две метки, одну на панель приборов нанесите, а другую на руль (Если руль будет новый устанавливаться, то со старого, метку на новый, на тоже место перенесите)!

Снятие: 1) Сперва сделайте так, чтобы в бортовую сеть ток не шёл, делается это очень легко, берётся гаечный ключ и ослабляется клемма минус и скидывается затем с аккумулятора, как только операция будет завершена, снимите кожух рулевой колонки (см. статью: «Замена кожуха на ВАЗ 2109», они все одинаково снимаются) и затем приступайте к снятию защитной накладки, для этого подцепите плоскую центральную часть рулевого колеса при помощи отвёртки (см. фото ниже) и выкрутите пару винтов крестообразной отвёрткой которые защитную накладку крепят и снимите её с руля, как это на маленьком фото показано.

2) Теперь спец. головка нужна будет и вороток чтобы головку эту одёть или удлинитель, с помощью головки отверните центральную гайку крепления рулевого колеса, но только не полностью выворачивайте её, сделайте так, чтобы гайка прямо на последней резьбе сидеть осталась, потом взяв рулевое колесо с его задней части руками, потяните на себя и рывками сорвите его со своего посадочного места, будьте осторожны с гайкой, потому что если Вы выкрутите очень сильно её, она может слететь и травмировать Вас.

Примечание! Если гайка будет вывернута верно, то руль со своего посадочного места должен будет только сорваться, потом эта гайка отворачивается полностью и руль аккуратно вместе с гайкой, снимается с рулевого вала автомобиля!

3) Но не во всех случаях удаётся сдёрнуть рулевое колесо, иногда оно так сильно сидит, что даже вдвоём его не стронуть с рулевого вала, если и у Вас так случилось, то возьмите молоток и выколотку из мягкого металла, а так же прибегните к помощи помощника, вдвоём выполнять эту работу гораздо удобней, ваши действия и действия помощника: Прикладываете выколотку к рулевому валу и начинаете по ней бить молотком, а второй человек в это время должен будет тянуть на себя руль, можно резко по дёргать его на себя, он должен будет сорваться такими действиями с рулевого вала.

Примечание! У рулевого колеса в задней части есть контактное кольцо звукового сигнала, а так же штифт выключения поворота, если на приобретённом Вами рулевом колесе этого кольца нет или вообще основания отсутствует, то в таком случае всё это перенесите, контактное кольцо крепится при помощи трёх винтов (см. фото 1), отвернув которые его снять будет возможно (см. фото 2), потом из основания вынуть штифт поворота будет нужно или просто следите за тем чтобы он не потерялся, если Вам только кольцо нужно, штифт идёт с пружиной (см. фото 3) и в завершение возьмитесь за основание и отсоедините его от рулевого колеса, предварительно отсоединив при этом колодку проводов от вывода (см. фото 4)!

Установка: Устанавливается рулевое колесо в обратном порядке снятию, во время установки чаще всего случается проблема с гайкой крепления рулевого колеса, она просто падать может, чтобы такого не происходило и гайка в головке сидела хорошенько, возьмите провод и оголите его, а металлической частью, зафиксируйте гайку от падения, как это на фото ниже показано, после установки руля, убедитесь что нет никаких люфтов в зад и в перед и убедитесь что он сидит хорошо.

Примечание! Чтобы жилки провода которые Вы вставите в головку не упали, используйте их только для того, чтобы головку одеть на гайку, после чего потянув за провод, извлеките жилки из головки и закрутите гайку до упора!

Дополнительный видео-ролик: Изучите ролик инструкцию по замене рулевого колеса на десятом семействе, который размещён ниже, он Вам будет очень полезен и в нём указано пару важных советов, которые в статье мы не затронули.

Практически каждому автомобилисту известно такое явление, как люфт рулевого колеса. Обычно, если причина в баранке, то проводится замена рулевого колеса на ваз 2110. В данной статье представлена пошаговая инструкция, которая показывает, как проводится на ваз 2110 замена рулевого колеса, которая несет собой цель поменять руль на более комфортный.

Все про рулевое колесо Ваз

В первую очередь, необходимо понять такую важную истину: самое безопасное рулевое колесо – это то, которое изначально устанавливается заводом-изготовителем на транспортное средство. Именно оно разрабатывалось специально для определенной модели автомобиля, проходило необходимые испытания и находится в соответствии с действующими нормативами. Однако дизайн штатного рулевого колеса ВАЗ 2110 многим приходится не по вкусу и оставляет хотеть лучшего: очень тонкий обод, при контакте рук с его поверхностью отсутствует комфорт и удобство, гладкий, холодный на ощупь зимой и скользящий в руках летом. Потому владельцы автомобилей довольно часто задумываются над заменой стандартного руля на рулевое колесо иного производителя, купленное в специализированном магазине. Также необходимость замены руля может возникнуть из-за появления потертостей сверху, при потребности выполнения ремонта звукового сигнала.

Примечание. Следует помнить, что, несмотря на большой ассортимент предлагаемых моделей рулей, довольно часто в плане безопасности и качества они являются сомнительными.

Также следует помнить, что согласно действующим правилам выполнение замены руля транспортного средства фактически считается внесением в его конструкцию изменений.

Конечно же, можно надеть на колесо разные чехлы и кожаные, резиновые или меховые оплетки, однако все равно таким образом заполучить комфортный руль удается не всегда.

Выбор руля – дело ответственное

Итак:

• В процессе выбора подходящего руля, следует учитывать то, что небольшой руль на автомобиле без гидроусилителя ВАЗ или рейки будет намного тяжелее, а руль, имеющий больший диаметр, крутить намного удобнее.

Примечание. Следует также учитывать и рост автоводителя, например, водители с длинными ногами могут коленом упираться в большой руль в процессе перегазовки или переключения сцепления.

• Небольшой спортивный руль не подойдет для езды в городе, а будет более уместным в ралли или на скоростном треке. Большой руль с отделкой из кожи и широким ободом станет идеальным вариантом для комфортной и удобной езды. Рекомендуется также подержать и покрутить новый руль в руках, имитируя маневрирование.

Примечание. Это очень важно, так как именно от этого будет зависеть дальнейшее удобство использования выбранного руля.

Осуществление замены руля авто на рулевое колесо с измененной конструкцией может приводить к некоторым изменениям, касающимся эргономики рабочего места водителя. Помимо этого, также изменяется усилие на руль, что в некоторое степени обусловливает нарушения пассивной безопасности в машине.

Замена руля ваз

Для каждого рулевого колеса действуют заводские нормативы, согласно которым определяется допускаемое усилие на них и сопротивление, которое может выдерживать сама конструкция. Именно поэтому, если запланирована замена рулевого колеса, то рекомендуется отдавать предпочтение традиционному рулевому колесу  с дополнительной оплеткой из материалов, обеспечивающих более высокую надежность контактов с поверхностью обода руля. Для процедуры потребуются следующие материалы и инструменты:

• Крестообразная отвертка;
• Головка «на 24»;
• Новый руль;
• Кусок проволоки или провода;
• Мел, маркер или что-нибудь другое для нанесения меток.

Демонтаж руля

Заменять руль не так уж трудно, как кажется с первого взгляда. В процессе замены руля сначала выполняется его снятие. Данная процедура проводится в следующем порядке:

Примечание. Перед выполнением работ не следует забывать вынимать из замка зажигания ключ.

• Сначала автомобиль необходимо установить на смотровую канаву или подъемник;
• Затем поднимается капот авто и от вывода аккумуляторной батареи отсоединяется клемма «минусового» провода;

Примечание. Отсоединение клеммы связывается с тем, что в руле есть электрические соединения. За счет отключения питания можно предотвратить замыкание и нежелательные соединения электрических проводов.

• После этого колеса автомобиля выворачиваются в левую или правую сторону;

Примечание. Рулевое колесо выворачивается до срабатывания устройства, которое запирает рулевой вал.

• На руле и приборной панели наносятся метки;
• Затем откручиваются семь винтов, фиксирующих корпусные кожухи рулевой колонки, и снимаются нижний подрулевой кожух;
• Разблокировав регулировочный рычаг рулевой колонки, колонка опускается вниз. После этого передвижением вверх демонстрируется верхний подрулевой кожух;

• С помощью отвертки поддевается накладка крышки выключателя сигнала и снимается;
• Используя крестообразную отвертку, отворачиваются два самореза, которые удерживают кнопку звукового сигнала и крышка вынимается;

Примечание. Следует знать, что рулевое колесо сидит на шлицах достаточно плотно и при резком снятии возможно получение травмы. Именно поэтому рекомендуется отворачивать до конца гайку лишь после схождения ступицы со шлицев вала. Гайка позволит обезопасить вас от травмы.

• При помощи головки «на 24» отворачивается гайка, фиксирующая рулевое колесо на несколько винтов резьбы, чтобы он мог перемещаться;
• С покачиванием рулевое колесо стягивается по шлицам вала.

Примечание. В том случае, когда рулевое колесо невозможно сдвинуть руками, то может потребоваться помощник. Одному нужно тянуть руль на себя, а второму наносить молотком удары по торцу рулевого вала через выколотку, выполненную из мягкого материала.

• Перед тем, как окончательно снять руль, следует запомнить, а лучше пометить его положение относительно вала, а также положения выключателя указателей поворота в отношении пластикового кольца;
• После отворачивания гайки рулевое колесо снимается;
• После совмещения двух колес, метка переносится со снятого руля на новый, который планируется устанавливать.

Монтаж нового руля

Установка нового руля выполняется в обратной снятию последовательности:

• В процессе установки подрулевой переключатель устанавливается в нейтральном положении, после чего можно выполнять установку.

Примечание. Чтобы гайка, которая фиксирует руль, не выпадала из головки в процессе установки на вал, между головкой и гайкой вставляется провод или несколько жилок провода необходимого диаметра.

• После наживления гайки снимается головка и вынимается провод, после этого гайка затягивается.
• Также в процессе установки руля следует повернуть кольцо переключателя указателей поворотов таким образом, чтобы на ступице штифт входил в паз кольца (кольцом переключатель поворотов возвращается в начальное положение при выходе машины из поворота).
• При замене руля на новый с переходником возникает необходимость установки на вал переходника. Новый руль устанавливается таким образом, чтобы он не мог соскочить во время езды. Центральная гайка закрепляется, после чего надевается декоративная заглушка.
• Затем «минусовый» провод подсоединяется к аккумулятору, проверяется работоспособность звукового сигнала и подрулевого переключателя.

Проверка

• После проведения всех необходимых работ, требуется проверка правильности их выполнения. Для этого колеса устанавливаются в ровном положении. В том случае, если при таком положении колес руль не перекошен и находится в центральном строгом положении, без сдвигов в сторону, то установка произведена правильно.
• В том случае, когда спицы руля во время движения транспортного средства прямо на ровной горизонтальной площадке располагаются несимметрично, необходимо остановить машину в таком положении, снять рулевое колесо и провести его правильную установку, затем снова проверить на ходу точность установки.

Проведение проверки установки является обязательной процедурой, потому что бывают случаи, когда руль отваливался прямо при движении автомобиля.

Примечание. После выполнения замены руля, в особенности если при этом изменился его диаметр, следует учитывать то, что изменится и число оборотов руля для выворота колес. Поэтому при первом же использовании руля, стоит считать количество оборотов.

• Первую неделю после замены рулевого колеса не рекомендуется передвигаться с большой скоростью, привыкая к новому рулю, в особенности это важно учитывать на парковках. Также это необходимо для того, чтобы научиться хорошо определять угол поворота и маневренный отклик машины.
• Перед тем, как все-таки решиться на замену руля следует хорошо подумать, нужно ли это. В настоящее время применяется множество технологий и материалов, есть различные компании, предлагающие разнообразные услуги для того, чтобы облагородить автомобиль и сделать его более удобным и комфортным.

В подобных фирмах специалисты могут подбирать идеально подходящий материал для создания чехла или оплетки, и изготавливать оптимальное изделие, учитывая особенности рук водителя, манеры вождения, особенности. Чехлы делают как простые, так и массажные, утепленные и т.д. Помимо этого, чехлы могут изготавливаться с учетом пожеланий по поводу дизайнерского оформления. Это позволяет также сделать свой автомобиль уникальным, создав на руле настоящее произведение искусства в виде рисунка, узора, орнамента и т.д.

Такая услуга обойдется не дороже, чем проведение полной замены рулевого колеса. Ведь процедура замены потребует не только приобретения нового изделия, также придется потратить достаточно количество времени и сил, чтобы выполнить все действия. Огромный плюс таких изделий заключается в том, что после их надевания не придется привыкать к новому рулю и менять свою манеру вождения, а также отказываться от скорости и драйва. Вот видео про тюнинг салона и руля Ваз.

Источники

• http://vaz-russia.ru/remont-vaz-2110/zamena-rulevogo-kolesa-na-vaz-2110-vaz-2111-vaz-2112. html
• http://masteravaza.ru/rulevoe/rul/zamena-rulevogo-kolesa-na-vaz-2110-487

Замена руля нового образца на ВАЗ 2108, ВАЗ 2109, ВАЗ 2112

Доброго времени суток, дорогие читатели. Сегодня будет рассказано о том, как снять руль на ваз 2109 или просто девятки и заменить на новый спортивный руль. В статье вы увидите подробную инструкцию с комментариями, сравнение разных спортивных рулей, и об их плюсах и минусах.

Содержание

• 1 Снятие руля и замена на спортивный
• 2 Установка спортивного руля
• 3 Переходник
• 4 Модели рулей

Снятие руля и замена на спортивный

Стоит начать с того что есть два типа рулей на ваз 2109. Старого и нового вида. С начало будет разобран старый вид.

1. Подготовка к процессу. Для начала необходимо подготовить автомобиль к снятию руля. Первое, что нужно сделать, это отсоединить клемму (минус) от аккумулятора. Второе, это убедится в том, что колеса поставлены ровно. Конечно, можно и без этого, ездить вы сможете, но руль будет установлен не правильно, и поездки превратятся как минимум очень не удобные. Дальше стоит, подготовит инструменты и перчатки. Не стоит пренебрегать защитой рук.


2. Второй шаг, это начало снятие руля. С начало снимаем накладку на руле. С эти шагом проблем возникнуть не должно.
3. Дальше следует открутить гайки крепления к рулевому валу. Важно, то, что не стоит снимать гайку сразу. Необходимо оставить её закрученной на один – два оборота.
4. Предпоследний шаг. Сбейте руль с вала. Это достаточно просто.
5. Эти шагом вы завершить снятие руля. Просто открутите гайки. Точнее до откручивайте их.



1. На новых образцах установлена на середине руля небольшая декоративная панель. Чтобы её снять нужно, просто подцепить отвёрткой.
2. Под этой вкладкой будет два самореза, их необходимо снять. Эти саморезы держат накладку на руле.
3. После нужно открутить гайки, которые держат руль. Как это сделать описано выше.

Руль на ваз установить не настолько трудно и сейчас вы сами в этом убедитесь.

Установка спортивного руля

1. Подготовка. Перед установкой на нужно кое-какие вещи. Сам руль, как бы логично это не звучало, переходник и инструменты.
2. После снятия старого руля нужно провести сигнальные провода в переходник. Внимательно проследите, чтобы контакты касались колец. Если они не будут касаться колец, но сигнала вы и другие водители в случае чего больше не услышат.


3. Устанавливаем руль на несколько болтов и проверяем правильность движения и положения руля на ровной поверхности. Конечно, это нужно было сделать во время снятия руля, но проверить лишний раз не повредит.
4. Если всё правильно, тогда закрепляем руль на оставшиеся болты и радуемся новому рулю.
   На этом установка и спортивного руля и снятие старого руля с ваз 2109 закончена.



Переходник

Как говорилось ранее для установки спортивного руля необходим переходник, и я посчитал необходимым подробнее описать этот пункт. С переходниками обычно довольно часто происходит много проблем. Поскольку для установки спортивного руля на ваз нужны разные переходники. Под словом разные я имею в виду разные для разных марок.

Для ваз 2109 нужен переходник BOSS KIT NO:802. Так же этот переходник подойдёт для ваз 2108 и ваз 2199. Данный переходник имеет пластиковый чёрный кожух, отвёртка и шесть болтов. На этом можно закончить говорить о переходниках.
Штатный руль или спортивный.
Настало время обсудить спортивные рули и штатные. Поговорить об их превосходствах и недостатков. Начнём со спорт рулей.
Плюсы:

1. Материал. Спортивные рули изготовлены из качественных и легких материалов. Несмотря на легкость, рули очень прочные и прослужат не один год. Стоит так же сказать об псевдо спортивных рулях. Сделаны они из более доступных материалов.
2. Сертификаты. Спортивные рули проверяют на безопасность. Он должен выдержит трёх тонный удар и при этом только погнуться, но не сломаться.
3. Меньший размер. Спортивный руль более маленький, что обеспечит более большую скорость маневрирования.
4. Его внешний вид гораздо более красивый, нежели штатный.

Теперь, когда вы знаете о плюсах спортивного руля, можно поговорить об его минусах.

Минусы:

1. Цена. Качественные материалы, уверенность в безопасности и красота стоит больших денег.
2. При установки на ваз, может не работать функция авто отключения поворотника.
3. Для установки нужен переходник.
4. Возможно, вам не выйдет пройти технический осмотр.
5. И последнее, это опасность при аварии. Выше говорилось о сертификате безопасности, но стоит помнить, что спортивный руль довольно жёсткий.

Вот такие превосходства и недостатки есть у спортивного руля. Теперь поговорим о штатном руле. Этот руль не нужно покупать, и он уже установлен. Хотя, это даже не плюсы, а просто логические умозаключения.


Плюсы:
1. Безопасность. Штатный руль проверяют.
2. Штатный руль гораздо дешевле спортивного и купить его гораздо проще.
3. Для установки не требуется дополнительные материалы типа переходника.
На этом плюсы штатного руля заканчиваются и начинаются недостатки.

Минусы:
1. Внешний вид. Выглядит такой руль не очень красиво.
2. Размер. Начальный руль занимает много места, и он не так удобен как спортивный.
3. Материал. Обычные рули делают из более доступных материалов.
На этом недостатки стоит закончить. Выбирать какой вам больше нужен. Стоит сказать о третьем виде рулей. Псевдо-спортивные рули. Разберем и этот вид тоже.

Плюсы:
1. Доступность. Такой руль можно купить где угодно.
2. Цена. Стоит данная вещь гораздо дешевле натурального.
3. Красота. Если и покупать такой руль, то только ради красоты.

Минусы:
1. Материалы. Делают их тоже их более доступных и дешевых материалов.
2. Сертификат безопасности. Его просто нет. Невозможно предугадать то, что случится с рулем во время аварии.
3. Для установки нужен переходник.
4. Вы опять же можете не пройти технический смотр.
5. Возможно, не будет работать авто отключение подворотников.

На этом минусы руля заканчиваются.
Чем они различаются?
1. Внешний вид. Спортивные рули меньше, красивее и манёвреннее.
2. Материал. Спортивный руль из более качественных материалов. Именно спортивные, а не псевдо спортивные.
3. Цена. Спортивный руль стоит дороже обычного.
4. Сертификат. Сертификаты у рулей разные, но стоит быть уверенным, что он безопасен, в отличие от псевдо спортивного.
5. Установка. Как было сказано выше, заменить обычный руль проще. Хотя замена руля не такая сложная, но вам не нужно искать и покупать переходник.
На этом отличия заканчиваются. В основном купить настоящий спортивный руль труднее, чем псевдо или обычный и цена на него больше, но качество того стоит.





Модели рулей

Ниже будет список моделей спорт рулей. Помните, что для спортивного руля нужен переходник, а тот который предоставил я подходит для ваз 2108,2109 и для ваз 2199. Сразу назову список моделей, а ниже будет их описание. PROSPORT и F1 SPORT. Моделей F1 SPORT будет пять.

1. COSMOS. Модель руля идёт с красными вставками. Диаметр данной модели 310 мм. Сделана модель из качественных материалов и имеет сертификат.
2. Руль марки F1 SPORT имеет диаметр 315 мм, что не намного больше прошлой модели. При этом имеется желтая вставка, подсветка и хромовые кнопки. Поверхность руля немного шероховата. Благодаря этому он удобный и не скользкий. Данная модель тоже сертифицирована.
3. Вторая модель руля марки F1 SPORT. Она имеет такой же диаметр, как и прошлая модель. Поверхность руля не отличается от той, которая была у прошлой. Цвет чёрный с красными кнопками сигнала. Руль имеет сертификат.
4.
едующая модель руля того же производителя. Диаметр не отличается от двух прядущих. Поверхность и форма тоже одинаковая, но вот их внешний вид в корни разные. Данная модель выполнена в строгом черном стиле, данный руль может подчеркнуть любой салон. Так же сертифицирован
5. Следующая модель F1 SPORT имеет более большой диаметр. 330 мм. Чёрный руль с красными вставками, которые делают его ярким подойдёт под многие салоны. Руль так же сертифицирован.
6. Последняя модель в списке того же производителя, но с разными формами. Диаметр руля 330 мм. Цвет руля чёрный с красными вставками. Главное отличие этого руля от других в списке это выпрямленный низ. Сертификат так же имеется.

На этом всё дамы и господа. Надеюсь статья была информативной и помогла вам.

Как поменять руль на ВАЗ 2113, 2114, 2115

05.01.2021

Содержание

• 1 Когда нужно менять рулевое колесо
• 2 Необходимые инструменты
• 3 Как заменить рулевое колесо
  • 3.1 Демонтаж
  • 3.2 Установка
• 4 Какой руль можно поставить
  • 4.1 Спортивные модели
  • 4. 2 Рули от других моделей автомобилей ВАЗ
  • 4.3 Что следует знать при выборе рулевого колеса

Порой встречаются модели отечественных ВАЗов, у которых вместо стандартного рулевого колеса красуется представитель престижной марки автомобиля. Это желание автовладельца сделать свою машину более удобной, придать индивидуальность, почувствовать себя за рулем гоночного авто. Снять руль на ВАЗ и установить новый — дело не сложное, но есть некоторые нюансы, о которых нужно знать водителям автотранспортных средств.

Когда нужно менять рулевое колесо

Баранка автомобиля — не расходный материал. Служит столько, сколько «продержится» машина. Поэтому определенных требований по замене руля на ВАЗ не существует.

Единственными причинами для снятия старого образца могут служить:

• желание владельца автомобиля внести новые нотки в интерьер салона;
• сделать управление комфортным;
• деформация по причине ДТП.

Необходимые инструменты

Для снятия стандартного рулевого колеса с последующей установкой другого экземпляра потребуется:

• набор отверток;
• вороток;
• торцевые головки;
• ткань, салфетки для уборки пыли.

Нелишним будет приготовить металлическую заготовку и молоток, поскольку есть вероятность, что колесо не легко снимется с центрального вала.

Как заменить рулевое колесо

Весь процесс делится на несколько этапов:

1. Подготовительный:

• Отключить аккумуляторную батарею, сняв «минусовую» клемму. Если этого не сделать, при откручивании центральной гайки отверткой сработает сигнал.

Снимаем «минусовую» клемму аккумулятора

• Ключ зажигания вынуть из замка.
• Легким поворотом «штурвала» блокировать рулевую колонку.
• Установить две метки: одну на «баранке», другую — на приборной доске, чтобы совпадали по направлению.

2. Снятие.
3. Установка.

Демонтаж

Чтобы снять руль на автомобиле ВАЗ-2113, 2114, 2115, надо:

1. При помощи плоской отвертки поддеть пластиковую накладку, которая установлена на крышке руля. Достаточно отжать фиксаторы. Действовать аккуратно, чтобы не сломать.

Снимаем декоративную накладку

2. Крестовой отверткой вывентить два винта.

Откручиваем винты крепления крышки руля

3. Снять крышку.

Снимаем крышку

4. Торцевую головку 24 надеть на вороток и освободить центральную гайку.

Освобождаем центральную гайку

Внимание! В целях безопасности рекомендуется гайку полностью не откручивать, чтобы при снятии она не травмировала водителя.

5. Удерживая руками руль и покачивая в стороны, снять его с центрального вала.

Снимаем рулевое колесо

6. Бывает, что сразу разобрать «баранку» не получается. На помощь приходит молоток и выколотка. Кусок металла прислонить к торцу центрального вала, затем резкими и несильными ударами молотка по выколотке сдвинуть руль.

Снятие руля с центрального вала с использованием молотка

Обратите внимание! Помощь второго человека будет кстати. Процесс ускорится, если помощник в момент удара будет тянуть рулевое колесо на себя.

Установка

После снятия старой «баранки» надо установить новую деталь.

Чтобы установить руль, необходимо:

• на новый экземпляр перенести метку, отмеченную на съемном образце;
• насадить руль на центральный вал, чтобы метки совпали;

Установка нового руля по меткам

• закрутить гайку.

Закручиваем гайку

При выборе товара надо внимательно смотреть на соответствие приобретаемого экземляра требованиям завода-изготовителя.

Какой руль можно поставить

Вариантов рулевых колес, которые можно установить на ВАЗ-2113, 2114, 2115, множество. Главное, правильно подобрать крепление к центральному валу.

При выборе руля следует обращать внимание на:

• размерность, форму;
• тип крепления, материал изделия;
• дополнительные возможности, которые можно подключить.

Спортивные модели

Любители тюнинга желают сделать свой автомобиль максимально индивидуальным, в связи с чем спешат установить на него декоративные накладки, поменять обвесы и бамперы, закрепить руль от известных брендов гоночных машин. В результате получается модное авто, притягивающее взгляды прохожих. За счет уменьшения диаметра «баранки» маневренность автомобиля увеличивается, пространства внутри машины хватает для комфортной посадки.

Пример спортивной модели руля

Однако в установке спортивного рулевого колеса есть свои минусы:

• в конструкции не предусмотрена подушка безопасности;
• для крепления необходимы специальные фиксаторы или переходники.

Переходник для крепления спортивного руля

Важно! При желании поставить рулевое колесо спортивного типа можно обратиться в пункты продажи таких деталей. Специалисты подскажут, какой товар нужно ставить на конкретный автомобиль.

Рули от других моделей автомобилей ВАЗ

Для моделей 2113, 2114, 2115 подойдут экземпляры от более современных представителей отечественного производителя: «Приора», «Калина», «Гранта». Они удобнее и имеют эстетически привлекательный внешний вид. Установка таких изделий требует замены подрулевой колонки. «Штурвал» от модели 2110 подходит идеально.

Что следует знать при выборе рулевого колеса

Меняя руль на автомашинах марки ВАЗ-2114 и 2115, подбирать надо аналогичный товар с идентичной контактной группой. Диаметр управляющего элемента влияет на качество управления транспортным средством. Чем меньше размер, тем больших усилий потребуется при вождении.

Выбор нужного руля — не простая задача. В случаях с неоригинальными изделиями процесс установки может занять некоторое время, учитывая подбор соответствующих комплектующих. Все зависит от желания и возможностей самого автовладельца.

Как снять переднюю панель на ваз 2110

Мы не будем разбираться в причинах, по которым вы решили разобрать панель приборов на своей «десятке». Лучше поговорим о том, как правильно снять панель приборов на ВАЗ 2110.

Процедура достаточно трудоемкая, но при наличии свободного времени и терпения можно без проблем выполнить работы в собственном гараже своими руками.

Когда требуется разборка

Есть несколько причин, по которым автовладельцы хотят снять приборку:

• Поврежден от механических ударов, в результате наездов на ямы и т.д. На самом деле прочность штатной торпедо оставляет желать лучшего, ведь повреждения не редкость для десятков;
• На поверхности приборки есть царапины, потертости, где-то облезла краска, следы износа наблюдаются. То есть внешний вид панели оставляет желать лучшего, поэтому для исправления ситуации ее необходимо снять;
• Желание преобразить салон автомобиля. Многие владельцы ВАЗ 2110 решают избавиться от старой приборной панели, чтобы на ее место поставить что-то более современное, оригинальное, поменять подсветку на светодиодные.

Для внесения каких-либо изменений в приборную панель приоритетом перед автовладельцем является удаление старого дизайна. Сделать это самостоятельно не сложно. Четко следуйте инструкции, не нарушайте последовательность действий, внимательно относитесь к маркировке всех элементов и особенно проводов.

Если что-то неправильно подключить и собрать панель без проверки, вы рискуете не только заново разобрать приборную панель, но и столкнуться с неработающими приборами, коротким замыканием и еще более печальными последствиями.

Разборка

Теперь поговорим конкретно о том, как снять панель на ВАЗ 2110. Для этого достаточно соблюдать определенную последовательность, которая позволит правильно и быстро демонтировать узел без лишних рисков.

Многие автомобилисты, будучи уверенными в своих силах, игнорируют рекомендации, не следуют инструкциям. При этом снимают розетку, демонтируя при этом еще половину салона.

Предлагаемая нами пошаговая инструкция позволит Вам избежать лишних манипуляций, сэкономит время, силы и нервы.

1. Купить специальную самоклеящуюся бумагу. Как те, которые вы надеваете на товары в магазинах. Также вам понадобится маркер, ручка или просто карандаш. Каждый снятый элемент следует пометить, чтобы потом не запутаться при обратной сборке элементов. Запишите последовательность на листе бумаги или попросите вашего помощника сделать это, как вы скажете.
2. Снимите передние сиденья, что значительно облегчит доступ к приборной панели. Сидеть на них у вас будет не так много времени, а чтобы добраться до тех или иных креплений, стулья могут просто мешать.
3. По бокам находятся саморезы, которые позволят снять туннель. Причем сначала снимается верхняя часть, а уж потом нижняя. Порядок не принципиален, можно попробовать в обратном порядке. Только тогда вам будет откровенно неудобно работать. Проверено многими мастерами при разборке приборной панели.
4. Снимите кожух рулевой колонки. Так можно снять сам кожух, а также колесо. Для выполнения этой задачи выкручиваются три самореза и четыре крепежных винта. Руль будет сидеть на пазах достаточно крепко, поэтому снимать его придется с усилием. Можно покачать руль в сторону, потянуть. Только берегите лицо, ведь руль может вылететь при резком усилии. сидеть и лететь прямо на вас.
5. Обязательно снимите подрулевые переключатели.
6. Снимите крепления перчаточного ящика и снимите его с места.
7. После этого приступайте к монтажному блоку. Приходится снимать не только крышку, но и снимать все разъемы, реле.
8. Теперь пришло время разобраться, как снять накладку панели ВАЗ 2110 и накладки стоек. Делается это достаточно просто, учитывая, что все крепления не спрятаны. Обязательно открутите крепления гидрокорректора фар и протолкните его внутрь.
9. Теперь настал один из самых важных моментов — Снятие винтов, которые держат панель приборов. Они соединяют панель с кузовом вашего автомобиля. Открутите винты и две шпильки. Найти их несложно, так как эти шпильки находятся под крышкой тоннеля подачи воздуха к боковым окнам.
10. После выполнения всех этих процедур панель будет держать только нижний воздуховод, а также рулевой вал. После этого можно приступать к плановым работам по ремонту или модернизации автомобиля, предполагающим обязательное снятие приборной панели.

провода

Количество проводов поражает. Казалось бы, ВАЗ 2110 далеко не самый современный автомобиль, в котором нет огромного количества электроники. Зато проводки там в избытке.

Многие считают, что лучше всего убрать всю проводку в один большой пучок. Но это не самое лучшее решение. Сняв все провода, вам потом будет невероятно сложно разобраться, какая проводка к чему подключена. Если замена проводки не предусмотрена, сделайте это немного по-другому.

Отсоедините только те провода, которые относятся к панели приборов. Отметьте их, наклейте самоклеящиеся этикетки, запишите все обозначения на листе бумаги. Это позволит понять, куда какая проводка подключается в процессе обратной сборки.

Самый простой способ разобрать панель приборов – обратиться к профессионалам из СТО. Ведь вы планировали убрать его не просто так, а для того, чтобы внести какие-то коррективы, заменить элементы приборной панели, установить светодиодную подсветку и так далее. Поэтому не обязательно проводить демонтаж самостоятельно, чтобы в разобранном виде ехать на СТО. Доверьте весь комплекс работ специалистам.

В салоне ВАЗ 2110 приборная панель — самая заметная часть. Каждый водитель хочет сидеть в стильном и ухоженном салоне. Но обычная панель выглядит некрасиво и серо. Особенно это заметно после длительного использования, когда на панели появляются потертости, царапины и трещины. Водители решают эту проблему по-разному — кто-то ставит другую стандартную торпеду от ВАЗ 2110, другие водители предпочитают ставить европанель — так называется накладка от стороннего производителя. Накладка позволяет преобразить салон и превратить «десятку» в иномарку хотя бы внутри. Что бы вы ни выбрали, везде снятие панели является обязательным условием. В этой статье мы расскажем, как правильно демонтировать стандартную панель и установить евро вариант.

Альтернативная торпеда

Альтернативная торпеда мягче штатной торпеды «десятки», но главное преимущество — отсутствие неприятного дребезжания и скрипа. От штатного автомобилисты решают избавиться именно из-за скрипа. Для автомобиля ВАЗ 2110 существует несколько видов панелей, отличающихся дизайном.

Панель продается в комплекте:

• Сама панель, являющаяся альтернативой обычному пластику.
• Кнопки, кронштейны и вставки для вентиляторов и панелей приборов.
• Комплект проводов и колодка для двойного выключателя.
• Кнопки ближнего света, обогрева, габаритов и противотуманок.
• Колпачки для кнопок устанавливаются в местах, где ключи не нужны.

Опыт владельцев «десятки» показывает, что правильное снятие и установка европанелей помогают улучшить шумоизоляцию, увеличить обдув и изменить внешний вид салона ВАЗ 2110 в лучшую сторону.

Снимаем торпеду

Снятие и установка новой торпеды на ВАЗ 2110 занимает много времени, также советуем запастись терпением, так как в этой части салона «десятки» очень много соединений и проводов. Каждое действие должно быть осторожным, так как крепления ВАЗ 2110 очень хрупкие, их можно легко сломать. После этого панель уже не будет нормально прилегать, а машина заметно добавит скрипа при езде.

В некоторых случаях нет необходимости полностью демонтировать штатную панель. В нашей статье представлено описание полного анализа.

Необходимый инструмент

Чтобы снять кейс, в вашем арсенале должно быть:

• Этикетки на клейкой основе.
• Маркер или карандаш.
• Набор отверток и ключей.

Главными помощниками в этой работе будут ключ на 10 и крестовая отвертка. Нам понадобится карандаш или смываемый маркер для того, чтобы отметить удаленные элементы. Это относится и к самоклеящимся этикеткам. Слишком много проводов и деталей, после разбора уже забудешь где какой компонент. Метки и наклейки напомнят о расположении проводов и деталей.

Подготовительные работы

Кто-то предпочитает разбирать без демонтажа других элементов салона, но это значительно усложняет и продлевает работу. Мы рекомендуем подготовить кабину, так как вам потребуется место для маневра. Снимите сиденья и руль — следуйте такой последовательности. Также стоит демонтировать тоннель пола.

Для этого откручиваем винты и сдвигаем деталь ВАЗ 2110 назад. Такую же операцию проделываем с нижней частью. Следующим шагом будет снятие бардачка, теперь можно снять монтажный блок и реле. В процессе каждый провод необходимо маркировать. Будьте особенно осторожны со спидометрами.

Снятие – пошаговая инструкция

1. Находим центральную панель, с правой стороны от нее два самореза — выкручиваем их. То же самое делаем с противоположной стороной. Теперь с двух сторон демонтируем щит, как показано на фото.




2. Далее плоской отверткой подденьте заглушку, установленную на центральном тоннеле. Теперь можно открутить крепления тоннеля, они расположены сзади и по бокам.




3. Теперь эту деталь можно полностью демонтировать. У нас есть доступ к прикуривателю — отсоединяем от него всю проводку, после чего снимаем кожух с ручки КПП.




4. Проходим к воздуховоду — с помощью «десятого» ключа снимаем его. Теперь у нас есть доступ к центральной панели, она держится на застежках сзади и спереди. Выкрутив винты, демонтируйте панель.




5. Бардачок мы сняли заранее, поэтому осталось только отключить подсветку и открутить крепления за ней. С каждой стороны панели необходимо открутить винты, после чего панель можно открутить с помощью гаечного ключа и крестовой отвертки – гаечным ключом затягиваем гайку и крутим отверткой.




6. Плоской отверткой подденьте воздуховод, снимите его. На торпеде осталась гайка, которую нужно снять. Теперь панель можно полностью снять, поднимите ее и потяните на себя, тогда панель снимется со шпилек. Размечаем проводку и вытаскиваем все штекеры.




   Проводов много, не запутайтесь в них — это поможет сделать маркер

Готово, торпеда разобрана, можно заменить ее отдельные узлы, поставить другую панель от ВАЗ 2110 или тюнинговать с помощью европанели. Сборка происходит в обратном порядке. Будет ли накладка вместо стандартной панели? Затем переходим к следующему разделу.

Установка облицовки приборной панели

Накладка будет установлена ​​после полной разборки — это проще и удобнее. В инструкции сказано, что обшивку нужно подрезать по периметру. Теперь можно собрать корпус: поместить в него аксессуары и инструментальные разъемы, которые шли в комплекте. Аккуратно выложите проводку от основания вагонки. Все стыки новой панели ВАЗ 2110 необходимо проклеить антискрипом.

К штатным проводам присоединяем дополнительные жгуты и стягиваем их стяжками. Обратите внимание, что на накладке есть дополнительные кнопки — к ним нужно подключить стандартные разъемы. Накладка крепится к родной панели с помощью саморезов. Теперь можно установить в обратном порядке.

Стрелками указаны места для саморезов

В рамках данной публикации мы рассмотрим вопрос снятия приборной панели ВАЗ 2110. Процесс снятия будет описан в виде пошаговой инструкции, благодаря которой с этим процессом справится даже полный новичок.

Как снять панель приборов ваз 2110 своими руками

Как мы уже говорили выше, мы предоставим пошаговую инструкцию, которая позволит вам научиться снимать приборную панель ВАЗ 2110. Напомним, что в предыдущей статье мы рассмотрели своими руками.

Итак, вот что вам нужно сделать:

1. Отключить «минус» от аккумулятора.
2. Откручиваем винты крепления щеток тоннеля пола автомобиля и демонтируем их.

3. Плоской отверткой выковыриваем заглушку, которая находится в облицовочной части тоннеля пола.
4. Откручиваем четыре винта, которые держат крышку облицовки тоннеля пола и поднимаем ее вверх.

5. Отсоедините провода питания электростеклоподъемников и прикуривателя автомобиля.
6. С помощью плоской отвертки снимите крепления крышки ручки переключения передач, которыми она крепится к тоннелю пола.

7. Полностью демонтируйте крышку тоннеля пола.
8. Откручиваем гайку крепления воздуховода отвечающего за обогрев салона автомобиля. Для этого используйте ключ диаметром 10 миллиметров.

9. Демонтируем воздуховод.
10. Откручиваем четыре гайки крепления облицовки кузова тоннеля пола автомобиля. Для этого используем головку диаметром 10 миллиметров.

11. Демонтируем облицовочный корпус тоннеля пола.
12. Открутите 2 самореза, которые крепят вещевой ящик к кронштейнам.
13. Придерживая выдвижной ящик, отключите электрические провода от плафона освещения, а затем демонтируйте сам бардачок.

14. Откручиваем 4 самореза, которые держат панель приборов автомобиля. Они под крышкой. монтажный блок и под ящик для хранения.
15. Откручиваем два боковых крепления приборной панели.
16. Гаечным ключом диаметром 8 миллиметров следует открутить два винта крепления приборной панели к кронштейну контроллера.

17. С помощью плоской отвертки снимаем патрубки, отвечающие за обогрев салона автомобиля и вентиляцию.
18. Откручиваем верхнее крепление приборной панели. Для этого используйте головку диаметром 10 миллиметров.
19. Поднимите приборную панель руками вверх так, чтобы она соскочила со шпилек, а затем потяните ее на себя.
20. Отсоедините жгут проводов и демонтируйте гидрокорректор фар, после чего можно полностью демонтировать панель приборов ВАЗ 2110.

Давно даже на драйв не писал, даже руки не доходили, а машина сильно изменилась. Поменял сигналы, щиток приборов, подрулевые переключатели, руль, протянул проводку на усилитель, поменял термостат и проклеил всю торпеду. Ну вот и решил снять торпеду на торпеду в середине января на выходных. Когда купил машину, она вся не гремела и нельзя было вкрутить винты из нутрии самой торпеды. и он не прогрелся и начал снимать его. Я вам скажу как стрелять, а я торпедой стрелял — откручиваю все, что вижу и стреляю, что мешается, вышло из строя. Взял несколько фото из интернета.
Сначала от щитка приборов откручиваем верхнюю часть, она держится на 4-х саморезах (у меня), отсоединяем провода от кнопок, затем 2-мя болтами крепим щиток приборов и отсоединяем 2 фишки от панели, готовы. потом достал бортовую магнитолу 2 компа, отрегулировав печку и решетку (где воздух дует в середину торпеды). Потом снял бардачок, он крепится на двух саморезах, сразу открутил болт под ним и с водительской стороны тоже (он в самом низу торпеды на ребре) а вверху будет болт одинаковый с двух сторон с водительским нужно будет снять блок предохранителей, и он тоже будет сверху, но подкрасться к нему не просто.

Затем нужно снять два передних сиденья, они мешают (но я пока один пассажир), затем разбираем тоннель, он состоит из 2-х частей; отверткой отсоедините держатель пыльника рычага переключения передач от крышки облицовки тоннеля пола. И провода прикуривателя

Нижний держится на 6 гайках. Откручиваем головку «на 10»: две гайки в средней части задней и передней части тоннеля

Затем откручиваем две гайки с удлиненной головкой десять сверху торпеды до снятия двух заглушек, также с двух сторон

В начале преображения собственного автомобиля большое внимание следует уделить тюнингу панели ВАЗ 2110 . Многие владельцы «десяток» придерживаются позиции, что их автомобиль не должен отставать от современных веяний моды в мире четырехколесных скоростных «железных коней».

Безусловно, каждому хочется, чтобы его автомобиль, несмотря на определенный износ и уже достаточно богатую историю марки ВАЗ 2110, выглядел красиво, «чувствовал себя» мощным и обеспечивал высокий комфорт внутри салона для всех пассажиров. В процессе перехода в транспортное средство многие пассажиры обращают внимание на приборы.

Безусловно, их всегда больше будут интересовать оригинальные устройства с эксклюзивными дизайнерскими решениями, которые буквально поражают и восхищают. Тюнинг следует начинать с поиска панелей. Для установки такой детали придется применить собственные навыки и сноровку, если вы не хотите отдавать свои кровные в различные автосалоны.

При этом данная работа не требует использования специальных инструментов. Достаточно будет плоскогубцев и крестовой отвертки.

Как создать новый дизайн приборной панели ВАЗ 2110

Весь процесс обновления панели приборов своими руками не займет много времени. Все, что необходимо сделать, это демонтаж устаревшей «детали» и установка модернизированной модели. Как снять панель ВАЗ также можно найти в руководстве по ремонту и обслуживанию автомобиля. Но следует напомнить основные этапы:

• Для начала нужно отсоединить клеммы аккумулятора. Рулевое колесо следует опустить в нижнее положение.
• необходимо открутить винты крепления облицовки панели.
• затем отсоединяем разъем слева, в данной ситуации речь идет о автоматическом выключателе для уличного освежения. Затем с помощью пассатижей следует разогнуть крепления комбинации приборов.
• Далее удаляем. Некоторые модели крепятся винтами М5. В конце нужно отсоединить разъемы.

После этого можно установить новую панель в обратном порядке. Это всегда будет вызывать восхищение у пассажиров и чувство собственной гордости.

Яркое разнообразие цветов

Сегодня мода менять подсветку приборной панели набирает фантастические обороты. Почти везде автомобили имеют неоновую подсветку или внутреннюю светодиодную подсветку. Однако все эти новшества — дорогое удовольствие, которое не каждому по карману. В противном случае ситуация с заменой заводской подсветки на разноцветную.

Конечно можно использовать готовые варианты тюнинга, но это будет стоить дорого. Лучше всего делать это вручную. В этой ситуации главное иметь необходимые материалы и терпение. Сначала придется разобрать «приборку». Необходимо снять защитное стекло. Далее убираем стрелки. Для этого нужно использовать отвертку и твердый картон.

Его нужно поместить под стрелку, а потом поддеть отверткой. Затем аккуратно и медленно поднимите его наверх. Далее снимаем подложку. Для этого вам понадобится канцелярский нож. Его нужно вставить между панелью и основанием и по кругу прорезать слой герметика. Затем снимаем подложку. Разбираем панель и начинаем.

1. С помощью канцелярского ножа снимите фильтрующий слой. Светофильтр представляет собой цветной слой краски. Наносится с обратной стороны подложки и придает цветную подсветку цифрам спидометра и остальным. Чтобы полностью избавиться от фильтра, можно использовать ацетон или другую жидкость, содержащую спирт.

2. Далее измените цвет подсветки. Сначала можно изменить подсветку одометра. Для этого потребуется демонтировать экран одометра, а затем снять синюю пленку и снять подсветку. Его следует заменить многоцветным универсальным светодиодом. Он может менять цвета. Прикрепляем светодиод к штатному держателю лампы. Установите экран одометра на место.

3. Теперь можно переходить к полной замене подсветки. Крепим светодиоды к рамке «приборки». Такие светодиоды можно купить в комплекте с переключателем цвета. Устанавливаем их на место и крепим к штатным контактам подсветки приборки.

4. Продолжайте. Теперь нужно убедиться, что у стрелок есть возможность менять подсветку. Для этого снимите со стрелок слой красной краски. Для этой операции можно использовать канцелярский нож и ацетон. Как только стрелка станет чистой, ее можно покрасить белым лаком для ногтей. Главное, чтобы стрелка была белой, потому что этот цвет передает цветовую схему светодиодов.

5. Перед финальным этапом необходимо зафиксировать переключатель цвета светодиодов на панели. Такой переключатель можно установить, например, в правом нижнем углу «приборки». После этого можно устанавливать все на место. Подложка устанавливается в первую очередь. Для большей надежности можно использовать герметик. После этого установите стрелки на место. Вставьте защитное стекло. После этого любуемся результатом.

Как красиво подсветить кнопки на панели ваз 2110

При тюнинге панели представленного автомобиля также можно «красиво подсветить кнопки панели приборов, кроме всего прочего, вы можете . Возьмем, к примеру, кнопку питания. Сначала придется его разобрать и разобрать. Для этого нужно потянуть в разные стороны его подвижную часть и корпус.

После вытягивания кнопки открывается доступ к лампе накаливания. Если хотите, можете вынуть. Если вы не можете вытащить лампочку, то идите дальше. С помощью отвертки или ножа подденьте защелки с обеих сторон. Перед нами появится механизм переключения. Здесь нам понадобится черная скоба. Поддев его, мы спокойно раскидаем весь механизм.

Теперь мы можем легко снять лампу, для этого подойдет пинцет. Теперь можно подключить фантазию. Можно приобрести светодиодную лампу любого цвета. При этом нужно учитывать, что плюс это контакт №6, а минус №7. Полярность можно узнать, посмотрев на заднюю сторону корпуса. Сюда вставляется блок с проводами. Далее проверяем как работает подсветка. Если все в порядке, переходите к следующей части.

Избавьтесь от зеленого светофильтра. Его можно сверлить, делать это нужно аккуратно, чтобы сверло не прошло через всю конструкцию. В итоге снимаем светофильтр с конструкции и проверяем его работоспособность.

Следует отметить, что почти все кнопки при желании можно модифицировать таким образом. Исключение составляет только положение минусового и плюсового контактов, их надо смотреть по схеме подключения. Если схемы нет, ее фото можно легко найти в Интернете. Минусовой контакт обычно обозначается черным проводом, плюсовой — любого цвета.

Чаще всего белого цвета. Можно запомнить, но лучше зарисовать или сфотографировать контактные соединения, тогда не будет путаницы в процессе сборки. Процесс сборки необходимо производить в обратном порядке.

Установка твитеров в панель приборов ВАЗ 2110

Красиво дополнить панель можно установкой твитера (твитера). Одним из самых проблемных этапов является сверление отверстий. Ветровое стекло предотвращает сверление под прямым углом. Но без дрели не обойтись, так как под пластиковой оболочкой находится металлическая полоска. В этой ситуации бумагу следует сделать наподобие шаблона или трафарета.

С помощью ножа можно снять мягкую часть панели (снаружи — пластик, внутри — поролон). Затем берем дрель и просверливаем ранее отмеченный участок. Лучше использовать компактные дрели. Когда отверстие просверлено, следует исправить неровные края. Для этого можно использовать специальные насадки на дрели.

Бурить нужно на расстоянии от приборов и датчиков. Следует учитывать, что под металлическую планку могут попасться провода или скобы. Устанавливаемый элемент твитера должен плотно входить в отверстие. Если есть определенная свобода, то необходимо заделать этот участок герметиком. Провода от пищалки можно зацепить по краям воздуховодов.

Этот твитер является важным компонентом, если в автомобиль будет встроена акустическая система. Без такой детали звук и громкость звука не будут полными.

Отечественный автомобиль 2110 не может похвастаться качественной панелью. В сильный мороз или летнюю жару пластик часто начинает трескаться. Кроме того, иногда отслаивается и его уголок. «Приборка» этой машинки состоит из трех частей: центральной, верхней накладки и нижней пластиковой накладки. Угол чаще всего отклеивается через: откручивание винтов, притягивающих верхнюю накладку, либо через то, что его мягкая часть отошла от металлической части верхней накладки.

В первом варианте нужно снять панель, так как иначе затянуть верхнюю обшивку не получится. Если отошла только мягкая часть, то решений может быть несколько. Можно приклеить, но крепко держаться не будет, на пластиковом дефлекторе воздуха. Другой вариант – замаскировать щель, которая образуется при отклеивании угла панели.

Можно, без сомнения, закрыть щель проволокой. Вставляется внутрь с помощью отвертки. Вместо проволоки можно использовать уплотнитель фары. В этом случае можно вернуть уголок на место. Для приклеивания уголка используйте монтажную пену. Кожа благодаря пене будет прилипать именно к металлическому корпусу, но предварительно ее нужно очистить и обезжирить.

Затем наносим пену внутрь, с помощью мокрой тряпки убираем излишки пены. Прижимаем уголки скрепками. Пену сразу снимать не нужно. Следует подождать, пока он высохнет. После того, как пена высохнет, нужно закрасить ее маркером. Может показаться, что пена лопается, но на самом деле углы панели не вылезут наружу.

Теперь можно приступить к ремонту трещины на панели. Для этого либо воспользуйтесь пластиковым ремонтным инструментом, либо перетяните накладку материалом. Что касается первого варианта, то он самый простой, так как при ремонте не нужно снимать облицовку. Убрать трещину можно с помощью специальной эпоксидной смолы.

Cosmophen и холодная сварка также подходят для использования. Чтобы трещина не выделялась, приборную панель следует перекрасить. Во втором способе при перетяжке этой автомобильной детали используется кожа или кожзаменитель. Во-первых, трещину необходимо залатать. Если проблема в уголке отклеившейся панели, то починить ее не составит труда.

Если треснула «приборка», то полностью скрыть трещину и при этом не убрать ее очень сложно. Если дело касалось ремонта, то лучше сразу заменить на евровагонку. можно посмотреть в деталях как паять пластик.

Стильная и современная накладка

Скучная стандартная панель (на видео) быстро надоедает многим владельцам ВАЗ 2110, но покупать альтернативную, которая оснащена компьютером, стоит больших денег, не хочется. Что делать в такой ситуации? Есть отличный вариант, который позволит провести экономичный тюнинг своими руками. Один из самых простых способов- покупка вагонки.

Их без проблем можно найти в интернет-магазинах (приведенные там фотографии дают общее представление о таких деталях). Для его установки нужно снять «приборку» и аккуратно вытащить стрелки. При установке стрелок на место следует следить, чтобы ничто не мешало их движению. В противном случае придется снова все разбирать.

Если к этому варианту тюнинга добавить подсветку шкалы и стрелок, то можно практически мгновенно преобразить собственный автомобиль до неузнаваемости.

Как самостоятельно качественно сделать шумоизоляцию панели ВАЗ 2110

Не секрет, что на ВАЗ 2110 часто скрипит панель. Устранение скрипа еще называют звукоизоляцией. Этот процесс начинается с разборки «приборки» на три части, которые скрепляются между собой болтами. Моделин можно использовать как «антискрип», а Битопласт выступит в роли шумопоглотителя.

Моделирование следует использовать в местах соприкосновения частей панели. Все отверстия от болтов необходимо закрыть моделинином, чтобы исключить потерю притока воздуха из печки. заднюю часть торпеды необходимо обклеить битопластом.

Остальное можно вклеить внутрь. Подробнее как клеить шумоизоляцию. Часто скрипы вызывает черный ящик с предохранителями и бардачок. На дно последней нужно уложить битопласт, а бока оклеить моделином. Стороны черного ящика, которые соприкасаются с панелью, следует обклеить моделином. Следует учесть, что битопласт при посадке сминается и проблем с установкой «приборки» быть не должно.

Ничто так не может радовать владельцев, как тишина и полное отсутствие различных раздражающих скрипов в машине. Комфорт в салоне, возникающий после шумоизоляции панели, вызывает только приятные ощущения.

В Контакте

Одноклассники

Нашли ошибку? Выделите текст мышью и нажмите Ctrl+Enter

Подключение электроусилителя руля на ваз 2110. Электроусилитель руля на ваз, установить электроусилитель руля (ЭУР) своими руками, нужен ли ЭУР

Автомобили ВАЗ 2114 поставляются в продажу с системами рулевого управления, допускающими установку рулевого колеса с гидравлическим или электроусилителем. ЭУР – это единица, которая обеспечивает более плавное, а главное, комфортное управление автомобилем за счет небольшого поворота руля. Подробнее о том, как установить ЭУР на ВАЗ 2114, вы можете узнать из этого материала.

[Скрыть]

Целесообразность установки ЭУР

Есть смысл ставить на «четверку» ГУР (ГУР) или ЭУР? В данном случае универсального ответа дать нельзя, так как он уникален для каждого автомобилиста. Конечно, с гидроусилителем руля или электроусилителем процесс поворота руля будет проще, что делает вождение более комфортным. Но есть и другая сторона вопроса – во-первых, это стоимость комплекта ГУР или электроусилителя руля, а также довольно сложная установка системы своими руками. В общем, решать вам, но если вы решили установить электроусилитель на свой автомобиль, мы поможем вам с установкой.

Подробная инструкция по установке

Итак, если вы решили ставить на ВАЗ 2114, то вам нужно учесть, что придется заменить и саму рулевую колонку. В частности, вместо стандартного устройства вам нужно будет поставить колонку с электроприводом, соответственно наш процесс ремонта начнется с проводки. Вам нужно будет разобраться со всеми разъёмами и колодками, ведь сделать всё нужно красиво, без скручивания проводов. В колодке есть специальная клемма, которую нужно будет демонтировать, а затем установить на разъем в жгуте.

Свободная клемма этого разъема устанавливается в том месте, где проходила штатная проводка; для этого не требуются специальные жгуты или адаптеры. Вам нужно всего лишь подключить два 4-х квадратных кабеля к аккумулятору. Для обеспечения безопасности этого участка электрической цепи необходимо установить дополнительный предохранительный элемент на 50 ампер.

• тахометр, показывающий число оборотов коленчатого вала двигателя;
• датчик скорости, используемый для индикации скорости транспортного средства;
• масса, то есть кузов автомобиля;
• диагностическая К-линия;
• а так же к контрольной лампочке (автор видео про установку ноды дома канал sokur64).

После выполнения этих действий потребуется провести диагностику наличия сигнала тахометра, а также спидометра.

Если есть сигналы, то дальнейший порядок установки следующий:

1. Демонтируется пластиковый кожух на рулевой колонке, где установлены переключатели, а также замок зажигания. Для этого откручиваем все болты, которыми крепится защитная планка.
2. Затем необходимо открутить винт, установленный на рейке, и демонтировать ее. На этом этапе вам нужно будет определить, насколько размер сборки, устанавливаемой при производстве, отличается от размера, который будет использоваться.
3. На следующем этапе вал крепится непосредственно к электроусилителю. После этого сам вал необходимо зафиксировать на месте установки.
4. Следующим шагом является настройка электрической цепи. Из салона автомобиля к аккумулятору необходимо провести два провода, как вариант, это можно сделать через левое крыло. Для этого нужно сначала демонтировать расширительный бачок омывателя, а затем, используя самую жесткую и толстую проволоку, протянуть его. Нужно попытаться добраться до моторного отсека.
5. Когда конец провода появится в моторном отсеке, к нему необходимо присоединить проводку. Далее оба провода нужно будет вытащить вместе с самим проводом.
6. Выполнив все эти действия, переходим к одному из основных шагов — подключению электроники электроусилителя. Под приборной панелью в «четверке» есть специальный красный блок, внутри которого проходит оранжевый кабель. Непосредственно контакт ЭУР необходимо подключить именно к этому проводу. Те же действия проделываем с серым проводом.
7. Затем подключаются концы питания. Розовый и черный провода подключаются к аккумулятору, розовый к плюсовой клемме, черный к минусовой. На этом процесс установки завершен. Проверьте работоспособность установленной системы и при необходимости отрегулируйте устройство.

Фотогалерея «Помощь в установке ЭУР на ВАЗ 2114»

Нюансы регулировки положения руля

В том случае, если Вас не устраивает положение руля или его высота, это можно исправить регулировкой. Для этого необходимо сточить кромки промышленного вала до необходимых размеров, либо установить прокладки между корпусом устройства и плитой. При проведении регулировок необходимо помнить, что сам ЭУР отключается автоматически, когда скорость автомобиля превышает 50 км/ч.

Цена вопроса

Стоимость электроусилителя руля на автомобиль ВАЗ 2114 может отличаться, в зависимости от магазина, в котором он приобретается, а также региона страны. В среднем цена за полный комплект системы колеблется в районе 22-24 тысяч рублей. В интернете можно поискать магазины, где продается комплект ЕВРО по акциям — со скидкой у продавца можно приобрести узел за 20 тысяч рублей.

Видео «Демонстрация работы ЭУР в автомобиле ВАЗ 2114»

На видео ниже вы можете увидеть, как работает самостоятельно установленный электроусилитель руля на автомобиль ВАЗ 2114 (автор видео Роман Оськин).

Не каждый владелец ВАЗ десятого семейства знает, что на этот автомобиль можно установить ЭУР от Лада Приора. В этой статье вы можете получить подробный курс по установке ЭУР на свой автомобиль десятого семейства. На сегодняшний день существует два типа гидроусилителя руля, такие как ГУР (гидроусилитель руля) и ГУР (электроусилитель руля). Электроусилитель имеет гораздо большие преимущества, чем его аналог с гидроусилителем. Первое и, наверное, главное преимущество заключается в том, что ЭУР требует гораздо меньше внимания к себе, так как у него нет таких расходных материалов, как масло или другая жидкость. который заливается в гидроусилитель руля. ЭУР намного проще, чем ГУР. Усилитель руля представляет собой совокупность сложных механизмов.
Итак, приступим к установке. Для работы нам потребуются следующие материалы и инструменты:

1. Непосредственно ЭУР

2. Вал отвала
3. Пластина
4. Провода
5. Руль и кожух от калины.

Примерная цена вопроса 15000 рублей, что совсем немного по нашим московским меркам. Зато сколько удовольствия я получил взамен потраченных денег. В моем случае все необходимые детали заказывались напрямую с автозавода, все обошлось намного дешевле. На фото показаны колодки. Здесь мы видим, что никаких подкруток делать не стоит, и так все нормально. Штатную клемму я снял с колодки и перенес на колодку, расположенную на жгуте. Затем я установил свободную клемму, идущую от жгута, в место, куда запитывался штатный провод, идущий от штатной колодки. Произошел некий обмен проводами, просто обычный провод теперь будет идти по жгутам. Провод от блоков имеет номинал 50А.

Теперь снимаем кожух рулевого вала, все переключатели, а так же замок зажигания. Затем откручиваем болт, который держит рулевую рейку, после чего снимаем непосредственно рейку.

Сравниваем вал от тэна с приоровским валом. Подгоняем пластину по месту.

Ставим усилитель на его будущее место и понимаем, что вал маловат, так что на рейку он подходит примерно на миллиметр. Придется поработать и подогнать все под нужный размер. Штатный десятичный вал полый, поэтому придется переделывать пластину и вал от приоры.

В этом месте поменяли вал от приоры. Сверлим пластину. Это сделано для того, чтобы EUR можно было протолкнуть немного глубже. Ставим усилитель и смотрим что получилось. Вал забрался на рейку, но не до конца, поэтому болт крепления рейки теперь не вставляется. Зажимаем все крепко болтом поменьше.

Ставим выключатели на место и начинаем работать с проводкой.

Протягиваем два провода через блок предохранителей. Эти провода будут проводить электричество прямо от аккумулятора, поэтому никаких левых процедур проводить не нужно.

Теперь подключаем проводку ЭУР. Подключаем, пробуем крутить. В моем случае ЭУР не сработал. Я начал ругаться, но потом вспомнил, что батарея отключена. Подключил клеммы, сел в машину, закрутилось, эврика, руль крутится одним пальцем.

Я так горжусь собой. Все готово, осталось только поставить все на место. Собираем все переключатели, ставим на место кожух, скрывающий рулевой вал и катаемся на здоровье. Как я уже говорил, цена вопроса около 15 000 рублей, но сейчас я не жалею, что сделал это устройство на свою машинку. До свидания со всеми.

Рулевое колесо автомобиля является основным органом управления для автомобилиста. Мастерство вождения зависит от умения крутить руль.
Сегодня автомобильный рынок наполнен множеством различных моделей разного класса: от минивэнов до тяжелых грузовиков. Возможно, это и послужило причиной создания ЭУР.
Примечательно, что электроусилитель руля на ВАЗ 2110 позволяет значительно повысить удобство и эффективность управления рулем. На ВАЗ 2110 установка электроусилителя руля – дело актуальное и востребованное в последнее время.

Функционально-техническое описание электроусилителя руля

С практической точки зрения электроусилитель руля является элементом повышения удобства и эффективности управления автомобилем. Впервые электроусилитель руля был эффективно внедрен в 1990 году японским автомобильным концерном Toyota.
И уже в первые годы своего практического применения электроусилитель руля доказал свою высокую степень практической эффективности по сравнению с гидроусилителем, в частности:

• способен работать даже при выключенном двигателе;
наблюдается значительная экономия
• ;
• заметна лучшая управляемость за счет увеличенной скорости отклика;
• высокий уровень надежности вождения;
• высокая безопасность в повседневном использовании.

Теперь ознакомимся с основными техническими особенностями устройства и функционирования электроусилителя руля:

• устройство представлено одним цельным блоком;
• находится прямо под капотом;
• представлен шестеренчатым насосом в сочетании с электродвигателем;

Примечание.
Шестеренчатый насос, в отличие от лопастного, работает не за счет топливного двигателя автомобиля, а за счет собственного электронного двигателя. Это, в свою очередь, позволяет значительно сэкономить на расходе бензина.

• оснащен высокотехнологичным блоком управления;
• также содержит силовой цилиндр;
• имеет резервуар для жидкости, электронный клапан и т. д.

Отличие от ГУР

В целом работа электрически и практически аналогична, однако имеет несколько существенных отличий. В частности, электроусилитель в своем составе дополнительно содержит электронную составляющую, которая представлена ​​вентилем и электронным блоком.
Данная система с практической точки зрения функционирует следующим образом:

• встроенные датчики движения контролируют скорость движения транспортного средства, а также отслеживают его траекторию и исправность;
• после сбора данные передаются для обработки в специализированный электронный блок управления;
• после этого искусственный интеллект системы автомобиля автоматически устанавливает необходимые параметры и уровень давления масла в главном цилиндре;
• давление масла регулируется исключительно положением клапана, который может быть закрытым или открытым;
• чем выше скорость автомобиля, тем интенсивнее открывается клапан;
• с увеличением скорости параллельно будет увеличиваться острота рулевого управления, что в свою очередь значительно повысит степень устойчивости при вождении.

Примечание. Благодаря отсутствию затрат на бензин для эксплуатации использование электроусилителя является крайне выгодным шагом.

Основные практические недостатки электроусилителя

Те, кто устанавливал электроусилитель руля на ВАЗ 2109, не учли следующее:

• меньшую мощность руля, что сказывается на мягкости его использования;
• низкая генерирующая мощность электродвигателя;
• электрогенератор содержит недостаточную мощность;
• подходит и может устанавливаться только на легковые автомобили.

Примечание. Совершенно не подходит для внедорожников и грузовиков.

• основным недостатком является информативность реле, которая недостаточно выражена.

Основные преимущества электроусилителя руля по сравнению с гидроусилителем руля:

• простота сборки, во многом благодаря творчеству инженера;
• долгий срок службы;
• низкая стоимость, что в свою очередь положительно сказывается на финансах;
• настройки легкие и понятные, главное не нужно читать инструкцию по эксплуатации, чтобы в них разобраться;
• для запуска системы достаточно поменять электронную систему управления.

Практическое описание установки электроусилителя

Электроусилитель руля состоит из:

• силового агрегата, представляющего собой электрическую машину синхронного типа;
контроллер управления
• ;
• рулевой вал;
блок управления
• ;
• механизм с рычагом и шестерней;
• вал промежуточный карданного типа;
• комплект проводов для индивидуального усилителя;
диагностические колодки
• ;
• светодиод, сигнализирующий о правильной работе электроусилителя руля;
• зажимы и различные виды крепежа.

Примечание. Приобретая электродвигатель, очень важно убедиться в наличии всех необходимых комплектующих.

Сам алгоритм установки

Итак:

• сначала нужно поставить автомобиль на ручной тормоз и выключить системы зажигания;
• отключить питание от аккумулятора;
• с помощью верстака необходимо соединить промежуточный вал карданного типа с электроусилителем;

Примечание. Соединять кардан и электроусилитель нужно очень аккуратно, иначе можно повредить узловой шарнир.

• после чего соединения должны быть затянуты через гровер;
• Итак, сначала нужно вытащить заглушку руля;
• затем откручиваем гайку крепления руля, после чего снимаем сам руль;
• теперь пришло время открутить винты крышек рулевого вала, после чего необходимо снять саму крышку;

• отсоедините панели и накладки жгутов от двухрычажного переключателя;
• снять сам переключатель;
• отвернуть болт крепления промежуточного конца нижнего рулевого вала;
• отвернуть две гайки крепления рулевой колодки и рулевой скобы;
• после этого необходимо снять блок с промежуточным валом в сборе;

Примечание. При сборке необходимо срезать заглушки заводских креплений. Для этой цели можно использовать зубило и молоток.

• освободить вал от рулевой рейки вместе с их шлицевым соединением.

Примечание. Для того чтобы облегчить процесс, можно с помощью зубила и молотка расширить шток промежуточного вала.

• после этого легким движением руки нужно снять рулевую колонку.

Примечание. Прежде чем приступить к установке электроусилителя руля, необходимо сорвать штатный замок зажигания.

• первостепенное значение имеет надевание промежуточного вала карданного типа на шлицевую часть реечного червячного вала;
• на червяках расположена проточка, с которой необходимо состыковать промежуточный вал;
• затяните стяжной болт;

• просверлить два отверстия рулевой колонки в месте крепления электроусилителя;
• затем изнутри нужно вставить гайку и через гровер и гайку затянуть поочередно каждым из болтов;

Примечания. Для более надежного крепления обязательно нужно использовать ростверк.

• плотно затяните все крепления;
• провести разводку, предварительно сняв бачок омывателя для повышения степени удобства;
• открыть блок предохранителей и пропустить кабели питания через технологическое отверстие;
• , то силовые кабели необходимо вывести в моторный отсек и соединить с клеммами аккумуляторной батареи;

Примечание. Розовый провод — плюсовой контакт, бежевый — нейтральный и подключается к общей массе автомобиля.

• индивидуальный предохранитель должен быть помещен в специальный блок предохранителей;
• подключить провод светодиода к штекеру усилителя;

Примечание. Главное не просто очень внимательно изучить инструкцию, а разобраться в целом во всех нюансах.

• затем следует протянуть проводку от электроусилителя к комбинации приборов;
• то нужно повернуть руль, сделав два-три полных оборота в разные стороны и если гула нет, произвести сборку в порядке, обратном разборке.

Инструкция по установке электроусилителя своими руками очень сложна, поэтому ее нужно прочитать максимально внимательно и обязательно зафиксировать сам процесс визуально с помощью видео и фото материалов. Стоимость установки электроусилителя своими руками незначительна, однако сама процедура весьма сложна, в связи с чем рекомендуется воспользоваться услугами автосервиса.

Автомобили ВАЗ 2110 оснащены электроусилителем руля, что невероятно радует водителей. Это дополнение значительно улучшает маневренность и управляемость автомобиля, что позволяет водителю чувствовать себя более уверенно на дороге.

Кроме того, водителю не нужно прилагать больших усилий к рулю, что дает возможность совершать длительные поездки без чувства усталости.

Электроусилитель руля на автомобили ВАЗ 2110 при необходимости можно установить самостоятельно, но для этого нужно разобраться в устройстве.

История

Еще в 2002 году инженеры Новосибирского технического университета разработали ставший таким популярным электроусилитель руля. После того, как все этапы создания устройства были пройдены, устройство в течение нескольких лет тестировалось на заводе ВАЗ.

Российские производители сделали все, чтобы обеспечить надежные и качественные преимущества агрегата перед аналогами зарубежного производства. Усилитель использует переменный ток для обеспечения надежности и долговечности.

Но главным для наших водителей была приемлемая стоимость этого агрегата, гораздо ниже, чем у западных комплектующих. Кроме того, электроусилитель может стать надежным защитником от угона. Поскольку электроусилители были придуманы для отечественных марок, то производятся они, соответственно, в России, на Бердском электромеханическом заводе, который стал дочерним предприятием ВАЗа.

Сам электроусилитель руля был впервые изобретен и внедрен еще в 1990 году в Японии на заводах концерна Toyota. Первые преимущества прибора, которые он показал, характеризовались следующими показателями:

• Агрегат работает даже при выключенном двигателе;
• Во время работы компонентов можно наблюдать значительную экономию топлива в течение определенного периода времени;
• Значительно улучшены все показатели управляемости;
• Надежность управления достигает больших высот;
• Создает хорошие условия безопасности для постоянного вождения.

Отличия от ГУР

Нужно понимать, что ГУР есть ГУР и эти два устройства постоянно сравнивают, выясняя, какое из них лучше. В общих чертах можно сказать, что эти два компонента могут иметь общие показатели, но электроусилитель имеет в своем составе электронный блок.

Именно это отличие делает его более функциональным, а его работоспособность характеризуется следующими показателями:

• Датчики электронного блока постоянно следят за скоростными показателями движения, считывают его траекторию и контролируют исправность рабочих узлов;
• После сбора данных они передаются в специальный электронный блок управления, где обрабатываются;
• Искусственный интеллект системы управления автоматически изменяет параметры главного цилиндра;
• Уровень давления масла регулируется только положением клапана, он может быть как открытым, так и закрытым;
• Чем больше скорость начинает набирать автомобиль, тем интенсивнее и активнее открывается клапан;
• В процессе увеличения скорости параллельно увеличивается и острота рулевого управления, а это, в свою очередь, повышает степень безопасности и устойчивости при управлении ВАЗ 2110;
• Кроме того, наличие топлива не влияет на работу электроусилителя, не влияет на его расход.

Принцип действия

Работа ЭМУРУ, то есть электромеханического усилителя руля, направлена ​​на снижение управляющих усилий водителя. Также устройство предназначено для активного возврата управляемых колес и руля в исходное положение после совершения маневра. Меньшее количество поворотов руля вернет колеса в исходное положение.

Благодаря устройству автомобиль быстро возвращается к прямолинейному движению, что обеспечивает безопасность вождения.

Сам блок представляет собой модульную конструкцию, встроенную в рулевую колонку.

Модуль состоит из двух основных компонентов:

• Блок питания представляет собой электрическое устройство синхронного характера;
• Контроллер типа управления.

Установка электроусилителя особенно актуальна, если владелец ВАЗ 2110 устанавливает более широкие шины на колеса большого диаметра, по сравнению со стандартными, заводскими. Такая проблема, как «шалящий» руль в случае электроусилителя исключена, руль слушается водителя даже при легком касании.

Если раньше водителю приходилось постоянно держать руль двумя руками и прикладывать много усилий, чтобы его повернуть, то теперь все можно сделать одним пальцем.

Благодаря этим показателям ВАЗ 2110 считается одним из самых безопасных автомобилей на отечественных дорогах.

Технические характеристики

Как и любой другой модуль в автомобиле, электроусилитель имеет свои показатели, которые необходимо учитывать. Чтобы было понятно, что это за агрегат, следует привести его технические характеристики:

• Максимальная компенсация крутящего момента составляет 35 Нм;
• Потребляемый ток при среднем Mmax = 35 Нм и скорости вращения руля 360 градусов в секунду 50А;
• Диапазон рабочих температур от — 40 до + 85 градусов Цельсия;
• Общая масса узла 9,5 килограмма;
• Двигатель с электронным управлением — реактивный индуктор;
• Вращение реверсивное;
• Наличие трех фаз;
• Установлен червячный редуктор с тремя проходами;
• Червячный вал изготовлен из стали 40х;
• Червячное колесо изготовлено из углепластика УПА 6/30-2.

Это все характеристики компонента, которые необходимо знать для взаимодействия с ним. Эти показатели особенно актуальны, потому что усилитель – это электрический агрегат и с ним нужно быть осторожным.

Преимущества компонента

Электроруль имеет ряд преимуществ, что привело к тому, что его устанавливают не только на ВАЗ 2110, но и на другие модели этого завода. Помимо технических характеристик у него есть и другие не менее важные показатели:

• Простота монтажных работ при установке агрегата;
• Устройство потребляет относительно небольшое количество электроэнергии;
• Узел не влияет на экологические характеристики автомобиля;
• Возможна установка блока на другие модели ВАЗ;
• Параметрические показатели, то есть эффективное снижение крутящего момента в соответствии с увеличением скорости автомобиля;
• В процессе эксплуатации не требует дополнительного ухода и использования различных специальных материалов;
• При низких температурах этот вариант усиления руля работает лучше.

Единственным недостатком этого устройства является то, что оно работает немного слабее, чем тот же гидроусилитель.

Но в случае с отечественными дорогами этого прироста вполне достаточно, чтобы чувствовать себя за рулем комфортно.

Подготовка к установке

Дело в том, что не все автомобили ВАЗ 2110 оснащены этим приятным компонентом, поэтому водителям часто приходится устанавливать усилитель самостоятельно. Эта работа не так сложна, как может показаться на первый взгляд, и при соблюдении определенных правил ее можно провести достаточно эффективно.

Кроме того, вы можете купить новый электроусилитель хоть через интернет и, немного повозившись в гараже, поставить его на свою десятку. Так как стоимость агрегата не такая уж и низкая, сэкономить на установке будет приятно и практично.

Для того, чтобы установить электроусилитель на автомобиль ВАЗ, необходимо предварительно подготовить некоторые инструменты и запчасти:

• Электроусилитель руля;

• Пластина;

• Комплект проводов;

• Рулевое колесо и чехол;

• Отвертки различных конфигураций;
• Линейка;
• Дрель.

Установка

Не требуются масла или другие вещества, так как работа выполняется с помощью электричества, а не механических компонентов. После того, как все комплектующие подготовлены, следует приступить к непосредственной установке, которая будет проходить в следующей последовательности:

• Необходимо вытащить штатную клемму из колодки и переместить ее в колодку, расположенную на жгуте;

• После этого свободная клемма, отходящая от жгута, перемещается на место, где располагался штатный провод, примыкающий к колодке. Это позволит пропустить между жгутами провод стандартного типа. Провод, идущий от блоков, имеет номинал 50 А;

• Теперь нужно медленно отделить кожух рулевого вала, затем снять замок зажигания и разъединить переключатели. Делать это нужно медленно, чтобы предотвратить растрескивание корпуса;

• Аккуратно откручиваем болт который держит рулевую рейку и далее снимается непосредственно рейка;

• Необходимо измерить длину валов и если нужно подогнать пластину, для этого нужно воспользоваться линейкой и возможно даже записать показатели;

• На освободившееся место устанавливается электроусилитель, для этого необходимо подобрать необходимый размер вала, так как на рейке он не помещается. Чтобы подогнать вал под необходимый размер, пластину и вал перетачивают под валы Приора. Именно запчасти от ВАЗ «Приора» подходят для этого как нельзя лучше;

• После установки вала необходимо просверлить пластину глубже, чем она есть. Сделать это несложно, так как вал представляет собой полую конструкцию;

• Пластина устанавливается на усилитель и таким образом проверяется полученная глубина. Если все нормально, то нужно крепко зажать всю конструкцию болтом поменьше;

• Теперь следует установить выключатели на свои места и приступить к проводке. Для этого из салона через левое крыло подведите два провода прямо к аккумулятору;

• Далее нужно снять и взять провод. С его помощью необходимо присоединить выведенные два провода. Их нужно прикрепить к концу противоположной проволоки и протянуть оба;

• Необходимо снять приборную панель и вынуть оттуда красную колодку, медленно затянуть проводку в пространство под панелью. Затем достаньте оранжевый провод из красной коробки;

• Красная коробка должна быть закреплена на этом проводе и совмещена с проводкой электроусилителя. При этом конец с оголенным выводом проводки усилителя кладется на освободившийся штатный провод в красной колодке;

Оранжевый провод подключаем к проводке ЭУР, «оголенный» конец провода ставим на место штатного в красной колодке

• Так же нужно поступить с серым проводом, который тоже выходит из красный блок. Его также необходимо втянуть на место штатного аналога и закрепить клеммой;
• Затем нужно перейти к аккумулятору и надежно прикрутить черный провод, то есть МИНУС, к розовому проводу, то есть к ПЛЮСУ;
• После этого нужно подключить всю проводку электроусилителя руля и запустить его или просто покрутить руками.

Установка электроусилителя завершена, осталось только аккуратно установить все комплектующие на свои места.

Для этого нужно переустановить все переключатели и подогнать кожух и руль, который будет закрывать рулевой вал.

Этот материал поможет облегчить демонтаж рулевой рейки:

Фит

Если работы по установке электроусилителя выполняются опытным мастером, который может несколько выходить за рамки предложенной инструкции, то следует сказать о том, как проводится установка электроусилителя на ВАЗ 2110.

После выполнения основных действий из вышеприведенного списка можно произвести следующие регулировки:

• Выровнять руль;
• Устранить все зазоры и зазоры между деталями;
• Установить светодиодный датчик диагностики электроусилителя;
• Слегка укоротить кабель питания;
• При необходимости замените поврежденные детали и поврежденные детали корпуса.

После этого следует еще раз внимательно осмотреть рулевую систему, сидя в салоне. Устранить последние огрехи и натереть полиролью панель и руль. Только после этого можно переходить к дальнейшей эксплуатации машины. Именно соблюдение чистоты и порядка в салоне автомобиля приводит к концентрации водителя за рулем.

Ремонт

Производителем АвтоВАЗ не предусмотрен ремонт электроусилителя руля, только полная замена в сборе. Поэтому все действия по ремонту проводит владелец автомобиля на свой страх и риск.

Всегда нужно помнить, что самостоятельный ремонт электроусилителя руля ВАЗ 2110 своими руками может привести к аварии!

Цена на электроусилитель руля ВАЗ 2110 и комплектующие следующая:

• новый электроусилитель стоит в среднем от 13 000 до 18 000 рублей, заказать можно в интернет-магазинах с доставкой почтой в любой регион России, либо напрямую с завода;
• Электроусилитель б/у стоит от 2000 до 6000 рублей в зависимости от состояния, стоит посмотреть на местных досках объявлений, avito.ru и т.д.

Комплектующие для установки также могут продаваться отдельно:

• вал рулевой для установки электроусилителя руля — цена около 1000 руб.;
• Кронштейн для установки электроусилителя руля — цена около 1000 руб.;
• жгут проводов для подключения ЭУР — стоимость около 1500 руб. ;
• имитация электронного датчика скорости (для карбюраторных двигателей) — около 1500 руб.

Выход

Из приведенной информации становится понятно, что ЭУР на ВАЗ 2110 имеет массу положительных показателей, что и сделало его популярным. В процессе эксплуатации этот компонент не требует никакого вмешательства или дополнительных материалов.

Электроусилитель руля не требует обслуживания и регулировки. Он прекрасно показывает себя в морозных российских условиях и его работа в этом плане никак не меняется.

Нет необходимости предварительно прогревать автомобиль перед поездкой, а значит, водитель быстрее отправится в путь.

Но наряду с этим у устройства есть и недостатки, хотя в случае с ВАЗ 2110 это не бросается в глаза. Каждый водитель имеет возможность самостоятельно решить, какой усилитель ему больше подходит, тем более, что электроусилитель можно установить самостоятельно.

Если есть желание сделать вождение ВАЗ 2110 безопасным и комфортным, то стоит отдать предпочтение электроусилителю.

Электроусилитель руля или просто ЭУР приходит на смену своему распространенному оппоненту, а именно гидроусилителю руля (ГУР). Этому способствует развитие технологий, развитие электроники, а также установка усовершенствованных систем помощи водителю (например, автоматической парковки). Также электрический аналог позволяет немного сэкономить топливо. Сейчас существует как минимум 4 базовые структуры этого типа. НО! Многие производители не спешат переходить с гидро на электро. Но почему? Так ли он идеален, как работает — устроен ЭУР, как его нужно эксплуатировать, чтобы не угробить. Об этом мы сегодня с вами и поговорим, как обычно будет видеоверсия. Так что читаем и смотрим…

Сначала небольшое определение.

ЭУР (электроусилитель руля) — электромеханическая система, позволяющая уменьшить усилие на руле, которое прикладывается к рулю.

В самом начале хочу сказать, что эта статья будет не о сравнении, такая статья у меня уже есть (хотя некоторые пункты все же будут пропущены).

Про ЭГУР

Еще одна полезная информация, и опять же в начале статьи многие путают электроусилитель с так называемым ЭГУРом — электроусилителем руля. Но это крайне неправильно. ЭГУР это просто усовершенствованный гидроусилитель, отличие только в том, что — обычный ГУР использует ременную передачу от коленчатого вала двигателя, которая раскручивает насос для подкачки давления в системе, то есть механическая трансмиссия. У ЭГУР такой трансмиссии нет, он никак не связан с коленвалом, просто у него сверху электродвигатель, который питается от бортовой системы и нагнетает давление.

На самом деле ремень и механическая помпа были заменены проводами и электрической помпой, отсюда и приставка «Э» — электрическая.

Как работает электроусилитель руля?

Ни масла, ни какой другой жидкости нет, по сути это обычная рулевая рейка (вообще без усилителя) к которой на том или ином валу установлен электродвигатель, выполняющий роль усилителя. Различают исполнения:

• При установке на рулевой вал, то есть размещается в салоне автомобиля и усиливает водительский вал, непосредственно от рулевого колеса
• При установке двигателя на рейку вала и ее усилении

Основные детали (саму рейку и рулевой вал брать не буду, и так с ними все понятно)

• Электродвигатель. Современный бесколлекторный
• Сервопривод. Так же различается по типам, об этом чуть ниже
• Датчик крутящего момента. Основной датчик системы обычно крепится на торсионе, который помещается в вырез рулевого вала. На концах торсиона расположены две разные части датчика. Он может быть как оптическим, так и магнитным.
• Датчик рулевого колеса
• Блок управления
• ДОПОЛНИТЕЛЬНО — возможна установка датчика скорости рулевого колеса

При повороте руля начинает крутиться торсион, чем сильнее крутим руль, тем больше он крутится. Приложенная сила оценивается по величине изменения частей положения датчика.

Еще замер делает датчик поворота руля, он «видит» на сколько отклонился руль. Оба этих показания отправляются на блок управления EURA, и он уже взаимодействует с ним. Также ЭБУ получает такие важные параметры:

• Скорость автомобиля, по датчикам ABS
• Обороты двигателя от датчика двигателя

После этого на основании всех данных ЭБУ рассчитывает требуемое усилие (помощь) на руле, и подает на электродвигатель мощность нужной полярности и величины. Сам электродвигатель начинает вращать либо рулевой вал, либо двигать вал самой рейки.

Основные типы конструкции ЭУР

• Встроен в рулевой вал (колонку). Если рассматривать саму рейку, то это обычная рулевая рейка, без каких либо изменений. Сам двигатель находится в салоне и располагается на встроенном в рулевую колонку валу, это самая дешевая конструкция из всех электрических типов. Поэтому его так массово устанавливают на бюджетные модели автомобилей, в том числе и на многие ВАЗы. Из плюсов не только цена и простая конструкция стойки, но и то, что электрическая часть находится в салоне, а значит меньше подвержена перепадам температур и влаге (снегу) из-под колес, т.е. то есть живучесть повышена. Недостатками можно назвать то, что система снабжена червячным соединением, из-за этого увеличиваются потери на трение, снижается информативность руля. То есть инерция + трение, настроить датчики невозможно! Это «поразительно», особенно для тех водителей, которые пересели с ГУРА.

Положительные моменты и возможности использования

Преимуществ у электроусилителя руля очень много, мне кажется, скоро почти все производители перейдут на этот тип, полностью отказавшись от гидравлики. А теперь по пунктам:

• Доходность. Электроусилитель экономит от 0,5 до 0,8 л на 100 км. Он не связан с двигателем жестким ремнем, а потому не берет от него мощность, а потребляет только тогда, когда это необходимо. Например, на холостом ходу он вообще не работает, при этом ГУР постоянно связан с коленвалом.
• Надежность. Здесь она выше, особенно если электродвигатель расположен в салоне. Ни шлангов, ни жидкостей, ни других деталей.
• Сервис. Здесь он практически не нужен! Не нужно менять после определенного пробега для восстановления работоспособности.
• Тишина работы. Если в гидроусилитель попал воздух, то с ЕВРОМ такое вряд ли случится. ДА и работающий блок намного тише.
• Стоимость узла. Если брать в целом, особенно первого типа, то он ниже, чем у гидравлического аналога, однако ремонт зачастую намного выше, потому что датчики или элементы меняются целиком.
• Программируемая работа. Если вы не можете просто отключить ГУР, то это легко может произойти с ЕВРОМ, и его можно запрограммировать. Например, на малых скоростях нам нужно много усилий на руле, но при наборе скорости нам не нужно много усилий, ведь руль так хорошо управляется. Здесь электроусилитель можно отключить программно, опять же экономя топливо. ДА и во многих машинах есть кнопка принудительного выключения, это опять же плюс.

Если брать возможности, которые он дает, то они практически безграничны. Уже работают такие системы, как стабилизация автомобиля при резком объезде препятствий, удержание в полосе, помощь при парковке. Следует отметить, что ЭУР – это шаг к автоматически пилотируемым автомобилям.

Отрицательные моменты

Они тоже есть и в принципе я их перечислил в этой статье, но сейчас немного повторюсь:

• Низкое информационное содержание рулевого колеса (гидравлика, пока)
• Электрические сбои в настройках. Датчик (руль или вал) может ходить и, например, на парковке выкручивать колеса в сторону, при этом он должен держать прямо. Кроме того, довольно сложно выровнять колеса.
• Перебои в движении. Ранние версии имели аварии из-за блокировок или глюков ЭУРА
• Электрический компонент. Как правило, не ремонтируется, а часто меняется, ПОТОМУ ЧТО ОТ ЭТОГО ЗАВИСИТ ВАША БЕЗОПАСНОСТЬ. То есть не стоит «перепаивать» датчик положения руля или вала, потому что можно задать неверные параметры в схеме. Лучше поменять. Также двигатель полностью меняется при выходе из строя, что недешево.
• Ремонт не всегда необходим. Зачастую от большого пробега или от засорения нужно просто откалибровать датчики, сами вы этого не сделаете, опять же нужно ехать на СТО. А если его нет чисто на руках, можно списать как ремонт.

Электроусилитель руля ваз 2110 от иномарки. Установить ЭУР от приоры

Чтобы уверенно парковать машину и при этом иметь возможность крутить руль одним пальцем, не напрягая рук на малых скоростях, уже давно во всем цивилизованном мире существует для этого гидроусилитель руля, который без особых усилий можно установить на ВАЗ 2107.

Что такое гидроусилитель руля?

1. ГУР — ГУР. Этот усилитель работает от давления масла. Конструкция и монтаж такого оборудования довольно сложны, а уход за таким усилителем нужен постоянный. Если все сделано правильно, то гидроусилитель порадует плавным ходом руля.
2. Электроусилитель руля (электромеханический) отлично справляется с нагрузкой, а его установка намного проще и быстрее. На ВАЗ 2107 работает так же эффективно, как и масляный ГУР. Наверное, самое главное, что он работает по принципу «поставил и забыл». Электроусилитель работает от бортовой сети 12 В (максимальный ток 50А).

Рассмотрим принцип работы и установку бытового электроусилителя руля производства завода «Авиаагрегат».

ЭУР создает дополнительный момент усилия электродвигателем, действующим синхронно с руками водителя. Выигрыш на руле- 5,7. Это значит, что при повороте руля, если водитель приложит 20 кг собственной силы, то с ЭУР уйдет 3,5 кг.

Что входит в комплект EUR?

• сам усилитель;
• промежуточный кардан;
Кронштейн
• для крепления на рулевой колонке;
• дополнительных деталей — застежки, провода и декоративный кожух.

Как работает электроусилитель руля?

Принцип его работы сложен, заключается в использовании обратной связи:

• Датчик крутящего момента определяет приложение усилия на рулевом колесе со стороны водителя и его направление и преобразует импульсы в электрический сигнал; помимо датчика крутящего момента есть еще датчики скорости автомобиля, оборотов коленчатого вала, положения ключа зажигания и т.д., каждый из них также формирует сигнал и отправляет его на блок управления.
• Блок управления формирует суммирующий сигнал, который подается на электродвигатель ЭУР.
• Электродвигатель выполняет «обратную работу», превращая электрический сигнал в движение рулевого колеса.

Датчик скорости приводит к тому, что чем быстрее движется машина, тем меньше усилий, то есть руль «тяжелеет». Электродвигатель включается, когда это необходимо, при этом слышно, как он слегка гудит.

Через 3-5 секунд после включения зажигания ЭУР начинает работать.

При возникновении каких-либо проблем в цепи питания, ЭУР просто отключится, и загорится сигнальная лампа, и автомобиль вернется к ручному управлению.

Установка ЭУР на ВАЗ 2107

1. отсоединить «массу» от аккумулятора.
2. меняем кардан в рулевой колонке, на кардан из комплекта;
3. сверлим монтажные крепежные отверстия, размеры и расположение на прилагаемой схеме;
4. проводим плюсовой провод питания, провода датчиков скорости и коленвала, ставим предохранитель.
5. наденьте защитный кожух.

Вся работа занимает около 2-3 часов.

Гарантия на этот продукт составляет 1 год с даты покупки.

Установка электроусилителя руля на ВАЗ: Видео

На ВАЗ «классика» с завода установка гидроусилителя руля не предусмотрена. Однако владельцы этих автомобилей испытывают определенные неудобства при езде на малых скоростях из-за тугого вращения руля. Чтобы управление было проще и удобнее, на ВАЗ 2107 может быть установлен электромеханический усилитель.

Электроусилитель руля ВАЗ 2107 — нужен ли

Оснащать вашу «семерку» электроусилителем руля (ЭУР) или нет зависит только от ваших личных пожеланий и возможностей. Чтобы решить и понять, действительно ли есть необходимость в установке данного механизма, нужно рассмотреть положительные и отрицательные стороны такого вида благоустройства, после чего сделать соответствующие выводы.

К основным преимуществам внедрения электроусилителя руля можно отнести:

• надежность, экономичность, компактность, что обеспечивается за счет отсутствия гидравлики;
• более легкое, комфортное и безопасное вождение, особенно для женщин и пожилых людей;
• простая установка;
• возможность установки на любую классическую модель Жигулей;
• во время эксплуатации не требует дополнительного ухода.

Установку ЭУР можно отнести к тюнингу, т.е. улучшению начальных характеристик автомобиля.

Из минусов можно выделить:

• материальные затраты;
• дорогой ремонт;
• необходимость установки на автомобиль более мощного генератора (от 100 А).

Мощный генератор требуется в связи с тем, что только двигатель ЭУР потребляет около 50 А. Поэтому, если есть лишние средства и желание улучшить вождение, то почему бы этим не заняться. Кроме того, установка электромеханического усилителя руля значительно дешевле гидроусилителя.

Внедрение гидроусилителя на ВАЗ 2107 сложная и дорогостоящая процедура, требующая применения дополнительных компонентов и серьезных доработок рулевого управления.

Принцип работы электроусилителя

Прежде чем рассматривать установку электроусилителя руля (ЭУР) на «семерку», нужно разобраться, что это за механизм. Основными элементами узла являются:

• электродвигатель;
• механическая коробка передач;
• датчик рулевого колеса;
• Датчик крутящего момента на рулевом колесе;
• Блок управления (БУ).

Блок управления получает сигналы о скорости, с которой движется автомобиль, и о частоте вращения коленчатого вала синхронно с вращением «баранки». В блоке управления вычисляются данные о величине и полярности питания, подаваемого на электродвигатель. Дополнительное усилие создается от электродвигателя через механическую зубчатую передачу, что облегчает управление передними колесами. Усилие может быть приложено как к рулевому валу, так и к рулевой рейке, что зависит от класса автомобиля и конкретной конструкции электроусилителя. Поскольку речь идет о классических Жигулях, то на эти модели рулевая рейка не устанавливалась.

Конструкция электромеханического усилителя руля: 1-электродвигатель; 2-червячный; 3-червячное колесо; 4-скользящая муфта; 5-потенциометр; 6-кожух; 7-рулевой вал; 8-разъем датчика крутящего момента на рулевом валу; 9-разъем питания двигателя

Конструкция ЭУР для легковых автомобилей имеет небольшие габариты и крепится непосредственно на рулевой колонке. Механизм расположен в салоне автомобиля, что обеспечивает его защиту от влаги, грязи и пыли и продлевает срок службы. В электроусилителе руля предусмотрено два основных режима работы, которые зависят от скорости движения автомобиля:

1. При движении на малых скоростях устройство прилагает наибольшее усилие к рулевому механизму, чтобы облегчить управление автомобилем. Таким образом, руль становится «легким», что позволяет вращать его пальцем одной руки.
2. Двигаясь на высоких скоростях, руль становится более «тяжелым», что создает эффект возврата колес в среднее положение. Такой принцип работы повышает безопасность движения.

Какой ЭУР поставить на ВАЗ 2107

На ВАЗ «семерку» можно поставить один из двух вариантов электроусилителя руля:

• от «Нивы»;
• специальный комплект.

В первом случае покупка механизма обойдется в 20 тысяч рублей. Во-вторых, устройство подходит для установки на любые классические Жигули и будет стоить примерно в те же деньги. ВАЗ 2107 может комплектоваться обоими механизмами. Однако к электроусилителям «Нивы» есть нарекания: некоторые автовладельцы жалуются на их неожиданный выход из строя, что опасно во время движения, так как управление становится невозможным. Что касается заводских ЭУР для «классики», то к ним претензий нет.

Что входит в комплект поставки электроусилителя

• электроусилителя;
• переходная пластина;
• промежуточный вал;
• подрулевые переключатели;
• провода;
• замок зажигания;
• руль от «Приоры» или «Калины»;
• декоративный кожух;
• Датчик скорости.

Как установить

Для установки ЭУР на ВАЗ 2107 помимо деталей из комплекта потребуется стандартный набор инструментов, состоящий из ключей и отверток. Процедура сборки осуществляется в следующей последовательности:

1. Обесточиваем бортовую сеть автомобиля, для чего снимаем минусовую клемму с аккумулятора.
2. Снимаем декоративный кожух рулевой колонки, открутив соответствующие винты крепления.
3. Демонтируем старый руль и кардан.
4. По инструкции крепим новый механизм через специальную пластину.
5. Спускаемся под машину, откручиваем трос спидометра от коробки передач и устанавливаем датчик скорости, на который наматываем трос.
6. Проводку подключаем по схеме.
7. Устанавливаем защитный кожух.
8. Подключаем клемму к аккумулятору и проверяем работоспособность электроусилителя. При правильной установке не должно быть никаких проблем.

Видео: Установка ЭУР на примере ВАЗ 21214

Технический осмотр и сертификаты

Перед установкой ЭУР на свою «семерку» следует подумать над вопросом прохождения техосмотра. Дело в том, что установка такого устройства – это изменение конструкции транспортного средства, вследствие чего возникнут сложности при прохождении ТО при отсутствии соответствующих сертификатов. Во избежание каких-либо проблем необходимо устанавливать изделие в сертифицированном автосервисе ВАЗ. Кроме того, нужно получить соответствующие документы: сертификат от производителя и службы, где производился монтаж. Если у вас есть все необходимые бумаги, то пройти техосмотр можно будет без нюансов. При возникновении конфликтных ситуаций от работников станции технического осмотра необходимо потребовать отказ в письменной форме с указанием причин.

Несмотря на кажущуюся сложность такого устройства, как электроусилитель руля, его установка и подключение не займут много сил и времени. Необходимо подготовить комплект механизма с необходимыми инструментами, затем следовать пошаговой инструкции, согласно которой можно установить и подключить устройство.

ВАЗ «классика» не предусматривает такой опции, как гидроусилитель руля. Если рулевое управление не требует больших усилий при движении по бездорожью, то поворачивать руль на малую скорость, маневрируя на парковке, достаточно тяжело. Чтобы крутить руль «одним пальцем», на ВАЗ 2107 можно установить электроусилитель руля. При кажущейся сложности устройства установка и подключение не требуют особых навыков и не занимают слишком много времени. Для установки ГУР вам понадобится набор ключей, дрель и электроусилитель руля с проводами и крепежом.

Зачем ставить ЭУР на ВАЗ 2107

Электроусилитель на «семерку» устанавливается в таких случаях:

• для облегчения управления при управлении машиной представительницами прекрасного пола;
• для безопасности, удобства и комфорта управления;
• как элемент тюнинга автомобиля;
• , чтобы облегчить управление автомобилем пожилым людям или людям с проблемами со здоровьем.

Типы усилителя руля

На современных машинах применяются два типа усилителя руля: гидравлический и электрический (электромеханический) усилитель руля. Короче — ГУР и ЭУР.

Усилитель руля основан на использовании давления рабочей жидкости (масла). Система гидроусилителя включает в себя насос, подводящие трубопроводы, резервуар и масло. Насос создает давление масла, которое воздействует на механизм, облегчая поворот колес при повороте руля. Конструкция такого усилителя достаточно сложна, монтаж трудоемок, а сам усилитель требует регулярного обслуживания. Только при соблюдении этих условий ГУР будет радовать легкостью и мягкостью работы.

Установка гидроусилителя руля на машину, в конструкции которой не предусмотрен гидроусилитель руля, сложная и очень дорогая процедура, требующая установки дополнительных деталей и серьезных изменений конструкции рулевого управления. Поэтому установка гидроусилителя на ВАЗ 2107 не оправдана.

Электромеханический усилитель отлично справляется со своими функциями и стоит почти в два раза дешевле гидроусилителя руля. Установка ЭУР на ВАЗ 2107 не очень трудоемка и особых сложностей не вызывает. Электроусилитель руля не требует периодического обслуживания и более надежен и долговечен, чем ГУР. Для работы не нужны специальные жидкости и насосы, достаточно подключить узел к бортовой сети автомобиля. Поэтому именно этот тип ГУР устанавливают на свои машины владельцы «семерок».

Электроусилитель руля на ВАЗ 2107: совместимость и комплектация

Электроусилители, которые можно установить на «семерку», производит завод «Авиаагрегат», расположенный в Махачкале. ЭУР предназначен для установки на ВАЗ 21214, но конструкция позволяет использовать его в рулевом управлении любой «классики». Электроусилитель крепится непосредственно на рулевой колонке автомобиля.

В комплект поставки EUR входят:

• механизм электроусилителя;
• Кронштейн крепления ЭУР на руль ВАЗ 2107;
• промежуточный кардан;
• провода;
крепеж
• ;
• декоративная обвязка.

Электроусилитель на ВАЗ 2107 работает по следующей схеме: электродвигатель работает синхронно с поворотом руля водителем, создавая дополнительный момент, уменьшающий усилия на поворот колес. Коэффициент усиления ЭУР равен 5,7, то есть после установки ЭУР вместо усилия до 20 кг будет достаточно усилия до 3,5 кг.

В усилителе используется принцип обратной связи. Выглядит это так:

• датчик момента определяет поворачивает ли водитель руль и в какую сторону вращается руль на ВАЗ 2107;
• модуль управления ЭУР считывает данные об оборотах двигателя, скорости движения, положении ключа зажигания, обрабатывает их по запрограммированной программе и выдает управляющий сигнал на электродвигатель;
• Электродвигатель вращает кардан рулевого колеса, облегчая усилия водителя.

Датчик скорости обеспечивает соответствие усиления текущей скорости автомобиля. На малых скоростях коэффициент усиления рулевого управления ниже, поворачивать становится тяжелее, а на высоких скоростях требуется меньше усилий для поворота руля.

Электроусилитель начинает работать через 5 секунд после включения зажигания автомобиля.

При появлении признаков неисправности ЭУР автоматика отключает его, переводя автомобиль в штатный ручной режим управления, что обеспечивает 100% безопасность в случае поломки.

Установка ЭУР на ВАЗ 2107

Перед началом работы необходимо снять клеммы с аккумулятора во избежание возможного короткого замыкания.

Порядок установки ЭУР следующий:

Практически все операции по установке и подключению ЭУР проводятся в салоне автомобиля. Работа занимает 2-3 часа. Гарантия на ЭУР Махачкалинского завода 1 год. Это лучший вариант усилителя по соотношению цена-качество.

Примечание: на ВАЗ 2107 можно установить ЭУР от Приоры. Для этого нужно изготовить или купить специальную переходную пластину и кардан.

Техосмотр после установки ЭУР на ВАЗ 2107

Установка электроусилителя формально считается изменением конструкции автомобиля и является препятствием для прохождения ТО без соответствующих сертификатов соответствия. Скрыть факт установки ЭУР на ВАЗ 2107 не получится – устройство ярко проявляет себя при проверке люфта руля. Это может быть основанием для отказа в выдаче бумаги о прохождении обязательного технического осмотра.

Для прохождения технического осмотра в соответствии с законодательством необходимо найти официальное письмо от производителя о соответствии данной модели ЭУР требованиям для установки на ВАЗ 2107. Это письмо (копия) должно быть иметь при себе при прохождении техосмотра.

Также для ТО необходим документ, подтверждающий установку ЭУР в сертифицированном ВАЗом автосервисе.

При наличии этих двух документов работники станции технического осмотра не имеют права отказать в выдаче сертификата. В конфликтной ситуации следует потребовать письменный отказ с указанием причин.

Назначение гидроусилителя руля, будь то ГУР или ЭУР, — обеспечить более удобный и плавный поворот руля при выполнении маневров. Автомобили отечественного производства давно не комплектуются усилителями, поэтому многие автовладельцы решают установить их на ВАЗ 2110 самостоятельно. Подробнее о том, что это за устройство и как его установить на свой автомобиль, вы можете прочитать ниже.

[ Скрыть ]

Принцип работы ЭУР и ГУР

ГУР ВАЗ 2110 представляет собой систему, состоящую из множества элементов. Насос гидроусилителя руля в этом случае приводится в движение коленчатым валом – он качает масло, в результате чего благодаря давлению позволяет рулю вращаться.

Электроусилитель руля представляет собой модульную конструкцию, встроенную в рулевую колонку, сам модуль состоит из:

• электродвигателя синхронного типа;
• торсион;
• несколько датчиков;
• модуль управления.

Принцип работы следующий — торсион закручивается, датчик считывает момент, а электродвигатель передает небольшое усилие на выходной вал.

Целесообразность установки ЭУР

Установка ЭУР на ВАЗ 2110 актуальна, если на автомобиль устанавливаются более широкие колеса, отличающиеся от стандартных на несколько размеров. И в любом случае установка электроусилителя руля позволит добиться более комфортного управления, так как руль будет отзываться даже на незначительные прикосновения. Автомобиль станет более «послушным» на дороге, а водителю не придется держать руль двумя руками, хотя это и противоречит ПДД. Установка электроусилителя обеспечит более безопасное вождение (автор видео — канал sokur64).

Подробная инструкция по установке электроусилителя руля на «Десятку»

Порядок установки усилителя следующий:

1. Сначала нужно взять купленные провода и снять штатную клемму с разъема, а затем установить ее в разъем на жгуте.
2. Клемма, подключенная к разъему, устанавливается там, где провод был подключен к штатной колодке. Это необходимо сделать для того, чтобы у вас была возможность пропустить штатный кабель между жгутами. Также нужно учитывать, что провод от колодок идет на 50 ампер, соответственно необходимо установить такой же предохранительный элемент.
3. На следующем этапе необходимо снять облицовку рулевой колонки, замок зажигания, а также все переключатели, расположенные под рулевым колесом. На этом этапе все нужно делать аккуратно, так как сама вагонка хрупкая и может треснуть.
4. Затем откручивается винт, фиксирующий рейку, после чего она снимается. Далее нужно будет сравнить длину старого и нового промежуточных валов, так как пластины и сам вал нужно будет отрегулировать. Дальнейшая процедура обгона осуществляется токарной обработкой – лучше всего выполнять ее на станке, это позволит получить наиболее точный результат. Мы рекомендуем вам обратиться к специалисту для этой задачи. Что касается размеров плиты, то их корректируют, пересверливая некоторые отверстия на большую глубину. Кроме того, может также понадобиться немного подрезать болгаркой углы плиты, после чего нужно будет установить прокладки между ней и кузовом автомобиля.
5. Установите усилитель с рейкой и пластиной — возможно, что стандартный винт для крепления не подойдет, поэтому вместо него потребуется установить более короткий болт. В свою очередь, это может привести к необходимости установки ограничителя для предотвращения произвольного вращения вала.
6. Далее монтируется центральная часть выключателей.
7. После этого прокладывается два провода из салона автомобиля к аккумулятору, проводку желательно прокладывать через левое крыло. Демонтируется расширительный бачок омывателя. Вам нужно найти длинный медный провод, которым вы будете проталкивать проводку. Затем открываем монтажный блок с предохранителями и находим провода, которые идут в моторный отсек, через это же отверстие нужно будет просунуть провод.
   Будьте осторожны, чтобы не повредить проводку. Когда провод выйдет через левое крыло, прикрепите к нему провода усилителя и протолкните их в моторный отсек.
8. Затем разбирается панель управления, сделав это, нужно найти красный разъем. Далее проводка от усилителя проталкивается в пространство под щитком. Необходимо отсоединить оранжевый кабель от красного разъема, на него устанавливается колодка из комплекта проводов для ЭУР. Этот провод должен быть подключен к оранжевому проводу установленной системы, а оставшийся конец с клеммой монтируется вместо штатного кабеля в разъем.
9. Аналогичные действия проводим с серым проводом, он же устанавливается в красный разъем. Кабели, идущие в моторный отсек, должны быть подключены следующим образом: черный провод подключается к минусу, розовый — к плюсу. Собственно, на этом процедуру установки можно считать завершенной. Теперь осталось только переустановить кожух и руль.

Фотогалерея «Установка ЭУР»

1. Переставить родную клемму на разъем

Нюансы установки ГУР

Каждый автовладелец, устанавливающий гидроусилитель, должен следовать инструкции, иначе установка системы может быть произведена с ошибками. А это, в свою очередь, приведет к некорректной работе ГУР.

Итак, как проходит установка на «Десятку»:

1. Сначала снимается крышка ГРМ и устанавливается скоба на три самореза. В кабине есть соответствующие отверстия, поэтому дополнительное сверление не требуется. Далее устанавливается шпилька, на которую впоследствии будет крепиться ролик. Отверстий под шпильку нет, поэтому их придется сверлить. После монтажа ролика устанавливается и фиксируется кронштейн.
2. Блок генератора, а также оба его хомута необходимо демонтировать, аналогичные действия производятся с колонкой. Вал нужно будет немного подрезать, примерно на 3,5 см. В том случае, если у вас есть болгарка со сварочным аппаратом, то этот шаг вы можете сделать самостоятельно, если же нет, то обратитесь к специалистам.
3. Затем отпиливается часть кронштейна, после чего на нем можно будет надежно закрепить насос и закрыть его подушкой. Получившуюся конструкцию монтируют на силовой агрегат, а точнее на то место, где был установлен кронштейн генераторного агрегата.
4. Теперь нужно найти адсорбер и установить под него кронштейн расширительного бачка. Для этого отверните винт, крепящий опору двигателя, затем поднимите двигатель вверх. В образовавшееся отверстие устанавливается ремень гидроусилителя, он должен быть надежно закреплен на ролике.
5. Теперь осталось только поменять штатную установленную рейку на новую от гидроусилителя. Открутите шесть винтов и завершите процедуру сборки устройства. Подсоедините шланги и залейте в расширительный бачок рабочую жидкость, для ее прокачки руль следует повернуть в крайнее правое и левое положения при выключенном и работающем двигателе.

Возможен ли ремонт?

Рулевая рейка ВАЗ 2110 с ГУР довольно надежный узел, но даже он может выйти из строя при неправильной эксплуатации автомобиля.

Ремонт рулевого механизма может включать следующие этапы:

1. Ремонт рейки с гидроусилителем. В этом случае процедура ремонта заключается в замене деталей из ремкомплекта. В этот комплект входят уплотнительные элементы для поршня и вала, сальники, втулки, а также вставки для запрессовки вала. Во время этой задачи поверхность вала может быть обработана.
2. Ремонт КРУ. Эта процедура включает в себя замену как верхнего, так и внутреннего уплотнений, уплотнительных элементов и шлифовку вала. Если на трамблере есть следы кольцевого износа, то необходимо будет проткнуть и корпус.
3. Ремонт стойки с восстановлением вала. В этом случае выполняются все вышеперечисленные действия, но помимо этого потребуется еще и восстановление вала путем наращивания баббита. Его также нужно будет покрыть хромом и отполировать.
4. Если речь идет о капитальном ремонте, то необходимо будет выполнить все действия, описанные выше, а также полностью заменить поперечный вал, его прижимную (сторону) вместе с гайками и трамблер. Кроме того, может возникнуть необходимость замены магистралей высокого давления вместе с рулевыми тягами.

Цена вопроса

Стоимость нового ЭУР сегодня около 13-18 тысяч рублей. На вторичном рынке можно купить комплект за 2-6 тысяч. Цена за полный комплект ГУР составляет в среднем около 20 тысяч рублей.

Установка ЭУР на ВАЗ 2110 с Europella. Электроусилитель руля (ЭУР). Как это работает

главная / Условия

EUR или электроусилитель руля сегодня ставится на многие современные автомобили. Это устройство позволяет обеспечить более комфортное и удобное управление автомобилем. Соответственно, многие автовладельцы, машины которых не оснащены этой системой, принимают решение о самостоятельной установке узла. Из этого материала вы узнаете, как установить на ВАЗ 2107 и сколько в среднем стоит такая система.

[Скрыть]

Виды усилителей руля

Если вы решили оснастить свой автомобиль усилителем, то у вас есть несколько вариантов — дороже и дешевле:

1. Гидравлический руль на ВАЗ 2107 — более дорогой вариант. Такая система состоит из питающей магистрали насоса, форсунки и бака для рабочей жидкости. При этом рабочей жидкостью является масло, находящееся в системе под давлением. Процедура установки достаточно сложная, как и конструкция самой системы, также автовладельцу придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, ставить такой узел нет смысла, так как его стоимость почти в два раза ниже цены подержанной 2107. 9.0017
2. Более дешевый и подходящий вариант для «семерки» — электромощник. На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более, что его установка более проста. На самом деле ЭУР работает на «семерке» практически так же эффективно, как и гидравлика. Следует отметить, что основным преимуществом такой системы является отсутствие необходимости в регулярном обслуживании. ЭУР на ВАЗ подключается к бортовой сети, так как для его работы требуется напряжение 12 вольт.

Возможность установки ЭУР.

Ставить электроусилитель руля на ваз 2107 или нет — личное дело каждого. Перед покупкой нужно взвесить множество факторов, среди которых финансовые возможности и целесообразность данного действия. Если автомобилем, кроме мужчины, управляют женщины или, например, пожилые люди, то для них установка ЭУР будет важным фактором, определяющим комфорт при управлении машиной. Конечно, если вам не жалко денег, которые вы угадали.

Подробная инструкция по установке электроусилителя руля

Купить электроусилитель сегодня не проблема, для этого достаточно обратиться в любой специализированный магазин. Конструктивные особенности «семерки» позволяют установить мощный электродвигатель от Лады Приоры. Но перед приобретением этого узла нужно учесть, что для установки нужно будет сделать или установить кардан, а также переходную пластину. Подробно описывать весь процесс мы не будем, так как если вы понимаете, что будет предложено ниже, приведенных ниже инструкций будет достаточно для правильной и полной настройки системы (автор видео — канал Антона Марьяна).

Если вы столкнулись с необходимостью установки впервые, лучше будет обратиться за помощью в этом случае к квалифицированным специалистам. Ведь при допущении ошибок избавиться от неисправностей бывает проблематично, поэтому при отсутствии опыта лучше сразу доверить эту работу профессионалам.

Итак, как выполняется процедура установки:

1. Для начала необходимо полностью обесточить бортовую сеть для предотвращения возможных замыканий при проведении ремонтных работ. Для этого просто откройте капот и отсоедините клеммы от аккумулятора.
2. Затем нужно демонтировать защитный кожух с руля. Для этого достаточно открутить болты, скрепляющие две части накладки.
3. На следующем этапе производится демонтаж старого рулевого кардана, а также установка новой детали, идущей в комплекте с купленной системой.
4. Выполняя эти действия, вам нужно будет просверлить дрелью отверстия для крепления электромощника. В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на данном этапе нужно воспользоваться инструкцией по установке, которая должна идти в комплекте.
5. Когда отверстия просверлены, электроэнергию можно зафиксировать.
6. Далее подключаются провода от датчиков скорости, а так же скорости. При подключении будьте осторожны – нельзя допускать наличия оголенных проводов в электрокопии, поэтому все кабели нужно тщательно изолировать.
7. После выполнения данных действий подключается цепь питания узла, помните, что электрощит должен включать предохранительный элемент.
8. Собственно, на этом процесс монтажа системы электроснабжения можно считать завершенным. Вам остается только установить рулевые колодки на место и закрутить все выявленные ранее болты. Затем подключаются клеммы аккумулятора и проверяется работоспособность системы. Если есть проблемы в работе электросети, то необходимо проверить правильность монтажа, а также убедиться, что вы не допустили ошибок при подключении проводов. Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильный монтаж проводки.

Вопрос цены

Стоимость устройства зависит от его производителя, а также магазина, в котором вы покупаете товар.

На автомобилях классической серии установка усилителей рулевого управления не предусмотрена. На всех этих машинах используются рулевые редукторы. А электроусилитель руля на ВАЗ-2107 — хороший элемент тюнинга. Во время движения по трассе управление автомобилем очень простое, руль вращается без усилий. Но как только сбавляешь скорость, совершать маневры на парковке, крутить руль становится все тяжелее и тяжелее.

Именно для облегчения маневрирования на малых скоростях необходимо установить на ВАЗ-2107 электроусилитель руля. Это отдельный блок, который монтируется в рулевую колонку. Его установка и подключение не занимают много времени. Для установки потребуется только комплект ключей, комплект электроплиты со всем крепежом и проводкой, а также дрель.

Преимущества использования мощного электро

На «классические» автомобили без проблем устанавливается электроусилитель руля «Приоры». Но для этого придется дополнительно купить тарелку и кардан. Задачи, с которыми справляется ЭУР:

1. Повышение уровня безопасности, комфорта и удобства управления автомобилем.
2. Управление разгрузкой во время маневрирования. Это особенно полезно для женщин, пожилых людей, начинающих водителей, которые с трудом крутят тугой руль.
3. Электроусилитель действует как элемент настройки.

Но даже если вы уже много лет за рулем, вряд ли вы сможете отказаться от такого улучшения своего автомобиля. Ведь установка электроусилителя руля позволит легко совершать передвижение по городским улицам.

Почему не гидравлический?

Можно выбрать два типа усилителей руля:

1. Электромеханический.
2. Гидравлический.

При работе гидроусилителя руля создается высокое давление масла в системе. Конструкция гидравлической ленты состоит из подводящих трубок, насоса, специального бака и рабочей жидкости. С помощью насоса создается давление масла, оно воздействует на весь механизм, в результате чего значительно облегчается поворот колес.

Следовательно, вращать руль будет намного проще. В обычной конструкции гидроусилитель очень сложен, монтаж выполняется долго, все механизмы необходимо регулярно обслуживать. Только в этом случае гидравлика будет работать идеально.

Если в автомобиле не предусмотрена установка гидроагента, то установить его очень сложно. Придется приобретать дополнительные детали, а также вносить очень серьезные изменения в рулевой механизм. Именно по этой причине установка гидравлики на «семерку» нецелесообразна.

Электроусилитель

У него есть одно большое преимущество — стоимость почти в два раза больше, чем у гидроусилителя. Произвести установку устройства на «семерку» очень просто, сложностей не возникнет. В случае использования электроусилителя не нужно проводить техосмотр, он очень надежен и долговечен.

В отличие от гидроусилителя, для нормальной работы не требуется дозаправка жидкости, поддержание насоса и трубопроводов в рабочем состоянии. Достаточно просто подключить устройство к проводке автомобиля. Именно по этим причинам такая конструкция усилителя руля устанавливается на автомобили «классической» серии.

Комплектация

Без переделок можно установить электроусилитель руля «Приора» на «семерку». С таким же успехом используется продукция завода «Авиаагрегат». Установка устройства:

1. Прямо электрический мощный.
2. Кардан промежуточный Вал..
3. Крепеж.
4. Электропроводка.
5. Кронштейны крепления электроусилителя на руль «Семерки».
6. Жгут декоративный.

При покупке обязательно проверяйте комплектацию устройства. Если в коробке нет ни одного элемента, то нужно сразу сообщить об этом продавцу. В противном случае при установке возникнут проблемы.

Как работает электромощник

Электроусилитель руля на ВАЗ-2107 начинает работать и создает дополнительный крутящий момент, уменьшающий усилие, необходимое для поворота колес. И начинает работать в тот момент, когда водитель поворачивает руль. Устройство способно снизить нагрузку, необходимую для поворота руля, в 5,7 раза.

Другими словами, если до установки устройства приложить усилие в 20 кг, то после для аналогичного действия достаточно всего 3,5 кг. Этапы устройства:

1. С помощью датчика крутящего момента определяется, в какую сторону вращается водитель.
2. Блок управления позволяет считывать все данные, относящиеся к частоте вращения двигателя и скорости автомобиля.
3. С помощью электродвигателя вращается карданный вал рулевого механизма. В результате снижается усилие, необходимое для поворота руля.

С помощью датчика скорости обеспечивается нормальная зависимость между коэффициентом усиления прибора и интенсивностью движения автомобиля. Если скорость маленькая, то крутить руль становится тяжелее. Поэтому блок управления понимает, что надо повышать коэффициент усиления. И наоборот, если вы двигаетесь с большой скоростью, то усилие нужно оставить для приложения. Поэтому электроусилитель руля в управлении не участвует.

Запуск устройства начинается через 5 секунд после того, как водитель включает зажигание. Если в электроусилителе произошла какая-либо поломка, автоматическая система управления отключит его, в результате автомобиль будет переведен в ручной режим. Это обеспечивает стопроцентную безопасность в случае, если вдруг произойдет поломка устройства. Поэтому за безопасность своей жизни можно не переживать.

Установка электросиловой плиты на «семерку»

Блок-схема подключения электроусилителя (можно использовать с любым автомобилем ВАЗ) представлена ​​ниже.

Для установки электроусилителя руля на ваз 2107 необходимо выполнить следующие действия:

1. Отсоединить аккумулятор к аккумулятору, чтобы не было короткого замыкания при работе.
2. Открутите винты, закрепленные на рулевой колонке.
3. Снять рулевой кардан, поставить новый, который идет в комплекте с устройством.
4. В инструкции обязательно найдите схему, по которой нужно просверлить отверстия, которыми будет крепиться корпус усилителя.
5. Закрепите весь механизм.
6. Подсоедините провода, идущие от датчиков оборотов двигателя и скорости.
7. Подключите питание устройства с помощью предохранителя.
8. Затем необходимо установить кожух и подключить клеммы аккумулятора.

Монтажные работы займут не более двух-трех часов. Гарантийный срок службы электроусилителя один год.

Как пройти техосмотр

Электроусилитель руля на ваз 2110, как и на семерке, нужно правильно установить. Проблема в том, что при таком тюнинге вы формально вносите изменения в конструкцию рулевого управления, что запрещено правилами. Дорога. Следовательно, при прохождении техосмотра вы можете столкнуться с определенными трудностями.

Можно попытаться скрыть, что на машину можно установить электроусилитель. Для этого достаточно выключить его от еды. Если этого не сделать, то при диагностике резервной копии механик поймет, что произведена доработка. И талон техосмотра он вам не даст. Поэтому, чтобы все было законно, нужно распечатать письмо, которое дает завод-изготовитель «Евра». В нем указано, что конкретная модель электромощника соответствует всем требованиям, которые необходимы для установки на ВАЗ-2107. Копия этого письма должна быть с вами во время прохождения.

Вместе с этим письмом необходимо иметь справку, которая выдается автосервисом, где устанавливалось устройство. Только со всеми этими документами вы можете оформить диагностическую карту. Если даже эти документы не дают вам диагностическую карту, необходимо потребовать отказ в письменной форме с точным указанием всех причин. Если электроусилитель руля на ВАЗ-2107 установлен правильно и с соблюдением всех требований, отказать в выдаче технологической карты нельзя.

Автомобили ВАЗ 2110

комплектуются электроусилителем руля, что несказанно радует автовладельцев. Эта добавка значительно улучшает управляемость и маневренность автомобиля, что дает возможность водителю чувствовать себя увереннее за рулем. Кроме того, нет необходимости прилагать большие усилия при повороте руля, что позволяет совершать длительные поездки, не чувствуя усталости.

Необходимо знать, что ГУР — это гидроусилитель руля, а ЭУР — электромощник. Эти устройства часто сравнивают, желая выяснить, что лучше. По сути, эти два компонента имеют общие показатели, но электромощность характеризуется наличием в своем составе электронного блока, что делает агрегат более функциональным. Его работоспособность характеризуется такими показателями:

• Электронный блок Датчики Все время следят за показателями скоростного движения, считывают его траекторию и контролируют работоспособность рабочих органов.
• Когда информация собрана, она передается в блок управления, который обрабатывается.
• Уровень давления масла регулируется только положением клапана, который может быть открытым и закрытым.
• Искусственный интеллект системы автоматически изменяет параметры главного цилиндра.
• Чем большую скорость набирает автомобиль, тем активнее и интенсивнее открывается клапан.
• При увеличении скорости параллельно увеличивается острота управления рулем, что, в свою очередь, повышает степень устойчивости и безопасности при управлении автомобилем.
• Работа электростанции не влияет на наличие топлива, а наличие ЭУР не влияет на его расход.

евро — устройство и принцип

Работа электромеханического рулевого колеса направлена ​​на снижение управляющих усилий водителя. Устройство также предназначено для активного возврата штурвалов и руля в исходное положение после выполнения маневра. При наличии такого устройства автомобиль быстрее возвращается к прямолинейному движению, что обеспечивает безопасность.

Сам узел модульного типа встраивается в рулевую колонку. Модуль из двух основных элементов: контроллера-контроллера и силового агрегата — Электротехническое устройство одновременного характера. Особенно актуальна установка электромощника, если автовладелец ВАЗ 2110 монтирует более широкие шины на колеса большего диаметра, по сравнению с заводскими. Проблема «непослушного» руля при наличии электромощника исключена — даже при легком касании руль слушается водителя.

Если раньше водителю нужно было все время держать руль двумя руками и прилагать много усилий для его поворота, то теперь все можно сделать одним пальцем. Благодаря этим показателям ВАЗ 2110 является одной из самых безопасных машин на отечественных дорогах.

EUR, плюсы и минусы электроусилителя руля отечественной разработки для ВАЗ

Преимущества евро:

1. Простая установка.
2. Устройство потребляет относительно небольшое количество электроэнергии.
3. Узел не влияет на экологические показатели автомобиля.
4. Узел можно установить не только на ВАЗ 2110, но и на другие модели.
5. В процессе эксплуатации не требует дополнительного ухода и использования различных специальных материалов.
6. Параметрические показатели – эффективное снижение крутящего момента в соответствии с ростом автомобиля.
7. При низких температурах этот вариант усиления руля показывает себя лучше.

Недостатки евро:

Единственный минус этого узла можно отнести к тому, что он работает немного слабее гидроэл. Однако этого достаточно, чтобы чувствовать себя комфортно за рулем.

Технические характеристики ЭУР.

EUR при установке на ВАЗ, в чем преимущества автолюбителя

1. Максимальная компенсация момента — 35 нм.
2. Диапазон рабочих температур -40 — +85 градусов Цельсия.
3. Потребляемый ток при скорости вращения руля 360 градусов в секунду и средних значениях Mmax=35 нм составляет 50А.
4. Общий вес узла 9,5 кг.
5. Мотор С. с электронным управлением — Индукторный жиклер.
6. Наличие трех фаз.
7. Вращение направленное реверсивное.
8. Червячный вал изготовлен из стали 40х.
9. Наличие червячной передачи с тремя окнами.
10. Червячное колесо изготовлено из портлиста УПА 6/30-2.

Инструменты, запчасти, приспособления, расходники для установки ЭУР на ВАЗ 2110

Безопасность при работе с электричеством

При работе с электричеством следует быть предельно осторожным. Перед началом работы отключите минусовую клемму с аккумуляторной батареи.

Установка ЭУР на ВАЗ 2110 своими руками пошагово

1. Из колодки вытащите штатную клемму и переместите ее на колодку, которая на жгуте.

2. Свободную клемму, выведенную из жгута, перенесите на место, где находится штатный провод, примыкающий к колодке. Это позволит пропустить штатный провод между жгутами. Провод, который идет от колодки, имеет номинал 50А.

3. Далее отделите кожух рулевого вала, снимите замок зажигания и разъедините переключатели. Делайте это медленно, чтобы избежать растрескивания корпуса.

4. Аккуратно откручиваем болт крепления рулевой рейки и снимаем эту рейку.

5. Затем измеряем длину фрвалов и при необходимости подгоняем пластину. Для этого используйте линейку.

6. Установите электромощное место на освободившееся место. Для этого выберите нужный размер вала, так как он не подходит к рейке. Для подгонки вала под необходимый размер вала и плиты подтягиваются под валы «Приоры». Для этого отлично подходят элементы от ВАЗ «Приора».

7. Когда вал установлен, необходимо более глубоко просушить пластину. Это несложно сделать, так как вал представляет собой полую конструкцию.

8. После этого установите пластину на усилитель, чтобы проверить полученную глубину. Если все в порядке, плотно зажмите всю конструкцию болтом поменьше.

9. Далее устанавливаем выключатели в свои места и переходим к проводке, для чего следует снять два провода через левое крыло (из салона) аккумуляторной батареи.

10. Затем снимите бачок омывателя и возьмите провод, с помощью которого вы прикрепите два вынесенных провода. Прикрепите их к противоположному проводу и натяните оба.

11. Снимаем панель приборов и извлекаем оттуда красный блок, медленно затягиваем проводку в пространство, которое находится под панелью. Затем снимите оранжевый провод с красной коробки.

12. К этому проводу нужно закрепить красный провод. Потом совмещаем с проводкой ЭУР. При этом «голый» конец проводки усилителя (с оголенной клеммой) укладывается в красную колодку на место штатного.

13. Так же поступаем с серым проводом, который тоже выходит из Red Pad. Его также протягивают к месту штатной проводки и крепят с помощью клеммы.

14. После этого переходим к аккумулятору и закрепляем черный провод (минус) на розовый (плюс).
15. Подключаем всю проводку электроусилителя и запускаем.
16. Теперь осталось аккуратно установить все элементы на место.

Ремонтные работы и установка всех деталей

При выполнении основных действий влезет:

1. Выровняйте рулевое колесо.
2. Устраняю все зазоры и щели между деталями.
3. Установите светодиодный диагностический датчик диагностики.
4. Немного укорачивание кабеля питания.
5. При необходимости меняем поврежденные части корпуса и поврежденные детали.

Подлежит ли ремонту евро выпускаемого АвтоВАЗа

Завод АвтоВАЗ не предусматривает ремонт гидроусилителя руля, только полную замену в сборе. Поэтому все действия по ремонту автовладелец проводит на свой страх и риск. Всегда помните, что ремонт ЭУР своими руками может привести к аварии.

Один из первых советских роскошных массовых автомобилей ВАЗ 2107 не был отягощен умопомрачительным. Особенно это видно на заднем фоне. современные машины Даже малобюджетного класса. Редко встретишь модель класса с без усилителя руля, а в то время на советских машинах усилитель был неполной роскошью. К счастью, ситуация изменилась и сегодня любой желающий может легко оснастить свой автомобиль самыми разными средствами комфорта – начиная от кондиционера, заканчивая рулем. О его установке на семерку мы сегодня и поговорим.

Электрический усилитель. Цены и опции

Стандартный жигулевский рулевой редуктор, пара червяк-ролик, в принципе со своей задачей справляется хорошо. Однако уменьшить усилие на руле при парковке и маневрировании было бы очень кстати. Это можно сделать только с помощью вспомогательного усилителя мощности. Есть два варианта — дорогой и дешевый. Дорогой является установка гидроусилителя. Работа практически не оправдывает себя, ведь готовых решений для классических жигулей нет, а изобретать новый гидроэффект дорого и бессмысленно.

Другое дело электроусилитель руля. Главный его плюс в том, что его можно легко установить своими руками, да и по цене он не сильно кусается. Безусловно, это самый рациональный и простой вариант. Электроусилитель руля на ВАЗ 2107 будет стоить от 10 до 25 тысяч, в зависимости от того, какое устройство выбрать. Вот тоже два варианта.

Подбор усилителя на ВАЗ 2107

Первый — использовать электроусилитель от Нивы. Довольно просто можно приспособить руль к семерке. Цена его — в районе 20 тысяч. Второй – покупка специального комплекта, который разработан специально для установки на классические жигули. Этот усилитель работает от автономных электродвигателей и не берет мощность у мотора, поэтому способствует экономии топлива. Экономия весьма условна, но она есть.

Любой из этих вариантов достаточно надежен, прост в установке и снимает большую часть усилий с руля. Это означает, что применяя устройство, мы получаем более легкий руль на парковках, а при интенсивном маневрировании водитель будет меньше уставать в дальней дороге. Кроме того, есть возможность регулировать усилие на руле, но для этого нужно настроить работу датчика скорости, установленного в КПП. Регулировка в этом случае необходима, так как адекватной работы устройства на малых скоростях можно добиться только после его синхронизации с датчиком скорости.

Комплект источников электропитания

Электроусилитель не слишком сложен в установке, так как его конструкция и принцип работы достаточно просты. Есть мнение, что нивовские и приористские электросиловые установки достаточно ненадежны и можно ждать отказов и контекста, а это, как можно догадаться, не слишком хорошо, особенно на большой скорости. Поэтому будем рассматривать покупку набора для установки на классику, которая судя по отзывам работает стабильно.

В пакет включено:

крышка рулевого вала;

замок зажигания;

переключателя;

импульсный датчик скорости;

пусковой тросик карбюратора;

элементы крепления устройства;

электронный блок управления

;

электроусилитель в сборе.

Кроме того, необходимо будет заменить рулевой редуктор. Надо поставить короткую, но сушка должна остаться родной.

Принцип работы электроусилителя

Принцип работы устройства следующий и основан он на взаимодействии считывающих датчиков, электронного блока управления и узла электропитания. Датчик отслеживает угол поворота, а датчик скорости считывает показания скорости. Все это поступает на обработку в ЭБУ, откуда импульс поступает от исполнительного механизма. В зависимости от скорости движения электроника подбирает необходимое усилие на руле. Чем выше скорость, тем больше усилие.

Правильно отрегулированный и синхронизированный усилитель позволяет легко поворачивать руль на месте и на малых скоростях, а также центрировать рулевой механизм и возвращать руль в нейтральное положение. Усилитель имеет аварийный режим Работы, в котором при возникновении программных или механических проблем при программных или механических проблемах рулевое управление переключается в штатный режим работы без участия усилителя.

Прохождение техосмотра и сертификаты

Прежде чем ставить усилитель своими руками, стоит подумать о том, что придется проходить ежегодный осмотр, в ходе которого может быть выявлено нарушение заводской конструкции рулевого управления. Если она всплывает, никакой отметки о прохождении техосмотра поставлено не будет. Чтобы с документами не было проблем, стоит установить усилитель в сертифицированном сервисе ВАЗ, при этом необходимо получить сертификат соответствия от сто и от производителя электроэнергии. Только в этом случае можно будет успешно пройти обследование. Удачных всем дорог и комфортных путешествий!

Автомобили ВАЗ 2110

комплектуются электрорулем, что несказанно радует водителей. Это дополнение значительно улучшает маневренность и управляемость автомобиля, что позволяет водителю более уверенно чувствовать себя на дороге.

Кроме того, водителю не нужно прилагать больших усилий для управления рулем, а это дает возможность совершать длительные поездки и не чувствовать усталости.

Электроусилитель руля на автомобили ВАЗ 2110 при необходимости можно установить самостоятельно, но для этого следует разобраться в устройстве.

История

В дополнение к 2002 году инженеры Новосибирского технического университета разработали этот, ставший таким популярным, электроусилитель руля. После того, как все этапы создания устройства пройдены, устройство в течение нескольких лет проходит испытания на заводе ВАЗ.

Российские производители сделали все, чтобы обеспечить надежные и качественные преимущества узла перед аналогичными устройствами зарубежного производства. В усилителе используется переменный ток, что обеспечивает надежность и долговечность.

Но главным для наших водителей стала приемлемая стоимость данного агрегата, не в пример ниже западных комплектующих. Кроме того, электроусилитель может стать надежным защитником от угона. Так как электростанции были придуманы для отечественных марок, то производят их, соответственно, в России, на Бердинском электромеханическом заводе, который стал дочерним предприятием «Ваза».

Сам электроусилитель руля впервые изобрели и внедрили еще в 1990 в Японии на заводах концерна Toyota. Первые преимущества прибора, которые он показал, характеризовались следующими показателями:

• Узел работает даже в случае заглушенного двигателя;
• При работе компонента некоторое время может наблюдаться значительная экономия топлива;
• Все контрольные записи значительно улучшены;
• Надежность управления достигает большой высоты;
• Создает хорошие условия безопасности для постоянного вождения.

Отличия от ГУР.

Надо понимать, что ГУР — это ГУР и эти два устройства постоянно сравнивают, выясняя, какое из них лучше. В целом можно сказать, что эти два компонента могут иметь общие показатели, но электролизер имеет в своем составе электронный блок.

Это отличие делает его более функциональным, а его работоспособность характеризуется следующими показателями:

• Датчики электронного блока постоянно контролируются скоростными индикаторами движения, считывают его траекторию и контролируют исправность рабочих узлов;
• После сбора данных они передаются в специальный электронный блок управления, где обрабатываются;
• Искусственный интеллект системы управления изменяет параметры главного цилиндра в автоматическом порядке;
• Уровень давления масла регулируется только положением клапана, он может быть как открытым, так и закрытым;
• Чем большую скорость начинает набирать автомобиль, тем интенсивнее и активнее открывается клапан;
• В процессе увеличения скорости параллельно растет и острота рулевого управления, а это в свою очередь повышает степень безопасности и устойчивости при управлении ВАЗ 2110;
• Кроме того, работа электромощника не влияет на наличие топлива, не влияет на его расход.

Принцип действия

Работа Эмуру, то есть электромеханического усилителя руля, направлена ​​на снижение управляющих усилий водителя. Устройство также предназначено для активного возврата управляемых колес и руля в исходное положение после выполнения маневра. Меньшее количество оборотов руля вернет колеса в исходное положение.

Благодаря устройству автомобиль возвращается к прямолинейному движению, что обеспечивает безопасность вождения.

Сам узел представляет собой конструкцию модульного типа, встроенную в рулевую колонку.

Модуль состоит из двух основных компонентов:

• Блок питания — синхронное электрооборудование;
• Контроллер контроллера.

Особенно актуальна Установка электросиловой установки в случае, если владелец ВАЗ 2110 устанавливает более широкую резину на колеса большого диаметра, по сравнению со стандартной, заводской. Исключена такая проблема, как «шалящий» руль в случае электроциркуляции, руль слушается водителя даже при легком касании.

Если раньше водителю нужно было постоянно держать руль двумя руками и прилагать много усилий для его поворота, то теперь все можно сделать одним пальцем.

Благодаря этим показателям ВАЗ 2110 считается одним из самых безопасных автомобилей на отечественных дорогах.

Технические характеристики

Как и любой другой модуль в автомобиле, электромощник имеет свои показатели, которые необходимо учитывать. Для того, чтобы было понятно, что из себя представляет данный узел, следует привести его технические характеристики:

• Максимальная компенсация момента 35 нм;
• Потребляемый ток при среднем значении Mmax = 35 нм и скорости вращения руля 360 градусов в секунду составляет 50а;
• Рабочие температуры находятся в пределах от — 40 до + 85 градусов Цельсия;
• Общий вес узла 9,5 килограмма;
• Двигатель с электронным управлением — реактивный индуктор;
• Вращение направленное реверсивное;
• Наличие трех фаз;
• Установлена ​​червячная передача с тремя окнами;
• Вал червячный выполнен из стали 40х;
• Колесо червячное выполняется от портера УПА 6/30-2.

Это все характеристики компонента, которые необходимо знать для взаимодействия с ним. Эти показатели особенно актуальны, ведь усилитель — это электрический агрегат и с ним нужно быть осторожным.

Преимущества комплектующей

ГУР имеет ряд преимуществ, которые привели к тому, что он устанавливается не только на ВАЗ 2110, но и на другие модели этого завода. Помимо технических характеристик имеет и другие не менее важные показатели:

• Простота монтажных работ при установке узла;
• Устройство потребляет относительно небольшое количество электроэнергии;
• Узел не влияет на экологические показатели автомобиля;
• Возможна установка узла на другие модели ВАЗ;
• Параметрические показатели, то есть эффективное снижение крутящего момента, соответственно увеличение скорости движения автомобиля;
• В процессе эксплуатации требуется дополнительный уход и использование различных специальных материалов;
• При низких температурных показателях этот вариант усиления руля показывает себя лучше.

К единственному недостатку этого устройства можно отнести то, что работает оно немного слабее, чем тот же гидравлический.

Но в случае с отечественными дорогами и этого усиления достаточно, чтобы комфортно чувствовать себя за рулем.

Подготовка к установке

Дело в том, что не все автомобили ВАЗ 2110 оснащены этим приятным компонентом, поэтому водителям часто приходится устанавливать усилитель самостоятельно. Эта работа не так сложна, как может показаться на первый взгляд и при соблюдении некоторых правил ее можно провести достаточно качественно.

Кроме того, вы даже можете купить новый электроусилитель через интернет и немного подтянуть в гараже свою «десятку». Поскольку стоимость агрегата не так уж и мала, сэкономить на установке будет приятно и практично.

Для установки электроусилителя на автомобиль ВАЗ необходимо предварительно подготовить некоторые инструменты и запчасти:

• ГУР;

• Пластина;

• Комплект проводов;

• Рулевое колесо и кожух;

• Отвертки разных конфигураций;
• Линия;
• Дрель.

Установка

Никаких масел или других веществ не потребуется, так как он работает с электричеством, а не с механическими узлами. После того, как все компоненты подготовлены, следует перейти к непосредственной установке, которая будет проходить в следующей последовательности:

• Необходимо вытащить штатную клемму из площадки и переместить ее на колодку, размещенную на жгуте;

• После этого свободная клемма, отходя от жгута, перемещается на место прилегания штатного провода к колодке. Это даст возможность пропустить провод стандартного типа между жгутами. Провод, идущий от колодки, имеет номинал 50 А;

• Теперь нужно медленно отделить кожух рулевого вала, а затем снять замок зажигания и разъединить переключатели. Делать это нужно медленно, чтобы предотвратить укачивание корпуса;

• Осторожно отвинтите болт, удерживающий рулевую рейку, а затем снимите непосредственно рейку;

• Необходимо измерить длину првенчей и если нужно подогнать пластину, для этого нужно использовать линейку и можно даже написать индикаторы;

• Произведен монтаж электроусилителя на освободившееся место, для этого необходимо подобрать нужный размер вала, так как он не подходит к рельсу. Чтобы подогнать вал под нужный размер, пластину и вал протаскивают под валы «Приоры». Это детали от ВАЗ «Приора», так как лучше ее для этого не приспособить;

• После установки вала необходимо просверлить пластину глубже, чем она есть. Сделать это несложно, так как вал представляет собой полую конструкцию;

• Пластина устанавливается на усилитель и тем самым проверяется полученная глубина. Если все нормально, то нужно всю конструкцию плотно зажать болтом поменьше;

• Теперь нужно установить выключатели на свои места и перейти к проводке. Для этого нужно из салона через левое крыло вывести два провода прямо на аккумулятор;

• Далее нужно снять и взять провод. С его помощью необходимо присоединить зарезервированные два провода. Их нужно прикрепить к концу противоположной проволоки и протянуть оба;

• Нужно снять приборную панель И достать оттуда красную колодку, медленно затянуть проводку в пространство под панелью. После этого достаньте из красной коробки провод оранжевого цвета;

• К этому проводу нужно закрепить красную коробку и совместить с проводкой электромощной. При этом на освободившийся штатный провод в красной колодке укладывается конец с оголенным выводом проводки усилителя;

Оранжевый провод соединить с проводкой Эура, «голый» конец провода установить на место штатного в красной колодке

• Также нужно пройти с серым проводом, который тоже выходит из красной колодки. Его тоже нужно провести на месте своего штатного собрата и закрепить с терминалом;
• После этого нужно перейти к аккумулятору и надежно закрепить черный провод, то есть минус, на проводе розового цвета, то есть плюс;
• После этого необходимо подключить всю проводку электроусилителя руля и запустить ее или просто скрутить.

Установка электроусилителя окончена, осталось только аккуратно установить все комплектующие на место.

Для этого нужно установить все переключатели и притянуть кожух и руль, который будет прикрывать вал рулевого типа.

Облегчить разборку рулевой рейки поможет этот материал:

Штуцер

Если монтажные работы электроусилителя производит опытный мастер, что может несколько выйти за рамки предлагаемой инструкции, то следует сказать, как установить электроусилитель на ВАЗ 2110.

После того, как основные действия из списка перечня выполнены, можно сделать следующую посадку:

• Провести развал-схождение;
• Устранить все щели и зазоры между деталями;
• Выполнить установку светодиодного диагностического датчика электроэнергии;
• Слегка укоротить кабель питания;
• При необходимости замените поврежденные детали и поврежденные части корпуса.

После этого следует еще раз внимательно осмотреть рулевую систему, сидя в салоне. Устранить последние недочеты и отполировать панель решетки и руль. Только после этого можно переходить к дальнейшей эксплуатации машины. Именно соблюдение чистоты и порядка в салоне автомобиля приводит к концентрации водителя за рулем.

Ремонт

Завод-изготовитель АвтоВАЗ, без ремонта электроусилителя руля, только полная замена Собран. Поэтому все действия по ремонту производятся владельцем автомобиля на свой страх и риск.

Всегда следует помнить, что самостоятельный ремонт электроусилителя руля ВАЗ 2110 своими руками, может привести к аварии!

Цена электроусилителя руля ВАЗ 2110 и следующих комплектующих:

• новый электрокар стоит в среднем от 13 000 до 18 000 рублей, можно заказать в интернет магазинах почтой на почте в любой регион России, или напрямую с завода;
• Электровоз б/у стоит от 2000 до 6000 рублей в зависимости от состояния, искать на местных досках объявлений, AVITO.ru и т.д.

Комплектующие для установки также могут продаваться отдельно:

• Рулевой вал для установки электроусилителя руля — цена около 1 000 руб.;
• кронштейн для установки электроусилителя руля — цена около 1 000 руб.;
• жгут проводов для подключения ЭУР — стоимость около 1500 руб. ;
• имитация электронного датчика скорости (для карбюраторных двигателей) — Ориентировочно 1500 руб.

Выход

Из приведенной информации становится понятно, что ЭУР на ВАЗ 2110 имеет массу положительных показателей, что и сделало его популярным. В процессе эксплуатации этот компонент не требует вмешательства и дополнительных материалов.

Электроусилитель руля не требует обслуживания и регулировки. Он отлично показывает себя в морозных российских условиях И работа его в связи с этим не меняется.

Предварительно прогревать автомобиль, прежде чем приступить к управлению, не нужно, а значит, водитель быстрее выедет на дорогу.

Но наряду с этим у устройства есть и недостатки, хотя в случае с ВАЗ 2110 они не бросаются в глаза. Каждый водитель имеет возможность самостоятельно решить, какой усилитель ему больше подходит, тем более что установить электроусилитель вы можете самостоятельно.

Если есть желание управлять автомобилем ВАЗ 2110 безопасно и комфортно, то стоит отдать предпочтение электромобилю помощнее.

Инструмент для снятия рулевого колеса Assault Industries

• Описание
• Отзывы
• Гарантия
• Инструкции
• Установка

Описание

Втулка рулевого колеса снабжена коническим шлицем для заклинивания рулевого колеса на рулевой колонке. После установки рулевого колеса оно прилипает к колонке. По своей конструкции это гарантирует, что рулевое колесо останется на месте, если стопорная гайка ослабнет. Инструмент для снятия рулевого колеса, также известный как съемник рулевого колеса, предназначен для аккуратного и безопасного снятия рулевого колеса с конуса на колонке.

Примечание: Никогда не пытайтесь снять рулевое колесо без соответствующих инструментов. Невыполнение этого требования может привести к повреждению рулевой колонки, рулевого механизма или травмам.

Содержимое упаковки

(1) Инструмент для снятия рулевого колеса

ОГРАНИЧЕННАЯ ГАРАНТИЯ И ОТКАЗ ОТ ГАРАНТИИ
Assault Industries («AI») гарантирует покупателю, что новый продукт не будет иметь дефектов материала и изготовления при нормальных условиях эксплуатации. и надлежащего использования в течение трех (3) месяцев с даты покупки («Срок ограниченной гарантии»).

В иллюстративных целях, но не в качестве ограничения, к , а не к относятся дефекты материалов или изготовления: (a) нормальный износ и/или требуемое техническое обслуживание; (b) неправильное обращение, хранение, монтаж, установка, смазка или техническое обслуживание; (c) ущерб, возникший в результате или связанный с неправильным использованием, злоупотреблением, несанкционированной модификацией или изменением, несчастным случаем, стихийными бедствиями или внешними причинами; и (d) косметические повреждения (порезы, кровоподтеки, обесцвечивание).

НАСТОЯЩАЯ ГАРАНТИЯ ЯВЛЯЕТСЯ ИСКЛЮЧИТЕЛЬНОЙ И ЕДИНСТВЕННОЙ ГАРАНТИЕЙ, ПРИМЕНЯЕМОЙ К ПРОДУКТУ, ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ЗАКОНОМ. ЭТО ПРЕДЛАГАЕТСЯ ЯВНО ВМЕСТО ЛЮБЫХ ДРУГИХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, ВСЯ ИЗ КОТОРЫХ ОТКАЗЫВАЕТСЯ.

В тех случаях, когда штат или юрисдикция запрещают отказ от подразумеваемых гарантий, такие подразумеваемые гарантии ограничены трехмесячным (3) месячным периодом ограниченной гарантии.

ОГРАНИЧЕННЫЕ ВОЗМОЖНЫЕ ВОЗМОЖНЫЕ СРЕДСТВА
Если Продукт выйдет из строя из-за дефекта материала и/или изготовления в течение Срока действия ограниченной гарантии, AI заменит Продукт. Замена АИ производится на безвозмездной основе для Заказчика. Покупатель несет ответственность за все трудозатраты, связанные с удалением и/или заменой Продукта. Клиент также несет ответственность и должен предварительно оплатить все расходы по доставке или транспортировке, связанные с гарантийным обслуживанием, включая возврат Продукта в AI. Кроме того, Клиент принимает на себя весь риск потери или повреждения Продукта до его получения AI. В случае дефекта, насколько это разрешено законом, это единственные и исключительные средства правовой защиты Клиента.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЙ И КОСВЕННЫЙ УЩЕРБ
ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ЗАКОНОМ, AI ОТКАЗЫВАЕТСЯ И НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ОСОБЫЕ, СЛУЧАЙНЫЕ, КОСВЕННЫЕ ИЛИ КОСВЕННЫЕ УЩЕРБЫ ИЛИ ПОТЕРИ, СВЯЗАННЫЕ С ИСПОЛЬЗОВАНИЕМ, НЕПРАВИЛЬНЫМ ИСПОЛЬЗОВАНИЕМ ИЛИ НЕВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАНИЯ ПРОДУКТА, А ТАКЖЕ ЛЮБЫМИ НАРУШЕНИЯМИ НАСТОЯЩЕЙ ГАРАНТИИ ПОДРАЗУМЕВАЕМАЯ ГАРАНТИЯ НЕЗАВИСИМО ОТ ПРИЧИНЫ И ДАЖЕ ЕСЛИ ЗАЯВЛЕННЫЕ ПОВРЕЖДЕНИЯ ИЛИ ПОТЕРИ БЫЛИ ПРИЧИНЕНЫ ГАРАНТИЙНЫМ ДЕФЕКТОМ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ ОТВЕТСТВЕННОСТЬ AI НЕ ДОЛЖНА ПРЕВЫШАТЬ ЦЕНУ ПРОДАЖИ ПРОДУКТА.

ПОЛУЧЕНИЕ ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ
Чтобы получить гарантийное обслуживание вашего Продукта, вы должны отправить электронное письмо по адресу customer_service@assaultind. com или связаться со службой поддержки клиентов AI по телефону (714)799-6711 сразу после отказа. Вам нужно будет предоставить действительное подтверждение покупки. От вас также может потребоваться предоставить фотографию неисправного Продукта. После проверки того, что это продукт AI, и в течение Срока ограниченной гарантии, Клиенту будет предоставлено Разрешение на возврат материалов для возврата Продукта по адресу, указанному службой поддержки клиентов AI. По усмотрению AI время от времени для вашего удобства AI может отправить вам продукт на замену до вашего возврата или проверки продукта AI. Если это произойдет, вы соглашаетесь с тем, что если проверка AI возвращенного Продукта обнаружит, что Продукт не имеет дефекта, на который распространяется гарантия, вы оплатите замену Продукта.

ПРИМЕНИМОЕ ЗАКОНОДАТЕЛЬСТВО
Настоящая Ограниченная гарантия регулируется законами штата Индиана без учета каких-либо коллизионных норм, которые могут предусматривать применение законодательства другой юрисдикции.
