Проверка якоря стартера в Минске

Стартер – важная составляющая пуско-зарядной цепи автомобиля. Если он полностью выходит из строя, машина не заводится. Проверку можно осуществить своими руками или обратится в соответствующую организацию. Первый вариант – дешевле, а второй – надежнее. Все зависит от уровня вашей осведомленности о механизме работы авто. Проверка якоря стартера в Минске проводится сервисным центром компании «Modnikov Ltd» на специализированном оборудовании.

Основные неисправности стартера

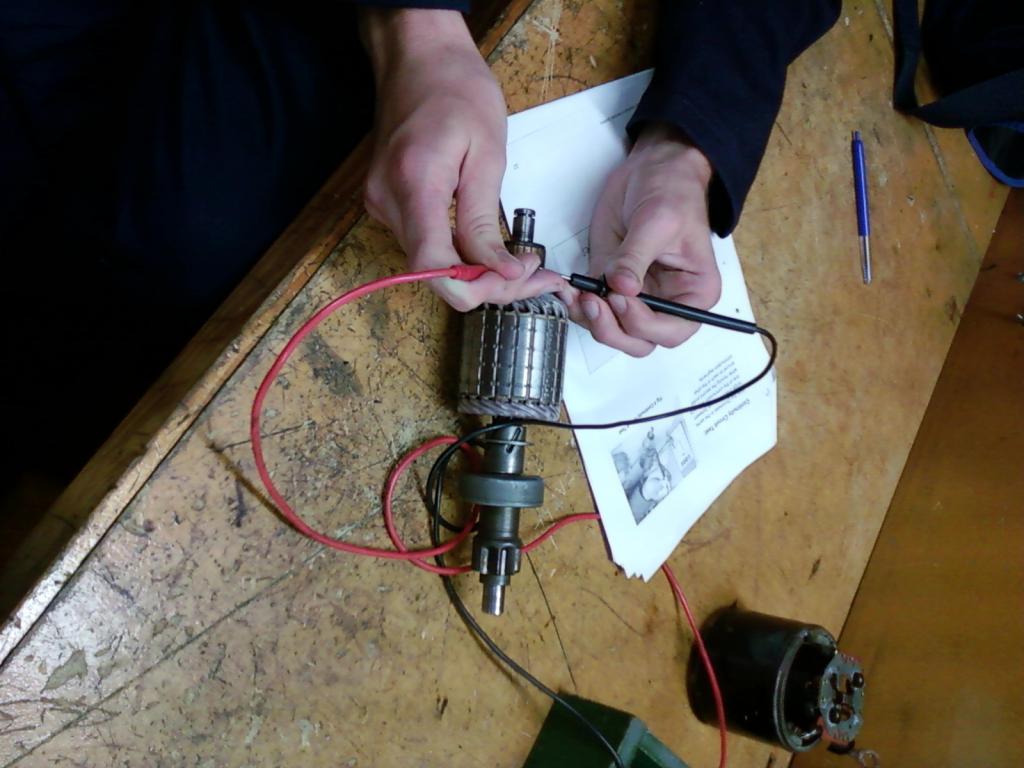

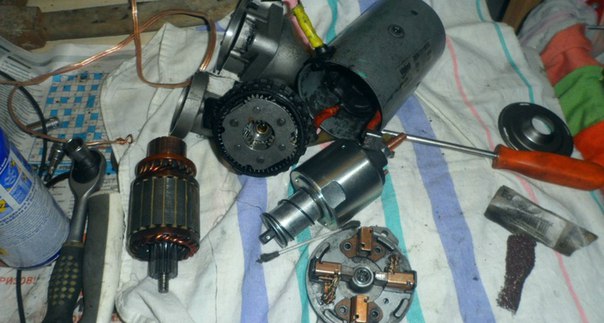

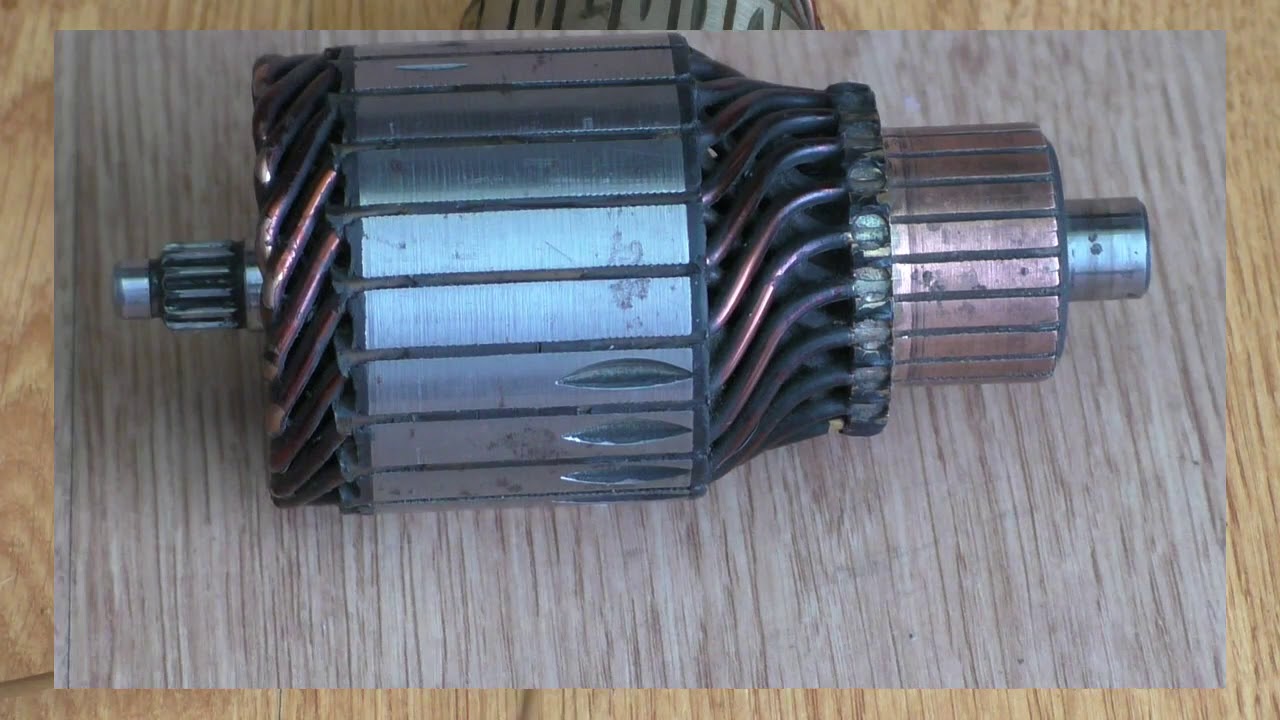

Проверить исправность якоря стартера (на фото) можно задолго до того как он полностью перестанет работать. Он выходит из строя постепенно. Главные признаки неисправности автомобиля будут следующими:

• При запуске стартера якорь не вращается, отсутствует реакция тягового реле. Причина – произошло межвитковое замыкание.

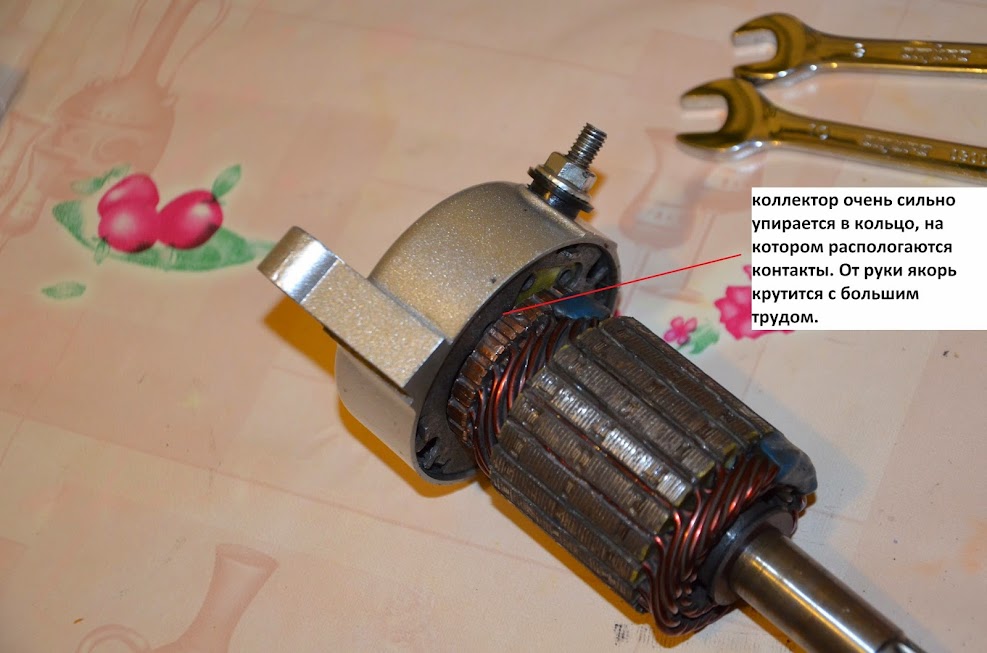

• Якорь тяжело вращается или вовсе остановился, но реле работает хорошо. Причина – изнашивание втулок запчасти.
• Якорь крутиться, но нет движения коленвала. Причина – заедание инструмента.

Важно! Перед проверкой якоря стартера на работоспособность, посмотрите, не разряжен ли аккумулятор. Может причина неисправности именно в этом.

Робота механизма также нарушиться при таких отклонениях:

• повреждена изоляция на массу;
• произошло замыкание между витками;
• изношены шипы под втулками;
• расплавлены выводы коллектора.

Методы диагностики

Первая диагностика якоря стартера – визуальная – определяет внешние повреждения.

Если с виду не видно каких-либо деформаций, то без специального оборудования не обойтись. Проверить якорь стартера в домашних условиях автомобиля ВАЗ или иномарки можно несколькими способами.

ППЯ

Проверка якоря стартера на межвитковое замыкание или пробой корпуса проводиться с помощью ППЯ – одного из подвидов трансформаторов. Такие приборы сейчас – редкость, но все же встречаются.

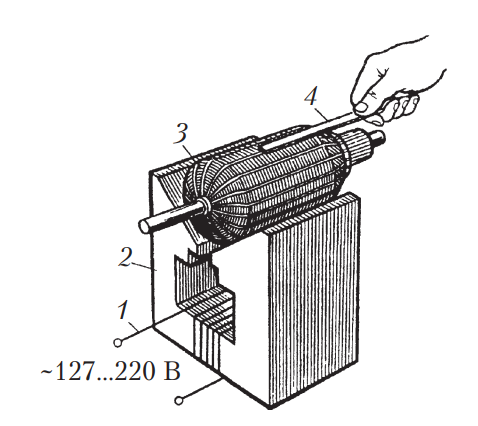

При проверке якоря стартера на замыкание между витками пластинка ППЯ будет сильно вибрировать.

Э236

Проверка прибором Э236 позволит испытать электрическую прочность изоляции обмоток, а также определит:

• тип обмотки;
• короткозамкнутые секции обмоток;
• наличие обрывов обмотки;
• правильность направления намотки, число витков секций.

Мультиметр, тестер

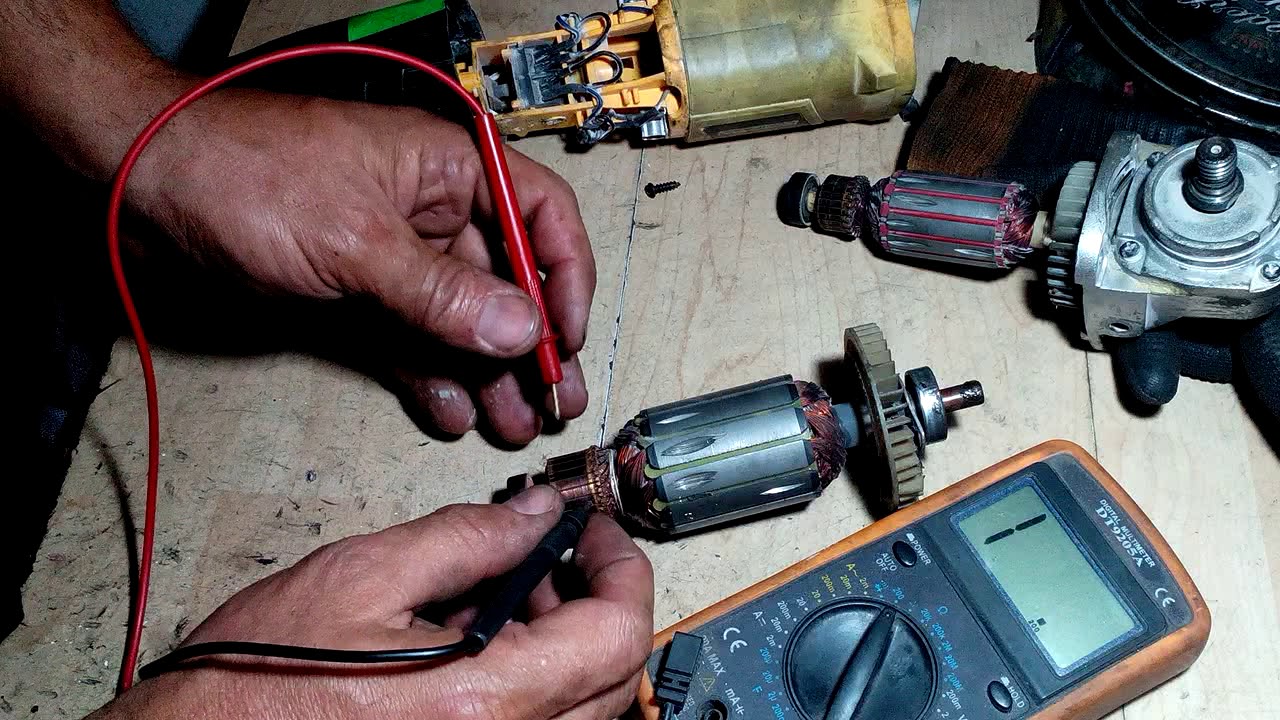

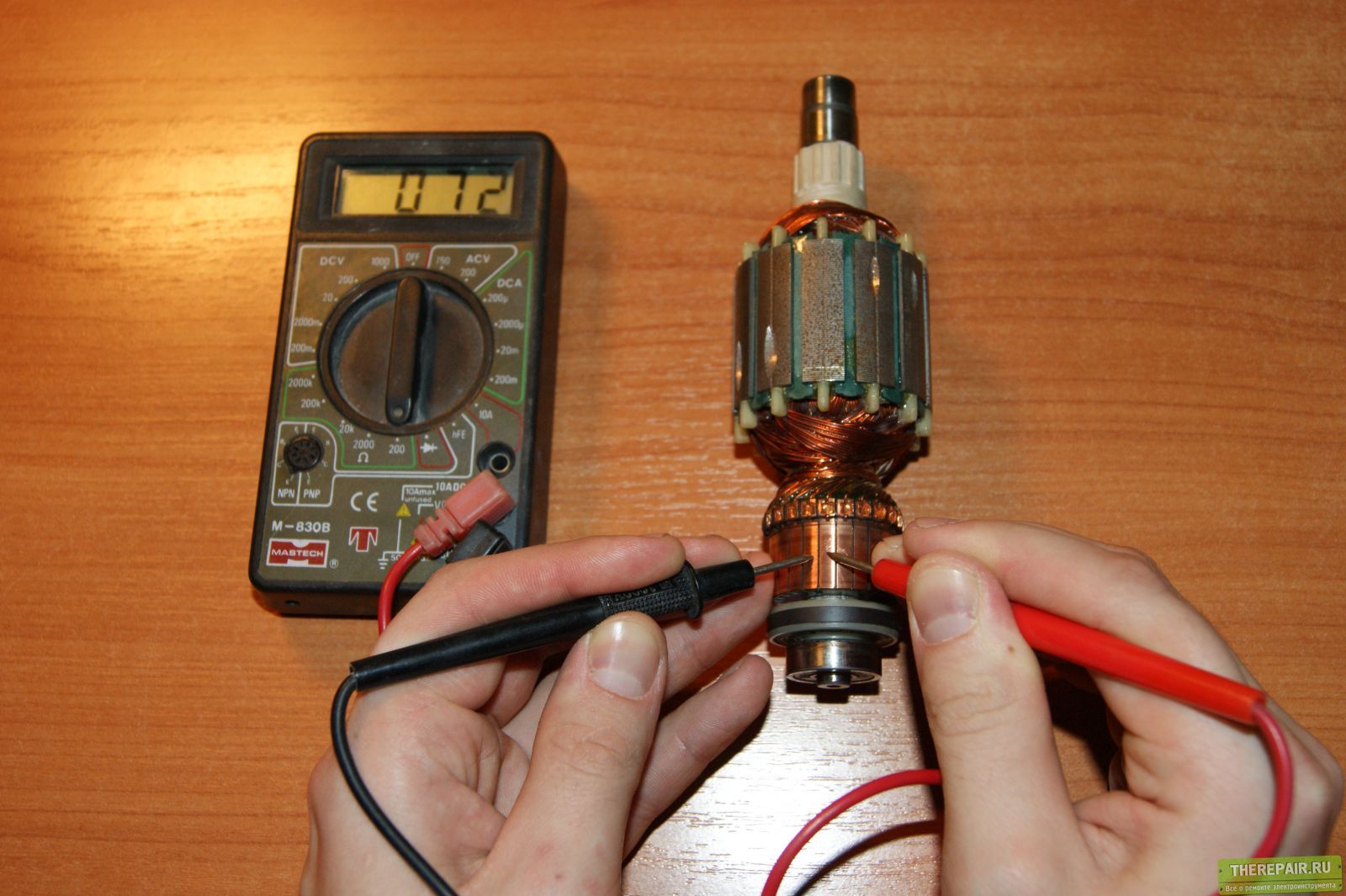

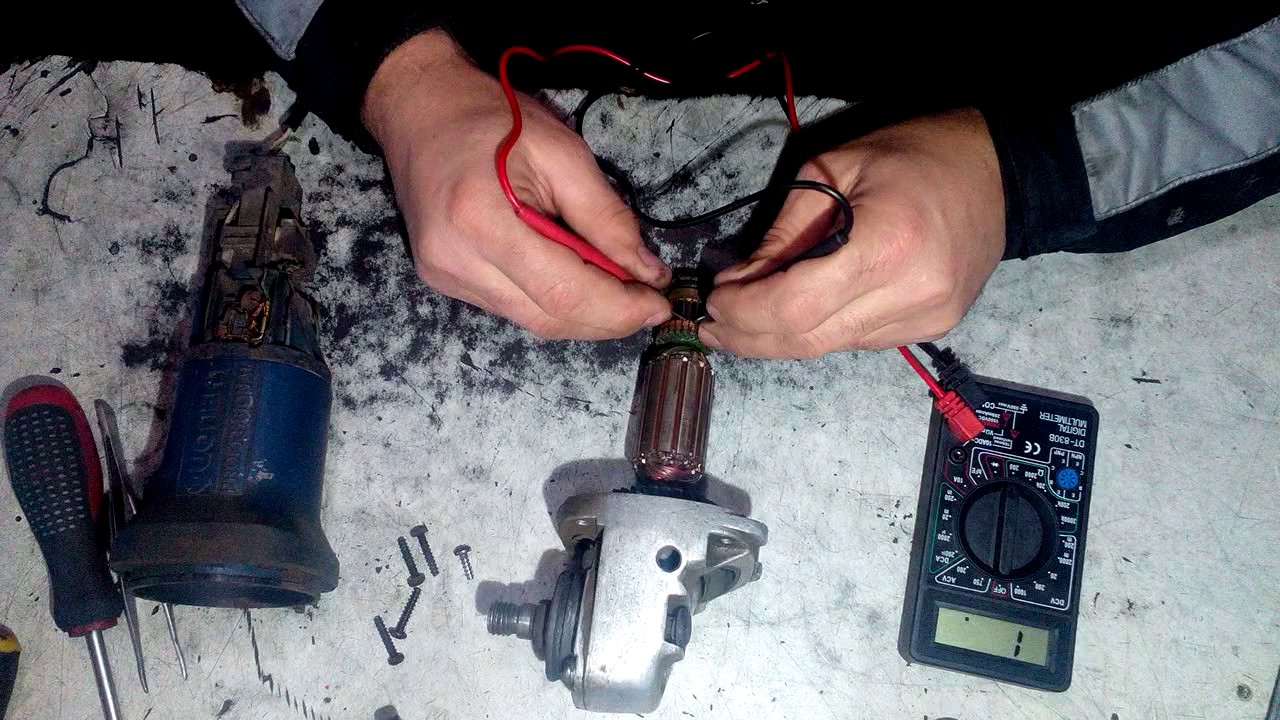

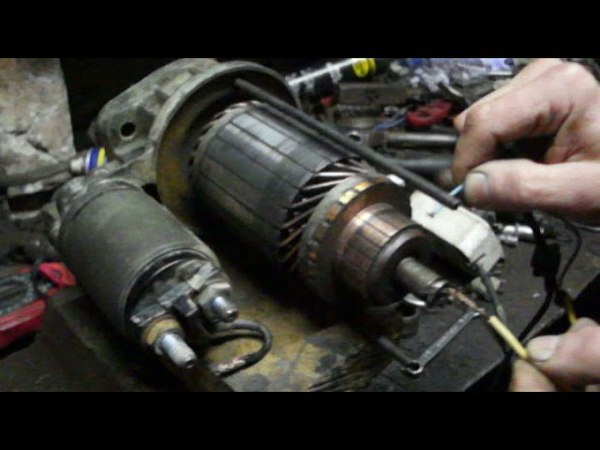

Проверить якорь стартера мультиметром/тестером можно лишь на наличие обрыва обмотки. Для этого миллиамперметр подключается к приближенным ламелям, а якорь поворачивается в пазу ППЯ на 1 ламель между соединениями. Инструмент исправный при одинаковом токе от соседних ламелей. Резкие прыжки тока свидетельствуют о разрыве между ламелями.

Обмотки имеют очень низкое сопротивление, которое невозможно проверить известным мультиметром или более современным тестером.

Лампочка

Как проверить якорь стартера лампочкой? Подключаем ее к цепи напряжения 220В, кидаем один провод от нее на пластинки коллектора, а также к сердечнику. Лампочка загорелась, тогда запчасть не работает, ее нужно менять.

MD-2s

Компания «Modnikov Ltd» разработала прибор для проверки якорей генераторов и стартеров нового поколения «MD-2s». Самая точная диагностика неисправности автомобиля для современных СТО. Сертифицирован ЕС.

Графический фотоотчет цифрового вида. Станция проверит работоспособность стартера легковых/грузовых машин 12В/24В, измерит их электрические параметры.

Реанимирование своими руками

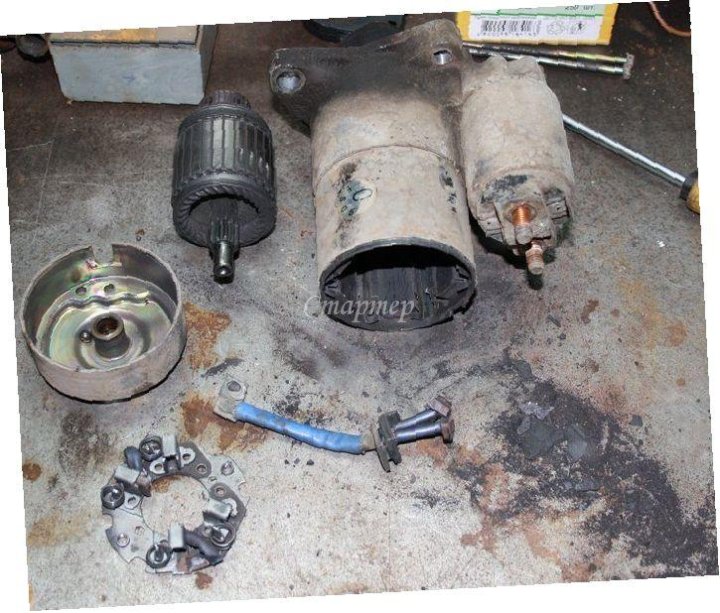

Проверка якоря стартера своими руками начинается со снятия его с двигателя и тщательной чистке от грязного налета щеткой с мягкой щетиной. На YouTube есть много видеоинструкций как снять якорь своими руками.

С помощью нужного оборудования устанавливается причина неисправности. От полученных результатов зависят дальнейшие действия. Иногда вернуть здоровье запчасти помогает перемотка обмотки с последующей балансировкой. Или можно обойтись заменой коллектора, если выгорели ламели.

При этом нужно понимать, что ремонт якоря стартера – довольно сложный процесс. Инструмент очень дорогой и подхода требует соответственного. Иначе финансовых потерь не избежать. Надежнее обратиться в СТО, оснащенные необходимым диагностическим оборудованием. Тогда вопрос «как проверить якорь стартера» решится без особых усилий.

Услуги «Modnikov Ltd»

Проверить обмотку якоря стартера и заказать его ремонт можно в сервисном центре «Modnikov Ltd». Ассортимент компании занимает 95% рынка автоагрегатов РБ. Цены от производителя — лучшая экономия.

Предлагаем ремонт и продажу стартера всех известных моделей авто — FORD, FIAT, MITSUBISHI, HITACHI и др.

«Modnikov Ltd» — экономия времени и денег, долгая работа автомобиля.

Прозвонка якоря стартера в Минске

Некоторые мужчины могут своими руками найти проблемы и неисправности, отремонтировать и заменить необходимые детали. Эта статья с инструкцией будет полезна для тех, кто готов сам ремонтировать свой автомобиль. А для тех, кто ценит свое время и хочет сэкономить деньги, рекомендуем обращаться к профессионалам. Наша компания работает без выходных, а наши цены вас порадуют. Предлагаем услуги прозвонки якоря стартера в Минске качественно и быстро в любое время. У нас установлено современное оборудование, с помощью которого наши профессионалы быстро и точно определят проблемы и неполадки вашего автомобиля. Мы работаем практически со всеми марками автомобилей таких как: BMW, Toyota, Mitsubishi, Audi, Volksvagen, Mazda, Nissan, Opel и многими другими.

Диагностика и проверка стартера

Если вы оказались на трассе далеко от сервиса, вы должны знать, как снять стартер и диагностировать неполадки своими руками. Провести диагностику можно визуально и при помощи мультиметра. Визуальный осмотр даст определить вам сколы, трещины – их необходимо устранить. Далее вам необходимо проверить якорь стартера.

Как прозвонить якорь стартера мультиметром расскажем вам в этой статье. Если вы не имеете возможность прозвонить сами, мы поможем вам проверить якорь стартера мультиметром.

Ремонт стартера начинается с разборки якоря электродвигателя. Причинами неисправности могут быть:

1. Потеря контактов на клеммах.
2. Износ и поломка щеток.
3. Высокие температуры для пластин коллектора.
4. Плохая изоляция.
5. Замыкание между пластинами.
6. Межвитковое замыкание.
7. Заклинивание якоря в рыле.

Первые признаки неисправности стартера:

• характерный звук гула;
• вибрация при работе стартера;
• появление искр;
• сильное нагревание корпуса и появление неприятного запаха жженой пластмассы;
• изменение вращения якоря.

Проблемы стартера

Самая распространенная проблема – короткое замыкание. Решение проблемы – визуальная диагностика выходов инки и проводки. Затем необходимо прочистить контакты и произвести диагностику мультиметром. Испорченный участок заклеить клеем.

Как диагностировать проблему и отремонтировать стартер

Если визуально вы не смогли определить место, где пробита проводка, можно замкнуть проволокой в месте соединения всех ламелей и подать напряжение. В месте, где выгорает – пробой. Также надо обратить внимание на состояние ламелей. Если они повреждены и возможен ремонт, то надо произвести восстановление ламелей.

Обмотка ротора стартера проверяется также лампочкой. Прикладываем к пластине коллектора стартер лампы и смотрим, загорается лампочка или нет. Если загорается, необходима замена обмотки или полная замена ротора. Если не загорается, проверяем сопротивление омметром. Сопротивление должно быть маленькое, примерно 10 кОм.

При межвитковом замыкании определить его поможет прибор для проверки якоря стартера. Решением проблемы будет исправление и выравнивание всех проводов и чистки их от мусора.

Если вышеперечисленные методы не помогли, вам поможет перемотка якоря.

Ремонт якоря своими руками начните с удаления короткого замыкания, обязательно очищаем место короткого замыкания и проверяем, не появляется ли оно вновь.

При распайке коллекторных выводов производим снятие ротора и хорошо зачищаем поверхности с помощью бормашины, запаиваем их и проверяем на межвитковое замыкание.

Чтобы определить сгоревший якорь необходимо воспользоваться аккумулятором.

Частота диагностики стартера

В зависимости от нагрузок на стартер будет зависеть его износ, соответственно чем больше нагрузка, тем чаще нужна диагностика стартера. Не забывайте вовремя диагностировать и ремонтировать неполадки автомобиля.

Теперь вы пошагово знаете, как проверить в домашних условиях стартер. Заказать диагностику и ремонт стартера автомобиля вы можете в нашей компании Modnikov. Удачи вам на дорогах!

Якоря на межвитковое замыкание, решение проблемы

Электрические машины состоят из ротора и статора.  Статор представляет собой неподвижные обмотки, уложенные в корпус. Якорь — это подвижная часть, поэтому на нее как правило попадают частички грязи и смазки и под воздействием температуры образуется  окисленный налет. Он может послужить причиной неисправной работы или выхода из строя ротора электрической машины. Обнаруживается он визуальным осмотром.

Нагар может стать причиной межвиткового замыкания в якоре. Как таковой, ротор электродвигателя при  нормальных условиях эксплуатации не изнашивается. Со временем подлежат замене только токосъемные щетки, если их длина уже не соответствует допустимому размеру. Однако длительные нагрузки становятся причиной нагрева обмоток статора, что в результате и способствует образованию нагара. Межвитковое замыкание якоря может случиться при механических повреждениях. Недопустимо на трущихся поверхностях наличие сколов, вмятин, царапин и трещин. Замыкание между витками обмоток якоря происходит в случае выхода со строя подшипниковых узлов. Тогда якорь перекашивается, что приводит к повреждению ламелей. Еще одной причиной замыкания является воздействие влаги. При попадании капель воды на металлические поверхности начинается процесс коррозии. Ржавчина затрудняет вращение якоря, токовые нагрузки растут, происходит нагрев в следствии чего может отслаиваться припой, что в свою очередь при длительной эксплуатации может привести к межвитковому замыканию.

Диагностировать эту неисправность возможно и в домашних условиях. Проводят эту процедуру при помощи катушки индуктивности, называемую дросселем.























При помощи данного устройства, вам удастся узнать направление сброса, а также порядок, в котором катушки обмотки подключены к ламелям коллектора.

Таким образом, осуществляется проверка якоря на межвитковое замыкание.

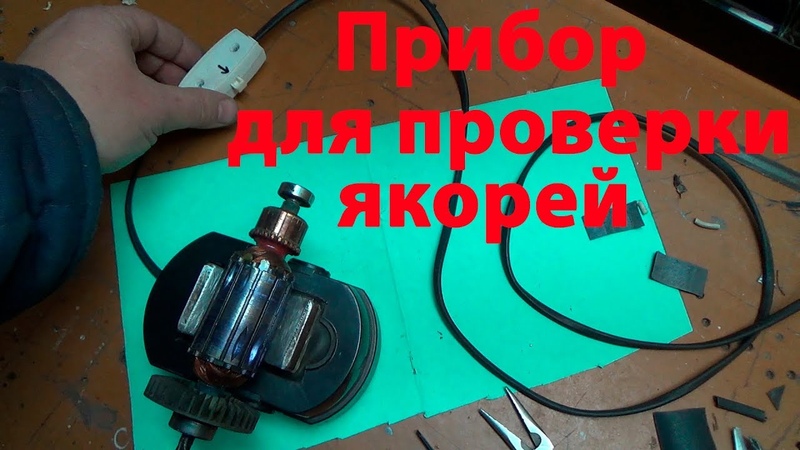

Изготовить такой прибор своими руками совсем не трудно, достаточно ознакомится с содержанием нашей пошаговой инструкции.

Для сборки прибора, потребуется П—образное трансформаторное железо. Его можно извлечь из вибрационного насоса типа Малыш.



Шаг №1

Разбираем  конструкцию и достаем П— образное трансформаторное железо.Для этого предварительно необходимо нагреть нижнюю часть насоса, чтобы полимер, которым залиты катушки, расплавился.



Шаг №2

Далее  при помощи подручного инструмента срезаем края на трансформаторном железе, как показано на фото. При обработке помните, что железо слоеное, поэтому все операции нужно выполнять внимательно, чтобы не образовались задиры. После на наждачном станке снимаем все острые кромки на изделии. Это необходимо для сохранения целостности эмаль-провода.



Соблюдать строгие размеры углов не обязательно, главное, чтобы якоря разных размеров легко располагались в приготовленом месте.



Шаг №3

Следующим действием будет изготовление катушек. Чтобы выиграть в размере устройства и дроссель не оказался слишком громоздким, изготовим не одну, а две катушки, которые разместим по обеим сторонам П-образного железа. Для этого на понадобится:

• картон;
• мерительный инструмент;
• карандаш;
• острый нож;
• ножницы.



Измеряем все размеры П-образного трансформаторного железа по их максимальным значениям. Далее переносим их на картон и вычерчиваем развертку корпуса будущей катушки. При этом обязательно нужно учесть размер паза сердечника. Далее тупым концом ножниц проводим по всем линиям перегиба. Это поможет изгибать картон без проблем. Вырезаем развертку. Таким же образом делаем выкройку на другую сторону. Теперь нам нужно подготовить крышки для катушек. Их понадобится 8 штук. Размечаем на картоне заготовки для крышек. Наружный контур вырезаем ножницами, внутренний острым ножом.

Далее склеиваем крышки с подготовленными развертками и получаем два остова будущих катушек.



Шаг №4

Теперь необходимо намотать провод на катушки. Для этого воспользуемся расчетом трансформатора. Сначала определяем площадь сечения сердечника путем перемножения его длины и ширины.  В нашем случае  площадь составила 3,7 см х 2,2 см = 8,14 см². Далее делим 13200/8,14=1621 виток. Это количество округляем до 1700 витков и поровну распределяем между двумя катушками, получается по 850 витков. Такое количество можно без проблем намотать в ручном режиме. При этом ошибка в 20-40 витков не повлияет на результат. Но все же лучше ошибиться в сторону увеличения. Перед началом наматывания необходимо сделать отверстия, в которые будут выходить концы провода. На свободный конец провода надевается термоусадочный кембрик. Конец провода вставляется в отверстие и далее идет процесс наматывания.  По его окончании на другой конец припаиваем проводок с кембриком и вставляем в другое отверстие.  Точно так наматываем вторую катушку.

Шаг№5



После того, как обе катушки готовы, надеваем их на П—образный сердечник, при этом выводы проводов должны располагаться внизу с одной стороны. Важно, чтобы катушки были накручены  идентично, витки направлены одинаково, а их окончания выведены в одну сторону.  Далее следует соединение начал индукционных катушек и подача сетевого напряжения (220В) на их концы.

Шаг №6

Для тестирования самодельного дросселя воспользуемся прибором заводского изготовления. Сначала проверим якорь на межвитковое замыкание промышленным устройством и места прилипания пластины пометим мелом. При проверке ротора нашим дросселем пластина будет примагничиваться в тех же местах. Подведем итоги, прибор выполнен правильно, результаты идентичны.

Шаг №7



Снимаем катушки с сердечника и изолируем изолентой. Ставим их обратно припаиваем питание. Дроссель готов к эксплуатации, можно приступать к проверке наличия межвиткового замыкания в якоре.

Для этого необходимо включить изготовленное нами устройство, в его вырез уложить якорь и не спеша повернуть его.

Проверка межвиткового замыкания при помощи аналогового тестера

Впрочем проверить якорь на межвитковое замыкание можно и при помощи мультимера.  В этом случае удастся только узнать есть обрыв в обмотках якоря или нет.  Более точным прибором будет аналоговый тестер.  С его помощью замеряем сопротивление между каждыми двумя ламелями. Оно должно быть идентичным. После устанавливаем прибор на 200 кОм, Один щуп замыкаем на массу , а другой прикладываем к каждой ламели. Если якорь не звонится на массу то он скорее всего исправен или его нужно проверить при помощи дросселя.

Индикатор для обнаружение межвиткового замыкания якоря

Для обнаружение межвиткового замыкания якоря можно использовать нехитрый индикатор который можно собрать по приведенной ниже схеме.

Для того чтобы спаять такой элементарный индикатор понадобится немного денежных средств, свободное время и ваши руки.

Приобретаем 5 транзисторов, 8 резисторов, 4 конденсатора, 2 светодиода и батарейку. Кроме того самостоятельно наматываем две катушки.

Подготавливаем печатную плату и собираем прибор. Выполнять проверку  межвиткового замыкания с помощью такого индикатора очень удобно. Весомым аргументом в пользу прибора является то, что ним можно без проблем находить межвитковое замыкание и на статорах как указано ниже в видео.

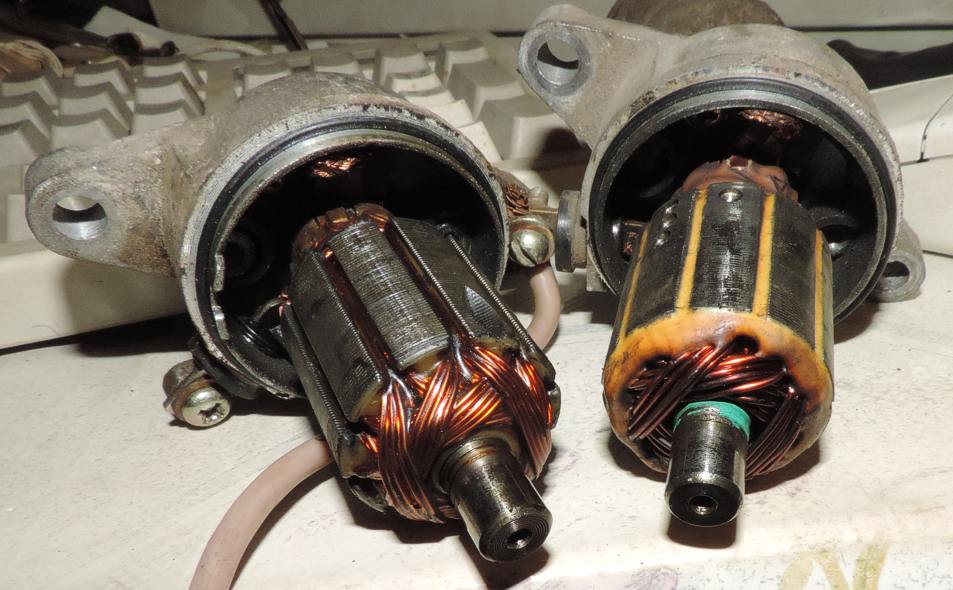

Если на якоре обнаружено межвитковое замыкание, что делать?

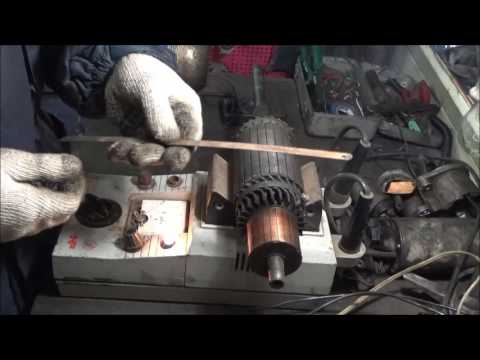

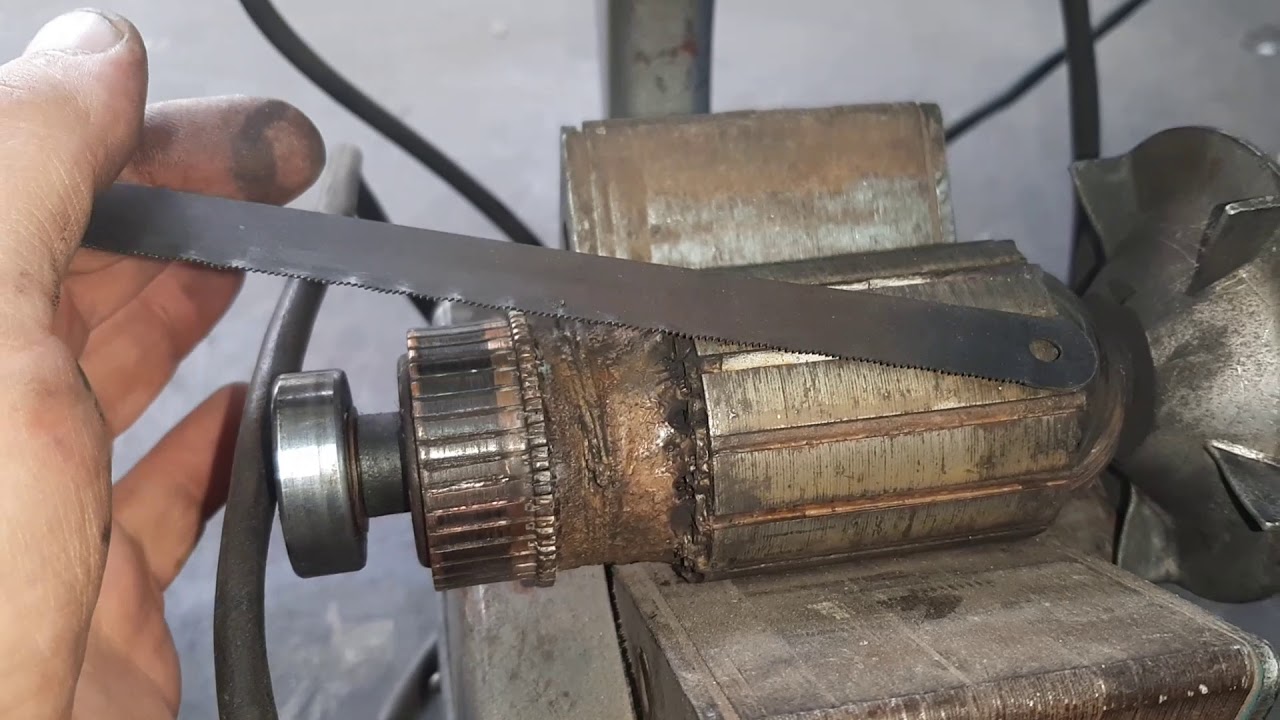

Нужно проверить все, если металлическая линейка притягивается в определенном пазу, это значит, что его катушках имеет место быть межвитковое замыкание.

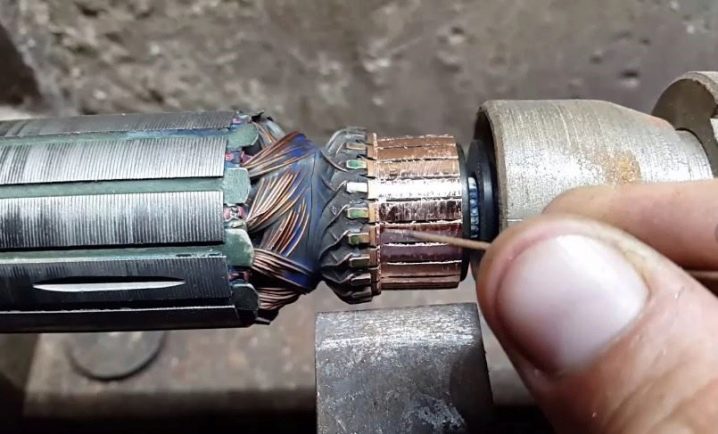

Кроме того, внимательно просмотрите коллектор.

Если между его ламелями возникает замыкание, это также говорит о наличии межвиткового замыкания.

Чаще всего в таких ситуациях приходится полностью перематывать якорь, поскольку даже одна обмотка без нанесения повреждений остальным представляется весьма проблематичной.

Кроме того, узнать о наличии межвиткового замыкания можно, просто тщательно осмотрев провод и шинки якоря.

Например, при этом может быть обнаружено, что витки помяты или согнуты, а также что между ними виднеются различного рода частицы, проводящие ток, например, припой, протекший после пропайки.

В таком случае поломку можно ликвидировать, удалив инородные тела или исправив помятости на шинке.

Поэтому, якоря на межвитковое замыкание чинить намного проще, чем, кажется.

Кроме того, рекомендуется покрыть детали лаком после устранения замыкания.

Помимо всего прочего, еще одним признаком наличия межвиткового замыкания является искрение щеток.

Речь идет о ситуациях, когда наблюдаются местные нагревы обмотки.

Таковы основные признаки, по которым можно обнаружить межвитковое замыкание в якоре.

А так же вы можете посмотреть

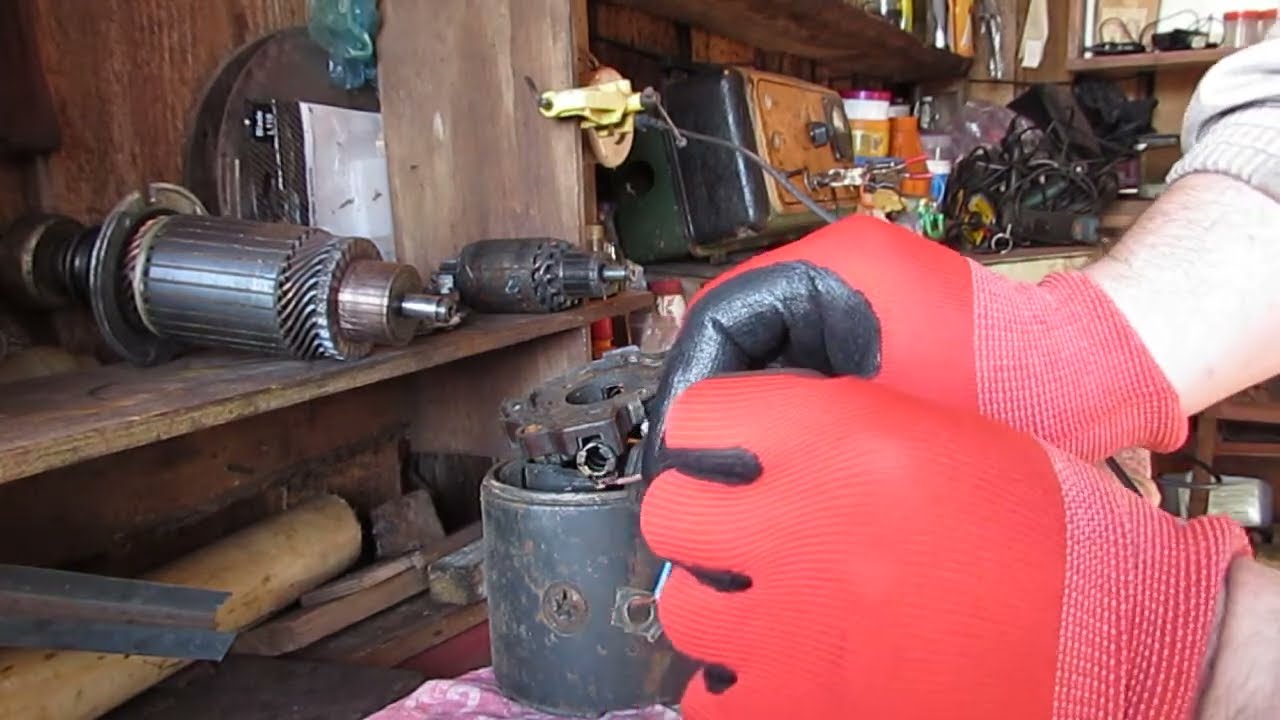

видео проверка якоря стартера

Подобрано для вас:

проверка стартера мультиметром или от аккумулятора

Как известно, стартер является устройством, которое запускает двигатель автомобиля. Фактически, стартер является электродвигателем, который питается от АКБ. Вполне очевидно, что выход стартера из строя значительно усложняет или делает невозможным запуск ДВС.

При этом стартер редко выходит из строя неожиданно. Другими словами, на возникновение неисправностей указывают определенные признаки. Далее мы рассмотрим, по каким симптомам можно определить, что стартер неисправен, а также как проверить стартер от аккумулятора или мультиметром.

Содержание статьи

Проверка стартера: как проверить работоспособность стартера

Итак, если в работе стартера замечены сбои, необходимо выполнять проверку и дефектовку. При этом часто возникает необходимость сделать быструю проверку стартера без снятия.

Проверить стартер ВАЗ или любого другого авто прямо на машине можно разными способами, которые позволяют выявить неполадки втягивающего реле, мотора стартера и т.д. Самым простым и доступным способом является проверка стартера аккумулятором.

Чтобы выполнить такую проверку, АКБ должна быть заряжена, а также под рукой необходимо иметь пару силовых проводов. Обратите внимание, от аккумулятора не удается проверить якорь, обмотку стартера или щетки. Для проверки этих элементов стартер нужно разбирать, после чего прозванивать мультиметром (тестером.). Доступные способы будут рассмотрены ниже.

Проверка стартера от аккумулятора

Если говорить о проверке стартера от аккумулятора, этот метод позволяет быстро проверить работоспособность и эффективность работы устройства. Дело в том, что если просто пытаться завести двигатель привычным образом, стартер может щелкать, но ничего больше не происходит.

При проверке от АКБ замыкаются клеммы с выводами на втягивающем и корпусе стартера. Данный способ проверки позволяет определить неисправности втягивающего реле или самого стартера. Данная проверка позволяет понять, происходит ли срабатывание реле, крутит ли моторчик стартера и т.д.

Чтобы проверить, как стартер выдвигает шестерню и крутит, нужно минусовую клемму присоединить на корпус, а плюс подать на верхнюю клемму реле и контакта включения.

 Если шестерня не выдвигается, причин может быть несколько:

• подгорели контакты втягивающего;
• заклинило якорь;
• перегорела обмотка стартера или реле.

В норме бендикс должен выдвинуться с характерным щелчком, после чего шестерня начинает прокручиваться мотором стартера. Такой метод позволяет проверить втягивающее реле, при этом проверка втягивающего реле от аккумулятора достаточно достоверна.

Проверка щеток стартера

Щетки быстрее всего проверяются при помощи контрольной лампочки на 12 вольт. Один вывод лампы присоединяется на щеткодержатель, тогда как другой на корпус. Если лампа начнет гореть, щетки нужно менять, так как защита пробита.

Также щетки можно проверить тестером — мультиметром. Для этого стартер нужно разобрать. Основная цель сводится к тому, чтобы проверить замыкание на массу. В норме щетки не должны замыкать.

Проверка омметром выполняется путем замеров сопротивления между держателем щеток и основной пластиной. Нормой считается результат, когда  сопротивление устремляется в бесконечность. Также при снятии щеточного узла необходимо осмотреть сами щетки, параллельно осматривается коллектор, втулки, обмотка и якорь.

Например, если втулки сработались, тогда во время пуска напряжение просаживается, моторчик стартера работает со сбоями, причем подгоревший коллектор фактически выедает щетки. Если втулки сильно разбиты, это приводит к перекосам якоря, щетки изнашиваются неравномерно, возможно замыкание обмотки.

Проверка бендикса

Чтобы проверить бендикс стартера, корпус обгонной муфты зажимается в тисках. Чтобы избежать повреждения, можно на «губы» тисков положить прокладки из резины. Далее осуществляется попытка прокрутить бендикс в разные стороны. Обратите внимание, в две стороны он не должен вращаться.

Если же заметно такое вращение, это говорит о неполадках в обгонной муфте, та как в норме при попытках провернуть в другую сторону должен срабатывать стопор. Еще бывает так, что бендикс не входит в зацепление, то есть стартер крутится в холостую (без нагрузки). В этом случае бендикс или залег, или стерты зубья. При этом проблемы с шестерней можно выявить при осмотре, тогда как проблема залегания выявляется только после полной разборки и очистки редуктора от грязи и смазки.

Проверка обмотки стартера

Чтобы понять, как проверить обмотку стартера, важно знать, что такую проверку можно выполнить при помощи дефектоскопа или лампочки 220 В. Метод похож на тот, как проверяются щетки. Для проверки лампочку мощностью до 100 Ватт нужно последовательно подключить проводом между обмоткой и корпусом.

Один корпус закрепляется на корпус, а другой на вывод обмотки. Если лампочка горит, значит имеется пробой. Если нет лампочки, нужно взять мультиметр и замерить сопротивление. В норме показатель около 10 кОм.

При необходимости выполнить проверку обмотки ротора стартера, необходимо выполнить аналогичные действия. Один вывод контрольной лампы прикладывается к пластине коллектора, а другой кидается на сердечник. Если лампа горит, это говорит о необходимости перемотки обмотки. Также проблему можно решить путем полной полностью замены ротора.

Проверка якоря стартера

В процессе диагностики важно знать, как проверить якорь стартера. Для этого потребуется напрямую подавать напряжение 12 Вольт с аккумулятора на стартер. Другими словами, напряжение подается в обход в реле.

Если стартер крутит, это значит, что якорь в полном порядке. Если же вращения нет, тогда проблемным может оказаться как якорь, так и щетки. В такой ситуации стартер нужно разбирать, после чего провести дефектовку и проверку мультиметром, переведя устройство в режим омметра для замеров сопротивления.

Как правило, в списке проблем с якорем можно выделить возможные пробои обмотки на корпус, коллекторные выводы распаяны или произошло межвитковое замыкание обмотки. Кстати, последнюю неисправность обычно выявляют спецприбором (ППЯ).

Еще добавим, что замыкание обмотки можно поределить по характерным признакам, когда между ламелей коллектора видна стружка и мелкие частицы, проводящие ток. Также на замыкание указывает выгорание ламелей, что является результатом контакта между «шинкой» обмотки и так называемым «петушком».

Еще износ коллектора, особенно если он неравномерный, становитс причиной износа щеток и выхода стартера из строя. Одна из причин, когда изоляция выступает между ламелями в результате того, что произошло смещение коллектора по отношению к оси вала. Обратите внимание, общая глубина между проточками коллектора якоря не должна быть меньше 0,5 мм.

Проверка стартера мультиметром

Разобравшись с описанными выше способами, отдельно можно выделить, как проверить стартер мультиметром. Данный способ оптимален, если нет дефектоскопа или контрольной лампы. Тестер позволяет быстро прозвонить щетки и обмотки стартера на замыкание, а также проверить обмотки реле путем замеров сопротивления.

• Чтобы быстро проверить стартер тестером, достаточно разобрать устройство, после чего промерять сопротивление между щетками и пластиной, затем между обмоткой и корпусом. Далее замеры выполняются между пластинами коллектора и сердечником якоря, а также корпусом стартера и обмоткой статора.
• Параллельно нужно получить показания, выполняя замеры между контактом выключения зажигания и постоянным плюсом (речь идет о болте шунта подключения обмоток возбуждения электрического двигателя стартера). Так можно проверить, в каком состоянии находится втягивающая обмотка реле. В норме показатель составляет от 1 до 1.5 Ом.
• Еще замеры производятся между выводом подключения зажигания и корпусом тягового реле. Это позволяет проверить удерживающую обмотку втягивающего реле. Нормой принято считать показатель от 2 до 2.5 Ом.

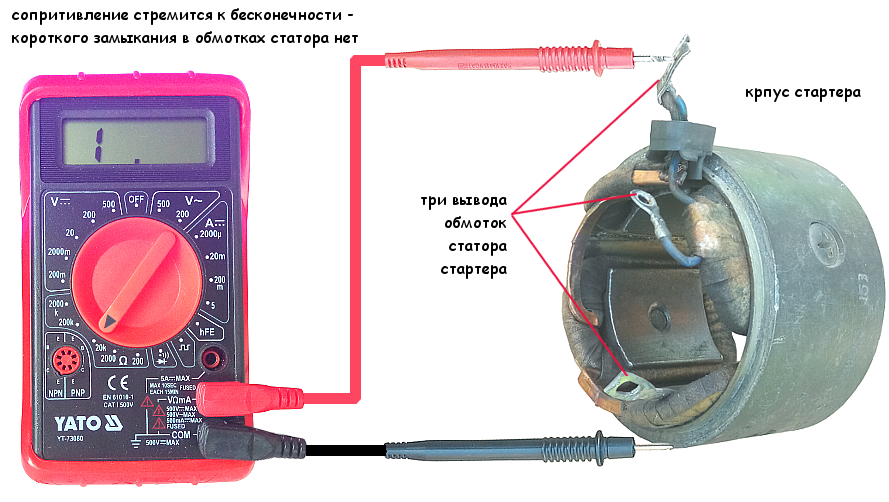

Обратите внимание, проводимости между корпусом и обмоткой,  валом ротора и коммутатором, контактом зажигания и плюсовым контактом реле, а также между двумя обмотками быть не должно.  Еще добавим, что сопротивление обмоток якоря минимальное, простым мультиметром его не измерить.

Тестером можно разве что осуществить прозвон обмотки на предмет того, что нет разрывов. Для этого при проверке нужно убедиться, что каждая ламель коллектора прозванивается с остальными. Еще можно проверить, падает ли напряжение на расположенных рядом ламелях после подачи на них постоянного тока 1А. В норме напряжение везде одинаковое.

Что в итоге

Как видно, приведенная выше информация позволяет разобраться в том, как проверить стартер своими руками в условиях гаража. При этом нет необходимости иметь специальное оборудование. Зачастую контрольной лампы, мультиметра и заряженной АКБ вполне достаточно.

Напоследок отметим, что в ряде случаев такими методами можно выполнить диагностику и дефектовку стартера. Однако, если необходим профессиональный ремонт стартера, без специального прибора ППЯ, которым проверяется якорь, в подобной ситуации не обойтись.

Это значит, что лучше отдать стартер проверенным специалистам, которые отдельно проведут углубленную диагностику, после чего устранят имеющиеся неисправности и вернут стартеру полную работоспособность.

Читайте также

Поиск неисправностей в стартерах и генераторах

Нарушение нормальной работы стартера может сопровождаться определенными симптомами неисправности. Якорь стартера может вращаться, но не передавать вращение на двигатель, или вращаться слишком медленно. Стартер может издавать при включении сильный треск и шум. Либо якорь может не вращаться, но при этом слышно срабатывание электромагнитного реле стартера. Ниже мы приводим последовательность действий, которая поможет вам выявить грядущую проблему со стартером, оценить возможные причины и предпринять необходимые действия. Для получения конкретной информации, относящейся к процедуре диагностики системы пуска, всегда сверяйтесь с соответствующими инструкциями по эксплуатации, изданными производителем транспортного средства, а также с правилами безопасной эксплуатации данного транспортного средства.

1. Якорь стартера вращается слишком медленно?

• Убедитесь, что аккумулятор полностью заряжен (не менее 12,6 В), провода и клеммы аккумуляторы находятся в исправном состоянии.

• Наличие в двигателе раннего зажигания приводит к тому, что нарушается правильный цикл работы ДВС – неправильный момент сгорания препятствует равномерному вращению коленвала двигателя и детонации. Вибрация не позволяет стартеру равномерно передавать усилие на двигатель.

• Чрезмерная вязкость моторного масла, особенно при холодных погодных условиях, затрудняет вращение коленвала двигателя. Увеличение сопротивления не позволяет стартеру развить усилие, необходимое для пуска двигателя.

• Причиной плохого запуска стартера может быть плохой контакт или пробой электромагнитного реле, а также неисправность узла электродвигателя (например, замыкание обмотки, износ щеток).

2. Стартер не может запустить двигатель?

• Стартер сконструирован таким образом, чтобы его якорь вращался с определенным числом оборотов в минуту (об/мин). Коррозия и грязь на клеммах аккумулятора приводят к увеличению сопротивления цепи и к тому, что якорь будет вращаться медленнее, чем необходимо. Убедитесь, что все клеммы аккумулятора и провода в исправном состоянии и надежно закреплены.

3. Якорь стартера вращается, а коленвал двигателя нет?

• Ведущая шестерня не входит в зацепление с маховиком двигателя. Это ведет к проскальзыванию и отсутствию необходимого усилия для пуска двигателя.

• Необходимо проверить стартер на предмет механического износа или повреждения.

4. Стартер издает щелчки при включении?

• Если при замыкании управляющей цепи стартера слышны щелчки, но якорь стартера не проворачивается, возможно, что на соленоид не подается напряжение, необходимое для его полноценной работы. Проверьте напряжение в цепи управления стартером, а также отсутствие поврежденных, разболтавшихся, загрязненных или закисленных соединений.

• Если на втягивающее реле подается достаточное напряжение, возможно, что в реле неисправны контакты. При необходимости замените втягивающее реле стартера. При проверке реле соблюдайте порядок действий, рекомендованный производителем транспортного средства, а также технику безопасности.

• Проверьте напряжение аккумулятора. При необходимости зарядите его или замените.

5. Лязгающий звук при попытке запустить двигатель?

• Скрежет и лязг может быть связан с механическим повреждением маховика/зубчатого диска.
• Неработающее втягивающее реле стартера или повреждения подшипников вала стартера могут также приводить к лязгу. При проверке реле и стартера соблюдайте порядок действий, рекомендованный производителем транспортного средства, а также технику безопасности.

Проверка технического состояния стартеров

Измеряют высоту щеток и заменяют их, если они изношены более допустимого значения.

Проверка давления пружин щеткодержателей динамометром. Приподнимают щетку и подкладывают под нее полоску бумаги. Зацепляют крючок динамометра за канатик щетки и одной рукой оттягивают щетку динамометром, располагая его вдоль оси щетки, а второй — тянут за полоску бумаги. Усилие давления пружины замеряют в момент свободного перемещения полоски бумаги. Ослабевшую пружину заменяют.

Регулировка привода стартеров. В стартерах СТ117, СТ113-Б, СТ130 винтом, расположенным в крышке, устанавливают шестерню в исходное положение. При этом расстояние А между торцом шестерни и плоскостью фланца крышки должно быть 32—35 мм. Шестерня устанавливается в исходное положение под действием пружины. Для определения момента замыкания цепи нужно включить две контрольные лампы между стартером и батареей. Лампа, подключенная к зажиму КЗ, должна включаться немного раньше или одновременно с другой лампой.

Рис. 1. Регулировка привода стартеров: а- СТ117, СТ113-Б, СИЗО; б – СТ230

Сняв крышку, закрывающую якорек тягового реле, нажатием на якорек перемещают его до момента замыкания контактным диском зажимов тягового реле; при этом положении контрольные лампы будут гореть, а расстояние между торцом шестерни и торцом упорного кольца должно быть 3—5 мм. При необходимости расстояние регулируют ввертыванием или вывертыванием винта после снятия пальца, соединяющего винт с рычагом.

В стартерах СТ230-А, СТ230-Б, СТ230-К исходное положение шестерни регулируют поворотом эксцентриковой оси рычага привода. Расстояние А должно быть не более 34 мм. Затем проверяется расстояние Б при включенном тяговом реле, для чего к зажиму и корпусу тягового реле подключают аккумуляторную батарею напряжением 12В. Во включенном положении зазор между торцом шестерни 5 и упорным кольцом 4 должен быть равным 3—5 мм.

В стартере СТ221 привод не регулируется. Расстояние А должно быть 21,3 21,5 мм. Изношенные детали привода и тягового реле заменяются.

В стартере СТ142 зазор между втулкой шестерни привода и упорной шайбой 29 при включенном тяговом реле в момент замыкания контактного диска с торцами зажимов должен быть 0,5—2,0 мм. Затем между шестерней и упорной шайбой устанавливают прокладку толщиной 23 мм. При включенном тяговом реле контактный диск не должен замыкаться с зажимами. Замыкание контактов определяется контрольной лампочкой.

Регулировку привода производят поворотом эксцентриковой оси рычага, на которой установлен фланец о шестью регулировочными отверстиями. Фланец проворачивается до совпадения отверстий с резьбовыми отверстиями крышки, затем вновь проверяется регулировка привода.

В стартере СТ103 в момент начала замыкания контактного диска с торцами зажимов тягового реле должен быть зазор 11,7 мм между торцом шестерни и упорным кольцом . Регулировка производится винтом при отсоединении тяги от рычага.

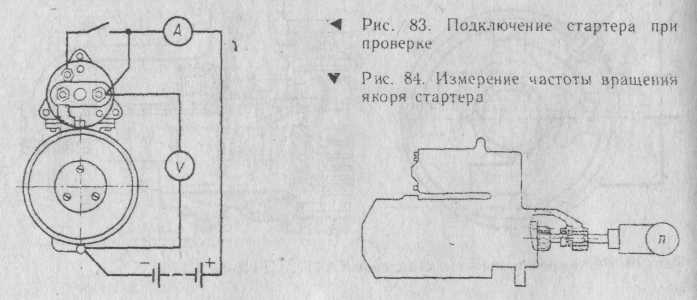

Рис. 2. Схема включения (а) и устройство (б) приборов при испытании стартера: 1— стартер; 2 — тяговое реле; 3 — выключатель; 4 — амперметр; 5 — вольтметр; 6 — шестерня привода; 7 — рычаг; 8 — указатель; 9 — датчик; 10 — шток; 11 — диафрагма

Испытание стартера в режиме холостого хода. Подключают стартер по схеме, приведенной на рис. 2, к исправной заряженной аккумуляторной батарее. Включают стартер и через 30 с измеряют силу потребляемого тока, частоту вращения якоря и напряжение на зажимах стартера. Частота вращения якоря измеряется тахометром.

Стартер считается исправным, если замеренные величины соответствуют техническим условиям. Причинами большой силы тока и меньшей частоты вращения якоря могут быть перекос крышек, чрезмерный износ втулок, изгиб вала и т. п.

Испытание стартера в режиме полного торможения На шестерне стартера закрепляется рычаг. Свободный конец рычага должен опираться на шток. Сдатчика гидравлического динамометра. Динамометр состоит из датчика и указателя, соединенных между собой трубкой. Датчик заполнен маслом. Указатель динамометра представляет собой обычный манометр, шкала которого с учетом длины рычага проградуирована в кгс-м. Усилие от шестерни стартера через рычаг передается на шток /Сдатчика. Шток через диафрагму сжимает масло. Давление масла передается по трубке в указатель и вызывает отклонение стрелки. При испытании включают стартер на 3—4 с и замеряют силу потребляемого тока, напряжение и вращающий момент.

Стартер считается исправным, если замеренные величины соответствуют техническим условиям. Если в режиме полного торможения якорь стартера проворачивается, то это свидетельствует о пробуксовке муфты свободного хода.

Большая сила потребляемого тока и малый вращающий момент могут быть при замыкании обмотки возбуждения или обмотки якоря на корпус, витковом замыкании в катушках обмотки возбуждения, замыкании пластин коллектора или замыкании изолированных щеткодержателей. Малый вращающий момент и малая сила тока могут быть при износе щеток, окислении или замасливании коллектора, ослаблении пружин щеткодержателей и окислении контактов тягового реле.

Неисправный стартер разбирается для проверки состояния обмоток (возбуждения и якоря), щеткодержателей и реле.

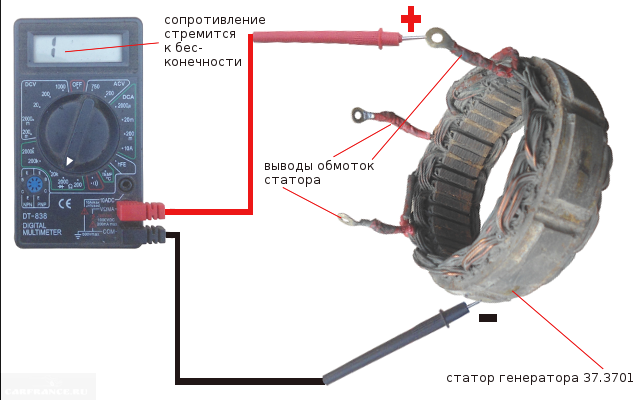

Проверка обмотки возбуждения электродвигателя стартера на обрыв и замыкание с корпусом производится контрольной лампой напряжением 220—500 В.

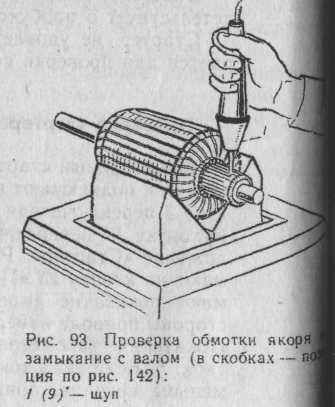

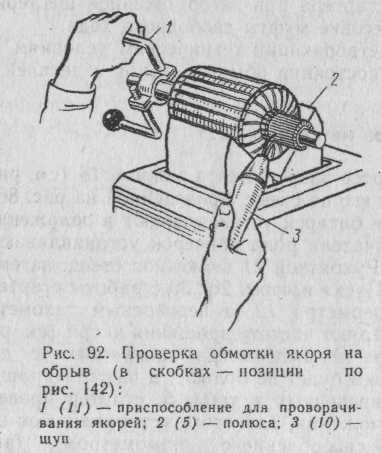

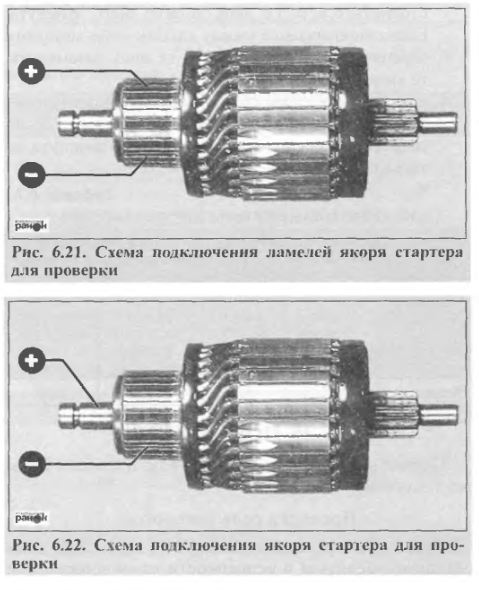

Проверка якоря на замыкание обмотки или пластин коллектора с сердечником (корпусом) производится контрольной лампой напряжением 220—500 В, подключаемой к пластинам коллектора и корпусу (валу, сердечнику) якоря.

Проверку якоря на межвитковое замыкание или замыкание пластин коллектора можно произвести с помощьюпортативного дефектоскопа ПДО-1. Порядок проверки обмотки якоря такой же, как и проверки обмотки статора генератора на межвитковое замыкание.

Рис. 3. Схема включения приборов при проверке реле включения

Проверка и регулировка реле включения. Подключают проверяемое реле, включают выключатель (рис. 3), реостатом устанавливают минимальное напряжение, а затем плавно повы шают его, наблюдая за показаниями вольтметра и контрольными лампами. Замеряют напряжение момента замыкания контактов при включении ламп. Лампа должна включаться немного раньше или одновременно с лампой. Контакты реле должны замыкаться при напряжении 6—9 В.

Напряжение замыкания контактов реле регулируют изменением усилия натяжения пружины. Например, для увеличения напряжения замыкания контактов следует усилить натяжение пружины, для чего отгибают серьгу вниз. Затем реостатом плавно уменьшают напряжение и замеряют его в момент размыкания контактов реле. В исправном реле контакты размыкаются при напряжении 2—4 В.

Зазор между якорьком и сердечником (0,5—0,6 мм) регулируют подгибанием ограничителя подъема якорька, а зазор между контактами (0,4—0,5 мм) регулируют изменением высоты стоек. Стартеры проверяются на стендах Э-211, 532-М, КИ-968 и др.

Как проверить автомобильный стартер тестером.

Проверка стартера автомобиля с помощью мультиметром. Диагностика щетки, обмотки и бендикса стартера 17 ноября 2016

Стартер испытывает при работе серьезные механические нагрузки, поэтому по прошествии нескольких лет эксплуатации автомобиля всегда есть риск поломки данного узла. Если при повороте ключа зажигания авто отказывается заводиться, то одной из причин этого может быть непосредственно поломка стартера. Далее расскажем, как определиться с узлом, ответственным за возникновение неисправности и как проверить стартер на работоспособность.

Предпосылки для проведения диагностики рассматриваемого узла

Перечислим признаки, указывающие, что именно стартер является причиной невозможности запуска двигателя:

1. Не слышно его срабатывания при повороте ключа зажигания в замке.
2. Стартер не отключается после запуска мотора.
3. Коленвал при вращающемся якоре устройства не проворачивается, и машина не может завестись.
4. При срабатывании слышен сильный посторонний шум, скрежет.

Прежде чем снимать агрегат и проводить его проверку, нужно исключить простые причины подобного поведения машины. Необходимо сперва убедиться, что провода, связывающие аккумуляторные клеммы и непосредственно стартер имеют надежное соединение.

Батарея также не должна быть разряжена. Если под рукой нет мультиметра, просто включите фары и подайте звуковой сигнал. Если свет тусклый, а звук недостаточно громкий, то аккумулятор, скорее всего, разряжен. В этом случае придется «прикуривать» от другого авто или заряжать батарею.

Дальнейшая диагностика «на месте» без демонтажа устройства

Если причина не в разряженной батарее, выполните следующее:

1. С выводов замка зажигания отсоедините провода и кратковременно замкните их между собой. Если стартер при этом сработает, то неисправен просто замок. В этом случае нужно будет завести мотор, поставить провода на место и продолжить движение.
2. Если описанный способ не помог, а замок зажигания исправен, для дальнейшей проверки понадобится дополнительный высоковольтный провод. Один конец его соедините с выводом тягового реле, а другим прикоснитесь к плюсовой клемме батареи. Срабатывание стартера укажет на разрыв в цепи от тягового реле до аккумулятора.

Если все описанное выше не заставило стартер работать, то причина невозможности запуска двигателя кроется именно в этом механизме. Его нужно будет демонтировать и следовать дальнейшим инструкциям, описывающим, как проверить исправность детали.

Если стартер не раскручивает коленвал?

Это одна из наиболее частых поломок стартера. На неисправность может указывать явно слышный холостой звук его работы при включении зажигания. Это значит, что венец маховика коленвала мотора не вошел в зацепление с бендиксом стартера (шестерней обгонной муфты). Реле просто не может выдвинуть вперед шестерню, из-за чего, вращаясь сам по себе, стартер не раскручивает двигатель. Проверять в этом случае нужно и втягивающее реле, и бендикс, так как оба механизма могут служить причиной поломки .

Проверка бендикса

На этом этапе снимать стартер не потребуется. Проверить устройство можно так:

• включите передачу,
• выжмите тормозную педаль,
• запустите стартер.

Бендикс будет нуждаться в ремонте или замене, если в ходе описанной проверки будет слышен металлический звук вращающегося якоря. Это говорит о пробуксовке бендикса. Если же ничего подобного вы не услышите, то придется переходить к проверке втягивающего реле.

Проверка втягивающего реле

Для осуществления проверки стартер потребуется сначала демонтировать. Для этого сначала от устройства отсоединяются подходящие к нему провода, затем откручиваются два или три болта крепления. Обычно работа проводится в смотровой яме.

После извлечения из подкапотного пространства рассматриваемой детали нужно очистить ее от грязи, а контакты зачистить «наждачкой» для удаления окисленных отложений. Далее:

1. Подготовьте заранее пару проводов для «прикуривания» с «крокодилами», а диагностируемое устройство расположите рядом с АКБ.
2. Первый провод подсоедините одним концом к плюсовой клемме батареи, другим — к плюсовому выводу втягивающего реле (где большая гайка).
3. Второй провод подключите к минусовой клемме аккумулятора.
4. Свободным концом «минусового» провода коснитесь корпуса детали.

Если при этом в районе втягивающего реле будет отчетливо слышен щелчок, то можно констатировать исправность стартера автомобиля или хотя бы проверяемого компонента устройства. Если же ничего не произойдет, то втягивающее реле необходимо поменять или отремонтировать.

Проверка электродвигателя устройства

Если при включении зажигания слышны лишь щелчки тягового реле, то помимо неисправности контактов реле причина может крыться в нерабочем электродвигателе стартера. Проверить его состояние можно следующим способом:

1. Зажмите демонтированный из моторного отсека агрегат в тиски (т. к. наша цель — заставить электродвигатель вращаться).
2. Снова понадобятся высоковольтные провода с «крокодилами». Схема подключения будет примерно та же — «минус» АКБ соединяется с корпусом устройства, а «плюс» вместо управляющего ввода подсоединяется к нижнему контактному болту тягового реле.

Якорь рабочего стартера при этом начнет вращаться со скоростью 5000 об/мин (почему его и нужно зажать в тисках или в крайнем случае придавить ногой). Если же вращения не происходит, электродвигатель стартера неисправен и подлежит замене.

Как проверить стартер, когда автомобиль не заводится — об этом стоит знать и профессионалам, и любителям. Обычно эта важная деталь выходит из строя не моментально — стартер постепенно намекает о неполадках в работе и поэтому так важно внимательно прислушиваться к его работе. Для проверки имеются специальное приспособление — мультитестер. Им прозванивают после того, как разбирают стартер, его составляющие — щетки, обмотку, якорь.

Обычно возникает первый вопрос автомобилистов “Как проверить стартер на аккумуляторе?”. Эта манипуляция поможет быстро определить, правильно ли работает стартер. Но кроме щелчков, расшифровать которые сможет только опытный профессионал, вы ничего не услышите. Когда вы замыкаете клеммы с выводами на корпусе стартера и втягивающем реле, сразу можно увидеть — крутится ли моторчик, как срабатывает само реле.

Проверка стартера с помощью аккумулятора

При тестировании с помощью аккумулятора проверка стартера происходит так: клемму со знаком минус присоединяют к корпусу, а плюсовую — к верхней клемме реле. Если все исправно, мотор шестерни прокручивается, в бендикс выносится. От аккумулятора проверка самая простая и быстрая.

Как проверить втягивающее реле стартера — это следующий вопрос автомобилистов. Для этого к реле подключают клемму со знаком “+”. а минусовую — к корпусу стартера. В этом случае признаком исправности станет выдвигающаяся шестерня бендикса, которая сопровождается особым щелчком.

А вот проверка втягивающего реле стартера может столкнуться с такими проблемами, как подгоревшие контакты, заклинивание якоря, перегоревшее реле или обмотка стартера. Как проверить реле стартера, всегда подскажут бывалые водители и автомастера.

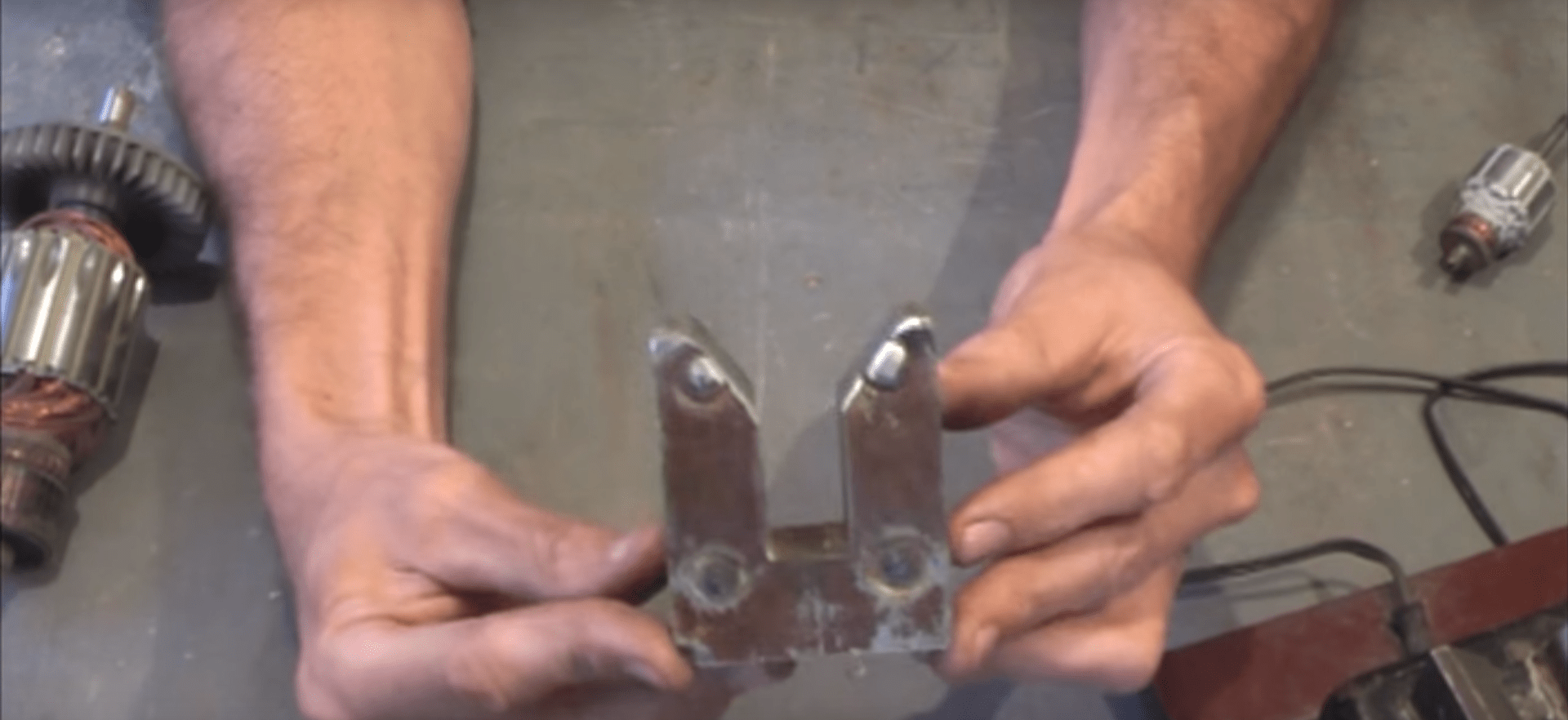

Проверяем щетки стартера

Как проверить работу щеток стартера? Есть несколько популярных способов. Для этого понадобится лампа в 12 вольт, когда один конец ее вывода набрасывают на щеткодержатель, а второй — на корпус.

Лампочка при этом должна загореться. Если этого не произошло, щетки стоит заменить. так как это признак наличия пробоев в защите.

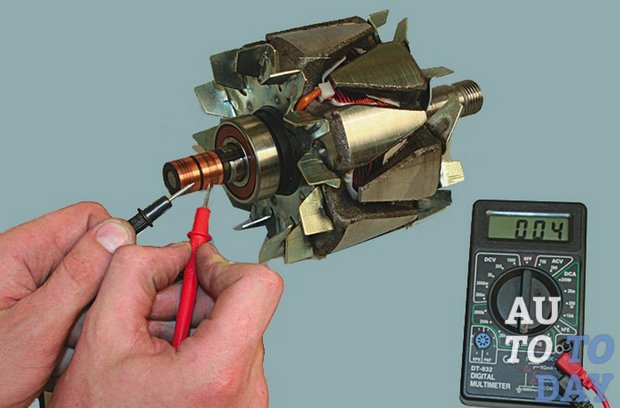

Еще один способ — сделать это мультиметром, если стартер разобран. Не должно быть замыкания на массу. Стоит с помощью омметра измерить сопротивление между щеткодержателем и основной пластиной. Сопротивление в таком случае должно стремиться к бесконечности.

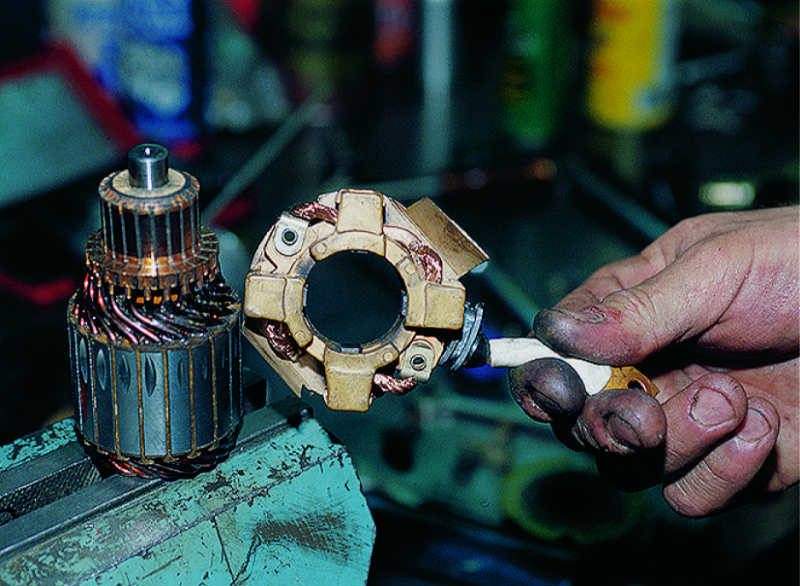

Не помешает и визуальный осмотр — снятый стартер осматривают на предмет целостности втулок, якоря, обмотки, щеток, коллектора. Если втулки будут излишне сработаны, может при запуске быть недостаточной сила тока, а испорченный коллектор станет причиной износа щеток, что в свою очередь может повлиять на межвитковое замыкание.

Бендикс и его работоспособность

Чтобы проверить стартер, важно быть уверенным в работоспособности бендикса. Это делается достаточно просто — корпус обгонной муфты следует аккуратно зажать в тиски (лучше это сделать через мягкую ткань) и попытаться покрутить его в обе стороны. Если он проворачивается — это признак неисправности. Все попытки его повернуть в другую сторону должны стопориться. Причиной может стать съеденные зубья на шестерне. Проверяться это может с помощью визуального осмотра. Можно полностью разобрать стартер и очистить его от грязи, застаревшей смазки.

Для того чтобы проверить работу стартера, важно оценить состояние его обмотки. Для этого есть специальный прибор — дефектоскоп. Но его можно заменить обычной лампой накаливания в 220 В по принципу проверки щеток. Для этого лампочку мощностью до 100 Вт нужно подключить последовательно в цепь между обмоткой и корпусом статора. При этом один проводок прикрепляется к корпусу, а второй — к выводу обмотки. Если лампочка загорится — это признак пробоя. Таким же способом можно проверить обмотку ротора стартера своими руками — в сеть включается контролька, один вывод которой присоединяется к пластине коллектора, второй — к сердечнику. И в этом случае загоревшаяся лампочка будет поводом заняться, в лучшем случае, перемоткой ротора, или его полной заменой.

Якорь стартера: с какими проблемами можно столкнуться

Проверка якоря стартера проводится при напряжении 12В. Напрямую с аккумулятора — на стартер, обходя реле. Когда стартер прокручивается. это означает, что с ним все хорошо. Если этого не происходит — есть проблемы или со стартером, или со щетками. В случае, когда стартер не крутится, его нужно разобрать и проверить мультиметром.

Как проверить якорь стартера и какие проблемы можно выявить? Это может быть:

• пробой в области обмотки на корпус;
• нарушение пайки коллекторных выводов;
• замыкание обмотки между витками.

Довольно часто диагностика стартера выявляет дефекты якоря, когда из-за выгоревших ламелей нарушаются контакты между шинкой и “петушком”, происходит износ коллектора и, как следствие, щеток.

Обычно поломки случаются в самые неподходящие моменты, когда нет возможности тут же снимать стартер, ротор. Как проверить стартер в походных условиях дороги, когда нет гаража и автосервиса рядом? У каждого опытного автолюбителя имеется свой проверенный способ. Важно проверить стартер на работоспособность перед тем, как отправляться в ответственный путь.

Одна из главных деталей автомобиля – стартер. И хоть машина без проблем сможет проехать много километров, завести её с не налаженным стартером будет практически невозможно. Существует множество случаев, когда именно эта составляющая выходит из строя в самый неподходящий момент. Вы пытаетесь завести машину, вновь и вновь проворачивая ключ, а место зажигания слышите тишину. Тогда то и возникают мысли, может это аккумулятор, проверяете – рабочий, вся проводка в норме и вот именно в этот момент понимаете, что стало виновником ваших бед.

И оказывается им непременно стартер, который по эксплуатации ещё не должен выйти из строя, но по каким-то причинам отказывается выполнять своё предназначение. В этот момент приходится жертвовать своими запасами финансов и бежать в ближайший автомагазин за новой деталью. Чтобы избежать таких казусных ситуаций, необходимо знать, способы проверки стартера до того, как он откажет вам в работе и как можно устранить все возникающие неисправности детали.

Как проверить стартер при его неисправности.

Если вы не можете завести ваш автомобиль, то возможно причина в поломке стартера. При этом его необходимо отсоединить от машины. Если же стартер исправен, то достаточно замкнуть отвёрткой выводы втягивающего реле и ваш «железный конь» снова на ходу. Если вы определили, что стартер исправен, но при замыкании не происходит знакомых «дыр-дыр-дыр», то вам необходимо проверить реле стартера.

Как проверить реле стартера?

Первое что необходимо это снять стартер с двигателя. Затем соедините вывод втягивающего реле с положительным выводом АКБ, а корпус стартера с отрицательным. Если стартер исправен, то якорь выдвинет шестерню, и вы услышите характерный щелчок. Если же вы так и не дождались щелчка, то возможно втягивающее реле неисправно. Поломка этой детали бывает из-за подгорания контактов, заклинивания якоря (коррозия или грязь) или перегорание обмотки. Если у вас ничего не выходит, то лучше обратитесь к специалисту, он не только посмотрит ваше авто, но и объяснит вам, как проверить втягивающее реле стартера.

Что такое якорь стартера?

Якорь стартера – это сердечник и вал, в пазы которого укладываются коллектор и обмотка. Часто стартер может выходить из строя именно по причине замыкания электрообмотки. Эта ситуация может возникнуть при перегреве, когда стартер крутит новый аккумулятор. В течение 10-20 секунд пропадает сила тока, и стартер начинает перегреваться, от этого плавится обмотка и провода замыкает. Определить отказ детали по данной причине можно при внешнем осмотре якоря. Чтобы избежать этой поломки необходимо своевременно подвергать детали осмотру.

Где и как проверить якорь стартера?

Проверять якорь стартера лучше всего со специалистом, особенно если вы мало чего в этом понимаете. Но можно и следовать неким инструкциям, которые помогут в совершении этого действия:

• необходимо взять обычную контрольную лампу на 220 ВТ
• включить её на разрыв через обмотку якоря на вал.

С помощью этих простых операций вы сможете определить, насколько всё плохо или хорошо.

Как проверить катушку зажигания?

Если после всех ваших действий машина не приходит в движение, то пришла очередь катушки зажигания. Как проверить катушку зажигания знает почти каждый опытный водитель, но если вы совершенно не понимаете что это и как с ним справиться, то следующая информация для вас.

Самый необходимый прибор для проверки катушки это омметр, который можно приобрести в любом авто или электромагазине, ключ с трещоткой на 10мм и помощник.

В первую очередь нужно провести зрительную оценку: трещины, сколы или влага. Проверяем наличие искры. Кто не знает, как это сделать, то достаточно выключить зажигание, снять наконечник со свечи, подсоединить к наконечнику запасную свечу, затем, прислонить к металлической части двигателя и последний этап, прокрутить двигатель, чтобы увидеть проскакивает искра или нет. Так необходимо повторить со всеми цилиндрами. Если омметр не выявил неисправности, то это ещё не значит что катушка в порядке и стоит заменить её на новую. Только в этом случае можно обезопасить себя полностью.

Прокрутка стартера.

Одна из самых распространенных неисправностей стартера, это его прокрутка. стартер крутит, в чём причина?

В основном таким неполадкам виной бендикс. При этом стартер прокручивают в холостую, чувствуется, что он развивает огромную скорость, но сам двигатель стоит на месте. Не нужно сразу бежать в автомагазин и покупать тяговое реле, достаточно просто заменить старый бендикс. Так же возможно причиной является и редуктор, так что в любом случае необходимо снимать и разбирать стартер.

Как проверить работу стартера самостоятельно?

Многие из мужчин любят самостоятельно чинить все неполадки связанные с работой стартера. Самое главное выражение поломки стартера это то, что вы не можете завести двигатель. Не обязательно сразу вызывать эвакуатор, чтобы отвести авто в мастерскую, когда можно проверить и устранить неполадку самостоятельно.

Если вы проворачиваете ключ зажигания, а при этом не слышите вращения двигателя, то возможно оборвался провод от аккумуляторной батареи. Если же стартер работает, но не вращает мотор, значит, из строя вышло втягивающее реле.

Существует некоторые способы, как проверить стартер на его пригодность, но при этом необходимо знать принцип работы механизма, которая, по сути, совсем проста. Когда хозяин автомобиля прокручивает ключ в замке, втягивающее реле осуществляет зацепление шестерни, которая находится на вале стартера. Электрические контакты замыкаются, и выдаётся искра, которая способствует вращению коленчатого вала и мотор начинает работать. Зная принцип действия всех механизмов в вашем авто бы с лёгкостью сможете обнаружить и устранить любые неполадки, например . Стоит отметить, что , вы можете избежать одну из причин поломки стартера или других деталей двигателя.

Проблемы с пуском двигателя могут возникнуть неожиданно даже на новом автомобиле. Поскольку подобная ситуация практически всегда является следствием незначительных неполадок в системе запуска, а не серьезными нарушениями в работе силового агрегата, поэтому, необходимо знать, как проверить стартер. Эта процедура не составит особой сложности, для ее проведения не потребуется никаких сложных инструментов и дополнительных устройств (кроме проверки детали на специальном стенде). Единственное, что не помешает, это помощь друга.

Как проверить исправность стартера без снятия его с автомобиля

Перед выполнением этой процедуры необходимо определить местонахождение элемента в подкапотном пространстве, и обеспечить доступ к нему. Также стоит обязательно проверить заряд аккумулятора, поскольку причиной, по которой невозможно запустить силовой агрегат зачастую является именно он. Если же батарея автомобиля заряжена и функционирует нормально, нужно проверить стартер мультиметром. Этот прибор является универсальным и позволяет измерять напряжение в электрической сети любого транспортного средства. Приобрести это устройство не составит особого труда, к тому же его стоимость вполне приемлема.

Итак, рассмотрим вариант, как проверить работоспособность стартера при помощи тестера. На стартере автомобиля находится болт, к которому от источника питания подходит провод. Именно на него необходимо подцепить плюсовой «крокодильчик» вольтметра, а минусовой провод – накинуть в любом удобном месте на массу, после чего попросить помощника запустить силовой агрегат. Исправный элемент должен издавать характерные щелчки, а на индикаторе вольтметра отображаться напряжение величиной в 12 В. В случае его отсутствия либо явного снижения, деталь нуждается в ремонте.

Существует и самый простой способ проверки работоспособности стартера, для которого потребуется лишь мощная отвертка с хорошо изолированной ручкой. Суть его заключается в том, что отверткой закорачивается минусовая клемма пускателя, с которой предварительно снимается провод, идущий от замка зажигания, с положительной клеммой втягивающего реле. Такая манипуляция позволит обеспечить подачу электрического тока напрямую к втягивающему реле стартера, и запустить его мотор. Завестись двигатель автомобиля должен лишь при наличии неисправности во втягивающем реле или замке зажигания.

Проверяем обмотку, щетки и бендикс

Еще одним способом определения работоспособности пускового устройства силового агрегата является проверка его элементов: бендикса, щеток и обмотки. Для тестирования двух последних потребуется 12-вольтовая лампочка, контакты которой необходимо подключить к массе и держателю щеток при этом на стартер должно подаваться напряжение от источника питания автомобиля. Свидетельством износа щеток является загорание лампочки. Аналогично проверяется обмотка. Идущие от патрона лампочки контактные провода соединяются с выводом обмотки и корпусом стартера.

Бывает ситуация, когда при исправной детали мотор по-прежнему не начинает крутиться. Это можно увидеть после его снятия с автомобиля, при этом отключать деталь от сети не нужно. После замыкания соответствующих клемм движение бендикса будет отсутствовать. Эту неисправность вызывают изношенные ролики, послабление хода пружины либо отсутствие смазки. Ремонтировать бендикс нет смысла, единственное, следует взять с собой в автомагазин выработанную деталь, чтобы не ошибиться.

Как проверить стартер от аккумулятора?

Большинство автовладельцев проверяют работоспособность стартера именно таким образом, поскольку этот способ позволяет полностью проверить устройство. А когда элемент агрегатирован с коленчатым валом силовой установки, его исправность можно определить лишь по издаваемым характерным щелчкам. Именно при помощи аккумуляторной батареи проверяется работоспособность стартера так, как он должен функционировать, когда установлен на транспортном средстве. То есть, этот метод позволяет оценить, насколько элемент выдвигает шестерню и прокручивает мотор.

Для проведения этого тестирования минусовую клемму источника питания соединяют с корпусом устройство, а плюсовую – с клеммой втягивающего реле и контакта пускателя. Мотор исправно работающего агрегата должен начать прокручивать шестерню, а его бендикс должен прийти в движение, что характеризуется его выносом. Единственным минусом этого способа является то, что стартер необходимо снять с автомобиля для проведения корректного тестирования.

Проверка якоря стартера

Если аккумуляторная батарея автомобиля имеет хороший заряд, при этом бендикс остается неподвижным, причиной служит неисправность якоря. Для того чтобы его корректно проверить, элемент следует извлечь его из корпуса пускателя. Якорь перестает функционировать из-за следующих проблем:

• замыкание витков его обмотки;
• пробой обмотки, результатом которого является утечка тока вследствие его подачи на корпус устройства;
• нарушение целостности коллекторных выводов (распайка).

Суть проверки якоря заключается в измерении при помощи специального прибора сопротивления между обмотками и ротором, при этом его величина должна соответствовать максимальному числу (миллионам Ом). Если стрелка омметра показывает сопротивление в несколько Ом, следовательно, якорь нуждается в замене, либо, в случае, когда это возможно – устранении замыкания витков.

Как еще можно проверить снятый стартер?

Наиболее действенным и точным способом проверки стартера является тестирование его работоспособности на специальном стенде. Ввиду своей сложности и необходимости наличия высокотехнологического оборудования осуществить его в условиях домашних условиях будет довольно проблематично. Однако он позволяет максимально точно определить все механические и электрические характеристики устройства в различных режимах его работы. Узнать состояние якоря, бендикса, щеток, обмотки, пружин, коллектора, контактов и втягивающего реле.

Помимо этого, проверка детали на стенде позволяет определить оптимальную величину натяжения ее пружин и отрегулировать их в соответствии с этим. Также в ходе проведения этого мероприятия измеряется величина реально потребляемого устройством пускового тока. В случае отклонение ее от нормы в большую или меньшую сторону, диагностика на стенде позволяет определить причину этого, что значительно экономит время ее устранения за счет точного и правильного выявления неисправности.

Почему стартер потребляет больше пускового тока, нежели ему необходимо?

Во время работы стартера перед пуском двигателя может наблюдаться просадка тока в электросети автомобиля, свидетельством которой является потускнение индикаторов на приборной панели и снижение напряжения до 9-10 В. Все это является прямым подтверждением неисправности стартера. Большинство владельцев транспортных средств так и не понимают, как правильно измерить пусковой ток, и по какой причине он значительно превышает необходимую величину?

Причины, по которым стартер берет больше пускового тока:

1. Выработка втулок, из-за которых не обеспечивается должное вращение статора, что вызывает перегрев его деталей, являющийся причиной сокращения их эксплуатационного ресурса. Также, это может вызывать межвитковое замыкание. Поэтому, состоянию втулок необходимо обязательно уделять внимание.
2. Недостаточное количество смазки на внутреннем редукторе.

Что в итоге

Ознакомившись со всеми вышеперечисленными способами проверки стартера можно сделать следующий вывод: в случае выхода из строя нескольких элементов стартера либо его втягивающего реле, поможет только установка новой детали на автомобиль. Если же попытаться отремонтировать эти узлы, со временем все равно проявится некорректная работа стартера, помимо этого, возможно, что большинство деталей не будут подходить по размерам. Это значительно затрудняет ремонтные мероприятия.

К тому же большинство специалистов рекомендует приобретать новые элементы устройства запуска силового агрегата взамен износившихся старых, а не пытаться их отремонтировать. Также, чтобы не стать заложником непредвиденной ситуации, когда стартер не может запустить силовой агрегат, лучше не приобретать бюджетные модели комплектующих. Из всех способов проверки стартера каждый автовладелец выбирает для себя наиболее предпочтительный.

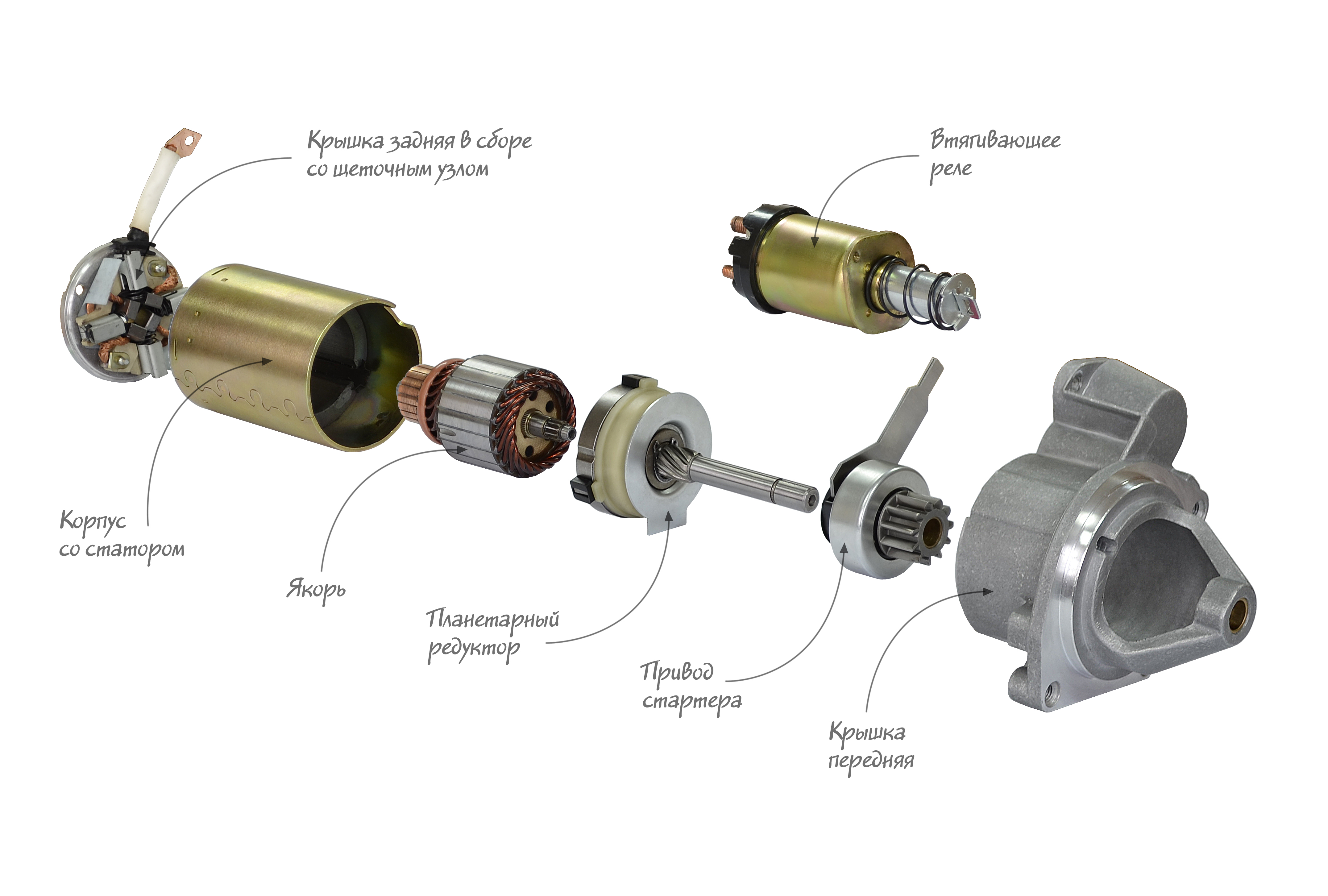

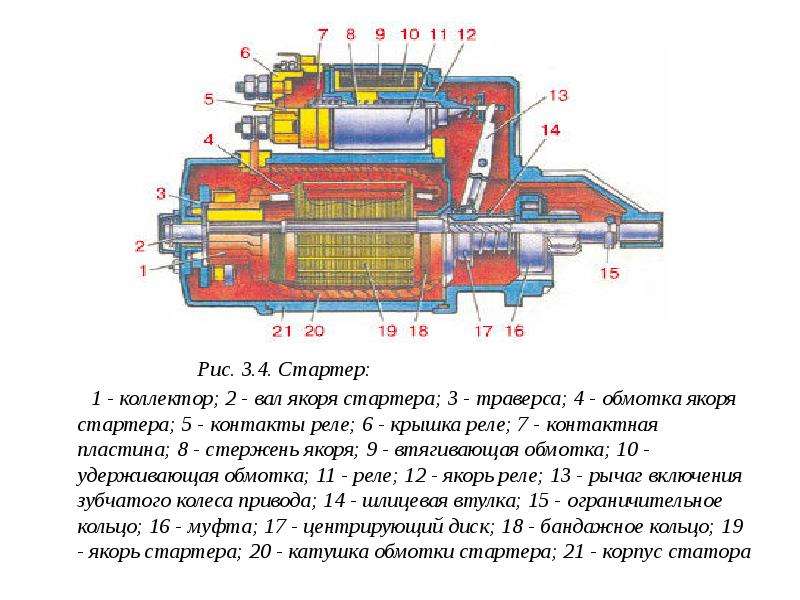

Стартер автомобиля – это часть электрического оснащения современных машин. Он обеспечивает нужную для пуска двигателя частоту вращения коленчатого вала. Это двигатель постоянного тока, черпающий свою энергию от батареи аккумулятора.

Интересный факт! Изобретатель из США Чарльз Кеттеринг в 1911 году начал работу над проектом «Электрический стартер», который впоследствии даст ему должность вице-президента в «Дженерал Моторс» и мировую славу.

Признаки неисправности стартера

Если вы заметили, что стартер не крутит мотор или крутит недостаточно быстро для запуска – это говорит о неисправности электрического характера. Проверьте, начав от аккумулятора всю цепь.

О симптомах механических скажет не работающий двигатель при работающем стартере, скрежет во время пуска и гул при работе . Здесь необходимо осмотреть: рычаг обгонной муфты, кольцо муфты, буферная пружина, венец маховика.

Признаки, сулящие скорый выход из строя: стартер срабатывает не сразу — после пары попыток повернуть ключ; поздно выходит из зацепления; работает натужно при полностью заряженном аккумуляторе.

Важно! Как можно чаще проверяйте стартер и связанные с ним компоненты на работоспособность. Стартер может прослужить до 200 тыс. км. пробега, если вы будете с умом его эксплуатировать. Своевременная диагностика и профилактика значительно увеличат его жизненный ресурс.

Проверка стартера без снятия

Рассмотрим, как проверить стартер, не снимая.

Стартер не вращается при повороте ключа – посмотрите, в каком положении находится рычаг селектора. Должно быть «парковка» или «нейтрал». Убедитесь в целостности крепления проводов на клеммах и на реле стартера. Проверьте, заряжен ли аккумулятор.

При повороте ключа зажигания стартер не крутит, но слышны щелчки тягового реле при заряженной батарее — неисправны контакты реле или двигатель стартера. Если же щелчки не прослушиваются, значит, поломано тяговое реле или случился обрыв в электрической цепи реле.

Когда двигатель стартера крутит медленно , обратите внимание на напряжение – оно должно быть не менее 12 В.

Знаете ли вы? Электрический стартер применяется в автомобилях с 1920 года.

Как снять стартер

Для того чтобы снять стартер, вам понадобиться помощник и подъёмник. Если нет ни того, ни другого проводите процедуру собственноручно, она займёт около часа вашего времени. Далее действуйте по следующей инструкции:

Перед проведением снятия, убедитесь, что двигатель остыл. В противном случае, вы рискуете получить ожёг.

Как проверить стартер с помощью аккумулятора, диагностика реле

До того, как проверять стартер, не снимая с машины, убедитесь в том, что батарея аккумулятора в порядке. Можно это сделать с помощью мультиметра. Если с аккумулятором всё в порядке, можно приступать к проверке. Операция будет проводиться, с помощью вольтметра.

Перед тем, как проверить втягивающее реле стартера, найдите его плюсовую клемму. Это толстый провод, идущий от аккумулятора к болту на стартере. На эту клемму и оденьте щуп красного (плюсового) провода прибора, а провод чёрного цвета подсоедините к массе автомобиля.

Для успешной проверки пригласите помощника, который на этом этапе повернёт ключ зажигания. Если с механизмом нет проблем — стрелка вольтметра покажет напряжение 12 В, а стартер выдаст щелчки. Если значение прибора будет меньшим, то проблема в замке зажигания так, как аккумулятор уже проверен. Можно проверить стартер другим прибором. Если вы не знаете, как прозвонить стартер мультиметром, ниже приведена небольшая инструкция. Для проверки поставьте прибор в горизонтальное положение и установите стрелку мультиметра на ноль. Определите градуировку источника напряжения и переведите переключатели значений прибора в нужные вам режимы. Обязательно осмотрите все провода на предмет их целостности.

Если всё хорошо, замкните концы прибора на проверяемом участке и пронаблюдайте реакцию стрелок. Если прибор цифровой значения видны на дисплее.

Помните! На тестируемом участке должно отсутствовать напряжение до начала проверки.

Как проверить якорь и щетки

Чтобы проверить, целы ли щётки, возьмите 12-вольтовую лампочку. Её провода подсоедините к держателю и к массе щёток. Если лампочка загорится – это признак поломки, и щётки придётся заменить.

Работа под большой нагрузкой, может привести к короткому замыканию обмоток якоря. Как определить место замыкания, кроме визуального осмотра, можно проверить якорь стартера мультиметром. Проверка заключается в измерении сопротивления между корпусом и обмотками.

Для проверки величины сопротивления нужная цепь подключается на выходные клеммы мультиметра, установленного в режим омметра. Исправная жила покажет сопротивление, близкое нулю, а её изоляция – значение, стремящееся к бесконечности. Таково общее правило проверки проводов и кабелей.

Диагностика бендикса

Если стартер включается, а мотор не крутит, пришло время узнать, как проверить бендикс стартера. Бендикс обычно не ремонтируется, а заменяется, но причины его поломки знать необходимо. Их не много:

Проверка бендикса производится без сложностей. Придумайте мягкую прокладку, чтобы обернуть механизм и тем самым избавить от повреждений.

Затем поместите его в тиски, при этом муфта прибора должна иметь односторонний поворот. Если есть вращение в две стороны, причина поломки – дефект муфты. Эту деталь придётся заменить. Соблюдая точный порядок действий и инструкций, проверку стартера и замену дефектных деталей вы проведёте без труда.

Как проверить якорь двигателя на наличие поврежденных обмоток



Время от времени наши клиенты задают нам вопрос: «Как я могу быстро проверить свою арматуру, чтобы убедиться, что она в порядке?»

Если у вас есть доступ к вольтметру, вы можете выполнить три быстрые проверки, которые покажут вам, правильно ли работает якорь двигателя. Но сначала мы должны понять некоторые основы конструкции арматуры.

Базовая конструкция арматуры

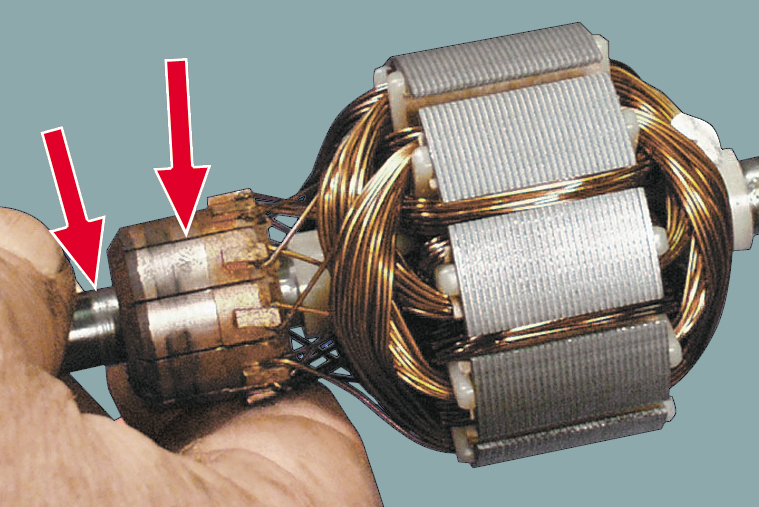

Якорь (на фото справа) имеет непрерывный ряд обмоток от каждого стержня на коллекторе, которые образуют петлю вокруг стальных зубцов и соединяются со следующим стержнем на коммутаторе.Обмотка продолжает петлять по всему якорю таким же образом. Петли представляют собой либо одиночные, либо параллельные проводники (провода) и могут вращаться любое количество раз вокруг зубцов стека (называемых витками в катушке). Провод может иметь разное сечение в соответствии с конструкцией двигателя. Каждый провод изолирован эмалевым покрытием, изолирующим его от любого другого провода в контуре, и заканчивается только на шине коммутатора. Витки в каждой катушке обвиваются вокруг массива железа, образуя электромагнит.При подаче напряжения в якоре двигателя создается электромагнитное поле. Это электромагнитное поле взаимодействует с магнитными полями постоянных магнитов в двигателе (в случае двигателя с постоянными магнитами) или с электромагнитным полем, создаваемым статором (в случае универсального двигателя). Эти магнитные силы притягиваются друг к другу, создавая крутящий момент на валу якоря, заставляя его вращаться.

Если двигатель приводится в действие со слишком высокой нагрузкой для окружающей среды, а температура превышает тепловые пределы изоляции, изоляция на проводах может пробиться и замкнуться друг на друга или на корпус якоря.Если обмотки замкнуты вместе, электромагнитные поля не могут быть созданы для этой катушки, в результате чего двигатель будет работать хаотично или выйдет из строя все вместе.

Испытание арматуры №1

Для проверки состояния обмоток якоря, вероятно, придется снять якорь с двигателя. Однако, если в конструкции мотора есть внешние щеткодержатели, можно открутить колпачки щеток и снять щетки. В зависимости от размера щетки это может обеспечить доступ к коллектору без снятия якоря с двигателя.

Первая проверка на предмет короткого замыкания обмотки якоря — это тест «Сопротивление 180°». Вольт/омметр можно использовать для проверки сопротивления последовательных обмоток, подключенных между двумя коллекторными стержнями каждой катушки. Настройте мультиметр на измерение сопротивления (Ом), а затем измерьте сопротивление двух коллекторных стержней, расположенных под углом 180° друг к другу. Поверните якорь и проверьте сопротивление между каждой парой стержней на коллекторе. На рис. 3 изображен коммутатор на 32 бара, поэтому эту проверку необходимо выполнить между каждой из 16 пар.Сопротивление, которое вы будете измерять, зависит от количества витков в каждой катушке и сечения используемого провода. Это также зависит от рабочего напряжения, на которое рассчитан двигатель. Например, двигатель на 90 В постоянного тока будет иметь меньшие проводники и большее количество витков на катушку для повышения сопротивления, тогда как двигатель на 12 В постоянного тока будет иметь более крупные проводники и меньше витков на катушку для снижения сопротивления. Хотя вы, вероятно, не будете знать предполагаемое значение сопротивления якоря, каждое измерение должно показывать примерно одно и то же.Если сопротивление резко меняется, проблема может быть в

.

обмотки. Падение сопротивления может указывать на короткое замыкание между проводами в катушке. Огромный всплеск сопротивления может указывать на то, что провод перегорел или разорвался, что привело к разрыву цепи.

Испытание арматуры #2

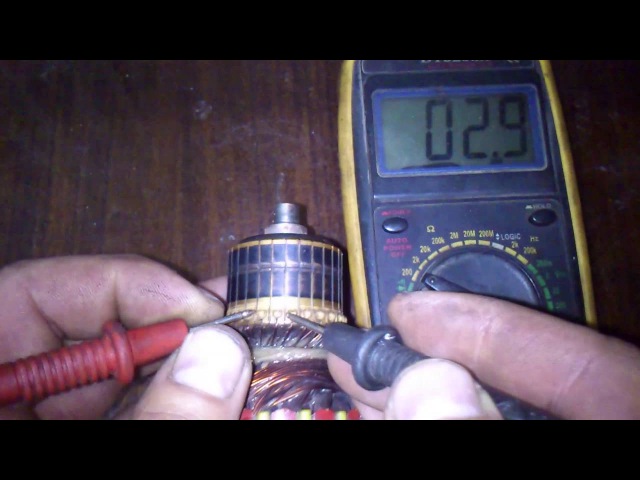

Вторая проверка — это тест «Сопротивление стержня к стержню» (на фото справа). Это проверит каждую катушку в якоре двигателя. Опять же, конкретное значение зависит от конструкции двигателя (проводов на петлю, количества витков на катушку и калибра провода).Как и в случае с первым тестом, важно отметить, что все измерения должны быть примерно одинаковыми. (Примечание: сопротивление, которое вы измерите в этом тесте, будет намного меньше, чем в первом тесте, потому что вы будете измерять только одну катушку. В первом тесте измеряется сопротивление всех катушек, последовательно соединенных между двумя баров.) Как и в тесте № 1, падение сопротивления будет указывать на короткое замыкание между проводами в этой катушке, а всплеск сопротивления может указывать на обрыв или перегорание провода в катушке.

Испытание арматуры №3

Третье и последнее испытание заключается в измерении сопротивления каждого коллекторного стержня массиву железной арматуры. Если пакет якоря двигателя прижат непосредственно к валу якоря, вы можете использовать вал якоря для измерения. Однако в некоторых случаях даже вал якоря изолирован от пакета якоря. В этом случае вам придется измерять расстояние от каждого коллекторного стержня до стальной арматуры напрямую. В любом случае коллекторные стержни никогда не должны иметь непрерывного электрического соединения с блоком якоря и/или валом якоря.

Если какое-либо из этих измерений не пройдено, можно предположить, что якорь поврежден.

Не уверены, какой тип двигателя подходит для вашего применения? Воспользуйтесь нашим удобным инструментом поиска двигателей.

Как проверить поврежденную арматуру

Вот три быстрые проверки, которые вы можете выполнить с помощью вольтметра, чтобы проверить обмотку якоря двигателя постоянного тока, чтобы определить, правильно ли работает якорь двигателя.

ВИДЕОТЕХНОЛОГИЯ: ТЕХНИЧЕСКИЕ СОВЕТЫ GROSCHOPP – КАК ПРОВЕРИТЬ НА ПОВРЕЖДЕНИЕ АРМАТУРЫ

Привет, я Джим.Я инженер-конструктор в Groschopp, и я здесь с техническим советом Groschopp. В сегодняшнем техническом совете мы расскажем, как измерить якорь на наличие сломанных или поврежденных обмоток. На этом якоре у нас есть вал и коллектор, на котором есть стержни. Коллекторные стержни соединены с обмоткой якоря, а обмотка намотана вокруг зубцов на пластинчатом пакете. Это создает электромагнитный эффект, который взаимодействует с постоянными магнитами в корпусе двигателя, заставляя двигатель вращаться.У нас также есть система изоляции, изолирующая все эти элементы от земли.

В Groschopp для проверки поврежденных или закороченных обмоток мы используем три метода измерения. Первый называется 180-градусным испытанием, и, как следует из названия, мы будем измерять сопротивление обмоток коллекторных стержней, отстоящих друг от друга на 180 градусов. И мы будем измерять все обмотки, которые соединены последовательно, петляя по всему периметру из стержней, расположенных друг напротив друга. В этом конкретном измерении мы читаем около 0.6 Ом. Фактическое значение не имеет значения. Важно то, что каждый раз, когда мы выполняем это измерение, проходя весь круг, вращая нашу арматуру, оно остается постоянным. Если он резко меняется, уходит в ноль или обрывается, то это свидетельствует о повреждении обмотки.

Следующим тестом, который мы проведем, будет тест между полосами, который измеряет каждую отдельную петлю. И снова, как следует из названия, соседние друг с другом столбики, измеряем 0,3 Ом, 0,4. Теперь вы можете не знать, что будет читать ваш проект арматуры.Опять же, просто важно, чтобы они не отличались радикально.

Последним испытанием является испытание стержнем на землю. В этом тесте мы измеряем сопротивление каждого стержня относительно земли, в данном случае вала якоря. И мы никогда не хотим иметь непрерывность между какими-либо стержнями и землей. Он всегда должен быть разомкнут.

Если ваши измерения не соответствуют ни одному из этих параметров, вполне возможно, что в якоре сломаны или повреждены обмотки, и он не будет функционировать должным образом. Это был технический совет Groschopp.Если вам нужна дополнительная информация о двигателях с дробной мощностью, посетите сайт Groschopp.com.

Прочтите нашу запись в блоге о том, как проверить якорь на наличие поврежденных обмоток: https://www.groschopp.com/how-to-check-a-motor-armature/

Дополнительные видео

• Основы мотор-редуктора | Тематические исследования

  Мы берем все, что обсудили, и применяем в трех сценариях. Любой мотор-редуктор подойдет для большинства применений, но обычно есть только один или два наиболее подходящих типа.

• Основы мотор-редуктора | Соответствующие редукторные двигатели – интегрированные решения

  В этом видео мы обсуждаем, как выбрать мотор-редуктор за четыре простых шага, выбрав встроенный мотор-редуктор.

• Основы мотор-редуктора | Соответствующие редукторные двигатели — выбор двигателя

  В этом видео мы продолжаем обсуждение выбора мотор-редуктора путем сопряжения отдельных компонентов. Теперь мы рассмотрим, как выбрать двигатель на основе редуктора, выбранного для применения.

• Основы мотор-редуктора | Соответствующие редукторные двигатели — выбор редуктора

  В этом видео мы начинаем подробное изучение выбора мотор-редуктора. Существует два метода сопряжения двигателей и редукторов для создания оптимального мотор-редуктора. Здесь мы начнем с первого метода, взглянув на выбор коробки передач.

• Основы мотор-редуктора | Параметры приложения

  В этом видеоролике рассматриваются важные критерии применения, которые необходимо учитывать при выборе мотор-редуктора.

• Основы мотор-редуктора | Угловые переходники

  Угловые переходники

  отлично подходят для применений, где размер и пространство имеют первостепенное значение. С возможностью выхода на угол 90 градусов.

• Основы мотор-редуктора | Планетарные редукторы

  Планетарные редукторы

  идеально подходят для приложений, требующих высокого крутящего момента в небольшом корпусе и выходного вала с соосным выравниванием. Мы обсудим конструкцию, характеристики, преимущества и недостатки планетарных редукторов.

• Основы мотор-редуктора | Редукторы с параллельными валами

  Редукторы с параллельными валами

  — идеальное решение для непрерывного режима работы; приложения, требующие низкого крутящего момента; приложения с более высокими температурами окружающей среды; или приложения, которые являются экономически сознательными.

• Основы мотор-редуктора | Введение в мотор-редукторы

  В этом видео мы даем краткий обзор двигателей и объясняем обоснование использования мотор-редукторов — почему использование редуктора (редуктора) с двигателем позволяет использовать двигатель меньшего размера и увеличить крутящий момент и/или скорость.

• Технический совет: поиск и устранение неисправностей перегрева двигателя

  Даже если двигатель соответствует применению на бумаге, вы все равно можете столкнуться с новыми переменными во время тестирования. Вот шесть общих проверок, которые помогут определить, почему ваш двигатель может перегреваться.

• Технический совет: Планетарные коробки передач

  В этом видео обсуждаем планетарные редукторы. Узнайте все тонкости работы этих редукторов, а также их преимущества и недостатки.

• Как выбрать электродвигатель: инженерные инструменты

  В завершение этой серии видеороликов мы поделимся несколькими формулами расчета двигателя и другими инструментами, которые помогут вам в процессе выбора.

• Как выбрать электродвигатель: примеры из практики

  Мы берем все, что мы обсуждали, и применяем это в трех сценариях с различными уровнями настраиваемых двигателей.Любой двигатель подойдет для большинства применений, но обычно есть только один или два наиболее подходящих типа.

• Как выбрать электродвигатель: изготовленные на заказ электродвигатели

  В этом видеоролике мы надеемся развеять любые опасения, которые могут возникнуть у вас по поводу того, что связано с настройкой двигателя для вашего приложения. Вам не нужно брать стандартный двигатель и пытаться сделать его «подходящим» для вашего применения.

• Как выбрать электродвигатель: бесщеточные двигатели постоянного тока

  В этом видео мы обсуждаем конструкцию, характеристики, преимущества и недостатки двигателей BLDC.Мы также рассмотрим кривые производительности двигателя BLDC для скорости, крутящего момента и эффективности.

• Как выбрать электродвигатель: двигатели переменного тока

  В этом видео мы обсуждаем конструкцию, характеристики, преимущества и недостатки двигателей переменного тока. Мы также рассмотрим кривые производительности двигателя переменного тока по скорости, крутящему моменту и КПД.

• Как выбрать электродвигатель: двигатели постоянного тока

  В этом видео мы обсуждаем конструкцию, характеристики, преимущества и недостатки двигателей постоянного тока.Мы также рассмотрим кривые производительности двигателя постоянного тока по скорости, крутящему моменту и КПД.

• Как выбрать электродвигатель: Universal Motors

  В этом видео мы обсуждаем конструкцию, характеристики, преимущества и недостатки Universal Motors. Мы также рассмотрим кривые производительности универсального двигателя по скорости, крутящему моменту и эффективности.

• Как выбрать электродвигатель: критерии применения (часть 2)

  Это вторая часть нашего обсуждения критериев применения.Это кажется очевидным, но мы хотели бы напомнить нашим клиентам всегда учитывать максимальный размер и вес двигателя, который позволяет их применение, и знать, какой ожидаемый срок службы должен быть у двигателя.

• Как выбрать электродвигатель: критерии применения (часть 1)

  В этом видео (и в следующем) рассматриваются важные критерии приложения. Сначала мы сосредоточимся на ограничениях приложения, которые необходимо учитывать в процессе проектирования.

• Как выбрать электродвигатель: введение и основы

  Выбор правильного двигателя может быть сложным процессом. В этом первом видео мы знакомим с основными концепциями электродвигателей.

• Как переключать напряжение между 12 В и 24–48 В на бесколлекторном контроллере Groschopp

  В этом видеоролике показано краткое пошаговое руководство по переключению выходного напряжения на бесщеточном регуляторе Groschopp.

• Как установить ограничение тока на бесколлекторном контроллере Groschopp

  В этом коротком видеоролике показано, как установить текущий предел для бесколлекторного управления Groschopp.

• Как настроить усиление на бесколлекторном контроллере Groschopp

  Посмотрите это видео, чтобы узнать об усилении и о том, как установить его на бесколлекторном регуляторе Groschopp.

• Технические советы Groschopp: инструмент поиска двигателя

  В этом учебном видео показано, как использовать инструмент поиска двигателей Groschopp, чтобы найти идеальный двигатель.

• Технические советы: основы бесщеточного управления

  Посмотрев это видео, вы изучите основы всех бесколлекторных элементов управления Groschopp, типов их корпусов, а также опций для низкого и высокого напряжения.

• Технические советы: масло или смазка

  В этом видео мы расскажем о 7 факторах, которые следует учитывать при выборе между маслом и смазкой, чтобы определить, какой тип смазки лучше всего подходит для вашего мотор-редуктора.

• Планетарные прямоугольные мотор-редукторы постоянного тока

  Groschopp предлагает линейку планетарных прямоугольных мотор-редукторов постоянного тока, которые обладают преимуществами стандартных прямоугольных мотор-редукторов без потери эффективности.

• Groschopp представляет модификации и 3D-модели

  Groschopp упрощает выбор правильного двигателя или мотор-редуктора, добавляя 3D-модели на каждую страницу продукта, а также на страницы настройки.

• Технические советы: основы бесщеточного двигателя постоянного тока

  В этом видеоролике с техническими советами объясняются основы бесщеточных двигателей постоянного тока: как они устроены и как работают.

• Технические советы: задний ход и торможение

  В этом техническом совете обсуждаются преимущества заднего привода и тормозов, а также типы приложений, для которых они лучше всего подходят.

• Технические советы: рабочий цикл

  В этом видео мы даем вам краткое руководство по важности рабочего цикла для оптимальной работы маломощных двигателей и мотор-редукторов.

• Технические советы: суровые условия эксплуатации двигателя

  Как двигатели малой мощности рассчитаны на суровые условия эксплуатации. Понимание рейтингов IP и жестких условий эксплуатации важно для точного описания требований приложения.

• Технические советы: основы работы с двигателем переменного тока

  Понимание характеристик двигателей переменного тока позволяет инженерам выбирать двигатель, наиболее подходящий для их применения.

• Преимущество Groschopp

  Что делает Groschopp особенной компанией для наших клиентов? Все зависит от людей, которые составляют компанию. Узнайте, как они лежат в основе Groschopp Advantage.

• История Groschopp, Inc.

  Богатая история Groschopp, Inc. начинается в 1930 году с компании под названием Wincharger. Как мы попали из Wincharger в Groschopp? Смотрите и узнавайте.

• Технические советы: как проверить поврежденную арматуру

  Вот три быстрые проверки, которые вы можете выполнить с помощью вольтметра, чтобы проверить обмотку якоря двигателя постоянного тока, чтобы определить, правильно ли работает якорь двигателя.

• Новый бесщеточный двигатель постоянного тока

  Представляем надежную комбинацию бесщеточного двигателя постоянного тока и редуктора. Новый бесщеточный двигатель не требует технического обслуживания, обладает высокой надежностью и имеет срок службы более 20 000 часов.

• Выберите мотор-редуктор – 4 шага

  В этом видеоруководстве рассказывается об основах выбора мотор-редуктора в четыре простых шага: включая скорость, крутящий момент и требования к применению.

• Чудеса производства

  Ознакомьтесь с возможностями производства, обеспечения качества и проектирования Groschopp, а также загляните внутрь производственного предприятия и инженерной лаборатории Groschopp, расположенных в Сиу-Сентер, штат Айова.

Сигнальные знаки и методы испытаний

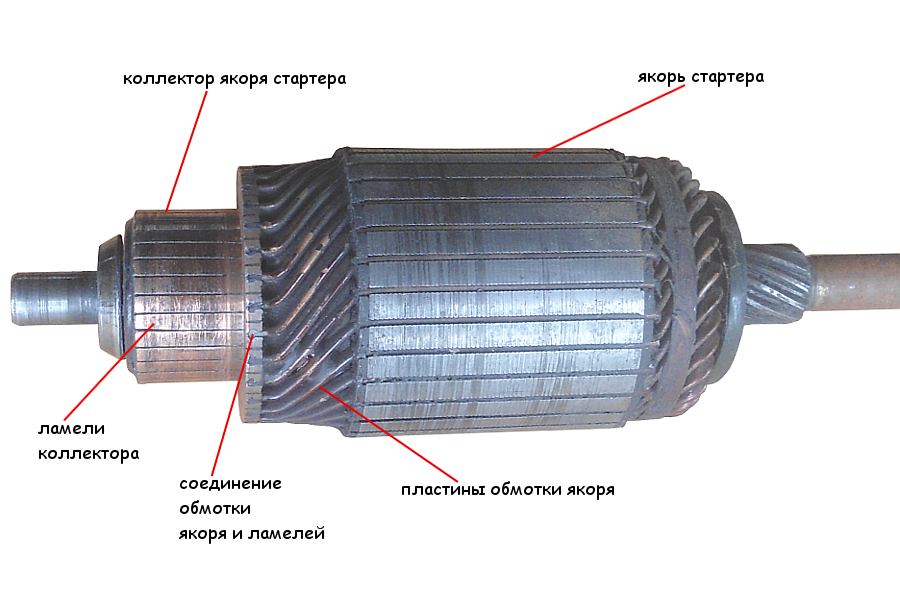

Электродвигатель состоит из различных частей: статора, подшипников, ряда ремней или шестерен, коллектора и, что не менее важно, ротора или якоря.

Два; ротор и якорь похожи, но совершенно разные. Первый является частью электродвигателя, который вращается, может иметь стержни, проводящие ток, может быть ранимым или просто оставаться ротором. В то время как последний состоит из стержней, проводящих ток, и щеток, открывающих электрический путь для тока.

Хотя обе части по-своему одинаково важны для двигателя, в этой статье мы сосредоточимся на якоре. Поврежденный якорь может сильно повлиять на эффективность вашего двигателя. Читайте дальше, чтобы узнать о негативном воздействии на ваш двигатель и конкретных способах проверки состояния якоря.

Признаки неисправности якоря

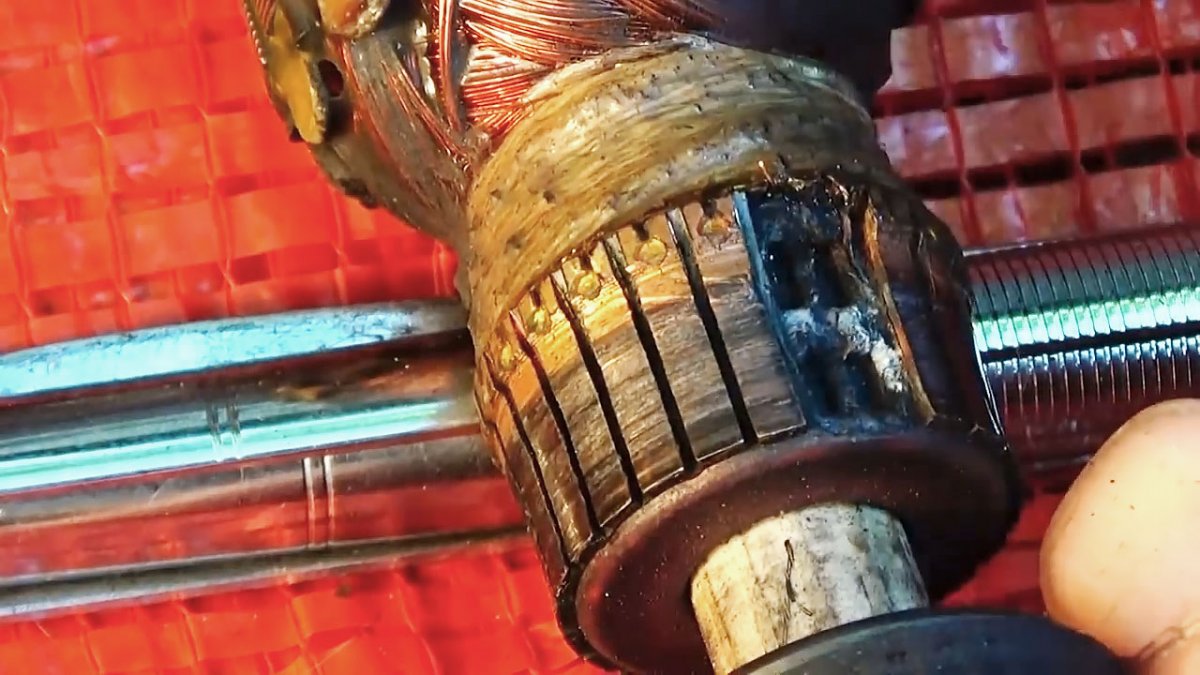

• Износ коллекторов: Это происходит из-за трения угольных щеток о поверхность коллектора.В конце концов, это постепенно повлияет и на состояние щеток, что приведет к их быстрому износу.
• Перегоревший якорь: Это может быть результатом нескольких проблем, таких как плохой поток воздуха, перегрузка, зависание, заземление, пробой изоляции, отказ регулятора и т. д. Если проблема в сгоревшей арматуре, вам придется перемотать арматуру.
• Заземление: Возникает при соединении части обмотки с металлическим сердечником якоря.Обычно это происходит при разрушении изоляции либо из-за перегрева, либо из-за усталости на краю щели из-за постоянного охлаждения, нагрева и вращения.

Способы проверки поврежденного якоря

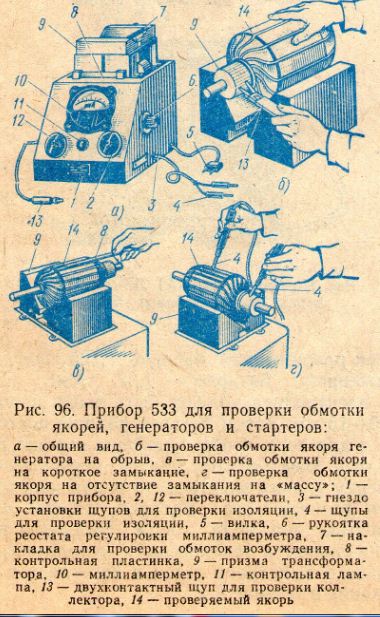

Growler

В основном, это электрическое устройство, используемое для обнаружения короткозамкнутых катушек в двигателях. Что он делает, так это создает магнитный поток, который заставляет короткозамкнутый якорь подавать ток в щуп. Если ваш якорь в плохом состоянии, щуп начнет вибрировать в соответствии с производимым током.

Щетки для ревизионных заглушек

Одним из частых явлений, которое обычно наблюдается при повреждении якоря, является количество попыток, необходимых для включения двигателя. Сначала достаточно двух-трех попыток, чтобы включить его, но со временем он уже не сможет включиться полностью.

Если вы посмотрите на контрольные пробки и увидите, что щетки повреждены, то весьма вероятно, что виноват якорь. Чтобы еще раз проверить и убедиться, что это действительно так, просто установите новые щетки и посмотрите, не изношены ли они и не повреждены ли они.

Специальные методы испытаний

По словам Гроссхоппа, существует несколько способов проверки состояния якоря, прежде чем мы примем решение о капитальном ремонте электродвигателя. Ниже мы в общих чертах обобщили различные методы тестирования, которые вы можете попробовать.

Тест сопротивления под углом 180°

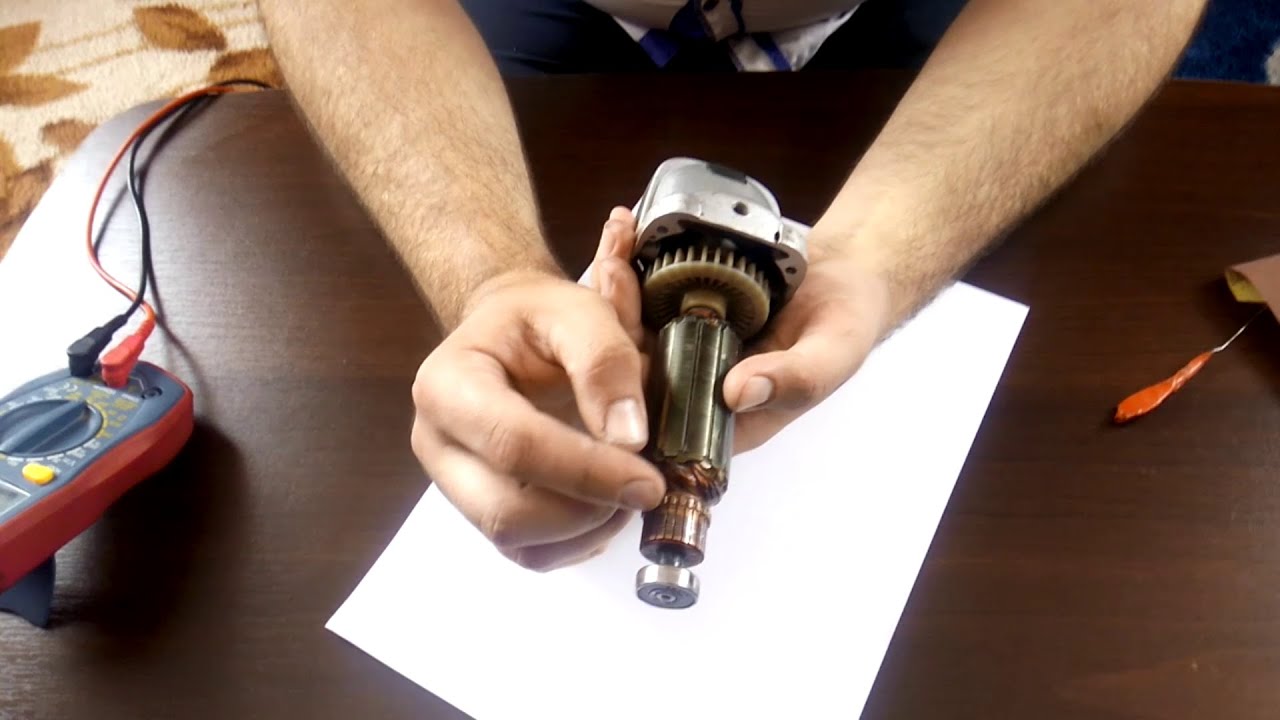

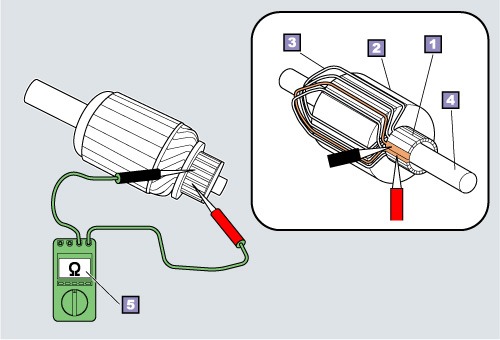

С помощью омметра/вольтметра вы можете посмотреть значение сопротивления последовательных обмоток, соединенных между двумя коллекторными стержнями каждой катушки.

После этого настройте измеритель на Ом и затем измерьте сопротивление двух стержней коммутатора, в частности, на расстоянии 180° друг от друга.Затем поверните якорь и уменьшите значение сопротивления между каждым набором двух стержней на коммутаторе.

Хотя невозможно определить точное значение сопротивления якоря, каждое измерение должно давать одно и то же число. Если вы заметили, что величина сопротивления сильно отличается друг от друга, возможно, проблема в обмотках.

Точнее, уменьшение значения сопротивления может означать, что в катушке может быть короткое замыкание. В то время как внезапное увеличение значения сопротивления может означать, что провод оборвался или перегорел, что привело к прерыванию цепи.

Тест сопротивления стержня к стержню

Как и в предыдущем тесте, вы должны проверить, соответствует ли каждое измерение примерно одному и тому же значению.

Единственная разница между этим тестом и предыдущим тестом заключается в том, что вы будете проверять измерение одной катушки, а не сопротивление всех вместе взятых катушек, попарно между двумя стержнями; что объясняет гораздо более низкое значение сопротивления.

Состояние поврежденной арматуры также остается прежним; следите за любым резким увеличением или уменьшением значения сопротивления.

Тест сопротивления стержня коллектора

Последний тест, который вы можете сделать, это снять значение сопротивления каждого стержня коллектора со стопкой железной арматуры.

Приложив усилие, прижмите блок якоря двигателя непосредственно к валу якоря, чтобы вы могли снимать измерения с вала якоря. Даже в этом случае, в определенных ситуациях, арматура будет изолирована от пакета арматуры. В таком случае вам нужно будет измерить расстояние от каждого коллекторного стержня до стальной арматуры напрямую.

На что следует обращать внимание, так это на любые признаки электрической непрерывности вала якоря и/или пакета якоря. Если да, то это признак поврежденной арматуры.

Теперь мы надеемся, что вы ясно поняли, как проверить поврежденную арматуру с помощью этих тестов. Как только якорь не пройдет ни один из этих тестов, вам, возможно, придется подумать о перемотке, замене или обновлении. Точно так же, как и любое другое ваше оборудование, такое как генератор, вы должны обслуживать электрогенератор всякий раз, когда это необходимо, чтобы поддерживать ваше оборудование в идеальном состоянии.

Стендовые испытания и ремонт стартера

Соединение и что говорит нам проверка заземления обмоток:

Когда счетчик настроен на 2K и один провод подключен к любому концу обмотки, а другой к заданной точке заземления, как показано на диаграмме ниже

Показания должны показывать бесконечность, это означает, что есть нет цепи между обмоткой и землей (землей)

Любое другое значение означает, что обмотка замкнута на землю.

Если произошло короткое замыкание на землю, обмотку необходимо либо заменить, либо перемотать.
—————————————————————————————————————
Соединения и результат проверки сопротивления внутренней цепи обмотки:

С измерительным прибором, установленным на 200 Ом, соедините 2 щупа вместе и получите внутреннее сопротивление измерительного прибора и проводов, например, 0,2 Ом. Это показание нужно будет отнять от фактического показания, чтобы получить истинное значение сопротивления обмотки.

Подсоедините щуп к одному концу обмотки, а другой конец к другому концу, как показано на схеме ниже.

Показание на приведенной выше диаграмме равно 3,8 Ом, но это не истинное сопротивление. Внутреннее сопротивление, например 0,2 Ом, нужно убрать, что даст результат 3,6 Ом. Это истинное сопротивление, которое должно находиться в пределах спецификации производителя.

Есть четыре возможных результата, которые вы можете получить при проведении испытания внутреннего сопротивления обмотки: обмотка прошла это испытание и может быть использована снова.

Результат обрыва цепи означает обрыв обмотки. Это требует замены или перемотки обмотки; обрывы обмотки ремонтируются очень редко. См. диаграмму ниже.

Сопротивление ниже указанного указывает на внутреннее короткое замыкание. Это означает, что изоляция обмотки повреждена, она не закорочена на землю, а закорочена на другую часть обмотки, как показано на схеме ниже.

Это позволяет току проходить через обмотку по более короткому пути, эффективно снижая сопротивление ниже спецификаций производителя.

Это требует замены или перемотки обмотки.

Сопротивление выше указанного может указывать на плохое соединение обмотки. Это может означать, что в месте соединения концов обмотки есть грязь или коррозия, что вызывает более высокое, чем обычно, сопротивление.

Плохие соединения на концах обмотки можно исправить, удалив их и очистив точки соединения и при необходимости перепаяв

Будет предоставлен другой стартер, и его также следует проверить перед демонтажем.
—————————————————————————————————————
Тест без нагрузки:
Установите стартер на испытательном стенде проведите испытание без нагрузки, затем введите показания счетчика в приведенную ниже таблицу.

Нет нагрузки Производители Технические характеристики без нагрузки Результат теста
Напряжение не менее 11 ВОЛТС 11.70 В
Текущий Ток 30-50 AMPS 37. 6A

Маркировка Компоненты:

A. Коммутатор

B. ролика /

C. Пружина щетки/ Угольная щетка.

—————————————————————————————————————

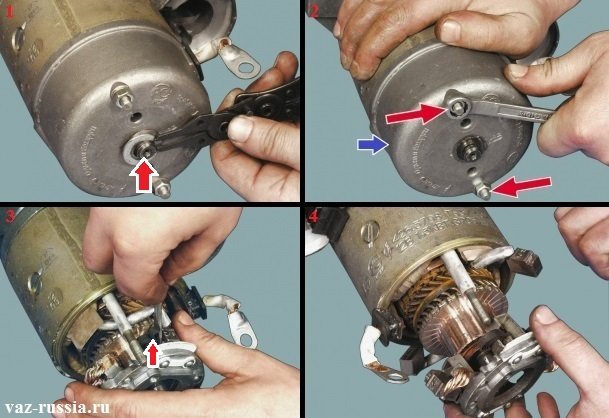

Разборка:

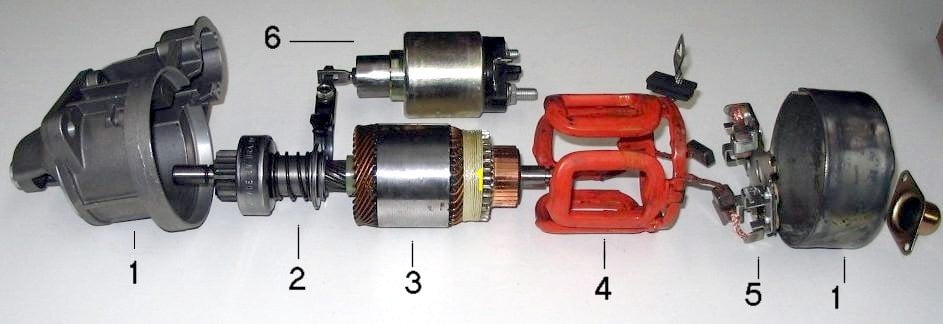

Разборка стартер в правильной последовательности, как показано вашим лектором.Несоблюдение правильной последовательности и процедур может привести к повреждению стартера.

Последовательность:

1. Нанесите установочные метки вдоль двух торцевых частей корпуса и полевого корпуса (основного корпуса) стартера, это поможет выровнять основные компоненты.

2. Снимите провод клеммы M с соленоида (этот провод соединяет выход соленоида со стартером)

3. Нанесите метки совмещения на корпусе соленоида и креплении, затем снимите соленоид

4.Удалите все винты в торцевой части корпуса коллектора (в противном случае это может привести к серьезному повреждению щеток или обмотки возбуждения).

5. Снимите корпус со стороны коллектора

6. При необходимости снимите щетки, чтобы снять узел щеточной пластины

7. Снимите корпус катушки возбуждения (основной корпус стартера)

8. Снимите вилку переключения с корпуса со стороны привода (она важно отметить положение вилки переключения)

9. Снимите узел якоря

10.Снимите обгонную муфту с вала (зачистите заусенцы наждачной бумагой для облегчения снятия муфты)

—————————————————————————— —————————————

Проверка арматуры

Визуальный осмотр:

Визуальный осмотр-Проверить наличие признаков:

Перегрев

Горение

Физическое повреждение изоляции и обмоток катушки

9

Компонент тестовый отчет

Технические характеристики арматуры

Спецификации производителя Armature Test Результаты ОБОРУДОВАННЫЕ

Перегрев Визуальный осмотр Нет признаков перегрева №

Горящий визуальный осмотр Нет признаков жжения NO

Без физических повреждений Визуальный осмотр Изоляция составляла

Повреждено на полинг Да

Полинг Визуальный осмотр Полировка была

, повреждена изоляцией Да

—————————— —————————————

Тесты цепи заземления:

Используйте мультиметр в диапазоне омов и проверьте: Вал

Arma Formate Test

Технические характеристики Производитель Результаты Производитель Испытания

Бесконечность Бесконечность Да

——————————— ————————————

Проверка цепи на обрыв

С помощью омметра в том же диапазоне проверьте целостность цепи между одним из сегментов коммутатора во время движения второй зонд вокруг каждого из других сегментов коммутатора.

Продолжительность Armature Test

Технические характеристики Производитель Тест Результаты ОБОРУДОВАННЫЕ

0-1Oм 0Ω Да

——————————— —————————————

Проверка коммутатора:

Измерьте диаметр коммутатора и при необходимости проверьте глубину подреза слюды.

ТЕСТ КОММУТАТОРА

СПЕЦИФИКАЦИИ ПРОИЗВОДИТЕЛЯ          РЕЗУЛЬТАТЫ ИСПЫТАНИЙ          ОБСЛУЖИВАЕМЫЙ

Минимальный диаметр 28.8 ~ 31 мм 31,5 мм Да

слюда undercut 0,7 ~ 1,0 мм 0,7 мм Да

———————————— —————————

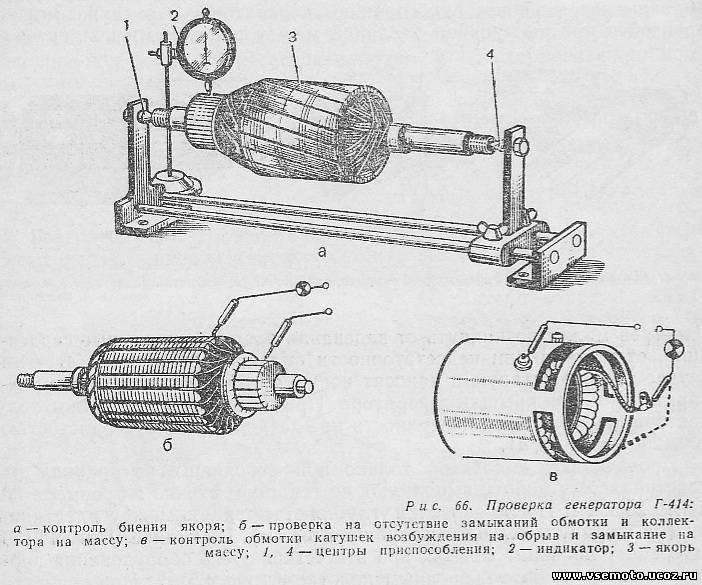

Проверка вала якоря на биение:

Чтобы проверить биение, поместите якорь между V-образными блоками.

Поверните якорь на 360°, считывая показания циферблатного индикатора, установленного на сердечнике якоря, как показано стрелкой

2 мм 0,05 мм да

———————————————

Альтернативный метод Тестирование арматуры

Использование тестовой лампы 48 В

Проверка непрерывности Держите один из щупов на одном сегменте и перемещайте другой щуп вокруг каждого из других сегментов. (В этом тесте на обмотки оказывается большее давление, и его следует использовать там, где это возможно). Контрольная лампа должна светиться.

Проверка заземления Поместите один щуп на любой сегмент коммутатора, а другой — на сердечник или вал якоря.Контрольная лампа не должна светиться.

НЕПРЕРЫВНОСТЬ ЯРКОРА И ИСПЫТАНИЕ НА ЗАЗЕМЛЕНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРОИЗВОДИТЕЛЯ          РЕЗУЛЬТАТ ИСПЫТАНИЙ          ОБСЛУЖИВАЕТСЯ

Проверка целостности цепи Индикатор горит над каждым сегментом           Да, индикатор горит. Да

коммутатор

сегмент подключена

наземный тест от света Да, свет выключен да

Commutater

сегмент не

Connected Armature

Cove

————— ——————————————————————————————

Проверка на внутреннее короткое замыкание с помощью грохота:

1.Поместите арматуру на «V» гроулера.

2. Включите переключатель в положение Growler.

3. Держите ножовочное полотно или металлическую полосу вдоль арматуры и вращайте арматуру.

Арматура внутренний короткий тест

Технические характеристики Производитель Результаты Испытания Фонд

Gaksaw Blade будет вибрировать при размещении над ножом, что означает, что да

Законная обмотка Указание замкнутой коротким оболочкой Указание

———— ——————————————————————————————————

Полевые катушки и башмаки для вех

Визуальный осмотр — проверка на Признаки:

Перегрев

жжение

Физическое повреждение изоляции и обмотки катушки

Polling

Компонентный тестовый отчет

Полевые катушки и результаты тестирования производителя Фондумы

Полюсная обувь Технические характеристики

Перегрев визуальной проверки Нет признаков да

жжение визуальный осмотр Нет признаков да

физическое повреждение визуальный осмотр Был урон №

для полевой катушки

Полярный визуальный осмотр Полевая катушка имеет некоторые да, может быть фиксированным

урона

— ————————————————————————————————————

Проверка катушек возбуждения на целостность:

Проверка для проверки целостности обмотки возбуждения поместите щупы на каждый конец обмотки возбуждения

В зависимости от конструкции цепи стартера, обмотка возбуждения может быть заземлен или изолирован от полевого корпуса.

Тестовый отчет компонентов

Отчет

Полевые катушки Производитель Результаты тестирования Производительные

Спецификация непрерывности

Если заземленный тест N / A N / A N / A

не заземлен 0 ~ 0,02Ω 0Ω Да

—— —————————————————————————————————

Проверка катушек возбуждения на заземление:

Если обмотка возбуждения может быть проведена предварительная проверка заземления (обмотка возбуждения не прикреплена к корпусу стартера).Поместите положительный щуп на провод возбуждения или щетку, затем общий щуп на корпус стартера. Индикатор должен показывать бесконечность.

Компонент тестовый отчет

Полевые катушки Производитель Тест Результаты ОБОРУДОВАННЫЕ ОБОРУДОВАННЫЕ

Спецификации заземления

Если заземлены 0 ~ 0,02Ω N / A N / A

не заземленные бесконечность бесконечности Да

————— ——————————————————————————————

Щетки:

Измерьте длину щеток и проверьте на наличие трещин и других повреждать.

Щетки иногда имеют начерченную линию на одной стороне или допустимую длину см. в листе спецификаций.

Примечание: При рассмотрении вопроса о замене щеток помните, что стартер нельзя снимать с автомобиля после пробега более 100 000 км. Если щетки близки к минимуму, их следует заменить. Новые щетки имеют длину около 14 мм.

Компонентный тестовый отчет

Щетки Результаты тестирования производителя Производственный

Технические характеристики

Минимум 5 мм 15.9/15.9/15.9/-                ДА

ДЛИНА

——————————————————————————————————— ———

Узел держателя щеток

Для проверки короткого замыкания между изолированными щетками и держателем установите омметр на минимальное сопротивление. Поместите один из зондов на щетку, а другой — на металлическую удерживающую пластину.

Компонент тестовый отчет

Животный держатель Результаты тестирования кисти Производитель Фондумы

Средства сборки сборки

Заземленный держатель 0 ~ 0. 02ω 0.1ω NO

Изолированный держатель Infinity Infinity Да

——————————————— ———

Соленоидный магнитный выключатель:

Обозначьте клеммы: «B» питание аккумулятора, «S» питание выключателя зажигания/стартера и «M» питание стартера.

Примечание: клемма M будет иметь провод, идущий к электромагнитному переключателю

Проверка обмотки натяжения:

подключить источник питания 9 В между клеммами S и M

Обратите внимание, что этот тест выполняется при пониженном Повреждение тепла на обмотку

Компонентный отчет о компонентах

Потягивание в обмотке Производитель Результаты испытаний Прослушивания

Технические характеристики

Технические характеристики 8 ~ 12:00.1А                             ДА

Физическое действие                   Поршень должен втягиваться        Плунжер втягивается           ДА

———————————————————————————— ————————

Тест удержания

Подключите источник питания 9 В между S и корпусом соленоида

Обратите внимание, что этот тест проводится при пониженном напряжении и не более 5 секунд, чтобы предотвратить тепловое повреждение обмотки

Толчок поршень вручную, а затем отпустите его.

Компонентный отчет отчета на компонент

Удерживая в обмотке Результаты испытаний производителя Selectable

Технические характеристики

Текущие натянутые 5 ~ 8amps 10.9A NO

ФИЗИЧЕСКИЕ ДЕЙСТВИЯ Плунжер должен быть в плунжеров, остается в состоянии

. Все еще внутри

, когда мощность при условии, что мощность составляет

, отключил плунжер, отключенный отключение

.

——————————————————————————————————————

Шестерня и Обгонная или обгонная муфта:

Проверьте шестерню на наличие повреждений и плавность хода вдоль вала якоря.

Поверните ведущую шестерню в направлении вращения двигателя, муфта должна вращаться свободно, а против направления вращения должна блокироваться.

Щетки:

Чтобы проверить втулки на предмет износа, вставьте конец вала якоря в соответствующую втулку торцевого корпуса и оцените зазор между валом и втулкой.

Компонент Тестовый отчет

Диратор Производитель Результаты Результаты Испытания

Технические характеристики

Технические характеристики

Шестерня Визуализация Визуальная проверка шестерни хорошая Да

Кусты Визуальные Осмотры Кусты были повреждены No

Клатч Визуальный осмотр Clytch Была хорошими Да

— —————————————————————————————————————

Сборка:

Повторная сборка стартера Мотор:

1. Смажьте втулки.

2. Сборка в порядке, обратном разборке.

3. Примечание. Совместите метки при сборке вилки переключения и двух концевых корпусов с полевым корпусом

4. Удерживайте пружины щеток стальной проволокой в ​​форме книги. Это позволит надеть щетку на коллектор

5. Не перетягивайте сквозные болты и винты.

Осевой зазор якоря:

Проверить осевой зазор якоря. Проверьте зазор, установив уплотнение, пружину и стопорную пластину.

Зазор между шестерней и шейкой:

Установите стартер на испытательную машину. Подключайте питание только к клемме S. Это приведет к перемещению шестерни к кольцу без поворота якоря.

—————————————————————————————————————

Окончательный тест без нагрузки:

Установите стартер на испытательном стенде, проведите испытание без нагрузки, затем введите показания счетчика в приведенную ниже таблицу.

Без нагрузки Тест Производитель Без нагрузки Результаты испытаний

Технические характеристики

Напряжение не менее 11 вольт 11. 47 В

Ток                       30~50 А –                       46,7 А ————————————

Тест без нагрузки прошел хорошо, проблем нет. При тестировании якоря у нас были физические проблемы с изоляцией, которая была повреждена на крышке катушки возбуждения. В тесте цепи заземления все было хорошо, никаких проблем и повреждений. Альтернативный метод тестирования якоря также выглядит хорошо, при тестировании катушки возбуждения и полюсных башмаков у нас та же проблема, что и при испытании якоря, речь идет о крышке катушки возбуждения.Мы сломали кисти, когда проводили тест кистей, но в конце концов исправили это.

Стендовые испытания стартера

ПРОВЕРКА ИЗ СТАРТЕРА И СОЛЕНОИДА

Проблемы со стартером обычно обозначаются следующий симптом: Поверните ключ в положение ПУСК, и вы услышите громкий щелчок, а иногда и ничего не слышно. Фары яркий и не тускнеет, когда вы поворачиваете ключ в положение START, и все остальное по электрике работает нормально. Это может быть плохо нейтральный переключатель стартера или неисправный ключевой переключатель, но около 99% время это плохой стартер или соленоид стартера. Вот процедура для проверки стартера и его соленоида.

Проблемы со стартером обычно связаны с «плохим пятно» на коммутаторе, электрическая часть якорь, контактирующий со щетками. Они пачкаются и изнашиваются. Щетки иногда изнашиваются, но не обычно. Открытые цепи могут происходят в якоре или в обмотках статора.Вы могли бы исправить эти проблемы, но нормальная процедура заключается в замене стартера на перестроен. Если якорь стартера случайно остановится «плохое место» цепь разомкнута и стартер не работает повернуть. Иногда можно «раскачать» двигатель руками (будь осторожно — убедитесь, что зажигание выключено) или в стандартном Трансмиссионный автомобиль, вы можете включить передачу и «раскачать» автомобиль, толкнув его вперед или назад на несколько дюймов — он может двигаться стартер с «плохого места» и получить вас на вашем путь, но это дерьмо стрелять, когда это произойдет снова. Иногда можно постучать по стартеру молотком. временный контакт, где контакт был ненадежным, но вы можете сделать больше вреда для стартера, чем пользы, если я ударил его слишком сильно!!

Диагностику пускателя можно провести, измерив ток рисовать. Вы можете приобрести небольшой амперметр с клещами, который просто прокладываешь провод к стартеру — ничего не надо что-либо отключать. Проверните его и смотрите, как маленькая игла говорит вам какой ток. Если есть большой ток, то вы знаете, что виноват стартер.Существует одна основная причина стартер не работает на горячую — изношены подшипники, особенно в хвостовой вал. Тепло, выделяемое в стартере двигателем и выхлопные трубы (иногда) вызывают расширение арматуры. Если изнашиваются подшипники, то якорь волочит (фактически контактирует) по статор вызывает короткое замыкание и высокое сопротивление трения. Иногда проблема решается простой заменой подшипников.

При проверке стартера рекомендуется снимите его с автомобиля и надежно зафиксируйте в тисках. если вы не держите его крепко, как в тисках, и он поворачивается чтобы быть хорошим, он будет довольно сильно крутиться, когда он вращается и может упасть со скамейки на большой палец ноги — может действительно испортиться ваши выходные. Вы можете выполнить следующий тест с стартер в машине, но это немного усложняет и там есть вероятность замыкания тестовых соединительных кабелей на землю.

На приведенной выше схеме «большой Клемма» на соленоиде стартера — это где + аккумулятор кабель идет.Есть один или два меньших терминала на соленоид, один переходит в положение «старт» на зажигании выключатель.

При стендовых испытаниях отрицательный соединительный кабель аккумуляторной батареи к тискам, удерживающим стартер за раму. Положительный идет к «большой клемме» на соленоиде. Прыгать с большую клемму к одной из меньших с помощью перемычки или лезвие отвертки для приведения в действие соленоида. Он должен щелкнуть и стартер должен жужжать. Если это так, не увлекайтесь и пусть долго крутится свободно — нехорошо запускать стартер без нагрузки в течение длительного периода времени, особенно старый и уставший.

Если не крутится, ищите другой «большой» провод идущий на стартер. На GM вы обычно можете увидеть это на другой конец соленоида — он входит в корпус стартера. Насчет других марок и моделей не знаю. Осмотреться. Внимательно прикоснитесь к нему проводом + перемычка и стартер должен сразу жужжание, и вы должны получить большую искру — это нормально — стартер сильно пожирает ток.

Если при этом тесте не гудит, то стартер мотор сгорел внутри. Вы можете разобрать его и посмотреть, так ли это поправимо (новые щетки, чистка коллектора и, возможно, новые обмотки, но в этот момент я бы предложил восстановить стартер/соленоид в сборе.

Если стартер гудел при последнем тесте, вы можете снимите соленоид и либо восстановите его, либо замените, чем позже быть хорошей идеей. Новый стартер будет поставляться с новым или восстановленным Привод Bendix, который, вероятно, следующий в очереди на отказ.

При покупке нового стартера обязательно возьмите старый один вместе с тобой. Во-первых, вы можете сопоставить его, чтобы убедиться, что компьютер выбрал правильный для вашего автомобиля, а во-вторых, они зарядить «основной заряд» на старый — хотят обратно, чтобы восстановить и продать снова. Просто чтобы убедиться, что вы получили хороший, вы должны испытать новый стартер на стенде — это не будет первый раз был отправлен плохо восстановленный.

Назад на домашнюю страницу брата Боба

Copyright © 1996, Боб Хьюитт — Все права защищены

Арматур-тестеры — Все производители — eTesters.ком

Показаны последние результаты 1 — 10 из 10 найденных продуктов.

• Тестер арматуры

  АВТОМАТИЧЕСКОЕ ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ ИСПЫТАНИЙ FISHER

  • Интерфейс с сенсорным экраном• Windows® 10 Pro• Наименьшее количество плат в отрасли• Высокая надежность благодаря проверенной конструкции• Интерфейс USB — отсутствие плат ввода-вывода в компьютере• Программное обеспечение для удаленного управления для заводской диагностики/обновления• Полная сетевая совместимость• Встроенная статистика Отчетность• Данные испытаний могут храниться в нескольких форматах• Два года гарантии на электронику

• Тестер арматуры

  Серия DS-e/d — Shanghai Aoboor Electric Co., ООО

  Применяется для точного испытания арматуры, изготовленной методом намотки с одинарной вилкой, двойной вилкой или большим и малым стержнем; и испытание арматуры, изготовленной с помощью пьезорезистора, углеродного коммутатора, выравнивателя, двойной изоляции и других специальных процессов.

• Тестер якоря двигателя

  DS720 — Shanghai Aoboor Electric Co., ООО

  Применяется для испытания электрических свойств якоря двигателя с любым количеством стержней-коммуникаторов, например, автомобильных двигателей, стартеров мотоциклов, двигателей электроинструментов, тяговых двигателей, двигателей пылесосов, двигателей тренажеров.

• Цифровой тестер перенапряжения якоря

  1КВ — Джаббалс

  Цифровой тестер перенапряжения якоря с тестом между стержнями — это экономичное решение для проверки качества якорей постоянного тока малого и среднего диапазона.Тест Bar-To-Bar предназначен для проверки низкого импеданса последовательно намотанных якорей и катушек возбуждения тяговых двигателей постоянного тока. Тестер перенапряжения имеет встроенный промышленный ПК с 8-дюймовым сенсорным дисплеем и программное обеспечение для хранения, вызова и печати отчетов об испытаниях.

• Цифровой тестер перенапряжения арматуры 3 кВ

  D-3KAT — Джаббалс

  Цифровой прибор для проверки перенапряжения якоря с межстержневым испытанием представляет собой экономичное решение для проверки качества малых и больших тяговых двигателей постоянного тока, идеально подходящих для железных дорог.Тест Bar-To-Bar предназначен для проверки низкого импеданса последовательно намотанных якорей и катушек возбуждения тяговых двигателей постоянного тока. Тестер перенапряжения имеет встроенный промышленный ПК с 8-дюймовым сенсорным дисплеем и программное обеспечение для хранения, вызова и печати отчетов об испытаниях.

• Испытание арматуры

  Electronic Systems of Wisconsin, Inc.

  Системы испытания арматуры

  ESW оснащены новейшими функциями, которые только может предложить рынок.Экранный дисплей упрощает чтение, отслеживание и запись информации об арматуре. Программное обеспечение ESW для сбора данных совместимо практически с любым типом системы, что позволяет пользователю хранить информацию на любой программной платформе. Наши тестировщики сохраняют ваши данные, поэтому вам больше никогда не придется беспокоиться о потере важной информации. Мы будем работать с вами, чтобы удовлетворить ваши индивидуальные потребности в тестировании. Пожалуйста, посмотрите видеоролики и слайд-шоу ниже, чтобы увидеть некоторые из наших тестеров арматуры.

• Многофункциональный тестер перенапряжения

  MB Модель — PJ Electronics, Inc.

  Настольный универсальный многофункциональный тестер перенапряжения, который вам нужен для всех ваших испытаний электрической изоляции. Тестер Hi-Pot имеет отдельный светодиодный индикатор. панельные измерители для прямого считывания (напряжение и ток утечки), так что интерполяция на дисплее осциллографа никогда не требуется. Этот MOST может тестировать обмотки с очень низкой индуктивностью, якоря постоянного тока и т. д. импульсными перенапряжениями.

• Тестер гроулера

  Г.Э. Моторс (Пвт.) Лтд.

  Являясь признанными именами в отрасли, мы предлагаем широкий спектр тестеров Growler, которые изготовлены с использованием «очень высококачественного сырья, что обеспечивает высокую долговечность на стороне пользователя. Эти тестеры Growler для арматуры широко находят свое применение в промышленном и коммерческом секторах. Они легкие по весу и обеспечивают высокую производительность, кроме того, мы предлагаем их по самым доступным ценам.

• Соединение проводов сопротивления

  Electronic Systems of Wisconsin, Inc.

  Система соединения проводов сопротивления ESW оснащена новейшими функциями, которые может предложить рынок. Наша система способна соединять якоря, статоры или катушки. Экранный дисплей нашего бондера позволяет легко читать, отслеживать и записывать данные бондинга. При желании ESW также предлагает полное электрическое тестирование детали до последовательности соединения. Это гарантирует, что только качественные детали, прошедшие электрические испытания, обрабатываются посредством склеивания. Мы обязаны сделать так, чтобы вам больше никогда не пришлось беспокоиться о потере важной информации.Наш персонал по продажам и техническим вопросам будет тесно сотрудничать с вами, чтобы убедиться, что система склеивания будет соответствовать вашим потребностям. См. слайд-шоу ниже, чтобы увидеть некоторые из наших тестеров соединения проводов сопротивления.

Проверка якоря двигателя постоянного тока

Для якоря двигателя постоянного тока существует простой метод определения состояния якоря.
Метод испытания на ударную нагрузку: Подайте напряжение постоянного тока на сегменты коммутатора для одного шага полюсов от источника питания или батареи.Подключите положительный конец источника питания постоянного тока к одному концу и отрицательный конец к противоположному концу.
Например, если общее количество сегментов коммутатора составляет, скажем, 40 в испытуемом якоре, а общее количество полюсов равно 4, то площадь шага одного полюса будет равна 10 сегментам.

Теперь измерьте милливольтметром, скажем, в диапазоне от 0 до 10 милливольт падение напряжения в центральной точке, то есть между 5-м и 6-м сегментами. снова поверните якорь по часовой стрелке или против часовой стрелки и измерьте следующий набор сегментов.
Вот так выполните полные измерения для всех 40 пар сегментов. одновременно записывая показания.

Если в обмотке есть какие-либо дефекты, то есть короткое замыкание или обрыв, это будет отображаться в показаниях.
Если показания милливольтметра одинаковы для всех 40 пар сегментов, то якорь исправен. Если есть короткое замыкание между обмоткой или катушкой обмотки между одной конкретной парой сегментов, показание будет меньше падения в милливольтах. Если есть какой-либо свободный или открытый, чтение будет больше, чем нормальные показания.Таким образом, можно определить состояние якоря постоянного тока на наличие короткого замыкания, обрыва или обрыва обмотки.

При испытании якоря постоянного тока следует выполнить ряд тестов. Первый есть. Испытание изоляции заземления или, более известное как испытание на ограбление, обычно проводится при напряжении 500 В постоянного тока. Если сопротивление заземления превышает 1 МОм, якорь готов к следующему испытанию, которое представляет собой испытание между стержнями. Есть 2 единицы оборудования, чтобы лучше всего провести этот тест. Один из них в сочетании с тестом на грабителя скажет вам, удовлетворительно ли арматура возвращается в эксплуатацию.Первое испытание от полосы к полосе проводится цифровым омметром низкого сопротивления «DLRO». Счетчик будет циркулировать около 8-10 ампер через соседние последовательные стержни и измерять миллиомное сопротивление цепи. Если отклонение составляет более 5%, то якорь закорочен виток к витку. Следующий тестер, который называется высокочастотным тестером от полосы к полосе.
