Ваз 2112 дополнительное реле на стартер: Где находится реле стартера на ВАЗ-2112: фото и видео

Июн 03 1974

Содержание

Стартер ваз 2112: где находится, как снять, замена

Реле стартера выполняет важную функцию на любом автомобиле, независимо от модели. Поломка этого устройства приводит к тому, что машина не заводится. Водителям, которые занимаются самостоятельным ремонтом транспортного средства, нужно знать, где находится реле стартера ВАЗ-2112 и как его починить, если возникнет какая-нибудь неисправность.

Что такое реле стартера

От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт.

Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Устройство

Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Она состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми деталями. Первое из устройств состыковано с корпусом и присоединяется к вводу управления. Втягивающая катушка идет на клемму управления и сообщается с электромотором стартера.

Принцип работы

Реле необходимо для запуска системы двигателя, поэтому оно было вмонтировано в бензонасос. Когда питание подается на контакт, сообщающийся с управлением, внутри катушки появляется электромагнитная индукция. Это происходит под действием тока, с помощью этого процесса появляется магнитное поле. Притяжение якоря способствует сжатию возвратной пружины.

Якорь находится в это время внутри катушки, в которой перестает генерироваться магнитное поле. При запуске силовой установки питание отключается, а якорь с помощью возвратной силы отправляется на исходную позицию. Происходит размыкание контактов.

Во время этого процесса бендикс перестает взаимодействовать с маховиком.

Особенности строения

Однако если требуется приобрести реле стартера на ВАЗ-2112, то нужно снять деталь с автомобиля и взять с собой магазин. Этот элемент отличается от подобных по размеру.

Можно приобрести прибор от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается строение механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле.

Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме.

Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

Где находится реле стартера ВАЗ-2112

Можно изучить схему, приложенную к руководству по эксплуатации. Там отмечено, где находится реле стартера ВАЗ-2112 на 16 клапанов. Если предстоит снятие или замена этого элемента, то нужно выполнить ремонт, а затем установить все запчасти в обратном порядке.

Рекомендуется использовать инструкцию от этого блока.

Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что поверх блока устанавливались дополнительные предохранительные устройства. Они предназначались для того, чтобы была защищена определенная группа приборов. Однако реле стартера по умолчанию находится с правой стороны вторым по счету, если смотреть сверху.

Как проверить работу устройства

Когда какие-либо приборы на автомобиле перестают работать, водитель должен в первую очередь проверять исправность предохранителей или цепь реле. После того как проведена полная диагностика, можно будет сделать вывод о том, что именно стало неисправным и как устранить проблему. Диагностику выполняют в следующем порядке:

Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору

Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность.

То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.

После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок

Если не произошло втягивание, значит, реле неисправно.

Для этого откручивается задняя крышка, после того как с нее очищена вся грязь. Затем определяется состояние щеток и вилок бендикса.

Мастера советуют выполнять осмотр пускателя регулярно, чтобы он не вышел из строя где-нибудь в дороге.

Причины поломок

Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

замыкание минусовой клеммы;
засорение контактов
неисправность якоря на втягивающем реле;
перегорание обмотки;
обрыв проводки.

Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

Как снять

Для того чтобы снять реле стартера ВАЗ-2112, нужно разбирать всю систему. Поэтому этот механизм снимается вместе с пускателем. С другой стороны, это даже лучше, потому что одновременно с ремонтом можно выполнить профилактику поломок стартера. Чтобы снять стартер, нужно заехать на эстакаду или смотровую яму. Дальше снятие детали выполняется в таком порядке:

Отключить аккумулятор, тем самым обесточив транспортное средство.

Снять брызговик либо другую защиту

Отыскать в нижней части стартера гайку и открутить ее

Отцепить клемму, которая находится на втягивающем реле

Отвернуть верхнюю гайку, которая удерживает стартер

Открутить ленту плоской отверткой и вынуть реле, потянув слегка за корпус.

Если этот блок снимается с усилием, то нужно немного приподнять его, чтобы отцепить от креплений. Нужно следить внимательно, чтобы не потерялась пружина, находящаяся внутри механизма. Часто она выскакивает и теряется. Теперь, когда устройство отсоединено от стартера, можно выполнить диагностику неисправностей и узнать, из-за чего оно сломалось.

Ремонт

На устройстве имеется только три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электроэнергии на замок зажигания.

Когда поворачивается ключ, контакты замыкаются, а нужное напряжение передается к обмотке реле.

Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего происходит засорение или окисление контактов на пятаках. Чтобы устранить проблему, нужно открутить болты и снять гайку с шайбой, которая расположена на выходе реле.

После этого нужно выходы от обмотки отсоединить с помощью паяльника. Нагар и другие засорения на пятаках удаляются с помощью мелкой наждачной бумаги. Если износ этих элементов слишком сильный, то лучше сделать замену реле стартера ВАЗ-2112. Не потребуется замена устройства при обрыве электропроводки. В этом случае потребуется просто заменить провода, и реле снова будет работать исправно.

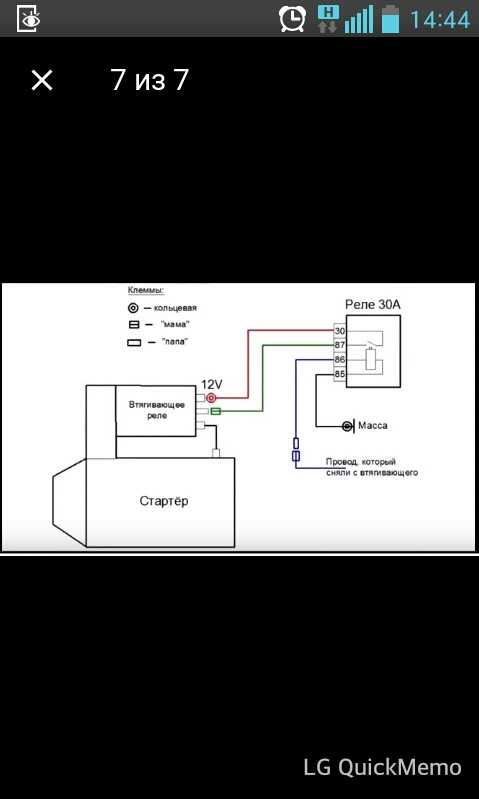

Дополнительное реле стартера

Когда коленвал разгоняется до 500 оборотов в минуту, контроллер подает команду дополнительному реле для включения пускателя.

Такой режим работы предотвращает произвольный запуск стартера и исключается перегрев двигателя даже при его длительной работе.

Также дополнительное реле на стартер ВАЗ-2112 нужно для того, чтобы исключить случайное спекание контактов от замка зажигания. Это часто происходит вследствие износа деталей.

Кроме того, дополнительный элемент вовремя отключает питание пускателя, если силовая установка уже запущена, а ключ находится в режиме «стартер».

Таким образом, контакты замка зажигания разгружаются, и двигатель не повреждается.

Такое устройство устанавливалось не на все модели. Сейчас мастера автосервиса при покупке автомобилей ВАЗ-2112 рекомендуют предварительно проверить, стоит ли оно на автомобиле. Для этого нужно:

Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.

Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

В том случае, если этот элемент отсутствует на автомобиле, можно установить его самостоятельно. Однако опытные ремонтники утверждают, что в нем нет острой необходимости. Более того, производители современных отечественных и иностранных автомобилей часто отказываются от этого механизма.

Обслуживание

Эти детали не нуждаются в постоянном обслуживании. Однако ресурс их работы невелик — около 2-4 лет. Обслуживание этого устройства выполняется по мере необходимости. Если водитель знает, где стоит реле стартера на ВАЗ-2112, то его легко заменить на новое. Стоимость этих блоков невелика, поэтому лучше поставить вместо поврежденного реле исправное.

Источник: https://HochyVseZnat.ru/gde-nahoditsia-rele-startera-vaz-2112-raspolojenie-naznachenie-zamena-i-ystroistvo.html

Замена стартера ваз 2110 — 2112

Стартер для автомобиля является самым необходимым устройством. Без него просто невозможен запуск двигателя любого современного автомобиля, и если авто с механической КПП можно завести с толкача, то с автоматической коробкой передач сделать это попросту невозможно. И чтобы от этого устройства не было неприятностей нужно постоянно проводить диагностику, а по окончанию срока эксплуатации желательно его заменить новым. Так как замена стартера ваз 2110-2112 не отличается, какими-то конструктивными особенностями от других моделей этой марки автомобилей, то приведем его пошаговую инструкцию.

Снятие стартера ваз 2110 — 2112

Первое что нужно сделать, это обесточить автомобиль, сняв с аккумулятора клеммы воспользовавшись ключом №13.
После этого можно заняться демонтажем

стартера с двигателя.

Сначала освободим его от проводов питания, но предварительно снимем с двигателя воздушный фильтр. Сделать все эти процедуры довольно просто, если под рукой иметь необходимый инструмент.

Один из проводов снимается с клеммы руками, достаточно аккуратно потянув в сторону немного покачивая.

Далее придется воспользоваться головкой для гаек №13 и не спеша открутить гайки со шпилек. Кстати, в зависимости от модификации, шпилек может быть как две, так и три. В данном случае покажем вариант с двумя шпильками.
Окончательно потянув с небольшим усилием стартер в сторону от двигателя, запомнив его расположение, выньте.

Для замены щеток стартера нужно проделать вышеуказанные действия, после чего приступить к его разборке. Сам процесс требует начальных знаний автомеханика, где снятие стартера

считается пустяковым занятием.

Для начала снимаем реле запуска (втягивающую) и крышку стартера, прикрывающую редуктор.
Далее нужно отвернуть шпильки со стороны коллектора и аккуратно вынуть крышку со щеткодержателем, после чего их следует разъединить.

Сами щетки вынимаются довольно просто.

После замены щеток стартера сборку производите в обратном порядке, при этом не забудьте протирать детали от пыли, грязи и металлических примесей.

В заключении надо напомнить о появлении на рынке автопрома совершенно новой модели ВАЗа – LADA Vesta.

Источник: http://PortalVAZ.ru/zamena-startera-vaz-2110-2112/

Где находится реле стартера на ваз 2112 16 клапанов видео – Где находится реле стартера на ВАЗ-2112: фото и видео

Автомобиль: ВАЗ-2112.Спрашивает: Петров Виктор.Суть вопроса: Где находится реле стартера ВАЗ-2112?

Добрый день! У меня перестала заводиться машина. Я владелец ВАЗ-2112, 16-ти клапанный двигатель. Начинаю заводить, а она не заводится, и при этом даже стартер не крутит совсем. Подсказали в первую очередь посмотреть реле стартера, а как найти его вообще не сказали. Подскажите, пожалуйста!

Ищем реле стартера

Если на автомобиле вышли из строя какие-либо приборы, то в первую очередь необходимо проверить в цепи реле либо предохранитель. Потому, как только лишь после их диагностики, можно будет сделать выводы о неполадках в целом.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Попробуйте замкнуть стартер напрямую отвёрткой.

Как известно, на ВАЗ-2112, даже при не заведённом двигателе все приборы питаются от аккумулятора напрямую, а когда он запущен энергия идёт с генератора. И при повышении силы тока в цепи или короткого замыкания предохранитель просто перегорает, а на наиболее мощные приборы предусмотрено реле.

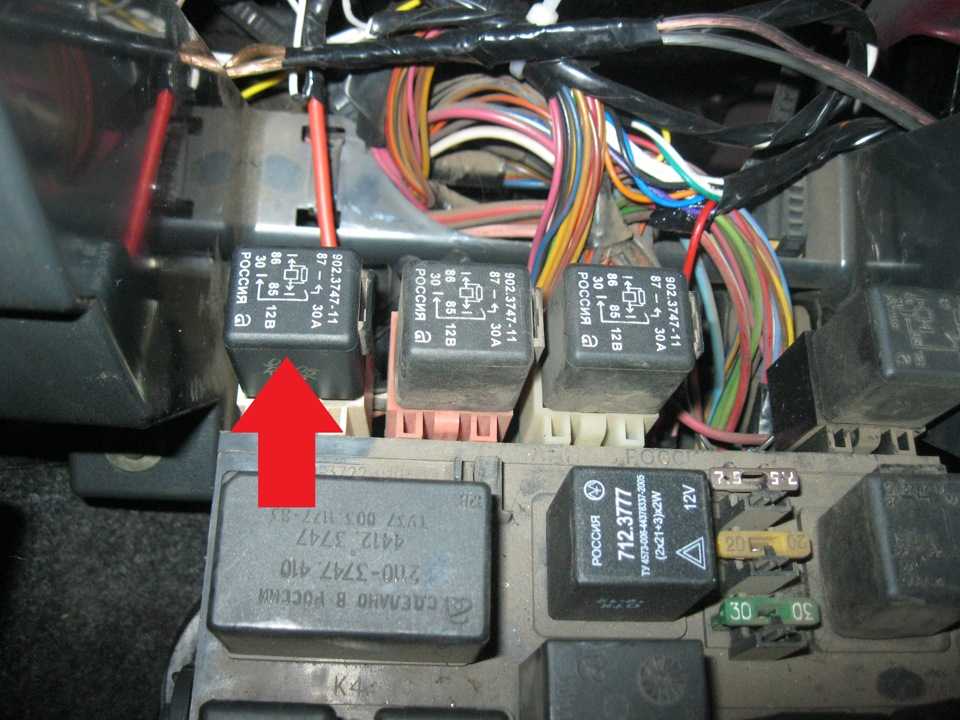

Фото реле стартера в блоке предохранителей

Для того, чтобы добраться к блоку предохранителей и реле в котором установлено реле стартера, необходимо найти в нижней стороне торпедо крышку. Затем, нажимаем на кнопку фиксации и откидываем её вниз.

Реле стартера отмечено красной стрелочкой

Замену старого элемента на новый, необходимо провести в обратном порядке снятию.

Обратите внимание, что в различных комплектациях автомобиля, могут быть установлены сверху блока дополнительные реле, которые предназначены для определённых групп приборов. Но реле стартера, всегда установлено второй, справа по счёту.

Если не заводится, а реле новое?

Если после проверки и замены реле стартера, двигатель всё-равно не заводится, проблема может быть ещё и в самой аккумуляторной батареи, а также в самом стартере. Необходимо снять стартер для диагностики.

carfrance.ru

Где находится реле стартера ваз 2112

Где находится реле стартера в автомобиле ВАЗ-2112

Главное электронное устройство

Основным рабочим механизмом машины является двигатель, который производит запуск мотора. Работа движущей системы зависит от бензонасоса и вида топливной системы. Механический бензонасос работает на карбюраторном ДВС.

Электрический, или инжекторный запускается от искры зажигания и располагается в топливном баке.

В любой электрической конструкции для защиты от перепадов электротока применяется реле. При запуске схемы он пропускает через себя ток и выравнивает напряжение до 30-40 ампер, при остановке размыкает цепь и схема отключается.

Реле выполняет функцию запуска всей системы двигателя и устанавливается в бензонасосе ВАЗ-2112 16 клапанов, ток вырабатывает моток катушки проводов с сердечником и создает электромагнитное поле, которое подает напряжение на контакты от 80 до 300 ампер, работа реле модуля помогает рассчитать необходимый ток для запуска стартера машины.

Больших различий в конструкции реле нет.

ключ для зажигания;
предохранитель всей системы;
реле;
соединительные провода;
общий блок управления двигателем.

Ключ зажигания включает работу системы реле, начинает поступать ток на клеммы бензобака, происходит закачка горючего, при наполнении топливопровода подается сигнал на панель управления и реле отключает напряжение. Запускается стартер и мотор заводится.

Ремонт электронного устройства

Двигатель не заводится, машина не трогается с места, нет характерного щелчка реле, возможно, здесь неполадки. Причина может быть в подгоревших и неплотных контактах. Инжекторная система двигателя располагается в салоне автомашины, ниже основной панели управления в пластмассовом кожухе, что значительно упрощает доступ к деталям и их собственноручному ремонту:

Демонтируется короб, под ним между двумя элементами и находится колодка реле бензонасоса.
Пластмассовый штекер подключает главное реле к сети, ток проходит сквозь катушку, намагничивает ее. Следовательно, создается необходимое напряжение, цепь замыкается, стартер включается в работу, а модуль отключается по сигналу панели управления.

При помощи специальной отвертки снимается панель кожуха.
№ 3 колодка с форсунками, бензонасосом и реле.
Проверить клеммы на напряжение, ликвидировать обрыв, зачистить проводки или крепче закрепить зажимы.
Вынуть реле модуля из корпуса, контакты соединить перемычкой и проверить:

работу электронасоса;
рабочий шум показывает на исправность самого топливного двигателя;
поменять реле на рабочее и проверить еще раз действие системы;
хорошим помощником будет применение мультиметра;
регулярно проводить диагностику автотранспорта.

Контакты «30» и «87» служат для подключения к мультиметру, проверки напряжения в системе и дают оценку пригодности реле.

Техника безопасности

При начале любой самостоятельной работы по проверке технического состояния бензонасоса автомашины нужно отключить напряжение двигателя, но не обесточивать. Горючее в баке не должно превышать 50% емкости.

Где находится реле стартера ВАЗ 2112

На автомобиле ВАЗ 2112 реле стартера отвечает за запуск стартера и выдвижение обгонной муфты для прокручивания маховика коленчатого вала двигателя,

Схема стартера 57.3708 устанавливаемого на автомобиль ВАЗ 2112.

Цифрами обозначены: 28 — стяжная шпилька с гайкой; 27 — винты крепления щеткодержателя; 26 — вывод «50» тягового реле; 25 — щетка; 24 — щеткодержатель; 23 — якорь; 22 — постоянный магнит; 21 — опора вала якоря; 20 — центральная шестерня; 19 — водило; 18 — шестерня с внутренним зацеплением; 17 — опора вала привода с вкладышем; 16 — кольцо отводки; 15 — обгонная муфта; 14- вал привода; 13 — ограничительное кольцо; 12 — вкладыш крышки; 11 — шестерня привода; 10 — планетарная шестерня; 9 — уплотнительная прокладка; 8 — кронштейн рычага; 7 — рычаг; 6 — крышка со стороны привода; 5 — якорь реле; 4 — тяговое реле ; 3 — корпус статора; 2 — задняя крышка; 1 — коллектор;

во время его запуска.

Конструктивно ВАЗ 2112 реле стартера имеет две обмотки: втягивающую и удерживающую. Втягивающее реле стартера выполнено в железном корпусе, закрытом текстолитовой крышкой. В корпусе расположены две обмотки, а внутри корпуса находится сердечник.

В крышке расположены болты для подсоединения электропитания, являющиеся одновременно силовыми контактами. В крышке расположен контакт для питания обмоток втягивающего реле.

а также и подвижная пластина, замыкающая силовые контакты реле при втягивании сердечника.

В первых стоит остановиться на том, где находится реле стартера ВАЗ 2112, для лучшего понимания процесса его работы. Стартер состоит из корпуса и передней и задней крышек. Передняя крышка имеет специальный прилив с отверстиями для крепежа, куда устанавливается втягивающее реле стартера ВАЗ 2112.

Реле посредством сердечника механически связано с подвижной вилкой (работающей по принципу коромысла), соединенной с приводом стартера, выполненного в виде обгонной муфты (бендекса).

Муфта на своем конце имеет шестерню, входящую в зубья венца маховика в момент запуска двигателя, тем самым проворачивая маховик коленчатого вала.

Рассмотрим, как работает втягивающее реле стартера ВАЗ 2112

На один из болтов в крышке втягивающего реле подходит постоянный «плюс» от аккумуляторной батареи, а на второй болт выведен конец обмотки электродвигателя стартера.

Проверка обмоток втягивающего реле стартера ВАЗ 2112.

В крышке, как было сказано выше, находится и вывод обмотки втягивающего реле соединенный с проводом от замка зажигания.

При повороте ключа в положение «пуск» на этот контакт поступает питание, создающее ЭДС в обмотке реле, благодаря которой втягивается сердечник.

При втягивании сердечника он надавливает на ножку подвижной пластины, которая замыкает силовые контакты, тем самым перебрасывая питание с аккумулятора на обмотку электродвигателя стартера.

Одновременно сердечник при втягивании в корпус реле тянет за собой вилку привода, которая выдвигает обгонную муфту в сторону зубчатого венца маховика. При полном втягивании сердечника, силовые контакты замыкаются, и стартер начинает вращаться, одновременно заставляя вращаться и маховик двигателя, обеспечивая запуск мотора.

Часто причиной отказа втягивающего реле является ослабление крепления болтов силовых контактов или их окисление. Это связано с тем, что пространство где находится реле стартера ВАЗ 2112 могут попадать как влага, так и дорожная грязь, например при проезде глубоких луж. Поэтому при проведении очередного ТО следует уделить внимание состоянию силовых болтов.

Читайте так-же, другие обзоры

ВАЗ 2111 реле стартера

Реле отвечает за пуск электродвигателя стартера, соединение с маховиком коленчатого вала и его работу в течение запуска двигателя.

Втулки стартера ВАЗ 2110

В обзоре рассматривается технология проверки и замены втулок стартера автомобиля ВАЗ 2110.

Втягивающие реле стартера ВАЗ 2110 цена

Как менять, где находится, сколько стоит, и другие вопросы про втягивающее реле стартера автомобиля ВАЗ 2110 рассмотрены в данной статье.

Популярные обзорыТойота Лэнд Крузер 200 Люксовая модель Лэнд Крузера, выпущенная в 2007.

Хонда Пилот это восьмиместный паркетник, который. Рено Сандеро Степвей Модификация стандартного Рено Сандеро, с. Шикарный автомобиль Cayenne, производства Porsche.

Аукционы по продаже автомобилей от банков

Есть ли смысл приобретать автомобиль не у.

Главная страница О сайте Написать нам Реклама на сайте © 2012 AUTOGREP «авто Россия»Все материалы, представленные на сайте, защищены авторскими правами (см. Гл. 70 ч. 4 ГК РФ). Использование материалов сайта в печатных изданиях или в сети интернет возможна только с разрешения владельца сайта. (с) autogrep.ru.

Блок предохранителей и реле ВАЗ 2110 — 2112

Источник: https://tazovod.ru/2112/gde-naxoditsya-rele-startera-na-vaz-2112-16-klapanov-video-gde-naxoditsya-rele-startera-na-vaz-2112-foto-i-video.html

Узнаем где находится реле стартера ВАЗ-2112? Расположение, назначение, замена и устройство

Что такое реле стартера

Механизм предназначен для того, чтобы поступало питание к электрическому двигателю стартера. В этот момент передается заряд от аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания бендикса, в то время как элемент зацепляется за маховик. От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Устройство

Принцип работы

В это же время выталкивается бендикс, который соединяет мотор и стартер с помощью маховика. Плюсовая клемма подает питание на втягивающую обмотку. При этом контакты замыкаются между собой. Якорь находится в это время внутри катушки, в которой перестает генерироваться магнитное поле. При запуске силовой установки питание отключается, а якорь с помощью возвратной силы отправляется на исходную позицию. Происходит размыкание контактов. Во время этого процесса бендикс перестает взаимодействовать с маховиком.

Особенности строения

Такое устройство, как стартер, водители между собой называют пускателем, так как он помогает выполнить запуск машины. Он практически ничем не отличается от подобных механизмов. Однако если требуется приобрести реле стартера на ВАЗ-2112, то нужно снять деталь с автомобиля и взять с собой магазин. Этот элемент отличается от подобных по размеру. Можно приобрести прибор от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле. Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме. Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

Где находится реле стартера ВАЗ-2112

Для того чтобы выполнить диагностику или ремонт этого механизма, нужно отыскать небольшую крышку в нижней части торпеды. Там расположена специальная кнопка для фиксации, которая откидывается вниз. Можно изучить схему, приложенную к руководству по эксплуатации. Там отмечено, где находится реле стартера ВАЗ-2112 на 16 клапанов. Если предстоит снятие или замена этого элемента, то нужно выполнить ремонт, а затем установить все запчасти в обратном порядке. Рекомендуется использовать инструкцию от этого блока.

Как проверить работу устройства

Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
Если не произошло втягивание, значит, реле неисправно.

Когда диагностика полностью проведена и выявлена причина поломки, нужно заменить старое реле. При этом рекомендуется осмотреть стартер и выполнить его обслуживание в профилактических целях. Для этого откручивается задняя крышка, после того как с нее очищена вся грязь. Затем определяется состояние щеток и вилок бендикса. Мастера советуют выполнять осмотр пускателя регулярно, чтобы он не вышел из строя где-нибудь в дороге.

Причины поломок

замыкание минусовой клеммы;
засорение контактов
неисправность якоря на втягивающем реле;
перегорание обмотки;
обрыв проводки.

Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка. Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

Как снять

Отключить аккумулятор, тем самым обесточив транспортное средство.
Снять брызговик либо другую защиту
Отыскать в нижней части стартера гайку и открутить ее
Отцепить клемму, которая находится на втягивающем реле
Отвернуть верхнюю гайку, которая удерживает стартер
Открутить ленту плоской отверткой и вынуть реле, потянув слегка за корпус.

Ремонт

Когда уже известно, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Не обязательно сразу покупать новую деталь, опытные водители для начала пробуют его починить. На устройстве имеется только три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электроэнергии на замок зажигания. Когда поворачивается ключ, контакты замыкаются, а нужное напряжение передается к обмотке реле.

Дополнительное реле стартера

Чтобы пускатель прослужил дольше, выполняется установка реле стартера ВАЗ-2112 дополнительного. Это необходимо для контроллера, отвечающего за правильную работу автомобиля. Когда коленвал разгоняется до 500 оборотов в минуту, контроллер подает команду дополнительному реле для включения пускателя. Такой режим работы предотвращает произвольный запуск стартера и исключается перегрев двигателя даже при его длительной работе.

Также дополнительное реле на стартер ВАЗ-2112 нужно для того, чтобы исключить случайное спекание контактов от замка зажигания. Это часто происходит вследствие износа деталей. Кроме того, дополнительный элемент вовремя отключает питание пускателя, если силовая установка уже запущена, а ключ находится в режиме «стартер». Таким образом, контакты замка зажигания разгружаются, и двигатель не повреждается.

Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.
Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

Обслуживание

Дополнительное реле стартера ВАЗ 2110 (установка, схема)

Главная » Электрика и диагностика

Автор Павел Александрович Белоусов На чтение 4 мин. Просмотров 471

Содержание

Преимущества усовершенствованной схемы запуска и проверка ее наличия

Процедура установки дополнительного реле стартера
Мероприятия по увеличению эксплуатационной надежности
Заключение
Видео: Дополнительное реле стартера 2110

Необходимость совершенствования системы запуска двигателя некоторых моделей вазовских автомобилей, выпускавшихся до начала 2000-х гг., выявлена в процессе эксплуатации, показавшей относительно низкую эксплуатационную надежность схемы управления включением и отключением стартера. Для решения этой проблемы конструкторы пошли на некоторое усложнение схемных решений и ввели принудительное ограничение времени функционирования данного узла. Доработка заключалась во введении в цепи запуска вспомогательного реле, контакты которого выдерживают ток 50 А и принудительно разрывают цепь через 12 секунд после начала работы стартера

Преимущества усовершенствованной схемы запуска и проверка ее наличия

Установка дополнительного реле на машины ВАЗ позволила, несмотря на всю простоту примененного конструктивного решения, достигнуть поставленной цели за счет исключения опасности перегрузки и последующего спекания рабочих контактов:

замка зажигания;
цепей включения стартера.

Сильной стороной решения является возможность сравнительно простой модернизации проводки уже находящихся в эксплуатации автомобилей введением в него нового компонента.

Проверка наличия дополнительного реле осуществляется методом визуального осмотра, так как реле выполнено в форме навесного элемента.

Второй экспериментальный способ основан на процедуре продувки цилиндров. Для этого нажимаем на педаль газа до отказа и запускаем стартер поворотом ключа в замке зажигания. Если через 12 секунд стартер принудительно отключится, то на автомобиле уже применяется модернизированная схема зажигания и дополнительное реле исправно. Если же отключения стартера не происходит, убедитесь в отсутствии реле и осуществите модернизацию проводки.

Процедура установки дополнительного реле стартера

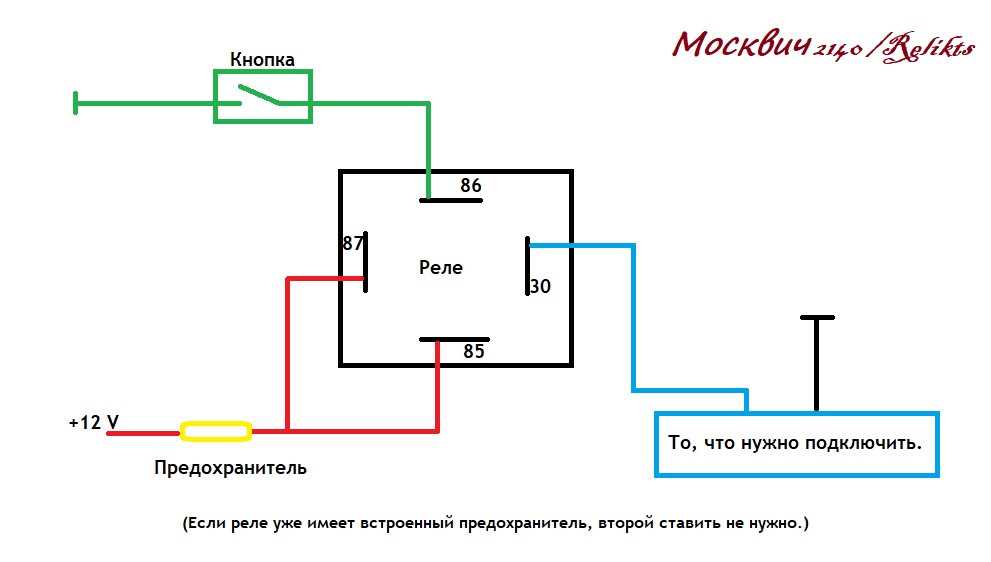

Существует несколько схем доработки электрической схемы стартера. Одна из них рассматривается на ВАЗ-2110. На других моделях он осуществляется аналогично, отличаясь только несущественными деталями. Другие возможные схемы не имеют отличий от описываемой.
Для работы лучше использовать готовый комплект, который содержит необходимые элементы и расходные материалы.

Процедуру начинают с подготовки проводов сечением 1 — 1,5 мм2, на свободные концы которых обжимным инструментом или пассатижами устанавливают кольцевые наконечники.
Затем в защищенном месте и недалеко от стартера за металлическое крепежное ухо монтируют реле. Подходящим для этого местом считается шпилька бачка омывателя.
Снимают провод с плюсового вывода стартера.
Плюсовый вывод аккумулятора через 8-миллиметровое кольцо соединяют с 87-м контактом реле, а контакт 30 реле еще одним проводом подключают к контакту 50 активизации тягового реле стартера.
Далее контакт 85 реле соединяют с массой;
На заключительном этапе на контакт 86 реле подключают существующий провод замка зажигания.
После завершения установки проверяют работоспособность дополнительного реле методом продувки цилиндров.

Мероприятия по увеличению эксплуатационной надежности

Усложнение электрической схемы управления стартера неизбежно сопровождается введением в ее состав новых элементов и наращиванием количества соединений. Перефразируя известное правило, констатируем, что электротехника – это наука о контактах. При установке реле принимаем специальные меры к тому, чтобы реализуемая им схема работала безупречно на протяжении длительного времени. Для достижения этого в процессе модернизации схемы и выполнения подключения требуется:

плотно затягивать крепежные гайки;
не допускать загрязнений контактов реле, на которые одеваются наконечники соединительных проводов;
использовать провода минимальной длины без образования петель;
провода схемы целесообразно сформировать в виде жгута с креплением хомутиками на максимальной длине;
получившийся жгут помещаем в гофрированный шланг для защиты от механических повреждений;
контакты реле целесообразно защитить от попадания брызг воды термоусадочными трубками и/или изолентой.

Заключение

Процесс улучшения стартерных цепей автомобилей семейства ВАЗ не отличается высокой сложностью и выполняется автолюбителем даже с начальным уровнем подготовки в области электротехники и навыках слесаря первого разряда. Для работы целесообразно используйте готовые модернизационные комплекты, в состав которых введены необходимые и маркированные компоненты, дополненные подробной инструкцией. Реле устанавливается в любом удобном месте, позаботьтесь только о том, чтобы в процессе эксплуатации его не заливала вода.
Установку дополнительного реле совместите с доработкой иных узлов электрического оборудования автомобиля.

Видео: Дополнительное реле стартера 2110

Печать

	Реставратор для пластика и кожи 5 минут и салон авто как новый. Посмотрите фото до и после		1490 р.
	Набор для ремонта стекла Ремонт стекла авто своими руками. Спасает от трещин и сколов.		1690 р.
	Зеркало видеорегистратор Vehicle Blackbox DVR видеорегистратор + зеркало заднего вида + камера заднего вида + датчик движения + технология Dual cam + G-Sensor…		1990 р.
	Зеркало — бортовой компьютер 12в1 — видеорегистратор, GPS-навигатор, камера, интернет, радар, FM, G-sensor…		1990 р.
	Авточехлы из экокожи Салон будет как новый! Легко чистятся, не трутся, не рвутся.		3990 р.

Стартеры для ВАЗ 2110, 2111, 2112

Стартеры для ВАЗ 2110, 2111, 2112 | Интернет-магазин Motorring

Интернет-магазин тюнинга и стандартных запчастей
для автомобилей LADA.
Доставка по всей России и Казахстану

Корзина пуста

8 (939) 708-49-99

8 (927) 606-67-60

8 (927) 607-31-63

8 (800) 550-86-33

Электрика и электроника

ВАЗ 2110, 2111, 2112

Стартеры

Легко найти товар! Clear search

Результаты поиска:

В группе представлено: 13 / 13 позиций

по популярности

по цене

Любой автомобиль будь то нашего или иностранного производства, имеет свойства ломаться. Поломки в автомобили можно разделить на два вида механические и электрические.

К механическим, например, можно отнести поломки, связанные с подвижными частями автомобиля. А электрические поломки подразумевают неисправности с электропотребителями такими как стартер, магнитола и так далее. И довольно часто водители начали сталкиваться с электрическими поломка. В основном самой частой электрической поломкой является выход из строя стартера автомобиля. Ведь на стартер возлагается огромная нагрузка при заводке машины. А если автомобиль еще и не новый, то выход из строя стартера увеличивается во много раз. Но давайте подробно разберемся в устройстве стартера.
Стартер это своего рода электромотор с большим потребление тока. Ведь для того, чтобы прокрутить коленвал и завести мотор, нужно иметь огромную мощность. Давайте разберемся из чего состоит электромотор стартера.

В корпусе электромотора есть якорь, состоящий из обмотки и вала. Концы обмотки в свою очередь получают питание от щеток. В электромоторе стартера, находится 4 щетки, все щетки соединены в один провод, который выходит из корпуса электромотора. На стенках корпуса приклеены 2 магнита. И когда питание через щетки поступает на обмотку, то это в свою очередь создает магнитное поле и заставляет якорь вращаться. Необходимым компонентом в стартере является бендикс, который входит в зацепление с коленвалом при заводке машины, а когда двигатель заведется, выходит из зацепления. Также на корпусе стартера установлено втягивающее реле. Втягивающее реле это своего рода катушка которая втягивает сердечник и замыкает контакты, тем самым подавая (+) на стартер. Давайте также поподробнее разберемся, из чего состоит втягивающее реле.

Втягивающее реле состоит из контактной группы, катушки и сердечника. Из контактной группе снаружи втягивающего реле есть 2 медные шпильки с резьбой, на одну шпильку прикручивается постоянный плюс, который идет от аккумуляторной батареи, а ко второй шпильке прикручивается плюс от стартера. Минус на электромотор и на втягивающее идет по корпусу. Также на втягивающем реле есть управляющий контакт, который идет от замка зажигания. То есть получается так, когда вы поворачиваете ключ в замке зажигание во второе не фиксируемое положение, происходит поступление напряжения на управляющий контакт на втягивающем реле. Когда напряжение на управляющий контакт подано, катушка начинает втягивать сердечник и тем самым замыкать 2 контакта вместе. После чего поступает уже напряжение на стартер, и он начинает вращать якорь, который соединен с бендиксом.

Когда машина завелась, и вы отпускаете ключ, то питание с питающего контакта пропадает, и контакты на втягивающем реле размыкаются. Как видите все очень просто. Давайте теперь перейдем к выявления конкретной неисправности. Например, вы поворачиваете ключ, а стартер не крутит. Возможные неисправности:

Сгорела обмотка втягивающего реле;
Сгорела обмотка якоря электромотора;
Пришли в негодность щетки электромотора;
Плохой контакт на втягивающее реле или же на электромотор;
Нет питания на втягивающее реле, или же на электромотор;
Нет питания на управляющий контакт на втягивающем реле;
Втягивающее щелкает, но стартер не крутится.

Давайте разберем подробные действия по проверки выше указанных неисправностей.

Проверьте, хорошо ли заряжена у Вас аккумуляторная батарея, это можно узнать по бортовому компьютеру, или же если у Вас нет БК, то с помощью мультиметра (напряжение должно быть не меньше 10. 2 V).

Переведите мультиметр в положение измерения напряжения, и подсоедините один щуп на шпильку, к которой подходит провод от аккумулятора. А второй щуп к минусу аккумулятора. Тем самым Вы проверите, подходит ли напряжение на втягивающее реле.

Если напряжение к втягивающему реле подается, а при повороте ключа оно не издает характерного щелчка. То нужно проверить идет ли плюс от замка зажигания. Для этого нужно снять штекер с управляющего контакта на втягивающем реле. И замкнуть шпильку с проводом от аккумулятора с управляющим контактом на втягивающем реле. Если реле щелкнуло то дело в проводе, идущем от замка зажигания.

Если реле щелкает, но электромотор не крутится. То возможно окисление контакта между втягивающим и проводом электромотора. Чтобы это проверить переведите мультиметр в режим прозвонки. И подсоедините один щуп к шпильке, а другим щупом аккуратно проткните изоляцию провода, что бы щуп соприкасался с жилой проводов. Тем самым Вы узнаете, не окислился ли контакт между шпилькой и проводом.

Если с подачей напряжения к электромотору все нормально, то придется разбирать его и выяснять причину. В электромоторе могут быть две поломки связанные с обмоткой, и со щетками. Состояние обмотки проверить практически невозможно, из-за маленького сопротивления. А вот состояние щеток можно оценить по их размеру. Если щетки уже стертые, то и контакт от них будет плохой. Решается заменой всей контактной группой благо она не такая и дорогая по сравнению с ценой нового электромотора.

Замена стартера на автомобиле семейства Лада:

Снять ( + и — ) с аккумуляторной батарее.
Снять штекер управления с втягивающего реле.
Открутить гайки со шпилек втягивающего реле, и снять провода.
Открутить гайки держащие стартер. (В зависимости от модели их может быть 2 или 3)
Выньте стартер и произведите ремонт или замену.

Установку производить в обратном порядке.

Вот основные неисправности и их решения. Как видите если правильно выявить деталь, которая вышла из строя, то можно сэкономить на покупке стартера в сборе. Ведь благо в наше время есть огромный выбор автозапчастей от разных производителей.

Что купить стартер на ВАЗ в сборе, или же получить бесценный опыт в ремонте, решать только Вам. Мы лишь в свою очередь гарантируем Вам огромный выбор и всегда низкие цены!

Где находится реле стартера ваз 2115 инжектор

Реле стартера автомобиля ВАЗ 2115: причины неисправностей

ВАЗ 2115 – это одно из самых достойных детищ Волжского автопрома. В простонародье этот автомобиль называют пятнашкой, он поистине считается одним из самых востребованных и недорогих автомобилей на отечественном рынке, выпускаемый с 1997 года.

Свою популярность автомобиль заслужил вполне честно, поскольку эксплуатация и ремонт не представляет особой проблемы владельцу авто. Однако существуют такие поломки, о которых должны знать все, кто имеет в своём подчинении этот замечательный автомобиль.

Речь пойдёт о реле стартера, его поломках а также путях починки.

Расположение реле стартера

Что нужно знать о реле стартера автомобиля ВАЗ 2115?

Сам по себе стартер представляет четырёхполюсный двигатель с постоянным током, который питается электричеством от батареи аккумулятора. Технический осмотр стартера необходимо делать через каждые 100 000 км пробега.

По принципу своей работы стартер потребляет достаточно мощный ток, поэтому даже незначительные колебания сопротивления могут значительно снизить его производительность и привести к полной поломке. Для того, чтобы убедиться что поломка заключается именно в реле, необходимо сделать проверку.

Однако, перед тем, как проводить данного рода проверки самостоятельно, будьте очень осторожны, чтобы исключить возможный травматизм. Включаем зажигание и поворачиваем ключ, если при этом стартер не работает, но на слух можно определить некие характерные щелчки, значит реле работает, а вот сам стартер придётся разбирать.

Если же ситуация противоположная и при перемыкании контактов на задней стенке стартера, не снимая его с двигателя вы услышите как механизм закрутился, то вся проблема именно в реле.

ВАЗ 2115 стартер

Принцип работы тягового реле ВАЗ

Катушка стартера, которая получает электропитание от аккумулятора, создаёт магнитное поле, воздействующее на якорь. Он приходит в движение, сжимая при этом возвратную пружину, которая задействует бендикс, соединяющийся со шлицами венца маховика.

Происходит замыкание контактов элементов, втягивающая обмотка остаётся без питания, но якорь остаётся внутри катушки, так как его удерживает сильное магнитное поле.

После того, как двигатель запускается катушка теряет своё питание и якорь соответственно возвращается в своё первоначальное положение. При этом сам бендикс расцепляется.

Неисправности реле стартера

Существует несколько вариантов проверки реле, по которым можно определить о его неисправности.

При запуске двигателя стартер не отключается сам. Это легко можно определить по достаточно громкому и резкому жужжанию, которое слышно в салоне ВАЗ 2115;
При поворачивании ключа в замке зажигания отчётливо слышен щелчок, но при этом ничего не происходит и стартер не запускается;
При повороте ключа стартер якобы начинает работать, но двигатель при этом не запускается.

В большинстве автомобилей марки ВАЗ реле похожи между собой, отличаясь лишь способом крепления к стартеру. И к сожалению, поломки, которые касаются именно реле, в 95 % случаев заканчиваются именно его заменой.

Но всё же, перед тем, как поставить данный диагноз, нужно убедиться ещё в одной исправности, а именно работоспособности контактов в месте пайки провода и клеммы.

Зачастую, при окислении контакт теряется, и спаяв его заново можно избавиться от проблемы поломки реле стартера, при условии, что после данной процедуры автомобиль полностью работает.

Выполнить такую замену помогут на любом СТО, однако стоит и стоит это удовольствие относительно дорого. Куда более дешёвым способом будет сделать всё своими руками. Если же хозяин автомобиля знает своего подопечного 2115 как говориться от и до, то такую замену можно произвести самостоятельно без особых усилий, зная конкретную последовательность действий.

Замена реле: последовательность

Перед началом работы необходимо отключить питание от аккумулятора, потому что пока создаётся электрическая цепь, снимать стартер запрещено, поскольку можно полностью спалить всю проводку автомобиля.

Очистить поверхность стартера от грязи и пыли;
Открутить гайку с болта реле и снять его контакт;
Открутить винты, которые крепят реле к телу стартера;
Снять с торца гайки и разделяем стартер на 2 части;
Изъять старый сердечник и на его место поставить новый;
Собрать все компоненты в обратном порядке и проверить исправность, подключив к аккумулятору;
Установить стартер с заменённым реле на двигатель автомобиля и проверить работу.

Перед тем, как выполнить проверку стартера на самом автомобиле ВАЗ, необходимо проверить, чтобы все контакты, которые имеются в данной конструкции, занимали своё правильное положение и в конечном итоге не привели к замыканию, ведь как ни крути, а дело имеем с током. Проверяется работа реле вначале на холостом ходу, затем при езде, точнее при резком торможении.

Таким образом, придерживаясь точных рекомендаций, можно выполнить замену реле стартера самому, однако перед началом съёма и разбора самого стартера нужно проверить по показателям, которые описаны выше, и убедиться, что вся проблема именно в этой детали автомобиля, иначе попусту затраченные силы не решат основной проблемы. Если же проблема вами не выявлена, то опытные сотрудники СТО всегда помогут и сделают всё необходимое за вас!

Источник: http://autodont.ru/jelektro/rele-startera-vaz-2115-polomka-i-sposob-zameny

Ваз 2115 реле стартера

Источник: http://autogrep.ru/review/340.html

Стартер и дополнительное реле ВАЗ 2114: почему не крутит стартер

Стартер на ВАЗ 2114 является пусковым устройством двигателя, без него завести мотор можно только с толкача или на буксире. Его отказы доставляют немало хлопот автовладельцам, но не всегда причина неработоспособности кроется в самом механизме запуска – встречаются и другие поломки, например, неработающее реле.

Стартер

Устройство пускового механизма

Стартер на ВАЗ представляет собой электрический двигатель с механическим приводом для зацепления с маховиком двигателя внутреннего сгорания (ДВС). Само устройство состоит из следующих деталей:

Основной корпус. Представляет собой металлический пустотелый цилиндр, внутри которого размещены детали электродвигателя;
Статор. Статором является обмотка из толстого медного провода, между витками которой размещены стальные сердечники. Обмотка расположена внутри корпуса по его стенкам;
Ротор. Вращающаяся часть механизма, на валу собраны стальные пластины из электротехнической стали, внутри пластин размещена обмотка. Еще имеет название «якорь». Якорь вращается во втулках корпуса – передней и промежуточной, задней опорой всего вала служит втулка в картере коробки передач. Также на роторе есть коллектор, представляющий собой набор пластин. На коллекторе создается магнитное поле, которое приводит якорь в движение;
Бендикс. Шестеренчатое устройство, которое входит в зацепление с маховиком ДВС и обеспечивает вращение двигателя. Размещается на задней части вала ротора;
Щеточный узел. В модели 2114 в узле работают 4 щетки. Щетки взаимодействуют с коллектором ротора, именно они и создают электромагнитное поле;
Втягивающее реле. В отличие от обычного реле, втягивающее реле выполняет сразу две функции – замыкает и размыкает контакты электрической цепи, и с помощью сердечника перемещает шестерню бендикса для зацепления с маховиком ДВС.

Неисправности

Существуют различные признаки неисправности стартера на ВАЗ 2114:

Не работает стартер совсем, то есть не подает никаких признаков жизни. Может сгореть обмотка статора или ротора, не подаваться питание на электрическую часть устройства;
Стартер крутит, но не схватывает, часто бендикс работает вхолостую, не сцепляясь с маховиком. Обычно причиной бывает сам бендикс – он должен вращаться только в одну сторону на своей оси;
Не срабатывает стартер при повороте ключа ВАЗ 2114. Если при этом происходят сухие тихие щелчки, то может быть неисправно как втягивающее реле ВР, так и реле, отвечающее за включение цепи поворотом ключа в замке зажигания. При неисправном ВР щелчки обычно громче;
Стартер крутит медленно, может при этом быстро останавливаться. Накоротко замкнута обмотка статора или якоря, ротор люфтит во втулках. Еще может быть плохая масса ДВС с кузовом или слабый аккумулятор, но это уже к стартеру не относится;
Запуск двигателя происходит со скрежетом или с хрустом. Чаще всего такой запуск говорит об изношенности зубьев на шестерне бендикса или зубьев маховика двигателя.

Цены и производители

Цены пусковых устройств могут отличаться в зависимости от производителя и самой конструкции устройства.

Среди производителей продукции можно отметить такие фирмы, как Прамо Искра (совместное российско-словенское предприятие), СТАРТВОЛЬТ, LKD (Китай), БАТЭ (Белоруссия), ПЕКАР (Санкт-Петербург), КЗАТЭ (Самара), Автоприбор (г. Владимир).

Сейчас все чаще в продаже можно встретить редукторный стартер – в нем дополнительный редукторный механизм позволяет работать устройству на повышенных нагрузках. Такие устройства имеют меньшие размеры и больший срок службы, но и цена их может быть немного выше.

Ниже приведены приблизительные цены на некоторые типы устройств:

Таблица цен производителей стартеров

На заводе ВАЗ устанавливают стартер КЗАТЭ 5712.3708 Самарского производства. Является ли он лучшим по качеству, трудно сказать, но на него всегда можно купить запчасти.

Многие хвалят белорусскую продукцию, только с запасными деталями нередко возникают проблемы – чаще всего в магазинах из запчастей на него продается только бендикс.

Следует заметить, что стартеры ВАЗ 2108, ВАЗ 2109, ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115 ничем не отличаются друг от друга и полностью взаимозаменяемы.

Реле

Если не крутит стартер на ВАЗ 2114, вовсе не обязательно сразу его снимать.

Дело в том, что может быть виновато в неисправности реле, но не втягивающее, а то, что является разгрузочным и обычно устанавливается либо под капотом ближе к лобовому стеклу, либо под рулевым валом в салоне. Реле включается в электрическую цепь, идущую от замка зажигания до ВР, и предназначено защищать стартер от перегрузки.

Но вопрос, где находится реле стартера на ВАЗ 2114, часто ставит многих автомобилистов в тупик, и на форумах нередко этим вопросом задаются.

Просто дело в том, что в зависимости от года выпуска автомобиля производитель несколько видоизменял электрическую схему и менял расположение ее элементов.

Затем, при установке сигнализации автоэлектрики могли перенести реле стартера на ВАЗ 2114 в другое место.

Как же найти это хитрое реле, если оно непонятно где находится? Необходимо вспомнить, как устроена схема подключения стартера на ВАЗ 2114.

На ВР только два питающих провода – постоянное напряжение 12 Вольт от аккумулятора и питающий провод на ВР, идущий от замка зажигания.

Вот по цепи этого провода от стартера и нужно идти, в конце концов, провод приведет к искомому реле, на схеме оно обозначено как включатель блокировки.

Схема подключения стартера

В зависимости от года выпуска и системы управления двигателем реле могло вообще не ставиться, например, на машинах до 2003 года выпуска. В автомобилях до 2005 года выпуска колодку под реле устанавливали в моторном отсеке рядом с вакуумным усилителем тормозов.

Позже, на автомобилях с европанелью этот элемент перенесли под панель управления, над педалями в салоне.

Если стартер не крутит

Если при повороте ключа в замке зажигания совсем ничего не происходит, и в лучшем случае слышно только тихое потрескивание, то причинами могут быть:

Неисправно дополнительное реле стартера.
Полностью разряжен аккумулятор.
Отсутствует электрическая цепь между замком зажигания и ВР.
Сгорели обмотки статора или ротора в пусковом устройстве.

В первых трех случаях ремонт стартер не требуется, необходимо разобраться с аккумулятором и электрической цепью.

Дополнительная релюшка стандартного типа, имеет 4 контакта и выглядит примерно так:

Реле

Дополнительное реле выполняет следующие функции:

Отключает питание стартера, когда двигатель уже завелся, а ключ зажигания по какой-то причине остался в самом крайнем положении по часовой стрелке;
При длительной попытке запуска (более 20 секунд) разрывает цепь за счет сигнала, поступающего на блок управления двигателя;
Предотвращает включение стартера на работающем двигателе;
Предохраняет контакты замка зажигания от перегрева и подгорания.

Источник: http://autovaz-2114.ru/electrical-equipment-in-the-car/starter-i-dopolnitelnoe-rele-vaz-2114-pochemu-ne-krutit-starter/

Где Находится Реле Стартера Ваз 2115 Инжектор

Где находится реле зажигания на ВАЗ 2115 и как его отыскать

После первых неудачных попыток пуска мотора автомобиля ключом зажигания, не услышав обычных звуков работы стартера, большая часть автовладельцев отыскивают причину неисправности в его поломке. Но почаще причина – в реле зажигания.

Зачем нужно реле зажигания

Эта деталь устанавливалась и на прежних моделях автомобилей ВАЗ. При всем этом на ранешних модификациях 2115 она может отсутствовать. В цепи стартера на ВАЗ-2115-01, 20, 21, 22 (инжектор, карбюратор) она находится.

Встречаются различные наименования этой детали: реле зажигания, включения стартера, блокировки стартера, разгрузки выключателя зажигания либо замка, главное реле.

Но в любом случае его предназначение идиентично – облегчение запуска мотора и защита стартера от износа и поломки, Он отключает питание электростартера после запуска мотора, ограничивает токи, идущие через него, защищает от спекания контактов в замке зажигания либо поворота ключа при работающем движке.

Не считая этого, он обеспечивает запуск стартера при включенном электрическом оборудовании автомобиля и слаборазряженном аккуме.

Предохранители в цепи зажигания автомобилей этой модели отсутствуют.

Таким макаром, эта дешевая деталь бережет вас от дорогостоящего ремонта и упрощает пуск мотора.

Не следует путать данную деталь с втягивающим реле, находящимся конкретно на стартере и предназначающимся для управления (вытягиванием либо вталкиванием) механизма сцепления зубьев электростартера и маховика.

Не крутит

стартер, не заводиться с ключа, ваз 2115, 2114

Сам длительно страдал облазил весь инет ни чего не посодействовало, надеюсь кому посодействовал)))

Реле на стартер ваз

Устанавливаем реле на стартер приора и 2110.

Признаки поломки

Если при повороте ключа зажигания электростартер не вертится, но слышны негромкие щелчки срабатывания контактов реле, то причина неисправности автомобиля – стартер. Можно убедиться в этом, присоединив его конкретно к аккуму, минуя это электрореле. Если же щелчки не слышны, а стартер исправен, то самое время поменять его.

Где находится

В каком месте размещается реле зажигания ВАЗ-2115? Находится оно в салоне автомобиля, слева от рулевой колонки, под панелью приборов.

Для того чтобы увидеть его, необходимо демонтировать панель приборов. Рядом, слева от него, расположено реле включения задних противотуманных фонарей.

Они прикручены на шпильку корпуса автомобиля гайкой «на 10» и расположены в специальных колодках.

Реле также управляет омывателем, отопителем автомобиля, обогревом заднего стекла и некоторыми другими слаботочными электрическими цепями. В случае неправильной работы этих компонентов автомобиля, следует проверять исправность этой детали.

Тип электрореле зажигания – 90.3777-10, он имеет четыре контакта, напряжение управления – 12 вольт. При покупке нового реле будьте внимательны: пятиконтактные аналоги, рассчитанные на 24 вольта, обладают схожим внешним видом. Самостоятельный ремонт этой детали нерентабелен из-за ее низкой стоимости.

Видео: «Реле зажигания ВАЗ-2115: где находится?»

Если устанавливал самостоятельно

Предыдущий хозяин автомобиля при отсутствии такой штатной детали мог установить ее самостоятельно. Такие установочные комплекты продаются в автомагазинах. В этом случае электрореле может располагаться не только в «штатном» месте. Найти его без звонка предыдущему владельцу будет не так просто.

Если поломка этой детали случилась в пути, то завести автомобиль можно, замкнув контакты 87 и 30 (расположение и принципиальная схема нанесена на верхней части кожуха реле). При этом пользоваться машиной разрешается без всяких ограничений. Но при первой же возможности обязательно устраните возникшую поломку. Работа системы зажигания ВАЗ-2115 напрямую зависит от реле.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Источник: http://autoviber.ru/gde-nahoditsja-rele-startera-vaz-2115-inzhektor/

Где Находится Реле Стартера Ваз 2115 Инжектор

Реле стартера ВАЗ 2115

Наиболее вероятной причиной отказа стартера является электрический ущерб.

При первом неудачном запуске двигателя большинство людей ищет проблему в стартере, что не всегда правильно. Работа стартера напрямую зависит от реле, контактных соединений и наличия необходимого электричества. Чтобы проверить, работает ли электрический стартер, он может питаться непосредственно от батареи, подключив положительный провод от терминала.

Таким образом, вы можете запустить двигатель, чтобы продолжить движение с неисправной системой питания стартера. Многие люди пытаются найти в автомобиле стартерное реле VAZ 2115, где есть узел электронной системы автомобиля, но поиск не дает результата. Это происходит по простой причине его отсутствия.

Возможно, производитель ВАЗ уже оснащает новую серию автомобилей, стартерную эстафету, но предыдущие версии этих автомобилей были изготовлены без нее. Это не критично, так как стоимость незначительна, и преимущества сразу видны, вы можете установить ее самостоятельно, без навыков электрика.

Установка дополнительного оборудования, задействованного во многих автоприцепах ВАЗа, так как это улучшает характеристики машины.

Почему необходимо установить дополнительное стартерное реле VAZ 2115? Дополнительное реле обеспечивает более стабильную работу стартера с дополнительным электрооборудованием. Таким образом, стартер работает даже со слабо заряженной батареей, включенной подсветкой и при низких температурах.

Не крутит стартер, не заводиться с ключа, ваз 2115, 2114

Сам долго мучался облазил весь инет ни чего не помогло, надеюсь кому помог)))

Ваз 2115 не крутит стартер устраняем проблему

Устанавливаем реле на стартер приора и 2110.

Не путайте реле стартера ВАЗ 2115 с ретранслятором, который находится на стартере, и выполняет функцию толкания и втягивания механизма сцепления зубьев стартера и маховика. Таким образом, обычный старт автомобиля. Нарушения работы ретрактора выражаются в таких проявлениях:

после успешного запуска двигателя вы можете услышать жужжание стартера
Поверните ключ зажигания простым щелчком, стартер не работает
попытаться запустить двигатель с помощью ключа

Такие проявления характеризуются нарушением стартера и заменой реле.

Ремонт втягивающего стартового реле ВАЗ 2115

Сначала снимите стартер, отвинтив крепежные болты и до отсоединения аккумулятора. Помните. главное. обеспечить безопасность ремонта. После успешного удаления электрического стартера необходимо отвинтить болты втягивающего реле.

В большинстве случаев ретрансляционное реле не складывается, но его можно по-прежнему ремонтировать. Для этого вам понадобится отвёртка, паяльник, медная обмотка, сердечник, который, если смотреть, может оказаться невредимым. В этом случае вам не нужно его менять.

При пайке проволоки паяльником вы можете перейти к расширению корпуса катушки. Разделив катушку, вы можете определить ее повреждение и заменить необходимые элементы.

Сборка выполняется в обратном порядке, соблюдая последовательность завинчивания деталей.

Прочитать то же самое, другие отзывы

Замена кустового стартера ВАЗ 2114

Источник: http://avto-melvin.ru/gde-nahoditsja-rele-startera-vaz-2115-inzhektor/

Наиболее вероятной причиной поломки стартера, служат не механические повреждения, а электрические.

Блоковая схема устройства стартера. Цифрами обозначены: 12 — приводная шестерня; 11 — муфта свободного хода; 10 — пружина; 9 — планетарный редуктор; 8 — постоянный магнит; 7 — якорь; 6 — щетки; 5 — коллектор; 4 — тяговое реле, нужно иметь в виду, что тяговое реле стартера не имеет никакого отношения к реле стартера!!; 3 — контакт подключения положительного провода; 2 — рычаг привода; 1 — вал якоря;

Механической частью стартера автомобиля ВАЗ 2115 является втягивающий механизм, который на протяжении всей эксплуатации автомобиля, работает исправно, лишь в редких случаях он ломается, и только на машинах с большим пробегом. Электрические неисправности стартера, могут предоставить реле, окисленные соединения проводов, короткое замыкание и другие факторы.

При первых неудачных запусках двигателя, большинство ищут проблему в стартере, что не всегда правильно. Работа стартера напрямую зависит от реле, контактных соединений и наличия необходимого электричества.

Чтобы проверить работает ли электростартер, можно запитать его напрямую от аккумулятора, подсоединив плюсовой провод от клеммы. Этим способом можно запустить двигатель, чтобы продолжить движение, при неисправной системе энергоснабжения стартера.

Многие пытаются найти в автомобиле Ваз 2115 реле стартера, где находится узел электронной системы автомобиля, но поиск не дает результата. Это происходит по простой причине его отсутствия с момента выпуска.

Возможно производитель ВАЗ, уже оснащает новые серии авто, реле стартера, но прежние версии этих автомобилей выпускались без него. Это не критично, поскольку стоимость ничтожная, а польза видна моментально, и установить можно самостоятельно, без навыков автоэлектрика.

Установкой дополнительного оборудования занимаются многие владельцы авто ВАЗ, поскольку это улучшает характеристики машины.

Фото моторного отсека автомобиля ВАЗ 2115. Из этого фото видно, помеченное стрелкой реле стартера.

Можно установить Ваз 2115 реле стартера, где находится основной узел электроники, или в другом удобном месте.

Зачем нужна установка дополнительного реле стартера авто ВАЗ 2115? Дополнительное реле обеспечивает более стабильную работу стартера при включенном дополнительном электрооборудовании.

Таким образом, стартер работает даже при слабо заряженном аккумуляторе, включенном освещении и при низких температурах.

после удачного запуска двигателя, слышно жужжание стартера
поворот ключа зажигания приводит к простому щелчку, стартер не работает
попытка запуска двигателя ключом приводит к вращению стартера, на двигатель вращение не передается

Такие проявления характерны поломки втягивающего реле, исправление которых, производится съемом стартера и заменой реле.

Ремонт втягивающего реле стартера ВАЗ 2115

Наличие одной вышеперечисленной причины при попытке запуска мотора, свидетельствует о необходимости проведения ремонта, который можно провести самостоятельно.

Фото процесса замены реле стартера на автомобиле ВАЗ 2115.

Для этого потребуется эстакада и некоторые инструменты.

Сначала необходимо снять стартер, открутив крепежные болты и предварительно отключив питание аккумулятора. Помните – главное, обеспечить безопасность проведения ремонта. После удачного съема электростартера, необходимо открутить болты втягивающего реле.

В большинстве случаев, втягивающее реле неразборное, но починить его все-таки можно. Для этого понадобится отвертка, паяльник, медный обмоточный провод, сердечник, который при осмотре, может оказаться целым и невредимым. В таком случае менять его не нужно.

Отпаяв провода паяльником, можно приступать к развальцовке корпуса катушки. Разобрав катушку, можно определить ее повреждения и заменить нуждающиеся элементы.

https://www.youtube.com/watch?v=UpVJSYub72s

Сборку проводят в противоположном порядке, придерживаясь последовательности прикручивания частей.

Читайте так-же, другие обзоры

Замена втулки стартера ВАЗ 2114Как легко и просто можно поменять износившуюся втулку стартера на автомобиле ВАЗ 2114. …
Устройство стартера ОкаНа автомобиле ВАЗ 1111.11113 «Ока» установлен стартер типа 39.3708. Стартер представляет собой 4-х щеточный электромотор постоянного тока. …
ВАЗ 2112 ремонт стартераВ статье вы узнаете, какие шаги нужно предпринять для поиска неисправности и ремонта стартера на автомобиле ВАЗ 2112. …

Схема включения стартёра ваз 2112

Содержание

Стартер в сборе
1 – вал якоря
2 – «положительная» щетка
3 – щеткодержатель
4 – скоба
5 – контактные болты
6 – тяговое реле
7 – контактная пластина
8 – сердечник тягового реле
9 – шток тягового реле
10 – удерживающая обмотка
11 – втягивающая обмотка;
12 – якорь реле
13 – передняя крышка
14 – рычаг привода
15 – кронштейн рычага
16 – прокладка
17 – ось планетарной шестерни
18 – опора вала привода с вкладышем
19 – обгонная муфта
20 – ограничительное кольцо
21 – втулка передней крышки
22– вал привода
23 – кольцо отводящее
24 – шестерня с внутренними зубьями
25 – водило
26 – центральная (ведущая) шестерня
27 – сателлит
28 – опора вала якоря с вкладышем
29 – сердечник якоря
30 – постоянный магнит
31 – коллектор
32 – задняя крышка с втулкой

Стартер – четырехполюсный четырехщеточный электродвигатель ваз 2112 постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.

Технические характеристики стартера

Номинальная мощность, кВт

Потребляемый ток при максимальной мощности, А, не более

Потребляемый ток в заторможенном состоянии, А, не более

Потребляемый ток в режиме холостого хода, А, не более

К стальному корпусу стартера ваз 2110 приклеены четыре постоянных магнита, изнутри они дополнительно прикреплены развальцованной алюминиевой втулкой. Корпус и крышки стартера стянуты двумя шпильками. Вал якоря вращается в двух металлокерамических вкладышах, установленных в крышке и опоре вала. Крутящий момент от вала якоря передается на вал привода через планетарный редуктор, состоящий из центральной шестерни, трех планетарных шестерен, водила и шестерни с внутренним зацеплением (эпициклической).

На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении – от стартера к двигателю ваз 2111, разобщая их после пуска двигателя ваз 2111. Это необходимо для защиты редуктора и якоря стартера от повреждения из-за чрезмерной частоты вращения.

Тяговое реле ваз 2110 служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение «стартер» напряжение подается на обе обмотки тягового реле (втягивающую и удерживающую). После замыкания контактов тягового реле втягивающая обмотка отключается. Напряжение срабатывания реле должно быть не более 8 В при 20±5°С. Если это не так, в реле или приводе имеется неисправность. Исправность привода определяется внешним осмотром после разборки стартера ваз 2112. Неисправное реле заменяют.

Схема соединений стартера
1 – аккумуляторная батарея
2 – генератор
3 – стартер
4 – выключатель зажигания

Как писал в преведущем бж ( www.drive2.ru/cars/lada/2…/288230376153040600/#post ) была проблема, ездишь ездишь на машине, заезжаешь на заправку, глушишь машину а потом заводить а она не заводиться и стартера даже не слышно, помогало только включить зажигание и отверткой замкнуть контакты стартера. Тоже самое если ты подъехал куда либо и включился вентилятор, ты глушишь машину и она ещё несколько секунд крутит вентилятор, потом ты уходишь по делам на 5-10 минут возвращаешься вставляешь ключи, зажигание включается вентилятор, пока он не выключиться машина не заводиться, тупо стартер не крутит.
В итоге поставили релешку на 70А перед стартером все проблемы с заводом машины исчезли.

По просьбам трудящихся схема подключения РЕЛЕ 70А

Инструкция:
а) Берем провод и кидаем от ножки реле как показано на схеме под №1 на болт стартера куда приходит провод от АКБ.
б) Провод который приходит на стартер с разъемом пластмассовым отключаем от стартера и кидаем на ножку реле №3.
в) Кидаем провод от ножки реле №2 на разъем стартера откуда мы сняли провод №3
г) Ножку №4 кидаем на массу, у меня под держателем аккумулятора был болтик туда я его и прикрутил.

Что такое реле стартера

Устройство

Принцип работы

Особенности строения

Где находится реле стартера ВАЗ-2112

Как проверить работу устройства

Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
Если не произошло втягивание, значит, реле неисправно.

Причины поломок

замыкание минусовой клеммы;
засорение контактов
неисправность якоря на втягивающем реле;
перегорание обмотки;
обрыв проводки.

Как снять

Отключить аккумулятор, тем самым обесточив транспортное средство.
Снять брызговик либо другую защиту
Отыскать в нижней части стартера гайку и открутить ее
Отцепить клемму, которая находится на втягивающем реле
Отвернуть верхнюю гайку, которая удерживает стартер
Открутить ленту плоской отверткой и вынуть реле, потянув слегка за корпус.

Ремонт

Дополнительное реле стартера

Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.
Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

Обслуживание

Инжектор ВАЗ 2112 запускается. Возможные неисправности стартера: причины и симптомы

Залог успешного ремонта – спокойствие и здравый смысл. Никогда не паникуйте, определите истинную причину неисправности. Если ВАЗ-2112 не заводится, нужна концентрация и самообладание.

Что нужно знать о диагностике

Простой совет: не отдавайте машину на сканер. В связи с тем, что ноутбуки сейчас есть практически в каждом доме, недобросовестных заведений, где можно пройти такую проверку, очень много. Когда программа не замечает ошибок, они сообщают вам, что с вашим автомобилем все в порядке. По большому счету, этот диагноз можно назвать простым выкачиванием денег.

Хорошая диагностика должна выглядеть так:

Сначала считываются ошибки.

Проверяются сигналы, поступающие от датчиков на форсунке.

Измеряется давление, создаваемое топливом.

В самом конце вы должны получить правильный ответ о том, что произошло и что вам предстоит делать с машиной в дальнейшем.

Если у автолюбителя есть инженерная жилка, он может попытаться найти причину, по которой ВАЗ-2112 не заводится. В этом случае вы можете устранить проблему самостоятельно, сэкономив на услугах сервиса.

Проверка приборов

Когда было замечено, что ВАЗ-2112 не заводится, необходимо включить зажигание и внимательно посмотреть на приборную панель. Должен отображать аварийный сигнал в виде включенных лампочек:

Низкое давление масла.

Сигнал нормальной зарядки аккумулятора.

Сигнал «Проверь двигатель».

Если панель приборов при включении никак не реагирует и не загорается, следует искать причины, по которым не подается питание. Для этого проверьте крепление клемм на аккумуляторе. Также обратите внимание на предохранители. При исправной приборной панели ремонт ВАЗ-2112 должен продолжаться следующим образом. Переключите свое внимание на лампочку Check Engine.

Эта контрольная лампа загорается при неработающем двигателе и информирует о том, что ЭБУ исправен и питание по нему проходило и проходит. Если индикатор Check Engine не горит, следует приступить к проверке всех предохранителей ЭБУ. Они расположены справа от водителя, возле переднего пассажирского сиденья (под бардачком).

В этом месте и вместе с ними расположена так называемая планка, где находятся три реле и предохранительный блок. Первое реле отвечает за ЭБУ. Устройство №2 – запуск вентилятора. А реле под третьим номером работает в связке с бензонасосом. При повороте ключа в зажигании должны щелкнуть устройства под номерами один и три — это подача электроэнергии на топливный насос и блок управления. Нет необходимости продолжать ремонт ВАЗ-2112 до тех пор, пока лампочка Check Engine не будет исправной.

Если у вас закончились идеи по ремонту, попробуйте подключить работающий компьютер и таким образом проверить. Это определит, проблема это или нет. Если сигнальная лампа «Check Engine» по-прежнему не горит, скорее всего, неисправен ЭБУ. Без него машина не заведется. Говоря о цене ЭБУ, стоит отметить, что это недешевая вещь. Стоит около 100 долларов. Некоторые запчасти на ВАЗ-2112 достаточно дорогие. — один из них. По сравнению с тем, что цена самого автомобиля ВАЗ-2112 составляет от 150 тысяч рублей, вряд ли кто-то будет покупать запасной агрегат.

Проверка работы топливного насоса

При повороте ключа в механизме зажигания должен быть слышен отчетливый звук в районе задних сидений. Этот гул создает работающий насос, который качает топливо. При отсутствии звука нужно проверить реле, отвечающее за бензонасос, и соответствующие предохранители. Если проблема не в них и они работают без нареканий, следует измерить напряжение, которое проходит через клеммы помпы.

Если напряжения нет, ищите проблему в соответствующей проводке.

Проверка работы стартера

Для проверки работы стартера поверните ключ зажигания. Когда ваш ВАЗ-2112 не реагирует на поворот ключа, следует проверить заряд аккумулятора. Если напряжение аккумуляторной батареи достаточное, необходимо проверить качество соединения клемм со стартером и исправность. Если стартер работает исправно, переходите к следующему пункту ремонта.

Проверка искры

Когда работает сигнализация проверки двигателя, работает топливный насос и работает стартер, следующая контрольная точка — искра. Чтобы его проверить, нужно выкрутить свечу, прижать ее к массе и запустить стартер.

Проверка происходит по очереди, на всех цилиндрах. Такие проблемы встречаются у многих инжекторных автомобилей ВАЗ-2112. Цена нового стартера, кстати, 2-3 тысячи рублей.

Варианты развития ситуаций

На свечах всех цилиндров присутствует искра. Это уже хороший знак. Переходим к следующему пункту.

Искра проходит на первом и четвертом цилиндрах, а на остальных отсутствует. Вывод: не работает катушка зажигания 2112.

Искра проходит на втором и третьем цилиндрах, на остальных отсутствует. Вывод тот же, что и в предыдущем пункте. Его также следует заменить. Когда после замены этого элемента проблема не ушла, виновником стала неисправность вывода ключей на модуль зажигания от электронного блока управления. Ремонт устройства решит эту проблему.

Когда искры нет совсем, наиболее вероятной причиной может быть поломка датчика положения коленчатого вала, от которого подаются команды на его формирование.

Визуальный осмотр

Для визуального осмотра свечей их необходимо выкрутить из цилиндра. После демонтажа проводится визуальный осмотр. Вам нужно оценить, мокрые они или нет. Когда все элементы сухие, скорее всего, форсунки неправильно распыляют топливо. В этом случае нужно проверить топливную рампу, а точнее давление в ней. На его боку можно обнаружить болт, после откручивания которого на освободившееся место устанавливается манометр для проверки. Когда элемент на месте, необходимо включить насос, который качает топливо, и прибор зафиксирует давление в рейке. Если нет манометра, просто оставьте отверстие под болт открытым. При включении насоса из него должна вытекать струя топлива. Если давления нет, проверьте топливный фильтр. Также осмотрите шоссе, ведущее к пандусу от танка. Если проблема в фильтре, замените его. Запчасти на этот тип ВАЗ-2112 стоят недорого – до 200 рублей.

При намокании

В случае обнаружения намокших свечей их необходимо снять и просушить.

Далее их следует установить на свои места. Если после таких работ машина все равно не заводится, а свечи залиты бензином, следующим шагом будет проверка меток ГРМ. Для этого снимается пластиковый кожух, проверяются метки на распредвале и его шестерне; не забываем про метку на шестерне коленвала. Если они находятся в неправильном положении, произошло нарушение газораспределения. Также стоит проверить ключ, в тесном сочетании с которым работает ДПКВ. Вторая причина, по которой свечи могут залить, — это забитые форсунки. В этом случае их необходимо очистить.

Заключение

Вот, собственно, и все самые распространенные причины, влияющие на запуск мотора. Как видите, если ВАЗ-2112 не заводится, решить проблему можно самостоятельно.

> Что делать, если ВАЗ 2112 не заводится? Во-первых, успокойтесь и не паникуйте. Чтобы найти неисправность, нужны трезвые, спокойные мозги. Не нужно сразу тащить машину к мега специалистам со сканером. Сейчас, когда есть ноут, у каждого встречного кросса полно недобросовестных диагностов. Их диагностика заключается в том, что они подключаются к ЭБУ и считывают ошибки. Если ошибок нет, говорят, что у вас все в порядке. Это не диагноз, это развод на деньги. Обычная диагностика: чтение ошибок, проверка сигналов с датчиков форсунок, замер давления в топливной рампе и в конце четкий ответ, что нужно сделать с машиной, чтобы она завелась. Вы всегда можете попробовать разобраться в проблеме самостоятельно и данная статья поможет вам в этом.

Ваз 2112 не заводится

Ваз 2112 не заводится, последовательность действий:
1) Включаем зажигание и смотрим на панель приборов. На нем должны гореть следующие лампочки: лампочка аварийного давления масла, лампочка зарядки аккумулятора, лампочка «Check Engine». Если панель не загорается при включении зажигания, нужно искать, почему на нее не поступает питание, надежность крепления клемм аккумулятора, предохранитель в монтажном блоке.
Если панель светится, то нас больше всего интересует лампа «Check Engine». Этот индикатор загорается, когда двигатель не работает, и указывает на то, что ЭБУ включен и находится в хорошем состоянии. Если «Check Engine» не горит, то нужно проверить предохранитель на ЭБУ, который находится со стороны пассажира под бардачком слева. Там находится сам электронный блок управления, а также планка с тремя реле и предохранителями. Первое реле — реле ЭБУ, второе — включение вентилятора, третье — бензонасос. При повороте ключа зажигания должно щелкнуть первое и третье реле: питание подается на ЭБУ ВАЗ 2112 и топливный насос.
Не переходим к следующим пунктам, пока не добьемся, чтобы загорелась лампочка «Check Engine». В крайнем случае можно поставить заведомо исправный ЭБУ и проверить, так ли это. Если лампочка «Check Engine» не горит, то ЭБУ не работает и машина не заводится. Кстати, ЭБУ вещь дорогая, его цена около 100 долларов. И прежде чем его покупать, нужно быть на 100% уверенным, что он неисправен. В некоторых случаях, например, при сгорании выходных ключей, ЭБУ можно отремонтировать.
2) При включении зажигания должна быть слышна работа топливного насоса в районе заднего сиденья. Если звука нет, проверьте предохранитель и реле топливного насоса. Если они исправны, то снимите заднее сиденье и измерьте напряжение на клеммах бензонасоса. Если напряжение не приходит, ищите причину в проводке.
3) Узнаем крутит ли стартер при повороте ключа зажигания. Если не крутит, проверяем, заряжен ли аккумулятор, все ли клеммы подключены к стартеру, работает ли втягивающее реле. Если стартер крутит, перейдите к шагу 4.
4) Если горит «Check Engine», бензонасос качает, стартер крутит, то нужно проверить искру. Для проверки искры выкручиваем свечу, прижимаем ее к массе и крутим стартером. Поочередно проверьте искру на всех четырех цилиндрах двигателя.
Возможны следующие ситуации:
Искра есть на всех четырех цилиндрах. Итак, все в порядке, переходим к пункту 5.
— Искра есть на 1 и 4 цилиндрах, нет искры на 2 и 3. Неисправна катушка 2 и 3 цилиндра в модуле зажигания.
— На 2 и 3 цилиндрах есть искра, на 1 и 4 цилиндрах нет искры. Неисправна катушка 1 и 4 цилиндра в модуле зажигания. Требуется замена модуля зажигания. Если замена модуля зажигания не помогла, то неисправны ключи вывода на модуль зажигания от ЭБУ. ЭБУ требует ремонта.
Нет искры ни на одном цилиндре. Чаще всего причиной в этом случае является ДПКВ. ДПКВ ВАЗ 2112 — датчик положения коленчатого вала двигателя. Основываясь на сигнале от этого датчика, ECU дает команду модулю зажигания произвести искру. Также очень часто выпадают, гниют жилы из разъема ДПКВ. Также ДПКВ может быть исправным, но шестерня, на которой работает датчик, механически не связана с генераторным колесом.
Многих очень пугает то, что на инжекторе ВАЗ 2112 много датчиков. Да, датчиков много, но машина не заводится только из-за неисправности одного из них — ДПКВ. Если он неисправен (датчик массового расхода воздуха), то ЭБУ будет работать по ДПДЗ (датчик положения дроссельной заслонки). Если ДПДЗ неисправен, то ЭБУ рассчитает горючую смесь по . Это аварийная операция, но двигатель запустится. Он может троить, глохнуть, машина заводится. С неисправными лямбдой, датчиком фаз, датчиком детонации ВАЗ 2112 тоже заводится.
5) Откручиваем свечу от цилиндра и смотрим мокрая она или нет. Если свечи сухие, то форсунки не распыляют топливо. Необходимо проверить давление в топливной рампе. Со стороны топливной рампы есть специальный болт, который откручивается и вместо него вставляется манометр. Затем включается топливный насос и манометр должен показывать давление в рампе. Если манометра нет, можно просто открутить болт и включить насос — из отверстия для манометра должна идти хорошая струя топлива.
Если нет давления в топливной рампе, необходимо заменить топливный фильтр, проверить, не засорен ли топливопровод от бака к топливной рампе.
6) Если свеча мокрая, необходимо выкрутить все свечи ВАЗ 2112 и просушить их. Положи на место. Если машина снова не заводится, а свечи залиты бензином, нужно проверить метки ГРМ. Снимается кожух ремня ГРМ и проверяется метка на шестерне распредвала и метка на шестерне коленвала. Если метки не совпадают, то нарушены фазы газораспределения и машина не заводится.

Метки ГРМ Ваз 2112

Коленчатое колесо, на которое одевается ремень ГРМ, соединено шпонкой с шестерней, от которой работает ДПКВ. Проверьте, на месте ли этот ключ.
Если шестерня болтается сама по себе, искра будет подаваться неправильно и двигатель не запустится.
Также свечи можно заправить, если забиты форсунки и они не распыляют, а заливают топливо. В этом случае форсунки нуждаются в чистке. Из-за грязных форсунок двигатель обычно плохой, но заводится.

Топливная рампа ВАЗ 2112

Грязные форсунки дают о себе знать с наступлением холодов, когда для запуска двигателя требуется переобогащенная горючая смесь, которая легко заливает свечи и ВАЗ 2112 не заводится.
Вот и все основные причины того, что ВАЗ 2112 не заводится. Описанные выше неисправности составляют 99 процентов случаев, когда машина отказывается заводиться. Бывают более глубокие и сложные для диагностики случаи, но это скорее исключение, чем правило. Проверка этих вещей не составит труда даже водителям с небольшим опытом и позволит сэкономить деньги на ремонте. А то может и не раз
выручит в ситуации, когда машина не заводится.

Владельцы автомобиля ВАЗ 2110 очень часто сталкиваются с проблемой — стартер крутит, а машина не заводится. В сегодняшней статье я хотел бы рассказать обо всех причинах данной неисправности, на что обратить внимание в первую очередь и устранить эту поломку своими силами.

Вообще причин почему может не заводиться двигатель очень много и рассмотреть их все в одной статье невозможно. Однако есть «базовые» условия, необходимые для успешного запуска. Сейчас мы их обсудим.

Почему стартер крутит, а машина не заводится?

Для успешного запуска требуется подача топлива под рабочим давлением, воздуха и своевременная искра. Также крайне важно правильно приготовить топливно-воздушную смесь. Эти условия следует проверить в первую очередь, когда двигатель отказывается запускаться.

Подгоревший контакт втягивающего реле стартера ВАЗ 2110

Затруднения с запуском или его невозможность могут возникнуть по самым разным причинам. Виновных следует искать в таких устройствах:

Неисправности топливной системы для всех типов двигателей;
Проблемы в электрооборудовании машины.

Следует учитывать тот факт, что пуск двигателя в мороз существенно отличается от проведения этой операции при плюсовых температурах. Не будем заниматься проблемами аккумулятора и стартера, будем считать, что с ними все в порядке, поэтому сосредоточимся только на проблемах силового агрегата.

Почему не заводится ВАЗ 2110 — 3 основные причины

Проблемы с аккумулятором

В первую очередь, если ВАЗ 2110 не заводится, но крутит стартер, стоит проверить работу аккумуляторной батареи. Напряжение на клеммах полностью заряженной батареи будет соответствовать значению 12,6 В. При полной разрядке оно падает до уровня 10,5 В. Но даже высокое значение напряжения холостого хода не гарантирует ее стабильной работы, которая будет более подробно обсуждается ниже.

Стоит понимать, что свинцовые аккумуляторы не терпят полного разряда. Кроме того, их мощность может быть значительно снижена по количеству рабочих циклов и общему сроку службы. Таким образом, холостой ход аккумуляторной батареи с высоким уровнем напряжения при отключенных электрических приемниках может быть не в состоянии обеспечить необходимую мощность для работы стартера. Как это проверить?

Определить факт отсутствия у аккумулятора резерва требуемой емкости (Ампер-часы) можно с помощью того же мультиметра, который считывает уровень напряжения на клеммах аккумулятора в момент пуска двигателя. Если напряжение падает ниже 10,5 В, то аккумулятор полностью разряжен или вышел из строя и не способен запустить стартер ВАЗ-2110.

Среди основных причин саморазряда аккумулятора можно выделить следующие:

вышел из строя генератор или не работает регулятор напряжения;
ключ зажигания, оставленный включенным на длительное время;
неправильная эксплуатация аккумулятора, выход из строя вследствие физического износа и исчерпания срока его службы;
неисправности проводки.

Во избежание проблем с аккумулятором и генератором, на приборной панели ВАЗ имеется специальная индикация. Она сообщает о возможных проблемах с генератором, обрыве ременной передачи от приводного вала к генератору или неисправности аккумуляторной батареи. Если вы не хотите преждевременно покупать новый аккумулятор, проблемы с генератором следует решить в ближайшие 50-100 км. пробега после появления соответствующей индикации на приборной панели.

Проверка свечей зажигания и искры

Если двигатель не запускается в течение пяти секунд, бесполезно крутить стартер. Можно попробовать начать заново, но толку это вряд ли даст. Более того, чрезмерно долгая работа стартера может привести к перегреву и даже возгоранию.

Если долго пытаться запустить карбюраторный двигатель, то бензин залит свечи и сделает дальнейшие попытки запуска невозможными в принципе. У форсунок есть режим продувки, поэтому свечи можно просушить, не снимая их с автомобиля — нужно лишь нажать педаль газа в пол и повернуть стартер.

Но это полумеры. В первую очередь следует выкрутить хотя бы одну свечу, снова надеть на нее провод и поставить свечу на двигатель так, чтобы между металлической частью свечи и металлом двигателя было расстояние около трех миллиметров. Включите стартер и убедитесь, что между контактами свечи проскакивает ровная искра.

Проделайте эту проверку для каждой свечи. Если искры нет ни на одной свече, то глобальные проблемы в системе зажигания.

Проверка топливного насоса и подачи топлива

Принцип подачи топлива в карбюраторных и инжекторных моделях двигателей разный, но периодические неисправности во многом схожи. Подача топлива в обеих системах осуществляется бензонасосом. В карбюраторной модели он имеет механический привод; в инжекторных моделях это электрический насос, создающий высокое давление в топливной рампе. Оба типа насосов имеют встроенные топливные фильтры, засорение которых приводит к сбоям при попытке запуска двигателя.

Косвенно можно определить подачу бензина в цилиндры по внешнему виду свечей. Если выкрученная из цилиндра свеча мокрая и пахнет бензином, значит, с подачей топлива все в порядке. Однако лучше убедиться в этом понадежнее.

Бензонасос с электроприводом может не работать из-за отсутствия напряжения питания на его клеммах. Виновником такой ситуации может быть перегоревший предохранитель или оборванный провод. Проблемы могут возникнуть по вине карбюратора, забитые жиклеры не дадут запустить двигатель. Но больше всего проблем в топливной системе связано с форсунками. В таких системах имеется несколько датчиков, которые следят и регулируют работу силового агрегата. Выход из строя ДПКВ сделает невозможным запуск мотора. Подобные проблемы могут возникать из-за неисправности регулятора давления в топливной системе. Нельзя исключать со стороны организаторов плохой запуск инжекторного двигателя.

На инжекторных двигателях для этого сбросьте давление в топливной системе с помощью специального клапана на конце топливной рампы. Отвинтите крышку и нажмите на клапан отверткой. Топливо должно брызнуть из-под клапана. Затем отпустите клапан и включите зажигание. В это время он обязан запустить топливный насос, восстанавливая сброшенное давление в системе. Если насос молчит, включите стартер. При и при включенном стартере насос не работает, скорее всего неисправность в его системе питания.

Если насос заработал, то еще раз проверяем давление в топливной системе, сбрасывая его через тот же клапан в рейке. Снова брызги бензина говорят о том, что с системой подачи топлива все в порядке. Когда бензин не брызжет и вообще не появляется из-под клапана, речь может идти о неисправном регуляторе давления топлива в рампе (постоянно стравливает бензин через обратку в бак) или о какой-то пробке в основном топливопроводе (например, из-за замерзания воды в некачественном топливе).

На карбюраторных двигателях проверить подачу топлива намного проще. Просто снимите крышку воздушного фильтра, переместите рычаг дроссельной заслонки первой камеры карбюратора, имитируя нажатие на педаль газа, и посмотрите, брызжет ли бензин из распылительного сопла. Закачать бензин в карбюратор можно с помощью рычага ручной подкачки, который есть на всех механических бензонасосах.

Обрыв ремня ГРМ

ВАЗ 2110 не крутит стартер — причина кроется в обрыве ремня ГРМ?

Привод газораспределительного механизма двигателя осуществляется от шестерни коленчатого вала. Изначально для этой цели использовались цепи, а зубчатые ремни, которые начали широко применяться около двадцати лет назад, вызывали недоверие у автовладельцев.

Несомненными преимуществами ременной передачи перед цепной являются простота конструкции, небольшой вес и низкий уровень шума. Однако не лишен он и недостатков, главный из которых – сравнительно небольшой ресурс ремня ГРМ.

Конечно, неисправный, порванный или сошедший с направляющей ремень ГРМ также является причиной того, что ВАЗ 2110 не заводится. Кстати, на стоковых недеформированных моделях двигателей 21120 порванный ремень ГРМ также вызывает деформацию клапанов и требует дополнительного ремонта. В этом случае движение даже после замены ремня без восстановления клапанов невозможно.

Наличие искры в свечах проверить визуально, включив зажигание и прижав наружную металлическую часть свечи к металлическому неокрашенному кузову автомобиля или к элементам конструкции. Не забывайте, что все электрические части изделия находятся под высоким напряжением, поэтому работать лучше в диэлектрических перчатках. Если нет искры только на одной свече, обязательно проверьте остальные, сделав соответствующие выводы.

Последствия обрыва ремня ГРМ целиком и полностью зависят от конструкции силового агрегата. Чтобы представить, что произойдет в этот момент, нужно обратиться к механике двигателя внутреннего сгорания.

В работающем двигателе поршни непрерывно перемещаются от одной мертвой точки к другой. Во время такта впуска поршень движется вниз и открывается впускной клапан, во время такта выпуска открывается выпускной клапан, а поршень движется вверх. Когда поршень находится в верхней мертвой точке, все клапаны должны быть закрыты. При обрыве ремня ГРМ распредвал перестает вращаться, а клапана останавливаются в одном положении. При этом коленчатый вал продолжает вращаться по инерции, а поршни устремляются в сторону открытых клапанов.

В некоторых двигателях, например, 8-клапанном ВАЗ-2111, поршни имеют специальные канавки, чтобы избежать контакта с клапанами в случае обрыва. В этом случае никаких последствий не будет, кроме того, что автомобиль не сможет самостоятельно добраться до гаража или мастерской.

Как проверить топливно-воздушную систему ВАЗ 2110

Еще одной причиной, по которой не заводится ВАЗ 2110, может быть неисправная подача топливно-воздушной смеси в двигатель автомобиля. В системе подачи воздуха неисправности возникают крайне редко и сводятся либо к сильно забитому воздушному фильтру, либо к засорению воздуховода посторонним предметом. Такие поломки вряд ли произойдут в ухоженном личном автомобиле. Но если машина, например, служебная или недавно купленная, не лишним будет убедиться в целостности фильтра и в том, что после недавнего ремонта в канале не застряла тряпка.

Система подачи топлива в двигатель управляется электронным блоком управления, который, в свою очередь, регулирует соотношение топлива и воздуха по показаниям датчика массового расхода воздуха (ДМРВ) и датчика положения дроссельной заслонки. Если они оба неисправны, неудивительно, что ВАЗ 2110 не заводится.

Далее стоит проверить состояние воздушного фильтра, так как это сделать проще всего. И, если ни одно из вышеперечисленных действий не помогло, необходимо проверить давление в системе, создаваемое при работе топливного насоса. Подсоедините манометр к диагностическому разъему топливной рампы и измерьте давление. Его низкий уровень говорит о забитом фильтре помпы, а высокий – о неисправности коробки передач.

Нормальный уровень давления напрямую зависит от типа двигателя, установленного на автомобиль ВАЗ 2110:

предел от 284 до 325 кПа является нормальным для моторов типа 2111, 2112;
предел от 364 до 400 кПа является нормальным для двигателей типов 21114, 21124.

Кстати, исправность бензонасоса можно определить и по отключению основного шланга подачи бензина в рампу и перекачиванию через него бензина в чистую емкость. Исправный насос будет перекачивать не менее 1,5 литров в минуту. топливо.

Также послушайте стартер. Включается ли основное электромагнитное реле с характерным щелчком и работает ли вообще электромеханический привод агрегата. Несмотря на то, что конструкция стартера предельно проста, он легко может потерять электрический контакт или выйти из строя коробка передач. В последнем случае будет слышен характерный скрипящий или свистящий звук.

Если стартер не вращается, следует демонтировать его из-под капота автомобиля. Этот процесс не займет много времени, как, собственно, и разборка самого блока. Стоит проверить исправность электрической части мультиметром, «прозвонить» обмотки, разобрать редуктор. Большое количество смазки в нем в холодное время года не дает проворачиваться стартеру.

Проверка электрооборудования ВАЗ 2110

Не бывает так, что все устройства выходят из строя одновременно, поэтому о них стоит поговорить отдельно. Будем считать, что трамблер установлен правильно, в таком случае поломка может произойти из-за поломки крышки или бегунка, выхода из строя датчика Холла.

Однако чаще всего причина в плохом контакте в разъеме питания распределителя зажигания. Проблемы могут быть вызваны модулем зажигания или катушками, которые не создают высокого напряжения для зажигания свечей зажигания. Форсунки работают совместно с модулями зажигания, которых обычно по два на двигатель. Один обеспечивает работу для 1 и 4 цилиндров, а второй для 2 и 3 цилиндров.

Эти системы могут быть проблематичными. электронный блок управления, который формирует управляющие импульсы для всех систем, включая зажигание. Проверить этот блок можно только заменив его. То же самое можно сделать и с модулями зажигания.

Иногда неисправность может исходить от катушки высокого напряжения, она не выдает напряжения, которое может создать искру для воспламенения воздушно-топливной смеси. Проверить его работу можно, если выкрутить свечу из цилиндра и вместе с высоковольтным проводом убедиться, что она соприкасается с массой двигателя. В это время нужно прокручивать стартер и смотреть свечу. Отсутствие искры свидетельствует о неисправности катушки зажигания. Нельзя не остановиться на таких элементах систем зажигания, как свечи.

Именно они воспламеняют горючую смесь в рабочих цилиндрах двигателя. В процессе их работы металлические части их электродов выгорают, после чего зазор увеличивается, запуск двигателя затруднен, а то и невозможен. Регулярно проверяйте состояние свечей, особенно их зазор, тогда проблем можно избежать. Можно еще продолжить обзор ситуаций, когда стартер крутит, но ВАЗ 2110, 2112, 2114 не заводится.

Учесть абсолютно все случаи просто невозможно, но во избежание таких ситуаций, своевременно проводите профилактические работы обслуживание машины, используйте только качественные рабочие жидкости.

В идеале проблему следует искать с помощью диагностического сканера. Но можно по старинке, как было сказано выше: проверить наличие искры и подачу топлива. При включении зажигания бензонасос работает, под задним сиденьем слышно жужжание? Если нет, то проверьте предохранитель и разъем топливного насоса. Предохранитель топливного насоса находится в коробке за центральной консолью, и доступ к нему можно получить, сняв крышку в пространстве для ног переднего пассажира. Вам нужен предохранитель с номером 3 (топливный насос, форсунки). Кроме него стоит проверить предохранитель 1 (контроллер), а также реле 5 (топливный насос) и реле 6 (основное). Так же стоит проверить разъем к бензонасосу, проблема в плохом контакте на разъеме. Выкрутив свечу, можно проверить наличие искры, надев на нее свечной колпачок, прислонив свечу к корпусу и прокрутив стартером. При этом, вывернув свечу, будет видно, поступило ли топливо или свеча осталась сухой. Часто бывает, что он не заводится из-за неисправности в цепи датчика положения коленчатого вала, определяющего момент подачи топлива и искры зажигания. Расположение датчика на четвертом фото. Не лишним будет снять кожух и заглянуть в привод ГРМ — мог порваться ремень. Ну и убедитесь, что бензина в баке достаточно, потому что указатель уровня топлива может врать.

Стартер крутит, но ВАЗ 2110, 2112 , 2114 и 2115 не заводятся? Список причин и последовательность действий

Иногда владельцев отечественных автомобилей интересует вопрос почему крутит стартер , однако ВАЗ 2110, 2112 , 2114 не заводится. Такой неприятный момент может наступить внезапно, в течение всего года, вдали от сервисных центров или других ремонтных мастерских. Каждому водителю этих моделей желательно ознакомиться с перечнем возможных неисправностей. Это позволит иногда самостоятельно найти возникшую проблему, а затем устранить ее и продолжить эксплуатацию машины.

Стартер крутит, но ВАЗ 2110, 2112, 2114 и 2115 не заводится ? чаще всего это происходит в холодное время года, а если нет должного ухода и обслуживания автомобиля, то это может произойти в любой момент. В этой статье мы постараемся подробно рассмотреть все возможные проблемы с запуском двигателя в любое время года. Такие проблемы могут возникать как с карбюраторными моделями, так и с инжекторными силовыми агрегатами.

Неисправности топливной системы для всех типов двигателей;
Проблемы в электрооборудовании машины.

Стартер крутит машину, ВАЗ 2107 не заводится.

Следует учитывать тот факт, что пуск двигателя в холодную погоду существенно отличается от проведения этой операции при плюсовых температурах. Не будем касаться проблем с аккумулятором и стартером, будем считать, что с ними все в порядке, поэтому сосредоточимся только на проблемах силового агрегата.

ВАЗ 2110 не заводится

стартер но не заводится

ВАЗ не заводится 2110 форсунка 16 клапанная, крутит стартер но не заводится .

Автомобиль не заводится, стартер не крутит Тойоту.

В таких системах есть несколько датчиков, которые следят и регулируют работу силового агрегата. Выход из строя ДПКВ сделает невозможным запуск мотора. Подобные проблемы могут возникать из-за неисправности регулятора давления в топливной системе. Нельзя исключать со стороны организаторов плохой запуск инжекторного двигателя.

Если есть что подгорать в рабочих цилиндрах, то нужно искать что заставит смесь сгореть. Это значит, что нужно обратить внимание на систему зажигания автомобиля. Это может быть распределитель зажигания, высоковольтная катушка и провода, свечи. Не бывает так, что все устройства выходят из строя одновременно, поэтому о них стоит поговорить отдельно.

Будем считать, что трамблер установлен правильно, в таком случае отказ может произойти через поломку крышки или бегунка, выход из строя датчика Холла. Однако чаще всего причина в плохом контакте в разъеме питания распределителя зажигания. Проблемы могут быть вызваны модулем зажигания или катушками, которые не создают высокого напряжения для зажигания свечей зажигания.

Стартер не крутит автомобиль Форд не заводится.

Иногда неисправность может исходить от катушки высокого напряжения, она не выдает напряжения, которое может создать искру для воспламенения топливовоздушной смеси. Проверить его работу можно, если выкрутить из цилиндра свечу зажигания и вместе с высоковольтным проводом обеспечить ее контакт с массой мотора. В это время нужно прокручивать стартер и смотреть свечу. Отсутствие искры свидетельствует о неисправности катушки зажигания.

Нельзя не остановиться на таких элементах систем зажигания, как свечи. Именно они воспламеняют горючую смесь в рабочих цилиндрах двигателя. В процессе их работы металлические части их электродов выгорают, после чего зазор увеличивается, запуск двигателя затруднен, а то и невозможен. Регулярно проверяйте состояние свечей, особенно их зазор, тогда проблем можно избежать.

Можно продолжить обзор ситуаций, когда стартер крутит, но ВАЗ 2110, 2112 , 2114 не заводится. Учесть абсолютно все случаи просто невозможно, но во избежание подобных ситуаций своевременно выполняйте регламентные работы машины, используйте только качественные рабочие жидкости.

Почему не заводится двигатель ваз 2112.

Что могло сломаться

Невозможность запуска двигателя на ВАЗ 2112 — стандартная проблема этой модели (особенно с 16-клапанным двигателем). Лучшим решением для выявления основной проблемы является использование диагностического стенда.

При отсутствии такой возможности можно частично провести проверку своими руками, на месте.

Неправильная эксплуатация электрооборудования

Чаще всего причина неисправности кроется в неправильной эксплуатации электрооборудования. Это одна из самых распространенных проблем, связанных с ошибкой запуска. Первое, что нужно проверить, это работу электронного блока управления. Выглядит это так:

Часто вода банально попадает в контактные группы, другие узлы системы зажигания. Это приводит к окислению контактов, отсутствию подачи напряжения.

Проблемы могут быть связаны как с реле топливного насоса, так и со стартером. Не забывайте о проверке контактов, различных подключений. Часто проблема кроется в «массе» — в проводке просто нет нуля.

Иногда причина невозможности запуска кроется в сигнализации — ее поломка, неправильная настройка часто приводит к невозможности запуска двигателя. При отсутствии необходимых инструментов, опыта установки «сигналки» самостоятельно справиться с проблемой будет сложно.

Неисправность топливной системы

Принцип работы топливной системы ВАЗ 2112 мало чем отличается от аналогичных автомобилей с инжекторной системой впрыска. Часто проблема чисто механическая – забивается сетка бензонасоса.

Это приводит к невозможности подачи топлива под необходимым давлением в камеру сгорания. Забитая сетка бензонасоса выглядит так:

Важным фактором в работе двигателя автомобиля является именно общее состояние топливной системы. Если машина не заводится или плохо схватывает, постоянно глохнет – проблема может заключаться в неправильной работе рампы форсунки. Проверка достаточно проста и ее можно сделать самостоятельно:

вскрываем специальную заглушку — она черного цвета, находится на одном из концов рампы;
наличие давления определяется просто — нужно только поднести руку к отверстию.

Часто бывает, что в рампе есть давление. Но машина продолжает плохо заводиться. В этом случае стоит перейти к следующему шагу – проверке работы топливного насоса. Иногда проблема в карбюраторе. Автомобили модели ВАЗ 2112 с такой системой впрыска сложно найти в продаже. Если на холодную заводится с трудом, то проблема кроется, скорее всего, в электрике.

Проблемы в работе бензонасоса

В отличие от других моделей, выпускавшихся заводами ВАЗ ранее, топливный насос у модели 2112 расположен непосредственно в салоне за задним сиденьем. В первую очередь нужно проверить, запитан ли насос. Сделать это очень просто – достаточно воспользоваться мультиметром:

установить переключатель прибора в режим проверки постоянным напряжением, до 20 В;
снять специальную клемму с насоса;
с помощью щупов проверяем питание при включенном зажигании.

Если питание есть, а бензин все равно не подается, то нужно просто заменить деталь на новую. Ремонт не имеет экономического смысла.

Стоимость помпы на ВАЗ 2112 обычно не превышает 1,5 тыс. руб. Если искра есть, но двигатель глохнет на ходу (в том числе и на холостых), проблема может заключаться в низком давлении.

Неисправность системы зажигания автомобиля

Часто невозможность запуска двигателя автомобиля кроется в поломке системы зажигания. Основные узлы, которые нужно будет проверить:

аккумуляторная батарея;
замок зажигания;
свечи;
катушки зажигания;
датчик положения коленвала.

Часто проблема связана с аккумулятором, особенно если дело обстоит зимой. Батарея может быть повреждена из-за холодной погоды. Либо окислились контакты, либо обрыв одного из проводов питания. Все это может привести к серьезным неисправностям. Проверить батарею относительно просто:

с помощью тестера измеряется напряжение на контактах – оно должно быть не менее 12,6 В;
используется ареометр — измеряется плотность электролита (причем нормальное значение этого значения зависит от температуры окружающей среды).

Еще одним слабым местом является замок зажигания. Нередко контактная группа уходит стоя. Обычно просто сгорает. В результате плюсовые контакты, подающие напряжение на стартер, просто перестают работать. В этом случае потребуется произвести замену. Проверить работу замка зажигания можно только одним способом – разобрать его.

Выход из строя свечей зажигания

Первое, о чем следует подумать после проверки наличия питания и замка зажигания, это целостность свечей зажигания. Так как даже при наличии искры они могут работать некорректно. Проверить их достаточно просто:

свеча выкручивается из своего блока при помощи специального ключа;
на него кладется один из подсвечников;
то нужно «провернуть» стартер.

Искра между центральным и боковым электродами должна быть синего цвета. Если она красного цвета или вообще отсутствует, свечу необходимо заменить. Эта деталь является расходным материалом. По регламенту, вне зависимости от рекомендаций производителя самих свечей, их необходимо заменять каждые 10 тыс. км.

Проверка катушек зажигания

Зачастую отсутствие искры на одной из свечей связано не с ее выходом из строя, а с другими причинами. Например, проблема с катушкой зажигания. Проверить это относительно легко:

необходимо снять катушку с посадочного места;
необходимо проверить внутреннее сопротивление – это можно сделать с помощью обычного тестера – значение должно быть от 0,0 до 0,3 Ом;
то называются первичные обмотки.

При отсутствии показаний или несоответствии номинальным катушку заменить на новую. Такие детали ремонту не подлежат.

Проверка стартера

Стартеры, устанавливаемые на ВАЗ 2112, относительно надежны. Но если после всех вышеперечисленных проверок не удалось выявить причину невозможности запуска, то ее следует снять для диагностики.

Самостоятельно разобрать и проверить все его составляющие будет крайне сложно. В первую очередь нужно проверить: поступает ли напряжение на силовые контакты стартера? Часто это обрыв кабеля, перегиб, окисление контактов и приводит к невозможности запуска двигателя.

Так как нет напряжения на обмотке стартера. Процесс диагностики автомобиля может занять много времени. Поэтому начинать следует с очевидных и наиболее распространенных неисправностей.

Следует отметить, что при наличии проблем с пуском на горячую неисправность определить сложно. Если вы не можете справиться с ремонтом самостоятельно, то стоит обратиться в квалифицированный сервис.

Довольно часто владельцев отечественных автомобилей интересует вопрос, почему стартер крутит, а ВАЗ 2110, 2112, 2114 не заводится. Такой неприятный момент может наступить в самый неподходящий момент, в любое время года, вдали от сервисных центров или ремонтных мастерских. Каждому водителю этих моделей желательно ознакомиться с перечнем возможных неисправностей. Это позволит в ряде случаев самостоятельно найти возникшую проблему, а затем устранить ее и продолжить эксплуатацию машины.

Стартер крутит, но ВАЗ 2110, 2112, 2114 и 2115 не заводится? чаще всего это происходит в холодное время года, а если за автомобилем нет должного ухода и обслуживания, то может случиться в любой момент. В этой статье мы постараемся подробно рассмотреть все возможные проблемы с запуском двигателя в любое время года. Такие проблемы могут возникать как с карбюраторными моделями, так и с инжекторными силовыми агрегатами.

Почему двигатель не заводится

Затруднения с запуском или его невозможность могут возникнуть по самым разным причинам. Виновников следует искать в таких приборах:

Неисправности топливной системы для всех типов двигателей;
Проблемы в электрооборудовании машины.

Также следует учитывать, что пуск двигателя в мороз существенно отличается от проведения этой операции при плюсовых температурах. Проблем с аккумулятором и стартером касаться не будем, будем считать, что с ними все в порядке, поэтому остановимся только на проблемах силового агрегата.

Топливная система, что с ней не так?

Принцип подачи топлива в карбюраторных и инжекторных моделях двигателей разный, но периодические неисправности во многом схожи. Подача топлива в обеих системах осуществляется бензонасосом. В карбюраторной модели он имеет механический привод, в инжекторных – электрический насос, создающий высокое давление в топливной рампе. Оба типа насосов имеют встроенные топливные фильтры, что может привести к сбоям при попытке запуска двигателя.

В таких системах есть несколько датчиков, которые контролируют и регулируют работу силового агрегата. Выход из строя ДПКВ сделает невозможным запуск мотора. Такие неисправности могут возникать из-за неисправности регулятора давления в топливной системе. Плохой запуск инжектора двигателя не исключен организаторами.

А что может быть с электрооборудованием?

Если есть что подгореть в рабочих цилиндрах, то нужно искать что заставит смесь сгореть. Это значит, что нужно обратить внимание на систему зажигания автомобиля. Это может быть распределитель зажигания, высоковольтная катушка и провода, свечи. Не бывает так, что все устройства выходят из строя одновременно, поэтому о них стоит поговорить отдельно.

Будем считать, что трамблер установлен правильно, в таком случае сбой может произойти через поломку крышки или бегунка, выход из строя датчика Холла. Однако чаще всего причина в плохом контакте в разъеме питания распределителя зажигания. Проблемы могут быть вызваны модулем зажигания или катушками, которые не генерируют высокое напряжение для образования искры на свечах зажигания.

Форсунки работают совместно с модулями зажигания, которых обычно по два на двигатель. Один обеспечивает работу 1 и 4 цилиндров, а второй 2 и 3 цилиндров. В этих системах проблематичным может быть электронный блок управления, который вырабатывает управляющие импульсы для всех систем, включая зажигание. Проверить этот блок можно только заменив его. То же самое можно сделать и с модулями зажигания.

Иногда может возникнуть неисправность, не вырабатывается напряжение, способное образовать искру для воспламенения топливовоздушной смеси. Проверить его работу можно, если выкрутить пробку из цилиндра и вместе

Владельцы автомобиля ВАЗ 2110 очень часто сталкиваются с проблемой — крутит стартер, а машина не заводится. В сегодняшней статье я хотел бы рассказать обо всех причинах данной неисправности, на что обратить внимание в первую очередь и устранить эту поломку своими силами.

Вообще причин, по которым двигатель может не заводиться, очень много, и рассмотреть их все в одной статье невозможно. Однако есть «базовые» условия, необходимые для успешного запуска. Мы обсудим их сейчас.

Почему стартер крутит, а машина не заводится

Для успешного запуска требуется подача топлива под рабочим давлением, воздух и своевременная искра. Также крайне важно приготовить правильную воздушно-топливную смесь. Эти условия следует проверить в первую очередь, когда двигатель отказался запускаться.

Подгоревший контакт реле втягивающего стартера ВАЗ 2110

Неисправности топливной системы для всех типов двигателей;
Проблемы в электрооборудовании машины.

Также следует учитывать, что запуск мотора в мороз существенно отличается от проведения этой операции при плюсовых температурах. Проблем с аккумулятором и стартером касаться не будем, будем считать, что с ними все в порядке, поэтому остановимся только на проблемах силового агрегата.

Почему не заводится Ваз 2110 — 3 основные причины

Проблемы с батареей

В первую очередь, если ВАЗ 2110 не заводится, но крутит стартер, стоит проверить работу аккумуляторной батареи. Напряжение на клеммах полностью заряженного аккумулятора будет соответствовать значению 12,6 В. При полном разряде оно падает до уровня 10,5 В. Но даже высокое значение напряжения аккумулятора на холостом ходу не гарантирует его стабильной работы, о чем подробнее будет сказано чуть ниже.

Следует понимать, что свинцово-кислотные аккумуляторы не терпят полного разряда. Кроме того, их мощность может быть значительно снижена по количеству рабочих циклов и общему сроку службы. Таким образом, аккумуляторная батарея с высоким уровнем напряжения холостого хода, с отключенными электроприемниками, может быть не в состоянии обеспечить необходимую мощность для работы стартера. Как я могу это проверить?

Определить факт отсутствия в аккумуляторе резерва необходимой емкости (Ампер-часы) можно с помощью того же мультиметра, который считывает уровень напряжения на клеммах аккумулятора в момент пуска двигателя. Если напряжение падает ниже 10,5 В, то аккумулятор полностью разряжен или вышел из строя и не способен запустить стартер ВАЗ-2110.

Среди основных причин саморазряда аккумулятора можно выделить следующие:

вышел из строя генератор или не работает регулятор напряжения;
ключ зажигания, оставленный включенным на длительное время;
неправильная эксплуатация аккумуляторной батареи, выход из строя вследствие физического износа и исчерпания ее рабочего ресурса;
неисправности проводки.

Во избежание проблем с аккумулятором и работой генератора на приборной панели ВАЗ есть специальная индикация. Сообщает о возможных проблемах с генератором, обрыве ременной передачи от приводного вала к генератору или неисправности аккумуляторной батареи. Если вы не хотите преждевременно покупать новый аккумулятор, проблемы с генератором следует решить в ближайшие 50-100 км. пробега после появления соответствующей индикации на приборной панели.

Проверка свечей и искр

Если двигатель не запускается в течение пяти секунд, бесполезно крутить стартер. Вы можете попытаться запустить его снова, но вряд ли это принесет пользу. Более того, чрезмерно долгая работа стартера может привести к его перегреву и даже возгоранию.

Если долго пытаться запустить карбюраторный двигатель, то бензин заливает свечи и делает дальнейшие попытки запуска невозможными в принципе. У форсунок есть режим продувки, поэтому свечи можно просушить, не снимая их с автомобиля — нужно лишь нажать педаль газа в пол и повернуть стартер.

Но это полумеры. В первую очередь следует выкрутить хотя бы одну свечу, снова надеть на нее провод и расположить свечу на двигателе так, чтобы между металлической частью свечи зажигания и металлом двигателя было расстояние около трех миллиметров. Включите стартер и убедитесь, что между контактами свечи зажигания проскакивает равномерная искра.

Проверяйте каждую свечу так. Если нет искры ни на одной свече, то глобальные проблемы в системе зажигания.

Проверка топливного насоса и подачи топлива

Принцип подачи топлива в карбюраторных и инжекторных моделях двигателей разный, но периодические неисправности во многом схожи. Подача топлива в обеих системах осуществляется бензонасосом. В карбюраторной модели он имеет механический привод, в инжекторных – электрический насос, создающий высокое давление в топливной рампе. Оба типа насосов имеют встроенные топливные фильтры, что может привести к сбоям при попытке запуска двигателя.

Косвенно определить подачу бензина в цилиндры можно по внешнему виду свечи зажигания. Если отвинченная от цилиндра пробка мокрая и пахнет бензином, значит, с подачей топлива все в порядке. Однако лучше убедиться в этом понадежнее.

Бензонасос с электроприводом может не работать из-за отсутствия напряжения питания на его клеммах. Виновником такой ситуации может быть перегоревший предохранитель или оборванные провода. Проблемы могут возникнуть по вине карбюратора, забитые форсунки не дадут запустить двигатель. Но больше всего проблем в топливной системе присуще форсункам. В таких системах имеется несколько датчиков, которые следят и регулируют работу силового агрегата. Выход из строя ДПКВ сделает невозможным запуск мотора. Такие неисправности могут возникать из-за неисправности регулятора давления в топливной системе. Плохой запуск инжектора двигателя не исключен организаторами.

На инжекторных двигателях для этого нужно сбросить давление в топливной системе с помощью специального клапана на конце топливной рампы. Отвинтите крышку и нажмите на клапан отверткой. Бензин должен брызнуть из-под клапана. Затем отпустите клапан и включите зажигание. В это время топливный насос должен начать работать, восстанавливая сброшенное давление в системе. Если насос молчит, включите стартер. Когда и при включенном стартере насос не работает, скорее всего, неисправность в его системе питания.

Если насос заработал, то снова проверяем давление в топливной системе, сбросив его через тот же клапан в рейке. В очередной раз брызги бензина говорят о том, что с системой подачи топлива все в порядке. Когда бензин не брызжет и вообще не появляется из-под клапана, речь может идти о неисправном регуляторе давления топлива в рампе (постоянно стравливает бензин через обратку в бак) или о какой-то пробке в магистрали подачи топлива магистрали (например, из-за замерзания воды в некачественном топливе).

На карбюраторных двигателях гораздо проще проверить подачу топлива. Достаточно снять крышку воздушного фильтра, пошевелить рычагом дроссельной заслонки первой камеры карбюратора, имитируя нажатие на педаль газа, и посмотреть, брызжет ли бензин из распылительного сопла. Вы можете закачать бензин в карбюратор с помощью рычага ручного насоса, который есть на всех механических бензонасосах.

Обрыв ремня ГРМ

ВАЗ 2110 не заводится, стартер крутит — возможно причина кроется в обрыве ремня ГРМ?

Привод газораспределительного механизма двигателя осуществляется от шестерни коленчатого вала. Изначально для этой цели использовались цепи, а ремни ГРМ, которые начали широко применяться около двадцати лет назад, вызывали недоверие у автовладельцев.

Конечно, неисправный, порванный или ослабленный ремень ГРМ также является причиной того, что ВАЗ 2110 не заводится. Кстати, на стоковых недеформированных моделях двигателя 21120 порванный ремень ГРМ также вызывает деформацию клапанов и требует дополнительного ремонта. В этом случае езда даже после замены ремня без переборки клапанов невозможна.

Проверить наличие искры в свечах зажигания визуально, включив зажигание и прижав внешнюю металлическую часть свечи зажигания к металлическому неокрашенному кузову автомобиля или к элементам конструкции. Не забывайте, что все электрические части изделия находятся под высоким напряжением, поэтому работать лучше в диэлектрических перчатках. Если нет искры только на одной свече, обязательно проверьте остальные, сделав соответствующие выводы.

В работающем двигателе поршни непрерывно перемещаются от одной мертвой точки к другой. Во время такта впуска поршень движется вниз и открывается впускной клапан, во время такта выпуска открывается выпускной клапан, а поршень движется вверх. В момент, когда поршень находится в верхней мертвой точке, все клапаны должны быть закрыты. При обрыве ремня ГРМ распредвал перестает вращаться, а клапана останавливаются в одном положении. При этом коленчатый вал продолжает вращаться по инерции, а поршни устремляются в сторону открытых клапанов.

В некоторых двигателях, например, 8-клапанный ВАЗ-2111, поршни имеют специальные канавки во избежание контакта с клапанами в случае обрыва. В этом случае никаких последствий не будет, кроме того, что автомобиль не сможет самостоятельно добраться до гаража или мастерской.

Как проверить топливно-воздушную систему ВАЗ 2110

Еще одной причиной, по которой не заводится ВАЗ 2110, может быть неисправная подача топливно-воздушной смеси в двигатель автомобиля. В системе подачи воздуха неисправности возникают крайне редко и сводятся либо к сильно забитому воздушному фильтру, либо к засорению воздушного канала посторонним предметом. Такие неисправности вряд ли возникнут в исправном личном транспортном средстве. Но если машина, например, служебная или куплена недавно, не лишним будет убедиться, что фильтр цел, а в канале не застряла тряпка после недавнего ремонта.

Далее стоит проверить состояние воздушного фильтра, так как это сделать проще всего. И, если ни одно из вышеперечисленных действий не помогло, необходимо проверить давление в системе, создаваемое при работе топливного насоса. Подсоедините манометр к диагностическому порту топливной рампы и измерьте давление. Низкий его уровень говорит о засорении фильтра насоса, а высокий – о неисправности коробки передач.

Нормальный уровень давления напрямую зависит от типа двигателя, установленного на автомобиль ВАЗ 2110:

предел от 284 до 325 кПа является нормальным для моторов типа 2111, 2112;
предел от 364 до 400 кПа является нормальным для двигателей типа 21114, 21124.

Кстати, исправность топливного насоса можно определить и по отсоединению основного шланга подачи газа в рейку и прокачке через него газа в чистую емкость. Исправный насос будет перекачивать не менее 1,5 литров в минуту. топливо.

Прослушайте также работу стартера. Включается ли основное электромагнитное реле с характерным щелчком и работает ли вообще электромеханический привод блока? Несмотря на то, что конструкция стартера предельно проста, он легко может потерять электрический контакт или выйти из строя коробка передач. В последнем случае будет слышен характерный скрипящий или свистящий звук.

Проверка электрооборудования ВАЗ 2110

Не бывает так, что все устройства выходят из строя одновременно, поэтому о них стоит говорить отдельно. Будем считать, что трамблер установлен правильно, в таком случае отказ может произойти через пробой крышки или бегунка, выход из строя датчика Холла.

Однако чаще всего причина в плохом контакте в разъеме питания распределителя зажигания. Проблемы могут быть вызваны модулем зажигания или катушками, которые не генерируют высокое напряжение для образования искры на свечах зажигания. Форсунки работают совместно с модулями зажигания, которых обычно по два на двигатель. Один обеспечивает работу 1 и 4 цилиндров, а второй 2 и 3 цилиндров.

В этих системах проблематичным может быть электронный блок управления, который вырабатывает управляющие импульсы для всех систем, включая зажигание. Проверить этот блок можно только заменив его. То же самое можно сделать и с модулями зажигания.

Иногда неисправность может исходить от катушки высокого напряжения, она не генерирует напряжение, которое может вызвать искру для воспламенения воздушно-топливной смеси. Проверить его работу можно, если выкрутить свечу зажигания из цилиндра и вместе с высоковольтным проводом обеспечить ее контакт с массой двигателя. В это время нужно крутить стартер и наблюдать за свечой. Отсутствие искры свидетельствует о неисправности катушки зажигания. Нельзя не остановиться на таком элементе систем зажигания, как свечи зажигания.

Именно они воспламеняют горючую смесь в рабочих цилиндрах двигателя. В процессе их эксплуатации металлические части их электродов выгорают, после чего зазор увеличивается, запуск двигателя становится более трудным, а то и невозможным. Регулярно проверяйте состояние свечей, особенно их зазор, тогда проблем можно избежать. Можно еще продолжить рассмотрение ситуаций, когда стартер крутит, но ВАЗ 2110, 2112, 2114 не заводится.

Учесть абсолютно все случаи просто невозможно, но во избежание подобных ситуаций своевременно выполняйте регламентные работы на машине, используйте только качественные рабочие жидкости.

Неисправность автомобиля – неприятность для владельца, особенно если машина по неизвестной причине вдруг перестала заводиться. Если ВАЗ 2112 не заводится, проблема может заключаться в разных узлах автомобиля. Многие поломки можно легко устранить своими руками, поэтому перед обращением в мастерскую мы стараемся самостоятельно найти и устранить причину невозможности запуска двигателя. Чаще всего двигатель не запускается из-за выхода из строя одного из элементов, отвечающих за запуск, зажигание или питание.

Проверка системы запуска

Поломка в системе запуска в основном связана с неработающим стартером. Если при включении зажигания звука стартера не слышно, в первую очередь проверяем соединительные контакты на целостность. После этого убеждаемся в отсутствии обрыва или короткого замыкания в цепи, отвечающей за включение стартера. Неисправность этой детали может быть вызвана выходом из строя тягового реле. Если при включении стартера слышен звук в виде многократных щелчков, неисправность вызвана перегоревшей обмоткой тягового реле, недостаточно заряженным аккумулятором, слабыми контактами в цепи подключения стартера. Если стартер работает, но не крутит или крутит недостаточно быстро, ВАЗ 2112 не заведется из-за севшего аккумулятора, подгоревших контактов на реле метки, изношенных щеток стартера, грязного коллектора, короткого замыкания в обмотках или сломанные контакты.

Если стартер крутится, но маховик остается в исходном положении, рекомендуется проверить, не поврежден ли удерживающий контакт картера сцепления со стартером. Причиной поломки в этом случае может быть износ зубьев маховика или ведущих шестерен. Если после запуска двигателя стартер не начинает работать, проверяем муфту свободного хода и контакты тягового реле. При обнаружении одной из перечисленных неисправностей важно немедленно остановить двигатель.

Диагностика системы зажигания

Если ВАЗ 2112 не заводится, а со стартером все в порядке, приступайте к диагностике системы зажигания. Ставим машину на нейтральную передачу и стояночный тормоз. Включив зажигание, проверьте наличие повреждений или ослабления контактов на высоковольтных проводах, ведущих к свечам зажигания и модулю зажигания. После этого осматриваем соединения и целостность низковольтных проводов системы зажигания. Если проводка исправна, убеждаемся в наличии искры на свечах. При отсутствии искры придется устанавливать новые высоковольтные провода. Чтобы убедиться, что причина отказа двигателя ВАЗ 2112 в работе именно эта проблема, можно взять провода с исправной машины и проверить, будет ли искра. Если искры нет, замените модуль зажигания. Если есть искра, меняем свечи. Причина неисправности зажигания может крыться в поломке системы управления двигателем.

Проверка системы питания на ВАЗ 2112

Исключив вышеперечисленные поломки, приступаем к проверке системы питания на ВАЗ 2112. Если ВАЗ 2112 не заводится, необходимо убедиться, что давление топлива в топливная рейка находится на необходимом уровне. Бывает так, что двигатель автомобиля не заводится из-за грязного воздушного фильтра, обрыва электрических контактов, ведущих к колодкам системы впрыска топлива. Возможно, вышел из строя топливный насос или регулятор давления топлива. Если после включения зажигания звук от работы бензонасоса не слышен, то причина отказа запуска двигателя в выходе из строя этой детали. Проверив все системы, но не найдя причину поломки, рекомендуется обратиться в сервисный центр для дальнейшей диагностики.

В идеале проблему следует искать с помощью диагностического сканера. Но можно и по старинке, как уже было сказано выше: проверить наличие искры и подачу топлива. При включении зажигания работает ли топливный насос, слышно ли жужжание под задним сиденьем? Если нет, проверьте предохранитель и разъем топливного насоса. Предохранитель топливного насоса находится в блоке за центральной консолью; чтобы получить к нему доступ, нужно снять накладку в ногах переднего пассажира. Вам нужен предохранитель с номером 3 (топливный насос, форсунки). Кроме него стоит проверить предохранитель 1 (контроллер), а также реле 5 (топливный насос) и реле 6 (основное). Также стоит проверить разъем бензонасоса, проблема в плохом контакте на разъеме. Выкрутив свечу зажигания, можно проверить наличие искры, надев колпачок свечи, прислонив свечу к корпусу и провернув ее стартером. При этом, если вывернуть свечу наизнанку, будет видно, поступило ли топливо или свеча сухая. Часто бывает, что он не заводится из-за неисправности в цепи датчика положения коленчатого вала, определяющего момент подачи топлива и искры зажигания. Расположение датчика на четвертом фото. Не лишним будет снять кожух и заглянуть в привод ГРМ — мог порваться ремень. Ну и убедитесь, что в баке достаточное количество бензина, ведь указатель уровня топлива может врать.

ВАЗ 2112 16 клапанов компьютер выдает ошибку. Диагностика неисправностей электронной системы автоматического управления двигателем ВАЗ. варианты комплектации электронной системы автоматического управления двигателем (ЭСАУ-д) автомобилей ВАЗ. Значение и ра

Практически каждый владелец 16-клапанного ВАЗ-2112 сталкивался с тем, что. Они указывают на неисправности в работе системы двигателя и других важных узлов. Первым признаком того, что возникла неисправность, является появление на приборной панели индикатора «check engine» . Но, не все автомобилисты знают, что это значит. Поэтому необходимо подключиться к ЭБУ и установить, какая ошибка и неисправность в системе.

Видео о самодиагностике через приборку (панель приборов) на ВАЗ-2112

Коды ошибок

0117 Низкий уровень сигнала датчика температуры охлаждающей жидкости
0118 Высокий уровень сигнала датчика температуры охлаждающей жидкости
0122 Низкий уровень сигнала датчика положения дроссельной заслонки
0123 Высокий уровень сигнала датчика положения дроссельной заслонки
0130 1
0131 Низкий уровень сигнала датчика кислорода 1
0132 Высокий уровень сигнала 1
0133 Медленно реагирующий датчик кислорода 1
0134 Нет сигнала датчика кислорода 1
0135 Неисправность нагревателя датчика кислорода 1
0136 Замыкание на массу датчика кислорода 2
01357 01357 Низкий уровень кислорода сигнал датчика 2
0138 Высокий сигнал датчика кислорода 2
0140 Обрыв датчика кислорода 2
0141 Неисправность нагревателя датчика кислорода 2
0171 Слишком бедная смесь
0172 Слишком богатая смесь
0201 Цепь управления форсункой 1 разомкнута
0202 Обрыв цепи управления форсункой 2
0203 Обрыв цепи управления форсункой 3
0204 Обрыв цепи управления форсункой 4
0261 Короткое замыкание на массу цепи 1 форсунки
0264 Короткое замыкание на массу цепи 2 форсунки
0267 Короткое замыкание на массу цепи 3 форсунки
0270 Короткое замыкание на массу цепь форсунки 4
0262 Короткое замыкание на +12В цепи форсунки 1
0265 Короткое замыкание на +12В цепи форсунки 2
0268 Короткое замыкание на +12В цепи форсунки 3
0271 Короткое замыкание на +12В цепи форсунки 4
0300 Многие пропуски
0301 MISHIRE в 1 цилиндре
0302 MISHIRE в цилиндре 2
0303 MISHIRE в цилиндре 3
0304 MISHFIRE в цилиндре 4
0325 Схема датчика нока. сигнал датчика положения
0336 Ошибка сигнала датчика положения коленчатого вала
0340 Ошибка датчика фазы
0342 Низкий сигнал датчика фазы
0343 Высокий сигнал датчика фазы
0422 Низкая эффективность нейтрализатора
0443 Неисправность цепи клапана продувки адсорбера
0444 Короткое замыкание или обрыв клапана продувки адсорбера
0445 Замыкание на массу клапана продувки адсорбера
0480 Неисправность цепи вентилятора охлаждения 1
0500 Неверный сигнал датчика скорости
0501 Неверный сигнал датчика скорости сигнал датчика
0505 Ошибка регулятора холостого хода
0506 Низкие обороты холостого хода
0507 Высокие холостые обороты
0560 Неверное напряжение бортовой сети
0562 Низкое напряжение бортовой сети
0563 Высокое напряжение бортовой сети
0601 Ошибка ПЗУ
0603 Ошибка внешней ОЗУ
0604 Ошибка внутренней ОЗУ
0607 Неисправность канала детонации
1102 Низкое сопротивление нагревателя датчика кислорода холостой ход
1127 Богатая смесь в режиме частичной нагрузки
1128 Бедная смесь в режиме частичной нагрузки
1135 Цепь нагревателя кислородного датчика 1 обрыв, короткое замыкание
1136 Богатая смесь в режиме малой нагрузки
1137 Бедная смесь в режиме малой нагрузки
1140 Измеренная нагрузка отличается от расчетной
1171 Потенциометр низкого уровня СО
1172 Потенциометр высокого уровня СО
1386 Ошибка проверки канала детонации
1410 Цепь управления клапаном продувки адсорбера: короткое замыкание на +12 В на массу
1426 Обрыв цепи управления клапаном продувки адсорбера
1500 Обрыв цепи управления
1501 Короткое замыкание на массу цепи управления реле топливного насоса
1502 Короткое замыкание на +12В цепи управления реле топливного насоса
1509 Перегрузка цепи управления регулятором холостого хода
1513 Цепь регулятора холостого хода: короткое замыкание на массу
1514 Цепь регулятора холостого хода: короткое замыкание на +12В, обрыв
1541 Цепь управления реле топливного насоса разомкнута
1570 Неверный сигнал APS
1600 Нет связи с APS
1602 Потеря напряжения бортовой сети на ЭБУ
1603 Ошибка EEPROM
1606 Неверный сигнал датчика неровной дороги
1616 Низкий уровень сигнала датчика неровной дороги
1612 Ошибка сброса ЭБУ
1617 Высокий уровень сигнала датчика неровной дороги
1620 Ошибка PROM
1621 Ошибка RAM
1622 Ошибка EEPROM
1640 Ошибка теста EEPROM
1689 Неверные коды ошибок
0337 Датчик положения коленчатого вала, короткое замыкание на массу
0481 Неисправность цепи вентилятора охлаждения 2
0615 Обрыв
0616 Цепь реле стартера, короткое замыкание на массу
0617 Цепь реле стартера, короткое замыкание на +12В
1141 Неисправность нагревателя 1 датчика кислорода после нейтрализатора
230 Неисправность цепи реле топливного насоса
263 Неисправность драйвера форсунки 1
266 Неисправность драйвера форсунки 2
269 Неисправность драйвера форсунки 3
272 Неисправность драйвера форсунки 4
650 Лампа Check Engine Неисправность цепи

Схема ВАЗ-2112

Как читать ошибки?

Для того, чтобы прочитать ошибки, необходимо подключить портативный или планшетный компьютер к автомобилю через специальный кабель K-line. Рассмотрим, какие инструменты потребуются для подключения автомобиля к компьютеру и определения кодов ошибок:

Для подключения необходимо найти разъем для кабеля. Он расположен под рулевой колонкой. Теперь нужно подключить непосредственно сам кабель, а затем разъем USB. Оптимальными для использования считаются следующие программы: адаптер VAG-COM USB KKL; диагностическая программа ВАЗ для моделей Приора, Калина, Гранта; USB-драйвер Autocom cdp pro cars USB; ScanMaster 2.1 на русском языке для ELM327.

Диагностика автомобиля с помощью ноутбука

Устранение неполадок и сброс

Исправить ошибки ЭБУ достаточно просто. В программе чтения нужно найти нужную неисправность и расшифровать ее. Затем рекомендуется устранить проблему, вызвавшую ошибку. Последний шаг — сброс. Его можно найти в инструментах программы или действиях.

Многие автолюбители допускают ошибку при работе с программным обеспечением, потому что «обнуляют» не сами ошибки, а весь софт, таким образом оставляя только оболочку ПО автомобиля. После таких действий, как правило, машина может не завестись и требуется программная настройка оборудования или замена всего. софт в общем. Поэтому рекомендуется в таком случае обратиться в автосервис, где все сделают как надо.

выводы

Ошибки управления электронным блоком на 16-клапанном двигателе ВАЗ-2112 возникают достаточно часто. Обычно они сопровождаются индикатором «Check Engine» или неработоспособностью одной из систем. Итак, исправление ошибок своими руками не всегда заканчивается благополучно, поэтому при выполнении операции следует быть достаточно внимательным. Если вы не уверены, что все пройдет гладко, рекомендуется обратиться в автосервис во избежание поломок.

Обратите внимание, что при самодиагностике бортовой компьютер имеет привычку складывать полученные комбинации.

Например, автолюбители часто ищут информацию о неисправности №10, под которой скрываются ошибки 2 и 8.

Как расшифровать коды

Эти комбинации встречаются очень часто. Если на дисплее отображается другое число, обратитесь к технической документации автомобиля. В большинстве случаев для обнаружения поломки необходимо проверить электрическую цепь. Так как чаще всего в нем возникают проблемы, а ошибки являются следствием некорректной обработки запросов датчиками.

Ошибки, которые может выдать инжектор

В отдельной группе стоит вывести ошибки блока впрыска топлива и комбинации, связанные с проблемами двигателя. При самодиагностике могут появиться следующие сигналы:

35 — неисправности датчика холостого хода, потребуется его замена;
43 — некорректный сигнал от контроллера детонации, часто появляется при обрывах в электрической цепи;
44 и 45 — неисправности в системе впрыска, топливо чрезмерно обогащено или, наоборот, обеднено;
54 — не отвечает контроллер октан-корректора;
55 — на высоких оборотах топливная смесь бедная.

Комбинации 44, 45 и 55 следует рассмотреть более подробно. Если неисправность не скрыта в самих датчиках, то заметить ее признаки можно со стороны двигателя:

он утроится;
могут ощущаться рывки при переключении передач;
в редких случаях ВАЗ-2115 просто глохнет без причины.

Если вы заметили на дисплее одну из этих комбинаций, то вам следует провести более тщательную диагностику вашего автомобиля. В некоторых случаях может потребоваться капитальный ремонт. Тем, кто столкнулся с описанными проблемами, стоит обратиться на СТО, ведь часто отремонтировать машину самостоятельно не получится.

Неверные данные при самодиагностике

По отзывам опытных владельцев ВАЗ-2115 бортовой компьютер на этой модели нельзя назвать идеальным. Они рекомендуют не полагаться полностью на самодиагностику, так как данные, полученные с ее помощью, не совсем точно указывают на проблемы транспортных узлов.

Система самодиагностики основана на обработке сигналов обычными датчиками. Они не могут передать конкретные данные, необходимые для точного определения проблемы. Почти в каждом узле есть дефекты. Несколько контроллеров расположены на воздушной системе и системе впрыска топлива. Они могут выйти из строя как при серьезной поломке, так и при обрыве проводников.

Чаще всего владельцам ВАЗ-2115 приходится сталкиваться с некорректной работой генератора. Именно этот блок часто выдает слишком низкое или повышенное напряжение, что вызывает сбои в работе всех контроллеров.

Наличие бортового компьютера на автомобиле позволяет вовремя выявить неисправности, принять соответствующие меры до того, как поломка станет серьезной и дорогостоящей в устранении.

Здесь главное уметь правильно читать коды ошибок при диагностике ВАЗ 2114. Не все понимают, на что именно указывает автомобиль, выдавая те или иные обозначения. Поэтому сегодня мы постараемся рассказать о самых распространенных кодах ошибок, и отметим, что означает каждый из них.

Самодиагностика

Сразу отметим, что результат диагностики своими руками в условиях собственного гаража и в специализированных автосервисах несколько отличается. Станции технического обслуживания имеют в своем распоряжении все необходимое оборудование, которое используется для расчета максимального количества кодов ошибок с бортового компьютера вашего автомобиля.

Самостоятельная диагностика своими руками приведет к некоторым положительным результатам. Но увы, обнаружить все ошибки удается в крайне редких случаях.

Нюансы самодиагностики

Показания при самодиагностике и обращении в специализированные СТО будут отличаться, по-разному отображаются и коды ошибок. Поэтому сегодня мы рассмотрим два варианта.

Совсем не обязательно пользоваться бортовым компьютером для диагностики проблем с машиной. Не все владельцы ВАЗ 2114 знают об этом способе, поэтому мы обязательно вам о нем расскажем.

Он состоит из следующих шагов.

Сядьте на место водителя и удерживайте кнопку одометра.
Затем поверните ключ зажигания в первое положение.
Отпустите кнопку одометра. После этого стрелки начнут бежать.
Еще раз нажмите кнопку и выключите. Это позволит вам увидеть, какая версия прошивки используется в вашем случае.
Нажмите и отпустите кнопку в третий раз. Так вы увидите коды, указывающие на наличие тех или иных ошибок в работе автомобиля.

Поскольку это не специализированное оборудование, коды будут представлены в данном случае в виде двузначных обозначений, а не четырехзначных.

Давайте теперь рассмотрим самые популярные ошибки, возникающие при такой диагностике, и посмотрим, что означает код. Даже без бортового компьютера определить неисправности на ВАЗ 2114 можно по кодам одометра.

Давайте посмотрим на них в таблице.

Код	Описание
1	Проблемы в микропроцессоре
2	Проблемы в цепи датчика уровня топлива в баке.
4	Слишком высокое напряжение сети
8	Слишком низкое напряжение
13	Нет сигнала от датчика кислорода
14	Уровень сигнала датчика температуры охлаждающей жидкости очень высокий
15	Слишком низкий уровень сигнала датчика температуры охлаждающей жидкости
16	Слишком высокое напряжение в бортовой сети
17	Очень низкое напряжение в бортовой сети
19	От датчика положения коленчатого вала поступает неверный сигнал
24	Неисправен датчик скорости автомобиля
41	Датчик фаз посылает неверные сигналы
51	Обнаружена постоянная проблема с хранилищем
52	Обнаружены проблемы с оперативной памятью
53	Потенциометр CO не работает
61	Лямбда-зонд не работает

Важно учитывать тот факт, что ошибки могут суммироваться. Например, если у вашего автомобиля есть неисправности, обозначенные кодами 4 и 1, то на одометре будет цифра 5.

Плюс ко всему, все коды неисправностей будут храниться в памяти до тех пор, пока вы сами не сбросите их вручную. Для этого отсоедините клеммы от аккумуляторной батареи, не отпуская зажигание, подождите несколько секунд и снова подсоедините. Не забудьте это сделать, особенно если собираетесь ехать на СТО на диагностику. Они найдут эти ошибки и исправят их, хотя на самом деле вы уже все сделали сами. Платить дополнительные деньги? Нет, оно того не стоит.

Коды бортового компьютера и их значение

Теперь поговорим о распространенных кодах ошибок, которые можно выявить при диагностике бортового компьютера вашего ВАЗ 2114. Следует учитывать, что речь идет об электронике, которая тоже иногда может работать некорректно. Но, как показывает практика, в подавляющем большинстве случаев коды ошибок на бортовом компьютере соответствуют реальным проблемам на автомобиле.

На изучение каждой ошибки уходит невероятно много времени. Поэтому в этой таблице мы собрали самые распространенные из них, с которыми регулярно сталкиваются владельцы ВАЗ 2114.

Коды	Описание проблемы
0102, 0103	Неверный уровень сигнала датчика массового расхода воздуха.
0112, 0113	Неверный сигнал датчика температуры впускного воздуха. Требуется замена
0115 — 0118	Неверный сигнал датчика температуры охлаждающей жидкости. Требуется замена
0122, 0123	Помехи или неверный сигнал датчика положения дроссельной заслонки. Рекомендуется заменить датчик
0130, 0131	Датчик кислорода не работает
0135 — 0138	Не работает устройство подогрева кислородного датчика. Требуется замена
0030	Зафиксированы сбои в работе или обрыв в цепи управления подогревателя кислородного датчика до нейтрализатора.
0201 — 0204	Обнаружен обрыв в цепи управления форсункой
0300	Произвольное или постоянное зажигание. Автомобиль может не сразу завестись.
0301 — 0304	Обнаружены пропуски зажигания в цилиндрах двигателя
0325	Неисправность цепи устройства детонации
0327, 0328	Датчик детонации неисправен. Требуется замена
0335, 0336	Обнаружена неисправность датчика положения коленчатого вала. Требуется замена устройства
0342, 0343	Неисправность датчика фазы. Требуется замена устройства
0422	Неисправный преобразователь
0443 — 0445	Клапан продувки адсорбера не работает. Требуется замена устройства
0480	Вентилятор охлаждения не работает. Требуется замена устройства
0500, 0501, 0503, 0504	Датчик скорости неисправен. Заменяемое устройство
0505 — 0507	Неисправен регулятор холостого хода, что влияет на количество оборотов (ниже или выше). Обнаружение такой ошибки указывает на необходимость замены регулятора.
0560, 0562, 0563	Имеются сбои в подаче сетевого напряжения. Нужна более тщательная диагностика, которая выявит точные участки цепи, требующие замены.
0607	Канал детонации не работает
1115	Цепь нагрева датчика кислорода работает прерывисто
1135	Обнаружен обрыв в цепи нагрева кислородного датчика, возможно короткое замыкание. Датчик под замену
1171, 1172	Неверный потенциометр уровня газа
1500	Обнаружен обрыв в цепи управления устройством топливного насоса
1509	Цепь управления холостым ходом перегружена.
1513, 1514	Бортовой компьютер зафиксировал обрыв в цепи устройства холостого хода.
1541	Произошел обрыв в цепи управления реле топливного насоса
1570	Система контроля тяги получила обрыв цепи
1600	Данные о противобуксовочной системе не поступают в бортовой компьютер
1602	Один из самых распространенных кодов при диагностике неисправности БК. Означает пропадание напряжения бортовой сети на электронном блоке управления
1606, 1616, 1617	Обнаружен отказ датчика обнаружения неровной дороги
1612	Обнаружена ошибка сброса ECM
1620	Проблемы с ПЗУ
1621	Повреждение оперативной памяти.
1689	В том случае, если данная комбинация цифр появилась при диагностике, бортовой компьютер может показывать неверные коды ошибок.
0337, 0338	Ошибки в функционировании элемента управления положением коленчатого вала или обрыв цепи.
0481	Сломался второй вентилятор охлаждения. Требуется замена устройства
0615 — 0617	Обнаружен обрыв или короткое замыкание в цепи реле стартера
1141	Вышло из строя устройство подогрева первого кислородного датчика после нейтрализатора
230	Реле топливного насоса вышло из строя и не подлежит ремонту. Устройство необходимо заменить в ближайшее время
263, 266, 269, 272	Эти коды указывают на поломку драйвера первой, второй, третьей или четвертой форсунок — элементы нуждаются в замене.
640	Данная комбинация указывает на обрыв в цепи лампы CheckEngine.

Коды ошибок ВАЗ 2110 представлены в цифровом обозначении на дисплее, и передаются с датчиков фаз на бортовой компьютер. Это удобно, но начинающий водитель многого не поймет и не сможет разобраться, как пользоваться этим оборудованием. Но это нужно знать и уметь, так как система, благодаря встроенной функции самодиагностики, поможет выявить неисправность на ранних стадиях, а значит, возможно ее своевременное устранение. способ.

[ Скрыть ]

Диагностика

Диагностировать состояние систем автомобиля можно двумя способами. Начнем с первого, который не предполагает использования дополнительного оборудования.

Для запуска функции самодиагностики нужно нажать кнопку, которая обнуляет пробег за сутки. Включаем зажигание. Вы увидите, как стрелки на приборах начнут переходить из одного положения в другое. Это значит, что диагностика ВАЗ 2110 запущена и информация от датчиков фаз начала поступать на ЭБУ. После завершения процесса оперативная память отправит цифры на дисплей, который покажет состояние систем авто.

Автомобиль ВАЗ 2110

Расшифровка комбинаций

Когда самодиагностика завершена и отображается цифра 0, это означает, что с автомобилем все в порядке и все системы работают как положено:

если отображается 1, это указывает на проблему с микропроцессором или неисправность оперативной памяти;
4 -высокое напряжение в сети более 16 В;
если 8, то низкий.

Если неисправность не одна, а несколько, то будет отображаться число, равное сумме неисправностей. Если загорится 6, то это будет означать сумму цифр 2 и 4. Если 14, то скорее всего сразу три неисправности, а именно 2, 4 и 8.

Самая простая диагностика, которая доступна водителю без использования дополнительного оборудования. Безусловно, он поможет выявить некоторые неисправности, а также покажет состояние узлов и системы ВАЗ 2110 в целом. Но для конкретного определения всех неисправностей и расшифровки информации, поступающей от датчиков фаз, необходимы дополнительные средства. Например, который предоставляет больше данных.

Кнопка сброса срабатывания

Диагностика с дополнительными средствами

Для диагностики автомобиля, в том числе и ВАЗ 2110, используется различное оборудование, которое подключается к специальному разъему. Благодаря этому оборудованию, не отличающемуся особой сложностью и дороговизной, можно составить полную картину состояния автомобиля.

На СТО используется персональный компьютер, на который по специальному кабелю передаются данные с датчиков фаз.

Адаптер для диагностики автомобиля

На рынке появились устройства Bluetooth, позволяющие проводить диагностику с помощью смартфона, планшета или ноутбука.

Работают по плану. Прибор подключается к разъему, включается зажигание и начинается процесс диагностики. Данные поступают с датчиков фаз в ЭБУ. С него на мобильное устройство, на котором должно быть предварительно установлено специализированное программное обеспечение.

Это позволяет не только получить больше данных, но и представить их в более наглядном виде. Этот способ позволяет водителю даже с небольшим опытом эксплуатации автомобиля (в нашем случае ВАЗ 2110) получить все данные о своем автомобиле.

Но большинство водителей предпочитают проводить диагностику на СТО. Для того, чтобы вы были в курсе данных, которые бортовой компьютер выдает через оперативную память с датчиков фаз, приведем расшифровку распространенных ошибок.

Расшифровка комбинаций

При возникновении проблем с электрооборудованием их необходимо устранять немедленно. О том, что в этом вопросе не все в порядке, покажет код ошибки 1602.

Иногда ошибка 1602 может просто сбрасываться и больше не появляться. Социалисты называют такие данные «хорошими».

Ошибка 1602 иногда появляется, если:

батарея была отключена некоторое время;
произошел скачок напряжения при запуске мотора, например, в мороз.

Но если код ошибки 1602 появляется постоянно, нужно проверить всю сеть. Возможно есть перерыв. Если постоянно появляется код ошибки 1602, можно попробовать почистить клеммы аккумулятора. Проверьте, хорошо ли они закреплены. Не помогло, ошибка 1602 все равно появляется? Проверьте цепь. Начинать нужно с плюсовой клеммы аккумулятора. Начните с электрического предохранителя и плавкой вставки.

ДПС. Иногда бывает так, что причиной кода ошибки 1602 является аварийный сигнал, который может блокировать цепь контроллера и влиять на показания датчиков фаз. В такой ситуации нужно предъявлять претензию фирме, занимавшейся

малым расходом воздуха, который зависит от скорости вращения коленчатого вала;
насколько открыта дроссельная заслонка;
С момента возникновения проблемы прошло несколько циклов.

Если ошибка появляется периодически, то необходимо:

проверить состояние воздушного барьера;
крепление блока проводки с ЭБУ;
проверка РХХ;
прочистить корпус дроссельной заслонки.

Еще одна ошибка, которая может возникать, это 0300. 0300 появляется в тех случаях, когда ОЗУ обнаруживает частые осечки.

Если код ошибки 0300 высвечивается постоянно, то необходимо проверить следующие узлы:

свеча зажигания;
;
система зажигания;
повышенный или пониженный уровень сжатия может быть причиной кода 0300;
также может появиться код 0300 в случае нарушения проводки.

Появление ошибки 0300 нельзя игнорировать. В дальнейшем это может привести к ухудшению работы других узлов.

Освоить диагностику автомобиля, в частности ВАЗ 2110, несложно. Продлит срок службы за счет своевременного выявления неисправностей, фиксирующих датчики фаз.

Чтобы узнать коды ошибок на ВАЗ 2110 и 2112(8) 16 клапанов самостоятельно, недостаточно уметь пользоваться бортовым компьютером и съемными контроллерами. Необходимо уметь расшифровывать выдаваемые индикаторы. Диагностику автомобиля можно провести на СТО или дома, при наличии соответствующего оборудования. Современные отечественные автомобили оснащены бортовым компьютером (БК), который может отображать ошибки в системах на дисплее.

Более тщательный анализ неисправностей, без посещения СТО, позволяет провести съемный контроллер. Необходимость проверить автомобиль возникает, когда загорается индикатор Check.

Расшифровка стандартных кодов

Коды ошибок на ВАЗ 2110 и 2112(8) 16 клапанов, которые выдает ЭБУ рассматриваемых моделей, обозначаются буквой «Р» в начале и последующим набором цифр. Их расшифровка следующая:

0030 — Неисправность цепи управления нейтрализатором и подогревателем кислорода;
0031 — оповещает о замыкании электрической цепи на массу в этом же узле;
0032, 0036, 0037, 0038 — неисправности в цепи управления между нейтрализатором и датчиком подогревателя кислорода;
0102, 0103, 0116, 0117, 0118, 0122, 0123 — неисправности в цепи указателя температуры охлаждающей жидкости, связанные с высоким, низким уровнем сигнала, проблемами дроссельной заслонки;
0130, 0131, 0132, 0133, 0134, 0136 — неисправности в цепи датчика участка между нейтрализатором и подачей кислорода, свидетельствующие о его неадекватной работе или выходе из строя;
0137, 0138, 0140, 0141 — указывают на неисправность датчика кислорода в участке цепи, расположенном после нейтрализатора.

Коды ошибок системы впрыска имеют следующую расшифровку (перед каждым значением стоит буква «Р»):

0171, 0172 — слишком высокая или низкая подача топлива;
0201, 0202, 0203, 0204 — обрыв цепи управления на одной из форсунок;
0217 – блок питания с избыточным температурным режимом;
0230 — неисправности с реле бензонасоса;
0261, 0262, 0263,0264,0265,0266,0267,0268,0269,0270,0271,0272 — неисправности, связанные с драйверами и цепью замыкания форсунок.

При появлении сигналов о неисправностях в системе зажигания отображаются следующие коды:

0300, 0301, 0302, 0303, 0304 — проблемы с сигналом, вызванные;
0326, 0327, 0328 — неисправности цепи, связанные с нарушением подачи сигнала или его отсутствием;
0335, 0336, 0337, 0338 — указывает на неисправность в цепи коленчатого или распределительного вала;
0342, 0343, 0346 — указывает на перебои в работе цепи указателя фаз;
0351, 0352, 0353, 0354 — проблемы с цепью управления катушкой зажигания;
0363 — сигнализирует о нарушении подачи топлива или пропусках зажигания;
0422 — максимально заниженный показатель преобразователя;
0441 — нарушения выхода воздуха и паров бензина через адсорбер;
0444, 0445 — поломка клапана адсорбирующего элемента;
0480, 0481 — неисправность вентилятора.

Другие проблемы

Проведение диагностики автомобиля дает возможность расшифровки кодов неисправностей реле управления различными узлами, датчиков рельефа дороги, насыщения топливной смеси и некоторых других показателей. Обозначения имеют следующую нумерацию после «П»:

0500, 0501, 0506, 0511 — проблемы с датчиком скорости и холостого хода;
0560, 0562, 0563 — перепады напряжения бортовой сети;
0615, 0616, 0617 — проблемы с дополнительным реле стартера;
0627, 0628, 0629 — сигнал о неисправностях реле топливного насоса;
0645, 0646, 0647 — выводит проблемы с муфтой компрессора;
0685, 0686, 0687 — короткое замыкание на цепь главного реле;
0691, 0692 — неисправность вентиляторного элемента;
1123, 1124, 1127, 1128 — некондиционная смесь в режиме холостого хода;
1301, 1302, 1303, 1304 — критические пропуски зажигания в цилиндрах;
1410, 1425, 1426 — проблемы в цепи клапана продувки абсорбера;
1513, 1514 — обрыв в цепи регулятора холостого хода;
1602, 1606, 1616, 1617 — нарушение показаний датчика неровной дороги;
2301, 2303, 2305, 2307 — короткое замыкание на катушки зажигания цилиндра.

Модуль каталога

автозапчастей для OpenCart, PrestaShop, WordPress, Joomla, Bitrix и любой другой CMS

Посмотреть демонстрационный каталог

1500+

Модели

Автомобили
Грузовики
Мотоциклы

26 000 000

Детали

Фотографии, характеристики
Аксессуары, аксессуары
ОЕМ, EAN статьи

1000+

Производители

Европа
Азия
Китай

160 000 000

Количество крестовин

Оригинал
Аналоги, заменители

Данный программный продукт позволяет подключить к сайту миллионы автозапчастей и готовых решений для их удобного поиска, подбора, импортных цен, заказа у поставщиков и реализации покупателям. Автомобильный модуль CarMod сэкономит вам много времени и денег на разработку решения и обслуживание серверов с огромными базами данных. Наша компания стремится обеспечить клиентов всем необходимым функционалом для удобной работы в сфере торговли автозапчастями. Мы будем рады сотрудничать с Вами и услышать Ваши профессиональные советы по улучшению качества нашего продукта и услуг.

Выбор деталей по модели, двигателю и секции. ли>
Вывести сразу весь список деталей в разделе — без указания Модели. ли>
Поиск по артикулу, названию, тегам поиска продукта, коду двигателя и VIN-коду. ли>
Подбор по Оригинальным схемам (чертежам) модели авто. li>

Характеристики и критерии применимости. ли>
Связанные номера: OE, аналоги, торговые / замененные номера, штрих-коды, аксессуары и комплекты li>
Применимость к моделям автомобилей. Добавьте свои данные. Ли>
Возможность загружать собственные фотографии товара. ли>
Обзоры продуктов и рейтинги брендов. ли>
Загрузите собственные детали с прайс-листами. ли>
Настройка и переключение валют. ли>

Скачать цены из CSV, XLS, XLSX, XML li>
Настройка в соответствии с любой структурой столбцов прайс-листа li>
Источники цен: электронная почта, FTP, удаленный хост HTTP, MySQL или другие базы данных li>
Сохранение шаблона для автоматического импорта по расписанию li>
Создайте любой из импортируемых ценовых вариантов: без возврата, поощрение, процент доставки и т. д. ли>
Журналы с отчетами о невыгруженных ценовых записях (ошибки) li>
Поддержка архивов RAR и ZIP с поиском названий цен по шаблону li>
Гибкая система настроек Дополнения и Скидки: по частям деталей, бренду, ценовому диапазону, Опт и т. д. li>

Публичная часть шаблона модуля адаптивна для мобильных устройств. Неважно, какие гаджеты используют пользователи при посещении вашего сайта, адаптивный дизайн будет отлично смотреться на экранах любого разрешения. Ли>
Вы можете создать свой собственный шаблон и полностью изменить внешний вид каталога, а также добавить любой свой функционал. li>

Многоязычное управление SEO-метаданными. ли>
Вы можете изменить внешний вид ссылок и добавить SEO-тексты на любые страницы модуля. ли>
Редактировать шаблоны CEO для стандартных страниц модуля. л>

Интеграция с 1С. ли>
Настройка логики, отключение ненужных разделов, марок, моделей автомобилей… li>
Настройка скидок и типов цен: Розничная, Оптовая, Дилерская… li>

Модуль PHP CarMod является кроссплатформенным. Он подключается к любой CMS, используя метод, предусмотренный архитектурой этой CMS. Ли>
Подключение и вывод в контентную часть шаблона, между шапкой и подвалом CMS. Интегрируйте вывод всех тегов SEO/META в шаблон CMS. ли>
Добавление товаров в корзину методом API самой CMS. Контроллеры CMS отвечают за упорядочивание, редактирование и хранение. Ли>
Записи о ценах, доступности… хранятся в отдельной базе данных MySQL на любом из ваших хостов/серверов. ли>
Данные о товарах не хранятся в CMS и не загружают свою базу, а хранятся на наших удаленных серверах. ли>
Цены/наличие можно импортировать в CarMod с помощью мастера импорта, а также подключаться онлайн через API, веб-сервисы с сайтов поставщиков. ли>
CarMod b> не встраивается в административную часть CMS и не вносит изменения в свои скрипты (если только это не нужно для интеграции с корзиной). ли>
Вы можете подключить привязки к группам клиентов из CMS для расчета скидок, гаражных привязок и других функций. ли>
Язык и валюта в модуле автоматически переключаются на выбранные в CMS. ли>
Модуль может работать и отдельно, без всяких CMS и забрасывания товаров в любую внешнюю корзину методом, например, POST. ли>

Посмотреть демонстрационный каталог

Добавление реле к системе запуска 240Z

Биопатентсм Услуги интеллектуальной собственности

Добавление реле к системе запуска 240Z

Соленоид является частью стартера, получает напряжение пускового сигнала от замка зажигания. Соленоид представляет собой электромагнит, втягивающий в себя сердечник из железного стержня при подаче напряжения. Стержень подключен к электрическому выключателю, который включает стартер. Стержень тоже механически связанный с подпружиненным рычагом, чтобы толкать ведущую шестерню стартера в зубчатый венец маховика, тем самым соединяя стартер с двигателем. Когда ключ зажигания отпускается из положения «старт», электричество не поступает на соленоид, и пружина оттягивает ведущую шестерню назад от зубчатого венца (предотвращая ее скрежет при запуске двигателя). Соленоид выполняет большую работу, поэтому требует много напряжения и тока для правильной работы.

Распространенная проблема с зажиганием 240Z заключается в том, что Соленоид стартера получает достаточное напряжение, чтобы потянуть рычаг, поэтому стартер не включен и ведущая шестерня не касается зубчатого венца маховика. Только «щелчок» можно услышать, когда соленоид прыгает, но не может полностью потянуть рычаг. путь. Это связано с тем, что напряжение в цепи запуска зажигания слишком сильно падает на долгий путь от аккумулятора через небольшой провод к блоку предохранителей, через два контакты предохранителя шины, по тонким проводам к замку зажигания, поперек грязные и изношенные контакты в замке зажигания, и тонкий провод на соленоид стартера. Изготовление что еще хуже, напряжение аккумуляторной батареи резко падает, когда стартер пытается запустить двигатель. У некоторых из 240Z, которые у меня были, была проблема с нажатием только при повороте ключа зажигания. Это часто занимало много кликов, иногда оставляя меня задаваясь вопросом, заведется ли Z вообще, прежде чем, наконец, запустить двигатель.

В этой статье показан способ улучшения напряжение и ток на соленоид стартера для надежного и сильного пуска. Ниже изображение, показывающее неизящное, но функциональное расположение релейной цепи, которая значительно улучшилось, начиная с моего 240Z 1973 года. Обратите внимание: на проводе 3 должен быть плавкий предохранитель.

Релейная система улучшает запуск, обеспечивая полное напряжение напрямую от аккумулятора, а не через замкнутую цепь штатного зажигания описано выше. Я использовал стандартное реле, которое можно найти во многих современных автомобилях. можно приобрести в магазинах автозапчастей или в магазине Radio Shack (модель на 30 ампер в ящике с выключателями; если не можете найти, спросите у продавца). Реле имеют 4 контакта: провод замка зажигания и масса, управляющая срабатыванием. реле, подключение питания от аккумулятора и выходное подключение к соленоид.

Кому настройте реле на стартер: соедините провод замка зажигания «1» (который обычно соединяется в верхней части соленоида) к разъему 86 реле; проложить провод «2» на массу с разъема 85 реле; проложите провод 12 калибра «3» непосредственно от плюсовую клемму аккумулятора (через предохранитель на 20 ампер) к разъему 87 реле; а также, протяните провод 12 калибра «4» от разъема 30 реле туда, где зажигание провод переключателя изначально подключен к верхней части соленоида.

1) Провод выключателя зажигания «1» подключается к гнездовому разъему в верхней части соленоид стартера. Вы просто должны отсоедините его от соленоида и наденьте на штырь 86 разъема реле.

2) Для заземления реле я просто делаю провод 16 калибра «2» с нажимной розеткой. разъем на одном конце и разъем «кольцо» на другом конце. Нажимной разъем подключается к клемме 85 реле, а кольцевой разъем прикручен болтами или винтами к доступному заземлению, например, место, где шина заземления батареи соединяется с противопожарной стеной.

3) На приведение в действие соленоида уходит большой ток, поэтому я использовал провод 12 калибра «3» с кольцевая клемма на аккумуляторе, 20-амперный предохранитель на линии и гнездовой разъем для подсоедините к контакту реле 87 разъема.

4) Наконец, прокладывается провод 12 калибра «4» с гнездовыми нажимными разъемами на каждом конце. между контактом реле 30/51 и контактом соленоида, где зажигание провод переключателя, разъем-розетка изначально был подключен.

Настройка Показан мой тестовый набор, чтобы было легче показать, куда идут провода. Проводка может лучше организовать, установив реле на стенку моторного отсека и запустив осторожно протяните провода вдоль стен, прежде чем перепрыгнуть через провод «4» к подключение соленоида на стартере. Хороший Альтернативный метод подключения к реле — использование стандартного релейного разъема. подключите реле вместо того, чтобы выполнять соединения с помощью 4 отдельных нажимных разъемов.

Эту же базовую настройку реле можно использовать с сигналом, поступающим от переключатель звукового сигнала или выключатель света для управления звуковыми сигналами и светом. Этот пример веб-страницы только для образования, и автор не несет ответственности за попытки читателей установить собственные релейные системы.

Если вы поняли эту статью, вы должны быть умными. Защитите свой творческие идеи и изобретения — свяжитесь со мной [email protected].

Возврат на главную страницу BioPatent: Возврат

ВАЗ-2112 не заводится: причины и их устранение

Каждого владельца автомобиля ВАЗ-2112 интересует, что делать, когда его машина не заводится? Залог успешного ремонта – спокойствие. Никогда не паникуйте, а определите истинную причину проблемы. Если ВАЗ-2112 не заводится, нужна концентрация и самообладание.

Что нужно знать о диагностике

Простой совет: не нужно везти машину на диагностику. В связи с тем, что ноутбуки сейчас есть практически в каждом доме, недобросовестных заведений, где можно пройти такую проверку, очень много. Когда программа не замечает ошибок, они отвечают вам, что с вашим автомобилем все в порядке. По большому счету, этот диагноз можно назвать простым выкачиванием денег.

Правильная диагностика должна быть следующей:

• Сначала считываются ошибки.

• Проверяются сигналы, поступающие от датчиков на форсунке.

• Измеряется давление, которое создает топливо.

В самом конце вы должны получить правильный ответ, что случилось и что вам предстоит делать с машиной в дальнейшем.

Если у автолюбителя есть инженерная жилка, он может попытаться найти причину, по которой ВАЗ-2112 не заводится. В этом случае вы сможете устранить проблему своими руками, сэкономив на услугах сервиса.

Проверяем приборы

Когда было замечено, что ВАЗ-2112 не заводится, необходимо включить зажигание и внимательно посмотреть на приборную панель. Он должен отображать аварийный сигнал в виде загоревшихся индикаторов:

• Низкое давление масла.

• Сигнал нормального заряда батареи.

• Сигнал «Проверить двигатель».

Если панель приборов не реагирует и не загорается при включении, следует искать причины, по которым не подается питание. Для этого проверьте клеммы на аккумуляторе. Также обратите внимание на предохранители. При исправной приборной панели ремонт ВАЗ-2112 должен продолжаться следующим образом. Обратите внимание на лампочку Check Engine.

Эта сигнальная лампа загорается при незапущенном двигателе и информирует о том, что ЭБУ исправен и на него подано питание. Если индикатор «Check Engine» не горит, приступайте к проверке всех предохранителей в ЭБУ. Они расположены справа от водителя, возле переднего пассажирского сиденья (под бардачком).

В этом месте находится ЭБУ (электронный блок управления), а с ними так называемая планка, где три реле и предохранительный блок. Первое реле отвечает за ЭБУ. Устройство №2 — запуск вентилятора. А реле под третьим номером работает в связке с бензонасосом. При повороте ключа в зажигании должны щелкнуть устройства с номером один и три — это подача электроэнергии на топливный насос и блок управления. Не следует продолжать ремонт ВАЗ-2112 до тех пор, пока лампочка «Check Engine» не будет исправной.

Если иссякли идеи по ремонту, попробуйте подключить исправный ЭБУ и таким образом проверить. Это определит, является ли это проблемой или нет. Если сигнальная лампа «Check Engine» по-прежнему не работает, скорее всего, ЭБУ неисправен. Без него вы не сможете завести машину. Говоря о цене компьютера, стоит отметить, что это дорогая вещь. Стоит около 100 долларов. Некоторые детали на ВАЗ-2112 стоят достаточно дорого. Блок управления является одним из них. Если сравнить с тем, что цена автомобиля ВАЗ-2112 от 150 тысяч рублей, вряд ли кто-то купит запасной агрегат.

Проверка работы топливного насоса

При повороте ключа в замке зажигания должен быть слышен характерный звук в районе задних сидений. Этот дрон создает работающий насос, который качает топливо. При отсутствии звука необходимо проверить реле, отвечающее за бензонасос, и соответствующие предохранители. Если проблема не в них и они работают без нареканий, следует измерить напряжение, которое проходит через клеммы помпы.

Если напряжения нет, ищите проблему в соответствующей проводке.

Проверка работы стартера

Для проверки работы стартера поверните ключ зажигания. Когда ваш ВАЗ-2112 не крутит стартер и он не реагирует на поворот ключа, следует проверить заряд аккумулятора. При достаточном напряжении аккумулятора нужно проверить качество соединения клемм со стартером и исправность втягивающего реле. При исправной работе стартера переходим к следующему пункту ремонта.

Проверка искры

Когда горит контрольная лампа Check Engine, работает топливный насос и работает стартер, следующей контрольной точкой является искра. Чтобы его проверить, нужно выкрутить свечу, прижать ее к массе и запустить стартер.

Проверка проводится поочередно на всех цилиндрах. Такие проблемы бывают на многих инжекторных автомобилях ВАЗ-2112. Цена нового стартера, кстати, 2-3 тысячи рублей.

Варианты развития ситуаций

• На свечах всех цилиндров присутствует искра. Это хороший знак. Переходим к следующему пункту.

• На первом и четвертом цилиндрах искра есть, а на остальных отсутствует. Вывод: не работает катушка зажигания 2112.

• Проходит искра на втором и третьем цилиндрах; на остальных он отсутствует. Вывод тот же, что и в предыдущем пункте. Также заменить модуль зажигания. Когда проблема не ушла после замены этого элемента, неисправность была вызвана неисправностью ключей вывода на модуль зажигания от электронного блока управления. Ремонт устройства решит эту проблему.

• При полном отсутствии искры наиболее вероятной причиной может быть поломка датчика положения коленчатого вала, с которого подаются команды на его формирование.

Визуальный осмотр

Для визуального осмотра свечей их необходимо выкрутить из цилиндра. После демонтажа проводится визуальный осмотр. Вам нужно оценить, мокрые они или нет. Когда все элементы сухие, скорее всего форсунки неправильно распыляют топливо. В этом случае нужно проверить топливную рампу, точнее давление в ней. На его боку можно обнаружить болт, после откручивания которого на освободившееся место для осмотра устанавливается манометр. Когда элемент на месте, необходимо включить насос, который качает топливо, и прибор зафиксирует давление в рампе. Если манометр не нашелся, просто оставьте отверстие от болта открытым. При включенном насосе из него должна вытекать струя топлива. Если давления нет, проверьте топливный фильтр. Также осмотрите линию, которая ведет к пандусу от танка.
