Диагностика и замена детонационного датчика

Признаки неисправности датчика

Если вы начали замечать что двигатель вашего автомобиля работает неравномерно (троит), или ухудшилась его динамика и на щитке приборов во время начала движения на подъем или при разгоне автомобиля загорается сигнализатор «СHECK ENGINE», то следует проверить детонационный датчик на наличие его возможной неисправности. Следующая инструкция поможет вам своими руками провести диагностику и замену детонационного датчика.

Проверка

Итак, на ваз 2110, 2112, 2114, 2115 замена датчика детонации начинается со считывания кодов неисправностей двигателя:

Ошибка с кодом 0325 говорит о том, что в электрической цепи контура датчика произошел обрыв.

Необходимо внимательно осмотреть и при необходимости «прозвонить» весь контур и зачистить контакты в разъемах датчика, так как основной причиной данной ошибки являются окислившиеся контакты. Помимо этого необходимо проверить ремень ГРМ, а именно правильность его установки по меткам, возможно, он ослаб и перескочил на несколько зубьев.

Ошибка под номером 0328 говорит о высоком уровне сигнала детонационного датчика.

В данном случае необходимо обратить внимание на высоковольтные провода. Данная ошибка выдается при «пробое» питания и пьезоэлемента, а так же при повышенном зазоре клапанов

Опять же перепроверьте ремень ГРМ.

Ошибки с кодом 0326 и 0327 говорят о том, что уровень сигнала от датчика слишком низок.

Как и в предыдущих случаях – проверяем контур электрической цепи, при снятом датчике обрабатываем специальными антикоррозийными средствами датчик и его контакты.Особое внимание уделите моменту затяжки датчика, который должен равняться 10-24 Н*м. Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:

Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:

1. В мультиметре устанавливаем режим вольтметра и вводим предел считываемых измерений 200 Мв;
2. На двух контактном датчике (широкополосного типа) подсоединяем щупы мультиметра к контактам, а на одно контактном (резонансного типа) – один к контакту, второй на корпус датчика;
3. Слегка с последующим возрастанием силы удара постукиваем металлическим предметом (отверткой или болтом) по корпусу датчика и наблюдаем за показаниями вольтметра;
4. При ударе должен наблюдаться скачок напряжения: сильнее удар – выше скачок, в противном случае — датчик определенно на замену.

Так же замена датчика детонации ваз 2115 может сопровождаться его проверкой омметром, при которой показания сопротивления должна находиться в шкале 1-10 МОм.

Замена

Замена датчика детонации ваз 2112, 2110, 2114, 2115 не представляет собой ни чего сложного, так что данная инструкция каких либо дополнительных видео материалов содержать не будет.Как говорилось выше, датчики обоих типов исполнения устанавливаются на блоке цилиндров двигателя.Весь процесс замены состоит в следующем:

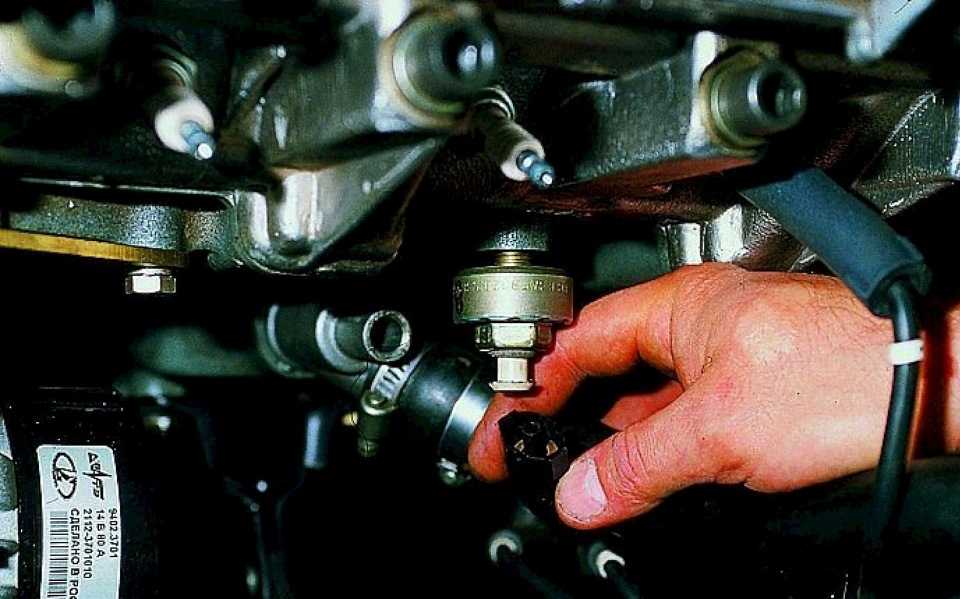

1. При выключенном зажигании отсоединяем от датчика разъем проводов или одного провода при резонансном типе датчика;
2. В первом случае ключом на «13» откручиваем крепящий к двигателю болт…

Замена датчик детонации ваз 2115

…а во втором с помощью ключа на «22» выкручиваем из корпуса блока и демонтируем само устройство;

3. Устанавливаем в обратной последовательности.

К чему приводит детонация в ДВС

Детонация в двигателе приводит к печальным последствиям для двигателя. Если в двигателе постоянно будет детонация она приведет к поломке всего агрегата и дорогостоящему ремонту. Следует обращать внимание на работу ДВС и при обнаружении детонаций в скором времени устранять причины вибраций двигателя. Ниже на картинке можно увидеть к чему приводит детонация в двигателе.

Причины выхода из строя и неисправности

На автомобиле ВАЗ 2114 может стоять два типа датчика — широкополосный и резонансный. Второй по своему виду выглядит как небольшая бочка, а второй — имеет форму таблетки. При этом устройства отличаются не только внешне, но и по принципу действия. На практике наиболее слабые — резонансные ДД (они более устаревшие).

Неисправности датчика детонации ВАЗ 2114 возникают по следующим причинам:

1. Низкое качество заливаемого в бак топлива. Допустим если октановое число меньше, чем должно быть, тем больше будет детонация.
2. Проблемы с наладкой угла опережения. Чтобы определить проблему, стоит проверить параметры угла зажигания (статистический и максимальный). В противном случае даже незначительная неисправность может привести к более серьезным поломкам (к примеру, появлению ошибок в детонации).
3. Повышение температуры сгорания топливовоздушной смеси по причине обеднения состава. Признаки неисправности датчика детонации ВАЗ 2114 реально выявить еще на ранней стадии по внешнему виду электродов на свече.
4. Появление любых дефектов (поломок) приводящих к противодействию в системе. В такой ситуации сгоревшие газы не могут нормально выйти из камеры сгорания, поэтому происходит детонация, а в этом нет ничего хорошего.
5. Ошибки в эксплуатации силового узла, к примеру, повышение нагрузки, появление нагара на деталях камеры сгорания, жаркий климат и так далее.

Конструкция

Датчик имеет пластиковый корпус внутри, которого имеется пьеза элемент, заточенный в металлический корпус. Металлическая часть датчика соприкасается с двигателем, тем самым улавливает детонации возникающие в нем.

ДД имеет разъем, который связан с блоком управления двигателем.

Условия появления ошибки

Прежде чем в электронный блок запишется рассматриваемая ошибка, должны быть выполнены некоторые условия. А именно:

• ЭБУ должен постоянно работать в штатном режиме контроля над процессами детонации горючего. Чаще всего этот режим активен по умолчанию, поэтому никаких дополнительных действия для перехода на него делать не нужно.
• По информации, получаемой от датчика, было установлено, что амплитуда у передаваемого сигнала на ЭБУ ниже, чем установленное производителем минимальное расчётное пороговое значение.
• Параллельно с этим мотор уже успел прогреться, он работает при оборотах от 2500 вращений за минуту, или выше.

Представленные условия должны зафиксироваться 3 раза. Только после 3 повторения появляется ошибка.

Возникает проблема не просто так. Её появление может быть условлено несколькими причинами.

Принцип работы

Работа датчика основана на образовании небольших величин напряжения вследствие ударов по датчику. Датчик имеет контакт с двигателем, когда в ДВС возникают детонации по нему идут вибрации, датчик чувствует эти вибрации и вырабатывает N-величину напряжения и передает ее на ЭБУ.

Блок управления, двигателем получая сигналы от ДД, корректирует топливную смесь в пропорциях необходимых для снижения детонаций, после корректировки топливная смесь с измененными параметрами воздуха и топлива поступает в камеру сгорания, после этого детонации пропадают.

Как проверить датчик детонации ваз 2114

Рассмотрим признаки неисправности датчика детонации.

Загорается контрольный индикатор двигателя

Это один из первых симптомов плохой детонации. Индикатор виден на приборной панели. Существует множество причин, по которым этот свет может быть включен, и одной из них может быть обрыв. Если устройство обнаруживает поломку, также загорается индикатор «Проверка двигателя».

При возникновении проблем с двигателем блок управления двигателем посылает код ошибки, показывающий в чем проблема. То же самое происходит при повреждении устройства. На приборной панели загорается индикатор «Проверка двигателя».

Потеря производительности двигателя

Модуль управления трансмиссией использует данные, передаваемые устройством для изменения времени зажигания, что может непосредственно влиять на ускорение. Иногда водитель чувствует, что автомобиль не отвечает на акселератор, поскольку датчик посылает неверную информацию в модуль. Количество топлива, которое потребляется в автомобиле, будет увеличиваться, что приведет к ухудшению экономии топлива.

Всякий раз, когда бензобак начинает нуждаться в частой заправке, настает время посетить механика, чтобы проверить эти симптомы.

Свечи зажигания повреждены

Когда в цилиндре больше топлива, чем обычно и когда время зажигания постоянно изменяется, свечи зажигания в цилиндре перегружаются. Если требуется замена свеч зажигания, это может указывать на то, что датчик сломался или вот-вот выйдет из строя.

Где находится

Датчик детонации на ВАЗ 2114 расположен на блоке цилиндров посередине между вторым и третьим цилиндром. Данное расположение выбрано не случайно, так как большая часть детонаций возникает именно в 2 и3 цилиндрах, потому что они подвержены большим температурным нагрузкам, чем крайние.

Крепиться ДД на шпильке или на болте (в разных моделях ДВС крепления датчика осуществлено по-разному) к БЦ.

Проверка ДД самостоятельно

Датчик детонации автомобиля ваз 2110

Датчик детонации расположен в промежутке между 2 и 3 цилиндрами со стороны радиатора прямо на блоке движки. Проверка датчика детонации дело простое, особенно, если вы хоть раз заглядывали под капот четырнадцатой.

Замена датчика детонации ваз 2114

• Ключ-торец на 13 для одноконтактного ДД (резонансного) и на 22 для двухконтактного ДД (широкополосного)
• Простая отвертка
• Мультиметр

Как проверить датчик детонации

Первое, что надо сделать, это снять ДД. Одноконтактный снять проще: зажигание не трагаем, отключите его и выкрутите датчик из движки. Двуконтактный сложнее: зажигание так же не трогаем, но еще и минус с аккумулятора снять нужно. Затем, убрать провода колодки, выкрутить крепление ДД и вынуть его.

Второе, перевели мультиметр на вольтметр и выставили предел 200 Мв. Подключили к ДД и аккуратненько дубасим по нему какой-нибудь железкой (той же отверткой). При ударе напряжение должно скакануть, если скачка нет, датчик умер, идем в магазин на шопинг.

Когда подключается двуконтактный ДД, то его выводы цепляются к мультиметру, когда одноконтактный – цепляется один контакт и его корпус.

Третье, смотрим проводку, как уже было сказано, чаще всего дело в иней, в обрыве контактов.

Простой план, как проверить датчик детонации у себя в гараже с наличием правильно выращенных рук.

Мнения сходятся, что не рабочий ДД не стоит менять на аналог с завода. Покупать будете кота в мешке с шансами 1 к 10, что возьмете рабочий. Для четырнадцатой прекрасно подойдет ДД от 406 движки на Волгу или универсальный импортныйBosch.

Проверка датчика

Проверка ДД осуществляется с помощью диагностических приборов или с помощью мультиметра. Мультиметр, он же тестер, позволяет проверить большое количество автомобильных датчиков по средствам измерения сопротивления и напряжения. Проверка ДД заключается в измерении напряжения на выходе датчика.

Так как датчика работает по принципу пьеза элемента, следовательно, при ударах по нему он должен вырабатывать напряжение.

Приступаем к проверке

• Снимаем датчик детонации;

• На тестере выставляем параметр измерения постоянного напряжения пределом 20 Вольт;

• Щупы тестера подключаем к разъему датчика;

• Затем с помощью металлического инструмента (например, отвертки) ударяем по металлической части датчика. На экране прибора должно появиться на некоторое время N-количество напряжение от 1В и выше.

Если прибор не показывает напряжение при ударе по датчику, значит ДД, находится в неисправном состоянии и подлежит замене.

Проверка

Механизм может быть проверен на наличие неисправностей мультиметром.

Нужно сначала определить местонахождение устройства и выполнить следующие действия:

1. Выключить двигатель автомобиля. Подождать, пока он остынет, чтобы не работать с горячими поверхностями.
2. Снять верхнюю крышку двигателя.
3. Снять впускной коллектор и корпус дроссельной заслонки.
4. Определить местонахождение механизма в автомобиле с помощью руководства по обслуживанию.
5. Убедиться, что устройство не было перепутано с датчиком температуры.
6. Убедиться, что возможен свободный доступ.
7. Снять электрический разъем.
8. Извлечь болты и винты, крепящие механизм к блоку.
9. Проследить за тем, чтобы не сломать механизм при вывертывании винтов.
10. Взять мультиметр и подключить его к механизму.
11. Проверить неразрывность связи между клеммой и корпусом.
12. Измерить сопротивление между клеммами.

Если сопротивление выходит за пределы диапазона, требуется замена датчика детонации ВАЗ 2114.

Замена

Для замены не требуется большого объема инструмента. Достаточно лишь подготовить ключ на 13мм.

• Снимаем разъем с датчика;

• Откручиваем крепления датчика к блоку;

• Зачищаем поверхность контакта датчика с блоком;

• Устанавливаем новый датчик в обратной последовательности;

Признаки неисправности датчика детонации

Ваз 2114 и его датчик температуры охлаждающей жидкости

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

• Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
• Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
• Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
• Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
• Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик

Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.

Устранение ошибки

Чтобы избавиться от возникшей ошибки, которая была рассмотрена, для начала необходимо устранить провоцирующие факторы.

Для этого в рамках диагностики определяются причины, из-за которых соответствующий код был записан в память ЭБУ, и управляющий блок активировал лампочку проверки ДВС на приборной панели.

Если устранить причину, но не сбросить саму ошибку, датчик продолжит работать некорректно, поскольку ЭБУ воспринимает его как неисправный.

То есть первым делом устраняется причина, после чего из блока стирается сама ошибка. Проще всего сделать это путём сброса минусовой клеммы с аккумуляторной батареи. Но, в зависимости от конкретного автомобиля, производителем предусматривается определённый алгоритм и способ сброса ошибок. Для этого следует заглянуть в руководство по эксплуатации.

Чаще всего подключаться сканерами и использовать дополнительное оборудование не приходится. Ошибка стирается путём нажатия на соответствующие клавиши либо за счёт выполнения определённых действий в установленном порядке.

Что делает датчик фаз? Самостоятельная замена датчика распредвала ВАЗ.

Двигатели автомобилей ВАЗ 2114 оснащены множеством устройств и контроллеров, призванных обеспечить правильную работу узла. От их слаженной работы зависит работоспособность двигателя и основных систем «Четырки». Где и как заменить датчик фаз ВАЗ 2114 8 клапанов (ДФ), а также датчик детонации (ДД)? Подробные инструкции приведены ниже.

[ Скрыть ]

Описание датчика фаз

Для начала рассмотрим место установки, назначение, а также конструктивные особенности ДФ.

В автомобилях ВАЗ 2114 и 2115 датчик фаз представляет собой устройство, используемое для получения информации о работе силового агрегата и дальнейшей передачи этих данных в блок управления. Конструктивно устройство этого регулятора включает в себя чувствительный элемент и преобразователь сигналов. Механизм преобразования состоит из операционного усилителя, специальной мостовой схемы и выходного каскада.

Внутри устройства находится чувствительный элемент, принцип работы которого основан на эффекте Холла. Основное назначение чувствительного компонента — подача сигнала в определенный момент, при котором рядом с платой будет располагаться магнитопроводящий элемент.

Где ДФ в Четырке? Расположение устройства может отличаться в зависимости от модификации двигателя:

• в двигателях с 8 клапанами ДФ расположен непосредственно на ГБЦ;
• в 16-клапанных двигателях ДФ ​​можно найти сбоку главного распредвала, недалеко от блока генератора.

Возможные проблемы и решения

По каким признакам можно определить неисправность контроллера:

• повышенный расход топлива в автомобиле;
• возникли неисправности в работе системы автодиагностики автомобиля;
• снизилась динамика автомобиля в целом;
• появились новые ошибки — 0343, 0340, иногда ошибок нет, но есть индикатор Check Engine (появляется в случае полного отказа устройства).

Инструкция по диагностике и замене ДД

Как проверить поломку и работоспособность ДД мультиметром?

Процедура диагностики различается в зависимости от модификации силового агрегата; для проверки ДФ на 8-клапанном двигателе выполните следующие действия:

1. Сначала на выходе тестера маркировки V1 потребуется установить значение напряжения 13,5 вольт, этот щуп необходимо подключить к контакту Е. Затем на втором контакте, подключенном к контакту В, следует установить значение напряжения 0,9вольт.
2. При замыкании контактов цепи следует поднести к боковой части контроллера шило или отвертку, также можно использовать металлическую пластину. Если датчик фаз исправен, то вы увидите, как значение напряжения на выводе В упадет до 0,4 вольта. В том случае, если полученные при диагностике значения отличаются, это говорит о необходимости замены регулятора (видео, опубликованное каналом Сандро в гараже).

В случае 16 клапанов процедура проверки в целом одинакова, но есть некоторые отличия:

1. Тестер должен быть установлен в режим V2, а на контакте E значение напряжения должно быть установлено 13,5 вольт. Контакт B настроен на 0,4 вольта.
2. Затем к концу корпуса также необходимо поднести отвертку или стальную пластину. При нормальной работе контроллера значение напряжения увеличится до 0,9 В.

Замена ДФ осуществляется следующим образом:

1. Для начала обесточивается бортовая сеть, для этого отключается аккумуляторная батарея.
2. Затем ключом на 10 откручивается болт, которым ДФ фиксируется на блоке. При этом разъем с проводкой необходимо отсоединить от контроллера.
3. Контроллер демонтируется с сиденья и заменяется новым. При замене на разъеме желательно очистить контакты от окисления и загрязнения.

Фотогалерея «Расположение ДФ и ДД»

Описание датчика детонации

Теперь поговорим о датчике детонации. Начнем с расположения и назначения контроллера.

Расположение, назначение и устройство

ДД в Четырке является одним из основных элементов, определяющих правильную работу силового агрегата. Основным элементом конструкции датчика детонации является пьезомеханизм. В момент приложения нагрузки к датчику детонации устройство вырабатывает электрический импульс, который подается на модуль управления. Блок определяет появление детонации в двигателе, в соответствии с чем изменяет угол опережения зажигания.

Что касается расположения, то в ВАЗ 2114 ДД находится на блоке двигателя, между цилиндрами под номерами 2 и 3. Если ваш автомобиль оснащен 8-клапанным двигателем, то вы сразу увидите контроллер, открыв капот. Что касается 16-клапанных ДВС, то в этом случае найти датчик будет сложнее, так как обзор загораживает головка блока.

Возможные неисправности и способы их устранения

По каким признакам можно определить неисправности в работе контроллера детонации:

• значительное падение мощности, что особенно проявляется при разгоне;
• На панели приборов появился значок Check;
• при резком нажатии на педаль газа слышна детонация — металлический стук, как говорят специалисты — «пальцевый» стук;
• в некоторых случаях возможен перегрев двигателя.

Выход из строя контроллера, как правило, связан с регулярным использованием некачественного топлива.

Инструкция по диагностике и замене контроллера

Процедуру диагностики можно проводить как с помощью тестера, так и с применением омметра. При использовании тестера само устройство нужно будет подключить к разъему для тестирования и диагностики работоспособности. Если у вас есть только омметр, то вам нужно будет измерить напряжение между контактами контроллера.

Как проверить работоспособность ДД:

1. Сначала на вольтметре устанавливается предел измерения 200 мВ.
2. Затем щупы диагностического прибора необходимо подключить к контактам регулятора.
3. После этого попробуйте слегка постучать по корпусу контроллера отверткой или другим подобным инструментом. При постукивании по корпусу значение напряжения на дисплее тестера должно увеличиться до 20-40 мВ, в этом случае все зависит от силы удара. Если в результате воздействия изменений нет, то нужно менять ДД на новый (автор видео Александр Дмитриев).

Для выполнения замены потребуется:

1. Подготовить стандартные слесарные инструменты — ключи и отвертки, также понадобится наждачная бумага или железная щетка. Заглушите силовой агрегат и выключите зажигание, после чего откройте капот.
2. Затем нужно будет найти ДД, нажать на защелку и отсоединить разъем проводки от контроллера детонации.
3. При помощи ключа соответствующего размера необходимо открутить гайку шпильки (если на вашем автомобиле ДД двухзубая). Если на двигателе установлен регулятор резонансного типа, то пьезоэлемент необходимо удалить.
4. После этого контакты на разъёмах нужно будет зачистить наждачной бумагой или железной щёткой — убрать всю грязь и окисление. Если этого не сделать, то могут быть проблемы в передаче сигнала — импульс будет не точным. Когда очистка завершена, замените старый ДД на новый.

Датчик фаз необходим для нормального функционирования системы впрыска топлива. С его помощью формируется импульсный сигнал, который передается на электронный блок управления. Этот сигнал показывает, в каком именно цикле находится двигатель в данный момент.

По информации, полученной электроникой, отрегулирован момент подачи топливной смеси и искры на свечи зажигания. Если датчик фаз работает без сбоев, то это обеспечивает нормальную работу всего двигателя, снижение расхода топлива, увеличение мощности двигателя.

Причины выхода из строя

Причину выхода из строя датчика фаз ВАЗ-2114 можно узнать только после того, как вы снимите этот прибор и внимательно осмотрите его. Иногда, чтобы найти поломку, необходимо провести полную диагностику устройства.

Частые поломки, возникающие на датчике:

1. Короткое замыкание во внутренних элементах устройства.
2. Механическое повреждение проушины для фиксации устройства, в результате чего происходит смещение корпуса в монтажном отверстии.
3. Поломка зубчатого диска, который находится на преобразователе сигналов импульсного типа.
4. Перегрев датчика фаз из-за слишком высокой температуры двигателя.

Рассмотрим причины неисправностей более подробно. В случае выхода из строя датчика фаз электронный блок управления не воспринимает его сигнал. Он работает только на информации, полученной от датчика коленчатого вала.

В этом режиме невозможно осуществить поэтапный впрыск топливной смеси. Электронный блок управления ВАЗ-2114 переключает двигатель на двойной впрыск топлива, в результате чего ухудшаются динамические характеристики автомобиля, увеличивается расход топлива.

Признаки поломки

При выходе из строя датчика фаз ВАЗ-2114 возможны следующие симптомы:

1. Значительное увеличение расхода топлива.
2. Ухудшение динамики при разгоне, отказ на холостом ходу двигателя.
3. Нестабильная работа двигателя на холостом ходу.
4. Бортовой компьютер, установленный на автомобиле, выдает ошибки с номерами «0343» и «0340». Они свидетельствуют о неисправности датчика распредвала, а электронный блок управления перешел в аварийный режим.

Ремонтировать это устройство бесполезно, вы его просто сломаете. Если датчик распредвала вышел из строя, после ремонта он не сможет нормально функционировать.

Стоимость нового датчика в магазинах около 500 рублей, все зависит от того какой производитель. Восстановить проушину можно суперклеем, но ремонтировать электрическую часть смысла нет.

Тест датчика

В том случае, если вы обнаружили типичные признаки поломки датчика распредвала, а также видите ошибки на ЭБУ, необходимо проверить, нормально ли функционирует устройство. Обязательно осмотрите все провода, идущие к датчику, на предмет выявления возможных обрывов.

Диагностика проводится с помощью мультиметра. На автомобили ВАЗ-2114 устанавливаются 8- и 16-клапанные двигатели. Тем более, что конструкции этих устройств разные, они не взаимозаменяемы. Диагностика тоже будет немного отличаться. Для проверки датчика фаз ВАЗ-2114 на восьмиклапанном двигателе потребуется сделать следующее:

1. Измерьте напряжение на контакте «Е» — оно должно быть таким же, как и в бортовой сети.
2. Подключить мультиметр к разъему датчика «В» — напряжение должно быть 0,9 В.
3. Теперь необходимо измерить напряжение на разъеме «В», но только поднося к разъему металлический предмет, например отвертку. активная часть датчика. Напряжение должно снизиться до 0,4 В. В том случае, если напряжение не снижается, можно говорить о поломке устройства.

Диагностика двигателей V16

Перед проверкой датчика фаз необходимо включить зажигание.

Проверка датчика распредвала на 16-клапанном двигателе осуществляется следующим образом:

1. На выходе «Е» должно быть напряжение равное по величине напряжению в бортовой сети. То есть около 12 В.
2. В режиме ожидания на выходе «В» должно быть 0,4 В.
3. Поднесите металлический предмет к активному элементу датчика фаз, при этом напряжение должно увеличиться до 0,9 В.V. Если этого не происходит, то датчик неисправен.

Как видно из алгоритмов диагностики, на 8-клапанных двигателях сигналом для электронного блока управления является снижение напряжения. А для 16-клапанных моторов, наоборот, повышение напряжения.

Снятие датчика

При обнаружении неисправности устройство подлежит замене. Сделать это очень просто, справится даже водитель без навыков. Из инструментов нужен ключ на «10». Желательно использовать трещотку и головку.

Нужно просто знать, где находится датчик фаз на «четырнадцатой». Загляните в моторный отсек, в районе воздушного фильтра. На блоке цилиндров есть небольшой элемент, который прикручивается одним винтом. Это нужный датчик распредвала. Разбирается в следующем порядке:

1. Отсоедините минусовую клемму от аккумулятора.
2. Отсоедините жгут проводов от датчика положения распределительного вала.
3. Головкой на «10» необходимо открутить болт, фиксирующий датчик на блоке цилиндров.
4. Извлеките деталь из отверстия.

Обязательно проведите визуальный осмотр, вполне возможно, что вся неисправность заключается в том, что на его активной части скопилась металлическая стружка. Попробуйте протереть датчик фаз, потом установить обратно. Если он не начинает работать в обычном режиме, бортовой компьютер все равно выдает ошибки, то устанавливайте новое устройство.

Установка нового датчика

Установка осуществляется в обратной последовательности. Но нужно знать особенности установки устройства:

1. Не используйте герметики или прокладки, так как температура вокруг датчика постоянно меняется. В результате этого герметик или прокладки расплавляются, что может нанести большой ущерб двигателю.
2. Иногда после установки нового устройства бортовой компьютер все равно выдает ошибки. Вполне возможно, что вам просто попался датчик, в котором есть заводской брак.

К сожалению, в магазинах очень часто встречается бракованная продукция. Поэтому, если ошибка все же высвечивается, необходимо провести диагностику датчика фаз ВАЗ-2114. Если проверка показала, что устройство работает, то нужно искать проблему в других механизмах. Возможно, шестерня на коленчатом валу разболталась или ремень ГРМ перескочил на несколько зубьев.

Автомобили семейства ВАЗ комплектуются бензиновыми четырехцилиндровыми инжекторными двигателями мощностью от 80 до 120 лошадиных сил. Двигатели отличаются размерами и мощностью, типом ГБЦ (8- и 16-клапанные) и электронными блоками управления (ЭБУ).

Для чего нужен фазовый датчик?

Первые инжекторные двигатели не были оснащены датчиком фаз. ЭБУ получил все необходимые сигналы от датчика положения коленчатого вала (ДПКВ). Когда коленвал находился в положении впрыска топлива в один из цилиндров, ЭБУ получал сигнал и открывал форсунки. Топливо впрыскивалось в общий впускной коллектор, где смешивалось с воздухом и превращалось в топливовоздушную смесь. После этого открывались клапаны соответствующего цилиндра и в него всасывалась готовая смесь. Автомобили с такой системой питания оказались экономичнее и мощнее карбюраторных, за счет более точного дозирования топливовоздушной смеси. Введение стандарта Евро-0 потребовало от автопроизводителей кардинально изменить систему подготовки и подачи топливовоздушной смеси. Это было сделано с помощью раздельного впрыска топлива.

Чтобы перейти на такой впрыск, нужно было не только следить за показаниями ДПКВ, но и определять начало работы первого цилиндра. Ведь за четыре такта работы двигателя коленчатый вал делает два оборота, поэтому без дополнительных датчиков невозможно определить, какой из цилиндров работает в данный момент. Поэтому на распредвал был установлен датчик, отвечающий за фазы газораспределения и порядок работы цилиндров, который сигнализировал о запуске первого цилиндра.

Где установлен датчик фаз

На 8-клапанных двигателях датчик фаз расположен сверху двигателя, на торце ГБЦ (ГБЦ) со стороны маслозаливного отверстия. На 16-клапанных двигателях датчик устанавливается вверху головки блока цилиндров, с обратной стороны ремня ГРМ (ГРМ).

Диагностика датчика фаз

Если у автомобиля внезапно пропадает мощность и приемистость, увеличивается расход топлива или загорается сигнал неисправности двигателя (Check), необходимо провести комплексную проверку двигателя. Способ такой проверки описан в статье (Диагностика форсунки).

Для диагностики датчика фаз выполните следующие действия:

Снимите разъем с датчика и осмотрите контакты. Это удобно делать с помощью стоматологического зеркала и фонарика. Если они окислились, очистите их, вставьте разъем в датчик и запустите двигатель, это может решить проблему.

Если у вас есть диагностический сканер форсунок, подключите его к двигателю. Если сканер показывает код неисправности 0340 — 0343, проблема в датчике фаз или его проводке.

Замена датчика фаз Калины + Видео

На 8-клапанных двигателях замена датчика не представляет сложности. Для этого вам понадобится небольшой трещоточный ключ с головкой на 10. Снимите клемму аккумулятора (если этого не сделать, сигнал неисправности двигателя не выключится), затем вытащите разъем и открутите 2 болта крепления. Снимите датчик, вставьте новый, вверните болты и подсоедините разъем. Подключите батарею через 10 минут.

На 16-клапанном двигателе замена датчика сопряжена с рядом сложностей. Датчик расположен в очень неудобном месте, поэтому болты крепления можно открутить либо рожковым ключом на «10», либо небольшой трещоткой с коротким удлинителем и соответствующей насадкой. При откручивании болтов нужно следить за тем, чтобы шайба или датчик не упали в генератор. Установите датчик в обратном порядке.

Выбор датчика фаз на Калину

Датчик фаз для 8-клапанного двигателя отличается от разработанного для 16-клапанного двигателя. Некоторые автоэлектрики устанавливают 8-клапанные датчики на 16-клапанные и мотор работает. Разница между этими датчиками заключается в размере и форме разъема.

Существуют также датчики фаз для 8-клапанного двигателя, не имеющие гнезда для сигнального диска. Такие датчики нельзя устанавливать на 16-клапанный двигатель, потому что они работают не с сигнальным диском, а со штифтом, закрепленным на конце распределительного вала.

Во избежание ненужной установки приобретите датчик, соответствующий типу двигателя. Несмотря на то, что производители присваивают датчикам разные маркировки, номер, прописанный в каталоге оригинальных запчастей для ВАЗ Калина, неизменен. 8-клапанный мотор соответствует каталожному номеру 21110370604000, а 16-клапанный 21120370604000. Такие же датчики используются на автомобилях ВАЗ моделей 2108 — 2115, Ларгус, Гранта, Приора, 4х4. Если вам предлагают датчик фаз на Приору или 2110, убедитесь, что он подходит к типу двигателя (8 или 16 клапанов) и смело устанавливайте его на автомобиль.

Датчик фаз или как его по-другому называют положения распредвала, предназначен для определения угла наклона распредвала и в зависимости от показаний для подачи необходимой информации в ЭБУ автомобиля для распределения смеси и управления зажиганием .

Если датчик фаз выходит из строя или начинает глючить, то не исключен резкий скачок расхода топлива. Это связано с тем, что ЭБУ автоматически переводит ГРМ в дежурный режим, и топливо начинает поступать одновременно во все цилиндры. Именно это и приводит к таким последствиям.

Необходимый ремонтный инструмент:

• торцевая головка 10 мм
• храповик или кольцо

Порядок снятия и установки нового датчика фаз на ВАЗ 2110, 2111 и 2112

В первую очередь стоит сказать о расположении этой детали. Если открыть капот автомобиля, то он находится с правой стороны маслозаливной горловины. Чтобы не гадать, смотрите его расположение на фото.

В первую очередь отсоединяем колодку с проводами питания, для чего откладываем пластиковый фиксатор и в это время тянем штекер вверх:

Теперь при помощи трещотки и головки откручиваем болт крепления датчика распредвала:

И вынимаем его из посадочного места, как показано на фото ниже:

Перед тем как приступить к установке новый датчик, необходимо обязательно прочитать заводской код детали и маркировку, чтобы купить точно такой же датчик.

Цена новой детали от 300 до 400 руб. Установка происходит в обратном порядке и не вызывает затруднений.

Если на ВАЗ 2114 выходит из строя датчик положения распредвала, то обязательно появится одна из ошибок (0340 или 0343). Проверить устройство можно с помощью тестера. Обратите внимание, что на 8 и 16 клапанные моторы устанавливаются разные типы датчиков. Есть отличия и в диагностике.

Алгоритм проверки на 8-клапанном двигателе:

1. Подать питание на вывод «Е» прибора.
2. По сигналу «Е» измерьте напряжение — его значение должно быть около 0,9вольт.
3. Поднесите металлический предмет (например, отвертку) к чувствительному элементу датчика.
4. Когда напряжение упадет до 0,4 вольта, можно будет сказать, что устройство полностью работоспособно. Если он равен нулю или не изменился, имеет место поломка устройства.

Алгоритм проверки ДФ на 16-клапанном двигателе:

1. Подключить питание к клемме «Е».
2. На сигнальном проводе датчика распредвала ВАЗ 2114 «В» должно быть напряжение около 0,4 вольта.
3. Выполняя операции, аналогичные описанным выше, необходимо измерить напряжение. Если датчик фаз исправен, оно поднимется до 0,9 вольта.

Замена устройства своими руками

Устройство находится в блоке цилиндров, недалеко от воздушного фильтра. Последовательность замены следующая:

1. Откройте капот, отключите аккумулятор от бортовой сети.
2. Отсоединить колодку с проводами от датчика фаз.
3. Выверните винт, которым датчик крепится к блоку цилиндров.
4. Выньте ДФ.

Осмотрите прибор, очень часто причиной его нерабочего состояния является намагниченная металлическая крошка, скапливающаяся на активном элементе. Если это так, то аккуратно протрите устройство и переустановите его. Если произошла очередная поломка, то лучше установить новый элемент. Установка осуществляется в порядке, обратном снятию.

На этом ремонт датчика положения распредвала ВАЗ 2114 можно считать завершенным. Как видите, ничего сложного в этом нет, но есть некоторые особенности, которые необходимо учитывать. Самое главное, не используйте герметики или прокладки во время установки. Это приведет к неисправности системы управления двигателем.

Катушка зажигания ваз 2114 8 клапанов. Модуль зажигания ВАЗ, ремонт и замена своими руками

В нашем сегодняшнем материале мы поговорим о том, как проверяется модуль зажигания на ВАЗ 2114, как он работает и почему так много в автомобиле зависит от его функционального состояния.

Конструкция

Модуль зажигания устроен довольно сложно, так как сочетает в себе технологию и электрику. Устройство служит для создания высокого напряжения, передаваемого на свечи зажигания. Именно этот подаваемый ток и является основой для осуществления зажигания.

Работа модуля обеспечивает сгорание топлива и соответственно работу двигателя. Говоря очень простым языком, без модуля машина никуда не поедет.

Для моделей ВАЗ используются два типа модулей зажигания:

• раздельные;
• Блок.

Блочные отличаются тем, что катушки работают по одной на пару свечей зажигания. Именно такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка раздает иск сразу на две свечи, а в ее конструкцию входят следующие элементы:

• Высоковольтные провода;
• Клеммы низкого напряжения;
• Вторичная и первичная обмотка;
• Ядро.

Отдельные модули, где катушки подведены к каждой из 4-х секций отдельной п. , отличаются выводом высоковольтных проводов через контактную пружину. Блочные проще проверить, их легко снять и вернуть на место.

Примечательно, что при размерах 11х11х7 сантиметров этот блок весит около 1,5 килограмма.

Признаки поломки

На самом деле признаки неисправности модуля зажигания ВАЗ 2114 во многом схожи с поломками других узлов. Например, можно наблюдать следующие явления:

• Двигатель троит;
• Машина глохнет на холостом ходу;
• Проблемы при попытке завести машину и т.д.

То есть на самом деле это может быть вообще не модуль. Поэтому единственно правильное решение — проверка модуля зажигания . на свой ВАЗ 2114.

Осмотр

Это объясняется тем, что поврежденные или неисправные провода посылают неправильный ток, конфигурация которого не соответствует требуемым параметрам. От этого искра падает неаккуратно или неэффективно, модуль сгорает и приходит в негодность.

Вообще лучший способ проверки модуля зажигания на ВАЗ 2114 это приложение для осциллографа а. Но, во-первых, он есть не у каждого водителя, а во-вторых, мало кто может им пользоваться. Поэтому проверка будет производиться с помощью подручных средств:

• лампочка 12 вольт;
• Тестер (продается за небольшие деньги в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

1. Проверьте жгут проводов. Его отключают и проверяют индикатор напряжения.
2. Для этого закрепить тестер на контакте А, а другой вывод кинуть на массу двигателя.
3. В нормальном состоянии показатель напряжения будет 12В.
4. Если нет напряжения, скорее всего перегорел предохранитель.
5. Если все в порядке, переключите клеммы вашего тестера на контакты А и В, заведите автомобиль. При этом стартер должен крутиться, а 12-вольтовая лампочка должна мигать.
6. При отсутствии этих явлений можно говорить о наличии обрыва в цепи А контактов.

Проверить состояние вашего устройства можно несколькими способами. Поэтому рассмотрим каждый из них.

1. Установите тестер в режим омметра. С его помощью измерьте сопротивление на высоковольтных проводах, идущих к цилиндрам 1 и 4, а затем, по аналогии, к проводке цилиндров 2 и 3. В нормальном состоянии прибор выдаст вам показания от 5,2 до 5,5 Ом.
2. Слегка потяните устройство. Таким образом, вы раскачаете колодку проводов, модуль. Причем делать это нужно в режиме работающего силового агрегата. Если устройство работает без помех при раскручивании, все в порядке, вам повезло. Если нет, то снова придется изучать состояние проводки.

Третий способ

Третий способ считается самым простым, так как предполагает замену вашего устройства на аналогичное, которое точно работает. Но для этого придется найти полноценного близнеца. Это модуль зажигания от автомобиля, аналогичного вашему по году выпуска и используемому силовому агрегату. Просто у 1,5-литровых моторов есть модули, а у 1,6-литровых — катушки.

Но чтобы заменить модуль на модуль, вам придется сначала демонтировать свой. Делается это следующим образом:

• Снимите минусовую клемму с аккумулятора, что обесточит автомобиль;
• Отключить четыре высоковольтных провода от модуля зажигания;
• Отсоедините жгут проводов. Для этого нужно отжать специальную защелку, удерживающую блок на модуле;
• Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
• На кронштейне есть три длинных шпильки, с которых модуль можно просто снять.

Демонтировав свой модуль, вы можете поставить на его место другой блок, тем самым убедиться, что он исправен, а ваш неисправен.

Ремонт или замена?

Как показывает практика и опыт мастеров по ремонту автомобилей, чаще всего отремонтировать это устройство не представляется возможным. Модуль подлежит только замене. Если следовать принципу, сделать ремонт можно, но на это уйдет много времени, сил и даже денег.

Оптимальный вариант – приобрести новое устройство. Стоит в районе 2-4 тысяч рублей. Все зависит от производителя и состояния. Можно купить абсолютно новые, хотя многие предпочитают бывшие в употреблении устройства. Здесь выбор за вами.

Установка

Модуль устанавливается строго в порядке, обратном разборке. Важно помнить три правила.

1. После установки модуля посмотрите на поверхность устройства. На ней показаны цифры от 1 до 4. Это обозначения номеров цилиндров.
2. Аналогичные номера расположены на концах высоковольтных разъемов — от 1 до 4. Они служат ориентиром для определения, какой высоковольтный разъем к какому разъему на модуле подключен.
3. Нет экспериментов. Все соединяется строго по меткам – 1 к 1, 2 к 2 и так далее.

На самом деле заменить модуль зажигания на ВАЗ 2114 достаточно легко. Для этого не нужно быть профессиональным механиком. Просто соблюдайте основные правила демонтажа и установки, проверяйте устройство перед тем, как тратить деньги и заменять его новым. Не факт, что модуль, на который вы грешите, будет виновником проблем с вашим автомобилем.

Эта таблица позволит проверить правильность подключения проводов от модуля зажигания к цилиндрам.

Знание симптомов неисправностей модуля зажигания ВАЗ 2114 поможет автовладельцу определить причину поломки при проблемах с запуском двигателя.

[ Скрыть ]

Возможные причины выхода из строя модуля зажигания

Прежде чем приступить к ремонту основной детали, необходимо разобраться в характере проблемы. Для этого потребитель должен знать признаки неисправности, а также причины поломки.

Основные причины выхода из строя устройства

Причины проблем:

1. В системе зажигания используются свечи зажигания, не соответствующие параметрам автомобиля. Они могут не иметь того зазора, который регламентирован производителем. Также сами свечи могут быть нерабочими или загрязненными, это позволит определить визуальная диагностика. Если на приборах есть следы копоти, их необходимо удалить.
2. Неисправности в работе МЗ могут быть вызваны частыми проверками искры. В момент диагностики на устройство возлагается высокая нагрузка. Если он будет появляться часто, то это приведет к повреждению оборудования или его неправильной работе.
3. в ВАЗ 2114 функционирует при отключенных высоковольтных кабелях. Это также приводит к выходу устройства из строя. Сами изделия могут быть повреждены, что сказывается на работе двигателя в целом.
4. Прибор работает в условиях сильной вибрации. Их воздействие может быть связано с некачественной фиксацией модуля в посадочном месте. В результате вибраций повреждается заводская пайка внутри конструкции оборудования. Это приводит к его некорректной работе.
5. Нарушен контакт внутри штекера с низковольтными кабелями.
6. Первоначальное использование неисправного устройства или модуля с плохим качеством сборки. Устранить этот заводской дефект можно только заменой механизма; бессмысленно ремонтировать оборудование.
7. Попадание влаги в корпус. Такая проблема маловероятна, но попадание жидкости на устройство может привести к его короткому замыканию и поломке.

Признаки неисправности катушки

Основные симптомы неисправности модуля зажигания ВАЗ 2114:

1. Возникают трудности при попытке запуска двигателя. Запуск двигателя машины может быть затруднен из-за того, что на свече или нескольких нет искры.
2. При движении на холостом ходу или на стоянке с работающим ДВС плавают обороты силового агрегата. Их изменение не связано с нажатием на педаль газа и другими сторонними факторами. Это происходит случайно.
3. Есть провалы в мощности автомобиля. Особенно это чувствуется при движении в гору или резком ускорении. Также проблемы могут возникнуть при движении по ровной дороге.
4. Несколько цилиндров перестали работать. Обычно эти устройства работают парами, поэтому могут выйти из строя элементы 1-4 или 2-3. «Тройка» двигателя может свидетельствовать о неработающих цилиндрах.
5. На приборной панели загорелась сигнальная лампа «Check Engine».

При неисправности модуля зажигания проблемы появятся не только в работе двигателя, но и при его запуске.

Канал Простое Мнение на примере автомобиля Лада Приора подробно рассказал о симптомах, проявляющихся в работе модулей зажигания.

Как проверить неисправность модуля зажигания ВАЗ 2114 самостоятельно?

Самый простой способ проверить устройство, не снимая его, это провести диагностику в момент отключения силового агрегата. Когда мотор стал работать нестабильно, необходимо поочередно отсоединять соединительные элементы от каждого компонента модуля. При отсоединении разъема от работающего устройства работа двигателя изменится. Будут сбои, нестабильная работа агрегата увеличится. При отключении нерабочего элемента МЗ мотор будет работать так же.

Есть еще один простой метод диагностики, принцип его работы следующий:

1. Для проверки вам понадобится помощник. Свеча демонтируется с посадочного места. Высоковольтный кабель отсоединен от устройства.
2. Затем отсоединенный провод соединяется со свечой, которая прикладывается к корпусу силового агрегата.
3. Запускается двигатель машины, необходимо убедиться, что на свечу попадает искра. Если она пройдет, между устройством и поверхностью силового агрегата появится синее свечение, его образование сопровождается появлением трещины. Если искры нет, то диагностике подлежат свечи, высоковольтный кабель и модуль.

При отсутствии специального оборудования возможно проведение диагностики МЗ с помощью контрольного светового индикатора, рассчитанного на 12 вольт. Один проводник от лампы подключается к штырьку разъема А, а второй подключается к массе для заземления. Помощник должен запустить силовой агрегат или повернуть пусковой механизм. Если при выполнении этих действий лампочка мерцает, значит, устройство работает. Аналогичные действия необходимо проделать с другим контактом.

О модулях самодиагностики зажигания, а также других элементах системы, рассказал канал Дневник автоэлектрика.

Проверка блока зажигания мультиметром

Диагностика проводится в следующем порядке:

1. Запуск двигателя машины.
2. Переключатель тестера должен быть установлен в режим измерения постоянного тока, предел должен быть до десятков вольт.
3. Один из выводов мультиметра подключается к разъему D на катушке, а другой идет на массу. В качестве массы можно использовать кузов автомобиля или блок цилиндров. Если питание есть, на дисплее диагностического прибора будет отображаться 12 вольт.
4. Затем тестер переходит в режим омметра, диапазон значений до десятков Ом.
5. Один контакт диагностического прибора подключается к выводу С, а второй идет к массе. Если прибор исправен, то тест покажет значение менее 1 Ом.
6. На следующем этапе тестер необходимо перевести в режим вольтметра. Диапазон значений до десятков вольт.
7. Один из контактов идет на вывод с маркировкой B, а второй подключается к земле.
8. Если диагностика показала, что напряжение меньше 0,3 вольта, значит, устройство работает. Это свидетельствует о четком прохождении сигнала от контроллера Холла. Наконец, вы можете выполнить аналогичный тест, только с разъемом A. Результаты должны быть идентичными.

Непосредственная проверка вторичных обмоток на пробой

Для диагностики вторичных элементов МВ на пробой также потребуется тестер:

1. Все присоединяемые жилы должны быть отсоединены от разъемов прибора.
2. Диагностическое оборудование настроено на режим омметра, диапазон значений до десятков Ом.
3. Контактные щупы тестера необходимо подключить по очереди к парным разъемам модуля. Например, во втором и третьем, а также в первом и четвертом.
4. Если диагностика показала одинаковые результаты, значит все обмотки исправны. Параметр сопротивления должен быть около 5,4 кОм. Если полученные значения выше, это свидетельствует о внутренней поломке устройства. При более низких параметрах можно сделать вывод о наличии пробоя.

Игорь Белов поделился эффективными вариантами диагностики МЗ в гаражных условиях.

При каких неисправностях возможен ремонт устройства?

В результате того, что модуль зажигания по своей конструкции предусматривает соединение двух катушек, ремонт его затруднен. При наличии обрыва или поломки, а также оплавления витков проблему можно решить заменой устройства. Это касается любых повреждений, которые появляются внутри катушек. Единственным вариантом исправить ситуацию без замены устройства является устранение повреждения припоя.

Процесс ремонта модуля зажигания

Процедура ремонта проводится после подготовки всех инструментов и материалов:

• набор торцевых ключей, понадобится инструмент на 10, 13 и 17;
• шестигранник 5;
• отвертка с плоским наконечником;
• паяльник с алюминием и флюсом;
• лак для ногтей;
• многожильные провода.

Восстановление работы модуля зажигания выполняется следующим образом:

1. Ключ вставлен в коммутатор. Двигатель запускается. Затем нужно подвигать контактные элементы на модуле, чтобы убедиться, что они не работают.
2. Блок питания останавливается. Модуль удаляется.
3. Корпус устройства очищается от пыли. Для разбора нужно вскрыть корпус, это делается поддев его отверткой. Внутри устройства есть плата, на которой есть силиконовая пленка, от нее нужно избавиться.
4. Алюминий удален с высоковольтных контактных элементов. Старые провода удаляются.
5. Следующим шагом будет припайка новых проводников к схеме. Для этого поверхность коллекторного устройства очищают от следов налета. Затем плату нужно установить на электрическую плиту и нагреть примерно до 200 градусов. При повышении температуры можно услышать легкий запах гари. Для схемы это не страшно; его прогрев упростит процедуру пайки.
6. Затем выполняется пайка. С помощью паяльника, флюса и алюминия концы проводников необходимо соединить с модулем зажигания. Все контактные элементы проводников, которые подключаются к цепи, необходимо обработать лаком для ногтей.
7. Затем устройство собирается в обратном порядке и устанавливается в посадочное место. После установки запускается силовой агрегат. Если ремонт решил проблему, то с помощью герметика устройство фиксируется в месте посадки.
8. При выходе из строя транзистора или переключающего устройства эти компоненты не подлежат ремонту, но могут быть заменены. Для этого детали снимаются с платы и меняются на новые.

Илья Балашов представил видео с результатом пайки модуля зажигания на примере автомобиля ВАЗ 2110.

Замена модуля зажигания ВАЗ 2114

Если ремонт МЗ ВАЗ 2114 нецелесообразен или невозможен, то решить проблему с работой устройства можно его заменой.

Меняйте оборудование только при отключенном аккумуляторе. В противном случае есть риск короткого замыкания и выхода из строя других электроприборов.

Как снять модуль зажигания ВАЗ 2114?

Порядок демонтажа следующий:

1. Сначала обесточивается бортовая сеть, для этого ключом ослабляется минусовой зажим на аккумуляторе.
2. Затем выполняется поиск МЗ в моторном отсеке. Найти прибор можно по четырем, которые идут от свечей зажигания прямо к аппаратуре. Эти кабели отсоединены от МЗ.
3. Затем от прибора отсоединяется разъем с проводниками. Необходимо отсоединить фиксирующую застежку, расположенную на корпусе модуля зажигания.
4. Сам МЗ крепится на кронштейне благодаря трем гайкам. Используйте ключ, чтобы открутить их.
5. После демонтажа креплений снимается устройство, расположенное на трех шпильках.

Подключение нового устройства

Процедура установки оборудования осуществляется в обратном порядке; при установке необходимо учитывать следующие нюансы:

1. После установки модуля зажигания нужно посмотреть на его поверхность. Он имеет маркировку цифрами – 1, 2, 3 и 4. Эти символы обозначают номера цилиндров, к которым следует подключать МЗ.
2. Для правильного подключения устройства необходимо смотреть на наконечники высоковольтных кабелей. Они также имеют маркировку с теми же номерами. Это сделано для того, чтобы упростить процедуру подключения МЗ к кабелям.

Схема подключения

Подключите устройство в соответствии со схемой, приведенной в этом разделе.

Схема подключения МЗ на ВАЗ 2114

Как проверить устройство после подключения?

Диагностика работы новой 2114 может производиться только с помощью специального устройства — разрядника высоковольтного.

Его можно найти практически в любом автомагазине. С помощью оборудования можно диагностировать модуль, а также высоковольтные кабели на наличие искры. Для проверки устройства необходимо подключить его к устройству и воспользоваться инструкцией по его эксплуатации.

Что делать, если проблема осталась после замены модуля?

Если после ремонта проблемы в работе МЗ остались, то есть вероятность, что причина проблемы была не в модуле. Необходимо произвести диагностику остальных элементов системы зажигания.

Свечи и система зажигания

Особенности проверки свечей и других узлов:

1. Перед демонтажем приборов отсоедините наконечники высоковольтных кабелей. Их состояние проверяется на наличие повреждений. Дефекты на наконечниках часто приводят к сбоям в работе свечей. При наличии повреждений провода меняют. Также нужно оценить состояние самих «высоковольтников». В них не допускается наличие дефектов и повреждений изоляции.
2. После отсоединения наконечников свечи демонтируются; для откручивания используется специальный свечной ключ.
3. После демонтажа оценивается состояние устройств. Цвет деталей должен быть коричневым, копоть и нагар на электродах не допускаются. При наличии нехарактерных следов устройства зачищают, для этого используют металлическую щетку или мелкозернистую наждачную бумагу. Для лучшего эффекта электроды свечей можно нагреть на плите.
4. Проверяется состояние зазора между заготовкой и электродным элементом. Если он слишком большой, это свидетельствует о некорректной работе устройства. Свечи зажигания нужно будет заменить.

Что выгоднее для автовладельцев: ремонт или замена модуля зажигания?

Если есть возможность починить модуль зажигания, то можно и восстановить. Здесь каждый потребитель должен решить для себя, что ему выгодно — вкладывать деньги в новый МЗ или ремонтировать старый.

Фотогалерея

Фото разборки старого МЗ.

Видео «Наглядное пособие по замене МЗ»

Канал СТО ТОНН представил наглядное пособие по замене модуля зажигания на отечественном автомобиле ВАЗ 2114.

Вопросы / Автомобиль / Как правильно выставить зажигание на ВАЗ 2114 инжектор (8 клапанов)?

Как правильно выставить зажигание на ВАЗ 2114 инжектор (8 клапанов)?

вопрос: как выставляется зажигание на инжекторных двигателях?
Свечи чернеют, в сервисе сказали, что зажигание позднее, и решить эту проблему не могут, но вроде теоретически возможно.

Как понять чернеть.
1. Вкрутил новые — 5 минут, ЧЕРНЫЕ открутил.
2. Прошел 20000, открутил — черный.
Угол опережения зажигания устанавливается автоматически каждую секунду, и он (угол опережения) зависит от многих параметров: частоты вращения коленчатого вала, нагрузки на двигатель (массовый расход воздуха или положение дроссельной заслонки), температуры о. жидкости, детонация.
Итак вот результаты:
1. Опишите подробно при каких обстоятельствах свечи чернеют???
2. Сменить заправку (попробовать)
3. Сколько в день пробега.
4. Можно заехать в сервис и посмотреть совпадают ли метки при установке ремня ГРМ, возможно он был неправильно выставлен или перескочил (редко, но бывает).
Конечно, заехать в другой сервис, не там, где сказали о возгорании «с опозданием», они сами.

Моментом воспламенения топливовоздушной смеси в камере сгорания является момент образования искры между электродами свечи зажигания. Установка момента зажигания заключается в возможности воспламенения смеси при определенном положении поршня относительно ВМТ.

Характеристики автоматических регуляторов опережения зажигания приведены на рис. 1

Так как проще ориентироваться по коленчатому валу (шкиву, маховику), то зажигание до ВМТ (опережение), в ВМТ и после ВМТ (отставание) обычно оценивают в угловых градусов вдоль коленчатого вала со знаком V’ или b-» (рис. 2).

Шкала может быть в лючке сцепления или на шкиве (рис. 2). В первом случае риска (метки ВМТ в соответствующих цилиндрах) — на маховике, а во втором — на штифте в крышке газораспределительного механизма (шкала на шкиве). Благодаря меньшему диаметру шкива по сравнению с маховиком шкала может охватывать весь диапазон опережения зажигания.

На какой бы машине ни было установлено зажигание, заводить.

Модуль зажигания ВАЗ 2114 — более продвинутое решение, чем классическая «катушка» катушки, которая устанавливалась на «классике». Однако проверка данного элемента не должна вызвать затруднений даже у начинающих автомобилистов.

Форсунка 8 клапанов: признаки неисправности модуля зажигания

Чаще всего грешить на работу модуля имеет смысл в следующих ситуациях:

«плавают» холостые; двигатель «двоит», то есть слышно, что не работает одна из пар цилиндров: первый-четвертый или второй-третий; ощущаются провалы тяги при разгоне; высвечивается ошибка «Проверить двигатель».

Проверить модуль зажигания ВАЗ 2114 9 могут даже новички0004

Как диагностика показывает неисправности модуля

Заехав на СТО или воспользовавшись любительским диагностическим оборудованием (сканером ошибок, специальным приложением и адаптером для компьютерной диагностики по Bluetooth), можно также узнать, что «корень зла» находится в модуль зажигания.

Что такое угол опережения зажигания и на что он влияет

Момент зажигания – важнейший параметр, определяющий работу системы зажигания. Под этим понятием понимается время, в течение которого система зажигания воспламеняет сжатую рабочую смесь искровым разрядом. Определяется как положение коленчатого вала двигателя автомобиля в момент подачи импульса на свечу впереди верхней мертвой точки в градусах.

Это связано с тем, что для того, чтобы произошло сгорание рабочей смеси в цилиндре, требуется некоторое время, т.к. скорость фронта пламени составляет примерно 20-30 м/с. Если воспламенение смеси происходит в положении поршня в ВМТ (т. е. в верхней мертвой точке), то ее сгорание будет происходить на такте расширения, а также частично на выпуске. В результате не будет обеспечиваться эффективное давление на поршень. Поэтому оптимальный момент воспламенения выбирается таким, чтобы давление сгоревших газов.

Объект переделки ВАЗ 2108, 2109 или 21099с карбюраторный двигатель модификации 21083. Основная цель — переделка карбюраторного двигателя в 16-клапанный инжекторный путем установки его на ГБЦ от ВАЗ-2112. Тестирование ВАЗ-2109, переделанного под 16-клапанную головку (даже до качественной настройки программы) демонстрирует огромную разницу в поведении автомобиля по сравнению со штатной системой питания.

Некоторое ухудшение характеристик на низких оборотах (до 2000 об/мин) компенсируется значительным улучшением тяги после раскрутки двигателя до высоких оборотов. По субъективным ощущениям, ускорение на четвертой передаче на 16 клапанах такое же, как и на третьей с карбюраторным двигателем. На прямой ровной дороге двигатель легко достигает 5000 об/мин. На большинство водителей это производит незабываемое впечатление.

Что нужно сварить Блок ГБЦ 16В, комплектуется ресивером и коллекторами, датчиком детонации, МЗ, дроссельной трубкой с датчиком.

ВАЗ-21130 не развивает полной мощности, заводится с 6-7 раз при перегазовке, стреляет в выхлопную трубу. что может быть? Проверь его мозги и запас топлива! свечи, зажигание тоже смотри! Поддерживает ли форсунка на ВАЗ 21121 двигатель 1.6 8 клапанов 2005 г.в. интерфейс OBD-II Должен быть установлен на форсунку OBD-II bluetooth адаптер. Вот интересно — его можно поставить?
· Зайди на сайт этого адаптера /вероятно Check engine/, там есть описание какие машины он может опрашивать. Нужна инструкция по ремонту инжекторная ВАЗ 21041-30 Здравствуйте. Нужна ремонтная книжка на инжектор ВАЗ 21041-30. Желательно посвежее и со схемами, фото и т.д. Искал в интернете, какие-то вирусы попадаются. Спасибо. Спасибо большое Тигра. http://редванов. net/vaz/ — Сайт занимается выманиванием денег! Осторожно! И тебе, тигру, должно быть стыдно!
· http://car-exotic.

Неправильно выставленное зажигание приводит к поломке автомобиля

У большинства владельцев автомобилей ВАЗ 21099 наверняка возникали проблемы с запуском двигателя, когда при вставлении ключа в зажигание двигатель начинает работать, но совершенно не держит холостые обороты. Почему так происходит? Одной из вероятных причин этой и некоторых других неисправностей может быть неправильно выставленное зажигание, но если залиты свечи или нет искры при запуске двигателя, то лучше сразу искать проблему в карбюраторе.

На ВАЗ 21099 с карбюраторным двигателем устранить проблему неправильной регулировки зажигания своими руками достаточно просто, но потребуется специальный инструмент — стробоскоп. Желательно приобретать его для собственного использования, ведь за долгую жизнь автомобиля вам не раз придется регулировать угол опережения зажигания. Как правильно и без труда выставить зажигание?

К каким неисправностям может привести неправильная установка.

Когда однажды утром машина с заряженным аккумулятором напрочь отказывается заводиться, вполне возможно, что все дело в катушке зажигания. Дело в том, что предсказать момент его выхода из строя практически невозможно, а проверять надо уже при наличии проблемы.

От чего зависит работоспособность катушки

Классическая катушка зажигания или «бобина», как ее еще называют в народе, по сути является низковольтным преобразователем из аккумулятора и генератора в высоковольтное, которое затем идет на свечи зажигания. То есть это миниатюрный электрический трансформатор.

Катушка зажигания — единственный в своем роде, миниатюрный электрический трансформатор

Традиционная катушка, используемая на карбюраторных моделях автомобилей, состоит из двух обмоток. На первичную обмотку поступают импульсы низкого напряжения, например 12 вольт. Как правило, это небольшое количество витков (до 150) толстого медного провода в изоляции. «Первичка» имеет 2 вывода на крышке катушки. витков во вторичной обмотке.

Регулировка ремня и клапанов ВАЗ-2108 И ВАЗ-2109

Согласно сервисной книжке каждые 15 тыс. км пробега необходимо проверять состояние ремня привода распредвала и при необходимости регулировать натяжение.

Делаем в следующем порядке. С воздушного фильтра снимите заборник холодного воздуха (фото 1), открутите три винта крепления передней крышки, защищающей ремень (фото 2), и снимите крышку (фото 3). При осмотре ремня обращаем внимание на то, целы ли его зубья, нет ли отслоений резины от ткани, других опасных дефектов – порезов, трещин и т. п. Недопустимо также смазывание ремня (обычно из-за утечки масла через распределительный или коленчатый вал), так как его прочность резко снижается.

Если ремень не имеет таких дефектов и его пробег не достиг максимально допустимого — 60 тысяч километров, проверяем натяжение, скручивая правую ветвь (фото 4) с усилием пальца (1,5-2 кгс). При нормальном натяжении крутится.

Когда менять модуль зажигания?
Он может выйти из строя в любой момент, и сигналы, которые он подаст в случае неисправности, следующие:

• Автомобиль может дернуться.
• А еще возможно плавание оборотов двигателя.
• Ко всему этому может добавиться еще и неустойчивый холостой ход, то есть он просто будет глохнуть.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

2) Затем в двигателе найти расположение модуля зажигания, а найдя его, отсоединить от него четыре высоковольтных провода, которые к нему подключены.

4) Затем снимите три гайки, которыми этот модуль крепится к кронштейну.

Внимание!
Чтобы вам было проще визуально определиться, посмотрите на фото ниже, где показаны места, где три гайки крепят модуль к кронштейну!

5) Затем снимите модуль с трех длинных шпилек, имеющихся на кронштейне.

Установка:
Модуль зажигания устанавливается в порядке, обратном снятию, но при обратной установке необходимо знать две вещи:

1. После установки модуля зажигания посмотрите на его поверхность, вы видите цифры там: 1, 2, 3, 4. Итак, эти цифры обозначают номера соответствующих цилиндров.

2. Заметили ли вы, что на концах высоковольтных проводов присутствуют и такие же цифры: 1, 2, 3, 4. Все это сделано для того, чтобы вам было легче определить, какой из высоковольтных — провода напряжения должны быть подключены к модулю.

Внимание!
Все высоковольтные провода при переустановке модуля соединять строго по номерам, например: «первый провод — к первому выводу», «второй провод — ко второму выводу» и т.д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля вам потребуется «ОПН высоковольтный », который можно приобрести в автосалоне по цене в районе 900-1500 руб. С помощью этого разрядника можно проверить на исправность: модуль зажигания, катушку зажигания и сами высоковольтные провода на наличие искрения.

Внимание!
На видео хорошо видно, что модуль зажигания исправен, так как при последовательном подключении к нему всех проводов на разряднике постоянно появляется искра, но при последней проверке видно, что искра пробивает мало, но все же модуль показывает себя хорошо, и его замена не требуется!

Важно!
При работе с модулем зажигания будьте осторожны, и ни в коем случае не делайте с ним ничего, не обесточив аккумулятор!

Модуль зажигания представляет собой сложное электротехническое устройство, предназначенное для выработки тока высокого напряжения (до 30 000 В) и передачи его на зажигание.

Соединительный элемент между модулем зажигания и свечами. Стоит отметить, что многие автовладельцы также называют модуль зажигания катушкой зажигания, что не совсем правильно. катушка входит в состав модуля зажигания, но в данном случае это не имеет значения.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

1. управляет работой модуля путем подачи постоянного тока на обмотки его катушки.
2. Согласно закону индукции высокое напряжение генерируется и подается на свечу зажигания в нужный момент.
3. Модуль зажигания состоит из двух катушек зажигания и двух выключателей, а также пластикового корпуса и выводов для высоковольтных проводов. Каждая катушка связана с 2 цилиндрами: 1 катушка — 1 и 4 цилиндры, 2 катушка — 2 и 3 цилиндры.

Признаки неисправности модуля зажигания (катушки)

Основными признаками неисправности катушки зажигания являются:

• провалы при разгоне;
• потеря мощности;
• нестабильный холостой ход;
• 2-3 или 1-4 цилиндры не работают.

Где находится модуль зажигания?

Модуль зажигания находится в моторном отсеке. Самый простой способ найти его — найти высоковольтные провода. Один конец высоковольтных проводов идет к свечам зажигания, другой конец провода идет к модулю зажигания.

Схема подключения ВВ проводов к модулю зажигания

Подключать высоковольтные провода к модулю необходимо строго в определенном порядке: Провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 к другой. Нумерация цилиндров указана на модуле зажигания. Обратите внимание на рисунок.

Если держать модуль строго перед собой, то подключать нужно так:

• 1 цилиндр — левый нижний высоковольтный вывод;
• 2-й цилиндр — верхний левый высоковольтный вывод;
• 3 цилиндр — правый верхний высоковольтный вывод;
• 4 цилиндр — правый нижний высоковольтный выход.

А вот такая распиновка типична, когда держишь модуль перед собой. Если вы хотите установить высоковольтные провода на уже установленный на машине модуль, то распиновка немного другая, т. к. модуль устанавливается под углом (ромб):

• 1 цилиндр — центральный нижний выход;
• 2 цилиндр — левый выход;
• 3 цилиндр — верхний выход;
• 4 цилиндр — правый выход. Но для удобства и наглядности модуль лучше снять, а уже потом устанавливать на него высоковольтные провода.

Сколько стоит модуль зажигания?

Примерная стоимость модуля зажигания в магазине от 700 до 1000 руб.

Как проверить модуль зажигания (катушку)?

Для проверки модуля необходимо измерить сопротивление между клеммами (1 и 4 цилиндры; и между 2 и 3 цилиндрами). Сопротивление на омметре должно быть примерно 5,4 кОм. Более подробное описание шагов проверки читайте в статье:

Карбюратор 16 клапанный двигатель ВАЗ. Ставим готовый двигатель

Сердце автомобиля ВАЗ 2109 – это его двигатель. Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единый блок и закрепляется в моторном отсеке.
16 клапанный двигатель ВАЗ 2109, по сравнению с 8 клапанным, отличается лучшей тягой при достижении ими больших оборотов. В данной статье рассмотрен вопрос как переделать карбюраторный мотор в 16 клапанный двигатель на ВАЗ 2109к инжекторному двигателю.

Особенности инжекторного двигателя на автомобилях ВАЗ 2109

На автомобиль ВАЗ 2109 четырехрядный, четырехтактный, бензиновый двигатель:

• Расположение цилиндров в один ряд, в моторном отсеке, устройство поперечное.
• Шестнадцатый топливный имеет два распределительных вала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, счет шкива коленвала.
• Поэтапно-распределительный впрыск — система питания агрегата.
• Управляет контроллером двигателя.
• Большинство устройств имеют нейтрализатор выхлопных газов.
• На двигателе справа расположены: приводы распредвалов, генератор.
• Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
• Задний — масляный фильтр, градуировка коллектора, датчик положения коленчатого вала.
• Передний — впускной коллектор, с форсунками топливной рампы, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
• Сверху под пластиковой крышкой находятся: ресивер, свечи и высоковольтные провода.
• Блок цилиндров изготовлен из чугуна методом литья.
• Цилиндры дробленые в блок, имеют номинальный диаметр 82 миллиметра. Ремонтные размеры могут быть увеличены на 0,4 мм или 0,8 мм.
  Маркировка класса цилиндра выполнена латинскими буквами, под корпусом блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
• Блок цилиндров со специальными болтами в нижней части монтируется, со съемными крышками, пятью подшипниковыми опорами. Чехлы не взаимозаменяемы, специально разбросаны по внешней поверхности.
  От осевого перемещения коленчатого вала предохраняет установка упорного полууловителя в гнезда на средней опоре. Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади элемент выполнен из металлокерамики.
  Полчаса или обе замены при увеличении осевого зазора коленчатого вала более 0,35 миллиметра.
• Вкладыши шатунных и коренных подшипников стальные алюминиевые, тонкостенные. На пятом, четвертом, втором и первом верхние коренные вкладыши БК имеют на внутренней поверхности канавки.
  Отсутствуют канавки на нижних коренных вкладышах, верхних вкладышах на третьей опоре и вкладышах шатунов.
• На автомобиле ВАЗ 2109 с 16-ти коленчатым валом клапанный двигатель изготовлен из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Он имеет восемь противовесов, отлитых одновременно с валами.
• Масло к шатунным шейкам подается из коренных сквозных, просверленных в коленчатом валу каналов, закрытых пробками.
• Коленчатый вал установлен перед приводом распределительного вала. Он соединен с ним, он служит гасителем колебаний коленчатого вала.
• За коленчатым валом закреплен маховик со стальным зубчатым венцом, служащий для запуска стартера двигателя.
• Поршни из алюминия. В продольном сечении сечение юбки конической формы, в поперечном сечении имеет овальную форму.
  На наружной поверхности вверху выполнены три канавки, для установки поршневых колец. Для нижнего наружного кольца А отверстия выполнены в канавке, масло со стенок цилиндра направляется на поршневой палец.
  На днище поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленчатого вала.

Совет: В изношенный цилиндр не рекомендуется, без его расточки, устанавливать новый поршень. Может оказаться, что в новом поршне под верхним кольцом расход будет несколько выше, чем в таком же, что приведет к выходу из строя «ступенчатого» кольца, образующегося вверху при износе цилиндра. .

Два верхних поршневых кольца компрессионные.
Не допускают прорыва в картер двигателя газов и способствуют выносу теплового поршня в цилиндр:

• Устанавливается головка разделяемая на четыре цилиндра. Он изготовлен из алюминиевого сплава. Между головкой и блоком установлена ​​прокладка, усиленная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка крепятся винтами.
Головка центрируется на блоке с двумя втулками:

• По обеим сторонам головки вверху по пять опор, для установки распредвалов.
• 16 Клапанный двигатель на ВАЗ 2109 имеет два распредвала. В каждой из них по восемь кулачков.
  В цилиндре пара соседних кулачков одновременно открывает два клапана. Распределительные валы приводятся во вращение от коленчатого вала с помощью зубчатого ремня.
  Опорный ролик находится под нажимным распределительным валом, а натяжной — под выпускным. На зубчатый шкив впускного распредвала приварен диск, обеспечивающий работу датчика фаз.
  Для сборки узла на шестернях привода имеются установочные метки: на шкиве коленчатого вала она должна совпадать с меткой, имеющейся на корпусе масляного насоса, а метки на пулах распредвала с метками приводов распредвалов, расположенных на его передней крышке.
• В головку блока цилиндров запрессованы металлокерамические седла и латунные направляющие втулки клапанов. Внутри последних имеются канавки для смазки: на всю длину они выполнены на втулках впускных клапанов и до 1/2 длины отверстия на впускных втулках.
  От загрязнения отверстия предохраняют масляными крышками, детали из маслостойкой резины.
• V-образные в два ряда стальные вентили. Выпускной клапан имеет головку из жаропрочной стали.
  Приводятся в действие гидротракторами от кулачков распредвала. Смещение на один миллиметр оси кулачка относительно оси гидротерапевта позволяет корпусу гидротрода поворачиваться вокруг своей оси.
  За счет этого равномерно изнашивается. Работа гидротерапевтов осуществляется с постоянной подачей масла под давлением.
  Обеспечивается расположенным в ГЦ каналом, который имеет обратный шаровой кран, предотвращающий после остановки двигателя сливы из масляных каналов и каналов подвода масла к шейным коржам, расположенным на дне корпуса подшипника.

Совет: Гидротели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом распределительных валов. Неисправный гидротермостат нужно менять, ремонту он не подлежит.

• Клапан закрывается под действием одной пружины. Она опирается на шайбу нижним концом, а верхним на тарелку, которую держат две сухари.
  Складные кранчи снаружи выполнены в виде усеченного конуса, внутри — трех упорных пыльников, которые входят в шток клапана, паз.
• На автомобиле ВАЗ 2109 16 клапанный двигатель оборудован комбинированной смазкой. Коренные и шатунные подшипники, гидрораспределители, шейки и слои распределительных валов смазываются под давлением.
  На стенки цилиндров, затем на пальцы и, распределительные валы, толкатели, на днище поршней и стержни клапанов брызгает масло. Самостоятельно смазывал остальные узлы двигателя.
• Масляный насос устанавливается на передней стенке БК. Вот шестерни внутреннего зацепления и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
• В крышке ГЦ находится маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109в 16 клапанном впрыске

При переделке карбюраторного двигателя в инжекторный можно наблюдать большую разницу в поведении автомобиля. Даже ухудшение некоторых характеристик мотора до достижения им 2000 об/мин компенсируется заметным улучшением тяги на больших оборотах. H 5000 об/мин. Двигатель легко выходит на ровную прямую дорогу.
Для выполнения работ вам потребуется:

• Головка блока цилиндров V16, которая снабжена ресивером и коллекторами.
• Дроссельная форсунка, в которой находится датчик, контролирующий, в каком положении находится дроссельная заслонка.
• Датчик детонации.
• Холостой ход регулятора.
• Штаны с кислородным датчиком.
• Видео.
• Датчик массового расхода воздуха.
• Термостат с датчиком.
• Шкивы.
• Крышка газораспределительного механизма.
• Датчик фазы.
• Высоковольтная проводка.
• Проводка на форсунки и под капот.
• Бензин в сборе.
• Указатель уровня масла.
• Магистраль и трубки подачи топлива.
• Генератор.
• Рампа с насадками.
• Контроллер ВС 5.1…-42
• Датчик положения коленчатого вала.
• Датчик скорости.
• Проводка к АЗС.
• Кронштейн для генератора.
• Устройство для натяжения ремня.
• Стержни.
• Шкив коленчатого вала и генератор.
• Кольца и пальцы.
• Поршни.
• Паук.
• Датчик уровня масла.
• Корпус масляного насоса вместе с отбором проб под ДПКВ.

Совет: Хотя все работы можно выполнить, не снимая блок, но для удобства двигатель лучше снять.

Инструкция по проведению работ включает:

• GB, бензобак, топливные трубки сняты.
• Демонстрация всей системы зажигания.
• Генератор, термостат и все ремни и шкивы очищены.
• Установлен новый бензобак с топливным насосом. Фото представлено ниже.

• Отсоедините патрубки, предназначенные для системы охлаждения. Несмотря на то, что некоторые из них можно использовать, но цена изделий небольшая, поэтому лучше все заменить.
• Снятый поддон.
• Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена нужна потому, что старые имеют меньшую степень сжатия. К тому же в них нет специальных выемок, которые нужны для клапанов нового ГБЦ.
• Масляный насос меняется на устройство, имеющее заправку для ДПКВ на крышке.

• Замена форсунок всей системы охлаждения.
• Выполняются подготовительные работы по установке 16 клапанной головки. В этом случае расположение крепежных отверстий совпадает, но их диаметр нужно рассверлить до 12 миллиметров, а болты от старой головки короче.
• Топливные магистрали нужно брать от модели автомобиля с инжекторным двигателем. Они устанавливаются на имеющиеся штатные места.
• Топливный бак подключается к магистралям, предварительно установив его на место.
• Проводка выполняется к топливному насосу от блока управления.
• Остались старые провода для датчика, показывающего уровень топлива.

Совет: Новую проводку можно не удлинять, а в стенке моторного отсека прорезать лишнее отверстие.

• Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
• Замена насоса.
• Установлен новый Сапун для вентиляции картера, который приобретается одновременно с маслощупом.

• Установлена ​​новая головка.

Совет: Перед этим нужно подготовить коллекторы и голову. Удалите все выступы, где детали прилегали, и обработайте их рядом. Это уменьшит сопротивление внутри конструкции.

• Термостат устанавливается от автомобиля с инжекторным двигателем.
• Соединение для форсунок охлаждающей жидкости.
• Задняя крышка устройства газораспределения, ролики, шкивы монтируются.
• Устанавливается по меткам ремня.
• Устанавливается с приводом от генератора. Кронштейн, верхний натяжитель, болт генератора. Все предметы куплены.

• При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
• Под верхний натяжитель используется из старого один болт и один новый, для чего на блоке есть отверстие.
• Установлены все датчики: на крышке масляного насоса — ДПКВ, возле шкива вала впускного РУ — датчик фаз, в блоке — , а в блоке и термостате — датчик температуры остается старый датчик в головке и датчик давления масла, термостат установлены новые от инжекторной модели.
• Клапанная крышка сажается на герметик.
• Модуль зажигания, дроссель, ресивер, гофра, Свечные провода выставлены. Поддерживает проводку к датчикам.
• Поставил воздушный фильтр, новый тросик.
• Установить новую крестовину, резонатор. Глушитель может оставаться старым.
• Масло, охлаждающая жидкость, бензин.
• Проводка подключается в салоне к приборной панели и замку зажигания.

Как переоборудовать на автомобиль с карбюратором Двигатель ВАЗ 2109, с 16 клапанным двигателем инжекторного типа хорошо видно на видео. После проведения всех работ под капотом будет совсем другой, приятный вид автомобиля ВАЗ 2109двигатель.

Объект переделки применяется к карбюраторной модификации двигателя 21083 от ваз моделей 2108, 2109, 21099. Основная цель — переделка В 16-клапанный инжектор путем установки блока цилиндров от ВАЗ 2112.

Испытания ВАЗ-2109, на который была установлена ​​16-клапанная головка, показал большую разницу в поведении автомобиля относительно с привычной для него системой питания. На малых оборотах (до 2000 обмин) характеристики немного ухудшаются, но значительное улучшение после набора больших оборотов с более чем двигателем компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем разгон ощущается так же, как и с карбюраторным мотором на третьей. На ровной прямой дороге двигатель легко достигает 5 тысяч оборотов в минуту, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

• ГБЦ 16В,
• с манипуляторами и ресивером,
• датчик детонации,
• дроссельная трубка с датчиком положения дроссельной заслонки, регулятор холостого хода,
• ДМРВ,
• приемная трубка выхлопной системы с термостатом постоянного тока,
с датчиком 90 ,
• оба ролика,
• шкивы распредвалов,
• датчик фаз,
• крышка газораспределительного механизма
• комплект электропроводки
• контроллер,
• полностью оборудованная топливная магистраль и бензобак,
• указатель и датчик уровня масла,
• датчик положения кВ,
• рампа с комплектом форсунок,
• поршни с кольцами и пальцами,
• 0 генератор кронштейны и натяжитель,
• шкив коленвала
• шатуны
• привод генератора,
• корпус масляного насоса с глотком датчика положения,
• выхлопная система В комплекте.

Порядок выполнения работ

Все операции можно выполнять не снимая агрегат, но гораздо удобнее будет работать, если снять.

• Снята головка блока, все топливные трубки, штатный бензобак, полностью разобран, снят термостат, генератор, все ремни и ролики.
• Форсунки системы охлаждения отсоединены. Некоторые из них можно использовать, но не стоит, ведь комплект двигателя КМАЗ 2112 стоит совсем недорого.
• Снятый поддон. Старые поршни и шатуны заменены на поршни под плавающие пальцы от 12-й модели и «десятые» шатуны. Такая замена связана с тем, что у старых поршней меньшая степень сжатия, а также нет специальных насечек для клапанов нового ГБЦ.
• Масляный насос заменяется на другой, на крышке которого есть выборка для ДПКВ. Конечно, можно заменить только крышку, но без мощного шестигранника ее снять невозможно.
• Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить некоторые старые насадки. В датчике, включающем вентилятор, надобность отпадает.
• Подготовьте к установке 16-клапанную головку. Несмотря на то, что расположение креплений совпадает, все-таки болты с предыдущей головки придется укоротить, а в новой дырке необходимо сверлить сверлом х12.
• Топливопровод устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак Устанавливается на место и подключается к магистралям. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старые.
• Чтобы не протягивать новую проводку, можно в процессе установки в стенке моторного отсека вырезать отверстие как на ВАЗ-2110.
• В блоке просверлено отверстие для установки датчика детонации, в котором нарезана резьба Х8.
• Навесной насос от ВАЗ-2112.
• Для вентиляции картер заменен на новый от ВАЗ-2112, куплен вместе с масломерным щупом.
• Головка монтируется, при этом старая прокладка заменяется на новую головку, под новую головку. Перед установкой желательно подготовить коллекторы и головки, для чего в местах сопряжения необходимо удалить все выступы, а по каналам пройти желобом для уменьшения сопротивления внутри них.
• Термостат установлен ОТ. инжектор Двигатель «Самара» — 21082.
• Форсунки системы охлаждения подключены.
• Задняя крышка газораспределительного механизма, шкивы и ролики от модели 2112 монтируются. Ремень устанавливается по меткам, монтируется генератор и его привод. Верхний натяжитель, боль и нижний кронштейн — от инжекторной «восьмерки», весь комплект продается в сборе.
• Все датчики установлены на место. Датчик температуры остается старый, а для термостата необходимо купить новый, предназначенный для инжекторного двигателя. Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специальной литературе.
• Клапанная крышка крепится на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. Воздушный фильтр установлен на место, установлен трос привода дроссельной заслонки от 21103.
• Навесная выхлопная система. Можно оставить старый глушитель, а вот коллектор, «штаны» и резонатор придется купить новые.
• Подключена проводка к замку и приборной панели. Масло залито, система охлаждения заправлена, бак заправлен бензином.

Но прежде чем начинать такую ​​переделку, нужно ответить на главный вопрос: Стоит ли игра свеч? На разборке можно найти готовые 12-клапанные моторы от ВАЗ-2112. И если в России в процессе легализации таких переделок можно столкнуться с некоторыми проблемами, то в Украине двигатель на автомобиле считается не более чем обычной запчастью.

Моторная мощность такого автомобиля, как ВАЗ 2114, очень многим автолюбителям может показаться недостаточной. Однако это можно исправить. Думаем как переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку на блок цилиндров с 16 клапанами, то мощность автомобиля может превзойти все ожидания. Причина этого в том, что цилиндры мотора с подобным блоком блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно возрастает. Важно отметить, что это абсолютно безопасный способ увеличить «мощность» вашего автомобиля. Так переделать 8 клапанный двигатель на 16 клапанный ВАЗ 2114?

Есть вопрос о разнице в мощности автомобиля. Например, мощность машины, объем двигателя которой достигает 1,5 л, а количество лошадиных сил равняется 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то увеличится до 9-ти.0 «кони»!

Это довольно большая разница, поэтому стоит разобраться, что нужно сделать (и в каком порядке), чтобы улучшить собственную машину.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно аккуратнее разобрать двигатель. Этот элемент автомобиля является самым ценным, поэтому мотор нужно разбирать крайне осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как мастера справляются с этой задачей, а уже после этого разбирать самостоятельно.

Под крышкой клапана. Можно обнаружить множество неприятных дефектов, в том числе плохое состояние ролика. Головка блока цилиндров тоже может выглядеть в лучшем виде, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно обнаружить множество неисправностей или изношенных элементов. Лучше заменить каждый из них. Он повысит надежность автомобиля и не позволит не переживать, что повышенная мощность ваза может стать фатальным фактором и привести к поломке уже в ближайшее время.

Лучше всего установить бронзовые втулки. Они обладают высокой надежностью и достаточно долговечны.

Установка 16 клапанной головки на ВАЗ 2114

Для выполнения этой несложной операции двигатель необходимо разобрать. Стоит предупредить, что многие детали придется заменить.

К ним относятся:

• тюбик с тосолом;
• масляный насос;
• масло картера;
• различные датчики;
коленвал
• и многое другое.

Несмотря на внушительный список, метод, описанный ниже по тексту, действительно помогает сделать машину еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8 клапанного двигателя в 16 клапанный ВАЗ 2114

В процессе улучшения двигателя необходимо доработать болты. Они используются для крепления 16-клапанной головки. Для апгрейда мотора ВАЗ менять блок цилиндров не нужно, но головку все равно поменяют. Чтобы каждый болт надежно входил в головку крепления головки, его следует подгонять не только по диаметру, но и по длине.

Важная информация. Дыры, которые можно найти в кладке, тоже нуждаются в доработке. Они должны идеально соответствовать размеру болтов. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:

• • пешни муфты;

• а потом стержни.

Катки ВАЗ 2114.

Необходимо сделать это при сборке цилиндров.

Вот и подошли мозги по доработке и подгонке проводки.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, расположение датчиков также отличается. Это означает, что может потребоваться удлинение проводки.

После того, как двигатель собран, нужно доработать проводку. Если автовладелец не хотел бы получать лишние финансовые траты, то ему необходимо оставить модуль зажигания, затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому игнорировать его не стоит.

Как переделать 8 клапанный двигатель на 16 клапанный Особенности установки

Болты визуально могут сильно отличаться друг от друга, но пугать не стоит. Необходимо использовать модифицированные болты.

Такие болты имеют следующие характеристики:

1. Диаметр равен 8-клапанному болту;
2. Длина равна 16-клапанной.

Для облегчения прохода этих болтов в отверстие их следует предварительно просверлить. Если выставить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.

ГБЦ ВАЗ 2114 болты

Когда автовладельцу кажется, что он не в состоянии выполнить эту операцию самостоятельно, лучше помочь квалифицированным мастерам с достаточным опытом. Они обязательно сделают все правильно и так.

Дополнительная возможность увеличения мощности автомобиля заключается в тюнинге выпускного коллектора. Это отличный способ для того, чтобы еще больше увеличить мощность своих автомобилей.

Полезное видео

Дополнительную информацию вы можете получить из видео ниже:

После завершения установки обратитесь к квалифицированному специалисту, который сможет произвести грамотную настройку блока управления двигателем, после чего установит специальную программу на компьютер.

Большинство владельцев «девяток» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своего автомобиля на высоких оборотах коленвала. Стоит ли этим заниматься и как реализовать идею жизни?

Зачем ставить новый блок питания?

Установка нового двигателя может быть полезна тем автолюбителям, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет довольно хорошие ходовые качества, требует немного бензина и в целом не так хороша в уходе, как иномарки, поэтому часто подвергается тюнингу. Замена двигателя 8 CL на более совершенную модель имеет свои преимущества:

1. Увеличение мощности.
2. Улучшение звуковых характеристик На высокой скорости.
3. Эффективное использование топлива благодаря системе впрыска.
4. Более стабильная работа Блок питания.
5. Не требует постоянной установки клапанов.

Но есть и недостатки:

1. Для замены в вашем гараже нужно много деталей и инструментов.
2. На низких оборотах двигатель на 16 кл вниз чуть хуже своего 8-клапанного аналога.

Два варианта замены:

1. Установка целого двигателя от модели 2112. В этом случае придется заменить не столько детали, сколько стоимость всего двигателя может оттолкнуть от этой мысли.
2. Доработка GBC для новых компонентов. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» ставим двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная трубка подходящего диаметра (можно взять стальную, но лучше медную) и бензобак от той же 12-й модели. Далее проводятся такие работы:

1. Демонтируем старый блок питания, отключаем все форсунки и электронику. Для того, чтобы извлечь и поставить двигатель, для удобства необходим кран, так как весь узел сборки. Это основная проблема в гараже.
2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу же проверить состояние сальников и колодок, если агрегат б/у. Проверьте натяжение ремня.
3. Далее нужно заменить всю топливную систему: Бак, АЗС, топливопроводы.
4. Отличная замена баку «девятки» аналог от 2112. Детали по размерам совпадают, но имеют другое устройство, что не является препятствием для установки.
5. Для топливных магистралей нужно брать медные трубки, которые лучше согнуть.
6. Теперь можно наслаждаться проводкой форсунки. Если «девятка» выпуска 2002 года и моложе, то особых проблем с подключением проводов не будет, а для старых моделей новые отверстия придется делать вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их размещают под днищем и крепят шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родное навесное не подходит. Ищите подходящие, замените — можно устанавливать. Если редуктор не менять, то придется болгаркой гонять.
10. На стартере придется менять бендикс с 12 на 9 зубьев.
11. Последняя переделка — выхлопная система. Трубы не подойдут, поэтому их нужно будет переварить. Fit помогает расставить все детали по местам.

3 карбюратора на 16 клапанов. Ставим готовый двигатель

Объект переделки карбюраторный двигатель модификации 21083 от ВАЗ моделей 2108, 2109, 21099. Основная цель переделать в 16-клапанный инжекторный путем установки блока цилиндров от ВАЗ 2112.

Испытания автомобиля ВАЗ-2109, на который была установлена ​​16-клапанная головка, показали большую разницу в поведении автомобиля по сравнению с его обычной системой питания. На низких оборотах (до 2000 об/мин) характеристики немного ухудшаются, но значительное улучшение после выхода двигателя на высокие обороты с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным мотором на третьей. На ровной прямой дороге двигатель легко достигает 5000 об/мин, что производит на многих водителей незабываемое впечатление.

Что требуется для такого обновления?

• ГБЦ 16В,
• в сборе с коллекторами и ресивером,
• датчик детонации,
• дроссельная трубка с датчиком положения дроссельной заслонки, регулятор холостого хода,
• ДМРВ,
• выпускная труба с ДЦ,
• термостат с датчиком
• оба ролика
• шкивы распределительных валов,
• датчик фаз,
• крышка ГРМ,
• комплект проводки,
• контроллер,
• топливная магистраль и бензобак в полной комплектации,
• указатель уровня масла и указатель уровня масла,
• датчик положения КВ,
• рампа с комплектом форсунок,
• поршни с кольцами и пальцами,
• генератор с кронштейнами и натяжителем,
• шкив коленвала,
• шатуны,
• привод генератора,
• корпус масляного насоса с выходом для датчика положения КВ,
• выхлопная система в комплекте.

Заказ на работу

Все операции можно выполнять не снимая блок, но работать будет гораздо удобнее, если его снять.

• Снята головка блока, полностью разобраны все топливные трубки, штатный бензобак, сняты термостат, генератор, все ремни и шкивы.
• Трубки системы охлаждения отсоединены. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект для двигателя ВАЗ 2112 стоит совсем недорого.
• Лоток удален. Старые поршни и шатуны заменены на поршни с плавающими пальцами от 12-й модели и шатуны «десятки». Эта замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки под клапаны новой ГБЦ.
• Масляный насос заменен на другой, на крышке которого имеется слив для ДПКВ. Конечно, заменить можно только крышку, но без мощного шестигранника ее не снять.
• Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя часть старых патрубков можно оставить. Нет необходимости в датчике, который включает вентилятор.
• Ведется подготовка к установке 16-клапанной головки. Несмотря на то, что расположение креплений то же, с предыдущей головки болты все равно придется укорачивать, а в новой нужно просверлить отверстия сверлом х12.
• Топливопровод устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак устанавливается на место и подключается к магистралям. Установлена ​​проводка к бензонасосу от блока управления. Провода датчика уровня топлива можно оставить старые.
• Чтобы не удлинять новую проводку, можно при ее установке прорезать отверстие в стенке моторного отсека, как на ВАЗ-2110.
• В блоке просверлено отверстие для установки датчика детонации, в котором нарезана резьба х8.
• Насос установлен от ВАЗ-2112.
• для вентиляции картерных газов заменяется на новый от ВАЗ-2112, приобретается в комплекте с маслоизмерительным щупом.
• Головка монтируется, при этом старая прокладка заменяется новой, под новую головку. Перед установкой желательно подготовить коллекторы и головку, для чего в местах соединения необходимо удалить все выступы, а конусы пройтись по каналам для уменьшения сопротивления внутри них.
• Термостат установлен от инжекторного двигателя Самара — 21082.
• Подсоедините патрубки системы охлаждения.
• Задняя крышка механизма ГРМ, шкивы и ролики от модели 2112 монтируются. По меткам устанавливается ремень, монтируется генератор и его привод. Верхний натяжитель, боль и нижний кронштейн от инжекторной «восьмерки», весь комплект продается комплектом.
• Все датчики установлены на место. Датчик температуры остается старый, а для термостата нужно купить новый, предназначенный для инжекторного двигателя. Другие датчики также необходимо покупать новыми. Как их установить, а также описание особенностей их установки можно найти в специальной литературе.
• Клапанная крышка крепится на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. На место установлен воздушный фильтр, установлен трос газа от 21103.
• Выхлопная система установлена. Можно оставить старый глушитель, но придется покупать новый коллектор, «штаны» и резонатор.
• Подсоедините проводку к замку и приборной панели. Масло залито, система охлаждения заправлена, бак заправлен бензином.

Но прежде чем приступать к такой переделке, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборках можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России в процессе легализации такой переделки можно столкнуться с некоторыми проблемами, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.

Большинство владельцев «девяток» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшая ходовые качества вашего автомобиля при высоких оборотах коленчатого вала. Стоит ли, и как воплотить идею в жизнь?

Зачем устанавливать новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет довольно хорошие ходовые качества, требует мало бензина и в целом не так прихотлива в уходе, как иномарки, поэтому ее часто тюнингуют. Замена двигателя с 8 кл на более совершенную модель имеет свои преимущества:

1. Повышение мощности.
2. Улучшены ходовые качества на высоких скоростях.
3. Эффективное использование топлива благодаря системе впрыска.
4. Блок питания с более стабильной производительностью.
5. Постоянная регулировка клапана не требуется.

Но есть и минусы:

1. Для замены в своем гараже нужно много запчастей и инструментов.
2. На низких оборотах 16-клапанный двигатель немного хуже своего 8-клапанного аналога.

Здесь два варианта замены:

1. Установка целого двигателя от модели 2112. В этом случае потребуется замена не многих деталей, но стоимость всего двигателя может оттолкнуть от этой мысли.
2. Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» ставим двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная труба подходящего диаметра (можно взять стальную, но лучше медную) и бензобак от той же 12-й модели. Проводятся следующие работы:

1. Демонтируем старый блок питания, отключаем все трубы и электронику. Для того, чтобы снять и установить двигатель, для удобства нужен кран, так как вся сборка тяжелая. Это основная проблема в гараже.
2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и прокладок, если агрегат б/у. Также проверьте натяжение ремня.
3. Далее необходимо заменить всю топливную систему: бак, бензонасос, топливопроводы.
4. Отличная замена баку «девятки» аналог от 2112. Детали такие же по размерам, но их устройство другое, что не является препятствием для установки.
5. Для топливопроводов нужно брать медные трубы, которые лучше гнутся.
6. Теперь можно заняться разводкой форсунки. Если «девятка» выпуска 2002 года и моложе, то особых проблем с подключением проводов не будет, а для более старых моделей новые отверстия придется делать вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их кладут под днище и крепят шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родные крепления не подходят. Найдите подходящие, замените — можно устанавливать. Если редуктор не менять, то его придется подтачивать болгаркой.
10. В стартере придется менять бендикс с 12 на 9зубы.
11. Последняя переделка — выхлопная система. Трубы не подойдут, поэтому их нужно будет переварить. Примерка помогает поставить все детали на место.

Сердце автомобиля ВАЗ 2109 – его двигатель. Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единый агрегат и закрепляется в моторном отсеке.
16-клапанный двигатель ВАЗ 2109 по сравнению с 8-клапанным двигателем имеет лучшую тягу при достижении высоких оборотов. В данной статье рассмотрен вопрос как переделать карбюраторный двигатель в 16 клапанный на ВАЗ 2109в инжекторный двигатель своими руками.

Особенности инжекторного двигателя на автомобиле ВАЗ 2109

На автомобиль ВАЗ 2109 устанавливается четырехрядный, четырехтактный, бензиновый двигатель:

• Расположение цилиндров в один ряд, в моторном отсеке , устройство поперечное.
• Шестнадцатиклапанный двигатель с двумя распределительными валами. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, отсчет ведется от шкива коленчатого вала.
• Поэтапно-распределительный впрыск — система питания агрегата.
• Контроллер управляет двигателем.
• Большинство устройств имеют преобразователь выхлопных газов.
• На двигателе справа расположены: приводы распредвалов, и генератор.
• Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
• Сзади — масляный фильтр, выпускной коллектор, датчик положения коленвала.
• Перед — впускной коллектор, топливная рампа с форсунками, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
• Сверху под пластиковой крышкой находятся: ресивер, свечи и высоковольтные провода.
• Блок цилиндров изготовлен из чугуна.
• Цилиндры расточены в блоке и имеют номинальный диаметр 82 мм. Ремонтные размеры могут быть увеличены на 0,4 мм или 0,8 мм.
  Класс цилиндра указан латинскими буквами, снизу корпуса блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
• Пять подшипниковых опор крепятся к блоку цилиндров специальными болтами в нижней части, со съемными крышками. Колпачки не взаимозаменяемы, специально обозначены на внешней поверхности.
  Коленчатый вал защищен от осевого перемещения установкой упорных полуколец в гнезда на средней опоре. Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия; сзади такой элемент выполнен из металлокерамики.
  Одно полукольцо или оба меняются при увеличении осевого зазора коленчатого вала более чем на 0,35 мм.
• Вкладыши шатунных и коренных подшипников сталь-алюминиевые, тонкостенные. На опорах пятой, четвертой, второй и первой верхние основные вкладыши БЧ имеют на внутренней поверхности канавки.
  Нет канавок на нижних коренных подшипниках, верхнем подшипнике на третьем подшипнике и шатунных вкладышах.
• На автомобиле ВАЗ 2109 с 16-клапанным двигателем коленчатый вал изготовлен из ковкого чугуна, имеет пять коренных и четыре шатунных шейки. Он имеет восемь противовесов, отлитых за одно целое с валами.
• Масло к шатунным шейкам подается от коренных через просверленные в коленчатом валу каналы, закрытые пробками.
• Шкив привода распределительного вала установлен на коленчатом валу спереди. Он связан с ним, он же служит гасителем крутильных колебаний коленчатого вала.
• За коленчатым валом находится маховик со стальным зубчатым венцом, служащий для запуска двигателя стартером.
• Поршни изготовлены из алюминия. В продольном сечении сечение юбки поршня коническое, в поперечном — овальное.
  На наружной поверхности вверху выполнены три канавки для установки поршневых колец. В канавке под нижнее маслосъемное кольцо выполнены отверстия, через которые масло со стенок цилиндра направляется на поршневой палец.
  На днище поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленчатого вала.

Совет: Не рекомендуется устанавливать новый поршень в изношенный цилиндр без его расточки. Может оказаться, что в новом поршне под верхним кольцом канавка будет несколько выше, чем в предыдущем, что приведет к поломке кольца по «ступеньке», образующейся вверху при износе цилиндра.

Два верхних поршневых кольца являются компрессионными.
Не дают газам прорываться в картер, и способствуют отводу тепла от поршня к цилиндру:

• На него устанавливается головка общая на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком монтируется прокладка, усиленная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три части: блок, прокладка и головка крепятся винтами.
Головка центрируется на блоке с помощью двух втулок:

• С обеих сторон головки в верхней части по пять опор для установки распредвалов.
• 16 клапанный двигатель на ВАЗ 2109 имеет два распредвала. Каждый из них имеет восемь кулачков.
  В цилиндре пара соседних кулачков одновременно открывает два клапана. Распределительные валы приводятся от коленчатого вала зубчатым ремнем.
  Натяжной ролик расположен под шкивом впускного распредвала, а натяжной шкив — под выпускным распредвалом. На зубчатый шкив впускного распредвала приварен диск, обеспечивающий работу датчика фаз.
  Для сборки узла на ведущих шестернях имеются метки совмещения: на шкиве коленчатого вала она должна совпасть с меткой на корпусе масляного насоса, а метки на шкивах распределительных валов с метками привода распределительных валов, расположенными на его передней крышке.
• Металлокерамические седла и латунные направляющие клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: на всю длину они выполнены на втулках впускных клапанов и до 1/2 длины отверстия на втулках впускных клапанов.
  Отверстия защищены от загрязнения крышками маслоотражателями, детали выполнены из маслостойкой резины.
• V-образные в два ряда стальные вентили. Выпускной клапан имеет головку из жаропрочной стали.
  Приводятся в действие гидротолкателями от кулачков распределительных валов. Смещение на один миллиметр оси кулачка относительно оси гидротолкателя позволяет корпусу гидротолкателя вращаться вокруг своей оси.
  За счет этого изнашивается равномерно. Работа гидротолкателей осуществляется с постоянной подачей масла под давлением.
  Это обеспечивается каналом, расположенным в ГЦ, который имеет обратный шаровой кран, предотвращающий после остановки двигателя слив масла из масляных каналов и каналов, подающих масло к шейкам распределительных валов, расположенным внизу корпуса подшипника.

Совет: Гидравлические толкатели очень чувствительны к чистоте и качеству масла. Механические загрязнения могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом кулачков распределительных валов. Неисправный гидротолкатель подлежит замене; это не подлежит ремонту.

• Клапан закрывается под действием одной пружины. Он опирается на шайбу нижним концом, а на пластину, которую держат две сухари, — верхним концом.
  Снаружи складчатые сухари выполнены в виде усеченного конуса, внутри расположены три упорных буртика, входящих в пазы на штоке клапана.
• На автомобиле ВАЗ 2109 16 клапанов двигатель оснащен комбинированной смазкой. Коренные и шатунные подшипники, гидрокомпенсаторы, шейки и подшипники распределительных валов смазываются под давлением.
  На стенки цилиндров, затем на пальцы и, кулачки распределительных валов, толкатели, на днище поршней и стержни клапанов распыляется масло. Остальные узлы двигателя смазываются под действием силы тяжести.
• Масляный насос установлен на передней стенке БК. Вот внутренние шестерни и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
• Маслоотделитель для принудительного отсоса газов расположен в крышке ГК.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 в 16 клапанный инжекторный

При переделке карбюраторного двигателя в инжекторный можно наблюдать большую разницу в поведении автомобиля. Даже ухудшение некоторых характеристик двигателя до достижения им 2000 об/мин компенсируется заметным улучшением тяги на высоких оборотах. H 5000 об/мин двигатель легко идет по ровной прямой дороге.
Для выполнения работ вам потребуется:

• Головка блока цилиндров V16, которая оснащена ресивером и коллекторами.
• Дроссельная трубка с датчиком, контролирующим положение дроссельной заслонки.
• Датчик детонации.
• Регулятор холостого хода.
• Штаны с кислородным датчиком.
• Видео.
• Датчик массового расхода воздуха.
• Термостат с датчиком.
• Шкивы.
• Крышка газораспределительного механизма.
• Датчик фазы.
• Высоковольтная проводка.
• Проводка к форсункам и под капотом.
• Бензобак в сборе.
• Индикатор уровня масла.
• Линии и трубки подачи топлива.
• Генератор.
• Рампа с насадками.
• Контроллер VS 5.1…-42
• датчик положения коленвала.
• Датчик скорости.
• Проводка к топливному насосу.
• Кронштейн для генератора.
• Натяжитель ремня.
• Шатуны.
• Коленчатый вал и шкив генератора.
• Кольца и пальцы.
• Поршни.
• Паук.
• Датчик уровня масла.
• Корпус масляного насоса вместе с отводом под ДПКВ.

Совет: Хотя все работы можно производить и не снимая агрегат, но для удобства двигатель лучше снять.

Рабочие инструкции включают в себя:

• ГБ, бензобак, топливные трубки сняты.
• Демонтируется вся система зажигания.
• Генератор, термостат и все ремни и шкивы сняты.
• Установлен новый бензобак с топливным насосом. Его фото представлено ниже.

• Трубки системы охлаждения отсоединены. Несмотря на то, что некоторые из них можно использовать, цена на изделия небольшая, поэтому лучше все заменить.
• Лоток удален.
• Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена нужна потому, что старые имеют более низкую степень сжатия. К тому же в них нет специальных выемок, которые нужны для клапанов новой ГБЦ.
• Производится замена масляного насоса на устройство, имеющее выход для ДПКВ на крышке.

• Замена патрубков всей системы охлаждения.
• Ведутся подготовительные работы по установке 16-клапанной головки. При этом расположение крепежных отверстий такое же, но их диаметр необходимо рассверлить до 12 миллиметров, а болты от старой головки сделать короче.
• Топливопроводы необходимо брать от модели автомобиля с инжекторным двигателем. Их устанавливают на существующие штатные места.
• Подключается к топливному баку магистрали после его установки на место.
• Топливный насос подключен к блоку управления.
• Провода датчика показывающие уровень топлива остались старые.

Совет: Можно не продлевать новую проводку, а прорезать дополнительное отверстие в стенке моторного отсека.

• Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
• Насос меняется.
• Установлен новый сапун вентиляции картерных газов, который приобретается одновременно с маслоизмерительным щупом.

• Новая головка установлена.

Совет: Перед этим нужно подготовить коллекторы и головку. Удалите все выступы, где детали сопрягались, и обработайте их фрезой. Это уменьшит сопротивление внутри конструкции.

• Термостат устанавливается от автомобиля с инжекторным двигателем.
• Соединить трубки охлаждающей жидкости.
• Задняя крышка газораспределительного устройства, ролики, шкивы в сборе.
• Ремень устанавливается по меткам.
• Генератор смонтирован с приводом. Устанавливаются кронштейн, верхний натяжитель, болт генератора. Все предметы приобретаются комплектом.

• При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
• Под верхний натяжитель используется один болт от старого и один новый, для чего на блоке имеется отверстие.
• Установлены все датчики: на крышке масляного насоса — ДПКВ, возле шкива впускного распределителя вала — датчик фаз, в блоке — и в блоке и термостате — датчик температуры, датчик старый в голове и датчик давления масла остались, в термостате установлен новый от инжекторной модели.
• Клапанная крышка ставится на герметик.
• Оголены модуль зажигания, дроссель, ресивер, гофра, свечные провода. Прокладывается проводка к датчикам.
• Установлен воздушный фильтр, новый кабель.
• Установлен новый паук, резонатор. Глушитель может остаться старым.
• Залито масло, охлаждающая жидкость, бензин.
• Проводка в салоне подключается к приборной панели и замку зажигания.

Как правильно переоборудовать на автомобиле с карбюраторным двигателем ВАЗ 2109, с 16-клапанным двигателем инжекторного типа, наглядно видно на видео. После проведения всех работ под капотом будет совсем другой, приятный на вид двигатель ВАЗ 2109автомобиль.

Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автолюбителям может показаться недостаточной. Однако это можно исправить. Разбираемся, как переделать 8-клапанный двигатель в 16-клапанный на ВАЗ 2114

Если установить ГБЦ с 16 клапанами, то мощность автомобиля может превзойти все ожидания. Причина этого в том, что цилиндры двигателя с подобной головкой блока могут быть заполнены специальной топливно-воздушной смесью.

В результате значительно увеличивается мощность силового агрегата. Важно отметить, что это абсолютно безопасный способ увеличить «силу» вашего автомобиля. Как переоборудовать 8 клапанный двигатель на 16 клапанный ВАЗ 2114?

Возникает вопрос о разнице в мощности автомобилей. Например, мощность автомобиля, объем двигателя которого достигает 1,5 литра, а число лошадиных сил равняется 77, может быть значительно улучшено. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это достаточно большая разница, поэтому стоит разобраться, что нужно сделать (и в каком порядке), чтобы улучшить собственную машину.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно тщательнее разобрать двигатель. Этот элемент автомобиля является самым ценным, поэтому разбирать мотор нужно очень аккуратно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как умельцы справляются с этой задачей, а после этого заняться разборкой самостоятельно.

Под клапанной крышкой можно обнаружить множество неприятных дефектов, в том числе и плохое состояние ролика. Головка блока цилиндров тоже может выглядеть не лучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно обнаружить массу неисправностей или изношенных деталей. Лучше заменить каждый из них. Это повысит надежность автомобиля и позволит не переживать, что повышенная мощность ВАЗ может стать фатальным фактором и привести к поломке в ближайшее время.

Лучше всего установить бронзовые втулки. Они очень надежны и довольно долговечны.

Установка 16 клапанной головки на ВАЗ 2114

Для того, чтобы выполнить эту несложную операцию, необходимо разобрать двигатель. Стоит отметить, что многие детали придется заменить.

К ним относятся:

• трубка для антифриза;
• масляный насос;
• масляный поддон;
• различные датчики;
• коленчатый вал и многое другое.

Несмотря на внушительный список, описанный ниже способ действительно поможет сделать автомобиль еще мощнее, чем раньше.

Переделка двигателя ваз 2114

Переделка 8 клапанного двигателя в 16 клапанный ВАЗ 2114

В процессе доработки двигателя необходимо доработать болты. Они используются для удержания 16-клапанной головки. Для модернизации двигателя ВАЗ не нужно менять блок цилиндров, но менять головку все же необходимо. Для того чтобы каждый болт надежно вошел в отверстие крепления головки, его следует подгонять не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в прокладке, также нуждаются в улучшении. Они должны идеально соответствовать размеру болтов. Если этого не сделать, то уровень надежности двигателя значительно снизится.

После этого следует заменить:

• • сначала поршни;

• а потом стержни.

Шатуны ваз 2114

Это необходимо сделать во время сборки цилиндров.

Теперь пришло время доработать и настроить проводку.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, расположение датчиков у них тоже различается. Это означает, что может возникнуть необходимость в удлинении проводки.

После сборки двигателя нужно доработать проводку. Если автовладелец не хотел бы получать лишние финансовые траты, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить деньги, поэтому не игнорируйте его.

Как переоборудовать 8 клапанный двигатель в 16 клапанный Особенности установки

Болты визуально могут сильно отличаться друг от друга, но бояться не стоит. Необходимо использовать модифицированные болты.

Такие болты имеют следующие характеристики:

1. Диаметр равен 8-клапанному болту;
2. Длина 16 клапанов.

Для облегчения прохода этих болтов в отверстие их следует предварительно просверлить. Если установить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.

Болты ГБЦ ВАЗ 2114

Когда владельцу автомобиля кажется, что он не в состоянии выполнить эту операцию самостоятельно, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом. Они обязательно сделают все правильно и правильно.

Дополнительным вариантом увеличения мощности автомобиля является тюнинг выпускного коллектора. Это отличный способ немного увеличить мощность вашего автомобиля.

Полезное видео

Дополнительную информацию вы можете получить из видео ниже:

После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, после чего установить специальную программу на компьютер.

Датчик детонации (КС) — 2114

Технические
Информативный

Видео
Совет

Код ДС: 2114
способов: 02

Производитель	Модель	Двигатель	Топливо	Год	Примечание
Ауди	А3	1. 6 4цил 8в	Бензин	00 > 05
Ауди	А3	1.8 4цил 20в	Бензин	00 > 05	Турбо
Фольксваген	Бора	1. 4 4цил 16в	Бензин	00 > 05
Фольксваген	Бора	1.6 4цил 16в	Бензин	00 > 05
Фольксваген	Бора	1. 8 4цил 20в	Бензин	00 > 05	Турбо
Фольксваген	Бора	2.0 4цил 8в	Бензин	98 > 05
Фольксваген	Бора	2,3 В5 10 В	Бензин	98 > 05
Фольксваген	Бора	2,8 В6 24В	Бензин	99 > 05
Фольксваген	Фокс	1. 0 4цил 8в	Гибкий	03 > 19
Фольксваген	Фокс	1.2 3цил 6в	Бензин	05 >
Фольксваген	Фокс	1. 4 4цил 8в	Бензин	05 >
Фольксваген	Фокс	1.6 4цил 8в	Гибкий	03 >
Фольксваген	Гол G3	1. 0 4цил 16в	Бензин	01 > 04
Фольксваген	Гол G3	1.0 4цил 8в	Бензин	01 > 04
Фольксваген	Гол G3	1. 6 4цил 8в	Бензин	02 > 04
Фольксваген	Гол G3	1.8 4цил 8в	Бензин	02 > 05
Фольксваген	Гол G3	2. 0 4цил 8в	Бензин	01 > 04
Фольксваген	Гол G4	1.6 4цил 8в	Гибкий	05 >
Фольксваген	Гол G4	1. 8 4цил 8в	Гибкий	06 >
Фольксваген	Гольф	1.6 4цил 8в	Гибкий	06 >
Фольксваген	Гольф	1. 6 4цил 8в	Бензин	99 > 05
Фольксваген	Гольф	1.8 4цил 20в	Бензин	00 > 06	Турбо
Фольксваген	Гольф	1. 8 4цил 8в	Бензин	99 > 09
Фольксваген	Гольф	2.0 4цил 8в	Бензин	99 > 09
Фольксваген	Гольф	2,8 ВР6 24В	Бензин	01 > 05
Фольксваген	Гольф	3. 2 В6 24В	Бензин	04 >
Фольксваген	Парати G3	1.0 4цил 16в	Бензин	01 > 02
Фольксваген	Парати G3	1. 0 4цил 8в	Бензин	01 > 04
Фольксваген	Парати G3	1.6 4цил 8в	Бензин	02 > 04
Фольксваген	Парати G3	1. 8 4цил 8в	Бензин	02 > 05
Фольксваген	Парати G3	2.0 4цил 8в	Бензин	01 > 04
Фольксваген	Парати G4	1. 6 4цил 8в	Гибкий	05 >
Фольксваген	Парати G4	1.8 4цил 8в	Гибкий	06 >
Фольксваген	Пассат	1. 8 4цил 8в	Бензин	94 > 97
Фольксваген	Пассат	2.0 4цил 16в	Бензин	05 >	ФСи
Фольксваген	Пассат	2. 0 4цил 8в	Бензин	94 > 97
Фольксваген	Поло	1.6 4цил 8в	Гибкий	02 > 09
Фольксваген	Савейро G3	1. 6 4цил 8в	Бензин	02 > 05
Фольксваген	Савейро G3	1.8 4цил 8в	Бензин	02 > 05
Фольксваген	Савейро G4	1. 6 4цил 8в	Гибкий	02 > 07
Фольксваген	Савейро G4	1.8 4цил 8в	Гибкий	02 > 07
Фольксваген	Туарег	3. 2 ВР6 24В	Бензин	05 >
Фольксваген	УП	1,0 3Cil 12v	Гибкий	15 >	ТСи
Фольксваген	УП	1,0 3Cil 12v	Гибкий	14 >

ДРУГАЯ ПРОДУКЦИЯ ДЛЯ Датчика детонации (KS)

Ассортимент продукции

Информационный бюллетень

Какой у вас сегмент?ДистрибьюторМеханикаАвтозапчастиАвтоЭлектрикаДругие

Выберите языкПортугальский (BR)АнглийскийИспанский

Мы храним вашу электронную почту, чтобы мы могли отправлять именно по электронной почте новости от DS, связанные с вашим сегментом деятельности.
