Где находится предохранители и реле стартера

Чтобы проверить целостность предохранителей и работоспособность реле стартера, необходимо с левой стороны от руля, в нижней части приборной панели нажать на защелку и опустить крышку блока вниз. Выше блоков предохранителей, справа находится реле стартера.

1. Где находиться предохранитель на стартер
2. Где находится реле и предохранитель стартера приора
3. Как понять что не работает реле стартера
4. Как понять что стартер умер
5. Где находится предохранитель и реле на стартер
6. Где расположен предохранитель
7. Как понять что не работает реле стартера приора
8. Почему не работает стартер
9. Где расположено реле стартера 21214
10. Как завести машину если не работает реле стартера
11. Как можно завести машину без стартера
12. Почему реле щелкает а стартер не крутит
13. Как самому проверить стартер
14. Почему стартер не реагирует на замок зажигания
15. Почему машина не заводится если аккумулятор заряжен
16. Как понять что полетел предохранитель
17. Как понять что предохранитель не рабочий
18. Как понять что накрылся предохранитель
19. Где находится реле стартера на ваз 2114
20. Где находится реле
21. Где находится реле стартера на ваз 2115
22. Что делать если не схватывает стартер
23. Как проверить работает ли реле или нет
24. Почему заряженный аккумулятор не крутит стартер
25. Сколько стоит ремонт стартера
26. Как завести машину если стартер щелкает
27. Сколько живет стартер
28. Почему стартер щелкает но не крутит

Где находиться предохранитель на стартер

Где находится предохранители и реле стартера

Чтобы проверить целостность предохранителей и работоспособность реле стартера, необходимо с левой стороны от руля, в нижней части приборной панели нажать на защелку и опустить крышку блока вниз. Выше блоков предохранителей, справа находится реле стартера.

Где находится реле и предохранитель стартера приора

Где находятся предохранители на Приоре

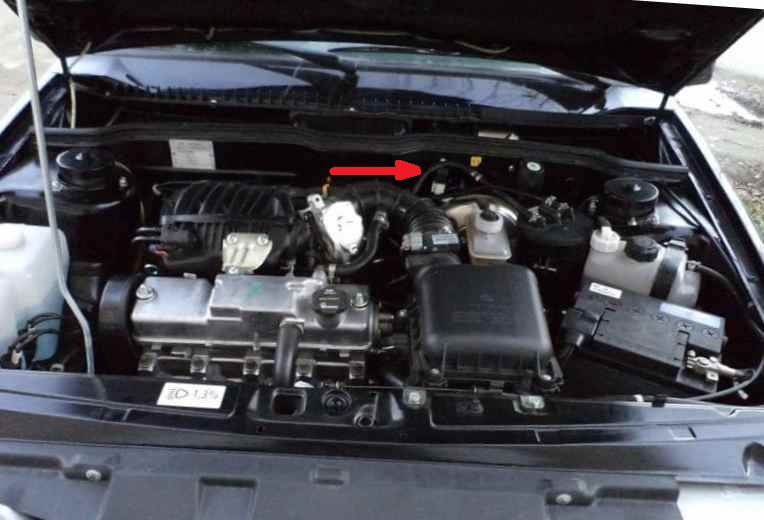

Блок предохранителей под капотом, который находится возле расширительного бачка. Еще один монтажный блок, который находится возле левой ноги переднего пассажира. Для получения доступа к предохранителям и реле следует открутить несколько винтов крестовой отверткой.

Как понять что не работает реле стартера

Поломка втягивающего реле

Что происходит: стартер не крутит, никаких звуков не слышно. Если при повороте ключа зажигания на управляющем (тонком) проводе втягивающего реле появляется напряжение, но само устройство не включается и даже не щёлкает, значит, оно неисправно.

Как понять что стартер умер

НЕИСПРАВНОСТИ СТАРТЕРА: ПРИЗНАКИ:

• При задействовании выключателя зажигания и стартера реакция отсутствует.
• Слышны щелчки стартера, но он не вводит шестерню в зацепление.
• Стартер вращается с характерным звуком, но не приводит в действие двигатель.

Где находится предохранитель и реле на стартер

Установка реле и предохранителей производится в монтажные блоки, расположенные в салоне или под капотом автомобиля. Вместе с ними располагается и предохранитель стартера, защищающий это устройство от коротких замыканий.

Где расположен предохранитель

Блок предохранителей, в котором находятся все предохранители автомобиля, обычно находится под рулем в нижней части приборной панели. Большинство стандартных транспортных средств сегодня имеют два блока, один в салоне, а другой находится под капотом в моторном отсеке.

Как понять что не работает реле стартера приора

К признакам неисправностей имеющегося в автомобиле втягивающего реле агрегата можно отнести следующее:

• Стартер осуществляет работу даже после запуска ДВС. Выявить это можно по звуку;
• Стартер работает вхолостую.
• Стартер не начал работу после характерного щелчка, сигнализирующего о включении устройства.

Почему не работает стартер

Опытные автомобилисты наверняка сталкивались с ситуацией, когда не срабатывает стартер. Причин тому может быть много. Это и недостаточный заряд АКБ, и проблемы во втягивающем реле, и недостаточная проводимость в контактах на схеме, и, банально, механические поломки в самом стартере, и другие проблемы.

Где расположено реле стартера 21214

Где стоит реле стартера

Реле стартера находится под дополнительным блоком предохранителей рядом с реле зажигания. На ВАЗ 21214 реле включения стартера прикреплено к кронштейну реле системы впрыска.

Как завести машину если не работает реле стартера

Есть несколько проверенных способов, как завести машину если стартер не работает. Если при запуске двигателя стартер не запускается, можно использовать метод прямого запуска.При заглушенном двигателе можно сделать следующее:

• выжать педаль сцепления;
• нажать и удерживать акселератор;
• запустить двигатель.

Как можно завести машину без стартера

Самый известный способ — «с толкача», то есть разогнав автомобиль, а затем включив подходящую передачу. При этом связь между колесами и двигателем обеспечит проворачивание коленвала со скоростью, достаточной для запуска. Но есть нюансы. Прежде всего этот способ подойдет для автомобилей с механической коробкой передач.

Почему реле щелкает а стартер не крутит

Наиболее часто причиной неисправности является обрыв проводов, идущих к втягивающему реле стартера, а также подгорание контактов в замочном механизме пуска двигателя. Недостаточный электрический контакт может стать причиной того, что автомобиль не заводится, стартер не крутит, но при этом трещит втягивающее реле.

Как самому проверить стартер

Чтобы проверить якорь стартера, нужно подать напряжение 12V с аккумулятора напрямую на стартер, в обход реле. Если он крутит, то с ним все в порядке, если нет, значит, либо проблемы с ним, либо со щетками.

Почему стартер не реагирует на замок зажигания

Это вызвано тем, что кулачок стержня изношен и не в состоянии свести между собой контакты, отвечающие за запуск. Также при длительной подаче питания на реле стартера через замок зажигания, происходит обгорание контактов замка. Обычно это происходит при продолжительных попытках запуска двигателя.

Почему машина не заводится если аккумулятор заряжен

Логика здесь проста: двигатель при заряженном аккумуляторе и полностью исправном стартере может не заводиться или из-за того, что горючая смесь не зажигается, или из-за того, что она просто не попадает в цилиндры, или из-за того, что дает серьезный сбой электронная система управления мотором.

Как понять что полетел предохранитель

Чтобы убедиться, что элемент вышел из строя, можно использовать мультиметр. Такие приборы имеют звуковой режим. Автомобилисту нужно замкнуть тестером два вывода предохранителя, после этого должен появиться писк. Если звука нет, значит предохранитель нуждается в замене.

Как понять что предохранитель не рабочий

Для этого требуется снять элемент с машины и переключить мультиметр в режим измерения электрического сопротивления (Ом). После этого выводы тестера подводятся к выводам предохранителя, и если на экране отображается нулевое электрическое сопротивление, значит, элемент неисправен и требуется его заменить.

Как понять что накрылся предохранитель

Часто сгоревший предохранитель можно определить просто по внимательно его рассмотрев:

• стеклянный цилиндрик мутнеет, а нитевидная вставка внутри разорвана;
• внутри вилочного предохранителя тоже можно разглядеть разрыв петельки или ее потемнение и деформацию.

Где находится реле стартера на ваз 2114

Под панелью, в районе ручки открывания капота, рядом с реле зажигания и задних птф…

Где находится реле

Реле расположены в основании центрального распределительного устройства и в основании главного блока реле, за отделкой под панелью приборов со стороны пассажира. На автомобилях с большим количеством оборудования, за основанием главного блока реле расположен блок дополнительных реле.

Где находится реле стартера на ваз 2115

Под капотом рядом с полкой предохранителей на корпусе его нет(((В салоне есть со стороны пассажира два реле и под каждым по два предохранителя и два реле с водительского места под панелью слева возле рычага открывания капота.

Что делать если не схватывает стартер

Если стартер крутиться и пытается схватывать, но ничего не получается, проблема может быть в неисправной проводке, или сгоревших предохранителях. Также важно проверить заряд аккумулятора и состояние клем. Если клемы помутнели и покрылись налетом, нужно хорошо прочистить контакты наждачной бумагой или напильником.

Как проверить работает ли реле или нет

Проверку реле мультиметром выполняем так:

• Выбираем на тестере функцию измерения сопротивления. Обозначается знаком Ω. Предел измерения ставим на 2 кОм.
• Наконечниками щупов дотрагиваемся до выводов реле, которые соответствуют управляющим контактам.
• Смотрим на экран и узнаём обмоточное сопротивление.

Почему заряженный аккумулятор не крутит стартер

Если плохо крутит стартер при заряженном аккумуляторе, то поломка, в большинстве случаев, находится в устройстве запуска двигателя. Причиной низкой частоты вращения коленвала двигателя, в этом случае, могут быть: Неисправность проводки. Выход из строя стартера.

Сколько стоит ремонт стартера

Ремонт стартеров и генераторов

ЦЕНЫ НА УСЛУГИ ПО РЕМОНТУ СТАРТЕРОВ
Услуга	ЦЕНА	Примечания
Ремонт стартера (работа), в т.ч.	от 700 руб
— замена бендикса	Цена бендикса 900-4900 руб
— замена тягового(втягивающего) реле	Цена тягового реле 1200-6900 руб

Как завести машину если стартер щелкает

В такой ситуации автомобиль можно завести, если замкнуть «плюс» от аккумулятора на положительную клемму управления с замка зажигания (к ней подключен провод наименьшего сечения из трех).

Сколько живет стартер

В среднем ресурс стартеров и генераторов составляет около 120 тыс. км или 4-5 лет эксплуатации. Относительно небольшой срок службы этих узлов обусловлен тем, что они работают в очень тяжелых условиях.

Почему стартер щелкает но не крутит

Наиболее часто причиной неисправности является обрыв проводов, идущих к втягивающему реле стартера, а также подгорание контактов в замочном механизме пуска двигателя. Недостаточный электрический контакт может стать причиной того, что автомобиль не заводится, стартер не крутит, но при этом трещит втягивающее реле.

Блок предохранителей ВАЗ 2114

Ни для кого не секрет, что блок предохранителей ВАЗ 2114 является основным компонентом системы проводки транспортного средства. Это устройство обладает определенной схемой и позволяет защитить всевозможные приборы систем авто, такие как прикуриватель, печку, бензонасос и прочие от неисправностей и перенапряжения. В этой статье мы ознакомим вас с основной информацией касательно места расположения и замены компонентов.

Включение реле или предохранителя прикуривателя, бензонасоса или печки осуществляется одновременно с прибором, который он защищает. В том случае, в проводке произошел скачок напряжения, вы услышите, как щелкнули плавкие предохранители (далее — ПП) или моргнула подсветка, вся нагрузка ляжет именно на реле.

В большинстве отечественных автомобилей, в том числе в ВАЗ 2114 используется однопроводная система цепи, которая применяется в большинстве транспортных средств. За любой прибор, подключенный к блоку, отвечает свой предохранитель, назначение которого заключается в его защите. Таким образом, транспортное средство защищается от потенциального перегрева цепи и, как следствие – возможного пожара.

Но не все приборы, в отличие от бензонасоса, прикуривателя или печки, подключаются к монтажному блоку. Иногда дополнительные устройства подключаются напрямую к аккумулятору. Так что если вы столкнулись с проблемой неработающего оборудования, в соответствии с электросхемой необходимо удостовериться в том, что проблема действительно заключается в вышедшем из строя предохранителе.

Так что со схемой в любом случае ознакомиться надо.

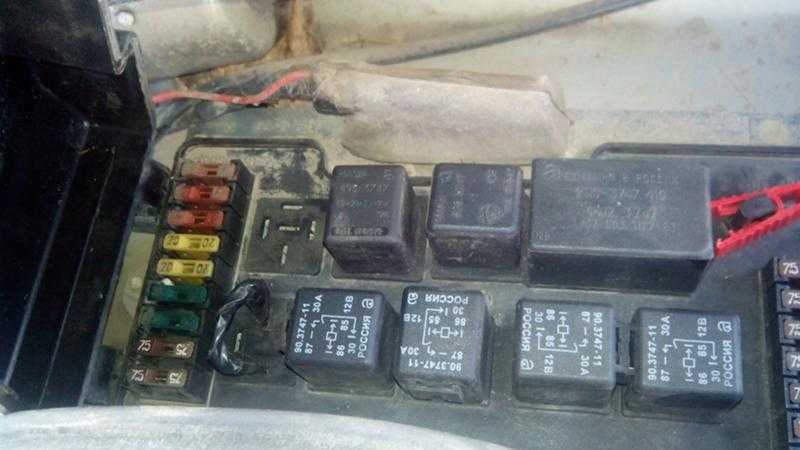

Теперь что касается расположения устройства. Сам блок в автомобиле ВАЗ 2114 инжектор расположен в моторном отсеке, напротив панели приборов. Чтобы добраться до него, панель приборов снимать не обязательно, достаточно открыть капот и посмотреть под лобовое стекло со стороны водителя. Прямо напротив панели приборов вы увидите черный блок, скрытый пластиковой крышкой.

Осуществив демонтаж накладки, вы сможете увидеть блок, где находится несколько десятков предохранителей и самих реле. В соответствии с электросхемой, нанесенной на крышке, каждый элемент отвечает за работу того или иного оборудования. Более подробно схема рассмотрена ниже.

Обозначение	Функция
К1	Если авто оснащено системой промывки фар, то это резе отвечает за ее работу.
К2	За работу поворотников или аварийного сигнала .
К3	За электродвигатель системы очистки лобового стекла.
К5	Если авто оборудовано электростеклоподъемниками, то это реле обеспечивает их функциональность.
К6	Выход из строя этого компонента станет причиной неработающего клаксона.
К7	Отвечает за функционирование системы обогрева заднего стекла.
К8 и К9	Оба элемента обеспечивают работоспособность фонарей дальнего и ближнего света.

Также БП оснащены реле, отвечающим за работу ламп подсветки панели приборов. Если лампа не горит, это может быть связано с ПП. Обозначение всех компонентов соответствует схеме. Более подробное назначение предохранителей и реле, обеспечивающих функциональность прикуривателя, печки, бензонасоса, центрального замка и других устройств описано в таблице ниже.

Предохранитель №	Амперы	За что отвечает:
F1	10	Задние противотуманки
F2	10	Поворотники и аварийная сигнализация
F3	7. 5	Освещение салона
F4	20	Обогрев заднего стекла Плафон освещения подкапотного пространства
F5	20	Звуковой сигнал Вентилятор радиатора
F6	30	Электростеклоподъемники
F7	30	Омыватель лобового стекла Прикуриватель
F8	7.5	Правая противотуманная фара
F9	7.5	Левая противотуманная фара
F10	7.5	Габариты Подкапотная лампа Освещение номера Освещение приборов
F11	7.5	Габарит правой стороны автомобиля
F12	7.5	Правая фара ближнего света
F13	7.5	Левая фара ближнего света
F14	7.5	Правая фара дальний
F15	7.5	Левая фара дальний
F16	15	Лампы на приборной панели
F17		Резервный
F18		Резервный
F19		Резервный
F20		Резервный

Если в вашем авто перестал работать прикуриватель, печка, бензонасос, центральный замок или другое оборудование, то в соответствии со схемой в первую очередь надо проверить работоспособность реле и предохранителей. Расположение элементов вам уже известно, приступим к процессу замены. Итак, как правильно снять ПП из коробки и произвести замену?

1. В первую очередь необходимо открыть капот и получить доступ к месту установки БП. Он расположен прямо перед водительским сиденьем. Поскольку любая работа по замене предохранителя прикуривателя, печки или бензонасоса должна осуществляться на выключенном аккумуляторе, клемму нужно заранее сбросить.
2. Фиксаторы установки накладки следует поддеть, саму крышку после этого – снять.
3. В соответствии со схемой определите место расположения вышедшего из строя ПП. Если элемент выгорел, на нем вы увидите обгоревшую плавкую нить, но это далеко не показатель, иногда деталь с виду целая, но по факту является не рабочей. Иногда причиной того, что не горит подсветка или не работает печка, является загрязнившееся посадочное гнездо или ржавчина в месте контакта. Иногда это является ощутимым препятствием для передачи напряжения между предохранителем и остальной цепью. Если проблема действительно заключается в этом, то замену ПП осуществлять не имеет смысла – необходимо произвести зачистку контактов и гнезда.
4. Далее, если все же нужно произвести замену, используйте специальный пинцет, расположенный в корпусе монтажного блока. При помощи пинцета следует извлечь предохранитель, отвечающий за работоспособность того или иного устройства. При поломке реле компонент необходимо извлечь, потянув на себя и одновременно шатая из стороны в сторону.
5. Для замены реле или предохранитель демонтируются и меняются на рабочие. Уделяйте внимание тому, чтобы деталь соответствовала номеру, который на ней отмечен. К примеру, если на сломавшемся элементе отмечено 15 Ампер, то именно таким номиналом должна обладать новая деталь.

После этого вам останется только закрыть пластмассовую крышку блока и еще раз проверить, как работает устройство. В том случае, если проблема заключалась действительно в поломке реле, то замена поможет все решить. Если у вас не горит панель приборов, а замена реле не помогла решить проблему, то необходимо прозванивать проводку.



Вам будет интересно:

Как заменить наконечник рулевой тяги ВАЗ 2114

Замена наконечника рулевой тяги ВАЗ 2114 — далеко не самая приятная работа, которую мне приход…

Как сделать шумоизоляцию в ВАЗ 2114

Сегодня предлагаю вашему сниманию детальную инструкцию как сделать шумоизоляцию ВАЗ 2114 своими рука…

Как заменить радиатор печки в ВАЗ 2114

Зима приближается с каждым днем, ночи все прохладнее, а прогревать авто по утрам приходится все доль…

Как отремонтировать стартер в ВАЗ 2114

На этот раз поговорим о том, как произвести диагностику и ремонт стартера ВАЗ 2114 в домашних услови…

Предохранитель стартера ВАЗ 2114 — AvtoTachki

Некоторые автовладельцы спрашивают поисковики, где находится предохранитель стартера ВАЗ 2114, но не находят ответа, так как на ВАЗ 2114 и более ранних моделях автомобилей этого производителя предохранитель стартера не предусмотрен .

На разных сайтах отличные отзывы о монтажном блоке писали на вопрос о расположении предохранителя, но по существу на поставленный вопрос не отвечали, так как в монтажном блоке нет предохранителя.

Функция защиты возложена на вспомогательное реле, компактное устройство, которое находится под рулевым колесом, рядом с ручкой открывания капота.

Схема подключения пускателя

Чтобы разобраться с электрической частью пускателя, давайте сначала ознакомимся с его схемой, попробуем разобраться, как он работает, из каких элементов состоит, какую задачу выполняют отдельные элементы схемы.

Полезное: Замена стартера ВАЗ 2114 (пошаговая инструкция)

Водитель вставляет ключ в замок зажигания (6), и поворот ключа запускает процесс. Электрический ток от аккумуляторной батареи (2) поступает на генератор (3) и на электромагнитное реле, установленное на стартере (1). Работающий генератор начинает вырабатывать электроэнергию и подает ее на шины монтажного блока (4), откуда ток поступает на пусковое вспомогательное реле и замок зажигания. Реле замыкает цепь и подает ток на катушку втягивающего реле, что в свою очередь заставляет стартер крутить бендикс. И запустите двигатель.

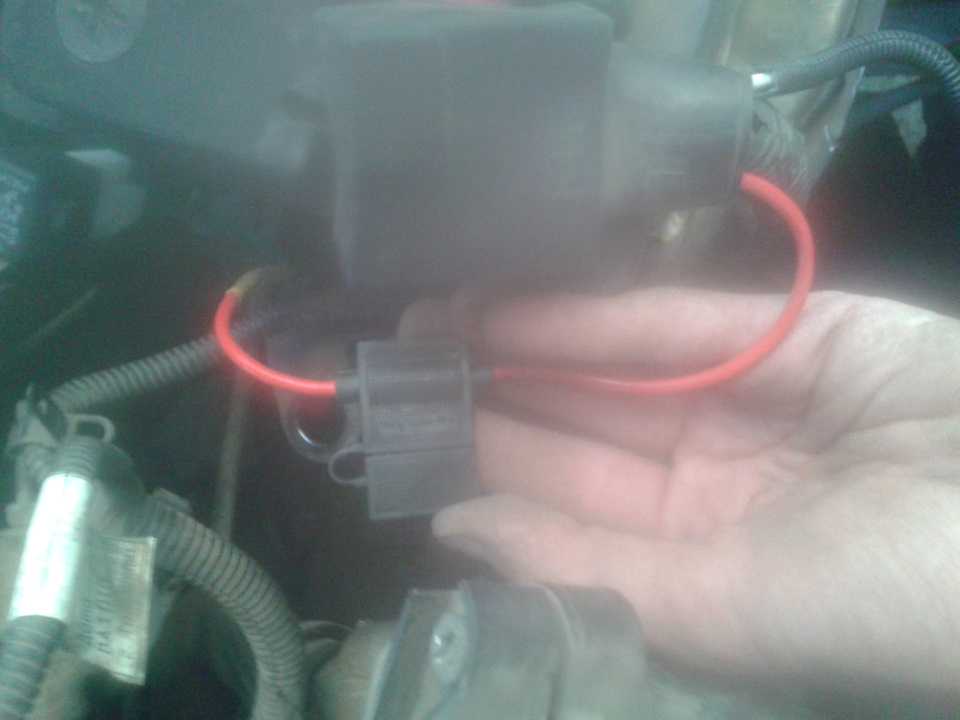

Где находится предохранитель стартера на ВАЗ 2114?

Как уже было сказано, в стартере ВАЗ 2114 нет предохранителя. Возможно, ошибка была вызвана подключением стартера через монтажный блок. Но это устройство служит своеобразным распределителем, низкоомным проводником электрического тока по шинам. Второй причиной, которая заставляет автовладельцев искать, где находится предохранитель стартера на ВАЗ 2114, является информация о том, что такой предохранитель есть на Приоре. А он вместе со вспомогательным реле находится в монтажном блоке, в отличие от ВАЗ Самара.

Где находится реле стартера на ВАЗ 2114?

Стартер ВАЗ 2114 имеет два реле. Первый – втягивающий, он монтируется вместе со стартером в корпусе. Второе реле вспомогательное. Иногда его ошибочно называют разрядом. Это реле находится под приборной панелью, рядом с реле зажигания и реле задних противотуманных фар.

Это маленькое реле попортило кровь не одному автовладельцу, не подозревавшему о его существовании. Четырехконтактное реле, вынужденное нести значительную нагрузку каждый раз при запуске автомобиля, довольно часто выходит из строя и не подлежит ремонту. Лучше сразу поменять.

Если это реле выйдет из строя, стартер не запустится. В ответ на поворот ключа слышны только сухие щелчки.

Электромагнитное реле

Электромагнитное реле состоит из следующих элементов:

• корпус,
• магнит с двумя катушками: втягивание и удержание,
• анкеры,
• возвратная пружина
• контакты.

В тяговом реле может сломаться пружина, перегореть обмотки и контактные пластины. Большинство производителей выпускают неразборные тяговые реле, поэтому пытаться их ремонтировать — значит тратить время и силы. Проще купить новый узел и установить его в корпус стартера.

Реле разгрузки

Так выглядит вспомогательное реле.

Так выглядит схема подключения вспомогательного коммутационного аппарата. На самом устройстве есть схема подключения его ножек.

4 причины неработающего стартера на ВАЗ 2114

И хотя стартер является электрическим устройством и работает от электрической энергии, его дефекты и неисправности можно разделить на две части: механическую и электрическую. В этой части статьи поговорим об электрических причинах неисправности стартера ДВС, из-за которых он не хочет нормально крутиться.

1) Батарея села

В общем на севшей батарее далеко не уедешь. Поэтому, если двери не сразу реагируют на кнопку на электронном брелоке, если стартер заводится медленно, стоит проверить напряжение аккумуляторной батареи. Если напряжение ниже 10 В, проверьте аккумулятор и при необходимости зарядите его. И если вы давно пользуетесь этой батареей, то, возможно, пришло время ее сменить.

2) Окислились контакты на пускателе

Если мы посмотрим на схему подключения пускателя, то заметим, что провода идут не от самого пускателя, а от электромагнитного реле. Именно это устройство, установленное над стартером, отвечает за электрическую работу механизма. Контакты могут быть окислены, покрыты грязью на аккумуляторе, где кабель идет к тяговому реле, на самом реле. Нужно зачистить провода, подсоединить клеммы и снова все закрепить. С этой работой справится даже новичок.

3) Нет сигнала от замка зажигания

Водитель вставляет ключ в замок зажигания, поворачивает его, а в ответ тишина. Стартер не запускается. Что может быть причиной?

В первую очередь из-за повышенной нагрузки выходит из строя контактная группа.

Такая зарядка возникает при подключении автовладельцем новых устройств и устройств, не входящих в комплект поставки производителя. Для снижения нагрузки на контактную группу рекомендуется подключать новые устройства через реле. Вторая причина выхода из строя замка зажигания – короткое замыкание. Появление замыкания – слабое звено в замках зажигания этой серии автомобилей ВАЗ. И, конечно же, износ контактных дорожек и самих контактов приводит к необходимости замены замка зажигания.
