Как самостоятельно подтянуть рулевую рейку на ВАЗ-2114

Никто не станет отрицать, что исправное рулевое колесо – это один из факторов, влияющий на гарантию безопасности водителя и пассажиров. Независимо от типа рулевого привода, всех их периодически необходимо обслуживать. Все автомобили второго поколения, в том числе и ВАЗ-2114, обладают надежным и простым в ремонте и регулировке рулевым механизмом. Он не снабжен рулевым гидравлическим усилителем, что без проблем позволяет подтягивать и обслуживать рулевую рейку.

Перед тем как подтянуть рулевую рейку на ВАЗ-2114, нужно рассмотреть предпосылки, указывающие на необходимость ее подтяжки или ремонта.

АвтоВАЗ дает гарантию, составляющую десять лет. Это достаточно продолжительный срок эксплуатации рулевого механизма. Но не стоит забывать, что гарантия дается для идеальных условий использования механизма. В основу расчетов срока эксплуатации входят нормальные дороги и постоянная качественная смазка, находящаяся в картере рейки и умеренный стиль вождения.

Читайте также: Схема устройство двигателя ВАЗ-2114 инжектор 8 клапанов

В реальной жизни десятилетний срок эксплуатации практически недостижим. Плохие дороги, сомнительное качество запчастей и жесткое вождение автомобиля заканчиваются тем, что механизм раньше времени дает о себе знать.

Признаки неисправностей рулевого механизма на ВАЗ-2114

Первые симптомы, по которым понятно, что нужно подтянуть рулевую рейку:

• большойлюфтрулевогоколеса;
• протеканиесмазкичерезсальникирейки;
• неожиданноезакусываниерейкивовремяезды;
• стукподкапотомприпередвижениипоплохойдороге.

Закусывание рулевой рейки среди дороги может привести к ДТП, и в большинстве случаев только подтяжкой не обходится, но это не значит, что ее невозможно отрегулировать. Подтянуть рулевую рейку можно двумя способами: не снимая с автомобиля или на демонтированной рейке.

Второй способ применяется после капитального ремонта или замены механизма. Мы же рассмотрим простой способ, цель которого убрать увеличенный люфт и стуки под капотом.

Самостоятельная подтяжка рулевой рейки на ВАЗ-2114

В большинстве случаев все работы по подтяжке люфта сводятся к регулировке рулевого колеса и выбору люфта в зацеплении. В случае если износ деталей значительный, то без капитального ремонта и установки новых запчастей не обойтись. Наиболее простой способ это проверить – подтянуть рулевую не снимая с транспортного средства.

Для регулировки рейки необходим специальный ключ, который вставляется в гайку регулирования, находящуюся на корпусе рулевого механизма. Изготовить ключ реально самостоятельно, но лучше приобрести, так как стоимость его невелика, а найти его можно практически в любом магазине запчастей. Наличие собственного ключа в вашем арсенале облегчит регулировку, и будет крайне необходим при разборке рейки.

Читайте также: Почему не работают дворники на ВАЗ-2114

Регулировка рулевой рейка на ВАЗ-2114: инструкция к действию

1. Автомобиль устанавливается на эстакаду или подъемник. Можно, конечно, регулировать со стороны капота, но в этом случае работать придется практически вслепую.
2. С нижней части двигателя демонтируется брызговик и защита картера.

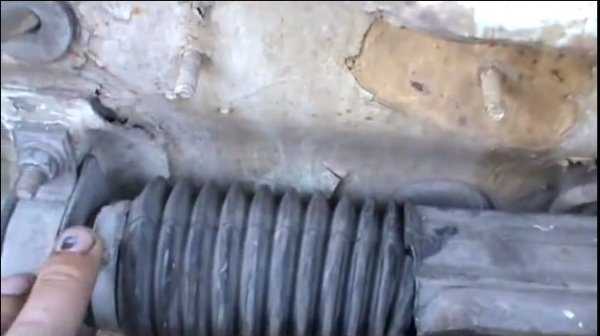

3. Рулевая рейка очищается от грязи и визуально осматривается. На ней не должно быть следов потекшей смазки, на пыльниках – повреждений.
4. Следует проверить, чтобы рейка была плотно прикреплена к моторному щитку, рулевые тяги в месте крепления к рейке не должны иметь люфт.
5. Далее нужно найти гайку регулирования рулевой рейки и очистить от грязи. На ней установлена пластиковая заглушка, которую необходимо снять.
6. С помощью специального ключа дожимаем регулировочную гайку. В некоторых случаях она фиксируется керном, поэтому после регулировки нужно вернуть фиксатор в исходное положение.
7. Регулировка выполняется путем затягивания гайки до упора, после чего проверяется наличие люфта на рулевом колесе. Если при повороте руля нужно прилагать большое усилие, необходимо отпустить гайку на несколько градусов.
8. После того как гайка отрегулирована ее нужно зафиксировать, чтобы избежать самопроизвольного откручивания.

Читайте также: Как заменить сальник распредвала ВАЗ-2114

После того как люфт выбран, необходимо сделать пробный заезд и убедиться в нормальной работе рулевого механизма. При свободном вращении руля и отсутствии люфта регулировку можно считать оконченной. Если вращение рулевого колеса доставляет неудобство, нужно отпустить гайку на несколько градусов против часовой стрелки.





Как вам статья?

Рулевая рейка ВАЗ 2114: регулировка, замена и ремонт

Рулевая рейка ВАЗ 2114 является механизмом, который обеспечивает управляемость автомобилем и его безопасность. Если появились дефекты — стук, люфт, то это первые признаки того, что необходимо произвести ремонт. Причин, по которым выходит из строя рейка ВАЗ, достаточно много. Например, езда по бордюрам и неровной дороге.

В таких условиях нагрузки, действующие на узел, очень высокие, что приводит к быстрому износу деталей рулевой рейки. Обычно стук является предвестником ремонта. Возникает он исключительно при езде, но в тех случаях, когда поломка была запущена, он может проявить себя и при вращении руля на месте.

Перед началом ремонта необходимо приобрести ремкомплект рулевой рейки, который продается в трех исполнениях. Если узел не подлежит восстановлению, то разумнее окажется замена рулевой рейки ВАЗ 2114. При появлении небольшого люфта может не потребоваться разборка и замена комплектующих, достаточным окажется подтянуть рейку.

Работа занимает довольно малое количество времени, необходима лишь смотровая яма. При помощи ключа на 17 нужно вкрутить регулировочный болт на рулевой рейке. Это поможет избежать от дорогостоящего ремонта и избавиться от большого люфта. Но если же это не помогает, придется разбирать весь узел или заменять его.

Содержание

• Как разобрать рулевую рейку?
• Можно ли отремонтировать деталь самостоятельно?
• Стоит ли ставить усилитель рейки на ВАЗ?
• По силам ли самому установить усилитель?

Вернуться к оглавлению

Как разобрать рулевую рейку?

Перебрать механизм непросто, но делать эту работу нужно лишь в том случае, если после затяжки регулировочного болта люфт уменьшился, а стуки остались. Для ремонта вам необходимо снять рулевую рейку с автомобиля и зажать в тисках. На защитном колпаке имеются хомуты, которые нужно снять. Аналогично избавляются от хомутов на пыльнике, правой опоре и распорном кольце.

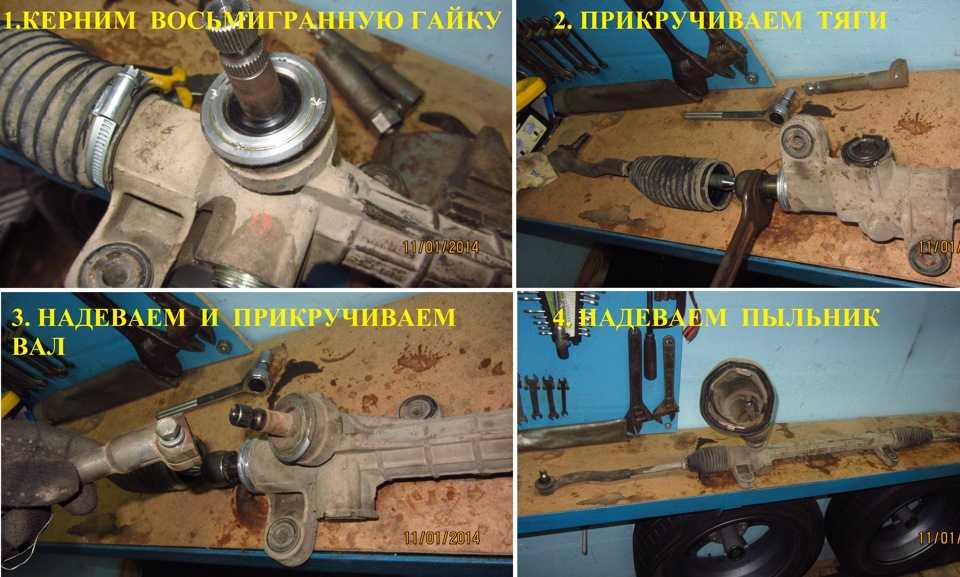

Полностью разбирается механизм, выпрессовываются подшипники из посадочных мест. Сначала все элементы рейки протираются ветошью или очищаются при помощи кисти. Затем тщательно моются в керосине. Теперь можно оценить степень износа всех деталей рулевой рейки. Они чистые, на них видно все, даже самые мелкие трещины, задиры, повреждения.

Если имеются небольшие задиры, то их можно убрать при помощи напильника, надфиля или наждачной бумаги. Но если повреждения существенные, придется менять детали. Проверьте состояние подшипников рулевой рейки, если они пришли в негодность, сильно бьют, то их необходимо тоже менять. Особенно страшно заедание, даже легкое, ведь это может вскоре привести к заклиниванию.

В случае, когда необходима замена всех деталей, стоит подумать о покупке новой рейки. Стоимость ее больше, нежели ремкомплекта, но эффективность от замены во много раз выше. Однако делать это разумно лишь в тех случаях, когда регулировка рулевой рейки не дает ощутимых результатов, так как все детали ее полностью пришли в негодность.

Вернуться к оглавлению

Можно ли отремонтировать деталь самостоятельно?

Заменить рейку все-таки дорого, поэтому большинство автомобилистов старается сделать все с минимальными затратами. Ведь для диагностики все равно нужно разобрать ее, а вдруг там вся неисправность кроется только в износе подшипников? Лишь после полной разборки рейки можно судить о том, какие неполадки присутствуют в ней, что требует замены.

И если стучит рулевая рейка, то лучше не откладывать ремонт на будущее, сделайте все сами с максимальным качеством. Для работы вам необходимы следующие инструменты и материалы.

1. Ремкомплект рулевой рейки.
2. Набор ключей и отверток.
3. Подшипники.
4. Смазка.

Самостоятельная замена всех деталей окажется не столь уж затратной, а если учесть и тот факт, что вы будете все работы проводить лично, то можете сэкономить на услугах СТО. Главное, вы будете точно уверены в работоспособности узла и в качестве проведенных работ. И ремонт рулевой рейки своими руками окажется для вас наиболее эффективным.

Рулевая рейка состоит из: 1 — кольцо втулки рулевой рейки; 2 — опорная втулка рулевой рейки; 3 — картер рулевого механизма; 4 — игольчатый подшипник; 5 — приводная шестерня; 6 — шариковый подшипник; 7 — стопорное кольцо; 8 — защитная шайба; 9 — уплотнительное кольцо; 10 — гайка подшипника; 11 — стопорная шайба; 12 — пыльник; 13 — защитный колпак; 14 — рулевая рейка; 15 — упор рулевой рейки; 16 — уплотнительное кольцо; 17 — стопорное кольцо; 18 — гайка упора; 19 — хомут; 20 — защитный чехол; 21 — распорное кольцо; 22 — внутренний наконечник рулевой тяги; 23 — соединительная пластина; 24 — стопорная пластина; 25 — болт крепления рулевой тяги к рулевой рейке; А и В — метки

А еще можно установить после ремонта и вспомогательное оборудование, которое улучшит характеристики автомобиля. К нему можно отнести усилитель рулевой рейки ВАЗ. В ремкомплект для реек может входить различное количество деталей — от этого зависит и цена. Дешевые и простые комплекты для ремонта состоят из перечисленных ниже.

1. Шайбы.
2. Подшипников.
3. Втулок из фторопласта.
4. Гайки.

В средней ценовой категории находятся ремкомплекты, в которых, помимо перечисленных узлов, вы сможете найти валы и подшипники. И самый дорогой комплект необходим для полного ремонта, в нем имеется даже рулевая рейка. Так что вам остается лишь собрать все детали в один узел, набить смазки и прикрыть хорошенько пыльниками.

А чтобы повысить надежность механизма, можно установить усилитель рулевой рейки ВАЗ. Он поможет вам увеличить срок службы узла в несколько раз, уменьшит износ деталей за счет того, что изменяется перемещение картера механизма в продольном и поперечном направлениях.

Вернуться к оглавлению

Стоит ли ставить усилитель рейки на ВАЗ?

Можно, конечно, встретить усилители, которые изготовлены кустарным способом. Внешний вид у них ничем не отличается от тех, которые делают ведущие производители. Вот только в процессе монтажа могут возникнуть трудности. Даже отверстия для крепежа могут попросту не совпадать.

И сразу же возникает вопрос о том, насколько железо крепкое, если даже отверстия усилитель рулевой рейки ВАЗ 2114 имеет неправильные. Поэтому при выборе лучше всего смотреть на механизмы от производителей, которые зарекомендовали себя с лучшей стороны. Любой усилитель рулевой рейки ВАЗ проходит испытания, в ходе которых становятся ясными его преимущества.

1. Деформация в местах креплений картера снижается в несколько раз. А вот перемещение шпилек уменьшается вдвое.
2. Картер меньше смещается во время поворота руля.
3. Изменяется угол поворота руля на 10-12 градусов.
4. Жесткость щитка становится выше, управляемость улучшается.
5. Уходит скрип приборной панели при вращении руля на месте.
6. Руль перестает дрожать при остановке с заведенным двигателем.

Одни плюсы, минусов усилитель рулевой рейки ВАЗ не имеет. Даже такие мелкие недочеты, как скрип панели приборов, устраняются установкой всего одного несложного прибора.

Вернуться к оглавлению

По силам ли самому установить усилитель?

Работа займет не более двух часов, если делать все без спешки и с перерывами. Снятие рулевой рейки ВАЗ не нужно проводить, даже тяги отсоединять нет необходимости. Вам потребуется небольшой набор ключей: на 10, 13 и 17. Последних необходимо два. Желательно иметь хороший набор инструментов, так как плоскогубцы, например, могут потребоваться в любой момент.

Сначала необходимо снять левый хомут и установить на шпильках хомут усилителя, расположенный слева. Причем проушина его должна быть обращена наверх. После этого затяните все гайки. Аналогично заменяется хомут с правой стороны рулевой рейки. Затем необходимо угол стойки надеть на шпильку, расположенную на поперечном брусе кузова автомобиля.

Если имеется трубка адсорбера, то демонтируйте ее сначала, а после установите поверх уголка.

Всю конструкцию необходимо затянуть, подложив на шпильку большую шайбу. Далее устанавливается поперечина, два ее болта необходимо затягивать одновременно. При наличии зазора около 1 см в конструкции потребуется переставить хомуты. Скорее всего, вы перепутали их и установили неправильно. На этом заканчивается установка, теперь можно проверить усилитель рулевой рейки ВАЗ в деле.

Разница сразу будет чувствоваться, управляемость автомобилем станет намного лучше, вам будет проще держать курс. Если имеется необходимость, то проведите регулировку рейки, чтобы сделать люфт минимальным.

Замена рулевой рейки своими руками пошагово, в каких случаях меняется рулевая рейка. Как самостоятельно заменить рулевую рейку. Самостоятельная замена рулевой рейки.

Рулевая рейка считается достаточно надежным узлом, что встречается очень редко, но бывают исключения, когда этот узел доставляет много неудобств автовладельцам. О проблемах с рулевым управлением свидетельствуют характерные стуки, сопровождающиеся неприятными подергиваниями руля на неровной дороге. В этом случае необходимо либо заменить рулевую рейку, либо отремонтировать ее. В то же время первый вариант более надежен. Об этом далее в статье.

Рулевая рейка — что это такое

Конструкция пускового механизма достаточно проста. Рулевая рейка является частью механизма, управляющего заданным движением автомобиля и перемещением колес. Его работа основана на перемещении ведущей шестерни, связанной с рулевым колесом. Что касается принципа работы механизма, то он также прост. При повороте реечного руля он перемещается в заданном направлении — вправо либо влево, что приводит в действие тягу рулевого привода — и колеса поворачиваются.

Функции рулевой рейки

Основной функцией рулевой рейки является преобразование вращения руля в согласованное движение колес.

Кроме того, рулевой механизм выполняет такие функции:

• Передает усилие на руль.
• Увеличивает усилие, прилагаемое к рулевому колесу.
• При снятии нагрузки рулевое колесо возвращается в нейтральное положение.

Грабли рулевые электрические, гидравлические и механические. По сути, первые два типа отличаются от механических только наличием усилителя (электрического или гидравлического), облегчающего автомобилисту управление автомобилем.

Повреждение рулевой рейки

• Неисправность внутренней части рулевой рейки. Чистка самой шестерни или зубчатого механизма.
• Деформация корпуса стойки. Это приводит к полной обездвиженности автомобиля.
• Нарушение целостности наконечников руля (искривление, трещина и т. д.) вследствие механического воздействия (коррозия, повреждение, удар и т. д.).
• Разгерметизация рулевой рейки. После нарушения герметичности внутрь проникают частицы песка и пыли, после чего рулевая рейка полностью выходит из строя.
• Критический износ внутренних механизмов. В этом случае езда на автомобиле становится невозможной.

В каких случаях необходима замена рулевой рейки

Ремонт Рэйки возможен при неповрежденной внутренней части механизма. Если при осмотре вы обнаружили серьезный износ внутренней части рулевой рейки и ее элементов, наличие грязи внутри рейки, повреждение пыльников, то выход только один — замена замена. Только так можно решить проблему с этим узлом. Многие мастерские предлагают свои услуги по восстановлению и ремонту рулей, но все восстановительные работы, как правило, кратко решают вопрос.

Замена рулевой рейки своими руками, понижающая

В первую очередь подготовьте инструменты и материалы, которые потребуются при замене рулевой рейки, а также выполните все подготовительные работы.

инструменты, расходные материалы, приспособления

1. Новая рулевая рейка.
2. Наконечники Embrellator.
3. Деревянные подпорки.
4. Тряпка.
5. Жидкий ключ.
6. Тонкая отвертка.
7. Молоток.
8. Головки с дребезжанием.
9. Набор ключей и концевых ключей.

подготовительные работы

• Перед началом работы установите машину на ровное место и заблокируйте стояночный тормоз. Под задние колеса подложить кирпичи. Починив машину, идем на фронт.
• Остановите рулевое колесо в нейтральном положении.
• Ослабьте повороты кресла-коляски.

После всех подготовительных работ поддомкратить одну сторону автомобиля, снять колесо и опустить машину, установив опору. Сделайте то же самое с другой стороны. Так вы сможете получить свободный доступ к рулевым наконечникам, что упростит разборку рулевой рейки.

Перед откручиванием рулевых наконечников очистите болты крепления от грязи с помощью металлической щетки, после чего берете раствор WD (так называемый жидкий ключ).

Пока корпус жидкости ржавеет, свободный доступ к рейке. Снятию будут мешать сигнальная сирена (при наличии) и адсорбер газов. Аккуратно открутите клеммы и уберите их в сторону.

демонтируем наконечники

Если будете менять наконечники вместе с рулевой рейкой, при снятии старых выбейте их молотком или воспользуйтесь специальным съемником.

Используя проход, снимите защелку гайки крепления и отверните ее. Вставьте фитильное крепление под резиновое уплотнение и достаньте верхнюю часть пальца до болта наконечника. Затяните гайку съемника и ударом молотка до удара молотка из крепления наконечника стойки.

снятие рейки

1. Ослабьте крепления крестовины. Этот разъем находится в салоне под педалью тормоза. Снимаем резиновый коврик и поднимаем обшивку, чтобы ничего не мешало. Стоит отметить, что внутреннее крепление выполнено в виде хомута с небольшими прорезями. Чтобы освободиться, вам нужно будет открутить всего одну гайку.
2. Далее возвращаемся под капот и откручиваем гайки крепления хомутов рулевой рейки.
3. Теперь рейка свободна и осталось ее снять. Возьмитесь за корпус двумя руками и, ослабив, потяните его на себя. Если снять невозможно, то покупается щелевое соединение. Вооружитесь молотком и не очень много на нем делайте.
4. Когда все навесное оборудование отсоединено, вытащите рейку через отверстие в арочном колесе колеса. Поверните его влево или вправо, чтобы шлицевой вал вошел в выемку.

Рулевая рейка должна сниматься очень осторожно, во избежание повреждения топливного шланга или электропроводки. Всю работу желательно проводить с помощником.

установка рулевой рейки

1. Очистите все седла щеткой и наждачной бумагой. Обрабатываем посадочные шпильки графитовой смазкой или солидолом.
2. Перед установкой новой рейки откройте заглушки и залейте отверстия литолом.
3. Заводим грабли под капот. Делается это в последовательности, обратной снятию. Нужно аккуратно провернуть его вокруг оси, во избежание повреждения механизмов и проводки.
4. Ставим стойки на шпильки, накидываем хомуты и накидные гайки.
5. На последнем этапе затянуть гайки стволов.
6. Когда рейка установлена, наклоните наконечники, затяните их и установите колеса.

Советы опытному автомобилисту

После замены рулевой рейки обязательно отрегулируйте развал.
