Замена ремня генератора на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Ремень генератора – благодаря нему генератор начинает свою работу когда двигатель у автомобиля заводиться, а генератор это очень важная деталь в которой образуется электрический ток когда двигатель работает и этот ток который в нём образуется, посылается на всю бортовую сеть в том числе и на аккумулятор (Поэтому особо аккумулятор и не разряжается когда двигатель заведён, а даже наоборот, подзаряжается от генератора), тем самым все приборы горят стабильно (Это если генератор исправен) и не наблюдаются в них скачки напряжения (К примеру приборная панель светит то ярче, то слабее, возможно вы это даже в некоторых автомобилях встречали и это говорит о том, что регулятор напряжения генератора неисправен), но если ремень убрать, то сразу вся нагрузка будет прилагаться на аккумулятор (Автомобиль заведётся без ремня генератора, но вот только проедет он немножко и как только аккумулятор полностью разрядиться, то все приборы первым делом выключаться в автомобиле и уже его с ключа вы не заведёте) и поэтому за данным ремнём нужно обязательно следить и по необходимости менять его на новый, когда это будет нужно.

Примечание!
Для того чтобы произвести замену ремня генератора в автомобиле, из инструментов вам пригодятся: Гаечные ключи и всё на этом, но это если вы с верхней части автомобиля собираетесь менять ремень, просто некоторые люди с низу его меняют (С низу легче, но дольше) и в таком случае вам понадобится баллонный ключ взять чтобы болты крепления колеса открутить, домкрат с помощью которого вы автомобиль поднимите, ну и тот же самый набор гаечных ключей, воротком с накидными головками ещё можно воспользоваться и другими ключами которые у вас есть в ящичке для инструментов!

Краткое содержание:

• Замена ремня генератора
• Дополнительный видео-ролик

Где находится ремень генератора?

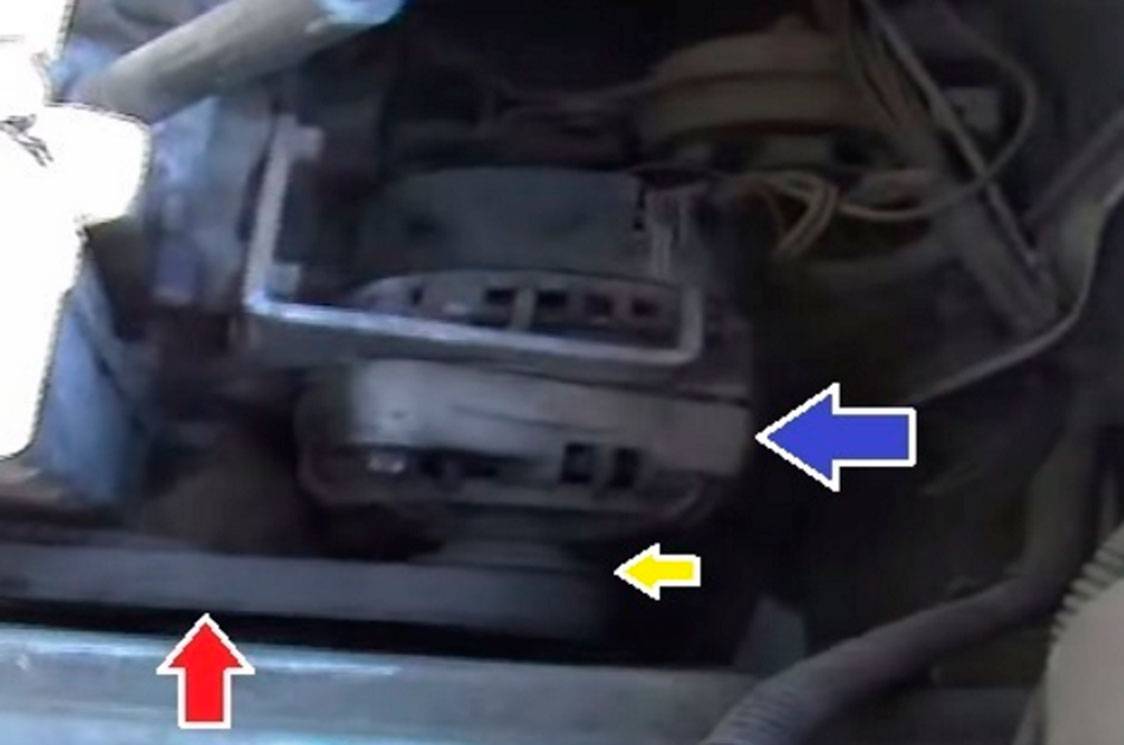

На большинстве автомобилях которые выпускаются или выпускались на ВАЗе, генератор установлен в одном и том же месте (Это только переднего привода касается), а именно в правой части автомобиля (Если смотреть по ходу движения авто) глубоко в подкапотном пространстве вы генератор найдёте и как только он будет найден (Указан синей стрелкой), найдите рядом с ним ролик (От генератора ролик круглый идёт, на котором и сидит ремень но за ремнём этот ролик вы не увидите, ну только если часть его немножко выпирающую) на котором и крепиться ремень генератора (Для наглядности ремень и небольшая часть ролика, на фото ниже указаны красной и жёлтой стрелкой).

Когда нужно менять ремень генератора?
Как таковой правило периодичности в его замене нет, то есть точных цифр к примеру через 30.000 тыс. км., его сменить нужно будет, вам никто не даст, так как всё на вид определяется и если ремень изношен, то есть на нём имеются трещины, он свистит (Кстати этот свист вы 100% слышали много раз за всю свою жизнь, потому что он на многих автомобилях случается), на нём видны капли различного рода жидкостей (Это может быть из-за порванных патрубков системы охлаждения или из-за дырявого радиатора этой же системы), то такой ремень нуждается в срочной замене (Хотя жидкость с него можно и стереть и поэтому в этом случае ремень можно и не заменять вовсе, но только перед тем как жидкость стирать при помощи тряпки, устраните причину из-за которой на него вода или другая какая то жидкость попадает, а то толка никакого не будет от такого вытирания тряпкой), но кстати свист ещё может быть если ремень плохо натянут, в этой статье мы указали как его правильно нужно натянуть поэтому если что воспользуйтесь ею для того чтобы подтянуть ремень генератора на автомобиле.

Примечание!

На самом деле этот свист может по разным причинам появляться, вот например если вы купите дубовый ремень (Из плохой резины) то он будет свистеть, если на него вода попадёт или другая жидкость, то он тоже будет свистеть, даже в холодную погоду этот свист вы услышите (Это потому что резина затвердевает и ремень становиться дубовым, со временем машина прогреется и свист этот пройдёт), ах Да, забыли совсем сообщить вам одну важную новость, не всегда ремень генератора бывает лежит в багажнике автомобиля (Хотя такие вещи как ремень генератора, ремень ГРМ, обязательно должны лежать в нём, потому что при выходе одного из этих ремней, автомобиль либо полностью обездвижется, или же либо он будет ехать, но из электрической части, свет например, ничего работать уже не будет) и поэтому на будущее вам дадим совет, вместо него можно на короткое время воспользоваться галстуком (Связать только его крепко придётся) или же мужским ремнём, более подробную информацию смотрите в видео-ролике который мы разместили чуть ниже:

Снятие:
1) Сперва определитесь с какой стороны вам будет легче производиться замену (Можно сверху его заменить, но это не очень то и удобно, или сбоку подлезть под него, но для этого времени больше нужно), как только определились, приступайте к ней, в начале мы опишем как заменить его если подлезть под него сбоку (Даже если вы его сверху менять собрались, то всё равно прочтите это и не перескакивайте на другой пункт, потому что вы упустите очень важные детали, которые в следующем пункте мы уже не опишем), для этого поднимите правый передний бок автомобиля домкратом и как только он будет поднят, снимите правое колесо (О том как правильно снять колесо, читайте в статье: «Замена колёс на автомобиле»), после чего откроется прекрасный доступ к ремню генератора (Если у вас установлена подкрылка, то её тоже снимите, все подкрылки на винтах крепятся, поэтому их и нужно будет вывернуть), но кстати если вам мешать защита картера ещё будет (Просто бывают громоздкие защиты, которые всё днище закрывают, как снять защиту, читайте в статье: «Замена защиты картера на ВАЗ»), то её тоже снимите, ну и теперь приступайте к замене, чтобы её осуществить ослабьте затяжку двух гаек крепления генератора (Одна гайка указана красной стрелкой, другая белой на маленьком фото) и после чего полностью отверните болт на максимальную величину на которую он отвернётся (Указан синей стрелкой) и снимите тем самым старый ремень генератора, сбоку через арку, но перед тем как его снять, притяните полностью до упора сам генератор к двигателю автомобиля.

2) Что касается замены ремня с верхней части, в этом случае никакого колеса снимать не нужно и поднимать машину тоже не нужно в воздух, а просто выверните две гайки крепления генератора (Они на фото выше указаны, одна из них красной стрелкой показана, а другая белой, кстати если нижнюю гайку не удастся вывернуть, она ещё белой стрелкой указана, то и не выворачивайте её, красную достаточно будет ослабить хорошенько и всё) и после этого сам болт выверните на максимальную величину (Указан синей стрелкой на фото выше) и так же одной рукой подведите генератор близко к двигателю автомобиля, а другой сам ремень с него снимите и вытащите через верхнюю часть если вам это удастся.

Установка:
Установка нового ремня начинается с одевания его на шкив привода генератора и только после этого на ролик генератора он одевается (Чтобы шкив и ролик вы могли отличить между собой, то сразу вам скажем, шкив это крупная деталь, а ролик маленькая и выходит он именно из генератора, мы ролик ещё жёлтой стрелкой на втором фото от верха указали), после того как ремень оделся, приступайте к его регулировки, для этого рукой отведите от двигателя сам генератор (Он двигается, потому что гайки его крепления ослаблены) и после чего регулировочный болт (Указан на фото ниже стрелкой) по часовой стрелке закрутите (Таким образом ремень натянется), но если вы его вдруг перетяните, то в таком случае ослабьте натяжение ремня немножко, для этого болт регулировочный против часовой стрелки ослабьте и в это время сам генератор перемещайте ближе к двигателю автомобиля, всё это делается до того, пока ремень нормально не будет отрегулирован, как только вы добились правильного натяжения ремня, затяните все гайки ранее вывернутые до упора и можете заводить автомобиль и проверять работу нового ремня на автомобиле, сразу отметим тот факт что посторонних звуков он издавать не должен (Свист), если издаёт то либо он слишком ослаблен, либо очень холодно на улице и автомобиль ещё не прогрет, либо же сам материал из которого выполнен купленный вами ремень является слишком дубовый и из-за этого и происходит данный свист в двигателе автомобиля.

Примечание!
Самая хорошая регулировка ремня, является его прогибание при помощи пальца руки с усилием в 10 кг на 6-10 мм в средней части, более подробно о том месте где ремень нужно прогибать пальцем, смотрите на фото ниже, кстати чтобы на 100% убедиться нормально ли ремень натянут или же нет, рекомендуем вам воспользоваться одним из способов, первый заключается в том что вы должны включить четвёртую передачу на автомобиле и прокатить его (Примерно метров 5-10), второй способ даст нам тоже самое что и первый, просто он выполняется по другому, а именно включается нейтральная передача и воротком с накидной головкой проворачивается болт который шкив привода генератора крепит (см. фото ниже, этот болт указан стрелкой, чтобы до него добраться, нужно с правой передней стороны под колесо подлезть и по возможности даже снять это колесо и через арку вы с лёгкостью до этого болта доберётесь) примерно на 2-3 оборота этот болт нужно провернуть, после чего снова проверьте натяжение ремня и если нужно будет ослабьте его или же вновь подтяните, но в том случае если вы повторно будете регулировать натяжение ремня, тогда вновь проделайте одну из двух операций которые указаны чуть выше!

Дополнительный видео-ролик:
Более подробно о том как можно снять ремень генератора с машины и более подробно о том как его можно отрегулировать, вы сможете найти в видео-ролике который размещён чуть ниже:

Ремонт и снятие генератора ВАЗ 2114, замена щеток, ремня и подшипника: устройство, как снять узел » Авто центр ру

Основными источниками электроэнергии на автомобиле являются АКБ и генераторная установка. В статье рассматривается генератор ВАЗ 2114: устройство, возможные неисправности, методы их устранения, дается инструкция по снятию, прилагаются фото- и видеоматериалы.

[ Скрыть]

Как устроен генератор?

Генератор на ВАЗ 2114 это трехфазный аппарат. Его задачей является преобразование переменного тока в постоянный.

Конструкция агрегата состоит из следующих элементов:

1. Передней и задней алюминиевой крышки, на каждой из которых крепятся подшипники. Задняя крышка оборудована клеммой для присоединения питания от аккумуляторной батареи и разъемом для подачи тока на обмотку возбуждения. Кроме этого, на задней крышке устанавливается конденсатор, предназначенный подавлять радиопомехи, а также крепится щеточный узел.
2. Статор. Его цилиндр сердечника представляет собой набор пластин, которые изготовлены из особой трансформаторной стали. В пазы статора укладываются силовые обмотки генераторной установки, имеющие выводы для подключения к диодному мосту. К статору с помощью 4-х болтов крепятся обе крышки.
3. Ротора. Выводы его обмотка возбуждения, которая находится на валу, подключены к контактным кольцам, расположенным на том же валу. Впереди у ротора есть шпоночная канавка, в которой крепится шкив привода генератора ВАЗ 2114.
4. На ВАЗ 2114 трехуровневый регулятор напряжения, который совмещен со щеточным узлом, представляющий собой неразборное устройство. Реле-регулятор находится в металлическом корпусе. Щетки передают напряжение от регулятора к обмотке ротора.
5. С внутренней стороны задней крышки прикреплен диодный блок, в котором находится девять диодов. Из них шесть основных и три дополнительных. Чтобы полупроводники достаточно охлаждались, их разместили на алюминиевой пластине в виде подковы.

Генератор ВАЗ 2114 — устройство

Работа генераторной установки осуществляется за счет того, что в статорной обмотке возникает электродвижущая сила, которая создается за счет вращения магнитного поля ротора.

Технические характеристики генераторного аппарата:

• для обмотки возбуждения требуется регулируемое напряжение, находящееся в пределах от 13,2 до 14,7 В;
• генератор вырабатывает силу тока 80 А;
• при нагрузке в 10 кг прогиб приводного ремня не должен быть больше 8 мм.

Генераторный агрегат находится с левой стороны от двигателя. Установлен ротор с правым вращением, которое осуществляется благодаря ременной передаче от коленвала двигателя.

Возможные неисправности: признаки и причины

Генераторная установка представляет собой электромеханическое устройство. Поэтому возможны два вида неисправностей: механические и электрические.

Признаком появления механических неисправностей является повышенный шум, раздающийся во время работы генератора. Причиной шума является разрушение подшипника, запрессованного в крышке. Он постоянно испытывает большие радиальные нагрузки, поэтому имеет небольшой срок службы.

Сокращает его срок эксплуатации чрезмерно натянутый приводной ремень генератора ВАЗ 2114. Поэтому необходимо следить за его натяжением и состоянием. Генератор не будет работать при обрыве ремня.

Признаками электрических неисправностей является:

• генератор не заряжает аккумулятор;
•  напряжение зарядки слишком низкое;
•  напряжение зарядки слишком высокое;
•  агрегат греется.

Определить неисправность можно с помощью мультиметра. Судить о недостаточном заряде можно по, слабо горящим фарам и медленно работающим дворникам, а также по контрольной лампочке, которая моргает или постоянно горит. Если заряд слишком большой, то закипает электролит в аккумуляторе, а фары светят слишком ярко.

Диагностика узла

Выработка недостаточного заряда генераторной установкой приводит к тому, что поступающего напряжения не хватает для питания всего электрооборудования. В этом случае, приходит на помощь аккумулятор. В итоге, он может полностью разрядиться. Слишком высокое напряжение еще опаснее для бортовой сети, так из-за него могут перегорать предохранители, а также сгореть компоненты электросети.

Зная, какое напряжение должен вырабатывать генератор ВАЗ 2114, можно провести его диагностику для выявления неисправностей (автор видео — Ильдар Латыпов).

Диагностика выполняется с помощью мультиметра, установленного в режим измерения напряжения.

Проверка генератора ВАЗ 2114 состоит из последовательности действий:

1. Сначала нужно включить зажигание и запустить мотор.
2. Если есть повреждения в цепи обмотки ротора, то на панели приборов будет постоянно гореть сигнальная лампочка.
3. Силовой агрегат следует прогреть примерно до 90 градусов. Частота вращения коленчатого вала должна составлять около 2500-3000 об/мин.
4. Затем следует включить ближний свет и магнитолу.
5. Теперь нужно замерить напряжение, которое поступает на клеммы АКБ. Оно должно быть около 13 В.
6.  Выключив магнитолу и погасив ближний свет, снова замеряем напряжение. Оно должно увеличиться до 14,7 В.

Во время диагностики следует прислушиваться к работе ротора. Если разрушится подшипник в передней крышке, будет слышен шум.

Падение напряжение возможно по следующим причинам:

• ослабление натяжение ремня генератора;
• износ щеток;
• неисправность реле-регулятора;
• износ всего генераторного агрегата.

Если генераторный узел полностью изношен, его нужно полностью менять. Перед тем как поменять генератор на ВАЗ 2114, следует выполнить его диагностику. Если не идет зарядка на аккумулятор, причина может быть в обрыве ремня.

Руководство по снятию агрегата

Если разрушен подшипник, необходима разборка генератора, а для этого придется его демонтировать. Генераторная установка крепится к блоку цилиндров двигателя на специальном кронштейне. Там же находится планка для регулировки натяжения ремня.

Для снятия генераторной установки на ВАЗ 2114, нужно запастись следующим инструментарием:

• набор гаечных ключей, желательно и накидных, и рожковых;
• торцовая головка на «15»;
• монтировка, либо отрезок металлической трубы.

Возможны варианты демонтажа генераторной установки со снятием защиты силового агрегата и без. Мы рассмотрим вариант без демонтажа защиты. Перед тем, как снять генераторную установку, нужно отключить отрицательную клемму на аккумуляторе, чтобы избежать короткого замыкания.

Процедура состоит из этапов:

1. Сначала с помощью ключа на «17» нужно ослабить натяжение ремня генератора. Для этого нужно выкрутить гайку крепления сверху и передвинуть агрегат к блоку цилиндров.
2. Далее на болте вывода «31» необходимо выкрутить гайку и отсоединить питающий провод, который идет к обмотке возбуждения ротора.
3. Снизу генератор крепится с помощью гайки и длинного болта, их нужно выкрутить.
4.  Чтобы было удобнее доставать генератор, нужно открутить планку, с помощью которой узел крепится к блоку цилиндров мотора. Для этого необходимо выкрутить два болта.
5. Также следует выкрутить осторожно гайку крепления планки к стартеру. Если крепеж прикипел, можно воспользоваться проникающей смазкой, которая дает возможность удалить ржавчину и грязь.
6. Чтоб снять ось крепления генератора к кронштейну, его лучше повернуть по часовой стрелке.
7. Далее ключом на «19» нужно выкрутить гайку и снять ее и дистанционную втулку.
8. Теперь генераторный узел можно вынимать вверх.

При варианте демонтажа генератора через низ нужно снимать защиту.

Как устранить неисправности генератора четырнадцатой модели ВАЗ?

Устранение неисправностей зависит от причин, которые их вызвали:

1. Если сгорел предохранитель, необходимо его заменить. Все предохранители находятся в монтажном блоке. Сгоревший предохранитель говорит о неисправности в цепи. Ее нужно проверить, найти точную причину и устранить.
2. При отсутствии питания следует проверить надежность крепления отрицательных проводов.
3. Если возникли неполадки в замке зажигания, нужно проверить контактную группу. Если восстановить работоспособность замка не удалось, его следует полностью заменить.
4. Для определения проблем, возникших в цепи питания обмотки ротора, предназначена контрольная лампочка. Если она перегорела ее нужно заменить.
5. Замена щеток генератора выполняется вместе с реле-регулятора напряжения. Отдельно регулятор не ремонтируется.
6. Не дает зарядку генератор по причине обрыва ремня привода, устанавливается новый расходник. При этом размер ремня должен соответствовать, чтобы натяжение было достаточным. Замена ремня генератора ВАЗ 2114 8 клапанов и 16 аналогична.
7. Если низкое напряжение бортовой сети из-за слабой натяжки ремня, натяжение нужно отрегулировать.
8.  Если слышно гул и треск в передней крышке генератора, делается замена подшипника, так как чаще всего он является причиной шума.

Фотогалерея

1. Генераторная установка в сборе

2. Разборка узла

3. Диодный мост

4. Щеточный узел

Заключение

Ремонт генератора ВАЗ 2114 зависит от обнаруженных неисправностей. Зная, как проверить генератор, можно обнаружить его неисправности. Некоторые из них не требуют даже снятия генератора. Например, генератор дает слабый заряд или не дает зарядку — причины в слабом натяжении или обрыве приводного ремня.

При разрушении подшипников, узел придется почти полностью разбирать. Разборка генератора потребуется при замене диодного моста.

Важно установить точную причину неисправности, чтобы восстановить работоспособность генераторной установки.

Видео «Демонтаж генератора ВАЗ 2114»

В этом ролике демонстрируется, как демонтировать генераторную установку ВАЗ 2114 не снимая защиты с мотора (автор видео — fedot580).

Каковы симптомы неисправного генератора?

Каковы симптомы неисправного генератора?

Услуга по замене генератора очень важна, если у вас вышел из строя генератор. Но как вы должны сказать, что ваш генератор переменного тока работает плохо? Есть шесть признаков того, что ваш генератор неисправен. Первое, на что стоит обратить внимание, это световой индикатор. Этот свет скажет «ALT» или «GEN». Если ваши фары тусклые или мерцают, это еще один признак того, что ваш генератор не работает должным образом. Генератор отвечает за питание других систем автомобиля, включая электрические стеклоподъемники, автомагнитолу и кондиционер. Если одна или все из этих систем выходят из строя, проблема может заключаться в генераторе переменного тока. Другими симптомами неисправного генератора являются странные звуки, глохнет автомобиль или садится аккумулятор.

Сколько времени занимает замена генератора?

Если механик имеет опыт или средний уровень квалификации, вполне возможно, что замена генератора займет менее часа. Также важно учитывать, есть ли какие-либо другие смягчающие проблемы с двигателем. Это хорошая идея, чтобы тщательно проверить с вашим автомехаником, когда у вашего автомобиля возникают проблемы.

Можете ли вы заменить собственный генератор?

Если вы являетесь обученным механиком или интересуетесь автомобилями, вполне вероятно, что вы сможете заменить свой собственный генератор переменного тока. Замена генератора переменного тока профессиональным механиком может стоить более нескольких сотен долларов, поэтому вам важно подумать о том, чтобы сделать это самостоятельно, если у вас мало средств и много опыта. Первое, что вы должны сделать, это отключить аккумулятор. Затем отсоедините провода, которые подключены к генератору. Третий шаг в этом процессе — снятие ремня со шкива. Это самый сложный этап в процессе. Вам нужно будет повернуть болт/конец стержня с помощью гаечного ключа или гнезда, пока он не ослабит достаточное натяжение, чтобы можно было снять ремень.

Следующим шагом будет снятие болтов. Когда генератор снят с двигателя, вам нужно будет осмотреть новый генератор переменного тока. Вспомнив шаги, которые вы предприняли, чтобы снять старый генератор, повторите свои действия.

Что вызывает отказ генератора?

Есть множество причин, по которым генератор может выйти из строя. Пожалуйста, просмотрите следующий список, чтобы узнать больше.

• Генератор вышел из строя . Генераторы служат только от пяти до семи лет. В какой-то момент жизни вашего автомобиля вам, возможно, придется заменить генератор переменного тока, потому что он вышел из строя.
• Проблемы с компьютером . Как могут убедиться механики, новые автомобили строятся с применением сложных компьютерных систем. Если в компьютерной системе есть сбой, вы, вероятно, можете ожидать, что некоторые проблемы проявятся в вашем генераторе.
• Проводка . Если провода, подключенные к генератору, повреждены или изношены, генератор может выйти из строя.
• Неисправный предохранитель . После скачка напряжения может сгореть предохранитель. В таких случаях вы можете ожидать отказа генератора, потому что ваша батарея не заряжается.
• Сломанный шкив или ремень . В то время как шкивы служат долгое время, прежде чем окончательно выйдут из строя, ремни более тонкие. В конце концов, они треснут и сломаются. То же самое относится и к вашему змеевидному ремню.

Нужно ли заменять аккумулятор при замене генератора

Существует несколько различных причин, связанных со сломанным генератором. Если генератор вышел из строя, убив аккумулятор, вам необходимо заменить аккумулятор. Замените аккумулятор, а затем вы можете проверить генератор. Если после проверки генератора он не держит напряжение, то потребуется замена генератора вместе с аккумулятором. Кроме того, аккумулятор мог выйти из строя, убив генератор. Это случается редко, но может произойти из-за короткого замыкания в одной из ячеек батареи. В таких случаях корпус батареи будет треснутым и будет выглядеть косо. В доме и автомобиле есть много важных систем, которые требуют обслуживания. Как в домах, так и в автомобилях необходимо регулярное техническое обслуживание кондиционера. Вот пример уважаемой компании HVAC, которая занимается обслуживанием кондиционеров в Эллентоне, Флорида.

Сколько стоит замена генератора

Согласно национальным оценкам, средняя стоимость замены генератора составляет от 579 до 759 долларов.

Невозможно снять ремень генератора

Снятие ремня генератора — самая сложная часть замены генератора. Вы можете снять ремень генератора, поместив гаечный ключ за скобу, чтобы удерживать гайку. Затем вы можете ослабить болт на передней части кронштейна с помощью второго ключа. Вам нужно будет повернуть ключ против часовой стрелки.
