Снятие КПП с ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Как снять КПП с ВАЗ 2113, ВАЗ 2114, ВАЗ 2115? Этот вопрос может подниматься в ряде случаев будь то – замена диска сцепления, корзины сцепления, выжимного подшипника или же для замены венца маховика. Да и много других оснований для необходимости снятия КПП тоже имеются. В этой связи данная процедура вынесена в отдельную статью. Снятие коробки передач процесс основательный и подготовиться к нему надо как следует. Будут необходимы: подъемник или яма, набор гаечных торцевых ключей (размеры: на 30, 19, 17, 13, 10) плоская отвертка, монтировка…………..

После подготовки всего перечисленного можно приступать непосредственно к снятию КПП. Первым делом, откинем клемму с аккумулятора. Воздушный фильтр нам помешает, поэтому ключом на 10 откручиваем крепление воздушного фильтра. Отсоединяем ДМРВ и отодвигаем фильтр в сторону, вместе с патрубком.

Этого будет достаточно. Ключами на 13 и 17, отсоединяем питание стартера и откручиваем один болт (указан верхней правой стрелкой)(остальные будет удобнее крутить снизу) крепления самого стартера.

Откручиваем две гайки крепления коробки передач к двигателю. Ключом на 17 отсоединяем тросик сцепления.

Далее, вывешиваем машину, скидываем передние колеса. Ключом на 30 следует открутить ступичную гайку, предварительно раскотрив ее.

Вместе с тем, необходимо удерживать педаль тормоза зажатой. Причем не слабо, потому что как правило ступичные гайки закручены добротно. Дальнейшие действия будут проходить под машиной. Следующим шагом надо снять всю защиту, имеющуюся под моторным отсеком.

В случае, если потребуется снимать привода, что бы преодостерчься от возможных протечек, надо слить масло, для чего ключом на 17 откручиваем болт-пробку. Здесь рассмотрим вариант без извлечения приводов из КПП.

После того как защита двигателя снята, надо ключом на 17 открутить три болта крепления крабов.

Ключом опять же на 17, откручиваем крепления стабилизатора.

Тем же самым ключом откручиваем два болта крепления шаровых опор.

И снимаем рычаг в сборе с растяжкой.

После проведения указанных процедур можно выдергивать привода. Для этого необходимо с каждой стороны извлечь привода из ступиц просто сдвинув ступицу в сторону.

Отсоединяем выключатель заднего хода. Отключаем клемму спидометра.

Теперь снимаем стартер открутив оставшиеся два болта (напомню один болт сверху уже откручен) крепления.

Сзади, со стороны салона, к коробке передач подходит тяга (тяга идет с рычага переключения передач). Данная тяга соединятся со штоком коробки передач через хомут затянутый болтом и гайкой на 13. Этот хомут ослабляем и стягиваем тягу со шлицов штока.

Так, ключом на 10 откручиваем три болта крепления защиты маховика, так называющийся полумесяц.

Откручиваем крепление боковой подушки. И крепление задней подушки на двух шпильках. И наконец откручиваем оставшиеся два болта (первые болта, напомню – мы открутили сверху) крепления КПП к двигателю. После проделанных работ, коробку передач можно снимать, для начала подцепив ее монтировкой.

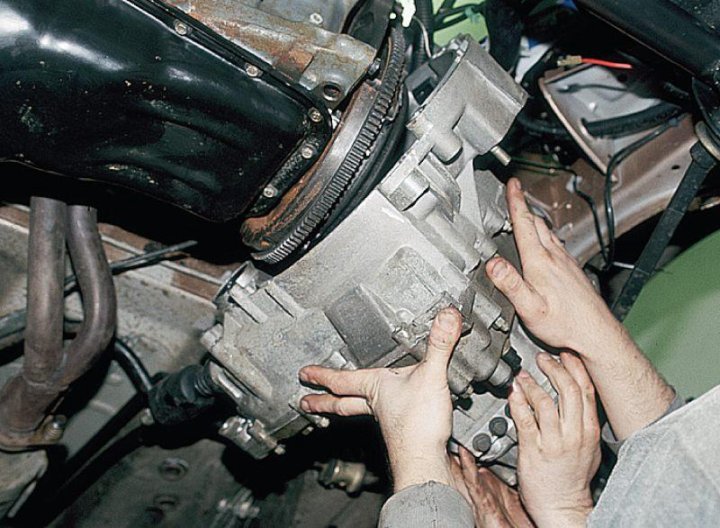

Снимать коробку надо осторожно, главным образом не повредив первичным валом лепестки на корзине сцепления. Коробка снята. Ее установка производится в порядке обратном снятию. Когда процесс в целом понятен, последовательность некоторых шагов возможно менять, это уже как кому удобно. Кроме того, следует отметить, что после установки коробки на место, будет необходимо отрегулировать ход педали сцепления, путем выставления тросика сцепления в определенное положение посредствам соответствующих гаек.

Как снять КПП на ВАЗ 2114

Как снять КПП на ВАЗ 2114?

Во время эксплуатации автомобиля перед некоторыми автолюбителями встает один и тот же немаловажный вопрос, а именно: как снять коробку на ВАЗ 2114 или на ином автомобиле этой линейки АвтоВАЗа. КПП ВАЗ 2114 — такая же, как и на вазовской «восьмерке». Одно лишь отличие — это то, что на ВАЗ 2108 не предусмотрен щуп, и разгоняется она быстрее.

КПП может понадобиться снять в самых разных случаях, к примеру, для того, чтобы заменить сцепления или что-то в его системе, а также для ремонта самой коробки.

Как поменять коробку на ВАЗ 2110

Автомобиль ВАЗ 2110 оснащён механической, двухвальной, с пятью передачами переднего хода и одной – заднего коробкой переключения передач (КПП). Она конструктивно объединена с дифференциалом и главной передачей. Срок службы КПП ВАЗ 2110 и её работоспособность напрямую зависит от манеры езды и своевременным обслуживанием механической коробки передач.

Частые интенсивные разгоны, неправильные переключения рычага селектора, несвоевременная замена трансмиссионного масла, а менять масло в КПП нужно каждые 75 000 км пробега, понижение его уровня, могут сильно сократить ресурс КПП. Снятие коробки передач ВАЗ 2110 и последующий ремонт или замена проводится в случае выявления неисправностей в самом агрегате.

Признаки неисправности КПП ВАЗ 2110

Характерными признаками, при которых требуется замена коробки ВАЗ 2110, являются следующие:

• появление шумов. Причиной этого дефекта могут быть изношенные детали шестерен. Также при повреждении подшипников появляется стук и скрежет.
• самопроизвольное выключение передач или не включается до конца передача. Виной тому является износ вилок и механизма выбора.

В некоторых случаях, когда этот узел трансмиссии не подлежит ремонту в силу объективных причин, замена КПП ВАЗ 2110, является необходимой. Стоит упомянуть что цена новой коробки составит 16500 р., а вот её ремонт на станции техобслуживания обойдётся в 7500 р.(детали и сам ремонт) без снятия и установки. Так же вы можете произвести «обмен» КПП, цена составит 5000 р. без установки или 6000 р. с установкой (цены указаны на весну 2017-го по Москве и области).

Так, что решать вам. Далее приведена технология снятия коробки передач ВАЗ 2110 с последующей её заменой.

Как снять коробку передач ВАЗ 2110/2112 (инструкция)

Для того, чтобы снять коробку передач ВАЗ 2110, необходимо:

Правильно выбрать рабочее место. Такие работы следует проводить на подъемнике или глубокой, не менее полутора метров, смотровой яме.

Для выполнения работ по снятию коробки передач вам потребуются:

• две монтажные лопатки;
• набор ключей на 8, 10, 13, 15, 17, 24, 30 мм;
• динамометрический ключ, торцовая головка на 8 мм;
• домкрат;
• ёмкость для слива масла;
• смотровая яма или подъёмник;
• отвёртка плоская, молоток;
• герметик.

Вывешиваем переднюю часть автомобиля.

Отсоединяем трос от вилки выключения сцепления, отвернув для этого гайки с нижнего наконечника.

Отсоединяем разъемы проводов от выключателя света заднего хода …

… и датчика скорости автомобиля.

Снимаем защитный кожух сцепления.

Снимаем пластиковую защиту со стороны КПП.

Торцовым ключом на 30 мм откручиваем ступичную гайку.

Торцовым ключом на 17 мм отворачиваем два болта крепления шаровой опоры к поворотному кулаку.

Ключам на 17 мм отворачиваем гайку болта крепления стойки стабилизатора поперечной устойчивости к рычагу.

Ключом на 19 мм отворачиваем гайку болта крепления рычага к кузову. Вынимаем (или выбиваем) болт и выводим рычаг из кронштейна.

Для снятия растяжки с поперечины передней подвески ключам на 24 мм откручиваем гайку, снимаем шайбу и вынимаем растяжку из сайлентблока.

Как снять коробку передач?

На ВАЗ 2114 и на других моделях семейного ряда LADA SAMARA устанавливается пяти ступенчатая коробка передач, объединенная с дифференциалом и главной передачей. В принципе коробка от ваз 2114 ни чем не отличается от ваз 2108. Единственное, на ваз 2108 нет щупа, и разгон на ней будет по резвее.

Снимать коробку понадобится для замены сцепления, подшипников сцепления, ремонта коробки.

Как снять коробку передач?

Для снятия коробки передач нам потребуется:

• комплект ключей;
• отвёртки;
• помощник;
• wd-40;
• доска или иное подвесное оборудование.

Первым делом снимаем клеммы с аккумулятора и вынимаем его. Сливаем масло из коробки передач (Как слить масло с кпп? ) и снимаем стартер (Как снять стартер на ВАЗ 2114? ). По ходу работы, если не получается отвернуть какое либо крепление, болт, то не забываем пользоваться wd-40.

1. Ставим автомобиль на эстакаду (яму) и снимаем защиту картера, отвернув 3 крепления.

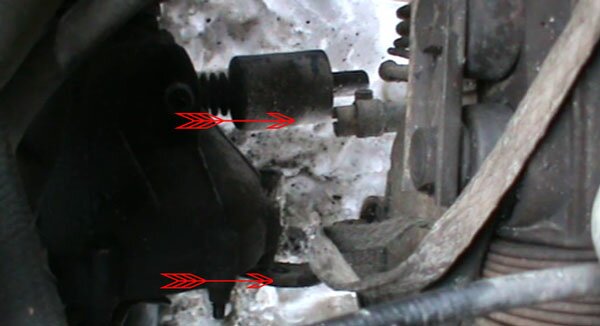

2. Далее нам нужно снять тросик сцепления от вилки выключения сцепления. Затем вытаскиваем его из кронштейна на коробке.

С целью полного понимания для читателя, слайды относятся к пунктам 3-19 по порядку кроме 14 пункта, где нужно вывесить двигатель.

3. Далее нужно снять колодку проводов от датчика скорости (ДС ). Колодка закреплена пружиной, поэтому, для его снятия, сожмите пружинку.

4. Откручиваем болт 1 крепления кронштейна модуля зажигания к нашей коробке передач. И болт под номером 2 и 3, показанные на рисунке.

5. Залезаем под авто и находим колодку проводов датчика заднего хода. Отсоединяем её.

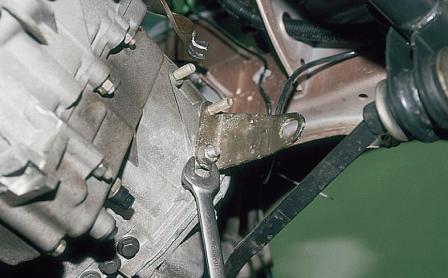

6. Затем отворачиваем 2 болта крепления кронштейна реактивной тяги к коробке.

7. Ослабляем хомут тяги переключения скоростей коробки передач. Вынимаем тягу от шарнира штока выбора передач, отодвинув её назад.

8. Снимаем приводы колёс. Вставленную вместо одного из приводов заглушку привяжите веревкой или проволокой, чтобы она не выпала во время снятия коробки. Правый привод полностью можно не снимать. Отсоединяем его от коробки и подвешиваем в кузову, предварительно отведя в сторону.

9. Чтобы коробку можно было снять без дополнительных трудностей, отворачиваем два болта левой шаровой опоры от поворотного кулака.

10. Откручиваем нижнее правое крепление коробки передач к двигателю ( на рисунке под номером 1). Поддерживающий кронштейн (под цифрой2 на рисунке) нужно со шпильки.

11. При необходимости достаточно всего лишь ослабить затяжку крепления кронштейна.

12. Отворачиваем 3 болта крепления, снимаем крышку (под номером 1) картера (под номером 2) сцепления.

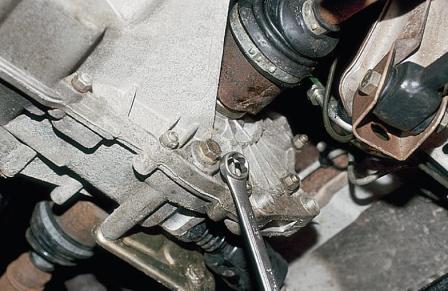

13. Откручиваем болт левого нижнего крепления коробки передач

14. Вывешиваем двигатель при помощи доски или иного приспособления

15. Откручиваем гайку крепления левой опоры силового агрегата ( снизу автомобиля)

16. Откручиваем 2 гайки крепления задней опоры силового агрегата к кузову.

17. Откручиваем 2 болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.

18. Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее.

19. Сдвиньте коробку передач максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля.

Как установить коробку передач?

Устанавливать коробку передач нужно строго в обратном порядке. После установки нужно отрегулировать привод сцепления (Как отрегулировать привод сцепления? ) и рычаг кпп, залить трансмиссионное масло.

Снятие коробки передач на ВАЗ 2115.

Такую работу лучше делать на смотровой канаве или на подъемнике.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕДЕНИЯ РАБОТ.

В первую очередь нужно слить масло из коробки передач. Затем снимите брызговик двигателя и отсоедините от коробки передач тягу привода. Отсоединяем от коробки передач трос сцепления. Отсоедините клемму «минусового» провода от аккумуляторной батареи и снимите стартер. Отсоединяем колодку проводов от выключателя света заднего хода. Отсоедините провод «массы» от силового агрегата. На автомобилях с панелью приборов модели 21083 отсоедините от коробки передач трос привода спидометра. На автомобилях с двигателем ВАЗ-2111 также необходимо снять датчик скорости и открутить ключом «на 13» болт крепления кронштейна модуля зажигания к картеру сцепления. Подымаем переднюю часть автомобиля и снимаем шаровые опоры с поворотных кулаков. Вынимаем из коробки передач внутренний шарнир одного из приводов передних колес. Чтобы зафиксировать полуосевые шестерни от падения в картер коробки, вставляем в отверстие шестерни технологическую заглушку, отрезок шланга или деревянную оправку, имитирующую вал внутреннего шарнира. Затем вынимаем из коробки передач внутренний шарнир второго привода. И после этого отводим в стороны валы приводов колес.

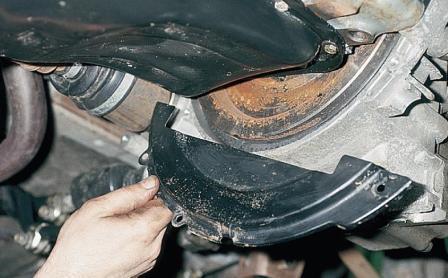

Ключом «на 10» откручиваем три болта крепления нижней крышки картера сцепления…

…и снимаем крышку. Ставим упор под двигатель и отсоединяем левую и заднюю опоры силового агрегата.

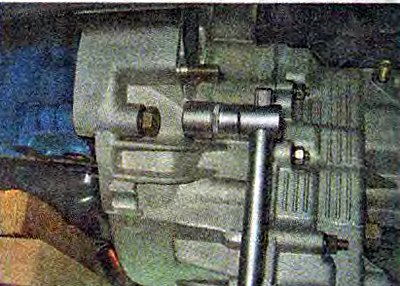

Затем ключом «на 19» откручиваем три болта…

и одну гайку крепления картера сцепления к блоку цилиндров.

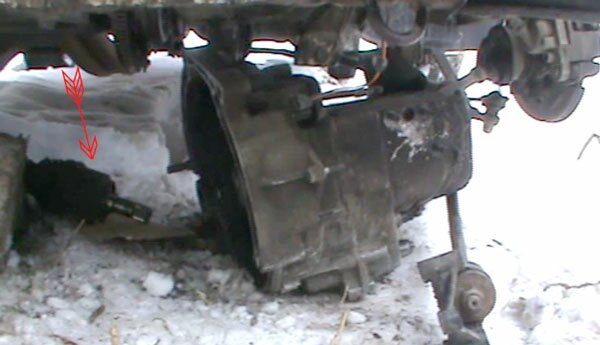

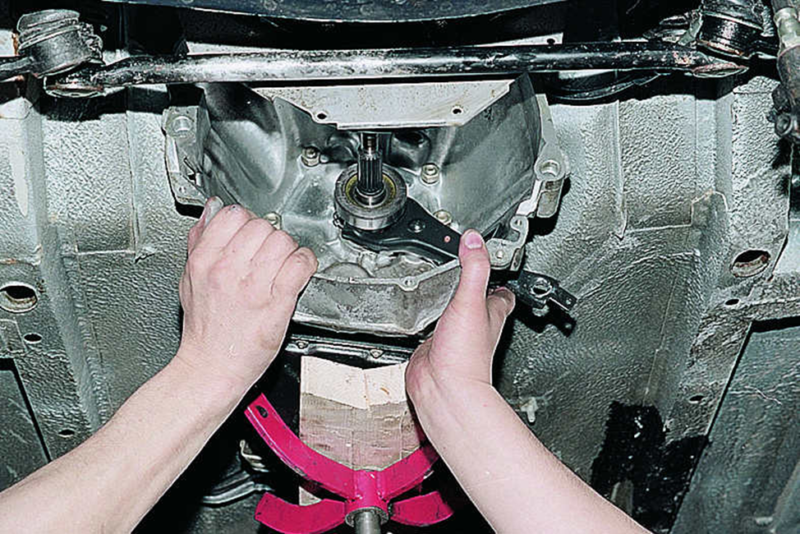

Отводим коробку передач в сторону от двигателя и снимаем ее (эту работу лучше выполнять вдвоем с помощником).

Будьте внимательны и помните.

При снятии или установке коробки передач, нельзя опирать первичный вал коробки на лепестки нажимной пружины сцепления, чтобы их не повредить.

Перед установкой КПП нанесите тонкий слой смазки ШРУС-4 на шлицевой конец первичного вала.

Установку коробки передач делайте в обратной последовательности операций по снятию.

После установки коробки передач отрегулируйте ход педали сцепления.

Опубликовал alex1950 15 Января 2013, 15:32:46

Руководство по снятию и установке

Для комфортного демонтажа коробки с автомобиля, нужно воспользоваться подъемником или смотровой ямой. Выполнять работы на ровной поверхности, крайне неудобно.

Зафиксировав ВАЗ 2115 на подъемнике, нужно открыть капот, снять клемму с аккумулятора и стартера, отсоединить массу и трос привода сцепления. Далее, отвинтив болты крепления сцепления и стартера, фиксируем скобой подъемного механизма выпускной коллектор мотора ВАЗ 2115.

После установки страховочной поперечины поддержки двигателя переходим к нижней части автомобиля. Снимаем защиту, затем демонтируем картер сцепления предварительно слив все масло. Отсоединяем датчик заднего хода, ослабляем хомуты и снимаем тягу с шарнира штока, предназначенного для смены передач. Откручиваем шпильку крепления двигателя ВАЗ 2115 с коробкой. Затем отсоединяем поворотные кулаки от шаровых и аккуратно снимаем шестерню полуоси, чтобы избежать ее попадания в картер. Проделав эту операцию, выбиваем второй шарнир, разводя при этом колеса в разные стороны. Если не получается отсоединить привод колес от полуосей, коробка снимается в сборе. С помощью специального оборудования сделать выпрессовку шарнира из шестерни полуоси. Когда у вас все получилось в подвешенном состоянии, отверните остальные болты крепления, предварительно подставив гидравлический подъемник. Немного приспустите на страховочной поперечине двигатель и коробка легко сойдет вниз.

Цена на замену сцепления

Иногда конструкцией предусмотрен специальный лючок, позволяющий произвести диагностический осмотр узла. Но чаще всего приходится, полагаясь исключительно на симптомы, снимать коробку передач, чтобы убедиться в правильности возникших подозрений. Среди возможных причин неисправностей:

• Износ фрикционных накладок.
• Повреждение нажимного и прижимного дисков.
• Поломка прижимной пружины.
• Выход из строя выжимного подшипника.

Решить возникшие проблемы удаётся, только установив на место вышедших из строя деталей новые, исправные.

Сложная задача

Существует множество причин, из-за которых замена сцепления производиться только в условиях специально оборудованных мастерских:

• Вес механических агрегатов достигает десятков килограммов.
• На полноприводных моделях, прежде чем демонтировать МКПП, приходится снимать раздатку, масса которой тоже весьма значительна.
• В зависимости от типа трансмиссии и особенностей устройства механизмов, возникает потребность в демонтаже карданных и приводных валов, опорных балок, рулевых трапеций…

И всё это только для того, чтобы получить доступ к источнику проблем! Зная об этом, опытные водители стремятся эксплуатировать машину так, чтобы максимально продлить ресурс комплектующих.

Важную роль играет исправность и правильная регулировка механизма привода. Механический или гидравлический, этот механизм передаёт усилие, прилагаемое к педали, на выжимной подшипник. Нарушение параметров регулировки не только становится причиной возникновения неисправностей, но и существенно усложняет процесс управления автомобилем.

Что предстоит сделать

Даже проявляя максимальную осторожность, момент, когда возникнет необходимость в замене важного узла нельзя оттягивать бесконечно. Осознавая сложность предстоящей работы, большинство автовладельцев предпочитают доверять обслуживание техники специалистам. Тем предстоит сделать следующее:

• Установить машину на подъёмник или смотровую яму, обеспечив свободный доступ ко всем узлам и компонентам, с которыми придётся взаимодействовать в ходе ремонта.
• Поддомкратить КПП, перенеся её вес на специальную опору.
• Извлечь кулису или отсоединить систему привода от кулисы к рычагу переключения в салоне.
• Отсоединить приводные валы (если машина оснащена передним или полным приводом) и кардан (на заднеприводных и полноприводных модификациях).
• Полностью или частично разобрать привод.
• Демонтировать компоненты системы выпуска, если те препятствуют снятию деталей трансмиссии.
• Отсоединить электропроводку от датчиков, установленных на обслуживаемых агрегатах.
• Снять раздатку (если таковая имеется). В случае, когда позволяют масса и габариты коробки передач, её демонтируют в сборе с раздаткой.
• Для обеспечения свободного доступа к демонтируемому агрегату частично или полностью разобрать рулевые тяги.
• Отвернуть болты, крепящие коробку передач к картеру сцепления (если предусмотрено конструкцией) и снять КПП. На большинстве современных автомобилей этого не требуется и можно перейти сразу к следующей операции.
• Отвернуть болты, крепящие картер к двигателю и извлечь КПП, открыв доступ к выжимному подшипнику, корзине, прижимному и нажимному дискам.

Только проделав всё это, можно будет, наконец, приступить к осмотру узла, ради обслуживания которого и был затеян сложный ремонт.

Автовладельцу на заметку

Специалисты рекомендуют сразу менять все компоненты, включая выжимной подшипник. Это не удивительно, учитывая те сложности, которые приходится преодолевать для того, чтобы добраться до источника возникших проблем. Стоимость комплектующих, в данном случае, играет далеко не самую значительную роль. А вот выбору качественных запасных частей приходится уделять особое внимание. Излишняя экономия может обернуться необходимостью повторного посещения ремонтных мастерских ранее положенного срока.

Сборка производится в обратном порядке. Прижимной диск со шлицами обязательно центрируется с помощью первичного вала или шаблона, воспроизводящего форму этой детали. Все крепёжные болты затягиваются с определённым, указанным в технической спецификации, усилием. На заключительном этапе регулируется ход педали.

Хорошее предложение

Справиться со сложным делом, не имея необходимого оснащения и профессиональной подготовки, не удастся. А потому разумным шагом становится посещение сервисного центра, где, за разумную плату, ответственную работу выполнят квалифицированные специалисты. Жители Ростова-на-Дону и соседних регионов имеют возможность воспользоваться услугами мастеров из . В этом случае им окажутся доступными:

• Высокое качество обслуживания, производимого в точном соответствии с разработанным производителем техники регламентом.
• Сжатые сроки выполнения работ, что важно для быстрого возвращения транспортного средства в строй.
• Низкие цены, способные порадовать даже прижимистых автовладельцев.
• Гибкий подход к каждому клиенту.

Так что, если появились тревожные симптомы, и настало время поменять сцепление, обращайтесь! Всё будет сделано в лучшем виде!

Окончательный демонтаж коробки

Напоследок сделайте следующее:

1. Выкрутите гайку крепления провода массы.
2. Снимите тросик сцепления. Если он порван или имеет повреждения, то обязательно сделайте на ВАЗ-2115 замену тросика сцепления.
3. Выкрутите болты и гайки крепления боковой и задней подушек. При этом желательно под картер установить домкрат или опору, чтобы коробка не просела сильно.
4. Ослабьте хомут крепления кулисы и снимите ее.
5. Теперь осталось только выкрутить три болта и гайку, которыми стянуты коробка передач и блок двигателя.
6. Чтобы разъединить двигатель и КПП, потребуется монтажная лопатка и много усилий. Если узел не разбирался очень давно, снять со шлицов первичный вал окажется проблематично.
7. Аккуратно, стараясь не повредить элементы из алюминия, отодвигайте коробку в сторону левого колеса. Именно в этот момент, когда она начнет отходить от блока, нужно извлечь внутреннюю правую гранату.

При проведении ремонта желательно подвесить с помощью троса коробку к перекладине, установленной под капотом. Все резьбовые соединения заблаговременно обработайте смазкой типа WD-40. Это поможет намного быстрее выкрутить болты и гайки.

Признаки неисправности

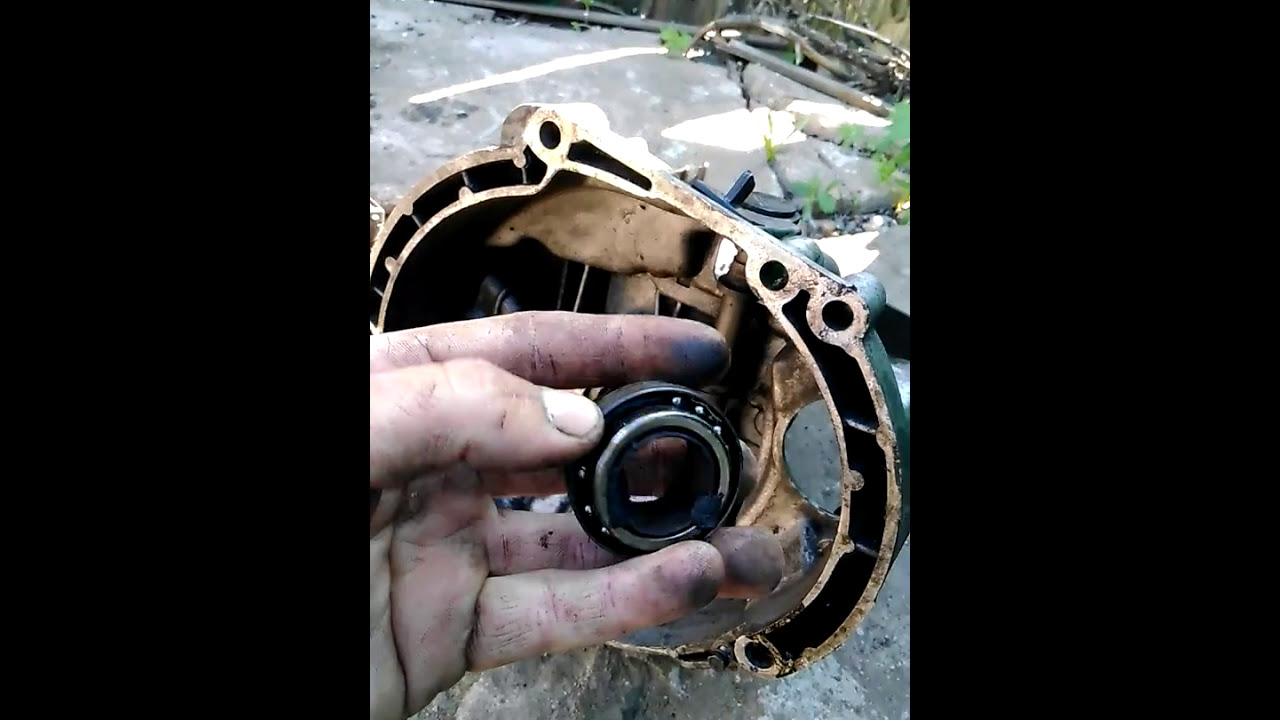

Стук или свист при включении передачи — это основные признаки выхода из строя выжимного подшипника. Чаще всего водитель является причиной ускоренного износа выжимного. На ресурсе сильно сказывается привычка, держать ногу на педали. К примеру, частенько начинающие водители держат сцепление выключенным стоя на светофоре или в пробках.

Сам по себе подшипник достаточно надежен и при правильной эксплуатации ресурс достигает 150-200 тысяч километров пробега. При выходе из строя подшипника его нужно только менять, ремонту он не подлежит.

Основные неисправности

Сцепление является обязательной частью автомобиля, использующего механическую коробку передач. Помимо знаний о работе сцепления, важно иметь представление о неисправностях.

Наиболее распространённые из них:

• сцепление выключается не до конца. Воздух, попадая в привод выключения, создаёт ощущение проваливающейся педали, в результате чего водитель не может полностью выключить сцепление;
• сцепление не включается. Частая причина: обрыв троса;
• педаль сцепления отказывается возвращаться в начальное положение. Причина: возвратная пружина вышла из строя либо отсоединена;
• сильный шум во время выключения сцепления. Шум говорит об износ выжимного подшипника;
• сцепление включается не полностью. Причин много: износ накладок ведущего диска, неисправность пружин, малый ход педали.

Неисправности КПП ВАЗ 2114

Сначала стоит рассмотреть неисправности, которые можно удалить без демонтажа. В случае, когда не прожимается задняя передача, стоит проверить хомут и сам механизм на наличие блокировки. Еще одна распространенная проблема – это дребезжание рычага КПП. Звук появляется из-за втулки, которая бьется о поверхности крыльев. Решить заводской дефект можно при помощи напильника – определяется погрешность и удаляется лишний металл.

Рекомендуется выполнять ремонт снятие вместе с товарищем. Во время работы будут момента, когда нужно будет откручивать крепления и под капотом, и в салоне автомобиля ВАЗ 2114. Также с помощником удобнее проверять, правильно ли была выполнена установка коробки передач.

Ремонт и, соответственно, снятие КПП требуется в том случае, когда при смене передач появляется скрежет или хруст в коробке передач, слышен гул, рычаг двигается с трудом. Также без демонтажа не обойтись, когда некоторые передачи выключаются произвольно (проблема вызвана сбоем регулировки привода или поломкой синхронизатора).

Снятие и установка коробки передач

 Снятие

Установите автомобиль ВАЗ 2115 — 14 на подъемник или смотровую канаву. Поднимите капот двигателя и зафиксируйте его в этом положении. Далее выполните следующие действия:

-отсоедините провода от аккумуляторной батареи, от тягового реле стартера

-отсоедините провод «массы» от картера сцепления

-отсоедините нижнюю часть троса привода сцепления

-отверните два верхних болта крепления картера сцепления к блоку двигателя и две верхних гайки крепления стартера, закрепите на левой шпильке крепления выпускного коллектора двигателя скобу для подъема силового агрегата

Рис.1 Установка поперечины для поддержания силового агрегата

1-поперечина

-установите на водосточные желобки поперечину для поддержания двигателя и зацепите ее крючком за скобу, установленную на шпильке выпускного коллектора. При отсутствии поперечины вывесите силовой агрегат талью.

Далее выполните работы снизу автомобиля:

-снимите брызговик двигателя и нижнюю крышку картера сцепления

-слейте масло из коробки передач

-отсоедините провода от выключателя света заднего хода

Рис.2 Крепление коробки передач на автомобиле

1-двигатель, 2-кронштейн крепления силового агрегата, 3-кронштейн растяжки рычага подвески, 4-растяжка, 5-коробка передач, 6-вал привода колеса, 7-рычаг подвески, 8-стабилизатор поперечной устойчивости, 9-задняя опора силового агрегата, 10-хомут, 11-тяга привода рычага переключения передач, 12-корпус внутреннего шарнира

-ослабьте хомут 10 (рис.2) и отсоедините тягу 11 от шарнира штока выбора передач

-отверните гайку шпильки крепления коробки передач к двигателю

-отсоедините шаровые шарниры рычагов подвески от поворотных кулаков

-используя съемник или резко ударив по корпусу 12 внутреннего шарнира молотком через выколотку, выбейте один шарнир из полуосевой шестерни, затем зафиксируйте полуосевую шестерню технологической оправкой или заглушкой, применяемой при транспортировке дифференциала (иначе незафиксированная полуосевая шестерня может выпасть в картер коробки передач), после чего выбейте второй шарнир

-отведите в стороны валы приводов колес

-отверните с левой стороны три гайки шпилек крепления коробки передач к кронштейну 2 (рис. 2) подвески силового агрегата, а затем гайку с болта крепления самого кронштейна. Сняв кронштейн со шпилек коробки передач, выньте кронштейн 2 подвески из проушин лонжерона кузова

-отверните болты крепления задней опоры 9 подвески силового агрегата

-отверните нижнюю гайку крепления стартера и снимите его

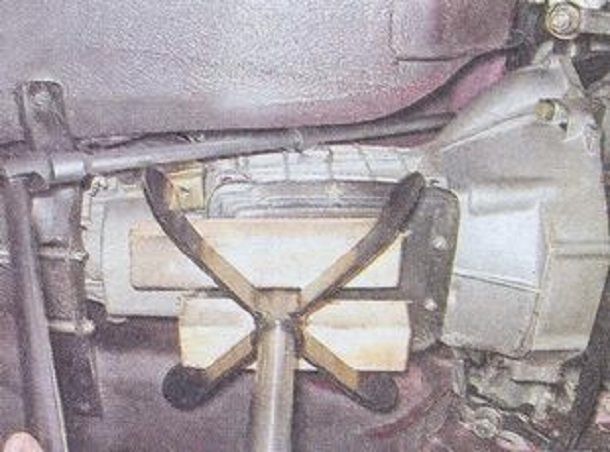

-установите под коробку передач специальную подставку с гидравлическим подъемником

-слегка опустите двигатель, удлинив поддерживающую тягу поперечины или опустив таль, отверните нижний болт крепления картера к блоку двигателя и сместите от двигателя коробку передач в сборе с картером сцепления, чтобы разъединить вал коробки передач и ведомый диск сцепления

-снимите коробку передач

  Установка

Установку коробки передач проводите в обратном порядке, при этом необходимо учитывать следующее:

-перед соединением валов приводов колес с полуосевыми шестернями замените стопорные кольца на внутренних шарнирах новыми, так как при установке старых колец вожможно самопроизвольное разъединение приводов колес и полуосевых шестерен при движении автомобиля

-перед установкой коробки передач нанесите тонкий слой смазки ШРУС-4 на наружную поверхность направляющей втулки 2 (см.

рис.1 глава»Коробка передач автомобиля ВАЗ 2115-14″) муфты подшипника выключения сцепления. При необходимости отцентрируйте ведомый диск оправкой

Рис.3 Центрирование ведомого диска

1-маховик, 2-сцепление в сборе, 3-оправка

После установки коробки передач отрегулируйте полный ход педали сцепления ( см. глава «Сцепление автомобиля ВАЗ 2115-14») и привод управления механизмом переключения передач в следующем порядке:

-действуя снизу автомобиля, при ослабленном стяжном болте хомута 13 (см. рис.2 глава «Коробка передач автомобиля ВАЗ 2115-14») тяги 8 установите шток 6 в нейтральное положение

-установите рычаг 10 в необходимое положение

-действуя снизу автомобиля выберите осевой люфт в направлении назад, воздействуя на шарнир 7 и угловой люфт в направлении против хода часовой стрелки, затяните гайку стяжного хомута 13, предварительно установив его на расстоянии Х=1-3мм. Выбор люфтов производите легким движением, чтобы не вызвать перемещений рычагов механизма выбора внутри коробки передач.

Затем залейте в коробку передач масло.

При соединении привода переключения передач с коробкой передач следите, чтобы не произошло перекрутки или деформации гофр защитного чехла шарнира 7.

▶▷▶ инструкция по ремонту кпп ваз 2114

▶▷▶ инструкция по ремонту кпп ваз 2114

кар механик симулятор 2015 скачать торрент 32 bit

скачать игру росомаха через торрент механики на русском

скачать call of duty modern warfare 3 торрент механики

soma скачать торрент pc механики на русском

скачать mass effect 3 на русскому с торрента от механик

fallout 4 скачать торрент механики со всеми dlc

сталкер новая война скачать торрент механики

вульфиштейн 2014 скачать торрент механики

star wars empire at war 2006 скачать торрент механики

скачать торрент gta san andreas repack механики

инструкция по ремонту кпп ваз 2114 — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download ВАЗ-2113 -2114 -2115 руководство по эксплуатации vnxsu/content/avto/vaz/2113- 2114 -2115html Cached ЛАДА / ВАЗ -2113, ВАЗ — 2114 , ВАЗ -2115 с инжекторными двигателями: ВАЗ -2111 15 л (1499 см³) 778 лс/572 кВт и ВАЗ -11183 16 л (1596 см³) 809 лс/595 кВт; Руководство по эксплуатации, техническому обслуживанию и ремонту Руководство По Ремонту Кпп Ваз-2109 — rollingganz russerversweeblycom/blog/rukovodstvo-po-remontu-kpp Cached Как происходит замена кулисы на автомобиля ВАЗ серии 2109 и почему Руководства по ремонту » Замена кулисы Ваз 2109 причины и инструкция серии связан с родным карданчиком кулисы коробки передач Инструкция По Ремонту Кпп Ваз 2114 — Image Results More Инструкция По Ремонту Кпп Ваз 2114 images Руководство По Ремонту Кпп Ваз 2110 — kaneandlynch kamintolyattiweeblycom/blog/rukovodstvo-po-remontu-kpp Cached Сайт vaz2110-remontru рассчитан на любителей и владельцев «десяточек» сайте представлены руководства по ремонту и эксплуатации ВАЗ 2110, по доработке двигателя, коробки передач, тормозной системы ВАЗ-2113, -2114, -2115 руководство — vnxsu vnxsu/content/avto/vaz/2113-114-115html Cached На цветных фотографиях, снабженных комментариями, детально изображены все операции по обслуживанию и ремонту Изложены рекомендации по тюнингу автомобиля Инструкция По Ремонту Кпп Ваз 2107 — maxxlibrary maxxlibraryweeblycom/blog/instrukciya-po Cached Руководство по ремонту коробок передач кпп ваз 2104 скачать дифференциал лада 2107, коробка Jump to Видео «Ремонт КПП ВАЗ 2107» — Полезная информация Сцепление ВАЗ 2114: замена, регулировка, ремонт vazremontcom/zamena-regulirovka-scepleniya Cached Инструкция по замене, регулировке и ремонту сцепления ВАЗ 2114 Содержание Замена сцепления Инструкция По Ремонту Кпп Ваз-2110 — znaniytutidines znaniytutenretguweeblycom/blog/instrukciya-po-remontu Cached Инструкция по замене сцепления ВАЗ 2110 своими руками без снятия ВАЗ РЕМОНТ Замена сцепление ВАЗ 2110 не снмая КПП 7 КПП ВАЗ 2110, 2111, 2112 ваз , ваз 2110, ваз 2114 , ваз 2109, ваз 2106, ваз 2112, 2110 ремонт, ваз 2014 Инструкция По Ремонту Кпп — kolyanocitywm kolyanocitywmweeblycom/blog/instrukciya-po-remontu-kpp Cached Инструкция По Ремонту Кпп Ваз 2114 Руководство, инструкция , мануал по ремонту АКПП Как снять КПП на ВАЗ 2114? — avtozamcom avtozamcom › ВАЗ › ВАЗ 2114 КПП ВАЗ 2114 — такая же, как и на вазовской «восьмерке» Одно лишь отличие — это то, что на ВАЗ 2108 не предусмотрен щуп, и разгоняется она быстрее Инструкция по проверке, ремонту и замене катушки зажигания на labavtocom/vaz/ 2114 /katushka-zazhiganiya Cached В статье рассматриваются причины неисправности замка зажигания ВАЗ 2114 , дается пошаговая инструкция по его демонтажу и замене Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo Also Try купить кпп ваз 2108 резинка кпп ваз 2121 ремонт кпп ваз 2106 видео кпп ваз 2109 схема сборки как собрать кпп ваз 2109 запчасти кпп ваз кпп ваз 2107 5 ступка рычаг кпп ваз 2110 1 2 3 4 5 Next 26,700 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

• как и на вазовской «восьмерке» Одно лишь отличие — это то
• 2112
• как следствие ранне снятая КПП разобранаБлаго в камасутре по Модели ВАЗ — 2114 этот процесс вполне подробно описан)))Не сказать

замена шестерней в коробке автомобиля Раздел по ремонту трансмиссии лада 2114

замена шестерней в коробке автомобиля Раздел по ремонту трансмиссии лада 2114

• -2115 руководство — vnxsu vnxsu/content/avto/vaz/2113-114-115html Cached На цветных фотографиях
• 2110 ремонт
• мануал по ремонту АКПП Как снять КПП на ВАЗ 2114? — avtozamcom avtozamcom › ВАЗ › ВАЗ 2114 КПП ВАЗ 2114 — такая же

инструкция по ремонту кпп ваз 2114 — Все результаты Сборка и разборка коробки передач Ваз 2110-2111-2112 — VAZ Club vazclubcom › ВАЗ › 2110, 2111, 2112 › ремонт › трансмиссия › коробка передач Похожие сальники ваз 2110, реактивная тяга ваз 2112, инструкции по ремонту кпп , разборка коробки передач ваз 2111, описание устройства кпп Очередность сборки коробки передач Ваз 2108-2109-21099 wwwvazclubcom › › ремонт › трансмиссия › коробка передач Похожие Ремонт кпп , описание разборки и сборки дифференциала ваз 2108, замена синхронизаторов и механизмов Раздел по ремонту трансмиссии лада КПП 2108 Разборка и сборка — Энциклопедия журнала «За рулем» Похожие Разборка и сборка коробки передач ПОРЯДОК ВЫПОЛНЕНИЯ Очищаем от грязи и промываем коробку передач снаружи Znakjpg Не допускайте Ремонт коробки передач ВАЗ-2109 — Все поедем! vsepoedemcom/story/remont-korobki-peredach-vaz-2109 Похожие 21 дек 2011 г — Этапы ремонта коробки передач автомобиля ВАЗ 2109 Пошаговая инструкция по полному разбору и сборке КПП ВАЗ 2109 Коробка передач ВАЗ 2114 — схема — Ремонт авто своими руками vipwashru/korobka-peredach/snyatie-korobki-peredach-vaz-2114 Похожие Схема КПП Ваз 2114 Непосредственный демонтаж КПП осуществляем в соответствии с инструкцией , приведенной ниже: Автомобиль устанавливаем Картинки по запросу инструкция по ремонту кпп ваз 2114 «id»:»Re3Mp5Z9WIpGvM:»,»ml»:»600″:»bh»:90,»bw»:120,»oh»:1440,»ou»:» «,»ow»:1920,»pt»:»ad-cdnet/8415b65s-1920jpg»,»rh»:»drive2ru»,»rid»:»xGuAVLaDvw9MsM»,»rt»:0,»ru»:» «,»st»:»Drive2″,»th»:90,»tu»:» \u003dtbn:ANd9GcROZFTwe-kXJpULAIL7I12aAdqxPXfab0mGApzUCS6J3k0nlokNh9gtuIk»,»tw»:120 «cr»:3,»id»:»8zvSg0OIdXIWQM:»,»ml»:»600″:»bh»:90,»bw»:119,»oh»:531,»ou»:» «,»ow»:800,»pt»:»vazremontcom/wp-content/uploads/2018/03/foto-4-10″,»rh»:»vazremontcom»,»rid»:»_OmWaOmQ5rBkoM»,»rt»:0,»ru»:» «,»st»:»Ремонт и Тюнинг ВАЗ и Лада своими руками | VAZremontcom»,»th»:90,»tu»:» \u003dtbn:ANd9GcQbpGGtas3YRetseNGnPiSlBpUrP5j6L6z4N3qXPe7VNnYbUwL3iqeE_ac»,»tw»:136 «cl»:3,»ct»:6,»id»:»gCdhu2QwoxontM:»,»ml»:»600″:»bh»:90,»bw»:119,»oh»:368,»ou»:» «,»ow»:490,»pt»:»prosedanru/images/prosedan/2016/08/4c8b208s-48743″,»rh»:»prosedanru»,»rid»:»jTXsNCi51Wmd0M»,»rt»:0,»ru»:» «,»th»:90,»tu»:» \u003dtbn:ANd9GcQ04YJKcMCm—t0mMxbpXbMBnxjbnm-kxhSn-Bb-XiIoIMd74Juoe3T4U0″,»tw»:120 «cl»:6,»cr»:6,»id»:»dsyD4CPOQouVaM:»,»ml»:»600″:»bh»:90,»bw»:112,»oh»:386,»ou»:» «,»ow»:600,»pt»:»fastmbru/uploads/posts/2013-05/1369046467_razbork»,»rh»:»fastmbru»,»rid»:»j68Lm4uzd4x5CM»,»rt»:0,»ru»:» «,»st»:»Fastmbru»,»th»:90,»tu»:» \u003dtbn:ANd9GcTvz45tWG4bKT8r4pZD-3MqrsHtqtr_DS_OIWj4rCDB0bJ1N2_thvBkak4″,»tw»:140 «cr»:6,»id»:»fRyvrFlaSpPAeM:»,»ml»:»600″:»bh»:90,»bw»:114,»oh»:1440,»ou»:» «,»ow»:1920,»pt»:»wwwluxvazru/uploads/posts/2016-04/1459630950_4cb»,»rh»:»luxvazru»,»rid»:»5s-5Y43oV8eEgM»,»rt»:0,»ru»:» «,»st»:»LuxVAZ | Ремонт автомобилей ВАЗ своими руками»,»th»:90,»tu»:» \u003dtbn:ANd9GcSmTeuK5TvSK-svD_kwo7bHw57DZ_jZcebh7NyGKVKctijdloJJmzSgkfA»,»tw»:120 Другие картинки по запросу «инструкция по ремонту кпп ваз 2114» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Сборка коробки передач — Руководство и инструкция по ремонту vaz-sputnikru/2109/12-12html Похожие Запрессуйте с помощью соответствующей оправки сальники в картеры сцепления и коробки передач Cмажьте рабочую кромку сальников смазкой Разборка коробки передач — Руководство по ремонту ВАЗ 2108 21092115ru/ваз-2108-2109/раздел/коробка/разборка-коробки-передачhtml Похожие Руководство по ремонту ВАЗ 2108, 2109, 2114 , 2115 314) картера коробки передач и уплотнительную прокладку Снимите установочные кольца с Сборка коробки передач — Руководство по ремонту ВАЗ 2108, 2109 21092115ru/ваз-2108-2109/раздел/коробка/сборка-коробки-передачhtml Похожие Руководство по ремонту ВАЗ 2108, 2109, 2114 , 2115 Сборку коробки передач проводите в последовательности, обратной разборке Поэтому при ремонте коробки передач старой конструкции соблюдайте следующие Видео 30:53 «ГТ» Ремонт КПП ВАЗ 2109 (2108-2112) Часть2 — сборка! Дольче VITA YouTube — 3 мая 2015 г 33:39 ремонт и разборка коробки ВАЗ 2114 Valera uyshin YouTube — 31 мар 2014 г 12:04 2115 сборка кпп часть 2/2115 Assembly of the transmission part 2 МЁД AVTO YouTube — 12 февр 2015 г Все результаты Ремонт коробки передач на ВАЗ 2109 своими руками: подробное luxvazru/vaz-2109/321-kak-razobrat-korobku-peredachhtml Похожие Ремонт коробки передач во многом зависит от характера и типа Чтобы демонтировать коробку, рекомендуем вам опираться на инструкцию , четко Разборка и ремонт коробки передач автомобиля ВАЗ — Fastmbru › Авторемонт 20 мая 2013 г — Подробная пошаговая инструкция по разборке и сборке коробки передач автомобиля ВАЗ 2110 и её ремонт Смотрите видео и Ремонт КПП ВАЗ 2108-099, 2110-2112, 2113-2115 своими руками в Лада 21099 ммм мускари › Бортжурнал › Ремонт КПП ВАЗ 2108-099, 2110- 2112, 2113-2115 своими руками в первый раз (краткая инструкция ) стекол (нижние) Далее Cцепление SACHS ВАЗ 2108, 2109, 21099, 2113, 2114 , 2115 Ремонт коробки передач ВАЗ 2115 своими руками — Автодонт › Коробка передач Коробка передач ВАЗ2115 и ее устройство Выяснение причин неисправности и ремонт своими руками Поэтапное руководство по снятию, ремонту и КПП ВАЗ 2114 — Ремонт и Тюнинг ВАЗ и Лада своими руками › ВАЗ 2114 › Трансмиссия 25 мар 2018 г — Всего несколько агрегатов считаются самыми важными для управления автомобилем Одним из таких узлов является коробка передач Коробка передачи 2110, разборка и ремонт, пошаговая инструкция На автомобилях модели ВАЗ 2110 вмонтирована пятиступенчатая КПП , состоящая из двух валов Она отличается наличием 5-ти передач переднего СОВЕТЫ ПО РЕМОНТУ КПП | Форум ВАЗ 2108, 2109, 21099, 2113, 2114 и › › Ремонт двигателя и КПП › КПП, сцепление и приводы Похожие 15 июл 2012 г — И так В данной теме делимся своими советами по ремонту КПП Кто шарит в «коробке» делитесь с другими своим опытом:) ПРОСЬБА Ремонт КПП ВАЗ своими руками | avtobrandsru 21 апр 2016 г — ремонт КПП ВАЗ производится в том случае, если в узле происходят КПП ВАЗ 2114 ; 5 Ремонт КПП ВАЗ 2110; 6 Ремонт КПП ВАЗ 2123 не торопясь, аккуратно, лишний раз сверяя свои действия с инструкцией ; ремонт, разборка и дефектовка деталей коробки передач car-exoticcom/vaz-cars/vaz-2108-car-transmission-9html Похожие Если в процессе ремонта коробки передач заменялась хотя бы одна из Снимите коробку передач с автомобилей ваз 2108, ваз 2109, ваз 21099 (см Коробка передач в разрезе Руководство по ремонту ВАЗ 2108 roadpartru/raznoe/korobka-peredach-v-razrezehtml КОРОБКА ПЕРЕДАЧ Подробный обзор общего устройства коробки передач Устройство коробки передач На ВАЗ , классической модели Руководство по ремонту и эксплуатации ВАЗ 2109 и советы expertvazru › ВАЗ 2109 Похожие ВАЗ 2109: советы экспертов по эксплуатации и ремонту Обслуживание и ремонт коробки передач включают в себя следующие процедуры: удаляется Разборка КПП ВАЗ 2110: пошаговая инструкция, фото- и видеообзор › ВАЗ › ВАЗ 2110 5 дней назад — Не знаете, как произвести разбор и ремонт коробки передач ВАЗ 2110? Заходите к нам и узнаете об этом Самые актуальные Как выполнить диагностику и ремонт коробки передач ВАЗ-2114? Похожие Для начала, рассмотрим устройство коробки передач ВАЗ 2114 Схема На 14 модели стоит такая же коробка, как на 13 или 15, поэтому если вы имели Не найдено: инструкция Как выполнить диагностику и ремонт коробки передач ВАЗ-2114 В этой статье речь пойдёт о проблемах с КПП на ВАЗ 2114 Не найдено: инструкция Ремонт КПП!!! Своими силами Отчет+фото — Просмотр темы :: AUTOLADARU wwwautoladaru/viewtopicphp?t=200307 Похожие 15 дек 2008 г — 25 сообщений — ‎15 авторов Три машинки Ваз : 2110, 2112 15 16V, Ваз 2112 15 16V После всей этой гонки и начались проблемы все сводилось к тому, что КПП Ваз: ремонт коробки передач своими руками | MasteraVAZa masteravazaru/korobka-peredach/remont/vaz-remont-korobki-peredach-75 Похожие Для авто ВАЗ 2114 коробки передач ремонт требуется в случаях, приведенных в таблице Далее инструкция по уходу и ремонту КП предлагает: Коробка передач ВАЗ 2114: устройство, схемы, ремонт › Руководство по ремонту АКПП и МКПП Перейти к разделу Основные этапы снятия коробки передач — Как снять КПП на ВАЗ 2114 ? Чтобы приступить к самостоятельному демонтированию Снятие и установка коробки передач ВАЗ 2109 avtooverviewru/remont/snyatie-i-ustanovka-korobki-peredach-vaz-2109/ Похожие Снятие коробки передач на ВАЗ 2109 необходимо, прежде всего, при замене сцепления, ремонте коробки передач , устранения течи заднего сальника Ремонт КПП на ВАЗ 2109 — подробная инструкция autoremkaru/transmissiya/kpp-vaz-2109-remont-svoimi-rukamihtml Похожие 2 дек 2012 г — Осуществляя ремонт КПП на ВАЗ 2109 своими руками, не самая простая работа Для её осуществления вам нужно знать устройство Поэтапная сборка вторичного вала (елки) 18 ряда ВАЗ 2108 | кпп и › › Поэтапная сборка вторичного вала (елки) 18 ряда ВАЗ 2108 Сайт по тюнингу автомобилей ваз 2108 2109 21099 Снятие / установка коробки передач ВАЗ 2115 — Ремонт ваз своими vazgarageru › Главная › Ремонт ВАЗ 2115 › Трансмиссия ВАЗ 2115 Похожие 17 июл 2014 г — Чтобы наладить работу коробки передач на ВАЗ 2115, зачастую приходится снимать её с автомобиля В статье мы расскажем, как Ремонт 5-ти ступенчатой КПП ВАЗ фото инструкция Порядок Похожие 6 сент 2016 г — Блокирующее кольцо синхронизатора не должен иметь круговой борозды с торца где зубчики (наличие данного факта Инструкция по эксплуатации и руководство по ремонту ВАЗ autoinfo24ru/rukovodstva-po-remontu/otechestvennye-avtomobili/vaz Руководство по ремонту и эксплуатации двигателя TJ376QE и КПП 5T063A используемых на Ремонт и эксплуатация автомобиля ВАЗ -1111 Презентация на тему «Ремонт КПП» — Инфоурок › Другое 23 апр 2018 г — Пятиступенчатая КПП ВАЗ 2107 является одним из основных агрегатов демонтажа коробки, это достать инструкция по ремонту Коробка передач (кпп) — VAZ-2114-LADAru vaz-2114-ladaru › Трансмиссия › Коробка передач Похожие Рейтинг: 5 — ‎2 голоса 21 мая 2014 г — На ВАЗ 2114 2113 2115 установлена 5-ти ступенчатая механическая коробка Пошаговая инструкция снятия коробки передач Коробка передач — Руководство по ремонту ВАЗ 2108, 2109, 2114 car-avzru//11381-osobennosti-ustrojstva-korobka-peredach-rukovodstvo-po-remo Реле поворотов лада схема предохранителей, падение давления масла Натяжение троса сцепления на ВАЗ 21099 ремонт коробки передач ваз Замена выжимного подшипника ВАЗ 2114 (муфты сцепления) zamena-podshipnikovru/zamena-vyzhimnogo-podshipnika-vaz-2114html Рейтинг: 4,9 — ‎15 голосов Перейти к разделу Демонтаж КПП и выжимного подшипника — Меняем выжимной подшипник на ВАЗ 2114 своими руками — демонтаж коробки передач В инструкции представлен пример ремонта автомобиля на эстакаде, Скачать руководство по ремонту Ваз 2114 — МегаВАЗ megavazru › Главная › Книги по ремонту и техобслуживанию 15 нояб 2014 г — Инжектор ваз 2114 Замена печки замена диска сцеплени ремонт коробки передач Снятие и установка лобового стеккла Прокачка Ремонт коробки передач ВАЗ-2109 своими руками: пошаговая ladaautosru/vaz-2109/kak-proisxodit-remont-korobki-peredach-vaz-2109html Как произвести ремонт коробки передач ВАЗ -2109 своими руками? Ознакомиться с пошаговой инструкцией можно в данной статье, которую Руководство по ремонту автомобилей Ваз — avtodiagnostikainfo wwwavtodiagnostikainfo/vaz/ Похожие Руководство по ремонту и эксплуатации автомобилей Ваз газов; сцепления; коробки передач ; подвесок; рулевого управления; тормозов; колес и шин; кузова; ВАЗ 2113, 2114 / LADA SAMARA Руководство по ремонту цветное Замена масла в коробке передач ВАЗ 2114 — Driving24ru driving24ru › Ремонт и обслуживание › Трансмиссия Похожие Объем масла в КПП ВАЗ 2114 , также обозначен в руководстве к машине По инструкции в коробку вмещается примерно 3,3 литра смазки может привести в последствии к серьезным затратам на проведение ремонтных работ Схема разборки коробки передач ваз 2109 ehgegi80b5da15kivoseticu/1TEhrda3boB06g-/ Разборка коробки переключения передач ваз 2108 Ремонт как собрать вторичный Подробная пошаговая инструкция по разборке и сборке коробки передач 56: ремонт коробки передач ваз 2109,2110,2112, 2114 , 2170,1118 Книги по ремонту, обслуживанию и эксплуатации автомобилей ВАЗ › Автолитература Похожие Скачать книги по ремонту , эксплуатации и обслуживанию автомобилей Эксплуатация, обслуживание, ремонт и тюнинг автомобилей ВАЗ 2113, ВАЗ 2114 , ВАЗ В сборник вошли технологические инструкции по предпродажной Ремонт КПП ВАЗ-2109 своими руками — FBru fbru › Автомобили › Легковые автомобили 1 авг 2016 г — Ремонт КПП ВАЗ -2109 многие автомобилисты проводят своими руками, поскольку устройство и конструкция довольно просты ВАЗ 2115 2114 2113 замена сальника КПП Видео инструкция vazhelpgidru/2114/420-vaz-2115-2114-2113-zamena-salnika-kpp-video-instruk Во время этого ремонта вам пригодится инструкция как снять вал с гранатами в материале «замена внутренней гранаты ВАЗ 2115 2114 2113» Руководство по эксплуатации ваз 2115 инжектор Руководство по Ремонт ВАЗ (Lada) 2113/ 2114 /2115 своими руками Раздел будет интересен всем, Здесь любой водитель найдет подробную инструкцию по диагностике, замене или починке неисправной разборка и сборка коробки передач Замена сальника привода ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ wwwautoezdacom › Как ремонтировать автомобиль самому Похожие ГлавнаяКак ремонтировать автомобиль самомуУстройство и ремонт генератора, Замена сальника привода ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114 , ВАЗ 2115 Содержание: 1 Инструкция по замене сальника привода ВАЗ 2110 С помощью отвертки вытащить сальник привода с коробки передач Замена сцепления ВАЗ 2114 своими руками: инструкции, фото и › ВАЗ › ВАЗ 2114 Рейтинг: 5 — ‎1 голос При выборе нового комплекта сцепления для ВАЗ 2114 обязательно нужно экономия в ближайшее время станет причиной повторного ремонта Также обратите внимание на то, что в случае снятия коробки передач авто КПП ВАЗ-2114: устройство, эксплуатация, обслуживание и ремонт › Автомобили › Легковые Современные автомобили оснащаются разными типами трансмиссий Это может быть автоматическая со всеми известным Замена масла в КПП ВАЗ 2114: самостоятельно или на СТО › Ремонт автомобилей 21 янв 2018 г — А сама замена масла в КПП ВАЗ 2114 не такая уж и сложная, как то это приведет к тому, что придется делать ремонт коробки передач 3,3 литра трансмиссионного масла, это указано и в инструкции к этой Вместе с инструкция по ремонту кпп ваз 2114 часто ищут кпп ваз 2114 ремонт сколько стоит ремонт кпп ваз 2109 сборка вторичного вала ваз 2110 неисправности коробки передач ваз 2109 замена подшипников кпп ваз 2110 замена 5 передачи ваз 2109 сборка первичного вала кпп ваз 2109 ремонт коробки передач ваз 2109 цена Навигация по страницам 1 2 3 Следующая Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

call of duty infinity warfare скачать торрентом механики

скачать игру титанфалл через торрент на русском от механиков

savage lands скачать торрент русская версия механики 2017

no man’s sky 1. 13 скачать торрент на русском pc механики

morrowind overhaul торрент механики

unreal антология скачать торрент механики

far cry 4 скачать торрент механики 1.8

hunted the demons forge скачать торрент от механиков

игра manhunt скачать торрент русская озвучка от механиков

скачать игру терминатор 3 через торрент от механиков

Яндекс Яндекс Найти Поиск Поиск Картинки Видео Карты Маркет Новости ТВ онлайн Знатоки Коллекции Музыка Переводчик Диск Почта Все Ещё Дополнительная информация о запросе Показаны результаты для Нижнего Новгорода Москва 1 Коробка передач ВАЗ 2114 : устройство, схемы, ремонт prokppru › remont/kpp-vaz-2114html Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Ремонту коробка передач ВАЗ 2114 подлежит Как правило, данная процедура включает установку новых шестеренок, подшипников Ремонт КПП ВАЗ 2114 целесообразен, если стали отмечаться следующие проявления Читать ещё Ремонту коробка передач ВАЗ 2114 подлежит Как правило, данная процедура включает установку новых шестеренок, подшипников Ремонт КПП ВАЗ 2114 целесообразен, если стали отмечаться следующие проявления: тугость при совершении ручного переключения передач ; появление стука при смене передач или на конкретной передаче Скрыть 2 Метод разборки коробки передач своими руками Ваз vazclubcom › vaz…2114…korobka-peredach…korobka… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Метод разборки коробки передач поэтапно Этапы снятия и установки коробки ваз 2115, инструкции по разборке и сборке дифференциала ваз 2114 , замена шестерней в коробке автомобиля Раздел по ремонту трансмиссии лада 2114 , сцепления, привода колес Ремонт дифференциала лада 2115 Читать ещё Метод разборки коробки передач поэтапно Этапы снятия и установки коробки ваз 2115, инструкции по разборке и сборке дифференциала ваз 2114 , замена шестерней в коробке автомобиля Раздел по ремонту трансмиссии лада 2114 , сцепления, привода колес Ремонт дифференциала лада 2115, вторичного вала и первичного вала лада 2113 Метод разборки коробки передач своими руками Ваз 2113- 2114 -2115 Промойте коробку передач лада самара 2, не допуская попадания воды в картер, и установите ее на стенд для разборки Снимите кронштейн подвески силового агрегата и кронштейн крепления троса выключения сцепления К Скрыть 3 Видео « Ремонт КПП ВАЗ 2114 » avtozamcom › ВАЗ › ВАЗ 2114 › Пошаговая инструкция Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Если вам нужно снять КПП ВАЗ 2114 , то вам не обойтись без этой инструкции , после КПП ВАЗ 2114 — такая же, как и на вазовской «восьмерке» Одно лишь отличие — это то, что на ВАЗ 2108 не предусмотрен щуп, и разгоняется она быстрее КПП может понадобиться снять в самых разных случаях, к примеру Читать ещё Если вам нужно снять КПП ВАЗ 2114 , то вам не обойтись без этой инструкции , после изучения которой работу вы сможете сделать быстро и квалифицировано КПП ВАЗ 2114 — такая же, как и на вазовской «восьмерке» Одно лишь отличие — это то, что на ВАЗ 2108 не предусмотрен щуп, и разгоняется она быстрее КПП может понадобиться снять в самых разных случаях, к примеру, для того, чтобы заменить сцепления или что-то в его системе, а также для ремонта самой коробки Содержание 1 Процесс снятия коробки 11 Инструменты 12 Этапы 2 Видео « Ремонт КПП ВАЗ 2114 » * Комментарии и Отзывы [ Раскрыть] [ Скрыть] Процесс снятия коробки Скрыть 4 КПП ВАЗ — 2114 : устройство, эксплуатация, обслуживание fbru › article/281834/kpp-vaz—ustroystvo…i-remont Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте КПП ВАЗ — 2114 имеет передачу с равным передаточным числом, которое составляет 0,941 Это четвертая скорость Чтобы исключить ремонт КПП ВАЗ — 2114 , производитель рекомендует производить регулярную замену масла Читать ещё КПП ВАЗ — 2114 имеет передачу с равным передаточным числом, которое составляет 0,941 Это четвертая скорость Таким образом, вторичный вал трансмиссии вращается с таким же усилием, как и вторичный Чтобы исключить ремонт КПП ВАЗ — 2114 , производитель рекомендует производить регулярную замену масла Вообще, большинство механических трансмиссий являются необслуживаемыми То есть срок замены смазки является ресурсу самой КПП Но это касается автомобилей импортного производства Относительно «Самары» можно сказать, что для нормальной работы шестерен нужно менять масло в КПП ВАЗ 2114 тому не исключение Производитель выделяет срок в 60 тысяч километров Скрыть 5 Капитальный ремонт КПП Ваз 2114 (часть) drive2ru › l/4252205/ Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Подробнее о сайте Отзыв владельца Лада 2114 — самостоятельный ремонт Сегодня желание совпало с возможностями, как следствие ранне Сегодня желание совпало с возможностями, как следствие ранне снятая КПП разобранаБлаго в камасутре по Модели ВАЗ — 2114 Читать ещё Отзыв владельца Лада 2114 — самостоятельный ремонт Сегодня желание совпало с возможностями, как следствие ранне снятая КПП разобранаБлаго в камасутре по Модели ВАЗ — 2114 этот процесс вполне подробно описан)))Не сказать, что все просто так получилось, но коробка разобрана, завтра меняю подшипники, сальники, отмываю внутренности от остатков выработки… Сегодня желание совпало с возможностями, как следствие ранне снятая КПП разобранаБлаго в камасутре по Модели ВАЗ — 2114 Скрыть 6 КПП ВАЗ 2114 : что нужно о ней знать | VAZremontcom VAZremontcom › kpp-vaz-2114 Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Коробка переключения передач ваз 2114 Устройство и технические характеристики Шестерни кпп ваз 2114 Демонтаж Все работы по ремонту КПП связаны с ее снятием Они проходят на эстакаде (можно поставить машину над ямой) Для демонтажа потребуются наборы ключей и отверток Читать ещё Коробка переключения передач ваз 2114 Устройство и технические характеристики В конструкцию КПП входят следующие элементы Шестерни кпп ваз 2114 Демонтаж Все работы по ремонту КПП связаны с ее снятием Они проходят на эстакаде (можно поставить машину над ямой) Для демонтажа потребуются наборы ключей и отверток Скрыть 7 Сборка коробки передач ВАЗ 2108 2109 VAZ (восьмёрка) vaz-sputnikru › Сборка коробки передач Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте руководство по ремонту ВАЗ 2109, 2108 (21099) При сборке коробки передач смазывайте все детали тем же трансмиссионным маслом, которое потом будете заливать в коробку передач Читать ещё руководство по ремонту ВАЗ 2109, 2108 (21099) руководство для ВАЗ -21099 При сборке коробки передач смазывайте все детали тем же трансмиссионным маслом, которое потом будете заливать в коробку передач 3 Запрессуйте наружные кольца подшипников дифференциала в картеры сцепления и коробки передач Подберите регулировочное кольцо требуемой толщины при замене одной из следующих деталей: картера сцепления или коробки передач, корпуса дифференциала или подшипников дифференциала (смотрите п 1294) 4 Вставьте в отверстие картера шток переключения передач Скрыть 8 Инструкция по ремонту КПП ВАЗ 2114 — смотрите картинки ЯндексКартинки › инструкция по ремонту кпп ваз 2114 Пожаловаться Информация о сайте Ещё картинки 9 Видео по запросу инструкция по ремонту кпп ваз 2114 ЯндексВидео › инструкция по ремонту кпп ваз 2114 Пожаловаться Информация о сайте 3:04 3:04 Краш-тест ВАЗ — 2114 yandexru 37:52 FullHD 37:52 FullHD ВАЗ 2114 — Большой тест-драйв (б/у) / Big Test Drive yandexru 18:12 HD 18:12 HD Народный авто за 150к | Россиискии Автопром yandexru 20:02 HD 20:02 HD ВАЗ 2114 ремонт кпп youtubecom 33:38 33:38 ремонт и разборка коробки ВАЗ 2114 youtubecom 30:22 HD 30:22 HD разборка КПП ваз 2108- 2114 youtubecom 27:33 HD 27:33 HD снятие КПП ВАЗ 2114 youtubecom 26:02 HD 26:02 HD ВАЗ 2114 Эксплуатация и ремонт своими руками (1) youtubecom 40:34 HD 40:34 HD Часть 1 Ремонт ВАЗ 2114 youtubecom 33:36 HD 33:36 HD ВАЗ 2114 Эксплуатация и ремонт своими руками (9) youtubecom 1:27:16 1:27:16 ремонт коробки передач ваз 2109,2110,2112, 2114 youtubecom + 4 млн Все видео 10 ВАЗ 2114 ремонт кпп — YouTube youtubecom › watch?v=EWbyB_N-xfg Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте 20:02 HD 20:02 HD ВАЗ 2114 ремонт кпп Скорая помощь Вашему агрегату Следующее КПП ВАЗ 2108 — почему не включается вторая передача ? КПП 2108 Разборка и сборка — Энциклопедия журнала wikizrru › КПП_2108_Разборка_и_сборка Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Подробнее о сайте Очищаем от грязи и промываем коробку передач снаружи Не допускайте попадания воды в картер коробки Ключом «на 17» отворачиваем болт крепления кронштейна подвески силового агрегата Читать ещё Очищаем от грязи и промываем коробку передач снаружи Не допускайте попадания воды в картер коробки Ключом «на 17» отворачиваем болт крепления кронштейна подвески силового агрегата Ключом «на 13» отворачиваем шесть гаек крепления задней крышки картера Снимаем кронштейн Для удобства разборки выворачиваем шпильку крепления коробки передач к двигателю Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, …снимаем ее вместе с уплотнительной прокладкой со шпилек Скрыть Ремонт КПП ваз 2114 , коробка 2114 motors4x4ru › kpp-vaz-2114/ Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Ремонт коробки передач ваз 2114 КПП ВАЗ 2114 : что нужно о ней знать Конструкционные особенности Этапы снятия и установки коробки ваз 2115, инструкции по разборке и сборке дифференциала ваз 2114 , замена шестерней в коробке автомобиля Раздел по ремонту трансмиссиилада 2114 Читать ещё Ремонт коробки передач ваз 2114 КПП ВАЗ 2114 : что нужно о ней знать Конструкционные особенности Возможные неисправности ВАЗ : как делать правильно ремонт коробки передач Снятие и ремонт Интересные публикации Этапы снятия и установки коробки ваз 2115, инструкции по разборке и сборке дифференциала ваз 2114 , замена шестерней в коробке автомобиля Раздел по ремонту трансмиссиилада 2114 , сцепления, привода колес Ремонт дифференциала лада 2115, вторичного вала и первичного вала лада 2113 Пятиступенчатая коробка устройство схематическое Ваз 2113- 2114 -2115 На автомобиле лада самара 2 установлена пятиступенчатая коробка передач объединенная с дифференциалом Скрыть Ремонт КПП – Диагностика и ремонт МКПП и АКПП 1avsru Не подходит по запросу Спам или мошенничество Мешает видеть результаты Информация о сайте реклама Автосервис в Н Новгороде Цены порадуют! Контактная информация +7 (905) 194-05-28 пн-пт 9:00-19:00 Нижний Новгород Ремонт ходовой части автомобиля / bars-storu bars-storu Не подходит по запросу Спам или мошенничество Мешает видеть результаты Информация о сайте реклама Диагностика, ТО, кузовные, слесарные работы для а/м ЮЛ и ФЛ Полный пакет документов Контактная информация +7 (930) 800-34-12 пн-пт 8:00-18:00, сб 8:00-16:00 Ремонт МКПП – Автосервисы (Сервисы-НН) services-nnru › ремонт-мкпп Не подходит по запросу Спам или мошенничество Мешает видеть результаты Информация о сайте реклама Автосервисы по ремонту МКПП (механической коробки ) в Нижнем Новгороде Кпп ВАЗ все модели Низкие цены / rusautomagru rusautomagru Не подходит по запросу Спам или мошенничество Мешает видеть результаты Информация о сайте реклама Оригинальные и усовершенствованные Высокое качество Гарантия! Контактная информация +7 (499) 398-25-85 пн-вс 9:00-21:00 м Аннино Вместе с « инструкция по ремонту кпп ваз 2114 » ищут: руководство по ремонту и эксплуатации скачать бесплатно книгу по ремонту и эксплуатации скачать книгу бесплатно без регистрации по ремонту и эксплуатации руководство по эксплуатации руководство по техническому обслуживанию и ремонту технологическая документация 1 2 3 4 5 дальше Bing Google Mailru Нашлось 170 млн результатов Дать объявление Показать все Регистрация Войти Войдите через соцcеть Спасибо, что помогаете делать Яндекс лучше! Эта реклама отправилась на дополнительную проверку ОК ЯндексДирект Попробовать ещё раз Москва Настройки Клавиатура Помощь Обратная связь Для бизнеса Директ Метрика Касса Телефония Для души Музыка Погода ТВ онлайн Коллекции Яндекс О компании Вакансии Блог Контакты Мобильный поиск © 1997–2019 ООО «Яндекс» Лицензия на поиск Статистика Поиск защищён технологией Protect Алиса в ЯндексБраузере Выключит компьютер по голосовой команде 0+ Установить Будьте в Плюсе

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	03-12-2018
Оценка:1-10	9

Как заменить ВАЗ 2114 Фаро

Передние фары постоянно подвержены риску поломки, мелкие камешки, падающие в воздух впереди движущихся машин, превращаются во что-то вроде пуль, которые безжалостно стреляют в задние машины, доставляя немало хлопот автолюбителям.

Одна из таких бед — сломанная оптика головного света. Сегодня я расскажу, как заменить ярмарочную ВАЗ 2114 при его неисправности, или в моем случае — при повреждении стекол фары.

Как снять ваз ярмарку своими руками — подробный фотоотчет

2. Внизу бампера расположен винт под крестовую отвертку, он удерживает нижнюю инфузорию фар, как и сама фара, к фаре на два зажима крепится сама ресничка.

3. Теперь со стороны радиатора откручиваем болт, с ним связано — фара и средняя рамка над бампером, плавно переходящие в нижние ресницы по бокам.

4. Отсоединить вилки от поворота, фары и гидрокорректора. Снимать гидрокормер будет относительно просто — зажать изогнутые фиксаторы, затем проверить вилку корректора, затем достать из розетки.

5. Отвести головку на «10» и с ее помощью открутить четыре болта, расположенные в задней части фары.

6. Осторожно, чтобы не повредить лакокрасочное покрытие, вынуть аптеку из посадочного гнезда, предварительно сняв крепление средней рамы с общего крепления.

7. Снимаем саму среднюю рамку и достаем фары с нижними ресничками.

Перед заменой ВАЗ 2114 Фаро убедитесь, что ремонту не подлежит, есть возможность восстановить. После такой работы вам обязательно понадобится.

Рекомендуем посмотреть тематическое видео Как заменить фары ВАЗ 2114 своими руками

& nbsp.

Как снять рулевую колонку на ВАЗ 2114 и 2115

Рулевая колонка на автомобилях ВАЗ 2113, 2114 и 2115 полностью идентична и процедура снятия или установки не будет отличаться.Конечно, в этой конструкции уже предусмотрена регулировка руля по высоте. Именно по этой причине многие владельцы старых Самар, ВАЗ 2109, 2109, 21099 хотят установить себе вал в сборе от новых моделей.

Для снятия узла рулевого вала на ВАЗ 2114 и 2115 нам понадобится следующий инструмент:

• зубило
• молоток
• головка 13 мм
• трещотка и удлинитель

Снятие и установка рулевая колонка на ВАЗ 2114 и 2115

Итак, первое, что вам нужно сделать, это выполнить следующие действия:

1. Снять кожух рулевой колонки
2. Снять замок зажигания
3. Снять руль

После всего этого мы Получится примерно такая картина:

Колонна крепится двумя шпильками и гайками спереди и двумя болтами с отрывными крышками сзади. Конечно, круглые заглушки откручиваются стамеской и молотком:

Когда болт без особых усилий крутится, его окончательно можно открутить вручную.

Перед тем, как открутить передний крепеж, можно сразу открутить стяжной болт крепления стойки кардана к рулевой рейке.

Теперь можно приступить к переднему монтажу колонны. Головкой глубиной 13 мм и храповой ручкой открутите крепежные гайки, как наглядно показано на фото ниже.

Теперь вал в сборе крепится только к шлицам рулевой рейки. Для его снятия нужно стамеску немного расширить стамеску, а потом попробовать оторвать столбик на себе. Чтобы было меньше проблем, можно надеть руль на вал, слегка затянуть гайкой и резко потянуть на себя. Обычно в этом случае удалить столбик намного проще.

Результат проделанной работы показан графически ниже.

Установка происходит строго в обратном порядке. Цена новой колонки от 3000 руб.

АНАЛОГИЧНЫЕ СТАТЬИ

Как подключается спидометр ВАЗ 2114.

Почему не работает спидометр на четверке: проверьте датчик скорости

Обслуживание и ремонт автомобилей стоит недешево, особенно если вы обратились за помощью в сервисный центр. В этой статье мы расскажем, как можно самостоятельно заменить датчик скорости ВАЗ 2114.

Признаки неисправности датчика скорости

Итак, вы обратили внимание, что спидометр перестал работать и стрелка на нем не двигается, расход бензина превышает норму. Значит, пришло время ремонтировать датчик скорости ВАЗ. Для этого совсем не обязательно обращаться в автосервис, ведь вы можете взяться за дело самостоятельно. Для начала нужно подробно узнать, как правильно заменяется эта деталь.

Датчик предназначен для передачи сигнала на специальный контроллер, который регулирует работу двигателя на холостом ходу.В результате корректируется подача воздуха, который направляется в обход дроссельной заслонки.

Расположение датчика

Найти это приспособление в ВАЗ 2114 самостоятельно совсем несложно: оно расположено на коробке передач.

Для этого нужно открыть капот на машине и найти провод, ведущий к этой самой коробке. Этот провод также ведет к измерителю скорости.

Бывает, что причина поломки кроется в ослабленной или плохо закрепленной проводке, поэтому перед ее заменой нужно это проверить.Для этого вам понадобятся следующие инструменты:

• Отвертка (плоская и крестообразная).
• Плоскогубцы обычные.

Если провода в порядке, то причина кроется в поломке самого датчика.

Как удалить?

1. Откройте капот и ключом на 10 снимите груз с аккумуляторной батареи;
2. Удаление канистры сделает процесс замены более удобным. Делается это очень быстро: откручиваем гайки и откладываем в сторону, чтобы не мешало работе;
3. Снимите блок вместе с проводами.Для этого нужно подтянуть защелку;
4. Снимите устройство. Его нужно аккуратно повернуть против часовой стрелки, пока он не открутится. Затем вынимаем датчик при помощи ключа на 21;
5. Место установки необходимо очистить от грязи и мусора.

Инструкция по установке

• Перед заменой сломанного датчика на новый нужно учесть, что корпус устройства сделан из пластика, поэтому важно быть очень осторожным, чтобы не сломать его.
• Для правильной установки скоростного приспособления ВАЗ 2114 необходимо, чтобы паз приспособления точно входил в паз втулки. В противном случае он не сможет нормально закрепиться и сесть на место.
• Последний шаг — надежная фиксация. Для этого осторожно поверните датчик по часовой стрелке. Главное не переборщить и не сломать новое устройство.

На этом замена устройства завершена. Стоит ли обращаться в сервисный центр и сколько денег вы сэкономите, сделав это самостоятельно, подумайте сами.

На автомобилях с карбюраторным ДВС при отсутствии сложной автоматики двигателя и бортового контроллера принцип работы спидометра ВАЗ 2114 был достаточно простым, так как спидометр был механическим. С привода, который был на МКПП, по тросу сигнал поступал прямо на спидометр и фиксировал текущую скорость.

С установкой инжекторных двигателей и необходимостью очень точного взаимодействия многих параметров для обеспечения расчетного впрыска топлива возникла необходимость в большом количестве дополнительных электронных датчиков, среди которых появился датчик скорости.Изменился и принцип работы спидометра ВАЗ 2114, он стал электронным.

Первые датчики скорости (DS), которые были установлены на новых инжекционных машинах, больше не используются. В них совмещены электрический датчик и трос привода спидометра. Второе поколение DS избавилось от троса спидометра, начали устанавливать электрический спидометр, но эти датчики скорости имели шестеренчатое соединение при установке на МКПП.

Третье поколение — датчик скорости импульса, основанный на эффекте Холла.Цена датчика скорости на ВАЗ 2114 различается в зависимости от модификации устройства.

Заключается в том, что при взаимодействии магнитного и электрического полей, когда электрическое поле определенным образом протекает через магнитное поле, в котором находится полупроводниковая пластина, на ней возникает разность потенциалов, так называемое напряжение Холла. .

Этот эффект получил практическое применение в DS благодаря тому, что во время движения это напряжение преобразуется в частотно-импульсный сигнал, который передается на контроллер.Чем выше скорость движения, тем выше частота сигнала. Подсчитано, что DS производит 6004 импульса на один километр своего пути. На основе интервала между этими импульсами контроллер вычисляет скорость автомобиля.

Датчик скорости в общей схеме датчиков и приборов

Не нужно много времени догадываться, где находится датчик скорости на ВАЗ 2114. Ведь он выполняет, помимо прочего, функцию определения скорости движения.Конструктивно привод спидометра остался на прежнем месте, поэтому датчик скорости ВАЗ 2114 стоит на МКПП сверху, в районе правого ШРУСа. Наилучший доступ к DS можно получить снизу, поместив машину на смотровую яму.

Схема подключения датчика скорости ВАЗ 2114 довольно проста. В общей электросхеме автомобиля он питается через средний предохранитель на 7,5 А, который находится на реле электровентилятора печки в салоне. На комбинации приборов в передней панели приборов выходной штекер с адресом — «DS» и «контроллер управления двигателем» имеет одну цифру — «9».

На что влияет датчик скорости? Он напрямую связан с контроллером и электронным спидометром. В рабочем состоянии DS предоставляет необходимую информацию о текущей скорости, обеспечивает нормальную работу регулятора холостого хода и поддерживает обороты двигателя в оптимальном режиме за счет генерации адекватных сигналов в ЭБУ.

Поскольку электронные устройства подвержены различным внешним воздействиям, которые приводят к сбоям в работе всей системы, необходимо соблюдать осторожность при профилактических осмотрах и контроле за их работой. Итак, существует мнение, что если на ВАЗ 2114 не работает спидометр, значит, датчик скорости точно вышел из строя. Однако есть приемы управления электронным спидометром. С помощью специального оборудования на стенде вы сможете определить его работоспособность.

Три измерения производятся на скоростях — 40, 80 и 120 км / ч:

• при этом показания спидометра в км / ч должны быть соответственно — «40». 35 — 44 »,« 81,38 — 85 »,« 122,07 — 127 »;
• и номинальная частота входного сигнала в Гц — «66,66», «133,33», «200».

Признаки неисправности датчика скорости

В процессе эксплуатации автомобиля с бортовым электронным устройством многие автомобилисты сталкивались с ситуацией, когда в блоке ошибок загорается тот или иной сигнал, часто бывает, что после выключения двигателя и перезапуска этот сигнал не появляется. опять же, поэтому у российских водителей иногда возникает недоверие к показаниям этого блока ECU.Тем не менее, каждый водитель должен знать, какие ошибки, указывающие на проблемы с ДС, загораются на дисплее бортового компьютера.

1. P0500 — отсутствие сигнала от датчика скорости.
2. P0503 — Прерывистый сигнал датчика скорости.

Действительно, довольно часто причина появления таких сигналов — проблемы в ослабленных контактах или даже обрывы проводов ДС. Необходимо учитывать, где находится датчик скорости на ВАЗ 2114. Механическая коробка передач при работе испытывает сильную вибрацию, поэтому необходимо уделить особое внимание профилактическому осмотру этого датчика.

Помимо появления на дисплее БК сигналов об ошибках, могут появиться и другие признаки неисправности ДС, специалисты ссылаются на такие признаки:

1. Нестабильные, «шагающие» обороты холостого хода, возможно самопроизвольное отключение ДВС при не нажатой педали газа.
2. Спидометр на ВАЗ 2114 работает нестабильно или вообще не работает.
3. Расход топлива значительно увеличен.
4. Пониженная мощность двигателя.

Конечно, это не однозначный диагноз ДС, могут быть и другие причины, например проблемы с топливной системой. Однако вам следует проверить работоспособность DS. И первое, что нужно сделать, это прозвонить цепи и убедиться, что проводка работает правильно. Убедитесь, что на клеммах есть заземление и присутствует сигнал 12 В.

Есть несколько известных способов проверить работоспособность DS:

• удалить неисправный датчик. Используйте вольтметр для измерения выходного напряжения и частоты сигнала. Для этого на ось датчика надеть пластиковые трубки и развернуть корпус до скорости 3-5 км / ч. Чем быстрее вращается датчик, тем выше напряжение и частота;
• второй способ не требует снятия датчика.

Поднимите переднее колесо, чтобы его можно было размотать. Подключите вольтметр к контактам датчика. Покрутите колесо и снимите показания с прибора, если напряжение и частота увеличиваются адекватно вращению, то с датчиком все в порядке.

• Третий метод предполагает проверку с помощью «регулятора» или лампочки.

Поднимите переднее колесо домрата, чтобы его можно было повернуть. Сначала отсоедините импульсный провод от датчика. Включите зажигание. Найдите «плюс» и «минус» по «контролю». Подключите «контроль» к проводу «Сигнал» и раскрутите колесо. При нормальной работе сенсора должен загореться «минус». Если нет средства управления, то можно использовать лампочку. Для этого к нему нужно подключить провода.

Подключите один провод к плюсу аккумулятора, а другой — к разъему «Сигнал». Крути колесо. Если лампочка мигает, значит датчик исправен.

• автомобилисты отработали методику проверки привода постоянного тока.

Для этого нужно поднять на домкрате одно колесо и снять датчик скорости. Почувствуйте привод датчика и вращайте колесо. Когда привод работает нормально, вы можете почувствовать его вращение пальцами. А если заклиниваний нет, то с приводом все в порядке.

Если в результате проверки определено, что датчик скорости не работает, то необходимо его снять и заменить на новый. Эта запчасть не в дефиците, поэтому вы легко сможете узнать, сколько стоит датчик скорости на ВАЗ 2114.

Датчик скорости ВАЗ 2114 — один из важнейших элементов электронной системы управления «сердцем» автомобиля. От его показаний зависит, сколько топлива будет подано, сколько воздуха обойдет дроссельную заслонку на холостом ходу, какие будут показания спидометра и т. Д.

Где датчик скорости на ВАЗ 2114?

Как и во многих других инжекторных автомобилях, датчик скорости ВАЗ 2114 расположен в верхней части картера коробки передач, недалеко от щупа уровня моторного масла. Добраться до него можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровое отверстие.

Принцип работы датчика скорости.

В основе работы любого современного датчика скорости лежит эффект Холла, то есть взаимодействие электрического и магнитного полей, провоцирующее создание на полупроводниковой пластине разности потенциалов — напряжения Холла.При движении указанное напряжение преобразуется в частотно-импульсный сигнал, который подается на контроллер. По временному интервалу между этими импульсами рассчитывается скорость автомобиля.

Неисправности датчика скорости ВАЗ 2114.

Как правило, на неисправность датчика скорости указывает:

• «Лежит» у нулевой стрелки спидометра;
• снижение мощности мотора;
• повышенный расход топлива;
• проблемы с холостым ходом и, конечно же, ошибки P0500 (отсутствует сигнал с датчика скорости) и P0503 (прерывистый сигнал).

Большинство из них хоть и не являются прямым признаком поломки датчика скорости, но однозначно указывают на необходимость его проверки.

Как проверить датчик скорости ВАЗ 2114?

Проверить датчик скорости на автомобилях отечественного производства можно разными способами: не снимая датчик с автомобиля и вместе с ним.

В первом случае все довольно просто:

Работающий датчик четко увидит изменение импульсного сигнала — в пределах 0.5-10В.

Во втором случае сделать то же самое, только заменить вольтметр контрольной лампой. Когда колесо вращается, лампочка должна мигать.

Последний вариант проверки датчика скорости ВАЗ 2114 предполагает снятие датчика с автомобиля (как это сделать, читайте ниже) и подключение к нему вольтметра и питания по следующей схеме.

Датчик скорости автомобиля (сокращенно DSA) предназначен для передачи на контроллер импульсов текущей скорости автомобиля.

Контроллер в свою очередь с помощью импульсов датчика скорости следит за работой двигателя на холостом ходу, а с помощью РХХ регулирует подачу воздуха в обход дроссельной заслонки. Частота сигнала датчика скорости прямо пропорциональна текущей скорости автомобиля.

Также стоит отметить, что рабочий датчик экономит наше топливо следующим образом:

1. Контроллер получает от датчика скорости следующие данные: текущая скорость 100 км / ч.
2. Контроллер получает данные от: датчик положения замкнут (педаль газа не нажимать).

На основании полученных данных контроллер воспринимает данную ситуацию как «торможение двигателем» и отключает систему подачи топлива. Другими словами, при закрытой дроссельной заслонке контроллер не подает топливо до 20 км / ч. И это далеко не единственная функция датчика скорости.

Как датчик скорости определяет текущую скорость автомобиля?

Как упоминалось ранее, датчик скорости передает импульсы (6004 импульса на км).На основе этого соотношения скорость может быть рассчитана по временному интервалу между импульсами датчика.

Помимо контроллера, спидометр автомобиля использует импульсы датчика, где отображается скорость.

Где датчик скорости (ДС) на ВАЗ 2114?

Датчик скорости находится сверху. И подползти к нему можно так:

• Открываем капот.
• Для удобства снимаем адсорбер (возможно, снимать его не нужно).
• Заползаем в область правого внутреннего ШРУСа и натыкаемся на провод идущий к коробке. Он приведет нас к датчику скорости (под дроссельной заслонкой).

Признаки неисправности датчика

1. Неровный холостой ход, глохнет на холостом ходу.
2. Спидометр не работает или не работает.
3. Большой расход бензина.
4. Уменьшилась тяга двигателя.

Ошибка датчика скорости

Самар имеет 6-пульсный датчик скорости с номером 2111-3843010.
Если датчик не работает исправно, неисправна электрическая цепь, выскакивает ошибка на бортовом компьютере и при диагностике:

Чаще всего проводка датчика никак не закреплена и просто болтается. Поэтому случаев с обрывом проводов очень много, поэтому перед заменой обратите внимание на схему датчика.

Какой датчик скорости лучше?

Стандартный заводской датчик скорости 2111-3843010 содержит пластиковый шток, который часто ломается. Поэтому целесообразнее заменить его датчиком скорости с металлическим стержнем, но с заменой разъема придется столкнуться.

Как проверить датчик скорости?

Датчик скорости имеет 3-контактную группу: 1 — масса, 2 — импульсный сигнал, 3 — текущее напряжение. Проверка должна начинаться с наличия массы на выводе 1, затем смотрим наличие напряжения на 3 выводе (12В), проверяем импульс на выводе 2 при вращении ведущих колес со скоростью не менее 5 км / ч. . Можно набрать 1 и 3 контакта. Неисправный датчик требует замены:

Если двигатель вашего автомобиля глохнет на холостом ходу, скорее всего вам необходимо заменить датчик скорости ВАЗ 2114.Хотя не стоит торопиться, эта проблема может быть связана не только с измерителем скорости, но и причина может заключаться в: Датчик массового расхода воздуха (датчик массового расхода воздуха), ДПДЗ (датчик положения дроссельной заслонки), РХХ (регулятор холостого хода), ДПКВ (датчик положения коленвала).
Если спидометр работает нестабильно или не работает спидометр, увеличился расход топлива, упала тяга двигателя, то стоит проверить измеритель скорости. Заменить его своими руками — задача под силу каждому, так как для этого требуется минимум инструмента и ничего больше.
В современных автомобилях в наше время все чаще устанавливаются инжекторные двигатели. Все процессы регулируются и контролируются встроенным компьютером, в который данные о работе всех агрегатов автомобиля поступают от контроллеров.

Неисправный контроллер выдает неверные данные, что приводит к неисправности компьютера и всех систем автомобиля.
Эти контроллеры включают рассматриваемый нами DSA:

• Измеритель скорости автомобиля (сокращенно DSA) необходим для передачи на регулятор специальных импульсов скорости автомобиля.
• Регулятор по импульсам счетчика контролирует стабильную работу двигателя на холостом ходу, а с помощью РХХ регулирует подачу воздуха, направляемого в обход дроссельной заслонки.
• Частота сигналов счетчика прямо пропорциональна скорости автомобиля.

Важно отметить, что исправный счетчик экономит бензин таким образом:

• Регулятор получает от измерителя скорости следующие данные: скорость автомобиля — 100 км / ч.
• Регулятор получает данные от ДПДЗ: положение — закрыто (на газ не нажимать).
• На основании полученных данных регулятор воспринимает такую ​​ситуацию — «торможение двигателем».
• Поэтому он перекрывает подачу топлива.
• Другими словами, при закрытой дроссельной заслонке регулятор не подает топливо до 20 км / ч.
• И это не единственная полезная функция спидометра.

Как датчик определяет скорость автомобиля

Итак:

• Как было сказано чуть ранее, спидометр передает свои импульсы (на 1 километр — 6004 импульса)
• На основе этого соотношения регулятор рассчитывает скорость по временному интервалу между импульсами счетчика
• Спидометр на передней части автомобиля кроме регулятора использует счетчик импульсов, он отображает скорость

Где датчик скорости находится на ВАЗ 2114

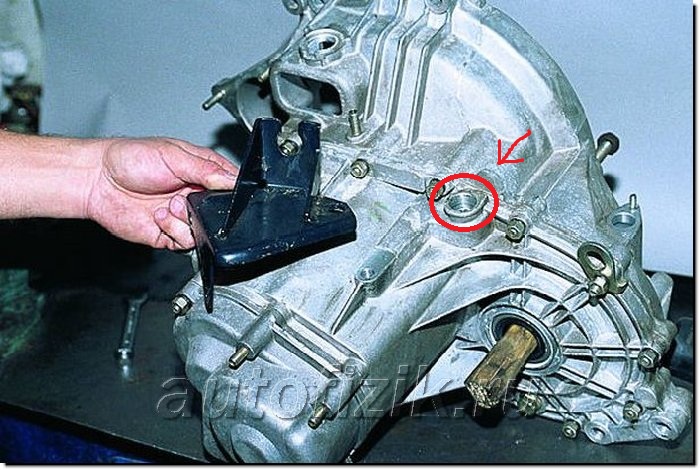

Указатель скорости расположен в верхней части корпуса коробки передач.
Чтобы добраться до него, вам необходимо выполнить следующие действия:

• Открыть капот.
• Снимите адсорбер, исключительно для удобства (снимать его не нужно).
• Заберитесь в область правого ШРУСа и найдите там провод, ведущий к коробке. Это провод к измерителю скорости (проходит под дроссельной заслонкой, см. Фото ниже).

Признаки неисправности измерителя

Итак:

• Неравномерный холостой ход или глохнет на холостом ходу.
• Плохо работает или не работает спидометр.
• Повышенный расход бензина.
• Падение тяги двигателя.

Для справки: Каталожный номер датчика для Самарского (самарского) 6-ти пульсного измерителя скорости № 2111-3843010.

Ошибки измерителя скорости

В случае неисправности счетчика, или неисправной цепи, при диагностике на бортовом компьютере выскакивает ошибка:

• P0500 — Отсутствие сигнала датчика скорости автомобиля.
• P0503 — прерывистый сигнал измерителя скорости.

Причина чаще всего кроется в проводке счетчика, они просто болтаются и не закреплены. Поэтому случаи обрыва провода — обычное дело, перед заменой обязательно проверьте схему счетчика.

Какой лучше выбрать

Штатный заводской датчик № 2111-3843010 имеет слабый пластиковый стержень, поэтому часто ломается … Для этого целесообразнее заменить датчик на металлический стержень, но тогда придется заменить разъем.

Как проверить, работает ли

Итак:

• Датчик имеет три группы контактов: первый контакт заземлен, второй — импульсный сигнал, а третий — текущее напряжение.
• Начинаем проверку с наличия массы на первом контакте, затем наличия напряжения на третьем контакте (12 вольт).
• Проверяем импульс второго касания при проворачивании ведущих колес не менее 5 км / ч.
• Первый и третий контакты «звонят»

Неисправный датчик подлежит замене.

Замена датчика скорости в ВАЗ 2114

Датчик

не отличается надежностью и долговечностью, поэтому владельцы ВАЗ 2114 меняют несколько раз в год, поэтому при замене его своими руками цена вопроса значительно снижается, вам поможет наша подробная инструкция .

Внимание: кроме самого датчика, контакты, которые подходят к нему, ломаются, причем довольно часто, потому что болтаются. При снятии будьте осторожны, чтобы шток не упал внутрь коробки, иначе придется научиться снимать и разбирать редуктор

.

Необходимый инструмент

Нам понадобится:

• ключик на 10 и 21 и заглушка на 14 (может пригодится).
• датчик новый.

Работы проводим на холодном двигателе, чтобы не обжечь руки:

• Открываем капот, ключом на 10 снимаем клеммы АКБ.
• Находим расположение датчика: он находится рядом с щупом для проверки уровня масла на КПП.
• Снимаем адсорбер, чтобы было удобнее откручивать счетчик (откручиваем гайки и просто откладываем в сторону).
• Дотрагиваемся до датчика рукой и снимаем с него блок проводов, придерживая пальцами пружинный зажим.
• Откручиваем датчик против часовой стрелки и вынимаем.
• Если не получается открутить вручную, используйте ключ на 21.

• В случае поломки старого штока необходимо снять привод.
• Гаечным ключом на 10 откручиваем гайку и вынимаем ее вместе с шайбой.
• Если привод не вынимается, используйте колпачок на 14 и ослабьте его.
• Откручивание — вынимаем.
• Будьте осторожны, не забывайте, что если вы уроните шток в коробку, вам придется снимать и разбирать его.

• Если привод был снят, проверьте состояние уплотнительного кольца, возможно, его необходимо заменить.
• Установка проводится в обратной последовательности.
• При установке нового датчика важно, чтобы его штифт попал в полый штифт втулки.
• Осторожно снимите втулку, при необходимости используйте гаечный ключ на 10.
• Осторожно вкрутите сам датчик (вращая его по часовой стрелке).
• Учтем, что корпус сенсора пластиковый и его легко сломать.

Замена успешно завершена. Как оказалось, это совсем не сложно.
Дополнительно можете посмотреть видео как идет замена датчика скорости ВАЗ 2114.

Как снять обшивку дверей на ВАЗ 2114 и 2115

Снятие обшивки на автомобилях Лада Самара, таких как ВАЗ 2114 и 2115 — довольно распространенное занятие для многих автовладельцев, и делать это приходится по совершенно разным причинам. основные из которых приведены ниже:

1. При выполнении звукоизоляции дверей изнутри
2. При ремонте или замене стекол, дверных замков и замков
3. Для установки акустической системы, не умещающейся в штатном корпусе

Итак, для того, чтобы снять обшивку самостоятельно, понадобится минимум инструментов, а именно:

• Плоская и крестовая отвертка
• Острый и тонкий нож

Порядок снятия и установки входной двери Накладка на ВАЗ 2114 и 2115

Сначала откройте дверь автомобиля и отверткой Phillips открутите три винта крепления нижнего подиума (кармана).

После этого аккуратно снимаем и отсоединяем от обивки кузова, как показано на фото ниже.

Переворачиваем наружу к себе и видим штекер для подключения к кнопкам управления стеклоподъемниками.

Тонкой отверткой или острым концом ножа надавите на защелку через специальное отверстие и потяните за блок, тем самым отсоединив его.

Результат проделанной работы показан ниже.

Теперь откручиваем винты крепления передних динамиков, если они установлены на вашем автомобиле.

Отложите в сторону и отсоедините провода питания.

Теперь подденьте внутреннюю крышку ручки открывателя двери отверткой или усилием руки:

Повернув ее практически на 360 градусов, снимаем полностью.

Теперь нам понадобится острый нож. С его помощью поддеваем регулировку дверной ручки, как показано на фото ниже.

Вытаскиваем и выкручиваем два крепежных винта под ней.

Потом его можно удалить, так как он уже ни к чему не привязан.

Теперь откручиваем верхнюю заглушку от стержня, блокирующего дверной замок, и снимаем ее:

Осторожно, начиная с нижнего угла, начинаем поддевать обшивку двери ВАЗ 2114-2115, и осторожно попробуйте оторвать его от зажимов, на которых он крепится к основанию двери.Не делайте резких движений, чтобы не повредить посадочные места.

Аккуратно отодвинув обшивку по всему периметру, снимаем ее, предварительно отключив тягу замка двери сверху, думаю, все поняли, о чем идет речь.

Теперь можно приступить к запланированным работам, будь то ремонт окон, замена стекол, замков или просто банальная замена обшивки на новую. Что касается цены на новую обивку, стоит сказать, что набор новых будет стоить от 3500 до 5000 рублей в зависимости от типа и производителя.Установка происходит в обратной последовательности.

АНАЛОГИЧНЫЕ СТАТЬИ

Все автомобили ВАЗ.

Все автомобили ВАЗ Габаритные размеры ВАЗ 2114

Геометрия кузова ВАЗ 2114, как и любых других моделей, определяется уникальными точками управления, предоставленными автопроизводителем. Такой параметр может быть нарушен не только в результате аварии, но даже при ударе колеса движущегося автомобиля об открытый люк или глубокую яму.

Геометрия кузова ВАЗ 2114 и ее значение

Нарушения геометрии кузова имеют определенные последствия, которые отражаются на общем состоянии автомобиля такими проявлениями:

• Ухудшение управляемости и вибрация на момент разгона (проявляется при 80 км / ч и выше).
• Повышенный износ резины.
• Шум подвески.
• Увеличение расхода топлива и др.

ВАЗ 2114 имеет кузов хэтчбек, для которого, однако, как и для других типов (универсал, седан и т. Д.), Нарушение геометрии сказывается на различных параметрах.

Нарушена симметрия колес, о чем можно судить по:

• снижению устойчивости автомобиля на трассе;
• неравномерный износ шин.

Сломаны диагонали кузова, что заметно на рамах передних / задних окон и дверных проемах автомобиля.

На дне или на раме могут образовываться специфические складки.

Для автомобилей, длительное время эксплуатируемых на некачественных дорогах, рекомендуется периодически проверять геометрию кузова (не реже 1-2 раз в год).

Кузов четырнадцатой модели и его особенности

Четырнадцатая модель, можно сказать, относится к российским автомобилям нового класса, максимально приближенным к иномаркам. При этом ВАЗ 2114 по-прежнему остается народным автомобилем.Однако при желании автовладелец может произвести тюнинг автомобиля, без труда превратив его в стильный спорткар, обладающий быстрыми линиями кузова и современным обвесом.

Кузов этой марки автомобиля стоит рассматривать отдельно, так как он имеет очень удачное дизайнерское решение. По аналогии с другими моделями ВАЗ, для соединения кузовных деталей используются надежные болтовые или сварные соединения. Весь кузов, включая самые труднодоступные места, тщательно обрабатывается антикоррозионным материалом.

Это не исключает необходимости дополнительной обработки, которая гарантированно придаст элементам кузова дополнительную прочность и долговечность.

Основное отличие кузова ВАЗ 2114 — его граненая форма. Именно она придает модели привлекательный внешний вид. Но есть и недостаток — процессы коррозии часто затрагивают пустоты в каркасе. В этом плане можно выделить передние стойки, которые в автомобилях четырнадцатой модели страдают довольно часто.

Передние крылья автомобиля легко снимаются. Бамперы сделаны из пластика, но имеют дополнительное усиление в виде алюминиевых балок.

Габаритные размеры кузова ВАЗ 2114

Габаритные размеры кузова 2114 (в мм) имеют следующие значения:

• Длина — 4122.
• Ширина — 1650.
• Высота — 1402.

Если учесть, что данная модель ВАЗ имеет кузов типа хэтчбек, то не лишним будет отметить, что багажное отделение достаточно вместительное (объем 330 литров), а при сложенных задних сиденьях , общий объем достигает 600 литров.

Геометрия кузова ВАЗ 2114 габариты — важный показатель состояния автомобиля. На этом этапе стоит обратить внимание на тех водителей, которые решили приобрести подержанный автомобиль.

Очень большой процент работ по ремонту автомобилей ВАЗ 2114 после ДТП приходится на кузовные работы. При ремонте обязательно контролировать геометрию кузова по КПП.

Так как повреждения машины могут быть совершенно разными, единых правил взыскания не существует.В каждом случае нужен свой подход, но важно максимально использовать возможности, которые дает выпрямление поврежденных поверхностей. При этом следует минимизировать тепловое воздействие на металл, сохраняя при этом целостность заводской сварки и защищая кузов от коррозии.

Что касается лицевых панелей, их следует снимать только в крайнем случае.

Основные задачи, которые решаются при этом:

1. Выявление мест повреждений.
2. Рихтовка кузова.
3. Центровка кузова.

При значительных повреждениях кузова автомобиля следует удалить все внутренние детали обивки. Данная мера существенно упростит измерение и контроль, а также упростит установку винтовых и гидравлических домкратов (для исключения имеющихся повреждений и перекосов на корпусе).

Для полного анализа нарушений геометрии кузова на СТО используются современные стенды.На них закрепляется машина в полуразобранном состоянии, а дальнейшая диагностика проводится с помощью высокоточных электронных датчиков. Эти датчики предоставляют головному компьютеру полную картину состояния тела.

Разумеется, вы можете самостоятельно проверить соответствие кузова автомобиля нормам, установленным производителем. Для этого опытному водителю достаточно измерить диагонали с помощью обычной рулетки. Однако такие измерения не будут отличаться точностью.Намного целесообразнее обратиться в специализированный СТО.

Не стоит пренебрегать систематической процедурой контроля геометрии кузова ВАЗ 2114, так как даже наличие небольших отклонений со временем может привести к серьезным последствиям, а их устранение — к большим финансовым затратам.

Автомобили ВАЗ

, 2113, 2114 и 2115 — модели, пользующиеся успехом у отечественных водителей. Это связано с их невысокой стоимостью, ремонтопригодностью, относительной надежностью и неприхотливостью.А практичность эксплуатации автомобиля зависит от объема багажника ВАЗ 2114.

ВАЗ 2113

Благодаря объему багажника ВАЗ 2113 у водителей есть возможность перевозить негабаритный груз. Его емкость составляет 330 л. Технические характеристики багажного отделения позволяют перевозить предметы нестандартных габаритов.

Багажник модели 2113 трансформируется: водитель может снять полку, сложить задние сиденья.После этого его емкость составляет 632 л. Хэтчбек позволяет перевозить небольшие, длинные грузы.

К недостаткам можно отнести отсутствие штатного освещения (при тюнинге авто монтируется самостоятельно), высокий грузовой бортик, что затрудняет размещение товаров внутри.

ВАЗ 2114

ВАЗ 2114 — надежный пятидверный автомобиль. Вместимость составляет 330 литров при сложенных сиденьях и 632 литра в разложенном состоянии. Погрузочная высота борта имеет неудобный уровень (аналогичный тому, что использовался на тринадцатой модели), что существенно усложняет процесс загрузки.

Размеры багажника следующие: длина — 830 миллиметров при сложенных сиденьях и почти 1660 миллиметров в разложенном, ширина — 935 миллиметров, глубина — 830 миллиметров, высота — 780 миллиметров. Эти размеры являются приблизительными и относятся к моделям 2113 и 2114.

Возможности трансформации позволяют загружать предметы, длина и размеры которых отличаются от стандартных размеров. При установке дополнительных багажных конструкций на крышу можно перевозить некоторое количество крупногабаритных грузов.

Объем, выраженный в литрах, идентичен объему в кубических дециметрах.

ВАЗ 2115

Объем багажника ВАЗ 2115 составляет 427 литров при сложенных сиденьях, если они разложены, то вместимость увеличивается до 700 литров. Увеличены габариты багажного отделения, так что на пятнадцатой модели можно перевозить даже крупногабаритные грузы.

Преимущества включают простоту разборки, установку на полку и удобную высоту загрузки.Он расположен практически на уровне бампера автомобиля.

Водители часто улучшают звукоизоляцию и отделку багажного отделения. В них монтируют электропривод открывания крышки, устанавливают подсветку, оформляют ящики для хранения мелких предметов (правда, из-за их установки багажник значительно теряет объем).

Характеристики багажника

К особенностям багажных отделений различных модификаций моделей 2113, 2114, 2115 можно отнести приемлемый уровень вместимости и возможность трансформации салона для увеличения полезного объема.

ВАЗ 2115 отличается удобной погрузочной высотой, более увеличенным объемом багажника, чем у Лады 2115. В остальном конструкция отсека для перевозки груза идентична другим моделям.

Автомобили оборудованы стандартной полкой, она устанавливается вертикально и разделяет багажное отделение и салон. При необходимости (например, при транспортировке крупногабаритных грузов, требующих складывания задних сидений) эту полку и вертикальную шторку можно снять.

На автомобилях Лада 2113, 2114, 2115 есть ниша под «полом» багажника для хранения запаски и инструмента, необходимого для быстрого устранения мелких неисправностей, которые могут возникнуть в пути.

ВАЗ 2115 отличается удобной погрузочной высотой, более увеличенным объемом багажника, чем у Лады 2115. В остальном его конструкция идентична другим моделям.

Модели ВАЗ 2113, 2114, 2115, являющиеся модификациями «восьмерки», «девятки» и «девяносто девятой» соответственно, стали более эргономичными, удобными в использовании, практичными.Автомобили получили вместительные багажные отсеки, что увеличило количество перевозимого груза. Наличие ряда недостатков не отпугивает водителей: некоторые неудобства можно исправить самостоятельно.

Автомобили семейства ВАЗ 2113, 2114, 2115 популярны не только в России, но и в странах СНГ. Это связано с широким распространением этих автомобилей, их неприхотливостью, относительной надежностью, ремонтопригодностью и стоимостью. Машины имеют приемлемую вместимость погрузочного отсека, что позволяет легко использовать их для решения повседневных домашних задач или ведения малого бизнеса.

infokuzov.ru

Объем багажника ВАЗ 2114

Поколение 1 поколение Series Select Хэтчбек 5-дверная Модификация Select 1,5 МП (77 л.с.) 1,6 МП 8cl (Евро-3) (81 л.с.) 1,6 МП 16кл (89 л.с.) 1,6 МП 16кл (98 л.с.) 1,6 МП 8 кл (Евро-4) (81 л.с.)

Refresh

ВАЗ (Лада) 2114 1-го поколения 1,5 МП (77 л.с.)

• Минимальный объем багажника 427 л
• Объем багажника максимальный 427 л
ВАЗ

(Лада) 2114 1 поколение 1.6 МТ 8 кл (Евро-3) (81 л.с.) ВАЗ (Лада) 2114 1 поколение 1.6 MT 16cl (89 л.с.)

• Объем багажника минимум 300 л
• Объем багажника максимум 632 л

ВАЗ (Лада) 2114 1-е поколение 1.6 МП 16кл (98 л.с.)

• Объем багажника минимальный 300 л
• Объем багажника максимальный 632 л

ВАЗ (Лада) 2114 1-е поколение 1.6 MT 8 cl (Евро-4) (81 л. с.)

• Объем багажника минимальный 300 л
• Объем багажника максимальный 632 л

wikidrive.ru

Объем багажника ВАЗ-2114: размеры и точные параметры

ВАЗ-2114 — автомобиль, пришедший на смену снятой с производства «девятке» и сразу завоевавший популярность и востребованный.По сравнению с предшественником эта модель автомобиля имеет несколько отличий. Отличия коснулись не только внешней части кузова, но и салона. В частности, у ВАЗ-2114 большой объем багажника. Накладки на пороги, боковые молдинги, спойлер со стоп-сигналом — все это придает автомобилю современный вид.

Внешние изменения отразились на характеристиках станка. В частности, эта модель обладает прекрасными аэродинамическими характеристиками. Он устойчив на дороге даже при движении на высоких скоростях.Сочетание цветов кузова и навесного оборудования придает автомобилю вид иномарки.

Благодаря своему внешнему виду этот автомобиль вызвал повышенный интерес у людей, занимающихся тюнингом. При относительно невысоких финансовых затратах из такой машины можно легко сделать оригинальную машину, выделяющуюся из общей массы, тем самым подчеркнув индивидуальность и чувство стиля своего владельца.

Багажник

Благодаря возможности складывания заднего сиденья этот автомобиль легко трансформируется в грузовой автомобиль.Для данной модели автомобиля объем багажника составляет:

• 330 дм3 при разложенных сиденьях;
• 600 дм3 при сложенных задних сиденьях.

Смотрите также: Как обшить дверь ВАЗ-2114

В литрах объем такой же, как в кубах (кубических дециметрах).

Такая вместительность машины дает возможность перевозить в ней даже негабаритные грузы, что особенно актуально для тех, кто часто сталкивается с необходимостью доставить к месту разгрузки какие-либо товары или груз другого назначения.При сложенных сиденьях объем багажника увеличивается почти в 2 раза.

Кроме того, если вам нужно перевезти большое количество груза или, например, вы отправляетесь в путешествие всей семьей, вам не нужно ограничиваться 330 литрами пространства для размещения вещей. В продаже имеются различные крепления и крепления для данной модели автомобиля, которые позволяют перевозить гораздо больше вещей, чем поместится в багажном отделении.

Например, можно установить багажник на крышу.В продаже имеются различные варианты таких креплений:

1. Автобоксы.
2. Крепления для спортивного инвентаря.
3. Корзины.
4. Экспедиционные багажники на крышу.

Таким образом, вы сможете сделать свой автомобиль еще просторнее и освободить место для пассажиров.

Управление кнопочное

Очень удобно, когда управление (открытие багажника) осуществляется кнопкой. Каждый автовладелец знает, что очень важно следить за тем, чтобы багажник, как и двери машины, был надежно закрыт.Надежная работа замков багажника так же важна, как и надежность замка в гаражной или квартирной двери. Все современные модели автомобилей оснащены механизмом открывания багажника с помощью пульта управления или специальной кнопки. Установка механизма с кнопкой не только делает работу удобнее, но и решает ряд проблем. В частности, это решает проблему обледенения замка, который открывается ключом.

Смотрите также: Почему не работает спидометр ВАЗ-2114 и что делать

Установку такого механизма можно доверить специалисту.Но некоторые автовладельцы предпочитают выполнять эту работу самостоятельно. Для этого понадобится стальной трос, ролик, кнопка подключения, электромагнит привода ствола и провода. Ролик установлен на корпусе шестерни стеклоочистителя. Если ролик открытый, можно использовать плетеный трос. Самый простой способ подключения — к прикуривателю. Для других опций вам необходимо иметь соответствующие знания электрической схемы.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

ladaautos.ru

Уточняем габариты ВАЗ 2114 | VAZremont.com

ВАЗ 2114, выпущенный опытной партией в пятьдесят экземпляров в 2001 году, был поставлен на конвейер и стал доступен рядовому автомобилисту в 2003 году. Создан на базе старого ВАЗ 2109, в сравнении с ним. это четырнадцатая модель получила радикальное обновление.

Дизайн стал более современным и приятным, бампера были покрашены в цвет кузова, появились молдинги и обтекатели порогов.Также изменилась отделка салона, регулируемая рулевая колонка, евро-панель приборов, руль от ВАЗ 2110 и новая система обогрева.

Но самое главное это двигатели. Начиная с ВАЗ 2114, впуск карбюратора вошел в историю, его окончательно заменили на инжектор с распределенным впрыском топлива. Это позволило добиться большей эффективности и одновременно улучшить динамические характеристики.

Также на машине появилось множество дополнительных опций, ранее не доступных.Такие как: тонированные стекла, электрические стеклоподъемники, подогрев сидений, противотуманные фары, легкосплавные диски и центральный замок.

ВАЗ 2114 выпускался в двух комплектациях:

1. Люкс.
2. Стандарт.

В люксовой версии с завода предустановлены противотуманные фары, колпаки колес, подголовники задних пассажиров, изменена обивка дверей и накладки дверей. Главным достоинством высшей комплектации был бортовой компьютер, который мог фиксировать расход топлива, среднюю скорость, время в пути и другие интересные параметры.

В 2007 году модель ВАЗ 2114 получила рестайлинг, новый двигатель и индекс 21144. С этим двигателем внутреннего сгорания автомобиль стал соответствовать экологическому классу ЕВРО-3. Появилась пластиковая декоративная крышка, алюминиевый ресивер заменили на пластиковый, а катализатор перенесли ближе к двигателю. Кроме того, произошли небольшие изменения внутри автомобиля.

Обновили торпеду, пропал верхний бардачок, в приборную панель интегрировали бортовой компьютер, показывающий напряжение в бортовой сети, температуру наружного воздуха, время и прочее.

Характеристики ВАЗ 2114

С завода на автомобиль ВАЗ 2114 заявлены следующие эксплуатационные характеристики:

• количество мест: 5;
• Рекомендуемое топливо: АИ-95;
• максимальная скорость: 165 километров в час;
• Расход топлива: 8,9 л на 100 км по городу;
• Время разгона до 100 километров в час: 13 секунд;
• Объём бензобака: 43 л;
• расположение ДВС: переднее, поперечное;
• вес: 970 килограмм;
• Топливная система: многоточечный впрыск;
• объем багажника: 427 литров;
• привод: Передний.

Тип кузова	хэтчбек
Кол-во дверей	5
Мест	5
Объем багажника, дм3	330/600
Габаритные размеры, мм:
длина	4122
ширина	1650
высота	1402
Собственная масса, кг	970
425
Колесная база, мм	2460
Колея передних колес	1400
Колея задних колес	1370
Колеса рабочие	передние
Дорожный просвет до низа	170
Зазор до картера сцепления	160
Двигатель ВАЗ 2114	2111
рабочий объем, куб. см	1499
количество клапанов	8
Максимальная мощность, кВт (при об / мин)	57,2 (5400)
Максимальная мощность, ч.п.	77,8
Максимальный крутящий момент, Нм (об / мин)	115,7 (3000)
система подачи	распределительный впрыск
иммобилайзер	+
Адсорбер, нейтрализатор	—

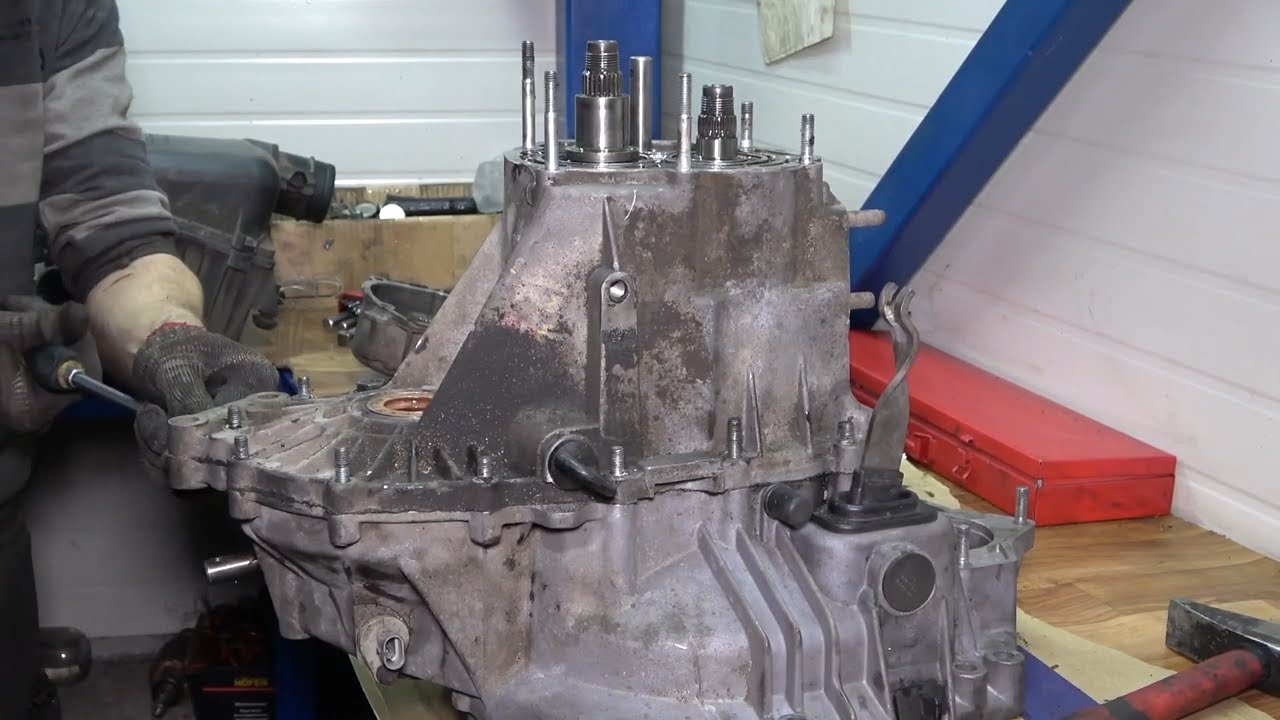

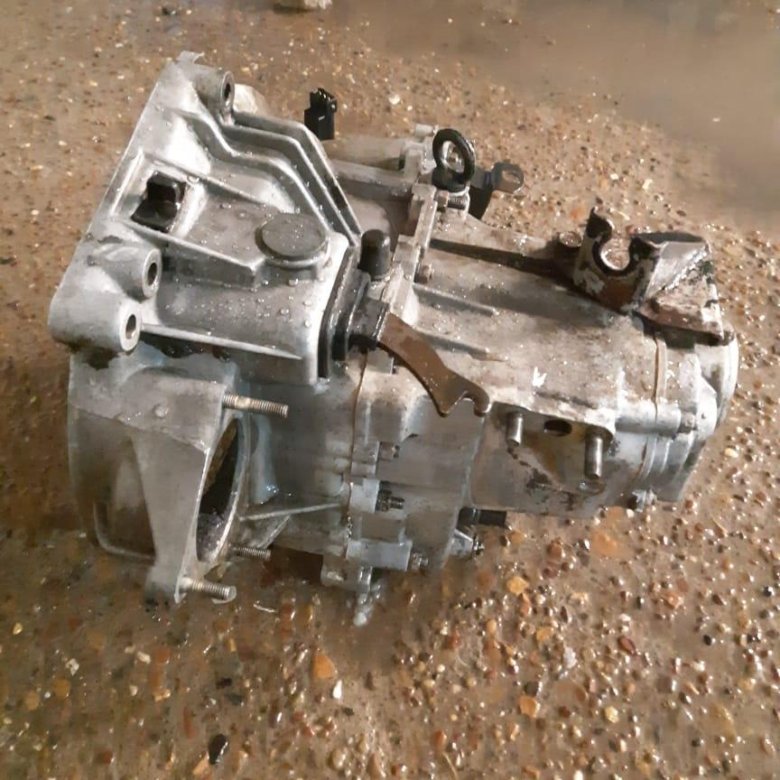

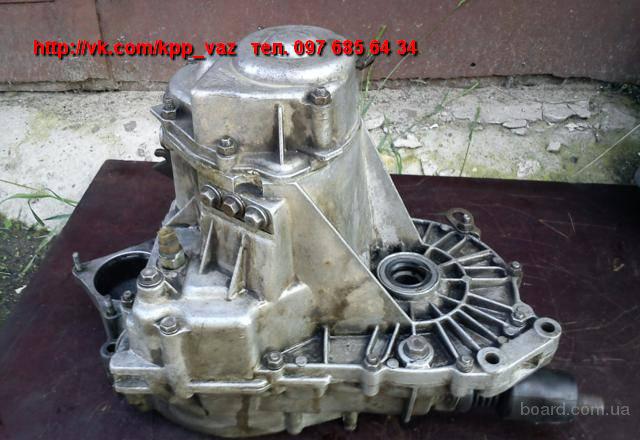

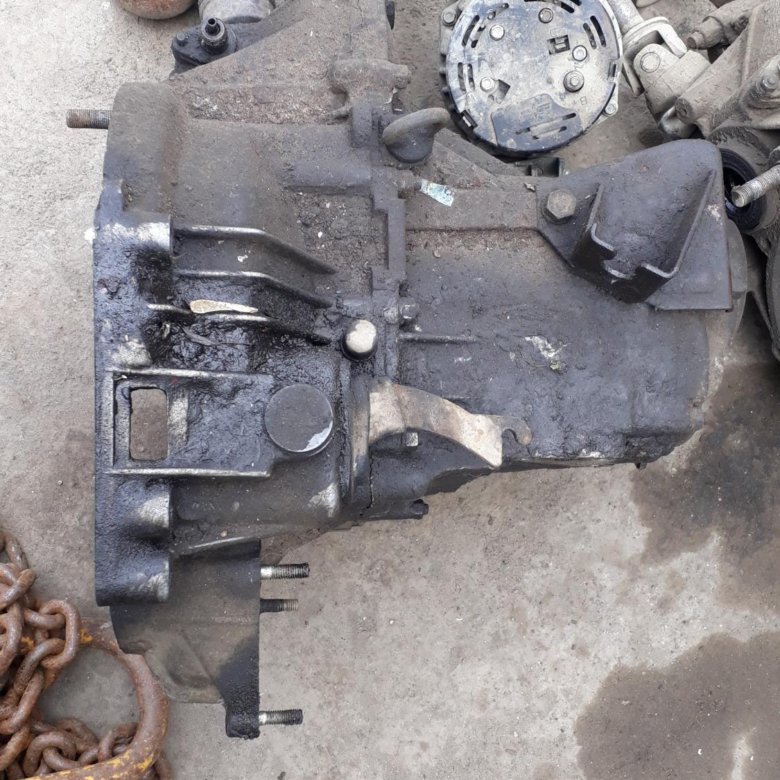

КП
Количество ступеней редуктора	5
Передаточные числа КП:
I	3,636
II	1,95
III	1,357
IV	0,941
В	0,784
обратный	3,53
Передаточное число главной передачи	3,7
Максимальная скорость, км / ч	158
разгон до 100 км / ч, с	13,2
Расход топлива, л / 100 км:
расход топлива при 90 км / ч	5,7
расход топлива при 120 км / ч	7,8
городской расход топлива	8,9
Емкость топливного бака, л	43
Тормоза передние	диск
Тормоза задние	барабан
Тормозной путь с грузом от 80 км / ч	38
Привод стояночного тормоза	кабель
Привод сцепления	трос
Передняя подвеска	McPherson
Задняя подвеска	рычание продольное.
Рулевое управление	Рейка и шестерня
Наименьший радиус поворота	5,2
Максимальный подъем без разгона	34
Шины ВАЗ 2114	165 / 70R13 175 / 70R13
Колесо	2110
Панель приборов	2114
Комбинация приборов	2115
Коврики	рваные
Обогрев заднего стекла	+
Электростеклоподъемники перед.дв.	+
Электрозамок дверных замков	+
Вентилятор охлаждения	электрический
Бортовая система управления	+
Бортовой компьютер	—
Бамперы	оригинал
Очиститель фар	—
Плафон индивидуального освещения	+
Противотуманные фары	+
Наружные зеркала заднего вида	левое и правое
Зеркала с антибликовым покрытием	—
Зеркала с электроприводом *	—
Передние сиденья с подогревом	+ **
Обивка сиденья	твид с карманом.
Обивка сидений из разрастается. волокно	+
Потолок	цельный формованный
Обивка двери	цельная формованная
Обивка багажника	+
Зеркало солнцезащитный козырек	—
Подголовники задние	+
Коврик багажника, пластик	—
пер.ремни безопасности с сигнализацией	—
Молдинги двери	+
Накладки на пороги	+
Колпаки колес	+
Спойлер на багажник со стоп-сигналом	+
Тонированные стекла	—
Краска металлик	+
Уровень шума в салоне ВАЗ 2114
при скорости 100 км / ч, дБ / А	74
Стандарты токсичности	R 83

Благодаря своим техническим характеристикам и внешнему виду автомобиль ВАЗ 2114 завоевал большую популярность у людей разного возраста. Взрослые оценили большой багажник, складывающиеся сиденья и небольшой расход топлива. И молодые люди покупали его за хорошую динамику и более современный дизайн, как внешний, так и внутренний.

Габариты ВАЗ 2114 соответствуют международному классу В.

В сухом виде они выглядят так:

1. Длина машины: 4100 мм.
2. Высота машины: 1415 мм.
3. Ширина машины: 1620 мм.
4. База: 2460 мм.
5. Дорожный просвет: 165 мм.
6. Колея задняя: 1370 мм.

Модели с индексом 211440-24, выпущенные в 2007 году, и 211440-26, появившиеся на конвейерах в 2010 году, немного изменили габариты 2114:

1. Длина станка: 4122 мм.
2. Высота машины: 1402 мм.
3. Ширина машины: 1650 мм.

Отличия связаны с рестайлингом бамперов, зеркал заднего вида, а также небольшими доработками подвески автомобиля.

Кому-то хочется увеличить клиренс ВАЗ 2114, тогда машина получит большую проходимость и будет легче преодолевать городские преграды. Но увеличение дорожного просвета негативно сказывается на расположении центра масс автомобиля, в поворотах он станет более креном и вообще потеряет управляемость. Каждый выбирает, что для него важнее.

vazremont.com

ВАЗ 2114, 2115, 2113 технические характеристики

ВАЗ 2114 — Самый популярный отечественный автомобиль. Четырнадцатый пришел на смену ВАЗ 2109. Изменения коснулись как экстерьера кузова, так и интерьера.

Спортивный стиль ВАЗ 2114

Спортивный вид достигается за счет установленных на кузов молдингов по всем сторонам автомобиля, спойлера и декоративных порогов.

Автомобиль имеет хорошие технические характеристики, хорошо держит трассу, хорошо входит в повороты даже на большой скорости по сравнению с классической моделью и даже со своим предшественником 2109.

ВАЗ 2114 пользуется хорошим спросом у любителей отечественного тюнинга. Простая конструкция кузова и относительно дешевое обслуживание дает возможность экспериментировать и становиться индивидуальностью в сером потоке автомобилей.

Обычный 4-цилиндровый 8-клапанный двигатель никого не удивит, поэтому особых характеристик ожидать не стоит.Передний привод, стандартная коробка передач, тормоза барабанные и дисковые. Отличие хэтчбека от седанов заключается в объеме багажника, который увеличивается при сложенных спинках задних сидений. Форма корпуса в нашем случае не влияет на динамику. Сравнивать характеристики ВАЗ 2114 с классикой нет смысла — аэродинамика за счет более плавных и современных линий кузова облегчает управление автомобилем. Ну а в остальном ВАЗ 2114 — обычная российская машина, которая пользуется популярностью у многих жителей страны и желанна в каждой семье.Большинство экземпляров инжекторные, с 2011 года установлена ​​электронная педаль газа — е-газ

Двигатель	1,5, 8 кл (Евро-2) 1,6 л, 8 кл. (Евро-3), 1.6 16кл (Супер-Авто) подробнее о двигателях
Длина, мм
Ширина, мм
Высота, мм
База, мм
Колея передних колес, мм
Колея задних колес, мм
Объем багажного отделения, дм3
Масса снаряженная, кг
Полная масса, кг
Допустимая полная масса буксируемого прицепа с тормозами, кг
Допустимая полная масса буксируемого прицепа без тормозов, кг
Колесная формула / ведущие колеса	4×2 / передние
Компоновка автомобиля	передний привод, расположение двигателя спереди, поперечное
Кузов / количество дверей	хэтчбек / 4
Тип двигателя	бензиновый, четырехтактный
Система подачи	Распределенный впрыск с электронным управлением
Количество и расположение цилиндров
Объем двигателя, см3
Максимальная мощность, кВт / об / мин
Максимальный крутящий момент, Нм при об / мин
Топливо	Бензин неэтилированный АИ-92 (мин)
Расход топлива по ездовому циклу, л / 100 км	7. 6 (подробнее)
Максимальная скорость, км / ч
Трансмиссия	Ручное управление
Кол-во передач	5 вперед, 1 назад
Передаточное число главной пары
Рулевое управление	травматическое, реечное, без усилителя
Шины	175 / 70R13-80 (T, N) 165 / 70R13-79 (S, T)
Емкость топливного бака

Динамические характеристики

Время разгона до 100 км / ч — 14.0 с (1,5 8кл), 13,6 с (1,6 8кл), 11 с (1,6 16кл)

Максимальная скорость -158 км / ч (8кл), 185-190 (16кл)

Домашняя страница

ваз-2114-лада .ru

Технические характеристики ВАЗ 2114 | ВАЗ

Хэтчбек ВАЗ 2114 пришел на смену на рынке СНГ столь любимой потребителями «девятке». Модернизация, конечно же, прошла на высшем уровне — машина получила и новые бампера, и молдинги, и капот новой формы и геометрии, и новые фары, и решетку радиатора, и салонный интерьер.

Спойлер со стоп-сигналами, накладки на пороги, молдинги по бокам придали автомобилю столь необходимую спортивность. Кроме того, за счет внешних элементов у ВАЗ 2114 значительно улучшились аэродинамические характеристики, а как следствие — управляемость на трассе при движении автомобиля на большой скорости.

Как и некоторые иномарки, часть ВАЗ 2114 серии была оформлена в западном стиле — все навесное оборудование было окрашено в черный цвет. Другая часть серии, в свою очередь, поддержала любителей более спокойных решений, раскрасив все элементы в один цвет.Однако форма и особенности экстерьера этой машины настолько удобны для создания поистине эксклюзивных экземпляров посредством тюнинга, благодаря чему ВАЗ 2114 стал фактически первым отечественным автомобилем, который привлек любителей внешней индивидуализации транспортного средства.

Характеристики двигателя

Для ВАЗ 2114 использовались двигатели объемом 1,6 литра, по технологии непосредственного впрыска топлива, то есть впрыска. Для этой модели не разрабатывалось никаких новых модификаций силового агрегата, поэтому аналогичные двигатели можно встретить и на других моделях ВАЗ.

Трансмиссия легковая

Как и в других моделях ВАЗ, в ВАЗ 2114 применялась механическая коробка передач. Ручное управление до сих пор является своеобразной «визитной карточкой» Волжского автозавода и других предприятий, собирающих автомобили ВАЗ. МКПП более надежны, долговечны и просто удобны.

Тормозная система и гидроусилитель руля

Размер шин

Габариты ВАЗ 2114 принципиально не отличаются от других автомобилей серии, и в значительной степени — по причине, корень которой лежит в периоде разработки из «одного».Его название — максимальная взаимозаменяемость элементов, которая требует от производителей практически неизменной базовой конструкции автомобиля.

Dynamics

Расход топлива

videovaz.ru

габариты, габариты кузова, имеющиеся двигатели и оборудование

Кузов
Ширина	1620 мм
Длина	4100 мм
Высота	1415 мм
Колесная база	2460 мм
Колея передняя	1400 мм
Минимальный объем багажника	427 л
Дорожный просвет	165 мм
Объем багажника максимальный	427 л
Колея задняя	1370 мм
Снаряженная масса	970 кг
Количество мест	5
Двигатель
Количество клапанов на цилиндр	2
Расположение цилиндров	Рядный
Диаметр цилиндра	82 мм
Ход поршня	75 мм
Количество цилиндров	4
Тип двигателя	Бензиновый
Тип всасывания	Форсунка
Максимальный крутящий момент	120 Н * м
Максимальная мощность оборотов	до 4800 об / мин
Мощность двигателя	77 ч.п.
Объем двигателя	1499 см3
Максимальный крутящий момент оборотов	2700 об / мин
Коробка передач и управление
Кол-во передач	5
Тип коробки передач	Механика
Привод	Передний
Диаметр поворота	10,4 м
Показатели эффективности
Максимальная скорость	158 км / ч
Разгон до 100 км / ч	13.2 секунды
Расход топлива по городу на 100 км	8,9 л
Расход топлива по трассе на 100 км	5,7 л
Расход топлива в смешанном цикле на 100 км	7,6 л
Объем топливного бака	43 л
Запас хода	от 480 до 750 км
Марка топлива	АИ-92
Подвеска и тормоза
Тормоза передние	Диск
Задние тормоза	Барабан
Подвеска задняя	На продольных рычагах
Подвеска передняя	Амортизатор

викидрайв.ru

ВАЗ 2114 — российский хэтчбек, пришедший на смену снятой с производства девятке. Изменения коснулись не только внешней части кузова (новые фары, капот, бамперы, молдинги, решетка радиатора), но и интерьера.

ВАЗ 2114 спортивный

Современный вид автомобилю ВАЗ 2114 придают молдинги по всем сторонам, спойлер со стоп-сигналом и накладки на пороги. Внешние изменения ВАЗ 2114 оправдывают себя, наделив автомобиль прекрасными аэродинамическими качествами, а также устойчивостью на дороге даже на высоких скоростях.Бамперы, молдинги и другие насадки выполнены в той же цветовой гамме, что и кузов, либо выполнены в черном цвете, что сближает модель ВАЗ 2114 с иномарками и создает возможность покупателям выбрать внешний вид автомобиля.

За свой внешний вид машина полюбилась людям, занимающимся тюнингом. А полюбил за то, что при невысоких затратах ВАЗ 2114 можно сделать индивидуальной, выделяющейся из общего транспортного потока.

Технические характеристики ВАЗ 2114

Как видно из таблицы с техническими характеристиками ВАЗ 2114, отличие от моделей своего класса заключается только в габаритах кузова.На многие модели АвтоВАЗа устанавливается восьмиклапанный двигатель объемом 1,6 л, поэтому особых характеристик ожидать не стоит. Привод передний, коробка как у всех, так сказать стандартная. Отличие хэтчбека от седанов заключается в объеме багажника, который увеличивается при сложенных спинках задних сидений. Сравнивать характеристики ВАЗ 2114 с классикой нет смысла — аэродинамика за счет более плавных линий кузова облегчает управление автомобилем. Ну а в остальном ВАЗ 2114 — обычная российская машина, которая своим внешним видом покоряет сердца автолюбителей.

Двигатель	1,6 л, 8-кл. (Евро-3)
Длина, мм	4122
Ширина, мм	1650
Высота, мм	1402
База, мм	2460
Колея передних колес, мм	1400
Колея задних колес, мм	1370
Объем багажного отделения, дм 3	330
Масса снаряженная, кг	985
Полная масса, кг	1410
Допустимая полная масса буксируемого прицепа с тормозами, кг	750
Допустимая полная масса буксируемого прицепа без тормозов, кг	300
Колесная формула / ведущие колеса	4×2 / перед
Компоновка автомобиля	передний привод, расположение двигателя спереди, поперечное
Тип кузова / количество дверей	хэтчбек / 4
Тип двигателя	бензин, четырехтактный
Система подачи	Распределенный впрыск с электронным управлением
Количество и расположение цилиндров	4, рядный
Объем двигателя, см 3	1596
Максимальная мощность, кВт / об / мин	59,5 / 5200
Максимальный крутящий момент, Нм при об / мин	120/2700
Топливо	Бензин неэтилированный АИ-92 (мин)
Расход топлива по ездовому циклу, л / 100 км	7,6
Максимальная скорость, км / ч	160
Трансмиссия	Ручное управление
Кол-во передач	5 вперед, 1 назад
Передаточное число главной пары	3.7 или 3,9
Рулевое управление	травматический, реечный, без усилителя
Шины	175 / 70R13-80 (Т, Н) 165 / 70R13-79 (С, Т)
Емкость топливного бака	43 литра

Автомобили ВАЗ 2113, 2114 и 2115 — модели, пользующиеся успехом у отечественных водителей. Это связано с их невысокой стоимостью, ремонтопригодностью, относительной надежностью и неприхотливостью. А практичность эксплуатации автомобиля зависит от объема багажника ВАЗ 2114.

Благодаря объему багажника ВАЗ 2113 у водителей есть возможность перевозить негабаритный груз. Его емкость составляет 330 л. Технические характеристики багажного отделения позволяют перевозить предметы нестандартных габаритов.

Багажник модели 2113 переделан: водитель может снять полку, сложить задние сиденья. После этого его емкость составляет 632 л. Хэтчбек позволяет перевозить небольшие, длинные грузы.

К недостаткам можно отнести отсутствие штатного освещения (при тюнинге авто монтируется самостоятельно), высокий грузовой бортик, что затрудняет размещение товаров внутри.

ВАЗ 2114

ВАЗ 2114 — надежный пятидверный автомобиль. Вместимость составляет 330 литров при сложенных сиденьях и 632 литра в разложенном состоянии. Погрузочная высота борта имеет неудобный уровень (аналогичный тому, что использовался на тринадцатой модели), что существенно усложняет процесс загрузки.

Размеры багажника следующие: длина — 830 миллиметров при сложенных сиденьях и почти 1660 миллиметров в разложенном, ширина — 935 миллиметров, глубина — 830 миллиметров, высота — 780 миллиметров.Эти размеры являются приблизительными и относятся к моделям 2113 и 2114.

Возможности трансформации позволяют загружать предметы, длина и размеры которых отличаются от стандартных размеров. При установке дополнительных багажных конструкций на крышу можно перевозить некоторое количество крупногабаритных грузов.

Объем, выраженный в литрах, идентичен объему в кубических дециметрах.

ВАЗ 2115

Объем багажника ВАЗ 2115 составляет 427 литров при сложенных сиденьях, если они разложены, то вместимость увеличивается до 700 литров.Увеличены габариты багажного отделения, так что на пятнадцатой модели можно перевозить даже крупногабаритные грузы.

К преимуществам

можно отнести простоту разборки, установку на полку и удобную высоту загрузки. Он расположен практически на уровне бампера автомобиля.

Водители часто улучшают звукоизоляцию и отделку багажного отделения. В них монтируют электропривод открывания крышки, устанавливают подсветку, оформляют ящики для хранения мелких предметов (правда, из-за их установки багажник значительно теряет объем).

Характеристики багажника

К особенностям багажных отсеков различных модификаций моделей 2113, 2114, 2115 можно отнести приемлемый уровень вместимости и возможность трансформации салона для увеличения полезного объема.

ВАЗ 2115 отличается удобной погрузочной высотой, более увеличенным объемом багажника, чем у Лады 2115. В остальном конструкция отсека для перевозки груза идентична другим моделям.

Автомобили оборудованы стандартной полкой, она устанавливается вертикально и разделяет багажное отделение и салон.При необходимости (например, при транспортировке крупногабаритных грузов, требующих складывания задних сидений) эту полку и вертикальную шторку можно снять.

На автомобилях Лада 2113, 2114, 2115 под «полом» багажника имеется ниша для хранения запаски и инструмента, необходимого для быстрого устранения мелких неисправностей, которые могут возникнуть в пути.

ВАЗ 2115 отличается удобной погрузочной высотой, более увеличенным объемом багажника, чем у Лады 2115. В остальном его конструкция идентична другим моделям.

Модели ВАЗ 2113, 2114, 2115, являющиеся модификациями «восьмерки», «девятки» и «девяносто девятой» соответственно, стали более эргономичными, удобными в использовании, практичными. Автомобили получили вместительные багажные отсеки, что увеличило количество перевозимого груза. Наличие ряда недостатков не отпугивает водителей: некоторые неудобства можно исправить самостоятельно.

Автомобили семейства ВАЗ 2113, 2114, 2115 популярны не только в России, но и в странах СНГ.Это связано с широким распространением этих автомобилей, их неприхотливостью, относительной надежностью, ремонтопригодностью и стоимостью. Машины имеют приемлемую вместимость погрузочного отсека, что позволяет легко использовать их для решения повседневных домашних задач или ведения малого бизнеса.

В литрах объем такой же, как в кубах (кубических дециметрах).

Такая вместительность машины дает возможность перевозить в ней даже негабаритные грузы, что особенно актуально для тех, кто часто сталкивается с необходимостью доставить к месту разгрузки какие-либо товары или груз другого назначения.При сложенных сиденьях объем багажника увеличивается почти в 2 раза.

Кроме того, если вам нужно перевезти большое количество груза или, например, вы отправляетесь в путешествие всей семьей, вам не нужно ограничиваться 330 литрами пространства для размещения вещей. В продаже имеются различные крепления и крепления для данной модели автомобиля, которые позволяют перевозить гораздо больше вещей, чем поместится в багажном отделении.

Например, можно установить багажник на крышу.В продаже имеются различные варианты таких креплений:

Таким образом, вы сможете сделать свой автомобиль еще просторнее и освободить место для пассажиров.

Очень удобно, когда управление (открытие багажника) осуществляется кнопкой. Каждый автовладелец знает, что очень важно следить за тем, чтобы багажник, как и двери машины, был надежно закрыт. Надежная работа замков багажника так же важна, как и надежность замка в гаражной или квартирной двери.Все современные модели автомобилей оснащены механизмом открывания багажника с помощью пульта управления или специальной кнопки. Установка механизма с кнопкой не только делает работу удобнее, но и решает ряд проблем. В частности, это решает проблему обледенения замка, который открывается ключом.

Схема генератора ВАЗ 2114

0: 7 0:47

1. Снятие генератора ВАЗ 2114 (проблема нижнего болта на переднем приводе)

0: 1374 1: 1881

Возникла необходимость удалить гены с машины жены для замены подшипников.Быстро открутил верхний болт натяжителя ремня, фиксирующий верхний болт, а вот с нижним впал в ступор) С нижнего быстро открутил гайку, начал вытаскивать болт — упирающийся в лонжерон. Немного отвлекся (когда я вспомнил, давным-давно у друга была похожая проблема — он долго и с опозданием ругался — но в итоге принял это вот так — поставил домкрат под ящик и приподнял ту сторону, сторона с геной стала ниже, и он вытащил) в моем случае не вариант, подошел пилигрим-56, посоветовал отрезать.Решила пойти домой погреться и поискать здесь решения. на D2 очень много упоминаний о срезании болта. И я решил это сделать, только с моей небольшой поправкой /

1: 3174

2: 506

Я протянул болт до упора в лонжерон, разрезал его на самом выходе до середины, а в моем случае я использовал большой газовый ключ, чтобы пару раз ударить его по нему, отогнув болт от разреза.

2: 801

3: 1308

и вуаля — вот он виновник торжества, засняли) ушла середина болта, чтобы взять примерно 5 минут с нормальной силой по металлу) общее время удаления генов 10 минут.(Друг взял на диспут ген за 40 сек с переставленным на зад болт)

3: 1736

2.

В общем после промывки двигателя взревели подшипники генератора, терпения хватило на неделю. Почитал в инете по замене, узнал, что есть 5 типов подшипников: 201, 202 и 301, 302, 303 2 типа передних и 3 типа задних или наоборот точно не помню. Заехал в «Ладу» решил купить 202 и 302 мне оставили по 105 руб, больше переживал, что они не влезут.Вот они:

3: 2436

4: 506

5: 1011

Приехал к знакомым в сервис начал снимать. Открутил верхнюю шпильку натяжения генератора, снял ремень, открутил болт на генераторе, снял с него клеммы, начал откручивать нижний болт генератора, но он не лезет в лонжерон, открутил крепление генератор из блока 3 на болте 15. В итоге он повод для праздника.

5: 1616

6: 2123

7: 506

8: 1013

Снимите реле регулятора (щетку), открутив 2 болта.
Снимаем пластиковую крышку с генератора, видим диодный мост. Крепится на 4-х болтах.

8: 1265

9: 1772

10: 2279

есть очень важный момент. 3 болта, к которым крепятся клеммы от обмотки, имеют текстолитовую шайбу (выяснилось методом проб и ошибок, об этом позже), не позволяющую замыкать обмотку на массу. Откручиваем 4 болта снимаем диодный мост.

10: 432

11: 939

12: 1446 12: 1665

13: 2172

Откручиваем 4 болта, которые соединяют 2 части корпуса друг с другом, предварительно все обрызгав.Мне лично удалось открутить обычную отвертку всего одним болтом. Остальное открутил ударной отверткой.

13: 395

14: 902

На обе части корпуса наносим по 2 метки, чтобы не перепутали, откручиваем 4 болта, теперь отвертку с двух сторон ставим между 2 частями корпуса и пытаемся открыть. Сняв там заднюю часть с пластиковой втулки, легче достать подшипник. Сняли заднюю часть, поместили переднюю часть генератора с якорем между 2-мя кирпичами, на торце навинчиваем гайку, а по верху прибиваем, чтобы снять якорь с подшипника.
В итоге должно получиться вот так.

14: 1689

15: 2196

Берем более тугую переднюю часть, надеваем на что-то твердое, берем голову за 30 или 32, надеваем на подшипник и начинаем чистить то, что есть моча, только аккуратно, чтобы не сломать переднюю часть тела.

15: 353

16: 860 16: 1084

17: 1591

18: 2098

Берем суппорт и замеряем старый и новый подшипники. Повезло, купил нужные.

18: 168

19: 675

Осматриваем контакты анкера, куда прижимается регулятор (щетки), если есть бороздки, то зачищаем наждачной бумагой.
до:

19: 909

20: 1416 20: 1431

21: 1938

Смотрим как проверить исправность генератора в мурзилке.

21: 2047

22: 506

Далее вдавить подшипник в переднюю часть корпуса генератора той же головкой на 30 или 32 мощных удара.Берем стамеску и в круге стержневого подшипника вы увидите бороздки. Вставляем якорь в переднюю крышку, снова кладем между 2-мя кирпичами, надеваем задний подшипник и осторожно мощными ударами по центру подшипника вдавливаем до упора. Одеваем заднюю крышку, аккуратно проталкивая через нее клеммы обмотки. Здесь тоже главное с ориентацией выводов обмотки для монтажа диодного моста. Одеваем диодный мост, подгибаем к нему выводы обмотки и затягиваем 4 болта, 3 болта с текстолитовыми шайбами, закручиваем там, где находятся выводы обмотки, берем тестер и проверяем, замыкается ли обмотка с корпусом.Если нет, значит, все как следует раскручено. Одеваем реле-регулятор, пластиковый пыльник, закрепляем генератор на место, натягиваем ремень, заводим. Смотрим, горит ли лампа разряда батареи на панели приборов.

22: 2160

В моем случае он сгорел и генератор 10 сек нагревался так что трогать было невозможно. Опять же все снял и оказалось, что перепутал болты диодного моста и у меня каратэ обмотка на земле. Хорошо, что не успели сжечь.Я хожу и наслаждаюсь тишиной.

22: 490

Решил заменить положительный провод от генератора к аккумулятору, отрицательный от аккумулятора к двигателю и к кузову, чтобы перекинуть массу с корпуса генератора на кузов. В процессе работы заменил еще и плюсовой провод от стартера к АКБ.
Перед этим масштабным занятием я купил три метра провода в толстой резиновой оболочке сечением 25 квадратов. Хотя трех метров мне было мало, пришлось взять три с половиной.К счастью, в гараже оказался кусок такого кабеля. Счетчик кабеля мне достался в 115р., Итого 345р. на три метра.
Также купил шесть новых толстых наконечников на провода. Наконечники выбрали медные и луженые, с отверстиями 6мм. Он прикинул, что им понадобятся отверстия 8 мм, но заранее не знал сколько и решил брать такие, а в процессе работы их нужно будет просверливать до 8 мм. Цена одной чаевых — 20 пенсов. Все шестерки поднялись в 120р.
Еще я купил на всякий случай шесть медных гильз, но мне они в одиночку почти не пригодились.Но в хозяйстве ничего не пригодится. Цена за один рукав — 15 руб., За шестерку в итоге — 90 руб.
Заодно решил заменить на АКБ обе клеммы. Старшие в последнее время не внушали доверия, уже пару раз подводили, а то и шестигранником тянутся, а мне это надоело.

22: 2687

23: 506

Старые терминалы. Неплохо, но в последнее время не очень нравилось.

23: 643

24: 1150

Провода, клеммы, наконечники, гильзы (почти не пригодятся).

24: 1262

Я выбрал самые толстые, чтобы они были с покрытием, имели большой главный вход для силовых проводов и дополнительные входы для доп оборудования, и обязательно, чтобы затяжка была обычным рожковым или накидным ключом, мне так удобнее.

24: 1690

25: 2197

Вот они

25:36

Для начала порылся с сеткой, в надежде, что кто-то подскажет, какой из трех проводов генератора идет на аккумулятор. Конечно, я догадался, что тот, который идет один, а не тот, который дублируется на одном из двух терминалов, — это тот, который я ищу, но все же это серьезно, чтобы быть в безопасности.Ничего не нашел. В основном многие оставляют старый провод и в паре с ним перекидывают новый. Мне этот вариант не понравился. В общем, нашел сам нужную мне провод, по нему уже было понятно, что надо его оставлять, он уже сгорел и засох. Вытащил из-под капота

25: 1063

26: 1570

Вот он, тот, который идет с генами напрямую на батарею.

26: 1651

Отрежьте по длине новую проволоку

26: 1716

27: 2223

Провода старый и новый.Сравнение

27:65

зачистил конец и прижал его с помощью паяльника, который есть у меня в гараже, мощностью 300Вт, с этой задачей он справился легко. Чтобы проволока внутри не окислялась.

27: 371

28: 878 28: 897

После этого поставить на него чаевые

28: 967

29: 1474

Наконечник на месте

29: 1514

Ну а потом зажал в тисках хороший наконечник, прогрел паяльником с вставленным проводом, чтобы они слились в одно целое и для удобства заизолировал термотрубкой под цвет плюсового провода.Заодно просверлил в насадке отверстие диаметром 8мм, так как болт на генераторе (у меня приоров 115А) имеет толщину 8мм.

29: 2132

30: 506

Plus почти готов

30: 548

По той же схеме, потом прикрутил все наконечники на все провода.
Заодно заменил кончик на второй и третьей сдвоенных спицах генов, так как оказалось, что кончик немного тусклый, мне он не понравился

30: 926

31: 1433

Гены второй и третьей проволоки удвоены на одном конце.Теперь по порядку.

31: 1577

Пока занимался этим проводом, обратил внимание на провод питания стартера, — все еще в норме, но уже изрядно получилось тач. Решил заменить его. Провода на нем не считал. Нашел в гараже такой же провод, кусок, и сделал новый, на стартере. Тогда пригодилась как раз гильза, т. К. Шесть штук даже в стартер не брались. Сделал наводку из гильзы, осудил и все. После этого закрепил в плюсовой клемме оба провода (стартера и генератора) и надел на них гофру, для надежности все равно ток через них не хилый.

31: 2574

32: 506

Вот и оказался готовый провод питания генератора и стартера =)

32: 633

Таким же образом заменил провод массы от двигателя и кузова.

32: 741

33: 1248

Провода двигателя и масса корпуса

33: 1312

34: 1819

Готовый минусовой провод двигателя и корпус

34: 1904

В принципе объемный провод в гофре носить нельзя, а вот гофра у меня была, так почему бы не одеть, чтоб лучше смотрелось и лишним не было.
Пора все это прикрутить на место. Прикрутите плюсовой провод к генератору

34: 2343

35: 506

Приятно смотреть на

35: 552

Потом массивный провод к двигателю и к кузову

35: 637

36: 1144

Объем к двигателю готов

36: 1197

Пришла очередь разбираться с массивным проводом от генератора к кузову. С местом крепления к гену все было ясно сразу, а вот с местом крепления к туловищу сразу не определились.Вариант крепления под винт возле шайбы ствола мне не понравился. Мертвый и как-то ненадежный. Да и натяжение ремня генератора затруднит проверку. Короче такой вариант мне не понравился. Решил прикрутить к фаре болтом. Это удобнее и эстетичнее. Чуть не забыл сказать, что под все наконечники я подложил зубчатые шайбы, чтобы их контакт с корпусом и двигателем был оптимальным. Также вот на болт фары я надел зубчатую шайбу, а уже потом кончик проволоки и закрутил.Хотя болт фары имеет мало общего с массой тела, но через зубчатую шайбу провод хорошо запитан на массу и надежен.

36: 2638

37: 506

Провод генератора массы к кузову. Один вывод с отверстием 6 мм для болта фары, другой с отверстием 8 мм для болта генератора.

37: 741

38: 1248

Думаю все на фото показывает, как находится провод массы генов там, где его прикрутили.

38: 1397

Когда все закончил, закончил с инжектором, все собрал, прикрутил клеммы к аккумулятору, смазал их немного смазкой в ​​месте контакта с аккумулятором

38: 1645

39: 2152

39:17

Завел двигатель.Кстати, до этой операции зарядка на холодном двигателе по показаниям приборки плыла с 13,8 до 14,2, а в тепле последнее время приборка упала до 13,3,12,9. Из-за чего аккумулятор стал плохо заряжаться и один раз пришлось даже зарядить, после чего я забыл завернуть его заглушки и потерял одну. Теперь это похоже на раненого с кляпом.
Результатом работы на холодном двигателе, но не с включенными потребителями, по показаниям приборки зарядки стало 14.6 стабильных.

39: 889

40: 1396

Зарядка на холодном двигателе. Стабильный 14,6

40: 1480

После полного прогрева двигателя заряд падает до 14,3-14,4

40: 1590

41: 2097

Заряд на полностью прогретом двигателе не опускается ниже 14,3

41: 121

Потом включаю подсветку (кстати подсветка не стоковая и берет гораздо большую нагрузку, потеря на подсветке сразу 0,4 вольта), туманки, свет, печка в первом положении (у меня самый ходовой шестерня, влезает хорошо, жарит хорошо) зарядка идет не меньше 13.8 приборка по показаниям.

41: 632

42: 1139

Зарядка на прогретом двигателе с включенными фарами, фарами, ПТФ и печкой на первом водительском положении 13,8

42: 1347

Это самый актуальный сейчас режим моей машины — печка в первом положении, свет, туманки и фары. Для оптимальной зарядки АКБ зарядка непосредственно от АКБ должна быть не ниже 13,6, думаю 14,52 и не закипит и хватит. Короче я доволен.

42: 1804

Всего:
1.Провод 25квадратов, 3метра по 115р. — 345р.
2. Наконечники 6 шт по 20р. — 120р.
3. Рукава 6 штук (пригодилась только одна) по 15п — 90п.
4. Пара клемм АКБ — 530р.
5. Паяльник, олово, тепловые трубки и другие инструменты всегда в наличии.
Если бы у меня была подсветка, то думаю зарядка была бы еще выше, так как подсветка меня прилично принимает.
В планах замена двухпроводного генератора, думаю не помешает.
P.S.2 Для всех, кто не понимает по замерам — показания сняты с приборной панели, а не напрямую с АКБ.И это большая разница. Приборка показывает остаточное напряжение уже со всеми потерями. И не первый токовый выход из генератора.
Измерения с батареями с обесточенными потребителями показывают 14,62–14,65 на холодном двигателе и 14,52 в целом при всех включенных потребителях на полную мощность. Это немного? 8) На прогретом двигателе мерки еще не делал, времени нет.

42: 3419

Измерения проводились пока только на полностью холодном двигателе, так как на это пока нет времени.Раньше у меня не получалось, потому что мультиметр вероломно сдох в неподходящий момент.
Первое измерение — это работающий двигатель без включенных потребителей.

42: 454

43: 961

Первый замер. Двигатель холодный. Потребители не включены.

43: 1072

Второй замер, это ВСЁ СО ВСЕМИ потребителями — Подсветка в салоне и снаружи, Дальний свет, Передние ПТФ, Задние ПТФ, Обогрев заднего стекла, Подогрев зеркал, Печка в третьем максимальном положении, Музыка (без саба).

43: 1475

44: 1982

Второй замер. Двигатель холодный. В общем, включены все потребители. Я решил заменить сдвоенный провод генератора, но еще не принял окончательного решения о том, что делать дальше. Сначала нашел в блоке возле монтажного блока

44: 2418

45: 506

Вот он, дорогой. А точнее — их две толстые, розовые.

45: 605

Вопрос возник в том, что если накинуть вместо двух сдвоенных, один или несколько проводов большего сечения, то может возникнуть проблема с их установкой в ​​блок.Можно конечно и без него, но мне этот вариант не нравится. И еще один момент. Так как провода будут намного толще, боюсь, что на таких маленьких клеммах матери, как бы не было потерь. В блоке нашел свободное место, есть мысли его использовать. Возможно, вариант рассмотрит такой — я прокину три провода большего сечения, чем у меня, но не очень большие, и разложу на трех маток, в сумме получится одно сечение побольше.

45: 1711

46: 2218

Размер мамочек на подвиги ничего не вдохновляет.

46:96

Решил снять блок и посмотреть, что происходит. Снял с машины, разобрал. Состояние в принципе ничего, но по внешнему виду платы сразу стало понятно, что время от времени в агрегат попадает вода, а это плохо. Плата в некоторых местах пайки окислилась и с некоторых дорожек стал отслаиваться лак.

46: 636

47: 1143

Вскрытие показало, что в блок попадает вода.

47: 1227

Белый провод на фото, я как-то продублировал одну из дорожек, так как лак от слез она окислилась и было подозрение, что она короткая.Отсек и заменил его на провод.

47: 1542

48: 2049

Вторая сторона платы. Что ж, здесь приличнее.

48:84

Выяснил откуда идут оба провода от генератора. Оказалось, что они идут на общую пластину с клеммами «папа» и, кстати, на этой пластине тоже идет пустой контакт колодки, это уже хорошо …

48: 452

49: 959

Вот такая же контактная пластина. К нему подходят оба провода от генератора и есть еще один свободный контакт.

49: 1164

Единственное, что меня смутило, так это то, что крепление к плате этой пластины на тонких, как мне показалось, ножках. Как бы здесь потери не таились … 8) На верхнем фото видна только центральная антенна пластины, что она тонкая, а на нижнем фото видно, что все три антенны одинаковые — тонкие .

49: 1676

50: 2183

Все три антенны тонкие и соединяются одной перемычкой.

50: 102

Так же выяснилось, что все три антенны припаяны к одной общей перемычке.Также перемычка в сечении не очень понравилась. Потому что по сути это продолжение вводных сдвоенных проводов с генами и даже не соответствует их разделу. Сразу такие специфические тормоза сразу у всех потребителей. Думаю, что постараюсь его увеличить.
Так же обнаружил, что на одной из пластиковых половинок монтажного блока закреплены «папаши» клеммы с перемычками между ними. Не понравились и их прыгуны, на мой взгляд они слабоваты.Может, не все, но все бы усилил.

50: 1145

51: 1652

Клеммы с перемычками. На мой взгляд, усилить не помешает.

51: 1758

В общем разобравшись со всеми этими делами, узнав по части что к чему, для начала решил помыть плату и крышки. Поскольку у меня нет специального чистящего средства для досок, я вымыла его простой теплой водой с помощью старой зубной щетки. Кроме того, на аккуме сохнет хорошо. Смылось практически все, хотя кое-где еще осталась окись, я думаю, она образовалась при высыхании.Ну пока не стал обращать на это внимание, потом займусь, а пока занялся паяльником.
В первую очередь решил начать с самого, как мне показалось, простого и быстрого — с перемычек на крышке блока. В головке было два варианта: либо полностью заменить их на более толстые, либо продублировать их проволокой чуть большего сечения и тем самым снизить их сопротивление. Решил пойти вторым путем.
Я нашел медную проволоку с защитным лаком несколько большего сечения, чем перемычки в гараже, с помощью кусачков и плоскогубцев придал ей форму перемычек.Муторно, я тебе это занятие расскажу …

51: 3526

52: ​​506

Вроде получилось.

52: ​​542

Сделал несколько перемычек, потом припаял параллельно родным.

52: ​​663

53: 1170

Вроде только золото

53: 1227

Я тренировался с ними с семи вечера до трех утра.
Вот результат — ниже.

53: 1373

54: 1880 54: 1896

Места пайки решил потом обязательно покрыть специальным лаком, чтобы они не окислялись, если вдруг попадет вода.Но это когда я заканчиваю всю работу над блоком.
Тогда решил заменить на плате перемычки. Обратите внимание на то, что они мертвы. Может, их конечно в принципе хватит, но мне они совсем не понравились. На моей плате они сделаны с синей и черной изоляцией проводов, хорошо видно на фото

54: 2612

55: 506

Решил перемычку заменить

55: 576

В гараже стоял одножильный провод, медь 2,5 кв. На фото ниже видно, насколько он толще стандартной джемпера, да и в целом видно, насколько он тонкий, капец простой.

55: 879

56: 1386

Слева — замена. Правильно — тот, что был на доске.

56: 1478

Приготовив новую перемычку, я столкнулся с тем, что старые отверстия в плате под перемычку не подходят к новой, они слишком маленькие. Покумекав и внимательно осмотрев место боя, определил, что отверстия можно просверливать безопасно и это не создаст помех типа замыкания гусениц при пайке. В этом случае я использовал 2.Сверло 2 мм. Вставил в отвертку и аккуратно просверлил отверстия

56: 2240

57: 506

Просверлите отверстия отверткой и сверлом 2,2 мм. Потом припаял первую перемычку и все получилось на ура.

57: 734

58: 1241

Первое изменение, результат. Отличие от сородичей видно невооруженным глазом. Потом он сделал следующее и пошел, пошел.

58: 1463

59: 1970

Бросился

59: 1992

Таким образом, перемычки почти все заменены

59: 2074

60: 506

Результат.Заменены почти все перемычки.

60: 584 60: 948

Перепаял все перемычки новые, в обмен на родные. Операция по их замене прошла довольно успешно, хотя сам процесс занял приличное количество времени. Тогда я решил усилить перемычку основного питания, ту, которая соединяет входной разъем клемм от генератора к блоку, так как мне она показалась слишком тонкой по отношению к сечению входного провода. Для чего взял кусок медной проволоки сечением примерно 6 квадратов, вытащил из него точно такую ​​же перемычку, как и свою, хорошо продул

60: 1809

61: 2316

Дополнительная перемычка к родной.

61:59

И припаял старую. Паять по всей длине не стал, так как не считаю нужным, пришлось хорошо припаять в тех местах, где он соединяется с выводами клемм. Чтобы проходимость к ним не тормозила сужение и кое-где по его периметру.

61: 513

62: 1020

Припаял новую перемычку. Она заняла место в паре с его собственным, как и здесь.

62: 1154

Тогда я решил припаять все ножки клемм, которые подключаются к этой перемычке питания, так как сами клеммы в принципе более-менее сделаны широкими, но их крепление к перемычке очень узкое и очень узкое.Именно эти ножки я укрепил по диаметру оловянной пайкой, чтобы они были не меньше самих клемм. Камера не тянет меня с такого близкого приближения, так что как я мог сфотографировать, так получилось. Во второй части фото ножек клемм в креплении к перемычкам, а здесь их фото уже усилено пайкой.

62: 2164

63: 506

Запаянные и увеличенные ножки впускного коннектора.

63: 600

На самом входе концевого разъема на самих ножках их три. Два проходят через доску полностью по всей ширине, а затем резко сужаются, а средний сужается на другой стороне доски и входит только вначале узким. Подумал, что с ним делать, но потом плюнул, и решил оставить как есть, а всю нагрузку отправить на оставшиеся два, я их увеличил как мог.
Когда с этим закончили, возникла мысль убрать все дорожки на плате, чтобы укрепить их и увеличить их объем для лучшей проводимости.Да только вот то, что эту работу, а точнее работу на той стороне, где расположены выводы предохранителей, релюшек и припаянные все перемычки, нужно было сделать до того, как припаивать новые перемычки. В противном случае они мешают, а для этого их нужно снова распаять и так далее. И я убил на это столько времени. Короче, я немного проиграл в этом деле. Решил, ладно, попробую обойтись без этой процедуры. Усиленный для предотвращения первой дорожки, той, которая идет с входом, и первых клемм почти всех предохранителей

63: 2460

64: 506

Усиленный контакт от разъема до выводов предохранителей.

64: 607

При этом работы с агрегатом пришлось приостановить, так как машина была нужна и агрегат нужно было поставить на место. Конечно, я не мог не обратить внимание на показания приборки … Конечно, я волновался, что вся работа идет, а время, которое я на нее тратила, потрачено зря. Завел машину. Показания приборки, по-прежнему остались не ниже прежних — 14,6

64: 1261

65: 1768

Показания приборки на холодном двигателе не менялись со времен первых модификаций.Осталось не менее 14,6

65: 1963

Ну все понятно. После полного прогрева двигателя показания снизились до 14,4 8). И это было уже хоть немного, но больше, чем до пайки блока. До этого показания (после замены проводов гена + масса) были 14,3-14,4, более стабильные были 14,3.

65: 2445

66: 506

Показания приборки после полного прогрева двигателя сталь 14.4. До работы на блоке их было чуть меньше 14.3

66: 711

Дрожащей рукой и онемевшими пальцами начал включать потребителей. 8) Включил — все мои фары (далеко не сток, очень сильно тянет), дальний свет, передние ПТФ, задние ПТФ, обогрев заднего стекла, подогрев зеркал, обогреватель (печка) на полную мощность в третьем положении, музыка (без саба) )… 8) Приборка мне показала 14.0

66: 1312

67: 1819

Показания приборки полностью со всеми потребителями на полную мощность, с прогретым двигателем, 14.0. Пробовал выключить обогрев заднего стекла, так как берет очень большую нагрузку, даже большую, как мне кажется, чем печка, показания приборки поднялись до 14.1

67: 2302

68: 506

Показания приборки на прогретом двигателе, со всеми включенными потребителями, но с выключенным обогревателем заднего стекла, 14,1

68: 739

Ну с обогревом заднего стекла езжу очень редко, в основном после мокрого снега, когда выезжаю со стоянки. Так что его нагрузку я не беру в расчет, в основном он не входит.
Работа не на вкус. 8) Откатал день, проблем по работе агрегата не выявлено, а приборка стала радовать другими цифрами.
Решил пока закончить работу над блоком, так как полученного результата мне уже достаточно.
Снял снова с машины, разобрал и дважды залил хорошим лаком, чтобы никакая влага в агрегате не коснулась моей работы.

68: 1728

69: 2235

Покрытия перемычки лакированные.

69:59

Он даже промазал все клеммы разъемов и предохранителей, по крайней мере, снаружи, чтобы они тоже не окислялись или хотя бы для минимизации окисления.

69: 385

70: 892

Залил плату лаком от души.

70: 943

71: 1450

Проливал плату на совесть, дважды. И он промазал по внешним сторонам всех клемм, насколько это было возможно. Правильно просушил плату на аккуме. Потом начал собирать блок. Чтобы влага не попала в блок, я решил промазать стык половины его корпуса силиконовым герметиком. Думаю, что если нужно разобрать блок, то при высыхании он не станет большим препятствием, и в то же время не даст воде проникнуть внутрь блока.

71: 2240

72: 506

Промазал стык половинки блока обычным черным силиконовым герметиком.

72: 647

Так же решил замазать герметиком место расположения выводов верхнего разъема блока, так как скорее всего именно вода попала в блок. Намазал герметиком нижнюю часть клемм, в юбках их клея, которые фиксировали с завода в верхней крышке перед разборкой блока

72: 1137

73: 1644

Пропущен герметик нижних клемм верхнего разъема.Через них в агрегат поступает большая часть воды.

73: 1817

И собрал блок в один.

73: 1873

74: 2380

Собранный блок. Потом промазал шов еще раз герметиком для надежности.

74: 130

Ставить на аккум в собранном виде, до следующего дня, чтобы он хорошо просох на жаре. И пока блок Кокса решил заняться заменой провода от генератора к монтажному блоку. Купив предварительно провод ПВ-3 высотой 5,5 метра сечением 6 квадратов и луженую клемму к нему, я наложил такой же на провода в первой части, диаметром 25 квадратов.Цена за метр провода — 31 р., Цена терминала — 20 р. А еще мне повезло, я нашел автомобильную гофру, и диаметр мне тоже нужен был, причем не кусками по метру за раз, а в нужном мне отрезке времени по метрам. 8) Цена одного метра гофры у меня стояла 32р за метр. Зачем понадобилось 5,5 метров провода? Есть такая тема, что провод нельзя протолкнуть в разъем блока, в который входят провода от генератора, большего сечения.Родной провод имеет сечение примерно 4 квадрата, а он двойной, то есть его общее сечение примерно 8 квадратов. Я решил увеличить сечение провода и добавить еще один, третий провод к имеющемуся пустому разъему разъема. И эти три провода сечением по 6 квадратов в сумме дали 18 квадратов общего сечения.
Согнул провод трижды и разрезал на три одинаковых отрезка, каждый оказался длиной примерно 1,8 м, чего вполне хватило по всей длине от генератора до монтажного блока, даже с небольшим запасом.
Очищены концы всех трех проводов

74: 2499

75: 506

Очистил концы всех трех проводов, сложил их в один кабель.

75: 617

накрыл их оловом, надел кончик, хорошо прогрел, потом быстро зажал в тиски и протянул от сердца. Затем он все это изолировал красной термоусадочной трубкой. Для удобства и для фен-шуй «плюс» все-таки есть.

75: 1031

76: 1538

Прогрелся, прошел и закрыл красной термоусадочной трубкой.Я протянул все три провода между собой за кольца тепловых трубок на такое расстояние, чтобы они оказались в одной связке

76: 1864

77: 2371

Практически готов новый кабель от генератора к агрегату. Затем с других концов проводов зачищены и припаяны к ним клеммы «мама». Еще я изолировал их красной термотрубкой, так что все во всех смыслах было связкой.

77: 383

78: 890

Вот такая змея-Горыныч

78: 961

Ну и наконец, наденьте получившуюся гофру кабеля.Я прижал ее по всей длине через равное расстояние от колец тепловых трубок, а на концах закрыл красным цветом.

78: 1271

79: 1778

Готовый кабель от генератора к агрегату.

79: 1850

Старые провода от генератора к агрегату не чистил. Я посмотрел там слишком много работы, чтобы вытащить их из общей обвязки и из гофры. Решила их просто выключить, отрезать концы, чтобы не болтаться и не смущать. Протянул новый кабель по месту нахождения старого, закрепив его по длине пластиковыми зажимами.
На следующий день агрегат уже хорошо просох, поставил на место. В целях профилактики низ крайнего края блока заделали герметиком, чтобы после установки блока под ним в кабину не попадала вода. Подключаем новый кабель и все в принципе.
Кстати заменил гофру на ранее сделанных проводах масс и достоинств аккума. Фото проводов с новой гофрой в первой части этой темы, кому интересно посмотреть.
Завел машину. И если честно, показания на моем аппарате нисколько не изменились. Единственное, что при включении таких мощных потребителей, как заднее стекло и печка, кратковременный скачок падения напряжения заметно уменьшился, я почувствовал сразу. А вот на остаточном напряжении приборка по показаниям замена проводов не повлияла. Ну хоть по уменьшению скачка работа проделана не зря.

79: 3838

В целом наибольшее повышение напряжения и уменьшение потерь у меня произошло после замены провода от генератора до АКБ, замены всех проводов силовых масс, установки доп.провода массы генератора и пропайки монтажного блока. Замена провода от генератора к агрегату на моей машине заметного прибавки не дала.

79: 567

Если у кого-то есть желание усилить следы платы, то думаю, что это тоже внесет свои изменения в показания приборки. Я не дошел до этого, но очень доволен результатами.

79: 930

А вот показания, снятые с АКБ на полностью прогретом двигателе, при абсолютно всех включенных потребителях на полную мощность, не знаю как кому, а мне этого хватает на полную зарядку АКБ и что она не выкипает глаза.

79: 1346

80: 1853

Показания. Полностью прогретый двигатель. Все потребители включены на полную мощность. 14,3

80: 2022

Всего:
1. Провод ПВ-3 сечением 6 квадратов, длиной 5,5 м. — 171р. (цена за метр — 31 р.)
2. Клемма луженая, для провода 25 квадратов — 20 р.
3. Терминалы «Мама», три штуки — были в наличии.
4. Термоусаживаемая трубка различных размеров и цветов — в наличии.
5. Пластиковые жгуты, паяльник с припоем, другие инструменты — всегда под рукой.
6. Автомобильная гофра, диаметр 15,7 мм, длина 5,5 м (все тросы ранее заменены и этот трос) — 176р. (цена за метр — 32 руб.)

80: 827

В машине часто садился аккумулятор, которому меньше года. Вольтметр показал небольшое напряжение. Прочитав в Интернете об увеличении количества вольт, выдаваемых генератором, я сделал то же самое, что и многие.

80: 1332

Начальное напряжение при только заводе (все кнопки, печка и музыка выключены)

80: 1497

81: 2004

Итак, нам понадобятся: толстый провод (у меня еще есть лишний от сабвуфера) и 4 клеммы.Паяльник и изолента

81: 193

82: 700

Обрезал провод, припаял к нему клеммы с двух сторон, на всякий случай заизолировал точку пайки

82: 880

83: 1387

84: 1894

Далее снимаем минусовую клемму АКБ. Берем изготовленный нами провод и прикручиваем одним концом к генератору, другим концом к массе кузова, прикрутил к болту возле бачка омывателя лобового стекла (можно было на болт, удерживающий фару, а нет независимо от того, где)

84: 2398

85: 506

крупный план

85: 537

86: 1044

общая форма

86: 1065

Напряжение увеличено до 13.5 — 13,6 В.

86: 1133

87: 1640

Следующим шагом будет подключение дополнительной массы к аккумулятору. На минусовой клемме АКБ тонкий черный провод (у меня даже была заводская наклейка). Откручиваем этот провод от клеммы, под него просовываем вторую, нашу самодельную, проводку, после чего скручиваем провод вместе с заводской. Смотрим куда идет заводской провод, он идет на левое крыло, параллельно АКБ. Откручиваем провод от земли (от крыла), протираем гайку, вывод этого провода, шайбу тряпочкой.Скрепляем самодельную проволоку и поверх нее заводится. Те. все у нас оказалось два провода идущие на массу с аккумулятором. Заводская опция может быть удалена.

87: 2844

88: 506

89: 1013

РЕЗУЛЬТАТ:

89: 1036

90: 1543

Рад, что хоть немного удалось увеличить зарядку АКБ от генератора. Ближе к зиме планирую установить «трехступенчатый регулятор напряжения».

90: 1799

Как-то на стоянке выл генератор.Я подождал пару секунд и замолчал. Тогда снова. Посмотрел под какпот — ремень целый, генератор в полном порядке выглядит. Но напряжение на борту 12,6В вместо 13,8В. Срочно в гараже, пока можно ехать)
Снимаю генератор, снимаю наклейку. Установлен генератор ELTRA 5102.3771, 14В 80А. Подробно о снятии и разборке генератора останавливаться не будем, все это подробно описано в инструкции.
Результат осмотра: часть диодов в мосту обуглены и задымлены, подшипники расшатаны, контактные кольца практически полностью изолированы.
Подшипник выпрессовываем и меняем. Вот примеры подходящих:

90: 2954

Задний:
Nachi 6202DDUCM
Koyo 62022RSCM

90:49

Передний:
Nachi6303 DDUCM
Koyo 63032RSCM

90: 103

Диодный мост и реле-регулятор куплены и заменены тоже без проблем, но с засадными контактными кольцами, нигде их нет в продаже. А если есть генератор ВАЗ, то они к этому ЭЛТР не подходят.
Я сел за каталоги и начал изучать предложенные кольца.Долгие поиски в итоге привели к успеху. Код подходящих колец: 120950, производитель IKA.

90: 705

91: 1212

Старые кольца отпаиваются и легко снимаются с ротора. Сравнение старых и новых колец. Обратите внимание на изготовление нижнего кольца:

91: 1453

92: 1960

Одеваем новые кольца, предварительно смазав посадочный цианоакрилат, припаиваем и покрываем открытые места лаком:

92: 2188

93: 506

Платье изолирующей шайбой:

93: 559

94: 1066

Ротор вынесен на проточку колец для удаления биений:

94: 1167

95: 1674

Собираем генератор:

95: 1714

96: 2221

Заменены все крепления на нержавеющую сталь, тщательно изолированы все соединения, очищен сам генератор.

96: 181

6. Диагностика генератора ВАЗ 2115 — замеры

У меня проблема с напряжением — вроде дает норму двадцатую, но очень медленно набирает эту норму после отключения потребителей.

96: 512

Вот замеры
После ночного простоя:
Двигатель не запустился, потребители выключены.

96: 658

97: 1165

98: 1672

После небольшой езды примерно 5-7км. Машина завелась.Включил габариты и сосед.

98: 1834

99: 2341

100: 506

Как видите, показания неутешительные, если еще и на тормоз нажимать, то там вообще 12,7-12,8, а это совсем не хорошо.

100: 709

Что нам понадобится для удаления генератора:
Ключ / головка и т. Д. На 8, на 10, на 13 и вроде бы как на 15

100: 927

Приступаем к снятию генератора
Первое, что нужно сделать, это снять клемму с АКБ, можно даже их обе снять, чтобы случайно ничего не замкнуть.

100: 1210

Ну тогда снимаем клеммы с генератора.
Одна клемма сделана по принципу «мама» «папа» — ее просто вытаскивают из генератора.
Вторая клемма накручивается гайкой, эта гайка находится под резиновой заглушкой. У меня резинка потрескалась, на фото в принципе все понятно.

100: 1670

101: 2177

Клеммы / контакты на генераторе

101: 58

Затем отверните эти болты в порядке

101: 140.

102: 647

И переместите генератор к двигателю, чтобы снять ремень.

102: 748 102: 1046

103: 1553 103: 1617

104: 2124

Осторожно выкручивайте третий болт, генератор упадет, учтите! Бросить генератор нельзя, а может и можно, не знаю, но лучше этого не делать!

104: 297

В принципе все, теперь генератор в ваших руках.

104: 399

105: 906

До сих пор не так много текста о том, что нельзя делать и как я откручивал болты.

105: 1038

Чего нельзя делать:

105: 1078

На генераторе есть болт / шпилька, который НЕ НУЖНО откручивать! можно только немного ослабить, но это не обязательно)
К сожалению, фотографий этого нет, но я обвел кругом то место, где он стоит.

105: 1414

106: 1921

Говорят, что для снятия генератора достаточно открутить именно этот болт, но это не так. Этот болт стягивает только внутренние втулки, которые, в свою очередь, удерживают генератор, чтобы прикрепить генератор к блоку двигателя.Короче, даже если этот болт потянешь, генератор тоже не снимешь.

106: 2445

Вот эта шпилька

106: 31

107: 538

Он упирается в корпус и тянуть его не получается. Пытался толкнуть двигатель, но ничего.

107: 721

108: 1228

Кратко о том, как открутил болты, взял головку и ручку, вставил в болт и пихнул ногой. В остальном ничего — просто руки капец, как неудобно.

108: 1479

109: 1986

На этот раз я позвонил ему, чтобы убедиться, что сам генератор все еще жив.

109: 2198

Итак, по порядку.

109: 46

Что нужно сделать для проверки генератора, то для начала нужно снять пластиковую крышку с генератора, под которой находятся диодный мост и реле / ​​регулятор напряжения / щетки

109: 363

110: 870

Снимите крышку

110: 901

Получаем вот такую ​​картинку (не теряем только шайбы)

110: 999

111: 1506

Диодный мост и регулятор напряжения
Теперь открутите и отсоедините регулятор напряжения

111: 1679

112: 2186

113: 506

Смотрим состояние щеток

113: 559

114: 1066

Нижняя щетка 11 мм

114: 1100

115: 1607

Верхняя щетка 12 мм

115: 1643

И тут назрел вопрос: какая заводская длина, новые щетки? В сети ничего толкового не нашел, а обнаружил только то, что самый минимум 5мм.Этим щеткам 7 лет и 67000 пробега. Вперед, продолжать. Снимаем диодный мост. Снимать нельзя в принципе, но снял, просто интересно интересно. Чтобы снять диодный мост, достаточно загнуть 4 контакта. У некоторых генераторов может быть 3.

115: 2320

116: 506 116: 520

117: 1027

Проверка генератора

117: 1070

Проверяем сопротивление обмотки ротора тестером, подключив его к контактным кольцам. Сопротивление должно быть примерно 3-5 Ом.Если показания на тестере покажут бесконечность, значит, обрыв обмотки ротора и ее необходимо заменить.

117: 1538

У меня 3,2 Ом — норма.

117: 1578

118: 2085

Для проверки дополнительных диодов подключите «положительный» (красный) щуп тестера к выводам обмотки статора, к которым припаяны выводы дополнительных диодов, и подсоедините «отрицательный» (черный) щуп к противоположным выводам дополнительных диоды. Если диоды в порядке, тестер покажет сопротивление 550-600 Ом.

118: 589

Примерно норма. Точность прибора + плохо запрессованные щупы.

118: 697

119: 1204

Проверить выпрямительный диодный блок. Для этого установите тестер в режим измерения сопротивления и подключите «отрицательный» (черный) щуп тестера к «плюсовой» клемме генератора, а поочередно подключите «положительный» (красный) щуп к восьмиконтактному контакту. выводы диодов. Если диоды в порядке, тестер покажет сопротивление 550-600 Ом.

119: 1820

Я так сделал, по задумке тоже самое

119: 1913

120: 2420

Проверить обмотки статора генератора.Поочередно подключая щупы омметра к обмоткам статора генератора, проверяем обмотку на обрыв. При отсутствии обрыва обмотки статора генератора омметр покажет низкое сопротивление (около 10 Ом)

120: 458

В моем случае это 0,9 Ом — тоже нормально.

120: 534

121: 1041

Вот как щетки сам не проверял, потому что нужны батарейка и лампочка и еще что-то в этом роде.

121: 1206

Почистил все контакты что смог

121: 1430

1.Очистил все контакты на генераторе
2. Очистил крепления генератора к блоку двигателя (как мне сказали, это «масса»)
3. Очистил те места, где крепеж генератора давит на блок двигателя (как я был сказали, что это «масса»)
4. Очистил контакт «D» (провод в машине)
5. Очистил провода питания, которые подключаются к генератору.
6. Очистил еще клеммы на АКБ

121: 2068

А теперь немного фото

121: 41

122: 548

123: 1055

РЕЗУЛЬТАТОВ РАБОТ: ​​
Все подключили, завели машину, БК дал показания в 14.2v
Немного покатался по двору (метров 200, так как все доки на машине остались дома, решил не рисковать. Включил музыку как обычно тихо, так БК показал 14.1 — 14.2v для себя
В комплекте габариты — 14,1
В комплекте сосед, и о чудо! — 13,9

123: 1570

Раньше было 13,3в — Зачистка контактов прошла успешно и очень помогла. Работа велась не на пустом месте, это радует.

123: 1783

Кисти не менял.

123: 1817

Как вы помните, я писал о длине своих кистей 11 и 12 мм.Меня очень интересовало, какой длины новые кисти — поэтому я не нашел. Критический минимум 5 мм!

123: 2123

На фото показана небольшая развертка на якоре генератора, в принципе развертка небольшая.

123: 181

124: 688

Ни для кого не секрет, что напряжение в вазах не совсем ровное. Но будьте спокойны, ведь у вас на борту два вольтметра — троцких
1 — приборка VDO
2 — бортовой компьютер. Они соглашаются сделать вам + 0.2В к бортовому напряжению.
И когда вы проходите этот танец, начинается нарастание напряжения. Люди пытаются его поднять разными способами.
Почему спадает стресс?
В обычном регуляторе напряжения есть цепь, которая снижает напряжение с повышением температуры, НО эта цепь внутри регулятора в генераторе, и генератор нагревается вместе с двигателем.
Летом давление было нормально и нормально — батарея не кипела. А зимой? — Не заряжается, не завелась, переразряд, замер аккум… не сохранил акб.

124: 2178

Что делают:
1. Припаиваем диод к регулятору в разрыв.2. купить трехступенчатый регулятор> 300руб.
3. Доработка стандартной схемы регулятора — 120 руб. Это при покупке регулятора (зависит от температуры двигателя)
4. Терморегулятор с оптимизацией температуры.

124: 565

С покупкой последнего могут возникнуть проблемы, в Туле во многих магазинах не понимают, что я от них хочу, потому что никогда не видел этого регулятора.

124: 849

Встречайте убийственные 3-х уровневые регуляторы.

124: 935

125: 1442

Терморегулятор с оптимизацией напряжения (Renato) 61.3702-05. (в упаковке)

125: 1577

126: 2084

Инструкции 1 сторона

126: 40

127: 547

Инструкции, 2 стороны

127: 588

128: 1095

оборотная сторона упаковки

128: 1147

Внимательно посмотрите, где это применимо. На сайте производителя данные противоречивы.

128: 1304

129: 1811

Главная

129: 1848

130: 2355

страница с регулятором

130: 45

Ничего писать не буду, «10 отличий» найдешь сам, если глаза будут на месте.

130: 170

Помимо инструкции в упаковке

130: 236

131: 743

Регулятор, термодатчик, заглушка, блок, стяжка

131: 837

132: 1344

больше контраста

132: 1379

133: 1886

Стандартный регулятор и термооптимизированный

133: 1977

134: 2484

Вид спереди

134: 24

135: 531

Даже крепления такие же.

135: 581

136: 1088

на оборотной стороне

136: 1126

137: 1633 137: 1649

138: 2156

Пайка контактов (кстати залиты лаком — это хорошо)

138: 95

Какие булочки?
1.Поставил и забудь (если не сломается)
2. Нет необходимости переключать напряжения как на 3 уровне.
3. Более грамотная зарядка АКБ в мороз и в жару.
4. Повышенное напряжение в теплой машине.
5. Батарея работает дольше (спорно, но шансы больше)

138: 569

График зависимости напряжения от температуры.
Не секрет, что в холодную погоду для зарядки аккумулятора требуется большее напряжение, чем в теплое время. (характеристики батареи)

138: 873

139: 1378

График зависимости напряжения от температуры датчика

139: 1477

14.7 В при -20
14,6 В при 0
14,4 В при 20
14 В при 50
13,8 В при 60
В данном случае не температура двигателя, а температура клеммы аккумулятора, что намного лучше, чем мониторинг температуры корпус генератора.

139: 1809

Демонстрация работы и регулировка напряжения.

139: 1898

Работа регулятора при изменении температуры датчика.

139: 2000

Напоследок хотел сделать замечание производителю.

139: 89

140: 596 140: 608

141: 1115

Возврат слота 2

141: 1152

11.Установка термооптимизированного регулятора напряжения (Ренато) 61.3702-05 ВАЗ 2114

Речь пойдет о напряжении, токовом выходе генератора и прочем.
Имею возможность одновременно измерять напряжение и ток зарядки АКБ и расход авто.

141: 1603

Теперь обо всем по порядку

141: 1655

142: 2162

Сравнение размеров

142: 38

Сейчас я расскажу почему, планшет нового регулятора больше, чем штатный — в результате крышка не встает на место, пока не защелкнется застежка.

142: 298

143: 805

Места, где это мешает

143: 839

Вы можете посмотреть результаты подачи документов об автомобилях, которые оказались неудачными …

143: 979

144: 1486

вид изнутри

144: 1511

Забрал домой, назвал паяльником.

144: 1570

145: 2077

Плавленый лишний пластик

145: 45

146: 552

Отверстия для охлаждения

146: 595

Пытался развернуть на улице и побыстрее — результат неэстетичный.

146: 718

147: 1225

отверстие заполнено термоклеем

147: 1279

148: 1786

Может зря, будем надеяться не течь (клеить)

148: 1876

149: 2383

Вот что случилось в итоге

149: 41

Все эти заморочки дали возможность защелкнуть крышку на 1 защелке из 3. Лучше 0/3.

149: 213

После установки регулятора подключил датчик температуры к плюсовой клемме аккумуляторной батареи.

149: 363

Сейчас измерения

149: 392

150: 899

Сравнение генераторов.(найдено в Интернете)

150: 976

На этой картинке про ток генератора, посмотрите сколько ампер и с какой скоростью.
Вот некоторые думают, что я выкину свой генератор на 90А. Куплю ген priar на 120А (или 125А, я хз). Все это конечно, наверное, неплохо, но если в этом генераторе стоит старомодный регулятор выше 14-14,2В, вы его не увидите! А при нагреве генератора и подкапотки напряжение будет уменьшаться — температурная компенсация.

150: 1685

Смотрите видео с аннотациями!

150: 1769 150: 1779

Ну про нынешнюю

150: 1818 150: 1824

Когда генератору не хватает мощности из-за большого потребления, он начинает падать напряжение, при этом часть тока начинает сниматься с аккумулятора.
Но с увеличением скорости все восстанавливается.

150: 2184

Вывод: тупо ждать 14В на холостом ходу!

150: 83

Для сравнения замерил расход своих «ходовых огней»

150: 189

Запас регулятора от генератора

150: 254 150: 260

151: 767

генератор 90А

151: 794

152: 1301

Генератор проблем — K1216EN1

152: 1354

Этот проблемный генератор тоже 200 мА жрет просто так, и тоже не греет! Скоро зима и тема станет еще актуальнее.

152: 1571

https://www.drive2.ru/l/10

/#post, https://www.drive2.ru/l/10

/#post, https://www.drive2.ru/l/1099359/# пост, https://www.drive2.ru/l/1103867/#post, https://www.drive2.ru/l/2146721/, https://www.drive2.ru/l/2044097/

152 : 1797

https://www.drive2.ru/l/8736943/, https://www.drive2.ru/l/4062246863888360485/, https://www.drive2.ru/l/2520980/, https: // www .drive2.ru / l / 2556082 /, https://www.drive2.ru/l/2582257/, https://www.drive2.ru/l/131557/

152: 2014 248973

Довольно часто автомобилисты задаются вопросом, как снять генератор на ВАЗ 2114 и 2115.Ведь это устройство имеет свойство выходить из строя в самый неподходящий момент. Не секрет, что с неработающим генератором далеко не уедешь. Батарея разряжается довольно быстро, что опять же не пойдет ему на пользу. Поэтому следует немедленно удалить этот узел при первых признаках неисправности. Потом можно поставить новый, либо отремонтировать старый. В большинстве случаев оптимальным вариантом является ремонт генератора, это можно сделать самостоятельно. Только нужно определить причину поломки.

Как снять генератор на ВАЗ 2114 и 2115? Обычно спрашивают людей, у которых есть явные проблемы с этой деталью.Обычно обращают внимание на генераторное устройство. плохая зарядка аккумулятора Как правило, водитель замечает лампочку на панели. Это позволяет быстро устранить проблему. Но иногда проблема проявляется в неожиданном разряде батареи. При этом лампа совершенно не реагирует на пониженное напряжение в сети. В этом случае обязательно проверьте работоспособность АКБ, возможно, с генератором все в порядке.

Для проверки не нужно проводить эксперименты со снятием клемм на работающем генераторе.В этом случае произойдет скачок напряжения, который выведет из строя электронику автомобиля. Поэтому для проверки вооружитесь обычным мультиметром. Тест проводится в режиме измерения напряжения. Двигатель заводится, потом дает ему прогреться несколько минут. Это позволит нормализовать напряжение. После этого доводим обороты двигателя до 3000, и включаем все электроприборы: печку, подогрев стекол, дальний свет.

Измерьте напряжение на выводах аккумуляторной батареи в этом состоянии. Устройство не должно показывать меньше 13.2 В. Если показания меньше, то в генераторе однозначно поломка. Хотя иногда причина неисправности в окислении контактов на аккуме. После очистки проверьте еще раз. Проверить реле-регулятор можно следующим образом: сначала измеряется напряжение под нагрузкой. После этого все устройства выключаются. И еще раз сделаем замеры. С нормальным регулятором показания не изменятся, либо изменятся в пределах 0,1 В. Если прибор показывает повышение напряжения, то, скорее всего, проблема в реле.

Взлет

Перед работой поставить машину на ручной тормоз, подложить под задние колеса противооткатные упоры. Изъятие производите в следующем порядке:

• Снимите клемму с АКБ, это нужно делать при всех работах с электронными системами автомобиля;
• Автомобиль приподнят, правое колесо снято;
• Крыло отвинчено;
• С генератора снимаем соединительную колодку D;
• После этого ключом откручиваем провод от вывода от вывода B ++.Провода удалены;
• Регулировочный винт генератора ослаблен. Ремень снят. Полностью открутите. Демонтировать натяжную планку;
• Головкой на 17 откручиваем 3 винта крепления кронштейна генератора к блоку цилиндров;
• Генератор снят;
• Снимают скобу, для этого откручивают гайку, это делается ключом на 13. Винт снимается.

Разборка

После снятия можно переходить к ремонту.Для этого необходимо разобрать генератор, это делается следующим образом:

• Отсоедините фиксаторы, фиксирующие крышку, и снимите ее;
• Крестовой отверткой откручиваем 2 винта крепления регулятора напряжения;
• Блок проводов отключается от регулятора и окончательно снимается с генератора;
• Гаечным ключом на 10 скручиваем гайку, фиксирующую провод конденсатора. Далее откручиваем винт крепления самого конденсатора;
• Снимите диодный мост.Для этого отверткой с крестообразным шлицем открутите крепежный винт блока. Далее откручиваем несколько винтов крепления выводов обмотки. На винтах есть изолирующие шайбы;
• Вытаскиваем пины обмотки, и снимаем диодный блок;
• Удерживая головку от проворачивания газовым ключом, открутить шкив шестигранником;
• отверткой Phillips откручиваем 4 винта крепления крышки;
• Отметьте положение крышек относительно друг друга. Разделите обе половинки;
• Снимите статор;
• Зажмите крышку с ротором в тисках.Выколтокой выбейте его;
• Осталось только снять подшипник съемником.

Немного предыстории …
Утром встал, аккум разрядился … Плохо … Пошла заряжена, погасла батарея на панели не загорелась, у меня на напряжение не смотрел, а зря. Аккумулятор заряжал минут 40 так поехал по делам, машину не заклинил, приехал домой — остановил, больше не заводился, пошел заряжать. Ночью стояла на зарядке.Утром сел, завел — по делам уехал. Заряд 11,7 не хватает (очень мало, после ночи, потом на зарядке), за 30 минут езды заряд обязательно падает 11,2 (генератор сосет вместо того, чтобы давать), подъезжать к дому не стал — все ясно, диодный мост, ремонт Геннадия.
Сам ремонт.

Снимаем крепление крепления генератора, сверху (ключ на 10 и 13), снизу ослабляем поворотный болт (головка 13), скидываем ремень, откручиваем три болта генератора снизу (головка для 15).
Вытаскиваем генератор, откручиваем шкворневый болт крепления к блоку и отделяем генератор от креплений. Снимите крышку генератора. Отключаем диодный мост (в моем случае сгорел один диод), плитку шоколада (съел почти до нуля), конденсатор. Смотрим на медные кольца, по которым ездят шоколадные кисти. Закручиваем якорь (гудит).

Собираюсь в магазин закусок
Беру диодный мост, шоколадку и пару подшипников (задний и передний).Выбирать не из чего, мало выбора в наших магазинах, берут то, что есть (надо ехать). В дальнейшем возьму генератор нивовский (130 ампер) б / у \ переберу на нормальные запчасти. .
Снимите шкив генератора. Отверните головку 22, вставив в генератор отвертку (по возможности не мните лепестки).
Я начинаю половину. Вставил кирпичи в плату и пробовал сорок минут выбить из WD-40 и, как только смог, никак не встало.

Сел, подумал … Положил на бок, вставил рожковый ключ боком в разрез половинки, аккуратно забил молотком и чудо процесс пошел. Сначала с одной стороны, потом с другой. Затем также отверткой (у нее больший диаметр), затем немного больше и даже больше, пока не расколется. Кто будет делать еще caution , не забивайте пластины намотки внутрь! Якорь крутиться не будет! . Понятно.

Нашел в гараже съемник для больших подшипников, накрутил на наждачной бумаге, и он стал универсальным съемником.

Снял свои малые подшипники. В гараже нашел три старых неизвестных подшипника, с их помощью расколол новый маленький.

Большой зажал в тиски (совдеповские) с помощью 30 головок.

В качестве рычага мне пришлось использовать трубку, иначе я боялся, что крышка лопнет от груза, но нет, я поддерживал весь шум. Назад прижал 32 головы. Не забываем зернить внутри, забыл — пришлось для этого полностью разбирать ген.
Собираем подшипники в обратном порядке, радуемся бесшумности гена.Смотрим медные кольца, по которым ездят шоколадные щетки, если в дороге есть бороздки, нужно их выровнять наждачной бумагой или напильником (кому удобно). Без фанатизма! В остальном, как и мне, поход по бутикам гарантирован. Почему? Потому что у меня была большая шахта, я шлифовал медное кольцо и оно лопалось вместе со мной (Ахтунг!). Пошел домой спать, 12 ночей где я его купил?

Съездил по местным магазинам и слава богу в одном нашел комплект для ремонта колец , советую купить сразу, если у вас износился .
Опять же полный разбор генератора, выпресовка малого подшипника. Снимаем пластиковую шайбу, откусываем провода, идущие к контактам колец, снимаем старые кольца. Насколько я понимаю, на какой контакт звонить не обязательно; эти два провода просто два конца одной обмотки и кольцо соответственно в любом случае будет замкнутым (могу ошибаться, если что-то меня поправит) . Меняем кольца — одеваем на шкив, припаиваем концевые выключатели (изначально запрессованы), контакты смазал литолом, надеваем защитную шайбу.Собираем генератор. Перед установкой диодного моста накатать новые кольца напильником или наждачной бумагой (необязательно, но я сделал).

Не перепутайте болты диодного моста! Три из них, которые выходят на контакты с текстолитовыми шайбами! Ставить на их место четвертую без шайбы, получится короткое замыкание, сжечь что-нибудь!
Ставим на машину.
Радуемся старому-новому генератору. Лично у меня в первый день сетевое напряжение было 13,6 + -0,2 (при ближнем и включенной магнитоле), во второй день 13.8 стабильно (прижились кисти). Без света 14-14.2.

Всем удачи в ремонте, на дорогах и в жизни!

Основными источниками электроэнергии в автомобиле являются аккумуляторные батареи и генераторная установка. В статье рассматривается генератор ВАЗ 2114: устройство, возможные неисправности, методы их устранения, даются инструкции по снятию, прилагаются фото и видео материалы.

Как работает генератор?

Генератор на ВАЗ 2114 — трехфазный аппарат.Его задача — преобразовать переменный ток в постоянный.

Конструкция агрегата состоит из следующих элементов:

1. Передняя и задняя алюминиевые крышки, на каждой из которых установлены подшипники. Задняя крышка снабжена выводом для подключения питания от аккумулятора и разъемом для подачи тока на обмотку возбуждения. Кроме того, на задней крышке установлен конденсатор для подавления радиопомех, а также прикреплен щеточный узел.
2. Статор Основной цилиндр представляет собой набор пластин, изготовленных из специальной трансформаторной стали.Обмотки электрогенератора размещаются в пазах статора, которые имеют выводы для подключения к диодному мосту. Обе крышки крепятся к статору с помощью 4-х болтов.
3. Ротор. Выводы его обмотки возбуждения, расположенной на валу, соединены с контактными кольцами, расположенными на этом же валу. Впереди на роторе шпоночная канавка, в которую крепится шкив привода генератора ВАЗ 2114.
4. На ВАЗ 2114 трехступенчатый регулятор напряжения, совмещенный со щеточным узлом, является неразъемным устройством.Реле-регулятор находится в металлическом корпусе. Щетки передают напряжение с регулятора на обмотку ротора.
5. С внутренней стороны задней крышки прикреплен диодный блок с девятью диодами. Из них шесть основных и три дополнительных. Чтобы полупроводники достаточно охлаждались, их кладут на алюминиевую пластину в виде подковы.

Генератор ВАЗ 2114 — устройство

Работа генераторной установки обусловлена ​​тем, что в обмотке статора возникает электродвижущая сила, которая создается за счет вращения магнитного поля ротора.

Технические характеристики генераторного аппарата:

• для обмотки возбуждения требуется регулируемое напряжение в пределах от 13,2 до 14,7 В;
• генератор вырабатывает ток 80 А;
• при нагрузке 10 кг прогиб приводного ремня не должен превышать 8 мм.

Генераторная установка находится с левой стороны двигателя. Ротор установлен с правым вращением, что происходит за счет ременной передачи от коленчатого вала двигателя.

Возможные неисправности: признаки и причины

Генераторная установка является электромеханическим устройством. Следовательно, есть два типа неисправностей: механические и электрические.

Признаком появления механических неисправностей является повышенный шум, слышимый при работе генератора. Причина шума — разрушение запрессованного в крышку подшипника. Он постоянно испытывает большие радиальные нагрузки, поэтому имеет небольшой срок службы.

Чрезмерно натянутый ВАЗ 2114 сокращает срок его службы.Поэтому необходимо следить за его напряжением и состоянием. Генератор не будет работать при обрыве ремня.

Признаками неисправности в электрической цепи являются:

• генератор не заряжает аккумулятор;
• слишком низкое напряжение зарядки;
• слишком высокое напряжение зарядки;
• агрегат с подогревом.

Определите проблему с помощью мультиметра. О недостаточном заряде можно судить по слабо горящим фарам и медленно работающим дворникам, а также по контрольной лампе, которая мигает или горит постоянно.Если заряд слишком большой, то в АКБ закипает электролит, а фары светят слишком ярко.

Диагностика узла

Генерация недостаточного заряда генераторной установкой приводит к тому, что входящего напряжения недостаточно для питания всего электрооборудования. В этом случае на помощь приходит аккумулятор. В результате его можно полностью разрядить. Слишком высокое напряжение еще более опасно для бортовой сети, из-за него могут перегореть предохранители, а компоненты электрической сети — сгореть.

Зная, какое напряжение должен выдавать генератор ВАЗ 2114, можно произвести его диагностику для поиска неисправности (видео Ильдара Латыпова).

Диагностика выполняется с помощью мультиметра, установленного в режим измерения напряжения.

Проверка генератора ВАЗ 2114 состоит из последовательности действий:

1. Для начала необходимо включить зажигание и запустить двигатель.
2. Если есть повреждение в цепи обмотки ротора, то на панели приборов будет постоянно гореть контрольная лампа.
3. Блок питания должен быть нагрет примерно до 90 градусов. Частота вращения коленчатого вала должна быть около 2500-3000 об / мин.
4. Затем следует включить ближний свет и радио.
5. Теперь нужно измерить напряжение, которое идет на выводах АКБ. Оно должно быть около 13 В.
6. Выключив магнитолу и потушив ближний свет, снова измерить напряжение. Оно должно возрасти до 14,7 В.

Во время диагностики послушайте ротор. Если подшипник в передней крышке разрушен, будет слышен шум.

Падение напряжения возможно по следующим причинам:

• ослабить натяжение ремня генератора;
• износ щетки;
• неисправность реле-регулятора;
• износ всей генераторной установки.

Если генераторная установка полностью изношена, ее необходимо полностью заменить. Перед тем, как менять генератор в ВАЗ 2114, следует провести его диагностику. В противном случае причина может быть в обрыве ремня.

Сборка Руководство по демонтажу

Если подшипник разрушен, это необходимо, а для этого необходимо его демонтировать.Генераторная установка крепится к блоку двигателя на специальном кронштейне. Также есть ремешок для регулировки натяжения ремня.

Для снятия генераторной установки на ВАЗ 2114 необходимо запастись следующими инструментами:

• набор гаечных ключей, желательно как колпачковый, так и рожковый;
• торцовая головка на «15»;
• крепление или кусок металлической трубы.

Возможны варианты демонтажа генераторной установки со снятием защиты силового агрегата и без.Рассмотрим вариант без демонтажа защиты. Перед снятием генераторной установки необходимо отключить отрицательную клемму на аккумуляторной батарее, чтобы избежать короткого замыкания.

Процедура состоит из шагов:

1. Сначала используйте ключ на «17», чтобы ослабить натяжение ремня генератора. Для этого откручиваем сверху крепежную гайку и перемещаем агрегат к блоку цилиндров.
2. Далее на болте шпильки «31» необходимо открутить гайку и отсоединить шнур питания, идущий к обмотке возбуждения ротора.
3. Нижний генератор крепится гайкой и длинным болтом, их нужно открутить.
4. Чтобы легче достать генератор, нужно открутить штангу, с помощью которой узел крепится к блоку цилиндров двигателя. Для этого откручиваем два болта.
5. Также аккуратно откручиваем гайку крепления планки к стартеру. Если застежка застряла, можно использовать проникающую смазку, позволяющую удалить ржавчину и грязь.
6. Чтобы снять ось генератора с кронштейна, лучше повернуть ее по часовой стрелке.
7. Далее ключом на «19» нужно открутить гайку и снять ее и распорную втулку.
8. Теперь узел генератора можно снять вверх.

В случае демонтажа генератора через днище необходимо снять защиту.

Как устранить неисправность генератора четырнадцатой модели ВАЗ?

Устранение неисправностей зависит от причин, их вызвавших:

1. Если предохранитель перегорел, его необходимо заменить. Все предохранители находятся в монтажном блоке.Перегоревший предохранитель указывает на неисправность в цепи. Его нужно проверить, найти точную причину и устранить.
2. При отсутствии питания проверить надежность минусовых проводов.
3. Если есть проблемы в замке зажигания, нужно проверить контактную группу. Если замок не подлежит восстановлению, его следует полностью заменить.
4. Для определения проблем, возникающих в цепи питания обмотки ротора, используется контрольная лампа. Если он перегорел, его нужно заменить.
5. Замена щеток генератора производится вместе с реле регулятора напряжения. Отдельно регулятор не ремонтируется.
6. Не заряжает генератор из-за обрыва приводного ремня, установлен новый расходник. При этом размер ремня должен соответствовать натяжению. Замена ремня генератора ВАЗ 2114 8 и 16 аналогично.
7. Если низкое напряжение бортовой сети автомобиля вызвано слабым натяжением ремня, натяжение необходимо отрегулировать.
8. Если вы слышите гул и треск в передней крышке генератора, подшипник заменяется, так как он чаще всего является причиной шума.

Фотогалерея

1. Сборка генераторной установки 2. Разборка узла 3. Диодный мост 4. Щеточный узел

Заключение

Ремонт генератора ВАЗ 2114 зависит от выявленных неисправностей. Зная, как проверить генератор, можно обнаружить его неисправности. Некоторые из них даже не требуют снятия генератора.Например, генератор дает слабый заряд или не дает зарядку — причины слабого натяжения или обрыва приводного ремня.

При разрушении подшипников узел необходимо почти полностью разобрать. При замене диодного моста требуется разборка генератора.

Важно установить точную причину неисправности, чтобы восстановить работоспособность генераторной установки.

В данном видео показано, как демонтировать генераторную установку ВАЗ 2114 без снятия защиты с двигателя (видео от fedot580).

замена и диагностика своими руками

На автомобилях ВАЗ-2114 датчик скорости имеет очень важное значение. Именно с его помощью происходит регулировка состава топливной смеси и момента зажигания. А также при наличии гидроусилителя руля — включение и отключение этого механизма.

В карбюраторных автомобилях — проводная система передачи данных о скорости. На инжекторных машинах используются датчики, которые генерируют электрический сигнал, необходимый для питания спидометра и блока управления двигателем.

Как устроен датчик?

Самые первые датчики, которые устанавливались на инжекторные автомобили, устанавливались в приборную панель. Привод спидометра по-прежнему осуществлялся посредством механической передачи вращения. Это очень неудобно, потому что все равно вся система продолжала работать на механических устройствах. Намного лучше оказались датчики второго поколения.

Механической трансмиссии больше не было, но остался один недостаток — соединение с механической коробкой осуществлялось с помощью шестеренки.Это было очень ненадежно, часто выходило из строя. В датчиках третьего поколения используются устройства, работающие на эффекте Холла. Они безопаснее и долговечнее своих предшественников. Датчик скорости ВАЗ-2114 монтируется непосредственно на коробке передач.

За что отвечает датчик скорости?

Данное устройство необходимо для того, чтобы обеспечить нормальную работу двигателя в различных режимах работы. Датчик скорости ВАЗ-2114 подключен к блоку управления электронного микроконтроллера и спидометру.Хороший датчик выдает сигнал, величина которого зависит от скорости автомобиля.

В этом случае электронный блок управления позволяет обеспечить нормальную работу исполнительных механизмов, в частности регулятора холостого хода. Все электронные устройства нуждаются в своевременном осмотре и контроле работоспособности. Если у вас нет спидометра, это не значит, что датчик скорости неисправен. Обязательно проверьте работоспособность спидометра. Не исключено, что вина кроется в нем.

Как определить, неисправен ли датчик

Если у вас на автомобиле установлен бортовой компьютер, то электронный блок управления обязательно выдаст ошибку, которая отобразится на дисплее.Есть две ошибки:

1. P0503 — сигнал датчика скорости прерван. Возможно, причина такого поведения — плохой контакт в соединительных проводах.
2. P0500 — сигнал датчика скорости отсутствует вообще. В этом случае может быть как поломка прибора, так и обрыв провода, соединяющего датчик с электронным блоком управления.

Перед заменой датчика убедитесь, что все провода, подключенные к системе, находятся в хорошем рабочем состоянии.

Внешние признаки поломки

Также вы можете заметить следующие симптомы, типичные для отказа датчика скорости:

1. Значительно снижает мощность двигателя.
2. Повышен расход бензина, причем заметно.
3. Обороты при работе двигателя на холостом ходу нестабильны. Иногда двигатель глохнет, если не нажимать педаль акселератора.
4. Спидометр не работает или работает нестабильно.

Все эти приметы нельзя однозначно отнести к датчику скорости.Ведь подобные симптомы проявляются при выходе из строя других устройств и исполнительных механизмов.

Диагностика датчика

Диагностику можно выполнить несколькими способами. При подозрении на неисправность датчика ВАЗ-2114 необходимо подать напряжение на прибор, а к выходу подключить мультиметр. Вращая ось датчика с разной скоростью, наблюдайте за изменением напряжения. Чем выше скорость вращения, тем выше напряжение.

Если вы не хотите разбирать датчик, вы можете использовать домкрат для подъема одного колеса.Включаем пятую скорость и постепенно раскручиваем руль. Если напряжение увеличивается постепенно, прибор исправен. Но гораздо лучше диагностика путем установки заведомо исправного датчика.

Замена

Заменить датчик скорости ВАЗ-2114 можно очень быстро, для этого лучше всего использовать смотровую яму или эстакаду. Порядок выполнения работ следующий:

1. Отсоединить минусовую клемму от АКБ.
2. Очистите всю поверхность вокруг датчика на коробке передач.
3. Отсоедините разъем, отстегнув фиксатор.
4. Открутите датчик, повернув его против часовой стрелки. Для демонтажа можно использовать ключ на «21».

Если в приводе произошел сбой, то его необходимо вытащить. Для этого откручиваем гайку на ключ «10». Осторожно снимите привод, внимательно следите за тем, чтобы шток не попал внутрь коробки. При необходимости замените уплотнительное кольцо. Если шток неисправен, обязательно установите новый и соберите привод.Новый датчик скорости нужно установить, повернув его по часовой стрелке. После этого подключите провода и проведите тест.

.
