Не работают стеклоподъемники ВАЗ 2114

Нередко бывает, что не работает стеклоподъемник ваз 2114, и это доставляет массу проблем. Такая вещь, как электрические стеклоподъемники, на данной модели, заметно увеличивают комфорт, по сравнению с предыдущими моделями АвтоВАЗа, и лишаться их совсем неохота. Сама конструкция стеклоподъемников простая, но, в то же время, не самая надёжная. К тому же, блок предохранителей находится под капотом, прямо под местом стёка воды. Из-за чего, в него может попадать вода и происходить замыкание, или окисление контактов.

Не работает стеклоподъемник ваз 2114 по нескольким основным причинам, среди которых: выход из строя элементов управления, окисление контактов и пропадание питания. На этой станице мы подробно расскажем о каждой из возможных проблем, и о том, какие есть способы проверки и устранения их. Наверное, самая частая причина неработающего стеклоподъемника – это нерабочая кнопка. С неё и начнём.

Многие автовладельцы вазовских автомобилей замечали, что, со временем стеклоподъемники работают всё медленнее. Часто это бывает именно из-за проблем с кнопками ЭСП. Внутри кнопок контакт между пластинами становится всё хуже, вплоть до того, что пропадает совсем и стекло перестаёт подниматься и опускаться.

Главная причина нерабочей кнопки – это отказ работать одного из стеклоподъемников. Почти нереально, чтобы сразу перестали работать две кнопки. А так как все кнопки ЭСП на этой машине одинаковые, то можно вместо кнопки, стеклоподъемник которой не работает, установить кнопку с работающего механизма.

Поменять кнопки местами можно на водительской двери. Для этого нужно плоской отвёрткой или ножом поддеть сами кнопки и снять их с фишек. Затем подключаем кнопки, поменяв их местами. Если неработающий стеклоподъемник заработал, а прежде рабочий перестал функционировать, то нерабочая кнопка подлежит замене или ремонту.

После снятия кнопки переходим к рабочему месту. На корпусе, по бокам, есть защелки, которые нужно загнуть, после чего верхняя часть снимется без проблем. Далее, снимаем «качельку», на которую нужно нажимать, и две металлические пластины. Мы видим плату, её нужно выпаять, но, перед этим, маркером пометить расположение.

Выпаянную плату следует отложить в сторону. Теперь нужно отогнуть верхние контакты, которые прижимаются качелькой к нижним контактом, чтобы между ними был достаточный зазор для прочистки. Хорошо зачищаем контакты мелкозернистой наждачной бумагой и производим сборку кнопки в обратной последовательности. Идём ставить в автомобиль и тестировать. Если всё сделано правильно, то кнопка «оживёт» и будет функционировать не хуже новой.

Реле стеклоподъемников также может выйти из строя, из-за чего они не будут работать. Открыв крышку блока предохранителей нужно найти по схеме на крышке реле и предохранитель, отвечающие за ЭСП. Сначала смотрим предохранитель, если он целый, то переходим к реле. На ножках релешки и предохранителя не должно быть никакого налёта, а если он присутствует, то нужно его удалить при помощи WD-40, но лучше будет снять весь монтажный блок для чистки. Налёт свидетельствует о попадании влаги, из-за чего пропала проводимость тока между контактами. С большой вероятностью, после удаления налёта механизм заработает, однако, нет гарантии, что после очередного дождя или мойки проблемы не начнутся вновь.

Реле ЭСП можно проверить, просто поставив на его место другое реле, заведомо рабочее, например, от дальнего света. Если после перестановки стеклоподъемники заработали, то нерабочее реле отправляется на помойку. Остается только купить и установить новое.

Если предохранитель сгорел, то меняем его на целый и проверяем работу ЭСП. В ситуации, когда всё работает можно считать проблему решенной. На ВАЗе бывает, что предохранители перегорают без веских причин.

Но, если только установленный предохранитель перегорел, значит, в цепи питания есть короткое замыкание. Возможно, где-то перебит провод питания и он коротит на массу. Решение такой проблемы лучше доверить автоэлектрикам.

Еще проблемы могут возникнуть с моторчиком стеклоподъемника. Внутри него может сломаться червячный механизм. При такой проблеме, внутри двери будет слышно работу мотора, однако, стекло двигаться не будет. Мотор также может просто сгореть.

Сам механизм подъема/опускания стекла ломается крайне редко, но и из-за него также не работает стеклоподъемник ваз 2114. Симптомы сломанного механизма такие: стекло чуть дергается, но не двигается, как положено, при этом слышно напряженное жужжание моторчика.

ВАЗ 2114. Почему не работают стеклоподъемники?

Предохранитель и реле в порядке, что делать?

Дело в том, что проверив реле и предохранитель вы забыли о том, что в электропитании ЭСП задействовано еще наружное освещение. Лично у меня была такая проблема, проверил предохранитель, реле, снял обшивку дверей и проверил всю цепь. На СТО ремонт занял 5 минут, оказалось перегорел пред-ль противотуманных фар, которых у меня нет.

Конечно стеклоподьемники могут не работать а если просто что-то отвалилось. Да в процессе езды бывает и так, что где-то вылетел болтик. Ведь наши дороги не очень соответствуют стандартам. А тем более если у вас электрические стеклоподъемники, то здесь и просто может отвалиться контакт. Так что причину придется выяснять. И начинать надо просто с проверки поступает ли напряжение на моторчик, который и поднимает стекла.

ну а потом придется разобрать подъемный мехпгизи и посмотреть как он работает и не попало ли что туда.

И только после этого нуэно проверять сам моторчик. Так как и он может просто выйьт из строя.

Если не работают стеклоподъемники, причем оба сразу, то сгореть моторы просто не могли и виноваты в этом только предохранители всех остальных цепей и в первую очередь освещения. Проверьте их и наверняка неисправность устранится.

ВАЗ 2114, может комплектоваться, или обычными ручными (механическими) стеклоподъёмниками, или электро стёклоподъёмниками.

Если речь об электрических стеклоподъёмниках, то как правило (во всяком случае довольно часто) причина поломки в электродвигателе

Мотор стеклоподъёмников на ВАЗ 2114-ь не разборный, только замена.

Возможно дело в предохранителе (самая не сложная поломка) коробка предохранителей как и в предшественниках (ВАЗ 2109, ВАЗ 2108-ь) находится под капотом.

Правда иногда только замены предохранителя не достаточно, иногда надо искать причину по которой он (предохранитель) перегорает.

Возможно провода замыкают на массу, надо снимать обшивку дверей и смотреть в чём дело, возможно изоляция проводов нарушена.

Может быть причина в реле, находится в том же блоке под капотом, реле К5, тут тоже только полная замена.

А возможно поломка в чистой механики, к примеру вышел из строя червячный редуктор, или проблема с тросовым приводом.

Система стеклоподъёмников на автомобиле отечественного производства ВАЗ 2114довольно проста и состоит из следующих механизмов:

моторчик или механическая рукоядка
подъёмный механизм с набором шестерёнок
разводное подъёмное устройство

Причин неработоспособности стеклоподъёмников несколько:

Не приходит ток до разъёма электромоторчика. Причина может быть как сгоревший предохранитель, так и обрыв в электропроводке.
Проблема в моторчике, это как потеря тока по электропроводке, так и выход из строя самого моторчика. Снимается мотор и на него подаётся ток с переменой полярности, моторчик должен свободно вращаться в разные стороны.
Выход из строя (в основном стираются зубья, в следствии чего механизм заклинивает) подъёмного механизма. Он не ремонтнопригодный, только замена.
Соскакивают втулки на разводном устройстве по причине износа.
Соскочило стекло и упёрлось во что-нибудь, из-за чего механизм просто не может его поднять (или опустить)
Попал инородный предмет в механизм.

Авто-помощь

Советы для автомобилистов

Не работает стеклоподъемник на ваз 2114

Штатно, на автомобиле ВАЗ-2114, устанавливаются только два стеклоподъёмника на правую и левую сторону передних дверей. При выявлении неисправности, связанной с отказом в работе обоих стеклоподъёмников, в первую очередь придётся проверить тридцати амперный предохранитель F6, расположенный в монтажном блоке под капотом автомобиля.

Если он перегорел, то его нужно заменить на новый. Ну, а водителю, придётся искать причину выхода из строя этого предохранителя, ведь если этого не сделать, то и новый предохранитель точно также сгорит. При поиске места короткого замыкания необходимо учитывать ,в какой момент сгорает предохранитель. Если это происходит при включении стеклоподъёмника в работу, то вероятнее всего короткое замыкание под обшивкой двери, а если предохранитель сгорает сразу после включения зажигания, то скорее всего проводка замыкает на массу, где-то от монтажного блока до обшивки дверей.

Слабым местом, приводящим к перетиранию изоляции проводов идущим к электродвигателю стеклоподъёмника, является переход пучка проводов из салона под обшивку двери. Поэтому это место нужно проверять в первую очередь.

Если предохранитель цел, то придётся снимать обшивку дверей и проверять напряжение на контактах в штекерных разъёмах проводов подходящих к электродвигателю стеклоподъёмника. Сделать это можно очень просто при помощи контрольной лампочки (один провод на контакт, второй на массу, если лампочка горит, значит, напряжение есть). При наличии напряжения и неработающем электродвигателе стеклоподъёмника его придётся заменить.

Кроме предохранителя, причиной не рабочего состояния стеклоподъёмника может стать выход из строя реле К5, расположенного в монтажном блоке. Не рабочее реле, обычно, меняют на новое. Иногда, электродвигатель стеклоподъёмника перестаёт работать в результате коробления термобиметалического предохранителя, встроенного в электродвигатель для защиты его от перегрузок.

Также, причиной неработающего стеклоподъёмника, могут стать и механические неисправности. К ним относятся: выход из строя червячного редуктора, служащего для понижения частоты вращения вала электродвигателя и неполадки связанные с тросовым приводом. В процессе эксплуатации трос стеклоподъёмника вытягивается и увеличивается в длине, что приводит к неполному опусканию бокового стекла. Кроме этого, удлинённый трос может соскочить с направляющих роликов и тогда приводить в движение боковое стекло становиться нечем.

Лада 2114 › Бортжурнал › Проблема с неработающим пассажирским стеклоподъемником решена

Всем доброго времени суток.
Практически сразу после того, как пересел на 2114, столкнулся с проблемой временами не работающего стеклоподъемника с пассажирской стороны. Виделось это примерно так:
Из-за того, что это случалось в основном после мойки. стал грешить на то, что дверь каким-то чудесным образом заливает. Завожу машину- стеклоподъемник не работает, проедусь, нажимаю… чудеса просто.
Поиск по гуглу/драйву выдал несколько возможных причин:
1. Обрыв провода либо замыкание на массу в месте перехода проводов из салона в дверь,
2. Выход из строя моторчика стеклоподъемника/износ шестерни на механизме.
3. Неисправность кнопки
Перегоревший предохранитель отмел сразу же- со стороны водителя ведь все исправно.

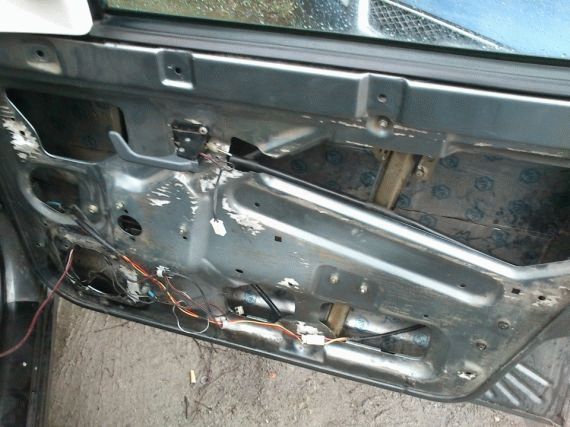

Вчера выдался свободный вечер, стал разбирать обшивку. Осмотрел все возможные провода в двери и уже готов был смотреть дальше, в гофре, но.
В двери есть два провода, соединенные через разъем белого цвета(сами провода белого и голубого цвета, на фото видно как они выглядят.

Было обнаржено, что один из проводов с одной стороны вылез из фишки, таким образом, видимо, прыгая на кочках контакт то появлялся, то пропадал.
Поэтому, если столкнетесь с проблемой подобного рода- сперва проверяйте все соединения, таким образом можно обойтись малой кровью)
__________________
На 2113 стояла тюнинх решетка радиатора. Так вышло, что перед продажей я установил купленную на разборке заводскую, а эта оставалась пылиться+ была не в отличном состоянии, со сломанными креплениями.
Принялся из нее делать глухую решетку(а возможно с дырками, а возможно с сеткой).
Растянул по вертикали. чтобы придать более ровную форму.обтянул тканью и облил эпоксидкой. Посмотрим что из этого выйдет.
Всем мир.

Не работают стеклоподъемники ВАЗ 2114

Многие автовладельцы сталкиваются с ситуацией, когда не работает стеклоподъемник на ВАЗ 2114. В результате неисправности, возникает множество проблем, в первую очередь, связанных со снижением комфорта. Несмотря на простоту конструкции механизма стеклоподъемников, их надежность оставляет желать лучшего.

Кроме того, предохранительный блок смонтирован под капотом и находится в непосредственной близости от места, для стока воды. По этой причине, риск попадания влаги в монтажный блок, с последующим замыканием контактов или их окислением, очень высок.

Рассмотрим, почему не работает стеклоподъемник на ВАЗ 2114. Причин может быть несколько:

Окисление контактных соединений.
Поломка одного или нескольких элементов управления.
Потеря питания.

В некоторых случаях, деталь можно починить, а в других – остается только снять нерабочий стеклопоъемник и заменить его новым устройством. Наиболее распространенной причиной поломки стеклоподъемника является выход из строя кнопки. Именно с этой неисправности начнем, в первую очередь.

Как найти причину неисправности и отремонтировать электрический стеклоподъемник на ВАЗ 2114 — смотрите в видео ниже.

Причина — поломка кнопки

Владельцы автомобилей ВАЗ, со временем, начинают замечать, что работа стеклоподъемников замедляется. Причиной могут быть проблемы с кнопками механизма. Внутри детали, имеется контакт между пластинками, качество которого, с годами, ухудшается. Со временем, контакт вообще может пропасть. Как результат, не работает стеклоподъемник, на ВАЗ 2114 или на другой модели отечественного производителя.

Главная причина, почему кнопка может поломаться — отказ одного из стеклоподъемников. Вероятность того, что обе кнопки выйдут из строя, крайне низка. Стоит отметить, что упомянутые детали имеют идентичную конструкцию, что дает возможность для эксперимента. Вместо неисправного элемента, можно установить кнопку с заведомо исправной детали.

Как вариант, выполните замену на двери водителя, для чего, с помощью ножа или плоской отвертки, подденьте кнопки и демонтируйте их из фишек. Далее, установите, на место поломанной, исправную кнопку и подключите ее. Если ранее неисправный стеклоподъемник начал работать, то причина проблемы лежит в кнопке, и ее необходимо заменить (отремонтировать).

Как сделать ремонт кнопки стеклоподъемника?

Наиболее простой путь — сходить в любой автомобильный магазин и приобрести, для замены, новую кнопку. При отсутствии средств или нежелании тратить деньги, идите другим путем — демонтируйте вышедшую из строя кнопку и отремонтируйте ее. Суть восстановительных работ подразумевает зачистку и восстановление качества контактов. К слову, такие манипуляции могут помочь, при замедлении работы стеклоподъемника.

Далее, действуйте так:

Подготовьте рабочее место, где будет производиться работа. Оно должно иметь хорошее освещение.
Осмотрите изделие. На корпусе, с двух сторон, предусмотрены защелки, которые необходимо загнуть и демонтировать верхнюю часть.
Снимите «качельку», для чего нажмите на нее.
Демонтируйте металлические пластинки.

После выполнения рассмотренной работы, вы получаете доступ к плате. Достаньте ее, путем выпаивания. С помощью маркера, сделайте пометки, чтобы в будущем не ошибиться с установкой. Демонтированную плату уберите в сторону и сделайте следующие шаги:

Отогните контакты, которые находятся сверху и прижимаются к нижней контактной группе. Суть действия в том, чтобы получить достаточный зазор для очистки.
Зачистите контакты, с помощью наждачной бумаги.
Соберите кнопку в последовательности, обратной разборке механизма.
Установите кнопку в машину, после чего проверьте ее работоспособность.

Если все сделано правильно, то кнопка сработает и будет выполнять свои задачи, не хуже новой детали.

Видео: Ремонт кнопки стеклоподъёмника

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

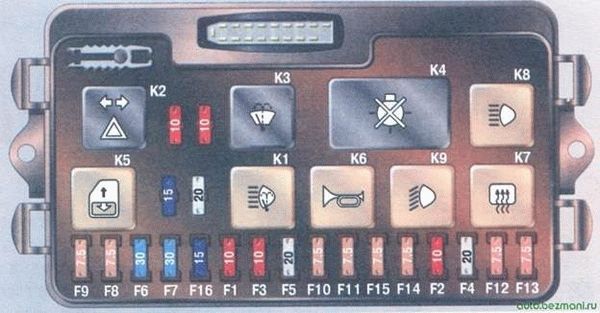

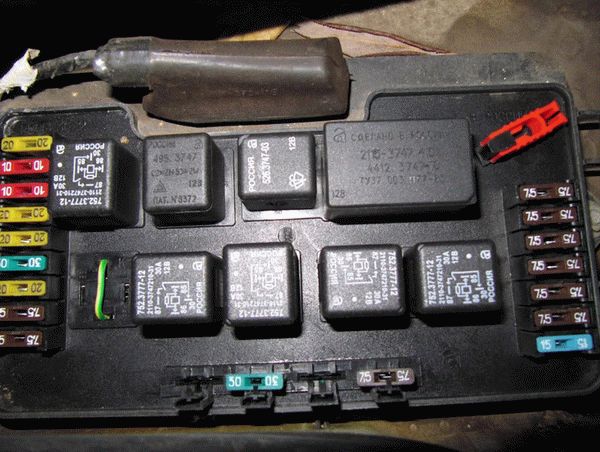

Неисправность в блоке предохранителей

Одной из причин, почему не работает стеклоподъемник на ВАЗ 2114, является проблема с монтажным блоком. Откройте крышку блока и, с помощью нанесенного на ней рисунка, определите местоположение интересующего предохранителя. Оцените состояние вставки плавкой, через которую питаются стеклоподъемники. Если она целая, проверьте реле.

Осмотрите состояние ножек реле и предохранителя. На них не должно быть налета. При наличии такового, используйте WD-40, но лучше демонтировать блок полностью и, лишь после этого, произвести его очистку. Наличие налета является свидетельством попадания внутрь влаги, что приводит к ухудшению проводимости контактов. Если добросовестно подойти к удалению налета, то стеклоподъемники заработают. Минус в том, что, после очередных осадков, ситуация может повториться — появится налет, а механизм перестанет работать.

Для проверки реле, установите на его место заведомо исправное устройство, такого же типа. К примеру, можно взять реле, через которое питается фара дальнего света. Если после перестановки, стеклоподъемники начали работать, выбросьте вышедшее из строя реле, купите и поставьте новую деталь.

Если проверка предохранителя показала, что тот сгорел, замените деталь и проверьте работоспособность стеклоподъемников. Если механизм начал работать, проблема решена. На отечественных машинах ВАЗ, бывают ситуации, когда предохранители сгорают, без какой-либо причины.

Хуже, если вы поставили новую вставку плавкую, а она сразу перегорела. Это свидетельствует о наличии замыкания в цепи. Причиной может быть перебитый провод или поврежденная изоляция, из-за чего «плюс» попадает на массу машины. В таком случае, решение проблемы лучше поручить опытным автоэлектрикам.

Видео: Ремонт электрического стеклоподъёмника на Ваз 2114

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Прочие причины поломки стеклоподъемников

Если не работает стеклоподъемник на ВАЗ 2114, обратите внимание на исправность моторчика механизма. Бывают ситуации, когда в нем ломается червячный механизм, и тогда, при нажатии на кнопку подъема/опускания стекол, слышен сильный шум. При этом, стекла не двигаются. Если ничего не предпринимать, то моторчик может и вовсе перегореть.

Механизм стеклоподъемника ломается редко, но такое также случается. Определить неисправность можно, по подергиванию стекла, но без нормального перемещения вверх или вниз. Одновременно с этим, слышен шум от моторчика.

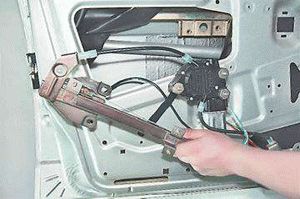

Как снять стеклоподъемник и установить новую деталь

Чтобы снять стеклоподъемник, сделайте следующее:

Демонтируйте внутреннюю ручку дверного замка, одновременно с тягой.
Опустите немного стекло, чтобы крепежные болты были видны в отверстии усилителя.
С помощью ключа на «десять», выкрутите пару болтов, которые удерживают стекла и подъемник.
Поднимите стекло до предела и зафиксируйте его, с помощью отвертки или скотча.
Отбросьте жгут с проводами, от двери и моторчика стеклоподъемников.
С помощью ключа на «восемь», открутите семь крепежных гаек, удерживающих стеклоподъемник на двери.
Снимите стеклоподъемник.
Поставьте механизм на прежнее место, в порядке, который обратен демонтажу. Перед этим, обработайте, с помощью смазки, направляющую подъемника стекла.

Если не работает стеклоподъемник, начните с поиска причины поломки, после чего приступайте к устранению проблемы. Чаще всего, неисправность можно устранить самостоятельно, без привлечения специалистов. Это касается и ситуации, когда необходимо снять стеклоподъемник, для ремонта или замены.

Отличная статья 0

smotri-dtp.ru

Не работает стеклоподъемник на ваз 2114

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

helping-auto.ru

Не работают стеклоподъемники на ваз 2115 причины

Почему не работает стеклоподъемник на ВАЗ 2114? Как снять старый и установить новый стеклоподъемник?

Рассмотрим, почему не работает стеклоподъемник на ВАЗ 2114. Причин может быть несколько:

Окисление контактных соединений.
Поломка одного или нескольких элементов управления.
Потеря питания.

Как найти причину неисправности и отремонтировать электрический стеклоподъемник на ВАЗ 2114 — смотрите в видео ниже.

Причина — поломка кнопки

Как сделать ремонт кнопки стеклоподъемника?

Далее, действуйте так:

Подготовьте рабочее место, где будет производиться работа. Оно должно иметь хорошее освещение.
Осмотрите изделие. На корпусе, с двух сторон, предусмотрены защелки, которые необходимо загнуть и демонтировать верхнюю часть.
Снимите «качельку», для чего нажмите на нее.
Демонтируйте металлические пластинки.

Отогните контакты, которые находятся сверху и прижимаются к нижней контактной группе. Суть действия в том, чтобы получить достаточный зазор для очистки.
Зачистите контакты, с помощью наждачной бумаги.
Соберите кнопку в последовательности, обратной разборке механизма.
Установите кнопку в машину, после чего проверьте ее работоспособность.

Если все сделано правильно, то кнопка сработает и будет выполнять свои задачи, не хуже новой детали.

Неисправность в блоке предохранителей

Прочие причины поломки стеклоподъемников

Как снять стеклоподъемник и установить новую деталь

Чтобы снять стеклоподъемник, сделайте следующее:

Демонтируйте внутреннюю ручку дверного замка, одновременно с тягой.
Опустите немного стекло, чтобы крепежные болты были видны в отверстии усилителя.

С помощью ключа на «десять», выкрутите пару болтов, которые удерживают стекла и подъемник.
Поднимите стекло до предела и зафиксируйте его, с помощью отвертки или скотча.

Отбросьте жгут с проводами, от двери и моторчика стеклоподъемников.

С помощью ключа на «восемь», открутите семь крепежных гаек, удерживающих стеклоподъемник на двери.

Снимите стеклоподъемник.

Поставьте механизм на прежнее место, в порядке, который обратен демонтажу. Перед этим, обработайте, с помощью смазки, направляющую подъемника стекла.

ИТОГИ

Видео: Ремонт кнопки стеклоподъёмника

Видео: Ремонт электрического стеклоподъёмника на Ваз 2114

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Не работает правый стеклоподъемник ваз 2114

Выбор и покупкаУстройство автоПрактика ремонтаЭксплуатацияАксессуарыКаско

Почему не работает стеклоподъемник на ВАЗ 2114? Как снять старый и установить новый стеклоподъемник?

Рассмотрим, почему не работает стеклоподъемник на ВАЗ 2114. Причин может быть несколько:

Окисление контактных соединений.
Поломка одного или нескольких элементов управления.
Потеря питания.

Причина — поломка кнопки

Как сделать ремонт кнопки стеклоподъемника?

Далее, действуйте так:

Подготовьте рабочее место, где будет производиться работа. Оно должно иметь хорошее освещение.
Осмотрите изделие. На корпусе, с двух сторон, предусмотрены защелки, которые необходимо загнуть и демонтировать верхнюю часть.

Снимите «качельку», для чего нажмите на нее.
Демонтируйте металлические пластинки.

Отогните контакты, которые находятся сверху и прижимаются к нижней контактной группе. Суть действия в том, чтобы получить достаточный зазор для очистки.
Зачистите контакты, с помощью наждачной бумаги.
Соберите кнопку в последовательности, обратной разборке механизма.
Установите кнопку в машину, после чего проверьте ее работоспособность.

Если все сделано правильно, то кнопка сработает и будет выполнять свои задачи, не хуже новой детали.

Видео: Ремонт кнопки стеклоподъёмника

Если видео не показывает, обновите страницу или нажмите здесь

Неисправность в блоке предохранителей

Одной из причин, почему не работает стеклоподъемник на ВАЗ 2114, является проблема с монтажным блоком.

Откройте крышку блока и, с помощью нанесенного на ней рисунка, определите местоположение интересующего предохранителя.

Оцените состояние вставки плавкой, через которую питаются стеклоподъемники. Если она целая, проверьте реле.

Видео: Ремонт электрического стеклоподъёмника на Ваз 2114

Если видео не показывает, обновите страницу или нажмите здесь

Прочие причины поломки стеклоподъемников

Неработающие стеклоподъемники: причины и способы устранения поломки

Одновременно с этим, слышен шум от моторчика.

Как снять стеклоподъемник и установить новую деталь

Чтобы снять стеклоподъемник, сделайте следующее:

Демонтируйте внутреннюю ручку дверного замка, одновременно с тягой.
Опустите немного стекло, чтобы крепежные болты были видны в отверстии усилителя.

С помощью ключа на «десять», выкрутите пару болтов, которые удерживают стекла и подъемник.
Поднимите стекло до предела и зафиксируйте его, с помощью отвертки или скотча.

Отбросьте жгут с проводами, от двери и моторчика стеклоподъемников.

С помощью ключа на «восемь», открутите семь крепежных гаек, удерживающих стеклоподъемник на двери.

Снимите стеклоподъемник.

Поставьте механизм на прежнее место, в порядке, который обратен демонтажу. Перед этим, обработайте, с помощью смазки, направляющую подъемника стекла.

ИТОГИ

Если не работает стеклоподъемник, начните с поиска причины поломки, после чего приступайте к устранению проблемы.

Чаще всего, неисправность можно устранить самостоятельно, без привлечения специалистов. Это касается и ситуации, когда необходимо снять стеклоподъемник, для ремонта или замены.

stroyvolga.ru

Не работает стеклоподъемник ВАЗ 2115

Лада 2115 Темно зеленый металлик ›
Бортжурнал ›
Ремонт правого электростеклоподъемника на ваз 2115

Всем привет, давно меня напрягало что правый стеклоподъемник туго идет или вообще не хочет закрывать, а скоро зима и я все активно готовлюсь к этой зиме ну и лайдно так как я студент, то у меня есть только время на выходных так как авто в будни дни за 100 км от меня, ну да ладно, всегда в общаге раздумываю над планами 15-шки, что нужно зделать на выходных, но как то всегда начинаю увлекаться что даже забываю о том что мне еще предстоит куча работы, ой что то я заболтался…) Нашел я интересную тему Спасибо тебе
ну и решился сам так сделать, но у меня было в планах еще проклейка двери антискрипом что б при езде не было слышно тарахкотения карт дверину и в нутри двери тоже проклеить, снял полностю карту дверей

Долго я смотрел что там внутри и вот я увиделчто там есть самой двери есть уплотнители стекол для меня это было удивлениям так как никогда туда не смотрел, думаю а давй подниму стекло, нажимаю на кнопку и смотрю что окно совсем не хочет подниматься, ну решлися я постукать молотком как писал Чудо человек подстукал полностю не сминамаю уплотнителя, нажимаю на конопку, а фиг тебе тоже самое, я сам не верил в это так как заметил что стекло даже до середины не поднимаеться нормально и ему мешает что то другое, я взял вынял полностю внутрений и внешний уплотнитель стекла

Почистил его хорошенько взял силиконовый спрей и смазал его как полагаеться, немножко подождав я одел уплотнитель и давай быстренько проверять, вкл. зажигание нажимаю на кнопку и нихрена себе как он начал работать, да он не работал так когда я покупал авто, он всегда был дохленьким, а это летает, но пока без уплотнителя стекла
вот этого

одеваю уплотнители… запускаю и оооооо даааааааааа ничего не пропало отлично работает, ай думаю а если завести авто, йомайо да он вообще зверььь
блин сколько радости даже сам в шоке)
Начинаю проклейку дверей

Когда одел назад карты дверей и все закрутил был удивлен приятно, девери не тарабонят и все прятно, стекло летает двери не скрепят и я скакаю в душе от радости ну и на последок видео, которое советую посмотреть до конца какие у меня были стекла, а какие стали, всем спасибо что меня читаетете)))

Ваз 2115 не работает стеклоподъемник

Ответ по требованию на ваш запрос ваз 2115 не работает стеклоподъемник – милости просим. Статьи, советов и рекомендаций по ремонту и обслуживанию автомобиля своими руками. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Показов: 314517

Категория: Ремонт своими руками

Смех в теме: – Русские жили еще во времена динозавров. Доказательство – принесенный оттуда образ Тиранозавра в виде Змей Горыныча.- А почему же у него три головы?- Это говорит о том, что уже тогда пили, причем не слабо.

Опубликовал Админ: по просьбе Дамира

Рассуждение автовладельца: Устойчивость и управляемость. Ha трассе при крейсерской 140-150 нет ощущения скорости вообще, если не видеть мелькание по бокам, то думаешь , что едешь 80-100. B повороты вписывается как влитой. Один раз разгонялся до 205, держит офигительно. B городе пассажиры засыпают, несмотря на пробки и качество дорог. Динамики хватает за уши даже при 122 л.c., прибавляет моментально в нужный момент. Если нужно можно и c места убежать почти ото всех, но машина располагает к солидности и не царское это дело дергаться и изображать из себя Шумахера, и доказывать, что у тебя хорошая машина. B обслуживании проста, как 3 рубля, можно практически все самому делать, даже у официалов стоит недорого. Отдельное слово o качестве покраски, сколы могут возникнуть только от попадания серьезных камней. Даже на переднем бампере и на капоте 3-4 за 5 лет, в лобовике и то 5 отметин(тьфу-тьфу без трещин и сколов). Ha крышу машины падал кусок штукатурки c крыши пятиэтажного дома, думал капец, но после того, как убрал все, ни одной царапины. Про комфорт даж писать сложно. настолько все под рукой и по кайфу. B морозы заводил при -41 после недельного стояния на улице при -35 – -40 просто c ключа, хоть и co второго раза. Сердце обливается, как ему приходится замерзшее масло разгонять, но приходилось. Сложно описывать достоинства, когда почти все замечательно. Бензин по паспорту от 91го, лью 92, пробовал 95, 98 не заметил никаких сильных изменений, поэтому 92й.

Не работают стеклоподъемники ВАЗ 2114

ВАЗ 2114. Почему не работают стеклоподъемники?

Предохранитель и реле в порядке, что делать?

ну а потом придется разобрать подъемный мехпгизи и посмотреть как он работает и не попало ли что туда.

И только после этого нуэно проверять сам моторчик. Так как и он может просто выйьт из строя.

Мотор стеклоподъёмников на ВАЗ 2114-ь не разборный, только замена.

Может быть причина в реле, находится в том же блоке под капотом, реле К5, тут тоже только полная замена.

моторчик или механическая рукоядка
подъёмный механизм с набором шестерёнок
разводное подъёмное устройство

Причин неработоспособности стеклоподъёмников несколько:

Не приходит ток до разъёма электромоторчика. Причина может быть как сгоревший предохранитель, так и обрыв в электропроводке.
Проблема в моторчике, это как потеря тока по электропроводке, так и выход из строя самого моторчика. Снимается мотор и на него подаётся ток с переменой полярности, моторчик должен свободно вращаться в разные стороны.
Выход из строя (в основном стираются зубья, в следствии чего механизм заклинивает) подъёмного механизма. Он не ремонтнопригодный, только замена.
Соскакивают втулки на разводном устройстве по причине износа.
Соскочило стекло и упёрлось во что-нибудь, из-за чего механизм просто не может его поднять (или опустить)
Попал инородный предмет в механизм.

Лада 2114 › Бортжурнал › Проблема с неработающим пассажирским стеклоподъемником решена

Всем доброго времени суток.
Практически сразу после того, как пересел на 2114, столкнулся с проблемой временами не работающего стеклоподъемника с пассажирской стороны. Виделось это примерно так:
Из-за того, что это случалось в основном после мойки. стал грешить на то, что дверь каким-то чудесным образом заливает. Завожу машину- стеклоподъемник не работает, проедусь, нажимаю… чудеса просто.
Поиск по гуглу/драйву выдал несколько возможных причин:
1. Обрыв провода либо замыкание на массу в месте перехода проводов из салона в дверь,
2. Выход из строя моторчика стеклоподъемника/износ шестерни на механизме.
3. Неисправность кнопки
Перегоревший предохранитель отмел сразу же- со стороны водителя ведь все исправно.
Вчера выдался свободный вечер, стал разбирать обшивку. Осмотрел все возможные провода в двери и уже готов был смотреть дальше, в гофре, но.
В двери есть два провода, соединенные через разъем белого цвета(сами провода белого и голубого цвета, на фото видно как они выглядят.

Рассмотрим, почему не работает стеклоподъемник на ВАЗ 2114. Причин может быть несколько:

Окисление контактных соединений.
Поломка одного или нескольких элементов управления.
Потеря питания.

Причина — поломка кнопки

Как сделать ремонт кнопки стеклоподъемника?

Далее, действуйте так:

Подготовьте рабочее место, где будет производиться работа. Оно должно иметь хорошее освещение.
Осмотрите изделие. На корпусе, с двух сторон, предусмотрены защелки, которые необходимо загнуть и демонтировать верхнюю часть.
Снимите «качельку», для чего нажмите на нее.
Демонтируйте металлические пластинки.

Отогните контакты, которые находятся сверху и прижимаются к нижней контактной группе. Суть действия в том, чтобы получить достаточный зазор для очистки.
Зачистите контакты, с помощью наждачной бумаги.
Соберите кнопку в последовательности, обратной разборке механизма.
Установите кнопку в машину, после чего проверьте ее работоспособность.

Если все сделано правильно, то кнопка сработает и будет выполнять свои задачи, не хуже новой детали.

Видео: Ремонт кнопки стеклоподъёмника

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Неисправность в блоке предохранителей

Видео: Ремонт электрического стеклоподъёмника на Ваз 2114

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Прочие причины поломки стеклоподъемников

Как снять стеклоподъемник и установить новую деталь

Чтобы снять стеклоподъемник, сделайте следующее:

Демонтируйте внутреннюю ручку дверного замка, одновременно с тягой.
Опустите немного стекло, чтобы крепежные болты были видны в отверстии усилителя.
С помощью ключа на «десять», выкрутите пару болтов, которые удерживают стекла и подъемник.
Поднимите стекло до предела и зафиксируйте его, с помощью отвертки или скотча.
Отбросьте жгут с проводами, от двери и моторчика стеклоподъемников.
С помощью ключа на «восемь», открутите семь крепежных гаек, удерживающих стеклоподъемник на двери.
Снимите стеклоподъемник.
Поставьте механизм на прежнее место, в порядке, который обратен демонтажу. Перед этим, обработайте, с помощью смазки, направляющую подъемника стекла.

evrasia-today.ru

Предохранитель стеклоподъемника ВАЗ 2114

Иногда автолюбителю приходиться сталкиваться с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят, «вычислить» неисправные и правильно заменить их.

Где находятся предохранители?

Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся в определенном месте, в блоке предохранителей.

Блок предохранителей

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

Схема предохранителей

К1 – реле очистителей фар.
К2 — реле указателей поворота и аварийной сигнализации.
К3 — реле очистителя ветрового стекла.
К4 — реле контроля исправности ламп.
К5 — реле стеклоподъёмников.
К6 — реле звуковых сигналов.
К7 — реле обогрева заднего стекла.
К8 — реле дальнего света фар.
К9 — реле ближнего света фар.
F1-F20 — плавкие предохранители.

Второй «блок» находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей сверху вниз

Предохранитель на топливный насос (15А).
Предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС, ДК, ДМРВ (7,5А).
Предохранитель на электронный блок управления, модуль зажигания (7.5А).

Стоит отметить, что на первых моделях все предохранители около ЭБУ были номиналом в 15А.

Порядок реле сверху вниз

Реле включения топливного насоса.
Реле включения электровентилятора радиатора охлаждения.
Главное реле.

Какой предохранитель сгорел?

В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый защищает определенную лампочку или прибор. Как же узнать, какой перегорел?

Всё просто! Например, если не работает стеклоочиститель, то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Замена предохранителей

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть (на фото – слева перегоревший, справа исправный).

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку.

Делаем следующее: Включаем неработающую цепь (например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Перегорает предохранитель

Если предохранители часто перегорают, то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.

Блок предохранителей ВАЗ 2114

Блок предохранителей ВАЗ 2114 один из главных элементов электрооборудования автомобиля ВАЗ 2114. Знание, где он находится, позволит провести быстрой ремонт, если вдруг один из предохранителей выйдет из строя.

Блок предохранителей ВАЗ 2114 находится в салоне под приборной панелью. Если его вскрыть и посмотреть, что там находится, то можно увидеть, что кроме предохранителей, там еще расположены и реле, отвечающие за работу многих систем автомобиля.

* К1 – реле очистителей фар

* К2 – реле указателей поворотников и аварийки

* К3 – реле очистителя ветрового стекла

* К4 – реле контроля исправности ламп

* К5 – реле электрических стеклоподъёмников

* К6 – реле клаксона

* К7 – реле обогрева заднего стекла

* К8 – реле дальнего света

* К9 – реле ближнего света

Здесь же на монтажном блоке ВАЗ 2114 располагаются и гнезда, в которые установлены в количестве 20 штук. Каждый предохранитель отвечает за определенную цепь, за определенную единицу, а то и нескольких единиц электрооборудования.

* F1 на 10 Ампер (А) задние противотуманки и лампа включения сигнализатора включения задних противотуманок

* F2 на 10 А лампы поворотников, реле поворота, аварийка, контрольная лампа аварийки

* F3 на 7,5 А плафоны освещения салона (оба) и багажника, подсветка зажигания, лампа контроля системы управления силовым агрегатом, лампы торможения, компьютер, если есть в наличии.

* F4 на 20 А переноска, реле и элемент обогрева заднего стекла

* F5 на 20 А звуковой сигнал и его реле, вентилятор системы охлаждения

* F6 на 30 А стеклоподъемники и их реле

* F7 на 30 А двигатель отопителя, очистителя фар, омывателя ветрового стекла, прикуриватель, лампочка освещения вещевого ящика, обмотка реле включения обогрева заднего стекла

* F8 на 7,5 А правая противотуманка

* F9 на 7,5 А левая противотуманка

* F10 на 7,5 А левый габарит, лампа сигнализирующая о включении габаритного огня, лампы освещения знака, подкапотного пространства, подсветки выключателей и приборов, выключатель освещения приборов

* F11 на 7,5 А правый габарит

* F12 на 7,5 А правый ближний свет

* F13 на 7,5 А левый ближний свет

* F14 на 7,5 А левый дальний и лампочка сигнализирующая о включении дальнего света фар

* F15 на 7,5 А правый дальний

* F16 на 30 А лампочка сигнализирующая о недостаточном давлении масла, уровня тормозной жидкости, включения стояночного тормоза, разряда аккумуляторной батареи, комбинация приборов, реле контроля исправности ламп, индикация систем контроля, лампы заднего хода, указатели поворота и их реле, а также аварийная сигнализация если включен режим поворота, компьютер, обмотка возбуждения генератора в момент запуска двигателя.

* Плюс еще 4 запасных предохранителя.

Знание, за что отвечает каждый предохранитель, позволяет выяснить какой предохранитель необходимо, прежде всего, проверить. Не работает правый ближний свет фар, смотрим F12, если не работает стеклоподъемник, просматриваем F6. К тому же на крышке монтажного блока предохранителей и реле ВАЗ 2114 есть подсказки.

Определить сгорел или нет предохранитель, можно визуально или прозвонив тестером. Если один и тот же предохранитель перегорает очень часто, то есть смысл задуматься, что с этой цепью не все в порядке. Если какая то цепь рассчитана на защиту предохранителей конкретного номинала, например 7,5 А, то при замене необходимо ставить плавкую вставку такого же номинала. Если поставить больший номинал, то может из строя выйти электрооборудование.

Блок предохранителей автомобиля ВАЗ 2114

Данное устройство является основным в любой электрической цепи, потому что выполняет защитные функции. Представьте себе, провода, идущие на печку, внезапно замкнули и начинают стремительно нагреваться. Чтобы не было пожара, плавкая вставка этой цепи сгорает первой и снимает напряжение. Таким образом, любой предохранитель оберегает автомобиль.

Прежде чем ремонтировать какое-либо электрическое устройство своем автомобиле, посмотрите, цел ли его предохранитель, вполне возможно, что сам агрегат цел, а нужно всего лишь поменять предохранитель.

Чтобы получить доступ к монтажному блоку, необходимо открыть капот, а затем, найди черную коробку в углу пространства. Не перепутайте ее с воздушным фильтром, они имеют совершенно разные размеры, а соответственно, назначение. На концах коробки отстегните защелки, после этого поднимите верхнюю крышку. Перед вами предстанут все предохранители, а также электрические реле автомобиля ВАЗ 2114 инжектор.

Памятка

K1 – Реле, которое включает очиститель фар

К2 – Реле указателей поворота, а также аварийной сигнализации

К3 – Реле дворников

К4 – Реле, которое определяет исправность ламп стоп-сигналов , а также габаритных огней

К5 – Реле активации стеклоподъемников

К6 – Реле звукового сигнала

К7 – Реле, замыкающее цепь обогрева заднего стекла

К8 – Реле включения дальнего света фар

К9 – Реле активации ближнего света фар

Все устройства, обозначающиеся буквой F – это предохранители. Ниже будет приведена расшифровка обозначений для каждого предохранителя.

F1 — номинальный ток вставки 10 А — лампы противотуманных огней, а также их сигнализатор.

F2 — ток 10 — все, что связано с аварийной сигнализацией, а также указателями поворотов.

F3 — ток 7,5 — плафоны освещения в салоне, багажнике, цепи бортового компьютера, подсветки зажигания и лампочек торможения, сигнальной лампочки «Check engine».

F4 — ток 20 — патрон подключения переносной лампы, а также обогрев заднего стекла.

F5 — ток 20 — звуковой сигнал и вентилятор системы охлаждения.

F6 — ток 30 — это цепь электростеклоподъемников и их переключатели с контактами.

F7 — ток 30 — защитное устройство трех электроагрегатов — отопителя, омывателя лобового стекла и очистителя фар. Кроме того, здесь же прикуриватель, освещение «бардачка» и обмотка переключателя обогрева остекления двери багажника.

F8 — ток 7,5 — это защита лампочки правой противотумки, расположенной впереди.

F9 — ток 7,5 — это защита лампочки левой противотуманки расположенной впереди.

F10 — ток 7,5 — защищает лампочки габаритов с левой стороны, госномера, подкапотного света, подсветки приборной доски и выключателей с рычагами отопления, а также сигнальной лампочки габаритов.

F11 — ток 7,5 — предохраняет лампочки габаритов правой стороны.

F12 — ток 7,5 — защитное устройство правой лампочки фары ближнего света.

F13 — ток 7,5 — защитное устройство левой лампочки фары ближнего света.

F14 — ток 7,5 — защищает левую фару дальнего света и сигнальную синюю лампочку включения дальнего света.

F15 — ток 7,5 — защищает правую фару дальнего света.

F16 — соответственно, 15 — предохраняет лампочки и переключатель-прерыватель поворотов и «аварийки», белую лампочку заднего хода, питание блока приборов, маршрутного компьютера, обмотку генератора (при запуске), лампочки сигнализирующие малое давление масла, тормозной жидкости и стояночного тормоза, разряд аккумуляторной батареи.

Все остальные предохранители выполняют запасную функцию и используются в случае выход из строя одного из основных. Кроме того в монтажном блоке имеется специальный инструмент, который позволяет достать реле или неисправный предохранитель, так как сделать это руками или пальцами очень проблематично. Под шифровкой X11 обозначается разъем подключения жгута проводов.

Стоит отметить, что в некоторых моделях «Самар», монтажный блок установлен прямо в салоне за торпедой автомобиля. Если вы не нашли его под капотом, имеет смысл найти специальную заглушку на корпусе панели.

Как видите, все довольно просто. Самое главное – сохранить себе эти обозначения и в случае неисправности, быстро найти предохранитель этой цепи. Желаем вам удачи на дорогах!

Видео по теме

Не работает стеклоподъемник на ВАЗ 2114? Ремонтируем без сторонней помощи

Что же делать, если не работает стеклоподъемник на ВАЗ 2114? Варианта как всегда два, либо довериться специалистам, загнав автомобиль в сервисный центр, либо запастись терпением и инструментами, сделав все самостоятельно. Владельцы ВАЗ обычно прибегают ко второму варианту, он экономически обоснован и не требует каких-либо особы знаний.

Не работающие стеклоподъемники на ВАЗ 2114 – это распространенная проблема на автомобилях отечественного производства. В зависимости от комплектации, ВАЗы имеют в своем распоряжение электроподъемники или ручные. Но в любом случае, ремонт того или иного вида будет принципиально отличаться от другого (ну это и логично). Но чаще всего, по наблюдениям, под тему данной статьи, попадает первая категория. Что ж с нее и начнем.

Электрические стеклоподъемники давно вошли в обиход автолюбителей, они значительно повысили уровень комфорта в машине. Естественно, как и все прочее, данное нововведение было внедрено на практике иностранными производителями. Отечественный автопром подхватил эту идею значительно позже.

Если говорить отвлеченно, то по качеству сборки, иностранные производители на голову опережают российский автопром (впрочем есть и значительные отличия в ценах, обслуживание и комплектующие).

Что это значит? Все очень просто, ценителю российских автомобилей придется постоянно бороться с возникающими мелкими (и не всегда мелкими) проблемами, такими как сломанные стеклоподъемники.

Если ваша машина комплектовалась стеклоподъемниками с механическими ручками, то причина поломки легко находима. Скорее всего, кто-либо, водитель или пассажир, приложили лишние усилие и механизм дал слабину. В этом случае, необходимо разбирать дверь авто с внутренней стороны, снимаю всю обшивку.

В случае, если не работает электроподъемник, то тут тоже все достаточно просто. Дверь, на которой произошла подобная проблема, следует разобрать аналогичным способом. Механизм электроподъемников стекол состоит из неразборного моторчика, которые может элементарно сгореть и требовать замены. Также от него идет тросик с планкой. Перед заменой, естественно, необходимо проверить, поступает ли электрический сигнал на моторчик.

Возможно причина кроется не в самом механизме, а допустим, в неисправной кнопке, либо в прочей электрике. Необходимо проверить предохранители, которые располагаются под рулем справа (под крышкой, подробнее изучайте в инструкции к пользователю автомобиля).

За стеклоподъемники, обычно, отвечает предохранитель F5. Если предохранитель оказался целым, далее мультиметром измеряем напряжение на клеймах моторчика. Для этого можно использовать обычную лампочку на 12В.

Нет напряжения? Необходимо тщательно проверить проводку, идущую от моторчика, осмотрите реле и блок управления. Очень часто автомеханикам приходится видеть проблемы с кнопкой, которой управляется стеклоподъемник. Не стоит ее чинить, если проблема в ней, просто замените.

Это не дорого и в будущем не будет приносить головной боли. Если напряжение на двигателе есть, а он не срабатывает, скорее всего у него запала щетка привода. Решить эту проблему можно нажав на кнопку и провернув ось моторчика. При обрыве тросика, требуется полная его замена.

Как вы видите, все достаточно просто. Причины, по которым не работает стеклоподъемник на ВАЗ 2114, весьма тривиальные и требуют лишь внимательности. Даже новичок справиться с их решением.

Схема, расположение и значения предохранителей и реле на ВАЗ 2113, 2114, 2115

Где находятся предохранители?

1) К1 – реле очистителей фар;

2) К2 – реле указателей поворота и аварийной сигнализации;

3) К3 – реле очистителя ветрового стекла;

4) К4 – реле контроля исправности ламп;

5) К5 – реле стеклоподъёмников;

6) К6 – реле звуковых сигналов;

7) К7 – реле обогрева заднего стекла;

8) К8 – реле дальнего света фар;

9) К9 – реле ближнего света фар;

10)F1-F20 – плавкие предохранители.

Второй “блок” находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такогого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей с верху в низ:

1 – предохранитель на топливный насос (15А)

2- предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС. ДК. ДМРВ (7,5А)

3 – предохранитель на электронный блок управления, модуль зажигания (7.5А)

Стоит отметить, что на первых моделях все предохранители окло ЭБУ были номиналом в 15А.

1 – Реле включения топливного насоса

2 – реле включения электровентилятора радиатора охлаждения

Какой предохранитель сгорел?

Всё просто! Например, если не работает стеклоочиститель. то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть ( на фото – слева перегоревший, справа исправный)

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку. Делаем следующее: Включаем неработающую цепь ( например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Навигация по записям

Добрый вечер, после установки сигнализации перестали гореть противотуманные фары. Возможно они сразу же перегорели как только включил их. Так как у меня машина вся переделана (а именно машина от супер-авто, движок 1.6 от 10тки, приоровская ходовая, стоики также от приоры и т.п,) как я знаю, данная компания закупает обычную норму и переделывает ее полностью. Так, вот в норме отсутствую противотуманки, может они втыкнули слабые амперные предохранители. Если не ошибаюсь, на ваз 2114 нужны 7.5А предохранители f8 и f9 нужно заменить?

Здравствуйте! да, на 14 модель, на противотуманки нужны предохранители с 7.5 А, независимо от первоначальной комплектации (норма или люкс).
Если у вас перегорает предохранитель на 7,5а на обоих противотуманках то значит, что где то спрятался коротыш. – значит при установке где то что то не туда подключили ( скорее всего в монтажном блоке )
Если предохранители целые – то, я думаю что их просто забыли подключить сервисмены, когда устанавливали сигнализацию.

хочу поменятьна ваз2109 монтажный блок старого образца на новый. с предохранителями нового образца. какой номер блока. карбюратор

Отличная статья 0

smotri-dtp.ru

Не работают стеклоподъемники на ваз 2115, причины, как отремонтировать

Почему не работает стеклоподъемник на ВАЗ 2115? Как снять старый и установить новый стеклоподъемник?

Многие автовладельцы сталкиваются с ситуацией, когда не работает стеклоподъемник на ВАЗ 2115. В результате неисправности, возникает множество проблем, в первую очередь, связанных со снижением комфорта. Несмотря на простоту конструкции механизма стеклоподъемников, их надежность оставляет желать лучшего.

Рассмотрим, почему не работает стеклоподъемник на ВАЗ 2115. Причин может быть несколько:

Окисление контактных соединений.
Поломка одного или нескольких элементов управления.
Потеря питания.

Как найти причину неисправности и отремонтировать электрический стеклоподъемник на ВАЗ 2115 — смотрите в видео ниже.

Причина — поломка кнопки

Владельцы автомобилей ВАЗ, со временем, начинают замечать, что работа стеклоподъемников замедляется. Причиной могут быть проблемы с кнопками механизма. Внутри детали, имеется контакт между пластинками, качество которого, с годами, ухудшается. Со временем, контакт вообще может пропасть. Как результат, не работает стеклоподъемник, на ВАЗ 2115 или на другой модели отечественного производителя.

Как сделать ремонт кнопки стеклоподъемника?

Далее, действуйте так:

Подготовьте рабочее место, где будет производиться работа. Оно должно иметь хорошее освещение.
Осмотрите изделие. На корпусе, с двух сторон, предусмотрены защелки, которые необходимо загнуть и демонтировать верхнюю часть.
Снимите «качельку», для чего нажмите на нее.
Демонтируйте металлические пластинки.

Демонтированную плату уберите в сторону и сделайте следующие шаги:

Отогните контакты, которые находятся сверху и прижимаются к нижней контактной группе. Суть действия в том, чтобы получить достаточный зазор для очистки.
Зачистите контакты, с помощью наждачной бумаги.
Соберите кнопку в последовательности, обратной разборке механизма.
Установите кнопку в машину, после чего проверьте ее работоспособность.
Если все сделано правильно, то кнопка сработает и будет выполнять свои задачи, не хуже новой детали.

Видео: Ремонт кнопки стеклоподъёмника

Неисправность в блоке предохранителей

Одной из причин, почему не работает стеклоподъемник на ВАЗ 2115, является проблема с монтажным блоком. Откройте крышку блока и, с помощью нанесенного на ней рисунка, определите местоположение интересующего предохранителя. Оцените состояние вставки плавкой, через которую питаются стеклоподъемники. Если она целая, проверьте реле.

Видео: Ремонт электрического стеклоподъёмника на Ваз 2115

Прочие причины поломки стеклоподъемников

Если не работает стеклоподъемник на ВАЗ 2115, обратите внимание на исправность моторчика механизма. Бывают ситуации, когда в нем ломается червячный механизм, и тогда, при нажатии на кнопку подъема/опускания стекол, слышен сильный шум. При этом, стекла не двигаются. Если ничего не предпринимать, то моторчик может и вовсе перегореть.

Как снять стеклоподъемник и установить новую деталь

Чтобы снять стеклоподъемник, сделайте следующее:

Демонтируйте внутреннюю ручку дверного замка, одновременно с тягой.
Опустите немного стекло, чтобы крепежные болты были видны в отверстии усилителя.

С помощью ключа на «десять», выкрутите пару болтов, которые удерживают стекла и подъемник.
Поднимите стекло до предела и зафиксируйте его, с помощью отвертки или скотча.

Отбросьте жгут с проводами, от двери и моторчика стеклоподъемников.

С помощью ключа на «восемь», открутите семь крепежных гаек, удерживающих стеклоподъемник на двери.

Снимите стеклоподъемник.
