Подсветка кнопок ВАЗ 2114 светодиодами своими руками

Многие автолюбители в ходе эксплуатации своей автомашины производят в ней различные модификации, направленные на увеличение комфортности и придание автомобилю определенной уникальности. К такому тюнингу относится и замена лампочек в кнопках ваз 2114. Выполнить ее можно довольно быстро, а сама такая операция будет под силу каждому водителю. О том, как ее правильно сделать, мы и поговорим сегодня.

Подсветка кнопок ваз 2114

Подсветка кнопок и ее замена

Для начала замены подсветки потребуется подготовить небольшой набор инструментов, а именно:

• небольшой ножик или отвертка с тонким жалом;
• пинцет;
• небольшие плоскогубцы.

Подготовка к работе

Кроме этого, понадобятся и сами новые светодиоды, рассчитанные на напряжение 12 вольт.

Для того, чтобы приступить к замене, потребуется для начала вскрыть кнопки. Сделать это нужно при помощи ножика или отвертки, поддев корпус кнопки с боков. Сняв верхнюю часть, можно увидеть скобку черного цвета, расположенную внутри выключателя.

Ее также следует поддеть тонким лезвием, после чего вся конструкция окажется окончательно раскрытой. Дальнейшая замена подсветки кнопок ваз 2114 будет заключаться в демонтаже уже установленной лампочки и монтаже вместо нее новой.

Вскрытие кнопки

Проделать всю эту операцию можно будет двумя способами:

1. Аккуратно извлечь лампу при помощи пинцета.
2. Выдавить лампу, просунув иголочку в отверстие, расположенное между 7 и 6 контактами выключателя.

Вынимая лампочку пинцетом, его губки следует обмотать изолентой — это поможет уберечь лампу от повреждения.

Извлеченная лампочка подсветки ваз 2114

После того, как лампа вынута, можно приступить к монтажу новой подсветки. То, как поменять цвет кнопок на ваз 2114, зависит лишь от ваших желаний или фантазии — в продаже можно найти огромное количество светодиодов различных типов и цветов, рассчитанных под бортовой вольтаж (12 вольт).

Самое главное, что следует помнить при монтаже — это соблюдение полярности. На кнопках последних выпусков положительный провод подходит к контакту 6 переключателя, а минусовой провод — к контакту 7. Неправильное подключение (при несоблюдении полярности) может привести даже к выходу из строя светодиода.

Подключение лампочек подсветки ваз 2114

В некоторых случаях подсветка кнопок ваз 2114 может быть выполнена на выключателях различных типов (порой, в одной машине почти все переключатели могут быть разными), соответственно монтаж светодиода следует производить не к разъемам 6 и 7, а руководствуясь электрической схемой. Если таковой нет под рукой, то стоит помнить, что «плюсовой» провод может быть любого, чаще всего — белого цвета, а «минусовой» — всегда черным.

После того, как светодиод установлен на свое место, следует произвести пробное включение — если он горит, значит монтаж произведен правильно, и можно переходить к последней части операции.

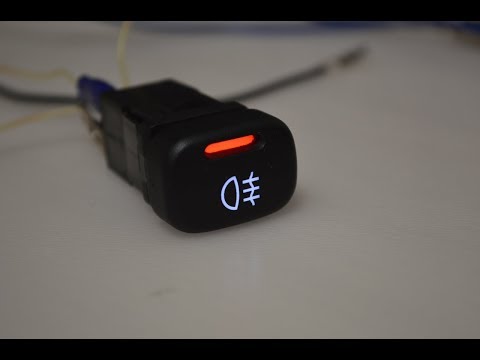

Новые лампочки подсветки кнопок ваз 2114

Демонтаж светофильтров

О том, как поменять лампочки в кнопках ваз 2114, мы уже рассказали, но для полной замены подсветки этого недостаточно, ведь в кнопках установлены светофильтры, придающие свечению нужный оттенок. Для того, чтобы цветные светодиоды светили правильно, эти фильтры следует убрать.

Поступить здесь также можно различными способами:

• удалить фильтр при помощи паяльника;
• вырезать его при помощи прочного тонкого ножа;
• высверлить.

Замена лампочек подсветки кнопок ваз 2114

Мы можем порекомендовать последний вариант, поскольку первые два достаточно сложны в исполнении и не всегда эффективны (при неаккуратной работе можно попросту испортить корпус кнопки).

Высверливание следует производить строго по контуру пиктограммы (значка) сверлом малой толщины (0,8 — 1 мм). Отверстия следует располагать как можно ближе друг к другу так, чтобы оставалось как можно меньше участков с пленкой светофильтра. После того, как весь контур будет высверлен, его внутренние края можно будет очень аккуратно зачистить при помощи маленького лезвия (например, скальпеля или канцелярского ножа).

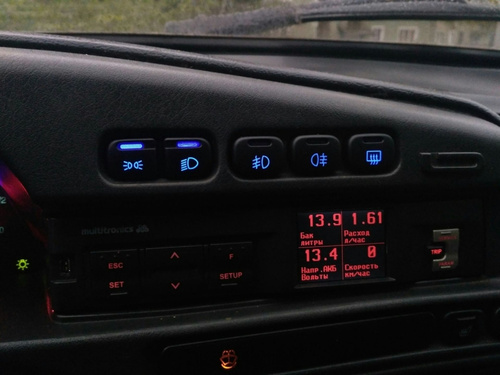

Вариант измененной подсветки кнопок ваз 2114

На этом процесс замены подсветки можно считать завершенным — теперь при включении кнопки вместо привычного цвета будет загораться новый (в зависимости от того, какой светодиод вы установите). Аналогичным способом можно произвести замену и всех остальных кнопок, расположенных на приборной панели.

Как делается пересвет кнопок ВАЗ-2114 светодиодами

Подсветка приборов на автомобилях серии ВАЗ в заводском исполнении имеет зеленую шкалу спидометра и тахометра и стрелочки красного цвета. Многие не в восторге от такого сочетания, учитывая, что кнопки панели также подсвечены зеленым. Если автомобиль находится долгое время у одного водителя, эта цветовая гамма начинает порядком надоедать, и тогда возникает желание сделать пересвет кнопок ВАЗ-2114 нестандартным.

После того как решение принято, возникает вопрос: как это сделать, самостоятельно или обратиться за помощью на СТО. Замена подсветки на приборной доске – процесс несложный, поэтому большинство автолюбителей предпочитают делать пересвет кнопок, не прибегая к посторонней помощи.

Порядок работы

Замену заводской подсветки нужно начинать с приобретения комплекта светодиодных ламп понравившегося цвета. На панели приборов находятся датчики и приборы, на них понадобится определенное количество светодиодов, которое необходимо поставить для обеспечения хорошей видимости водителю, особенно в ночное время. Поэтому перед тем, как покупать светодиоды, нужно рассчитать их количество на каждый из приборов. Например, на подсветку датчика тормозов вполне хватит 3 светодиода.

Приобретать желательно с небольшим запасом, так как при установке есть вероятность повреждения одного из светодиодов, и общая цепь работать не будет.

Начинать работу нужно с отключения напряжения и демонтажа панели приборов. С обратной стороны панели есть специальные заводские патроны, в которые вмонтированы лампы подсветки. Их нужно аккуратно достать, а на их месте разместить светодиоды. Существует вероятность, что светодиоды не будут помещаться в посадочные места. Если это произойдет, придется немного сточить головку светодиодных ламп. В случае если замена светодиодов выполняется впервые, запасные светодиоды очень пригодятся. Когда все головки будут обточены до нужного размера, можно переходить к их установке. Замену лампочек следует производить, не нарушая полярность.

После размещения светодиодов в патроны можно приступить к закреплению их в посадочных местах. Скотч в качестве быстрого крепления светодиодов не подойдет, так как при вибрации на дороге он отойдет, и лампы вывалятся из патронов. Поэтому желательно применять для крепления светодиодов силиконовый клей. Он надежно закрепит светодиоды и не повредит поверхность панели приборов. После застывания клея можно подключать напряжение и, не устанавливая панель, проверять работоспособность светодиодов.

Когда все готово, включаем зажигание и наблюдаем за полученным результатом. Если какой-то диод не горит, значит, перепутана полярность. В этом случае придется перевернуть не светящийся диод в общей схеме. Когда после включения зажигания все светодиоды не горят, значит, в процессе монтажа была повреждена проводка.

Читайте также: Как подтянуть рулевую рейку на ВАЗ-2114

Сборка панели

После того как вы удостоверились в работоспособности всех светодиодов, можно собирать панель. Для этого необходимо всю проводку от подсветки вывести на плату и надежно припаять. Пайка проводов должна выполняться в определенной последовательности, иначе светодиоды гореть не будут. Если остались длинные провода, их желательно укоротить, чтобы в процессе установки они не попали в пазы защелок. Когда все погрешности устранены, можно ставить панель приборов на место и прикручивать шурупами.

По похожему принципу впору заменить кнопки включения ближнего света, габаритов стеклоподъемников и пр.
