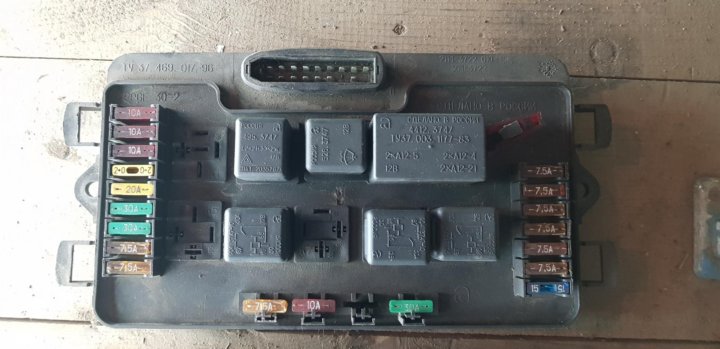

Схема блока предохранителей на инжекторной ВАЗ 2114

В состав электрической цепи автомобиля входят плавкие предохранители. Это компактные защитные устройства, которые созданы для того, чтобы беречь главные рабочие элементы от перегрузок. Перегрузками выступает повышенный ток, из-за которого оборудование может легко испортиться.

За счет плавления специальной вставки в предохранителе, цепь своевременно разрывается, не нанося вред оборудованию.

Впервые предохранители такого типа появились еще в далеком 19 веке, но до сих пор они широко применяются в автомобилестроении. Именно подобные предохранители или защитные устройства (ЗУ) служат на благо вашего ВАЗ 2114.

Немного о предохранителях

ЗУ указанного типа состоят из корпуса. Его изготавливают преимущественно из специализированного стекла или керамики повышенной прочности. Плюс внутри корпуса расположена плавкая вставка. Вставку делают из сплава или токопроводящего металла.

У корпуса есть сразу несколько функций:

• Внутри него специальным методом вмонтируется плавкий элемент. При превышении номинальных показателей тока, вставка плавится или происходит ее разрыв;
• В камеру вставляется рабочая нить, которая гасит электрические дуги. Они возникают при разрыве цепи;
• В корпусе, в зависимости от типа предохранителя, есть контакты, с помощью которых происходит соединение с общей сетью.

На корпусе предохранителя имеется информация относительно технических характеристик ЗУ:

• Номинальный ток вставки;
• Номинальный ток корпуса, при котором элемент разрушается.

В зависимости от рабочих характеристик, защитные устройства могут быть:

• Быстродействующими;
• Низковольтными;
• Рассчитанные на средние показатели напряжения;
• Рассчитанные на высокие показатели напряжения.

В случае с автомобилями используются первые два типа предохранителей.

Определяющим показателем назначения ЗУ является токовая характеристика. От этого зависит, для каких именно целей подходит тот или иной предохранитель.

1. Чтобы защитить электродвигатели, используют предохранители, способные выдержать номинальный ток и его превышение в течение довольно длительного времени, которое требуется для запуска механизма. Их преимущественно маркируют буквой g — эти предохранители защищают от перегрузки и короткого замыкания.
2. Другой тип с маркировкой буквой «a» служат для защиты от коротких замыканий и тока чрезвычайно высокого напряжения. Их устанавливают только для защиты от коротких замыканий.

В зависимости от номинального показателя тока вставки, ГОСТом предусмотрена система цветовых обозначений:

Цвет

Номинальный ток

Блок предохранителей

На автомобиле ВАЗ 2114 предусмотрено в общей сложности два монтажных блока.

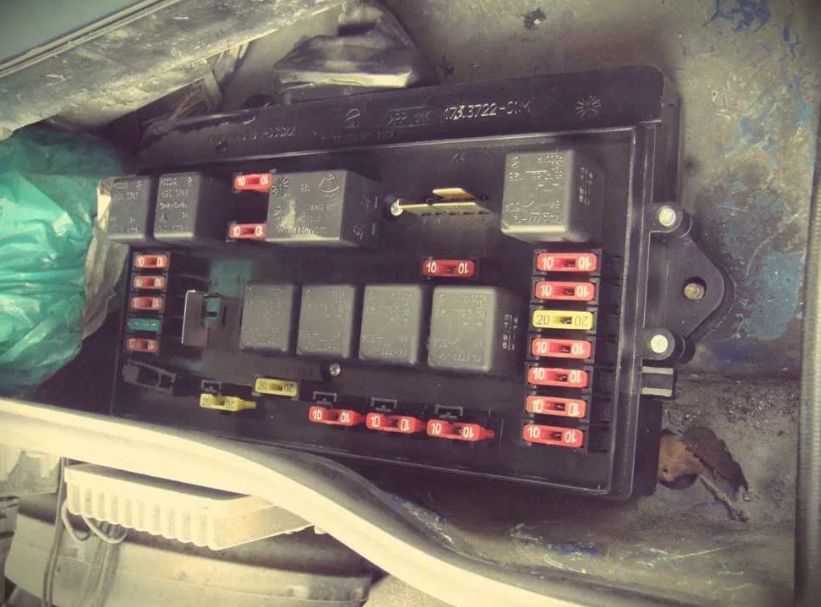

Первый и основной из них устанавливается в подкапотном пространстве над лобовым стеклом слева. Там располагаются реле и предохранители. Собственно, во многом из-за этого его называют чаще блоком предохранителе, а не монтажным блоком.

Крышка блока удерживается специальными пластиковыми фиксаторами, что позволяет легко отщелкнуть и снять ее. На внутренней стороне крышки есть схема предохранителей, номинальная сила тока каждого отдельного ЗУ.

Ни в коем случае не устанавливайте в монтажный блок ЗУ, сила тока которого превышает номинальные значения, предусмотренные схемой. Это может привести к поломкам электрооборудования.

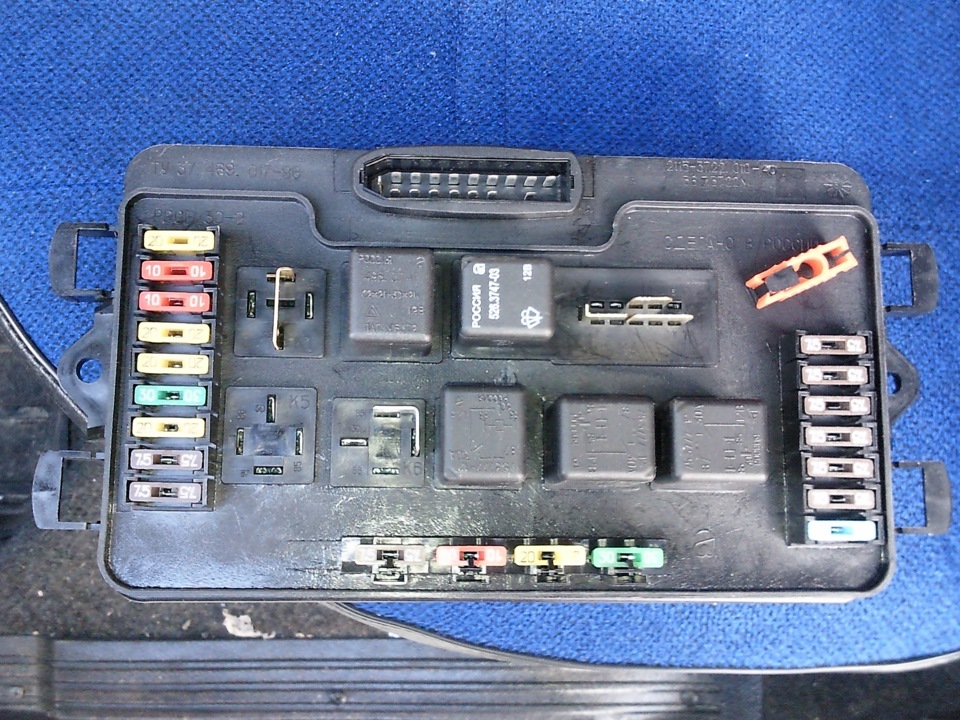

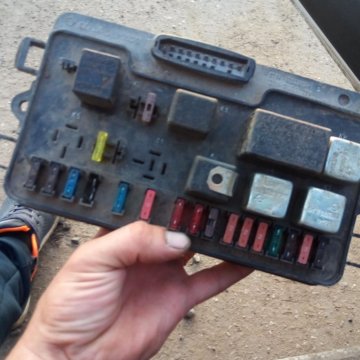

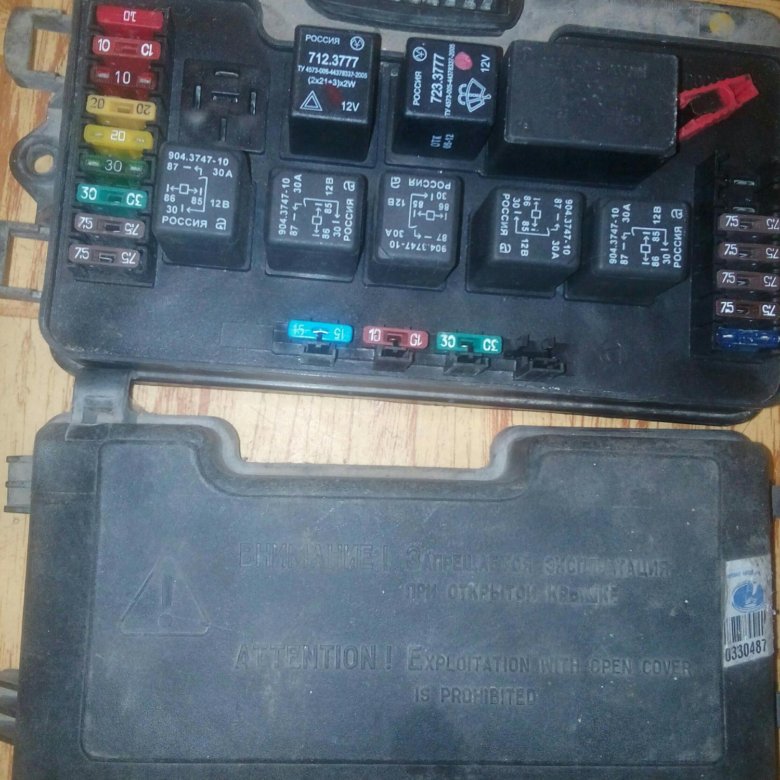

Демонтированный БП

На изображении выше вы видите, что в углу блока располагается пинцет. Он специально включен в конструкцию, поскольку с его помощью выполняется демонтаж и установка новых предохранителей.

Всего БП включает в себя 17 действующих предохранителей (F1-F16) и еще четыре резервных — F17-F20.

Также для ВАЗ 2114 предусмотрен второй блок с предохранителями. Он находится внутри салона под бардачком и полкой. Этот БП включает в себя следующие предохранители:

• Для топливного насоса. Номинальный ток -15А;
• Для реле вентилятора, датчика скорости, ДМРВ и датчика кислорода. У всех них номинальный ток составляет 7,5А;
• Для защиты блока зажигания и электронного блока управления двигателем. Их нормальный ток также 7,5А.

Назначение ЗУ

Чтобы оперативно решать вопросы с вышедшими из строя предохранителями, владельцам ВАЗ 2114 следует разобраться, какой ЗУ для чего предназначен. Так вам будет намного проще ориентироваться в обозначениях. Воспользуйтесь специальной таблицей.

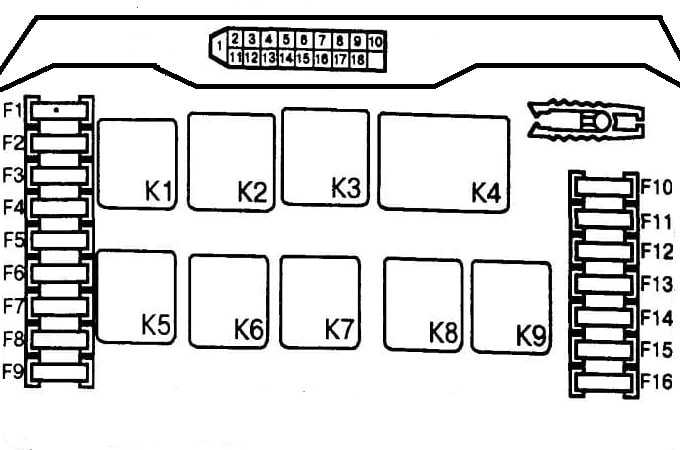

Схема БП

Обозначение

Номинальный ток вставки

Назначение

Защита лампочек задних противотуманных фар

Поворотные лампы левой и правой стороны, лампа аварийного сигнала, реле-прерыватель поворотных ламп и аварийка

Защита лампочек внутри салона и багажника, цепи бортового компьютера, подвески зажигания, ламп торможения, лампы Check Engine

Предохранитель переключателя в цепи подогрева стекла двери багажника, контакты переноски

Защита цепи сигнального гудка и переключателя, электрического двигателя вентилятора системы охлаждения

Защита цепи электростеклоподъемников и их переключателей, контактов

Защищает три электромотора — отопителя, омывателя лобового стекла и очистителя фар. Отвечает также за прикуриватель, освещение в бардачке и обмотку переключателя подогрева стекла двери багажника

Защищает лампы правой передней противотуманки

Защищает лампы левой передней противотуманки

Защита ламп левых габаритов, номерного знака, подкапотного освещения, приборной панели, выключателя с рычагами отопления, сигнальной лампы габаритов

Защита ламп правых габаритов

Защита правой лампы ближнего света

Защита левой лампы ближнего света

Защита левой фары дальнего света и сигнальной синей лампы включения дальних фар

Защита правой фары дальнего света

Защита лампы и переключателя поворотов, аварийки, белой лампы заднего хода, питания приборного блока, маршрутного компьютера, обмотки генератора, лампочки сигнала малого давления масла, стояночного тормоза, тормозной жидкости и низкого заряда аккумулятора

Замена ЗУ

Если работа двигателя становится нестабильной, в электросети возникают проблемы, перегорают лампочки или перестают работать электрические приборы, первым делом следует проверить эффективность и целостность предохранителей.

Для этого выполняются следующие мероприятия.

1. Определите расположение предохранителей, которые могут выйти из строя. Схему вы уже знаете, обозначения также вам хорошо знакомы. Потому остается понять, ЗУ следует искать под капотом или в блоке внутри салона.
2. Обязательно обесточьте автомобиль. Для этого достаточно просто снять с аккумуляторной батареи минусовую клемму.
3. Снимите пластиковые фиксаторы, с помощью которых удерживается пластиковая крышка монтажного блока. Вот так можно легко снять блок.
4. Снимите с крепления пинцет, который располагается прямо внутри монтажного блока рядом с предохранителями и реле.

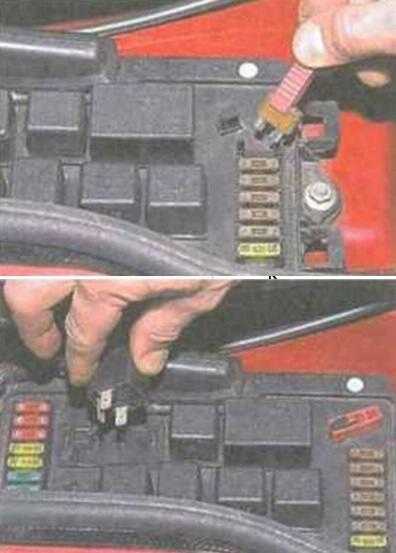

5. Пинцетом захватите устройство, которое вы подозреваете в поломке, и вытащите.
6. Теперь нужно действительно убедиться, что предохранитель перегорел и не работает. Для этого визуально осмотрите плавкий элемент. Если он оторвался или деформировался, значит, защита сработала, а потому предохранитель придется заменить.
7. Но не всегда визуальным методом можно обнаружить поломку ЗУ. В таком случае придется воспользоваться тестером.
8. Добравшись до истины, то есть определив, что защитное устройство вышло из строя, его достаточно будет заменить на новое.

Правила безопасности

Теперь еще несколько правил безопасности:

• Ни в коем случае не вставляйте на место сломанных ЗУ самодельные устройства и перемычки;
• Никогда не устанавливайте на посадочные места предохранители, номинальный ток которых превышает значения, указанные на крышке корпуса. Это может привести к короткому замыканию и возгоранию автомобиля;
• Не используйте металлические отвертки и прочие инструменты из металла при работе с монтажным блоком. Это касается даже условий, если машина обесточена, то есть аккумулятор отключен.

Где находятся предохранители

Иногда автолюбителю приходиться сталкиваться с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят, «вычислить» неисправные и правильно заменить их.

Где находятся предохранители?

Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся в определенном месте, в блоке предохранителей.

Блок предохранителей

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

Схема предохранителей

1. К1 – реле очистителей фар.
2. К2 — реле указателей поворота и аварийной сигнализации.
3. К3 — реле очистителя ветрового стекла.
4. К4 — реле контроля исправности ламп.
5. К5 — реле стеклоподъёмников.
6. К6 — реле звуковых сигналов.
7. К7 — реле обогрева заднего стекла.
8. К8 — реле дальнего света фар.
9. К9 — реле ближнего света фар.
10. F1-F20 — плавкие предохранители.

Второй «блок» находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей сверху вниз

1. Предохранитель на топливный насос (15А).
2. Предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС, ДК, ДМРВ (7,5А).
3. Предохранитель на электронный блок управления, модуль зажигания (7.5А).

Стоит отметить, что на первых моделях все предохранители около ЭБУ были номиналом в 15А.

Порядок реле сверху вниз

1. Реле включения топливного насоса.
2. Реле включения электровентилятора радиатора охлаждения.
3. Главное реле.

Какой предохранитель сгорел?

В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый защищает определенную лампочку или прибор. Как же узнать, какой перегорел?

Всё просто! Например, если не работает стеклоочиститель, то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Замена предохранителей

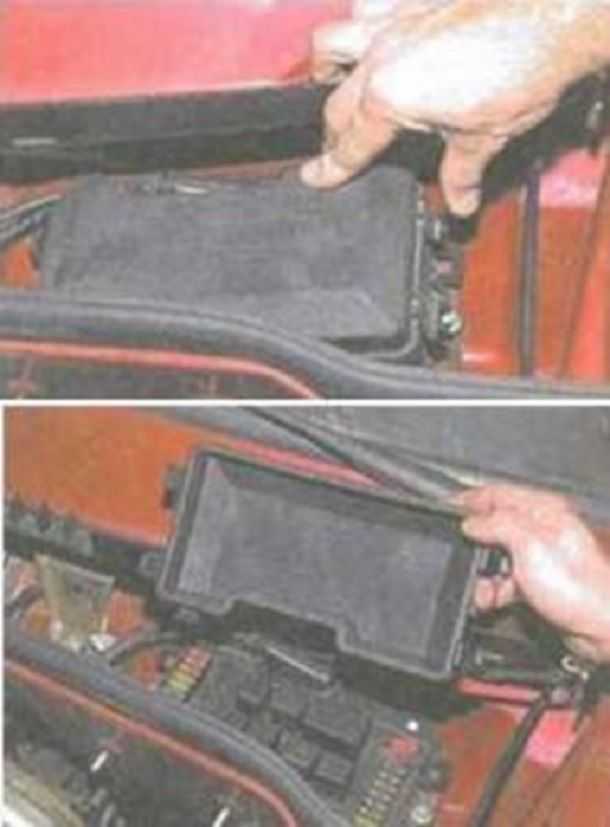

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть (на фото – слева перегоревший, справа исправный).

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку.

Делаем следующее: Включаем неработающую цепь (например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

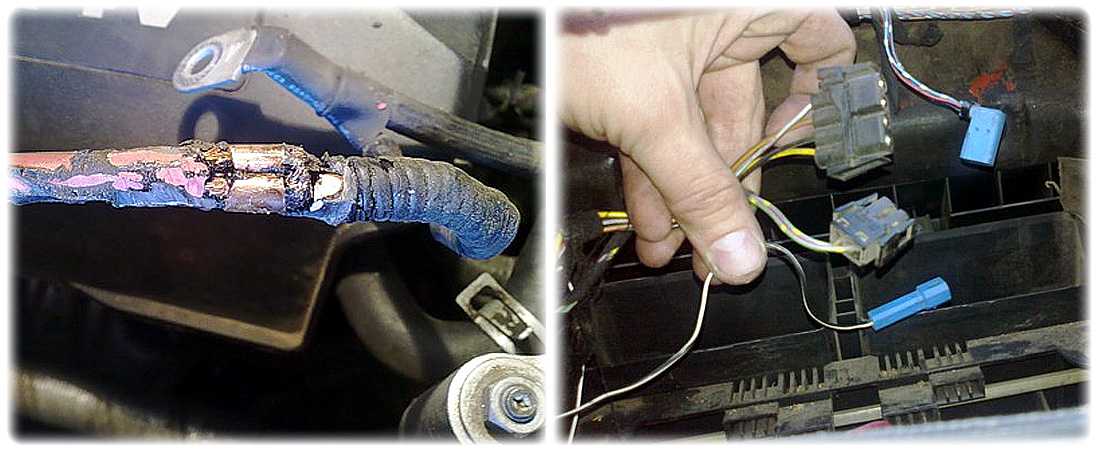

Перегорает предохранитель

Если предохранители часто перегорают, то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.

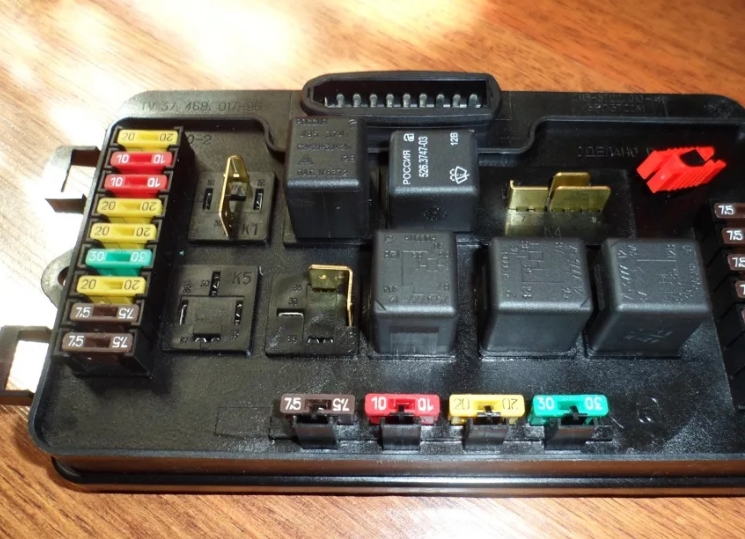

Монтажный блок 2114: предохранители, реле, защищаемые цепи

Монтажный блок 2114 устанавливается на автомобили ВАЗ 21083, 21093, 21099 после 1998 г.в. Он имеет ножничные предохранители и несколько иные соединения в отличие от блока 17.3722.

F1 (7,5 A)

Клапан включения или электронасос омывателя фар.

Мотор-редуктор очистителей (в момент включения).

Реле (контакты) включения омывателей фар.

F2 (10А)

Реле указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации.

F3 (10А)

Лампа освещения салона. Лампа индивидуальной подсветки.

F4 (20А)

Элемент обогрева заднего стекла.

Реле (контакты) обогрева заднего стекла.

Розетка переносной лампы.

F5 (20А)

Реле звукового сигнала.

Электровентилятор радиатора двигателя.

F6 (30А)

Мотор-редуктор стеклоподъемников дверей.

Реле (контакты) стеклоподъемников.

F7 (30А)

Очистители фар (в рабочем режиме).

Электронасос омывателя ветрового стекла (для F7).

Моторредуктор очистителя заднего стекла (для F7).

Лампа освещения вещевого ящика.

Реле времени омывателя заднего стекла.

Реле (обмотка) обогрева заднего стекла.

Клапаны омывателя ветрового и заднего стекол (для F4).

Контрольная лампа обогрева заднего стекла.

Реле (обмотка) включения электровентилятора радиатора двигателя.

Электронасос омывателей (для F4).

F8 (7,5А)

Резерв (левая противотуманная фара).

F9 (7,5)

Резерв (правая противотуманная фара).

F10 (7,5А)

Контрольная лампа включения наружного освещения.

Лампы освещения номерного знака.

Лампы подсветки приборов, выключателей, прикуривателя, рычагов управления отопителем.

F 11 (7,5А)

Лампы габаритного света правого борта.

F12 (7,5А)

Правая фара (ближний свет).

F 13 (7,5А)

Левая фара ближний свет.

F14 (7,5А)

Левая фара (дальний свет).Контрольная лампа включения дальнего света фар.

F 15 (7,5А)

Правая фара (дальний свет).

F 16 (15А)

Указатели поворотов с контрольными лампами.

Реле указателей поворота и аварийной сигнализации.

Контрольная лампа аварийного состояния тормозной системы.

Контрольная лампа аварийного давления масла.

Контрольная лампа включения стояночного тормоза.

Реле контроля исправности ламп.

Лампы света заднего хода.

Обмотка возбуждения генератора.

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва топлива.

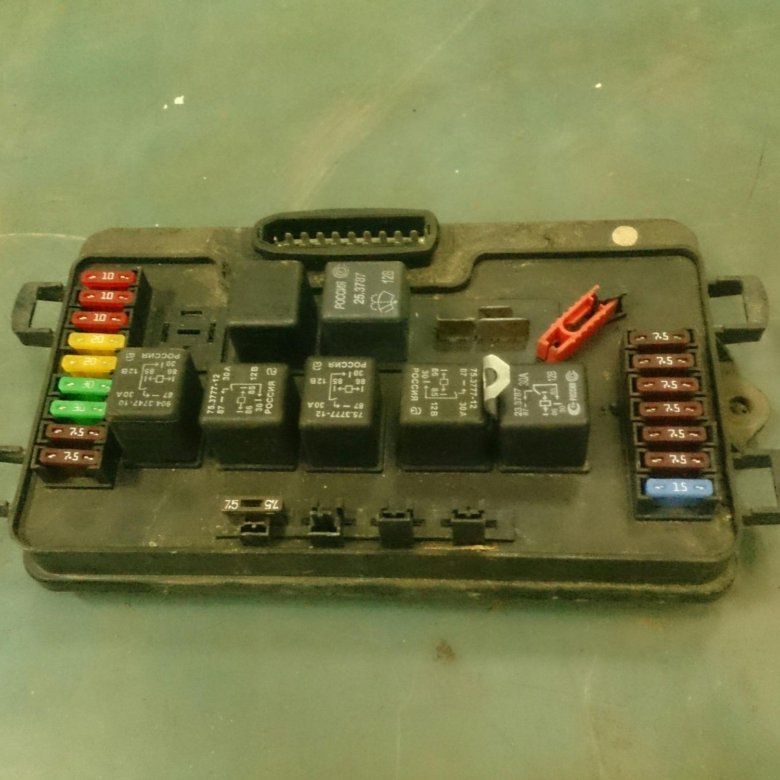

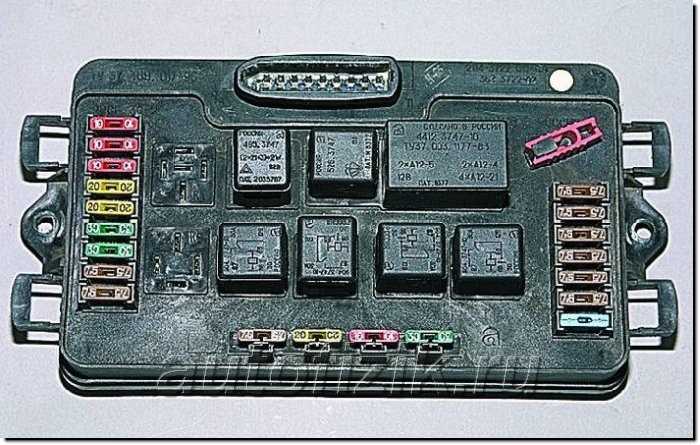

Реле и иные элементы монтажного блока 2114 ВАЗ 2108, 2109, 21099

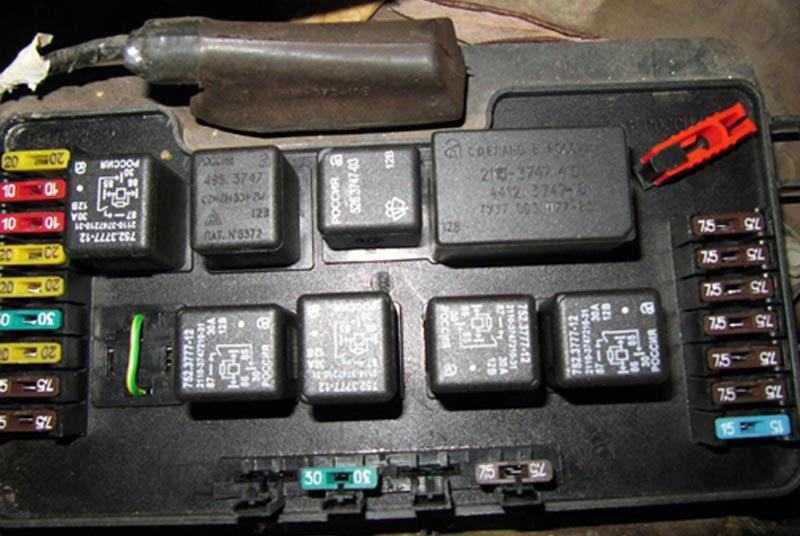

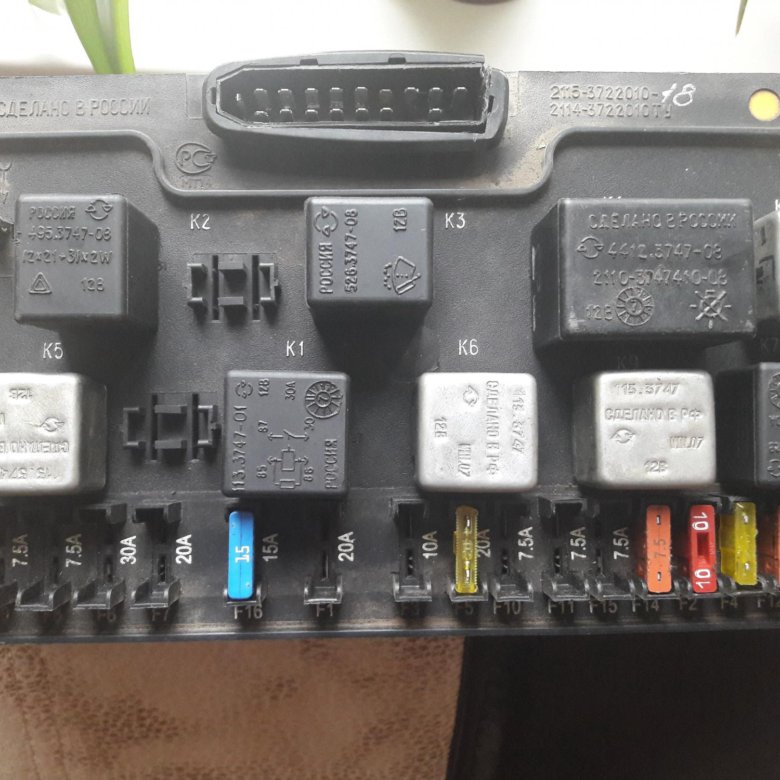

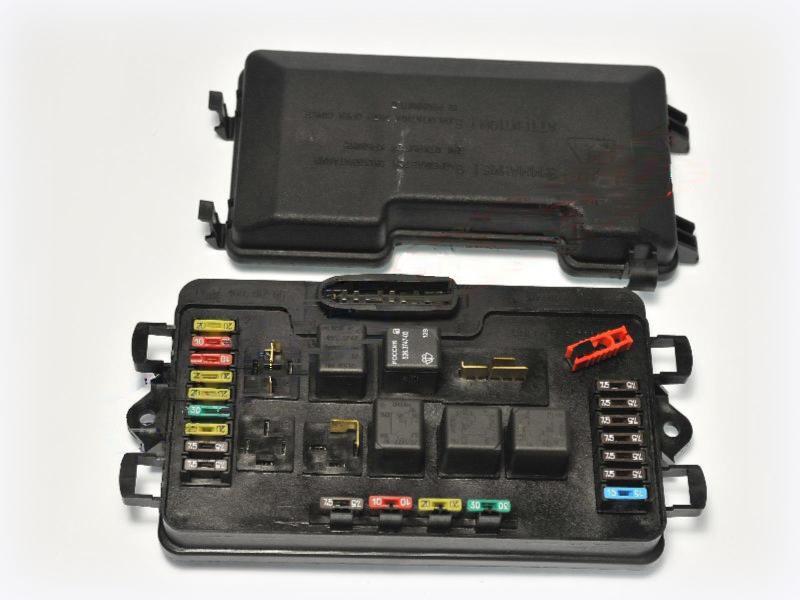

Фото в начале статьи.

1. К5 — реле стеклоподъемников дверей.
2. Пинцет для извлечения предохранителей.
3. К2 — реле указателей поворота и аварийной сигнализации.
4. запасные предохранители.
5. К1 — место установки реле стеклоочистителя фар.
6. К3 — реле стеклоочистителей и стеклоомывателей.
7. К7 — реле звукового сигнала.
8. К4 — реле контроля и проверки исправности ламп.
9. К9 — реле ближнего света фар.
10. К8 — реле дальнего света фар.
11. К7 — реле обогрева заднего стекла.
12. Предохранители.

Расположение реле и предохранителей в монтажном блоке 2114 разных производителей могут различаться.

Примечания и дополнения

• Модификации монтажного блока 2114 для ВАЗ 21083, 21093, 21099: 2114-3722010-60, 2114-3722010-10, 2114-3722010-18. Их конструктивные отличия и взаимозаменяемость в статье: «Монтажные блоки реле и предохранителей автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

Оценка статьи:

Загрузка…

Сохранить себе в:

Adblock
detector

Где находится предохранитель на генератор ваз 21099.

Где располагается блок предохранителей ВАЗ 21099 карбюратор схема? Сама плата находится под капотом с левой стороны ветрового стекла и закрыта крышкой. В ней же нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть, в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Там же располагаются запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который располагается уже в салоне авто. Здесь ставятся те предохранители, которые отвечают за соединение цепи питания на бензонасос и некоторые другие компоненты.

Схема блока предохранителей в ВАЗ 21099

Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.

инцип работы одинаковый, но элементы не взаимозаменяемые. Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа предусмотрена сигнальная цепь, которая идет на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электроцепи. В автомобилях старого образца данная цепь отсутствовала. В некоторых машинах ее переводили на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что располагается под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации транспортного средства. По ней можно в считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для проведения диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной лампы.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки. Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).

Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.

Как правильно заменять предохранители? Для этого понадобится:

• выключить мотор;
• снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
• снять крышку блока предохранителей 2109;
• при помощи мультиметра найти вышедший из строя предохранитель;
• проверить цепь на наличие короткого замыкания;
• поставить новый предохранитель;
• подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.

Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для того чтобы проверить на работоспособность блок ВАЗ 2109, достаточно выполнить прозвонку каждой из цепей мультиметром.

В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.

Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:

• если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
• замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
• за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
• при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).

Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.

Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.

Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т. п.) подключаются через реле.

С 1998 г. на часть автомобилей взамен блока 17. 3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.

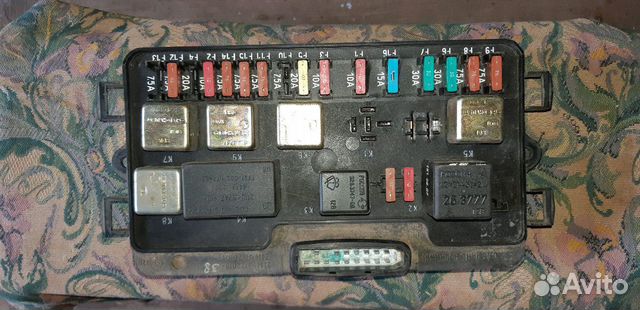

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

№	А	Назначение
1	10	Клапан включения омыва фар
2	10
3	10	Плафон освещения салона
4	20	Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Прикуриватель
5	20
6	30	Электростеклоподъемники передних дверей Реле включения электростеклоподъемников
7	30	Очистители фар (в рабочем режиме) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя стекол Моторедуктор очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны включения омыва ветрового и заднего стекол Реле (обмотка) включения электровентилятора системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
8	7. 5	Левая противотуманная фара
9	7.5	Правая противотуманная фара
10	7.5	Подкапотная лампа Лампы освещения приборов Контрольная лампа наружного освещения Лампа освещения прикуривателя Левая фара (габаритный свет)
11	7.5	Правая фара (габаритный свет)
12	7.5	Правая фара (ближний свет)
13	7.5	Левая фара (ближний свет)
14	7.5	Левая фара (дальний свет)
15	7.5	Правая фара (дальний свет)
16	15	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Контрольная лампа воздушной заслонки карбюратора Контрольная лампа стояночного тормоза Лампа светового табло «STOP» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр
17	—	Запасной
18	—	Запасной
19	—	Запасной
20	—	Запасной
Реле
К1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар

Блок предохранителей 17.

3722

До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.

№	А	Назначение
1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8	Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар
4	16	Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
5	8	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло «STOP» Указатели температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электростеклоподъемники и реле включения электростеклоподъемников
7	8	Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8	Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
10	8	Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
11	8	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
12	16	Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы
13	8	Правая фара (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)
Реле
К1	Реле времени омыва заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4	Контактные перемычки на месте реле контроля исправности ламп Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5	Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7	Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8	Реле включения звуковых сигналов (13. 3747 / 2105-3747210-10, 2105-3747210-12)
К9	Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10	Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11	Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

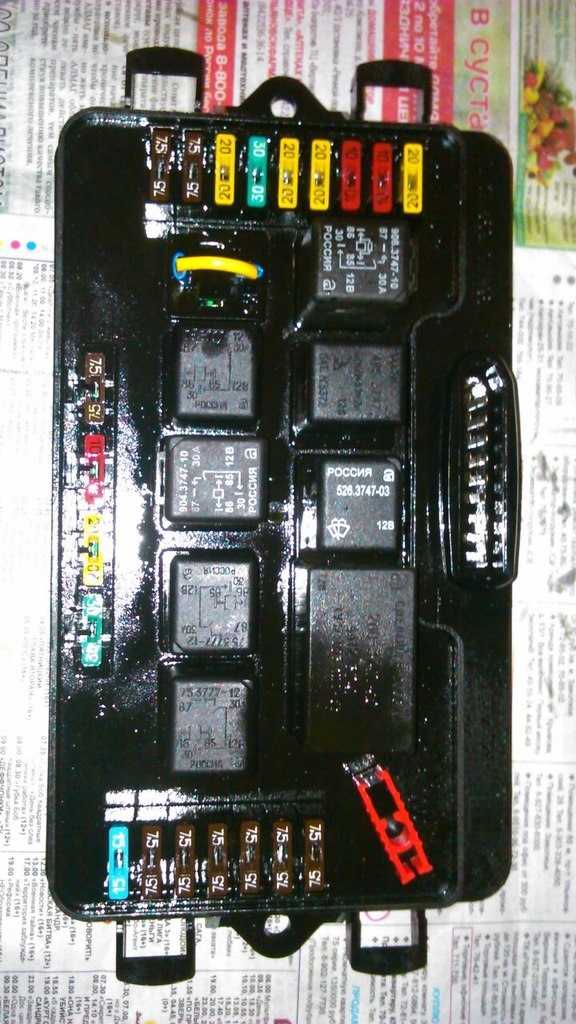

Монтажный блок предохранителей 2114-3722010-18

№ реле/ предохранителя	Расшифровка
K1
К2
К3	Реле стеклоочистителя ветрового окна
К4
К5
К6
К7
К8
К9
F1-F16	Плавкие предохранители

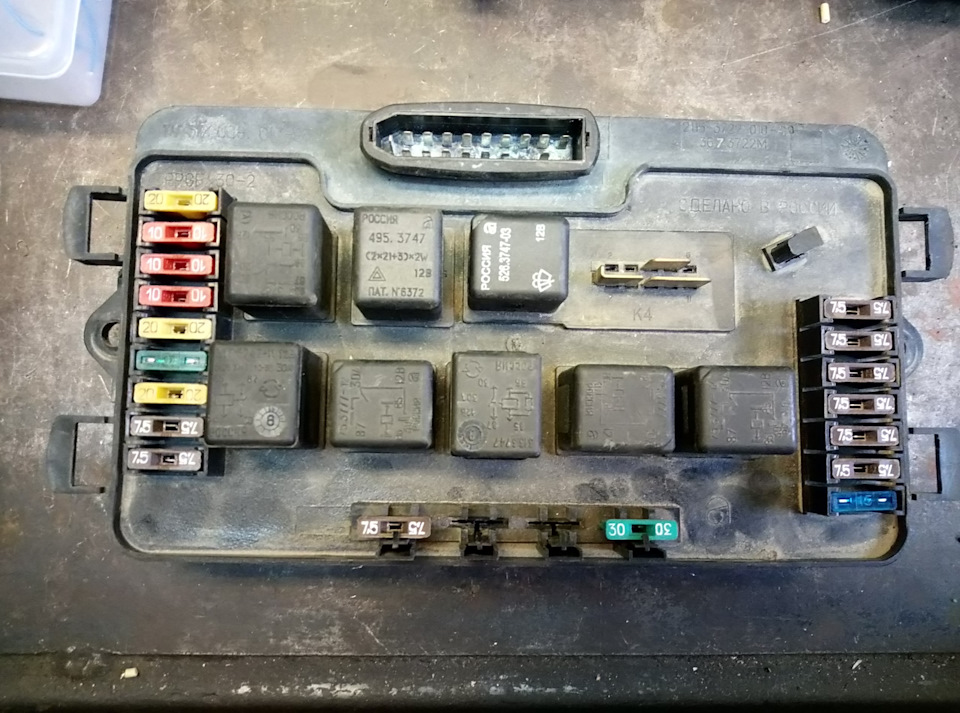

Монтажный блок предохранителей 2114-3722010-60

№ реле/ предохранителя	Расшифровка
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения электро-обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F16	Плавкие предохранители
F1-F20	Запасные предохранители

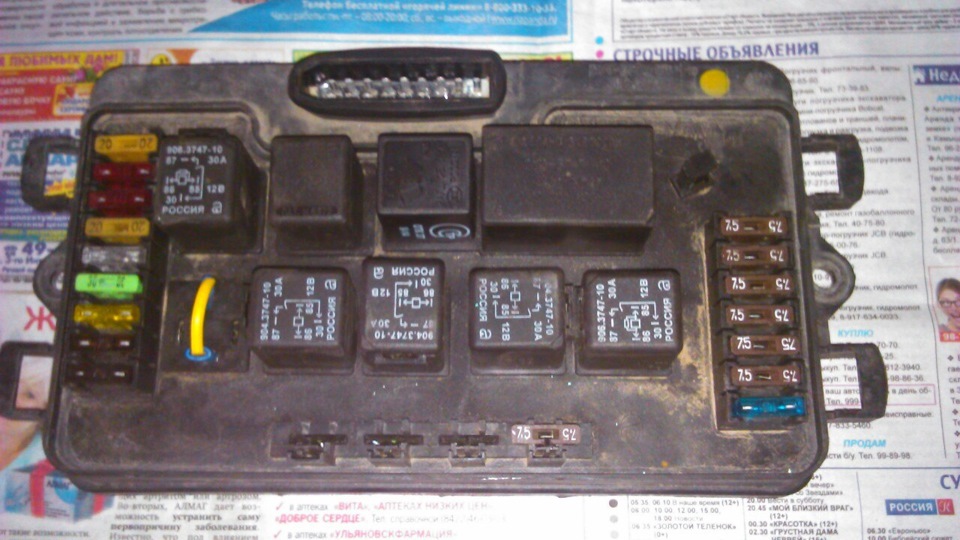

Монтажный блок предохранителей 17. 3722

№ реле/ предохранителя	Расшифровка
1 (К6)	Реле включения очистителей фар
2 (К1)
3 (К2)	Реле-прерыватель указателей поворота и аварийной сигнализации
4 (К3)	Реле стеклоочистителя
5	Контактные перемычки на месте реле контроля исправности ламп
6 (К10)
7	Запасной предохранитель
8 (К5)	Реле включения дальнего света фар
9 (К11)	Реле включения ближнего света фар
10	Предохранитель
11 (К9)
12 (К8)

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17. 3722

N предохранителя	Расшифровка
1 (8 A), F9 (7,5 A)	Правая противотуманная фара
2 (8 A), F8 (7,5 A)	Левая противотуманная фара
3 (8 A), F1 (10 A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 A), F7 (30 A)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электро-вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A), F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A), F3 (10 A)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A), F6 (30 A)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A), F10 (7,5 A)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A), F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 A), F10 (7,5 A)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 A), F11 (7.5 A)	Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет)
11 (8 A), F2 (10 A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 A), F4 (20 A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A), F15 (7,5 A)	Правая фара (дальний свет)
14 (8 A), F14 (7.5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 A), F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A), F12 (7,5 A)	Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17. 3722)

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

№ реле/ предохранителя	Расшифровка
K1	Реле времени омывателя заднего стекла
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К5	Реле включения дальнего света фар
К6	Реле включения фаро-очистителей
К7	Реле питания стеклоподъемников
К8	Реле включения звукового сигнала
К9	Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10	Реле включения обогрева заднего стекла
К11	Реле включения ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

№ реле/ предохранителя	Расшифровка
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F20	Плавкие предохранители

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в са­лоне:

Ш9 — колодка, соединяющаяся с задним жгутом проводов;

Ш1-Ш4 — колодки, соединяющиеся со жгутом проводов панели приборов.

Почти все участки электрических цепей объединены благодаря монтажному блоку. Данный блок также обеспечивает все важные участки нужными предохранителями и реле. Монтажный блок позволяет осуществлять ремонт и сборку цепей намного быстрее и легче за счет близкого расположения проводов и реле друг к другу. В случае неисправности электрики, сила тока в узле увеличивается, поэтому случается короткое замыкание.

Чтобы сохранить целостность прибора, проволока, которая перегорает, пропуская через себя ток, расплавляется, гарантируя при этом отключение всего прибора. Таким образом, главной функцией предохранителей является защита основных деталей от перегораний во время короткого замыкания. Нередко сегодня встречаются на автомобилях такие приборы, которые подходят для многоразового употребления. Во время нагревания они разгибаются и размыкают контакт, а при возвращении к исходной температуре – принимают первоначальный внешний вид. За счет этого эксплуатационный срок предохранителя значительно повышается, что дает возможность после каждого замыкания не приобретать новый. Бывает и так, что данные предохранители не принимают начальный вид, поэтому водителю машины необходимо самостоятельно исправить ситуацию и надавить на кнопку после того, как будут найдены истоки проблемы короткого замыкания.

Символом F обозначены предохранители с порядковым номером, буквой К – сами приборы. Схема обозначения следующая:

Предохранитель F16 (15 А) выполняет много функций:

1. Указатель поворотов.
2. Контроль за уровнем тормозной жидкости.
3. Контроль за датчиком масла.
4. Контроль за датчиком охлаждения.
5. Обеспечение автоматического открывания дверей.

Замена предохранителей или всего блока

Для того чтобы менять предохранители, необходимо запомнить их расположение. Схема, которая должна быть указана на крышке блока, должна помочь. В первую очередь, решив поменять предохранители, стоит скинуть массу. В черном ящике должен находиться пинцет, который предусмотрен для замены предохранителей. С его помощью доставать и цеплять мелкие детали становится намного легче.

Чтобы понять, какой предохранитель требует замены, стоит взглянуть на схему, представленную на крышке блока. При полной замене блока нужно полностью отвинтить старую коробку и убрать из нее кроншейны. При этом нужно изучить, где и как соединены провода, чтобы потом их также присоединить к новому прибору.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желанием разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Монтажный блок предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099, Вам не потребуется инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

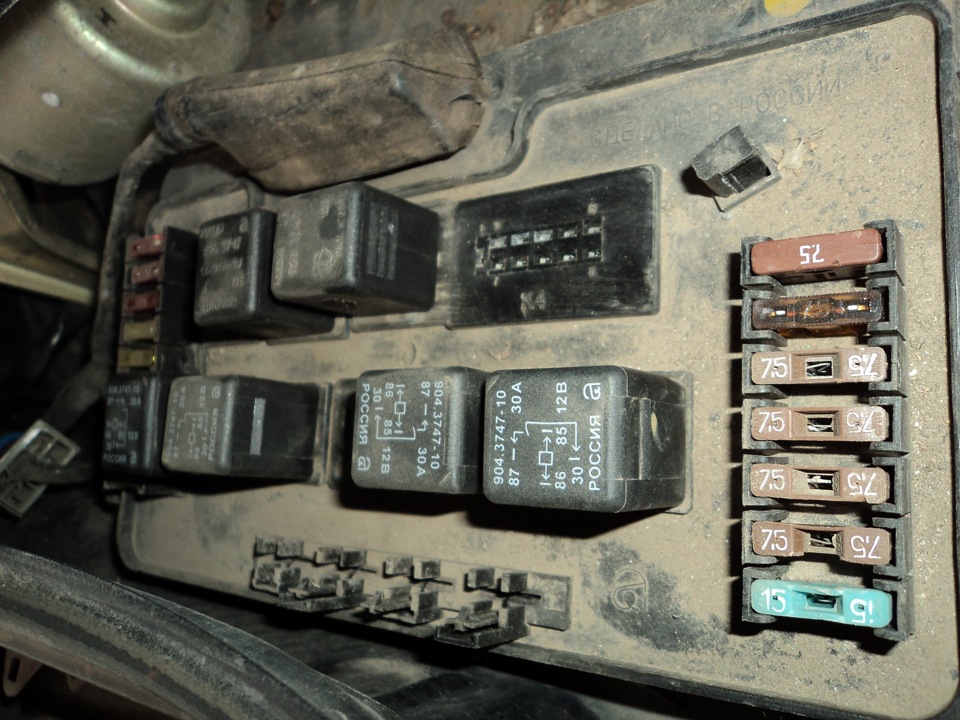

Открываем капот. Под лобовым стеклом вы увидите монтажный блок.

Внутри вы сможете найти специальный пинцет для замены предохранителей.

Следующим шагом нужно подцепить предохранитель и произвести его замену.

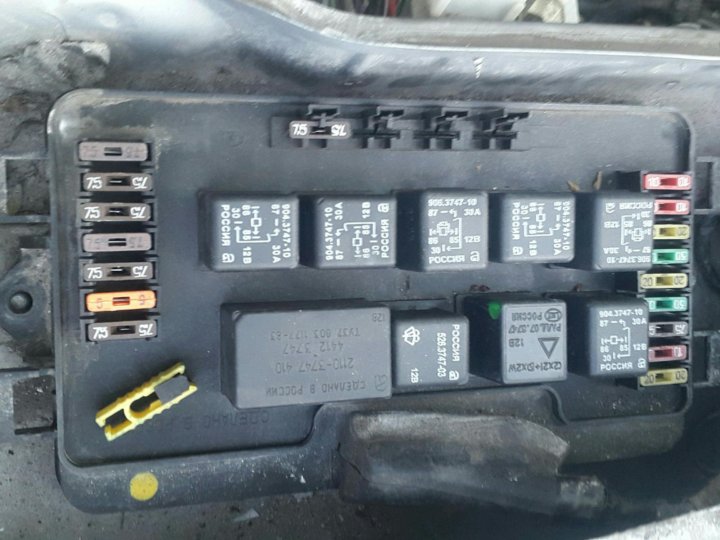

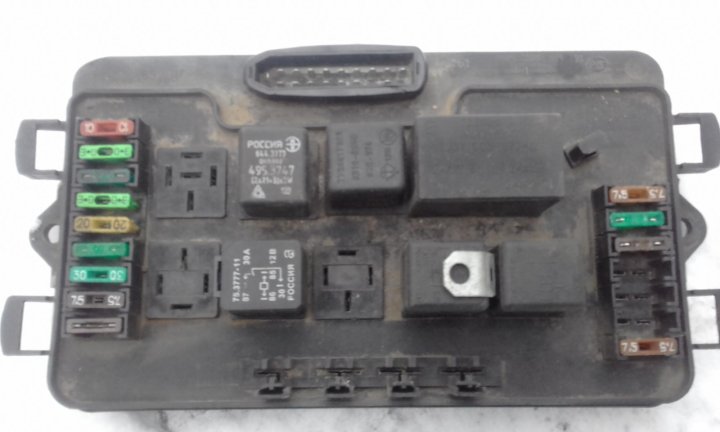

Монтажный блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя, вы сможете найти предохранитель задних противотуманных фар.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№		За что отвечает:
		Противотуманная фара с правой стороны
		Противотуманная фара с левой стороны
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Поворотники Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости
		Давления масла Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Освещение салона Задние фары
		Стеклоподъемники
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Габарит заднего правого фонаря
		Аварийка
		Нагревательный элемент обогрева заднего стекла Реле включения обогрева заднего стекла (контакты) Патрон подключения переносной лампы Прикуриватель
		Правая фара
		Левая фара
		Ближний свет левой фары
		Ближний свет правой фары
		Резервный
		Резервный
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давления масла Воздушная заслонка карбюратора Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Задние тормоза Освещение салона
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Левый задний габарит
		Правый задний габарит
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет правой фары
		Дальний свет левой фары
		Ближний свет левой фары
		Ближний свет правой фары

Блок предохранителей ваз 2114

Опубликовано: 30. 07.2022Рубрика: Авто ВАЗАвтор: Андрей

Перегорел предохранитель? Ищите блок предохранителей ваз 2114, мы покажем вам, где он находится в ВАЗ 2114.

На этой странице вы найдете схему предохранителей вашего автомобиля ВАЗ 2114, по этой схеме вы легко сможете определить какой предохранитель ВАЗ 2114 перегорел. Чтобы узнать расположение предохранителей в автомобиле ВАЗ 2114, нажмите здесь.

Первый блок предохранителей расположен под капотом рядом с ветровым стеклом.

Содержание

1. Реле ваз 2114-2113-2115
2. Предохранители 2114-2113-2115
3. Есть еще один монтажный Блок предохранителей ваз 2114 в салоне авто.

Реле ваз 2114-2113-2115

• K1 — реле для включения омывателей фар
• K2-передатчик сигналов и аварийных огней
• K3 — реле стеклоочистителя ветрового стекла
• K4 — реле для управления лампами; K5 — реле для переключателя стеклоподъемников
• K6 — Реле для активации звуковых сигналов
• K7- Реле для электрического обогрева заднего стекла
• K8- Реле для включения ходовых огней
• K9- Реле для включения ближнего света фар
• F1-F16-Fuses

Если у вас есть конкретные вопросы, задавайте их в нашем Telegram-канале!

Предохранители 2114-2113-2115

Пояснение к коду
F9 (7. 5A)	Правая противотуманная фара
F8 (7.5A)	Левая противотуманная фара
F1 (10A)	Выключатель омывателя фар (при включении). Реле омывателя фар (контакты). Выключатель омывателя фар
F7 (30A)	Омыватели фар (включены).Реле омывателя фар (катушка).Электродвигатель вентилятора отопителя — предохранитель отопителя.Электродвигатель стеклоочистителя заднего стекла.Реле синхронизации стеклоочистителя заднего стекла. Соленоиды омывателя заднего стекла и ветрового стекла.Реле электровентилятора системы охлаждения двигателя (катушка).Реле обогрева заднего стекла (катушка).Лампа обогрева заднего стекла.Лампа освещения перчаточного ящика.
F16 (15A)	Лампа индикатора и реле индикатора и реле аварийного освещения (в режиме индикатора). Задние фонари (лампа заднего хода).Мотор редуктора и реле стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла.Контрольная лампа дроссельной заслонки карбюратора. Контрольная лампа стояночного тормоза.Контрольная лампа STOP.Индикатор температуры охлаждающей жидкости.Индикатор уровня топлива с резервной лампой. Вольтметр
F3 (10A)	Задние фонари (стоп-сигнал). Освещение кабины
F6 (30A)	Электрические передние окна. Выключатель электрического стеклоподъемника
F10 (7.5A)	Лампы освещения номерного знака. Лампа освещения под капотом.Лампы освещения приборов.Контрольная лампа наружного освещения. Лампа подсветки кронштейна отопителя. Лампа прикуривателя
F5 (20A)	Двигатель вентилятора отопителя и реле (контакты).Звуковой сигнал и реле.
F10 (7.5A)	Левая фара (маркерный фонарь).Левый задний фонарь (маркерный фонарь)
F11 (7,5 A)	Правая фара (маркерный свет). Правый задний фонарь (фонарь концевой разметки)
F2 (10A)	Реле указателя поворота и реле аварийного освещения (в режиме аварийного освещения). Аварийный свет
F4 (20A)	Компонент заднего стекла с обогревом.Реле заднего стекла с обогревом (контакты). Розетка для переносной лампы. Прикуриватель
F15 (7,5 A).	Правая фара (дальний свет)
F14 (7.5)	Контрольная лампа фары (дальний свет)
F13 (7,5 A)	Левая фара (ближний свет)
F12 (7.5A)	Правая фара (ближний свет)

Возможно, у вас другой тип блока предохранителей ваз 2114 Схема показана ниже.

• K1 — Выключатель омывателя фар
• K2 — Реле сигнала поворота и аварийного света
• K3 — Реле стеклоочистителя ветрового стекла
• K4 — Выключатель рабочего освещения для стоп-сигналов и маркерных огней
• K5 — Реле активации стеклоочистителя ветрового стекла
• K6 — Реле для включения звукового сигнала
• K7 — Реле для включения обогрева заднего стекла
• K8 — Реле для фар заднего хода
• K9 — Реле для включения фар
• F1 — F16 — Предохранители
• F1 — F20 — Предохранители

Предохранитель №.	На что это влияет
F1 (10A)	Предохранитель ВАЗ 2114, 2115 — задний противотуманный фонарь и контрольная лампа заднего противотуманного фонаря
F2 (10A)	Указатели поворота, реле указателей поворота и мигалка аварийной световой сигнализации (в режиме аварийной световой сигнализации) Предупредительный свет
F3 (7.5A)	Освещение переднего пассажирского салона. Центральный фонарь для освещения пассажирского салона. Освещение грузового отсека. Лампа выключателя зажигания Сигнальная лампа двигателя. Предупреждающий индикатор торможения. Бортовой компьютер (если установлен)
F4 (20A)	Розетка для подключения переносной лампы. Выключатель обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5 (20A)	Мигалка звукового сигнала. Реле для включения зуммера. Электродвигатель вентилятора охлаждения. Предохранитель вентилятора.
F6 (30A).	Электрические стеклоподъемники.  Выключатель электрических стеклоподъемников (контакты)
F7 (30A)	Двигатель электрического нагревателя. Предохранитель электрообогревателя ваз 2114, ваз 2115. мотор стеклоомывателя. Двигатели омывателей фар (в рабочем режиме) Предохранитель прикуривателя автомобиля. Лампочка для перчаточного ящика. Реле обогрева заднего стекла (катушка).
F8 (7.5A).	Предохранитель противотуманных фар ВАЗ 2114, 2115 — Правая противотуманная фара.
F9 (7.5A).	Предохранитель противотуманной фары ВАЗ 2114, 2115 — Левая противотуманная фара
F10 (7.5A)	Лампа левой противотуманной фары. Контрольная лампа стояночного света. Лампа подсветки номерного знака. Выключатель освещения приборной панели под капотом. Предохранитель лампы для выключателя света, приборной панели, прикуривателя, пепельницы, рычага управления отоплением.
F11 (7.5A)	Предохранитель лампы габаритного огня правого борта
F12 (7. 5A)	Предохранитель правой фары (ближний свет)
F13 (7.5A)	Левая фара (ближний свет)
F14 (7,5A)	Левая фара (дальний свет). Лампа дальнего света
F15 (7.5A)	Правая фара (дальний свет)
F16 (15A)	Индикаторные лампы, реле мигания индикатора и лампы аварийного освещения (в режиме индикатора). Лампы заднего фонаря заднего хода. Реле предупреждения о лампах. Дисплей для бортовой системы управления. Панель приборов . Сигнальная лампа низкого давления масла. Сигнальная лампа стояночного тормоза (предохранитель стоп-сигнала). Контрольная лампа уровня тормозной жидкости. Предупреждающий индикатор разряда батареи. Бортовой компьютер (если установлен). Обмотка возбуждения генератора (в режиме запуска двигателя).

Если это устройство по какой-либо причине вышло из строя, его можно приобрести здесь.

Есть еще один монтажный Блок предохранителей ваз 2114 в салоне авто.

1 — реле бензонасоса

2 — главное реле

3 — реле вентилятора

f1 — предохранитель бензонасоса ВАЗ 2114, ВАЗ 2115.

f2 — предохранитель для цепи главного реле.

f3 — предохранитель для электронного блока управления

Несколько слов о самих предохранителях. Лучше всего приобретать предохранители хорошего качества, раньше у меня было много проблем с предохранителями с рынка. Они горят каждый второй день, и не из-за короткого замыкания, а из-за перенапряжения. Особенно если у вас неисправен генератор переменного тока, как у меня.

В любом случае, я решил эту проблему, заказал эти высококачественные предохранители, заменил ими все свои часто перегорающие предохранители, и они больше никогда не перегорали. Поэтому, если вы хотите сэкономить свое время, закажите их. Кстати с алиэкспресса заказывать что либо еще не рекомендую, их там по цене много но идут они долго и горят как на рынке.

Wirbel Schema, gemeinsame Bannungsknäppchen, Tipps ophirer Eliminatioun

D’Fähegkeet vum Elektriker fir ze Lisen am Vaz-2115 Gefier Wäissmeme erlaabt et séier ze bestemmen a korrigéiert d’Feeler ze bestemchittmen Operations angeunge. Et sollt bots, datt d’Gefier vun dëser Klass kënne wektregen elektreschen Ëmfeld fiierendräift aus dem Gezizider aus dem Generoriwwer ze fiieren. Dëst ass wéinst der Tatsaach datt dësen Auto vun der Tolliati Auto Planz ass, déi «Liicht» Rescht «ënnerlegen. Virun Enn Zäit war den Auteur vum Kompissenter am Konvours fräibruecht gouf. Autoe bauen weider bis 2012. Duerno huet den Avovetich, net méi hé méi modern Gefierer gemaach, sou wéi «virum Karina» и «Zalina».0003

Innovatiounen an engem Vase 15. Modell

Op der éischter Chargen vu Vaz-2115 Autoen, схема проводки ass bal komplett aus dem Vaz vun den 9. Februar. E puer Joren ass neist Elterendeel an der «Pocka» gespillt «. Dëse Sedan ass eng déif Restoling vun der viregter Generatioun vun Tolliati Auto Planz. Ingenieuren Upgrade Luuchten an elektronesch Geräter. an e puer Sprëtze goufe bei der Sektioun weiderginn.Och, Kabellängt an hir Strecke goufe vill geännert.

Op der Verlobd Versioun vum VT-2115 ass en Immobilius gemaach fir de Laf vun den Dribbeurer bäi ze goen. Et ass mam Block mat engem Separaten Drot verbonne sinn, huet den Apparat säin en elektresche Kontrollkontroller säi Controller huet. Injektor Motoren si mat engem Katalysator ausgestatt fir Ausdrock no der Verbrennung vu Brennstoff ze reduzéieren. Откройте автоматический режим, например, Lambata Umbrellas с входом и выходом после установки.

Zënter dem Accelerator as eventicopronesch Педаль durch den Vaz — 2115 Verbindung vu Collèle befesteg. D’Angeles erlaabt Iech der todonescheritéitsquisitiounen an der Atmosphär ze reduzéieren.

Ännerungen «Snacks»

Op all meiglech Modeller vum Maka 2115, dat de Stroum, egal d’Configuratioun, as identifizéiert. Nëmmen e puer elektresch Ausrüstung gouf bäigefüügt. Si Hunn och de Motor Mat Véier Zyinders Aanräicher vältesdag (1 Oder 1 Oder 6-литр.

Et Waren nëmme fënnef ännerunge vun dësem iessauto:

1. gouf Vun 1997 ZuzeRERT. , Kraaft — 76 Päerd
2. Dat zweet Versioun am Togliati huet ugefaang ze läden vun 1998 bis 2008 bis 2008. Si setzen en 68-staarkem Motor.
3. am Ufank vum XXI Joerhonnert mat Injektorotes 2811 mat enger Kapazitéit vu 78 Päerdspole. Dëse Modell gouf bis 2012 gesammelt.
4. Déi nächst Ännerung gouf am Joer 2003 ofgehalen. Vun elo huet se ugefaang Autoen aus dem fofzéngten Modell mat enge Motor ze produzéieren 1, 6 Liter. Kraaft — 80 фунтов.
5. véier Joer méi spéit, déi nächst aktualiséiert «Ziel» ass aus dem Konissor opgespaart. Et war mat engem Motor 11183 mat enger maximaler Kraaft vun 81 Päerdspropower.
6. déi lescht kleng-Skala Autoen hunn d’Automobile Planz am 2012 verlooss. Si sinn op d’Käschte vum Rotor-Pisteton Vandelmotor mat engem Volume vun 1, 3 Liter an enger Kapazitéit vum 135 Päerd. An dësem Maka -15, d’Inklusioun vun der Kraaftseis bléist d’selwecht.

Elektresch Ausrüstung vum Injektor

Den Haapt Element am Waz-2115 Elektresch Circuit ass eng Kontroll Eenheet déi d’Designer and den Instrumenterpanls plazéiert ass. Перенесите все Deeler vun dësem Passagéier vum Transport fort. Все Konsumenten hunn en Eenzelverletzverbindung Schema, все минус Drot verbonne mat dem Kierper. Fir d’Reparatur ze vereinfachen, ass d’Drot a verschiddene Faarwen gemoolt, sou datt Dir net oprecht Rendez-vous kuckt wann Dir de Faarfschema sidd.

Общая схема Aktuell Sinn BIS 2011

AM VAZ-2115 Gefierer Virun 2011 Erauskoum, Verlaangt d’Elektresch Circuit de Normation Operatioun Vun Der Applysater Ze Suergen, BestEet Aus Enger Rei Vun Elementer ënnnnrënnner Opgeielt.

Информационная информация Transfermaart Apparater fir de Chauffer iwwert den Auto.

aktuell sinn der Система зажигания.

Стекло электрическое Heizung schalt.

Кнопка управления освещением Lafend.

D’schalt ënnert der FEDIL, déi fir d’Exploitatioun vun der Rotatioun hudd, wéi och doriwwer, op a ugefaangen headlights responsabel ass.

D’Inclusioun Hiewel и дворники onfräiwëlleger.

De Knäppchen fir d’Inclusioun vun der virun Niwwel Luuchten.

Eenheetspräis Informatiounen iwwert d’Instrument Rot vun der Gefier Feelfunktioun.

Gedenkzeremonie fir zousätzlech Dréit ofgepëtzt ëmklammen.

wäert bewegen fir em eng op-Verwaltungsrot Computer.

Dréit ofgepëtzt dass d’elektresch Deeler vun der Säit Dieren mat der Basis Verbindung.

deem entworf fir 16 stolzéieren Déngscht der wireing aus kuerzer Parcours ze schützen.

Schlass dass Dir de Moteur benotzt de Schlëssel ufänken erlaabt.

Lénksen vun externen Liichtjoer Instrumenter.

Салон Heizung Fan.

D’iwwerdribblen Resistenz am Fan Muecht Parcours.

пихта Ausluede с проводкой для включения зажигания.

Impressionéiert vun der hënneschter Niwwel Sonneluucht.

Стартер Spär.

Электропроводка zousätzlech Apparater ëmklammen.

Зигарь.

Подключение Sonneluucht Beliichtung Box для Händschen.

Регулятор скорости вращения вентилятора Hëtzt Schalter.

Lampe, entworf fir d’Instrumentpanls ze beliichten.

Ресторан kontrolléiert d’Hellegkeet vun der Instrument Illuminatioun.

zousätzlech Beliichtung vun der Kabinn.

Schalter Luuchten déi iwwer reduzéierter Geschwindegkeete signaliséieren.

Kontakter Kontroll vun der Toun Signal Operatioun um Lenksrad.

Наружная подача сигнала тревоги Knäppchen.

Lampum Luucht vun Heizbuléierer.

предохранитель Schutz Sëtzer déi d’Wirbelen schützen. Et ass fir 16 Auer entworf.

Relais Kontroll vun der Intensitéit vum Heizung vun der Frontpassagéier a Fuere Stull.

Allgemeng posting Schema nom 2011

Старт 2011, Ingenieölders-Designer liicht hunn dem Drot Schema am Auto geännert:

1. Sensor net befestegt Rimm.
2. déi hënneschter Fënstere Heizung Schlëssel dréit.
3. dréit op an aus der viischter Fieslager.
4. D’Rotlight Kontroll Eenheet и schalt Zeeche.
5. wiesselen Këscht.
6. de Wake-op Hiewel и опора Windschutz.
7. de Schwanzschlëssel vun der hënneschter Säiter Luucht.
8. Regelméisseg Indikatoren fir Autoszoousstand.
9. Verbindung Соединитель для соединительного патрубка для подключения электрического аппарата.
10. Актуальные настройки на приборной панели.
11. Автомобильный компьютер.
12. Вставьте вилку в зарядное устройство для подключения к общей сети Auto Power Network.
13. Индикатор состояния иммобилайзера.
14. woring féiert zu elektresche Deeler an den Dieren vum Auto.
15. Schlass fir de Motor ze starten.
16. schalt fir d’Aarbecht vun der externer Luucht ze kontrolléieren.
17. Вентилятор пихты Рубрика салона.
18. Резистор вентилятора.
19. Relais fir ze lueden.
20. Регулятор двигателя и система Anti-Déift.
21. Relais fir de Starter ze kontrolléieren.
22. Предохранитель проходной для стреймунгенной сети на 10 ампер. Entworf fir de Sëtzerstatter-Circuit ze schützen.
23. Relais am Heizungsystem.
24. Контролер deen erlaabt Iech den Niveau vun der Hellegkeet vum Liicht an der Kabine unzepassen.
25. dréit Knäppchen um Lenkrad.
26. Drot fir d’Stop Signalten auszeschalten.
27. Beliichtung vum Приборная панель.
28. Пихта для интерьера.
29. Drot fir den Apparat zréck an e gemeinsame Netzwierk ze verbannen.
30. Kontroll Heber fir d’Operatioun vun der Belëftung и Heizung ze kontrolléieren.
31. Wiring fir eng Luucht Luucht and enger Handschueschkëscht.
32. Lampe an der Handschueschraum.
33. Wiessselt op illuminéierend Handschueschkëscht.
34. Зигарь.
35. Блок пихты d’Geschwindegkeet vum Salon Heizfan ze kontrolléieren.
36. Уличная сигнализация из пихты.
37. vum Магнитола.

Elektresch Ausrüstung ënner der Hood

Am Moteur unzekraizen and VAZ-2115 Autoen, verëffentlecht Togliatti Ingenieuren Kabelen, dass déi folgend Apparater Feed:

2 Des.

A BEEP Knäppchen.

Стартер.

Датчик отвечает за Wasserstoff Informatiounen iwwert de Motor Temperatur.

Генератор.

Аккумуляторная батарея для стартера.

Drot fir eng negativ Batterie Terminal mat engem Metall Deel vum Gefier Kierper ze verbannen.

Dréit fir d’Verbindung vun der Schalter Eenheet ze verbannen.

Электрический датчик для Niveau vu Flëssegkeet an der Windschutz Wäschkank ze kontrolléieren.

Moduler vun der lénker and rietser Fronthlight.

Термометр из пихты Lofttemperatur op der Strooss ze moossen.

Den Drot deen d’Lampe fiddert déi d’Bewegung vun der Récksait nnerschreift.

Вентилятор.

БЕСПЛАТНЫЙ разъем.

Датчик для тормозной системы Niveau vu Bremsflëssegkeet ze iwwerwaachen.

Block fir d’Front Nogelinstrumenter ze kontrolléieren.

Датчик для управления двигателем.

De Block fir d’Drot vum Zündungsystem ze verbannen.

Датчик для Niveau vum Killmëttel ze kontrolléieren.

Ленкс Niwwel Luucht.

Рехт Ниввель Лихтьор.

Вентилятор Электросхема

Электрическая схема вентилятора на ВАЗ-2115 лучше всего работает отдельно от двигателя, в электрическом двигателе, при включении вентилятора, Drot zu der Muecht Quell and Moteur Temperatur Sensor ze verbannen. Déi elektresch Motor fir erfollegräich Operatioun vun der Widerufsdélai System huet nëmmen eng Vitesse. Все elektresch Apparater sinn duerch eng dobäi geschützt dass wéi 30 stolzéieren kee méi préift.

добаи Spär

Déi elektresch Circuit vun der dobai spär op der VAZ-2115 och eng Rei vun Elementer:

• 16 deem dass zu verschiddene elektresch kreesleef;
• 9 Реле néideg sinn и d’elektal Apparater déi en hije Wäert aktuell iwwerloossen;
• 4 предохранителя.

An der Fusiounsblock eng speziell Tuzhänger geschéckt, wat néideg ass fir Extractioun vu verbrannt Elementer. Ан дер Part-Minum Datisatioun ass onbriechend Klacken ze lange ouuni dëst Tool. Soss, aner elektresch Elementer kënnen beschiedegt ginn.

Elektrocope

Den Zündungskrees op de Vaz-2115 besteet och e puer Elementer, déi ronderëm den Zündung Modul steet. All vun hinnen sinn an der Lëscht hei drënner opgezielt:

1. Крышка распределителя зажигания.
2. Контактный датчик для Wandbau vum Pulser.
3. Пихта подорожная Zündungsmuecht.
4. héich Spannungswisselung.
5. зажигание цил.
6. Модуль.
7. Датчик пульса.
8. Датчик вращения маховика.

Einfachheet vum Design

De Vaz-2115 Auto ass ganz zouverléisseg, belleg an einfach ze halen. Dofir huet hien eng grouss Popularitéit ënner russesche Automobiliste gewonnen.

Электроусилитель руля на Ваз-2114: Установка

Электроусилитель руля на Ваз-2814 в сборе, а не в сборе, в заводской установке, а также в аппарате для сборки матов. Awer fir Komfort ze erhéijen an d’Kontroll ze verbesseren, installéiert d’Automobilisten installéiert den Electal Amplifieren vun «Priors» oder «Kalina».

Wärend der Installatiounen bieden d’Mësch Blummen dréneg. Awer vill méi schwéier ass d’Inspektioun. TACT Gëtt Gëtt Dir am Design vun der Renge stinn, dei sech vun de Regele stolz hunn. De Chauffer huet net d’Recht fir Ännerunge fir d’Lenkung oder am Bremsystem ze maachen.

wat néideg ass fir ze montéieren

Hut muss direct elektriv Mallel Placken vun Ve 414 klammen, iwwerschichten iwwer d’verschidde Fabitratiounen iwwer d’Benotzerliwwer nëmmen positiv. An d’Käschte vun esou Apparater ass vu 15.000 bis 25.000 Rubelen. Och mat Hëllef vun Ennerscheed abegraff musse gehal ginn:

1. Кассир для установки Elektresch Drive. Dunn zum Zougeheet ass tëscht den Zacken no engem elektionéierte Muecht Lagstuera.
2. Кардан для Lenkung Rack vun Ärem Auto ze kombinéieren an de Schaft vum elektresche mächteg.
3. Комплект проводки для устройства установки.

Wann Dir dësen Apparat am Geschäft kaaft, musst Dir onbedingt mat engem komplette Set gepréift ginn. Wann et keng Elementer an der Këscht sinn, ass et besser den Apparat ze kafen, ну wann et installéiert ass, kënne sech op installéiert ginn.

Firwat острое гидравлическое Verzeiung?

Электроусилитель руля на ВАЗ-2114, d’Beschreiwung vun deem gëtt hei ënnen ugewisen, ginn et eng Zuel vu Virdeeler am Verglach mathydrulesche Geräter. Den Hydraulator brauch e Pompel deen den Drock schafft fir de Radfahrt ze bedreiwen. Эта задница принадлежит Elementer am Design.

Iwwer den Zoustand vun der Pompel, et ass noutwendeg ze stänneg iwwerwannen, datt et an et left, wat zu engem Steppfleefversioun wäert féieren. Den elektral Apparat ass vill mei ze maachen, ass d’Ressource ganz heich, et ass wéinst Service an engem Service, wat ganz nëtzlech fir d’Lazitéit слева. Am Beispill d’Käschte vum elektresche Amplffereis ass bal duebel amplaz no du. A wann en Auto opwers, gëtt et guer keng Käschte fir iwwerhaapt.

Lenkdränkmesch

Ier Dir den Elektresche Mankel um Niveau d’Vazing-211 installéiert, as dës Foto per un deem Artikel aktualiséiert:

1. leckäscht d’Frend wäert asgedd’d’Cours, mat’d’Cours
2. Ewechzehuelen d’Steinung vun der Schalter.
3. Disconnects den Noutknäppchen an trennt den Chip aus dem Zündung gespaart.
4. обсервейер д’Ленкколонн.

Et léiert eng Iwwerqualitéit Handyuval ze hunn, alles ass extrem kloer an. Nodeem d’Lenkkolonn сразу entlooss huet, musst Dir d’Wise a Schrauwen net ofschrauwen. Schrauwen, dei e Prepared Kapp hunn, musst Dir mat engem Chisel unscréieren.

D’Aarbecht ass kr ganz geuschlech an langweilen, awer Dir maacht dat zimlech séier. Nom Ëmgang vun der ieweschter Kaarter Montéierung Bolzen an der Kolonn voll extrikt de Mechanismus. Duerno entdeckegt, entdecken d’Leneenkolonn и läscht d’Kaartesch, déi de Balls an de Spaltsmont of Huelen. Et ass méiglech datt de Clator néideg ass, wat um Enn vun der Kardan ass, fir mat der Hëllef vun engem Kiisel opzemaachen.

installéiert den Apparat

Nodeem Dir all d’Steinungen Elementer entscheet, musst Dir d’Plack installéieren. Virdrun dat, loosst eis Iech mat der Hëllef vun engem Grinder umellen.

Electric Power Steining op Vaz-2114 (Beschreiwung as Detailléiert an der Instruktiounshandbuch kritt Dir wuertwiertlech a Minutten. Vill méi laang Dir Iech all Elementer of briechen. Wann Dir installéiert gëtt, gëttä d’Standage asbennert mat de de Standardkaart. net d’Lenkkolonn ze sammelen, well Dir den Apparat zum Um Boadnetz vum Auto verbënnt.

Verbindung zu elektresche Ausrüstung

D’elektresch Kraaft Kontroll Eenheet vum Lenksrad hëlt d’Signal aus de Vitessensoren a Crankhaft Revolutiounen. Verbindung mam Auto Elektresch Systemer получить als folgend число:

1. trennt de Minus Terminal aus der Batterie.
2. Резервные розетки Fannt в блоке предохранителей. Duerch си Musst Dir ден Apparat verbannen. Fannt de Backup Drot an der Haregkeet, konnektéiert d’Kraaft vun der Kraaftstrahl Eenheet fir et.
3. Wann et net meiglech ass d’Backup Nester ze benotzen, musst Dir d’elektionéiert d’Ausliefecht vun der Ignatioun durch d’Fuse maachen. Sou datt wann d’Zündung ausgeschalt ass, huet d’Elektresch Drive net geschafft.
4. e Minus Power Drot muss mam Auto Kierper verbonne sinn.

An dësem Bezuch vum Kraaft deen Deel vum Poord kënne fäerdeg kréien. Подключение Kontrollen gëtt op dës Manéier gemaach:

1. Датчик скорости muss mam richtege Chip verbonne sinn.
2. Den Drot kommen aus dem Тахометр muss mam lénksen Chip verbonne sinn.
3. Установка чипов на электрическом ленингеркрафтверлетцере.

Dës Verbindung ass ofgeschloss. Dir kënnt d’Elektro-Lenksrad op der Vaz-2114 installéieren ouuni Probleemer. Awer et ass besser alles op honnert ze maachen fir d’Master ze maachen fir Iech eng Detektioun vun der richteger Installatioun vun der Ausrüstung ze bestätegen. Nëmmen an dësem Fall Dir verschéckt wa se passéiert.

Iwwerpréift d’Performance

Nodeems Dir all d’Elementer net ënner de System ënnert, musst Dir de Hedener mei kann nnerhalen and d’Effizien vum Mechanismus gereckelt. Am Fall wou d’Aarbecht Iech passt, da musst Dir all d’Elementer an der ëmgedréinter Uerdnung sammelen. Duerno kritt de Motor an probéiert de Lenksrad an der niddreg Geschwindegkeet ze rotéieren.

An dësem Fall muss den elektrivel Fraier schaffen, verstoppen, Dir wäert d’Hëmmend Richtung ofhalen. Da mustst Dir den Auto verdeelen. Zu Héichgeschwindegkeet ass den elektresche Steppendlender vum Vazzbierger an der Vaz Soss sidd Dir am meeschte wahrscheinlech falsch wann Dir Connecting Dréit aus Sensoren kënnt.

Схема подключения вентилятора охлаждения ВАЗ. Схема подключения вентилятора охлаждения ВАЗ Схема подключения вентилятора охлаждения ваз 2114 инжектор

Электровентилятор системы охлаждения двигателя автомобиля ВАЗ-2114 включается только по сигналу датчика температуры охлаждающей жидкости. Но подключение происходит не напрямую, а через реле. Эта электрическая цепь защищена двумя предохранителями. Если стрелка указателя температуры заползла в красную зону шкалы, то выключите газ, включите вентилятор отопителя салона на полную мощность и ищите место для остановки .

Исправность одного из предохранителей, расположенных в монтажном блоке и защищающих электрическую цепь вентилятора, можно проверить, просто нажав кнопку звукового сигнала. Если сигнал работает, то с предохранителем все в порядке, так как он защищает еще и электрическую цепь звукового сигнала. В случае его неисправности, вскрываем монтажный блок, ищем 20-амперный предохранитель F5, но перед его заменой нужно найти причину его выхода из строя, иначе точно так же сгорит вновь поставленный.

Для проверки второго предохранителя необходимо снять обшивку консоли со стороны пассажира. Там вы увидите три реле и рядом с каждым из них предохранитель. Вам нужно будет вытащить середину, чтобы проверить. И опять же, если он сгорел, нужно искать причину этого явления. При исправном предохранителе проверяем среднее реле, так как через него включается двигатель вентилятора. Вытащив его из гнезда, осмотрите его контакты на предмет окисления. Проверить можно омметром, если его нет или не умеешь им пользоваться, то придется попробовать заменить на исправный.

Далее открываем капот, отсоединяем колодку с проводами от моторчика вентилятора и если есть пара проводов подключаем напрямую к аккумулятору. Если вентилятор начнет работать, то причину неисправности придется искать в датчике температуры, либо реле и еще одном предохранителе, расположенном рядом с этим реле. Ну а если вентилятор при прямом подключении не работает, то неисправность придется искать в нем.

Вентилятор также может не работать из-за выхода из строя датчика температуры включения вентилятора. Он расположен на головке блока цилиндров, над термостатом. Если нет омметра, проверяем метод его замены. Только не стоит путать выключатель вентилятора с датчиком, работающим на указатель температуры охлаждающей жидкости.

Приведены все основные схемы подключения и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чем суть работы ВО? Электродвигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, с помощью которой он крепится к задней части радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленный поток воздуха, который, собственно, и охлаждает антифриз или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Вы также можете самостоятельно определить причину неисправности. Причем для этого вовсе не обязательно иметь специальные навыки – достаточно изучить справочный материал с сайта и следовать инструкциям по его проверке/замене.

Схема включения охладителя ВАЗ 2104, 2105 и 2107

1. Вентилятор радиатора
2. датчик температуры (расположен снизу радиатора)
3. монтажный блок
4. реле зажигания
5. замок зажигания

А — к контакту «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

1. Датчик включения электродвигателя;
2. двигатель вентилятора;
3. реле включения электродвигателя;
4. главный блок предохранителей;
5. замок зажигания;
6. дополнительный блок предохранителей;
генератор
7. ;
Аккумуляторная батарея
8. .

Подключение вентилятора 2108, 2109, 21099

До 1998 года на автомобилях со старым блоком предохранителей 17.3722 (пальцевые предохранители) в цепь вентилятора включалось реле 113.3747. После 1998 года такого реле нет.

Также до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3°С, температура размыкания 94±3°С ), после 1998 г. ТМ-108-10 с аналогичным диапазоном температур или его аналоги от разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный на большие токи ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17. 3722

1. Двигатель вентилятора
2. Датчик включения двигателя
3. Монтажный блок
4. Замок зажигания

К9 — Реле включения двигателя вентилятора. А — К выводу «30» генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

1. Двигатель вентилятора
2. Датчик 66.3710 включения электродвигателя
3. Монтажный блок

А — К клемме «30» генератора

Схема подключения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях различна. На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляется контроллером.

Схема на ваз 2113, 2114, 2115 инжектор и карбюратор

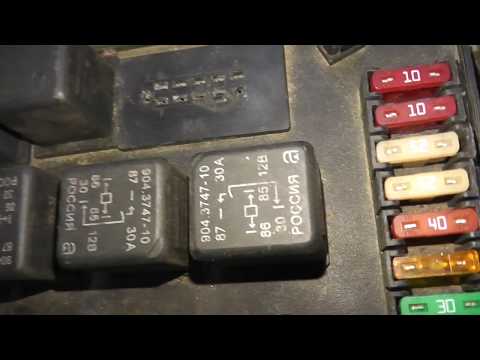

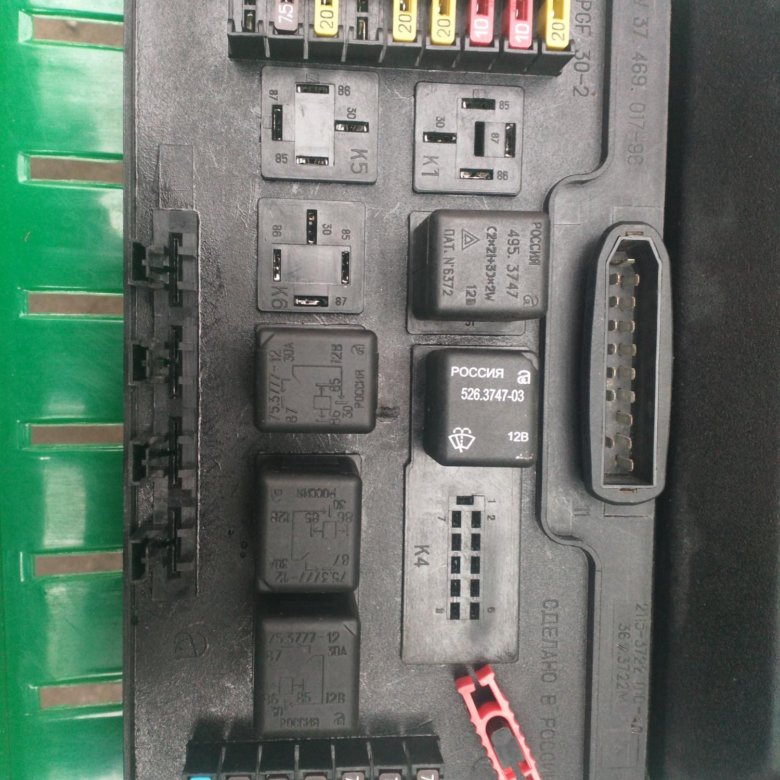

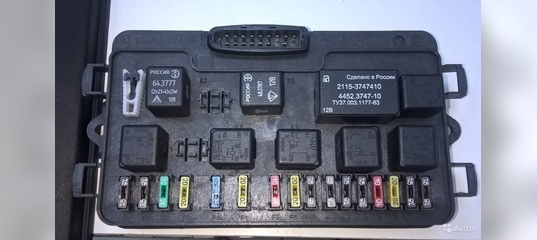

Где находится реле вентилятора

4 — реле электровентилятора;
5 — реле электробензонасоса;
6 — главное реле (реле зажигания).

Внимание: порядок реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле, от которого от основного реле (пин 85*) отходит тонкий розовый провод с черной полосой (не путать с тонким красным проводом с черной полосой, идущим от контроллера) и толстый белый силовой провод с черной полосой (пин 87) (белый и розовый провода нам нужны), это реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичный. Технические данные электровентилятора и датчика включения вентилятора:

• Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 — 2800 об/мин.
• Потребляемая мощность электродвигателя, 14 А
• Температура замыкания контактов датчика, 82 ± 2 градуса.
• Температура размыкания контактов датчика, 87±2 град.

Вентилятор охлаждения может не включаться из-за:

• неисправности электропривода;
• перегорел предохранитель;
• неисправен термостат;
• вышел из строя датчик температуры включения кулера;
• неисправно реле ВО;
• обрыв электропроводки;
• неисправна пробка расширительного бачка.

Для проверки самого мотора вентилятора ВАЗ подаем напряжение 12 В от аккумулятора на его клеммы — исправный мотор начнет работать. Если проблема с вентилятором, можно попробовать его починить. Проблема обычно кроется в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за короткого замыкания или обрыва в обмотках. В таких случаях лучше всего заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверку проводят с помощью автомобильного тестера, включенного в пробный режим.

1. В автомобиле с карбюраторным двигателем необходимо проверить датчик — включить зажигание и закоротить два провода, идущие к датчику. Вентилятор должен включиться. Если нет, то проблема точно не в датчике.
2. Для инжекторных автомобилей необходимо прогреть двигатель до рабочей температуры, и отсоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер должен запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет привод вентилятора работать постоянно. Если привод запускается, датчик неисправен.

Замена электровентилятора в автомобиле

1. Ставим автомобиль на ровную поверхность, обездвиживаем стояночным тормозом.
2. Открываем капот, отключаем минусовую клемму.
3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
4. С помощью отвертки ослабьте хомут воздуховода на датчике расхода воздуха и снимите гофру.
5. Откручиваем саморезы крепления крышки корпуса воздушного фильтра, снимаем фильтрующий элемент.
6. Ключом на 8 открутить крепление воздухозаборника и демонтировать его.
7. Ключом на 10, затем на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
8. Отсоедините колодку проводов от разъема вентилятора.
9. Осторожно снимите кожух вентилятора вместе с приводом.
10. Ключом на 10 открутить 3 болта крепления электродвигателя к кожуху.
11. Ставим на его место новый.
12. Устанавливаем конструкцию на место, закрепляем, подключаем коннектор.
13. Дальнейшая установка осуществляется в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения включается на десятке при температуре 100-105°С, при нормальной работе
температура двигателя 85-90°С, вентилятор включается при перегреве двигателя, что естественно оказывает негативное влияние .

Эту проблему можно решить двумя способами: отрегулировать температуру включения в «мозгах» или сделать кнопку. Мы сосредоточимся на втором. Включать вентилятор с кнопки очень удобно: попал в пробку — включил, уехал — выключил, и никто не перегревается.

В кабине установлена ​​кнопка выбора режима работы вентилятора (постоянно отключен, постоянно включен, автоматически включается с помощью датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением .

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток, и поэтому надо использовать провода сечением не менее 2 мм, иначе более тонкий провод не выдержит и сгорит.

Видео — подключение и проверка ВО

К счастью, недоумение, почему не работает вентилятор охлаждения ВАЗ 2114, возникает у пользователей гораздо реже, чем у владельцев других машин — собратьев по модельному ряду. Однако, к сожалению, нельзя сказать, что такая ситуация совсем невообразима. Такое бывает, и от этого никуда не деться.

С другой стороны, любая машина представляет собой сложный узел. Всегда есть что сломать или капризничать. Итак, заметив, что стрелка, показывающая температуру вашего двигателя, уверенно переползает в красную зону и не собирается останавливаться, сбрасывайте газ, включайте вентилятор на полную мощность в салоне и ищите ближайшую яму, где можно припарковать свой Железный конь.

С перегревом шутить не стоит: заклинившие поршни — это полноценный капитальный ремонт, который ударит по вашему бюджету и нервам.

Статьи по теме: Почему не работает вентилятор охлаждения ВАЗ 2114 — причин может быть несколько. Проверять их стоит, чтобы снизить степень вероятности: чем чаще происходит данная поломка, тем ближе к началу списка находится проверяемый объект.

Чеки «Салон»

Начнем с того, что можно осмотреть не выходя из машины.

2 предохранителя отвечают за нормальную работу вентилятора. Один из них также управляет работой гудка, так что проверить его работоспособность элементарно: бибикай и слушай. Есть звук — забываем про этот предохранитель. Нет — лезем в монтажный блок и ищем тот, что указан F5 (на 20 ампер). Прежде чем ставить свежий на место сгоревшего, нелишним будет поинтересоваться, почему сгорел предыдущий. В противном случае новый ждет судьба своего предшественника в очень скором будущем.

Со вторым предохранителем разобраться не просто. Для проверки придется демонтировать обшивку торпеды со стороны пассажира. Под ним прячутся 3 реле в сопровождении собственного предохранителя телохранителя. Нам нужен средний. Его вытаскивают и проверяют на целостность. Если он сгорел, перед установкой нового снова нужно будет найти причину поломки. Кстати, в этом случае будет хорошо, если у вас есть запасной (как для проверки, так и для замены сгоревшей детали).

Если этот предохранитель исправен, проверяем соседнее реле. Определить жив он или нет без омметра невозможно; мы можем только предложить заменить его на новый (тогда его нужно возить с собой про запас) и проверить, будет ли работать вентилятор. В любом случае стоит проверить состояние контактов на реле и при необходимости почистить их.

Если внутри автомобиля поломок не обнаружено, придется выйти из него и искать причины, открыв капот.

Чеки капота

Оставив машину и подняв крышку, приступаем к более серьезным действиям.

• Отсоедините колодку, на которой крепятся провода, идущие к электродвигателю на вентиляторе охлаждения двигателя;
• При паре свободных проводов мотор замыкается на аккумулятор. Это даст нам четкую картину: если вентилятор начал крутиться, то у нас проблема с датчиком температуры, если он остается неподвижным, сгорел моторчик.

В последнем случае все понятно — надо будет менять (или ремонтировать, если есть возможность и есть соответствующие навыки и умения) двигатель вентилятора. Когда полетел датчик температуры, нужно не повторять ошибку многих и не путать его с датчиком, фиксирующим температуру охлаждающей жидкости. Нужный нам находится над термостатом, прямо на ГБЦ.

Что делать?

Этот подраздел назван так потому, что профессиональные автомеханики категорически не согласны с тем, что проблемы с вентилятором могут быть как-то связаны с указанной ниже деталью. Между тем владельцы ВАЗов уверяют, что следование этим инструкциям существенно (и положительно) влияет на систему охлаждения в целом и на работу ее вентилятора в частности.

Вероятно, тонкость все-таки не в самой крышке, а в травильном клапане, снижающем давление, достигшее критических значений. Но как от этого зависит работа вентилятора — тайна, покрытая мраком. Но актерство! Если вы уже проверили все, что можно, но до сих пор не понимаете, почему не работает вентилятор охлаждения ВАЗ 2114, попробуйте последовать совету бывалых и заменить крышку — вдруг поможет.

Вентилятор используется для создания воздушных потоков, направляемых на радиатор двигателя. Это необходимо для того, чтобы охлаждать жидкость, которая по нему циркулирует.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как все необходимое охлаждение мотор получает от встречных потоков воздуха. Но когда автомобиль переходит в режим замедления или холостого хода при работающем двигателе, роль гребного винта становится незаменимой.

Искомое устройство

Включение происходит после подачи соответствующего сигнала с электронного блока управления. ЭБУ, в свою очередь, узнает о необходимости включения вентилятора от датчика температуры. Порог включения 103-105 градусов Цельсия.

В случае с ВАЗ 2114 вентилятор (винтовой) расположен в моторном отсеке с обратной стороны радиатора.

Почему не работает

Причин, по которым пропеллер может не включаться, когда того требует температурная ситуация, несколько:

• Вышел из строя электродвигатель вентилятора, то есть привод;
• Перегорел предохранитель;
• Сбой реле;
• Обрыв проводки;
• Разъемы датчиков потеряли контакты;
• Датчик неисправен.

Поиск неисправности

Зона поиска проблем	Пояснение
Проверка гребного винта	Отсоединяет разъем на гребном винте и подключается непосредственно к аккумулятору. Если вентилятор работает, привод в порядке. Если пропеллер по-прежнему не крутится, проблема в электродвигателе.
Проводка и контакты	Если не работает пропеллер, обязательно проверить состояние проводки и убедиться в исправности контактов датчика
Предохранитель	Эти два элемента находятся в моторном отсеке слева, ближе к водителю, внутри монтажного блока. Вентилятор оснащен предохранителем с маркировкой F4 с номинальным током 20А. Тест можно выполнить, нажав кнопку звукового сигнала. Почему? Потому что он тоже подключен к этому предохранителю. Или проверьте тестером
	Находится там же, где и предохранитель. Для эффективной проверки лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить
	Для проверки датчика отключите питание от датчика. Если он сработает, пропеллер начнет работать в аварийном режиме, то есть будет непрерывно дуть. Отсоедините разъем и включите зажигание. Если пропеллер крутится, то датчик сломан. Нужна замена

Когда менять

Если причиной всех проблем является сам вентилятор, менять его не обязательно, так как в некоторых случаях его можно отремонтировать. Поломки часто связаны с подшипником или щетками.

Если причиной поломки стал выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать его ремонтом. Проще и лучше заменить весь привод.

Тест на разомкнутую цепь

Если ездить на автомобиле без пропеллера охлаждения, то он перегреет охлаждающую жидкость и разрушит патрубки, резиновые элементы, прокладку главного блока и клапанную крышку. Недалеко от разрушения компонентов поршневой группы.

Предохранитель

Категорически запрещается эксплуатировать автомобиль с неисправным вентилятором.

Цена вопроса

Прежде чем браться за проблему с неработающим винтом радиатора, многим важно знать о стоимости комплектующих и работ.

Новый элемент будет стоить сегодня около 1,5-2,5 тысяч рублей в зависимости от модели и региона. Стоимость замены на СТО составит от 400 рублей и выше. Хотя на это не обязательно тратиться, так как самостоятельная замена займет у вас не более получаса. Да и особо сложного тут ничего нет.

Датчик температуры

Замена

Для того, чтобы заменить пропеллер охлаждения вентилятора своими руками, потребуется достаточно небольшой набор инструментов, который включает:

• Крестовая отвертка;
• Торцевой ключ на 8 мм;
• Торцевой ключ на 10 мм.

Если вы готовы, то давайте начнем.

1. Припаркуйте автомобиль на ровной поверхности, включите ручной тормоз. На всякий случай можно под колеса своего ВАЗ 2114 поставить дополнительные опоры. Меры предосторожности никогда не пропустят.
2. Поднимите капот, отсоедините минусовую клемму от аккумулятора.
3. Ключом на 10 мм демонтируются крепления корпуса воздушного фильтра.
4. С помощью отвертки ослабьте хомут воздуховода, расположенного на датчике массового расхода воздуха. Так вы сможете убрать гофру. Сделай это.
5. Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Они откручиваются отверткой, после чего фильтрующая составляющая снимается со своего посадочного места.
6. Теперь возьмите ключ на 8 мм и с его помощью демонтируйте крепления воздухозаборника, а затем снимите сам воздухозаборник.
7. Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на корпусе вентилятора по всему периметру. Там вы найдете в общей сложности 6 орехов.
8. Отсоедините разъем от провода от разъема вашего сломанного вентилятора.
9. Выньте кожух вентилятора, удерживая при этом привод, то есть электродвигатель.
10. Вооружившись ключом на 10 мм, нужно демонтировать три болта крепления, которые удерживают электродвигатель на кожухе.
11. Установите новый вентилятор вместо старого устройства.
12. Возвращаем все крепления на свои места, подключаем коннекторы, и проводим сборку в обратном порядке.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не начнет крутиться пропеллер. Это займет не более 5 минут. Вскоре вентилятор должен отключиться сам по себе. Если не останавливается, выключите двигатель. Повторите эксперимент.

Редко оказывается, что после замены вентилятор все равно не работает. Даже если это и произошло, то это связано с двумя возможными событиями – были повреждены другие элементы системы охлаждения, либо вы приобрели нерабочий вентилятор. Увы, учитывая количество подделок на рынке, второй вариант исключать нельзя.

Перегрев двигателя грозит серьезными последствиями: заклинит поршень, пробьет его, что пойдет на капитальный ремонт силового агрегата. Поэтому вентилятор охлаждения является важным элементом, защищающим силовой агрегат от сильного нагрева.

Заменить предохранитель

Реле вентилятора не работает … Нерабочий заменяется новым, рабочим;

Заменить реле вентилятора

Обрыв в цепи питания … При обнаружении обрыва в линии нужно восстановить провод или заменить его;

Проверка на обрыв цепи

Плохой контакт … Стыки очищаются, следы окисления должны быть удалены;

Сломан датчик температуры . .

Замена датчика температуры охлаждающей жидкости

Видео замена датчика вентилятора

Проверка работоспособности мотора вентилятора охлаждения

Самый простой способ проверить работает ли вентилятор — надеть на него два прямых провода: минус и плюс.

Плюс снимается с аккумулятора, минус с кузова автомобиля. Если он не работал при замыкании цепи, то проблема именно в нем. При запуске лопаток ищите проблему в другом месте.

Схема работы вентилятора охлаждения

В основном при обнаружении неработающего вентилятора выделяют несколько причин:

• Сгорел электродвигатель, обрыв в обмотке;
• Износ угольных щеток;
• Подшипник заклинил или раскрошился.

Если в последних двух случаях проблема решается, так сказать, малой кровью, то первый предполагает замену электродвигателя.

Важно! При перебрасывании проводов основное питание электродвигателя должно быть отключено.

Процедура оформления заказа

Работа вентилятора на ВАЗ-2114 завязана через 2 предохранителя. Один из них также отвечает за звуковой сигнал. Вы можете проверить это, нажав на гудок. Если звука нет, замените его целым. Он находится в монтажном блоке, он на 20 ампер, с маркировкой F5.

Проверяем и при необходимости меняем предохранители

Второй находится под торпедой со стороны пассажира. Под кожухом по 3 реле с предохранителями на каждый. Средний пар отвечает за работу охлаждающего вентилятора. Перегоревший элемент заменить новым (предохранитель можно «прозвонить» мультиметром или ограничиться визуальным осмотром. Для проверки работы реле необходим омметр). Проверяя их состояние, заодно убедитесь, что контакты в нормальном состоянии, зачистите их, если обнаружен окисел.

Важно! Обнаружив перегоревший предохранитель, не стоит ограничиваться его заменой на новый. Необходимо обязательно найти причину поломки, так как в ближайшее время новый снова сгорит.

Проверка датчика включения вентилятора

Если причина не найдена, следующим шагом должна быть проверка работоспособности выключателя вентилятора … Это несложно сделать. Обесточьте его и включите зажигание, обращая при этом внимание на вентилятор. Вращение лопастей говорит о том, что причина проблемы именно в датчике.

Проверка датчика включения вентилятора охлаждения

В связи с тем, что у самого часто начинает глючить датчик, подавая ошибочные сигналы, рекомендуется проверить его еще одним способом .
