0280218116 Датчик массового расхода воздуха ВАЗ-2115,10,23 BOSCH — 0280218116 21083-1130010-20

Распечатать

Главная   Запчасти для наших машин и тракторов

123

1

Применяется: ВАЗ, CHEVROLET, LADA

Код для заказа: 038105

Добавить фото

8 061 ₽

Дадим оптовые цены предпринимателям и автопаркам ?

Наличные при получении VISA, MasterCard, МИР Долями Оплата через банк

Производитель: BOSCH Получить информацию о товаре или оформить заказ вы можете по телефону 8 800 6006 966.

Есть в наличии

Самовывоз

Уточняем

Доставка

Уточняем

Доступно для заказа — больше 10 шт.

Данные обновлены: 24.04.2023 в 19:30

• Все характеристики
• 15 отзывов
• Вопрос-ответ 2
• Аналоги
• Где применяется

Характеристики

Сообщить о неточности
в описании товара

038105

0280218116, 21083-1130010-20

BOSCH

.

0.12

0.11

0.15

0.28

Отзывы о товаре

Вопрос-ответ

Задавайте вопросы и эксперты
помогут вам найти ответ

Чтобы задать вопрос, необоходимо
авторизоваться/зарегистрироваться
на сайте

Чтобы добавить отзыв, необходимо
авторизоваться/зарегистрироваться
на сайте

Чтобы подписаться на товар, необходимо
авторизоваться/зарегистрироваться
на сайте

Где применяется

• Легковые автомобили / ВАЗ / ВАЗ-1118 (LADA Kalina) 1 чертеж
  • Датчик расхода воздуха Система питания / Система подачи воздуха
• Легковые автомобили / ВАЗ / LADA Kalina 1119 Sport 1 чертеж
  • Датчик расхода воздуха Система питания / Система подачи воздуха
• Легковые автомобили / Chevrolet / Chevrolet Niva 1. 7 1 чертеж
  • Датчик расхода воздуха Система питания / Система подачи воздуха
• Легковые автомобили / ВАЗ / ВАЗ-2170 (LADA Priora) 1 чертеж
  • Датчик расхода воздуха Система питания / Карбюратор
• Легковые автомобили / ВАЗ / LADA Priora (ВАЗ-2170)
  1 чертеж
  • Датчик расхода воздуха Система питания / Система подачи воздуха
• Легковые автомобили / ВАЗ / Chevrolet Niva 1,7 1 чертеж
  • Датчик расхода воздуха Система питания / Система подачи воздуха
• Легковые автомобили / ВАЗ / LADA Kalina 1117, 1118, 1119 1 чертеж
  • Датчик расхода воздуха Система питания / Система подачи воздуха
• Легковые автомобили / ВАЗ / LADA Priora Coupe
  1 чертеж
  • Датчик расхода воздуха Система питания / Система подачи воздуха
• Легковые автомобили / ВАЗ / LADA 4×4 M 1 чертеж
  • Датчик расхода воздуха Система питания / Система подачи воздуха
• Легковые автомобили / ВАЗ / LADA 4×4 1 чертеж
  • Датчик расхода воздуха Система питания / A331. Система подачи воздуха

Сертификаты

Обзоры

Все обзоры участвуют в конкурсе — правила конкурса.

Для этого товара еще нет обзоров.

Написать обзор

Наличие товара на складах и в магазинах, а также цена товара указана на 24.04.2023 19:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону 8 800 6006 966. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

Как проверить датчик ДМРВ мультиметром на ВАЗ 2107, 2110, 2112, 2114, 2115

Как и для чего стоит проверить датчик массового расхода воздуха? Мастера советуют снимать показания ДМРВ, чтобы оценивать, сколько кислорода поступает в мотор авто. Он вмонтирован во впускном тракте после воздушного фильтра. Любые неисправности плохо отражаются на его работе. Поэтому важно регулярно все отслеживать и сверять, а также знать о распиновке ДМРВ (расположении проводов). Подробнее узнать, как проверить ДМРВ на разных автомобилях марки ВАЗ, можно узнать из публикации.

Какие значения показывает исправный прибор

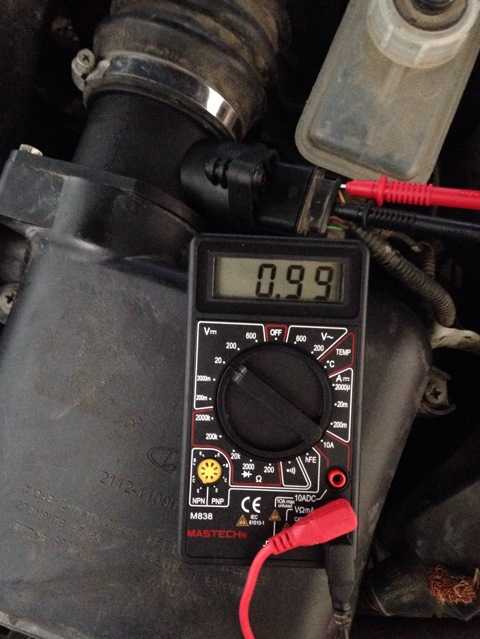

При незаведенном моторе напряжение должно составляет 0,996 В. Если показатели составляют 1,016 или 1,025 В, то это волне допустимо.

Но когда значения достигают свыше 1,035 В, то это может говорить о засоренности чувствительного элемента. Чтобы исправить, можно обойтись без ремонта ДМРВ, достаточно почистить его.

Точно установить, насколько цифры отклоняются от нормы можно следующим образом: для этого понадобится оценить, как мотор работает на различных оборотах.

Для исправного двигателя модели ВАЗ 2111 объемом 1,5 л на холостом ходу (от 860 до 920 оборотов в минуту) правильные показания равны от 9,5 до 10 кг/час. Когда расходомер на 2000 оборотов в минуту показывает примерно 17 кг, то езда машины будет стабильной.

Если показатель равен около 23 кг/час, то она будет ехать устойчиво. При этом потребление бензина на 100 км будет составлять около 10 л. Более того, автомашина хуже заводится в морозную погоду. Причина: перелив горючего при прогревании.

Как понять, что произошла поломка

Существуют разные признаки неисправности, которые будут заметны даже начинающим автолюбителям:

1. Мотор начинает нестабильно работать при совершении холостых оборотов. Особенно хорошо это чувствуется, когда он не прогрет.
2. Обороты начинают «плавать» после запуска, а если резко нажать на педаль акселератора, механизм заглохнет.
3. Когда происходит резкий сброс газа, то обороты не будут снижаться, а какое-то время продержатся на значении 2000-3000.
4. Даже после прогрева заметно снижается мощность.
5. Если загрузка полная, водителю понадобится включить пониженную передачу. Кроме того, будет тяжело подниматься в гору и разгоняться на трассах.

Помимо указанных, можно заметить и другие «сигналы», которые также укажут на то, что мастеру пора проверить датчик расхода воздуха.

Так, на поверхности гофрированного шланга, соединяющего прибор с дроссельной заслонкой, могут появиться трещины.

Помимо этого, стоит проверить, как работает электропитание, а также осмотреть проводку на предмет повреждений.

В автосервисе также диагностируют уровень сигнала. Так, если он низкий, то возможны следующие варианты:

• ДМРВ 037 отключен;
• в цепи произошел обрыв;
• провода подключены неправильно.

Вместе с тем мастера не советуют ограничиваться только этими признаками. Чтобы убедиться, в каком состоянии находятся механизмы, проводят полный осмотр, поскольку такие поломки могут проявиться на фоне неисправности других приборов (к примеру, может забиться воздушный фильтр и пр.). Могут понадобиться ремонтные работы, чтобы восстановить автомашину.

Последовательность проверки

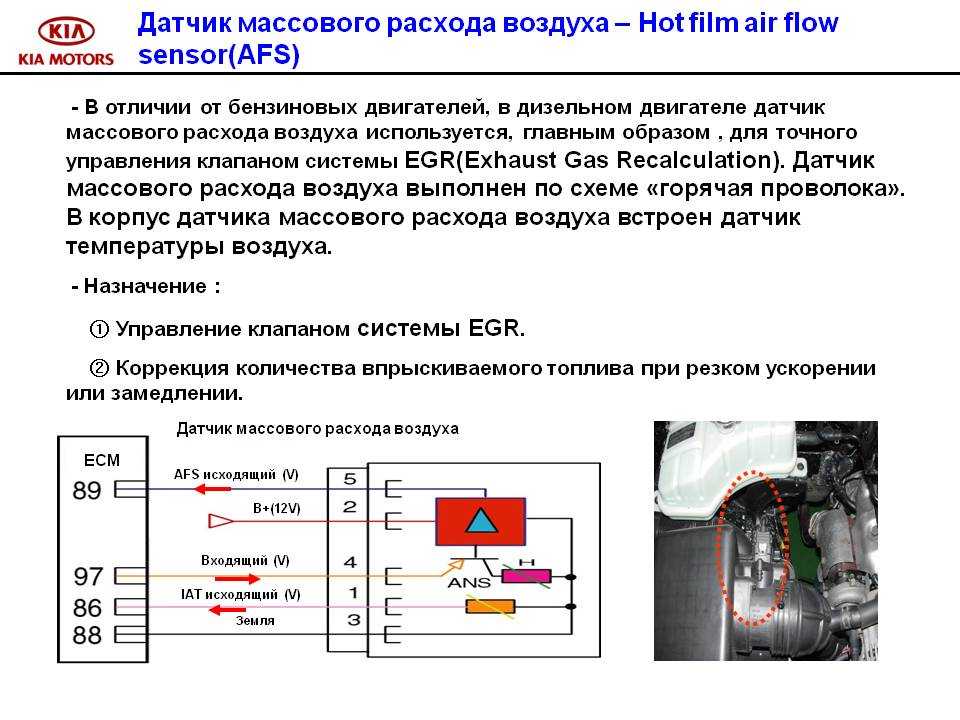

Для проверки ДМРВ мультиметром понадобятся навыки применения самого тестера. Методика подойдет для многих моделей марки ВАЗ. Таким образом, если уяснить основной принцип, можно понять, как проверить ДМРВ ВАЗ 2114 или ДМРВ 116. Это относится и к прибору PBT-GF30 марки Bosch. Первым делом на тестере ставят режим, который замеряет постоянное напряжение. Для работы предварительно изучают распиновку. В разных моделях цвета проводов иногда отличаются, но их последовательность не изменяется.

ВАЗ 2107

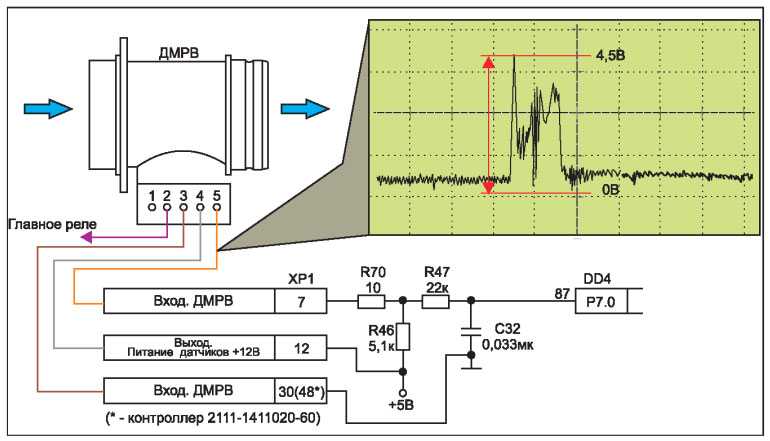

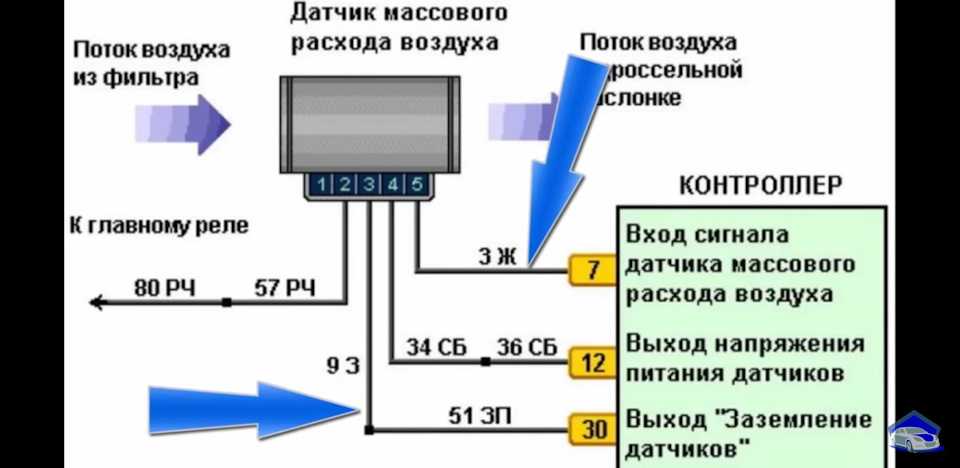

Как проверить датчик ДМРВ мультиметром? Чтобы осмотреть электрическую схему, не обойтись без распиновки контактов SIEMENS VDO. Прежде всего, проверяют колодку, расположенную со стороны электронного блока управления. Для этого понадобится закрепление минусового провода мультиметра на «массе».

Затем включают зажигание, а плюсовой присоединяют к контакту №5 колодки: нормальный показатель напряжения составляет 12 В. Последовательность действий повторяют с контактом под номером 4 (норма – 5 В). Если цифры отличаются, стоит проверить ЭБУ.

Также стоит учесть, что понижение напряжения в ДМРВ ВАЗ 2107 может произойти из-за коррозионных процессов.

ВАЗ 2110

Как проверить ДМРВ мультиметром? Подробные сведения об этом написаны в инструкции. Но если знать, где находится заземление, а также проводка входящего сигнала, мастер обойдется без книжки с инструкциями для ДМРВ на ВАЗ 2110. Затем включают зажигание и не запускают мотор. Далее на мультиметре выставляют предельную отметку в 2 В. После этого щуп прибора подсоединяют к заземляющему проводку зеленого цвета, красный подсоединяют к желтому.

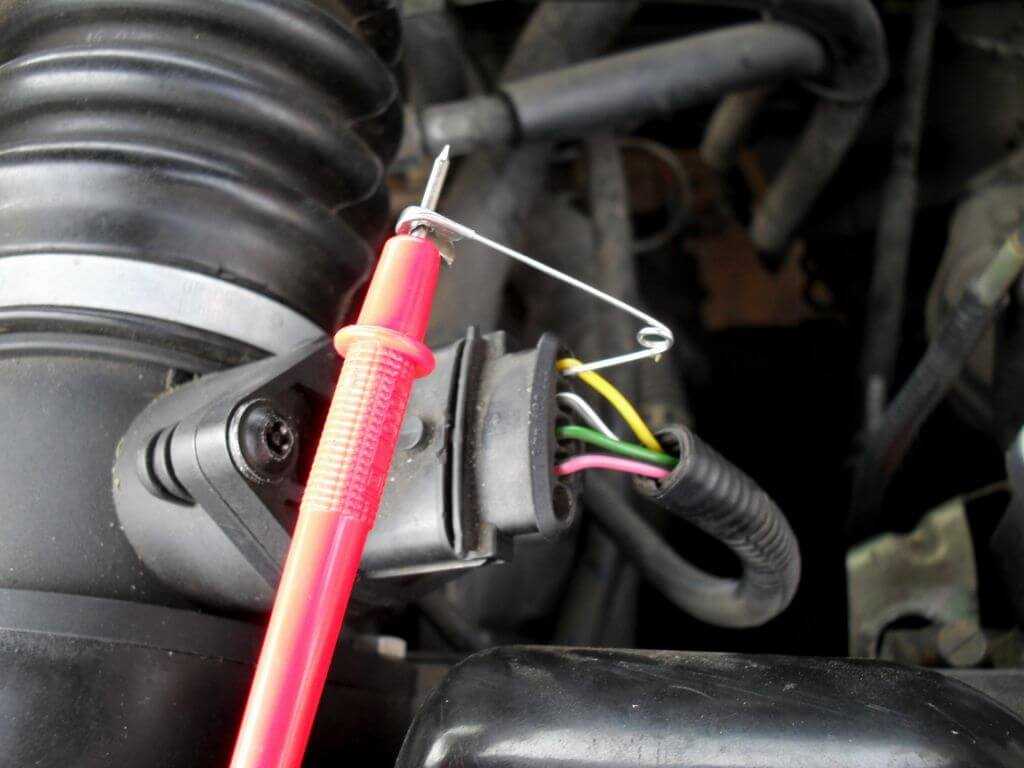

Щупы выставляют с осторожностью, без дополнительной иголки, чтобы не повредить изоляцию. Затем при проверке 2110 мультиметром смотрят на экран. При новом расходнике напряжение будет составлять 1.01. Постепенно значения растут, поскольку резисторы датчик массового расхода воздуха на ВАЗ 2110 изнашиваются. Если число растет, ДМРВ ВАЗ 2110 8 клапанов все больше подвергается износу.

ВАЗ 2112

ДМРВ на ВАЗ 2112  проверить несложно. Во время диагностики понадобится отключить фишки от питания и вставить щупы прибора. Когда он заработает в аварийном режиме, кислород будет дозироваться по последним значениям. Когда при запуске мотора не замыкается питание, вероятнее всего, проблема в самом приборе.

ВАЗ 2114

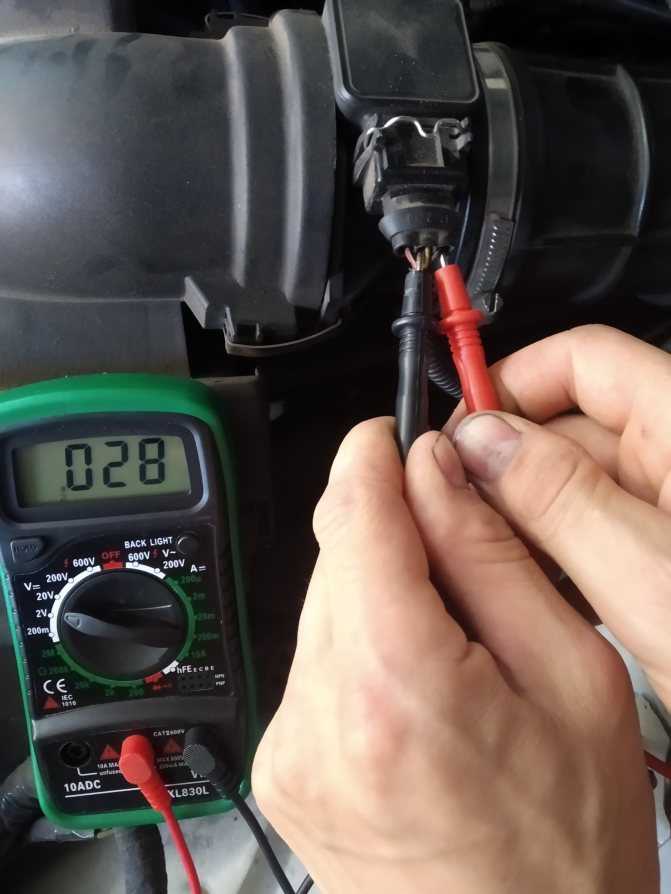

Как проверить ДМРВ ВАЗ 2114? Чтобы проверить датчик расхода воздуха ВАЗ 2114 с применением тестера, выполняют такой порядок действий:

1. Прежде всего, мультиметр должен заработать в режиме замера до 20 В.
2. Затем соединяют красный проводок с контактом №5, черный – с контактом №3.
3. После этого поворачивают зажигание (но не заводят машину) и смотрят на дисплей.

Это краткое описание того, как проверить датчик ДМРВ на ВАЗ 2114.

ВАЗ 2115

Для начала стоит подготовить измерительный прибор по примеру, описанному в предыдущих подразделах. Затем на ВАЗ 2115 поэтапно выполняют операции: черный конец тестера коммутируют с контактом №3, а красный – с №5. Можно соединить их булавкой. Следующий шаг – повернуть зажигания без заведения транспортного средства. После этого на дисплее появится информация.

Важно своевременно проверять, как работает механизм. В некоторых случаях может понадобиться полная диагностика в сервисном центре с применением высокоточного оборудования.

В автосервисе проведут ремонт, проведут чистку, при необходимости заменят неисправные устройства на новые.

Модуль зажигания ВАЗ «2115». Модуль зажигания (катушка зажигания) Коды ошибок модуля зажигания

Система зажигания (СЗ) является важным компонентом любого автомобиля. Для безотказной работы машины необходимо контролировать исправность всех узлов и деталей. Статья посвящена СЗ, что такое замок зажигания (ЗЗ), как его заменить, как проверяется катушка зажигания ВАЗ 2115, как выставляется зажигание.

ЗЗ играет важную роль в СЗ автомобиля, как для мотора с 8 кл. И 16 кл. Он участвует в работе стартера, благодаря ему включается освещение, поворотники, работают стеклоподъемники.

Замена или ремонт замка зажигания ВАЗ 2115 может потребоваться, если:

• утеряны или сломаны ключи;
• замок поврежден при попытке кражи;
• неисправна личинка ЗЗ;
• контактная группа не работает.

Для замены потребуются: набор ключей, молоток, отвертки, тонкая стамеска.

Процедура замены состоит из следующих этапов:

1. Автопитание отключается путем отключения «минусовой» клеммы от аккумуляторной батареи.
2. Снимаем руль.
3. Далее нужно снять подрулевые переключатели.
4. Затем нужно ослабить болты крепления хомута, удерживающего ЗЗ на рулевой колонке. Если головки срезаны, болты следует осторожно выбить молотком и мелким зубилом.
5. Отсоедините жгут проводов.
6. Далее нужно полностью открутить болты с корпуса ЗЗ и можно его снимать.
7. Взамен старого ZZ установлено новое устройство.
8. Сборка осуществляется в перевернутом виде.

После сборки следует завести двигатель и проверить работу переключателя (автор видео — канал МОЯ ЛАДА).

Как проверить катушку зажигания?

Перед диагностикой катушки зажигания (КЗ) на 8 клапанном двигателе проверьте наличие напряжения на катушке. Для этого нужно отсоединить колодку проводки и произвести проверку тестером. Напряжение должно быть 12В.

Типичные неисправности узлов

Симптомы неисправности короткого замыкания в двигателях ВАЗ с 8 клапанами, УАЗов и других автомобилей аналогичны:

• пропадает мощность, кажется, что мотор не тянет;
• появление провалов в двигателе;
• нестабильный холостой ход;
• цилиндры 2-3 и 1-4 попарно не работают, искры нет.

При появлении перечисленных симптомов в первую очередь необходимо проверить свечи, датчик положения коленчатого вала. Впрыск топлива в форсунки регулируется на основании показаний датчиков, поэтому при слишком большом расходе топлива необходимо их проверить. Короткое замыкание следует проверять в последнюю очередь.

Проверить модуль зажигания (МЗ) на 8 клапанном двигателе можно одним из трех способов:

1. Проще всего заменить проверяемый модуль на заведомо исправный. Правда, нужно найти подходящий модуль. Перед проверкой обязательно убедитесь в исправности высоковольтных проводов.
2. Второй способ — покачать модуль. Если при перемещении его и блока проводов заметны изменения в работе мотора, то проблема с контактами. В этом случае ремонт можно выполнить своими руками. Если ремонт невозможен, устройство следует заменить.
3. Третий способ — проверить мультиметром в режиме омметра. Необходимо измерить сопротивление на парных выводах катушек 2-3 и 1-4. Оно должно быть таким же и составлять около 5,4 кОм.

Инструкция по ремонту и замене катушки зажигания

Замена КЗ на 8 и 16 клапанном двигателе последовательность действий:

1. Модуль легко найти на высоковольтных проводах идущих от СЗ свечи пробки.
2. Перед началом работы необходимо отключить «минус» на аккумуляторе.
3. Следующим шагом является отключение колодки проводов от короткозамыкающих и высоковольтных проводов.
4. Далее необходимо открутить болты крепления МЗ к двигателю, и можно демонтировать устройство.
5. Теперь необходимо установить новое или восстановленное устройство и выполнить действия в обратном порядке.

При подключении следуйте схеме подключения в руководстве.

Как самостоятельно выставить зажигание?

Точный контроль зажигания на ваз 2115 инжектор производится по специальному стробоскопу. Если такой возможности нет, можно поставить зажигание на ВАЗ по искре.

Для этого выполните следующие действия:

1. В первую очередь двигатель прогревается до достижения рабочей температуры.
2. Трамблер можно не снимать, а только расслаблять.
3. Центральный провод необходимо снять с распределителя.
4. Поршень в 1-м цилиндре должен находиться в ВМТ (на 8- и 16-клапанных двигателях метки выставляются по-разному).
5. Теперь нужно левой рукой придержать провод от КЗ и включить зажигание.
6. Правой рукой вентиль регулируют против часовой стрелки, при этом высоковольтные провода следует держать над металлом.
7. Затем выполняются аналогичные действия, прокручивая вентиль по часовой стрелке до появления искры.
8. На этом экспозиция завершается, и трамблер фиксируется на прежнем месте.

При правильной настройке зажигания автомобиль будет работать без перебоев с оптимальным расходом топлива и максимальной мощностью.

Видео «Диагностика модуля зажигания»

В этом видео демонстрируется как проверить модуль зажигания ВАЗ 2115 (автор видео Дневник автоэлектрика).

Модуль зажигания на ВАЗ 2114 и на других моделях ВАЗ предназначен для подачи высокого напряжения по высоковольтным проводам (высоковольтным проводам) на свечи зажигания. Часть автовладельцев называет модуль зажигания катушкой, что не совсем правильно. Катушки зажигания устанавливались в карбюраторные ваз. Именно модуль зажигания используется на ВАЗ 2110-15.

Основная функция модуля зажигания

Основная задача модуля подача тока на свечи зажигания. В процессе работы на одну свечу подается рабочая искра, а на другую «холостой». Рабочая искра подается на 1-й и 4-й цилиндры, а холостая – на 2-й и 3-й. За счет такого подключения своевременно появляется искра в нужном цилиндре в течение требуемого цикла. Он подключен к бортовой сети.

Принцип работы и расположение

Модуль зажигания управляется контроллером, который в свою очередь получает информацию о состоянии автомобиля от различных датчиков (РХХ, ДМРВ и др.). Контроллер также задает последовательность включения катушек зажигания, или другими словами, регулирует подачу тока на свечи зажигания. Модуль зажигания работает при температуре от −40° до +130°.

Найти его расположение не сложно, от модуля к свечам идут ПВН (высоковольтные провода) по которым можно найти модуль.

Неисправность модуля зажигания — первые признаки неисправности

• Пропала тяга двигателя — машина «не тянет»
• Поплавок поворачивается
• Двигатель «троит», то есть могут не работать один или два цилиндра
• Провалы ускорения

Если вы заметили, что автомобиль не тянет, то есть не набирает скорость при разгоне, одной из причин может быть выход из строя модуля. В первую очередь стоит проверить ПНВ, идущие от катушки к свечам. Возможно какой-то провод слетел с наконечника или неплотно одет.

Схема правильного подключения проводов к модулю зажигания

Если после проверки проводов вы убедились, что они все плотно одеты на свечи, проверьте правильность подключения самих проводов. Конечно, если до вас никто не лазил в двигатель, то и проверять нет смысла. Если тяга была и пропала, причина может быть как в катушке, так и в самих проводах — они могут быть перебиты. Но в любом случае проверим правильность подключения. Нумерация цилиндров, к которым подходят провода, указана на модуле зажигания.

• 1 цилиндр — выход посередине снизу
• 2 цилиндр — левый выход
• 3 цилиндра — выход сверху
• 4 цилиндр — правый выход

На схеме показана катушка, установленная на автомобиле.

Если после проверки проблем не выявлено, стоит задуматься о замене катушки или проводов. Желательно менять оба.

Стоимость ПВН в зависимости от производителя колеблется от 300 до 600 рублей за комплект. Самые популярные производители:

• ТЕСЛА
• БРИСК
• БАУТЛЕР
• Егоршинск

Стоимость катушки зажигания от 1300 до 2500 руб. В магазинах можно найти модули следующих фирм:

• СОАТЭ (Санкт-Оскол)
• МЗАТЭ
• ХОФЕР
• ФЕНОКС
• БОШ

При выборе модуля следует обращать внимание не только на производителя, но и на саму катушку, она может быть старого и нового образца. Поэтому лучше разобрать свой и принести в магазин.

Коды ошибок модуля зажигания

При диагностике автомобиля вам пригодятся следующие коды ошибок

• P0351 — обрыв катушки 1-4 цилиндра
• P0352 — обрыв катушки 2-3 цилиндров
• P3000 (P3001 P3002 P3003 P3004) — множественные пропуски зажигания.

Замена модуля зажигания своими руками

Итак, первым делом ищем модуль (для тех кто не знает). К нему идут ДПС от свечей зажигания.

1. Снимите минусовую клемму с аккумулятора
2. Отсоединить колодку проводов от модуля
3. Отключить ПВН
4. Откручиваем сам модуль и снимаем его
5. Теперь устанавливаем новый модуль и проводим сборку в обратном порядке.

При установке не перепутать положение ПВН на катушке.

Полезное примечание! Если вы устанавливаете новую катушку и старые провода, обратите на них внимание. Если на наконечниках свечей и проводах появились желтые полосы, то провода подлежат замене.

После замены модуля необходимо проверить его работу. Запускаем двигатель и наслаждаемся проделанной работой.

В предлагаемой вашему вниманию статье мы обратим внимание на электронное устройство под названием модуль зажигания автомобиля ВАЗ 2115. А точнее его описание, принципиальную схему и проверку работоспособности.

Этот модуль включает в себя два высоковольтных трансформатора и два блока управления (электронные), заключенные в прочный пластиковый корпус с четырьмя высоковольтными выводами. Электронные блоки управления еще называют катушками зажигания, причем одна из них — «рабочая» — коммутируется со свечами зажигания первого и четвертого цилиндров силового агрегата, другая — «холостой» — со свечами зажигания второго и третий.

Модуль зажигания ВАЗ 2115 управляется контроллером, в рабочие функции которого входит обработка данных от датчиков систем автомобиля: температура охлаждающей жидкости, частота вращения и положение коленчатого вала, расход воздуха, стук и др.

Принципиальная схема и схема подключения этого электронного устройства представлены ниже.

Единственным отрицательным моментом в эксплуатации данного электронного устройства является его полная ремонтопригодность. Однако выполнить его замену самостоятельно может даже начинающий автолюбитель.

Нестабильная работа силовой установки при разгоне автомобиля.

Потеря мощности двигателя.

«Прерывистый» холостой ход.

Нарушение работоспособности спаренных (1/4 — 2/3) цилиндров двигателя.

Проверка модуля зажигания «Лада Самара»

Правильная работа модуля зажигания не только оказывает существенное влияние на запуск силовой установки автомобиля, но и обеспечивает стабильность ее работы на всех режимах. Для проведения полной диагностики этого электронного устройства требуется достаточно сложное оборудование, которое имеется только в крупных специализированных мастерских. Тем не менее, проверку работоспособности модуля зажигания можно провести и в любительском гараже самостоятельно. Единственной материально-технической поддержкой для этого теста будет мультиметр или тестер.

Внимание! При использовании автомобиля-донора для проверки не забывайте, что только первые модели Lada Samara оснащались модулем зажигания, как отдельным устройством. Машины более поздних выпусков оснащаются устройствами раздельного типа (переключатель включен в электронный блок управления).

Процедура замены модуля зажигания включает в себя следующее:

Другой способ заключается в измерении сопротивления отдельных элементов модуля с помощью мультиметра (тестера). Щупами тестера замыкаем «парные» выводы модуля, обеспечивающие подключение высоковольтных проводов, и измеряем величину сопротивления.

Есть еще один, так называемый «народный» метод, или метод «встряски». При работающей силовой установке слегка постучите по модулю. При всей «технической ненаучности» таких манипуляций они способны дать результат. Правда, только если нарушен контакт элементов внутри корпуса.

Для начала хотелось бы отметить, что модуль зажигания на ВАЗ 2115 — это принципиально новое устройство, более надежное, чем то, что устанавливалось на более ранние модели автомобилей ВАЗ. Суть работы этого устройства сводится к тому, что оно вырабатывает электрический ток высокого напряжения, который впоследствии передается на свечи зажигания системы зажигания автомобиля.

Принцип работы модуля зажигания

Как было сказано ранее, основной задачей модуля зажигания является создание высокого уровня напряжения, которое впоследствии передается на свечи зажигания. Генерируемый ток подвергается процедуре сжатия, в результате чего на одну из свечей системы зажигания подается рабочая искра, а на другую – «холостой». Если быть точнее в формулировках, то рабочая искра подается на первую и четвертую свечи системы зажигания автомобиля, а «холостая» — на вторую и третью. Благодаря такой высоковольтной системе подачи электрического тока искра появляется при правом такте и на правом цилиндре, что обеспечивает стабильность работы системы.

Видео. Проверка модуля зажигания ВАЗ 2115

Питание на модуль зажигания ВАЗ 2115 подается непосредственно от бортовой электросети автомобиля. Напряжение, подаваемое на модуль зажигания, составляет двенадцать вольт. При этом следует знать, что минусовой провод модуля зажигания крепится непосредственно к кузову автомобиля.

Конструкция модуля зажигания ВАЗ 2115

Автомобильный модуль зажигания состоит из пластикового корпуса, пары электронных блоков управления, пары высоковольтных трансформаторов тока и четырех выводов для проводов типа ВВ. Габариты модуля зажигания ВАЗ 2115: сто десять на сто семнадцать на семьдесят. Вес модуля зажигания составляет один килограмм триста двадцать грамм.

Модуль зажигания — сложное электротехническое устройство, предназначенное для генерирования тока высокого напряжения (до 30 000 В) и передачи его на зажигание.

Соединительный элемент между модулем зажигания и свечами зажигания. Стоит отметить, что многие автовладельцы также называют модуль зажигания катушкой зажигания, что не совсем правильно. катушка входит в состав модуля зажигания, но в данном случае это не важно.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

1. управляет работой модуля путем подачи постоянного тока на обмотки его катушки.
2. По закону индукции генерируется высокое напряжение и в нужный момент подается на свечу зажигания.
3. Модуль зажигания состоит из двух катушек зажигания и двух выключателей, а также пластикового корпуса и выводов на высоковольтные провода. Каждая катушка связана с 2 цилиндрами: 1 катушка — 1 и 4 цилиндры, 2 катушка — 2 и 3 цилиндры.

Признаки неисправности модуля зажигания (катушки)

Основными признаками неисправности катушки зажигания являются:

• провалы при разгоне;
• потеря мощности;
• нестабильный холостой ход;
• 2-3 ​​или 1-4 цилиндры не работают.

Где находится модуль зажигания?

Модуль зажигания расположен в моторном отсеке. Самый простой способ найти его — найти высоковольтные провода. Один конец высоковольтных проводов идет к свечам зажигания, другой конец проводов идет к модулю зажигания.

Схема подключения ВВ проводов к модулю зажигания

Подключать высоковольтные провода к модулю необходимо строго в определенном порядке: Провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 к другой. Нумерация цилиндров указана на модуле зажигания. Обратите внимание на картинку.

Если держать модуль строго перед собой, то подключать нужно так:

• 1 цилиндр — левый нижний высоковольтный вывод;
• 2 цилиндр — высоковольтная клемма верхняя левая;
• 3 цилиндр — верхняя правая высоковольтная клемма;
• 4 цилиндр — правый нижний высоковольтный вывод.
