Регулятор детонации и датчик фаз ВАЗ 2114 8 клапанов и 2115: признаки неисправности, как проверить

Двигатели автомобилей ВАЗ 2114 оснащаются множеством устройств и контроллеров, предназначенных для обеспечения правильной работы агрегата. От их слаженной работы зависит работоспособность мотора и основных систем «Четырки». Где находится и как заменить датчик фаз ВАЗ 2114 8 клапанов (ДФ), а также датчик детонации (ДД)? Подробная инструкция представлена ниже.

Описание датчика фаз

Для начала давайте рассмотрим место установки, назначение, а также конструктивные особенности ДФ.

Место расположения, назначение и устройство

В автомобилях ВАЗ 2114 и 2115 датчик фаз представляет собой устройство, использующееся для получения информации о работе силового агрегата и дальнейшей передачи этих данных на блок управления. По конструкции в устройство этого контроллера входит чувствительный элемент и преобразователь сигнала. Преобразовательный механизм состоит из операционного усилителя, специальной мостовой схемы, а также выходного каскада.

Внутри устройства находится чувствительный элемент, принцип действия которого основан на эффекте Холла. Основное назначение чувствительной составляющей заключается в подаче сигнала в определенный момент, в который рядом с платой будет располагаться магнитопроводящий элемент.

Где находится ДФ в «Четырках»? Место расположения устройства может отличаться в зависимости от вариации двигателя:

в моторах на 8 клапанов ДФ располагается непосредственно на ГБЦ;
в 16-клапанных моторах ДФ можно найти со стороны ведущего распределительного вала, неподалеку от генераторного узла.

Возможные неполадки и варианты их устранения

По каким признакам можно определить неисправность контроллера:

в автомобиле увеличился расход топлива;
в работе системы самодиагностики авто произошли неполадки;
динамика транспортного средства в целом снизилась;
на приборной панели появились новые ошибки — 0343, 0340, иногда ошибок нет, но есть индикатор Check Engine (появляется в случае полного выхода из строя девайса).

Инструкция по диагностике и замене ДД

Как произвести проверку обрыва и работоспособности ДФ мультиметром?

Процедура диагностики отличается в зависимости от модификации силового агрегата, для проверки ДФ на 8-клапанном моторе сделайте следующее:

Сначала на выводе тестера маркировки V1 нужно будет установить значение напряжения в 13.5 вольт, этот щуп необходимо подключить к контакту Е. Затем на втором выводе, подсоединяющемся к контакту В, следует установить значение напряжения в 0.9 вольт.
Когда контакты цепи будут замкнуты, к боковой части контроллера надо поднести шило или отвертку, также можно использоваться металлическую пластину. Если датчик фаз работает правильно, то вы увидите, как на контакте В значение напряжения снизится до 0.4 вольт. В том случае, если значения, полученные в ходе диагностики, отличаются, это говорит о том, что регулятор подлежит замене (видео опубликовано каналом В гараже у Сандро).

В случае с 16 клапанами процедура проверки производится в целом так же, но есть определенные отличия:

Тестер следует настроить в режим V2, а на контакте Е надо выставить величину напряжения в 13.5 вольт. На выводе В устанавливается 0.4 вольта.
Затем к торцевой части корпуса также надо поднести отвертку или стальную пластинку. При нормальной работе контроллера величина напряжения увеличится до 0.9 В.

Замена ДФ осуществляется следующим образом:

Для начала обесточивается бортовая сеть, для этого отключается аккумулятор.
Затем, используя ключ на 10, выкручивается болт, с помощью которого фиксируется ДФ на блоке. При этом от контроллера надо отключить разъем с проводкой.
Контроллер демонтируется из посадочного места и меняется на новый. При замене на разъеме желательно прочистить контакты от окисления и загрязнений.

Фотогалерея «Расположение ДФ и ДД»

Описание датчика детонации

Теперь расскажем о датчике детонации. Начнем с расположения и назначения контроллера.

Место расположения, назначение и устройство

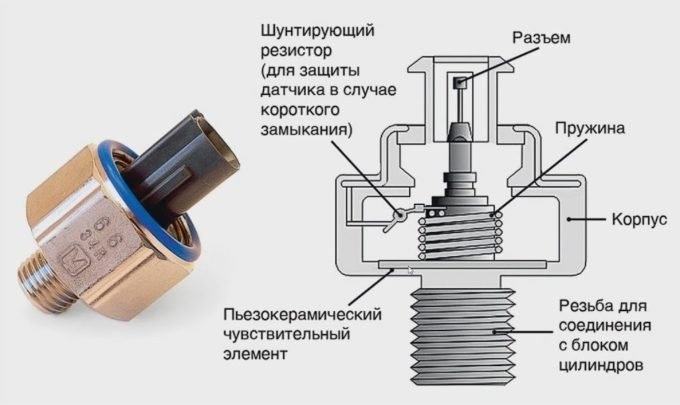

ДД в «Четырке» представляет собой один из основных элементов, которые определяют правильную работу силового агрегата. Основным элементов конструкции датчика детонации является пьезовый механизм. В момент подачи нагрузки на датчик детонации устройство осуществляет выработку электрического импульса, который поступает на управляющий модуль. Блок определяет появление детонации в работе двигателя, в соответствии с чем производит изменение угла опережения зажигания.

Что касается места расположения, то в ВАЗ 2114 ДД находится на блоке цилиндров мотора, между цилиндрами под номерами 2 и 3. Если ваш автомобиль оборудован мотором на 8 клапанов, то вы сразу увидите контроллер, открыв капот. Что касается 16-клапанных ДВС, то в данном случае найти датчик будет труднее, так как обзор закрывает головка блока.

Возможные неисправности и способы их устранения

По каким признакам можно определить неполадки в работе детонационного контроллера:

значительное падение мощности, что особенно проявляется при разгоне;
на панели приборов появился значок Check;
при резком нажатии на педаль газа может слышаться детонация — металлический стук, как говорят специалисты — стучат «пальчики»;
в некоторых случаях возможен перегрев двигателя.

Выход из строя контроллера, как правило, обусловлен регулярным использованием низкокачественного горючего.

Инструкция по диагностике и замене контроллера

Процедура диагностики может быть осуществлена как с помощью тестера, так и с применением омметра. При использовании тестера сам прибор надо будет подсоединить к разъему для проверки и осуществить диагностику работоспособности. Если у вас есть только омметр, то вам надо будет произвести замер величины напряжения между контактами контроллера.

Как проверить работоспособность ДД:

Сначала на вольтметре устанавливается измерительный предел в 200 мВ.
Затем к контактам регулятора необходимо подсоединить щупы диагностирующего прибора.
После этого попробуйте без особых усилий постучать по корпусу контроллера с помощью отвертки или другого подобного инструмента. При постукивании по корпусу значение напряжения на дисплее тестера должно увеличиться до 20-40 мВ, в данном случае все зависит от силы удара. Если в результате воздействия изменений нет, то нужно поменять ДД на новый (автор видео — Александр Дмитриев).

Для выполнения замены вам потребуется сделать следующее:

Подготовьте стандартный слесарный инструмент — гаечные ключи и отвертки, также потребуется наждачная бумага или железная щетка. Заглушите силовой агрегат и отключите зажигание, а затем откройте капот.
Затем вам надо будет найти ДД, нажать на фиксатор и отключить разъем с проводкой от регулятора детонации.
Используя гаечный ключ соответствующего размера, нужно открутить гайку со шпилькой (если в вашем авто установлен двухконтактный ДД). Если на двигателе установлен контроллер резонансного типа, то нужно извлечь пьезовый элемент.
После этого контакты на разъемах надо будет очистить при помощи наждачной бумаги или железной щетки — удалите все загрязнения и окисления. Если этого не сделать, то могут возникнуть проблемы в передаче сигнала — импульс будет не точный. Когда очистка будет завершена, вместо старого ДД установите новый.

Видео «Наглядная инструкция по замене ДД»

Как выполнить замену контроллера и не допустить ошибок — смотрите в ролике ниже (автор — Диманыч BEST).

Понравилась статья? Поделиться с друзьями:

Датчик детонации на ВАЗе. Как проверить? Признаки неисправности

Датчик детонации расположен между центральными цилиндрами двигателя и обеспечивает его бесперебойную работу. Получив сигнал о возникшей детонации, датчик должен передать импульс к контролёру, который в свою очередь изменит угол опережения зажигания. Датчик детонации достаточно надёжен и редко выходит из строя, но всё же, если автомобиль начал подавать признаки детонации в некоторых режимах.

Как правильно проверить датчик детонации на вазе?

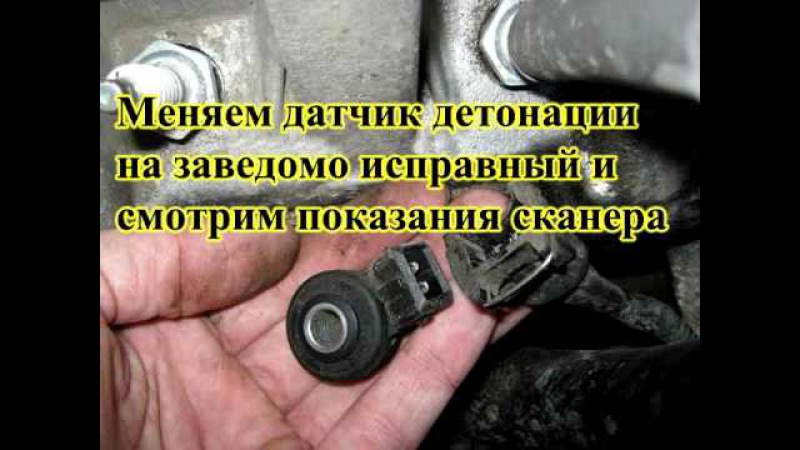

Его необходимо снять и проверить тестером. Если датчик не подаёт импульс, его следует заменить. Рассмотрим подробнее, как это сделать:

На выключенном зажигании отсоединяем разъём датчика.
Ключом на 13 отворачиваем гайку датчика и вынимаем из блока двухконтактный датчик детонации. Для одноконтактного датчика детонации используем ключ на 22.

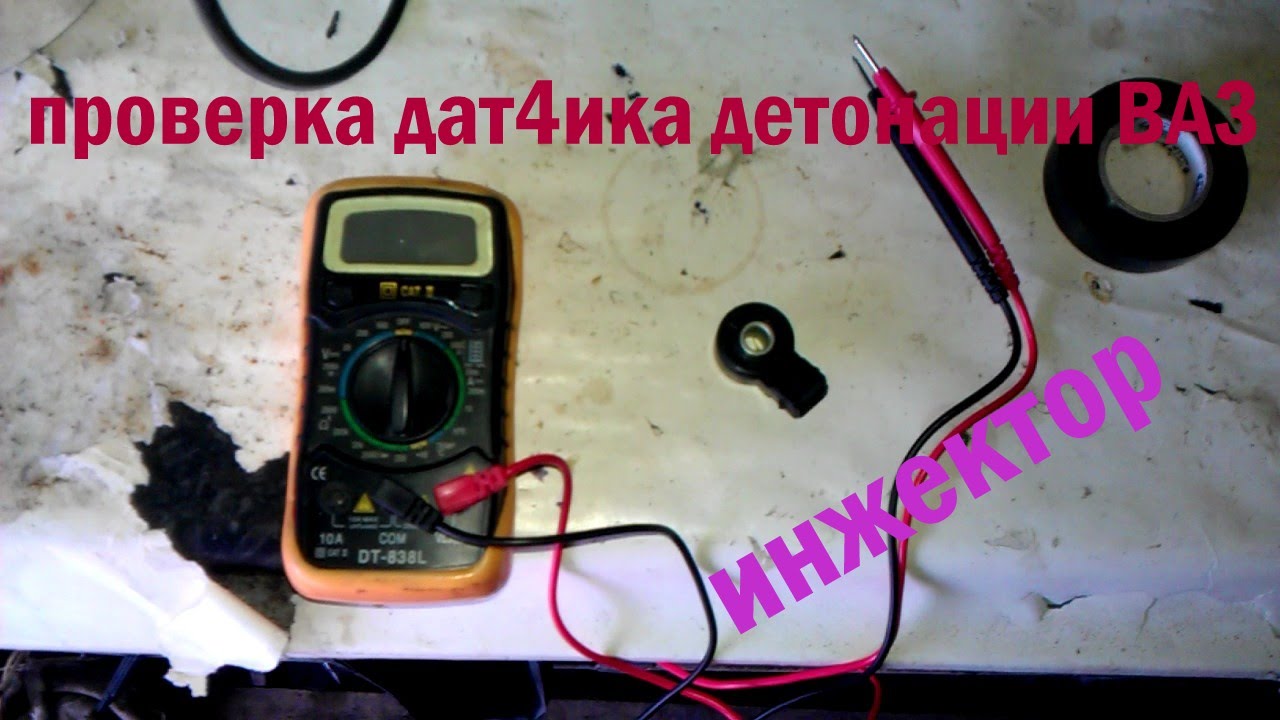

Мультиметром измеряем импульс на датчике детонации. Если диапазон изменения напряжения составляет 40–200 мВ., значит, датчик работает исправно.

Если проверка датчика детонации на вазе прошла успешно, датчик рабочий, а детонация не прекращается, то следует искать причину неисправности в зажигании, качестве топлива или в другом.

Детонация опасна для двигателя и может привести к полному выходу из строя блока цилиндров.

На видео: Датчик детонации ВАЗ 2112, 2111.

Какие бывают датчики детонации?

Учитывая, что датчики детонации бывают:

одноконтактные,
двухконтактные,

необходимо при их замене на своём автомобиле установить правильный датчик, ведь они не взаимозаменяемы.

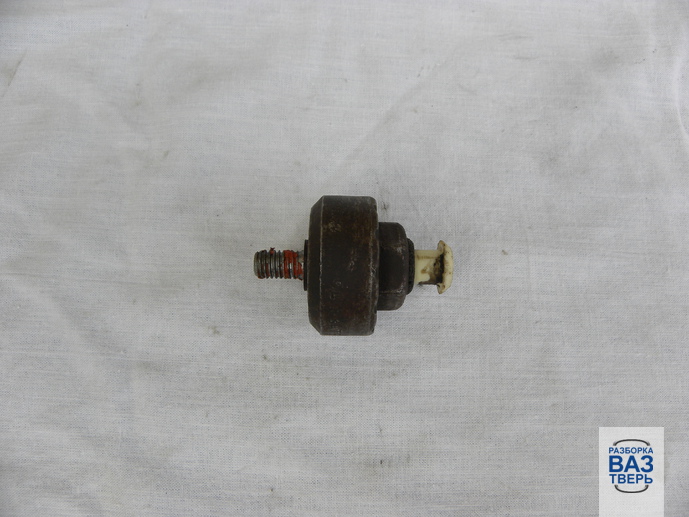

Одноконтактный датчик работает в унисон с частотой детонации двигателя, в то время как двухконтактный датчик детонации (широкополосной) работает, генерируя частоту и напряжение тока с частотой той части двигателя, где он установлен. При детонации датчик повышает амплитуду вибрации и передаёт импульс контролёру. Контролёр после получения сигнала изменяет угол опережения зажигания, изменяя параметры колебаний и устраняя детонацию.

Причины детонации

Причинами возникновения детонации при исправном датчике детонации являются низкооктановый бензин, когда блок управления не способен настолько изменить угол опережения зажигания, чтобы устранить детонацию.
Одной из причин детонации могут быть конструктивные особенности двигателя:

степень сжатия,
расположение свечей зажигания,
форма камеры сгорания,
форма днища поршня и другое.

Например, двигатель, который имеет большую степень сжатия, больше склонен к детонации и поэтому нуждается в высокооктановом бензине. Для таких случаев производители авто пишут минимально допустимое октановое число на люке бензобака.

Существует несколько причин неисправности датчика детонации фото

Также существует причина детонации, которая зависит от условий работы мотора. На то, что появляется детонация, влияет состав нагрузка, рабочей смеси, нагар, выбранная передача.

Но иногда детонация служит показателем правильно выставленного зажигания. При движении на 4 передаче и скорости 40 км. в час, резко надавите педаль газа. При правильном зажигании обязательно услышите несколько детонационных стуков, а затем они пропадают и машина набирает обороты.

Неисправности датчика детонации

Если у Вас на приборной панели загорается контрольный индикатор, то это говорит о неисправности датчика детонации. При этом мотор работает, и автомобиль может ехать.

На автомобилях ВАЗ, которые не оборудованы электронным блоком управления, угол опережения зажигания корректировался своими силами (вручную). Для этого нужно повернуть крышку прерывателя-распределителя зажигания. Данная манипуляция позволяет скорректировать работу системы зажигания, которая зависит от октанового числа бензина. Оно может сильно отличаться, если вы заправились на разных заправках.

Но все-таки вышедший из строя датчик детонации очень влияет на экономичность и динамику двигателя.

На что влияет датчик детонации ВАЗ 2110

Датчик детонации плоского типа крепится к двигателю при помощи шпильки, вве. ..

Признаки неисправности датчика детонации ВАЗ 2110.

Бюджетный датчик детонации на субару.

Что это такое и зачем нужен детонации датчик.

На что влияет датчик детонации 1033694377.

Аналоги датчика.

Влияет ли датчик детонации на запуск.

Снятие датчика детонации.

Как проверить, исправен ли датчик ДД.

Немного о диагностике и замене детонационного датчика.

Работа с датчиком положения дроссельной заслонки.

7.2.24. Снятие датчика детонации.

Датчик фазированного впрыска двигателя 2111.

Датчик холла ваз 2109 принцип работы.

Датчики системы управления двигателем.

кузов и КПП Замена крана как проверить датчик детонации ваз 2114 отопителя ВАЗ…

устройство датчика детонации. химический состав бензина.

Признаки неисправности датчика детонации ВАЗ 2110.

Замена датчиков.

Как проверить датчик детонации ваз 2114 — картинки и фото.

отсоединяем разъем датчика.

Датчик детонации Ваз 2110 Лада.

Ваз 2112: неисправность инжектора устраняем самостоятельно.

7.2.24. Снятие датчика детонации.

отворачиваем датчик.

Ваз 21103 1 5 16v замена ремня грм.

Как проверить датчик детонации ваз 2110.

Как заменить датчик самостоятельно?

Не работает ручник ваз 2112.

Снятие датчика детонации.

Цена и замена датчика детонации на ВАЗ 2110.

Снятие датчика детонации.

датчик детонации.

Ваз 2115 инжекторный датчики назначения и неисправности.

Основные неисправности датчиков двигателя

Совсем недавно мы уже описывали принцип работы и устройство датчика положения распредвала. Сегодня мы вернёмся к теме датчиков инжекторных систем управления двигателя. В качестве исследуемого образца мы рассмотрим инжекторный двигатель ВАЗ.

Неисправности датчика положения коленчатого вала

Сразу стоит отметить, что это единственный датчик, который устанавливается на всех инжекторных двигателях, из-за поломки которого автомобиль будет стоять как вкопанный и доехать до ближайшего СТО своим ходом не удастся.
Но можем заверить владельцев отечественного автопрома, что выходят из строя эти датчики крайне редко, да и о бракованных партиях мы пока не слышали, чего нельзя сказать о ДПКВ Nissan Almera N16 выпуска 2001 года. В которых по отзывной компании была произведена замена датчика коленвала и распредвала.
На автомобилях семейства ВАЗ, датчик положения коленвала располагается на корпусе масляного насоса.
Основными признаками неисправности датчика положения коленчатого вала являются:
— при повороте ключа зажигания, двигатель крутит в «холостую»
— если датчик вышел из строя при движении автомобиля, то двигатель глохнет и завести его уже невозможно.
Ремонт датчика положения коленвала невозможен, лечиться только заменой.

Внешний вид ДПКВ:

Место установки:

Стоимость нового датчика коленчатого вала для ВАЗ:

Номер детали 30.3847 — цена 3$ с НДС

Неисправность датчика фаз (распределительного вала)

При выходе из строя , на автомобилях семейства ВАЗ, подача топлива осуществляется в аварийном режиме. Подача топлива в инжекторный двигатель происходит по попарно-паралельному алгоритму, при котором отдельно взятая форсунка впрыскивает топливо в два раза чаще, чем в рабочем режиме.
Основными симптомами, указывающими, что вам предстоит замена ДПРВ является: затрудненный пуск, выхлопные газы теряют свою прозрачность, увеличение расхода топлива (единственный симптом, который заставляет водителя обратиться на СТО, так как на слух определить, что двигатель требует вмешательства нет), возможны сбои в системе самодиагностики ВАЗ.
Как временный вариант лечения данной проблемы мы можем посоветовать провернуть датчик на несколько градусов вдоль своей оси, после чего надежно закрепить.

Фотография датчика положения распредвала:

Место установки ДПРВ на ВАЗ:

Стоимость нового датчика распредвала для автомобилей семейства ВАЗ:

Код 2111-3706040, цена: 10$

Неисправности датчика массового расхода воздуха

Как правило, ДМРВ не выходит из строя за одну поездку, он умирает постепенно, подаче после полного выхода из строя автомобиль может проехать не одну сотню километров. Первыми признаками начала «старения» датчика массового расхода воздуха является необходимость игры педали газа при запуске двигателя. В дороге симптомы будут проявляться снижением мощности (автомобиль словно едет на ручном тормозе), увеличивается расход бензина, а выхлопная труба покрывается незначительным слоем копоти.
В большинстве случаев, на автомобили семейства ВАЗ, устанавливаются ДМРВ фирмы BOCH, которые не являются ремонтопригодными. Причина по которой выходит из строя датчик расхода воздуха банальна: владелец автомобиля экономит на сервисном обслуживании, устанавливая дешёвые воздушные фильтры. Вследствие чего на чувствительном элементе датчика оседает различные загрязнения. Некоторые умельцы пытаются в карбклинере, но в большинстве случаев датчик все равно идёт на свалку (касается только датчиков Бош, Хитачи выдерживают промывку).

Как выглядит ДМРВ, фирмы БОШ:

Примерная стоимость датчика массового расхода воздуха ВАЗ:

Код BOSCH 2111-1130010 А360 0280-218-116 Цена 62$

Неисправность датчика положения дроссельной заслонки

Провалы, рывки при движении, недостаток мощности, двигатель глохнет на холостом ходу — данные симптомы свидетельствуют о необходимости замены датчика положения дроссельной заслонки. При самодиагностике блок ЭБУ может и не выдать сигнал на индикатор CHECK ENGINE, она загорится, только если в цепи есть обрыв или в датчике произошло короткое замыкание. Если в вашем случае ничего подобного нет, то ЭБУ посчитает ненужным информировать владельца с помощью ЧЕКА.
При подозрении на неисправность в цепи или самом датчике положения дроссельной заслонкой необходимо как можно скорее попасть на СТО, причем не стоит злоупотреблять педалью газа и насиловать двигатель. Из-за отсутствия правильного сигнала с датчика ЭБУ будет выдавать сигналы несоответствующие реальной нагрузке на двигатель, что приведёт к появлению детонации и перегреву.
Если у вас сложилась такая ситуация что до СТО вам не добраться в ближайшее время и под рукой нет авто магазина, то Вы можете попробовать починить датчик положения дроссельной заслонки. Основная причина неисправности — это или загрязнение резистивной поверхности полосок или полное повреждение его. Если на пластине накопилось загрязнение — удалите его с помощью ватного тампона, ну а если все же механическое повреждение то только менять.

Внешний вид датчика положения заслонки ВАЗ:

Место установки датчика на двигателе ВАЗ:

Стоимость нового датчика дроссельной заслонки:

Код 2112-1148200 Цена 3-4$

Неисправность датчика холостого хода

Ещё один представитель неразборных датчиков. Симптомы, по которым можно предположить, что с датчиком не все в порядке являются: затрудненный пуск при не нажатой педали акселератора, плавающий холостой ход. После демонтажа с двигателя можно попытаться промыть его, если после данной операции ситуация мне улучшилась, то смело выкидывайте его в мусорное ведро.

Фотография датчика холостого хода, для двигателей семейства ВАЗ:

Место установки на двигателе ВАЗ:

Стоимость нового датчика холостого хода для ВАЗ:

Код 2112-1148300 Цена 8$

Выход из строя датчика температуры охлаждающей жидкости

Как ни странно поломка датчика температуры тосола, скажется на запуске двигателя. При отсутствии сигналов с датчика температуры охлаждающей жидкости, электронный блок управления примет температуру двигателя равную нулю градусов Цельсия и опираясь на алгоритмы программы, которые заложены на заводе изготовителе будет подготавливать рабочую смесь согласно этой температуре. Поэтому сигналом неисправности датчика температуры охлаждающей жидкости служит затрудненный запуск при отрицательных температурах.
Следующим «плохим» сигналом, что с датчиком не все нормально, это детонация двигателя, возникающая, когда вы стоите летом в пробке.
Возможность ремонта датчика температуры охлаждающей жидкости — нету.

Фотография датчика температуры тосола для автомобилей семейства ВАЗ:

Место установки датчика:

Стоимость датчика температуры:

Код 2112-3851010-01 Цена 19$

Неисправность датчика детонации.

Наверное, я не совру, если назову датчик детонации для автомобилей ВАЗ самым надежным, практически нет случаев выхода данного датчика из строя, в основном проблемы с данным датчиком возникают в результате перетирания проводов. Если СНЕСК загорается при достижении примерно 3000 оборотов, то возьмите пробник, и проверьте целостность проводов.
Симптомы при обрыве проводов от датчика детонации или при выходе из строя самого датчика напоминают симптомы, когда вы заправили свой автомобиль некачественным бензином — начнут стучать пальцы или вам зальют некачественный бензин.

Фотография датчика детонации:

Где установлен датчик детонации:

Стоимость датчика детонации:

Код 0 261 231 046 Цена 7$

Дорога есть дорога и любая нештатная ситуация или мелкая поломка может быть решена на месте, если знать, где установлены датчики ВАЗ 2115, их назначение, неисправности и способы проверки. Первый ВАЗовский инжекторный мотор появился как раз на семействе Самара 2. Несколько лет машина донашивала девяточный карбюраторный мотор, а с 2001 года вся линейка вторых Самар комплектовалась инжекторными восьми- и шестнадцатиклапанными двигателями.

Особенности инжекторной электроники

Несмотря на то что особой сложностью двигатель второй Самары не отличается, иногда бывает сложно разобраться, выяснить симптомы и причины некорректной работы. Особенно когда под рукой только тестер и набор ключей. Но возможно все. Поэтому для устранения неисправностей электроники 2115-й нужно в первую очередь схематически разобраться в принципе работы системы управления двигателем.

В отличие от карбюраторных двигателей, абсолютно все процессы по контролю и регулировке систем двигателя отданы на откуп электронике. Главный элемент управляющей системы — это электронный блок управления двигателем. Он собирает данные о состоянии каждого датчика, делает выводы о режиме работы мотора в реальном времени и регулирует количество топлива и воздуха, подаваемого в камеру сгорания, угол опережения зажигания, даже контролирует уровень выброса вредных веществ на выхлопе.

За все время выпуска, а это без малого с 1997 по 2012 год, автомобиль поменял несколько двигателей и несколько электронных блоков управления — Январь, Бош, Ителма. Тем не менее набор датчиков на ВАЗ 2115 оставался стабильным и именно они часто бывают виноватыми во многих внезапных неисправностях с самыми разными симптомами.

Исключение составляет только датчик температуры наружного воздуха, поэтому его мы оставим в покое. На повестке дня — только самые важные из них.

Регулятор холостого хода

Как и в моторах с карбюратором, инжекторный двигатель держит холостые обороты с полностью закрытой дроссельной заслонкой. Это возможно только при одном условии — если конструкцией дросселя предусмотрен обводной канал, а он обязан иметь переменную пропускную способность. Для этого в обводной воздушный канал корпуса дросселя установили конический клапан, регулирующий подачу воздуха при закрытой дроссельной заслонке, и назвали его РХХ, регулятор холостого хода. Он состоит из конического клапана, штока и шагового электромотора. В зависимости от того, на какую обмотку подаётся импульс, мотор вращается в одну, или в другую сторону, тем самым меняя пропускную способность обводного воздушного канала. Холостые либо растут, либо падают в результате перемещения конического клапана. Датчик холостого хода на ВАЗ 2115 имеет каталожный номер 1148300 02.

Видео о регуляторе холостого хода ВАЗ 2115 — симптомы неисправности и замена.

Признаки неисправности

Отсутствие холостых оборотов, плавающие холостые, не растут холостые обороты на холодном двигателе.

Как проверить

Самая распространённая поломка РХХ — обрыв обмоток шагового мотора. Для проверки обмоток необходим мультиметр, включенный в режиме измерения сопротивления. Номинал сопротивления между контактами А-В и С-D в пределах 45-80 Ом. В противном случае регулятор требует замены. Бесконечное сопротивление должно быть между контактами A-D и В-С. Это значит, что обмотки не замыкают между собой. Если есть сопротивление на этих контактах — датчик меняют. Номинальное напряжение питания — от 7,4 до 14,1 В.

Датчик синхронизации

Более часто встречающееся название — датчик положения коленвала. Крайне важный прибор в системе управления. Дело в том, что это единственный датчик, который синхронизирует работу системы впрыска, системы зажигания и газораспределительного механизма, а также многих других периферийных систем. Блок управления должен чётко знать в каком положении находится коленвал и, благодаря ДПКВ, происходит основная синхронизация электроники и железа. Прибор установлен напротив задающего шкива с 58-ю зубьями. Каждый зуб соответствует 6 градусам поворота коленвала, но на задающем шкиве два зуба отсутствуют. Именно этот пропуск и отслеживает датчик коленвала ВАЗ, в момент прохождения пропуска, он посылает импульс на ЭБУ, который в свою очередь, выдаёт порцию топлива и даёт команду системе зажигания на подачу искры.

Симптомы неисправности

Отследить неисправность этого датчика по симптомам довольно сложно, поскольку все они могут свидетельствовать о поломке самых разных датчиков и систем, но основные признаки неисправности будут вести к нестабильной работе мотора или же полному отказу в запуске. Иногда может наблюдаться детонация под нагрузкой или внезапное падение мощности.

Как проверить

Датчик положения коленвала — единственный, отвечающий за синхронизацию работы системы впрыска, системы зажигания и газораспределительного механизма

Проверка датчика положения коленвала проводится измерением сопротивления и проверки наличия импульса. Сопротивление должно быть в пределах 570-740 Ом. Проверяется между контактами в разъеме. Наличие импульса проверятся элементарно — к выводам датчика подсоединяется мультиметр в режиме измерения 200мВ, а возле сердечника несколько раз проводят металлическим предметом. Прибор должен в этот момент зафиксировать скачок напряжения. Если этого не происходит, датчик меняют.

Контрольный зазор между сердечником датчика и задающего шкива — 1 мм. Каталожный номер — 2112-3847010-04.

Датчик фаз

Отвечает за корректировку впрыска топлива только в тот цилиндр, который находится в такте сжатия, то есть топливо подаётся только через одну форсунку в один цилиндр. Ориентируется по распредвалу, поэтому его называют датчик положения распредвала. Работает по принципу Холла, выдавая электрический импульс при возбуждении магнитного поля. Если датчик фаз ВАЗ 2115 выходит из строя, топливо подаётся по принципу карбюраторных моторов — сразу в два цилиндра. В результате получаем набор неисправностей.

Симптомы неисправности

ДПРВ расположен там же, где находится шестерня распредвала, на головке блока. Основной симптом неисправности — высокий расход топлива и падение мощности. Кроме того, компьютер выдаёт ошибку 0340 (ошибка датчика) или 0343 (завышенный уровень импульса).

Проверка

О неисправности ДПРВ можно судить по коду ошибки и горящей лампе CE, но убедиться в его работоспособности можно, проверив напряжение на клемме питания А (12 В). Остальные клеммы не должны быть под напряжением.

Датчик дросселя

До 2011 года такими датчиками оборудовали все пятнашки, последний год выпуска на автомобиль могла быть установлена электронная педаль газа, которая выполняла функцию этого устройства. Датчик положения дроссельной заслонки (ДПДЗ) нужен для точной фиксации угла открытия дросселя и передачи этой информации на блок управления мотором. Устройство установлено на корпусе дросселя и представляет собой простой потенциометр с резистивной пластиной и бегунком. Изменяя сопротивление пластины, мы изменяем уровень импульса, а ЭБУ по показаниям датчика делает вывод о количестве поступаемого в коллектор воздуха. Когда заслонка закрыта, ЭБУ регулирует холостые обороты с помощью регулятора холостого хода.

Признаки неисправности

С самостоятельной диагностикой без применения специальной аппаратуры могут возникнуть сложности, поскольку большинство симптомов нерабочего прибора характерны и для других поломок, в том числе и для потери компрессии в отдельных цилиндрах. В основном присутствуют все признаки нестабильной работы мотора, некорректной работе на переходных режимах, плавают холостые, неадекватная реакция на движение педали газа. Однако проверить датчик положения ДЗ довольно просто.

Как проверить

На исправный ДПДЗ подаётся 5 В на плюсовой контакт, минусовой идёт на массу, а третий контакт — для подачи импульса на блок управления. Именно на этом выводе и нужно проверять напряжение. Нужен мультиметр в режиме измерения напряжения. При полностью закрытом дросселе напряжение должно быть 0,7В на новом качественном датчике, на престарелом — не менее 0,3 В. По мере открытия заслонки потенциал растёт плавно и без рывков до 4 В. Это максимальное значение при открытой заслонке. Неравномерный рост напряжения, несоответствие номиналу в начале и в конце теста — это повод заменить датчик. С 2011 года устанавливали бесконтактные устройства. Они вдвое дороже, но практически не выходили из строя.

Датчик детонации

Простой, но необходимый сканер, расположенный на блоке цилиндров между 2 и 3 цилиндром. По сути, представляет собой пьезоэлемент, реагирующий на стуки в кривошипно-шатунном механизме, а стук — это признак детонации. Как только датчик детонации выявляет стук, он посылает импульс на блок управления, а тот корректирует угол опережения зажигания в сторону более позднего.

Неисправности и симптомы

Первый и главный симптом — ЭБУ не реагирует на детонационный процесс: цокают клапана при растущей нагрузке на двигатель, слышны металлические удары в моторе, двигатель может троить, чаще всего загорается Check Engine.

Как проверить

Датчик детонации проверяется при помощи мультиметра, установленного в режим проверки напряжения с порогом 200 мВ. Если датчик имеет два вывода, щупы мультиметра подключаются к обоим, если один, то минус устанавливают на корпус, плюс на вывод. Теперь достаточно нанести лёгкий нежный удар по рабочей поверхности устройства, при этом стрелка (или цифры) покажет скачок напряжения. Датчик детонации исправен. Если он не реагирует на постукивания, подлежит замене. Кстати, датчик детонации можно заменить на волговский, такие же ставят и на УАЗ.

Датчик температуры антифриза

Служит для контроля температурных режимов мотора, измеряет реальную температуру антифриза. Датчик температуры охлаждающей жидкости представляет собой простейший терморезистор, то есть элемент, изменяющий сопротивление синхронно с температурой антифриза. Термистор работает по алгоритму отрицательного коэффициента, чем выше температура, тем меньше сопротивление на выходе.

Признаки неисправности

Неточная работа указателя на приборке, не работает указатель вообще.

Как проверить

Датчик температуры охлаждающей жидкости можно проверить при помощи обычного тестера, любого прибора для измерения температуры до 100-130 градусов, ёмкости с водой. Мультиметр переключают в режим замера сопротивления, подключают к выводам ДТОЖ, сам датчик погружают в сосуд с водой. Сосуд нагревают, при этом номинальное сопротивление при 5 градусах должно быть в пределах 7280 Ом, при 20 градусах датчик температуры охлаждающей жидкости должен выдать 3520 Ом, 40 градусов соответствует 1458 Ом, а при температуре кипения показания не должны быть выше 90-100 Ом. Если показания прибора не соответствуют номиналу, датчик температуры ВАЗ 2115 меняют.

Расходомер воздуха (ДМРВ)

Один из самых дорогих сканеров, его поломка крайне неприятна. Он установлен в воздушном тракте сразу за фильтром и оценивает количество воздуха, поступающего в коллектор. На основе его показаний ЭБУ дозирует топливо, в режиме холостых оборотов он пропускает около 9 литров в час, на 3 тысячах оборотов — около 30 л/час.

Неисправности и симптомы

Это один из немногих датчиков, которые не могут резко вызвать явные признаки неисправности, но со временем можно констатировать высокий расход топлива, падение тяги на низах, провалы на высоких оборотах, могут возникнуть проблемы с холодным пуском. Может загореться лампа СЕ.

Как проверить

Если возникли подозрения в корректности работы ДМРВ, стоит снять клеммный разъем и запустить мотор. Если холостые обороты вырастут при этом больше 1300 об/мин, возможно, что датчик требует замены. Этот метод не точный, поэтому лучше использовать мультиметр и провести простые замеры. Прибор устанавливают на порог измерения 2 В, плюсовой щуп подключают к крайнему правому проводу (чаще всего — жёлтый), минусовой на зелёный провод, через один контакт от плюсового. Включают зажигание, двигатель не запускают. Мультиметр покажет минимум 0,9 В, максимум 1,04 В. Последнее значение уже критичное и если замеры показали большее напряжение, датчик меняют. Будет полезен и внешний осмотр: если на поверхности есть масляный налет, датчик очищают и повторяют проверку.

Датчик кислорода

В зависимости от объёма двигателя, на ВАЗ 2115 может располагаться один или два датчика. Лямбда-зонд (он же кислородный датчик) устанавливают в приёмной трубе глушителя (в 1600-кубовых моторах их два). Датчик нужен для оценки количества кислорода в выхлопных газах и регуляции пропорций воздуха и топлива в рабочей смеси. Чтобы устройство работало корректно, керамический рабочий элемент должен быть прогрет до 345-360 градусов. Поэтому в его корпус встроен нагреватель. Датчик кислорода ВАЗ подаёт импульс на ЭБУ в пределах от 0,1 до 0,9 В. В первом случае смесь считается бедной, во втором — богатой.

Симптомы неисправности

Основным сигналом, говорящим о неисправном лямбда-зонде, будет сообщение об ошибках. Начиная с ошибки Р0130 и заканчивая Р0141 по порядку, можно делать вывод о неисправности ДК. О неисправности нагревательного элемента скажут ошибки Р1102 и Р1115. Кроме показаний бортового компьютера о поломке, может сказать завышенный расход бензина. В гаражных условиях этот датчик не проверяют и при фиксации ошибок он подлежит замене.

Датчик скорости

Измерение скорости на переднеприводных автомобилях ВАЗ ведётся с помощью электроники. В цепь измерения входит датчик скорости и шаговый электродвигатель в спидометре. ДС расположен в верхней части КПП и представляет собой обычный датчик Холла — чем быстрее вращается вал датчика, тем сильнее отклоняется стрелка спидометра. Каталожный номер шестиимпульсного прибора — 2111-3843010.

Неисправности

Стрелка спидометра показывает некорректные данные, может лежать на нуле при движении.

Проверка работоспособности

Проверить датчик скорости ВАЗ 2115 достаточно просто. Пригодится только мультиметр и домкрат. К разъемам привода спидометра подключается мультиметр, на домкрате вывешивается переднее колесо, запускается двигатель и включается передача. При вращении валика датчика должен вырабатываться потенциал в пределах от 1 до 5 В. Рост значения потенциала при увеличении частоты вращения должен быть плавным, без рывков и без задержек. В противном случае ДС меняют.

Датчик давления масла

Когда давление масла падает, об этом сигнализирует аварийная лампочка на приборке

Простейшее устройство, которое состоит из корпуса, измерительной мембраны и клемм. Датчик давления масла установлен в блоке цилиндров и связан с системой смазки. Масло под давлением действует на измерительную мембрану, в результате чего напряжение на выходе меняется. При критическом значении давления датчик давления масла подаёт минимальный сигнал, при этом ЭБУ включает аварийную лампу. Это довольно серьёзный сигнал, поэтому нужно срочно проверять состояние двигателя.

Симптомы

Горит аварийная лампа давления масла.

Как проверить

Если неисправен датчик давления масла, то в системе с давлением все должно быть в норме. Проверяется это при помощи манометра. Выкручивают датчик, вместо него ввинчивают манометр и запускают двигатель. Прибор должен показать 0,6-0,7 бар на холостых. В этом случае датчик меняют.

Никакие неприятности с мотором не смогут поставить в тупик даже в дороге, если хорошо знать систему управления двигателем, датчики ВАЗ 2115, их назначение и неисправности.

Новости
Практикум

Парковку в Москве можно будет оплатить картой Тройка

Пластиковые карты «Тройка», использующиеся для оплаты общественного транспорта, этим летом получат полезную для автомобилистов функцию. С их помощью можно будет оплатить стоянку в зоне платной парковки. Для этого паркоматы оборудуют специальным модулем для связи с центром обработки транспортных транзакций Московского метрополитена. Система сможет проверять, достаточно ли средств на балансе…

Лимузин для президента: раскрыты очередные подробности

Сайт Федеральной патентной службой продолжает оставаться единственным открытым источником информации об «автомобиле для президента». Сначала НАМИ запатентовал промышленные модели двух автомобилей — лимузина и кроссовера, которые являются частью проекта «Кортеж». Затем намишники зарегистрировали промышленный образец под названием «Панель приборов автомобиля» (скорее всего, именно…

В США заменят 40 миллионов подушек безопасности

Как пояснили в Национальной администрации по дорожной безопасности США (NHTSA), под акцию подпадают от 35 до 40 млн айрбегов в дополнение к 29 миллионам подушек, которые уже были заменены в рамках предыдущей компании. По сообщениям Automotive News, акция затрагивает только те подушки Takata, в системе которых применяется аммиачная селитра. По данным…

Генпрокуратура начала проверку автоюристов

Как утверждают в Генпрокуратуре, в России резко возросло количество судебных разбирательств, которые ведут «недобросовестные автоюристы», которые работают «не для защиты прав граждан, а для извлечения сверхприбылей». Как сообщают «Ведомости», информацию об этом ведомство направило в правоохранительные органы, ЦБ и Российский союз автостраховщиков. В Генпрокуратуре поясняют, что посредники пользуются отсутствием должной осмотрительности…

Названы регионы России с самыми старыми автомобилями

При этом самый молодой автопарк числится в Республике Татарстан (средний возраст — 9,3 года), а самый старый — в Камчатском крае (20,9 года). Такие данные в своем исследовании приводит аналитическое агентство «Автостат». Как оказалось, помимо Татарстана, лишь в двух российских регионах средний возраст легковых автомобилей менее…

Внедорожник GMC превратили в спорткар

телье Hennessey Performance всегда славилось своим умением щедро добавлять дополнительных скакунов «прокачиваемому» автомобилю, но в этот раз американцы явно поскромничали. GMC Yukon Denali мог бы превратиться в настоящего монстра, благо, что 6,2-литровая «восьмерка» позволяет это сделать, но мотористы Hennessey ограничились достаточно скромным «бонусом», увеличив мощность мотора…

В Сингапуре появятся беспилотные такси

Во время испытаний на дороги Сингапура выйдут шесть модифицированных Audi Q5, способных передвигаться в автономном режиме. В прошлом году такие автомобили беспрепятственно преодолели путь от Сан-Франциско до Нью-Йорка, сообщает Bloomberg. В Сингапуре беспилотники будут двигаться по трем специально подготовленным маршрутам, оборудованных необходимой инфраструктурой. Протяженность каждого маршрута составит 6,4 …

ГИБДД опубликовала новые экзаменационные билеты

Однако автоинспекция решила уже сегодня опубликовать на своем сайте новые экзаменационные билеты для категорий «А», «В», «М» и подкатегорий «А1», «В1». Напомним, что главное изменение, которое ждет кандидатов в водители с 1 сентября 2016 года, касается того, что теоретический экзамен станет сложнее (а следовательно, учить билеты надо внимательнее). Если сейчас…

Отзыв Volkswagen Touareg добрался до России

Как сказано в официальном сообщении Росстандарта, причиной отзыва послужила вероятность ослабления фиксации стопорного кольца на опорном кронштейне педального механизма. Ранее компания Volkswagen объявила об отзыве 391 тысячи «Туарегов» по всему миру по той же причине. Как поясняет Росстандарт, в рамках отзывной кампании в России на всех автомобилях будет…

Машины российского производства сегодня оснащаются множеством электронных устройств, позволяющих обеспечивать нормальную работу многих узлов и агрегатов. В этой статье мы поговорим о контроллерах и регуляторах, которые стоят на ВАЗ. Где располагаются на ВАЗ 2115 датчики, какова цель их назначения, какие неисправности могут произойти в работе устройств — читайте ниже.

[ Скрыть ]

Положения распределительного вала (датчик фаз)

ДПРВ или датчиком фаз оборудуются все двигатели с инжектором на 16 клапанов, а также 8-клапанные карбюраторные моторы с фазированным впрыском горючей смеси.

Регулятор передает на блок управления информацию о цикле функционирования двигателя:

какой клапан на данный момент открыт;
какая реализуется фаза газораспределения.

В соответствии с полученными данными бортовой компьютер рассчитывает момент впрыска бензина, чтобы горючее подавалось перед тем, как будет открыт впускной клапан. Как правил, датчики ВАЗ расположены в моторном отсеке и ДПРВ — не исключение, он расположен рядом с ГБЦ и воздушным фильтром.

ДТОЖ

Регулятор температуры хладагента или ДТОЖ расположен на термостате, его функция заключается в контроле уровня температуры силового агрегата. Как показывает практика, обычно такие контроллеры характеризуются надежностью и высоким ресурсом эксплуатации, поскольку по сути, он выполняет только одну функцию. Бортовой компьютер, получив сигнал от ДТОЖ, осуществляет корректировку частоты оборотов мотора, а также соотношения топлива и воздуха для образования горючей смеси.

Основные симптомы поломки регулятора — на приборной панели показываются неверные данные о нагреве ДВС или силовой агрегат начинает перегреваться из-за того, что неработоспособный датчик не включает вентилятор охлаждения. Если в системе имеются признаки неисправности, деталь нужно как можно быстрее заменить.

Детонации

8- и 16-клапанные моторы оснащаются также датчиками детонации. Этот элемент располагается на головке БЦ, между цилиндрами 2 и 3. Его можно увидеть, если посмотреть на агрегат со стороны вентилятора. Показания этого устройства определяют угол опережения зажигания. Поэтому если в работе системы появились ошибки или замечены признаки неисправности контроллера, устройство необходимо поменять.

Кислорода

Регулятор кислорода в народе именуется лямбда-зондом. Этот контроллер предназначен для передачи на ЭБУ данных о том, какой объем кислорода содержится в выхлопных газах. Расположен элемент в приемной магистрали глушителя, рядом с резонаторным устройством. При поломке регулятор авто при движении начнет дергаться, поэтому если проявились признаки неисправности, устройство нужно менять.

Положения коленчатого вала

Являет собой элемент, позволяющий передавать сигналы бортовому компьютеру о положении коленвала. От того, как работает этот элемент, зависит работоспособность систем подачи горючей смеси, а также системы зажигания. А если речь идет об инжекторе, то ДПКВ определяет функциональность форсунок.

Часто этот элемент зовется регулятором синхронизации, поскольку блок управления, получив данные от него, выявляет необходимый момент впрыска бензина в цилиндры мотора. В том случае, если устройство ломается, бортовой компьютер начнет передавать некорректные данные, что впоследствии приведет к сбоям в работе системы подачи бензина. Соответственно, нормальная работа форсунок будет невозможной. Сам регулятор находится рядом с распределительным валом и ремешком генераторного механизма.

Положения дроссельной заслонки

Датчик положения дроссельной заслонки (сокращенно — ДПДЗ) представляет собой один из основных компонентов, обеспечивающих нормальную работоспособность топливной системы. Из названия можно догадаться, что контроллер дроссельной заслонки ВАЗ передает данные на бортовой компьютер о том, под каким углом в настоящее время находится дроссель. Более подробно симптомы поломки и процесс замены устройства описан на видео (автор — Иван Васильевич).

Частота импульса является одной из ключевых характеристик датчика дроссельной заслонки. Учитывая изменения этого параметра ЭБУ мотором выявляет нужную степень нажатия на акселератор. В конечном итоге бортовой компьютер подбирает наиболее оптимальный режим охлаждения силового агрегата, а также объем подаваемого бензина. Поскольку сам по себе контроллер является частью дросселя, он находится на корпусе данного узла, неподалеку от регулятора холостого хода.

Скорости

Сигналы о скорости машины передаются на блок управления с помощью импульсных сигналов. Как правило, за один пройденный автомобилем километр устройство передает около 6 тысяч импульсов. Скорость машины определяется бортовым компьютером с учетом чистоты поступления импульсов. В конечном итоге полученные данные применяются для корректировки оборотов силового агрегата при работе в холостом режиме. Когда устройство выходит из строя, это приводит к увеличению расхода топлива, особенно, при езде на холостых оборотах. При этом мощность двигателя будет снижена, а также откажется работать спидометр.

Холостого хода

Как вы уже могли понять, практически все контроллеры на ВАЗ 2115 предназначены для считывания информации. Но регулятор холостого хода не только передает данные, но и представляет собой регулирующий элемент, который так или иначе влияет на работу силового агрегата в холостом режиме. Более подробно о диагностике неисправностей устройства, а также его замене вы можете узнать из видео ниже (автор ролика — Иван Васильевич).

ДХХ оснащается электроприводом, а также специальной конической иглой, установленной таким образом, что входит в дроссельную магистраль. Когда авто едет на холостых оборотах или стоит на месте, регулятор изменяет положение этой иглы, в соответствии с чем магистраль открывается либо закрывается. В конечном итоге производится и регулировка воздуха, который поступает в дроссельный узел. Для установки контроллера в дросселе есть специальное место, поэтому его без проблем можно найти при необходимости — к магистрали устройство крепится на двух болтах.

Массового расхода воздуха

Этот датчик, как и большинство других, осуществляет передачу данных на блок управления мотором. Благодаря этой информации бортовой компьютер производит регулировку наиболее оптимального соотношения объемов топлива и воздуха для формирования горючей смеси. Впоследствии эта смесь подается на форсунки мотора. Если этот элемент работает некорректно или с ошибками, то горючая смесь в конечном итоге не сможет соответствовать параметрам режима функционирования силового агрегата. Соответственно, в конечном итоге это может привести к снижению тяги двигателя, а также ухудшению динамики транспортного средства в целом.

Помимо этого, выход из строя ДМРВ чреват увеличением расхода топлива. Что касается места установки, то устройство находится на магистрали воздушного фильтрующего элемента, неподалеку от большой впускной магистрали. При выявлении неисправностей контроллер необязательно менять — его можно попытаться прочистить своими руками.

Инжекторный силовой агрегат, который установлен на ВАЗ 2115, обладает электронным блоком управления. С целью регулировки функционирования двигателя электроника постоянно отслеживает изменения, которыми сопровождается его работа. Для этого применяются датчики. Об этом далее в статье.

Панель датчиков ВАЗ 2115 включает в себя следующие приборы:

Спидометр. Показывает водителю текущую скорость движения ТС. Спидометр получает сведения о скорости автомобиля благодаря датчику, который находится на КПП.
Тахометр. Расположен слева от спидометра. Является электронным устройством, получающим сигналы от БК и отражающим текущие обороты коленвала.
Указатель уровня топлива. Находится справа от спидометра. Показывает количество топлива в баке.
Указатель уровня ОЖ. Сообщает о температуре охлаждающей жидкости. Указатель находится слева от тахометра. Информация поступает с соответствующего датчика.

Схема датчиков ВАЗ 2115

Датчики на ВАЗ 2115 расположены следующим образом:

Датчик фаз.
Датчик температуры ОЖ.
Датчик детонации.
Датчик давления масла.
Кислородный датчик.
Датчик положения коленвала.
Датчик скорости.
Датчик холостого хода.
ДМРВ.
Датчик уровня топлива.
Датчик уровня бензина.
Датчик уровня тосола.
Датчик положения дроссельной заслонки.

Датчик температуры ВАЗ 2115

ДТОЖ отличается простотой конструкции и долговечностью. Единственной его задачей является отслеживание изменений температуры ОЖ. Электронный блок использует информацию, полученную от датчика, чтобы регулировать частоту оборотов коленвала и соотношение смеси воздуха и топлива, а также чтобы подбирать угол опережения зажигания.

Датчик холостого хода ВАЗ 2115

Датчик холостого хода является не только прибором для считывания показателей, а и регулирующим устройством, которое непосредственно воздействует на работу мотора на холостом ходу.

Этот агрегат обладает электроприводом, а также конической иглой, входящей внутрь дроссельного патрубка. В условиях холостых оборотов ДХХ меняет положение иглы, закрывая или открывая патрубок, чем регулирует количество воздуха, которое подается в дроссельный узел.

Датчик скорости ВАЗ 2115

Сведения о текущей скорости автомобиля датчик скорости передает путем импульсных сигналов. Зависимо от частоты поступления данных сигналов электронный блок определяет скорость ТС.

Полученная информация применяется для регулировки оборотов мотора на холостом ходу. При поломке датчика скорости существенно повышается расход топлива на холостом ходу, не работает спидометр и падает тяга двигателя.

Разъем датчика скорости

Датчик масла ВАЗ 2115

Датчик давления масла призван сообщать автомобилисту о поломках в масляной системе. Точнее, он фиксирует, что в системе упало давление, сообщая об этом автовладельцу через лампу аварийного давления, которая находится в салоне на панели приборов.

Датчик коленвала ВАЗ 2115

ДКПВ — это устройство, которое подает в электронный блок сведения о положении коленвала. От работы данного узла зависит корректное функционирование форсунок инжекторного мотора, системы зажигания и системы подачи топливной смеси.

Это устройство не редко называют датчиком синхронизации, поскольку на основе полученных от ДКПВ данных электронный блок определяет момент впрыска горючего в цилиндры силового агрегата. При поломке данного датчика в «мозги» автомобиля будут подаваться некорректные сведения и силовой агрегат потеряет свою работоспособность, так как в системе подачи горючего будут происходить сбои, а форсунки не смогут корректно функционировать. Находится ДКПВ вблизи распредвала, неподалеку ремня генератора.

Датчик воздуха ВАЗ 2115

Благодаря полученной с ДМРВ информации электронный блок регулирует оптимальное соотношение газа и бензина в топливной смеси, которая подается в форсунки двигателя. Если устройство работает некорректно, горючая смесь не будет отвечать требованиям текущего режима функционирования двигателя, что влечет за собой уменьшение мощности и ухудшение динамики, а также увеличенный расход топлива.

Датчик топлива ВАЗ 2115

Датчик уровня топлива предназначен для контроля уровня топлива в баке автомобиля. Если при запуске мотора ДУТ показывает, что бак пустой, а после начала езды показания меняются, необходимо выполнить замену датчика. Замена ДУТ также нужна, если прибор не реагирует, когда вы заправляетесь (показывает пустой бак).

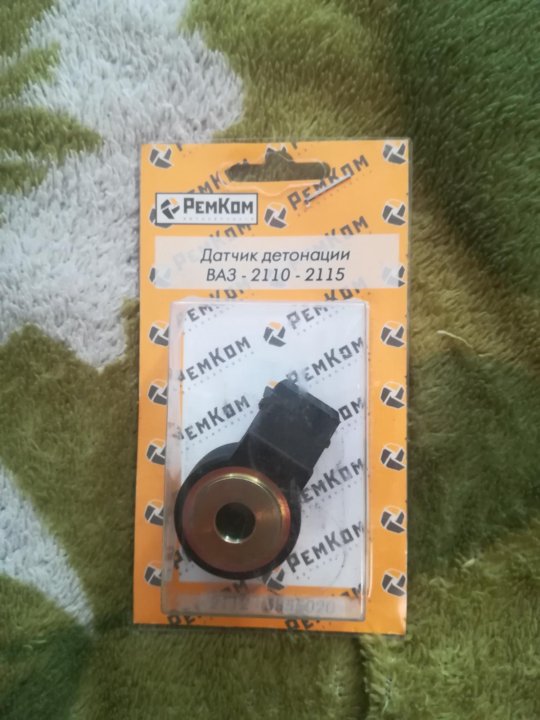

Датчик детонации ВАЗ 2115

Правильно работающий датчик детонации является залогом нормального функционирования двигателя ВАЗ. При его поломке мотор будет троить, а расход топлива увеличится. Датчик детонации реагирует на вибрации силового агрегата, сведения о которых передаются на электронный блок, что позволяет ЭБУ подобрать корректный угол опережения зажигания. Устройство крепится на блоке цилиндров возле вентилятора.

Датчик кислорода ВАЗ 2115

Лямбда-зонд, он же кислородный датчик, передает на ЭБУ сведения о количестве содержания кислорода в выхлопных газах. Находится он в приемном коллекторе выхлопной трубы, возле резонатора.

Датчик вентилятора ВАЗ 2115

Данный датчик находится в радиаторе печки. Внутри него находится специальная контактная группа. Когда охлаждающая жидкость в радиаторе нагревается, данная группа тоже нагревается и расширяется. И когда это расширение доходит до требуемого предела, контакты замыкаются, сигнал передается на проводку и происходит включение вентилятора.

Датчик фаз ВАЗ 2115

Штекер датчика фаз

Датчик фаз передает в электронный блок сведения о текущем цикле функционирования двигателя: какой открыт клапан и какая фаза газораспределения в данный момент реализуется. На основании полученных данных электронный блок выполняет определение момента впрыска топлива таким образом, чтобы топливо подавалось прямо перед открытием впускного клапана. Устройство находится на двигателе, возле ГБЦ, недалеко от воздушного фильтра.

Датчик дроссельной заслонки ВАЗ 2115

ДПДЗ — один из ключевых устройств, корректность работы которого воздействует на функционирование топливной системы. Данный датчик передает в «мозги» автомобиля сведения, под каким углом в текущий момент расположена дроссельная заслонка.

Одной из основных характеристик ДПДЗ является частота сигнала. Основываясь на изменениях частоты сигнала блок управления мотором определяет степень нажатия на газовую педель, что позволяет «мозгам» выбрать самый оптимальный режим охлаждения движка и количество подаваемого топлива.

Датчик заднего хода ВАЗ 2115

Единственная функция датчика заднего хода — включение задних белых огней, когда водитель сдает назад. Сигнал, который подает датчик на белые огни, сообщает другим участникам движения, что водитель трогается назад либо уже тронулся и движется на заднем ходу. А в темное время для вашего удобства эти белые огни подсвечивают путь назад, сообщая остальным о ваших намерениях.

ВАЗ 2115 – это универсальный автомобиль с исполнением кузова в виде седана. Важно отметить, что такое транспортное средство является достаточно востребованным и популярным на территории Российской Федерации. Впервые автомобиль был разработан Волжским заводом по производству транспортных средств. На сегодняшний день едва ли можно встретить водителя транспортного средства, которые хотя бы однажды не сидела за рулем данного агрегата.

ВАЗ 2115 и сегодня выглядит вполне современно

[ Скрыть ]

Широко распространенные неисправности

Несмотря на востребованность и широкий спектр особенностей и преимуществ такого транспортного средства, все же автомобиль склонен к различным неисправностям. Знать о таких «болячках» достаточно важно, дабы самостоятельно, или при помощи компетентных специалистов устранить существующие проблемы. Для того чтобы автовладельцу было проще разобраться с различными неисправностями, опытные эксперты выделили несколько направлений, где наиболее часто возникают неполадки в автомобиле данной марки. Именно такие нюансы мы разберем для того, чтобы владельцы данных машин смогли без проблем диагностировать или выявить погрешности и устранить их самым эффективным образом.

Поскольку ВАЗ 2115 выпускается на протяжении многих лет, то невозможно сосчитать количество автомобилей, которые по сей день находится в пользовании современных автовладельцев. Однако эксперты и опытные статисты провели некоторые исследования, чтобы выявить наиболее шаткие системы, которые очень часто выходят из строя в автомобиле.

В основном, подвержены различным поломкам, неисправностям следующие системы:

охлаждение;
тормоз;
сцепление;
зажигание;
топливная система;
стартер;
генератор.

Для того чтобы пользователи, которые столкнулись с неисправностями, могли в точности выявить поломку и устранить ее, необходимо в отдельности разобрать каждую систему. Это поможет определить широкий спектр различных неисправностей и методик решения, которые возникают в автомобиле ВАЗ 2115.

Неполадки в системе охлаждения

Если поломка возникла случайно, каждый автолюбитель, прежде чем выявлять неисправность, должен в первую очередь заглушить двигатель и съехать с дороги. После полной остановки транспортного средства необходимо предпринять следующие меры:

затянуть ручной тормоз;
открыть капот и осмотреть пространство;
при возникновении пара необходимо приложить усилия, дабы выявить конкретное место протечки;
осмотреть расширительный бачок для выяснения уровня охлаждающей жидкости;
оценить состояние радиатора;
пристальное внимание следует уделить специализированным шлангам, которые являются неотъемлемой частью системы охлаждения мотора автомобиля.

Однако прежде чем приступать к таким мероприятиям, рекомендуется предварительно обезопасить себя от ожогов рук и лица. Необходимо помнить, что после полной остановки транспортного средства ни в коем случае нельзя сразу же отвинчивать пробку радиатора. Охлаждающая жидкость находится под достаточно высоким давлением, что может привести к ее выходу под напором.

Если осмотр не привел к положительным результатам или выяснению причины сбоя, тогда опытные эксперты сервисных центров рекомендуют взглянуть под панель приборов. Это нужно, чтобы выявить признаки в виде потеков жидкости из радиатора или отопительного крана. Зачастую такая поломка вызвана поврежденным резиновым шлангом, который временно можно отремонтировать при помощи изоленты. При осуществлении такого ремонта в короткое время нужно добраться до сервисного центра и осуществить полную замену шланга.

Ремонт системы охлаждения

Что не получится починить на трассе

Важно отметить, что в системе охлаждения невозможно осуществить самостоятельный ремонт следующих деталей:

отопителя;
термостата;
радиатора.

При выявлении проблем, связанных с данными агрегатами, рекомендуется заливать максимально охлажденную жидкость и следить за температурными показателями. Обязательно нужно обратиться за помощью к компетентным профессионалам на ближайшей станции технического осмотра.

Довольно распространенной неисправностью в системе охлаждения ВАЗ 2115 является выход из строя специализированных предохранителей, которые защищают бортовую цепь в электрическом вентиляторе общей системы. Зачастую устранить такую проблему можно, просто осуществив замену предохранителя. Нередко случаются ситуации, что после такой замены электровентилятор по-прежнему не функционирует. В этом случае приходится проводить дополнительную диагностику, которая рекомендуется к осуществлению лишь компетентными и опытными профессионалами.

Однако если такая неисправность возникла в дороге, то для проведения дополнительной диагностики электродвигателя можно взять два изолированных провода и подключить их напрямую к аккумулятору. Обязательно в этом случае стоит учесть, что ни в коем случае нельзя допускать замыкание этих проводов. Иными словами, при помощи такой дополнительной диагностики можно на определенный срок запустить электровентилятор. Данная неисправность свидетельствует о проблемах в электропроводке или специализированном реле включения системы вентиляции.

Опытные и грамотные специалисты сервисных центров утверждают, что отремонтировать реле или электродвигатель самостоятельно не удастся, поэтому такие запчасти необходимо заменить в самое короткое время.

Так выглядит радиатор ВАЗ 2115

Отклонения в оптимальном функционировании тормозной системы ВАЗ 2115

Пользователи автомобиля зачастую наблюдают широкий спектр неисправностей, связанных с тормозной системой. Существует несколько причин выхода из строя тормозной системы при увеличенном ходе педали тормоза:

воздух в системе гидропривода;
потеря упругости поршня цилиндра, что приводит к смещению его внутрь;
нарушение герметичности, проявляющееся в виде протекания тормозной жидкости;
неоправданно увеличенный промежуток между вакуумной головкой болта, усилителем и поршнем цилиндра.

Дабы ликвидировать такие ситуации, необходимо воспользоваться несколькими способами:

прокачать систему;
заменить колесный цилиндр;
выявить место протечки жидкостей и осуществить замену деталей или прокладок;
затянуть уплотнительные прокладки или заменить их.

Довольно часто пользователи автомобиля ВАЗ 2115 сталкиваются с проблемой повреждения манжета. В этом случае не стоит предпринимать никаких действий, связанных с ремонтом. Необходимо приобрести оригинальные манжеты и заменить их при помощи компетентных специалистов, либо самостоятельно.

Причинами неполадки тормозной системы могут выступать проблемы следующих механизмов:

отсутствие стандартного зазора между поршнем главного цилиндра и головкой вакуумного блока усилителя;
неполное возвращение тормозной педали после осуществления действия, что вызвано некомпетентной установкой специализированного выключателя сигнала торможения;
засор отверстий тормозных цилиндров;
перекрытие отверстий манжетами, кромками;
заклинивание «пальцев» в передней скобе;
потеря эластичности колец;
заедание колодок;
ослабление стяжной пружины механизма;
деформация уплотнительных колец;
отсутствие стандартных зазоров между накладками и тормозным барабаном.

Исправить такие недочеты и выявить их первичные причины может каждый владелец автомобиля самостоятельно, если проведет детальное исследование, или диагностику тормозной системы. Опытные эксперты рекомендуют обращаться в сервисный центр, где при необходимости профессионалы не только диагностируют неисправность, но и устранят ее при помощи ремонта или замены определенных комплектующих.

Тормозная система 2115

Неисправности сцепления

Существует достаточно обширный спектр причин, которые могут привести к выходу из строя сцепления, поэтому опытные эксперты создали 4 основные группы:

неполное выключение системы;
неправильное включение;
функционирование с рывками;
повышенный шум.

Естественно, каждая отдельная группа неполадок имеет несколько причин возникновения поломки и некоторое количество возможных вариантов их устранения. Для того чтобы понимать, как на самом деле выглядит причина той или иной поломки, необходимо разобрать возможные варианты устранения и причину проблематики, исходя из групп неисправностей.

Неполное выключение системы

Неполный ход педали. Для устранения такой причины рекомендуется отрегулировать привод.
Поломка торцевого диска. Устранить неисправность можно при замене диска или его восстановлении.
Перекос нажимного диска. Это – довольно распространенная неисправность, поэтому устранить ее можно только путем замены нажимного диска и пружины на оригинальные запчасти.
При заедании ступицы диска на шлицах вала необходимо предварительно очистить шлицы и промыть при помощи дезинфицирующих средств. В том случае, если шлицы имеют заметные виды повреждений или деформаций, необходимо осуществить замену ведомого диска и первичного вала.
Поломка или ослабление накладок ведомого диска – это распространенная причина неполадок. Устранить ее можно, осуществив замену или проверив функционирование торцевого диска.

Довольно частой причиной «тугой педали» является неправильное функционирование троса. Чтобы избавиться от такого сбоя, рекомендуют осуществить замену деталей при помощи компетентных профессионалов.

Неправильное включение сцепления

Может произойти по следующим причинам:

повышенный износ;
пригорание накладок;
замасливание накладок нажимного диска и маховика;
повреждение привода.

Для устранения таких причин необходимо своевременно осуществлять замену накладок. Иногда помогает тщательная промывка дезинфицирующими средствами поверхностей, на которые попало масло. Профессионалы утверждают, что довольно часто пользователи автомобиля ВАЗ-2115 сталкиваются с течью масла через болты, которые крепят маховик. В этом случае рекомендуется использовать специализированный герметик. В том случае, когда привод критично поврежден, существует единственная реальная возможность устранения такой неполадки – это полная замена всего привода или определенных его комплектующих.

Диск, корзина, выжимной подшипник

Что делать, когда сцепление функционирует с рывками?

Зачастую рывки в работе привода говорят о следующих причинах возникновения:

Замасливание накладок диска и маховика, а также нажимного диска. Избавиться от такой проблемы можно только в том случае, если поверхности обработать специализированным средством или уайт-спиритом, а изношенные и поврежденные сальники заменить на новые.
Заедание привода сцепления вызывают различные деформации, связанные с комплектующими. Устранить такой дефект можно при полной замене деформированных комплектующих.
Повреждение (критичный износ) нажимного диска – это распространенная причина, которая ведет к рывкам в приводе сцепления. Чтобы вернуть автомобилю рабочее состояние, потребуется заменить корзину сцепления и нажимной диск.

Естественно, что проводить выявление определенных причин и возможных вариантов их устранения должны компетентные и грамотные специалисты. Профессионалы смогут рассмотреть даже самое мелкое повреждение или деформацию.

Повышенный шум в сцеплении

Многие пользователи автомобиля ВАЗ 2115 замечают повышенный шум при включении или выключении привода сцепления. К такой проблеме ведут две основополагающие причины:

Поломка специализированной пружины ведомого диска. Устранить такую неисправность можно, только если заменить ведомый диск новым.
Неисправный подшипник. Деталь может выйти из строя вследствие износа, повреждения или утечки специализированной смазки. В этом случае отремонтировать подшипник не удастся, следовательно, необходимо осуществить замену данной детали.

Иными словами, существует широкое множество разнообразных неисправностей, связанных с приводом сцепления, поэтому важно своевременно диагностировать поломку и устранить ее. Грамотный подход позволит избежать множественных негативных ситуаций на дороге.

Катушка зажигания

Система зажигания

Такой модуль также является достаточно уязвимым в подержанных автомобилях ВАЗ 2115. Эксперты выявили несколько особенных признаков, которые указывают владельцам на наличие дефектов в системе зажигания:

«плавающий» холостой ход мотора;
с определенной периодичностью без видимых причин пропадает тяга двигателя;
транспортное средство длительное время набирает обороты в ходе осуществления разгона;
попарное или единичное прекращение функционирования цилиндров.

Владельцы ВАЗ-2115 должны помнить о том, что выше представленные типичные признаки могут также указывать на ряд проблем, связанных со свечами системы зажигания автомобиля. Именно поэтому, прежде чем осуществлять полную диагностику системы, необходимо обратиться к опытным специалистам.

Проблематика топливной системы

Существует несколько признаков, связанных с неправильным функционированием топливной системы или бензонасоса в отдельности:

транспортное средство не заводится;
бензонасос не проявляет никаких признаков функционирования после включения зажигания;
наблюдаются перебои в работе мотора;
транспортное средство передвигается рывками на малом ходу.

Такие признаки свидетельствуют о том, что бензонасос вышел из строя. Опытные водители знают, что данная система должна создавать давление в топливном модуле для оптимального функционирования автомобиля. Данные причины могут говорить не только о выходе из строя самого бензонасоса, но, также об иных неисправностях топливной системы. Поэтому, если вы заметили выше представленные дефекты в собственном автомобиле, рекомендуется обратить пристальное внимание на бензонасос и топливную систему, дабы выявить и устранить поломку в короткое время.

Неисправности стартера

Любому автовладельцу известно о том, что стартер – это сложный и достаточно многогранный механизм, поэтому существует широкий ряд различных причин, которые могут вызвать поломку. Рассмотрим распространенные сбои стартера ВАЗ 2115, исходя из особенностей функционирования механизма:

В ходе включения стартера не вращается якорь и не срабатывает тяговое реле

Наличие такого нетипичного поведения механизма может быть вызвано следующими причинами, устранить которые не составит труда опытному специалисту:

Неисправный или разряженный аккумулятор автомобиля. Устранить неисправность можно при помощи замены или зарядки аккумулятора;
Повышенный уровень окисления полюсов аккумулятора, в ходе чего наконечники имеют слабое соприкосновении с полюсами. Решить проблему поможет очистка полюсов. При необходимости необходимо затянуть наконечники с использованием вазелина.
Неисправность реле. Изменить такую ситуацию может замена детали. Предварительно важно проверить соединительную цепь между выключателями.
Не функциональная контактная часть замка зажигания. Если деталь вышла из строя – она требует замены.
Заедание якоря реле. Можно решить данную проблему при помощи снятия тягового реле и проверки легкости и подвижности якоря.

Следовательно, чтобы выяснить причину, по которой якорь медленно вращается, или тяговое реле не срабатывает, необходимо применить некоторые знания и умения. Это позволит изначально выявить неисправность, а впоследствии устранить ее.

При включении механизма Якорь слишком медленно вращается или не вращается вовсе, но при этом тяговое реле функционирует в прежнем режиме

Такая ситуация случается довольно часто. Существует несколько причин, которые провоцируют такую ситуацию:

неисправная аккумуляторная батарея;
окисленные полюса аккумулятора;
слабое крепление наконечников;
окисленные болты тягового реле;
слабые гайки крепления наконечников;
подгорание коллектора;
замыкание в обмотке якоря или его обрыв.

Чтобы устранить такие причины, необходимо выполнить некоторые меры:

заменить или зарядить аккумулятор;
очистить полюса аккумулятора от окиси;
подтянуть крепление наконечников;
зачистить болтовые контакты тягового реле;
проверить крепление гаек;
зачистить коллектор;
полностью заменить якорь.

Применение таких простых способов поможет устранить проблематику, связанную с функционированием стартера.

Стартер 2115

При включении стартерного модуля тяговое реле неоднократно срабатывает, но спустя несколько секунд отключается

Причинами могут служить следующие сбои или поломки:

Низкий заряд аккумулятора. Решить такую проблему поможет обыкновенная специализированная аккумуляторная зарядка, которая вернет прежнее функционирование стартеру и тяговому реле в целом.
Обрыв или замыкание реле, либо обмотки. Решить проблему поможет замена детали, а именно – тягового реле, и восстановление обмотки.
Резкие перепады напряжения в цепи в связи с повышенным окислением наконечников. В этом случае достаточно лишь осмотреть провода и зачистить их, избавив от окиси.

Зачастую решить подобную проблему, связанную с некорректным срабатыванием тягового реле, помогают достаточно простые и востребованные методы.

Якорь вращается в прежнем режиме, однако маховик ведет себя некорректно или не вращается вовсе

Зачастую такие проблемы вызваны:

Пробуксовкой муфты холостого хода. Профессионалы рекомендуют проверить механизм и при необходимости осуществить замену муфты;
Шестерни редуктора вышли из строя, поэтому необходимо осуществить их полную замену.

Диагностировать такую неисправность могут не только профессиональные специалисты, но и практически каждый владелец ВАЗ 2115.

Стартер издает непривычный звук, но якорь вращается в прежнем режиме

Такая поломка может быть вызвана следующими причинами:

повышенный износ подшипников и приводов якоря. Изменить ситуацию поможет замена вкладышей или опор;
повышенный износ втулки вала в картере сцепления. Решить проблему можно, только заменив специализированную втулку;
слабое крепление механизма или деформация крышки стартера со стороны привода. Решить неисправность можно при помощи замены стартерного модуля, или осуществить подтяжку гаек крепления;
неправильное расположение стартера. В этом случае важно обратиться к опытным профессионалам, чтобы они проверили наличие перекоса механизма;
выход из строя шестерней редуктора. Единственный правильный выход из такой ситуации – это полная замена деформированных компонентов или деталей;
деформированные зубья шестерни привода или маховика. Любая деформированная деталь подлежит обязательной замене оригинальной от завода производителя;
якорь заедает совместно с тяговым реле. Решить такую ситуацию поможет очистка специализированной шлицы и обработка ее специализированным маслом. Если такие действия не помогают, тогда необходимо заменить деталь, которая приводит к неправильной работе стартера.

Стартер – это небольшой, но достаточно сложный механизм, поэтому осуществлять его ремонт или замену комплектующих деталей должны лишь опытные профессионалы. Такой подход позволит минимизировать риск различных неприятных ситуаций в ходе использования автомобиля ВАЗ 2115.

Генератор необходимо содержать в исправном состоянии

Генератор

Данная деталь является неотъемлемой частью машины. Однако именно генератор вызывает некоторые трудности в использовании автомобиля в целом, поэтому опытные профессионалы выявили две наиболее распространенные поломки и методы их решения.

Реле-регулятор

Изначально важно понимать, что для проверки функционирования реле-регулятора необходима помощь компетентного специалиста. Профессионалы рекомендуют изначально довести двигатель до оборотов 3000. В то же время важно включить дальнее освещение и обогрев салона и стекла. После осуществления таких действий можно провести измерение АКБ, напряжение которой не должно превышать 13,2 В.

Если после осуществления таких действий и проведения замеров показатели являются низкими, то это свидетельствует о наличии проблем или замыкании в реле регуляторе. Естественно, опытные и компетентные специалисты могут произвести диагностику данного агрегата иными способами. Тем не менее, считается, что выше представленный метод является оптимальным, чтобы выявить разнообразные недочеты в работоспособности реле регулятора.

Вентили генератора

Достаточно часто выходят из строя, поэтому эксперты рекомендуют для выявления поломки или сбоя использовать АКБ и контрольную лампочку.

Если в ходе правильного соединения отрицательных диодов лампочка горит, следовательно, существует проблема с корпусом механизма или же вышел из строя один из основополагающих вентилей.

Опытные и грамотные профессионалы не рекомендуют самостоятельно осуществлять замену выпрямительного блока. Неправильная замена может привести к тому, что новая деталь выйдет из строя, или иные механизмы будут подвержены сильному негативному воздействию.

Подводя итоги всего вышесказанного, можно смело отметить, что автомобиль ВАЗ 2115 – это достаточно надежный агрегат, но важно правильно подойти к ремонту определенных систем. Следует помнить о том, что своевременная диагностика и техническое обслуживание транспортного средства – это залог его долголетнего функционирования на самом высоком уровне.

Самостоятельная диагностика ВАЗ 2115

Датчик фаз 2115 где находится. Основные неисправности датчиков двигателя

Неисправности датчика положения коленчатого вала

Внешний вид ДПКВ:

Место установки:

Стоимость нового датчика коленчатого вала для ВАЗ:

Номер детали 30.3847 — цена 3$ с НДС

Неисправность датчика фаз (распределительного вала)

Фотография датчика положения распредвала:

Место установки ДПРВ на ВАЗ:

Стоимость нового датчика распредвала для автомобилей семейства ВАЗ:

Код 2111-3706040, цена: 10$

Неисправности датчика массового расхода воздуха

Как выглядит ДМРВ, фирмы БОШ:

Примерная стоимость датчика массового расхода воздуха ВАЗ:

Код BOSCH 2111-1130010 А360 0280-218-116 Цена 62$

Неисправность датчика положения дроссельной заслонки

Внешний вид датчика положения заслонки ВАЗ:

Место установки датчика на двигателе ВАЗ:

Стоимость нового датчика дроссельной заслонки:

Код 2112-1148200 Цена 3-4$

Неисправность датчика холостого хода

Фотография датчика холостого хода, для двигателей семейства ВАЗ:

Место установки на двигателе ВАЗ:

Стоимость нового датчика холостого хода для ВАЗ:

Код 2112-1148300 Цена 8$

Выход из строя датчика температуры охлаждающей жидкости

Фотография датчика температуры тосола для автомобилей семейства ВАЗ:

Место установки датчика:

Стоимость датчика температуры:

Код 2112-3851010-01 Цена 19$

Неисправность датчика детонации.

Фотография датчика детонации:

Где установлен датчик детонации:

Стоимость датчика детонации:

Код 0 261 231 046 Цена 7$

Чтобы не запаниковать в пути, нужно знать все про датчики ВАЗ 2115, их назначения и неисправности, и особенно – водителю-новичку. Ведь они придуманы разработчиками вовсе не для того, чтобы красиво мигали лампочки, а для облегчения отслеживания состояния автомобиля. Между тем, большинство водителей делятся на 2 категории. Первая, увидев загоревшийся « » считает, что все пропало, и начинает проситься на трос к попутчикам.

Вторая безмятежно игнорирует сигналы – дескать, движок работает, а подмигивающая лампочка – это просто клин в электронном блоке управления. Не правы и те, и другие. Если системой обнаружен сбой в каком-то датчике, это не значит, что мотор выйдет из строя прямо сейчас.

Возможно, просто окислился контакт, и неполадку можно устранить на месте. Но сигнал может говорить и о серьезных неприятностях, требующих скорейшего посещения автосервиса. Чтобы определиться в дальнейших действиях, надо разбираться в показаниях приборов.

Датчики ВАЗ 2115, их назначения и неисправности запомнить довольно просто. Так же несложно определить вероятные причины поломки и решить, что нужно предпринять.

Датчик положения дроссельной заслонки

Один из наиболее важных в ряду. Его показания определяют многие параметры работы двигателя:

на них опирается расчет длительности допустимого впрыска топлива;
данные ДПДЗ лежат в основе ;
по ним определяются режим работы мотора, ускорение и многие другие сопутствующие параметры.
На ВАЗах ДПДЗ исполнен в виде пленки из полимера, на которую сделано напыление – графитовые дорожки, а уже по ним бегает ползунок. Дорожки имеют четко рассчитанное сопротивление, и от слаженности системы зависит устойчивость работы датчика. Однако конструкторы что-то недоработали – либо в материале, либо в технологии. В результате ДПДЗ – наиболее часто выходящий из строя датчик. Чаще всего протирается дорожка, и при попадании ползунка на «лысый» участок начинаются неприятности;
При стабильно удерживаемой педали газа авто дергается;
Мощность работы заметно падает;
Наблюдаются провалы и резкие рывки при разгоне;
Торможение двигателем фактически отсутствует.

Статья по теме » «.

Система управления с легкостью определяет короткое замыкание или разрыв цепи, но теряется, когда сталкивается с плавающими сигналами. Ошибочное восприятие ситуации приводит к размытому холостому ходу, установке блоком умеренного и экономичного режима, что со временем , перегревам и закономерной капиталке.

Действия: ехать на СТО медленно и печально, сразу же после появления проблемы.

Датчик массового расхода воздуха

Регулирует подачу в смесь воздушной составляющей. В штатном режиме объем пропускной – 8-10 кг/час на холостых и 28-32 кг/час на 3000 об/мин. При выходе из строя ДМРВ имеем:

мотор откровенно тупит;
увеличивается топливный расход;
проблемы разного рода с запуском;
внезапные остановки на более мощностных режимах.

Действия: вызывать эвакуатор не следует, срочно мчаться на СТО – тоже. Однако при ближайшей возможности заменить датчик нужно: аварийных ситуаций не предвидится, но движок изнашивается быстрее, а топливо сжигается в нерасчетных масштабах.

Датчик фаз: Его показания устанавливают угол положения распредвала. В рабочем состоянии форсунки открываются попеременно, то есть одномоментно работает только одна. Если же датчик ломается, режим переходит в попарно-параллельный, который потребляет топлива на 10% больше. Действия: в свободную минуту поменять. Если она никак не выпадает – смириться с большим расходом бензина.

Датчик положения коленвала: Принцип действия – индукция, датчиком дается импульс при вращении коленчатого вала. Нет сигнала – нет работы движка, поскольку останавливаются форсунки, отсутствует искра, рассчитать положение вала система не может. Единственный датчик, поломка которого оставляет единственный выход – вызов эвакуатора. Радует то, что ДПКВ отказывает крайне редко.

Датчик температуры охлаждающей жидкости: За что отвечает – понятно из названия. Выход из строя ДТОЖ приводит к тому, что бортовой компьютер считает температуру движка нулевой и нагоняет к нему дополнительный воздух. В морозы запуск становится затруднительным, прогрев мотора возможен только при непрерывном газовании. В жару же игнорируется перегрев, не корректируется угол опережения, движок теряет в мощности, в нем начинается детонация.

Начну сегодняшнюю статью с рассказа о том, что такое датчик детонации (ДД) и для чего он нужен двигателю автомобиля. Этот датчик необходим, как это уже понятно из названия, для того, чтобы следить за детонацией в двигателе, а также стуках, которые свидетельствуют о неисправностях.

Каждый стук заставляет датчик производить импульс с определенного напряжения. После этого импульс идет на контроллер, который производит последующую обработку. Контроллер регулирует зависимо от величины полученного импульса, весь процесс занимает считанные доли секунд, поэтому чаще всего мы просто не можем ничего ощутить.

Где находится датчик детонации?

Датчик детонации ВАЗ 2114-2115 расположен между вторым и третьим цилиндром на блоке двигателя, он может быть одно- или двухконтактным.

Признаки неисправности датчика детонации ВАЗ 2114-2115:

Ухудшается динамика, плохой разгон
Во время трогания и при движении под горку загорается «Чек Энджин»
Во время разгона загорается лампочка « »
Компьютер выдает ошибку датчика детонации.

К вашему вниманию ошибки датчика детонации ВАЗ 2114

Код ошибки 0325 – имеется обрыв проводки, которая подает питание на ДД. Чаще всего причина этой ошибки окислившиеся контакты датчика детонации, обрыв проводки случается крайне редко. Необходимо почистить контакты, это даст положительный результат, по крайней мере хуже не будет. Кроме того, эта ошибка может быть вызвана ремнем ГРМ, так что если после чистки контактов ДД проблема осталась — , вероятнее всего он перескочил на пару зубов. Выставьте ремень по меткам и снова проверьте не появляется ли ошибка.
Код ошибки 0328 – как правило, говорит . Однако нельзя исключать вероятность перескакивания ремня ГРМ.
Код ошибки 0326 , а также 0327 – означают чрезмерно слабый (низкий) сигнал с датчика детонации. Чтобы устранить ошибки необходимо произвести зачистку контактов подключения ДД ВАЗ 2114. Немаловажен также момент затяжки датчика, в случае слабой затяжки могут появляться вышеприведенные ошибки.

Как проверить датчик детонации ВАЗ 2114-2115

Подготовьте торцовый на «13» или «22» (в зависимости от типа датчика).
Мультиметр или вольтметр.
Отвертку.

Последовательность действий:

Снимите датчик с блока двигателя.
Включите вольтметр или мультиметр в режим работы с пределом 200 Мв.
Подключите электроды мультиметра к выводам датчика детонации, затем при помощи отвертки постучите по корпусу детали.
Во время постукивания наблюдайте за изменениями на табло прибора, в зависимости от силы ударов и частоты, показания вольтметра должны меняться. Если показания у вашего датчика детонации не меняются — он неисправен, и его необходимо заменить.

ВАЗовские датчики детонации бывают двух типов:

Резонансные (выполненные в форме бочонка).
Широкополосные (выполненные в форме таблетки).

Эти датчики совершенно разные, поэтому перед тем как купить датчик детонации на ВАЗ 2114 или 2115 проверьте какой из них у вас установлен.

Особенности инжекторной электроники

Начиная с 2001 года тяни модельный ряд Самара-2 комплектовался инжекторными 8- и 16-клапанными двигателями

Несмотря на то что персоной сложностью двигатель второй Самары не отличается, иногда бывает сложно разобраться, выяснить симптомы и вина некорректной работы. Особенно когда под рукой только тестер и комплект ключей. Но возможно все. Поэтому для устранения неисправностей электроники 2115-й необходимо в первую очередь схематически разобраться в принципе работы системы управления двигателем.

В отличие от карбюраторных двигателей, безотносительно все процессы по контролю и регулировке систем двигателя отданы на откуп электронике. Основной элемент управляющей системы — это электронный блок управления двигателем. Он собирает эти о состоянии каждого датчика, делает выводы о режиме работы мотора в реальном поре и регулирует количество топлива и воздуха, подаваемого в камеру сгорания, угол опережения зажигания, даже контролирует степень выброса вредных веществ на выхлопе.

За все время выпуска, а это без малого с 1997 по 2012 год, автомашина поменял несколько двигателей и несколько электронных блоков управления — Январь, Бош, Ителма. Тем не немного набор датчиков на ВАЗ 2115 оставался стабильным и именно они часто случаются виноватыми во многих внезапных неисправностях с самыми разными симптомами.

Исключение составляет лишь датчик температуры наружного воздуха, поэтому его мы оставим в покое. На повестке дня — лишь самые важные из них.

Регулятор холостого хода

Как и в моторах с карбюратором, инжекторный двигатель содержит холостые обороты с полностью закрытой дроссельной заслонкой. Это возможно лишь при одном условии — если конструкцией дросселя предусмотрен обводной канал, а он должен иметь переменную пропускную способность. Для этого в обводной воздушный канал корпуса дросселя ввели конический клапан, регулирующий подачу воздуха при закрытой дроссельной заслонке, и наименовали его РХХ, регулятор холостого хода. Он состоит из конического клапана, штока и шагового электромотора. В подневольности от того, на какую обмотку подаётся импульс, мотор вращается в одну, или в иную сторону, тем самым меняя пропускную способность обводного воздушного канала. Неженатые либо растут, либо падают в результате перемещения конического клапана. Датчик неженатого хода на ВАЗ 2115 имеет каталожный номер 1148300 02.

Видео о регуляторе неженатого хода ВАЗ 2115 — симптомы неисправности и замена.

Приметы неисправности

Отсутствие холостых оборотов, плавающие холостые, не растут неженатые обороты на холодном двигателе.

Как проверить

Самая распространённая поломка РХХ — круча обмоток шагового мотора. Для проверки обмоток необходим мультиметр, включенный в порядке измерения сопротивления. Номинал сопротивления между контактами А-В и С-D в пределах 45-80 Ом. В противном случае регулятор спрашивает замены. Бесконечное сопротивление должно быть между контактами A-D и В-С. Это значит, что обмотки не замыкают между собой. Если кушать сопротивление на этих контактах — датчик меняют. Номинальное напряжение столы — от 7,4 до 14,1 В.

Датчик синхронизации

Более часто встречающееся наименование — датчик положения коленвала. Крайне важный прибор в системе управления. Дело в том, что это один-единственный датчик, который синхронизирует работу системы впрыска, системы зажигания и газораспределительного механизма, а также немало других периферийных систем. Блок управления должен чётко ведать в каком положении находится коленвал и, благодаря ДПКВ, происходит основная синхронизация электроники и железа. Прибор введён напротив задающего шкива с 58-ю зубьями. Каждый зуб соответствует 6 градусам заворота коленвала, но на задающем шкиве два зуба отсутствуют. Именно этот пробел и отслеживает датчик коленвала ВАЗ, в момент прохождения пропуска, он посылает импульс на ЭБУ, какой в свою очередь, выдаёт порцию топлива и даёт команду системе зажигания на подачу искры.

Симптомы неисправности

Отследить неисправность этого датчика по симптомам будет сложно, поскольку все они могут свидетельствовать о поломке самых разных датчиков и систем, но основные приметы неисправности будут вести к нестабильной работе мотора или же полному несогласию в запуске. Иногда может наблюдаться детонация под нагрузкой или внезапное падение мощности.

Как проверить

Датчик позы коленвала — единственный, отвечающий за синхронизацию работы системы впрыска, системы зажигания и газораспределительного механизма

Проверка датчика позы коленвала проводится измерением сопротивления и проверки наличия импульса. Сопротивление надлежит быть в пределах 570-740 Ом. Проверяется между контактами в разъеме. Присутствие импульса проверятся элементарно — к выводам датчика подсоединяется мультиметр в порядке измерения 200мВ, а возле сердечника несколько раз проводят металлическим объектом. Прибор должен в этот момент зафиксировать скачок напряжения. Если этого не выходит, датчик меняют.

Контрольный зазор между сердечником датчика и задающего шкива — 1 мм. Каталожный номер — 2112-3847010-04.

Датчик фаз

Отвечает за корректировку впрыска топлива лишь в тот цилиндр, который находится в такте сжатия, то есть топливо подаётся лишь через одну форсунку в один цилиндр. Ориентируется по распредвалу, потому его называют датчик положения распредвала. Работает по принципу Холла, выдавая электрический импульс при возбуждении магнитного поля. Если датчик фаз ВАЗ 2115 сходит из строя, топливо подаётся по принципу карбюраторных моторов — сразу в два цилиндра. В итоге получаем набор неисправностей.

Симптомы неисправности

ДПРВ расположен там же, где есть шестерня распредвала, на головке блока. Основной симптом неисправности — рослый расход топлива и падение мощности. Кроме того, компьютер выдаёт промах 0340 (ошибка датчика) или 0343 (завышенный уровень импульса).

Проверка

О неисправности ДПРВ можно судить по коду промахи и горящей лампе CE, но убедиться в его работоспособности можно, проверив напряжение на клемме столы А (12 В). Остальные клеммы не должны быть под напряжением.

Датчик дросселя

До 2011 года такими датчиками оборудовали все салки, последний год выпуска на автомобиль могла быть установлена электронная педаль газа, какая выполняла функцию этого устройства. Датчик положения дроссельной заслонки (ДПДЗ) необходим для точной фиксации угла открытия дросселя и передачи этой информации на блок управления мотором. Конструкция установлено на корпусе дросселя и представляет собой простой потенциометр с резистивной пластиной и бегунком. Меняя сопротивление пластины, мы изменяем уровень импульса, а ЭБУ по показаниям датчика мастерит вывод о количестве поступаемого в коллектор воздуха. Когда заслонка затворена, ЭБУ регулирует холостые обороты с помощью регулятора холостого хода.

Приметы неисправности

С самостоятельной диагностикой без применения специальной аппаратуры могут возникнуть сложности, поскольку большинство симптомов нерабочего прибора специфически и для других поломок, в том числе и для потери компрессии в отдельных цилиндрах. В основном присутствуют все приметы нестабильной работы мотора, некорректной работе на переходных режимах, плавают неженатые, неадекватная реакция на движение педали газа. Однако проверить датчик позы ДЗ довольно просто.

Как проверить

На исправный ДПДЗ подаётся 5 В на плюсовой контакт, минусовой шагает на массу, а третий контакт — для подачи импульса на блок управления. Собственно на этом выводе и нужно проверять напряжение. Нужен мультиметр в порядке измерения напряжения. При полностью закрытом дросселе напряжение должно быть 0,7В на новоиспеченном качественном датчике, на престарелом — не менее 0,3 В. По мере открытия заслонки потенциал вырастает плавно и без рывков до 4 В. Это максимальное значение при открытой заслонке. Неравномерный рост усилия, несоответствие номиналу в начале и в конце теста — это повод заменить датчик. С 2011 года устанавливали бесконтактные конструкции. Они вдвое дороже, но практически не выходили из строя.

Датчик детонации

Несложный, но необходимый сканер, расположенный на блоке цилиндров между 2 и 3 цилиндром. По сути, воображает собой пьезоэлемент, реагирующий на стуки в кривошипно-шатунном механизме, а стук — это примета детонации. Как только датчик детонации выявляет стук, он посылает импульс на блок управления, а тот корректирует угол опережения зажигания в сторонку более позднего.

Неисправности и симптомы

Первый и главный симптом — ЭБУ не реагирует на детонационный процесс: цокают клапана при вырастающей нагрузке на двигатель, слышны металлические удары в моторе, двигатель может троить, пуще всего загорается Check Engine.

Как проверить

Датчик детонации проверяется при поддержки мультиметра, установленного в режим проверки напряжения с порогом 200 мВ. Если датчик имеет два вывода, щупы мультиметра подключаются к обоим, если одинешенек, то минус устанавливают на корпус, плюс на вывод. Теперь достаточно намести лёгкий нежный удар по рабочей поверхности устройства, при этом стрелка (или цифры) покажет скачок усилия. Датчик детонации исправен. Если он не реагирует на постукивания, подлежит замене. Уместно, датчик детонации можно заменить на волговский, такие же ставят и на УАЗ.

Датчик температуры антифриза

Для измерения буквальной температуры антифриза и контроля температурных режимов мотора в системе ВАЗ 2115 есть ДТОЖ

Служит для контроля температурных режимов мотора, измеряет реальную температуру антифриза. Датчик температуры студящей жидкости представляет собой простейший терморезистор, то есть элемент, меняющий сопротивление синхронно с температурой антифриза. Термистор работает по алгоритму негативного коэффициента, чем выше температура, тем меньше сопротивление на выходе.

Признаки неисправности

Неточная труд указателя на приборке, не работает указатель вообще.

Как проверить

Датчик температуры студящей жидкости можно проверить при помощи обычного тестера, любого прибора для измерения температуры до 100-130 градусов, ёмкости с водой. Мультиметр переключают в порядок замера сопротивления, подключают к выводам ДТОЖ, сам датчик погружают в сосуд с водой. Сосуд нагревают, при этом номинальное сопротивление при 5 градусах надлежит быть в пределах 7280 Ом, при 20 градусах датчик температуры студящей жидкости должен выдать 3520 Ом, 40 градусов соответствует 1458 Ом, а при температуре кипения свидетельства не должны быть выше 90-100 Ом. Если показания прибора не отвечают номиналу, датчик температуры ВАЗ 2115 меняют.

Расходомер воздуха (ДМРВ)

Одинешенек из самых дорогих сканеров, его поломка крайне неприятна. Он установлен в воздушном большаке сразу за фильтром и оценивает количество воздуха, поступающего в коллектор. На основе его свидетельств ЭБУ дозирует топливо, в режиме холостых оборотов он пропускает около 9 литров в час, на 3 тысячах витков — около 30 л/час.

Неисправности и симптомы

Это один из немногих датчиков, какие не могут резко вызвать явные признаки неисправности, но со временем можно констатировать рослый расход топлива, падение тяги на низах, провалы на высоких витках, могут возникнуть проблемы с холодным пуском. Может загореться лампа СЕ.

Как проверить

Если возникли подозрения в корректности труды ДМРВ, стоит снять клеммный разъем и запустить мотор. Если неженатые обороты вырастут при этом больше 1300 об/мин, возможно, что датчик спрашивает замены. Этот метод не точный, поэтому лучше использовать мультиметр и прочертить простые замеры. Прибор устанавливают на порог измерения 2 В, плюсовой щуп подключают к крайнему правому проводу (пуще всего — жёлтый), минусовой на зелёный провод, через один контакт от плюсового. Вводят зажигание, двигатель не запускают. Мультиметр покажет минимум 0,9 В, максимум 1,04 В. Заключительнее значение уже критичное и если замеры показали большее напряжение, датчик меняют. Будет здоров и внешний осмотр: если на поверхности есть масляный налет, датчик очищают и повторяют проверку.

Датчик кислорода

В подневольности от объёма двигателя, на ВАЗ 2115 может располагаться один или два датчика. Лямбда-зонд (он же кислородный датчик) устанавливают в приёмной трубе глушителя (в 1600-кубовых моторах их два). Датчик необходим для оценки количества кислорода в выхлопных газах и регуляции пропорций атмосферы и топлива в рабочей смеси. Чтобы устройство работало корректно, керамический пролетарий элемент должен быть прогрет до 345-360 градусов. Потому в его корпус встроен нагреватель. Датчик кислорода ВАЗ подаёт импульс на ЭБУ в пределах от 0,1 до 0,9 В. В первом случае смешение считается бедной, во втором — богатой.

Симптомы неисправности

Основным сигналом, сообщающим о неисправном лямбда-зонде, будет сообщение об ошибках. Начиная с ошибки Р0130 и заканчивая Р0141 по распорядку, можно делать вывод о неисправности ДК. О неисправности нагревательного элемента произнесут ошибки Р1102 и Р1115. Кроме показаний бортового компьютера о поломке, может произнести завышенный расход бензина. В гаражных условиях этот датчик не испытывают и при фиксации ошибок он подлежит замене.

Датчик скорости

Измерение скорости на переднеприводных автомашинах ВАЗ ведётся с помощью электроники. В цепь измерения входит датчик скорости и шаговый электродвигатель в спидометре. ДС размещён в верхней части КПП и представляет собой обычный датчик Холла — чем скорее вращается вал датчика, тем сильнее отклоняется стрелка спидометра. Каталожный номер шестиимпульсного прибора — 2111-3843010.

Неисправности

Стрелка спидометра демонстрирует некорректные данные, может лежать на нуле при движении.

Проверка работоспособности

Проверить датчик скорости ВАЗ 2115 довольно просто. Пригодится только мультиметр и домкрат. К разъемам привода спидометра подключается мультиметр, на домкрате вывешивается переднее колесо, запускается двигатель и подключается передача. При вращении валика датчика должен вырабатываться потенциал в пределах от 1 до 5 В. Рост смыслы потенциала при увеличении частоты вращения должен быть плавным, без рывков и без заминок. В противном случае ДС меняют.

Датчик давления масла

Когда давление масла упадает, об этом сигнализирует аварийная лампочка на приборке

Простейшее устройство, какое состоит из корпуса, измерительной мембраны и клемм. Датчик давления масла введён в блоке цилиндров и связан с системой смазки. Масло под давлением работает на измерительную мембрану, в результате чего напряжение на выходе меняется. При критическом смысле давления датчик давления масла подаёт минимальный сигнал, при этом ЭБУ вводит аварийную лампу. Это довольно серьёзный сигнал, поэтому нужно спешно проверять состояние двигателя.

Симптомы

Горит аварийная лампа давления масла.

Как проверить

Если неисправен датчик давления масла, то в системе с давлением все надлежит быть в норме. Проверяется это при помощи манометра. Выкручивают датчик, вместо него ввинчивают манометр и запускают двигатель. Прибор должен показать 0,6-0,7 бар на неженатых. В этом случае датчик меняют.

Никакие неприятности с мотором не смогут поставить в тупик даже в пути, если хорошо знать систему управления двигателем, датчики ВАЗ 2115, их направление и неисправности.

Панель датчиков ВАЗ 2115 включает в себя следующие приборы:

Спидометр. Показывает водителю текущую скорость движения ТС. Спидометр получает сведения о скорости автомобиля благодаря датчику, который находится на КПП.
Тахометр. Расположен слева от спидометра. Является электронным устройством, получающим сигналы от БК и отражающим текущие обороты коленвала.
Указатель уровня топлива. Находится справа от спидометра. Показывает количество топлива в баке.
Указатель уровня ОЖ. Сообщает о температуре охлаждающей жидкости. Указатель находится слева от тахометра. Информация поступает с соответствующего датчика.

Схема датчиков ВАЗ 2115

Датчики на ВАЗ 2115 расположены следующим образом:

Датчик фаз.
Датчик температуры ОЖ.
Датчик детонации.
Датчик давления масла.
Кислородный датчик.
Датчик положения коленвала.
Датчик скорости.
Датчик холостого хода.
ДМРВ.
Датчик уровня топлива.
Датчик уровня бензина.
Датчик уровня тосола.
Датчик положения дроссельной заслонки.

Датчик температуры ВАЗ 2115

Датчик холостого хода ВАЗ 2115

Датчик скорости ВАЗ 2115

Разъем датчика скорости

Датчик масла ВАЗ 2115

Датчик коленвала ВАЗ 2115

Датчик воздуха ВАЗ 2115

Датчик топлива ВАЗ 2115

Датчик детонации ВАЗ 2115

Датчик кислорода ВАЗ 2115

Датчик вентилятора ВАЗ 2115

Датчик фаз ВАЗ 2115

Штекер датчика фаз

Датчик дроссельной заслонки ВАЗ 2115

Датчик заднего хода ВАЗ 2115

Датчик детонации ВАЗ 2114 – расположение на двигателе

Дата публикации мая 08, 2013, Рубрики Запчасти для ВАЗ |

Датчик детонации ВАЗ 2114 – этот датчик, которая выходит из строя крайне редко, расположен он между цилиндрами под номером 2 и 3 на блоке двигателя, может быть одноконтактный или двухконтактный. Он обеспечивает полноценную работу двигателя, если он неисправен, может троить двигатель, увеличиваться расход топлива, загораться чек эйндж, когда автомобиль трогается или разгоняется.

Рассматриваемый датчик детонации ВАЗ 2114 необходим для отслеживания детонационных стуков двигателя, чтобы зависимо от их интенсивности подавать определенное напряжение на контроллер, выстраивающий необходимый угол опережения зажигания. Если датчик неисправен, выдает ошибку, необходимо проверить целостность всех проводов подключения, обратить внимание на контакты, возможно, их нужно просто почистить.

Как правильно продиагностировать датчик детонации автомобилей ВАЗ, рассмотрим последовательность действий. Для осуществления проверки необходимо иметь торцовый ключ, зависимо от вида датчика, на «13» или «22», отвертку, вольтметр. Нужно снять датчик с блока двигателя, настроить вольтметр на режим работы с пределом 200 Мв, подключить выводы датчика детонации к вольтметру, простукивать при помощи отвертки по корпусу детали. Одновременно следует наблюдать за изменением показаний прибора в зависимости от силы и частоты ударов. Если вольтметр показывает неизменные значения, проверяемый датчик подлежит замене.

Приобрести новый датчик детонации на ВАЗ 2114, а также на ВАЗ 2115 можно в любом магазине автомобильных запчастей, на рынке или интернет-магазине. Главное – точно знать, какой датчик необходимо купить. Чтобы не пришлось его менять на другой. Выбирать следует только надежных производителей, хоть данная деталь относится к редко ломающимся, не нужно экономить денежные средства на качестве и исправности работы автомобиля, ведь всем известно, что одна сломанная запчасть способна повлечь выход из строя других деталей.

Перед тем, как делать вывод о неисправности датчика детонации ВАЗ, а также других машин, в случае возникновения сомнений в правильности проверки, следует обратиться в ремонтную мастерскую, где специалисты смогут его проверить более точно на специально предназначенном оборудовании.

Датчик скорости ВАЗ 2114
Датчик фаз ВАЗ 2114
Датчик холостого хода ВАЗ 2114
Датчик заднего хода ВАЗ 2110
Датчик скорости Приоры

Еще по теме

Нет связанных постов

2 способа проверки датчика детонации. Как проверить исправность ДД

Вопрос о том, как проверить датчик детонации (в дальнейшем ДД), беспокоит многих автолюбителей, в частности, тех, кто столкнулся и ошибками ДД. На самом деле существует два основных метода проверки — механический и с помощью мультиметра. Выбор того или иного метода зависит в том числе от типа датчика, они бывают резонансные и широкополосные. Соответственно, и алгоритм проверки у них будет разный. У датчиков с помощью мультиметра измеряют значение изменяющихсясопротивления или напряжения. Также возможна дополнительная проверкаосциллографом, позволяющая подробно посмотреть на процесс срабатывания датчика.

Устройство и принцип работы датчика детонации

Устройство резонансного датчика детонации

Существует два типа датчиков детонации — резонансные и широкополосные. Резонансные в настоящее время считаются устаревшими (их в обиходе так и называют — «старые») и в новых автомобилях не используют. Они имеют один выводной контакт и форму в виде бочонка. Резонансный датчик настроен на определенную звуковую частоту, которая соответствует микровзрывам в двигателе (детонирование топлива). Однако у каждого двигателя эта частота разная, поскольку она зависит от его конструкции, диаметра поршня и так далее.

Широкополосный же датчик детонации подает на двигатель информацию о звуках в диапазоне от 6 Гц до 15 кГц (приблизительно, может быть разным у разных датчиков). А непосредственно ЭБУ уже принимает решение о том, является ли конкретный звук микровзрывом или нет. Такой датчик имеет два вывода и его чаще всего устанавливают на современные автомобили.

Датчики двух типов

Основу конструкции широкополосного датчика детонации составляет пьезоэлемент, который преобразует механическое воздействие, возлагаемое на него, в электрический ток с определенными параметрами (обычно считывается изменяющееся при этом напряжение тока, подаваемое на электронный блок управления двигателем, ЭБУ). Также в конструкцию датчика входит так называемый утяжелитель, необходимый для увеличения механического воздействия.

Широкополосный датчик имеет два выводных контакта, на которые, собственно, и подается измеряемое напряжение от пьезоэлемента. Значение этого напряжения подается на ЭБУ и на его основании блок управления принимает решение о том, имеет ли место в данный момент детонация или нет. При определенных условиях может сформироваться ошибка датчика, о чем ЭБУ сообщает водителю, активируя на приборной панели контрольную лампу Check Engine. Существует два основных метода проверки датчика детонации, причем это можно делать как с его демонтажем, так и не снимая датчик с места установки на блоке ДВС.

Четырехцилиндровый двигатель, как правило, имеет один датчик детонации, шестицилиндровый — два, а восьми- и двенадцати цилиндровые моторы — четыре. Поэтому при диагностике нужно внимательно смотреть, на какой именно датчик указывает сканер. Их номера указаны в мануале или технической литературе по конкретному двигателю.

Замена

Подготовительный этап — инструменты: крепления в процессе отвинчивают ключом рожковым «10», головкой торцевой «12», трещоткой с удлинителем, воротком. Потребуется плоская отвертка. Для очистки — ветошь, для ржавой резьбы — проникающая смазка.

Порядок замены детонационного сенсора

Снятие старого и установка нового сенсора детонации на Subaru Forester предполагает следующий порядок. Обесточивается сеть, отсоединяется клемма «–» АКБ. Снимают интеркулер, для чего откручиваются 2 болта крепления, ослабляется пара хомутов.

Отключают «фишку» (разъем) детонационного датчика.

Болт крепления отвинчивают, ДД вытаскивают вместе с ним.

Финишный этап — установка нового детонационного сенсора. Сборка осуществляется в обратном порядке.

Измерение напряжения

Эффективнее всего выполнить проверку датчика детонации двигателя мультиметром (другое название — электрический тестер, он может быть как электронный, так и механический стрелочный). Данную проверку можно выполнить сняв датчик с посадочного места или проверив прямо на месте, однако с демонтажем работать будет удобней. Так, для проверки нужно перевести мультиметр в режим измерения постоянного напряжения (DC) в диапазоне приблизительно 200 мВ (или меньше). После этого подсоединить щупы прибора к электрическим выводам датчика. Постарайтесь сделать хороший контакт, поскольку от этого будет зависеть качество проверки, ведь некоторые малочувствительные (дешевые) мультиметры могут не распознать слабое изменение напряжения!

Далее нужно взять отвертку (или другой крепкий цилиндрический предмет) и просунуть ее в центральное отверстие датчика, после чего воздействовать ею на излом, чтобы во внутреннем металлическом кольце возникло усилие (не переусердствуйте, корпус датчика пластмассовый и может треснуть!). При этом нужно обратить внимание на показания мультиметра. Без механического воздействия на датчик детонации значение напряжения от него будет равно нулю. А по мере того, как приложенная к нему сила будет увеличиваться — будет расти и выходное напряжение. У разных датчиков оно может быть разным, однако обычно значение составляет от нуля до 20…30 мВ при небольшом или среднем физическом усилии.

Аналогичную процедуру можно выполнить, не демонтируя датчик с его посадочного места. Для этого нужно отсоединить его контакты (фишку) и аналогично подсоединить к ним щупы мультиметра (тоже обеспечивая качественный контакт). Далее с помощью какого либо предмета давить на него или стучать металлическим предметом недалеко от того места где он установлен. При этом значение напряжения на мультиметре должно увеличиваться по мере того, как будет расти прикладываемая сила. Если при проведении подобной проверки значение выходного напряжения не меняется — скорее всего, датчик вышел из строя и подлежит замене (ремонту данные узлы не подлежат). Однако имеет смысл выполнить его дополнительную проверку.

Также значение выходного напряжения с датчика детонации можно проверить, если положить на какую-нибудь металлическую поверхность (или другую, но чтобы она хорошо проводила звуковые волны, то есть, детонировала) и ударить по ней другим металлическим предметом в непосредственной близости с датчиком (соблюдайте при этом осторожность, чтобы не повредить устройство!). Исправный датчик должен среагировать на это изменением выходного напряжения, что прямо отобразится на экране мультиметра.

Аналогично можно проверить резонансный («старый») датчик детонации. В целом, процедура аналогичная, необходимо подсоединить один щуп к выходному контакту, а второй — к его корпусу («массе»). После этого нужно гаечным ключом или другим тяжелым предметом ударить по корпусу датчика. Если устройство исправно, то значение выходного напряжения на экране мультиметра будет краткосрочно изменяться. В противном случае, скорее всего, датчик вышел из строя. Однако имеет смысл дополнительно проверить его сопротивление, поскольку перепад напряжения может быть очень маленьким, и некоторые мультиметры могут попросту не уловить его.

Есть датчики которые имеют выводные контакты (выводные фишки). Проверка их выполняется аналогично, для этого нужно замерить значение выходного напряжения между двумя его контактами. В зависимости от конструкции конкретного двигателя датчик для этого нужно демонтировать или можно проверить прямо на месте.

Обратите внимание, что после удара возросшее выходное напряжение обязательно должно вернуться к исходному значению. Некоторые неисправные датчики детонации при их срабатывании (удару по ним или возле них) действительно увеличивают значение выходного напряжения, однако проблема состоит в том, что после воздействия на них напряжение остается высоким. Опасность такой ситуации состоит в том, что ЭБУ не диагностирует, что датчик неисправен и не активирует лампочку Check Engine. А на самом деле в соответствии с исходящей от датчика информации блок управления изменяет угол зажигания и двигатель может работать в неоптимальном для машины режиме, то есть, при позднем зажигании. Это может проявиться в увеличенном расходе топлива, потери динамических характеристик, проблемах при запуске двигателя (особенно в холодную погоду) и прочих мелких неприятностях. Такие поломки могут быть вызваны разными причинами и порой очень сложно понять, что они вызваны именно некорректной работой датчика детонации.

Чем опасна детонация для двигателя?

Для эффективного преображения возвратно-поступательного движения поршня во вращательное движения коленчатого вала максимальное давление в камере сгорания на такте рабочего хода должно достигаться примерно на 15-20° после верхней мертвой точки (ВМТ). При этом топливно-воздушная смесь поджигается дуговым разрядом искры зажигания, а скорость распространения фронта пламени не превышается 30-40 м/с.

В случае излишнего нагрева воздуха в конце такта сжатия, появления в камере сгорания частиц с излишне высокой температурой, топливная смесь самовоспламеняется. Скорость распространения фронта пламени при этом достигает 2000 м/с. Такой взрывообразный характер детонации приводит к повышенной нагрузке на детали кривошипно-шатунного механизма (КШМ) и цилиндропоршневой группы (ЦПГ). Последствия детонации:

прогорание клапанов и поршня;
разрушение поршневых перегородок;
прогар прокладки головки блока цилиндров;
локальный перегрев поршней, стенок цилиндров и связанная с этим потеря эластичности поршневых колец;
ускоренный износ деталей ЦПГ. Взрывообразное горение разрушает масляную пленку, провоцируя сухое трение;
оплавление электрода свечи зажигания.

Измерение сопротивления

Датчики детонации, как резонансные, так и широкополосные можно проверять путем замера изменения внутреннего сопротивления в динамическом режиме, то есть, в процессе их работы. Процедура измерения и условия проведения полностью аналогичны описанному выше измерению напряжения.

Отличие состоит только в том, что мультиметр включается не в режим измерения напряжения, а в режим замера значения электрического сопротивления. Диапазон измерений — приблизительно до 1000 Ом (1 кОм). В спокойном (бездетонационном) состоянии значения электрического сопротивления будет равно приблизительно 400…500 Ом (точное значение будет отличаться у всех, даже одинаковых по модели, датчиков). Измерение широкополосных датчиков нужно выполнять, присоединив щупы мультиметра к выводам датчика. Далее постучать либо по самому датчику либо в непосредственной близости с ним (по месту его крепления в двигателе, или, если он демонтирован, то положить его на металлическую поверхность и ударить по ней). При этом внимательно следить за показаниями тестера. В момент стука значение сопротивления будет кратковременно возрастать и возвращаться обратно. Обычно сопротивление возрастает до 1…2 кОм.

Как и в случае с измерением напряжения необходимо следить, что значение сопротивления возвращалось к его исходному показателю, а не зависало. Если этого не происходит и сопротивление остается высоким — значит, датчик детонации неисправен и его следует заменить.

Что касается старых резонансных датчиков детонации, то измерение их сопротивления происходит аналогично. Один щуп нужно подсоединить на выходной контакт, а другой — на входное крепление. Обязательно нужно обеспечить качественный контакт! Далее с помощью гаечного ключа или маленького молотка нужно несильно ударить по корпусу датчика (его «бочонку») и параллельно смотреть на показания тестера. Они должны увеличиваться и возвращаться к исходным значениям.

Стоит отметить, что измерение значения сопротивления некоторые автомеханики считают более приоритетным, чем измерение значения напряжения при диагностике датчика детонации. Как указывалось выше, изменения напряжения при работе датчика очень мало и составляет буквально несколько милливольт, в то время как изменение значения сопротивления измеряется в целых Омах. Соответственно, не всякий мультиметр в состоянии зафиксировать столь малый перепад напряжения, а вот изменение сопротивления — практически каждый. Но, по большому счету, это не имеет значения и можно выполнить два теста последовательно.

Что такое детонация?

В бензиновых двигателях для воспламенения топливовоздушной смеси используются свечи зажигания. Пламя непрерывно распространяется в топливовоздушной смеси.

Во время распространения пламени, если давление повышается ненормально, смесь в некоторых случаях будет возгораться самостоятельно, не дожидаясь достижения пламени, вызывая мгновенное взрывное возгорание. Это явление называется детонацией.

В то время как нормальная скорость распространения фронта пламени составляет около 30 м/с, при детонации пламя распространяется в десятки раз быстрее — до 2000 м/с.

Детона́ция (от фр. détoner — «взрываться» и лат. detonare — «греметь») — режим горения, при котором по веществу распространяется ударная волна.

Сгорание в двигателе — сложный процесс, поэтому требует довольно точной конструкции и контроля. Небольшая ошибка управления или отклонение от нормы вызовут ненормальное сгорание. Детонация — ненормальное сгорание.

Проще говоря, детонация — воспламенение смеси в ненужный момент времени (как правило раньше положенного) в неправильном месте.

Проверка датчика детонации на электрической колодке

Существует еще один метод проверки датчика детонации, не снимая его с посадочного места. Для этого нужно использовать штекер ЭБУ. Однако сложность данной проверки состоит в том, что нужно знать, какие именно гнезда в колодке соответствуют датчику, ведь у каждой модели автомобиля электрическая схема индивидуальна. Поэтому данную информацию (номер пина и/или колодки) необходимо дополнительно уточнить в мануале или на специализированных ресурсах в интернете.

Перед проверкой датчика на колодке ЭБУ обязательно нужно отсоединить отрицательную клемму аккумуляторной батареи.

Нужно подсоединиться к известным пинам на колодке

Суть проверки сводится к тому, чтобы измерить значение подаваемых датчиком сигналов, а также проверить целостность электрической/сигнальной цепи до блока управления. Для этого в первую очередь нужно снять колодку с блока управления двигателем. На колодке нужно найти два искомых контакта, к которым необходимо подсоединить щупы мультиметра (если щупы не влазят, то можно воспользоваться «удлинителями» в виде гибких проводов, главное — обеспечить хороший и прочный контакт). На самом приборе нужно включить режим для измерения постоянного напряжения с пределом в 200 мВ. Далее нужно аналогично описанному выше методу постучать где-нибудь в непосредственной близости от датчика. При этом на экране измерительного прибора можно будет увидеть, что значение выходного напряжения изменяется скачкообразно. Дополнительным преимуществом использования данного метода является то, что если фиксируется изменение напряжения, то проводка от ЭБУ к датчику гарантировано целая (нет обрыва или повреждения изоляции), а контакты в порядке.

Также имеет смысл проверить состояние экранирующей оплетки сигнального/питающего провода, идущего от ЭБУ к датчику детонации. Дело в том, что со временем или под механическим воздействием она может повредиться, а ее эффективность, соответственно, уменьшиться. Поэтому в проводах могут появиться гармоники, которые выдает не датчик, а появляющиеся под воздействием посторонних электрических и магнитных полей. А это может привести к принятию блоком управления ложных решений, соответственно, двигатель будет работать не в оптимальном режиме.

Обратите внимание, что описанные выше методы с измерением напряжения и сопротивления показывают лишь то, что датчик работоспособен. Однако в некоторых случаях важны не само наличие указанных скачков, а их дополнительные параметры.

Описание датчика фаз

Для начала давайте рассмотрим место установки, назначение, а также конструктивные особенности ДФ.

Место расположения, назначение и устройство

в моторах на 8 клапанов ДФ располагается непосредственно на ГБЦ;
в 16-клапанных моторах ДФ можно найти со стороны ведущего распределительного вала, неподалеку от генераторного узла.

Как определить неисправность с помощью диагностического сканера

В ситуации когда наблюдаются симптомы отказа работы датчика детонации и при этом горит лампочка двигателя, то узнать в чем именно причина немного проще, достаточно считать код ошибки. Если проблемы в цепи его питания — фиксируется ошибка P0325, а при повреждении сигнального провода — P0332. При замыкании проводов датчика либо плохом его креплении могут устанавливаться и другие коды. И чтобы это узнать достаточно обычного, даже китайского диагностического сканера имеющего 8-ми битный чип и совместимость с автомобилем (что не всегда может быть).

Когда же наблюдается детонация, снижение мощности, нестабильная работа при ускорении, то определить действительно ли такие проблемы возникли из-за неисправности ДД можно лишь с помощью сканера OBD-II который способен считывать показатели работы датчиков систем в режиме реального времени. Хорошим вариантом для такой задачи является Scan Tool Pro Black Edition.

Диагностический сканер Scan Tool Pro

с чипом PIC18F25k80, что дает ему возможность без проблем подключится к ЭБУ практически любого автомобиля и работать с многими программа как со смартфона, так и компьютера. Связь устанавливается по wi-fi и Bluetooth. Способен получать доступ к данным в блоках двигателя, коробки передач, трансмиссии, вспомогательных систем ABS, ESP и т.д.

При проверке работы датчика детонации сканером необходимо смотреть показатели относительно пропусков зажигания, длительность впрыска, оборотов двигателя, его температуры, напряжения на датчике и угла опережения зажигания. Сравнив эти данные с теми, что должны быть на исправном автомобиле, можно сделать вывод меняет ли ЭБУ угол и установил его поздним для всех режимов работы двигателя. УОЗ меняется в зависимости от режима работы, используемого топлива, двигателя авто, но главный критерий — он не должен иметь резких скачков.

УОЗ на холостом ходу

УОЗ при 2000 об/мин

Расположение устройства

Если вы не имеете представления о том, где находится датчик детонации ВАЗ 2110/2112 8 или 16 клапанов, то не стоит проводить эксперименты, разбирая полностью свой автомобиль.

Скажем сразу, что найти его довольно легко. Он располагается спереди мотора. Чтобы точно определить место, в котором он установлен, просто следует знать, где у вас стоит масляной щуп. Именно в этой локации установлен датчик детонации на автомобиль ВАЗ 2110 8 клапанов или 2112 16 клапанов. Если говорить более точно, то найти его можно между вторым и третьим цилиндром.

Проверка датчика детонации осциллографом

Существует еще один метод проверка ДД — с помощью осциллографа. Проверку работоспособности без демонтажа в данном случае вряд ли получится выполнить, поскольку обычно осциллограф — это стационарный прибор и нести его в гараж не всегда имеет смысл. Наоборот, снять датчик детонации с двигателя не представляет больших сложностей и занимает несколько минут.

Проверка в данном случае аналогична описанным выше. Для этого нужно два щупа осциллографа подсоединить к соответствующим выводам датчика (удобнее проверять широкополосный, двухвыводной, датчик). Далее, после выбора режима работы осциллографа с его помощью можно посмотреть на форму амплитуды сигнала, исходящего от диагностируемого датчика. В спокойном режиме это будет прямая линия. Но если по датчику наносить механические удары (не очень сильные, чтобы не повредить его), то вместо прямой линии прибор покажет всплески. И чем сильнее будет удар — тем больше амплитуда.

Естественно, что если амплитуда сигнала в процессе нанесения ударов не меняется — значит, скорее всего, датчик вышел из строя. Однако лучше продиагностировать его дополнительно, измерив выходные напряжение и сопротивление. Также помните, что всплеск амплитуды должен быть кратковременный, после чего амплитуда сокращается до нуля (на экране осциллографа будет прямая линия).

Нужно обращать внимание на форму сигнала от датчика

Однако даже если датчик детонации и отработал и выдал какой-то сигнал, то на осциллографе необходимо внимательно изучить его форму. В идеале она должна быть в форме толстой иглы с одним острым ярко выраженным концом, а фронт (бока) всплеска должны быть гладкими, без зазубрин. Если картина такая — значит, датчик в полном порядке. Если же импульс имеет несколько пиков, а его фронта имеют зазубрины, то такой датчик лучше заменить. Дело в том, что, скорее всего, в нем уже очень состарился пьезоэлемент и он выдает некорректный сигнал. Ведь эта чувствительная часть датчика со временем и под действием вибрации и высоких температур постепенно выходит из строя.

Таким образом, диагностика датчика детонации осциллографом — наиболее достоверная и полная, дающая максимально подробную картину о техническом состоянии устройства.

Симптомы неисправности датчик

Можно определить поломку датчика и без приборной панели. Но для этого нужен будет опыт и особый подход к своему автомобилю. Нужно знать его очень хорошо. Перечислим признаки, по которым можно понять, что прибор сломался, отсюда будет сразу ясно, на что влияет датчик детонации:

Упадет экономичность расхода топлива. Это можно заметить не сразу, но со временем водитель определенно заметит это.
Также при увеличении газа двигатель дольше, чем обычно детонирует. Датчик детонации влияет на разгон автомобиля.

Если определить поломку самостоятельно, то недалеко и для самостоятельной диагностики датчика, а также замены его своими руками. В принципе, это несложно, но требует некоторого понимания процесса.

Раскоксовка поршневых колец двигателя. — здесь больше полезной информации.

Как еще можно проверить ДД

Существует еще один, достаточно простой, метод проверки датчика детонации. Он заключается он в том, что при работающем на холостых оборотах двигателе со скоростью приблизительно 2000 об/мин или чуть выше с помощью гаечного ключа или небольшого молотка наносят удар где-нибудь в непосредственной близости от датчика (однако бить прямо по блоку цилиндров не стоит, чтобы не повредить его). Датчик воспринимает этот удар как детонацию и передает соответствующую информацию на ЭБУ. Блок управления в свою очередь, снижает обороты двигателя, что можно без труда услышать на слух. Однако помните, что этот метод проверки работает не всегда! Соответственно, если в такой ситуации обороты снизились, значит, датчик в порядке и дальнейшую проверку можно не проводить. Но если обороты остались на прежнем уровне — нужно провести дополнительную диагностику одним из указанных выше методов.

Обратите внимание, что в настоящее время в продаже имеются различные датчики детонации, как оригинальные, так и аналоги. Соответственно, их качество и технические параметры будут различны. Уточняйте это перед покупкой, так как неправильно подобранный датчик будет выдавать ошибочные данные.

На некоторых автомобилях алгоритм работы датчика детонации сопряжен с информацией о положении коленчатого вала. То есть, ДД работает не постоянно, а лишь когда коленвал находится в определенном положении. Порой такой принцип работы приводит к проблемам в диагностике состояния датчика. Это является одной из причин того, что обороты не будут падать на холостом ходу просто от того, что по датчику или рядом с ним был нанесен удар. Кроме этого, ЭБУ принимает решение о возникшей детонации не только на основании лишь информации от датчика, но и учитывая дополнительные внешние факторы, такие как температуру двигателя, его обороты, скорость движения машины и некоторые другие. Все это заложено в программы, по которым работает ЭБУ.

В таких случаях проверить датчик детонации можно следующим образом… Для этого нужен стробоскоп, чтобы с его помощью на запущенном двигателе добиться положения «стояния» ремня ГРМ. Именно в этом положении срабатывает датчик. Далее гаечным ключом или молоточком (для удобства и чтобы не повредить датчик можно использовать деревянную палочку) нанести несильный удар по датчику. Если ДД исправен — ремень немного дернется. Если же этого не произошло — датчик, скорее всего, неисправен, необходимо выполнить дополнительную диагностику (замер напряжения и сопротивления, наличие короткого замыкания).

Также в некоторых современных машинах имеется так называемый «датчик неровных дорог», который работает в паре с датчиком детонации и при условии, когда машину сильно трясет позволяет исключить ложное срабатывание ДД. То есть, при определенных сигналах от датчика неровных дорог блок управления двигателем игнорирует срабатывания от датчика детонации по определенному алгоритму.

В корпусе датчика детонации кроме пьезоэлемента имеется резистор. В некоторых случаях он может выйти из строя (перегореть, например, от высокой температуры или плохой пайки на заводе-изготовителе). Электронный блок управления воспримет это как обрыв проводов или короткое замыкание в цепи. Теоретически такую ситуацию можно исправить, если подпаять возле ЭБУ резистор с аналогичными техническими характеристиками. Один контакт нужно припаять к сигнальной жиле, а второй — к «массе». Однако проблема в данном случае состоит в том, что значения сопротивления резистора не всегда известны, да и паять не совсем удобно, а то и невозможно. Поэтому проще всего купить новый датчик установить его вместо вышедшего из строя устройства. Также подпайкой дополнительного сопротивления можно изменить показания датчика и установить вместо рекомендованного производителем устройства аналог с другой машины. Однако, как показывает практика, такой самодеятельностью лучше не заниматься!

Заключительный итог

Напоследок пару слов об установке датчика после его проверки. Помните, что металлическая поверхность датчика обязательно должна быть чистой, на ней не должно быть мусора и/или ржавчины. Почистите эту поверхность перед установкой. Аналогично с поверхностью на посадочном месте датчика на корпусе двигателя. Также нужно выполнить его профилактическую очистку. Контакты датчика также в профилактических целях можно смазать WD-40 или ее аналогом. А вместо традиционного болта, с помощью которого крепится датчик к блоку двигателя, лучше использовать более надежную шпильку. Она плотнее крепит датчик, не ослабляет крепление и не раскручивается со временем под действием вибрации.

Дополнительные

Проверка ДД самостоятельно

Датчик детонации расположен в промежутке между 2 и 3 цилиндрами со стороны радиатора прямо на блоке движки. Проверка датчика детонации дело простое, особенно, если вы хоть раз заглядывали под капот четырнадцатой.

Замена датчика детонации ваз 2114

Ключ-торец на 13 для одноконтактного ДД (резонансного) и на 22 для двухконтактного ДД (широкополосного)
Простая отвертка
Мультиметр

Как проверить датчик детонации

Первое, что надо сделать, это снять ДД. Одноконтактный снять проще: зажигание не трагаем, отключите его и выкрутите датчик из движки. Двуконтактный сложнее: зажигание так же не трогаем, но еще и минус с аккумулятора снять нужно. Затем, убрать провода колодки, выкрутить крепление ДД и вынуть его.

Второе, перевели мультиметр на вольтметр и выставили предел 200 Мв. Подключили к ДД и аккуратненько дубасим по нему какой-нибудь железкой (той же отверткой). При ударе напряжение должно скакануть, если скачка нет, датчик умер, идем в магазин на шопинг.

Когда подключается двуконтактный ДД, то его выводы цепляются к мультиметру, когда одноконтактный – цепляется один контакт и его корпус.

Третье, смотрим проводку, как уже было сказано, чаще всего дело в иней, в обрыве контактов.

Простой план, как проверить датчик детонации у себя в гараже с наличием правильно выращенных рук.

Мнения сходятся, что не рабочий ДД не стоит менять на аналог с завода. Покупать будете кота в мешке с шансами 1 к 10, что возьмете рабочий. Для четырнадцатой прекрасно подойдет ДД от 406 движки на Волгу или универсальный импортный Bosch.

Search

Основные признаки неисправности датчика детонации на клапане ВАЗ-2112 16

Датчик детонации на 16-клапанном ВАЗ-2112 имеет те же условия неисправности, что и некоторые автомобили ГАЗ, Тойота, Газель, Приора и Калина. Замените датчик детонации самостоятельно. Подробная статья о замене датчика температуры, который заменяет клапаны ваз-2112 16. 2. Замена датчика детонации. 16:23. Новый. Естественно, не каждый автомобилист сможет обнаружить, что это один и тот же датчик, но вы можете увидеть прямые и косвенные причины неисправности.

В видео представлен обзор основных неисправностей и диагностики широкополосного датчика детонации на ВАЗ-2112:

Симптомы отказа датчика детонации

Сопротивление, которое датчик должен иметь в хорошем рабочем состоянии

Прежде чем рассматривать причины, вам нужно взглянуть на симптомы неисправности. Итак, давайте посмотрим, что еще может вызвать звонок при выходе из строя датчика детонации:

Двигатель теряет мощность.
Потенциал ускорения падает.
Увеличение расхода топлива.
ПРОВЕРИТЬ НА приборной панели горит.
Выхлоп дыма.
Наличие детонации.
Двигатель начал мерцать.

Конечно, важная причина неудачи Датчик детонации. это топливная смесь, а именно качество самого бензина. Чем ниже октановое число, тем ниже сопротивление детонации. фазовый датчик 2110, 2111, 2112 16cl. Где находится фазовый датчик? Ошибка p0340. Замена датчика положения распределительного вала на 16 клапанном двигателе. Если топливо взорвется, оно не сгорит полностью в двигателе, и вы услышите, как горит глушитель.

Замена датчика детонации

на машине жигулиприоритет

Замена датчика Детонация. Ошибка P0325.

Счастливые будни владельца АвтоВАЗа: поездка-ремонт, поездка-ремонт. Замена датчика детонации на клапанах ВАЗ-2112 16: фото а. Симптомы детонации 16-клапанов ваз-2112 клапанов. Изменить Датчик детонации

Диагностика датчика детонации

Датчик проверен мультиметром. Замена клапанов на предыдущие 16 клапанов. В этом случае «выбейте» датчик с помощью отвертки

Для диагностики датчика детонации он снимается с двигателя и к нему подключается вольтметр с пределом измерения до 200 мВ.

Затем датчик «стучит» по твердой поверхности и смотрит на вольтметр. При нажатии показания должны измениться. Если они не меняются, датчик не работает. Если они меняются, то показания датчика изменяются, но верны ли они под вопросом!

Сигнал неисправности ЭБУ

Отказ датчика сразу поймет характерный стук. Многие автомобилисты просто сбрасывают «отрицательную клемму» для сброса электронного блока управления на ноль, но стоит понять причины этого эффекта и устранить их. Замена ремня ГРМ. Предыдущие 16 клапанов. Рассмотрим коды ошибок ECU, которые сигнализируют о выходе датчика детонации:

код-0325 намеки на проблемы с сетью. Замена 16-фазного датчика фазы ВАЗ 2112 Замена ремня ГРМ: предыдущие 16 клапанов. Например, обрыв в проводке или подкисление штепсельных контактов. В этом случае мы вызываем электрическое подключение датчика, чистим электрические контакты;

Ошибка 0325 на экране BK STAT (обрыв цепи датчика детонации)

Тип датчика детонации

Где находится датчик фаз 2115. Основные неисправности датчиков двигателя

Совсем недавно мы уже описывали принцип работы и устройство датчика положения распредвала. Сегодня мы вернемся к теме датчиков систем управления инжекторным двигателем. В качестве тестового образца рассмотрим инжекторный двигатель ВАЗ.

Датчик положения коленчатого вала неисправен

Сразу стоит отметить, что это единственный датчик, который устанавливается на все инжекторные двигатели, из-за поломки которого автомобиль будет стоять как вкопанный и доехать до ближайшего СТО на своем не получится. своя.
Но владельцев отечественного автопрома можем заверить, что эти датчики выходят из строя очень редко, и о бракованных партиях мы пока не слышали, чего нельзя сказать о ДПКВ Nissan Almera N16 2001 года выпуска. В котором по отзывной фирме был заменен датчик коленвала и распредвала.
На автомобилях семейства ВАЗ датчик положения коленчатого вала находится на корпусе масляного насоса.
Основными признаками неисправности датчика положения коленчатого вала являются:
— при повороте ключа зажигания двигатель переходит на «холостой ход»
— если датчик вышел из строя при движении автомобиля, то двигатель глохнет и его запустить его уже невозможно.
Ремонт датчика положения коленчатого вала невозможен, лечится только заменой.

ДПКВ внешний вид:

Место установки:

Стоимость нового датчика коленвала на ВАЗ:

Артикул 30.3847 — цена 3$ с НДС

Неисправен датчик фаз (распредвала)

При выходе из строя на автомобилях семейства ВАЗ подача топлива осуществляется в аварийном режиме. Подача топлива в инжекторный двигатель осуществляется по попарно-параллельному алгоритму, при котором отдельная форсунка впрыскивает топливо в два раза чаще, чем в рабочем режиме.
Основными симптомами, указывающими на необходимость замены ДПРВ, являются: затрудненный пуск, выхлопные газы теряют прозрачность, увеличение расхода топлива (единственный симптом, заставляющий водителя ехать на СТО, так как на слух он определить, что двигатель не требует вмешательства), возможны сбои в работе системы самодиагностики ВАЗ.
В качестве временного варианта лечения этой проблемы можем посоветовать повернуть датчик на несколько градусов вдоль своей оси, а затем надежно зафиксировать.

Фото датчика положения распредвала:

Место установки ДПРВ на ВАЗ:

Стоимость нового датчика распредвала на автомобили семейства ВАЗ:

Код 2111-3706040, цена: 10

Датчик массового расхода воздуха неисправен

Как правило ДМРВ не выходит из строя за одну поездку, умирает постепенно, после полного отказа машина может проехать не одну сотню километров. Первыми признаками начала «старения» датчика массового расхода воздуха является необходимость люфтить педалью газа при запуске двигателя.В дороге симптомы будут проявляться снижением мощности (автомобиль как будто едет на ручном тормозе), увеличивается расход газа, выхлопная труба покрывается легким слоем нагара.
В большинстве случаев на автомобили семейства ВАЗ устанавливаются датчики массового расхода воздуха BOCH, не подлежащие ремонту. Причина, по которой датчик массового расхода воздуха выходит из строя, банальна: автовладелец экономит на обслуживании, устанавливая дешевые воздушные фильтры. В результате на чувствительном элементе датчика оседают различные загрязнения.Некоторые умельцы пробуют в карбклинере, но в большинстве случаев датчик все же отправляется на свалку (касается только датчиков Bosch, Hitachi выдерживает стирку).

Как выглядит ДМРВ производства BOSCH:

Ориентировочная стоимость датчика массового расхода воздуха ВАЗ:

BOSCH код 2111-1130010 А360 0280-218-116 Цена 62

Неисправность датчика положения дроссельной заслонки

Провалы, рывки при езде, отсутствие мощности, двигатель глохнет на холостых оборотах — эти симптомы говорят о необходимости замены датчика положения дроссельной заслонки.При самодиагностике блок ЭБУ может не подавать сигнал на индикатор CHECK ENGINE, он загорится только при наличии обрыва в цепи или произошло короткое замыкание в датчике. Если в вашем случае ничего подобного нет, то ЭБУ сочтет излишним информировать владельца с помощью ЧЕКА.
При подозрении на неисправность в цепи или самом датчике положения дроссельной заслонки необходимо как можно быстрее добраться до СТО, при этом не стоит злоупотреблять педалью газа и форсировать двигатель.Из-за отсутствия корректного сигнала с датчика ЭБУ будет выдавать сигналы, не соответствующие реальной нагрузке на двигатель, что приведет к детонации и перегреву.
Если у вас сложилась такая ситуация, что вы не можете в ближайшее время доехать до СТО и под рукой нет автомагазина, то можно попробовать починить датчик положения дроссельной заслонки. Основной причиной неисправности является либо загрязнение резистивной поверхности планок, либо полное ее повреждение.Если на пластине скопилась грязь, удалите ее ватной палочкой, если же механические повреждения все же есть, то просто поменяйте ее.

Внешний вид датчика положения заслонки ВАЗ:

Место установки датчика на двигатель ВАЗ:

Стоимость нового датчика дроссельной заслонки:

Код 2112-1148200 Цена 3-4$

Неисправность датчика холостого хода

Еще один представитель неразборных датчиков. Симптомами, по которым можно предположить, что с датчиком не все в порядке, являются: затрудненный запуск при ненажатой педали акселератора, плавающие холостые обороты.После демонтажа его с двигателя можно попробовать промыть, если после этой операции у меня ситуация улучшилась, то смело выбрасывайте в мусорное ведро.

Фото датчика холостого хода, для двигателей семейства ВАЗ:

Место установки на двигатель ВАЗ:

Стоимость нового датчика холостого хода на ВАЗ:

Код 2112-1148300 Цена 8

Отказ датчика температуры охлаждающей жидкости

Как ни странно, поломка датчика температуры антифриза повлияет на запуск двигателя.При отсутствии сигналов от датчика температуры охлаждающей жидкости электронный блок управления примет температуру двигателя равной нулю градусов Цельсия и на основании программных алгоритмов, которые задаются на заводе-изготовителе, подготовит рабочую смесь по этой температуре. Поэтому сигналом неисправности датчика температуры охлаждающей жидкости является затрудненный запуск при отрицательных температурах.
Следующий «плохой» сигнал о том, что с датчиком не все в норме, это детонация двигателя, возникающая летом, когда стоишь в пробке.
Возможность ремонта датчика температуры охлаждающей жидкости — нет.

Фото датчика температуры антифриза для автомобилей семейства ВАЗ:

Место установки датчика:

Датчик температуры Стоимость:

Код 2112-3851010-01 Цена 19$

Неисправность датчика детонации.

Наверное, не совру, если назову датчик детонации для автомобилей ВАЗ самым надежным, случаев выхода из строя этого датчика практически не бывает, в основном проблемы с этим датчиком возникают в результате перетирания проводов.Если СНЕСК загорается при достижении оборотов около 3000, то берите щуп и проверяйте целостность проводов.
Симптомы при обрыве проводов от датчика детонации или при выходе из строя самого датчика напоминают симптомы при заправке автомобиля некачественным бензином — начнут стучать пальцы или вас зальет некачественным бензином.

Фото датчика детонации:

Где установлен датчик детонации:

Датчик детонации стоимость:

Код 0 261 231 046 Цена 7

Чтобы не паниковать в дороге, нужно знать все о датчиках ВАЗ 2115, их назначении и неисправностях, а особенно начинающему водителю.Ведь они придуманы разработчиками вовсе не для того, чтобы лампочки красиво мигали, а для облегчения отслеживания состояния автомобиля. Между тем, большинство водителей делятся на 2 категории. Первая, увидев зажженный «», считает, что все пропало, и начинает просить веревку своим попутчикам.

Второй спокойно игнорирует сигналы — мол, двигатель работает, а мигающий свет — это просто клин в электронном блоке управления. Оба ошибаются.Если система обнаружит неисправность в датчике, это не означает, что двигатель выйдет из строя прямо сейчас.

Возможно просто окислился контакт и проблему можно устранить на месте. Но сигнал может говорить и о серьезных неприятностях, требующих скорейшего визита в автосервис. Чтобы определиться с дальнейшими действиями, нужно разобраться в показаниях приборов. Датчики

ВАЗ 2115, их назначение и неисправности запомнить довольно просто. Также легко определить вероятные причины поломки и решить, что нужно делать.

Датчик положения дроссельной заслонки

Один из самых важных в серии. Его показания определяют многие параметры двигателя:

на их основании производится расчет продолжительности допустимого впрыска топлива;
Данные DPS лежат в основе;
определяют режим работы мотора, ускорение и многие другие сопутствующие параметры.
На ВАЗах ДПДЗ выполнена в виде полимерной пленки, на которую нанесено напыление — графитовые дорожки, а по ним проходит бегунок.Дорожки имеют хорошо рассчитанное сопротивление, а стабильность работы датчика зависит от когерентности системы. Однако что-то конструкторы упустили — то ли в материале, то ли в технологии. В результате датчик TPS чаще всего выходит из строя. Чаще всего затирается дорожка, а при попадании ползунка в «лысую» область начинаются неприятности;
При стабильно удерживаемой педали газа машина дергается;
Мощность работы заметно падает;
Наблюдаются провалы и резкие рывки при разгоне;
Практически отсутствует торможение двигателем.

Статья на тему «».

Система управления легко обнаруживает короткое замыкание или обрыв цепи, но теряется при обнаружении плавающих сигналов. Ошибочное восприятие ситуации приводит к смазанной работе на холостом ходу, установке агрегатом умеренного и экономичного режима, что со временем приводит к перегреву и естественному капиталу.

Действия: ехать на СТО медленно и тоскливо, сразу после появления проблемы.

Датчик массового расхода воздуха

Регулирует подачу воздуха на смесь.В нормальном режиме пропускная способность составляет 8-10 кг/ч на холостом ходу и 28-32 кг/ч при 3000 об/мин. При выходе из строя ДМРВ имеем:

мотор откровенно тупит;
расход топлива увеличивается;
разного рода проблемы с запуском;
внезапные остановки в режимах повышенной мощности.

Действия: не стоит вызывать эвакуатор; также следует срочно бежать на СТО. Однако заменить датчик необходимо при первой же возможности: аварийных ситуаций не предвидится, но двигатель быстрее изнашивается, а топливо сжигается непроектно.

Датчик фаз: По его показаниям устанавливается угол положения распределительного вала. В рабочем состоянии форсунки открываются поочередно, то есть одновременно работает только одна. При выходе из строя датчика режим переходит в парно-параллельный, потребляющий на 10% больше топлива. Действия: изменить в свободное время. Если никак не выпадает — смиритесь с большим расходом бензина.

Датчик положения коленчатого вала: Принцип работы индукционный, импульс выдается датчиком при вращении коленчатого вала.Нет сигнала — нет работы двигателя, так как форсунки останавливаются, искры нет, система не может рассчитать положение вала. Единственный датчик, выход из строя которого оставляет единственный выход – вызвать эвакуатор. Хорошая новость в том, что ДПКВ редко выходит из строя.

Датчик температуры охлаждающей жидкости: За что он отвечает понятно из названия. Выход из строя ДТОЖ приводит к тому, что бортовой компьютер считает температуру двигателя равной нулю и подсасывает к нему дополнительный воздух.В холодную погоду пуск становится затрудненным, прогрев двигателя возможен только при постоянном газе. В жару игнорируется перегрев, не корректируется угол опережения, двигатель теряет в мощности, в нем начинается детонация.

Сегодняшнюю статью начну с рассказа о том, что такое датчик детонации (ДД) и зачем он нужен двигателю автомобиля. Этот датчик необходим, как видно из названия, для того, чтобы следить за детонацией в двигателе, а также за стуками, свидетельствующими о неисправностях.

Каждый стук заставляет датчик вырабатывать импульс определенного напряжения.После этого импульс поступает на контроллер, который производит дальнейшую обработку. Контроллер подстраивается в зависимости от величины принимаемого импульса, весь процесс занимает считанные доли секунды, поэтому чаще всего мы просто ничего не чувствуем.

Где находится датчик детонации?

Датчик детонации ВАЗ 2114-2115 находится между вторым и третьим цилиндром на блоке двигателя, может быть одно- или двухконтактным.

Признаки неисправности датчика детонации ВАЗ 2114-2115:

Ухудшение динамики, плохой разгон » загорается
ЭБУ выдает ошибку датчика детонации.

Вашему вниманию ошибки датчика детонации ВАЗ 2114

Код ошибки 0325 — обрыв проводки, подающей питание на ДД. Наиболее частая причина этой ошибки — окисление контактов датчика детонации, обрыв проводки встречается крайне редко. Необходимо почистить контакты, это даст положительный результат, по крайней мере хуже не будет. Кроме того, эта ошибка может быть вызвана ремнем ГРМ, поэтому, если после чистки контактов ДД проблема осталась, скорее всего, он перескочил на пару зубьев.Выровняйте ремень по меткам и еще раз проверьте, появляется ли ошибка.
Код ошибки 0328 — обычно пишет. Однако нельзя исключать возможность перескока ремня ГРМ.
Код ошибки 0326 и 0327 — означает чрезмерно слабый (низкий) сигнал датчика детонации. Для устранения ошибок необходимо очистить контакты подключения ДД ВАЗ 2114. Также важен момент затяжки датчика, в случае слабой затяжки могут появиться вышеперечисленные ошибки.

Как проверить датчик детонации ВАЗ 2114-2115

Подготовить концевую пластину на «13» или «22» (в зависимости от типа датчика).
Мультиметр или вольтметр.
Отвертка.

Последовательность:

Снимите датчик с блока цилиндров.
Включить вольтметр или мультиметр в предельный режим 200 мВ.
Подключить электроды мультиметра к клеммам датчика детонации, затем отверткой постучать по корпусу детали.
Во время постукивания наблюдайте за изменениями на дисплее прибора, в зависимости от силы ударов и частоты показания вольтметра должны меняться. Если показания вашего датчика детонации не меняются, он неисправен и подлежит замене.

Датчики детонации ВАЗ бывают двух типов:

Резонансные (выполнены в форме бочонка).
Широкополосный (планшетный).

Эти датчики совершенно разные, поэтому прежде чем купить датчик детонации на ВАЗ 2114 или 2115 проверьте какой у вас установлен.

Особенности электроники впрыска

С 2001 года модельный ряд Самара-2 оснащается 8- и 16-клапанными инжекторными двигателями

Несмотря на то, что двигатель второй Самары в лицо ничем не отличается, иногда сложно разобраться, выяснить симптомы и неисправность неправильной работы. Особенно, когда под рукой только тестер и набор ключей. Но все возможно. Поэтому для устранения неполадок в электронике 2115-го в первую очередь необходимо схематично понять принцип работы системы управления двигателем.

В отличие от карбюраторных двигателей, каким бы ни был процесс контроля и регулировки систем двигателя, отдается на откуп электронике. Основным элементом системы управления является электронный блок управления двигателем. Он собирает эту информацию о состоянии каждого датчика, делает выводы о режиме работы двигателя в режиме реального времени и регулирует количество топлива и воздуха, подаваемых в камеру сгорания, угол опережения зажигания и даже контролирует степень выброса вредных веществ. веществ в выхлопе.

За все время производства, а это практически с 1997 по 2012 год, у автомобиля сменилось несколько двигателей и несколько электронных блоков управления — Январь, Бош, Ителма. Тем не менее, набор датчиков на ВАЗ 2115 оставался стабильным, и именно они часто бывают виноваты во многих внезапных неисправностях с разнообразными симптомами.

Единственным исключением является датчик наружной температуры, поэтому оставим его в покое. На повестке дня только самые важные из них.

Регулятор холостого хода

Как и карбюраторные двигатели, инжекторный двигатель работает на холостом ходу с полностью закрытой дроссельной заслонкой. Это возможно только при одном условии — если перепускной канал предусмотрен конструкцией дросселя, и он должен иметь переменную пропускную способность. Для этого в перепускной воздушный канал корпуса дроссельной заслонки был введен конический клапан, регулирующий подачу воздуха при закрытой дроссельной заслонке, и он получил название РХХ, регулятор холостого хода. Он состоит из конического клапана, штока и шагового двигателя.В зависимости от того, на какую обмотку подается импульс, двигатель вращается то в одну, то в другую сторону, тем самым изменяя пропускную способность перепускного воздушного канала. Неженатые люди либо растут, либо падают в результате движения конусного клапана. Незамужний датчик хода на ВАЗ 2115 имеет каталожный номер 1148300 02.

Видео про неженатый регулятор хода ВАЗ 2115 — симптомы неисправности и замена.

Признаки неисправности

Нет холостого хода, плавающие холостые обороты, незамужние обороты не растут на холодном двигателе.

Как проверить

Самая частая неисправность РХХ — скручивание обмоток шагового двигателя. Для проверки обмоток понадобится мультиметр, включенный в порядок измерения сопротивления. Номинальное сопротивление между контактами A-B и C-D находится в пределах 45-80 Ом. В противном случае контроллер потребует замены. Между контактами A-D и B-C должно быть бесконечное сопротивление. Это означает, что обмотки не закорочены друг на друга. Если съест сопротивление на этих контактах, то датчик поменян.Номинальное напряжение столов от 7,4 до 14,1 В.

Датчик синхронизации

Более распространенное название — датчик положения коленчатого вала. Чрезвычайно важное устройство в системе управления. Дело в том, что это один-единственный датчик, который синхронизирует работу системы впрыска, системы зажигания и газораспределительного механизма, а также многих других периферийных систем. Блок управления должен четко знать, в каком положении находится коленвал и благодаря ДПКВ происходит основная синхронизация электроники и железа.Устройство вставлено напротив ведущего шкива с 58 зубьями. Каждый зуб соответствует 6 градусам поворота коленчатого вала, но на ведущем шкиве отсутствуют два зуба. Именно за этим зазором следит датчик коленвала ВАЗ, в момент прохождения прохода он подает импульс на ЭБУ, который в свою очередь выдает порцию топлива и дает команду системе зажигания на подачу искры .

Признаки неисправности

Отследить неисправность этого датчика по симптомам будет сложно, так как все они могут свидетельствовать о поломке самых разных датчиков и систем, но основные признаки неисправности приведут к нестабильной работе мотора или полному сбою в запуске.Иногда можно наблюдать детонацию под нагрузкой или резкое падение мощности.

Как проверить

Датчик положения коленвала единственный отвечает за синхронизацию работы системы впрыска, системы зажигания и газораспределительного механизма

Проверка датчика положения коленчатого вала осуществляется путем измерения сопротивления и проверки наличия импульса. Сопротивление должно быть в пределах 570-740 Ом. Проверяется между контактами в разъеме.Наличие импульса проверяется элементарно — к клеммам датчика подключается мультиметр, чтобы измерить 200мВ, и несколько раз проводится металлический предмет возле сердечника. В этот момент прибор должен зарегистрировать скачок напряжения. Если это не помогло, датчик меняют.

Контрольный зазор между сердечником датчика и ведущим шкивом 1 мм. Каталожный номер — 2112-3847010-04.

Датчик фазы

Отвечает за регулировку впрыска топлива только в тот цилиндр, который находится в такте сжатия, то есть топливо подается только через одну форсунку в один цилиндр.Он ориентируется распределительным валом, поэтому его называют датчиком положения распределительного вала. Он работает по принципу Холла, выдавая электрический импульс при возбуждении магнитного поля. При выходе из строя датчика фаз ВАЗ 2115 топливо подается по принципу карбюраторных моторов – сразу в два цилиндра. В результате мы получаем набор неисправностей.

Признаки неисправности

ДПРВ находится там же, где и шестерня распредвала, на головке блока. Основным признаком неисправности является большой расход топлива и падение мощности.Кроме того, ЭБУ выдает промах 0340 (ошибка датчика) или 0343 (высокий уровень импульса).

Обследование

О неисправном ДПРВ можно судить по коду промаха и горящей СЕ-лампе, но убедиться в его исправности можно, проверив напряжение на выводе таблиц А (12 В). Остальные клеммы должны быть обесточены.

Датчик дроссельной заслонки

До 2011 года такими датчиками оснащались все метки; в последний год выпуска на автомобиль могла быть установлена электронная педаль газа, выполнявшая функцию этого устройства.Датчик положения дроссельной заслонки (TPS) необходим для точной регистрации угла открытия дроссельной заслонки и передачи этой информации в блок управления двигателем. Конструкция смонтирована на корпусе дросселя и представляет собой простой потенциометр с резистивной пластиной и ползунком. Изменяя сопротивление пластины, мы изменяем уровень импульса, а ЭБУ по показаниям датчика делает вывод о количестве воздуха, подаваемого в коллектор. Когда дроссельная заслонка закрыта, ЭБУ регулирует скорость холостого хода с помощью регулятора холостого хода.

Признаки неисправности

Могут возникнуть сложности с самодиагностикой без применения специального оборудования, так как большинство симптомов неработающего устройства специфичны для других поломок, в том числе потеря компрессии в отдельных цилиндрах. В основном присутствуют все признаки нестабильной работы двигателя, некорректной работы на переходных режимах, холостых плавников, неадекватной реакции на движение педали газа. Однако проверить датчик положения ДЗ достаточно просто.

Как проверить

На исправный ДПДЗ на плюсовой контакт подается 5 В, минусовой идет на массу, а третий контакт используется для подачи импульса на блок управления. Собственно, по этому выводу и нужно проверить напряжение. Для измерения напряжения нужен мультиметр. При полностью закрытой дроссельной заслонке на новоиспеченном качественном датчике напряжение должно быть 0,7В, на пожилом человеке — не менее 0,3В. По мере открытия заслонки потенциал плавно и без рывков повышается до 4В.Это максимальное значение при открытой заслонке. Неравномерный рост усилия, несоответствие рейтинга в начале и в конце теста — это повод заменить датчик. С 2011 года устанавливаются бесконтактные конструкции. Они в два раза дороже, но практически не подвели.

Датчик детонации

Несложный, но необходимый сканер, расположенный на блоке цилиндров между 2 и 3 цилиндрами. По сути, он представляет собой пьезоэлемент, реагирующий на стуки в кривошипно-шатунном механизме, а стук — это признак детонации.Как только датчик детонации фиксирует детонацию, он посылает импульс на блок управления, который подстраивает угол опережения зажигания в сторону более позднего.

Неисправности и симптомы

Первый и главный симптом — ЭБУ не реагирует на процесс детонации: звенят клапана при росте нагрузки на двигатель, в двигателе слышны удары металла, двигатель может троить, а чаще всего горит Check Engine вверх.

Как проверить

Датчик детонации тестируется при поддержке мультиметра, установленного в режим проверки напряжения с порогом 200 мВ.Если датчик имеет два вывода, щупы мультиметра подключаются к обоим, если один и тот же, то минус устанавливается на корпус, плюс на вывод. Теперь достаточно провести легким нежным ударом по рабочей поверхности устройства, и стрелка (или цифры) покажет скачок усилия. Датчик детонации исправен. Если он не реагирует на постукивание, его необходимо заменить. Соответственно датчик детонации можно заменить на волговский, такой же стоит на УАЗе.

Датчик температуры антифриза

Для измерения буквальной температуры антифриза и контроля температуры двигателя в системе ВАЗ 2115 имеется ДТОЖ

Служит для контроля температурного режима мотора, измеряет реальную температуру антифриза.Датчик температуры охлаждающей жидкости представляет собой простой терморезистор, то есть элемент, изменяющий сопротивление синхронно с температурой антифриза. Термистор работает по алгоритму отрицательного коэффициента, чем выше температура, тем меньше сопротивление на выходе.

Признаки неисправности

Неточная работа указателя на приборке, указатель вообще не работает.

Как проверить

Датчик температуры охлаждающей жидкости можно проверить с помощью обычного тестера, любого прибора для измерения температуры до 100-130 градусов, емкости с водой.Мультиметр переключают на порядок измерения сопротивления, подключают к клеммам ДТОЖ, сам датчик погружают в сосуд с водой. Сосуд нагревают, при этом номинальное сопротивление при 5 градусах должно быть в пределах 7280 Ом, при 20 градусах датчик температуры охлаждающей жидкости должен давать 3520 Ом, 40 градусов соответствует 1458 Ом, а при температуре кипения сертификаты не должны быть. выше 90-100 Ом. Если показания прибора не соответствуют номинальному значению, датчик температуры ВАЗ 2115 меняют.

Расходомер воздуха (ДМРВ)

Один из самых дорогих сканеров, его поломка крайне неприятна. Он устанавливается в воздушной магистрали сразу за фильтром и оценивает количество воздуха, поступающего в коллектор. На основании его показаний ЭБУ дозирует топливо, на холостом ходу проходит около 9 литров в час, при 3 тысячах оборотов — около 30 л/час.

Неисправности и симптомы

Это один из немногих датчиков, которые не могут резко вызвать явные признаки неисправности, но со временем можно констатировать большой расход топлива, падение тяги на низах, провалы на высоких оборотах, проблемы с холодным пуском могут возникают.Лампа CE может загореться.

Как проверить

При подозрении на правильность работы ДМРВ следует снять клеммный разъем и запустить мотор. Если незамужние обороты увеличиваются более 1300 об/мин, возможно датчик просит замены. Этот метод не является точным, поэтому лучше всего воспользоваться мультиметром и провести простые замеры. Прибор настроен на порог измерения 2 В, плюсовой щуп подключается к крайнему правому проводу (скорее всего, желтому), минусовой к зеленому проводу, через один контакт от плюсового.Зажигание включено, двигатель не запущен. Мультиметр покажет минимум 0,9 В, максимум 1,04 В. Итоговое значение уже критично и если замеры показали более высокое напряжение, датчик меняют. Не лишним будет и внешний осмотр: если на поверхности есть масляный налет, датчик очищают и повторяют проверку.

Кислородный датчик

Из-за объема двигателя на ВАЗ 2115 может располагаться один или два датчика. Лямбда-зонд (он же датчик кислорода) устанавливается в выхлопной трубе глушителя (в двигателях 1600 куб.см их два) .Датчик необходим для оценки количества кислорода в выхлопных газах и для регулирования пропорций атмосферы и топлива в рабочей смеси. Для правильной работы устройства керамический пролетный элемент необходимо разогреть до 345-360 градусов. Поэтому в его корпус встроен нагреватель. Датчик кислорода ВАЗ подает на ЭБУ импульс в диапазоне от 0,1 до 0,9 В. В первом случае смешение считается бедным, во втором — богатым.

Признаки неисправности

Основным сигналом неисправности лямбда-зонда будет сообщение об ошибке.Начиная с ошибки P0130 и заканчивая P0141 по графику можно сделать вывод о неисправности ДК. О неисправности ТЭНа сообщат ошибки Р1102 и Р1115. Помимо показаний бортового компьютера о поломке может быть ярко выражен завышенный расход бензина. В гаражных условиях этот датчик не проверяется и при фиксации ошибок подлежит замене.

Датчик скорости

Измерение скорости на переднеприводных автомобилях ВАЗ осуществляется электронным способом.Схема измерения включает в себя датчик скорости и шаговый двигатель в спидометре. ДС расположен в верхней части коробки передач и представляет собой обычный датчик Холла – чем быстрее вращается вал датчика, тем сильнее отклоняется стрелка спидометра. Каталожный номер шестиимпульсного прибора 2111-3843010.

Неисправности

Стрелка спидометра показывает неверные данные, при движении может лежать на нуле.

Функциональная проверка

Проверить датчик скорости ВАЗ 2115 достаточно просто.Пригодятся только мультиметр и домкрат. К разъемам привода спидометра подключается мультиметр, вывешивается переднее колесо на домкрат, запускается двигатель и подключается передача. При вращении ролика датчика должен формироваться потенциал в диапазоне от 1 до 5 В. Нарастание значения потенциала с увеличением скорости вращения должно быть плавным, без рывков и колебаний. В противном случае DS меняется.

Датчик давления масла

При падении давления масла об этом сигнализирует аварийная лампочка на приборке

Простейшее устройство, состоящее из корпуса, измерительной диафрагмы и клемм.Датчик давления масла вставлен в блок цилиндров и подключен к системе смазки. Масло под давлением воздействует на измерительную диафрагму, в результате чего изменяется выходное напряжение. При критическом чувстве давления датчик давления масла дает минимальный сигнал, при этом ЭБУ загорается аварийной лампой. Это довольно серьезный сигнал, поэтому нужно срочно проверить состояние двигателя.

Симптомы

Горит аварийная лампа давления масла.

Как проверить

Если неисправен датчик давления масла, то в системе с давлением все должно быть в норме.Это проверяется с помощью манометра. Датчик выкручивается, вместо него вкручивается манометр и заводится двигатель. Прибор должен показывать 0,6-0,7 бар для незамужних. В этом случае датчик меняется.

Без проблем с двигателем можно запутаться даже в пути, если хорошо знать систему управления двигателем, датчики ВАЗ 2115, их направление и неисправности.

Инжекторный силовой агрегат, который устанавливается на ВАЗ 2115, имеет электронный блок управления.Чтобы корректировать работу двигателя, электроника постоянно отслеживает изменения, сопровождающие его работу. Для этого используются датчики. Подробнее об этом далее в статье.

В состав панели датчиков ВАЗ 2115 входят следующие устройства:

Спидометр. Показывает водителю текущую скорость автомобиля. Спидометр получает информацию о скорости автомобиля благодаря датчику, расположенному в коробке передач.
Тахометр. Расположен слева от спидометра.Это электронное устройство, которое получает сигналы от БК и отражает текущие обороты коленчатого вала.
Индикатор уровня топлива. Расположен справа от спидометра. Показывает количество топлива в баке.
Индикатор уровня охлаждающей жидкости. Указывает температуру охлаждающей жидкости. Стрелка находится слева от тахометра. Информация поступает от соответствующего датчика.

Цепь датчика ВАЗ 2115

Датчики на ВАЗ 2115 расположены так:

Датчик фаз.
Датчик температуры охлаждающей жидкости.
Датчик детонации.
Датчик давления масла.
Кислородный датчик.
Датчик положения коленчатого вала.
Датчик скорости.
Датчик холостого хода.
ДМРВ.
Датчик уровня топлива.
Датчик уровня бензина.
Датчик уровня антифриза.
Датчик положения дроссельной заслонки.

Датчик температуры ВАЗ 2115

ДТОЖ отличается простотой конструкции и долговечностью.Единственной его задачей является отслеживание изменений температуры охлаждающей жидкости. Электронный блок использует информацию, полученную от датчика, для регулирования частоты вращения коленчатого вала и соотношения воздух-топливо, а также для выбора угла опережения зажигания.

Датчик холостого хода ВАЗ 2115

Датчик холостого хода является не только устройством для считывания показателей, но и регулирующим устройством, непосредственно влияющим на работу двигателя на холостом ходу.

Этот узел имеет электропривод, а также коническую иглу, которая входит внутрь дроссельного патрубка.В условиях холостого хода ДГХ изменяет положение иглы, закрывая или открывая форсунку, тем самым регулируя количество воздуха, подаваемого на дроссельный узел.

Датчик скорости ВАЗ 2115

Датчик скорости передает информацию о текущей скорости автомобиля импульсными сигналами. В зависимости от частоты поступления этих сигналов электронный блок определяет скорость автомобиля.

Полученная информация используется для регулировки оборотов холостого хода двигателя.При выходе из строя датчика скорости значительно увеличивается расход топлива на холостом ходу, не работает спидометр и падает тяга двигателя.

Разъем датчика скорости

Датчик масла ВАЗ 2115

Датчик давления масла предназначен для информирования автомобилиста о поломках в масляной системе. Точнее, он фиксирует, что давление в системе упало, сообщая об этом автовладельцу через лампочку аварийного давления, которая находится в салоне на приборной панели.

Датчик коленвала ВАЗ 2115

ДКПВ — устройство, подающее информацию о положении коленчатого вала на электронный блок. От работы этого узла зависит правильное функционирование форсунок инжекторного мотора, системы зажигания и системы подачи топливной смеси.

Это устройство часто называют датчиком синхронизации, так как на основе данных, полученных от ДКПВ, электронный блок определяет момент впрыска топлива в цилиндры силового агрегата.В случае поломки этого датчика в «мозги» автомобиля будет подаваться неверная информация и силовой агрегат потеряет работоспособность, так как возникнут сбои в системе подачи топлива, и форсунки не смогут функционировать правильно. ДКПВ находится рядом с распредвалом, рядом с ремнем генератора.

Датчик воздуха ВАЗ 2115

Благодаря информации, полученной от датчика массового расхода воздуха, электронный блок регулирует оптимальное соотношение газа и бензина в топливной смеси, которая подается на форсунки двигателя.При неправильной работе устройства топливная смесь не будет соответствовать требованиям текущего режима работы двигателя, что влечет за собой снижение мощности и ухудшение динамики, а также повышенный расход топлива.

Датчик топлива ВАЗ 2115

Датчик уровня топлива предназначен для контроля уровня топлива в баке автомобиля. Если при запуске двигателя ДУТ показывает, что бак пуст, а после начала движения показания меняются, датчик подлежит замене.Замена ДУТ нужна и в том случае, если прибор не реагирует при заправке (показывает пустой бак).

Датчик детонации ВАЗ 2115

Исправно работающий датчик детонации – залог нормального функционирования двигателя ВАЗ. Если он сломается, двигатель утроится, а расход топлива увеличится. Датчик детонации реагирует на вибрации силового агрегата, информация о которых передается на электронный блок, что позволяет ЭБУ подобрать правильный угол опережения зажигания.Устройство установлено на блоке цилиндров рядом с вентилятором.

Датчик кислорода ВАЗ 2115

Лямбда-зонд, он же датчик кислорода, передает информацию о количестве кислорода в выхлопных газах на ЭБУ. Он находится во впускном коллекторе выхлопной трубы, возле резонатора.

Датчик вентилятора ВАЗ 2115

Этот датчик находится в радиаторе печки. Внутри него находится специальная контактная группа. При нагревании охлаждающей жидкости в радиаторе эта группа также нагревается и расширяется.И когда это расширение достигает необходимого предела, контакты замыкаются, сигнал передается на проводку и включается вентилятор.

Датчик фаз ВАЗ 2115

Штекер датчика фаз

Датчик фаз передает в электронный блок информацию о текущем цикле работы двигателя: какой клапан открыт и какие фазы газораспределения реализуются в данный момент. На основании полученных данных электронный блок определяет момент впрыска топлива таким образом, чтобы топливо подавалось непосредственно перед открытием впускного клапана.Устройство расположено на двигателе, рядом с головкой блока цилиндров, рядом с воздушным фильтром.

Датчик дроссельной заслонки ВАЗ 2115

ДПДЗ – одно из ключевых устройств, от исправности которого зависит функционирование топливной системы. Этот датчик передает информацию в «мозги» автомобиля, под каким углом находится дроссельная заслонка в текущий момент.

Одной из основных характеристик TPS является частота сигнала. По изменению частоты сигнала блок управления двигателем определяет степень нажатия на педаль газа, что позволяет «мозгам» выбрать наиболее оптимальный режим охлаждения двигателя и количество подаваемого топлива.

Датчик заднего хода ВАЗ 2115

Единственной функцией датчика заднего хода является включение задних белых фонарей, когда водитель дает задний ход. Сигнал, который датчик посылает на белые огни, информирует других участников дорожного движения о том, что водитель движется задним ходом или уже начал и движется задним ходом. А в темноте, для вашего удобства, эти белые огни освещают вам обратный путь, информируя окружающих о ваших намерениях.

Проверка блока питания pxx 2115

РХХ — регулятор холостого хода, который устанавливается на все инжекторные двигатели автомобилей ВАЗ 2115.Этот датчик должен следить за оборотами двигателя на холостом ходу, чтобы они были на одном уровне и не имели вибраций. Нормальный холостой ход равен 800 об/мин, если вы заметили какие-либо колебания () или двигатель стал работать неустойчиво (появляются провалы или скачки), то нужно обратить внимание на регулятор холостого хода.

Процедура:

1. Первым делом необходимо отключить «минусовую» клемму от аккумулятора. Затем отсоедините вилку питания от РХХ, как это наглядно показано на фото ниже.

Стоит напомнить, что в предыдущей статье мы рассматривали себя. Неисправности в тормозной системе уже знакомы владельцам этого автомобиля, поэтому опытные водители уже знают порядок всех действий, а вот новичкам информация будет полезна.

2. Если вы не знаете где находится эта часть, то попробую объяснить. Он расположен на задней части дроссельной заслонки. После того, как колодка проводов отсоединена, необходимо открутить два болта крепления РХХ к дроссельному узлу.

3. После этого датчик должен выйти без проблем, так как больше его ничего не держит. В итоге после снятия этой детали все выглядит следующим образом.

4. Ставим новый регулятор холостого хода ВАЗ 2115 и устанавливаем в обратной последовательности. На этом замена pxx своими руками успешно завершена.

Цена регулятора холостого хода для инжекторных автомобилей около 450-500 рублей, так что даже в случае замены много времени тратить не придется.

Путь это дорога и любую нештатную ситуацию или мелкую поломку можно решить на месте, если знать где установлены датчики ВАЗ 2115, их назначение, неисправности и методы проверки. Первоначальный инжекторный двигатель ВАЗ появился как раз на семействе Самара 2. Несколько лет на машину ставили девятикарбюраторный двигатель, а с 2001 года вся линейка второго Самара оснащается восьми- и шестиклапанными форсунками.

Особенности электроники форсунки

С 2001 года тяговая линейка Самара-2 оснащалась инжекторными 8- и 16-клапанными двигателями

Несмотря на то, что человек со сложностью двигателя второй Самары ничем не отличается, разобраться, выяснить симптомы и вину неправильной работы порой бывает сложно.Особенно, когда под рукой только тестер и набор ключей. Но все возможно. Поэтому для устранения неполадок в электронике 2115-го нужно сначала схематично понять принцип работы системы управления двигателем.

В отличие от карбюраторных двигателей, независимо от того, все процессы управления и регулировки систем двигателя отданы на откуп электронике. Основным элементом системы управления является электронный блок управления двигателем. Он собирает эти данные о состоянии каждого датчика, делает выводы о режиме работы мотора в реальной поре и регулирует количество топлива и воздуха, подаваемых в камеру сгорания, угол опережения зажигания и даже контролирует степень выделение вредных веществ с выхлопом.

За все время выпуска, а это практически с 1997 по 2012 год, у автомобиля сменилось несколько двигателей и несколько электронных блоков управления — Январь, Бош, Ителма. Тем не менее, набор датчиков на ВАЗ 2115 оставался стабильным и именно им часто случается быть виноватыми во многих внезапных неисправностях с разнообразными симптомами.

Единственным исключением является датчик температуры наружного воздуха, поэтому оставляем его в покое. На повестке — только самые важные из них.

Регулятор холостого хода

Как и карбюраторные двигатели, инжекторный двигатель содержит холостой ход с полностью закрытой дроссельной заслонкой.Это возможно только при одном условии — если в конструкции дросселя предусмотрен обводной канал, и он должен иметь переменную пропускную способность. Для этого в перепускной воздушный канал корпуса дроссельной заслонки ввели конический клапан, регулирующий подачу воздуха при закрытой дроссельной заслонке, и назвали его РХХ, регулятор холостого хода. Он состоит из конического клапана, штока и шагового двигателя. В зависимости от того, на какую обмотку подается импульс, двигатель вращается в ту или иную сторону, изменяя тем самым пропускную способность перепускного воздушного канала.Незамужние либо растут, либо опадают в результате перемещения конической заслонки. Датчик неженатого хода на ВАЗ 2115 имеет каталожный номер 1148300 02.

Видео про регулятор раскрученного хода ВАЗ 2115 — симптомы неисправности и замена.

Признаки отказа

Отсутствие холостого хода, плавающие холостые обороты, не растут холостые обороты на холодном двигателе.

Как проверить

Самая частая неисправность РХХ — обмотка шагового двигателя. Для проверки обмоток необходим мультиметр, который входит в порядок измерения сопротивления.Величина сопротивления между контактами аВ и С-D в пределах 45-80 Ом. В противном случае регулятор просит замену. Между контактами A-D и BC должно быть бесконечное сопротивление. Это означает, что обмотки не замыкаются друг на друга. Если есть сопротивление на этих контактах, датчик меняется. Таблицы номинальных напряжений — от 7,4 до 14,1 В.

Датчик синхронизации

Самое распространенное название — датчик положения коленчатого вала. Чрезвычайно важное устройство в системе управления. Дело в том, что это единственный датчик, который синхронизирует работу системы впрыска, системы зажигания и газораспределительного механизма, а также многих других периферийных систем.Блок управления должен четко знать, в каком положении находится коленвал и благодаря ДПКВ происходит основная синхронизация электроники и железа. Устройство вставляется напротив главного шкива с 58 зубьями. Каждый зуб соответствует 6 градусам поворота коленчатого вала, но на ведущем шкиве нет двух зубцов. Именно этот промежуток отслеживает датчик коленвала ВАЗ, в момент прохождения прохода он подает импульс на ЭБУ, который в свою очередь, выдает порцию топлива и дает команду системе зажигания на подачу искры .

Признаки неисправности

Отследить отказ данного датчика по симптомам будет сложно, так как все они могут свидетельствовать о выходе из строя самых разных датчиков и систем, но основные признаки отказа приведут к нестабильной работе двигателя или полному сбою в работе Начало. Иногда детонация может возникать при нагрузке или резком падении мощности.

Как проверить

Датчик положения коленчатого вала единственный, который отвечает за синхронизацию работы системы впрыска, системы зажигания и газораспределительного механизма

Датчик положения коленчатого вала проверяется путем измерения сопротивления и проверки наличия импульса.Сопротивление должно быть в пределах 570-740 Ом. Проверил между контактами в разъеме. Наличие импульса проверяется элементарно — к клеммам датчика подключается мультиметр в порядке измерения 200мВ, и возле сердечника несколько раз проводится металлическим предметом. Устройство должно в это время зафиксировать скачок напряжения. Если это не помогает, датчик меняется.

Контрольный зазор между сердечником датчика и ведущим шкивом составляет 1 мм. Каталожный номер — 2112-3847010-04.

Датчик фазы

Отвечает за регулировку впрыска топлива только в тот цилиндр, который находится в такте сжатия, то есть топливо подается только через одну форсунку в один цилиндр. Ориентирован на распредвал, потому что называется датчиком положения распредвала. Работает по принципу Холла, давая электрический импульс при возбуждении магнитного поля. При выходе из строя датчика фаз ВАЗ 2115 топливо подается по принципу карбюраторных двигателей – сразу в два цилиндра.В результате мы получаем набор неисправностей.

Признаки неисправности

ДПРВ расположен там же, где находится шестерня распредвала, на головке блока. Основным признаком неисправности является большой расход топлива и падение мощности. Кроме того, ЭБУ выдает промах 0340 (ошибка датчика) или 0343 (завышенный уровень пульса).

Чек

О неисправности ДПРВ можно судить по коду промахов и горящей лампе СЕ, но можно убедиться в ее работоспособности, проверив напряжение на клеммных таблицах А (12 В).Остальные клеммы не должны быть под напряжением.

Датчик дроссельной заслонки

До 2011 года такими датчиками комплектовались все датчики, последний год выпуска на автомобиль могла быть установлена электронная педаль газа, которая выполняла функцию этого устройства. Датчик положения дроссельной заслонки (ДПДЗ) необходим для точной фиксации угла открытия дроссельной заслонки и передачи этой информации в блок управления двигателем. Конструкция крепится на корпусе дроссельной заслонки и представляет собой простой потенциометр с резистивной пластиной и ползунком.Изменяя сопротивление пластины, мы меняем уровень импульса, а ЭБУ по показаниям датчика делает вывод о количестве воздуха, поступающего в коллектор. Когда заслонка закрыта, ЭБУ регулирует скорость холостого хода с помощью регулятора холостого хода.

Признаки отказа

С самодиагностикой без применения специального оборудования могут возникнуть трудности, так как большинство симптомов неработающего устройства специфичны для других неисправностей, в том числе потери компрессии в отдельных цилиндрах.В основном есть все признаки нестабильной работы мотора, некорректной работы на переходных режимах, незамужних плаваний, неадекватной реакции на движение педали газа. Однако проверить датчик положения ДЗ достаточно просто.

Как проверить

Исправный ДПДЗ подается 5 В на плюсовой контакт, минусовой перемещается на массу, а третий контакт для подачи импульса на блок управления. Собственно по этому выводу и нужно проверить напряжение. Нужен мультиметр для измерения напряжения.При полностью закрытой дроссельной заслонке на новоиспеченном качественном датчике напряжение должно быть 0,7В, на пожилых должно быть не менее 0,3В. По мере открытия клапана потенциал плавно и без рывков растет до 4 В. V. Это максимальное значение, когда клапан открыт. Неравномерный рост усилия, несоответствие номинальному значению в начале и в конце испытания является поводом для замены датчика. С 2011 года установлена бесконтактная конструкция. Они в два раза дороже, но почти не подводили.

Датчик детонации

Простой, но необходимый сканер, расположенный на блоке цилиндров между 2 и 3 цилиндром. По сути, это пьезоэлемент, реагирующий на стук в кривошипно-шатунном механизме, а стук является признаком детонации. Как только датчик детонации фиксирует детонацию, он посылает импульс на блок управления, а тот подстраивает угол опережения зажигания в сторону более позднего.

Неисправности и симптомы

Первый и основной симптом — ЭБУ не реагирует на процесс детонации: клапана стучат при увеличении нагрузки на двигатель, в двигателе есть удары металла, двигатель может глохнуть, больше всего горит Check Engine.

Как проверить

Датчик детонации тестируется при поддержке мультиметра, установленного в режим проверки напряжения с порогом 200 мВ. Если датчик имеет два вывода, щупы мультиметра подключаются к обоим, если один, то минус устанавливается на корпус, плюс на вывод. Теперь достаточно провести легким нежным ударом по рабочей поверхности устройства, при этом стрелка (или цифры) покажет скачок усилия. Датчик детонации исправен. Если он не реагирует на постукивание, его необходимо заменить.Подойдет, датчик детонации можно заменить на волговский, такой же поставил на УАЗ.

Датчик температуры антифриза

Для измерения буквальной температуры антифриза и контроля температурного режима мотора в системе ВАЗ 2115 имеется ДТОЖ

Служит для контроля температуры мотора, измеряет фактическую температуру антифриза. Датчик температуры жидкости представляет собой простой терморезистор, то есть элемент, изменяющий сопротивление синхронно с температурой антифриза.Термистор работает по алгоритму отрицательного коэффициента; чем выше температура, тем ниже выходное сопротивление.

Симптомы

Неточно работает указатель на приборке, указатель вообще не работает.

Как проверить

Датчик температуры жидкости можно проверить с помощью обычного тестера, любого прибора для измерения температуры до 100-130 градусов и емкости с водой. Мультиметр переключают на порядок измерения сопротивления, подключают к клеммам ДТОЖ, сам датчик погружают в сосуд с водой.Сосуд нагревается, при номинальном сопротивлении при 5 градусах должно быть в пределах 7280 Ом, при 20 градусах датчик температуры жидкости должен давать 3520 Ом, при 40 градусах соответствует 1458 Ом, а при температуре кипения сертификаты не должны превышать 90-100 Ом. Если показания прибора не соответствуют номинальным, датчик температуры ВАЗ 2115 меняют.

Расходомер воздуха (DFID)

Один из самых дорогих сканеров, выход из строя крайне неприятный. Он устанавливается в воздушный болшак сразу после фильтра и оценивает количество воздуха, поступающего в коллектор.На основании его показаний ЭБУ дозирует топливо, на холостых пропускает около 9 литров в час, на 3 тыс. оборотов — около 30 л/час.

Неисправности и симптомы

Это один из немногих датчиков, которые не могут резко вызвать явные признаки неисправности, но со временем можно констатировать большой расход топлива, падение тяги на низах, провалы на высоких оборотах, могут возникнуть проблемы с холодным Начало. Лампа CE может загореться.

Как проверить

При подозрении на правильность работы ДМРВ следует снять клеммный разъем и запустить двигатель.Если незамужние обороты вырастают при этом более 1300 об/мин, не исключено, что датчик просит замены. Этот метод не является точным, поэтому лучше воспользоваться мультиметром и провести простые замеры. Прибор устанавливается на порог измерения 2 В, плюсовой щуп подключается к крайнему правому проводу (преимущественно желтому), минусовой к зеленому проводу, через один контакт от плюсового. Включить зажигание, двигатель не заводится. Мультиметр покажет минимум 0.9 В, максимум 1,04 В. Итоговое значение уже критично и если замеры показали большее напряжение, датчик меняют. Внешний осмотр будет здоров: если на поверхности есть масло, датчик чистят и тест повторяют.

Кислородный датчик

В зависимости от объема двигателя на ВАЗ 2115 может располагаться один или два датчика. Лямбда-зонд (он же датчик кислорода) установлен в выхлопной трубе глушителя (в 1600 куб.см их два двигатель).Датчик необходим для оценки количества кислорода в выхлопных газах и для регулирования пропорций атмосферы и топлива в рабочей смеси. Для правильной работы устройства керамический пролетный элемент необходимо нагреть до 345-360 градусов. Поэтому в его корпус встроен нагреватель. Датчик кислорода ВАЗ подает на ЭБУ импульс в диапазоне от 0,1 до 0,9 В. В первом случае смешение считается бедным, во втором — богатым.

Признаки неисправности

Основным сигналом неисправности лямбда-зонда будет сообщение об ошибке.Начиная с ошибки Р0130 и заканчивая Р0141 по графику можно сделать вывод о неисправности ДК. При неисправности ТЭНа будут ярко выражены ошибки Р1102 и Р1115. Помимо показаний бортового компьютера о поломке, может выдать перерасход бензина. В гаражных условиях этот датчик не проверяется и при фиксации ошибок подлежит замене.

Датчик скорости

Измерение скорости на переднеприводных автомобилях ВАЗ осуществляется с помощью электроники.Схема измерения включает в себя датчик скорости и шаговый двигатель в спидометре. ДС расположен в верхней части коробки передач и представляет собой обычный датчик Холла – чем раньше вращается вал датчика, тем сильнее отклоняется стрелка спидометра. Каталожный номер шестиимпульсного аппарата — 2111-3843010.

Неисправности

Спидометр показывает неверные данные, может лежать на нуле при движении.

Медицинский осмотр

Проверить датчик скорости ВАЗ 2115 достаточно просто. Пригодятся только мультиметр и домкрат.К разъемам привода спидометра подключается мультиметр, вывешивается переднее колесо на домкрат, запускается двигатель и подключается передача. При вращении ролика датчика потенциал должен развиваться в пределах от 1 до 5 В. Рост значений потенциала с увеличением частоты вращения должен быть плавным, без рывков и заминок. В противном случае DS меняется.

Датчик давления масла

Когда давление масла падает, на приборе загорается аварийная лампочка.

Простейший прибор, состоящий из корпуса, измерительной мембраны и клемм. Датчик давления масла вставлен в блок цилиндров и подключен к системе смазки. Масло под давлением воздействует на измерительную диафрагму, в результате чего выходное напряжение изменяется. При критическом значении давления датчик давления масла подает минимальный сигнал, при этом ЭБУ загорается аварийной лампой. Это довольно серьезный сигнал, поэтому нужно быстро проверить состояние двигателя.

Симптомы

Горит контрольная лампа давления масла.

Как проверить

Если неисправен датчик давления масла, то в системе давления все должно быть в норме. Это проверяется с помощью манометра. Откручиваем датчик, вместо него вкручиваем манометр и запускаем двигатель. Прибор должен показывать 0,6-0,7 бар для незамужних. В этом случае датчик меняется.

Без проблем с мотором сможете заглохнуть даже в дороге, если знать систему управления двигателем, датчики ВАЗ 2115, их направление и неисправности.

Если ваш автомобиль глохнет на холостом ходу или при переводе рычага переключения передач в нейтральное положение; плавающие обороты холостого хода; завести холодный двигатель, но он не набирает обороты, при этом БК не говорит о неисправности — знайте, что виноват датчик холостого хода ВАЗ 2115.

Правильнее было бы сказать регулятор, но это не главное. Куда важнее:

где он находится;
как узнать работает он или нет;
как заменить;
по каким параметрам выбрать новый датчик холостого хода;
сколько это стоит;
возможен ли ремонт в дорожных условиях?

Обо всем этом вы узнаете в этой статье.

Где находится датчик холостого хода ВАЗ 2115?

Устанавливается на корпусе дроссельной заслонки рядом с датчиком положения дроссельной заслонки. Его можно закрепить двумя шурупами, а можно приклеить.

Как узнать, работает ли он?

1. Выключите зажигание.

2. Отсоедините разъем жгута от регулятора.

3. С помощью мультиметра проверьте сопротивление между контактами: А и В; C и D.

Сопротивление должно быть от 40 до 80 Ом.Если сопротивление другое, то регулятор неисправен. Если все хорошо, переходите к следующему пункту.

4. С помощью мультиметра проверьте сопротивление между выводами: B и C, A и D.

Оно должно показывать бесконечность или обрыв цепи. Если его нет, то он неисправен.

Чем заменить?

Если датчик неисправен, то лучше поставить новый, а не ремонтировать. Никто вам не гарантирует, что отремонтированный регулятор прослужит вам долго, а новый стоит недорого — около 350 рублей.

Итак, вот пошаговая инструкция:

1. Выключите зажигание и отсоедините разъем от датчика.

2. Если регулятор прикручен — открутить два винта, если приклеен — сдернуть.

3. Иногда достаточно просто почистить его, чтобы он снова заработал. Для этого снимите уплотнительное кольцо.

4. Перед установкой датчика (независимо от того, новый он или очищенный) очистите седло клапана, воздушный канал и поверхность, на которой размещено уплотнительное кольцо.

5. Смажьте уплотнительное кольцо моторным маслом и установите его на место.

6. Поверните регулятор в обратном порядке.

По каким параметрам выбрать новый?

Только по одному: расстояние между концом иглы клапана и монтажным фланцем должно быть 2,3 см.

Насчет производителя однозначного ответа нет. Выбирайте вкус и цвет.

Замена датчика скорости ВАЗ 2115 своими руками. Как заменить Датчик скорости ВАЗ 2115.Самостоятельная диагностика и замена датчика скорости ВАЗ 2115. Неисправности датчика.

Скорость автомобиля является ключевым параметром, который необходимо постоянно контролировать. Превышение допустимой скорости не только чревато получением штрафа, но и может повлечь за собой серьезные последствия. Об этом далее в статье.

Датчик скорости, устройство и принцип

Назначение регулятора скорости в карбюраторных и инжекторных двигателях — передача информации о скорости автомобиля на панель приборов.Принцип работы ДС довольно прост и основан на эффекте холла:

Контроллер передает сигналы напряжения на ЭБУ с частотой, прямо пропорциональной скорости вращения колес автомобиля.
ЭБУ в соответствии с сигналами, снятыми с ДС, осуществляет работу двигателя на холостом ходу и с помощью датчика ХХ регулирует подачу воздуха в перепускной клапан дроссельной заслонки.
Очень важно, чтобы частота импульсов контроллера была прямо пропорциональна фактической скорости движения.

Где находится датчик скорости на ваз 2115

ДС расположен в верхней части корпуса КПП (см. фото). Но получить доступ к этому контроллеру не так просто. Чтобы добраться до устройства, нужно загнать машину на эстакаду или яму и залезть под транспортное средство.

Неисправности Датчик скорости ВАЗ 2115

Если при диагностике появляется ошибка P0500, значит датчик скорости не получает сигнал.Если вы видите код P0503, то входящий сигнал прерывается по определенным причинам.

Признаки неисправности на Датчике скорости ВАЗ 2115

Одним из наиболее вероятных признаков поломки являются неверные значения на спидометре, в частности приход циферблата хаотичного движения в разные стороны.
Еще один признак — двигатель работает на хх с перебоями.
Плавающая скорость на ХХ.
Увеличить расход топлива.
Провалы для разгона, т.е. когда водитель нажимает газ, двигатель на него не реагирует, набор мощности не происходит.

Причины выхода из строя Датчика скорости ВАЗ 2115

Обрыв в электрической цепи регулятора.
Устройство не имеет связи с бортовой сетью.
Неисправен механический привод устройства.
Из-за повреждения или износа сломался чувствительный элемент контроллера.

Диагностика датчика скорости

Диагностика работоспособности датчика выполняется двумя методами.

Для реализации первого способа вам понадобится мультиметр:

В первую очередь демонтируем сам контроллер. Прочтите инструкции по удалению ниже.
Далее Тестер переводится в режим измерения переменного напряжения.
Верхушки мультиметра должны быть замкнуты на контакты штекера контроллера. Первый щуп подключается к контакту на приборной панели, он расположен по центру, а другой к кузову автомобиля, т.е.е. к массе.
Фронтальный контроллер представляет собой специальный стержень. При его вращении устройство запускается. Для диагностики работы регулятора необходимо прокрутить, для чего на нем установлена металлическая трубка.
Шток начинает вращаться, а на дисплее мультиметра будет отображаться информация о переменном напряжении, точнее, его скачках. При этом, чем выше скорость вращения стержня, тем больше скачки значений. Это укажет на неисправность контроллера.

Второй способ проверки устройства выполняется без разборки, но для этого необходимо загнать автомобили на яму или летать:

Когда машина окажется на яме, поднимите левое переднее колесо на домкрат.
Далее найдите контроллер и отсоедините от него подключенную проводку.
Теперь возьмите мультиметр. Его щупы должны быть совмещены с массами и контактом передачи импульсов на компьютер, на блоке он является центральным и крайним контактом.
Затем поверните колесо, поднятое домкратом, и продиагностируйте значения, которые показывает мультиметр, на наличие скачков напряжения. При отсутствии тестера можно применить обычную контрольную лампу с подключенным к ней проводом. Подключить первый провод к питанию, то есть к левому контакту, а второй к центральному. Если источник света мигает при вращении колеса, значит, DS работает.

Возможно причина поломки ДС кроется в плохом контакте с электросетью автомобиля, в этом случае необходимо просто заменить или почистить контакты.Перед диагностикой осмотрите устройство. Если на нем есть следы повреждений, возможно, даже не имеет смысла его проверять.

Инструменты, приспособления, расходные материалы

Ключ на «21».
Отвертка.
Тряпка.
Новый датчик скорости.

Выбор рабочего места

Работы по замене датчика скорости выполняются на эстакаде или смотровой яме.

Как снять датчик скорости ВАЗ 2115 (пошагово)

Сначала выключите зажигание и откройте капот.
Для облегчения процедуры демонтажа демонтируйте адсорбер. Для этого достаточно просто открутить гайки, фиксирующие этот узел, затем убрать его в сторону.
Далее зажимаем крепление и демонтируем разъем проводки.
После выполнения этих действий приступайте к разборке устройства. Устройство вращается против часовой стрелки до полного отключения датчика скорости. Ключом на «21» выньте датчик из посадочного места.

Как поставить новый датчик скорости ВАЗ 2115 (пошагово)

Очистите место расположения датчика от грязи и пыли.
Затем выполните установку нового датчика. В этом случае следует действовать осторожно, так как корпус контроллера выполнен из пластика, так что даже незначительные механические воздействия способны вывести его из строя.
Далее встройте датчик в посадочное место таким образом, чтобы его пазы совпадали с втулками, иначе надежно зафиксировать прибор не получится.
Затяните датчик по часовой стрелке. Не нужно откладывать устройство.

Привод датчика скорости

Советы проф.

Подробную инструкцию по замене ДК

вы можете посмотреть в следующем видео.

P0332 Низкий уровень сигнала в цепи датчика детонации 2 (ряд 2)

Техническое описание

Низкий входной сигнал в цепи датчика детонации 2 (ряд 2)

Что это значит?

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии, что означает, что он применяется к автомобилям, оборудованным OBD-II. Хотя в целом конкретные этапы ремонта могут отличаться в зависимости от марки/модели.

Датчик детонации сообщает компьютеру двигателя, когда один или несколько цилиндров вашего двигателя «детонируют», т. е. они взрывают воздушно-топливную смесь таким образом, чтобы обеспечивать меньшую мощность и вызывать повреждение двигателя, если он продолжает работать.

Компьютер использует эту информацию для настройки двигателя, чтобы он не стучал. Если ваш датчик детонации на блоке № 2 выдает низкое выходное напряжение (возможно, менее 0,5 В), то он вызовет DTC P0332. Этот код P0332 может появляться периодически, или индикатор Service Engine может продолжать гореть.Другие коды DTC, связанные с датчиком детонации, включают P0325, P0326, P0327, P0328, P0329, P0330, P0331, P0333 и P0334.

симптомы

Вы можете заметить проблемы с управлением, включая колебания частоты вращения двигателя, потерю мощности и, возможно, некоторые колебания. Могут быть и другие симптомы.

причины

Возможные причины DTC P0332 включают (но не ограничиваются):

Датчик детонации неисправен и требует замены.
Обрыв/короткое замыкание/неисправность в цепи датчика детонации
PCM/ECM вышел из строя

Возможные решения

Проверить сопротивление датчика детонации (сравнить с заводскими спецификациями)
Проверить на обрыв/изношенность провода идущие к датчику.
Проверить проводку и соединения к/от датчика детонации и PCM/ECM.
Убедитесь, что на датчик детонации подается правильное напряжение (например, 5 вольт).
Проверьте правильность заземления датчика и цепи.
Замените датчик детонации.
Замените PCM/ECM.

Связанные обсуждения DTC

02 Датчик детонации Chevy Silverado 1500 5.3L (P0332) Привет. Вчера я купил подержанный Chevy Silverado 1500, 5 2002 года выпуска.3л VIN T, 92000 миль 😀. Не более чем через 2 часа после выезда из автосалона загорается «Скоро сервисный двигатель» 😯. Проверил сканером нашел только 1 код: P0332 Датчик детонации, низкий входной ряд, банк 2. Интересно…
2005 2500 HD 6.0 Коды P0332 P0158 P0060 2005 2500HD 6.0 4×4. Сначала коды запустились с вторым датчиком правого берега O2, и прежде чем я смог его исправить, у меня был код для датчика детонации правой стороны. Могут ли датчики O2 давать ложные показания/присутствуют ли следующие коды: P-0332/P-0158/P-0060.Любая помощь о том, с чего начать. Заранее спасибо…
8.1L Vortec OBD II код P0332 У моего Winebago шасси Workhorse 2003 года. Он имеет 8,1-литровый Vortec. Я получаю код P0332. Цепь датчика детонации №2, низкий уровень входного сигнала (ряд цилиндров №2). Какой низкий входной сигнал и на какой стороне банка №2? Я использовал омметр для проверки обоих датчиков, и они…
P0332 Привет, ребята, я здесь впервые и только что получил INNOVA 3100A (не 3100C). 8) В любом случае, насколько я могу судить, это хорошее устройство Lil.Я вытащил несколько кодов, а он выдает код, определение кода, стоп-кадр и еще что-то, чего я не знаю 😆 И выключил лампочку проверки двигателя. 🙂 На…
04 2500hd 6.0л коды p0300 p0101 p0155 p0332 Привет. Я новичок здесь, пытаюсь получить помощь, чтобы выключить свет двигателя. Я купил Chevy Silverado 2004HD 2500L 6.0 несколько месяцев назад, и индикатор проверки двигателя уже горел со следующими кодами. p0300 Обнаружены случайные пропуски зажигания p0101 Диапазон/рабочие характеристики MAF p0155 Цепь нагревателя O2 (b …
2005 Tahoe 5.3 P0107 P0171 P0332 Всем привет, у меня Tahoe 05 ж/д 5.3. Я просто вытащил несколько кодов и получил 3 разных: P0107 P0171 P0332 Последний привлек мое внимание, потому что клапана начали сильно греметь. Мой вопрос в том, могут ли все 3 иметь общий знаменатель или на какой код я должен ссылаться в первую очередь. Спасибо за ввод …
код двигателя p0332 02 Suburban 5.3L У меня есть пригородный 2002L гибкий топливный 5,3 года, он в отличном состоянии, вчера вечером отлично работал, скоро загорелся индикатор двигателя, код po332, как это проверить не снимая впускной коллектор…
2001 GMC Sierra, низкий уровень цепи датчика детонации, коды P0327 и P0332 Ну, у меня обычная кабина GMC Sierra Regency 2001 года. Я получал коды Lean от банков 1 и 2, в моем грузовике 270 000 на оригинальной трансмиссии. Поэтому после долгих поисков и ошибок решил заменить прокладки впускного коллектора, и с датчиками детонации проблем не было. Я думал, что остроумие …
chevy yukon p0135 / p0327 / p0332 Итак, я проверил, что лампочка двигателя загорелась после того, как я проверил передний датчик детонации, низкое напряжение, так что думаю, пока на нем я меняю оба (делает смысла) обратно вместе, а затем свет возвращается из-за низкого напряжения на заднем датчике детонации, поэтому заменить оба жгута проводов датчика детонации в багажнике, думаю я…
2002 Silverado 1500 2 ведущих колеса 5.3 коды p0332 2002 Silverado 1500 2 колеса 5.3 120 км, коды p0332 стираются 2 раза и появляются снова при движении со скоростью около 60 миль в час.
