Признаки (симптомы) неисправности рулевой рейки автомобиля

На примере рулевой рейки 2108 автомобилей ВАЗ 2108, 2109, 21099 и их модификаций разберемся по каким признакам (симптомам) водитель может определить ее неисправность.

Так как, зачастую, проблемы с рейкой бывает довольно трудно выделить из целого списка неисправностей подвески и ходовой с аналогичными симптомами.

Признаки (симптомы) неисправности рулевой рейки автомобиля

1. Стук со стороны передней подвески при движении по неровностям.

В случае неисправности рулевая рейка издает металлический стук при проезде неровностей или движении по плохой дороге (гребенке). Стук отдается в рулевое колесо и хорошо ощущается водителем так как рулевая колонка через вал постоянно контактирует с рейкой.

Причин стука может быть несколько. Вот самые распространенные из них.

Изношена опорная втулка рейки рулевого механизма

На эту втулку опирается зубчатая рейка при перемещении внутри корпуса. Она пластиковая и со временем истирается. Между ней и рейкой появляется зазор. Из-за него рейка болтается в корпусе и при движении бьет по его стенкам. Водитель слышит и ощущает стук. Для замены опорной втулки придется снимать и разбирать рулевой механизм.

Установка опорной втулки в корпус рулевой рейки 2108 автомобилей ВАЗ 2108, 2109, 21099

Чтобы проверить есть люфт в рейке или нет покачиваем длинные рулевые тяги рукой вверх-вниз и взад-вперед. Если при покачивании внутри корпуса рейки ощущается люфт и даже слышен стук ее необходимо перебрать или заменить новой.

Большой зазор между зубцами вала и самой рейки

Со временем происходит износ зубцов на рейке и ее валу, в месте их постоянного контакта. Зазор между ними увеличивается, появляется стук.

Место износа зубцов рейки и контактирующих с ними шлицов ее вала — источник стука

Так как рейка поджимается к валу упором с регулировочной гайкой (пробкой упора) этот зазор на первых порах можно уменьшить и убрать стук. Для регулировки понадобится специальный ключ. См. «Регулировка рулевой рейки автомобилей ВАЗ 2108, 2109, 21099».

Вращение регулировочной пробки-упора рейки специальным ключом

Вот как выглядит сам упор со своей регулировочной гайкой, поджимающий рейку к валу.

Упор, поджимающий рейку к валу

Вышел из строя игольчатый подшипник вала рейки

Игольчатый подшипник можно заменить только сняв рулевой механизм и разобрав его, так как он находится внутри корпуса.

Установка игольчатого подшипника рулевой рейки 2108

Существует еще целый ряд причин стука рейки. Они встречаются реже, но имеют место быть. Подробно о них: «Стучит рулевая рейка ВАЗ 2108, 2109, 21099, причины».

2. Стук при повороте автомобиля на небольшой скорости.

Зазоры и люфты проявляют себя стуком и во время вхождения автомобиля в поворот, при вращении рулевого колеса. Причины такого стука аналогичны перечисленным выше.

3. Люфт рулевого колеса.

В большинстве случаев люфт рулевого колеса идет бонусом к стуку со стороны передней подвески так пока выберутся все зазоры рулевое колесо прокручивается больше нормы. Для автомобилей ВАЗ 2108, 2109, 21099 предельно допустимый люфт 12-13 см длины дуги или 5 градусов. Измеряется люфтомером.

См. «Люфт рулевого колеса автомобиля, признаки и причины».

4. Слишком тугое вращение рулевого колеса.

Возможно слишком мало смазки между зубчатой рейкой и валом рейки. Либо слишком сильно затянута регулировочная гайка. См. «Почему стал туго крутиться руль автомобиля?».

Примечания и дополнения

— При диагностике причин неисправности рулевой рейки по перечисленным признакам (симптомам) следует принимать во внимание, что стук и люфт могут быть следствием не только ее неисправностей. Схожие симптомы, например, имеют вышедшие из строя наконечники рулевых тяг или слабо затянутые болты крепления длинных рулевых тяг к рейке. Или вот еще список причин появления стука: «Почему стучит передняя подвеска автомобиля ВАЗ 2108, 2109, 21099».

Еще статьи по рулевому управлению автомобилей ВАЗ 2108, 2109, 21099

— Проверка рулевого управления и регулировка рулевого механизма автомобилей ВАЗ 2108, 2109, 21099

— Замена рулевых наконечников на автомобилях ВАЗ 2108, 2109, 21099

— Устройство рулевого управления автомобилей ВАЗ 2108, 2109, 21099

— Проверка наконечников рулевых тяг автомобилей ВАЗ 2108, 2109, 21099

— Особенности сборки рулевой рейки 2108 автомобилей ВАЗ 2108, 2109, 21099

— Проверка внутренних наконечников рулевых тяг ВАЗ 2108, 2109

Подписывайтесь на нас!

Рулевая рейка ваз 2114 стучит

Почему стучит рулевая рейка Ваз 2114 – основные причины

Если стучит рулевая рейка Ваз 2114, на то может быть несколько причин:

1. Слабо затянуты крепежные соединения рулевого.
2. Износилась пластмассовая опорная втулка, и образовался люфт.
3. Люфт в подшипниках первичного вала.
4. Из-за выработки увеличился зазор между зубьями рулевой рейки, что привело к люфту и глухому стуку.
5. Болтается поджимной сухарь, который стучит по корпусу рулевой рейкииз-за выработки и износа антифрикционной накладки.

Важно определить, откуда идет стук. В движении может показаться, что стучит рулевая рейка, но дело может быть и в рулевых тягах или рулевом наконечнике. К слову, определить, что виноват наконечник, можно по порванному пыльнику.

Строение рулевой рейки

Постараюсь рассказать простым и доступным языком, что говорится для общего понимания, поэтому немного утрирую.

• Корпус рулевой рейки, если можно выразиться — это длинная труба.
• Основной вал с нарезанными зубьями
• Вал с червячной шестерней
• Две рулевых тяги с наконечниками по бокам
• Направляющие втулки
• Сальники
• Пыльники

Сейчас небольшая схема.

Специально взял упрощенное изображение, чтобы вам понять, что и где находится.

Принцип работы простой – вы крутите руль, через червячный вал, переходит усилие на основной вал, он начинает ходить вправо или влево в зависимости от того куда вы крутите рулевое колесо. Для того чтобы основной вал не «люфтил» внутри, он прижимается специальными направляющими, которые делаются из прочного полимера.

Люфт рулевой рейки Ваз 2114 – как устранить

В первую очередь — это люфт.

Ключ для устранения люфта рулевой рейки

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

Устранение люфта рулевой рейки

В обычных условиях эксплуатации этот срок практически недостижим.Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше.

Последствия стука в рулевой рейке

Степень критичности последствий будут напрямую зависеть от того, как скоро водитель обратит внимание и приступит к починке. Каждый километр промедления приводит к негативным последствиям и чрезмерному износу смежных деталей. Частые случаи, когда владельцы обращаются в автомастерскую с просьбой провести капитальный ремонт агрегата, хотя начальной причиной был обычный стук в области передней оси. Проигнорировав сигналы машины о поломке, собственнику придется выложить финансовых средств на починку в 2 – 3 раза больше, нежели могло быть.

Критические фазы стуков перерастают в дорожные аварии, съезду в кюветы, обочины, столкновение со встречным авто, летальными исходами для участников движения.

Стоимость починки

Однозначного ответа нет, так как окончательная цена ремонта будет ясна в ходе осмотра. На финальную цену влияет также марка, модель, срок эксплуатации, тип рулевой рейки, сложность строения механизма, место ремонта.

Рулевая рейка Ваз 2114 – симптомы поломки

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

1. Стук под капотом в районе моторного щитка, особенно при проезде неровностей.

На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана

1. Увеличенный люфт рулевого колеса.
2. Слишком тугое или слишком свободное вращение рулевого колеса.
3. Утечка смазки через сальники и кожухи рейки.
4. Внезапное закусывание рулевой рейки во время движения.

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

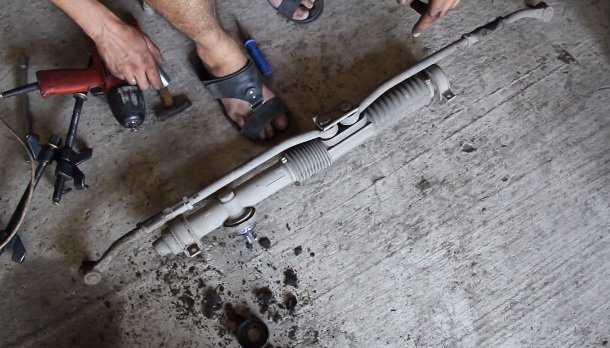

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Проверяем рулевую рейку на ВАЗ-2114 своими руками

Многие автомобилисты сталкивались с тем, что рулевая рейка на ВАЗ-2114 начинала выходить из строя, но не многие знают, как совершить проверку. Итак, рассмотрим, какие показатели того, что рейка неисправна.

Видео о диагностике посторонних стуков в рулевой рейке

Видеоматериал расскажет о стуке в рулевой рейке.

Как подтянуть рулевую рейку ВАЗ-2114 – пошаговая инструкция

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса. В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Для регулировки рейки понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Этот ключ можно сделать самому, однако он продаётся в любом магазине, стоит копейки, а иметь его в арсенале инструментов никогда не помешает. К тому же он существенно облегчит работу не только при регулировке, но и при разборке рейки при необходимости.

Регулируется рейка ВАЗ-2114 следующим образом:

1. Желательно установить автомобиль либо на эстакаду, либо на подъёмник. Можно отрегулировать рейку и из-под капота, но придётся работать практически наощупь.

Устанавливаем автомобиль на подъёмники или эстакаду

1. Демонтируем защиту картера и брызговик двигателя снизу.
2. Очищаем рулевую рейку от грязи и проверяем её состояние визуально. На ней не должно быть потёков смазки, пыльники должны быть целыми.
3. Рейка должна быть прочно зафиксирована к моторному щитку, рулевые тяги не должны иметь люфта в месте крепления к рейке.

1. Находим регулировочную гайку, очищаем её от пыли и грязи. С завода на ней установлена пластиковая заглушка. Её нужно демонтировать.
2. Специальным ключом дожимаем регулировочную гайку, которая вкручена в картер рулевого механизма. Гайка может быть законтрена керном, поэтому после регулировки необходимо также её зафиксировать.

Затягиваем регулировочную гайку специальным ключем

1. Регулировка осуществляется затяжкой гайки до упора, после чего проверяется люфт на рулевом колесе. Если усилие на нем слишком сильное, гайка отпускается на несколько градусов.
2. После регулировки гайка обязательно фиксируется путём завальцовки, иначе есть вероятность, что она открутится самопроизвольно.

Выбрав люфт, не прячем инструмент, а делаем пробную поездку, в ходе которой оцениваем работу рулевого механизма. Если руль вращается свободно, а люфта нет, регулировку можно считать законченной. Если вращение руля слишком тугое, лучше регулировочную гайку немного ослабить, провернув на несколько градусов против часовой стрелки.

Ремонт рулевой рейки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Рулевая рейка – обязательный, незаменимый элемент рулевого управления автомобиля. Данное устройство преобразовывает усилия водителя, прикладываемые на рулевое колесо в салоне авто, обеспечивая поворот колес машины и соответственно изменение направления движения. Со временем она, как и любая деталь изнашивается, появляется неприятный стук, особенно слышный на поворотах и во время езды по неровной дороге. Данный стук, во-первых, раздражает, зато явно даёт понять: с автомобилем что-то не так. Не стоит игнорировать стук, ведь в один прекрасный день рейка может просто заклинить, и руль застопориться в одном положении, а спасти вас сможет только торможение и полная остановка.

Примечание! Вам понадобятся следующие инструменты: специальный ключ-восьмигранник на 17 , зубило с молотком, тиски, набор всевозможных ключей (накидные, гаечные, ключи с накидными головками) и отвёрток, плоскогубцы.

Когда ремонтировать рейку?

Вообще рейку ремонтируют для замены её защитного чехла либо других деталей. Давайте разберемся с симптомами неисправности: рейка начала стучать на кочках и поворотах или же при повороте. Поставьте руль в прямом направлении движения и попробуйте руками взять за рейку и пошатать её. Беритесь в месте стыка рулевых тяг, указанном на фото стрелкой. Перед тем как это сделать, немного помотайте руль и доведите его до состояния, когда он будет легко вращаться.

Примечание! Рейка портиться от множества вещей, но сильнее всего от езды по неровной дороге. В целом, от этого подвеска быстрее выходит из строя, поэтому по возможности избегайте неровностей и снижайте скорость на кочках и грунтовых дорогах .

Как выбрать б/у рулевую рейку на авторазборке?

• 19 февр. 2020
• Рулевая рейка

Каким бы аккуратным ни был водитель, какой спокойный стиль вождения ни предпочитал, рано или поздно наступает момент, когда он замечает проблемы в работе своего автомобиля:

• увеличившийся люфт рулевого колеса;
• подозрительные шумы при поворотах;
• хруст или стук во время парковки и активного руления;
• масляные лужицы у ведущих колес на месте стоянки.

Это признаки того, что пора обратить пристальное внимание на состояние рулевых узлов и агрегатов. После самостоятельного осмотра в гараже или обследования на СТО становится ясно, что нужно ремонтировать либо менять на новую или б/у рулевую рейку. Иногда можно ограничиться заменой потекшего сальника или лопнувшего пыльника, однако мы рассмотрим вариант, когда новая рейка необходима.

Какими бывают рулевые рейки

Рулевые рейки, на какой бы машине они ни устанавливались, делятся на четыре вида:

• Механические — самые простые в ремонте и живучие в эксплуатации из всего семейства рулевых реек. Скорость поворота ведущей колесной пары при таком типе рулевой рейки полностью зависит от физической силы водителя, прикладываемой к рулевому колесу. Такой вид используется практически во всех отечественных легковушках, и многих это вполне устраивает.
• Гидравлические. В конструкцию рейки встроена система принудительной подачи масла, которое своим давлением помогает доворачивать колеса в нужную сторону. В корпус рейки встроен цилиндр, разделенный на две половины, и масло от насоса нагнетается в ту сторону, куда водитель начал поворачивать руль. Система заметно облегчает управление и снижает усилия, необходимые для совершения маневров.
• Электрические. Доворот колесной пары осуществляется за счет срабатывания электродвигателей, встроенных в конструкцию рулевой рейки. Система работает еще плавнее и точнее, чем гидравлическая, однако она и более дорогая.
• Комбинированная совмещает в себе как гидравлические, так и электрические усилители и является наиболее удобной в эксплуатации на сегодняшний день.

Тип рулевой рейки, если вы его не знаете, можно выяснить на любой СТО.

Покупка новой рулевой рейки и последующий ремонт обходятся довольно дорого, поэтому автовладельцы обращаются на рынок б/у запчастей.

Итак, решено обратиться к услугам авторазборок. С чего начать?

В первую очередь не торопиться, а постараться найти несколько вариантов нужной вам модели и лично осмотреть каждый. Надо отдавать себе отчет, что, хотя приобретение б/у рулевой рейки и выгодно, это своего рода лотерея: есть риск неудачной покупки. Но постоянный и надежный продавец, а CARRO.by сотрудничает лишь с проверенными, сможет вам предоставить как возможность детального осмотра перед покупкой, так и гарантию обмена, если в течение оговоренного срока проявятся скрытые дефекты, которых нельзя было обнаружить визуально.

Осматриваем б/у рулевую рейку

(фото скоро появятся)

При беглом осмотре обратите внимание на внешний вид рейки.

Корпус не должен выглядеть как новый из магазина, однако однозначно не должно быть глубоких трещин, явных вмятин или следов сварочных работ. Поверхности валов должны быть чистыми, без следов коррозии или сколов.

Как проверить б/у рулевую рейку

(фото скоро появятся)

• Осмотрите верхнюю часть рейки, где находится вал, соединяющий ее с рулевым механизмом, и обратите внимание на подшипник. Он испытывает большие нагрузки, и, если люфт больше 1–2 мм, следует задуматься.

(фото скоро появятся)

• Попробуйте пошевелить вал рулевого механизма: люфта быть не должно вообще.

(фото скоро появятся)

• Осмотрите шестерни, обращая внимание на зазоры между зубьями: они должны быть минимальны.
• Если выбираете рулевую рейку с гидроусилителем, проверьте, работает ли поршень, который перегоняет масло в цилиндре корпуса самой рейки. Этого не увидеть. Однако можно заткнуть пальцами отверстия маслопроводов, выходящих из корпуса рейки. При вращении вала, когда создается имитация поворота колес, в одно отверстие воздух будет выходить, а в другое засасываться.

(фото скоро появятся)

• Если в процессе проверки при проворачивании любого участка рейки вы услышали скрипы или скрежет металла, отказывайтесь от покупки.

Подведем итоги

Не следует забывать: если относиться к приспособлению внимательно, служить оно будет гораздо дольше. Большинство проблем не возникает в одночасье, а копится постепенно. Например, если лопнул или слетел пыльник, повреждения не видно, но влага попадает и начинает медленно разрушать вал. Лишь через полгода, а то и год, когда коррозия выведет из строя весь механизм, вы обратите на это внимание. Осмотр на СТО решил бы эту проблему в короткий срок и за гораздо меньшие деньги. Однако не всегда автолюбители обращаются за сторонней помощью своевременно.

В наше время на разборках можно найти большое количество б/у рулевых реек разных типов. Многие из них находятся в хорошем состоянии. Стоимость ремонта автомобиля можно существенно снизить, если найти качественную б/у рулевую рейку. На портале CARRO.by собраны все проверенные авторазборки Беларуси, на которых любой владелец автомобиля непременно найдет нужный товар.
