Лада Самара, это общее обозначение семейства автомобилей ВАЗ 2113 2114 2115. Они выпускались с кузовом седан, а так же 3-х и 5-ти дверный хэтчбек, преимущественно с 8 и 16 клапанными бензиновыми двигателями. Годы производства 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013. За это время некоторые модели проходили обновление. В данной публикации мы покажем описание предохранителей ВАЗ 2115 2114 2113 со схемами блоков, местами их расположения и фотографиями исполнения. Отметим предохранитель прикуривателя.
Основной блок
Главный блок предохранителей и реле находится в задней части подкапотного пространства, в монтажном отделе, под защитной крышкой.
С обратной стороны защитной крышки может быть нанесена актуальная схема для Вашего автомобиля. Сверяйте назначение!

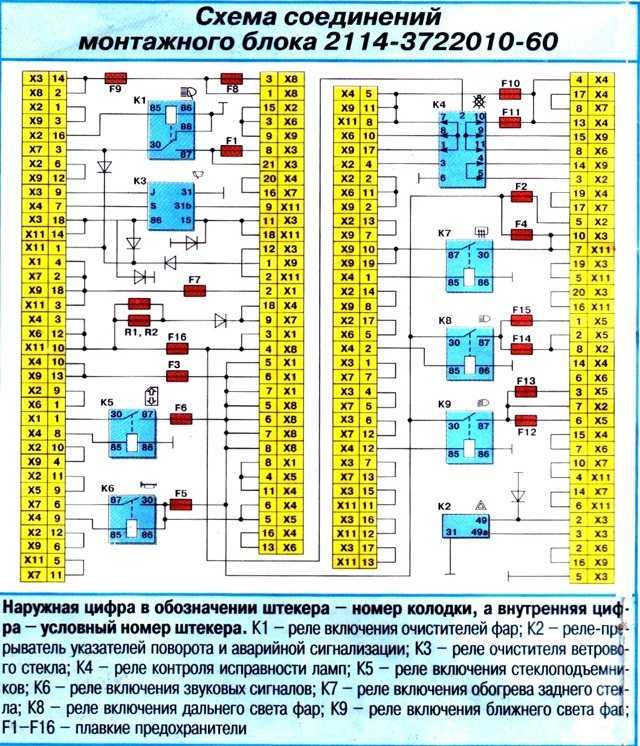

Вариант 1
Схема: 2114/ 2115 — 3722010, -3722020, -3722010-30, -3722010-38, -3722010-40, -3722010-48, -3722010-60, -3722010-68
Описание предохранителей
| F1 | 10А Задние противотуманные фонари, лампа заднего сигнализатора включения заднего противотуманного света |
| F2 | 10А Поворотников и реле прерыватель указателей поворота. Система аварийной сигнализации. Контрольная лампа аварийного сигнала |
| F3 | 7,5А Системы освещения салона и багажного отсека (лампа салона, багажного отделения, подсветка ключа зажигания). Лампа стоп — сигнала торможения, лампа подсветки бортового компьютера. Лампа контроля системой управления двигателем |
| F4 | 20А Управление подогревом заднего стекла. Патрон подключения переносной лампы |
| F5 | 20А Реле контроля и включения звукового сигнала. Предохранитель и реле включения двигателя системы охлаждения |
| F6 | 30А Управление и реле включение электрическими стекло подъёмниками |
| F7 | 30А Управление электродвигателем – отопительной системы, печки салона, омывателей лобового стекла, очистителей фар. Прикуриватель салона, лампа освещения перчаточного ящика. Включение обогрева заднего стекла. |
| F8 | 7,5А Включение правой противотуманной фары |
| F9 | 7,5А Включение левой противотуманной фары |
| F10 | 7,5А Габаритный свет кузова левого борта, сигнализатор включения габаритов (на табло), лампы освещения номерного знака и подкапотного пространства, лампа подсветки выключателей, прикуривателя, рычагов управления отопителем. Выключатель освещения приборов. |
| F11 | 7,5А Габаритный свет кузова правого борта |
| F12 | 7,5А Передняя правая фара ближнего света |
| F13 | 7,5А Передняя левая фара ближнего света |
| F14 | 7,5А Передняя левая фара дальнего света. Лампа сигнализатора включения света. |
| F15 | 7,5А Передняя правая лампа дальнего света. |
| F16 | 15А Поворотники кузова, реле — прерыватель поворотников и аварийной сигнализации. Реле контроля и лампы заднего хода, лампы индикации бортовой системы контроля приборов, лампы – давления масла, включение ручного тормоза, уровень тормозной жидкости, заряд АКБ. Бортовой компьютер, обмотка генератора двигателя. |
| F17 — F20 | Запасные |
За работу прикуривателя отвечает предохранитель номер 7 на 30А.
Назначение реле
- K1 — Реле включения очистителей фар
- K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
- K3 — Реле очистителя ветрового стекла
- K4 — Реле контроля исправности ламп стоп — сигнала и габаритных огней
- K5 — Реле стекло подъёмников
- K6 — Реле звукового сигнала
- K7 — Реле обогрева заднего стекла
- K8 — Реле дальнего света фар
- K9 — Реле включения ближнего света фар

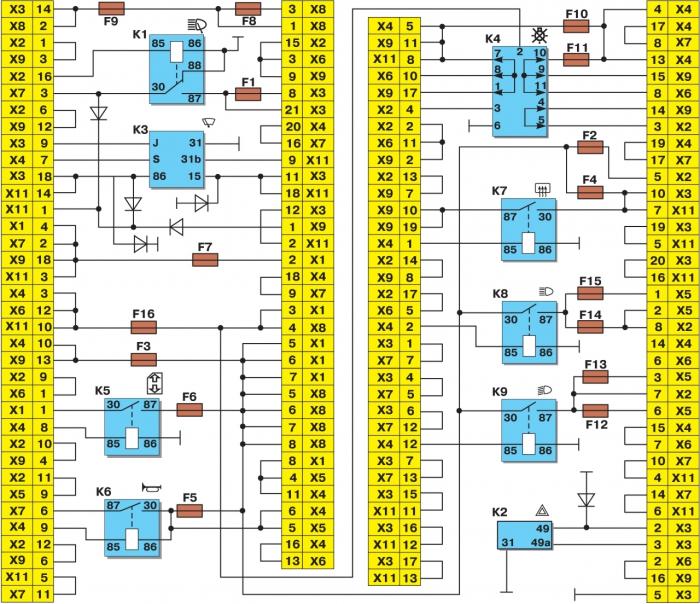

Вариант 2
Схема: 2114/ 2115 — 3722010, -3722020, -3722010-08, -3722010-10, -3722010-18
Обозначение предохранителей
| F9 | 7,5А Правая противотуманная фара. |
| F8 | 7,5А Левая противотуманная фара. |
| F1 | 10А Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар. |
| F7 | 30А Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электро вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика. |
| F16 | 15А Указатели поворота и реле — прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр. |
| F3 | 10А Задние фонари (лампы стоп-сигнала). Плафон освещения салона. |
| F6 | 30А Электро стеклоподъемники передних дверей. Реле включения электро стеклоподъемников. |
| F10 | 7,5А Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя. |
| F5 | 20А Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения. |
| F10 | 7,5А Левая фара (габаритный свет). Левый задний фонарь (габаритный свет). |
| F11 | 7,5А Правая фара (габаритный свет). Правый задний фонарь (габаритный свет). |
| F2 | 10А Указатели поворота и реле — прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации. |
| F4 | 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель. |
| F15 | 7,5А Правая фара (дальний свет). |
| F14 | 7,5А Левая фара (дальний свет). Контрольная лампа включения дальнего света фар. |
| F13 | 7,5А Левая фара (ближний свет). |
| F12 | 7,5А Правая фара (ближний свет). |
За прикуриватель отвечает предохранитель номер 4 на 20А.
Реле
- K1 — реле включения очистителей фар
- K2 — реле-прерыватель указателей поворота и аварийной сигнализации
- K3 — реле стеклоочистителя ветрового окна
- K4 — реле контроля исправности ламп
- K5 — реле включения стеклоподъемников
- K6 — реле включения звуковых сигналов
- K7 — реле включения электрообогрева заднего стекла
- K8 — реле включения дальнего света фар
- K9 — реле включения ближнего света фар
Дополнительный блок
Он находится справа внизу в центральной консоли, за защитной крышкой.
Фото — схема
Расшифровка схемы

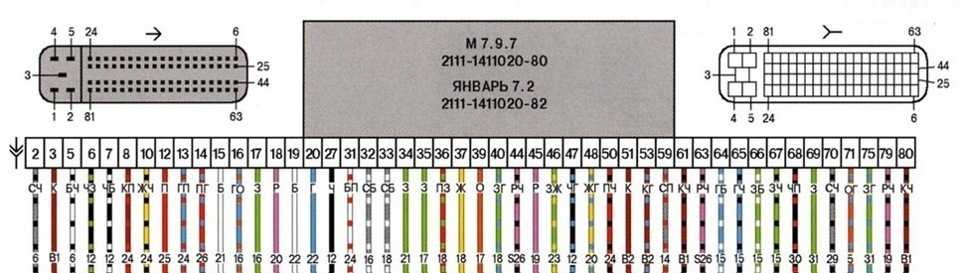

- Главное реле (блок управления двигателем)
- Вентилятор системы охлаждения
- Топливный насос
- F1 — 15A Главное реле (блок управления двигателем, модуль зажигания)
- F2 — 15A Постоянное питание контроллера, реле включения электро вентилятора (обмотка), клапан продувки адсорбера, датчик расхода воздуха, датчик скорости, датчик кислорода (подогрев)
- F3 — 15A Топливный насос, реле топливного насоса (контакты), форсунки
Отдельные предохранители и реле могут находится вне основных блоков.
- Задний противотуманный свет (8А) — расположен в жгуте проводов
- Обогрев сидений (16А) — расположен в жгуте проводов
- Центральный замок (16А) — расположен в жгуте проводов
- Реле переднего противотуманного света (2105-3747210-58) — установлено в моторном отсеке на левом брызговике рядом с АКБ
- Реле зажигания — установлено под панелью приборов слева (маленькое реле), рядом с реле заднего противотуманного света.
Related Post
Вам так же будет интересно
где находится блок предохранителей? Основной и дополнительный
Рубрика: Электрооборудование
Для защиты электрического оборудования автомобиля от возгорания используются плавкие предохранители. Они включаются в определенную цепь. При превышении допустимой нагрузки или возникновении короткого замыкания плавкий элемент перегорает. Таким образом происходит обесточивание определенной цепи. Месторасположение блока предохранителей ВАЗ 2114 является одинаковым для всех модификаций.
Полезно:
Где находится блок предохранителей на ВАЗ 2114?
Модель ВАЗ 2114 оснащена одновременно двумя монтажными блоками.
Первый включает в себя реле и плавкие элементы. Он располагается в моторном отсеке с левой стороны по ходу движения автомобиля.
Для того чтобы открыть корпус необходимо отщелкнуть пластиковые фиксаторы. На тыльную сторону крышки нанесены обозначения, соответствующие установленным предохранителям и реле. Это позволяет безошибочно выявить, за какую цепь отвечает определенный плавкий элемент.
Второй установлен в салоне транспортного средства. Он располагается под вещевым ящиком с правой стороны центральной консоли. Данный монтажный блок также включает в себя реле и предохранители.
Отличие деталей разных моделей
Производитель оборудовал автомобиль ВАЗ 2114 монтажными блоками двух типов. Более ранние версии оснащены деталью, содержащей в себе 16 рабочих плоских элементов, четыре запасных, 9 реле и пинцет для демонтажа предохранителей. Рабочие элементы размещены в одном ряду, расположенном горизонтально.
Более современные версии оснащаются изделием, включающим в себя 9 реле, 4 запасных плавких элемента, 16 рабочих и пинцет. Рабочие предохранители расположены двумя столбцами по обе стороны от реле. Резервные плавки элементы установлены в нижней части.
Демонтаж монтажного блока
Автовладелец может самостоятельно заменить деталь без применения специализированного оборудования. С работой справится человек, имеющий минимальные технические знания. Демонтаж устройства осуществляется в следующем порядке:
- Открыть крышку моторного отсека.
- Обесточить систему электрооборудования автомобиля. Элементом питания при заглушенном двигателе является аккумуляторная батарея. Необходимо отсоединить минусовую клемму.
- Отщелкнуть фиксаторы и демонтировать крышку корпуса. Защёлки изготовлены из пластика. Это следует учитывать при демонтаже во избежание повреждения запорного механизма.

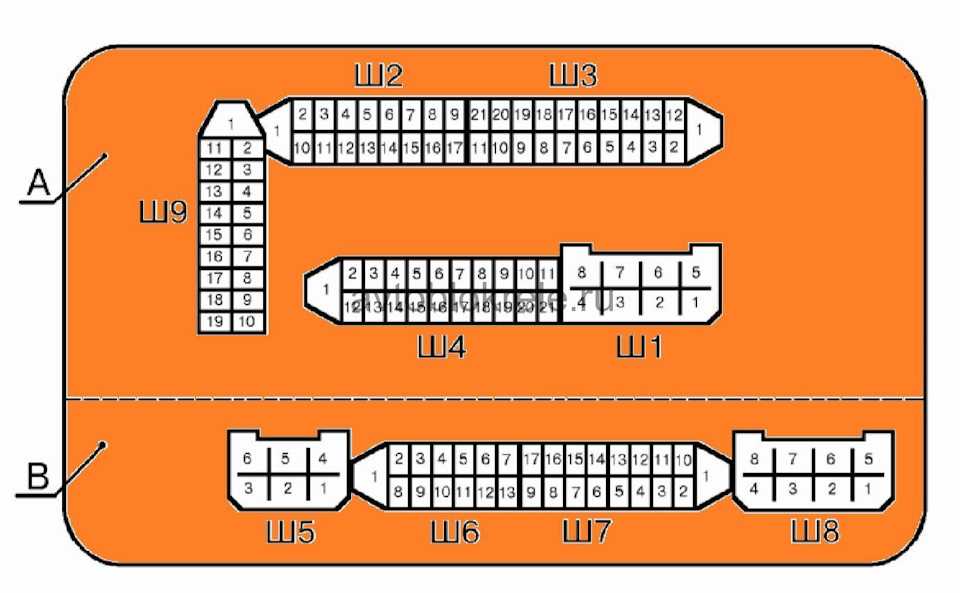

- Отсоединить штекеры электрических разъемов, расположенных под приборной панелью транспортного средства.
- Демонтировать штекер, установленный сверху корпуса. При демонтаже следует обратить внимание на целостность защитного пыльника.
- Открутить крепёжные элементы корпуса. Для этого используются головка на 10 или торцевой ключ.
- Демонтировать корпус с посадочного места.
- Придерживая рукой блок, отсоединить штекеры электрических разъемов, находящихся в нижней части корпуса.
- Демонтировать блок предохранителей.
Установка новой детали осуществляется в обратной последовательности. Перед монтажом следует проверить электрические разъемы на предмет наличия окислений. При необходимости очистить контактные площадки от коррозии. Такой способ позволит исключить ухудшение контакта между токоведущими частями.
Полезно:
Блок предохранителей автомобиля ВАЗ 2114 служит для защиты электрических цепей от возгорания.
В зависимости от года выпуска модели тип детали может отличаться. Демонтаж и замена изделия может быть выполнена без применения специализированного оборудования самим автовладельцем.
