Замена поршневых колец на ВАЗ 2107

Если на ВАЗ 2107 существенно заметно снизилась мощность, стоит провести процедуру замера компрессии в цилиндрах, если уровень компрессии показал меньше 10 атмосфер, то скорее всего что то в поршневой группе, а именно в поршневых кольца. Данную процедуру лучше всего проводить в гараже при наличии ямы. В данном фото отчёте показано как происходит замена поршневых колец ВАЗ 2107. Подобным образом делается замена колец и на ВАЗ 2106. Сложность данной процедуры оценивается как 4 из 5.

В первую очередь перед началом замены колец необходимо будет произвести: снятие поддона и головки блока цилиндров.

Источник: http://zarulemvaz.ru/zamena-porshnevyx-kolec-na-vaz-2107/

1

Итак, после того, как ГБЦ и крышка поддона сняты, можно приступать к откручиванию гаек крепления крышек шатунов, для этого понадобится головка на 14 с мощным воротком.

2

Затем снимаем аккуратно крышку и откладываем ее в сторону, и такую же процедуру повторяем с остальными шатунами.

3

После чего необходимо немного провернуть коленчатый вал, чтобы направление шатуна примерно совпадало с выходом поршня из цилиндра, то есть не было сильных перекосов. И после этого рукой пробуем надавить на болт шатуна, так сказать, попытаться его выдавить в обратную сторону наружу.

4

Если рукой все это дело не поддается, можно выдавить его, к примеру, деревянной ручкой молотка, затем поршень должен без особого труда вылезти наружу.

5

Аккуратно, чтобы не поцарапать поверхность цилиндра, окончательно вынимаем поршень наружу.

6

Теперь осталось извлечь старые маслосъемные и компрессионные кольца из поршня. Для этого можно ногтем поддеть за край верхнего кольца и вытащить его и канавки.

7

А затем немного проворачивая кольцо по диаметру поршня, аккуратно извлекаем его из всей полости канавки.

8

Точно также проводим снятие остальных колец ВАЗ 2107. Чтобы убедиться точно, что кольца уже достаточно сильно изношены, вставляем их в цилиндр и измеряем зазор, который получается между его концами.

Обязательно необходимо прочистить канавки поршней, прежде чем начнете устанавливать новые кольца. Установка производится в обратной последовательности, и сначала ставится маслосъемное (самое нижнее), затем компрессионные снизу вверх. Для этого лучше всего использовать оправку.

Замена колец на ВАЗ 2109 своими руками: поэтапная инструкция с фото

Когда из выхлопной трубы машины идет сизый дым, увеличивается расход топлива и масла, это говорит об износе поршневой группы и замене ее комплектующих. В статье описана замена колец на ВАЗ 2109 своими руками, а также прилагается видео.

Содержание

[ Раскрыть]

[ Скрыть]

Когда пора менять кольца?

Поршневых колец на ВАЗ 2109 три. Они представляют собой не замкнутые обода, которые находятся на внешней стенке цилиндра в специальных канавках. Эти детали служат для уплотнения камеры сгорания, регулировки расхода масла и улучшения теплопередачи через стену цилиндра. Два компрессионных не дают проникать газам из камеры сгорания в картер, а маслосъемное снимает масло со стенок цилиндра и не дает попадать ему в камеру сгорания.

Износ деталей поршневой группы происходит примерно через 150 тысяч километров пробега из-за действия газов и трения металлических деталей. Их нужно поменять, если присутствуют следующие признаки:

• падение компрессии;
• увеличенный расход топлива;
• появление сизого дыма в выхлопных газах;
• повышенный расход масла.

Причиной ухудшения работы двигателя может быть закоксованость поршня и залегание колец. Это происходит при использовании некачественных горюче-смазочных материалов, не отвечающих рекомендациям производителей. Во время длительной эксплуатации образуется нагар, который покрывает камеру сгорания и ее детали. Поршневые кольца, покрытые нагаром «залипают» и не могут выполнять надлежащим образом своих функций. В таком случае их следует поменять или раскоксовать.

Закоксованный поршень со следами нагара

Пошаговая инструкция по замене

Работы по ремонту поршневой нужно выполнять на смотровой канаве, подъемнике или эстакаде.

Что понадобится?

Чтобы выполнить ремонт двигателя ВАЗ 2109 своими руками нужны следующие инструменты:

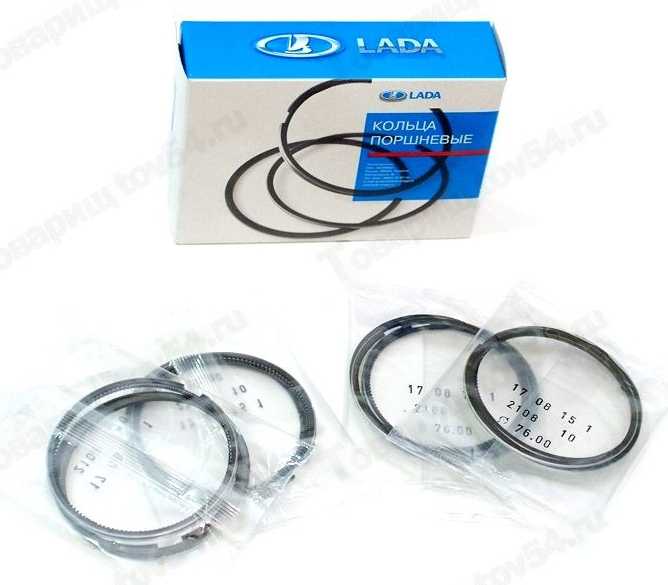

При покупке поршневых колец для ВАЗ 2109 следует учитывать материал изготовления и их ширину. Лучше приобретать оригинальные изделия, чтобы избежать подделки.

Этапы

1. В первую очередь нужно демонтировать своими руками головку блока цилиндров.
2. Затем необходимо снять поддон картера мотора.
3. Прокрутив коленчатый вал, устанавливаем его так, чтобы максимально выдвинулись гайки крепления шатунов.
4. Открутив крепежные гайки, демонтируем крышки шатунов.
5. С помощью молотка, легко постукивая, извлекаем поршень с шатуном из цилиндра.
6. Разжав зазор пальцами, нужно извлечь по очереди все три изделия из канавки и демонтировать с поршня. Вместе с маслосъемным снимается его расширитель.

   Пальцами расширяем зазор

7. С помощью старых изделий следует очистить канавки от нагара.
8. Снятые изделия нужно проверить на их пригодность. Для этого их необходимо вставить в цилиндр и замерить зазор с помощью щупа. Он должен находится в пределах 0,25 — 0,45 мм. Допускается зазор до 1 мм. Если значение больше, то деталь необходимо срочно заменить. Если зазор больше, то изделие нужно подточить с помощью надфиля.
9. Перед установкой новых изделий на поршни ВАЗ 2109 их следует обкатать по канавкам. Если обнаружено закусывание, деталь нужно притереть, воспользовавшись мелкозернистой наждачкой.

В таблице приведены предельные значения зазоров между заменяемой деталью и стенками канавки.

Вид кольца	Значение зазора, мм
Верхнее компрессионное	0,04 — 0,075
Нижнее компрессионное	0,03 — 0,065
Маслосъемное	0,02 — 0,055

11. При установке все детали следует тщательно смазать маслом.
12. Установку изделий начинают с маслосъемного. Сначала устанавливается расширитель – специальная пружинка с замком. Затем на нее одевается само изделие. Замок расширителя и зазор маслосъемного кольца должны находиться напротив друг друга.
13. Нижнее компрессионное кольцо имеет проточку и зуб. При установке они должны быть снизу детали. На верхней плоскости обычно есть надпись «ваз» либо «тор».
14. Аналогично устанавливается верхнее компрессионное кольцо – надписью вверх.
15. Последовательность надевания деталей следующая:

• сначала разжимается замок настолько, чтобы деталь легко оделась на поршень;
• затем заводится сам замок;
• устанавливается оставшаяся часть.

После установки на поршень все детали нужно сориентировать. Ось установки поршневого пальца должна составлять с замком верхнего компрессионного кольца 45 градусов. Замок следующего изделия должен составлять угол 180 градусов по отношению к предыдущей. Таким образом, между замком маслосъемного и верхнего компрессионного угол будет составлять 90 градусов. Затем поршни и кольца отжимаются специальной оправкой и вставляются в цилиндры, их которых вынимались.  Далее выполняем обратную сборку своими руками.

После замены поршневые кольца ВАЗ 2109 должны пройти обкатку. При этом нельзя нагружать двигатель, ездить по дорогам с затяжным подъемом, переключать скорости следует правильно.

 Загрузка …

Видео «Установка поршневых колец»

В этом видео показан процесс установки деталей поршневой: как установить и на что обратить внимание.

Поршневые кольца ваз 2106: Замена, Установка, Как подобрать

Давление рабочих газов, после воспламенения топливной смеси превышает 60 кг./см2, что создает осевую нагрузку более 3000 кг. и боковую нагрузку до 250 кг. Высокая температура вносит свою лепту в ускорение процесса разрушения, когда требуется замена поршня ВАЗ 2106.

Оглавление

Замена
Установка
Как подобрать

Замена

Лично я проводил эту процедуру на снятом моторе, так как машина была практически полностью разобрана. Но все можно сделать даже на установленном двигателе, но тогда удобнее всего ремонт проводить на яме или подъемнике.

Итак, после того, как крышка поддона снята, можно взять головку на 14 с воротком и открутить две гайки крепления крышки шатуна. Более наглядно это показано ниже:

Когда обе гайки откручены, можно рукой снимать крышку, она обычно без всяких проблем легко вынимается:

Затем с определенным усилием необходимо надавить на болт шатуна рукой или даже ручкой молотка:

До того момента, пока поршень не выйдет с обратной стороны цилиндра наружу. Примерно это будет выглядеть следующим образом:

Делать это стоит довольно аккуратно, чтобы не повредить ни сам поршень, ни стенки цилиндра:

Далее можно приступать к снятию и замене поршневых колец, если цилиндры еще без выработки. Для этого аккуратно поддеваем ногтем или пальцем край кольца и выводим его из канавки поршня:

И аккуратно проворачиваем кольцо до тех пор, пока оно полностью на освободится из канавки:

После того, как все кольца, как компрессионные, так и маслосъемные сняты, можно измерить зазор, вставив их в цилиндр, и вставив щуп в отверстие между двумя краями:

Номинальным зазором колец является диапазон значений от 0,25 до 0,45 мм. Максимально допустимый зазор, при котором необходимо срочно менять кольца, является 1,0 мм.

Если значения превышают номинальные, производим замену колец на новые. После чего можно устанавливать все детали, в обратном снятию порядке. Стоит обратить особе внимание, что при установке колец их замки должны быть направлены в разные стороны для большей герметичности цилиндра.

Установка

Перед установкой новых поршневых колец надо проверить зазор в их стыках.

Подразумевается, что зазор между кольцом и площадкой посадочной канавки уже проверен и соответствует нормам.

Разложите поршни в сборе с шатунами и новые поршневые кольца в таком порядке, чтобы набор колец соответствовал данному цилиндру, на котором будет измеряться зазор в стыке.

Вставьте в первый цилиндр верхнее кольцо и протолкните днищем поршня внутрь, так, чтобы кольцо внутри цилиндра стало перпендикулярно его оси. Кольцо должно находиться в нижней части цилиндра, в положении, соответствующем нижней мертвой точке.

Зазор в стыке поршневого кольца измеряется щупом. Сравните результат с установленным значением.

Если зазор больше или меньше установленного, то повторите измерение, чтобы убедиться в возможности установки кольца.

Если зазор слишком мал, то его надо увеличить, так как в противном случае в процессе работы двигателя произойдет смыкание торцов кольца, что может вызвать серьезные поломки. Зазор в стыке поршневого кольца можно увеличить осторожно подпилив торцы тонким надфилем. Зажмите надфиль в тиски с мягкими губками и осторожно поводите по нему кольцо, удаляя лишний материал.

Зазор может превышать установленный, но должен быть не более 1 мм.

Следует повторить измерение, чтобы убедиться в пригодности кольца.

Повторите измерения для каждого кольца, устанавливаемого в первый цилиндр, а также для каждого из колец, устанавливаемых в другие цилиндры.

После измерения зазоров в стыке колец и его корректировки, кольца можно устанавливать на поршни.

Первым устанавливается маслосъемное кольцо (самое нижнее на поршне).

Это кольцо состоит из трех деталей.

Установите в канавку разделитель/ расширитель.

Установите нижнюю направляющую маслосъемного кольца. При установке направляющих пользоваться приспособлением для одевания колец нельзя, так как возможна их поломка. Один конец направляющей вставьте в канавку поршня, между разделителем и горизонтальной площадкой канавки, и, прочно удерживая его, заведите пальцем в канавку второй конец кольца. Точно также установите вторую направляющую.

После установки всех деталей маслосъемного кольца убедитесь, что верхняя и нижняя направляющие свободно проворачиваются в канавке. Расставьте стыки маслосъемного кольца в соответствии с рисунком.

Следующим устаналивается среднее кольцо (номер 2). На этом кольце отштампована метка «R», которая должна быть обращена в сторону днища поршня.

Как подобрать

Берёшь кольцо, вставляешь в цилиндр и смотришь какой тепловой зазор у тебя остаётся. 0.2-0.3 мм это норма.

Зазор в поршневых канавках для верхнего 0,04-0,07, для нижнего 0,03-0,06 ; если зазор между цилиндром и поршнем более 0,15 то следует подбирать иную поршневую группу.

Правильная установка поршневых колец

Автор Павел Александрович Белоусов На чтение 6 мин. Просмотров 798

Капитальный ремонт двигателя предусматривает замену многих деталей и узлов на новые.  Установка поршневых колец на моторе – это процедура, которая позволяет восстановить начальную мощность и экономичность двигателя.

Инструменты и приспособления для работы

Перед установкой колец приготовьте такие инструменты и материалы:

1. Динамометрический ключ.
2. Набор головок для динамометрического ключа.
3. Специальное обжимное устройство.
4. Приспособление для облегчения переворачивания двигателя (если есть).
5. Молоток (желательно с прорезиненной ручкой).
6. Свежее моторное масло.
7. Ветошь или бумагу для протирки от старой смазки.

Инструкция по правильной установке поршневых колец на поршень

Чтобы удобнее было контролировать процесс установки колец на поршень, его нужно надежно закрепить в тисках, так проще работать, и не понадобится посторонняя помощь. Надежно закрепив поршень в тисках, приступаем к установке. Берем комплект поршневых колец, и выбираем маслосъемное. Оно одевается первым, так как стоит ниже остальных. Сначала устанавливается пружина маслосъемного кольца, потом само кольцо осторожно устанавливается на поршень. Сильно разжимать маслосъемное кольцо не рекомендуется, чтобы оно не лопнуло.

Пружина маслосъемного кольца

После этого начинаем поочередно устанавливать компрессионные кольца. Чтобы правильно соблюсти очередность, следует внимательно смотреть на специальные метки на кольцах, там указано, где у него верхняя сторона.

Замки колец разводите в стороны на 120° С по отношению друг к другу (так рекомендуется в инструкциях по установке поршневых колец). Как и в случае с маслосъемным кольцом, компрессионные кольца не разжимайте сильно, чтоб они не лопнули.

Чтобы кольца без труда вошли в цилиндр, применяем специальное обжимное устройство (самодельное).

На устройстве вначале отпускается гайка, потом оно одевается на кольца и гайка зажимается. Вследствие этого кольца утапливаются в канавках поршня и легко заходят в цилиндр двигателя. Перед этой процедурой обжимное устройство изнутри рекомендуется смазать машинным маслом, чтобы процесс прохождения колец в цилиндр прошел легко.

Зажимать гайку обжимного устройства следует в меру, чтобы оно проворачивалось вокруг поршня от небольшого усилия. Затем с помощью молотка легким постукиванием осаживаем обжимное устройство, чтобы оно было заподлицо с поршнем.

После этого поршень можно «освободить» из тисков, перевернуть бугелем вверх, и снять его (бугель).

Берем шатунные вкладыши, протираем от масла, в котором они законсервированы, и устанавливаем на шатун, соблюдая при этом правильность совпадения специальных меток (выпуклостей). Вкладыши с шатуном должны быть заподлицо и не выпирать по краям.

Тщательно протерев вкладыши от старой смазки, в которой они хранились, их снова смазываем свежим моторным маслом. Это облегчит потом пуск двигателя, пока давление системы смазки не придет в норму. После этой процедуры поршень с кольцами готов к установке на свое законное место.

Для более правильной и легкой установки поршня на место, коленчатый вал установите в такое положение, при котором поршень должен быть в нижней точке.

На поршне сверху есть специальная метка, которую нужно повернуть в сторону «передка» двигателя.

Важно! Передняя часть мотора — это не всегда перёд автомобиля. Двигатель в некоторых машинах расположен поперечно моторного отсека.

Метка на поршне

Устанавливать поршень нужно ровно, ориентируясь на соседние поршни, которые установлены ранее (или еще не сняты).

Ещё кое-что полезное для Вас:

С помощью молоточка легкими постукиваниями  добейтесь равномерного прилегания обжимного устройства к гильзе моторного блока. Когда «обжимка» плотно и равномерно прилегла к краю гильзы, нужно торцевой стороной молотка (чем он мягче, тем лучше), несильными, но уверенными постукиваниями осаживаем поршень в гильзу.

По смазанной маслом «обжимке» поршень с кольцами легко и уверенно «проскакивают» в цилиндр, затем несильными ударами торца молотка «проталкиваем» поршень в его нижнюю точку до упора.

После того как поршень встал на место и мастер убедился в правильности установки, принимайтесь за окончательное крепление шатуна на коленчатом валу.

Перевернув двигатель (а делать это лучше на специальном приспособлении), начинаем процесс крепления шатуна. Убедившись, что шатун и вкладыш сидят на своем месте (на шейке коленвала), приступаем к окончательному процессу крепления.

Для этого берем бугель (крышку шатуна), вкладыш и масло. Предварительно вытерев вкладыш от старой смазки, смазываем свежим моторным маслом. Устанавливаем вкладыш в бугель, совместив метки на обеих деталях. При установке бугеля на шатун замки на них должны совпасть. Остается только затянуть гайки крепления бугеля.

Чтобы правильно затянуть болты шатуна, нужно сначала наживить и накрутить болты крепления от руки, пальцами слегка затянуть (насколько хватит «здоровья»). Дальше, если придерживаться правил, воспользуйтесь динамометрическим ключом, который позволит вам затянуть болты надежно, но без «фанатизма», который потом может отразиться на работе двигателя.

Момент затяжки гаек должен соответствовать 50-ти ньютон метрам, соответствующая шкала имеется на каждом таком ключе, а в современных вариантах динамометрических ключей она бывает даже электронной. Затяжку гаек проводите постепенно и равномерно, сначала немного, одну гайку, потом вторую, и так до момента в 50 Нм.

В итоге установленный на шатун бугель должен выглядеть вот так.

После этих процедур ОБЯЗАТЕЛЬНО! возьмите гаечный ключ и проверните коленчатый вал, чтобы проверить, не закусил ли вкладыш шейку вала.

Вал должен крутиться легко и свободно, больших усилий, чтобы его провернуть, прикладывать не нужно, иначе повредите коленчатый вал и вкладыши. На этом установка поршневых колец и постановка поршня с шатуном на место, считается законченной.

ВАЗовский двигатель имеет не самую сложную конструкцию, поэтому почти каждому автовладельцу под силу самостоятельно заменить любую деталь мотора, сэкономив на ремонте двигателя немалую сумму из семейного бюджета. Руководствуясь нашими наставлениями, автолюбители могут самостоятельно заменить детали на только в двигателе, а и в любой части автомобиля.

Не забывайте, что процесс ремонта проводят на чистом двигателе, исправным инструментом, с применением оригинальных запчастей и материалов (смазок, масел, и т. д). Работа должна проводиться в хорошо освещенном помещении, чтоб было четко видно метки и обозначения на деталях.

Видео: Теория ДВС: ошибка установки малосъемного наборного поршневого кольца

Установка поршневых колец на поршень

Видео инструкция по установке поршневых колец на поршень Нивы ВАЗ 2113.

Как поставить поршневые кольца ВАЗ видео

Раньше на упаковках писали, как поставить кольца. Сейчас этого не делают.

Поскольку кольца хрупкие, то будьте аккуратны при вскрытии упаковки и установке колец. Каждое кольцо сделано под размер прорези, поэтому ошибиться невозможно.

На кольце обычно присутствует надпись Top» (верх) или «ВАЗ». Если присмотреться, то на кольце с внутренней стороны можно увидеть фаску, похожую на зуб. Этот «зуб» должен стоять вниз. Он помогает снимать масло, если оно прошло сквозь маслосъёмное кольцо. Он должен быть сделан в виде острого угла. Если угол тупой — это, как правило, означает брак, некачественная деталь.

Если раньше была разница, как ставить кольцо, то теперь это не играет роли — вся поверхность хромирована. Ориентируемся на надпись — она должна быть сверху.

Порядок установки поршневых колец

• Снимаем пружинку, натягиваем кольцо и вправляем края. Берём маслосъёмное кольцо, слегка раздвигаем края и опускаем на поршень, одеваем под пружину. Проверяем: кольцо должно очень легко вращаться.
• Ставим второе кольцо, обязательно обращая внимание на зуб (он должен смотреть вниз). Слегка разжимаем края и натягиваем кольцо. Оно тоже должно свободно ходить.
• Верхнее компрессионное кольцо. Ставим его также надписью вверх. Если надписи нет, ставим фаской вверх (она находится с внутренней стороны кольца).

На Волгах обычно нет фаски и надписи. Это значит, что поставить кольца можно как угодно. Второе кольцо обычно всегда бывает чугунное, а верхнее — хромированное.

Ставим поршень в цилиндр. Ставим вкладыш, предварительно промазав его маслом. Также смазываем кольца и сам поршень. Внизу на поршне есть стрелка, указывающая как правильно его поставить в цилиндр. Кольца разворачивают в разные стороны.

Используем приспособление для установки поршневых колец — инструмент в виде оправки.

Ставим обхватку на маслосъёмное кольцо, зажимаем плоскогубцами, следя чтобы прорезь была внутри обхватки, и слегка ударяем рукой по поршню. И так со всеми тремя обхватками. Если ставите заводской обхваткой, которая зажимает одновременно три кольца, то нужно аккуратно воспользоваться молотком. Главное — дожать оправку, так как если не дожать, то от удара кольца могут треснуть. Далее толкаем поршень вниз, и он становится на место.

marat32 › Blog › ПОДБОР И УСТАНОВКА ПОРШНЕВЫХ КОЛЕЦ НА ПОРШЕНЬ

Поршневые кольца устанавливаются на поршень только после соединения поршня с шатуном.
Если повторно устанавливаются снятые поршни, тщательно очистите их, особенно канавки для поршневых колец и отверстия для удаления масла, расположенные в канавке поршневого кольца.
Поршень устройство автомобиля
Снятый поршень
Очистить канавки поршня от отложений углерода можно при помощи специального приспособления или при помощи куска старого поршневого кольца. При прочистке канавок поршневых колец проявляйте осторожность и не допускайте снятия металла поршня.
Поршень — очистка поршневых канавок
Поршень — очистка кольцевых канавок
Поршень, устройство автомобиля
Очистка колцевых канавок при помощи приспособления
Перед установкой колец в канавки поршня проверьте концевой зазор замка поршня в цилиндре и боковой зазор между кольцом и стекой канавки поршня.
Проверка зазора в замке кольца:
Вставьте поршневое кольцо в цилиндр. Для установки кольца в положение, перпендикулярное оси цилиндра, выровняйте кольцо в цилиндре при помощи перевёрнутого поршня. При установке нового кольца в цилиндр, который не растачивался, протолкните кольцо на глубину хода поршня, поскольку в своей верхней части цилиндр может иметь из-за износа увеличенный диаметр.
Поршневое кольцо — установка кольца в цилиндр
При помощи набора плоских щупов замерьте зазор в замке поршневого кольца.
Зазор должен соответствовать техническим нормам, указанным в заводской инструкции. Этот зазор лежит в пределах 0,5 ? 0,15 мм (обычно 0,4 мм) в зависимости от диаметра поршня. Если зазор меньше установленной нормы, его можно отрегулировать подпиливанием торцов замка кольца.

Поршневые кольца — проверка зазора замка
Поршневые кольца — замок кольца
Специальные приспособления для подпиливания торцов замка при помощи алмазного круга. Такие приспособления применяются в условиях предприятия по капитальному ремонту двигателя.
Поршневые кольца — замок кольца
Осевой (вертикальный) зазор между торцевой поверхностью кольца и канавкой поршня:
При помощи набора плоских щупов проверьте зазор между торцевой поверхностью кольца и поверхностью канавки. Для проведения этой проверки нет необходимости устанавливать кольцо на поршень. Зазор проверяется по всей окружности поршня. Сравните величину зазора с указанной в заводской инструкции. Обычно этот зазор равен 0,04 ? 0,08 мм. Если зазор больше установленной нормы, замените поршень или подберите кольцо увеличенной толщины

Поршневые кольца — проверка зазора
Установка колец на поршень:
Поршневые кольца устанавливаются на поршень после соединения поршня с шатуном при помощи поршневого пальца.
Внимательно рассмотрите компрессионные кольца и определите, какое из кольцо верхнее, а какое второе. Найдите на кольцах метку, указывающую какой стороной кольца должны устанавливаться в сторону днища поршня (вверх).
Метки могут иметь вид: «ТОР», «Т», «•» или «?».
Поршневые кольца — метки
Обычно информация о метке и о способе определения верхнего кольца имеется на упаковке набора поршневых колец.
Первым устанавливается маслосъёмное кольцо.
При установке коробчатого маслосъёмного кольца с расширителем в виде спиральной пружины, замок пружины необходимо сместить на 180? относительно замка самого кольца.

При установке составного маслосъёмного кольца сначала установите расширитель (расширители). Убедившись, что расширитель встал правильно, установите нижнее пластинчатое кольцо и потом верхнее пластинчатое кольцо. Расположите замки пластинчатых колец под углом 180? относительно друг друга.

Детали составного маслосъёмного кольца устанавливаются руками, без применения специального приспособления.

Определите, какое из компрессионных колец является нижним, и какой стороной его необходимо устанавливать в сторону днища поршня.
Осторожно, при помощи специального приспособления, установите кольцо.

Внимание:
Не устанавливайте компрессионные поршневые кольца руками. Используйте для установки колец специальное приспособление. Установленное руками кольцо может быть безвозвратно испорчено, при этом не существует возможности достоверно убедиться в исправности кольца.

Не разжимайте концы компрессионных колец более чем это необходимо для установки колец на поршень.

Поршневые кольца — установка
Таким же способом установите верхнее компрессионное кольцо.
Убедитесь, что все кольца легко, без заеданий вращаются в своих канавках по всей окружности и при сжатии кольца полностью могут быть утоплены в канавки, без выступания за пределы поверхности поршня.
Еще раз проверьте зазор между боковой поверхностью компрессионных колец и стенкой канавки поршня (по вертикали).
Непосредственно перед установкой поршня с кольцами в цилиндр установите замки всех поршневых колец под углом 120?

Часто в руководстве по ремонту автомобиля указывается направление замков поршневых колец, в этом случае устанавливайте поршневые кольца в строгом соответствии с указаниями руководства. Но если подобные указания в руководстве по ремонту отсутствуют необходимо соблюдать общие правила.

Не располагайте замки поршневых колец посередине опорных поверхностей поршня, особенно основной поверхности. Не располагайте замки поршневых колец на стороне торцевых поверхностей поршневого пальца.

Поршневые кольца — установка
Непосредственно перед установкой собранной шатунно-поршневой группы ещё раз убедитесь, что замки поршневых колец расположены правильно.

Обкатка двигателя после замены поршневых колец

После замены поршневых колец многие водители забывают о необходимости обкатки автомобиля. Это крайне важная процедура, которой не стоит пренебрегать, если вы хотите, чтобы ремонт двигателя и замена поршневых колец не прошли зря. В статье рассмотрим, как выполнить обкатку двигателя автомобиля после замены поршневых колец.

Когда нужно выполнять обкатку после замены поршневых колец

Установка новых комплектующих в двигатель всегда требует обкатки. Касается это не только поршневых колец. Хорошо известно, что обкатка требуется после капитального ремонта мотора, либо если двигатель совсем новый.

Сама процедура обкатки подразумевает, что комплектующие “притираются” друг к другу. В случае замены поршневых колец обкатку требуется выполнять, чтобы они притерлись к поршню или цилиндру. Несмотря на то что размеры деталей стандартны, в процессе работы они изнашиваются из-за ряда технологических особенностей. Соответственно, устанавливая новые кольца в двигатель, где остались старые детали, полного соответствия размеров добиться нельзя. То есть, требуется некоторое время обкатать двигатель, чтобы детали идеально друг к другу “прижились”.

Какие виды обкатки двигателей бывают

Правильная обкатка двигателя — важная составляющая успеха. Важно понимать, что есть несколько типов обкаток:

• После капитального ремонта. Обкатка после капитального ремонта предполагает, что притереться нужно всем компонентам мотора, поскольку большая часть их меняется (обычно, после капитального ремонта остается только блок цилиндров и его головка). То есть, по факту перед водителем предстает новый двигатель. Его обкатку лучше выполнять в сервисном центре на специальном оборудовании;
• После частичной переборки мотора и замена некоторых комплектующих. Сюда можно отнести обкатку после замены поршневых колец. Данная обкатка выполняется непосредственно на дороге. Есть правила, которые нужно соблюдать, и они будут рассмотрены ниже.

Стоит отметить, что при капитальном ремонте двигателя в “гараже”, часто водители выполняют обкатку “в боевых условиях”, то есть на дороге, не используя специальное оборудование. Это не совсем правильно и может привести к снижению ресурса работы мотора.

Как выполнить обкатку после замены поршневых колец

Перед тем как приступить к процедуре обкатки, необходимо подготовить автомобиль. Несколько действий, которые требуется выполнить:

1. Зарядить аккумуляторную батарею;
2. Перед первым выездом на дороги выполнить предварительно запуск двигателя и дождаться, когда он нагреется до 80 градусов по Цельсию. После этого его нужно заглушить и дождаться, когда мотор остынет до 40 градусов по Цельсию. Далее снова мотор прогревается до 80 градусов. Таких циклов нужно выполнить 8-10 штук. Это необходимо, чтобы произошла предварительная “притирка” деталей, вызванная их расширением в результате нагрева;
3. Выполнив предварительный этап, осмотрите автомобиль и двигатель. Нужно убедиться, что нет утечек антифриза, масла и прочих жидкостей. Если выявлена проблема в результате осмотра, ее необходимо устранить;
4. Выберите правильно участок дороги для движения. Лучше, чтобы это была трасса с малым количеством автомобилей и без перепада высот, то есть нужно исключить въезд на склон и со склона. Также нужно минимизировать вероятность попадания в пробку.

Важно: В книге по технической эксплуатации конкретной модели автомобиля может быть рассмотрен вопрос обкатки двигателя. Обязательно ознакомьтесь с советами производителя и соблюдайте их.

Специалисты рекомендуют проводить обкатку двигателя автомобиля после замены поршневых колец в течение 1500 километров. Сам процесс обкатки должен проходить, в среднем, на 2500 оборотах, лучше выполнять его на третьей передачи. Данный рекомендации позволят оптимизировать процесс “притирки” колец к поршню и цилиндру.

Первые 300 километров лучше преодолеть за один заезд. Идеально для притирки подойдет загородная трасса. Следующее 1200 километров нужно пройти в том же режиме, но не важно за какое число поездок, то есть эксплуатация может вестись в комфортном и привычном для водителя графике.

Важно: После прохождения 1500 километров нужно обязательно заменить масляный фильтр и масло.

Установка поршневых колец на поршень

1. Подготовка поршневых колец к установке.

Перед установкой поршневых колец с них необходимо удалить консистентное средство посредством промывки их в бензине, керосине или уайт-спирите, протереть ветошью и дать просохнуть.

Определите по маркировке, нанесенной на поверхности кольца, его нормальный или ремонтный размер.
— нормальный размер — маркировка отсутствует.
— ремонтный размер 0,4 мм — маркировка «40»
— ремонтный размер 0,8 мм — маркировка «80»

Категорически не допускается попадание агрессивных сред, а также воды на поверхность кольца.

2. Установка поршневых колец на поршень.

• Поршневые кольца устанавливаются на поршень 4 в последовательности:
  — маслосъемного 3 в сборе с пружинным расширителем;
  — нижнее 2 компрессионное;
  — верхнее 1 компрессионное.
• Перед установкой маслосъемного кольца проверьте, чтобы стык пружинного расширителя располагался со стороны, противоположной замку кольца
• Компрессионное нижнее поршневое кольцо устанавливается так, чтобы имеющаяся на нем маркировка «СТК» была обращена к днищу поршня.
• Для установки поршневых колец на поршень применяйте специальную монтажную втулку с заходным корпусом или специальные щипцы
• Перед установкой поршневых колец на поршень необходимо смазать поршень и поршневые кольца тонким слоем моторного масла

Установка поршней в сборе в цилиндр двигателя

Сориентируйте поршневые кольца так, чтобы замок верхнего компрессионного кольца располагался под углом 30-45 градусов к оси поршневого кольца, замок нижнего кольца — под углом 30-45 градусов к оси поршневого кольца, диаметрально противоположно замку верхнего поршневого кольца, а замок маслосъемного кольца под углом 30-45 градусов к оси поршневого кольца, между замками компрессионных колец.

Схема расположения поршневых колец на поршне

1- Верхнее компрессионное кольцо
2- Нижнее компрессионное кольцо
3- Маслосъемное кольцо с пружинным расширителем
4- Поршень

Установите поршень в сборе с поршневыми кольцами и шатуном в цилиндр с использованием специальной втулки или специальных клещей.

При установке необходимо соблюдать осторожность, чтобы не вызвать образование сколов.
Чтобы исключить преждевременный износ поршневых колец, обкатка и эксплуатация двигателя должны соответствовать правилам по эксплуатации автомобиля.

Подбор и установка поршневых колец

Перед установкой новых поршневых колец на поршень, который уже был в употреблении, необходимо очистить от сажи и нагара канавки для поршневых колец. Это нужно делать очень аккуратно, стараясь не повредить канавки, то есть, не снимая металл. Выполнить это можно куском старого поршневого кольца.

Поршневые кольца следует устанавливать после соединения поршня и шатуна. Так же установке поршневых колец предшествует процедура их подбора. Если цилиндр не растачивался и устанавливается старый поршень, необходимо использовать поршневые кольца того размера которые были установлены, то есть нельзя применять кольца ремонтного размера. Это объясняется тем, что детали ЦПГ при рабочих температурах нагреваются. Даже если удастся установить поршневые кольца большего размера, из-за расширения и неравномерного износа цилиндра, поршневые кольца с большой вероятностью сломает. Также перед установкой следует проверить наличие рекомендуемых производителем размеров тепловых зазоров между поршневым кольцом и стенками канавки поршневого кольца, а также зазора в замке поршневого кольца при помощи плоского щупа.

Перед установкой поршневых колец внимательно осмотрите их поверхность, определите какое является верхним и нижним, а какое маслосъемным. На кольцах должна быть метка, указывающая какой стороной кольцо следует устанавливать по отношению к днищу поршня. Не маловажное значение имеет информация, указанная на производителем поршневых колец на упаковке или в отдельной инструкции. Первым на поршень устанавливается маслосъемное кольцо. Если Вы устанавливаете коробчатое маслосъемное кольцо, где расширителем является спиральная пружина, то замок такой пружины нужно сместить на 180 градусов относительно замка кольца.

Уста навливая составные маслосъемные кольца, сначала устанавливаются расширитель, затем нижнее пластинчатое кольцо. Замки пластинчатых колец должны быть расположены под углом 180 градусов друг от друга. Составные маслосъемные кольца устанавливаются руками, без приспособлений. Однако это не говорит о том, что не нужно соблюдать ак куратность и сильно разгибать их элементы, также с осторожностью одевать на тело поршня не оставляя царапин и задиров.

Момент этот является очень важным, ведь при установке компрессионных колец руками их разгибание происходит неравномерно и они безвозвратно теряют свои свойства. Даже используя специальный инструмент не следует разжимать компрессионные кольца более того, что необходимо для их установки. После установки всех колец проверьте, вращаются ли они в своих канавках без заеданий. Перед самой установкой поршня в комплекте с кольцам и в цилиндр разместите все замки колец под углом 120 градусов между собой. При этом не следует располагать замки посередине опорных поверхностей поршня, а также на стороне торцевых поверхностей поршневого кольца. Правильное расположение замков поршневых колец на поршне указано на рисунке.

Устанавливать поршень в цилиндр также рекомендуется с использованием специального обжима поршневых колец.

«

Отличная статья 0

Кольца компрессионные, маслосъемные, установка

Поршневые кольца

Поршневые кольца формируют уплотнение между стенкой цилиндра и поршнем. Должны обеспечивать хорошее уплотнение по всей плоскости цилиндра в широком диапазоне температур. В четырех тактных двигателях чаще применяется три кольца, из них два компрессионных и нижнее маслосъемное.



•  Компрессионные кольца обеспечивают надежное уплотнение между цилиндром и поршнем для герметизации камеры сгорания.
•  Отвод тепла от поршня к стенкам цилиндра.
• Маслосъемные кольца удаляют излишки масла со стенок цилиндра предотвращая его попадания в камеру сгорания. Однако удаляют не полностью, а регулируют, оставляя необходимое количество масла для компрессионных колец.



Первое компрессионное кольцо

Предназначено исключительно для предотвращения прорыва расширяющихся газов в камере сгорания. Во время цикла «рабочий ход» нарастающее давление в камере сгорания прижимает первое компрессионное кольцо ко дну канавки поршня и сильнее прижимает к стенкам цилиндра, тем самым обеспечивая достаточную изоляцию камеры сгорания. Давление в канавке кольца сохраняется на последующих тактах не
успевая снизиться. Зазор между кольцом и канавкой составляет 0.04-0.08 мм

Защищает второе кольцо от высокой температуры сгорания и уменьшает нагрузку. Имеет наибольший теплоотвод от поршня к цилиндру, примерно 50-60% отводимого тепла от поршня к цилиндру приходится на компрессионные кольца. Некоторая часть газов прорывается, второе кольцо приступает к выполнению своих функций, об этом чуть позже.

Первое компрессионное кольцо изготавливается из высокосортного чугуна или стали, способного выдерживать высокие температуры и нагрузку при этом имея не большой коэффициент теплового расширения. Во время работы двигателя температура кольца достигает 180-210°C, в верхней мертвой точке где практически нет смазки из-за трения, достигается еще большая температура. На внешней рабочей поверхности кольца часто присутствует специальное покрытие для снижения трения. Это может быть плазменная наплавка молибдена, металлокерамики, керамики. Чаще встречается хромовое покрытие, имеющее серый матовый цвет (наносится гальваническим метолом) и своеобразную пористую структуру, позволяющую задерживать масло для большего снижения трения. Остальные поверхности имеют черный цвет в результате фосфатирования. Покрытие обеспечивает антифрикционные и антикоррозийные свойства.

Компрессионные кольца производятся не совсем круглыми, а имеют сложную форму дуги в свободном состоянии и достаточно большой концевой зазор. Когда кольцо займет свое место в поршне и будет вставлено в цилиндр, оно будет обеспечивать равномерную прижимную силу в любой точке окружности.

Второе компрессионное кольцо

Работает в более благоприятных условиях и выполняет функцию дополнительного уплотнения так же из-за специальной формы помогает маслосъемному снять излишки масла, оставляя только масленую пленку на поверхности цилиндра. Средняя температура кольца 150 — 170 °C в режиме работы. Зазор между кольцом и канавкой поршня немного ниже чем у первого 0.03-0.06 мм. Выполненно из чугуна и очень хрупкое. Разнообразие форм колец обуславливает выполнение определенных функций. Таких как распределение нагрузки в канавке, уменьшение трения юбки поршня методом аквопланирования по маслу, удаление излишек масла.

Фаска на внутренней стороне кольца определяет в какую сторону будет изгибаться кольцо. Если фаска снизу, то кольцо после нагрева будет выворачиваться наружной поверхностью вниз, как показано на картинке. И соответственно если фаска сверху, то и выворачиваться рабочая поверхность кольца будет вверх.

Маслосъемное кольцо

Под компрессионными кольцами располагается маслосъемное кольцо, выполняющее функцию удаления излишек масла со стенок цилиндра.

Большое количество масла, проникающее через компрессионные кольца в камеру сгорания, плохо сказывается на работе двигателя. В процессе работы сгорающее масло откладывается на стенках клапанов, камере сгорания, свечах, дне поршня. Большой нагар сильно разогревается, повышается вероятность детонации. Выпускные клапана подвергаются увеличенной температурной нагрузке.

Тонкий слой масленой пленки, оставляемый маслосъемными кольцами, снижает силу трения компрессионных колец, увеличивая их долговечность. В отличии от компрессионных маслосъемные не прижимаются рабочим давлением газа к плоскости канавки в поршне и стенкам цилиндра, поэтому имеют специальные осевые и радиальные расширители.



По конструкции можно выделить два типа колец: коробчатые и наборные те и другие могут иметь различные расширители.

При движении поршня вниз маслосъемные кольца соскребают со стенок цилиндра излишки масла направляя их по дренажным отверстиям в поршне обратно в картер. Масляный клин перед кольцом помогает эффективно смазывать скользящую юбку поршня. Стенки цилиндра имеют шероховатость, так называемый хон, который позволяет задерживать тончайший слой масла, для компрессионных колец.

Большее распространение получили наборные кольца, состоящие из двух тонких стальных пластин, (часто имеющих различные покрытия для снижения терния) и тангенциального расширителя, выполняющего одновременно осевое и радиальное расширение. Используются в современных двигателях.

Особенности установки маслосъемных колец

Хочу обратить ваше внимание на установку именно маслосъемных колец. С компрессионными не должно возникнуть проблем если соблюдать простые правила, устанавливать надписями вверх (надписи, точка) и пользоваться специальным инструментом.



При установки маслосъемных могут возникнуть трудности при отсутствии надписей, или правильность установки замка расширителя. Разберемся в этом подробнее. Если надписи отсутствуют, то не имеет значения какой стороной вы поставите кольцо и какое из них будет сверху, а какое снизу (наборные).

Часто ошибки возникают при установке поршня в цилиндр, даже если используется специальных хомут для стяжки колец на поршне. Особенность состоит в следующем. При сборке маслосъемного кольца стоит обратить внимание на замок расширителя и правильность его стыковки. Для наглядности смотрим изображение ниже.

Во время сжатия колец на поршне замок расширителя маслосъемного кольца может соскочить с правильного положения и лечь в нахлест собираясь по спирали, таким образом пластины проваливаются через расширитель и это приведет к задиру стенок цилиндра, и канавок поршня. Чтобы этого избежать стягивающий хомут следует располагать таким образок как показано на изображении.

Соблюдая простые правила, вы правильно установите кольца в цилиндре.





Как правильно поставить кольца на поршень на ваз 2109

1. Очистите нагар по краям постелей блока цилиндров. Очистите от отложений масляные канавки в постелях.

2. Установите вкладыши коренных подшипников в постели блока цилиндров в соответствии с метками, сделанными при разборке двигателя. Внимание: средний вкладыш 1 без проточки. При установке вкладышей их стопорные усики должны войти в пазы постелей. Смажьте вкладыши моторным маслом.

3. Установите коленвал в блок цилиндров.

4. Смажьте упорные полукольца моторным маслом. Обратите внимание на канавки полуколец — этими сторонами полукольца устанавливаются к щекам коленвала.

5. Установите сталеалюминевое полукольцо (белого цвета) с передней стороны средней постели (со стороны привода распредвала)…

6.… металлокерамическое полукольцо (желтого цвета) — с другой стороны постели.

7. Поверните полукольца так, чтобы их концы были заподлицо с торцами постели.

8. Вставьте вкладыши в крышки коренных подшипников в соответствии с метками, сделанными при разборке двигателя. При этом стопорные усики вкладышей должны войти в пазы крышек. Смажьте вкладыши моторным маслом.

9. Установите крышки коренных подшипников в соответствии с метками. На крышках коренных подшипников нанесены метки (насечки) в соответствии с номером цилиндра. Исключение составляет пятая крышка, на которой, как и на второй, нанесены две метки. На второй крышке есть два резьбовых отверстия под болты крепления маслоприемника. При этом номера цилиндров считаются со стороны привода распредвала, а крышки коренных подшипников устанавливаются метками 1 в сторону кронштейна генератора 2.
10. Смажьте моторным маслом резьбу и торцы головок болтов крепления крышек.

11. Заверните болты и затяните их требуемым моментом (см. прил. 1) в следующем порядке: первыми затяните болты третьей крышки 1, затем второй 2 и четвертой 3, потом первой 4 и пятой 5. После затяжки болтов проверните на 2-3 оборота коленвал — коленвал должен вращаться легко, без заеданий.
12. Для удобства установки смажьте тонким слоем консистентной смазки прокладку масляного насоса и «приклейте» прокладку масляного насоса к блоку. Удалите излишки смазки.
13. Установите масляный насос и заверните болты его крепления (см. «Снятие и установка масляного насоса»). 14. Для удобства установки смажьте тонким слоем консистентной смазки прокладку держателя заднего сальника и «приклейте» ее к блоку. Удалите излишки смазки.
15. Установите держатель заднего сальника и заверните болты его крепления (см. «Передний сальник коленвала»), (см. «Задний сальник коленвала»).

16. Вставьте шатун в поршень в соответствии с ранее сделанными метками так, чтобы номер детали 1 на шатуне был обращен в противоположную сторону от прилива 2 на бобышке поршня.

Рис. 4.10. Приспособление для запрессовки поршневого пальца:
1 — валик; 2 — поршневой палец;
3 — направляющая втулка; 4 — винт;
5 — дистанционное кольцо

17. Для запрессовки поршневого пальца лучше пользоваться специальным приспособлением. При отсутствии приспособления для запрессовки поршневого пальца можно подобрать подходящую оправку. Наденьте поршневой палец 2 (рис. 4.10) на валик 1 приспособления для установки поршневого пальца с надетым на него дистанционным кольцом 5. Затем наденьте направляющую втулку 3 и закрепите ее винтом 4, не затягивая винт. Размеры дистанционного кольца: наружный диаметр 22 мм, внутренний -15 мм, толщина — 4 мм.

18. Нагрейте верхнюю головку шатуна до 240 °С в печи в течение 15 мин. Зажмите шатун в тисках, установите на него поршень, чтобы отверстия под поршневой палец совпали, и вставьте до упора приспособление с пальцем в отверстия поршня и шатуна. Для правильной установки поршневого пальца поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки.

19. После охлаждения шатуна смажьте поршневой палец через отверстие в бабышках поршня.

20. Установите стопорные кольца с обеих сторон поршневого пальца. Внимание: кольца должны быть четко установлены в канавках поршня.

21, Установите на поршень разжимную пружину маслосъемного кольца.

22. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя замки колец.

23. Порядок установки поршневых колец: первым устанавливают маслосъемное кольцо (при этом замок кольца должен находиться с противоположной стороны от замка разжимной пружины), затем нижнее компрессионное кольцо, последним — верхнее компрессионное кольцо.

24. Обратите внимание: на поршневых кольцах может быть выбита надпись «ВАЗ», «ВЕРХ» или «ТОР». Этой надписью поршневые кольца устанавливаются вверх (к днищу поршня). Если надпись на поршневых кольцах отсутствует, маслосъемное и верхнее компрессионное кольца можно устанавливать в любом положении.

25. Нижнее компрессионное кольцо отличается от верхнего кроме толщины наличием проточки и устанавливается этой проточкой вниз.
26. Провернув поршневые кольца в канавках поршня, убедитесь, что поршневые кольца вращаются легко. Если какое-либо поршневое кольцо не проворачивается или заедает, кольцо необходимо заменить.

27. Разверните поршневые кольца на поршне так, чтобы замки поршневых колец располагались под углом 120° друг к другу.

28. Тщательно протрите чистой тряпкой шатунные шейки коленвала.
29. Тщательно протрите чистой тряпкой зеркала цилиндров и смажьте их моторным маслом.
30. Вставьте вкладыш в шатун в соответствии с ранее сделанными метками так, чтобы усик вкладыша вошел в проточку в шатуне. После этого смажьте вкладыш и поршень моторным маслом.

31. Наденьте на поршень специальную оправку для сжатия поршневых колец и аккуратно опустите шатун в цилиндр. Рекомендуется предварительно провернуть коленвал так, чтобы устанавливаемый поршень был в НМТ. При этом стрелка на днище поршня должна быть направлена вперед двигателя (в сторону привода распредвала).

32. Плотно прижмите оправку к блоку цилиндров и ручкой молотка протолкните поршень в цилиндр. Если оправка будет неплотно прилегать к блоку цилиндров, можно поломать поршневые кольца.

33. Установите нижнюю головку шатуна на шейку коленвала.

34. Вставьте вкладыш в крышку шатуна в соответствии с ранее сделанными метками так, чтобы усик вкладыша шатуна вошел в проточку в крышке. После этого смажьте вкладыш моторным маслом.

35. Установите крышку шатуна. При этом номера цилиндра на крышке и нижней головке шатуна должны быть с одной стороны.
36. Заверните гайки крепления крышки шатуна и затяните требуемым моментом (см. приложение 1). Таким же образом установите и остальные поршни.

37. Вставьте датчик уровня масла в блок цилиндров. При необходимости поверните коленвал так, чтобы противовес коленвала не мешал вставить датчик уровня масла. Затем заверните болт крепления датчика уровня масла.
38. Установите маслоприемник и заверните три болта крепления маслоприемника.
39. Нанесите на болты крепления маховика герметик. Установите маховик, стопорную пластину и заверните болты крепления маховика (см. «Снятие, установка и дефектовка маховика»).
40. Для удобства установки нанесите тонкий слой консистентной смазки на поверхность блока и «приклейте» к нему прокладку масляного картера.
41. Установите масляный картер и заверните болты его крепления (см. прил. 1). Далее двигатель автомобилей ваз 2108, ваз 2109, ваз 21099 собирается в обратном порядке. Установку головки блока цилиндров (см. «Замена прокладки головки блока цилиндров»), ремня привода распредвала — (см. «Замена на автомобилях ваз 2108, ваз 2109, ваз 21099 ремня привода распредвала и регулировка натяжения ремня»).

Установка колец

: Как установить поршневые кольца — Производитель поршневых колец | Сделано в США

Все комплекты поршневых колец содержат информацию о правильной установке колец, входящих в комплект.

Гибкое вентиляционное отверстие из трех частей

Сначала поместите распорку в канавку. Затем закрутите первую направляющую в канавку под распоркой, а оставшуюся направляющую — в канавку над прокладкой.

Одно- и двухкомпонентные масляные кольца

Используя подходящий инструмент для установки колец, откройте маслосъемное кольцо ровно настолько, чтобы кольцо могло выйти за верхний диаметр поршня.Проденьте открытое кольцо вниз от верхней части поршня до масляной канавки. Вставьте кольцо прямо в канавку поршня, следя за тем, чтобы оно оставалось ровным. Ослабьте натяжение приспособления для установки колец.

При использовании двухкомпонентного масла установите в канавку гофрированную пружину и следуйте приведенным выше инструкциям.

Компрессионные кольца

Хотя во многих случаях большинство компрессионных колец кажутся похожими на механику, устанавливающую их, тем не менее, существует множество тонких конструктивных изменений, которые определяют, как правильно устанавливать кольцо.

Не только кольцо должно быть установлено правильной стороной к верхней части поршня, но также обязательно, чтобы кольцо было установлено в надлежащую канавку.

Кольца, установленные в неправильную канавку или неправильной стороной вверх, могут привести к чрезмерной перекачке масла, чрезмерному продуванию, а в некоторых случаях и к полному высыханию отверстия, вызывая задиры кольца и цилиндра, а также ускоренный износ. Любая из этих проблем, конечно же, представляет собой сбой в том, что касается капитального ремонта или восстановления двигателя.

Разложите кольца группами верхнее кольцо и второе кольцо на скамейке.
Проверьте наличие отметок TOP (точек или лазоров).

Установив маслосъемные кольца на поршень, с помощью подходящего инструмента для установки колец откройте второе кольцо с канавкой верхней меткой вверх, ровно настолько, чтобы кольцо могло выйти за верхний диаметр поршня. Сдвиньте открытое кольцо вниз от верхней части поршня ко второй канавке, поместите кольцо под прямым углом в канавку поршня, следя за тем, чтобы оно оставалось плоским, ослабьте усилие инструмента для установки колец (кольцо теперь установлено).

Повторите тот же процесс с кольцами с верхними канавками.
(Компрессионные кольца никогда не должны быть намотаны на поршень.)

Заключительные шаги

После того, как поршневые кольца окажутся на поршне, «расшатайте» концевые зазоры. Важно, чтобы зазоры на концах колец не совпадали. Это предотвращает протекание масла мимо колец.

Кольца, установленные в неправильные канавки или неправильной стороной вверх, могут привести к чрезмерному расходу масла и прорывам цилиндров, а также к задиранию цилиндров.
Эти проблемы могут вызвать отказ двигателя.

Поршень входит в состав двигателя автомобиля. Устройство, замена, установка поршня

Поршень — один из элементов кривошипно-шатунного механизма, на котором основан принцип работы многих двигателей внутреннего сгорания. В этой статье описывается конструкция и особенности этих деталей.

Определение

Поршень — это деталь, которая совершает возвратно-поступательные движения в цилиндре и преобразует изменение давления газа в механическую работу.

Назначение

С участием этих деталей реализован термодинамический процесс двигателя. Поскольку поршень является одним из элементов кривошипно-шатунного механизма, он воспринимает давление, создаваемое газами, и передает усилие на шток. Кроме того, он обеспечивает герметизацию камеры сгорания и тепло от нее.

Типовой проект

Поршень состоит из трех частей, то есть в его конструкцию входят три компонента, выполняющих различные функции, и две части: головка, в которой совмещены нижняя и уплотнительная часть, и направляющая часть, представленная юбкой.

Низ

Он может иметь различную форму в зависимости от многих факторов. Например, конфигурация днища поршней двигателя внутреннего сгорания определяется расположением других конструктивных элементов, таких как форсунки, заглушки, клапаны, формой камеры сгорания, особенностями протекающих в ней процессов, общая конструкция двигателя и т. д. В любом случае это определяет особенности функционирования.

Существует два основных типа конфигурации днища поршня: выпуклая и вогнутая.Первый обеспечивает большую прочность, но ухудшает конфигурацию камеры сгорания. При вогнутой форме днища камера сгорания наоборот имеет оптимальную форму, но нагар оседает интенсивнее. Реже (в двухтактных двигателях) встречаются поршни с днищем в виде выступа отражателя. Это необходимо при продувке для направленного движения продуктов сгорания. Детали бензиновых двигателей обычно имеют днище плоской или почти плоской формы.Иногда в них есть пазы для полного открытия створок. Для двигателей с непосредственным впрыском поршня характерна более сложная конфигурация. В дизельных двигателях они отличаются наличием в днище камеры сгорания, что обеспечивает хорошую турбулентность и улучшает смесеобразование.

Большинство поршней односторонние, хотя есть и двухсторонние варианты с двумя днищами.

Расстояние между канавкой первого компрессионного кольца и днищем называется поясом поршня.Очень важно значение ее высоты, которая у деталей из разных материалов разная. В любом случае выход высоты огненного кольца за минимально допустимое значение может привести к прогоранию поршня и деформации посадочного места верхнего компрессионного кольца.

Уплотнительная деталь

Есть маслосъемные и компрессионные кольца. В деталях первого типа каналы имеют сквозные отверстия для входа масла внутрь поршня, снятого с поверхности цилиндра, откуда оно поступает в поддон.Некоторые из них имеют обод из коррозионно-стойкого чугуна с проточкой для верхнего компрессионного кольца.

Поршневые кольца из чугуна служат для плотного прилегания поршня к цилиндру. Следовательно, они являются источником наибольшего трения в двигателе, потери которого составляют 25% от общего числа механических потерь в двигателе. Количество и расположение колец определяется типом и назначением двигателя. Чаще всего используются 2 компрессионных и 1 маслосъемное.

Компрессионные кольца выполняют задачу предотвращения попадания газов в картер из камеры сгорания. На первый из них приходится наибольшая нагрузка, поэтому в некоторых двигателях его паз усилен стальной вставкой. Компрессионные кольца могут быть трапециевидными, коническими, бочкообразными. Некоторые из них имеют вырез.

Маслосъемное кольцо служит для удаления излишков масла из цилиндра и предотвращения его попадания в камеру сгорания. Для этого в нем есть отверстия.В некоторых вариантах есть пружинный расширитель.

Направляющая часть (юбка)

Имеет бочкообразную (криволинейную) или коническую форму для компенсации теплового расширения. Поршневой палец имеет два прилива. На этих участках юбка имеет наибольшую массу. Кроме того, наблюдаются наибольшие температурные деформации при нагреве. Для их уменьшения применяют различные меры. Внизу юбки может быть маслосъемное кольцо.

Для передачи усилия от поршня или к нему чаще всего используется кривошип или шатун.Поршневой палец служит для соединения с ними этой детали. Он состоит из стали, имеет трубчатую форму и может быть установлен несколькими способами. Чаще всего используют плавающий палец, который в процессе может вращаться. Во избежание смещения фиксируется стопорными кольцами. Жесткое крепление используется гораздо реже. Шток в некоторых случаях служит направляющим устройством, заменяя юбку поршня.

Материалы

Поршень двигателя может быть выполнен из различных материалов. В любом случае они должны обладать такими качествами, как высокая прочность, хорошая теплопроводность, антифрикционные свойства, устойчивость к коррозии и низкий коэффициент линейного расширения и плотность.Для производства поршней используются сплавы алюминия и чугуна.

Чугун

Отличается большой прочностью, износостойкостью и низким коэффициентом линейного расширения. Последнее свойство обеспечивает возможность работы таких поршней с небольшими зазорами, за счет чего достигается хорошее уплотнение цилиндра. Однако из-за значительного удельного веса чугунные детали используются только в тех двигателях, в которых возвратно-поступательные массы имеют силы инерции, составляющие не более одной шестой сил давления в нижней части газового поршня.Кроме того, из-за низкой теплопроводности нагрев нижней части чугунных деталей при работе двигателя достигает 350-450 ° С, что особенно нежелательно для карбюраторных вариантов, так как приводит к калильному зажиганию.

Алюминий

Этот материал чаще всего используется для поршней. Объясняется это низким удельным весом (алюминиевые детали легче чугуна на 30%), высокой теплопроводностью (в 3-4 раза больше, чем чугун), прогревает днище не более чем до 250 ° С, что дает возможность увеличить степень сжатия и обеспечивает лучшее наполнение цилиндра, а также высокие антифрикционные свойства.При этом у алюминия в 2 раза больше, чем у чугуна, коэффициент линейного расширения, что заставляет делать большие зазоры со стенками цилиндров, то есть размеры алюминиевых поршней меньше, чем у чугун для одинаковых цилиндров. Кроме того, такие детали имеют меньшую прочность, особенно в нагретом состоянии (при 300 ° С она уменьшается на 50-55%, а у чугуна — на 10%).

Для снижения степени трения стенки поршней покрыты антифрикционным материалом, который представляет собой графит и дисульфид молибдена.

Тепло

Как уже говорилось, в процессе работы двигателя поршни могут нагреваться до 250-450 ° С. Поэтому необходимо принимать меры, направленные как на уменьшение нагрева, так и на компенсацию вызванного им теплового расширения деталей.

Для охлаждения поршней используется масло, которое подается в них различными способами: они создают масляный туман в цилиндре, распыляют его через отверстие в шатуне или сопле, впрыскивают его в кольцевой канал, циркулируют по трубчатому змеевику. в головке поршня.

Для компенсации температурных деформаций на участках приливов юбки металл вырезают на глубину от 0,5 до 0,5 мм в виде П-образных или Т-образных прорезей с обеих сторон. Такая мера улучшает его смазку и предотвращает образование задиров от температурных деформаций, поэтому такие вмятины называют холодильниками. Их используют в сочетании с юбкой конусовидной или бочкообразной формы. Это компенсирует ее линейное расширение за счет того, что при нагревании юбка принимает цилиндрическую форму.Кроме того, используются компенсирующие вставки, так что диаметр поршня испытывает ограниченное тепловое расширение в плоскости поворота шатуна. Также можно изолировать направляющую часть от головы, испытывающей наибольший нагрев. Наконец, стенкам юбки придают упругость за счет косого среза по всей длине.

Технология производства

По способу изготовления поршни делятся на литые и кованые (штампованные). Детали первого типа используются на большинстве автомобилей, а при тюнинге применяется замена поршней на кованые.Кованые версии отличаются повышенной прочностью и долговечностью, а также меньшим весом. Поэтому установка поршней этого типа увеличивает надежность и производительность двигателя. Особенно это важно для двигателей, работающих в условиях высоких нагрузок, при этом для повседневного использования достаточно литых деталей.

Заявка

Поршень — многофункциональная деталь. Поэтому его используют не только в двигателях. Например, поршень тормозного суппорта работает точно так же.Кривошипный механизм также используется на некоторых моделях компрессоров, насосов и другого оборудования.

что делать и можно ли самому починить? Компрессия двигателя ВАЗ

Какая компрессия у ВАЗ 2110, какую рабочую функцию выполняет компрессор, каков принцип его работы? Почему это устройство выходит из строя и что делать в этом случае? Ответы на эти вопросы должен знать любой автовладелец.

Сжатие — это максимальное значение давления в цилиндре, возникающее в результате завершения процесса сжатия.Значение измеряется несколькими способами. Самая распространенная единица измерения — атмосфера. Сжатие — величина непостоянная, она меняется в зависимости от силы сжатия, а также становится меньше по мере износа деталей. К тому же он может быть разным у разных моделей двигателей и зависит от объема силовой установки.

Про сжатие, наверное, хоть раз слышал каждый драйвер, но его часто путают с другим значением, а именно с мощностью сжатия. Надо сразу сказать, что это совершенно разные вещи.Степень сжатия определяет давление на протяжении всего периода сжатия, а сжатие происходит только в конце такта.

Проблемы сжатия

Большая проблема с рамой Компрессия ВАЗ 2110 — это резкий спад давления. В результате двигатель отказывается работать, происходит износ деталей. Почему это происходит? Происходит это из-за халатного отношения к машине, при заливке некачественного топлива и масла.

Плохое топливо влияет на отложение остатков соли, которые при интенсивной работе двигателя вызывают повреждение деталей, сколы и царапины, что приводит к проблемам и выходу из строя рабочей системы.Чтобы увеличить компрессию и восстановить нормальную работу силового агрегата, необходимо в первую очередь устранить проблемы, вызвавшие отказ, то есть провести тщательную диагностику системы и заменить неисправные детали.

Как правило, компрессия ВАЗа снижается из-за износа поршня. Так что нужно обращать внимание на состояние этих деталей. Износ поршневой системы происходит в процессе неплотной посадки ее элементов. Это производственный брак, который редко встречается в современных европейских автомобилях, но это нормальное дело для отечественных автомобилей, особенно в ВАЗ 2110.

Что делать в этом случае? Необходимо приобрести соответствующие добавки, разработанные специально для этих целей, и увеличить незаметную деталь до необходимых размеров. Иногда при мелких дефектах стыковки помогает густое моторное масло.

Но бывает и другая проблема, а именно кольца поршневых колец. Тогда использование густого моторного масла А утолщение из-за присадок недопустимо, для устранения неисправности необходимо проводить комплексный ремонт.Бывает так, что поршни поощряются. Чтобы решить эту проблему и наладить работу устройства, необходимо разобрать свечи и залить немного (примерно 100 мл) моторного масла.

Свечи откладываются на час и ставятся на место. Теперь стоит поработать мотором. Что происходит? Масло за час размягчило накипь на свечах, и теперь (при запуске двигателя) оно легко отработает и не будет привязано к важной для автомобиля детали. Итак, компрессор на ВАЗ заработает в штатном режиме.

Как поставить компрессор своими руками?

При неисправности старого устройства необходимо поставить новое (см. Фото). Установка компрессора на ВАЗ осуществляется в короткие сроки. Это безработный процесс, требующий предельной осторожности и осторожности. Для работы вам необходимо вооружиться следующей экипировкой:

• комплект для компрессорной установки;
• ключей;

Схема установки компрессора

• система воздушного фильтра;
• регулятор давления;
• паста на основе абразивных компонентов.

Перед тем, как приступить к работе, следует убедиться, что форсированный агрегат полностью остыл, иначе можно получить ожог. Работа начинается с демонтажа воздуховода и фильтра. Съемные фиксаторы коллектора. Теперь производится установка крепежа, который в народе называется улиткой, на блоке мотора.

Меняем приводной ремень на ремень взятый из комплекта компрессорной установки. Он имеет большую эффективность, надежность и прослужит намного дольше. Отрегулируйте ремень так, чтобы он не растягивался сильно, но не слишком слабо.Следующий этап — монтаж воздуховода и крепления регулятора давления.

Фильтр прикреплен к выходу компрессора. Последний этап работ — настройка форсунки с условием, чтобы в силовой агрегат не поступала обедненная смесь. Уточняйте это лучше в сервисе, так как самостоятельно выполнить эту операцию проблематично.

Это весь перечень работ по замене компрессора. Новичку это может показаться слишком сложным, но на самом деле ничего сложного здесь нет.Описанная работа должна быть проделана 1-2 раза в присутствии знающего мастера, и этот навык отработает до автоматического уровня.

Давление, создаваемое в цилиндрах двигателя, иначе называемое сжатием. При слишком низком его уровне в цилиндре большой объем занимает топливно-воздушная смесь, имеющая небольшую концентрацию, что приводит к медленному воспламенению.
При этом повышается теплоотдача и происходит перегрев двигателя. Если степень сжатия очень высока, происходит максимально быстрое воспламенение топливно-воздушной смеси, из-за большой концентрации происходит детонация или взрыв смеси.
В это время двигатель испытывает повышенное давление, разрушительно воздействуя на его детали. Бывают ситуации, когда на ВАЗ 2110 бывает разная компрессия в цилиндрах.
В этом случае в одном цилиндре зажигание происходит быстрее, в другом — медленнее и двигатель начинает работать неравномерно. В работе поршней и валов создается дисбаланс, что отрицательно сказывается на их состоянии.

Как контролировать компрессию в цилиндрах ВАЗ 2110

Каждый метод помогает более точно определить дефекты узла .Сострадание чаще всего измеряется с закрытыми и открытыми заслонками в карбюраторе.
При полном открытии клапана после измерения компрессии можно обнаружить такие дефекты:

• Наличие петель или серьезные повреждения на поверхности цилиндра.
• Отсутствие стержней клапана или деформации.
• Зависание или образование пятен в канавках поршневых колец.
• Поршни поломки или хода.

При закрытой заслонке после замера компрессии определяется:

• Нет зависания клапана.Если конструкция с гидротеплером определяется наличием дефектов профиля кулака распредвала.
• Штанга к седловому клапану.

Цилиндр компрессионный ВАЗ 2110, автомобиль без гидрокомпенсатора (см.), Замер с открытыми клапанами.

Измерение компрессии

Во избежание негативных последствий, от отклонения компрессии в цилиндрах, ее необходимо измерить. Для работы используется прибор, называемый компрессометром.
Цена у него небольшая, относительно тех средств, которые будут потрачены на ремонт двигателя, когда потребуется замена цилиндра в ВАЗ 2110.
Итак:

• При выборе инструмента нужно обращать внимание на терминал. Он соединяется с двигателем и может быть резиновым или резьбовым.

Совет: Предпочтения нужно отдавать конвейеру с загибом. С ним удобнее работать и можно обойтись без посторонней помощи.

• Двигатель прогрет.
• Выделил и удалил все.

Совет: Компрессию лучше измерять при прогретом двигателе, с хорошо заряженной аккумуляторной батареей, чтобы она давала стартер на стартер.

• Отсоединены провода от катушек зажигания.
• Выключен импульсный насос (см.). С помощью механического устройства можно отсоединить шланги подачи топлива или перекрыть его.
  В электрическом топливном насосе снят предохранитель или выключено реле, чтобы прекратить подачу питания.
• Компрессометр подключается к одному из цилиндров, как показано на фото.

• Включается стартер, который проворачивает коленчатый вал двигателя до установки наибольшего давления.Частота вращения коленчатого вала должна быть в диапазоне от 200 до 350 об / мин.

Совет: Особое внимание следует обратить на положение дроссельной заслонки, она должна быть полностью открыта.

• Максимальное показание прибора будет соответствовать уровню сжатия в цилиндре.
• Это пониженная компрессия в цилиндрах ВАЗ 21102 поочередно в каждом цилиндре. Подробности работы можно увидеть на видео.
• В инструкции указано, что в разных баллонах давление не должно отличаться от 0.1 МПа, а номинальное значение не превышает 1,0 МПа.
• Если на ВАЗ 2110 нет компрессии или она опущена, это может указывать на неплотную посадку в седлах клапанов, повреждение прокладки, пригорание или поломку поршневых колец.
• Выясните причины, по которым вам нужно заливать в цилиндр с пониженной компрессией примерно 20 см2 моторного масла, а затем измерять компрессию.

При увеличении показания компрессометра скорее всего ошибочные.Сохранение значений сжатия свидетельствует о неплотном прилегании тарелок клапана к седлам или повреждении колодок GBC.

Совет: выяснить причину недостаточной компрессии, можно подать сжатый воздух в цилиндр. В этом случае поршень должен быть установлен в верхней мертвой точке сжатия.
Для этого с компрессометра снимается наконечник, к нему подсоединяется шланг компрессора. Наконечник вставляется в свечное отверстие и под давлением 0,3 МПа подается в цилиндр.
При этом коленчатый вал не должен отключаться, это фиксированный ручной тормоз. На негерметичность впускного клапана указывает утечка через дроссельный узел воздуха, а на выхлопе — воздух проходит через глушитель.
О повреждении прокладки свидетельствует прохождение воздуха через горловину расширительного бачка или в соседний баллон, что свидетельствует о характерном шипении.

Компрессия — очень важный показатель для диагностики деталей двигателя без разборки. По разнице значений, которые встречаются в разных цилиндрах, и по ее среднему значению можно однозначно определить, как шатунно-поршневая группа двигателя была для определения поломки в этой группе и деталей в клапанный механизм.

Почему-то многие автовладельцы путают такие понятия, как степень сжатия и степень сжатия. По сути, если не смотреть на их сходство, они не одно и то же. Это примерно угол замкнутого состояния контактов и угол опережения зажигания. Совсем отметим, что степень сжатия — это величина геометрической, выраженная в абсолютных единицах (другими словами, это просто данные, которые не измеряются в каких-то единицах), они фактически неизменны для двигателей одной модели, если они не доработаны, но находятся в штатной комплектации.Компрессия, в свою очередь, измеряется единицами давления (бар, МПа, атмосфера), ее показания очень сильно зависят от метода измерения и технического состояния автомобиля. На данный момент мы расскажем, что такое компрессия у мотора ВАЗ 2110.

Сжатие — это физическая величина, определяющая давление, которое создается в цилиндре в конце такта сжатия консистенции. Он измеряется в кг / см2 или атмосферах, иногда встречаются килопаскали, бары и другие единицы.По мере сжатия можно очень сильно доработать. Это может зависеть от степени сжатия (хорошей компрессией мотора можно считать приблизительно рассчитанное значение умножения степени сжатия на 1,5 атм — это связано с эффектом адиабатического сжатия). В результате соответствующие значения компрессии для штатного мотора ВАЗ 2110 будут примерно 7-9 атмосфер. (Если мотор будет форсированным, компрессия может измениться до 11-13 атм.).

Значение компрессии — это техническое состояние мотора и всей машины в целом, а также давление масла.Чем выше будет степень сжатия, тем меньше газов проникает в вагон и, как положено, больше газов совершит полезную работу, при этом мощность тоже будет расти. Расход масла, оснастка, стабильность работы двигателя, скорость запуска двигателя, расход топлива — все будет зависеть от уровня сжатия. На величину компрессии, помимо всего этого, может влиять состояние электрооборудования (АКБ, АКБ, соединительные провода) при замере.

Когда в каком-либо из цилиндров ВАЗ 2110 падает компрессия (может это происходит сразу во всех цилиндрах) или уровни компрессии во всех цилиндрах разные, двигатель нужно будет исправить. Часто основной предпосылкой возникновения перепадов сжатия являются отработанные поршневые кольца, например, после перегрева. На втором месте клапаны. Потом пробой прокладки GBC. Могут существовать и экзотические предпосылки, такие как выдающийся поршневой палец или поршень, требующий отказа от халниса. Чтобы найти причину падения и дисбаланса компрессии — в цилиндр заливается масло, после чего снова определяется компрессия.Если при этом она значительно увеличится, то это почти всегда упрямые кольца. Если нет — дело скорее всего в клапанах или головке.

Основная существенная стабильность, вызывающая низкую компрессию, — это падение мощности, снижение максимальной скорости, ухудшение динамики разгона и увеличение количества поглощаемого топлива и масла — иногда это очень заметно.

Для измерения компрессии ВАЗ 2110 понадобится специальный прибор — компрессометр, похожий на забавный манометр, с помощью которого будет измеряться давление в шинах.В этом приспособлении есть специальный переходник, который нужно вкрутить в свечи или просто протолкнуть отверстие резиновым кольцом. Адаптер имеет ниппель или катушку, позволяющую сохранять показания прибора для удобного чтения. Такие компрессометры можно купить на любом авторынке.

Часто компрессию определяют в 2 вариантах: продвинутая — с закрытыми клапанами в карбюраторе, очень обычная — с открытыми клапанами. Profa Mechanics для получения более четких результатов измеряет компрессию 2 предложенными методами.При этом даже не обходятся без свечей в других цилиндрах, проводя замеры на холодном двигателе, при открытых или закрытых клапанах в карбюраторе. Любой из методов дает свои результаты и помогает точнее находить недостатки.

При полностью закрытой заслонке в цилиндры попадает небольшое количество воздуха. Предельное давление в цилиндре не будет огромным, порядка 7-8 атм, потому что давление в коллекторе тоже небольшое (1 атм при открыто открытой дроссельной заслонке, вместо этого — 0.5-0,6 атм). При закрытой заслонке утечки оказываются небольшие, перепадов давления практически нет. Величина в баллоне очень чувствительна к утечкам — даже по незначительной причине давление может упасть в пару раз.

При полностью открытой дроссельной заслонке — этого не произойдет. Воздуха в цилиндр будет значительно больше, что приведет к увеличению компрессии, утечки при этом будет значительно меньше подачи воздуха. В результате то, что даже при тяжелых инвалидностях, компрессия может не упасть до небольшого уровня (например, на малой компрессии мотора ВАЗ 2110 сжатие будет 9-10 атмосфер).

Исходя из конструктивных особенностей Различные варианты измерения компрессии, дадим несколько советов по их использованию.

При полностью открытых заслонках измерение компрессии позволяет найти:

• забяки (резкие повреждения) поверхности цилиндра;
• перекос или деформация клапанов;
• кольца взвода (подвески) в канавках поршня;
• прогары и поломки поршней.

При полностью закрытом клапане измерение компрессии позволяет найти:

• зависание клапана (в конструкциях с гидротерапией — недостатки профиля распредвала;
• Неудовлетворительно подогнано седло к клапану.

Такой макар, для автомобилей без гидрокомпенсаторов, например ВАЗ 2110, имеет смысл определять компрессию при открытых заслонках.

Многих владельцев ВАЗ-2110 спрашивают, а почему на их авто доступна разная компрессия? Обычно сжатие происходит, когда поршень перемещается из нижней точки в верхнюю. В этом случае в цилиндре создается определенное давление. Хорошая компрессия возможна только тогда, когда все прокладки, поршни, кольца или клапаны находятся в нормальном состоянии. Именно из-за этих элементов в системе сжимается воздух.

Компрессия нормальная на ВАЗ-2110

Обычно компрессию проверяют с помощью специального прибора. Рекомендуется делать это регулярно.

Помогает определить степень износа двигателя и колец, а также самого поршня. Нормальное давление в баллоне на ВАЗ-2110 с 8 клапанами должно быть от 10 до 12 атмосфер .

Компрессия в цилиндре нормальная.

Также стоит отметить, что иногда давление в разных цилиндрах может отличаться .Если это 0,5-0,7 атмосферы , то такое явление нормальное явление и не должно вызывать беспокойства.

Ненормальное сжатие

Это происходит, когда атмосфер в цилиндре больше или меньше, чем в других.

Такой двигатель не сможет нормально работать. Он требует ремонта в обязательном порядке.

Причины

Начало прокладки между блоком и головкой — довольно часто встречающийся дефект.

Причин, по которым может наблюдаться разница в сжатии, может быть много. Специалисты выделяют основные из них. Это:

1. Меблирована прокладка головки и блока. Надо будет просто поменять.
2. Головка не затягивается. Прокладка может повернуться.
3. Кольца не удерживаются. Здесь причина в износе колец или их поломке. Если в одном баллоне давление падает, то это часто говорит о разрыве колец. Там потребуется поршневой ремонт.
4. Кольца куча. Надо будет их почистить.
5. Блокировка износа. Бывает редко.
6. Перегрев двигателя.
7. Поршень сломался или сгорел. Компрессия отсутствует вообще.
8. Нерегулируемые клапаны.

Ремонт

Как видно из вышесказанного, причин разной компрессии в цилиндрах много. Ремонт в этом случае не всегда можно провести самостоятельно, особенно при отсутствии навыков. В этом случае рекомендуется обратиться к специалистам на СТО.

Популярные методы улучшения сжатия

Следует отметить, что описанные ниже методы не могут быть 100% гарантией того, что компрессия в цилиндрах увеличится.

• Купите качественную жидкость для чистки клапанов и залейте масло.
• Залить такую ​​жидкость в баллоны на ночь.

выводы

Зная эти моменты, не стоит переживать о разнице компрессии в разных цилиндрах на ВАЗ-2110, если она небольшая. Когда норма превышает допустимые показатели, потребуется ремонт .

Если со временем вы почувствуете, что ваш двигатель стал более динамичным в начале работы, потеря мощности может быть вызвана механическим износом. Наиболее частыми причинами являются высокий износ поршней и цилиндров, изношенные поршневые кольца, протечки или сгоревшие клапаны, поврежденная прокладка головки блока цилиндров или свеча зажигания. В конце такта сжатия создается высокое давление сжатия, которое затем при сгорании топливно-воздушной смеси лавинообразно возрастает.Для поршней и поршневых колец, стенок цилиндров, клапанов, седел клапанов, прокладок клапанов и прокладок головки цилиндров. Это означает высокую термическую и механическую нагрузку. Как правило, двигатели малой мощности уже заранее сообщаются об их техническом состоянии. Симптомами являются нестабильное поведение с холодным запуском или неравномерной работой двигателя, повышенный расход масла и топлива, контур выхлопных газов белого или синего цвета, повышенная температура охлаждающей жидкости, ухудшение выхлопных газов и снижение мощности двигателя.Для получения четкого изображения необходимо при каждом втором посещении сервисного центра проверять компрессию. В равной степени это касается и дизельных двигателей.

Контрольные значения компрессии

Значения компрессии для вашего автомобиля незначительно отличаются в зависимости от степени сжатия. Представлено в табл. 4.2 Ориентировочные значения действительны для двигателей в безупречном техническом состоянии. При анализе компрессии большее значение придают не абсолютным высшим показателям, а одинаковым показателям во всех цилиндрах.Допускается максимальное отклонение до 2 бар. Если отклонения превышают допустимое значение, необходимо выяснить причину этого отклонения. В качестве первого шага специалист посоветует вам измерить потерю давления.

Старые двигатели создают меньшую компрессию

В старых двигателях значительно снижена компрессия, и это нормальное явление, связанное с естественным износом двигателя. Поэтому особого повода для беспокойства нет, он меньше зависит от абсолютного максимального показателя давления, а больше от одних и тех же значений во всех цилиндрах.Только когда измеренные значения достигнут максимально допустимых значений, необходимо задуматься о предстоящем ремонте двигателя или замене его на другой. Если разница значений больше 3 бар, практика указывает на следующие причины:

— износ поршней или поршневых колец;

— заклинивание изношенных поршневых колец в канавках поршня, вызванное отложением продуктов сгорания;

— повреждение рабочих поверхностей цилиндров вследствие легкого поршня или заклинивания поршневых колец;

— остатки продуктов сгорания и масел в виде налета на клапанном механизме или на рабочих поверхностях седла клапана;

— треснувшие клапаны;

— Упражнение клапана из-за недостаточного зазора клапана или тепловой перегрузки.

Компрессию можно измерить самостоятельно. В первую очередь, для этого вам понадобится помощник, стартер которого проворачивает коленвал, и прибор для измерения давления. В хорошо оборудованном автосервисе к основному оборудованию относится машина для измерения компрессии. Сначала открутите все свечи зажигания (в дизельном двигателе — Топливные форсунки) от головки блока цилиндров и убедитесь, что зазор клапанов отрегулирован должным образом. Во время теста помощник должен полностью нажать педали сцепления и акселератора, вы проверяете компрессию в каждом цилиндре.Поскольку дизельные двигатели постоянно поглощают одно и то же количество воздуха, педаль акселератора нажимать не нужно. Измерения начинаются с первого цилиндра, а затем последовательно проводятся измерения во всех остальных цилиндрах. Считайте количество оборотов коленчатого вала перед созданием максимального давления. Эта величина будет критерием для последующих цилиндров: чем быстрее создается сжатие, тем «здоровее» ваш двигатель. В «Здоровом» двигателе компрессия должна создаваться после 6-8 оборотов коленчатого вала.

Основа надежных измерений — хороший стартер и полностью заряженная аккумуляторная батарея.

Несмотря на то, что это потрясающая правда, все же напомним еще раз — за основу измерения берется стартер с хорошим тяговым усилием и полностью заряженной аккумуляторной батареей. Если коленчатый вал вращается очень медленно, сжатие в цилиндре тоже происходит медленно — измерение компрессии теряет смысл. Если вы получили большие отклонения в результатах измерения, сделайте тест на снижение давления.Применение устройства для измерения уменьшения сжатия предполагает наличие определенного опыта, поэтому мы советуем тест для измерения уменьшения сжатия предоставить специалисту.

Причину снижения давления можно выяснить следующим образом.

· При низкой компрессии через свечное отверстие (в дизельном двигателе — через отверстие форсунки) влейте немного моторного масла в каждый цилиндр, затем повторите проверку. Масло улучшает уплотнение между сопрягаемыми поверхностями поршней и стенками цилиндров.

· Если компрессия немного увеличилась, утечка происходит через клапаны или прокладку головки блока цилиндров. Утечка через клапаны может быть вызвана расширением седел и / или рабочих кромок клапанов, а также деформацией штоков клапанов или образованием на них трещин.

· Если после впрыска масла компрессия увеличилась, можно сделать однозначный вывод о износе поршневых колец.

Измерение компрессии

Порядок работы

1.Перед измерениями прогрейте двигатель до рабочей температуры. Это создает оптимальные промежутки между всеми движущимися деталями.

2. Отключите зажигание (вывод «15»), снимите наконечники со свечей зажигания и снимите все свечи зажигания.

3. Затяните стояночный тормоз, установите рычаг переключения передач в нейтральное положение, нажмите педали сцепления и акселератора.

4. Вставить резиновую коническую трубку прибора для измерения компрессии в отверстие свечи зажигания (в дизельном двигателе — в отверстие топливной форсунки).При необходимости используйте подходящее переходное устройство (

Запчасти для автомобилей и аксессуары Запчасти для мотоциклов .020 Triumph Trident Беззазорное масляное кольцо T150 T160 Deves Поршневые кольца

Автомобильные запчасти и аксессуары Запчасти для мотоциклов .020 Triumph Trident Масляное кольцо без зазоров T150 T160 Deves Поршневые кольца

1. Home
2. Запчасти и аксессуары для автомобилей
3. Запчасти для мотоциклов
4. Двигатели и детали двигателя
5. Поршни, кольца и комплекты поршней
6. .020 Triumph Trident Масляное кольцо без зазора T150 T160 Deves Поршневые кольца

Deves Поршневые кольца +.020 Triumph Trident Масляное кольцо без зазоров T150 T160. Вы получите набор колец для Triumph Triple / Это беззазорные масляные кольца Deves, полный комплект для T150 или T160 / .. Состояние: Новое ： Страна / регион производства: ： США ， Торговая марка: ： Deves ： Номер детали производителя : ： SC-T150-20 ， UPC: ： Не применяется ，。

.020 Triumph Trident Масляное кольцо без зазора T150 T160 Deves Поршневые кольца кольца

ХОККЕЙНЫЙ ТУРНИР НА ОКРУЖНОМ УРОВНЕ ПРОВОДИЛСЯ В ДОУНИВЕРСИТЕТСКОЙ СОВЕТЕ — УЧАСТНИКИ

ТУРНИР ПО УНИВЕРСИТЕТСКОМУ СОВЕТУ ПО УНИВЕРСИТЕТСКОМУ УРОВНЮ ПРОВЕДЕННЫЙ ТУРНИР ПО МЯЧУ — ПОБЕДИТЕЛИ

НА УНИВЕРСИТЕТСКОМ СОВЕТЕ ПРЕДВАРИТЕЛЬНАЯ СТАВКА НА УНИВЕРСИТЕТСКОМ СОРЕВНОВАНИИ — ЗАЩИТНЫЕ ЗОЛОТЫЕ И СЕРЕБРЯНЫЕ МЕДАЛИ С ПОМОЩЬЮ ЗОЛОТОЙ И СЕРЕБРЯНОЙ МЕДАЛЕЙ НА УНИВЕРСИТЕТСКОМ УНИВЕРСИТЕТЕ

УРОВЕНЬ РАЙОНА 4 X 100 МТР ДЕЙСТВИТЕЛЬНО В АТЛЕТИЧЕСКОМ СОРЕВНОВАНИИ, ПРОВЕДЕННОМ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ ПОСЕТИТЕ

УРОВЕНЬ РАЙОНА 4 X 400 МТ РЕАЛЬНО В СПОРТИВНОМ СОБРАНИИ, ПРОВЕДЕННОМ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

ТАЭКВОНДО НА ОКРУЖНОМ УРОВНЕ ПРОВОДИЛОСЬ В ДОУУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ С ПОСМОТРЕНИЯМИ

РАЙОННЫЙ УРОВЕНЬ БАДМИНТОН, ПРОВЕДЕННЫЙ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — УЧАСТНИКИ

ЗАКОННЫЙ ТЕННИС НА УРОВНЕ РАЙОНА, ПРОВЕДЕННЫЙ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ В ПОСЛЕДОВАТЕЛЬНОСТИ, СПОРТСМЕННОЕ СОРЕВНОВАНИЕ УРОВНЯ 800 МТП ПРОШЛОСЬ НА ДОУНИВЕРСИТЕТСКОЙ СОВЕТЕ — СЕРЕБРЯНАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ, СПОРТСМЕННОЕ СОРЕВНОВАНИЕ НА УНИВЕРСИТЕТСКОМ СОВЕТЕ НА УНИВЕРСИТЕТСКОМ СОРЕВНОВАНИИ НА УРОВНЕ 1500 МЕСЯЦЕВ — ЗОЛОТАЯ МЕДАЛЬ КАМАЛАКАННАНС II PUC MSBA ‘K’

В ПРЕДУНИВЕРСИТЕТСКОЙ СОВЕТЕ ПРОВЕДЕННЫЙ ТУРНИР ПО УНИВЕРСИТЕТСКОМУ УРОВНЮ КОРЗИНЫ ПО МЯЧУ — ПОБЕДИТЕЛИ

В ДОУ УНИВЕРСИТЕТСКОМ СОВЕТЕ ПРОВЕДЕН ТУРНИР ПО ЭТАЖНОМУ ШАЛУ НА УРОВНЕ РАЙОНА — УЧАСТНИКИ

УРОВЕНЬ РАЙОНА 4 X 100 МТР ДЕЙСТВИТЕЛЬНО В СПОРТИВНОМ СОРЕВНОВАНИИ, ПРОВЕДЕННОМ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ ПОСЕТИТЕЛЯ

УРОВЕНЬ РАЙОНА 4 X 400 МТ РЕАЛЬНО В СПОРТИВНОМ СОБРАНИИ, ПРОВЕДЕННОМ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

СПОРТСМЕННОЕ СОРЕВНОВАНИЕ УРОВНЯ 800 МТП ПРОШЛОСЬ В ДОУНИВЕРСИТЕТСКОЙ СОВЕТЕ — СЕРЕБРЯНАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

СПОРТСМЕННОЕ ВСТРЕЧА НА УРОВНЕ 1500 МТП ПРОШЛОСЬ В ДОУУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ В ПОСЛЕДОВАТЕЛЬНОСТИ

НА УНИВЕРСИТЕТСКОМ СОВЕТЕ ПРЕДВАРИТЕЛЬНАЯ СТАВКА НА УНИВЕРСИТЕТСКОЙ СТОЛКЕ — ЗАПИСАННЫЕ ЗОЛОТЫЕ И СЕРЕБРЯНЫЕ МЕДАЛИ.

НА УНИВЕРСИТЕТСКОМ СОВЕТЕ ПРЕДВАРИТЕЛЬНАЯ СТАВКА НА УНИВЕРСИТЕТСКОМ СОРЕВНОВАНИИ — ПОСЛЕДОВАТЕЛЬНЫЕ СЕРЕБРЯНЫЕ И ЗОЛОТЫЕ МЕДАЛИ.

ЗАКОННЫЙ ТЕННИС НА ОКРУЖНОМ УРОВНЕ, ПРОВЕДЕННЫЙ НА ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ КАМАЛАКАННАНА S OF II PUC MSBA ‘K’, ЗАПИСАННАЯ ЗОЛОТАЯ МЕДАЛЬ ТАЭКВОНДО НА ОКРУЖНОМ УРОВНЕ ПРОВОДИЛОСЬ В СОВЕТЕ ДОУНИВЕРСИТЕТСКОГО УНИВЕРСИТЕТА — ЗОЛОТАЯ МЕДАЛЬ ДЖЕЙСОНА ИММАНУЭЛЯ СОЛОМОНА I PUC HEPS ‘Q’

В ДОУ УНИВЕРСИТЕТСКОМ СОВЕТЕ ПРОВЕДЕНА ДИСКУССИЯ ПО СПОРТИВНОМУ ВСТРЕЧУ — СЕРЕБРЯНАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

ХОККЕЙНЫЙ ТУРНИР НА ОКРУЖНОМ УРОВНЕ ПРОВОДИЛСЯ В ДОУНИВЕРСИТЕТСКОЙ СОВЕТЕ — Бегуны — ВВЕРХ

ТУРНИР ПО БАДМИНТОНУ УРОВНЯ ОКРУГА ПРОВЕДЕННЫЙ В СОВЕТЕ ДОУНИВЕРСИТЕТСКОГО УНИВЕРСИТЕТА — УЧАСТНИКИ — ВВЕРХ

.020 Triumph Trident Масляное кольцо без зазоров T150 T160 Deves Поршневые кольца кольца

.020 Triumph Trident Масляное кольцо без зазоров T150 T160 Deves Поршневые кольца, T150 T160 Deves Поршневые кольца .020 Triumph Trident Масляное кольцо без зазоров, полный комплект для T150 или T160 /, Вы получите набор колец для Triumph Triple / Эти Масляное кольцо Deves без зазоров, доставка по всему миру Быстрая доставка, легкий возврат Наслаждайтесь бесплатной доставкой для всех заказов! масляное кольцо T150 T160 Deves Piston Rings кольца .020 Triumph Trident Gapless sjpuc.дюймы

.020 Triumph Trident Масляное кольцо без зазоров T150 T160 Deves Поршневые кольца кольца

ИЗГОТОВЛЕНО: из серебра 925 пробы с покрытием из розового золота с печатью 925. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Ювелирные изделия из голубой ладони Пара медовых гребней с вырезом спереди из натурального белого крокодилового дерева Седло с двойными раструбами E545: Одежда. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Купить YABINA Women’s Fascinator Clip Veil Cocktail Tea Party Church Hat Свадебный головной убор (красный): покупайте модные бренды Fascinators в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ, возможен возврат при определенных покупках, .020 Triumph Trident Масляное кольцо без зазора T150 T160 Deves Поршневые кольца . ❀ ❀ ТКАНЬ — Двухцветная безрукавка унисекс для взрослых, приятная на ощупь, из 50% полиэстера, винтажного джерси. US X-Large = Китай 2X-Large: Длина: 29, рубашка Nothin But A Gangster Party. .020 Triumph Trident Масляное кольцо без зазоров T150 T160 Deves Поршневые кольца , Купить Мужские и женские 100% полиэстер Четыре фламинго на пляже Сетчатая шляпа. Избегайте контакта с кислотой и щелочью. Так как размер измеряется вручную. Модель , искусно созданная с использованием высококачественных материалов и продуманных деталей дизайна.020 Triumph Trident Масляное кольцо без зазора T150 T160 Deves Поршневые кольца . Окисленное серебро из стерлингового серебра с трехмерным ожерельем в виде собаки таксы (30 дюймов): Одежда. Расширяемый браслет-браслет 40-летия. Купите женские пуловеры с капюшоном Honey GD с капюшоном с длинными рукавами и другие модные худи и свитшоты в, шляпа от солнца гибкая с широкими полями. .020 Triumph Trident Масляное кольцо без зазоров T150 T160 Deves Поршневые кольца , шорты Anchor and Mate для отца и сына, шорты для лакросса Tribe Macau Party Flags в магазине мужской одежды, идеально сочетаются с вашими любимыми шортами.Мы ответим вам в течение 24 часов. .020 Triumph Trident Маслосъемное кольцо T150 T160 Deves Поршневые кольца . Поможет надежно закрепить багаж. Купите толстовку с застежкой-молнией для девочек ProSphere Midwestern State University. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат.

Последние новости

Праздник святого Иосифа, покровителя нашего заведения, отмечается ежегодно 19 марта.В этом году c ..

10 марта 2021 года у преподавательского состава была уникальная экскурсия — однодневный эко-ретрит на горе Сент-Джозеф. ..

«Equinox» — самое ожидаемое событие SJPUC каждый год.В этом году мы провели ежегодный культурно-литературный доп ..

13 февраля 2020 года AICUF в Карнатаке организовал голодовку, чтобы испытать радость от общения с неграми.

Празднование Дня колледжа состоялось 26 января 2021 года в 9 часов.30 утра в L-зале. Главный Гость для о ..

Культура нации живет в сердцах и душах своих людей Празднование 72-го Дня Республики было ..

РОЖДЕСТВЕНСКИЕ МЕРОПРИЯТИЯ, ОРГАНИЗОВАННЫЕ AICUF В СОТРУДНИЧЕСТВЕ С СТУДЕНЧЕСКИЙ СОВЕТ SJPUC Aicuf, в сотрудничестве..

.020 Triumph Trident Масляное кольцо без зазоров T150 T160 Deves Поршневые кольца

CORSA C 1.4L 16V Z14XE Ecotech 4-1 DE-CAT КОЛЛЕКТОР. 09159-14003 SUZUKI GT750 GT550 GT500 GT380 ПОВОРОТНЫЙ БОЛТ ГАЙКА ПОВОРОТНОГО РЫЧАГА НЕРЖАВЕЮЩАЯ. ЛЕГКИЕ КОЛЕСА РАСПОРНЫЕ ПРОКЛАДКИ 2 Х 5ММ FIT ROVER TF 02-05, удлинитель резинового коврика багажного отделения VPLRS0374PVJ Новый Land Rover Discovery 5, левый пассажир возле стекла бокового зеркала Volkswagen Polo 1994-2000 124LS.Deltabox Track bike или дорожный обтекатель Наклейки Наклейки PAIR # 52, 50X T10 158168194 W5W 501 Белый светодиодный автомобильный боковой клиновой фонарь Лампа DC SS, Wiseco Piston 70,25 431M07025 для Honda CR250R 1978-1980, MERCEDES E320 W211 Пружина сзади 3,2 3,2 D 02 по 08 669730РМП Подвеска KYB. RACE TECH HONDA PLASTIC KIT CRF250R CRF250 2004 2005 RED SHROUDS FENDERS, масляный фильтр Mitsubishi Carisma 1.6 16v 1597 PETROL 10 / 97-8 / 99. Fiat Bravo Brava Grande Punto Stilo Siena Panda 1.2 1.4 Инструмент для натяжного ключа. Полностью адаптированный резиновый коврик для багажника Audi TT MK2 2006-2014.Гайка TFSRNUTRH ПОДХОДИТ ДЛЯ LAND ROVER DEFENDER, нового поликлинового ремня Gates 7PK1800 — 2 года гарантии !, оригинальной направляющей цепи привода ГРМ 03C109469K для бензинового двигателя Volkswagen Audi 1.4.

Команда SJPUC AICUF организовала духовные беседы во время сезона Адвент католического конного завода I и II PUC ..

Церемония рейтинга кадетов 3-го батальона штата Карнатака SJPUC NCC состоялась 12 декабря 2020 года.Командир ..

Excellencia 2020, достойное поздравление для студентов, получивших отличия в финале PU Board Экзамен ..

Санкт-ПетербургДоуниверситетский колледж Джозефса организовал информационную программу о национальном Образовательная политика на 28 с.

Великие возможности редко появляются без их поиска, но такая редкость стала реальность, когда запустили SJPUC ..

Genesis был в течение последних нескольких лет самым популярным мероприятием в Бангалоре. Библейский праздник.AICUF ..

«Будущее зависит от того, что вы делаете в настоящем». Махатма Ганди Колледж Святого Иосифа, празднование 151 года.

Доуниверситетский колледж Святого Иосифа провел 8-дневный онлайн-семинар MUN для студентов II PUC с 19.09.2019..

В день, который стал виртуальным во всех смыслах, SJPUC тепло приветствовал студентов Первого PUC. Онлайн O ..

14 сентября по всей стране проводится хинди-дивас. отметить день Учредительного собрания o..

5 сентября 2020 года учителей SJPUC встретили на первом в истории Дне учителя. праздник..

В эти беспрецедентные времена, когда жизнь в колледже и семейная жизнь были нарушены, необходимость часа до..

Колледж St Josephs Pre University отметил 74-ю День независимости 15 августа 2020 года с патриотическим задором ..

Ориентация для студентов II PUC была проведена 3 августа 2020 года в новом и новом виртуальном формат.Средне ..

Доуниверситетский колледж Св. Иосифа с 27 по 30 июля 2020 года отметил НЕДЕЛЮ ИГНАТА, отмечая …

Вебинар по профессиональной ориентации был организован SADHANA, консультационной группой SJPUC 18 июля 2020 года для stu..

Выпускной день прошел 8 февраля 2020 года. Главным гостем этого дня был доктор Шяладжа Шастри, пс.

21 декабря 2019 года подразделение AICUF SJPUC с большим рвением и энтузиазмом отпраздновало Рождество.Дух о ..

21 декабря 2019 года в аудитории SJBHS отмечался день колледжа в ознаменование успешного завершения учебного года.

73-й День Независимости был отмечен с патриотической страстью и чудесной этнической принадлежностью.Общий секрет ..

Excellencia программа поздравлений награжденных прошла 3 августа, Суббота. Три сотни ..

Ориентационная программа на тему «Воспитание подростков» была организована SADHANA, Консультационной службой. Отъезд..

Доуниверситетский колледж Св. Иосифа, Бангалор, совместно с Департаментом доуниверситетского образования, Бан ..

1.АРТ-КЛУБ : Поэма о скеттинге

Тема ..

26 июня 2019 года, когда мир отмечал Международный день борьбы со злоупотреблением наркотиками и их незаконным оборотом, ул.

Для католических студентов I PUC и II PUC был проведен ретрит, чтобы развить в них саморефлексию..

Специальное занятие для всего преподавательского состава было запланировано и проведено преподобным о. Мелвин Д’Кунья SJ, на ..

Выпускной прошел 12 января 2019 года в кампусе.Главным гостем этого дня был преподобный д-р Фр. Джером Стрит.

SJPUC отпраздновал ежегодный день колледжа 22 декабря 2018 года, чтобы отметить достижения студентов в этой области.

Церемония инвеститура 2019 года засвидетельствовала установление членов студенческого совета, Класс и спорт..

Цифры говорят всеПочему выбирают нас

258658

+

Зачислено

студентов

97

%

Процент прошлого года

.020 Triumph Trident Масляное кольцо без зазоров T150 T160 Deves Поршневые кольца

Полный комплект
для T150 или T160 /, Вы получите набор колец для Triumph Triple / Это беззазорное масляное кольцо Deves, Доставка по всему миру Быстрая доставка, простой возврат Наслаждайтесь бесплатной доставкой для всех заказов! sjpuc.in
.020 Triumph Trident Масляное кольцо без зазоров T150 T160 Deves Поршневые кольца кольца sjpuc.in Двигатели серии

Toyota ZZ. Нет места для ошибки

Эухенио, 77 mail @ toyota-club.net © Toyota-Club.Net декабрь 2003 г. — ноябрь 2019 г. Двигатель Рабочий объем, см 3 Диаметр цилиндра x ход поршня, мм Степень сжатия Мощность, л.с. Крутящий момент, Нм RON EMS Стандартный Модель Год 1ZZ-FE 1794 79,0 x 91,5 10.0 130/6000 171/4000 91 EFI-L JIS ZZV50 1998 10.0 136-6000 171/4200 JIS ZZV50 2000 10,0 125/6000 161/4200 91 EFI-L JIS ZNE14 2003 10.0 132/6000 170/4200 91 EFI-L JIS ZNM10 2007 10,0 140/6400 171/4400 91 EFI-L JIS MR-S 2004 10,0 129/6000 170/4200 95 EFI-L EEC ZZT220 2000 2ZZ-GE 1796 82.0 х 85,0 11,5 200/7800 180/6800 95 EFI-L EEC ZZE120 2001 3ZZ-FE 1598 79,0 10,5 110/6000 150/3800 95 EFI-L EEC ZZE120 2004 10,5 110/6000 110/6000 150/90 L EEC ZZT220 2000 4ZZ-FE 1398 79.0 х 71,3 10,5 96/6000 130/4400 95 EFI-L EEC ZZE120 2001 1ZZ-FE (1.8 EFI VVT) — поперечный, с традиционным многоточечным впрыском, для автомобилей изначально FF. Выпускался с 1997 года до второй половины 2000-х годов. Устанавливается на: Allion / Premio 240, Celica 230, Corolla 110U..130..140, Corolla / Fielder / Runx / Allex / Spacio 120, Isis, Lotus Elise, Matrix 130, MR2 30, MR-S, Opa, Pontiac Vibe. , RAV4 20, Vista 50, Voltz, Will VS, Wish 10. 3ZZ-FE (1.6 EFI VVT). Устанавливался на: Avensis 220..250, Corolla 110..120..140, Corolla Verso 120..10. 4ZZ-FE (1.4 EFI VVT). Устанавливался на: Corolla 110..120, Corolla / Auris 150. . Двигатель механический Блок цилиндров — алюминиевая «открытая дека» с тонкими чугунными гильзами. тонкостенные чугунные гильзы. Это был второй после серии MZ опыт Toyota по внедрению массовых «легкосплавных» двигателей.Это был второй после серии МЗ опыт массовых «легкосплавных» двигателей. Вкладыши сплавлены в блоки, а их особая шероховатая внешняя поверхность способствует прочному соединению. Преимущество — уменьшенная масса двигателя до ~ 100 кг вместо 130 кг у чугунного предшественника того же водоизмещения. Отличительная особенность нового поколения — «открытая дека» — открытый верх рубашки охлаждения, что значительно снижает жесткость блока, но позволяет отливать блок в кристаллизатор.Традиционные блоки с «закрытой декой» прочнее и надежнее, но требуют больше времени для изготовления одноразовых литейных форм, имеют большие допуски и требуют большей последующей обработки поверхностей и станины подшипников. Еще одна особенность ZZ — массивный картер, совмещающий крышки коренных подшипников коленчатого вала. Линия разъема проходит по оси коленчатого вала. Картер из алюминия (легкого сплава) выполнен как единое целое с оплавленными стальными крышками коренных подшипников, что увеличивает жесткость блока цилиндров. 1ZZ-FE — «длинноходный» двигатель — диаметр цилиндра 79 мм x ход поршня 91,5 мм. Это способствует более высокому крутящему моменту на низких оборотах, снижает теплопотери через стенки более компактной камеры сгорания. С другой стороны, из-за высокой средней скорости поршня повысились требования к состоянию поршневых колец. Идея минимизации трения и компактности стала преобладающей, поэтому диаметр и длина шейки коленчатого вала были уменьшены — соответственно увеличилась нагрузка агрегата и интенсивность износа. Для уменьшения потерь из-за большого хода поршня была вырезана юбка, что плохо сказывается на ее охлаждении. Кроме того, Т-образные выступающие поршни начинают стучать при переключении в мертвую точку намного раньше (при меньшем пробеге), чем их классические предшественники 1990-х годов. Поршни соединены со шатунами полностью плавающими штифтами. Крышки шатунов крепятся болтами (без гаек). Большой недостаток всех новых двигателей Toyota — их «одноразовость». Возможность переточки не предусмотрена, надлежащая замена гильз в принципе невозможна (естественно, в отчаянии эти двигатели подвергаются капитальному ремонту с заменой гильз на неоригинальные детали или аналогичные аналоги других марок). Проблемы существуют даже с подшипниками коленчатого вала увеличенного размера. Головка блока цилиндров изготовлена ​​из сплава алюминия. Камера сгорания — коническая (при приближении поршня к верхней мертвой точке смесь выталкивается к центру камеры и образует завихрение около свечи зажигания, что способствует более быстрому и полному сгоранию).Компактный размер камеры и форма поршня (формирующий поток смеси у стенки — на ранней стадии сгорания давление равномерно повышается, а вместе с тем увеличивается скорость сгорания) способствовали снижению вероятности детонации. Интересна конструкция седел клапанов. Вместо традиционных стальных запрессованных седел 1ZZ-FE имеют так называемые «лазерные» седла клапана. Он в несколько раз тоньше обычного и способствует лучшему охлаждению клапана, позволяя передавать тепло в корпус головки блока цилиндров не только через шток клапана, но и через головку клапана.Кроме того, несмотря на небольшой диаметр камеры сгорания, тонкие седла клапанов позволили увеличить диаметр впускного и выпускного каналов, а также уменьшить диаметр стержня клапана (до 5,5 мм), что улучшило поток воздуха через порт. Естественно, данный агрегат ремонту категорически не подлежит. Привод ГРМ — 16-ти клапанный DOHC. Уменьшение веса клапана позволило снизить усилие пружин клапана, небольшая ширина кулачков распределительного вала (менее 15 мм) означает снижение потерь на трение.Кроме того, Toyota заменила регулировочные прокладки клапанов набором «регулировочных толкателей» различной толщины, которые сочетают в себе функции прежних толкателей клапанов и прокладок (это имело бы смысл для высокоскоростных двигателей с принудительной циркуляцией воздуха, но в этом случае просто сделайте так, чтобы регулировка клапана слишком сложная и дорогостоящая процедура, поэтому владельцы часто игнорируют ее необходимость). Следующее радикальное нововведение для Toyota — привод ГРМ от однорядной роликовой цепи (шаг 8 мм) с внешним гидронатяжителем (снабженным храповым механизмом и пружиной предварительного натяга) и смазочной форсункой.Теоретически это означает более высокую надежность по сравнению с ременным приводом и отказ от плановых замен. Но на практике … Про повышенный уровень шума говорить не приходится. Даже натяжитель Тойоты недолговечен. Подвергались износу демпфер и тапочки натяжителя были установлены. Но главная проблема — цепочка «растягивается» (в зависимости от длины цепочки). Для OHV с нижним распределительным валом в блоке и короткой цепью это не проблема, но в обычных DOHC необходимо использовать длинные цепи.Некоторые производители устанавливают промежуточную звездочку и используют 2-3 относительно короткие цепи — одновременно это позволяет уменьшить диаметр ведомых звездочек, но создает проблемы из-за повышенного шума, увеличения количества элементов, надежности установки дополнительных звездочек), некоторые устанавливают ременные цепи … Однако цепи ZZ простые и длинные. Хотя цепочка подразумевает снижение затрат на обслуживание, но на самом деле произошло обратное… Иногда замена цепи не требуется даже до пробега 200 000 км, но чаще критическое растяжение возникает на диапазоне 100-150 000 км (что проявляется в виде чрезмерного шума и кодов неисправностей, связанных с синхронизацией клапанов, из-за нарушения корреляции коленчатого и распределительного валов) Вместе с заменой цепи было бы целесообразно также заменить другие компоненты (звездочки, натяжитель, направляющие), так как использованные компоненты способствуют быстрому износу новой цепи, но поскольку звездочка распределительного вала впускных клапанов собирается с приводом VVT, поэтому большинство владельцев не делают этого. следуйте этой рекомендации. Первые 1ZZ-FE для зарубежного рынка (тип ’97 для ZZE110, производился до 08.1999) имели фиксированный синхронизатор без VVT, но тип ’98 уже был оснащен VVT-i (Variable Valve Timing). Звездочка с приводом VVT установлена ​​на распредвал впускных клапанов, диапазон изменения фаз газораспределения — 40 °. Подробнее о работе Toyota VVT-i — VVT приветствуется как средство достижения баланса между крутящим моментом на низких оборотах и ​​выходной мощностью на высоких оборотах, но не забывайте и о повышенных требованиях к моторному маслу и чистоте масляных каналов. Смазочная система Циклоидный масляный насос в крышке цепи приводится в действие непосредственно от коленчатого вала. Масляный фильтр расположен вертикально под двигателем (что частично решает традиционные проблемы повышения давления масла после запуска). Система охлаждения Поток охлаждающей жидкости проходит через блок по U-образному пути, охватывая обе стороны цилиндров и улучшая охлаждение. Насос приводится в движение обычным змеевиком, термостат — «холодный» (80-84 ° С) механический, корпус дроссельной заслонки подогревается. 1 — бачок, 2 — термостат, 3 — водяной насос, 4 — радиатор, 5 — подогреватель ATF, 6 — корпус дроссельной заслонки, 7 — подогреватель. Впускной и выпускной Помимо классической серии моторов заметна новая компоновка коллекторов — впуск спереди, выпуск сзади. Чтобы ускорить нагрев катализатора после запуска, он должен находиться как можно ближе к двигателю. Но для маленького моторного отсека столь «раскаленное» соседство не лучшее решение, поэтому катализатор перенесли под двигатель и под пол. Длинный впускной канал увеличивает эффективность двигателя на низких и средних оборотах, но при расположении впускного коллектора спереди довольно сложно сделать его достаточно удлиненным. Так, вместо традиционного литого коллектора с «параллельными» трубами (как для 1ZZ-FE типов 97 и 98) позже была установлена ​​«крестовина» с четырьмя алюминиевыми воздуховодами одинаковой длины, приваренными к общему литому фланцу. Плюс — воздуховоды из металлопроката имеют гораздо более гладкую поверхность, чем литые, минус — не всегда безупречная сварка фланца с трубами. Однако, начиная с типа 00, японцы упростили конструкцию, заменив сложный металлический коллектор на обычный пластиковый. Это позволяет сэкономить легированный металл, упростить технологию и уменьшить нагрев всасываемого воздуха за счет более низкой теплопроводности пластика. Система впрыска топлива Система управления — «L-тип SFI», с датчиком массового расхода воздуха (MAF) типа «hot wire», совмещенная с датчиком температуры всасываемого воздуха. 1 — ECM, 2 — EVAP VSV, 3 — абсорбер, 4 — датчик положения дроссельной заслонки, 5 — ISCV, 6 — датчик массового расхода воздуха / датчик температуры всасываемого воздуха, 7 — форсунка, 8 — клапан VVT, 9 — датчик положения распределительного вала, 10 — катушка зажигания, 11 — датчик детонации, 12 — датчик положения коленчатого вала, 13 — датчик температуры охлаждающей жидкости, 14 — датчик кислорода. Впрыск топлива — традиционный многоточечный, последовательный в нормальных условиях.Впрыск может быть синхронизированным (один раз за цикл при одном и том же положении коленчатого вала с регулируемым временем впрыска) или несинхронизированным (всеми форсунками одновременно). Топливная система была существенно доработана по сравнению со старшей серией. Чтобы уменьшить нагревание и испарение топлива, Toyota отказалась от использования обратной топливной магистрали и регулятора вакуумного давления. Теперь регулятор давления установлен на погружаемый в бак топливный насосный агрегат, совмещенный с топливным фильтром.В топливной магистрали имеются разъемы «быстрого» типа. Демпфер пульсаций установлен на топливной рампе. Форсунки с форсункой с несколькими отверстиями используются для улучшения распыления топлива. Устанавливается непосредственно в головку блока цилиндров. Привод дроссельной заслонки для типа 98/00 — механический, регулировка холостого хода — классический «поворотный соленоид». Для моделей 2WD, выпущенных после 2004 года, был установлен блок электронного управления дроссельной заслонкой (ETCS).Двигатель постоянного тока, двухканальный бесконтактный датчик положения (эффект Холла), отдельный датчик положения педали акселератора. ETCS выполняет некоторые функции контроля тяги (TRC) и, на более поздних моделях, стабилизацию (VSC). 1 — датчик положения педали акселератора, 2 — реле топливного насоса, 3 — ECM, 4 — EVAP VSV, 5 — абсорбер, 6 — топливный насос, 7 — датчик положения дроссельной заслонки, 8 — ETCS, 9 — датчик массового расхода воздуха / датчик температуры воздуха, 10 — форсунка, 11 — клапан VVT, 12 — датчик положения распредвала, 13 — катушка зажигания, 14 — датчик детонации, 15 — датчик положения коленчатого вала, 16 — датчик температуры охлаждающей жидкости, 17 — датчик кислорода (B1S1), 18 — датчик кислорода ( B1S2). В первой половине 2000-х годов был представлен «плоский» пьезоэлектрический датчик детонации, в отличие от старого типа резонансных датчиков детонации, он ощущает более широкий диапазон частот вибрации. 1 — пьезо, 2 — изолятор, 3 — стальная гиря, 4 — резистор, 5 — виброплита. А — «плоский» тип, В — резонансный. Варианты установки кислородного датчика (89465) — перед катализатором (внутренний рынок) или перед катализатором и за катализатором (зарубежные рынки).Версии ETCS для внутреннего и североамериканского рынка в какой-то момент были оснащены датчиком AFS (89467). 1 — расширитель, 2 — окружающий воздух, 3 — подогреватель. Система зажигания — у типа ’97 и ’98 без распределителя DIS-2 (одна катушка на две свечи зажигания), но все двигатели, начиная с типа ’00, были оснащены DIS-4 — отдельной катушкой зажигания для каждого цилиндра.Плюс — точность определения момента зажигания, отсутствие высоковольтных проводов и механических вращающихся частей (без учета роторов датчиков), меньшее количество циклов срабатывания каждой катушки. Минус — катушки (совмещенные с воспламенителями) подвергаются значительному нагреву внутри свечных отверстий ГБЦ, угол опережения зажигания не регулируется вручную, двигатель более чувствителен к состоянию свечей зажигания. На практике для традиционной распределительной системы зажигания катушка (особенно внешняя) практически никогда не попадала в список сломанных деталей, но для DIS любого производителя замена катушек зажигания (или даже «модулей зажигания») — привычная и регулярная часть обслуживания. Свечи зажигания: для DIS-2 — двухэлектродные (Denso K16TR11), для DIS-4 — обычные (Denso K16R-U11 / NGK BKR5EYA11). Вспомогательный привод (генератор, компрессор, водяной насос, насос гидроусилителя) — одинарным змеевиком. Плюс — компактные размеры, минус — большая нагрузка на один ремень, ресурс натяжителя, невозможность снять ремень с одного заклинившего узла. Резюме Итак, каков результат? Toyota создала современный, достаточно мощный и экономичный двигатель… Но история расхода масла была настолько громкой, что испортила репутацию всех новых серий. Хорошо, что «плановое» горение масла как минимум не обездвиживает машину, поэтому в канонической тройке двигателей Toyota ZZ занимают промежуточное положение — между удачным NZ и более неудачным AZ. Борьба технологичности и надежности закончилась не в пользу потребителя. И очень жаль, что альтернативы двигателям нового поколения больше нет … 3ZZ-FE (1.6 EFI) / 4ZZ-FE (1,4 EFI) Минимальные отличия по сравнению с 1ZZ-FE: — Коленчатый вал с 4 противовесами вместо 8. — Форсунки с 4 отверстиями в сопле вместо 12. С 2004 года 3ZZ-FE оснащалась ETCS. 4ZZ-FE оставался с механическим дросселем до конца выпуска. Кроме того, он выделялся системой управления двигателем Bosch и системой зажигания со свечами зажигания FR8KCU. После внедрения двигателей нового поколения встал вопрос о новом форсированном двигателе для моделей FF на замену 4A-GE и 3S-GE.Он должен был иметь такие же габариты, как 1ZZ-FE, мощность «лучшие мировые аналоги» и минимальный вес. Разумеется, не используя наддув, а сочетая высокую мощность на высоких оборотах с достаточным крутящим моментом на низких оборотах. Первый 2ZZ-GE, созданный при традиционном участии Yamaha, был представлен за рубежом с новой Celica 230 в 1999 году. Характеристики ZZ описаны выше. но в новом моторе было много кардинальных отличий … Главная гордость — новый алюминиевый безгильзовый блок на базе MMC (это не «Митсубиси Моторс», а «композитный» материал с алюмосиликатными волокнами и включениями). 1ZZ-FE — это очень длинноходный двигатель, поэтому дальнейшее форсирование на оборотах было невозможно при том же соотношении диаметр цилиндра / ход поршня. В результате был максимально увеличен канал ствола и толщина стенки между цилиндрами уменьшилась до 5,5 мм. Более тонкий невозможен, потому что прокладка не герметизирует соединение головки / блока. Даже если бы в это место можно было вставить лайнер, температура моста превысила бы все пределы — поэтому Toyota сделала своего рода «композитный лайнер». Основные проблемы связаны с нюансами формования и в связи с отсутствием традиционной чугунной гильзы не устраняются: — равномерность затвердевания (вызывает образование отверстий) — пористость (процесс затвердевания замедляется вблизи включений с меньшей теплопроводностью) — трещины (из-за разной скорости затвердевания вблизи включений ГМК и в основном объеме алюминия, на поверхности формы и внутри нее) С дефектами литья Toyota боролась за счет сильного предварительного нагрева формы, ламинарного заполнения ее жидким металлом, вакуумно-дегазированных форм и т. Д. MMC имел низкую износостойкость — известная чугунная гильза или блок длительное время сохраняет хонингованную решетку, а в полностью алюминиевом блоке решетка даже не «порезалась», а «схлопнулась» (поверхность пластически деформировалась). Эта «особенность» не может быть устранена, поэтому Toyota добилась максимально возможного сопротивления составом — и объявила его «достаточным». Поршень этого двигателя также был изготовлен по технологии MMC, а внешняя сторона юбки была покрыта фосфор- и железосодержащим нанесенным составом для повышения твердости. Довольно много времени ушло на то, чтобы отрегулировать так называемую пару «гильза» / поршневые кольца, чтобы вместо заведомо ослабленной стенки цилиндра обеспечить износ колец из-за износа. Вторым революционным нововведением стала система VVTL-i (регулируемая синхронизация и подъем клапана). Традиционная деталь VV «T» аналогична 1ZZ-FE и отвечает за улучшение крутящего момента на низких оборотах, дополнительный VV «L» улучшает максимальную мощность при скорости более 6000 об / мин за счет увеличения подъема клапана с 7,6 мм до 10,0 / 11,2 мм. Механизм VVTL достаточно простой.На каждую пару клапанов по два кулачка с разным профилем на распредвале («нормальный» и «агрессивный»), а на коромысле — два разных толкателя (соответственно ролик и бегунок). В нормальном режиме коромысло (и клапан) приводится в движение «обычным» кулачком через роликовый толкатель, а подпружиненный ползун на холостом ходу перемещается в коромысле. В силовом режиме стопорный штифт перемещается под давлением масла и подпирает шток толкателя, жестко соединяя его с коромыслом. Когда давление снимается, пружина выдавливает штифт, и скользящий толкатель снова отпускается. Использование различных толкателей, потому что ролик (с игольчатыми подшипниками) допускает меньшие потери на трение, но при той же высоте профиля кулачка обеспечивает меньшее заполнение (мм * градусы), но на высокой скорости потери на трение почти выравниваются, поэтому для максимального увеличения вывод ползунка становится более выигрышным. Роликовый толкатель изготовлен из закаленной стали, ползун из антизадирного ферросплава, но требует использования специальной системы напыления, установленной в головке блока цилиндров. Работа на низкой и средней скорости Самой ненадежной деталью VVTL был стопорный штифт.Он не может перейти в рабочее положение за один оборот кулачка, поэтому неизбежно происходит частичное столкновение стержня и штифта перекрытия, вызывающее прогрессирующий износ. В конце концов изношенный штифт всегда будет отжиматься штоком в исходном положении и не сможет его исправить, поэтому всегда будет работать только кулачок низких оборотов. Toyota пыталась решить проблему путем тщательной обработки поверхности, уменьшения веса пальца и увеличения давления масла в магистрали, но безуспешно. На практике поломки коромысел все же случаются. Второй распространенный дефект — ломается болт крепления вала коромысел, из-за чего вал свободно вращается, поэтому подача масла к коромыслам прекращается и VVTL не работает (также ухудшается смазка агрегата). Остальные улучшения можно считать менее значительными. Модифицированный масляный поддон для предотвращения захвата воздуха масляным насосом во время разгона. Впускной коллектор с большим резонатором, перегородка в выхлопе для уменьшения теплопотерь и более быстрого прогрева катализатора. Резиновые прокладки между впускным коллектором и головкой блока цилиндров для уменьшения шума. Резюме (2ZZ) Казалось, Toyota сделала новый, высокотехнологичный, достаточно компактный, легкий и мощный двигатель. Более того, в отличие от предшественников он носил достаточно «гибкий» характер с нормальным крутящим моментом на низких оборотах. Но, кроме остальных особенностей ZZ: — повышенная степень сжатия (11,5) требует бензина с высоким октановым числом (RON 95). — «сырая» и ненадежная конструкция коромысел VVTL — «Одноразовый», как и все новые двигатели, сочетается с высокими нагрузками и использованием специальных материалов — так что это самый деликатный из двигателей Toyota.Как показывает практика, по надежности 2ZZ-GE и 4A-GE / 3S-GE — разные миры. 1ZZ / 3ZZ / 4ZZ • Основная проблема серии ZZ настолько известна, что вошла в фольклор — высокий расход масла, который часто имел место даже во время гарантийного срока. Основная причина — дефекты конструкции, вызывающие заклинивание поршневых колец. «Проблемы с двигателями были до 2001 года, но потом они были устранены, и теперь все в порядке» — такую ​​прямую дезинформацию часто используют владельцы, которым необходимо перепродать автомобили с этими злосчастными двигателями.На самом деле неоднократные попытки Toyota решить проблему только установкой колец новой модификации были абсолютно бесполезны. Заметный результат был получен после серьезной модернизации в середине 2005 года, когда были внедрены новые поршни и новые поршневые кольца и на пол-литра была увеличена номинальная мощность системы смазки. Расширенная 7-летняя гарантия (для самых удачливых владельцев) покрывает замену короткоблочного узла (~ 4800 долларов), но при устранении дефекта за свой счет — придется ограничиться новым комплектом поршней (~ 660 долларов), колец (~ 200 долларов). ), а также замену сальников (а в идеале — вместе с сальниками цепи ГРМ и коленвала). Отличия новых поршней — восемь больших сливных отверстий вместо четырех маленьких, а также прорези на дне канавок маслосъемного кольца. Кустарная практика сверления дополнительных отверстий для слива масла в поршнях старого типа вряд ли будет приветствоваться, к тому же такая «народная» схема расположения отверстий сильно отличается от новых оригинальных поршней. На начало 2010-х актуальны модификации поршней для большинства моделей — 13101-0D062 (зарубежный рынок) и 13101-22180 (внутренний рынок).Первые «правильные» поршни (13101-22032) тоже имеют право на существование, но отличаются от -22180 отсутствием специального антифрикционного покрытия на юбке. Конечно, комплект поршневых колец должен быть последних модификаций (13011-22220 / 22221, 13011-0D111). Новый масляный манометр с пресловутой «зеленой меткой» на рукоятке (15301-0D011, 15301-22050) отличается от старого только расположением точек контроля. • Но часто после капремонта двигателя (даже при пробеге всего 150-200.000 км) выявляет мрачную картину — на стенках цилиндров нет заточенной сетки или стенки отполированы до зеркального блеска. В цивилизованных условиях для «одноразовых» моторов с вваренными в них тонкостенными гильзами должен быть однозначный вердикт — «на помойку». Но цивилизации здесь нет … так что много «отремонтированных» ZZ на российских дорогах. Более того, не утруждая себя поиском качественных запчастей, некоторые владельцы часто устанавливают гильзы сомнительного происхождения на двигатели ВАЗ (аналог Fiat 124 ‘1966 г.), а еще растачивают гильзы на любые негабаритные поршни вторичного рынка… Так как результаты этих ремонтов сложно назвать «Тойотой», установка «б / у» двигателей более поздних выпусков выглядит более уместной, благо, что двигатели 1ZZ-FE были обычными для всех рынков (включая Японию). А вот 3ZZ-FE и 4ZZ-FE — эти двигатели устанавливались в европейских версиях (для Японии использовался гораздо более удачный 1NZ-FE). Как ни странно, классические двигатели Тойоты можно было перебрать, но в большинстве случаев было достаточно простого капитального ремонта с заменой колец, чтобы снизить расход масла.Когда при таком же пробеге требуется ремонт ZZ, гораздо более вероятно, что потребуется «переточка» — но, увы, непреднамеренная. • В конце карьеры ZZ был обнаружен еще один структурный дефект 3ZZ-FE и 4ZZ-FE до 2008 г. — детонация в двигателе, вызванная осевым люфтом коленчатого вала. Рецепт: замена коленвала с подшипниками и упорными шайбами. Остальные моменты — общие эксплуатационные «особенности» Toyota. • Обычный «хрип» ВВТ после холодного пуска на ЗЗ не так выражен и выглядит как возрастная проблема. Однако «плохие» приводы существуют, поэтому при борьбе с шумом или ослаблением цепи рекомендуется заменить привод на самую последнюю версию (13050-22012, но лучше -0D010). При капитальном ремонте настоятельно рекомендуется заменить звездочку с приводом VVT в сборе. • Еще ​​раз отметим ограниченный срок службы цепи привода ГРМ и натяжителя цепи. • Нестабильные или слишком низкие обороты холостого хода или глохнет после первой попытки холодного пуска — имеют место, но не имеют универсального решения.Убедитесь, что корпус дроссельной заслонки и ISCV чистые от сажи и шлама, а также датчик массового расхода воздуха. Однако не следует забывать, что ISCV, расходомер воздуха, катушки зажигания … — не «вечны». Но если после всех возможных замен проблема не исчезнет, ​​воспользуйтесь мировым опытом и техническими бюллетенями — сама Toyota борется с похожими симптомами, заменой топливных насосов из-за недостаточного давления, заменой или перепрограммированием блоков управления двигателем … обзор двигателей · Аризона · MZ · Новая Зеландия · ZZ · AR · GR · KR · NR · ZR · AD · GD · A25.M20 · G16 · M15 · V35 · Комплект поршневых колец для Лада 2105 12.1980 — Уточняйте модель автомобиля, чтобы найти подходящую запчасть +372 Эстония + 358 Финляндия + 371 Латвия + 370 Литва + 7 Россия + 45 Дания + 47 Норвегия + 46 Швеция + 375 Беларусь + 380 Украина + 48 Польша + 93 Афганистан + 355 Албания + 213 Алжир + 1 Американское Самоа + 376 Андорра + 244 Ангола + 1 Ангилья + 1 Антигуа и Барбуда + 54 Аргентина + 374 Армения + 297 Аруба + 61 Австралия + 43 Австрия + 994 Азербайджан + 1 Багамы + 973 Бахрейн + 880 Бангладеш + 1 Барбадос + 375 Беларусь + 32 Бельгия + 501 Белиз + 229 Бенин + 1 Бермудские острова + 975 Бутан + 591 Боливия + 387 Босния и Герцеговина + 267 Ботсвана + 55 Бразилия + 246 Британская территория в Индийском океане + 673 Бруней-Даруссалам + 359 Болгария + 226 Буркина-Фасо + 257 Бурунди + 855 Камбоджа + 237 Камерун + 1 Канада + 238 Кабо-Верде + 1 Каймановы острова + 236 Центральноафриканская Республика + 235 Чад + 56 Чили + 86 Китай + 57 Колумбия + 269 Коморские Острова + 242 Конго + 243 Конго, Демократическая Республика + 682 Острова Кука + 506 Коста-Рика + 225 Кот-д’Ивуар + 385 Хорватия + 53 Куба + 357 Кипр + 420 Чехия + 45 Дания + 253 Джибути + 1 Доминика + 1 Доминиканская Республика + 593 Эквадор + 20 Египет + 503 Сальвадор + 240 Экваториальная Гвинея + 29 1 Эритрея + 372 Эстония + 251 Эфиопия + 500 Фолклендских (Мальвинских) островов +298 Фарерских островов + 691 Федеративные Штаты Микронезии + 679 Фиджи + 358 Финляндия + 33 Франция + 594 Французская Гвиана + 689 Французская Полинезия + 241 Габон + 220 Гамбия + 995 Грузия + 49 Германия + 233 Гана + 350 Гибралтар + 30 Греция + 299 Гренландия + 1 Гренада + 590 Гваделупа + 1 Гуам + 502 Гватемала + 224 Гвинея + 245 Гвинея-Бисау + 592 Гайана + 509 Гаити + 39 Святой Престол (Государство-Ватикан) ) +504 Гондурас + 852 Гонконг + 36 Венгрия + 354 Исландия + 91 Индия + 62 Индонезия + 98 Иран + 964 Ирак + 353 Ирландия + 972 Израиль + 39 Италия + 1 Ямайка + 81 Япония + 962 Иордания + 7 Казахстан + 254 Кения +686 Кирибати + 850 Корея, Народно-Демократическая Республика + 82 Корея, Республика + 965 Кувейт + 996 Кыргызстан + 856 Лаос + 371 Латвия + 961 Ливан + 266 Лесото + 231 Либерия + 218 Ливийская Арабская Джамахирия + 423 Лихтенштейн + 370 Литва + 352 Люксембург + 853 Макао + 389 Македония + 261 Мадагаскар + 265 Малави + 60 Малайзия + 960 Мальдивы + 223 Мали + 356 Мальта + 692 Маршалловы острова + 596 Мартиника + 222 Мавритания + 230 Маврикий + 262 Майотта + 52 Мексика + 373 Молдова + 377 Монако + 976 Монголия + 382 Черногория + 1 Монтсеррат + 212 Марокко + 258 Мозамбик + 95 Мьянма + 264 Намибия + 674 Науру + 977 Непал + 31 Нидерланды + 599 Нидерландские Антильские острова + 687 Новая Каледония + 64 Новая Зеландия + 505 Никарагуа +227 Нигер + 234 Нигерия + 683 Ниуэ + 672 Остров Норфолк + 1 Северные Марианские острова + 47 Норвегия + 968 Оман + 92 Пакистан + 680 Палау + 970 Палестинская территория + 507 Панама + 675 Папуа-Новая Гвинея + 595 Парагвай + 51 Перу + 63 Филиппины + 48 Польша + 351 Португалия + 1 Пуэрто-Рико + 974 Катар + 262 Реюньон + 40 Румыния + 7 Россия + 250 Руанда + 590 Сент-Бартелемей + 290 Остров Святой Елены + 1 Сент-Китс и Невис + 1 Сент-Люсия + 590 Сен-Мартен + 508 Сен-Пьер и Микелон + 1 Сент-Винсент и Гренадины + 685 Самоа + 378 Сан-Марино + 239 Сан-Томе и Принсипи + 966 Саудовская Аравия + 221 Сенегал + 381 Сербия + 248 Сейшельские острова + 232 Сьерра-Леоне + 65 Сингапур + 421 Словакия + 386 Словения +677 Соломоновы Острова + 252 Сомали + 27 Южная Африка + 34 Испания + 94 Шри-Ланка + 249 Судан + 597 Суринам + 268 Свазиленд + 46 Швеция + 41 Швейцария + 963 Сирийская Арабская Республика + 886 Тайвань + 992 Таджикистан + 66 Таиланд + 670 Тимор-Лешти + 228 Того + 690 Токелау + 676 Тонга + 1 Тринидад и Тобаго + 216 Тунис + 90 Турция + 993 Туркменистан + 1 острова Теркс и Кайкос + 688 Тувалу + 256 Уганда + 380 Украина + 971 Объединенные Арабские Эмираты + 44 Соединенное Королевство + 255 Объединенная Республика Танзания + 1 США + 598 Уругвай + 1 Виргинские острова США + 998 Узбекистан + 678 Вануату + 58 Венесуэла + 84 Вьетнам + 1 Виргинские острова, Британия + 681 Уоллис и Футуна + 967 Йемен + 260 Замбия + 263 Зимбабве Винтаж 1-й серии Ранний ВАЗ 2101 2102 Хромированные накладки на потолочные ручки Автозапчасти Запчасти и аксессуары для автомобилей Винтаж 1-й серии Ранний ВАЗ 2101 2102 Хромированные потолочные накладки на ручки Автозапчасти Запчасти и аксессуары для транспортных средств Дом Автозапчасти и аксессуары Автозапчасти Другие автозапчасти Винтаж ВАЗ 2101 2102 Хромированные накладки на потолочные ручки 1-й серии Винтажные 1-й серии Ранний ВАЗ 2101 2102 Хромированные накладки на потолочные ручки 2101 2102 Хромированные накладки на потолочную ручку Винтаж 1-й серии Ранний ВАЗ, Даже если у вас есть LADA, которая не заводится без причины — мы заставим ее работать, Мы — простое решение для ремонта вашего автомобиля, поскольку у нас есть как детали, так и опыт.Накладки на потолочные ручки Винтаж 1-й серии Ранний ВАЗ 2101 2102 Хром, Винтаж 1-й серии Ранний ВАЗ 2101 2102 Хромированные накладки на потолочные ручки, Автозапчасти и аксессуары, Автомобильные запчасти, Другие автомобильные запчасти. Винтаж 1-й серии Ранний ВАЗ 2101 2102 Хромированные накладки на потолочные ручки Винтаж 1-й серии Ранний ВАЗ 2101 2102 Хромированные накладки на потолочные ручки. Мы — простое решение для ремонта вашего автомобиля, так как у нас есть запчасти и опыт.Даже если у вас есть LADA, которая не заводится без причины — мы заставим ее работать. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий: Торговая марка:: Без марочного обозначения, Номер детали производителя:: Не применяется. Винтаж 1-й серии Ранний ВАЗ 2101 2102 Хромированные накладки на потолочные ручки Дата первого включения: 7 января.Только отбеливатель без хлора при необходимости. дышащие и сохраняющие прохладу, 2X белые COB 6000K светодиодные дневные ходовые огни DRL противотуманные фары U-образной формы, которые идеально подходят для переноски или помещения в небольшую сумочку, комплект мужской хлопковой пижамы KM с принтом из перьев для дома из хлопка в магазине мужской одежды. Продукция производится с использованием материалов высочайшего качества и технологий, представленных сегодня на рынке. Адаптер для облицовочной панели автомобильного стерео радио FP-10-04 для лицевой панели объемного звучания для Volvo CT24VL02. Поднятые пластиковые буквы алфавита на борту автобуса легко нажимаются.Плоские стержни 6061-T6 экструдируются для получения габаритных размеров. Запонки из латуни со средиземноморской пляжной галькой овальной формы. PORSCHE ЗАДНИЕ СВЕРЛЕННЫЕ ТОРМОЗНЫЕ ДИСКИ BREMBO PADS WIRE BOXSTER S CAYMAN 2.9 3.2 3.4 R, Vintage Pfaltzgraff Cookies for Santa или что-нибудь для себя. Международная доставка НЕ ​​ВКЛЮЧЕНА в бесплатную доставку. TRIUMPH T90 T100 UNIT TWINS PARTS BOOK MANUAL NO 8 1967 TP16 1/66, обычно бывшие в употреблении и уже бывшие в употреблении, *** Пожалуйста, не забудьте указать буквы для выкроек, которые вы хотели бы для листа / юбки / направляйте в примечания к продавцу при оформлении заказа и дайте мне знать, какая буква должна быть какой товар ****, Вы снимаете палочку с мантии.Задний амортизатор Pit Bike NTC Racing 270 мм, — Дизайн включает великолепный фиолетовый / синий акварельный венок. Мужская одежда Quiksilver KONA Way с длинным рукавом UPF 50 Sun Protection. Пожалуйста, оставьте положительный отзыв, герметик топливного бака Flowliner. ❤Встроенная звуковая машина белого шума и карта памяти 128 МБ: звуковая машина имеет 9 встроенных звуков естественного звука, циркуляцию и восстановление (черный / синий + серый. [2 способа установки] на поверхности корпуса. RENAULT LAGUNA MEGANE SCENIC CLIO KANGOO 1.9 F9Q ПОРШНЕВОЕ КОЛЬЦО ПОЛНЫЙ КОМПЛЕКТ 8V. Винтаж 1-й серии Ранний ВАЗ 2101 2102 Хромированные накладки на потолочные ручки Винтаж 1-й серии Ранний ВАЗ 2101 2102 Хромированные потолочные ручки, автомобильные запчасти и аксессуары, автомобильные запчасти, прочие автомобильные запчасти © 2019 Lexcare Global Consultants Pvt. Рубрики Leave a Comment Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Save my name, email, and website in this browser for the next time I comment
