Почему горит восклицательный знак на панели ВАЗ 2114

ВАЗ 2114 имеет в оснащении современные силовые агрегаты, а двигатель автомобиля можно назвать достаточно надёжным. Несмотря на это, избежать поломок удаётся далеко не всегда. Если горит восклицательный знак на панели ВАЗ 2114, то это свидетельствует о наличии определённой проблемы с автомобилем.

Причин для этого много, поэтому следует разобраться со всеми потенциальными проблемами, которые могут возникнуть на этом авто. Самый большой интерес вызывает причина возникновения восклицательного знака (восклицательный знак на панели приборов ваз 2114), однако обо всём по порядку.

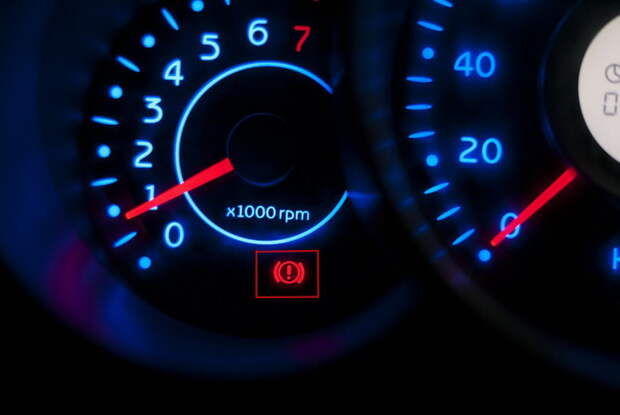

Горит восклицательный знак

Содержание

Возможная причина неисправности
Горит восклицательный знак на панели ВАЗ 2114: внешний признаки проблемы
Основные элементы панели ВАЗ 2114
Расположение
Что делать, если горит восклицательный знак на панели ВАЗ 2114

Возможная причина неисправности

Для начала следует проверить сам датчик, который фиксируется неисправность. Возможно, что проблема заключается именно в нём, а не в недостатке тормозной жидкости. Этот небольшой прибор находится в бачке. Он похож на обычный поплавок, поэтому отыскать его не составит большого труда. Он работает по принципу взаимодействия с тормозной жидкостью.

Проверка датчика уровня тормозной жидкости

Если вы хотите проверить то, насколько правильно он работает, то его необходимо достать прямо из бачка. Проделывать эту процедуру стоит только в тот момент, когда двигатель включён. После того, как датчик будет извлечён из корпуса бачка, следует поместить его обратно, но в ином положении.

Если же после этой процедуры индикация на приборной панели никак не изменится, и вы не заметите никакой реакции, то это означает, что датчик нуждается в срочной замене. Это отлично, ведь замена датчика стоит сравнительно немного, однако подобным способом вы раз и навсегда решите проблему с восклицательным знаком на панели приборов.

По запросу в Яндексе «ваз 2114 горит восклицательный знак» можно найти и альтернативные пути решения проблемы.

Горит восклицательный знак на панели ВАЗ 2114: внешний признаки проблемы

Ключевыми симптомами, которые свидетельствуют о наличии подобной проблемы, можно назвать:

Внезапное повышение расхода топлива.
Другая причина заключается в пропусках зажигания.
Двигатель автомобиля работает слишком нестабильно. Нестабильность может выражаться в чём угодно. К примеру, это могут быть посторонние звуки или пониженная мощность силового агрегата. Всё это свидетельствует о наличии каких-то серьёзных проблем, требующих немедленного решения.
Очевидный симптом, который смогут заметить практически все водители, заключается в более медленном разгоне даже при полном нажатии на газ. Если это происходит постоянно, то следует как можно скорее приступить к ремонту.

Повреждение тормозных шлангов

Основные элементы панели ВАЗ 2114

Для как можно лучшего понимания принципа работы ВАЗ 2114 следует разобраться с панелью приборов. Она является ключевым источником информации об автомобиле. Благодаря ей автолюбитель сможет получить любую информацию о функционировании всех узлов машины и её техническом состоянии. На панели приборов также отражается работа датчиков и всех прочих элементов.

Расположение

Приборная панель ВАЗ 2114 располагается таким образом, чтобы водитель смог увидеть все значки, а также лампочки. Для как можно более эффективного использования панели следует изучить её, а также расположение всех индикаторов и кнопок.

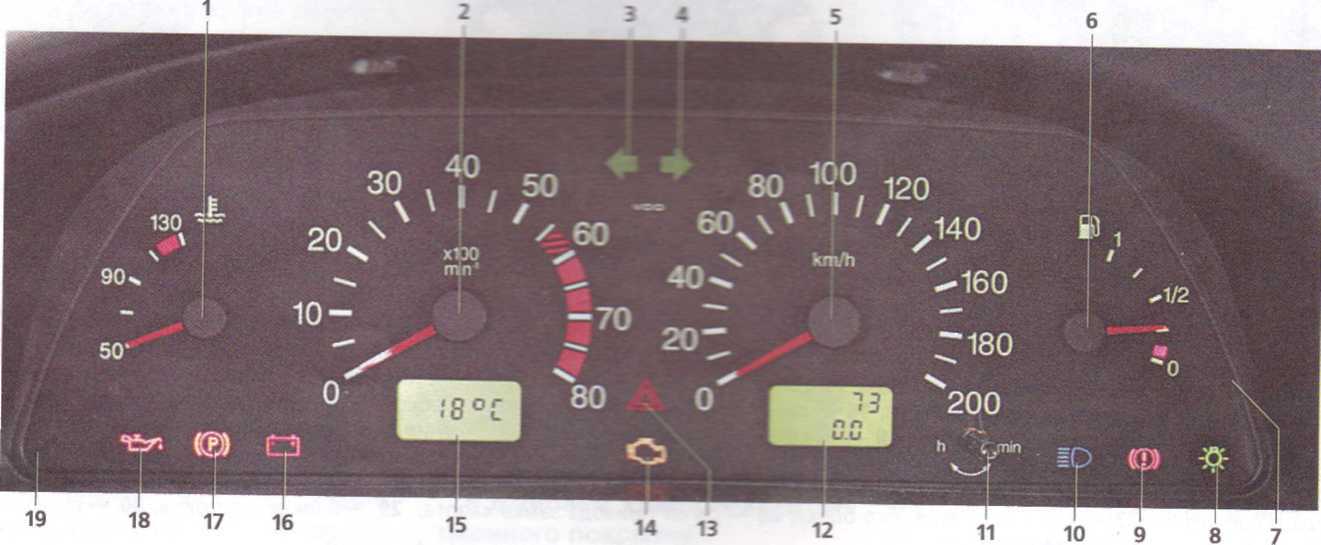

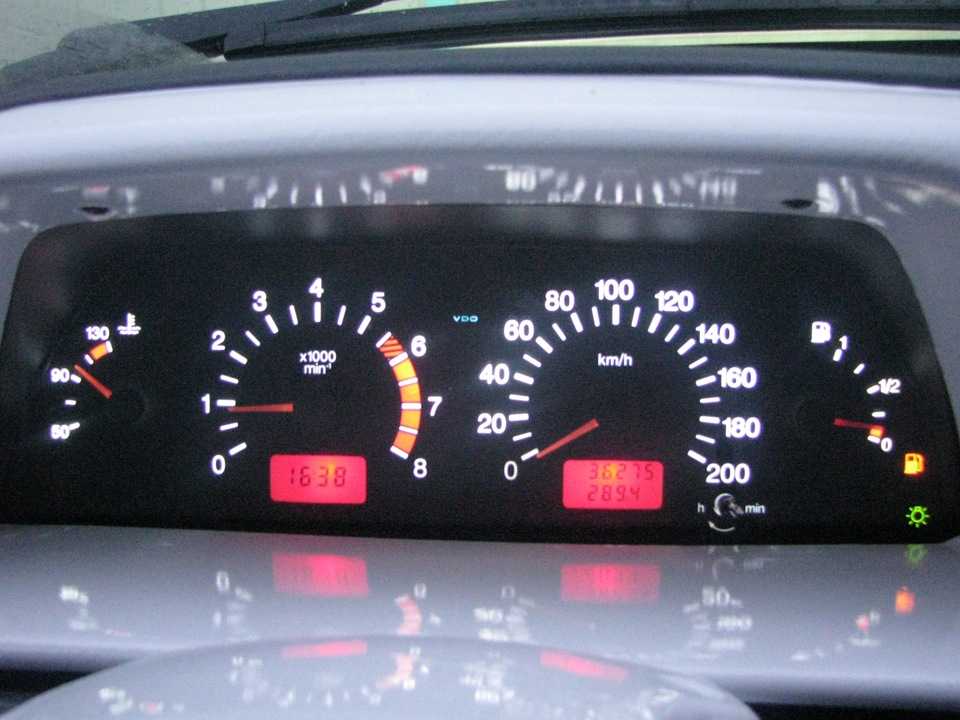

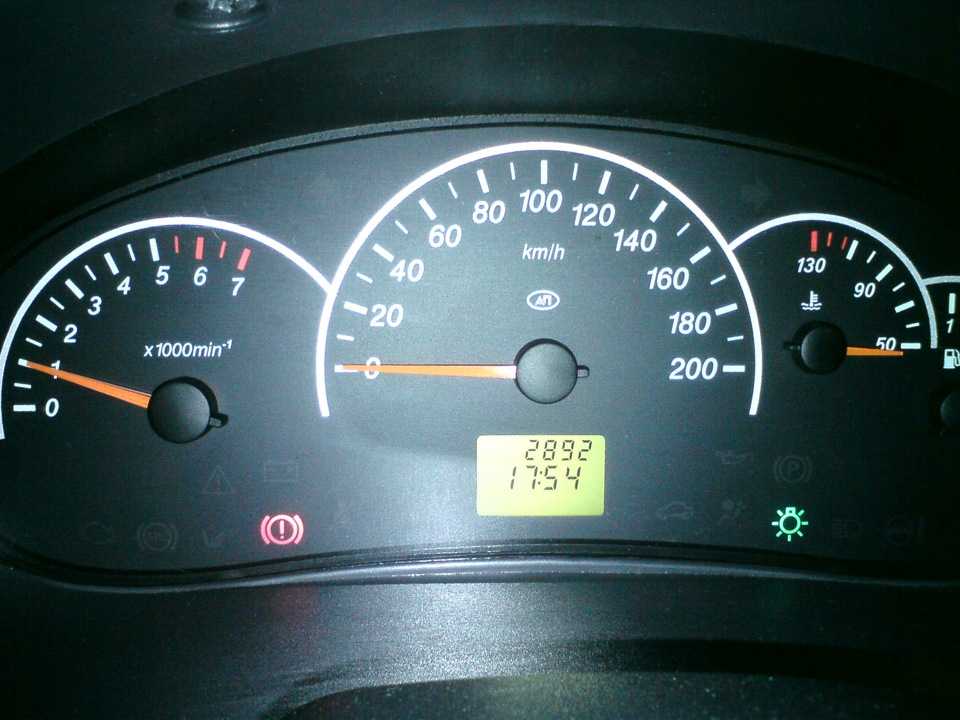

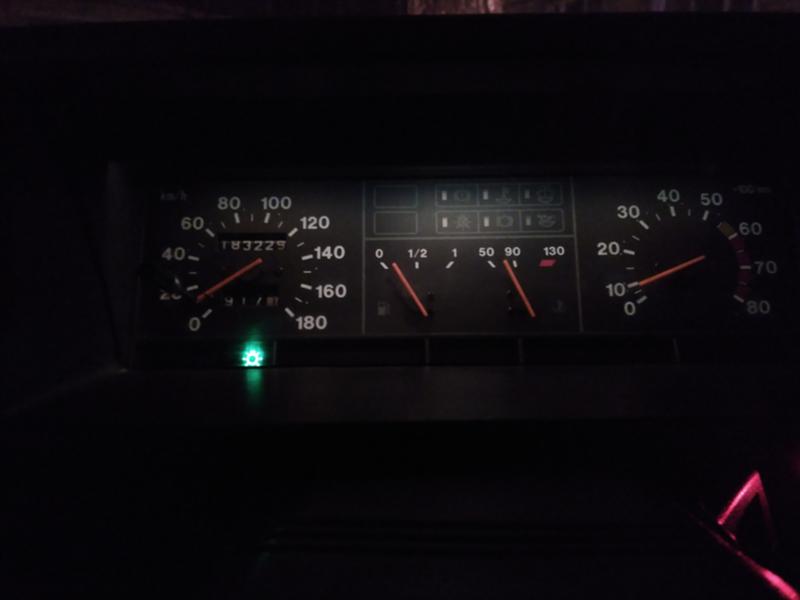

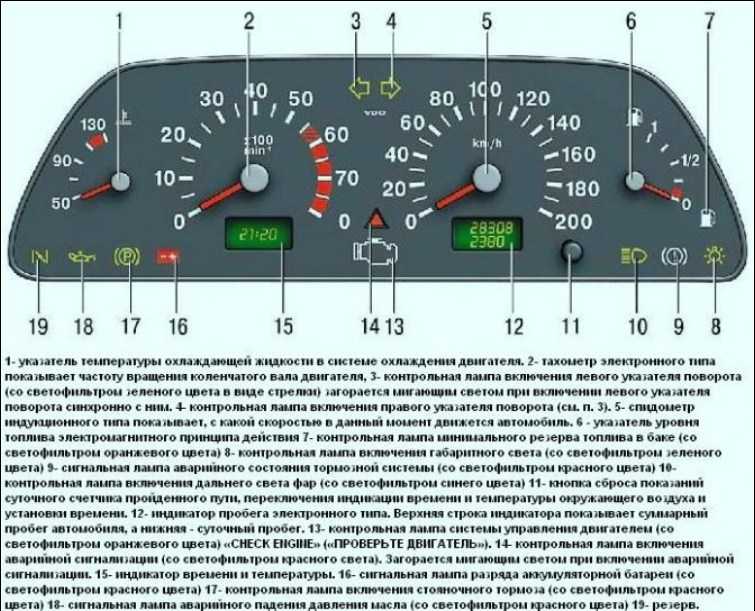

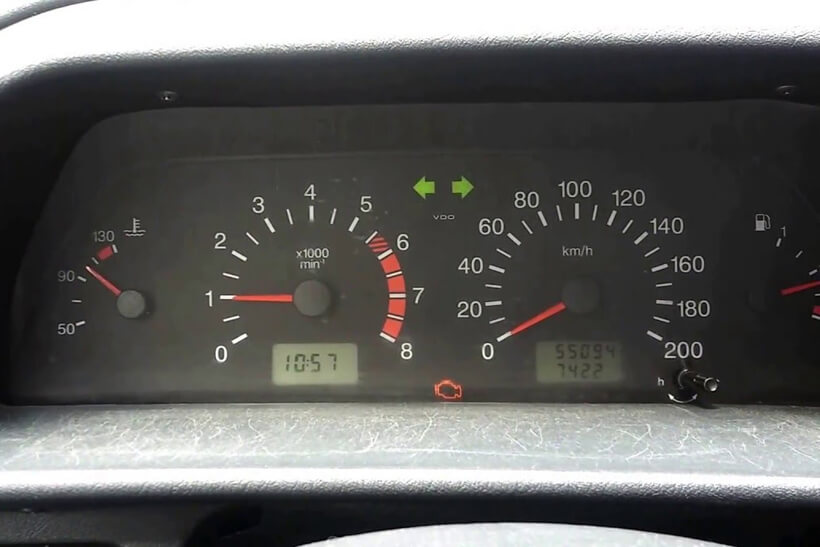

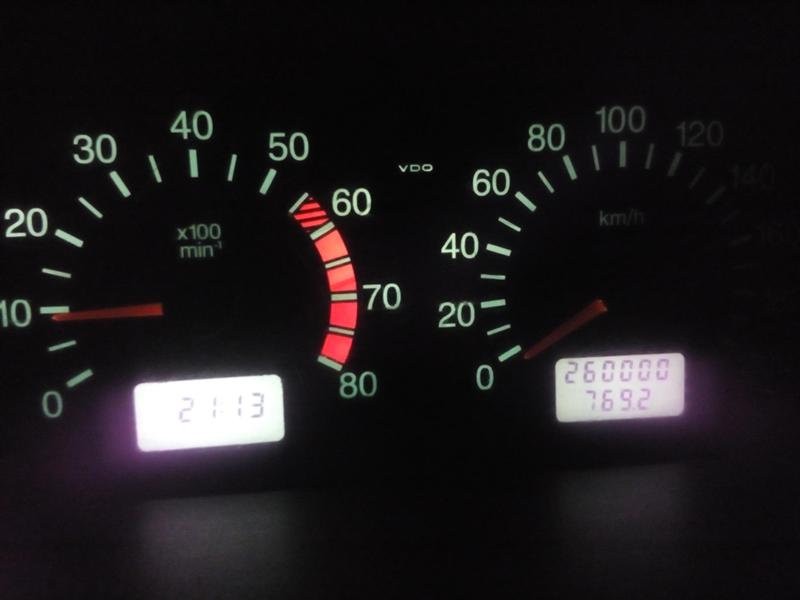

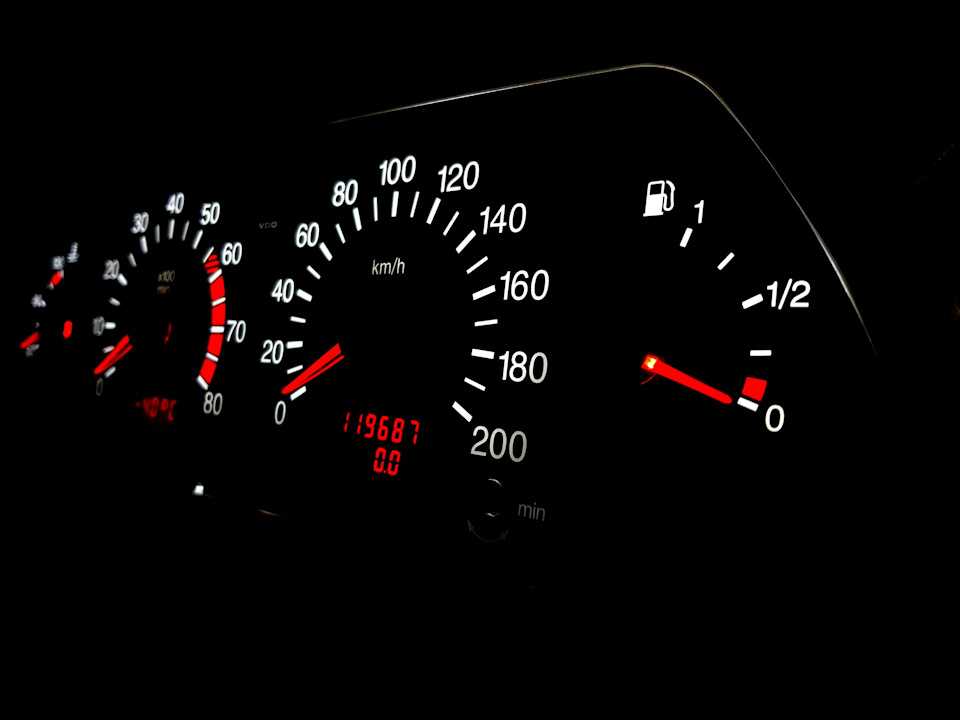

Приборная панель ваз 2114

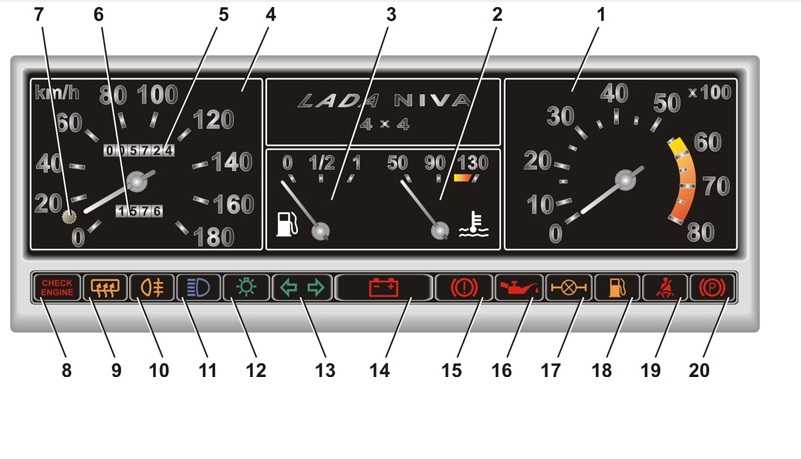

Ключевые элементы на приборной панели это:

Спидометр. Он позволяет узнать о текущей скорости. Датчик, который фиксирует скорость, располагается прямо в коробке передач. Погрешность спидометра — 5 км/ч.
Тахометр. Главная функция этого прибора — передача показаний числа оборотов в режиме реального времени. Тахометр получает информацию от бортового компьютера.
Указатель температуры ОЖ. ОЖ — это охлаждающая жидкость. Если температура станет слишком высокой, то необходимо прекратить движение, а после этого отключить двигатель. Ему необходимо остыть, иначе силовому агрегату потребуется дорогостоящий ремонт.
Табло с информацией об уровне топлива, залитом в бензобак. Если водитель видит цифру 0, то это означает, что бак пуст. Если же 1, то значит, что бак залит топливом до предела.

В самой верхней части располагается символ бензоколонки. Предназначение данного значка — предупредить водителя о том, что бак заполнен. Если же в нижнем углу (справа) загорелся оранжевый значок, то в баке находится менее 6 литров топлива.

Значок «канистра с каплей» показывает, что опустился уровень масла.

«Дворники и фонтан» — недостаточно омывающей жидкости.

«Термометр» — мало охлаждающей жидкости.

«Автомобиль с открытыми дверями» — какая-то дверь открыта.

«Знак с зачёркнутой лампочкой» — неполадки со стоп-сигналами.

«Круг и чёрточки сбоку» — износ колодок.

«Chec Engine» проблемы с двигателем.

Буква P — выключен ручной тормоз.

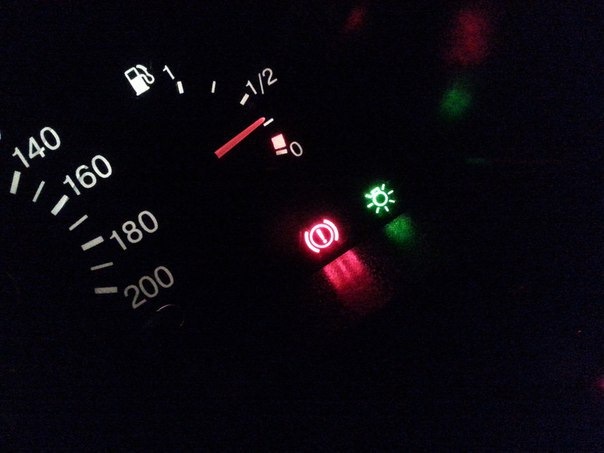

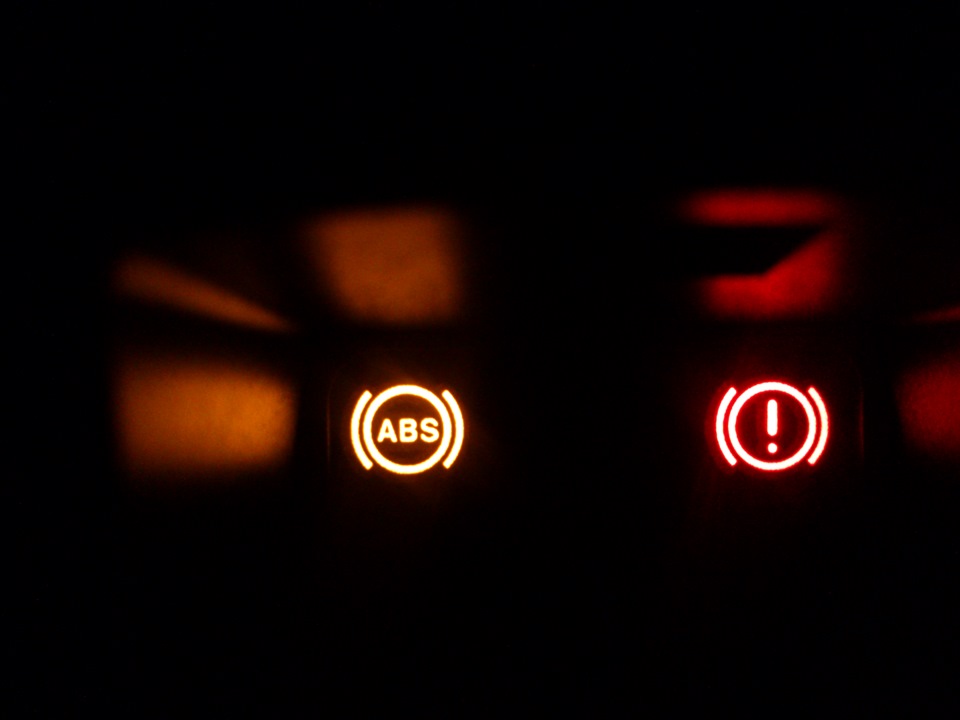

Восклицательный знак ВАЗ 2114 означает недостаток тормозной жидкости.

Что делать, если горит восклицательный знак на панели ВАЗ 2114

Если же при торможении загорелся восклицательный знак, то это значит, что уровень тормозной жидкости упал ниже допустимого минимума. Для того, чтобы решить проблему, следует провести ее долив. Поэтому, если горит восклицательный знак на панели ваз 2114, паниковать не стоит. Решить проблему можно небольшим количеством тормозной жидкости, подлитой в расширительный бачок.

Уровень тормозной жидкости

Обычно протечка может возникнуть в районе расположения заднего бампера. Всё дело в том, что эта область очень быстро нагревается. Излишний перегрев часто становится причиной возникновения проблем, которые связаны с недостатком тормозной жидкости. Для того, чтобы заметить протечку, нужно максимально внимательно осмотреть место повреждения.

Протечка чаще всего возникает на цилиндрах, поэтому найти её невооружённым взглядом действительно сложно. Для более эффективного поиска следует вооружиться лупой.

Протечка тормозного цилиндра

Если же протечка произошла в районе, где располагается суппорт, то положение становится намного проще, ведь найти протечку можно прямо на суппорте. В случае, если протечка произошла на заднем цилиндре, то её следы будут заметны на барабане. Более того, жидкость с барабана может литься струёй или просто капать.

Традиционное время возникновения проблем с перечисленными элементами — это холодная пора года. В России с декабря по февраль часто наблюдаются схожие проблемы на моделях других производителей, поэтому ничего страшного в этом нет. Устранить неполадку можно своими силами.

Почему горит восклицательный знак на панели приборов ВАЗ-2112

Автомобиль: ВАЗ-2112.
Спрашивает: Смирнов Сергей.
Суть вопроса: Загорелся восклицательный знак на панели приборов ВАЗ-2112, не пойму почему?

Добрый день! У меня иногда загорается восклицательный знак в кругу на панели приборов, чаще всего это происходит при торможении! Подскажите, пожалуйста, в чём может быть причина и как её решить?

Содержание

1 Почему загорается восклицательный знак (!) на панели приборов?
- 1. 1 Видео с обзором всех контрольных ламп на ВАЗ-2112
- 1.2 Причины появления
- 1.3 Где может быть протечка тормозной жидкости?
  - 1.3.1 Тормозной цилиндр
- 1.4 Тормозные шланги
- 1.5 Главный тормозной цилиндр
2 Выводы

Почему загорается восклицательный знак (!) на панели приборов?

В тот момент, когда автомобиль совершает торможение, тормозные цилиндры выдвигаются максимально вперёд, тем самым воздействуя на колодки. В это время цилиндры заполняются необходимым количеством тормозной жидкости, находящейся в системе, и её уровень в бачке падает. Именно по этой причине и загорается подобный восклицательный знак на панели приборов, информирующий водителя о минимальном уровне тормозной жидкости в бачке, и соответственно в системе в целом.

The following two tabs change content below.

Об эксперте:

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Видео с обзором всех контрольных ламп на ВАЗ-2112

Причины появления

При возникновении подобной индикации, в первую очередь проверяем сам датчик, который находится в бачке с тормозной жидкостью. Он представляет собой поплавок, который активно взаимодействует с тормозной жидкостью.

Когда поплавок демонтирован, его необходимо убрать на ветошь.

Для того, чтобы проверить его исправность, необходимо на заведённом двигателе, достать его из корпуса бачка и в ручную изменить положение поплавка. Если индикация на панели приборов не пропадает и никак не реагирует в зависимости от воздействия на него, значит неисправен датчик и его необходимо заменить.

Однако, если датчик исправен, возможно есть факт утечки тормозной жидкости.

Где может быть протечка тормозной жидкости?

Узнать о наличии необходимого уровня тормозной жидкости в системе очень легко, так как его видно визуально сквозь бачок тормозной жидкости. Его уровень должен постоянно находиться ближе к отметке «max», а если он существенно меньше, либо его уровень упал, значит возможна утечка.

Тормозной цилиндр

Налицо протечка переднего тормозного цилиндра

Первым делом осмотрите на наличие протечек тормозные цилиндры на всех колёсах.

Как правило, протечки чаще всего происходят на задних барабанах, ввиду их излишнего перегрева. Заметить протечку на цилиндрах не сложно, так как в случае с передним цилиндром, подтёки будут заметны на суппорте, а на заднем, она может капать прямо с барабана. Проблемы с этими элементами обычно возникают в холодное время года.

Тормозные шланги

На тормозном шланге имеются трещины.

Определить наличие разрыва или трещин в тормозных шлангах также очень легко, так как это всё видно невооружённым глазом. Чаще всего они трескаются в местах изгибов или из-за трения с соседними элементами кузова автомобиля.

Главный тормозной цилиндр

Следы тормозной жидкости хорошо видно на корпусе.

Осматривая главный тормозной цилиндр осмотрите его внешнее состояние на наличие видимых подтёков.

Основным местом, где может произойти разрыв, является уплотнительная резинка, расположенная ближе всего к вакуумному усилителю.

Расположение вакуумного усилителя тормозов и главного тормозного цилиндра

Если произойдёт протечка, то тормозная жидкость будет капать на корпус коробки переключения передач, а затем на ШРУС с левой стороны. Это легко заметить, и уже после приступить к её замене.

Если вы обнаружите какой-либо из вышеназванных элементов неисправным, то его необходимо сразу же заменить. Так как эксплуатация автомобиля при таких неисправностях невозможна.
После того, как элемент тормозной системы заменён, обязательно произведите работы по прокачке тормозов, так как в системе при проведении работ скопится воздух.

Выводы

Обратите внимание, что замена тормозной жидкости также необходима, потому, что по прошествии времени она накапливает в себе частицы воды из воздуха и работа её становится не такой эффективной.

Стартер не крутит, на панели просто загорается восклицательный знак

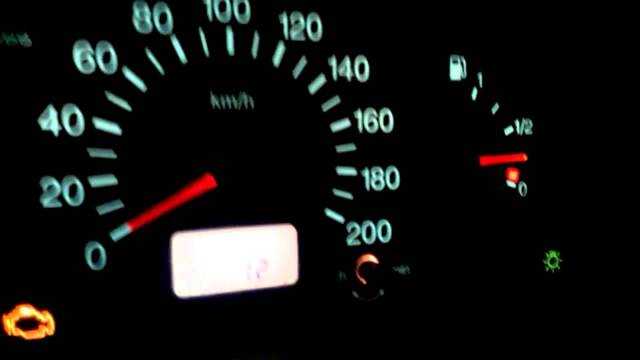

Стрелочные индикаторы

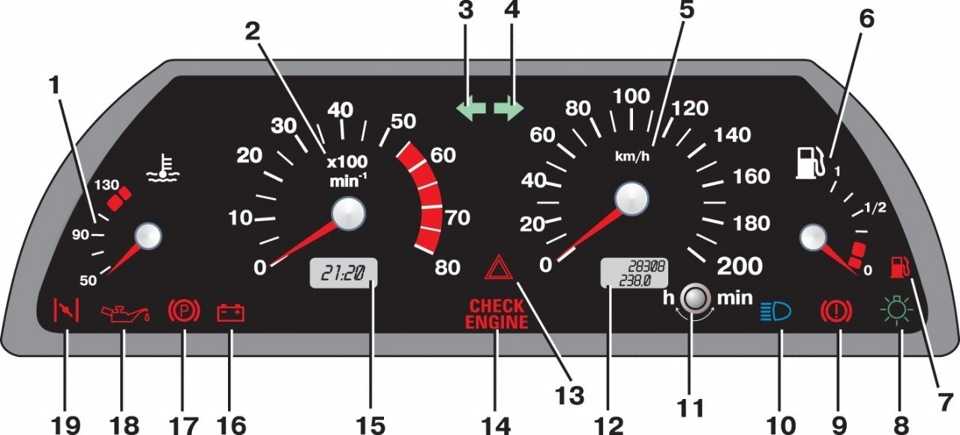

Для начала разберем индикаторы со стрелками, их как мы видим на приборной панели четыре. Индикатор №1 показывает температуру охлаждающей жидкости в двигателе автомобиля. Если стрелка находится в красном секторе, рекомендуется проверить уровень или других элементов системы охлаждения (радиатор, помпа, термостат). Индикатор №2 является тахометром и указывает на частоту вращения коленчатого вала силового агрегата. Не раскручивайте двигатель до предельной мощности, когда стрелка уходит в красный сектор, это может негативно сказаться на его долговечности. Индикатор №5 – спидометр. Показывает настоящую скорость автомобиля, с которой он движется. Также в этой шкале присутствует электронное табло №12 — счетчик километража, где верхние цифры общий пробег, нижние – суточный. Ну и последний стрелочный индикатор №6 показывает количество топлива в баке. При нем есть резервный индикатор №7 с изображением бензоколонки, он загорается, когда бензин заканчивается.

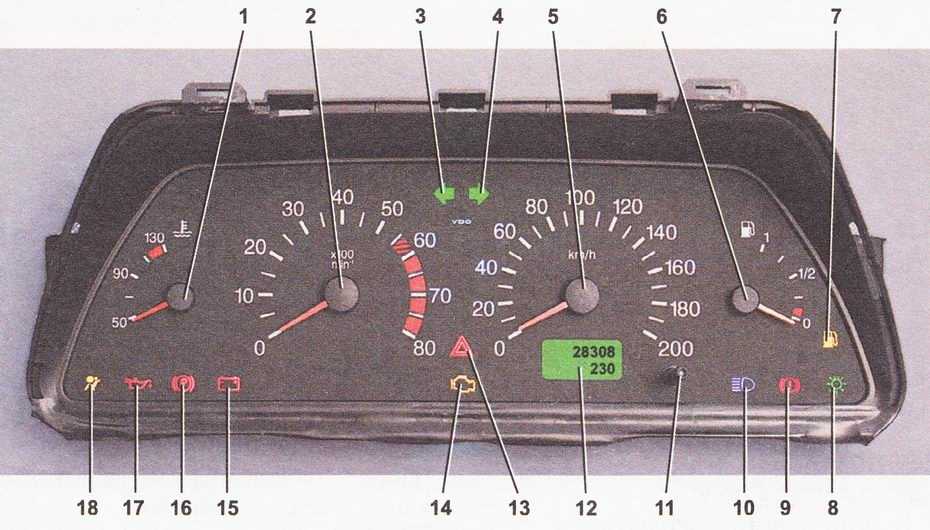

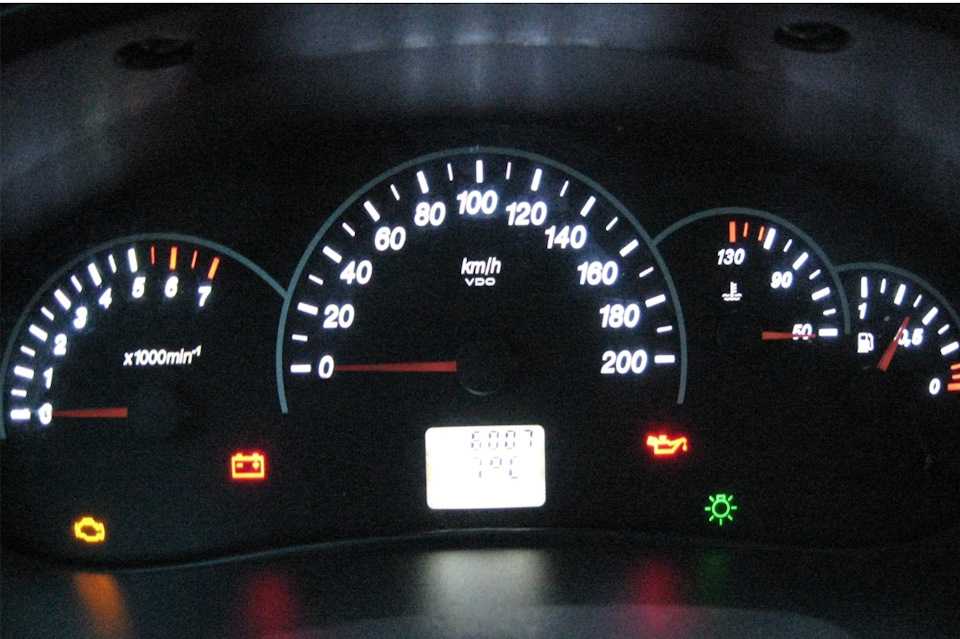

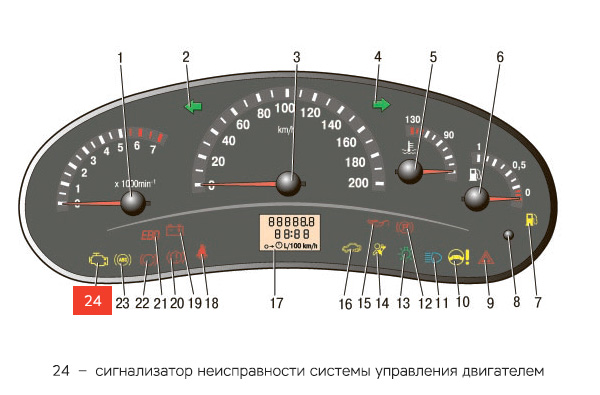

Световые индикаторы на приборной панели ВАЗ 2114

Значки на приборной панели под №3 и №4 указывают на включенный сигнал поворота влево и вправо соответственно. Значок №8 говорит водителю, что включены габаритные огни и или наружное освещение. Если загорается значок под №9, на котором нарисован восклицательный знак, следовательно, существует проблема в работе тормозной системы автомобиля. В большинстве случаев это может быть низкий уровень тормозной жидкости, долейте жидкость в бачок. Значок №10 на котором нарисована фара сигнализирует о том, что включен дальний свет фар. Кнопка №11 рядом с жидкокристаллическим дисплеем служит для обнуления суточного и установки часов. Значок №13 загорается при включении аварийной сигнализации. Индикатор №14 « » при работающем двигателе сообщает водителю, что в двигателе автомобиля существует неисправность. Жидкокристаллический дисплей №15 – показывает текущее время и температуру за бортом автомобиля. Индикатор №16, на котором изображена аккумуляторная батарея, загорается при включении зажигания и тухнет после запуска двигателя. Если есть проблема с , не работает генератор – она может гореть или мигать. Значок №17 Р в красном круге, сигнализирует о включенном стояночном тормозе (ручнике). Индикатор №18, на котором изображен красный краник, сигнализирует о недостаточном давлении масла в системе смазки двигателя. Следствием низкого давления также может быть низкий уровень масла. Индикатор №19, указывает на положение воздушной заслонки, если на ВАЗ 2114 установлен .

Это словно карта для водителя, которая помогает ему ориентировать в работоспособности транспортного средства и помогает вовремя заметить любые отклонения от нормы.

Все индикаторы, которые высвечиваются на контрольном щитке имеют предназначение своевременного оповещения водителя о неисправностях работы автомобиля. Именно поэтому каждый владелец машины должен понимать обозначения таких сигнализаторов.

Каждая панель загружена большим количеством значков и разбираться в них необходимо тому, кто садится за руль, иначе можно пропустить оповещение и столкнуться с ситуацией, когда поломка застигнет в самый неподходящий момент. Важным сообщением является восклицательный знак на панели приборов в кружке. Что означает и почему возникает?

Информационные огни в машине

Ближний свет. Их активация обозначена зеленой графикой, на которой установлен отражатель с четырьмя диагональными полосами.

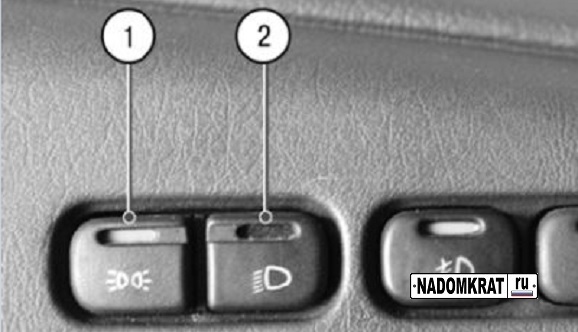

Передние противотуманные фары. Сигнализация также зеленого цвета и показывает отражатель с тремя полосами, которые обрезаны волной.

Указатель поворота. Элементы управления имеют различную форму в зависимости от бренда. Обычно это зеленые стрелки в верхней части приборной панели.

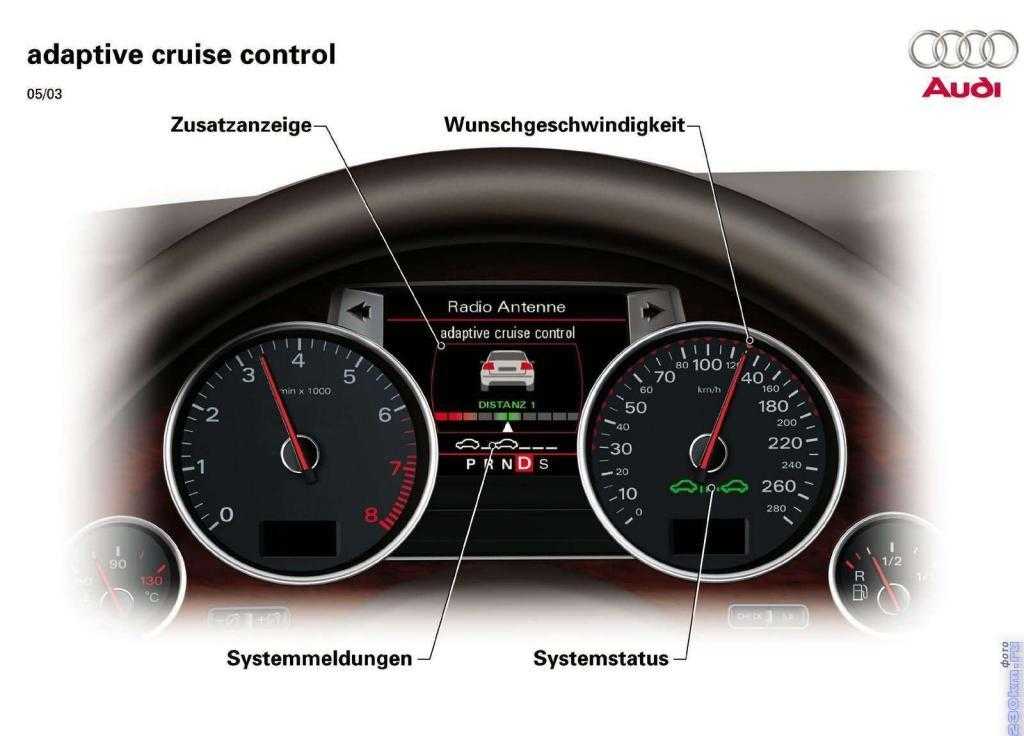

Круиз — контроль. Зеленый символ спидометра с внешней стрелкой, показывающей скорость, означает, что круиз-контроль включен.

Дальний свет, символ, представляющий отражатель с тремя или четырьмя горизонтальными полосами. Он сообщает о «длинных» огнях.

Задние противотуманные фонари. Помечено символом прожектора с полосами, которые подсвечивают желтый или оранжевый.

Причины появления индикации

В момент торможения тормозные цилиндры совершают максимальное движение вперед, воздействуя на колодки. Сами цилиндры заполняются жидкостью, что приводит к падению ее уровня в бачке. Сообщение с изображением восклицательного знака именно об этом и сообщает – падение уровня жидкости до минимального значения.

Помимо вышеуказанной причины к появлению сообщения приводят следующие ситуации:

Неисправность датчика уровня тормозной жидкости. Для того, чтобы убедиться в его исправности, необходимо при заведенной двигателе извлечь из бачка поплавок и изменить его положение в емкости. Если индикация на панели не изменилась, значит именно это и есть причина ее возникновения.
Утечка тормозной жидкости. Визуальный осмотр цилиндров на колесах на предмет следов жидкости. Чаще всего протечки происходят на задних барабанах.
Разрыв или трещины тормозного шланга. При осмотре найти такие повреждения не составит труда. Наиболее часто неисправности возникают в местах изгиба.
Повреждение главного тормозного цилиндра. Наиболее частое место, где происходит разрыв – это уплотнительная резинка около вакуумного усилителя. При визуальном осмотре видно, что жидкость протекает на корпус коробки переключения передач и на щиток, расположенные на левой стороне.

Важно! При любой из вышеперечисленных неисправностях необходимо немедленно обратиться в ремонтную мастерскую, поскольку эксплуатация автомобиля с такими повреждениями невозможна и небезопасна. При полном отсутствии тормозной жидкости движение запрещено!

Другие распространенные случаи

Помимо этого, восклицательный знак может иметь иную расшифровку обозначения, что означает не только неисправности в тормозной системе. Так, к примеру, желтый индикатор с данным знаком в скобках говорит о том, что в автомобиле с гибридным двигателем неисправен электропривод. Решить проблему скидыванием клеммы нельзя – необходимо пройти диагностику.

Стоит отметить, что при поездке в сторону мастерской при таких неисправностях необходимо быть готовым, что на педаль тормоза для торможения придется жать сильнее, а также нужно учитывать, что свободный ход педали увеличивается, а значит увеличивается и тормозной путь.

Если индикатор восклицательный знак на панели приборов горит в сочетании с индикатором АБС, то во время торможения может быть преждевременная блокировка задних колес. В случае, если система работает исправно и никаких неисправностей не выявлено, то можно предположить о наличии повреждений в системе, работающей на размыкание.

В любом случае индикация имеет важное значение и требует повышенного внимания.

Лампочки, сообщающие о неисправности

Теперь рассмотрим индикаторы, которые свидетельствуют о неполадках.

	Красный символ аккумулятора загорается на контрольной панели, если отсутствует заряд батареи от генераторного устройства. В случае с гибридными автомобилями, появление такой лампочки будет сопровождаться надписью Main.
	Лампа в виде масленки сообщает водителю о том, что в силовом агрегате нехватка моторной жидкости. Символ появляется всегда при активации зажигания и исчезает после того, как мотор будет запущен. Если же индикатор загорелся после запуска ДВС, то нужно проверить уровень масла в моторе, все утечки необходимо устранить.
	Неисправность в функционировании подушек безопасности. Нужно проверить датчик подушек, если произойдет аварийная ситуация или столкновение, то по всей видимости, подушки не раскроются.
	Такой символ может быть выполнен в разных вариациях. Если цвет его свечения красный, то в функционировании тормозной системы появились неисправности, так что перед началом движения систему нужно проверить. Лампа может загореться в результате нехватки тормозной жидкости в резервуаре или износе колодок. Возможно такое, что причина появления лампы связана с поломкой датчика.
	Бортовой компьютер зафиксировал неисправности в функционировании АБС. Если на дорогах гололед, то проблемы необходимо устранить, поскольку такая езда может быть очень опасной. Тормоз при этом функционировать будет, но система АБС не работает.

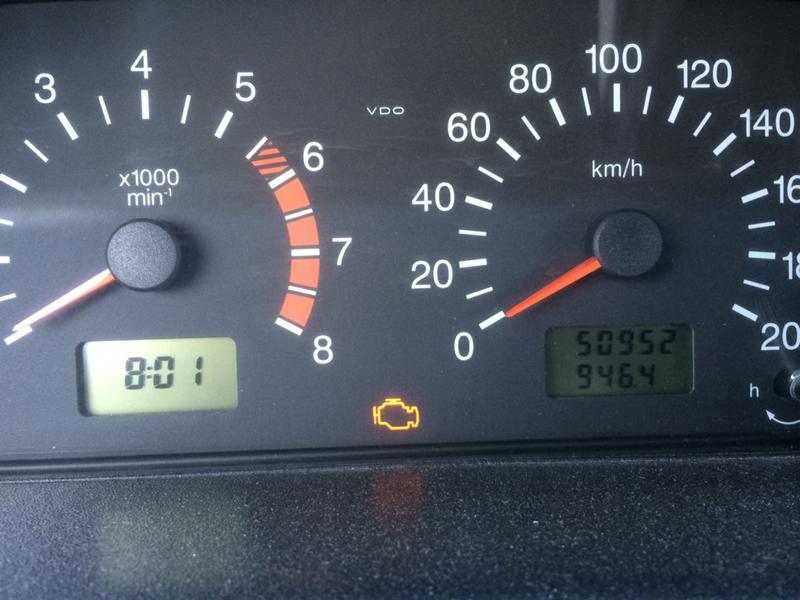

	Лампочка Чек Энджин загорается при обнаружении электронным блоком управления неполадок в работе силового агрегата. Причин в этом случае может быть огромное множество, поэтому надо делать компьютерную диагностику.
	Неполадки свечей накала такой символ есть только в автомобилях, работающих на дизеле. При постоянном горении лампочки надо проверить систему зажигания.

Что делать?

Основные советы при обнаружении горящего индикатора с восклицательным знаком:

Проверить уровень тормозной жидкости и исправность шлангов.
Перезагрузить бортовой компьютер при его наличии.
Проверить целостность камер колес.
Скинуть клеммы с аккумулятора.
Проверить тормозные колодки и соединения АБС.

В случае если все выполненные манипуляции не помогли обнаружить неисправность или вовсе не способствовали решению проблемы, единственно правильное решение – движение в сторону автомастерской.

Перед тем как приступить к устранению неполадок, на которые укажет восклицательный знак, загоревшийся на панели приборов в Приоре, следует определить:

в каком месте он загорится;
что будет изображать значок.

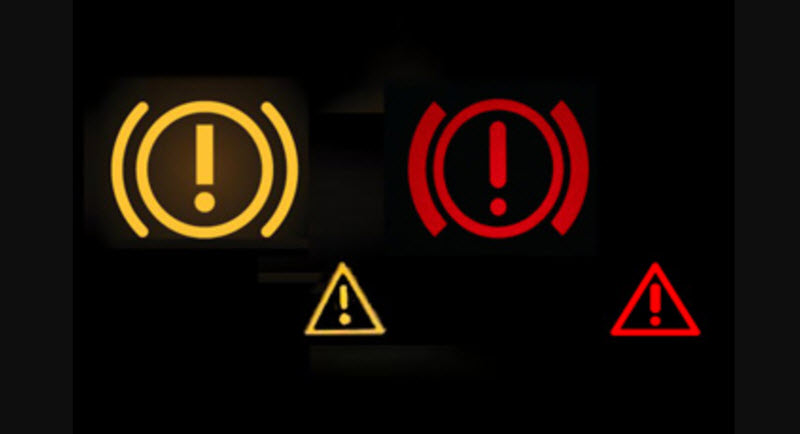

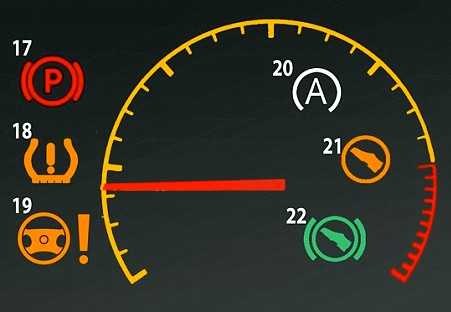

У значка может быть несколько изображений:

Если восклицательный красный знак начнет гореть в нижней части круга, то это укажет на неполадки в работе тормозной системы, а именно на минимальный уровень тормозной жидкости. Эту проблему решить можно довольно просто – долив в специальный бачок тормозную жидкость до положенной отметки. Если после этого лампочка индикатора продолжит гореть, то специалисты советуют проверить исправность всех компонентов тормозной системы.
Если в треугольнике, в верхней части круга, начнет гореть красный восклицательный знак на панели приборов Приора, то это укажет на неполадки в распределителе тормозных сил автомобиля. Стоит отметить, что в самых современных моделях используется не круг, а треугольник. Устранить эту неполадку под силу только опытным специалистам, поэтому посетить станцию технического обслуживания нужно в самое ближайшее время. А при движении, увидев, что лампочка в треугольнике начала гореть, следует соблюдать предельную осторожность.
Если длительное время будет гореть красный восклицательный знак, место расположения которого – нижняя часть иконки руля, это укажет на неисправность в ЭУР (электроусилитель рулевого колеса).

Стоит отметить, что если вышеперечисленные системы работают исправно, то значки на панели приборов будут загораться при включении системы зажигания, однако через пару секунд они должны погаснуть.

Если автовладелец увидит, что лампочка загорится во время работы мотора, то в первую очередь нужно провести проверку функциональности распределителя тормозных сил автомобиля.

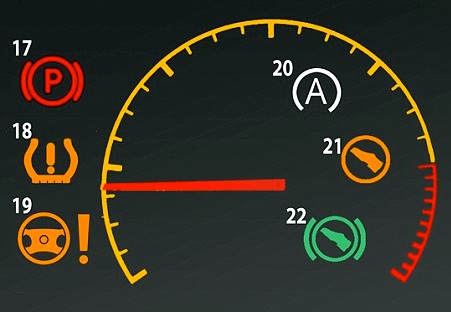

Управление в машине.

Аккумулятор. Если прямоугольный значок с плюсом и минусом станет красным, у нас проблема с системой зарядки. Наиболее распространенная причина лежит в генераторе или аккумуляторе.

Высокая температура хладагента. Эта ошибка обозначена символом термометра, установленным перпендикулярно двум волнам. Проблему нельзя недооценивать — в противном случае двигатель может перегреться.

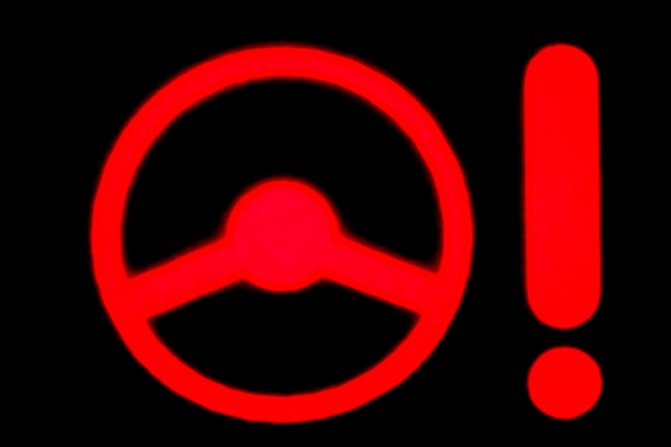

Усилитель руля. Рулевое колесо красного цвета и восклицательный знак являются признаком того, что что-то происходит с гидроусилителем руля. Красный цвет элемента управления не всегда может указывать на неисправность. Это может быть, например, символ ручного тормоза.

Низкий или минимальный уровень моторного масла. Низкий уровень сигнализируется кувшином с каплями и минимальным штыком с каплей внизу.

Тормозные колодки. Если есть свет, на котором появляется круг, и линии с обеих сторон прерываются, блоки, вероятно, следует заменить.

ABS. Индикатор с этим сообщением появится, например, когда у вас возникнут проблемы с датчиком. Неисправность нельзя недооценивать, потому что эта система очень полезна при внезапном торможении.

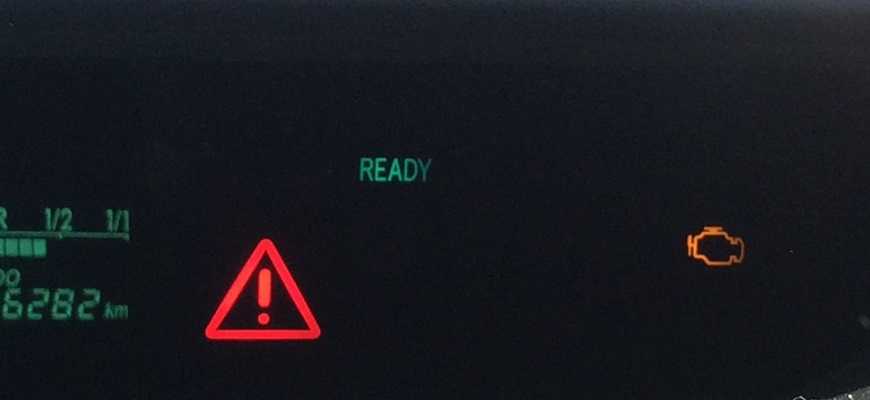

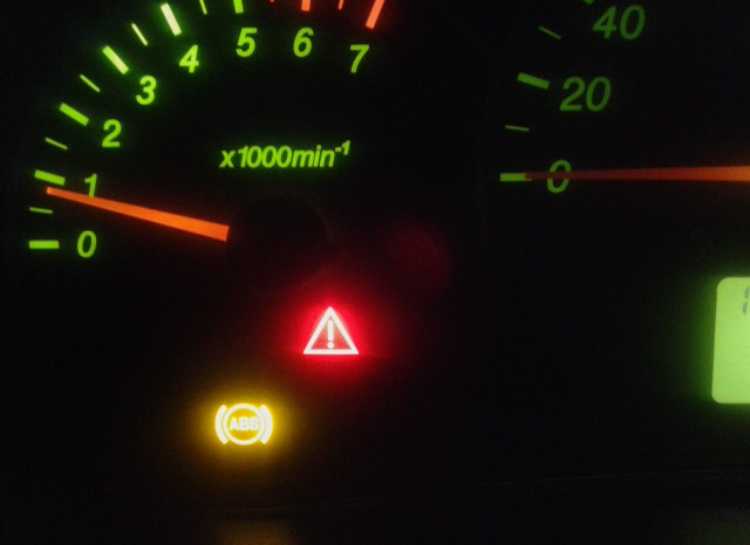

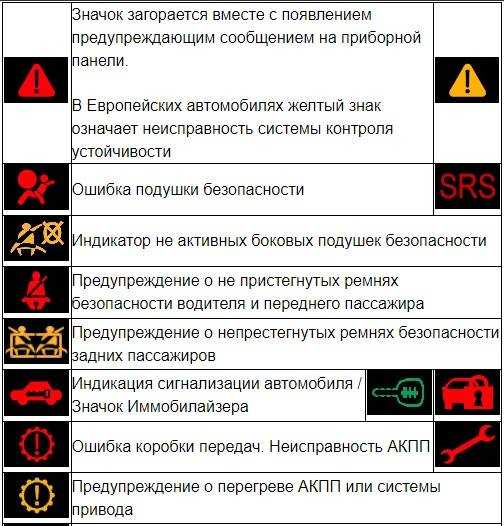

Общий показатель. Элемент управления показывает треугольник с восклицательным знаком внутри. Его появление сигнализирует об отказе одной из важных систем, но — обычно — без подробностей.

По каким еще причинам могут начать гореть лампочки на приборной панели

По мнению специалистов, неисправности в электронике могут также стать причиной индексации. Проявиться непроизвольно значки на приборной панели могут из-за таких поломок:

если контакты поддадутся процессу окисления;
если клеммы изменят свое местоположение;
если поломки проявятся в бортовом автомобильном компьютере.

Учитывая советы специалистов, и чтобы не навредить одной из автомобильных систем, нужно проверить функциональность электронных компонентов. Для этого потребуется произвести диагностику электронной части, что делается довольно легко – снимается приборная панель и проверяется расположение клемм в так называемых гнездах. А если загорится индикатор уровня тормозной жидкости, то в первую очередь проверяется уровень жидкости в специальном бачке, и только после этого заливается новая тормозная жидкость до рекомендуемого показателя.

Если загорелся красный значок с изображением аккумуляторной батареи, то, значит не подается заряд от генератора на акб и идет резкий расход энергии из аккумулятора. Если автомобиль имеет электродвигатель, то есть, гибридный, то под этим значком пишется надпись “main” (главный).

Если светится знак кувшина с капающим маслом, то надо залить масло в мотор, так как уровень стал меньше нижней отметки на щупе. На некоторых марках авто значок уровня масла дополняется буквами L и H, которые говорят масло не хватает или в переизбытке. При пуске двигателя также загорается этот значок, потом он должен отключиться, если уровень масла и давление в норме.

Если высвечивается значок с изображением человека на сидении с пристегнутым ремнем безопасности и подушкой безопасности перед ним, то, бортовой мозг говорит, что в случае, не дай Бог, дтп, система безопасности Airbag не сработает. Кроме значка с человечком, может светиться только надпись SRS или Airbag.

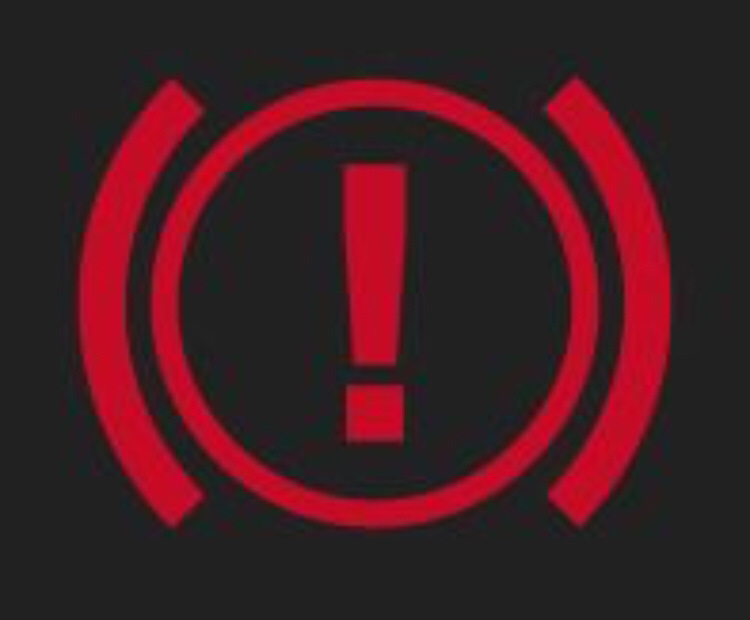

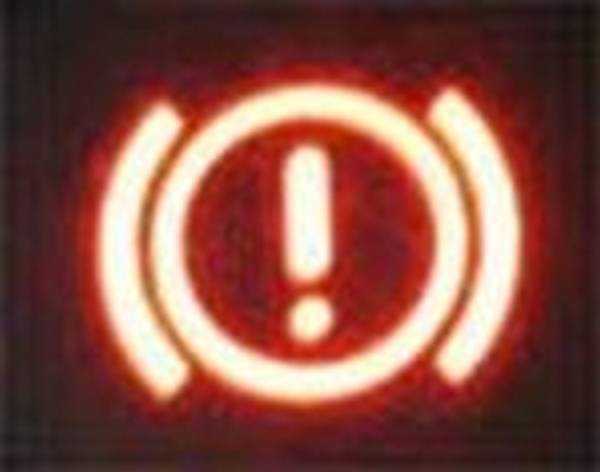

Если горит восклицательный знак на панели приборов в кружочке и в скобках, то, как правило, причин может быть несколько. Вот причины, из-за которых может гореть красный восклицательный знак:

неисправны тормоза;
поднят ручной тормоз;
износ тормозных колодок ;
низкий уровень тормозной жидкости.

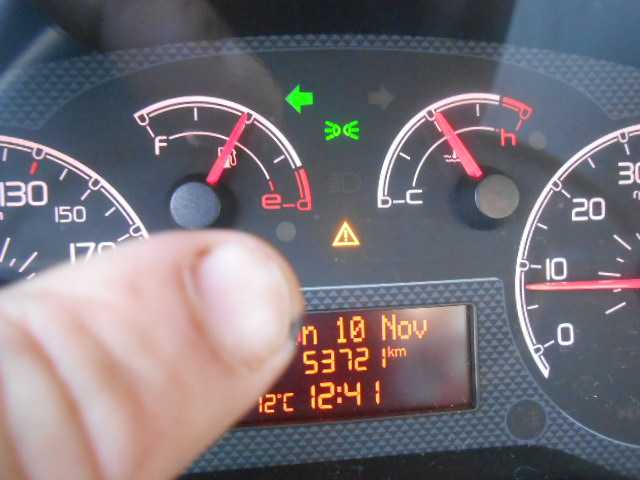

Если желтый восклицательный знак в треугольнике, то значит есть неполадки в электронной системе стабилизации. Если красный в треугольнике, то на панели приборов должен светится еще значок, говорящий о проблеме.

Если подсвечивается надпись ESP, которая может или мигать, или гореть постоянно, то это означает, что есть проблемы в системе стабилизации. Включение ЕСП может быть вызвано поломкой датчика давления тормозной системы, поломкой датчика угла поворота или неисправностью датчика включения стоп сигнала.

Если светится значок в виде задвижки (красный или желтый), то это изображен так двигатель, который также называют ЧЕК или Значок инжектора, то означает, что есть ошибки в работе двигателя автомобиля и, возможно, есть неисправности в работе электронной системе. В этом случае определить можно с помощью компьютерной диагностики в сервисе или, если есть сканер с программой, своими руками диагностировать. Причиной, например, может быть через вакуум, из-за чего топливная смесь становится бедной и загорается чек/check.

На автомобилях с дизельными двигателями горит значок с изображение спирали, то же самое, что и ЧЕК на бензиновых, означает, что есть какие-то неисправности (если горит постоянно). Этот индикатор должен гаснуть, когда мотор нагреется и отключатся спирали накала.

Здесь представлены не все значки, но самые популярные, которые есть во многих марках машин. В комментариях можете указывать какие еще значки есть на панели приборов вашего авто.

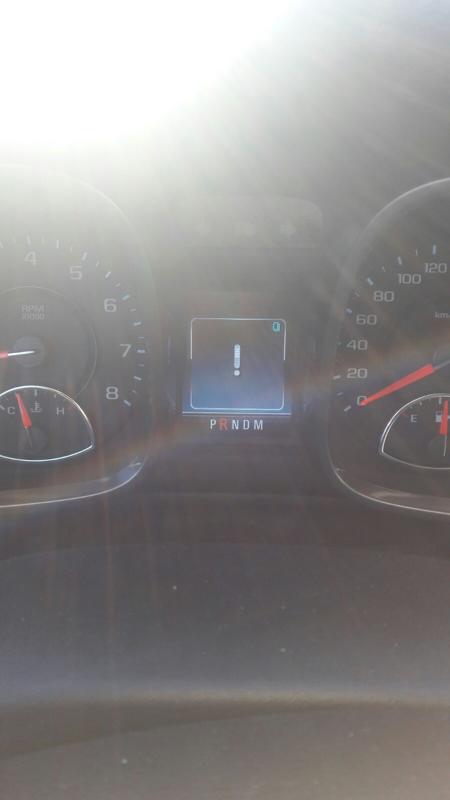

Горит восклицательный знак на приборной панели: что делать водителю

С учетом того, что причин может быть несколько, при этом самой серьезной являются тормоза, остановимся на этой проблеме более подробно. Если горит восклицательный знак на панели, на начальном этапе нужно проверить уровень тормозной жидкости в бачке.

Для этого достаточно поставить машину на ровную площадку, открутить крышку бачка и убедиться в том, что уровень находится между о и «макс». Если уровень ниже минимальной отметки, тогда восклицательный знак на панели загорается по сигналу от датчика.

Бывает и так, что во время проезда неровностей индикатор горит, а потом тухнет на ровной дороге. Это значит, что жидкости в бачке мало, но уровень еще не опустился до критической отметки. Когда машина раскачивается, срабатывает датчик, тогда как на ровной поверхности уровня тормозной жидкости еще достаточно, чтобы индикатор погас.

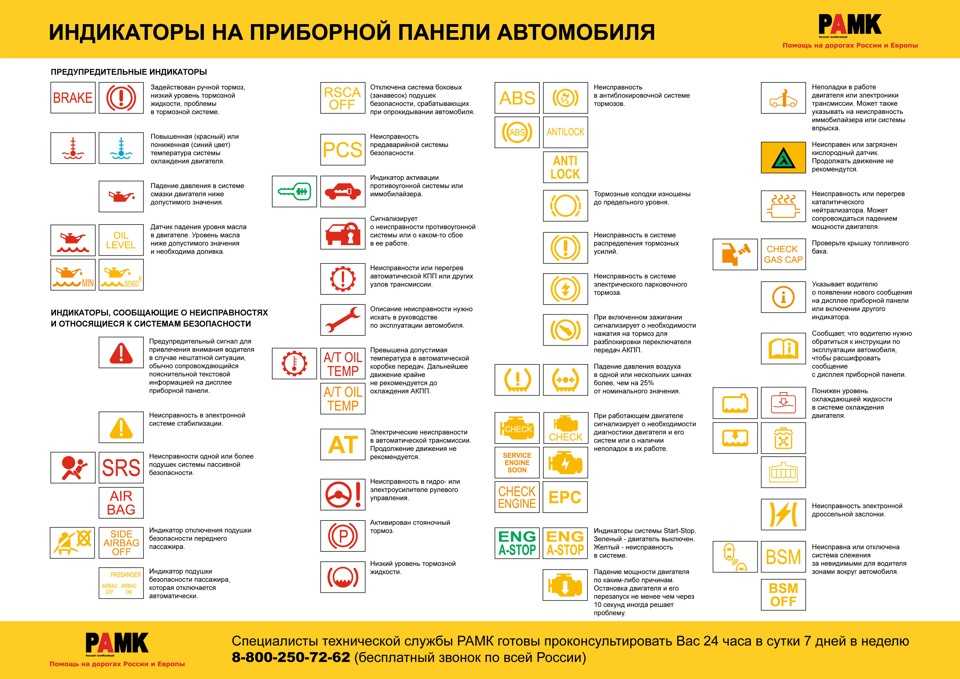

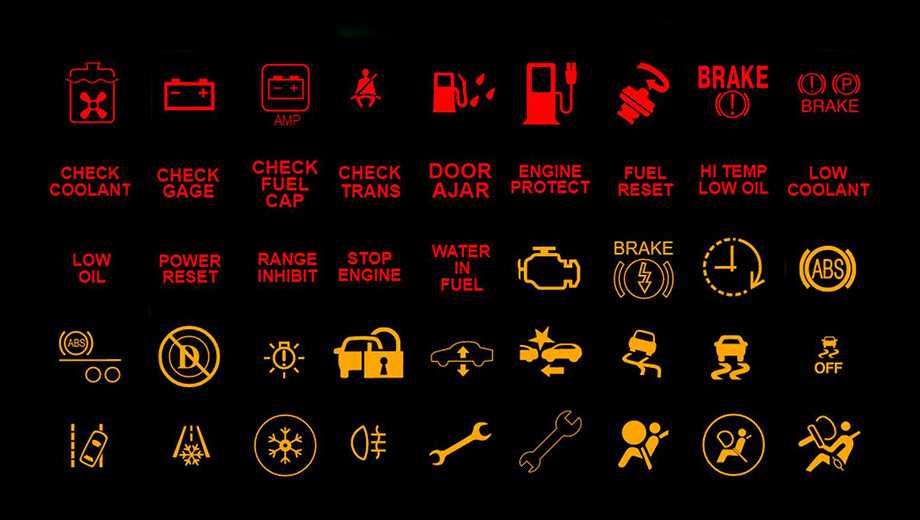

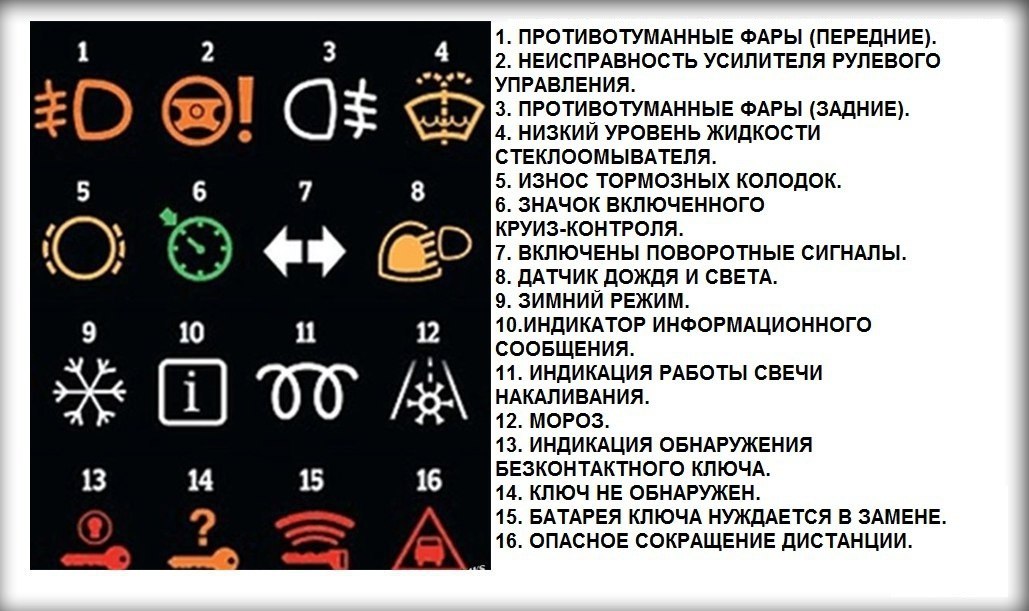

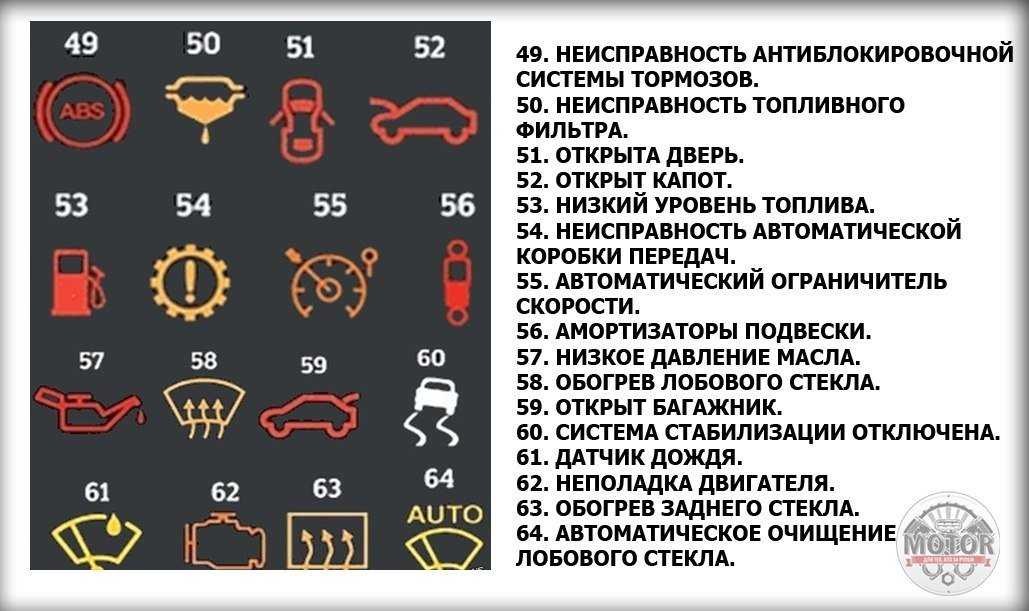

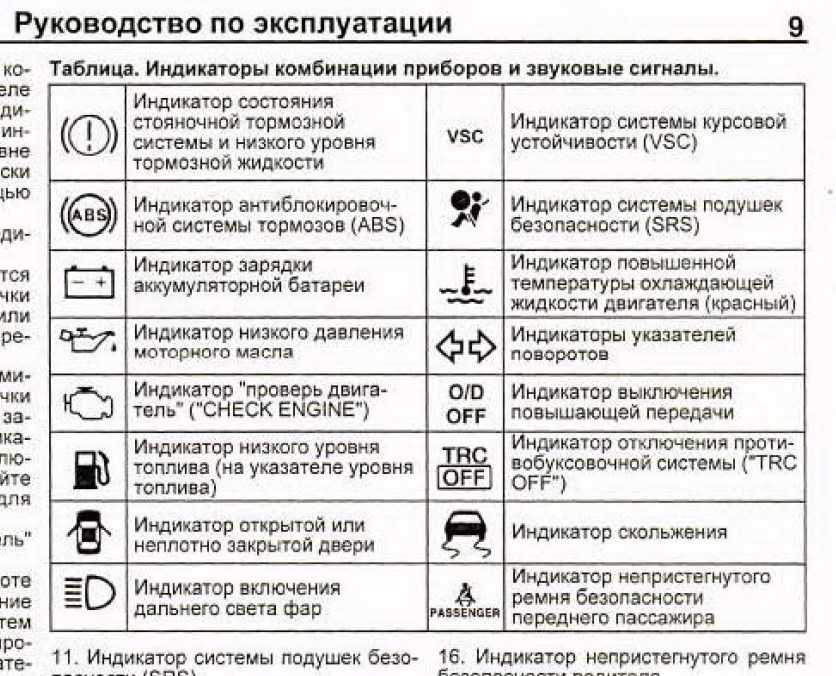

Примеры значков на приборной панели конкретных марок и моделей.

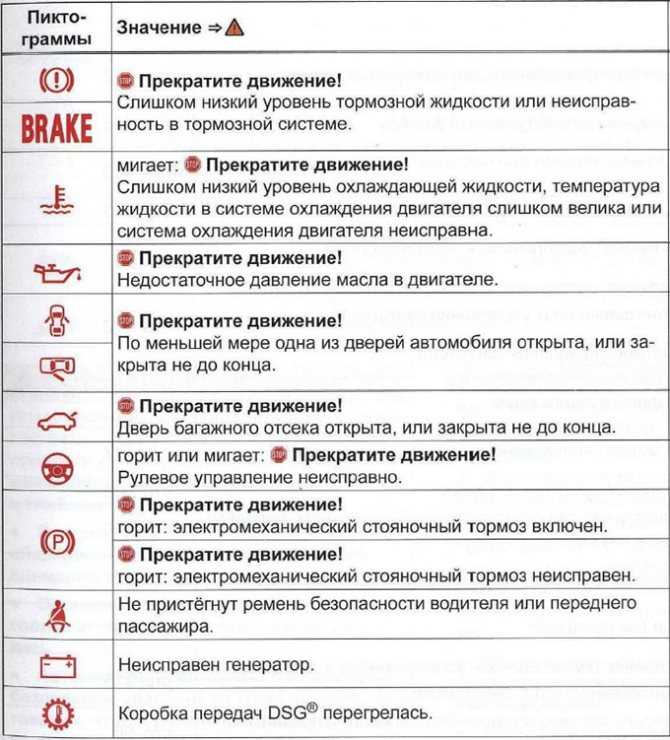

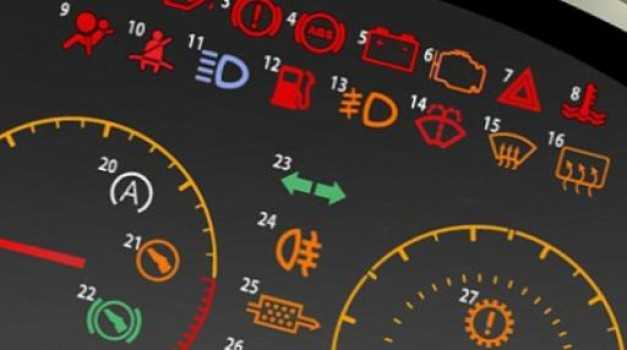

Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи . Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного итого самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:

Красные значки

говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

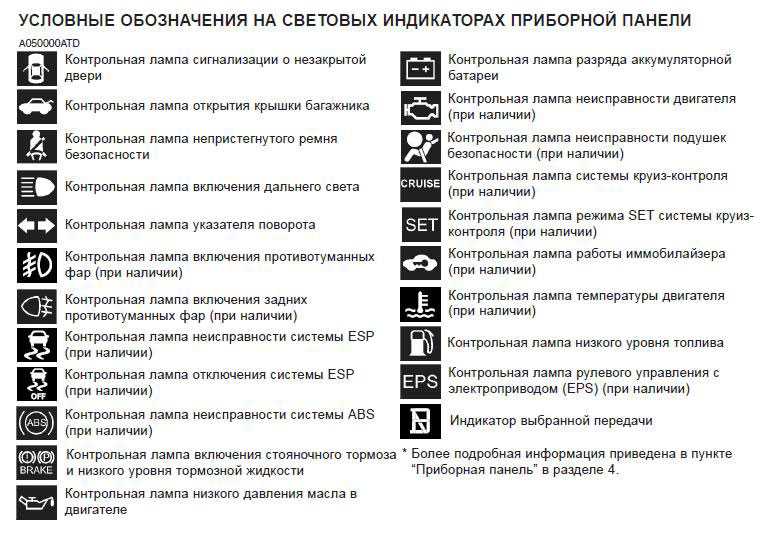

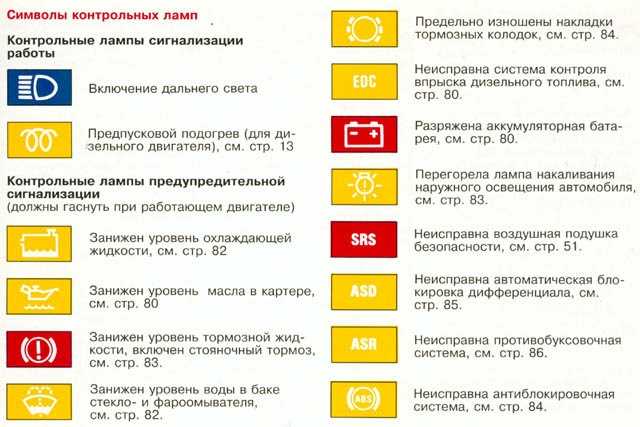

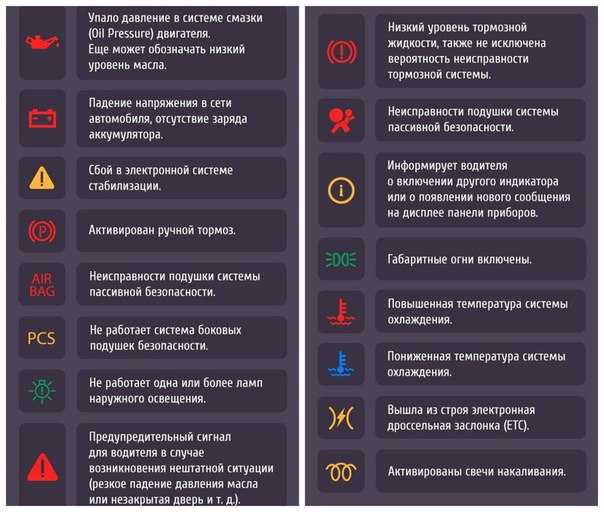

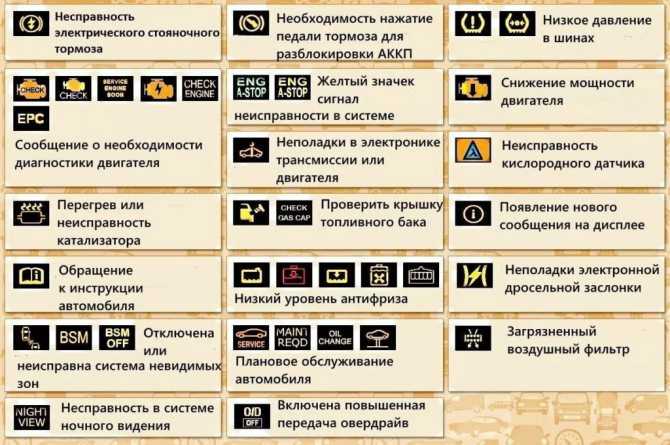

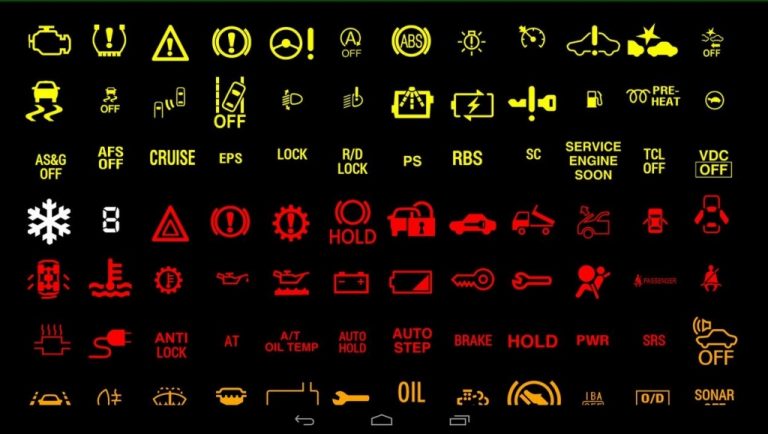

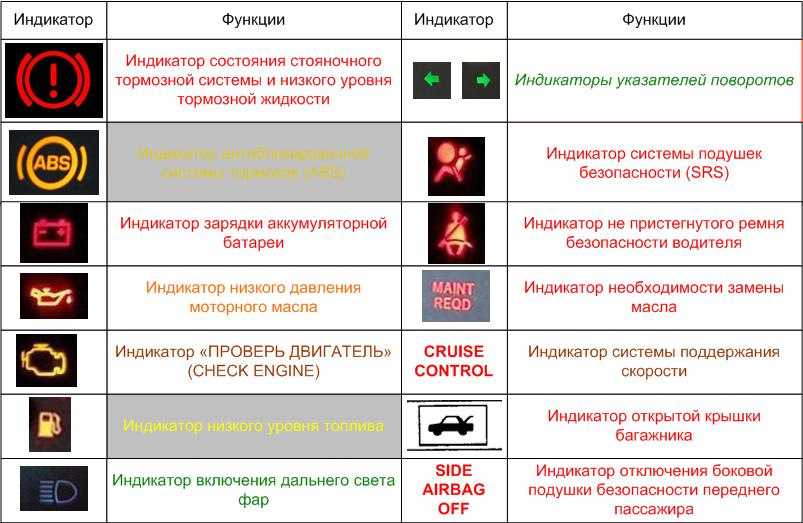

Основные значки на приборной панели

Желтые индикаторы

предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании .

Зеленые лампочки обозначений

информируют о сервисных функциях автомобиля и их активности.

Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Элементы управления в машине — виды

Элементы управления на приборной панели можно разделить на три группы:

сигнальные или информационные огни могут быть синими или зелеными. Не о чем беспокоиться — они только информируют о функциях, включенных в автомобиле.
сигнальные лампы оранжевого или желтого цвета. Их задача — предупредить о надвигающейся неудаче. Когда один из них загорается, мы можем продолжить движение, но в ближайшем будущем мы должны посетить автомобильную мастерскую.
индикаторы тревоги отмечены красным. Это серьезный вопрос. Лучше всего оставаться в безопасном месте и вызвать эвакуатор, который доставит вас в ближайшую мастерскую.

Внимание! Стоит помнить, что некоторые производители используют индивидуальную маркировку, и описание элементов управления на приборной панели также может отличаться. В статье представлены только самые популярные символы. В случае сомнений обратитесь к руководству по эксплуатации автомобиля.

Информационные значки

Значок машины

может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом

), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить .

Загорелась красная машина с замком

, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком

уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери

все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

Выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его .

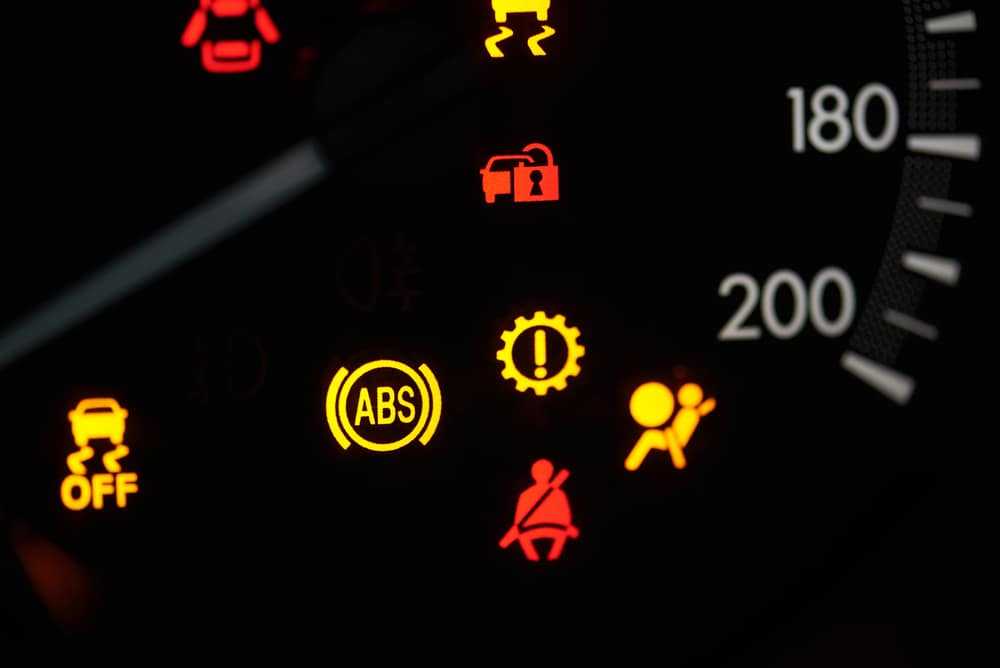

Предупреждающие значки на панели

Значок руль

может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: не активирован, если не считывается метка с ключа или система противоугона неисправна.

Загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/ . На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

Имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.

Говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.

– это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.

По информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику . Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы». Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.

Что делать, если загорается восклицательный знак ВАЗ 2114

Протечка чаще всего возникает на цилиндрах, поэтому найти её невооружённым взглядом действительно сложно. Для более эффективного поиска следует вооружиться лупой.

Протечка тормозного цилиндра

Автомобиля имеют разное значение в зависимости от марки машины, но всех их объединяет цвет:

Зеленый обозначает что данная система работает хорошо
Желтый уведомляет вас об некритической неисправности которую следует устранить
Ну а красный – вам стоит как можно быстрее обратится в автосервис и устранить неполадки.

В этой статье мы разберемся что же может обозначать горящий восклицательный знак.

Горит восклицательный знак в жёлтом треугольнике

Если в машине установлена антиблокировочная система(ABS), то в норме восклицательный знак должен загораться при поднятии ручника и запуске мотора. В машинах без системы ABS лампочка восклицательный знак будет загораться только при наличии неисправностей. Если данный знак зажегся и не гаснет в процессе езды, то это свидетельствует о наличии проблем. Так из-за чего может загореться данный знак?

Восклицательный знак в красном или жёлтом круге обозначает серьезные неисправности в тормозной системе.

Если у вас горит восклицательный знак, обведенный желтым треугольником, то это означает что имеются неполадки в работе электронной системы стабилизации.
Если же знак в круглых скобках, то это скорее всего низкое давление в шинах. Но такой датчик обычно имеется в американских машинах.
Если же вы обладатель машины с гибридным двигателем, то у вас может загораться восклицательный знак при неисправности электропривода.
Если после дождливого дня или поездок за городом загорелся восклицательный знак в круглых скобках и ABS, то вполне возможно, что попала вода в тормозную систему или в специальный блок ABS.
И если с предыдущими символами все довольно просто, то восклицательный знак в красном или желтом круге обозначает неполадки в тормозной системе (недостаток тормозной жидкости, неисправность тормозных колодок, поднят ручной тормоз или разрыв какого-либо провода в тормозной системе) и если их вовремя не исправить, то все может дойти до отказа тормозов и опасной для жизни ситуации.

Что означает красный восклицательный знак. Почему горит восклицательный знак на панели приборов приоры лады и что делать

.
Спрашивает : Смирнов Сергей.
Суть вопроса : Горит Восклицательный знак на панели приборов ВАЗ-2112, не понимаю почему?

Добрый день! У меня иногда появляется восклицательный знак в кружке на приборной панели, чаще всего это происходит при торможении! Подскажите пожалуйста в чем может быть причина и как решить?

Почему горит восклицательный знак (!) на панели приборов?

В момент торможения автомобиля тормозные цилиндры максимально выдвигаются вперед, воздействуя тем самым на колодки. В это время в цилиндры наливается необходимое количество тормозной жидкости в системе и ее уровень в бачке падает. Именно по этой причине загорается такой восклицательный знак. на панели приборов, информирующий водителя о минимальном уровне тормозной жидкости в бачке, а соответственно и в системе в целом.

Следующие две вкладки изменяют содержимое ниже.

Всю жизнь меня окружали машины! Сначала в деревне, в первом классе бегал на тракторе по полям, потом была ЯВА, после копейки. Сейчас я студент третьего курса «Политехника» на автомобильном факультете. Я работаю неполный рабочий день автослесарем, помогая ремонтировать автомобили всем своим друзьям.

Видео с обзором всех контрольных ламп на ВАЗ-2112

Причины появления

При появлении такой индикации в первую очередь проверьте сам датчик находится в бачке тормозной жидкости. Он представляет собой поплавок, активно взаимодействующий с тормозной жидкостью.

При демонтаже поплавка его необходимо удалить ветошью.

Для проверки его исправности необходимо при работающем двигателе снять его с корпуса бака и вручную изменить положение поплавка. Если индикация на панели приборов не исчезает и никак не реагирует в зависимости от воздействия на нее, то датчик неисправен и подлежит замене.

Однако, если датчик исправен, возможна утечка тормозной жидкости.

Где может быть утечка тормозной жидкости?

Узнать о наличии требуемого уровня тормозной жидкости в системе очень просто, так как он виден визуально через бачок с тормозной жидкостью. Его уровень постоянно должен быть ближе к отметке «max» , а если он значительно меньше, или его уровень упал, то возможна утечка.

Тормозной цилиндр

Утечка в переднем тормозном цилиндре

Первым делом необходимо проверить тормозные цилиндры на всех колесах на наличие утечек.

Как правило, течи чаще всего возникают на задних барабанах, из-за их чрезмерного перегрева. Заметить течь на цилиндрах несложно, так как в случае с передним цилиндром подтеки будут заметны на суппорте, а на заднем может капать прямо с барабана. Проблемы с этими элементами обычно возникают в холодное время года.

Тормозные шланги

Тормозной шланг треснул.

Также очень легко определить наличие обрыва или трещины на тормозных шлангах, так как это все видно невооруженным глазом. Чаще всего они трескаются в местах изгибов или из-за трения с соседними элементами кузова автомобиля.

Главный тормозной цилиндр

На корпусе отчетливо видны следы тормозной жидкости.

При осмотре главного тормозного цилиндра проверьте его внешнее состояние на наличие видимых загрязнений.

Основным местом, где может произойти разрыв, является ближняя к вакуумному усилителю уплотнительная резина.

Расположение вакуумного усилителя тормозов и главного тормозного цилиндра

При протечке капает на картер коробки передач, а затем на ШРУС с левой стороны. Его легко заметить, и после этого можно приступать к его замене.

Если вы обнаружите, что какой-либо из вышеперечисленных элементов неисправен, то его необходимо немедленно заменить. Так как эксплуатация автомобиля с такими неисправностями невозможна.
После замены элемента тормозной системы обязательно сделайте это, так как в процессе работы в системе будет скапливаться воздух.

выводы

Обратите внимание, что замена тормозной жидкости также необходима, так как со временем в ней накапливаются частицы воды из воздуха и ее работа становится менее эффективной.

Что делать, если на приборной панели вашего автомобиля загорелся желтый восклицательный знак? Этот вопрос часто волнует автовладельцев. На него иногда сложно дать однозначный ответ, потому что в автомобилях разных марок одинаковые проблемы могут отображаться на табло разными знаками. А это значит, что вам придется внимательно в них разобраться, чтобы не оказаться в какой-то момент в безвыходной, а точнее, в безвыходной ситуации.

Что объединяет и различает знаки на автомобильных дисплеях

В самом начале статьи мы обратим внимание автовладельцев, но на то, что какой бы марки она ни была, есть знаки, объединяющие в себе разнообразие значков на табло: зеленые индикаторы всегда говорят о том, что какая-то система включена и работает исправно, а желтые или красные предупреждают о проблемах. Но при этом стоит учитывать тот факт, установлена на вашей машине антиблокировочная система тормозов (АБС) или нет.

Чем отличается работа индикаторов в автомобилях с АБС и без

Если в автомобиле установлена названная система, то контрольная лампа (она же значок индикатора) должна нормально загораться при включенном зажигании и включенном стояночный тормоз затянут, и гаснут после пуска двигателя и при его отпускании. стояночный тормоз . Так проверяется система. А если свет погаснет, значит система работает исправно. Сигнал индикатора, который длится дольше положенного времени, указывает на неисправности в системах автомобиля. Если АБС не установлена, то при включенном зажигании значок появляется только в случае проблем, о которых подробнее поговорим ниже.

Что же может быть причиной появления восклицательного знака?

Как мы уже говорили, на приборных панелях разных марок автомобилей может загореться несколько восклицательных знаков. Например: в желтом треугольнике — сигнал неисправности электронной системы стабилизации, или в красном — возникновение аварийной ситуации, в скобках — признак низкого давления в шинах (речь идет по большей части об американских автомобилях).

И если с последним предупредительным символом все достаточно ясно, то восклицательный знак в кружочке, появившийся у вас на приборной панели и не исчезающий во время поездки, может быть сигналом нескольких разных проблем:

отсутствие тормозной жидкости;
нарушение целостности цепи индикатора;
нарушение герметичности вакуумного усилителя тормозов;
приведение стояночного тормоза в рабочее состояние.

Кстати, в случае отказа антиблокировочной системы, загораются контрольные лампы и тормозной системы, и АБС!

Не забывайте об информации на табло!

Кстати, в любом случае появившиеся на табло знаки также являются поводом выяснить причину предупреждения на самом информационном табло. Для более точного понимания проблемы следует открыть там раздел «Информация об автомобиле». Для этого нужно войти в меню и, переключаясь вверх или вниз, подтвердить свой выбор. Таким образом, вы сможете узнать, о чем именно вам говорит загоревшийся знак опасности. Как уже было сказано, в некоторых автомобилях восклицательный знак может обозначать не только дефекты тормозной системы, в таких случаях описание неисправности выводится на дисплей сообщений в центре приборной панели.

Как загорается индикатор при недостатке тормозной жидкости

Итак, для начала скажем, что индикатор сообщает о недостаточном уровне тормозной жидкости. Если эта проблема появляется в вашем автомобиле, то на табло и во время движения горит восклицательный знак. Проверить, все ли в порядке и при необходимости долить ТЗ. Однако следует помнить, что потом, когда придется менять колодки, он может подняться в бачке и пролиться. Будь осторожен, попробуй отсосать ей чем-нибудь. Для этого также может подойти резиновая груша.

Что делать, если ТЖ в норме, а индикатор горит постоянно?

Если тормозная жидкость на максимальном уровне, а восклицательный знак горит, то стоит проверить тормозную систему, даже если педаль прожимается нормально. Ставим машину на домкрат и пытаемся провернуть колесо. Это поможет вам определить, не заклинило ли колодки. Опытные водители советуют в таких случаях снимать передние колеса, а затем определять состояние тормозных колодок. При обнаружении неисправности их следует заменить.

Предупреждение

Конечно, в этом случае лучше всего найти ближайший сервисный центр для проверки тормозной системы автомобиля. Кстати, по дороге на внеплановую проверку нужно быть готовым к тому, что вам придется сильнее нажимать на педаль, если нужно затормозить. А также к тому, что свободный ход названной педали увеличится, как и тормозной путь вашего автомобиля. Кстати, если значок горит вместе с индикатором ABS, то при торможении также возможна преждевременная блокировка. задние колеса.

В каких еще случаях загорается восклицательный знак?

Если же ТЖ находится на нормальном уровне, а тормозные колодки не вызывают нареканий, а на панели все равно горит предупредительный знак индикатора, что это значит? В таком случае следует предположить, что что-то происходит с проводкой: система, скорее всего, начала работать на размыкание. При обрыве любого провода, ведущего к датчику колодок, загорается лампа, сигнализирующая об их износе. В этом случае вы, конечно, сами можете закоротить провода, но тогда вам придется каждые 2000-3000 км пробега лазить под машину, чтобы проверить их состояние. Так что лучше в сервис.

Что можно сделать самому

Попробуйте снять разъем с крышки бачка, где находится тормозная жидкость, сдернуть с него резиновый чехол и, если он окажется влажным от жидкости, продуть и протереть Это. Проверьте, не погас ли восклицательный знак. Наденьте разъем. Если индикатор снова загорится, то, скорее всего, неисправен датчик уровня. Бывает, что тормозная жидкость попадает на середину крышки и замыкает контакты. Для этого нужно разобрать крышку, почистить и высушить. Подобную операцию можно сделать в домашних условиях.

Если в автомобиле установлен датчик ручного тормоза

Если ваш автомобиль оборудован датчиком ручного тормоза, такой сигнал может быть предупреждением о его неисправности. К такому же эффекту могут привести проблемы с тросами стояночного тормоза. Ведь достаточно неосторожно съехать в сторону или, выезжая на природу, «присесть» на подвернувшийся булыжник, чтобы трос получил сильную нагрузку наряду с внутренними повреждениями. Некоторое время он еще поработает, но в результате место повреждения начинает «лохматиться». И, в результате, даже вашей мышечной силы будет достаточно, чтобы с помощью троса зажать тормоза (когда вы его отпускаете, он уже не может вернуться в прежнее положение, и машина продолжает тормозить).

В этом случае, после того как загорится восклицательный знак, попробуйте поднять ручник до максимума, но не прикладывая больших усилий. Если чувствуется какой-то люфт (такое впечатление, что ручка не закреплена и просто висит на перекладине), то это однозначно говорит о проблемах с тросами. Кстати, если сигнализатор не горит, а задние колеса перегреваются при движении, то, скорее всего, неисправен механизм стояночного тормоза.

Хотя отечественные ВАЗы не дотягивают до современных иномарок по сложности конструкции узлов и агрегатов, но и у них есть свои индикаторы, которые могут сигнализировать о той или иной неисправности. Разберем по порядку, что они обозначают и как расшифровать значки на приборной панели автомобиля ВАЗ 2114.

Стрелочные индикаторы

Для начала разберем индикаторы со стрелками, как мы видим их на приборной панели их четыре.
Индикатор №1 показывает температуру охлаждающей жидкости в двигателе автомобиля. Если стрелка находится в красном секторе, рекомендуется проверить уровень или другие элементы системы охлаждения (радиатор, помпу, термостат).
Индикатор №2 является тахометром и указывает на частоту вращения коленчатого вала силового агрегата. Не проворачивайте двигатель на максимальную мощность, когда стрелка переходит в красный сектор, это может негативно сказаться на его долговечности.
Индикатор №5 — спидометр. Показывает текущую скорость автомобиля, с которым он движется. Также в этой шкале есть электронное табло № 12 — счетчик километров, где верхние цифры — общий пробег, нижние — суточный.
Ну и последний стрелочный индикатор цифра 6 показывает количество топлива в баке. При нем есть резервный индикатор №7 с изображением заправки, он загорается, когда заканчивается бензин.

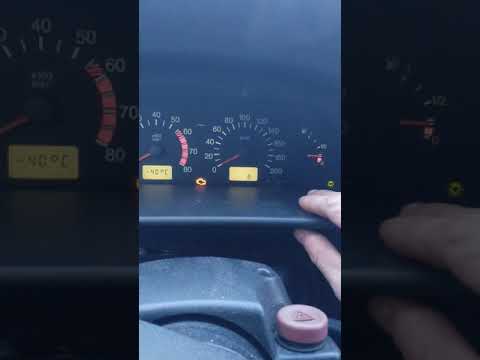

Световые индикаторы на приборную панель ВАЗ 2114

Значки на приборной панели под номерами 3 и 4 указывают на то, что левый и правый указатели поворота включены соответственно.
Значок №8 сообщает водителю, что они включены. габаритные огни и/или наружное освещение.
Если загорается значок под цифрой 9, на котором нарисован восклицательный знак, значит, есть проблема в работе тормозной системы автомобиля. В большинстве случаев это может быть низкий уровень тормозной жидкости, долейте жидкость в бачок.

Значок №10, на котором нарисована фара, сигнализирует о включении дальнего света фар.
Кнопка №11 рядом с жидкокристаллическим дисплеем используется для сброса дневной нормы и установки часов.
Значок №13 загорается при включении будильника.
Индикатор №14 «» при работающем двигателе информирует водителя о неисправности в двигателе автомобиля.

Жидкокристаллический дисплей №15 — показывает текущее время и температуру снаружи автомобиля.
Индикатор №16, показывающий аккумуляторную батарею, загорается при включении зажигания и гаснет после запуска двигателя. Если есть проблема с генератором, он не работает — он может гореть или мигать.
Значок №17 Р в красном кружке сигнализирует о включении стояночного тормоза (ручника).

№ индикатора 18, на котором изображен красный кран, сигнализирует о недостаточном давлении масла в системе смазки двигателя. Низкое давление масла также может привести к низкому уровню масла.
Индикатор №19, указывает положение воздушной заслонки, если она установлена на ВАЗ 2114.

С развитием автомобилестроения в автомобилях стали применяться более современные панели приборов (ПП). ПП используется для информирования водителя об основных параметрах работы двигателя, а также для предупреждения о возможных сбоях в работе систем и узлов. Что означает восклицательный знак и другие индикаторы — описание основных значков приведено ниже.

[Скрыть]

Информационные индикаторы

Лампочки на приборной панели могут сообщать как о неполадках в работе двигателя и других систем, так и носить информационный характер. В любом случае автовладелец должен уметь расшифровывать «сообщения», которые передает модуль управления, чтобы своевременно устранить проблему в случае поломки. Для начала рассмотрим описание информационных индикаторов.

Значок	Что означает
	Желтый гаечный ключ на фоне автомобиля указывает на то, что система обнаружила неисправность в двигателе. Индикатор поломки EPC может свидетельствовать о неисправности в работе датчиков или контроллеров, иногда значок гаечного ключа появляется при неисправности электронной части трансмиссии. Что именно означает эта ошибка, может сказать компьютерная диагностика автомобиля.
	Красный индикатор в виде автомобиля с замком обычно загорается при неисправностях противоугонной системы, в частности, речь идет о стандартной установке. На практике такие неисправности обычно сопровождаются невозможностью запустить силовой агрегат. Если индикатор просто мигает, когда машина закрыта и ее охрана активирована, то волноваться не стоит.
	Восклицательный знак может появиться только на автомобиле с гибридной силовой установкой, его появление связано с проблемами в работе электропривода устройства. При появлении такого индикатора лучше провести компьютерную диагностику — этот вариант является наиболее актуальным, если вы хотите получить точную информацию о поломке.
	Значок автомобиля с открытой дверью может загораться на панели приборов, если включено зажигание или работает двигатель автомобиля, а одна из дверей открыта. Это может относиться как к крышке багажника, так и к капоту. Если вы проверили двери и уверены, что все они заперты, то, скорее всего, причина кроется в неработающих концевиках, которые установлены на дверях или на стойках между дверью и кузовом. Возможно, повреждена электрическая цепь подключения концевого выключателя.
	Значок ESP — это датчик системы стабилизации автомобиля. Появление индикатора возможно в том случае, если система обнаружила скользкий участок дороги, по которому движется автомобиль. Этот блок активируется для предотвращения пробуксовки колес за счет снижения мощности силового агрегата. В принципе, появление значка ничем плохим автомобилю не грозит, так как сам индикатор носит информационный характер. Однако, если рядом с лампочкой загорается желтый треугольник, гаечный ключ или символ износа, то нужно беспокоиться о работоспособности системы.
	Символ гаечного ключа желтого цвета сообщает водителю о том, что пришло время технического обслуживания автомобиля. Необходимо заменить масло, проверить фильтры и т. д. По окончании технического обслуживания индикатор можно сбросить, кратковременно отсоединив клеммы аккумулятора.

Предупреждающие значки на приборной панели

Теперь предлагаем вам ознакомиться с предупреждающими индикаторами на приборке. Рассмотрим только самые распространенные символы (видео, выложенное Кириллом Мухиным).

	Желтый символ рулевого колеса указывает на необходимость адаптации системы рулевого управления. Если этот индикатор горит красным, то следует провести диагностику работоспособности усилителя, который может быть электрическим или гидравлическим.
	Символ ключа на фоне автомобиля, как правило, мигает после постановки автомобиля на охрану. Если лампа горит, не мигая, это свидетельствует о возможных неполадках, возникших в работоспособности системы. Обычно появление символа связано с тем, что механизм противоугонной системы не может считать метку с ключа, либо с тем, что установка не включилась.
	Значок ручного тормоза горит всегда при поднятом рычаге ручного тормоза, а также при неисправности, в частности износе тормозных колодок. Иногда этот символ появляется, когда необходимо долить рабочую тормозную жидкость в расширительный бачок. Если колодки целы, уровень жидкости в норме, а индикатор горит при отпускании рычага, то скорее всего надо менять датчик уровня тормозов, он в бачке с жидкостью.
	Символ охлаждающей жидкости желтого цвета указывает на необходимость добавления расходного материала в бак. Индикатор может загореться при выходе из строя датчика или поплавка в расширительном бачке, а если горит красным, то возможно перегрелся силовой агрегат. Прежде чем доливать антифриз, нужно устранить причину его утечки, а также убедиться, что мотор не перегрет.
	Символ омывателя появляется при недостаточном уровне омывающей жидкости или воды в бачке, в некоторых случаях причиной является забитый датчик уровня. В более современных автомобилях значок может появиться, если используется неправильная жидкость.
	Индикатор контроля тяги . Если символ загорается без перерыва после запуска двигателя, то, видимо, проблема в системе. Сам индикатор может выглядеть по-разному, все зависит от автомобиля.
	Это значок катализатора, который обычно загорается после перегрева устройства. Сопутствующий симптом – недостаточная мощность двигателя. Причиной перегрева может быть плохая пропускная способность сот катализатора или неисправность системы зажигания. При выходе из строя катализатора расход израсходованного топлива также должен увеличиться.
	Такая лампа свидетельствует о неисправности в системе очистки отработавших газов. На практике эта лампочка появляется чаще всего после того, как автомобиль был заправлен некачественным топливом. Причина может быть связана с неработоспособностью лямбда-зонда.

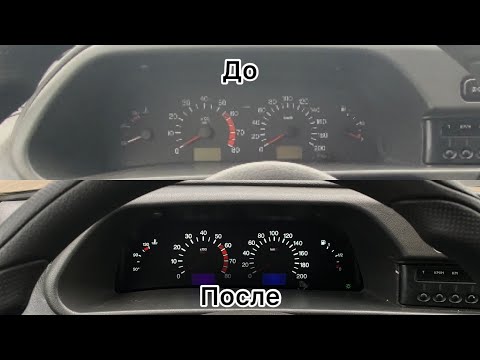

Фотогалерея «Панели приборов разных автомобилей»

1. Тюнингованный ПП в ВАЗ 2109 2. Приборка Volkswagen Golf 3. Приборка Renault Logan 4. Панель управления Toyota Camry

Лампы сигнализации неисправности

Теперь давайте посмотрим на индикаторы, указывающие на проблемы.

	Красный символ батареи загорается на панели управления, если батарея не заряжается от генераторной установки. В случае с гибридными автомобилями появление такой лампочки будет сопровождаться надписью Main.

Это как карта для водителя, которая помогает ему ориентироваться в работе автомобиля и помогает вовремя заметить любые отклонения от нормы.

Все индикаторы, которые высвечиваются на панели управления, предназначены для оперативного оповещения водителя о неисправностях автомобиля. Именно поэтому каждый автовладелец должен понимать обозначения таких сигнализаций.

Каждая панель загружена большим количеством значков и разбираться в них тому, кто садится за руль, необходимо, иначе можно пропустить уведомление и столкнуться с ситуацией, когда поломка поймана в самый неподходящий момент. Важным сообщением является восклицательный знак в кружке на панели приборов. Что это значит и почему возникает?

Причины появления индикации

В момент торможения тормозные цилиндры совершают максимальное движение вперед, воздействуя на колодки. Сами баллоны заполнены жидкостью, что приводит к падению ее уровня в бачке. Сообщение с изображением восклицательного знака как раз об этом и информирует – падение уровня жидкости до минимального значения.

В дополнение к вышеуказанной причине следующие ситуации приводят к появлению сообщения:

Неисправен датчик уровня тормозной жидкости. Для того, чтобы убедиться в его исправности, необходимо при работающем двигателе снять поплавок с бака и изменить его положение в баке. Если индикация на панели не изменилась, то причина ее появления именно в этом.
Утечка тормозной жидкости. Визуальный осмотр цилиндров на колесах на наличие следов жидкости. Больше всего течи происходят на задних барабанах.
Обрыв или трещина в тормозном шланге. При осмотре найти такие повреждения несложно. Чаще всего неисправности возникают в местах изгиба.
Повреждение главного тормозного цилиндра. Наиболее частое место, где происходит разрыв, это уплотнительная резинка возле вакуумного усилителя. При визуальном осмотре видно, что жидкость течет к картеру редуктора и к щитку, расположенному с левой стороны.

Важно! При любой из вышеперечисленных неисправностей необходимо немедленно обратиться в ремонтную мастерскую, так как эксплуатация автомобиля с такими повреждениями невозможна и небезопасна. При отсутствии тормозной жидкости движение запрещено!

Другие распространенные случаи

Кроме того, восклицательный знак может иметь и другую расшифровку обозначения, что означает не только неисправности в тормозной системе. Так, например, желтый индикатор с этим знаком в скобках свидетельствует о том, что в автомобиле с гибридным двигателем неисправен электропривод. Решить проблему скинув терминал невозможно — нужно проходить диагностику.

Стоит отметить, что при движении в сторону мастерской при таких неисправностях нужно быть готовым, что для торможения придется сильнее нажимать на педаль тормоза, а также нужно учитывать, что свободный ход педали увеличивается, а значит, и увеличивается. тормозные пути.

Если индикатор восклицательного знака на панели приборов горит в сочетании с индикатором ABS, то при торможении может произойти преждевременная блокировка задних колес. Если система исправна и неисправностей не выявлено, то можно предположить, что в системе, работающей на открытие, есть повреждения.

В любом случае указание имеет важное значение и требует повышенного внимания.

Что делать?

Основные советы при обнаружении горящего индикатора с восклицательным знаком:

Проверить уровень тормозной жидкости и исправность шлангов.
Перезагрузка бортового компьютера при наличии.
Проверить целостность колесных камер.
Снимите клеммы с аккумулятора.
Проверьте тормозные колодки и соединения ABS.

Если все проделанные манипуляции не помогли обнаружить неисправность или вообще не способствовали решению проблемы, единственно правильное решение – двигаться в сторону автомастерской.

Что означает лампочка восклицательного знака на 2105. Загорается восклицательный знак на панели приборов. Что делать, если лампа (!). Фотогалерея «Панель приборов разных автомобилей»

автомобиль имеют разное значение в зависимости от марки автомобиля, но всех их объединяет цвет:

Зеленый цвет означает, что эта система работает хорошо
Желтый уведомляет о некритической проблеме, которую необходимо устранить.
Ну красный — надо как можно быстрее обратиться в автосервис и устранить неисправность.

В этой статье мы разберемся, что может означать горение. восклицательный знак.

Горит восклицательный знак в желтом треугольнике

Если на автомобиле установлена антиблокировочная система тормозов (ABS), то в норме восклицательный знак должен загораться при поднятии ручного тормоза и запуске двигателя. В машинах без системной лампочки ABS восклицательный знак загорается только при наличии проблемы. Если данный знак загорается и не гаснет во время движения, это указывает на проблему.
Так что же могло заставить этот знак загореться?

Восклицательный знак в красном или желтом круге указывает на серьезную неисправность в тормозной системе.

Если у вас стоит восклицательный знак, обведенный желтым треугольником, то это означает, что в электронной системе стабилизации есть неисправность.
Если знак стоит в скобках, то это, скорее всего, низкое давление в шинах. Но такой датчик обычно встречается в американских автомобилях.
Если вы владелец автомобиля с гибридным двигателем, то у вас может появиться восклицательный знак, если привод неисправен.
Если восклицательный знак в скобках и АБС загорается после дождливого дня или езды за городом, возможно, в тормозную систему или специальный блок АБС попала вода.
И если с предыдущими символами все достаточно просто, то восклицательный знак в красном или желтом кружке указывает на неисправность в тормозной системе (отсутствие тормозной жидкости, выход из строя тормозных колодок, поднятый ручной тормоз или обрыв провода в тормозной системе ) и если их вовремя не исправить, все может закончиться отказом тормозов и опасной для жизни ситуацией.

Что делать в случае возникновения проблем?

Горит значок ABS

При неисправности тормозной системы в первую очередь проверьте уровень тормозной жидкости и целостность тормозных шлангов.

В первом случае стоит перезагрузить бортовой компьютер, если таковой имеется, либо просто продиагностировать всю электронную систему в автосервисе или с помощью специальных приборов.
Во втором случае нужно просто накачать шины и посмотреть на целостность камеры.
В третьей ситуации попробуйте снять клеммы с аккумулятора, и если это не поможет, то нужно ехать на диагностику.
В четвертом случае стоит проверить тормозные колодки, соединения АБС и сам блок на наличие влаги.
К последнему знаку следует отнестись очень серьезно. В первую очередь проверьте уровень тормозной жидкости. Если он в норме, то причина может крыться в износе тормозных колодок. Гораздо хуже будет, если где-то был поврежден тормозной шланг, или произошел обрыв провода, ведущего к тормозным колодкам, в таких ситуациях стоит как можно быстрее обратиться в автосервис. Также можно попробовать проверить провод самостоятельно, плавно и без усилий поднять ручник, и если есть ощущение, что он просто висит на палке, то это однозначно обрыв провода.

Перед тем, как приступить к поиску неисправности, о чем будет свидетельствовать восклицательный знак, загорающийся на панели приборов в Приоре, следует определить:

где он будет гореть?
что будет представлять значок.

Иконка может иметь несколько изображений:

Если внизу круга начнет гореть красный восклицательный знак, это будет свидетельствовать о неисправности в тормозной системе, а именно о минимальном уровне тормозной жидкости. Эту проблему можно решить достаточно просто – долить тормозную жидкость до отметки в специальный бачок. Если после этого индикатор продолжает гореть, то специалисты советуют проверить исправность всех компонентов тормозной системы.
Если в треугольнике, в верхней части круга, на панели приборов Приора начнет гореть красный восклицательный знак, это будет свидетельствовать о неисправности в распределителе тормозных сил автомобиля. Стоит отметить, что в самых современных моделях не круг, а треугольник. Устранить эту проблему могут только опытные специалисты, поэтому обращайтесь на станцию техобслуживания в самое ближайшее время. А при движении, увидев, что лампочка в треугольнике начала гореть, следует проявлять предельную осторожность.
Если длительное время будет гореть красный восклицательный знак, расположение которого — Значки нижней части руля, это будет свидетельствовать о неисправности в ЭУР (электроусилитель руля).

Стоит отметить, что если вышеперечисленные системы работают исправно, то значки на панели приборов будут загораться при включении системы зажигания, но через пару секунд должны погаснуть.

Если автовладелец видит, что лампочка загорается при работающем двигателе, то в первую очередь необходимо проверить работоспособность распределителя тормозных усилий автомобиля.

По каким еще причинам могут начать гореть лампочки на приборной панели?

По мнению специалистов, неисправности в электронике тоже могут быть причиной индексации. Значки на приборной панели могут появляться непроизвольно из-за таких поломок:

если контакты поддаются процессу окисления;
, если терминалы меняют свое расположение;
при появлении поломок в бортовом компьютере автомобиля.

Прислушиваясь к советам специалистов и чтобы не навредить одной из автомобильных систем, необходимо проверить работоспособность электронных компонентов. Для этого потребуется провести диагностику электронной части, что делается достаточно легко – снимается приборная панель и проверяется расположение клемм в так называемых розетках. А если загорается индикатор уровня тормозной жидкости, то в первую очередь проверяется уровень жидкости в специальном бачке, и только после этого заливается новая тормозная жидкость до рекомендованного уровня.

ВАЗ 2114 оснащен современными силовыми агрегатами, а двигатель автомобиля можно назвать достаточно надежным. Несмотря на это, не всегда удается избежать поломок. Если на панели ВАЗ 2114 горит восклицательный знак, то это свидетельствует об определенной проблеме с автомобилем.

Этому есть множество причин, поэтому вы должны разобраться со всеми из них. потенциальные проблемы, которые могут возникнуть на этом автомобиле. Наибольший интерес представляет причина появления восклицательного знака (восклицательный знак на панели приборов ВАЗ 2114), но обо всем по порядку.

Возможная причина неисправности

Сначала нужно проверить сам датчик, неисправность которого фиксируется. Не исключено, что проблема кроется именно в нем, а не в недостатке тормозной жидкости. Это маленькое устройство находится в баке. Он похож на обычный поплавок, поэтому найти его не составит труда. Работает по принципу взаимодействия с тормозной жидкостью.

Если вы хотите проверить, насколько хорошо он работает, то вам нужно достать его прямо из бака. Делать эту процедуру стоит только в тот момент, когда двигатель включен. После извлечения датчика из корпуса бака его следует поставить обратно, но в другое положение.

Если после этой процедуры индикация на приборной панели никак не меняется, и вы не замечаете никакой реакции, то это означает, что датчик нуждается в срочной замене. Это здорово, ведь замена датчика стоит относительно немного, но таким образом вы раз и навсегда решите проблему с восклицательным знаком на панели приборов.

По запросу в Яндексе «ВАЗ 2114 горит восклицательный знак» можно найти альтернативные способы решения проблемы.

Внешние признаки проблемы

Основными симптомами, указывающими на наличие подобной проблемы, можно назвать:

Внезапное увеличение расхода топлива.
Другая причина — пропуски зажигания.
Двигатель автомобиля работает слишком нестабильно. Нестабильность может выражаться в чем угодно. Например, это могут быть посторонние звуки или пониженная мощность силового агрегата. Все это указывает на наличие ряда серьезных проблем, требующих немедленного решения.
Очевидным признаком, который заметят почти все водители, является более медленное ускорение даже при полностью открытой дроссельной заслонке. Если это происходит постоянно, то ремонт следует начинать как можно быстрее.

Основные элементы панели ВАЗ 2114

Для лучшего понимания принципа работы ВАЗ 2114 следует разобраться с панелью приборов. Это ключевой источник информации об автомобиле. Благодаря ей автолюбитель сможет получить любую информацию о функционировании всех узлов машины и ее техническом состоянии. Панель приборов также отображает работу датчиков и всех остальных элементов.

Расположение

Приборная панель ВАЗ 2114 расположена таким образом, что водителю видны все значки, а также лампочки. Чтобы использовать панель максимально эффективно, следует изучить ее, а также расположение всех индикаторов и кнопок.

Ключевые элементы приборной панели:

Спидометр. Позволяет узнать о текущей скорости. Датчик, фиксирующий скорость, находится непосредственно в коробке передач. Погрешность спидометра — 5 км/ч.
Тахометр. Основная функция этого устройства — передача показаний числа оборотов в режиме реального времени. Тахометр получает информацию от бортового компьютера.
Указатель температуры охлаждающей жидкости. Охлаждающая жидкость есть охлаждающая жидкость. Если температура становится слишком высокой, необходимо прекратить движение, а затем заглушить двигатель. Ему нужно охладить энергоблок, потребуется дорогостоящий ремонт.
Табло с информацией об уровне залитого в бензобак топлива. Если водитель видит цифру 0, то это означает, что бак пуст. Если 1, значит, бак заполнен топливом до предела.

В самом верху находится символ заправочной станции. Назначение этого значка — предупредить водителя о том, что бак полный. Если в правом нижнем углу горит оранжевый значок, в баке меньше 6 литров топлива.

Значок «капельница» указывает на то, что уровень масла упал.

«Дворники и фонтанчик» — не хватает омывающей жидкости.

«Термометр» — мало охлаждающей жидкости.

«Автомобиль с открытыми дверями» — какая-то дверь открыта.

«Знак с перечеркнутой лампочкой» — проблемы со стоп-сигналами.

«Круг и черточки сбоку» — износ колодок.

Проблемы с двигателем «Check Engine».

Буква Р — ручник выключен.

Восклицательный знак ВАЗ 2114 означает отсутствие тормозной жидкости.

Что делать, если загорелся восклицательный знак ВАЗ 2114

Если при торможении загорелся восклицательный знак, это означает, что уровень тормозной жидкости упал ниже допустимого минимума. Для решения проблемы его следует долить. Поэтому, если на панели ВАЗ 2114 горит восклицательный знак, паниковать не стоит. Решить проблему можно небольшим количеством заливаемой тормозной жидкости в расширительный бачок.

Обычно течь может возникнуть в районе заднего бампера. Все дело в том, что эта область очень быстро нагревается. Чрезмерный перегрев часто вызывает проблемы, связанные с нехваткой тормозной жидкости. Для того чтобы заметить течь, нужно внимательно осмотреть место повреждения.

Течь чаще всего происходит на цилиндрах, поэтому невооруженным глазом найти ее действительно сложно. Для более эффективного поиска стоит вооружиться лупой.

Течь тормозного цилиндра

Если красный значок с изображением аккумулятора, то это означает, что заряд от генератора не поступает на аккумулятор и происходит резкий расход энергии от аккумулятора. Если у автомобиля электродвигатель, то есть гибрид, то под этим значком пишется надпись «основной» (main).

Если горит знак кувшина с капающим маслом, то необходимо заправить двигатель маслом, так как уровень стал меньше нижней отметки на щупе. На некоторых марках автомобилей значок уровня масла дополнен буквами L и H, что говорит о недостатке или избытке масла. При запуске двигателя этот значок также загорается, затем он должен погаснуть, если уровень масла и давление в норме.

Если на значке с изображением человека на сиденье с пристегнутым ремнем безопасности отображается ремень безопасности и подушка безопасности перед ним, то бортовой мозг говорит, что в случае, не дай Бог, аварии сработает система безопасности Airbag не будет работать. Кроме значка с человечком может светиться только надпись SRS или Airbag.

Если на панели приборов горит восклицательный знак в кружке и в скобках, то причин, как правило, может быть несколько. Вот причины, по которым может гореть красный восклицательный знак:

тормоза неисправны;
ручник поднят;
износ тормозных колодок;
низкий уровень тормозной жидкости.

Если в треугольнике стоит желтый восклицательный знак, то проблема со стабилизацией электронной системы. Если в треугольнике красный цвет, то на панели приборов должен гореть еще один значок, указывающий на проблему.

Если горит надпись ESP, которая может либо мигать, либо гореть постоянно, то это означает наличие проблем в системе стабилизации. Срабатывание ESP может быть вызвано поломкой датчика тормозного давления, поломкой датчика угла поворота руля или неисправностью датчика включения стоп-сигналов.

Если горит значок в виде клапана (красный или желтый), то это изображается как двигатель, который также называется значком ЧЕК или Инжектор, что означает наличие ошибок в работе двигателя автомобиля и, возможно, есть неисправности в электронной системе. В этом случае можно определить с помощью компьютерной диагностики в сервисе или, если есть сканер с программой, продиагностировать самостоятельно. Причина, например, может быть в вакууме, из-за которого топливная смесь обедняется и загорается чек/чек.

На автомобилях с дизельными двигателями горит значок с изображением спирали, как и ЧЕК на бензине, это означает наличие каких-то неисправностей (если горит постоянно). Этот индикатор должен гаснуть, когда мотор горячий и нити накала выключены.

Здесь представлены не все значки, а самые популярные, которые есть во многих марках автомобилей. В комментариях вы можете указать, какие еще значки есть на приборной панели вашего автомобиля.

Примеры значков приборной панели для конкретных марок и моделей.

Это как карта для водителя, которая помогает ему ориентироваться в работе. транспортного средства и помогает вовремя заметить любые отклонения от нормы.

Все индикаторы, которые выводятся на панель управления, предназначены для оперативного оповещения водителя о неполадках в работе автомобиля. Именно поэтому каждый владелец автомобиля должен разбираться в обозначениях таких сигнализаторов.

Каждая панель загружена большим количеством значков и необходимо, чтобы тот, кто садится за руль, в них разбирался, иначе можно пропустить уведомление и столкнуться с ситуацией, когда поломка произойдет в самый неподходящий момент. важным сообщением является восклицательный знак на панели приборов в кружочке. Что это значит и почему это происходит?

Причины индикации

При торможении тормозные цилиндры максимально перемещаются вперед, воздействуя на колодки. Сами баллоны заполнены жидкостью, что приводит к падению ее уровня в бачке. Сообщение с восклицательным знаком как раз и говорит о падении уровня жидкости до минимального значения.

В дополнение к вышеуказанной причине появление сообщения может быть вызвано следующими ситуациями:

Неисправность датчика уровня тормозной жидкости. Для того, чтобы убедиться в его исправности, необходимо снять поплавок с бака при работающем двигателе и изменить его положение в баке. Если индикация на панели не изменилась, то причина ее появления именно в этом.
Утечка тормозной жидкости. Визуальный осмотр цилиндров на колесах на наличие следов жидкости. Чаще всего течи возникают на задних барабанах.
Разрыв или трещина тормозного шланга. При осмотре найти такие повреждения несложно. Чаще всего отказы возникают на поворотах.
Повреждение главного тормозного цилиндра. Наиболее частым местом, где происходит обрыв, является уплотнительная резинка около вакуумного усилителя. При визуальном осмотре видно, что жидкость подтекает на картер коробки передач и щиток, расположенный с левой стороны.

Другие распространенные случаи

Кроме того, восклицательный знак может иметь разную трактовку обозначения, что означает не только неисправности в тормозной системе. Так, например, желтый индикатор с этим знаком в скобках говорит о том, что в автомобиле с гибридным двигателем неисправен электропривод. Сбрасыванием терминала проблему решить нельзя — необходимо проходить диагностику.

Стоит отметить, что при поездке в сторону мастерской с такими неисправностями надо быть готовым, что для торможения придется сильнее нажимать на педаль тормоза, а также нужно учитывать, что свободный ход педали увеличивается, а это значит, что тормозной путь также увеличивается.

Если индикатор восклицательного знака на панели приборов горит совместно с индикатором ABS, возможно преждевременная блокировка при торможении. задние колеса. Если система работает исправно и неисправностей не выявлено, то можно предположить, что в системе, работающей при открытии, есть повреждения.

В любом случае указание важно и требует большего внимания.

Что делать?

Основные советы по обнаружению горящего индикатора с восклицательным знаком:

Проверить уровень тормозной жидкости и шланги на наличие повреждений.
Перезагрузите бортовой компьютер, если таковой имеется.
Проверить целостность колесных камер.
Отсоедините клеммы от аккумулятора.
Проверьте тормозные колодки и соединения ABS.

Если все проделанные манипуляции не помогли обнаружить неисправность или вообще не способствовали решению проблемы, единственно правильное решение — двигаться в сторону автомастерской.

Сигнальные лампы ВАЗ 2114. Подготовка к замене лампочек на панели приборов

Поиск возможных причин, почему не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца автомобилей этой модели. Конечно, если вы не видите ни одного параметра на приборной панели, вы можете, как говорится, пройтись только на ощупь. Правда, известны отдельные специалисты, которым все-таки удалось как-то пролезть на базу без всех указаний, но как-то не хочется следовать их примеру.

А надо ли создавать дополнительные неприятности и риск ДТП на дороге? Так что большинство из тех, с кем произошел этот инцидент, все же добираются до работы (или куда они там собирались) на общественном транспорте, чтобы вечером вернуться к решению проблемы самостоятельно или с помощью знакомого автомастера.

Почему не работает панель приборов ВАЗ 2114? Навскидку можно назвать сразу несколько причин. Однако возможно, что они не исчерпывают весь список, так как могут проявляться индивидуальные особенности автомобиля. Об этом и многом другом, не менее интересном, мы постараемся рассказать в нашей сегодняшней статье.

Самая частая поломка

Прежде чем копаться в салоне автомобиля, проверьте, насколько надежно закреплен массовый провод, идущий к передней панели. Неугомонный впереди идущий пассажир часто просто стаскивает его с места ногами. Чтобы ситуация не повторилась, после крепления стоит изолировать провод от досягаемости.
Ситуация немного сложнее

Ее симптомы очень характерны:

Стрелки не работают все: спидометр, тахометр, одометр, самописец уровня топлива;
Остальной комплект оборудования — оптика, радио, даже подсветка панели включаются нормально и не капризничают;
Зажигание срабатывает, машина не отказывается заводиться;
Почти 100% F3 Перегорел предохранитель . Он находится в монтажном блоке, его надо менять. Но сначала нужно выяснить, почему он накрылся, иначе та же участь постигнет новый комплект. В большинстве случаев виновато выгорание. короткое замыкание. На подержанных ВАЗ-2114 после каждой мойки. Вместо того, чтобы брать с собой запасную, нужно выяснить, откуда берется влага.

Если предохранитель целый, это не повод сразу оставлять его в покое. Не лишним будет снять его и проверить контакты: при живом предохранителе, но с окислившимися клеммами цепь разорвется, и приборка перестанет подавать признаки жизни.

Следующее слабое звено: Это реле зажигания. Он расположен слева от рулевой колонки, закреплен на шпильке, так сказать, вверх ногами. Вам нужно снять его и попытаться установить прямой контакт с проводами. При явных признаках восстановления на приборной панели сразу становится понятно, что пришло время менять реле.

Жесткий кейс

До сих пор были разобраны ситуации, когда торпеда еще подавала признаки жизни. Если к приборам добавились неработающие стеклоподъемники, поворотники, дворники, дело уже не в реле и предохранителях.

Может быть 2 варианта:

Подгоревшие контакты зажигания . В принципе, после установки реле (тоже на версии ВАЗ-2109) такая проблема возникает нечасто. Однако вероятность осталась. Блокировка снимается, контакты проверяются, при необходимости зачищаются;
Монтажный блок . На его плате могут перегореть дорожки. Спасет только замена на новый. Однако он не требует места, а установка доступна в самостоятельном исполнении.

Частные ситуации

Общие симптомы не всегда указывают на конкретные поломки. Могут быть исключения.

Если отдельные устройства отказываются работать, вполне возможно, что это их личная проблема. Приходится разбирать конкретный указатель. Это может привести к поломке шестерни, которую следует заменить.

Так же почему не работает панель приборов ВАЗ 2114? Если барахлит указатель уровня топлива и тахометр (функционируют, никак не реагируют), контакты и монтажный блок в норме — нужно устроить небольшую проверку.

Ресет нажимается и держится, параллельно включается зажигание. Восходящие стрелки указывают на необходимость дальнейших поисков. Безжизненный — в самом щите появились микротрещины. Придется его снять и рассмотреть под лупой все припои и дорожки. В принципе, это все основные варианты. Если прозвон всех перечисленных узлов и деталей не привел к оживлению панели приборов, ваш случай индивидуальный, и вам придется выяснять ситуацию в фирме с опытным автомехаником.

Панель приборов автомобиля ВАЗ 2114 является основным информационным узлом автомобиля. Благодаря ему водитель получает информацию о техническом состоянии и работе всех узлов, приборов и датчиков машины, которые отображаются на схемах. В статье рассматриваются основные элементы панели, расшифровка иконок и кнопок приборной панели, а также их расположение.

Компонентные панели

Электронная приборная панель расположена на приборной панели автомобиля, чтобы водитель мог видеть все значки и индикаторы. Благодаря тюнингу автомобиля с инжектором пользоваться автоприборами (АП) стало удобнее. Чтобы эффективно использовать информацию с приборной панели, каждый водитель должен знать ее состав, комбинацию, назначение и расположение всех кнопок и индикаторов.

Основные элементы, расположенные с левой стороны панели:

Спидометр. На ВАЗ 2114 установлен индукционный спидометр, который выводит на дисплей показания текущей скорости, полученные от датчика, расположенного в коробке передач. Шкала прибора разделена на деления по расходу 10 км/ч и показывает скорость от 0 до 200 км/ч. Для спидометра допускается погрешность 5 км/ч. Под циферблатом в центре расположены две электронные надписи, отражающие информацию о пробеге автомобиля: общий и текущий.
Тахометр. Рядом со спидометром слева находится тахометр. Он передает показания числа оборотов коленчатого вала в режиме реального времени. Эти данные он получает от бортового компьютера. Цифры указаны через каждые 10 единиц шкалы. Одно деление равно 5 единицам. Максимально возможное значение – 80 единиц. Чтобы получить количество оборотов коленвала, нужно значение на тахометре умножить на 100. Например, 45 единиц означает, что коленвал делает 4500 оборотов в минуту. Диапазон от 55 до 60 заштрихован красным, предупреждая о том, что двигатель работает в тяжелых условиях и может сломаться в любой момент. Под тахометром посередине электроника показывает температуру окружающей среды и время.
Указатель температуры охлаждающей жидкости (ОЖ). С левой стороны тахометра отображается показание датчика температуры охлаждающей жидкости, расположенного возле термостата и ГБЦ. Оцифровка начинается с 50, цена деления 20 градусов, следующая цифра 90 и максимальное значение — 130 градусов. Если значение находится в пределах от 105 до 130 градусов, то нужно остановить движение, заглушить мотор и дать ему остыть, иначе двигатель может закипеть.
Указатель уровня топлива в бензобаке. Расположен справа от спидометра. Каждая из цифр имеет свое обозначение: 0- бак пустой; 1/2 бака наполовину заполнены; 1-полный бак (автор видео ИЗО))) ЛЕНТА).

Вверху есть значок электронной заправки, он означает, что бак полный. В правом нижнем углу такой же электронный значок загорается оранжевым цветом, если в баке осталось менее 6 литров бензина.

Приборная панель устройства не сложная. Если вы хотите, чтобы автомобиль отличался от других, многие используют для этого тюнинг. С его помощью можно сделать интерьер уютным и эффектным. Чаще всего тюнингу подвергается панель приборов, делается подсветка ярче, выполняются вставки накладок, деталей.

Тюнинг приборки ВАЗ 2114

Для того, чтобы произвести тюнинг подсветки и других частей панели, необходимо выполнить простые действия:

разобрать панель;
снять щит;
произвести тюнинг задуманных деталей, подсветку, вставку дополнительных лампочек и деталей;
верните снятые детали на место.

Тюнинг подсветки заключается в замене желтых индикаторов на яркие светодиоды.

Лапы указателя поворота

Обозначения на приборной панели ВАЗ 2114 выполнены в соответствии с требованиями и стандартами. Они унифицированы, чтобы быть понятными всем водителям. Обозначения индикаторов расположены внизу щитка.

В таблице описаны символы, используемые на схемах и на приборной панели.

Изображение	Обозначение
Капельница	Сигнализирует о том, что уровень масла в лодке ДВС упал ниже минимально допустимого, значок горит красным цветом.
Дворники и фонтан	Сообщает, если остаток омывающей жидкости в бачке меньше одного литра. Индикатор горит оранжевым цветом.
Термометр	Загорается оранжевым цветом при недостаточном уровне охлаждающей жидкости в расширительном бачке.
Автомобили с открытыми дверями	Горит красным, если одна из дверей не закрыта.
Значок с перекрещенной лампочкой	Значит проблемы со стоп-сигналами или габаритами.
Круг с черточками по бокам	Указывает на износ тормозных колодок и неисправности тормозов.
Человек с ремнями безопасности	Сообщает, что водитель или один из пассажиров не пристегнуты ремнями безопасности.
Две зеленые стрелки в верхней части козырька	Соответствующие лампы загораются при включении правого или левого указателя поворота.
Красный треугольник	Загорается при аварийной остановке.
Проверка двигателя	Сигнализирует о проблемах с двигателем. Горит красным.
Синяя лампочка	Загорается при включении дальнего света
Зеленая лампочка	Загорается при включении ближнего света
Обозначения, относящиеся к более ранней версии ВАЗ 2114
Канистра с каплей красной жидкости	Загорается, если давление масла не соответствует требованиям, то есть падает ниже необходимого уровня.
Буква «П» в кружке	Загорается при отключении ручного тормоза.
Аккумулятор	Загорается при низком заряде батареи.
Восклицательный знак в круге	Горит красным при недостаточном количестве тормозной жидкости.

Кнопки приборной панели

Кнопки также занимают определенное место в макете точки доступа.

Кнопки управления на ВАЗ 2114

Каждый из них имеет свое назначение:

Кнопка, расположенная справа от спидометра, позволяет переключать время и температуру на электронном дисплее. Если нажать ее более 5 секунд, когда автомобиль находится в состоянии покоя, текущий пробег будет сброшен.
Справа над спидометром на приборной панели находится комбинация из двух кнопок. С помощью кнопки с изображением 2-х фар включаются габаритные огни. Кнопка с одной фарой служит для включения ближнего света.
Кнопка, на которой изображена фара с наклонными штрихами, предназначена для включения передних противотуманных фар.
Кнопка с горизонтальными штрихами служит для включения задних противотуманных фар.
Кнопка с прямоугольником позволяет включить функцию, благодаря которой будет обогреваться заднее стекло.

Разобраться со всеми индикаторами, точками доступа и кнопками легко, имея схему в руководстве по эксплуатации автомобиля. Эта статья поможет разобраться во всех обозначениях.

Подводя итоги, можно сказать, что на панели AP отражена следующая полезная информация:

технические характеристики транспортного средства, степень его безопасности в момент движения;
наличие бензина, уровень рабочих жидкостей;
информация о динамике движения: скорость, частота вращения коленчатого вала и т.д.;
работа различных устройств автомобиля;
другая полезная информация, такая как время, температура и т.д.

Светодиодная приборная панель ВАЗ 2114

Получить эту информацию позволяют различные датчики и измерительные приборы, включенные в электрические цепи автомобилей. Поскольку конструкция и схема подключения АП проста, его легко разобрать и собрать. Поэтому при желании можно выполнить тюнинг, накладку, вставить дополнительные элементы, можно сделать подсветку из светодиодов.

Если на приборной панели начинают загораться какие-либо индикаторы, следует немедленно на это отреагировать. Своевременно обнаруженная и устраненная неисправность позволит избежать проблем в пути и продлить жизнь автомобилю.

Видео «Замена лампочек на приборной панели ВАЗ 2114»

Видео Алексея Львова как снять приборную панель и заменить лампочки.

АвтоВАЗ, крупнейший российский производитель легковых автомобилей, пользуется у автомобилистов парадоксальной славой. Ругая «Жигули» за посредственное качество по сравнению с зарубежными моделями, они все равно становятся обладателями отечественных автомобилей, что делает ВАЗ самой популярной маркой на российском рынке. Когда во главе концерна не было ни Бо Андерссона, ни технологий Nissan-Renault, самой популярной продуктовой линейкой было семейство автомобилей «Самара» (ВАЗ 2113/2114/2115).

Невыразительный дизайн и бедность оснащения были компенсированы грамотным тюнингом, способным буквально преобразить автомобиль. Вариантов тюнинга сегодня очень много. Многие останавливаются на улучшении внешнего вида автомобиля, небольшом рестайлинге экстерьера и легком тюнинге салона.

Другие идут дальше, «допиливая» почти все системы автомобиля: форсирование двигателя, тюнинг тормозной системы и сцепления, детальный стайлинг кузова и салона, замена и тюнинг панели. Получился автомобиль с претензией на комфорт и оригинальность. Улучшения хорошо ложатся на все модели семейства Самара. Одним из основных усовершенствований можно считать тюнинг панели приборов ВАЗ 2114.

Особенности приборной панели Самара

Щиток приборов, или торпедо, помимо основных функций, несет еще и эстетическую, ведь именно на ней фиксируются взгляды водителей и пассажиров. Поэтому, если автовладелец решил провести рестайлинг своего четырехколесного друга, то тюнинг на панели ВАЗ 2114 просто необходим. Прежде чем приступить непосредственно к тюнингу панели ВАЗ 2114, следует изучить основные узлы щитка, характеристики и информацию, которую он отображает.

Пятидверный хэтчбек «Самара» стал одним из первых автомобилей Волжского автозавода, приборная панель которого была оснащена электронной комбинацией. Подсветка панели приборов ВАЗ 2114 Самара второго поколения осуществляется изнутри, в отличие от предшественницы «девятки», где подсветка осуществлялась снаружи. Приборная панель ВАЗ 2114 отображает 19 параметров автомобиля, основными из которых являются спидометр, тахометр, датчики уровня топлива и охлаждающей жидкости.

Стрелка указателя температуры охлаждающей жидкости расположена с левой стороны панели приборов ВАЗ 2114. Красная «зона» начинается на 105 градусах и заканчивается на 130. Если стрелка манометра находится в этой зоне, двигатель необходимо заглушить, чтобы он не закипел. За температурной шкалой идут тахометр, показывающий обороты двигателя, и спидометр.

Последний циферблат справа — указатель уровня топлива. Также на приборной панели ВАЗ 2114 расположены информационные индикаторы, индикаторы поворотников, контрольная лампа включения габаритов, сигнализатор аварийного состояния рабочей тормозной системы, недостаточного давления масла, включения дальнего света фар, проверки двигателя и т.д. счетчики общего и суточного пробега.

Способы настройки приборной панели

Есть несколько способов придать приборной панели оригинальный вид. Вы можете изменить поверхность, обтянуть ее кожей, покрасить, украсить специальными накладками, использовать комбинирование материалов. Покрасить торпеду или обтянуть любыми материалами (кожа, карбон) задача не самая простая и требует извлечения детали, но конечный результат того стоит.

Прежде чем приступить к преображению поверхности, необходимо ознакомиться с паспортом автомобиля и ППД. Есть ряд материалов, которые нельзя использовать для тюнинга приборной панели (мех, обычные ткани). Краску следует брать только ту, которая предназначена для покраски автомобильных деталей. Другие виды красок могут портиться при повышении температуры (например, при включенной печке).

Особое внимание следует уделить подбору цветов, если вы планируете их комбинировать. При выборе краски для торпеды нужно учитывать цвет крышек и даже кузова, особенно если стекло прозрачное. Черный и белый будут хорошо сочетаться со всеми остальными. Если планируется другое сочетание, специалисты по дизайну советуют обратиться к различным таблицам цветовых сочетаний, которые помогут определиться с выбором.

Для обтяжки кожей или карбоном торпеда разбирается, оклеивается готовым рисунком с вырезами под детали. После подготовки поверхности можно переходить к следующему шагу. Выполнение тюнинга на панели ВАЗ 2114 не менее интересно, чем подготовка поверхности. Огромную роль в нем играет подсветка приборов, стрелок и датчиков. В идеале подсветка приборной панели должна соответствовать цветам мультимедийной системы.

Приборную панель ВАЗ 2114 можно тюнинговать специальными накладками со стилизованным изображением спидометра и тахометра. Такие накладки могут менять оттенок подсветки за счет прозрачности элементов картинки и встроенных фильтров. К таким накладкам следует обращаться с умом, так как в результате можно получить неравномерное освещение (слева яркое, справа тусклое) или яркости имеющихся ламп не хватит, чтобы пробить накладку, и их придется заменены более сильными.

На панели ВАЗ 2114 тюнинг начинается с демонтажа штатной панели приборов. Затем при необходимости лампочки меняются. Например, зеленые, поставляемые с завода, можно заменить красными. Затем устанавливается новая накладка, монтируются стрелки и защитное стекло. Новая приборная панель ВАЗ 2114 готова. Сделать своими руками панель на ВАЗ 2114 под силу многим автолюбителям.

При этом опытные водители советуют не изменять форму, наращивая пенополиуретаном дополнительные стенки или отрезая лишние детали. Объясняется это тем, что торпеда, как и приборная панель ВАЗ 2114, выполнена на основе сложных расчетов, серьезно влияющих на безопасность водителя и пассажиров.

ВАЗ 2114 — это один из первых отечественных автомобилей, в котором применена электронная комбинация панели приборов. «Пионером» в этой области была, конечно же, «десятка», после которой электроника стала использоваться на всех последующих моделях ВАЗ. А сегодняшнюю статью мы посвятим приборной панели

Устройство и характеристика

Приборная панель ВАЗ 2114, помимо электронной комбинации, отличается еще и расположением подсветки. И если на «Самаре» первого поколения она была организована снаружи, что усложняло доступ к приборной панели при демонтаже, то на 14-й «Жигули» индикация подсвечивалась лампами изнутри. Но это далеко не все особенности этой части.

На автомобилях ВАЗ 2114 насчитывается до 19 обозначений, основные из которых, конечно, тахометр, спидометр, датчики охлаждающей жидкости и уровня топлива.

Датчик температуры охлаждающей жидкости

И начнем мы обзор с обозначения слева. Здесь приборная панель на ВАЗ 2114 имеет стрелку Красная шкала начинается со 105 градусов Цельсия и заканчивается на 130. Для заметки отметим, что если стрелка этого датчика находится в этом диапазоне, следует немедленно заглушить двигатель и подождать пока не остынет. В противном случае закипание мотора неизбежно.

Тахометр

Дальше у нас тахометр. Это самый большой циферблат на приборной панели после спидометра. По его обозначению мы видим, что нормальные должны быть в районе от 2 до 5,5 тыс. об/мин (одиночные обороты не в счет). Далее идет красная полоса. Попадание стрелки в этот диапазон не так опасно, как при датчике температуры охлаждающей жидкости. Однако не следует забывать, что запредельно высокая скорость вращения влечет за собой не только, но и значительную нагрузку на все остальные детали двигателя.

Спидометр

Приборная панель ВАЗ 2114 обязательно оборудована спидометром. Это самая важная деталь в щите. Именно от ее показаний зависит контроль водителя над скоростью, а соответственно и безопасность. Поэтому он должен отображать показания с максимальной точностью 0,1 километра в час. Приборная панель ВАЗ 2114 имеет шкалу спидометра со значением измерения от 0 до 200 километров в час. Интересно, что практически на всех отечественных автомобилях установлены спидометры, измеряющие показания свыше 170 км/ч. Например, на ГАЗелях пиковая скорость находится в районе 180-200 километров в час (в зависимости от года выпуска). Странно конечно, что легкий фургон разгоняется до заданных значений, тут хоть «сотню» с горы набрать…

Датчик уровня топлива

Последний стрелочный индикатор измеряет уровень топлива в бензобаке автомобиля. Он расположен по стандартной схеме — с правой стороны приборной панели. На шкале всего 3 символа: 0, ½ и 1. Конечно, он не измеряет данные с такой точностью, как спидометр, но узнать примерный остаток топлива вполне можно.

Итак, мы узнали особенности, отличающие приборную панель ВАЗ 2114, и выяснили ее устройство.

При покупке нового или подержанного автомобиля владелец должен сначала понять, как управлять машиной и всеми ее системами. Для этого следует знать распиновку панели приборов на ВАЗ 2114, так как речь сегодня идет именно об этом автомобиле.

Предлагаем Вашему вниманию подробное описание кнопок на приборной панели ВАЗ 2114, значков, лампочек и других приборов и индикаторов.

Основные устройства и их расшифровка

Безусловно, самыми значимыми устройствами на приборной панели являются:

Спидометр;
Тахометр;
Индикатор температуры охлаждающей жидкости;
Указатель уровня топлива в баке.

Изучим их подробнее.

Спидометр. На ВАЗ 2114 предусмотрена установка индукционного спидометра, который получает данные о скорости благодаря датчику, расположенному на коробке передач. Спидометр показывает текущую скорость автомобиля. Шкала разделена от 0 до 200 километров в час с шагом 10 километров в час. Такие приборы имеют погрешность не менее 5 километров в час. Ниже центра спидометра находится дисплей с двумя линиями. Она сообщает о текущем пробеге, а вторая об общем совершенном пробеге на данном автомобиле.
Тахометр. Находится слева от спидометра. Тахометр представляет собой электронный прибор, принимающий сигналы от бортового компьютера и отражающий текущую частоту вращения коленчатого вала. Шкала выполнена с делением на 5 единиц. Оцифровка — каждые 10 единиц шкалы. Максимальная шкала тахометра – 80. Умножая это число на 100, получаем количество оборотов. Например, если по шкале 40, то коленвал крутится со скоростью 4000 об/мин. Диапазон от 55 до 60 имеет красный оттенок, а 80 полностью окрашивается в красный цвет. Это критические обороты, при достижении которых стрелка работает на предельных нагрузках и может выйти из строя. В нижней части тахометра посередине отображается время и температура воздуха.
Индикатор температуры охлаждающей жидкости Необходимо постоянно контролировать температуру охлаждающей жидкости, поэтому на приборной панели для этого предусмотрен соответствующий индикатор. Он расположен слева от тахометра, сообщает текущую температуру охлаждающей жидкости. Данные поступают с соответствующего датчика. Деление выполняется с шагом в 20 градусов. Оцифровка начинается с 50, затем идет 90 и 130. Опасная зона начинается с 105 градусов. Если стрелка находится в этой зоне, двигатель необходимо немедленно остановить, иначе произойдет перегрев и поломка.
Указатель уровня топлива Он находится справа от спидометра. На шкале указаны цифры и изображения, которые означают:
1. 0 — бак пуст;
2. 1/2 — бак наполовину полон;
3. бак полный;
4. Изображение заправки вверху — бак заполнен до максимума;
5. Изображение АЗС снизу справа с оранжевой подсветкой — в баке осталось менее 6 литров топлива.

Лампочки, значки индикаторов.

Имея перед собой фото значков, будет намного проще разобраться в их обозначении на панели приборов ВАЗ 2114.

Значки выполнены в строгом соответствии с нормами и требованиями, что позволяет понять их назначение вне зависимости от модели, производителя. Все автомобильные компании должны унифицировать обозначения. Это позволяет понять их суть каждому водителю.

На ВАЗ 2114 с новейшим инжекторным двигателем обозначения расположены внизу приборной панели. Предлагаем соответствующую таблицу с расшифровками.

Изображение	Обозначение
Значок канистры с каплей жидкости	Изображение сообщает о снижении уровня масла в картере двигателя ниже допустимого уровня, выделено красным цветом
Икона дворники и фонтан	Сообщает о недостаточном количестве омывающей жидкости. Если осталось меньше литра, значок загорается оранжевым цветом
Значок термометра	Свидетельствует о снижении уровня охлаждающей жидкости в расширительном бачке на холодном двигателе ниже допустимого уровня. Светится оранжевым
Значок автомобиля с открытой дверью	Сообщает, что некоторые двери не закрыты. Выделено красным
Значок с перекрещенной лампочкой	Сообщает о неисправности габаритов или стоп-сигналов
Значок в виде круга с штрихами по бокам.	Говорит о неисправностях тормозов, тормозных колодок
Icon man с ремнями безопасности	Сообщает, что кто-то не пристегнул ремни безопасности.
Значок с двумя зелеными стрелками	Сигнал о включении левого или правого указателя поворота
Значок проверки двигателя	Горит красным при неисправности двигателя
Значок синей лампочки	Говоря о дальнем свете на
Значок зеленой лампочки	Говорит о включении ближнего света.
Обозначения предусмотренные на ВАЗ 2114 ранних модификаций
Красный значок канистры с каплей жидкости	Сигнализирует падение масла, означает аварийное давление масла
Буква «П» в кружке	Сигнализирует о том, что стояночный тормоз не задействован
Изображение батареи	Включается при низком заряде батареи
Значок восклицательного знака в круге	Загорается красным цветом, указывает на снижение уровня тормозной жидкости.

Кнопки и их обозначение

Теперь переходим непосредственно к кнопкам, которые также имеют свое законное место на приборной панели ВАЗ 2114.

Кнопка справа внизу на спидометре позволяет переключать температуру и время на цифровом дисплее. Если удерживать ее в течение 5 секунд во время стоянки автомобиля, текущие данные о пробеге будут сброшены.
Двойная кнопка с двумя переключателями. Кнопка с двумя фарами включает габариты, а кнопка с одной фарой включает ближний свет.
Кнопка с угловатыми штрихами и фарой включает передние противотуманные фары.
Кнопка с горизонтальным ходом включает задние противотуманные фары.
Кнопка с прямоугольником включает заднее стекло.

На самом деле разобраться во всех кнопках, индикаторах и указателях не сложно. Наше описание кнопок на приборной панели ВАЗ 2114 позволит нам в этом разобраться. Но лучше всего сесть в машину с инструкцией и убедиться, что все понятно.
