Как снять стартер на ВАЗ 2114, если он не крутит и требуется его замена?

Главная » Обслуживание Ремонт » Электрооборудование

Автор На чтение 3 мин Опубликовано 08.06.2013

Здравствуйте, уважаемые автолюбители! Вновь мы обращаемся к владельцам и почитателям автомобилей отечественного автопрома. Жигули четырнадцатой модели комплектуются стартером 5712.3708, который заметно отличается от аналогичных «вазовских» пусковых устройств меньшими габаритами и весом.

Но, несмотря на столь скромные размеры этого аппарата, к нему предъявляются все те же, что и к остальным стартерам, требования по началу вращения маховика и движения кривошипно-поршневой группы.

Пожалуй, эту конструктивную особенность можно отнести к недостаткам данной модели, ведь ситуации, когда возникают какие-либо неисправности стартера ВАЗ 2114, к сожалению, не редки.

Так, даже самому аккуратному водителю «четырнадцатой», хотя бы раз в пять-шесть лет приходится сталкиваться с проблемой, когда не работает, не крутит стартер ВАЗ 2114.

Как снять стартер ВАЗ 2114 самостоятельно?

Если вам предстоит снятие стартера ВАЗ 2114, будьте готовы загонять машину на яму или на эстакаду. Для автомобиля ВАЗ 2114, замена стартера в этом случае не составит особой сложности, так как откручивать закрепляющие болты и снимать сам стартер со шпилек удобно лишь находясь под машиной.

Установив машину, снимите защиту с двигателя. Откройте  капот, отсоедините «–» аккумулятора, снимите колодку с проводами, и провод, который идет к тяговому реле. Затем открутите три крепежных болта и снимите стартер.

Если у вас нет возможности загнать машину на яму, то не остается ничего иного, как снять стартер ВАЗ 2114 в условиях обычного гаража. В этом случае, после того, как вы отсоедините «–» аккумулятора, снимите гофру впускного для воздуха и воздушный фильтр (так вы освободите место для снятия стартера через верх моторного отсека).

Затем приступайте к отсоединению проводов от втягивающего реле и стартера и демонтажу самого стартера. Для осуществления работ по снятию стартера ВАЗ 2114, вам понадобятся ключи на 13, 14, 15 мм или набор стартерных ключей.

Что делать, если не работает стартер ВАЗ 2114 – характерные причины?

1. Если при включении стартер не крутит, не срабатывает тяговое реле, возможно причину следует искать традиционными методами, а именно:

• неисправен или разряжен аккумулятор. Зарядив или заменив его, вы устраните проблему.
• Сильное окисление выводов аккумулятора, наконечников проводов. Зачистив выводы и наконечники, смажьте их вазелином.

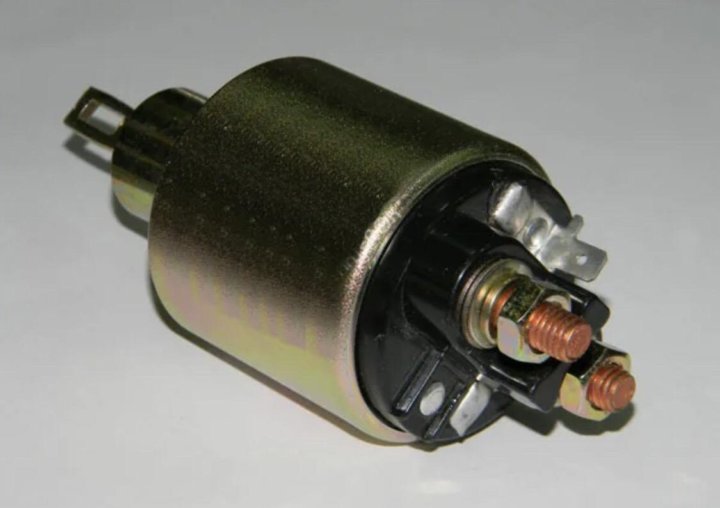

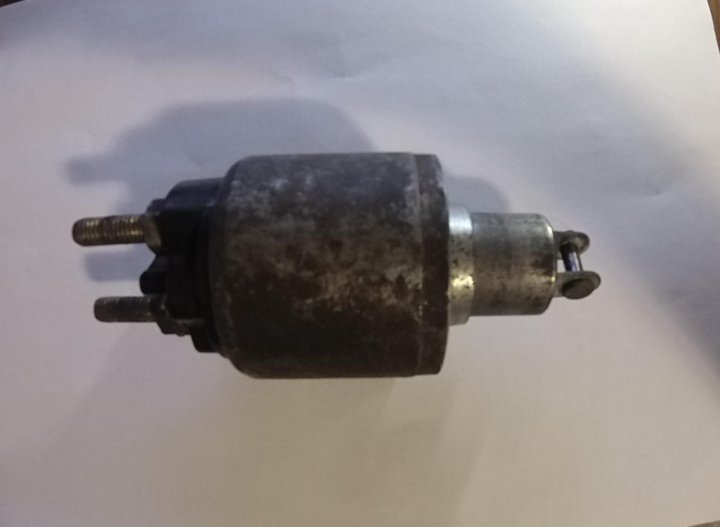

• Произошло замыкание между витками втягивающей обмотки реле, обрыв или замыкание «на массу». В таком случае втягивающее реле подлежит замене.
• Произошел обрыв в цепи питания втягивающего реле. Необходимо проверить целостность проводов и их соединения.
• Неисправность в контактной части выключателя. Контактная часть подлежит замене.
• Заедает якорь втягивающего реле. Обратите внимание на ход якоря (естественно, для этого понадобится разобрать стартер).

1. Если при включении якорь стартера не вращается совсем, либо двигается медленно, а втягивающее реле при этом работает:

• Неисправна (разряжена) батарея. Замените ее или зарядите.
• Окислены выводы аккумулятора, наконечники проводов либо ослабли крепления проводов. Зачистите выводы, затяните крепления.
• Подгорание коллектора. Необходима зачистка коллектора.
• Зависание или износ щеток. Замените щетки.
• В обмотке якоря произошел обрыв, либо замыкание. Замените якорь.

Обратите внимание на поверхность вала якоря. Если на ней присутствует желтый след от втулки шестерни, обязательно удалите его. Этот след может быть причиной неудовлетворительной работы стартера из-за заедания шестерни.

После проведения диагностики состояния стартера ВАЗ 2114 и устранения неполадок, соберите стартер и установите на место, в порядке, обратном разборке и снятию.

Перед сборкой, шестерню привода и вкладыши крышек смажьте маслом, шестерни редуктора – солидолом или любой другой консистентной смазкой. Собрав стартер, проверьте его работу на стенде.
