Втягивающее реле как разобрать: Как разобрать втягивающее реле
Как разобрать втягивающее реле
Иногда, при запуске двигателя цепь запуска вашего стартера замыкается как положено, втягивающее щелкает и он начинает крутиться, но складывается ощущение, что будто бы ему не хватает тока. Какие же причины могут быть, и если это связано с втягивающим реле, то можно ли его разобрать?
Причинами этого явления могут быть контакты крепления у силовых проводов на самом корпусе втягивающего реле, которые окислились, или подгорели внутри самого втягивающегося. А также стершиеся щетки стартера.
Чтобы досконально разобраться и выяснить причину, снимите сначала стартер. Если вам неудобно откручивать рожковым ключом третий болт из крепления стартера, возьмите головку на 13, удлинитель и ключ-трещетку. Хотя возможно у вас получится снять втягивающее реле без снятия стартера с машины.
Если вы все же его сняли, тогда на крышке корпуса и втягивающем сделайте метки карандашом, чтобы при складывании у вас не возникло проблем.
После этого снимайте втягивающее реле и разбирайте стартер. Так вы сможете убедиться, что со щетками все в порядке, до критических 10 мм они еще не дотягивают.
Если вы уж сняли стартер, то разберите его полностью, тщательно все проверьте и смажьте. Можно использовать как литиевую смазку, так и графитовую.

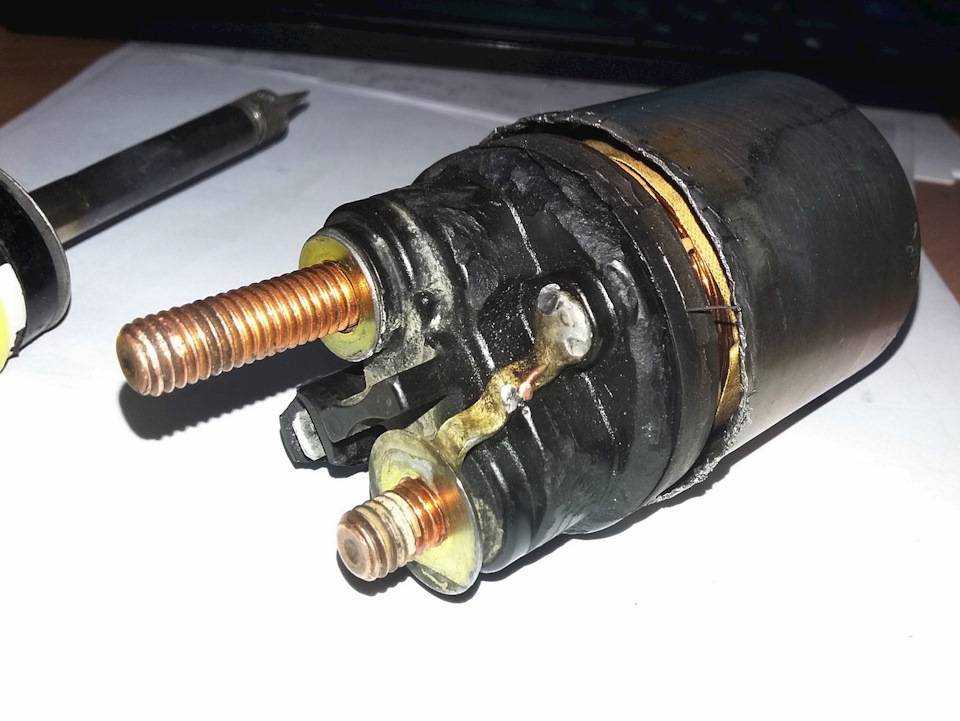

Считается, что втягивающее реле неразборно. У крышки из эбонита можно открутить два винта, но она не снимется, так как мешают два запаянных провода. Но вы открутите два винта под крест и распаяйте контакты паяльником. Только, чтобы не повредить уплотнительную прокладку, аккуратно поддевайте тонкой отверткой крышку. Делайте это очень аккуратно. И она легко снимется.
После разбора крышки вы выясните истинную причину дефекта. Если подгорели контакты втягивающего, то необходимо их хорошо зачистить. Проделайте эту процедуру, даже если с ними все в порядке, но видны только незначительные следы эрозии. И даже если нет следов явной грязи на самой контактной группе, возможно, в плохом состоянии находится не силовой контакт.
Особенно внимательно проводите этап сборки узла. Ведь при сильном затягивании гаек на медных болтах можно повредить крышку. Если же такая неприятность случится, заклейте трещину эпоксидной смолой, а сверху закрепите стеклоткань. Хотя это, конечно же, временная мера.
Остальную сборку проводите в обратном порядке. А уже после проверки стартера на работоспособность обязательно обильно смажьте все внешние контакты литолом, чтобы в дальнейшем они не окислялись.
Как подключить магнитолу на 24 вольта | Как откинуть задние сидения | Как снять аккумулятор с «Форд Мондео» |
Как снять бачок омывателя | Как заправить полный бак | Зачем нужен конденсатор |
Ремонт втягивающего реле стартера своими руками

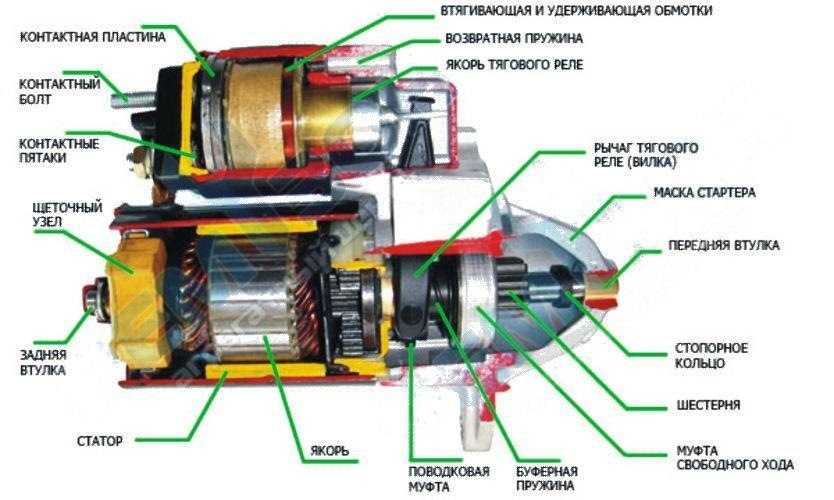

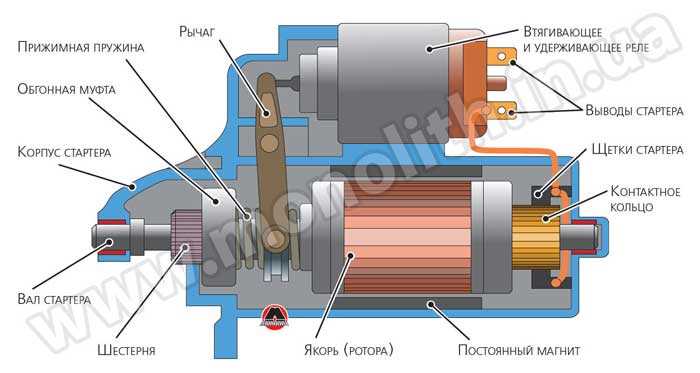

Втягивающее реле предназначено для соединения шестерни вала пусковой машины с венцом маховика и разрыва.
Неисправность реле приводит к отказу работы электрической машины. Поэтому каждый автовладелец должен знать, как выполняется диагностика данного элемента.
Содержание
- Проверка втягивающего реле стартера
- Ремонт втягивающего реле стартера самостоятельно
- Разборное
- Неразборное
- Как завести автомобиль, если не работает втягивающее реле
Проверка втягивающего реле стартера
Втягивающее реле должно выдвинуть вал и соединить его с коленчатым, чтобы запустить мотор. Если этого не происходит и двигатель не запускается, коммутационное устройство нуждается в проверке. Характерный признак неисправности — отсутствие соответствующих щелчков при повороте ключа или пуск двигателя, при котором стартер не отключается. Последний случай — редкость, но требует оперативных мер по устранению.
Проверить втягивающее реле без демонтажа можно следующим способом:
- Проверить заряд аккумулятора. Пускатель входит в работу исключительно при полном заряде батареи.
- Проверить питание на плюсовой клемме. Наличие «плюса» подтверждает поломку втягивающего. Напарник включает стартер посредством замка зажигания, а автовладелец проверяет наличие питания при помощи контрольной лампы.
- Если специальный замыкатель подключается, но не выходит из работы самостоятельно и не отключает пусковое устройство, то это 100 % подтверждение неисправности.
- Если при замыкании плюсового вывода в обход замыкающего устройства электрическая машина вращается, то электромашина исправна, а реле требует ремонта или замены.
На снятом элементе выполнить проверку проще:
- подать на «плюсовой» болт «плюс» от аккумуляторной батареи напрямую;
- «минус» — на корпус пусковой машины.
Отсутствие щелчков подтверждает наличие неисправности.
Успешный пуск электромашины после подачи питания напрямую говорит о неисправности в электрической цепи автомобиля, то есть о повреждении плюсового провода, замыкателя, замка зажигания и т.
п.
Если замыкатель включается, но электрическая машина не вращается, значит, стартер неисправен и нуждается в ремонте или замене. В отличие от втягивающего, пусковое устройство подлежит ремонту в любом случае.
После нахождения причины проблемы необходимо произвести соответствующий ремонт.
Ремонт втягивающего реле стартера самостоятельно
Ремонт будет зависеть от вида коммутационного устройства.
Разборное
Чтобы отремонтировать втягивающее разборное реле, необходимо:
- Снять элемент с автомобиля. Понадобится смотровая яма или подъемник. Предварительно нужно снять клемму с аккумулятора.
- Снять втягивающее реле стартера и разобрать.
- Произвести дефектовку деталей, очистить рабочие поверхности контактов.
Замена неисправных деталей сводится к замене якоря и контактов. В исключительных случаях помогает чистка узла.
Неразборное
Неразборной элемент не подлежит ремонту. После его разборки нарушится герметичность, и устройство перестанет работать. Ремонт нецелесообразен — надо заменить новым.
Неразборное втягивающее реле стартераПосле ремонта, реле нужно правильно поставить в авто.
Как завести автомобиль, если не работает втягивающее реле
Запуск двигателя без коммутирующего устройства невозможен. Водитель должен знать другие способы пуска мотора:
- Замыкание «плюсового» контакта на электрической машине напрямую. Понадобятся ножницы или толстый кусок провода. «Плюс» на выводе реле замыкается с «плюсом» стартера, и двигатель запускается. Предварительно необходимо включить зажигание.
Понадобятся ножницы или толстый кусок провода. «Плюс» на выводе реле замыкается с «плюсом» стартера, и двигатель запускается. Предварительно необходимо включить зажигание.- Требуется наличие помощников или второго автомобиля. Смысл состоит в том, чтобы завести авто, используя вместо стартера колеса. Машина разгоняется до 20 километров в час, затем включается третья передача. Двигатель раскручивается благодаря колесам и запускается.
Внимание! Запуск двигателя вторым способом опасен для каталитического нейтрализатора, так как в нем догорят остатки топлива, несгоревшие после неудачного пуска. Подобное горение повышает температуру внутри нейтрализатора и сжигает его, уменьшая срок службы.
