Ошибка P0328 — Датчик детонации 1, банк 1

Определение кода ошибки P0328

Ошибка P0328 является общим кодом ошибки, который указывает на наличие проблемы, связанной с датчиком детонации 1 (банк 1).

Что означает ошибка P0328

Ошибка P0328 указывает на высокий уровень входного сигнала датчика детонации 1 (банк 1). Если ECM (модуль управления двигателем) обнаружит слишком высокое напряжение в цепи датчика детонации, в его памяти сохранится ошибка P0328 и на приборной панели автомобиля загорится индикатор Check Engine.

Причины возникновения ошибки P0328

Неисправность датчика детонации 1, банк 1
Короткое замыкание или обрыв проводов датчика детонации
Неисправность ECM
Неправильное соотношение компонентов топливной смеси
Перегрев двигателя
Низкое давление топлива

Каковы симптомы ошибки P0328?

Загорание индикатора Check Engine на приборной панели автомобиля
Падение мощности и неустойчивая работа двигателя
Наличие свистящего шума во время работы двигателя на более высоких оборотах, а также перегрев двигателя

Как механик диагностирует ошибку P0328?

При диагностировании данного кода ошибки механик выполнит следующее:

Подключит сканер OBD-II к диагностическому разъему автомобиля и считает все сохраненные данные и коды ошибок
Очистит коды ошибок с памяти ECM и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0328 снова
Выяснит, не издает ли двигатель сильный шум во время работы
Осмотрит датчик детонации на наличие повреждений
Проверит систему охлаждения, а также двигатель на наличие повреждений
Проверит октановое число топлива, а также топливную систему
Проверит напряжение датчика детонации
Проверит температуру охлаждающей жидкости двигателя и давление топлива
Проверит ECM в соответствии с процедурой, установленной производителем

Общие ошибки при диагностировании кода P0328

Наиболее распространенной ошибкой при диагностировании кода P0328 является несоблюдение протокола диагностирования.

Это приводит к поспешной замене датчика детонации, в то время как проблема заключается, например, в низком давлении топлива.

Насколько серьезной является ошибка P0328?

Ошибка P0328 считается не очень серьезной. Однако при ее появлении могут возникнуть некоторые проблемы с двигателем, например, двигатель может перегреваться и работать неустойчиво.

При обнаружении кода ошибки P0328 и загорании индикатора Check Engine рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Какой ремонт может исправить ошибку P0328?

Ремонт или замена проводов датчика детонации
Замена датчика детонации 1, банк 1
Замена неисправного ECM
Устранение неисправностей, связанных с топливной системой
Устранение причины перегрева двигателя

Дополнительные комментарии для устранения ошибки P0328

При диагностировании кода ошибки P0328 очень важно следовать протоколу диагностирования, чтобы выполнять все проверки и ремонтные работы надлежащим образом.

Для надлежащего диагностирования механику потребуется профессиональный сканер, который способен не только считывать сохраненные коды ошибок, но и позволяет просматривать данные различных датчиков, такие как давление топлива и температура охлаждающей жидкости двигателя, в режиме реального времени.

Нужна помощь с кодом ошибки P0328?

Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89

Высокий уровень сигнала датчика детонации ВАЗ 2110

Что это такое и зачем нужен детонации датчик.

Про датчик детонации.

коды ошибок ваз 2110 8 клапанов 0327.

Обслуживание в официальном сервисе LADA никакое, запчасти бракованные (муля…

Датчик детонации 372-1002060.

отсоединяем разъем датчика.

Вазовский датчик детонации. свечи зажигания.

Аналоги датчика.

Цепь датчика детонации, низкий уровень сигнала.

видео: датчи детонации ваз.

Датчик детонации.

Стеклоподъемники двери ваз 2101 схема.

На фото — датчик детонации ВАЗ 2110, zarulemvaz.ru.

датчик детонации.

Немного о диагностике и замене детонационного датчика.

Признаки неисправности датчика детонации ВАЗ 2110.

Как заменить датчик самостоятельно?

На фото — новые датчики детонации, masteravaza.

ru.

устройство датчика детонации. химический состав бензина.

кузов и КПП Замена крана как проверить датчик детонации ваз 2114 отопителя ВАЗ…

7. 2.24. Снятие датчика детонации.

в — расположение… б — внешний вид датчика детонации (дет.

7.2.24. Снятие датчика детонации.

Снятие датчика детонации.

Детонация На Ваз 2115.

описание и работа системы зажигания и её компонентов. схема датчика детонац…

На фото — Резонансный датчик детонации.

Как проверить датчик детонации ваз 2110.

Датчик детонации.

ошибка датчика детонации.

14 Высокий уровень сигнала датчика температуры охлаждающей жидкости 15 Низк. ..

Снятие датчика детонации.

Датчик холла ваз 2109 принцип работы.

Датчик детонации Ваз 2110 Лада.

Про датчик детонации.

Датчик детонации от ВАЗ-2110.

Решение проблемы кода неисправности P0328: расшифровка, причины, сброс

Код ошибки P0328 звучит как «высокий уровень сигнала цепи датчика детонации (Банк 1, Датчик 1)». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Knock Sensor (KS) Circuit High Input (Bank 1, Sensor 1)».

Техническое описание и расшифровка ошибки P0328

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии. Ошибка P0328 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

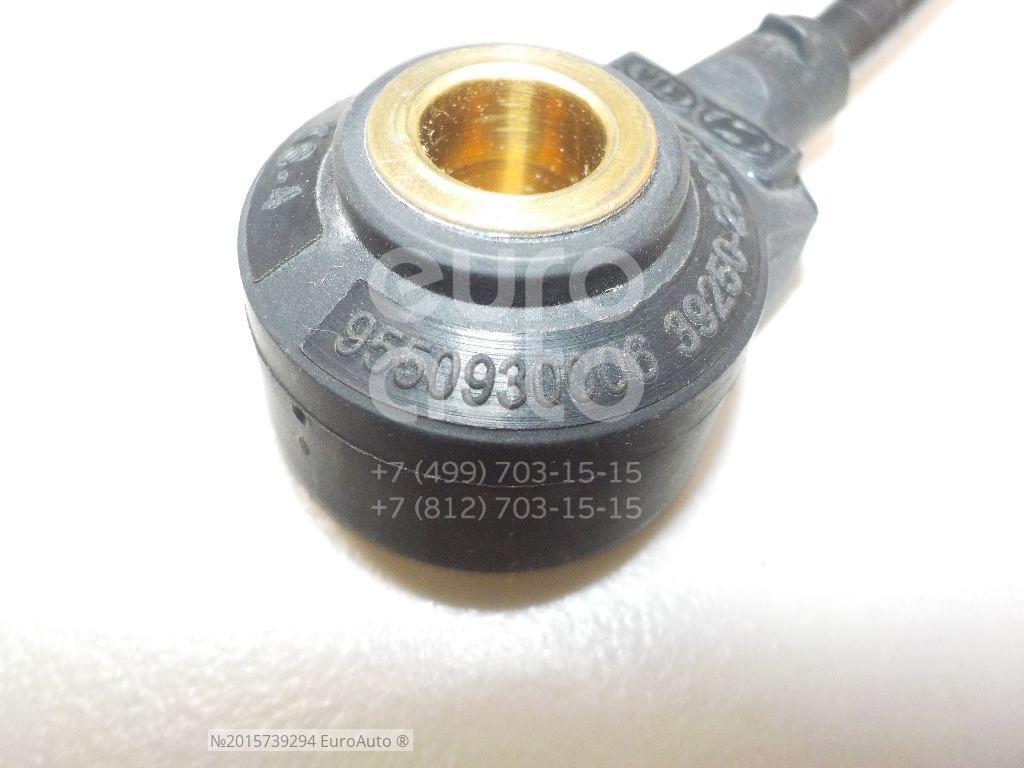

Датчик детонации (KS) устанавливается в двигателе и используется для обнаружения искровой детонации. Когда возникает искровой удар или стук, датчик выдает сигнал напряжения, который отправляется на PCM. Затем PCM изменит угол опережения зажигания, чтобы защитить двигатель.

Внутри датчик детонации представляет собой пьезоэлектрический кристалл. Этот кристалл используется для создания переменного напряжения при вибрации. То есть, это своего рода преобразователь, который преобразует изменения физических величин в электрический сигнал.

Датчик детонации (KS), как правило имеет два провода. По одному подается 5 вольт к датчику, а по второму передаются параметры от датчика детонации к PCM, он является сигнальным.

Сигнальный провод датчика сообщает PCM, когда происходит детонация, а также какой силы. После этого, PCM замедляет синхронизацию зажигания, чтобы избежать преждевременной детонации. Большинство PCM способны определять тенденции искровой детонации в двигателе во время нормальной работы.

Код ошибки P0328 означает высокий уровень сигнала в цепи датчика детонации. То есть PCM обнаружил проблему с датчиком детонации или его цепью. Некоторые автомобили могут быть оборудованы несколькими датчиками детонации. Этот код относится к датчику 1 на банке 1, сторона двигателя с цилиндром №1.

Симптомы неисправности

Основным симптомом появления ошибки P0328 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
Мотор может работать, но с пониженной производительностью (падение мощности).
Дерганье, а также детонация в двигателе.
Повышенный расход топлива.
Симптомы могут отсутствовать, кроме сохраненного кода неисправности.

Эта ошибка считается не очень серьезной. При ее появлении вряд ли возникнут серьезные проблемы с управляемостью автомобиля, однако возможно незначительное падение мощности двигателя.

Причины возникновения ошибки

Код P0328 может означать, что произошла одна или несколько следующих проблем:

Датчик детонации неисправен и требует замены.
Неисправность или короткое замыкание в цепи датчика детонации.
Неправильное октановое число топлива.
Иногда причиной является неисправный модуль PCM.

Как устранить или сбросить код неисправности P0328

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0328:

Визуально осмотрите электрические провода и разъемы, идущие к датчику.
Проверьте целостность проводки от PCM до разъема проводки датчика детонации.
Измерьте сопротивление датчика детонации и сравните с заводскими характеристиками.
При необходимости замените датчик детонации.

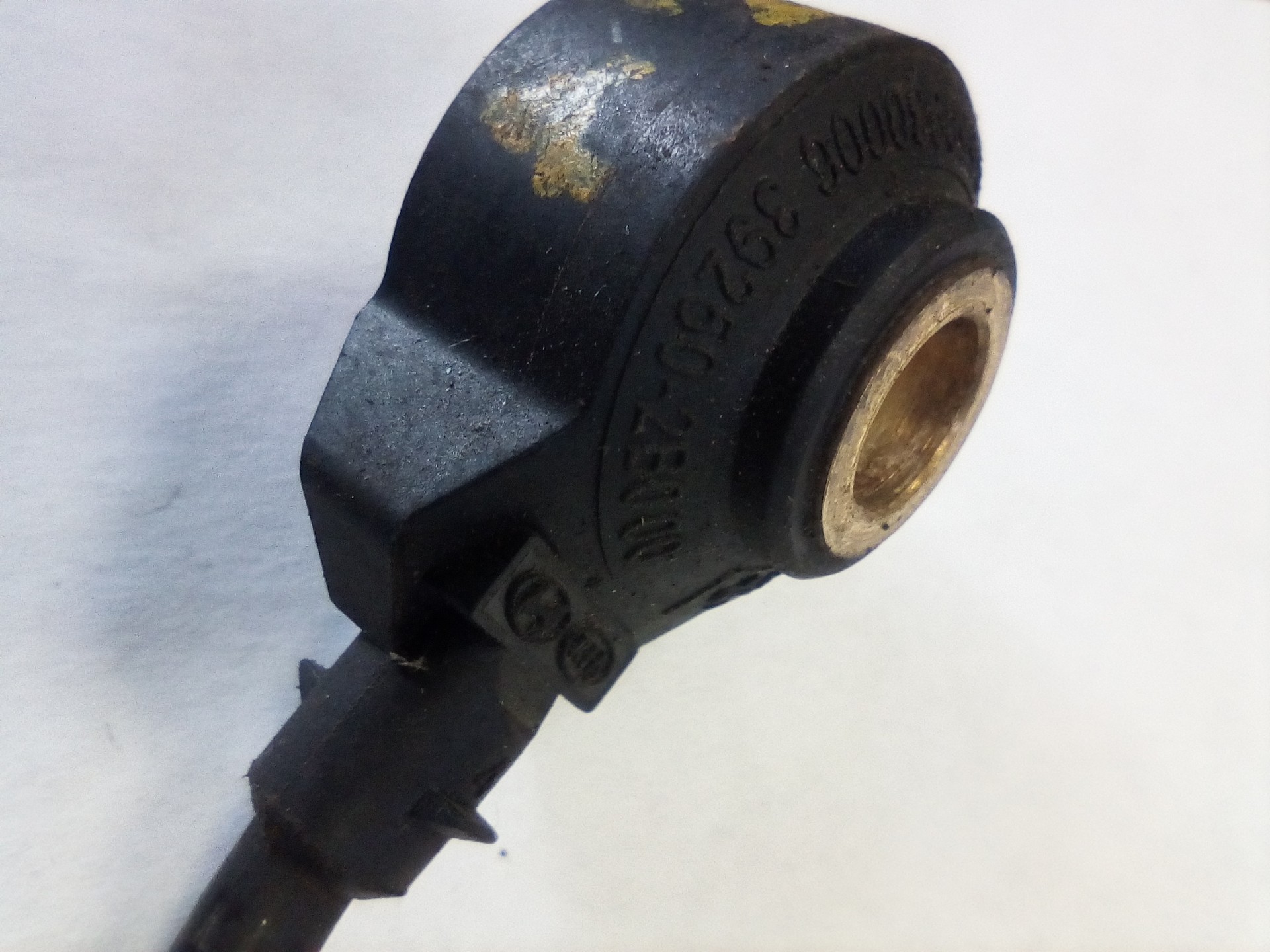

Обратите внимание, что датчики детонации бывают двух типов, резонансные в виде бочонка и широкополосные в виде кольца-шайбы.

Диагностика и решение проблем

Начните диагностику с визуального осмотра всех связанных с системой жгутов проводов и разъемов. Осмотрите электрические цепи, датчики и разъемы, загрязненные моторным маслом, охлаждающей жидкостью или жидкостью для гидроусилителя руля.

Известно, что жидкости на нефтяной основе разъедают защитную изоляцию проводов и приводят к короткому замыканию или разрыву цепей. Это может стать причиной появления ошибки P0328.

Тест датчика

Чтобы проверить датчик детонации старого образца, подключите мультиметр, настроенный на переменное напряжение, между проводом выходного сигнала датчика и заземлением. Постучите по двигателю рядом с датчиком. Вы должны увидеть значение переменного напряжения на цифровом мультиметре. В противном случае датчик неисправен и его необходимо заменить.

Для проверки датчика резонансного типа, точно так же подключаем цифровой мультиметр. Но вместо того, чтобы постучать по блоку двигателя. Необходимо снять реле топливного насоса, чтобы предотвратить запуск двигателя.

Проверните двигатель, включите передачу и держите ногу на тормозе. Как только автомобилю начинает не хватать топлива, он начнет постукивать и глохнуть. После чего вы должны увидеть выходное напряжение переменного тока. В противном случае датчик детонации неисправен и его необходимо заменить.

Проверка электрических цепей

Если датчик детонации работает нормально, но код P0328 все еще горит, вам необходимо проверить цепь датчика. Используя цифровой мультиметр, настроенный на сопротивление, подключите одну сторону измерителя к стороне жгута проводов разъема датчика. А другую к входному контакту датчика детонации на PCM. Так мы проверим целостность цепи между датчиком и PCM.

Теперь необходимо проверить заземление. Датчики детонации старого образца заземляются через сам датчик, а датчики нового типа обычно имеют отдельную цепь заземления. Подключите красный провод мультиметра к положительной клемме аккумулятора, а черный провод к массе. Вы должны увидеть значение около 12 вольт, указывающее на хорошее заземление. В противном случае необходимо искать неисправность цепи.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0328 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

Audi (Ауди а4)
Chevrolet (Шевроле Каптива)
Hyundai (Хендай Акцент, Элантра)
Infiniti (Инфинити fx35)
Kia (Киа Сид, Церато)
Lexus
Mazda (Мазда 2, Мазда 3, Мазда 6, Демио, Премаси)
Nissan (Ниссан Альмера, Икстерра, Мурано, Теана, Фронтиер)
Opel (Опель Астра)
Skoda (Шкода Октавия)
Subaru (Субару Аутбек, Трибека, Форестер)
Suzuki
Toyota (Тойота Авенсис, Камри, Рав4, Сиенна)
Volkswagen (Фольксваген Пассат, Поло)
ВАЗ 2109, 2110, 2112, 2114, 2115
Лада Калина, Нива, Приора

С кодом неисправности Р0328 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0132, P0152, P0158, P0171, P0183, P0324, P0325, P0326, P0327, P0329, P0330, P0331, P0332, P0333, P0334, P0400, P0451, P0463, P0496.

Видео

P0328 — Высокий уровень сигнала датчика детонации №1P0328 — Knock sensor (KS) 1, bank 1 — high input

OBD-II код неисправности Техническое описание

Высокий вход цепи датчика детонации 1 (ряд 1 или один датчик)

Что это обозначает?

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии, что означает, что он применяется к транспортным средствам, оснащенным OBD-II. Хотя общие, конкретные этапы ремонта могут отличаться в зависимости от марки / модели.

Датчики детонации используются для обнаружения предварительной детонации двигателя (детонация или пинг двигателя). Датчик детонации (KS) обычно представляет собой двухпроводной датчик. Ссылка 5 вольт подается к датчику и есть отраженный сигнал от датчика детонации к PCM (силовой агрегат модуля управления).

Сигнальный провод датчика информирует PCM о возникновении стука и степени его серьезности. PCM замедлит момент зажигания, чтобы избежать предварительной детонации. Большинство РСМ имеют способность изучать тенденции искрового удара в двигателе при нормальной работе.

Код P0328 — это общий код неисправности, поэтому он применяется ко всем маркам автомобилей и относится к высокому выходному напряжению датчика детонации. Во многих случаях это означает, что напряжение выше 4,5 В, но это конкретное значение зависит от конкретной марки и модели транспортного средства. Этот код относится к датчику на банке № 1.

симптомы

Симптомы кода неисправности P0328 могут включать:

MIL (индикаторная лампа неисправности) подсветка
Звуковой стук из моторного отсека
Пинг от двигателя при ускорении
Потеря власти
Нерегулярные обороты

причины

Потенциальные причины кода P0328 включают в себя:

Разъем датчика детонации поврежден
Цепь датчика детонации разомкнута или замкнута на массу
Цепь датчика детонации замкнута на напряжение
Сбой датчика детонации
Свободный датчик детонации
Электрические помехи в цепи
Низкое давление топлива
Неправильный октан топлива
Механическая проблема с двигателем
Неисправный / неисправный ПКМ

Возможные решения

Если вы слышите детонацию двигателя (детонация), сначала устраните причину механической неисправности и повторите проверку. Убедитесь, что использовалось правильное октановое топливо (для некоторых двигателей требуется топливо премиум-класса, см. Руководство по эксплуатации). Кроме того, для этого кода, скорее всего, проблема будет связана либо с самим датчиком детонации, либо с проводкой и разъемами, идущими от датчика к РСМ.

На самом деле, для владельца автомобиля «Сделай сам» лучше всего измерить сопротивление между двумя клеммами провода датчика детонации, где они проходят в РСМ. Также проверьте напряжение на тех же клеммах. Сравните эти цифры со спецификациями производителя. Также проверьте всю проводку и разъемы, идущие от датчика детонации обратно к РСМ. Кроме того, вы должны также проверить сопротивление с помощью цифрового вольтметра (DVOM) самого датчика детонации, сравнить его со спецификацией производителей автомобилей. Если значение сопротивления датчика детонации не соответствует спецификации, его необходимо заменить.

Другие коды неисправности датчика детонации включают P0324, P0325 , P0326 , P0327 , P0328 , P0329, P0330 , P0331 , P0332 , P0334

Низкий уровень сигнала датчика детонации

Ошибка 0327 – низкий уровень сигнала датчика детонации — DRIVE2

Ошибка заносится при следующих условиях — в режиме принудительного холостого хода:
1. Амплитуда сигнала ДД ниже порогового значения
2. ЭБУ работает в режиме контроля детонации. Параметр BK_R – «НЕТ».
3. частота вращения коленчатого вала в диапазоне 2250 – 2350.
Необходимо проверить состояние разъема ДД на предмет наличия пыли – грязи и моторного масла…
Ошибка заносится в память ЭБУ на третьем драйв – цикле.
На автомобилях первых выпусков наблюдалось затягивание крепления ДД с недостаточным моментом.
Порядок проверки:
1. Выключаем зажигание, подключаем диагностический прибор, прогреваем двигатель до температуры 90 градусов. Пытаемся воспроизвести условия возникновения ошибки. Если ошибка не активна в данный момент – проверяем затяжку ДД, правильность подключения и целостность жгута проводки.
2. Если ошибка активна – выключаем зажигание, отстыковываем колодку жгута проводки от ДД и ЭБУ. Замеряем сопротивление проводов соединяющих ЭБУ и ДД. Если сопротивление более 1 Ом – устраняем обрыв.
3. Если сопротивление менее 1 Ом – неисправен ДД или ЭБУ, или слабый контакт в колодках жгута проводки.

Ошибка 0328 – высокий уровень сигнала датчика детонации
Ошибка заносится при следующих условиях — в режиме принудительного холостого хода:
1. Амплитуда сигнала ДД выше порогового значения
2. ЭБУ работает в режиме контроля детонации. Параметр BK_R – «НЕТ».
3. Частота вращения коленчатого вала в диапазоне 2250 – 2350.
Ошибка заносится в память ЭБУ на третьем драйв – цикле.
Ошибка 0328 может сигнализировать об ухудшении состояния или неисправности двигателя. Необходимо провести проверку состояния «железа» двигателя, особенно состояния ГРМ и КШМ
На автомобилях первых выпусков наблюдалось затягивание крепления ДД с недостаточным моментом.
Порядок проверки:
1. Выключаем зажигание, подключаем диагностический прибор, прогреваем двигатель до температуры 90 градусов. Пытаемся воспроизвести условия возникновения ошибки. Если ошибка не активна в данный момент – проверяем затяжку ДД, правильность подключения и целостность жгута проводки.
2. Если ошибка активна – проверяем состояние экрана и его соединение с массой двигателя. Проверяем момент затяжки крепления ДД.
3. Если неисправность экрана проводки не выявлена – неисправен ДД или ЭБУ, если неисправность экрана проводки выявлена – устранить неисправность.

Ошибка 0335 – неисправна цепь ДПКВ
Ошибка заносится при следующих условиях:
1. Коленчатый вал крутится
2. Сигнал датчика фаз есть.
3. Сигнала ДПКВ нет.
Ошибка заносится в память ЭБУ на первом драйв – цикле.
Плавающая ошибка 0335 может появиться вследствие повреждения задающего диска (биение, повреждение зубьев…), нарушение контактов ДПКВ или ЭБУ.
Порядок проверки:
1. Выключаем зажигание, подключаем диагностический прибор, производим сброс ошибок. Прокручиваем коленчатый вал стартером в течении 10 секунд или до запуска двигателя.
2. Если ошибка не фиксируется – смотри информацию выше. Если ошибка фиксируется – выключаем зажигание, отстыковываем колодку проводки от ЭБУ. Замеряем сопротивление на клеммах «15» и «34» колодки. Величина сопротивления должна быть 570 – 750 Ом.
3. Если величина сопротивления менее 570 Ом – неисправен ДПКВ или провода датчика замкнуты между собой. Если величина сопротивления более 750 Ом – неисправен ДПКВ или неисправны соединения.
4. Если величина сопротивления в пределах 570 – 750 Ом – прокручиваем стартером коленчатый вал и мультиметром замеряем при этом напряжение на клеммах «15» и «34» колодки жгута ЭБУ. Напряжение должно быть более 0,3 В.
5. Если напряжение менее 0,3 В – неисправны соединения или датчик.
6. Если напряжение более 0,3 В – пристыковываем колодку жгута к ЭБУ. Сбросить ошибки. Проворачивать коленчатый вал 10 секунд или до запуска двигателя. Если ошибка зафиксирована вновь – проверить состояние задающего диска. Если диск неисправен – заменить его.
7. Если задающий диск исправен – сбросить ошибки, Проворачивать коленчатый вал 10 секунд или до запуска двигателя. Если ошибка зафиксирована вновь – заменить ЭБУ.

Ошибка 0336 – выход сигнала цепи ДПКВ из допустимого диапазона
Ошибка заносится при следующих условиях:
1. Коленчатый вал крутится
2. За один оборот коленчатого вала ЭБУ определил смещение опорной метки.
Ошибка заносится в память ЭБУ на третьем драйв – цикле.
Плавающая ошибка 0336 может появиться вследствие повреждения задающего диска (биение, повреждение зубьев…), нарушение контактов или экрана проводки ДПКВ или ЭБУ.
Порядок проверки:
1. Выключаем зажигание, подключаем диагностический прибор, производим сброс ошибок. Прокручиваем коленчатый вал стартером в течении 10 секунд или до запуска двигателя.
2. Если ошибка не фиксируется – смотри информацию выше. Если ошибка фиксируется – выключаем зажигание, отстыковываем колодку проводки от ЭБУ. Замеряем сопротивление на клеммах «15» и «34» колодки. Величина сопротивления должна быть 570 – 750 Ом.
3. Если величина сопротивления менее 570 Ом – неисправен ДПКВ или провода датчика замкнуты между собой. Если величина сопротивления более 750 Ом – неисправен ДПКВ или неисправны соединения.
4. Если величина сопротивления в пределах 570 – 750 Ом – прокручиваем стартером коленчатый вал и мультиметром замеряем при этом напряжение на клеммах «15» и «34» колодки жгута ЭБУ. Напряжение должно быть более 0,3 В.
5. Если напряжение менее 0,3 В – неисправны соединения или датчик.
6. Если напряжение более 0,3 В – пристыковываем колодку жгута к ЭБУ. Сбросить ошибки. Проворачивать коленчатый вал 10 секунд или до запуска двигателя. Если ошибка зафиксирована вновь – проверить состояние задающего диска. Если диск неисправен – заменить его.
7. Если задающий диск исправен ( или заменен на исправный) – сбросить ошибки, проворачивать коленчатый вал 10 секунд или до запуска двигателя. Если ошибка зафиксирована вновь – заменить ЭБУ.

Ошибка 0342 – низкий уровень сигнала цепи датчика фаз
Ошибка заносится при следующих условиях:
1. Коленчатый вал крутится
2. На клемме «79» ЭБУ постоянно присутствует низкий уровень сигнала.
Ошибка заносится в память ЭБУ на третьем драйв – цикле.
Плавающая ошибка 0342 может быть вызвана неисправностью ДФ, повреждением жгута проводки, ненадежным соединением клемм колодок жгута проводки, повреждением клемм.
Порядок проверки:
1. Выключаем зажигание, подключаем диагностический прибор, проверяем наличие ошибок.
2. Если ошибка не фиксируется – смотри информацию выше. Если ошибка не фиксируется – смотри информацию выше.
3. Если ошибка есть – заглушаем двигатель. Отстыковываем колодку жгута от ДФ. Включаем зажигание. Мультиметром проверяем напряжение на клеммах колодки жгута. На клемме «2» должно быть равным напряжению бортсети, на клемме «3» — больше 9 В. Если это не так – проверяем правильность коммутации проводов к клеммам ДФ. Если все правильно причиной появления ошибки может быть неисправность ЭБУ или цепей ДФ.
4. Если на клемме «2» напряжение равно напряжению бортсети, на клемме «3» — больше 9 В – то сбросить ошибки. Не пристыковывая колодку проводки к ДФ запустить двигатель. Если появляется ошибка 0342 – заменить ДФ, если ошибка не фиксируется – заменить ЭБУ.

Ошибка 0343 – высокий уровень сигнала цепи датчика фаз
Ошибка заносится при следующих условиях:
1. Коленчатый вал крутится
2. На клемме «79» ЭБУ постоянно присутствует высокий уровень сигнала.
Ошибка заносится в память ЭБУ на третьем драйв – цикле.
Плавающая ошибка 0343 может быть вызвана неисправностью ДФ, повреждением жгута проводки, ненадежным соединением клемм колодок жгута проводки, повреждением клемм.
Порядок проверки:
1. Выключаем зажигание, подключаем диагностический прибор, проверяем наличие ошибок.
2. Если ошибка не фиксируется – смотри информацию выше. Если ошибка не фиксируется – смотри информацию выше.
3. Если ошибка есть – заглушаем двигатель. Отстыковываем колодку жгута от ДФ. Проверяем правильность подключения проводов к клеммам ДФ. Включаем зажигание. Мультиметром проверяем напряжение между клеммами колодки жгута и массой. На клемме «1» — 0 В, клемме «2» должно быть равным напряжению бортсети, на клемме «3» — на 2-3 В меньше напряжения бортсети. Если это не так – устранить обрывы или замыкания соответствующих цепей. Если проводка в порядке – заменить ЭБУ.
4. Если на клемме «1» — 0 В, клемме «2» — напряжение бортсети, на клемме «3» — на 2-3 В меньше напряжения бортсети, то пристыковать колодку проводки к ДФ, запустить двигатель. Сбросить ошибки. К торцу ДФ поднести металлический предмет способный магнититься. Проверить какая ошибка фиксируется. Если появляется ошибка 0342 – отсутствует металлический штифт на распредвалу, если фиксируется ошибка 0343 – заменить ДФ.

www.drive2.ru

Лада 2329 SuH-o-Грузз › Бортжурнал › Борьба с ошибкой Р0327 «Низкий уровень сигнала датчика детонации».

Ура!Ура!
Я её победил!
А теперь сначала…
С момента покупки SuH-о-Грузза время от времени выскакивал Чек.
Диагностика ELM 327 показывала ошибку Р0327 «Низкий уровень сигнала датчика детонации».

Полный размер

Ошибка и расшифровка.

С этого момента начались мои танцы с бубном.
Так ОНА не влияет на работу двигателя!
Херас два-у двигателя падает динамика, присутствует увеличенный расход топлива.
Не буду рассказывать, но с БОШем колупались.
Просто может КТО ответит на вопрос:»Как ЭБУ узнаёт какого бензина вы налили в бак 92-го, 95-го, 98-го или вообще 100-ку?».
Мой ответ:»По датчику детонации.И если загорится ЧЕК, то алгоритм ЭБУ (прошивка) работает по аварийному циклу».Дальше в дебри логики работы «мозга» читателя уводить не буду.

Полный размер

Вот он датчик детонации-объект моего кровесворачивания.

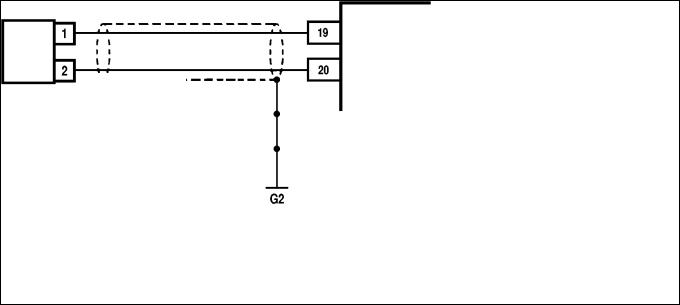

Попытка 1.Первым делом вызвонил провода от ЭБУ.Всё чётко.
Вычистил от ржавчины посадочное место датчика наждачной бумагой и затянул гайку датчика требуемым моментом.Чего эта попытка стоила оставлю без комментариев, просто прикиньте ГДЕ он стоит.
Неудача.Чек снова загорался и сам тух через продолжительное время.
Попытка 2.Соединил экран провода с контактом №1 (голубой провод) возле разъёма пайкой.
Снова неудача.Чек снова загорался и тух, но регулярность увеличилась во времени.

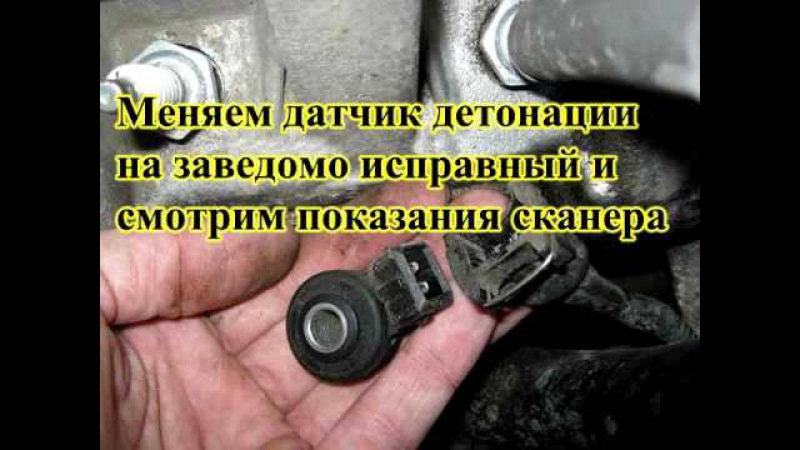

Попытка 3.Заменил разъём новый) и датчик детонации(поставил Б/У).
Эффект НОЛЬ.
Попытка 4.Заменил датчик детонации на…

Такой.

Снова срань полная.
Всё.Осталось облить бензином и сжечь.
О.Бензин.
Попытка 5.Начал заправляться 95-м.Потом 98-м.Пробовал залить даже 100-ку.
Ситуация пошла немного в гору.
Но ЧЕК-то загорался снова и снова.
Осталось спалить нах.
Уже начал готовиться к прошивке ЭБУ другой программой.
И тут пошёл на такой шаг-Подобрать датчик от ино.
Вышло.
Это БОШ.Устанавливался даже на Газели Евро 2.

Полный размер

Каталожный номер 0261231046.

Попытка 6.Просто заменил, учитывая то что я до этого делал.
УРА!УРА!
Победа!Победю!Победил!
SuH-о-Грузз преобразился.Динамика разгона стала просто Небо и Земля.

Делать выводы хрен знает.
Толи датчики говно, толи «мозг» с прошивкой на бекрень.(Я ещё ведь до неё так и не добрался…)
Но ФАКТ остаётся ФАКТОМ.
УРА ТОВАРИЩИ!

www.drive2.ru

Ошибка P0327. — Лада Калина Универсал, 1.6 л., 2011 года на DRIVE2

Всем привет! Летом с приходом жарких дней появилась ошибка Р0327 — низкий уровень сигнала датчика детонации. Причем детонации как бы и нет, машина едет норм, расход в порядке, но джеки чан на приборке бесит. Потушишь, поездишь, бац опять загорелся…Бензин заправляю 92 если что. Хочу сразу поставить акцент на том, что я борюсь с джеки чаном, а не с детонацией движка. Поэтому вариантов причин не так уж и много.

1) Неисправен сам датчик.
2) Неисправны, провода, разъемы.

Решил поменять датчик. Тут встает дилемма: купить подешевле российский или подороже немецкий. Интернеты все в один голос кричат: «Бери BOSCH !». Ну вошь, так вошь. Каталожный номер — 0 261 231 046, цена 360 р! И не дорого!
Доставили быстро, вот он красавец!

Полный размер

Для замены ДД нам понадобятся: ключ-трещётка с головкой на 13 — 1 шт.

Полный размер

Рука человеческая, где-то 60 см, 1 шт.

Полный размер

Снимаем воздухан: отсоединить разъем ДМРВ, с корпуса воздухана снять клапан адсорбера с трубкой и проводкой, снимаем три резинки-крепления, откручиваем хомут патрубка дросселя, вытаскиваем воздухан наружу. Отлично там все подлезается, на иномарках и похуже, пол-морды раскидывать нужно.

Полный размер

Вот такой болтик стоял(уже новый датчик):

Полный размер

Конечно, можно снять защиту…Но! Защита у меня крепится на болтах кронштейна растяжки, а их лишний раз дрочить не рекомендую. У меня с одной стороны уже кабзда резьбе пришла, нарезал на 12. Симптом такой: при трогании, торможении, что-то тукает в кузов — это оно, болт ослаб. Но это другая история…
Поставил датчик, сбрасываю ошибку TORQUE. Завожу…Все нормально! Ура! Чек не загорается, и как-то ехать мягче машина стала, да и в интернетах пишут, что у немецкого время отклика меньше, машина резвее. Умеют же немцы!
А теперь самое интересное…Проехал значит я два километра где-то, опускаю голову на приборку…Так так, что там?

Джеки чан горит!

Ну думаю, лан, почитаю инет, что народ пишет…Зашел на калинофорум, честно прочитал 65 страниц по ДД. Очень много нового узнал по принципам его работы, и как бороться с детонацией движка, и еще много чего другого. Многие советуют поставить шпильку вместо, болта. Купил 8х40, шайбу гровер, гайку.
С самого начала решил пойти научным путем, а не вслепую менять детали. Качаю халявный OpenDiag… Завожу смотрю, на холостых с ДД приходит где то 0,16 В, когда резко газуешь до 3000…4000 0,12 и все.Ну думаю, жопа какая-то, провода оборваны или подтерты теперь. Датчик-то новый! Немецкий!

Вынимаю разъем ДД (наловчился залазить до датчика как будто вместо рук щупальца инопланетянина), раз-раз и готово. Отсоединяем аккумулятор. Снимаю ЭБУ (Bosch 17.9.7), нахожу пины 37, 38 блока B. Звоню, идеально! Никакого сопротивления нет…Решил поставить старый датчик на шпильку.

Полный размер

8х40

Резьба в блоке оказалась короче, чем на шпильке где-то на 5…8 мм. Была б болгарка под рукой, укоротил бы. Завернул две гайки закрутил шпильку. Потом двумя ключами рожковыми (да-да на ощупь!), расстопорил гайки и скрутил их со шпильки. Поставил старый датчик, сверху пришлось подложить гайку на 17 шайбу на 8, гровер на 8. Закрутил слегка, почувствовал, что гайка уперлась и еще чуть довернул. Закидал все обратно. ЭБУ вернул под бардачок. Вот так кстати это у меня выглядит:

Полный размер

Уголок подрезан для косы проводов

Полный размер

Гайка на 10 на полке под бардачком.

Полный размер

В итоге выглядит вот так.

Собираю, завожу. Чек не горит. Подключаю OpenDiag. Вот, что показал:

Я не знаю, что должно быть, но это явно лучше, чем новый вошь. При больших оборотах, больше напруги вырабатывается с датчика. Да и порядок напряжений другой, отличается в большую сторону. Получается, что новый датчик или не работал сразу или быстро накрылся…А самовнушение вещь такая да…Вот вам и прет. Покупал датчик в магазине EMEX. Изначально насторожила его упаковка — просто пакетик.

Полный размер

Ну подумал, что они типа дорожат репутацией и не будут туфту гнать. Попробую обменять/сдать, пошлют, так пошлют. А поводу Джеки, того что ЧАН, что ж, осталось поездить, понаблюдать…
Пока! Будьте здоровы!

P.S. Если кто не помнит, на моей калине стоит приоромотор.

www.drive2.ru

Ошибка по датчику детонации Р0327 — Skoda Octavia RS, 2.0 л., 2011 года на DRIVE2

2 Найденные ошибки:
000807 — Датчик детонации 1 (G61)
P0327 — 000 — Сигнал слишком низкий
Стоп-кадр:
Состояние сбоя: 01100000
Приоритет ошибки: 0
Частота ошибок: 1
Пробег: 126105 км.
Индикация времени: 0
Дата: 2018.05.20
Время: 21:48:59

Стоп-кадр:
RPM: 1213 / мин
Нагрузка: 16,5%
Скорость: 29,0 км / ч
Температура: 96,0 ° C
Температура: 39,0 ° C
Absolute Pres .: 990.0 мбар
Напряжение: 13.970 V

000807 — Датчик детонации 1 (G61)
P0327 — 000 — Сигнал слишком низкий
Стоп-кадр:
Состояние сбоя: 01100000
Приоритет ошибки: 0
Частота ошибок: 1
Пробег: 126105 км
Индикация времени: 0
Дата: 2018.05.20
Время: 21:50:20

Стоп-кадр:
RPM: 1247 / мин
Нагрузка: 11,8%
Скорость: 60,0 км / ч
Температура: 93,0oC
Температура: 38,0 ° C
Absolute Pres .: 990.0 мбар
Напряжение: 14.097 V

Готовность: 0100 0001

После стирания, ошибка появляется вновь, расход в норме, чек не горит, двигатель работает нормально. Просто разгоняется вяло.
Давайте теперь разберемся почему машина так едет !
С датчика поступает слабый сигнал и блок управления двигателем переходит в аварийный режим при этом джеки не загорается. При любом нажатии на педаль газа происходит откат по всем цилиндрам ровный от -9.0 до -10.5 А началось все после мойки мотора!
Не знаю что мне в голову ударило решил перед фестом немного навести марафет, мыли керхером пеной губочкой и опять керхером, потом все продули воздухом достаточно хорошо, но видимо не очень))завел все отлично прогрел все высохло, погнал домой, но вот спустя 3 минуты как выехал с мойки заметил что то не так с машиной. Набирает обороты вяло и переключает передачи жестко. В общем не едет совсем, как атмосферка едет, в панике подключаю шнурок тут же, а там ошибка «Датчик детонации слишком низкий уровень сигнала».
про себя подумал вот блин помыл на свою шею!почитав инфу в интернете ахренел где он находится, но была надежда что его можно просушить и он заработает, по приезду домой скинул фишку и датчика зеленый разьем с права от дросельной заслонки и оставил на ночь сохнуть, с утра на работу.все собрал обратно подключил комп удалил ошибки вывел группу с детонацией по цилиндрам что бы проверить и погнал тестится, слава богу все ушло пока ошибок нет откатов и детона нет тачан повалил вновь!))))посмотрим что будет дальше!может кому будет полезной моя ситуация, но очень не хочется менять его находится он в чигирях под помпой!
Зато теперь чисто))))

Полный размер

Цена вопроса: 0 ₽ Пробег: 126 105 км

www.drive2.ru

Датчик детонации и ошибка Р0327 — Лада Гранта, 1.6 л., 2013 года на DRIVE2

Начало истории здесь(www.drive2.ru/l/6086664/)
Значит, что получается: день появлялась, другой день нет, сегодня снова разок появилась.
«Покурил» форум и «Инет» немного на возможные проблемы.
Сперва решил навестить я этот датчик детонации и спросить, что он хочет. А уже после всех манипуляций, если не поможет, купить новый.

Как видите датчик весь в масле. Так получается, что не уделял я должного внимания, пренебрегал.

То же вид сбоку

Еще

Разъем тоже весь в масле, чуток в нутрях есть

Перед установкой естественно почистил как смог

С др стороны

Вот он самый Как в фильме *Царь, очень приятно, здравствуйте, царь!*

В др ракурсе

*Вылизал*

Пузо

У датчика аналогично, как смог почистил

Не забываем и про блок- вычистить

Затягивал от руки. В нете на глаза попадался момент затяжки и динамометрический ключ тоже есть, но как то не привыкли мы такими вещами пользоваться, все от руки. Обратил внимание при откручивании, прилично затянут был

Покатаюсь, посмотрю сперва как оно себя поведет в дальнейшем, а купить всегда успеется.
Ваши рекомендации и замечания приветствуются и мотаются на ус.
Без ошибок и вам и вашим авто, всего наилучшего!
ДОПОЛНЕНИЕ: день следующий, пока ошибки нет.

www.drive2.ru

Датчик детонации признаки неисправности: ошибка, низкий уровень

Детонация вызывает разрушающее воздействие на силовую установку и связанные с ней узлы. Для ее выявления служит специальный датчик.

При выходе ДД из строя блок управления двигателем теряет возможность корректировать работу мотора для оптимального сжигания бензовоздушной смеси. Из-за этого снижается ресурс ДВС и уменьшается комфорт вождения транспортного средства. Поэтому, если появились первые признаки неисправности датчика детонации, то не следует затягивать с диагностикой и ремонтом.

Поведение автомобиля

Если датчик детонации вышел из строя, то меняется поведение транспортного средства. Нижепредставленные симптомы могут указывать на неисправность ДД:

расход топлива увеличился при сохранении прежних условий эксплуатации и внешних факторов;
ухудшение динамики транспортного средства;
на приборной панели загорается чек;
часто возникают звуки детонации;
визуально заметна повышенная дымность выхлопных газов;
мощность силового агрегата уменьшилась;
периодически наблюдается перегрев двигателя.

Проверка без снятия

Проверить датчик детонации можно не снимая его с машины. Для этого требуется при заведенном моторе постучать по измерителю металлическим предметом. Для этих целей оптимально подходит болт или отвертка.

Если датчик детонации не работает, то на удары по нему не будет никакой реакции. При исправном его состоянии обороты мотора начнут меняться при каждом касании болтом измерителя. В большинстве случаев коленчатый вал начинает вращаться быстрее.

Бортовой компьютер

При появлении признаков неисправности датчика детонации рекомендуется посмотреть информацию, которую на дисплей выдает бортовой компьютер. Там может быть указана ошибка, связанная с ДД.

Считывание ошибок

Не на всех автомобилях информация о проблемах с ДД выводится на экран. Поэтому для выявления признаков неисправности датчика детонации потребуется считать данные лога ошибок через диагностический разъем ЭБУ. В таком случае автовладелец может узнать о нижепредставленных проблемах:

датчик подает слишком низкий уровень сигнала;
в цепи присутствует обрыв;
поступающий сигнал превышает допустимый уровень.

Определение неисправности с помощью мультиметра

Проверить неисправность датчика детонации можно с помощью мультиметра или вольтметра. Для этого следует воспользоваться нижепредставленной инструкцией.

Снять ДД с транспортного средства.
Подключить щупы вольтметра или мультиметра к контактам датчика детонации.
Болтом или другим металлическим стержнем нанести несильные удары по измерителю.
Проконтролировать показания вольтметра или мультиметра. Если ДД не работает, то при ударах по нему приборы не увидят наличия напряжения.

На части автомобилей применяется одноконтактный ДД. Для его проверки первый щуп следует подключить к контакту, а вторым необходимо дотронуться корпуса датчика детонации.

Признаки неисправности, выявляемые омметром

Определить неисправность датчика детонации можно с помощью омметра. Для этого следует проверить внутреннее сопротивление ДД, подключив прибор к контактам. Слишком высокое или недопустимо низкое полученное значение говорит о том, что датчик не работает.

Проверка датчика заменой его на новый

Если присутствуют заметные симптомы, указывающие на неисправность ДД, то убедиться в подозрениях можно с помощью нового заведомо исправного датчика.

Для этого требуется снять подозреваемый в поломке ДД с машины. На его место ставится заведомо работоспособный датчик. Если после данного действия симптомы, указывающие на поломку ДД, пропали, то датчик подлежит замене.

Замер напряжения на холостых

Определить работоспособность ДД можно померив напряжение на его контактах при работающем моторе на холостых оборотах. В таблице ниже представлены ориентировочные значения напряжения, по которым можно выявить неисправность датчика детонации.

Таблица — Ориентировочные значения напряжении

Напряжение, В	Состояние датчика
0-0.01	Негоден, напряжение слишком низкое
0.2-4.5	Измеритель детонации исправен
Свыше 5	Датчик сломан, напряжение слишком высокое

Стенд

Большинство способов определения неисправности датчика детонации являются косвенными и неточными. Связано это с тем, что ЭБУ требуется сигнал от ДД с определенной амплитудой и частотой, которые невозможно проконтролировать подручными средствами. Поэтому единственным достоверным способом определения поломки измерителя является его диагностика на специализированном стенде.

zapchasti.expert

2 способа проверки датчика детонации. Как проверить исправность ДД

Вопрос о том, как проверить датчик детонации (в дальнейшем ДД), беспокоит многих автолюбителей, в частности, тех, кто столкнулся и ошибками ДД. На самом деле существует два основных метода проверки — механический и с помощью мультиметра. Выбор того или иного метода зависит в том числе от типа датчика, они бывают резонансные и широкополосные. Соответственно, и алгоритм проверки у них будет разный. У датчиков с помощью мультиметра измеряют значение изменяющихсясопротивления или напряжения. Также возможна дополнительная проверкаосциллографом, позволяющая подробно посмотреть на процесс срабатывания датчика.

Содержание:

Устройство и принцип работы датчика детонации

Устройство резонансного датчика детонации

Существует два типа датчиков детонации — резонансные и широкополосные. Резонансные в настоящее время считаются устаревшими (их в обиходе так и называют — «старые») и в новых автомобилях не используют. Они имеют один выводной контакт и форму в виде бочонка. Резонансный датчик настроен на определенную звуковую частоту, которая соответствует микровзрывам в двигателе (детонирование топлива). Однако у каждого двигателя эта частота разная, поскольку она зависит от его конструкции, диаметра поршня и так далее.

Широкополосный же датчик детонации подает на двигатель информацию о звуках в диапазоне от 6 Гц до 15 кГц (приблизительно, может быть разным у разных датчиков). А непосредственно ЭБУ уже принимает решение о том, является ли конкретный звук микровзрывом или нет. Такой датчик имеет два вывода и его чаще всего устанавливают на современные автомобили.

Датчики двух типов

Основу конструкции широкополосного датчика детонации составляет пьезоэлемент, который преобразует механическое воздействие, возлагаемое на него, в электрический ток с определенными параметрами (обычно считывается изменяющееся при этом напряжение тока, подаваемое на электронный блок управления двигателем, ЭБУ). Также в конструкцию датчика входит так называемый утяжелитель, необходимый для увеличения механического воздействия.

Широкополосный датчик имеет два выводных контакта, на которые, собственно, и подается изменяемое напряжение от пьезоэлемента. Значение этого напряжения подается на ЭБУ и на его основании блок управления принимает решение о том, имеет ли место в данный момент детонация или нет. При определенных условиях может сформироваться ошибка датчика, о чем ЭБУ сообщает водителю, активируя на приборной панели контрольную лампу Check Engine. Существует два основных метода проверки датчика детонации, причем это можно делать как с его демонтажом, так и не снимая датчик с места установки на блоке ДВС.

Четырехцилиндровый двигатель, как правило, имеет один датчик детонации, шестицилиндровый — два, а восьми- и двенадцати цилиндровые моторы — четыре. Поэтому при диагностике нужно внимательно смотреть, на какой именно датчик указывает сканер. Их номера указаны в мануале или технической литературе по конкретному двигателю.

Измерение напряжения

Эффективнее всего выполнить проверку датчика детонации двигателя мультиметром (другое название — электрический тестер, он может быть как электронный, так и механический стрелочный). Данную проверку можно выполнить сняв датчик с посадочного места или проверив прямо на месте, однако с демонтажом работать будет удобней. Так, для проверки нужно перевести мультиметр в режим измерения постоянного напряжения (DC) в диапазоне приблизительно 200 мВ (или меньше). После этого подсоединить щупы прибора к электрическим выводам датчика. Постарайтесь сделать хороший контакт, поскольку от этого будет зависеть качество проверки, ведь некоторые малочувствительные (дешевые) мультиметры могут не распознать слабое изменение напряжения!

Далее нужно взять отвертку (или другой крепкий цилиндрический предмет) и просунуть ее в центральное отверстие датчика, после чего воздействовать ею на излом, чтобы во внутреннем металлическом кольце возникло усилие (не переусердствуйте, корпус датчика пластмассовый и может треснуть!). При этом нужно обратить внимание на показания мультиметра. Без механического воздействия на датчик детонации значение напряжения от него будет равно нулю. А по мере того, как приложенная к нему сила будет увеличиваться — будет расти и выходное напряжение. У разных датчиков оно может быть разным, однако обычно значение составляет от нуля до 20…30 мВ при небольшом или среднем физическом усилии.

Аналогичную процедуру можно выполнить, не демонтируя датчик с его посадочного места. Для этого нужно отсоединить его контакты (фишку) и аналогично подсоединить к ним щупы мультиметра (тоже обеспечивая качественный контакт). Далее с помощью какого либо предмета давить на него или стучать металлическим предметом недалеко от того места где он установлен. При этом значение напряжения на мультиметре должно увеличиваться по мере того, как будет расти прикладываемая сила. Если при проведении подобной проверки значение выходного напряжения не меняется — скорее всего, датчик вышел из строя и подлежит замене (ремонту данные узлы не подлежат). Однако имеет смысл выполнить его дополнительную проверку.

Также значение выходного напряжения с датчика детонации можно проверить, если положить на какую-нибудь металлическую поверхность (или другую, но чтобы она хорошо проводила звуковые волны, то есть, детонировала) и ударить по ней другим металлическим предметом в непосредственной близости с датчиком (соблюдайте при этом осторожность, чтобы не повредить устройство!). Исправный датчик должен среагировать на это изменением выходного напряжения, что прямо отобразится на экране мультиметра.

Аналогично можно проверить резонансный («старый») датчик детонации. В целом, процедура аналогичная, необходимо подсоединить один щуп к выходному контакту, а второй — к его корпусу («массе»). После этого нужно гаечным ключом или другим тяжелым предметом ударить по корпусу датчика. Если устройство исправно, то значение выходного напряжения на экране мультиметра будет краткосрочно изменяться. В противном случае, скорее всего, датчик вышел из строя. Однако имеет смысл дополнительно проверить его сопротивление, поскольку перепад напряжения может быть очень маленьким, и некоторые мультиметры могут попросту не уловить его.

Есть датчики которые имеют выводные контакты (выводные фишки). Проверка их выполняется аналогично, для этого нужно замерить значение выходного напряжения между двумя его контактами. В зависимости от конструкции конкретного двигателя датчик для этого нужно демонтировать или можно проверить прямо на месте.

Обратите внимание, что после удара возросшее выходное напряжение обязательно должно вернуться к исходному значению. Некоторые неисправные датчики детонации при их срабатывании (удару по ним или возле них) действительно увеличивают значение выходного напряжения, однако проблема состоит в том, что после воздействия на них напряжение остается высоким. Опасность такой ситуации состоит в том, что ЭБУ не диагностирует, что датчик неисправен и не активирует лампочку Check Engine. А на самом деле в соответствии с исходящей от датчика информации блок управления изменяет угол зажигания и двигатель может работать в неоптимальном для машины режиме, то есть, при позднем зажигании. Это может проявиться в увеличенном расходе топлива, потере динамических характеристик, проблемах при запуске двигателя (особенно в холодную погоду) и прочих мелких неприятностях. Такие поломки могут быть вызваны разными причинами и порой очень сложно понять, что они вызваны именно некорректной работой датчика детонации.

Измерение сопротивления

Датчики детонации, как резонансные, так и широкополосные можно проверять путем замера изменения внутреннего сопротивления в динамическом режиме, то есть, в процессе их работы. Процедура измерения и условия проведения полностью аналогичны описанному выше измерению напряжения.

Отличие состоит только в том, что мультиметр включается не в режим измерения напряжения, а в режим замера значения электрического сопротивления. Диапазон измерений — приблизительно до 1000 Ом (1 кОм). В спокойном (бездетонационном) состоянии значения электрического сопротивления будет равно приблизительно 400…500 Ом (точное значение будет отличаться у всех, даже одинаковых по модели, датчиков). Измерение широкополосных датчиков нужно выполнять, присоединив щупы мультиметра к выводам датчика. Далее постучать либо по самому датчику либо в непосредственной близости с ним (по месту его крепления в двигателе, или, если он демонтирован, то положить его на металлическую поверхность и ударить по ней). При этом внимательно следить за показаниями тестера. В момент стука значение сопротивления будет кратковременно возрастать и возвращаться обратно. Обычно сопротивление возрастает до 1…2 кОм.

Как и в случае с измерением напряжения необходимо следить, что значение сопротивления возвращалось к его исходному показателю, а не зависало. Если этого не происходит и сопротивление остается высоким — значит, датчик детонации неисправен и его следует заменить.

Что касается старых резонансных датчиков детонации, то измерение их сопротивления происходит аналогично. Один щуп нужно подсоединить на выходной контакт, а другой — на входное крепление. Обязательно нужно обеспечить качественный контакт! Далее с помощью гаечного ключа или маленького молотка нужно несильно ударить по корпусу датчика (его «бочонку») и параллельно смотреть на показания тестера. Они должны увеличиваться и возвращаться к исходным значениям.

Стоит отметить, что измерение значения сопротивления некоторые автомеханики считают более приоритетным, чем измерение значения напряжения при диагностике датчика детонации. Как указывалось выше, изменения напряжения при работе датчика очень мало и составляет буквально несколько милливольт, в то время как изменение значения сопротивления измеряется в целых Омах. Соответственно, не всякий мультиметр в состоянии зафиксировать столь малый перепад напряжения, а вот изменение сопротивления — практически каждый. Но, по большому счету, это не имеет значения и можно выполнить два теста последовательно.

Проверка датчика детонации на электрической колодке

Существует еще один метод проверки датчика детонации, не снимая его с посадочного места. Для этого нужно использовать штекер ЭБУ. Однако сложность данной проверки состоит в том, что нужно знать, какие именно гнезда в колодке соответствуют датчику, ведь у каждой модели автомобиля электрическая схема индивидуальна. Поэтому данную информацию (номер пина и/или колодки) необходимо дополнительно уточнить в мануале или на специализированных ресурсах в интернете.

Перед проверкой датчика на колодке ЭБУ обязательно нужно отсоединить отрицательную клемму аккумуляторной батареи.

Нужно подсоединиться к известным пинам на колодке

Суть проверки сводится к тому, чтобы измерить значение подаваемых датчиком сигналов, а также проверить целостность электрической/сигнальной цепи до блока управления. Для этого в первую очередь нужно снять колодку с блока управления двигателем. На колодке нужно найти два искомых контакта, к которым необходимо подсоединить щупы мультиметра (если щупы не влазят, то можно воспользоваться «удлинителями» в виде гибких проводов, главное — обеспечить хороший и прочный контакт). На самом приборе нужно включить режим для измерения постоянного напряжения с пределом в 200 мВ. Далее нужно аналогично описанному выше методу постучать где-нибудь в непосредственной близости от датчика. При этом на экране измерительного прибора можно будет увидеть, что значение выходного напряжения измеряется скачкообразно. Дополнительным преимуществом использования данного метода является то, что если фиксируется изменение напряжения, то проводка от ЭБУ к датчику гарантировано целая (нет обрыва или повреждения изоляции), а контакты в порядке.

Также имеет смысл проверить состояние экранирующей оплетки сигнального/питающего провода, идущего от ЭБУ к датчику детонации. Дело в том, что со временем или под механическим воздействием она может повредиться, а ее эффективность, соответственно, уменьшиться. Поэтому в проводах могут появиться гармоники, которые выдает не датчик, а появляющиеся под воздействием посторонних электрических и магнитных полей. А это может привести к принятию блоком управления ложных решений, соответственно, двигатель будет работать не в оптимальном режиме.

Обратите внимание, что описанные выше методы с измерением напряжения и сопротивления показывают лишь то, что датчик работоспособен. Однако в некоторых случаях важны не само наличие указанных скачков, а их дополнительные параметры.

Проверка датчика детонации осциллографом

Существует еще один метод проверка ДД — с помощью осциллографа. Проверку работоспособности без демонтажа в данном случае вряд ли получится выполнить, поскольку обычно осциллограф — это стационарный прибор и нести его в гараж не всегда имеет смысл. Наоборот, снять датчик детонации с двигателя не представляет больших сложностей и занимает несколько минут.

Проверка в данном случае аналогична описанным выше. Для этого нужно два щупа осциллографа подсоединить к соответствующим выводам датчика (удобнее проверять широкополосный, двухвыводной, датчик). Далее, после выбора режима работы осциллографа с его помощью можно посмотреть на форму амплитуды сигнала, исходящего от диагностируемого датчика. В спокойном режиме это будет прямая линия. Но если по датчику наносить механические удары (не очень сильные, чтобы не повредить его), то вместо прямой линии прибор покажет всплески. И чем сильнее будет удар — тем больше амплитуда.

Естественно, что если амплитуда сигнала в процессе нанесения ударов не меняется — значит, скорее всего, датчик вышел из строя. Однако лучше продиагностировать его дополнительно, измерив выходные напряжение и сопротивление. Также помните, что всплеск амплитуды должен быть кратковременный, после чего амплитуда сокращается до нуля (на экране осциллографа будет прямая линия).

Нужно обращать внимание на форму сигнала от датчика

Однако даже если датчик детонации и отработал и выдал какой-то сигнал, то на осциллографе необходимо внимательно изучить его форму. В идеале она должна быть в форме толстой иглы с одним острым ярко выраженным концом, а фронт (бока) всплеска должны быть гладкими, без зазубрин. Если картина такая — значит, датчик в полном порядке. Если же импульс имеет несколько пиков, а его фронта имеют зазубрины, то такой датчик лучше заменить. Дело в том, что, скорее всего, в нем уже очень состарился пьезоэлемент и он выдает некорректный сигнал. Ведь эта чувствительная часть датчика со временем и под действием вибрации и высоких температур постепенно выходит из строя.

Таким образом, диагностика датчика детонации осциллографом — наиболее достоверная и полная, дающая максимально подробную картину о техническом состоянии устройства.

Как еще можно проверить ДД

Существует еще один, достаточно простой, метод проверки датчика детонации. Он заключается он в том, что при работающем на холостых оборотах двигателе со скоростью приблизительно 2000 об/мин или чуть выше с помощью гаечного ключа или небольшого молотка наносят удар где-нибудь в непосредственной близости от датчика (однако бить прямо по блоку цилиндров не стоит, чтобы не повредить его). Датчик воспринимает этот удар как детонацию и передает соответствующую информацию на ЭБУ. Блок управления в свою очередь, снижает обороты двигателя, что можно без труда услышать на слух. Однако помните, что этот метод проверки работает не всегда! Соответственно, если в такой ситуации обороты снизились, значит, датчик в порядке и дальнейшую проверку можно не проводить. Но если обороты остались на прежнем уровне — нужно провести дополнительную диагностику одним из указанных выше методов.

Обратите внимание, что в настоящее время в продаже имеются различные датчики детонации, как оригинальные, так и аналоги. Соответственно, их качество и технические параметры будут различны. Уточняйте это перед покупкой, так как неправильно подобранный датчик будет выдавать ошибочные данные.

На некоторых автомобилях алгоритм работы датчика детонации сопряжен с информацией о положении коленчатого вала. То есть, ДД работает не постоянно, а лишь когда коленвал находится в определенном положении. Порой такой принцип работы приводит к проблемам в диагностике состояния датчика. Это является одной из причин того, что обороты не будут падать на холостом ходу просто от того, что по датчику или рядом с ним был нанесен удар. Кроме этого, ЭБУ принимает решение о возникшей детонации не только на основании лишь информации от датчика, но и учитывая дополнительные внешние факторы, такие как температуру двигателя, его обороты, скорость движения машины и некоторые другие. Все это заложено в программы, по которым работает ЭБУ.

В таких случаях проверить датчик детонации можно следующим образом… Для этого нужен стробоскоп, чтобы с его помощью на запущенном двигателе добиться положения «стояния» ремня ГРМ. Именно в этом положении срабатывает датчик. Далее гаечным ключом или молоточком (для удобства и чтобы не повредить датчик можно использовать деревянную палочку) нанести несильный удар по датчику. Если ДД исправен — ремень немного дернется. Если же этого не произошло — датчик, скорее всего, неисправен, необходимо выполнить дополнительную диагностику (замер напряжения и сопротивления, наличие короткого замыкания).

Также в некоторых современных машинах имеется так называемый «датчик неровных дорог», который работает в паре с датчиком детонации и при условии, когда машину сильно трясет позволяет исключить ложное срабатывание ДД. То есть, при определенных сигналах от датчика неровных дорог блок управления двигателем игнорирует срабатывания от датчика детонации по определенному алгоритму.

В корпусе датчика детонации кроме пьезоэлемента имеется резистор. В некоторых случаях он может выйти из строя (перегореть, например, от высокой температуры или плохой пайки на заводе-изготовителе). Электронный блок управления воспримет это как обрыв проводов или короткое замыкание в цепи. Теоретически такую ситуацию можно исправить, если подпаять возле ЭБУ резистор с аналогичными техническими характеристиками. Один контакт нужно припаять к сигнальной жиле, а второй — к «массе». Однако проблема в данном случае состоит в том, что значения сопротивления резистора не всегда известны, да и паять не совсем удобно, а то и невозможно. Поэтому проще всего купить новый датчик установить его вместо вышедшего из строя устройства. Также подпайкой дополнительного сопротивления можно изменить показания датчика и установить вместо рекомендованного производителем устройства аналог с другой машины. Однако, как показывает практика, такой самодеятельностью лучше не заниматься!

Напоследок пару слов об установке датчике после его проверки. Помните, что металлическая поверхность датчика обязательно должна быть чистой, на ней не должно быть мусора и/или ржавчины. Почистите эту поверхность перед установкой. Аналогично с поверхностью на посадочном месте датчика на корпусе двигателя. Также нужно выполнить его профилактическую очистку. Контакты датчика также в профилактических целях можно смазать WD-40 или ее аналогом. А вместо традиционного болта, с помощью которого крепится датчик к блоку двигателя, лучше использовать более надежную шпильку. Она плотнее крепит датчик, не ослабляет крепление и не раскручивается со временем под действием вибрации.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Ошибка Р0325 и замена датчика детонации — Лада Калина Хэтчбек, 1.6 л., 2010 года на DRIVE2

с разной периодичностью начала выскакивать ошибка Р0325, хорошо что моя приборка сразу позволяет просматривать ошибки

Полный размер

на работе двигателя это никак не сказывалось, но я не люблю когда что то не так, как должно быть.
для начала проверил датчик мультиметром, прозвонил проводку — все нормально!
подключил другой ЭБУ BOSCH 7.9.7+ ошибка осталась.
если вдруг у кого то возникнет вопрос почему я подключил другой ЭБУ то ответ здесьКупил Январь 7.2
ЭБУ после ремонта, вдруг что там не так, поэтому и решил поменять)
итак: проводка в норме, ЭБУ в норме, значит иду в магазин и покупаю датчик производство Калуга, продаются россыпью без упаковки. сразу договорился что если что не так то верну! один пробный заезд и сразу вылетает та же самая ошибка. датчик вернул и стал думать что с проводкой что то не так. для пробы беру рабочий датчик с машины брата SergoBot поездил три дня все в порядке, ошибка не выскакивает!
теперь осталось только найти нормальный датчик! 900 руб отдавать за ДД BOSCH я не хотел и покупать опять россыпью и искать рабочий тоже не хотелось. поездив по магазинам нашел датчик производства FENOX стоимостью 295 р. продавец сказал что возвратов нет. купил тут же около магазина и поставил. два дня езжу — никаких ошибок! прилагаю фото как выглядит датчик.

Полный размер

и установленный уже на машине) менять не сложно, пять минут рожковым ключом на 13, главное не перетянуть!

Полный размер

Цена вопроса: 295 ₽ Пробег: 81 300 км

www.drive2.ru

Устранение ошибки P0327 P0328 TOYOTA RAV4 / ACA30, ACA33, ACA38 ALA30

DTC P0327 Низкий уровень сигнала на входе цепи датчика детонации 1 (ряд 1 или отдельный датчик)

DTC P0328 Высокий уровень сигнала на входе цепи датчика детонации 1 (ряд 1 или отдельный датчик)

Структура плоского датчика детонации двигателя (нерезонансного типа) позволяет определять вибрацию в широком диапазоне частот: приблизительно от 6 до 15 кГц.
Датчики детонации установлены на блоке цилиндров и предназначены для обнаружения детонации двигателя.
Датчик состоит из пьезоэлемента, который генерирует напряжение при деформации.
Напряжение формируется при вибрации блока цилиндров из-за детонации. Возникновение детонации двигателя может быть исключено посредством задержки угла опережения зажигания.

№ DTC

Условие обнаружения DTC

Неисправный участок

P0327

Выходное напряжение датчика детонации составляет 0,5 В или меньше
(логика диагностирования за 1 поездку)

Короткое замыкание в цепи датчика детонации

Датчик детонации

P0328

Выходное напряжение датчика детонации составляет 4,5 В или больше
(логика диагностирования за 1 поездку)

Обрыв в цепи датчика детонации

Датчик детонации

УКАЗАНИЕ:

При регистрации одного из кодов DTC P0327 и P0328 блок ЕСМ переходит в аварийный режим работы. Во время работы в аварийном режиме значение угла опережения зажигания принимается, равное максимальному запаздыванию. Аварийный режим работы продолжается до тех пор, пока зажигание не будет выключено.

Для справки: Проверка с помощью осциллографа.

Форма сигнала должна соответствовать показанной на рисунке.

Параметр / Устройство	Содержание
Контакты	KNK1 — EKNK
Настройки оборудования	1 В/дел. 1 мс/дел.
Режим	Поддерживайте частоту вращения коленчатого вала двигателя на 4000 об/мин при прогретом двигателе

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:

С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (KNOCK FEEDBACK VALUE)

Подсоедините портативный диагностический прибор к DLC3.
Запустите двигатель и включите портативный диагностический прибор.
Прогрейте двигатель.
Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Knock Feedback Value.
Считайте значения, отображенные на диагностическом приборе, во время движения автомобиля.

Номинальное значение / Номинальный режим:
Значения изменяются.
УКАЗАНИЕ:

Неисправность не проявляется	Значения обратной связи о детонации изменяются
Неисправности проявляются	Значения обратной связи о детонации не изменяются

Изменение значения обратной связи о детонации можно проверить при высокой нагрузке на двигатель, например, при включении системы кондиционирования или при увеличении частоты вращения коленчатого вала двигателя.

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

NG

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЕСМ — ДАТЧИК ДЕТОНАЦИИ)

Отсоедините разъем B32 ЕСМ.

Измерьте сопротивление между контактами.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
KNK1 (B32-110) — EKNK (B32-111)	120-280 кОм при 20°C (68°F)

Подсоедините разъем ECM.

OK

3.ПРОВЕРЬТЕ ECM (НАПРЯЖЕНИЕ KNK1)

Отсоедините разъем В18 датчика детонации.

Включите зажигание (IG).

Измерьте напряжение между указанными контактами датчика детонации.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Заданные условия
KNK1 (B18-2) — EKNK (B18-1)	4,5-5,5 В

Подсоедините разъем датчика детонации.

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

4.ПРОВЕРЬТЕ ДАТЧИК ДЕТОНАЦИИ

Снимите датчик детонации.

Измерьте сопротивление между контактами.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
KNK1 (2) — EKNK (1)	120-280 кОм при 20°C (68°F)

Установите датчик детонации на место.

ЗАМЕНИТЕ ДАТЧИК ДЕТОНАЦИИ

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

Ошибка высокий уровень сигнала датчика детонации

Код Р0328 заносится, если существуют следующие условия:

обороты коленчатого вала двигателя больше 1300 об/мин;
температура охлаждающей жидкости выше 60°С;
амплитуда сигнала датчика детонации выше порога.
При возникновении постоянной неисправности лампа «CHECK ENGINE» загорается через 2 драйв-цикла.

1. Проверяется существование условий для возникновения кода Р0328.

2. Проверяется исправность экрана проводов 2 Б и 88 Г .

1. Подключите кабель-адаптор к диагностическому разъёму. Запустите двигатель и прогрейте до температуры охлаждающей жидкости 60°С. Установите обороты коленчатого вала двигателя больше 1300 об/мин.

Код P0328 — непостоянный. Если в данный момент он неактивен и отсутствуют другие коды, проанализируйте условия возникновения кода. Проверьте на слух работу двигателя на наличие посторонних металлических шумов и стука (не отрегулированы клапаны), при обнаружении устраните их. Убедитесь в том, что жгут с проводами датчика не проложен вблизи высоковольтных проводов. См. карту «Проверка системы гашения детонации».

2. Проверьте исправность экрана, соединения экрана с массой двигателя. Проверьте момент затяжки гайки крепления датчика детонации.

Если выявлены замечания, неисправен датчик или контроллер.

Если замечаний нет, устраните неисправность.

После ремонта запустите двигатель, сбросьте коды и убедитесь в отсутствии сигнала лампы «CHECK ENGINE».

Определение кода ошибки P0328

Что означает ошибка P0328

Причины возникновения ошибки P0328

Неисправность датчика детонации 1, банк 1
Короткое замыкание или обрыв проводов датчика детонации
Неисправность ECM
Неправильное соотношение компонентов топливной смеси
Перегрев двигателя
Низкое давление топлива

Каковы симптомы ошибки P0328?

Загорание индикатора Check Engine на приборной панели автомобиля
Падение мощности и неустойчивая работа двигателя
Наличие свистящего шума во время работы двигателя на более высоких оборотах, а также перегрев двигателя

Как механик диагностирует ошибку P0328?

При диагностировании данного кода ошибки механик выполнит следующее:

Подключит сканер OBD-II к диагностическому разъему автомобиля и считает все сохраненные данные и коды ошибок
Очистит коды ошибок с памяти ECM и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0328 снова
Выяснит, не издает ли двигатель сильный шум во время работы
Осмотрит датчик детонации на наличие повреждений
Проверит систему охлаждения, а также двигатель на наличие повреждений
Проверит октановое число топлива, а также топливную систему
Проверит напряжение датчика детонации
Проверит температуру охлаждающей жидкости двигателя и давление топлива
Проверит ECM в соответствии с процедурой, установленной производителем

Общие ошибки при диагностировании кода P0328

Наиболее распространенной ошибкой при диагностировании кода P0328 является несоблюдение протокола диагностирования. Это приводит к поспешной замене датчика детонации, в то время как проблема заключается, например, в низком давлении топлива.

Насколько серьезной является ошибка P0328?

Какой ремонт может исправить ошибку P0328?

Ремонт или замена проводов датчика детонации
Замена датчика детонации 1, банк 1
Замена неисправного ECM
Устранение неисправностей, связанных с топливной системой
Устранение причины перегрева двигателя

Дополнительные комментарии для устранения ошибки P0328

Нужна помощь с кодом ошибки P0328?

Что такое стук и почему его следует контролировать

Эта статья предоставит вам базовые знания о том, что такое «детонация», как он возникает и что делает ЭБУ для обнаружения и предотвращения / ограничения повреждений, возникающих в случае детонации.

Что такое стук?

Детонация, гудение, детонация, предварительная детонация, дребезжание … у этого явления есть много названий, и ни одно из них не описывает то, что происходит в двигателе, кроме описания слышимого шума, который вы слышите, когда это происходит.Так что же это за явление детонации и почему это условие «избегать любой ценой»?

Лучший способ описать происходящее — взглянуть на то, что происходит в камере сгорания, вызывая этот слышимый шум, которого мы хотим избежать. Когда мы получаем детонацию (детонацию) в двигателе, на самом деле происходит то, что воздух и топливо внутри камеры сгорания нагреваются и сжимаются настолько, что достигают так называемой «температуры и давления самовоспламенения».Когда воздушно-топливная смесь достигает этой температуры и давления самовоспламенения, сгорание происходит самопроизвольно без необходимости наличия искры для инициирования сгорания (что-то вроде того, как работает дизельный двигатель).

Проблема с этим в бензиновом двигателе заключается в том, что все топливо и воздух в камере сгорания воспламеняются одновременно, высвобождая всю энергию, запасенную в топливе, за очень короткий период времени. Эффект немного похож на удар молотком по верхней части поршня — за короткий промежуток времени выделяется много энергии.

Давайте сравним эту детонацию с нормальным горением, когда свеча зажигания воспламеняет топливно-воздушную смесь. Фронт пламени распространяется с относительно постоянной скоростью от точки воспламенения (свечи зажигания) к стенке цилиндра, в конечном итоге заполняя камеру сгорания и толкая поршень обратно в отверстие.

Интересно, что проблема не в количестве энергии, выделяемой во время детонации, в конце концов, вы сжигаете такое же количество воздуха / топлива при нормальном сгорании, как и при детонации, — проблема в скорости, с которой эта энергия высвобождается. .Это буквально похоже на удар по поршню взрывным молотком, поэтому в результате детонации двигателя вы получаете такие повреждения, как раздавливание подшипников, сломанные кольцевые зазоры и отверстия в поршнях.

Что вызывает детонацию?

Теперь, когда мы точно понимаем, что такое детонация, давайте посмотрим, что ее вызывает, и, что более важно, как предотвратить ее появление. Поскольку детонация — это неконтролируемое горение, которое происходит, когда воздух и топливо в камере сгорания достигают температуры и давления самовоспламенения, очевидно, что на самом деле есть две основные причины детонации — температура и давление.

Некоторые из аргументов, которые люди используют вокруг названия детонации (стук, гудение, детонация, предварительная детонация, дребезжание и т. Д.), Сводятся к тому, что на самом деле существуют две основные причины детонации (и предотвращение детонации). Детонация может быть вызвана либо температурой, либо давлением (хотя на самом деле это комбинация обоих). Когда мы калибруем двигатель, у нас есть два рычага, которые нужно тянуть, которые помогают контролировать температуру и давление в камере сгорания, эти рычаги — топливо и зажигание.

Контроль температуры топлива

При калибровке (настройке) двигателя мы используем топливо для регулирования температуры камеры сгорания, более богатая смесь охлаждает камеру сгорания, более бедная смесь нагревает камеру сгорания.

Думайте об этом как о выпечке торта. Когда вы закончите выпечку, вы открываете духовку и вытаскиваете торт, чтобы остыть, воздух внутри составляет 180 градусов Цельсия, поэтому и пирог, и стальная форма для выпечки имеют 180 градусов, но при этом вы кладете руки на 180 градусов. не сжечь тебя.Однако металлическая форма для торта наверняка обожжет руки, как и сам торт через пару секунд.

Причина в том, что три разных материала (в данном случае воздух в духовке, торт и стальная форма для выпечки) по-разному проводят тепло. В этом случае воздух является относительно плохим проводником тепла, поэтому он не обжигает вас, олово очень хорошо проводит тепло и, следовательно, обжигает кожу ваших рук, а торт находится где-то посередине.

В нашей камере сгорания примерно так.Мы помещаем внутрь и воздух, и топливо, но, как мы знаем из нашего примера приготовления торта, воздух вообще не очень хорошо проводит тепло. С другой стороны, топливо намного лучше проводит тепло, поэтому чем больше топлива мы вкладываем, тем больше тепла мы можем отводить из камеры сгорания за каждый цикл двигателя при открытии выпускного клапана.

Это предотвращает перегрев и плавление поршня (и клапанов, головки, стенки цилиндра, свечи зажигания и всего остального, что контактирует с внутренней частью камеры сгорания).Поршни, как правило, являются первой точкой отказа, поскольку алюминий имеет более низкую температуру плавления, чем эти стальные клапаны или стальная гильза / блок.

Это звучит немного нелогично для начала — означает ли больше топлива более холодные двигатели? Короткий ответ — да, и спросите любого гонщика, что происходит, когда вы слишком сильно наклоняете двигатель, он скажет вам, что вы начинаете плавить.

Контроль давления с синхронизацией зажигания

Детонация из-за превышения угла опережения зажигания возникает, когда искра зажигается слишком рано (слишком большое опережение), что приводит к тому, что фронт пламени начинает распространяться от свечи зажигания наружу, как обычно, но поскольку искра была начата слишком рано, давление в цилиндре (от сжатия ) строится со скоростью, превышающей скорость распространения пламени.Теперь у вас есть две силы, создающие давление в камере: поршень, движущийся вверх по каналу во время такта сжатия, и дополнительное давление, создаваемое происходящим событием сгорания.

Это повышение давления достигает точки, когда несгоревшие в данный момент воздух и топливо в камере сгорания достигают температуры и давления самовоспламенения. При достижении этого уровня температуры и давления оставшийся воздух и топливо мгновенно сгорают, вызывая детонацию.

Слышимый шум, производимый детонацией, вызван ударной волной энергии, выделяющейся в камере сгорания в течение очень небольшого периода времени.Обычно двигатель, поврежденный из-за превышения угла опережения зажигания, страдает от раздавленных подшипников, сломанных кольцевых зазоров, треснувших поршней или изогнутых шатунов.

Обнаружение детонации

Независимо от причины взрыва, когда он возникает, мы хотим остановить его и предотвратить его повторение. В идеале мы хотим, чтобы этот процесс выполнялся автоматически через ЭБУ. В ЭБУ Elite 1500 и Elite 2500 встроены функции обнаружения и контроля детонации для решения этих задач.

Первое, что должен сделать блок управления двигателем, — это определить, что двигатель действительно стучит. Это делается с помощью датчика детонации — датчик детонации имеет пьезоэлектрический кристалл, который работает в основном как микрофон. Он определяет вибрацию двигателя и передает этот сигнал в ЭБУ. Как только этот сигнал поступает в ЭБУ, ЭБУ должен определить, что такое детонация, а что является нормальным шумом двигателя.

Для наиболее точного обнаружения детонации в вашем двигателе с помощью Elite ECU, мы стараемся сосредоточиться на конкретной частоте шума, производимого детонацией, это помогает устранить фоновый шум.Поскольку детонация вызывает вибрацию (шум) на определенной частоте в вашем двигателе, точно так же, как скажем, G в музыке — это шум определенной частоты, а F — шум другой частоты, разные двигатели имеют разные частоты детонации.

Настройка частоты детонации на вкладке обнаружения детонации в программном обеспечении ESP сообщает ЭБУ «вам нужно прислушиваться к этой частоте шума, потому что это стук», или, следуя аналогии с музыкой, ЭБУ отделяет G от E и все другие ноты, которые группа может играть одновременно.

Тогда большой вопрос заключается в том, как нам определить, что это за точная частота для нашего двигателя? Есть несколько способов ответить на этот вопрос.

Мы можем использовать онлайн-формулу, которая обычно помогает нам приблизиться. Обычно они выглядят примерно так: Частота детонации =

0 / (π × 0,5 × диаметр отверстия цилиндра), что примерно соответствует частоте детонации = 573000 / (диаметр отверстия).

В качестве альтернативы мы можем использовать функцию спектрограммы в ЭБУ (см. Выше). Использование этой функции означает, что вам нужно будет заставить двигатель стучать, чтобы считывать частоту, с которой он происходит.

Спектрограмма используется для визуализации интенсивности сигнала детонации в широком диапазоне частот, что позволяет тюнеру выбрать частоту для использования для обнаружения детонации. Лучшая частота для использования — это частота, при которой сигнал слабый или отсутствует, когда двигатель не стучит, и когда детонация происходит, интенсивность на этой частоте очевидна и довольно велика. Это значительно упростит обнаружение истинного удара.

Управляющий детонация

С обнаружением детонации все настроено, ЭБУ находится на полпути к отслеживанию и предотвращению повреждения двигателя из-за детонации.В движке всегда есть фоновый шум, который мы хотим отфильтровать. Этот фоновый шум будет изменяться в зависимости от оборотов двигателя и нагрузки двигателя, и задача «карты пороговых значений детонации» — отфильтровать его.

Карта порога детонации устанавливает уровень фонового шума, который ЭБУ будет игнорировать. Самый простой способ настроить это — запустить и запустить двигатель в условиях, когда вы знаете, что двигатель не стучит, и следить за «сигналом датчика детонации». Карта порога детонации должна быть на 3 или 4 дБ выше, чем фоновый шум во всех точках нагрузки и оборотов.Легкий способ проверить это — настроить полосу прокрутки, которая показывает порог детонации (это значение, которое вы указали на карте) и уровень датчика детонации (это необработанный сигнал, поступающий от датчика детонации), и запустить двигатель.

Порог детонации должен примерно соответствовать уровню датчика детонации, если разница превышает 5 дБ, отрегулируйте карту немного ближе к фактическому уровню сигнала. Если фоновый шум (сигнал датчика детонации) выше порога детонации, вы получите ложное срабатывание контроля детонации, и ваш двигатель будет работать очень плохо, поскольку ЭБУ будет постоянно применять контроль детонации без необходимости.

В случае обнаружения детонации ЭБУ будет делать две вещи; примените мгновенное кратковременное замедление по времени, и будет заполнена таблица долгосрочной коррекции (когда включено долгосрочное регулирование детонации). Насколько мгновенно замедляется отсчет времени, программируется в настройке «Кратковременное замедление».

Важно замедлить время настолько, чтобы остановить распространение детонации. 5 градусов — хорошая отправная точка. Очевидно, что синхронизация не остается запаздыванием навсегда, «кратковременная скорость затухания замедления» — это скорость, с которой угол опережения зажигания возвращается в двигатель до нормального уровня (т.е.е. обратно к любому значению времени, запрошенному в базовой карте зажигания), измеряемого в градусах на цикл двигателя.

Для предотвращения двойного срабатывания детонационного контроля необходимо установить время гистерезиса. Время гистерезиса (или время отключения) — это время, в течение которого ЭБУ ожидает после регистрации события детонации, прежде чем прослушивать дальнейшие события детонации.

Настройка долгосрочного обучения зажиганию

Когда функция долгосрочной коррекции зажигания включается каждый раз, когда ЭБУ регистрирует детонацию двигателя, небольшая коррекция зажигания добавляется к «карте долгосрочной коррекции зажигания».Фактическая степень, в которой карта долгосрочного триммирования удаляет синхронизацию при каждом обнаружении детонации, устанавливается на странице настройки контроля детонации. Обычно хорошей отправной точкой является 0,5 градуса.

Если вы используете несколько датчиков детонации на разных берегах двигателя (например, в приложениях V6 или V8), то существуют индивидуальные карты долгосрочной коррекции детонации для каждого ряда двигателя. ЭБУ знает, какие цилиндры на каком ряду находятся на главной странице настройки.

Со временем карта долгосрочной коррекции зажигания будет заполняться в зависимости от того, когда и где детонация обнаружена в двигателе.В конечном итоге настройка дойдет до того, что двигатель больше не взрывается ни при каких условиях. В этот момент можно применить любую «изученную» настройку зажигания из долгосрочных карт зажигания непосредственно к базовой карте зажигания, просто зайдя в функцию контроля детонации на главной странице настроек и нажав «Применить к базовой таблице» на вкладке долгосрочной обрезки.

Что такое датчик детонации?

Датчик детонации — это, по сути, небольшое «подслушивающее» устройство в двигателе или на нем, которое обнаруживает эти нерегулярные вибрации и звуки, исходящие от блока цилиндров.

Датчик детонации улавливает вибрацию и звук, исходящие от блока цилиндров, превращает их в электронный сигнал и отправляет этот сигнал в блок управления двигателем (ЭБУ). Затем автомобильный компьютер оценивает информацию и определяет, следует ли изменить угол опережения зажигания.

Связанное сообщение: Best Aftermarket EFI Systems

Это также может вызвать появление контрольной лампы двигателя (CEL) или потенциально отключить часть двигателя, чтобы спастись от дальнейшего повреждения.

Где находится датчик детонации?

Датчик детонации обычно прикрепляется непосредственно к внешней стороне блока цилиндров, но в некоторых случаях он расположен под впускным коллектором.

Как работает датчик детонации?

В большинстве датчиков детонации используется пьезокерамика или элементы. Согласно Science Direct , «пьезоэлектрическая керамика — это интеллектуальный материал, который преобразует механическое воздействие (например, давление, движение или вибрацию) в электрический сигнал и наоборот.Благодаря электромеханическому эффекту пьезоэлектрическая керамика используется в широком спектре приложений, таких как датчики движения, часы, ультразвуковые преобразователи мощности, литотриптеры, ультразвуковая очистка, ультразвуковая сварка, активные гасители колебаний, высокочастотные громкоговорители, приводы для атомных силовых микроскопов, и много других.» Прохладный.

Что вызывает детонацию в двигателе?

Детонация в двигателе может возникнуть по нескольким причинам. Вот несколько возможных причин:

Неправильная синхронизация : Искра не зажигается в нужное время.
Неправильная топливно-воздушная смесь : неправильное соотношение воздуха и топлива может вызвать проблемы с зажиганием.
Отложения внутри цилиндра : Грязь, сажа и загрязнения могут попасть в цилиндры и создать самые разные проблемы.
Неисправные, неисправные или неподходящие свечи зажигания : Неправильный тип свечи зажигания, свечи зажигания с отложениями или неправильные зазоры в свечах зажигания могут вызвать плохую искру или неправильно рассчитанную искру.

Соответствующее сообщение: Лучшие инструменты для зазора свечей зажигания

Что такое предварительное зажигание?

Предварительное зажигание часто путают или путают со стуком, но это разные вещи.Хотя детонация часто возникает примерно в то же время, что и зажигание свечи зажигания, предварительное зажигание происходит до того, как произойдет зажигание свечи зажигания. Чаще всего это происходит, когда поршень движется вверх.

ДАТЧИК ДЕТОНАЦИИ (KS)

Общее описание
В двигателях с высокой степенью сжатия оптимальная установка угла опережения зажигания (при оборотах двигателя выше, чем на холостом ходу) очень близка к возникновению детонации в двигателе. Эта близость означает, что существует вероятность детонации в какой-то момент рабочего цикла двигателя в некоторых цилиндрах.Детонация может произойти в любой момент, и бортовой контроллер позаботится о ее контроле. Во время сгорания бортовой контроллер точно определяет цилиндр или цилиндры с детонацией.

Внешний вид

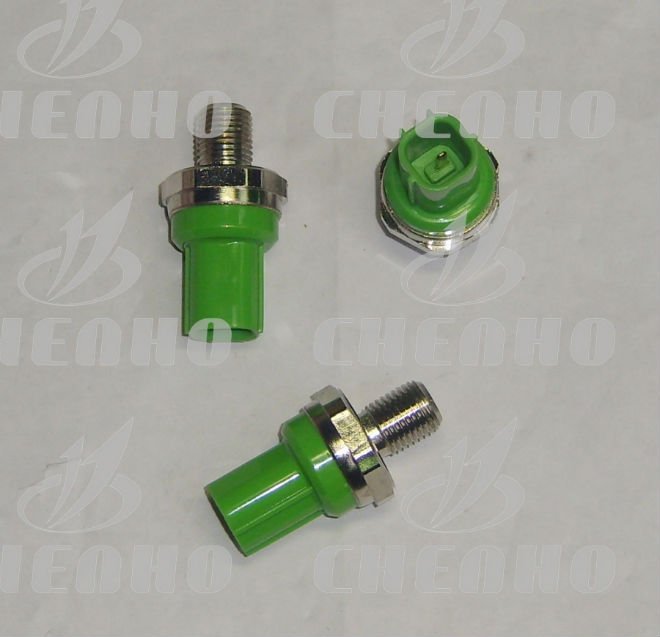

На рис. 1 показаны некоторые типы датчиков KS.

Фиг.1

Принцип действия КС

KS — пьезоэлектрический датчик, установленный на блоке двигателя и реагирующий на звуковые колебания двигателя. Сигнал датчика преобразуется в напряжение, пропорциональное уровню детонации, и поступает на бортовой компьютер для дальнейшей обработки.
Частота детонации обычно находится в диапазоне от 6 кГц до 15 кГц. Бортовой компьютер анализирует детонацию каждого цилиндра и использует сложный алгоритм для сравнения его уровня со средним уровнем шума за предустановленные прошлые периоды. Если шум превышает средний уровень на определенное значение, бортовой компьютер обнаруживает детонацию.
Первоначально установка угла опережения зажигания основана на контрольном значении. Когда детонация обнаруживается в некоторых цилиндрах, бортовой контроллер уменьшает время на несколько градусов.После исчезновения детонации время увеличивается до тех пор, пока не достигнет своего базового значения или пока не произойдет следующая детонация. Это непрерывный процесс, обеспечивающий оптимальную синхронизацию для каждого цилиндра.

Порядок проверки работоспособности КС

Подключите щуп индукционного стробоскопа к первому цилиндру
Подключите клеммы KS к вольтметру переменного тока.
Запустите двигатель и оставьте его работать на холостом ходу.
Слегка постучите по блоку цилиндров двигателя рядом с первым цилиндром.
Advance должен стремиться к задержке, а вольтметр должен показывать небольшое напряжение (около 1 В).

Осциллографические измерения KS

Если у вас есть осциллограф, подключите активный щуп к сигнальной клемме датчика детонации, а заземляющий щуп — к массе шасси.
Повторите процедуры, описанные выше. При нажатии вы должны наблюдать следующую форму волны, как на рис. 2:

Фиг.2

Это типичная форма волны правильно работающего KS.Если при отводе нет колебаний напряжения, замените датчик.

Высокий уровень входного сигнала в цепи датчика детонации 1 (блок 1 / отдельный датчик)

Код ошибки

P0328 определяется как высокий уровень входного сигнала в цепи датчика детонации 1 (блок 1 или отдельный датчик). Это означает, что этот код относится к неисправности в цепи датчика детонации 1.

Это общий код неисправности, означающий, что он применяется ко всем автомобилям, оснащенным OBD-II, особенно к автомобилям, произведенным с 1996 года по настоящее время. Спецификации по определению, поиску и устранению неисправностей и ремонту, конечно, варьируются от одной марки и модели к другой.

Определение

Датчики детонации (KS) включены в двигатель для обнаружения предварительной детонации двигателя, например, скалывания и детонации. Это двухпроводной датчик, на который подается опорное напряжение 5 В, с обратным сигналом, подключенным к PCM.

Таким образом, код ошибки P0326 означает, что PCM (модуль управления трансмиссией, также известный как ECM или модуль управления двигателем) обнаружил опорное напряжение, исходящее от датчика детонации, которое упало за пределы допустимого порога, установленного производителем транспортного средства.Работа датчика детонации состоит в том, чтобы посылать сигнал в PCM, указывающий на аномальные шумы в двигателе, которые могут возникать, например, искровую детонацию. Он также сообщает PCM о серьезности ударов. При этом PCM будет замедлять синхронизацию зажигания, чтобы избежать преждевременной детонации.

Код ошибки

P0328 означает, что от датчика детонации 1-го ряда поступает высокий входной сигнал. Это происходит, когда PCM обнаруживает выход слишком высокого напряжения за пределы указанного диапазона от датчика детонации.

Общие симптомы

Некоторые из наиболее распространенных симптомов включают:

Небольшое колебание двигателя
Потеря мощности двигателя
В некоторых случаях автомобиль может издавать звуковой сигнал при более высоких оборотах
Двигатель работает при тепле

Возможные причины

Существует несколько причин, по которым автомобиль может иметь эту проблему, в том числе:

Поврежденный разъем датчика детонации
Обрыв или короткое замыкание на массу цепи датчика детонации
Короткое замыкание на цепь датчика детонации
Слабый контакт датчика детонации
Поврежден датчик детонации
Низкое давление топлива
Неправильное октановое число топлива
Электрические помехи в цепи
Проблема с механическим двигателем
Перегрев двигателя
Отказ PCM (редко)

Как проверить

Как и другие коды ошибок, диагностика для кода ошибки P0328 начинается с использования диагностического прибора ho подключен к порту DLC, чтобы проверить текущий код (коды) и собрать данные стоп-кадра, связанные с этим кодом.

Затем коды удаляются, и автомобиль отправляется на тест-драйв, дублируя условия, которые устанавливают код. Техник заметит любой стук в двигателе.

Затем он проведет визуальный осмотр двигателя и поиск неисправностей. Он проверит систему охлаждения, а также двигатель. Он также проверит октановое число топлива и топливную систему на предмет детонации.

Затем диагностический прибор используется для отслеживания любых изменений напряжения датчика детонации, если двигатель не стучит.Диагностический прибор также будет использоваться для проверки температуры охлаждающей жидкости двигателя и давления топлива.

Затем будет протестирован PCM; у каждого автомобиля есть своя собственная процедура тестирования PCM.

Как исправить

При детонации (детонации) двигателя первым делом технические специалисты устраняют механическую проблему и повторно проверяют автомобиль. Они следят за тем, чтобы в автомобиле использовалось топливо с правильным октановым числом. Для некоторых двигателей может потребоваться топливо премиум-класса, поэтому стоит ознакомиться с руководством по эксплуатации. Кроме того, наиболее распространенным источником этой проблемы является сам датчик детонации, разъемы или проводка датчиков к PCM.Таким образом, эти вещи следует сначала проверить и при необходимости отремонтировать или заменить. Другие распространенные исправления включают:

Ремонт или замена жгута проводов датчика детонации
Замена неисправного ЭБУ
Замена датчика детонации 1 ряда
Устранение проблем с топливом
Ремонт перегрева двигателя

Диагностика кода ошибки может быть сложной задачей P0328, если не выполняются правильные шаги, и многие различные аспекты и системы транспортного средства могут быть упущены из виду и могут привести к этому коду.Таким образом, инструмент сканирования профессионального уровня очень важен для тщательной диагностики этого кода.

Хотя симптомы довольно легкие и не всегда вызывают серьезные проблемы с управляемостью, они приводят к перегреву двигателя, поэтому крайне важно устранить эту проблему.

Toyota Sienna Service Manual: Низкий входной сигнал цепи датчика детонации / Высокий входной сигнал цепи датчика детонации — Диагностическая таблица кодов неисправностей — Система SFI

DTC P0327 Низкий вход цепи датчика детонации 1 (ряд 1 или Одиночный датчик)

DTC P0328 Высокий уровень входного сигнала в цепи датчика детонации 1 (ряд 1 или Одиночный датчик)

DTC P0332 Низкий вход цепи датчика детонации 2 (банк 2)

DTC P0333 Высокий уровень входного сигнала в цепи датчика детонации 2 (банк 2)

ОПИСАНИЕ

Датчик детонации плоского типа (нерезонансного типа) имеет конструкцию, которая может обнаруживать колебания в широком диапазоне частоты: примерно от 6 кГц до 15 кГц.

Датчики детонации установлены на блоке цилиндров для определения детонации двигателя.

Датчик детонации содержит пьезоэлектрический элемент, который генерирует напряжение при блок двигателя вибрирует из-за стука. Любое появление детонации в двигателе можно подавить с помощью задержка зажигания сроки.

Код неисправности	Условие обнаружения DTC	Область неисправности
P0327 Бр0332	Выходное напряжение датчика детонации 1 или 2 меньше 0.5 В (Логика диагностирования за 1 поездку)	Короткое замыкание в 1 или 2 цепи датчика детонации Датчик детонации 1 или 2 ЕСМ
P0328 -0333	Выходное напряжение датчика детонации 1 или 2 больше 4,5 V (логика диагностирования за 1 поездку)	Обрыв в 1 или 2 цепи датчика детонации Датчик детонации 1 или 2 ЕСМ

СОВЕТ : При установке любого из кодов неисправности P0327, P0328, P0332 и P0333 ECM переходит в режим отказоустойчивости. режим.Во время отказоустойчивости режим опережения зажигания задерживается до его максимального замедления. Безотказный режим продолжается до тех пор, пока зажигание выключено.

Ссылка: Проверка с помощью осциллографа

Правильная форма волны показана на рисунке.

ОПИСАНИЕ МОНИТОРА

Датчик детонации, расположенный на блоке цилиндров, обнаруживает искровую детонацию. Когда происходит искровой детонация, пьезоэлемент датчика вибрирует.Когда ECM обнаруживает напряжение в этот частотный диапазон, это замедляет опережение зажигания для подавления искрового детонации.

Контроллер ЭСУД также определяет фоновый шум двигателя с помощью датчика детонации и использует его. шум, чтобы проверить неисправности в датчике. Если уровень сигнала датчика детонации слишком низкий в течение более чем 10 секунд, или если стук выходное напряжение датчика вне нормального диапазона, ECM интерпретирует это как неисправность датчика детонации и устанавливает код неисправности.

СТРАТЕГИЯ МОНИТОРА

ТИПОВЫЕ УСЛОВИЯ РАЗРЕШЕНИЯ

ТИПИЧНЫЕ ПОРОГИ НЕИСПРАВНОСТИ

Проверка диапазона датчика детонации (низкое напряжение) P0327 и P0332:

Проверка диапазона датчика детонации (высокое напряжение) P0328 и P0333:

ЭЛЕКТРИЧЕСКАЯ СХЕМА

ПРОЦЕДУРА ПРОВЕРКИ

СОВЕТ:

Коды неисправности P0327 и P0328 относятся к цепи датчика детонации блока 1.
Коды неисправности P0332 и P0333 относятся к цепи датчика детонации блока 2.
Считайте данные стоп-кадра с помощью интеллектуального тестера. ECM записывает автомобиль и состояние вождения информация в виде данных стоп-кадра в момент сохранения кода неисправности. Когда устранение неполадок, стоп-кадр данные могут быть полезны при определении, было ли транспортное средство в движении или остановился ли двигатель был прогрет или нет, было ли соотношение воздух-топливо бедным или богатым, а также как и другие данные, записанные на время неисправности

1 СЧИТЫВАНИЕ ВЫВОДА DTC (ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ДЕТОНАЦИИ)

Отсоедините разъем EA1.
С помощью выводных проводов соедините разъемы следующим образом.

Прогрейте двигатель.
Дайте двигателю поработать на 3000 об / мин не менее 10 секунд.
Подключите интеллектуальный тестер к DLC3.
Поверните ключ зажигания в положение ON и поверните выключатель. умный тестер вкл.
Выберите элементы: ДИАГНОСТИКА / УЛУЧШЕННАЯ OBD II / ИНФОРМАЦИЯ О DTC / ТЕКУЩИЕ КОДЫ.
Прочитать коды неисправности.

Результат

Подсоедините разъем EA1.

2 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РАЗЪЕМ EA1 — ECM)

Отсоедините разъем EA1.
Отсоедините разъем E10 ECM.
Измерьте сопротивление согласно значениям в Таблица ниже.

Стандартное сопротивление: Проверить открытые

Проверить короткую

Подсоедините разъем EA1.
Подсоедините разъем контроллера ЭСУД.

3 ПРОВЕРЬТЕ ECM

Отсоедините разъем E10 ECM.
Поверните ключ зажигания в положение ON.
Измерьте напряжение согласно значениям в Таблица ниже.

Стандартное напряжение

Подсоедините разъем контроллера ЭСУД.

УВЕДОМЛЕНИЕ : Неисправность может быть периодической.Проверить жгут проводов и разъемы внимательно и повторно протестируйте.

ПРОВЕРЬТЕ ПЕРИОДИЧЕСКИЕ ПРОБЛЕМЫ

4 ПРОВЕРЬТЕ ДАТЧИК ДЕТОНАЦИИ

Отсоедините разъем EA1.
Измерьте сопротивление согласно значениям в Таблица ниже.

Стандартное сопротивление

Подсоедините разъем EA1.

5 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАЗЪЕМ EA1 — ДАТЧИК ДЕТОНАЦИИ)

СОВЕТ :

Если DTC P0327 или P0328 изменился на P0332 или P0333, проверить цепь датчика детонации на правом берегу.
Если DTC P0332 или P0333 изменился на P0327 или P0328, проверьте цепь датчика детонации на левом берегу.

Отсоедините разъем EA1.
Отсоедините разъемы датчика детонации K6 и K5.
Измерьте сопротивление согласно значениям в Таблица ниже.

Стандартное сопротивление: Проверить открытые

Проверить короткую

Подсоедините разъем EA1.
Подсоедините разъем датчика детонации.

ЗАМЕНИТЕ ДАТЧИК ДЕТОНАЦИИ

Датчик положения коленчатого вала «A» Цепь

DTC P0335 Цепь датчика положения коленчатого вала «A» DTC P0339 Неисправность цепи датчика положения коленчатого вала «A» ОПИСАНИЕ Система датчиков положения коленчатого вала (CKP) состоит из …

Другие материалы:

Схема источника питания стереокомпонентного усилителя
ОПИСАНИЕ Эта схема обеспечивает питание компонентного стереофонического усилителя.ЭЛЕКТРИЧЕСКАЯ СХЕМА ПОРЯДОК ПРОВЕРКИ 1 ПРОВЕРЬТЕ СТЕРЕО КОМПОНЕНТ УСИЛИТЕЛЯ Отсоедините разъем стерео компонентного усилителя. Измерьте сопротивление в соответствии со значениями в Таблица ниже. С …

Датчик температуры трансмиссионной жидкости «A» Производительность
ОПИСАНИЕ Датчик температуры ATF (жидкость для автоматической коробки передач) преобразует жидкость температура в значение сопротивления, которое вводится в ECM.ОПИСАНИЕ МОНИТОРА Датчик температуры ATF преобразует температуру ATF в электрическую. значение сопротивления. На основе сопротивление …

Удаление контактных данных
Для телефонов Bluetooth®, совместимых с PBAP, эта функция доступна, когда «Автоматический перевод» выключен. Выберите «Удалить контакты». Выберите нужный контакт и выберите «Удалить». Выберите «Да», когда появится экран подтверждения. Удаление контакта в другом w…

(PDF) Взвешенное EMD для повышения точности обнаружения детонации

В таблице 4 сравнивается взаимная корреляция с эталоном для шумного детонационного сигнала (нормальный) и шумоподавленного сигнала —

nal с методом взвешенного EMD (WEMD) при скорости 5800 (об / мин) частота вращения двигателя и нагрузка 125% для четырех цилиндров двигателя

Таблица 4. Взаимная корреляция, полученная для четырех цилиндров двигателя при нормальном сигнале детонации и после применения метода взвешивания EMD для шумоподавления

Считается, что этот метод повысил точность обнаружения детонации примерно на 11,3% (на основе отношения

средней взаимной корреляции результатов).

Результаты генетического алгоритма соответствуют нашим ожиданиям, а веса средних уровней

выше, чем других уровней, что означает, что предлагаемый метод не только извлекает

основных частот детонации, но также присваивает разумные веса им. их. Как показано в Таблице 4,

, этот метод также обеспечивает соответствующие результаты для новых данных от двигателя.Поскольку эта частота детонации всегда находится в указанном диапазоне частотной полосы, этот метод можно использовать для различных условий работы двигателя. Также для выполнения более точных анализов при различных условиях двигателя

оптимизация на основе генетического алгоритма должна выполняться при различных рабочих условиях, а результаты должны храниться в калибровочной таблице во время процесса калибровки, чтобы

использовались в реальных условиях. временные условия эксплуатации.

4. Заключение

Метод EMD — это высокоадаптивный и зависимый от сигнала метод, который подходит для стационарных сигналов, отличных от

, таких как детонация. В данном исследовании был представлен этот метод и проанализированы его результаты. Затем с помощью генетического алгоритма были определены соответствующие веса для

разложенных компонентов сигнала. Затем метод был оценен с использованием сигналов, записанных с 4 цилиндров двигателя, что

повысило точность обнаружения детонации на 11.3%.

ССЫЛКИ

1. J.B. Heywood, «Основы двигателя внутреннего сгорания», McGraw-Hill Book Company, New

York, (1988).

2. Дж. Деррико, Т. Луккини, С. Мерола, К. Торнаторе, «Применение термодинамической модели со сложным химическим составом

для предсказания детонации с циклическим разрешением в оптическом двигателе с искровым зажиганием»,

International Journal автомобильной техники, т. 13 (3): с. 389-399, (2012).

3. А. Мошрефи, О. Шоаеи. «Эффективный метод шумоподавления детонационного сигнала в двигателе внутреннего сгорания EN

». Международный журнал автомобильных технологий, 18 (5), стр. 769-777, (2017).

4. Д. Кьельквист, «Концепция, стратегия и контроллер для управления бензиновым двигателем», докторская диссертация,

Технологический университет Лулео, (2005).

5. Б. Иорио, В. Джилио и Г. Полис, «Методы обработки цикла давления для управления двигателем», международный документ SAE In-

, 2003 01-0352, (2003).

6. С. Шайстехманеш, Дж. К. Пейтон Джонс и Дж. Фрей, «Стохастические характеристики детонации и

IMEP». Технический документ SAE, стр. 01-1155, (2018).

7. Х. Нубари и Г. Дюмон, «На пути к улучшенному обнаружению и количественной оценке детонации с использованием вейвлетов

и компенсации шума на основе энтропии», Технический доклад SAE 2005-01-2269, (2005).

8. К. Хадсон, Х. Гао и Р. Стоун, «Измерение детонации для оценки топлива в двигателях с искровым зажиганием»,

Датчики детонации

Включение или отключение функции внутреннего датчика детонации MaxxECU.

Диаметр цилиндра

Задает диаметр цилиндра двигателя.

Датчик детонации цилиндра X

Назначьте соответствующий цилиндр правильному датчику.

Примеры

Четырехцилиндровый двигатель Volvo (B230 8V).

Пятицилиндровый двигатель Volvo (T5).

Регулировка отдельных цилиндров

Включает или отключает регулировку чувствительности отдельных цилиндров, используется только в том случае, если значения датчиков детонации различаются на разных цилиндрах.

100% означает, что он использует значения датчика детонации на этом цилиндре без коррекции (значение по умолчанию). 110% означает, что значения чувствительности отдельного цилиндра увеличиваются на 10% по сравнению с конкретными значениями датчика детонации, которые видит ЭБУ.

Примечание. Используйте только в том случае, если на 280% уверены, что делаете!

MaxxECU RACE / PRO имеет встроенные расширенные функции датчика детонации.

Примечание. Все блоки управления MaxxECU поддерживают функцию внешнего детонации. Дополнительная информация о внешнем контроле детонации.

ПРЕДУПРЕЖДЕНИЕ. Функция замедления детонации в MaxxECU — это инструмент для обнаружения детонации в двигателе, но при неправильных настройках это может привести к повреждению двигателя. Используйте с осторожностью!

Индивидуальное обнаружение детонации

Система запуска с синхронизацией кулачка настоятельно рекомендуется для системы обнаружения детонации с двумя датчиками.

Для обнаружения детонации с одним датчиком синхронизация кулачка является необязательной (но результаты детонации могут регистрироваться не в том цилиндре).

1. Активировать и назначить датчик (и)

Активируйте датчик (и) детонации в MTune, Зажигание -> Датчики детонации и назначьте датчики на правильный цилиндр. В нашем примере мы используем четырехцилиндровый двигатель Volvo B230 8V.

Примечание: Диаметр цилиндра очень важен, чтобы быть правильным.

2. Объяснение доступных значений данных в реальном времени для контроля детонации

Вышеупомянутый является хорошим примером удобных значений данных в реальном времени, которые можно увидеть в живом регистраторе во время настройки детонации.

Коррекция детонации

Текущая (и фактическая) задержка зажигания используется прямо сейчас.

Накопленная коррекция детонации

Накопленное значение задержки. Это «сохраненное» значение замедления детонации, оно никогда не может быть больше, чем максимальное накопленное значение замедления. Если это значение запаздывает на длительный период (по вашему мнению), вам необходимо увеличить значения в таблице ставок заранее, чтобы вернуться назад быстрее.

Уровень детонации CYL X пик

Пиковое значение обнаруженных детонаций в отдельном цилиндре (максимальное значение за последние 200 мс времени) <- Чтобы тюнер упростил задачу по обнаружению детонации (ов), так как это значение всегда будет видно в реальном времени -логер.

Цилиндр детонации X FAST

Среднее значение уровня детонации (обновляется каждый цикл сгорания) <- Используется MaxxECU для определения детонации в двигателе.

Примечание. Указанное выше значение FAST слишком быстро для обновления в регистраторе в реальном времени, оно должно регистрироваться с использованием внутренней системы регистрации на частоте 1000 Гц, поэтому у нас есть пиковый уровень Knocklevel CYL X.

3. Определите чувствительность датчиков детонации и заполните таблицу чувствительности

1.В приведенную выше таблицу чувствительности в MTune, Зажигание -> Определение детонации необходимо указать уровни сигнала детонации ВАШЕГО двигателя.

Уровень детонации, цилиндр X, пиковое значение выше, чем эти значения в таблице -> Индикация детонации в системе, ЧРЕЗВЫЧАЙНО важно, чтобы эта таблица чувствительности заполнялась значениями от вашего двигателя, когда он рассматривает возможность детонации. Не копируйте таблицу у друга, НЕОБХОДИМО определять на этом конкретном движке!

2. Проведите динамометрический прогон и посмотрите пиковое значение уровня детонации Cyl X, когда вы УВЕРЕНЫ, что детонация в двигателе отсутствует.

3. Увеличивайте зажигание до тех пор, пока не заметите изменения пика уровня детонации Cyl X (или любого из значений PEAK CYL) или не услышите детонацию.

4. Заполните приведенную выше таблицу чувствительности значениями, которые, как вы знаете, двигатель учитывает детонацию (предпочтительно прямо перед значением детонации) на различных осях нагрузки и скорости. MaxxECU будет использовать этот порог при обнаружении времени детонации и замедления, чтобы предотвратить новые детонации.

Примечание: MaxxECU использует значение Knocklevel FAST, а не пиковое значение Knocklevel.

4. Основные настройки

Макс накопленная задержка

Максимальное замедление, которое система может когда-либо создать.

Размер шага замедления

Число градусов для замедления при обнаружении каждого детонации (с использованием таблицы чувствительности).

Шаговый режим замедления

Указывает, следует ли использовать фиксированное значение замедления для каждого детонации или использовать прогрессивный режим.

• фиксированный размер — всегда задерживает одинаковую величину для каждого события детонации.

• прогрессивный — уменьшает величину замедления для частых событий детонации, чтобы предотвратить слишком большое замедление. При использовании этой настройки минимальный размер шага составляет 20% от введенного значения размера шага запаздывания.

5. Таблица диапазонов замедления

Заполните приведенную выше таблицу максимальными углами торможения при различных нагрузках и скоростях, которые считаются безопасными для вашего конкретного двигателя.

Примечание. Максимальная накопленная задержка всегда является максимальной возможной задержкой зажигания, независимо от приведенной выше таблицы.В приведенном выше примере значение «25» из таблицы никогда не используется, поскольку максимальное накопленное отставание в нашем примере равно «10».

6. Таблица ставок аванса

Таблица, которая возвращает задержку опережения зажигания к нормальному уровню с заданной скоростью, каждую секунду, заданную в градусах / секундах.

Таблица скорости опережения определяет скорость (градусы в секунду), с которой система будет перемещать назад уже запаздывающий момент зажигания (от накопленного значения коррекции детонации) в секунду, когда значения детонации ниже значений в таблице чувствительности (что означает двигатель не стучит).

Пример скорости 1 градус в секунду означает, что если система обнаружила детонацию и запаздывала на 10 градусов, системе потребуется 10 секунд, чтобы вернуться к нормальной кривой зажигания, если в течение этого периода времени больше не будет обнаружено детонации.

В приведенном выше примере для красного курсора используется скорость перемещения 0,010 градуса в секунду, что означает, что для перехода на 1 градус назад вперед требуется 100 секунд.
