Установка момента зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Примечание!
Перед началом работы мы вам советуем запастись стробоскопом, потому что без него проверка момента зажигания будет не очень то и удобной! (Что такое автомобильный стробоскоп?)

Когда нужно устанавливать момент зажигания?
Из-за неправильно выставленного момента зажигания, в двигателе автомобиля будут происходить следующие изменения:

• Во-первых машина потеряет свои скоростные качества, то есть она будет хуже ехать.
• А так же автомобиль будет хуже откликаться на педаль газа, появятся небольшие провалы при нажатии на неё.
• Ко всему этому может добавиться неустойчивая работа двигателя, на холостом ходу.
• Еще может быть затруднён запуск двигателя.
• А так же двигатель у автомобиля, может чаще перегреваться.
• И в завершение хочу отметить, то что у двигателя так же может повыситься расход топлива.

• Установка момента зажигания, и его проверка.
• Дополнительная информация.

Установка момента зажигания, и его проверка:

Примечание!
Прежде чем начать, обязательно для себя учтите один факт. Установка зажигания производится строго на холостом ходу, при этом вращение коленвала должно быть в районе «820-900» оборотов в мин!

1) Сперва отсоедините тоненький шланг, от штуцера вакуумного регулятора.

2) Далее для того что бы проверить момент зажигания, проделайте следующие операции:

• Подсоедините «плюсовой» зажим который идет от стробоскопа, к клеме «плюс» которая находится на аккумуляторной батареи.

• Затем подсоедините всё к той же аккумуляторной батареи, но только на этот раз уже к клеме «минус», зажим «массы» который идет от стробоскопа.

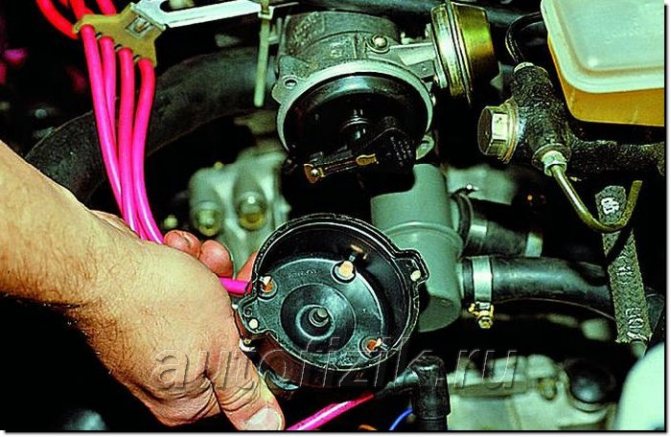

• Следом отсоедините кончик высоковольтного провода, от вывода крышки трамблера «первого цилиндра».

Примечание!
Где располагается на крышки трамблера, вывод «первого цилиндра» вы сможете увидеть по маркировки, которая нанесена на самой крышки, подробнее смотрите фото:

• Теперь подсоедините к выводу «первого цилиндра» датчик который идёт от стробоскопа, а после того как датчик будет подсоединён, установите высоковольтный провод на этот датчик.

• После чего извлеките резиновую заглушку, которая закрывает отверстие картера сцепления, от попадания в него грязи.

• Затем вставьте отвертку в отверстие картера сцепления, и после чего прокрутите маховик, до того пока метка на маховике не встанет между вырезом и деление. (Где находится метка, а так же вырез и деление, смотрите на фото чуть ниже, которое размещено над рубрикой «Примечание!»)

• Далее заведите двигатель у автомобиля, а после этого направьте мигающий свет стробоскопа на отверстие катера сцепления.

• Пока свет стробоскопа будет мигать, метка которая выбита на маховике, в это время должна визуально казаться неподвижной.

Примечание!
Если зажигание на вашем автомобиле установлено правильно, то в таком случае метка которая обозначена цифрой «1», должна в обязательном порядке находится между вырезом «2» и делением «3». Если у вас метка «1» вынесена за пределы выреза и деления, то в таком случае отрегулируйте момент зажигания!

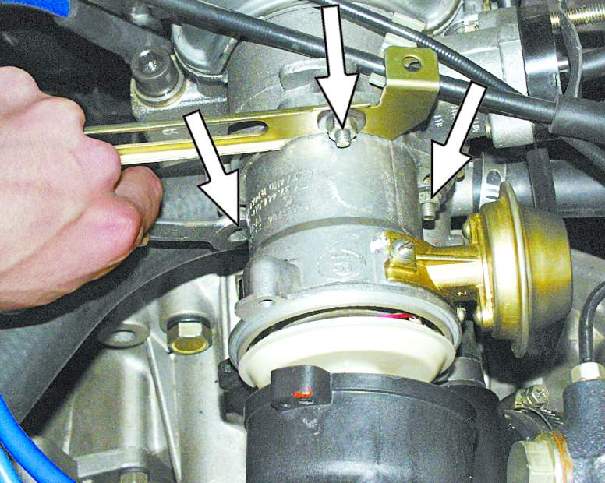

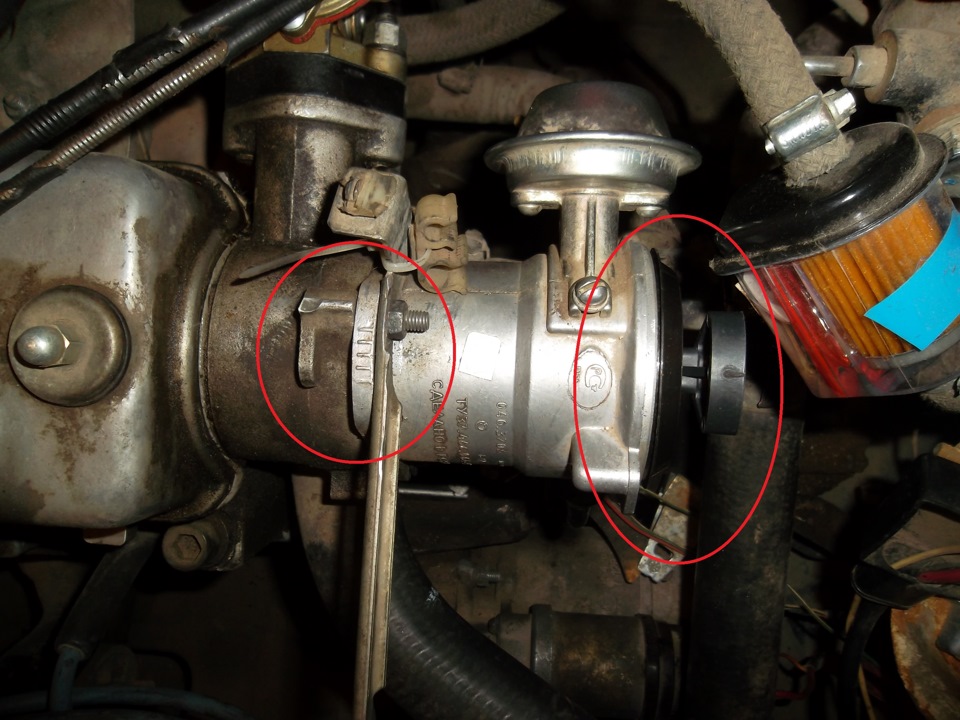

3) После всех операций если у вас момент зажигания не исправен, то в таком случае ослабьте сперва три гайки которые крепят трамблер.

4) А после чего поверните сам трамблер, до нужного совмещения меток.

Примечание!
Если вам нужно будет увеличить угол опережения зажигания, то в таком случае трамблер понемногу поворачивайте к отметки «+». А в том случае если вам нужно наоборот убавить угол опережения зажигания, то в таком случае трамблер проворачивайте ближе к отметки «-». Вот в этих промежутках «плюс» и «минус», выставите угол зажигания который будет соответствовать вашему автомобилю!

5) Когда момент зажигания будет выставлен, установите все ранее детали на своё место.

Дополнительная информация:
Что бы вам было более понятней, просмотрите видео в котором «Наиль» всё подробно описывает:

Настройка, установка и регулировка зажигания ВАЗ 2109 карбюратор: как выставить и установить момент » Авто центр ру

От исправной работы всех составных элементов системы зажигания зависит работоспособность автомобильного двигателя в целом.

Особенно, если речь идет о машинах отечественного производства. Рано или поздно каждый автовладелец столкнется с необходимостью регулировки угла опережения зажигания (УОЗ), о чем мы расскажем в этой статье. Ниже вы сможете узнать, как осуществляется регулировка зажигания ВАЗ 2109 карбюратор.

[ Скрыть]

Регулировка электронного зажигания на инжекторе

Что делать, если нет искры на свечах, что представляет собой схема подключения коммутатора, как быть, если не включается зажигание и каковы признаки слишком раннего УОЗ? Предлагаем более подробно узнать, как настроить и как проверить модуль на двигателе с инжектором или карбюратором. В случае с инжекторными силовыми агрегатами процедура настройки УОЗ осуществляется путем перепрограммирования управляющего блока, для этого требуется специальное программное обеспечение. Соответственно, такую процедуру лучше выполнять под присмотром специалистов на СТО.

Регулировка стробоскопом

Как произвести настройку и отрегулировать УОЗ на ВАЗ 2109 или 21099 при помощи стробоскопа? С такой задачей сможет справиться каждый, но нужно учитывать, если в работе модуля имеются неисправности, то вероятнее всего, регулировка не позволит решить проблему. Обороты двигателя при регулировке должны быть в районе 820-900 оборотов в минуту. Метод регулировки УОЗ при помощи стробоскопа считается одним из наиболее точных.

Как выполнить такую процедуру:

1. Для начала нужно завести силовой агрегат и выставить соответствующее количество оборотов его работы. В том случае, если данное значение на карбюраторном двигателе выходит за пределы, то нужно произвести настройку соотношения воздуха и топлива для образования горючей смеси.
2. Далее, необходимо от штуцера отсоединить вакуумную магистраль. Сделав это, двигатель авто следует заглушить, после чего в вакуумном шланге нужно будет убрать просвет. В том случае, если просвет отсутствует, то нужно будет выкрутить три гайки, которые крепят корпус трамблера или распределительного устройства.
3. Когда эти действия будут выполнены, нужно будет извлечь прорезиненную пробку из картера трансмиссии, прямо за ней находится смотровое отверстие маховика. Кроме того, надо будет отключить высоковольтный провод от цилиндра под номером 1 от крышки распределительного узла.
4. После этого следует активировать сам стробоскоп. Это устройство подключается вместо отсоединенного провода, а также к аккумуляторной батарее. После запуска силового агрегата устройство будет передавать импульсы в такт работы маховика. Корпус трамблера в данном случае будет проворачиваться до того момента, пока риска на нем не совпадет с той, что отмечена на самом маховике.
   Когда выставление метки будет завершено, нужно будет закрепить ее на месте. Для диагностики убедитесь в том, что отметки на маховике и коленчатом вале совпадают, если это так, то установка УОЗ была выполнена правильно (автор видео — Наиль Порошин).

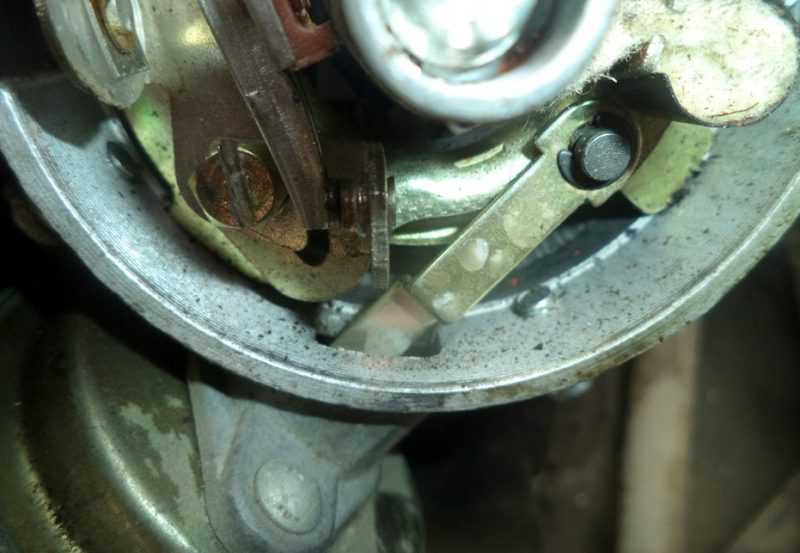

Настройка с помощью лампочки

В том случае, если стробоскоп у вас отсутствует, то настройка момента может быть произведена при помощи обычной контрольной лампы, в частности, потребуется источник освещения на 12 вольт.

Как установить момент УОЗ с применением контрольной лампочки:

1. Для правильно регулировки момента УЗО в «Девятке» с карбюраторным двигателем вам нужно будет провернуть коленвал до того момента, пока не совпадут метки. Для поворота коленчатого вала потребуется специальный ключ. В том случае, если ключ отсутствует, можно установить рычаг на коробке передач на четвертую скорость, после чего вручную поворачивать вал, пока риски не совпадут.
2. Для регулировки вам надо будет подключить контрольную лампочку к проводу и распределительному механизму с катушкой. Второй контакт от источника освещения соединяется с заземлением, то есть кузовом транспортного средства.
3. Далее, на корпусе распределительного устройства нужно будет немного ослабить болты, которые крепят его. Затем в замке зажигания нужно будет провернуть ключ. Если все работает правильно, то лампочка должна загореться.
4. После выполнения этих действий нужно будет провернуть корпус распределительного механизма, поворачивается он до того момента, пока лампочка не перестанет гореть. После того, как это произойдет, корпус распределителя нужно будет провернуть в обратную сторону. Процедура регулировки останавливается в тот момент, когда лампа опять начнет гореть. Когда это произойдет, трамблер больше не нужно трогать, необходимо будет закрутить болты, которые его крепят (автор видео о реализации этого способа — Наиль Порошин).

Регулировка по тахометру

В том случае, если у вас нет ни стробоскопа, ни контрольной лампочки, то в принципе, и без этого можно будет решить проблему настройки УОЗ. Для выполнения этой задачи вам потребуется обычный автомобильный тахометр, который предназначен для считывания оборотов коленчатого вала. В данном случае для выполнения задачи вам потребуется помощь напарника, поскольку один из вас будет сидеть за рулем автомобиля, а второй в это же время будет вращать корпус распределителя.

Как выставить УОЗ с помощью тахометра:

1. В первую очередь необходимо будет активировать зажигание и завести силовой агрегат, при этом обратите внимание на перемещение стрелки на приборе. Не во всех карбюраторных «девятках» имеется тахометр, поэтому процедура регулировки будет актуальна только для тех авто, в которых это устройство имеется.
2. Когда двигатель будет запущен, вы или ваш помощник должны открутить болты, которые фиксируют корпус распределительного механизма. Сам трамблер после этого нужно будет повернуть.
3. После того, как ключ в замке будет повернут, стрелка на циферблате устройства может резко дернуться, после чего вернуться в значение 0. Это нормально и переживать не стоит, трамблер выставляем до того момента, пока это не произойдет. Когда стрелка на тахометре будет перемещаться, то есть только начнет отклоняться, корпус трамблера нужно будет перестать вращать и надежно закрепить. Учтите, что такой метод требует внимательности и терпеливости, а также сосредоточенности, так что выполняя его впервые, не факт, что у вас все получится сделать правильно. Для регулировки потребуется время, учтите это.

Фотогалерея «Регулировка УОЗ по тахометру»

Как проверить правильность выполненных работ?

Если вы самостоятельно отрегулировали УОЗ, то также вам надо будет произвести проверку правильности выполненных действий.

Для выполнения проверки нужно будет сделать следующее:

1. Заведите двигатель, диагностика осуществляется во время движения, для этого вам потребуется выехать на ровную дорогу.
2. Для получения более точных результатов проверки вам нужно будет разогнать автомобиль примерно до 50 км/ч.
3. После того, как эта скорость будет набрана, нужно будет включить четвертую передачу, а затем нажать резко на газ. При нажатии на педаль вы можете услышать, как из-под капота транспортного средства начнет доноситься детонация, то есть металлический стук. При этом сами звуки могут быть кратковременными. Если это так, то все действия по настройке вы выполнили верно и трамблер установлен правильно.
   В том случае, если звуки будут затяжными и длительными, то это будет говорить о том, что УОЗ выставлен слишком ранний, при этом детонация будет довольно громкой. При отсутствии каких-либо звуков из-под капота можно сделать вывод, что выставлен слишком поздний УОЗ.

Заключение

Приведенные выше сведения позволят вам самостоятельно отрегулировать угол опережения зажигания на «Девятке». При настройке учтите, что эта процедура требует времени и правильного подхода, поэтому если вы допустите ошибки при выполнении данной задачи, то есть вероятность, что двигатель начнет работать с перебоями. Будьте внимательны и строго соблюдайте все действия, описанные выше.

Видео «Рекомендации специалиста касательно самостоятельной настройки УОЗ»

Какие нюансы следует учитывать при выполнении регулировки угла опережения — расскажет специалист в ролике (автор видео — Наиль Порошин).

регулировка зажигания. Как выставить зажигание

В статье будет рассмотрено, как осуществляется регулировка зажигания на ВАЗ-2109. Если у вас возникли проблемы с последним, это влияет на работу ДВС. Поэтому время от времени необходимо регулировать угол опережения зажигания для нормализации работы мотора. Делать это нужно по специальной инструкции, без нее настройку произвести сложно.

При регулировке зажигания необходимо поставить маркировку ГРМ

Обратите внимание, что угол опережения зажигания нельзя отрегулировать без установки коленчатого и распределительного валов. При каждой замене ремня ГРМ необходимо регулировать зажигание. В инструкции по эксплуатации автомобиля ВАЗ-2109 сказано, что менять ремень ГРМ необходимо каждые 60 тысяч километров. Но стоит отметить, что качество запчастей не всегда хорошее. Да и девятки — старые машины, у которых режим работы двигателя существенно отличается от нормального. Поэтому лучше всего сократить интервал между заменой ремня до 40-45 тыс. км. Также нужно время 15 тыс.км. Своевременно осматривать ремень для выявления замасливания, появления разнообразных потертостей, трещин и надрывов. При обнаружении любого дефекта ремень следует немедленно заменить на новый. Также следует помнить, что все элементы системы, особенно выключатель и катушка зажигания ВАЗ-2109, должен находиться в нормальном рабочем состоянии.

Маленькие особенности двигателя

Обратите внимание, что заменить этот ремень можно в полевых условиях, потратив на это немного времени. Для этой работы не требуется специальных инструментов. Главное наличие нового ремня. Также стоит отметить, что на автомобилях с двигателем 1,5 л при обрыве ремня ГРМ загиба клапанов не происходит. Во всех остальных двигателях, например, объемом 1,3 литра обрыв ремня заканчивается печальными последствиями. Не повредить катушку зажигания ВАЗ-2109, но пару клапанов обязательно загнет.

Инструменты

Для замены ремня ГРМ потребуется ключ на «19». Он имеется в арсенале любого автолюбителя, так как с помощью такого ключа откручиваются колесные болты на колесах. Также необходим любой ключ или головка размером «17». Кроме того, необходимо иметь гаечный ключ на «10» и «8». Кроме того, нужен специальный ключ, с помощью которого вращается ролик для натяжения ремня. Но если его нет, то могут подойти пассатижи, концы которых загнуты. Но можно даже схитрить и установить в отверстия ролика два толстых винта, между которыми просунуть отвертку и с их помощью растянуть этот механизм. Стоит отметить, что новый ВАЗ-2109замок зажигания не потребуется. Этот сайт встречается крайне редко. Но, конечно, нужно иметь хотя бы ремень ГРМ. Если это происходит в поле, то желательно, чтобы он мог проехать хотя бы 100 или 200 км. В том случае, если у вас заклинил натяжной ролик, желательно установить новый.

Подготовка к замене

Вне зависимости от того, делаете ли вы ремонт в своем гараже или где-то на дороге, вам нужно максимально ровно поставить машину. Это позволит добиться максимального удобства. Под заднее левое колесо установить колодки, также желательно отжать ручку, замок зажигания ВАЗ-2109поставить в выключенное положение. Под правую сторону автомобиля подставьте домкрат, немного приподнимите колесо. Затем ослабьте болты на ступице и полностью поднимите борт автомобиля. Снимите колесо и подложите его под двигатель ДВС. Если двигатель защищен, то нужно ключом «на 8» открутить часть креплений, чтобы открыть шкив на коленчатом валу.

Замена ремня

Обратите внимание, что схема зажигания ВАЗ-2109 такова, что необходимо промаркировать распределительный и коленчатый валы. Тремблер размещается только в одном положении! Открыв капот, необходимо ослабить натяжение ремня привода генераторной установки. Для этого ключом на «17» ослабьте верхнюю гайку на кронштейне, а затем переместите весь корпус устройства к блоку двигателя. Затем полностью снимите ремень и закрутите три болта, которые крепят пластиковую крышку с левой стороны двигателя, если смотреть спереди. Не теряйте резинку, которая надевается на край чехла! Сложнее всего в этом случае отвернуть болт, которым производилось крепление шкива, предназначенного для привода ротора генератора. Для скручивания можно применить ключ на «19″, на его край желательно установить небольшой кусок трубы, но все же необходимо остановить коленчатый вал. Для этого возьмите ключ на «13» или любой другой, установите его в прорезь на шкиве, чтобы при вращении он был зафиксирован.С помощью ключа шкив будет жестко соединен с корпусом масляного насоса.На ВАЗ-2109 регулировка зажигания — это правильная установка зубчатого колеса.

Ремень ГРМ Установка

Сначала демонтируем старый ремень, ключом на «17» ослабляем натяжение натяжного ролика.Теперь необходимо установить распредвал по меткам независимо от того какая там схема зажигания ВАЗ-2109. Затем сначала установите коленчатый вал по меткам, которые есть на его шкиве и корпусе масляного насоса. В картере сцепления вытащите резиновую заглушку и посмотрите, совпадают ли там метки. Если нет, то нужно провернуть коленчатый вал до тех пор, пока длинная линия на маховике не попадет в прорезь на пластине, прикрученной к блоку двигателя. После этого, стараясь не проворачивать шкивы, установить новый ремень ГРМ. Как было сказано ранее, с помощью специального ключа или саморезов с отверткой натяжной ролик проворачивается на эксцентрике. Таким образом, вы добиваетесь нормального натяжения ремня ГРМ. После затяните его и соберите весь механизм.

Инжекторные двигатели

Но автомобили ВАЗ-2109 комплектуются даже инжекторным двигателем, а распределителя зажигания нет. Поэтому зажигание ВАЗ-2109 имеет несколько иную конструкцию. Инжектор с механическим трамблером может не работать. Для установки угла опережения нужно программировать электронный блок, без опытного автоэлектрика это очень сложно. Но стоит отметить, что все вышеперечисленное обязательно относится и к инжекторным двигателям. Отличие только в разборке всего механизма привода газораспределительного механизма. А именно удерживать коленвал от проворачивания необходимо либо толстой отверткой, установленной в смотровое окошко картера сцепления, либо, включив пятую скорость и удерживая тормоза. В остальном все процедуры, которые были описаны выше, актуальны для регулировки зажигания на ВАЗ-2109.инжекторные двигатели.

Подготовка к регулировке с помощью стробоскопа

Но если у вас обычный карбюраторный мотор, то потребуется немного больше регулировки угла опережения. На ВАЗ-2109 регулировка зажигания без этого просто невозможна. Учтите, что в среднем количество оборотов должно быть около 850 (при условии, что рабочая температура двигателя составляет 90 градусов). Если обороты превышают допустимое значение более чем на 10-15 процентов, то нужно отрегулировать карбюратор, вращая пластмассовый винт. С его помощью осуществляется настойка количества топливно-воздушной смеси. После этого отсоединяем тонкий шланг, который идет к вакуумному корректору угла опережения. Заглушите двигатель и ослабьте крепление трамблера. Стоит отметить, что таким образом настроить модуль зажигания ВАЗ-2109у вас вряд ли получится.

Процесс регулировки

Резиновая пробка, которая находится в картере сцепления, снимается, после чего датчик стробоскопа подключается к армотрубе, ведущей к первому цилиндру. Также подключается питание к стробоскопу и запускается мотор. Если метка на маховике плохо видна, перед запуском двигателя желательно сделать ее четкой. Сделать это можно, например, с помощью обычного белого эквалайзера. После этого направьте луч, идущий от стробоскопа, на смотровое окно. В момент прохождения этикетки через прорезь на табличке должен проскочить световой сигнал от стробоскопа. Вы делаете это, вращая корпус распределителя зажигания. Больше никаких манипуляций не требуется. Теперь вы знаете, как регулируется зажигание на ВАЗ-2109.. Провести эту процедуру своими руками можно довольно быстро.

Блок зажигания для ВАЗ-2108 и ВАЗ-2109

Описываемый блок зажигания предназначен для работы в системе бесконтактного зажигания автомобилей ВАЗ-2108 и ВАЗ-2109, в комплекте с прерывателем-распределителем 40.3706 и модернизированными ВАЗ-2105 и ВАЗ -2107 с прерывателем-распределителем 38.10.3706 и ЗАЗ-1102 (Таврия) 53.3706. В этих машинах датчик крутящего момента представляет собой искровой выключатель тока, использующий эффект Холла. Блок зажигания подходит для автомобилей «Волга» и «Москвич», оснащенных катушкой Холла «прерыватель» и серийным зажиганием 27.3705 (ТУ 37.0031184 — 83) или близким к нему по параметрам. Он заменяет серийные блоки зажигания 36.3734, 3620.3734 и зарубежные, выполняющие аналогичные функции.

По принципу работы блок относится к классу транзисторов с нормированием времени накопления энергии в катушке зажигания. В нем предусмотрены два особым образом соединенных между собой ждущих мультивибратора, что позволило исключить усилитель Quad Norton, используемый в известных зарубежных и отечественных устройствах. Кроме того, агрегаты* с использованием широко распространенных распространенных деталей отечественного производства, простоты конструкции, не требуют специальной технологии изготовления, поэтому доступны в повторении.

Устройство выполняет следующие функции: формирует импульсы тока при зажигании первичной обмотки катушки зажигания; ограничивает ток, протекающий через первичную обмотку, и напряжение на ней и ее выходных транзисторах; закрывает эти транзисторы, когда зажигание включено, а двигатель не работает.

Ограничение импульсов тока предотвращает перегрев катушки зажигания и выхода силового транзисторного блока, а ограничение напряжения снижает износ свечей зажигания и вероятность выхода из строя крышки и бегунка дозатора зажигания транзисторов выходных каскадов блок. Прекращение тока через катушку зажигания незапущенного двигателя предотвращает ненужный нагрев элементов блока, катушки зажигания, разрядку аккумуляторной батареи и повышает пожарную безопасность автомобиля.

Основные технические характеристики

• Напряжение коммутации 6…17…
• Потребляемый ток, А, при частоте новообразований 33,3 Гц……0,9…1,2
• Наибольший средний ток потребления, А. . 2,4 2,6…
• Ток коммутации через первичную обмотку катушки зажигания, А……8 10…
• Продолжительность прохождения тока через первичную обмотку катушки зажигания , МС……2,5 15…
• Время отключения тока при незапущенном двигателе, с……0,7 1,3…
• Наибольшая частота искрения, Гц, не менее……250
• Напряжение на первичной обмотке обмотка катушки зажигания, В……380…420
• Напряжение импульса высокого напряжения, В, не менее, при напряжении автомобиля 14 В……27 000
• скорость нарастания фронта высоковольтного импульса, В/мкс, не менее……700
• Энергия искры, МДж……50 70…
• Длительность искрового разряда, мс ……1,5…2

Принципиальная схема рассматриваемой блочной вилки с цепочкой, соединяющей ее с бортовой сетью автомобиля, представлена ​​на рис. 1. Блок содержит пусковой узел транзистора VT1, два однотактных первых транзистора VT2, VT3, и второй VT4, VT5, усилитель тока на транзисторе VT6, переключатель тока на транзисторе VT7, VT8, включенный по схеме Дарлингтона.

(щелкните для увеличения)

Временные диаграммы, представленные на рис. 2, поясняют работу выключателя и процессы, происходящие в нем, за счет повышения частоты f и искрения. Рынка. 4 и 5 взяты непосредственно с конденсаторов С4 и С5). 7 — с резистором R24, 9- делитель выходного измерительного напряжения 10 МОм/1 Ом и 10 — резистор сопротивлением 10 Ом, последовательно с разрядником.

Напряжение питания на бесконтактный датчик импульсов новообразований («прерыватель») подается через фильтр-ограничитель R19VD1C2C8. Диод VD6 защищает блок от случайной переполюсовки питающего напряжения.

При зажигании транзисторы VT2, VT3 и VT4, VT5 открываются, а VT6 и VT7, VT8 закрываются. Ток через катушку зажигания не протекает. Транзисторный блок запуска VT1 может находиться в любом состоянии в зависимости от уровня сигнала, поступающего с датчика.

С началом вращения коленчатого вала двигателя на вход транзистора VT1 от датчика поступают пусковые импульсы длительностью TD (рис. 1). Когда транзистор VT1 закрыт (рис. 2), конденсатор С3 заряжается через цепь R3R4 и эмиттерный переход транзистора VT3. Времязадающий конденсатор С4 заряжается до напряжения, ограниченного стабилитроном VD1, через транзисторы VT2, VT3, диод VD2 и резисторы R9, R10 (рис. 4). Зарядка занимает время, около 0,4; это время в основном зависит от емкости конденсатора С4 и резисторов R9, Р10. Времязадающий конденсатор С7 также заряжается через транзисторы VT4, VT5 и резистор R17 (рис. 6).

Как только на выходе датчика появится сигнал высокого уровня, транзистор VT1 откроется, конденсатор С3 разрядится по цепи R4VT1R8, что приведет к закрытию транзистора VT3, транзистор VT2 также будет закрыт. Начинается перезарядка конденсатора С4 через цепочку R5, R6, R12, R11, VD3. Таким образом, первый одиночный вибратор формирует импульс с задержкой Т3, необходимый для запуска второго одиночного вибратора.

Когда напряжение на конденсаторе С4 достигает уровня, при котором он открывает транзистор VT2, первый одновибратор возвращается в исходное состояние. На его выходе возникает импульс спада (рис. 3), проходящий по цепи R1ЗС6 и запускающий второй одиночный вибратор; транзисторы VT4 и VT5 закрыты.

При этом увеличивается напряжение на коллекторе транзистора VT5 (рис. 6) и перезаряжается времязадающий конденсатор С7 через резисторы R14, R18, R17. В результате транзистор VT6-VT8 открывается, через первичную обмотку катушки зажигания Т1 начинает протекать ток (рис. 7) от источника питания и накапливается электромагнитная энергия за время tнак. Одновременно с увеличением напряжения на коллекторе транзистора VT5 заряжается конденсатор С5 через резистор R18, диод VD5, транзистор VT3 (рис. 5), и прекращается работа цепи заряда времязадающего конденсатора С4, несмотря на Дело в том, что транзисторы VT2 и VT3 открыты (см. рис. 3 и 4). Его заряд задерживается на время tнак, пока второй одиночный вибратор не вернется в исходное состояние.

Как только на выходе датчика «прерыватель» будет спад импульса, транзистор VT1 блока запуска закрывается, второй однократный возвращается в исходное состояние независимо от заряда конденсатора С7 из-за соединения через диод VD4 (рис. 6). Следовательно, токовый ключ VT7, VT8 замкнут. В этот момент во вторичной обмотке катушки зажигания индуцируется импульс высокого напряжения (рис. 7-9), который при напряжении Unp пробивает разрядник свечи зажигания. Происходит искровой разряд продолжительностью твээ в зависимости от тока Ip в ретриве первичной обмотки катушки зажигания и его параметров (рис. 10).

После возвращения второго одиночного вибратора в исходное состояние его воздействие на цепь заряда конденсатора С4 прекращается и он вновь заряжается, а конденсатор С5 разряжается через резистор R10, тем самым замедляя зарядку конденсатора С4, так как На общую точку резисторов R9 и R10 подается положительное напряжение слева на схеме на обкладки конденсатора С5.

При низкой частоте опухоли — при запуске двигателя конденсатор С5 успевает почти полностью разряжаться, а при высокой он разряжается в два этапа. Первому соответствует время закрытого состояния транзистора VT1 и второму закрытому состоянию транзистора VT2, VT3 (рис. 5). Чем больше частота, тем больше остаточное напряжение Iост на конденсаторе С5 к концу первого каскада и тем меньший заряд получит конденсатор С4.

Как следует из принципа работы устройства, резистор R9 и цепочка R10C5 увеличивают время заряда конденсатора С4 при первом однократном заряде с временной задержкой начала накопления электромагнитной энергии в катушке зажигания. При этом диод VD3 обеспечивает протекание разрядного тока конденсатора С4 через резистор R11, минуя резистор R9 и цепочку R10C5.

Постоянная времени заряда конденсатора С4 велика, поэтому при увеличении частоты искрения он не успевает полностью перезарядиться, что обеспечивает примерно обратно пропорциональную зависимость между длительностью импульса, формируемого первым одиночным вибратором, и частота искрения. Высокие частоты этих импульсов становятся короче, так как конденсатор С4 нагазован из-за действия цепи действия R10C5.

Если вы включили зажигание и завели двигатель, а выходной сигнал датчика «прерыватель» имеет высокий уровень, то ток через первичную обмотку катушки зажигания прекратится примерно через секунду, т.к. в этом случае второй одновибратор возвращается в исходное состояние в результате перезарядки конденсатора С7.

Подборка резистора R6 устанавливает время накопления энергии в катушке зажигания, а значит и протекающий ток. Выбором постоянной времени разрядки конденсатора С5 задается требуемый закон изменения тока в интервале оборотов двигателя от холостого хода до максимального значения.

От помех от сетевого блока автомобиля для защиты цепи VD6C8, R19C2VD1 и элементов C1, R4, R13. Резистор R23 ограничивает импульсную индуктивность на выходных транзисторах VT7 и VT8 (рис. 8). Резистор R24 ограничивает ток ячеек этих транзисторов и первичной обмотки катушки зажигания, а диод VD7 блокирует импульсы обратного напряжения на транзисторы в переходном процессе.

В модуле зажигания применены конденсаторы К73-9 на напряжение 100 В — С1, С3, С6; К53-1А (16 В) — С2; К73-17 (63 В) — С4, С7; К73-17 (250) — С5, С8. Резистор R24 — С5-16В номинальной мощностью 10 Вт. Диоды КДА (VD2-VD5) заменяют КДА, КДА или аналогичные. Разъем Х1 — штекерная колодка ГСТ-ЗГ-52-7-В-АЕ (такая же, как в серийно выпускаемых блоках зажигания).

Практически все детали устройства смонтированы на печатной плате из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм. чертеж печатной платы и расположение на ней деталей изображены на рис. 3. Плата помещена в металлический корпус из заводского блока 42.3734. Транзистор VT8 прикреплен к внутренней стенке корпуса через слюдяную полоску. Резистор R24 также прикреплен к внутренней стенке.

Для установки блока потребуется источник питания с выходным напряжением, регулируемым от 5 до 18 В при токах до 3 А (пульсации не должны превышать 0,5 В при частоте 100 Гц), генератор прямоугольных импульсов с амплитудой выходного напряжения 3…5 В, частотой следования импульсов 10…250 Гц и скважностью 3+0,25, осциллографом, обеспечивающим измерение параметров прямоугольных форм импульсов и напряжения до 500 В. V, с регулируемым искровым зазором до 15 мм стандартная катушка зажигания 27.3705.

После проверки правильности монтажа по блок-схеме подключить источник питания и катушку зажигания с разрядником (последовательно с ней включает резистор 4,7…5,6 кОм мощностью не менее 2 Вт) . Сигнал с выхода генератора поступает на блок ввода через инвертирующий буфер усилителя с выходом открытого коллектора, собранный по схеме рис. 4.

Установите блок питания 14 и разрядник размером 10 мм. Подаются пусковые импульсы длительностью 10 мс с частотой повторения 33,3 Гц, что соответствует рабочему четырехцилиндровому четырехтактному двигателю при частоте вращения коленчатого вала 1000 мин-1, т.е. близкой к холостому ходу. В этом случае потребляемый блоком ток должен быть в пределах 0,9-1,2 А, в противном случае следует подобрать резистор R6 (или вообще изменить цепочку сопротивлений R5R6, обычно равных 240…270 Ом).

Контроль по осциллографу амплитуды импульса напряжения на коллекторе транзистора VT7 (VT8).
