Предохранители Toyota Sprinter и реле с описанием и схемами блоков

Toyota Sprinter выпускался с различными вариантами кузова, такими как Toyota Sprinter Trueno (трёхдверное купе), Toyota Sprinter Cielo пятидверный лифтбэк), Toyota Sprinter Carib (универсал), Toyota Sprinter Marino (пятидверный хардтоп) и прочими. Так же известен под названием Geo Prizm либо Chevrolet Prizm. В данной статье мы покажем описание предохранителей и реле Тойота Спринтер 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 годов выпуска со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.

Расположение блоков и назначение в них может отличатся от представленного и зависит от года выпуска, уровня оснащения и региона поставки Вашего автомобиля. Сверяйте назначение со своими схемами на крышке блока.

Содержание

• 1 Блок в салоне
  • 1. 1 Вариант 1
  • 1.2 Вариант 2
    • 1.2.1 Правый руль
    • 1.2.2 Левый руль
  • 1.3 Вариант 3
• 2 Блок под капотом
  • 2.1 Вариант 1
  • 2.2 Вариант 2
  • 2.3 Вариант 3

Блок в салоне

Вариант 1

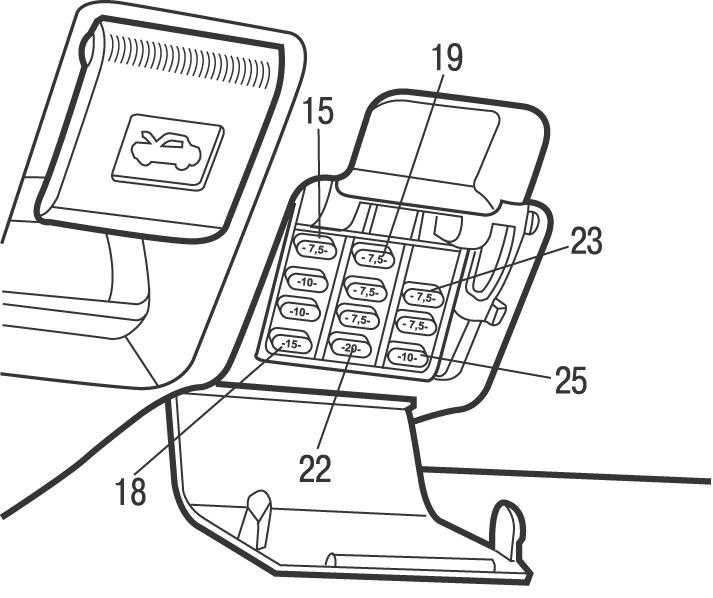

Данная схема подойдёт для моделей в 90, 91 – 95 кузове. Блок расположен под панелью на стойке за защитной крышкой.

Схема с крышки блока. Вариант 1.

Схема с крышки блока. Вариант 2.

Общее описание

• ECU-IG – электронная система впрыска топлива, система охлаждения воздуха в салоне
• STOP – световой стоп сигнал
• RADIO – радиоприемник,электрическое зеркало заднего вида
• ECU-B – задняя противотуманная фара
• ENGINE – система зарядки аккумулятора,система разогрева двигателя
• WIPER – очистители и омыватели стекол и фар
• CIG – прикуриватель, индикаторное табло цифровых часов
• IGN – система зарядки аккумулятора, контрольная лампочка зарядки, устройство рециркуляции отработанных газов, электро вентилятор в отсеке двигателя, предпусковой разогрев двигателя
• TAIL – габариты, лампочка освещения номерного знака, освещение щитка с приборами
• GAUGE – индикаторные приборы, контрольные ,сигнальные лампочки, прибор контроля экономичности движения, фара заднего хода, система регулировки кондиционирования воздуха, обогрев заднего стекла, электро стеклоподъемник, центральный замок
• TURN – мигающие световые указатели поворотов, аварийная сигнализиция
• SUNROOF – сдвигающаяся крыша с электроприводом.

Предохранитель прикуривателя обозначен как CIG.

Вариант 2

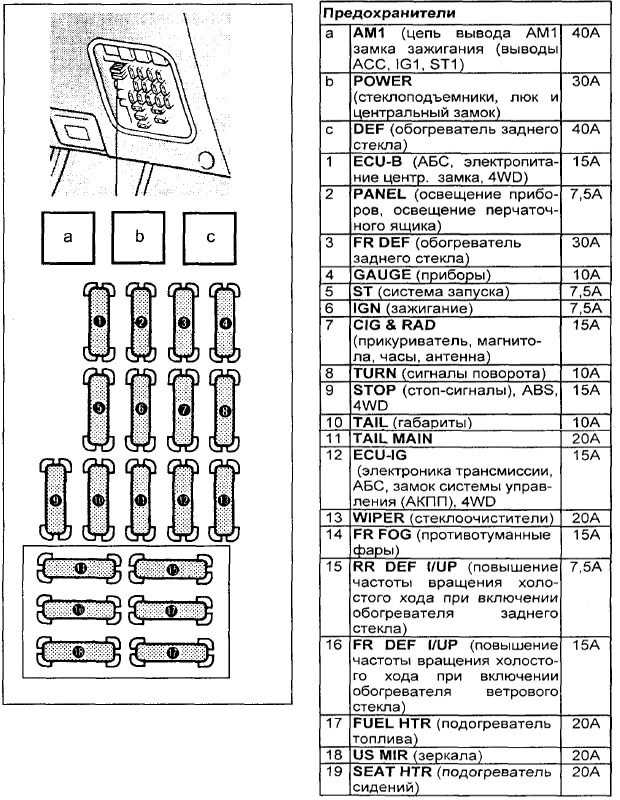

Данная схема подойдёт для моделей в 100, 101 кузове. Как и в предыдущем вариант, блок установлен под панелью на стойке, около ноги водителя.

Пример блока

Схема

Назначение предохранителей

Правый руль

1	15А FOG – противотуманные фары
2	10А IGN – зажигание
3	15А STOP – стоп-сигналы
4	30А DEFOG – обогреватель стекла
5	20А CIG & RADIO  – прикуриватель, магнитола, зеркала
6	10А ECU-В – АБС, электро пита­ние центрального замка
7	10А TURN – указатели поворота
8	10А GAUGE  – приборы
9	15А TAIL – габариты
10	7,5А DEF-I/UP  – повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG – электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER – стеклоочистители

Левый руль

1	15А FOG – противотуманные фары
2	10А IGN – зажигание
3	15А STOP – стоп-сигналы
4	20А SEAT HTR – обогреватель сидений
5	20А CIG & RADIO  – прикуриватель, магнитола, зеркала
6	10А ECU-В – АБС, электро пита­ние центрального замка
7	10А TURN – указатели поворота
8	10А GAUGE  – приборы
9	10/15А TAIL – габариты
10	7,5А DEF-I/UP  – повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG – электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER – стеклоочистители

За прикуриватель отвечает предохранитель номер 5 на 20А.

Обозначение реле

• a – POWER – стекло подъемники, люк и центральный замок
• b – FOG – противотуманные фары
• с – FLASHER – реле – прерыватель
• A – DEFOG – обогреватель стекла
• B – TAIL – габариты

Вариант 3

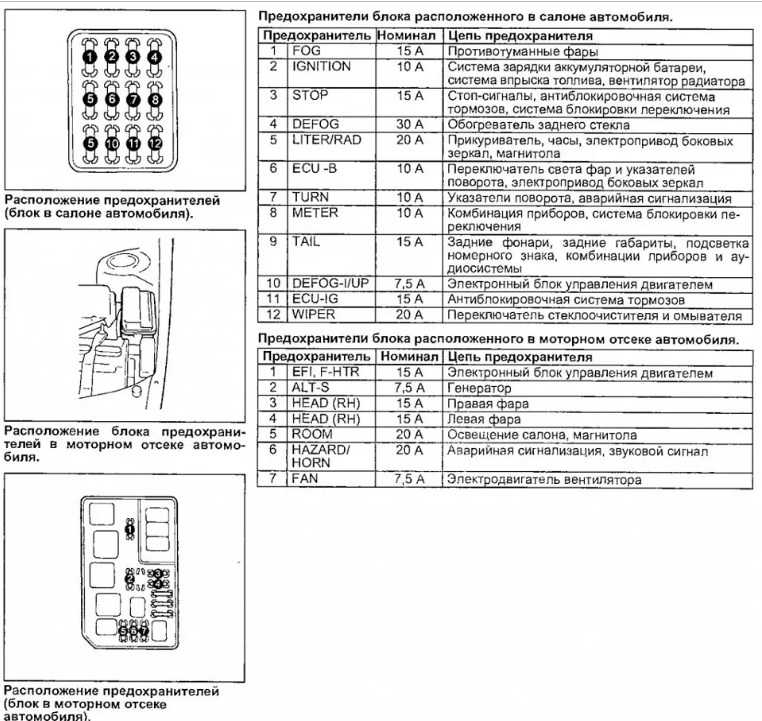

Данная схема подойдёт для моделей в 110, 111 кузове. В этом исполнении блок предохранителе находится в нижней части панели приборов.

Фото – пример

Схема

Описание

1	15А FOG – Противотуманные фары
2	15А STOP – Стоп-сигналы, система впрыска топлива, анти- блокировочная система тормозов, система бло­кировки переключения
3	10А ECU -IG – Антиблокировочная система тормозов
4	5А STARTER – Стартер
5	15А LIGHTER – Прикуриватель, часы, электропривод зеркал, магнитола
6	5А ECU -B – Электронная система управления дизельным двигателем
7	10А METER – Комбинация приборов
8	7,5А TURN – Указатели поворотов, аварийная сигнализация
9	7,5А IGNITION – Система зарядки аккумуляторной батареи, сис­тема впрыска топлива
10	15А TAIL – Задние фонари, задние габариты, подсветка номерного знака, комбинации приборов и ау­диосистемы
11	20А WIPER – Стеклоочистители и омыватель
12	30А DEFOG – Обогреватель заднего стекла
13	10А IDLE-UP – Система повышения частоты вращения холосто­го хода
14	30А DOOR – Центральный замок

За прикуриватель отвечает предохранитель номер 5 на 15А.

Блок под капотом

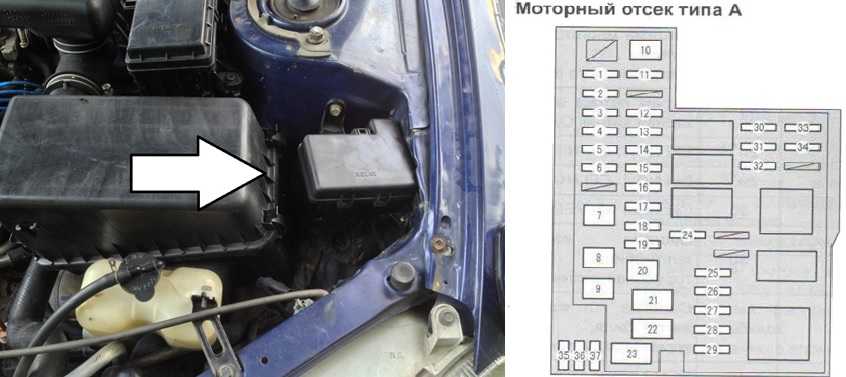

Основной блок с предохранителями и реле находится под капотом с левой стороны.

Вариант 1

Фото – пример

Схема с крышки блока

Обозначение

• CHARGE 7,5A – система зарядки аккумулятора, контрольная лампочка зарядного тока, пусковая автоматика
• FAN-I/UP 7,5A – система разогрева двигателя перед пуском, пусковая автоматика
• HORN – реле сигнала
• HEAD – реле фар
• DOME 10A – потолочная лампа, контрольные лампы дверей, лампа задней двери
• EFI 15A – электронная система впрыска бензина
• HAZ-HORN 15A – предупреждающие мигающие сигналы, звуковой сигнал
• FAN 30A – система охлаждения двигателя, вентилятор
• FAN NO.1 – реле вентилятора охлаждения.

Вариант 2

Схема с крышки

Схема

Назначение

а	30А АМ2 – цепь АМ2 замка зажигания (выводы IG2, ST2)
b	30А FAN – вентилятор радиатора
с	40А АМ1 – цепь вывода АМ1 замка зажигания (выводы ACC, IG1, ST1),80А GLOW (дизельные) – свечи
d	80/100А ALT (бензин) – зарядка АКБ, АМ1 (дизельные), АМ1 (2Е)
е	50А ABS – АБС
1	20А DOME – электропривод и освещение в салоне
2	20А HA7-HORN – аварийная сигнализация, звуковой сигнал
3	7,5А FAN-I/UP – повышение холостого хода
4	7,5А ALT-S  – зарядка
5	7,5A Spare – запасной
6	15А Spare – запасной
7	20А Spare – запасной
8	15А HEAD (RH) – правые фары
9	15А HEAD (LH) – левые фары
10	15А EFI F-HTR – подача топлива
A	HORN – Реле сигнала
B	FAN – Реле вентилятора охлаждения
С	E/G-MAIN – Главное реле
D	HEAD – Реле фар
E	EFI – Реле двигателя

Вариант 3

Схема

Цепи защиты

1	5А ALT-S – Система зарядки
2	10А HEAD (RH-UPR) – Правая фара (DRL – дневные ходовые огни)
3	15А EFI – 4A-FE, 5A-FE, 7A-FE, 4E-FE: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
	15А F-HTR – 2C-E: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
4	10А HORN – Звуковой сигнал, противоугонная система
5	10А HAZARD – Аварийная сигнализация, указатели поворота
6	15А AM2 – Система запуска, предохранители: ”ST”, ”IGN”
7	–
8	10А HEAD (LH-UPR) – Левая фара (DRL – дневные ходовые огни)
9	15А DOME – Аудиосистема, освещение салона, персональное освещение, освещение багажного отсека, часы, дневные ходовые огни, противоугонная система
10	–
11	–
12	–
13	–
14	50А AM1 – Предохранители: ”CIG”, ”TURN”, ”GAUGE”, ”ECU−IG”, ”WIP”
15	30А FAN – Вентилятор системы охлаждения
	30А RDI – Вентилятор системы охлаждения
16	40А MAIN – Система запуска, предохранители: ”HEAD (LH) или HEAD (LH−UPR), ”HEAD (RH) или HEAD (RH−UPR), ”HEAD LH−Lo” и ”HEAD RH−LO”
17	100А ALT – Предохранители: ”RDI”, ”CDS”, ”AM1”, ”POWER”, ”D/L”, ”TAIL”, OBD, ”FOG”, ”ECU−B”, ”STOP”, ”DEF”, ”HTR”
18	50А ABS – АБС

Расшифровка реле

R1	Блок управления двигателем (ENGINE MAIN)
R2	4A-FE, 5A-FE, 7A-FE, 4E-FE: Блок управления двигателем (EFI) 2C-E: Подогрев топлива (F-HTR)
R3	Фары (HEAD)
R4	Стартер (ST)
R5	Звуковой сигнал
R6	Вентилятор системы охлаждения (FAN NO. 1)

Отдельные элементы могут находится вне представленных блоков.
