Признаки неисправности шаровой опоры автомобиля

Диагностика и ремонт18 февраля 2017

Износ элементов подвески обычно характеризуется появлением стука в передней части авто при езде по мелким неровностям. Неопытному автомобилисту сложно определить по звуку, какая деталь «подгуляла» и требует замены. Но вы можете сами диагностировать неисправность, если разберетесь, как проверить шаровую опору. Ведь именно ее поломка приводит к отрыву колеса и неизбежной аварии. Износ прочих элементов – уплотнителей стабилизатора, сайлентблоков и подшипников не столь критичен и позволяет еще какое-то время эксплуатировать автомобиль.

Роль опоры в подвеске и последствия поломки

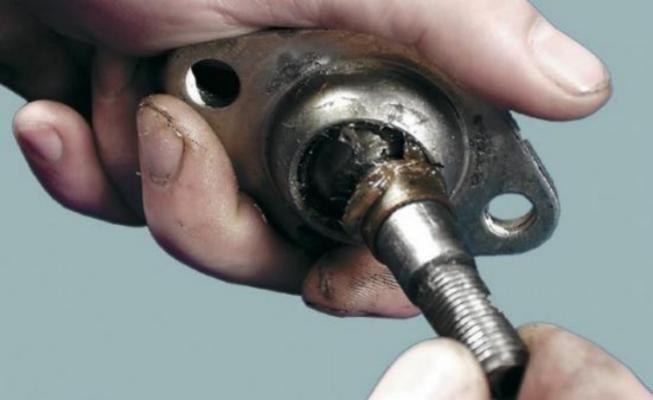

Деталь представляет собой шаровой палец с резьбой на конце, заключенный внутрь металлического корпуса. Чтобы он мог вращаться, между шаром и корпусом установлена втулка, изготавливаемая из твердых видов пластика (как правило, фторопласта). Палец прикручивается гайкой к поворотному кулаку ступицы колеса, а сама деталь крепится болтами к рычагу подвески. Чтобы внутрь шарнира не попадала грязь, он защищен с открытой стороны резиновым либо силиконовым пыльником.

Примечание: в некоторых моделях авто шаровые опоры составляют единое целое с рычагами и меняются тоже вместе.

Задача элемента – обеспечить шарнирное крепление ступицы к рычагу, чтобы она могла поворачиваться. То есть, опора несет нагрузку от веса машины, ударов со стороны колеса и воздействие силы трения при повороте. Теперь становится понятно, чем грозит неисправность этой важной детали. В первую очередь истирается пластмассовая втулка, отчего шар начинает болтаться внутри корпуса. Если не принять меры, то на сильном ухабе шаровой палец выскакивает из корпуса, а колесо отрывается вместе со ступицей.

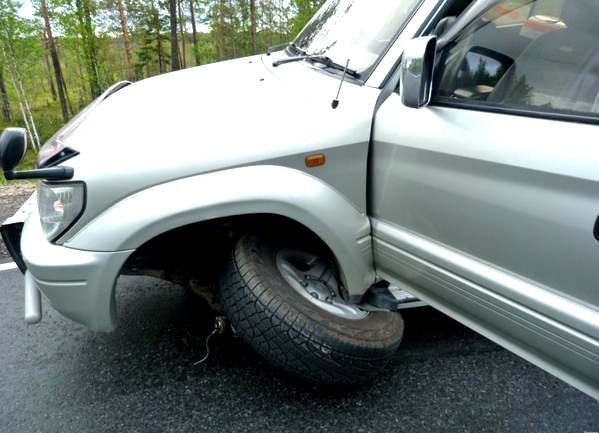

Несмотря на то что после отрыва шаровой ступица держится на стойке либо на втором рычаге, колесо становится неуправляемым. Последствия – непредсказуемы и зависят от скорости движения в момент поломки. Вот почему важно следить за состоянием этих элементов и вовремя реагировать на посторонние звуки, доносящиеся от ходовой части. Если проявились первые признаки неисправности шаровой опоры, желательно проверить ее и уточнить диагноз, чтобы вовремя заменить на новую.

Симптомы и причины износа элементов

Во время езды изношенная шаровая опора проявляет себя следующим образом:

• преодолевая мелкие ухабы на средней или большой скорости, вы услышите глухое постукивание, идущее от передней подвески;
• при среднем износе стук может отдаваться на рулевом колесе;
• в сильно изношенных опорах шар начинает подклинивать, отчего при повороте руля возникает скрип.

Если вы обнаружили один из этих признаков, следует обратиться на станцию технического обслуживания для диагностики либо проверить работоспособность деталей самостоятельно и без подъемника. Срок службы шаровых опор на автомобилях российского, китайского и корейского производства лежит в пределах 20-50 тыс. км. Более качественные детали европейских и японских иномарок способны прослужить до 150 тыс. км пробега. На эти интервалы необходимо ориентироваться при поиске неисправности.

Вопреки распространенным утверждениям, поведение машины с изношенными шарнирами при движении по ровной дороге мало меняется. Отклонение от прямой линии и боковая потертость резины настолько мала, что неопытный водитель не заметит изменений, разве что шаровая разболтается окончательно. Явный признак – это отчетливый стук.

Ускоренный износ шарниров происходит по таким причинам:

1. Быстрая езда по плохим дорогам. От постоянных ударных нагрузок и вибрации пластмассовые втулки элементов разбиваются и шаровой палец начинает болтаться.
2. Трещины и прорывы пыльников. Через них дорожная грязь попадает между трущимися деталями – шаром и пластиковой втулкой. Последняя уступает по твердости металлу, поэтому истирается быстрее.
3. Постоянный перегруз автомобиля, заставляющий испытывать опоры повышенную нагрузку.

Порванные пыльники – одна из основных причин преждевременного выхода из строя шаровых. Вы максимально продлите им срок службы, если вовремя заметите дефекты защитных чехлов и поменяете их.

Самостоятельная диагностика опор

Способы проверки этих элементов различаются в зависимости от конструкции подвески. На большинстве современных машин она бывает 2 разновидностей:

1. Однорычажная (типа Макферсон). Сверху колесо и ступица держится на стойке, а снизу опирается на рычаг, где установлена шаровая.
2. Многорычажная. Здесь поворотный кулак прикреплен к двум рычагам – верхнему и нижнему. Соответственно, шарниров тоже два с каждой стороны.

В зарубежных автомобилях средней и высшей ценовой категории многорычажная подвеска устанавливается не только спереди, но и сзади, вместо неразрезной балки.

Сначала стоит разобраться, как определить неисправность верхней шаровой опоры многорычажной подвески, поскольку выявить ее проще.

Порядок действий такой:

1. Выберите ровную площадку, поставьте на нее машину и затормозите «ручником».
2. На место водителя посадите помощника. По вашей команде он должен нажать на педаль тормоза. Цель – исключить при диагностике люфт ступичного подшипника, если он есть.

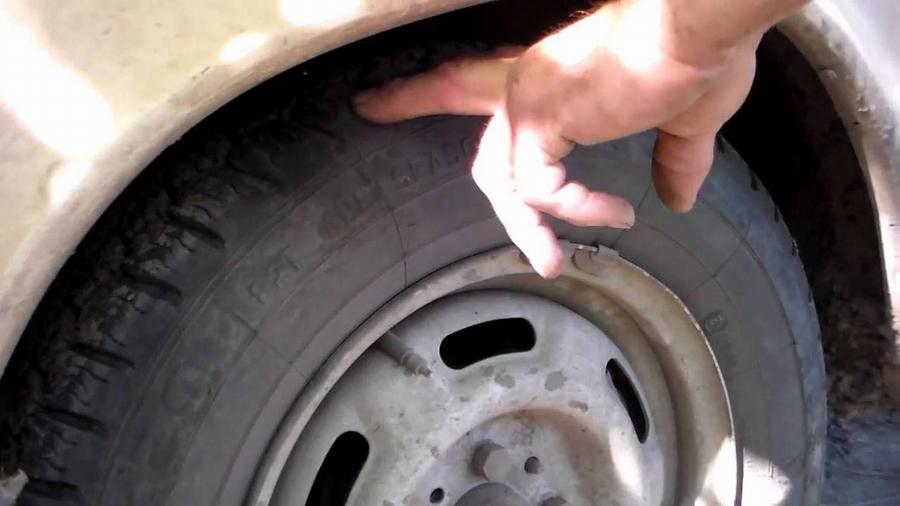

3. Возьмитесь руками за верхнюю часть колеса с обеих сторон и сильными толчками раскачивайте его перпендикулярно направлению движения машины (от себя – к себе).

При неисправном верхнем шарнире вы сразу ощутите люфт, после чего можете приступать к замене элемента. Если вам недостает сил на раскачку колеса, то воспользуйтесь другим способом: поднимите его домкратом и шатайте за нижнюю и верхнюю часть. Эта же методика позволяет выявить люфт нижней опоры в подвеске типа Макферсон при условии, что она прилично изношена.

Лучший способ проверить работоспособность нижней шаровой опоры на любой подвеске – определить величину люфта. Раскачивание колеса ничего не покажет, потому что шарнир даже в подвешенном состоянии находится под нагрузкой. Для работы вам потребуется монтировка и смотровая канава, услуги помощника здесь не нужны.

Алгоритм следующий:

1. Поставьте машину на смотровую яму и затормозите.
2. Поднимите проверяемую сторону домкратом.
3. Аккуратно, чтобы не порвать пыльник, заложите монтировку между проушиной поворотного кулака и рычагом.
4. Покачайте монтировку вверх-вниз, разгружая шарнир и заставляя шаровой палец двигаться в том же направлении. Если люфт во втулке присутствует, вы сразу его заметите.
5. Повторите действие на колесе с другой стороны.

Находясь в смотровой канаве, внимательно изучите состояние пыльников. Порванная резина и выступившая из трещин смазка послужит косвенным свидетельством неисправности шаровых опор.

С помощью описанного метода вы обнаружите малейший люфт в шарнире. Отсюда возникает проблема, ведь некоторая величина просвета между пластиком и металлом заложена в деталь с завода. Ориентируйтесь на амплитуду движения 3 мм, если люфт заметно больше, то шаровую лучше поменять.

Замена детали в подвеске Макферсон не представляет большой сложности. Нужно купить съемник для выдавливания шаровых пальцев, и приготовить обычный набор ключей. Подняв авто домкратом, снимите колесо, открутите гайку крепления шаровой и выдавите палец из поворотного кулака съемником. От рычага элемент откручивается без проблем. В многорычажной подвеске понадобится открутить нижнее крепление амортизатора и стабилизатор поперечной устойчивости, а под рычаг подложить колодку, чтобы не дать распрямиться пружине. Дальнейшие действия выполняйте в том же порядке, что и с однорычажной версией подвески.

autochainik.ru

Неисправности шаровой опоры. Основные признаки и как определить неисправность

Неисправность шаровой способна спровоцировать аварийную ситуацию, при которой колесо автомобиля выворачивается наружу. Но если она только начинает стучать при езде, в том числе на большой скорости то печальных последствий можно избежать. Поэтому автолюбителю очень рекомендуется знать все признаки неисправности шаровой опоры автомобиля, а также методы их диагностики и устранения.

Содержание:

Признаки неисправности шаровой опоры

Не знаете как определить неисправность шаровой? Ответом на этот вопрос могут служить следующие ситуации и их признаки, представлены в таблице:

Симптомы неисправности шаровой опоры	Описание признака и причины
Стук от колеса во время движения, особенно при проезде ям и различных неровностей.	Лязг и стук способен возникнуть на любой скорости. Особенно хорошо он слышен при наезде груженной машины на яму, резком вхождении в поворот с креном кузова, резком торможении. Может носить как разовый так и повторяющийся характер, во время пиковой нагрузки на шаровую опору. Исключение составляет случай, когда в холодное время года замерзает смазка в ШРУС, однако после прогревания и непродолжительной езды она разогревается и стук прекращается.
Изменение характеристик развала-схождения.	Обычно больше «страдает» то колесо, на чьей стороне больше износилась шаровая опора. Такие изменения развала-схождения не будут видны на глаз, поэтому для идентификации поломки рекомендуется воспользоваться услугами автосервисов, где выполняют замер и восстановление сход-развала. Косвенным признаком поломки в данном случае будет «подъедание» резины на краю колеса.
«Виляние» машины по дороге.	Такое поведение вызвано появлением люфта в шаровой опоре. Из-за него колесо шатается при езде и машина не в состоянии ровно держать дорогу. Причем это рыскание будет увеличиваться по мере увеличения скорости движения. Однако на начальном этапе этот признак уловить достаточно сложно, особенно, если автомобиль, в основном, ездит по плохим (неровным, разбитым) дорогам.
Скрип во время поворота.	В данном случае имеется в виду скрип, исходящий от передних колес. Так как скрипящие звуки могут также доносится от гидроусилителя или рулевой рейки. Поэтому в таком случае лучше сделать дополнительный осмотр шаровой монтажкой.
Неравномерный износ покрышек передних.	Когда в результате повреждения шаровой опоры рулевое колесо стоит не строго вертикально, а под углом к поверхности дороги, то по его внутреннему краю (тот, который ближе к двигателю) протектор изнашивается сильнее, чем на остальной поверхности колеса. Проверить это можно просто визуально, если осмотреть соответствующую поверхность покрышки с той стороны, откуда происходит стук во время езды. Также этому может способствовать и биение колеса при движении.
Во время торможения меняется траектория движения автомобиля.	При движении прямо и торможении машина может немного свернуть вбок. Причем в тот, со стороны которого имеется поврежденная шаровая опора. Вызвано это тем, что одно из колес немного наклонено, что создает усилие для движения. Обычно при этом слышны характерные щелчки, исходящие из района установки шаровой опоры. По мере усиления торможения звук щелчков также может увеличиваться.

При появлении хотя бы одного из перечисленных признаков неисправности нужно определить неисправный узел, для этого проверить не только шаровую, но и другие элементы подвески. Зачастую проблема возникает в комплексе, то есть, частично из строя выходит как шаровая опора, так и другие элементы подвески и рулевого управления. И чем раньше их диагностировать и устранить — тем дешевле это обойдется и тем безопаснее и комфортнее будет ездить на автомобиле.

Причины неисправности шаровой

Существует ряд типовых причин, по которым шаровая опора приходит в негодность. Среди них:

• Естественный износ. В среднем, шаровый шарнир может ходит в пределах от 20 до 150 тысяч километров пробега. Однако, если деталь более-менее качественная, то проблемы с ней могут начаться примерно через 100 тысяч километров пробега на автомобиле. На износ влияет много факторов — качество выполненной детали, условия эксплуатации, уход за деталью, наличие смазки, целостность пыльника, езда на большой скорости по неровной дороге, резкие перепады температуры, езда по бездорожью и так далее.

• Порванный пыльник. Эта часть шаровой опоры, грубо говоря, считается расходным материалом, поэтому автовладельцу желательно периодически следить за его состоянием, в частности, целостностью. Если пыльник повредиться, то внутрь шаровой опоры во время езды на автомобиле наверняка попадет влага, песок, грязь, мелкий мусор. Все эти элементы будут образовывать абразивный материал, который будет естественным образом изнашивать внутренности опоры. Поэтому порванные пыльники нужно своевременно менять используя при этом соответствующую смазку.
• Повышенные нагрузки. В первую очередь это касается езды на автомобиле на высокой скорости по неровным дорогам. В таких условиях удары приходятся на различные элементы подвески, и в том числе — на шаровую опору. Естественно, что это приводит к ее износу и повреждению. Другая ситуация — перегрузка машины, то есть, перевозка на ней предельно допустимых по массе грузов или даже с превышением допустимой массы. Особенно тяжелый вариант — совмещение быстрой езды по неровной дороге при значительно загруженной машине.

• Выработка смазки. Она удаляется из шаровой по естественным причинам — высыхание, испарение. Как указывалось выше, при повреждении пыльника смазка может быть удалена очень быстро вследствие естественных причин, что приведет к усиленному износу шаровой опоры. Соответственно, полезно периодически добавлять смазочную массу в шаровую, в том числе при установке нового узла, поскольку зачастую на новых опорах производители оставляют не так много смазки, как того требует инструкция автопроизводителя. Для добавления смазки в шаровую существуют специальные приспособления. А в качестве смазывающего материала можно использовать литиевые смазки (например, «Литол»), средство ШРБ-4 и прочие.

Помните, что причины неисправностей шаровой опоры не появляются в одночасье. Исключением может быть лишь изначально бракованная деталь (например, с трещиной на корпусе), однако вероятность этого достаточно мала. Поэтому нужно диагностировать шаровую еще на начальном этапе поломки. А при покупке также лучше не скупиться и заплатить чуть больше, ведь чем деталь дороже тем, она будет более износостойкой (в большинстве случаев). Главным их отличием является качество материала, тип и количество используемой смазки, а также стойкость на разрыв.

Как определить неисправность шаровой

Считается, что оптимальным методом проверки шаровой опоры будет посещение автосервиса, где есть подъемник и соответствующий стенд. Там специалисты смогут выявить неисправность не только шаровой опоры, но и других элементов подвески машины.

Однако если задача стоит только проверка шаровой, то сделать это можно в гаражных условия при помощи одной только монтажки. Ну разве что желательно чтобы машина стояла на яме или эстакаде. Определить неисправную шаровую опору можно будет по главному симптому — стуку и свободному ходу шарового пальца при создании на него усилия монтировки.

Быстрая проверка

В первую очередь необходимо «прослушать» шаровую опору. Однако для этого лучше взять себе помощника, причем желательно знающего, какой звук издает поломанная опора и вообще мало-мальски разбирающийся в элементах подвески автомобиля. Алгоритм проверки прост — один человек раскачивает машину из стороны в сторону (в направлении, перпендикулярном движению), а второй — прислушивается к звукам, исходящим из элементов подвески, в частности, из шаровой опоры.

Если такое раскачивание не дало результатов, стоит поддомкратить машину с той стороны, где вы хотите проверить опору. Потом, зажав педаль тормоза (это делается для исключения возможного люфта подшипника), пытаться раскачивать колесо в направлении, перпендикулярном движению (то есть, от себя и на себя). Если имеют место люфт и/или «нездоровые» лязгающие звуки — значит, имеют место проблемы с шаровой.

Люфт разбитой шаровой проверят с помощью монтировки. Так, машину нужно поднять на домкрате, а плоский конец монтировки поместить между рычагом и поворотной цапфой. Затем пока один человек медленно вращает рулем, второй давит на монтировку. Если люфт имеется, то он будет хорошо ощущаться, и даже виден на глаз. Подобную процедуру можно также выполнять и без вращения рулем, особенно, если шаровую уже значительно изношена.

Можно ли ездить с разбитой шаровой

Многих автолюбителей, впервые столкнувшихся с подобной проблемой, интересует вопрос о том, если стучит шаровая, можно ли ездить с такой поломкой? Ответ на него зависит от степени изношенности и поврежденности указанного узла. Если стук при шаровой опоры на ходу только появился и при этом машину еще не «водит» по дороге, она не стучит при поворотах, то есть, имеются лишь ранние признаки, то на такой машине передвигаться еще можно. Однако, следите затем, чтобы скорость движения была не большая, а также старайтесь избегать ям и неровностей. Ну и, конечно же, все равно нужно задуматься о предстоящем ремонте. Ведь чем раньше его сделать — тем, во-первых, он дешевле обойдется, а, во-вторых, машину можно будет эксплуатировать безопасно!

Если же поломка шаровой дошла уже до такой степени, что машина «ерзает» на дороге и стук шаровой опоры на ходу отчетливо прослушивается, то от эксплуатации такого автомобиля лучше отказаться до выполнения ремонта. В крайнем случае можно на небольшой скорости и соблюдая правила безопасной езды доехать на ней до автосервиса или гаража, где предстоит выполнить ее замену (обычно шаровая опора ремонту не подлежит и ее только меняют на новую).

Также часто спрашивают о том:

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Шаровая опора — назначение и конструкция, причины поломки, диагностика

Главная » Автожизнь » Шаровая опора — назначение и конструкция, причины поломки, диагностика

просмотров 2 416

Шаровая опора — как проводить диагностику и какая конструкция этого элемента подвески автомобиля, шаровые опоры на наших дорогах подвергается сильным перегрузкам, особенно в регионах. Постоянно подвергается динамическим и реже статическим нагрузкам. В случаях плохого состояния дорожного покрытия, глубины и ширины ям, нагрузки по величине и интенсивности различны. А от исправного состояния узлов и деталей ходовой части зависит, в первую очередь, безопасность водителя и пассажиров. Это ведь хорошая управляемость, хорошее сцепление с дорожным покрытием и конечно же комфорт и безопасность во время движения автомобиля.

Из чего состоят шаровые опоры

Шаровая опора представляет из себя шарнирное соединение. Она соединяет между собой рычаг передней подвески и поворотный кулак. На поворотном кулаке соединяются наконечник рулевой тяги и ступица переднего колеса с приводом. И за счет подвижного соединения происходит поворот колеса автомобиля нужном направлении.

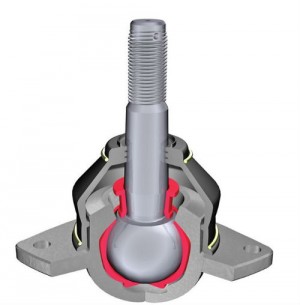

Шаровая опора представляет из себя металлический палец с наконечников в виде сферы (на нем находятся резьбовая поверхность для закрепления и коническая поверхность для надежного сцепления и отсутствия зазора в месте соединения). Сфера с двух сторон обложена пластиковыми вкладышами и вся эта конструкция закреплена в корпусе, состоящем из двух половин и закрепленных между собой штамповкой или сваркой. Плотное соединение всех деталей между собой являет собой герметичность шарнирного соединения, но и отсутствие больших зазоров в подвижном соединении. Для защиты от пыли, грязи и воды на шаровую опору одевается резиновый защитный колпак (пыльник) с металлическим кольцом для плотного прилипания пыльника.

Как видно из конструкции шаровой опоры она состоит из металлических и пластмассовых частей, которые при тесном соприкосновении изнашиваются или подвергаются естественному износу (все таки металл тверже и плотнее пластмасс). Так же при повреждении пыльника в шарнирное соединение попадает влага и грязь, что способствует ускоренному износу деталей шаровой опоры. При езде на дорогах есть естественные и искусственные препятствия при наезде, на которые происходят сильные удары. А так как шаровая опора в своей конструкции имеет пластмассовые детали, то в первую очередь они начинают разрушаться. И вследствие чего возникает большой зазор между деталями и вся шаровая опора выходит из строя. Конструкция шаровой опоры может разрушиться. Многим наверное приходилось наблюдать автомобиль, который стоит на обочине с «поднятым задом», а рядом лежит плашмя колесо. Это происходит, когда разрушается шаровая опора.

При движении автомобиля можно услышать посторонние шумы:

• на поворотах скрип или скрежет,
• на неровной дороге на небольшой скорости стук в районе переднего колеса,
• автомобиль плохо управляется на дороге, так скажем начинает гулять по дороге
• в самых крайних случаях когда шаровая опора уже на грани разрушения происходит затруднение поворота руля, ее как бы начинает закусывать

Это симптомы износа шаровой опоры. Так же признаками скорого выхода из строя шаровой опоры могут служить неравномерный износ протектора колес и виляние автомобиля при езде по прямому участку дороги. Диагностирование неисправностей и пригодность для дальнейшей эксплуатации шаровой опоры производится на смотровой яме или подъемнике. Визуально можно определить только состояние резинового защитного колпака. Так же необходима проверка осевого и радиального биения (люфта). Замена шаровых опор осуществляется с обоих сторон ходовой части автомобиля.

Обслуживание ходовой части автомобиля проходит на современном ремонтном и диагностическом оборудовании. Проводить его должны профессионалы и высококвалифицированные работники. При большом износе или поломке шаровой опоры замена происходит на оригинальные запасные части или на те, что рекомендованы заводом производителем. И следует не забывать, что выход из строя шаровой опоры ведет к серьезным проблемам при управлении автомобилем.

Замена шаровой опоры

Вряд ли хоть кто-то планирует, что на его машине оторвет колесо. Но к сожалению для некоторых, это возможно. На многорычажной подвеске переднее колесо через цапфу рычага подвески, крепится через две (верхняя и нижняя) шаровых опоры. Большая нагрузка идет именно на нижнюю шаровую и именно она чаще выходит из строя. Практически всегда перед отрывом, шаровая стучит, как правило, достаточно длительное время, или издает грубый, именно резиновый, а не металлический скрежет.

Из-за резинового звучания, некоторые грешат на резиновые втулки стабилизаторов. Резиновый скрежет проявляется при вращении руля, или при работе подвески. Так выдает себя именно нижняя шаровая опора. И если уже хорошо поездившая шаровая вдруг заскрипела, ее не нужно смазывать, — скрип пропадет, но ее через несколько сотен километров может просто вырвать, а как это произойдет, — вопрос очень хороший. Иногда это случается на скорости пешехода, после резкого выворота руля, но иногда это происходит на скоростях свыше 100 км в час, — на каком-то обгоне. В последнем случае удержать машину будет не просто. И даже при максимально благоприятном исходе, шина наверняка сотрется.

Замену можно произвести самостоятельно и лучше это сделать заранее, до того как шаровую вырвало. Для работ потребуется домкрат, при подъеме машину следует обязательно надежно зафиксировать. После снятия колеса, необходимо выкрутить руль так, чтобы колесо на котором проводится работа, смотрела во внешнюю сторону. На данном этапе понадобится ключ на 22 и на 13, — один, а лучше два ключа. Гайка на 22, которая соединяет шаровую со ступицей, может туго откручиваться. Здесь пригодится ведешка, а ключ желательно использовать подлиннее, чтобы плечо было более длинным. Если съемников нет, первыми лучше выкручивать нижние болты на 13-ать, их 3 штуки. После их выкручивания, у шаровой появится возможность уходить вниз рычага. При этом, выкручивая гайку на 22, она будет упираться в рычаг и будет выпресовывать шаровую с посадочного места.

Это не касается запрессованных шаровых опор в передние рычаги

Установка новой шаровой существенно менее трудоемкая работа, чем демонтаж старой. Действительно часто бывает так, что выкрутить старую попру очень не просто, но при правильном настрое и мотивации, это можно сделать даже без съемников. Но нужно сперва выкручивать нижние болты, если этого не сделать, то выбить нижнюю шаровую будет очень сложно. Даже с методом выжимания шаровой, ее следует поливать ведехой и периодически простукивать молотком. Нежно такую работу сделать не получится.

При установке новой шаровой, палец опоры может не попадать в цапфу. Руками палец новой шаровой провернуть не получится, чтобы направить палец, нужно через тряпочку, постучать по пальцу молоточком, — тогда он станет в нужное положение. При установке сперва следует закрутить нижние болты на 13-ать, которые крепят шаровую к рычагу, а затем, под рычаг следует подложить, либо еще один домкрат, чтобы приподняв рычаг, провести палец шаровой сквозь цапфу и наживить гайку на 22. Или же подложить под рычаг кирпич, или запасное колесо, и отпускать машину с домкрата, чтобы палец шаровой смог пройти сквозь цапфу.

Проголосуйте, понравилась ли вам статья? Загрузка…

remontpeugeot.ru

Шаровая опора – диагностика и ремонт

Большинство автомобилистов наверняка слышали о шаровой опоре, но как она выглядит и где ее место в конструкции автомобиля не имеют представления. Целью настоящей статьи является ознакомление людей с устройством шаровой опоры, диагностикой ее неисправности и возможностью ее ремонта, для чего рассмотрим ряд вопросов:

1. Как устроена шаровая опора и ее назначение в конструкции авто? Как выявить неисправность шаровой?

2. Причины, приводящие к выходу из строя шаровой, и методы ее проверки.

3. Экстремальный момент – отрыв опоры.

4. Возможен ли ремонт (реставрация) шаровой? И насколько он надежен?

Как устроена шаровая опора?

Шаровой опорой называется очень важная деталь автомобиля, входящая в конструкцию подвески. Она состоит из металлического пальца с шарообразным концом с одной стороны и резьбой с другой, а также корпуса, заполненного полимером, в котором выполнено шарообразное гнездо. Своим шарообразным концом палец вставляется в гнездо корпуса без зазоров, что исключает малейшие люфты, однако палец при этом получает возможность перемещаться в разных плоскостях. На соединение корпус-палец надевается резиновый пыльник для предотвращения попадания пыли и грязи внутрь этого узла.

Резьбовым концом шаровая опора вставляется в соответствующее отверстие другой части подвески — рычага и, с помощью гайки, крепится к нему. За счет движения шарообразного конца в гнезде корпуса обеспечивается их взаимная подвижность. Стоит добавить, что бывают шаровые и без резьбового соединения.

Назначение шаровой опоры

Конструктивно шаровая опора расположена в системе поворотного кулака, являющегося частью передней подвески транспортного средства, на которую крепится колесо. Шаровая опора обеспечивает поворотному кулаку подвижность, необходимую для выполнения, при воздействии на рулевой механизм, поворотов автомобиля. В связи с этим, применение шаровой опоры в подобных узлах будет оправданным и разумным.

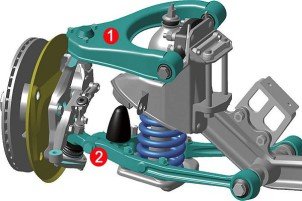

В конструкции многорычажной передней подвески присутствуют две шаровые опоры — верхняя и нижняя — с каждой стороны автомобиля (всего четыре, но бывает и шесть и восемь).

Передние подвески системы Макферсон имеют только одну нижнюю шаровую опору с каждой стороны авто.

Признаки износа шаровой

К наиболее явным признакам неисправности шаровой опоры можно отнести посторонний звук в подвеске во время передвижения автомобиля по неровному полотну дороги. Звук этот можно охарактеризовать как «чавкающий», что свойственно соударению металлических элементов конструкции о пластмассу.

Зимой в морозную погоду при движении машины можно услышать также скрип, издаваемый шаровой опорой. Такое возможно в случае порванного защитного пыльника, так как через трещины в резине внутрь шаровой опоры попадает влага и это способствует замерзанию смазки.

Причины, приводящие к выходу ее из строя

Шаровая опора по своему устройству весьма долговечна и ей, в общем-то, не страшны дороги (если конечно это не полоса препятствий) и время. Однако основными разрушающими факторами этого узла являются вода и грязь. Проникновение воды и грязи становится возможным при повреждении всего лишь вроде бы незначительной детали — защитного пыльника. Повредить его во время движения практически не возможно в силу его расположения. Чаще всего на пыльнике появляются мелкие трещины, образующиеся со временем (старение резины) или под воздействием климатических условий. Не следует исключать человеческий фактор — случайный разрыв инструментом, используемым при ремонте передней подвески.

Если вовремя выявить разрыв пыльника или наличие трещин от старения резины и заменить его, то на работе шаровой опоры это не отразится. Продолжительная же езда с поврежденным пыльником позволяет воде и грязи попасть внутрь опоры, что приводит к излишнему абразивному трению шарообразного наконечника о полимерный наполнитель и образованию полостей, как на поверхности шара, так и в полимере. Это в свою очередь способствует появлению люфта — явления весьма опасного и требующего принятия срочных мер по замене или ремонту шаровой опоры. Пренебрежение указанными действиями может привести к негативным последствиям вплоть до аварии.

Методы проверки шаровой опоры

Лучшим местом, где можно квалифицированно выявить возможные неисправности шаровой опоры будет автосервис. Однако проверка передней подвески возможна и в условиях личного гаража при наличии смотровой ямы или подъемника и при достаточном освещении.

Проверка опоры заключается в выявлении целостности пыльника и люфта на разрыв. В случае если при поврежденном пыльнике отсутствует люфт, требуется заменить только пыльник. При наличии люфта замена шаровой опоры обязательна в момент обнаружения. Ни о каком движении транспортного средства в таком состоянии речи быть не может — это опасно!

Экстремальный момент – вырывание шаровой при движении

Для понимания того, что происходит в момент обрыва шаровой опоры, следует припомнить ее функцию, заключающуюся в соединении поворотного кулака с нижним или верхним рычагом подвески. При обрыве связь разъединяется и в итоге у поворотного кулака остается только одна точка опоры и появляется возможность перемещаться в нескольких плоскостях, что практически делает управление машиной невозможным. Это приводит к тому, что колесо выворачивает во внешнюю сторону с неизбежным повреждением крыла и, возможно, дверей.

Иногда вырывание происходит при попадании колеса в яму в условиях высокой скорости движения. В такой ситуации от негативных последствий может уберечь только интуиция и опыт водителя, поскольку вывернутое колесо не позволяет нормально управлять автомобилем.

Возможен ли ремонт (реставрация) опоры? И насколько он надежен?

Нередко автовладельцы пренебрегают ремонтом шаровой опоры, предпочитая ему замену. Однако квалифицированный мастер, при наличии соответствующего оборудования и материалов в состоянии восстановить узел потерявший работоспособность. Причем затраты на ремонт вдвое, а то и втрое меньше чем на замену.

Шаровая опора, прошедшая ремонт, становится более износоустойчивой, и чаще всего имеет ресурс даже больше, чем новая. А это значит, что ремонт однозначно дешевле покупки новой опоры.

Само собой разумеется, что сам процесс восстановления опоры это ответственная операция, поэтому нужно вдумчиво относиться к выбору мастера. Производить же эту операцию самому, без соответствующих знаний, оборудования и подготовки не следует.

---

---

Похожие записи:

www.poiskavtouslug.ru

Шаровая опора и признаки ее неисправностиAutoZona54

Насколько важна шаровая опора

Шаровая опора требует к себе особого внимания, это одна из многих причин которая раз и навсегда заставит человека, который считает что контролирует все, соблюдать скоростной режим и уделять своему автомобилю должное внимание.

На смену шкворневому устройству пришел один основной элемент подвески, который называется шаровая опора. Когда она изнашивается до критичной черты, то возникают серьезные проблемы в некоторых моделях автомобилей. Как определить неисправность шаровой опоры, читайте далее.

Шаровой опорой является узел, который соединяет ступицу на управляемом колесе и рычаг подвески. Ее задача заключается в обеспечении возможности поворота ступицы с исходным положением колеса по горизонтали при вертикальном перемещении.

Конструкция шаровой опоры очень проста. Она являет собой палец конусообразной формы с грибообразным или сферическим наконечником, который способен вращаться и, в то же время, раскачиваться на углы в корпусе опоры. Корпус запрессовывается к рычагу или крепится болтами. В данном случае шаровая опора, как правило, изменяется вместе с рычагом подвески.

В современных ново-введенных узлах в основном используется конструкция не разборная. В ней после установки пальца корпус имеет свойство завальцовываться. Пластиковые или другого рода вкладыши помещаются между корпусом и пальцем. Они работают наподобие подшипника скольжения и обеспечивают вращение с небольшим усилием. Для отечественных, старых моделей машин поставляются и другие шаровые опоры, которые называются разборными. Люфты в них устраняются с помощью подтяжки крышки.

Причины поломки шаровой опоры

В процессе эксплуатации эти опоры испытывают серьезнейшие нагрузки. В зависимости от места их установки и от конструкции подвески, опоры несут на себе большую часть всей массы автомобиля, а также выдерживают постоянные систематические удары при езде на неровной дороге.

Основной из причин в нарушении правильной работы шаровой опоры выступает износ соприкасающихся поверхностей, он приводит к увеличенному зазору в промежутке от корпуса до пальца. В результате чего, палец начинает не только вращаться, но и болтаться в корпусе.

Если износ чересчур сильный, то нагрузки на опору могут привести к тому, что палец вырвется из корпуса. Как следствие всего этого получается, что опора не в состоянии удержать колесо, и автомобиль рушится на асфальт.

Увеличение зазора возникает в связи со следующими факторами:

• естественный износ в совокупности с устаревшими материалами,

• увеличиваются динамические нагрузки во время езды на немаленькой скорости по неровным дорогам,

• разрывается защитный чехол или пыльник, в результате этого, в зазор попадает вода и всякая грязь, а они в своё время усиливают коррозию, да еще и абразивный износ,

• отсутствие в шарнире смазки (при необходимости ее наличия).

Приведем несколько главных признаков износа шаровых опор:

• Когда проезжаете по неровной дороге с небольшой скоростью и слышится стук.

• Если усилие на руль увеличено, и при его повороте слышится скрип спереди машины.

• Из-за того, что передние колеса виляют, ваша машина движется по прямой траектории неустойчиво.

• Шины на колесах изношены неравномерно.

Симптомы неисправности

Симптомы неисправности шаровой	Описание симптомов и причины возникновения
Стук от колеса во время движения	Посторонние звуки будут проявляться на любой скорости, отчетливо заметны при наезде на неровность, яму и тд. Носит как разовый так и повторяющийся характер.
Изменение развал-схождения	Колесо у которого неисправна шаровая страдает сильнее всего. Возможен повышенный износ шины по краям.
Авто виляет по дороге	В шаровой опоре появляется люфт, следовательно колесо шатается при езде.
Скрипы во время маневров	Скрипы могут быть от рулевой, задних колес, следует прислушиваться именно к передним и во время маневров.
Изменение траектории торможения	Машину будет сносить в ту сторону, с которой имеется неисправная шаровая.

Как определить неисправность шаровой

Состояние опор, к сожалению, не всегда могут определить стенды, предназначенные для диагностики узлов подвески. Оценить их состояние можно обычными старыми методами — на ощупь и слух.

Способ №1 Когда происходит проверка на слух, необходимо раскачать машину и прислушаться, что именно в ней стучит.

Способ №2 Для того чтобы избежать ошибки в результате диагностики, при выжатой тормозной педали до самого упора (для исключения  люфта подшипников) колесо необходимо покачивать руками. Для этого надо взяться за него в самой верхней и наиболее нижней точках. Если люфт все же ощущается, то знайте, что в опоре присутствует зазор, и ее необходимо заменить.  А вот для определения величины износа лучше будет использовать наиболее точные приспособления, а также инструменты.

В классической модели автомобиля ВАЗ есть контрольное специальное отверстие, находящееся в конструкции нижней шаровой опоры. Для ее диагностики следует штангенциркулем или глубиномером через это контрольное отверстие под нагрузкой измерить расстояние между торцом шарового пальца и внешней поверхностью корпуса. У автомобилей ВАЗ показатель будет не больше 11,8 миллиметров (для оригинальных опор).

В верхней опоре люфт можно замерить специализированным устройством с индикатором. Люфт не должен быть выше 0,8 миллиметров.

В том случае, если у вас под рукой не имеются специализированные инструменты или приборы, вы можете положить свою ладонь на корпус шаровой опоры так, чтобы одновременно касаться корпуса и пальца. Попросите напарника раскачать колесо. Если люфт имеется, то, как правило, он чувствуется.

Ремонт шаровой опоры

Существует несколько способов ремонта. Зачастую, шаровую опору заменяют новой. Замена опоры вместе с рычагом у большинства иномарок является очень даже недешевым удовольствием, так как цена одного рычага составляет не маленькую сумму, а есть и такие автомобили, у которых сложные много-рычажные подвески (до 5-ти только с одной стороны). Стоимость выполненных работ тоже будет достаточно высокая для нижнего рычага, и вдвое больше — для верхнего. Поэтому услуги реставраторов, которые занимаются ремонтом даже тех опор, которые меняют в сборке с рычагом, значительно востребованы.

Реставрация обходится намного дешевле, чем приобретение новой детали. Это особенно заметнее для опор, которые поставляются в сборе с рычагами. Для их восстановления могут использоваться различные технологии.

• Самая легкая – это переделка шаровой опоры в разборную, смена вкладышей из пластика и полирование пальца.

• Несколько трудоемкая технология – жидким полимером под давлением заполняется корпус. Далее этот полимер в зазорах застывает. Запрессованные опоры в рычаги сначала извлекают, а затем производят замену не оригинальными опорами.

Бывают случаи когда шаровая опора просто проваливается в рычаг т.е. впрессовывать ее не требуется, если решите оставить шаровую так то она будит биться в рычаге и ресурс ее будет многократно понижен, решается это сваркой т.е. шаровую цепляют к рычагу точечно на 6-8 точек сварки.

Помните, что подобная экономия, быть может, станет причиной неприятностей на дороге, во избежание этого, рекомендуется использование все-таки новых узлов.

Какой ресурс у шаровой опоры

Служебный срок шаровой опоры в основном зависит от нескольких факторов, он может колебаться от 15 до 120 тысяч километров.

Резко сокращает «жизнь» шаровой опоры даже небольшая трещинка в пыльнике. Она может привести к проникновению воды, грязи и песка в шарнир. Для предотвращения поломки шаровой опоры необходимо наблюдать состояние защитного резинового чехла. Лучше всего это делать на эстакаде.

Чтобы шаровые опоры прослужили дольше, следует аккуратнее ездить по разбитым дорогам, а также своевременно заменять поврежденные пыльники.

autozona54.ru

Ходовая часть: шаровые опоры автомобиля

Шаровая опора – значимая деталь ходовой части машины. Она сопряжена с рычагом подвески и ступицей колес. Элемент неразборной конструкции, имеет вид металлического конусообразного пальца с резьбой с одной стороны, и сферой с другой. Сфера (шар) способна вращаться, благодаря тому, что заключена в герметичной нише, которая покрыта полимерными материалами.

Противоположная часть шаровой опоры с нанесенной резьбой крепится к рычагу подвески и таким образом соединяет его со ступицей. Такая конструкция позволяет обеспечить подвижность каждого элемента ходовой за счет вращения сферы.

Внешняя часть шара прикрыта резиновым пыльником в качестве защиты от засорения механизма. Обычно материал, из которого производители изготавливают шаровые опоры – сталь.

Задачи шаровой опоры

Основным предназначением шаровой опоры является обеспечение горизонтального положения при вертикальном перемещении колес. Палец может изменять угол наклона под небольшие углы, одновременно производя вращательные и линейные движения.

Эксплуатация узла

Все элементы ходовой части подвергаются жесткой эксплуатации. Это же утверждение относится и к шаровой опоре. Большая часть транспортного средства с грузом и пассажирами, вес салона автомобиля опирается на небольшую поверхность сферы. Прибавим сюда высокий скоростной режим, неудовлетворительное состояние дорог и получим некоторое представление о тех перегрузках, которые испытывает узел.

Сколько шаровых опор в подвеске?

Чаще всего встречаются автомобили с передней подвеской, у которой две шаровые опоры по одной на колесо. Передняя подвеска внедорожников насчитывает до четырех таких узлов. Обычно две нижних и две верхних. Встречаются автомобили с тремя элементами на то же передней подвеске. Транспортные средства последних поколений с независимой многорычажной подвеской могут иметь шаровые опоры и на задней подвеске.

В априори, чем больше на вашем автомобиле шаровых опор, тем дольше служит каждая из них, так как веса распределяются равномерно и вероятность поломки значительно снижается. Однако это же и усложняет процесс диагностики и ведет к удорожанию стоимости ремонта.

Как выбирать шаровые опоры?

При необходимости купить шаровые опоры нужно помнить, что узел должен быть качественным ведь он испытывает чрезвычайные нагрузки. Поэтому лучше если покупка будет оригинального производства. Если по каким-либо причинам владелец автомобиля не может приобрести оригинальные запчасти от производителя, а ремонт необходимо произвести срочно, свои услуги предлагает автопортал carkysha.ru. Здесь быстро находятся не только новые оригинальные или аналоговые запчасти, но и бу оригиналы по приятным ценам.



carkysha.ru

Шаровая опора — назначение и конструкция

Автор: Сочи Авто Ремонт

Рубрика: Ходовая

Предназначение шаровой опоры заключается в обеспечении связи между поворотным управляющим рычагом и колесной ступицей, благодаря чему осуществляется их взаимное свободное вращение. Чтобы защитить от попадания внутрь пыли и влаги на шаровую опору одевается резиновый чехол. Шаровая опора — назначение и конструкция этого узла в нашем материале.

Шаровая опора — назначение и конструкция

Шаровая опора является конструктивным элементом автомобильной подвески, предназначенным передавать управляющий сигнал от рулевого механизма колесу. Основное достоинство шаровой опоры заключается в возможности совершать свободные угловые перемещения сопрягаемых узлов, а также максимальной простотой конструкции.

Назначение и конструкция

Конструктивно шаровая опора это отдельный узел, включающий две сопрягаемые части, со сферическими поверхностями контакта. Одна часть является стержнем, со сферической бобышкой на одном из концов, и резьбой которой она соединена с рычагом от поворотного механизма.

Другой частью узла охватывается первая, для этого в конструкции этой детали предусмотрена сферическая поверхность внутри.

Чтобы соединить шаровую опору и ступицу колесу, ее корпус располагает фланцем, с несколькими крепежными отверстиями. Для крепления сферической опоры на рычаге подвески применяется резьбовой конец.

Шаровая опора это достаточно надежный конструктивный узел, которым в случае правильного ухода обеспечивается необходимая долговечность. Для обеспечения безотказной работы шаровой опоры необходимо использовать смазку, закладываемую в контактной полости.

Шаровая опора — собенности эксплуатации

В случае утечки смазки или попадании внутрь рабочей полости влаги происходит неблагоприятное воздействие на работу шаровой опоры, что может привести к выходу ее из строя. Замена шаровых ваз 2107 http://vazkorch.ru/podveska/zamena-sharovyx-vaz-2101-2107.html и других моделей авто не представляет проблем, но лучше следить за состоянием шаровых, чтобы продлить срок эксплуатации. Чтобы защитить контактные поверхности шарнира применяют специальную резиновую накладку, которая называется пыльником.

При недостаточном количестве смазки может произойти износ шаровой опоры. Внешние признаки, указывающие на это заключаются в появлении посторонних звуков при езде по дорогам, имеющим покрытие плохого качества. Кроме того повышение износа сферической опоры происходит из-за попадания влаги, которая приводит к замерзанию смазки когда температура окружающей среды отрицательна.

Шаровая опора изнашивается и это приводит к появлению люфта, из-за чего ухудшается управляемость транспортным средством и может привести к дорожному происшествию.

Чтобы обеспечить безотказную работу шаровой опоры требуется проведение регулярного и систематического контроля за состоянием защитного пыльника. Во время осмотра пыльника шаровых опор их проверяют на наличие трещин и повреждений.

Если нарушена целостность пыльника следует проверить состояние, которое имеет сама шаровая опора. Сферическая опора должна проходить проверку в автосервисе.

Понравилась статья? Поделись с друзьями в соц.сетях!

sochi-avto-remont.ru
