Устройство задних тормозных механизмов Ваз 2110, Ваз 2111, Ваз 2112

. Ремонт задних тормозов, инструкции по ремонту и замене деталей в заднем тормозном механизме лада 2112, порядок снятия и установки шланга автомобиля ваз 2111, ваз 2112, ваз 2110. Эксплуатация и ремонт тормозной системы лада 2110. Обслуживание передних и задних тормозных механизмов лада 2112. Регулировка привода тормозов лада 2111

Замена задних тормозных колодок

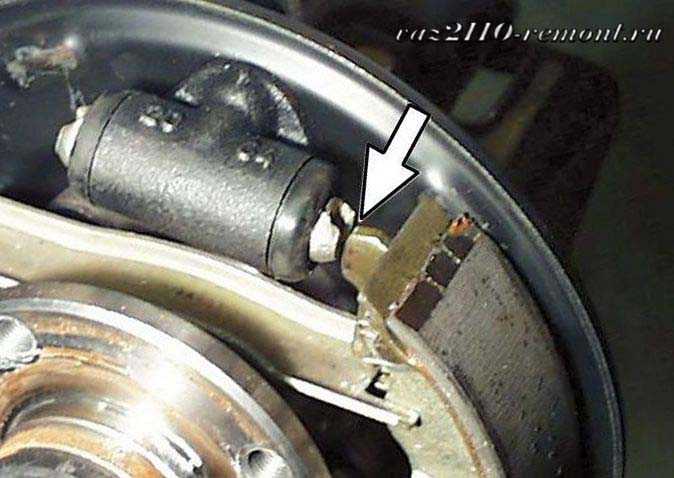

Для оценки состояния тормозных колодок ваз 2112 без снятия барабана в щите тормозного механизма имеется смотровое окно. ПОРЯДОК ВЫПОЛНЕНИЯ Поддеваем отверткой его заглушку… …и извлекаем ее из щита (колодки для наглядности сняты). Минимально допустимая толщина накладок – 1,5 мм. Для замены колодок устанавливаем автомобиль на смотровую канаву или подъемник. Снимаем заднее колесо и ослабляем трос

Снятие и установка тормозного цилиндра

Работу проводим на смотровой канаве или подъемнике.

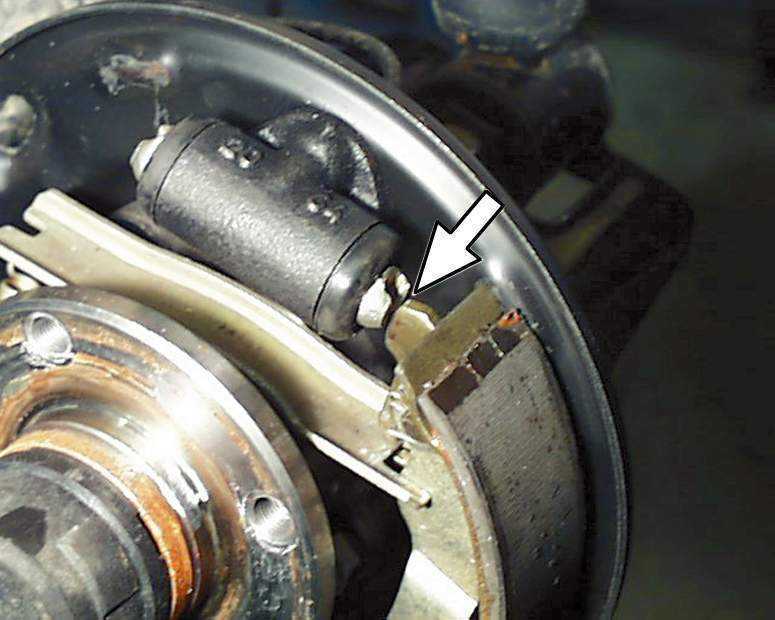

ПОРЯДОК ВЫПОЛНЕНИЯ Снимаем тормозной барабан и колодки ваз 2111 (см. Замена задних тормозных колодок). Ключом «на 10» (или специальным ключом, охватывающим пять граней гайки) отворачиваем штуцер тормозной трубки. Выводим трубку из отверстия колесного цилиндра ваз 2112. Во избежание потерь жидкости, надеваем на конец трубки защитный колпачок штуцера

Замена заднего тормозного шланга

Работу выполняем на смотровой канаве или подъемнике. ПОРЯДОК ВЫПОЛНЕНИЯ Придерживая ключом «на 15» наконечник гибкого шланга, ключом «на 10» отворачиваем штуцер тормозной трубки. Вынимаем шланг из проушины кронштейна крепления балки задней подвески ваз 2112 к кузову. Для уменьшения потерь тормозной жидкости на конец трубки надеваем защитный колпачок прокачного штуцера колесного цилиндра ваз 2110.

Проверка регулятора давления

Регулировка необходима и проводится после любых работ, связанных со снятием балки задней подвески ваз 2111, заменой пружин и амортизаторов задней подвески.

ПОРЯДОК ВЫПОЛНЕНИЯ Устанавливаем автомобиль без груза на смотровую канаву, несколько раз прожимаем заднюю часть автомобиля ваз 2112 усилием 40–50 кгс для установки задней подвески в среднее положение. Ключом «на 13» ослабляем болт крепления

Регулятор давления тормозных механизмов

Работу проводим на смотровой канаве или подъемнике. ПОРЯДОК ВЫПОЛНЕНИЯ Отверткой приподнимаем вверх скобу серьги рычага привода регулятора. Выводим конец рычага из отверстия серьги и снимаем скобу. Ключом «на 10» отворачиваем четыре штуцера тормозных трубок ваз 2111 и выводим трубки из корпуса регулятора. Для предотвращения утечки жидкости из гидропривода ваз 2112 на концы трубок надеваем защитные

Регулировка
Передние тормоза
Задние тормоза

ВАЗ / 2110, 2111, 2112 / ремонт / тормозная система / задние тормоза

Задние дисковые тормоза на ВАЗ 2110 своими руками (фото)

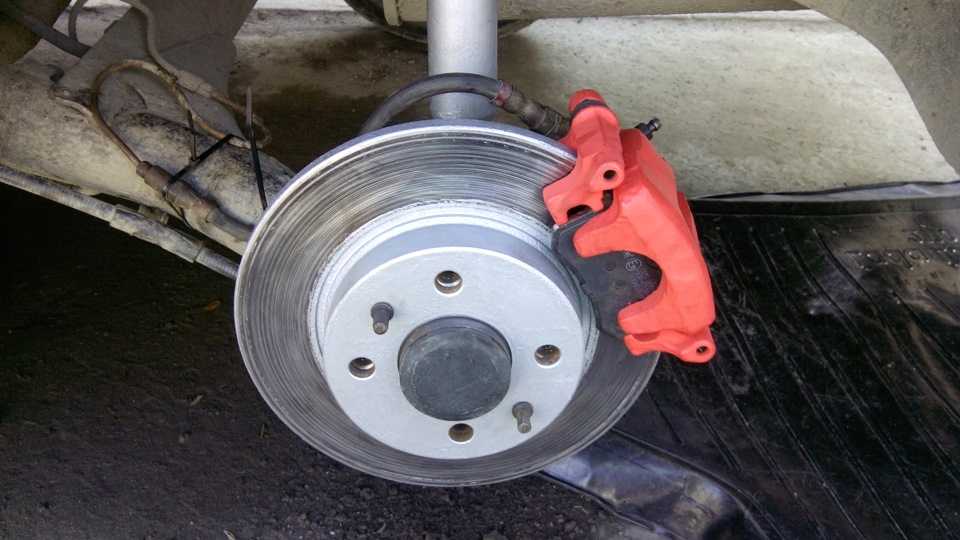

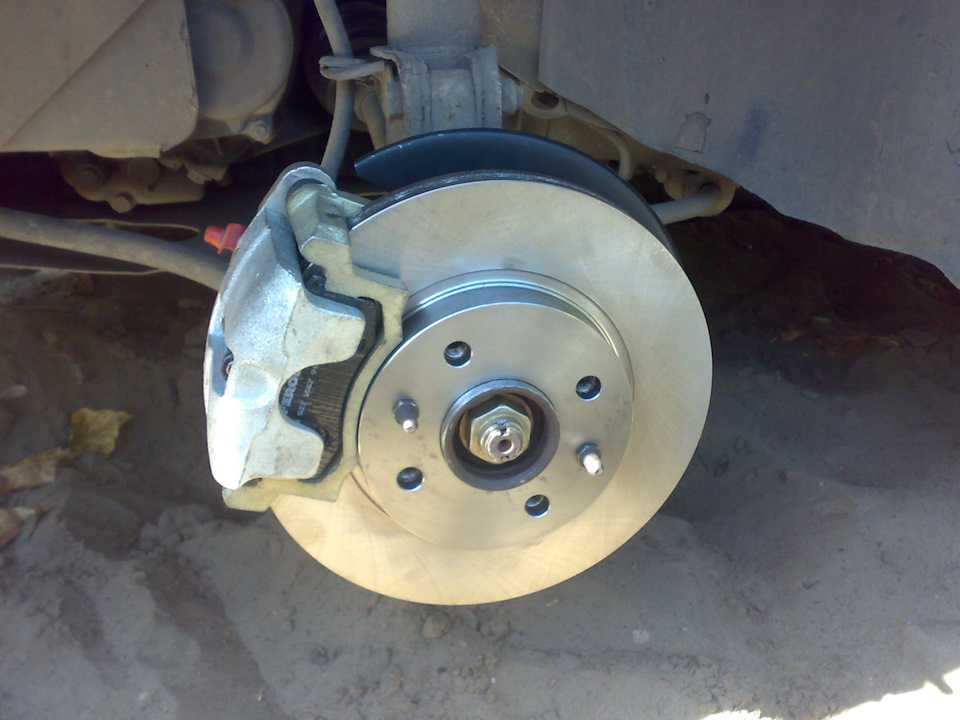

Обычно «десятки» имеют задние барабанные тормоза, но сегодня можно купить и даже самостоятельно установить на ВАЗ 2110 задние дисковые тормоза, которые идеально подходят, без особых усилий и сложностей монтируются. Все, кто их установил, утверждают, что у них масса преимуществ.

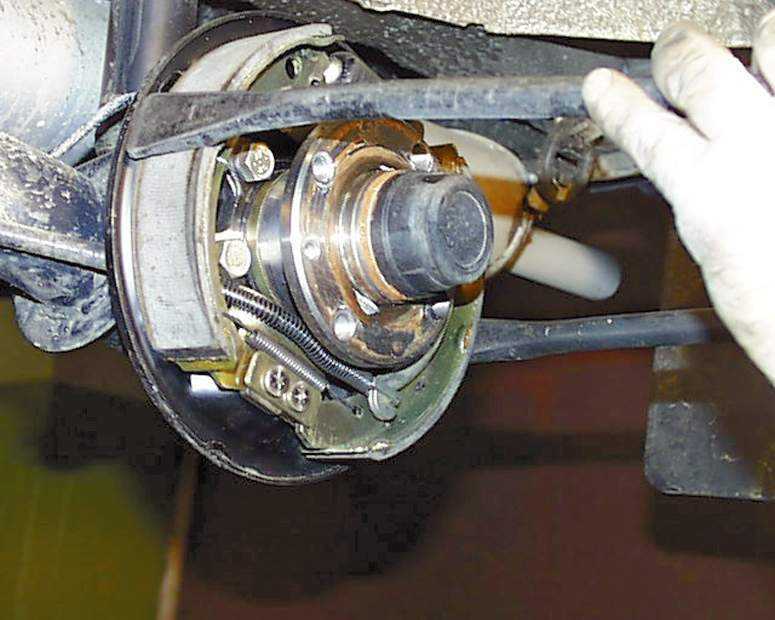

Тормозной механизм заднего колеса

Плюсы

Рассмотрим, в чем же дисковые тормоза лучше проявляют себя, чем барабанные:

Торможение становится более надежным, уменьшается тормозной путь;
Тормозные усилия распределяются более равномерно, учитывая, что ВАЗ 2110 – переднеприводный автомобиль;
Возникает эффект более быстрого срабатывания после нажатия на педаль;
Снижаются неподрессоренные массы;
Лучше происходит рассеивание тепла, что особенно важно во время движения на горной дороге или при активных разгонах/торможениях. По этой причине тормозная система лучше охлаждается;
Дисковые значительно проще демонтировать и менять;
Исчезает необходимость регулировать ручник после каждого ремонта задних тормозов, хотя в первый раз придется это сделать;
Не примерзают зимой после мойки, как барабанные;
Дисковые задние тормоза, установленные на ВАЗ 2110, значительно удобнее контролировать и своевременно замечать износ колодок.

Заменить задние тормозные колодки в случае их износа поможет данная статья: http://vazweb.ru/desyatka/tormoza/zamena-zadnih-tormoznyh-kolodok.html

Минусы

Не обошлось в замене тормозов на дисковые и без знаменитой «ложки дегтя», хотя касается она скорее именно тех проблем, которые может вызвать их установка.

Во-первых, их монтаж на ВАЗ 2110, наши органы правопорядка рассматривают как изменение конструкции.

Что это может повлечь за собой?

Следующее:

Штраф при прохождении техосмотра;
Можно оказаться элементарно неправым в спорном ДТП, если сотрудники ГИБДД акцентируют внимание что у вас «не правильные» тормоза;
Да и страховая компания тоже может счесть это причиной для невыплаты страховки.

Во-вторых, дополнительно нужно будет дорабатывать ручник – или менять его на гидроручник, хотя последний со временем ослабевает.

Статья, содержащая пошаговую инструкцию по замене троса ручника, находится здесь: http://vazweb.ru/desyatka/tormoza/zamena-trosa-ruchnika.html

В-третьих, необходима доработка или тщательная регулировки колдуна, чтобы на ВАЗ 2110 задние колеса не тормозили сильнее передних, так как это непременно вызовет занос, особенно на льду или мокром асфальте. Для этого иногда даже приходится на четверть, а то и больше стачивать колодки.

Особенности конструкции

Задние дисковые тормоза лучше приобретать полным комплектом. На Ваз 2110 подходят тормозные диски 13 или 14 дюймов (вентилируемые или не вентилируемые). Постарайтесь приобрести сертифицированные диски, чтобы их не пришлось дорабатывать.

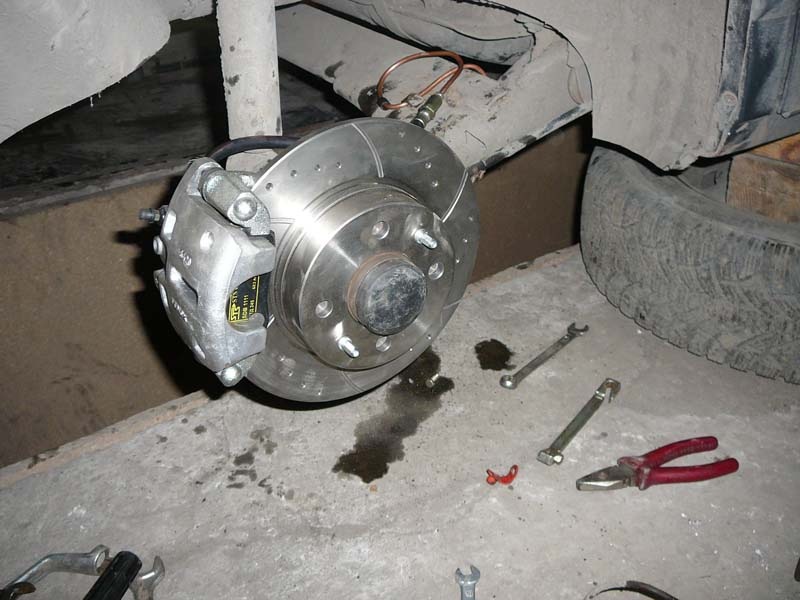

Комплект задних дисковых тормозов с необходимыми комплектующими

Нужен также суппорт, бывающий трех видов, поэтому подбирать его нужно именно под соответствие диску. С суппортом идут шланг и тормозные колодки. В комплект входит универсальный, подходящий для всех суппортов фиксатор – планшайба.

Демонтаж

Прежде чем устанавливать дисковые, нужно демонтировать старые задние тормозные механизмы ВАЗ 2110.

Делается это так:

Снимаем колесо;
Снимаем тормозной барабан;
Убираем колодки;
Снимаем с колеса ступицу, предварительно открутив тормозную трубку.

Следует подготовиться к тому, что демонтаж будет нелегким. Мало того, что при эксплуатации тормоза имеют неприятное свойство прикипать, так еще и болты «приваривает» коррозия. Поэтому желательно гайки и сами болты обработать специальным средством (например WD 40), чтобы не сорвать их грани.

Снятую трубку важно чем-нибудь заглушить, чтобы не вытекала тормозная жидкость, а в систему не подсасывало воздух. После этого – сбивать ступицу. Лучше всего это получается, если приложить к опорному диску с обратной стороны доску или рейку, и бить по ней молотком, перемещая удары: один – снизу, другой – сверху. Так вы не нанесете серьезных повреждений диску.

Установка

Пришел черед монтировать дисковые тормоза, вместо удаленных задних барабанных.

Сбив ступицу, будем ставить ее обратно, но другим образом:

Устанавливать ее следует через пластину, в которую уже вмонтирован суппорт. Внимательно следите за совпадением всех отверстий. Особое внимание – центровке;
Далее молотком следует подрихтовать угол балки, чтобы в нее не упирался суппорт;
Теперь можно одевать на ступицу тормозной диск, проложив между этими деталями дистанционные шайбы, и закрепить диск скобой;
Ставим тормозные колодки от ВАЗ 2110;
Сначала к суппорту, а затем к трубке тщательно и надежно прикрепляем тормозной шланг;
Чтобы уменьшить тормозные усилия задних тормозов по сравнению с передними, нужно частично сточить фрикционный материал колодок.
Задняя балка
Стачиваемый выступ на ступице
Стачиваемый выступ на ступице
Стачиваемый выступ на ступице
Стачиваемый выступ на ступице
Стачиваемый выступ на ступице
Ось со тупицей
Регулировочная пластина на оси со ступицей

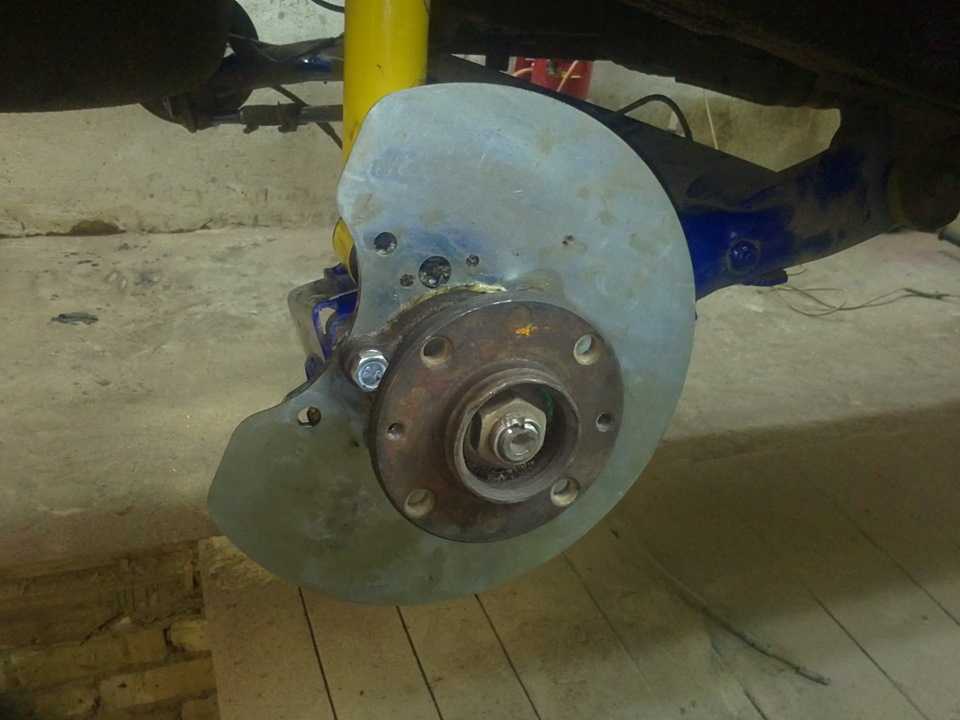

Установка ступицы

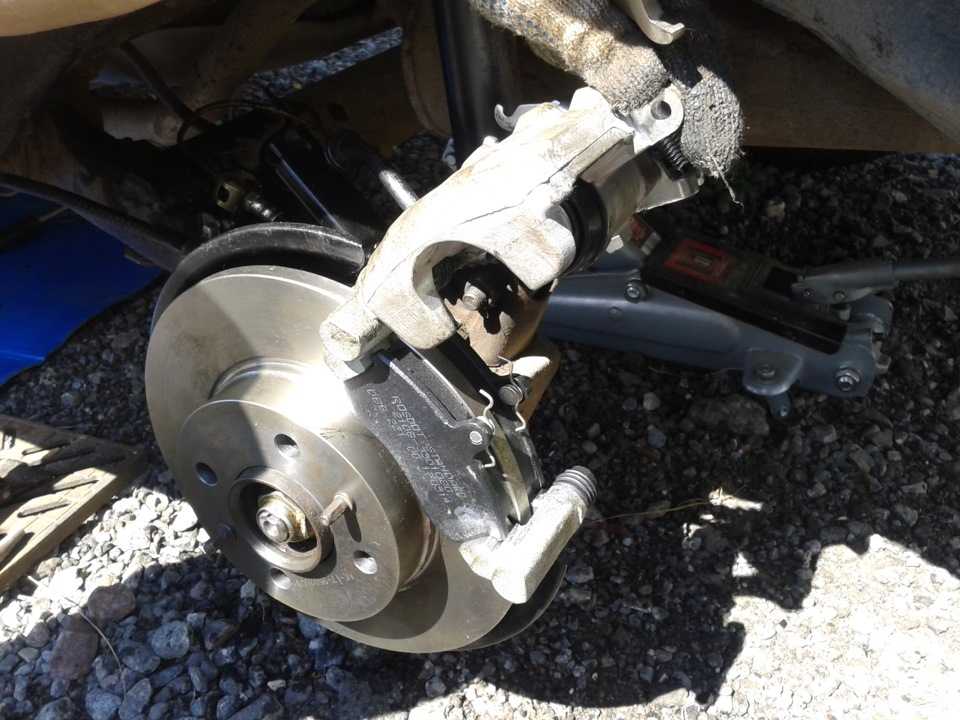

Стачиваем уголок балки, мешающий стать суппорту на место
Установка тормозного диска через 2 шайбы крепление суппорта к спец. пластине

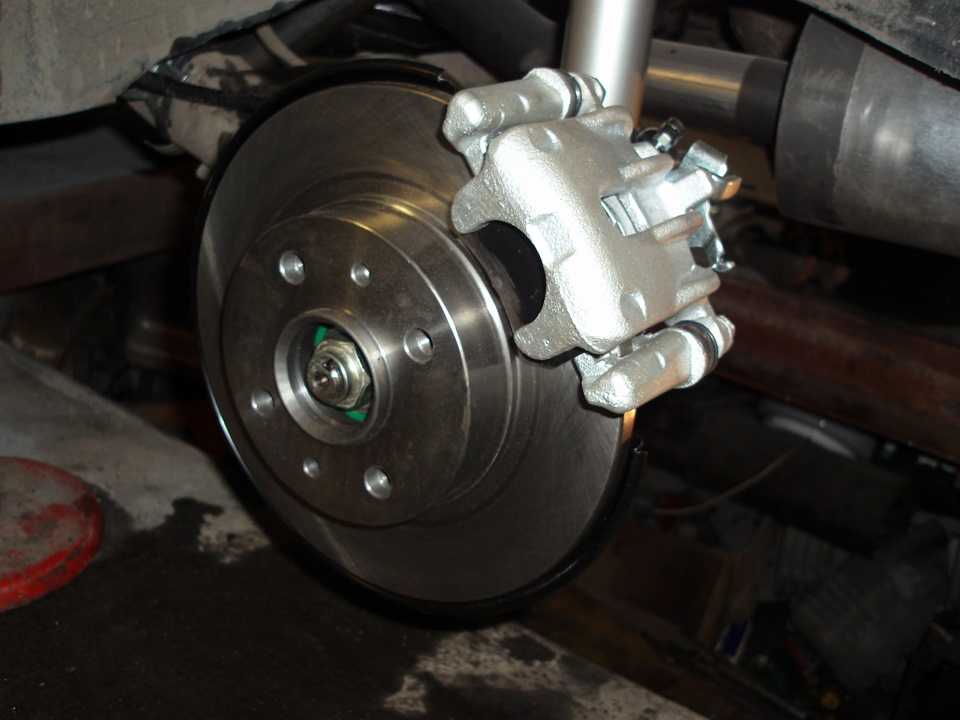

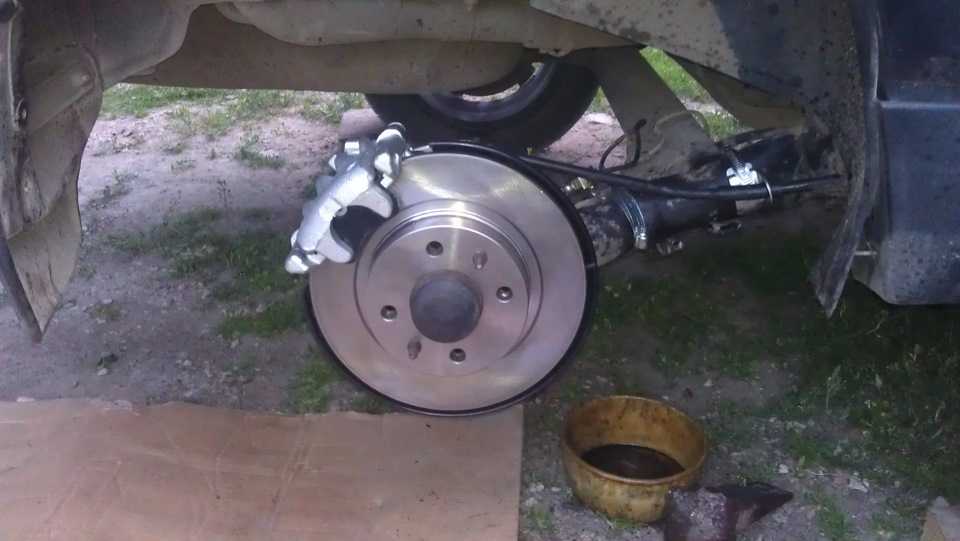

Установленные задние дисковые тормоза

Проверка

Проведя все вышеописанные операции – сначала на одном колесе, а затем и на втором, нужно еще проверить систему на герметичность. Первая фаза – просто нажать на педаль.

На то, что все сделано нормально, указывает то, что педаль нажимается с усилием, довольно туго.

Но этого недостаточно. Попросите кого-то другого жать на тормозную педаль, а сами в это время попробуйте повернуть детали, составляющие ваши новые задние дисковые тормоза.

Если ничего не движется, значит, у вашего ВАЗ 2110 теперь есть новые задние дисковые тормозные системы — лучше и надежнее прежних.

Для максимального сокращения тормозного пути рекомендуется установить вакуумный усилитель. Подробности: http://vazweb.ru/desyatka/tormoza/vakuumnyi-usilitel-tormozov.html

Прокачка и регулировка

После любых манипуляций с тормозной системой (неважно, ремонтировали вы задние, передние или стояночный), на ВАЗ 2110 жизненно необходимо еще прокачать тормоза, чтобы в них нигде не образовалась воздушная пробка, способная свести на нет возможность затормозить в нужный момент.

Делать это удобно вдвоем, но можно и самому, хотя для этого нужно кое-какое дополнительное оборудование. Как прокачать тормоза на ВАЗ 2110, знают многие. Главное, не забывать это делать по диагонали, всегда начиная с передних колес, причем первым прокачиваем правое.

После прокачки еще нужна проверка на тормозные усилия. Для этого нужен наблюдатель со стороны. Вы разгоняетесь и резко тормозите, а он наблюдает, как срабатывают тормоза. Должны сработать вначале передние, затем (с небольшим отрывом) – задние, причем тормозное усилие должно быть большим у передних.

Автор: ratico19

Тормозная система ВАЗ-2110 устроена таким образом, что колодки приводятся в действие давлением в трубках. В баке два контура, специальный регулятор давления, вакуумный усилитель и датчик уровня жидкости. В случае выхода из строя одной цепи другая остается работоспособной. Конечно, эффективность торможения резко упадет. Также стоит отметить, что на передние колеса «десятки» устанавливаются вентилируемые тормозные диски.

Также конструкцией предусмотрено наличие сигнализатора износа колодок. На задние колеса установлены барабанные тормоза, которые приводятся в действие двухпоршневым цилиндром. Также имеется механизм, который автоматически регулирует зазор между барабаном и тормозными колодками. Основой системы является главный цилиндр, закрепленный на вакуумном усилителе. В верхней части ГТЦ расположен расширительный бачок, который имеет крышку со встроенным датчиком уровня.

Тормозная система ВАЗ-2110 состоит из нескольких узлов, но главным является цилиндр, повышающий давление в трубках. В цилиндрах поршни движутся последовательно. Тот, что ближе к вакуумному усилителю, создает давление в правом переднем и заднем левом тормозных механизмах. Второй поршень приводит в движение суппорты левого переднего и правого заднего тормозов. Обратите внимание на то, чтобы манжеты, которые надеваются на поршни, были одинаковыми. Они имеют диаметр 20,64 мм. Но есть уплотнительное кольцо, работающее под низким давлением. Именно на поршне ближе к вакуумному усилителю. Кроме того, у него есть канавка.

Тормозной контур ВАЗ-2110 предусматривает наличие вакуумного усилителя. С его помощью осуществляется усилие, которое прикладывается к педали. Вакуумный усилитель расположен между педалью и цилиндром. Крепление производится двумя шпильками. Конструкция не предполагает разборки, поэтому при повреждении устройства его необходимо немедленно заменить новым.

Для проверки вакуумного усилителя необходимо заглушить двигатель и несколько раз нажать на педаль тормоза. Затем выжмите педаль до конца, запустите двигатель и обратите внимание на то, что произойдет. Если педаль ушла вперед, вакуумный усилитель полностью исправен. Конечно, в том случае, если нет видимых мелких дефектов. Также стоит отметить, что устройство не будет функционировать или его эффективность снизится в разы, если оборвется шланг, соединяющий его с выпускным коллектором. При наличии такого дефекта на ВАЗ-2110 тормозная система будет работать плохо.

Регулятор давления предназначен для задних тормозов. Крепится с помощью кронштейна к кузову автомобиля с левой задней стороны. И одним из болтов производится крепление вилки привода регулятора. Отверстия имеют овальную форму. За счет этого кронштейн можно перемещать рядом с регулятором. При этом изменяется сила, действующая на поршень механизма.

При увеличении нагрузки на заднюю часть автомобиля на рычаг действует определенное усилие. В этом случае он переносится на поршень. Когда вы нажимаете на педаль тормоза, жидкость в системе пытается вытолкнуть поршень. Но этому препятствует усилие, которое исходит от рычага. Затем идет балансировка тормозной системы. Тормозное усилие не действует на заднюю ось. Как следствие, задние колеса не могут быть заблокированы. Схема тормозной системы ВАЗ-2110 демонстрирует, как жидкость течет по трубкам.

При увеличении нагрузки на заднюю ось колеса и дорога имеют максимальную степень сцепления. С помощью регулятора в цилиндры задних колес подается большее давление. Когда нагрузка на задние колеса уменьшается, давление становится ниже. На корпусе есть небольшое отверстие, которое закрывается заглушкой. Если вы обнаружите утечку жидкости оттуда, значит, есть течи в уплотнительных кольцах.

Чтобы обеспечить доступ к цилиндру, снимите обивку в моторном отсеке. Для этого закручиваются три винта на ВАЗ-2110. Под этой обивкой спрятана тормозная система, неисправности которой рассматриваются в статье. Стоит отметить, что полностью удалять его нет необходимости. Достаточно немного наклониться. После доступа к цилиндру необходимо отсоединить датчик уровня жидкости. Затем необходимо открутить крышку с расширительного бачка. Откачайте всю жидкость с помощью груши или шприца. После этого откручиваем патрубки от цилиндра. Уберите их.

Теперь можно открутить две гайки, с помощью которых ГТЦ крепится к корпусу вакуумного усилителя. Снимите цилиндр с расширительным бачком. Чтобы демонтировать последний, достаточно прикрутить его отверткой. Главный тормозной цилиндр устанавливается в обратной последовательности. Необходимо прокачать систему. Однако практически любой ремонт тормозной системы ВАЗ-2110 заканчивается прокачкой.

Как и в предыдущем разделе, снимите обивку. Также нужно демонтировать накладки, установленные на лобовом стекле. Чтобы воздух не попадал в гидросистему, отсоединять трубы от ГТЦ не нужно. Затем откручиваем две гайки крепления цилиндра к корпусу усилителя тормозов. Подведите ГТЦ к передней части автомобиля — постарайтесь не сломать тормозные трубки.

После этого необходимо отсоединить шланг, идущий от впускного коллектора. Далее перемещаетесь в салон, отсоединяете провода, а затем откручиваете четыре гайки, которыми крепится скоба педали тормоза. Теперь можно снять усилитель тормозов вместе с педалью.

Тормозная система ВАЗ-2110 достаточно надежна, но колодки со временем все же изнашиваются. Для их замены потребуется вывесить передние колеса. Снимите колесо, затем отогните край пластины, которой фиксируется нижний болт крепления суппорта к ступице. Далее откручиваем болт, с помощью отвертки поднимаем суппорт в сборе вверх. Теперь вы можете легко вытащить колодки. Учтите, что установить новые будет проблематично, так как поршень находится в выдвинутом состоянии. Его нужно нажать с помощью газовой клавиши до упора.

Если нет подходящего ключа, необходимо установить внешний блок. После этого следует опустить суппорт в исходное положение и установить монтажную лопатку между диском и поршнем. С его помощью последний запрессовывается в суппорт. Сборку узла необходимо производить в обратном порядке.

Для определения состояния задних колодок не нужно разбирать весь механизм. Для этого предусмотрено специальное смотровое окно. Из него нужно вытащить заглушку, после чего можно определить толщину накладки. Обратите внимание, что допускается минимальная толщина в полтора миллиметра. На ВАЗ-2110 тормозная система выполнена по стандартной схеме, такая же используется на большинстве автомобилей.

Сначала нужно вывесить и снять заднее колесо. Во-вторых, ослабьте трос стояночного тормоза, открутите штифты и, проворачивая тормозной барабан, легкими ударами нанесите на конец небольшой молоток. После этого можно снимать барабан. С помощью отвертки необходимо отсоединить верхнюю пружину, затем направляющую и нижнюю. После этого необходимо отсоединить наконечник троса стояночного тормоза. Затем шплинт снимается с оси рычага стояночного тормоза. Затем можно установить новые башмаки в обратном порядке.

Отремонтировать не сложно, если знать принцип работы тормозной системы ВАЗ-2110. Для всех мероприятий вам понадобится стандартный набор инструментов и всего один специальный ключ на 8 тип обжима. В магазинах его называют «ключом для тормозных трубок». С его помощью фурнитура легко откручивается.

В автомобиле ВАЗ-2110 используется двухконтурная тормозная система. Помимо манжет и колодок, в него входят рабочий и главный тормозной цилиндры. Последний обеспечивает давление гидравлической жидкости при нажатии водителем соответствующей педали. Усилие увеличивается благодаря пылесосу. Но сама жидкость проталкивается поршнями в цилиндр. Элемент достаточно надежен, но не нужно исключать риск его поломки. В сегодняшней статье мы рассмотрим, как производится замена главного тормозного цилиндра на автомобиле ВАЗ-2110, сколько стоит этот элемент и каковы признаки его неисправности.

Стоимость новинки не так высока. Цена тормозного цилиндра ВАЗ-2110 1030 руб. В комплект также может входить новый бак. Если неисправность незначительна и заключается только в разгерметизации элементов, то заменять главный тормозной цилиндр ВАЗ-2110 не нужно. Цена ремкомплекта всего 50 руб. В эту цену входит:

Замена главного тормозного цилиндра на ВАЗ-2110 усложняется тем, что этот механизм скрыт за шумозащитной обивкой моторного отсека. Поэтому сначала нужно найти болты его крепления и снять деталь снаружи. Для этого нам понадобятся отвертки и немного терпения. После этого можно приступать уже к замене главного тормозного цилиндра ВАЗ 2110-й модели. Сначала отсоединяем штекер с проводами на крышке пластикового бака. Это указатель аварийного уровня жидкости. Затем ослабьте гайки, удерживающие тормозные трубки. Их всего четыре. Затем снимите ГТЦ со шпилек. Для этого необходимо полностью открутить гайки крепления. Будьте осторожны – за это время из цилиндра может вытечь жидкость. Поэтому сразу замените отверстия любой тарой.

Теперь на новый цилиндр монтируем бак с втулками. Если он не пошел в комплекте, можно взять старый. Но он должен быть без трещин и других деформаций. Затем вынимаем из старого ГТЦ резиновые уплотнительные втулки. Есть два. Если они изношены и имеют трещины, берем новые из ремкомплекта главного тормозного цилиндра. Ставим механизм обратно на «пылесос» и затягиваем крепежные гайки. Далее устанавливаем под дно пустую емкость и заливаем в бак новую жидкость. Желательно не смешивать разные классы — покупайте «Доту» 4-й серии.

Далее вам понадобится помощник, который по вашей команде будет нажимать на педаль тормоза в салоне. В это время нужно закрыть пальцами все четыре отверстия для трубок в главном цилиндре. Жим нужно делать на полу и очень медленно. Процедура повторяется до тех пор, пока жидкость не потечет из отверстий. Затем можно смело подсоединять патрубки, которые идут к передним колесам. После этого попросите помощника снова нажать на педаль. Следим, чтобы воздух выходил из отверстий для задних колес в полной мере.

Сначала снимите уплотнительное кольцо с цилиндра. Затем откручиваем ГТЦ пробкой с большой головкой «на 38». Выносим его наружу со вторым уплотнительным кольцом. С помощью круглых ушек снимите пробку. Вынимаем поршень, что управляем задним контуром, взявшись за его хвост. Снятие следует проводить вместе с направляющей втулкой и наружной манжетой. Чтобы снять последнюю, необходимо открутить винт держателя пружины. Далее вынимаем поршень переднего контура. Для этого надавите пальцем на боковой элемент резьбы. Снимите с помощью тонкой отвертки разделительные манжеты. Все элементы промываются в бензине или спирте. Ставим новые манжеты на место и производим окончательную сборку.
