Говорят, что дисковые тормоза лучше, чем барабанные. Миф это или правда — будем разбираться.

На современных автомобилях широко распространены два типа тормозных механизмов — барабанные и дисковые. Почему на рынке не остался только один из них? Рассмотрим особенности, преимущества и недостатки каждого.

Барабанные механизмы

Материалы по теме

Исторически раньше появились барабанные тормоза. При этом на первых автомобилях тормозные механизмы такого типа устанавливали только на задние колеса. Принцип действия барабанного механизма изменился с той поры несильно. Так же, как и век назад, две серповидные колодки раздвигаются и прижимаются специальными фрикционными накладками к внутренней поверхности полого цилиндра, называемого тормозным барабаном.

Конечно, кое-какие изменения со временем коснулись и этой «замшелой» конструкции. Так, у ранних тормозных механизмов колодки раздвигали с помощью тросового привода. На смену ему пришел гидравлический. Затем конструкторы сделали механизм, который компенсировал износ накладок колодок. При этом отпала такая операция, как «подвести колодки, а то педаль тормоза низковато стала брать». Владельцы легендарной Волги ГАЗ-21 наверняка знают, о чем речь. Впрочем, и сегодня, у некоторых отечественных автомобилей необходимость регулировки стояночного тормоза еще осталась. Обидно, что сейчас, в XXI веке, Гранты, Калины, Приоры, Лады 4х4 и Шевроле Нивы требуют регулировки ручника.

Барабанный тормозной механизм автомобиля Lada Kalina. Регулировка зазора между колодками и барабанами автоматическая, а «ручничок» придется подтягивать к техосмотру вручную. Барабанный тормозной механизм автомобиля Lada Kalina. Регулировка зазора между колодками и барабанами автоматическая, а «ручничок» придется подтягивать к техосмотру вручную.

Даже самые «свежие» модификации Гранты, уже снабженные АБС, о чем свидетельствует наличие задающего диска и датчика, конструкцией барабанного тормоза восходят корнями к ВАЗ-2105, который появился еще к Олимпиаде-80. Даже самые «свежие» модификации Гранты, уже снабженные АБС, о чем

www.zr.ru

Задний тормозной цилиндр Ваз. Таблица маркировки автопроизводителями заднего тормозного цилиндра на ВАЗ.

28.06.2018

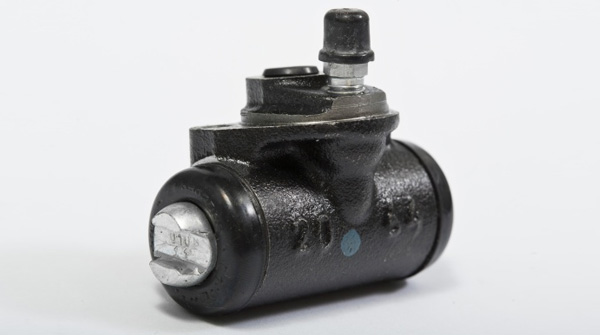

Задний тормозной цилиндр ВАЗ 2105-2112, чаще всего заменяется следующими терминами: цилиндр колесный заднего тормоза, цилиндр заднего тормоза, цилиндр задний тормозной. Поэтому, если Вы услышите эти термины, то знайте, что речь идёт об одном и том же.

Гидравлический тормозной цилиндр предназначен для обеспечения передачи усилия от педали, через шток главного тормозного цилиндра, к тормозным колодкам колес, через трубки высокого давления, для воздействия на тормозные диски, либо барабаны (в зависимости от конструкции автомобиля).

Тормозной механизм заднего колеса на автомобилях ВАЗ 2108-2112 барабанный, с автоматической регулировкой зазора между тормозными колодками и тормозным барабаном. Устройство автоматической регулировки зазора расположено в колесном тормозном цилиндре.

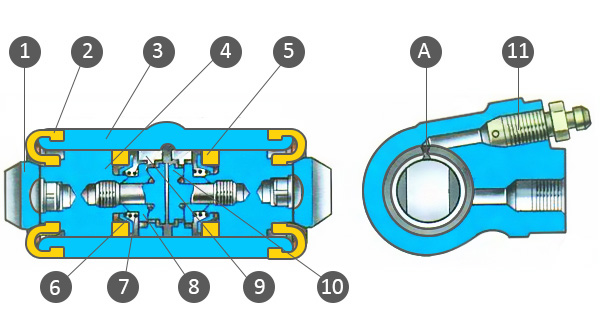

Устройство заднего тормозного цилиндра ВАЗ

1 — упор тормозной колодки; 2 — защитный колпачок; 3 — корпус тормозного цилиндра; 4 — поршень; 5 — уплотнитель; 6 — опорная тарелка; 7 — пружина; 8 — сухари; 9 — упорная манжета; 10 — упорный винт; 11 — штуцер; А — прорезь на упорной манжете.



Принцип работы заднего тормозного цилиндра:

Основным элементом тормозного цилиндра заднего колеса является разрезная упорная манжета 9, установленная на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25—1,65 мм. Когда из-за износа тормозных накладок зазор 1,25-1,65 мм полностью выбирается, буртик на упорном винте 10 прижимается к буртику манжеты 9, вследствие чего упорная манжета сдвигается вслед за поршнем на величину износа тормозных накладок. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорной манжеты. Таким образом, автоматически поддерживается оптимальный зазор между тормозными колодками и тормозным барабаном.

В процессе эксплуатации автомобиля, следует обращать внимание на следующие несвойственные нормальной работе характеристики автомобиля:

• Неравномерное срабатывание колес при торможении, следствием чего может стать занос автомобиля. Это признак заедания поршня, который может вызвать применение некачественной жидкости или попадание в систему воздуха;
• Срабатывание индикаторной лампочки при критическом понижении жидкости в бачке, или обнаружение этого при визуальном осмотре, что говорит о возможной утечке гидравлической жидкости из износившихся манжет или прохудившихся патрубков;
• Нажатие педали дается с большим усилием, это может происходить по всем вышеописанным причинам.

Замену элементов тормозной системы необходимо производить с требованием технических условий завода изготовителя.



Технические характеристики заднего тормозного цилиндра ВАЗ 2105-2112:

Рабочее давление:        МРа – 20;

Диаметр цилиндра:     мм — 20,64;

Регулируемый зазор:  мм — 1,25-1,65.

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.



Таблица кодов (артикулов) других производителей заднего тормозного цилиндра ВАЗ — 2105-3502040:

№	Артикул	Производитель
1	2105-3502040	OEM LADA
2	2000	ABS
3	AWC1701	Allied Nippon
4	24.3220-1103.3	ATE
5	24.3220-1103.3	ATE
6	BZR07101	AV Autotechnik
7	212139B	BENDIX
8	0 986 475 017	BOSCH
9	0 986 475 795	BOSCH
10	0 986 475 795	BOSCH
11	F 026 009 795	BOSCH
12	WC788	BOSCH
13	WC1733BE	BRAKE ENGINEERING
14	WC4959	BRAKE ENGINEERING
15	A12107	BREMBO
16	04194	BSF
17	C163	CASE IH
18	F389	CATI
19	LW70064	DELPHI
20	LW70144	DELPHI
21	LW70144	DELPHI
22	2724	EBK
23	10941	FEG
24	K2056C3	FENOX
25	KPK2056	FENOX
26	KPK2056C3	FENOX
27	FHW077	FERODO
28	2959	FGWOLF
29	FBW1163	FIRST LINE
30	FBW1163	FISSORE
31	R20044A1	FTE
32	355532551	HELLA
33	WC295	IMAP
34	W4959	KAWE
35	КТ 028400	KRAFT
36	K000208	Kroner
37	LGR-6308	LGR
38	4959	LPR
39	4959	LPR
40	C07350	LPR
41	2049	MAPCO
42	24-3220-1102-3-PCS-MS	MASTER SPORT
43	C1159	MGA
44	802306	NK
45	802325	NK
46	NP61011	NPA
47	NT3151	NUOVA TECNODELTA
48	PBC4959	PATRON
49	HY-P 3886 T	PILENGA
50	HY-P3886	PILENGA
51	0320-010	QAP
52	BWC3296	QHAZELL
53	QZ21052040	QuartZ
54	BWC3296	QUINTON HAZELL
55	85235000	RAICAM
56	207350	RODEO DRIVE
57	C07350	SAMKO
58	1340802306	SBS
59	BS305	SCT
60	7172	SEIM
61	52383	STOP IBERICA
62	CF 705	TRIALLI
63	813070002	TRISCAN
64	CL581	TRUEPART
65	BWF150	TRW
66	BWF150	TRW
67	2.05.17	TSN
68	6235187	VILLAR
69	C1520.06	WOKING
70	BM.4160	БелМаг
71	БМ05-3502040	БелМаг
72	2105-3502040	БРиК-Базальт
73	560334	БРиК-Базальт
74	МБ05-3502040	БРиК-Базальт
75	2105-3502040	ВАЗинтерСервис
76	21050-3502040-00	ВАЗинтерСервис
77	380457	За рулем
78	RAIN13026	Италия
79	K2056 CM9	Кедр
80	К2056	Кедр





avtomagnit.ru

🚘 Как проверить задний тормозной цилиндр ВАЗ своими руками

В случае выхода тормозных цилиндров из строя, в зависимости от вида дефекта, задние колеса могут блокироваться при отпускании или наоборот продолжать свободно вращаться при нажатии на педаль тормоза. В любом случае ждать этого момента не стоит, тем более что замена задних тормозных цилиндров вполне может быть произведена своими руками.

Принцип действия заднего тормозного цилиндра

Задние тормозные цилиндры – элементы тормозной системы, которые отвечают непосредственно за воздействие на колодки, прижимая их к внутренней поверхности барабана.

Основными рабочими частями заднего тормозного цилиндра являются корпус, два поршня, и два кольца – уплотнительное и упорное (регулировочное). При нажатии на педаль тормоза поршни выдвигаются из корпуса, прижимая колодки к поверхности барабана. Обратно они возвращаются под действием стяжной пружины колодок. Задача упорного кольца заключается в ограничении данного перемещения, благодаря чему зазор между фрикционными накладками и барабаном поддерживается на одном уровне. Уплотнительное кольцо, в свою очередь, препятствует утечке тормозной жидкости через полости, в которых находятся поршни.

1 — упор колодки; 2 — защитный колпачок; 3 — корпус цилиндра; 4 — поршень; 5 — уплотнитель; 6 — опорная тарелка;- 7 — пружина; 8 — сухари; 9 — упорное кольцо; 10 — упорный винт; 11 — штуцер; А — прорезь на упорном кольце

Таким образом, именно задний тормозной цилиндр отвечает за передачу тормозного усилия колодкам и за поддержание расстояния между поверхностью барабана и фрикционными накладками по мере износа последних. Ниже вы узнаете, как проверить задний тормозной цилиндр.

Симптомы выхода из строя заднего тормозного цилиндра и их проверка

Чтобы проверить работу заднего тормозного цилиндра, нужно выявить симптомы. Симптомы выхода из строя задних тормозных цилиндров могут быть различны. Косвенными причинами для беспокойства могут быть:

Спасибо за подписку!

• незначительное, но стабильное падение уровня тормозной жидкости в бачке;
• недостаточное тормозное усилие на заднюю ось или неравномерное затормаживание левого и правого задних колес.

Впрочем, вышеперечисленное может быть вызвано и иными неполадками. Оценить же «самочувствие» именно цилиндров наверняка можно лишь при их визуальном осмотре. Обычно это делается при замене задних тормозных колодок.

О повреждении уплотнительного кольца могут свидетельствовать подтеки тормозной жидкости на их поверхности. Достаточно серьезным поводом для беспокойства за состояние цилиндров может быть их излишне окисленная поверхность. В данном случае поршни могут уже не так резво ходить в корпусе. Проверить это можно с помощником, который должен плавно нажимать на педаль тормоза или следить за ходом поршней и придерживать колодки, пока это делаете вы. «Тормозить» нужно очень аккуратно, иначе поршни могут полностью выйти из цилиндра.

olade.ru

Барабанные тормоза: как они устроены и как их ремонтировать

Конструкция барабанных тормозов

Кардинально барабанные тормозные механизмы не изменились с момента их массового появления в 1902 году благодаря Луи Рено. Правда, привод у тех тормозов был тросовый, а потому они были исключительно механическими. Плюс у них не было автоматической регулировки, так что шофер должен был регулярно проверять зазор между колодками и барабаном. Но принципиальная конструкция, повторюсь, изменилась минимально.

Опишем здесь самую распространенную, классическую конструкцию барабанного тормозного механизма. Есть тормозной щиток, который жестко закреплен на кожухе заднего моста или цапфе колеса, и он не вращается. Также есть барабан, который закреплен на ступице колеса и вращается вместе с ней и колесом.

Тормозные колодки установлены на тормозном щитке. С одной стороны колодки опираются на оси, с другой – на поршни рабочего тормозного цилиндра (это хорошо видно на фотографиях). Когда нажимают на педаль тормоза, тормозная жидкость раздвигает поршни в рабочем цилиндре, а те в свою очередь раздвигают тормозные колодки. Колодки прижимаются к поверхности барабана и автомобиль замедляется. На колодки приклеены или приклепаны фрикционные накладки. Чтобы колодки не выпали, установлены прижимные пружины.

Приятным моментом данной конструкции является то, что одна из колодок имеет свойство подклинивания (ее называют активной). Если привести пример, то представьте себе колесо автомобиля, хорошенько раскрутите его и попробуйте вставить рукой какой-нибудь предмет между колесом и аркой: с одной стороны предмет будет выталкиваться, а с другой – еще больше затягиваться в пространство между колесом и аркой, тем самым подклинивая колесо. Та же ситуация и с колодками.

Вторую колодку (пассивную) барабан отталкивает, и ее эффективность ниже первой – это, напротив, неприятный момент. Чтобы скомпенсировать разницу, фрикционная накладка пассивной колодки больше по размерам активной колодки.

Оборотная сторона подклинивания колодки в том, что тормозное усилие возрастает не пропорционально усилию на педали. Проще говоря, Вы давите на педаль тормоза и получаете совсем иное, намного большее замедление, чем ожидалось. С дисковыми тормозами такого нет.

Чтобы колодки вернулись на исходную после торможения, на них установлены возвратные пружины. Зачастую, если задний тормозной механизм барабанный, то те же колодки задействуются при затягивании стояночного тормоза («ручника»). На одной из колодок имеется дополнительный рычаг, к которому крепится трос, при перемещении которого колодки разводятся.

На современных автомобилях барабанный тормозной механизм саморегулируемый. То есть не нужно раз во сколько-то тысяч км или после ремонта лезть, как на ЗИЛ 130, под автомобиль, чтобы измерить зазор между фрикционными накладками и барабаном.

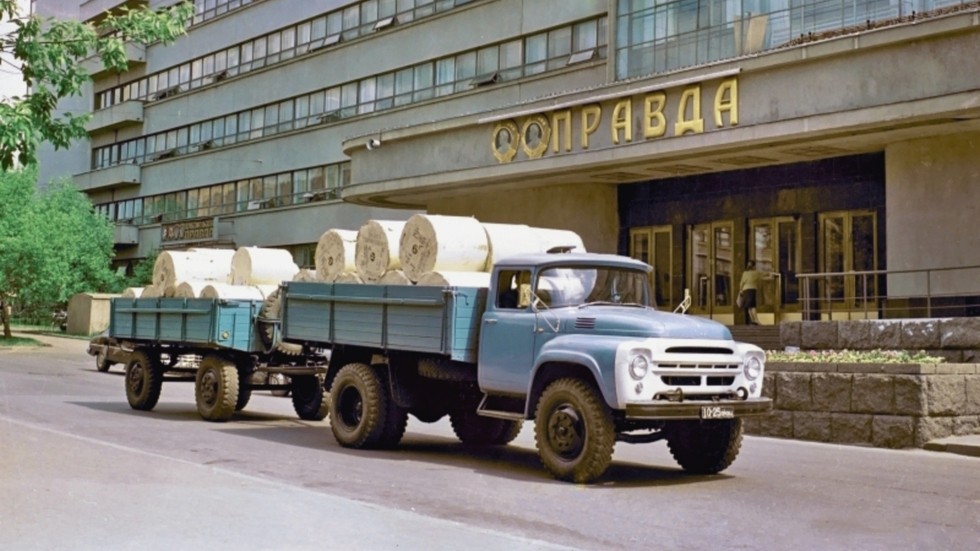

На фото: ЗиЛ-130 ‘1966–74

Однако даже на современных авто стояночный тормоз все же регулировать необходимо. Потому распорная стойка, благодаря которой разводятся колодки при затягивании ручника, имеет свойство удлиняться или укорачиваться за счет вращения гайки (ее тоже хорошо видно на фото). Еще одним из положительных аспектов барабанных тормозов является площадь рабочей поверхности фрикционных накладок – она в любом случае больше по сравнению с дисковыми тормозами.

Но из-за особенностей условий работы (см. выше) износ накладок неравномерен, а значит, и усилие также будет изменяться с износом. В свою очередь никто не мешает увеличить рабочую площадь накладок за счет увеличения не только диаметра барабана, но и его ширины, а это бесспорный плюс. Этим с умением пользуются конструкторы грузовиков, для которых важней затормозить 20 тонн в пределах приличия, нежели тонкая связь между ногой водителя и ускорением замедления автомобиля.

Более того, даже если на легковушке по кругу установлены дисковые тормоза, то с высокой долей вероятности тормозной механизм ручника реализован по барабанной схеме. Просто в диске делают проточку и создают свой небольшой барабан и помещают внутрь колодки.

Пару слов об уже отживших свое конструкциях барабанных тормозах. В поисках более простых и эффективных вариантов исполнения инженеры, чтобы решить проблему с колодкой, которая не подклинивается, пришли к выводу, что можно поставить два рабочих цилиндра с двух противоположных сторон тормозного щитка (как на ГАЗ 24 и множестве других машин с барабанными тормозами спереди и сзади). В таком случае обе колодки становились подклинивающими, но только при движении вперед.

Конструкторы АЗЛК применили барабанные механизмы с плавающими колодками. Плавающими потому, что опираются они не на оси, каждая на свою, а на шарнир, связывающий обе колодки. Поэтому когда поршни раздвигают их, они за счет усилий стабилизируются относительно барабана. А эффект подклинивания активной колодки снижается за счет передачи силы через шарнир на пассивную колодку.

Плюсы и минусы барабанов

Одним из главных достоинств барабанных механизмов называют его закрытость от окружающей среды – ни грязь, ни пыль внутрь не попадают. С этим трудно не согласиться, но с оговоркой – если речь идет о грязи снаружи. Все продукты износа колодок, что появляются в барабане внутри, просто так оттуда «выбраться» не могут. Вся прелесть закрытости барабаном видна на фотографиях подопытного.

Если в дисковых тормозах остатки фрикционных накладок просто выдуваются из механизма, то в барабанных почти все остается на месте. И еще. Кто в своей жизни эксплуатировал грузовики или древние автомобили с «барабанами» по кругу, должен помнить: если проехал глубокую лужу или брод, то после необходимо несколько раз нажать на тормоза, чтобы просушить их, иначе их попросту не будет. С дисками такого цирка нет.

Еще барабаны отлично перегреваются и их, в отличие от дисков, нельзя быстро охладить набегающим воздухом. Сам барабан при этом покоробить сложно (чего не скажешь о дисках), но эффективность торможения горячих барабанов снижается очень существенно.

С точки зрения динамики барабаны тоже проигрывают дискам, так как последние легче. Плюс максимальное тормозное усилие у барабанов сильно ограничено – чрезмерным давлением на колодки можно просто «порвать» барабан. Диски же можно сжимать намного сильнее.

Пример ремонта заднего барабанного тормозного механизма

Тут все, в общем-то, довольно предсказуемо. Барабаны разбирают, как правило, для двух манипуляций: замены колодок или ремонта самого заклинившего механизма.

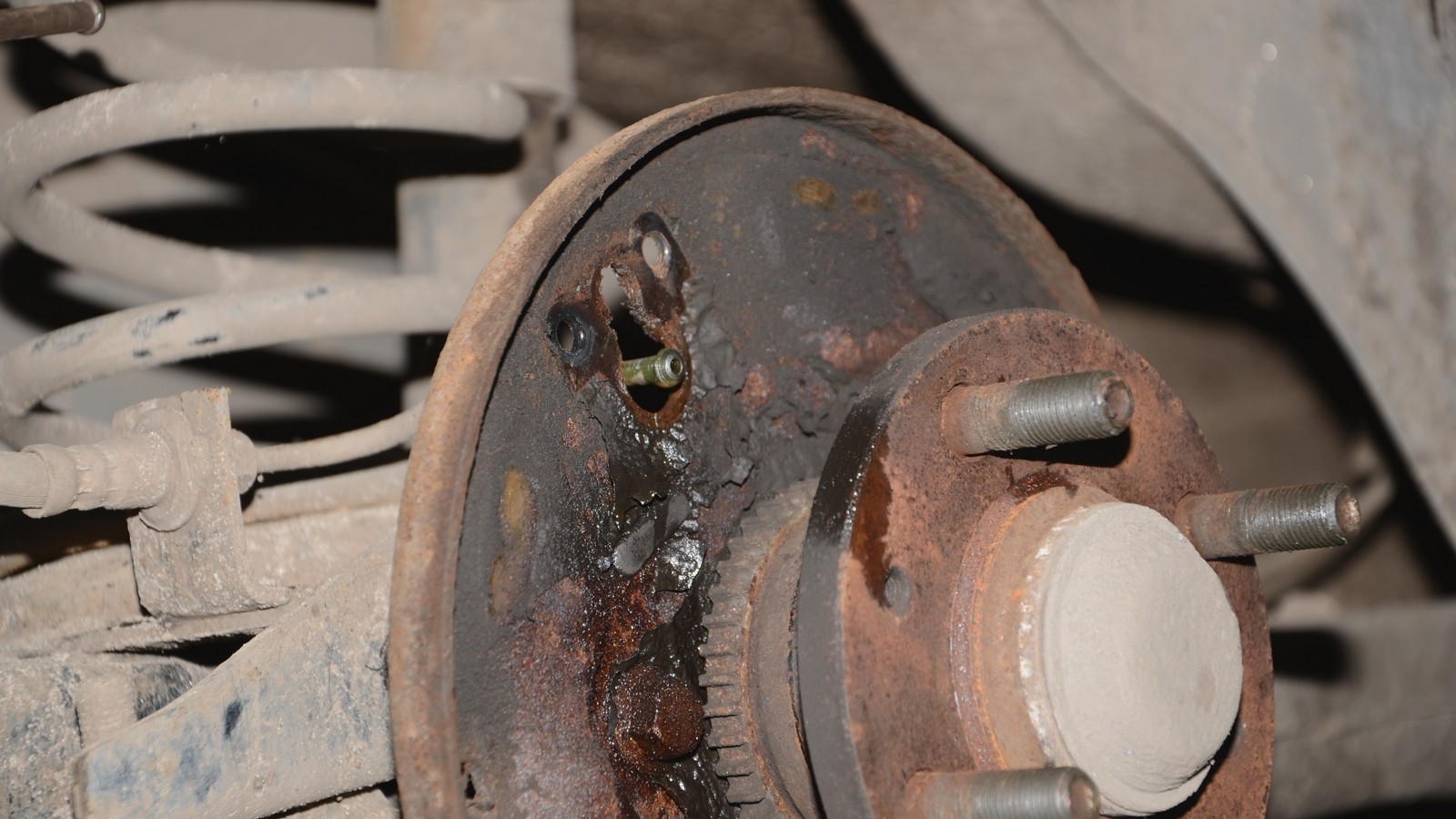

На этот раз к нам попал автомобиль с неработающим задним правым тормозным механизмом и отсутствием стояночного тормоза. Опытным взором мастера утечек тормозной жидкости найдено не было. Потому вероятность заклинившего рабочего тормозного цилиндра возросла до 99%. Решение было принято незамедлительно – разборка и более детальная диагностика.

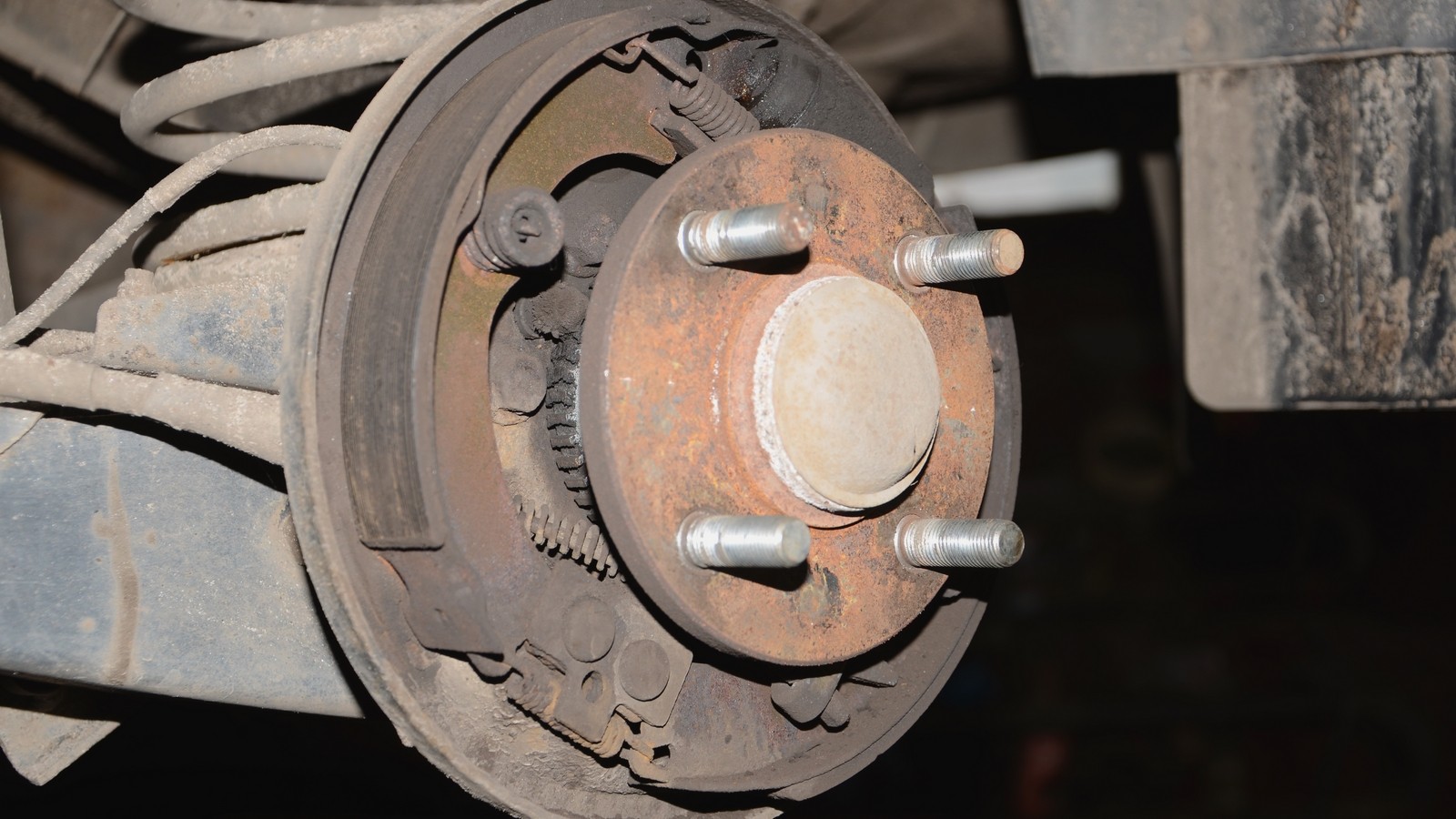

Отвернули гайки и сняли колесо. К счастью, барабан не прикипел и снялся довольно легко. Хозяину автомобиля стало легче, когда он узнал, что колодки менять еще рано. Но потом пошли плохие новости. Закисла распорка стояночного тормоза, следовательно, отрегулировать расположение колодок невозможно, а это причина отсутствующего ручника. Далее. Поршни в рабочем цилиндре заклинило, потому машина и не тормозила. Вердикт – замена рабочего цилиндра. Хозяин встретил трудности мужественно и благословил начинать незамедлительно.

Так как необходимо заменять рабочий цилиндр, пережимаем тормозной шланг, чтобы исключить вытекание всей тормозной жидкости из контура. Отвернули соединительную гайку и отсоединили тормозную трубку от рабочего цилиндра. При помощи узкогубцев сняли нижнюю пружину с тормозных колодок. Затем отсоединили трос стояночного тормоза от рычага тормозной колодки.

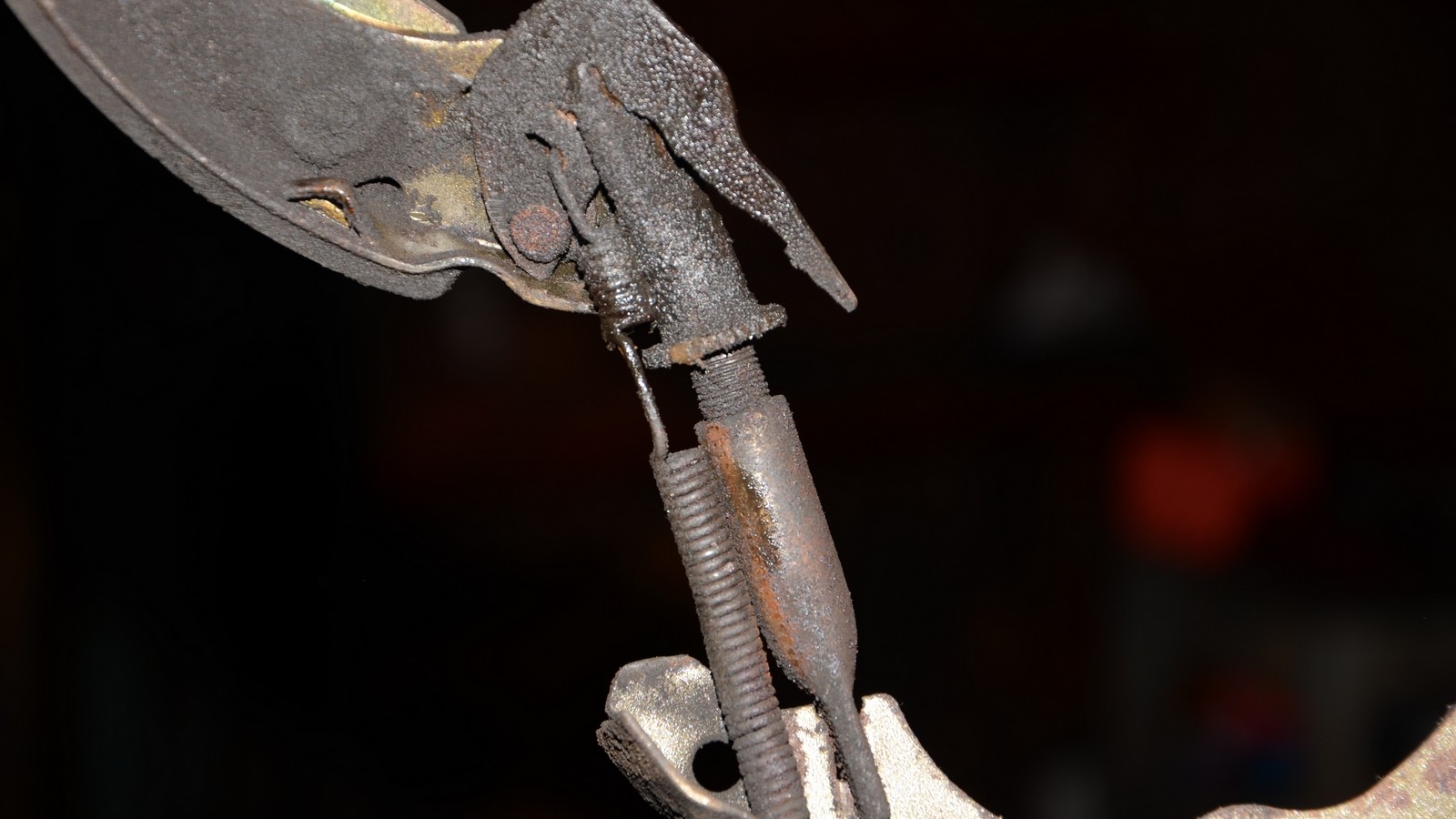

Все теми же узкогубцами прижали, провернули и сняли прижимные пружины обеих колодок. Пружины фиксируются на пальце: на каждой имеется небольшая опорная крышка с прорезью, а у пальца наружный конец расплющен. Соответственно, при установке пружину сжимают, конец пальца проходит через прорезь, а чтобы зафиксировать пружину, ее проворачивают. Но это будет потом, сейчас разборка.

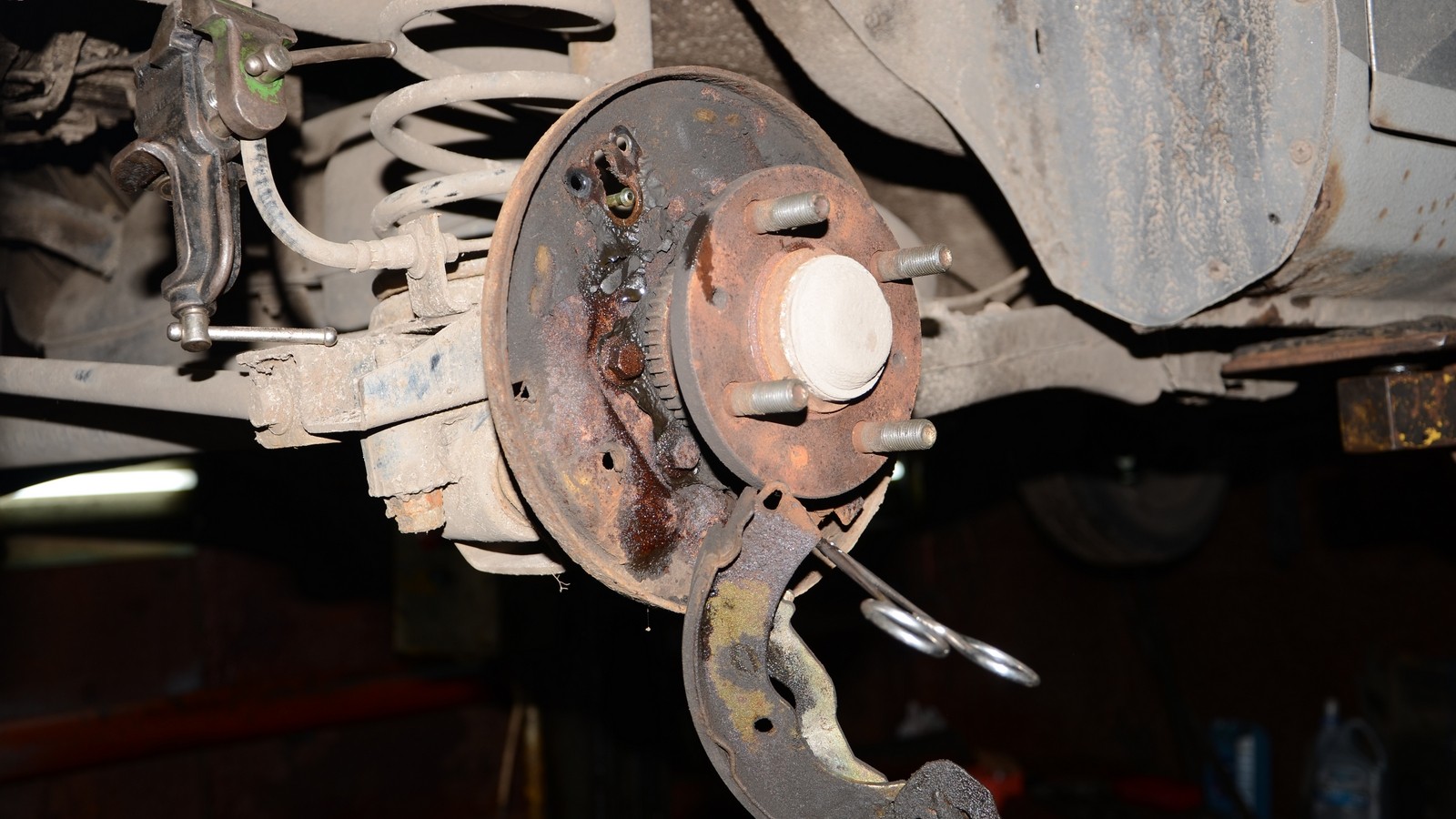

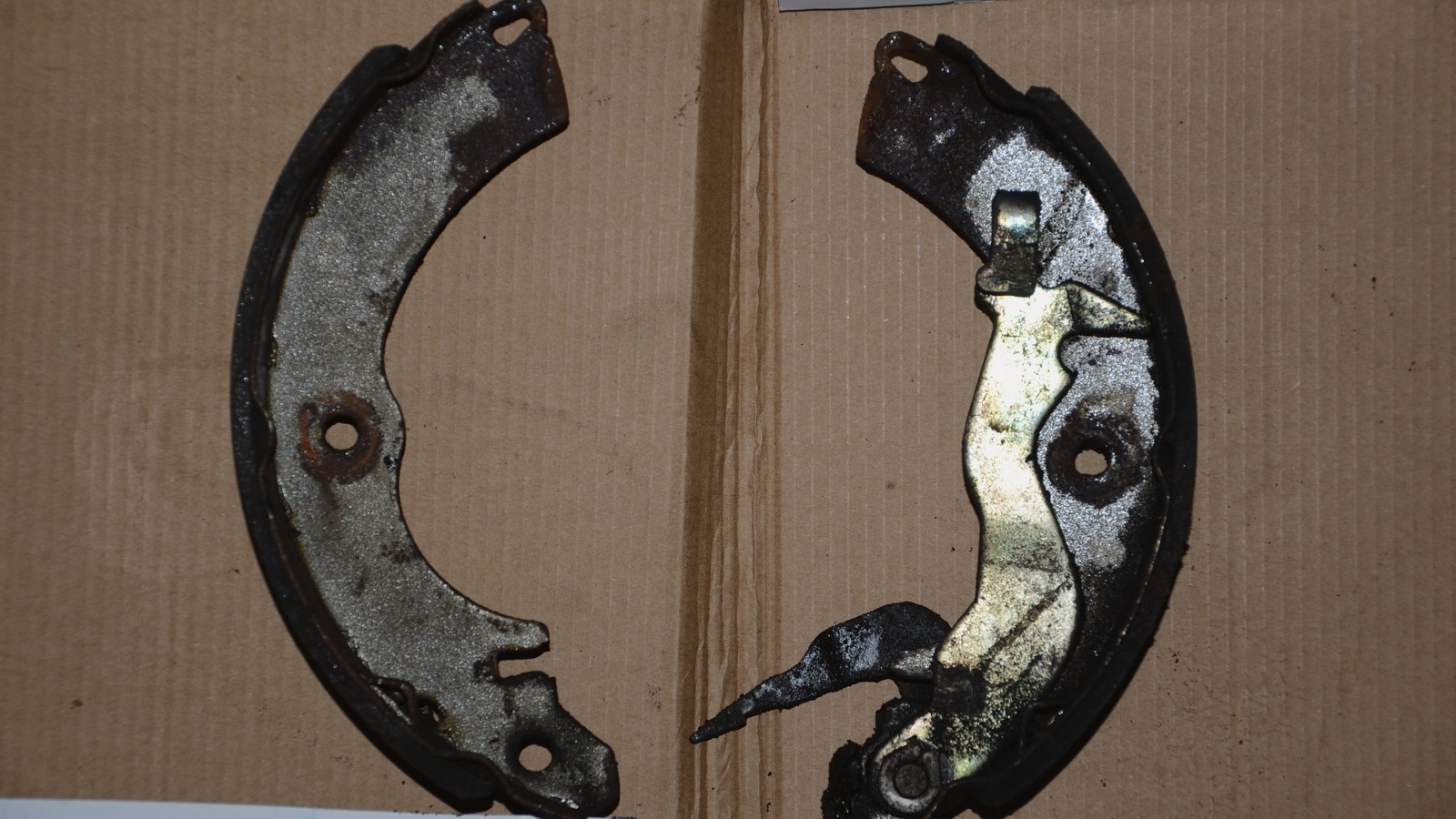

После демонтажа прижимных пружин обе колодки можно снять с тормозного щитка и рабочего цилиндра. Что мы и делаем, немного раздвинув их для преодоления усилия верхней возвратной пружины. После выкрутили болты крепления и сняли рабочий тормозной цилиндр. Сняли с колодок распорку, тщательно ее очистили и разработали, чтобы можно было отрегулировать стояночный тормоз. Сняли затем и верхнюю возвратную пружину.

В процессе внимание на себя обратили бороздки на фрикционных накладках. Точно такие же были и на рабочей поверхности тормозного барабана, а такой износ неминуемо снижает эффективность торможения. Чтобы не рисковать здоровьем и благополучием хозяина авто, барабаны отправили на проточку. Колодки же менять пока рано – они выровняются.

На фотографиях хорошо виден зубчатый венец датчика частоты вращения заднего колеса. В последнее время автопроизводители зачастили вместо зубчатого венца устанавливать обычное кольцо с намагниченными секторами. Все хорошо, но порой грязь, пыль, продукты износа настолько набиваются на кольцо, что его магнетизма начинает не хватать, и система АБС выбивает ошибку «не вижу датчик». Лечится это тщательной очисткой такого кольца и сбросом ошибки. Но мы отвлеклись.

Устанавливаем на колодки распорную стойку – чистую, разработанную и смазанную. Подсоединяем к обеим колодкам верхнюю возвратную пружину. В первую очередь подсоединяем к рычагу на колодке трос стояночного тормоза, затем вешаем колодки на тормозной щиток. Устанавливаем новый рабочий тормозной цилиндр. Вкручиваем, но не затягиваем болты его крепления и не забываем про штуцер для прокачки.

Теперь монтируем колодки в прорези на поршнях тормозного цилиндра. Немного отцентрируем колодки относительно тормозного щитка и затягиваем окончательно болты крепления рабочего цилиндра.

После чего выполняем вроде бы несложную, но порой очень хлопотную операцию по установке прижимных пружин колодок. С внутренней стороны ставим палец. Затем, взявшись узкогубцами за крышку пружины, устанавливаем последнюю на колодку, сжимаем и проворачиваем для окончательной фиксации. На словах все выходит просто, на деле же требуется сноровка…Чтобы палец не выпал, его необходимо придерживать, одновременно с этим нужно держать колодку и прицельно устанавливать пружину. Часто или палец выпадает, или пружина, или все вместе.

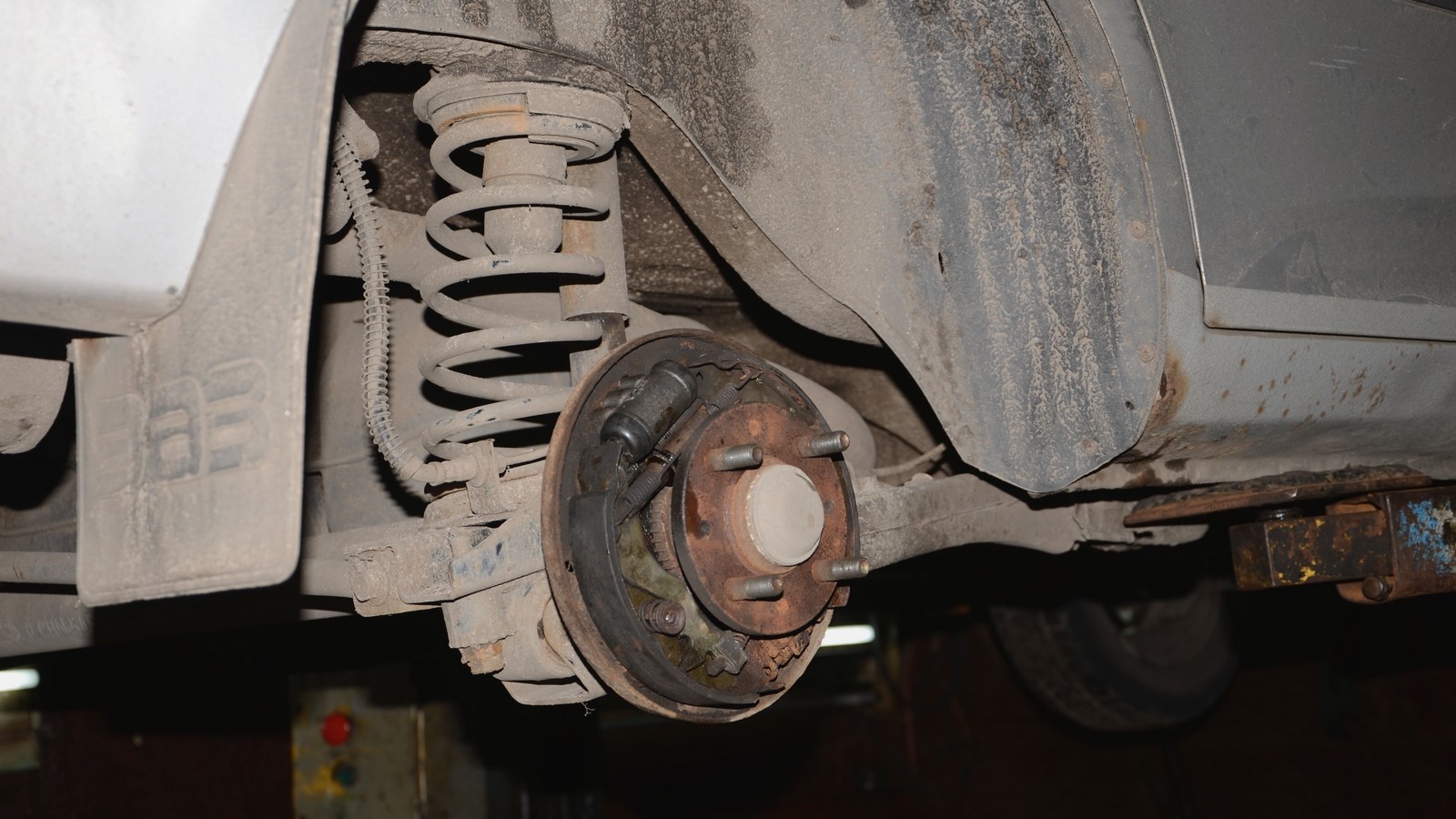

Справившись с прижимными пружинами, проверяем всю сборку на надежность крепления и ставим нижнюю пружину тормозных колодок. К этому моменту нам как раз принесли отлично проточенные тормозные барабаны – ставим их на место. Остается отрегулировать.

Регулировка стояночного тормоза – предельно простая операция. При незатянутом ручнике нужно провернуть колесо и, пока оно вращается, через сервисное отверстие прокрутить регулировочную гайку на распорке до момента, когда колесо затормозится, потом отвернуть данную гайку на три–пять щелчков в обратную сторону. Каждый производитель дает свои назидания и цифры, потому перед регулировкой неплохо бы ознакомиться с техническими данными.

После регулировки не забываем поставить резиновую заглушку сервисного отверстия на тормозной щиток и прокачать задний правый тормозной механизм.

Внимательный читатель, возможно, заметил, насколько отличались правый и левый тормозные механизмы. Правый был в гораздо более плачевном состоянии. Можно все списать на китайский металл, но первопричина в том, что правая сторона – сторона обочины, там всегда больше луж и выбоин, и она в коррозионном плане нагружена больше. Потому закончим банальным, но неустаревающим советом: следите за техническим состоянием своего автомобиля и своевременно проводите ТО.

Опрос

А вы ремонтировали когда-нибудь барабанные тормоза?

Всего голосов:

www.kolesa.ru

Тормозной задний суппорт — как снять и сделать ремонт + Видео

Переход на дисковые тормоза потребовал от разработчиков автомобилей новых технических решений. Ведь схема барабанных тормозов, такая удобная в плане реализации функции ручного тормоза, оказалась непригодной. Ведь необходимо было обеспечить не расширение колодок, а наоборот, их сжатие. Поэтому производители автомобилей начали решать эту проблему различными путями. Одни реализовали механическое сжатие колодок, подобное тому, что используют на барабанных тормозных механизмах, другие решили применить электрическое.

Как работает задний тормозной суппорт

Как и передний суппорт, задний состоит из тормозного цилиндра с поршнем, скобы и направляющих, обеспечивающих движение суппорта по скобе. При нажатии на педаль тормоза давление в тормозной магистрали возрастает, поршень выходит из цилиндра и прижимает одну колодку. Благодаря тому, что суппорт спокойно передвигается по скобе с помощью направляющих, обеспечивается равномерное распределение давления на обе тормозные колодки и их прижимание к тормозному диску.

Механический привод ручного тормоза работает аналогично – тросик приводит в действие рычаг, закрепленный на корпусе суппорта, который, в свою очередь, выжимает одну из колодок. Свободное движение суппорта на скобе равномерно распределяет прижимное усилие на обе колодки, обеспечивая одинаковое давление на тормозной диск. По этой же схеме выполнен и электрический привод ручного тормоза. Разница в том, что в одних моделях электромотор нажимает на поршень цилиндра суппорта, а в других непосредственно на одну из колодок.

Неисправности тормозного суппорта

Встречаются следующие виды неисправностей заднего суппорта:

• закисание поршня цилиндра, в результате чего давление жидкости при нажатии на тормоз недостаточно, чтобы сдвинуть поршень с места;
• течь уплотнительных манжет поршня, в результате колодки прижимаются слабей, чем необходимо и происходит потеря тормозной жидкости. Если тормозная жидкость полностью вытечет и в тормозную систему попадет воздух, резко снизится эффективность торможения всех колес;
• повреждение пыльника поршня тормозного цилиндра. В результате между поршнем и цилиндром попадает грязь, которая повреждает зеркало стенок цилиндра и приводит к снижению эффективности торможения и потере тормозной жидкости;
• повреждение пыльников направляющих, из-за чего попавшая на них грязь увеличивает сопротивление движению суппорта и давление между колодками распределяется неравномерно. Это приводит к снижению эффективности торможения, а также неравномерному и быстрому износу тормозного диска;
• слабая затяжка скобы суппорта или трещина в скобе. Это самые опасные неисправности, ведь, во-первых, колодки прижимаются к диску неравномерно, во-вторых, при сильном торможении скоба может сломаться или открутиться от кулака. Если это произойдет, колодки выпадут, поршень выйдет из цилиндра и жидкость выльется наружу, моментально снижая эффективность торможения остальных колес.

Диагностика заднего суппорта

Диагностика состоит из двух этапов:

1. Сравнения эффективности торможения всех колес.
2. Визуального осмотра суппорта.

Чтобы сравнить эффективность торможения всех колес, проведите диагностику с помощью компьютерного стенда. Если такой возможности нет, необходимо на ровном горизонтальном асфальтированном участке разогнать автомобиль до 30 километров в час, после чего выжать педаль сцепления (на автомобилях с АКПП включить нейтральную передачу) и резко до упора нажать на тормоз. Эта процедура позволяет определить состояние тормозных суппортов на любых автомобилях, вне зависимости от наличия АБС. Если все суппорты исправны, то машину не занесет. Если один из суппортов плохо работает или неисправен, машину занесет. Во время заноса вы ощутите, переднюю или заднюю часть автомобиля поворачивает, поэтому найти неисправный суппорт не составит труда. Ведь автомобиль всегда заносит в сторону, противоположную неисправному суппорту.

Для визуального осмотра тормозного суппорта необходимо подпереть переднюю часть машины противооткатными упорами, затем приподнять заднюю часть с помощью домкратов. Подняв машину домкратами, обязательно установите подпорки (их продают в автомагазинах). Это позволит избежать опрокидывания домкратов и падения автомобиля. Установив подпорки, снимите задние колеса и осмотрите суппорт. Внимательно проверьте  состояние пыльников цилиндров и направляющих. При обнаружении трещин, разрывов и пробоин, необходимо снять суппорт для более серьезной оценки состояния, возможного ремонта и замены пыльников.

Попросите помощника несколько раз сильно нажать на педаль тормоза, чтобы убедиться в отсутствии утечки тормозной жидкости. Затем попросите помощника несколько раз включить и выключить ручной тормоз, одновременно осматривая работу его привода и вращая тормозной диск. Это поможет определить состояние механизма привода ручного тормоза. Если после нажатия и отпускания педали тормоза колесо не сразу начинает вращаться легко, необходимо обязательно заменить резиновую манжету поршня. Ведь она играет роль своеобразной пружины, которая возвращает поршень в цилиндр после снижения давления жидкости.

Как снять тормозной суппорт

Чтобы снять тормозной суппорт, поднимите заднюю часть автомобиля, как описано выше. Снимите колесо, затем отсоедините привод ручного тормоза. На машинах с электрическим приводом ручного тормоза для снятия суппорта используют различные приспособления и приемы, которые подробно описаны в инструкции по ремонту автомобиля.

Снимите защитные колпачки с направляющих, затем выкрутите их с помощью соответствующего ключа-шестигранника. После этого снимите суппорт, возможно, ему придется немного помочь отверткой, но в большинстве случаев достаточно просто потянуть двумя руками.

Чтобы не потерять тормозные колодки, снимите их и положите отдельно. Подвесьте суппорт с помощью веревки или проволоки, прикрепив ее к кузову или амортизатору. При необходимости выкрутите болты крепления скобы и снимите ее. Если необходимо полностью снять суппорт, то выкрутите из него наконечник тормозного шланга. Открутив шланг, заткните его кусочком резины или целлофана, чтобы предотвратить утечку тормозной жидкости. Некоторые механики пережимают тормозной шланг, но это снижает его ресурс и может привести к появлению трещин и ослаблению стенок. При неудачном стечении обстоятельств такой шланг при резком и сильном торможении может лопнуть, в результате чего эффективность тормозов всех колес упадет в десятки раз. Также закройте кусочком резины, целлофана или болтом с подходящей резьбой впускное отверстие суппорта.

Ремонт заднего тормозного суппорта

Любой ремонт заднего суппорта начинается со снятия пыльника. Для этого необходима плоская отвертка. Сняв пыльник, осмотрите поверхность поршня, если на нем видны следы ржавчины, суппорт желательно заменить целиком. Потому что попавшая между стенками цилиндра и поршнем ржавчина часто приводит к повреждению зеркала стенок.

Чтобы заменить манжету, необходимо извлечь поршень. Для этого существуют три приема, имеющих свои плюсы и минусы.

1. Извлечение поршня на автомобиле. Если точно известно, что придется вытаскивать поршень чтобы заменить резиновые уплотнители, то это можно сделать еще на автомобиле. Сняв суппорт со скобы, попросите помощника плавно нажать на педаль тормоза. Давление в тормозной системе возрастет и выдавит поршень. Как только он выйдет, необходимо подать помощнику сигнал, чтобы он отпустил тормоз. Плюс этого метода – легкое извлечение поршня. Минусы – работать приходится в неудобных условиях и теряется большое количество тормозной жидкости.
2. Чтобы извлечь поршень из цилиндра можно воспользоваться разводным ключом. Обхватите верх поршня и, поворачивая его из стороны в сторону, вытаскивайте. Этот метод чаще всего применяют в тех случаях, когда поршень необходимо заменить. Ведь неловкое движение ключом приведет к образованию царапин на поверхности поршня. Плюс такого метода в том, что поршень можно доставать в комфортных условиях, зажав суппорт в тиски.
3. Также можно извлечь поршень с помощью сжатого воздуха. Для этого необходим переходник с подходящей резьбой. Подключив переходник к компрессору и суппорту, подавайте воздух до тех пор, пока поршень полностью не выйдет. Минусы этого поршня – необходимы компрессор и специальный переходник, выход поршня больше похож на выстрел, поэтому существует вероятность его повреждения.

После того, как поршень извлечен, необходимо внимательно осмотреть стенки цилиндра. Если зеркало стенок имеет царапины или задиры, суппорт подлежит замене. Если поврежден только поршень, то его можно приобрести как в составе ремкомплектов, так и отдельно.

Обязательное условие качественного ремонта суппорта – чистота на рабочем месте. Пыль или грязь, попав между цилиндром и поршнем, приведут со временем к появлению задиров и повреждений. Поэтому ремонтируйте суппорт только на чистом столе, предварительно вымыв с мылом руки.

Ремонт заключается в замене резиновых уплотнителей (манжет) и, при необходимости, поршня. Вытащив с помощью отвертки старую манжету, тщательно промойте цилиндр суппорта с помощью спирта. Не забудьте во время промывки вытащить заглушку из впускного отверстия. После промывки обязательно просушите его. После каждой разборки необходимо устанавливать новую манжету. Для этого смажьте стенки цилиндра, включая посадочное место манжеты, тормозной жидкостью. Смажьте наружную поверхность поршня тормозной жидкостью, ровно вставьте в суппорт и вдавите рукой. Если поставили правильно, то он войдет достаточно туго. Если поставили криво, то вдавить поршень не получится.

Установка суппорта на автомобиль

После того как вставили поршень, необходимо установить суппорт на автомобиль. Установку проводите так же, как снятие, но в обратной последовательности. Если наконечник тормозного шланга крепят к суппорту с помощью спецболта, то обязательно замените медные шайбы. Установив и собрав суппорт, прокачайте тормоза (не забудьте долить в бачок тормозную жидкость). Для этого попросите помощника 4 раза нажать и отпустить педаль тормоза, после нажать еще раз и держать до команды. Когда педаль нажата, открутите штуцер прокачки тормозов и выпустите воздух, закройте штуцер и позвольте помощнику отпустить педаль. Когда появится тормозная жидкость, наденьте на штуцер шланг и опустите его в прозрачную бутылку или банку с тормозной жидкостью. Прокачивайте тормоза до тех пор, пока из шланга не перестанут выходить пузырьки воздуха. В последнюю очередь установите колесо и опустите машину на землю.
